Разборка контроллера PowerA Moga Rebel MFI для iPhone
Введение
- Выпущенный вместе с iPhone 6 в 2014 году, этот сертифицированный для iPhone (MFI) контроллер был разработан для совместимости с устройствами на базе iOS.
- Сегодня устройства Apple™ совместимы с современными контроллерами PlayStation и Xbox.
- Эта разборка призвана показать, как был спроектирован и собран контроллер Moga Rebel.
Что вам понадобится
Инструменты
Шаг 1 Выключите контроллер
Поднимите крепление телефона снизу. Оно поворачивается на шарнире в верхней части контроллера.

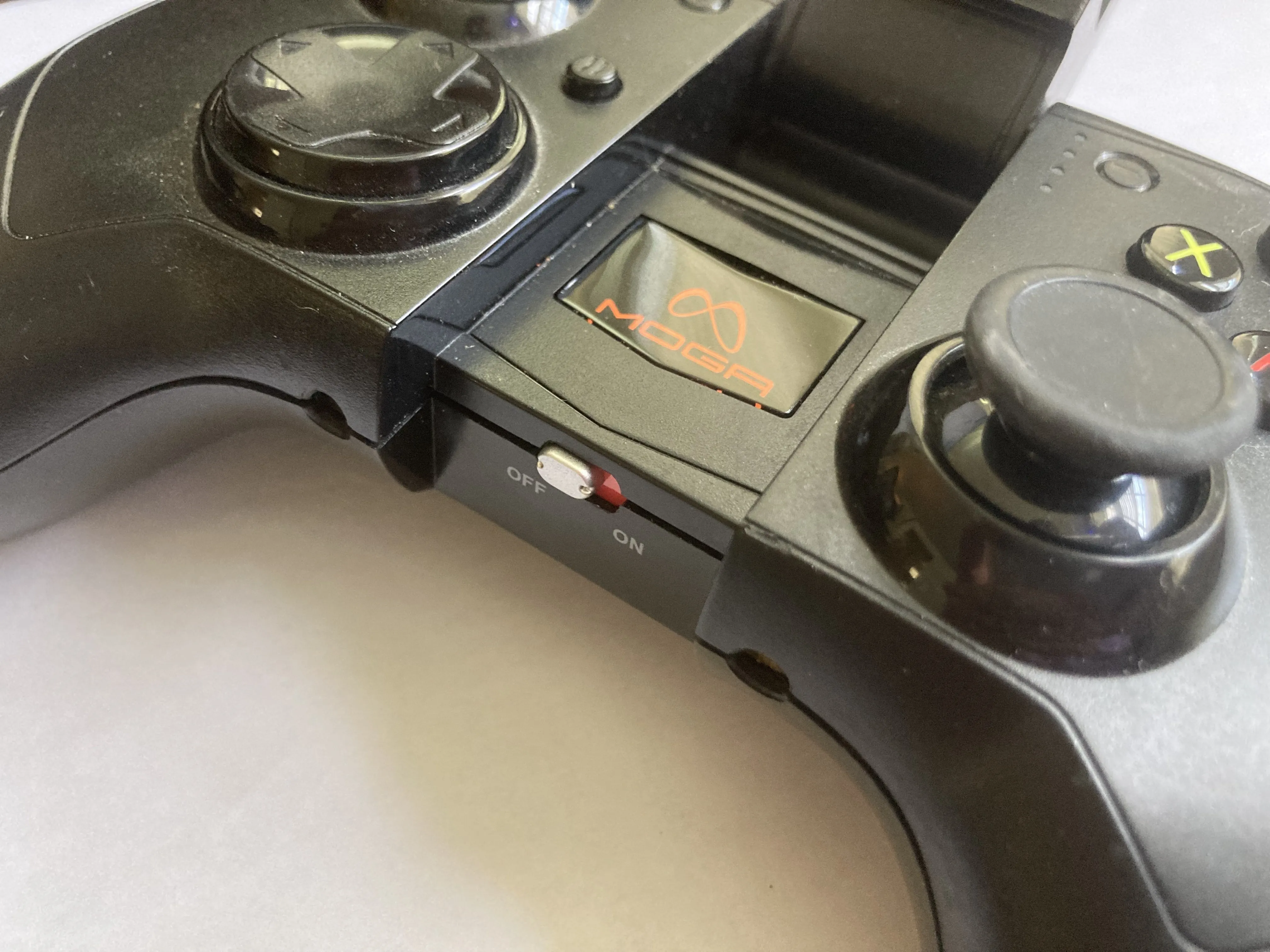

Поверните переключатель в левое положение 'OFF', чтобы загорелся красный цвет.

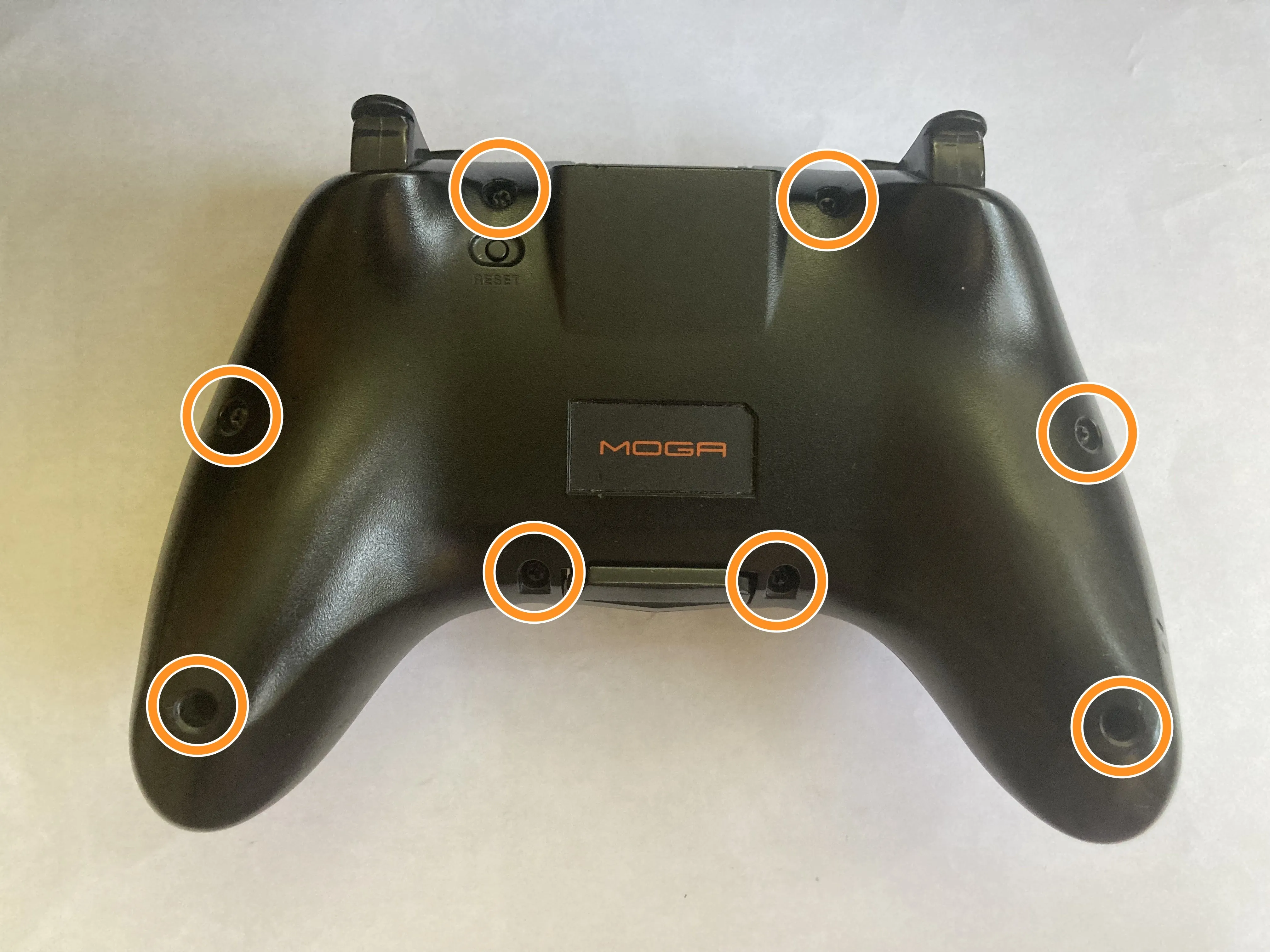

Шаг 2 Открутите винты крепления
Открутите 8 одинаковых винтов корпуса с помощью биты PH1 Philips.

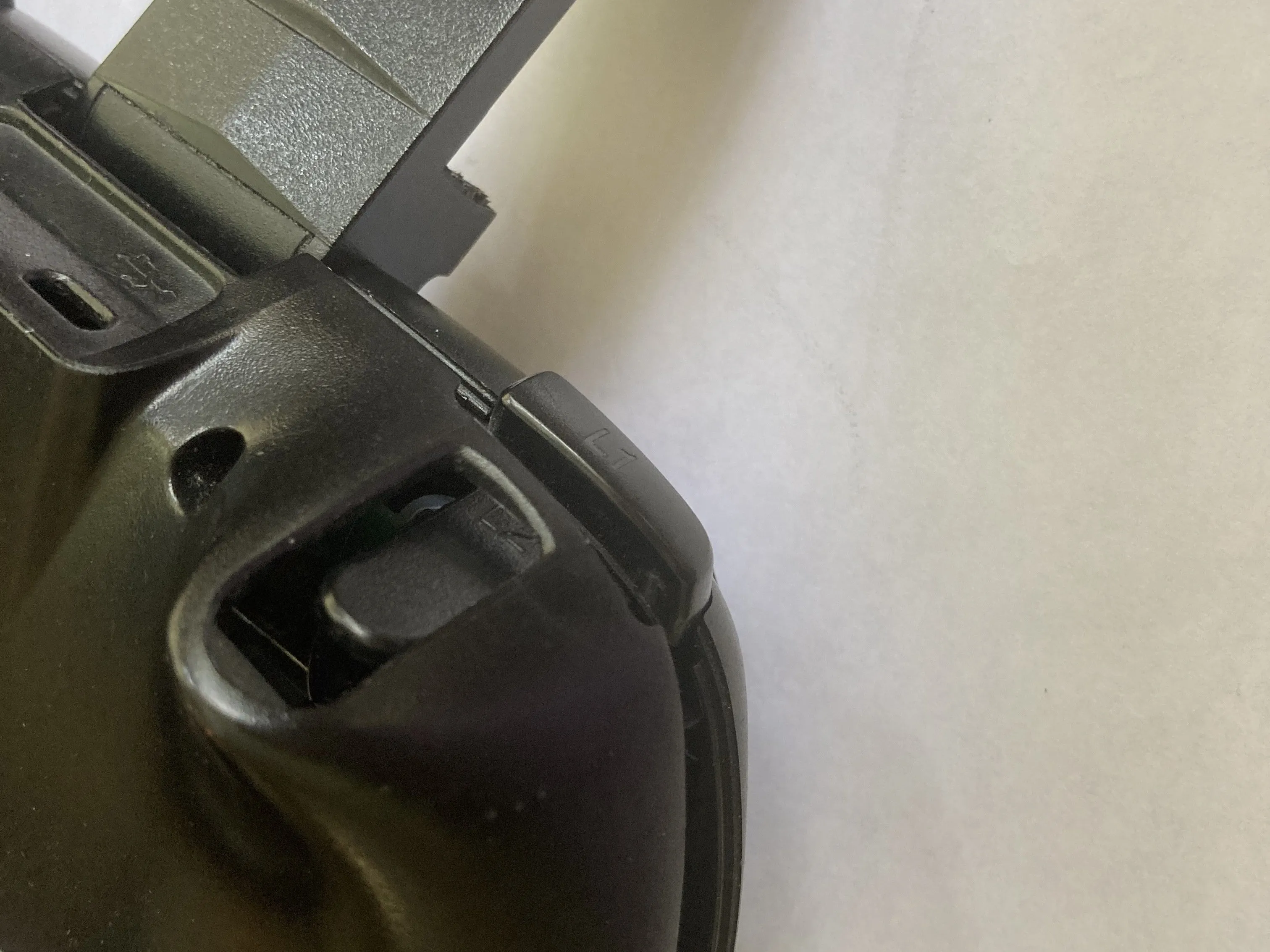

Шаг 3 Поднимите заднюю крышку
Убедитесь, что кронштейн для крепления телефона поднят, а затем отделите заднюю крышку по видимой линии.
Триггеры (L2 и R2) можно нажать, чтобы поднять заднюю крышку.
Никакие кабели или другие внутренние детали не прикреплены к задней панели, но кнопка перезагрузки может выпасть при ее поднятии.

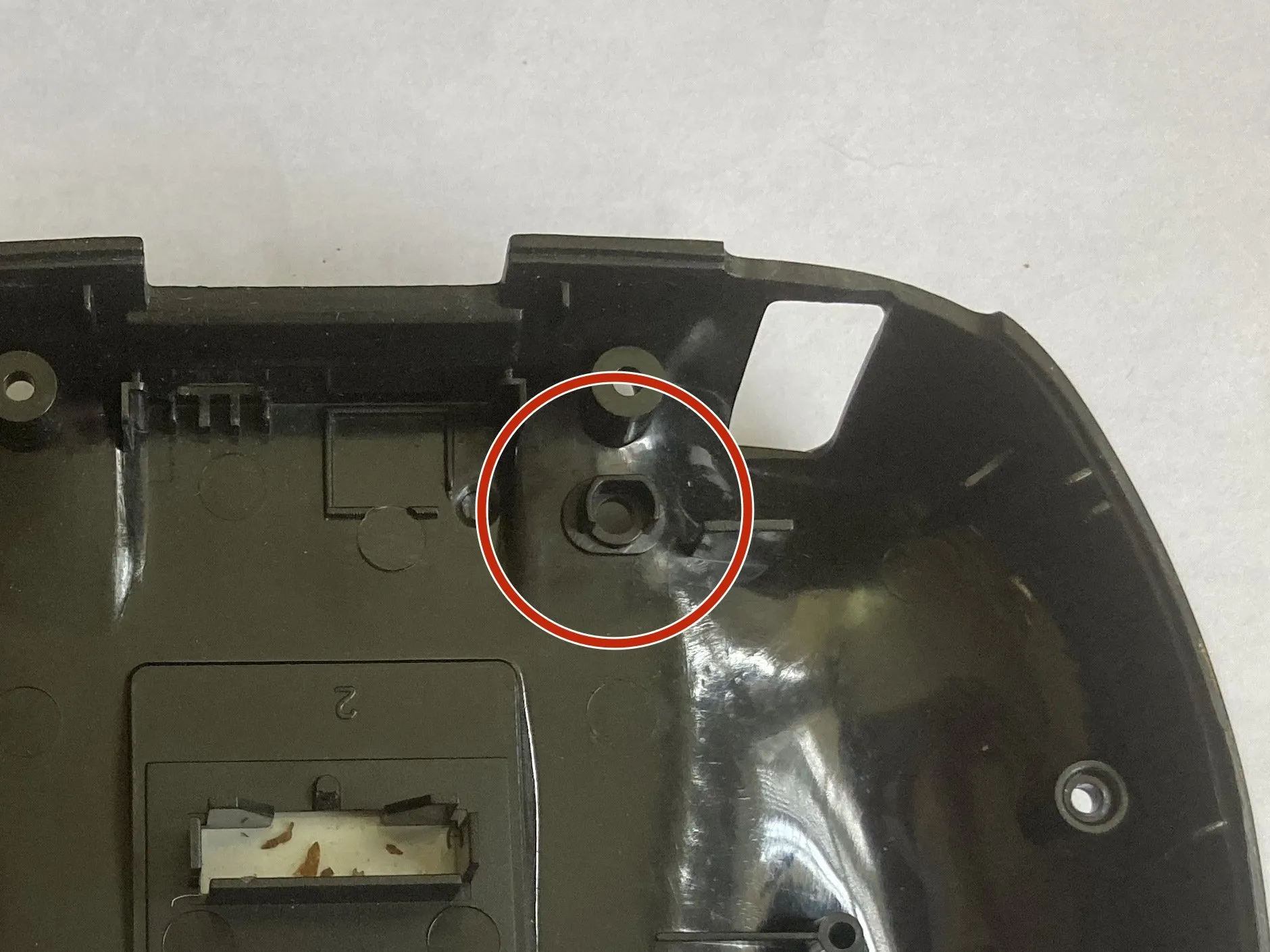

Третье изображение и красный круг показывают, где находится кнопка сброса изнутри контроллера.

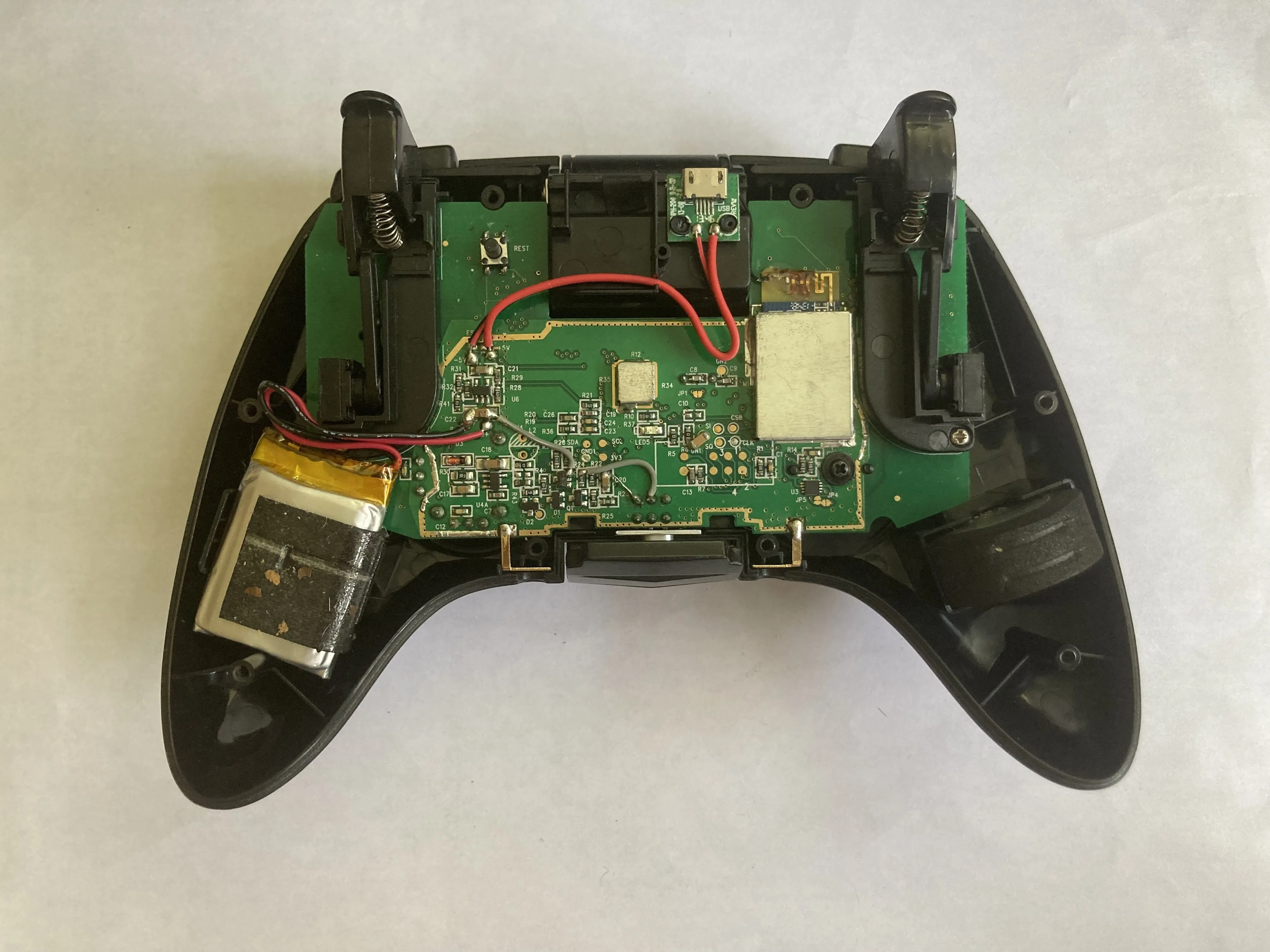

Шаг 4 Осмотритесь!
Теперь видны недостатки ремонтопригодности:
Дочерняя плата micro USB отделена от основной платы, что в остальном было бы хорошо, за исключением того, что она залита пластиком, а провода припаяны.
Как и порт micro USB, маленький аккумулятор (3,7 В, 680 мАч, 2,52 Втч) припаян к основной плате. Для замены аккумулятора требуется паяльник.

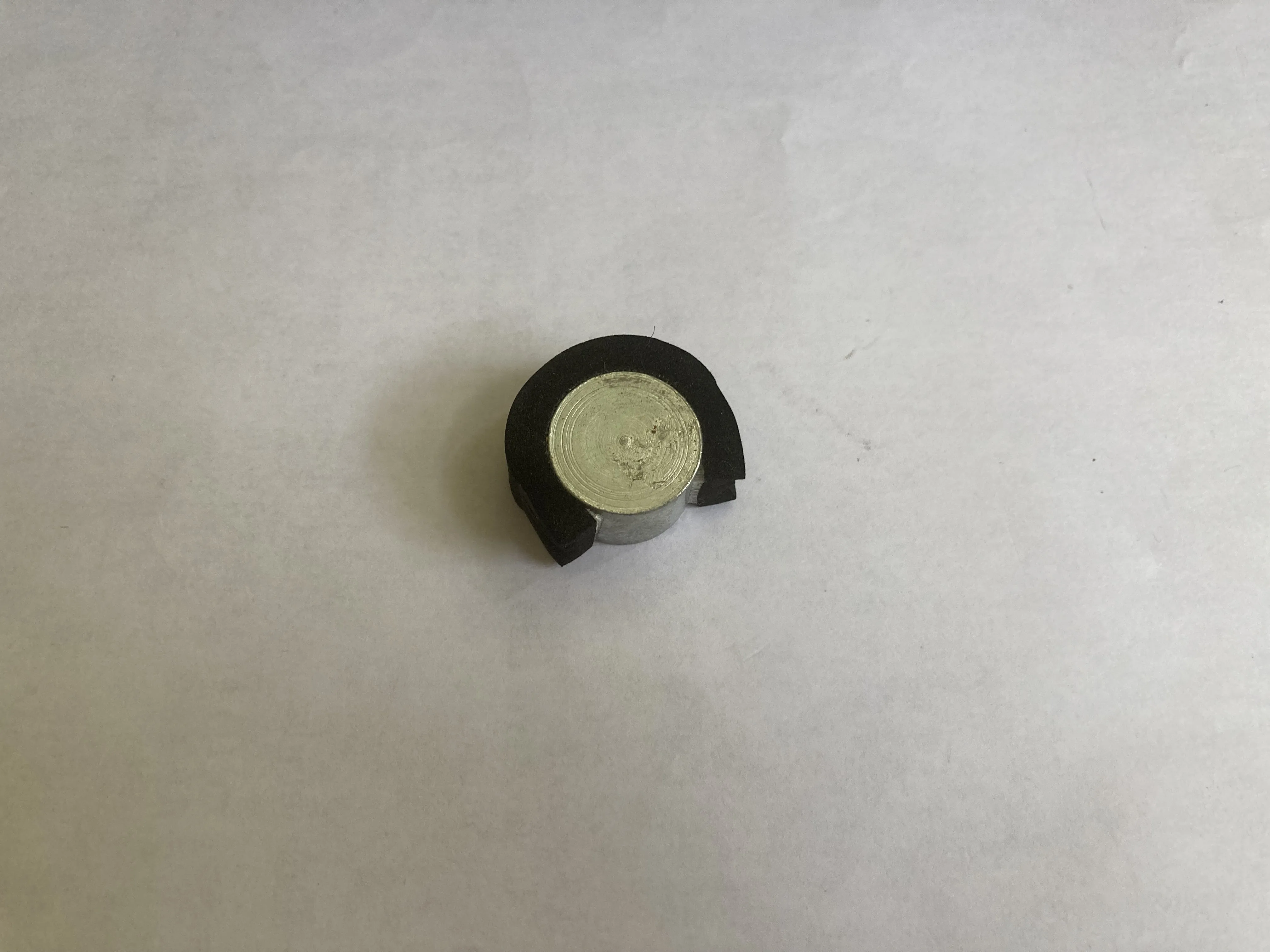

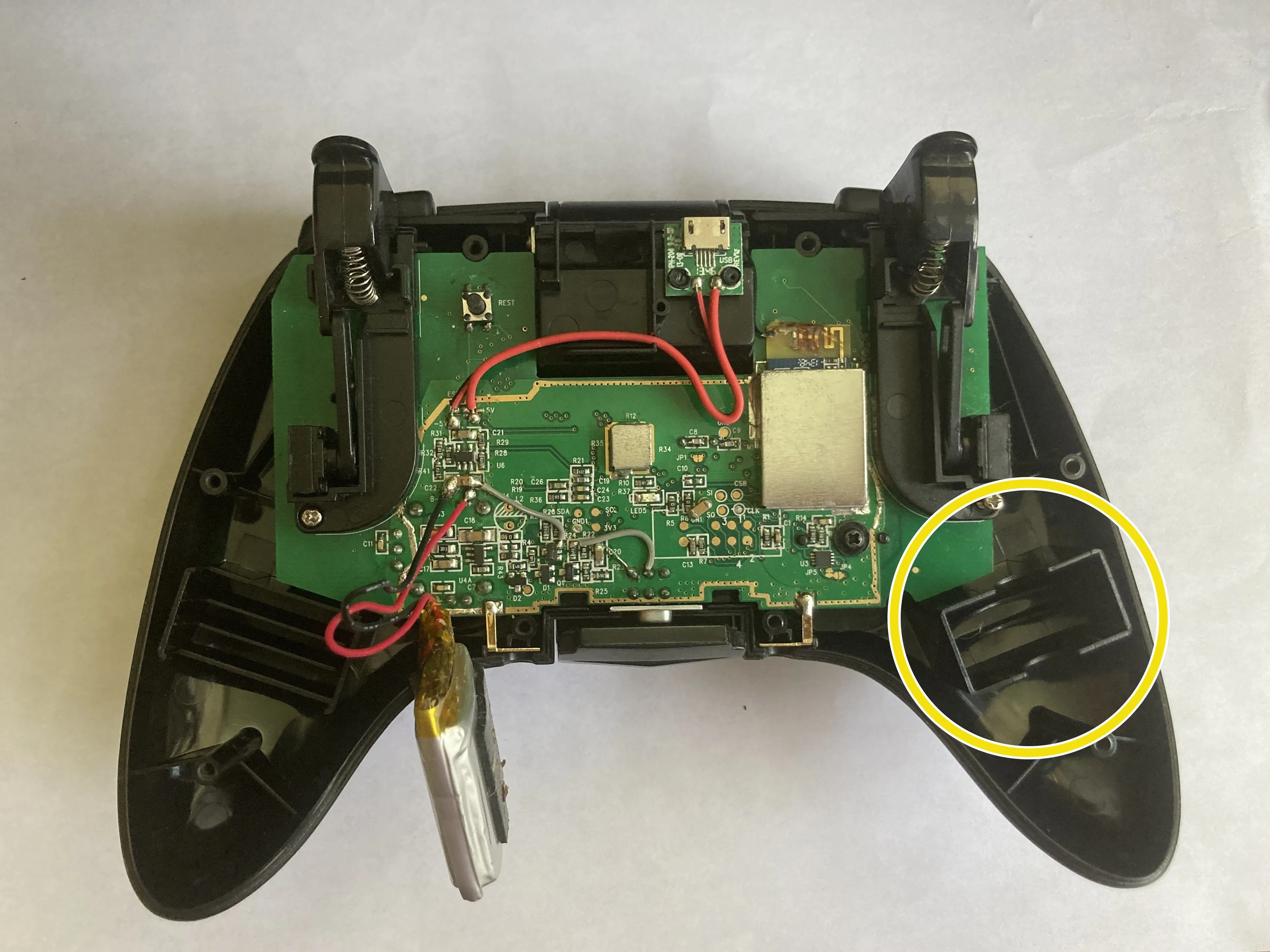

Если отбросить недостатки, то в контроллере можно заметить грузик. На фото он находится с правой стороны, а в руках - с левой. Его можно извлечь без использования инструментов. Дополнительный вес составляет 25 грамм, что составляет 12,8 % от веса контроллера (195 г).

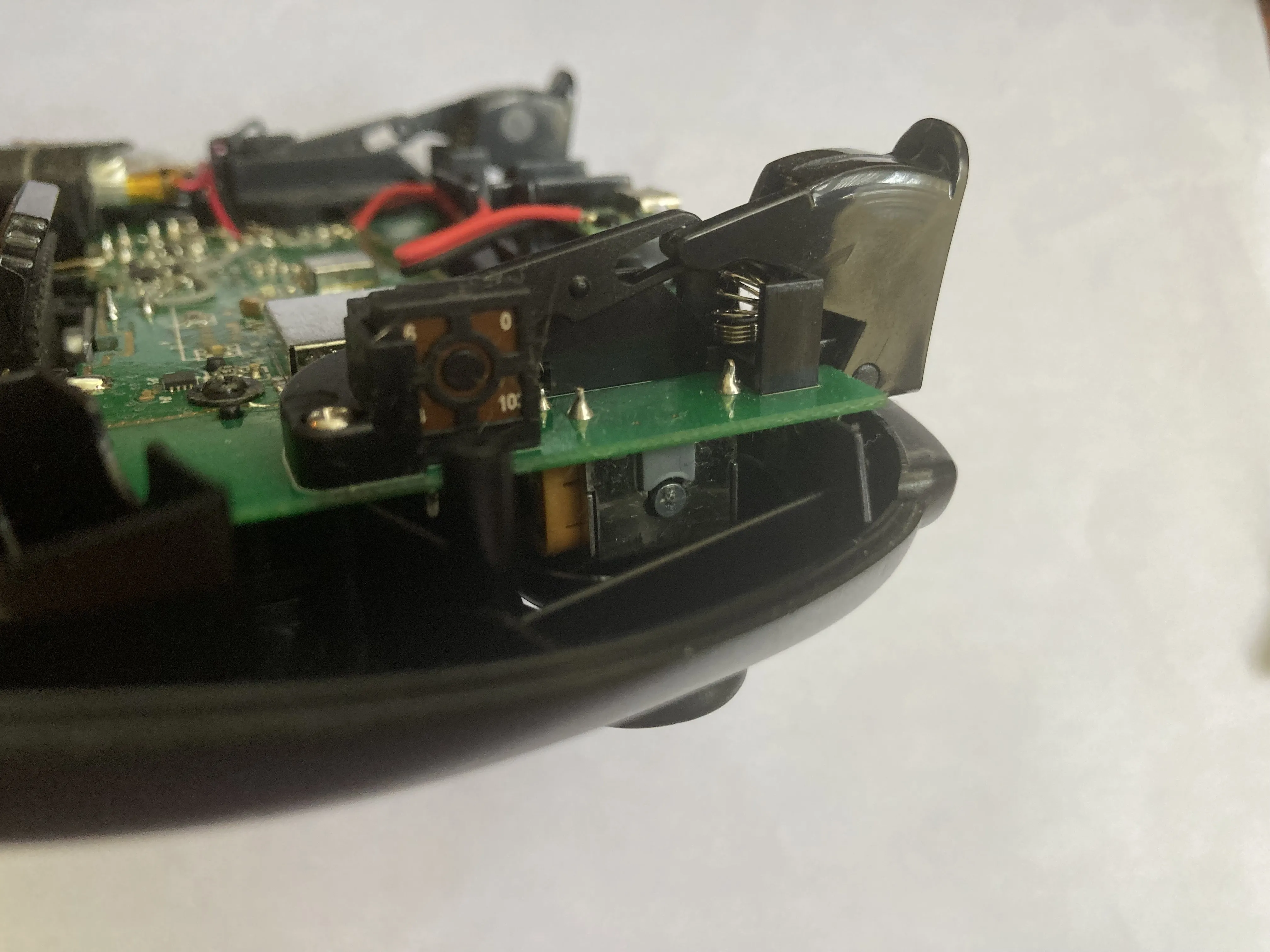

Шаг 5 Открутите основную плату
Поднимите аккумулятор, который закрывает левый винт.
Используйте биту JIS0 (Philips). Открутите черный винт, обведенный розовым. Затем выкрутите два одинаковых серебристых винта, обведенных синим. Открутите черный винт, обведенный розовым.
Серебристые винты крепят компоненты триггера и основную плату к верхнему корпусу. Черный винт крепит основную плату к плате D-pad.
Есть небольшая черная проволочная антенна для Bluetooth. Она приклеена к пластиковому корпусу слева от порта micro USB. Используйте палец, чтобы поддеть ленту.

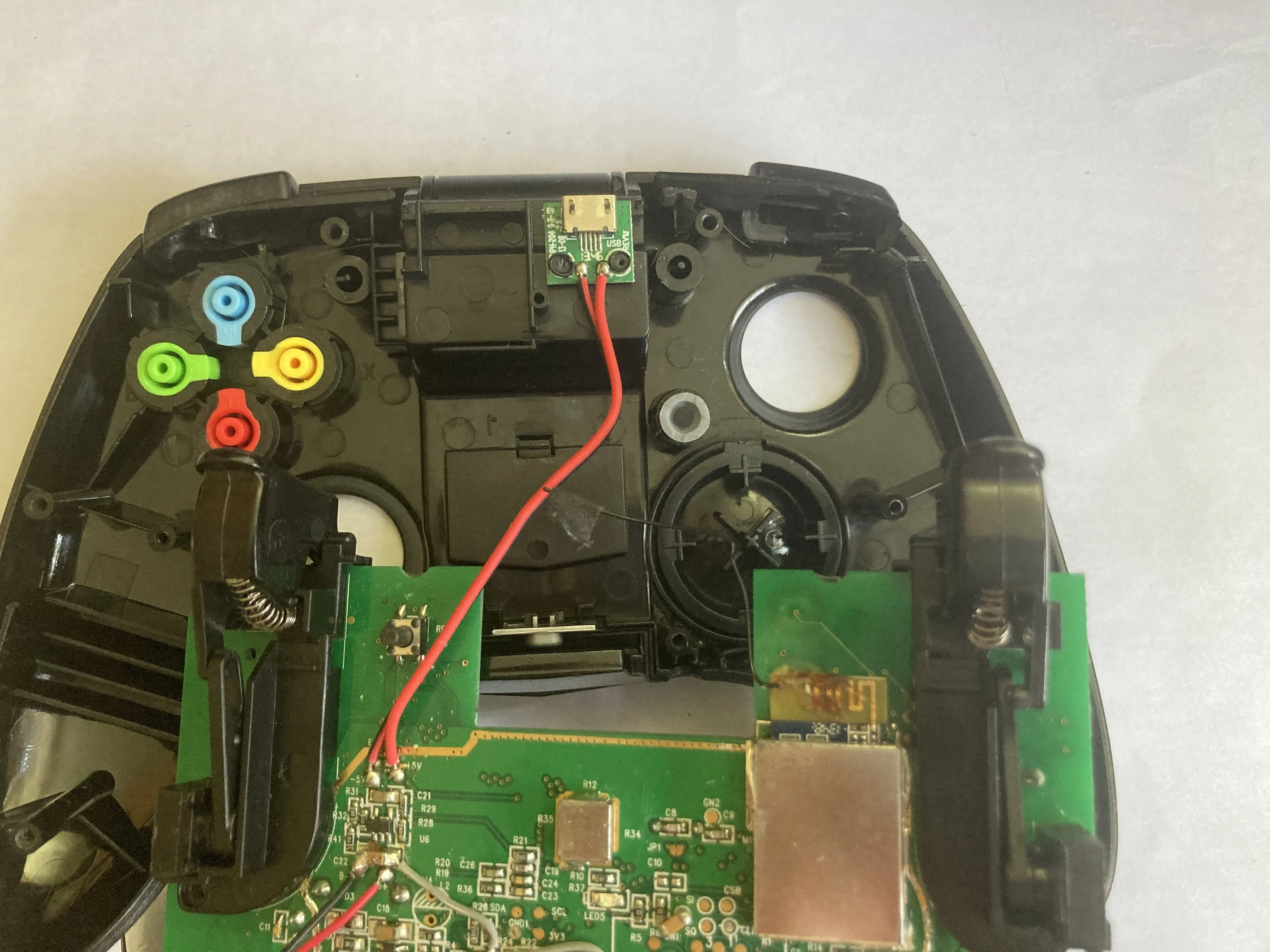

Шаг 6 Поднимите основную плату
Извлеките плату из корпуса, подняв ее вверх (держа как можно ровнее), а затем вниз.
Откиньте основную плату над корпусом.
Кнопки A B X Y и D-pad соединены без пайки. Ремонт все равно затруднен из-за клея, которым они закреплены на месте. Кроме того, D-pad имеет общий кабель с плечевой кнопкой L1, а A B X Y - с плечевой кнопкой R1.

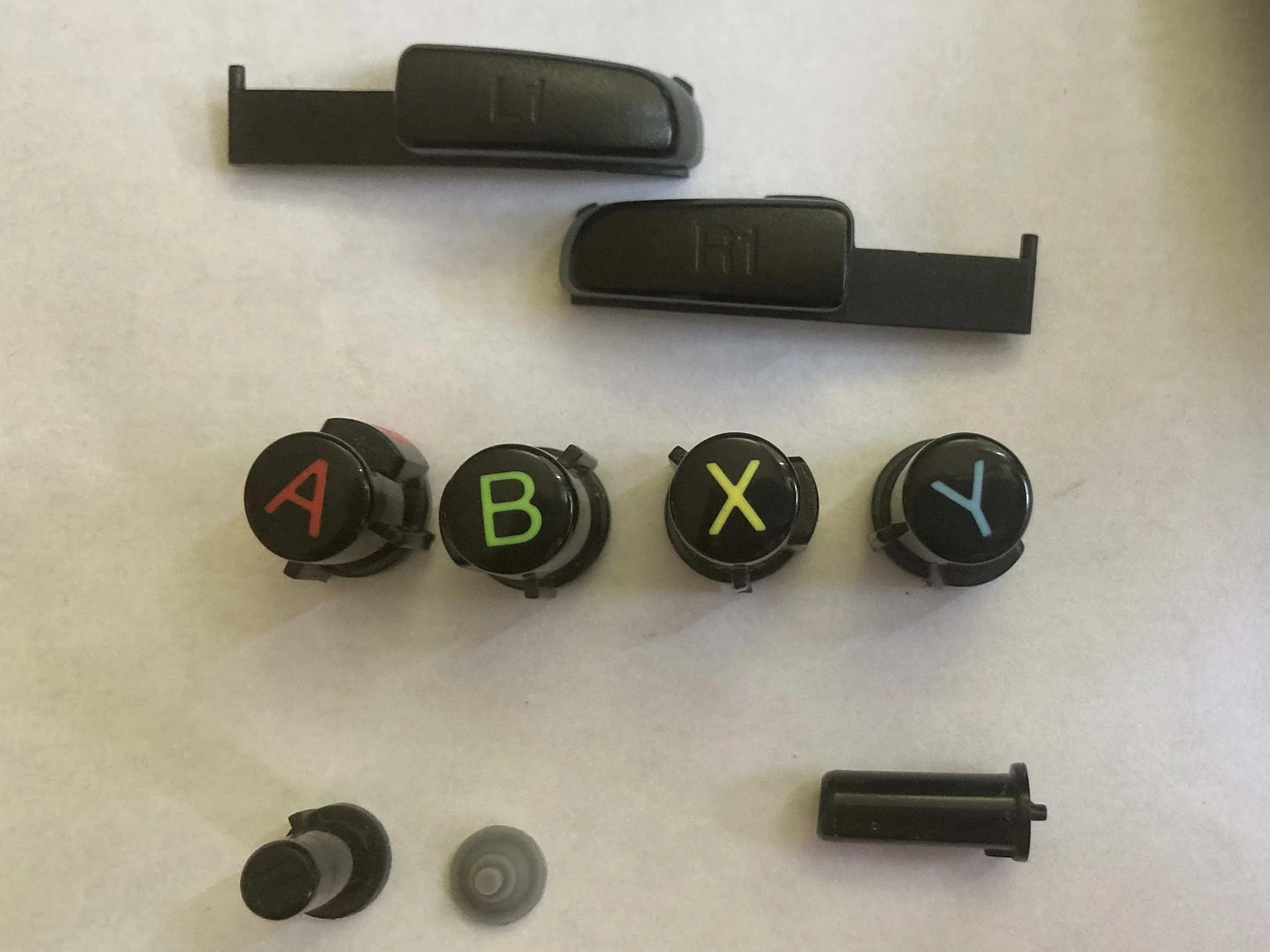

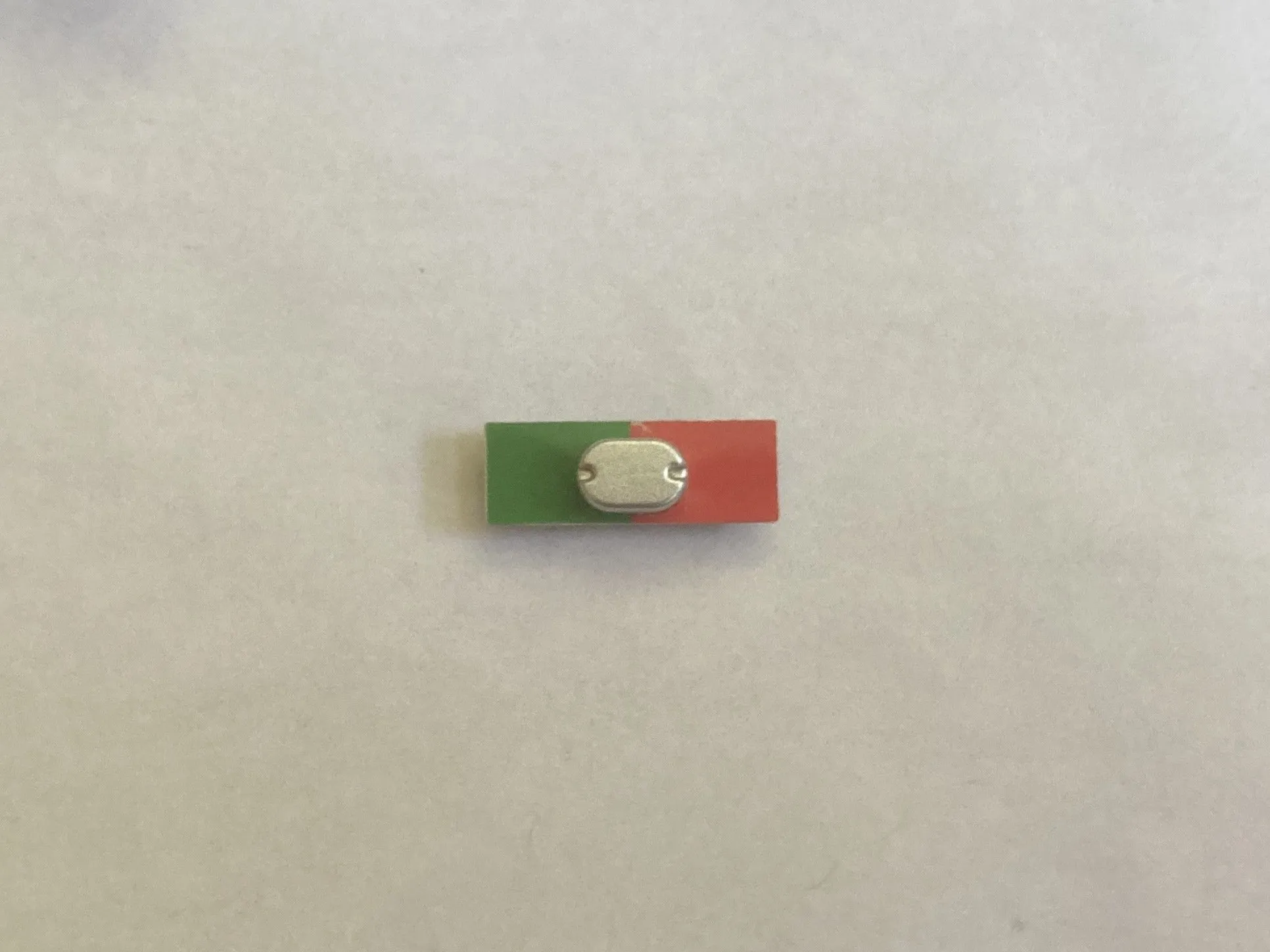

Шаг 7 Кнопки, кнопки, кнопки!
Кнопки L1 и R1 можно снять. Их можно снять, не поднимая основную плату.
Можно снять кнопки A B X Y, а также кнопки паузы, режима сопряжения Bluetooth и батареи. Кнопка батареи не показана. Кнопка паузы находится в левом нижнем углу на первой фотографии и имеет резиновую накладку.

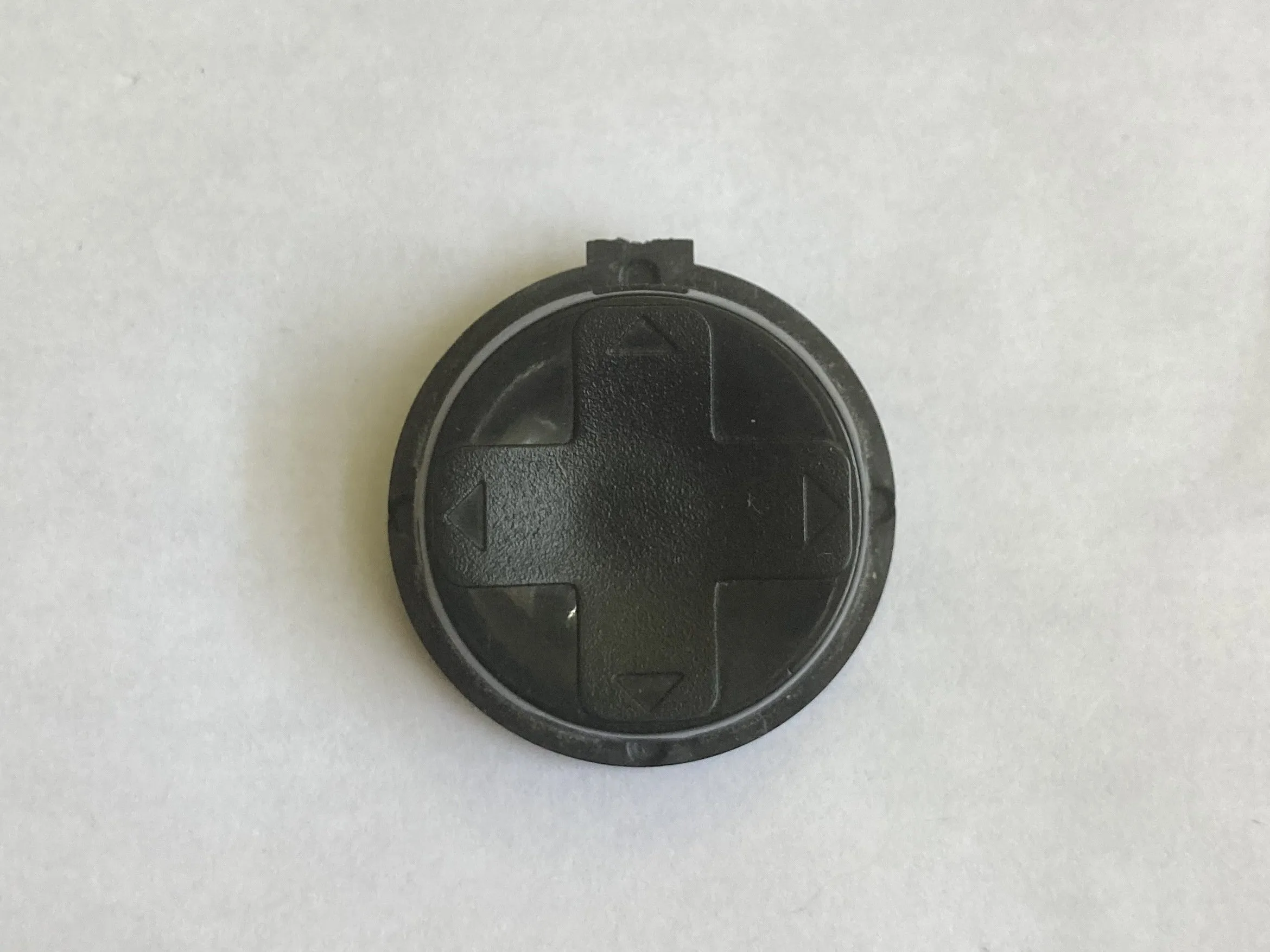

D-pad можно вытащить, и выключатель питания тоже.

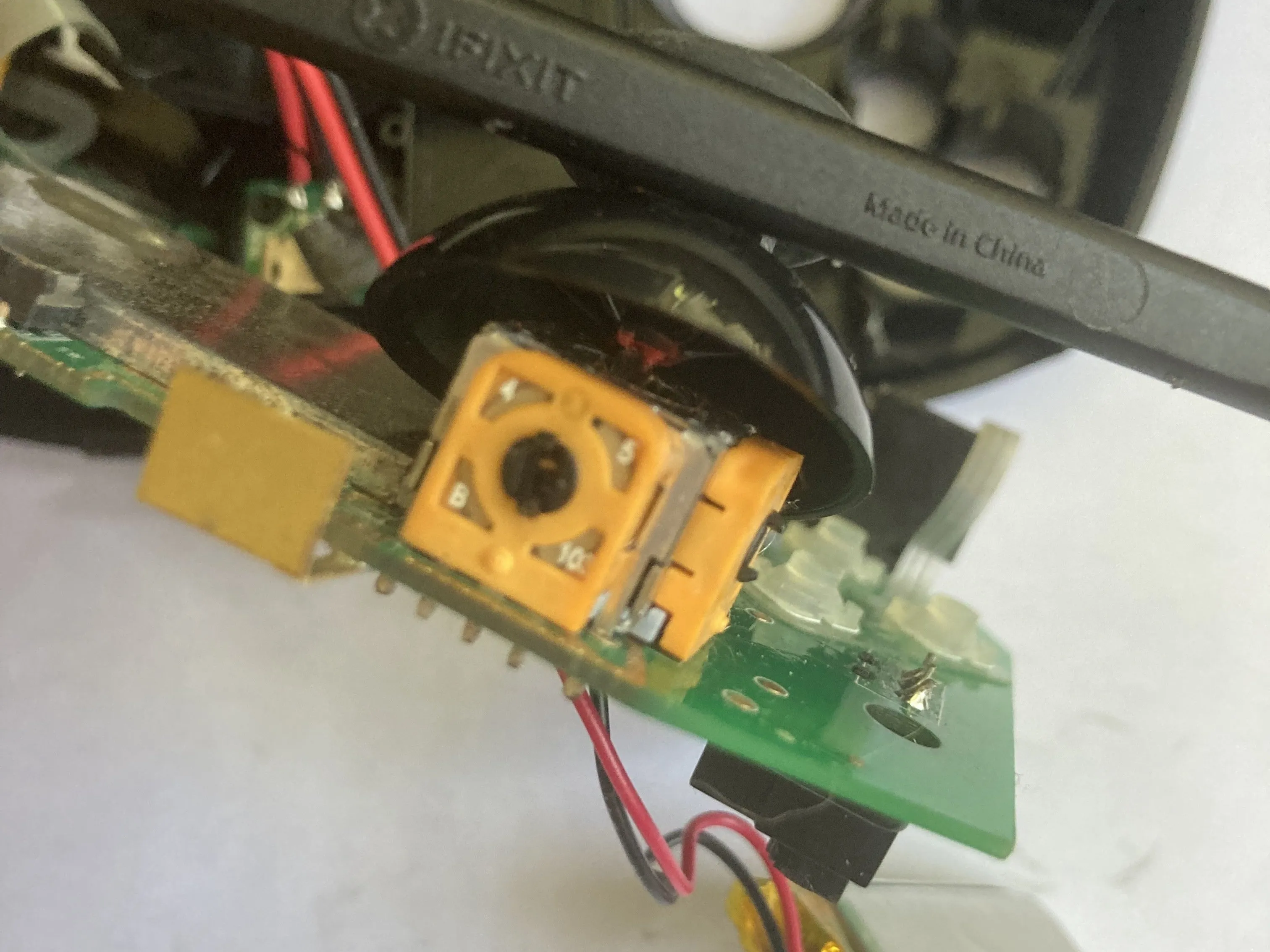

Шаг 8 Проблемные джойстики
Крышка джойстика приклеена к переключателю джойстика, что делает косметическую замену практически невозможной.
Переключатель джойстика припаян к основной плате, что делает замену джойстика очень сложной или невозможной.
