Разборка тостера Proctor Silex® 2-Slice Extra Wide Slot Toaster

Введение

Разборка тостера Proctor Silex 2-Slice Toaster необходима для доступа к его печатной плате для технического обслуживания.

Что вам понадобится

Инструменты

•

•

Шаг 1 Найдите рабочее место

• Поместите тостер на ровную плоскую рабочую поверхность с достаточным пространством для деталей после их извлечения.

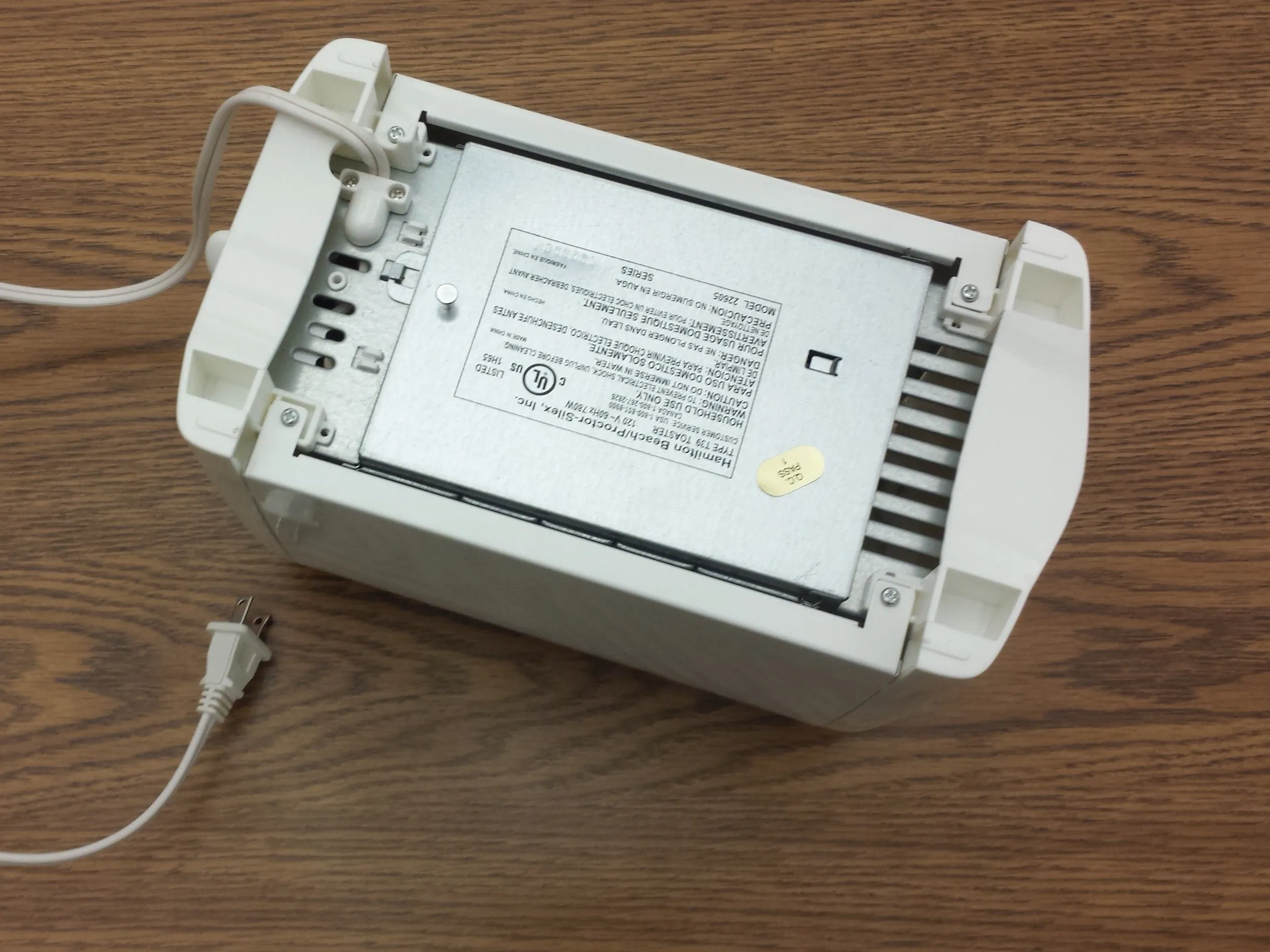

Шаг 2 Переверните тостер

• Переверните тостер вверх дном, чтобы увидеть нижнюю часть корпуса с наклейками и предупреждениями.

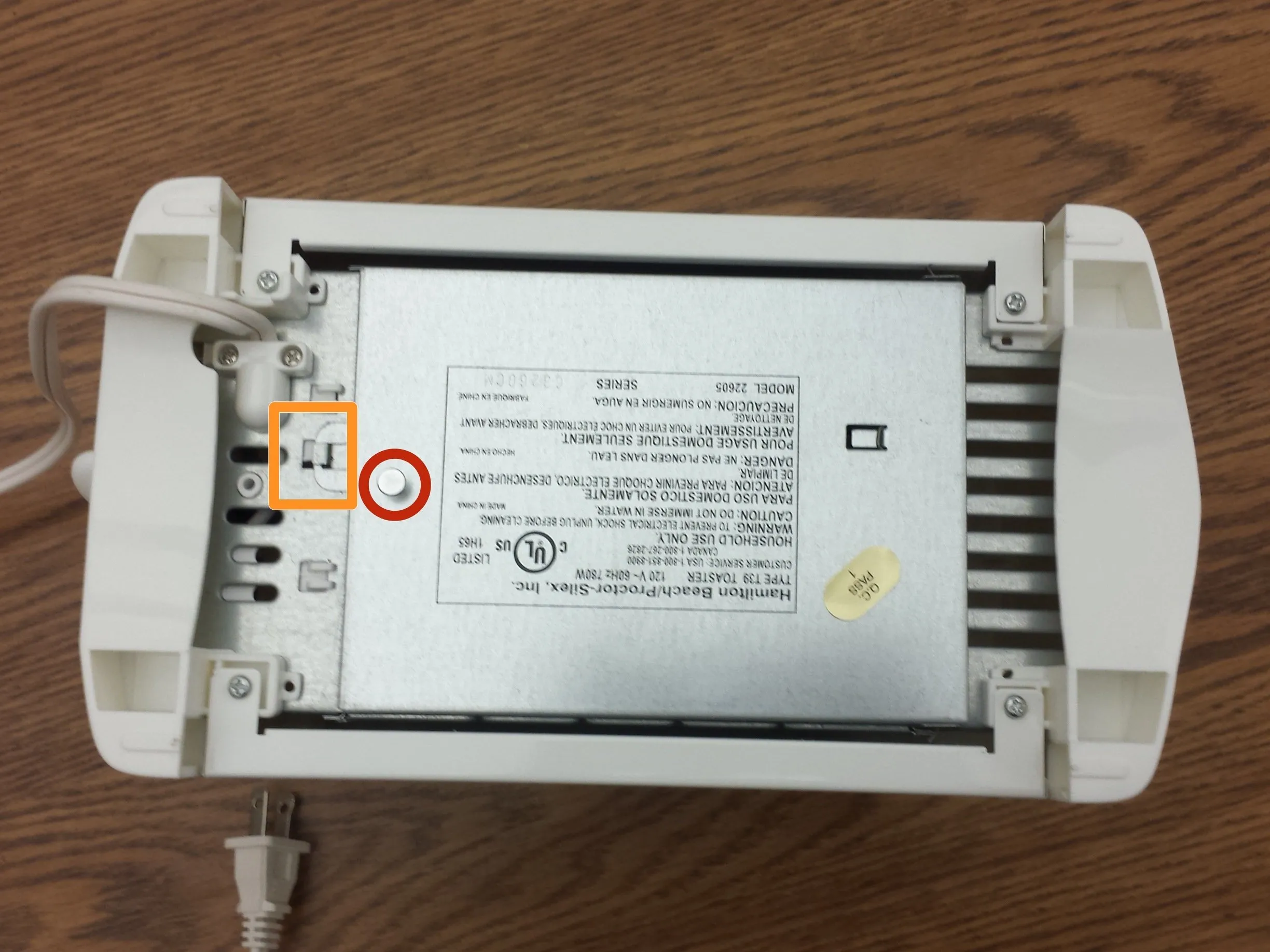

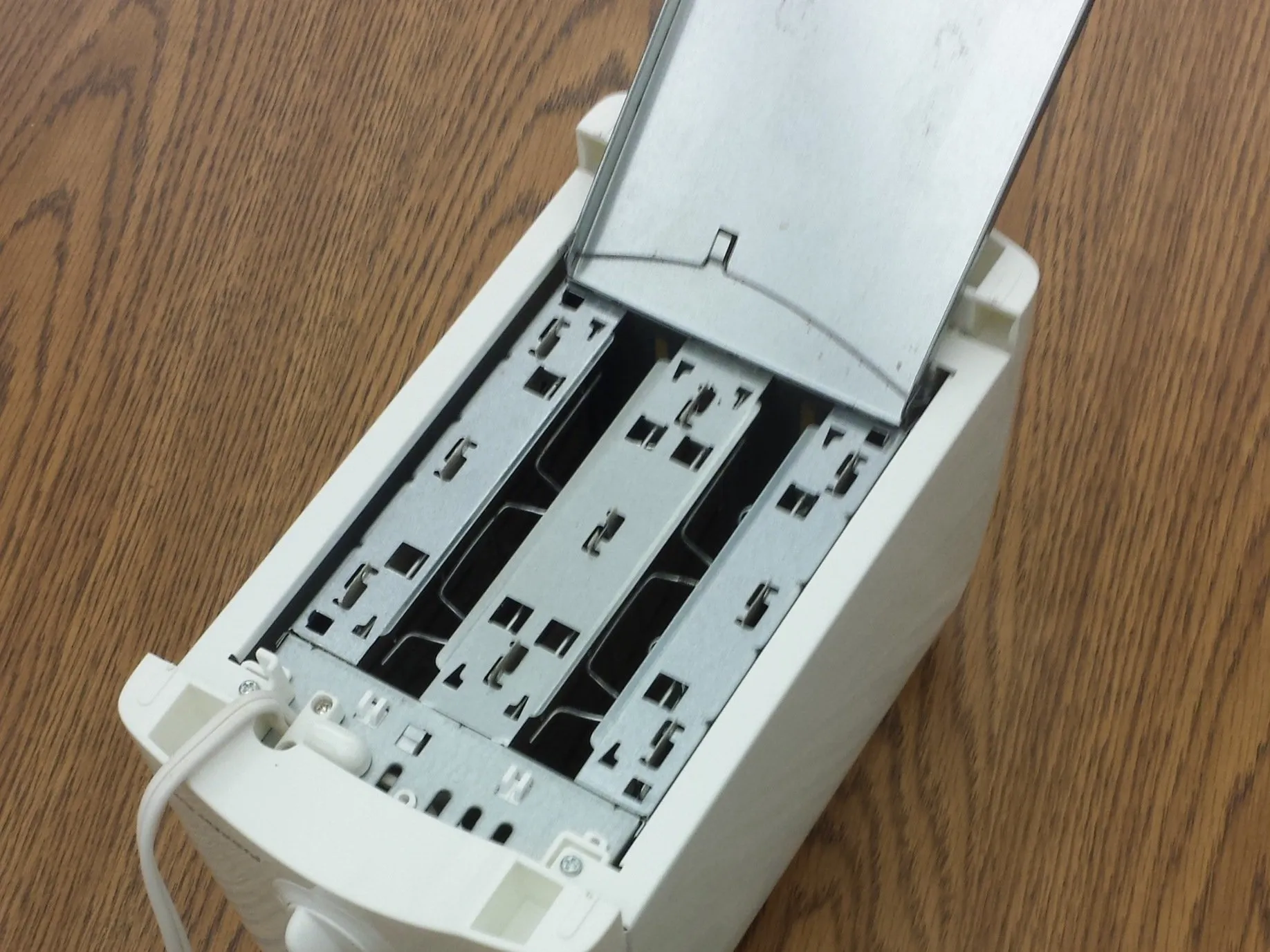

Шаг 3 Снимите нижнюю часть

• Возьмитесь пальцами за круглый выступ и сдвиньте его в сторону тостера с рычагом для поджаривания.

• При нажатии на выступ фланец освободится от тостера, и вы сможете потянуть эту сторону вверх и освободить ее от тостера.

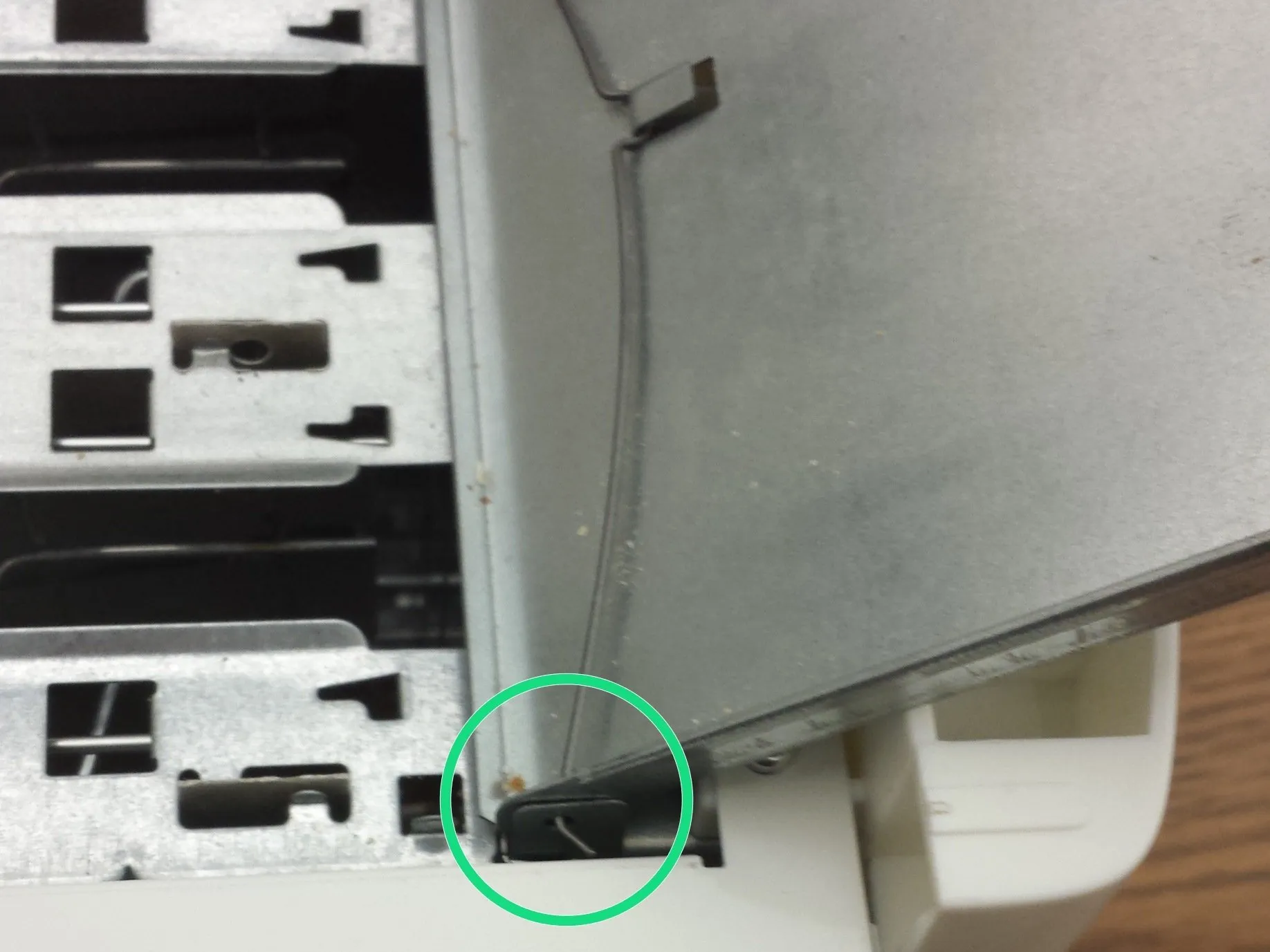

• Открыв нижний корпус, найдите проволоку, удерживающую его на тостере. С помощью небольших плоскогубцев пропустите проволоку через фланец, прикрепленный к тостеру, что позволит снять весь нижний корпус с тостера.

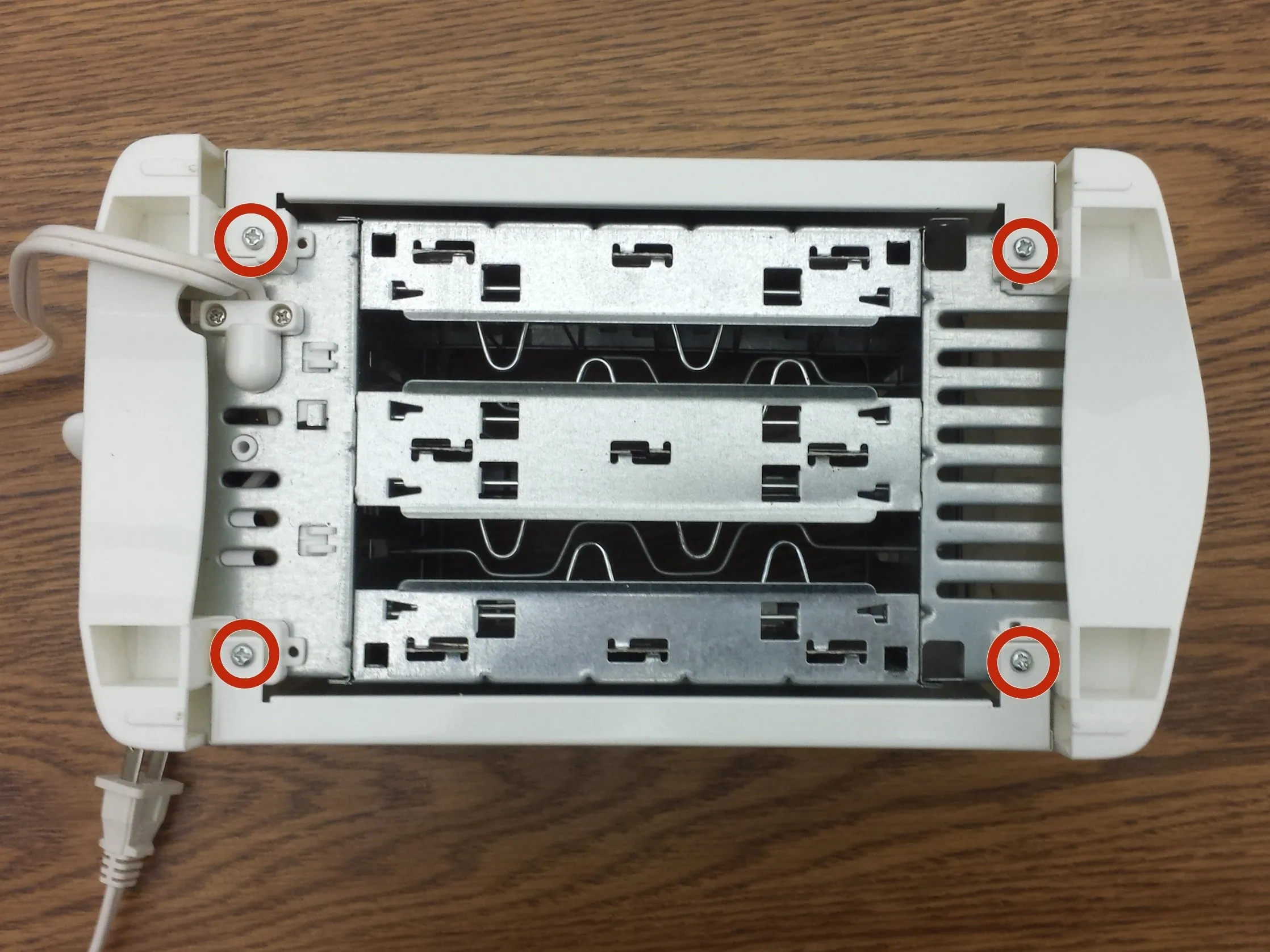

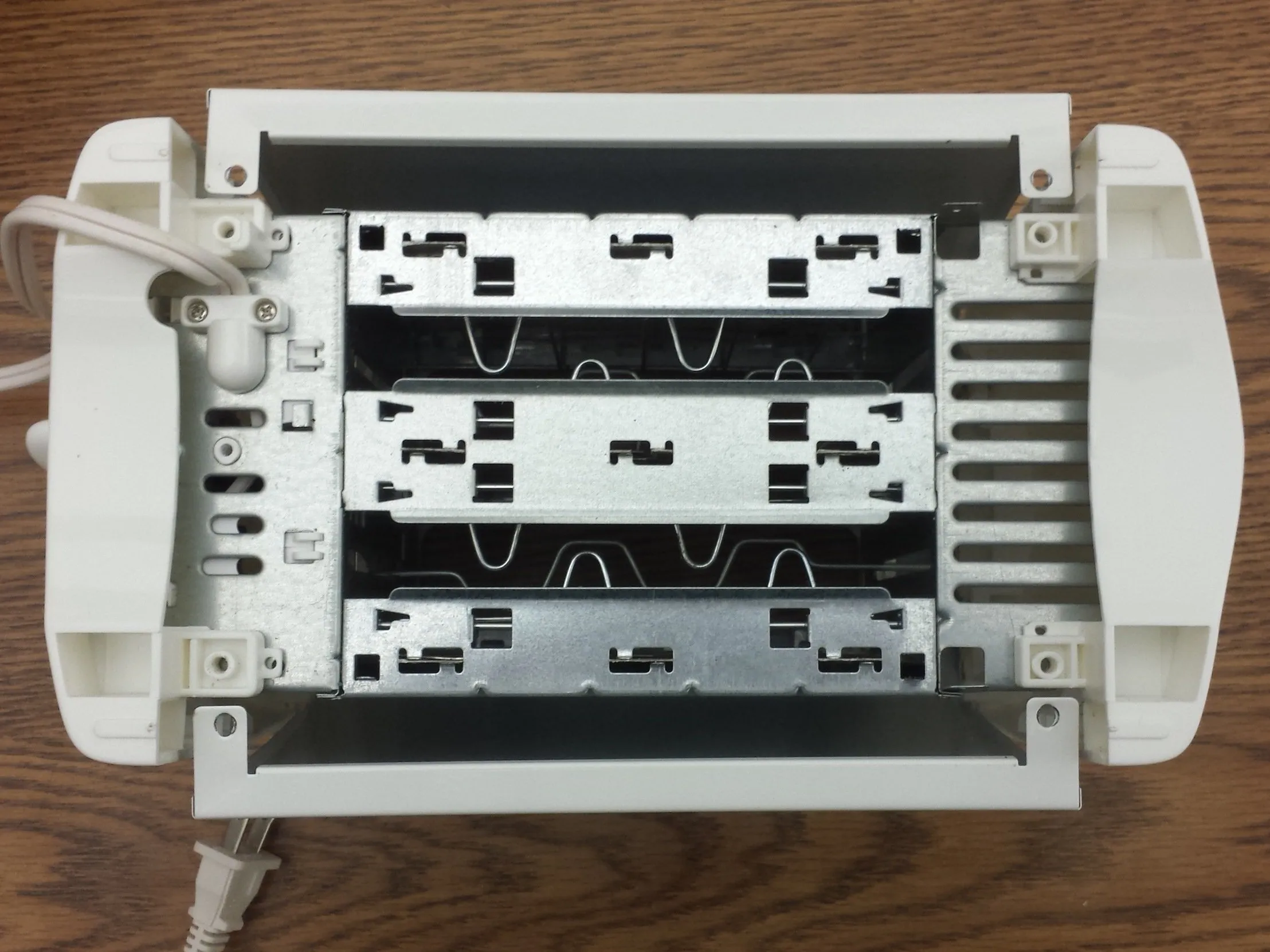

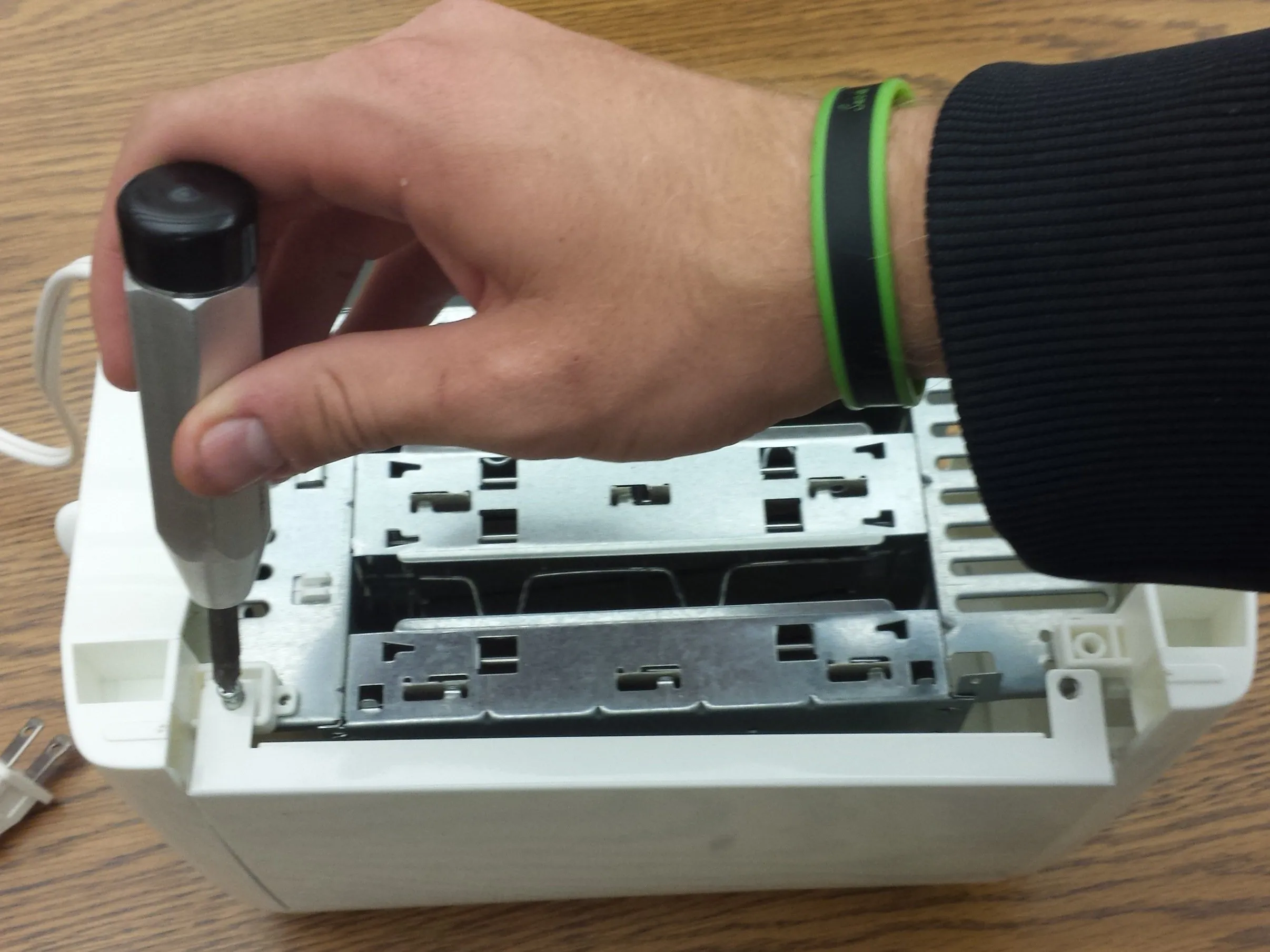

Шаг 4 Открутите винты корпуса

• С помощью крестообразной отвертки №1 открутите четыре винта на нижней стороне тостера.

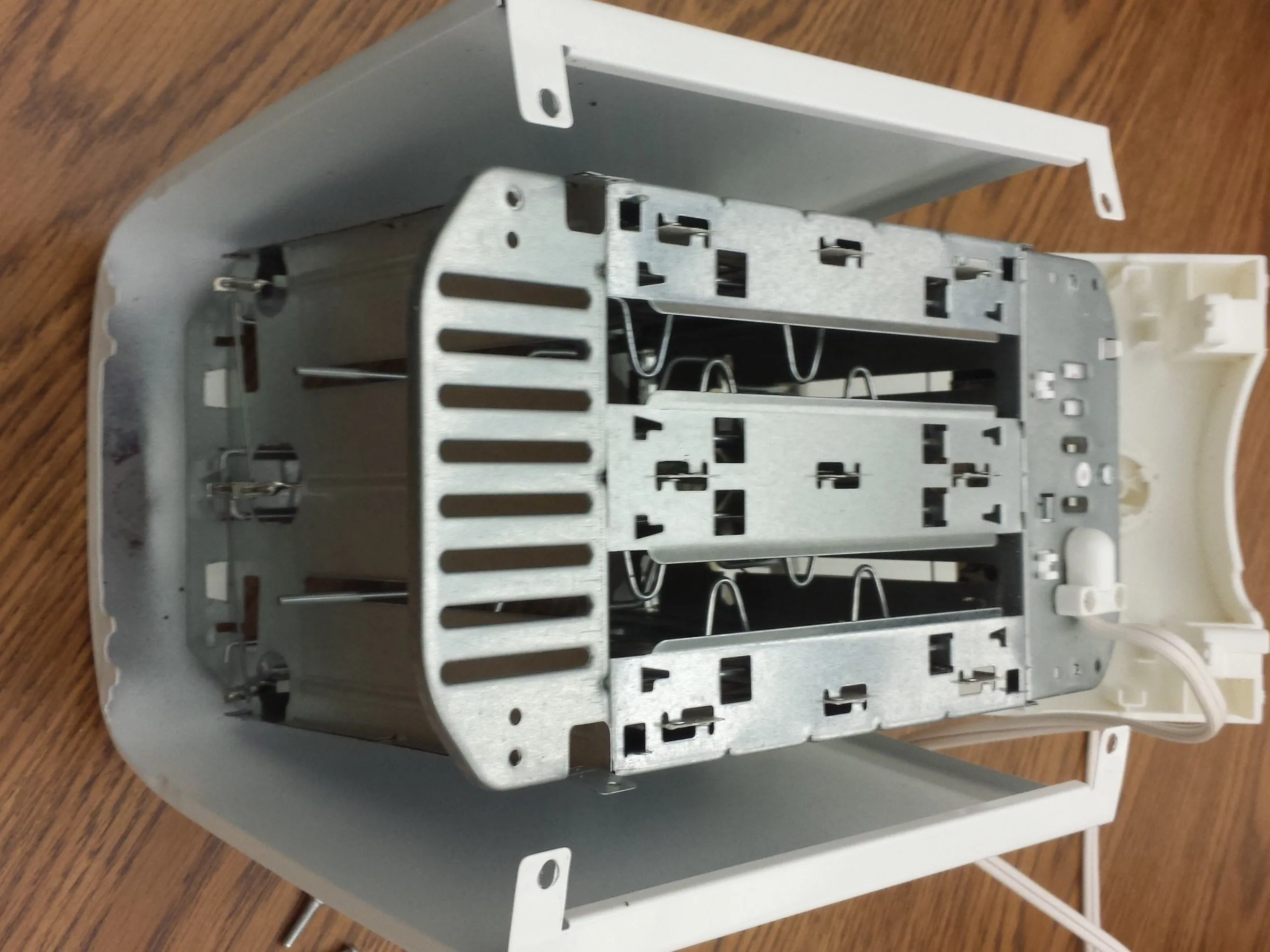

Шаг 5 Снимите боковой корпус

• Чтобы снять внешний корпус тостера, сначала перейдите на сторону, противоположную рычагу подачи тостов и циферблату.

• Найдя эту сторону, потяните корпус прямо вверх, пока тостер находится на столе в перевернутом состоянии. Он должен освободиться очень легко.

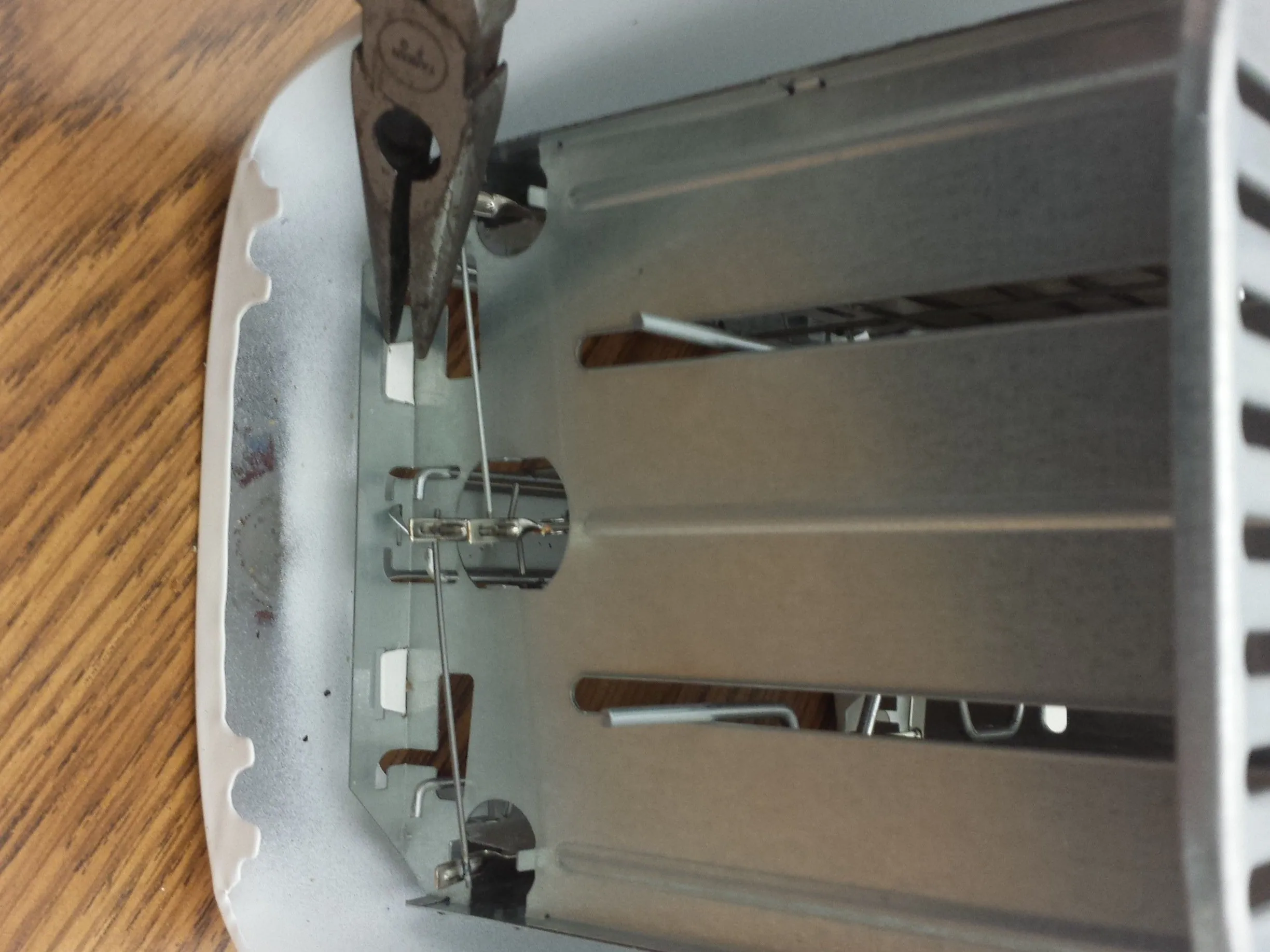

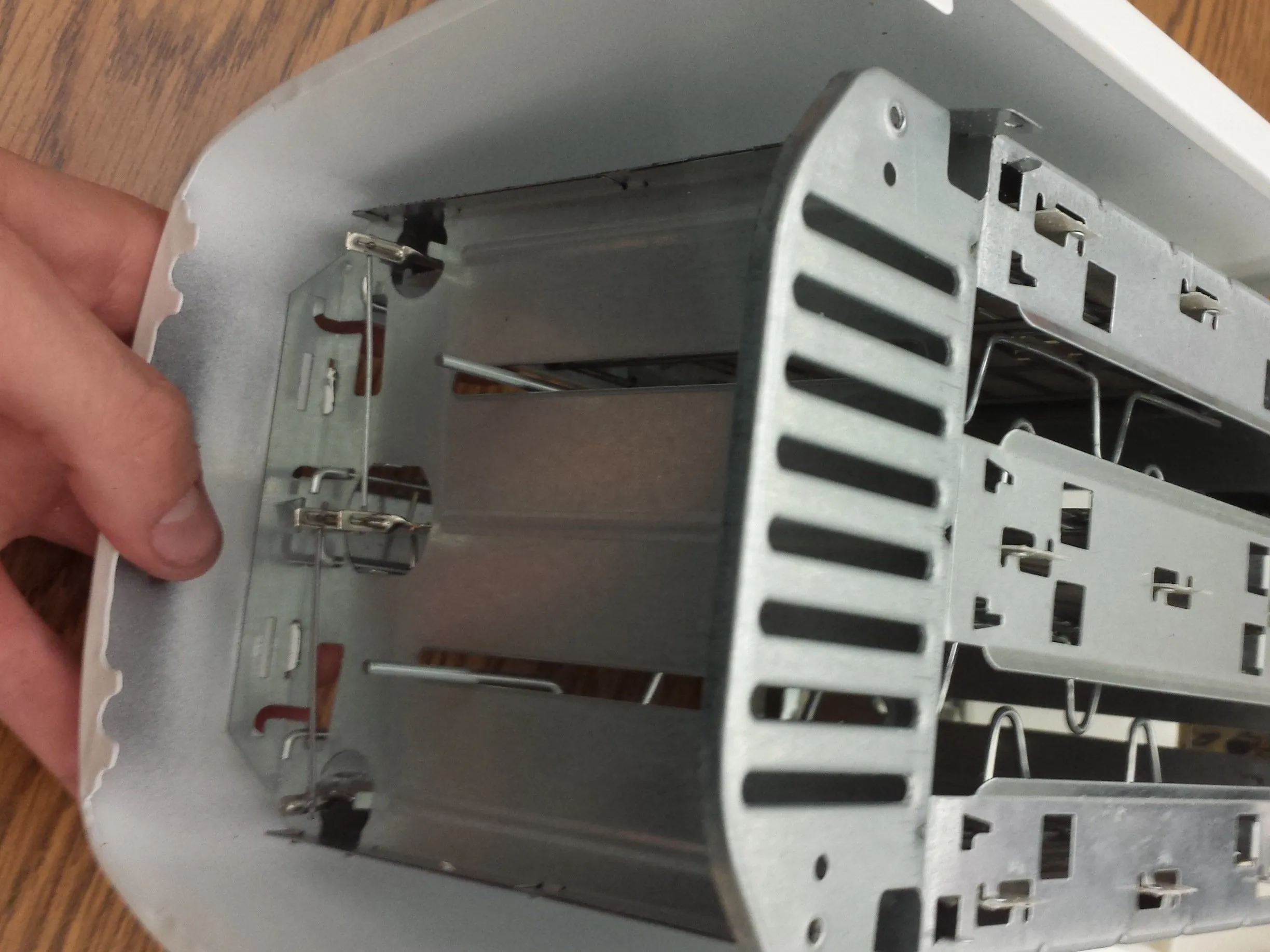

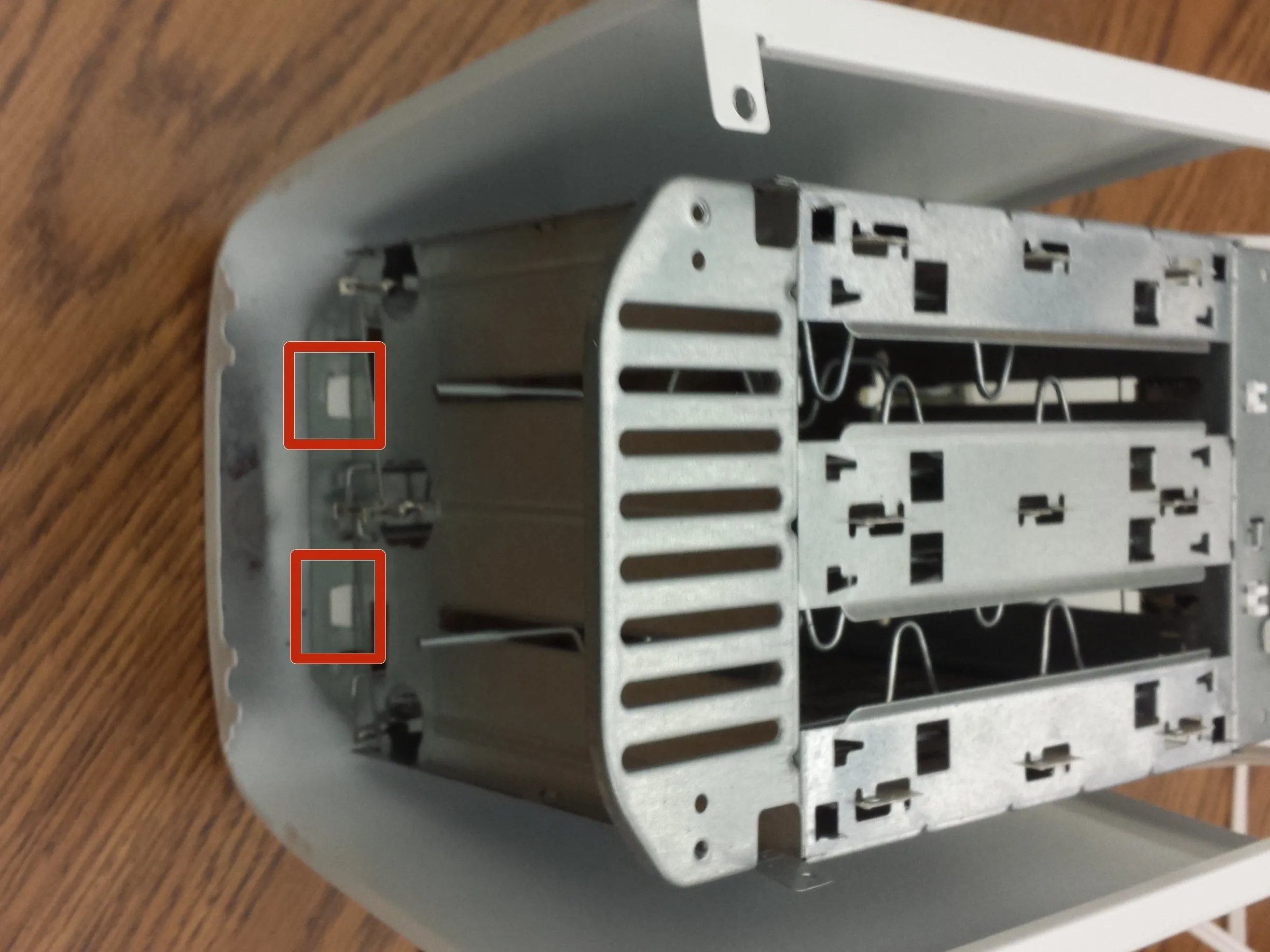

Шаг 6 Откройте фланцы для снятия корпуса

• После снятия бокового корпуса вы обнаружите два белых выступа. С помощью плоскогубцев поднимите эти выступы так, чтобы они торчали вверх, а не лежали ровно.

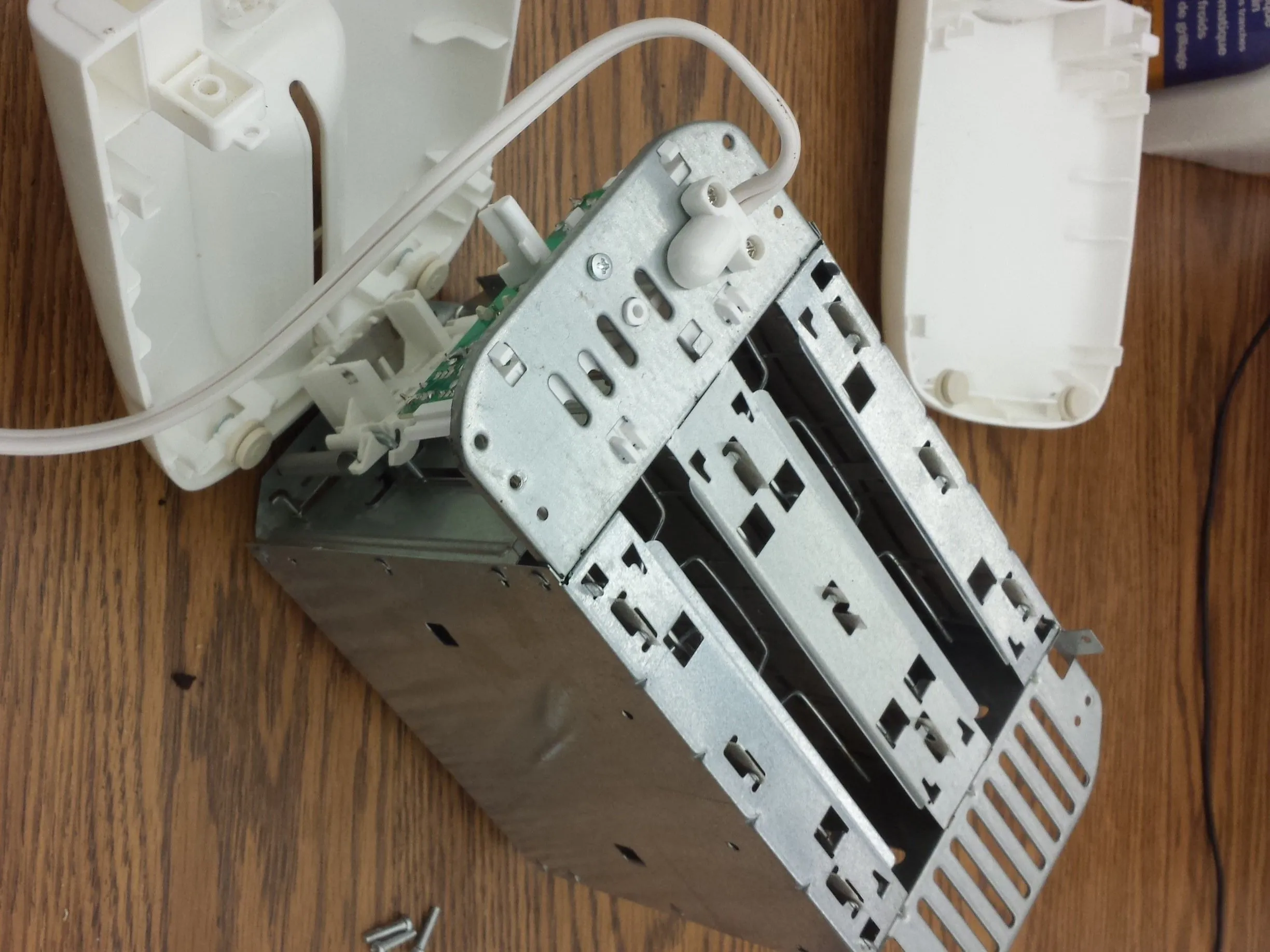

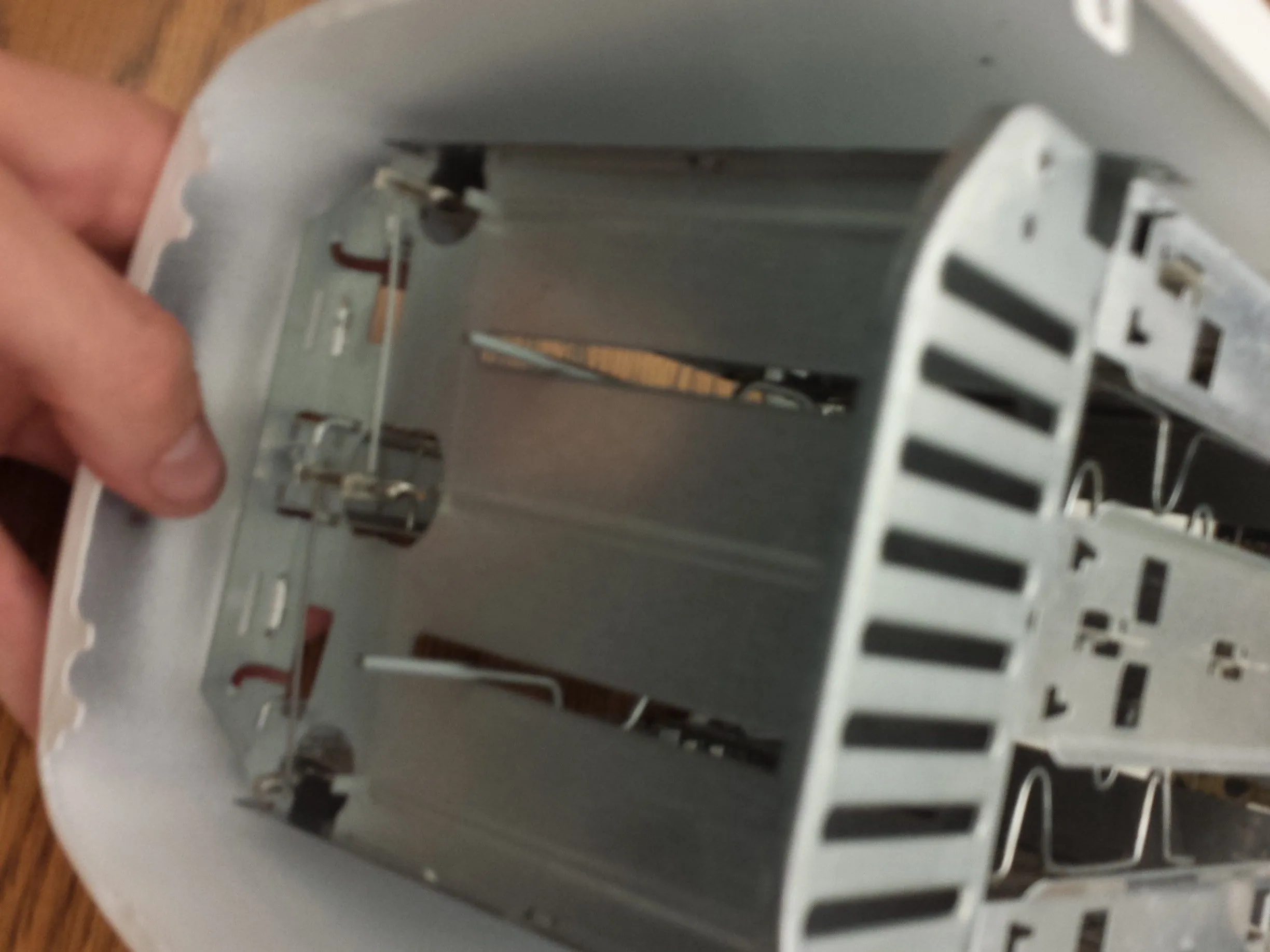

Шаг 7 Снимите корпус

• Когда выступы будут торчать вверх, двумя руками потяните внутренний механизм вверх, прижимая белый корпус к столу. Выступы должны выскользнуть из внутреннего механизма.

• Выступы теперь свободны, на противоположной стороне есть еще один набор выступов, но вы можете аккуратно подтолкнуть внутренний механизм к рычагу тоста, а не использовать игольчатый нос, чтобы освободить их. Внутренний механизм должен свободно соскользнуть с остальных выступов при небольшом усилии.

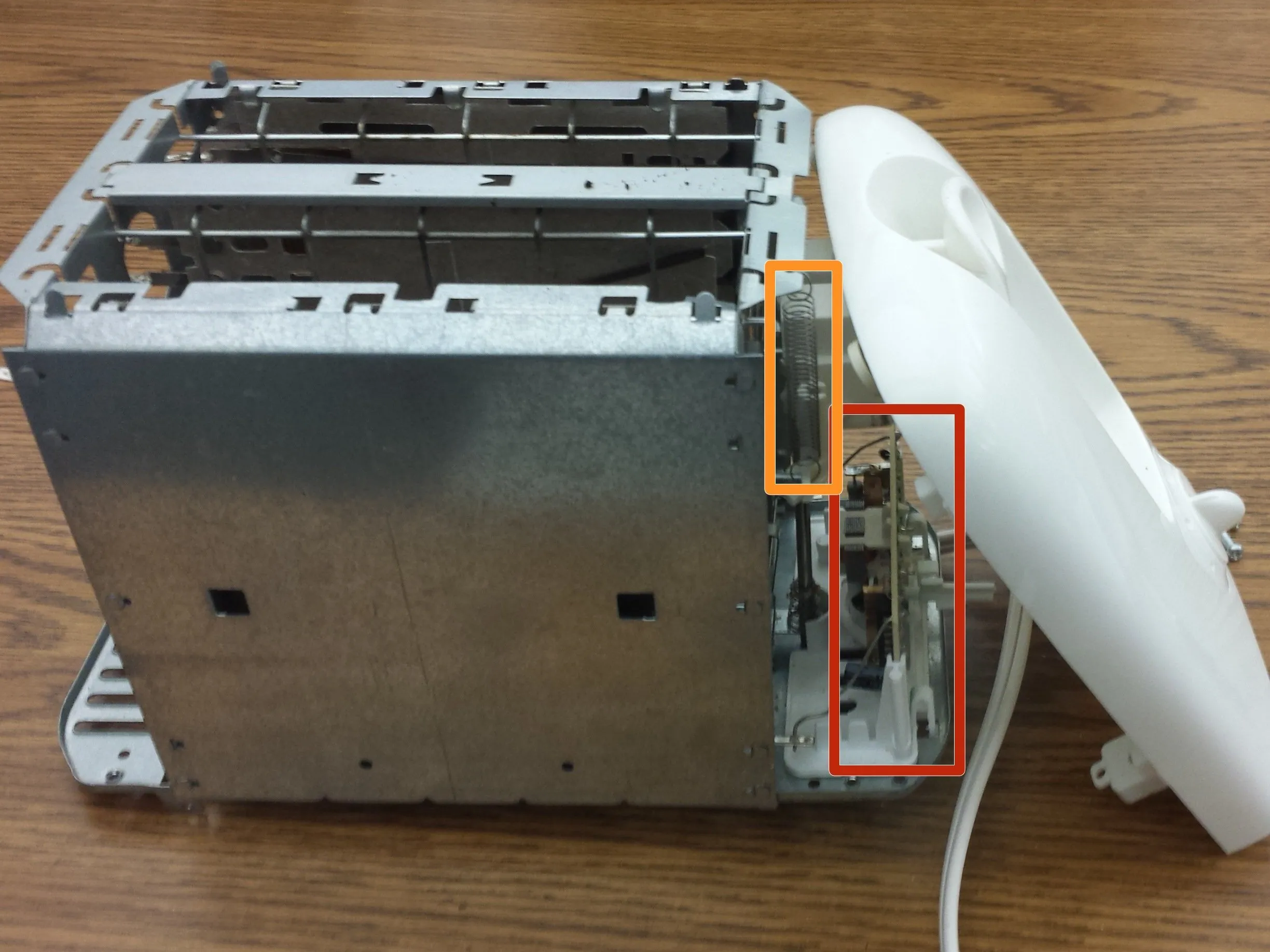

Шаг 8 Выполните техническое обслуживание и модификацию печатной платы или пружины

• Вы дошли до того момента, когда можно получить доступ к печатной плате. Печатная плата припаяна непосредственно к внутреннему механизму, а последний корпус также приклеен/прикреплен к механизму. Именно поэтому разборка остановилась на этом месте.

• Теперь есть доступ и к пружине, которая разворачивает тост после поджаривания. Если она износится, ее можно легко заменить, раз уж этот шаг пройден.

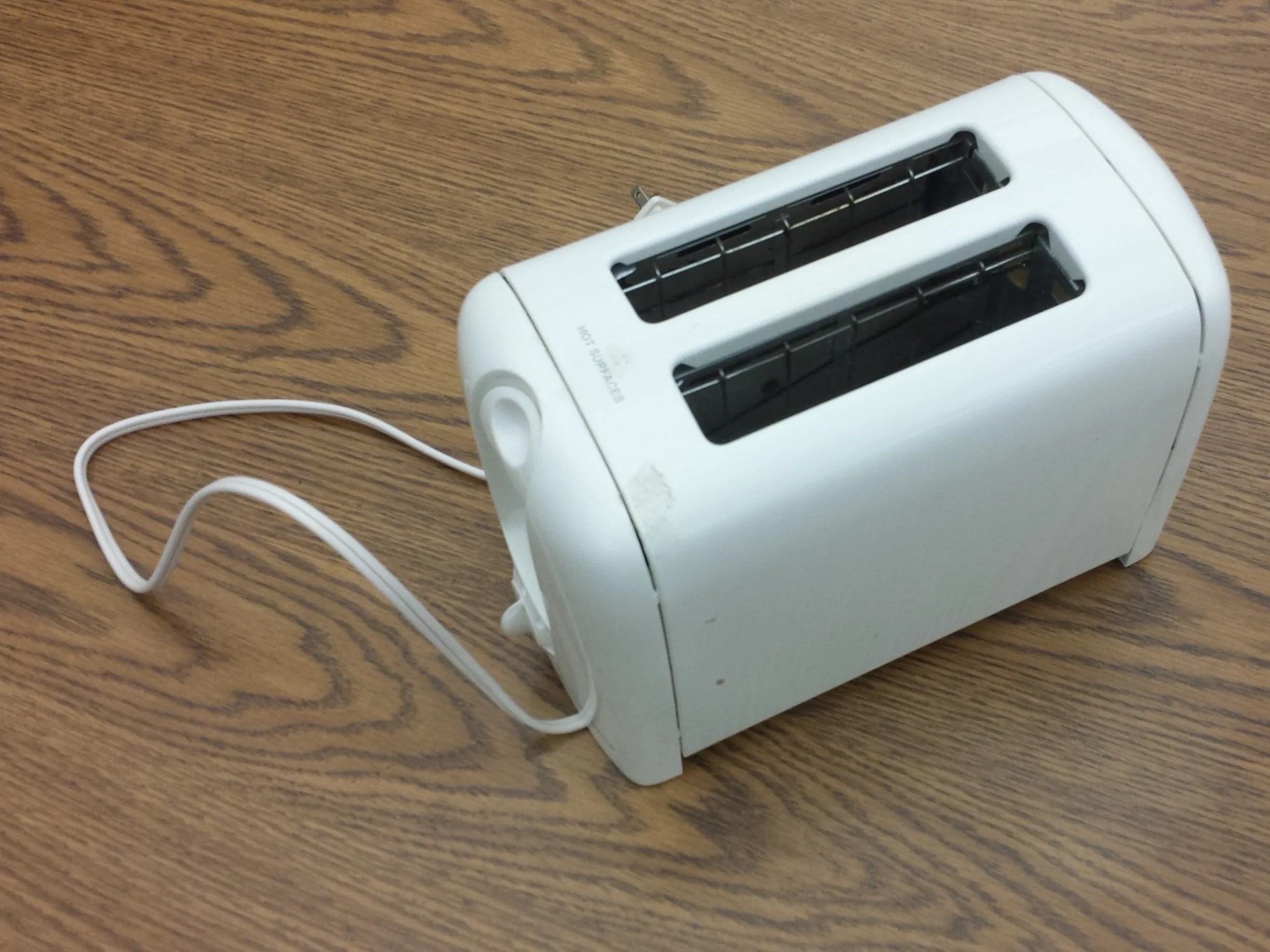

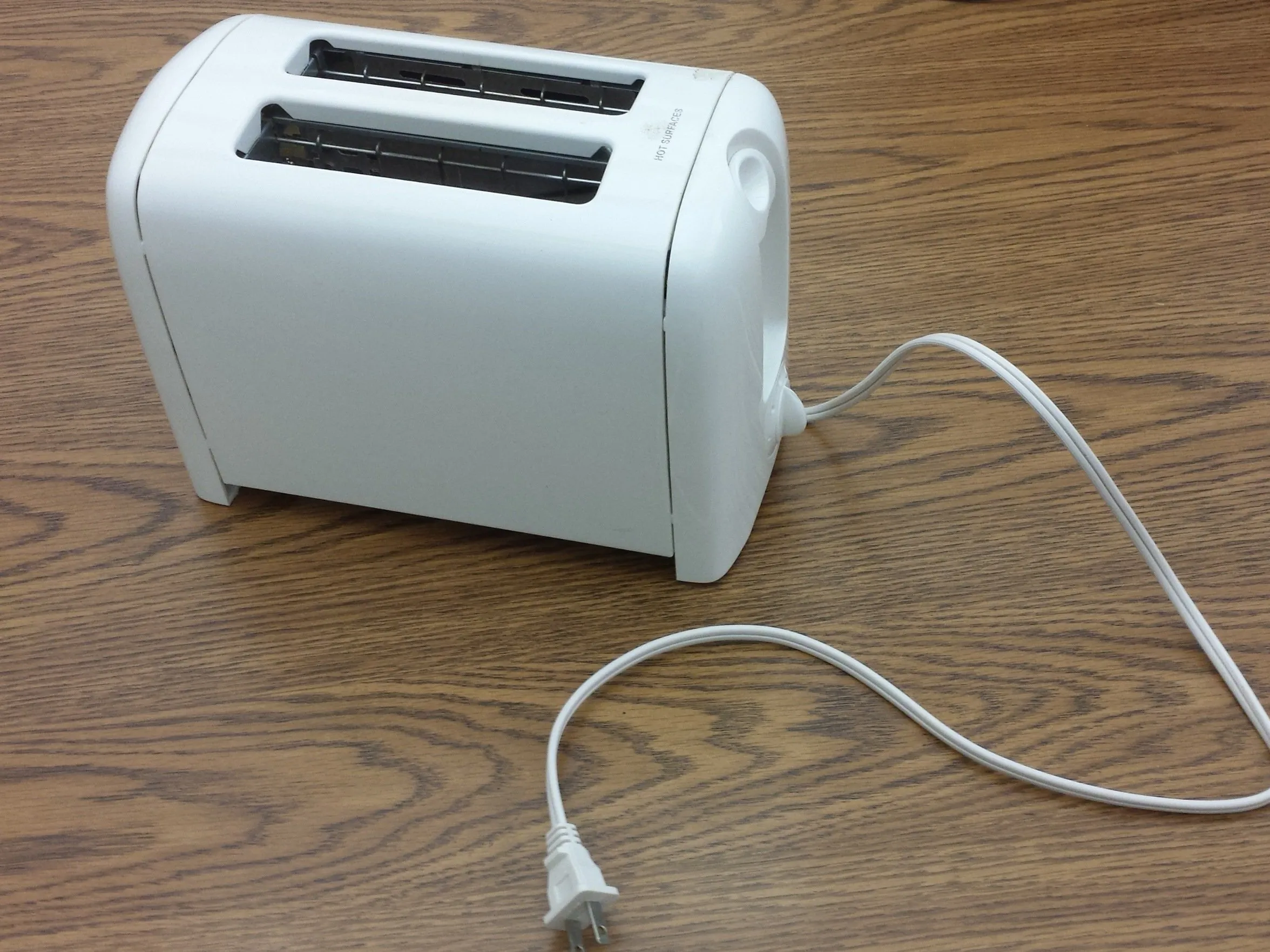

Шаг 9 Соберите тостер обратно

• Выполните действия в обратном порядке, чтобы собрать тостер обратно.
