Разборка планшета Project Tango

Введение

Говорят, что для танго нужны четверо, или что-то в этом роде. В случае с Google для этого нужно два. Проект Project Tango от Google вышел во второй итерации, на этот раз в виде планшета. Присоединяйтесь к нам, чтобы узнать, какие новые возможности Google вложила в планшет Project Tango.

Мы проверили факты с помощью самого Google, так что следите за первоисточниками, которые говорят об этом из уст в уста.

Следите за нами в Twitter, Facebook или Instagram.

Что вам нужно

Инструменты

•

•

•

•

•

•

Шаг 1 Разборка планшета Project Tango

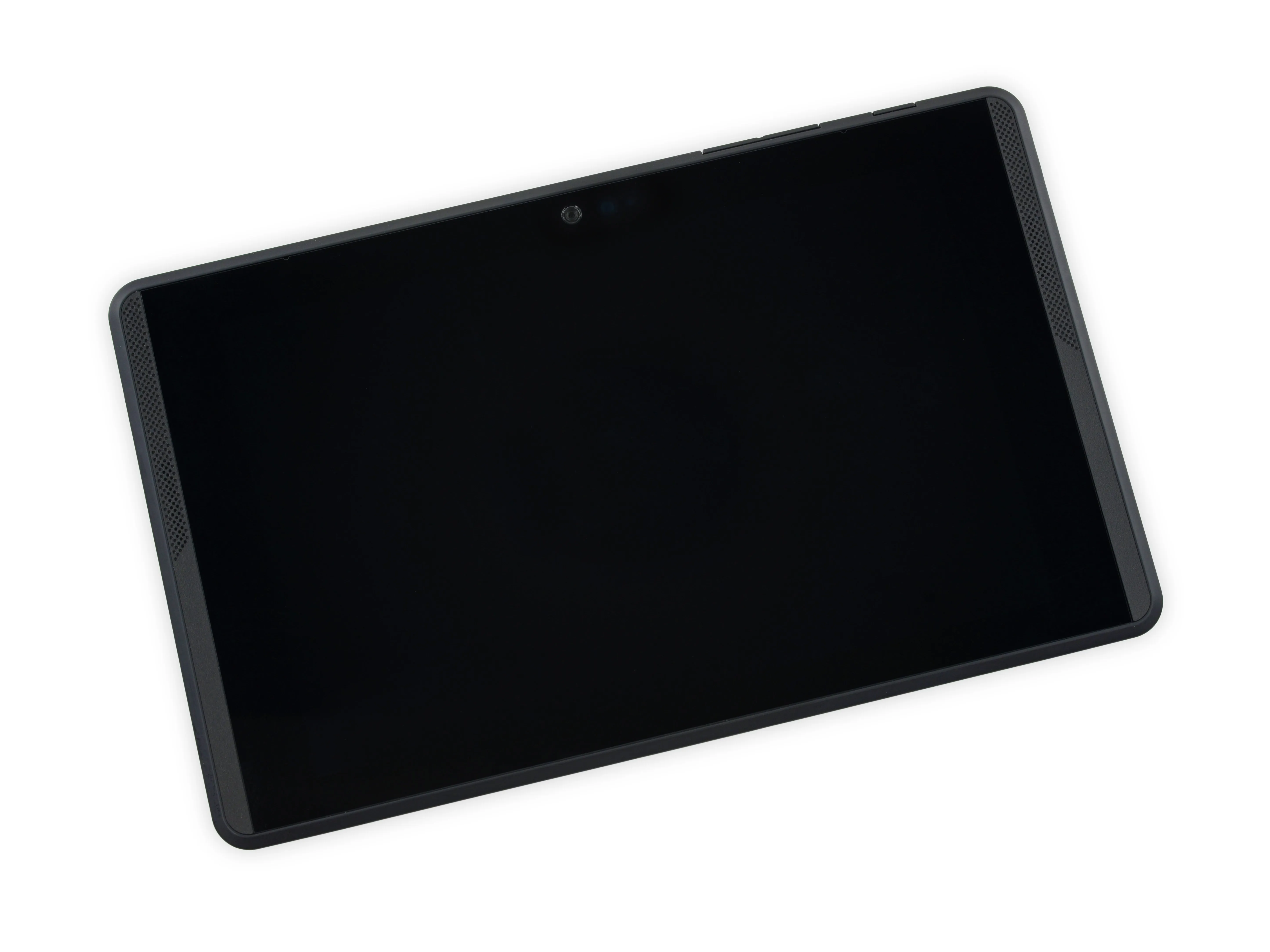

• С возвращением, Project Tango. Давненько ты не радовал нас своим присутствием. Конечно, присаживайтесь. Хотите стакан воды? Нет? О, вы пришли на разборку? С радостью.

• Project Tango быстро растет, давайте проверим его спецификации на домашней диаграмме роста:

• 7-дюймовый сенсорный дисплей HD 1920 x 1200 (323 ppi)

• 120˚ фронтальная камера + 4 МП RGB-IR камера на задней панели, а также 170˚ камера для отслеживания движения

• Четырехъядерный процессор NVIDIA Tegra K1 с тактовой частотой 2,3 ГГц

• 4 ГБ ОПЕРАТИВНОЙ ПАМЯТИ

• 128 ГБ флэш-памяти с возможностью расширения через microSD

Шаг 2

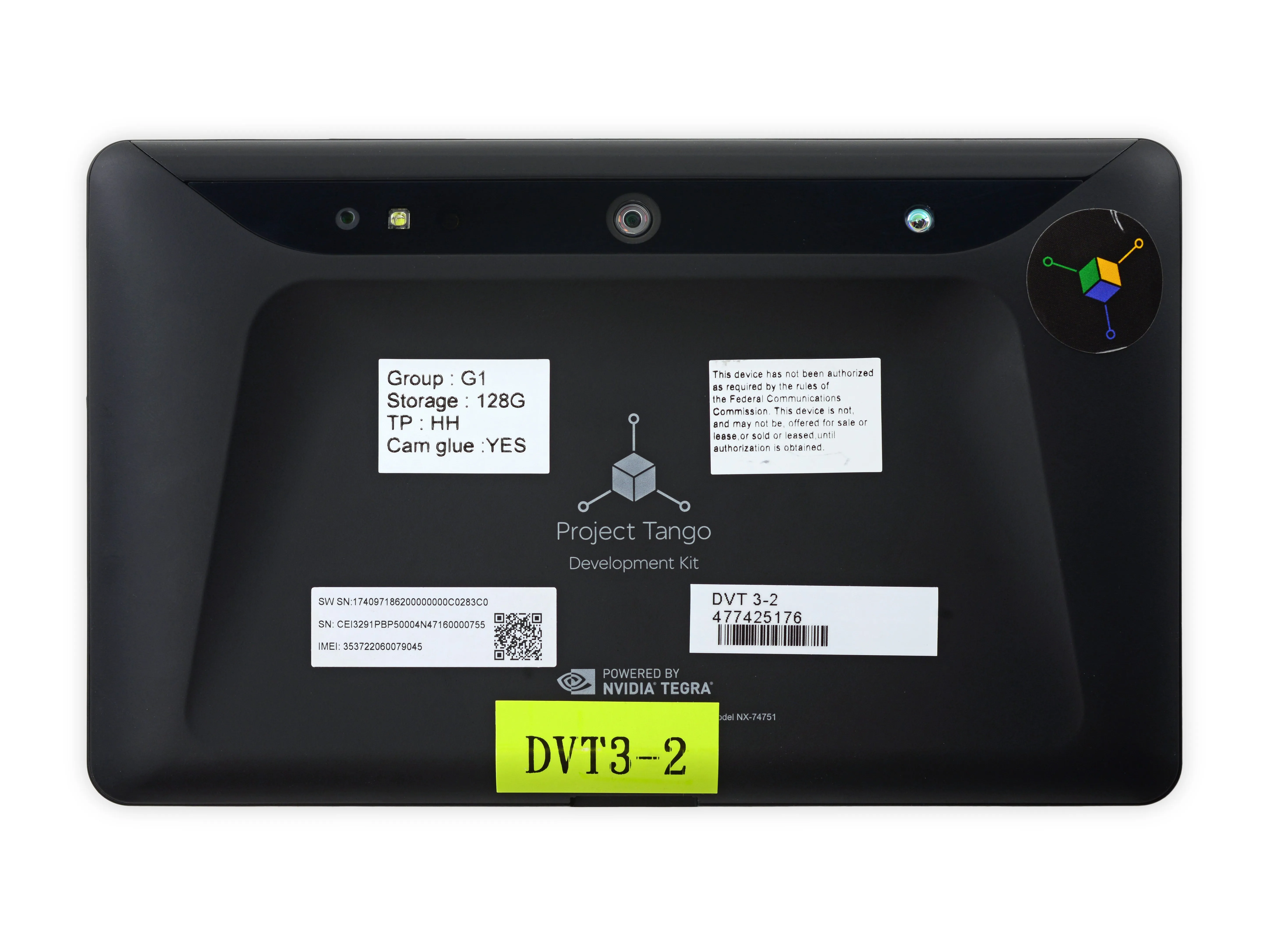

• Множество маркировок! Планшет Tango имеет полдюжины цифровых идентификаторов, логотип Nvidia и предупреждение о том, что он пока не имеет разрешения FCC.

• Под огромным количеством надписей и отказов от ответственности скрывается номер модели: NX-74751.

• NX-74751 - это регистрационный номер корабля USS Yellowstone из сериала 'Звездный путь: Вояджер'. 'Йеллоустоун' также является кодовым названием планшета Tango. Мы должны были догадаться, что Google - поклонник 'Звездного пути'..

• С точки зрения ремонта, мы уже заметили кое-что, что может нам помешать: Cam glue. Установив флаг Cam glue на YES, мы надеемся на лучшее и готовимся к худшему.

Шаг 3

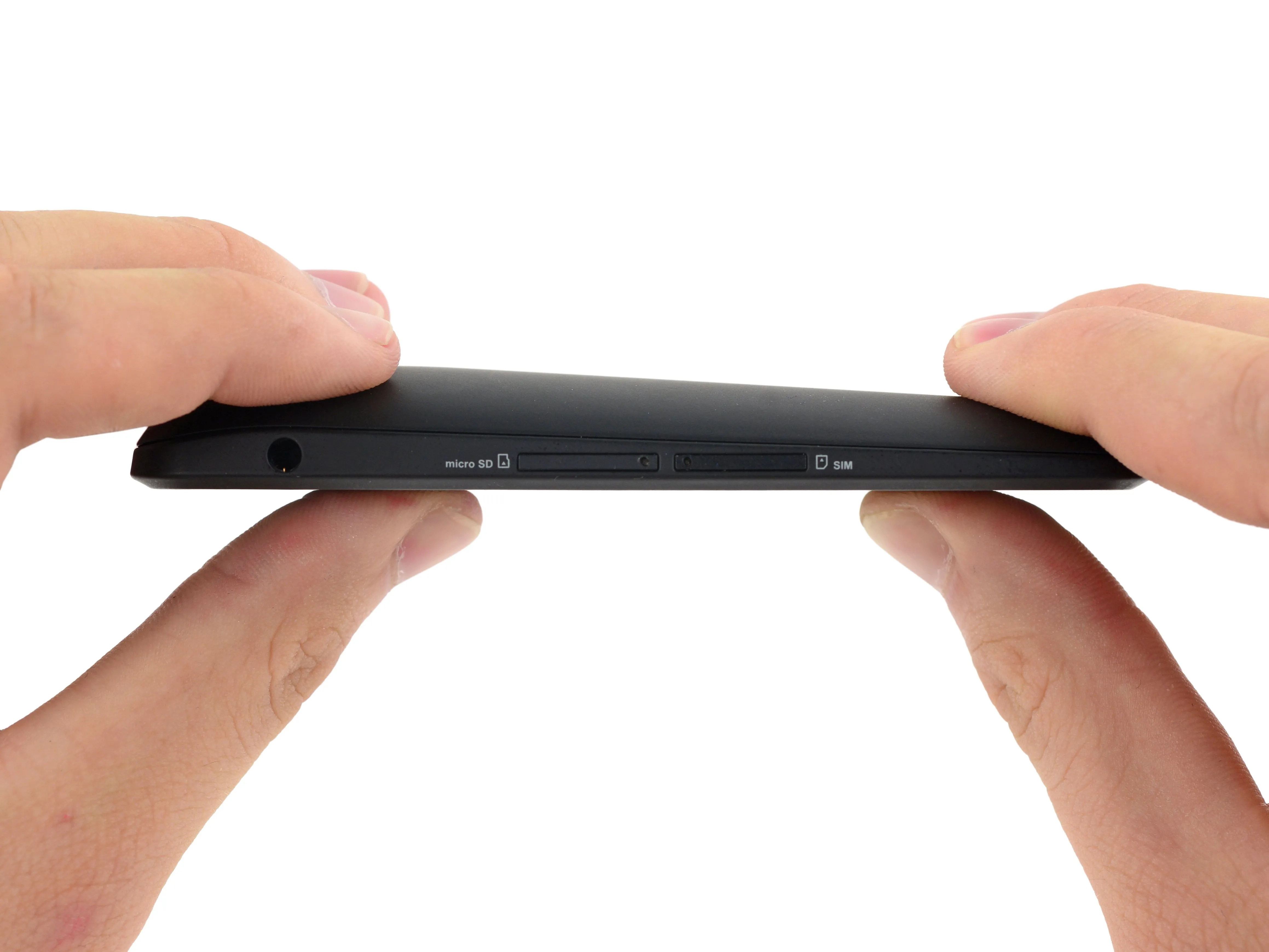

• Google ATAP (Advanced Technology and Projects), не путать с Arkansas Taxpayer Access Point (ATAP), повысили уровень своего дизайна.

• Планшет Project Tango гораздо более отполирован, чем телефон Project Tango. Более толстая часть планшета позволяет разместить дополнительные камеры, но при этом уменьшается до более типичной для планшетов толщины.

• От Google: 'Мы также используем уникальный дизайн, чтобы направлять пальцы в сторону от камеры. Учитывая, что мы используем камеры для уникального пользовательского опыта, пользователю может быть неочевидно, что он блокирует их, как при использовании приложения для съемки фотографий'.

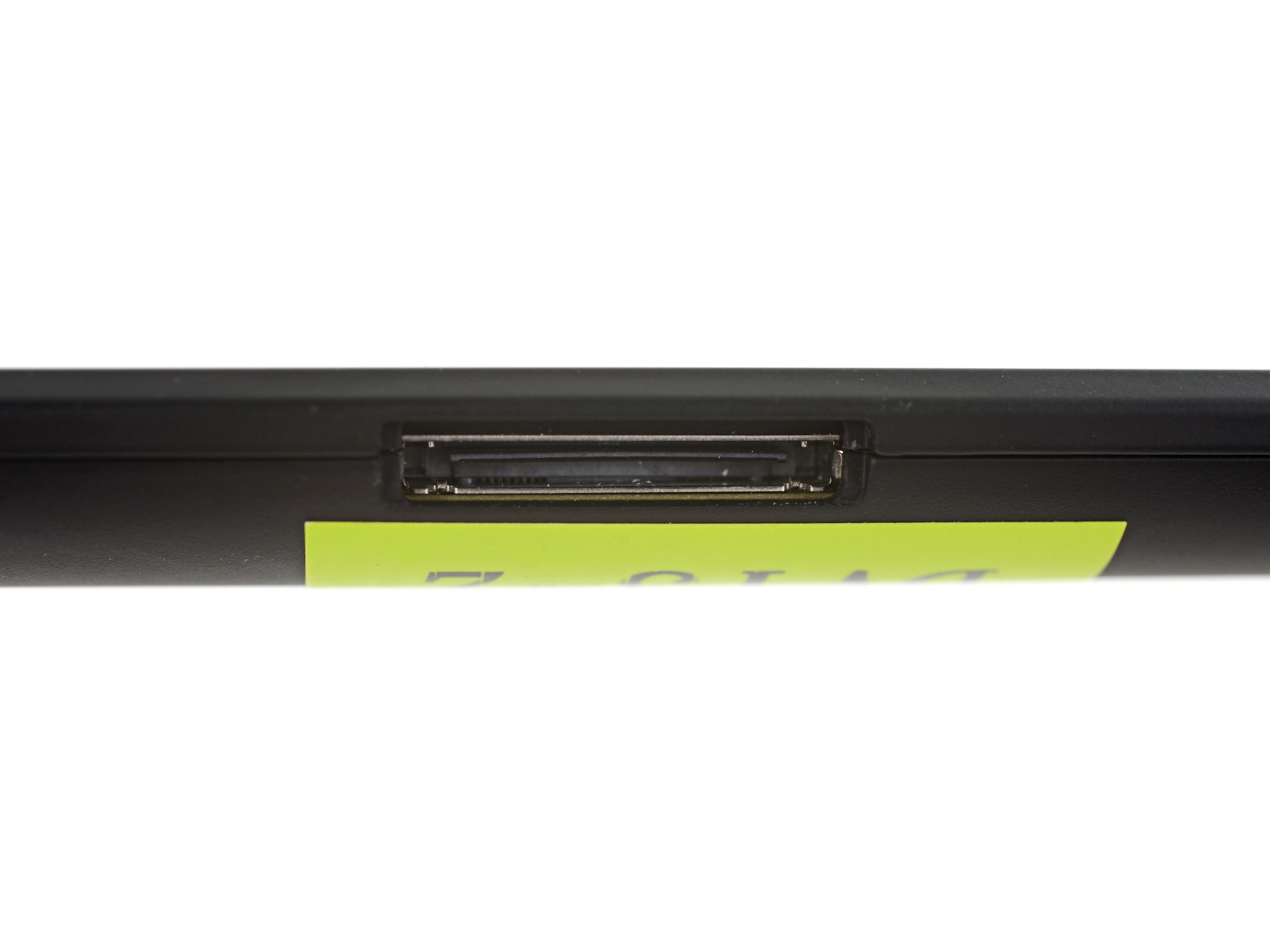

• Новый дизайн также включает в себя нестандартный док-разъем, позволяющий осуществлять высокоскоростную зарядку от 12 В и USB 3.0.

Шаг 4

• Загадайте нам вот что: Сколько винтов или специальных крепежей нужно, чтобы прикрепить задний корпус к передней панели? Ноль. Клей тоже не нужен.

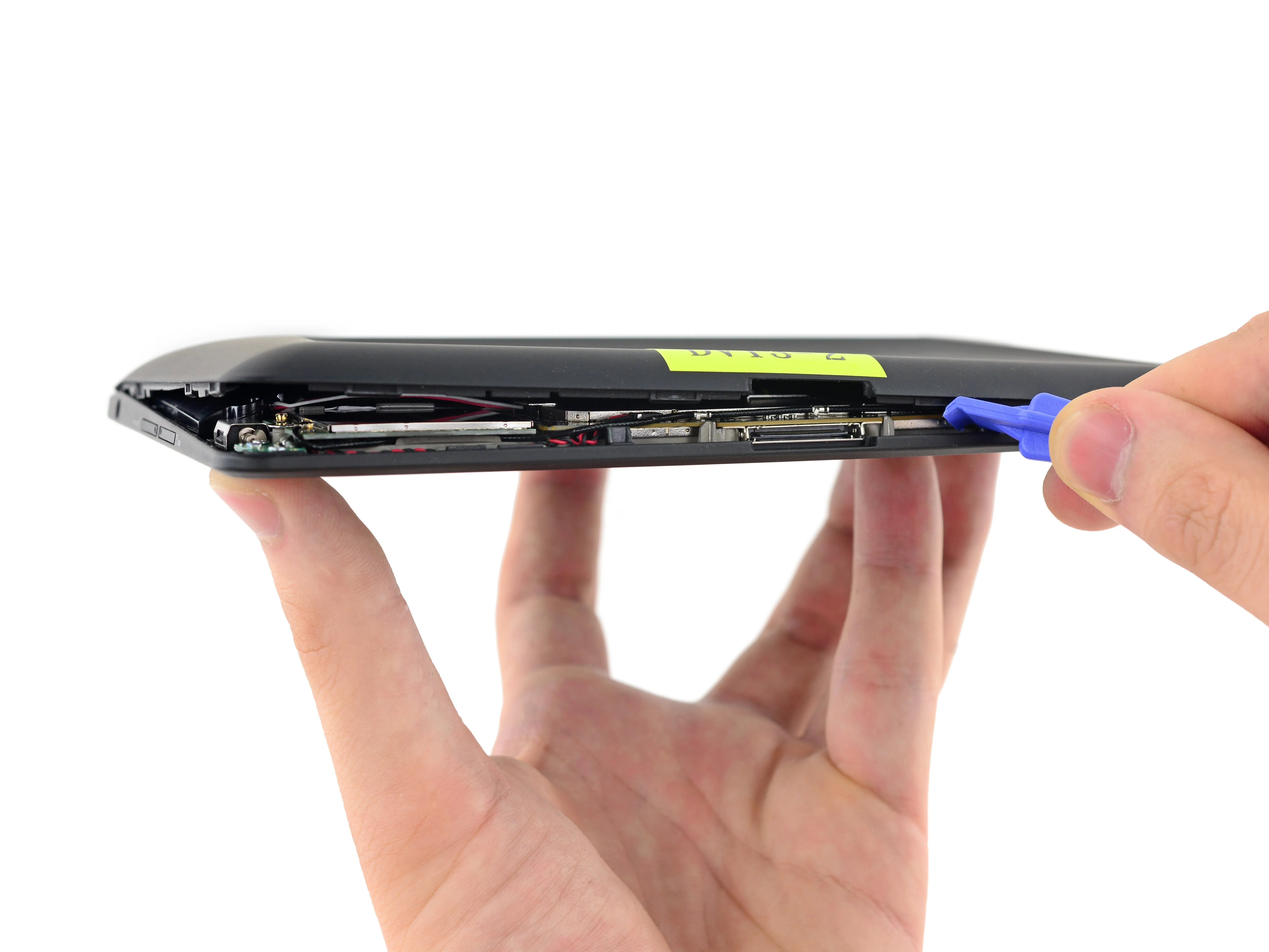

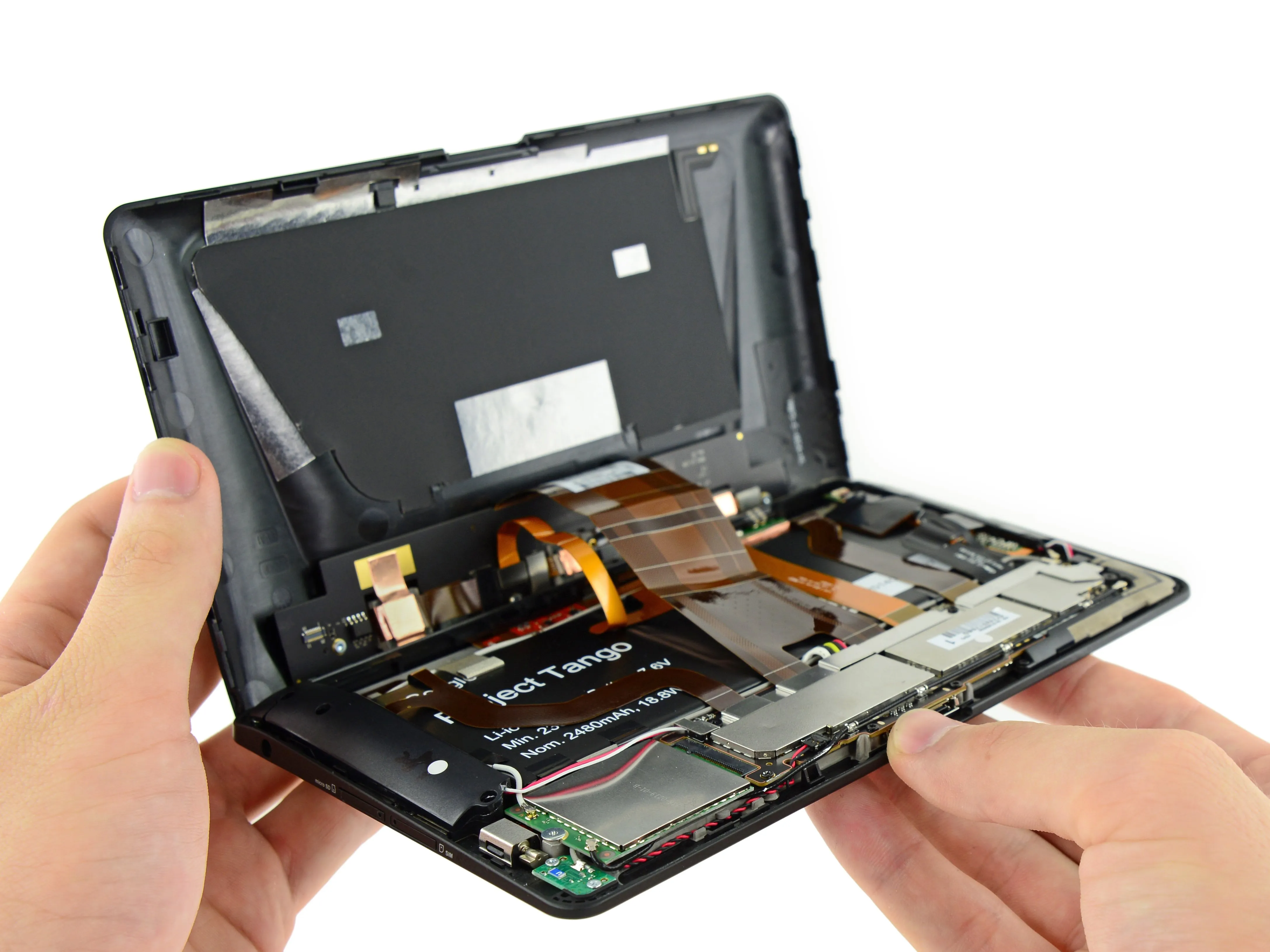

• Осторожно поддеваем планшет Project Tango удобным пластиковым инструментом для открывания и обнаруживаем все обещанные лакомства.

• Массив камер установлен на плате, прикрепленной к заднему корпусу.

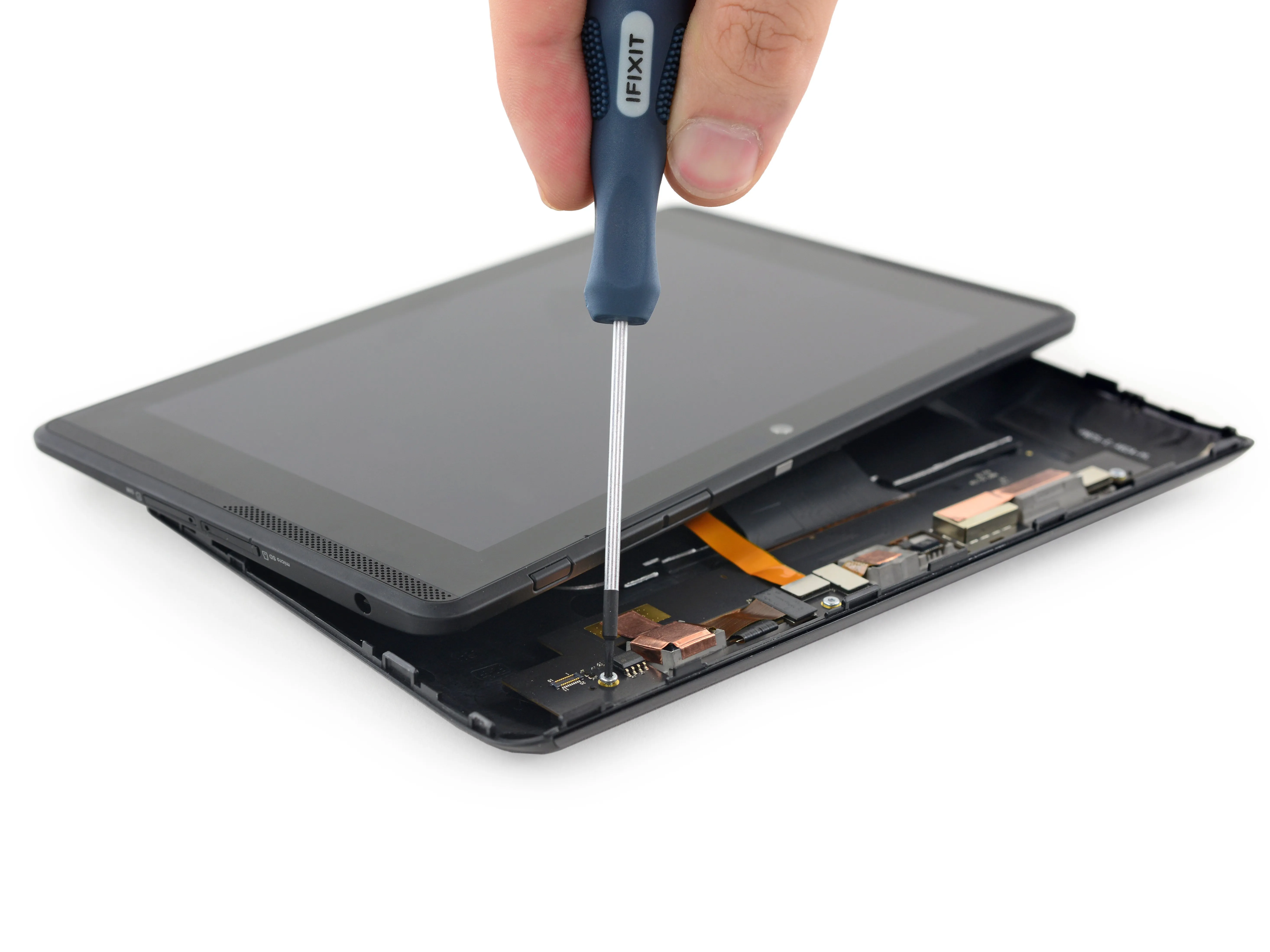

Шаг 5

• Выкрутите несколько винтов, и плата камеры освободится от задней крышки, позволив нам рассмотреть ее поближе.

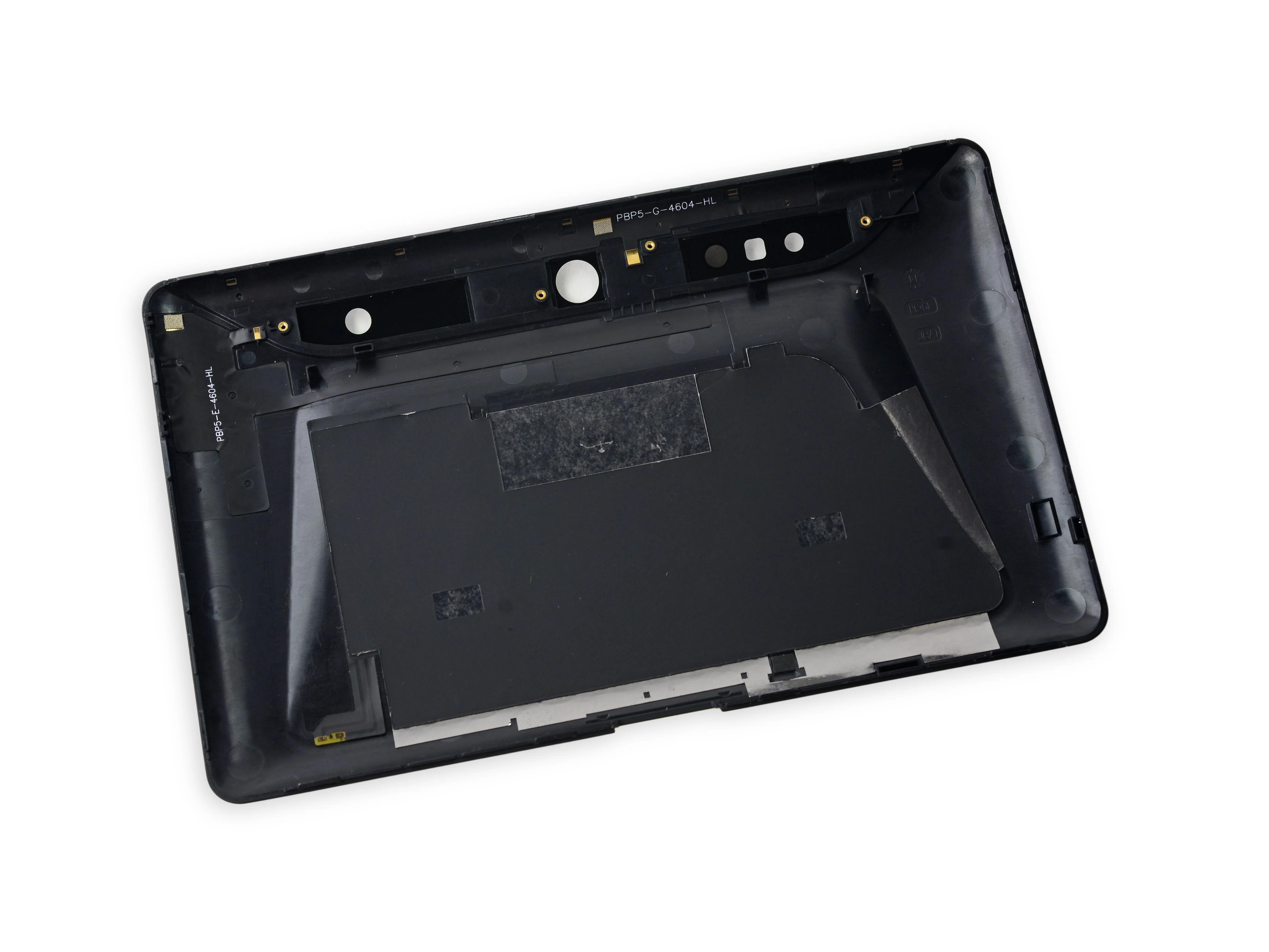

• Задняя крышка полна отверстий для огромного количества камер и покрыта антеннами - в том числе NFC.

• Мы предположим, что включение NFC в планшет Project Tango может означать только одно: это прототип планшета для покупок для IKEA.

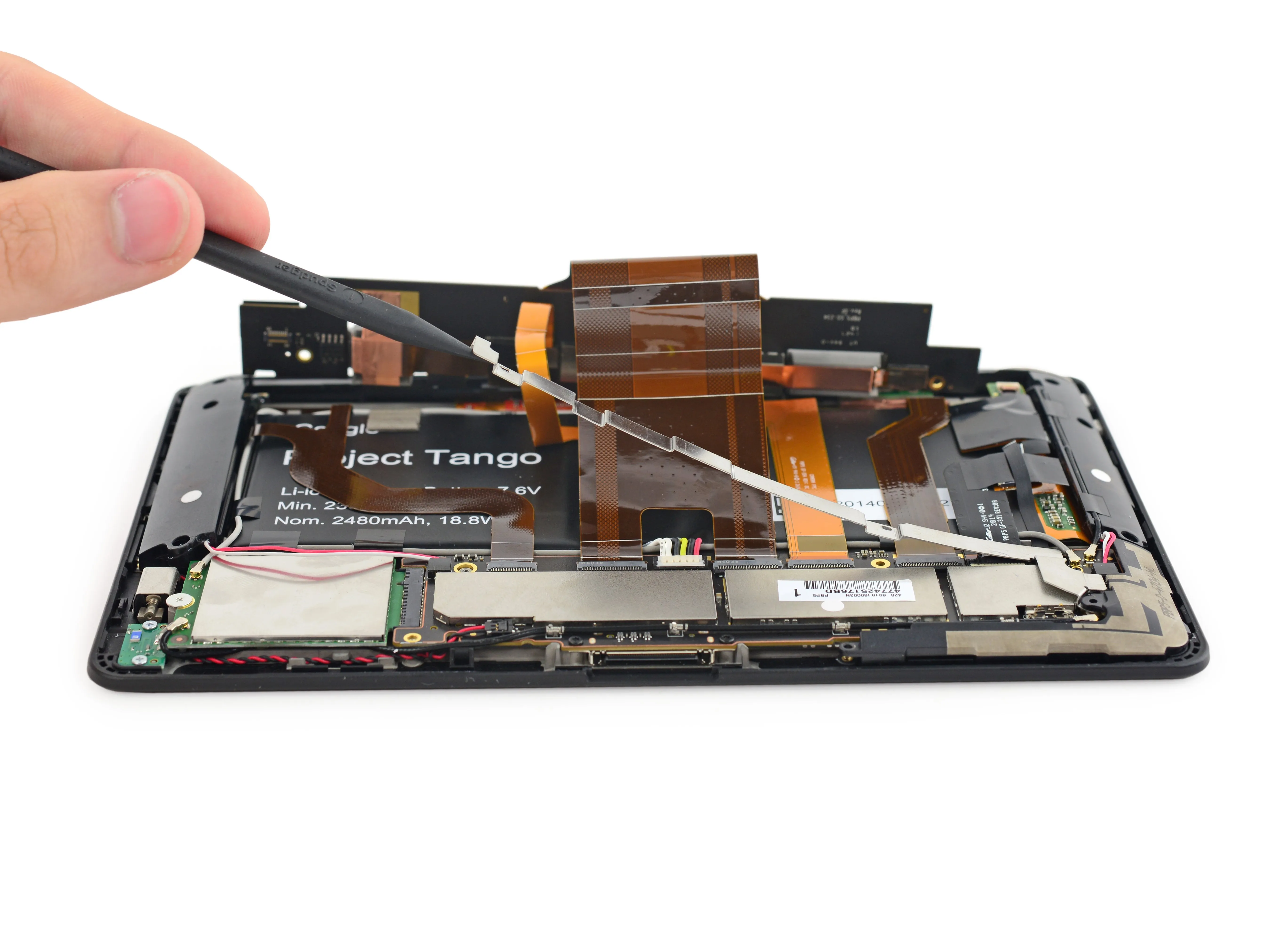

Шаг 6

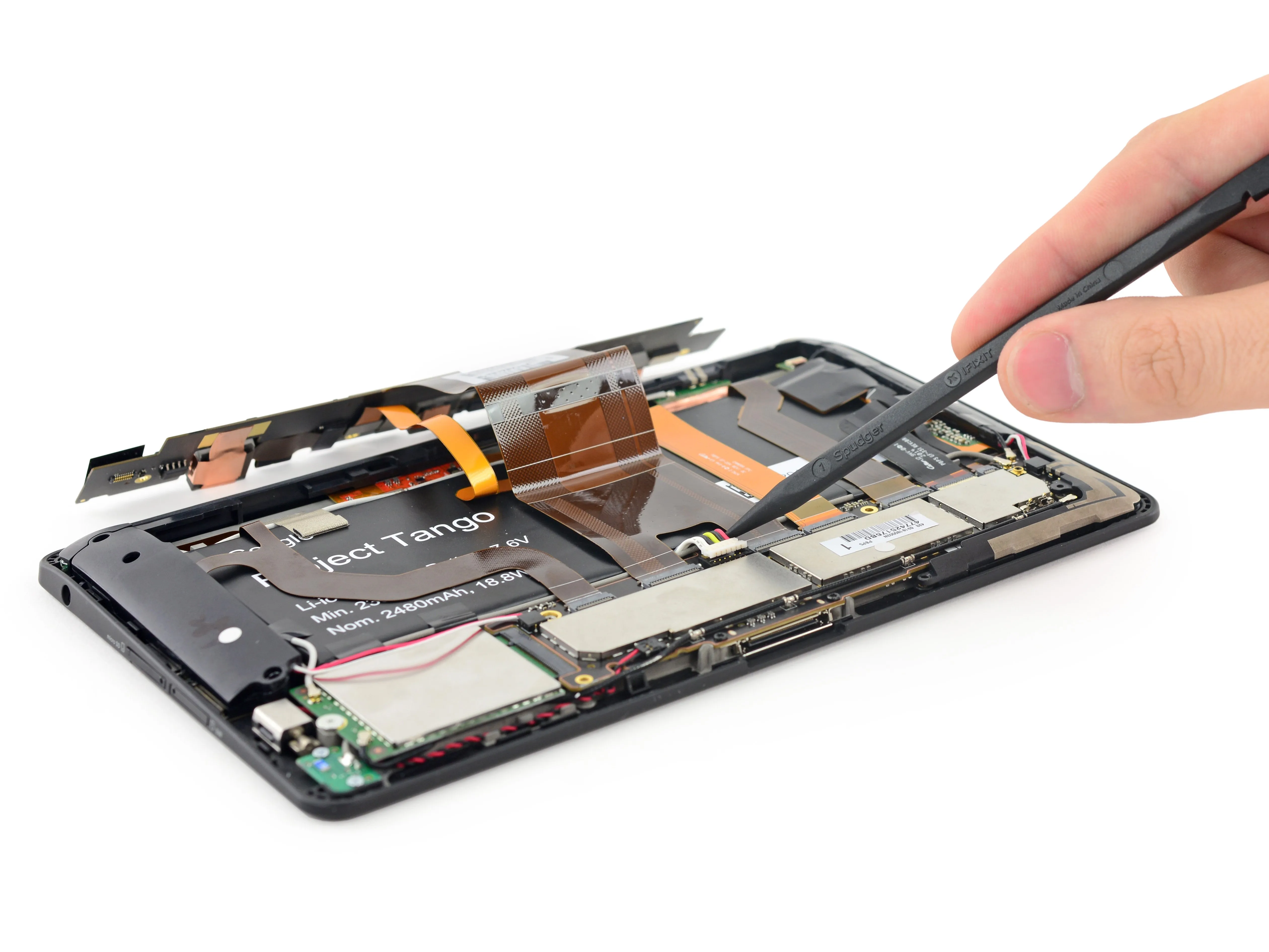

• Двигаемся дальше, пришло время отделить плату камеры. Только это не так, потому что она соединена с материнской платой несколькими кабелями, зажатыми под металлическим кронштейном.

• Подходим ближе...

• Пока эти разъемы открыты, давайте отсоединим аккумулятор.

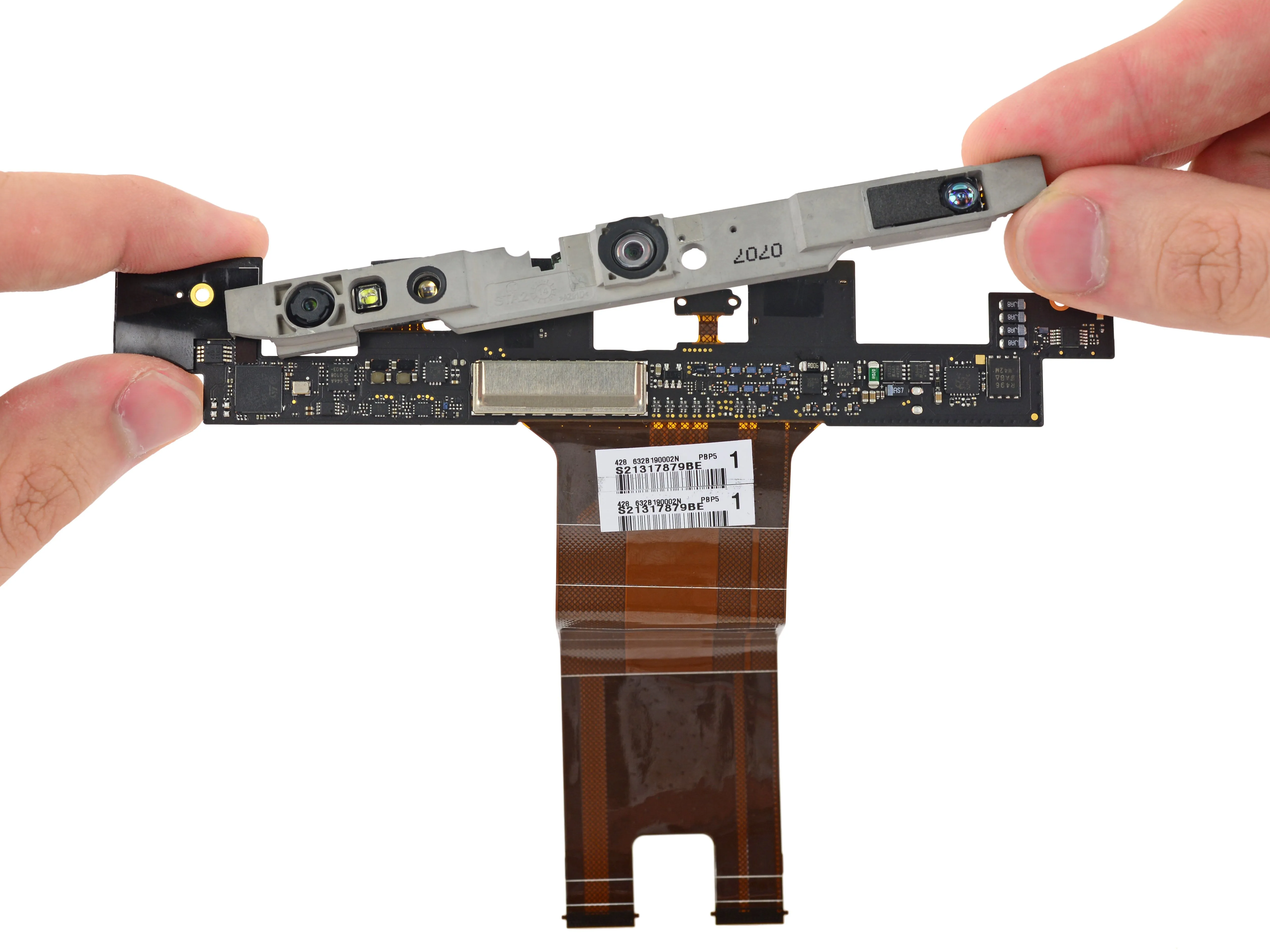

Шаг 7

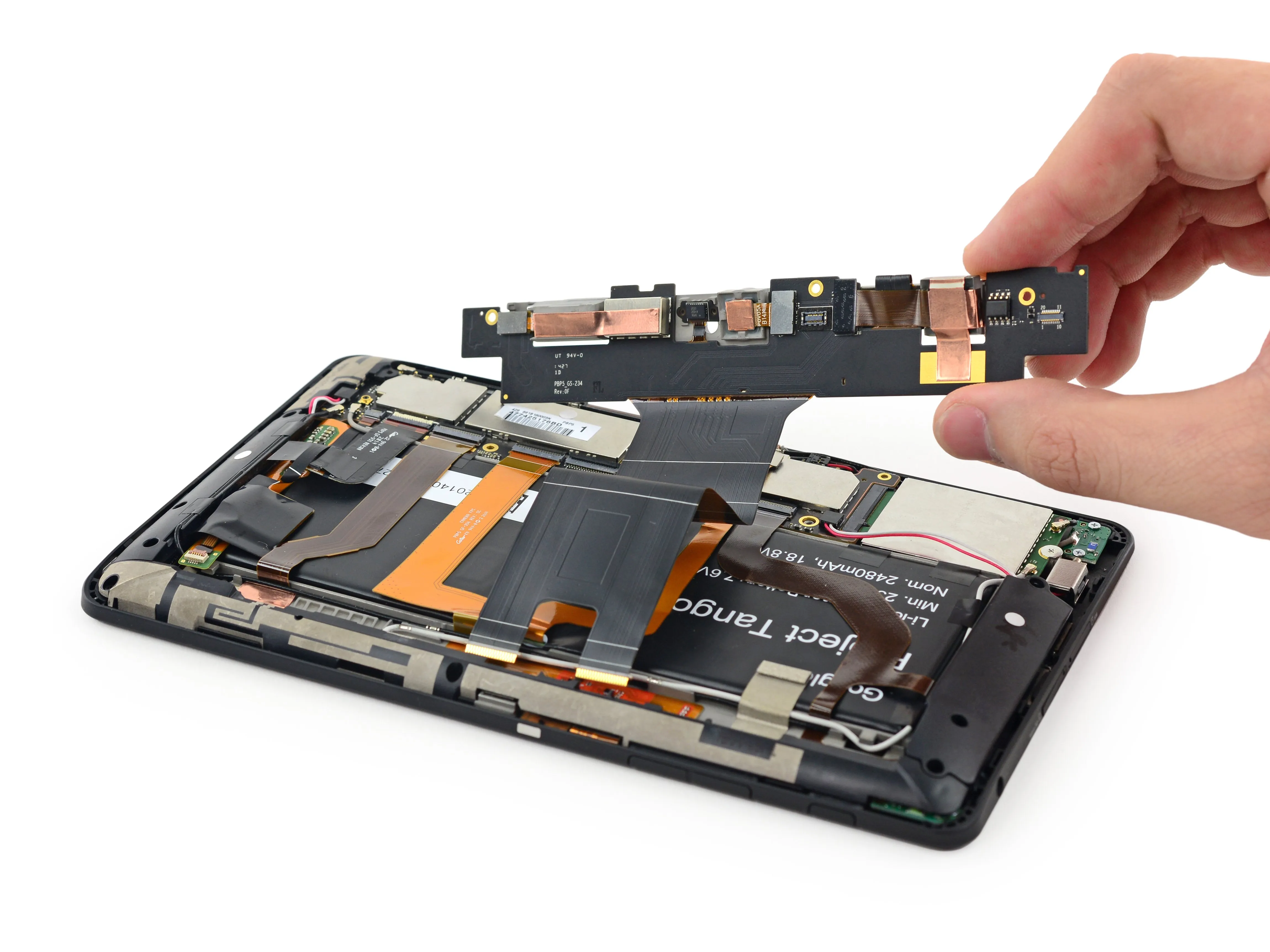

• Мы не можем не заметить сходство с Kinect ..

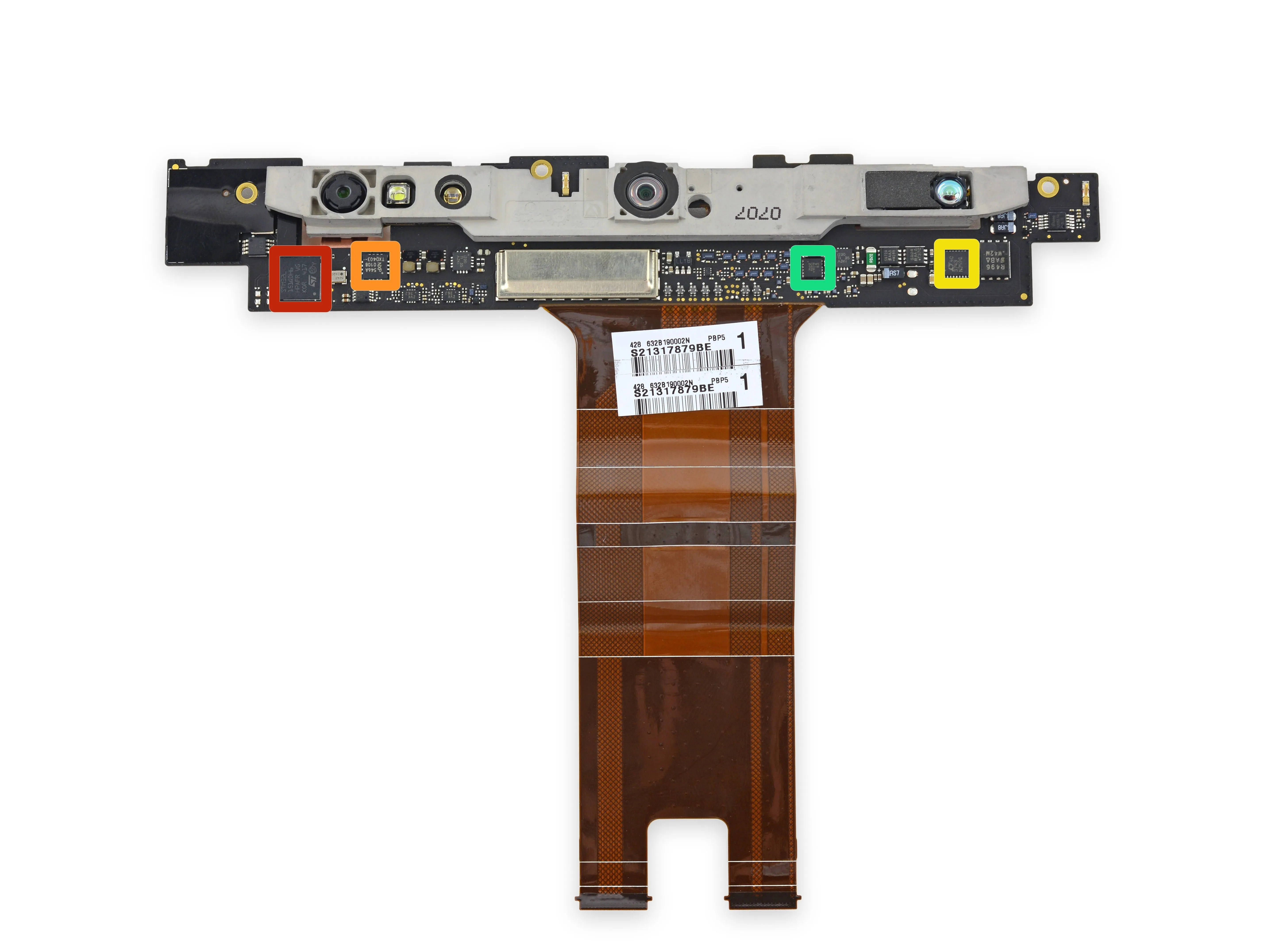

• На плате управления камерой расположено несколько микросхем:

• STMicroelectronics STM32L151QD MCU ARM Cortex-M3 с ультранизким энергопотреблением

• По словам представителей Google, это устройство используется в качестве концентратора датчиков для точной фиксации времени съемки с камеры.

• NXP Semiconductors PCA9546A в корпусе HVQFN16 (546A 0108 TXD403)

• Linear Tech LT3743 в корпусе QFN (4C 3743 N3580)

• ON Semiconductor NCP45560 Управляемый переключатель нагрузки

• Давайте снимем модуль камеры в сборе, чтобы поближе рассмотреть сами камеры.

Шаг 8

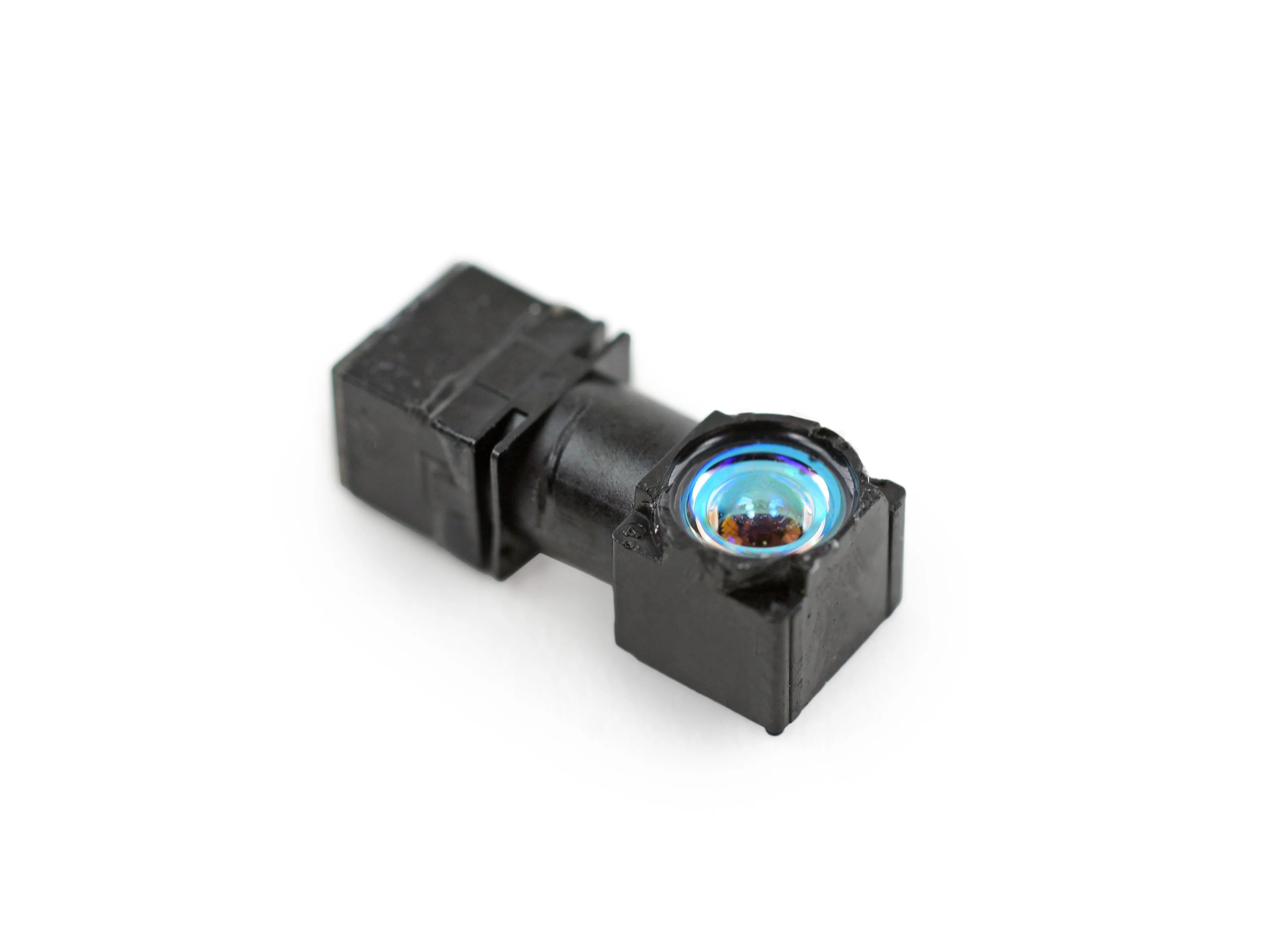

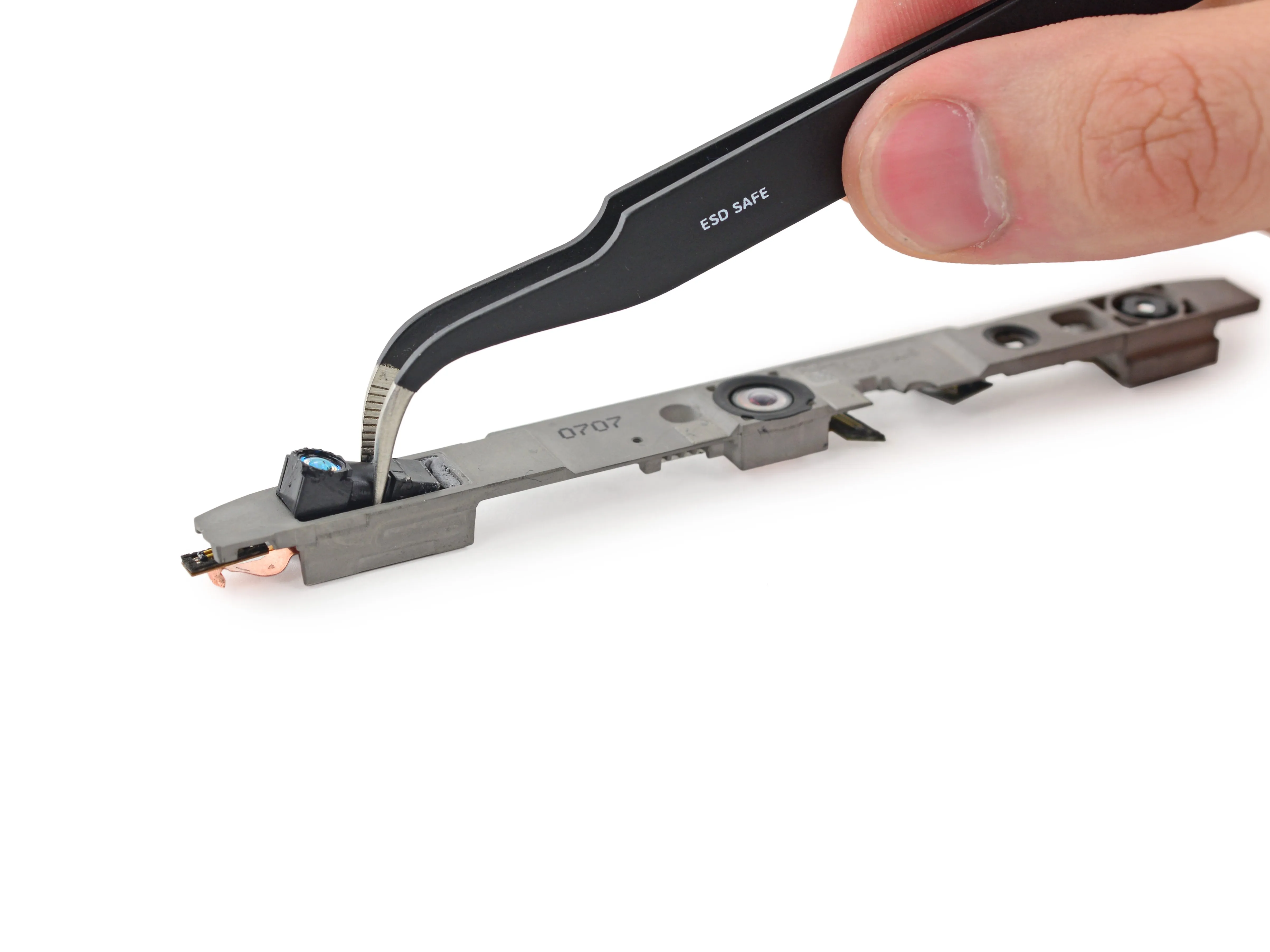

• ИК-проектор находится внутри блока камеры, но с помощью нашего надежного пинцета его можно извлечь без труда.

• ИК-проектор дает инфракрасный свет, который другие (не-RGB) камеры могут использовать для получения представления об области в 3D-пространстве.

• Любопытно, как это работает? Мы поможем вам в этом. Наука с Делаете.ру готова удовлетворить все ваши ИК-любопытства.

• От Google: 'ИК-проектор от Mantis Visionи разработан специально для наших спецификаций по полю зрения и разрешению. Он разработан специально для работы в паре с 4-Мп RGB-IR-камерой на другой стороне'.

• Похоже, мы узнали, что означает маркировка 'cam glue'! Две камеры, расположенные на задней панели, приклеены к блоку камеры горячим клеем, что затрудняет их замену.

Шаг 9

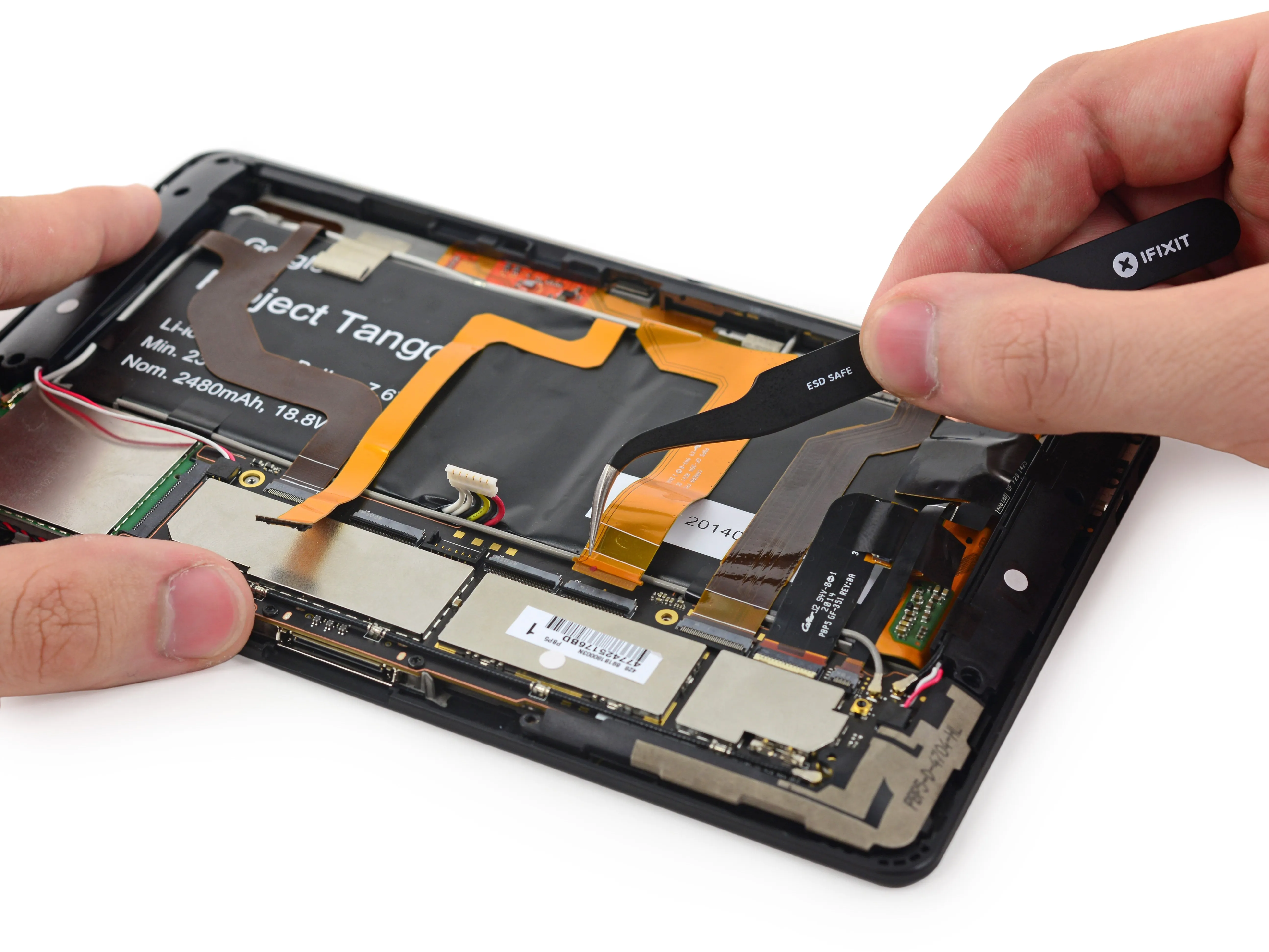

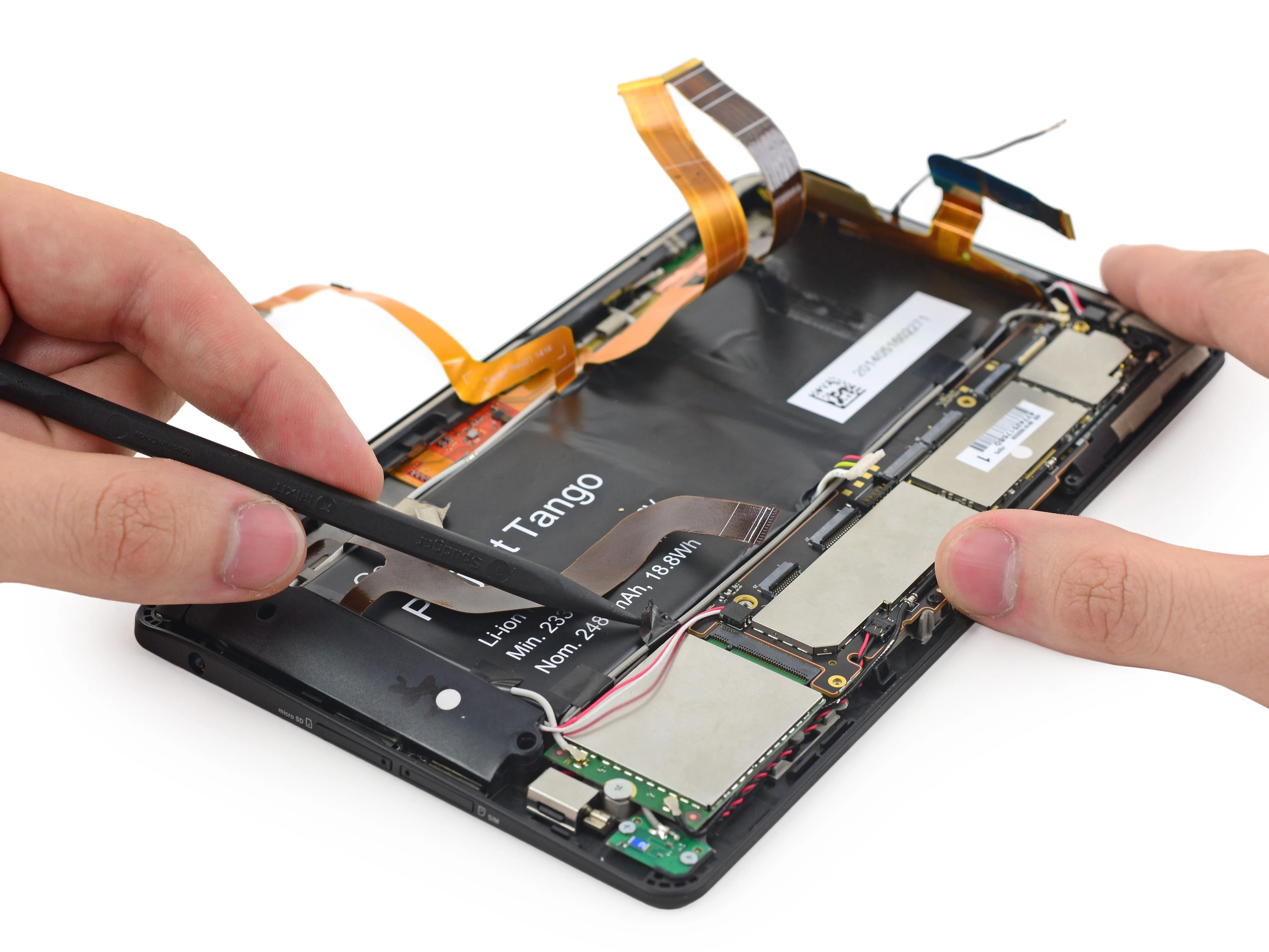

• Знаете, что нас очень раздражает? Невозможность извлечь батарею в один или два шага.

• Конечно, это комплект для разработчиков, поэтому мы не ожидаем красивой организации кабелей, но все же.

• Нам пришлось отсоединить несколько разъемов и ленточных кабелей, все они держались на слабом клею.

Шаг 10

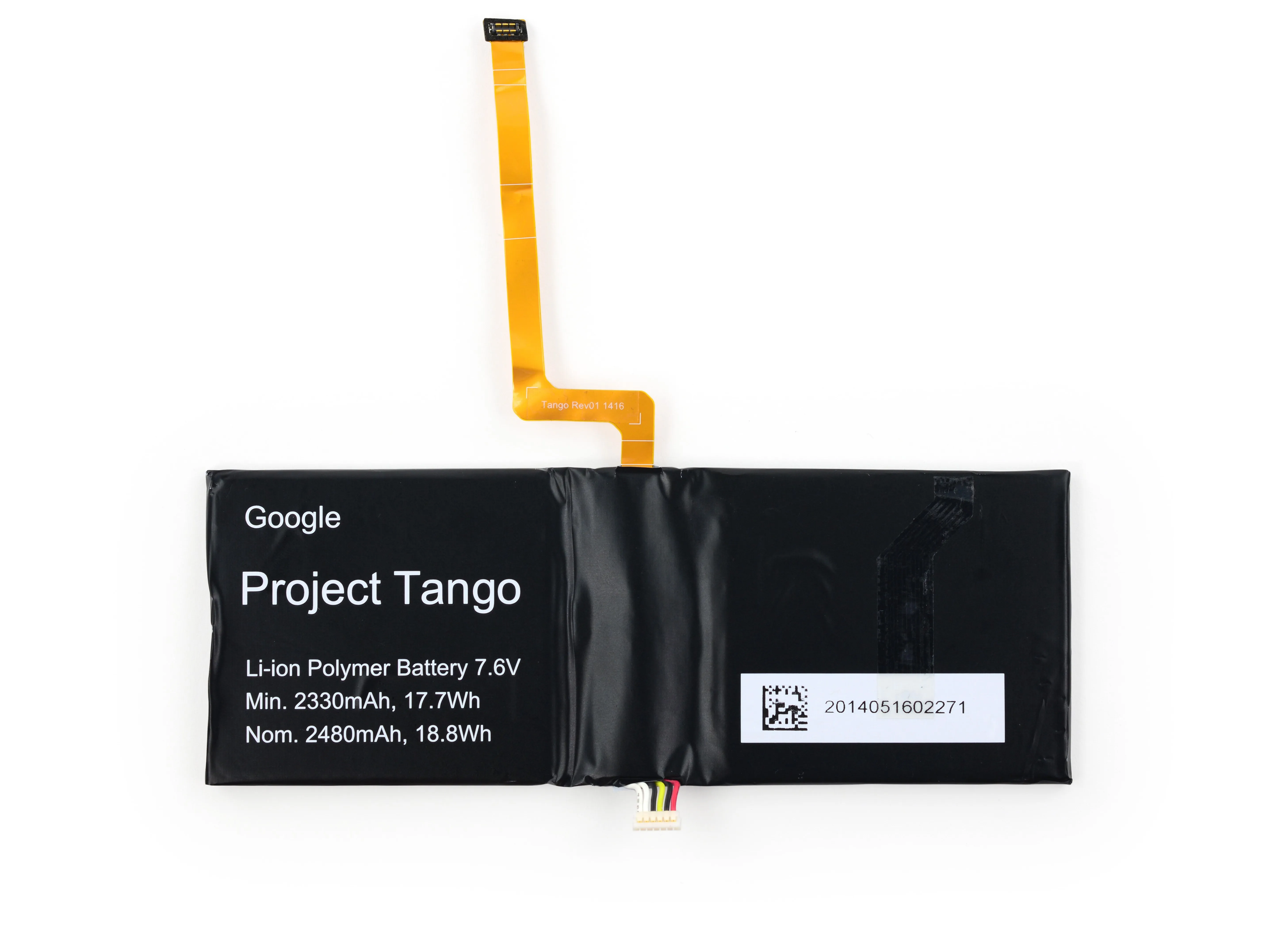

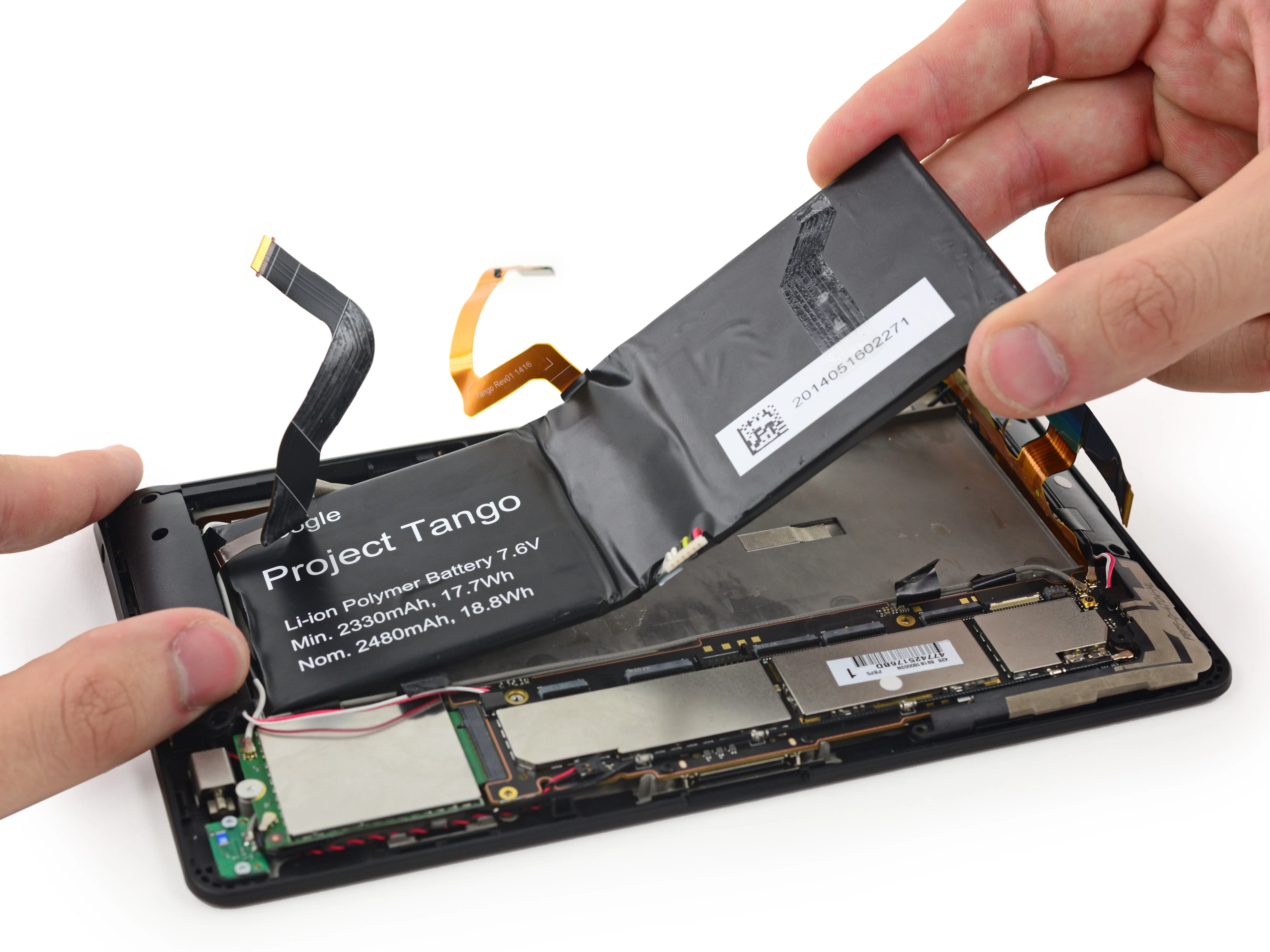

• Для создания 3D-карты всего пространства требуется мощный источник энергии. К счастью, у планшета Project Tango он как раз есть.

• От Google: 'Батарея разработана по индивидуальному заказу и является двухэлементной, что обеспечивает максимальную мощность при необходимости - опять же, мы не хотим идти на компромиссы для разработчиков, желающих выжимать сок и выводить тепло'.

• Батарея крепится к передней панели с помощью легкого клея.

• Двухъячеечная литий-ионная полимерная батарея напряжением 7,6 В рассчитана на 18 Вт-ч энергии, что намного больше, чем у Tango Phoneи без того уже достаточно емкий - 11,1 Вт-ч.

• Для сравнения с другими потребительскими планшетами можно привести Nexus 7 второго поколения оснащен аккумулятором емкостью 15 Вт-ч.

Шаг 11

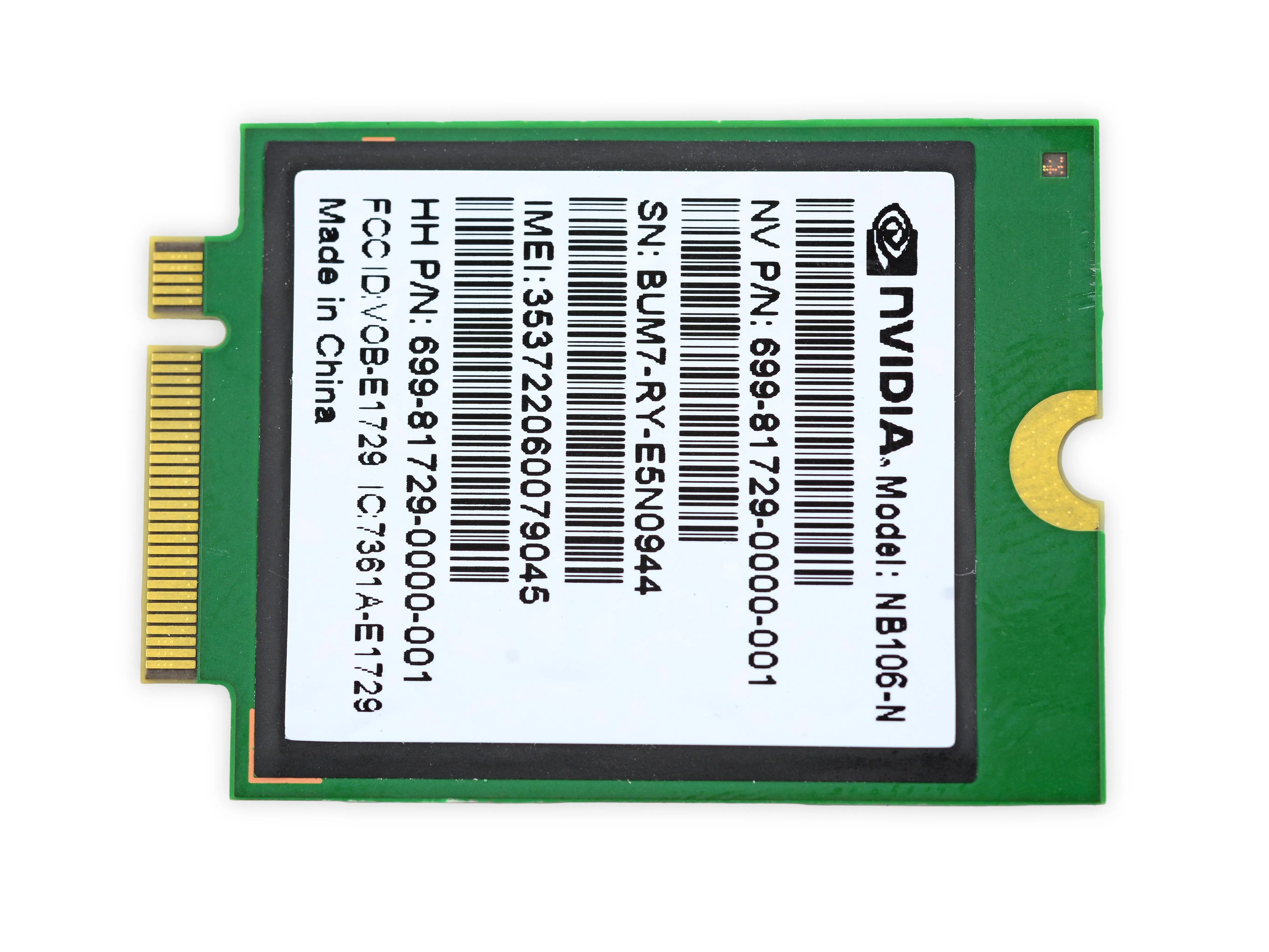

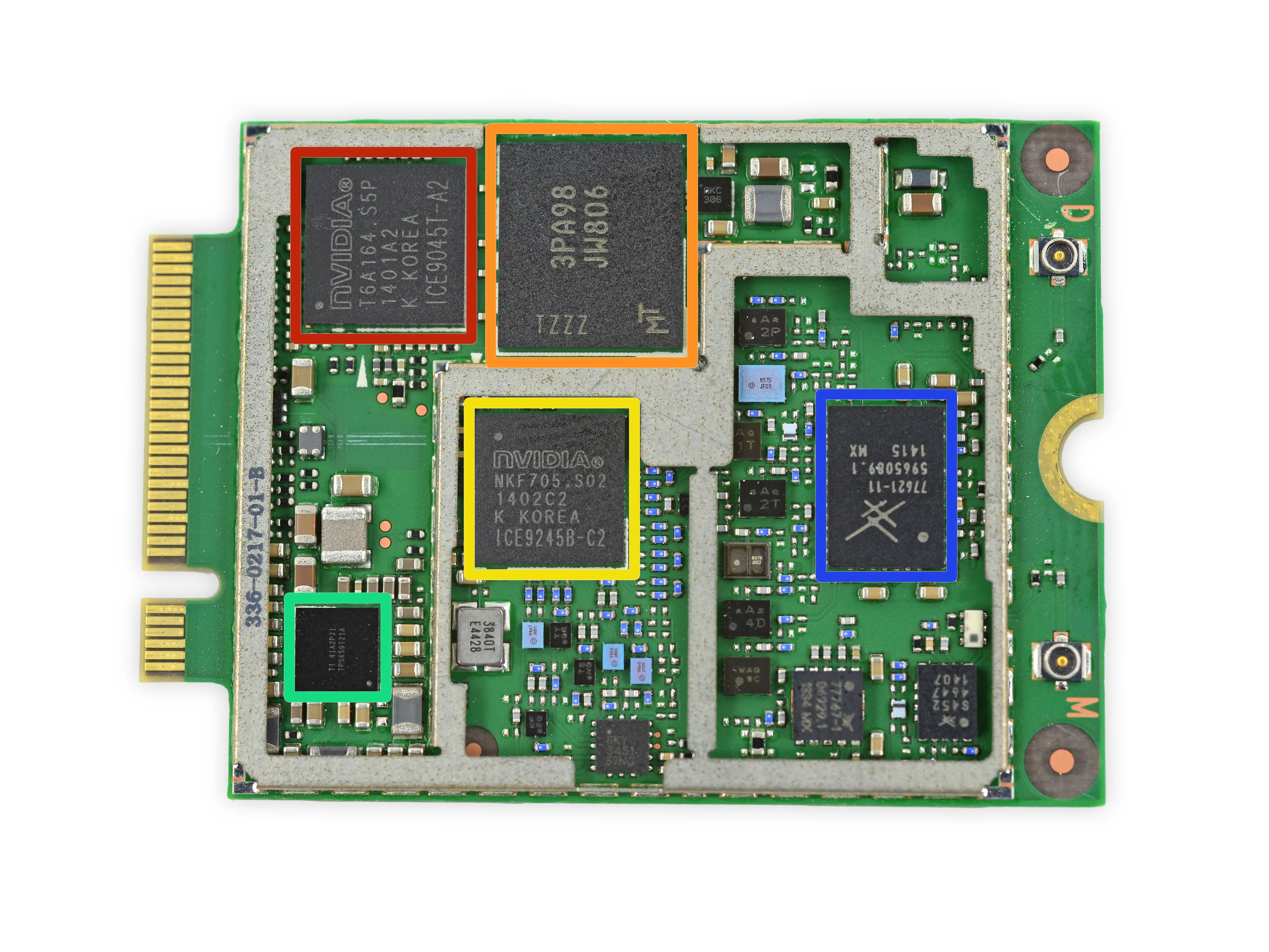

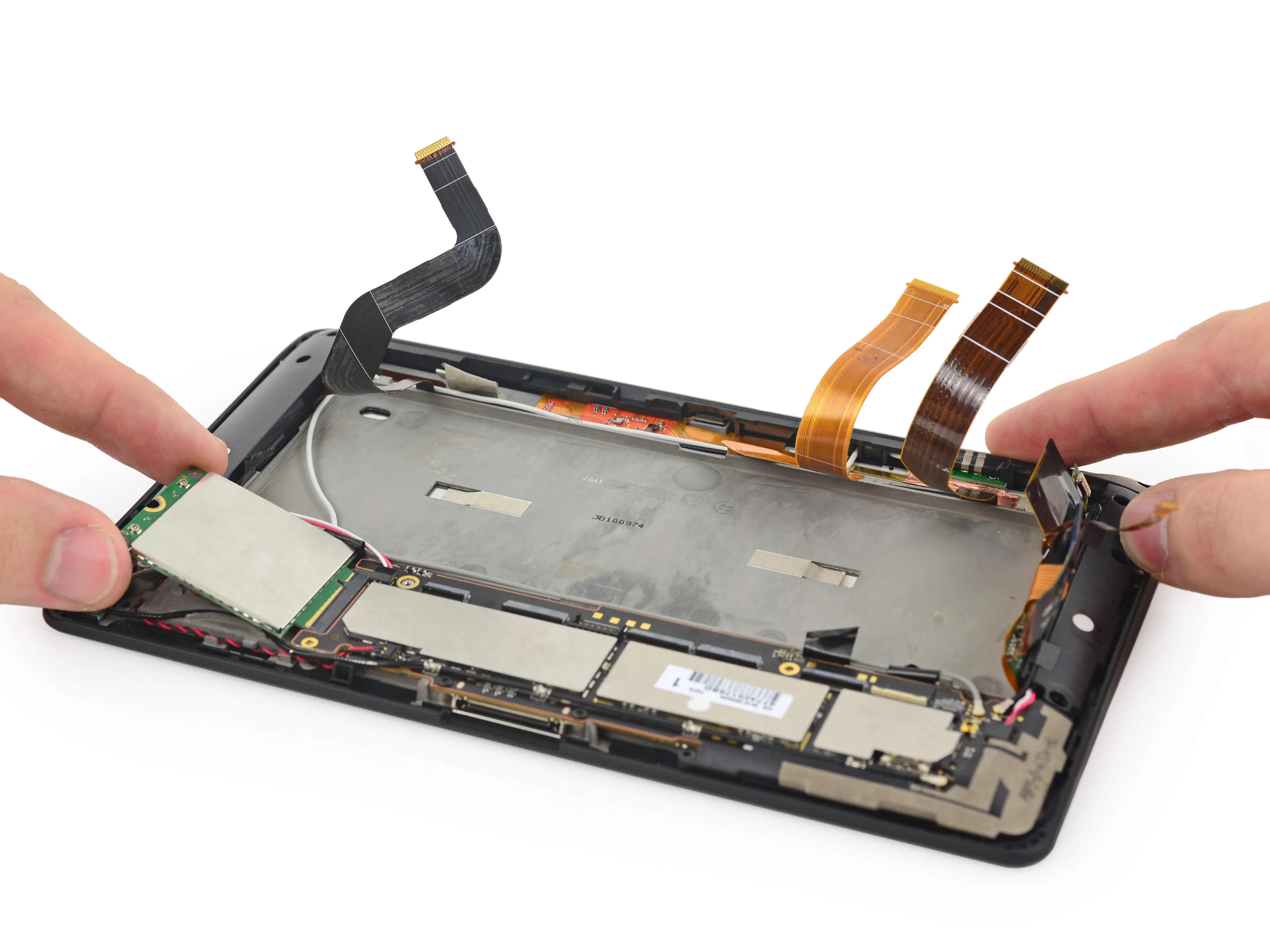

• Исследуя внутренности планшета Project Tango, мы наткнулись на этот Nvidia NB106-N модуль базовой полосы.

• Похоже, Google хотела использовать готовый модуль, чтобы можно было легко развернуть планшет Tango в нескольких регионах с различными сертификатами сети.

• Примечательные микросхемы в модуле baseband:

• Nvidia ICE9245B-C2 многомодовый радиочастотный приемопередатчик с низким энергопотреблением

• Micron 3PA98 JW806 МКП на основе NAND

• Nvidia Icera ICE9045T-A2 Модем LTE

• Texas Instruments TPS659121A PMU для питания процессора

• Skyworks 77621-11 Модуль многомодового многодиапазонного усилителя мощности

Шаг 12

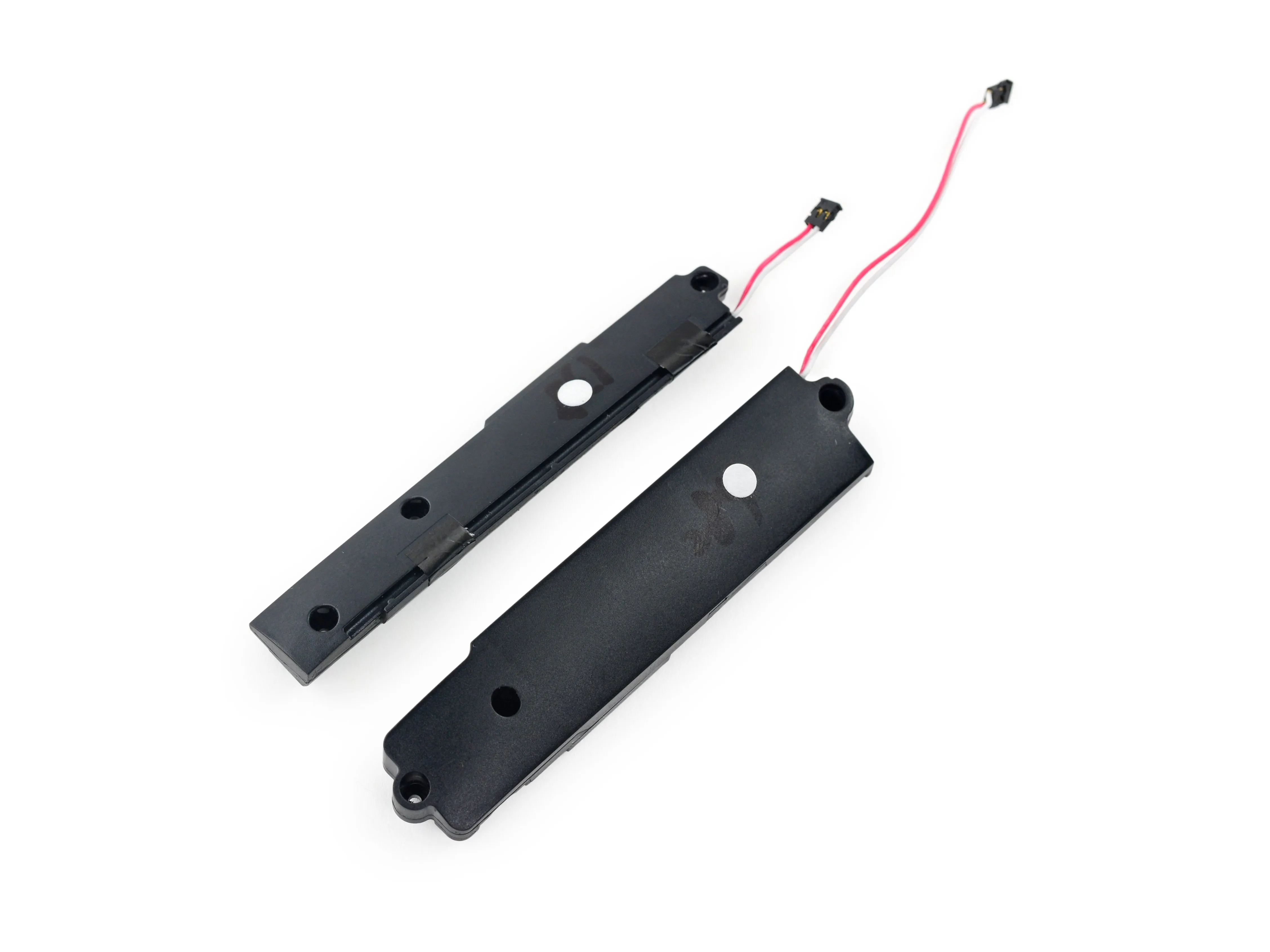

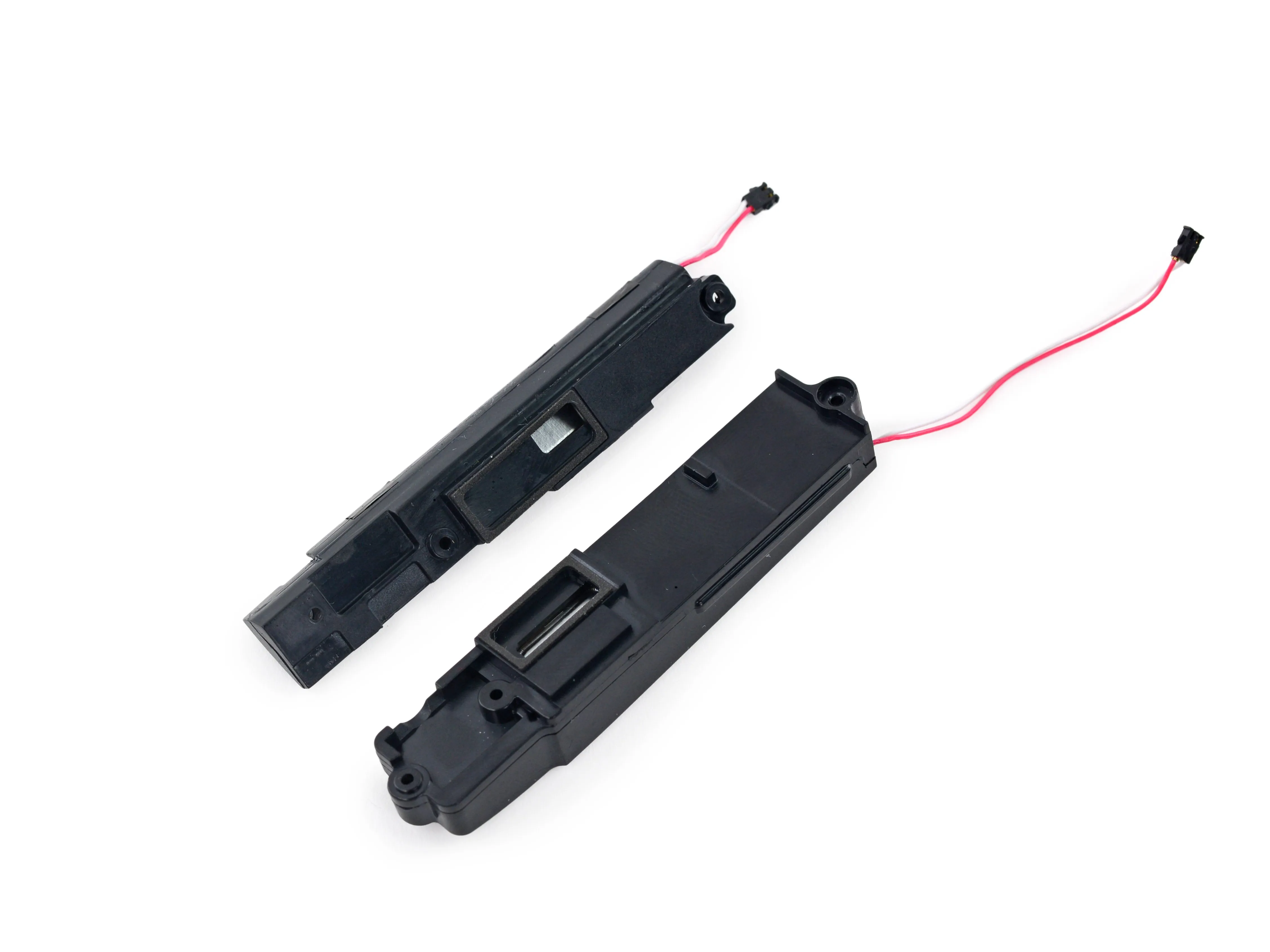

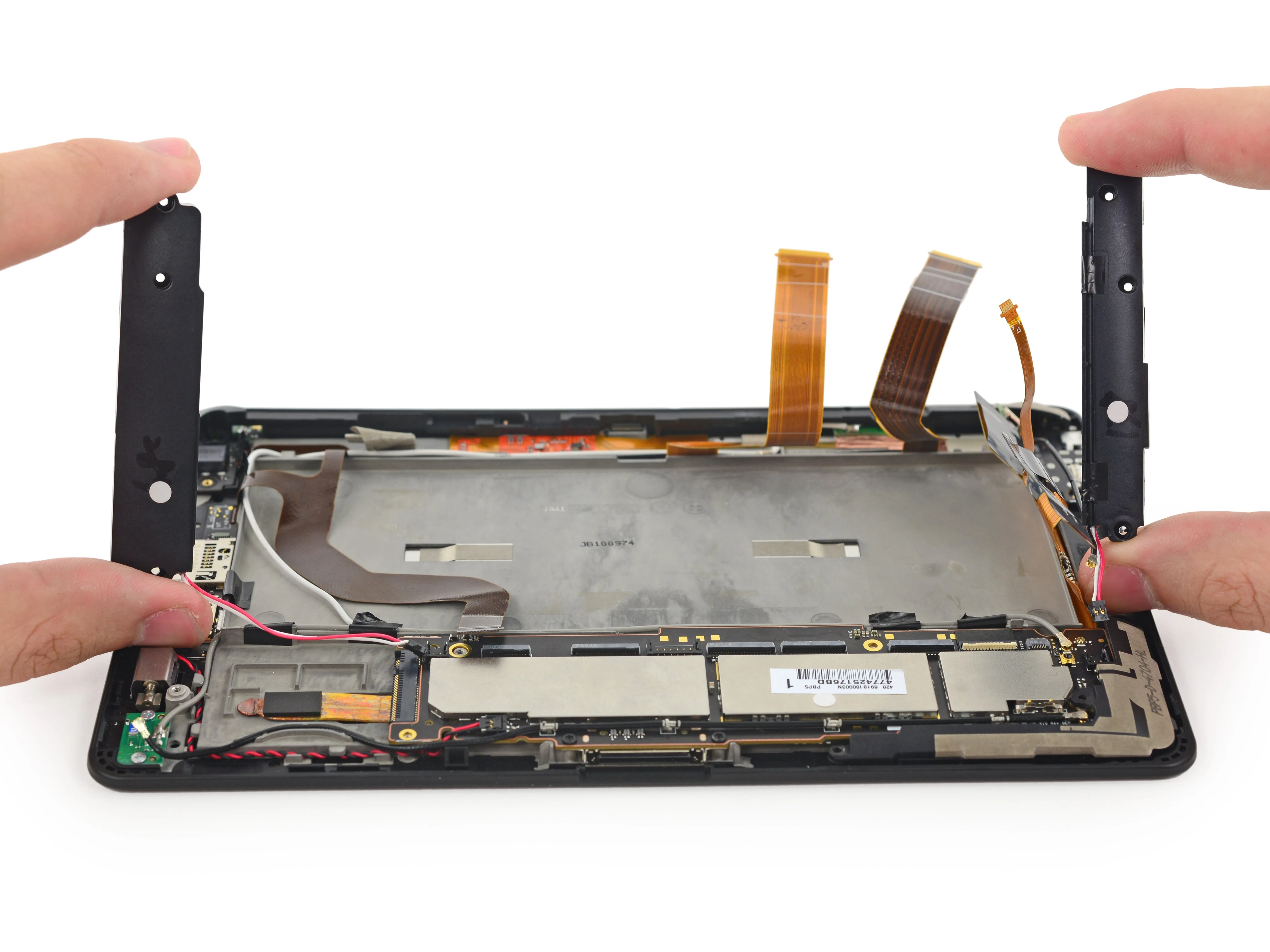

• Хьюстон, мы нашли динамики. Точнее, пару стереодинамиков.

• Для неподготовленного глаза они могут показаться обычными колонками. Но для опытного глаза... они просто кажутся обычными колонками.

• Продолжая тему звука и отображения 3D-пространства, как здорово было бы, если бы планшет Project Tango мог отображать 3D-звуковое поле? Конечно, для этого потребуются не только динамики. Очевидно, потребуется набор микрофонов, но если вы слушаете Google, то мы придумали это первыми.

• 'Ok Google...'

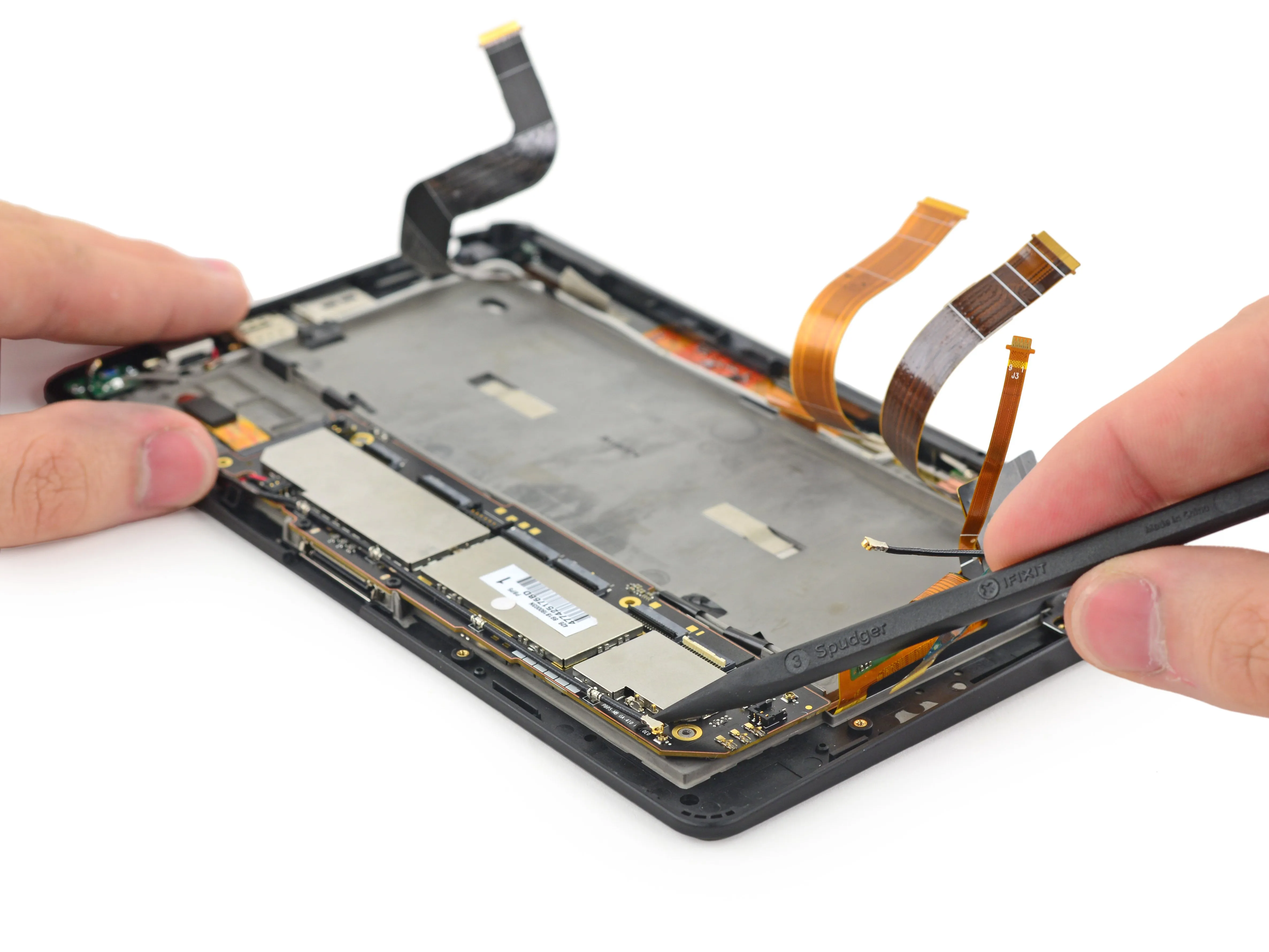

Шаг 13

• Мы продолжаем наш поход к материнской плате. На этом этапе у нас есть всего несколько небольших препятствий:

• Два антенных кабеля

• Два винта T5 Torx

• Один кабель вибрационного двигателя

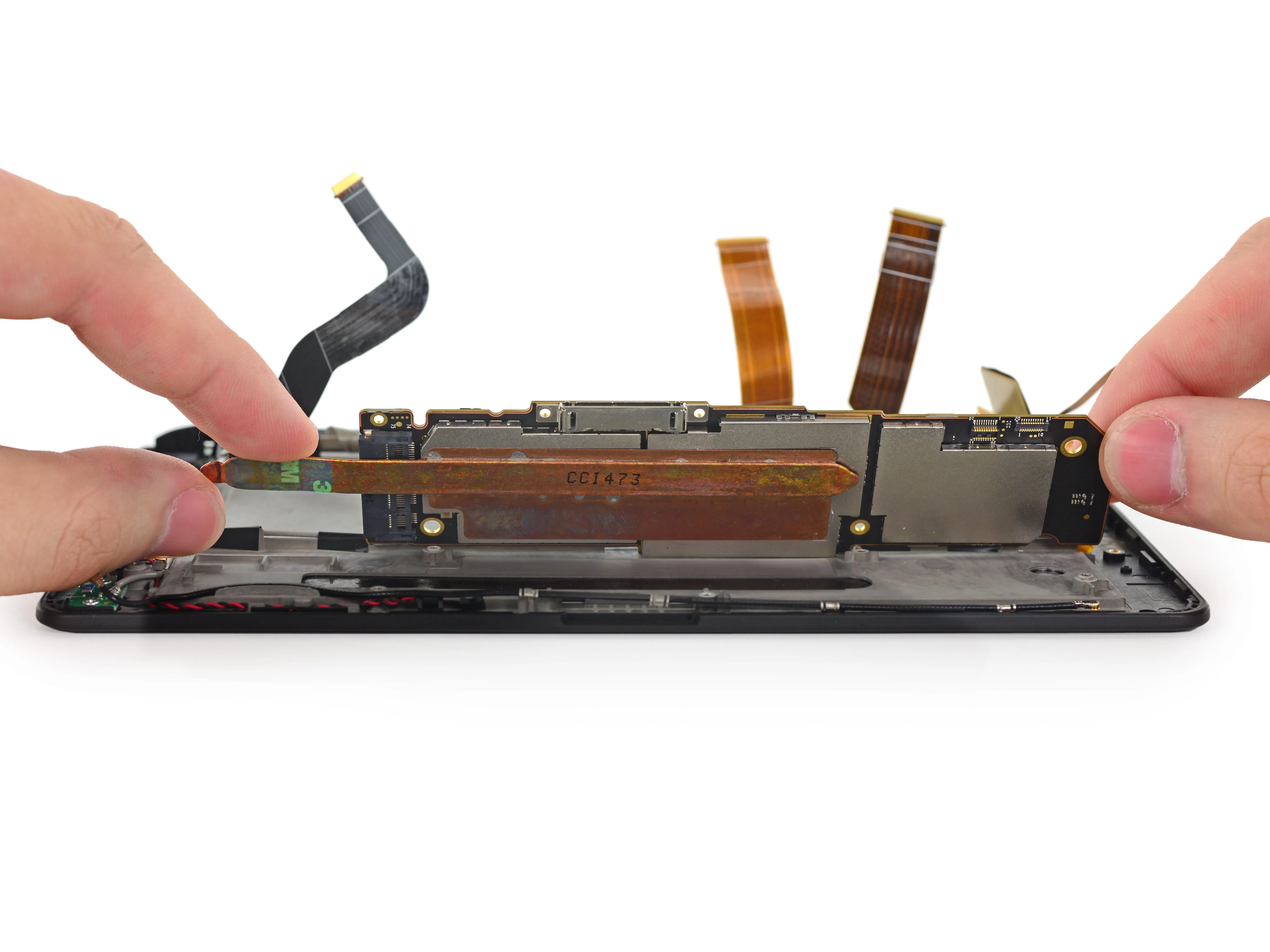

• Приподняв материнскую плату, можно обнаружить мощную тепловую трубку, проходящую по всей ее длине.

• С увеличением мощности мобильных платформ, кажется, единственным ограничением является рассеивание тепла. С четырехъядерным процессором Tegra K1 отвод тепла означает выжимание большей мощности. Google не хотела, чтобы разработчиков Tango что-то ограничивало.

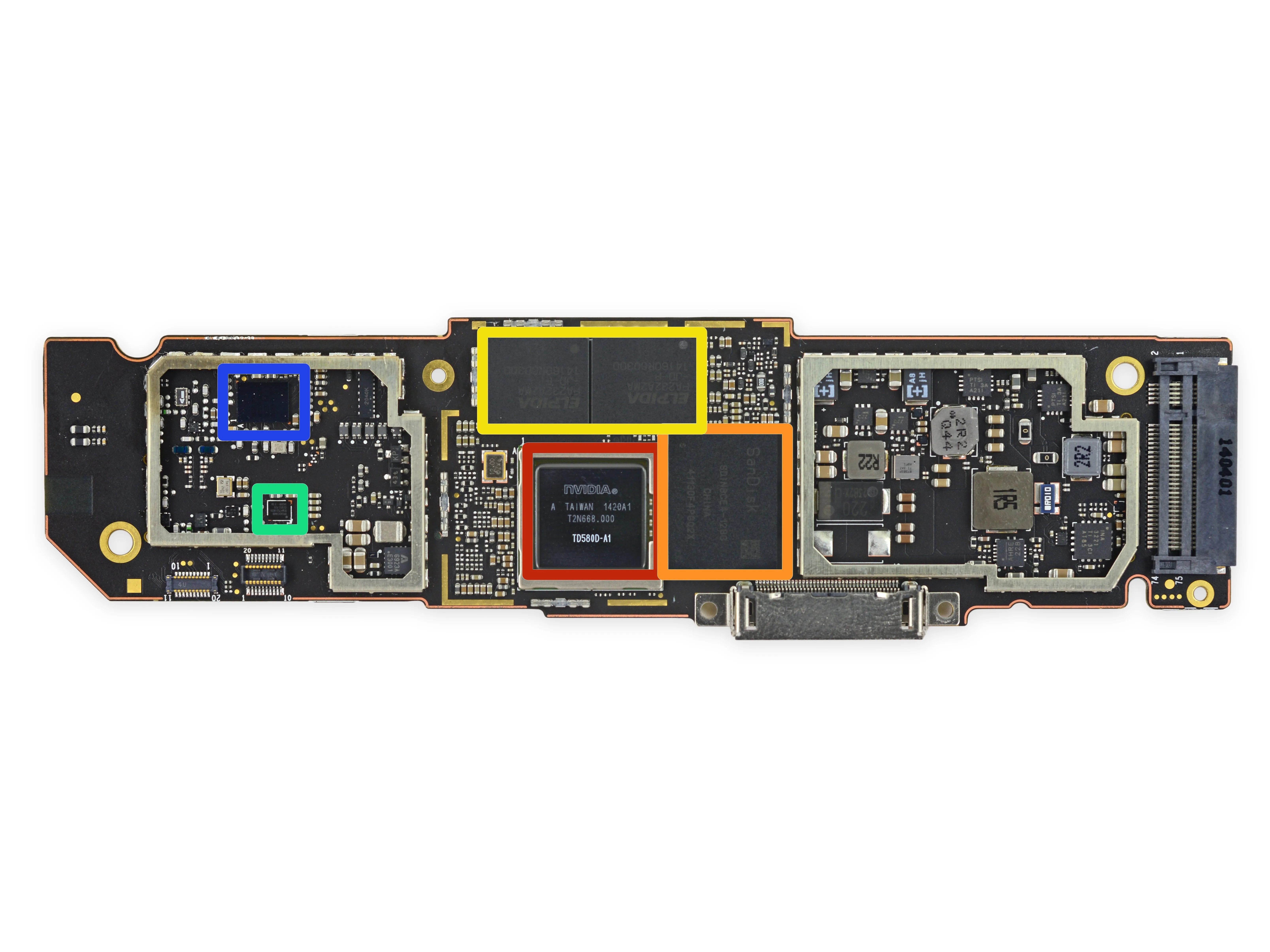

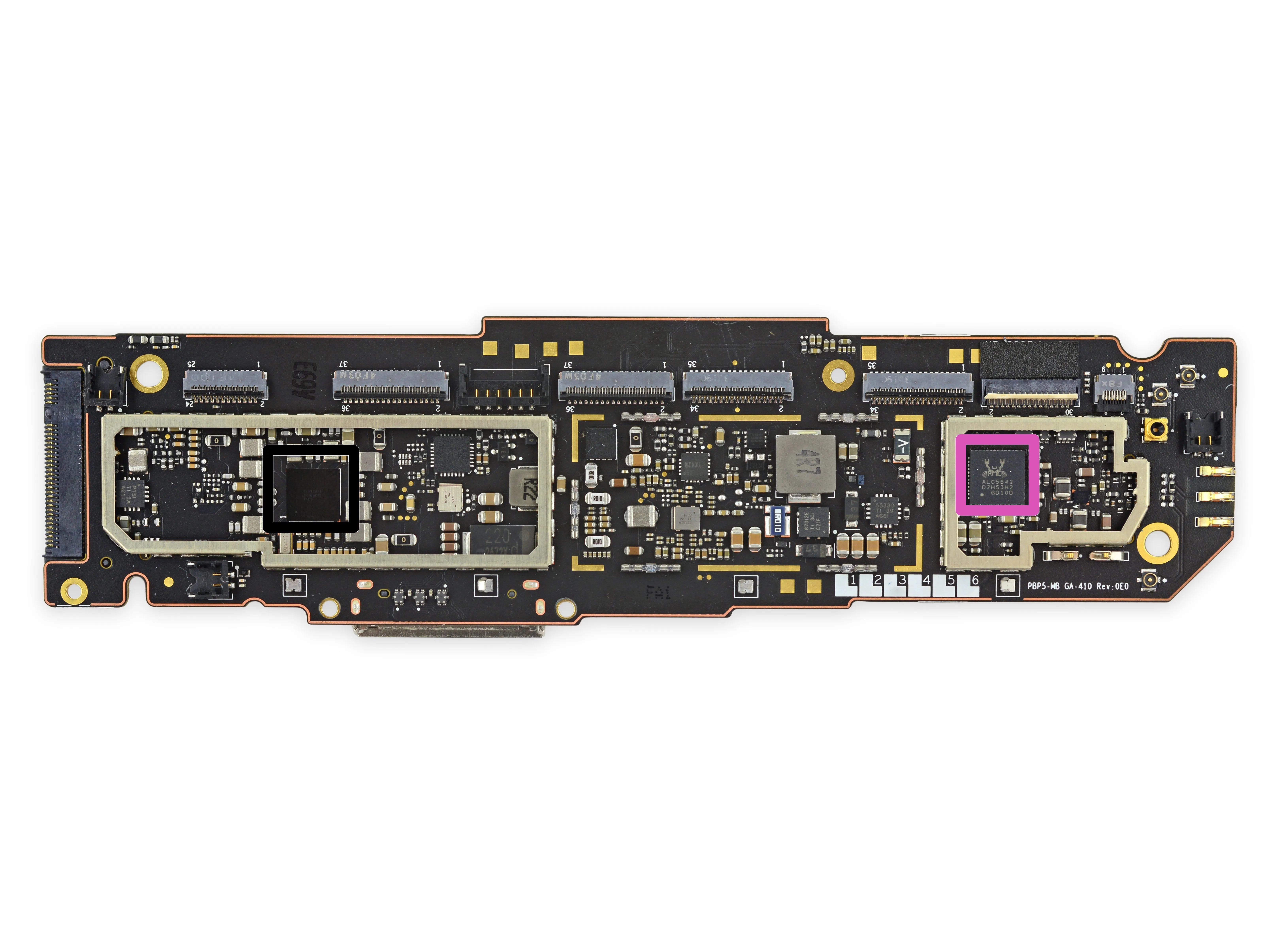

Шаг 14

• Основные микросхемы, используемые в планшете Project Tango:

• четырехъядерный процессор Nvidia TD580D-A1 Tegra K1 с частотой 2,3 ГГц.

• Флеш-память SanDisk 4133DF4PG02X 128 ГБ

• Elpida FA232A2MA 2 ГБ оперативной памяти LPDDR3 (две микросхемы по 4 ГБ в сумме)

• Встроенный многоконсольный GNSS-приемник Broadcom BCM4752IUB2G

• Одночиповое двухдиапазонное комбинированное устройство Broadcom BCM43341XKUBG с поддержкой 802.11n, Bluetooth 4.0+HS & FM-приемник

• Realtek ACL5642 Одночиповое устройство Hi-Fi аудио с DSP и кодеком для обработки голоса/звука

• Texas Instruments 45A2RFI

Шаг 15

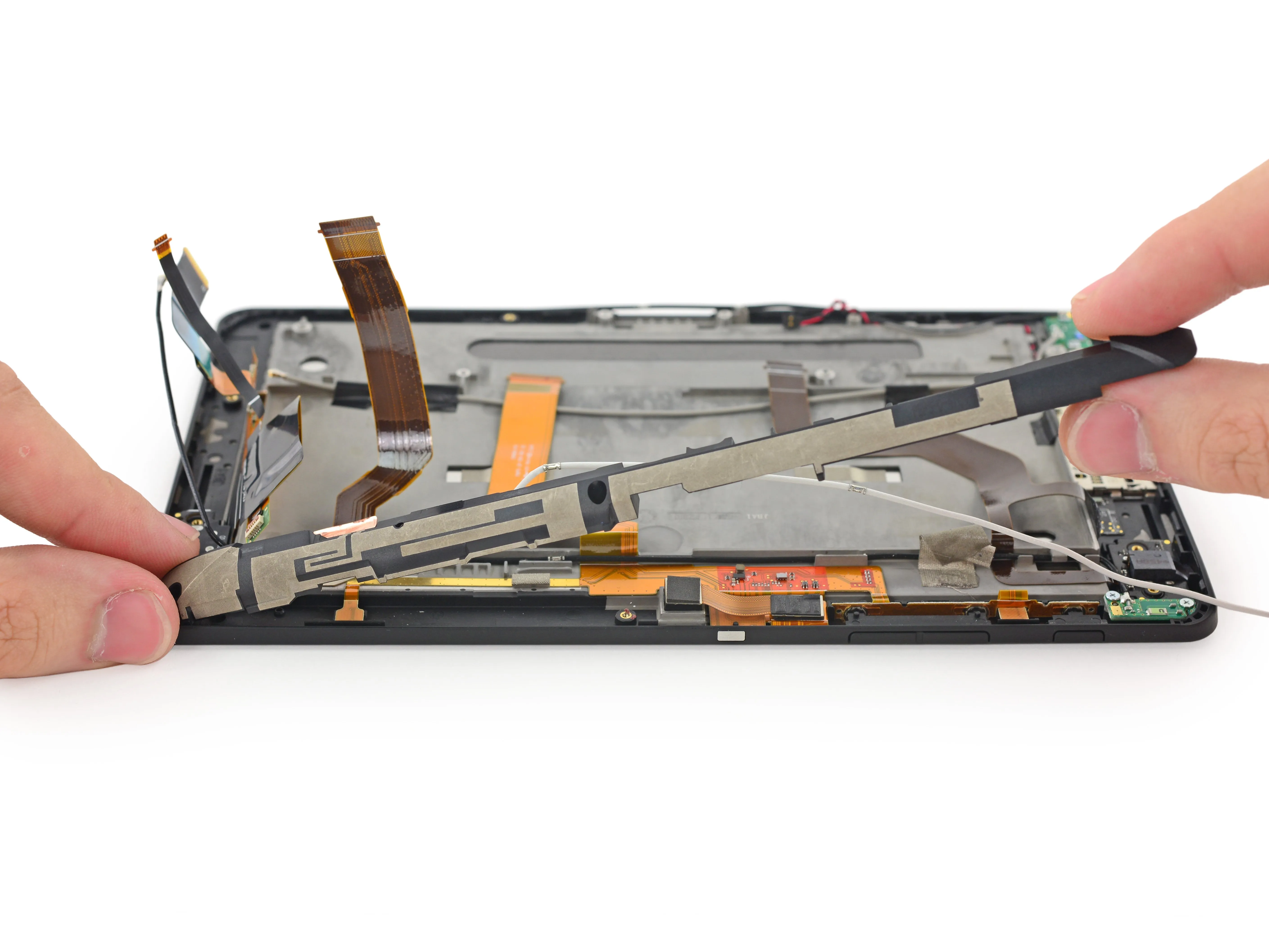

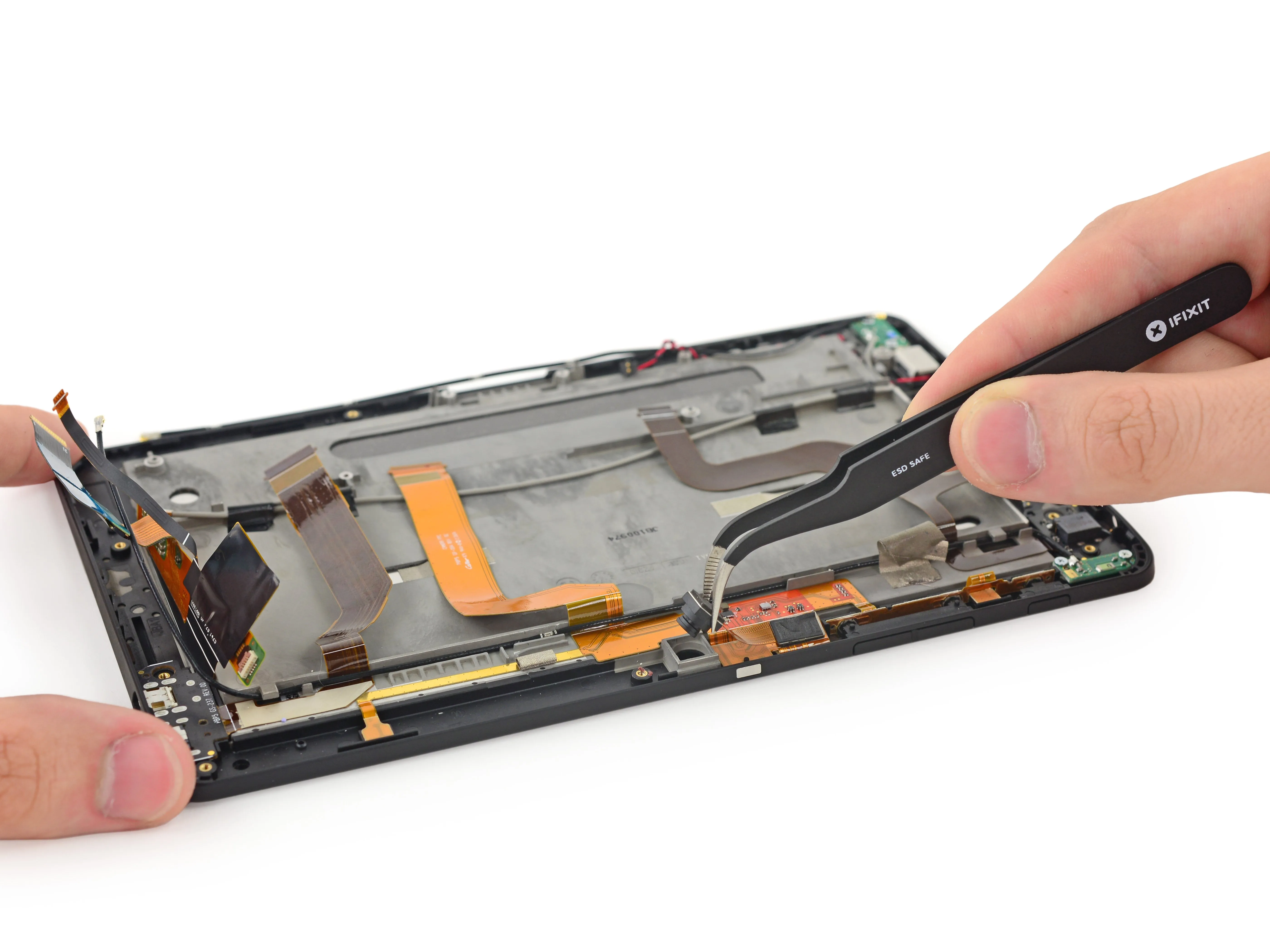

• Больше антенн! Заднего корпуса явно не хватало для того, чтобы устройство было подключено на 100%. Эта планка держит пару дополнительных антенн.

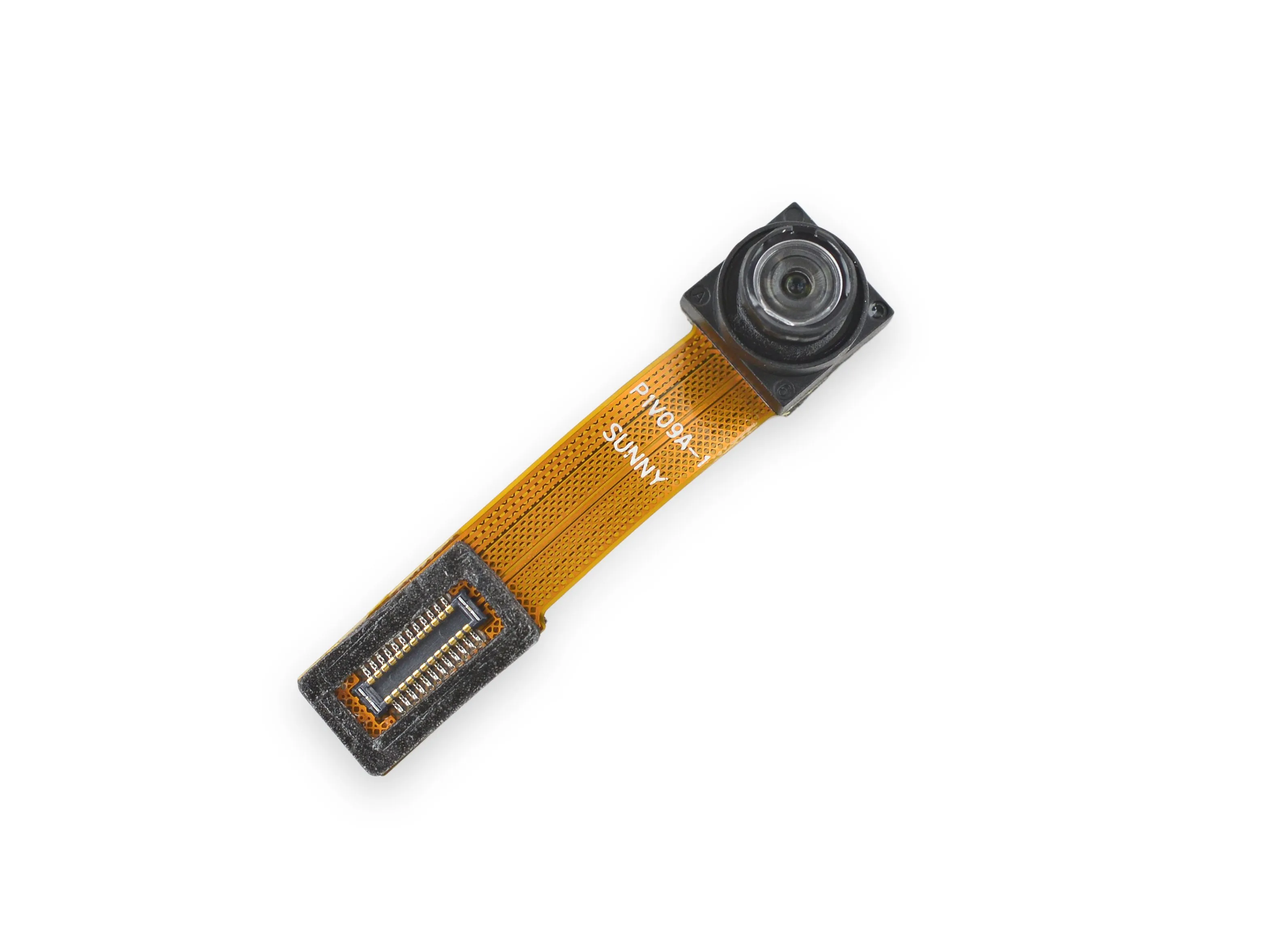

• Планшет Project Tango оснащен фронтальной камерой с углом обзора 120˚, что уже стало привычным для всех ваших селфи. селфи потребностей.

• Фронтальная камера обозначена как P1V09A-1.

• Мы уверены, что эта камера очень похожа на P1V06A 120-градусная фронтальная камера, установленная в телефоне Tango.

Шаг 16

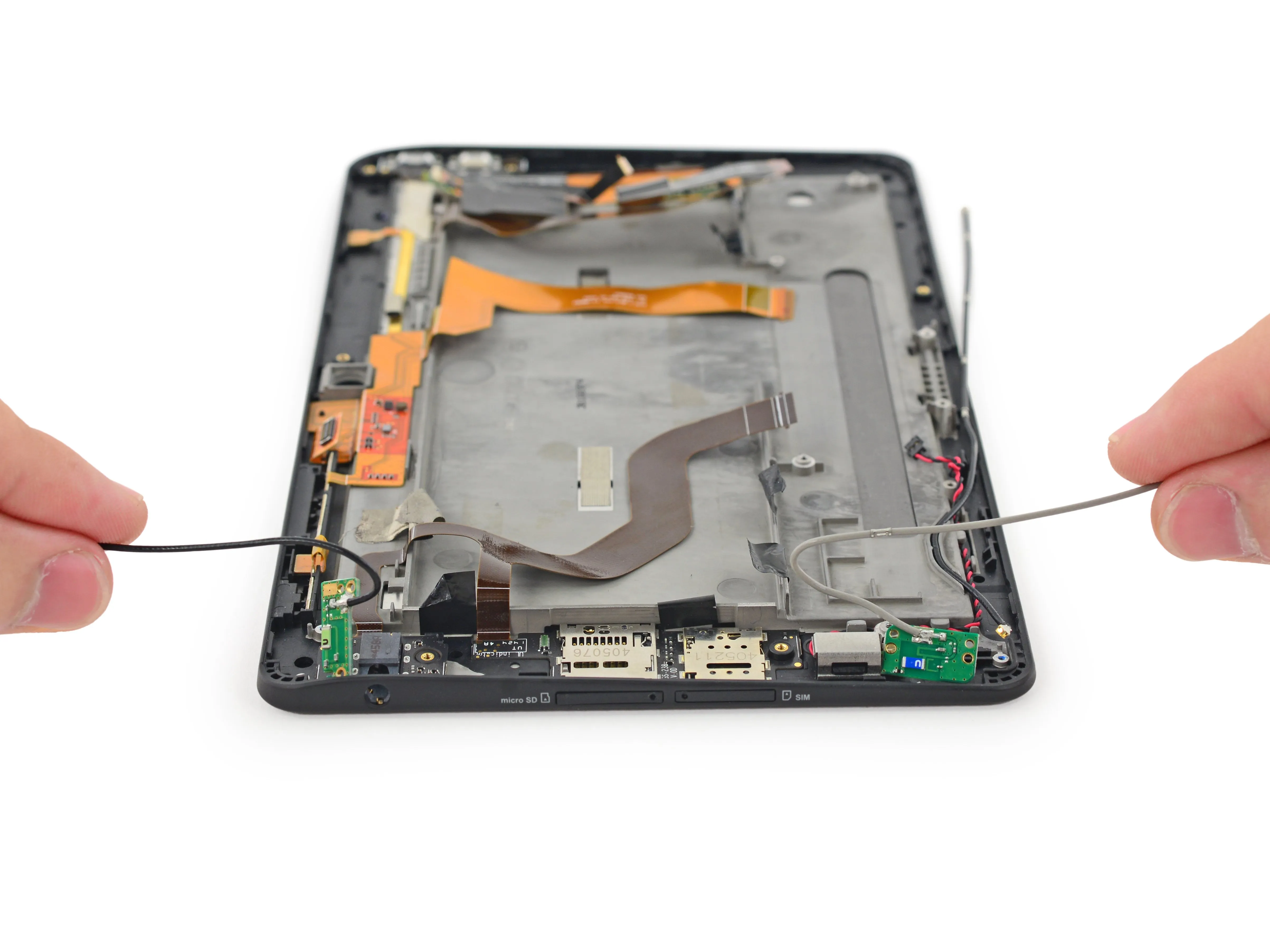

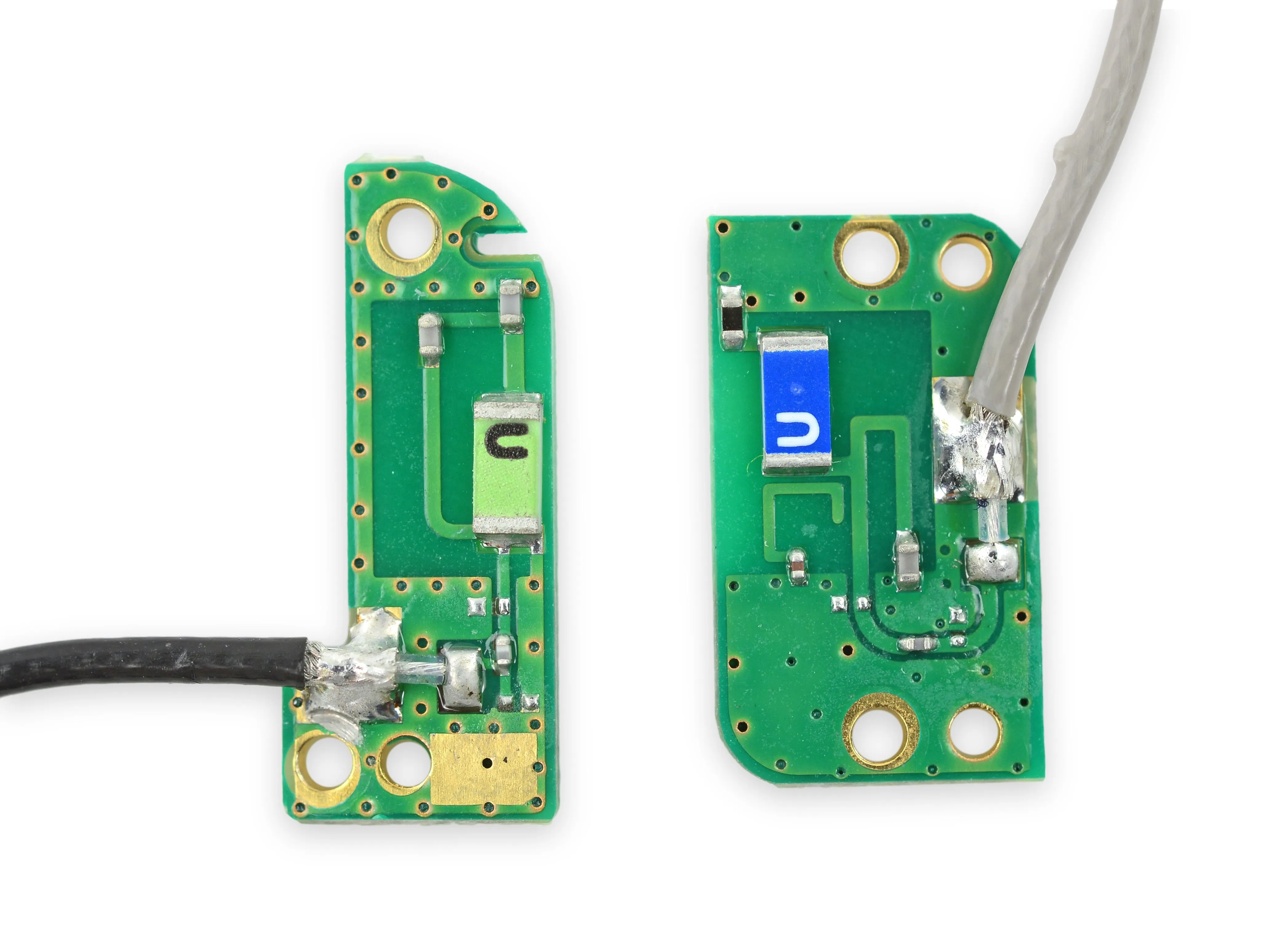

• Это начинает становиться смешным. Мы тонем в море антенн. Эти маленькие ребята живут в верхнем и нижнем правых углах устройства и, вероятно, очень важны.

• Обновление: Мы знаем, что левая зеленая антенна - это антенна GPS, а правая - антенна Wi-Fi.

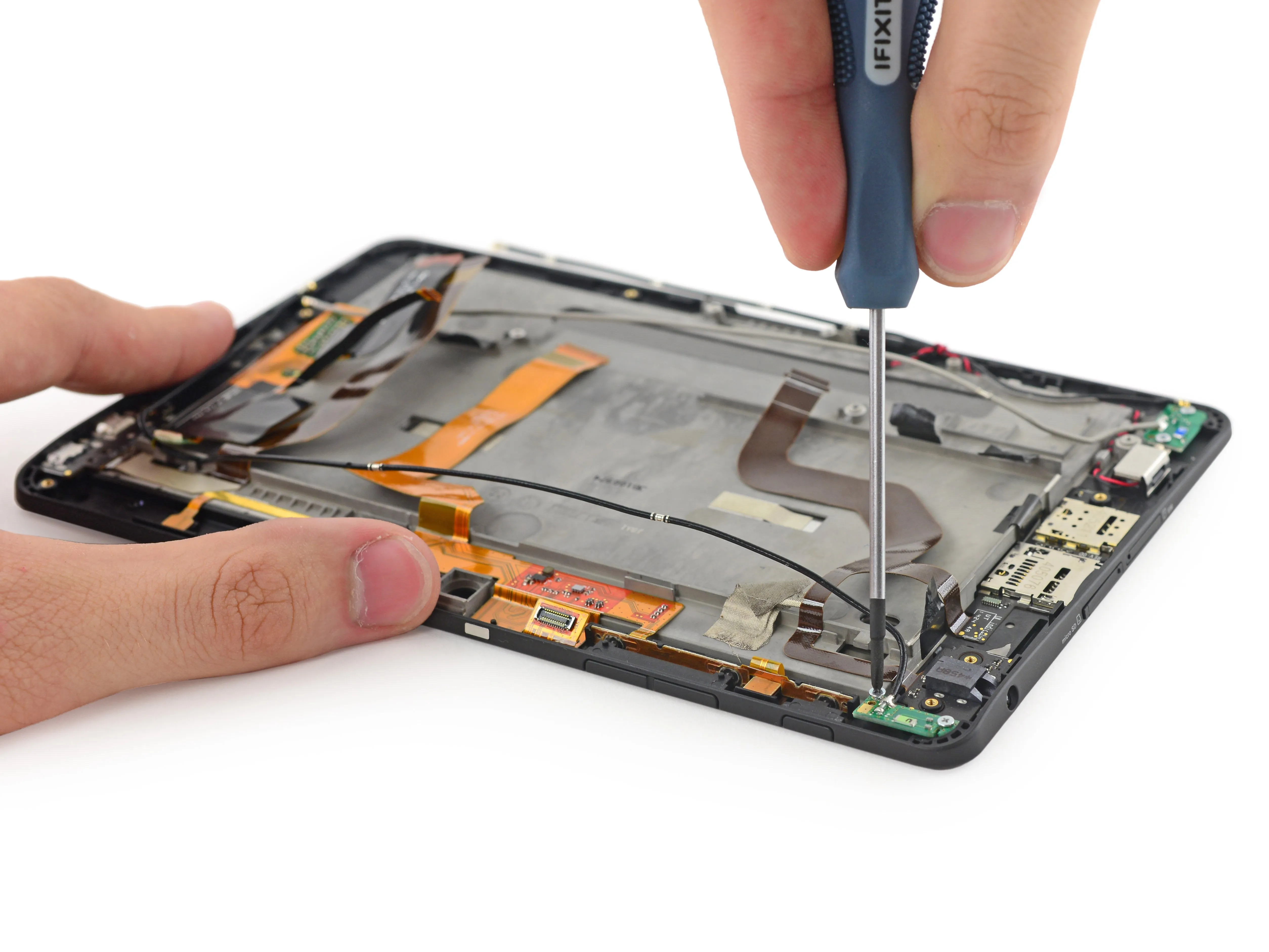

• С помощью нескольких поворотов нашей верной отвертки Phillips #00 мы освободили две антенные платы от Tango.

Шаг 17

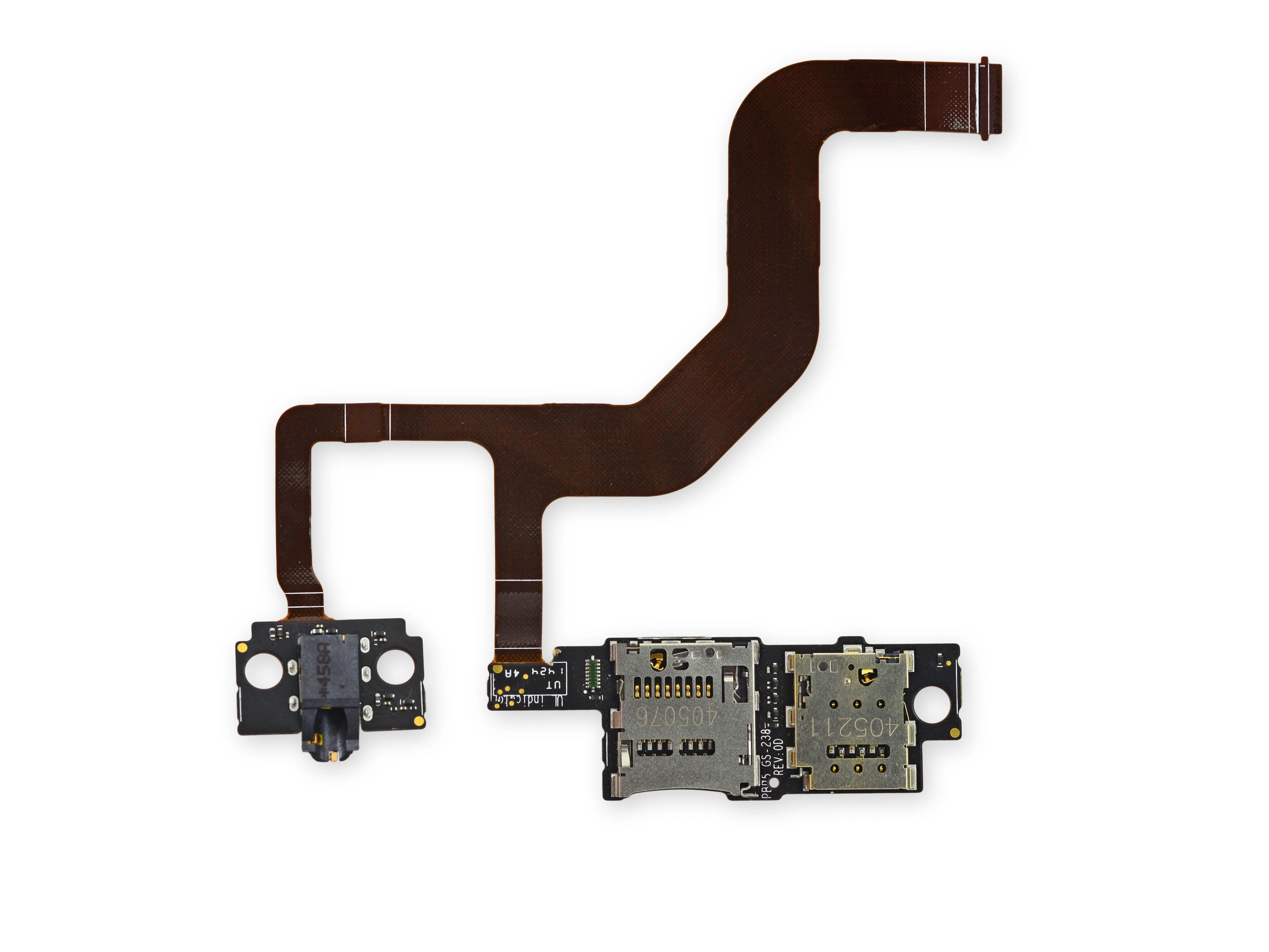

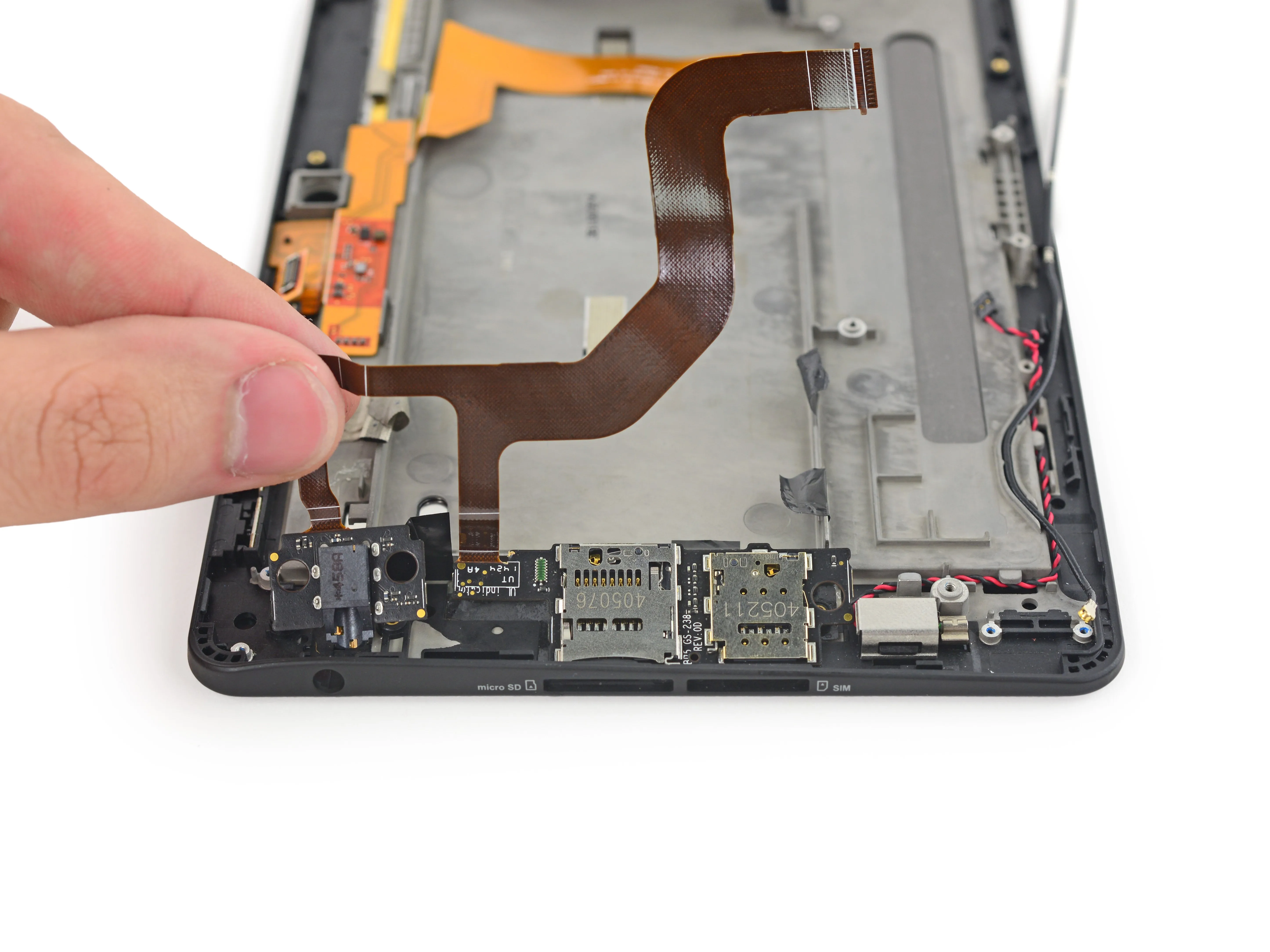

• Разъем для наушников, microSD и SIM-карты удерживаются большим количеством клея, но они легко снимаются при небольшом усилии.

• Это также первый случай, когда мы видим слот для карт microSD с лотком, активируемым скрепкой, который обычно встречается в слотах для SIM-карт.

• Google утверждает, что эти лотки были придуманы Speck Designкомпании Speck Design, которая в партнерстве с ATAP создала планшет Tango.

Комментарии к шагу

HTC One M8 также оснащен слотом для карт памяти microSD с лотком для скрепок.

Извлечь лоток для SD-карт не так сложно, как это было на моем tango. В процессе я уничтожил ключ tango SD Remover.

Шаг 18

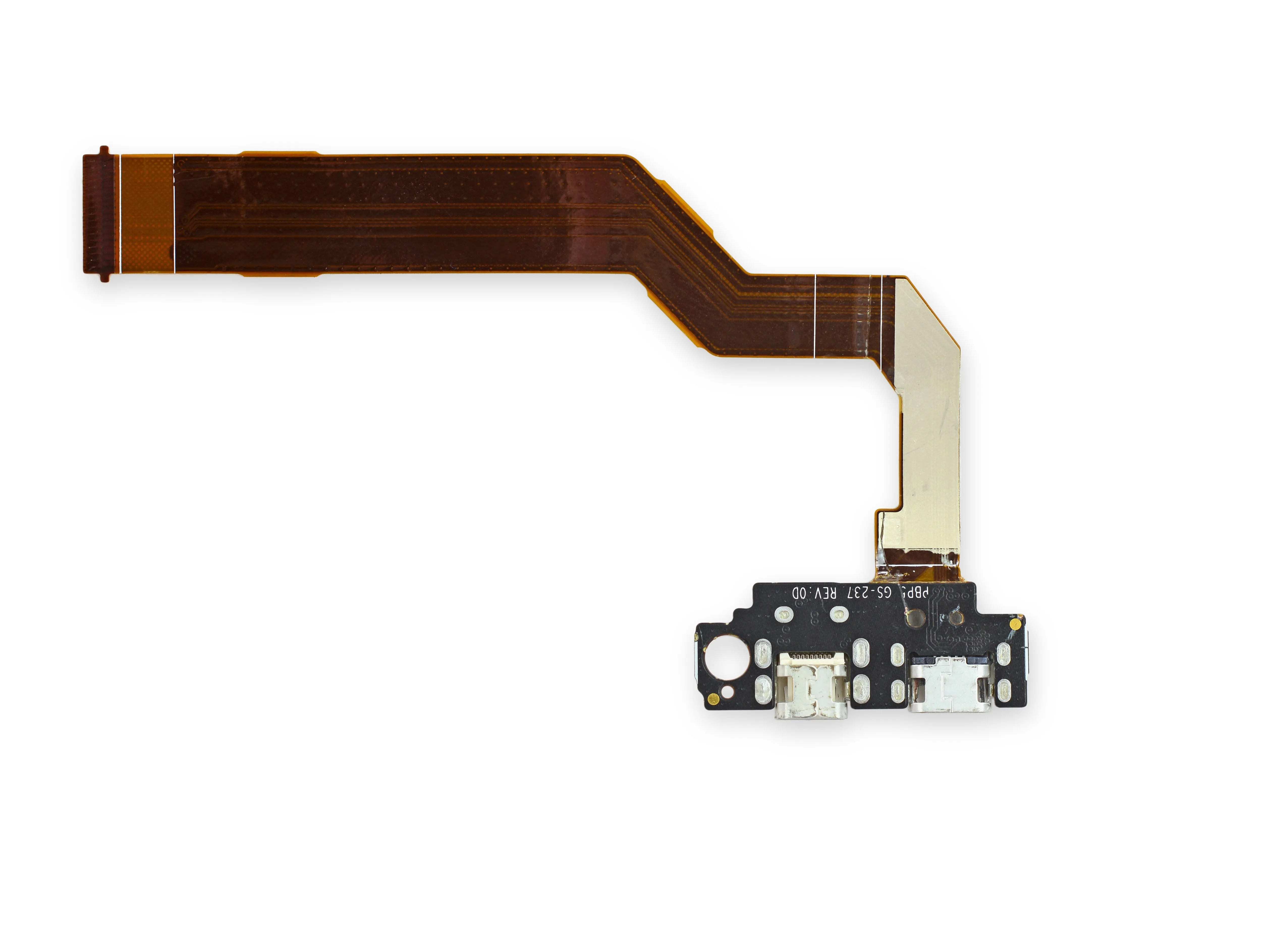

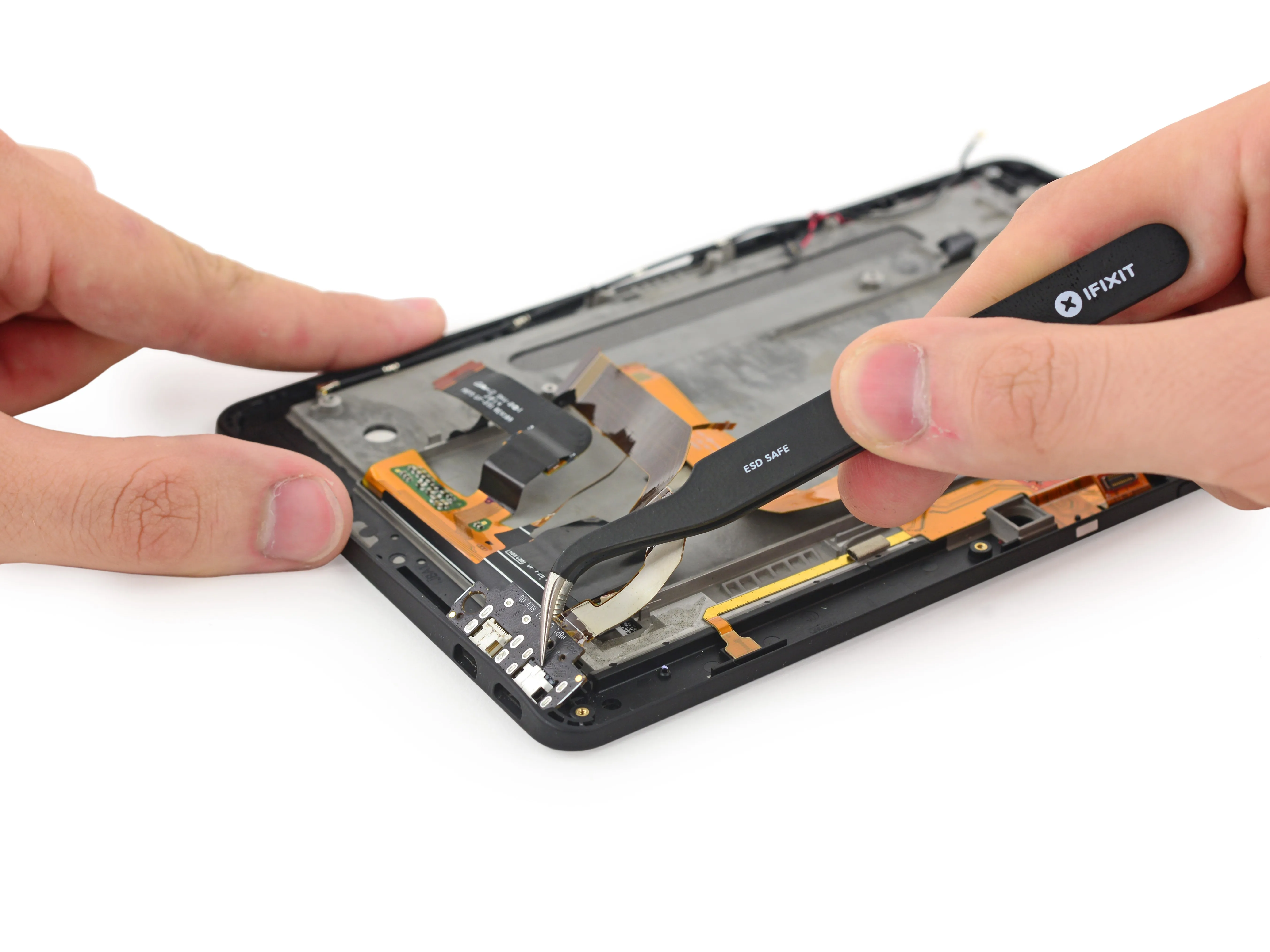

• Это выглядит знакомо. Это компонент, который выступает через край корпуса, приклеен к задней части дисплея и имеет довольно длинный ленточный кабель для подключения к материнской плате, вероятно, проходящий над батареей.

• Итак, мы говорим, что вернулись в прошлое. Добро пожаловать на шаг, непосредственно предшествующий этому. Теперь с USB и HDMI вместо слотов для карт памяти и разъема для наушников.

Шаг 19

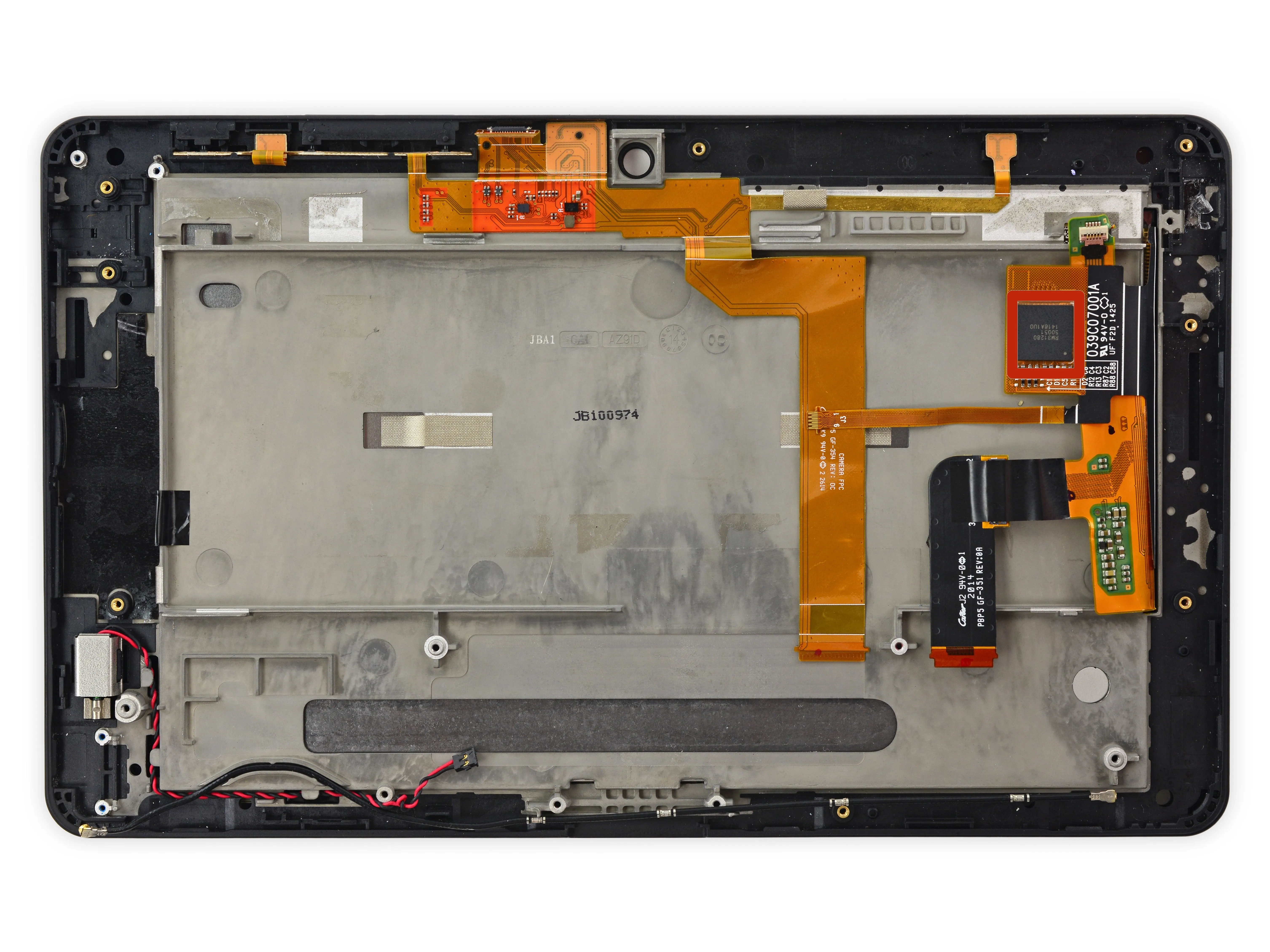

• Итак, мы почти исчерпали все возможности для извлечения аккуратно приклеенных кусочков из задней части этого дисплея. Пора разобрать сборку и вытащить неаккуратно приклеенные стекло и ЖК-дисплей.

• Но прежде чем мы приступим, мы увидим контроллер сенсорного экрана! RM31280 50051 1418A1U0

• Также стоит обратить внимание на милые кабели, которые мы оставляем: кнопки питания/громкости, разъемы для камеры и микрофона на передней панели.

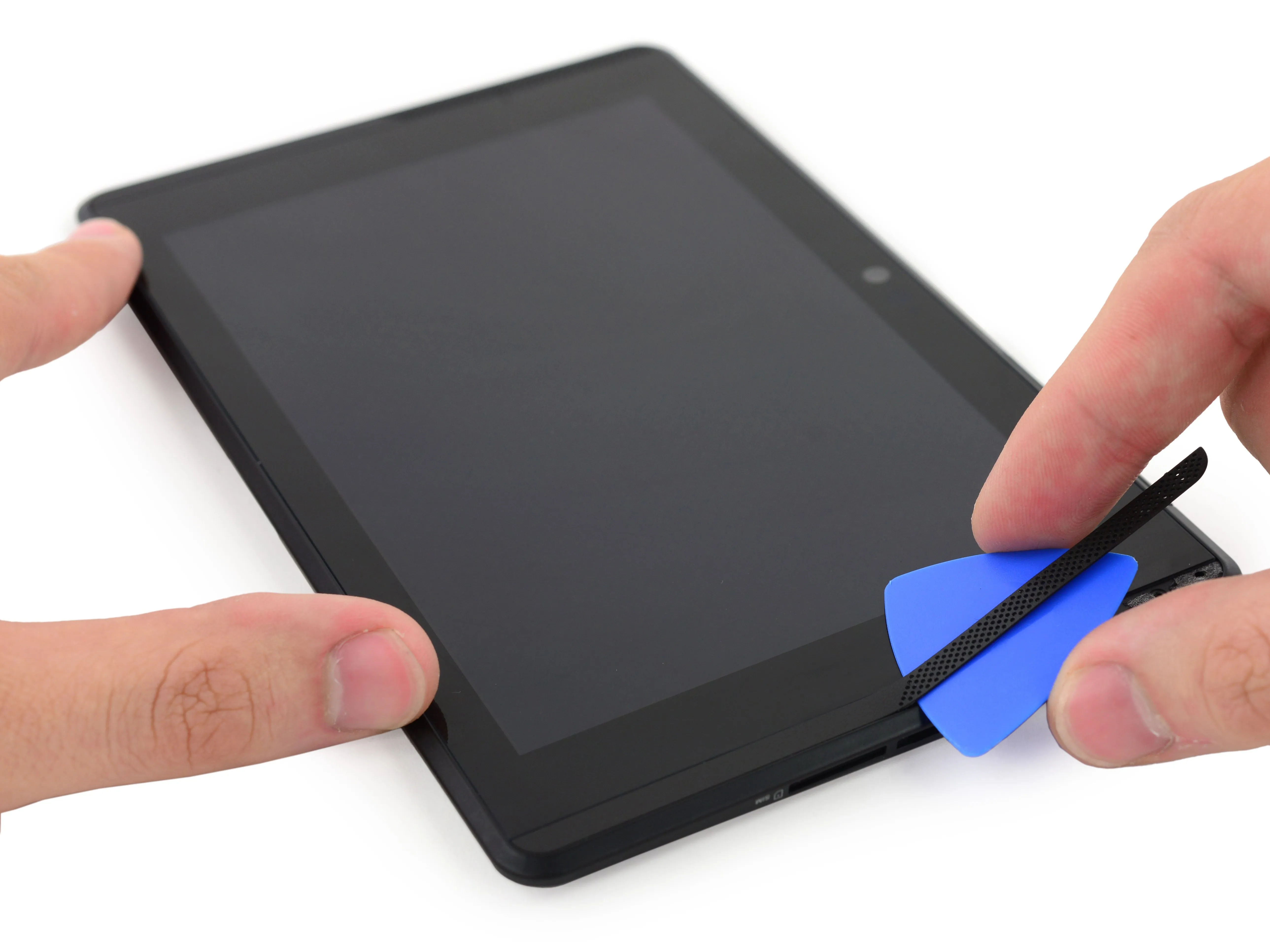

• Перед тем как приступить к работе, немного пощупав, можно обнаружить легко снимаемые решетки динамиков. Это значительно облегчит извлечение дисплея. Отлично!

Шаг 20

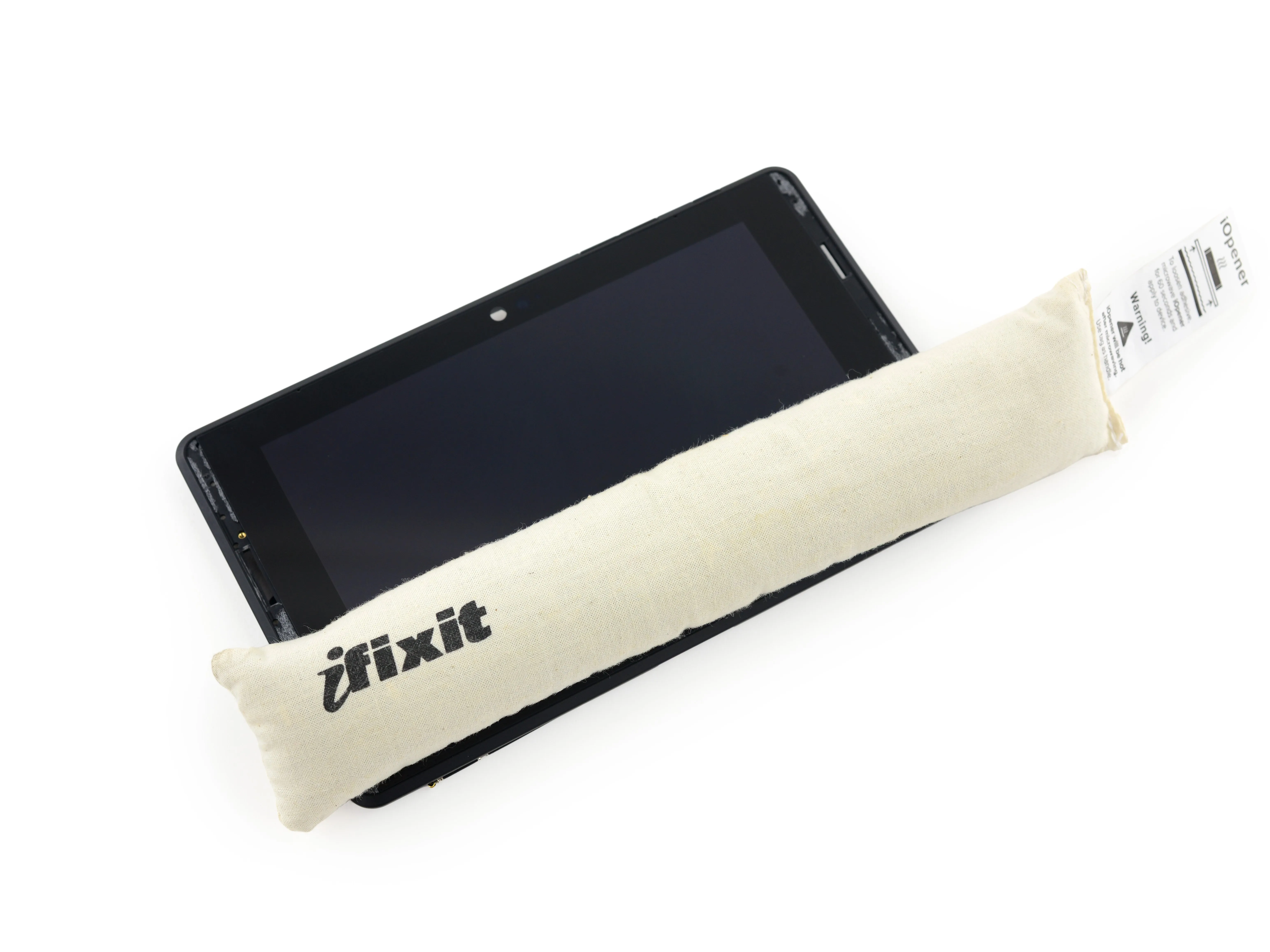

• Вынимаем решетки, бросаем этого щенка на гриль. Или, может быть, под бройлер. Бройлер iOpener.

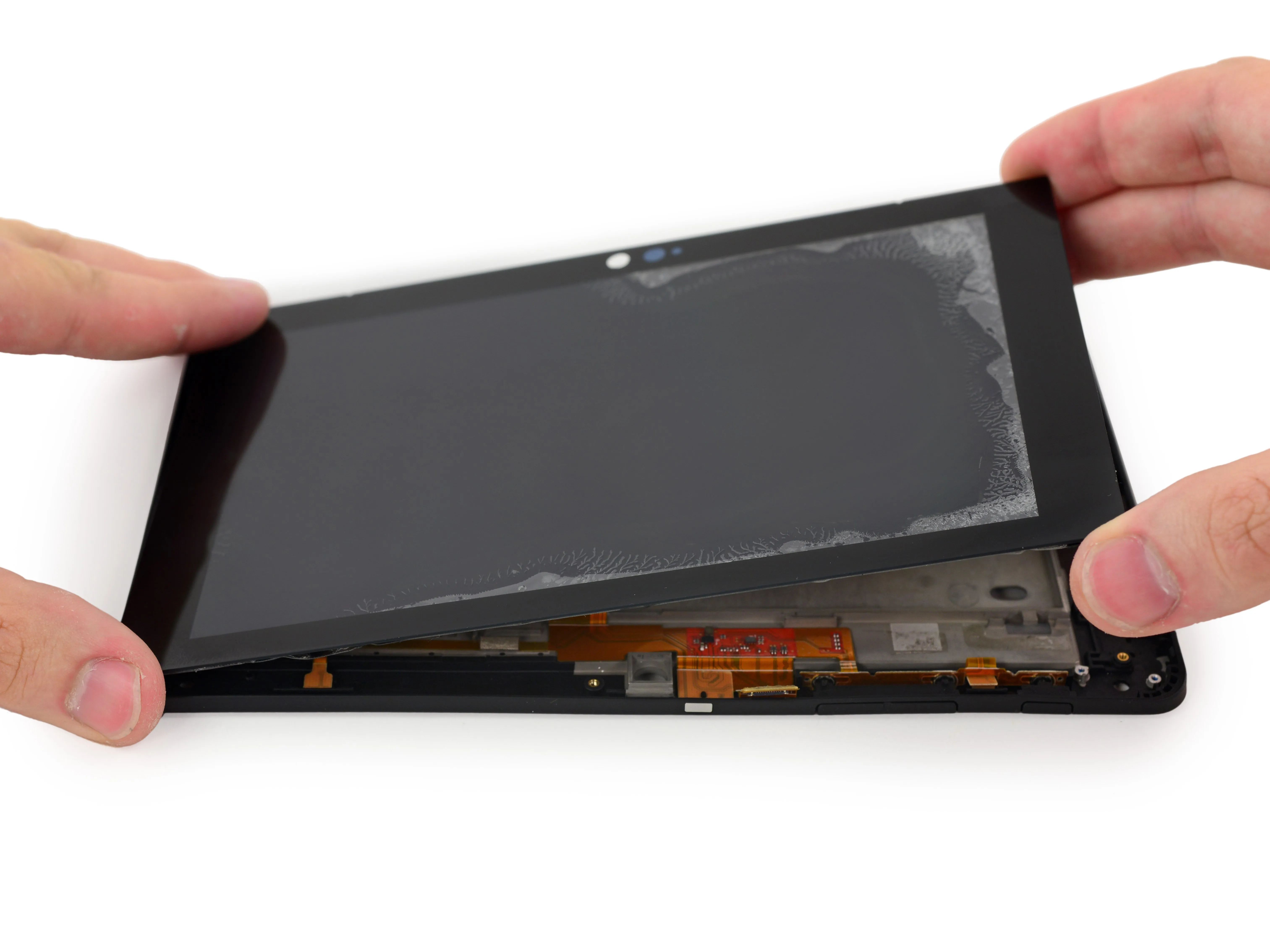

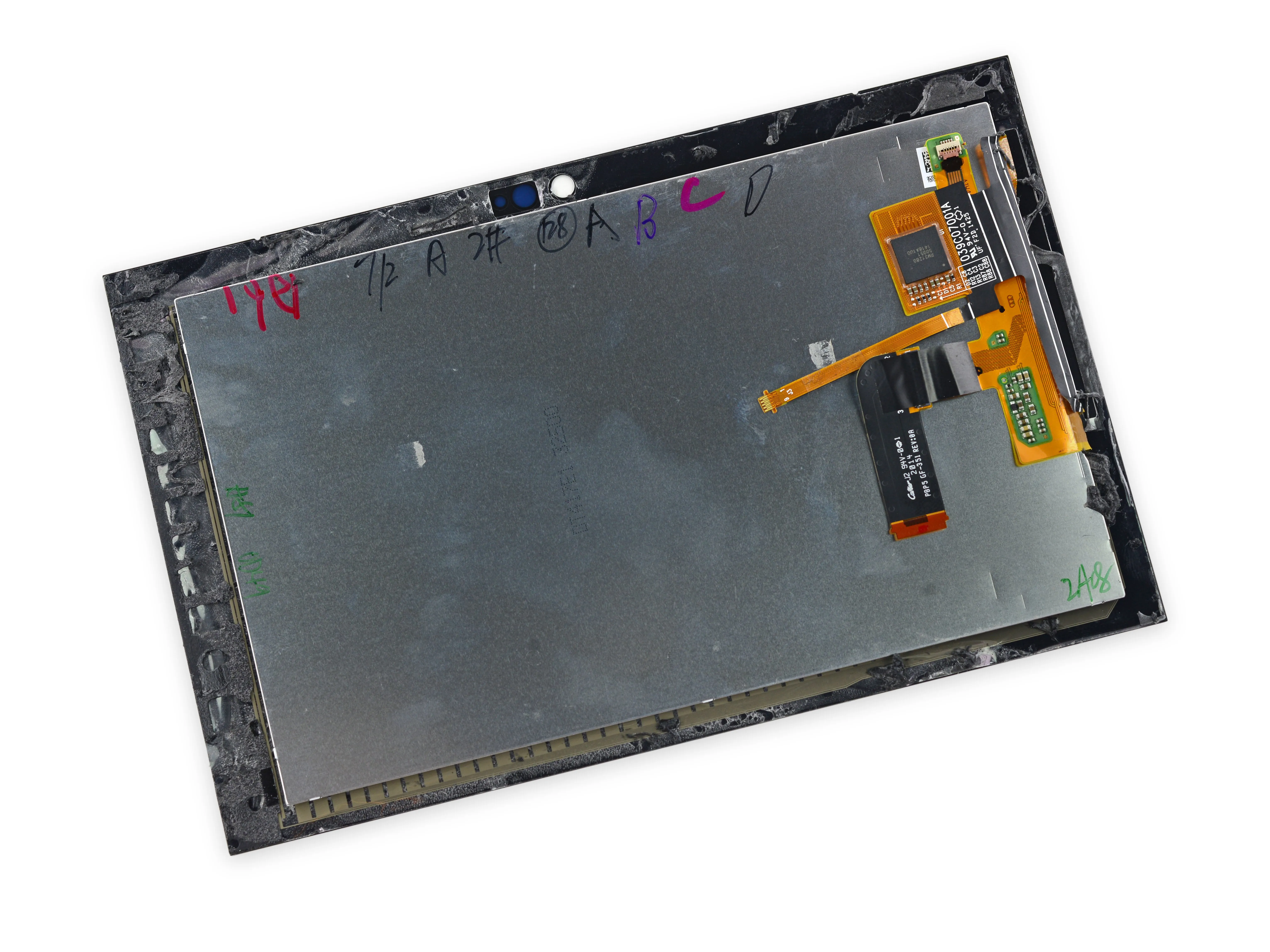

• После долгих попыток поддеть край панели дисплея, мы достаем экран и вынимаем его из рамки.

• Наши труды окупаются! Мы впервые видим скрытые иероглифы Sharpie, на которых написаны заметки о производстве и контроле качества.

• Этот 7-дюймовый сенсорный дисплей с разрешением HD 1920 x 1200 (323 ppi) основан на проверенном стандарте - Nexus 7 2-го поколения.

Комментарии к шагу

Где я могу получить lcd экран + дигитайзер в сборе для этой вкладки?

Я тоже ищу такой, если найдете, пожалуйста, дайте мне знать.

Шаг 21

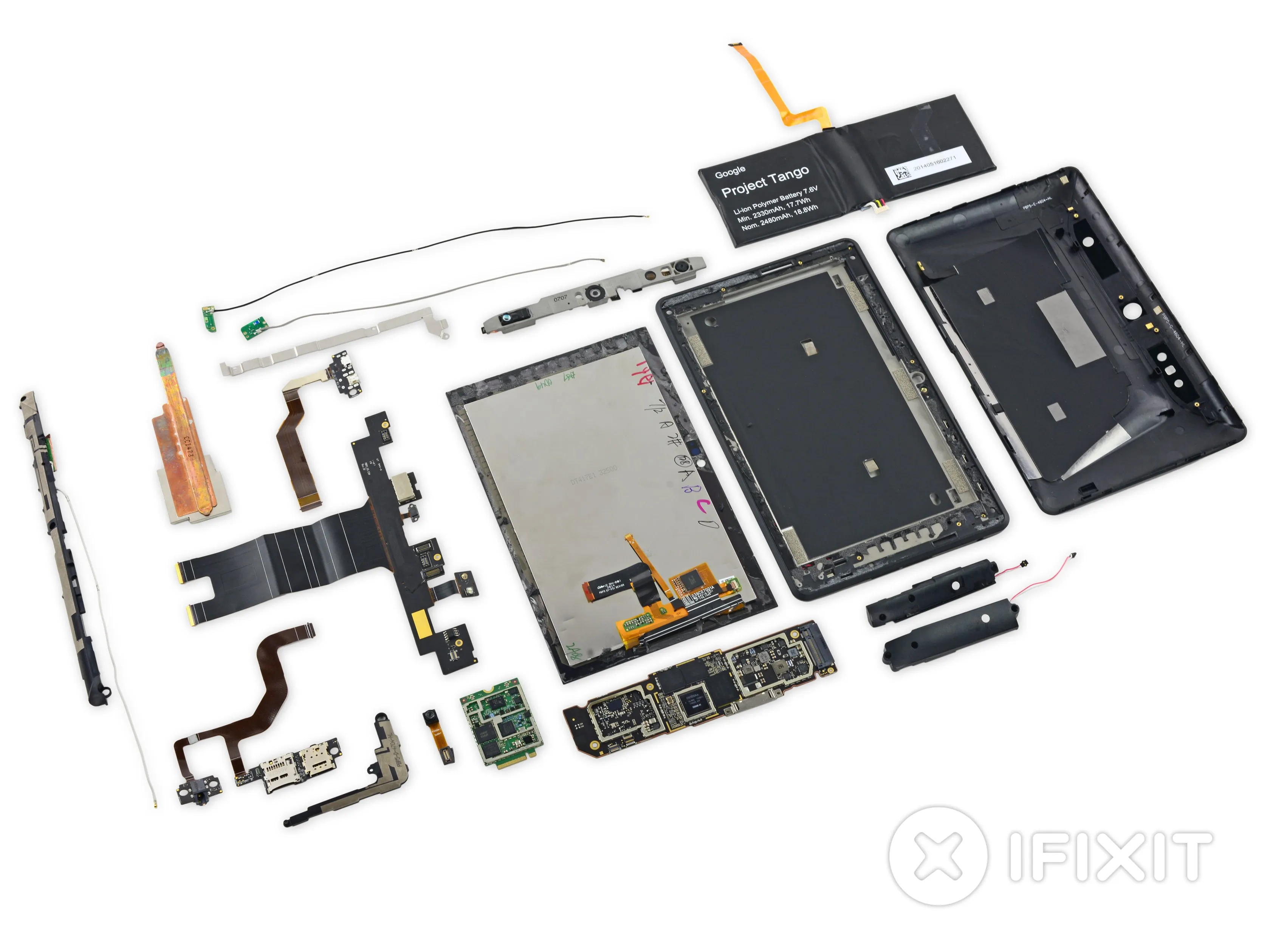

• Хотя этот сверхсекретный прототип вряд ли можно назвать потребительским устройством, мы с удовольствием ставим ему оценку за ремонтопригодность.

• Оценка ремонтопригодности планшета Project Tango: 4 из 10 (10 - самый простой ремонт).

• Задний корпус открывается очень легко: нет ни винтов, ни клея - только пластиковые защелки.

• Несколько кабелей закрывают батарею и делают ее извлечение болезненным, но, по крайней мере, вам не нужно расплавлять клей.

• Низкая модульность - несколько компонентов, припаянных к одним и тем же компонентам, делают замену деталей более дорогой.

• Сложная внутренняя конструкция - эта штука полна кабелей, и разбирать и собирать ее совсем неинтересно.
