Разборка беспроводного контроллера PS3

Введение

Если вы читаете эту статью, чтобы узнать, как отремонтировать свой контроллер, не стоит, это будет только руководство по его разборке.

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Откручивание

• Переверните контроллер вверх дном.

• Открутите 5 винтов (отмечены оранжевым цветом на рисунке).

Комментарии к шагу

Нет 5 винтов?

Извините! Должно было быть 5 винтов.

Какого размера эти винты? Я пытаюсь получить запасной комплект, и мне не поможет отсутствие определенного ответа.

Как открутить винт без отвертки?

Корпус не открывается сам по себе. Чтобы открыть его, нужно нажать на заслонку внутри корпуса, которая находится спереди между двумя аналоговыми стиками. https://www.youtube.com/watch?v=-jdXGtda... показывает, как это делается.

Шаг 2 Отсоединение аккумулятора

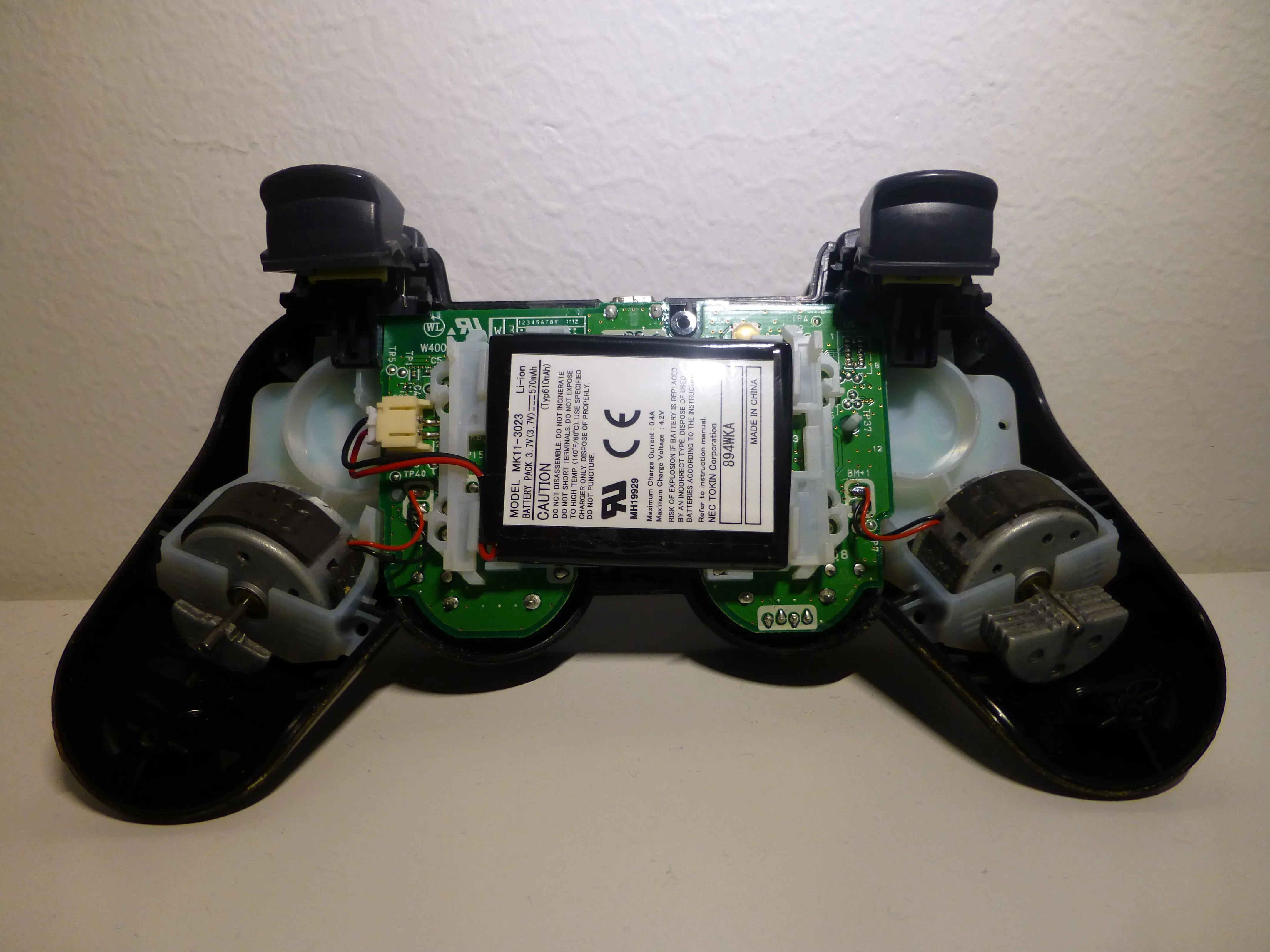

• После снятия крышки контроллер должен выглядеть следующим образом. Проследите за красным и черным проводом (проводами) от батареи до разъема.

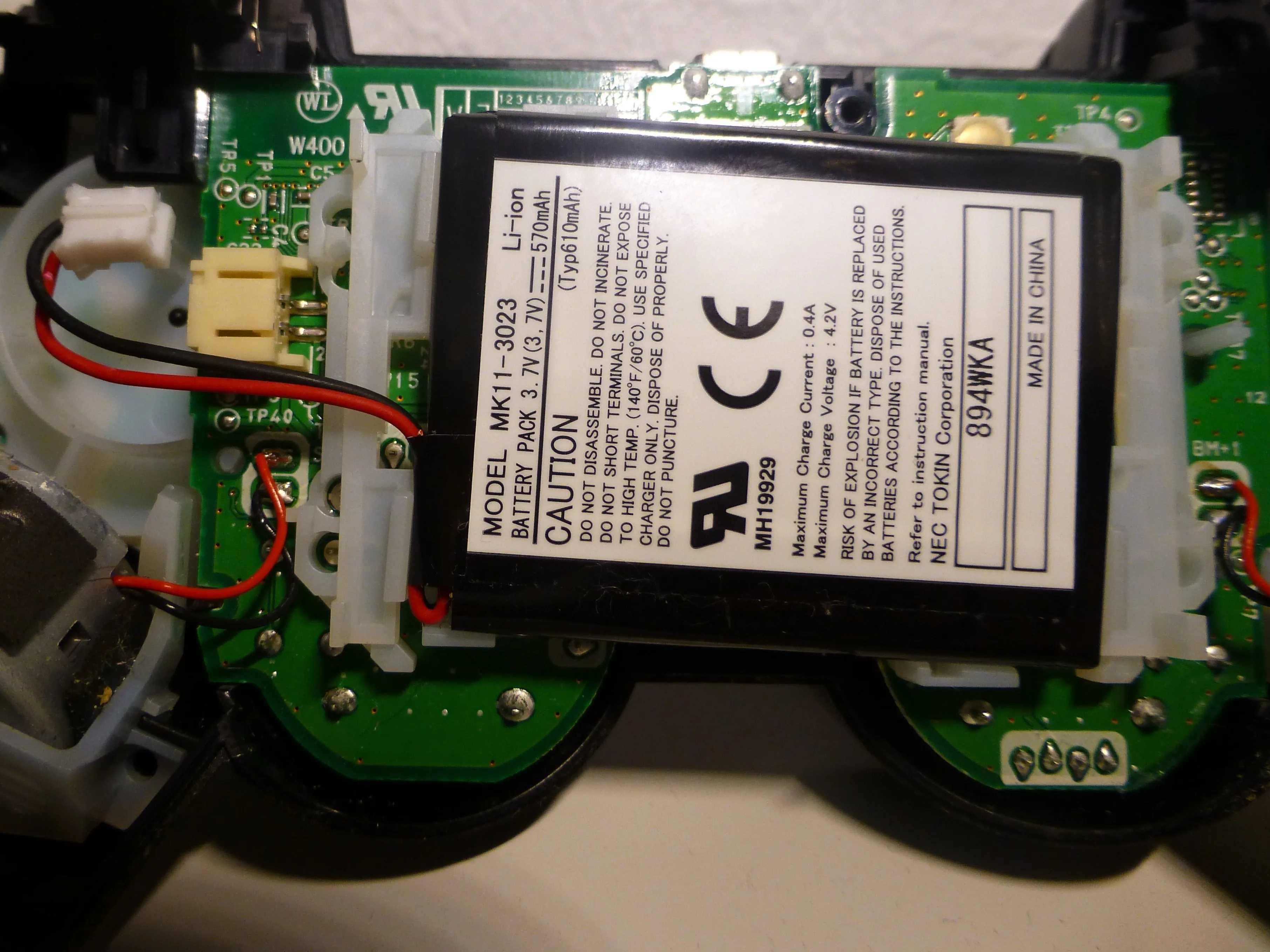

• Возьмите небольшие плоскогубцы и отсоедините батарею (см. рисунок 2 этого шага, чтобы увидеть, как она отсоединена).

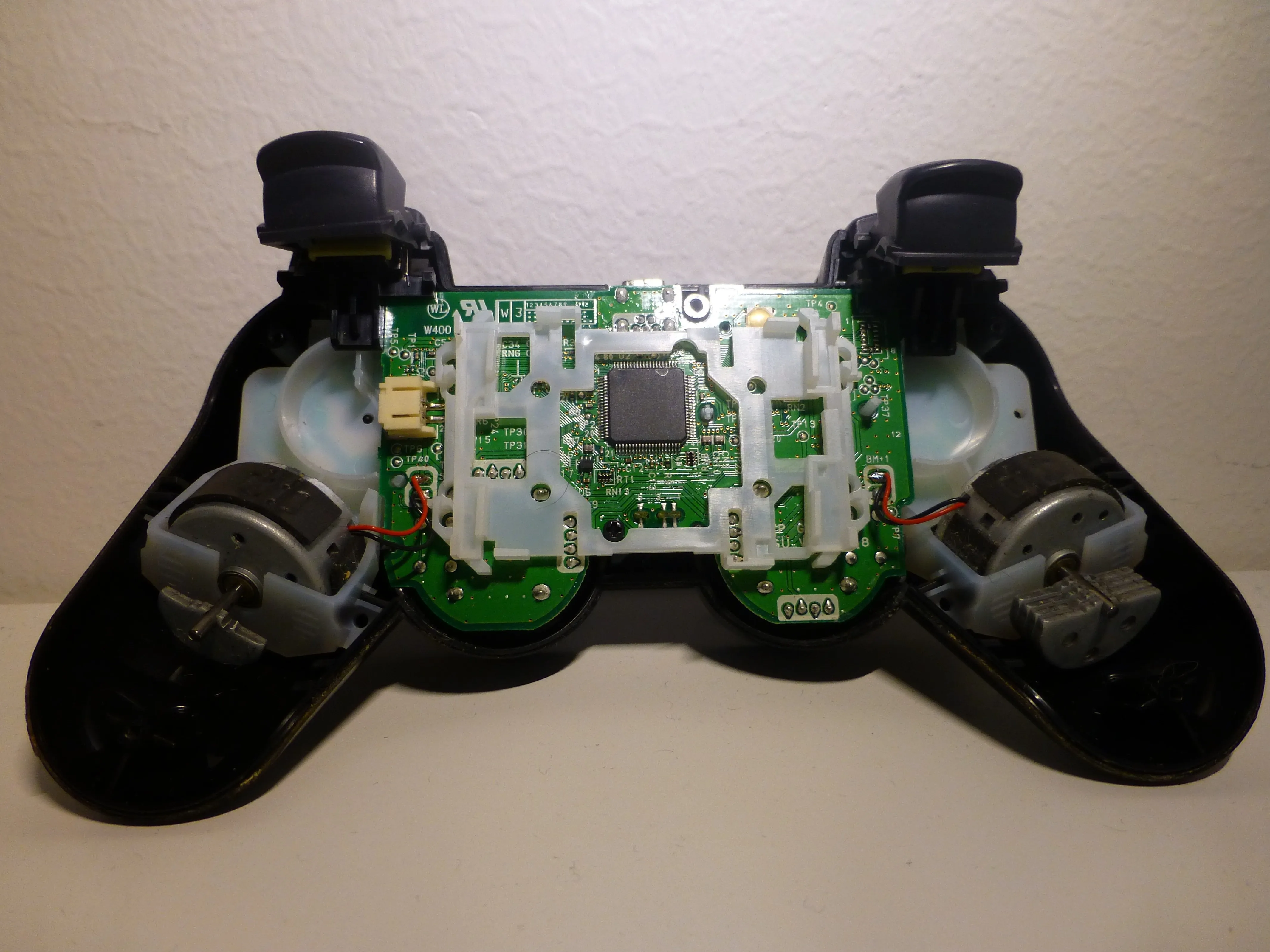

• Батарея просто поднимется, открывая материнскую плату (см. рисунок 3).

• Отсюда можно извлечь пластик, удерживающий батарею.

Шаг 3. Извлечение кнопок L1,L2 и R1,R2.

• На этом шаге вы разберете контроллер на части.

• Чтобы снять 4 кнопки (по 2 с каждой стороны), сначала извлеките кнопку R1 (или L1). Возможно, вам придется пошевелить кнопку.

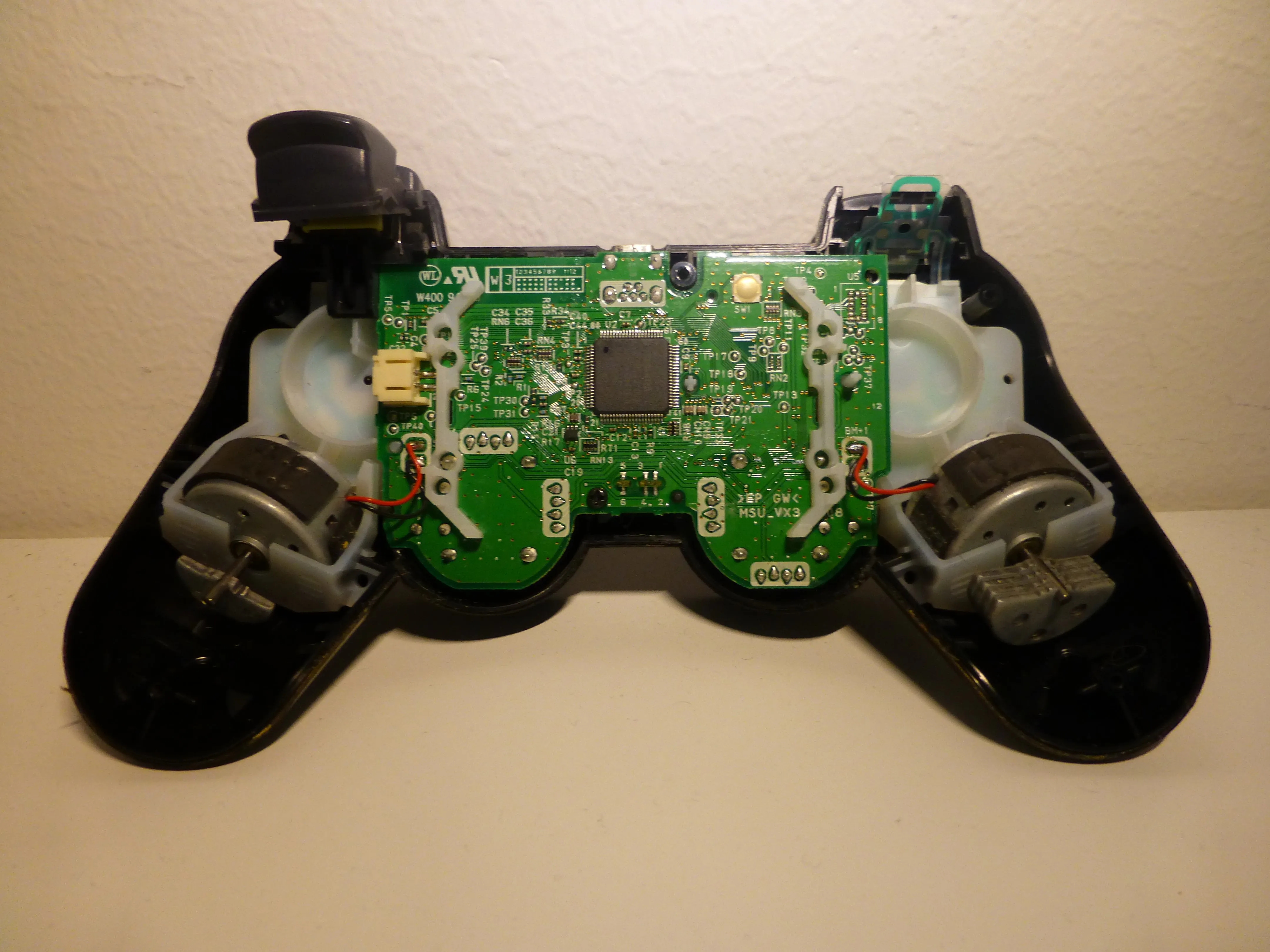

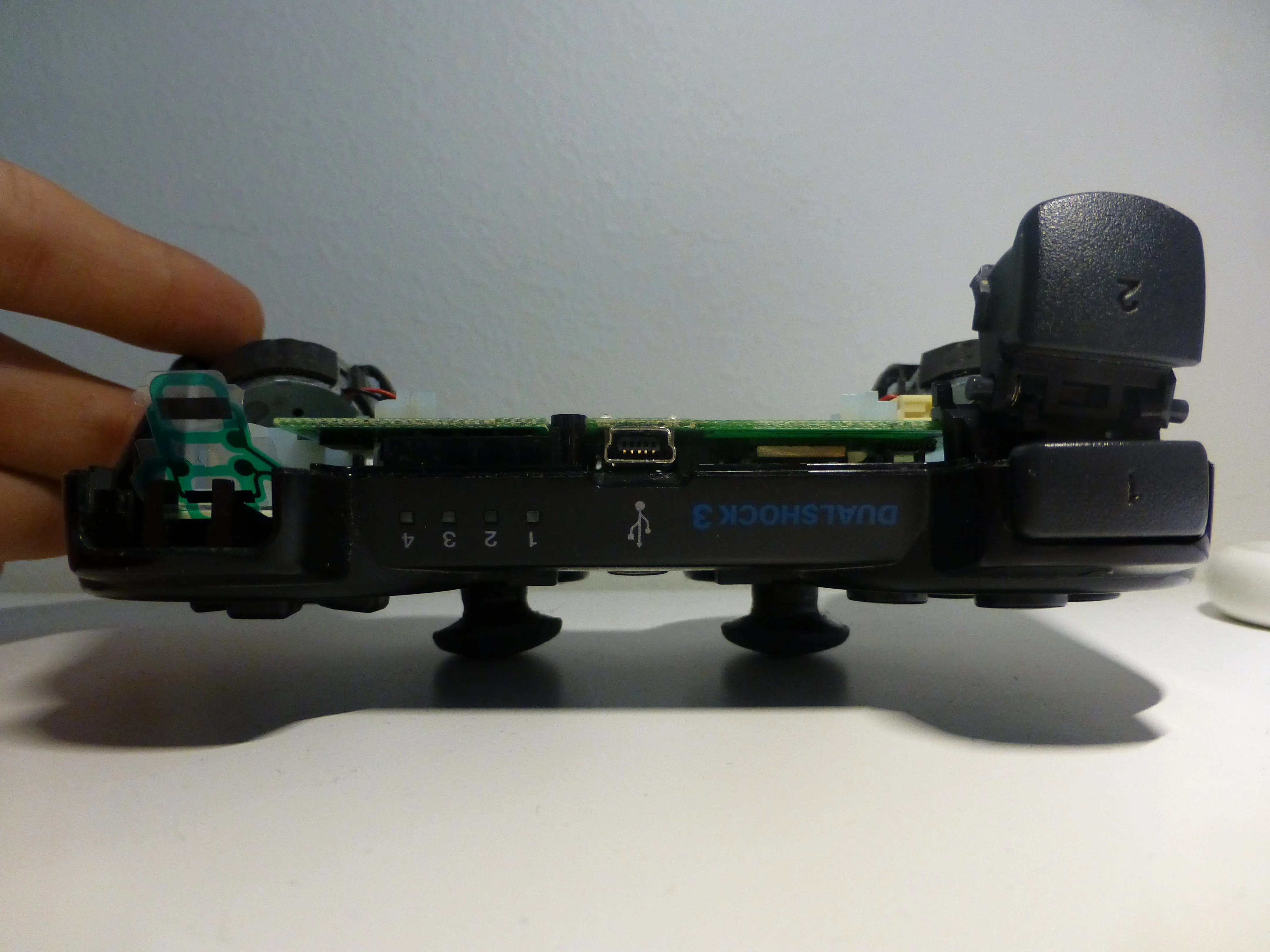

• Отсюда вам придется приложить силу, чтобы вырвать кнопку R2 (или L2) и пластик, к которому она присоединена. На 2 фотографиях (ots) вы можете видеть одну сторону разобранной, а другую - в обычном состоянии.

Шаг 4. Извлечение вибромоторов.

• Для этого шага вам нужно будет отпаять провода, соединяющие моторы с материнской платой. Или, если вы похожи на меня и у вас нет паяльника, вы можете попытаться оторвать провода.

• Для начала извлеките весь мотор из пластикового крепления. Это может потребовать некоторого усилия, так как он приклеен.

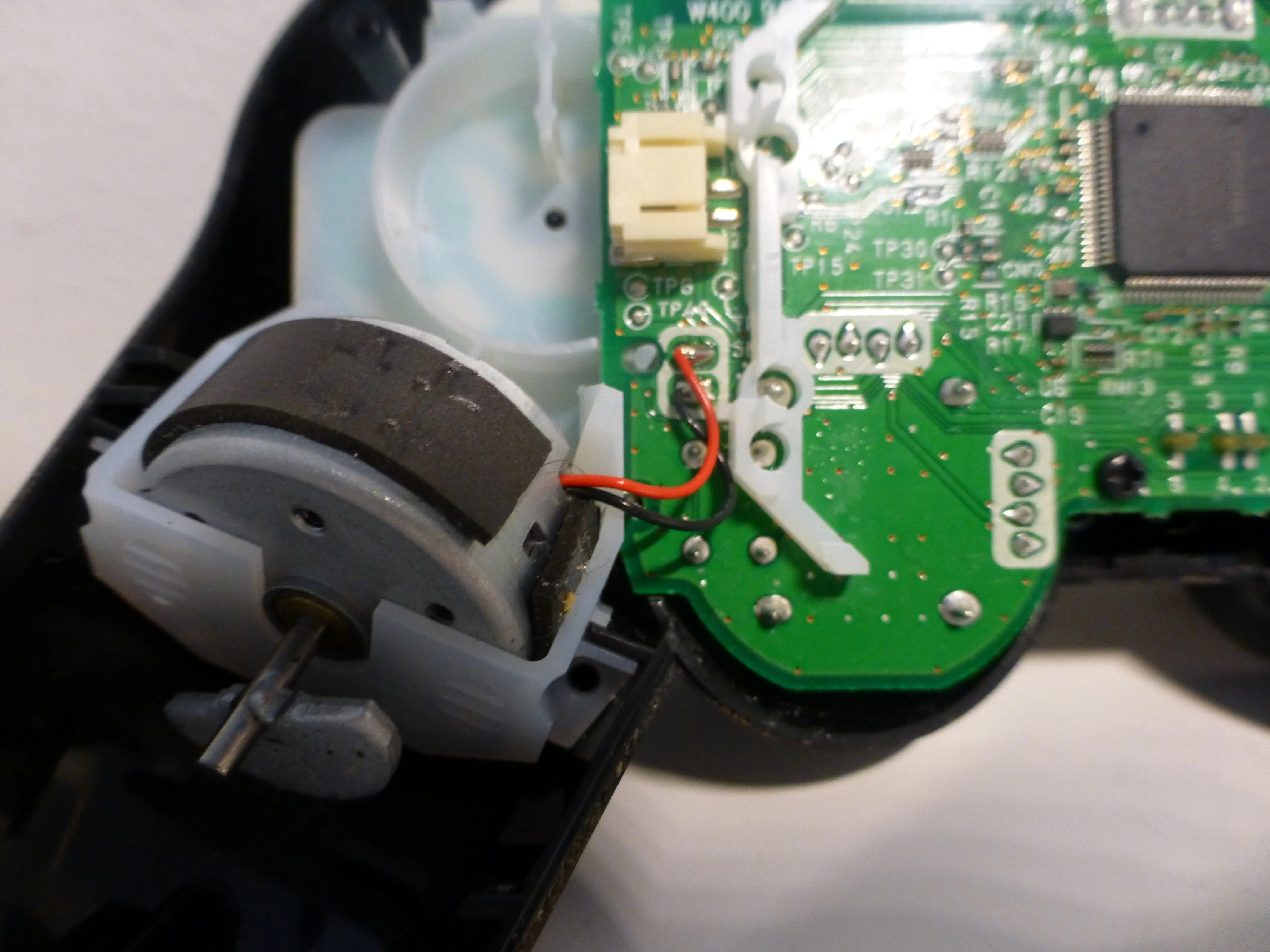

• После этого просто отрежьте кабель от материнской платы или отпаяйте его. На первом рисунке вы можете увидеть, как будет выглядеть ваш контроллер с отсутствующим одним мотором.

• Повторите то же самое с другой стороны.

Комментарии к шагу

Пайка рекомендуется, так как отрывание проводов грубой силой может привести к отрыву колодок, соединяющих провода со схемой материнской платы.

Да, я полностью с вами согласен. Но поскольку это была разборка, и я не собирался собирать ее обратно (и у меня нет паяльника), я просто оторвал ее.

Шаг 5 Снятие материнской платы

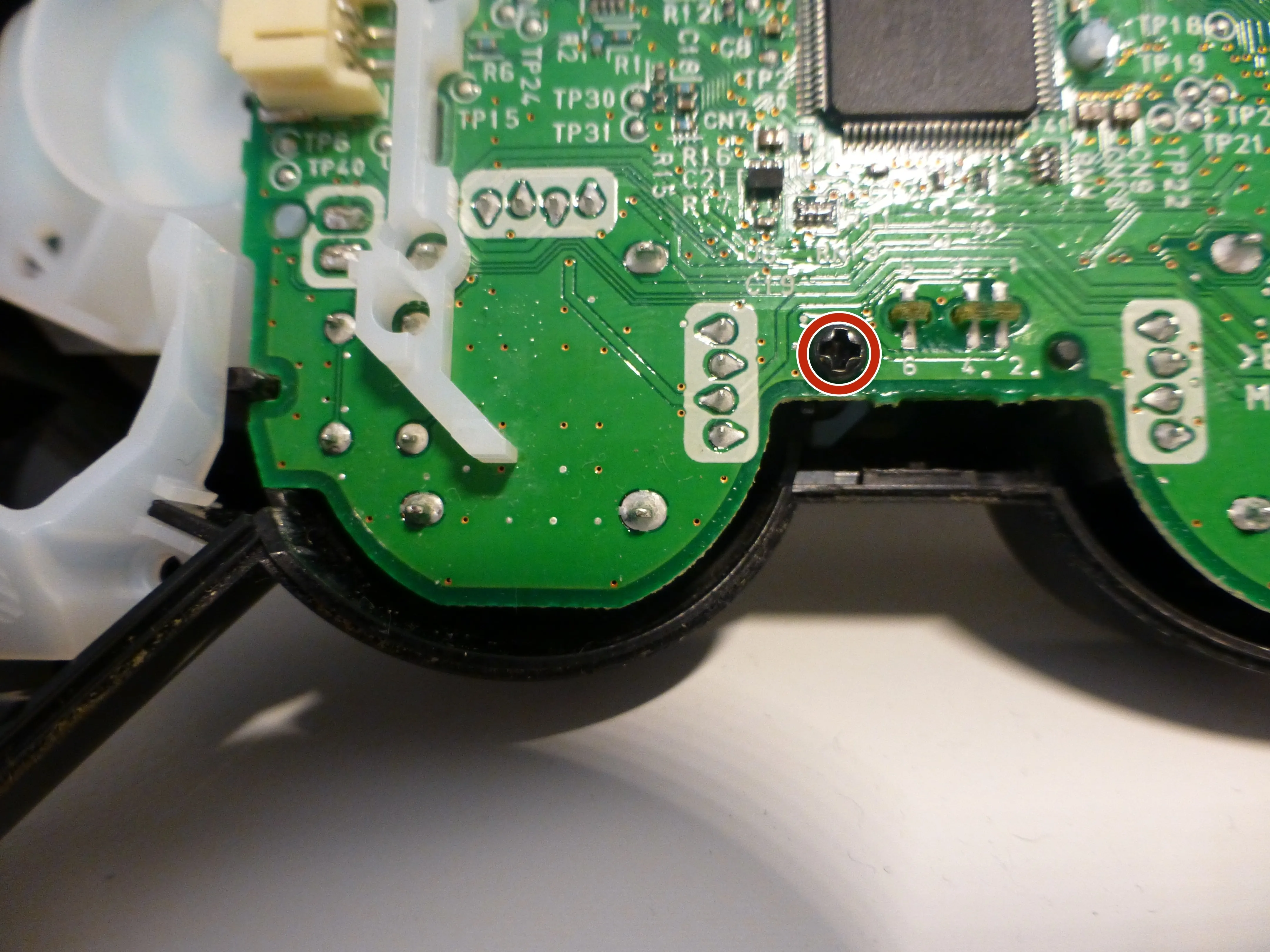

• Для начала открутите единственный винт, который крепит материнскую плату к пластику (отмечен оранжевым цветом на первом и втором рисунке).

• Вынув этот винт, всю материнскую плату (вместе с двумя джойстиками) можно просто вынуть.

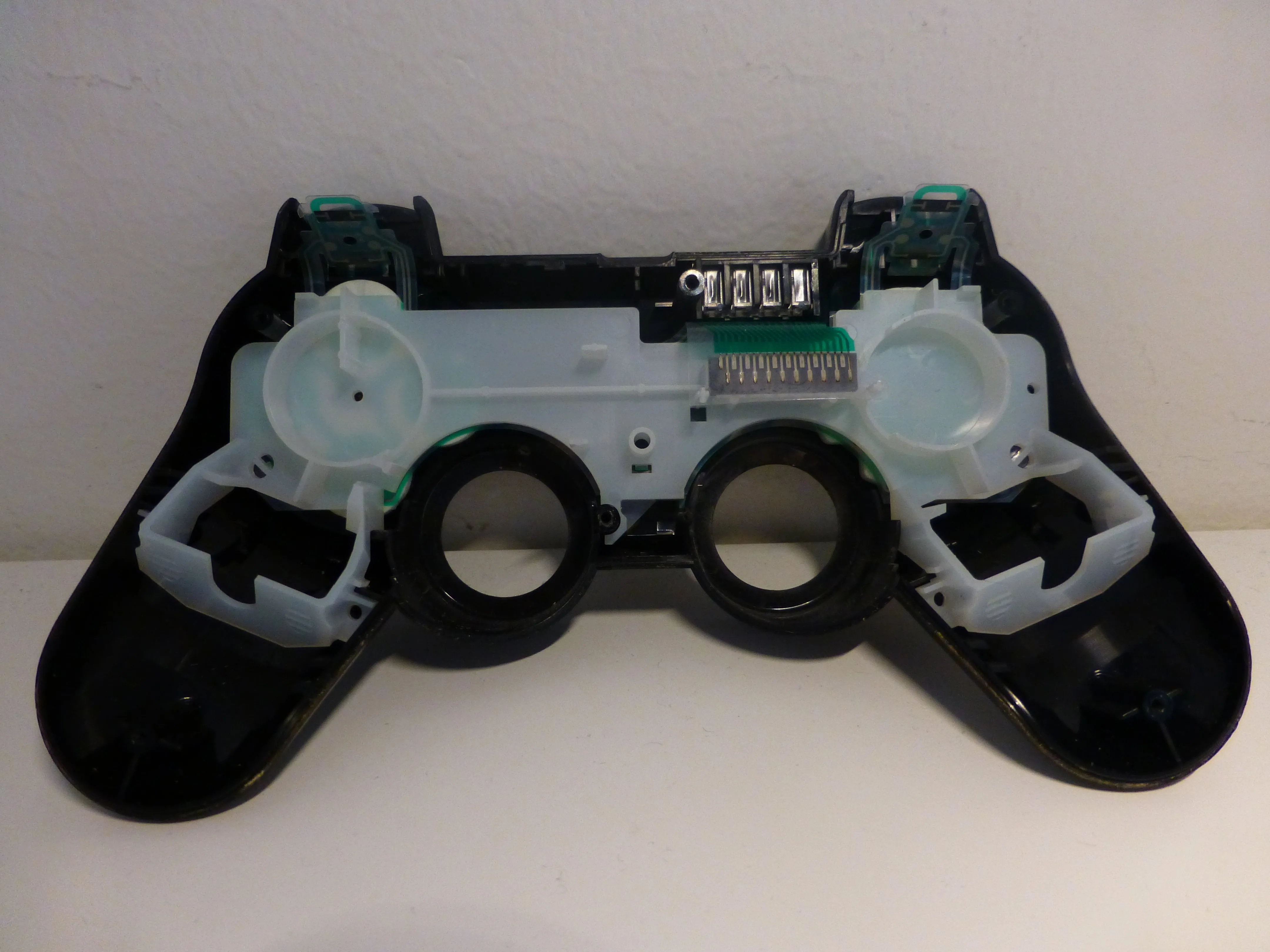

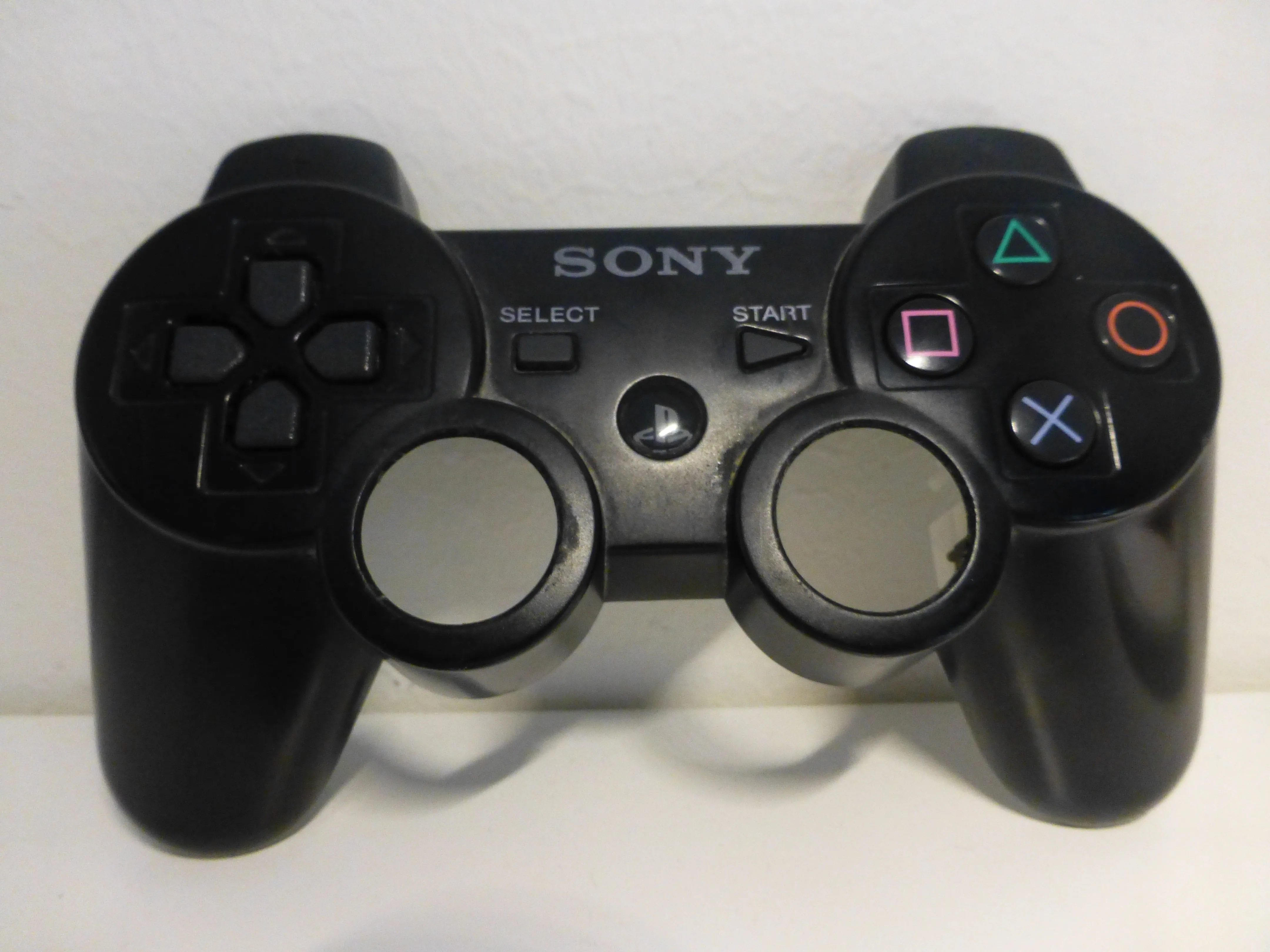

• На рисунках 2 и 3 показан корпус без материнской платы и джойстиков.

Шаг 6. Снятие белого пластика.

• Чтобы снять белый пластик, просто поднимите его из контроллера. Никакие винты, зажимы или клей его не удерживают.

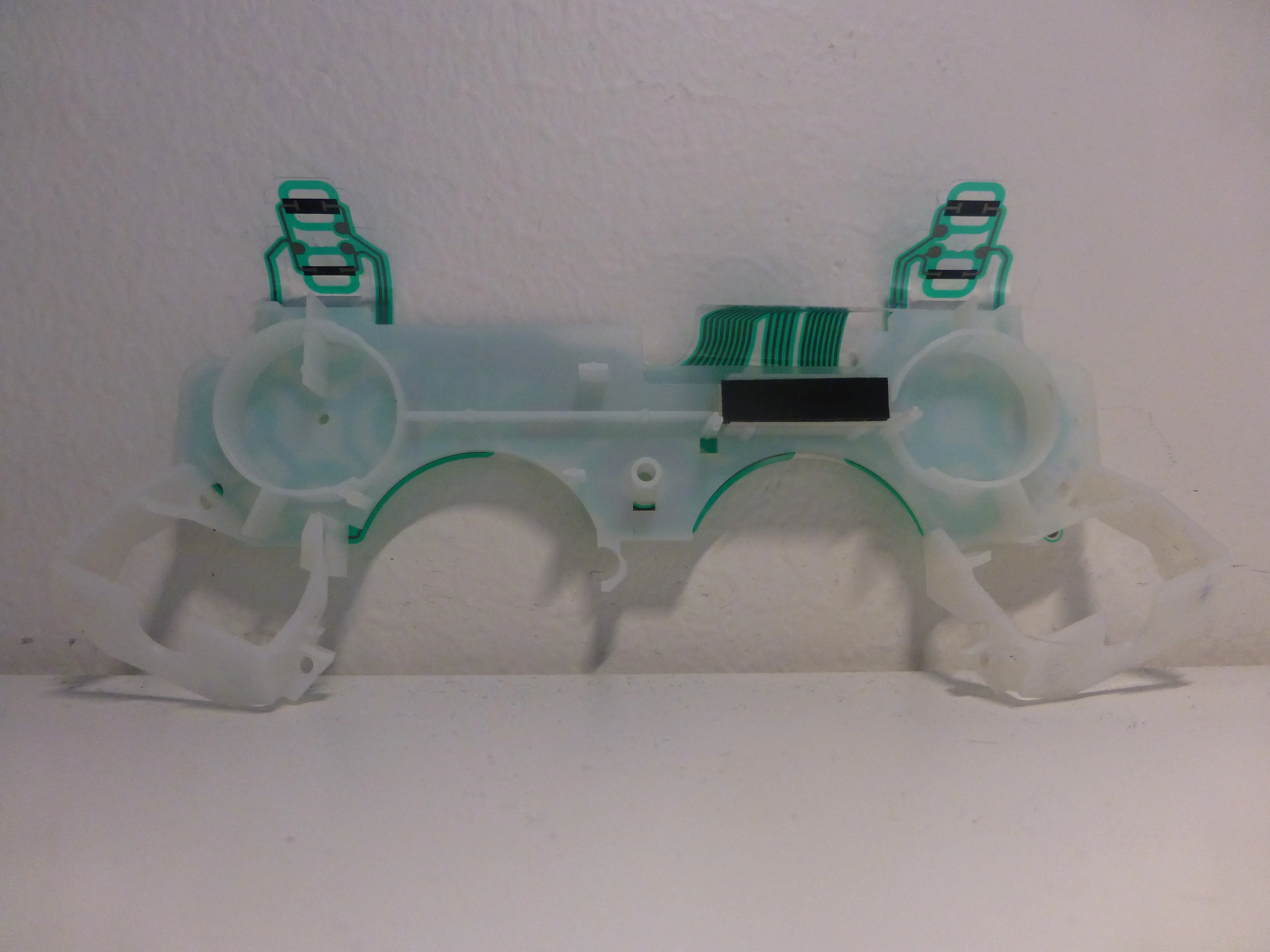

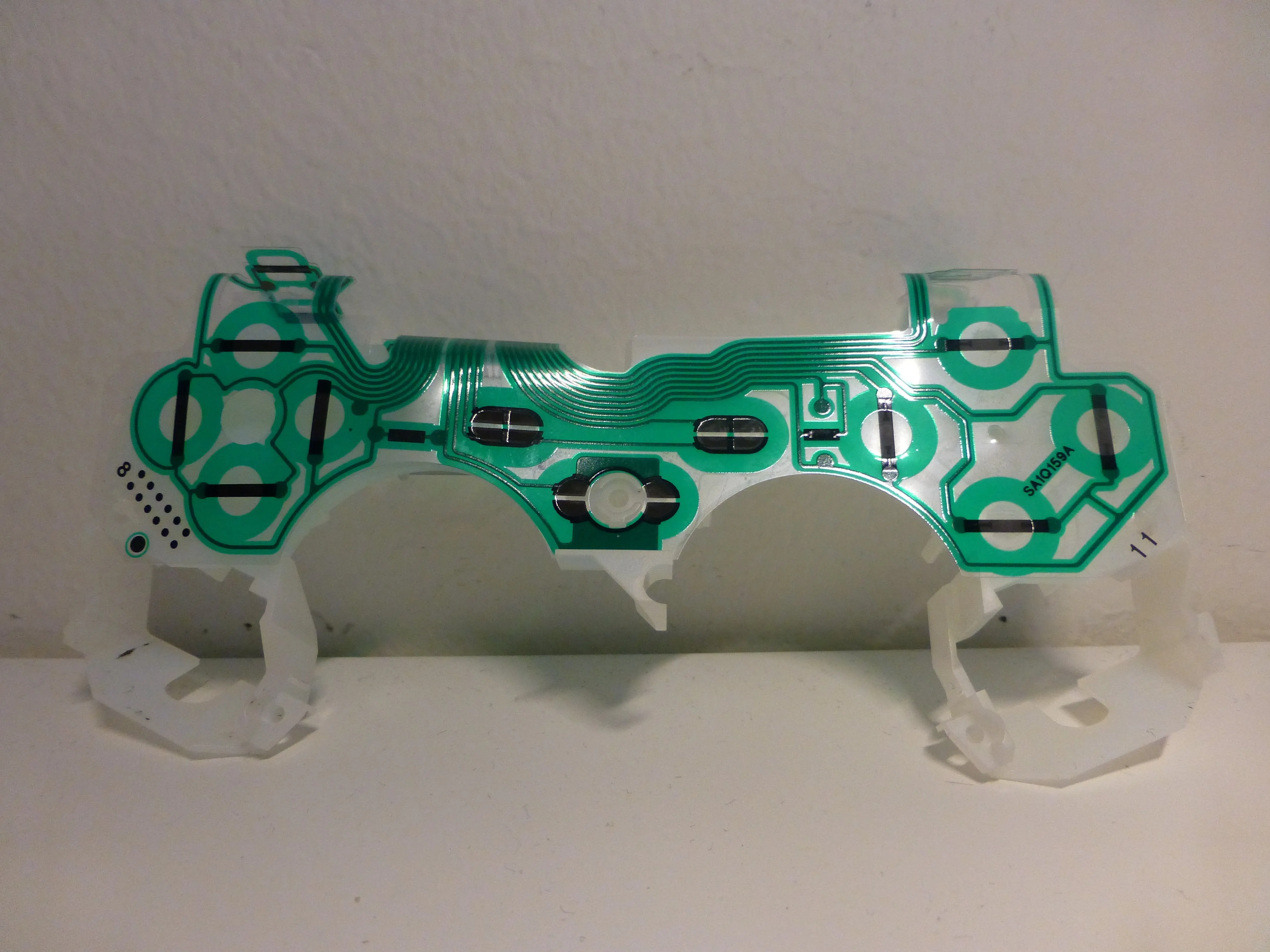

• На рисунках 2 и 3 показан пластик сам по себе.

Шаг 7. Извлечение оставшихся кнопок

• Для начала снимите 2 белых кусочка резины по бокам и средний серый кусочек тоже. На первой фотографии показано, как это выглядит.

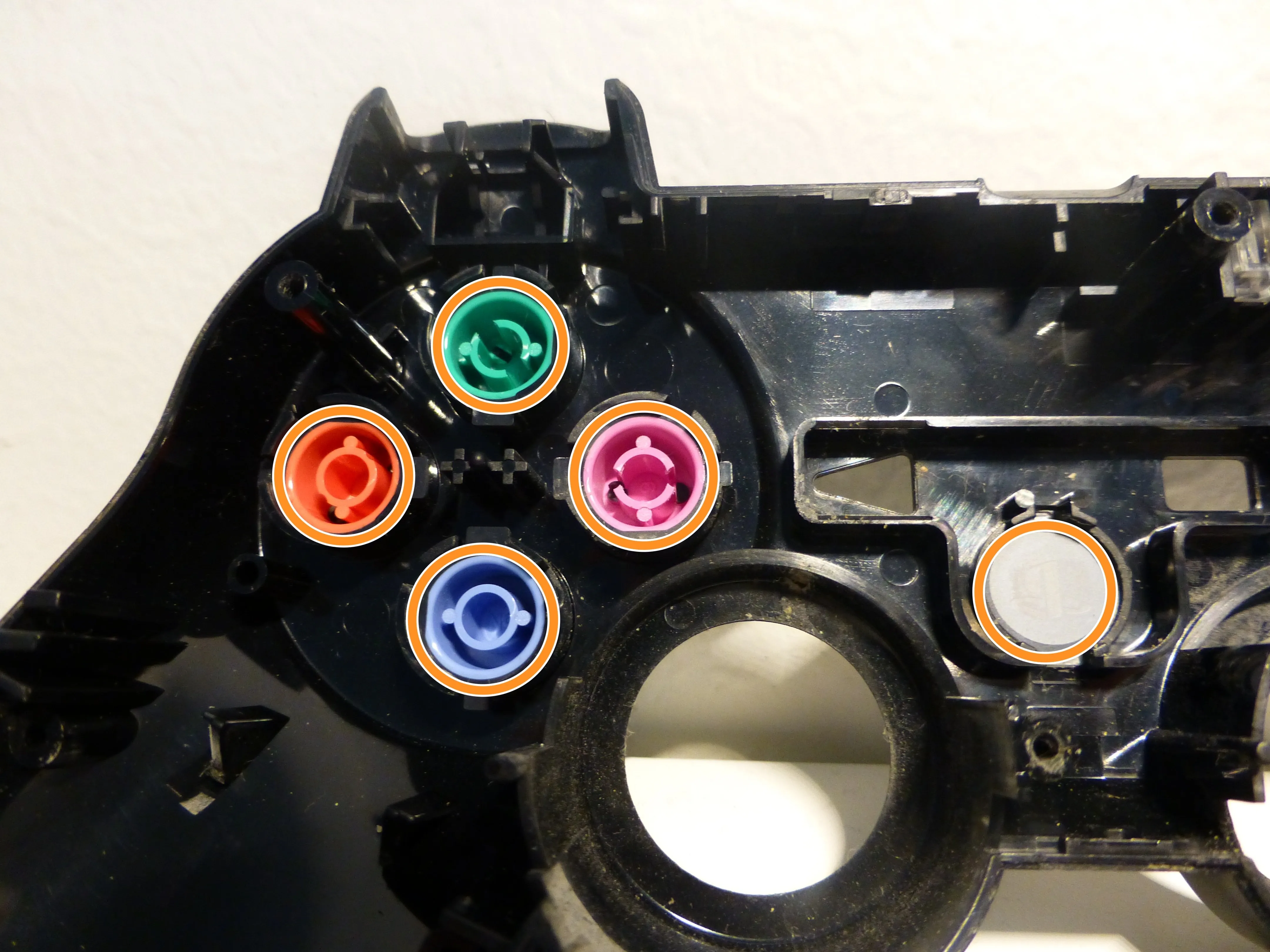

• Затем просто выньте кнопки (отмечены оранжевым цветом на картинке 2) с другой стороны (спереди). Вы также можете снять кнопку с логотипом 'Play Station'.

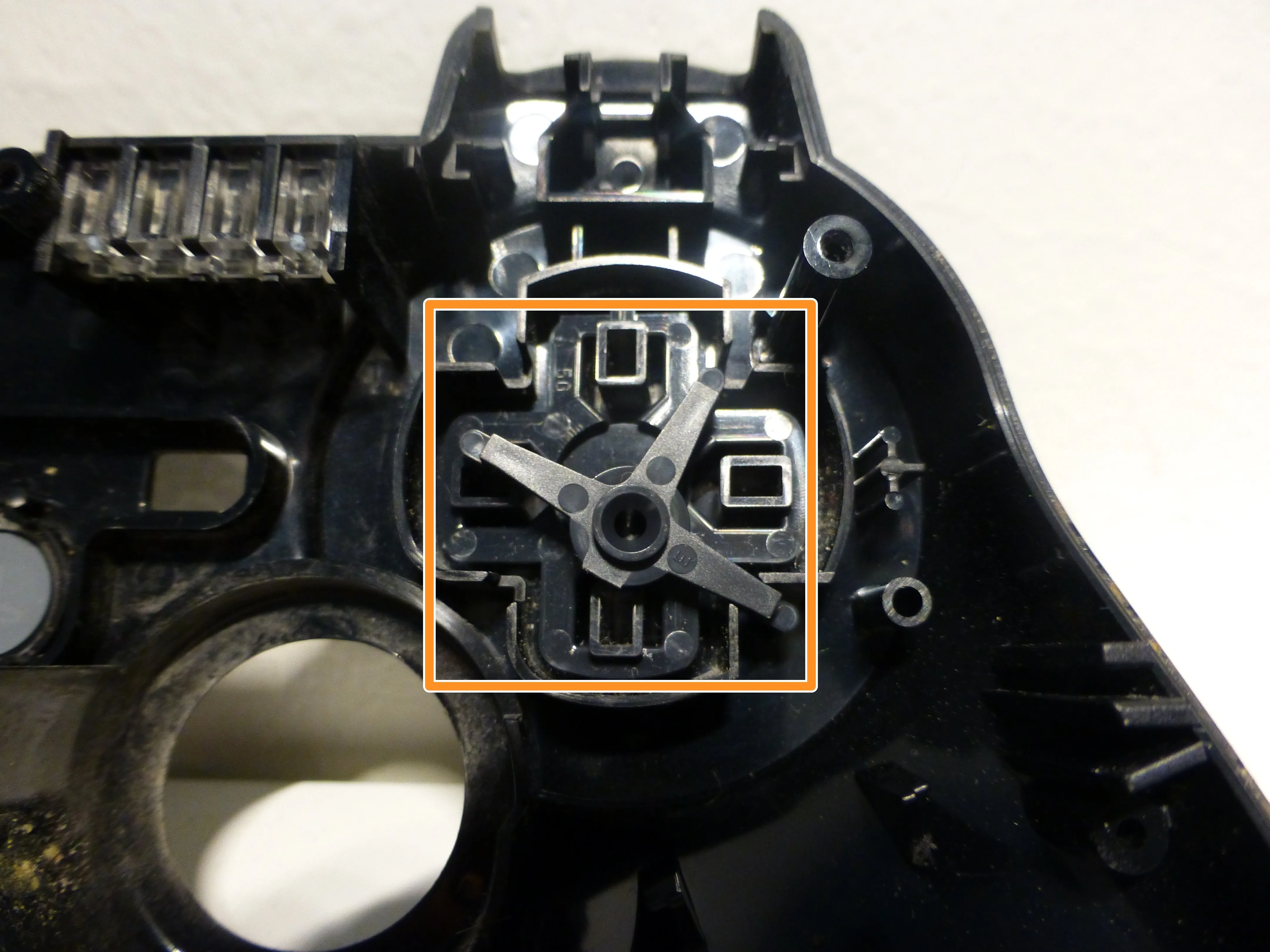

• С другой стороны снимите верхний пластик, а затем 4 кнопки (сделанные из одного куска пластика).

Шаг 8. Снимите последнюю пластиковую деталь

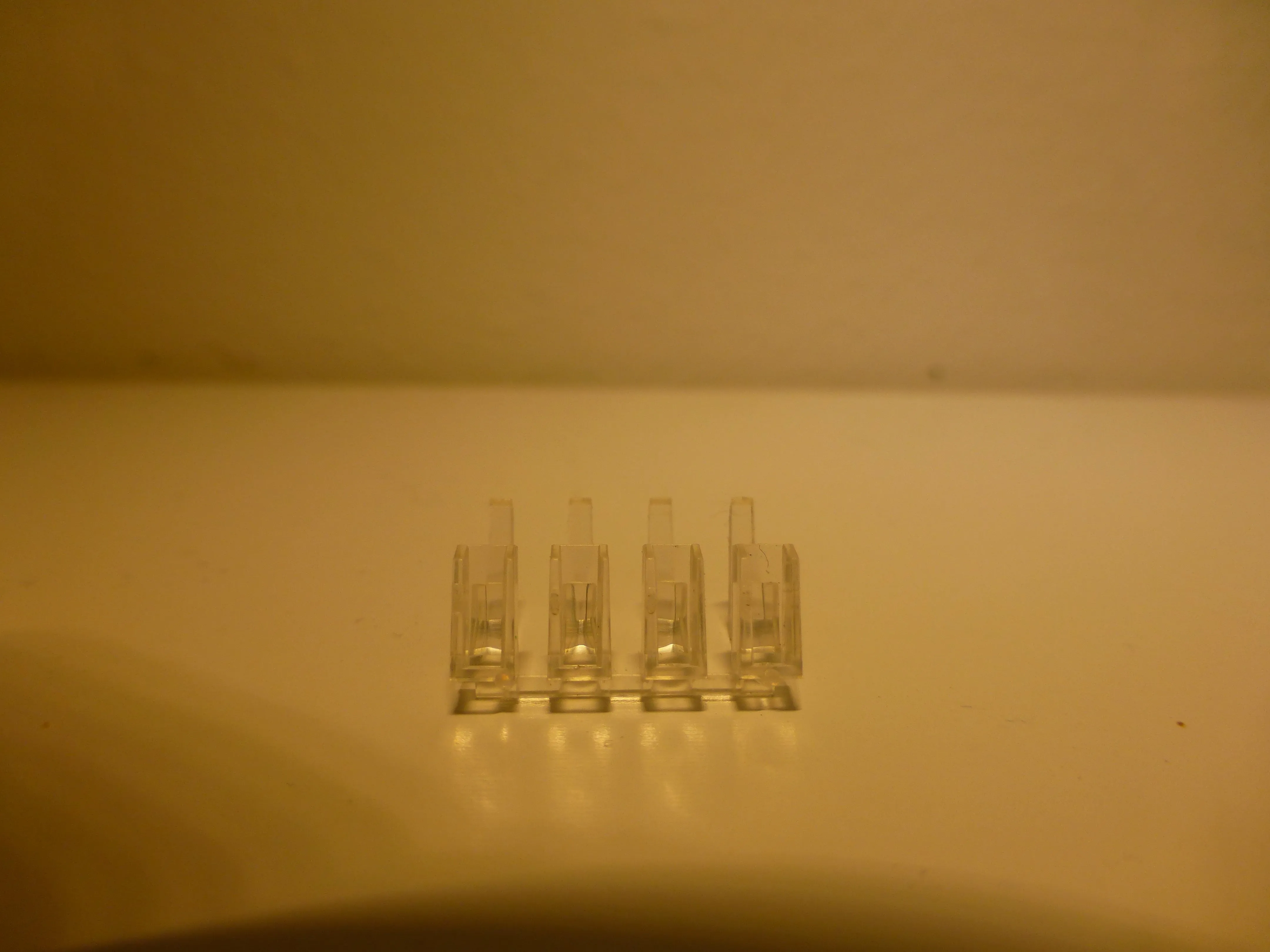

• Последним элементом, который необходимо снять, является пластиковая крышка индикатора уровня заряда батареи.

• Для этого нужно просто нажать на 4 (слегка выступающие) пластиковые части.

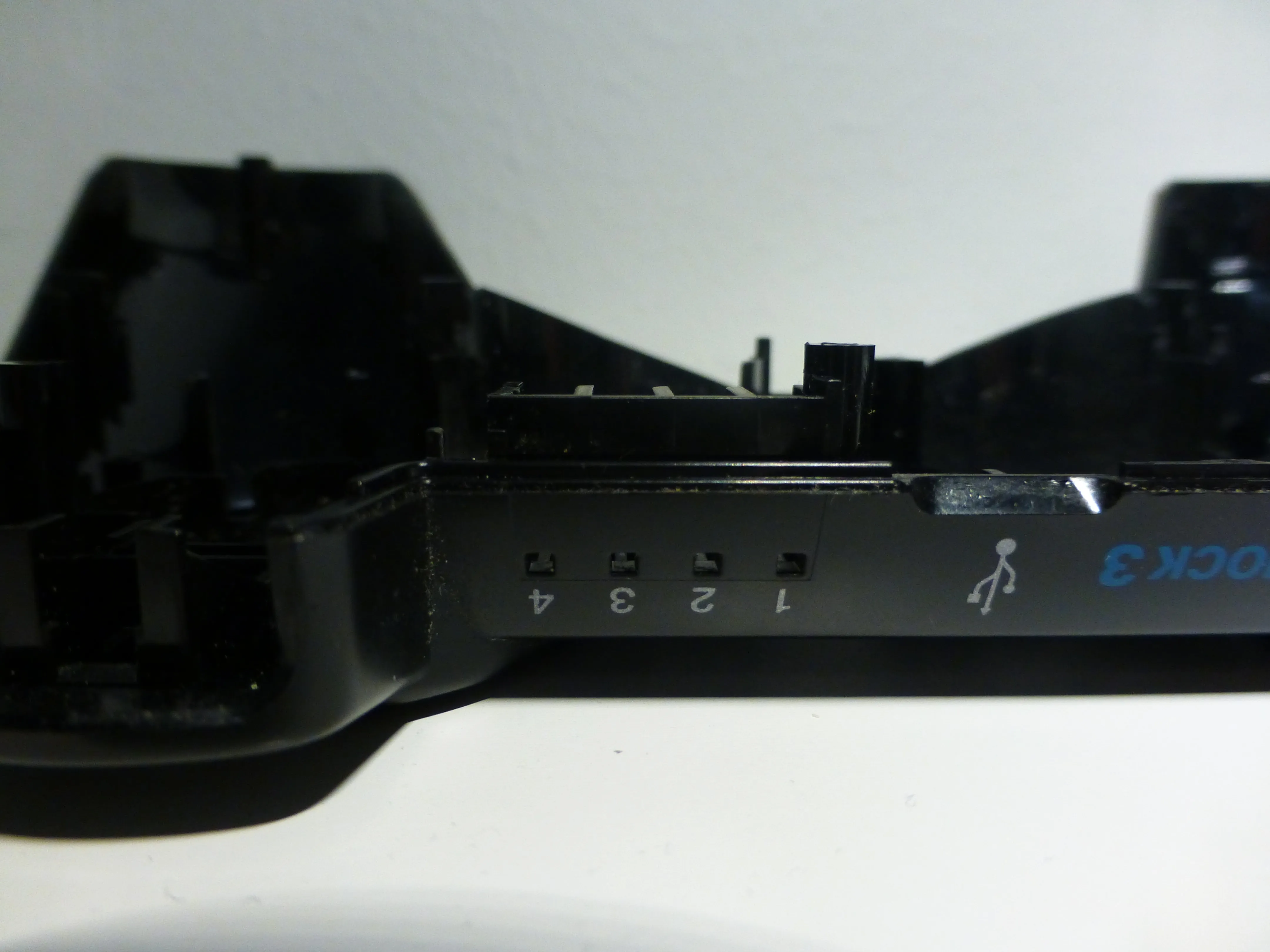

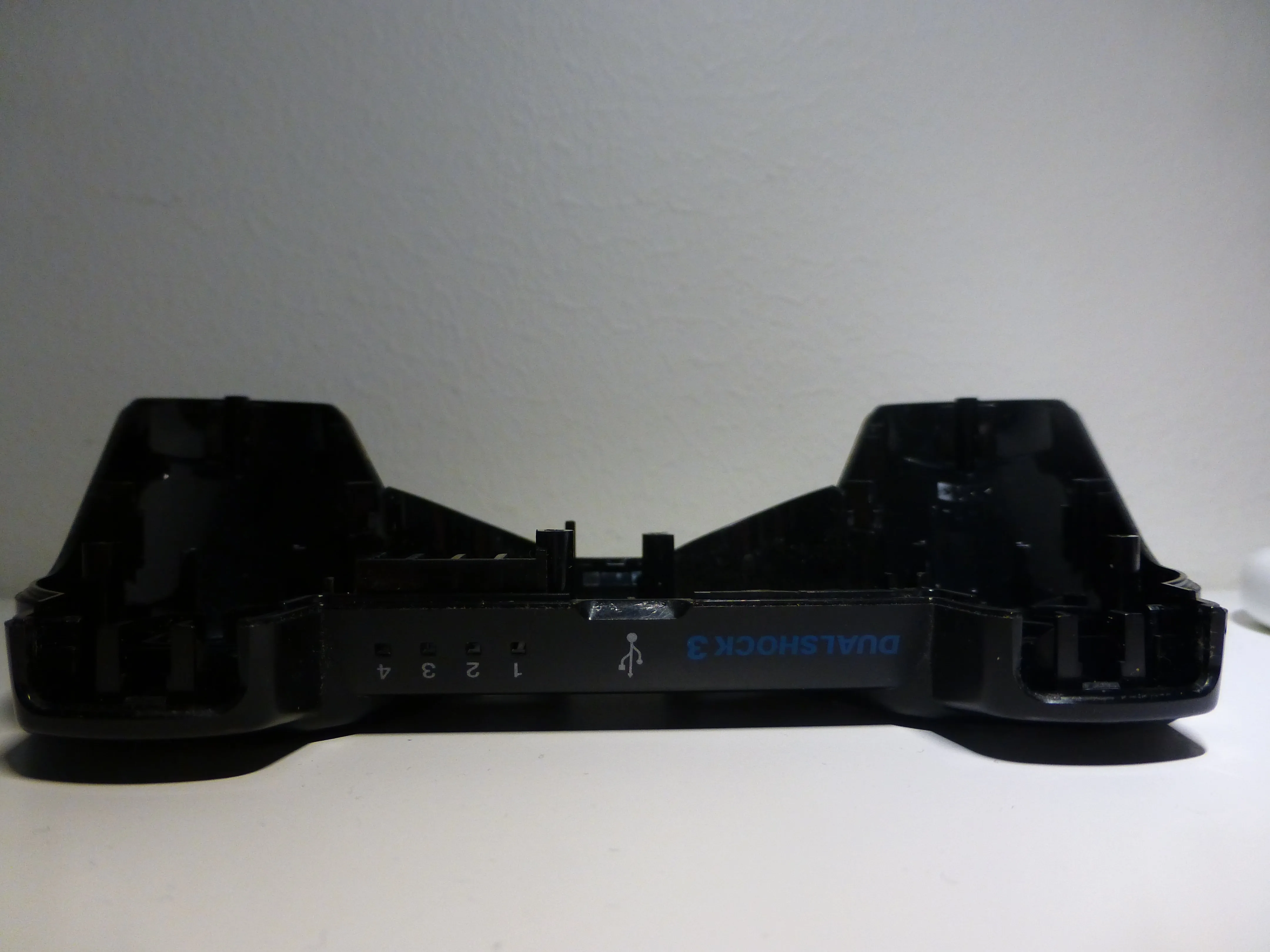

• На 3 фотографиях показан полностью снятый корпус.

Шаг 9

• Вот и все. Если вы следовали этому руководству, то теперь у вас есть полностью разобранный контроллер PS3. Если вы читали это для развлечения, то теперь вы знаете, что нужно, чтобы разобрать контроллер PS3. Спасибо, что прочитали.
