Введение

Представляем вашему вниманию Psion Series 5 для разборки. Он выпущен в 1997 году и произведен в Великобритании. Он был очень популярен среди деловых людей благодаря стабильной ОС под названием EPOC. (Сейчас известна как Symbian OS) Он питается от двух батареек AA. У него серый ЖК-дисплей с разрешением 640x240 пикселей и подсветкой. Клавиатура считается одной из лучших для своего размера, с большим ходом клавиш и возможностью сенсорного ввода. Самой распространенной проблемой был дефект конструкции экрана и кабеля клавиатуры. При открывании и закрывании кабели напрягаются, что приводит к появлению вертикальных линий на экране.

Что вам понадобится

Инструменты

  • Прецизионный нож
    Точный нож | Источник - ifixit.com
  • Пальцы
    Пальцы | Источник - ifixit.com
    Посмотреть
  • Отвертка Phillips #00
    Отвертка Phillips #00 | Источник - ifixit.com

Шаг 1 Разбор Psion 5

Psion 5 Teardown, Psion 5 Teardown: шаг 1, изображение 1 из 1
Psion 5 Teardown, Psion 5 Teardown: шаг 1, изображение 1 из 1 | Источник - ifixit.com

  • Psion Series 5!

  • На экране есть постоянная панель задач. Внутреннее хранилище на 8 МБ. Большая клавиатура. И вы можете записывать, когда Psion закрыт, с помощью внешних кнопок.

Шаг 2

Psion 5 Teardown: шаг 2, изображение 1 из 1
Psion 5 Teardown: шаг 2, изображение 1 из 1 | Источник - ifixit.com

  • Давайте повернем его!

  • Здесь есть карта Compactflash. Вы можете использовать ее для резервного копирования или документов.

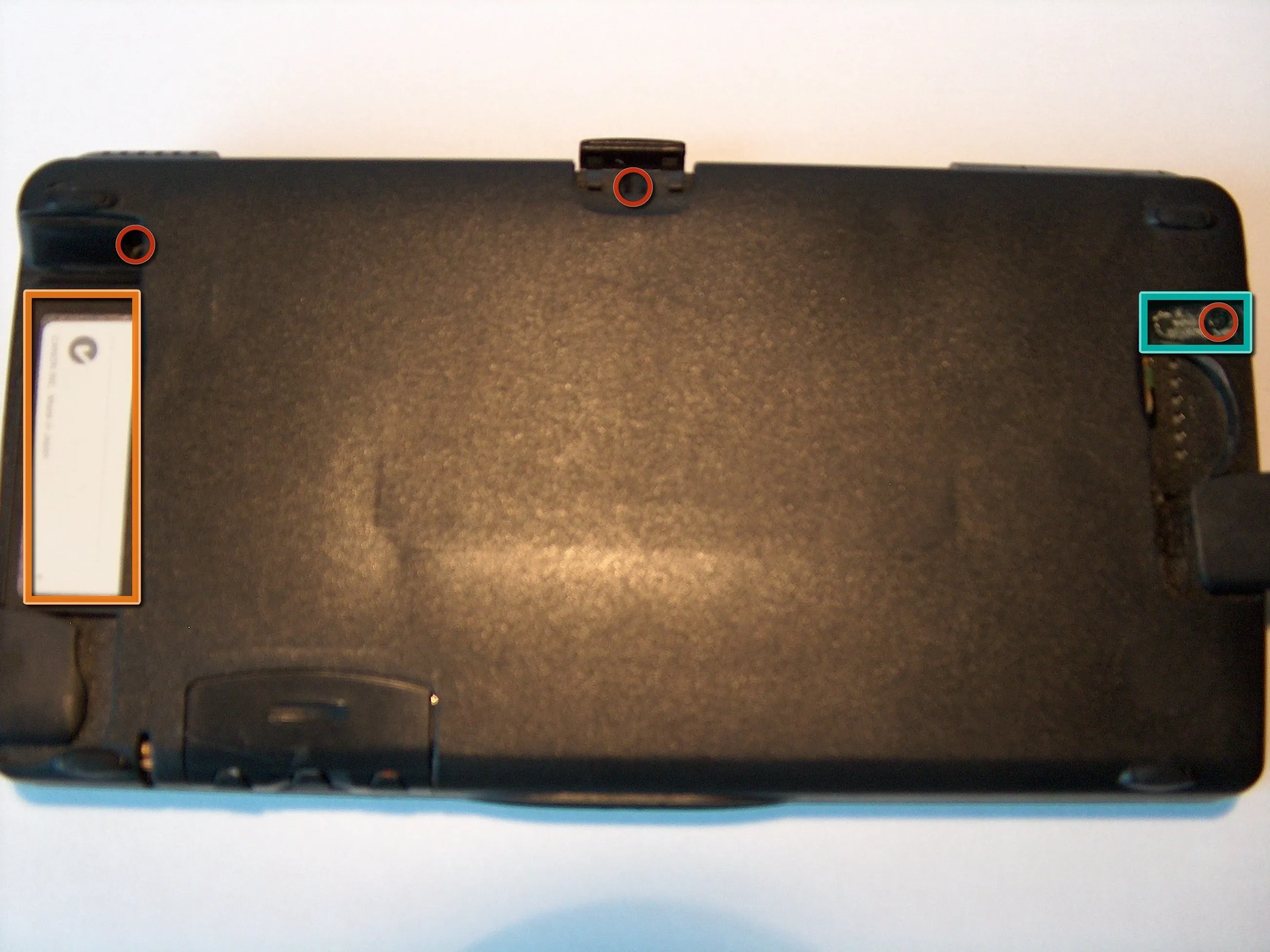

  • Открутите три винта, удерживающие заднюю крышку.

  • Там была наклейка 'гарантия недействительна, если ее удалить'. В любом случае, этому устройству уже более 12 лет, гарантии нет!

Шаг 3

Psion 5 Teardown: шаг 3, изображение 1 из 3
Psion 5 Teardown: шаг 3, изображение 1 из 3 | Источник - ifixit.com
Psion 5 Teardown: шаг 3, изображение 2 из 3
Psion 5 Teardown: шаг 3, изображение 2 из 3 | Источник - ifixit.com
Psion 5 Teardown: шаг 3, изображение 3 из 3
Разборка Psion 5: шаг 3, изображение 3 из 3 | Источник - ifixit.com

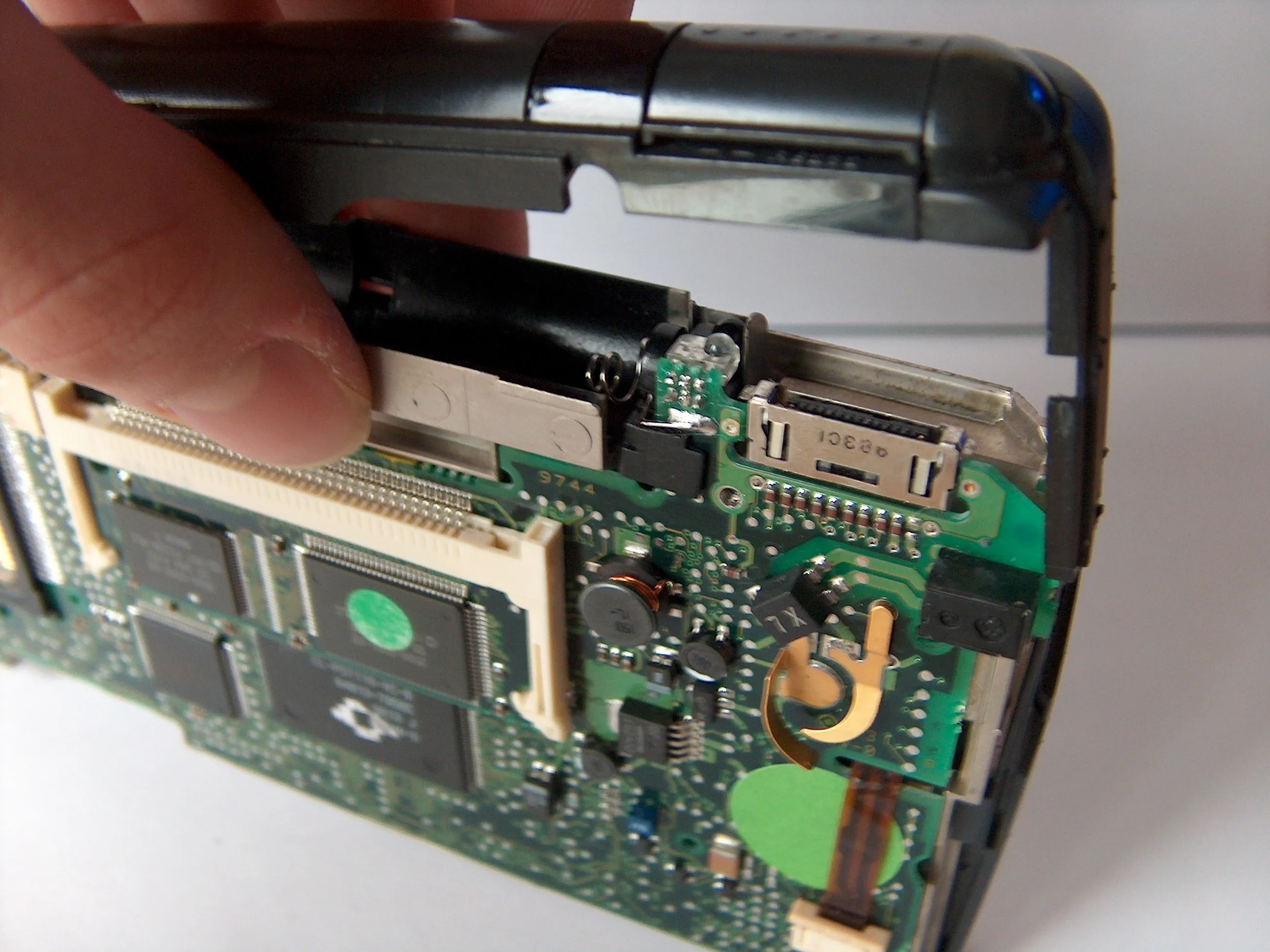

  • Откройте его с задней стороны на переднюю.

  • Не забудьте снять пластик на задней панели.

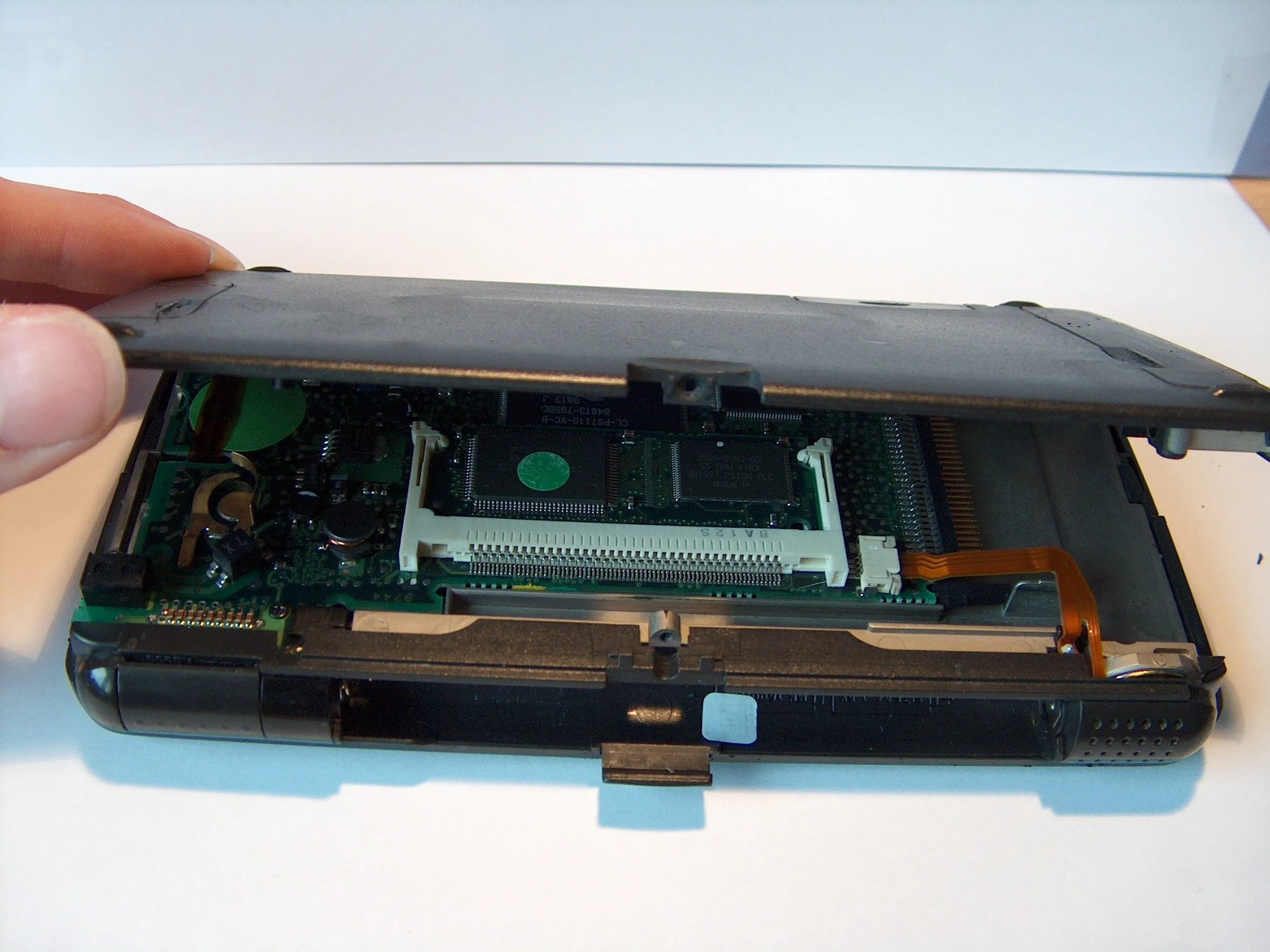

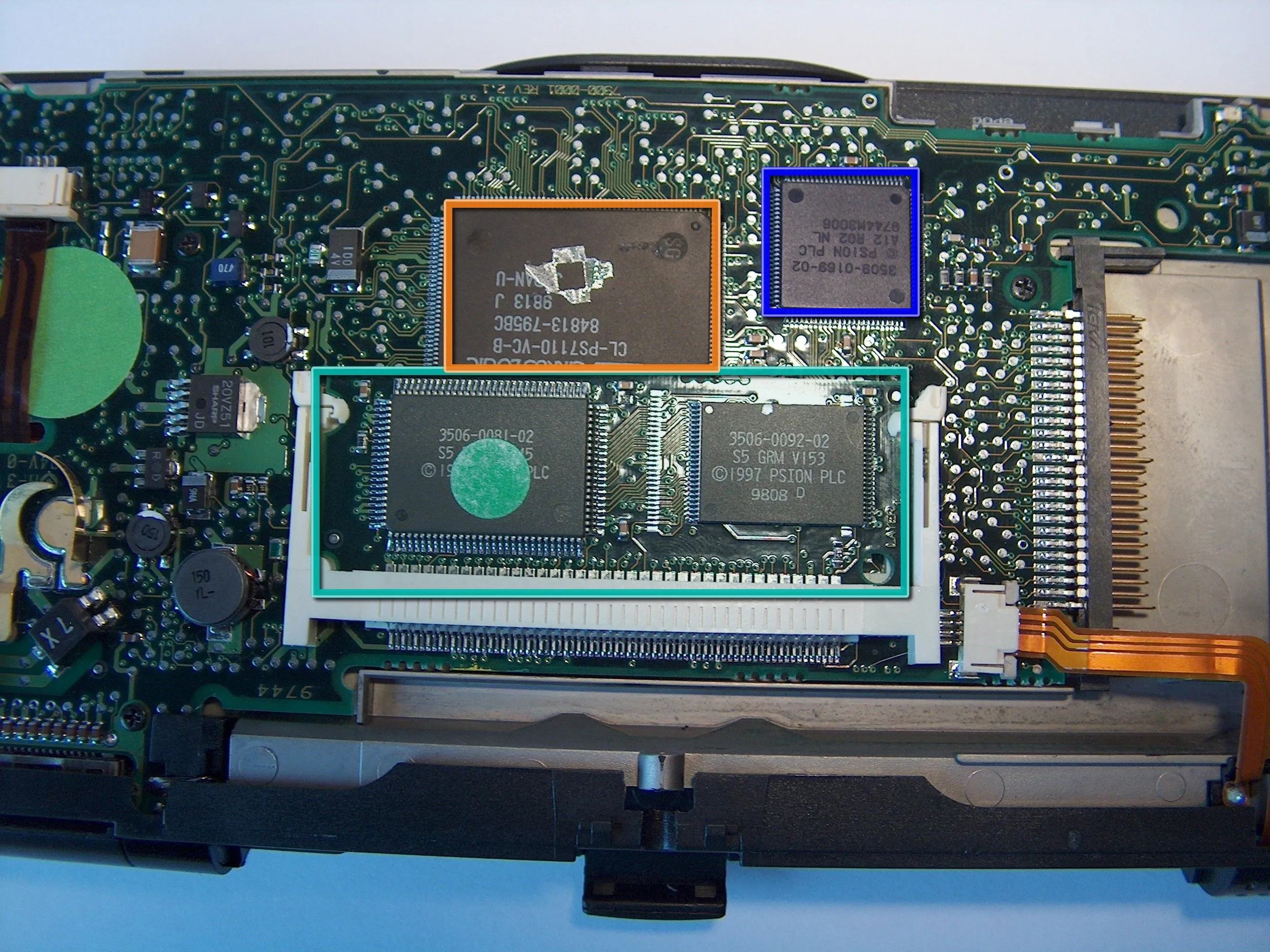

  • Теперь давайте посмотрим, что мы нашли:

  • EPOC с ОС, хранящейся в ПЗУ. Он сменный для разных языков и стран. (Чип с зеленой палочкой на нем.) Другой - 4 МБ RAM.

  • RISC-процессор ARM 710 с частотой 18,43 МГц.

  • Контроллер сенсорного экрана.

Шаг 4

Psion 5 Teardown: шаг 4, изображение 1 из 3
Psion 5 Teardown: шаг 4, изображение 1 из 3 | Источник - ifixit.com
Psion 5 Teardown: шаг 4, изображение 2 из 3
Psion 5 Teardown: шаг 4, изображение 2 из 3 | Источник - ifixit.com
Psion 5 Teardown: шаг 4, изображение 3 из 3
Разборка Psion 5: шаг 4, изображение 3 из 3 | Источник - ifixit.com

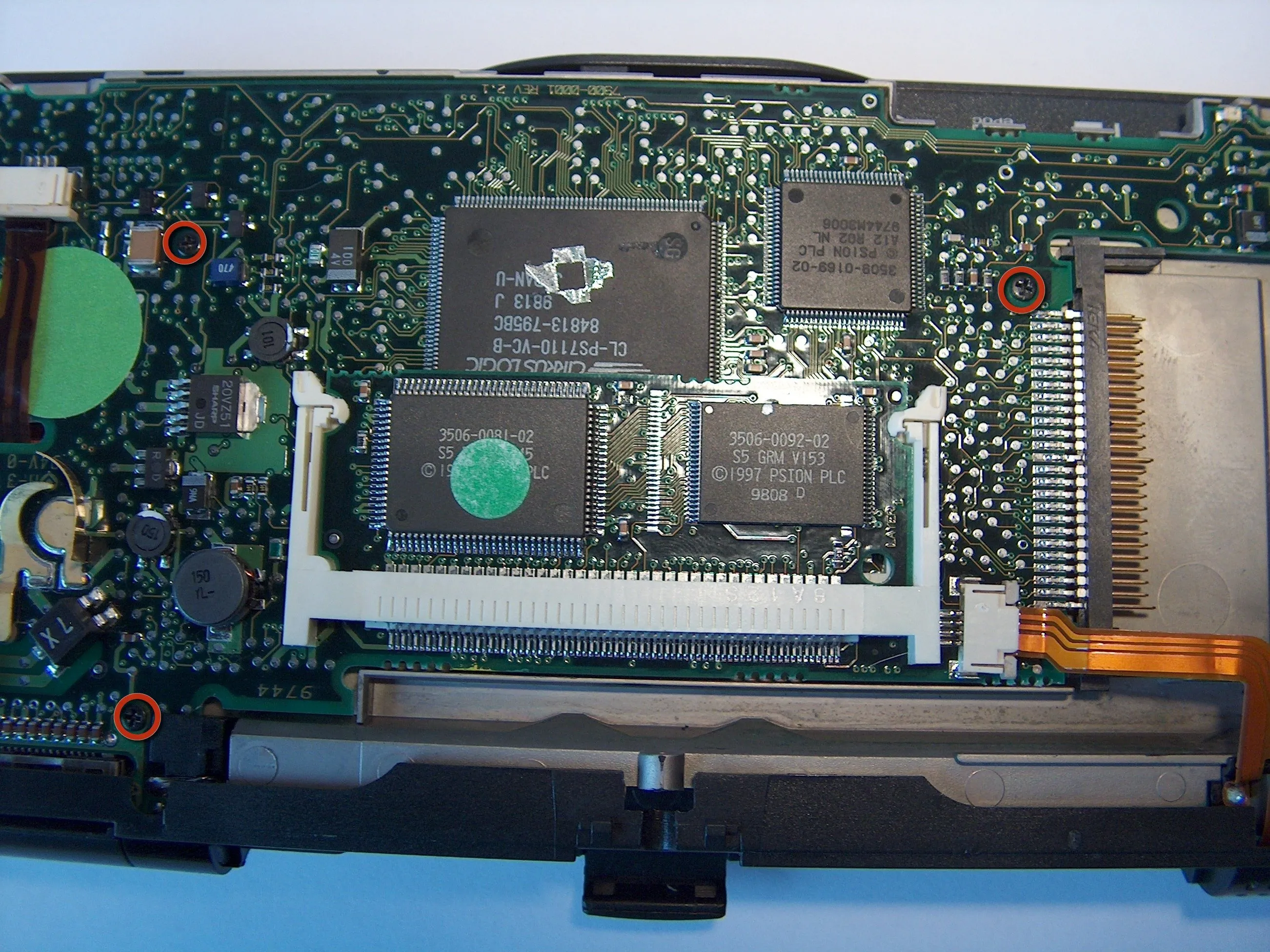

  • Открутите три винта, удерживающие материнскую плату на месте.

  • Не снимайте материнскую плату, там находятся ленточные кабели.

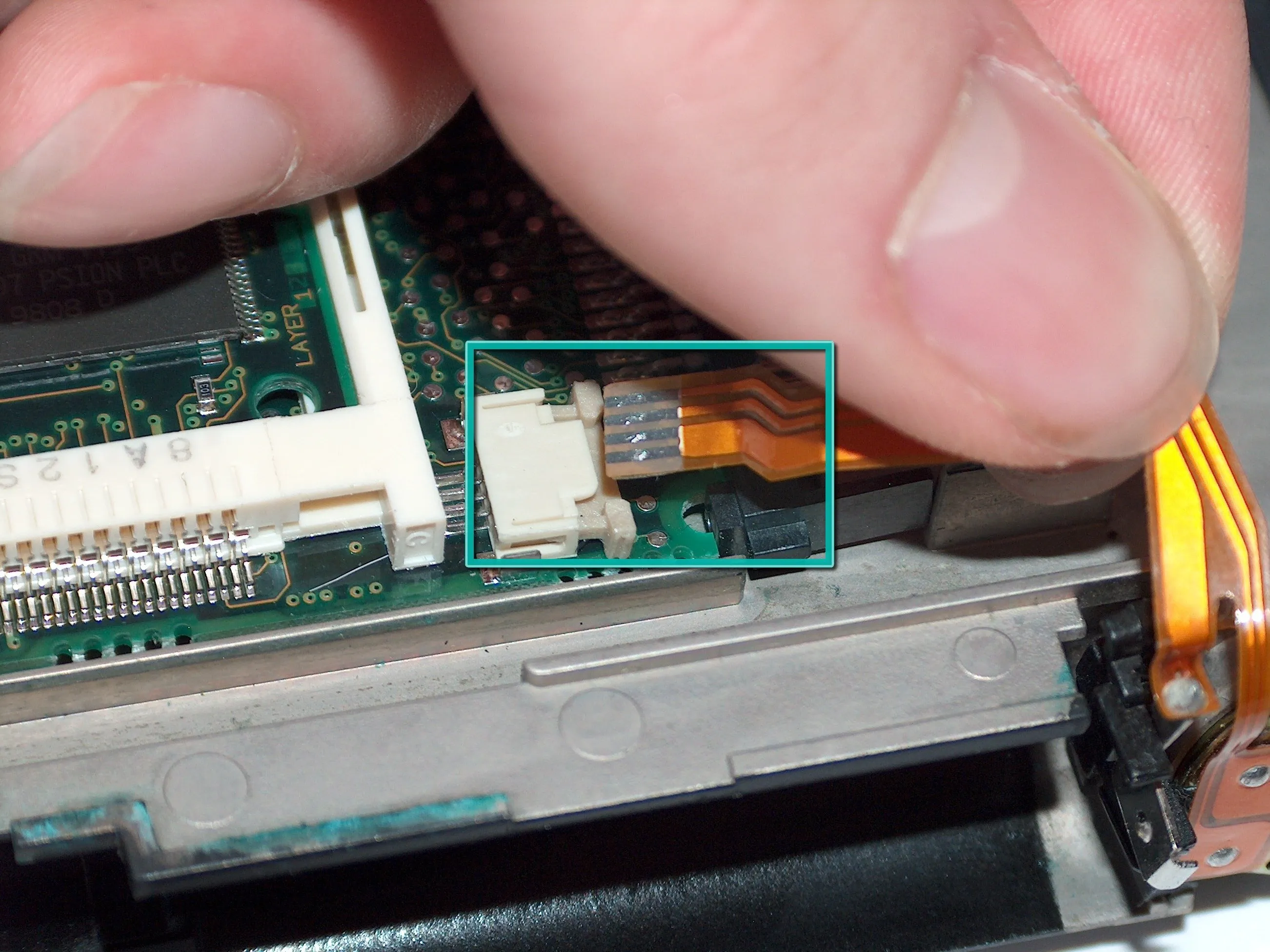

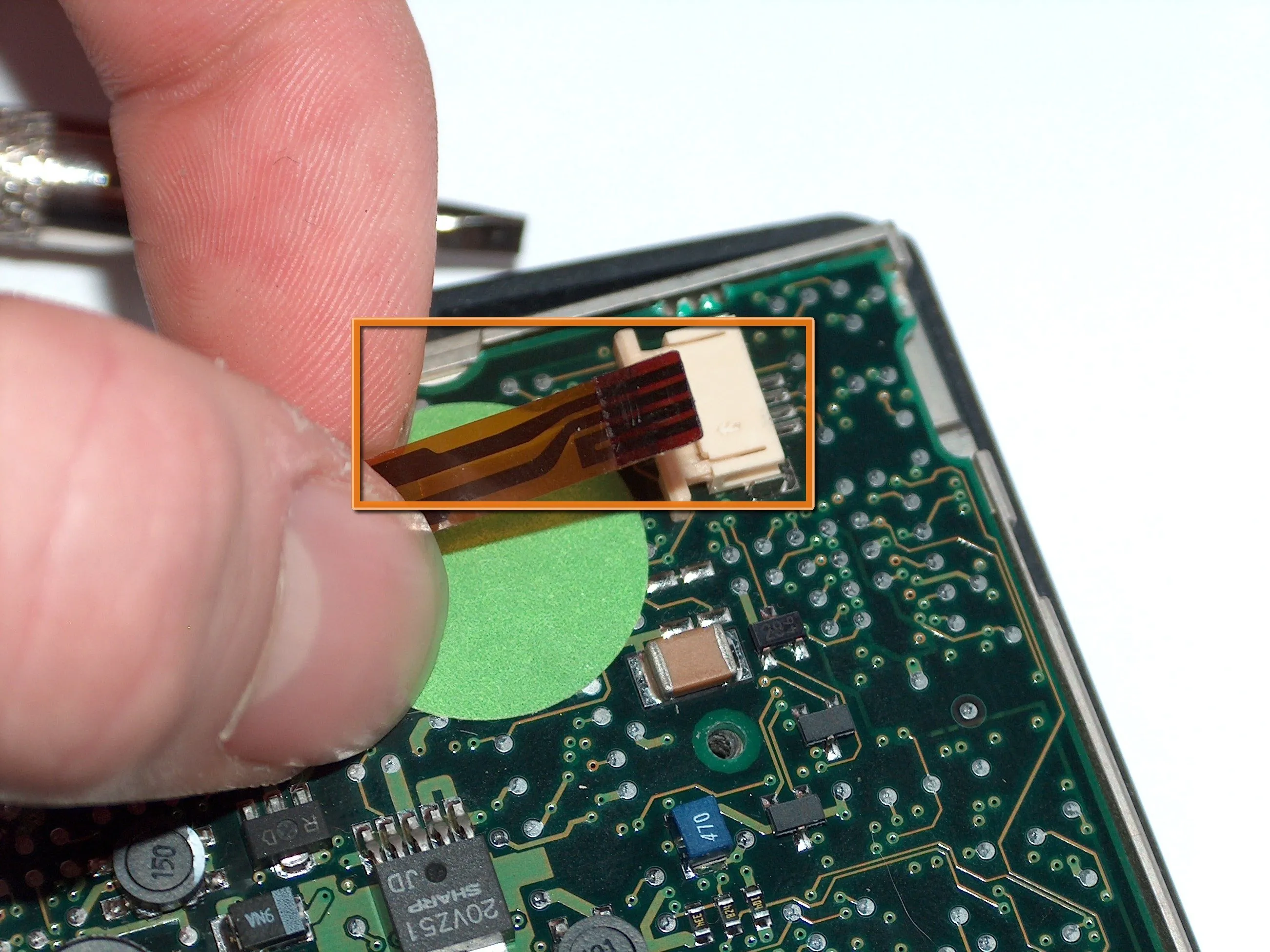

  • Отсоедините два ленточных кабеля, один слева, другой справа.

  • Используется для питания и динамика.

  • Используется для питания подсветки.

Шаг 5

Разборка Psion 5: шаг 5, изображение 1 из 3
Psion 5 Teardown: шаг 5, изображение 1 из 3 | Источник - ifixit.com
Psion 5 Teardown: шаг 5, изображение 2 из 3
Psion 5 Teardown: шаг 5, изображение 2 из 3 | Источник - ifixit.com
Psion 5 Teardown: шаг 5, изображение 3 из 3
Разборка Psion 5: шаг 5, изображение 3 из 3 | Источник - ifixit.com

  • Теперь сдвиньте Psion вверх.

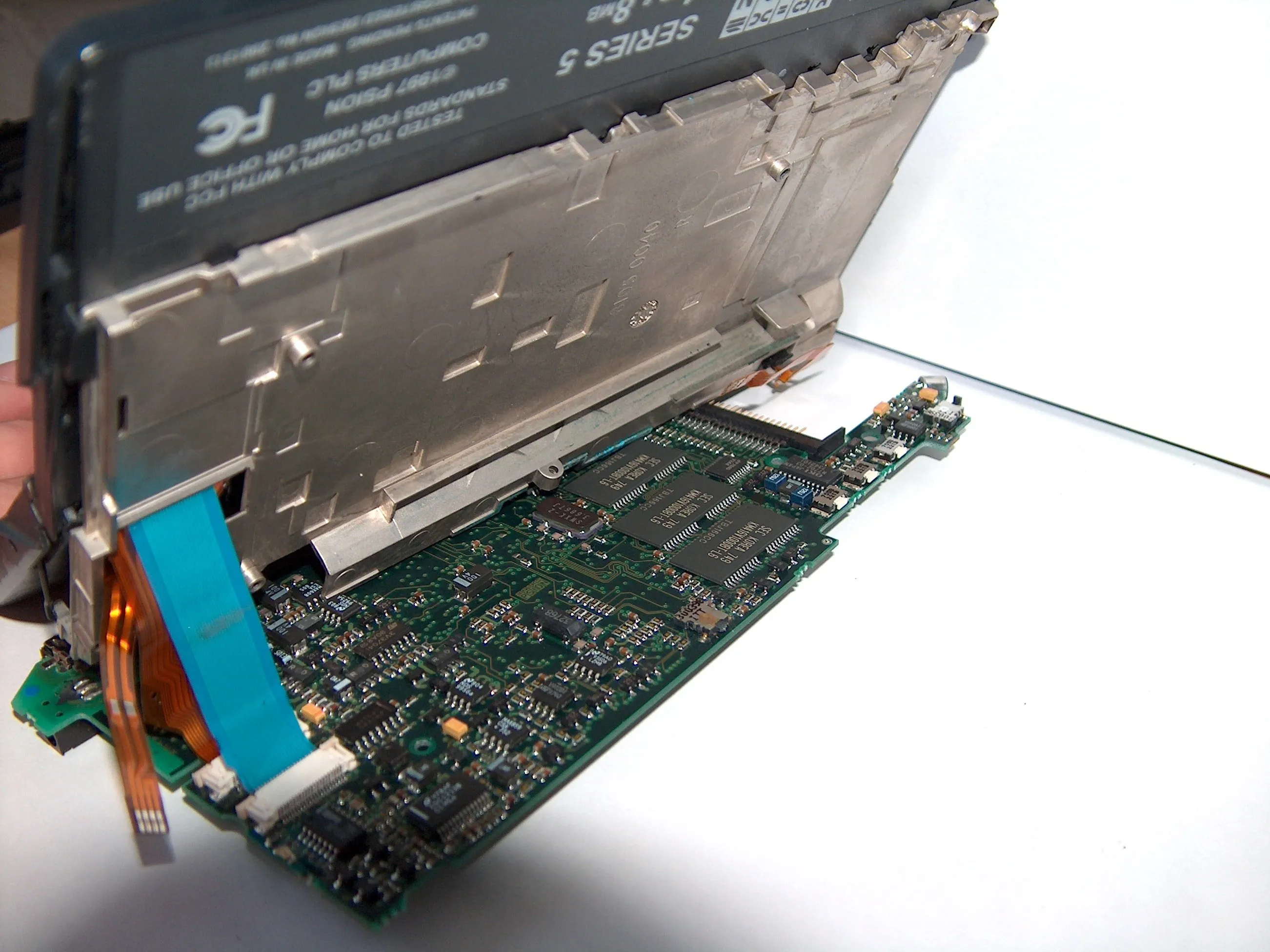

  • Осторожно снимите материнскую плату и отсоедините два ленточных кабеля. (Это и есть та самая неисправная конструкция, о которой я упоминал в описании).

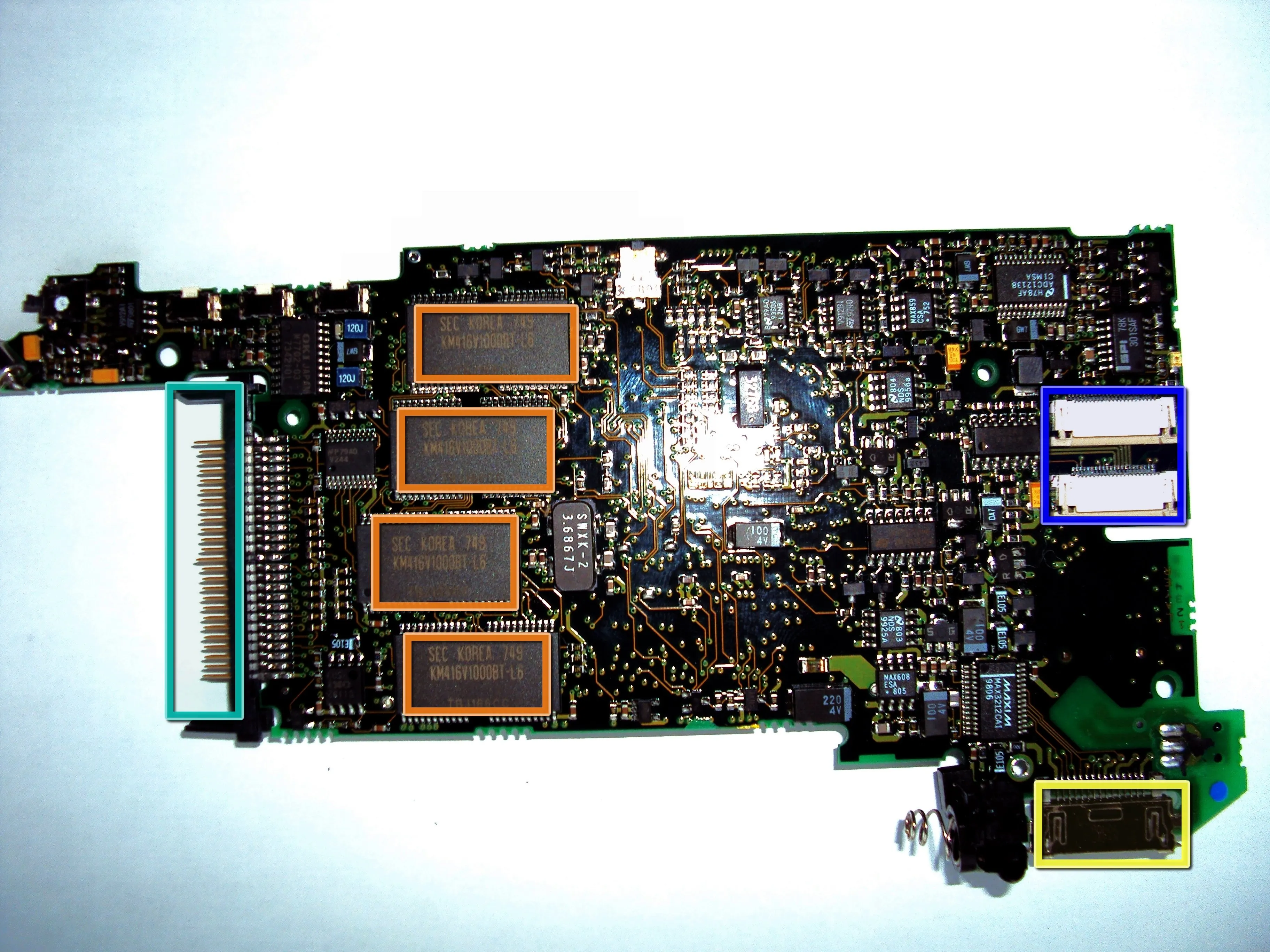

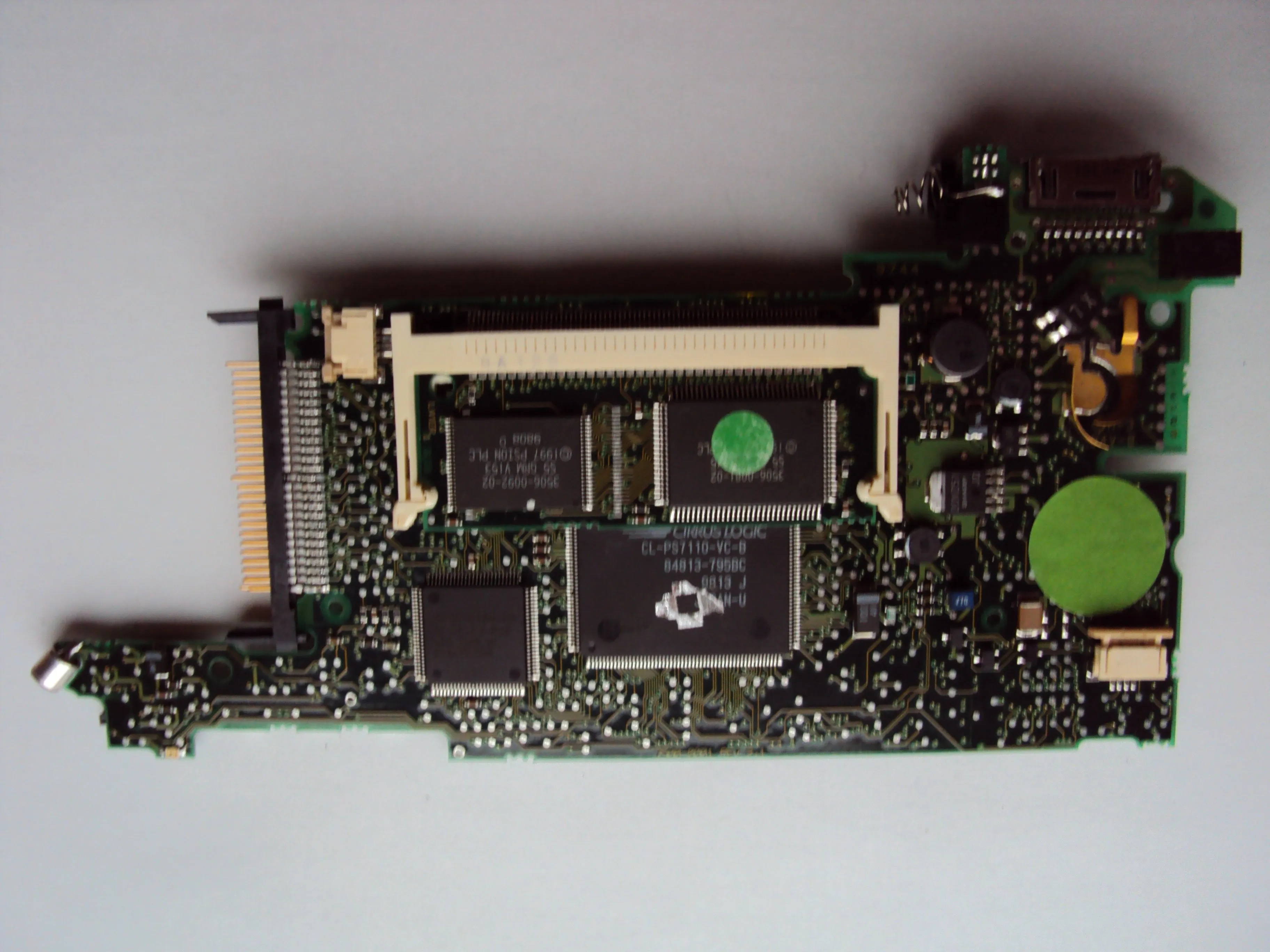

  • Давайте посмотрим на другую сторону материнской платы:

  • 4x 2 МБ оперативной памяти.

  • Разъемы для двух ленточных кабелей. Голубой - для клавиатуры, коричневый - для экрана и сенсорного кабеля.

  • Разъем для карты Compactflash.

  • Разъем для синхронизации с компьютером, принтером и интернетом.

  • И снова передняя часть материнской платы.

Шаг 6

Разборка Psion 5: шаг 6, изображение 1 из 3
Psion 5 Teardown: шаг 6, изображение 1 из 3 | Источник - ifixit.com
Psion 5 Teardown: шаг 6, изображение 2 из 3
Psion 5 Teardown: шаг 6, изображение 2 из 3 | Источник - ifixit.com
Psion 5 Teardown: шаг 6, изображение 3 из 3
Psion 5 Teardown: шаг 6, изображение 3 из 3 | Источник - ifixit.com

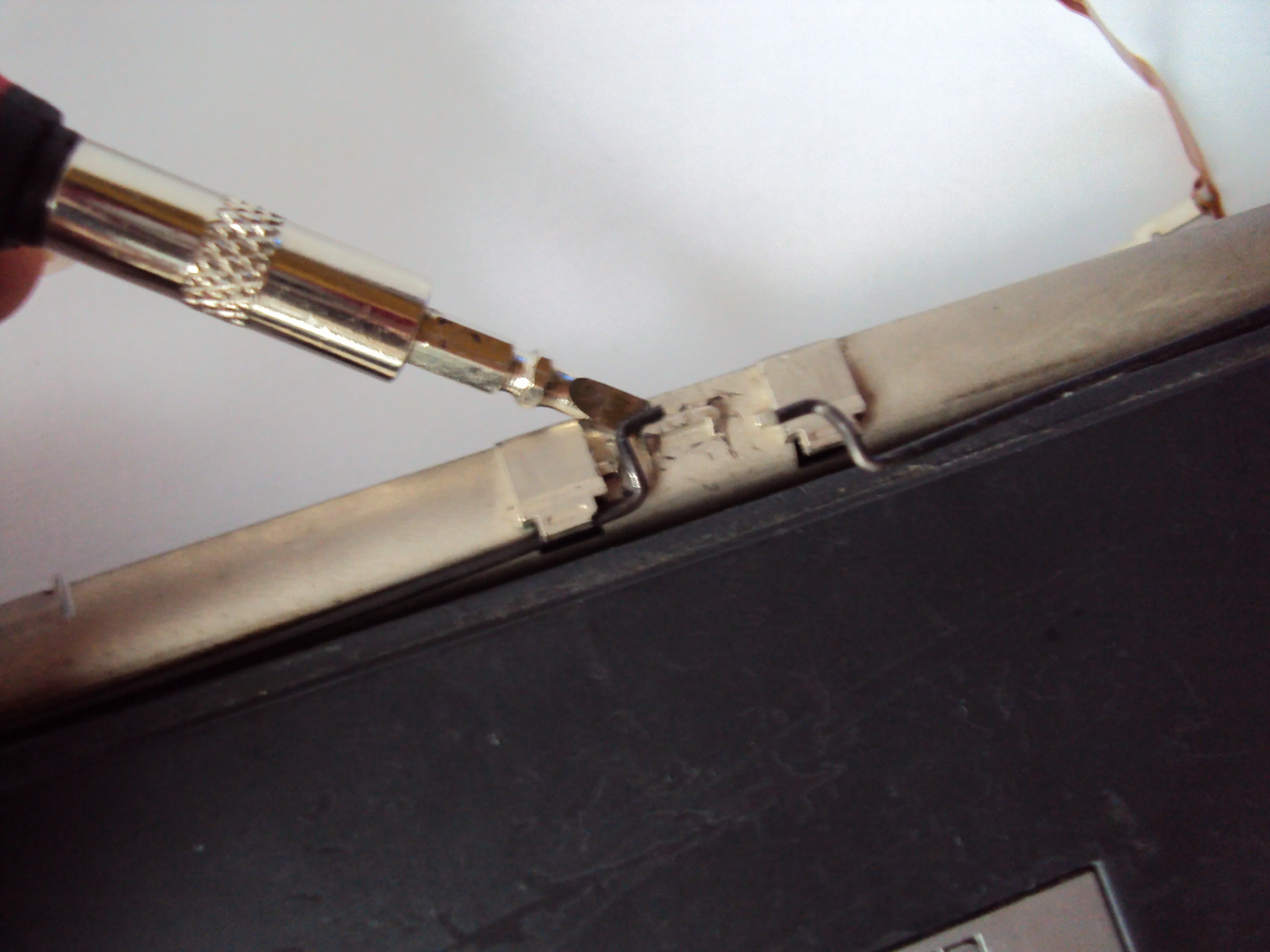

  • Это самая сложная часть во всей разборке.

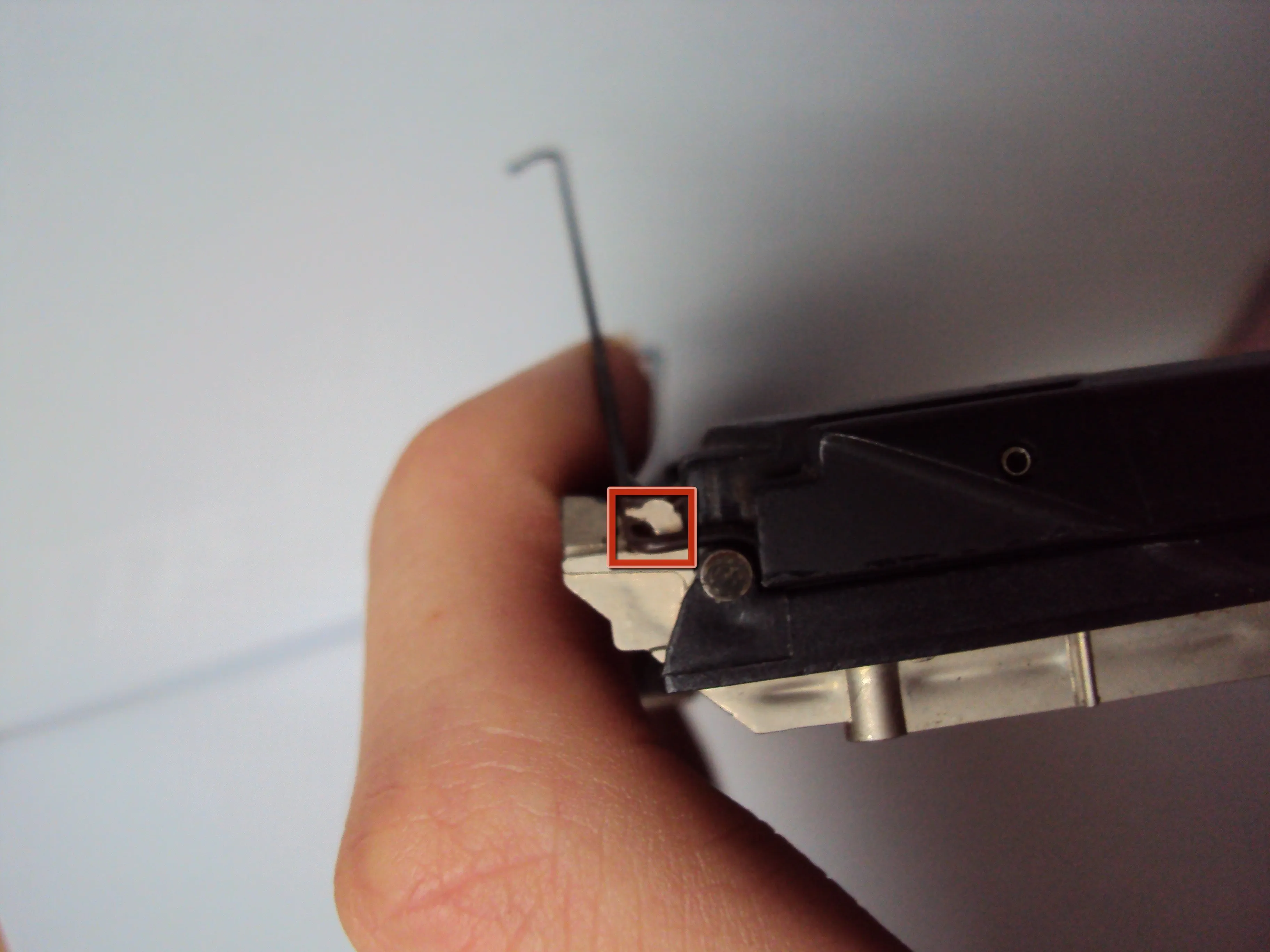

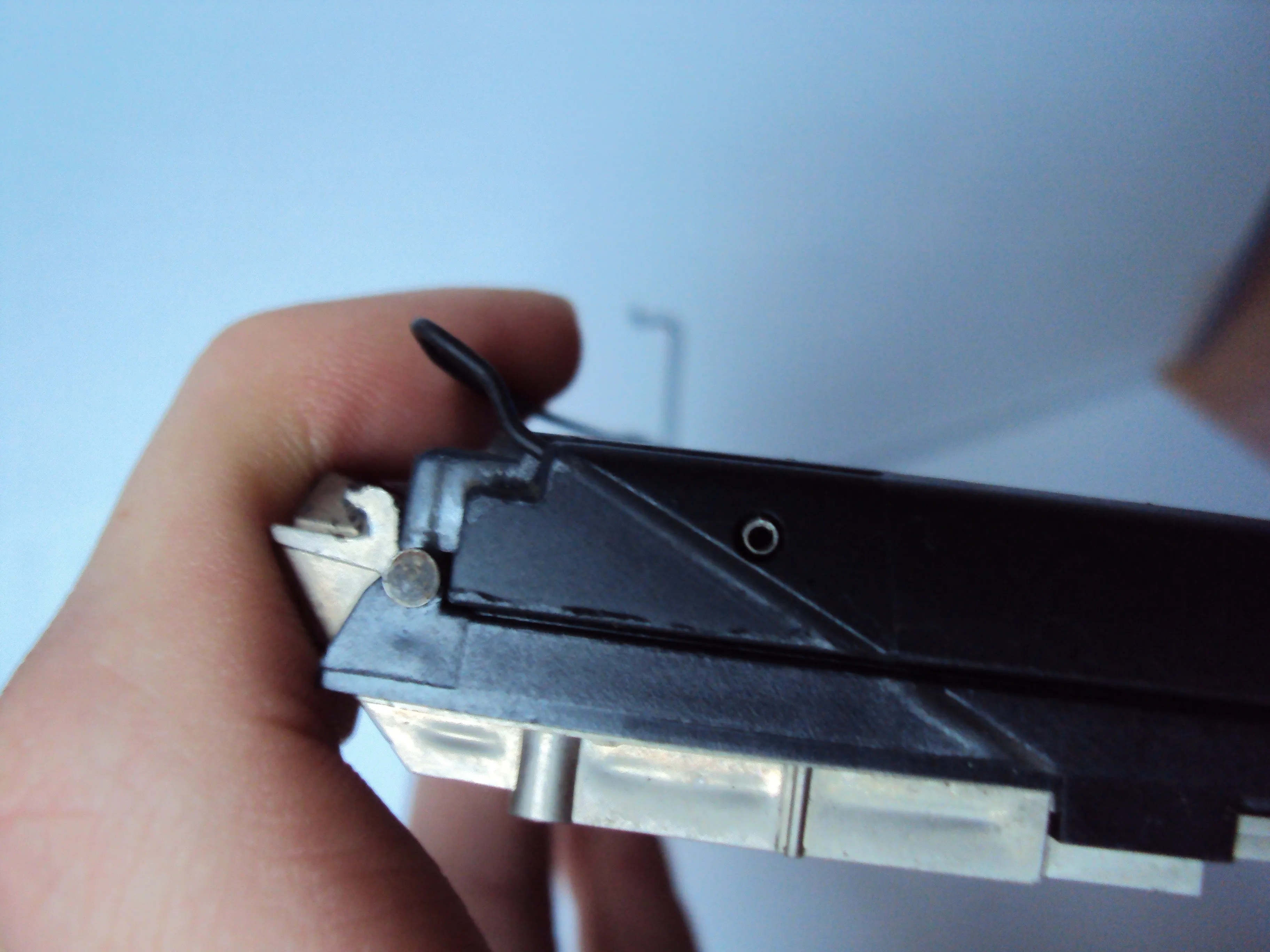

  • Сначала снимите пружинные петли.

  • Отсоедините их с обеих сторон. Осторожно, не сломайте корпус ABS!

Шаг 7

Разборка Psion 5: шаг 7, изображение 1 из 3
Разборка Psion 5: шаг 7, изображение 1 из 3 | Источник - ifixit.com
Psion 5 Teardown: шаг 7, изображение 2 из 3
Psion 5 Teardown: шаг 7, изображение 2 из 3 | Источник - ifixit.com
Psion 5 Teardown: шаг 7, изображение 3 из 3
Разборка Psion 5: шаг 7, изображение 3 из 3 | Источник - ifixit.com

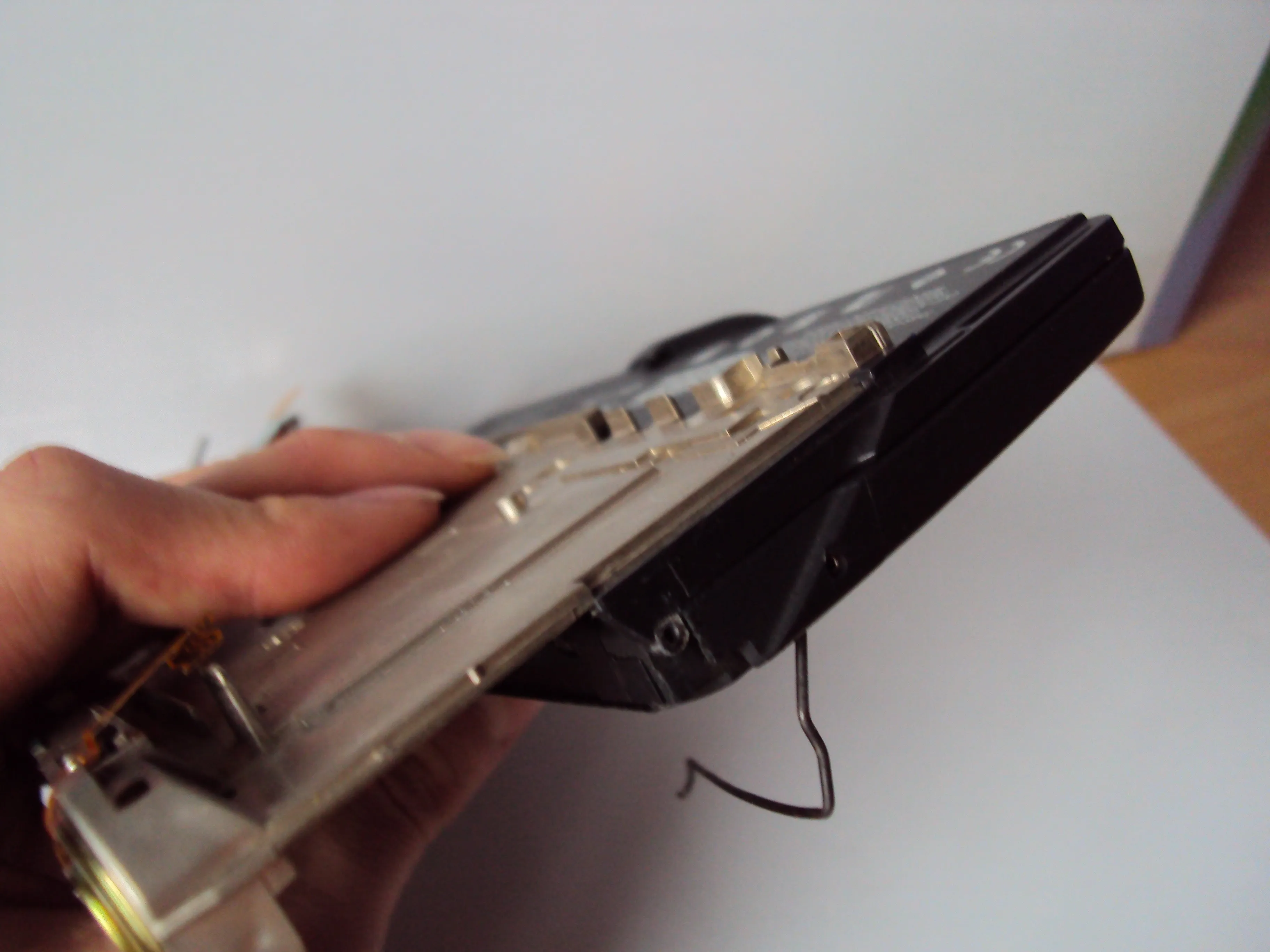

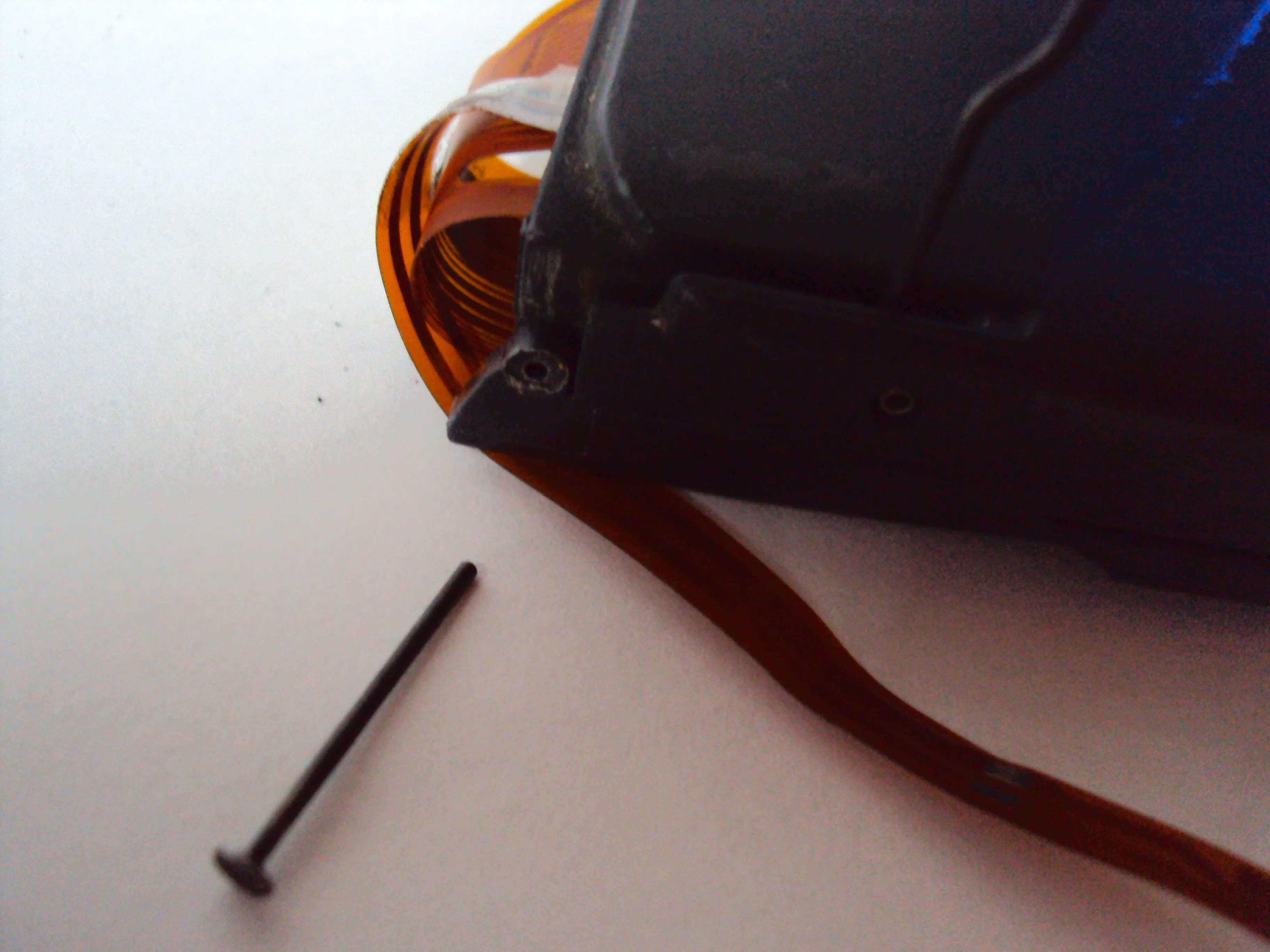

  • Выдвиньте экран из корпуса.

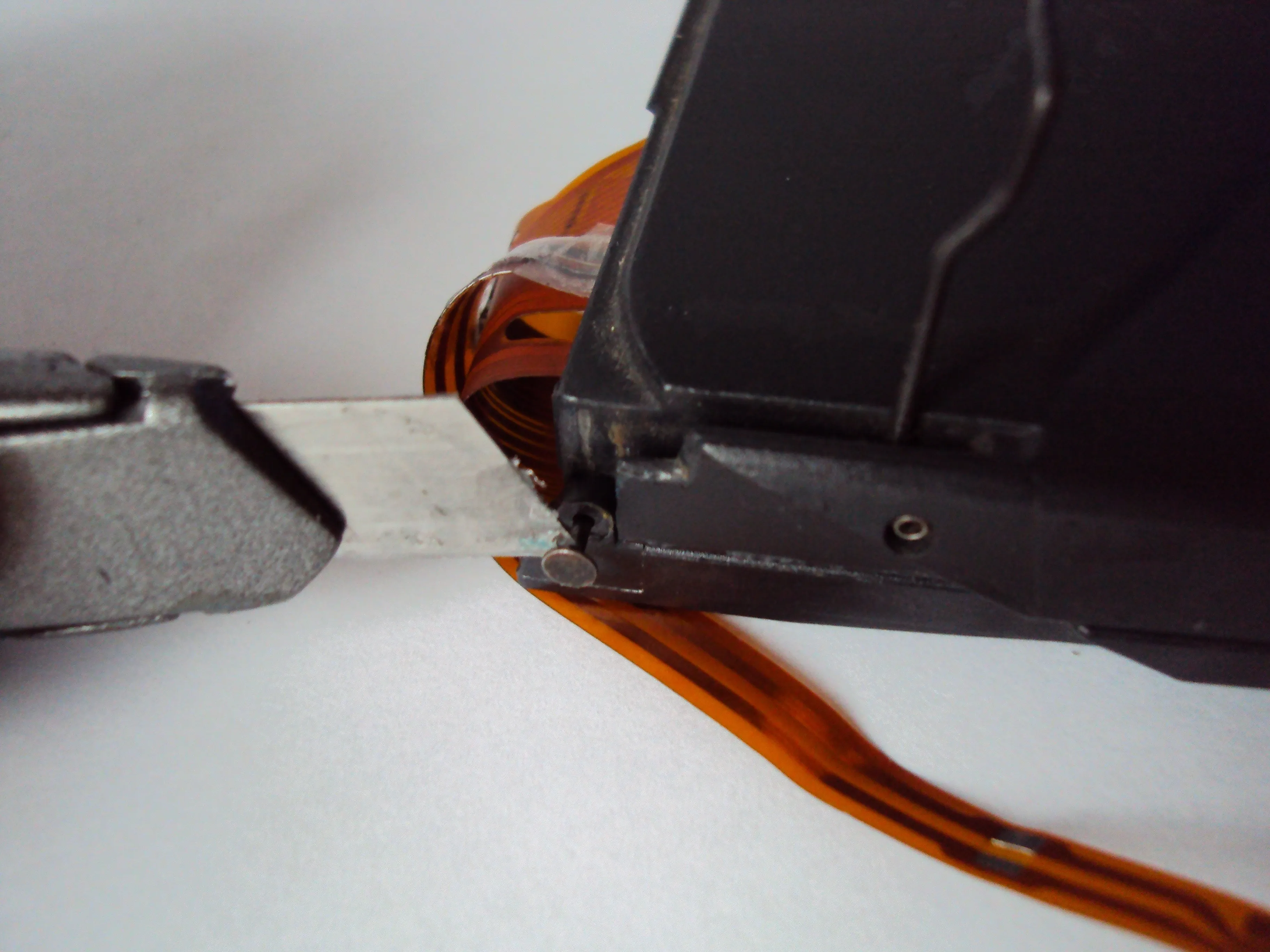

  • Подденьте ножом металлические штифты, крепящие клавиатуру к экрану с каждой стороны.

Шаг 8

Разбор Psion 5: шаг 8, изображение 1 из 2
Psion 5 Teardown: шаг 8, изображение 1 из 2 | Источник - ifixit.com
Psion 5 Teardown: шаг 8, изображение 2 из 2
Разборка Psion 5: шаг 8, изображение 2 из 2 | Источник - ifixit.com

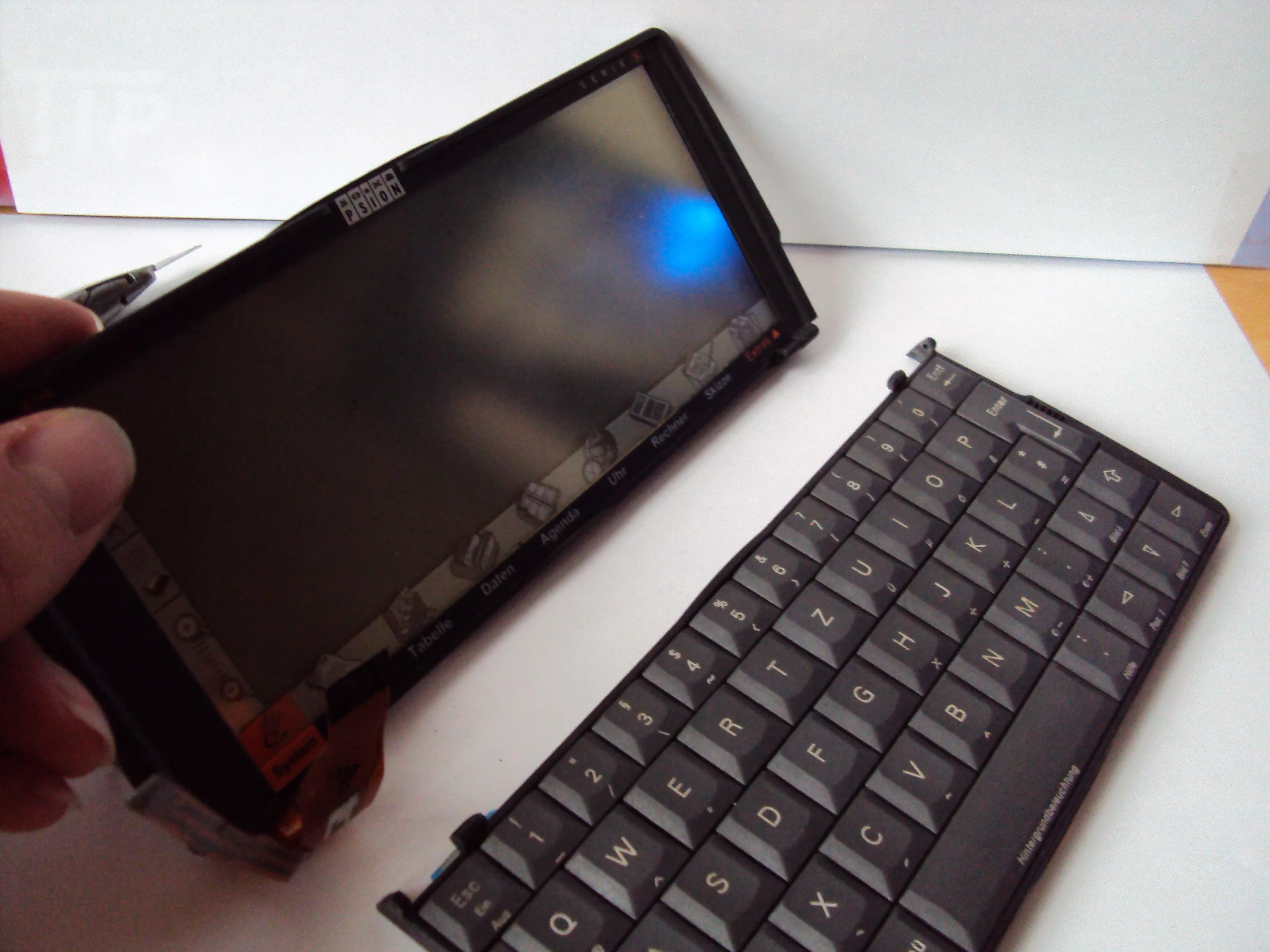

  • Снимите клавиатуру.

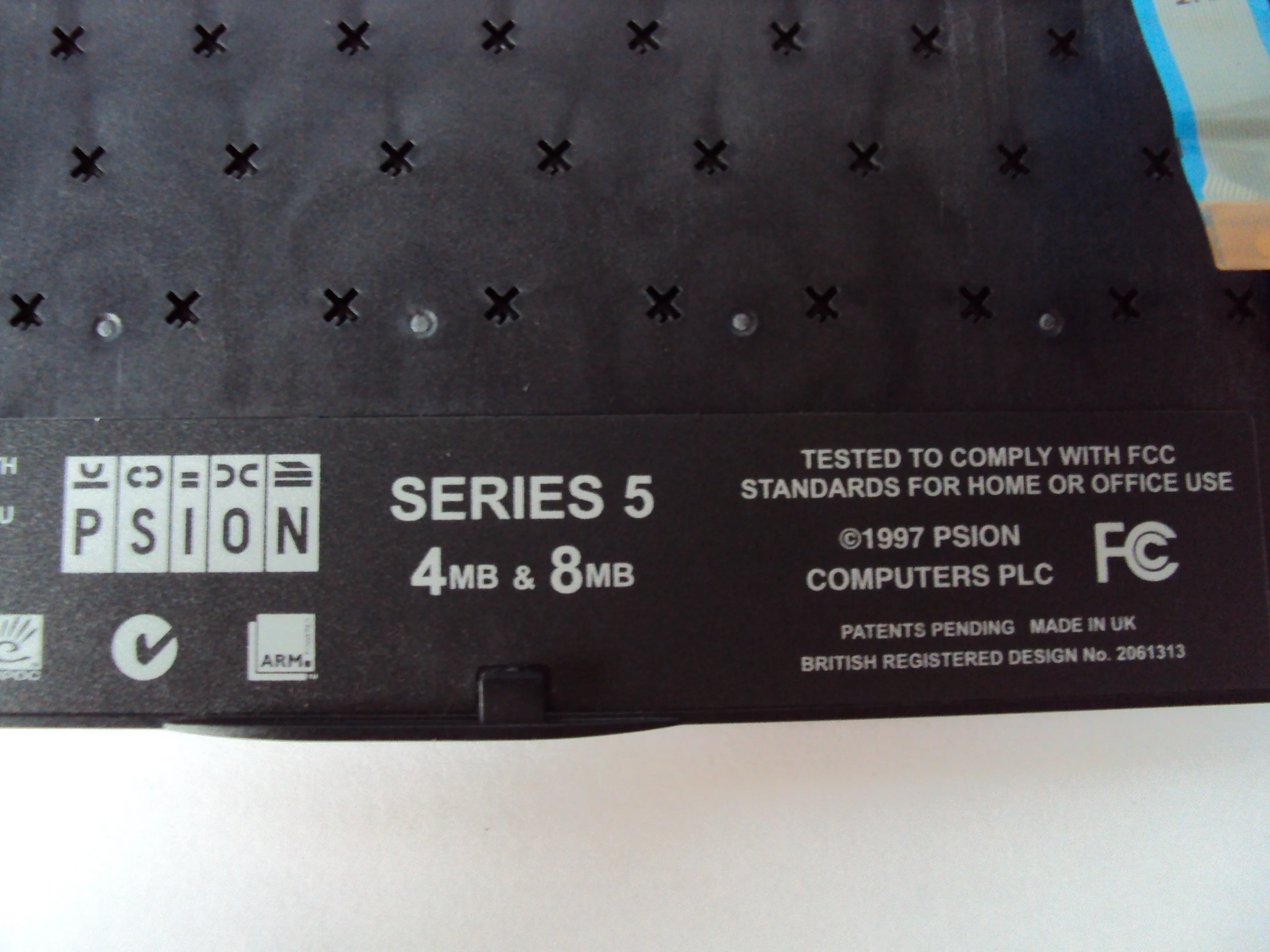

  • Всего 12 МБ внутренней памяти. Сделано в Великобритании в 1997 году.

Шаг 9

Разбор Psion 5: шаг 9, изображение 1 из 2
Psion 5 Teardown: шаг 9, изображение 1 из 2 | Источник - ifixit.com
Psion 5 Teardown: шаг 9, изображение 2 из 2
Psion 5 Teardown: шаг 9, изображение 2 из 2 | Источник - ifixit.com

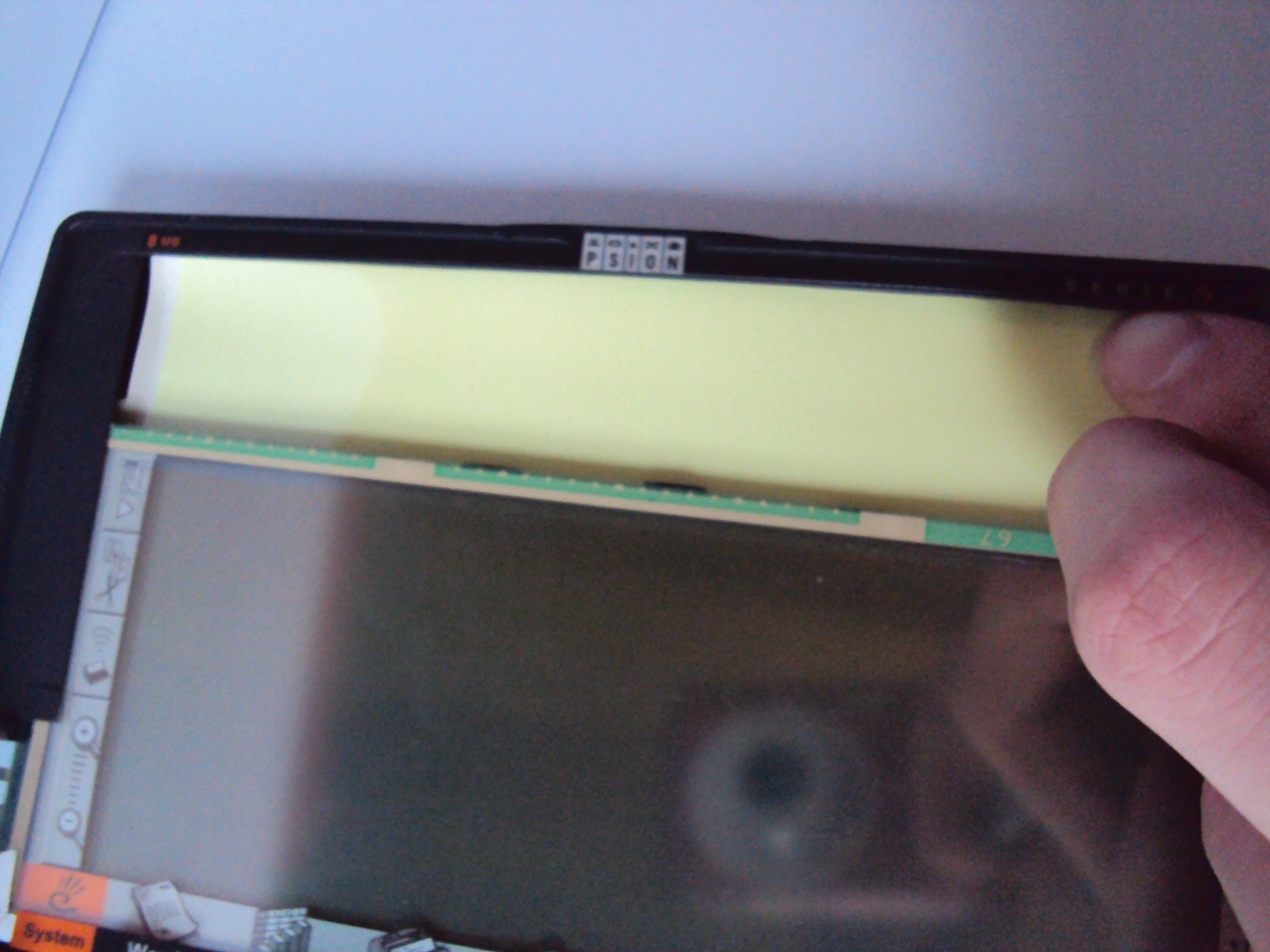

  • Вы можете вытащить экран из пластикового корпуса.

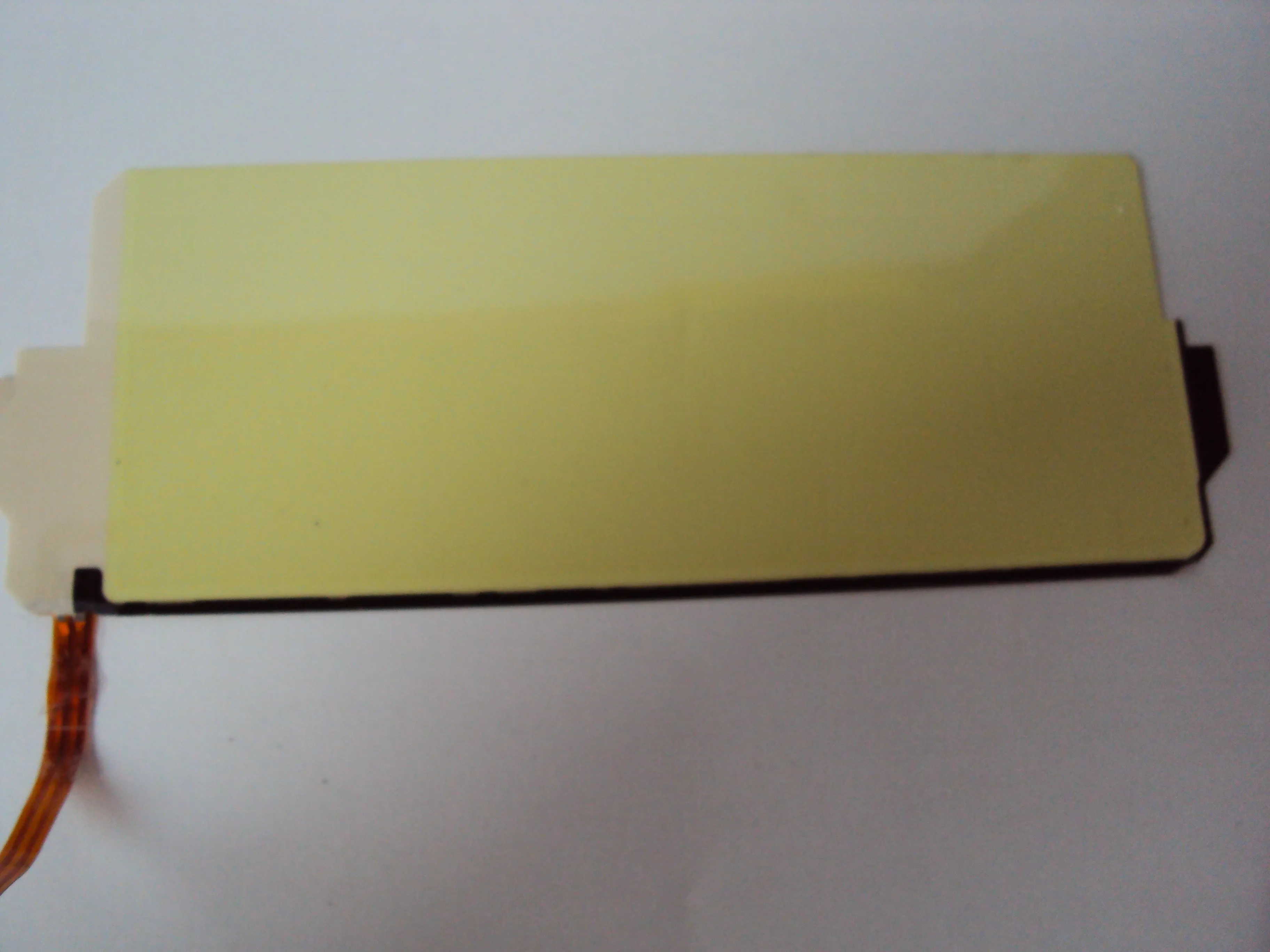

  • Это и есть подсветка. Она светит очень зеленым, поэтому вместо черного/белого у вас был серый/зеленый. Сегодня вы бы установили несколько светодиодов и все.

Шаг 10

Разбор Psion 5: шаг 10, изображение 1 из 3
Psion 5 Teardown: шаг 10, изображение 1 из 3 | Источник - ifixit.com
Psion 5 Teardown: шаг 10, изображение 2 из 3
Psion 5 Teardown: шаг 10, изображение 2 из 3 | Источник - ifixit.com
Psion 5 Teardown: шаг 10, изображение 3 из 3
Psion 5 Teardown: шаг 10, изображение 3 из 3 | Источник - ifixit.com

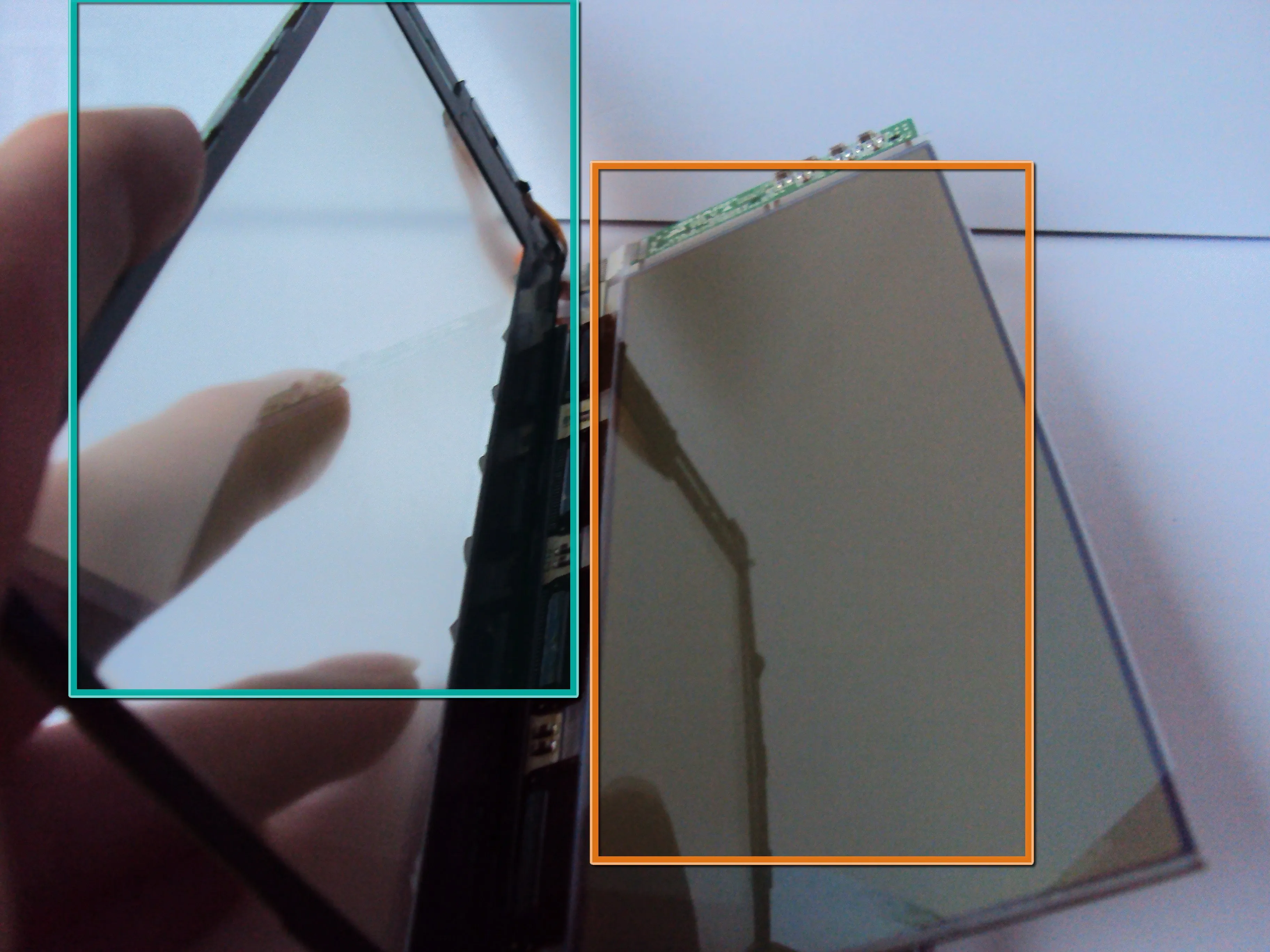

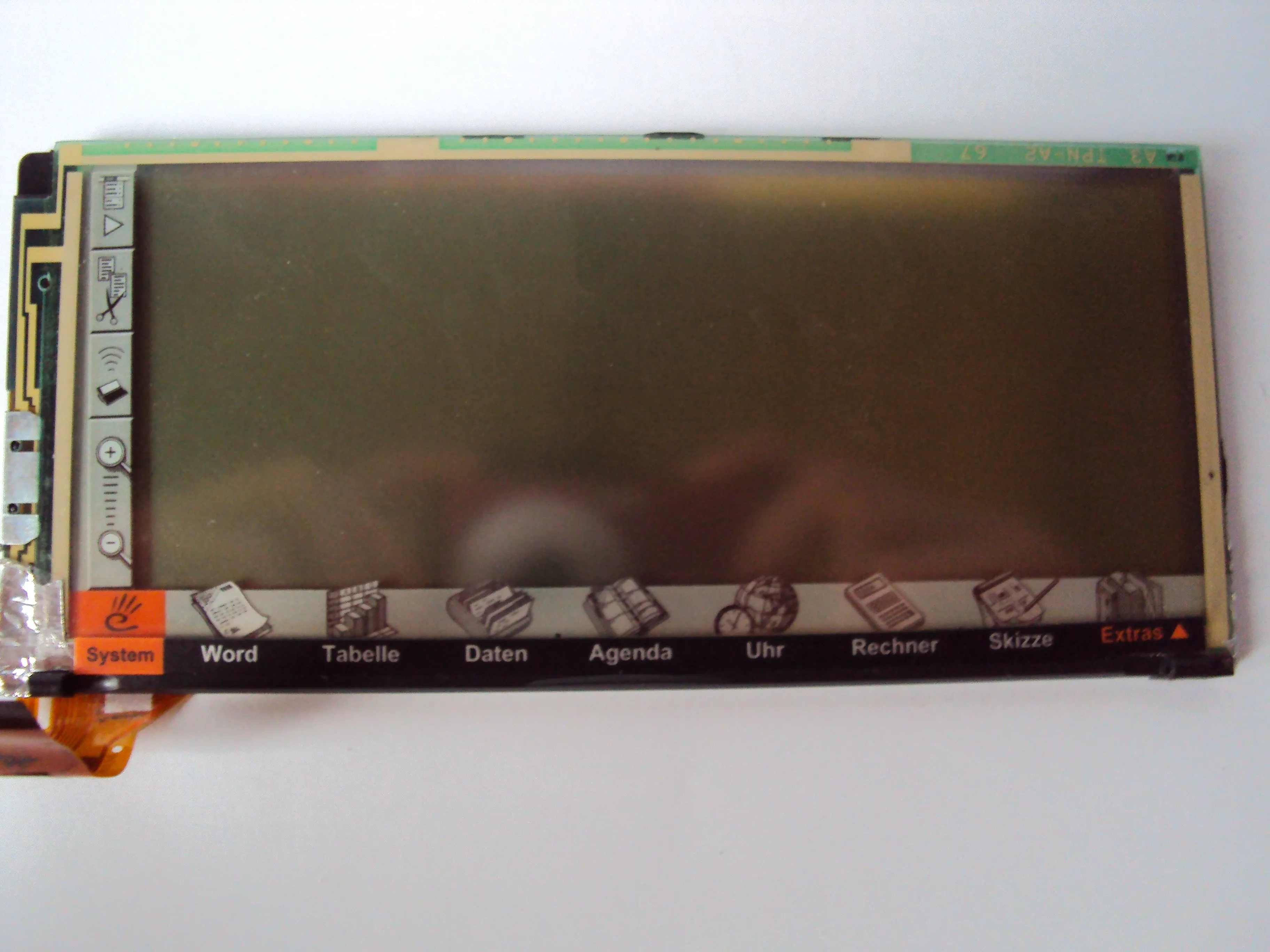

  • Это экран.

  • Вы можете видеть, что экран состоит из двух частей:

  • Это сенсорный экран.

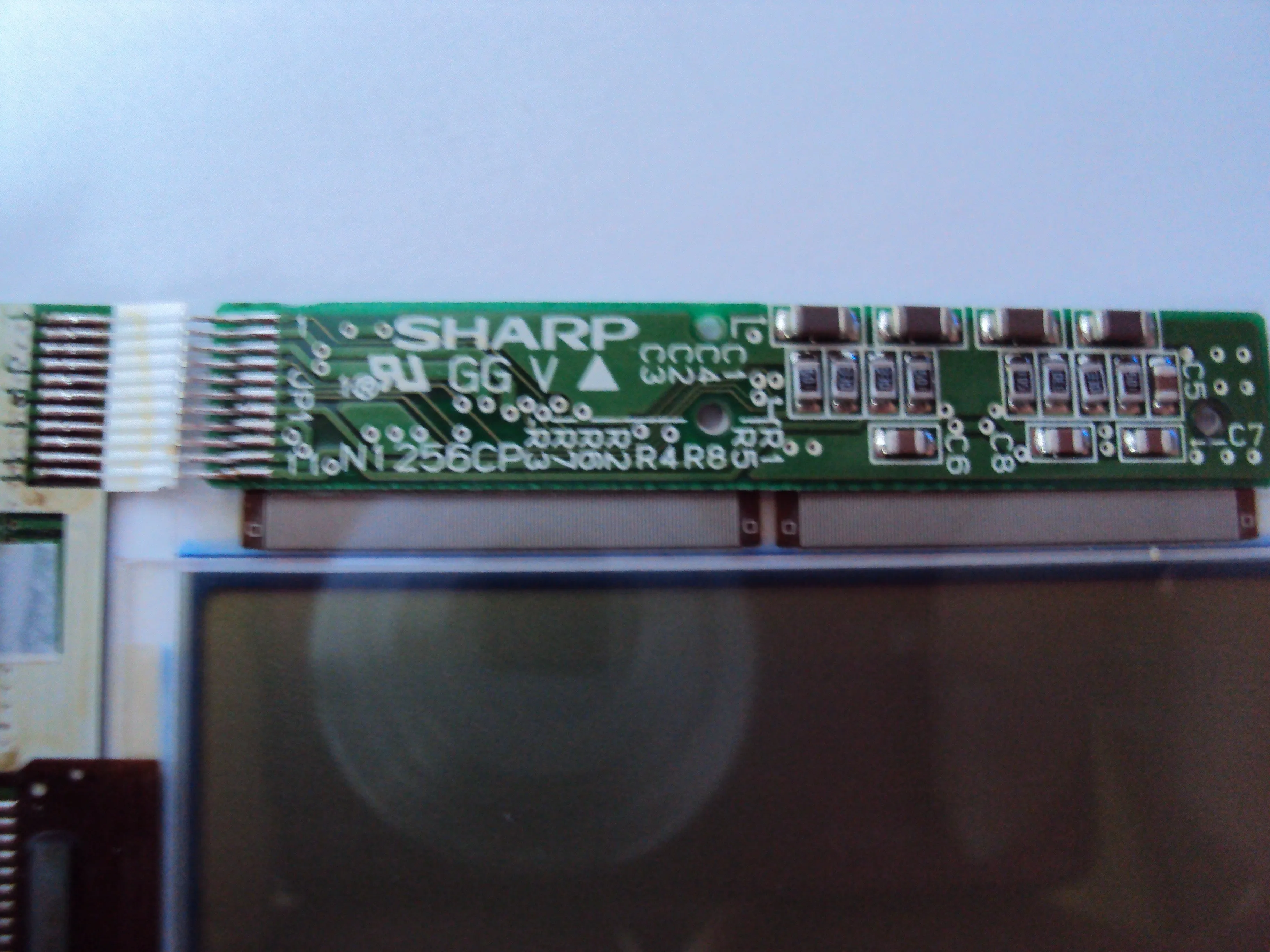

  • Это ЖК-экран с серой шкалой от Sharp.

Шаг 11

Psion 5 Teardown: шаг 11, изображение 1 из 1
Psion 5 Teardown: шаг 11, изображение 1 из 1 | Источник - ifixit.com

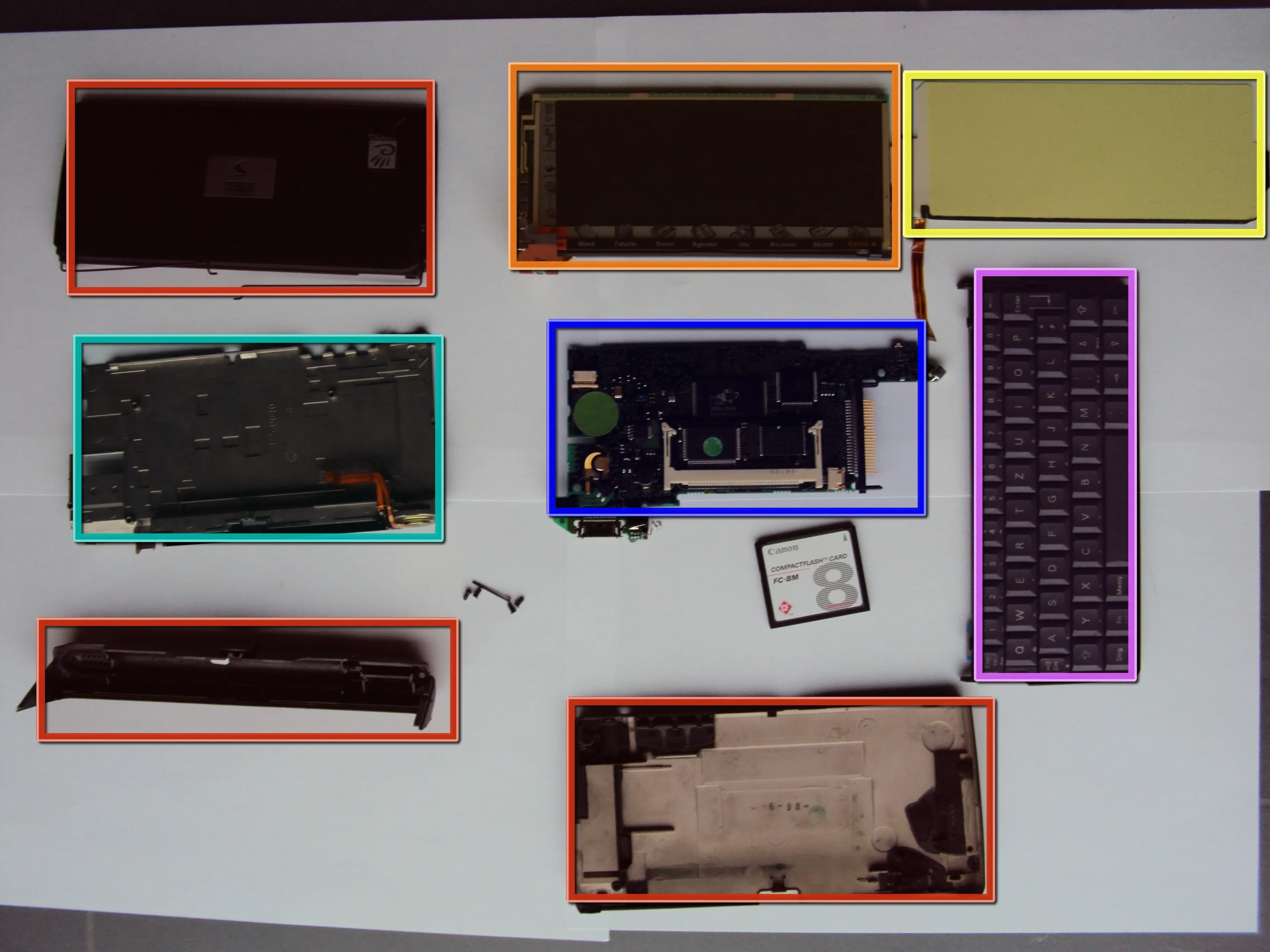

  • Все разложено по полочкам:

  • Корпус из пластика.

  • ЖК-экран и тачскрин.

  • Подсветка.

  • Корпус с динамиком.

  • Материнская плата.

  • Клавиатура (немецкая раскладка)

  • Спасибо, что читаете и смотрите мой обзор :)
