Разборка PSP 1000

Введение

После четырехлетнего срока службы эта старая PSP пережила лучшие дни. Бесчисленные удары и царапины, и теперь она практически не работает. Что может быть лучше для разборки дорогого продукта, чем когда он сломан до неузнаваемости?

Если вы здесь, значит, вы любите немного схемотехники, так что давайте приступим к делу.

Это довольно длинный разбор, так что пристегнитесь!

ПРИМЕЧАНИЕ: Пожалуйста, имейте в виду, что эта разборка не предназначена для повторной сборки.

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Разборка PSP 1000

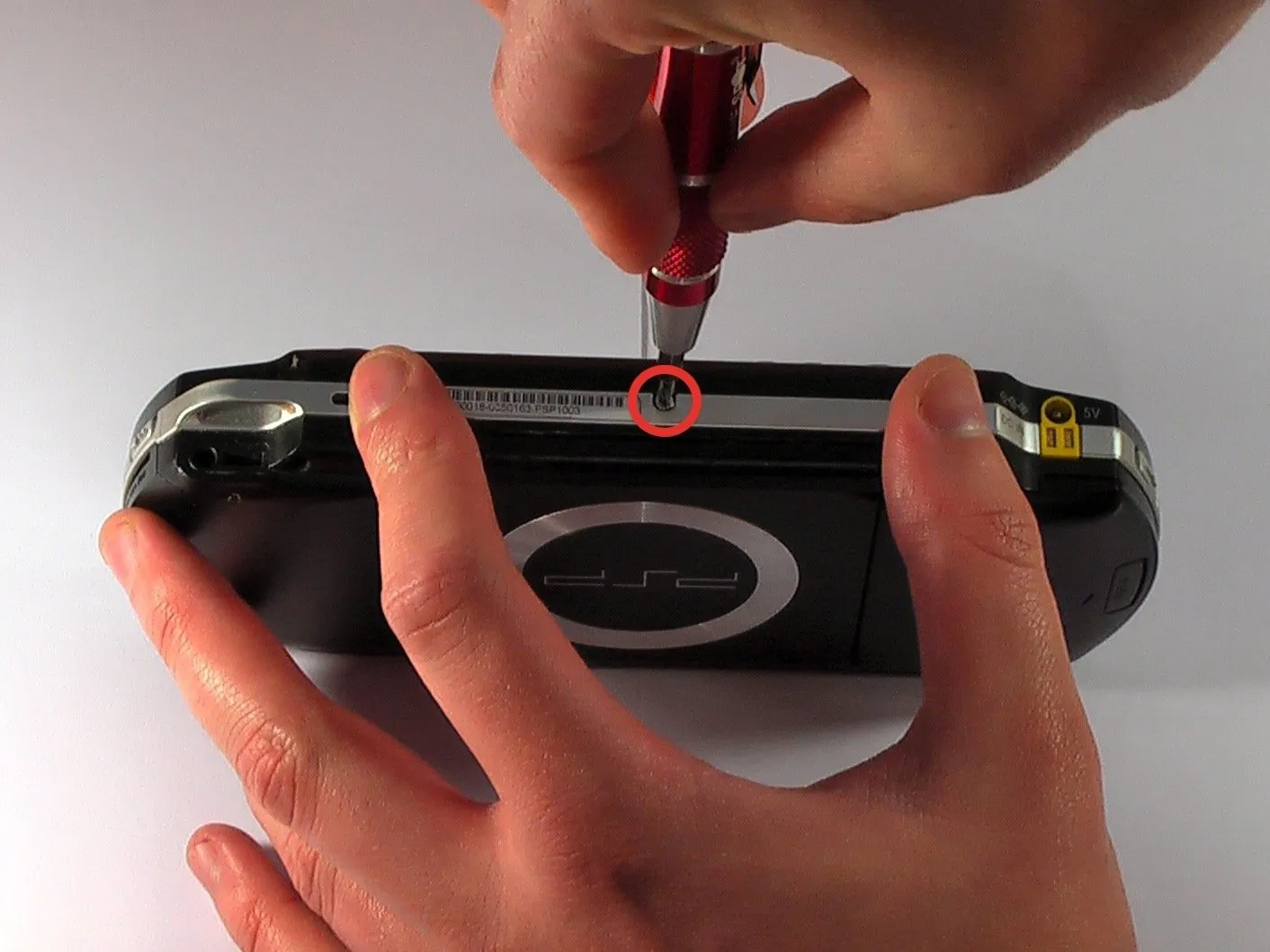

• Это самая простая часть, положите PSP вверх ногами, на верхнюю сторону.

• Здесь нужно вынуть только один винт. Поскольку я не гений, когда дело доходит до размеров винтов, я позволю вам выбрать нужный из вашего набора из двадцати.

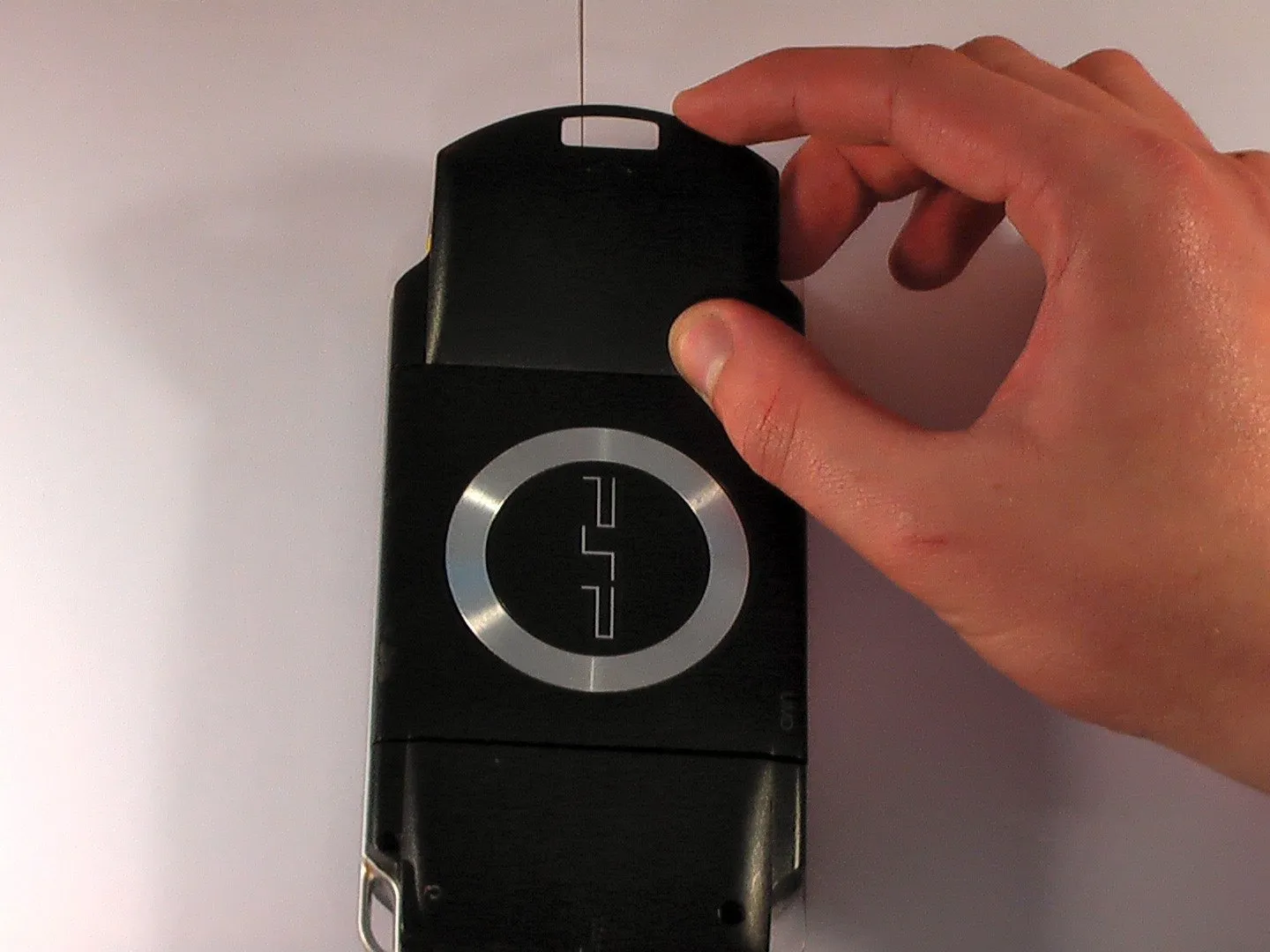

• Снимите крышку батарейного отсека.

Шаг 2

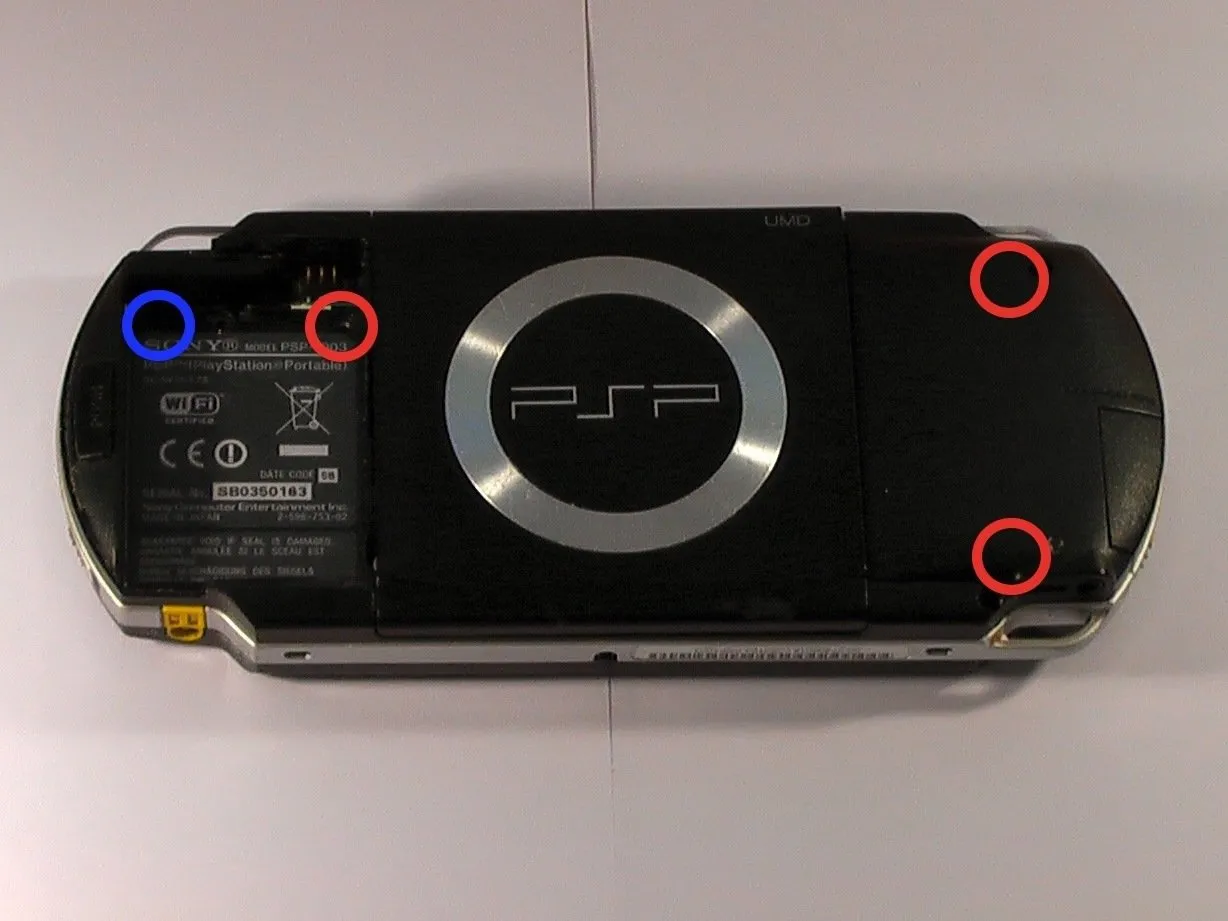

• Начните с откручивания трех винтов, выделенных красными кружками.

• Будьте осторожны при откручивании четвертого винта, так как он немного туже, чем остальные. Этот винт выделен синим цветом.

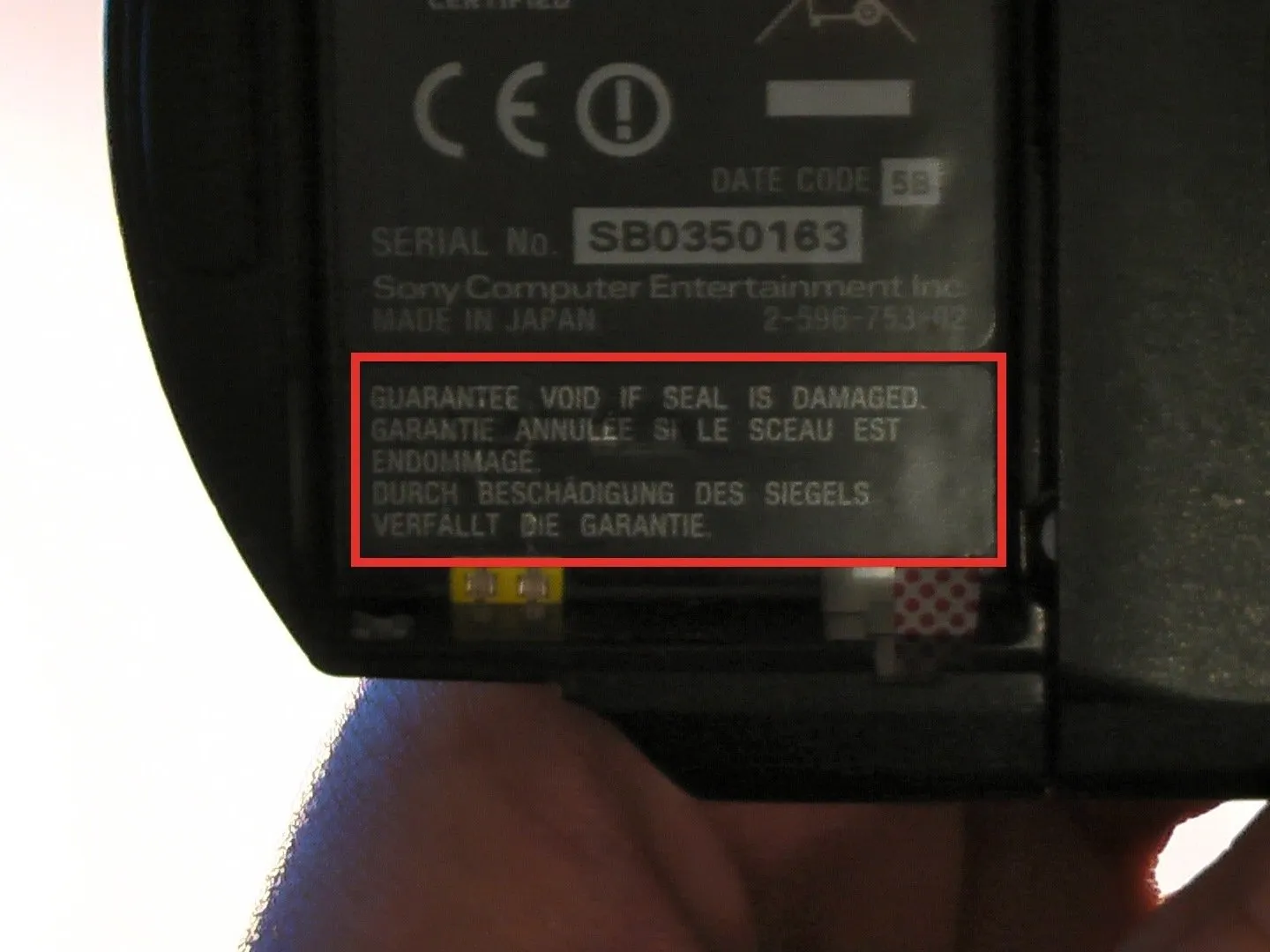

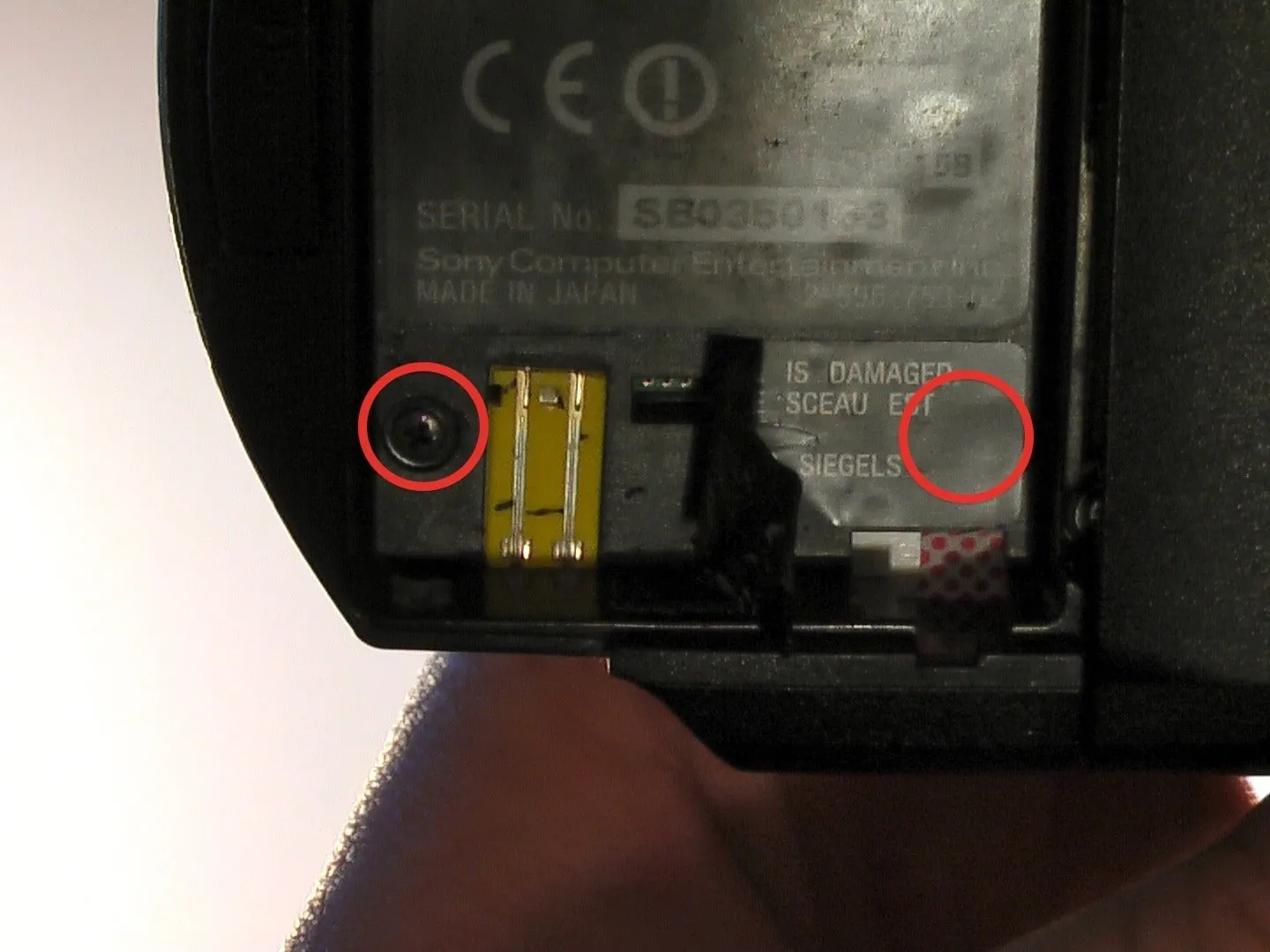

• Это точка невозврата, если вы решите продолжить, то лишитесь гарантии. Поэтому аккуратно отклейте предупреждающую наклейку до конца.

• Под наклейкой вы найдете два маленьких винта, выкрутите их.

Шаг 3

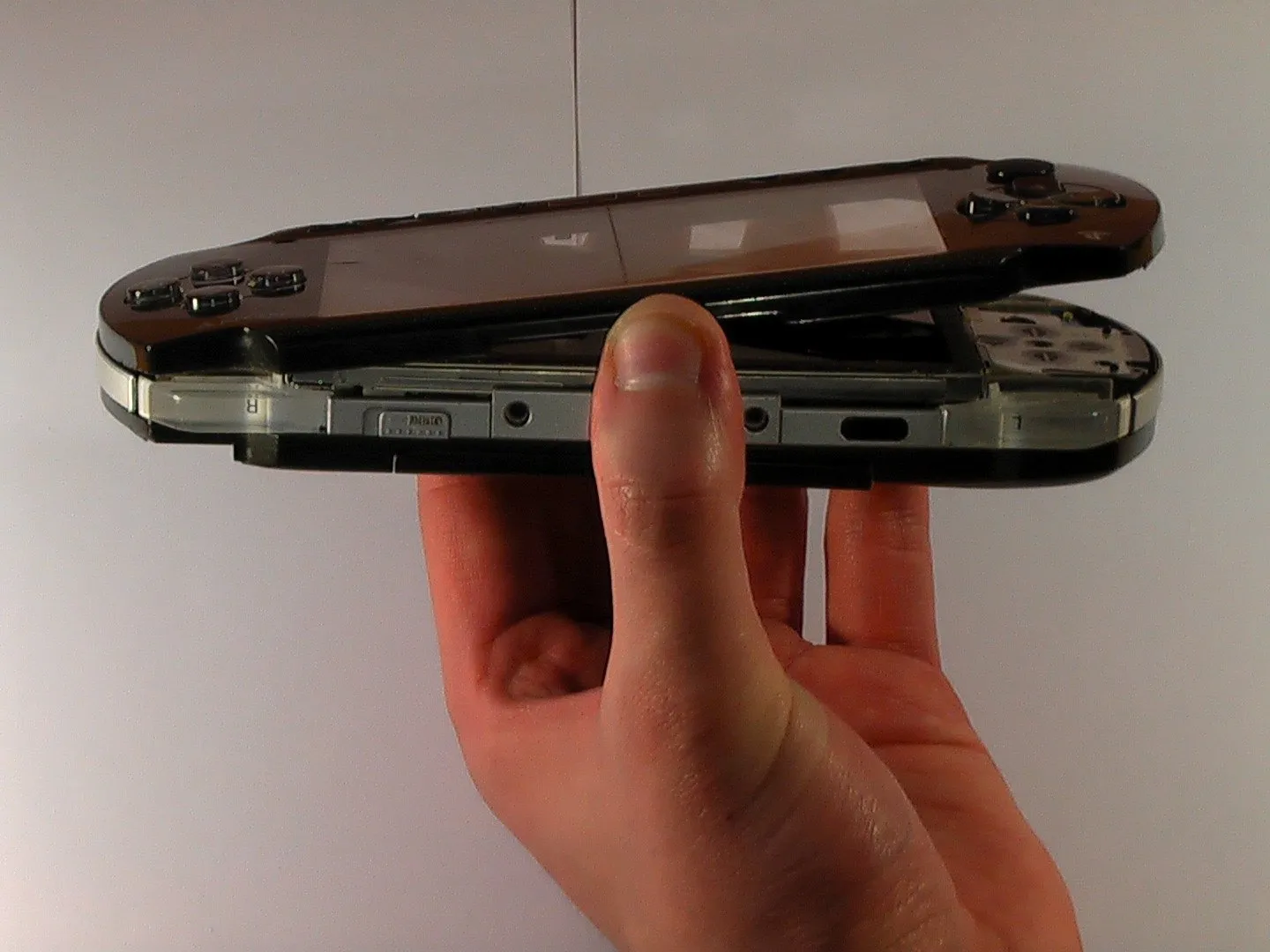

• Теперь можно осторожно поддеть верхнюю крышку устройства с помощью пассатижей. Начинайте справа налево, медленно нажимая на рычаг.

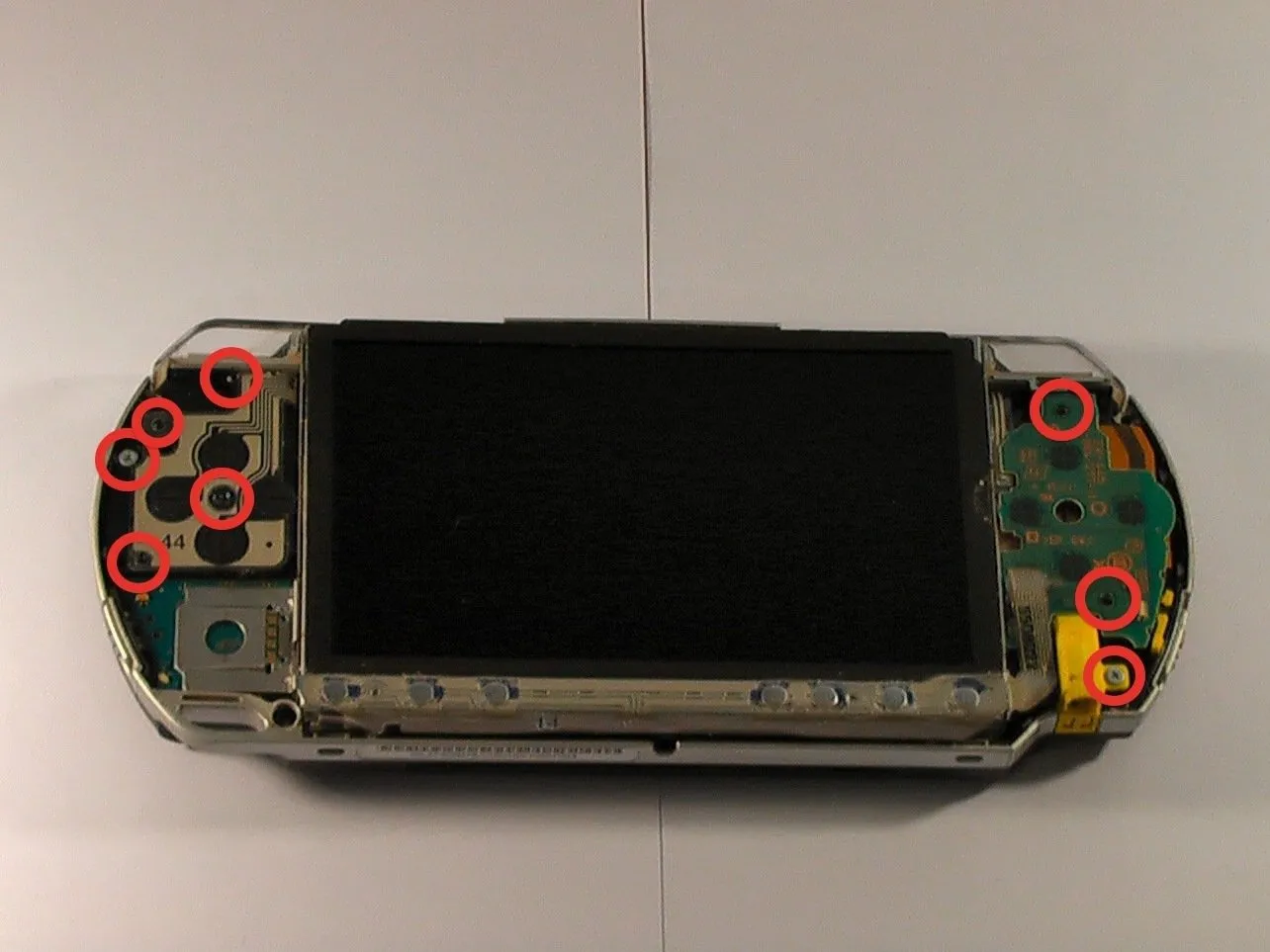

• Вопреки тому, что можно предположить по этой фотографии, эта PSP не болела ветрянкой. Каждый красный кружок обозначает винт, который необходимо выкрутить.

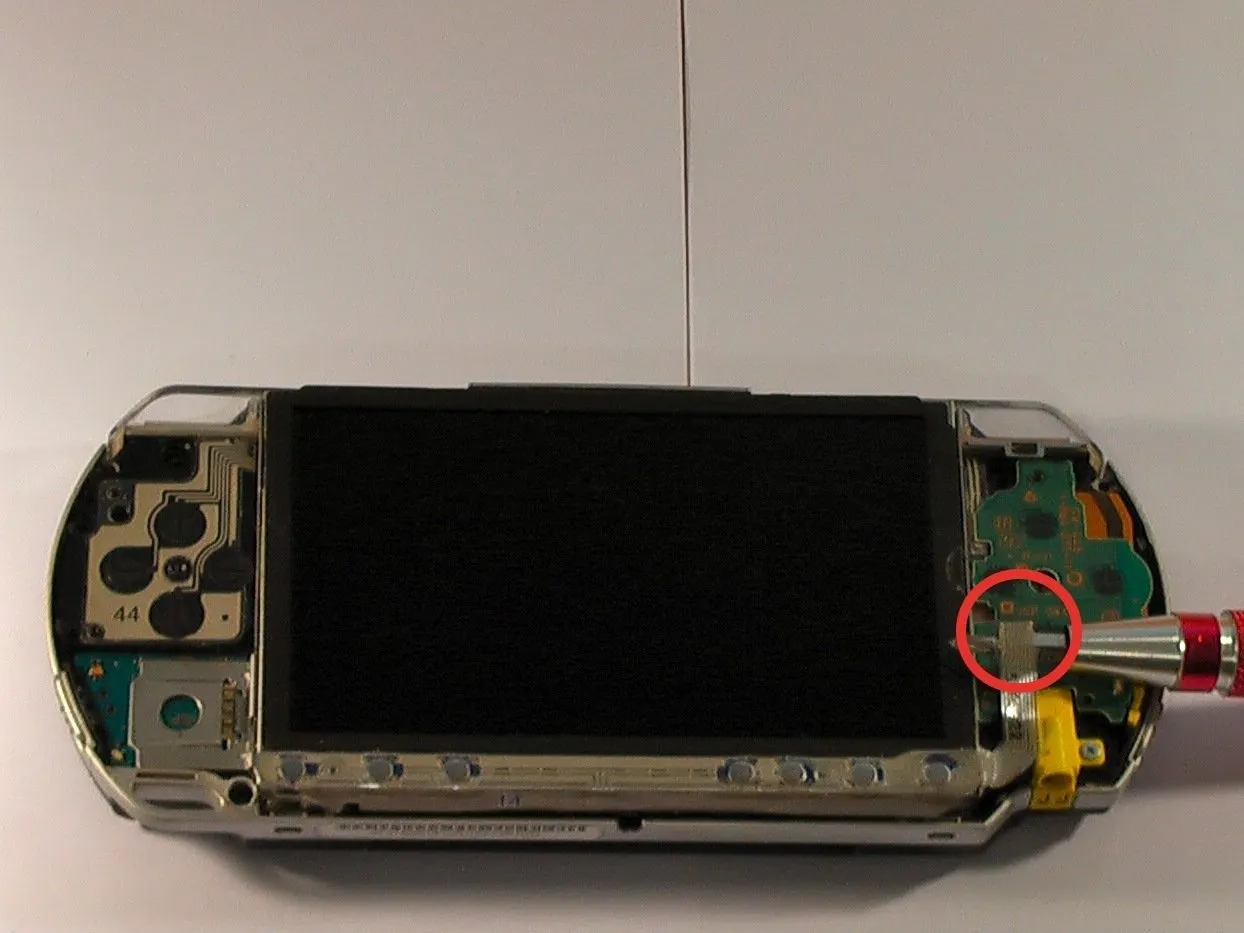

• Осторожно отсоедините разъем, обведенный красным кружком.

Комментарии к шагу

Прежде чем снимать верхнюю крышку, обязательно открутите винт в нижней части экрана.

Чтобы снять обведенный кружком разъем (ленточный кабель), необходимо аккуратно поднять пластиковую 'дужку', которая удерживает ленточный кабель на месте. Эти дужки есть на каждом ленточном разъеме PSP 1000. Лучше всего использовать ноготь; они очень хрупкие!

Шаг 4

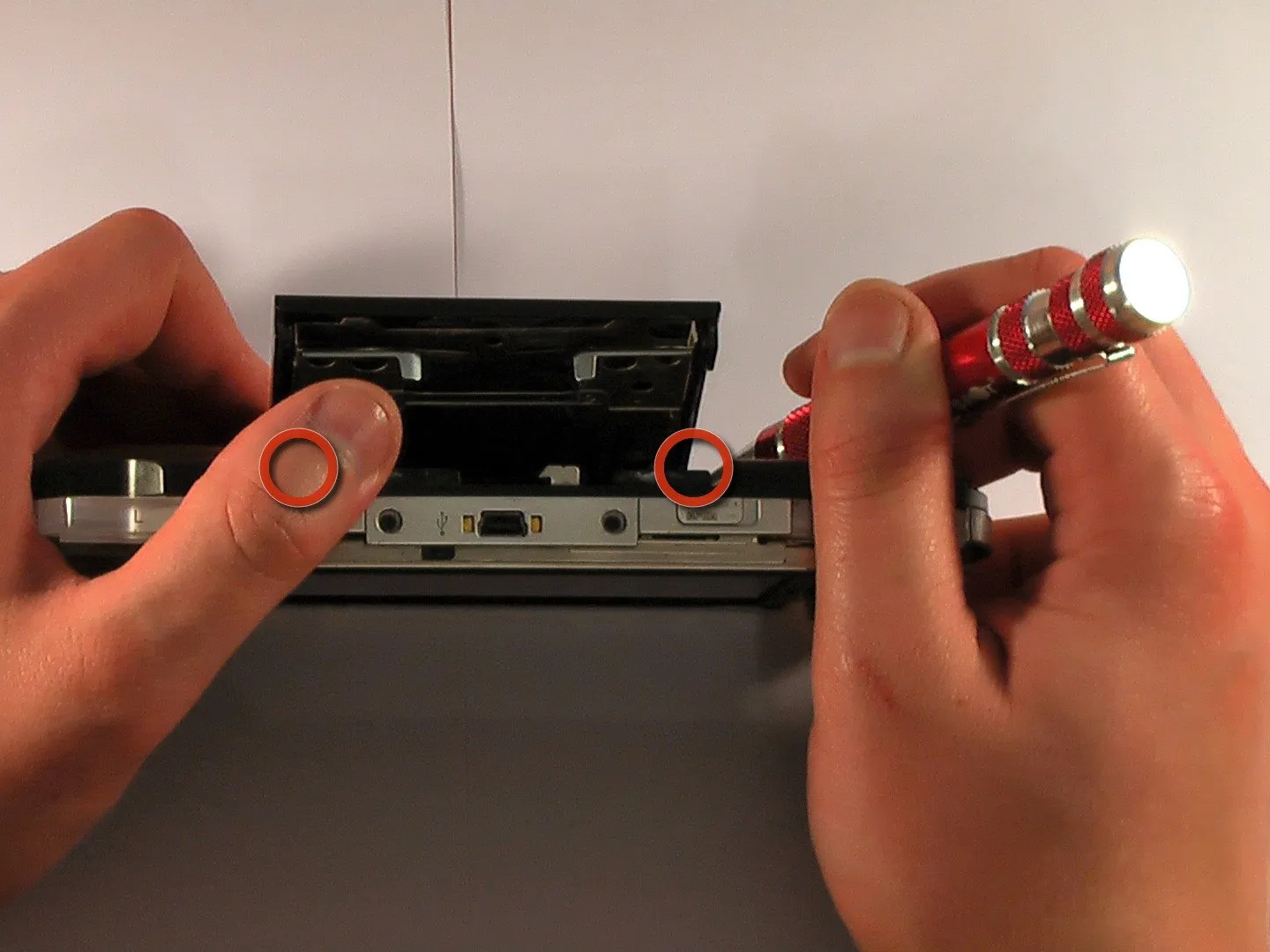

• Откройте слот для UMD. Повернув экран экраном к себе, расстегните фиксаторы на правой нижней внешней стороне шарнира и левой нижней внутренней стороне шарнира. Снимите этот компонент.

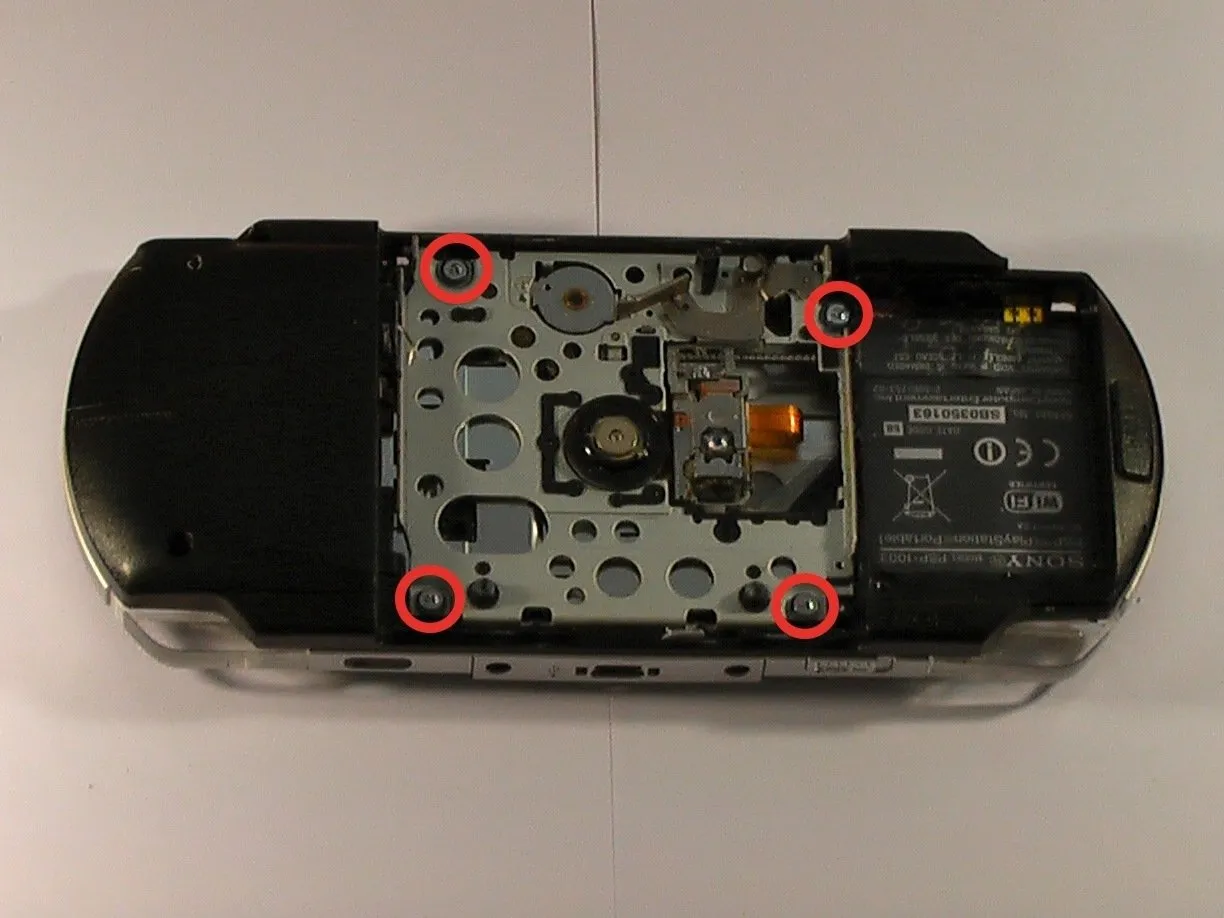

• Открутите четыре вновь обнаруженных винта в любом порядке. Если вы боитесь ответственности, можете присвоить каждому винту номер от 1 до 4 и решить это с помощью генератора случайных чисел. Извлеките этот компонент.

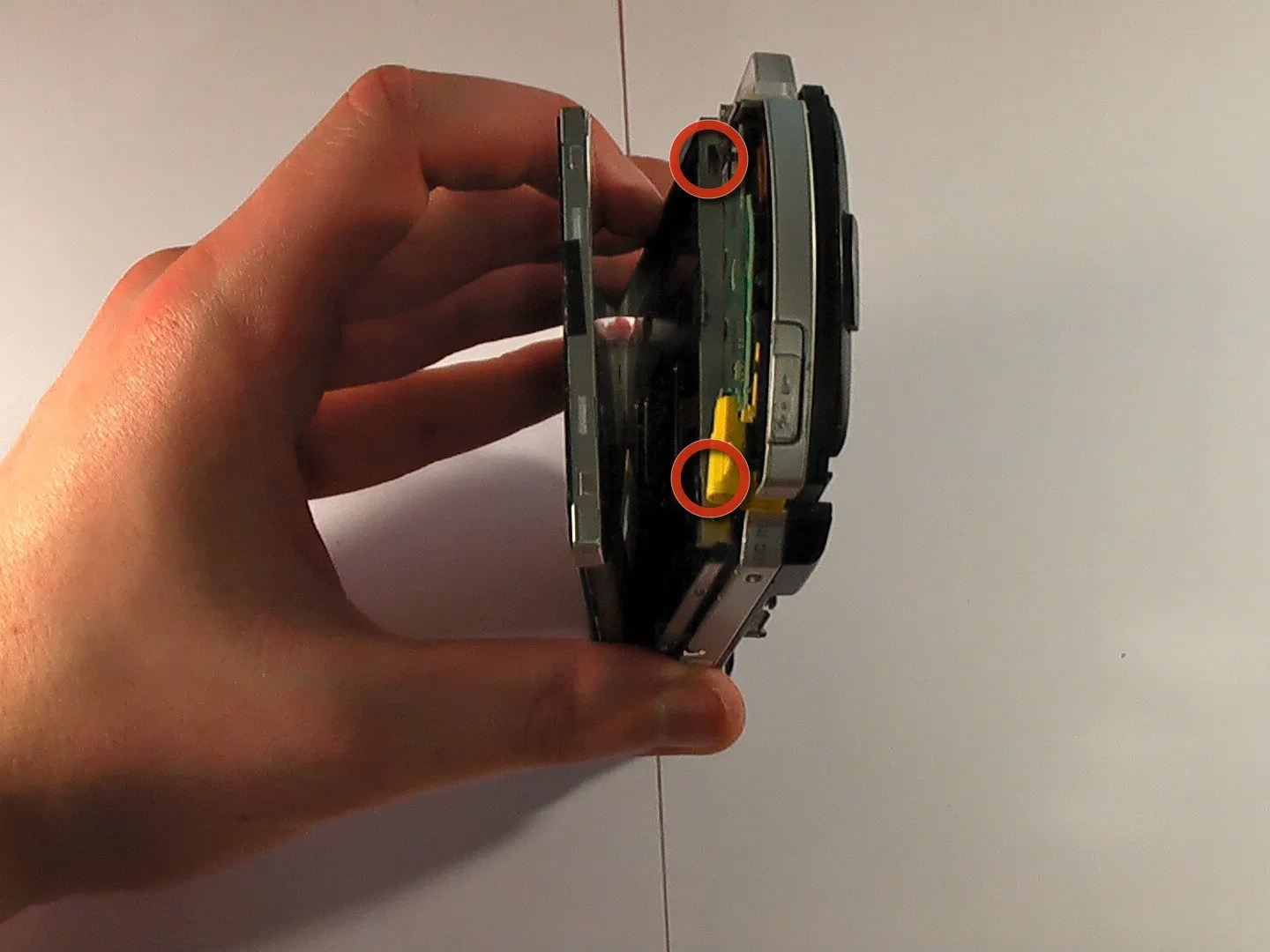

• Положите PSP лицевой стороной вверх, джойстиком вправо. На правой стороне ЖК-дисплея расположены два фиксатора, отстегните их. Извлеките этот компонент.

Комментарии к шагу

Опасность!!! Опасность!!! В данной инструкции отсутствует винт под ЖК-экраном, который фиксирует крышку UMD. Не снимайте крышку, если она не хочет сниматься. Моя крышка UMD теперь сломана (да, я сам виноват. КАК бы то ни было, в инструкции *НЕ* упоминается винт под экраном).

Следуйте этому руководству, чтобы снять крышку UMD PSP 1000 Замена крышки UMD

(Возможно, винты уже отсутствуют из-за заводских изменений или предыдущего ремонта, но для надежности не тяните за дверь, пока не убедитесь в этом).

Шаг 5

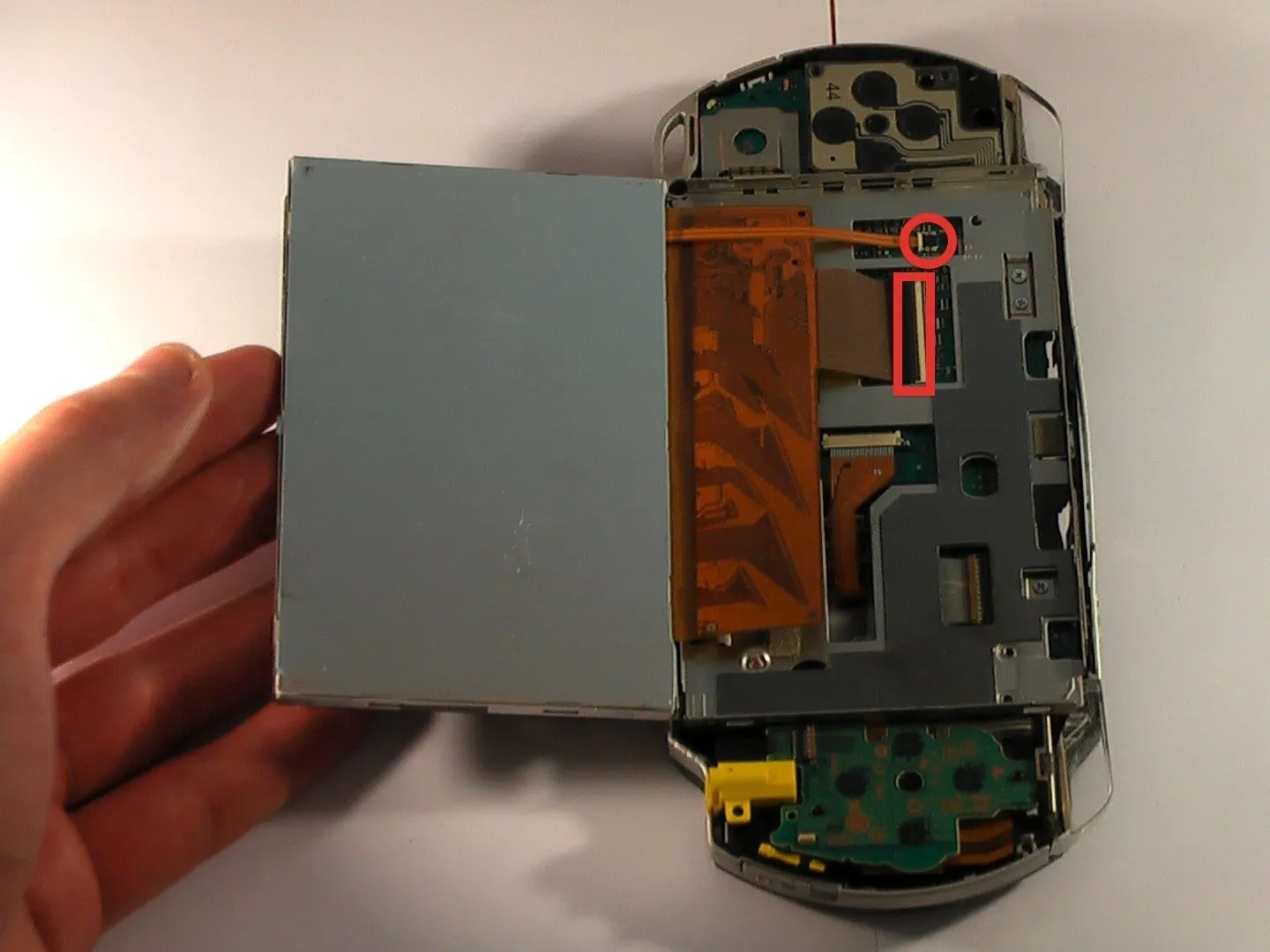

• Теперь не спешите отсоединять ЖК-дисплей, будьте осторожны, так как он крепится двумя разъемами. Разблокировать эти разъемы можно, ОЧЕНЬ аккуратно потянув назад коричневые защелки.

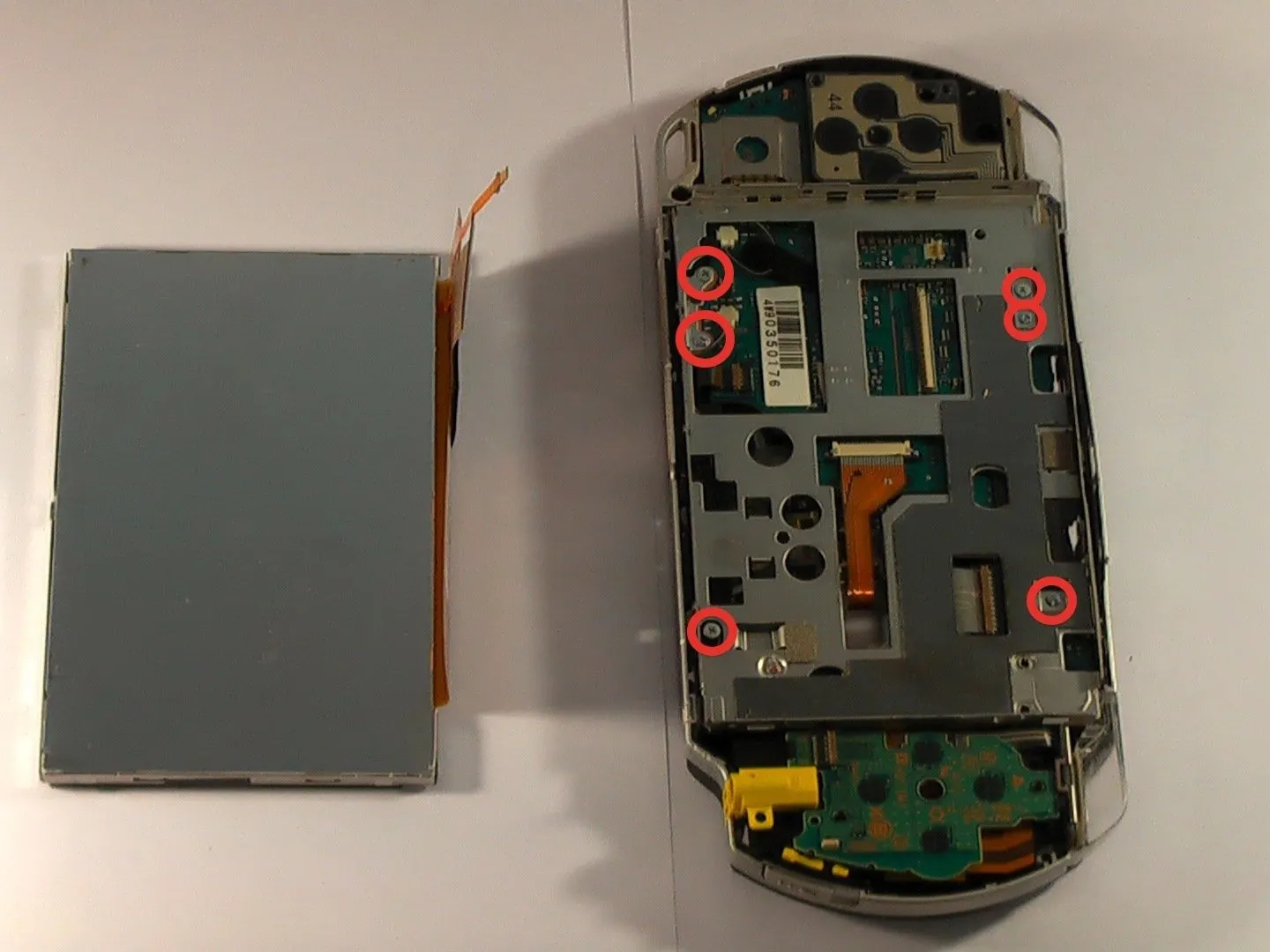

• И снова все то же самое: открутите винты, выделенные красным... Сумасшествие в спокойной и собранной манере. Снимите этот компонент.

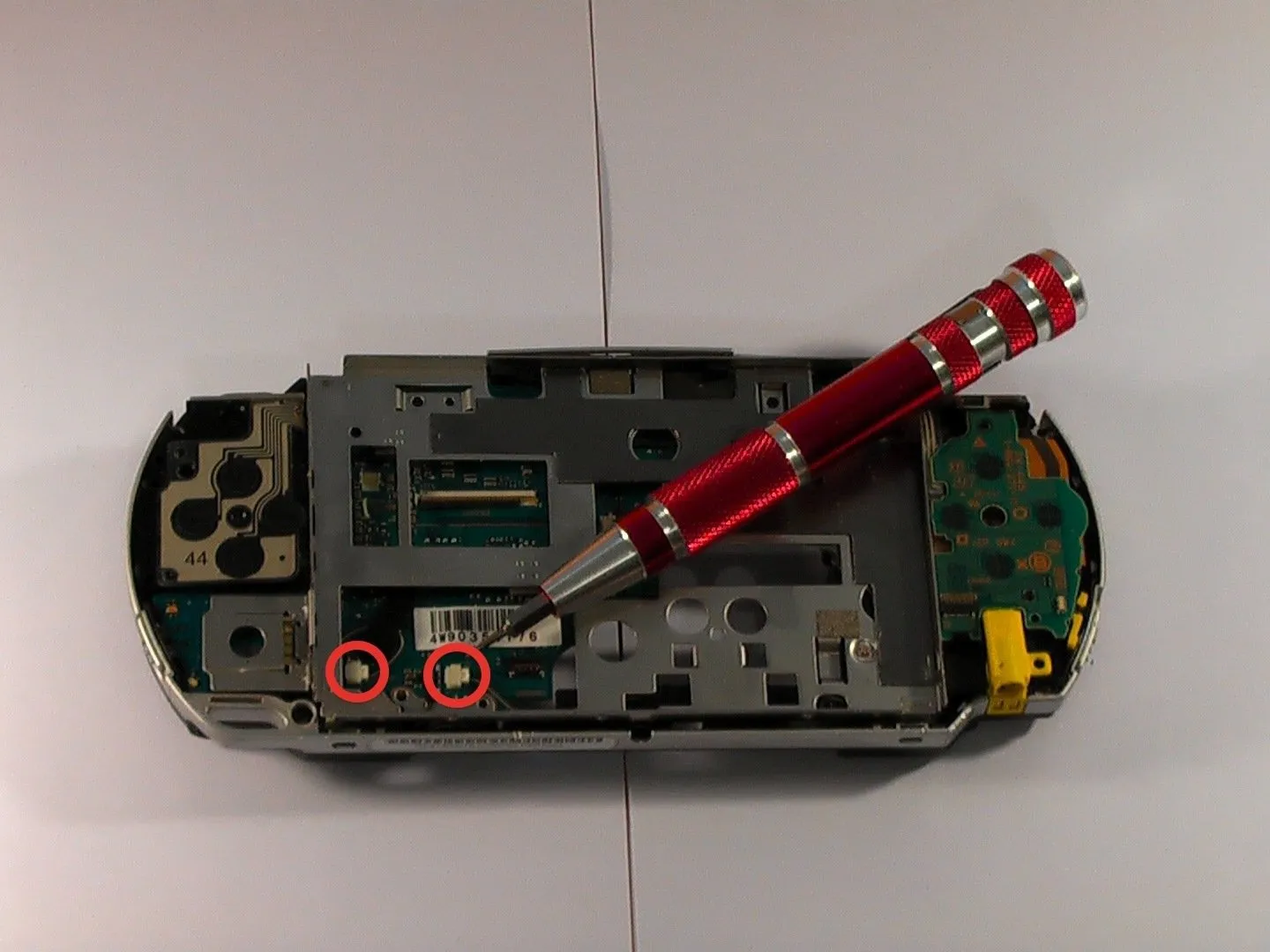

• Отсоедините эти два кабеля.

Комментарии к шагу

jis00 лучше подходит для винтов psp.

Будьте очень осторожны с рамкой экрана, так как при надавливании на нее можно легко расколоть ЖК-дисплей! Терпение - ваш главный инструмент при работе с PSP.

Шаг 6

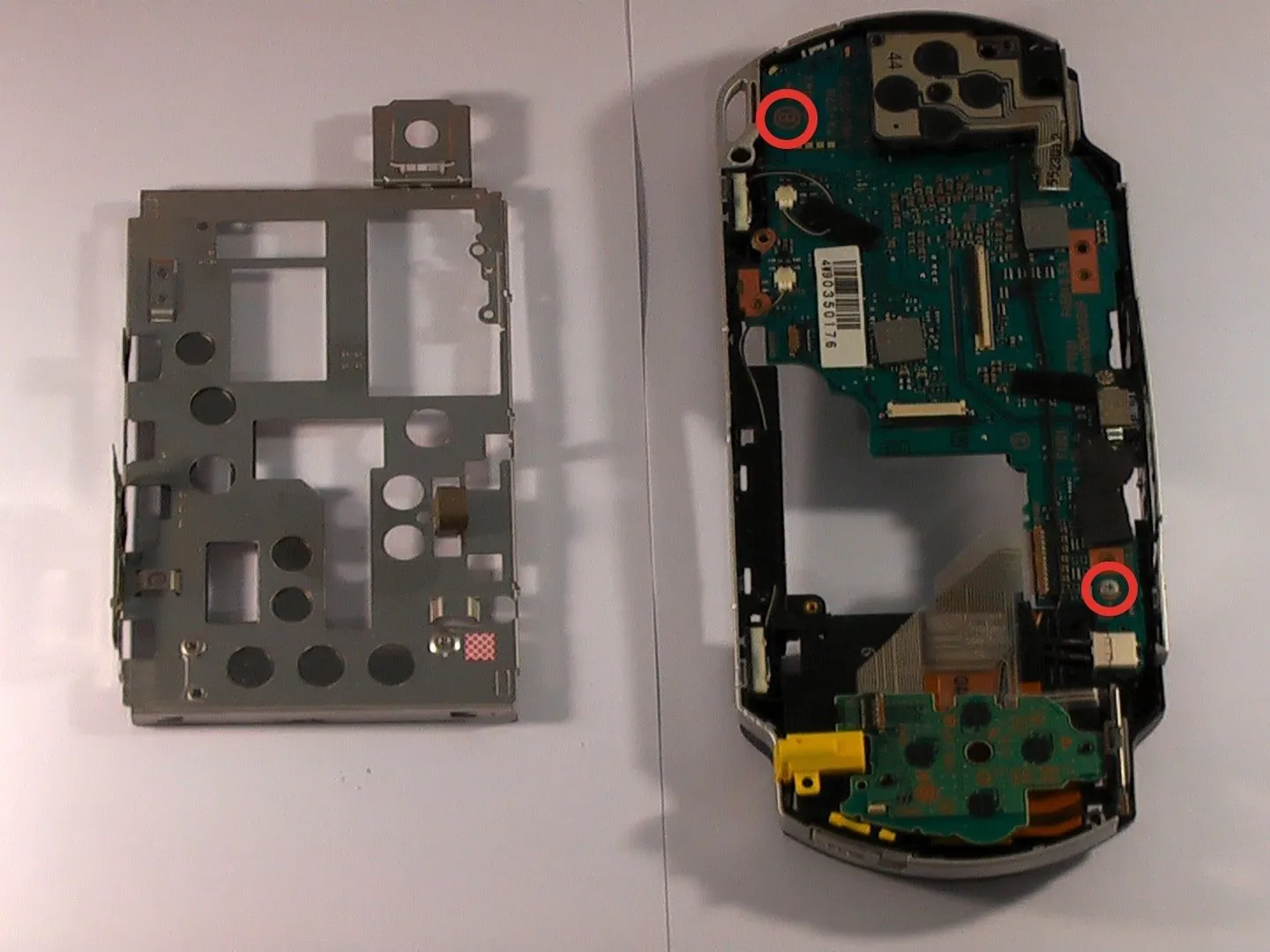

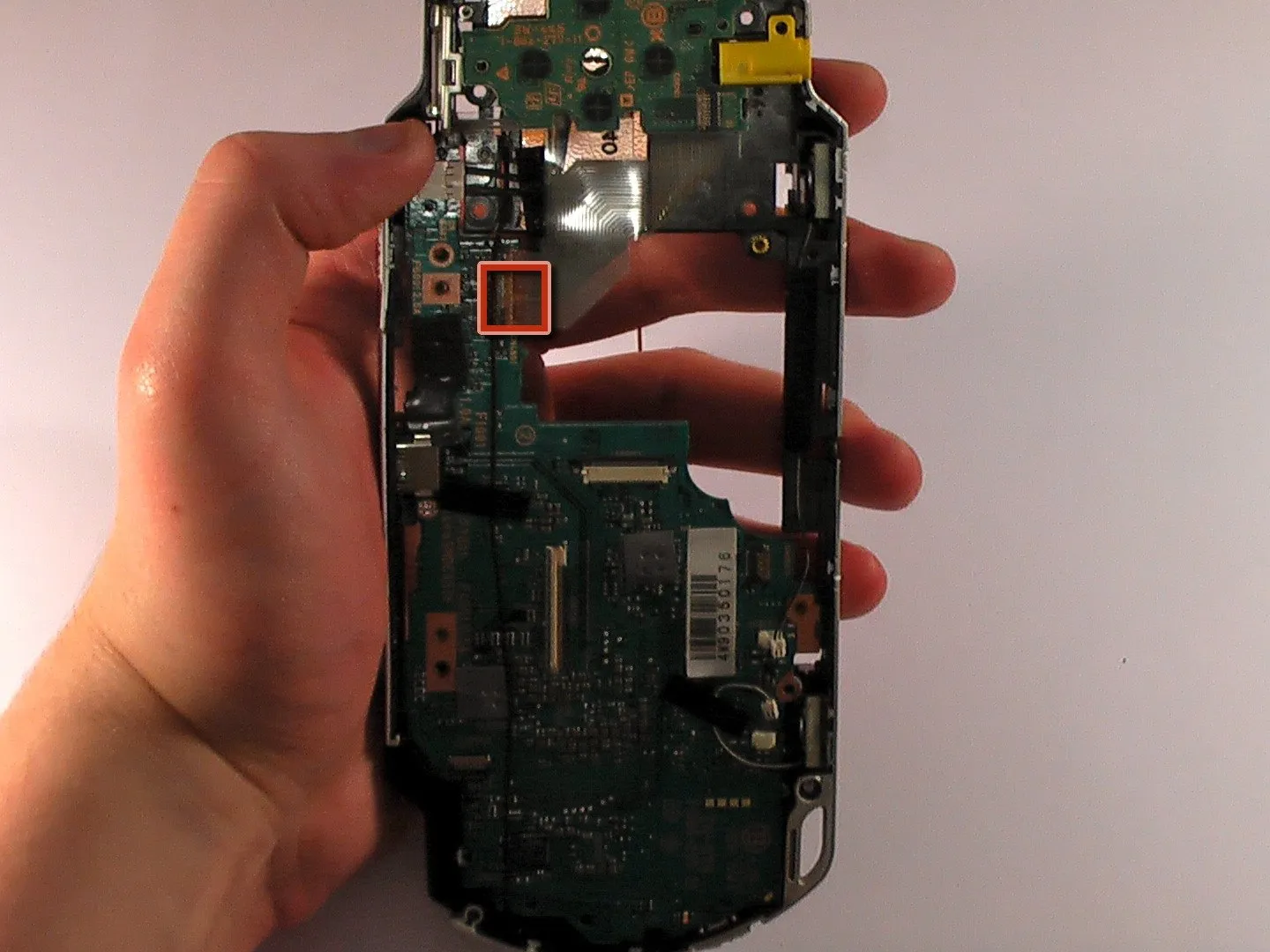

• Открутите винт с красной маркировкой (справа вверху устройства, другой на изображении обозначен неверно). Они удерживают главную печатную плату.

• Почти готово, если вы зашли так далеко, я одобряю ваши усилия! Снова осторожно откройте замок кабеля и извлеките компонент WiFi.

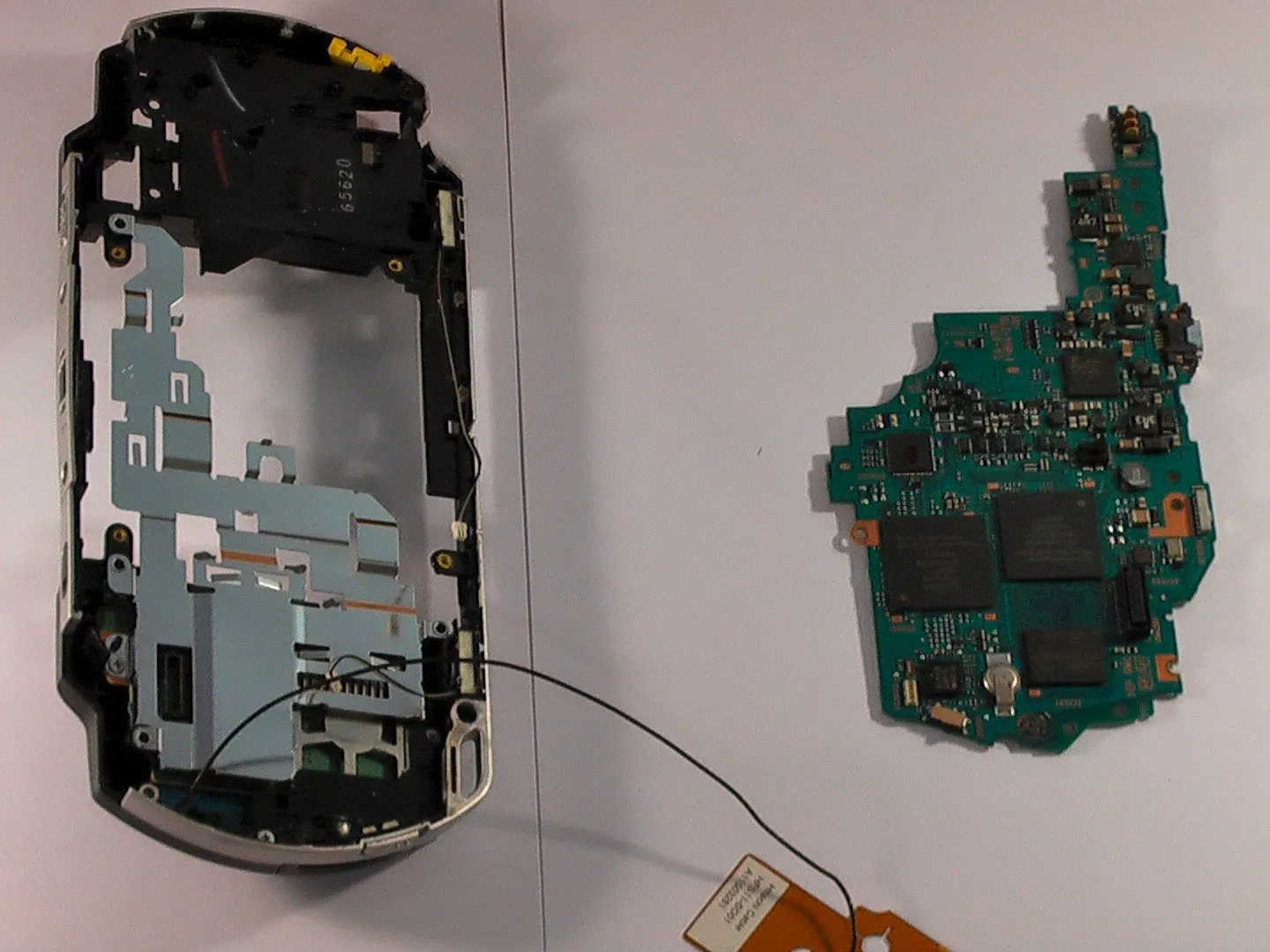

• Извлеките печатную плату, это, возможно, самый важный шаг. Откиньтесь на спинку кресла и посмотрите на микросхемы в течение как минимум 5-8 минут. ПРИМЕЧАНИЕ: Вы можете вернуться к этому шагу в любой момент.

Шаг 7

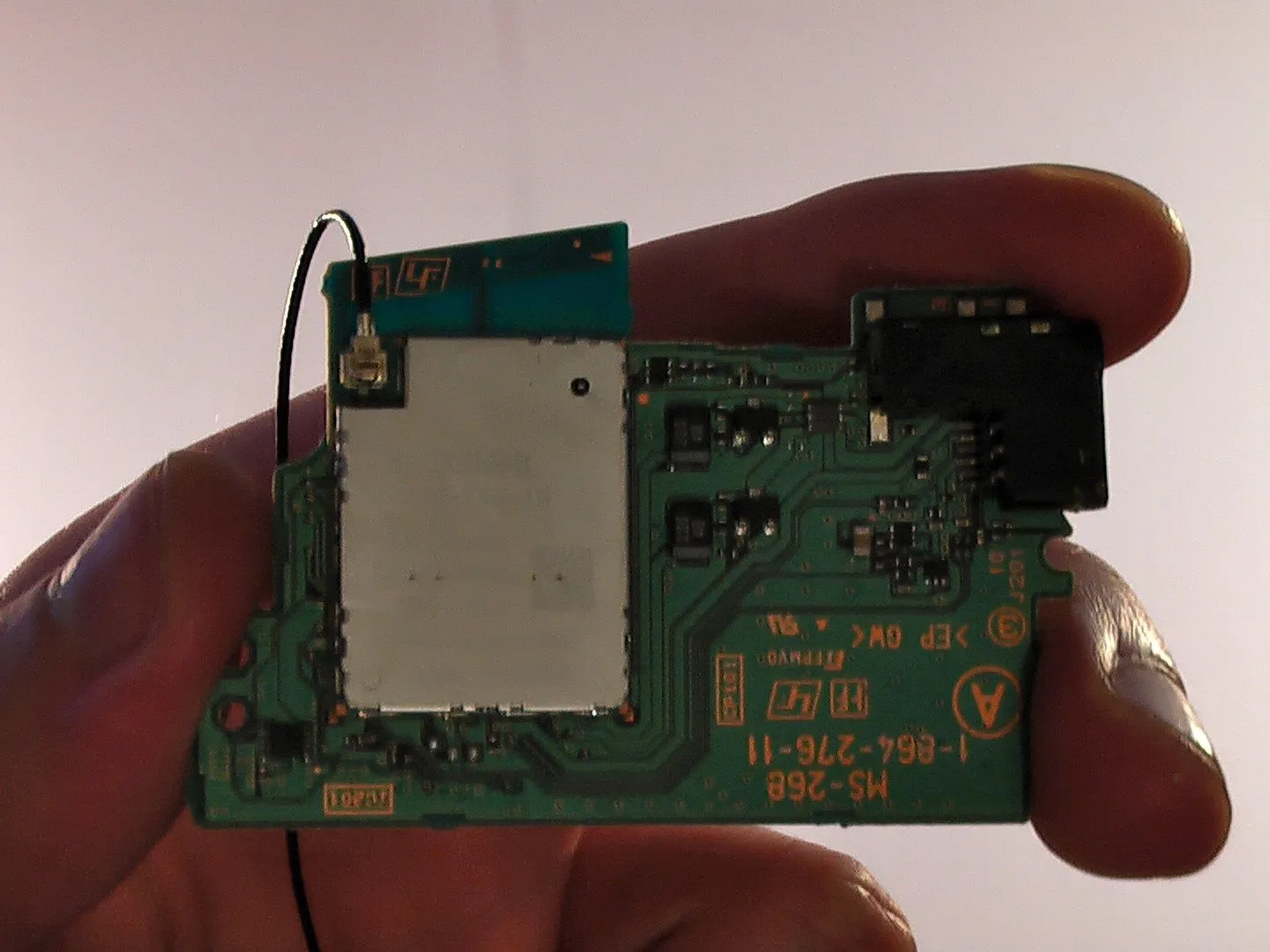

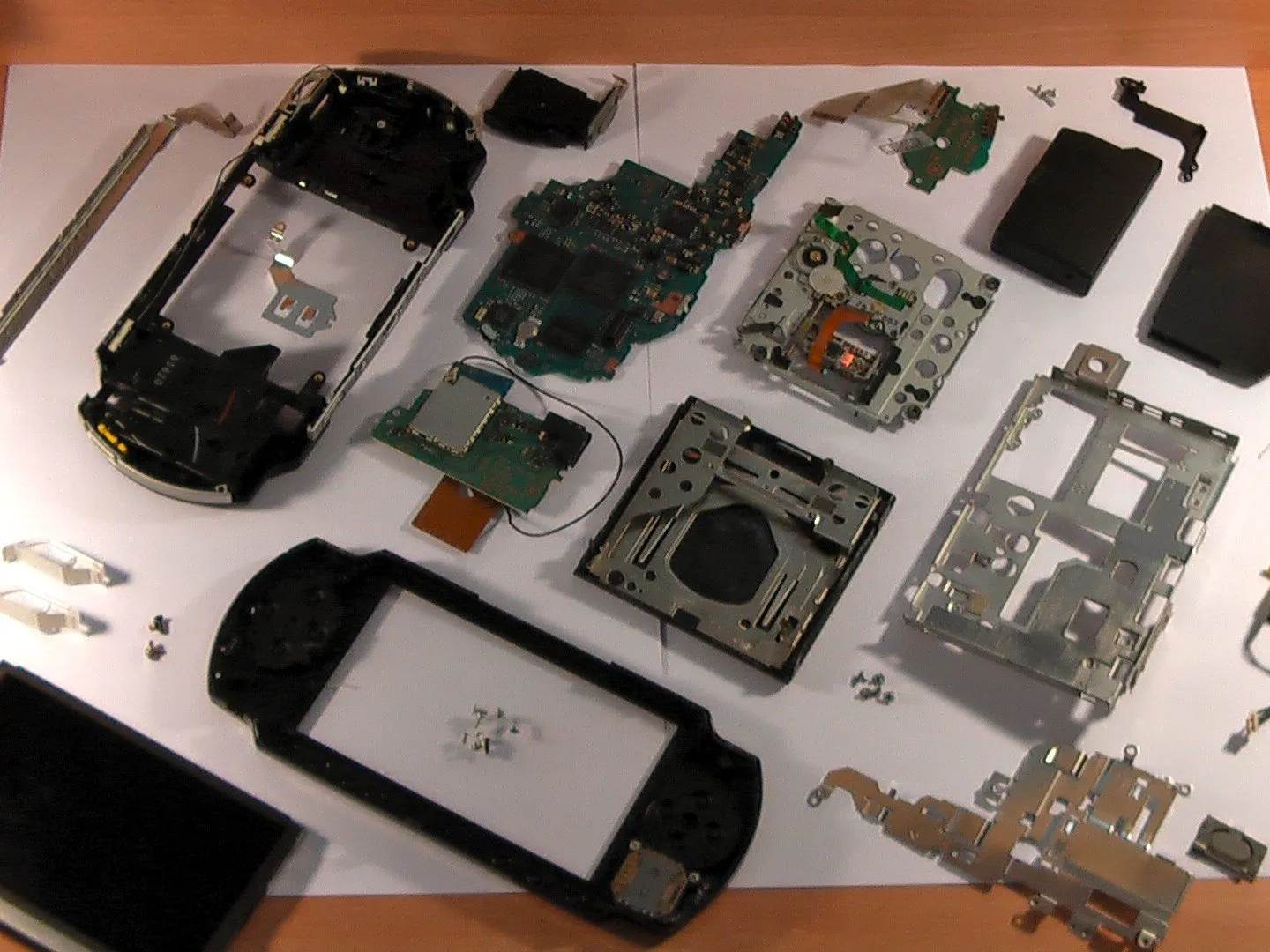

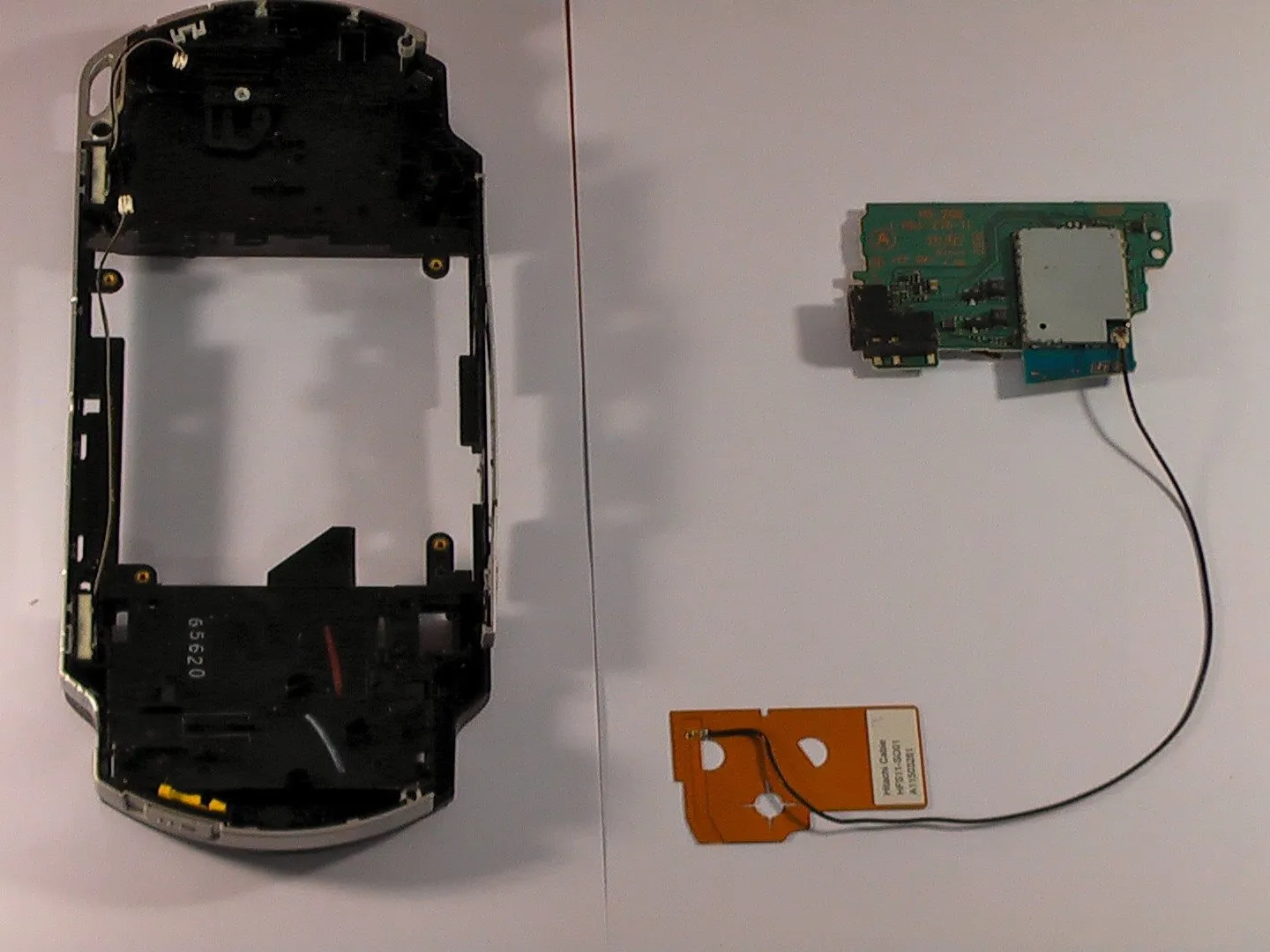

• Теперь вы можете снять плату WiFi и чип, а также металлическую пластину.

• Чип, который Sony использовала в оригинальной PSP, мог принимать беспроводные сигналы в диапазоне G, что делало ее удобным портативным сетевым устройством для своего времени.

• В то время стоимость схемы, проводов, металла и пластика составляла 280 фунтов стерлингов. Прекрасное зрелище.

Комментарии к шагу

Мне нравится фотография, где вы показываете все части. Это могло бы быть на отдельной ступеньке...

Готово :)

Плохой учебник, половина шагов отсутствует, спасибо, что заставили меня иметь кучу оставшихся винтов и несколько пластиковых кронштейнов...

Шаг 8

• Вы закончили, этот шаг просто для того, чтобы довести количество шагов в этом разборе до четного числа :)

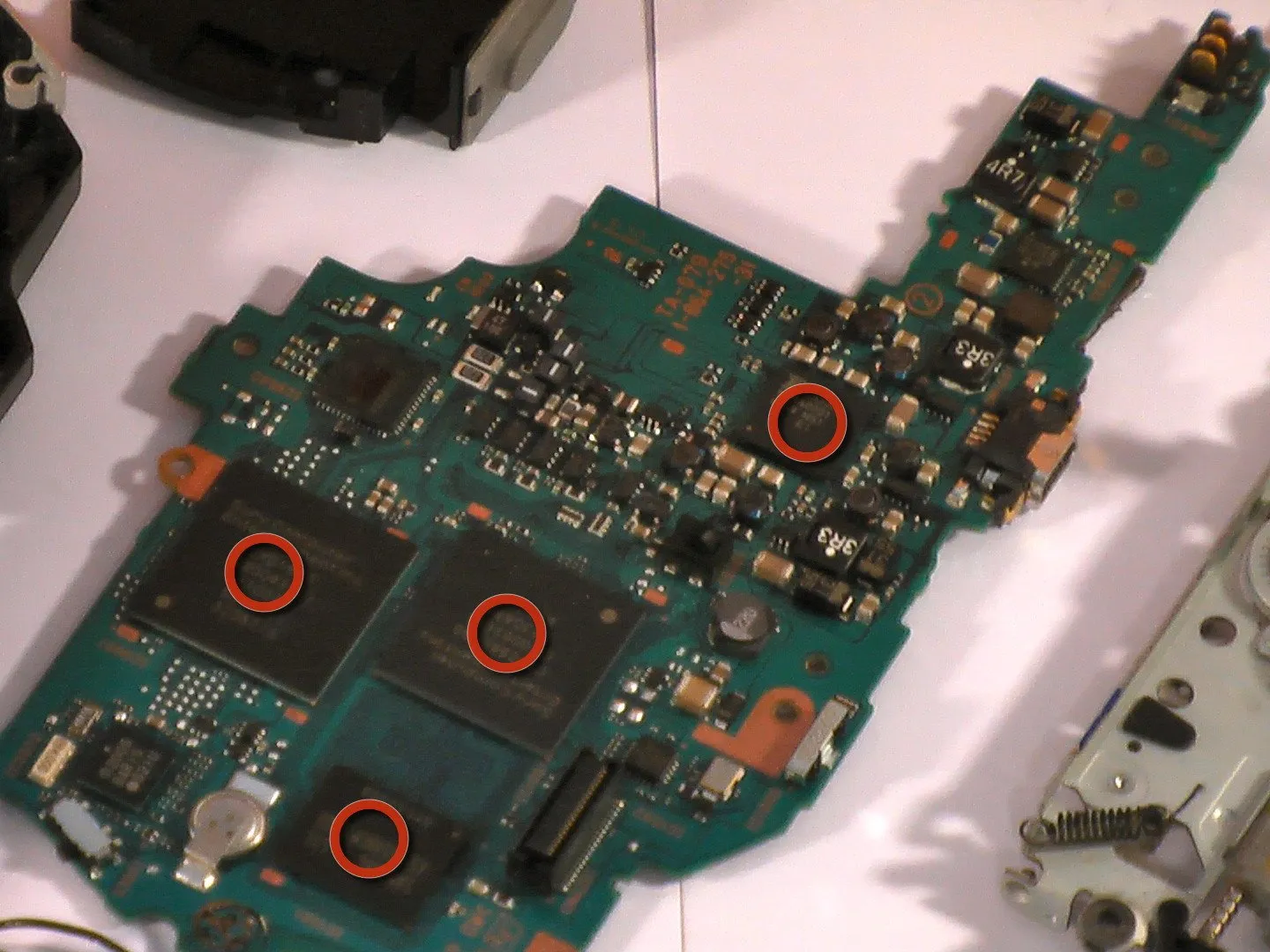

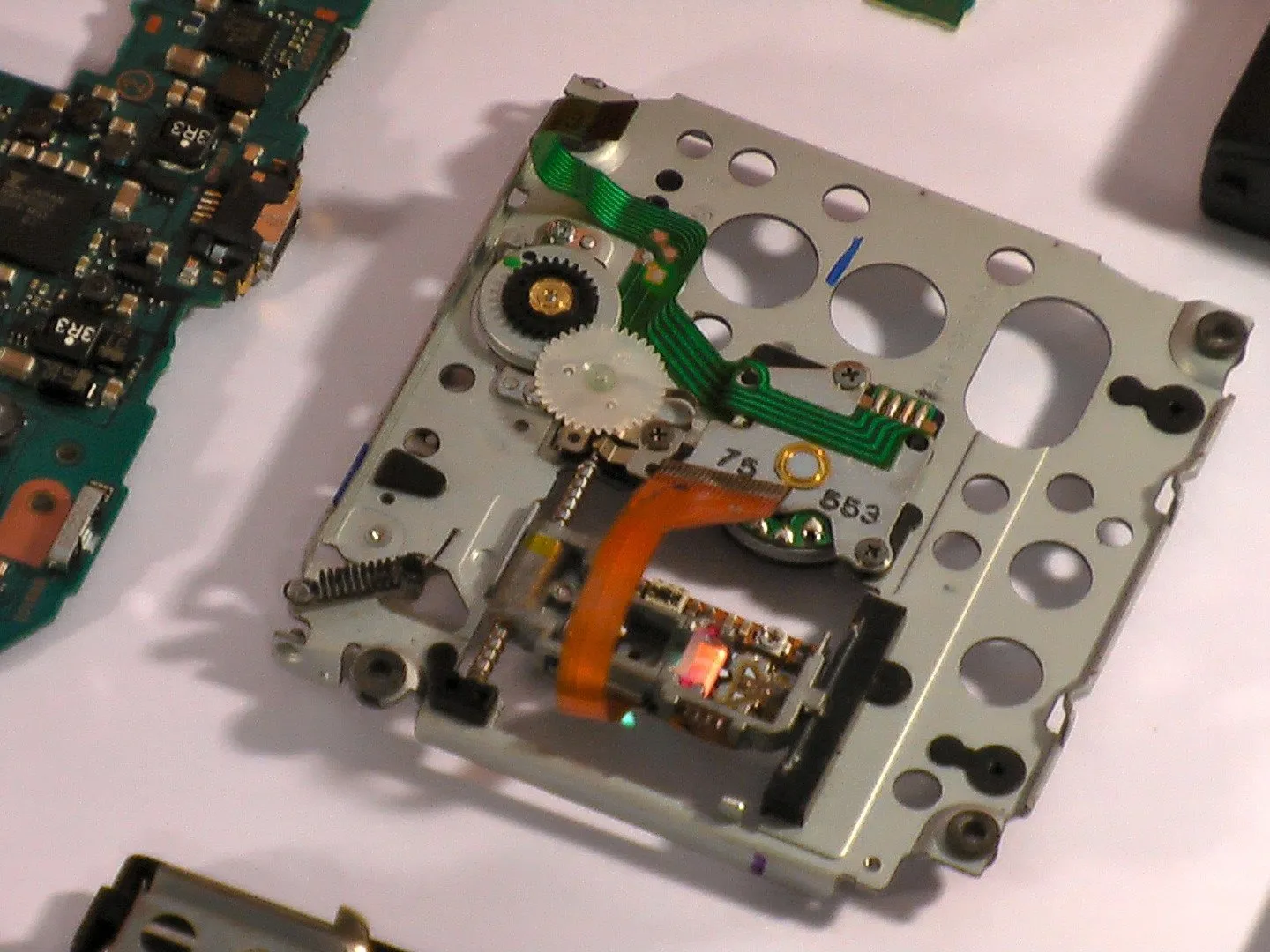

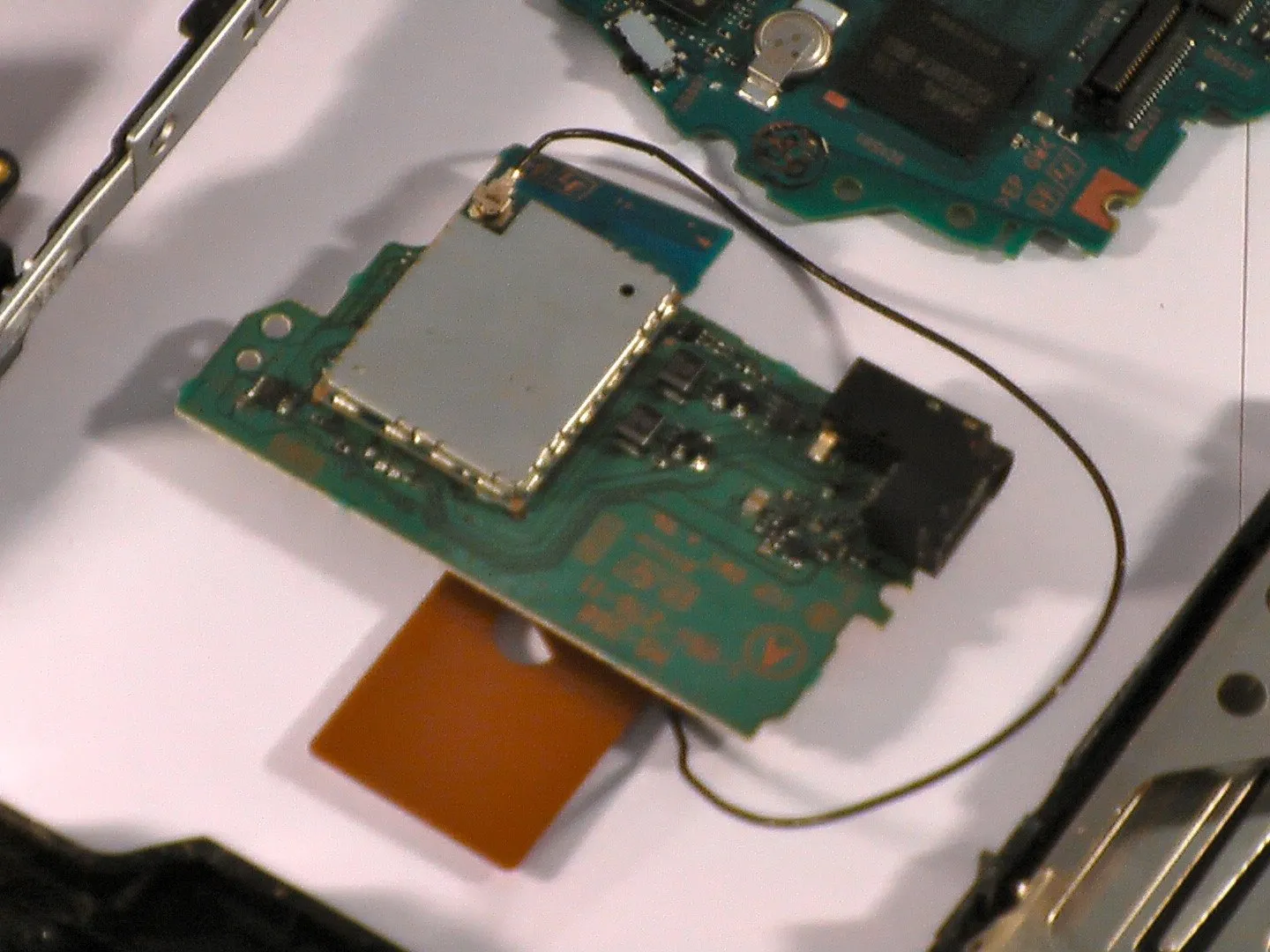

• Ммм... микросхемы. SIDE NOTE: Я не уверен, но думаю, что микросхемы, обведенные красным, управляют DRM для устройства ;)

• P.s. Прошу прощения за относительно низкое разрешение изображений, но это лучшее, что смог сделать мой фотоаппарат.

Шаг 9

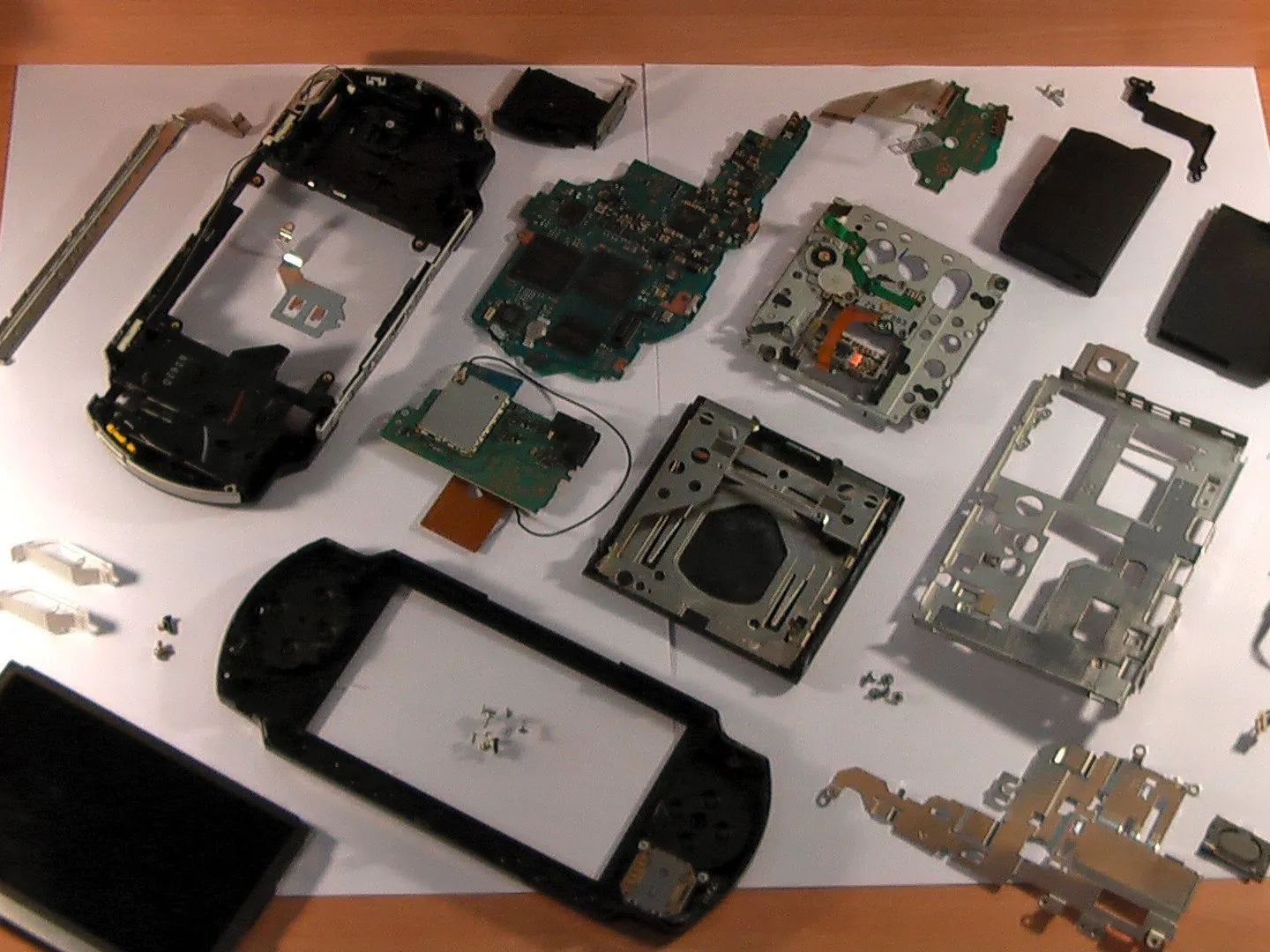

• По просьбам пользователей я также включил обзор компонентов как отдельный шаг в процессе.

Комментарии к статье

Что касается оценки ремонтопригодности

Написано Делаете.ру = оценка ремонтопригодности

Не сделано Делаете.ру = нет оценки ремонтопригодности

Кажется, что на этом пути много пропущенных шагов. Множество случайных проводных разъемов никогда не упоминаются, а плата управления справа (плата треугольника/круга/x/квадрата) снимается без какой-либо документации.

Я понял, что некоторые соединения действительно упоминаются, но нет ничего о том, как правильно снимать динамики.
