Разборка PSP 300x
Введение
В этом руководстве по разборке пошагово показано, как разобрать вашу PSP 3000.
Что вам понадобится
Инструменты
Шаг 1 Разборка PSP 300x

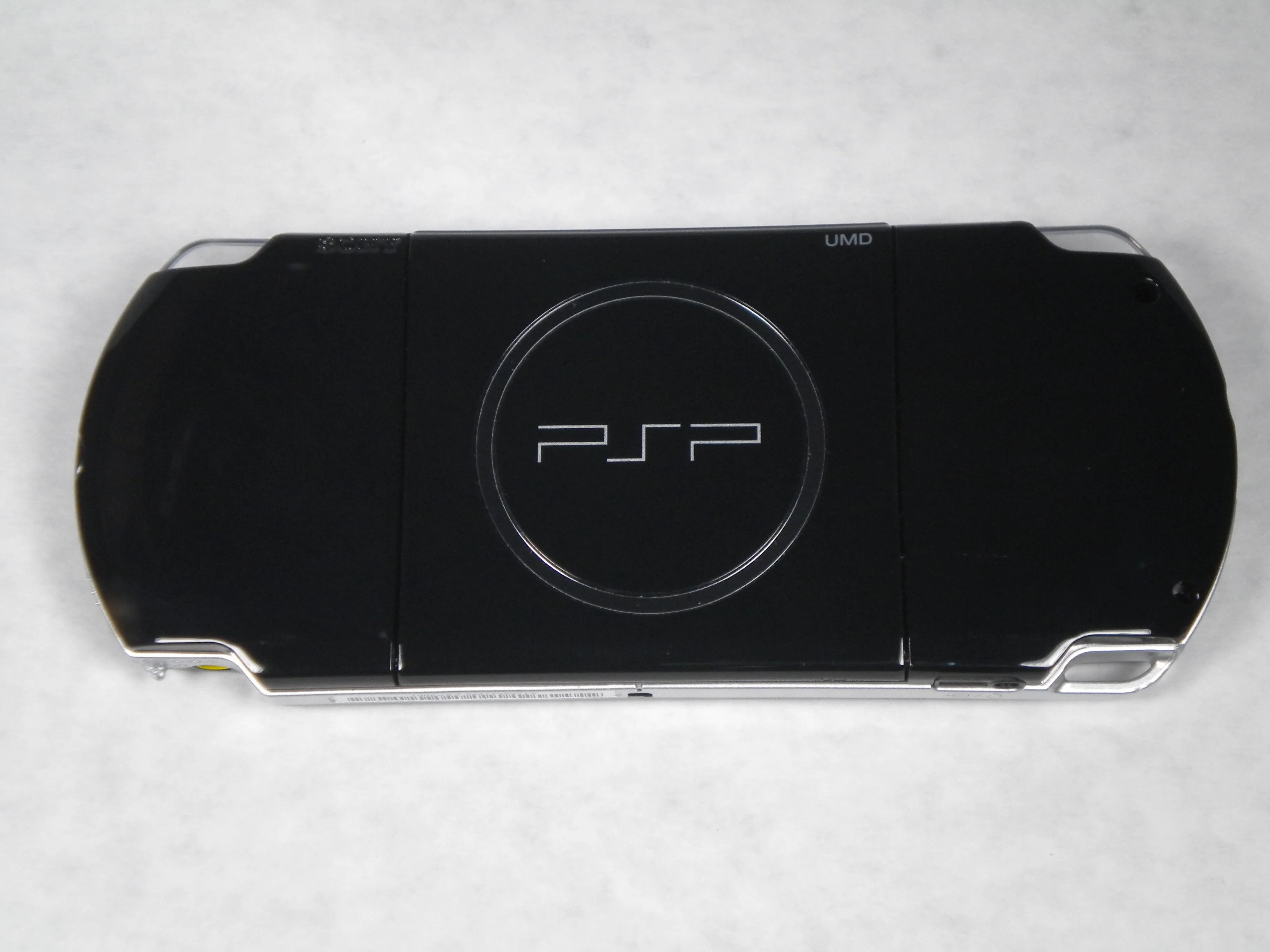

Первая фотография - это вид на переднюю часть PSP-3000. Второе изображение - задняя часть.
Шаг 2

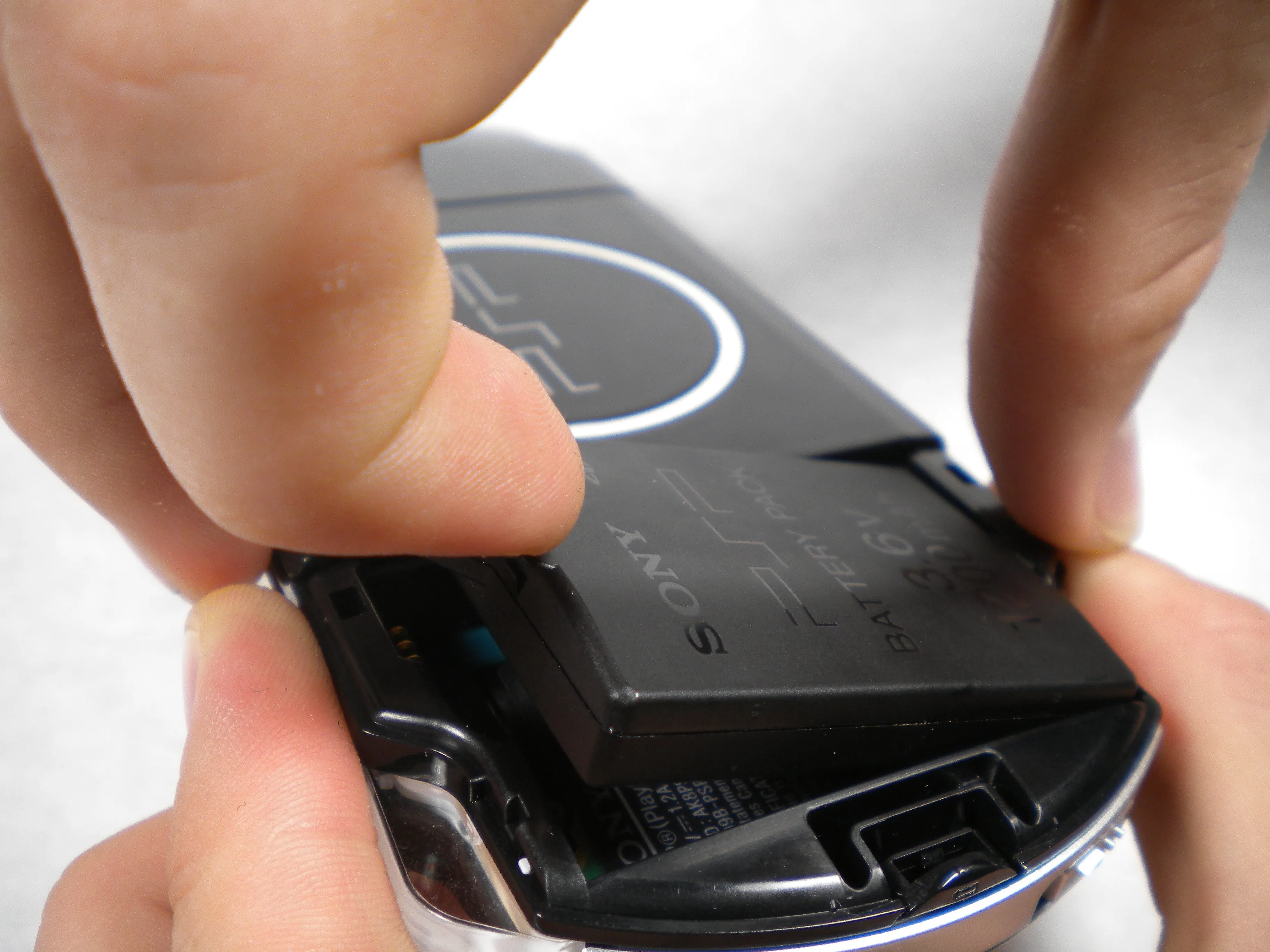

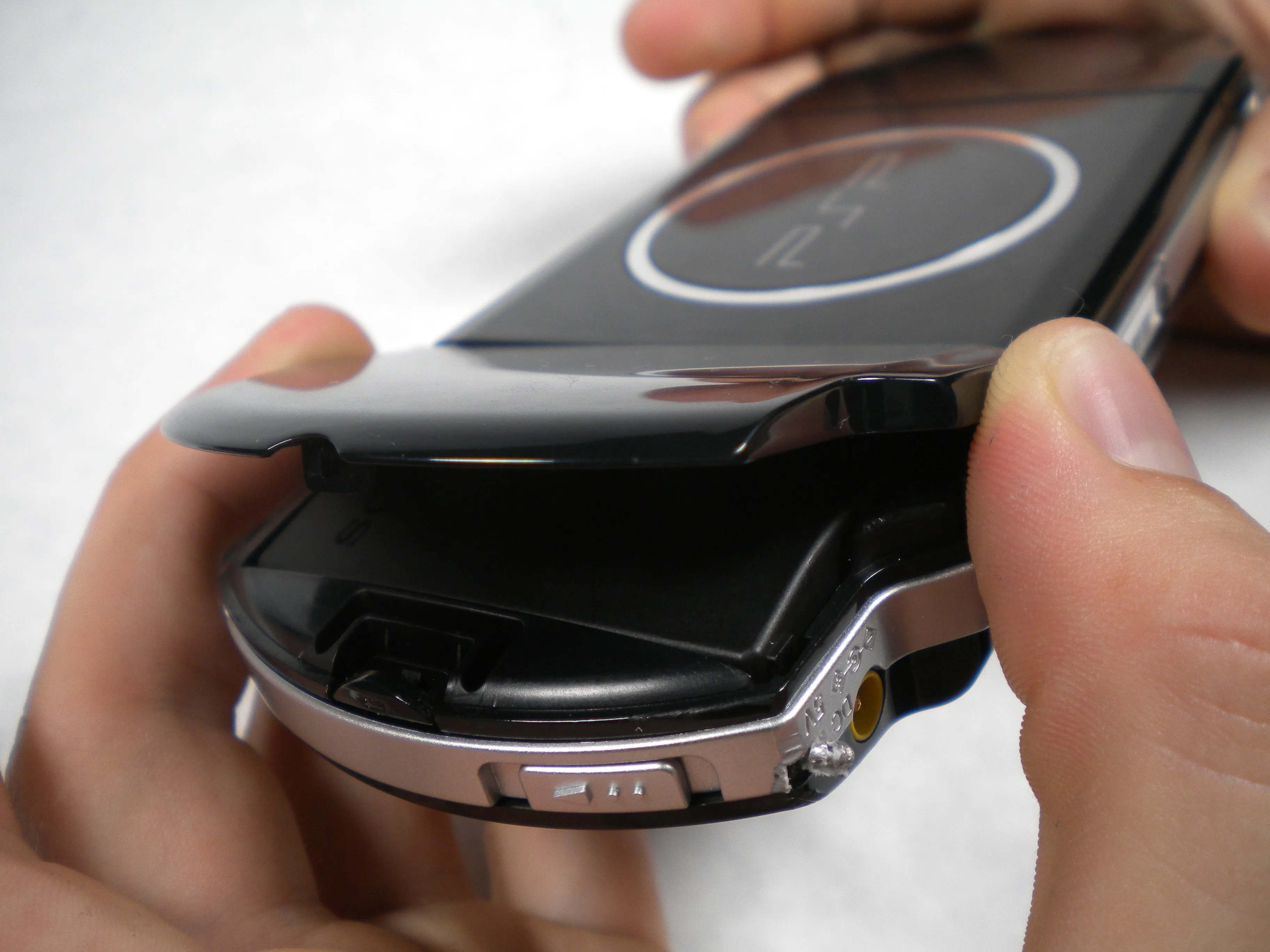

Поднимите крышку с левой стороны на задней панели PSP, чтобы открыть аккумулятор.
Подденьте ногтем верхнюю часть аккумулятора и извлеките его.
Шаг 3

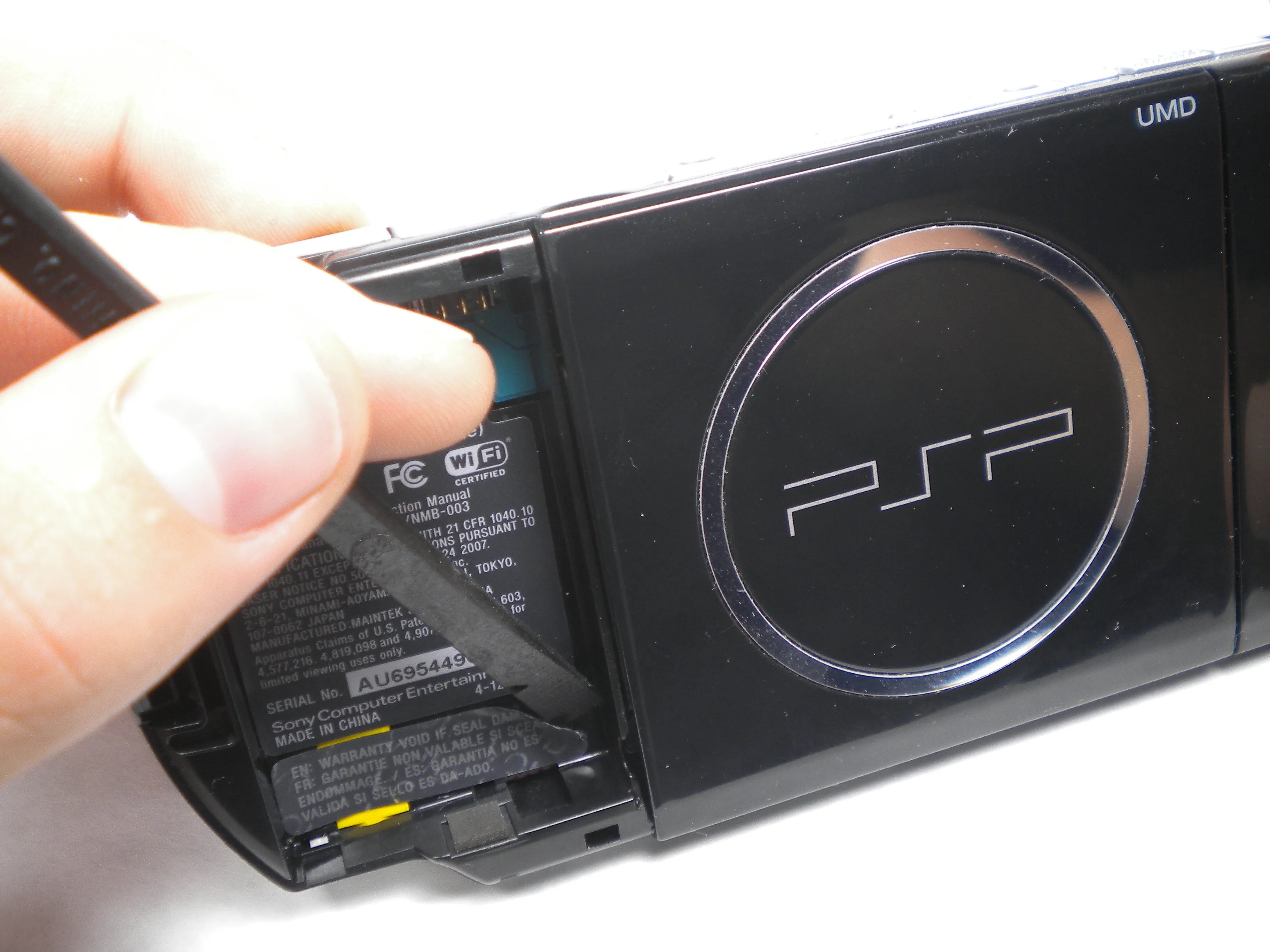

С помощью лопатки или ногтя (набор лопаток можно приобрести на сайте Делаете.ру) Metal Spudger Set отклейте гарантийную наклейку, которая находилась за батареей.

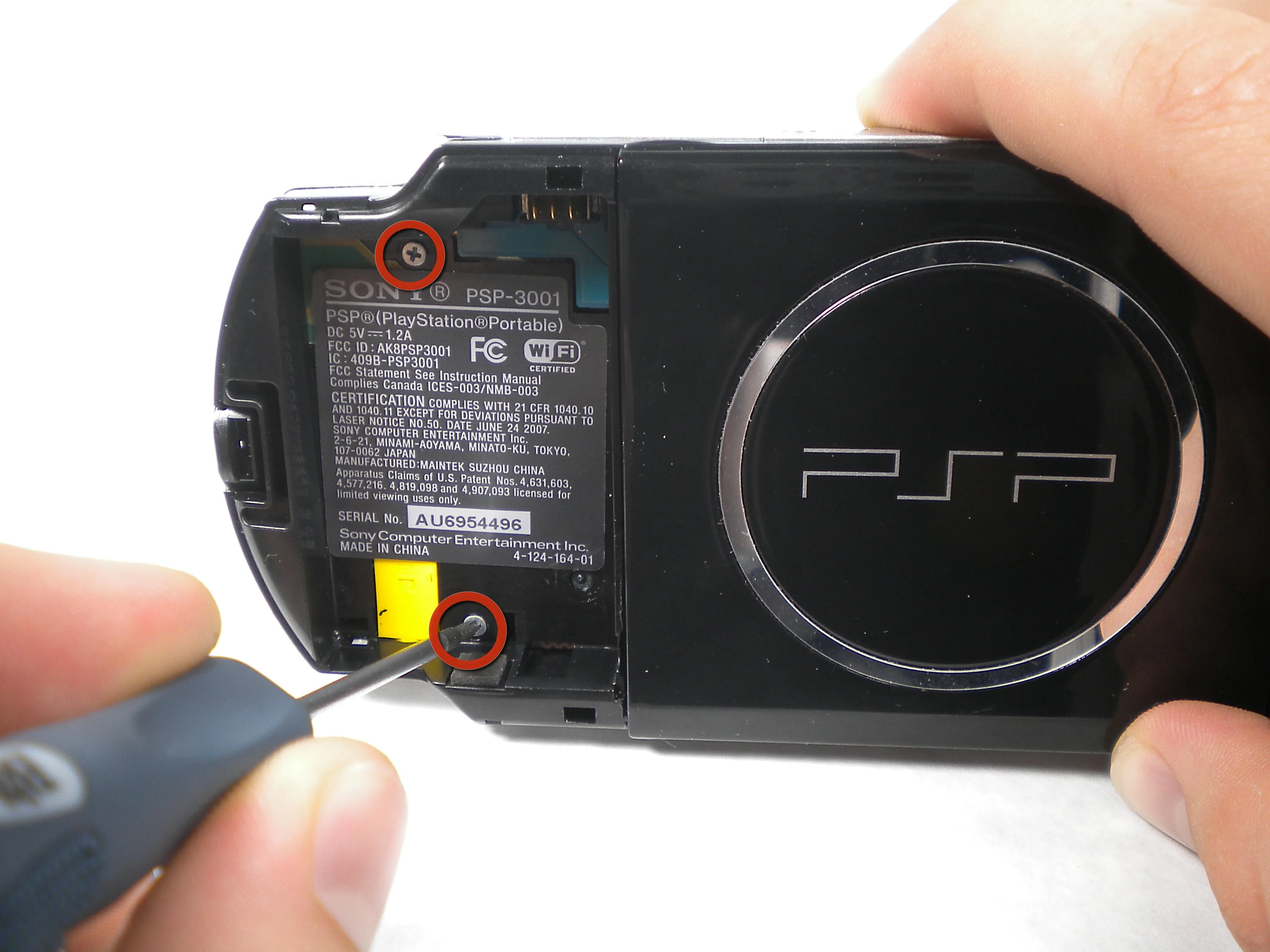

Используя отвертку Phillips #0 (отвертка доступна на сайте Делаете.ру https://www.Делаете.ру/Tools#0-Phillips), открутите все четыре винта с задней стороны PSP.
Два из них находятся за батареей.

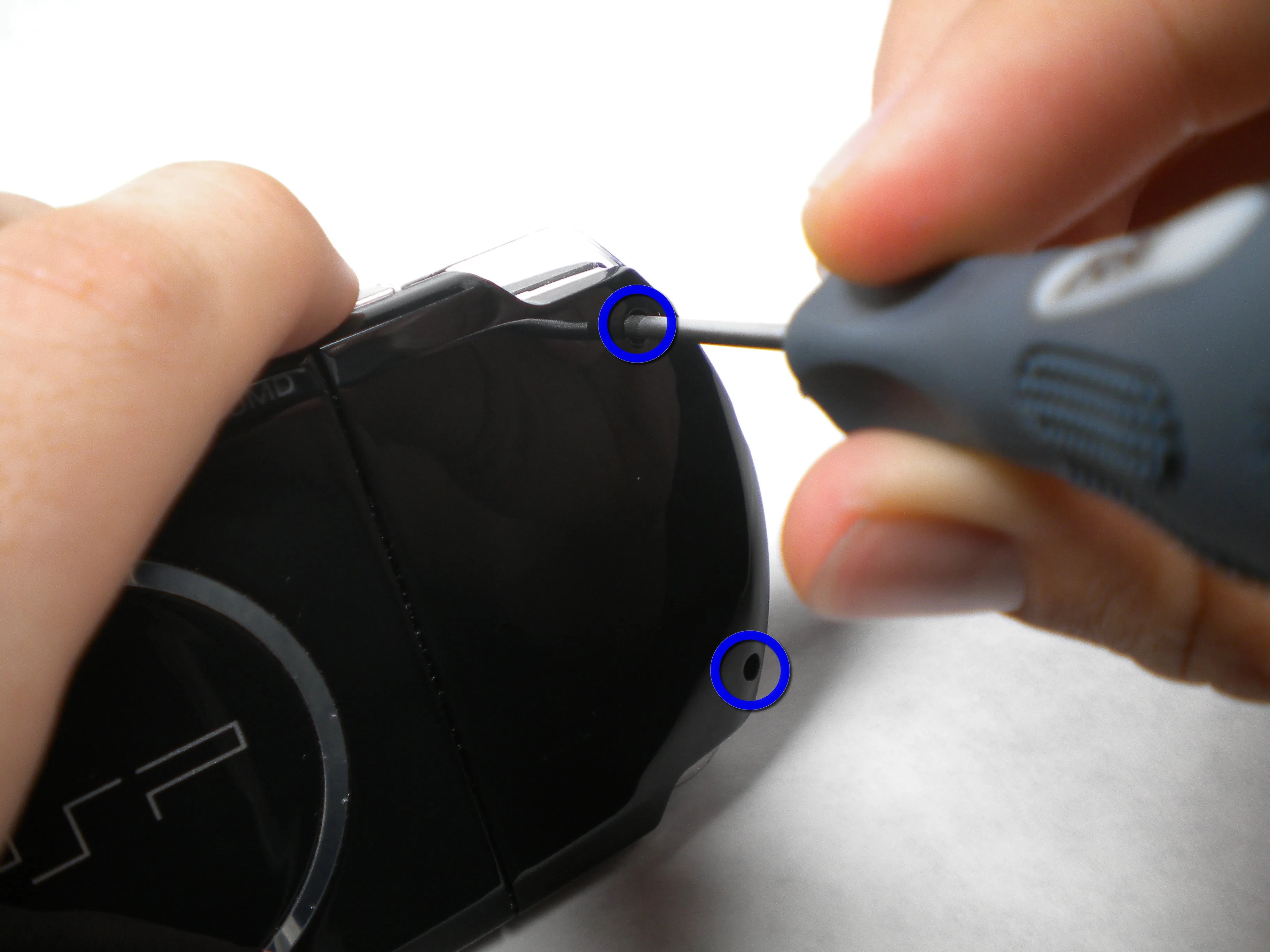

И два с правой стороны PSP.
Шаг 4

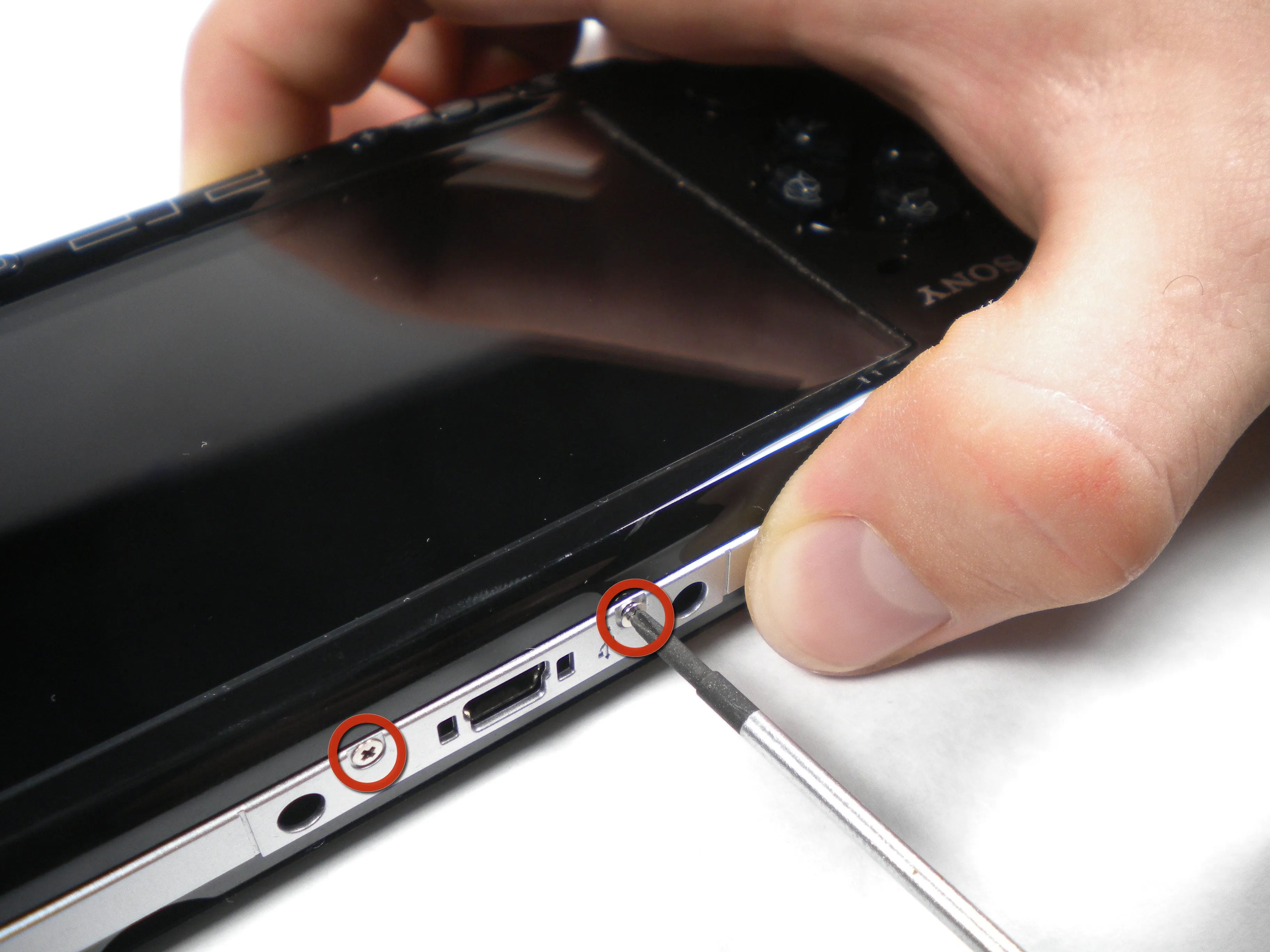

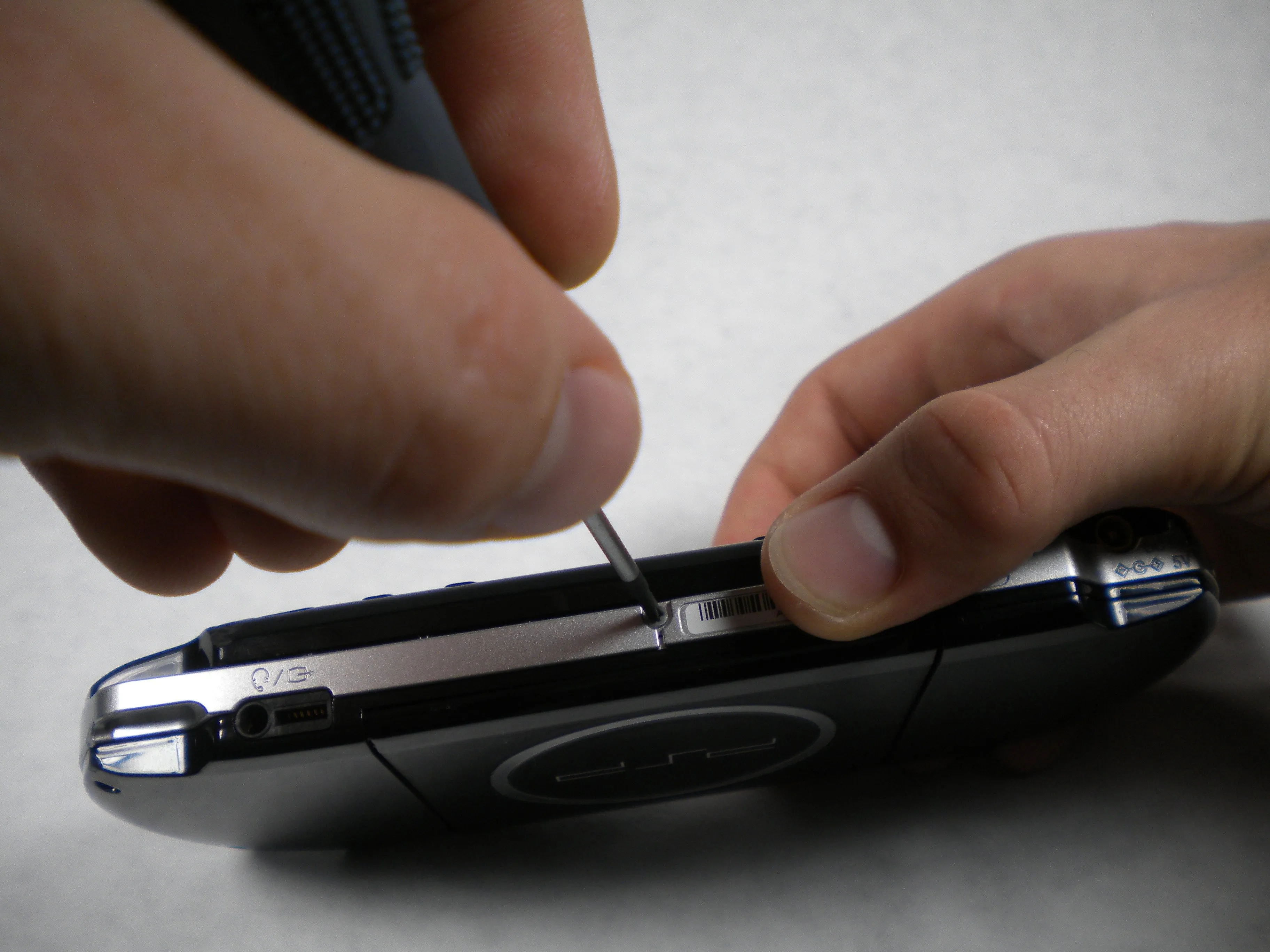

Открутите два винта в верхней части PSP.
Переверните PSP и открутите один винт с нижнего края.
Шаг 5

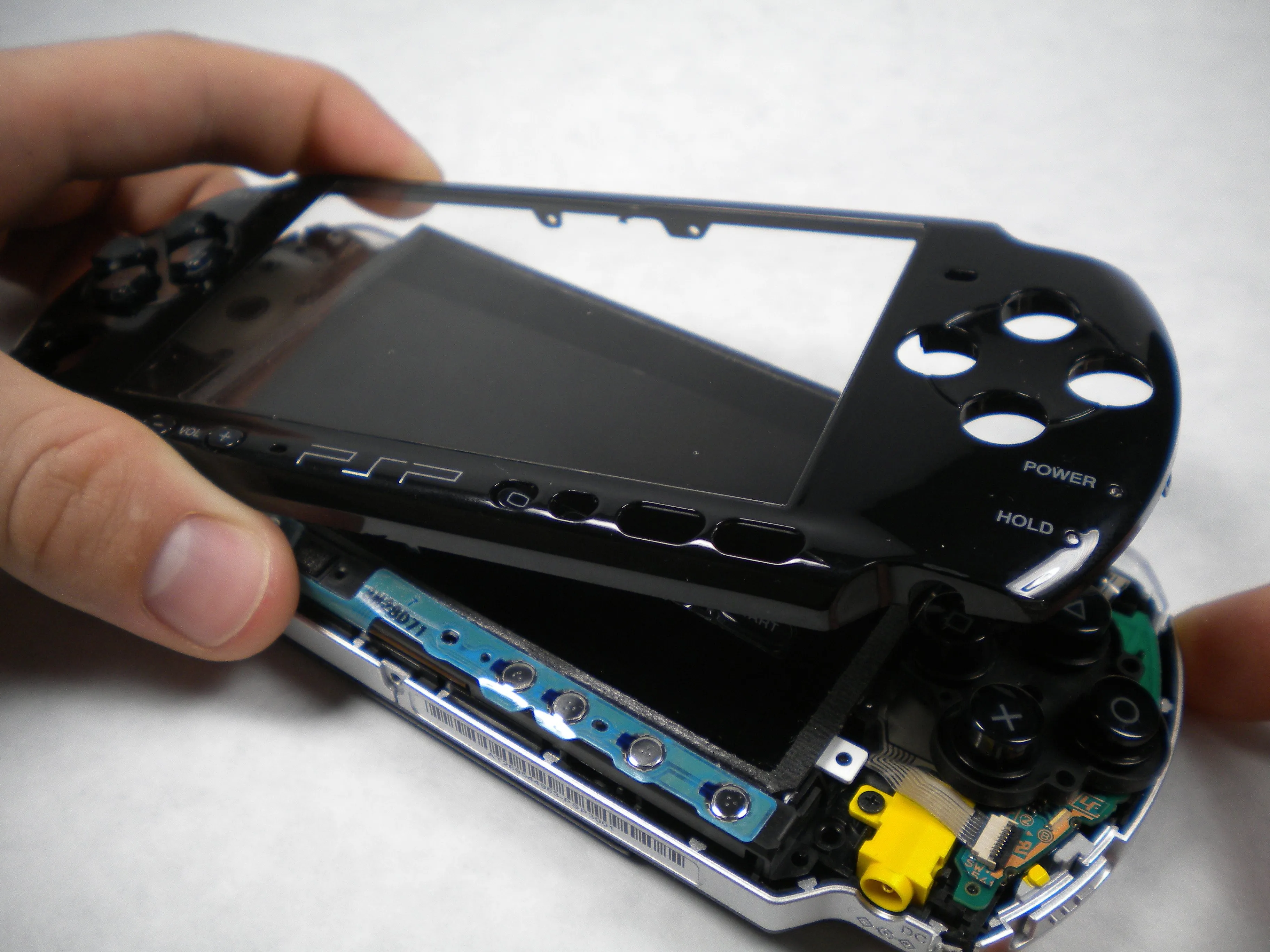

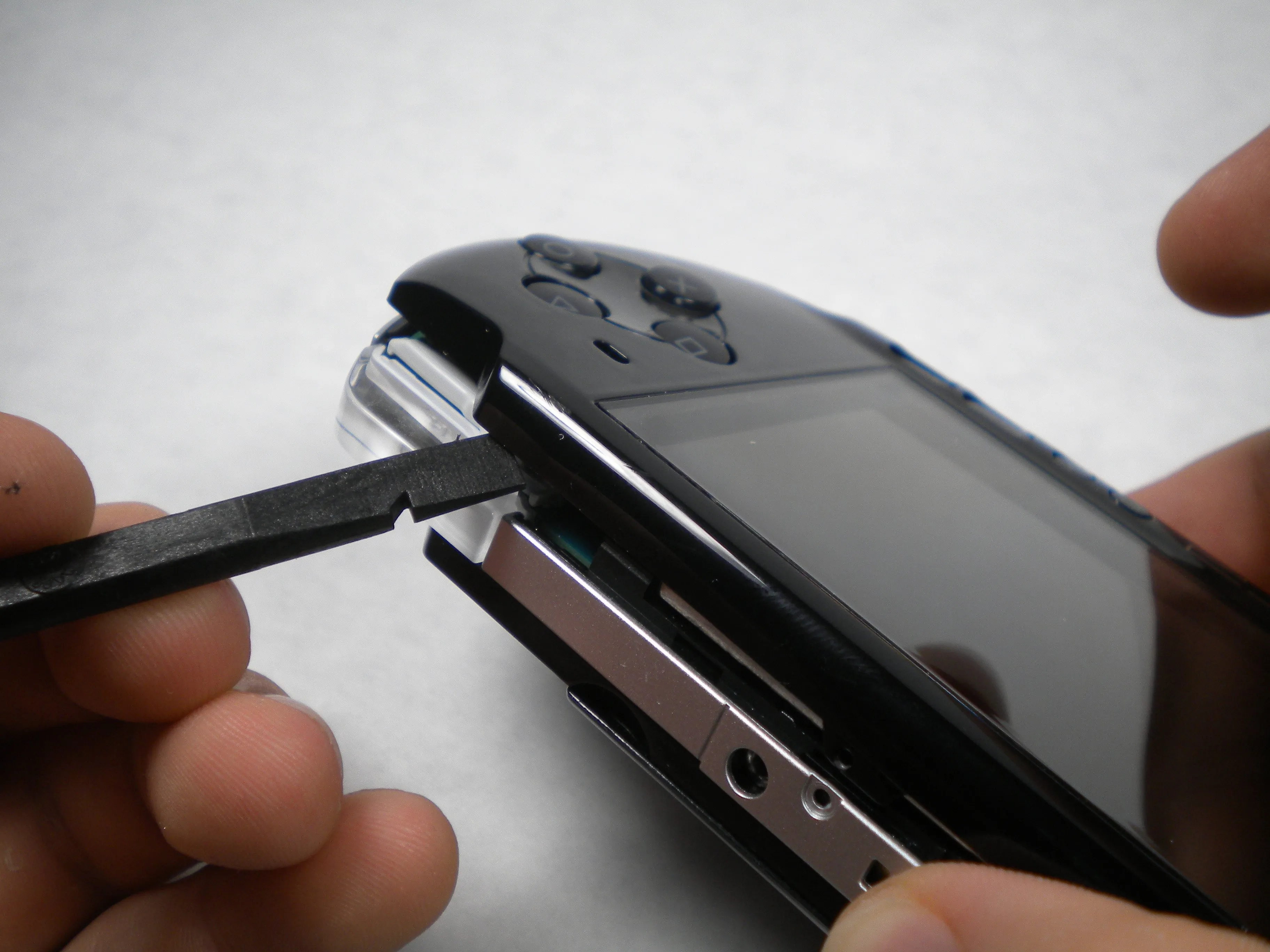

Начиная с кнопки 'R', вставьте палец между внешним корпусом PSP и аккуратно подденьте корпус.
Полностью снимите внешний корпус.
Шаг 6

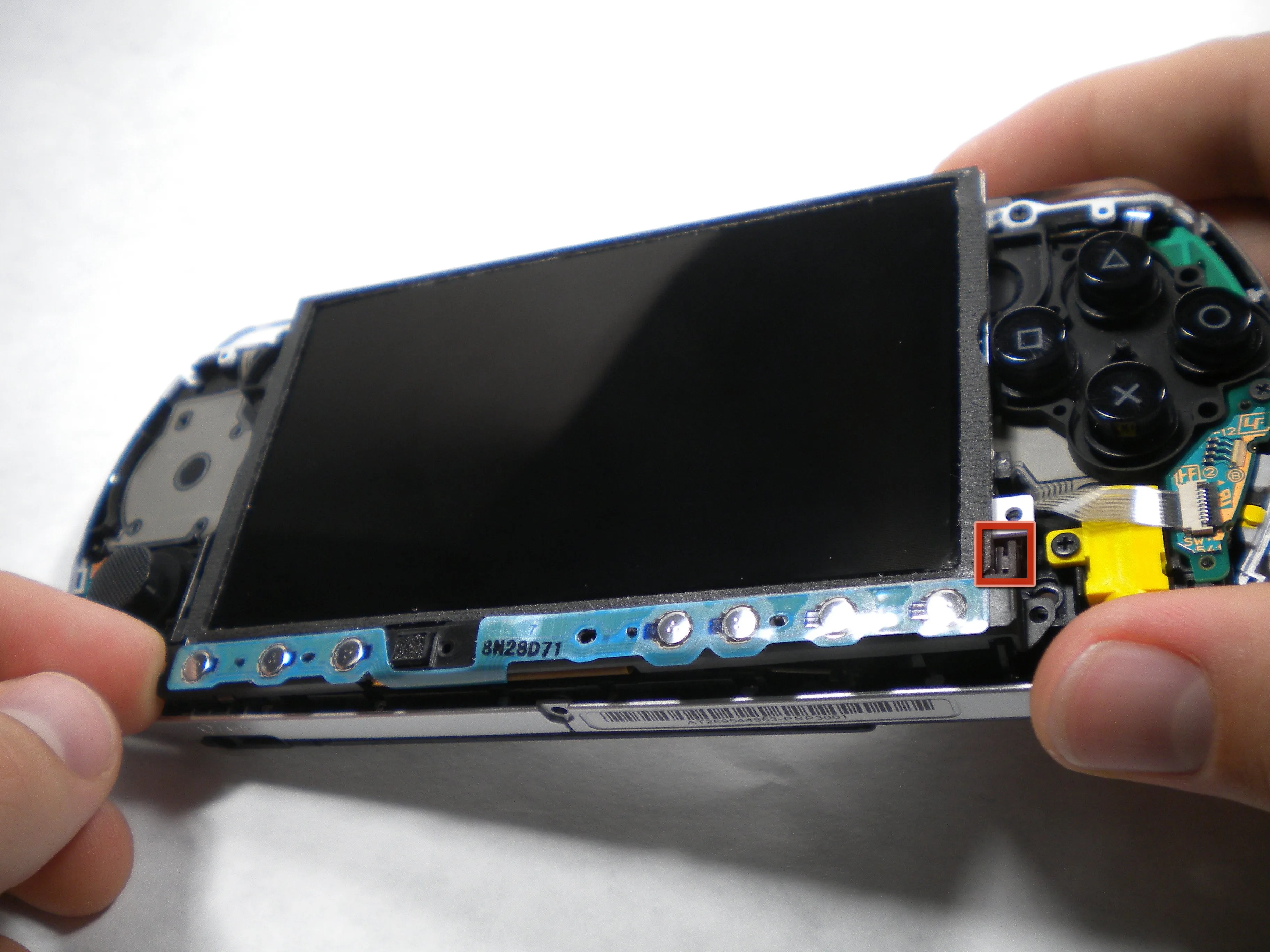

Нажмите на главную панель вправо, чтобы освободить выступ на правой стороне ЖК-экрана.
НЕ извлекайте панель полностью, так как она все еще соединена ленточными кабелями.

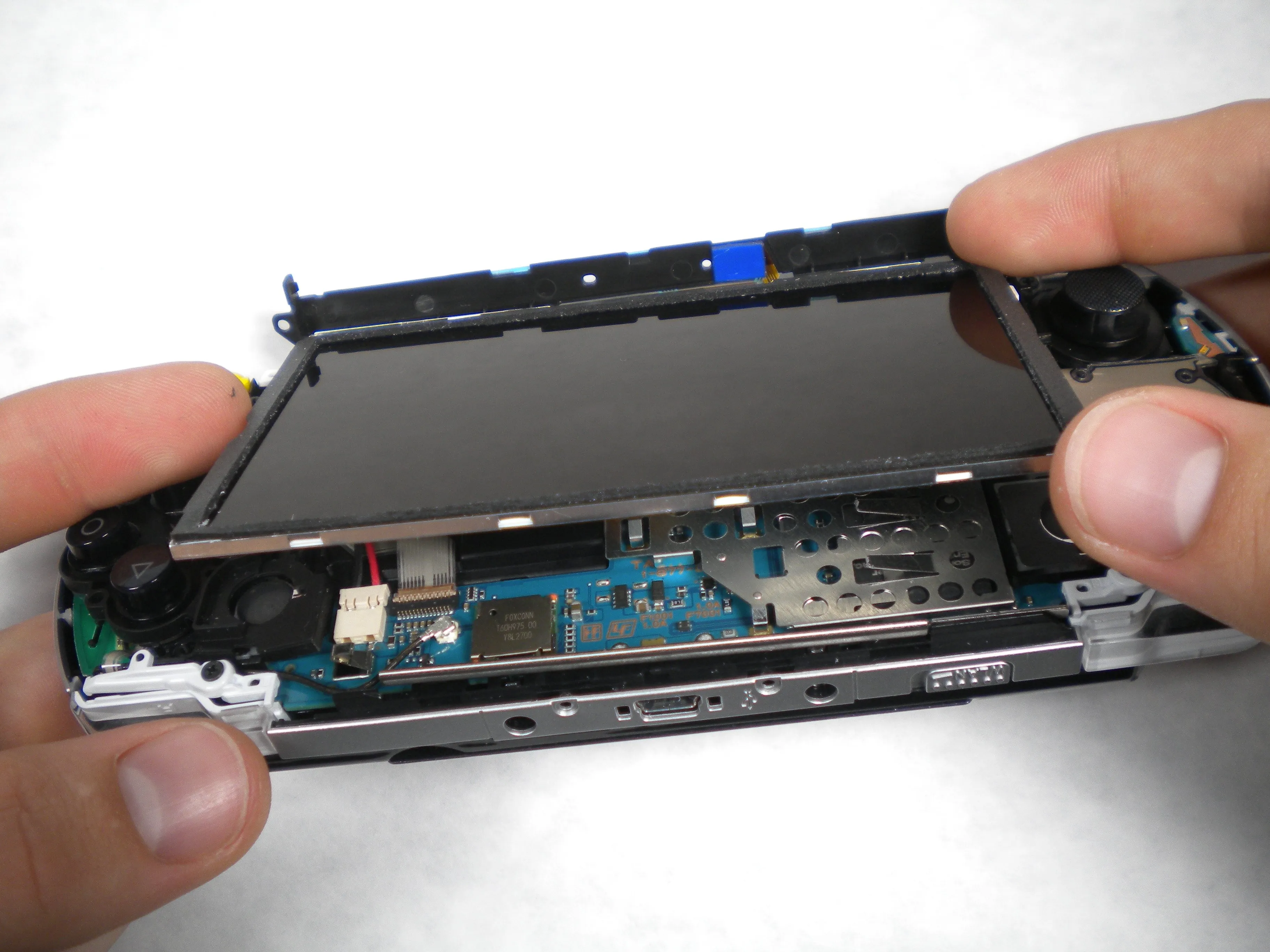

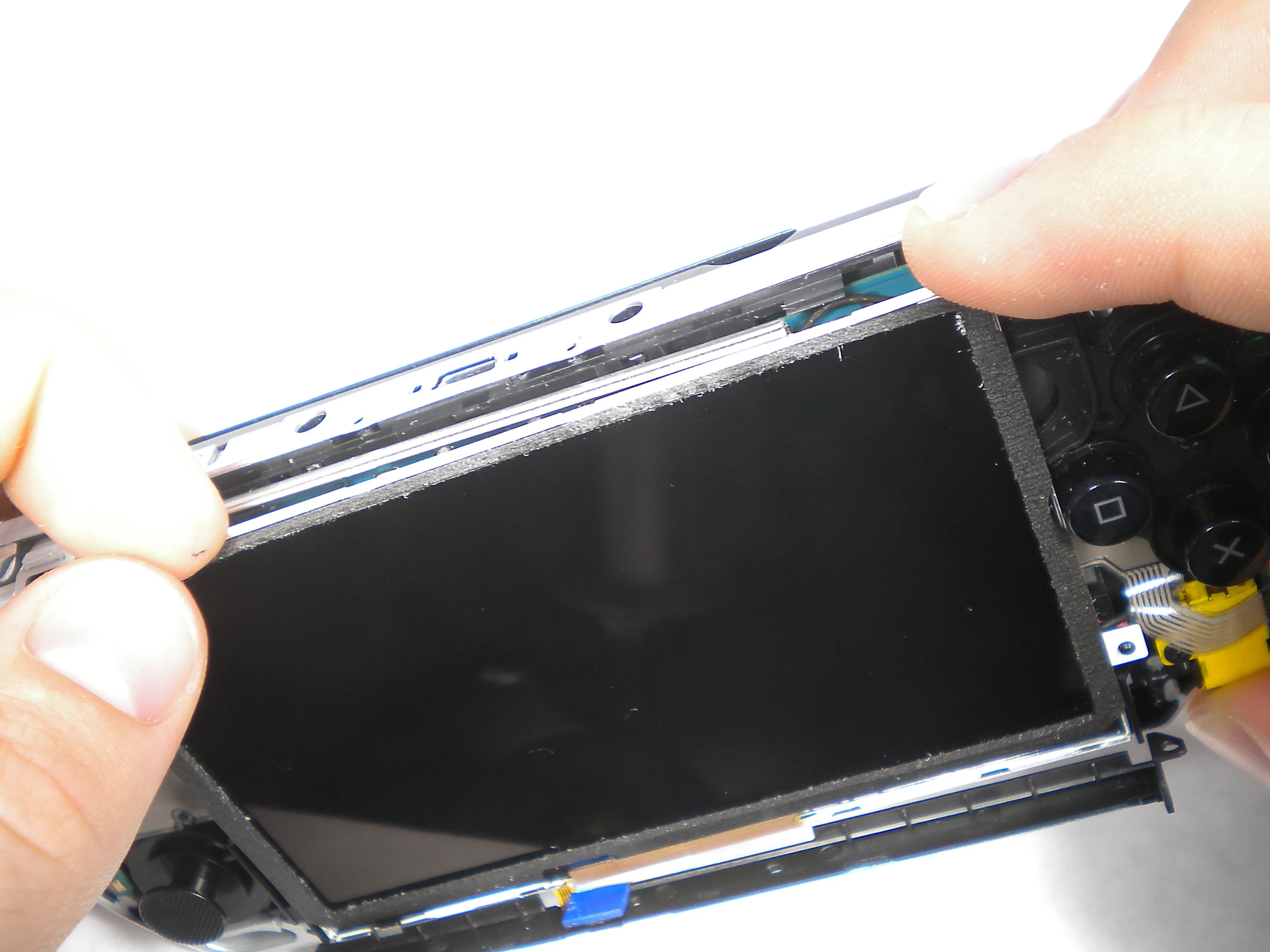

Медленно начните снимать ЖК-экран с PSP с верхнего края.
Опять же, ЖК-экран крепится ленточными кабелями, поэтому не снимайте его полностью.
Шаг 7

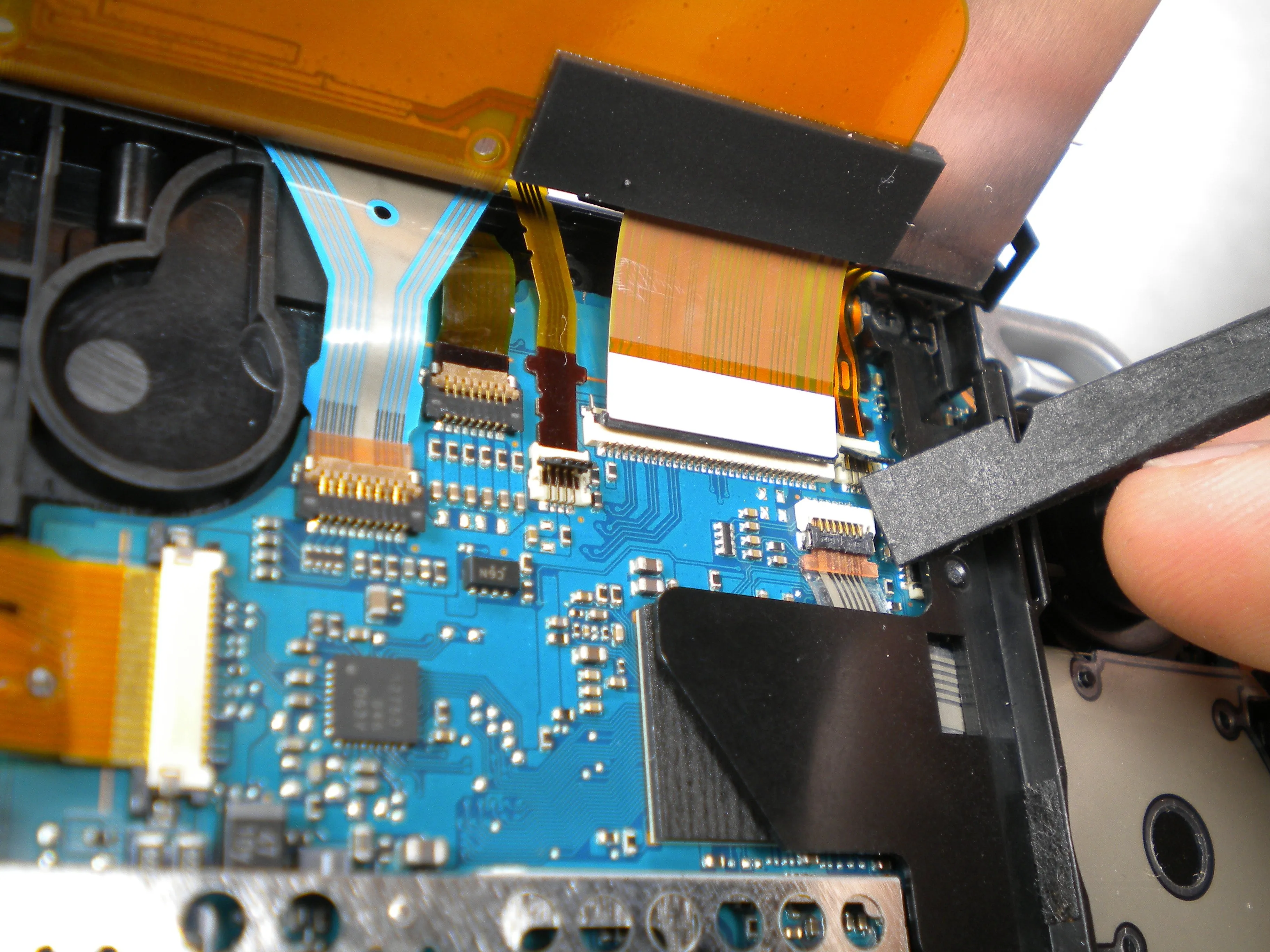

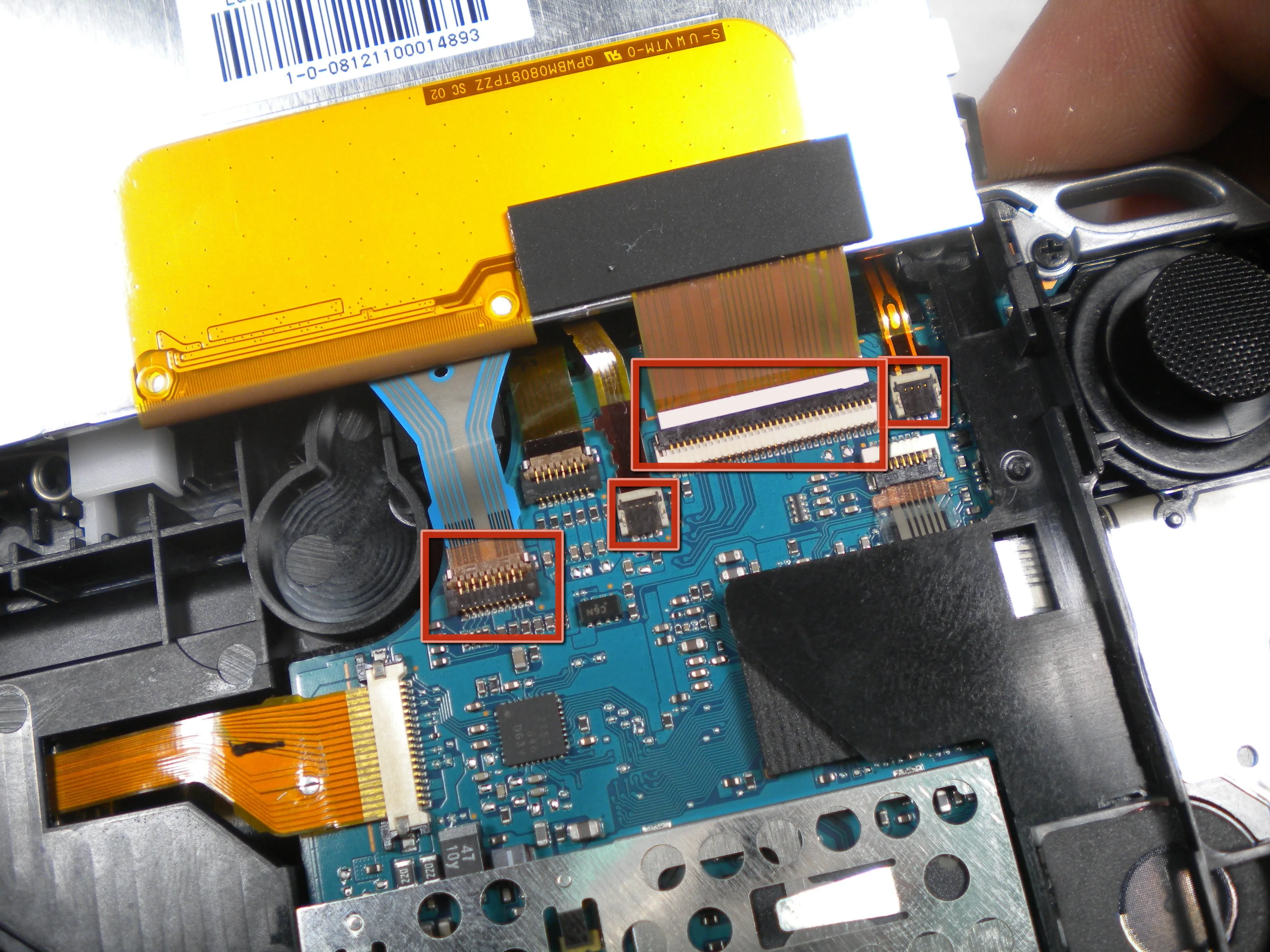

С помощью шила или ногтя подденьте маленькие коричневые фиксаторы на четырех разъемах ленточного кабеля.
ВНИМАНИЕ! Будьте осторожны при извлечении маленького ленточного кабеля из разъема ЖК-дисплея, он очень хрупкий. Подденьте черный пластик, а не белую часть разъема!

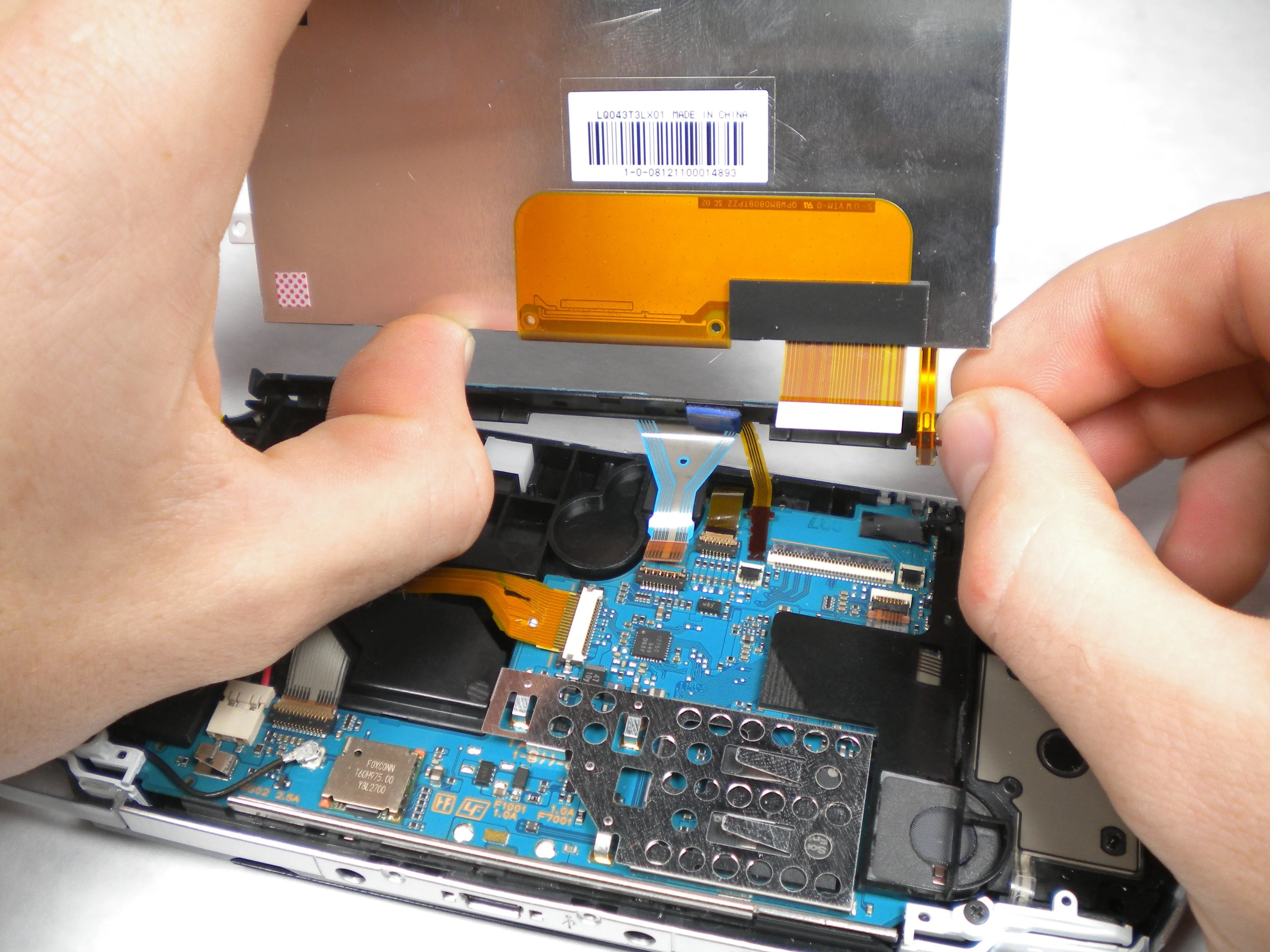

Вытащите все четыре ленточных кабеля и снимите ЖК-экран и домашнюю панель с PSP.

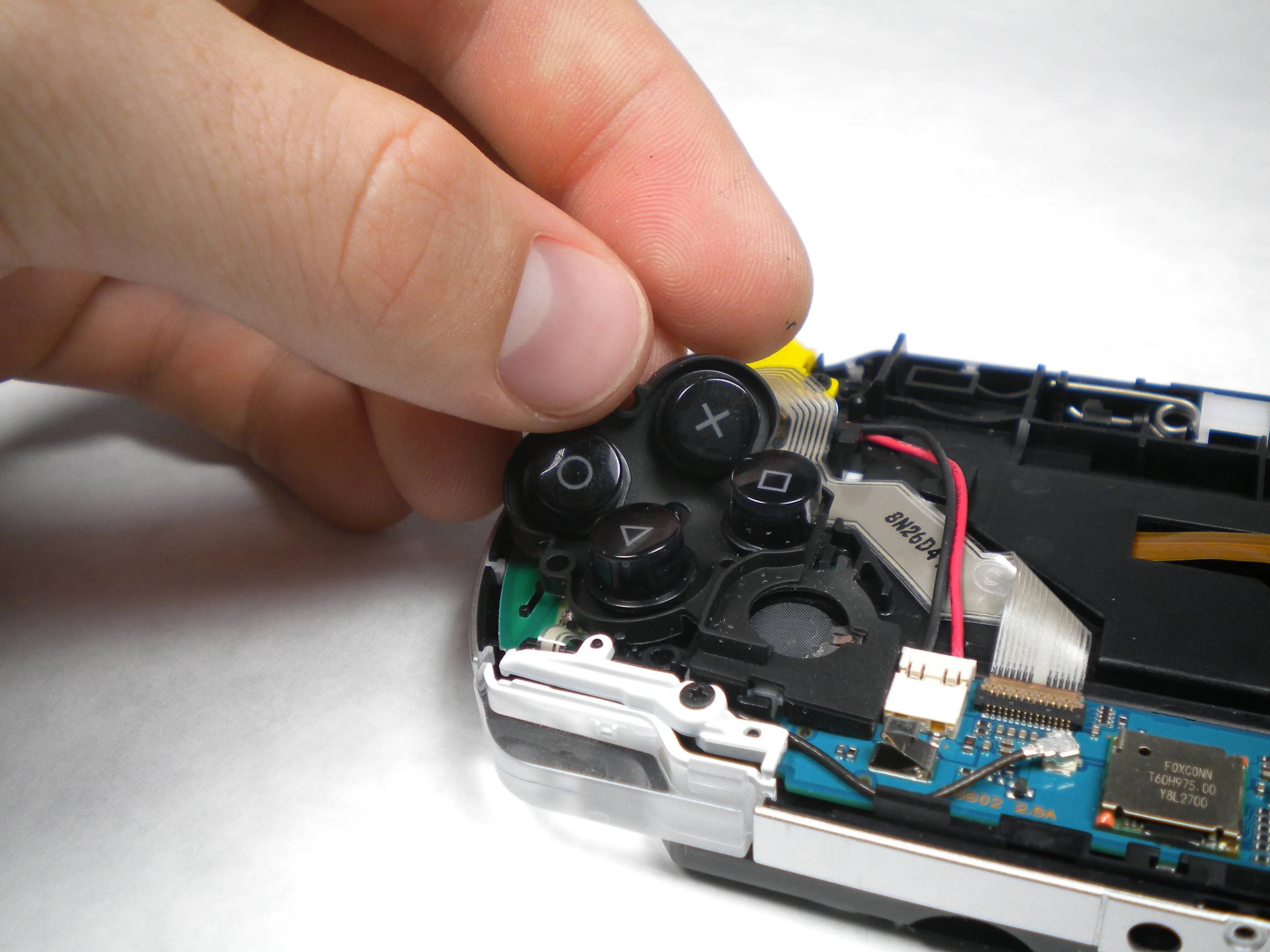

Шаг 8

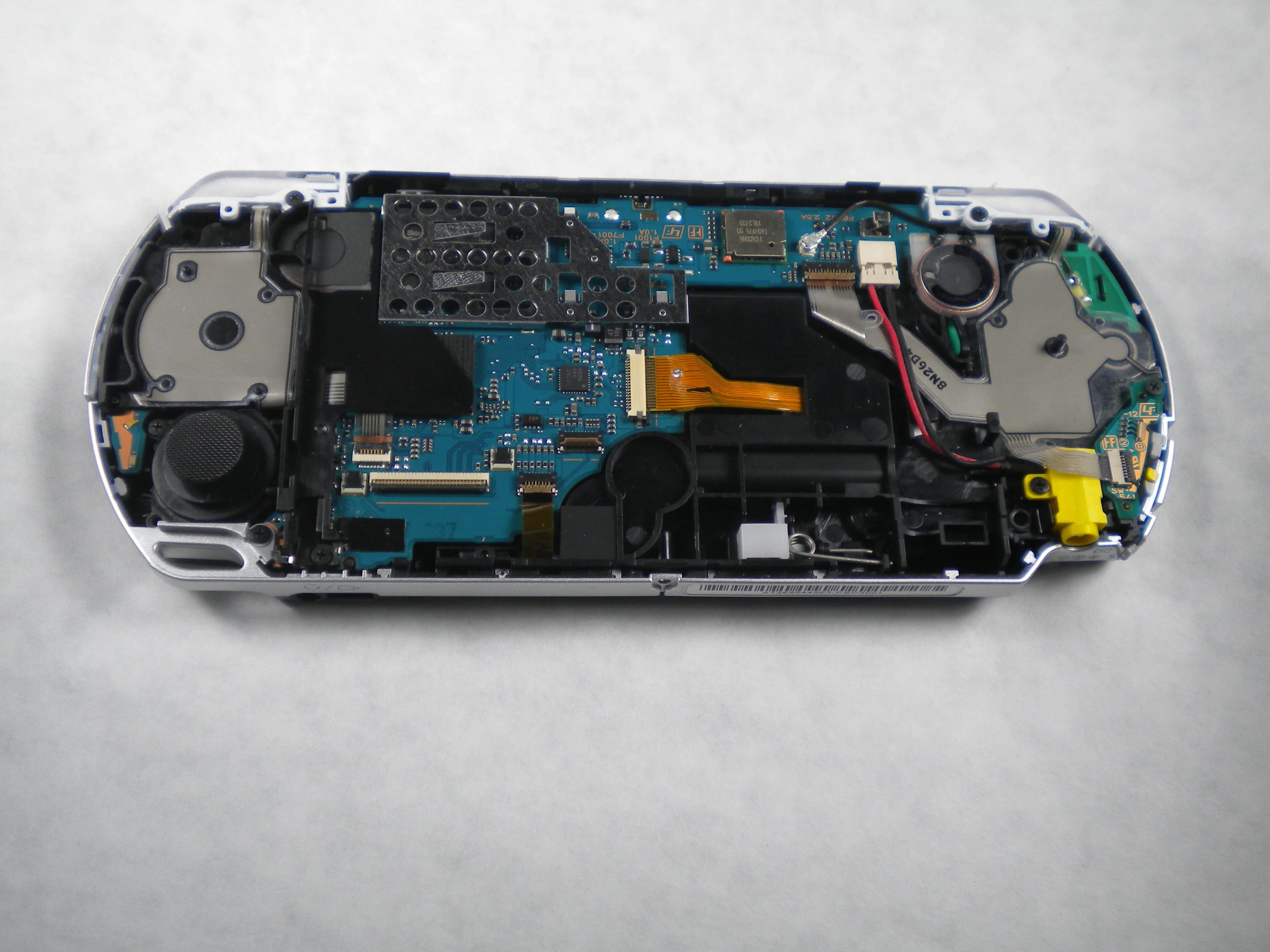

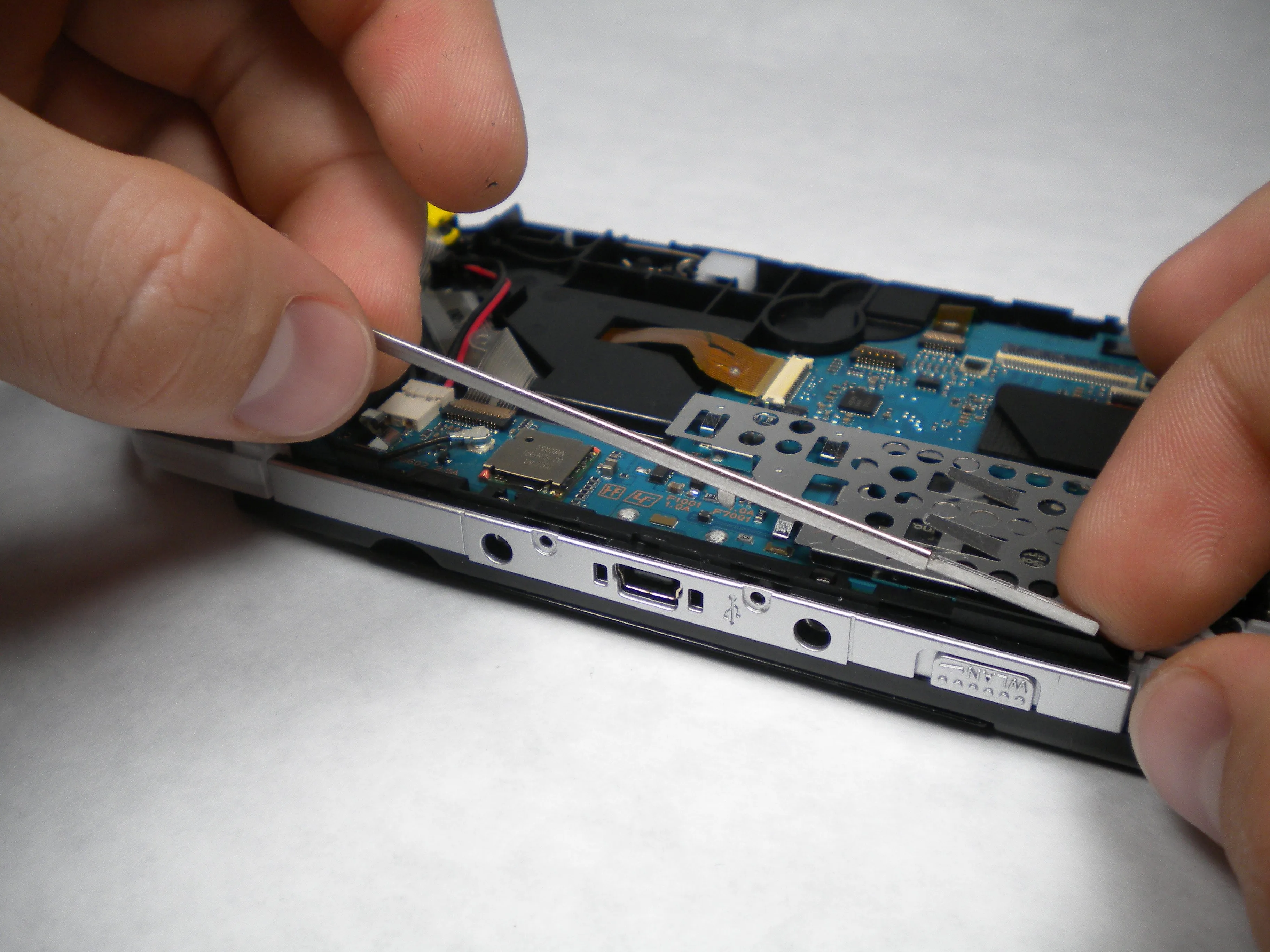

Снимите небольшую металлическую планку с верхнего края PSP. (Она помогала удерживать ЖК-экран на месте).
Снимите панель с кнопками с PSP.

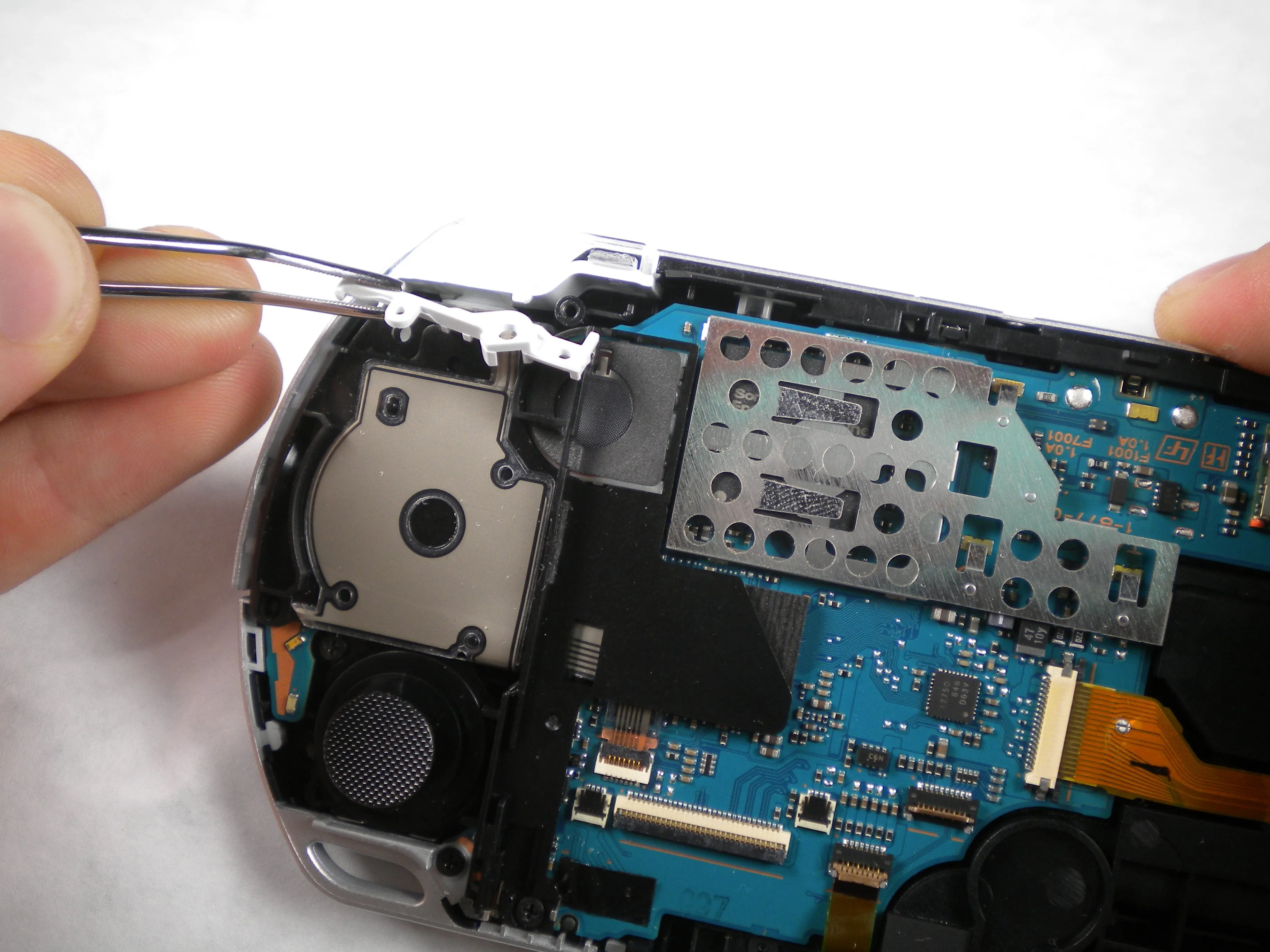

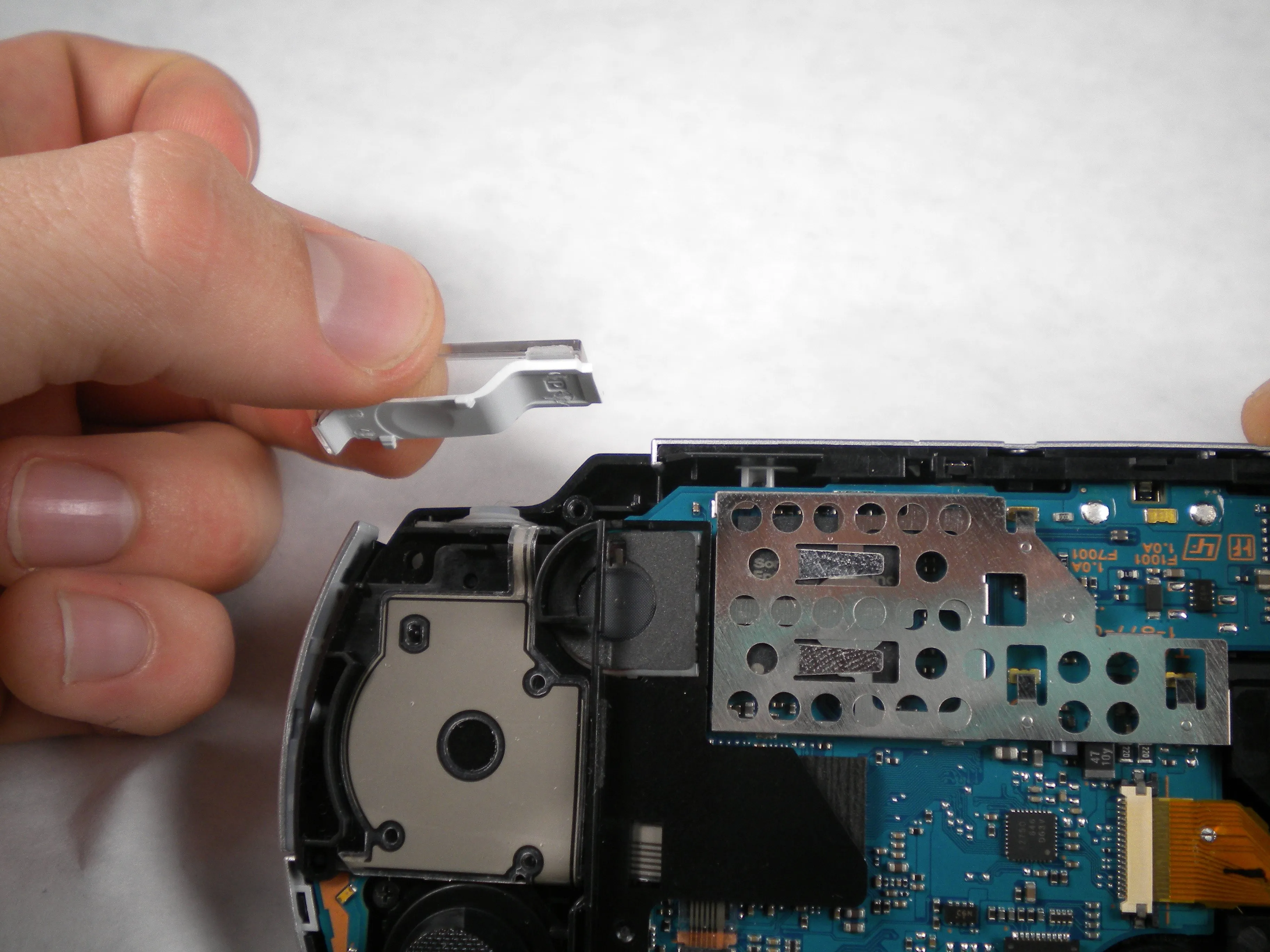

Шаг 9

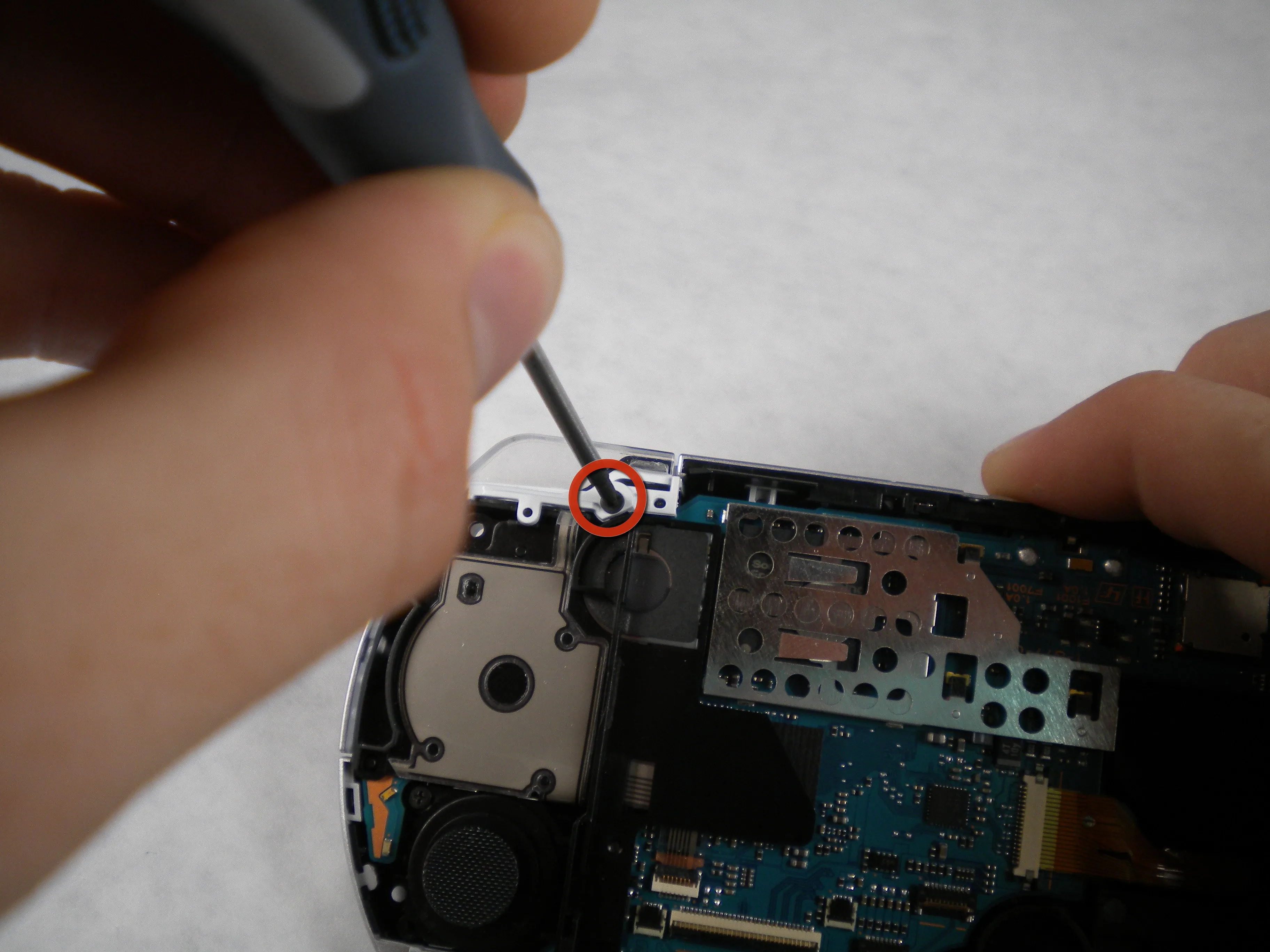

Открутите винт, крепящий 'L' кнопку включения.
Снимите белую пластиковую деталь, которая удерживает курок 'L' на месте.
Извлеките кнопку включения 'L' из PSP.
Шаг 10

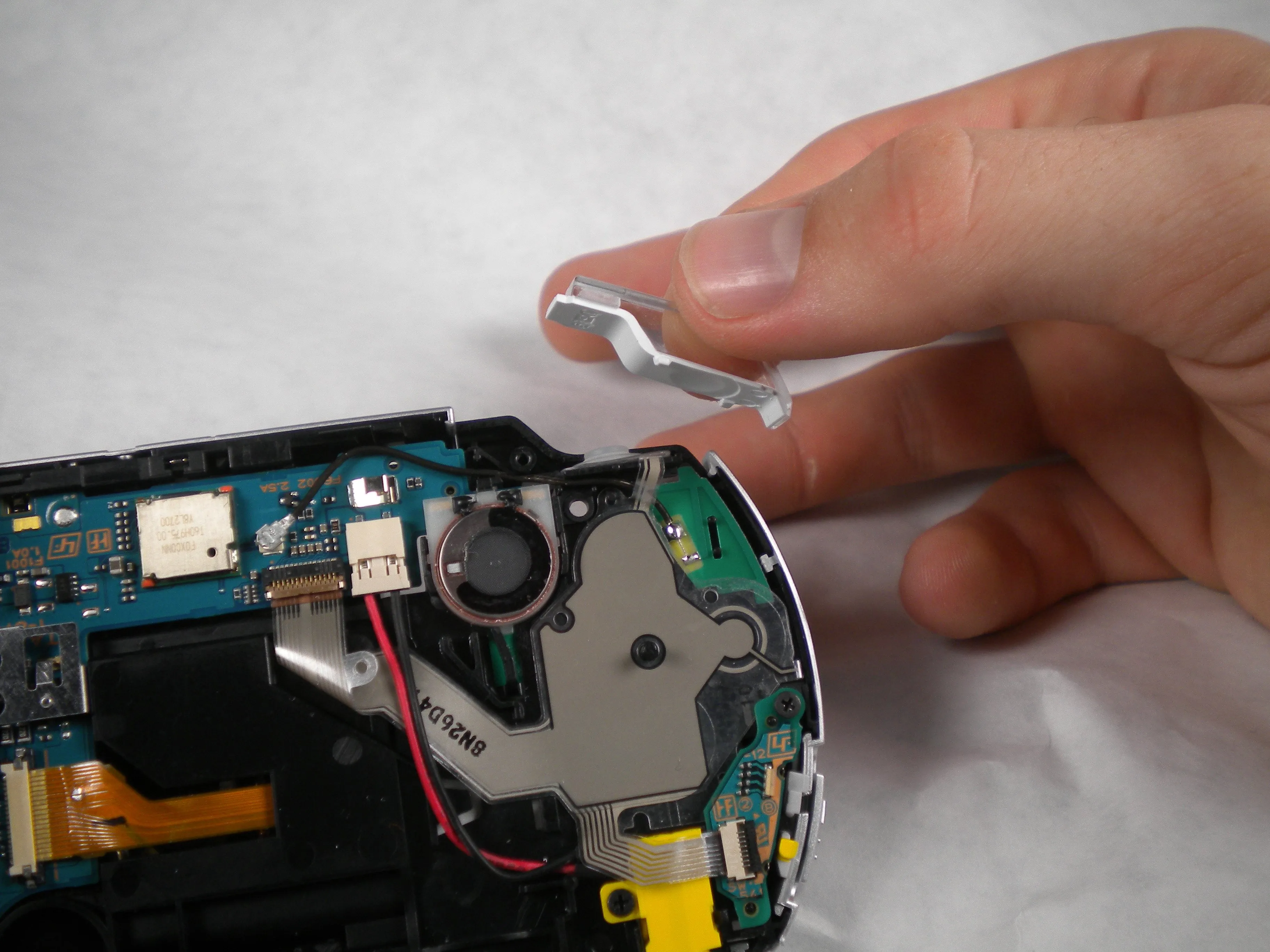

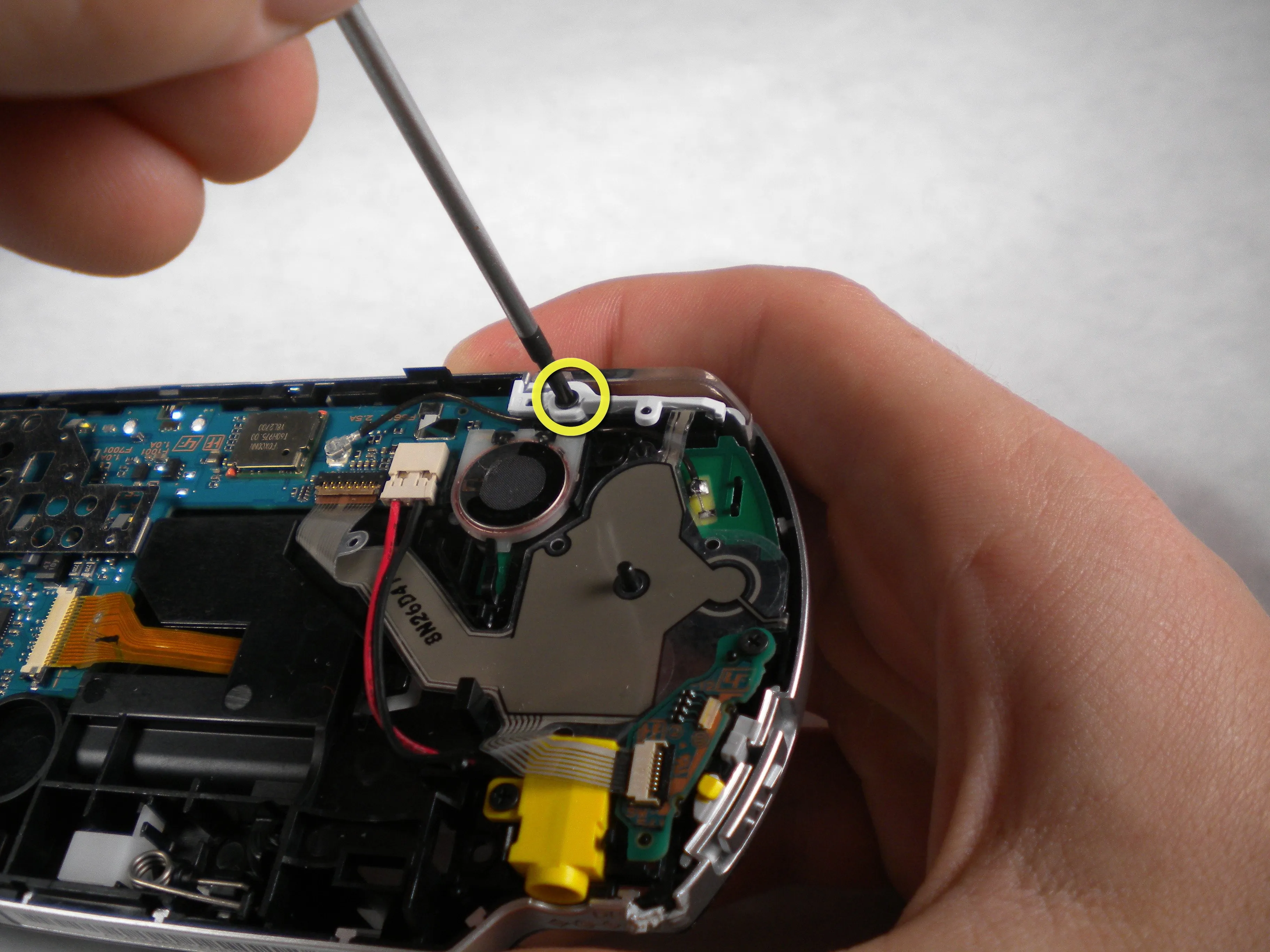

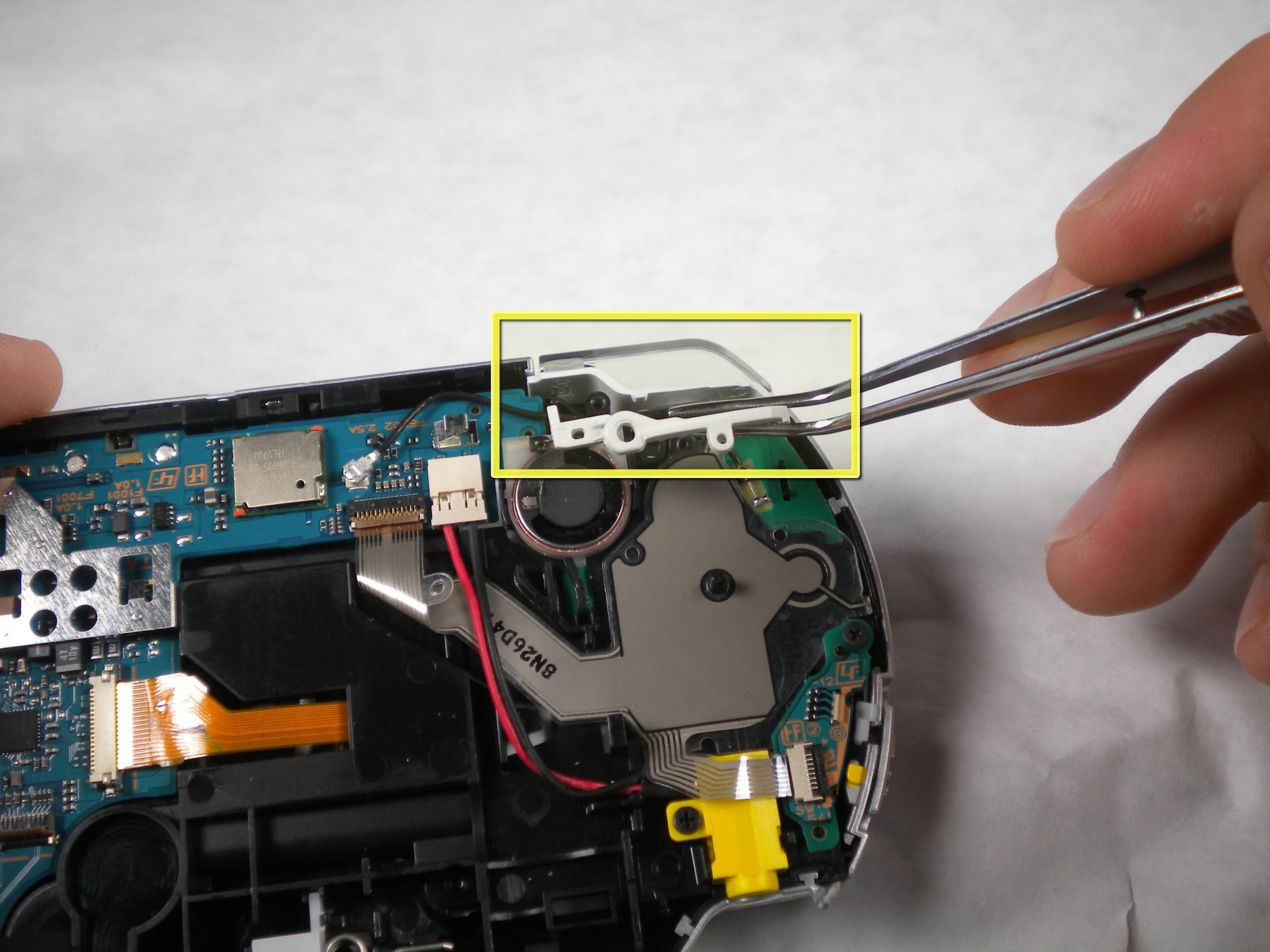

Открутите кнопку включения 'R' и снимите обе части. (Обратитесь к шагу 9, применив процедуры к этой, правой, стороне)

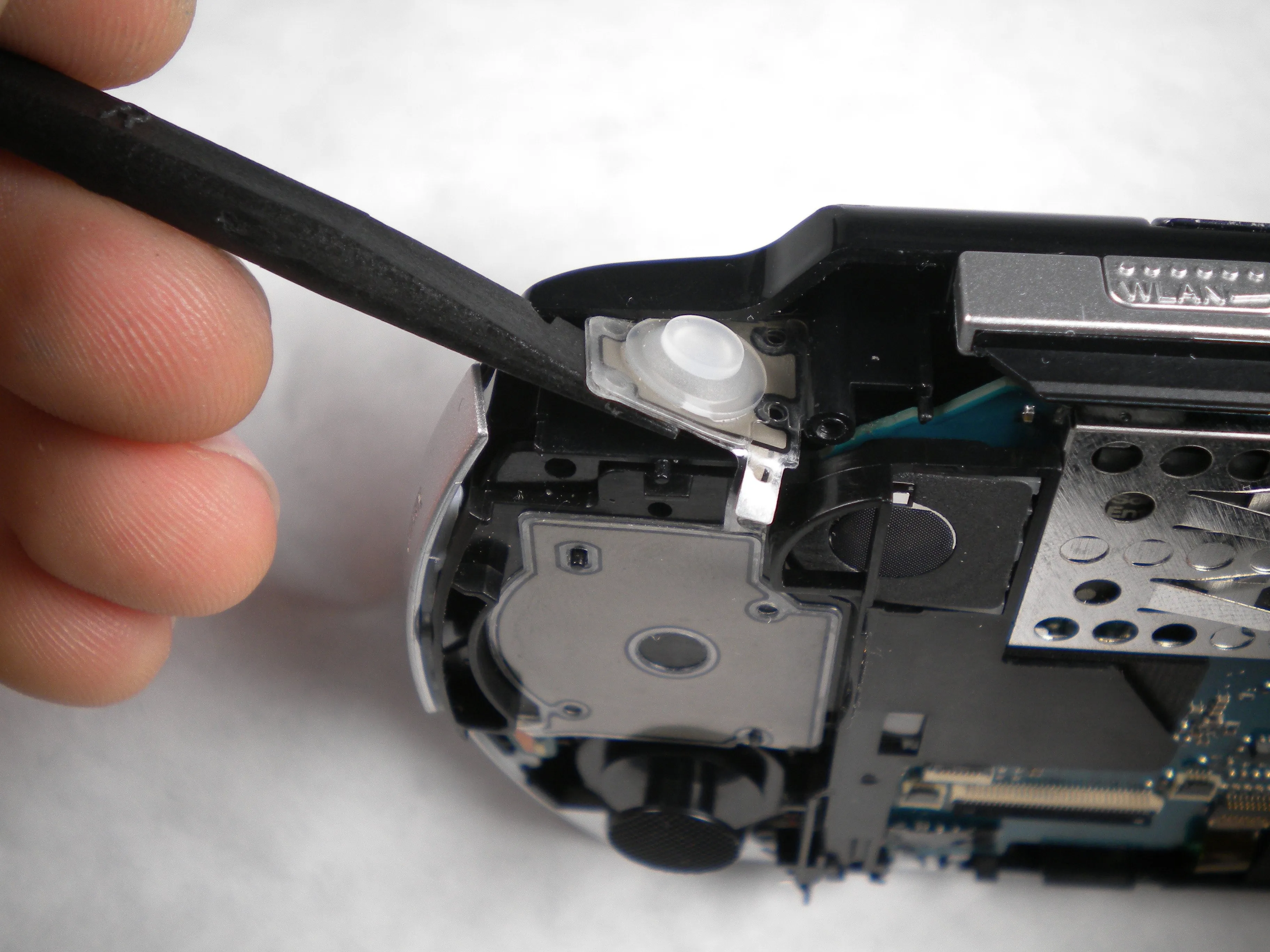

Шаг 11

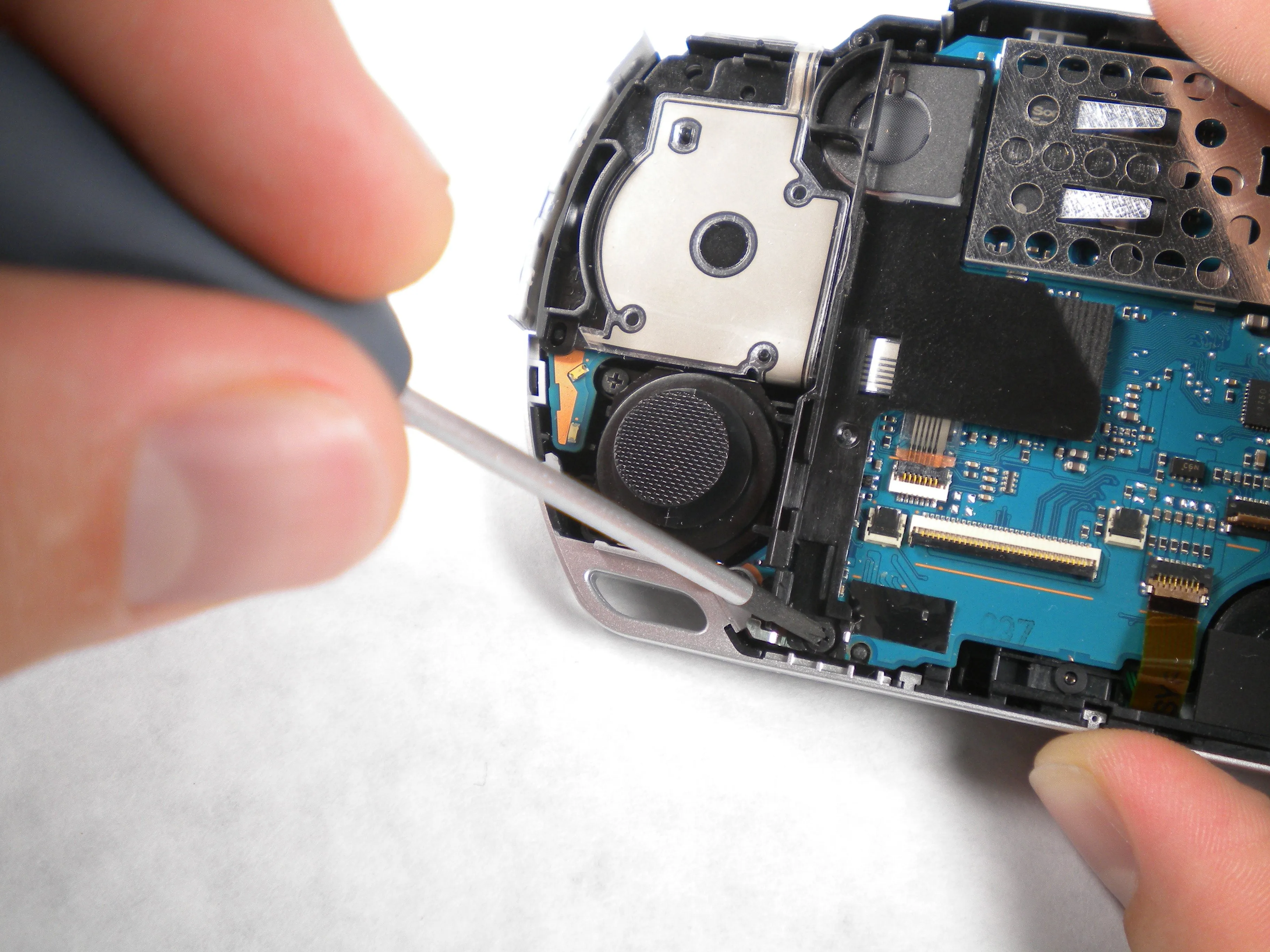

Выкрутите винт с левого нижнего края.
Осторожно, чтобы не порвать ленточный кабель, с помощью пассатижей аккуратно отделите клейкую кнопку от кнопки 'L'.
Шаг 12

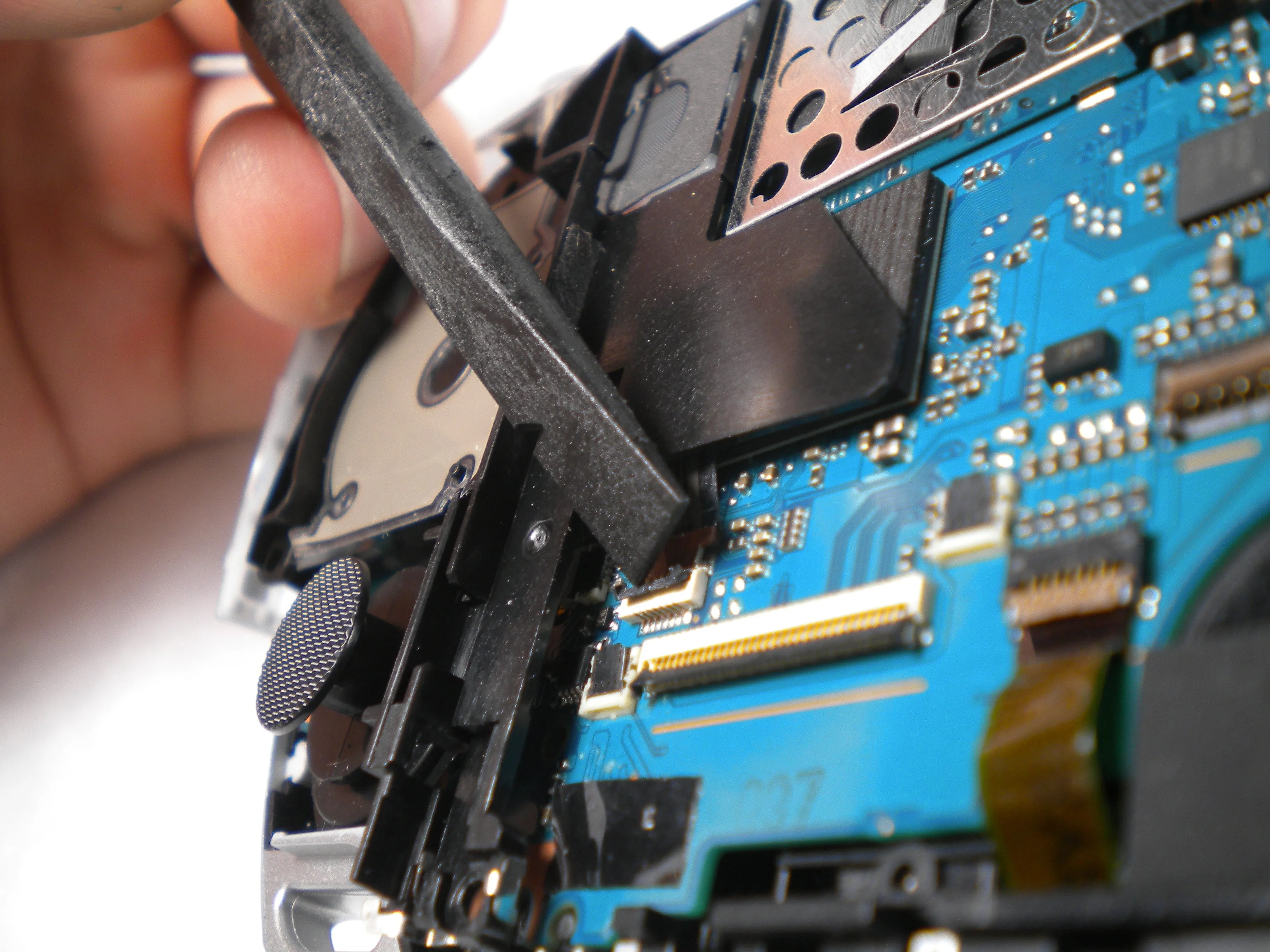

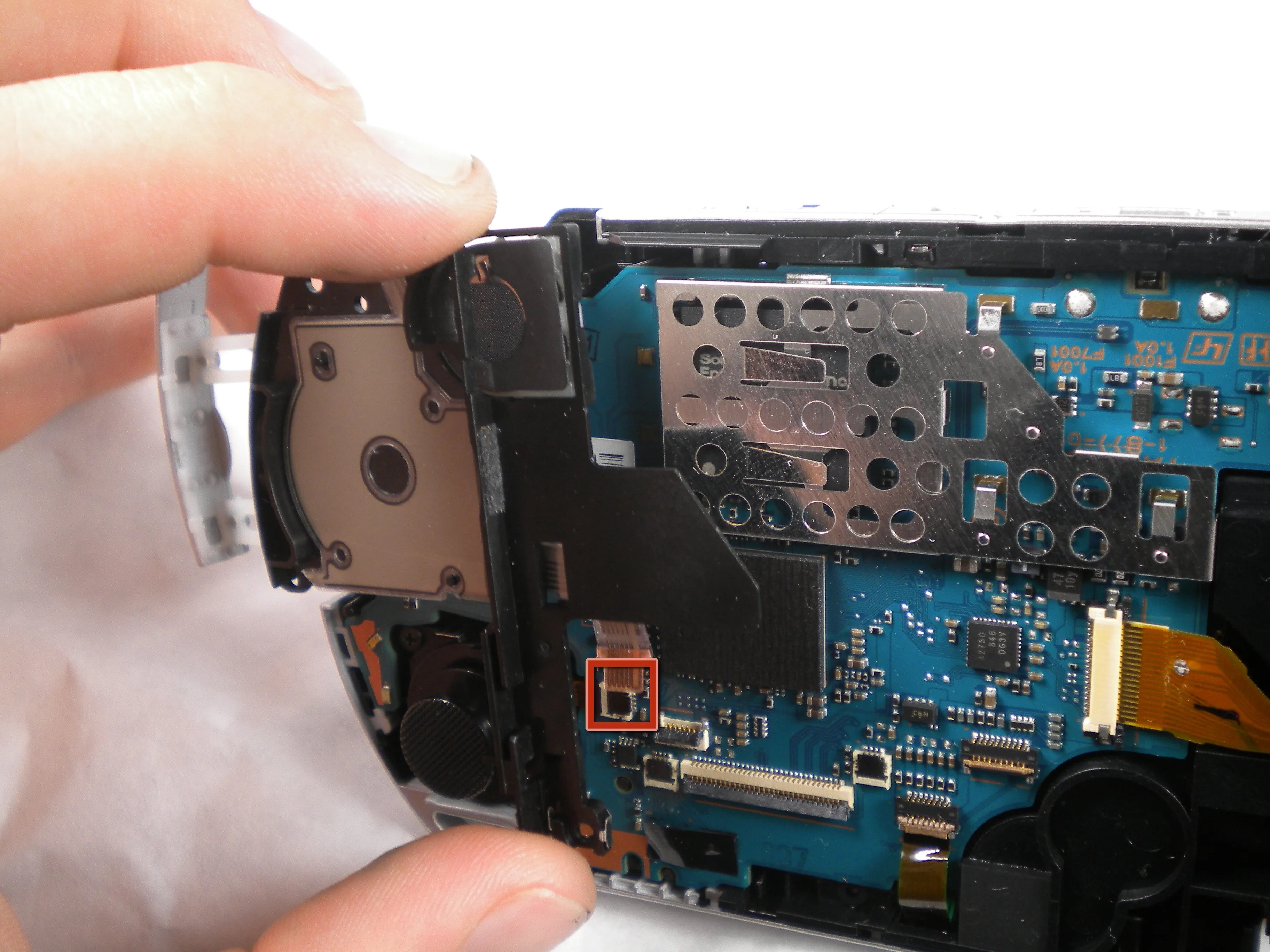

С помощью шила или ногтя подденьте коричневый фиксатор на ленточном кабеле.
Извлеките кабель из разъема и снимите всю черную часть с PSP.

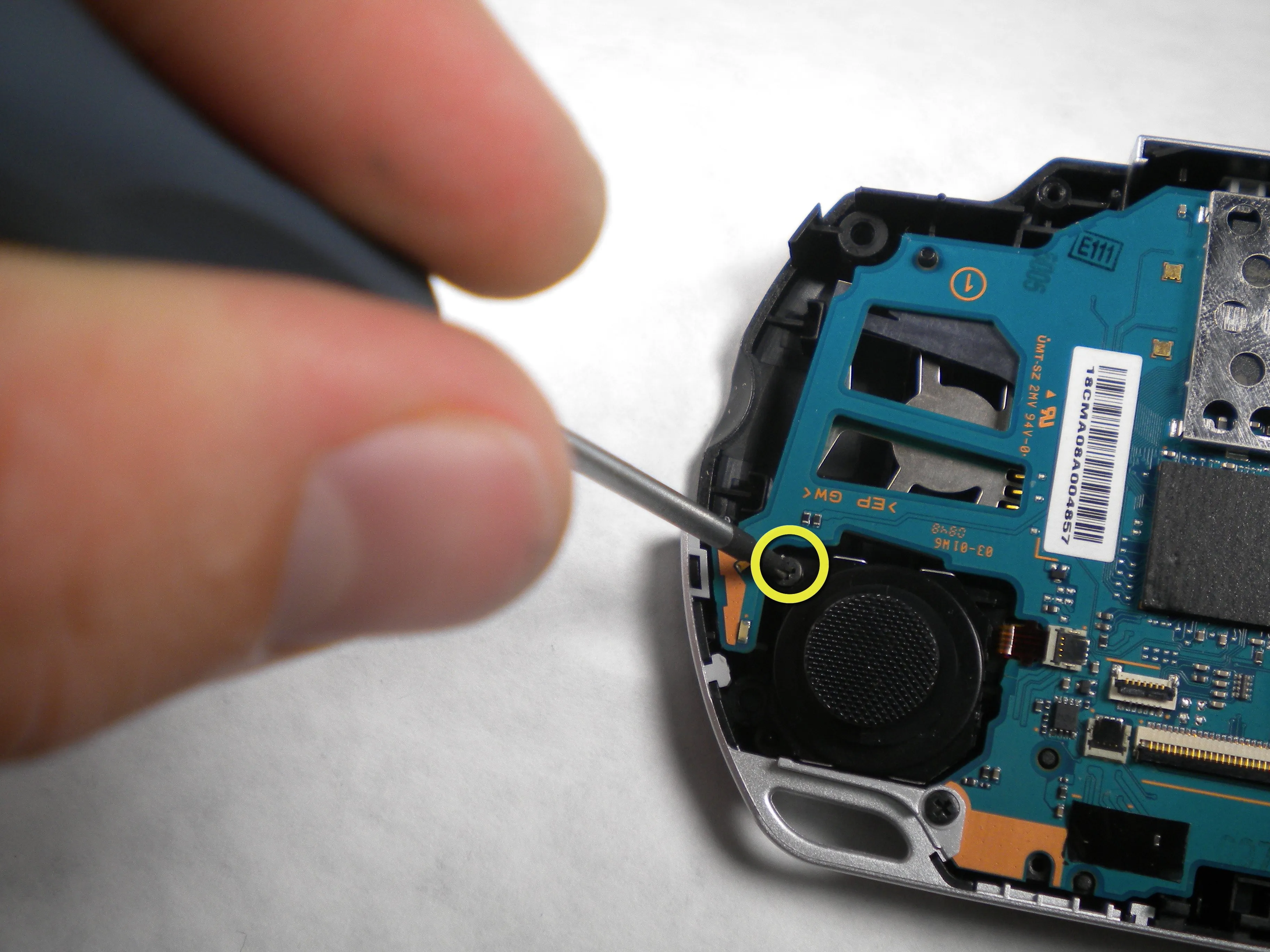

Выкрутите винт из аналогового стика.

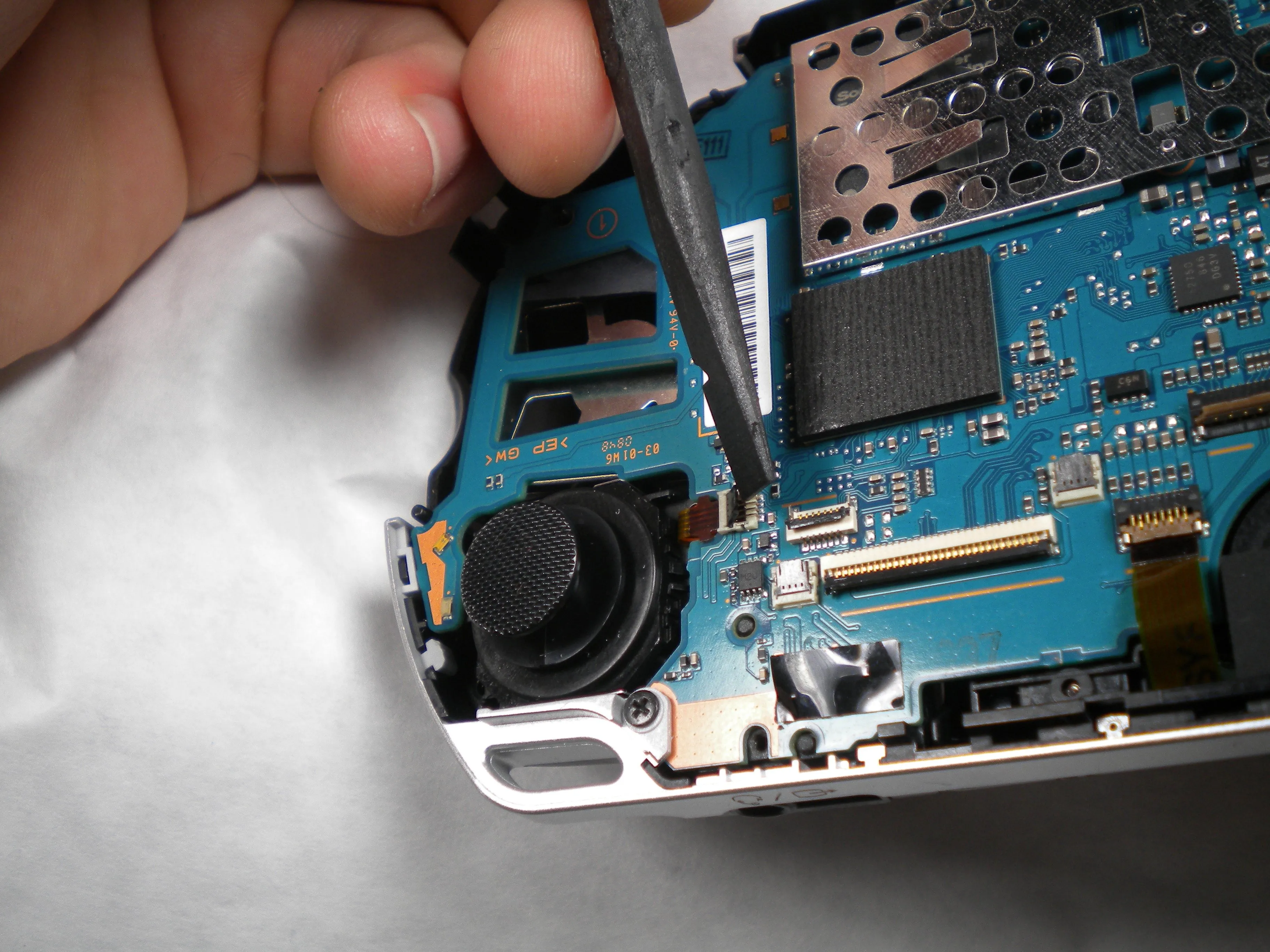

Шаг 13

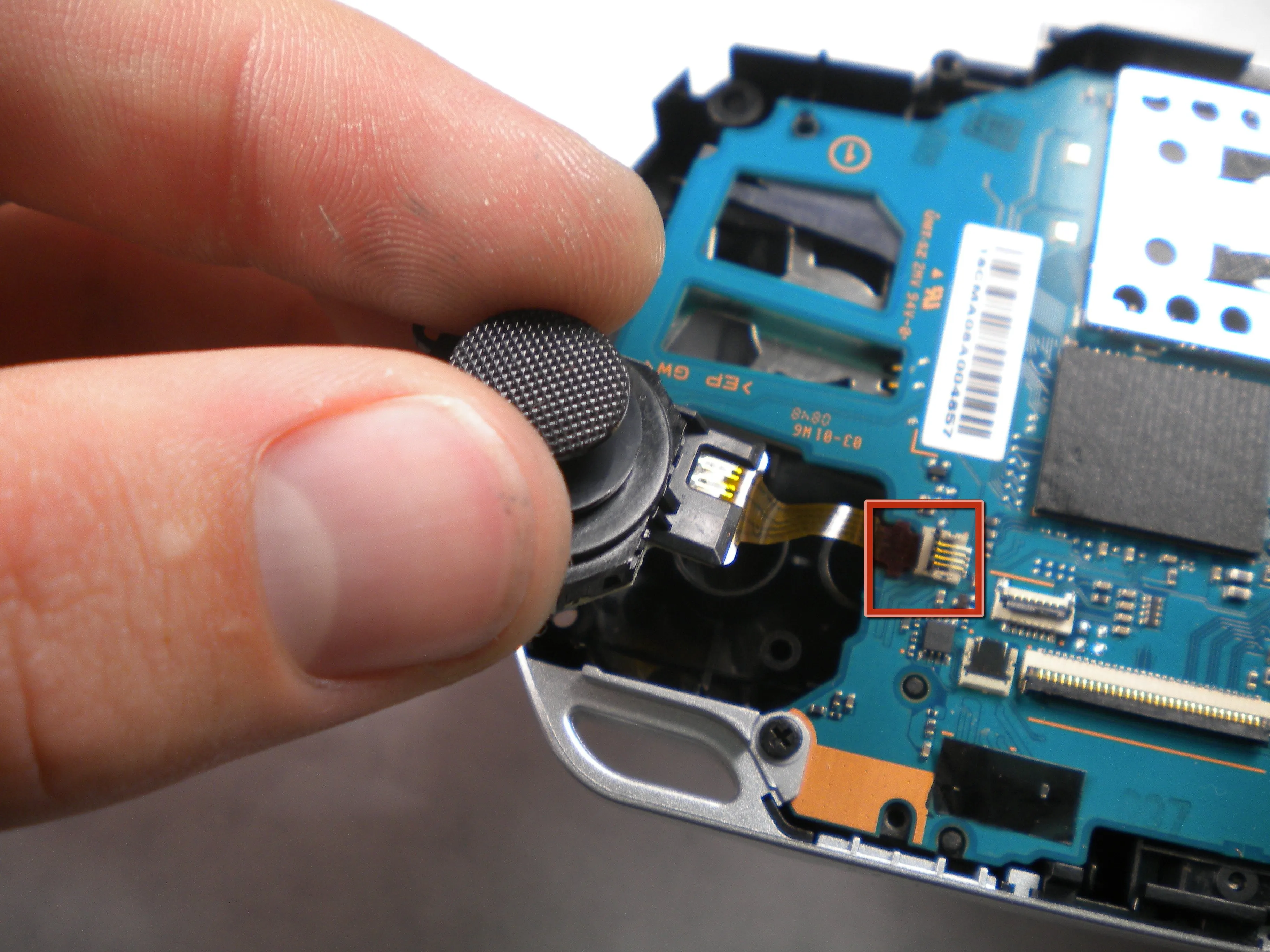

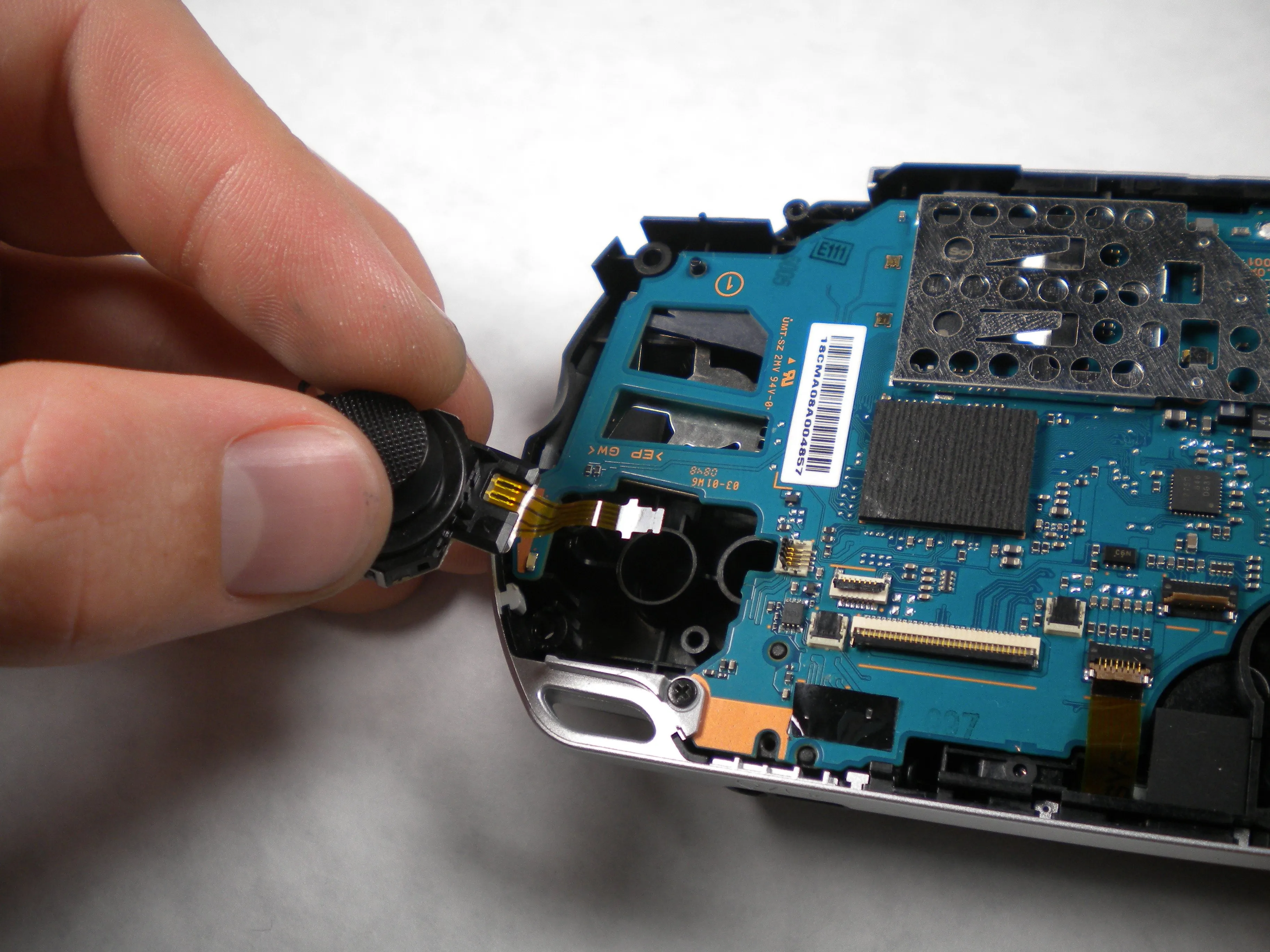

Отсоедините и извлеките ленточный кабель, соединяющий аналоговый стик с основной платой.
Извлеките аналоговый стик из PSP.

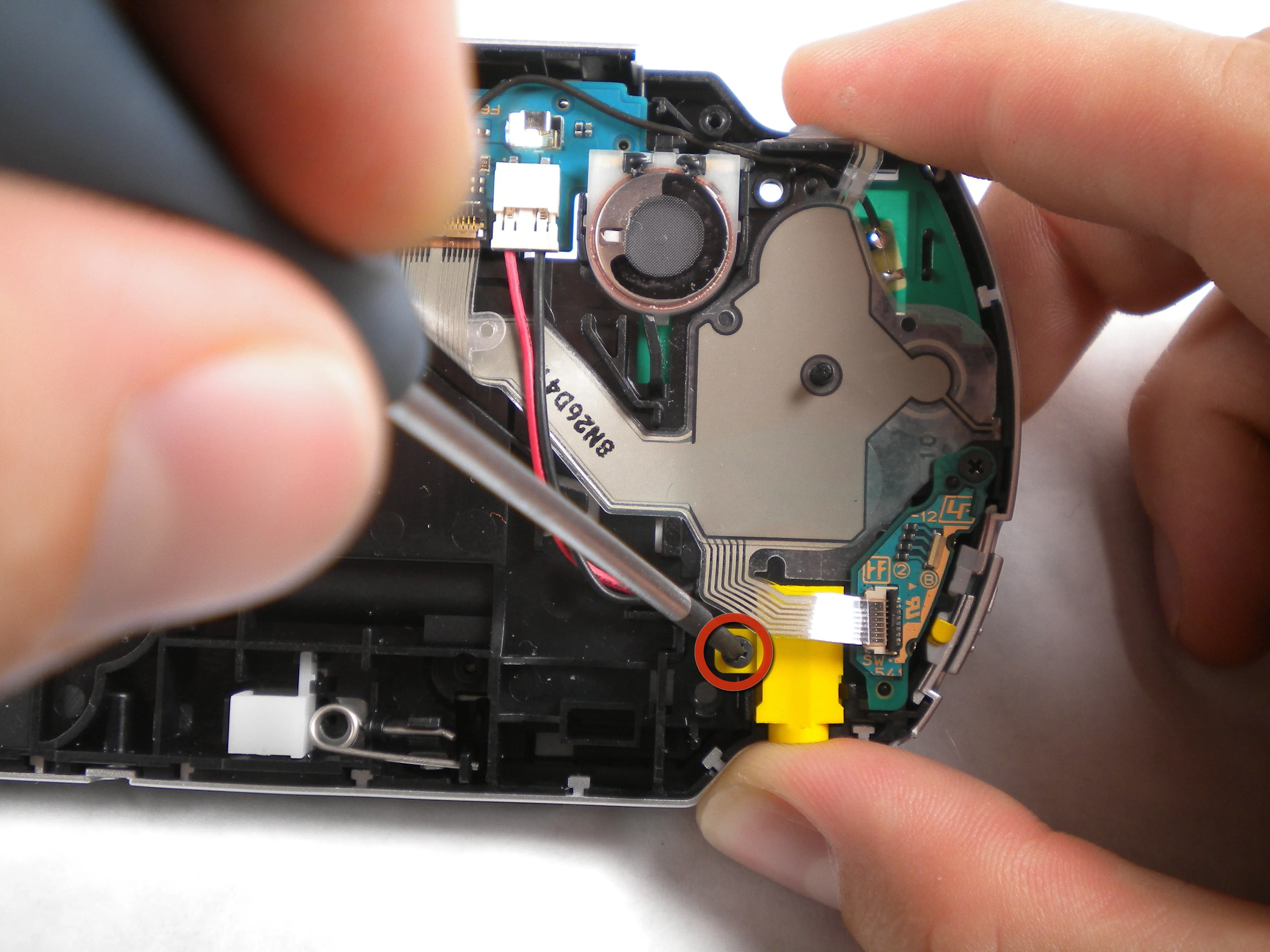

Шаг 14

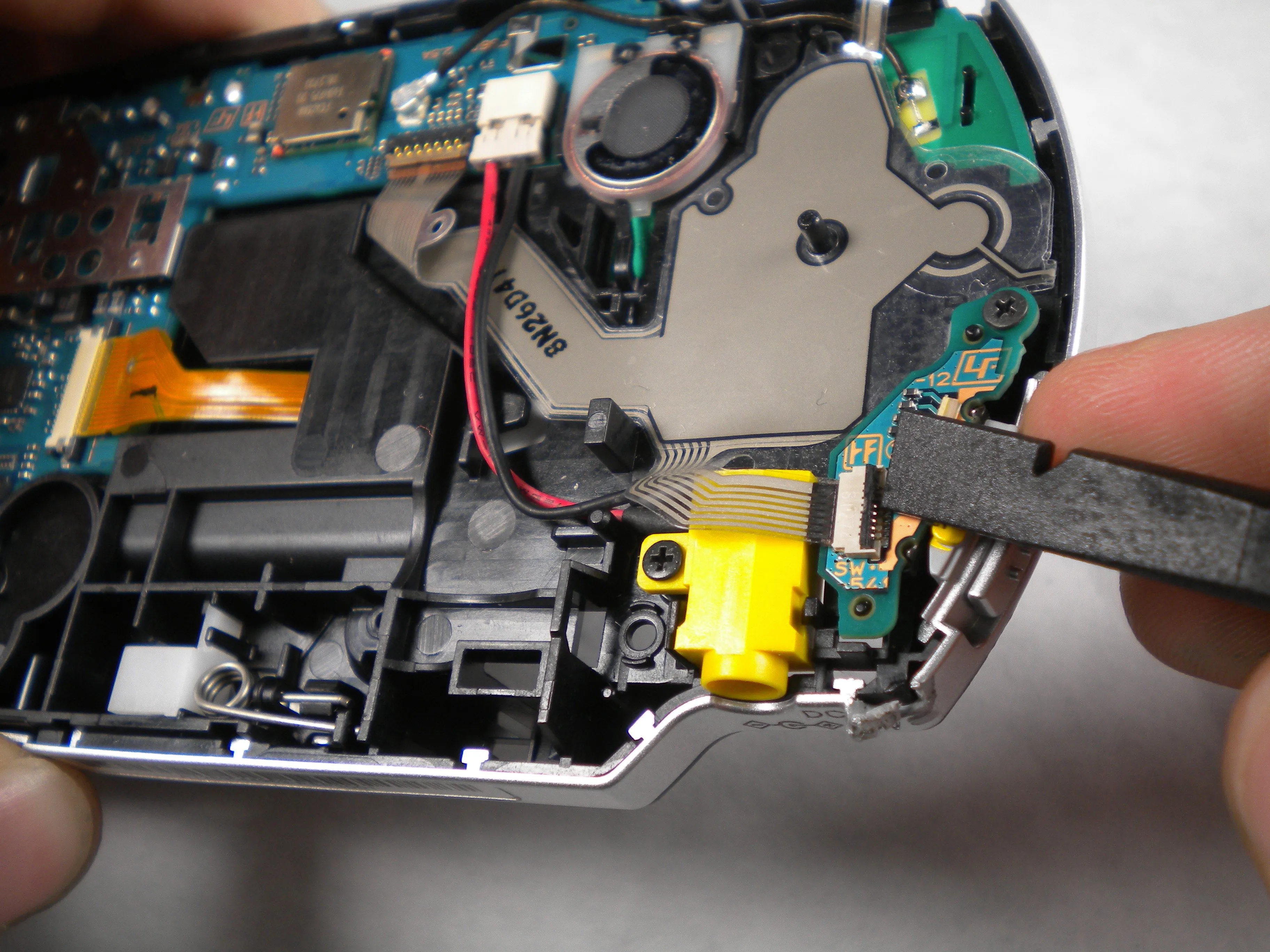

Отсоедините и снимите ленточный кабель от выключателя питания на правой стороне PSP.
Открутите и выньте винт из желтого разъема питания.

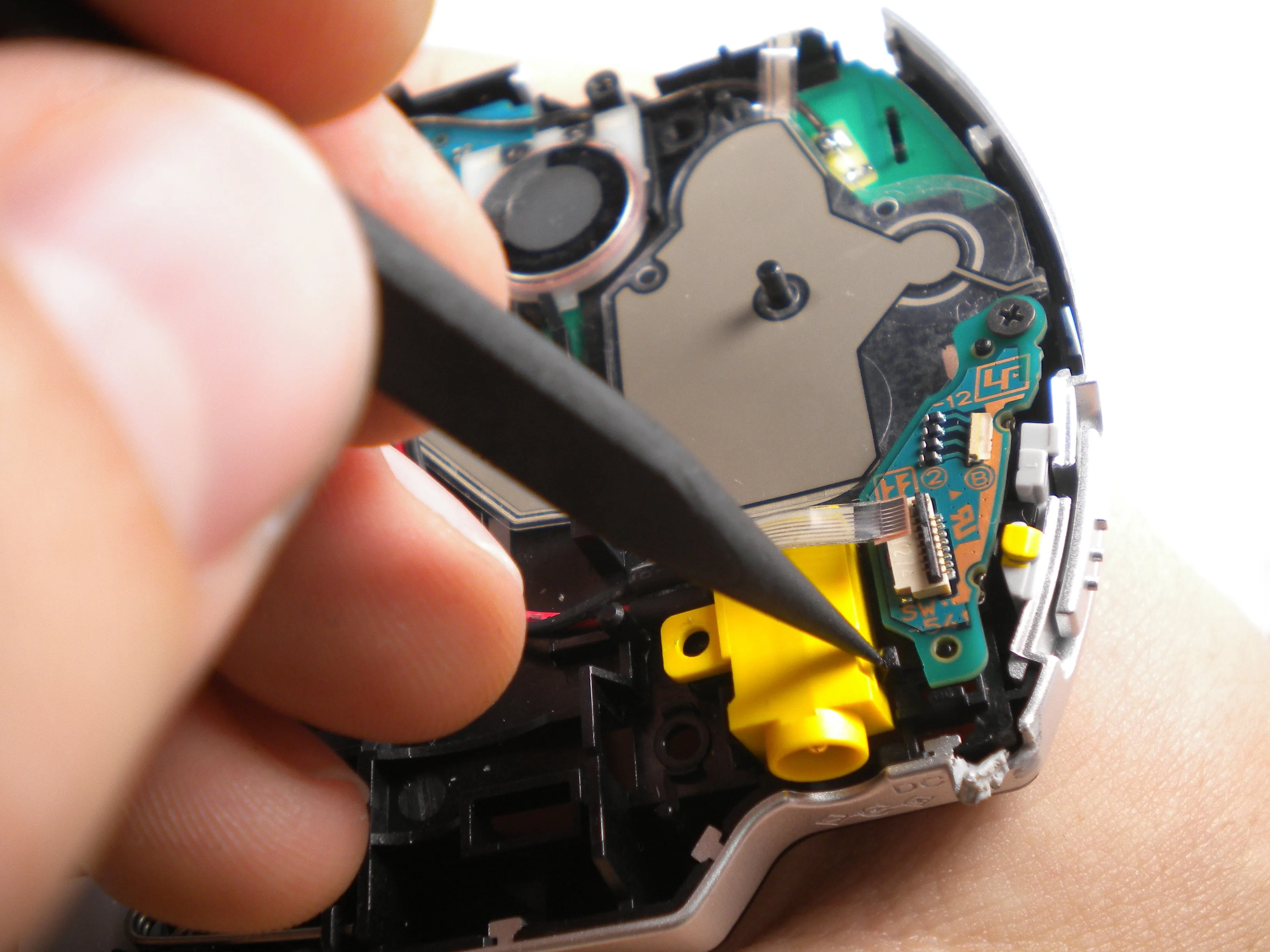

Осторожно отогните черный выступ, удерживающий разъем питания на месте, и потяните разъем вверх, чтобы освободить его из этого зажима.
Шаг 15

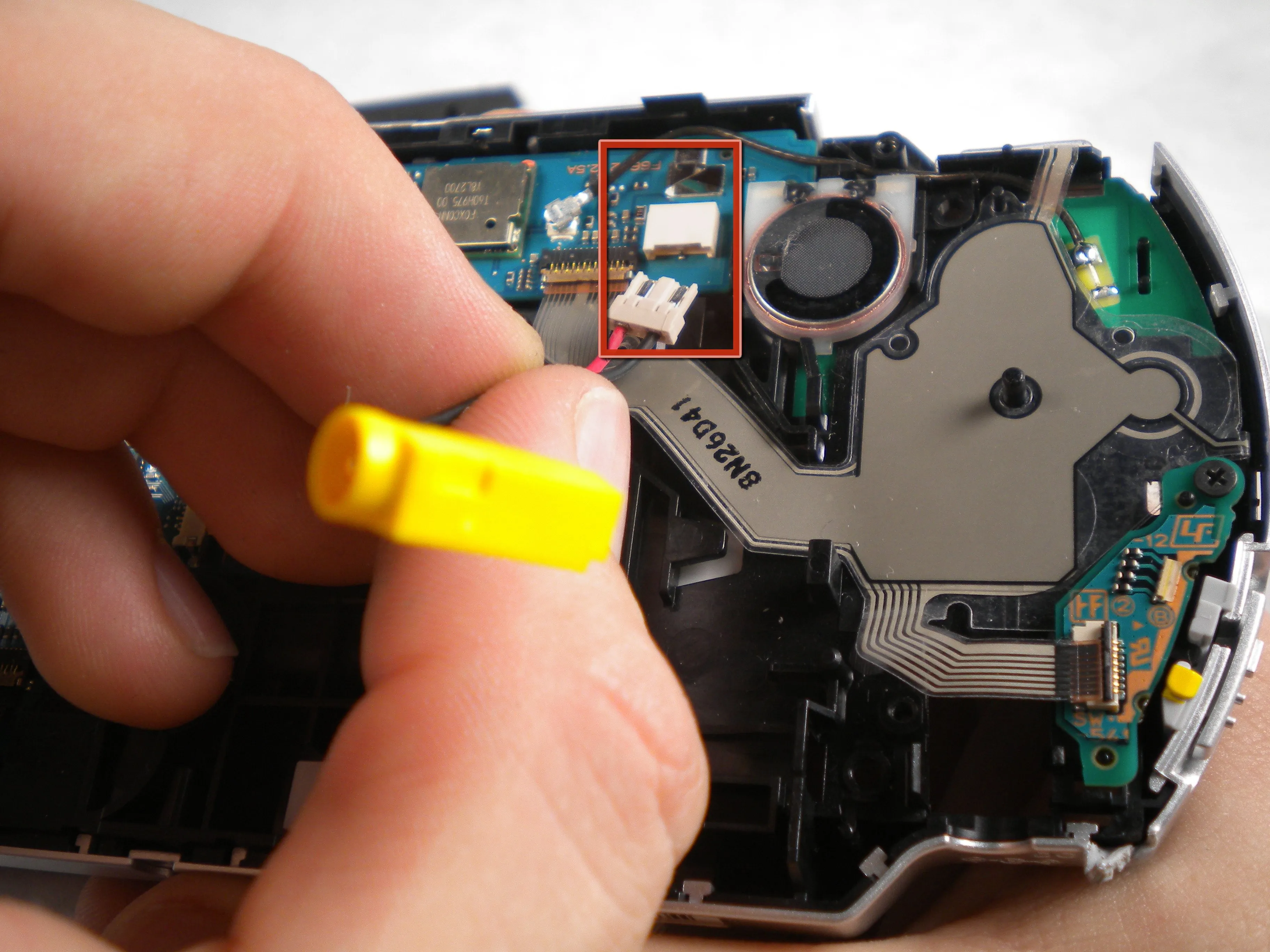

Вытащите штекер, соединяющий разъем питания с материнской платой.
Извлеките разъем питания.

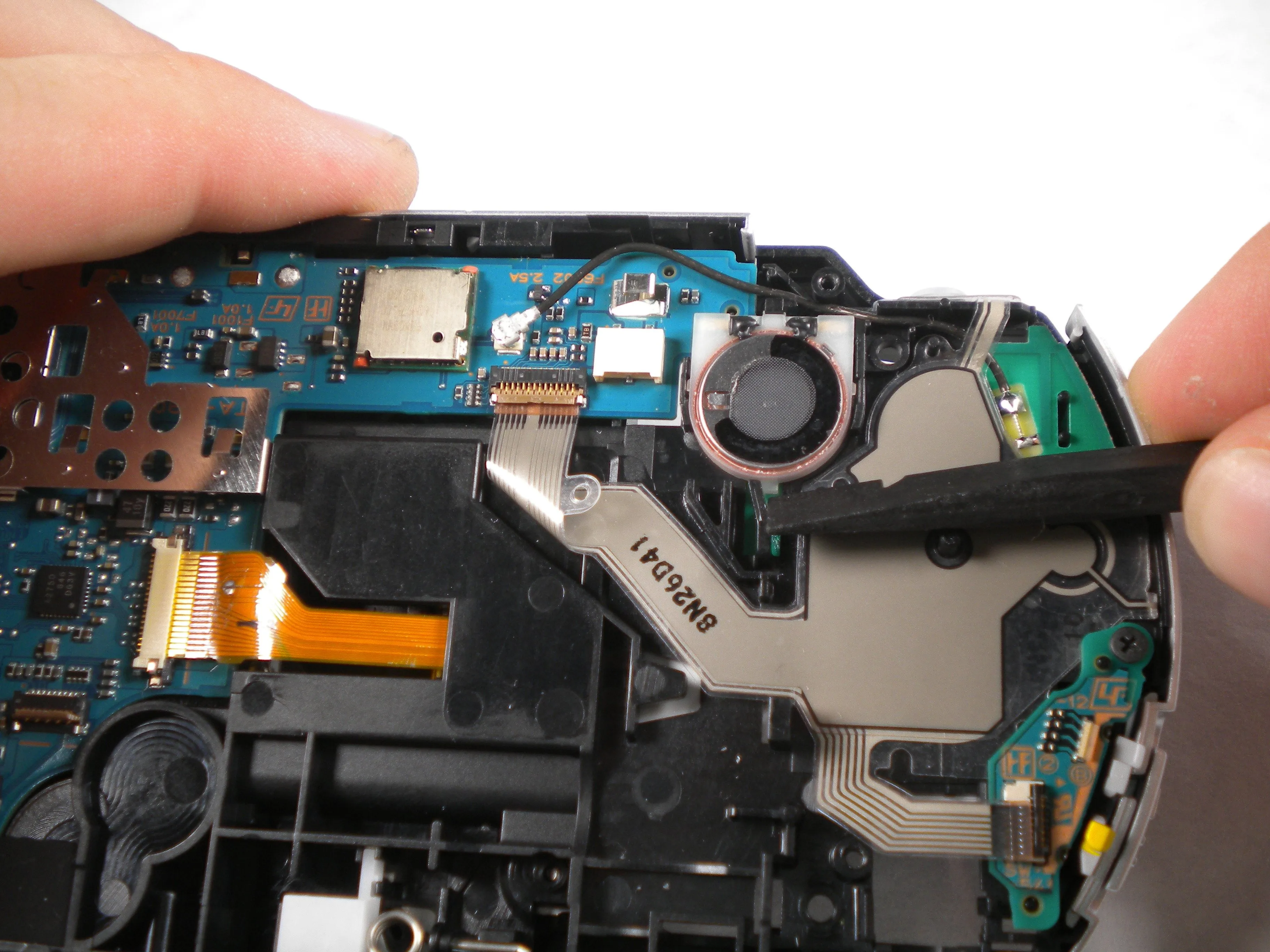

Шаг 16

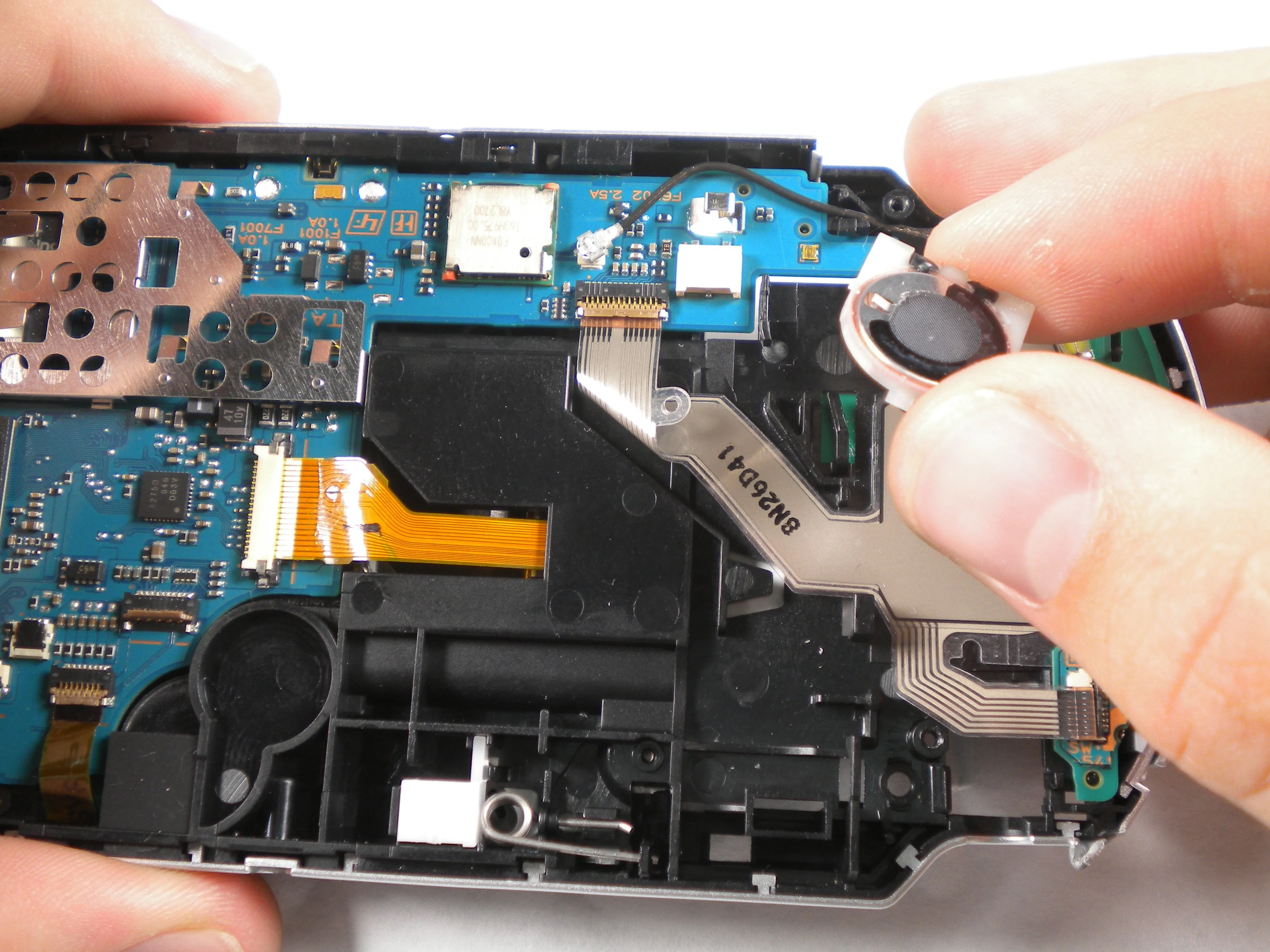

Нажмите на черный выступ в нижней части динамика.
Динамик должен выскочить из гнезда, и вы сможете легко его извлечь.
Шаг 17

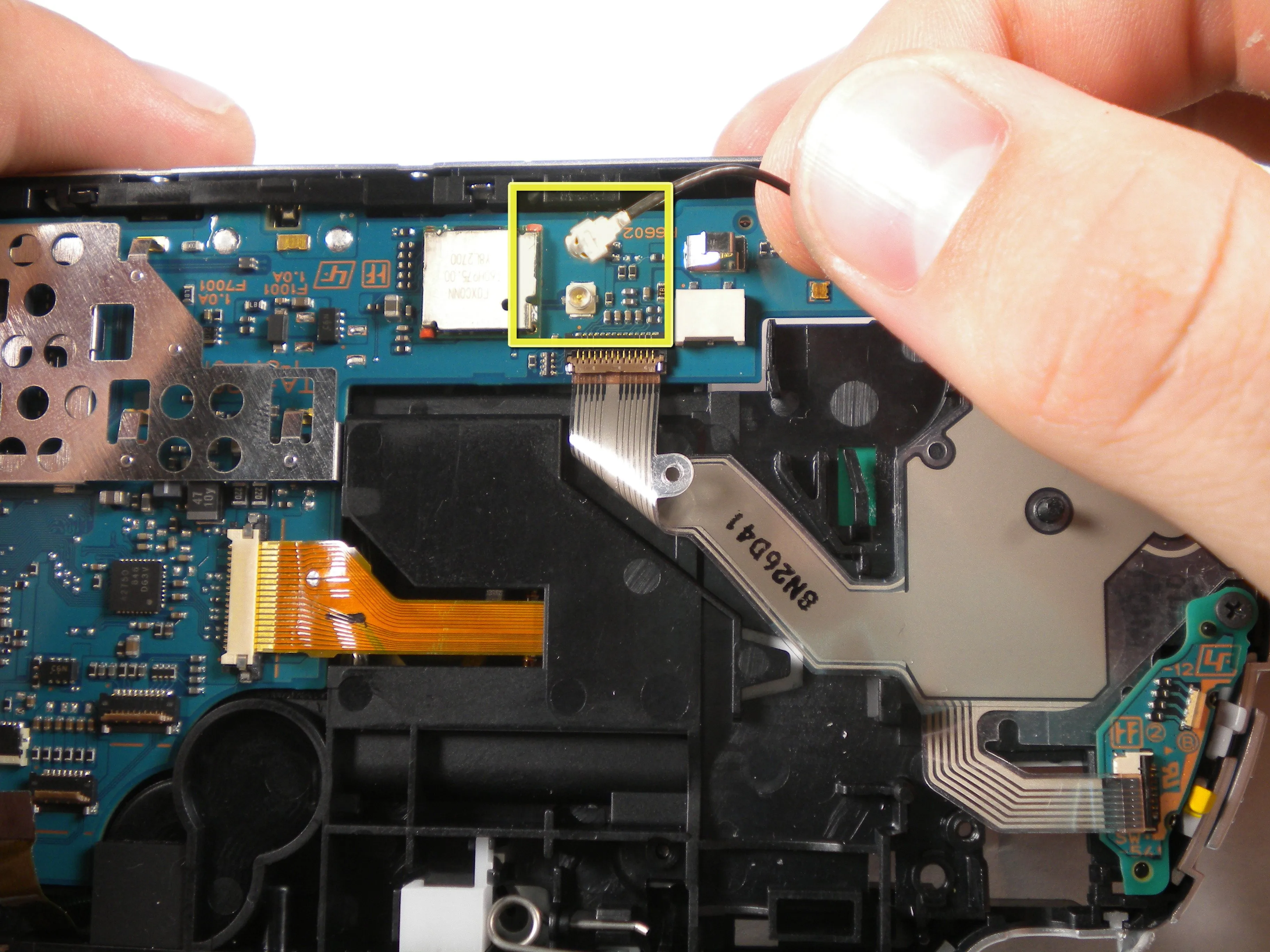

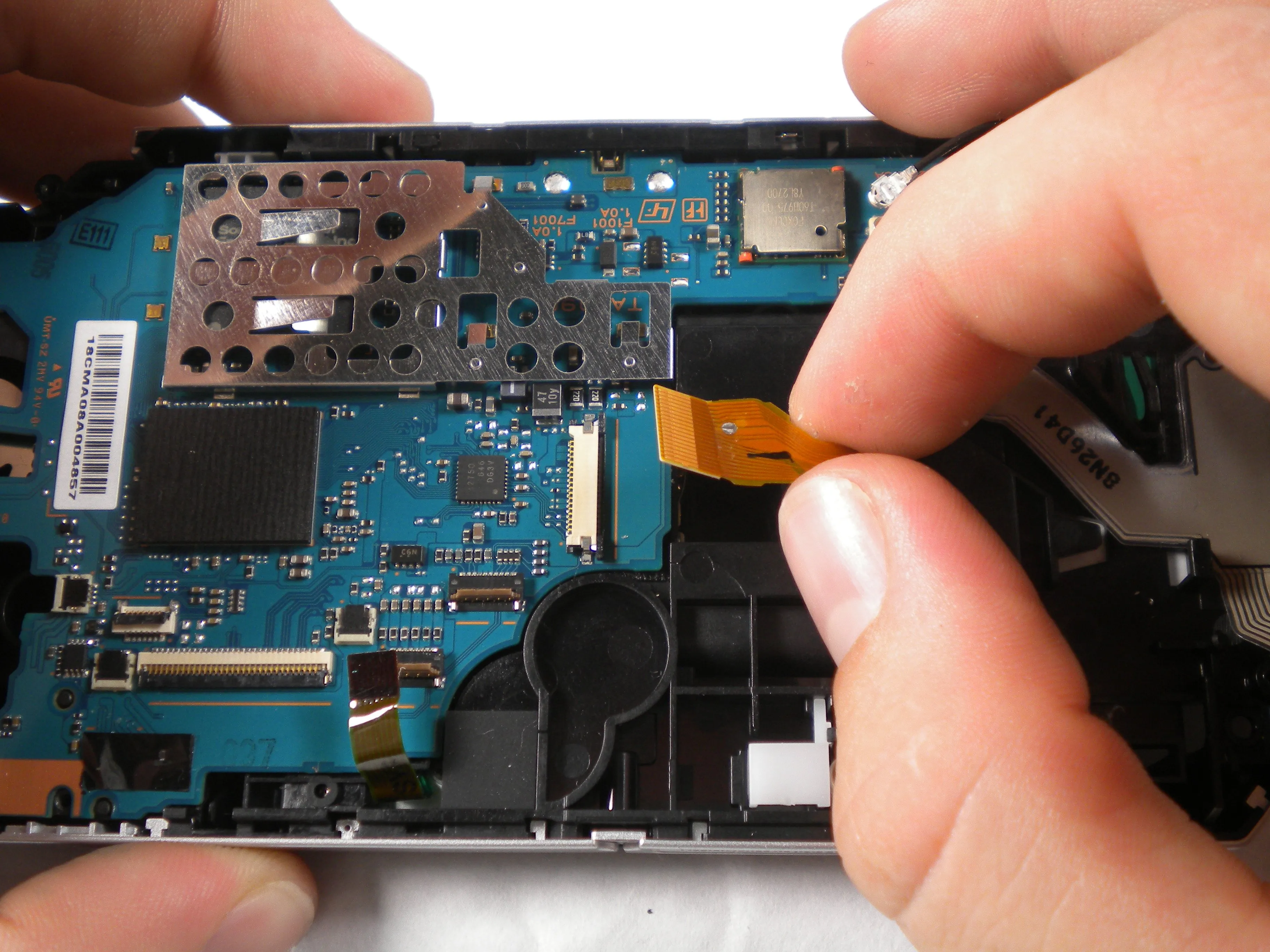

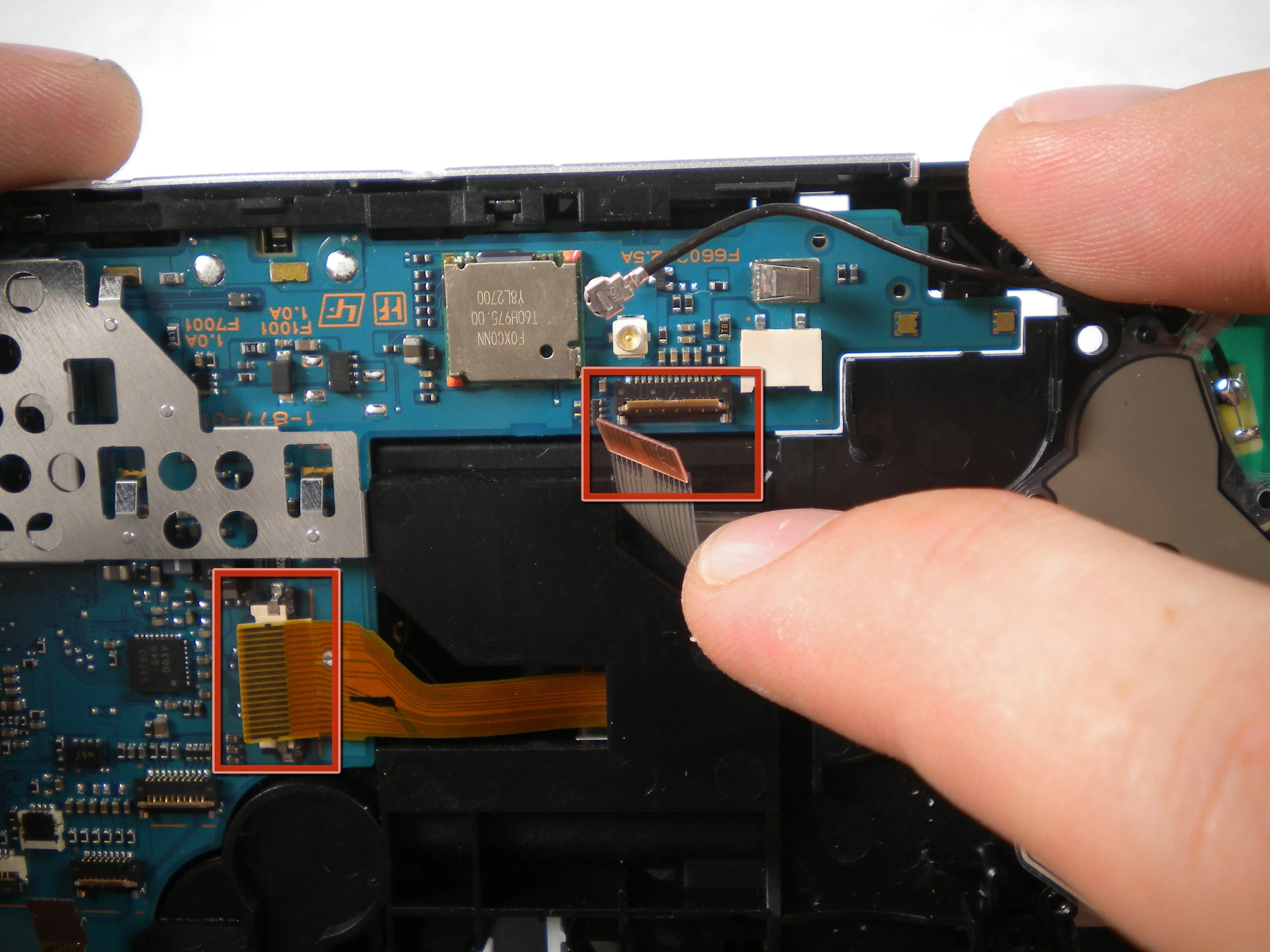

Вытащите кабель беспроводной антенны из разъема.
Отсоедините и снимите оба ленточных кабеля с материнской платы.
Шаг 18

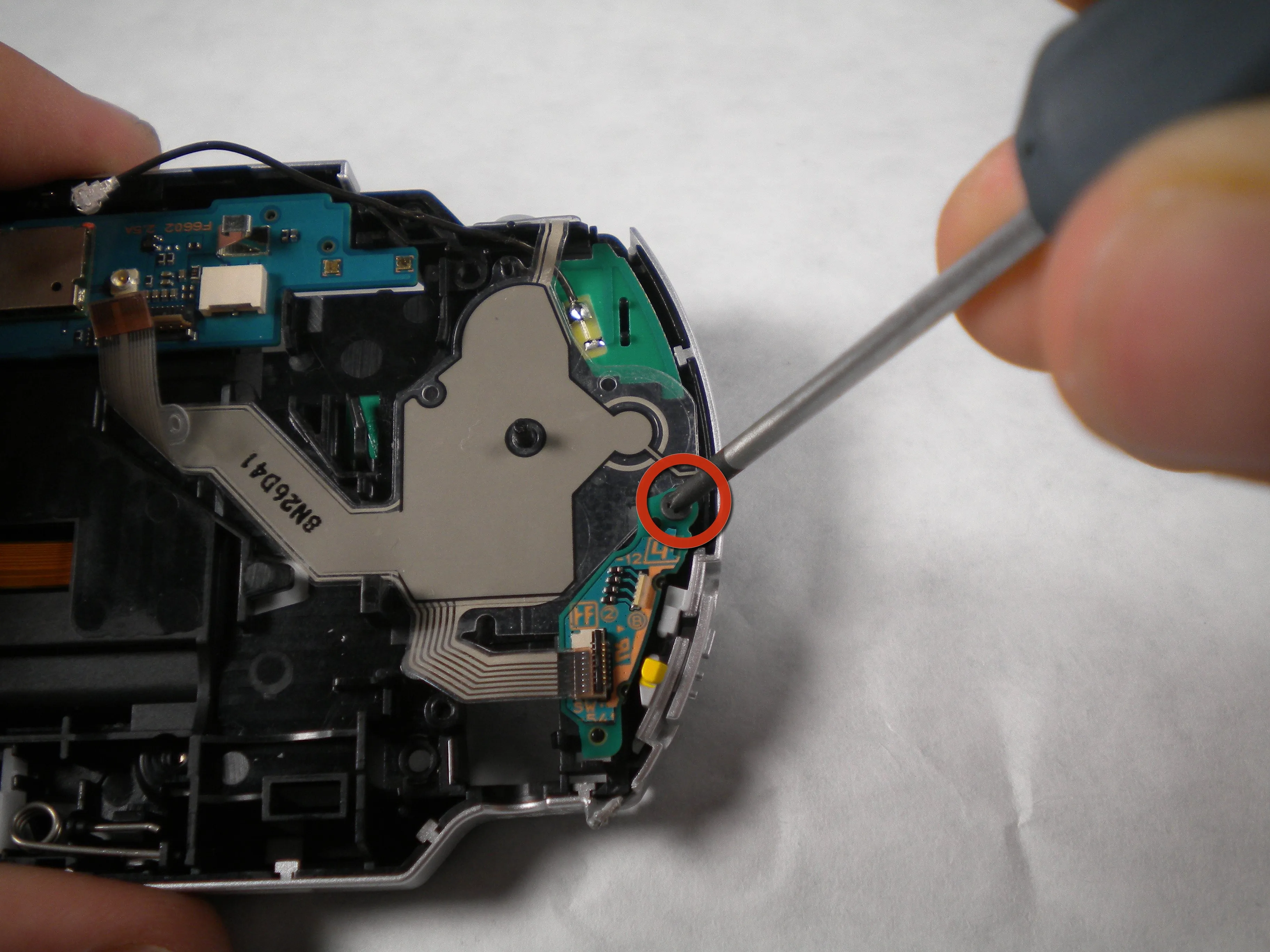

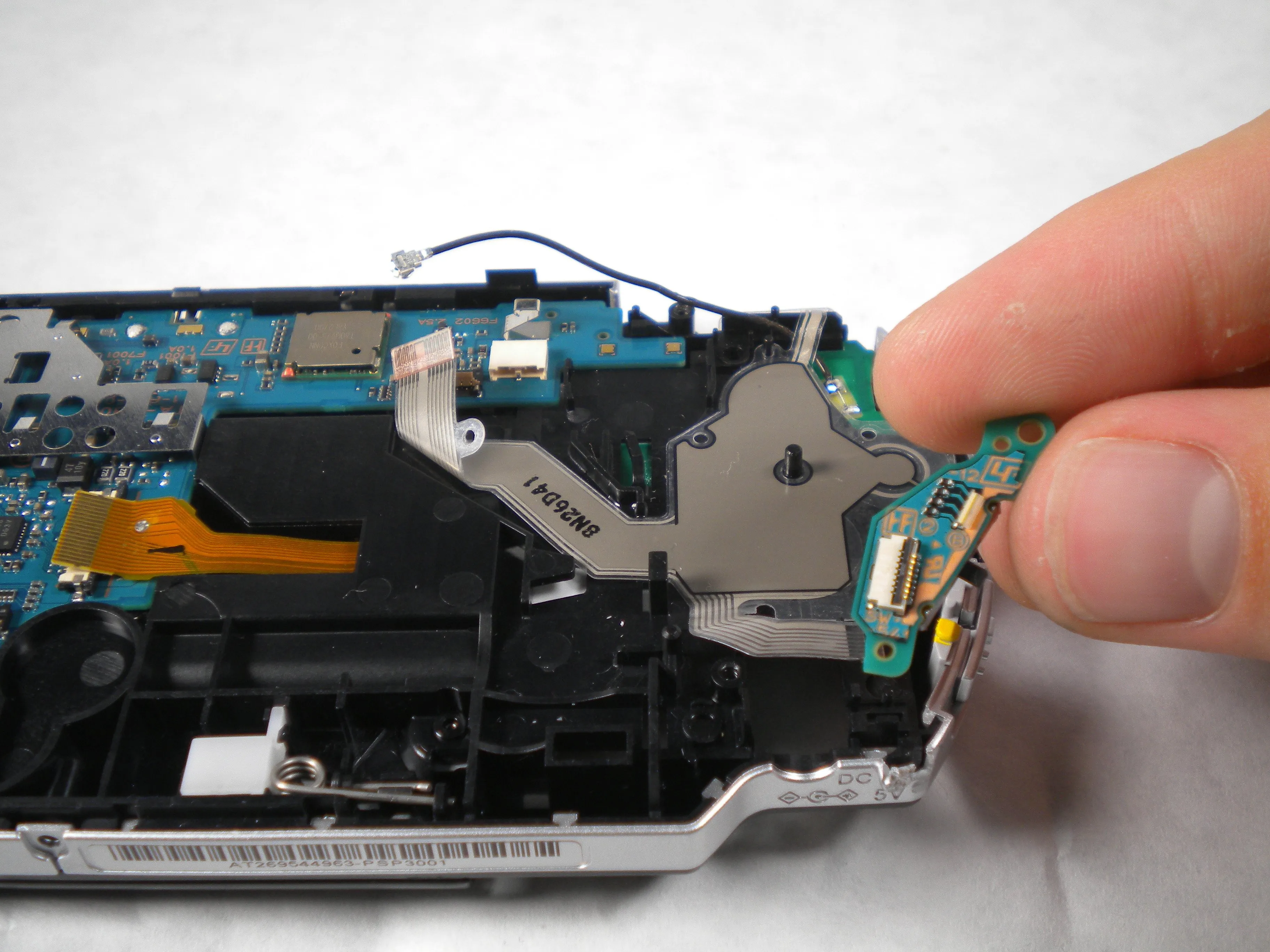

Выкрутите винт из платы выключателя питания.
Снимите блок/плату выключателя питания.
Шаг 19

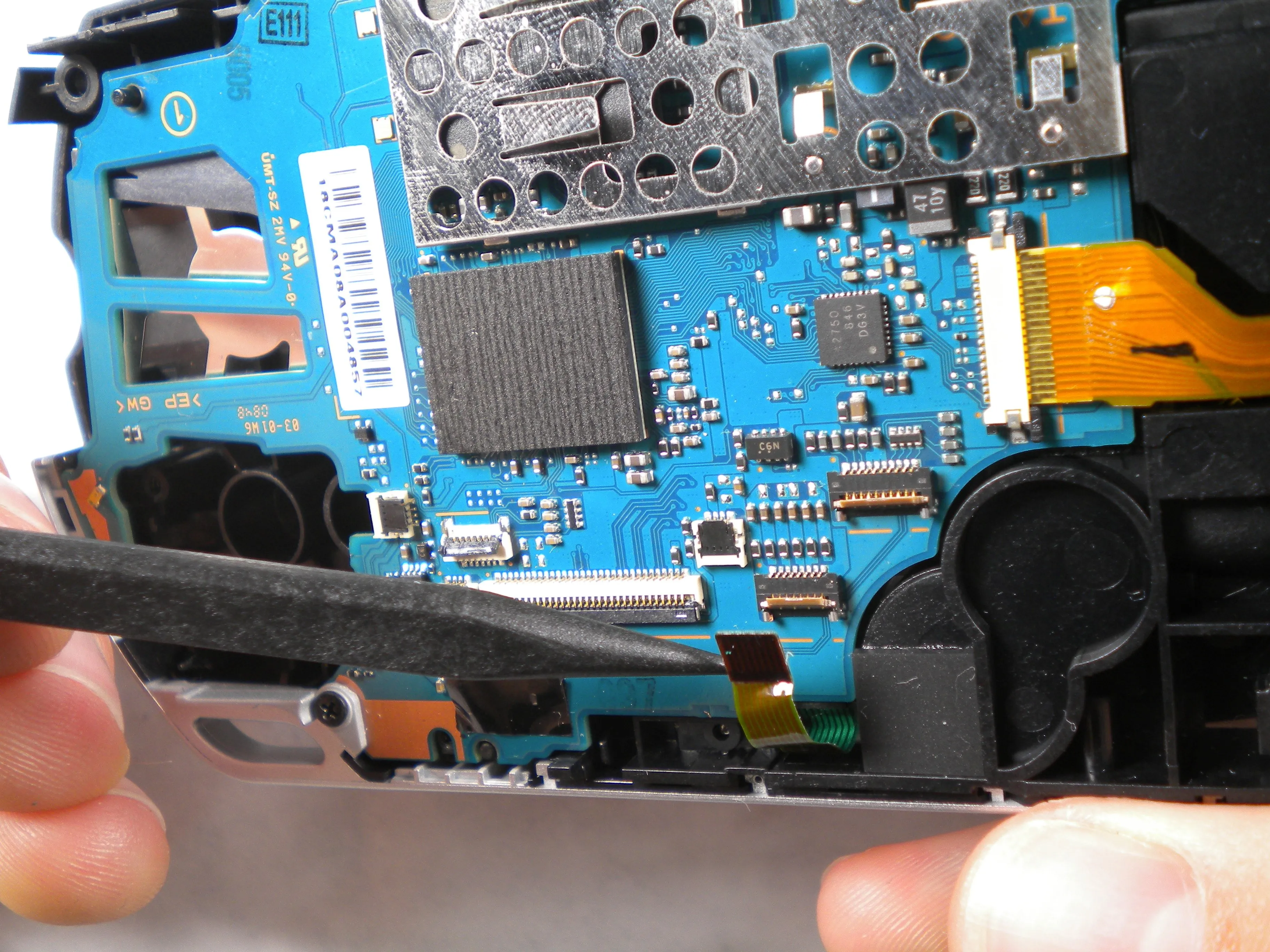

Отсоедините и снимите последний ленточный кабель с нижнего края PSP.

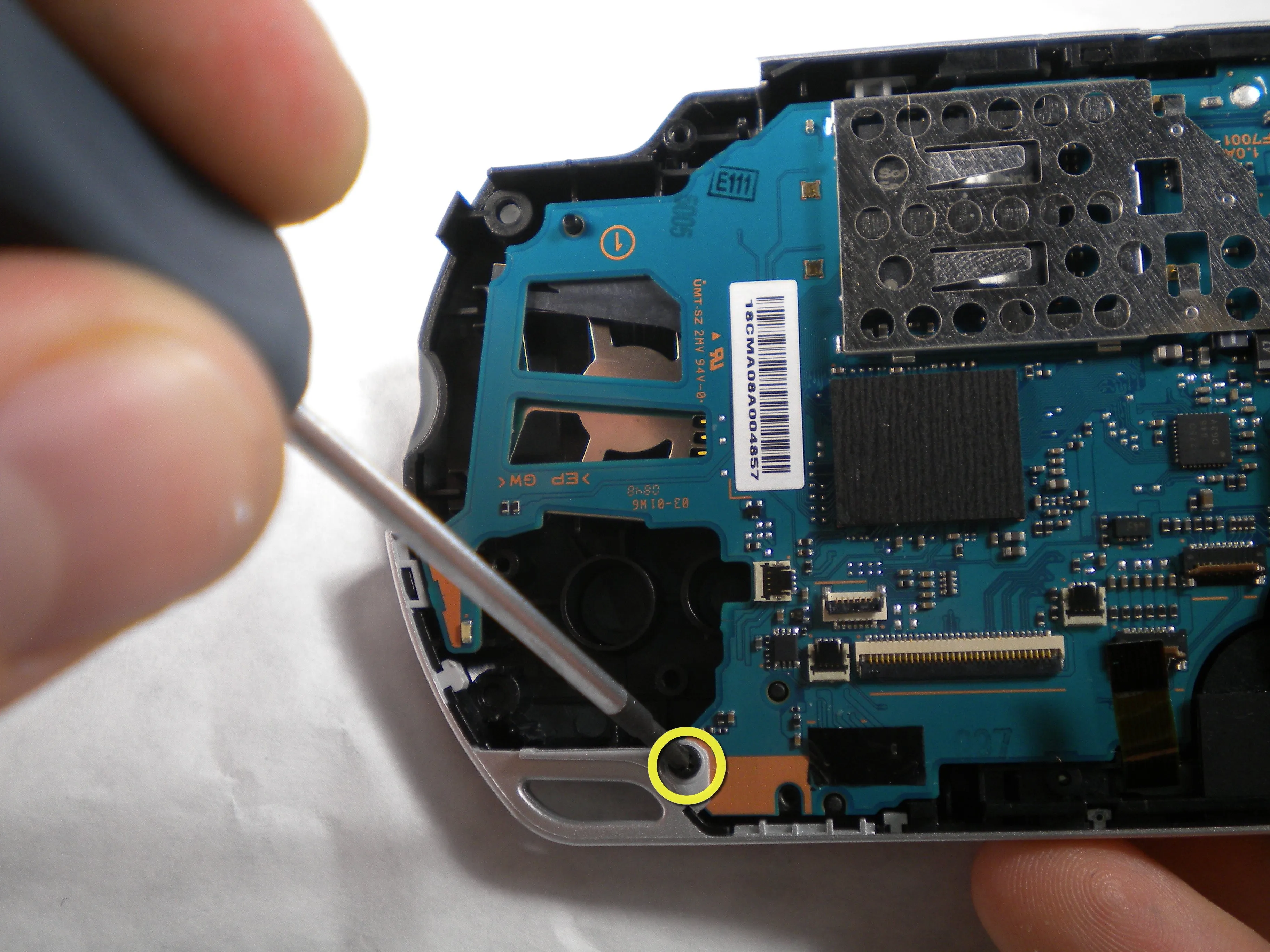

Выкрутите винт из левого нижнего угла PSP.
Шаг 20

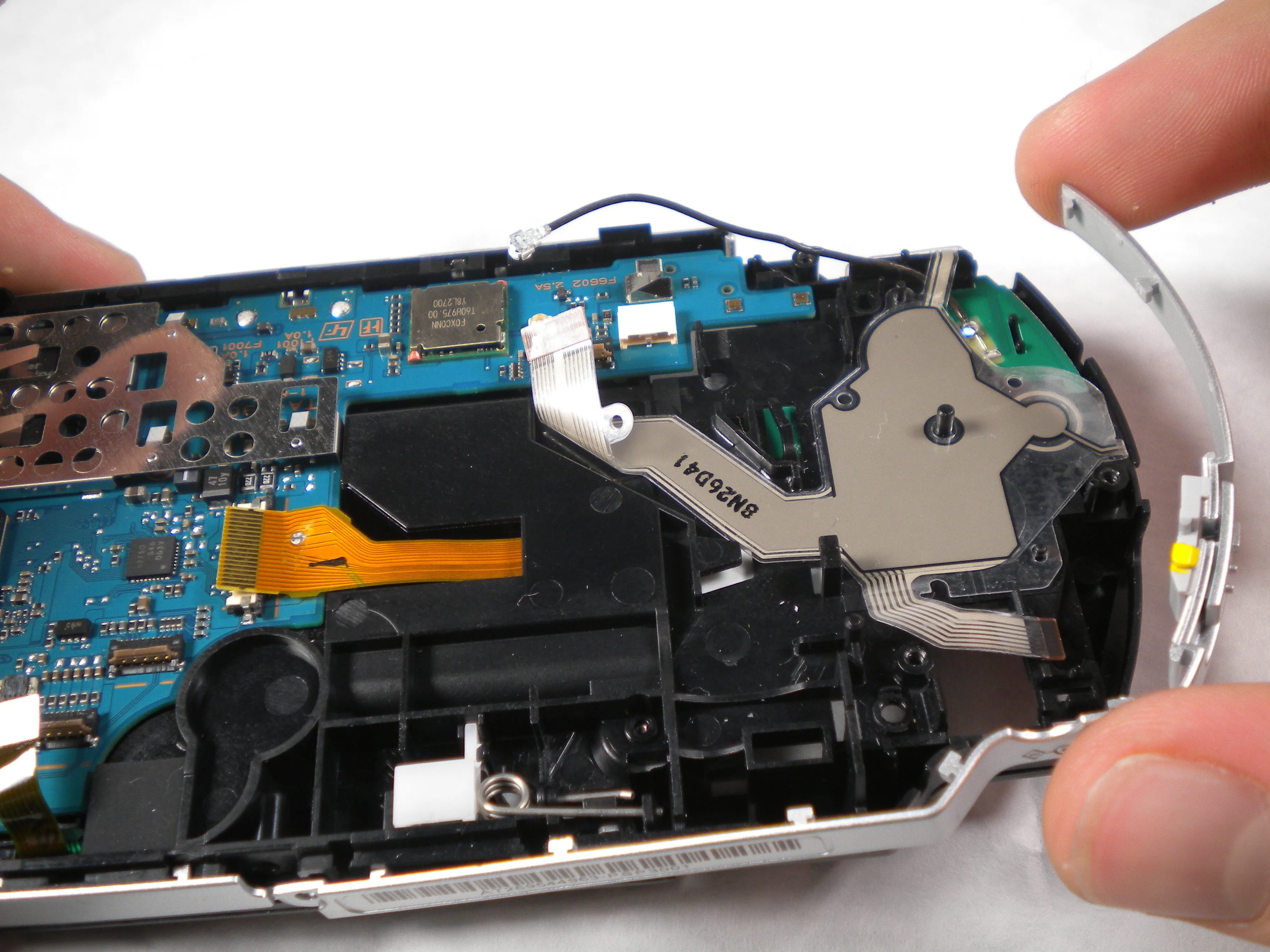

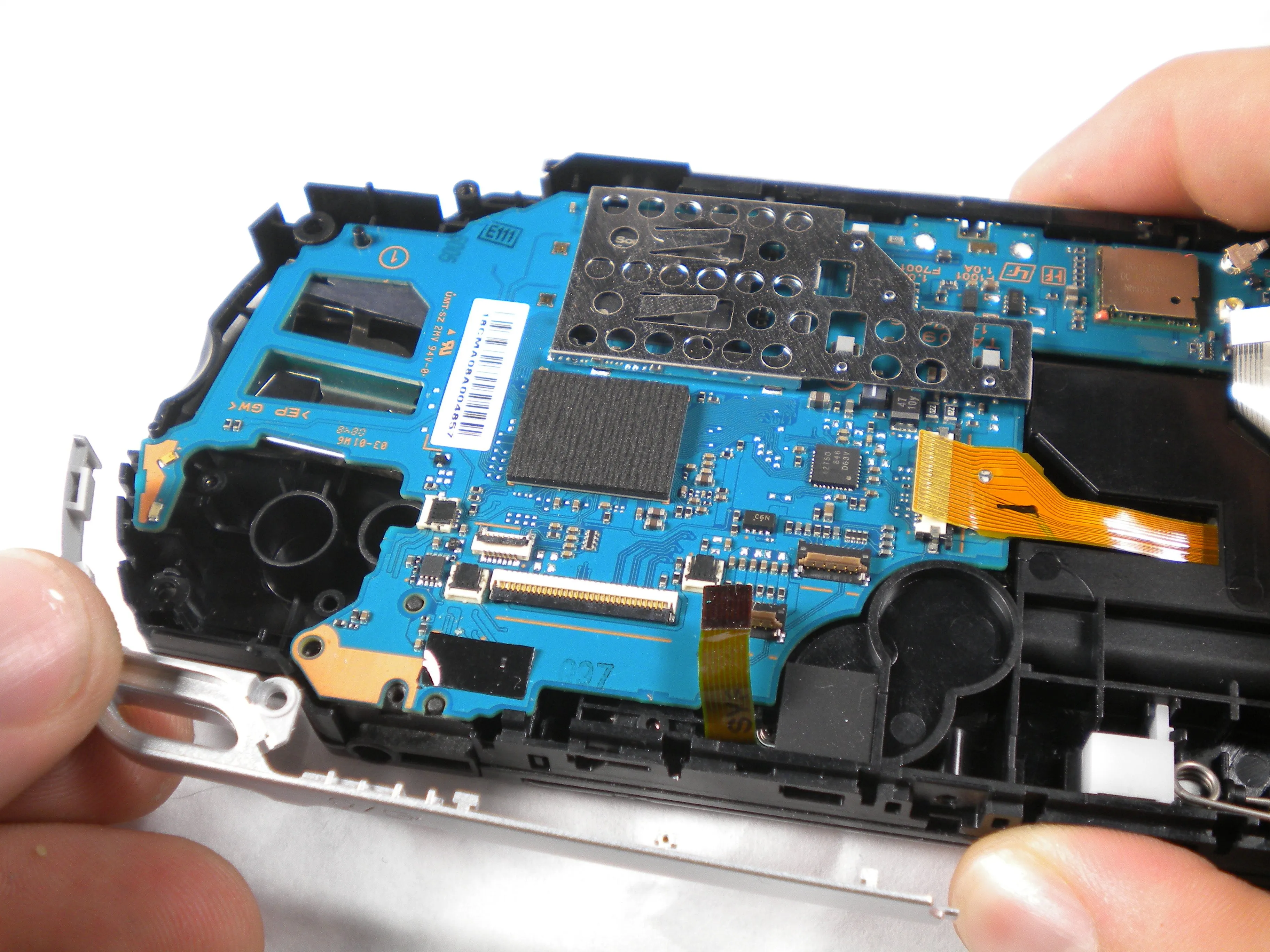

Поднимите серебристый обод на правой стороне PSP вверх и снимите его.
Поднимите серебристый ободок на левой стороне PSP вверх и снимите его.
Шаг 21

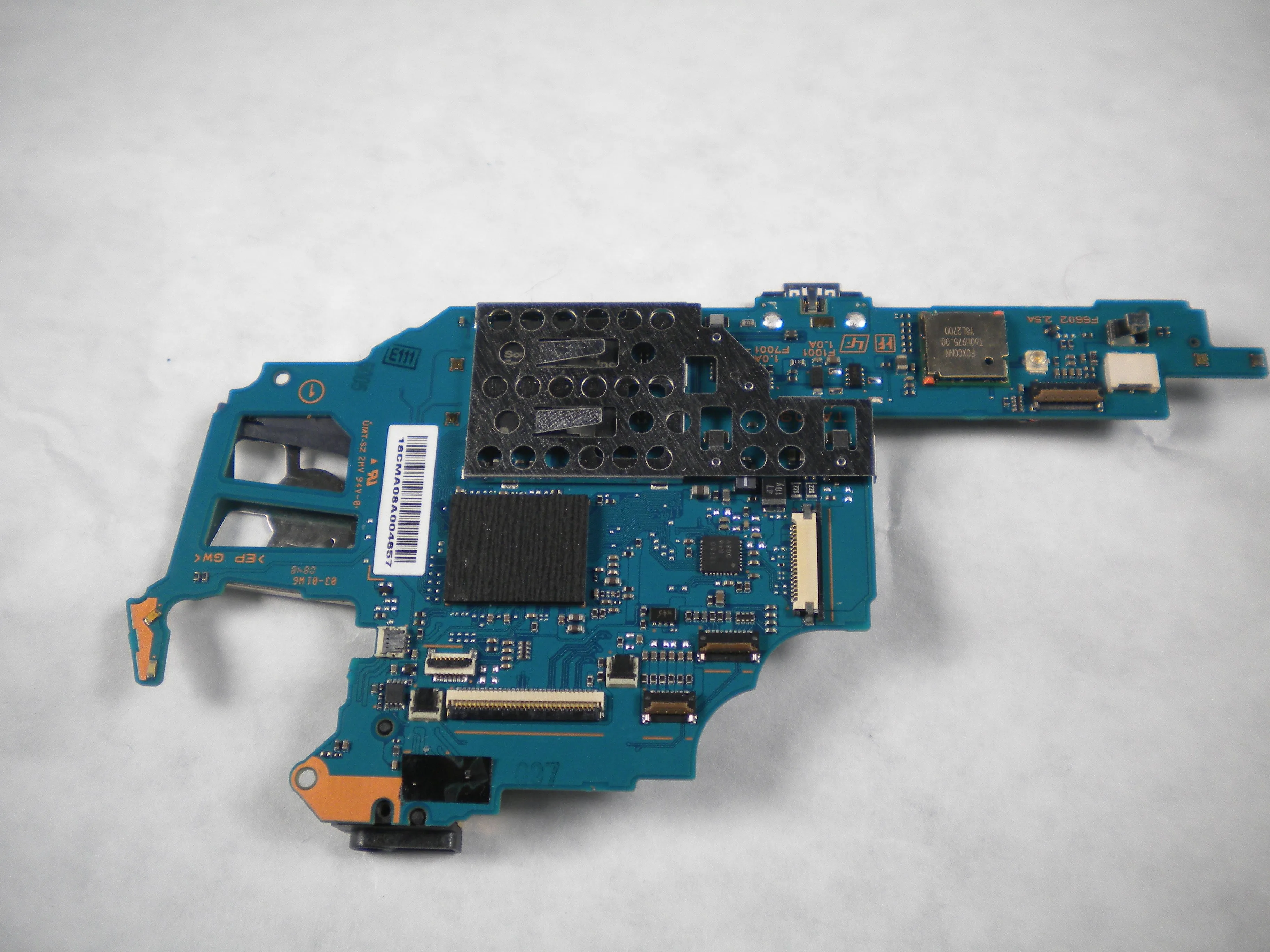

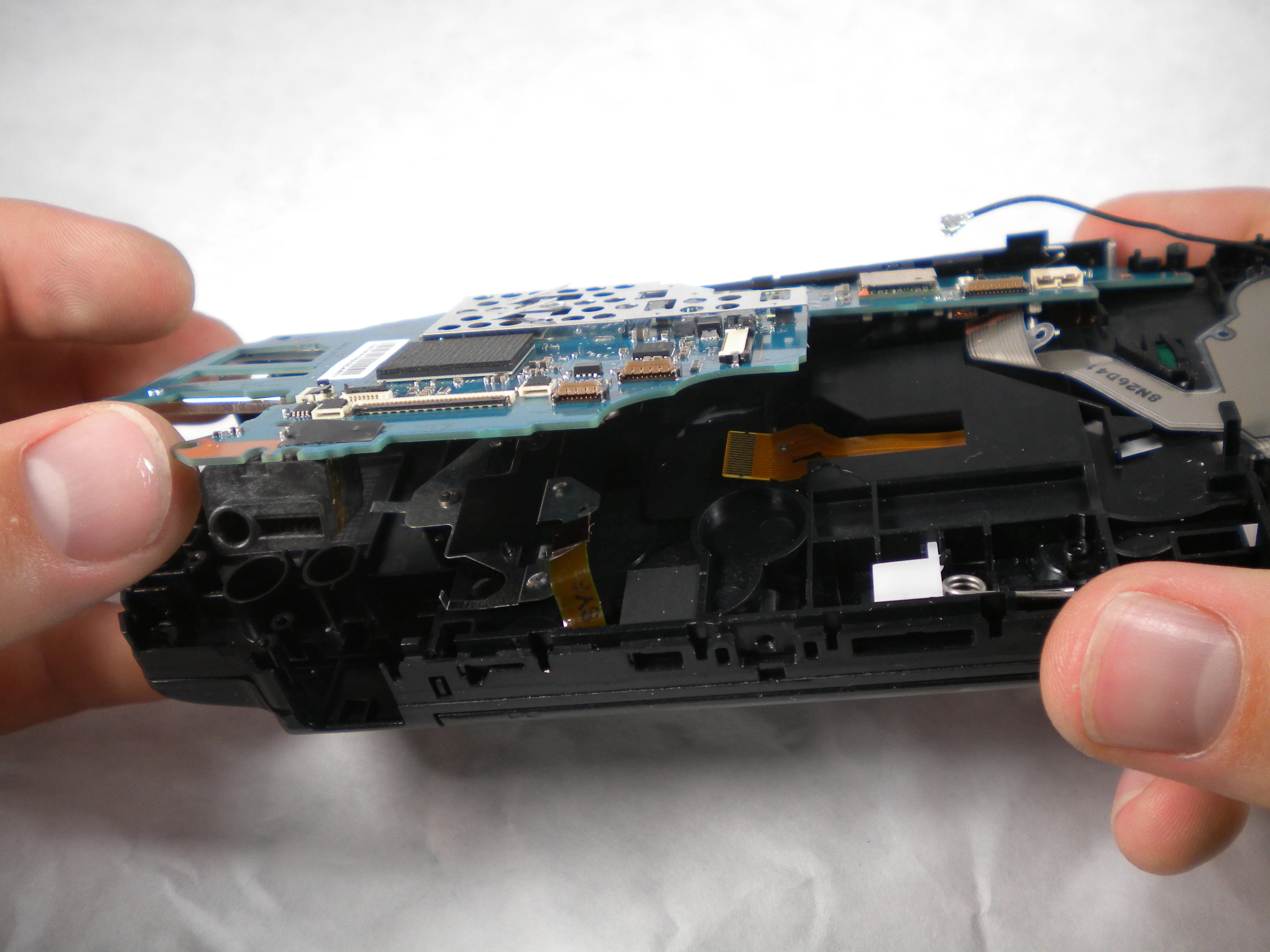

Медленно поднимите материнскую плату, начиная с нижней части PSP, стараясь не повредить порт сверху.
Потяните материнскую плату и извлеките ее из PSP.

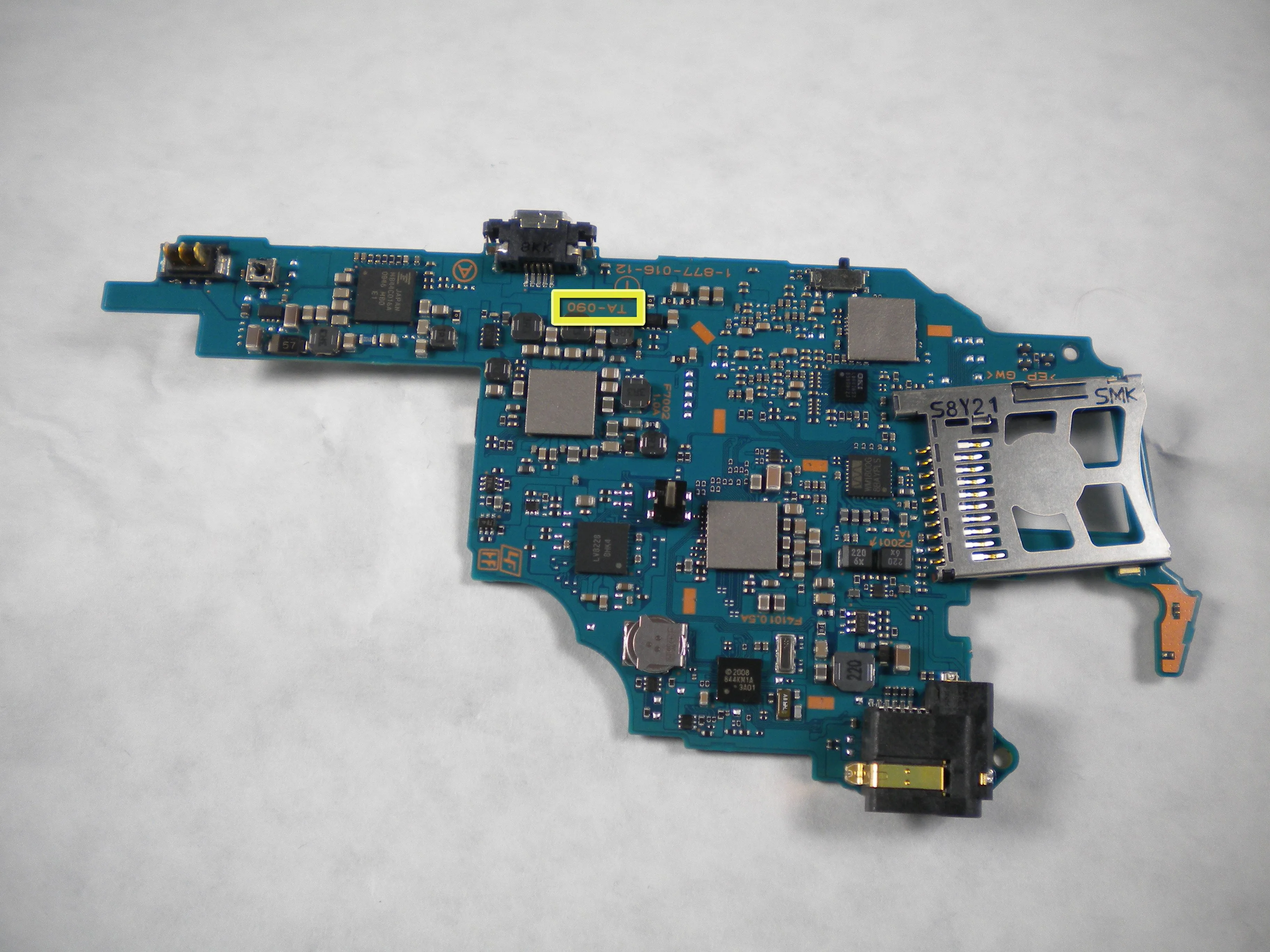

Конкретная модель материнской платы этой PSP-3000 - TA-090.
Шаг 22

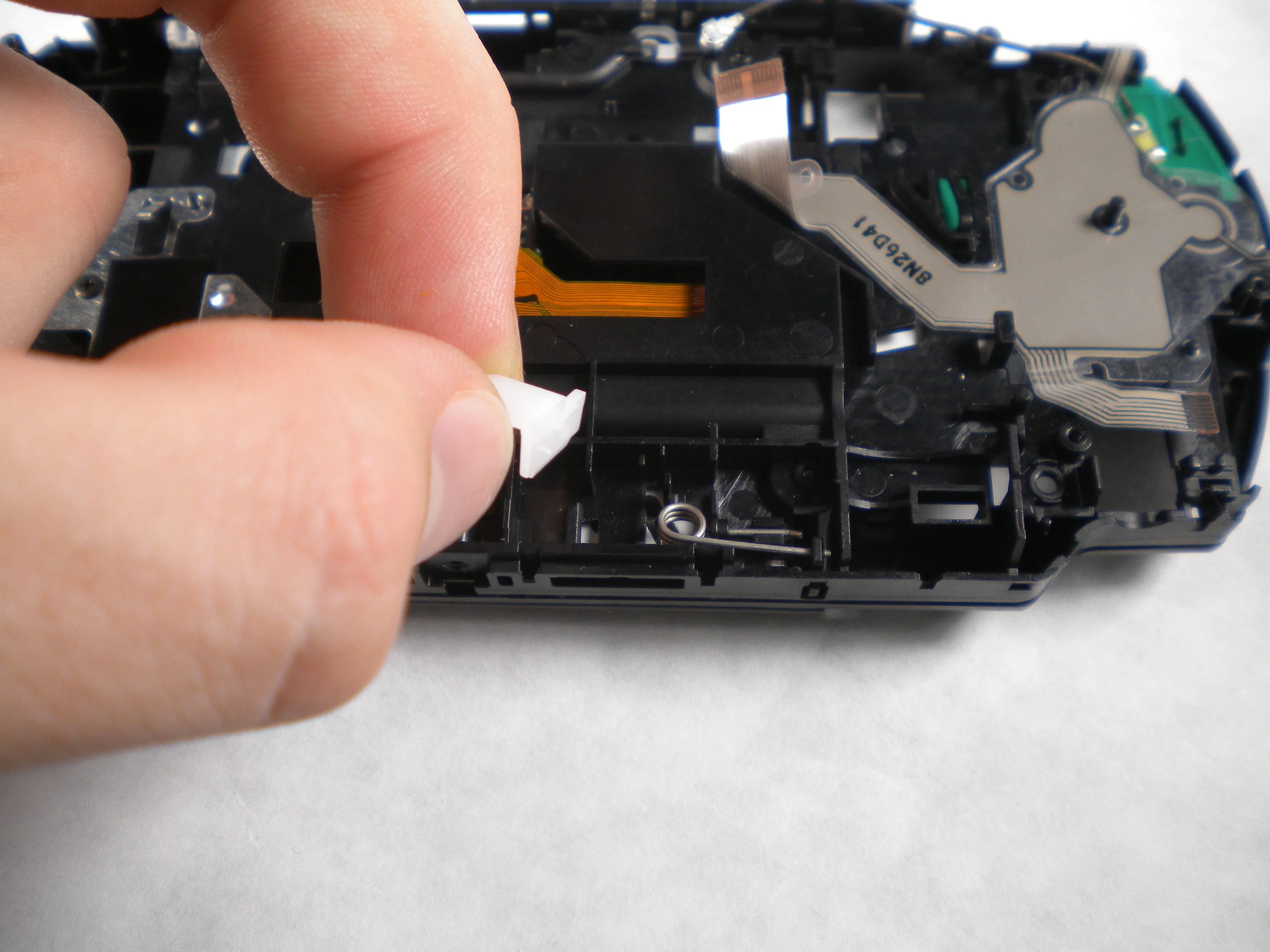

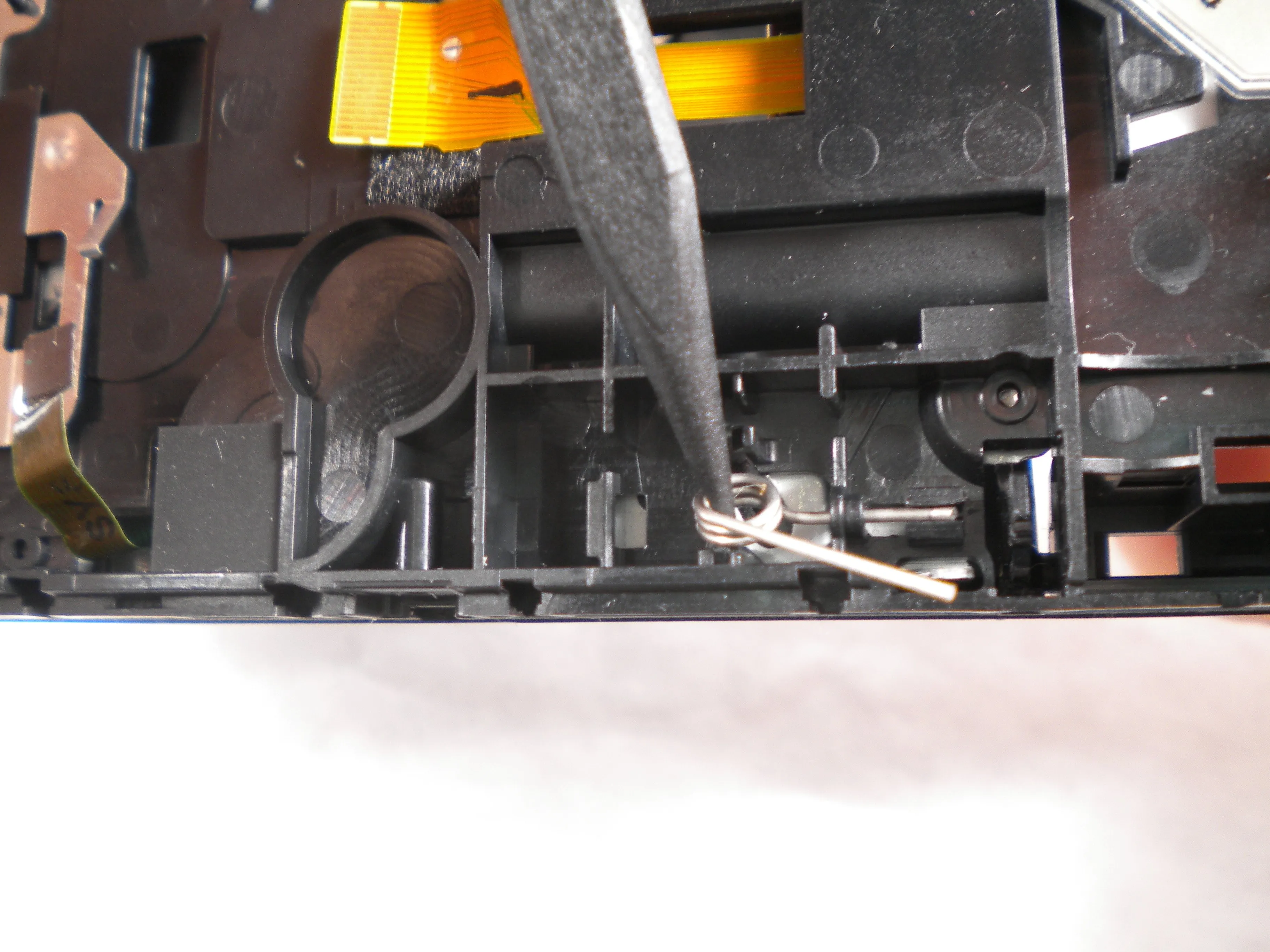

В верхней части задней панели PSP вытащите белую пластиковую деталь.
Потяните пружину и извлеките ее из PSP.

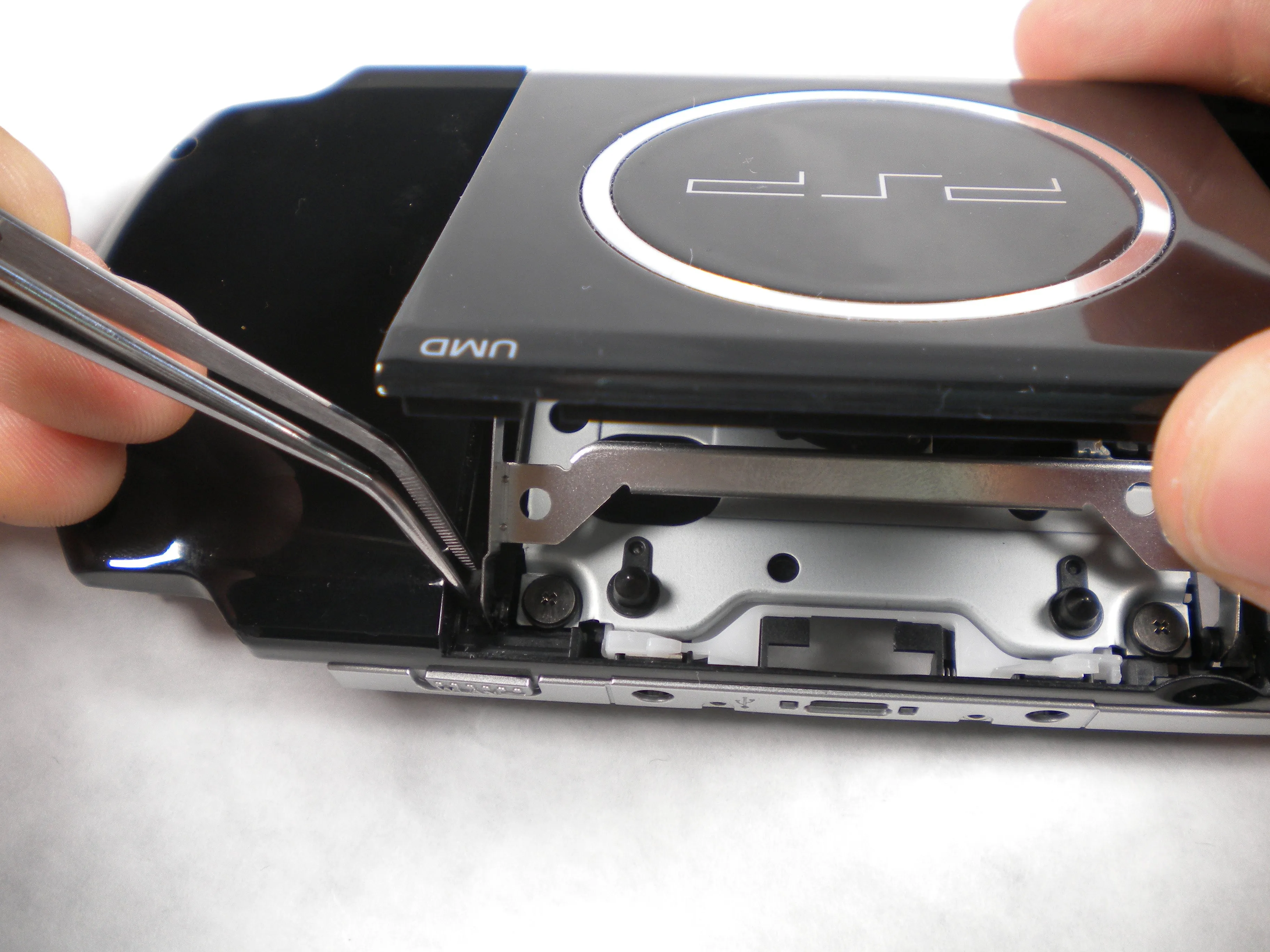

Шаг 23

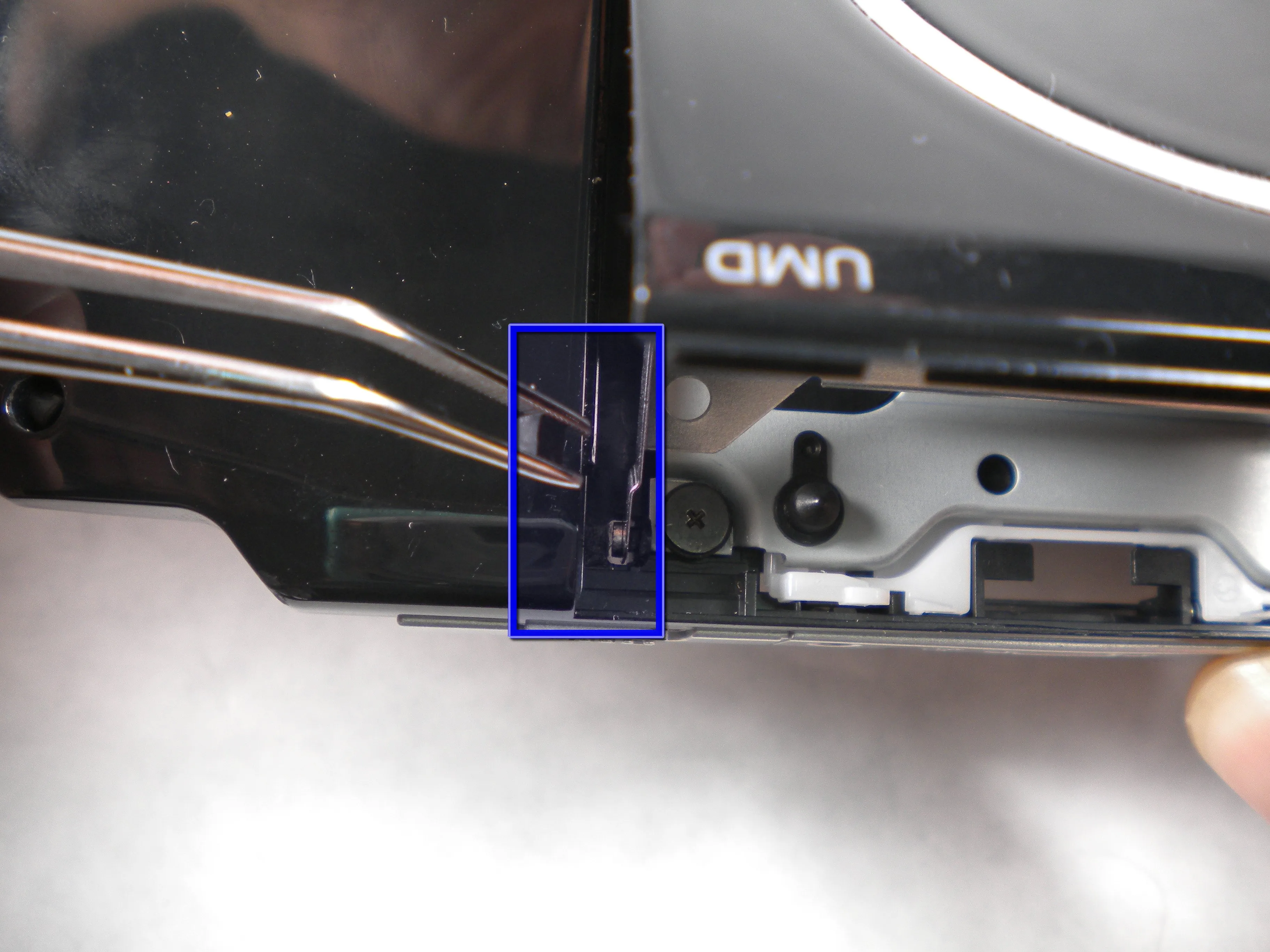

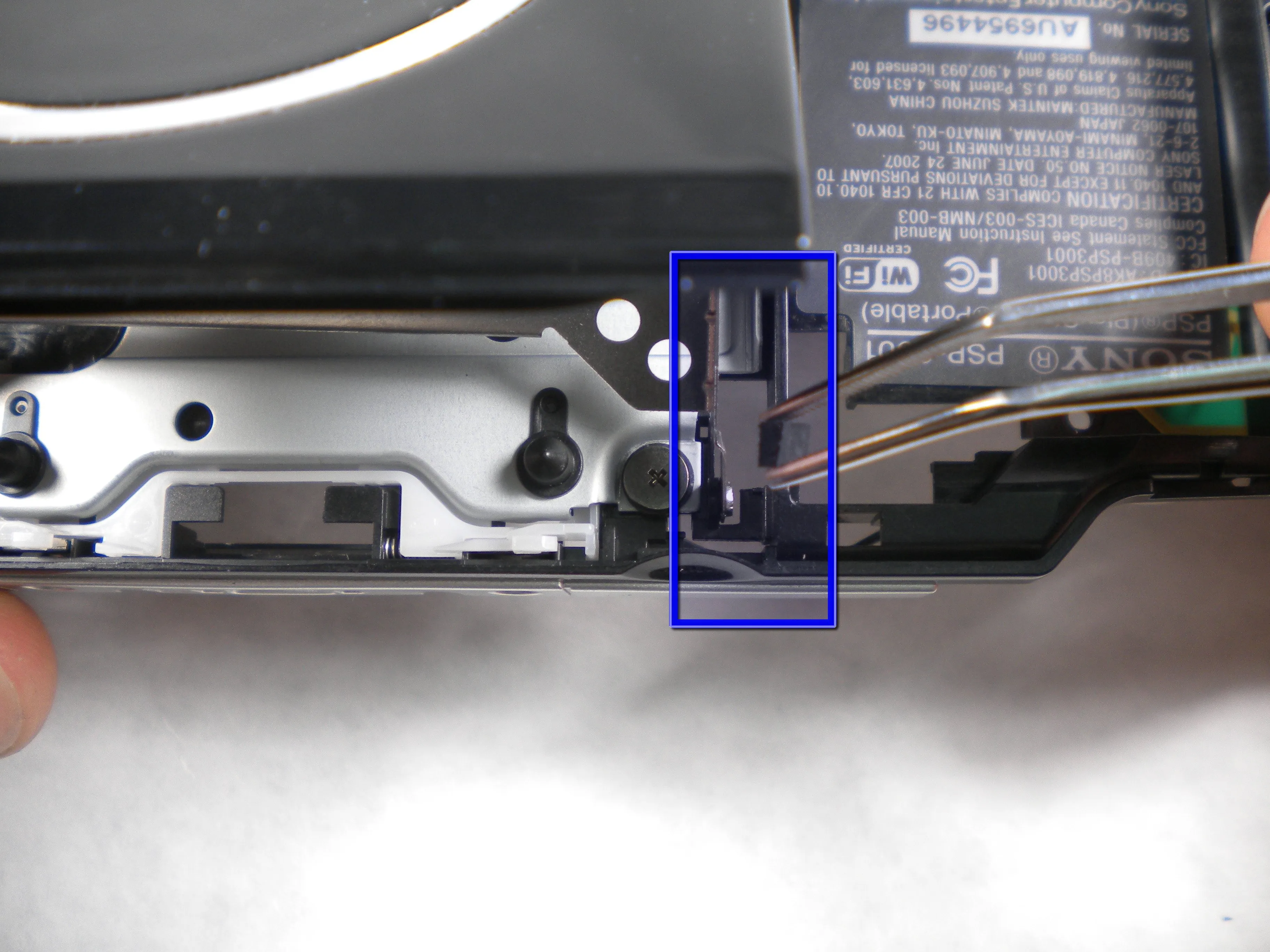

Откройте UMD (дисковод) и найдите два маленьких черных резиновых квадратика, зажатых с обеих сторон в пространстве между корпусом и металлическим шарниром дисковода.
Вытащите их с помощью пинцета.
Шаг 24

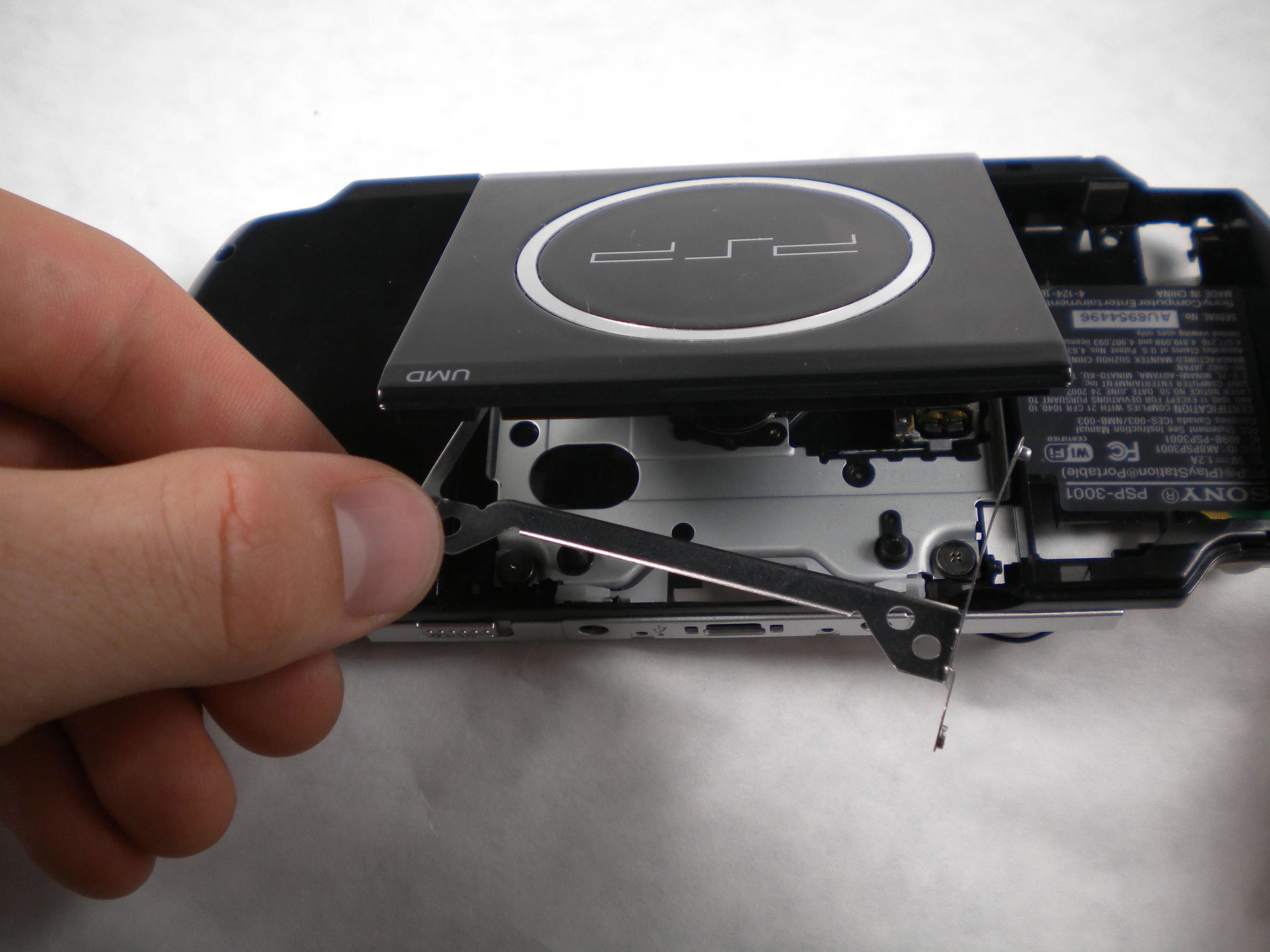

Снимите металлическую часть с привода.

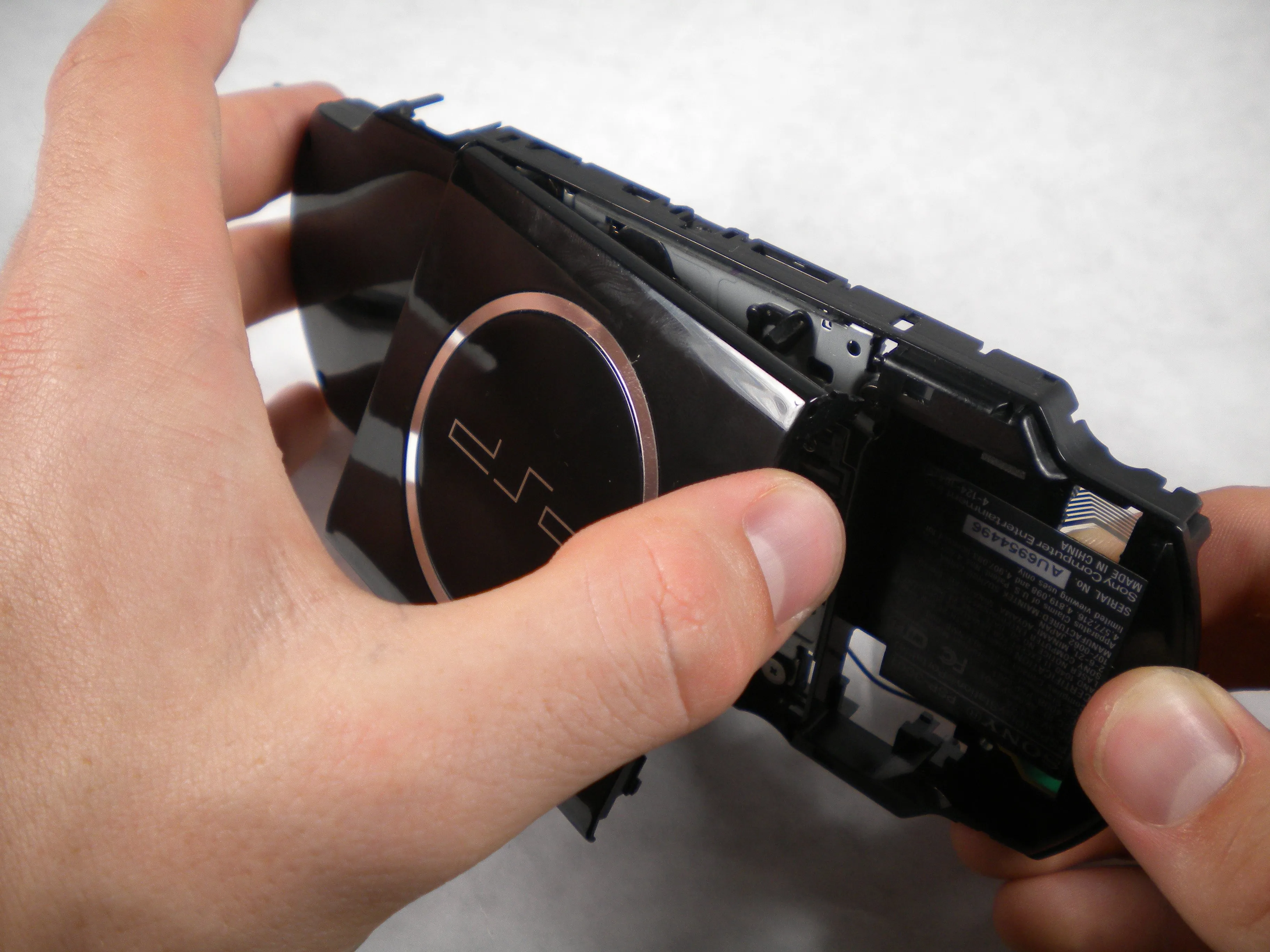

Взяв PSP обеими руками, аккуратно подденьте крышку UMD в направлении правой стороны (сторона без батареи).
Осторожно потяните вверх и в левую сторону, чтобы снять крышку с PSP. (Для этого корпус может немного прогнуться).
Шаг 25

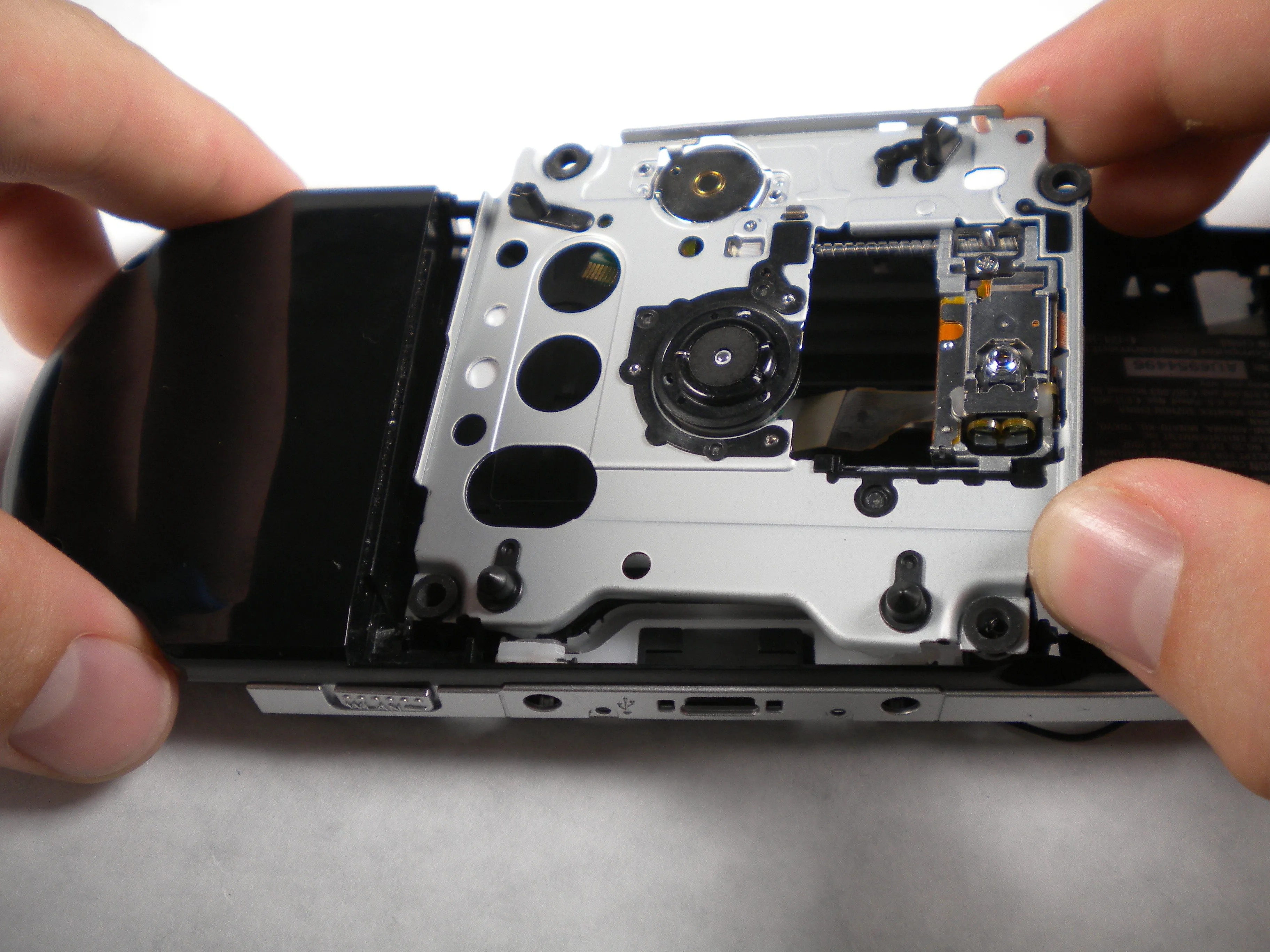

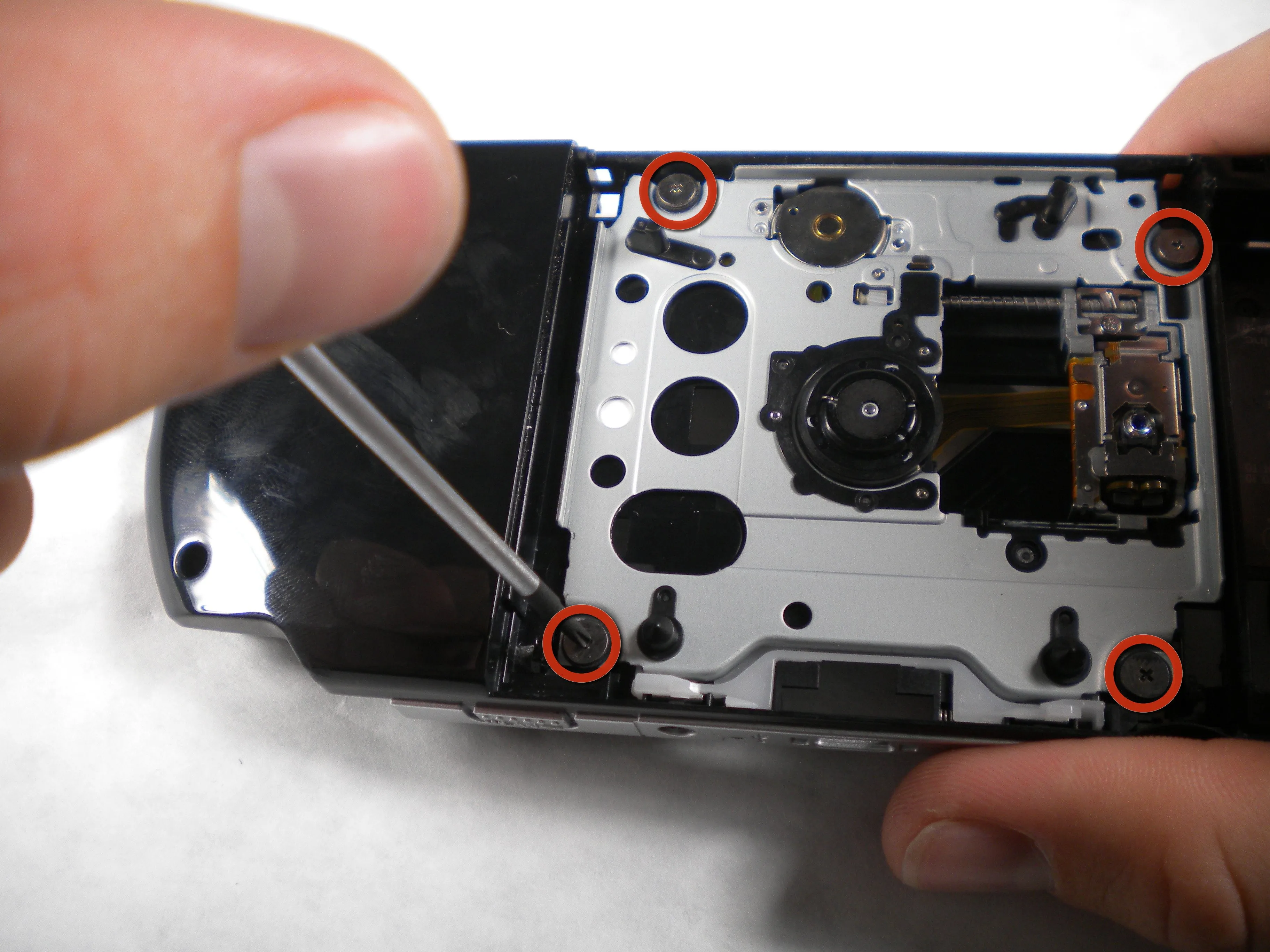

Выкрутите четыре винта из UMD-привода.
Извлеките привод.
Шаг 26

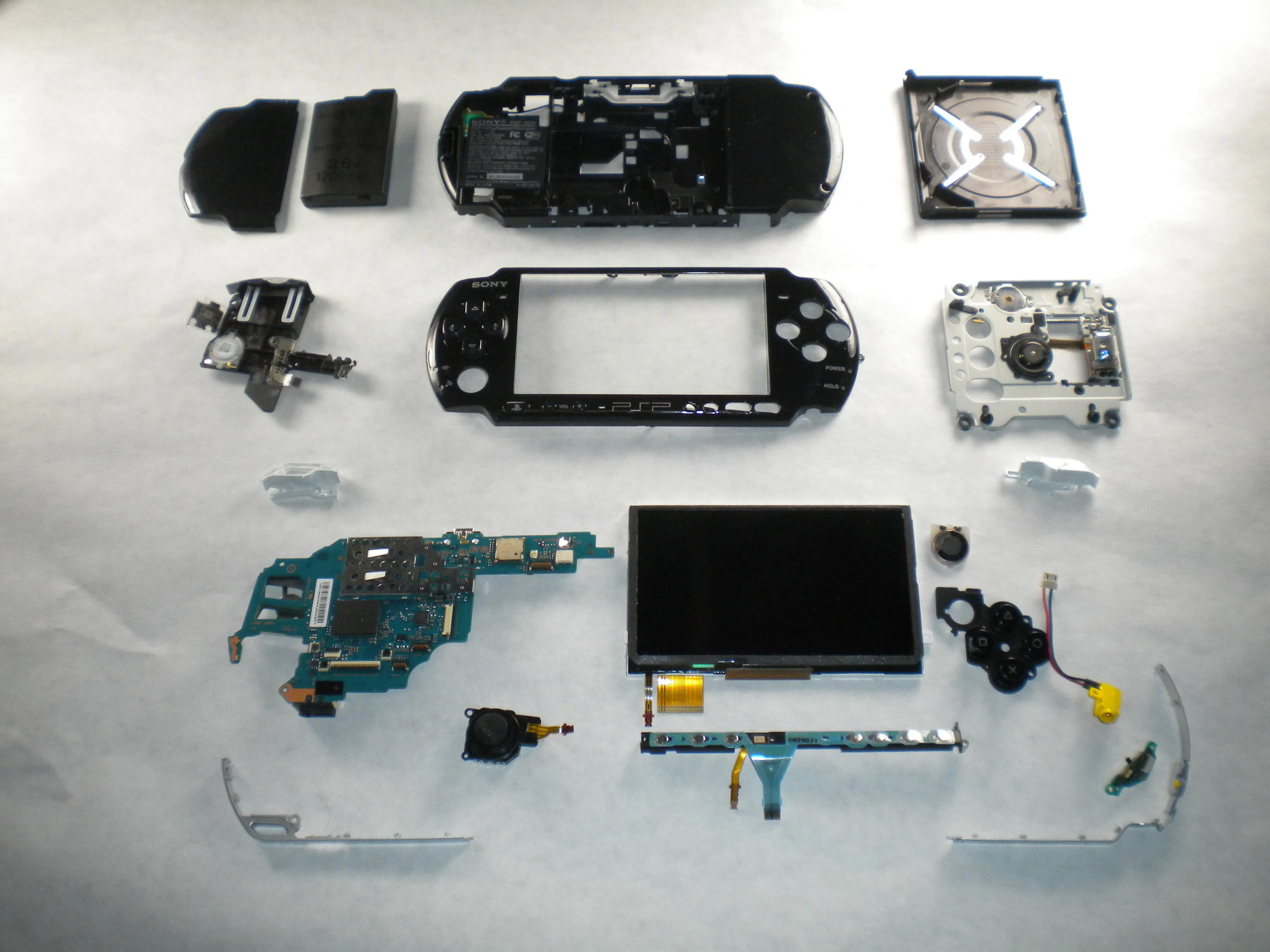

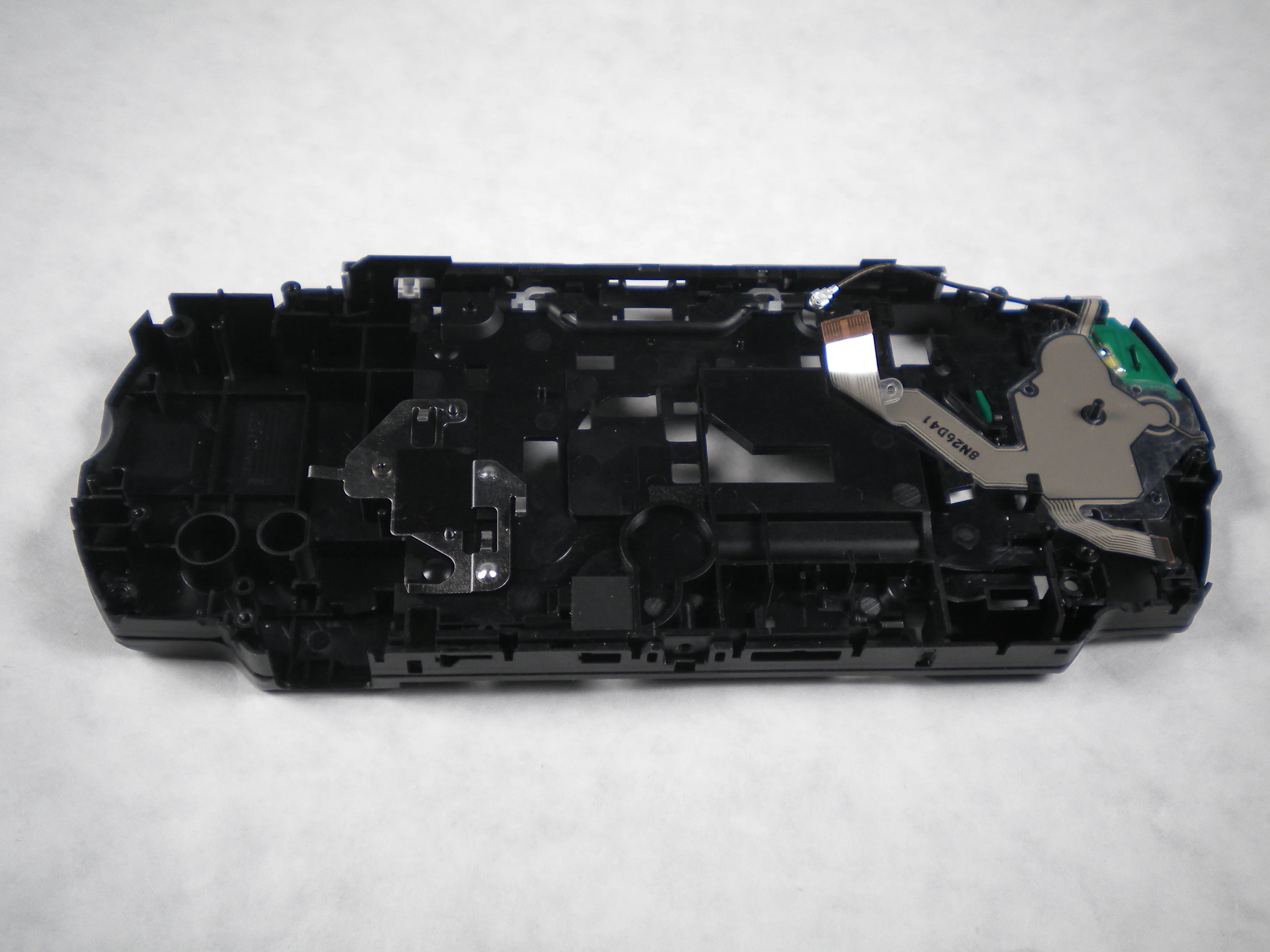

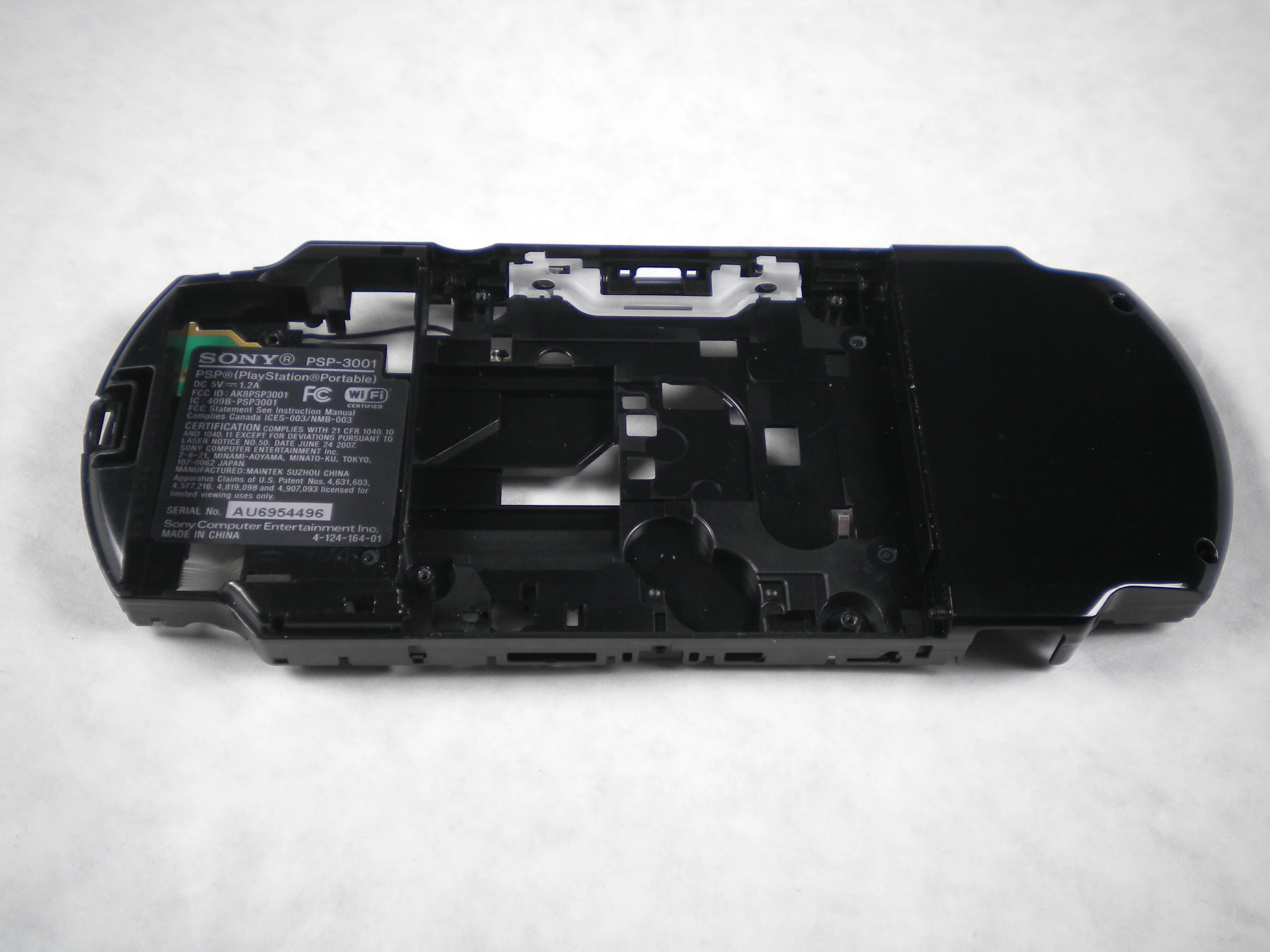

Наслаждайтесь красотой.
