Разборка PSP Go

Введение

Делаете.ру с гордостью представляет очередной разбор Sony PSP Go! Наслаждайтесь. Также посмотрите на YouTube видео слайд-шоу!

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Разборка PSP Go

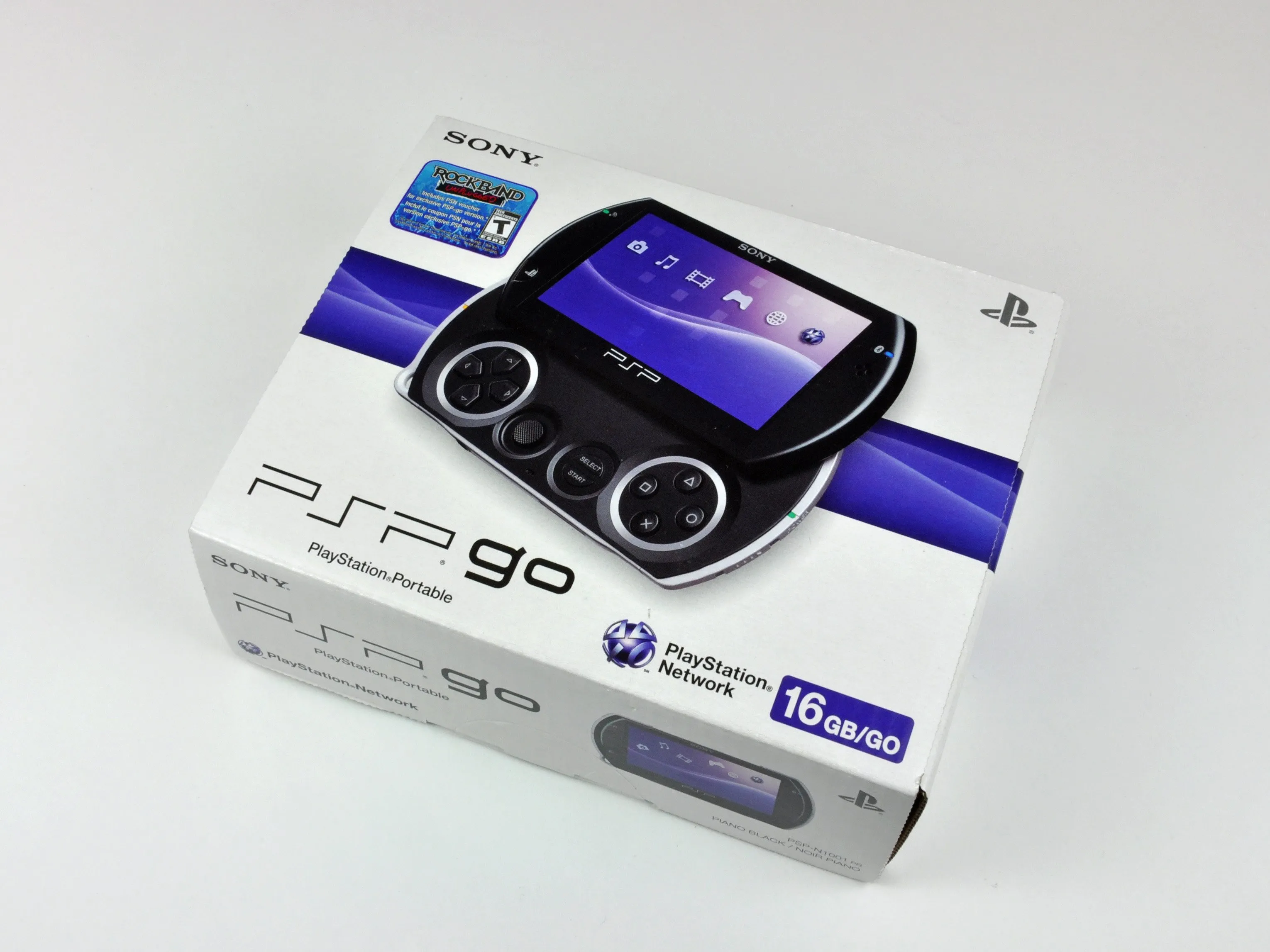

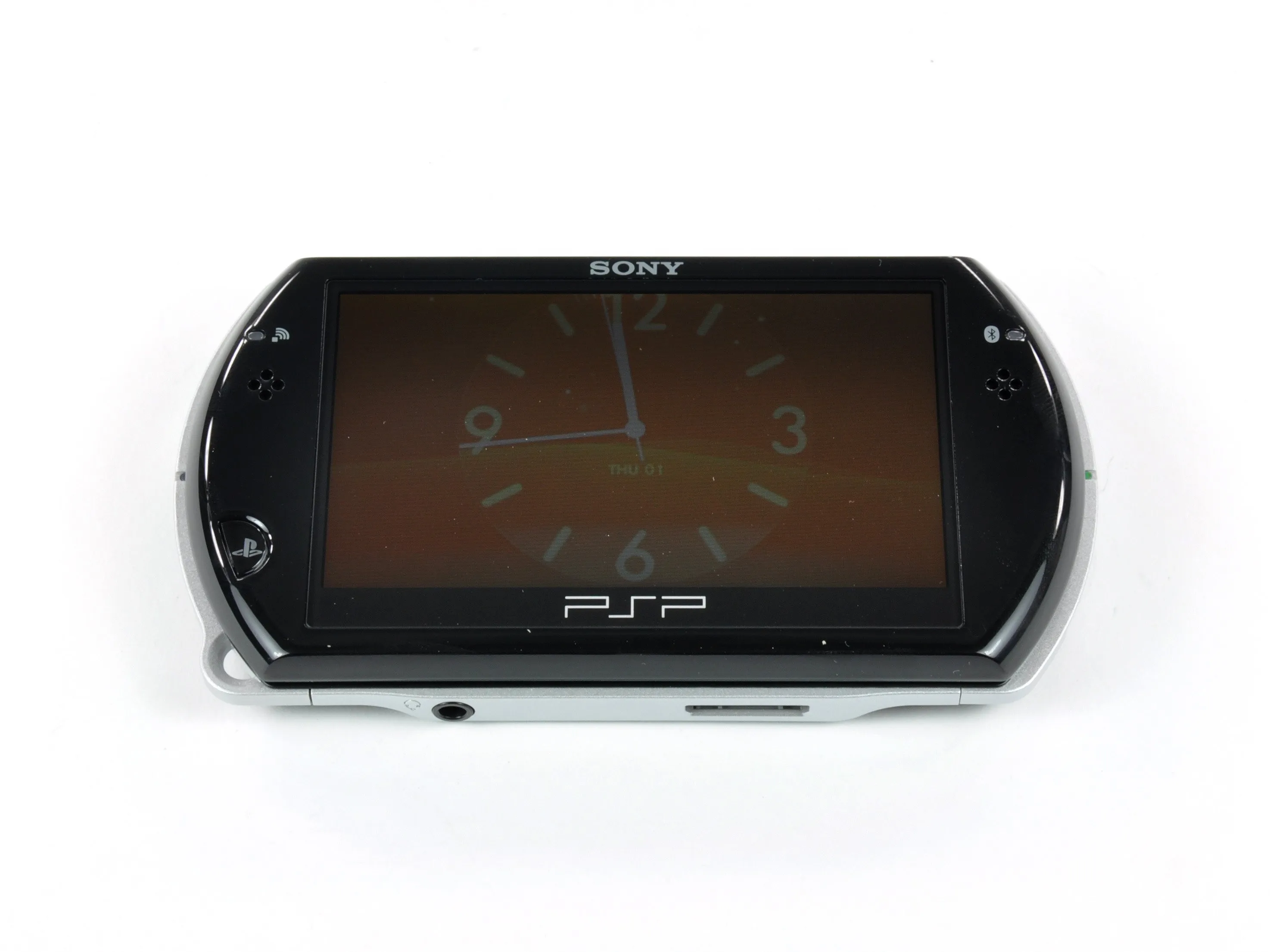

• О радость! О радость! Угадайте, что попало к нам в руки на этот раз! Это совершенно новая Sony PSP Go!

• Хотя дизайн PSP Go отличается от предыдущих моделей PSP, PSP Go не предназначена для замены своего любимого старшего брата, PSP 3000.

Шаг 2

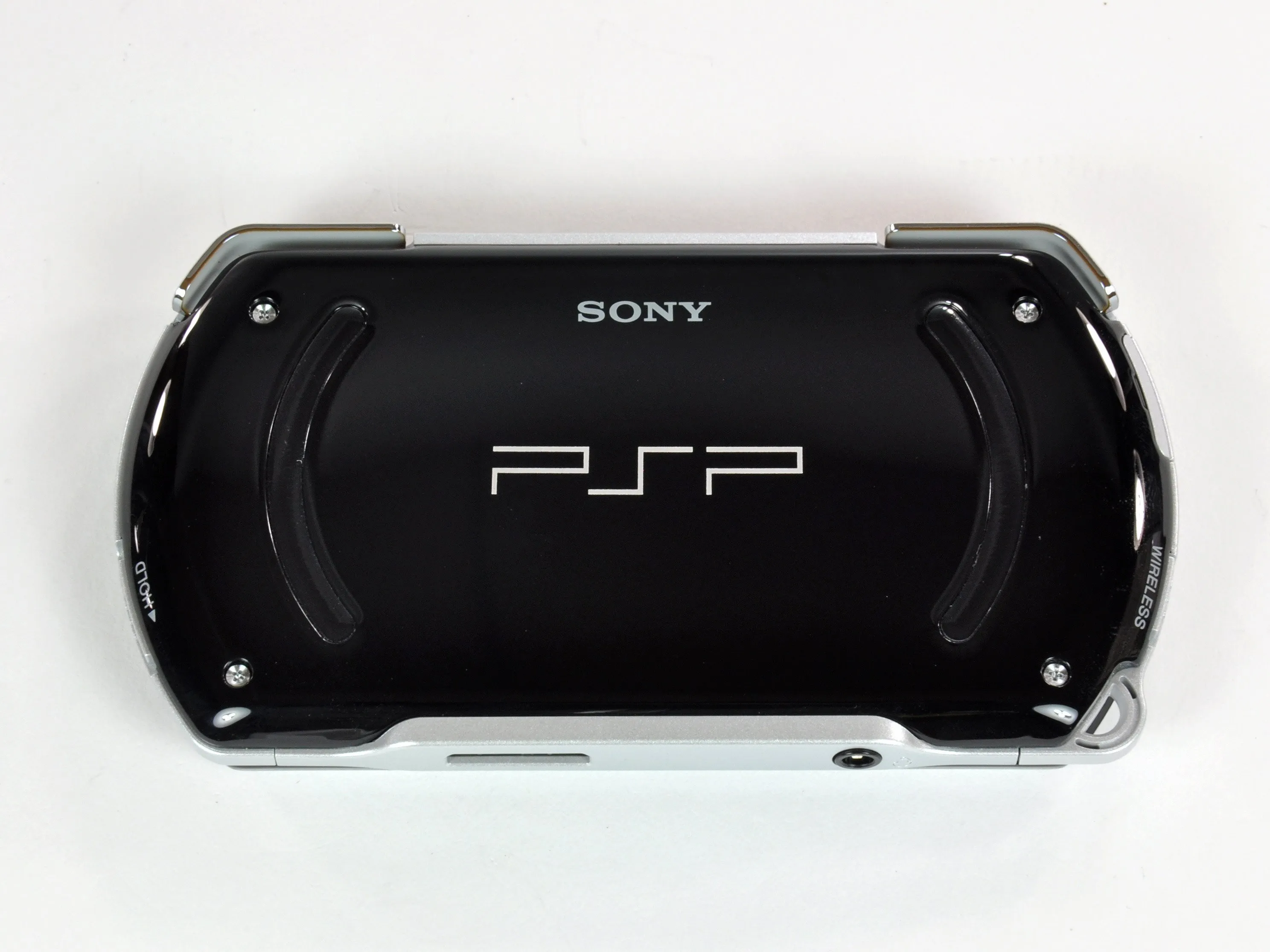

• Такая элегантная задняя панель... Но где же UMD-привод? Давайте проведем минуту молчания. R.I.P. UMD-привод, мы тебя почти не знали.

• Размеры PSP Go составляют 128 x 16,5 x 69 мм, а вес - 5,6 унции (с учетом внутренней батареи).

• В отличие от предыдущих моделей PSP, PSP Go обходится 16 Гб встроенной флеш-памяти.

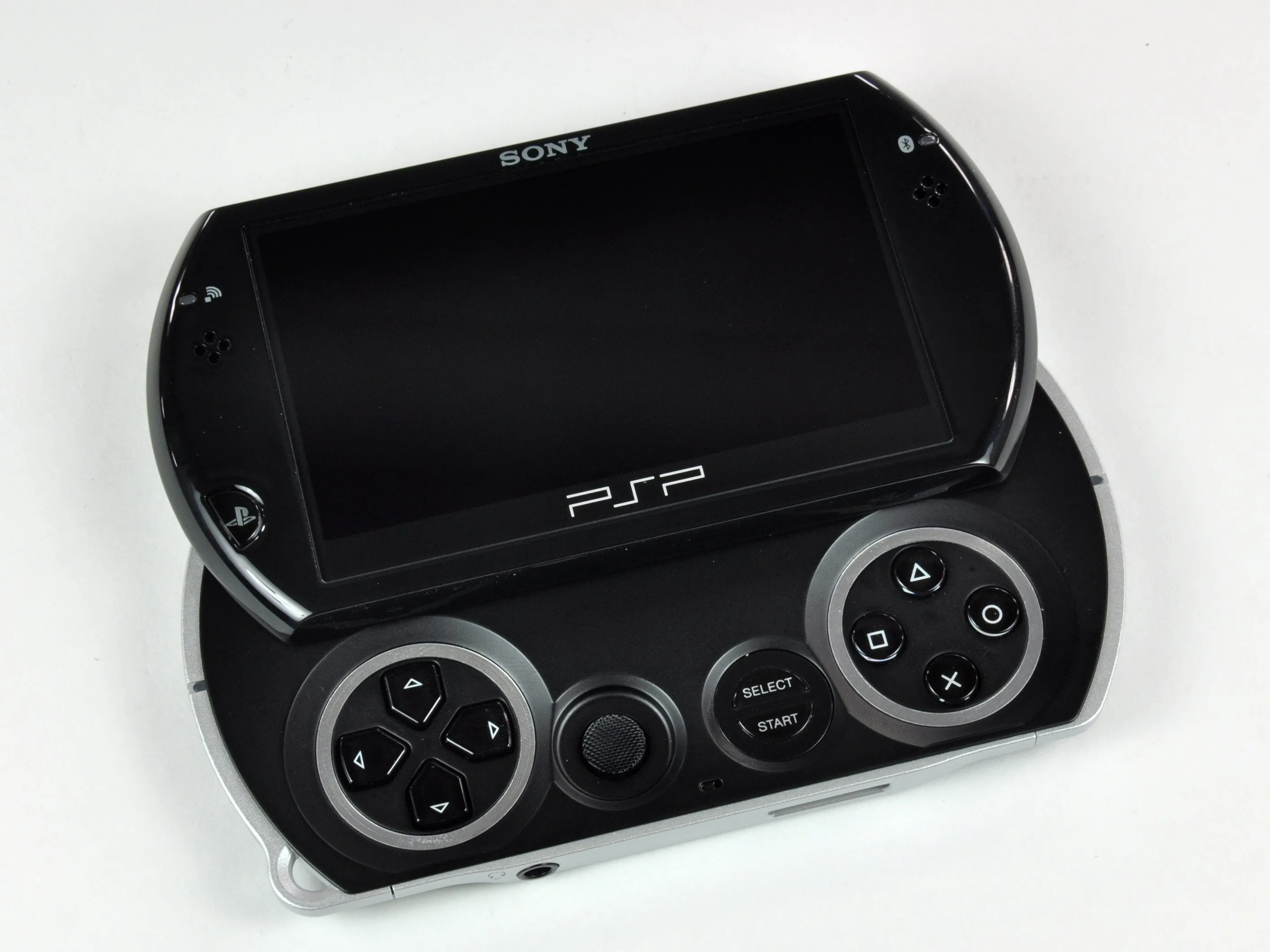

• Оооо, он сдвигается вверх, чтобы открыть геймпад!

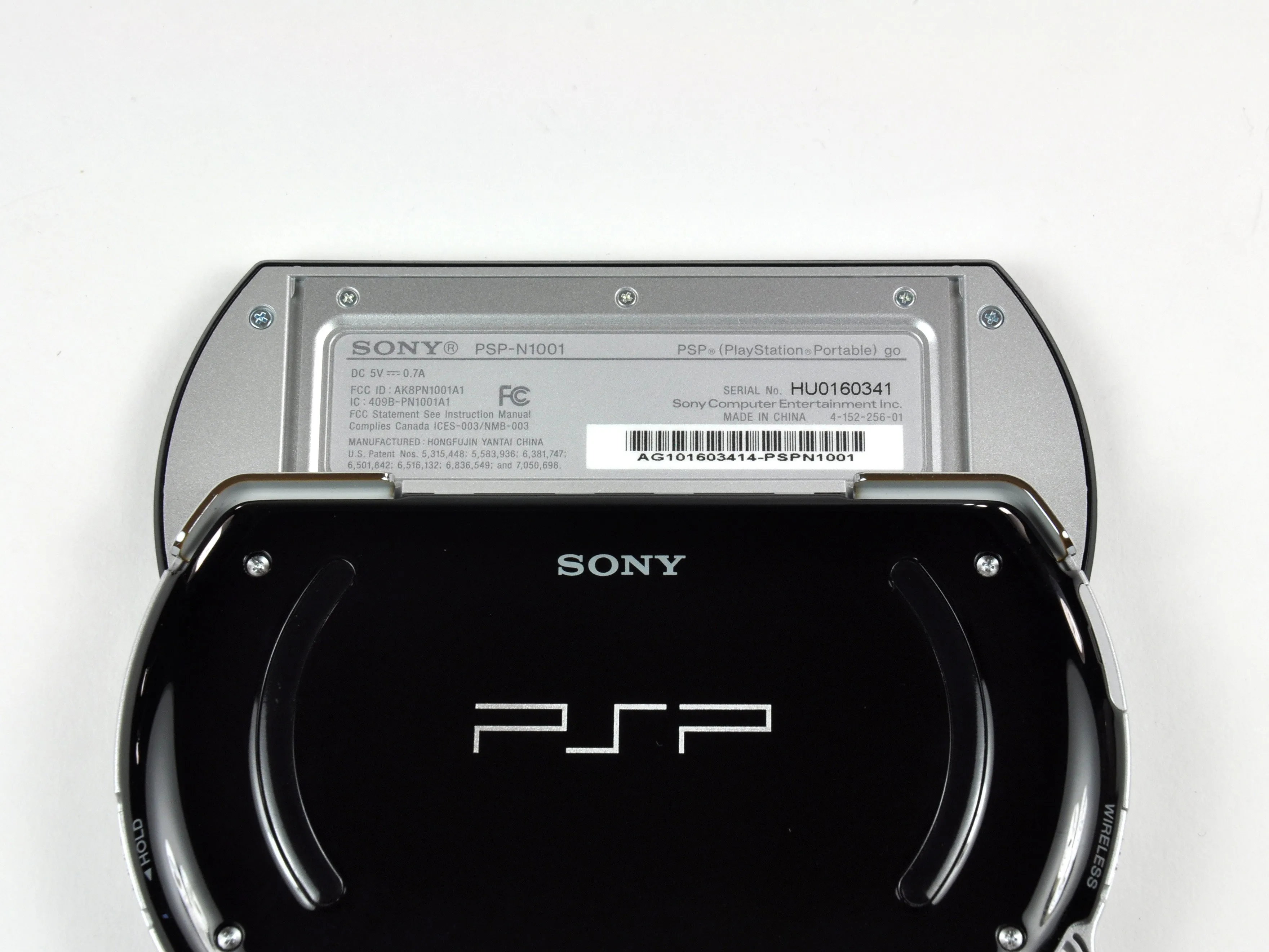

• На этикетке продукта указаны обычные требования к питанию и предупреждения FCC. Похоже, даже японские компании производят свою продукцию в Китае.

Комментарии к шагу

Ходят слухи, что PSP GO производится компанией Foxconn,

Неудивительно, что она сделана в Китае.

Кроме того, большинство предыдущих моделей PSP тоже сделаны в Китае.

Вы не можете открыть батарею и перебрать компоненты? :)

Шаг 3

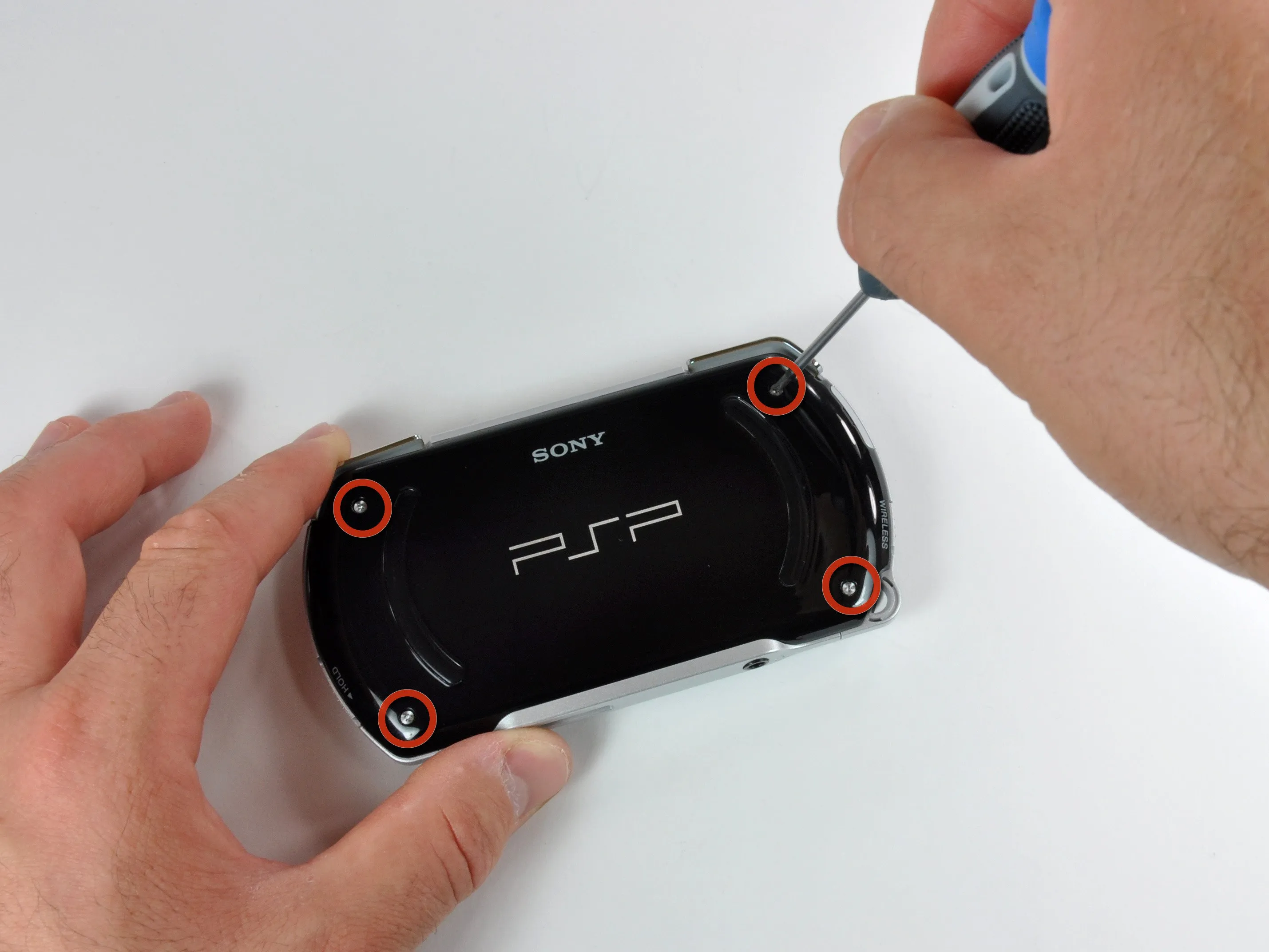

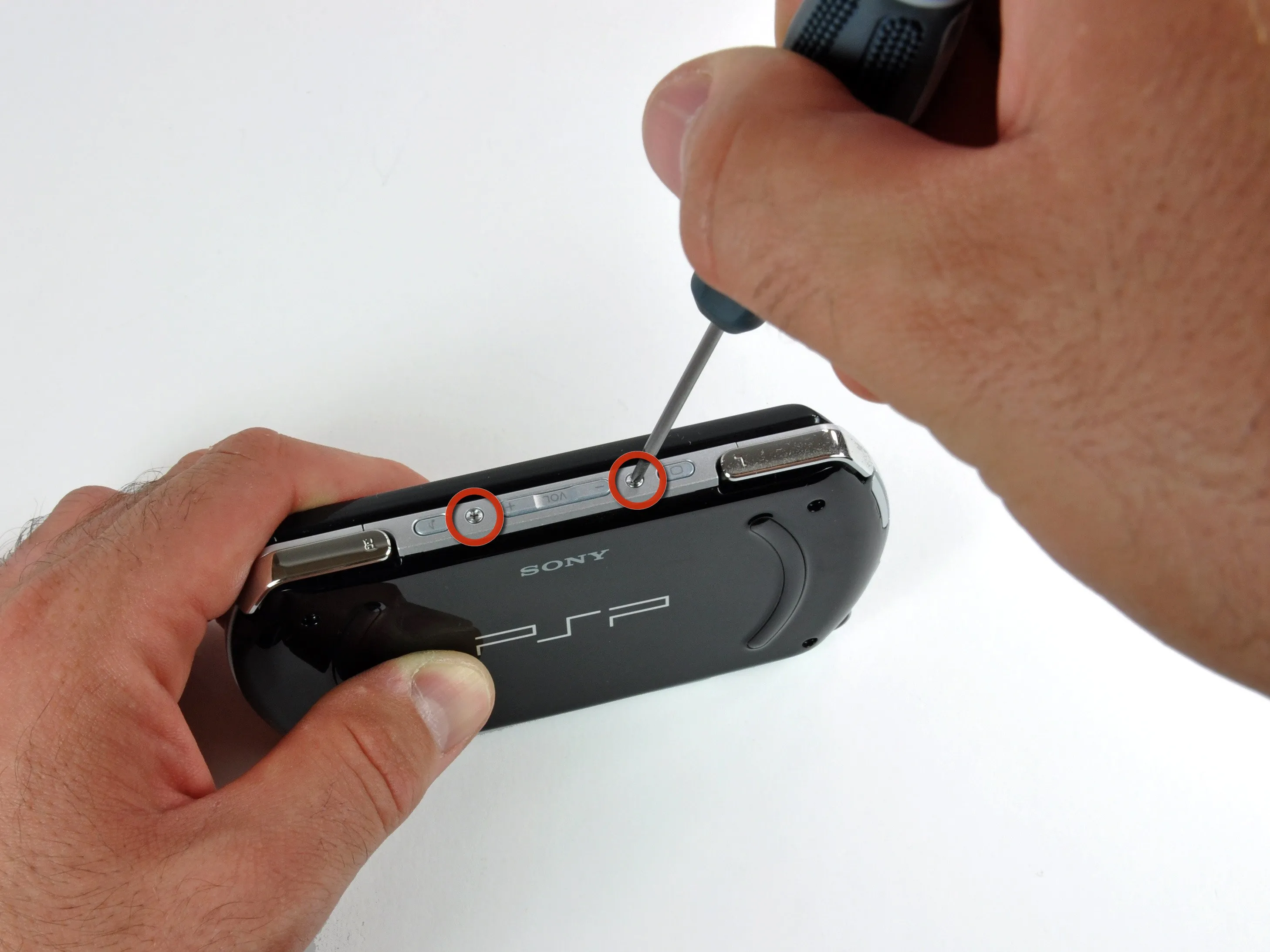

• Откручиваем необходимые винты, чтобы получить доступ к внутренностям PSP Go.

• На этом устройстве все винты легкодоступны и используют обычную головку Phillips #0. Никаких скрытых вкладок или трехзаходных винтов здесь нет.

• Если батарея не припаяна и винты с головкой Phillips, почему Sony не одобряет самостоятельную замену батареи?

• Мы можем назвать только одну причину: она начинается на 'ча' и заканчивается на 'чинг'. Именно так, звук кассового аппарата.

Шаг 4

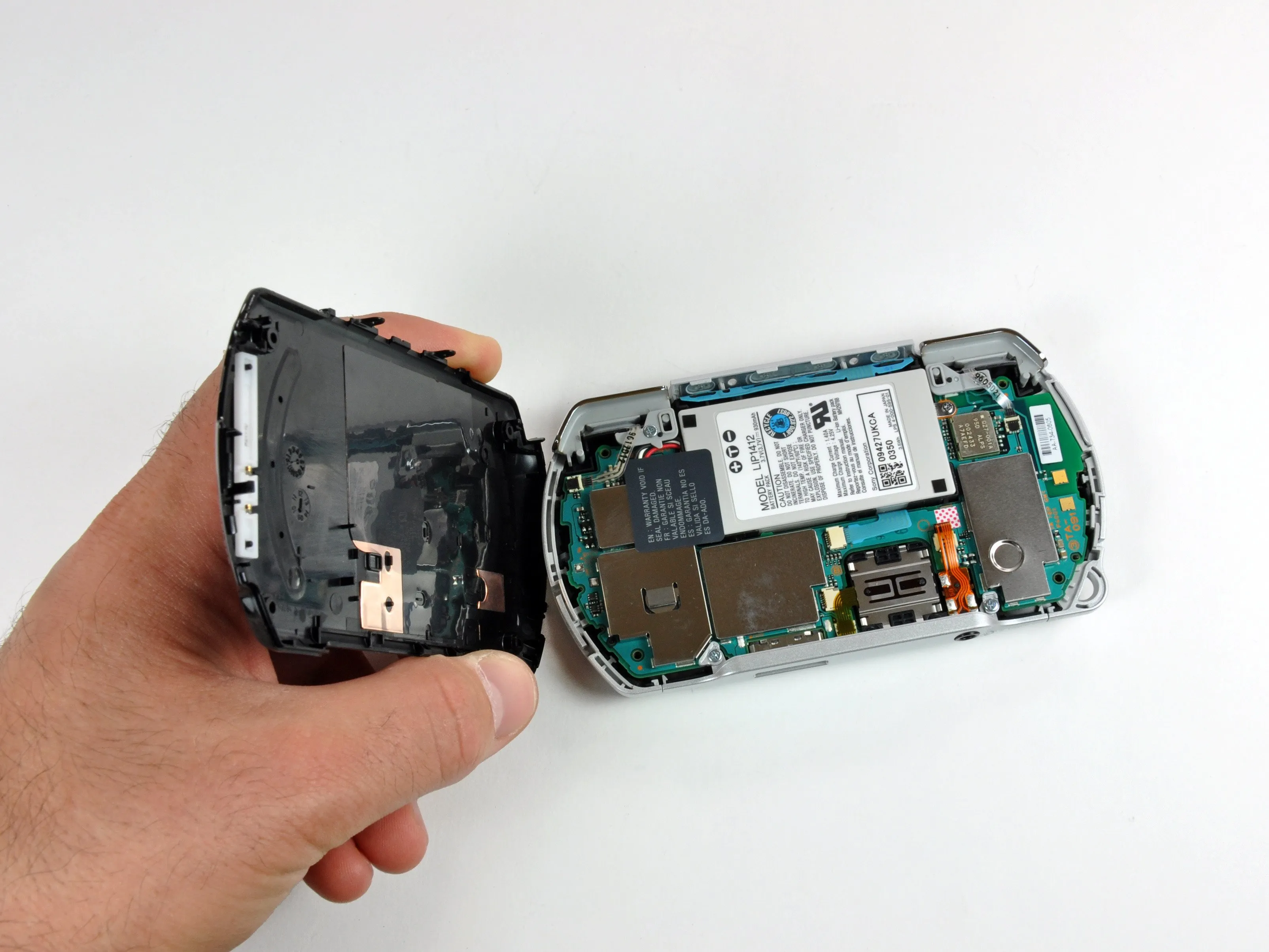

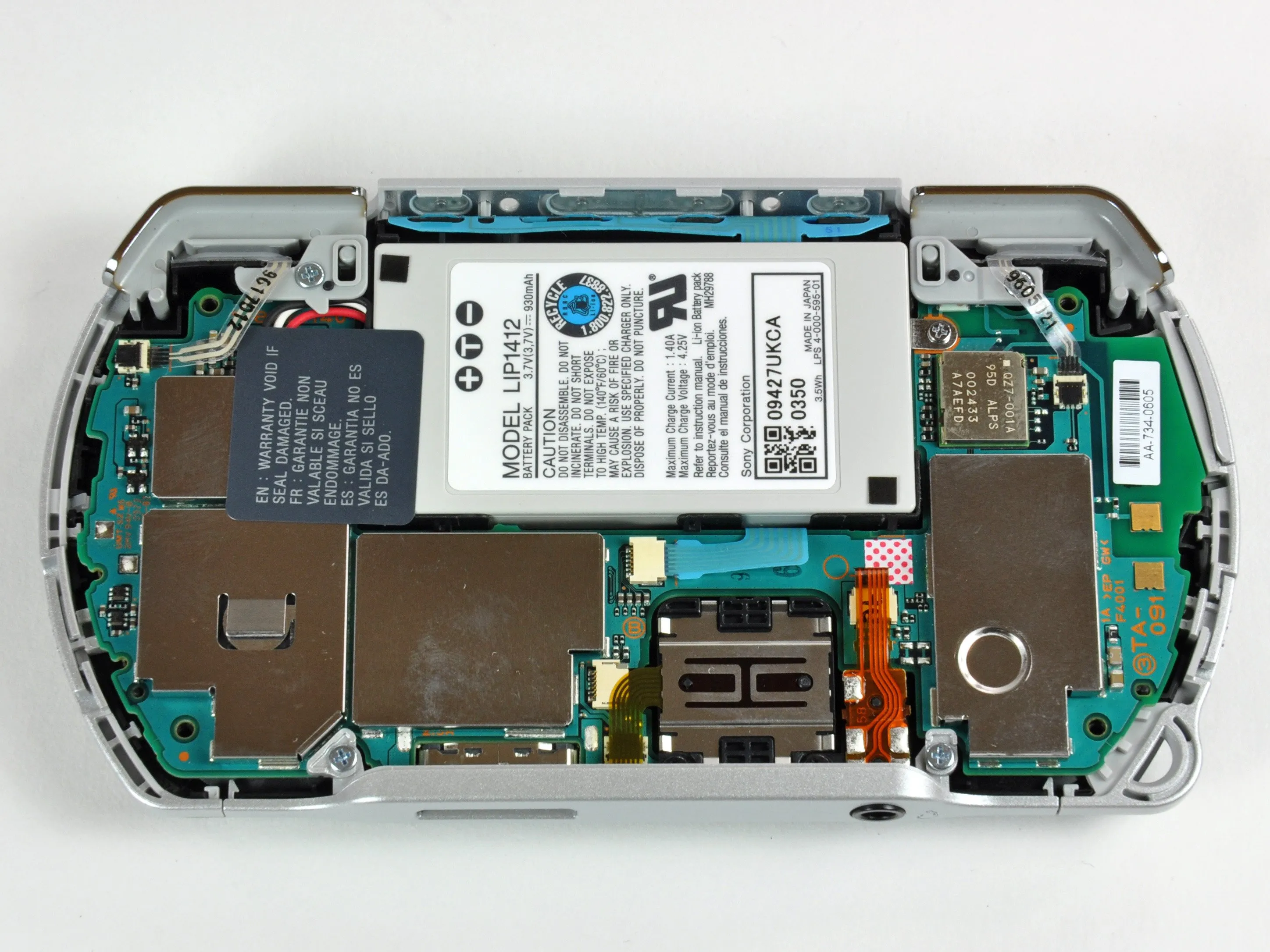

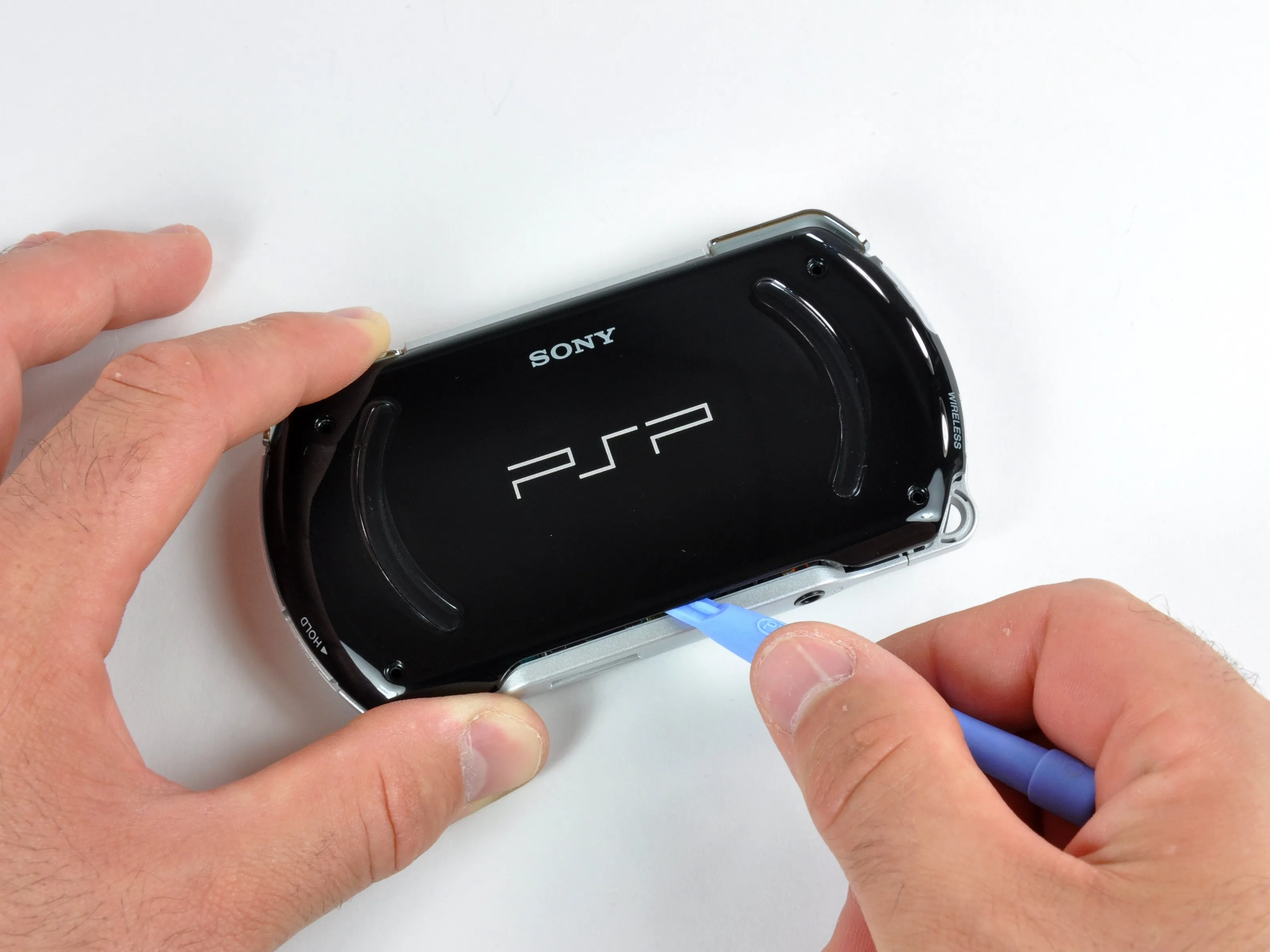

• Простое нажатие кнопки открытия PSP - и готово!

• Дамы и господа, смотрите! Внутренности PSP Go.

• В отличие от Zune HD или iPod ClassicGo не использует металлический внутренний каркас. Фактически, у него нет внутреннего каркаса; вся структурная целостность обеспечивается пластиковыми внешними корпусами.

Шаг 5

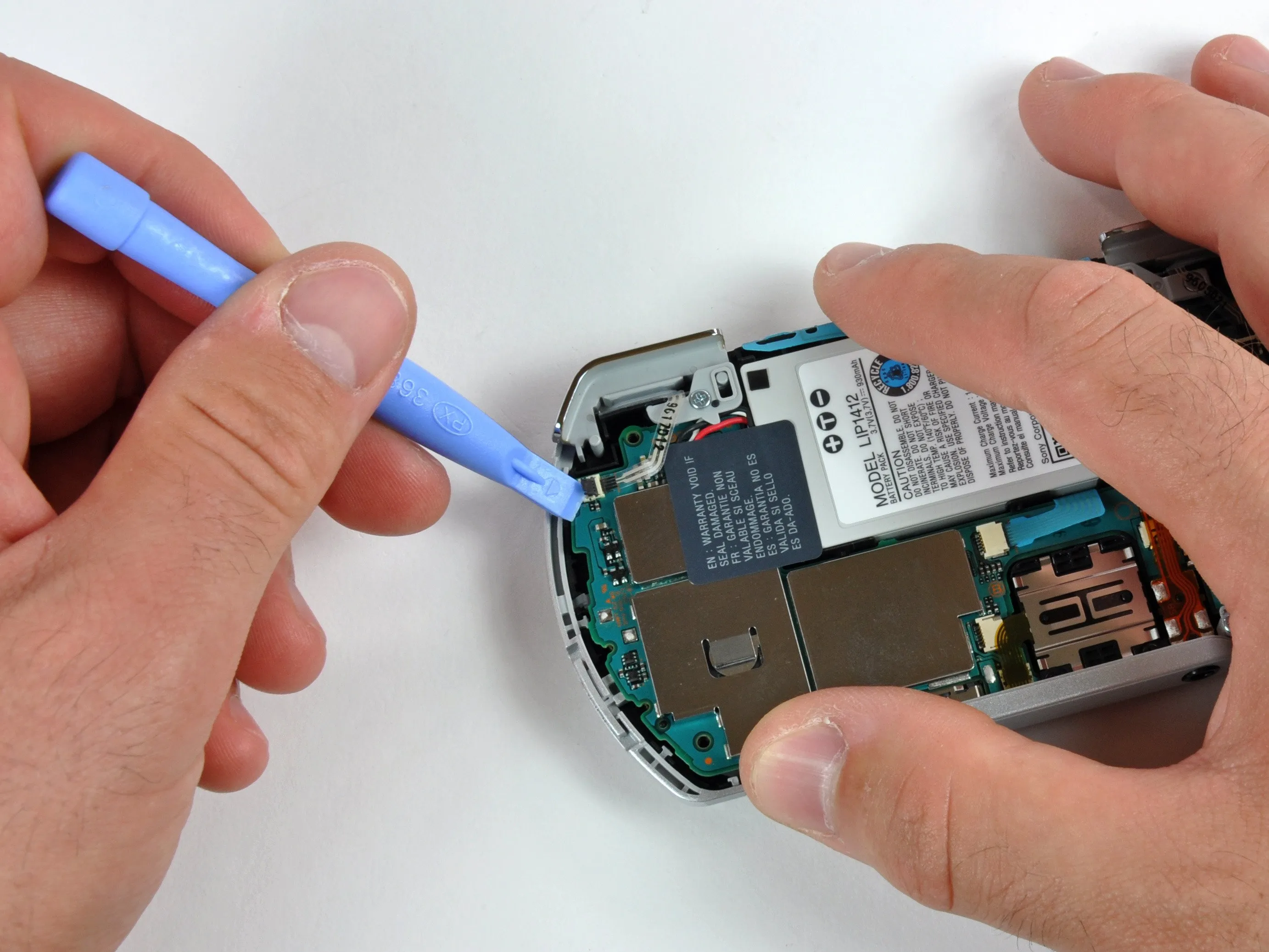

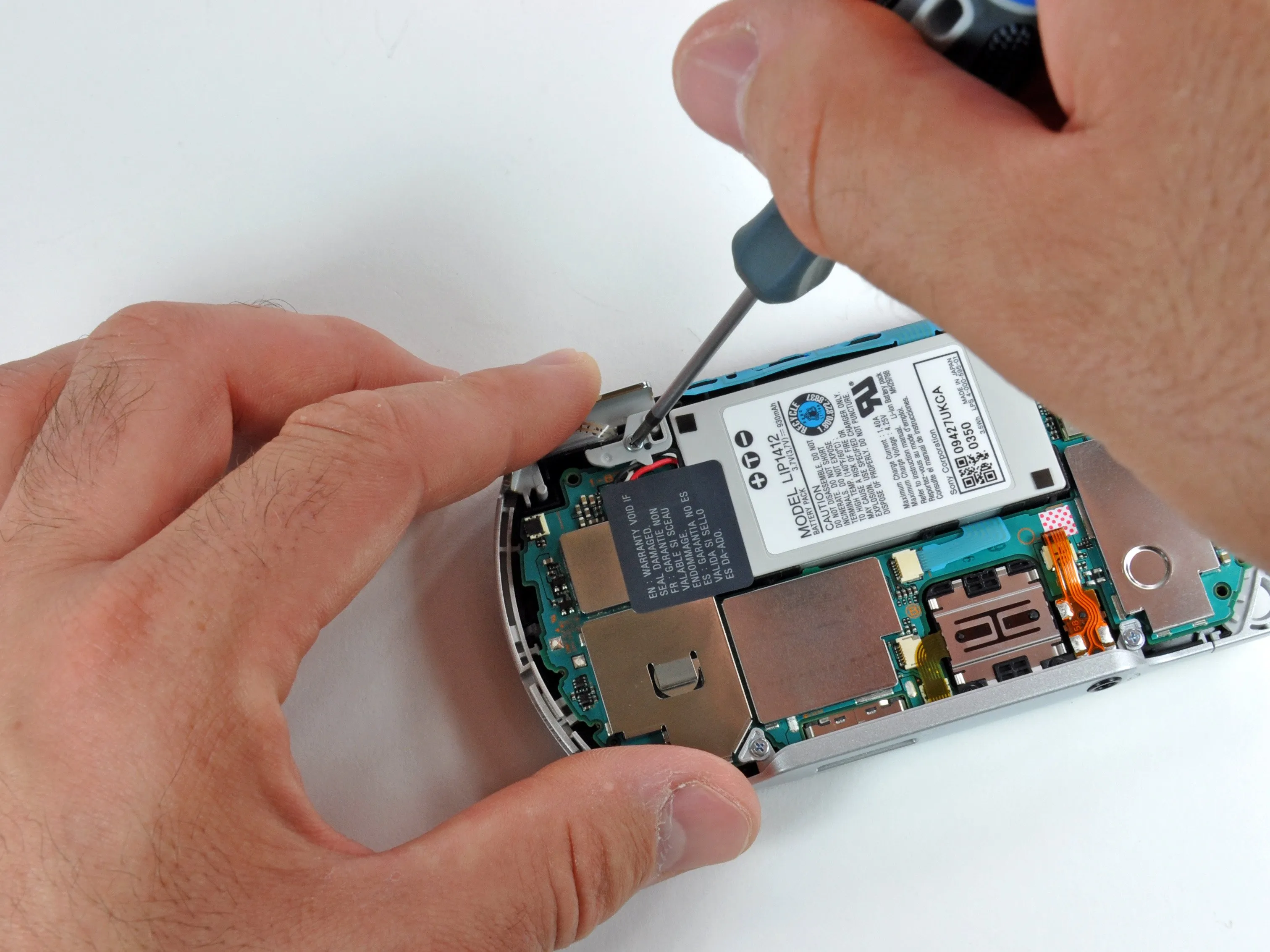

• Мы начинаем разборку с отсоединения нескольких разъемов и откручивания пары винтов.

• Было ясно, что плата не выйдет без предварительного снятия триггеров. Поэтому мы решили начать с левой кнопки включения.

• Ленточные кабели кнопок включения подключены к плате с помощью разъемов ZIF; аккуратное нажатие инструментом для вскрытия PSP освободило зажим и высвободило ленточный кабель.

Шаг 6

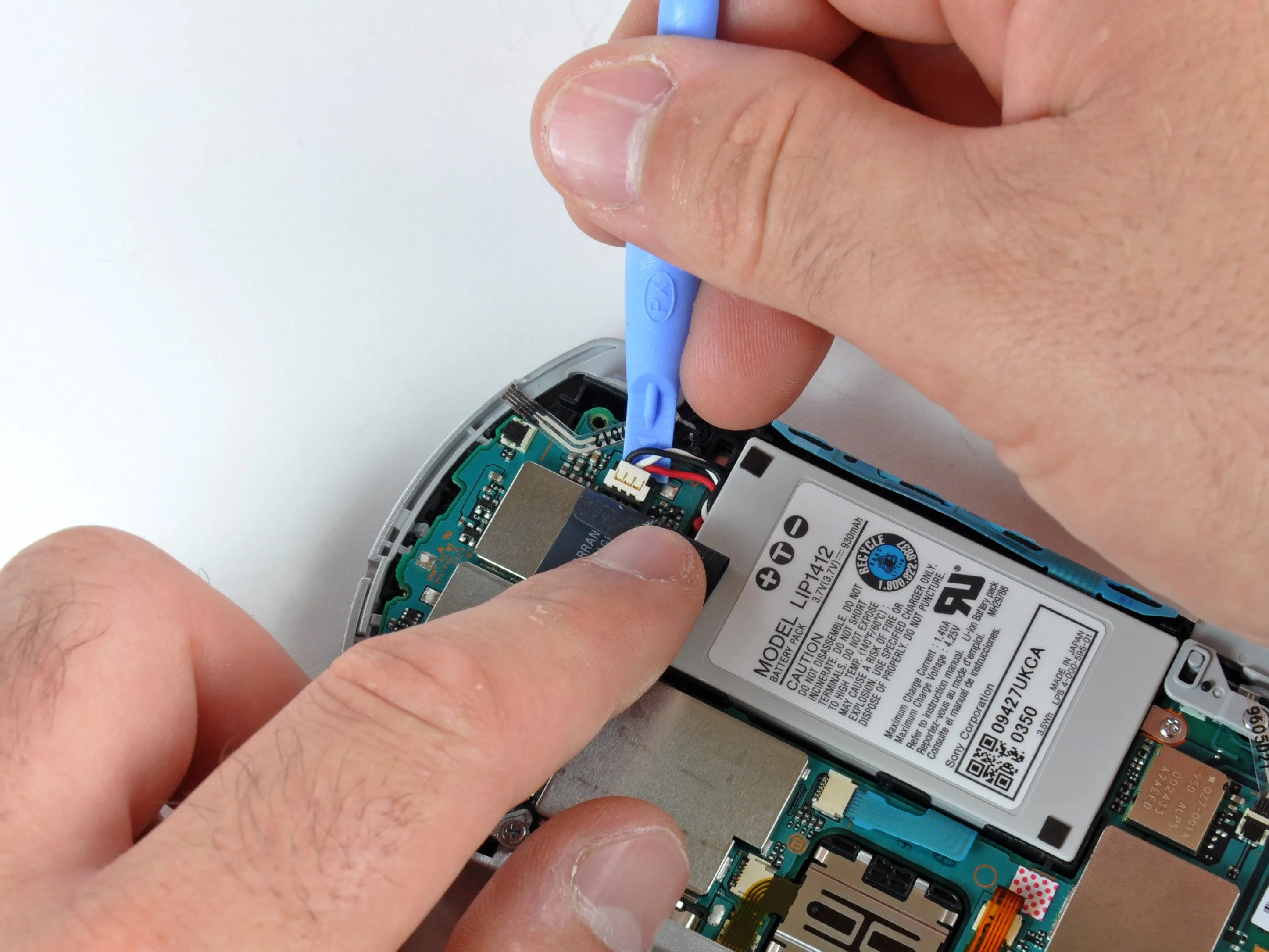

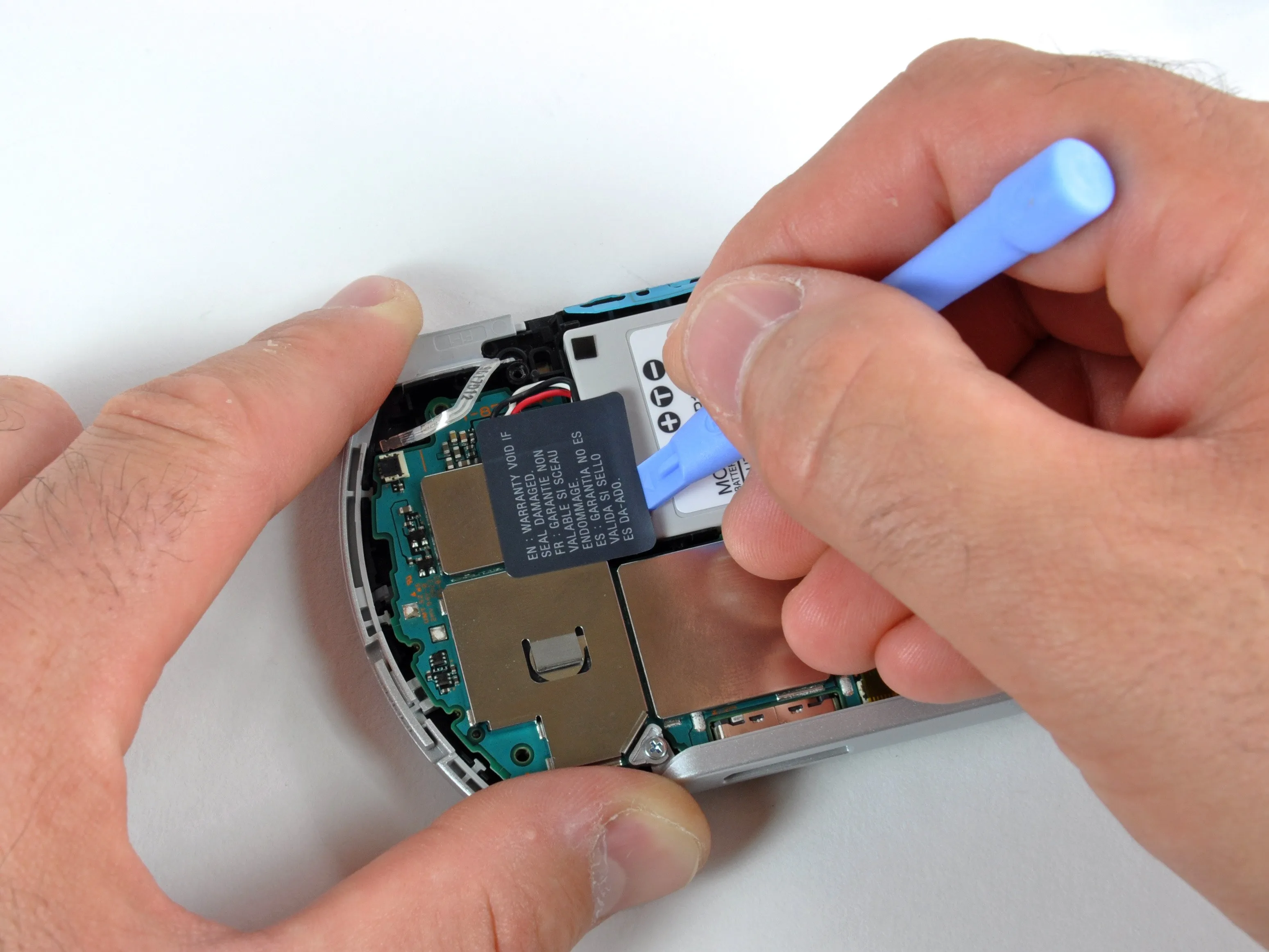

• К батарее приклеена трехъязычная печать Warranty Void. Если вы знаете английский, французский или испанский языки, они действительно предусмотрели все варианты.

• Хорошая новость: батарея не припаяна к плате.

• Плохая новость: к сожалению, чтобы извлечь батарею, нужно отклеить гарантийную наклейку.

• Но еще одна хорошая новость: если вы будете осторожны, то сможете извлечь батарею, не нарушив часть наклейки 'VOID', но мы не сказали вам об этом.

• Просто вставьте инструмент для вскрытия PSP между батареей и наклейкой. Аккуратно двигайтесь из стороны в сторону, пока батарея не освободится от наклейки. Готово!

Шаг 7

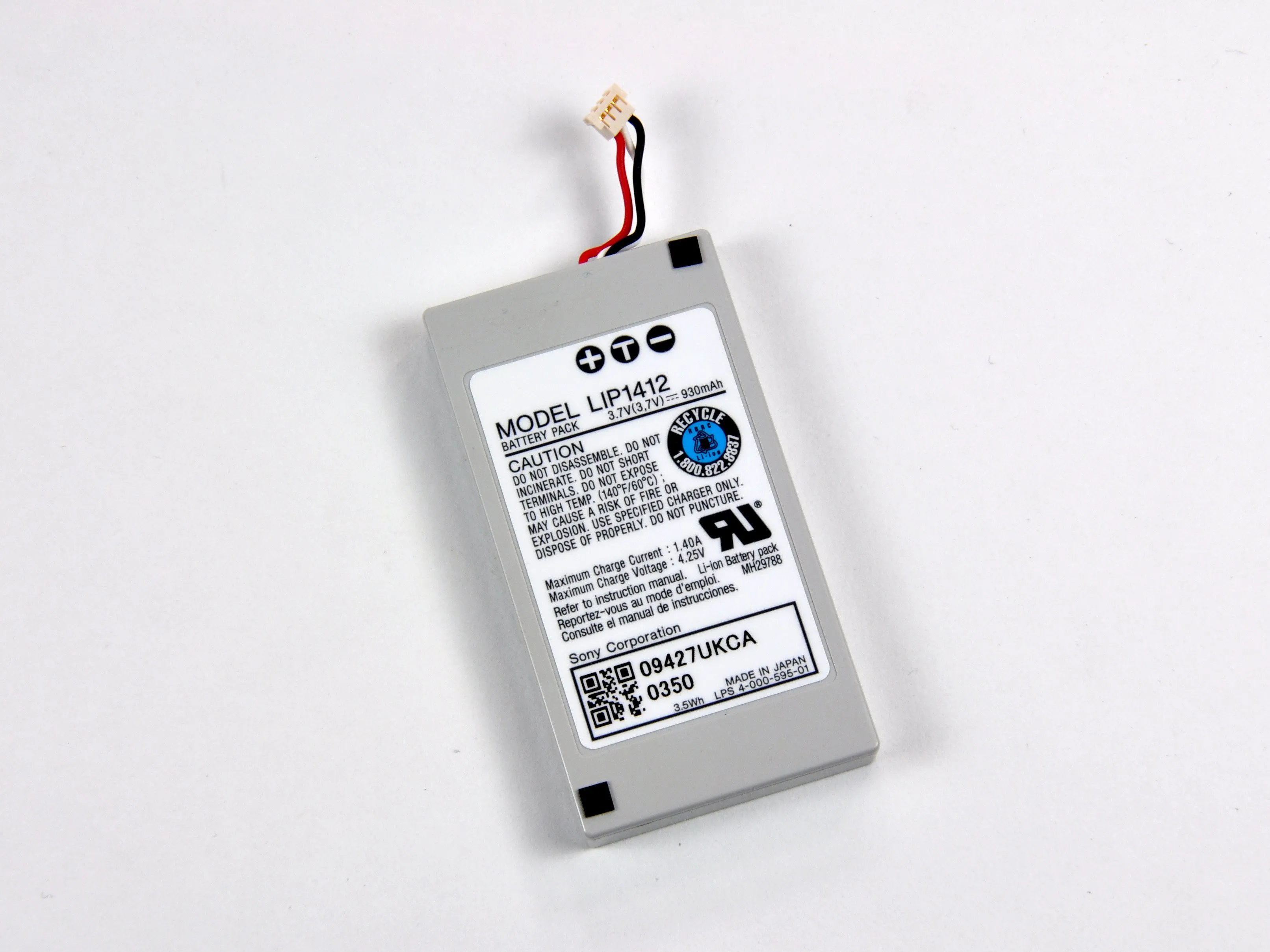

• Аккумулятор - литий-ионный 3,7 В, 930 мАч, 3,5 Втч.

• Вот как обстоят дела с батареями у трех основных портативных игровых устройств:

• PSP Go: 930 мАч, неофициальная возможность замены пользователем

• DSi: 840 мАч, официально заменяется пользователем

• iPod touch 3-го поколения: 789 мАч, неофициальная возможность замены пользователем, требует сложной пайки.

• PSP выигрывает по емкости, а DSi - по удобству обслуживания. Тач, ну, если вы не можете сказать ничего хорошего...

Шаг 8

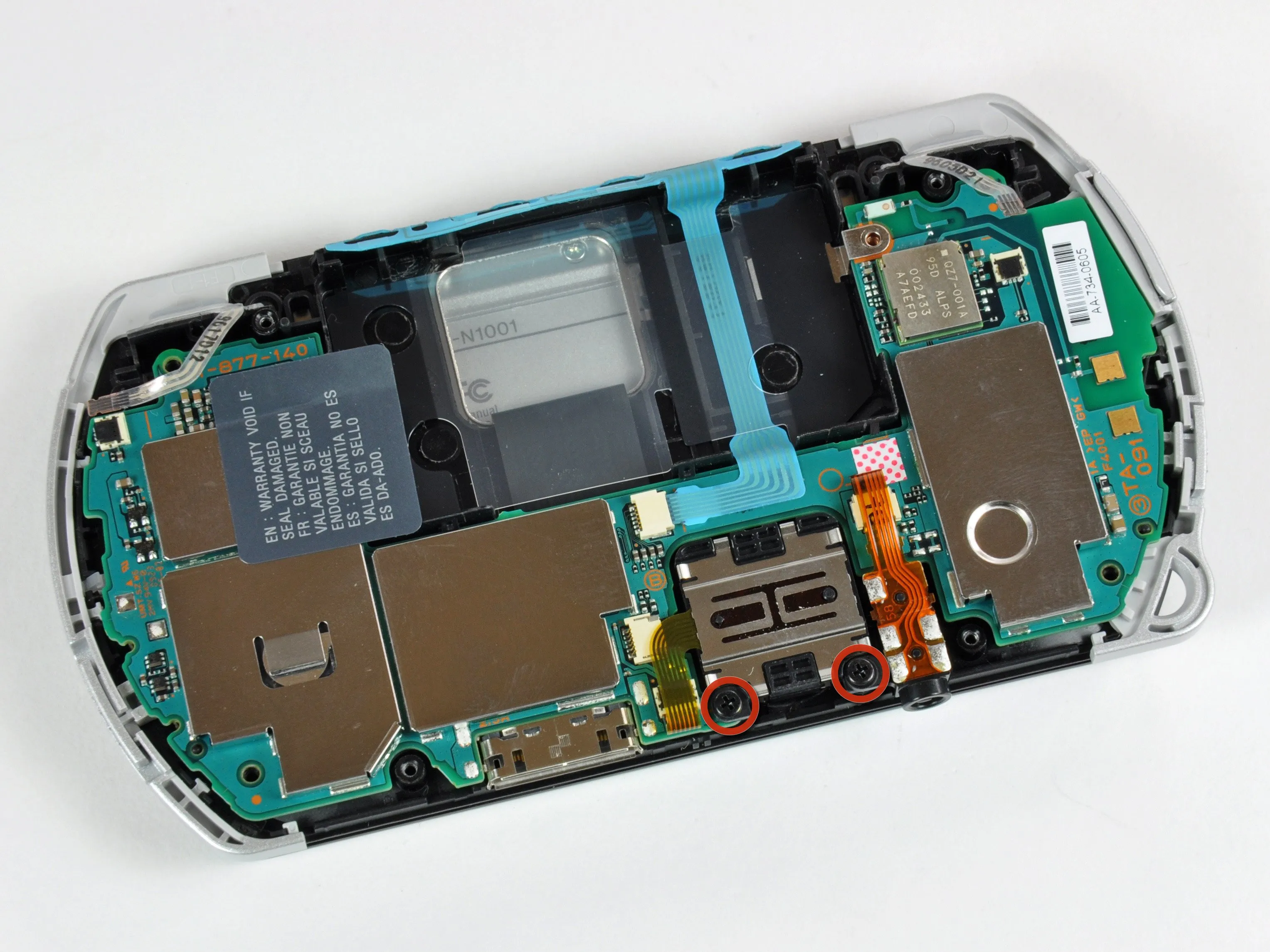

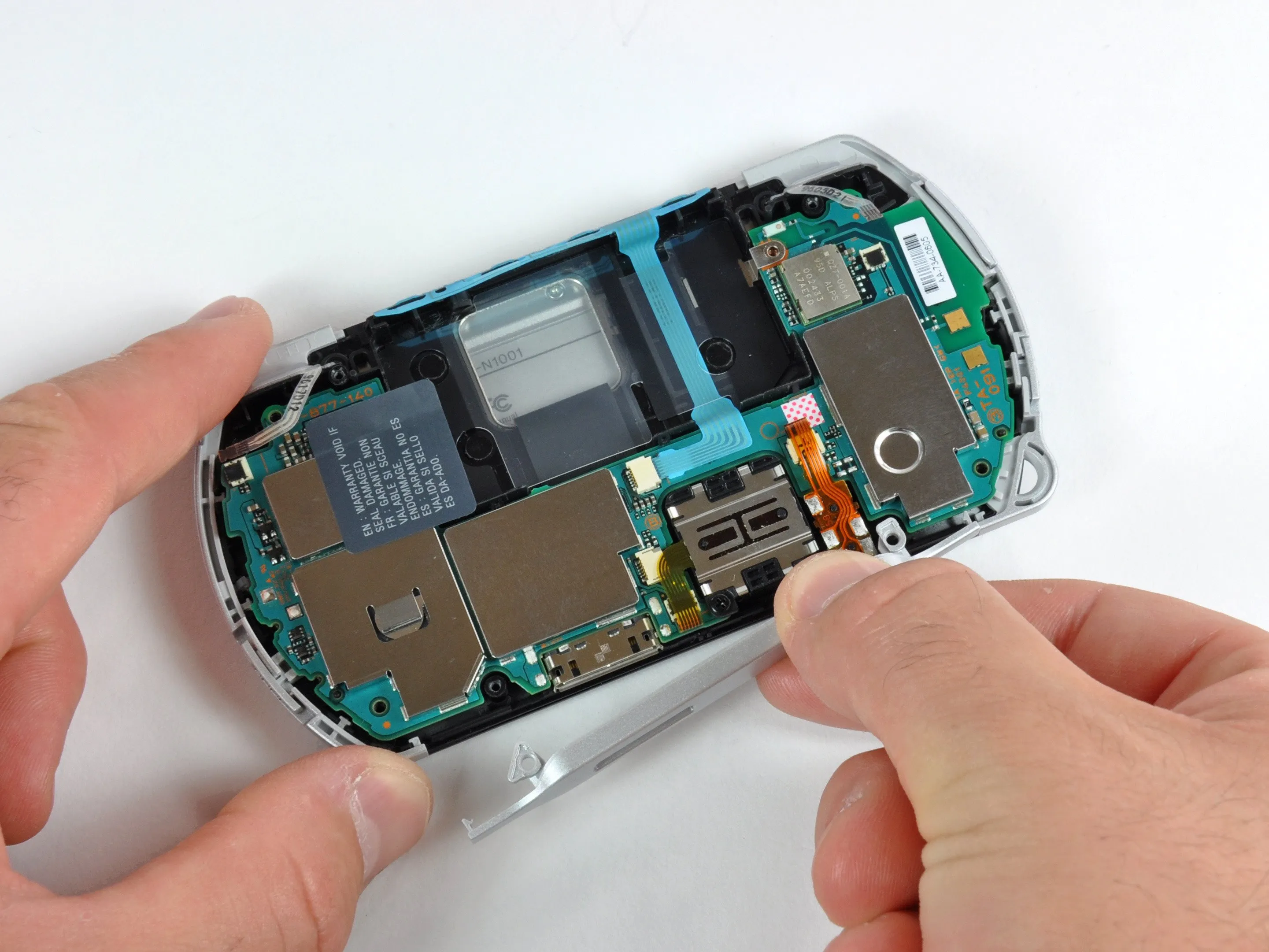

• Потяните косметическую крышку с нижнего края Go, рядом с аудиоразъемом.

• Два дополнительных винта крепят джойстик к Go.

• Стальные крышки были установлены над большинством микросхем, чтобы защитить их от электромагнитных помех.

Шаг 9

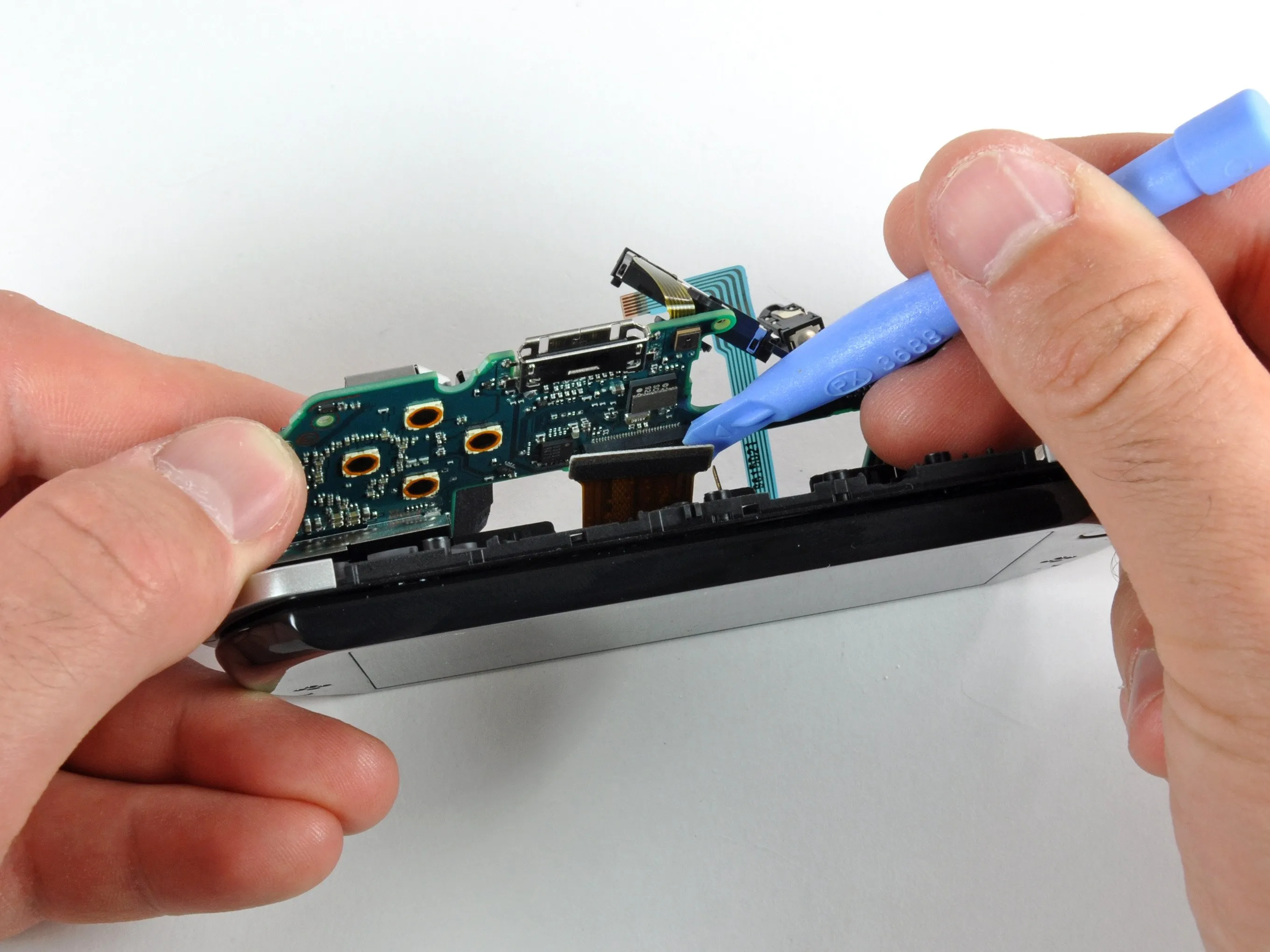

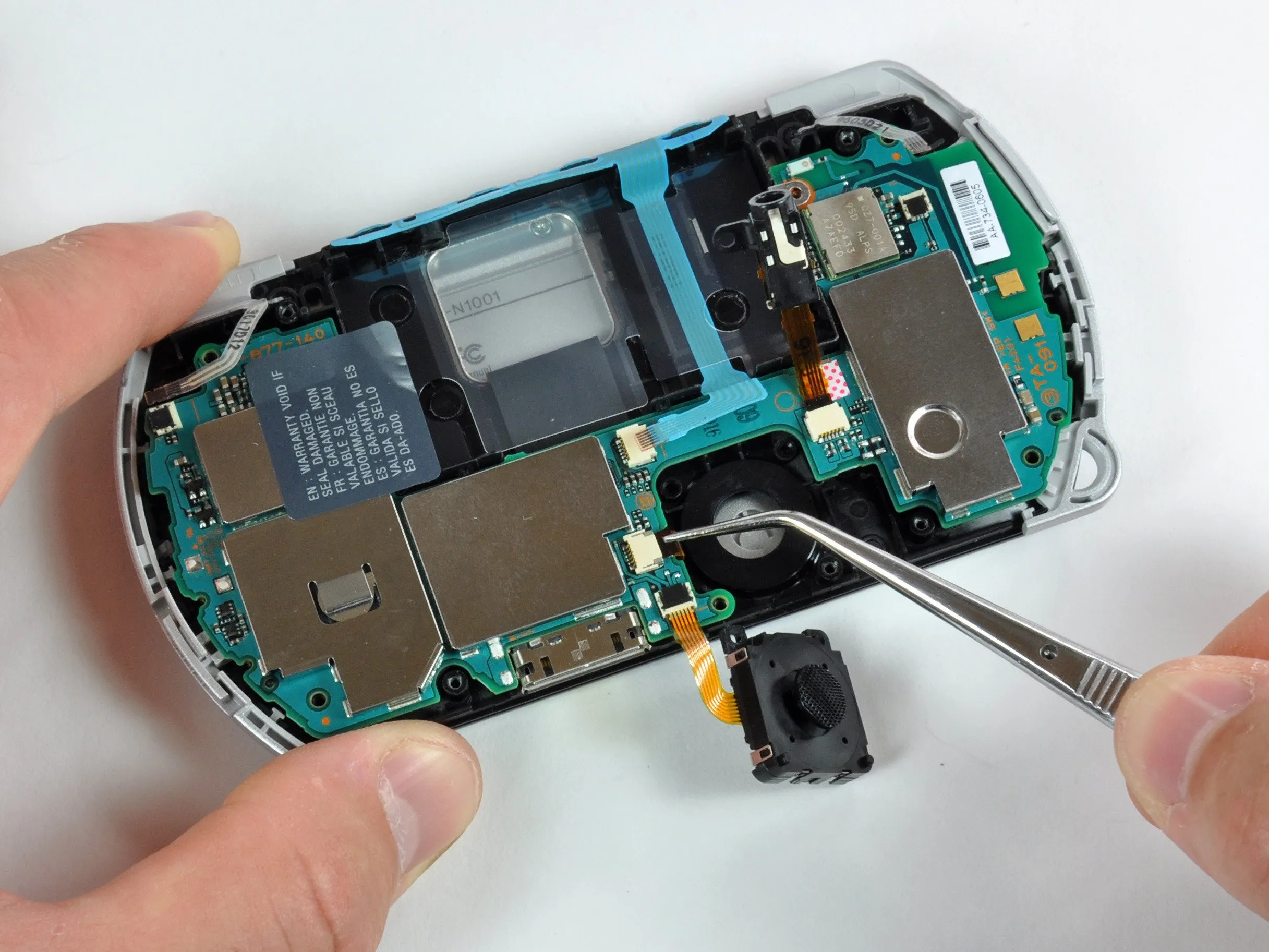

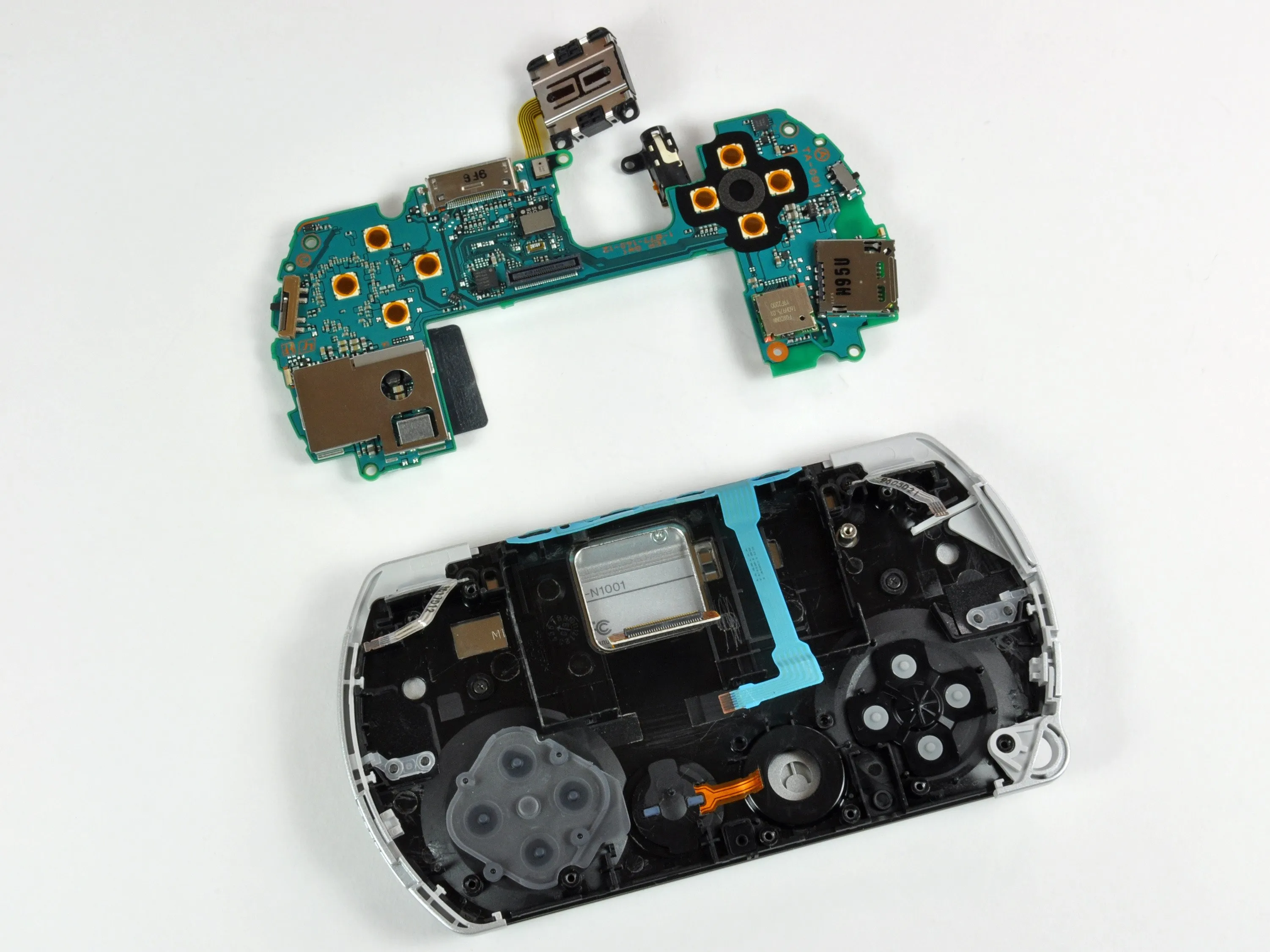

• После отсоединения кнопки Select/Start, кнопок регулировки громкости и разъема для наушников логическая плата просто вынимается из корпуса.

• Аналоговый джойстик вынимается вместе с логической платой.

Комментарии к шагу

Небольшая опечатка во второй части предложения в шаге 9:

'логическая плата просто вынимается из корпуса. Аналоговый джойстик вынимается вместе с логической платой'. :D

Поскольку и iPod Touch, и PSP Go не имеют внутренних корпусов, как бы вы сравнили жесткость/прочность этих двух продуктов? Да, я знаю, странный вопрос......

iPod Touch гораздо более жесткий, чем Go, потому что задняя часть корпуса iPod touch сделана из нержавеющей стали, а передняя стеклянная панель увеличивает его жесткость. Он очень тонкий и компактный, поэтому большинство внутренних компонентов увеличивают его жесткость. Корпус PSP go почти полностью пластиковый, поэтому в открытом положении его можно легко прогнуть. В закрытом состоянии жесткость, конечно, увеличивается, но играть в игры с закрытым устройством не получится ;).

Я заменил аналог на 2 разных новых аналога, но он все равно дрейфует. Я играю часами без проблем, а потом вдруг в другой игре, которую я начинаю, он дрейфует, удивительно, что обычно это происходит в одних и тех же играх.

Я не понимаю, является ли это программной или аппаратной проблемой.

Не знаете, как вытащить ленточный кабель start select? Мой неисправен, заменил на новый. Но не мог придумать, как его снять...

разобрался. вырезал кнопку start slect спереди. оказалось, что она приклеена к передней части корпуса. вытащил кнопку start select оттуда...

Шаг 10

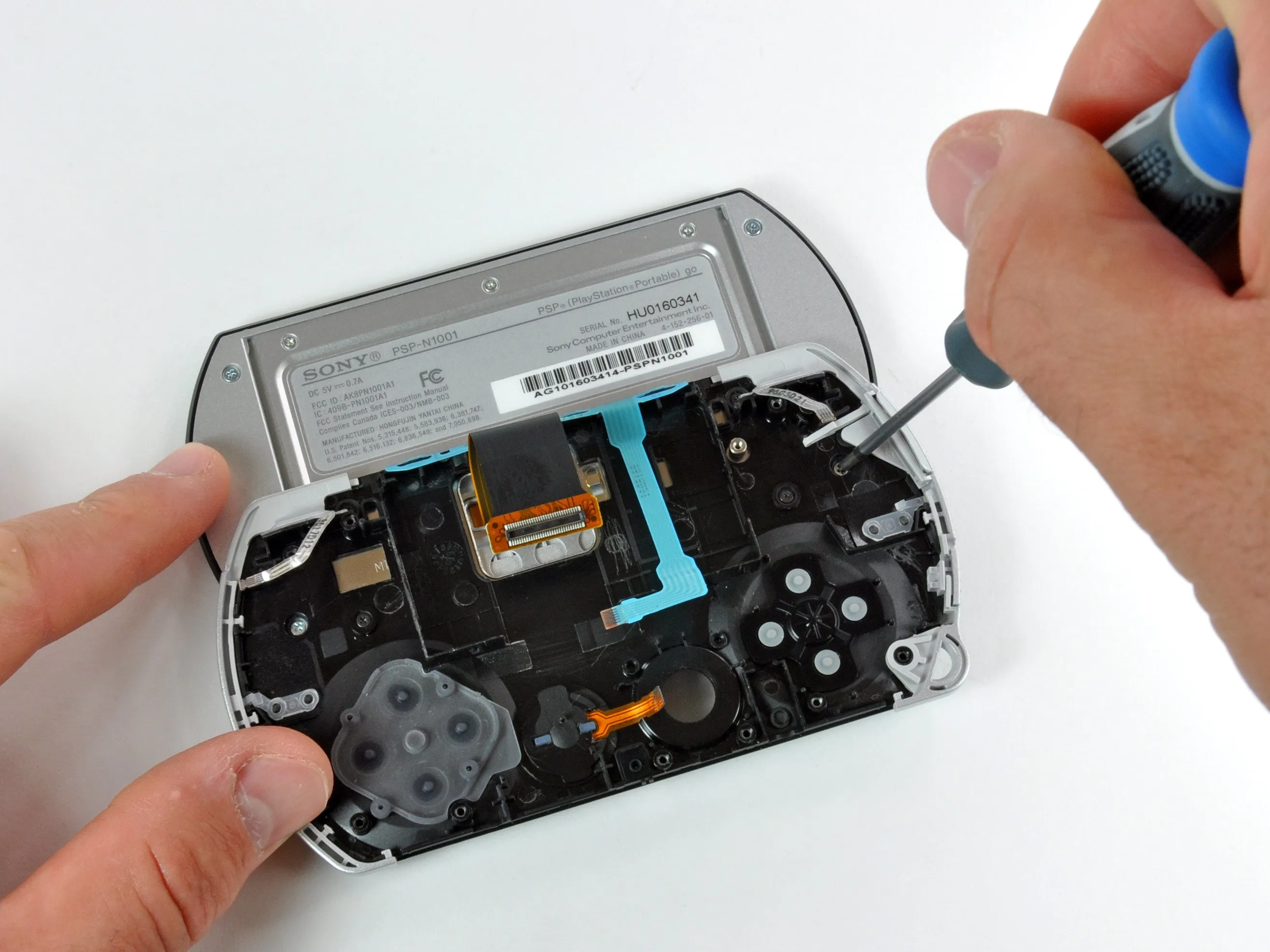

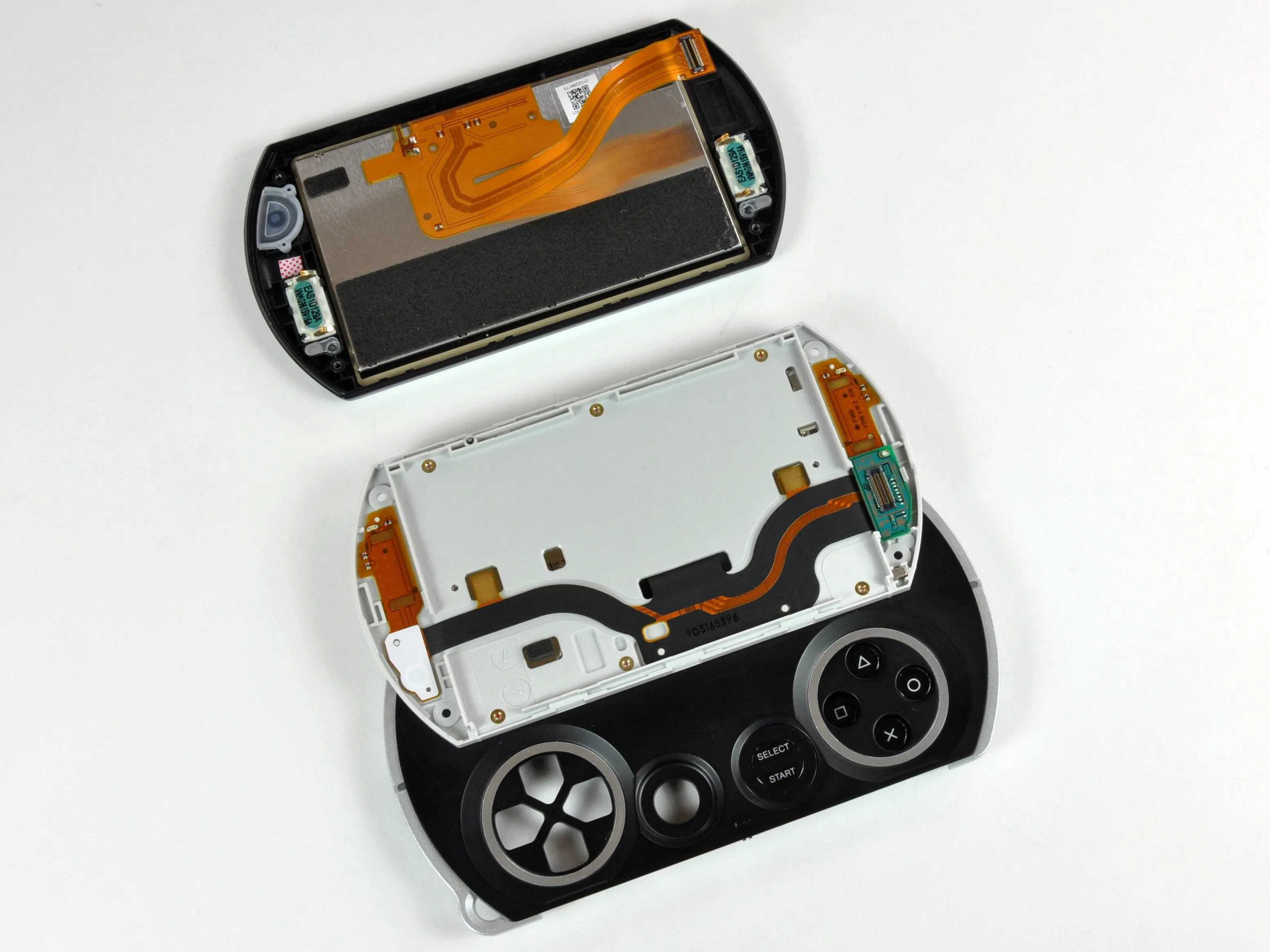

• Вынув плату, мы можем продолжить разборку Go.

• Чтобы отделить дисплей от нижнего корпуса, необходимо открутить пару винтов.

• Когда нижний корпус и логическая плата сняты, можно увидеть детали металлического механизма слайдера. Ленточный кабель дисплея должен быть рассчитан на износ от миллионов циклов открытия/закрытия.

Шаг 11

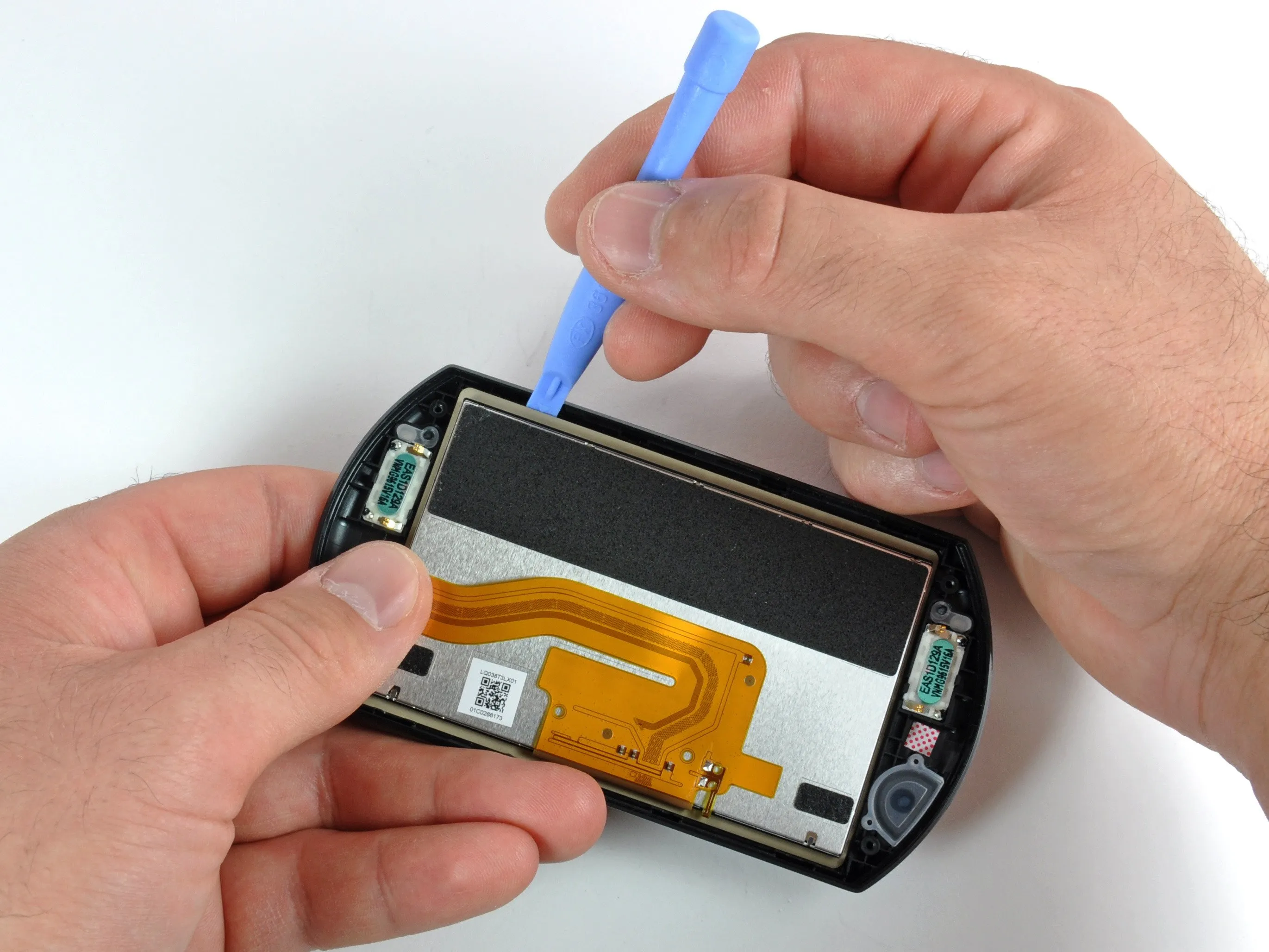

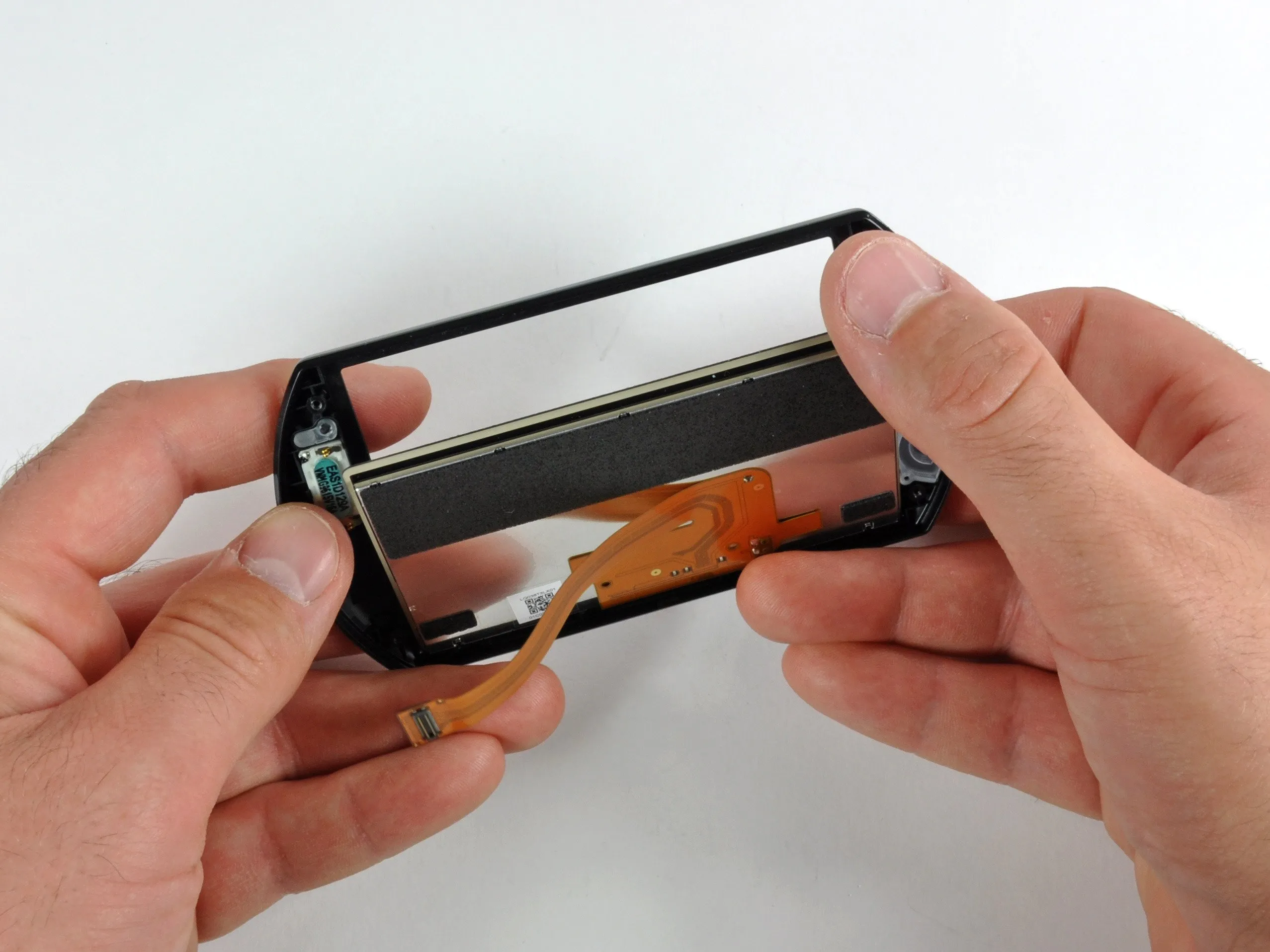

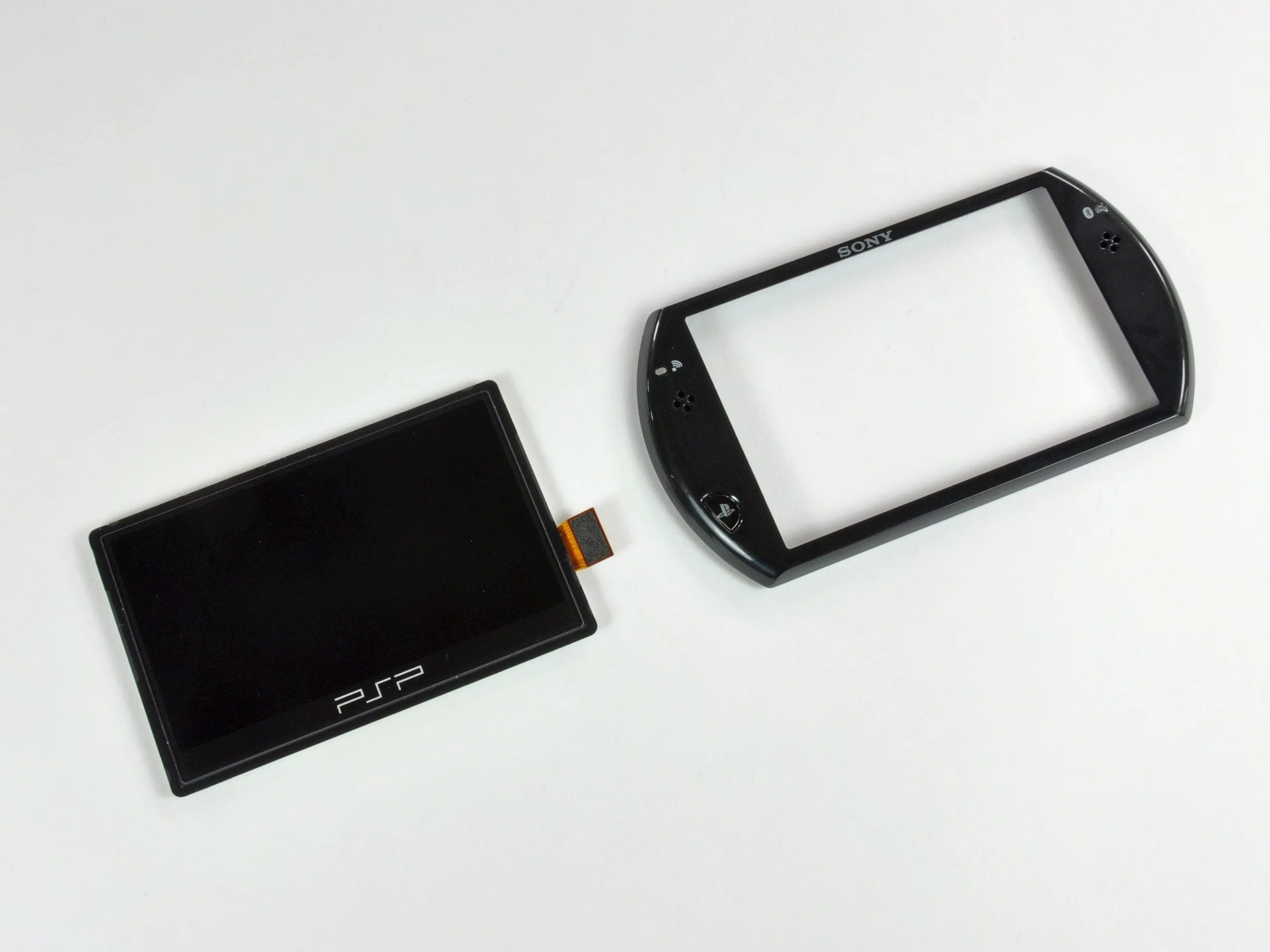

• Мы использовали инструмент для вскрытия PSP, чтобы поднять панель ЖК-дисплея из выдвижного верхнего корпуса.

• Два маленьких динамика (с мятно-зелеными наклейками) передают звук с передней панели Go. На них нанесен серийный номер:

• EAS1D129A VNXG9618V17a

Шаг 12

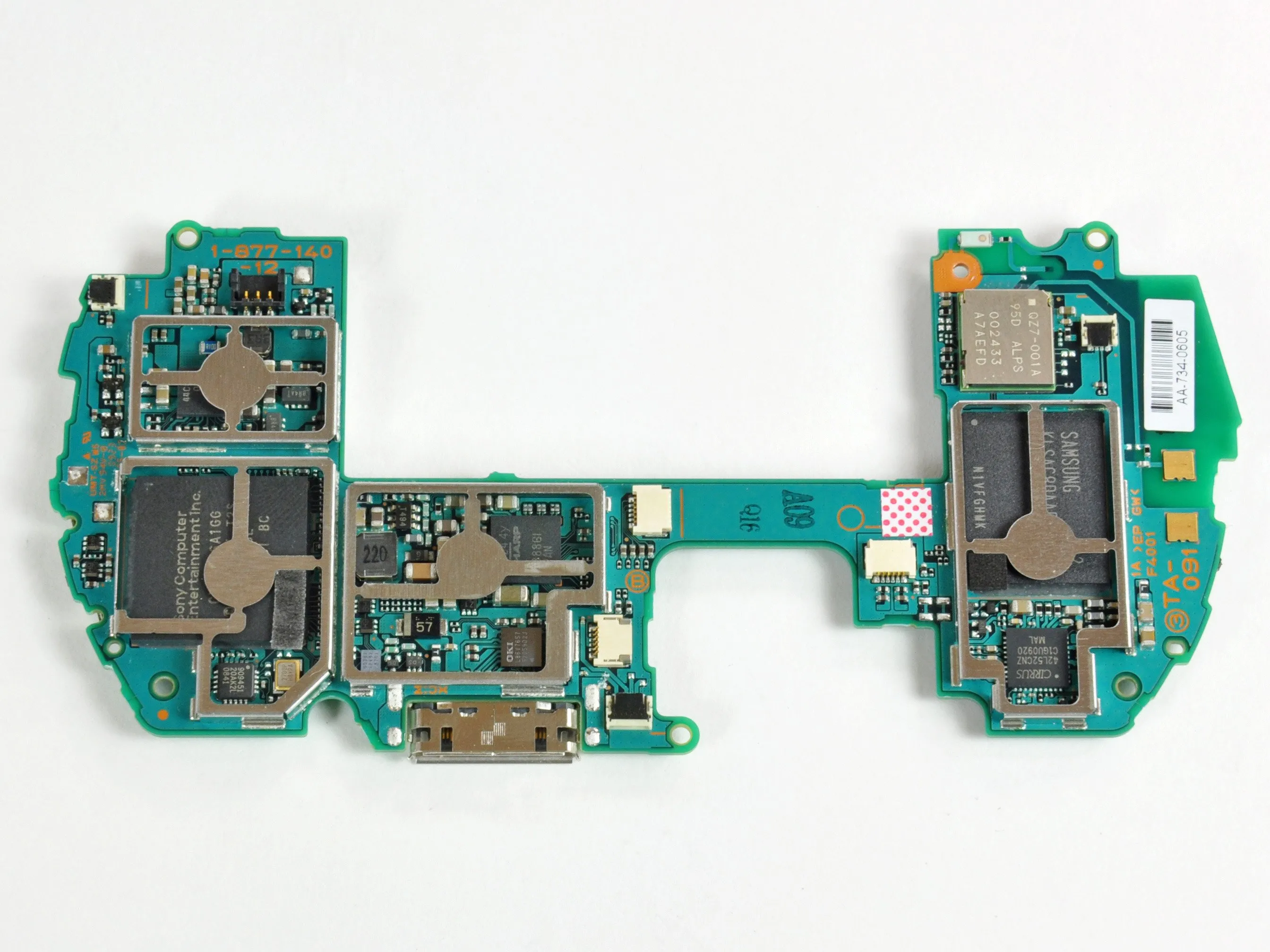

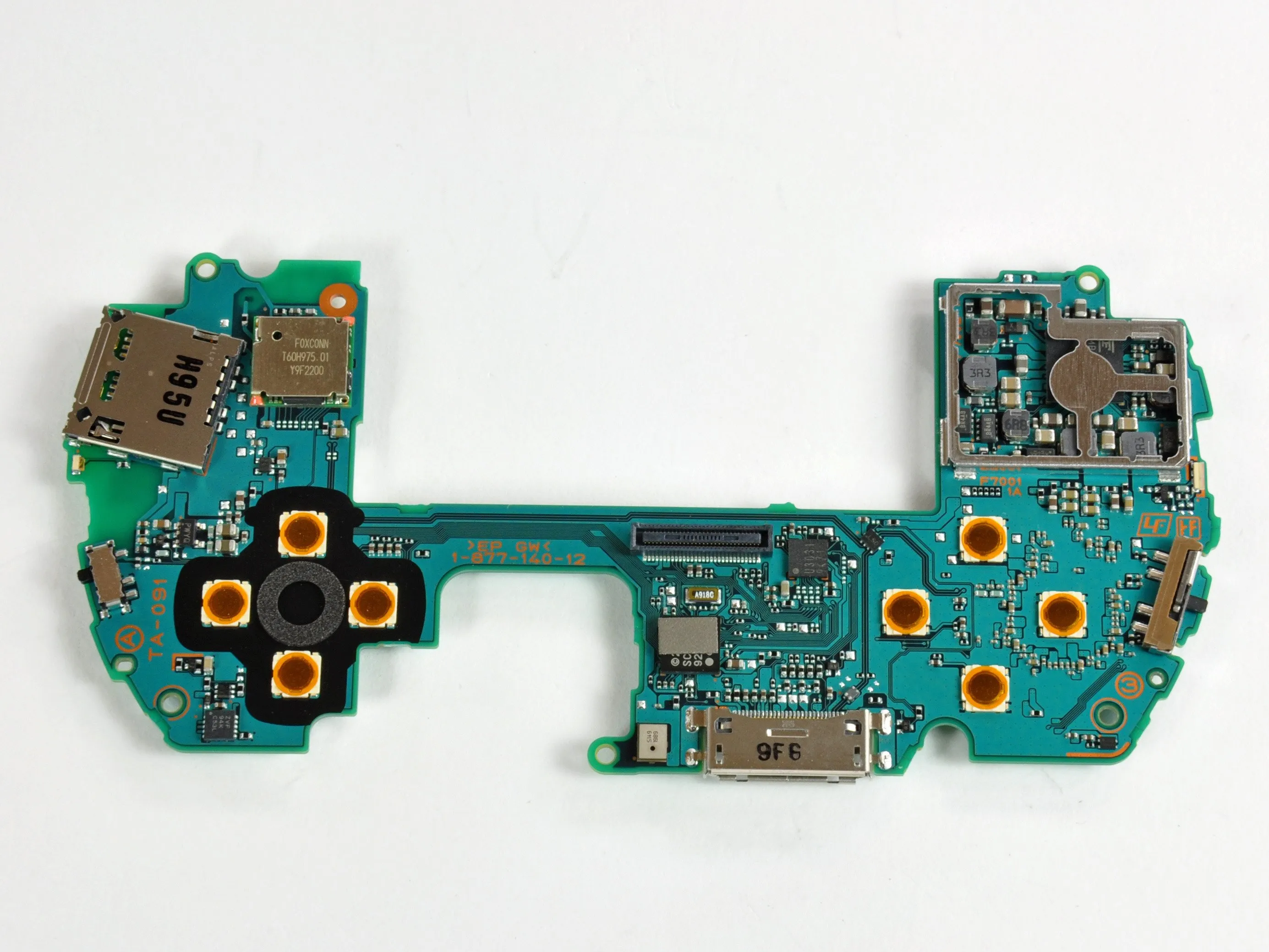

• Задняя и передняя стороны логической платы PSP Go, джойстик по-прежнему подключен.

• Теперь мы перейдем к идентификации многочисленных микросхем, которые заставляют Go... ну... работать.

• Огромное количество микросхем и EMI-крышек просто поражает. Устройство определенно имеет большое количество специализированных микросхем, в отличие от нескольких больших многозадачных микросхем.

Шаг 13

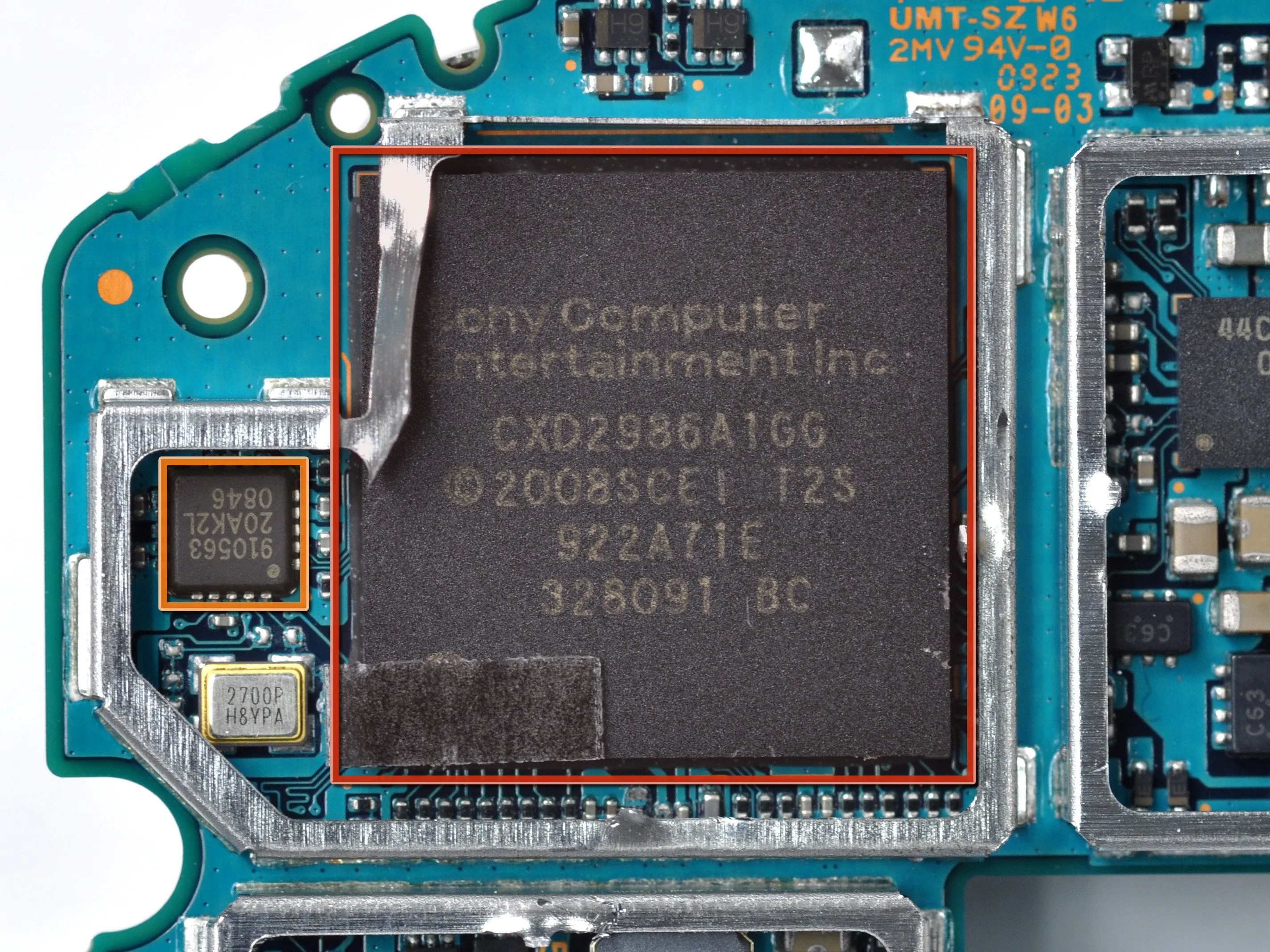

• Первое изображение включает:

• Sony Computer Entertainment CXD2986A1GG

• 9110563 20AK2L 0846

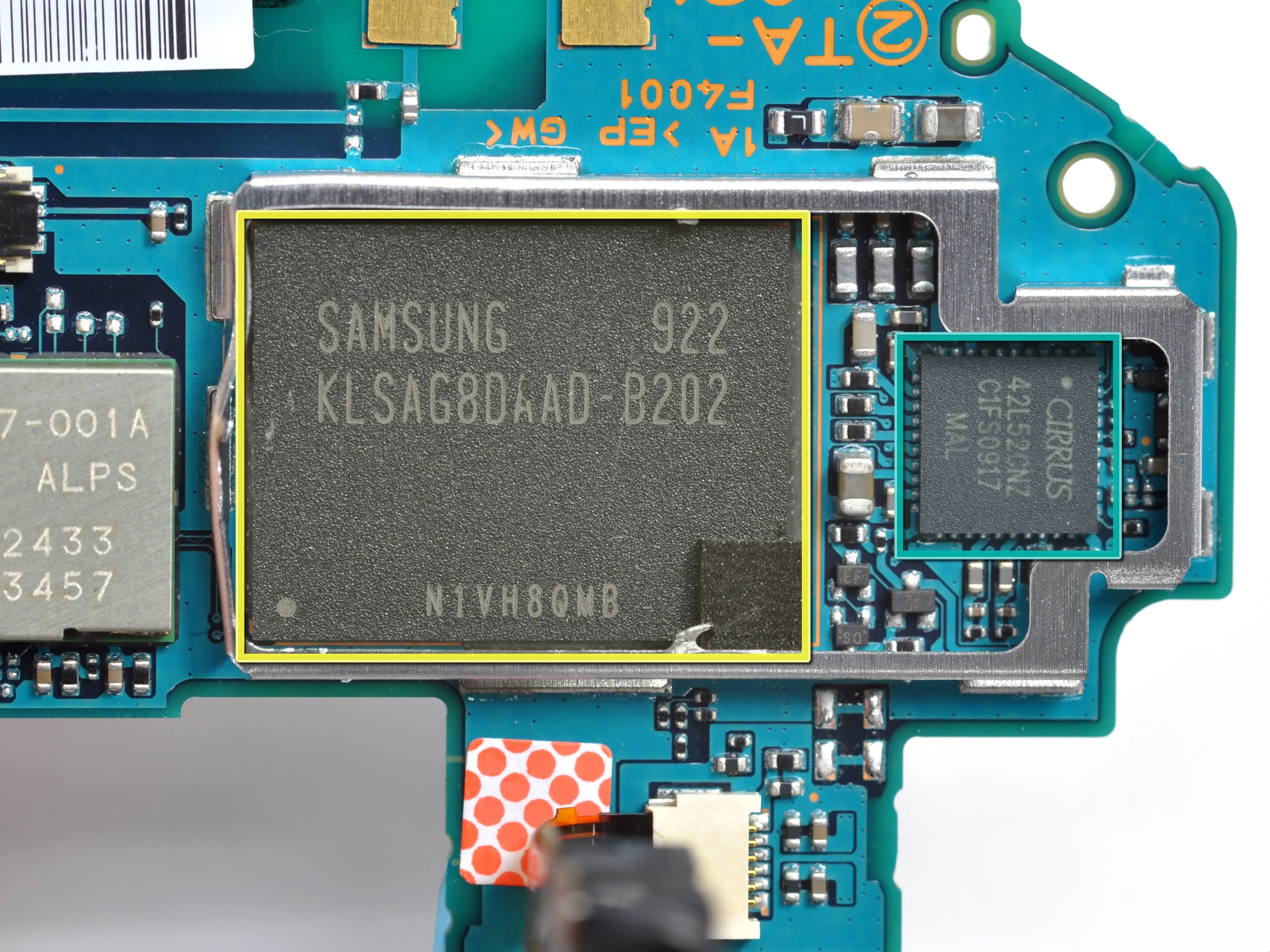

• На втором изображении:

• SAMSUNG 922 KLSAG8DAAD-B202 флэш-память обеспечивает 16 Гб встроенной памяти.

• CIRRUS 42L52CNZ CF1S0917 маломощный, стереокодек с усилителями для наушников и динамиков.

Комментарии к шагу

Почему, похоже, что что-то было отрезано?

Не знаете, куда делся разбор PSP Go?

Он вернется очень скоро.

Можете ли вы снять крышку с модуля Alps. Спасибо

Шаг 14

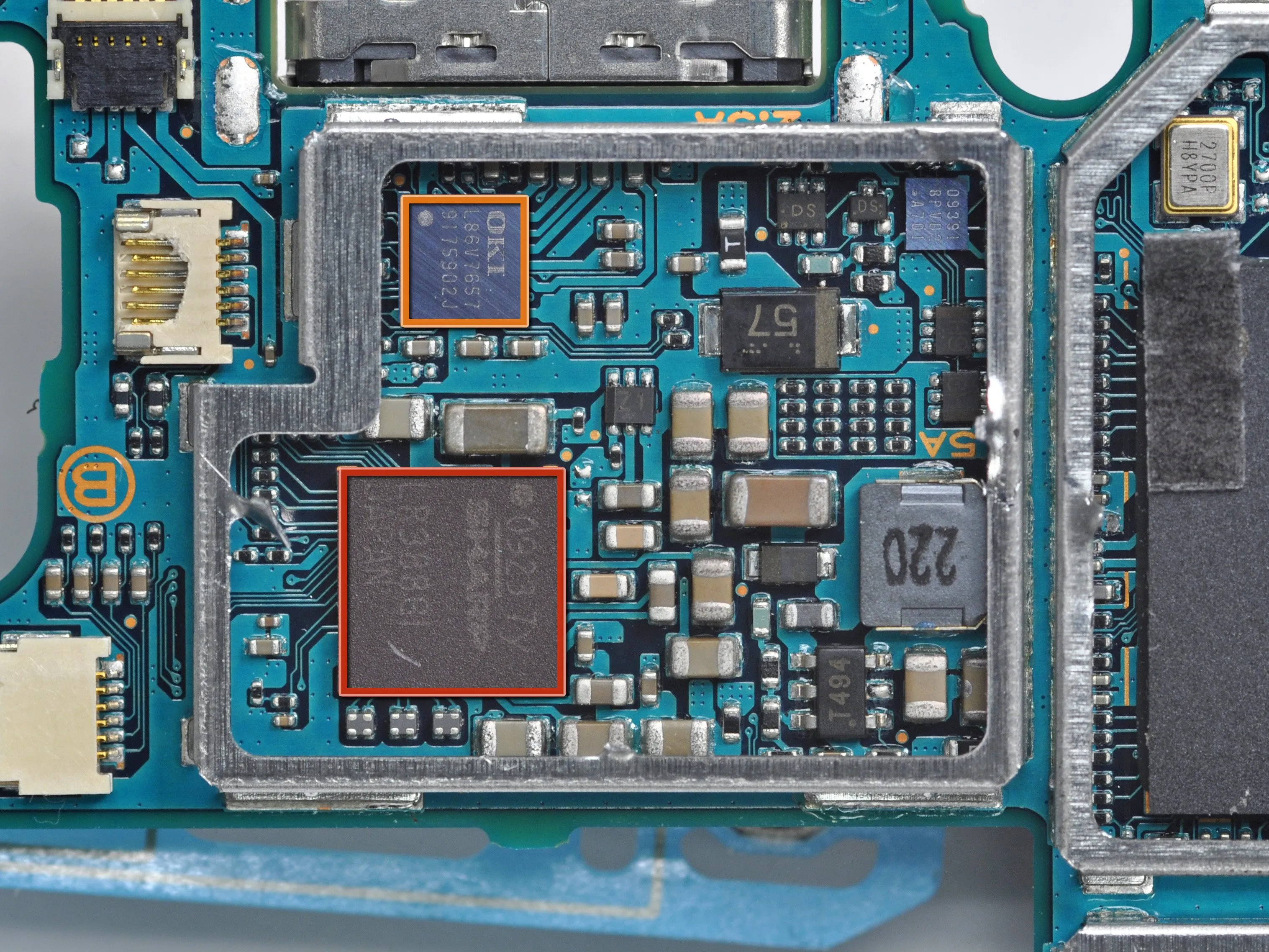

• Первое изображение включает:

• SHARP 0923 7y LR388G1 TFT-LCD контроллер для видеовыхода.

• OKI L86V7657 9175902J

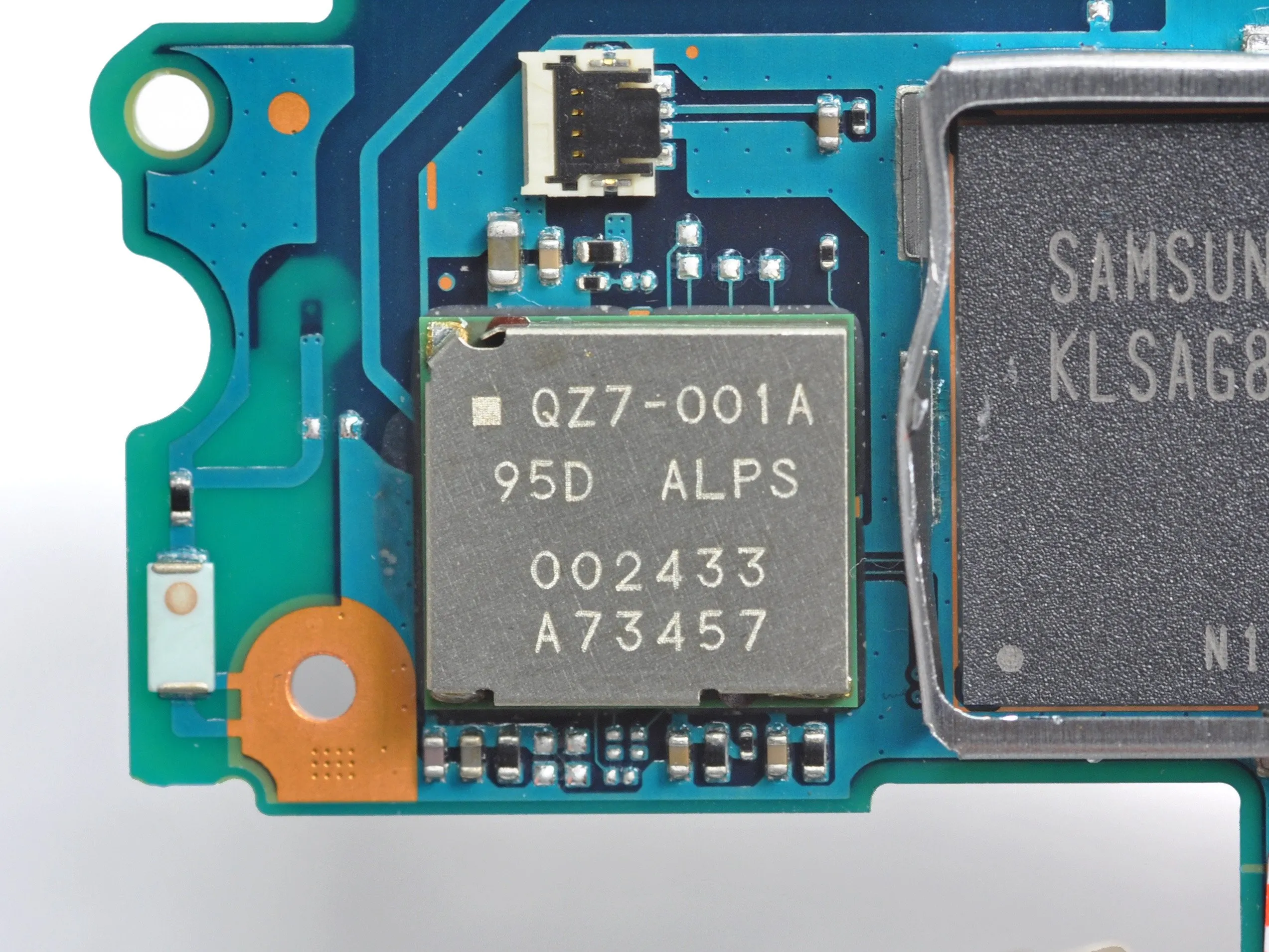

• На втором изображении: QZ7-001A 95D ALPS 002433 A73457 чип связи Bluetooth.

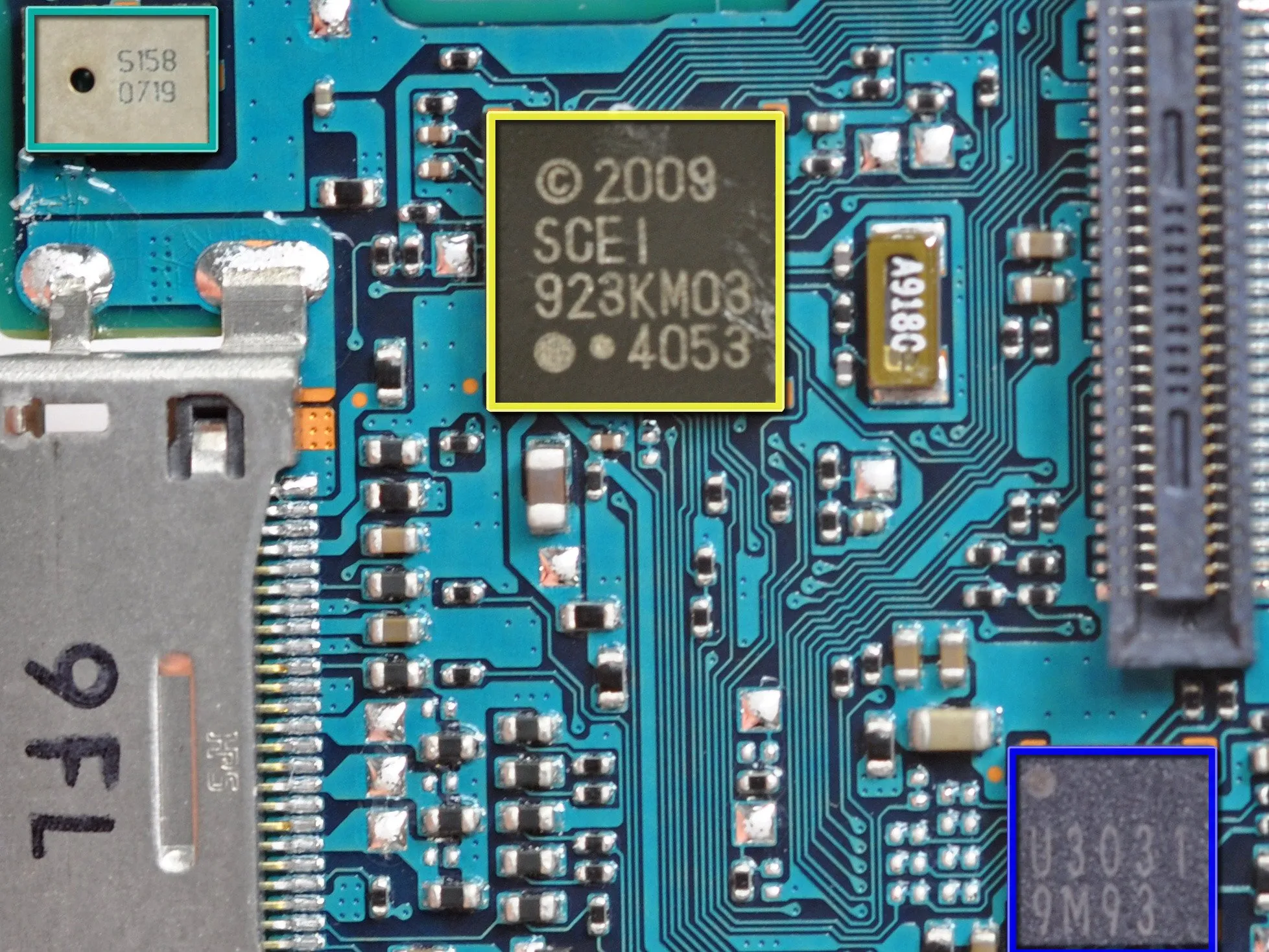

• Третья фотография:

• SCEI 923KMO3 4053

• U3031 9M93

• Маленький объект, выделенный зеленым цветом на третьей картинке, - это микрофон, установленный на поверхности.

Шаг 15

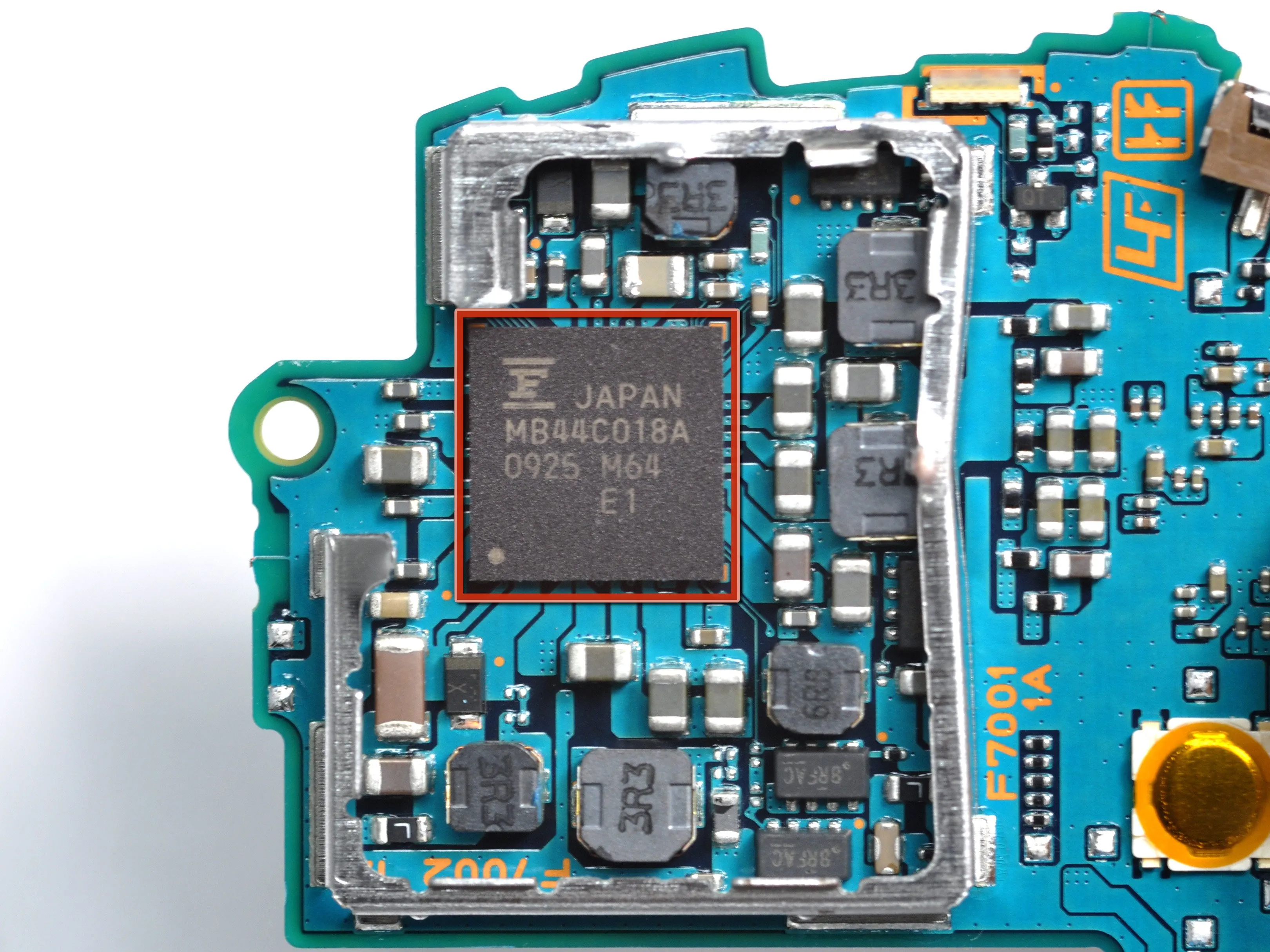

• На первой фотографии красным цветом выделен модуль обработки питания Fujitsu с серийным номером:

• Fujitsu LTD MB44C018A 0925 M64 E1

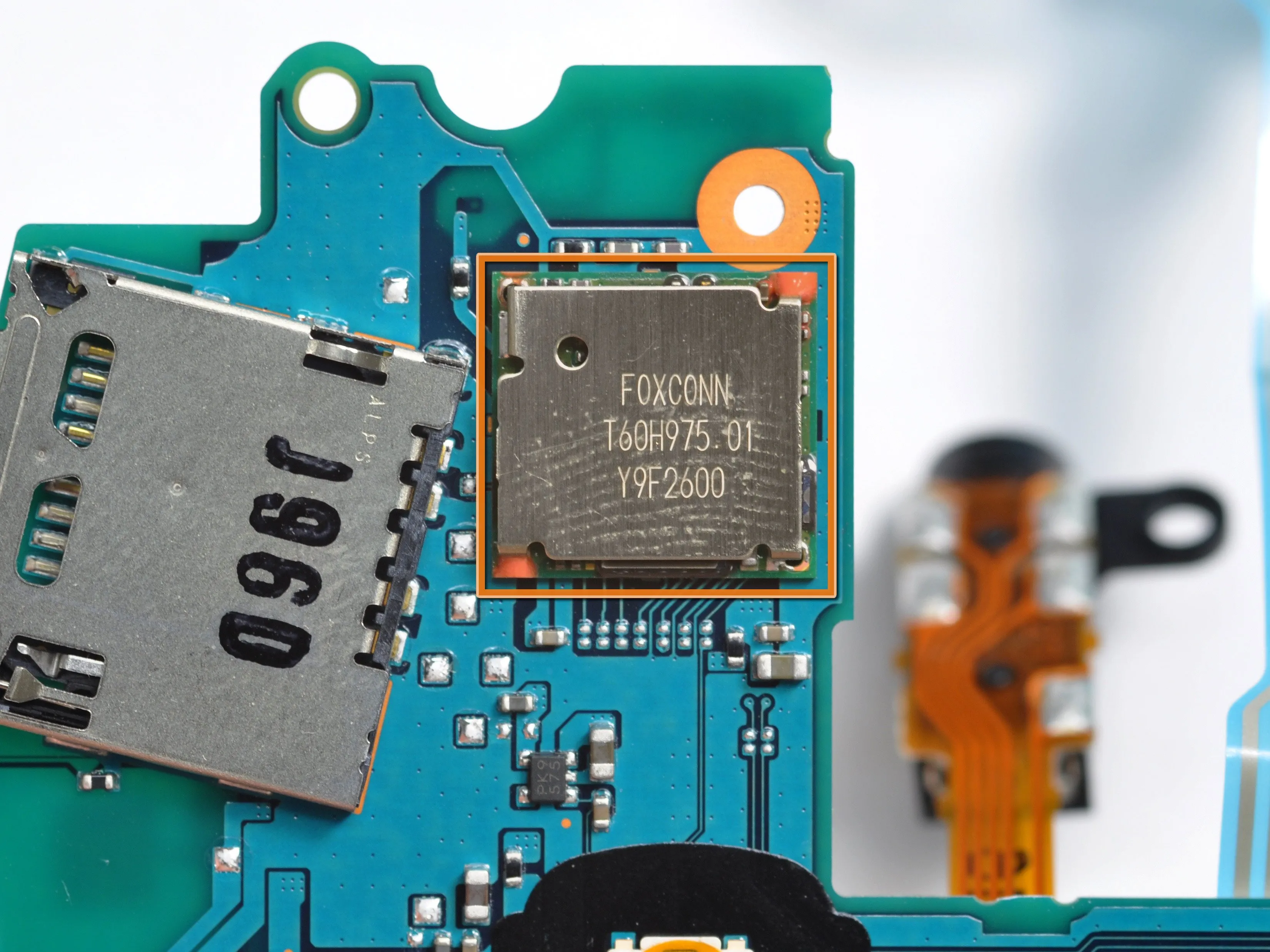

• На второй фотографии показан чип беспроводной связи FOXCONN T60H975, обеспечивающий поддержку беспроводных локальных сетей 802.11b.

• По-прежнему нет поддержки G или N...

Шаг 16

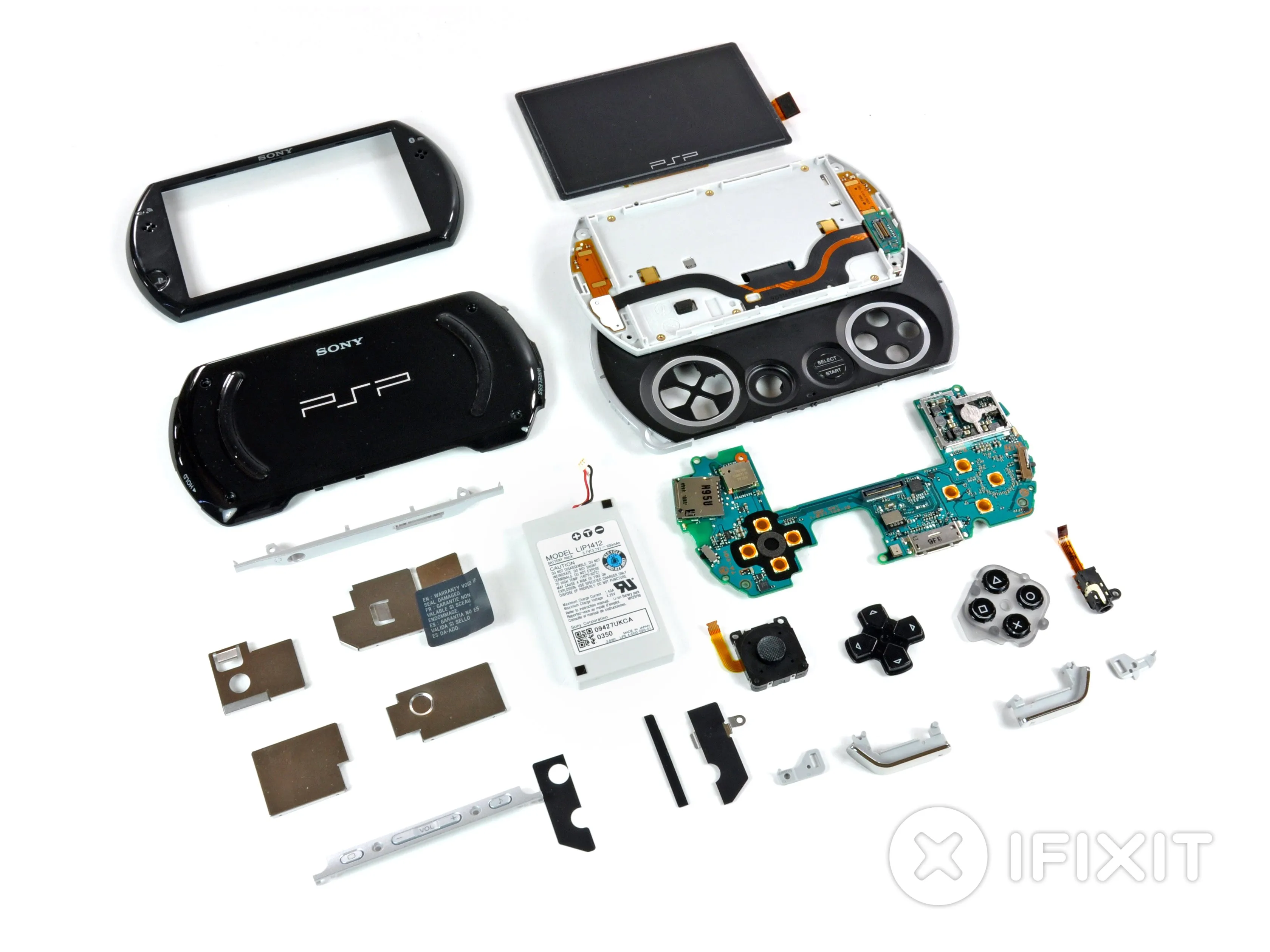

• Вот и все: Go по частям.

• Любопытно, как PSP выглядит внутри по сравнению с другими портативными игровыми устройствами? У нас есть разборка DSi и iPod touch.

• Следите за нашей страницей разбора, чтобы узнать, как выглядят новейшие гаджеты изнутри!

Комментарии к шагу

Хаха, ваша гарантия еще в силе!

Крутой разбор. Я поздний пользователь. Приятно видеть, что я покупаю. Спасибо Делаете.ру! Руководство по аккумуляторам пригодится.

Есть ли возможность подключить umd диск Я надеюсь сделать домашнюю консоль из PSP идти, как я могу использовать ps3 управления на нем, я нашел плату для преобразования m2 в SD / micro SD

Комментарии к статье

Есть ли способ удалить кнопки запуска и выбора на GO? Если да, то можно ли добавить фотографии, как это сделать. Заранее спасибо.

Я бы сказал, что вы можете следовать этому руководству и просто вытащить кнопки из переднего корпуса.
