Разборка Punkt MP02
Введение
Вот как я разобрал свой MP02, обратите внимание, что могут быть лучшие способы, и вы делаете это на свой страх и риск (я сломал рамку телефона, пока разбирал его).
Также я мог не описать шаг, винт или разъем, который нужно отсоединить, если вы заметили что-то, протяните руку или внесите правку.

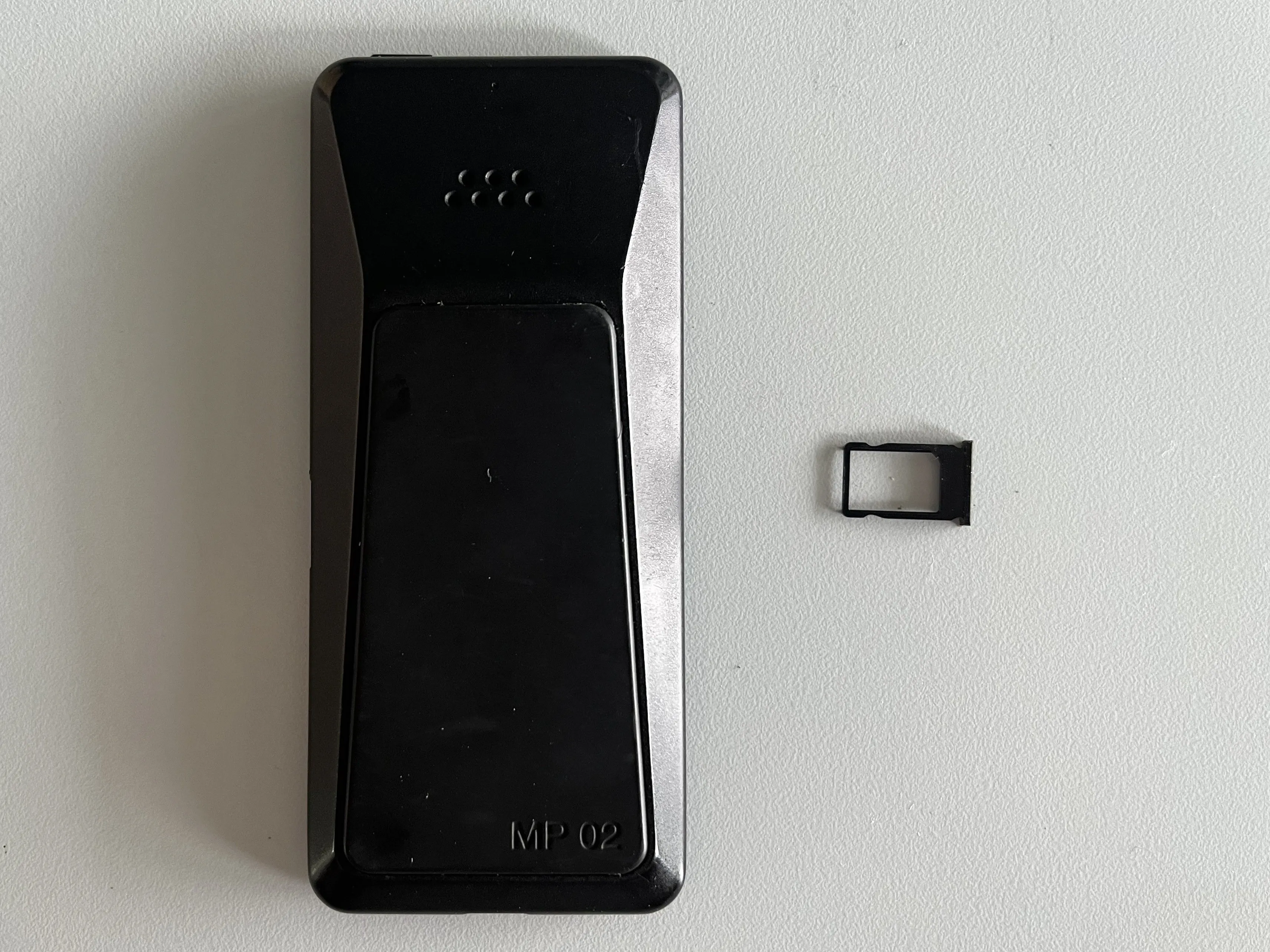

Шаг 1 Снимите лоток для сим-карты
Извлечение лотка для сим-карты
Шаг 2

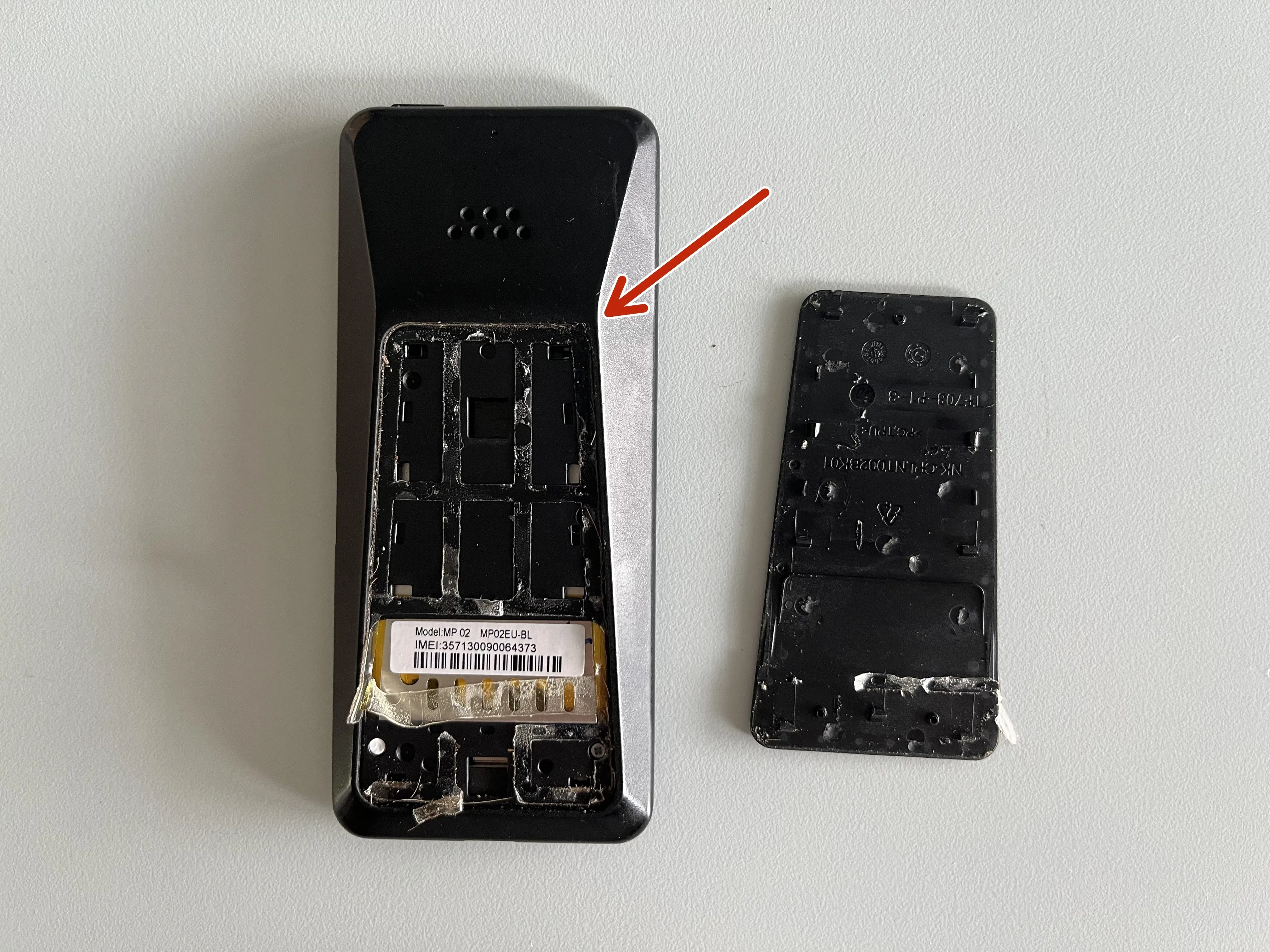

С помощью ножа начните поддевать заднюю часть в правом верхнем углу. Затем с помощью металлической лопатки снимите заднюю часть.

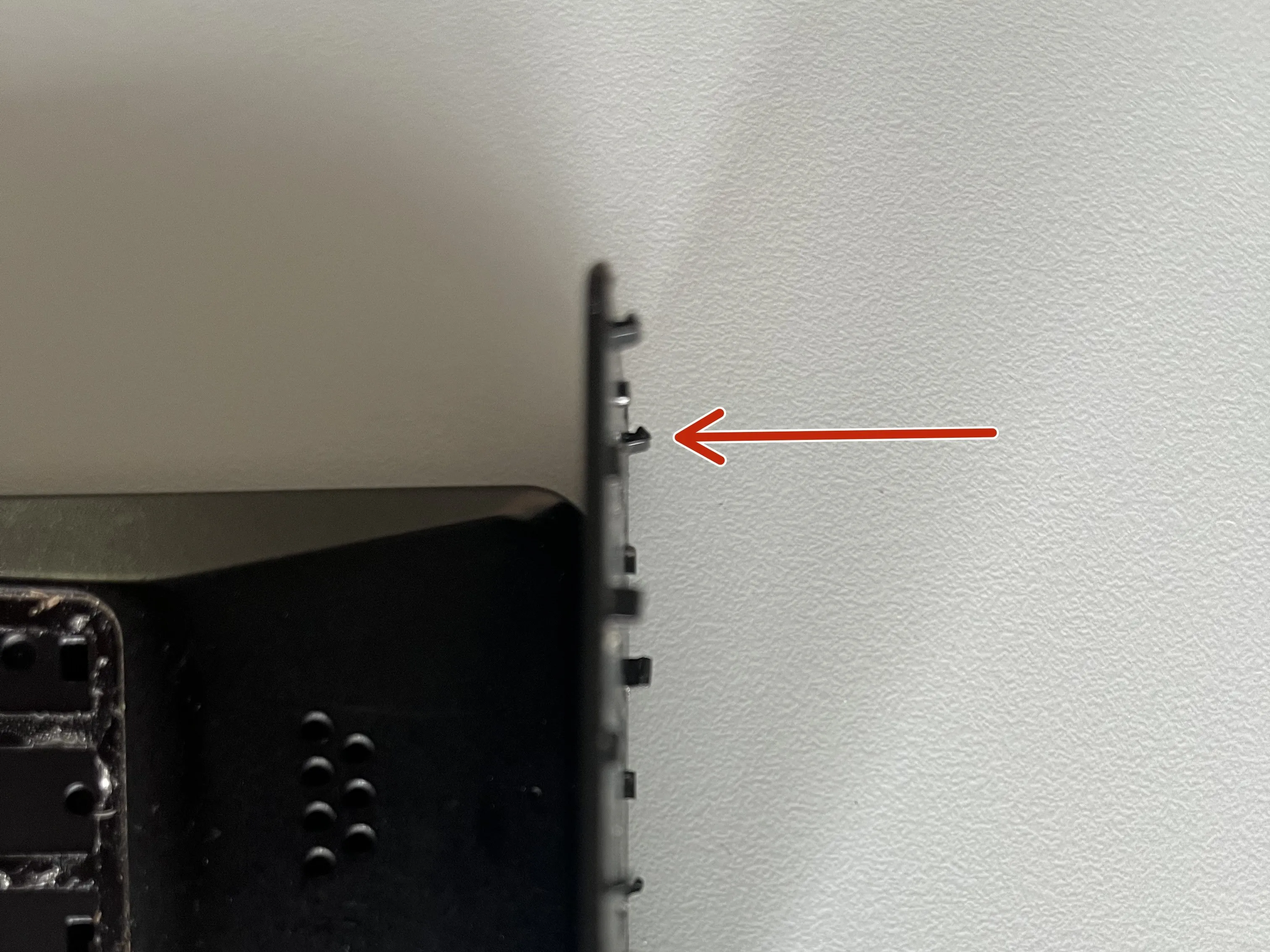

Задняя часть удерживается на месте с помощью (не очень прочной) наклейки и нескольких крючков (см. вторую фотографию, чтобы увидеть крючки сбоку).

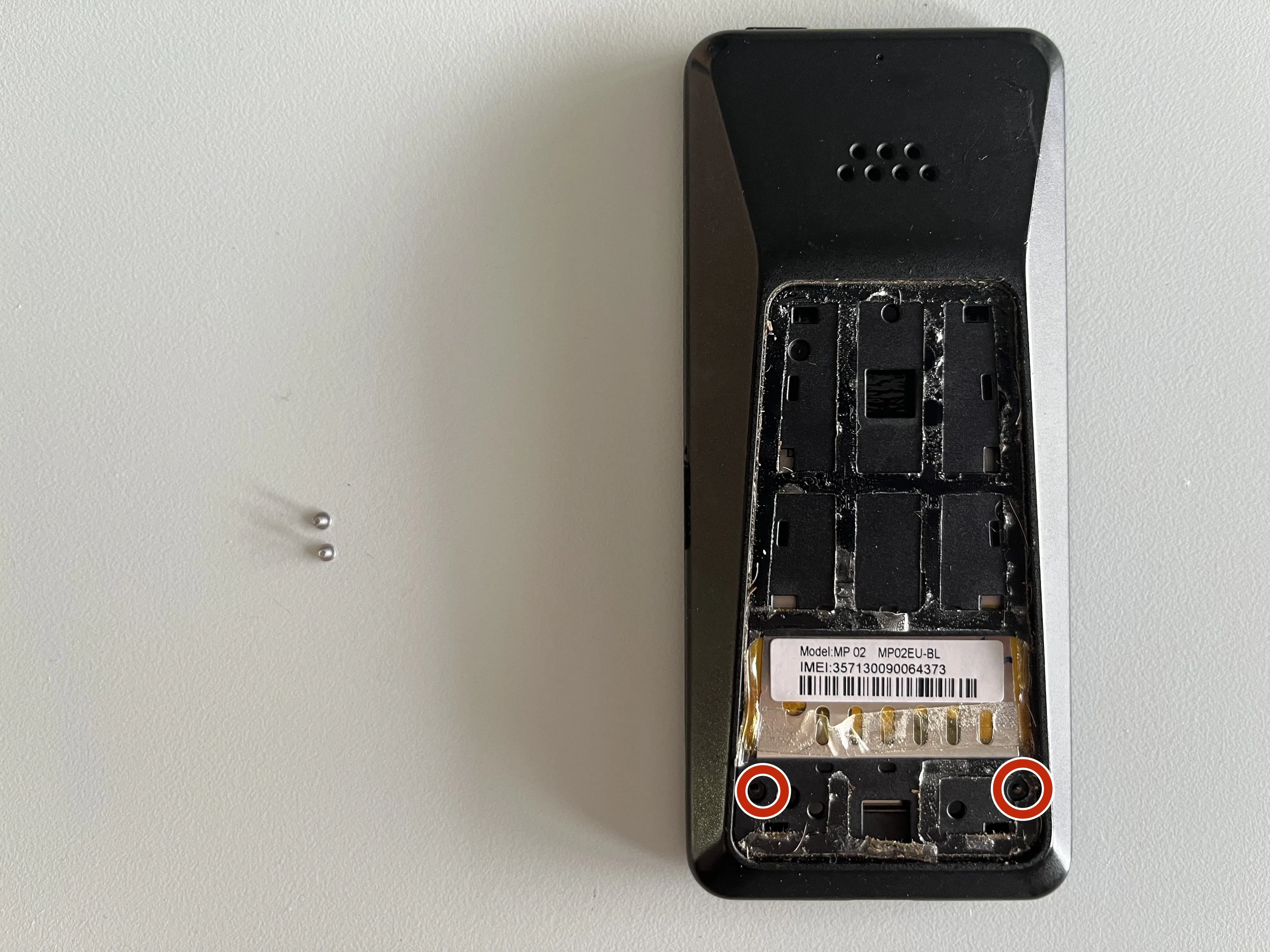

Шаг 3
Открутите два винта.
В моем случае один из винтов был закрыт маленькой белой наклейкой.
Шаг 4

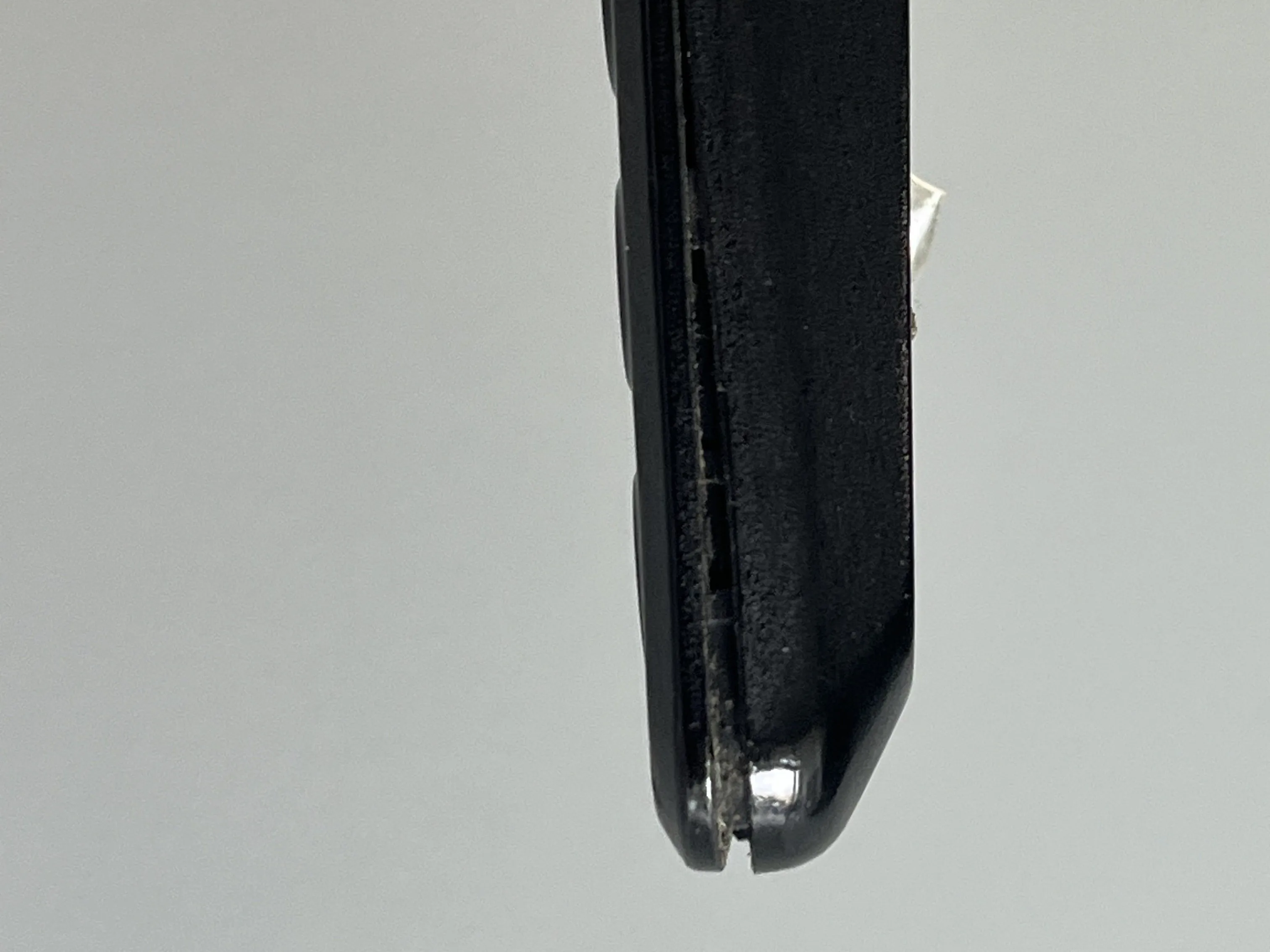

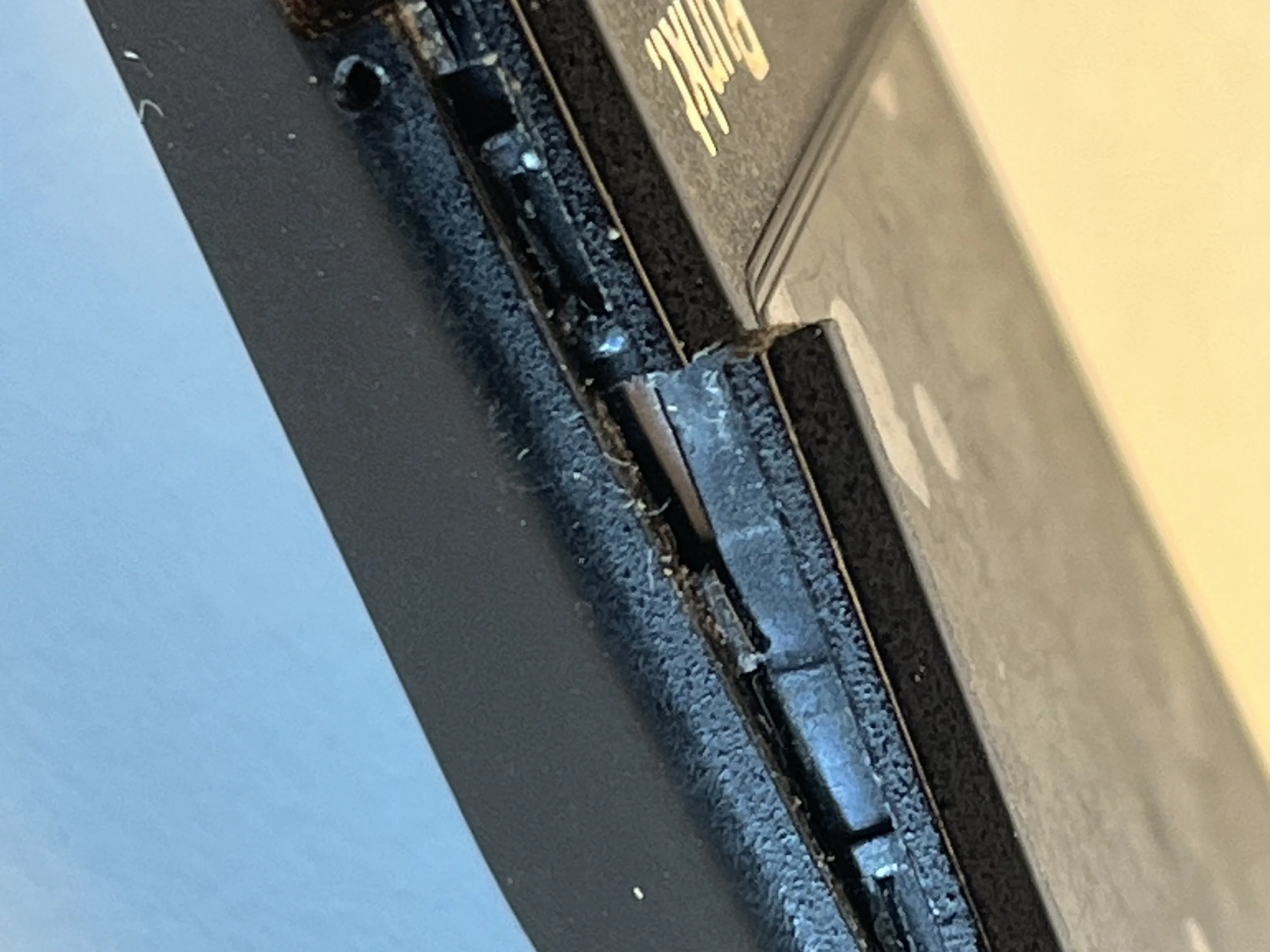

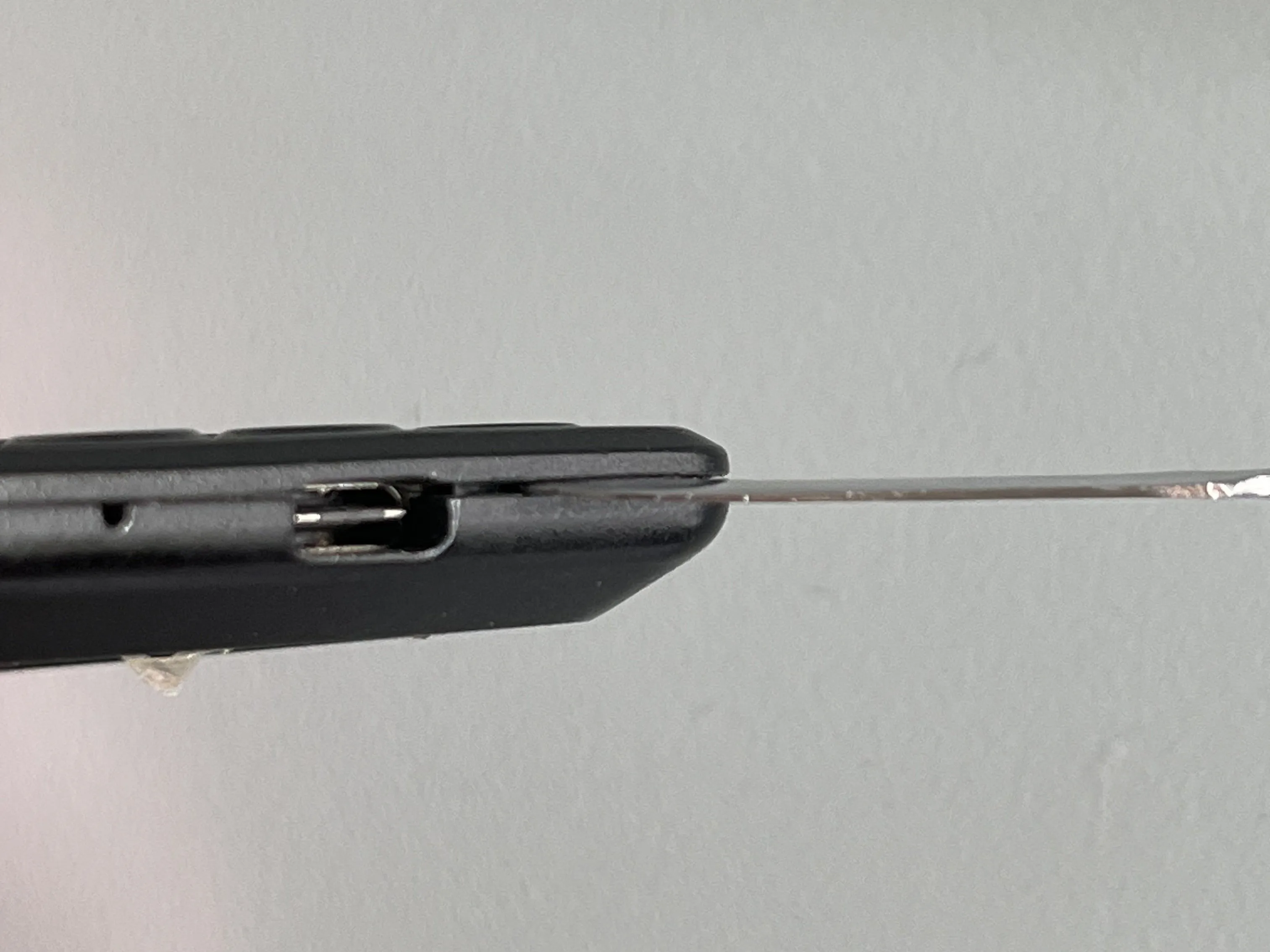

С помощью металлической лопатки я начал разделять две половинки корпуса телефона справа от USB-порта.
Осторожно вставляя и поворачивая пробойник, я смог разжать две половинки и разделить их.
будьте осторожны, не вставляйте пробойник слишком глубоко, вы можете повредить материнскую плату или аккумулятор
Поскольку я был недостаточно осторожен, рамка сломалась в двух местах.

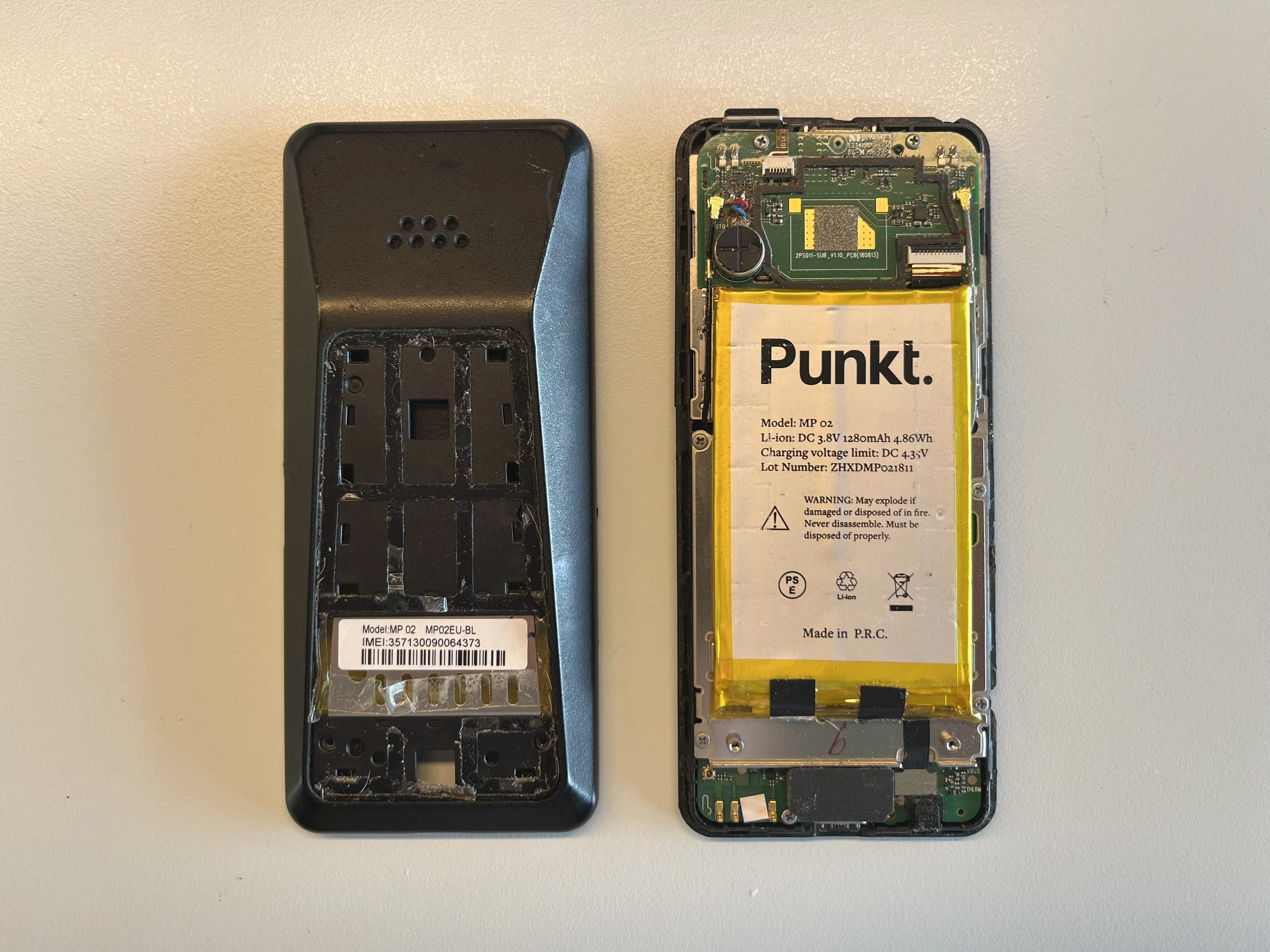

Шаг 5

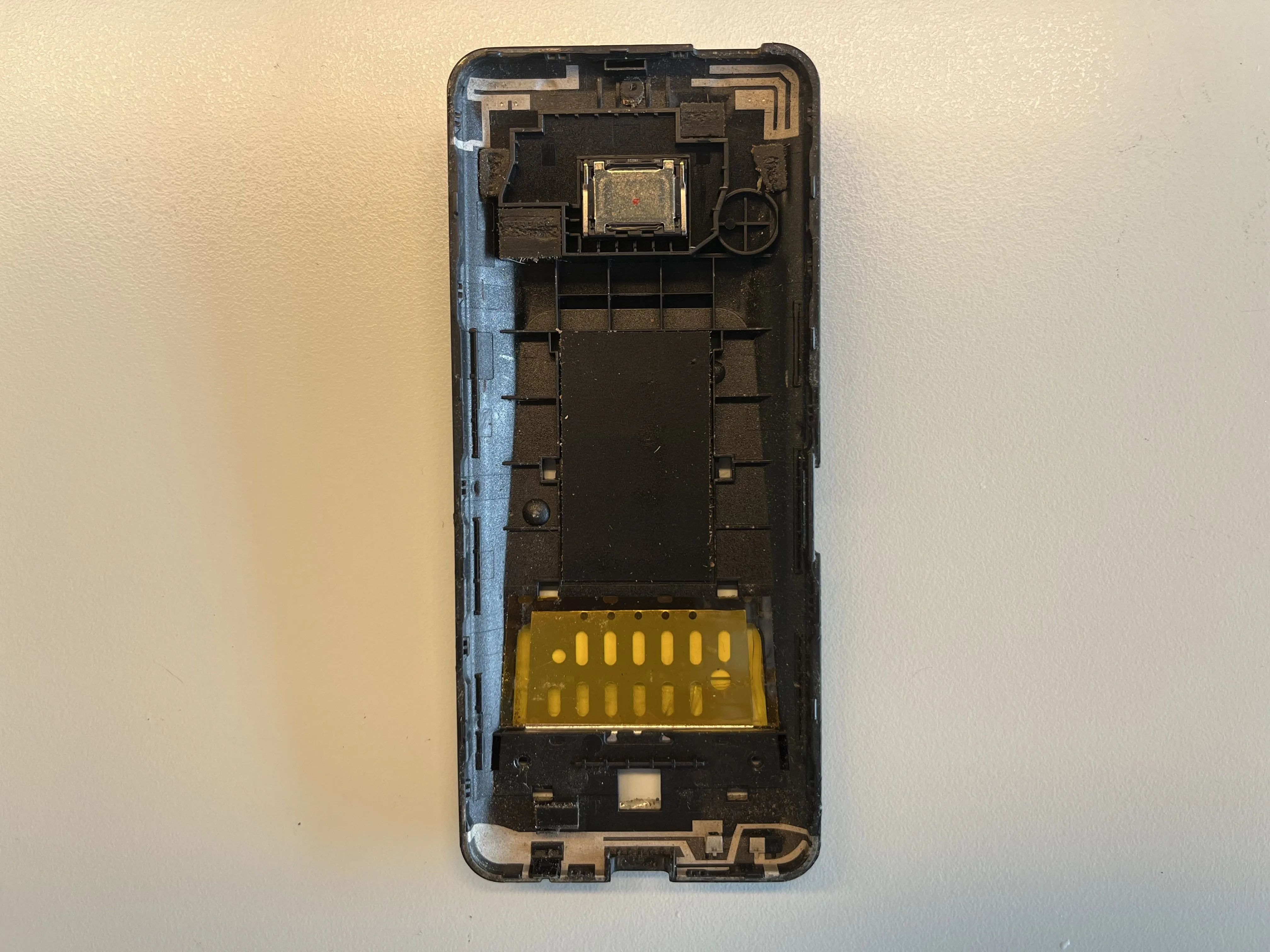

Теперь снимите заднюю половину
Похоже, что сзади находятся антенны и динамик.

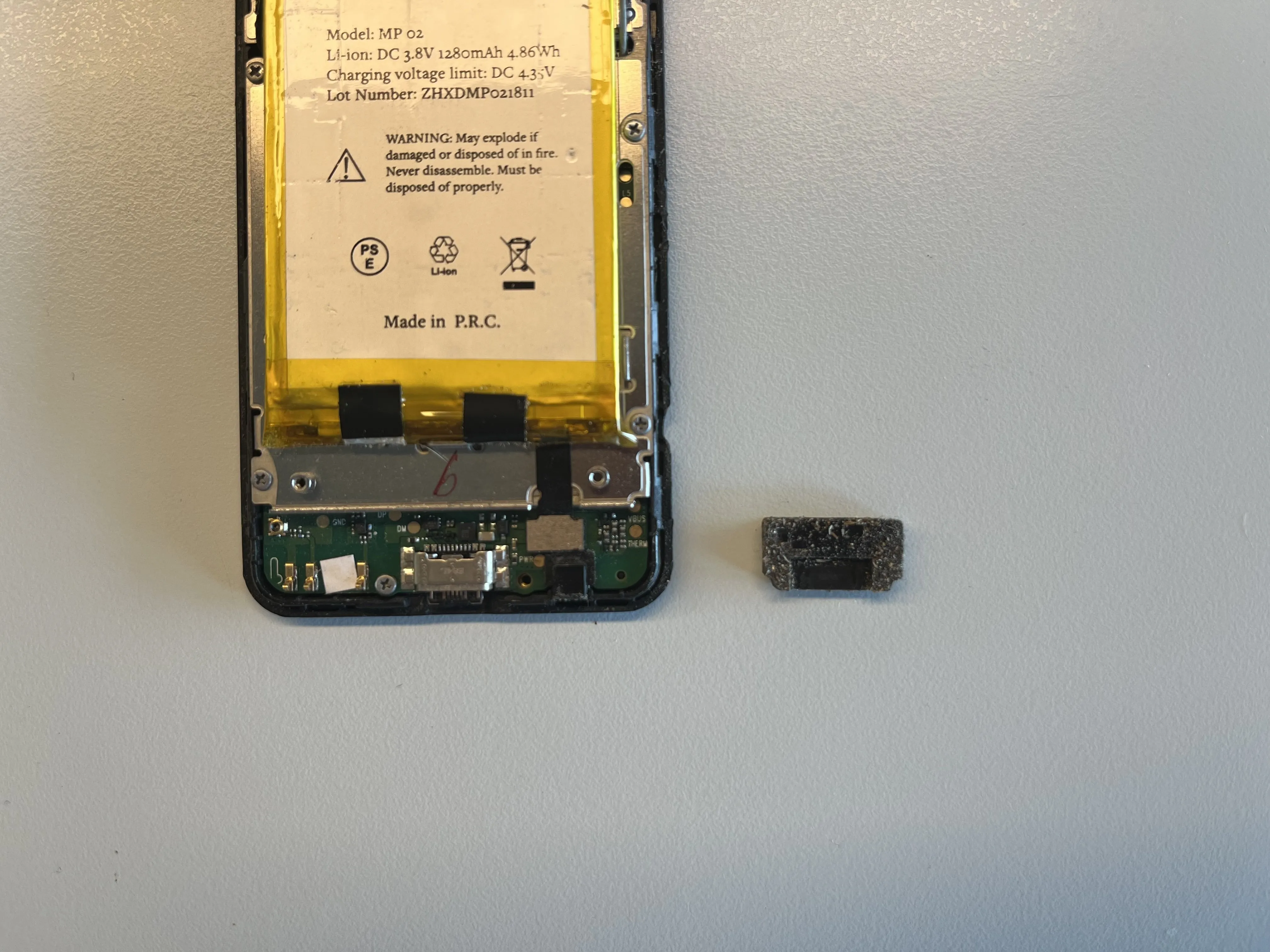

Шаг 6

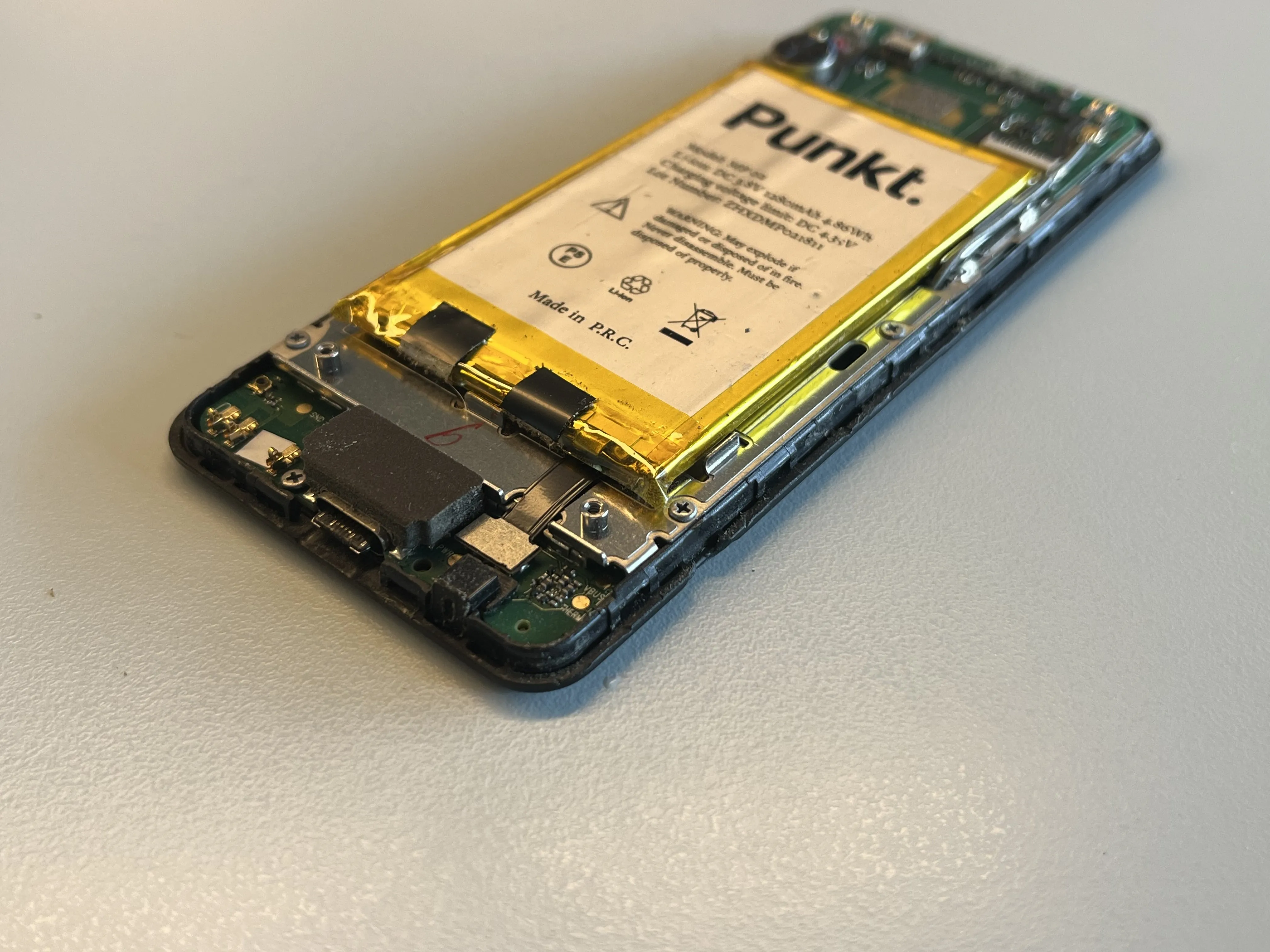

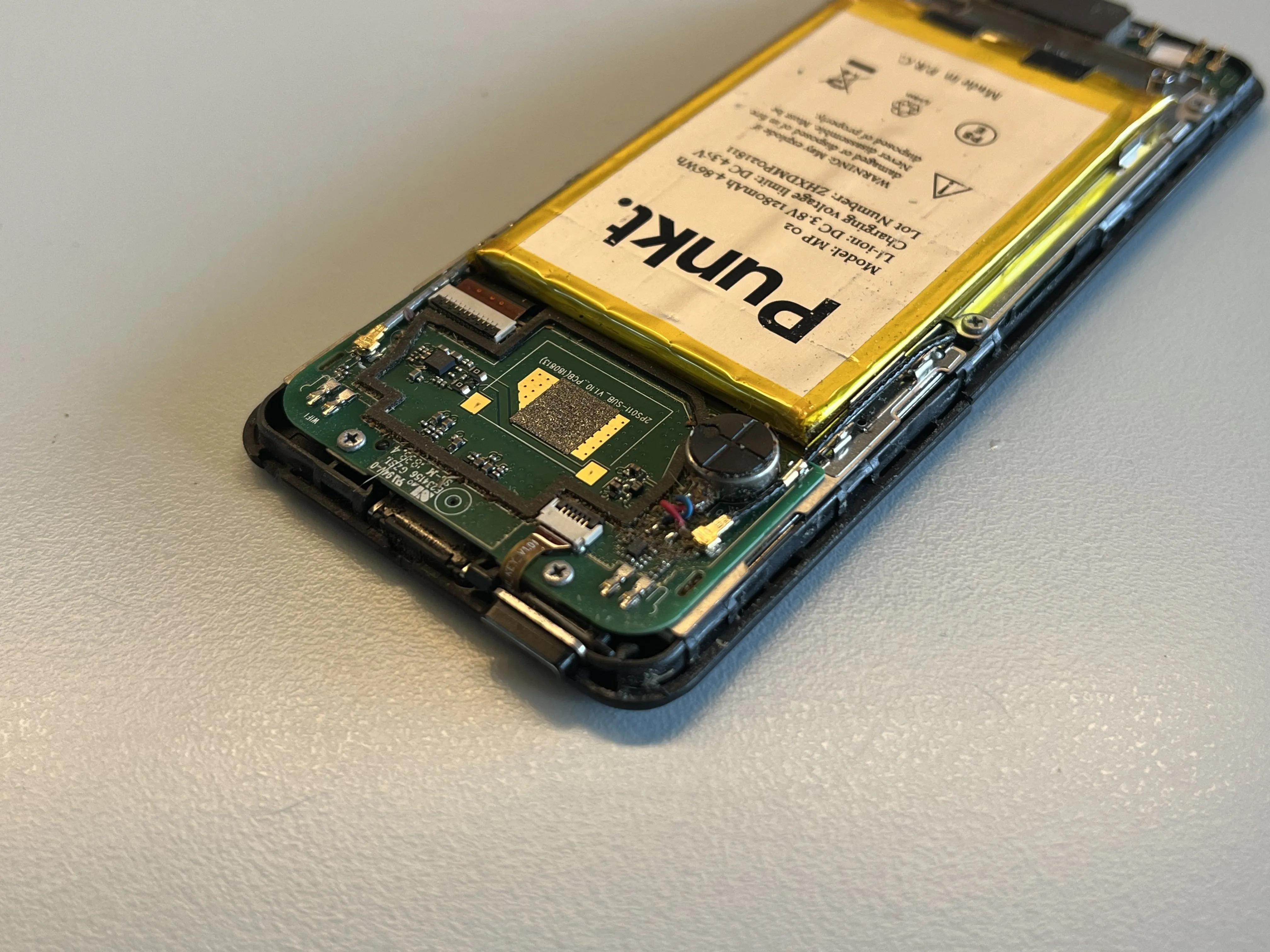

Теперь снимите губчатую часть, которая находится на верхней части USB-порта
На этом этапе я заметил, что винт упал на мой стол, а винт справа от USB-порта отсутствовал.
Я также заметил, что винт слева был ослаблен.
Шаг 7

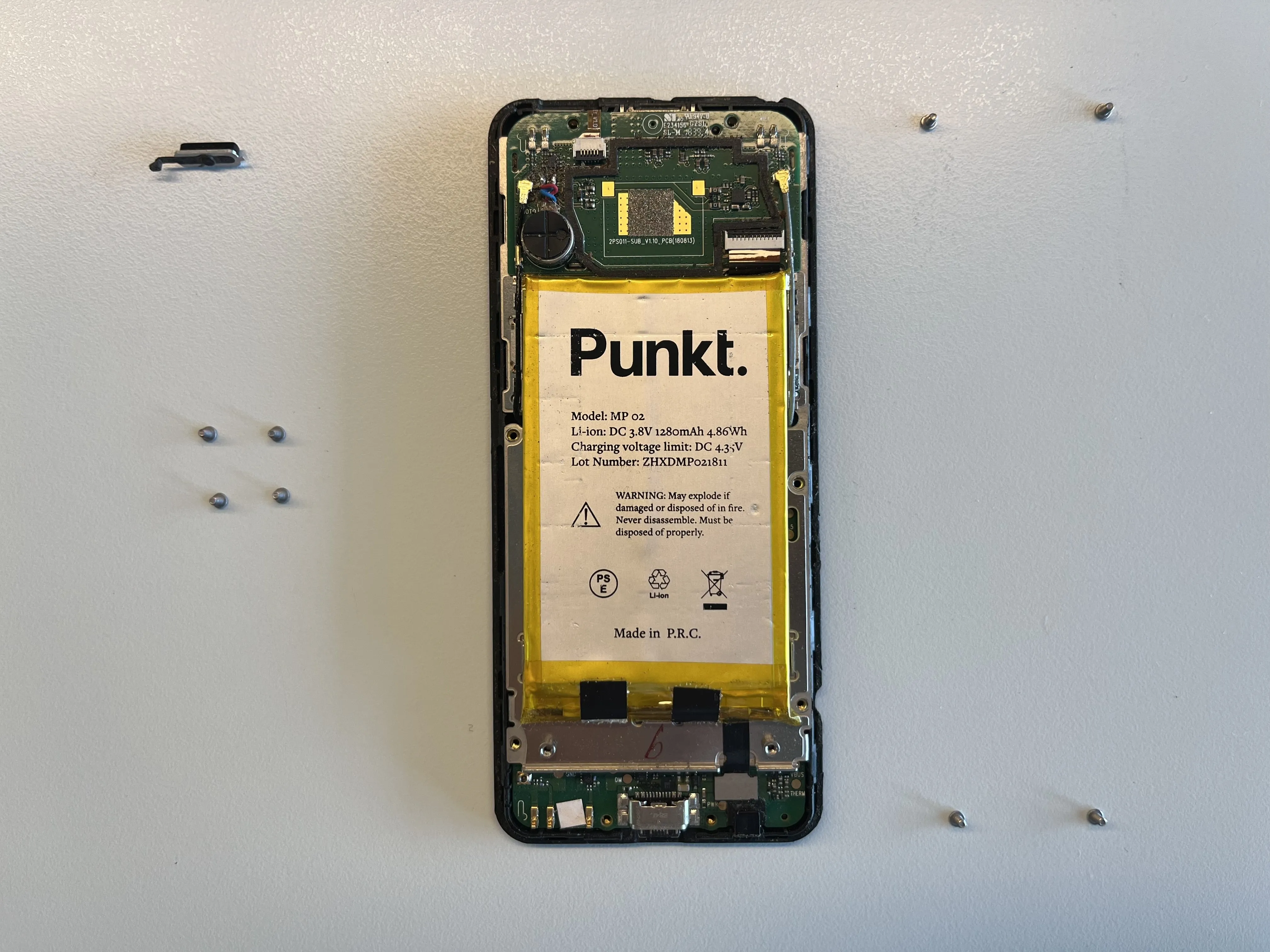

Теперь открутите восемь винтов и снимите кнопку питания
Шаг 8

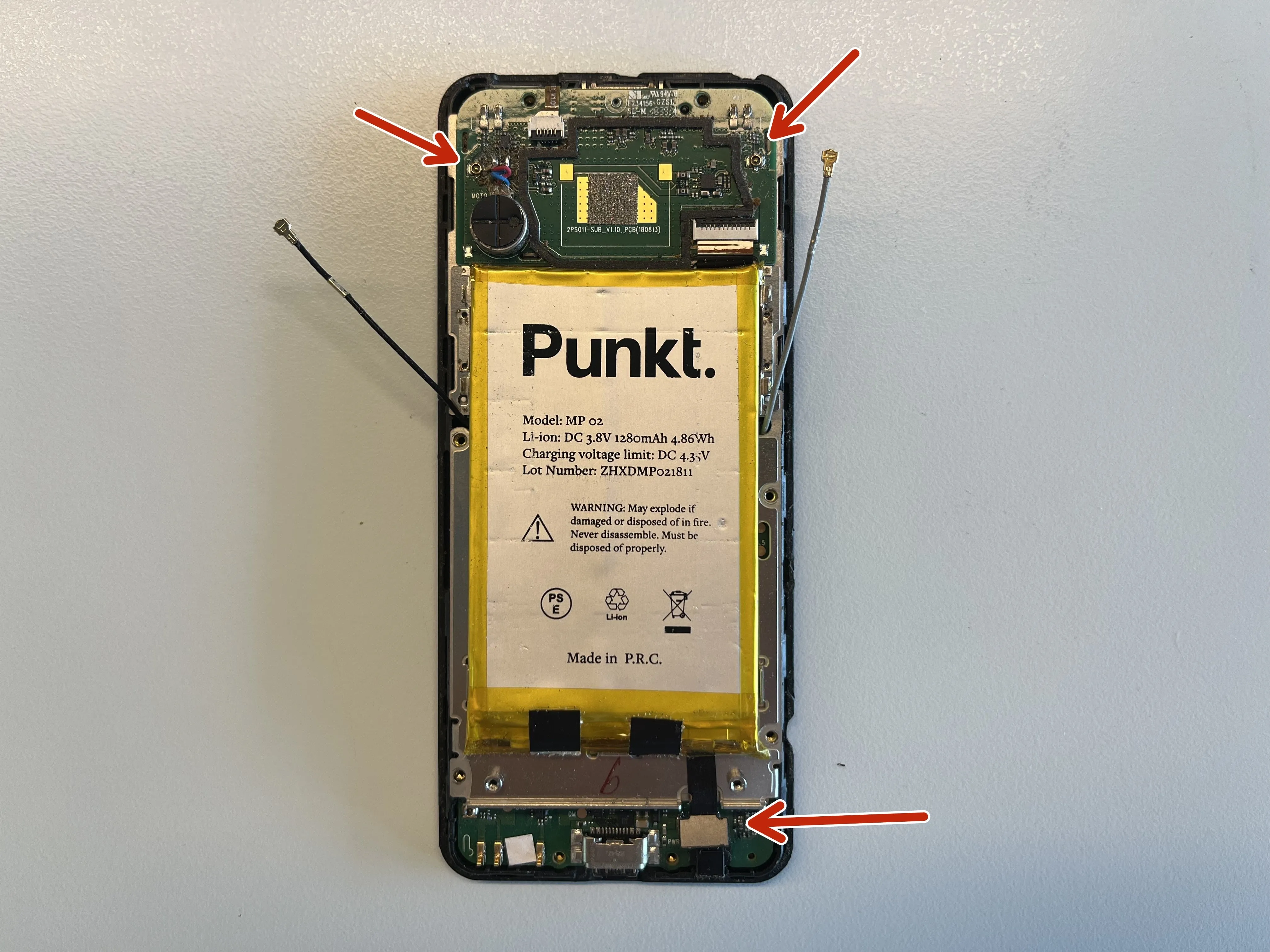

Я отсоединил два антенных кабеля
отсоединил разъем аккумулятора
Шаг 9

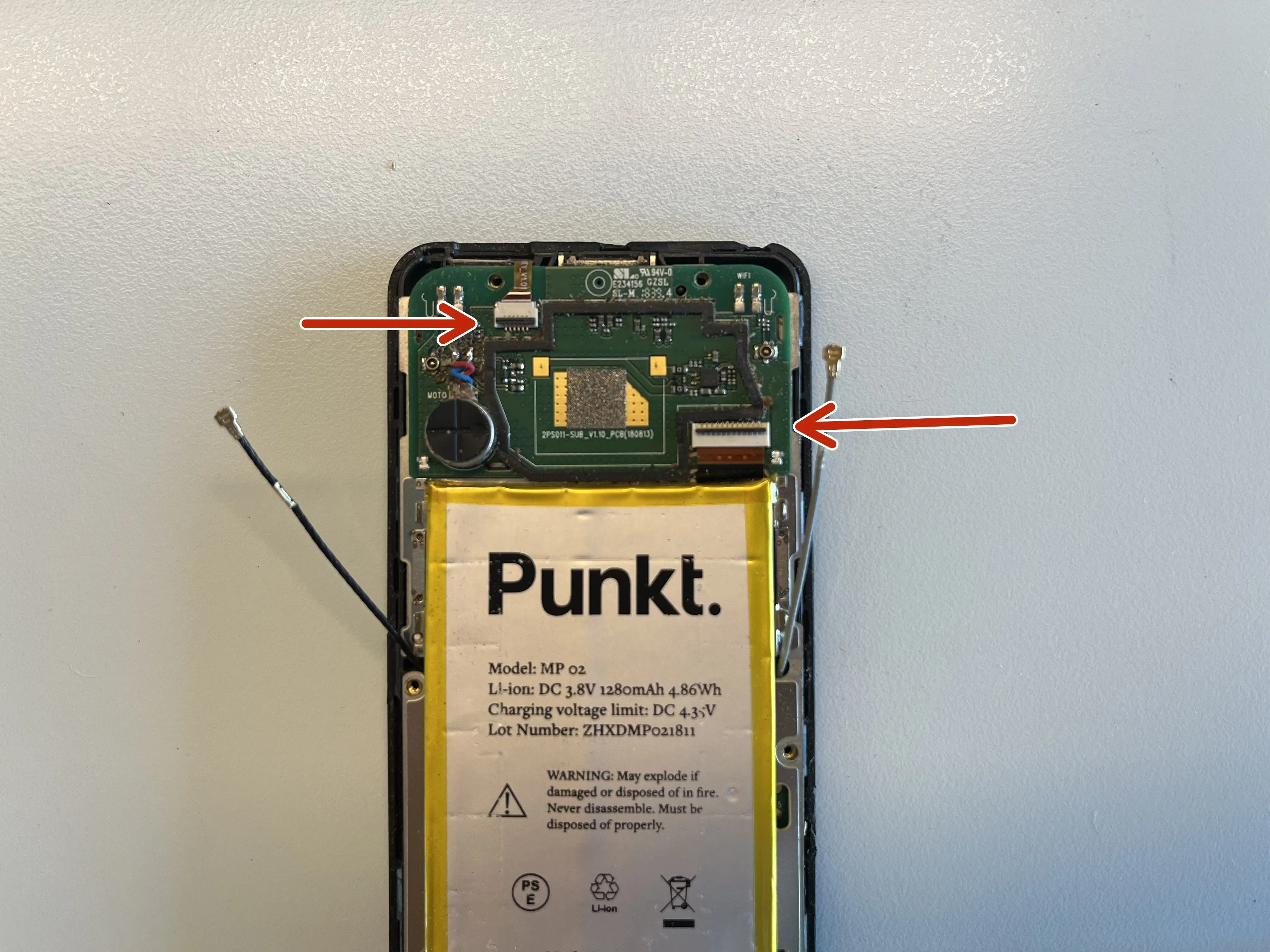

Теперь я открыл зажимы, которые держат ленточные кабели

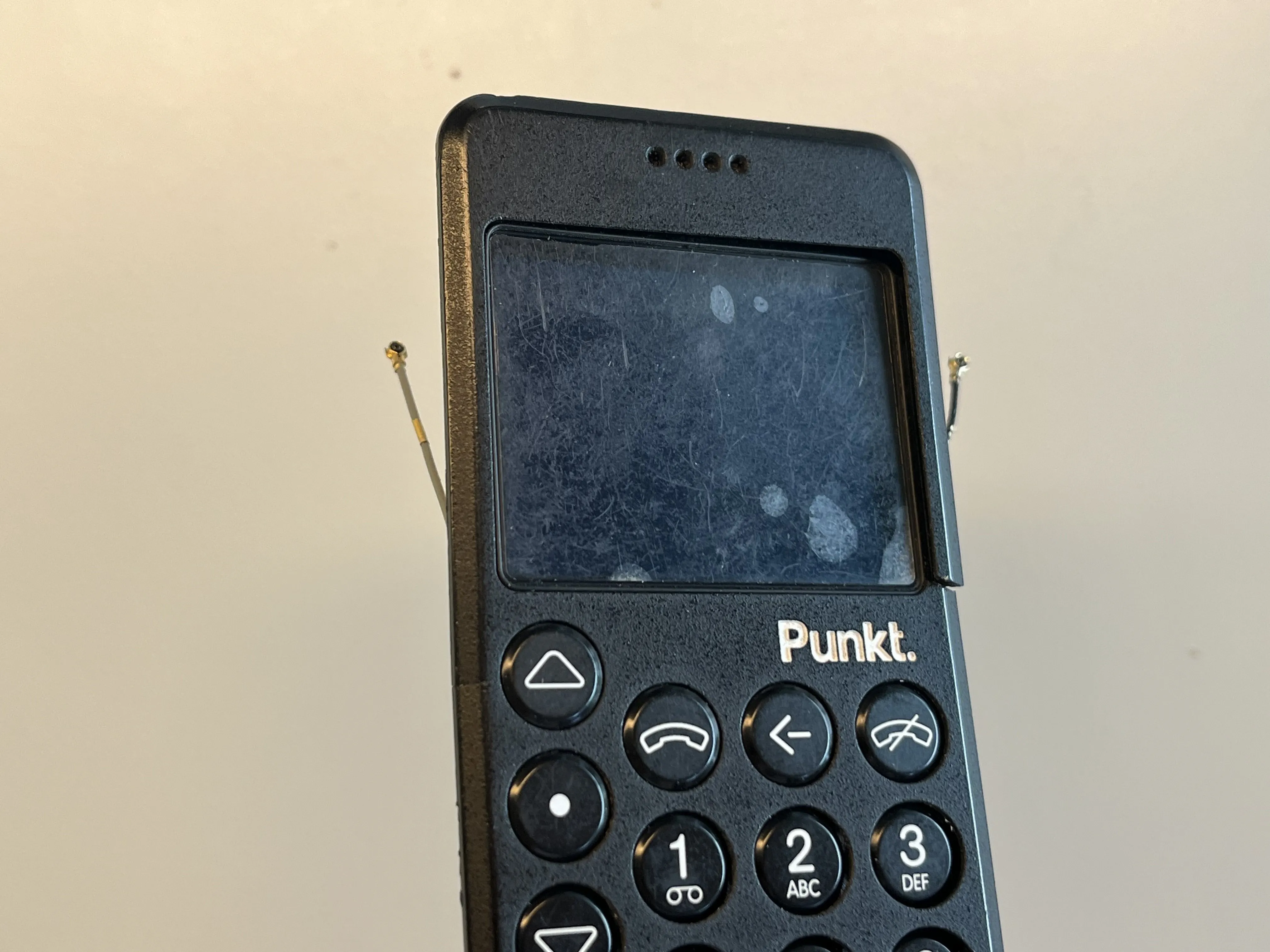

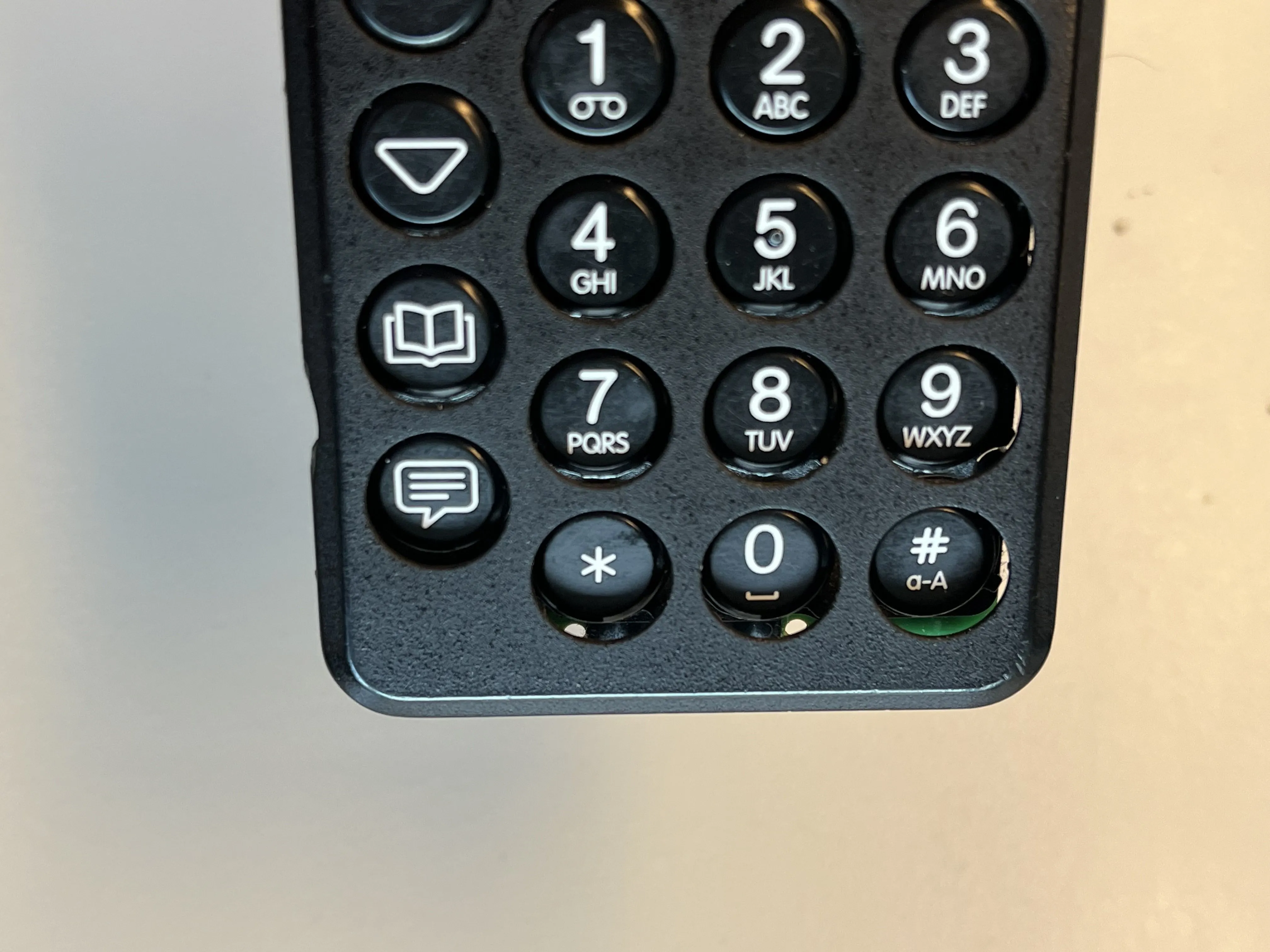

Шаг 10

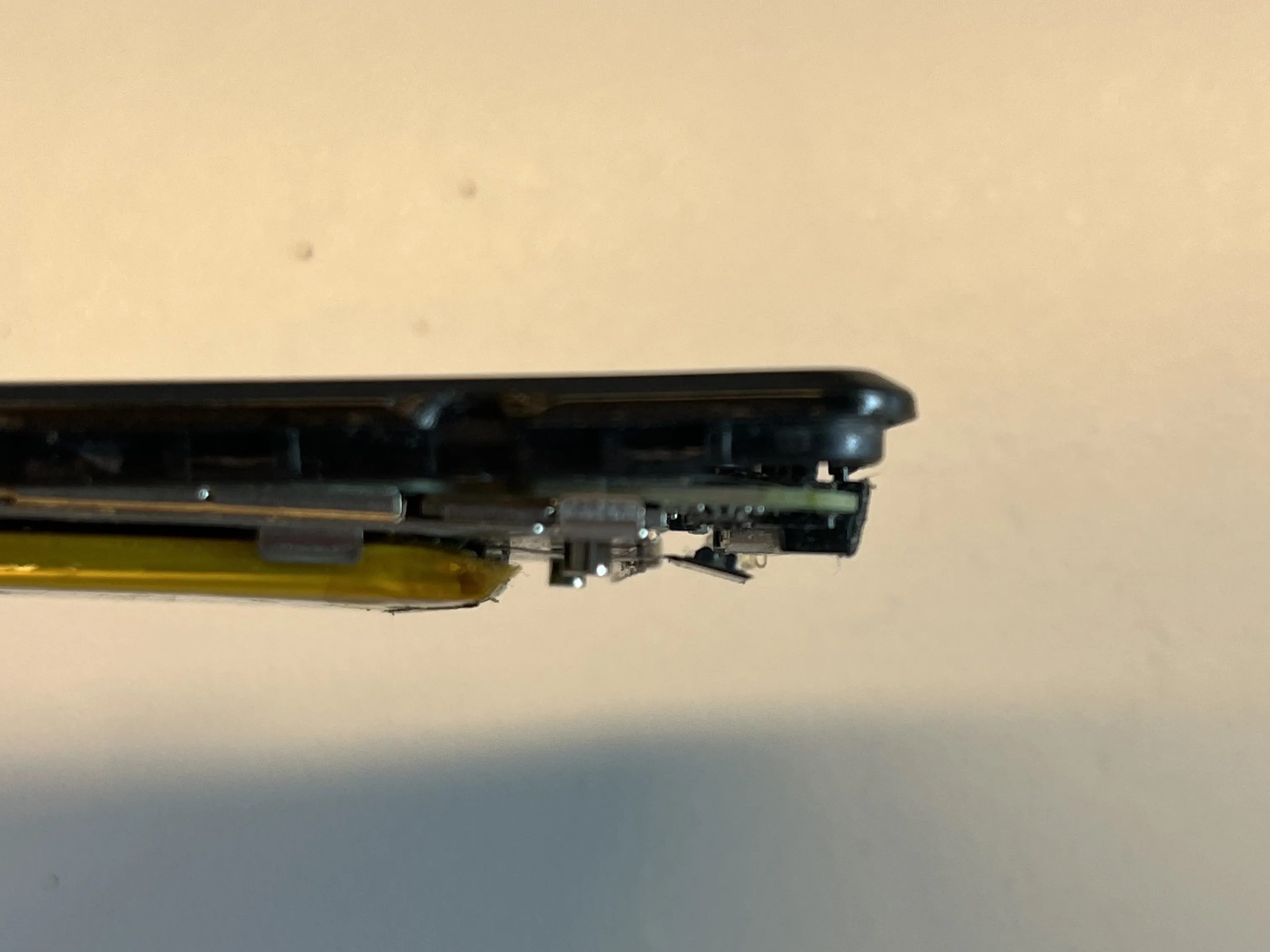

В этот момент устройство показалось мне шатким, и я не знал, как продолжить - начав тянуть за выступы аккумулятора, я заметил, что материнская плата отделилась.

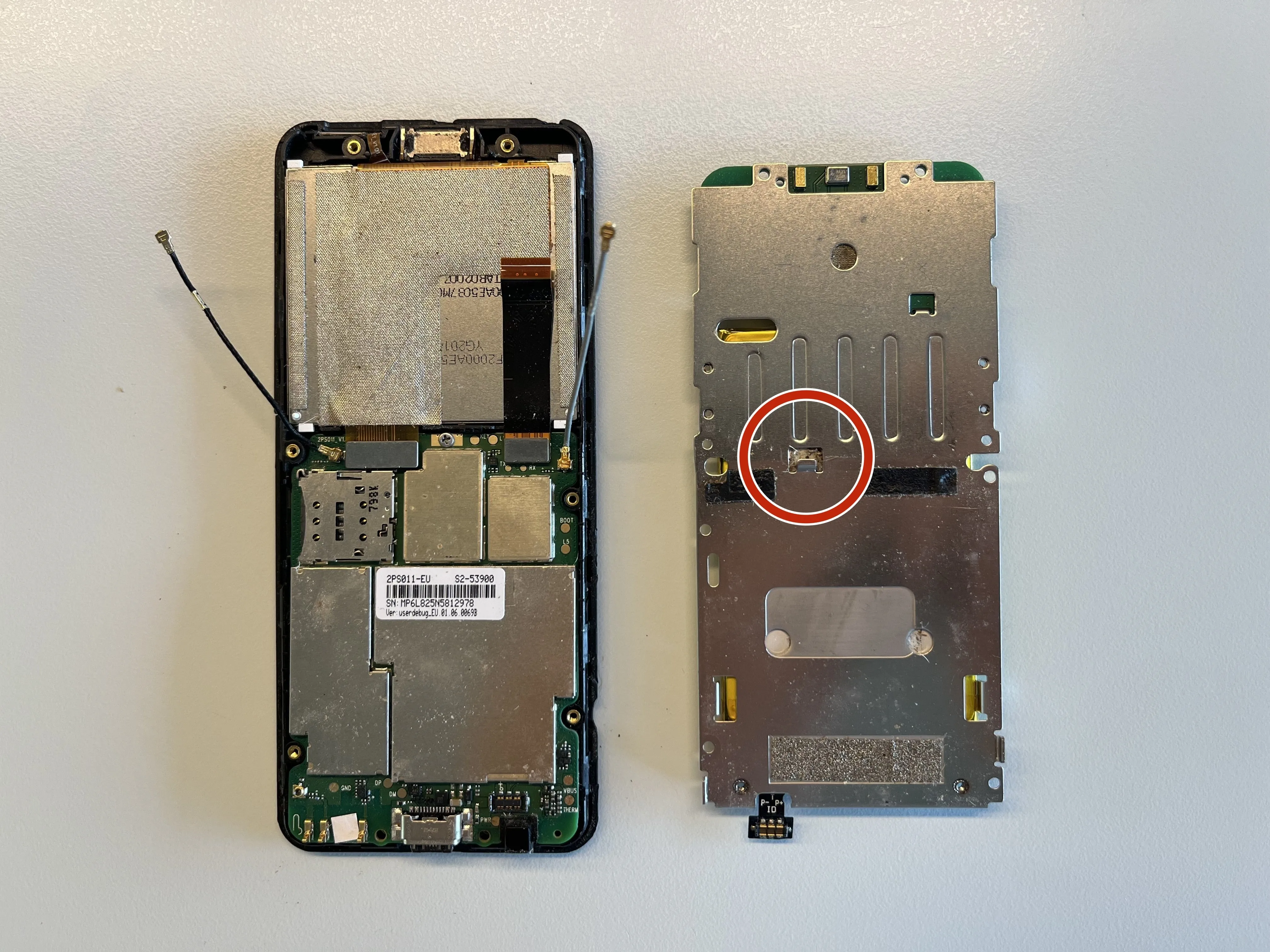

Шаг 11
Аккуратно сдвинув материнскую плату вниз (в направлении USB-порта), можно отделить материнскую плату
обратите внимание на металлический крючок, который не позволяет отделить устройство без движения вниз
Шаг 12

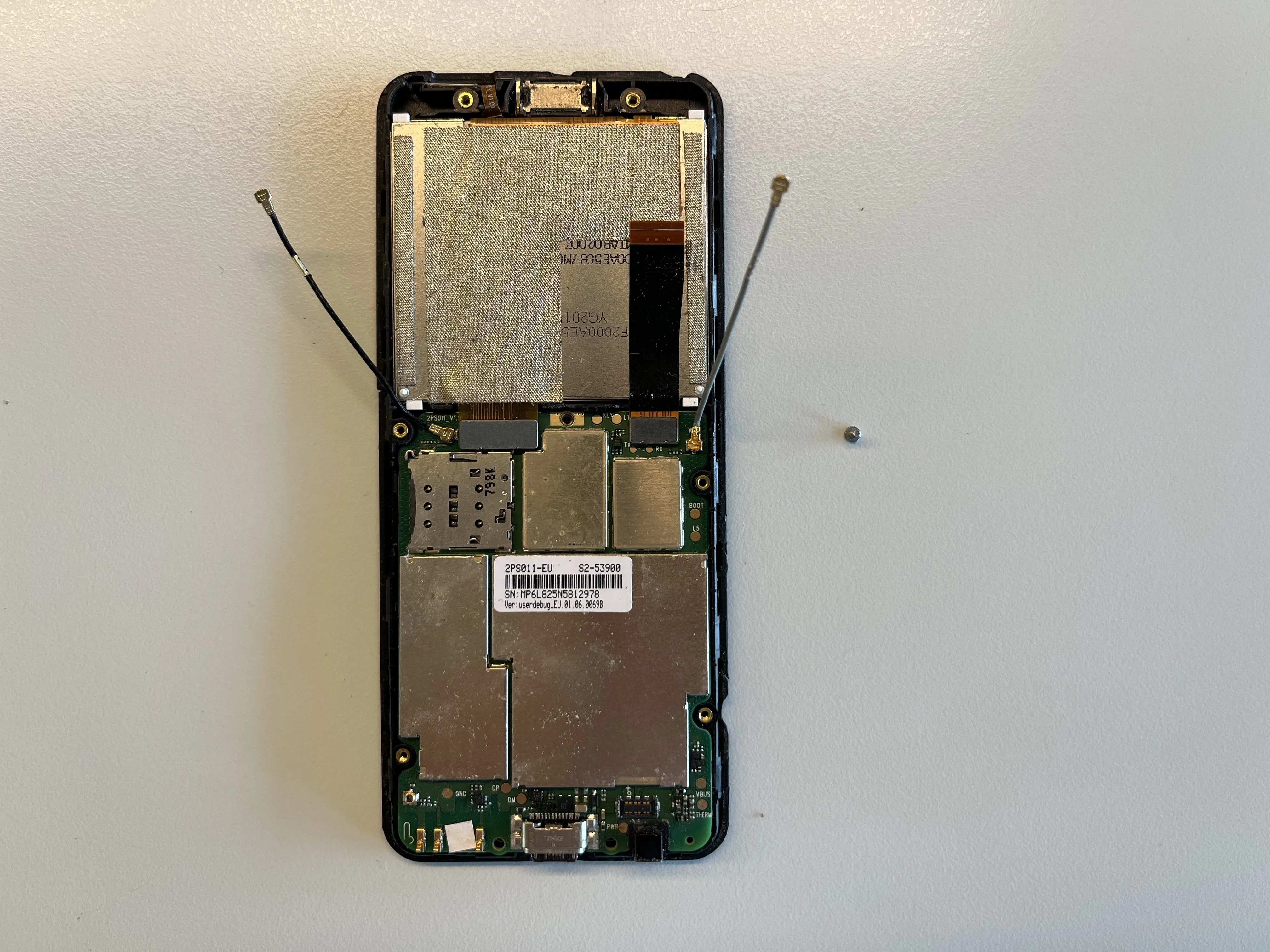

открутите средний винт

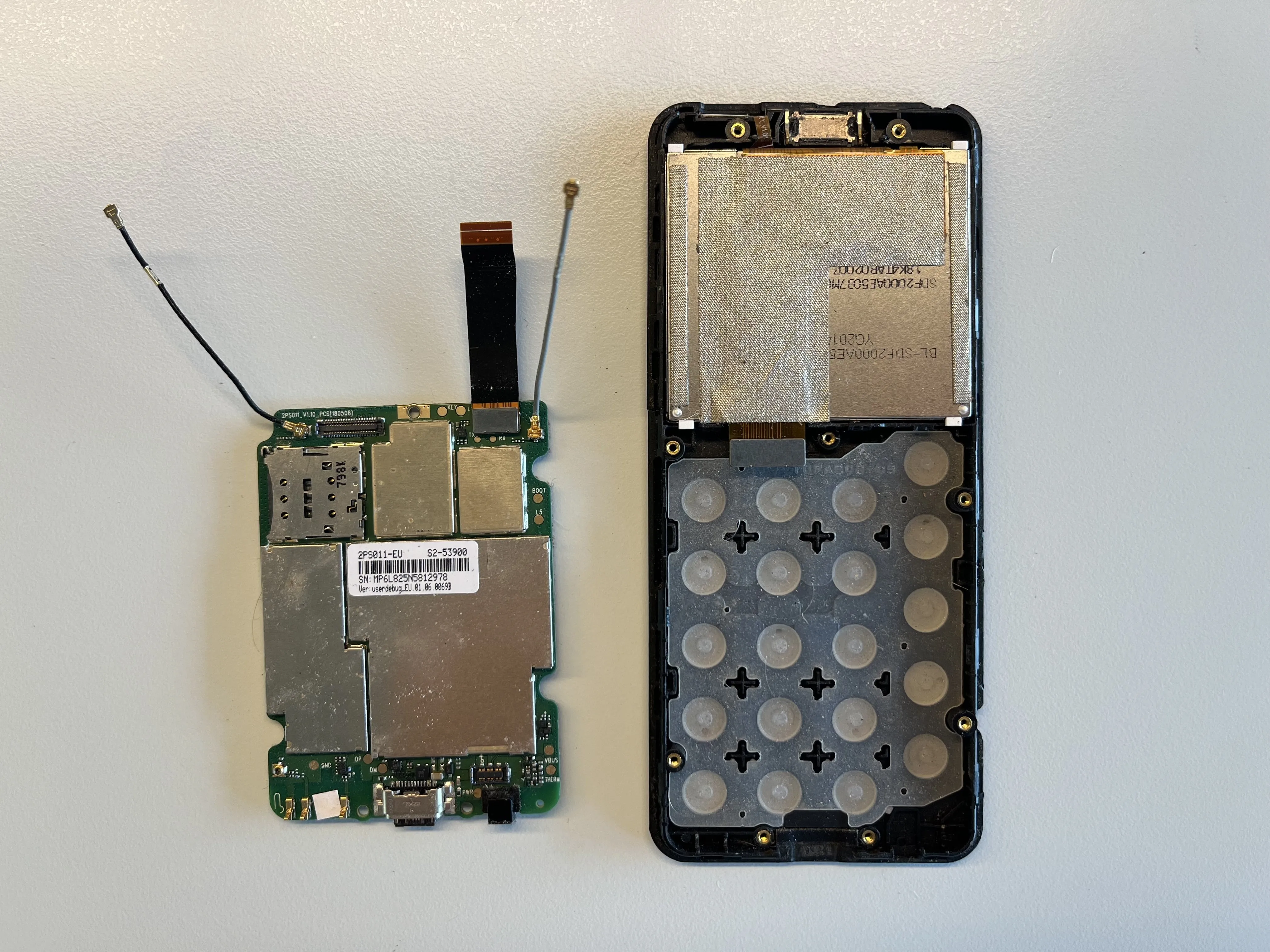

Шаг 13

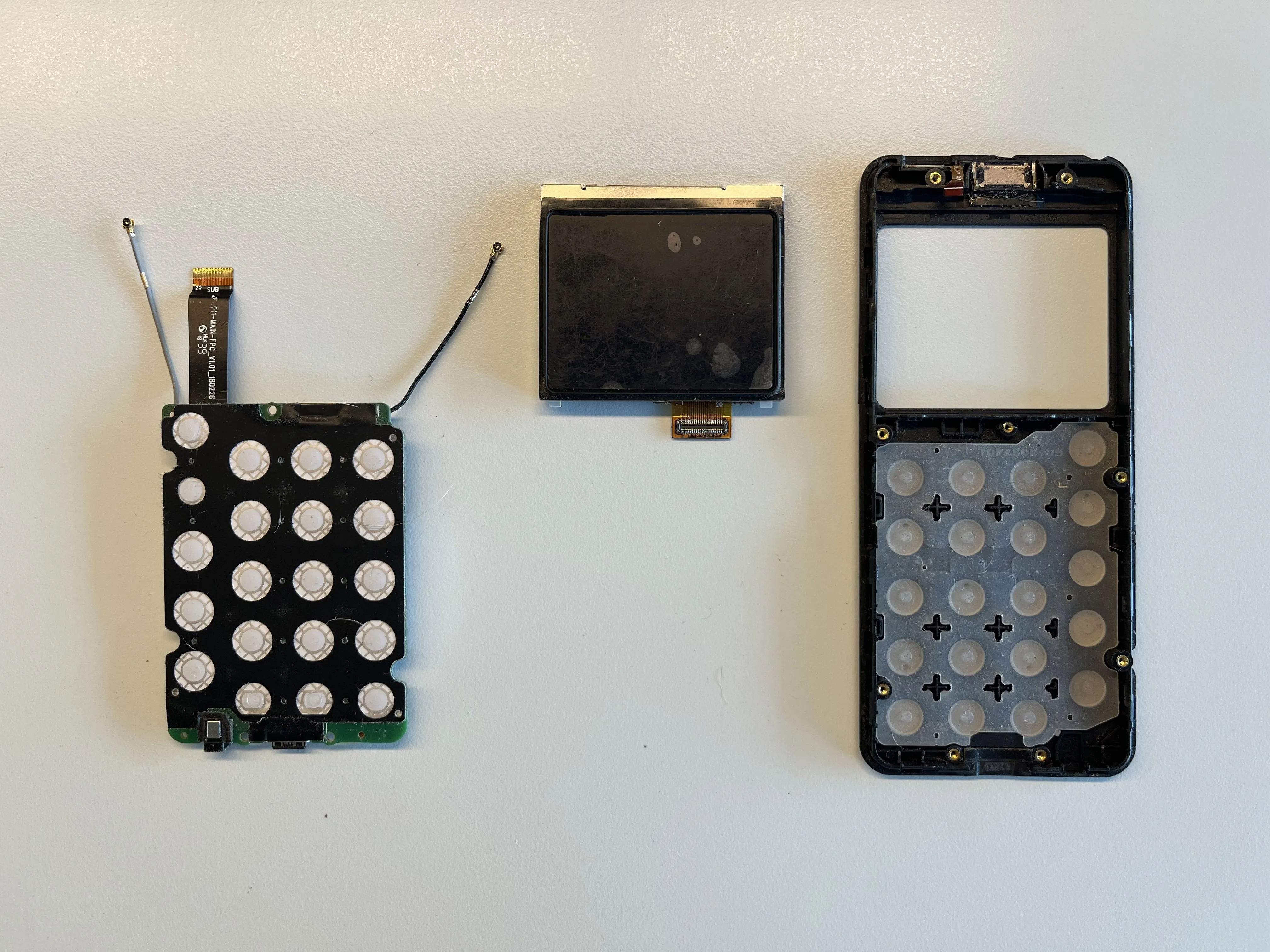

Теперь я мог снять экран и основную плату.
