Разборка Quantum ProDrive LPS 240MB IDE HDD (начало 90-х)

Введение

Это разборка, предназначенная для образовательных целей, а не для починки. Моя школа подарила мне старый сломанный жесткий диск IDE, и я хочу использовать его по назначению. Я решил, что люди найдут внутренности старого 3,5-дюймового жесткого диска интересными, как и в случае с первым, который я разобрал (но не опубликовал разборку). Обратите внимание: настоятельно рекомендуется не разбирать жесткий диск, который вы планируете использовать снова! Даже одна пылинка на одной из пластин может уничтожить весь диск, а также все ваши данные! Также я не предпринимаю никаких мер предосторожности для предотвращения ESD-разрушения этого диска, поскольку он уже мертв. Спасибо за чтение и приятного аппетита!

Что вам понадобится

Инструменты

•

•

  Посмотреть

Шаг 1 Предварительные фотографии накопителя

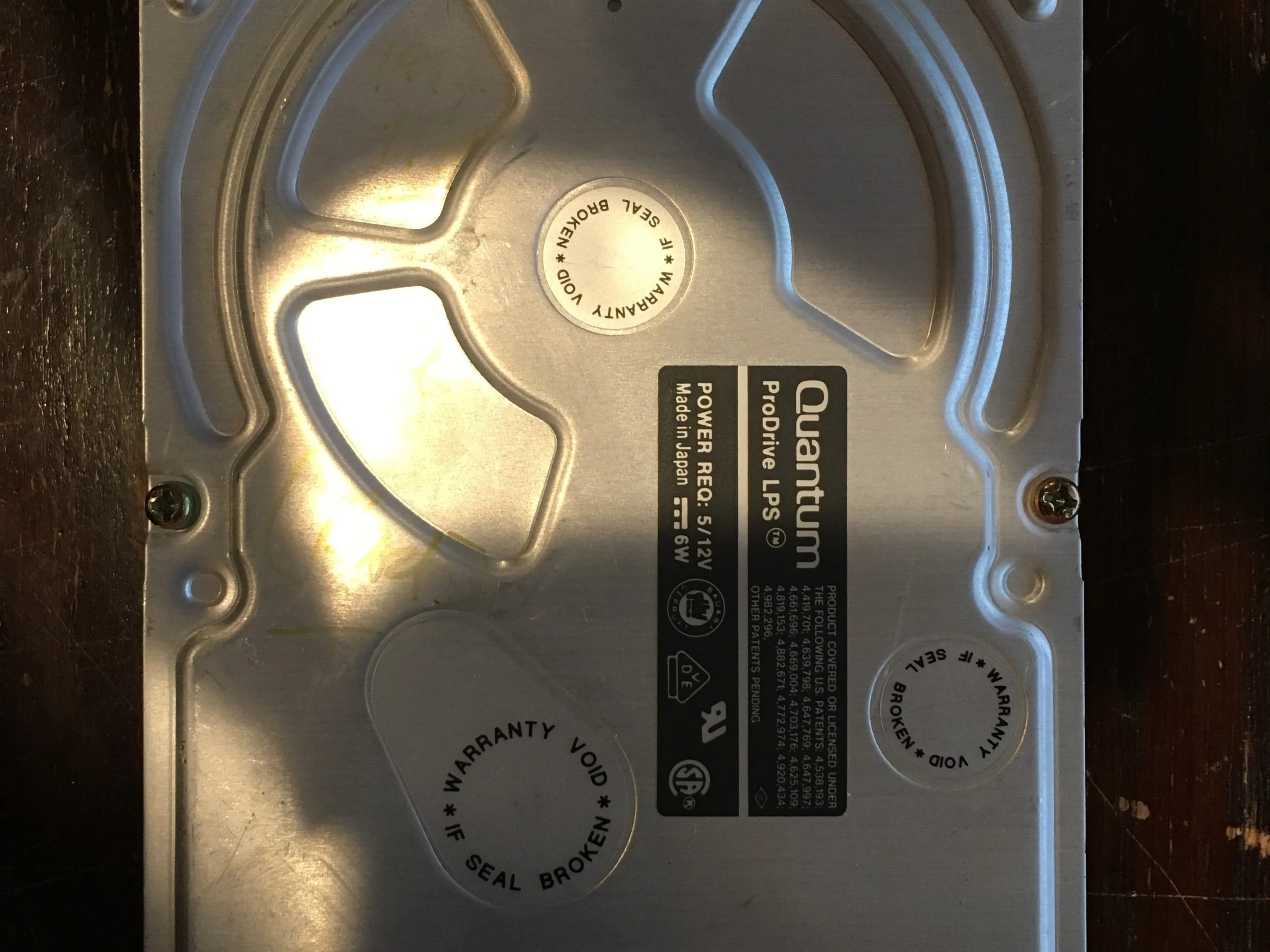

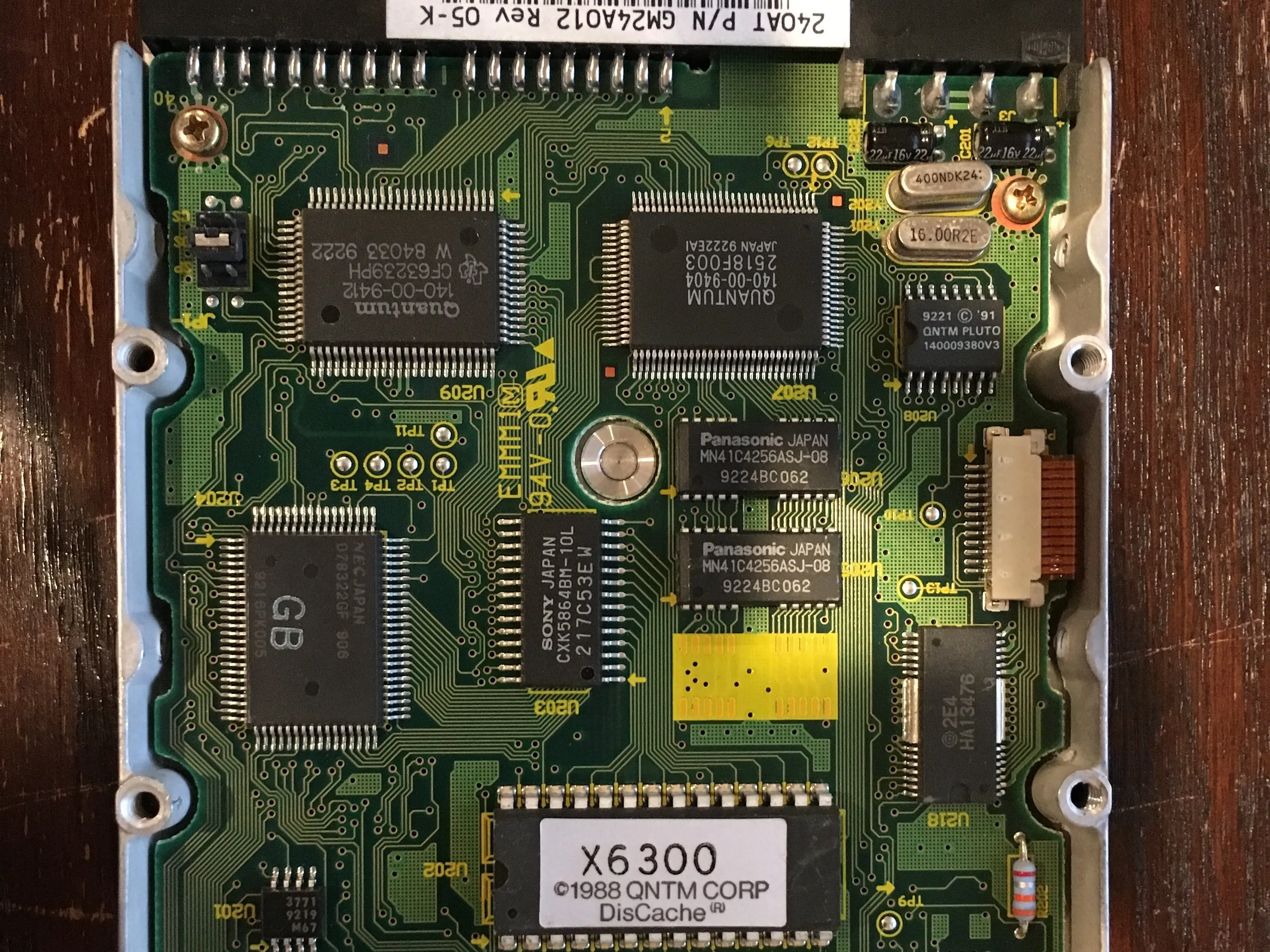

• На первом снимке - верхняя крышка накопителя, на втором - печатная плата на нижней стороне накопителя (снимок получился обрезанным - пришлось вырезать часть платы. Извините!).

Шаг 2 Снимите крышку накопителя

• Начните с откручивания шести винтов Phillips PH2, которыми крепится верхняя часть диска. Их может быть трудно открутить, так как они очень старые. Не откручивайте их! Я не смог хорошо сфотографировать все шесть винтов, чтобы они поместились в кадр, но они находятся по четырем углам диска, а также в середине каждой из длинных сторон прямоугольного корпуса.

• Отклейте наклейки на крышке накопителя. Это лишает гарантии (да и кому она нужна?), но необходимо для того, чтобы открыть остальные винты, крепящие крышку. Открутите и эти винты (там должны быть 2 винта torx TR7 и гайка 9/32' (обведена красным на третьем рисунке) - открутите и гайку - вам может понадобиться торцевая головка).

Шаг 3 Снимите крышку накопителя Часть 2

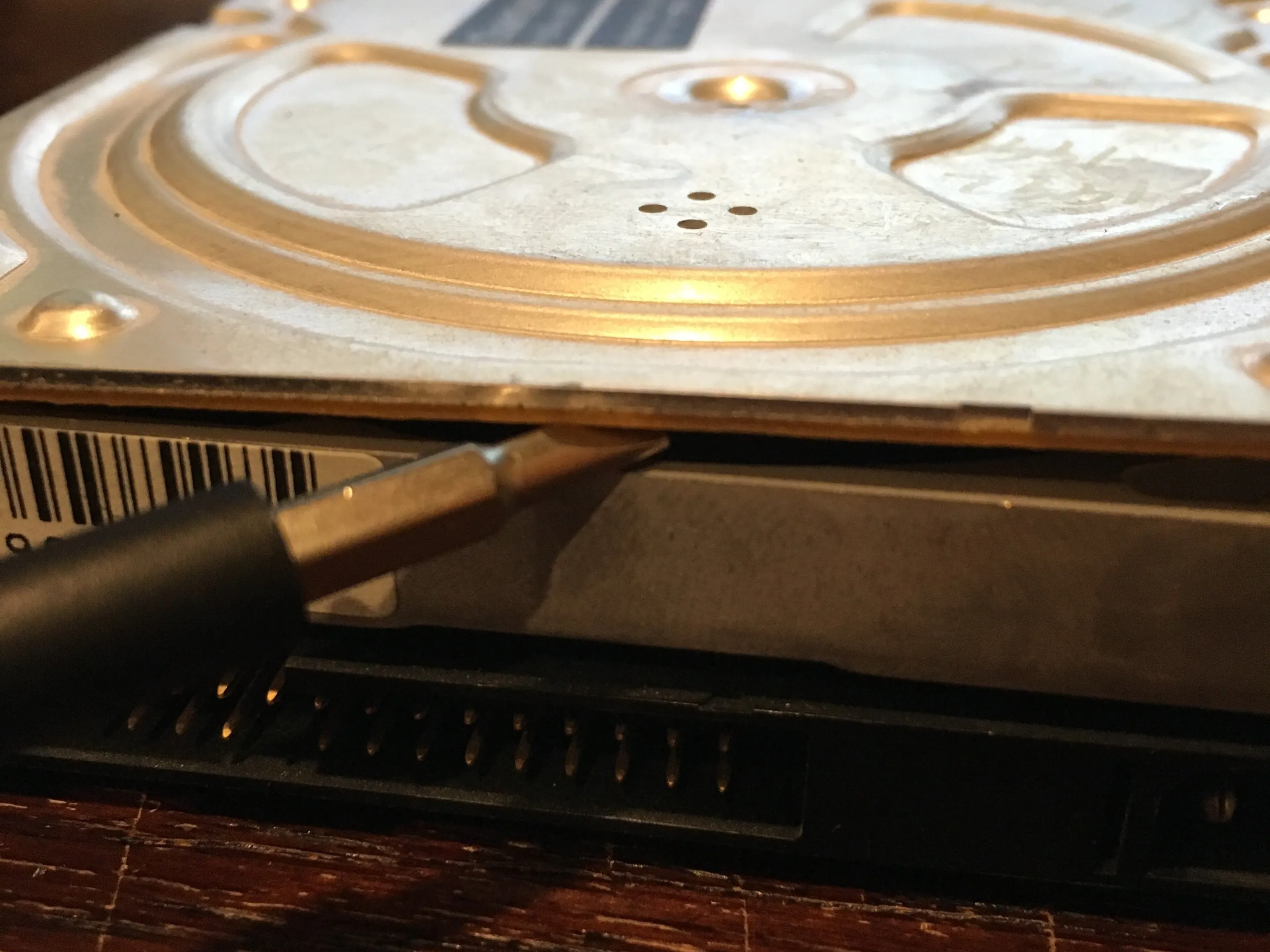

• Теперь снимите крышку накопителя. Подденьте место, где появляется желтая полоска уплотнительной резины. Снимите крышку привода и двигайтесь дальше.

Шаг 4 Извлечение печатной платы на задней стороне накопителя

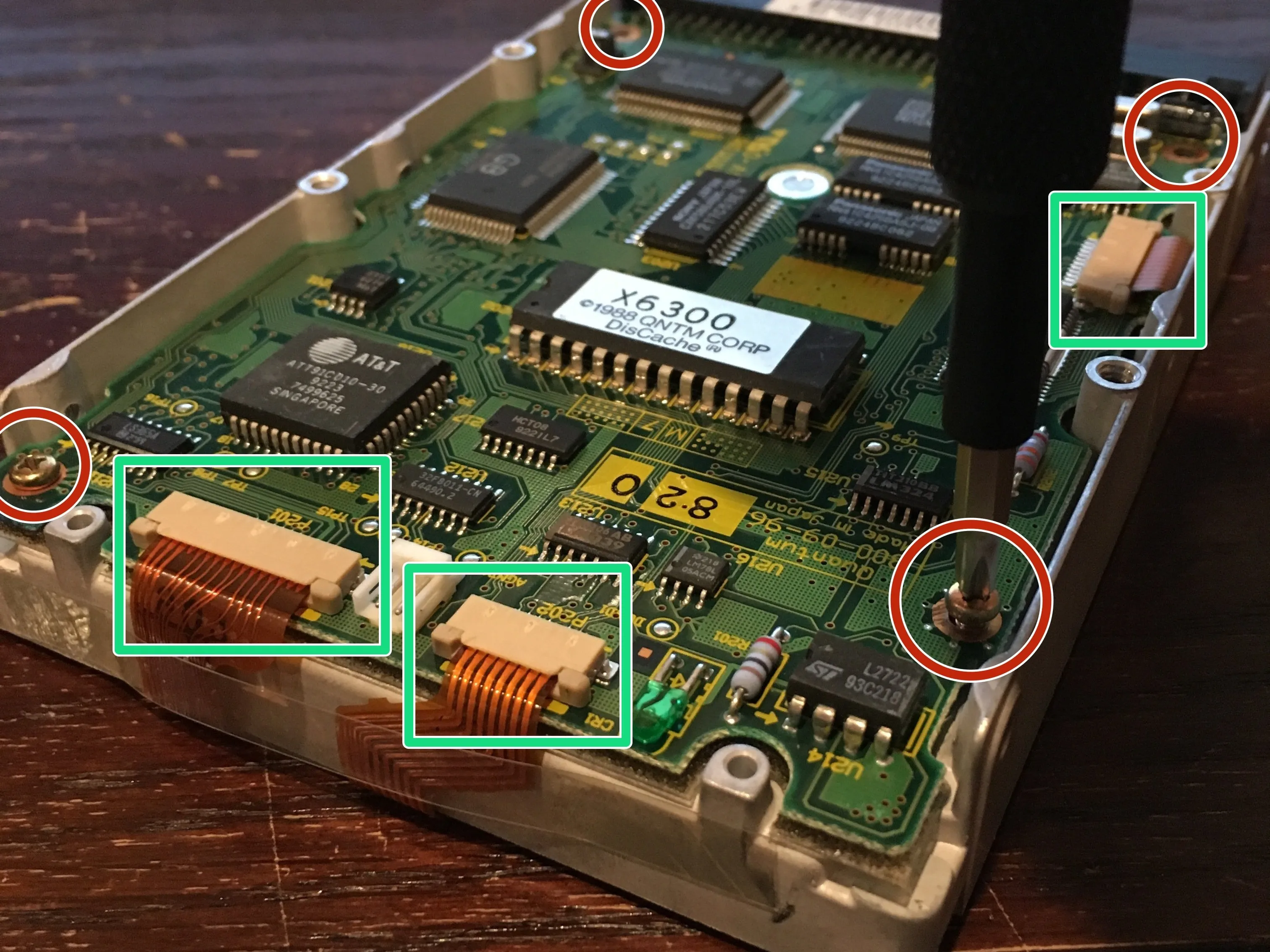

• Открутите четыре винта Phillips PH1 (обведены красным), крепящие печатную плату к задней панели накопителя.

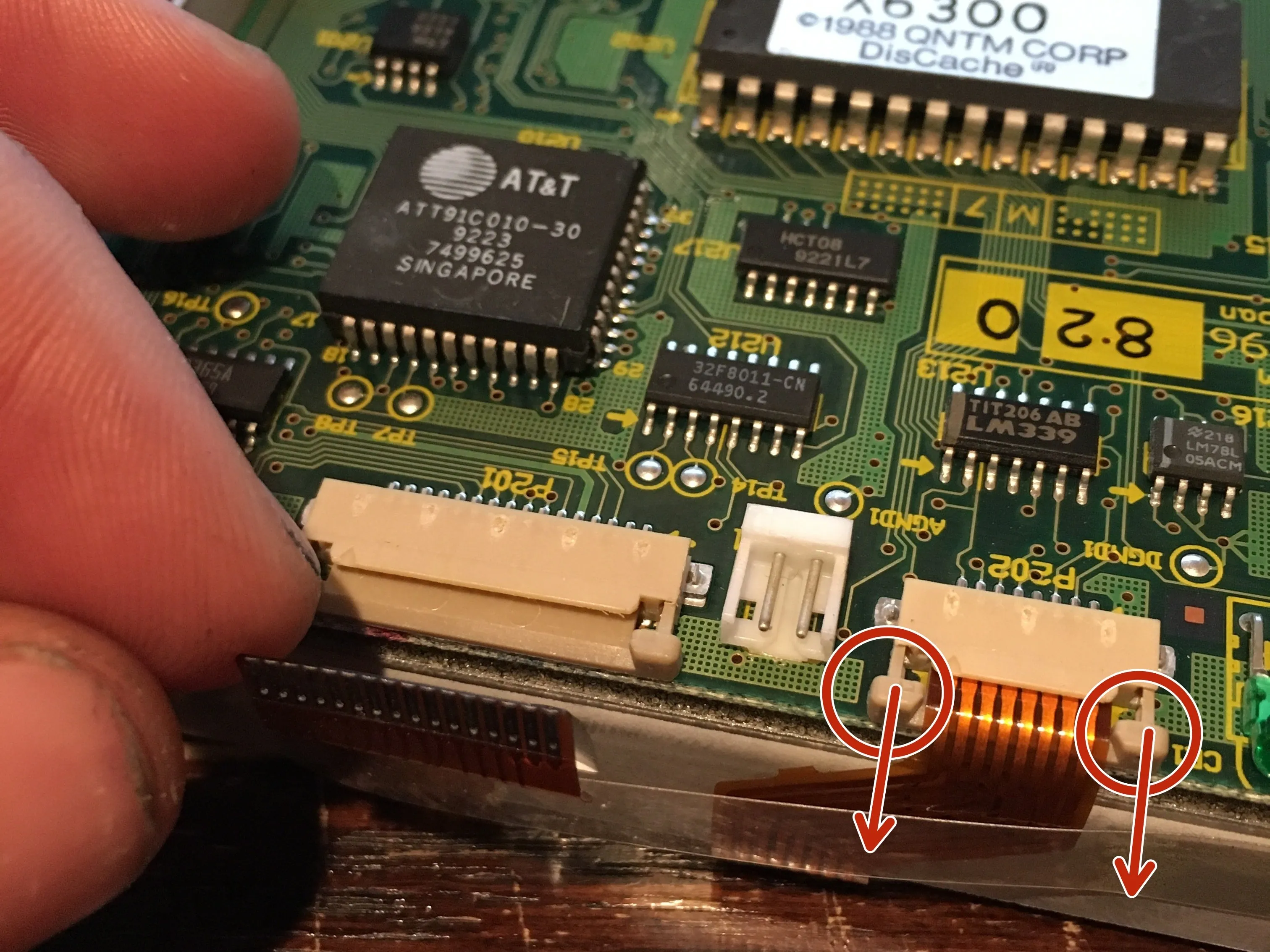

• Отсоедините три ленточных кабеля, все еще прикрепленных к печатной плате (отмечены зеленым на первом рисунке), потянув за выступы (обведены красным на втором рисунке) на боковой стороне каждого 'держателя' ленточного кабеля от 'держателя' (см. стрелки - на каждый 'держатель' ленточного кабеля приходится по два выступа).

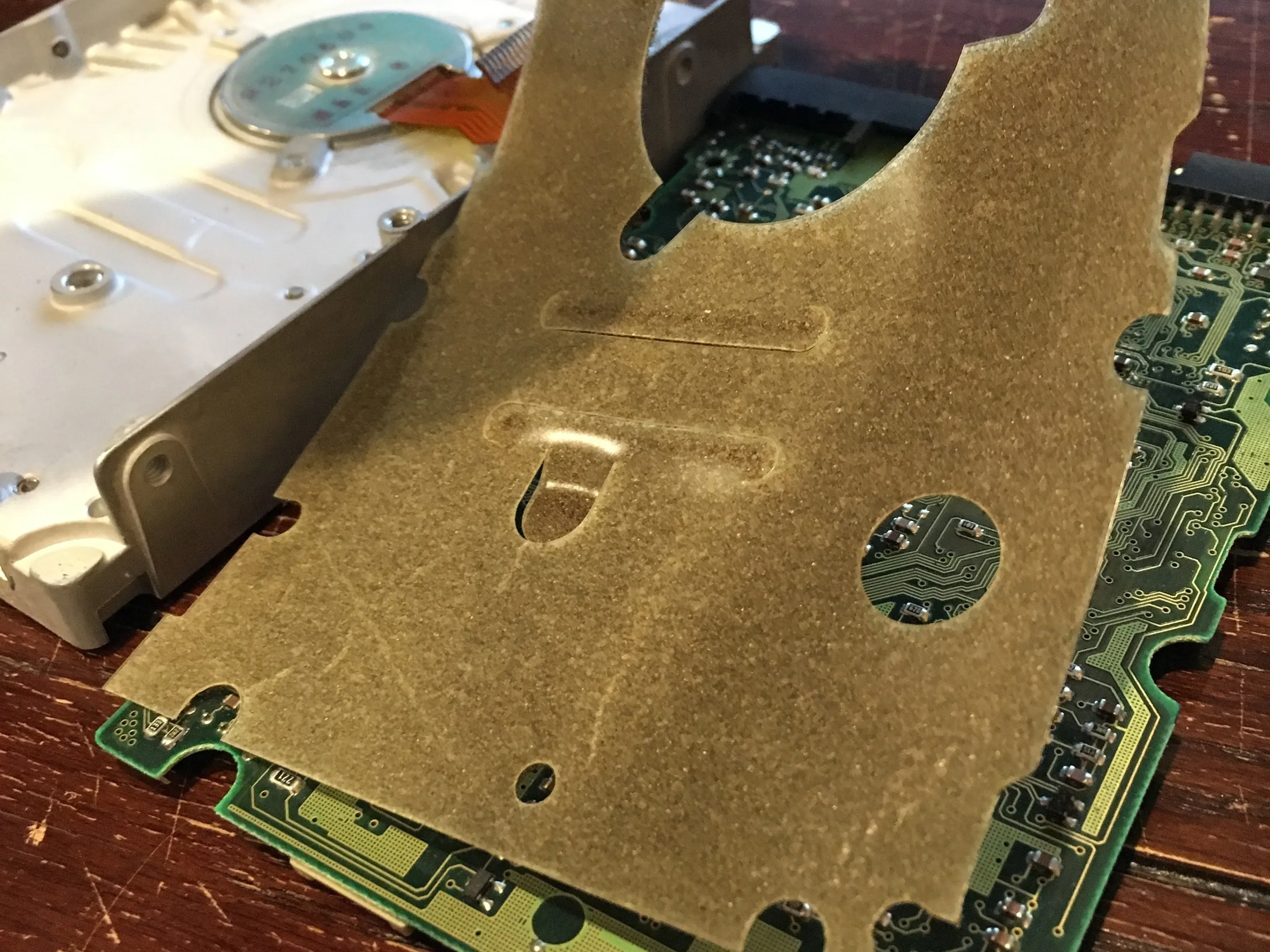

• Вытащите печатную плату из задней части жесткого диска и снимите защитный пенопласт с задней части платы.

Шаг 5. Открутите гайку, удерживающую головку чтения/записи

• Затем удалите две прозрачные защитные пластиковые наклейки (обведены красным) с открытой нижней части диска.

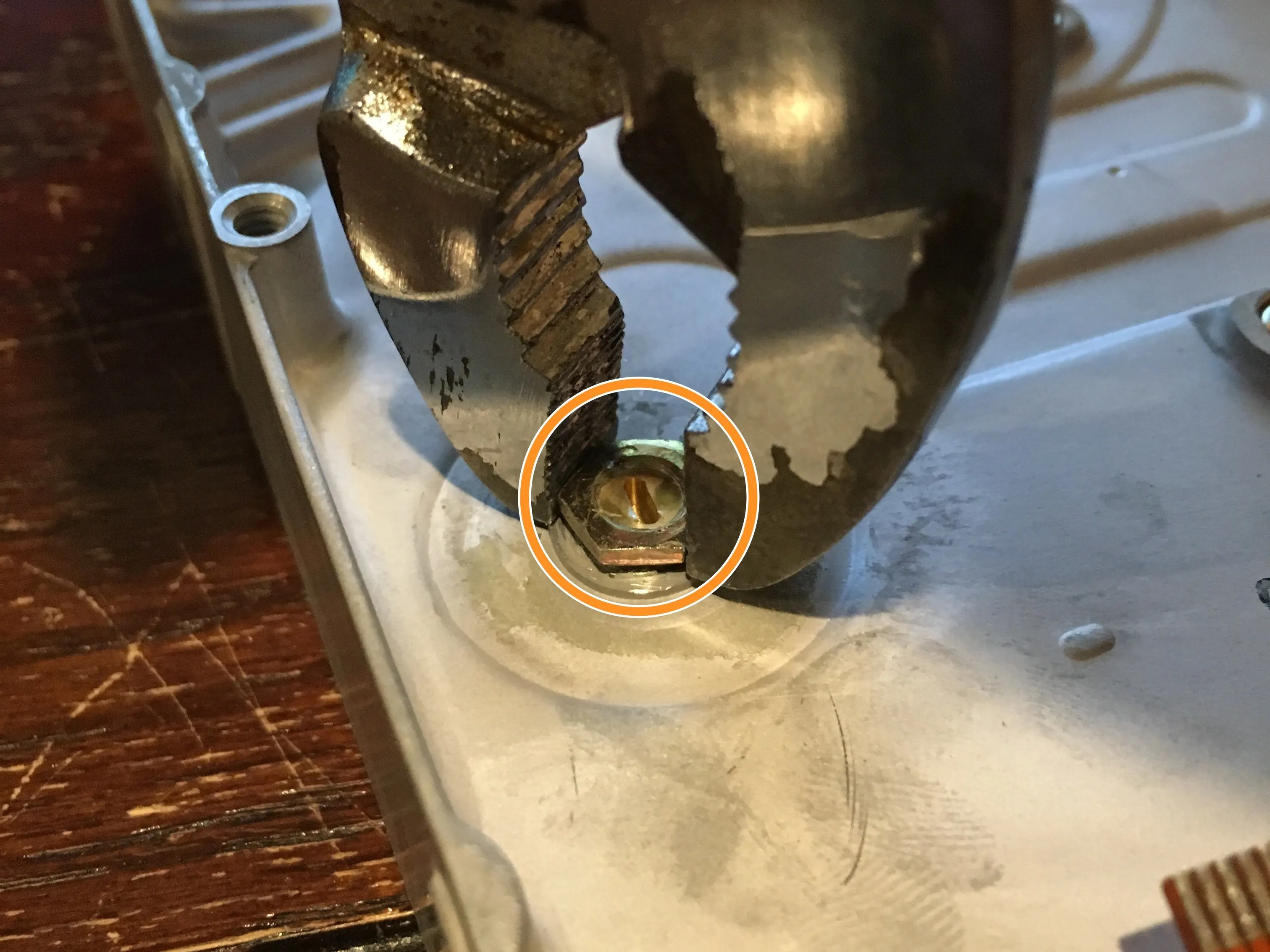

• Открутите гайку, которая ранее была закрыта под одной из наклеек (обведена оранжевым) (я использовал плоскогубцы, так как мне было лень брать другую торцевую головку). Ее немного трудно повернуть, так как она приклеена, но приложите достаточно усилий, и она снимется. Также открутите латунный установочный винт в середине вышеупомянутой гайки.

Шаг 6 Извлечение верхней пластины

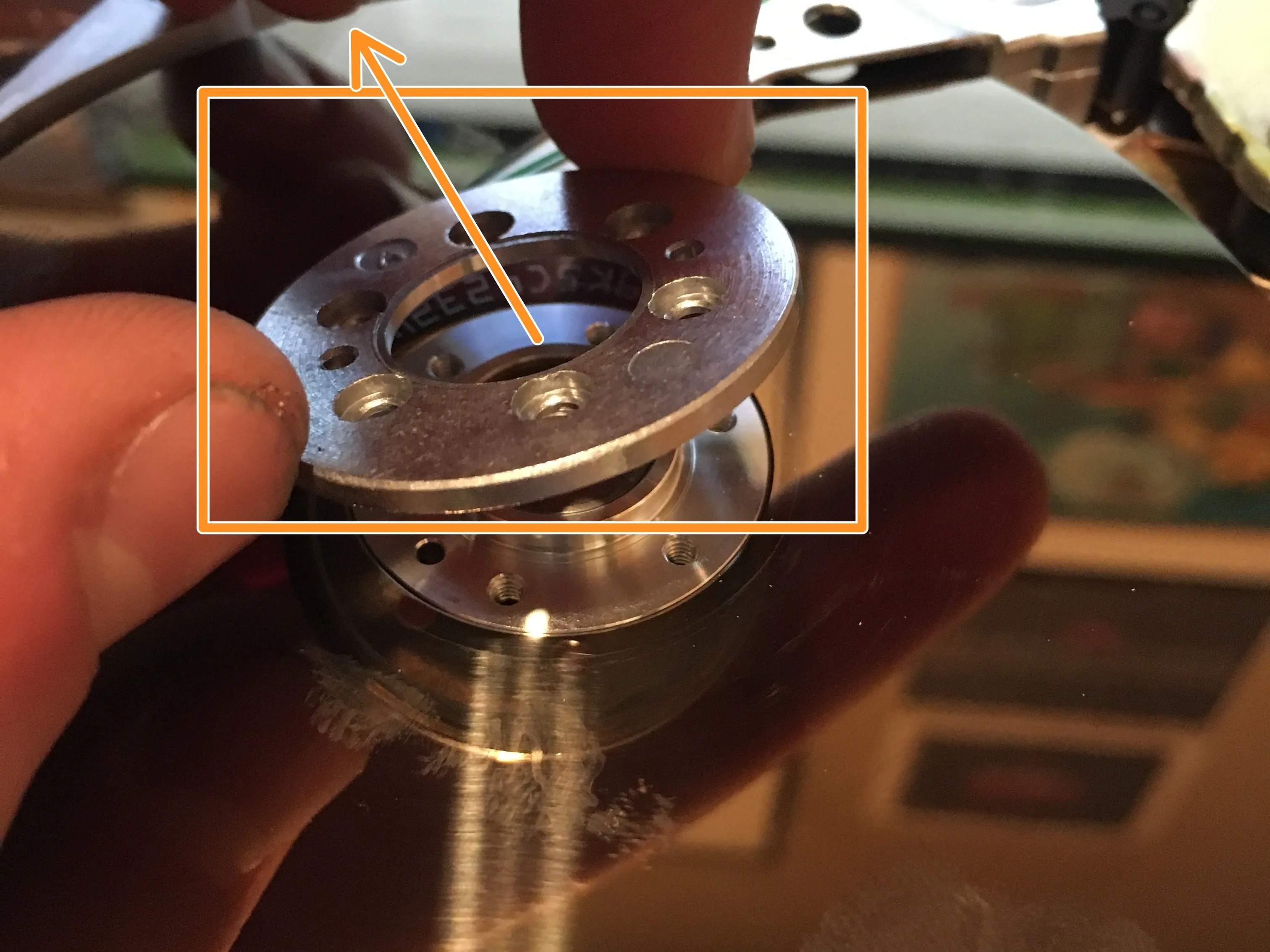

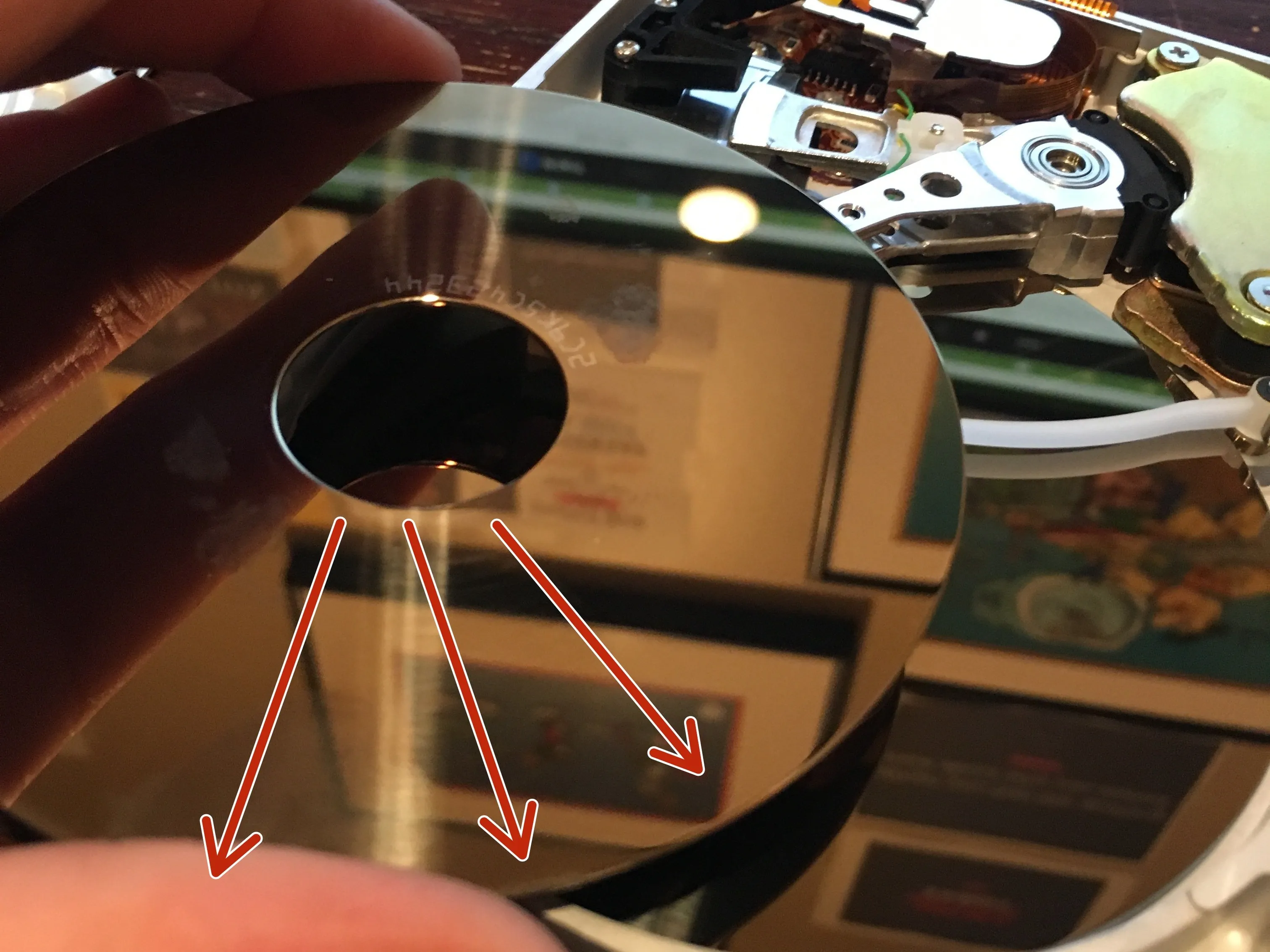

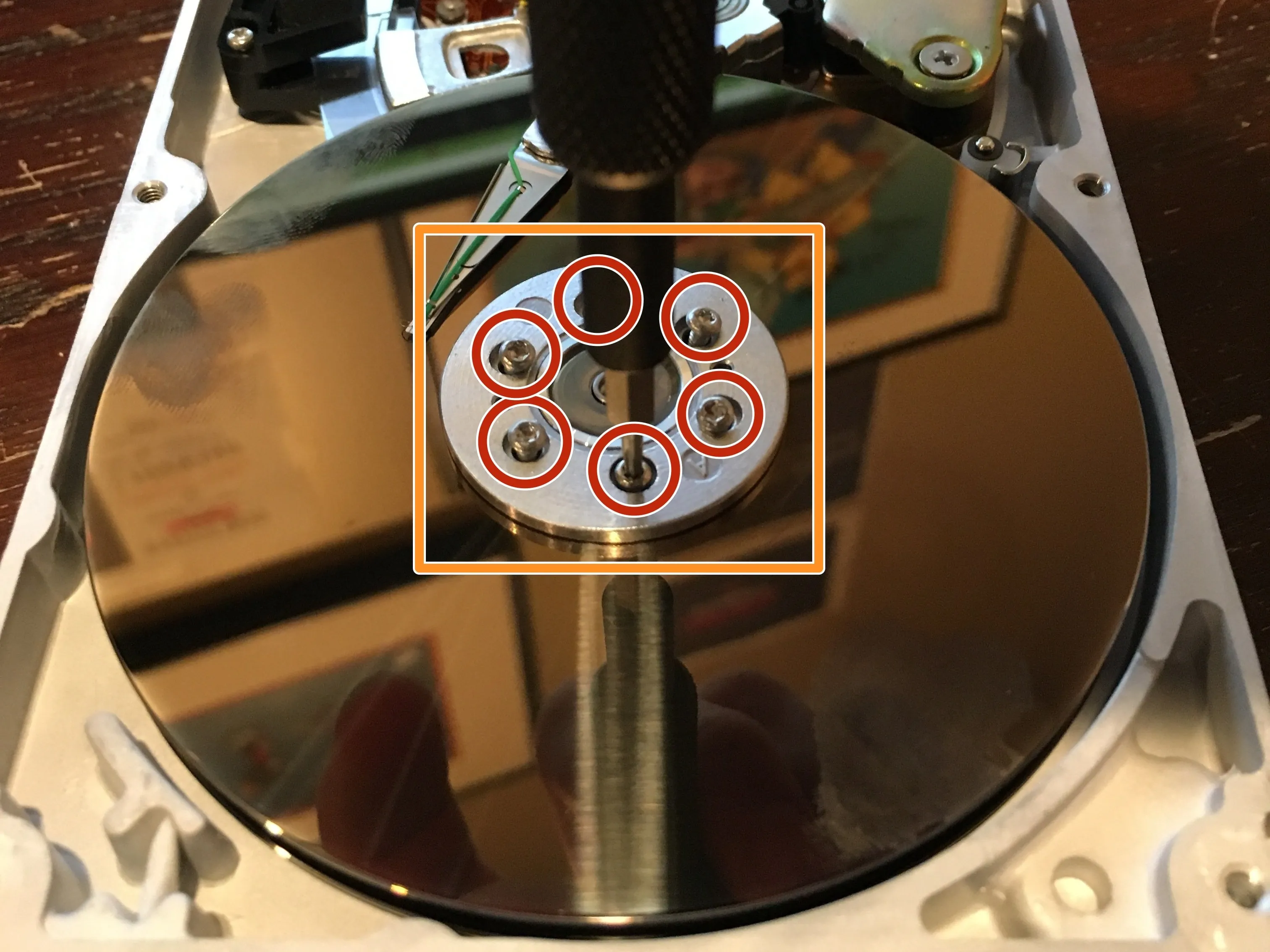

• А теперь самое интересное! Сначала снимем верхнюю пластину. Открутите шесть винтов Torx TR6 (обведены красным - один находится за моей отверткой) в центре пластины, а затем снимите кольцо (в оранжевой рамке) в центре. Затем выдвиньте верхнюю пластину из-под головки чтения/записи (в направлении красных стрелок на третьем рисунке).

• Не беспокойтесь об аккуратности на этом этапе - вы уже уничтожили все данные, просто открыв диск.

Шаг 7 Извлечение верхней пластины Часть 2

• Теперь снимите алюминиевую прокладку (обведена красным) между двумя пластинами (ее изображение см. в следующем шаге). Мы пока не можем извлечь второй диск, так что давайте двигаться дальше.

Шаг 8 Извлеките верхний магнит

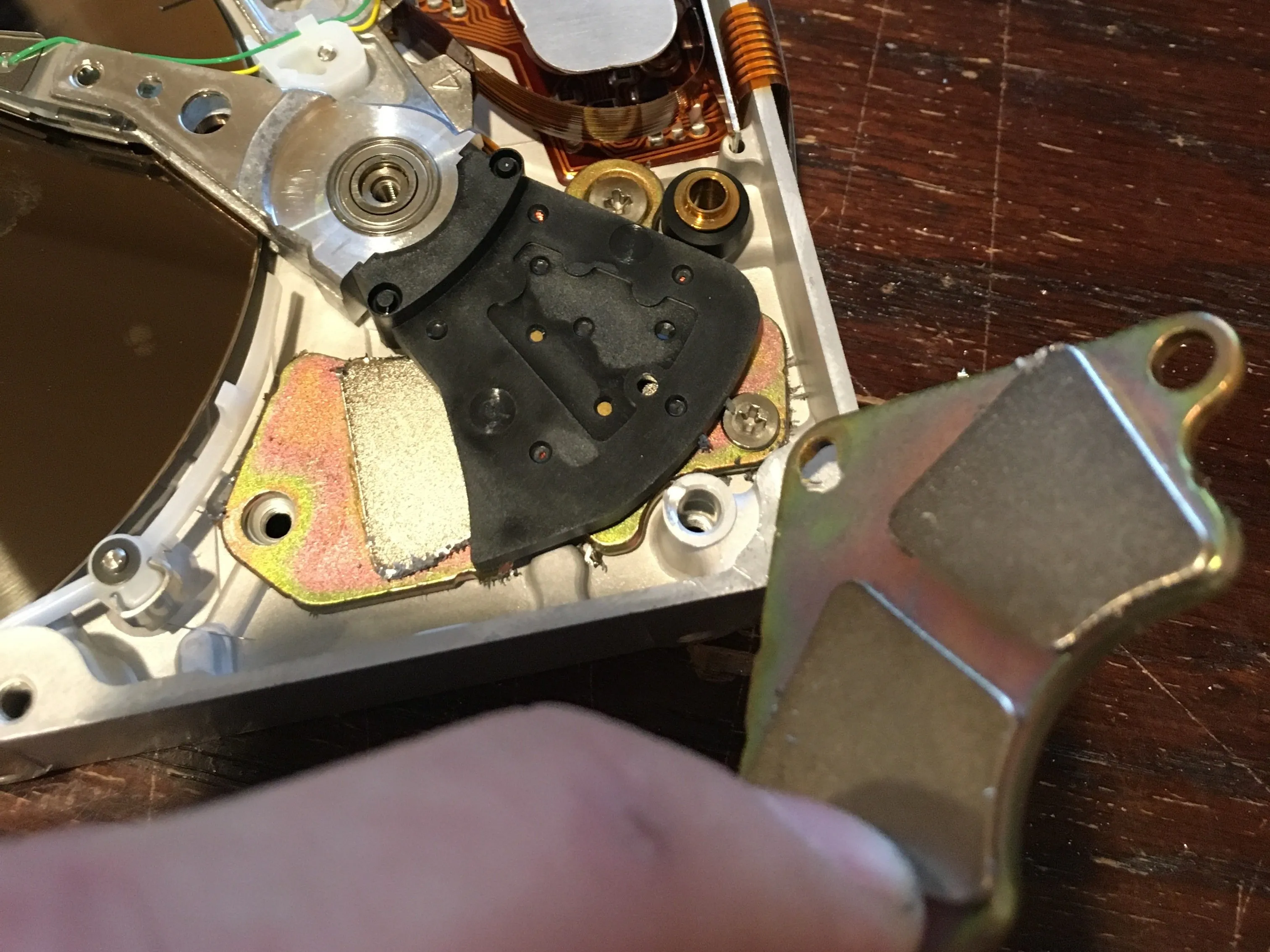

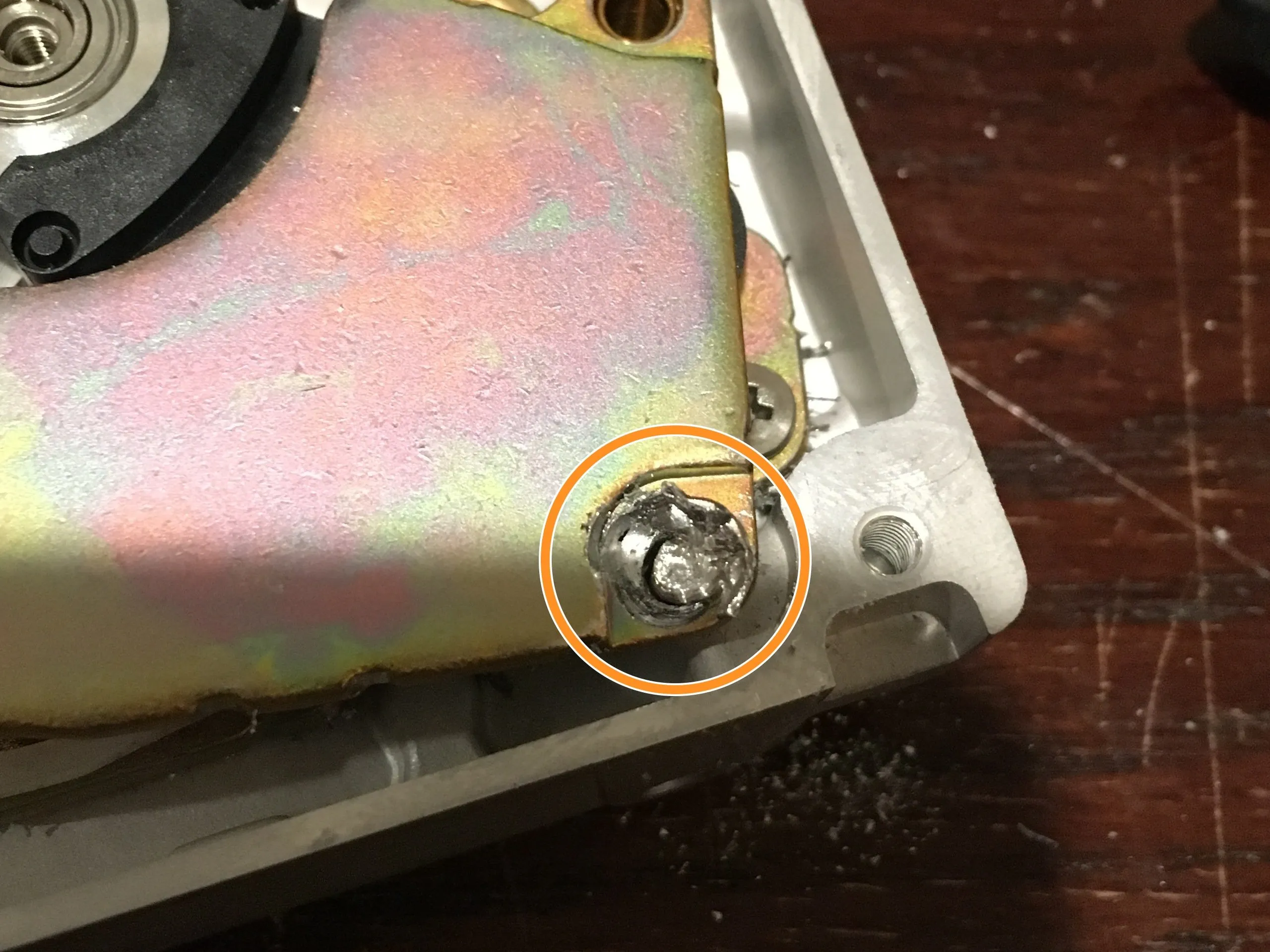

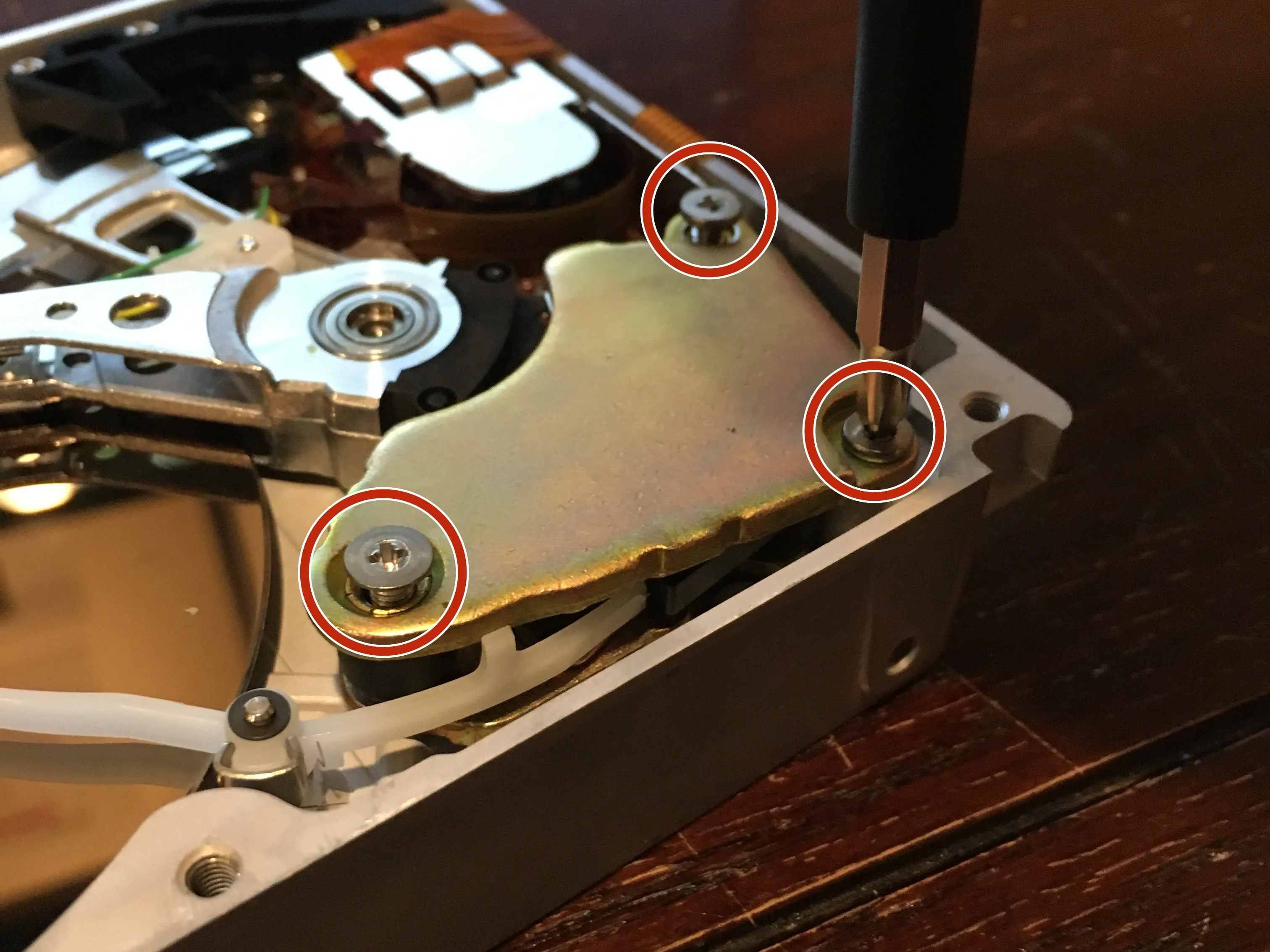

• Открутите три винта Phillips PH1 (обведены красным), крепящие верхний неодимовый магнит. Будьте осторожны - их довольно трудно открутить! (Я случайно сорвал один из них, и его пришлось высверливать. Этот магнит обведен оранжевым на второй фотографии).

• Теперь снимите верхний магнит.

• Будьте осторожны! Не стоит класть этот магнит рядом с электронными устройствами хранения данных (например, компьютерами или мобильными телефонами), так как он очень сильный. Также не засовывайте палец между ним и другим магнитом или между ним и куском металла - будет больно! Эти магниты очень сильные!

Шаг 9 Открутите винты нижнего магнита и снимите нижнюю пластину

• Теперь открутите два винта Phillips PH1 (обведены красным) на нижнем магните. На вашем магните не должно быть металлической стружки, как на моем, - это только потому, что мне пришлось высверлить винт немного раньше.

• Теперь вы должны быть в состоянии сдвинуть головку чтения/записи (в направлении красных стрелок) настолько, чтобы снять нижнюю пластину (потяните ее в направлении оранжевых стрелок).

Шаг 10 Извлеките головку чтения/записи и оставшиеся микросхемы

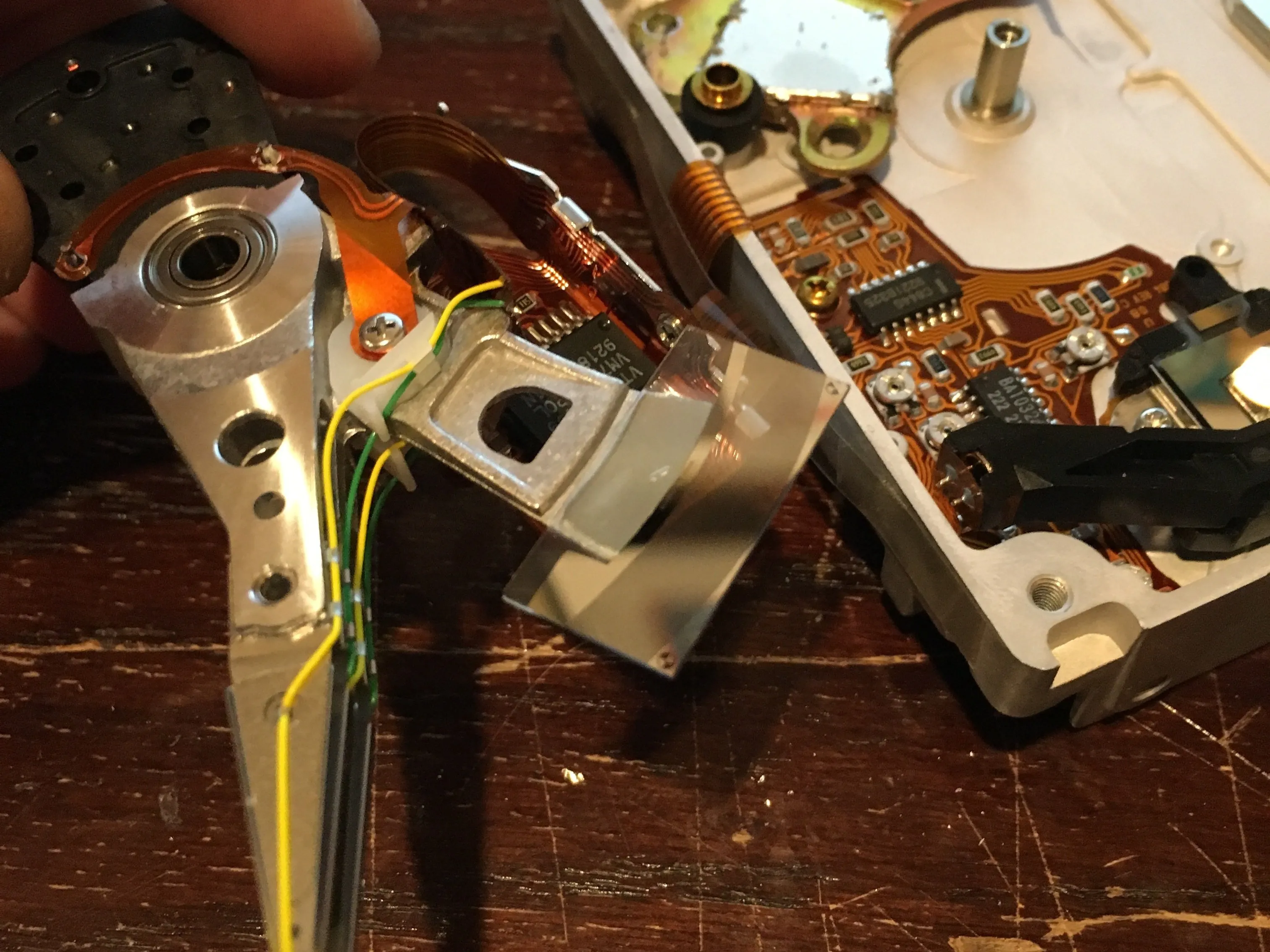

• Теперь можно потянуть за металлический выступ (обведен красным) и отсоединить головку чтения/записи и некоторые ленточные кабели. Поднимитесь прямо вверх, чтобы отсоединить головку чтения/записи ('обведено' оранжевым - следуйте оранжевым стрелкам). Теперь можно снять нижний неодимовый магнит. Потяните его прямо вверх и не кладите его рядом с другим магнитом!

• Теперь выкрутите оставшийся винт Phillips PH1 (3-я картинка обведена красным) на внутренней печатной плате и три винта Phillips PH0 (3-я картинка обведена оранжевым) на узле рядом с внутренней печатной платой.

• Вытащите все устройство (для этого необходимо снять наклейку с внешней стороны диска. Потяните за нее, чтобы отсоединить ленточные кабели и отсоединить внутреннюю печатную плату от привода).

• Будьте осторожны на этом этапе. Я потянул слишком сильно и разбил зеркало в сборе, которое сделано из очень острого и очень тонкого стекла (зеркало обведено зеленым на третьем рисунке).

Шаг 11 Удалите лишние детали

• С помощью плоскогубцев снимите латунную/резиновую стойку (обведена красным на первом рисунке) и пластиковую планку (обведена оранжевым на втором рисунке) с алюминиевого корпуса диска. Сильно потяните и потяните вверх.

Шаг 12 Снимите двигатель привода

• Открутите три винта Phillips PH2 (обведены красным), крепящие мотор привода к корпусу диска. Затем потяните двигатель прямо вверх (в направлении оранжевых стрелок) и выньте его из корпуса привода. Поздравляем - вы закончили!

• Все детали смотрите на последней фотографии! (За вычетом двух винтов, которые я высверлил...) (Вы можете дополнительно разобрать узел считывающей/записывающей головки, но это не должно быть слишком сложно, верно...?). Спасибо за просмотр!!!

Комментарии к шагу

Не сильно отличается от современного HDD.

Согласен - я только что получил старый диск и подумал, что некоторые захотят его посмотреть. Quantum была куплена Maxtor в 2002 году (и, соответственно, тогда же перестала выпускать свои фирменные неанодированные серебряные диски). Я лично разобрал более 150 жестких дисков с 1990 по 2010 год, и ни разу внутри дисков не было зеркал или стекла любого рода (это не считая стеклянных пластин 2,5-дюймовых HDD).

Ого... 150 жестких дисков... Я разобрал только около 30.

Так вы знаете, как снять двигатель с HDD, у которых нет винтов? Я не знаю, как они крепятся, они просто как-то сидят там.

Прошу прощения за ожидание! (Явно не был на Делаете.ру несколько месяцев!). Двигатели большинства современных приводов удерживаются винтами и/или просто прижимаются, поэтому даже после удаления винтов (если они вообще были) двигатель может казаться застрявшим в корпусе. Попробуйте несколько раз ударить молотком по задней части привода, и он должен выскочить; в противном случае я бы просто разрезал корпус на куски, чтобы мотор выпал. Будьте здоровы!
