Разборка импульсного блока питания RadioShack 22-510
Введение
Коммутируемый источник питания RadioShack 22-510 обеспечивает преобразование переменного тока в постоянный для имитации электрической системы автомобиля. В этом разборе рассматриваются некоторые компоненты, обеспечивающие работу этого блока питания.
Что вам понадобится
Инструменты
Отвертка Phillips #1 | Источник - ifixit.com
Регулируемый ключ | Источник - ifixit.comПосмотреть
Шаг 1 Отключите питание
RadioShack 22-510 Коммутационный блок питания Разборка, отключение питания: шаг 1, изображение 1 из 2 | Источник - ifixit.comРазборка блока питания RadioShack 22-510, отключение питания: шаг 1, изображение 2 из 2 | Источник - ifixit.com

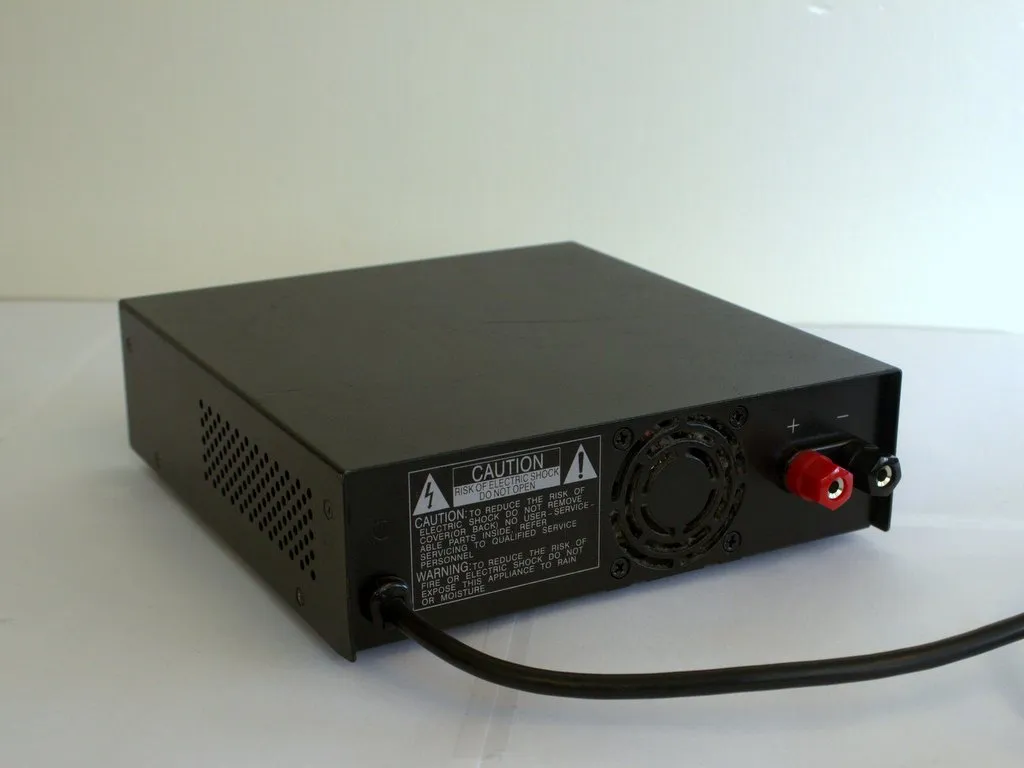

Прежде чем продолжить, убедитесь, что блок питания отключен от сети. Если во время разборки устройство будет включено, это может привести к серьезным травмам или смерти.
Весь блок питания можно разобрать с помощью крестовой отвертки и разводного ключа.
Шаг 2 Снимите крышку
Разборка блока питания RadioShack 22-510, снятие крышки: шаг 2, изображение 1 из 3 | Источник - ifixit.comRadioShack 22-510 Коммутационный блок питания разборка, снять крышку: шаг 2, изображение 2 из 3 | Источник - ifixit.comРазборка блока питания RadioShack 22-510, снятие крышки: шаг 2, изображение 3 из 3 | Источник - ifixit.com

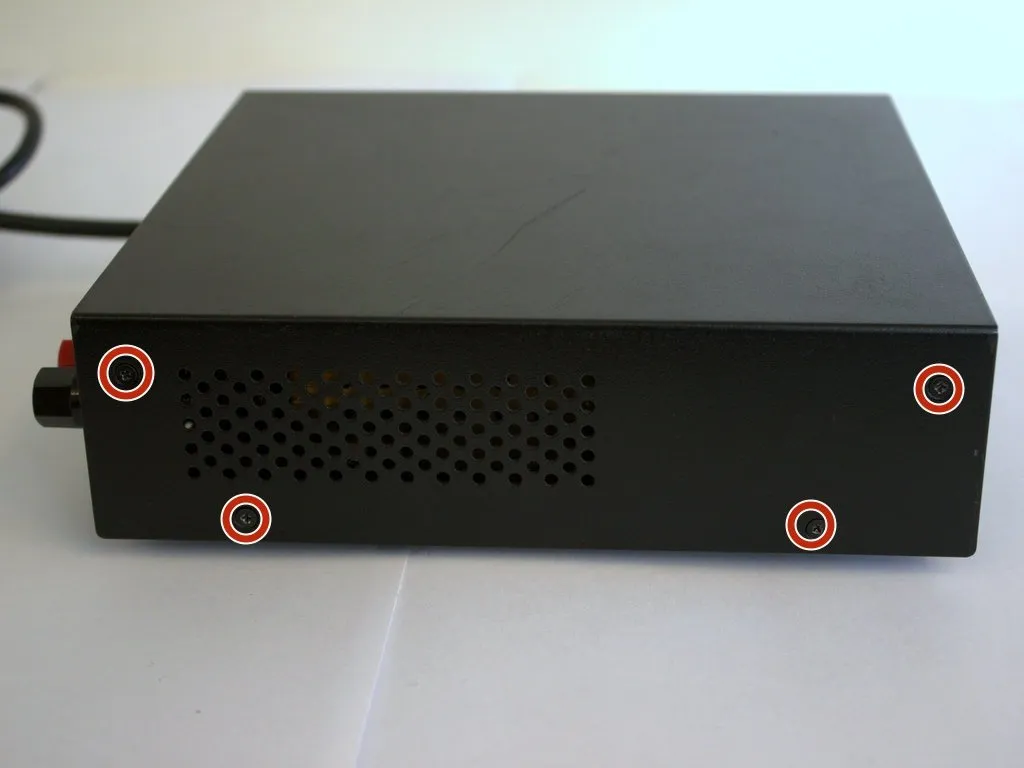

Открутите восемь винтов крепления крышки с обеих сторон блока питания, чтобы снять крышку.

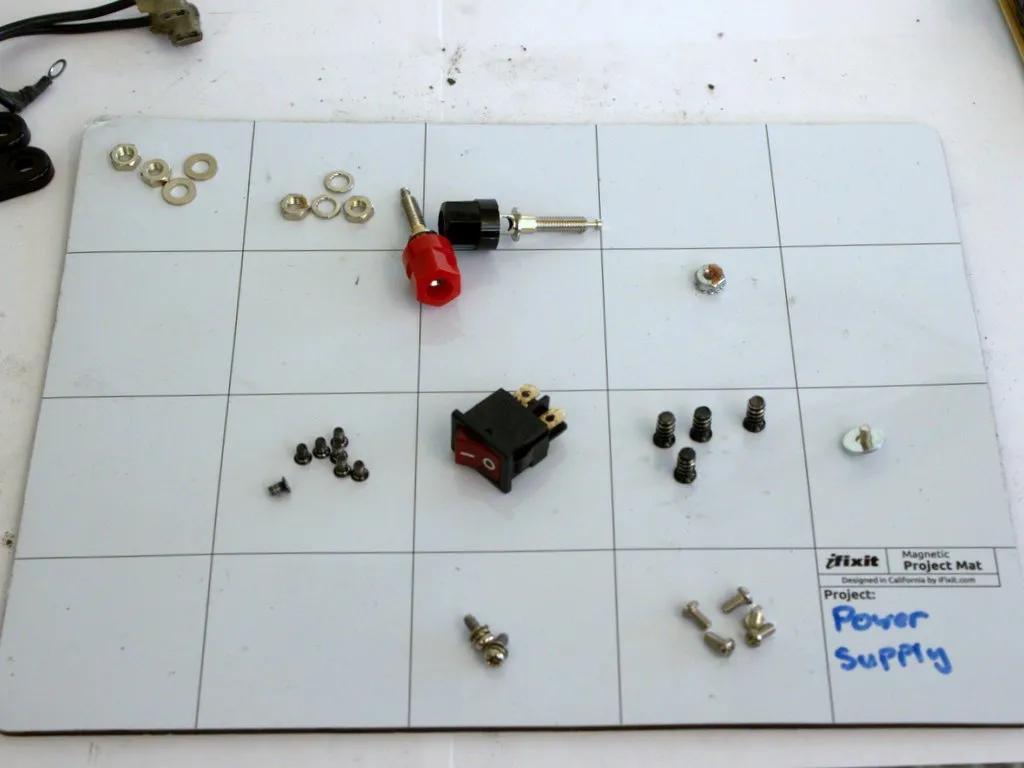

Винты можно упорядочить с помощью Делаете.ру магнитный коврик для проектов

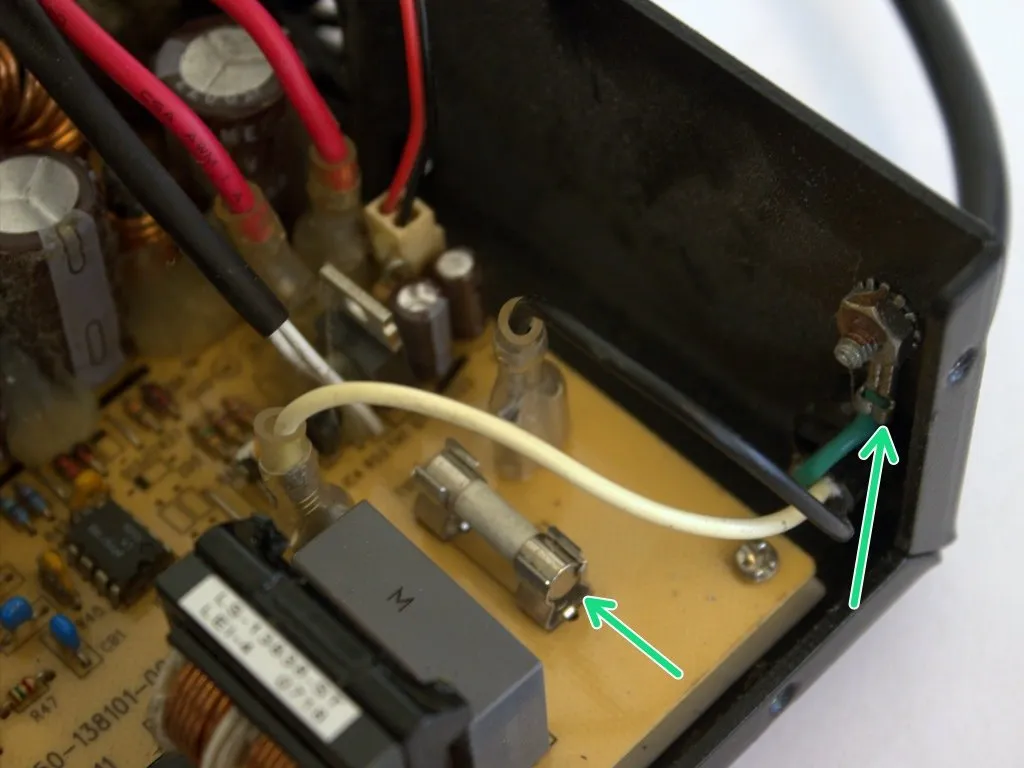

Предохранитель защищает систему от перегрузки по току, а шасси заземлено, чтобы защитить пользователя от короткого замыкания на корпус.
Шаг 3 Снимите вентилятор
Разборка блока питания RadioShack 22-510, извлечение вентилятора: шаг 3, изображение 1 из 3 | Источник - ifixit.comРазборка блока питания RadioShack 22-510, извлечение вентилятора: шаг 3, изображение 2 из 3 | Источник - ifixit.comРазборка блока питания RadioShack 22-510, извлечение вентилятора: шаг 3, изображение 3 из 3 | Источник - ifixit.com

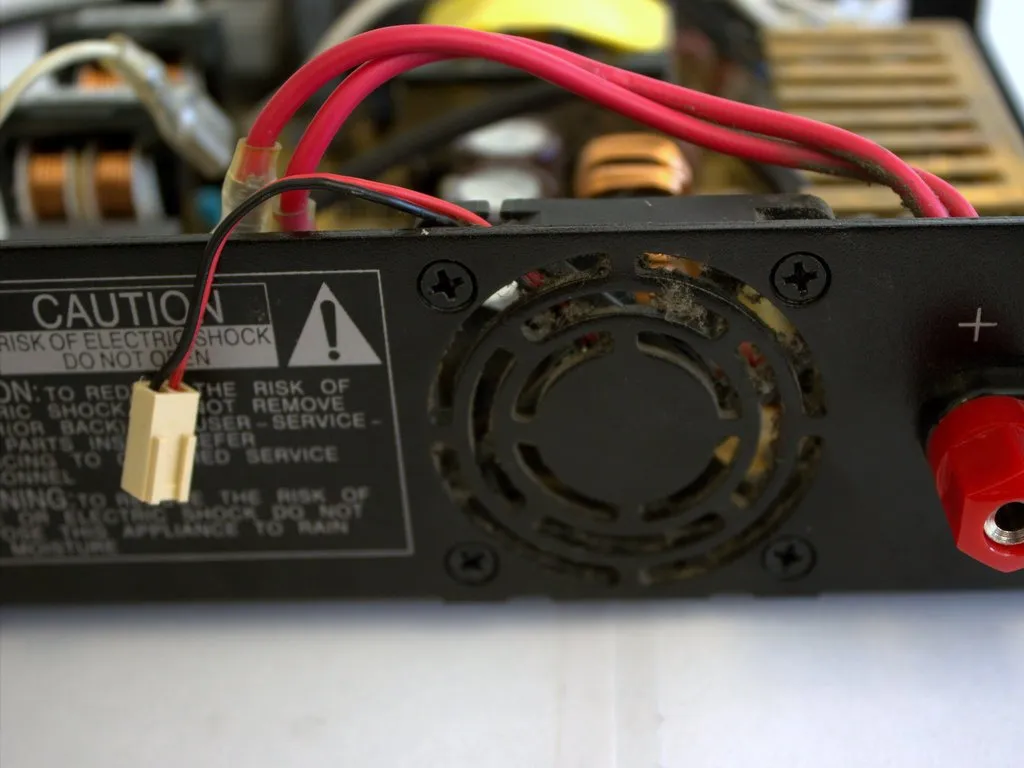

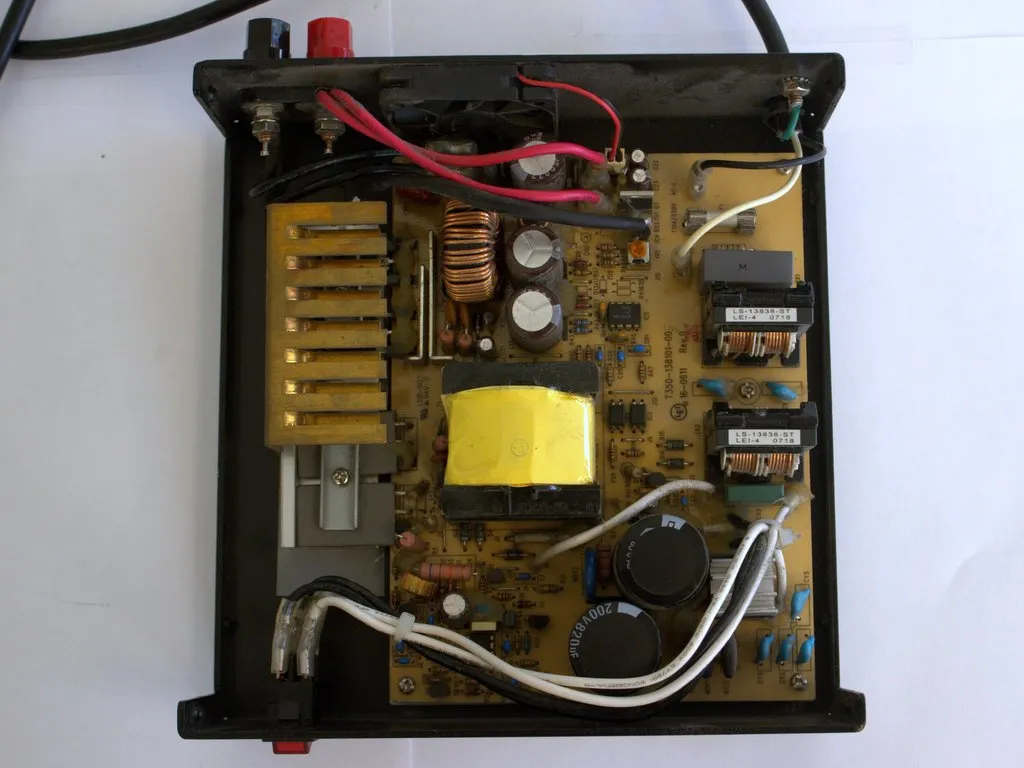

Разъем вентилятора вытаскивается рукой. Разъемы с лопаточными клеммами могут потребовать соосности с помощью плоскогубцев.

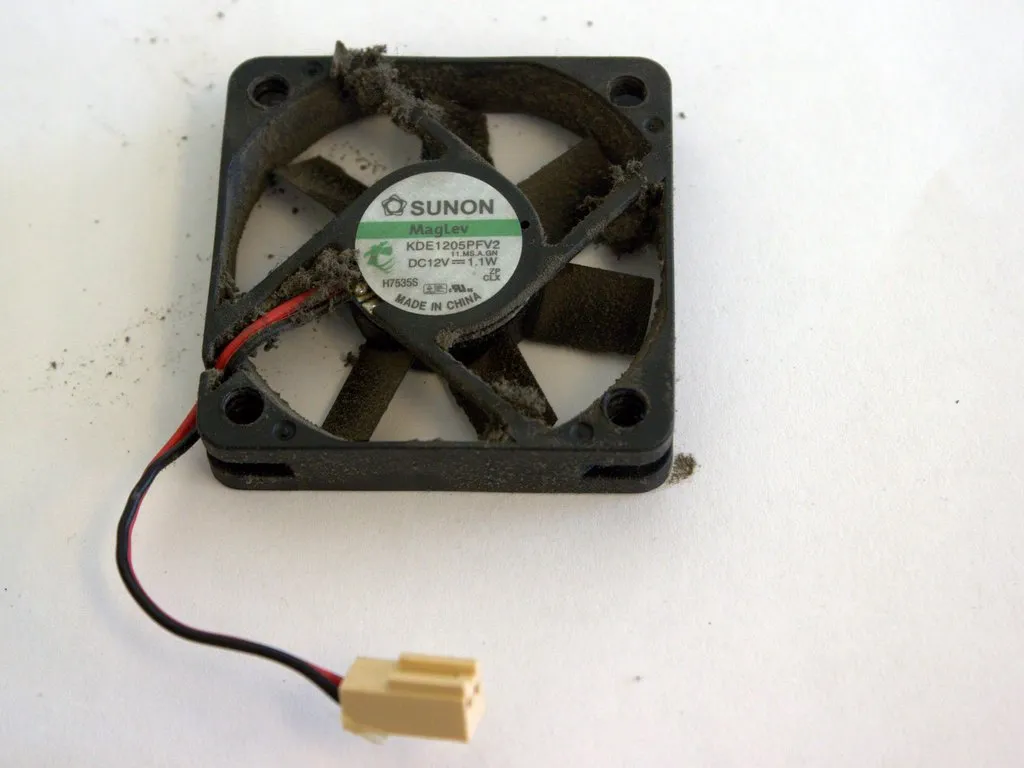

Сайт Sunon MagLev KDE1205PFV2 работает на скорости 4300 об/мин, обеспечивая максимальный воздушный поток 13 CFM. Загрязненный вентилятор может не соответствовать этим характеристикам. Не забывайте чистить свои вентиляторы!
Шаг 4 Извлечение выключателя
Разборка блока питания RadioShack 22-510, извлечение выключателя: шаг 4, изображение 1 из 3 | Источник - ifixit.comРазборка блока питания RadioShack 22-510, извлечение выключателя: шаг 4, изображение 2 из 3 | Источник - ifixit.comРазборка блока питания RadioShack 22-510, демонтаж выключателя: шаг 4, изображение 3 из 3 | Источник - ifixit.com

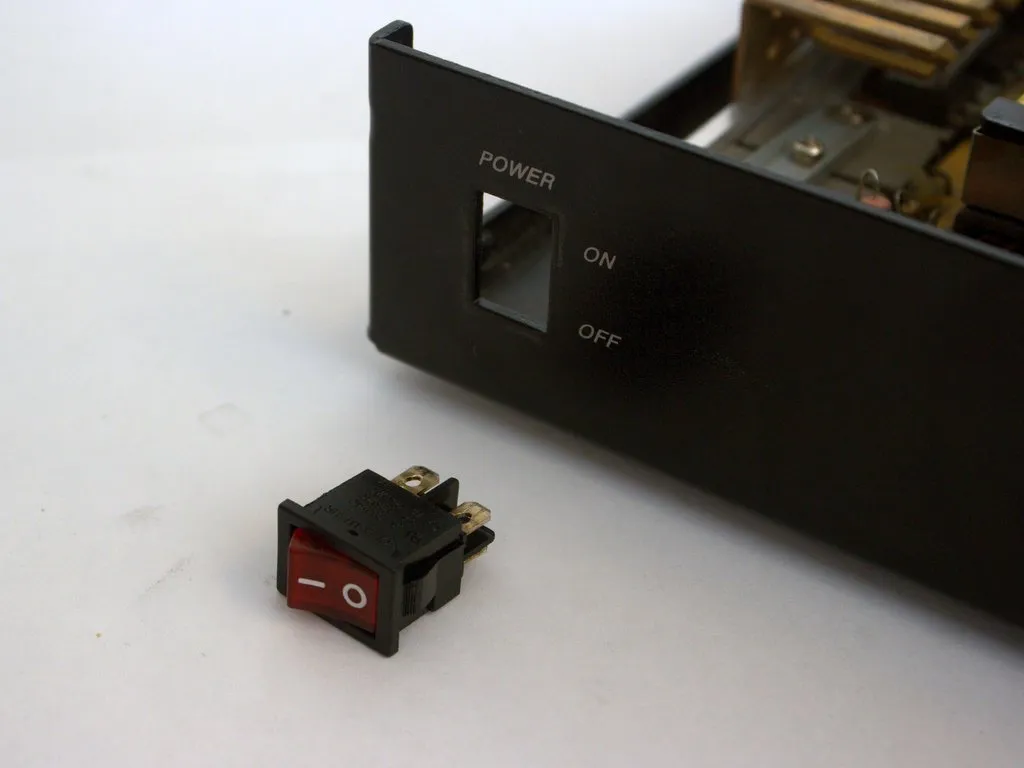

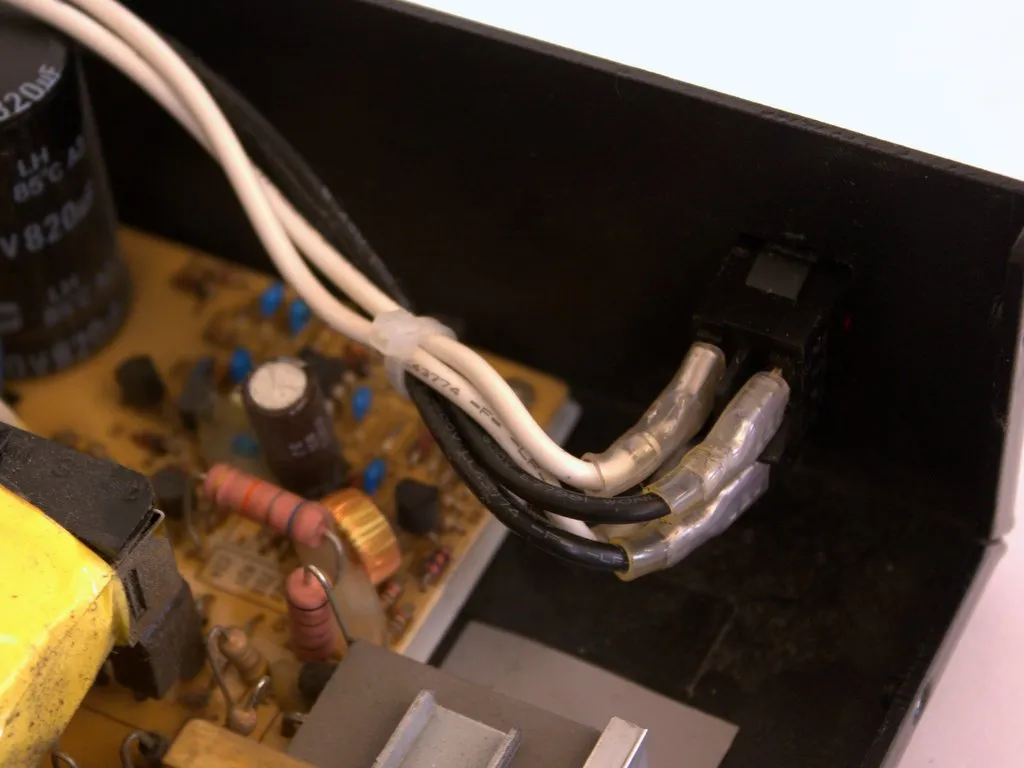

Подсвеченный выключатель соединен двумя комплектами черных и белых проводов переменного тока и удерживается двумя фиксирующими язычками.
Выключатель подключен к первичной стороне цепи. Если выключатель выйдет из строя под напряжением, он может ударить пользователя током.
Шаг 5 Снимите радиатор и теплораспределитель
Разборка блока питания RadioShack 22-510, снятие радиатора и теплораспределителя: шаг 5, изображение 1 из 2 | Источник - ifixit.comРазборка блока питания RadioShack 22-510, демонтаж радиатора и теплораспределителя: шаг 5, изображение 2 из 2 | Источник - ifixit.com

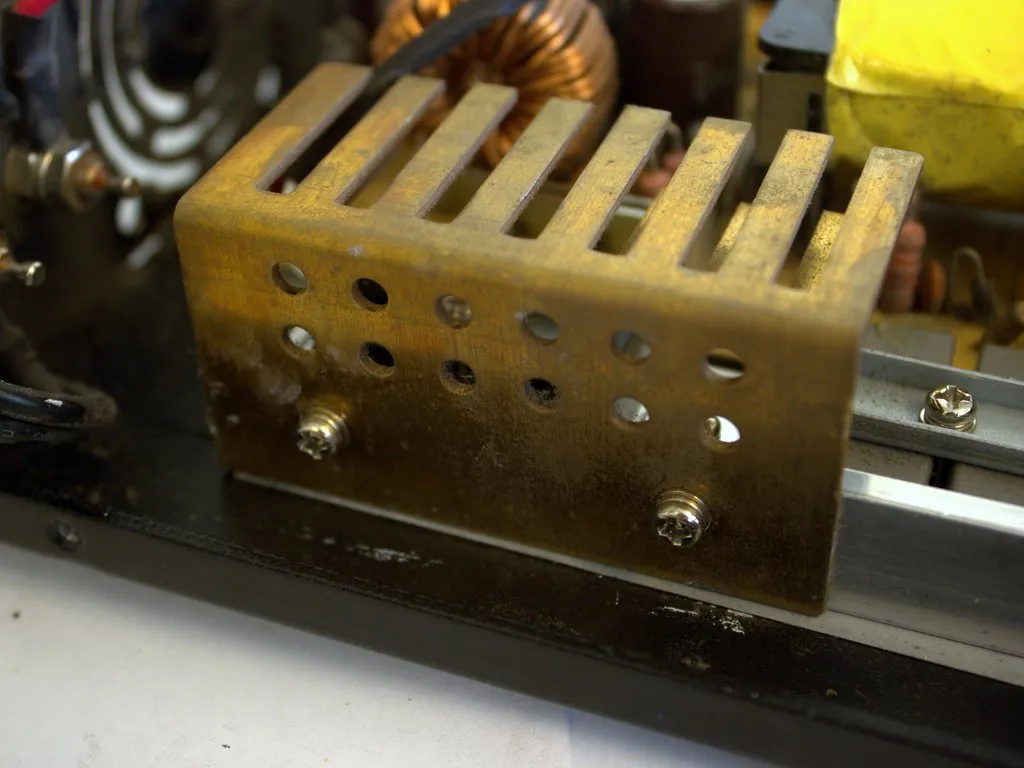

Снятие радиатора с рассеивателя показывает обильное использование термопасты. Старайтесь не попадать ею на руки, ее трудно смыть!

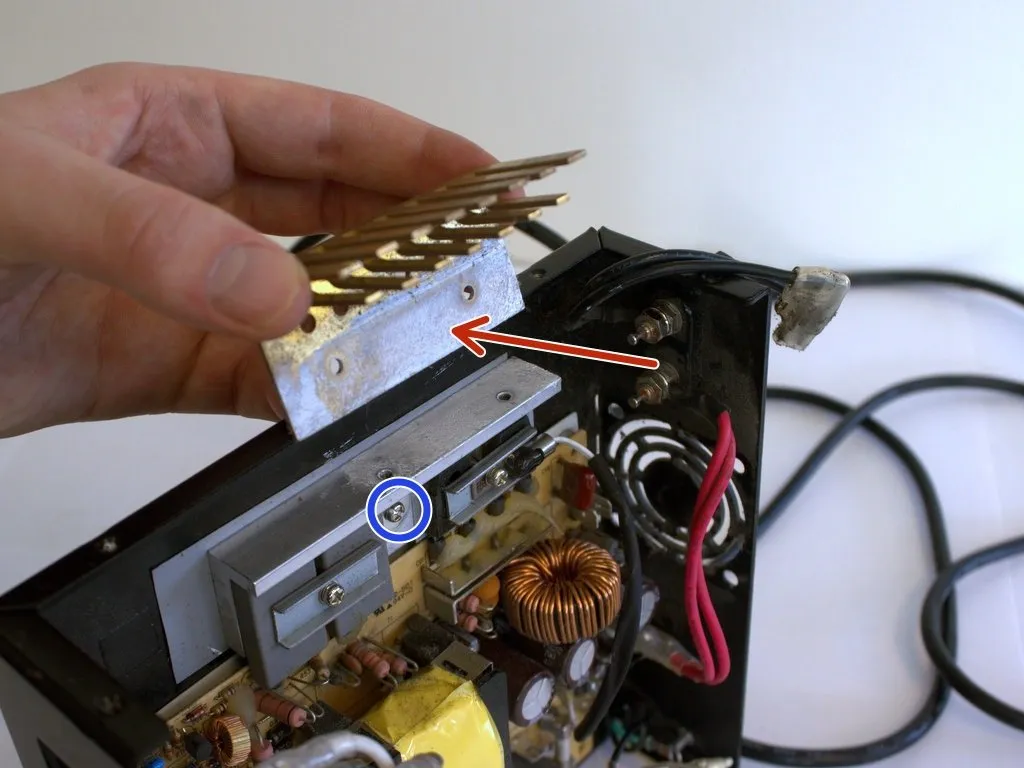

Серебристый теплораспределитель прикручен к шасси, и перед извлечением платы его необходимо отсоединить.
Шаг 6 Извлечение платы из шасси
Разборка блока питания RadioShack 22-510, извлечение платы из корпуса: шаг 6, изображение 1 из 3 | Источник - ifixit.comРазборка блока питания RadioShack 22-510, извлечение платы из корпуса: шаг 6, изображение 2 из 3 | Источник - ifixit.comРазборка блока питания RadioShack 22-510, извлечение платы из корпуса: шаг 6, изображение 3 из 3 | Источник - ifixit.com

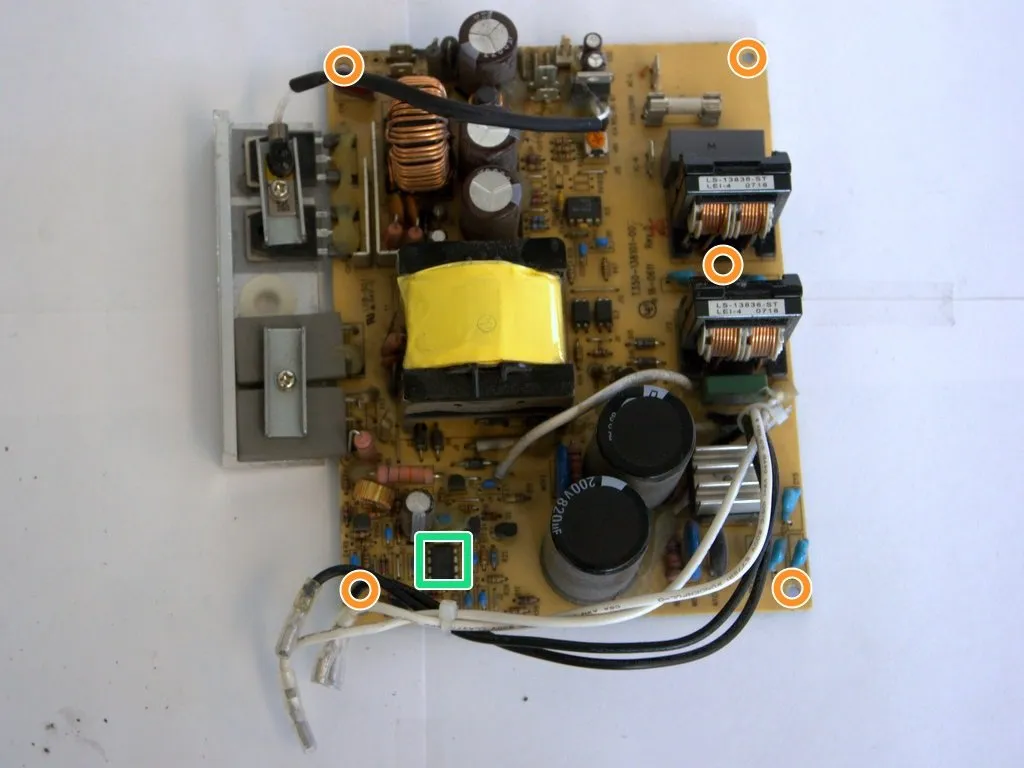

Плата извлекается из шасси после удаления пяти винтов, удерживающих ее.
Конденсаторы могут быть все еще заряжены, не прикасайтесь к клеммам! Конденсаторы можно разрядить, замкнув контакты изолированной отверткой.
Сайт UC3842BN ШИМ-контроллер управляет обратной связью при переключении.

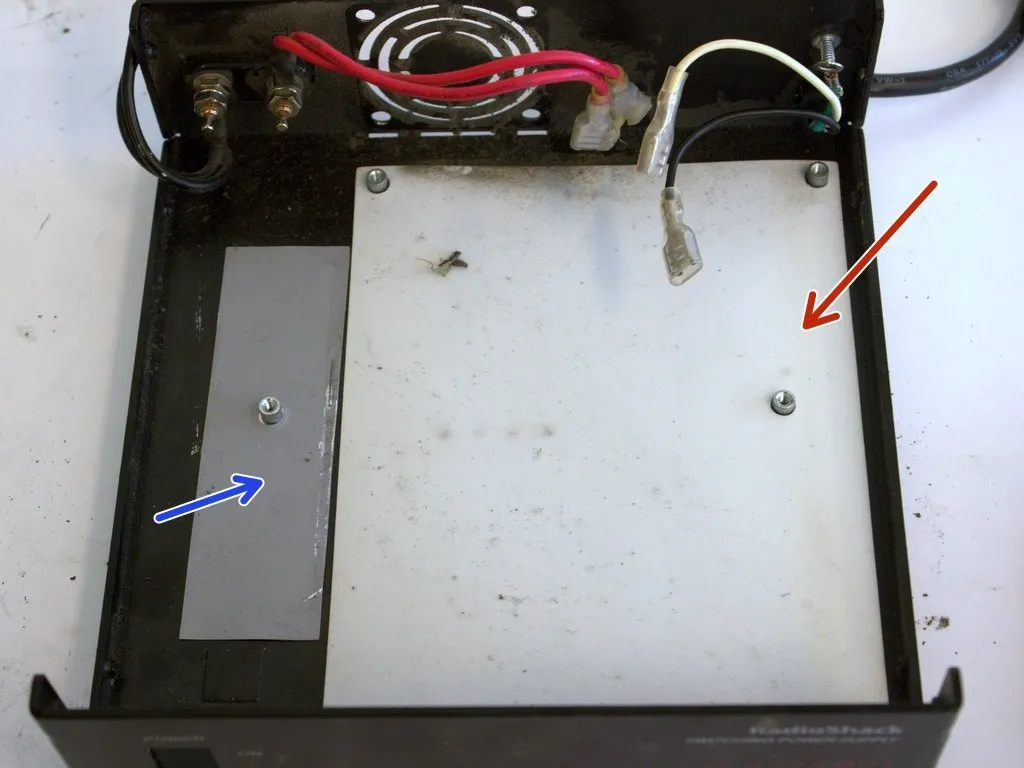

Для защиты от короткого замыкания под платой шасси установлен пластиковый лист.
