Разборка Rapoo E6700 Bluetooth Touch Keyboard

Введение

Здесь я демонстрирую индекс ремонтопригодности -1, то есть плохой дизайн.

Эта клавиатура была склеена не только двусторонним скотчем, но и суперклеем, что делает ее невозможной для ремонта. Все, что я хотел, это заменить USB-разъем!

Шаг 1. Разборка сенсорной клавиатуры Rapoo E6700 Bluetooth

• Отломанный разъем micro-USB для зарядки bluetooth-клавиатуры не кажется чем-то сложным. Но подождите, пока вы не попробуете сделать это: Rapoo E6700 bluetooth-клавиатура.

Шаг 2

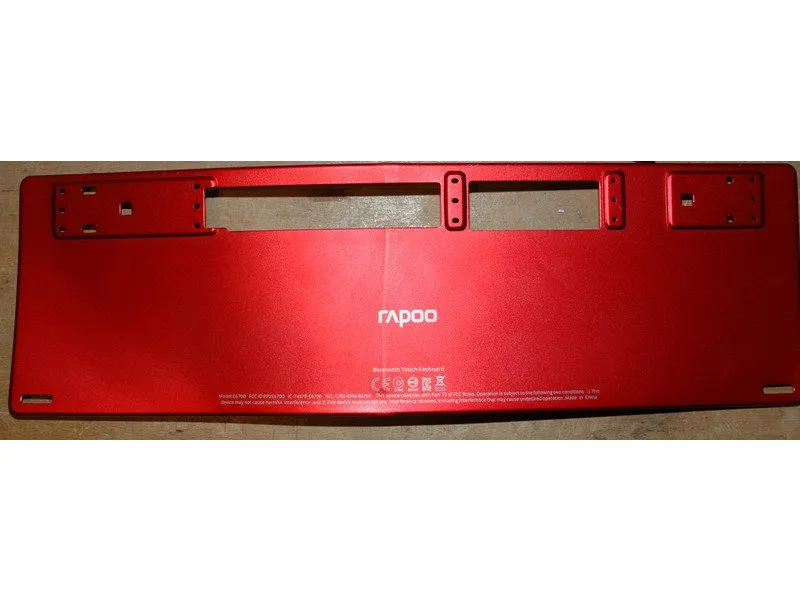

• Я попытался получить доступ к поврежденному USB-разъему, но нижняя крышка, на которой находится основная печатная плата, прикреплена винтами не снаружи, а изнутри.

• Поэтому я отломал нижнюю крышку, чтобы отремонтировать разъем, но тогда вы не сможете подключить обратно гибкие разъемы к клавиатуре.

• Может быть, мы можем отделить клавиатуру от алюминиевого корпуса?

Шаг 3

• Для тех, кто пытается снять клавиатуру, кто-то разработал суперклей.

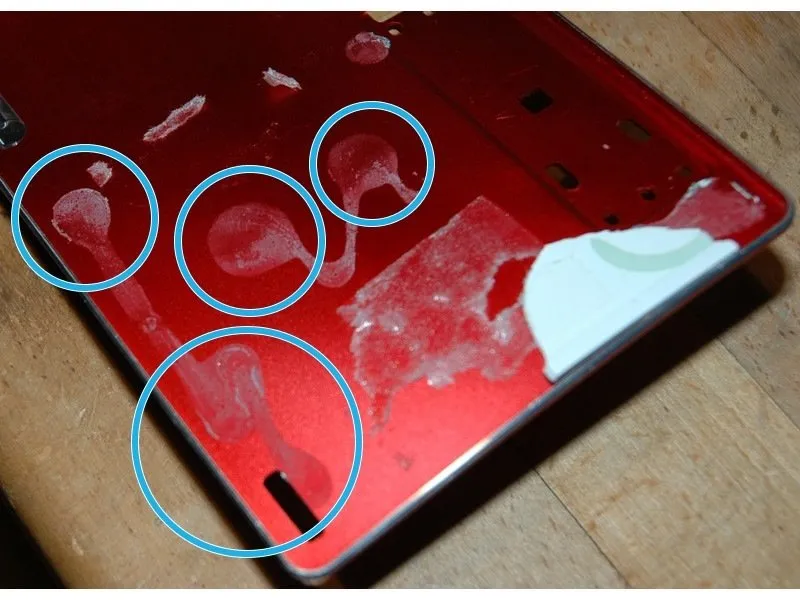

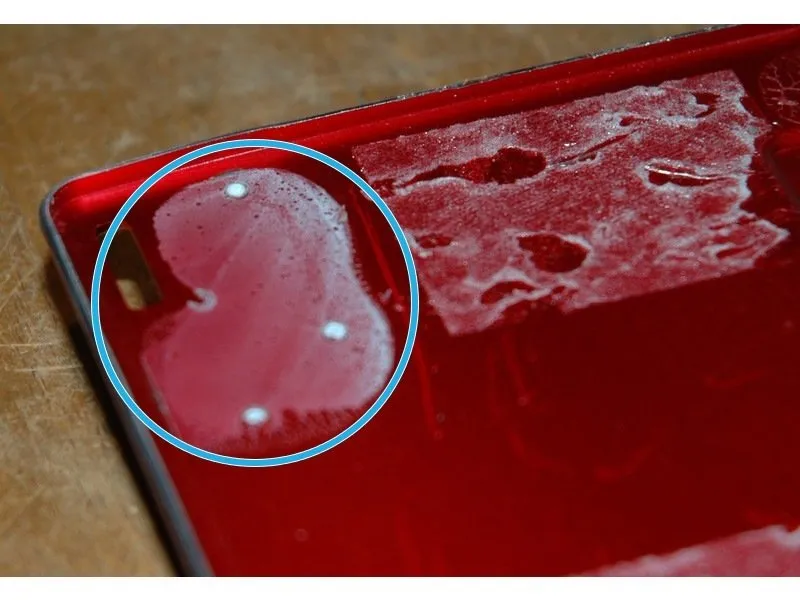

• Да, вы не ослышались, не просто липкий двухсторонний скотч, а суперклей, нанесенный на отмеченные места.

Шаг 4

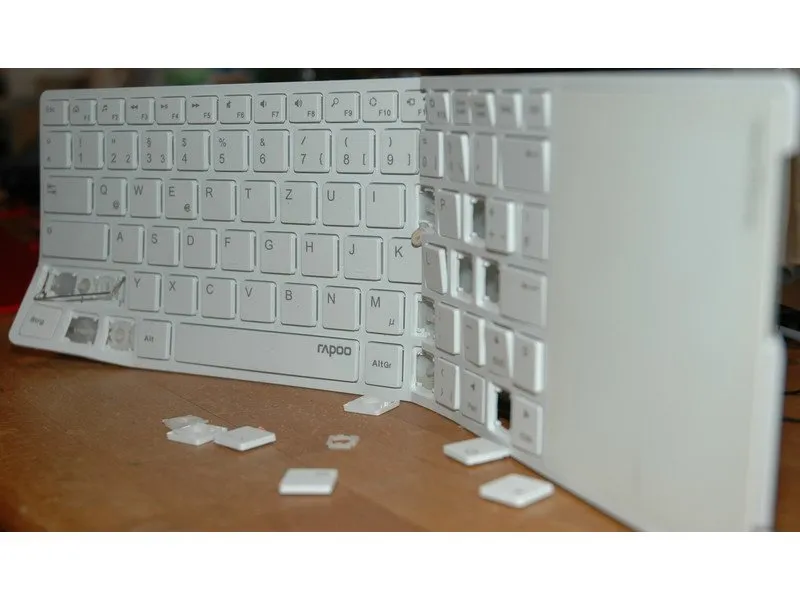

• Вот клавиатура после 1 часа попыток разделить части.

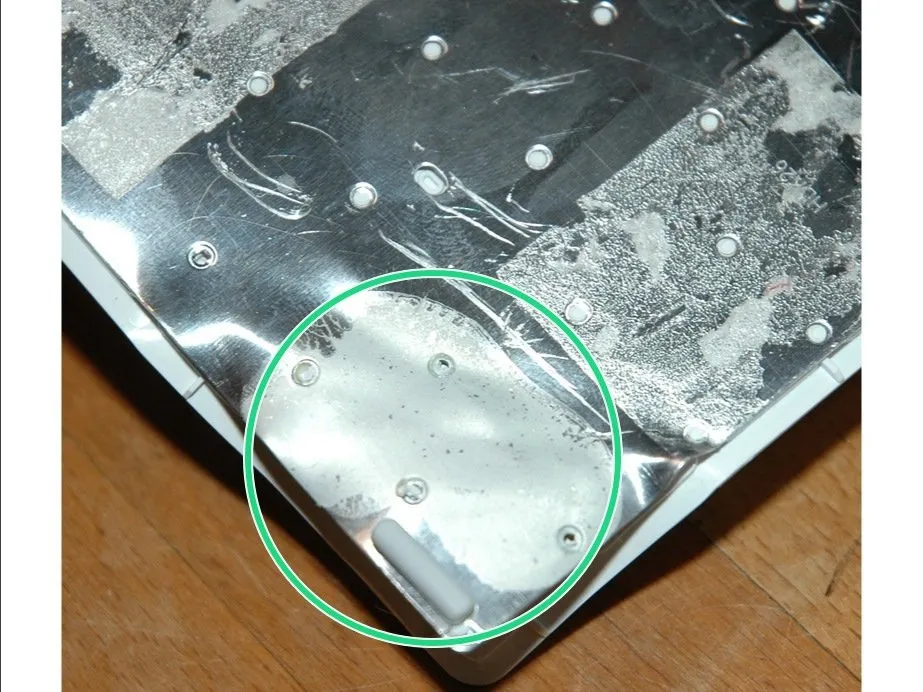

• И еще один вид на остатки суперклея на стороне клавиатуры.

Шаг 5

• Это 'отремонтированная' клавиатура

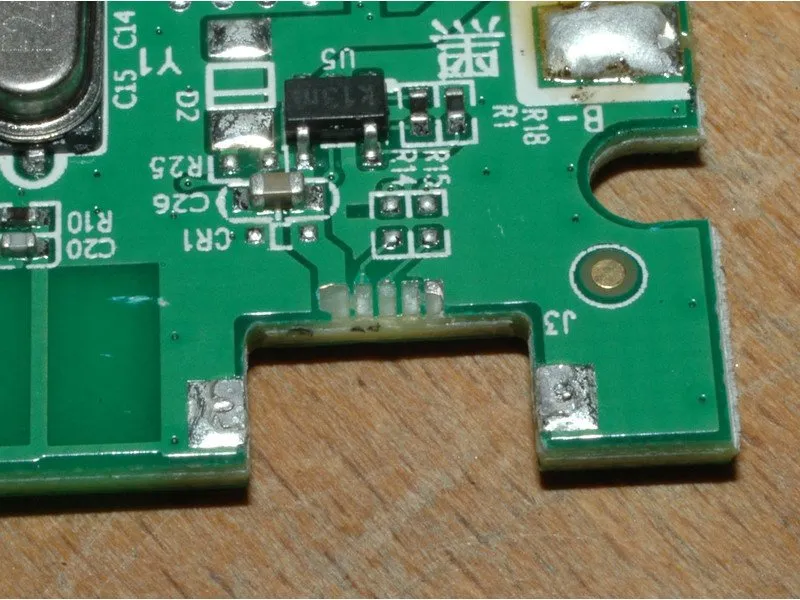

• и единственная причина ремонта: отломанный (плохо припаянный) USB-разъем.

• Какая трата материалов

Комментарии к статье

Далее следуют места для сверления, указанные в моем предыдущем сообщении:

8 мм по направлению к передней части клавиатуры от центра каждой из маленьких круглых ножек.

Проведите линию, соединяющую эти два отверстия. Отмерьте 60 мм и еще 105 мм от отверстия, ближайшего к выключателю, и по 8 мм вперед и назад в каждой из этих точек.

Попробуйте просверлить отверстие на 1-2 мм, чтобы видеть, где находится винт, прежде чем сверлить большее отверстие. Опора, в которую вкручиваются винты, имеет диаметр 3 мм, поэтому при использовании сверла диаметром 3 мм (1/8 дюйма) вы должны отсоединить опору от крышки. Все, что останется, - это ребро, проходящее спереди назад.

Делайте это медленно.

Привет, у меня такая же проблема с разъемом. Можете прислать фото с положением винта? Спасибо большое
