Разборка трещотки

Разборка трещотки

Что вам нужно

Инструменты

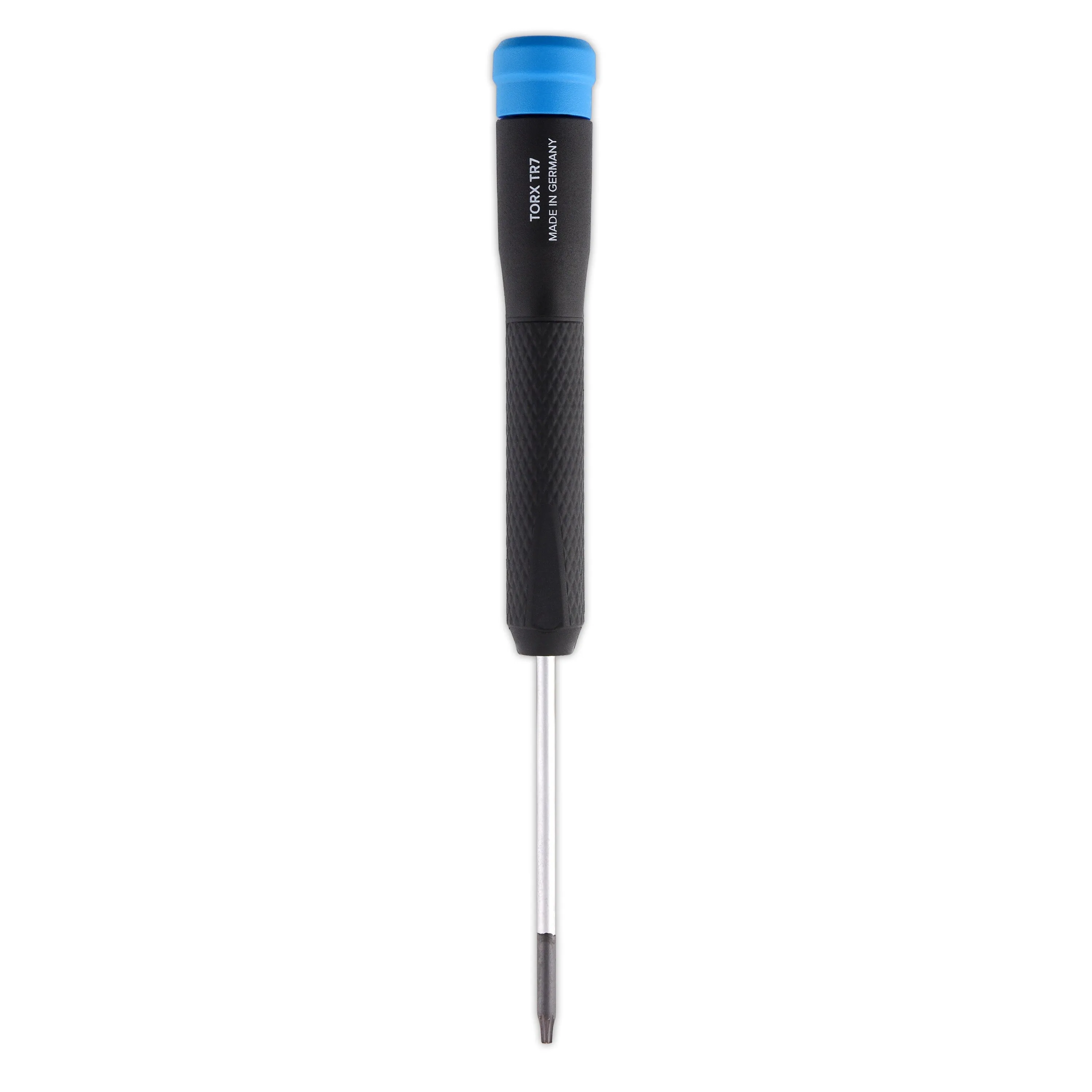

  • Отвертка TR7 Torx Security Screwdriver
    Отвертка TR7 Torx | Источник - ifixit.com

Шаг 1 Разборка трещотки Duralast

Разборка трещотки, разборка трещотки Duralast: шаг 1, изображение 1 из 1
Разборка трещотки, разборка трещотки Дюраласт: шаг 1, изображение 1 из 1 | Источник - ifixit.com

  • Трещотка в сборе

Шаг 2 Снятие гибкой головки

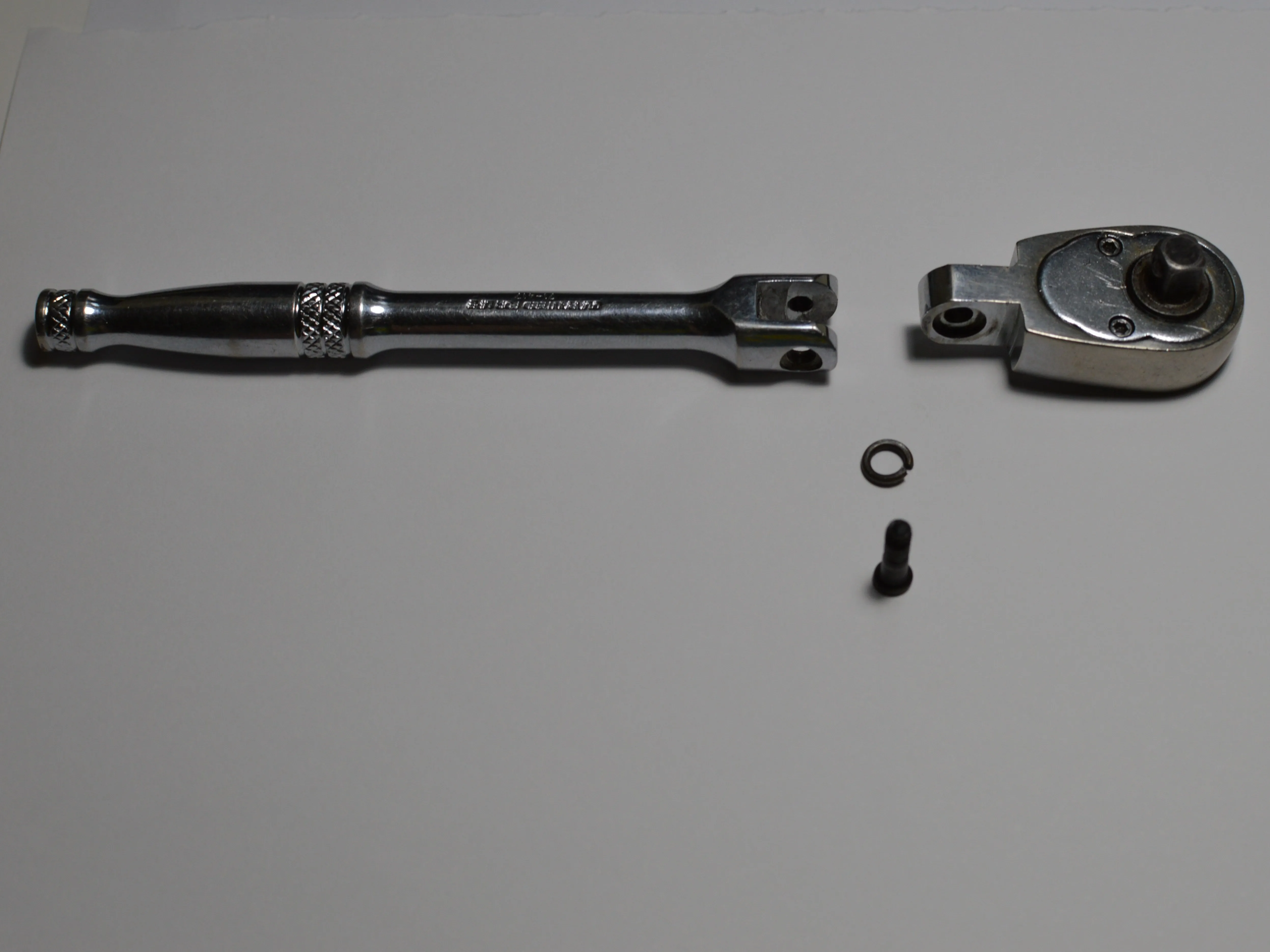

Разбор трещотки, снятие гибкой головки: шаг 2, изображение 1 из 1
Разборка трещотки, снятие гибкой головки: шаг 2, изображение 1 из 1 | Источник - ifixit.com

  • Головка крепится с помощью машинного винта и разрезной шайбы, чтобы головка держалась в нужном положении.

  • Если головка иногда соскальзывает, спиральную разрезную шайбу можно выгнуть или заменить.

Шаг 3 Снятие храпового механизма

Разборка трещотки, снятие храпового механизма: шаг 3, изображение 1 из 2
Разборка храповика, снятие храпового механизма: шаг 3, изображение 1 из 2 | Источник - ifixit.com

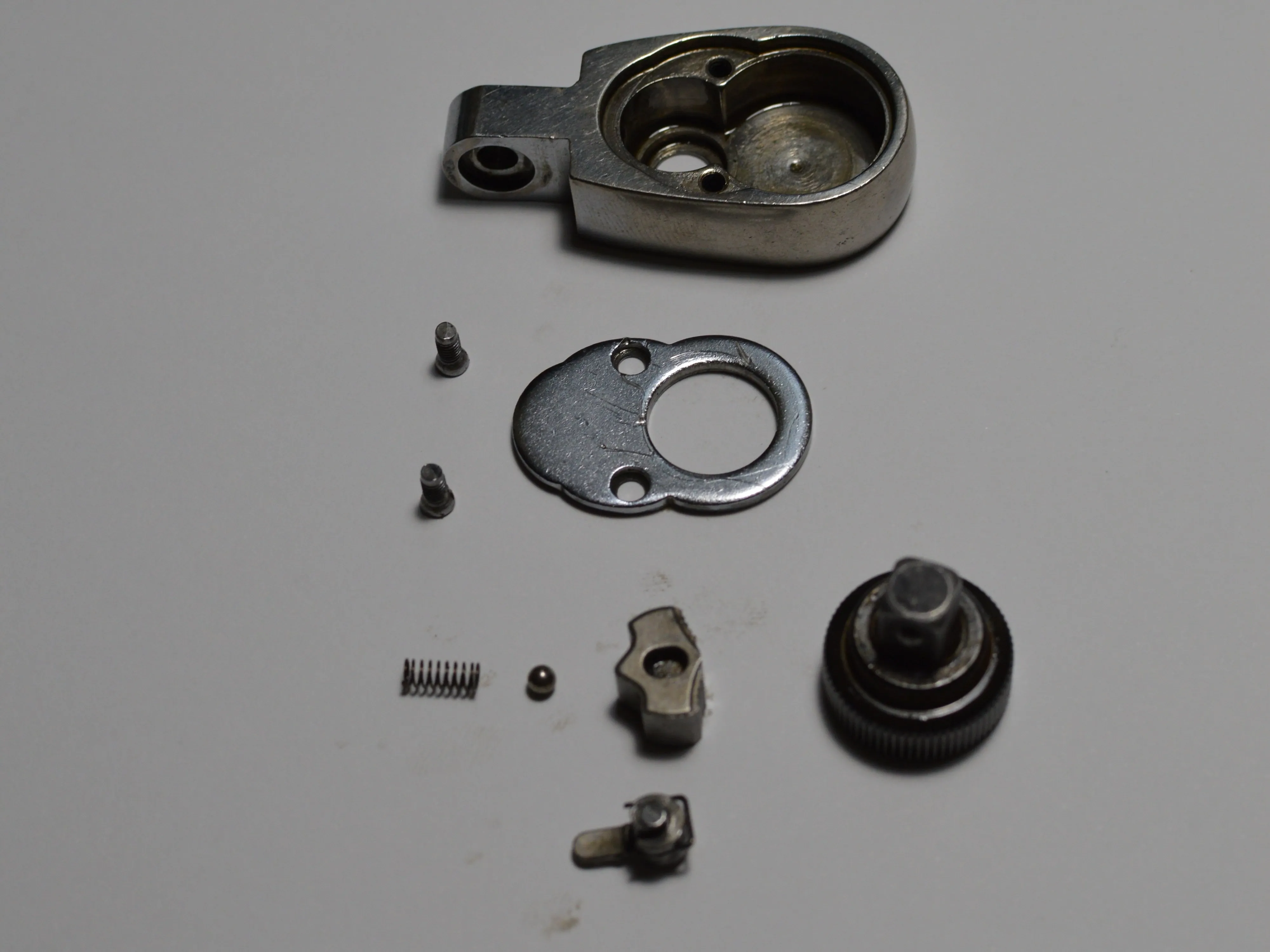

Разборка храповика, снятие храпового механизма: шаг 3, изображение 2 из 2
Разборка храповика, снятие храпового механизма: шаг 3, изображение 2 из 2 | Источник - ifixit.com

  • Головка открыта и разобрана на части

Шаг 4 Храповый механизм

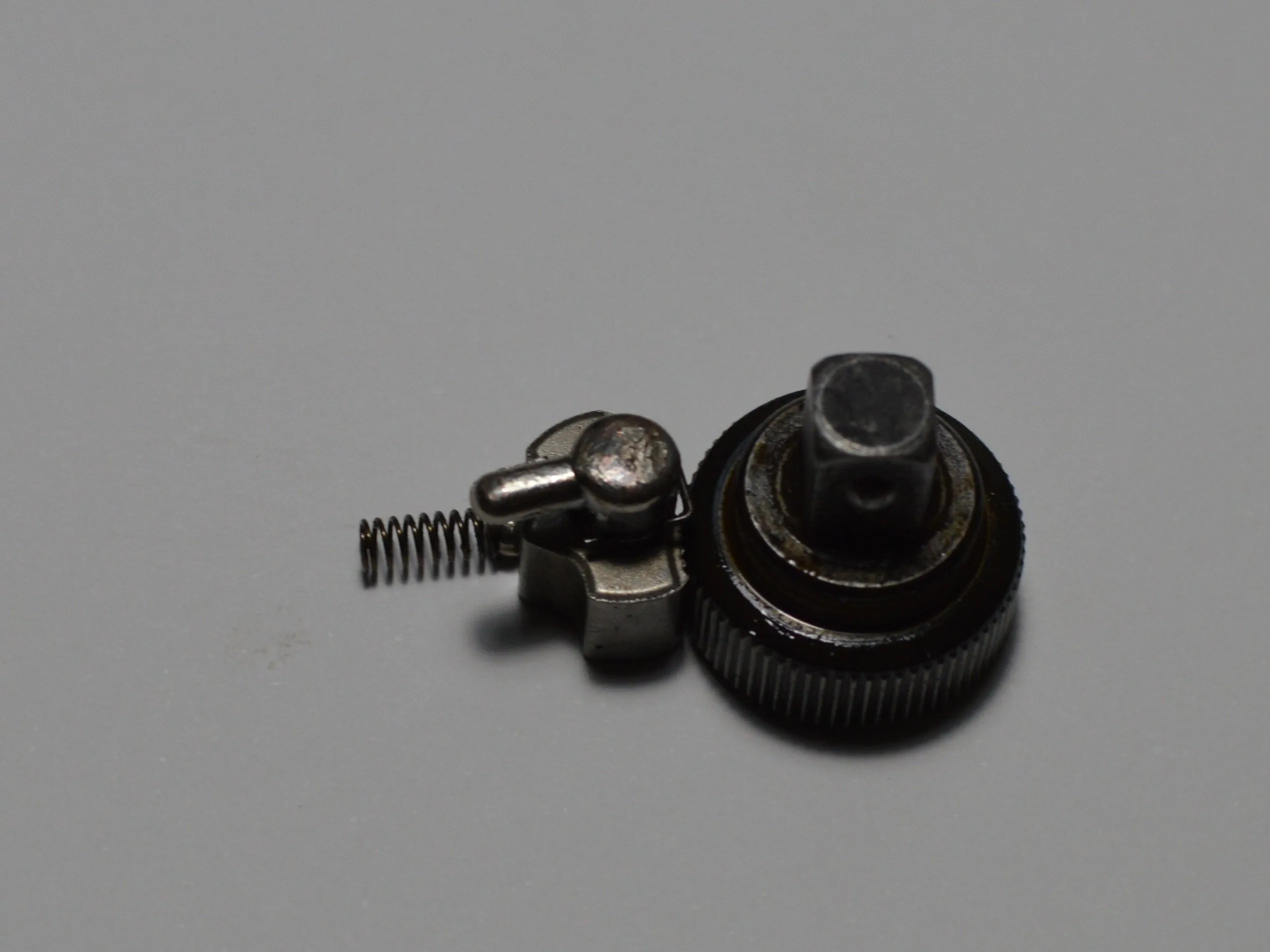

Разборка храповика, храповой механизм: шаг 4, изображение 1 из 3
Разборка храповика, храповой механизм: шаг 4, изображение 1 из 3 | Источник - ifixit.com

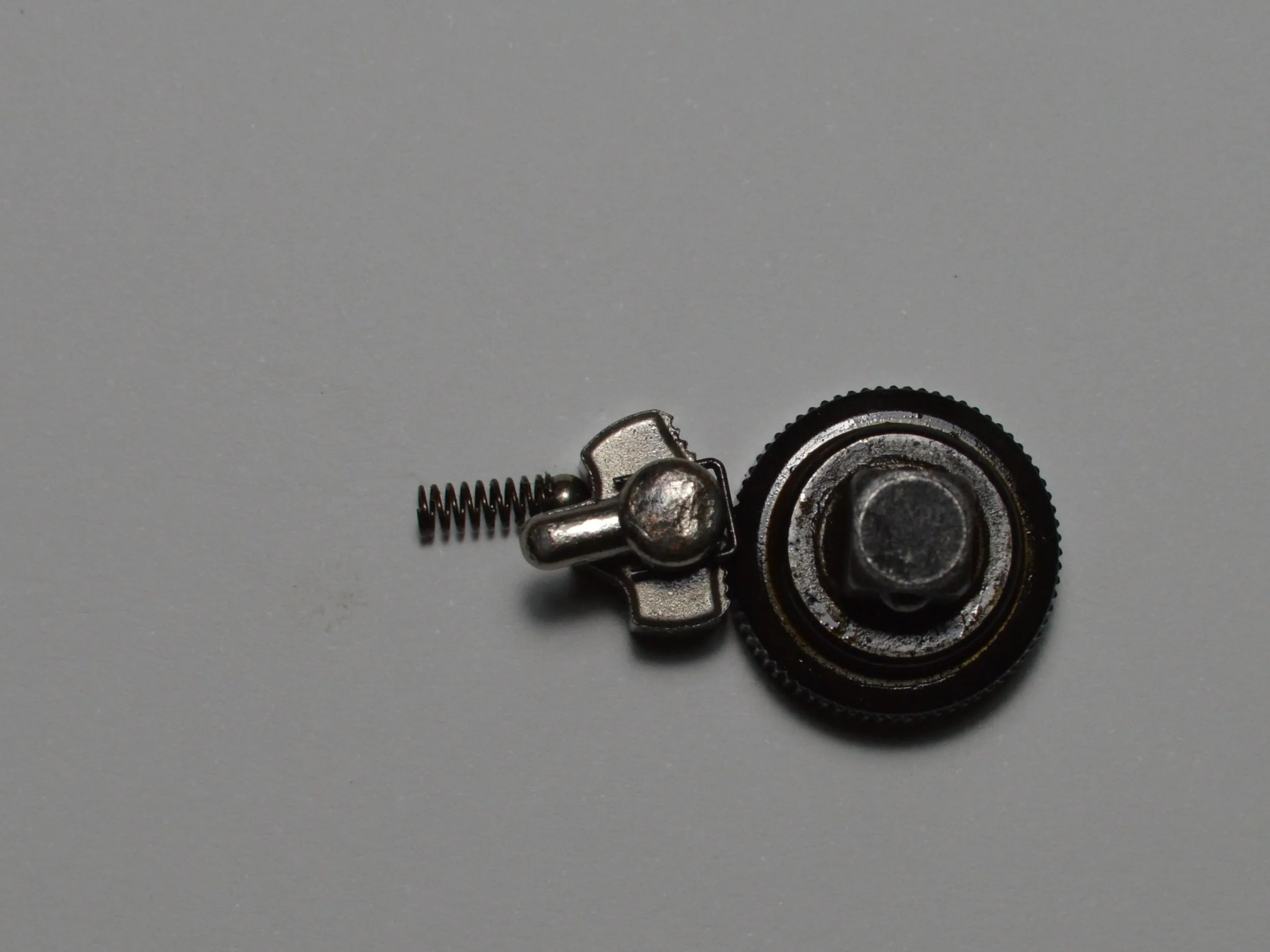

Разборка храповика, храповой механизм: шаг 4, изображение 2 из 3
Разборка храповика, храповой механизм: шаг 4, изображение 2 из 3 | Источник - ifixit.com

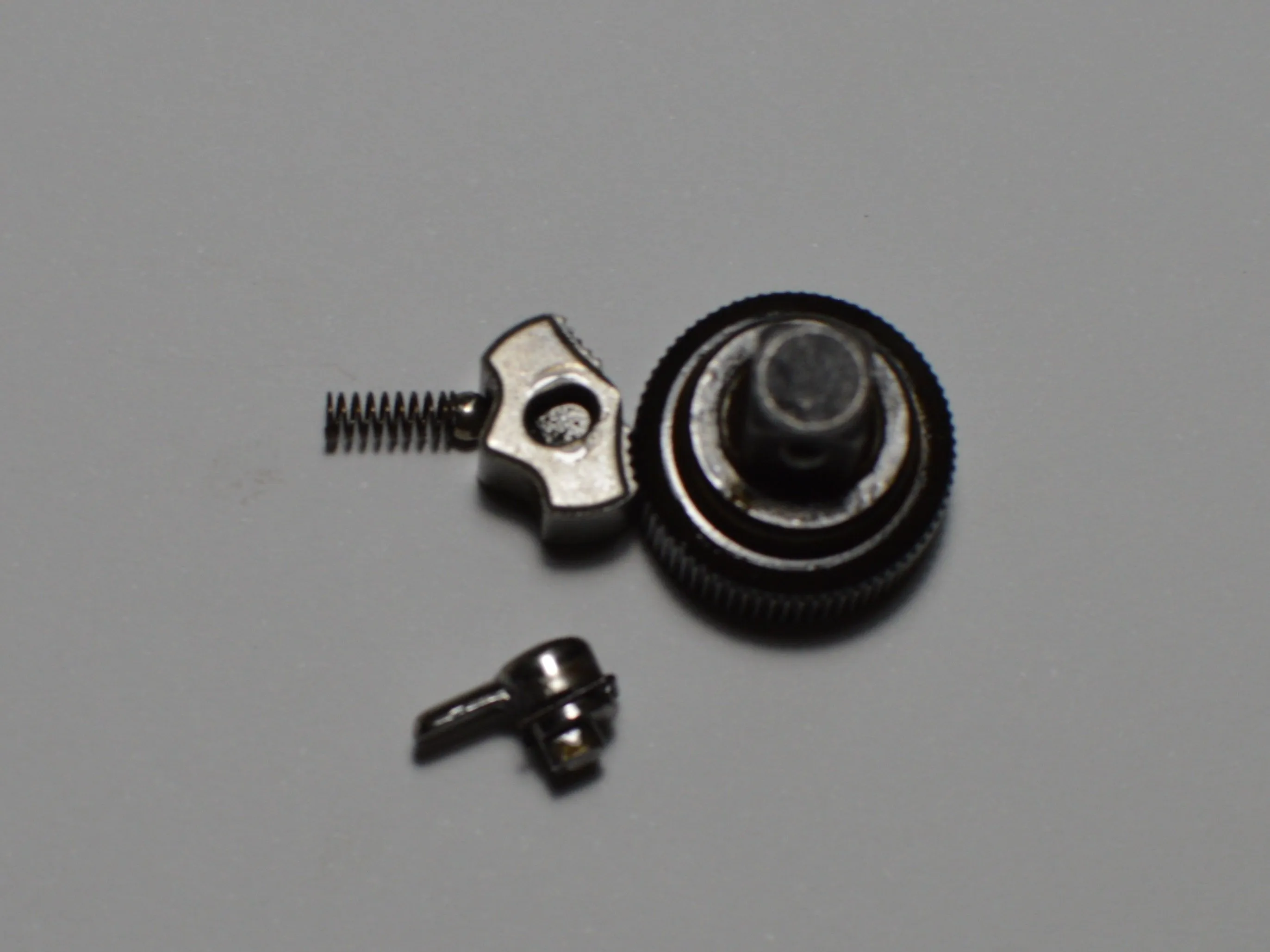

Разборка храповика, храповой механизм: шаг 4, изображение 3 из 3
Разборка храповика, храповой механизм: шаг 4, изображение 3 из 3 | Источник - ifixit.com

  • Храповой механизм в различных видах

Шаг 5 Детали храпового механизма

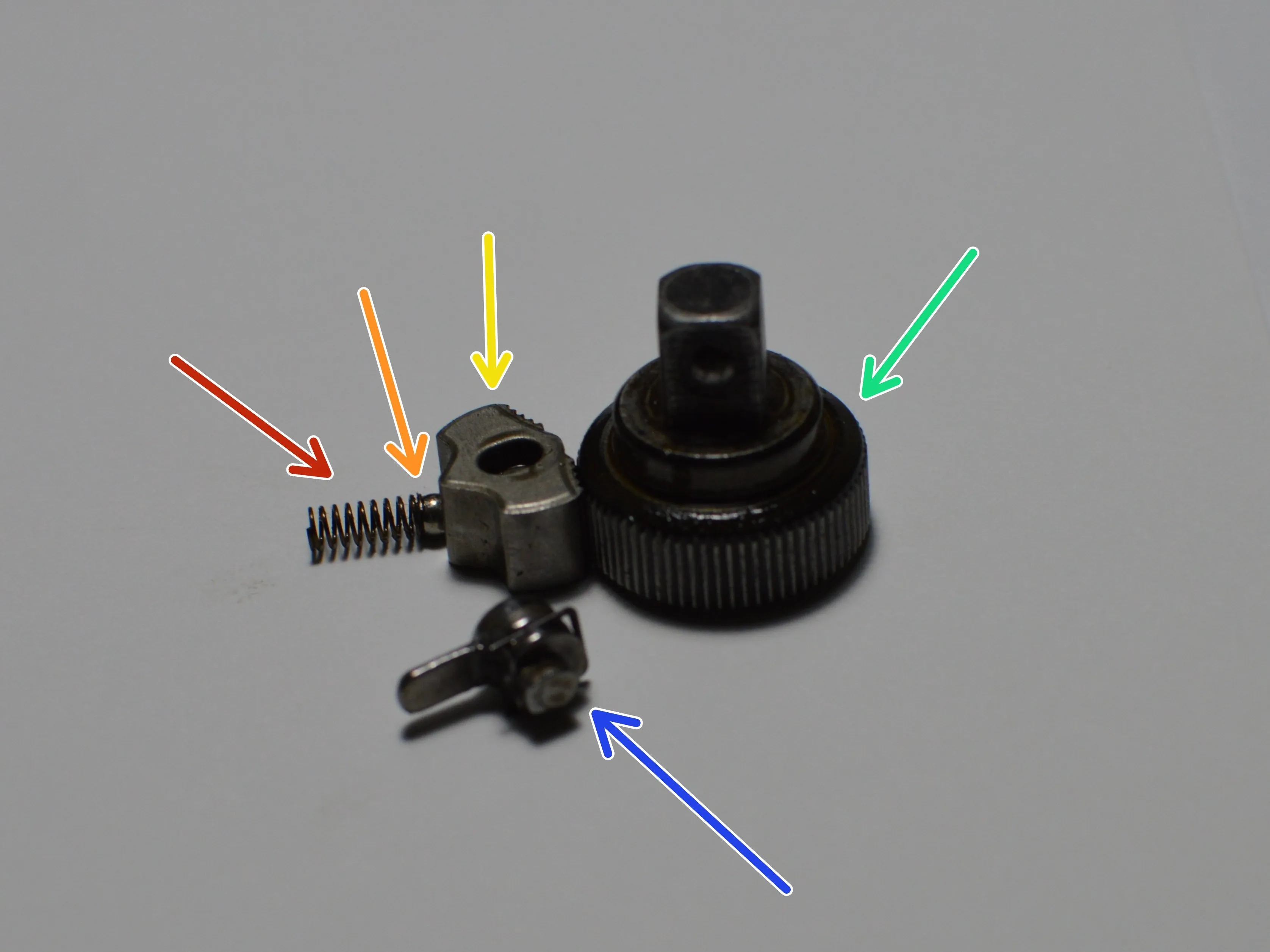

Разборка храпового механизма, детали храпового механизма: шаг 5, изображение 1 из 1
Разборка храпового механизма, детали храпового механизма: шаг 5, изображение 1 из 1 | Источник - ifixit.com

  • Пружина: удерживает шарикоподшипник против щеколды

  • Шарикоподшипник: удерживает щеколду в нужном положении

  • Щеколда: позволяет шестерне/тангу вращаться только в одном направлении

  • Шестерня/цепь: часть, которая вращается

  • Рычаг: выбирает положение щеколды и направление вращения шестерни

Шаг 6 Соберите трещотку

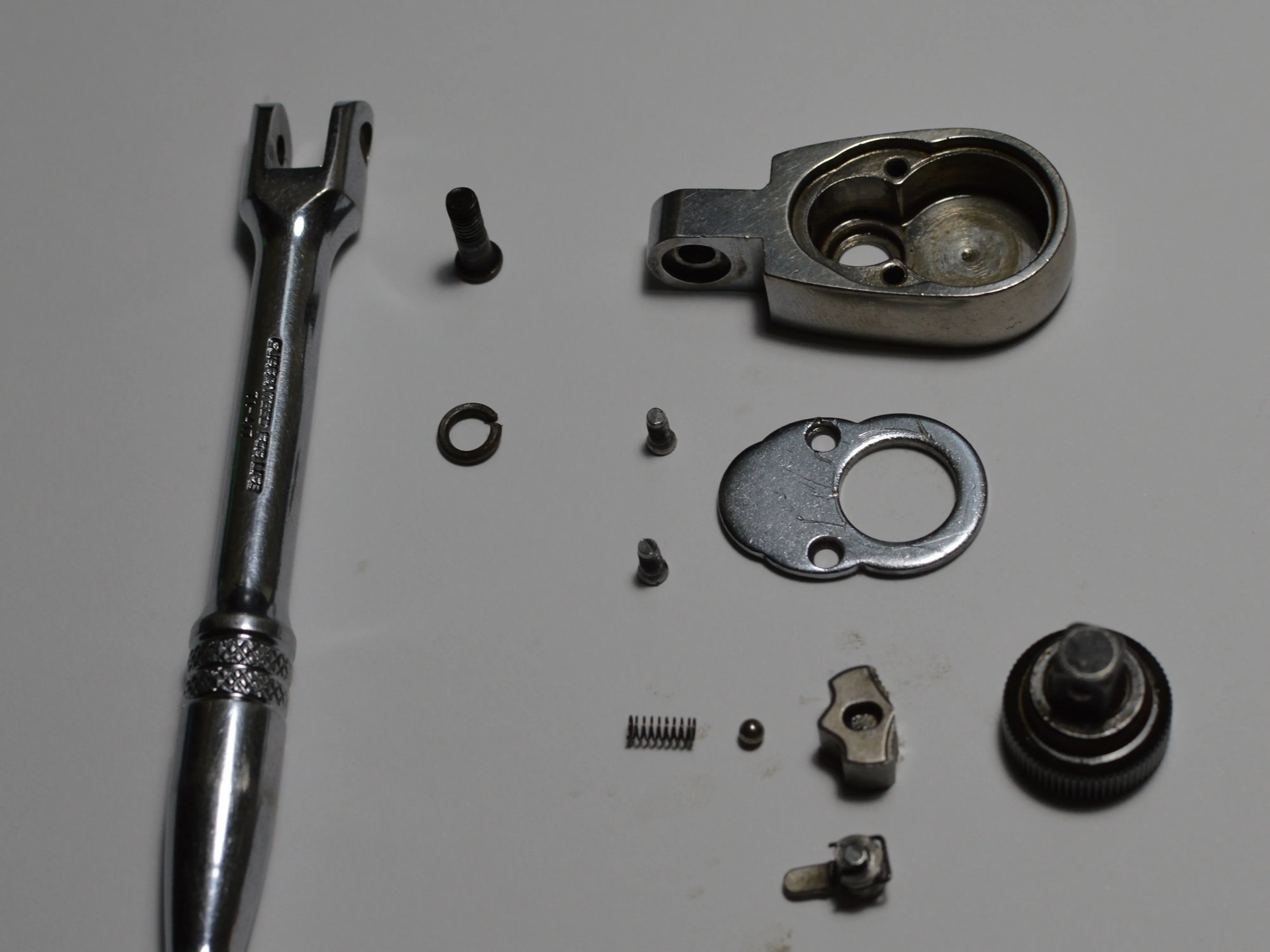

Разбор трещотки, полная разборка трещотки: шаг 6, изображение 1 из 1
Разборка трещотки, полная разборка трещотки: шаг 6, изображение 1 из 1 | Источник - ifixit.com

  • Все детали разложены
