Разборка Razer Kishi
Введение
Карантин превратил вас в геймера? К счастью для вас, новый универсальный контроллер Kishi от Razer превратит ваш смартфон в систему для игры в любом месте, с настоящими кнопками и джойстиками. Присоединяйтесь к нам, мы разберем этот растягивающийся контроллер, чтобы рассмотреть его внутренности и оценить ремонтопригодность.
Хотите больше интересных новостей и разборов? Следите за нами в Twitter, Instagramи Facebook или подпишитесь на нашу рассылку.
Что вам понадобится
Инструменты
Отвертка Phillips #0 | Источник - ifixit.com
Пинцет | Источник - ifixit.com
Отвертка Tri-point Y0 | Источник - ifixit.com

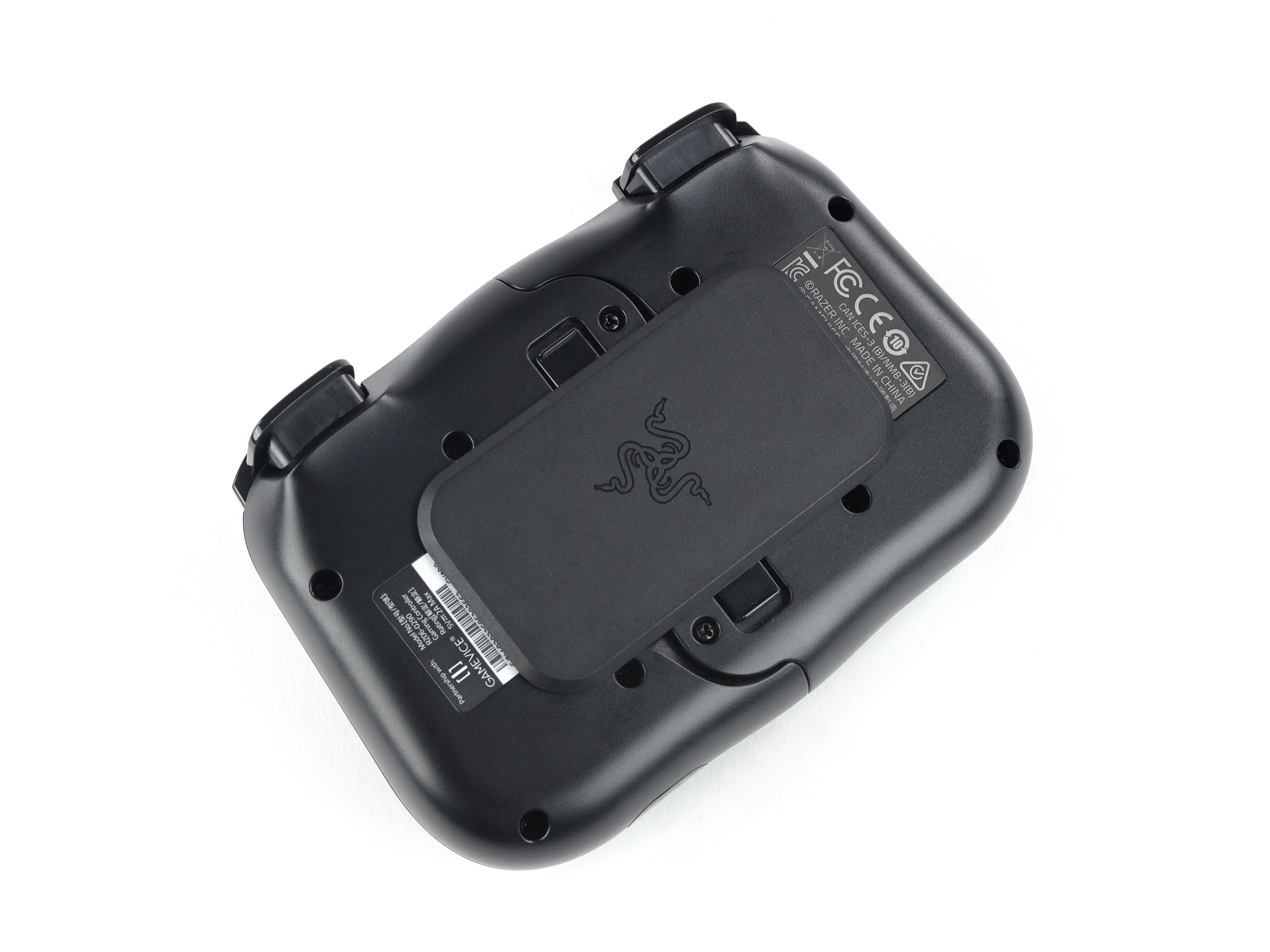

Шаг 1 Разбор Razer Kishi

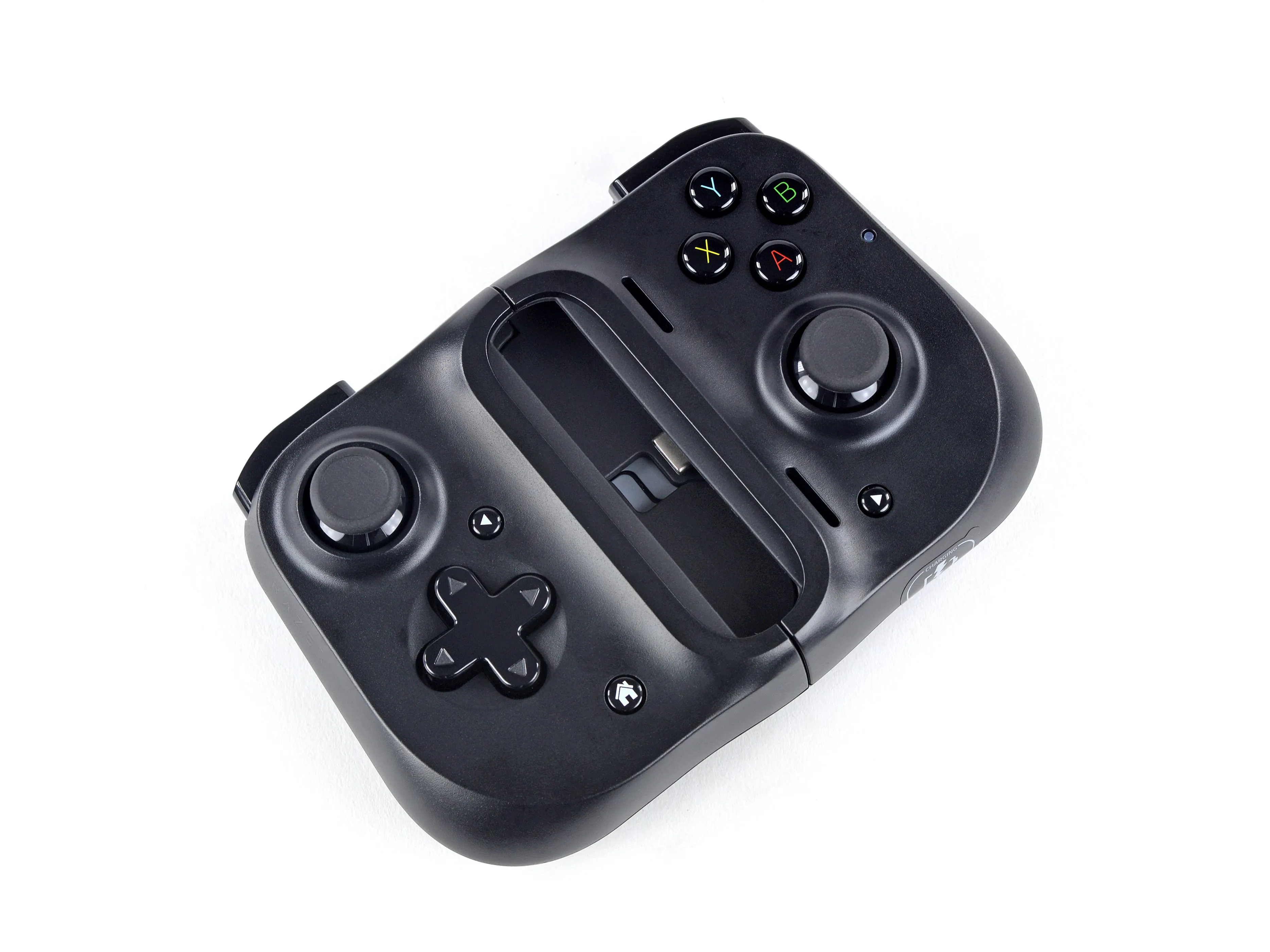

Давайте посмотрим, что Razer Kishi привнесет в игровой смартфон... игры.
Стандартные кнопки A-B-X-Y, два кликабельных аналоговых стика, один 8-позиционный D-pad, а также плечевая кнопка и кнопка включения на каждой стороне)
Прямое подключение к телефону через разъем USB-C или Lightning (в зависимости от того, какую модель вы покупаете)
Это позволяет заряжать устройство во время игры через сквозной порт USB-C в нижней части Kishi.
Нет внутреннего аккумулятора, Bluetooth и разъема для наушников
Совместимость с Android 8 Oreo/iOS 9 и выше, размеры устройства 145,3-163,7 мм (В), 68,2-78,1 мм (Ш) и 7,0-8,8 мм (Г).
Шаг 2

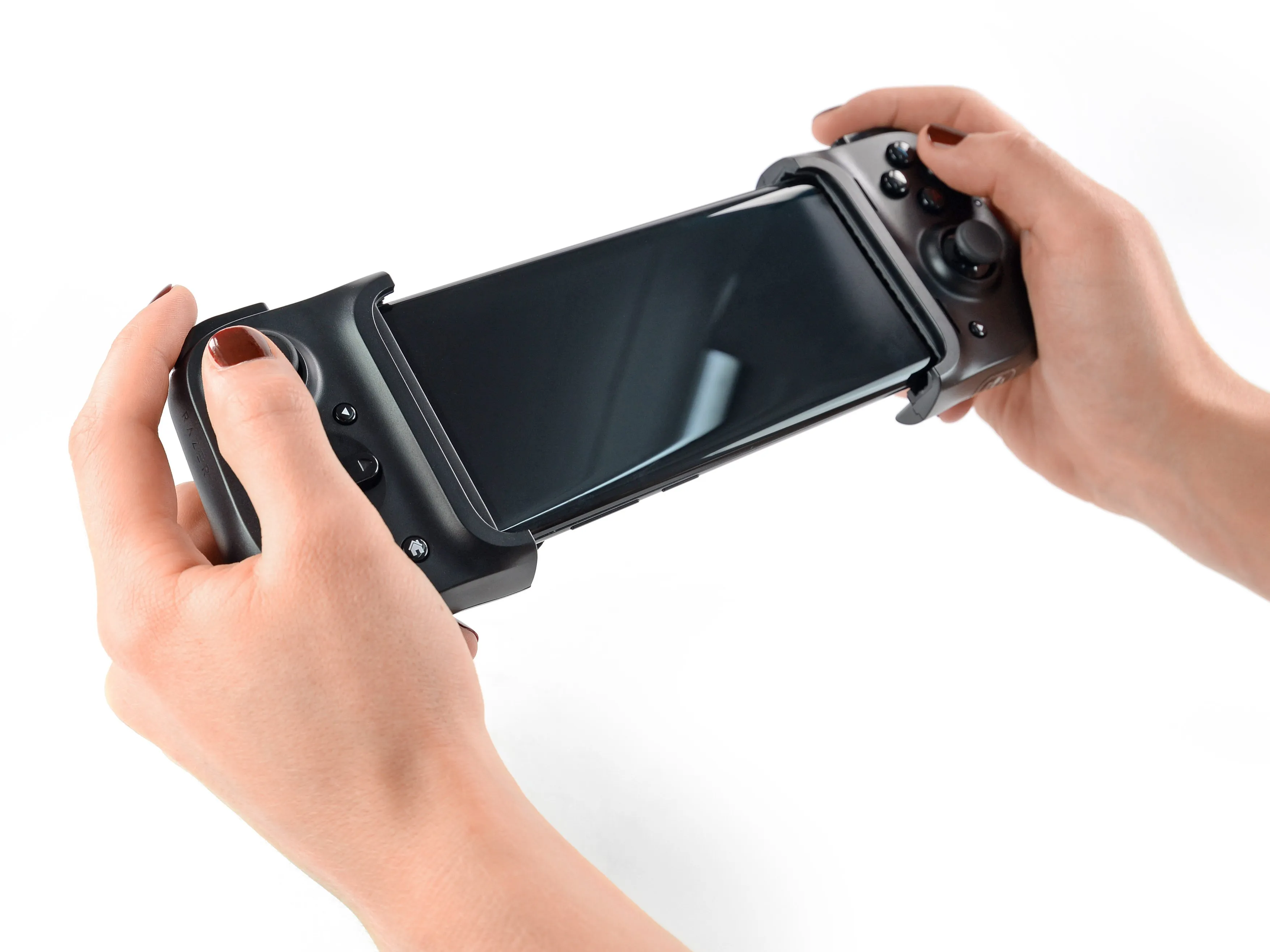

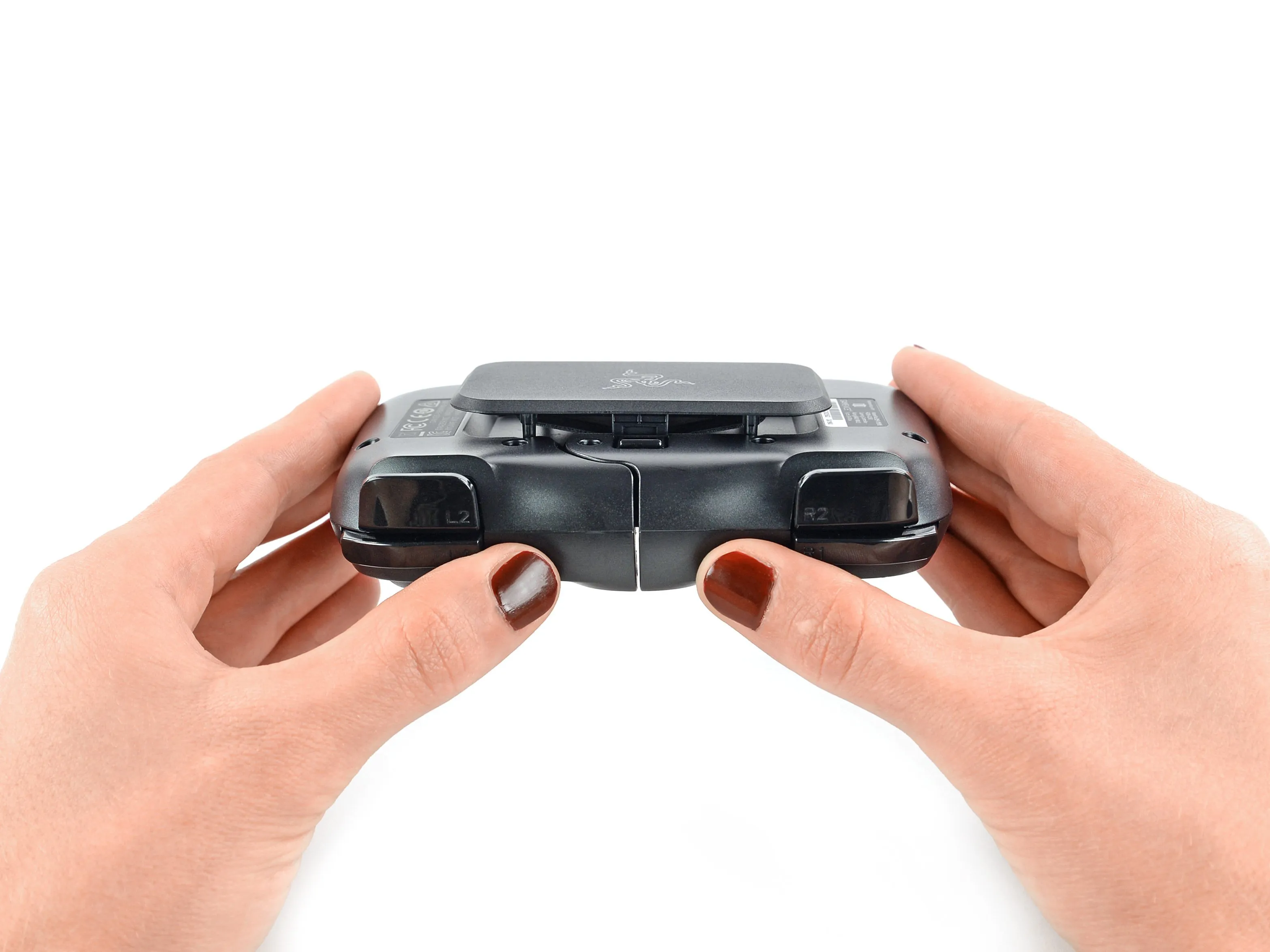

Два скользящих замка на задней панели Kishi фиксируют обе половинки контроллера, сохраняя его компактность, когда телефон не подключен.
Если потянуть за обе вставки наружу, то можно раздвинуть обе стороны Razer Kishi так, чтобы телефон поместился между ними.
Возможно, вам придется снять чехол с телефона. Вот что мы называем игрой на грани.
Шаг 3

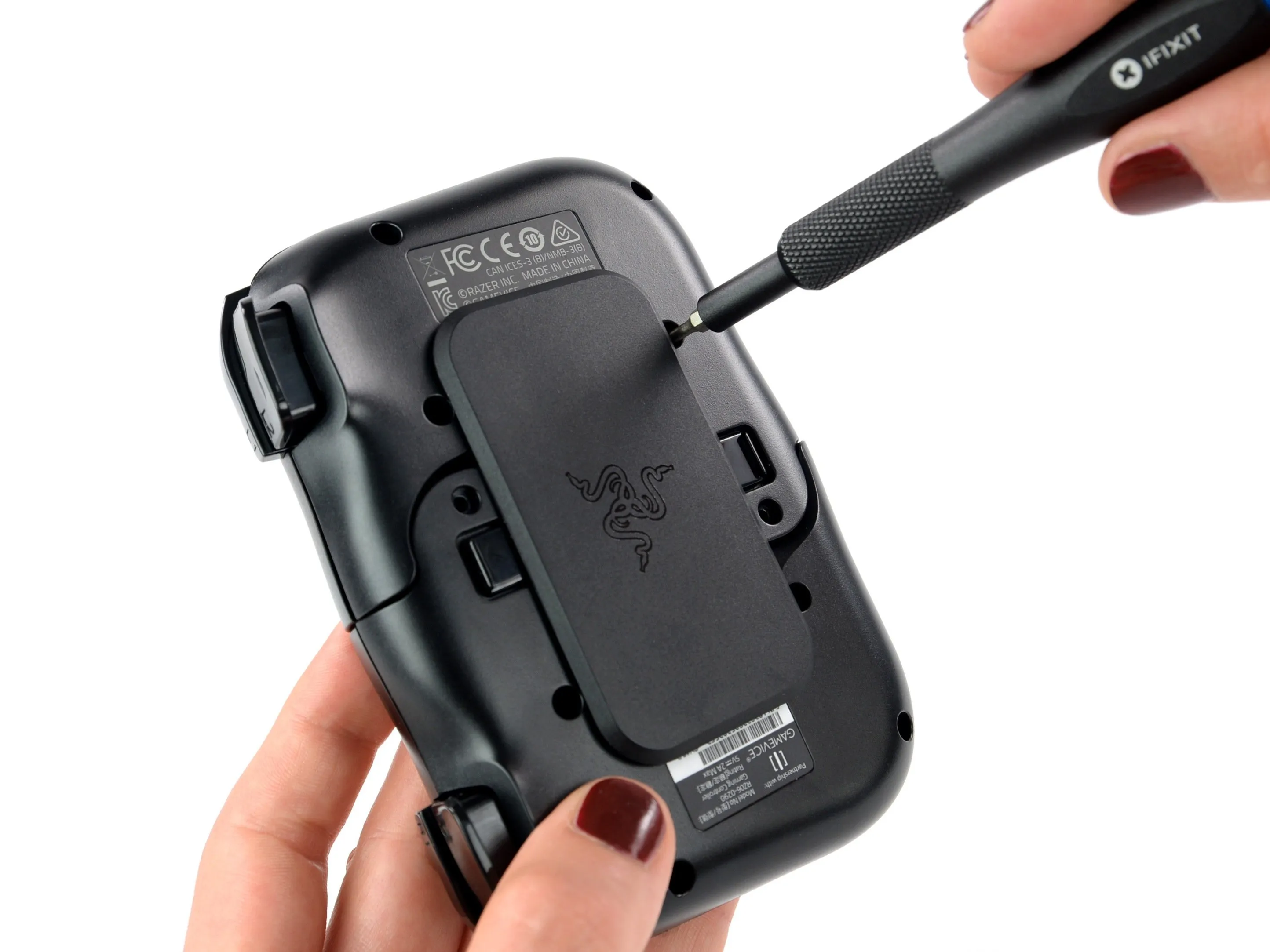

Время игры началось-Откручиваем десять трехгранных винтов с задней стороны. К счастью, в нашем распоряжении оказалось 64 бита из набора Mako Driver Kit. Мы уже набираем уровень!
Под задней крышкой мы находим два Steam-ish соединительные кабели-ловушки - каждый из них отходит к отдельной печатной плате.
Шаг 4

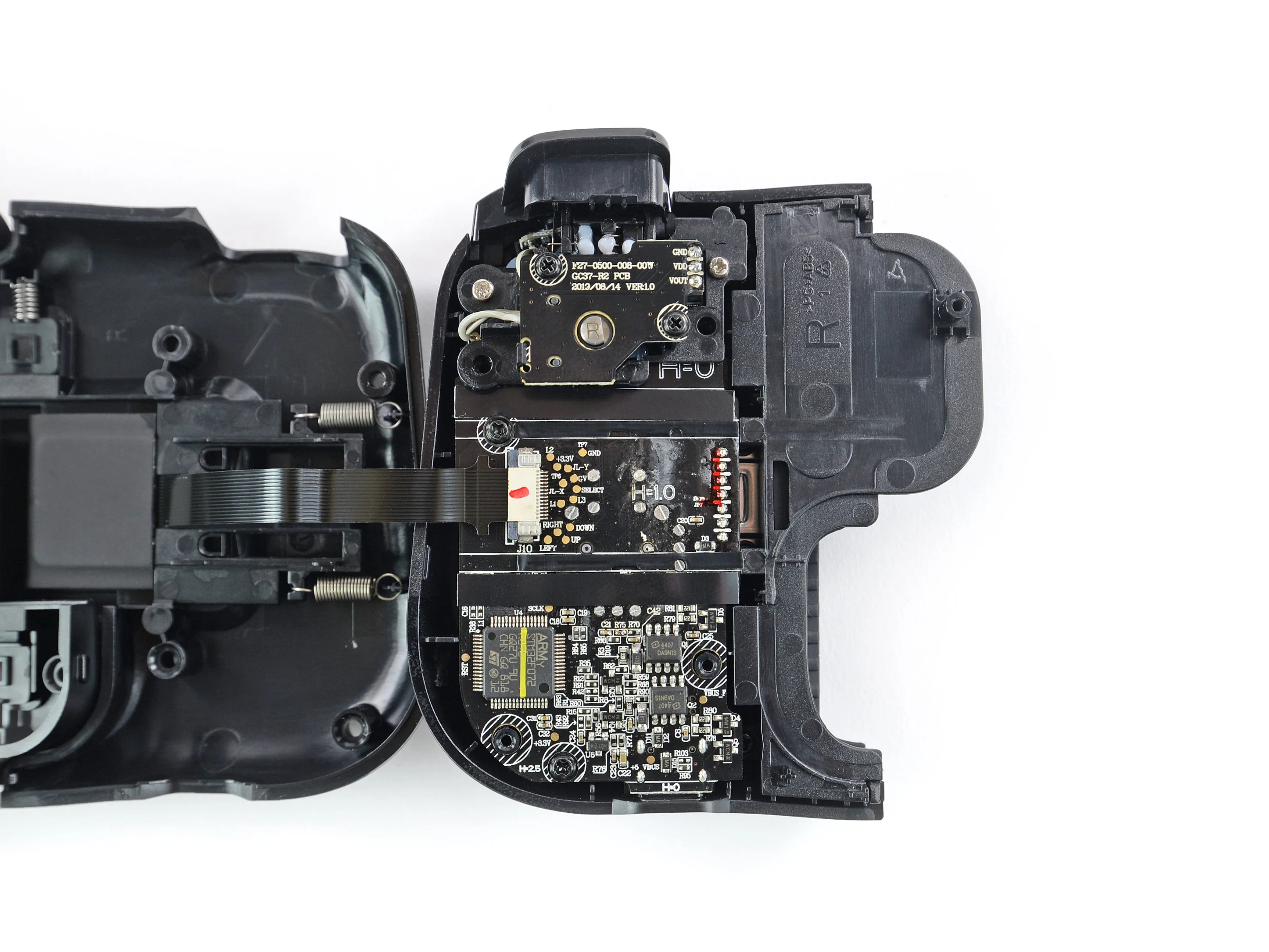

Вместо хитрых трехточечных элементов, встречающихся в других портативных игровых устройствахмы находим обычные винты Phillips #0 внутри рукояток.
Обычно каждый новый уровень становится все сложнее, но здесь, похоже, Razer дала нам передышку. Или это просто отвлекающий побочный квест? Как бы то ни было, мы с удовольствием отправляемся на поиски Филипса.
Здесь пока нет битвы с боссом - только пара досок, которые мы быстро добываем.
Шаг 5

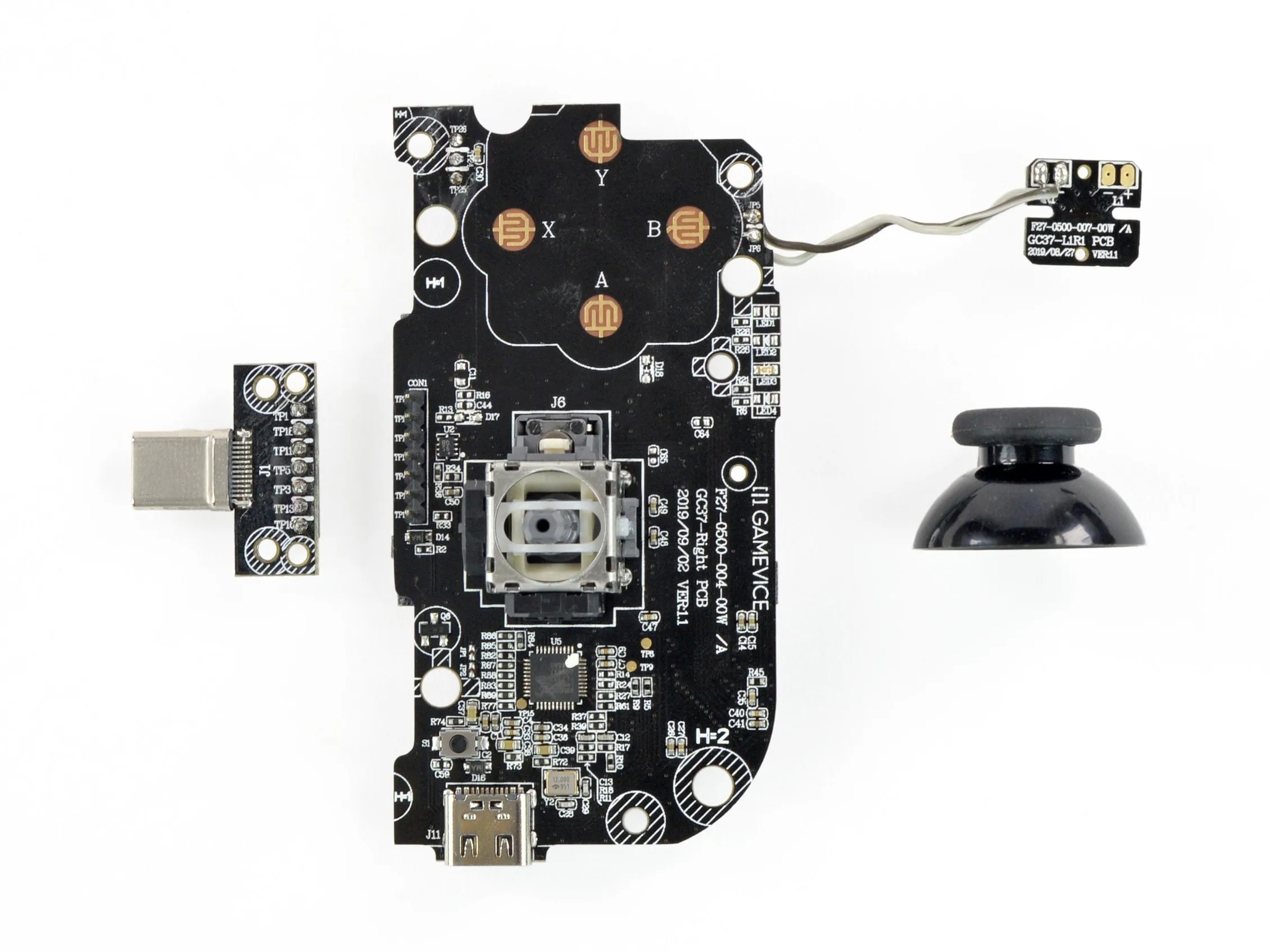

Правая плата содержит следующие бижутерии:
Fresco Logic FL7102, контроллер USB3.1 Type-C PD3.0
Припаянный порт для зарядки USB Type-C
Припаянный джойстик-контроллер (привет Oculus Touch и Xbox One S)
Подключаемый разъем для телефона (в данной модели USB-C)
Припаянная плата для одной из плечевых кнопок
Кнопка 'Вперед'
Светодиодный индикатор
Шаг 6

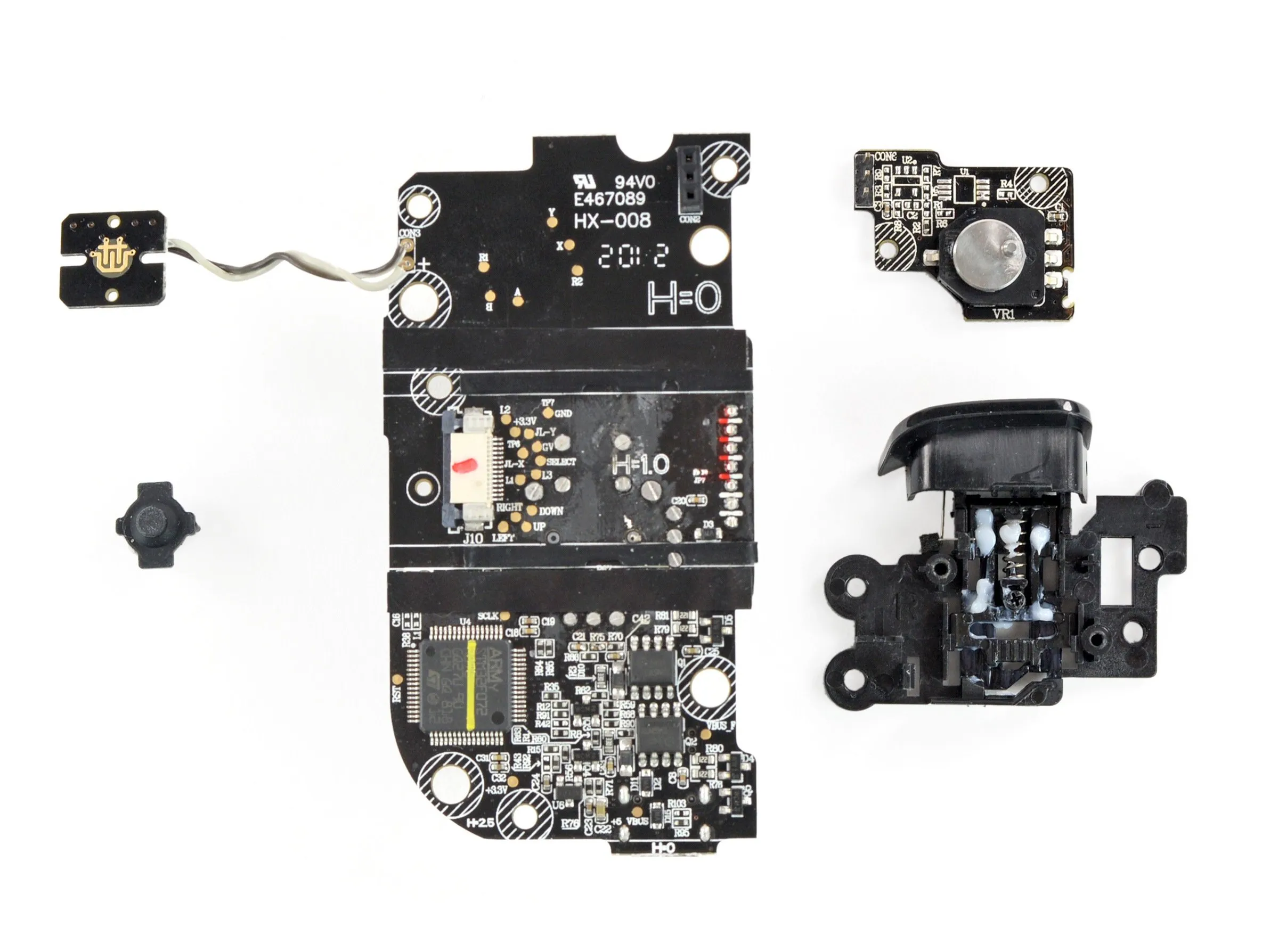

На задней стороне платы мы обнаруживаем:
Микропроцессор Broadcom (ранее SiByte) 4407 DA9N1S
Разводная плата для второго плечевого триггера, который крепится отдельно и поэтому легче поддается ремонту.
Похоже, что здесь используется некий поворотный регулятор, обеспечивающий не только включение/выключение, но и постепенное изменение глубины нажатия на плечевой курок.
Шаг 7

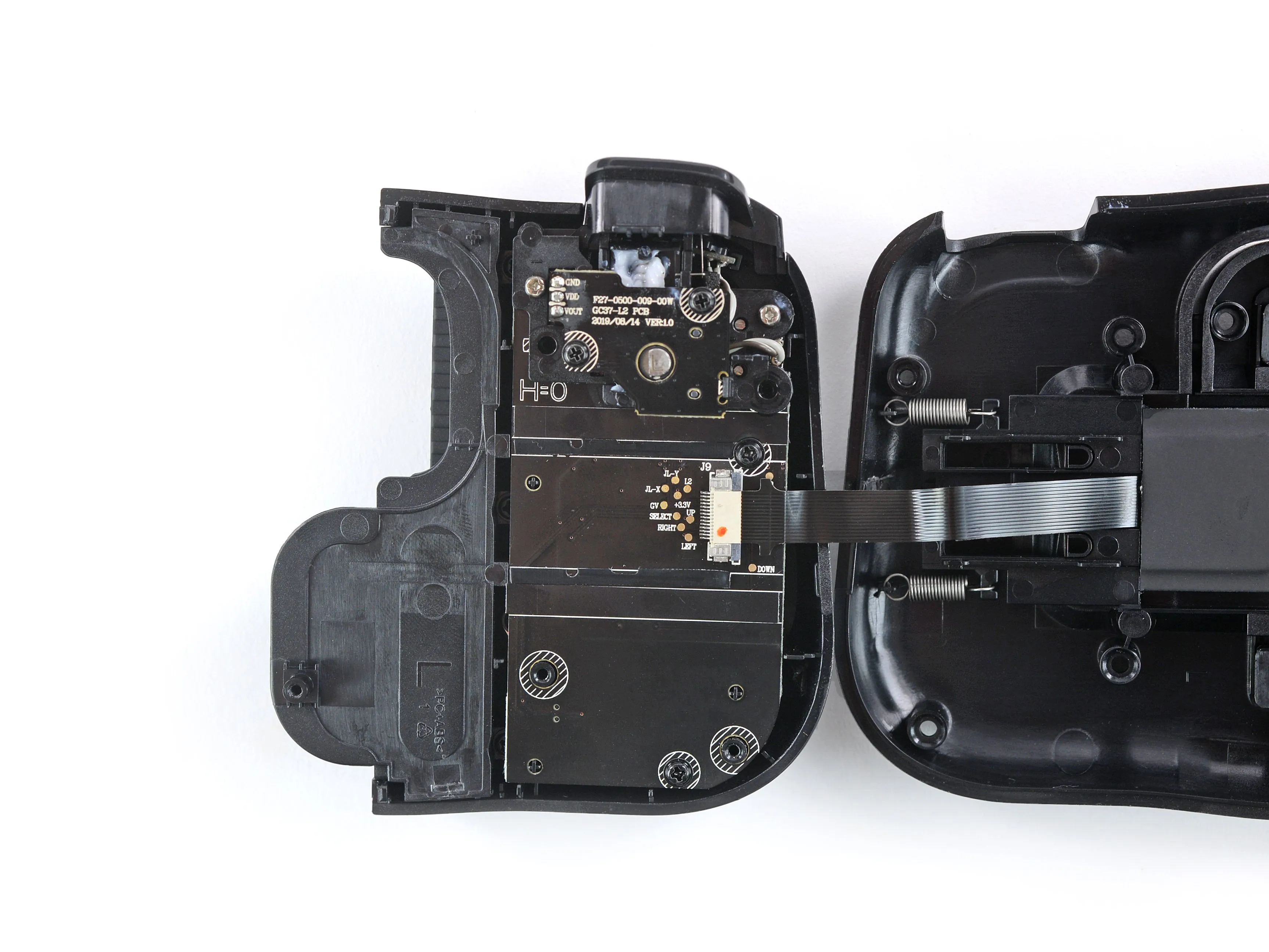

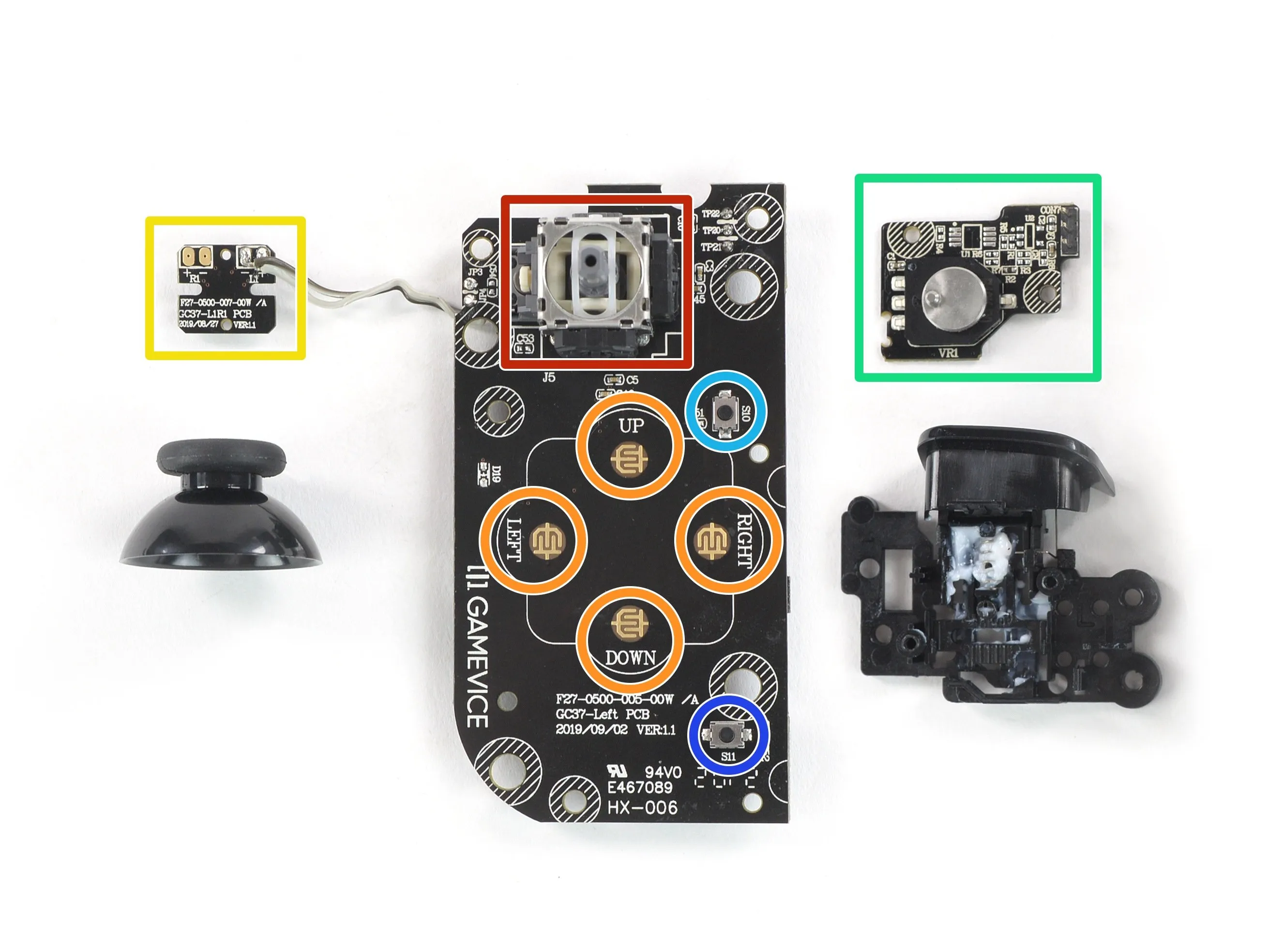

При извлечении левой печатной платы обнаруживается:
Еще один джойстик, который также припаян на место
Четыре золотых контакта для D-pad (такие же, как на первой плате)
Припаянная плечевая кнопка
Еще одна плата для разводки плечевого курка
Кнопка 'Назад'
Кнопка 'Домой'
Gamevice безошибочно оставила здесь свой след - на случай, если вы задавались вопросом, с кем Razer сотрудничает при создании этого контроллера.
Шаг 8

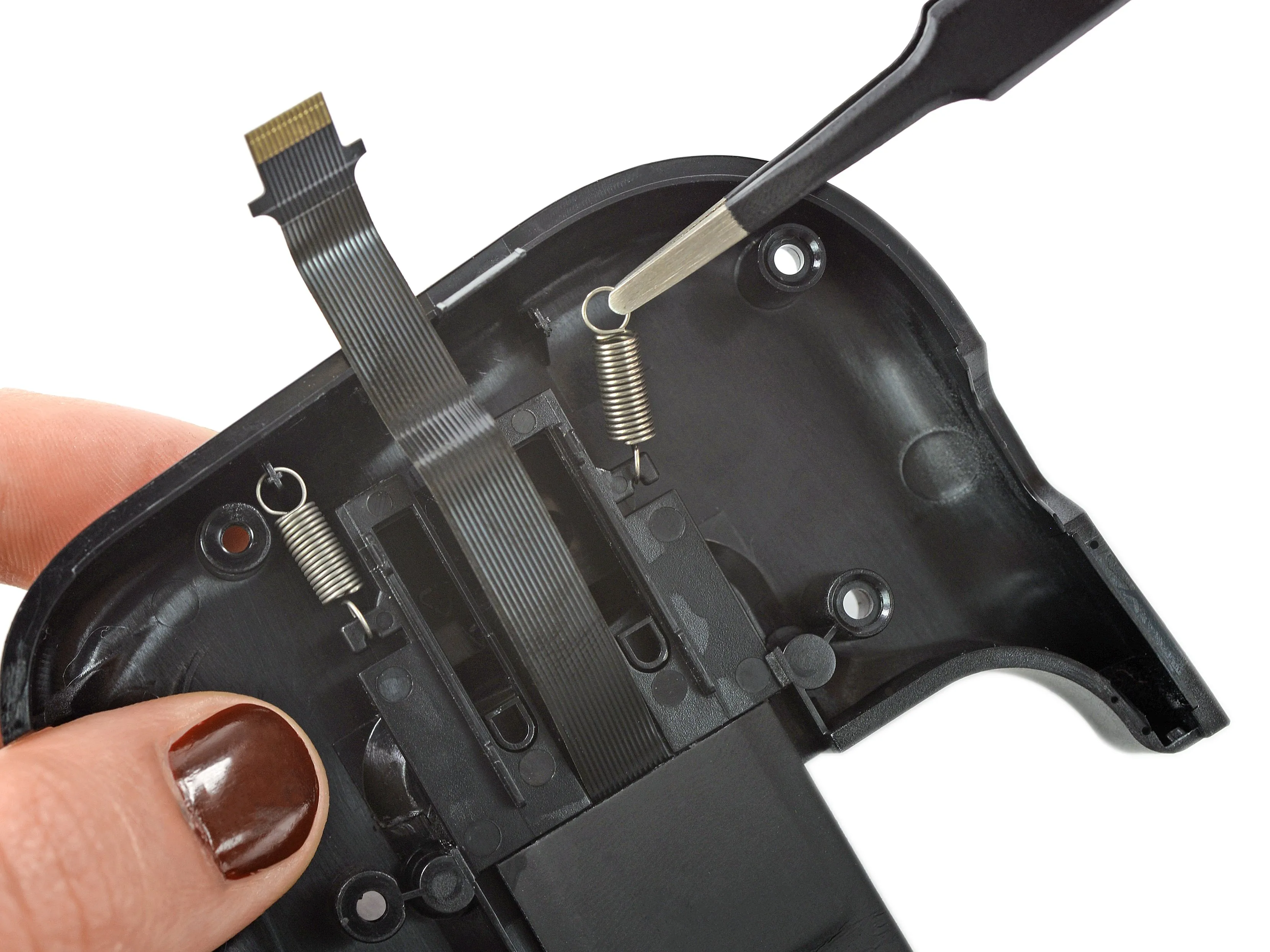

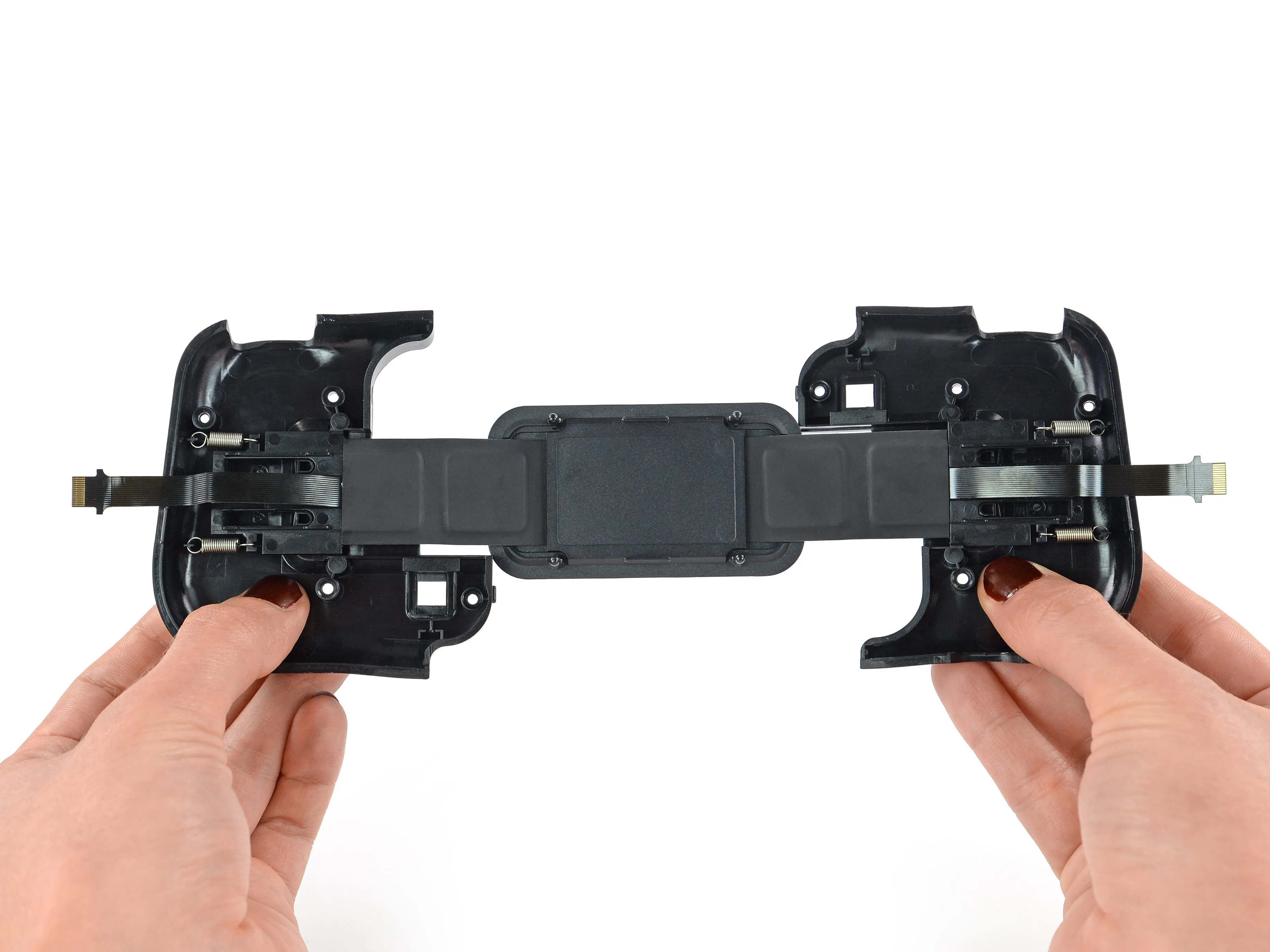

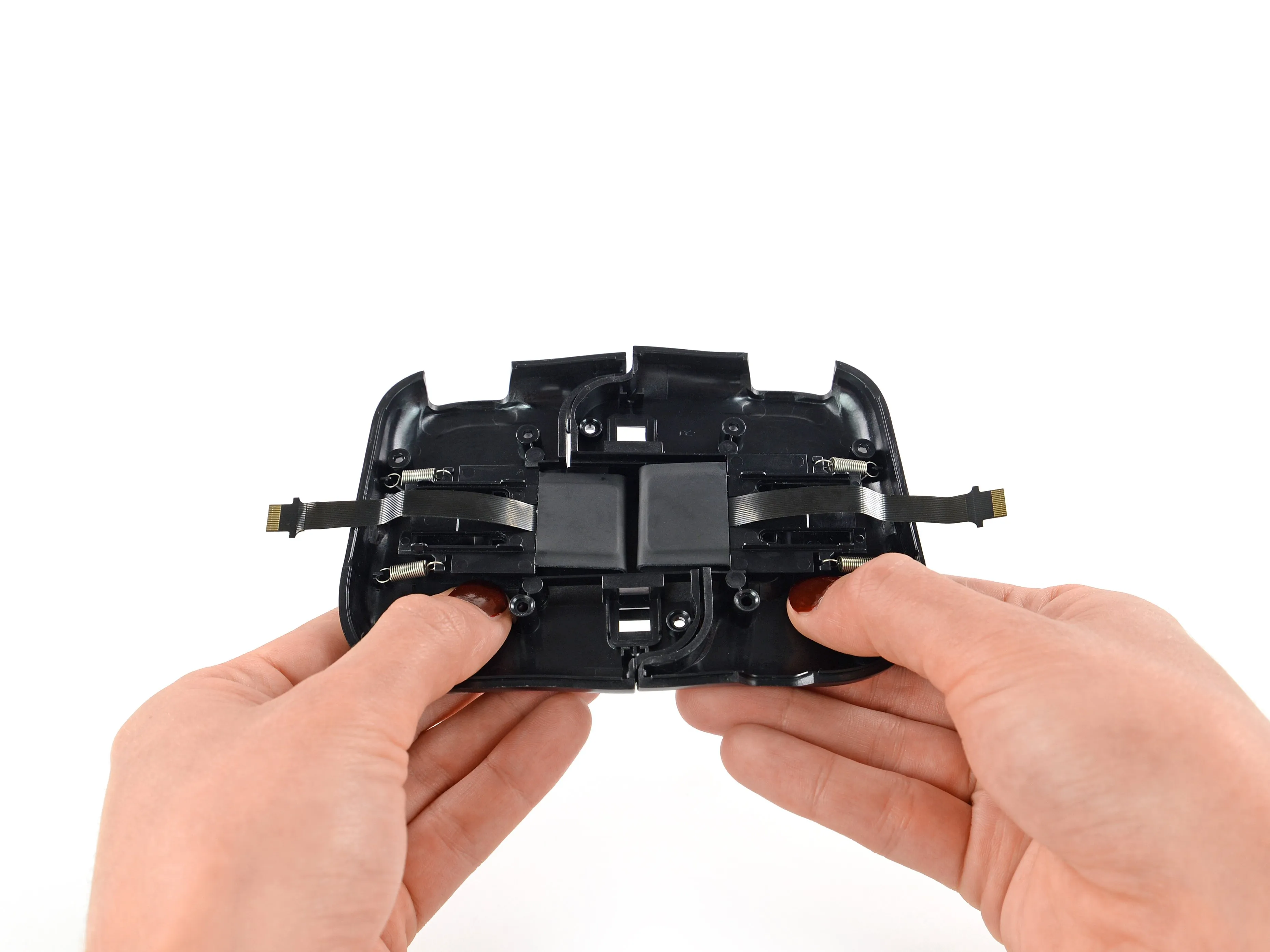

Остается только телескопический механизм слайдера, который поддерживает ваш телефон, когда он прикреплен к Kishi.
Он включает в себя складную резиновую подушку, которая крепится к задней крышке с помощью небольших пружин. Именно это позволяет не беспокоиться о царапинах на задней панели телефона во время игры.
Как вы могли заметить, все внешние стороны контроллера можно отделить от электрических компонентов, что позволит вам без труда нанести индивидуальный рисунок!
Шаг 9

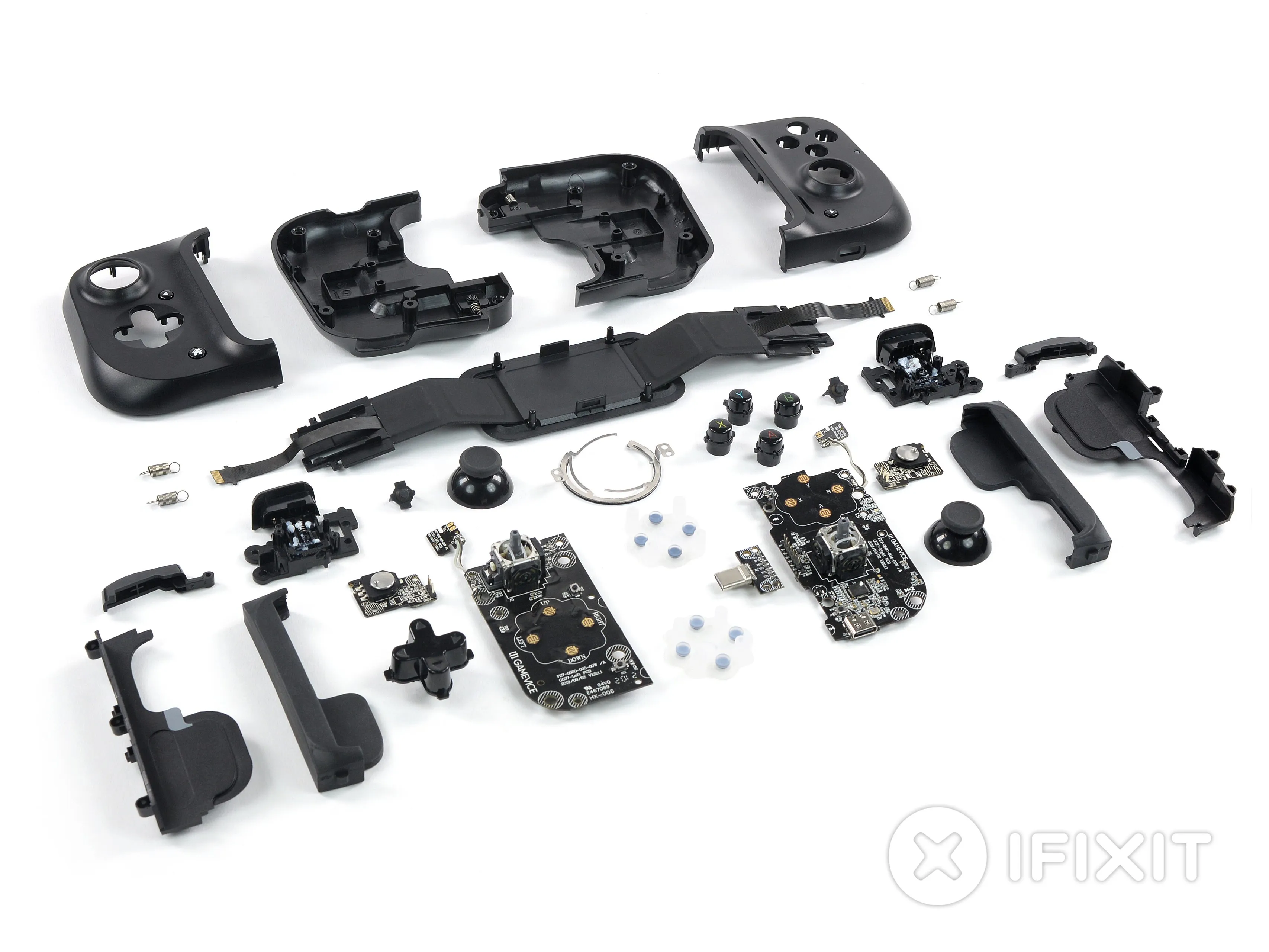

Квест завершен! Еще одно приключение пройдено. Может, пора приступить к скоростному прохождению? Давайте вспомним, чему мы научились:
В целом легко разбирается (при наличии подходящих драйверов). Есть опасность потерять мелкие детали и кнопки. Нет возможности сохранить свой прогресс, так что закончите домашнее задание и вынесите мусор перед началом работы.
И последний вопрос: Можно ли поставить высокий балл?
Вывод
- Клей не использовался, компоненты крепятся винтами.
- Относительно модульная конструкция контроллера означает, что замена большинства компонентов будет простой задачей.
- Одна из самых нагруженных деталей - телефонный разъем - подключается и легко заменяется.
- Мы всегда говорим, что лучше прикрутить, чем приклеить. Но использование двух разных типов винтов - один из них Tri-point - не нужно и немного раздражает.
- Наиболее уязвимые компоненты - оба джойстика - припаяны непосредственно к печатным платам, как и проходной порт зарядки USB-C.
Оценка ремонтопригодности
Ремонтопригодность 6 из 10 (10 - самый простой ремонт)
Комментарии к статье
Очень полезно. Интересно, есть ли неиспользованные дорожки на ленточном кабеле: подумываю добавить стереодинамики с помощью небольшого модуля Bluetooth (хотя он кажется довольно громоздким).
Это было бы здорово. Пожалуйста, поделитесь, если найдете что-нибудь.
Huuu miy buena idea amigo compartirias el proyecto??? Para intentarlo serianear con sonido estereo
Интересно, можно ли поменять эти колпачки аналоговых стиков на колпачки от настоящего контроллера Xbox One? Держу пари, это было бы отличным обновлением.
Пожалуйста, поделитесь, если вы пробовали менять. Наверняка другие тоже задаются этим вопросом.
Удалось ли вам поменять колпачки? Резинки отклеились от моих палочек, и я ищу замену... так получилось, что у меня есть несколько палочек xbox, лежащих вокруг от предыдущих обновлений.
где я могу купить запасные части для пада?
К сожалению, у нас нет запасных частей для этого контроллера. Надеюсь, вам повезет в интернете.
Что за белая штука на пружине кнопки включения?
Эта белая штука - просто смазка, чтобы триггеры ходили как по маслу ;) (и не застревать в пластиковой направляющей).
Мой коммуникационный флекс вышел из строя, где я могу получить замену? Или каковы характеристики флекса?
Ну, я нашел идеальный флекс для этой игры на AliExpress, это 14 штырьков, с разницей в 0,5 миллиметра между ними и направлением продвижения.
https://a.aliexpress.com/_mMN4tAN
Каковы размеры аналога? Я хочу заменить его на плоский аналог 3D, мне очень не нравятся стики ......
Привет @Cameei, мы думаем, что это палочка ThumbPointer с серийным номером RKJXV. Вот соответствующая спецификация: https://www.mouser.de/datasheet/2/15/RKJ.... Повеселитесь с заменой!
Знаете, что было бы здорово? Если бы вы сделали учебник о том, как поменять порт типа usb C на порт lightning.
Таким образом, те, кому нужно сменить устройство с android на iphone и наоборот, смогут легко это сделать, не покупая новый Kishi, и сэкономить немного бюджета.
Вы имеете в виду это руководство здесь ;)
Замена телефонного разъема Razer Kishi
В случае, если телефон перегревается или не удается его зажечь с помощью пульта управления, необходимо, чтобы микросхема Fresco Logic FL7102В этом случае вы можете продолжать пользоваться пультом управления, но не сможете зажечь телефон в нем, температура будет меняться в зависимости от такта и через некоторое время он перестанет работать.
Не знаю, существуют ли ремонтные работы для этого чипа.
Здравствуйте, Фелипе, спасибо за ваш комментарий. К сожалению, у нас нет источника для замены деталей. Но я вставлю английский перевод вашего комментария для других, возможно, кто-то что-то знает и сможет помочь.
Если телефон нагревается или его невозможно зарядить через пульт управления, это связано с тем, что чип Fresco Logic FL7102 сгорел, и это является причиной сбоя. Лично вы можете продолжать использовать пульт управления, но вы не сможете заряжать телефон через него, температура будет некомфортной на ощупь, и через некоторое время он перестанет работать.
Я не знаю, есть ли запасные части для этого конкретного чипа.
