Разборка Razer OSVR HDK 2

Введение

В мире VR появилось множество серьезных соперников. Новейшее программно-аппаратное решение представлено динамичным дуэтом: Razer, гигантом игровой периферии, и Sensics, мастером виртуальной реальности. Их предложение: OSVR HDK 2. Сможет ли она конкурировать с тяжеловесами платформы? Скоро узнаем!

Будущее уже наступило - найдите нас на Facebook, Instagram или Twitter, чтобы первыми увидеть его изнутри.

Что вам понадобится

Инструменты

•

•

•

•

•

Шаг 1 Разбор Razer OSVR HDK 2

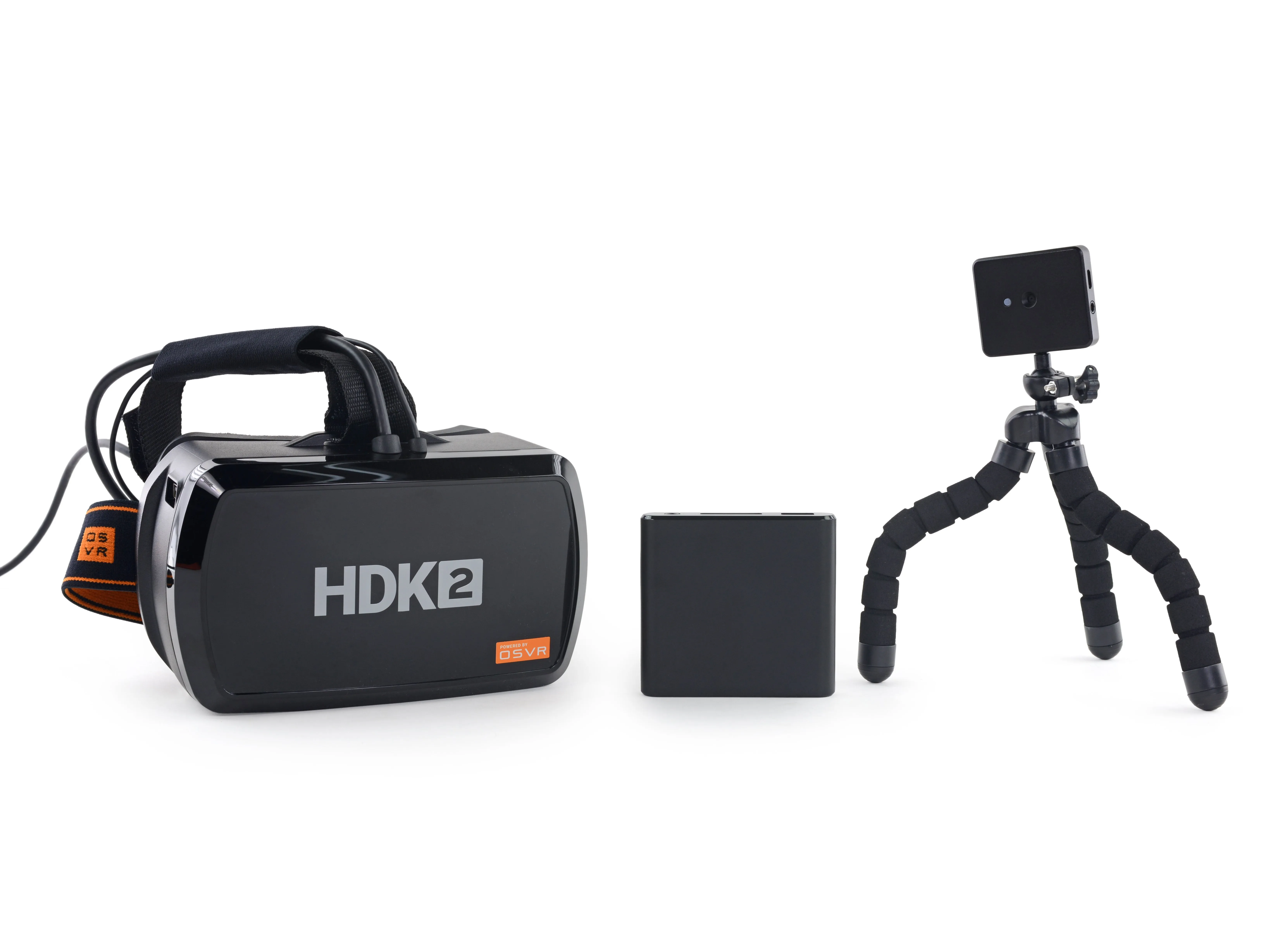

• Давайте вкратце рассмотрим технические характеристики и периферию OSVR HDK 2:

• Дисплей, устанавливаемый на голову (HMD), с двумя OLED-дисплеями, комбинированное разрешение 2160 x 1200 (441 ppi), частота обновления 90 Гц

• ИК-камера для отслеживания 360º, работающая на частоте 100 Гц

• Поясная коробка с аудиокодеком объемного звучания и 'усилителями сигнала'

• Если быстро расшифровать это название, то OSVR HDK 2 = Open Source Virtual Reality Hacker Development Kit version 2.

Шаг 2

• Обычно мы не можем дождаться, когда откроем наши новые игрушки и покажем их внутреннее устройство... но мы также любим любой повод чтобы достать нашу удобную инфракрасную камеру.

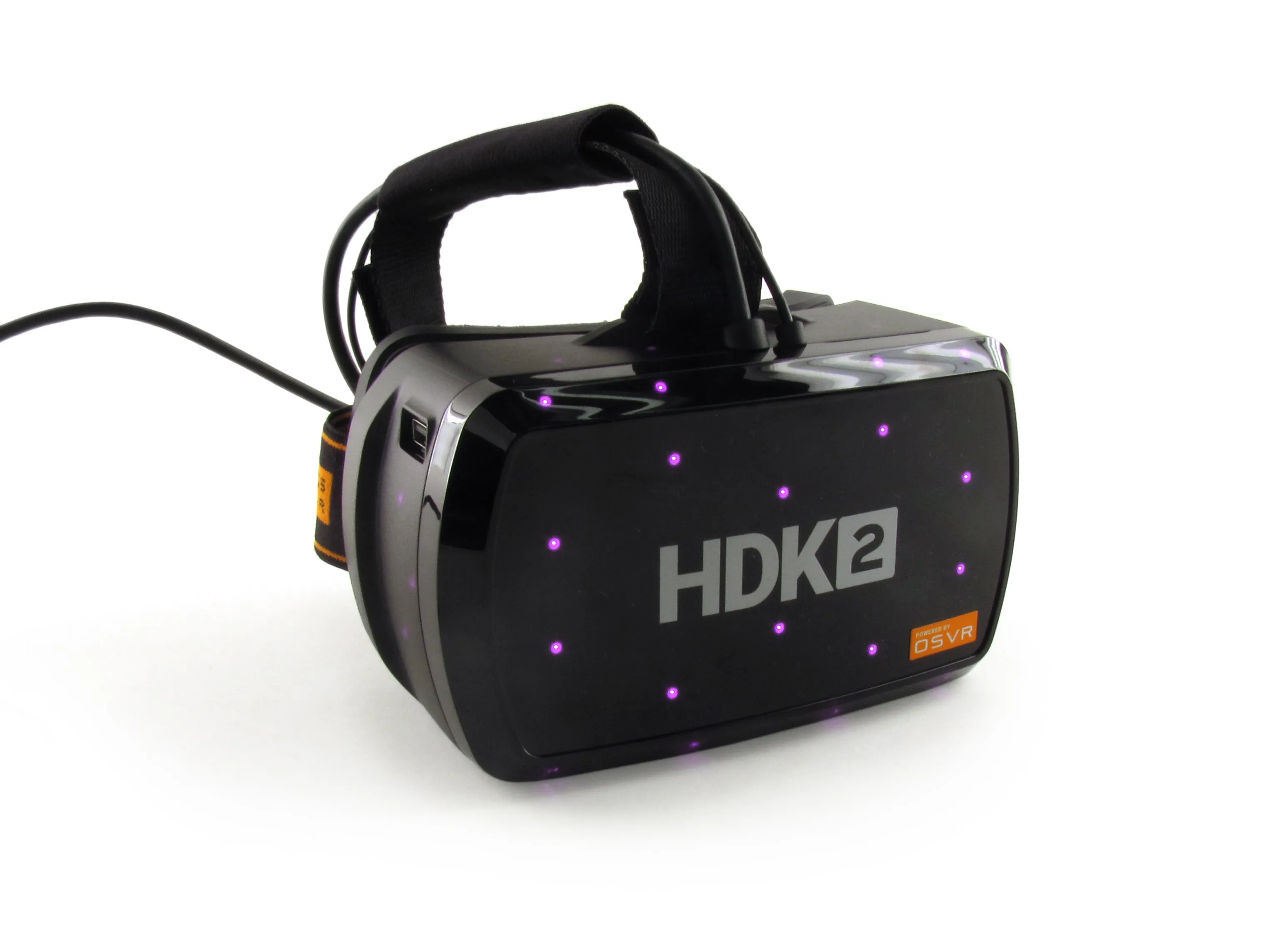

• Точки повсюду! Датчик HDK 2, установленный на подставке, следит за созвездием инфракрасных (ИК) светодиодов от одного мгновения к другому, чтобы вычислить движение и положение владельца.

• Это похоже на систему отслеживания, используемую в Oculus Riftи виртуально противоположна той, что используется в Vive от HTC.

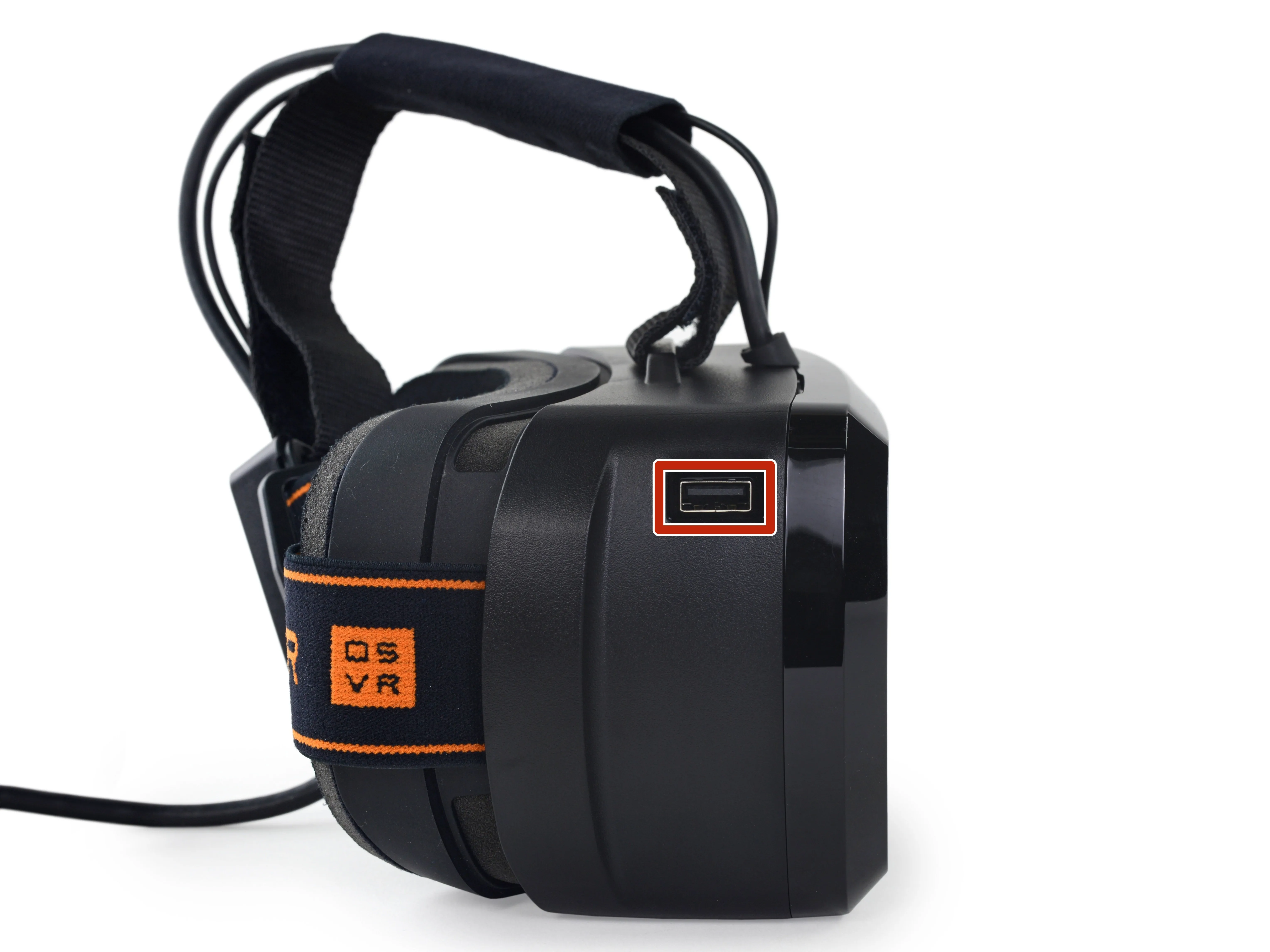

• Одинокий порт USB 3.0, расположенный на боковой стороне гарнитуры, можно использовать для подключения аксессуаров по мере их разработки.

• Когда вы надеваете HDK, над вашей головой проходят два кабеля: большой передает данные на HMD, а тонкий отвечает за несколько ИК-светодиодов, спрятанных в коробке за головой (что позволяет отслеживать 360º).

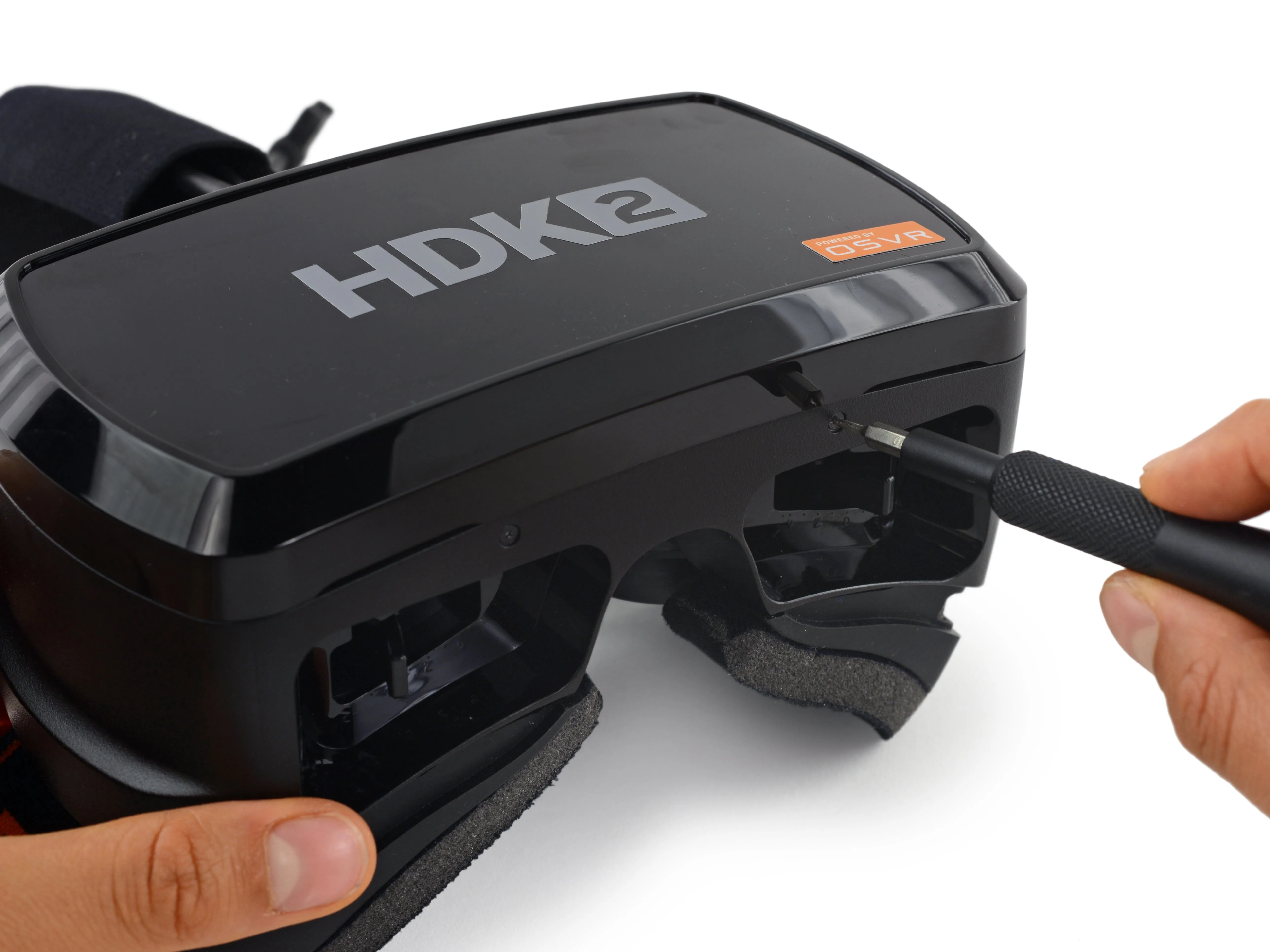

Шаг 3

• Пора искать скрытые ИК-светодиоды. Поскольку HDK 2 создан для того, чтобы быть доступным для разработчиковмы не удивились, узнав, что затворниками гарнитуры являются дружелюбные крестовые винты.

• Но когда винты удалены, лицевая панель, похоже, удерживается на месте каким-то мистическим энергетическим полем. Мы подозреваем, что это либо волшебство, либо, что более вероятно, Сила.

• У моделей HDK 1.x были некоторые проблемы с разрывом кабелей. В HDK 2 эта проблема, похоже, решена благодаря более мощному кабелю и разъему ZIF.

• Учитывая необходимость ремонта, мы даем этой модульной конструкции два больших пальца вверх.

Шаг 4

• Мы обнаруживаем, что магниты являются источником нашей магическая связь. Под волшебством мы полностью подразумеваем магниты... Магниты - это здорово, особенно со сменные лицевые панели на горизонте.

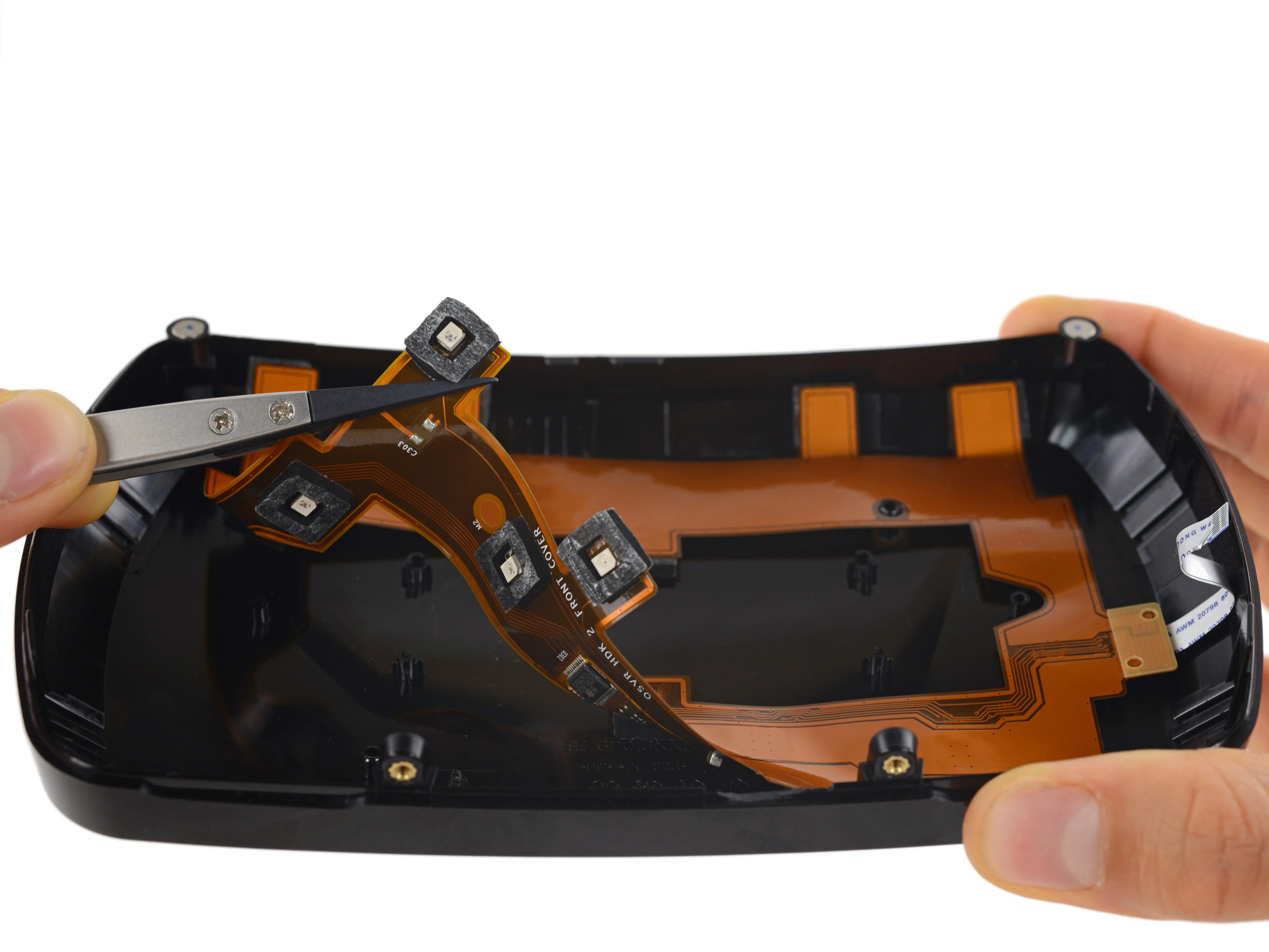

• На внутренней стороне лицевой панели находится источник (некоторых из) этих невидимых огней: массив ИК-светодиодов!

• Прочный кабель отсоединяется довольно легко, что гораздо менее страшно, чем некоторые светодиодные массивы, которые мы видели.

• Успешно извлеченный, мы рассмотрим это кольцо света поближе:

• Три светодиода STMicroelectronics STP16CPC26 Низковольтный 16-битный драйвер светодиодного стока с постоянным током

• 18 светодиодов, каждый из которых прикреплен к (ИК-прозрачной) лицевой панели с помощью липкой черной вспененной ленты

Шаг 5

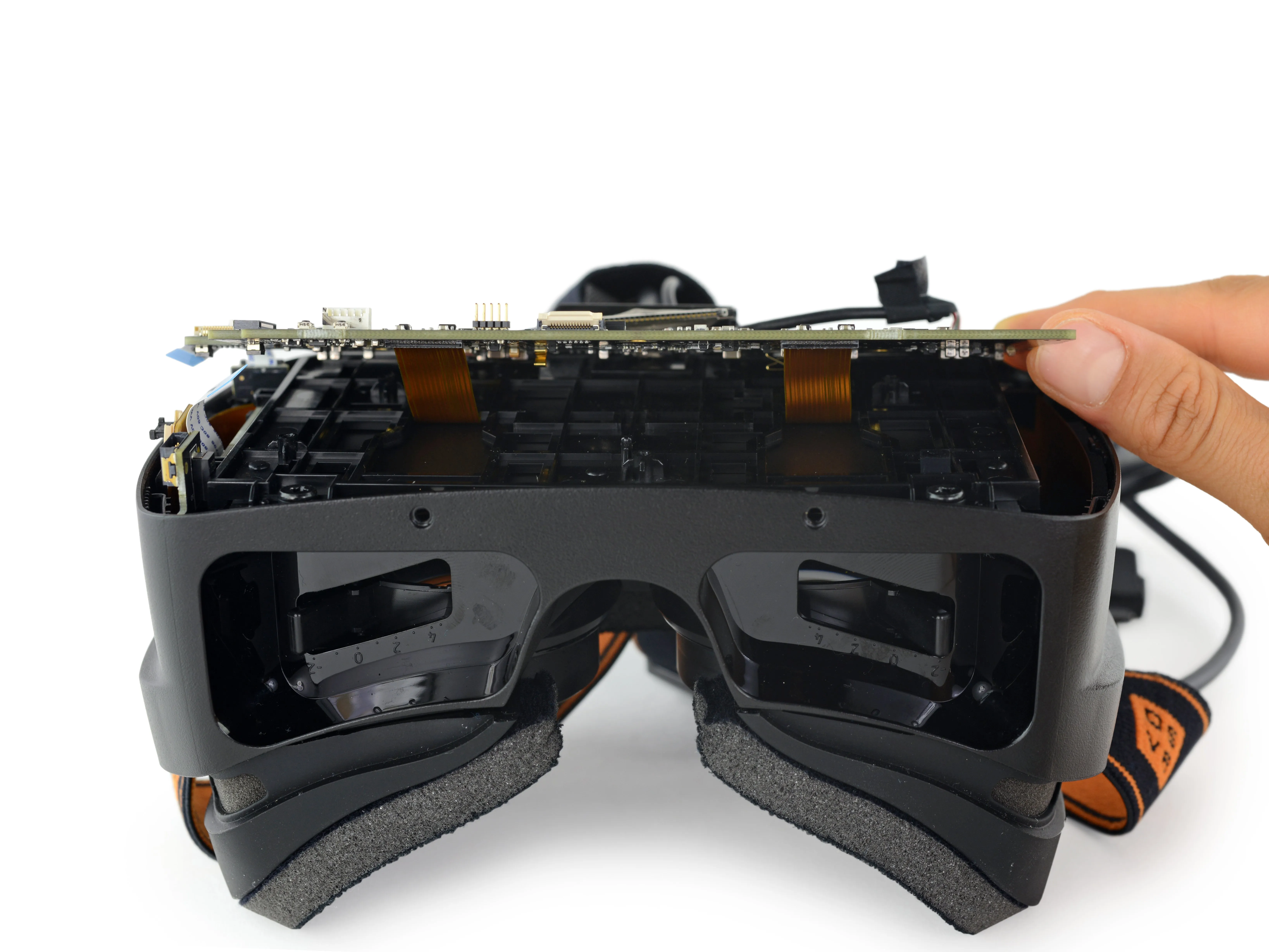

• Мы начинаем думать, что легкий доступ к материнской плате - это мечта инженера по разборке... пока не поймем, что она находится в заложниках у двух хитрых гибких кабелей, идущих вниз к дисплеям.

• Многие компоненты доступны без снятия материнской платы, так что, надеюсь, большинству пользователей не придется заходить так далеко.

• Отсоединив кабели, мы смогли освободить материнскую плату, чтобы рассмотреть ее поближе.

• Как вы думаете, материнские платы так же изводят свои дочерние платы? матери как человеческие матери пилят своих человеческих дочерей? Просто интересно.

Шаг 6

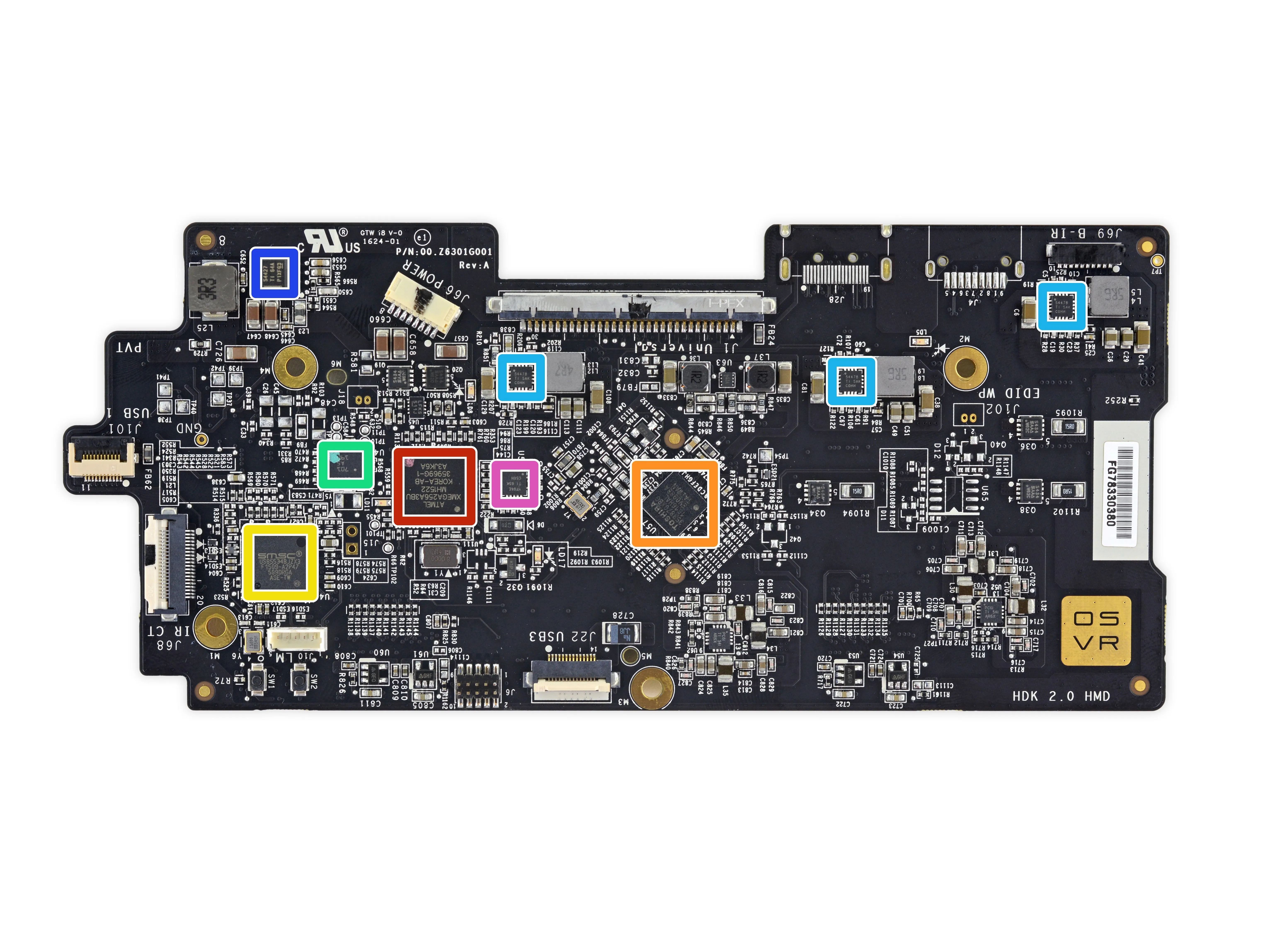

• Аппаратное обеспечение с открытым исходным кодом означает, что этикетки просто необходимы. Мы так заняты восхищением организацией, что почти забываем о кремнии:

• Atmel XMEGA256A3BU MCU

• Toshiba TC358870XBG Конвертер 4K HDMI в MIPI dual-DSI (также встречается в Rift CV1 и Vive)

• 4-портовый контроллер-концентратор USB 3.0 SMSC USB5534

• Bosch Sensortec/Hillcrest Labs BNO070 9-осевой датчик ориентации и концентратор датчиков

• Texas Instruments TPS54478 конвертеры

• Texas Instruments TPS54427 преобразователь типа 'buck

• Texas Instruments TXS0104E двунаправленный преобразователь уровня

Комментарии к шагу

9-осевой датчик ориентации на самом деле представляет собой Hillcrest Labs BNO070, разработанный совместно с Bosch:

https://hillcrestlabs.com/products/bno070...

Datasheet USB5534-JZX

Шаг 7

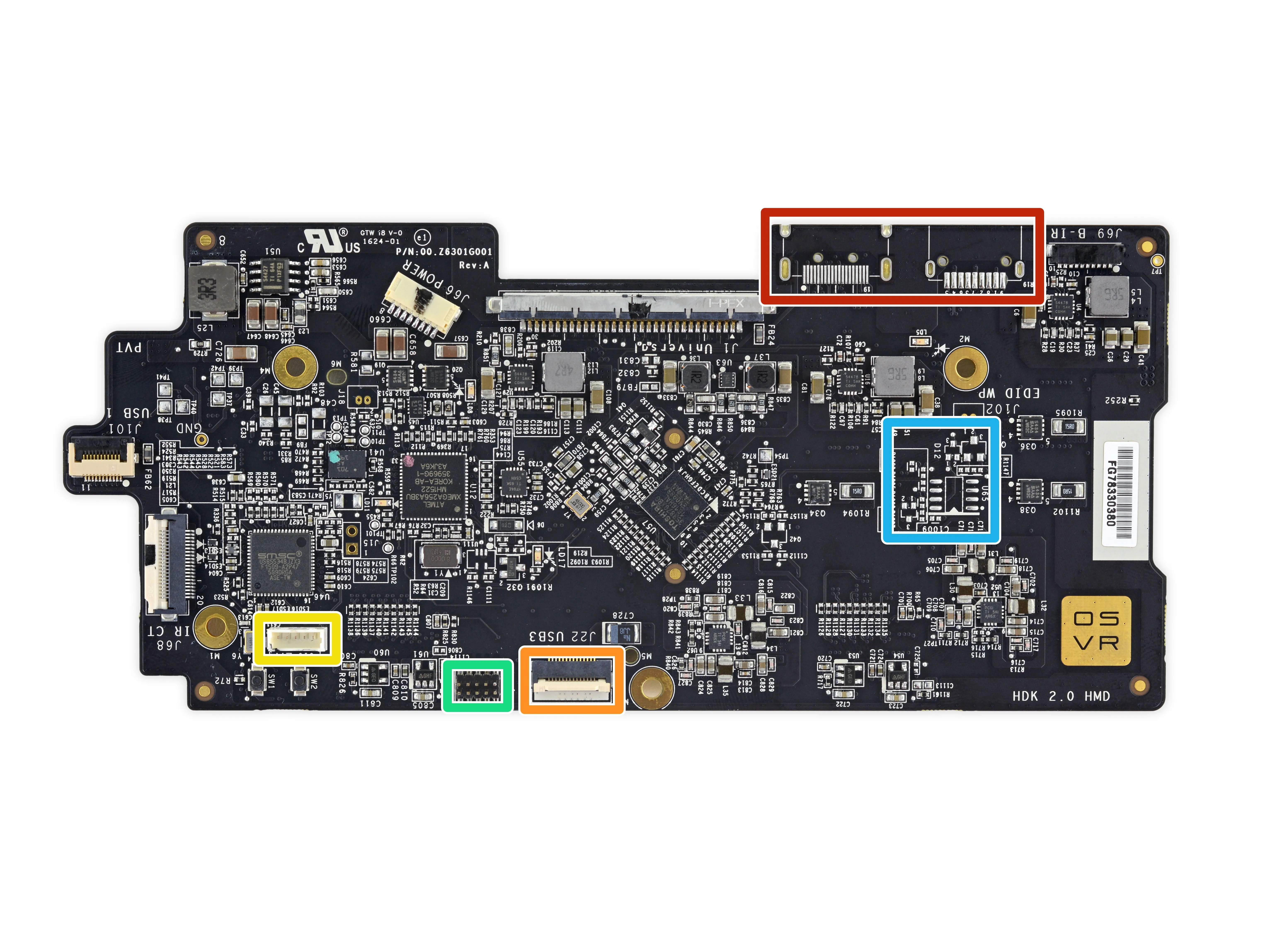

• Говоря о наклейках, мы нашли несколько лакомств для предприимчивых разработчиков:

• Эти пустые площадки выглядят так, будто они готовы принять несколько ZIF, возможно, для дополнительных USB-устройств.

• Неиспользуемый разъем USB 3.0

• Симпатичный пустой 5-контактный разъем (возможно, заголовок для другого порта USB 2.0)

• Такой же пустой 10-контактный заголовок (возможно, JTAG-порт для микроконтроллера XMEGA)

• Еще больше пустых паяльных площадок!

• Аппаратное обеспечение не имеет тех же правил лицензирования открытого исходного кода, что и программное обеспечение. Для того чтобы придерживаться рамок, которые способствуют развитию не только кода, Razer смоделировала свой Комплект для разработки модулей платформу после проекта Google Project Ara.

Шаг 8

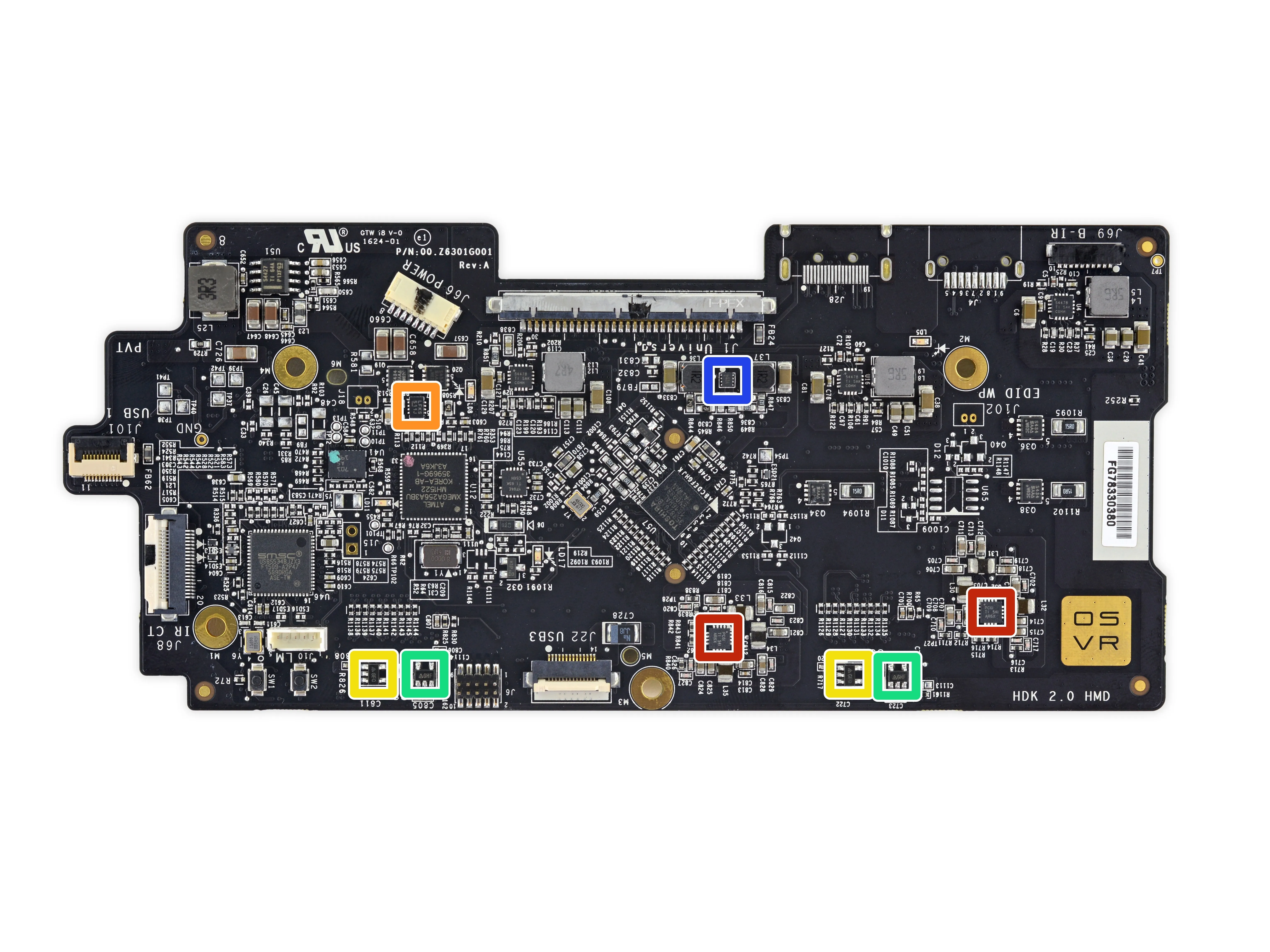

• Идентификация микросхем, продолжение:

• Texas Instruments TPS65632 Источник питания для AMOLED-дисплеев с 3 выходами

• Analog Devices (ранее Linear Technology) LTC4365 контроллер защиты от перенапряжения/пониженного напряжения/обратного питания

• Diodes Incorporated AP2127K-1.8TRG1 LDO-регулятор 300 мА / 1,8 В

• Diodes Incorporated AP2127K-3.0TRG1 LDO-регулятор 300 мА / 3,0 В

• Регулятор Torex Semiconductor (вероятно)

• Silergy DC-DC преобразователь (вероятно)

• Semtech RClamp0524P и RClamp0502A Массив TVS диодов

Шаг 9

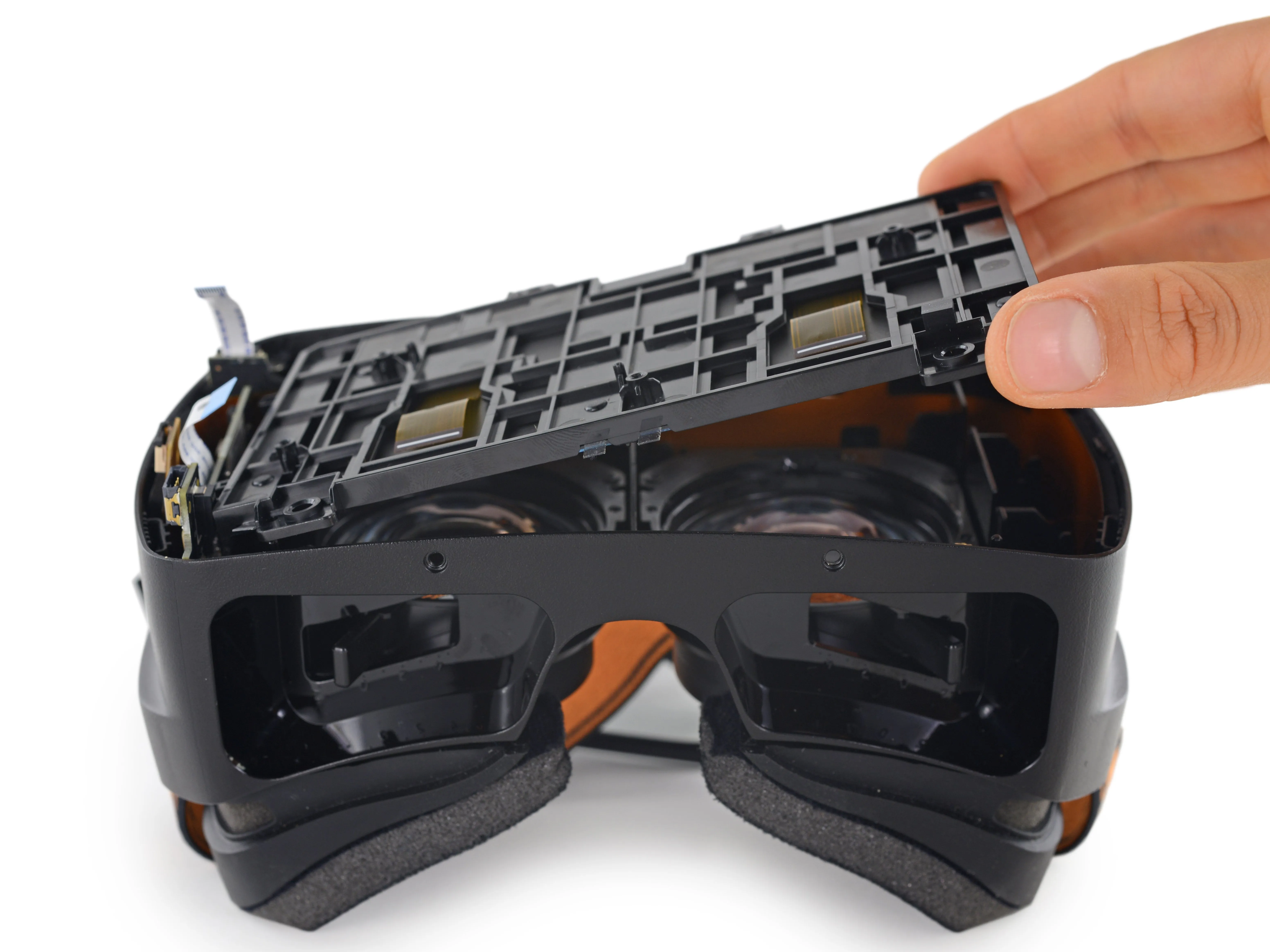

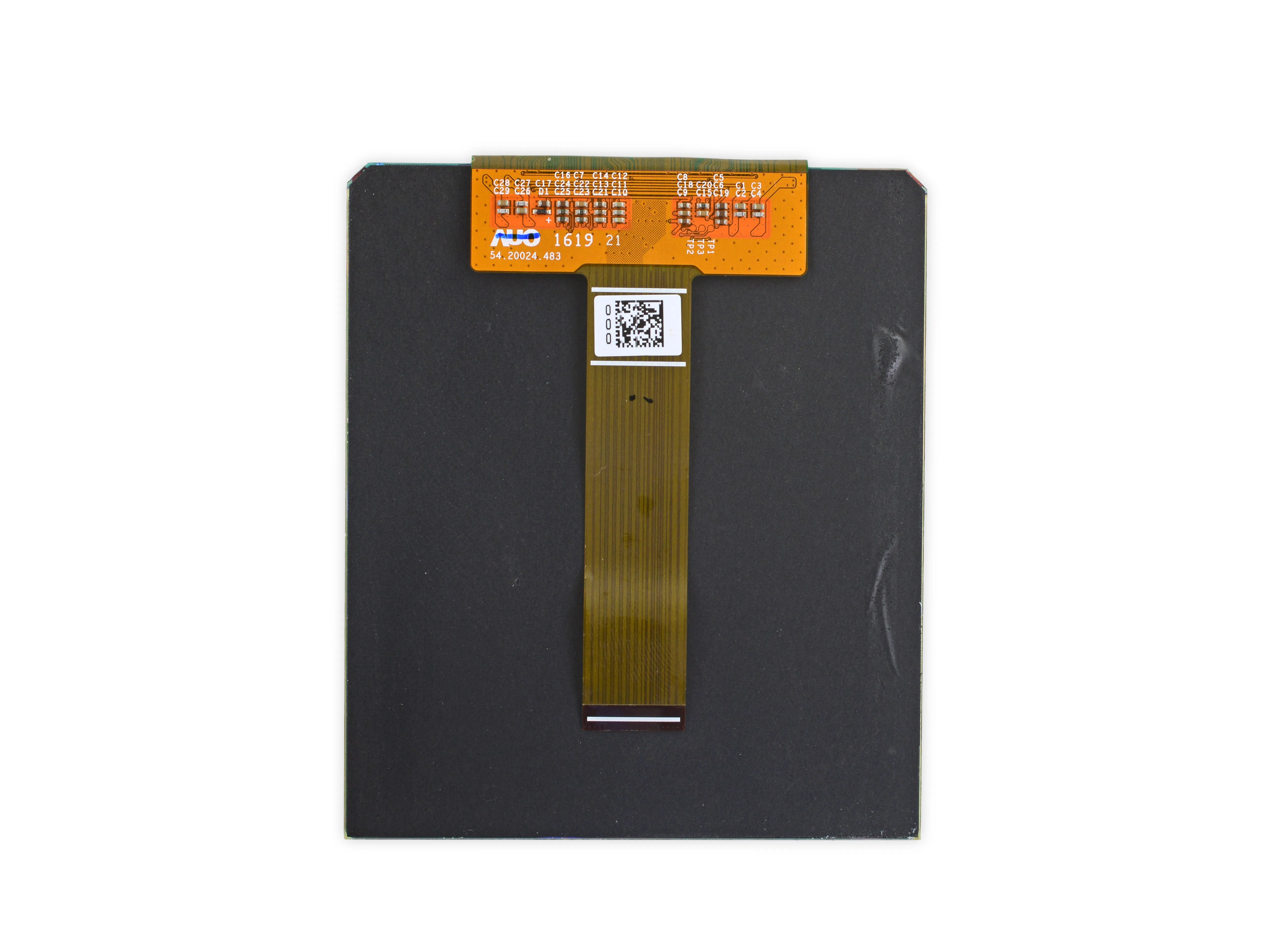

• После откручивания четырех дружественных винтов Phillips дисплей в сборе легко извлекается из гарнитуры.

• Мазок светлого клея прикрепляет каждый из экранов к пластиковому корпусу - здесь нам, конечно, было легче, чем в CV1'дисплеи.

• Улучшенные визуальные эффекты HDK 2 делают ее соперником больших имен в VR: два OLED-дисплея 1080p, изготовленные AU Optronics, выглядят так же, как и дисплеи Samsung на HTC Vive. дисплеи Samsung на HTC Viveи могут похвастаться таким же комбинированным разрешением 2160 x 1200 и частотой обновления 90 Гц.

• Дисплей - одно из самых больших улучшений HDK 2 по сравнению с предшественником. улучшений по сравнению с предшественником. Удобно, что все, у кого есть более старый HDK, могут просто обновить свой экран, чтобы он соответствовал HDK 2.

Шаг 10

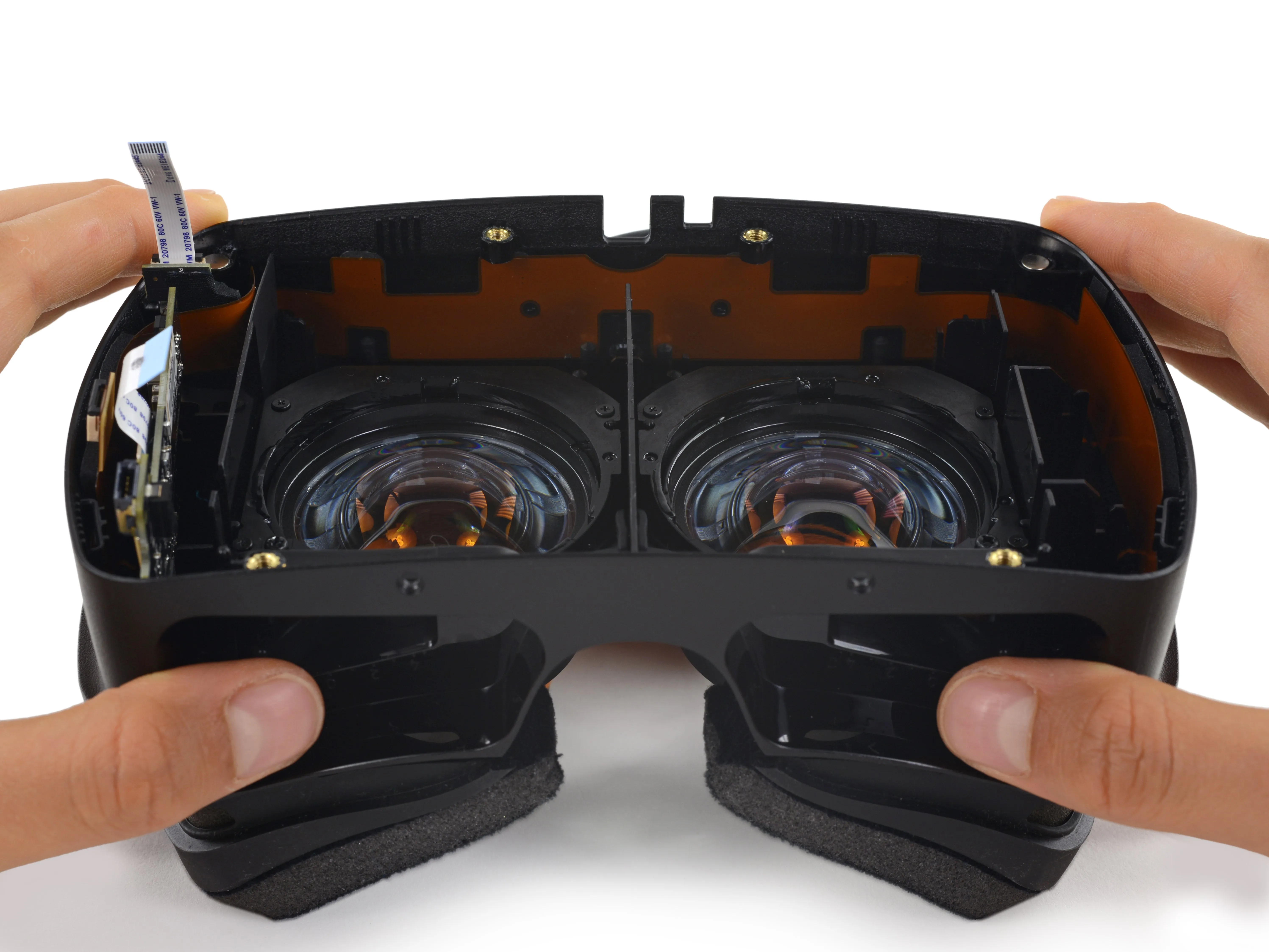

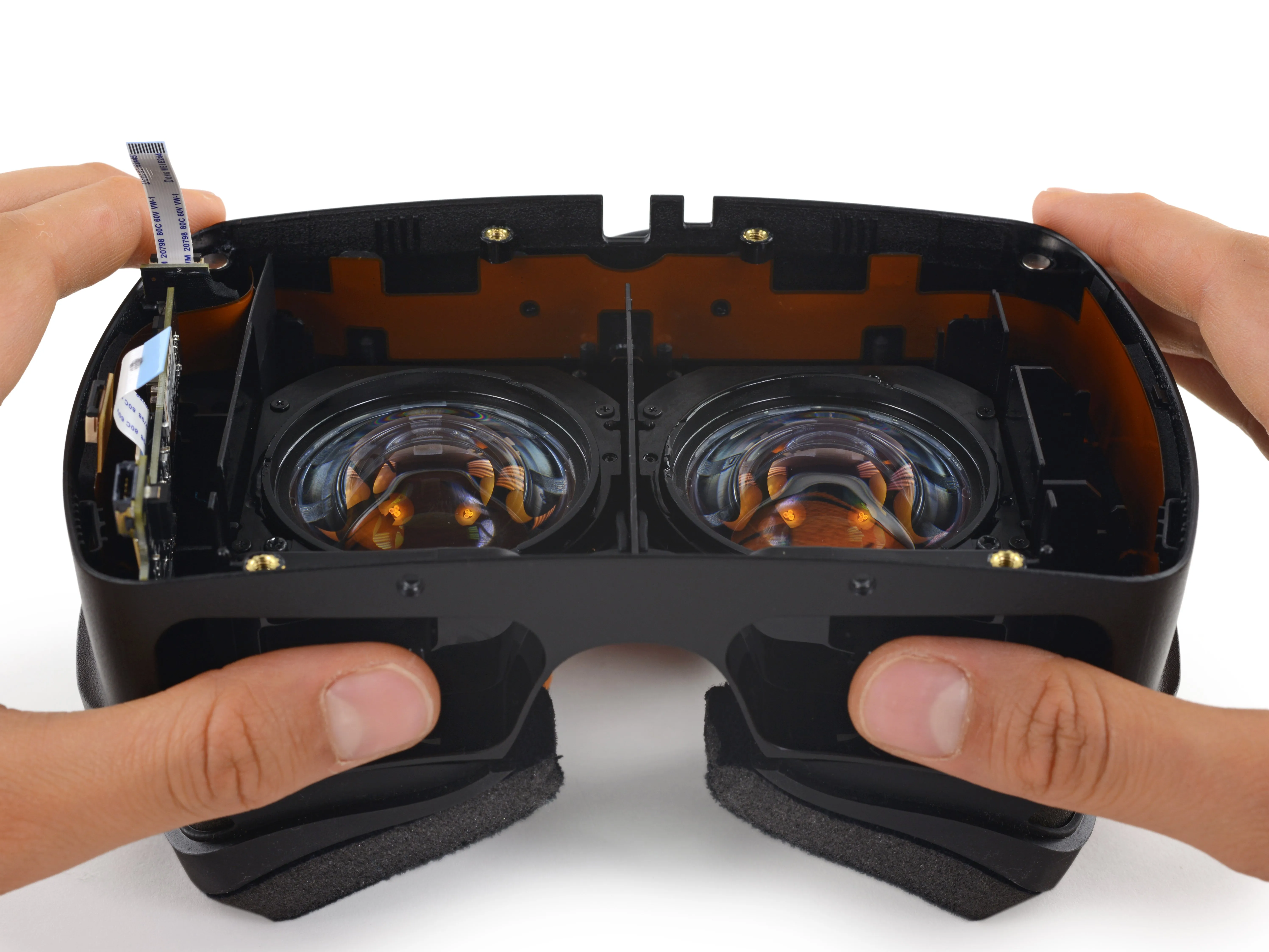

• Мы любим наблюдать за движением линз. Как мы это делали здесь. О и здесь тоже.

• Не все линзы созданы одинаковыми. В то время как HTC Vive и Oculus Rift предлагают регулировку IPD (межзрачкового расстояния), OSVR этого не делает.

• Несмотря на отсутствие регулировки IPD, OSVR может похвастаться одним преимуществом перед конкурентами - эти ручки позволяют независимо регулировать расстояние между глазами. Анизометропия Страдающие анизометропией ликуют!

• Регулировка фокуса варьируется от от +4,5 до -2 диоптрийчто должно позволить большинству (но не все) обычным оптикам отказаться от очков при использовании OSVR.

Шаг 11

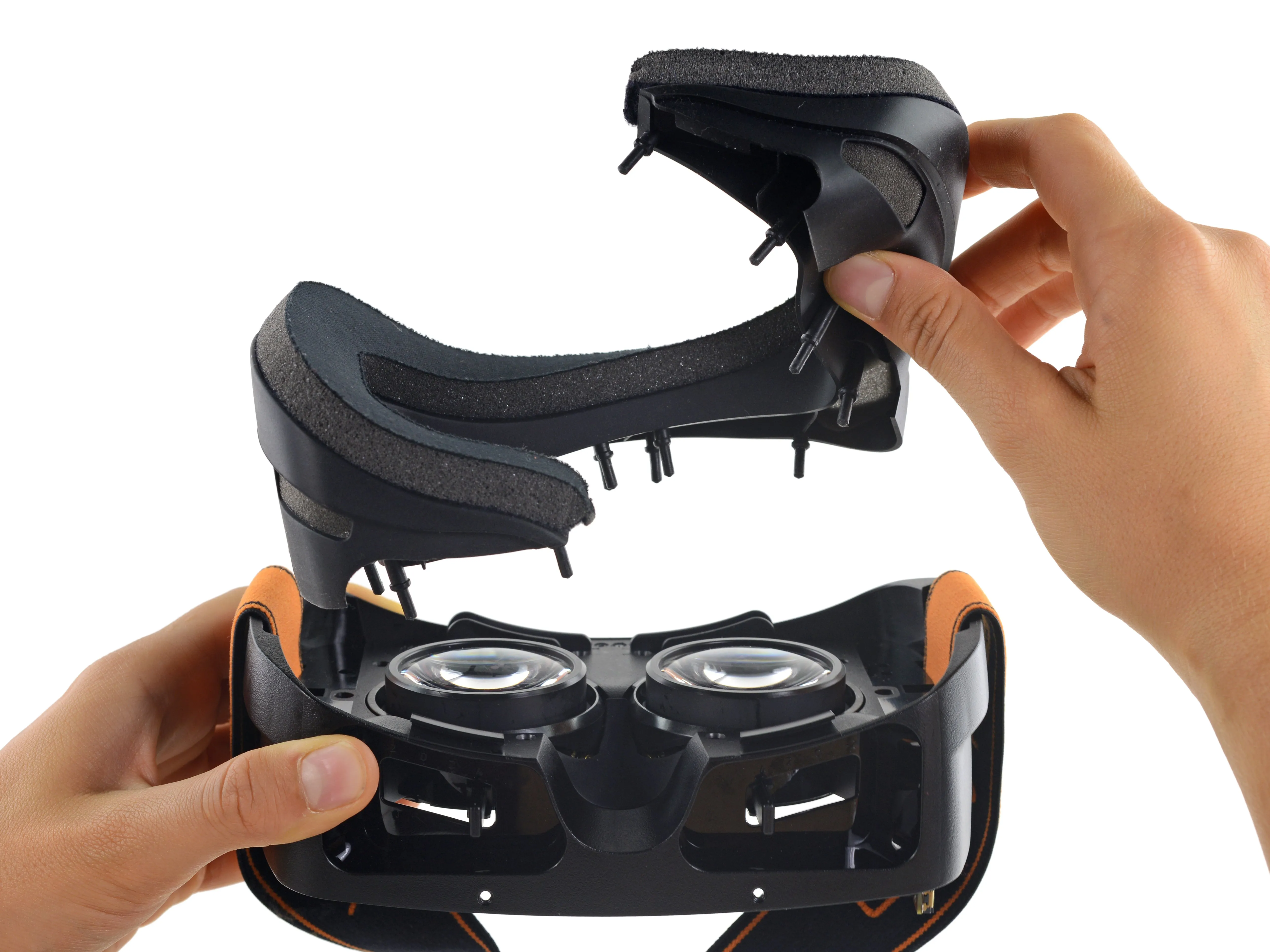

• Гибкая маска для лица из пенопласта может быть снята в любой момент благодаря хлюпающим защелкам, которые вынимаются из корпуса HMD простым движением.

• Это особенно удобно, если вы страдаете от синдрома потного лица (SFS).Синдром потного лица).

• В спецификации HDK 2 указано, что на лицевой маске имеется 'слой микроволокна из бамбукового угля', что звучит для нас как смесь косметических слов, но якобы обеспечивает 'дополнительный комфорт' при использовании VR.

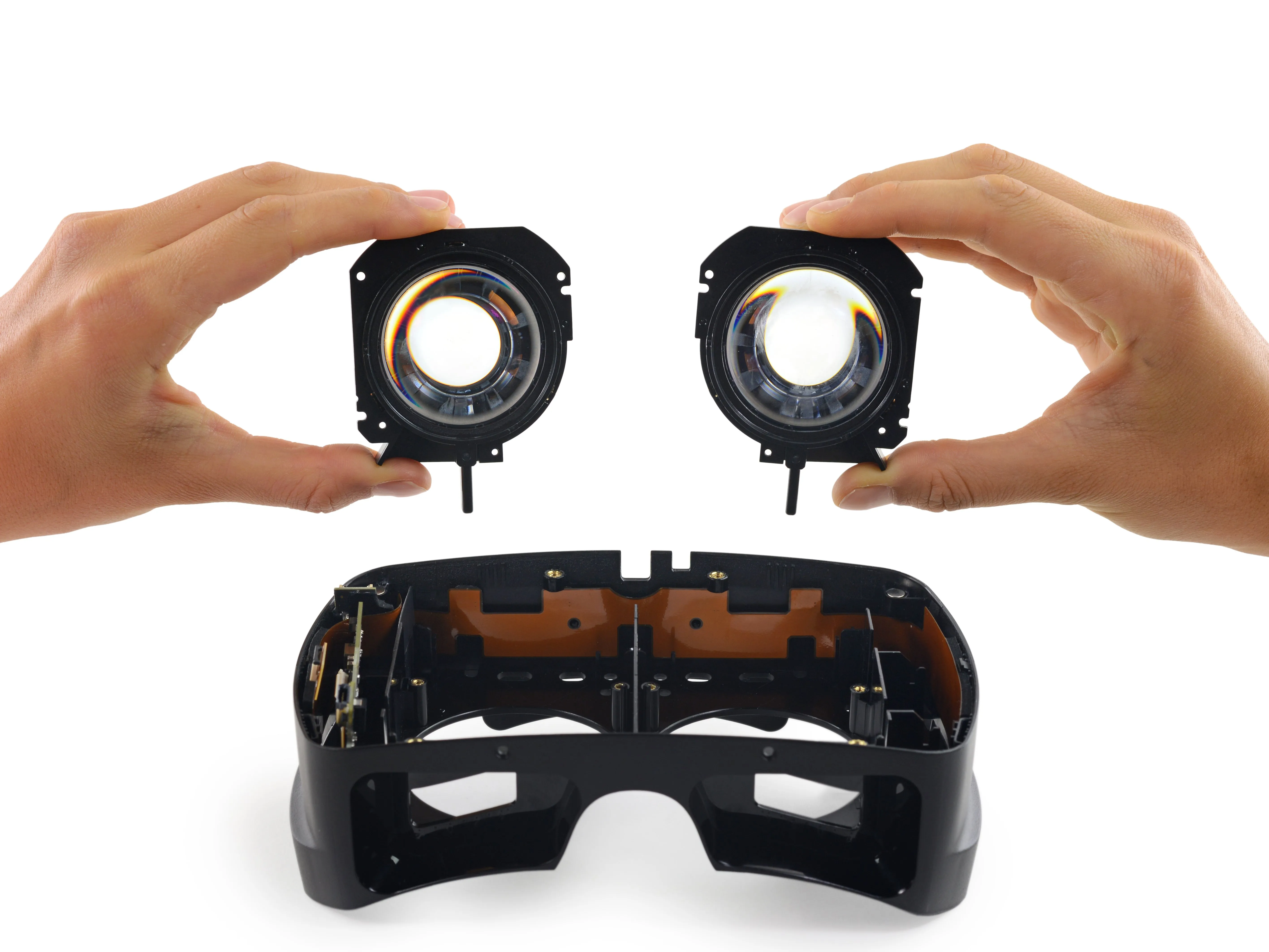

• Мы также воспользовались возможностью запечатлеть круглые глазки HDK. Хотя внешне они напоминают те, что были в старый добрый Oculusно вместо линзы Френеля которые мы которые мы видим в устройствах в последнее времяно на самом деле это двухэлементные линзы, с меньшей хроматической аберрацией и без 'лучей Френеля'. Они связаны с этой более ранней (HDK до версии 1.3) конструкции.

Шаг 12

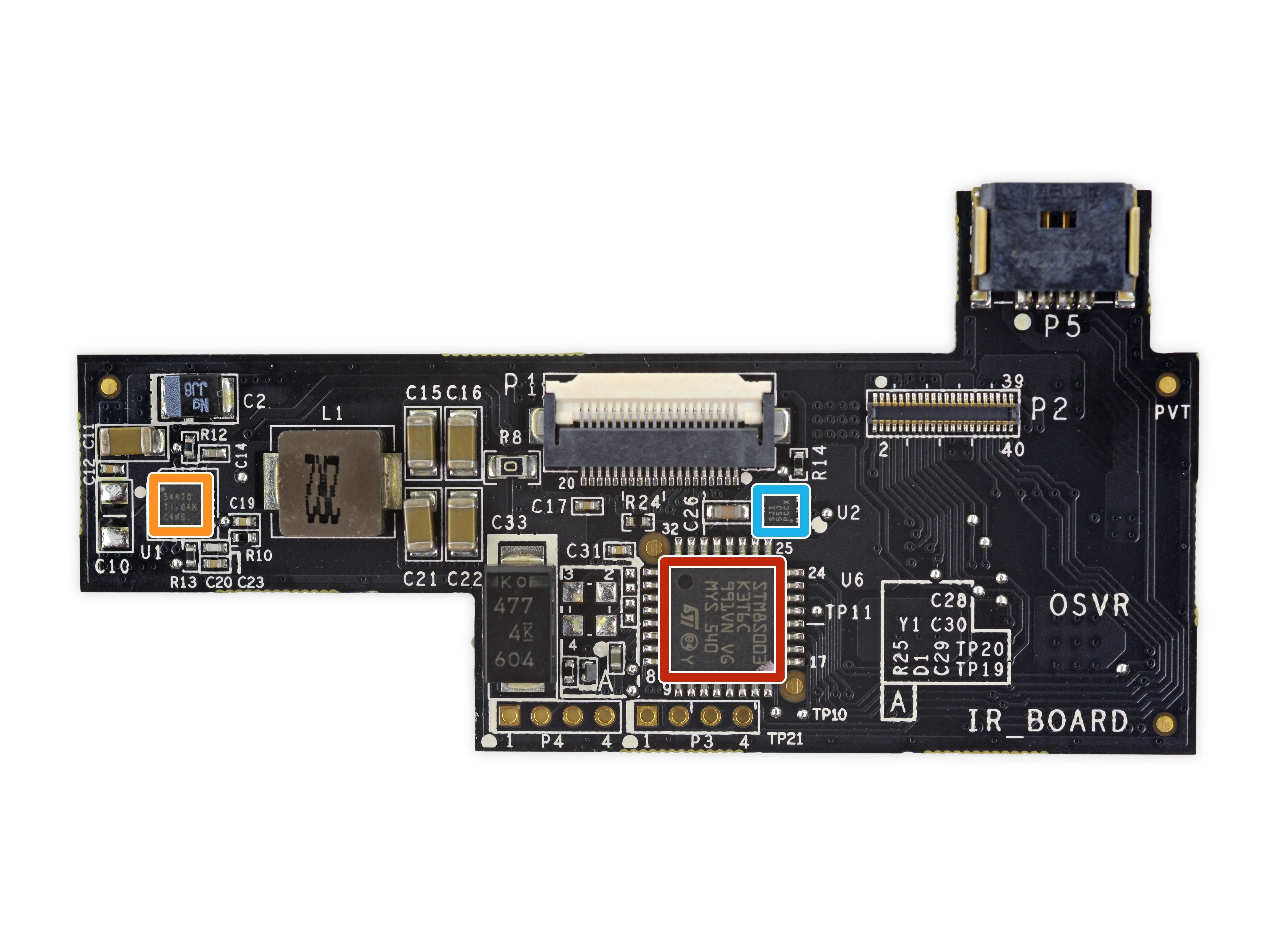

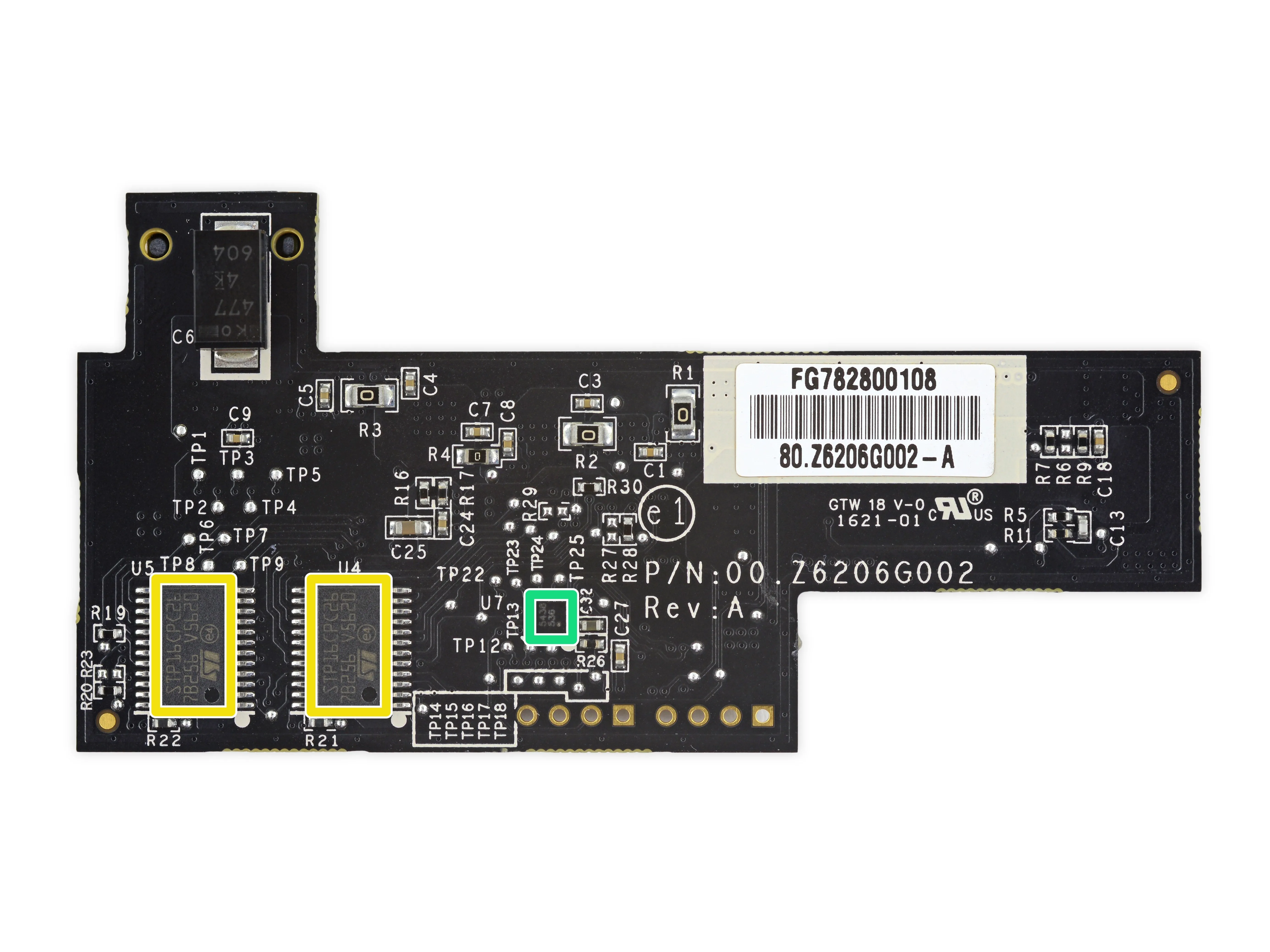

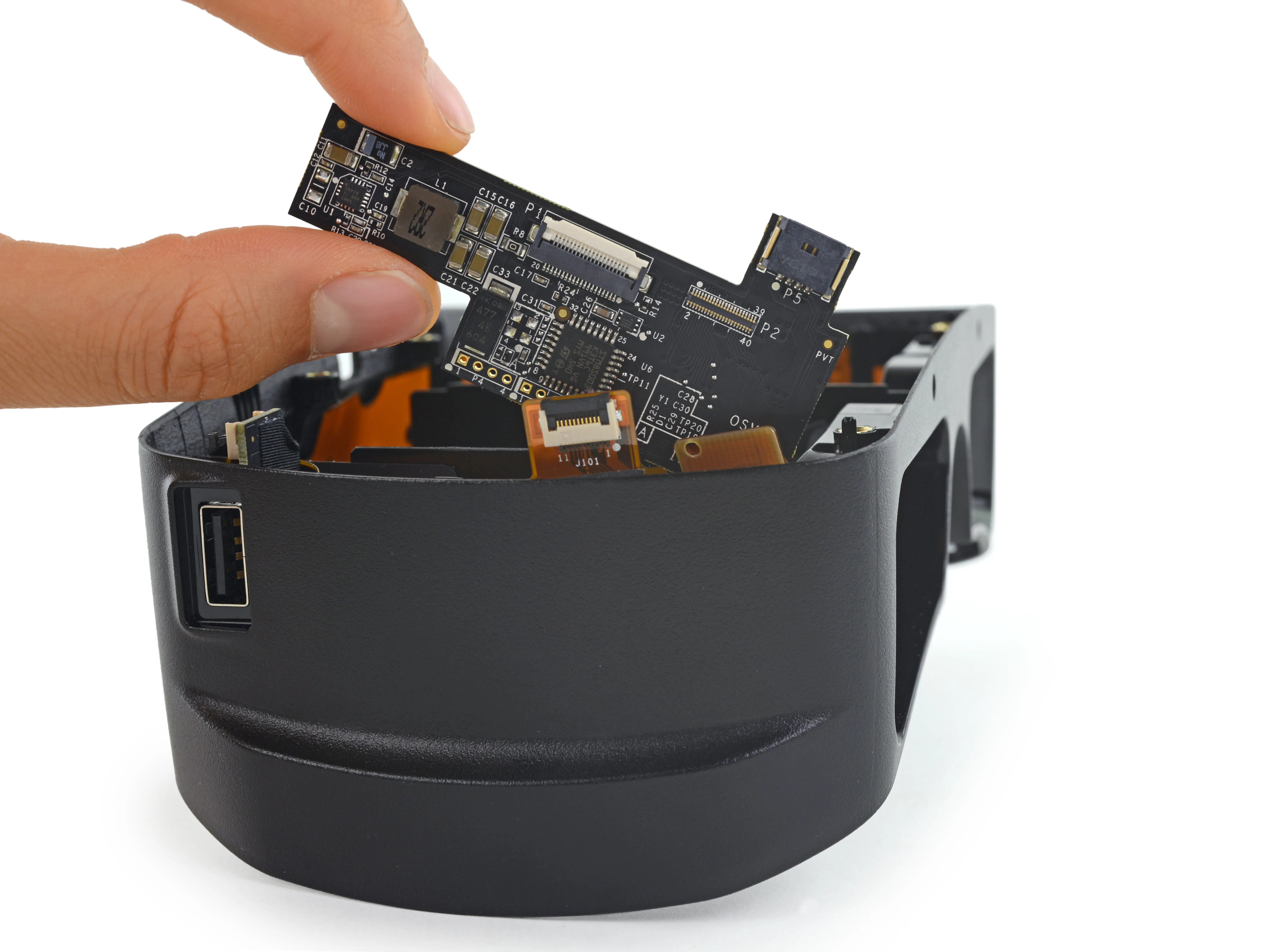

• На боковой стороне гарнитуры находится ИК-плата. Мы знали, что что-то должно держать все эти ИК-светодиоды под контролем.

• На плате расположено еще несколько кремниевых микросхем:

• STMicroelectronics STM8S003K3 8-битный микроконтроллер

• Texas Instruments TPS54478 вентильный преобразователь

• STMicroelectronics STP16CPC26 Низковольтный 16-битный драйвер светодиодных стоков постоянного тока

• Vishay VSOP58438 Схема предусилителя для ИК-пульта дистанционного управления

• Texas Instruments TPS7A3701 LDO-регулятор 1 A

Шаг 13

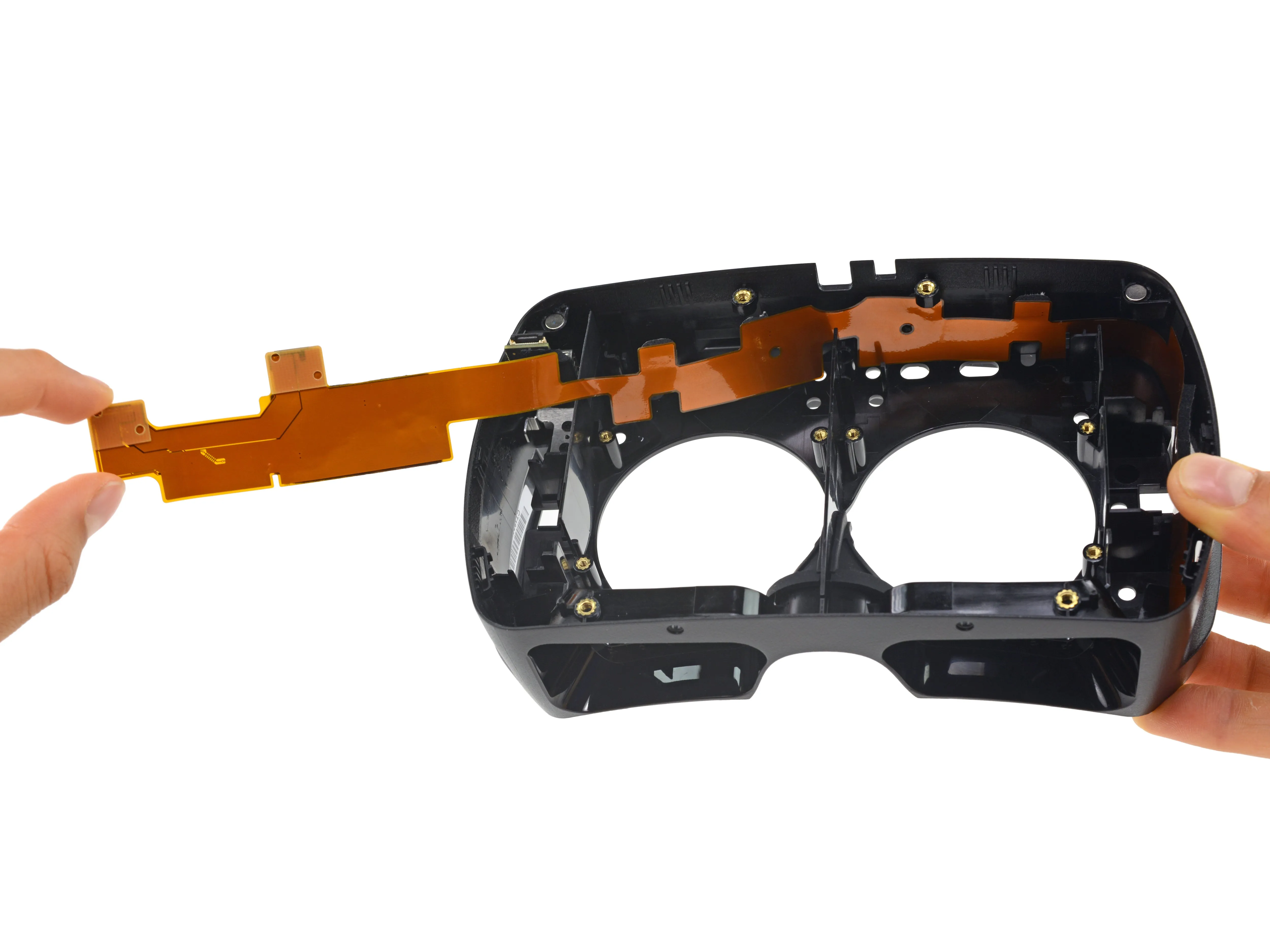

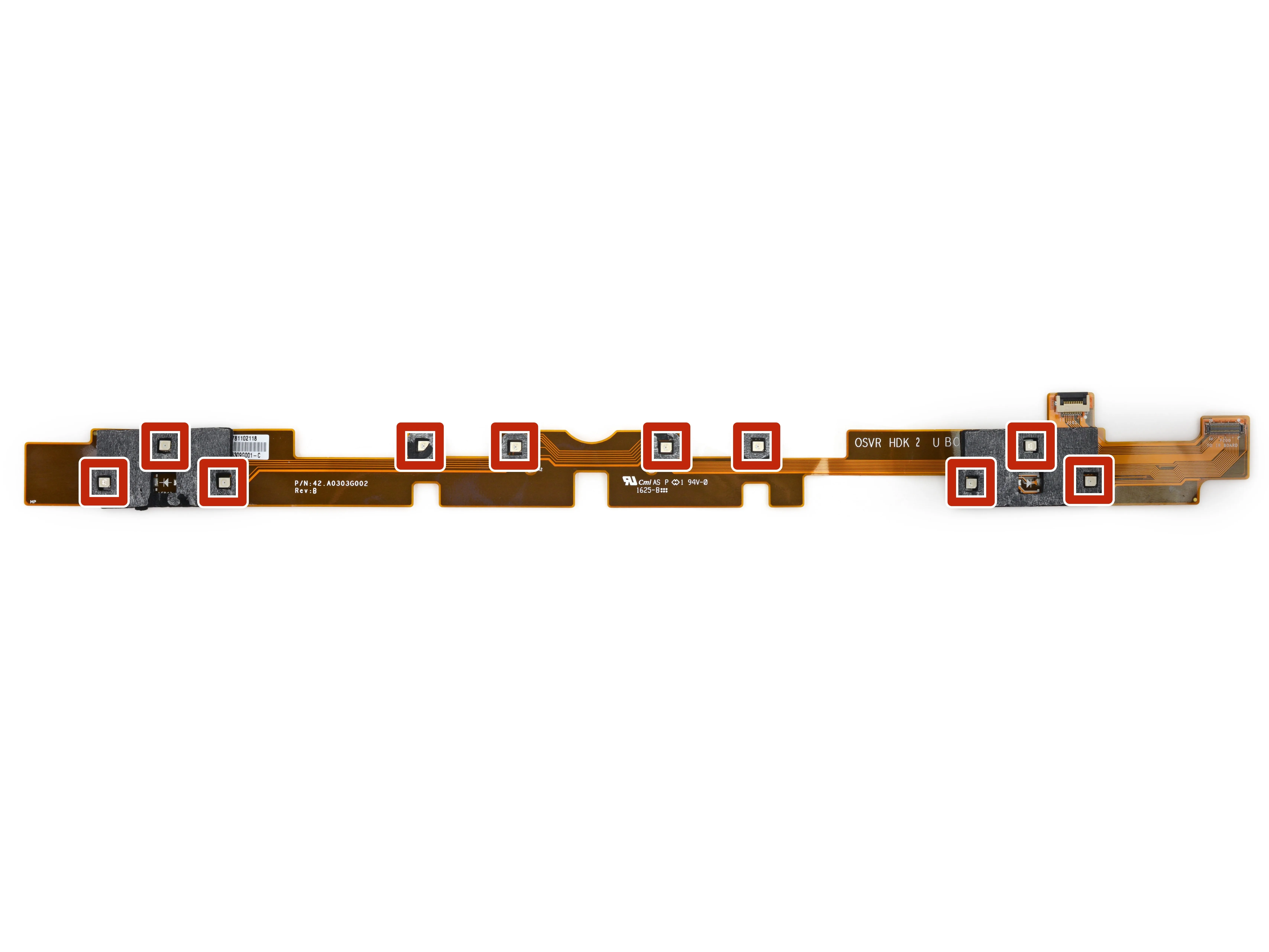

• Второй светодиодный массив очень длинный - см. невидимая измерительная лента на фото для сравнения - обматывается вокруг верхней и обеих сторон лицевой панели.

• Сама лента хорошо приклеена, и ее немного сложно извлечь, но нам удалось освободить 10-светодиодный кабель без происшествий.

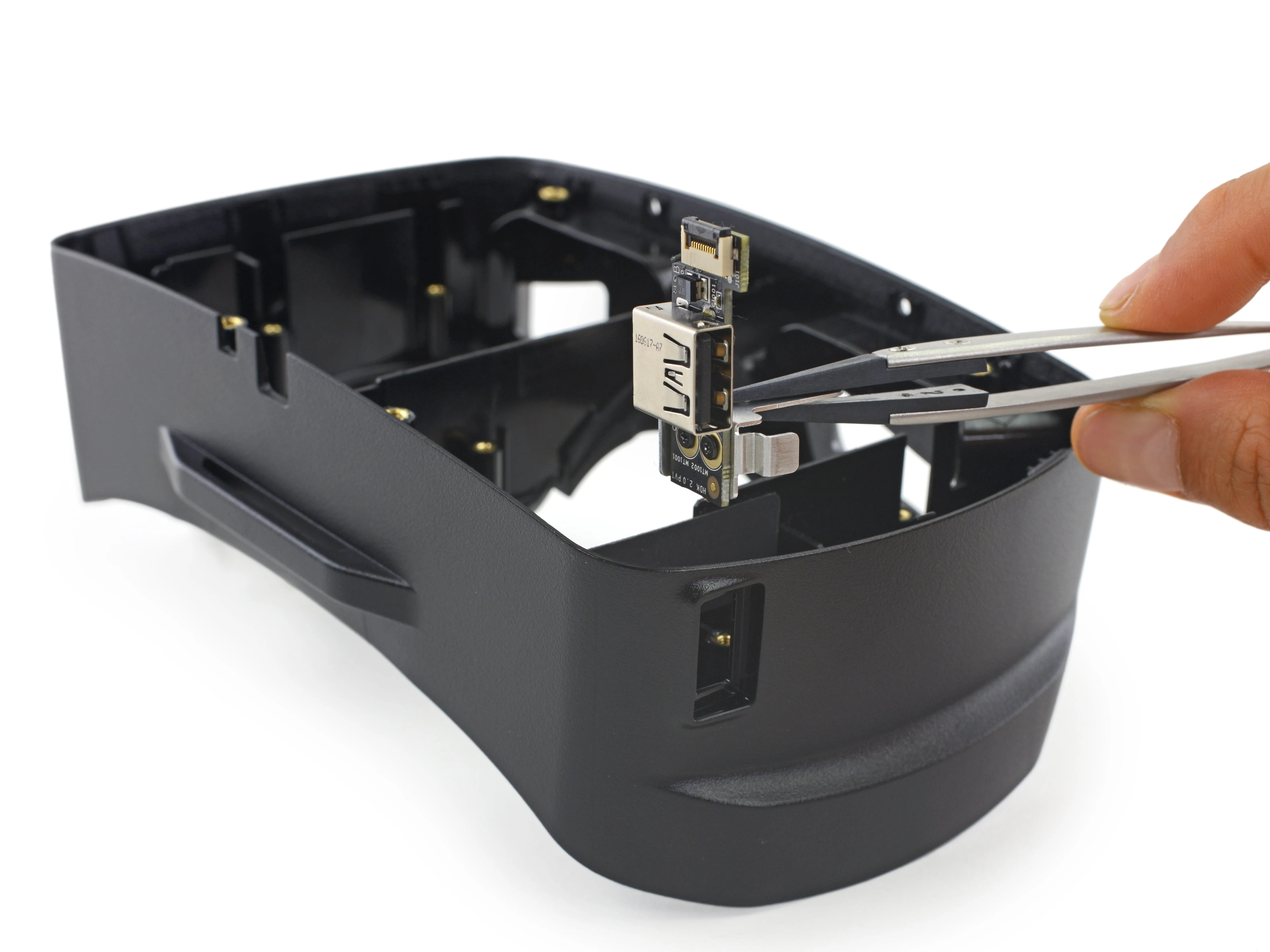

• Когда светодиодный массив извлечен, между нами и USB-портом остаются только два крестовых винта.

• Эта плата - всего лишь соединитель, без какой-либо активной схемы, надеемся, что какой-нибудь аксессуар когда-нибудь найдет ей применение.

Шаг 14

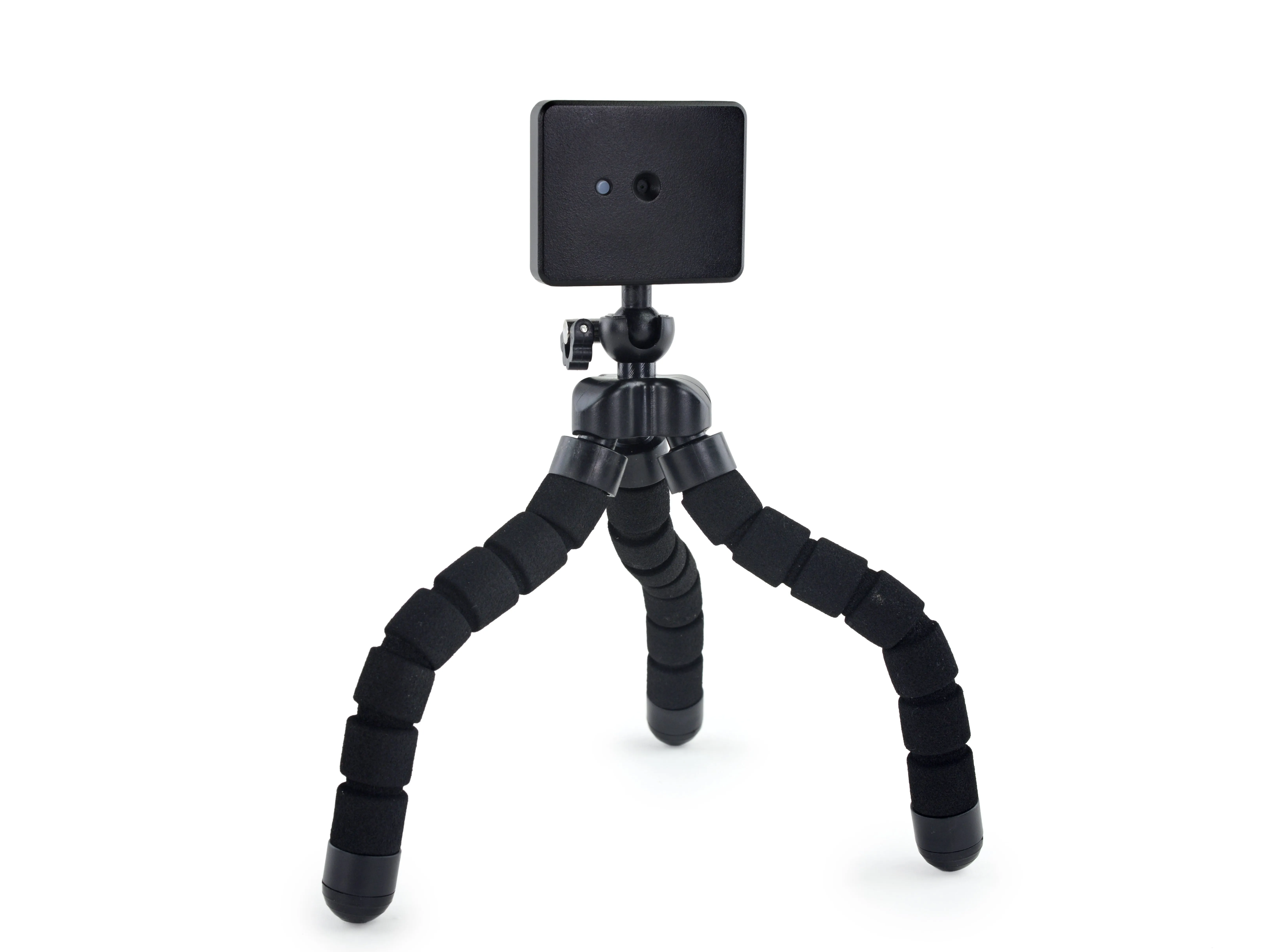

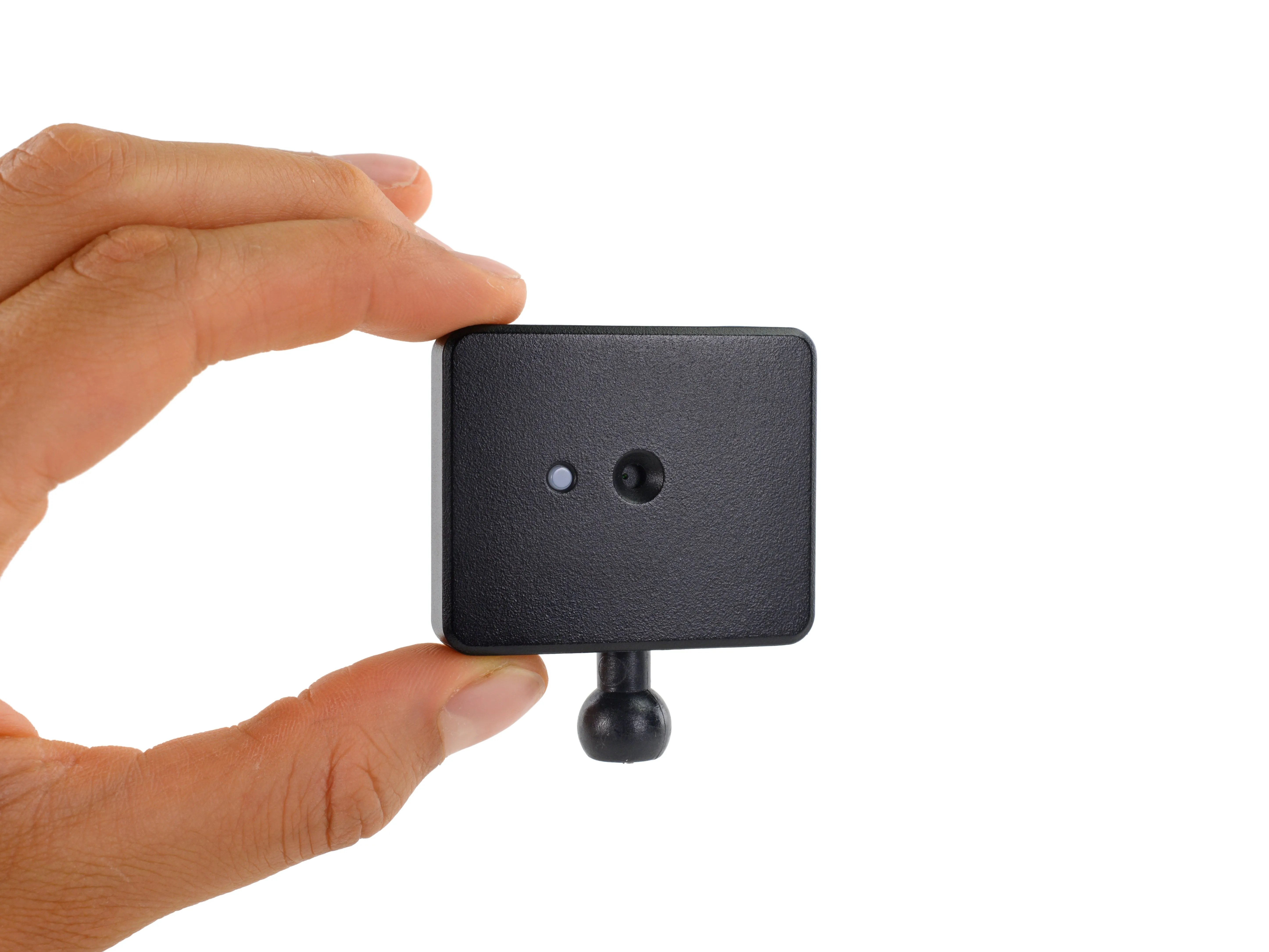

• Теперь перейдем к бдительному пауку (или, может быть, бдительному сложный вирус?)- это ИК-чувствительная камера!

• Этот малыш отслеживает ваши движения через инфракрасные излучатели на гарнитуре, пока вы наслаждаетесь виртуальной реальностью.

• Хотя OSVR HDK 2 использует технологию, аналогичную Oculus Rift, его камера крошечная по сравнению с камерой Rift. Constellation ..

• Модуль камеры также оснащен стереоразъемом 3,5 мм, который используется для синхронизации камеры со светодиодами на HMD.

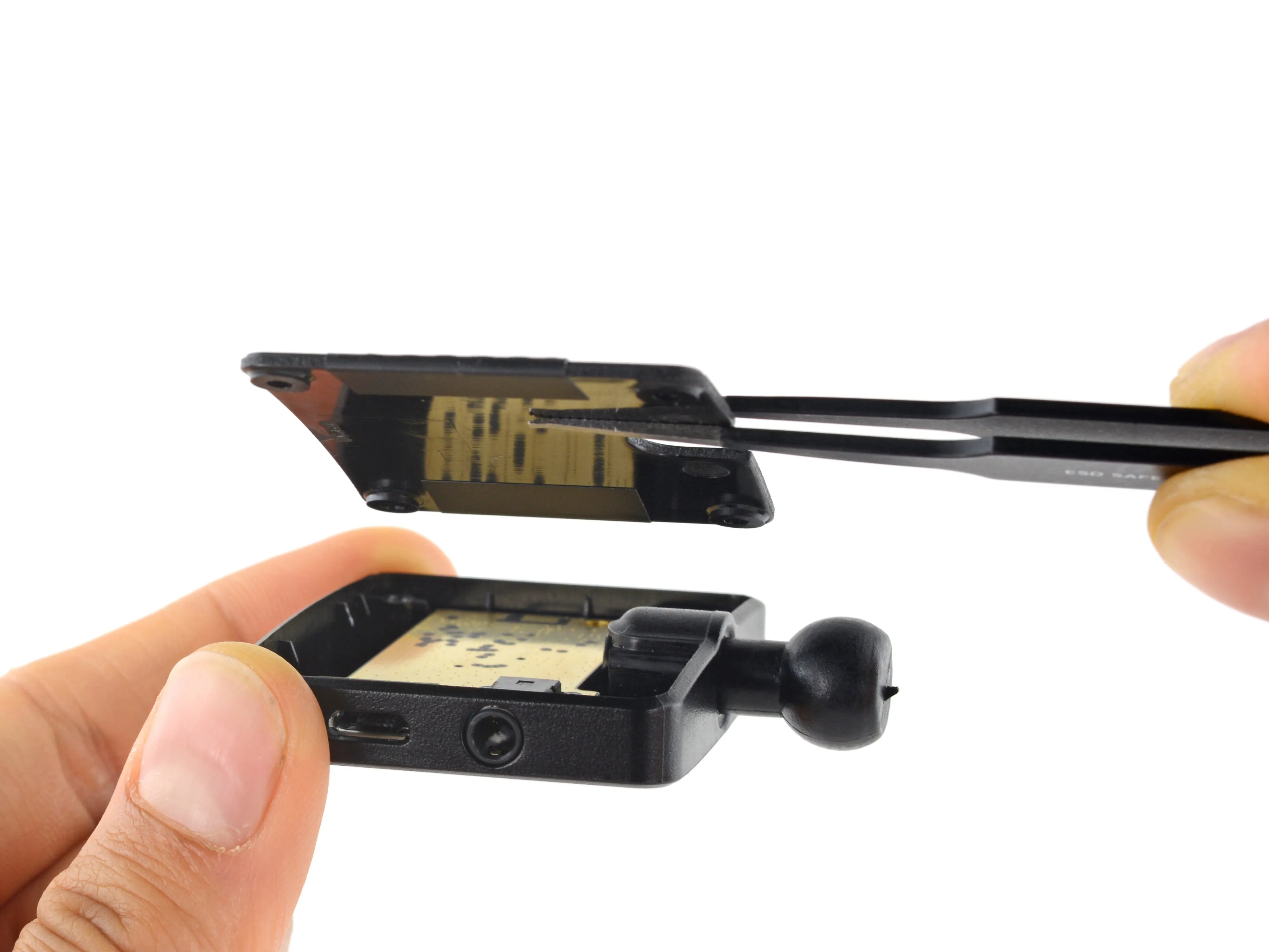

Шаг 15

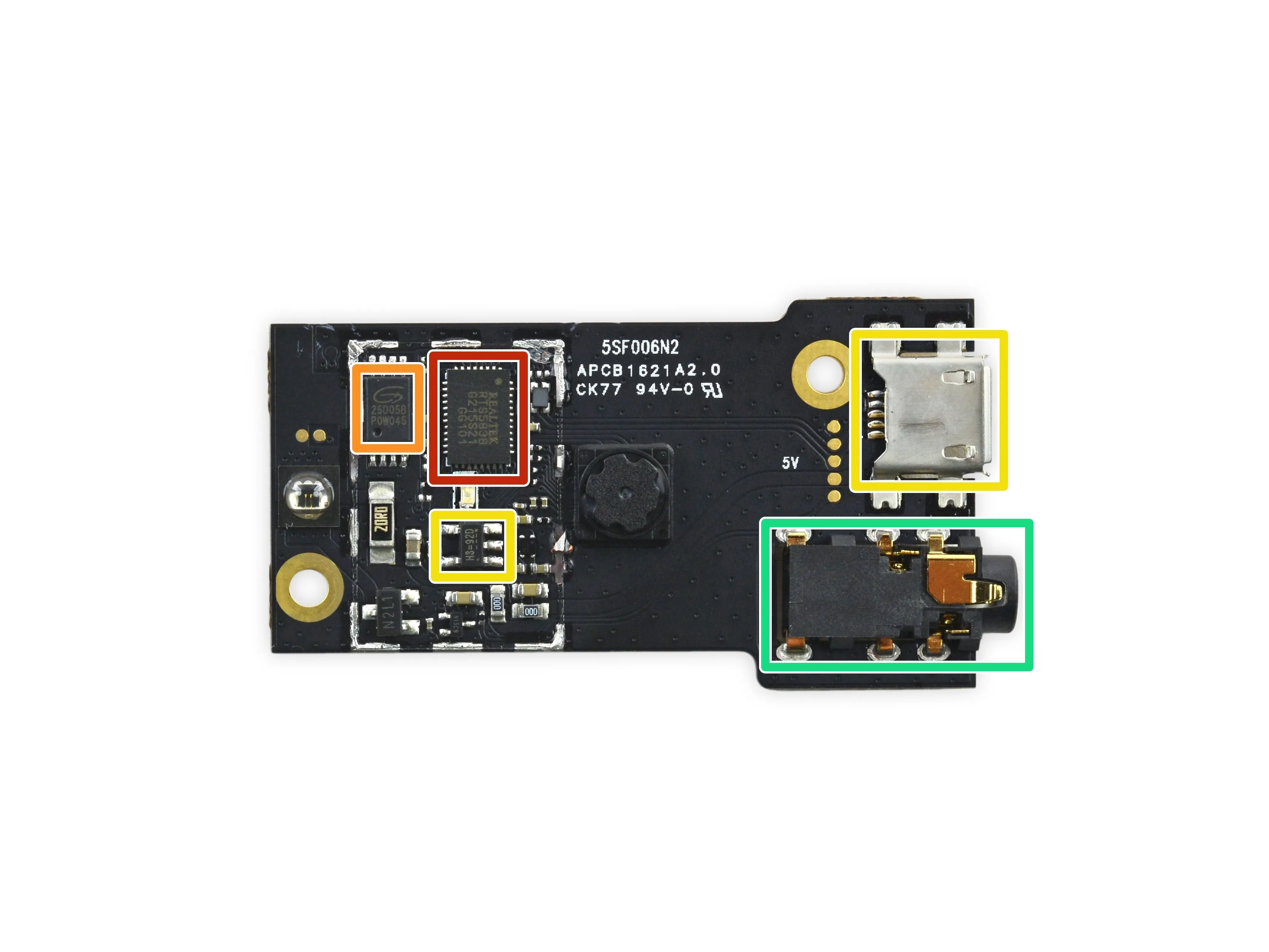

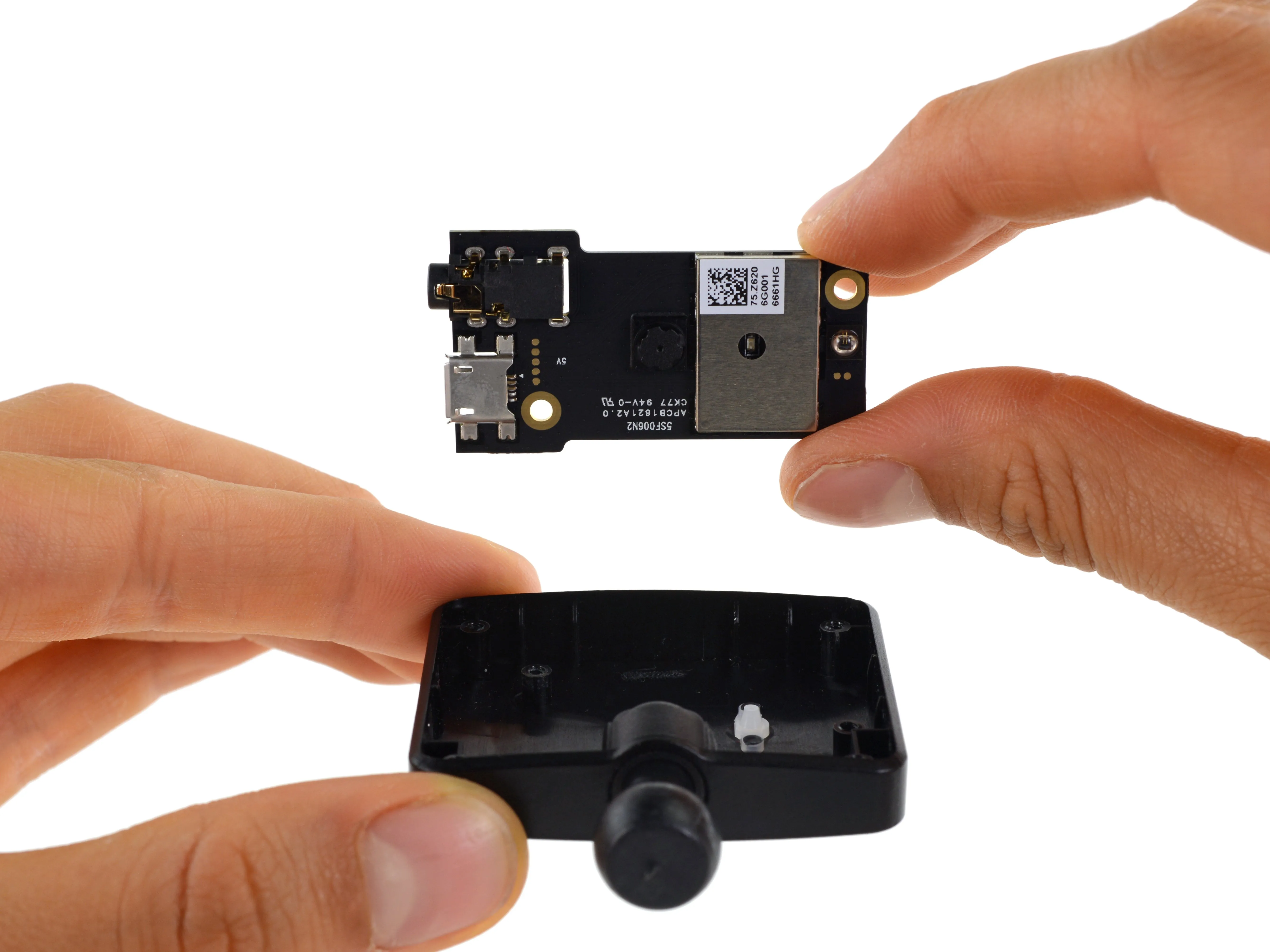

• Внутри модуля камеры мы находим маленькое мобильное устройство, укомплектованное двумя микросхемами:

• контроллер камеры Realtek RTS5838 (вероятно, аналогичный RTS5822)

• GigaDevice GD25D05B 512 Kb Serial NOR flash

• LDO-регулятор Fitipower Integrated Tech FP6146-15S5G 300 мА / 1,5 В.

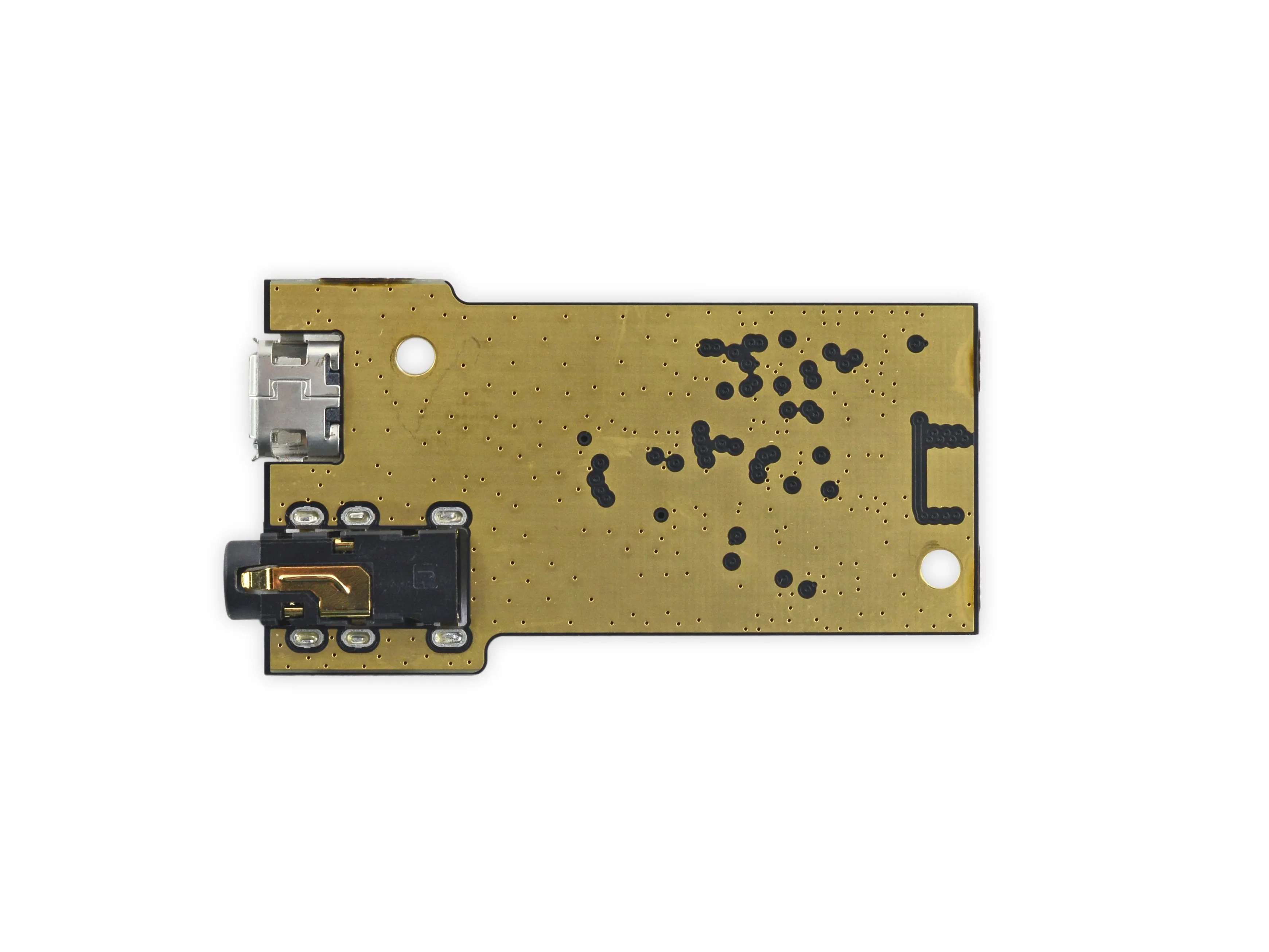

• И это еще более полная комплектация с двумя портами:

• Порт Micro USB

• Порт синхронизации

Шаг 16

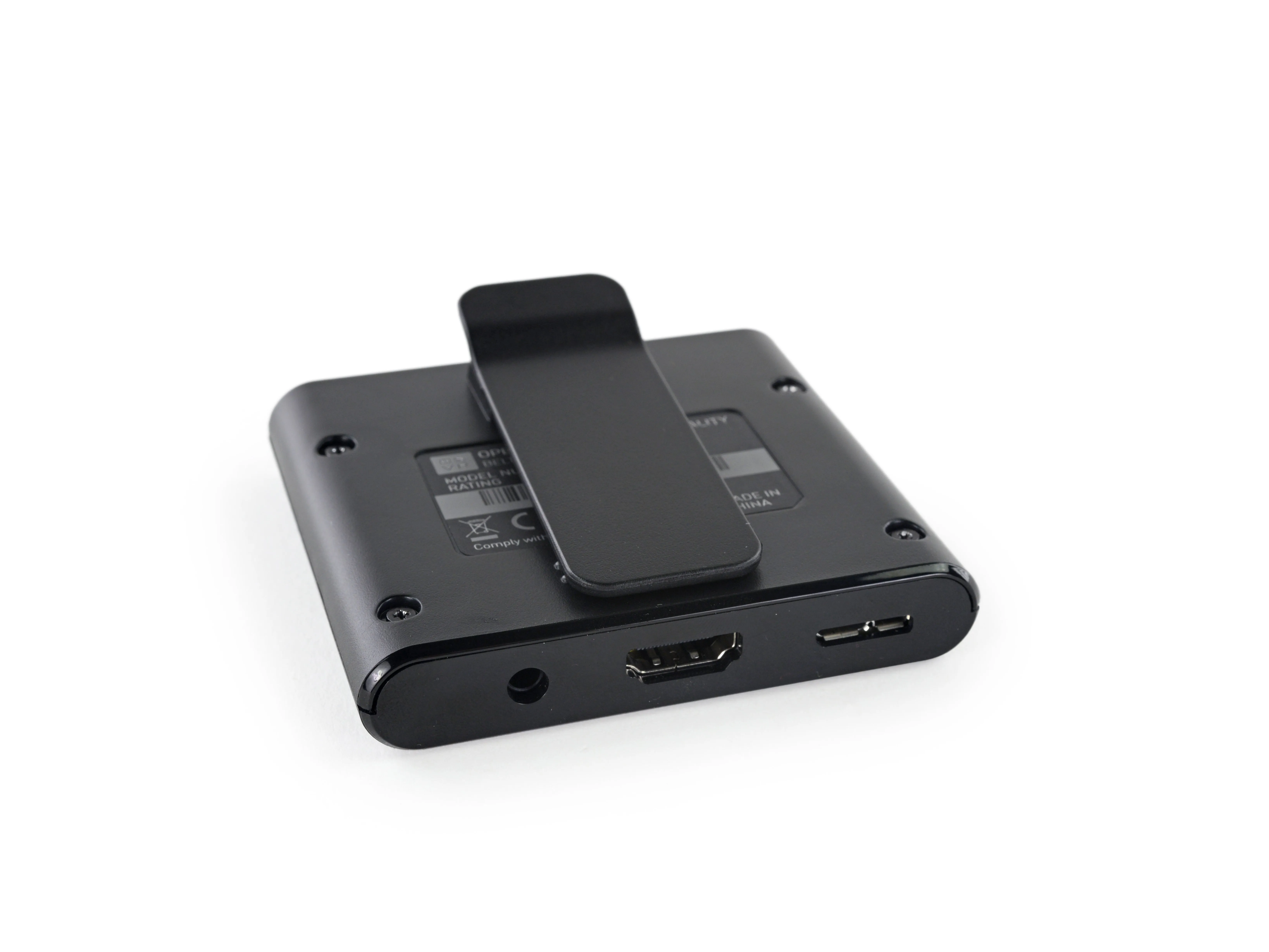

• Наш новый модный аксессуар, накладной бокс на пояс, предлагает улучшенное 'управление кабелями', которое очень похоже на их складирование. Шесть портов заполняют эту присоску:

• В нижней части находится гнездо для кабеля питания и синхронизации камеры, а также HDMI-вход и USB 3.0 для подключения к компьютеру.

• Сверху находятся разъем для наушников, порт для фирменного кабеля HMD и запасной порт USB 3.0 (для аксессуаров или, возможно, для 'сладких' хаков).

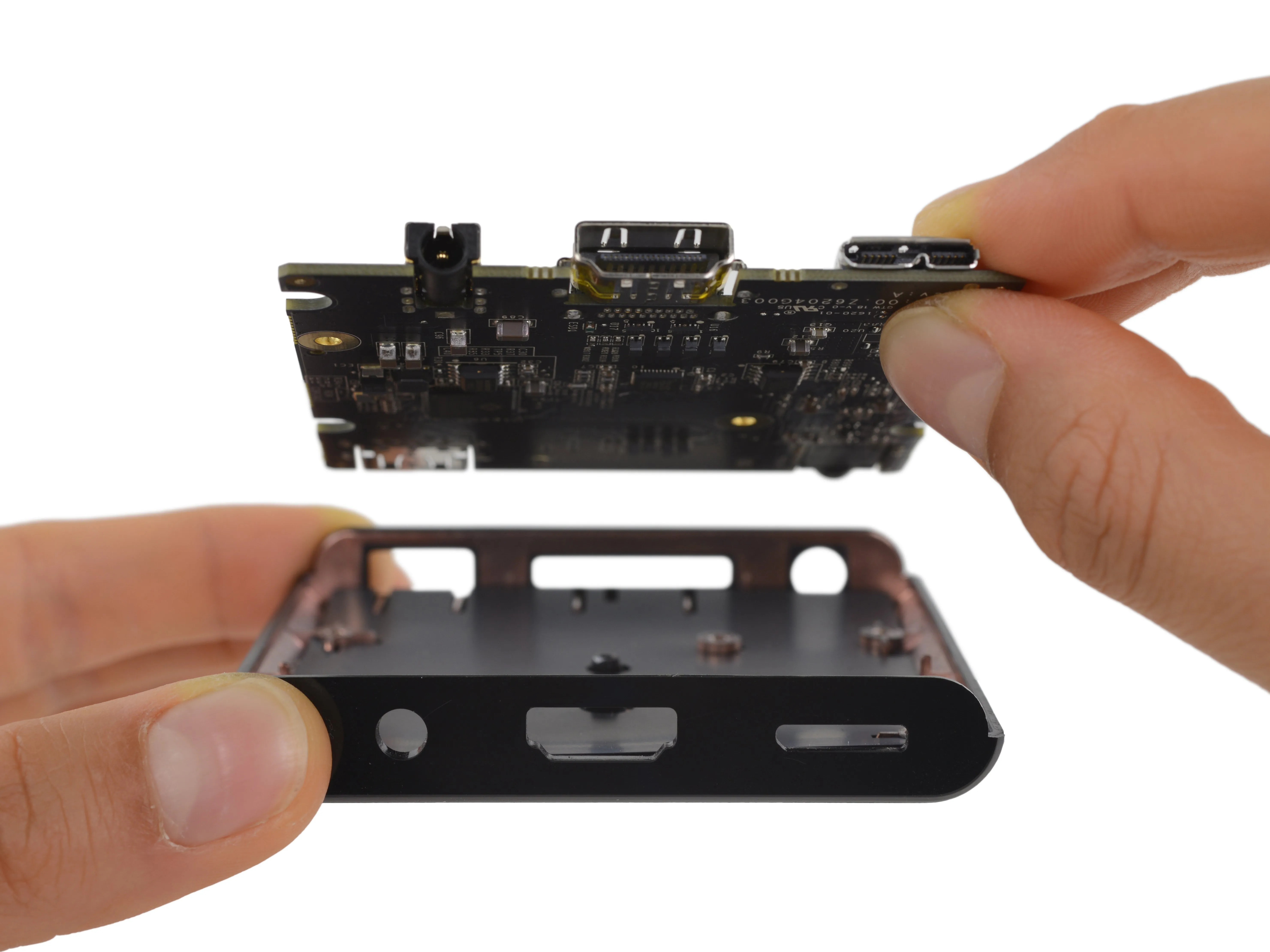

• После беглого осмотра портов мы прощаемся с четырьмя крестовыми винтами, а затем беремся за саму плату. Посмотрим, удастся ли нам найти те 'усилители сигнала', о которых мы слышали.

Шаг 17

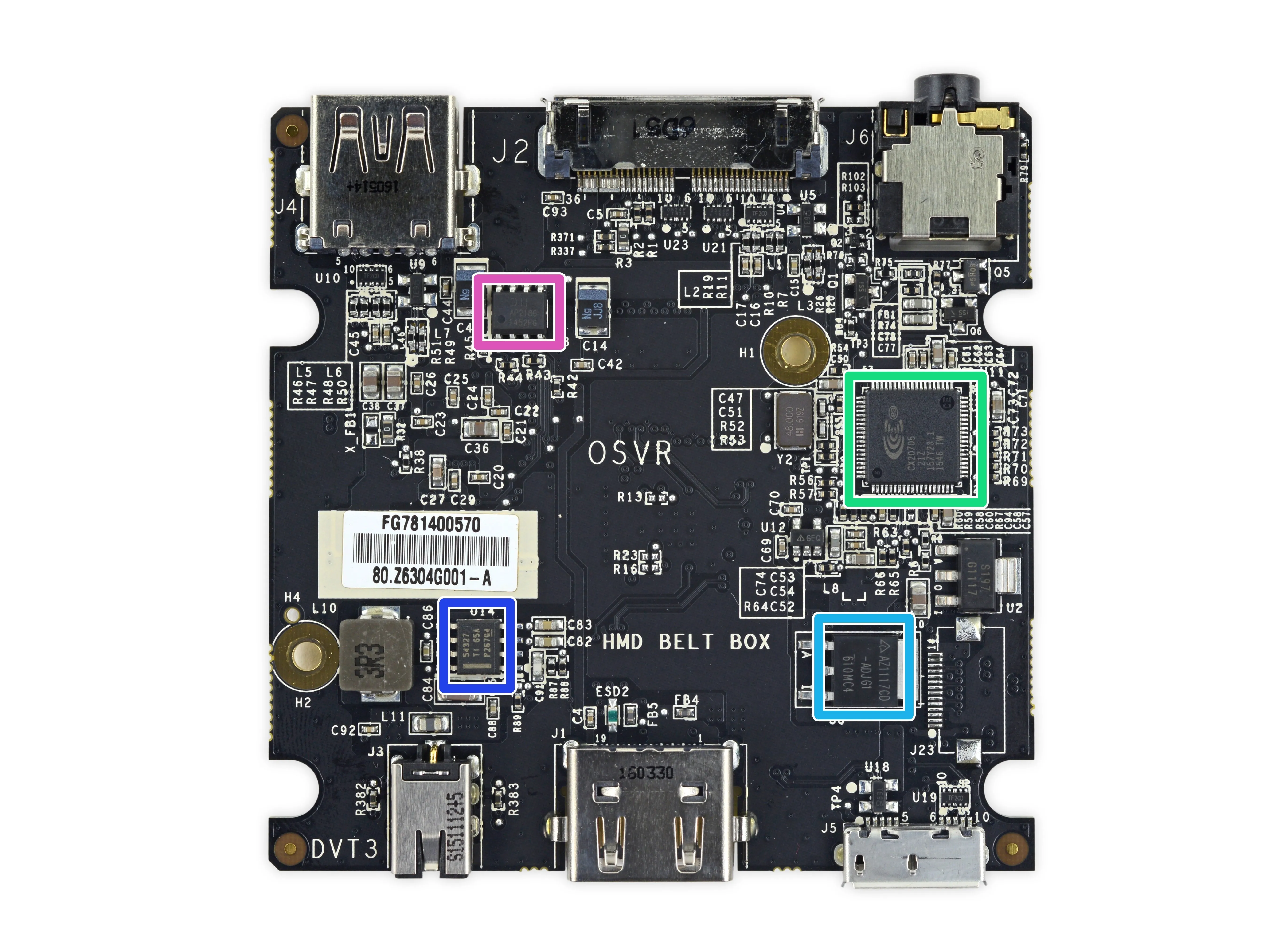

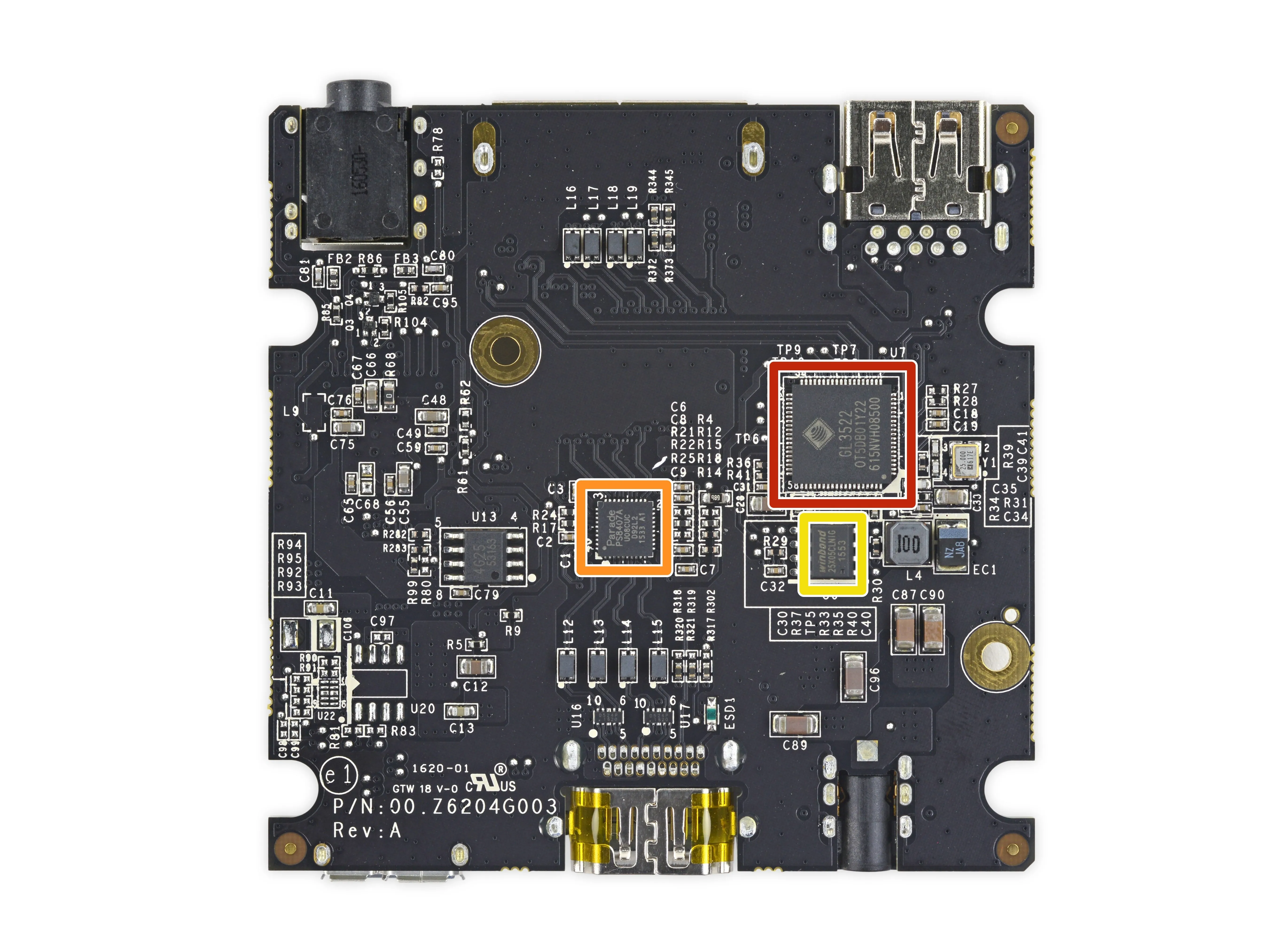

• Что заставляет работать наш новый аксессуар для бедер? Мы заглянули на плату, чтобы выяснить это:

• Genesys Logic, Inc. GL3522 Контроллер-концентратор USB 3.0

• Парад PS8407A ретранслятор для очистки от джиттера ('Усилители сигнала'? Это вы?)

• Winbond W25X05CL последовательная флэш-память

• Аудиокодек и DSP Conexant CX20705

• BCD Semiconductors AZ1117CD линейный регулятор с низким уровнем падения напряжения

• Texas Instruments TPS54327 преобразователь типа 'buck

• Diodes Incorporated AP2186 Переключатель питания USB

Шаг 18

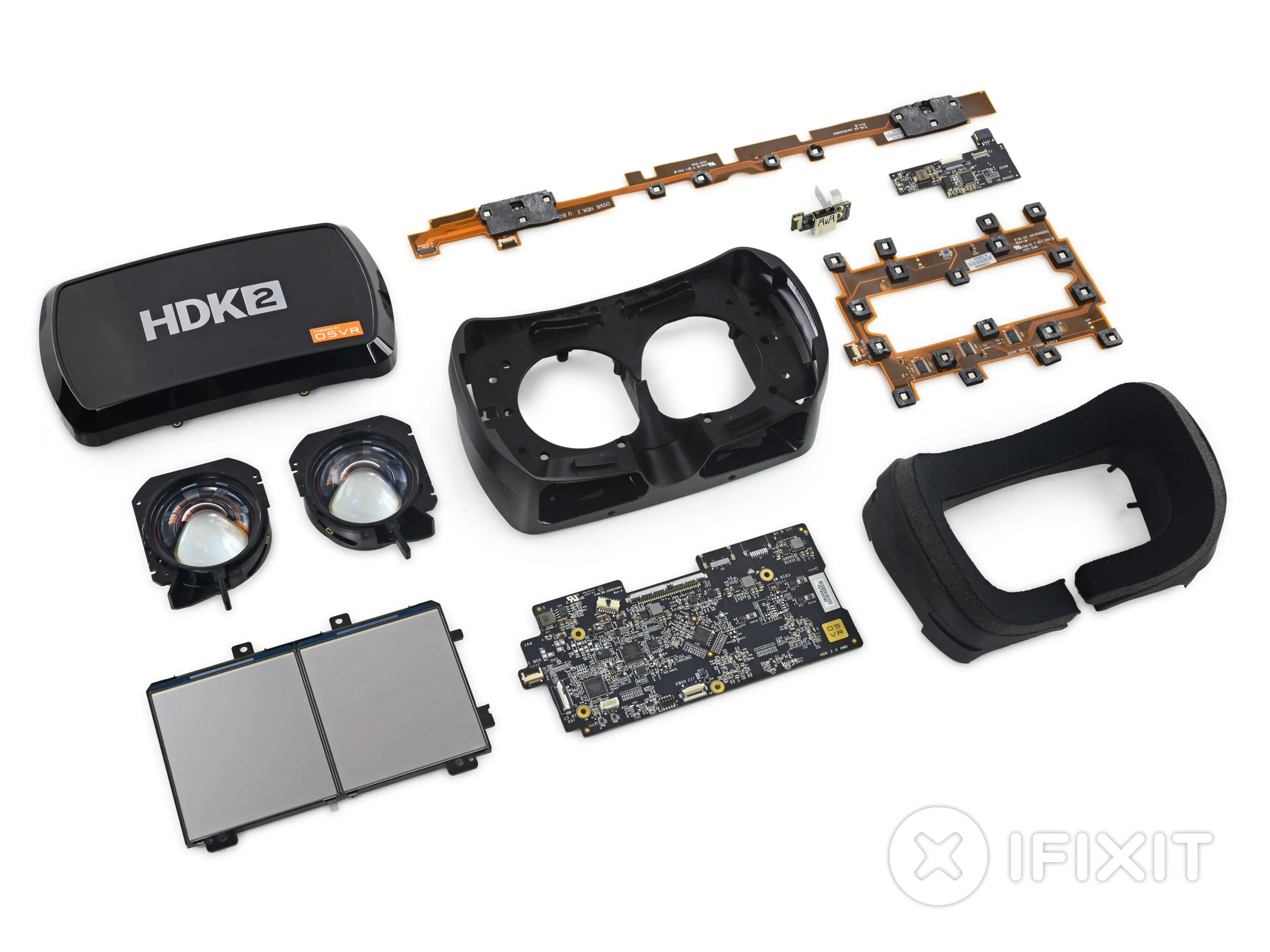

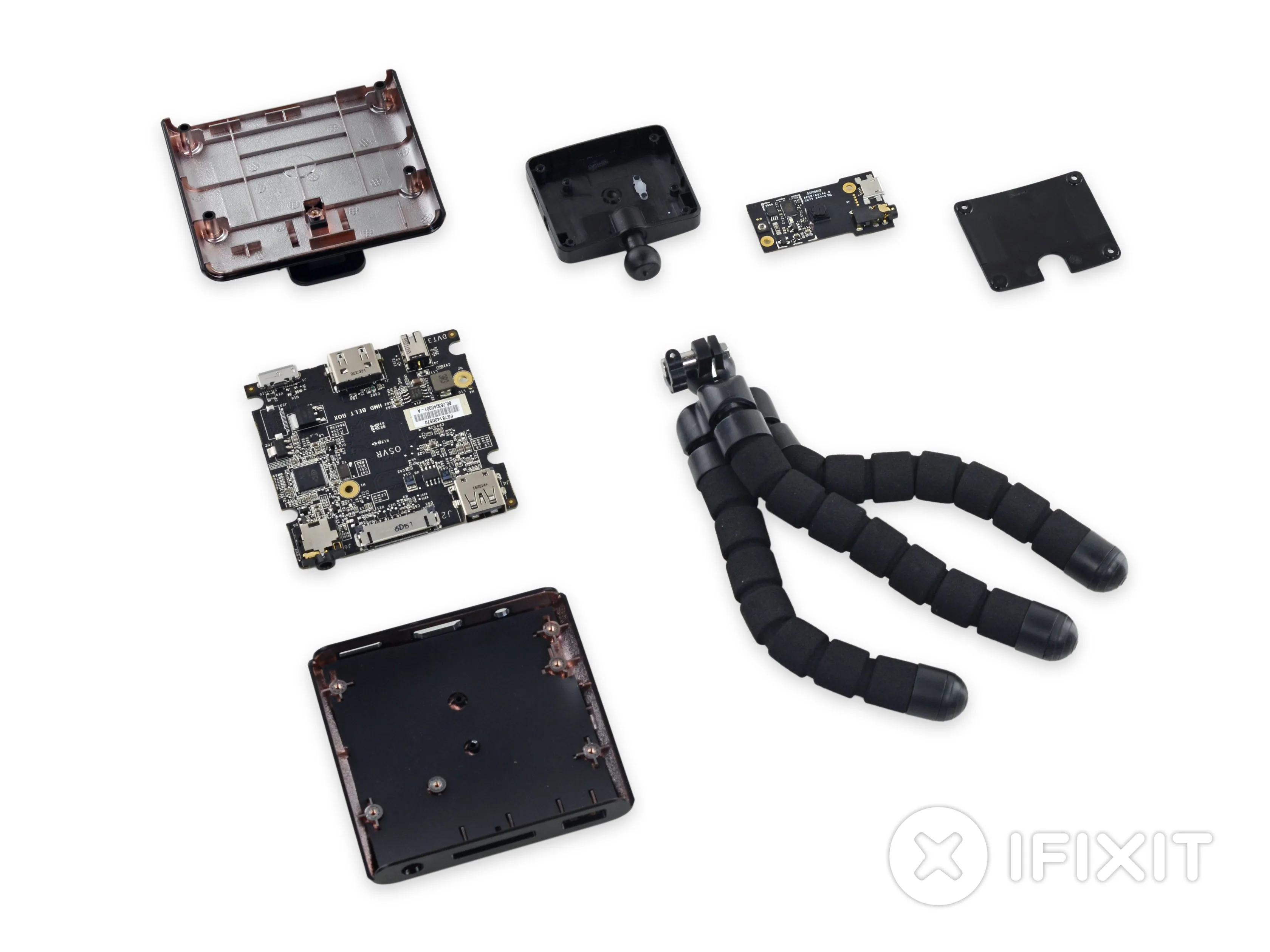

• Оценка ремонтопригодности OSVR HDK 2: 9 из 10 (10 - легче всего отремонтировать)

• Стандартные винты Phillips удерживают гарнитуру и ее компоненты вместе.

• Материнская плата легко доступна после снятия крышки.

• Кабели и поролоновая лицевая панель прочные и легко отсоединяются.

• Подключить материнскую плату к двум кабелям данных дисплея, расположенным под ней, довольно сложно.

• Два OLED-экрана прикреплены к корпусу с помощью клея, и чтобы их отсоединить, нужно немного повозиться.
