Разборка Razer Pro Click Mobile
Введение
Внутренности отличной bluetooth-мыши от Razer.
Что вам понадобится
Инструменты
Отвертка Phillips #0 | Источник - ifixit.com
Шаг 1 Разборка
Мышь Razer Pro Click Mobile прослужила мне более полутора лет. Это компактная bluetooth-мышь, которая великолепно управляется.
К сожалению, любопытство - не единственное, что двигало мной, когда я решил сделать этот разбор. Левая кнопка перестала работать :(
Поэтому я (собираюсь) исправить это (видите, что я сделал :]?).
Шаг 2

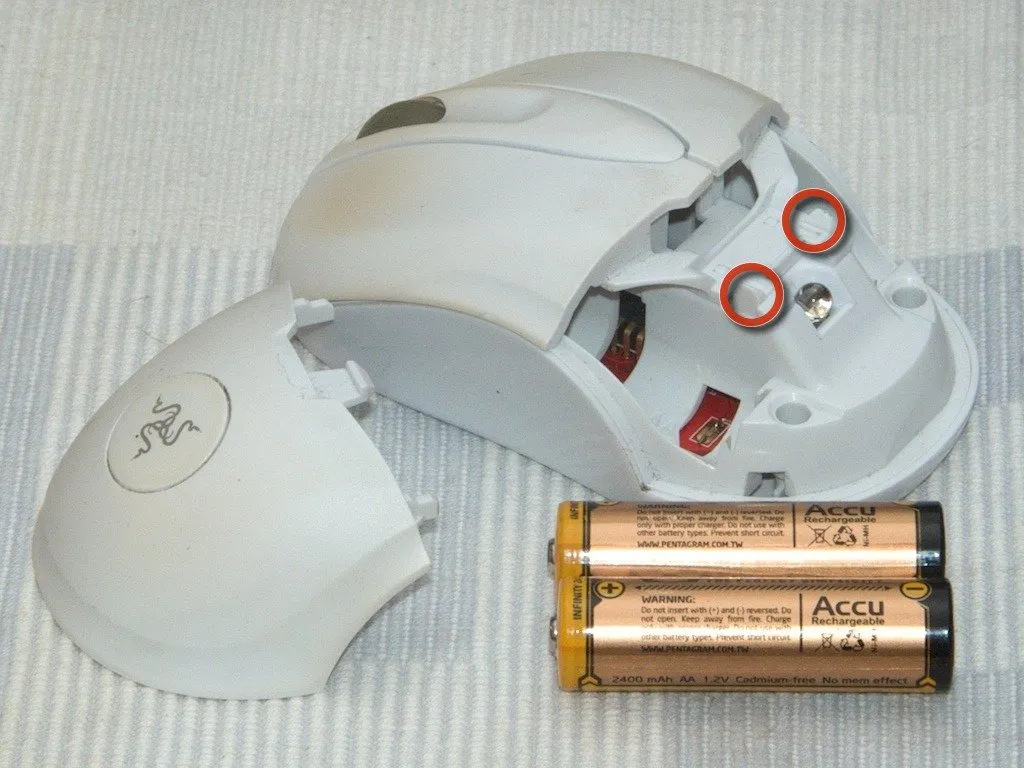

А теперь приступим к разборке. Откройте батарейный отсек, как вы делаете каждый раз, когда у этого энерджайзера заканчивается заряд. Как видите, я использую перезаряжаемые аккумуляторы.

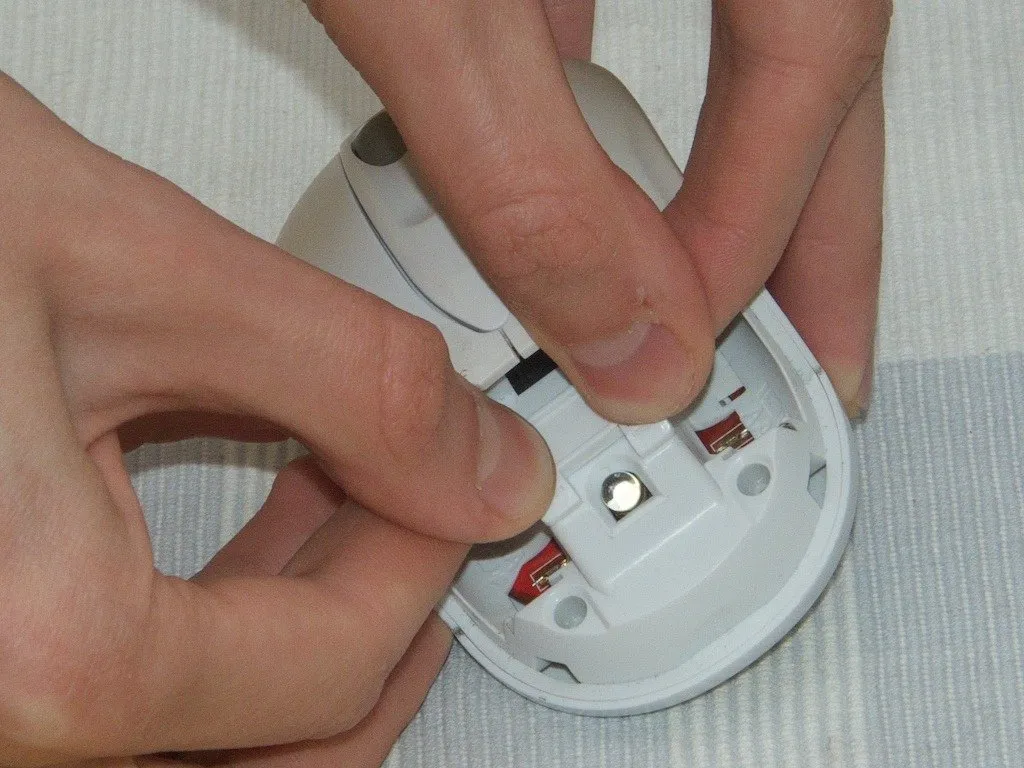

Потяните два отмеченных пластиковых элемента наружу.
Шаг 3

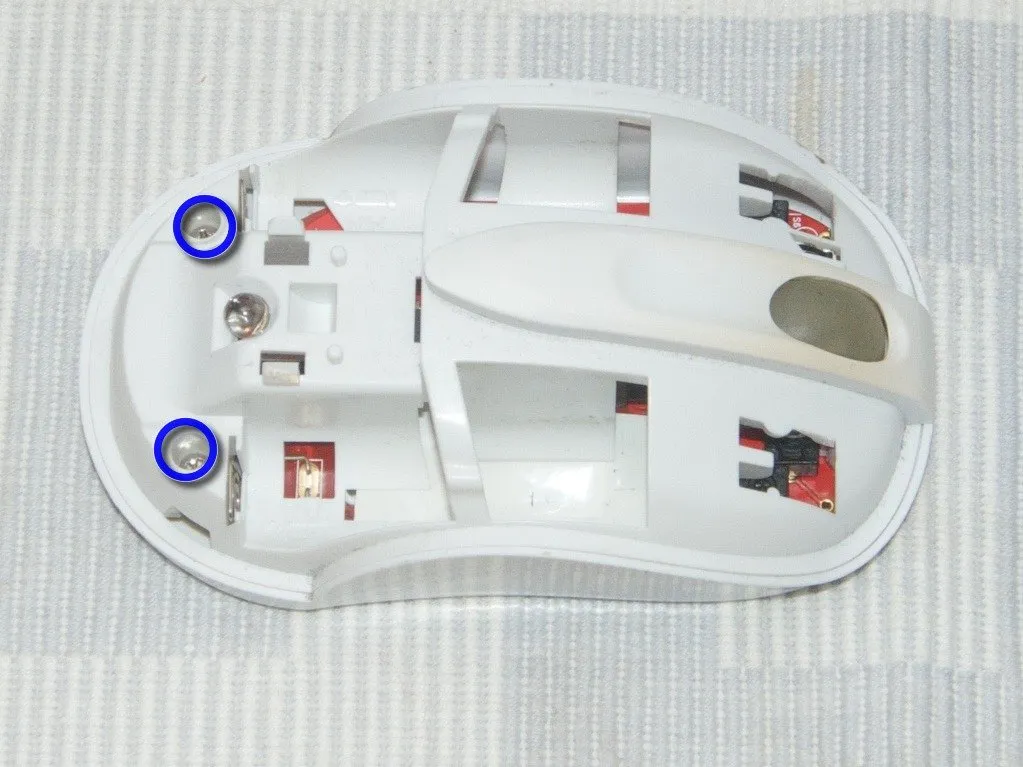

Выкрутите два винта с крестообразными головками.

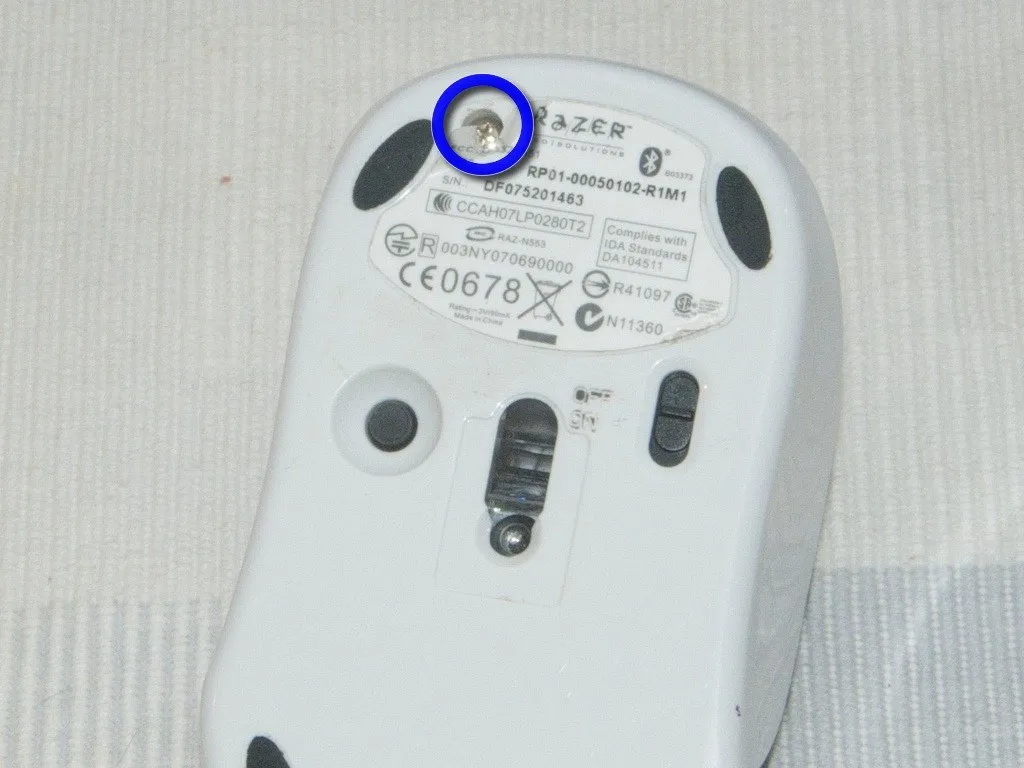

Третий винт находится под наклейкой, на нижней стороне мыши. Наклейка легко ломается, и это, вероятно, лишает вас гарантии.
Шаг 4

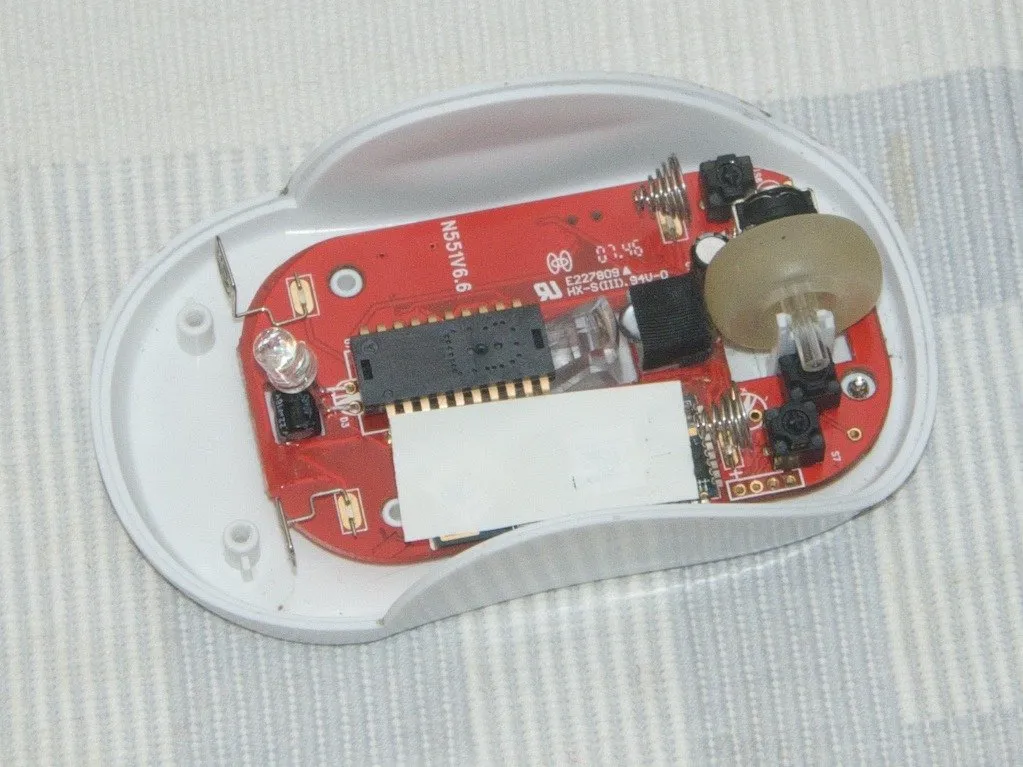

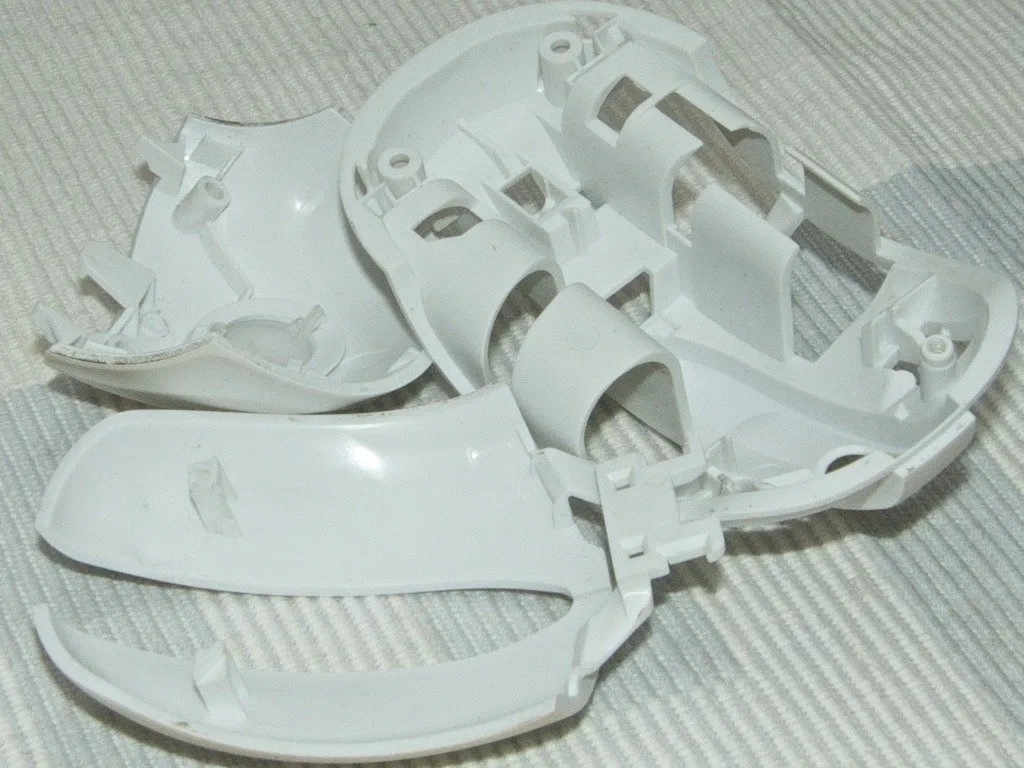

Теперь можно снять основную пластиковую крышку.
Пластик очень толстый и выглядит прочным. Моя модель пережила много ударов, но, видимо, я уронил ее слишком часто, чтобы левая кнопка не работала.
Шаг 5

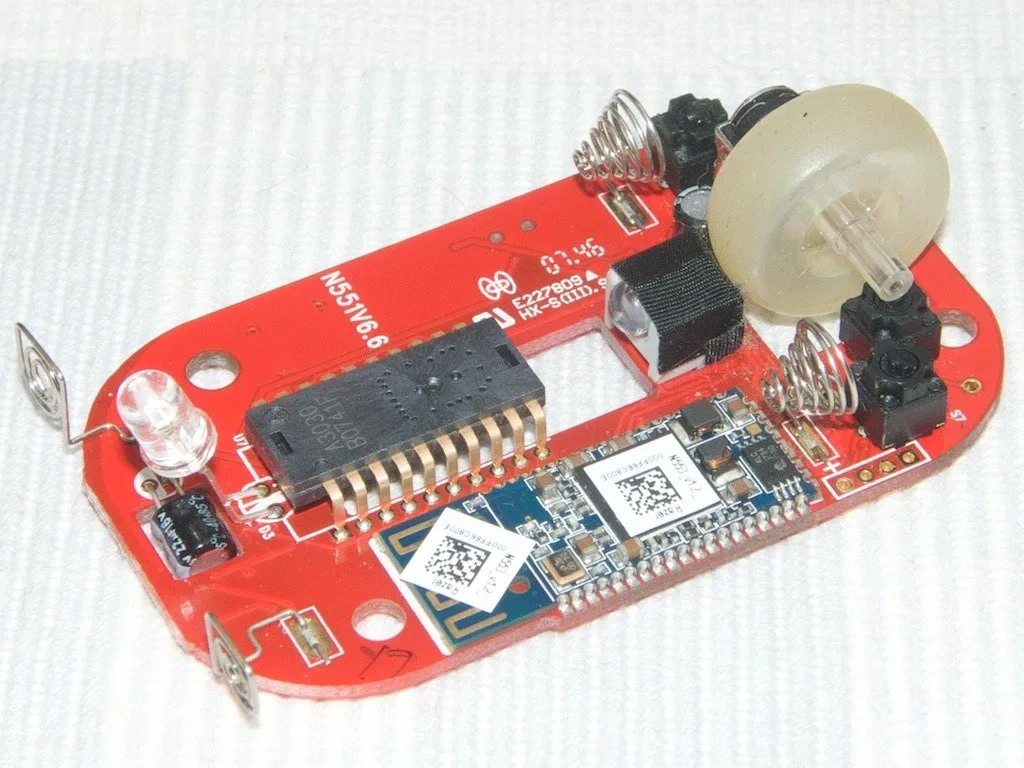

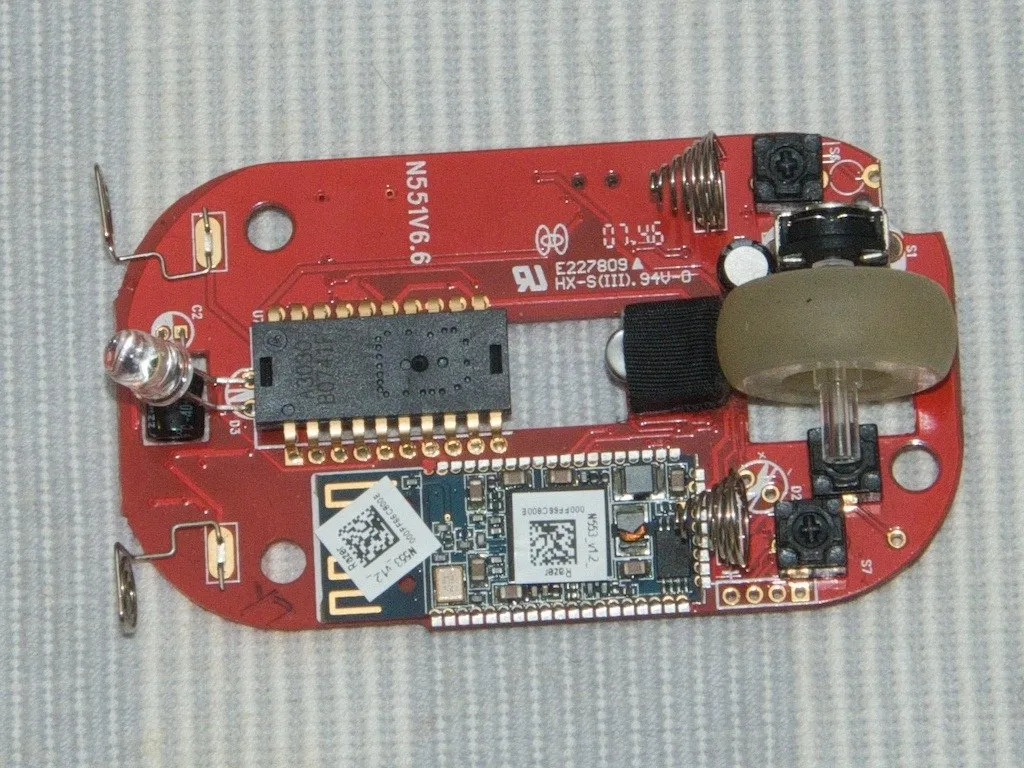

Теперь можно снять основную плату.
Устройство состоит из двух микросхем
Оптический датчик находится на среднем блоке, подписанном: A3030 B0741F

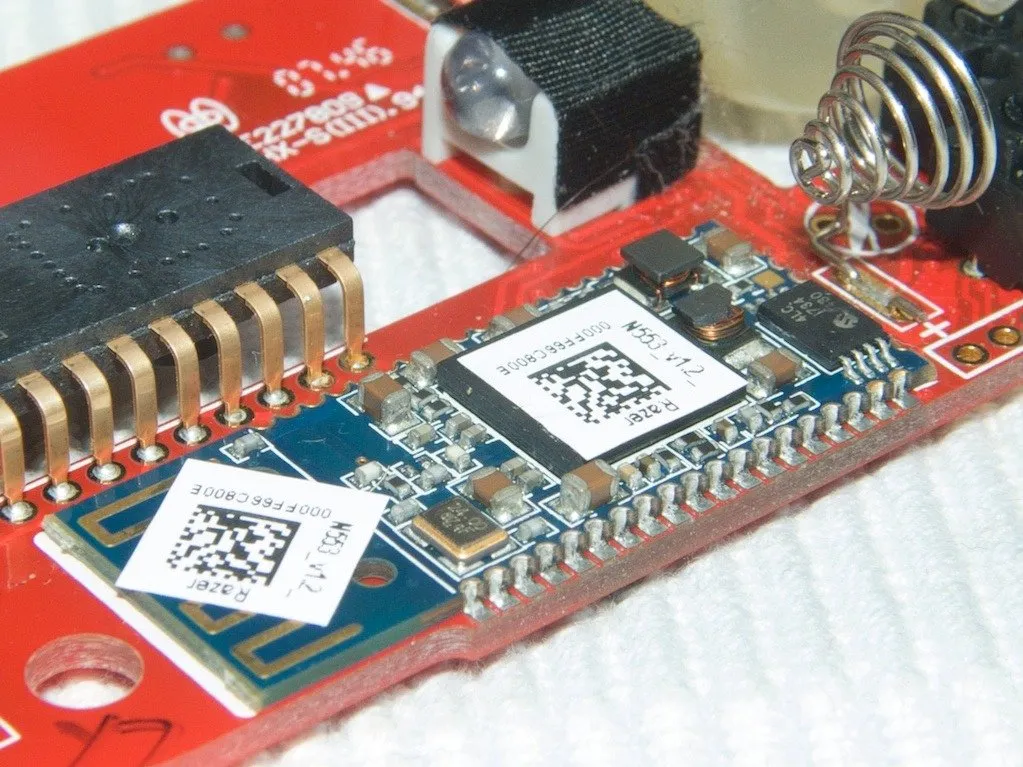

Второй чип находится на отдельной синей плате. На ней находится белая наклейка с надписью 'Razer' и N553_v1.2_.
Остальные элементы - это светодиоды, кнопки, колесный механизм, один конденсатор и пружины для аккумулятора
Шаг 6

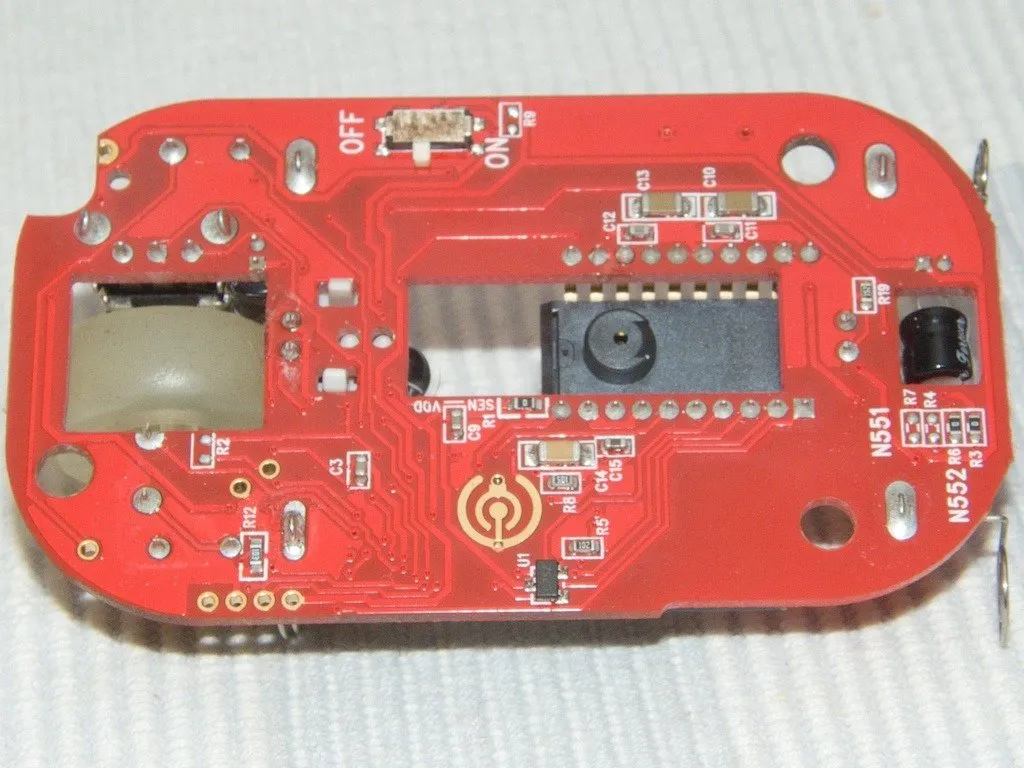

В нижней части мы видим объектив, переключатель включения/выключения и кнопку сброса.
Мне нравится маленькое окошко, которое они сделали для конденсатора.

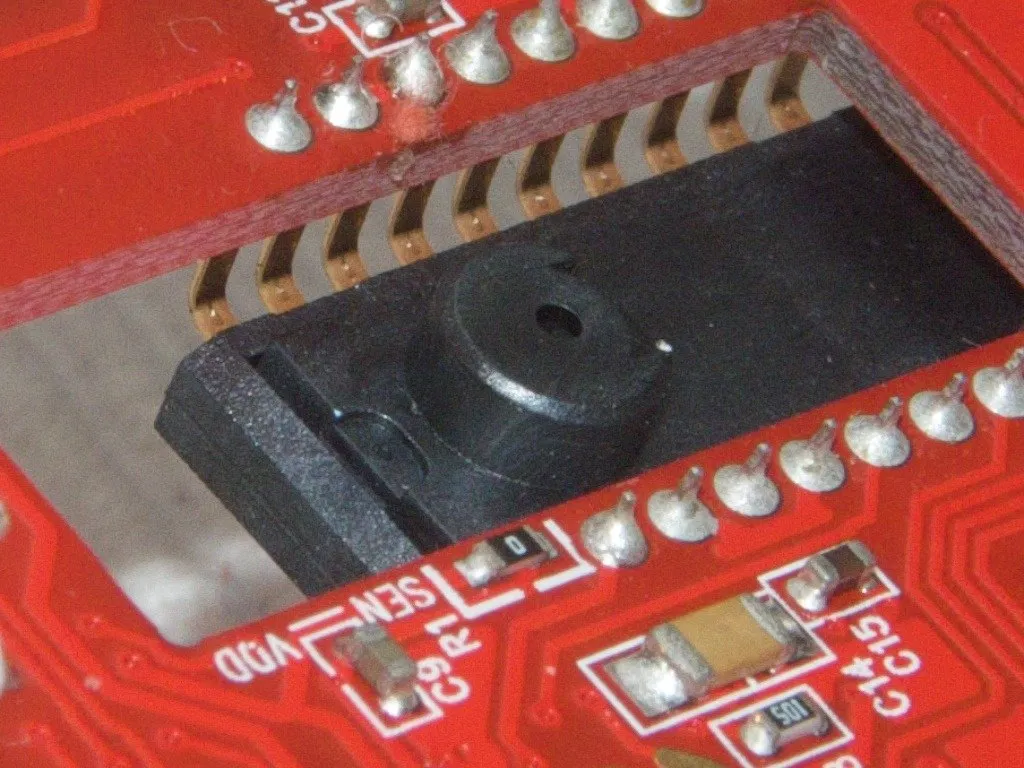

Оптический датчик выглядит странно. Интересно, какое сумасшедшее правительство следит за мной сейчас?
Шаг 7

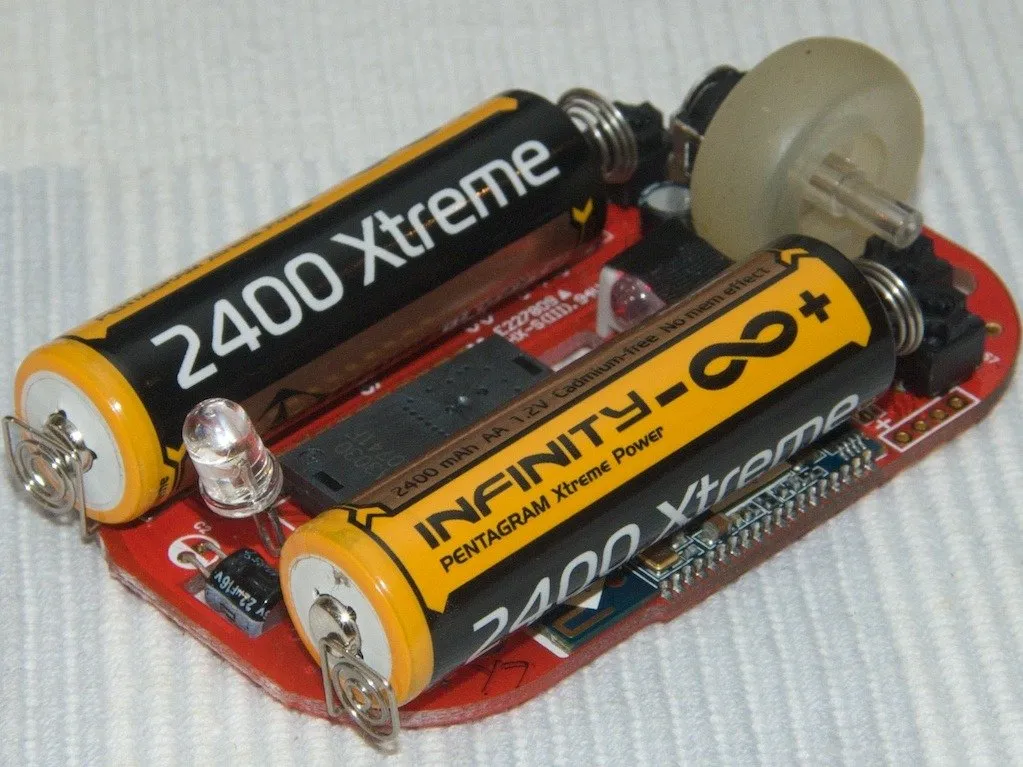

Аккумуляторы выглядят огромными, когда их вставляют. Они весят значительно больше, чем сама плата.
Шаг 8

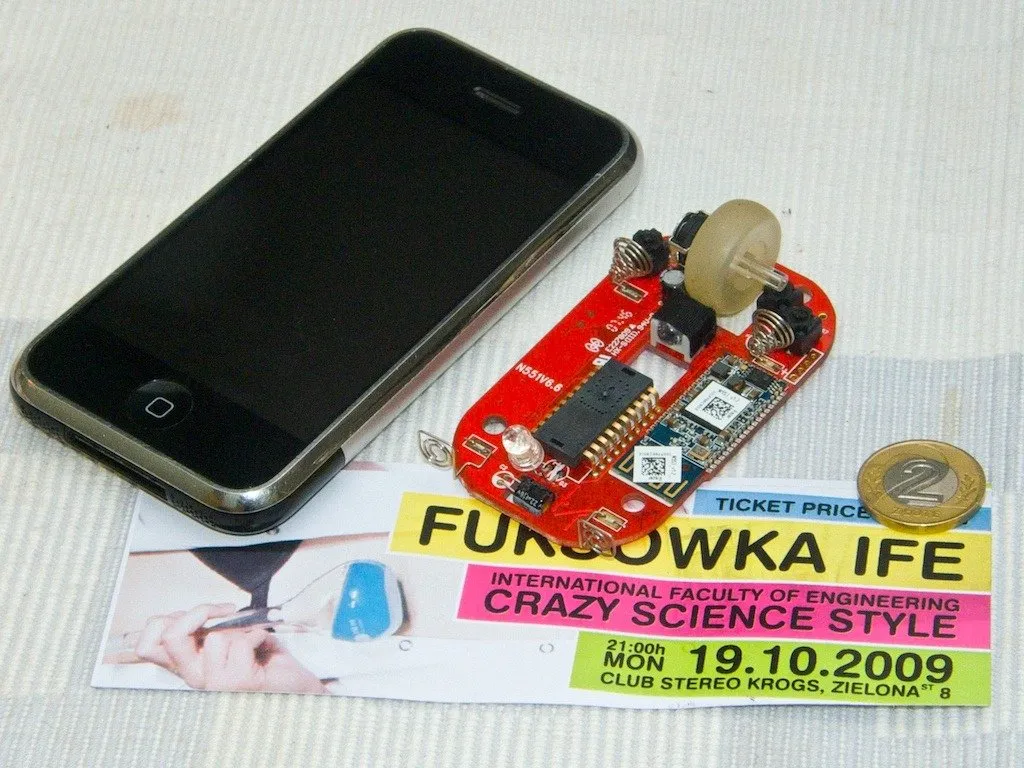

Для сравнения размеров, вот мышь, оригинальный iPhone, монета в 2 польских злотых и приглашение на вечеринку :)
Комментарии к шагу
Мне нравится сравнение размеров!
Эта синяя плата, вероятно, дочерняя плата Bluetooth. Часть на задней стороне мыши с несколькими золотистыми следами на ней - это, вероятно, антенна.
У меня вопрос,
друг сказал мне, что bluetooth-мышь использует usb-протокол,
правда ли это?
Если да, то можно ли использовать плату bluetooth-мыши для подключения usb-мыши или клавиатуры к bluetooth-компьютеру?
Спасибо
