Разборка радиобудильника RCA

Введение

В этом разделе мы разберем радио-будильник RCA и посмотрим на его внутренние компоненты. Эта разборка не является насильственной и может быть использована в качестве руководства по разборке.

Что вам понадобится

Инструменты

•

•

Шаг 1 Разборка радиобудильника RCA

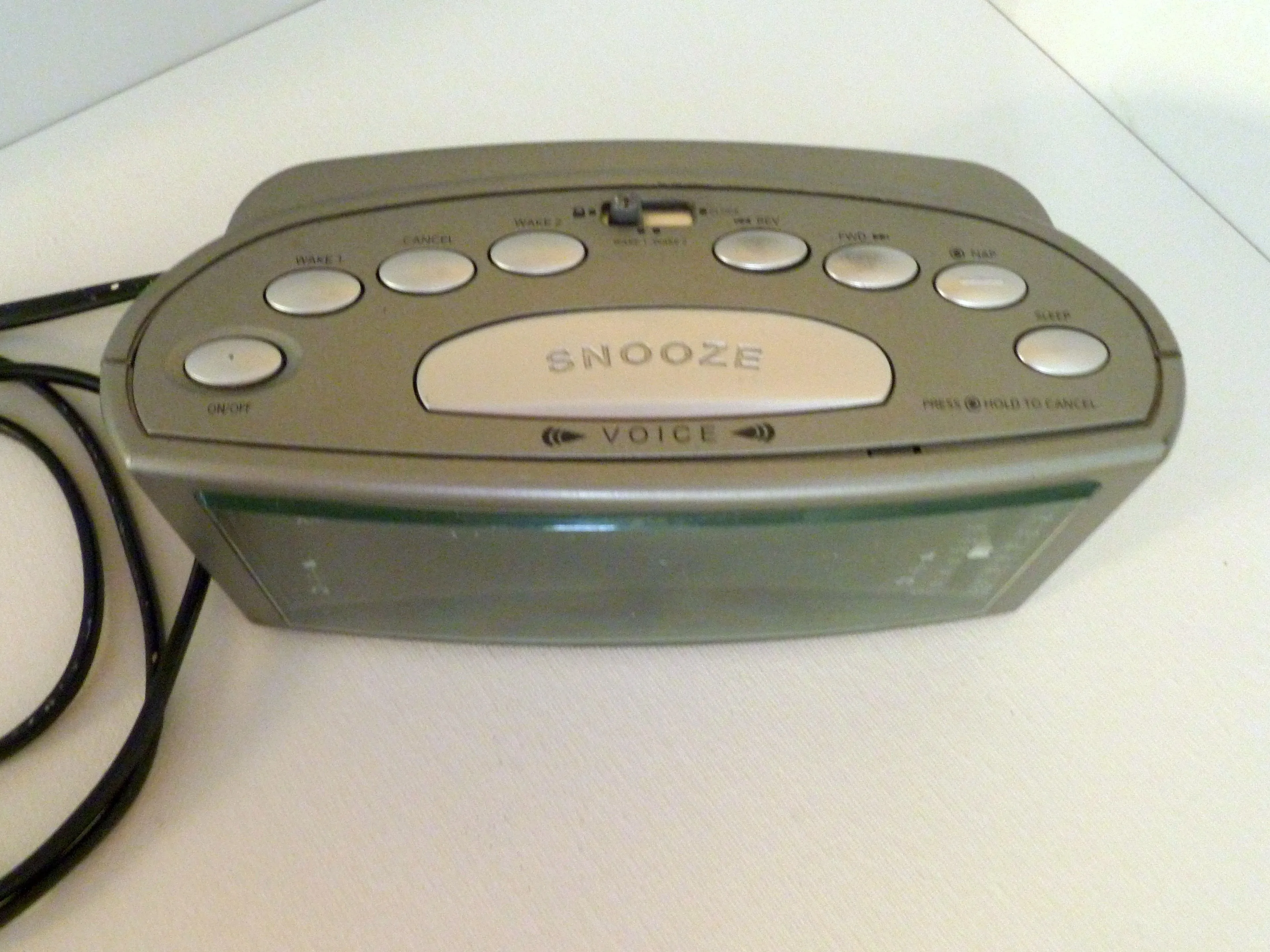

• Радиобудильник RCA RP3715A

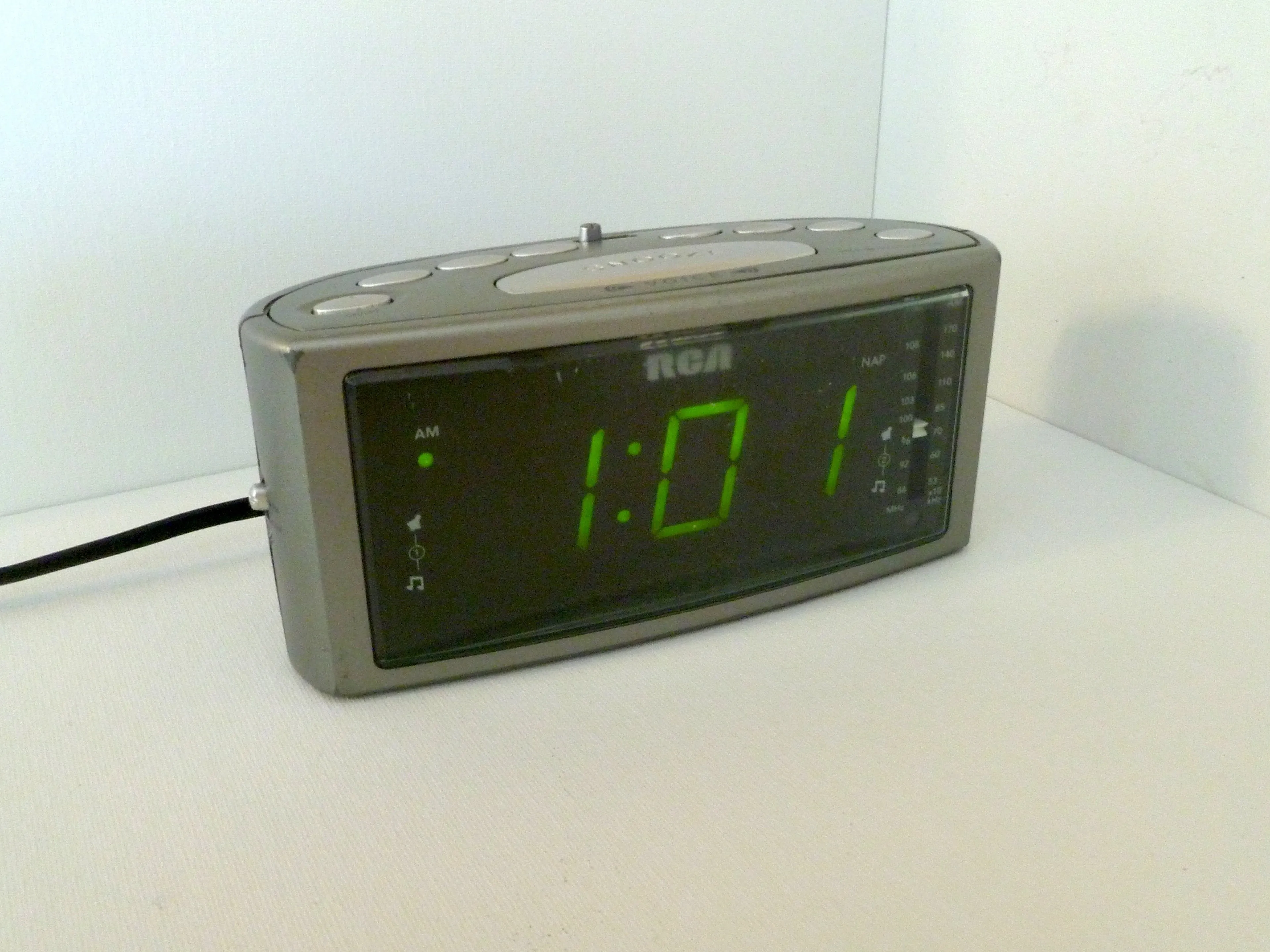

• Особенности: Широкий цифровой дисплей с зелеными цифрами, две настройки будильника, AM/FM радио, тюнер, регулятор громкости, голосовое чтение и автоматическая регулировка яркости.

• Кнопки управления включают: ON/OFF, WAKE 1, CANCEL, WAKE 2, REV, FWD, NAP, SLEEP и SNOOZE.

Шаг 2

• Подготовьте часы к разборке:

• Отключите часы от сети.

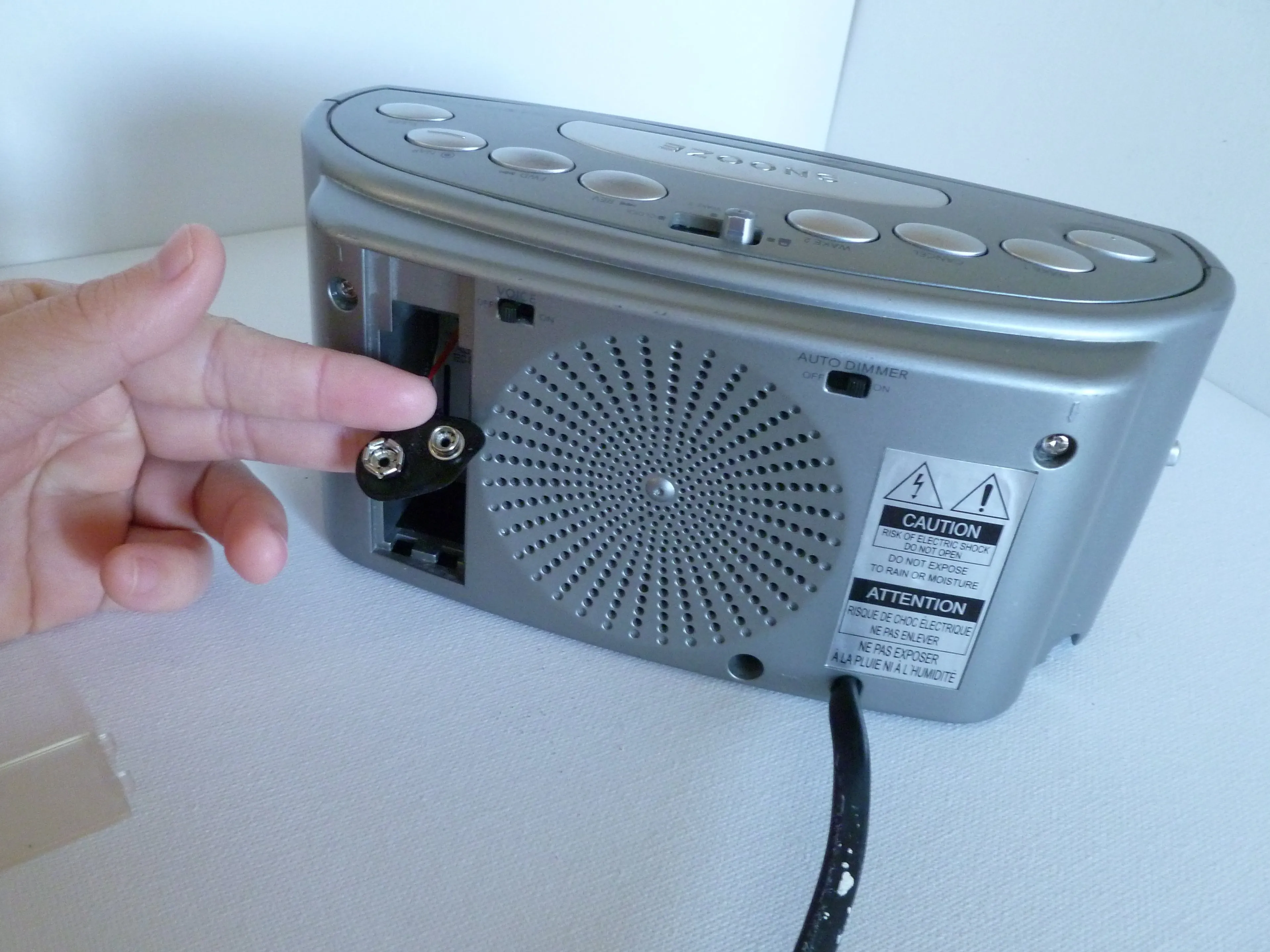

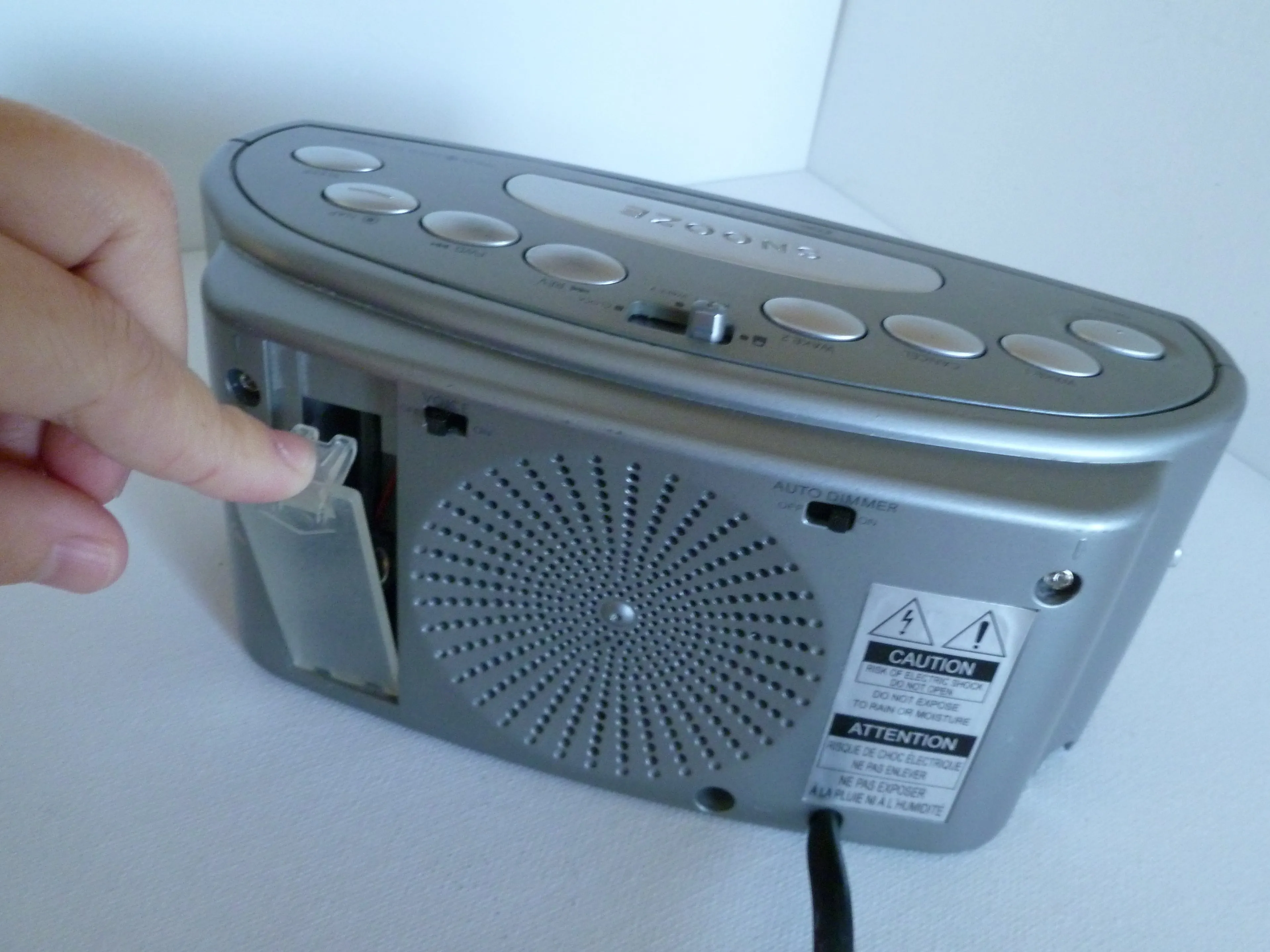

• Извлеките батарейку: На задней стороне часов нажмите на верхний выступ прозрачного пластикового отсека для батарейки и потяните его на себя. Отсоедините батарейку, потянув ее за провода. Отложите батарейку в сторону.

• Примечание: Как и в нашем случае, батарейки может не быть. Батарейка нужна только в том случае, если часы используются без подключения к сети.

Шаг 3

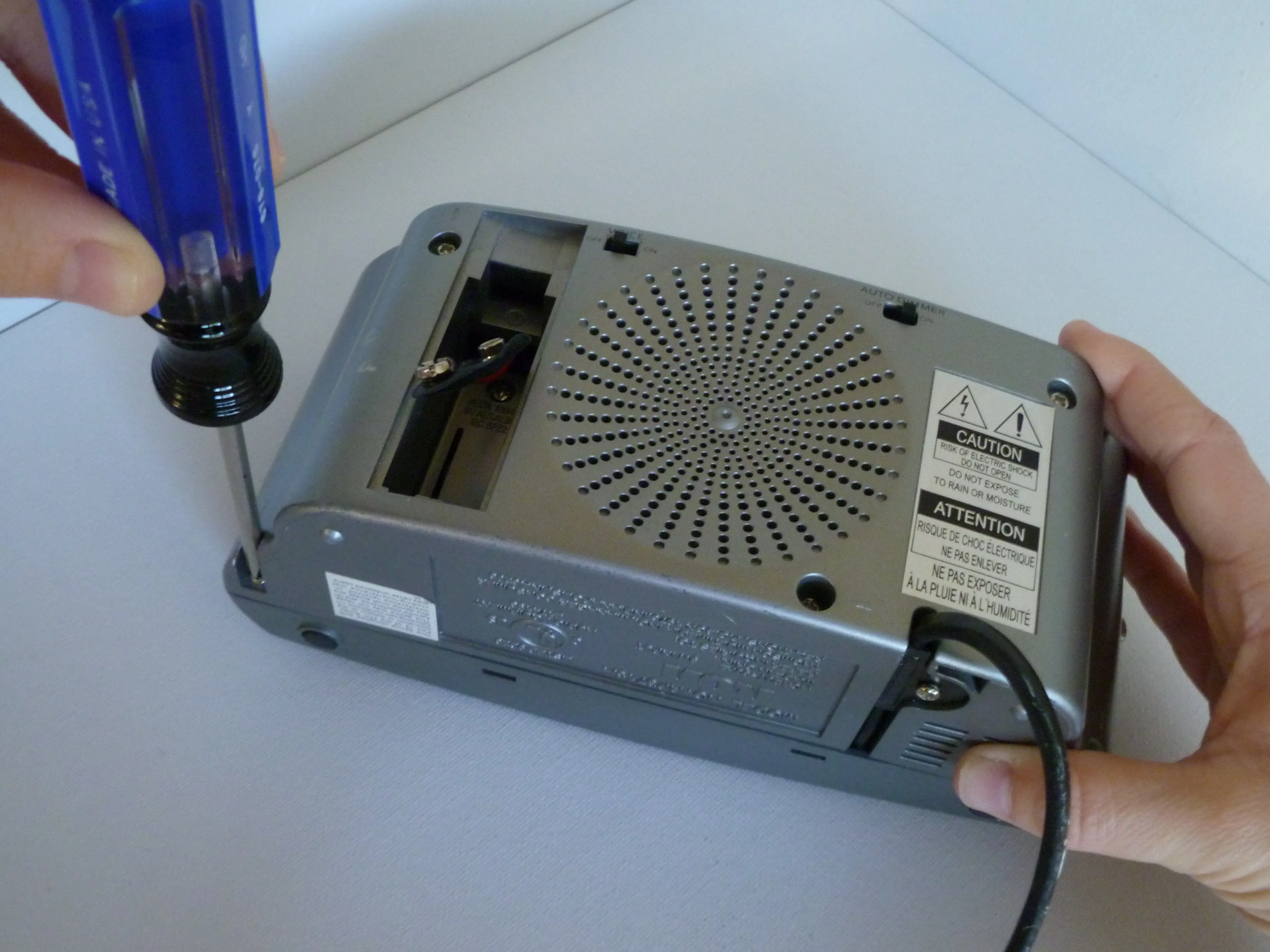

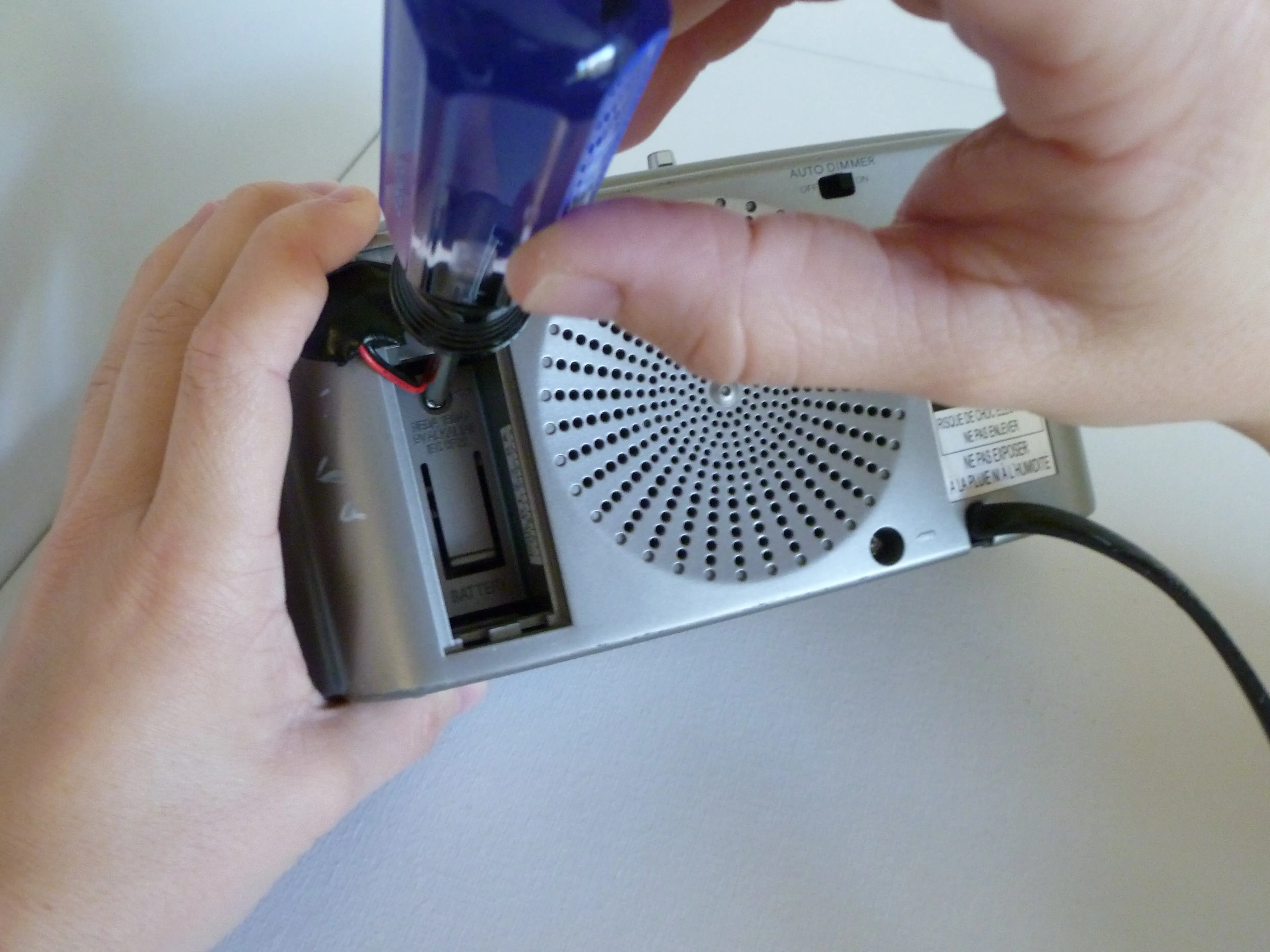

• Открутите винты на задней панели:

• Положите часы на лицевую сторону.

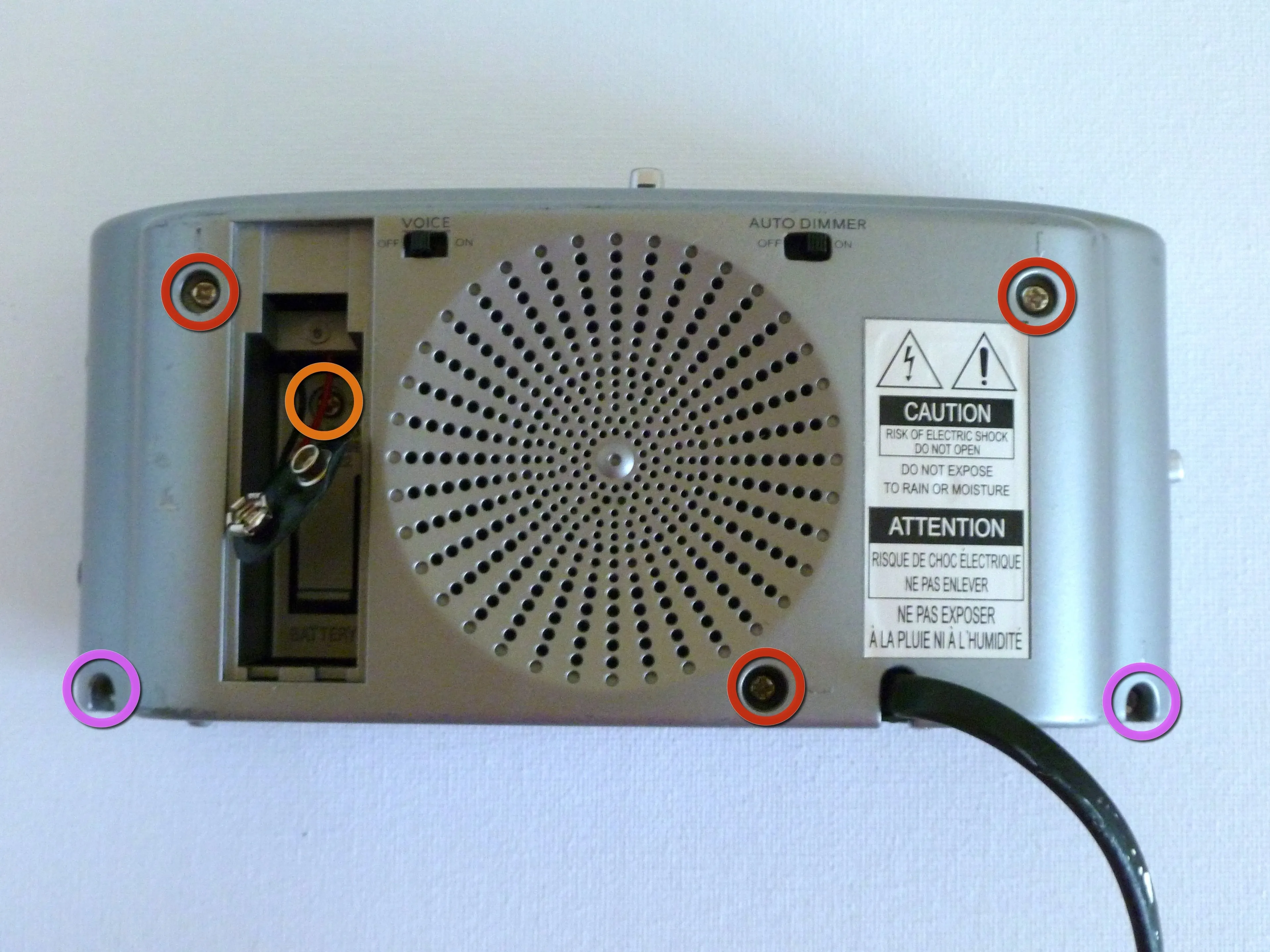

• Всего имеется шесть винтов. Каждый из них отмечен маленькой стрелкой на серой задней панели:

• Один находится внутри батарейного отсека.

• Три - на задней панели вокруг динамика.

• Два - в основании часов, на нижнем левом и правом краях панели (эти два винта длиннее).

Шаг 4

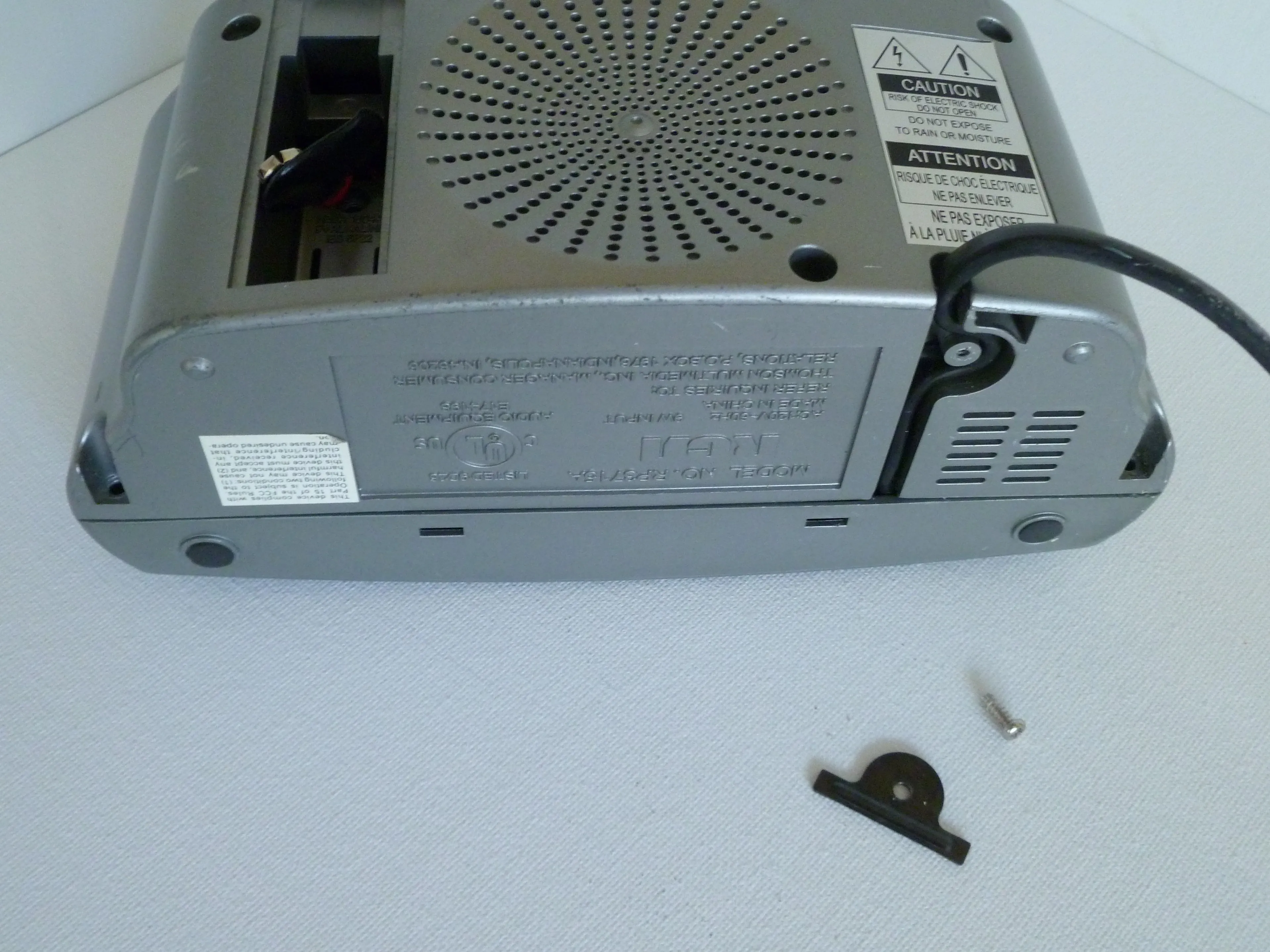

• Снимите разгрузку кабеля питания:

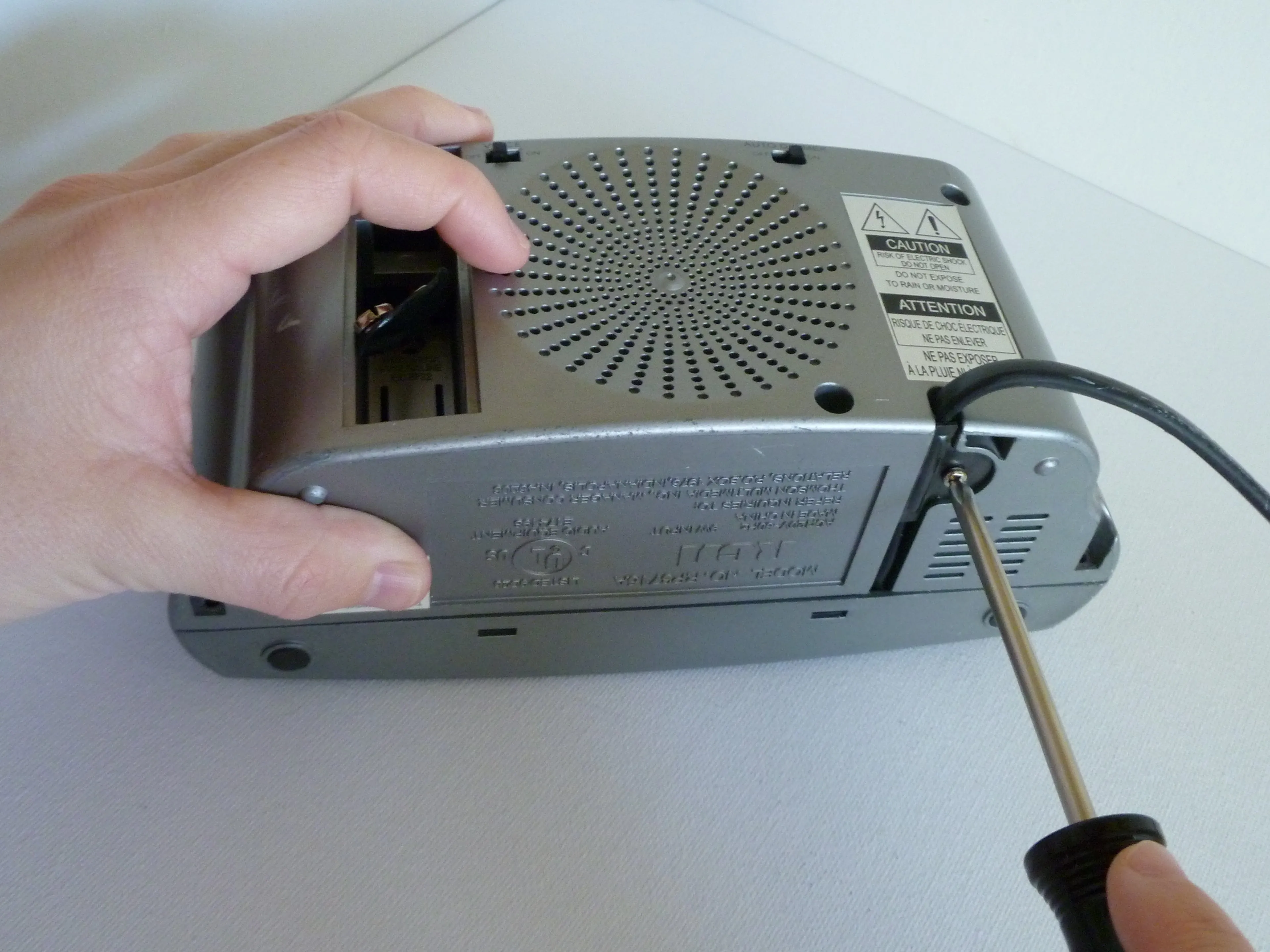

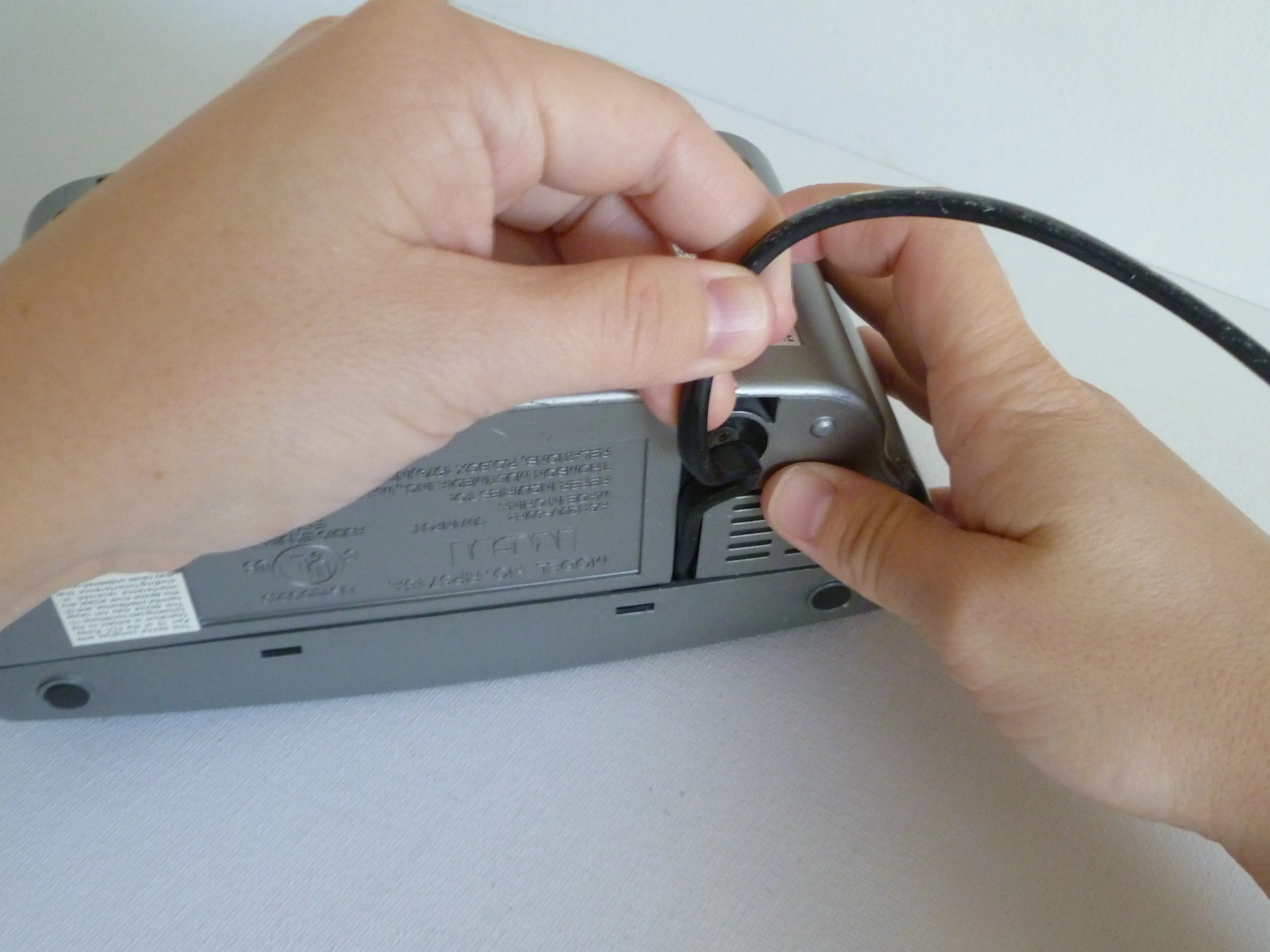

• Выкрутите винт и снимите металлическую скобу, расположенную над шнуром питания на основании часов.

• Аккуратно вытащите шнур питания из гнезда.

Шаг 5

• Снимите верхнюю панель и кнопки управления:

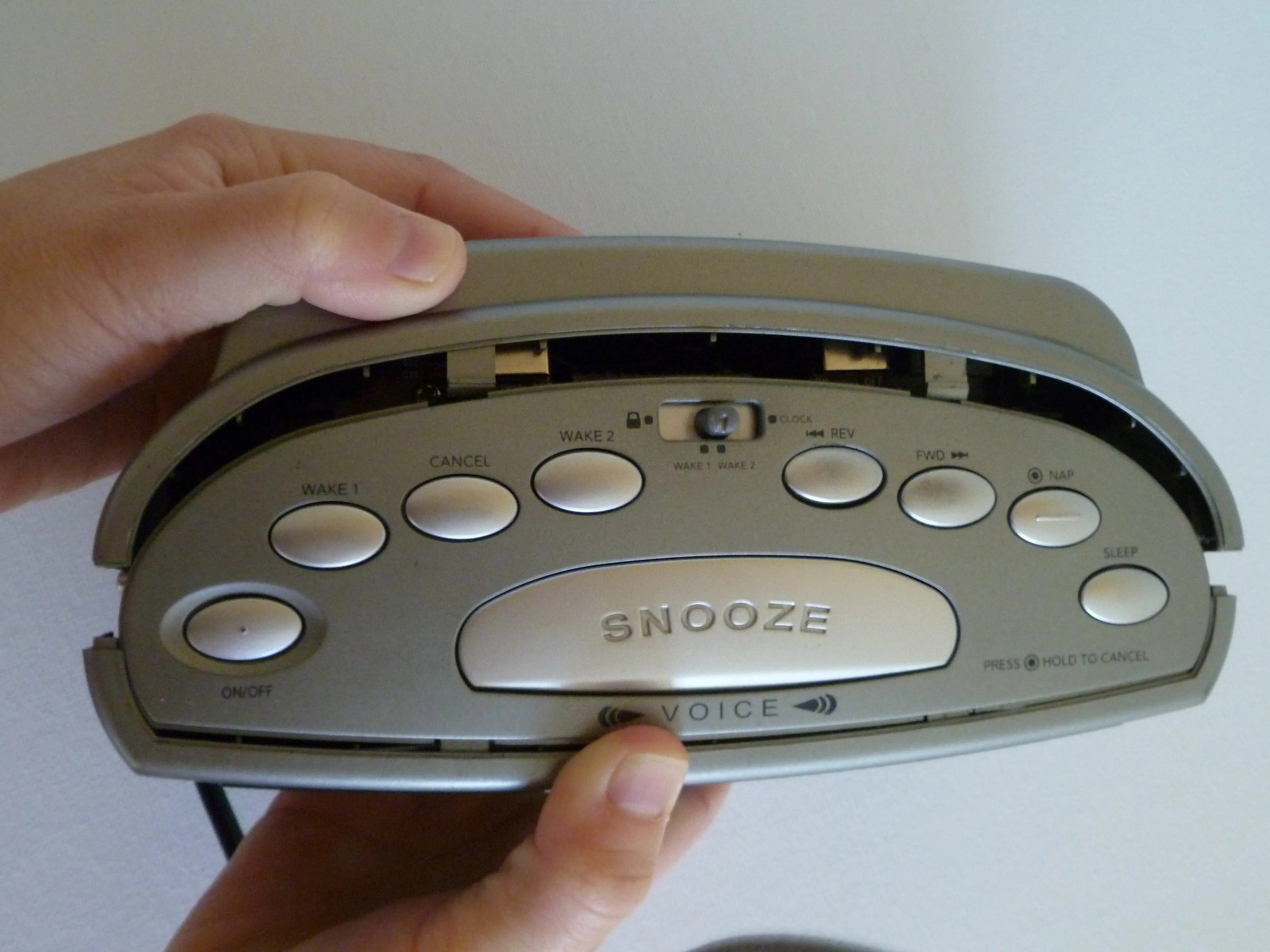

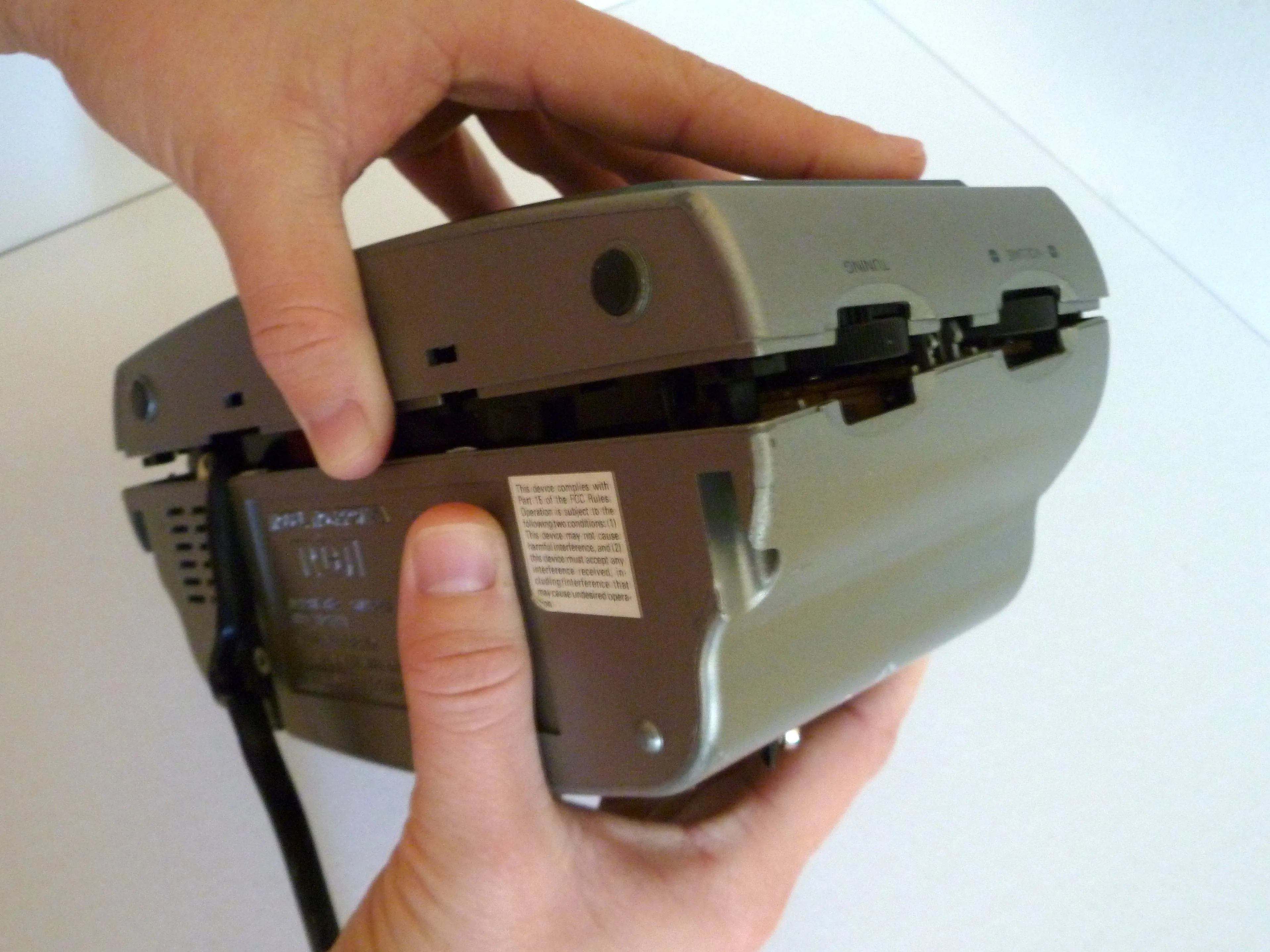

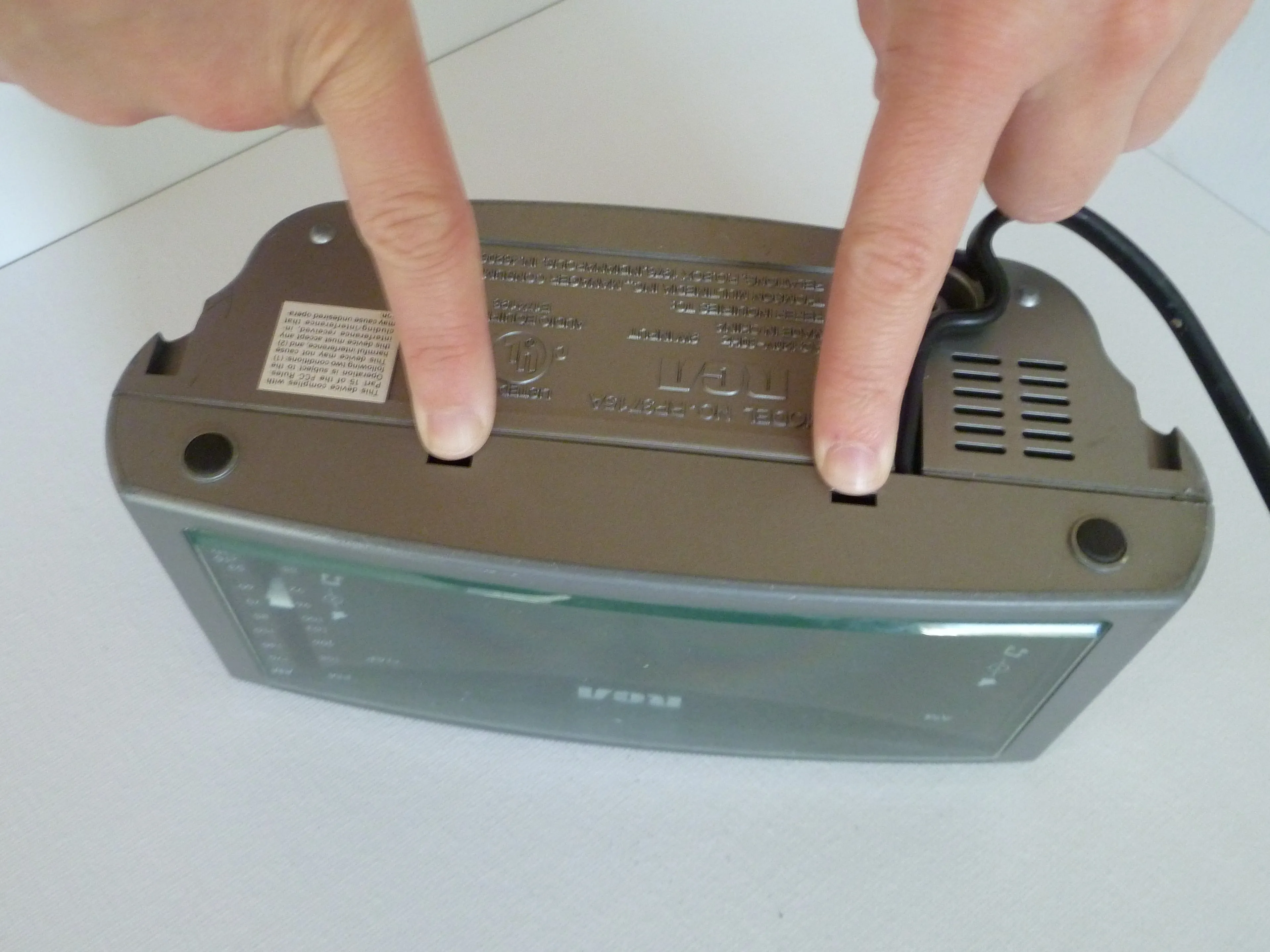

• Находясь на нижней стороне часов, нажмите на два пластиковых выступа на шве между передней и задней панелями.

• Примечание: Вам может понадобиться помощь плоской отвертки, если вы не можете освободить выступы пальцами.

• Если вы почувствуете заедание, проверьте следующие семь внутренних разделительных выступов. Как правило, они не представляют проблемы, и часы легко отделяются, освобождая верхнюю панель. Если это не так, можно воспользоваться плоской отверткой, чтобы освободить неподатливые выступы. Семь внутренних выступов расположены:

• Два - непосредственно над и под кнопкой CANCEL на верхней панели.

• Два - непосредственно над и под кнопкой FWD на верхней панели.

• Два находятся непосредственно над и под переключателем AM/FM на боковой стороне часов.

• Один находится между дисками TUNING и VOLUME на другой стороне часов.

Шаг 6

• Снимите верхнюю панель и кнопки управления:

• Расположите часы вертикально.

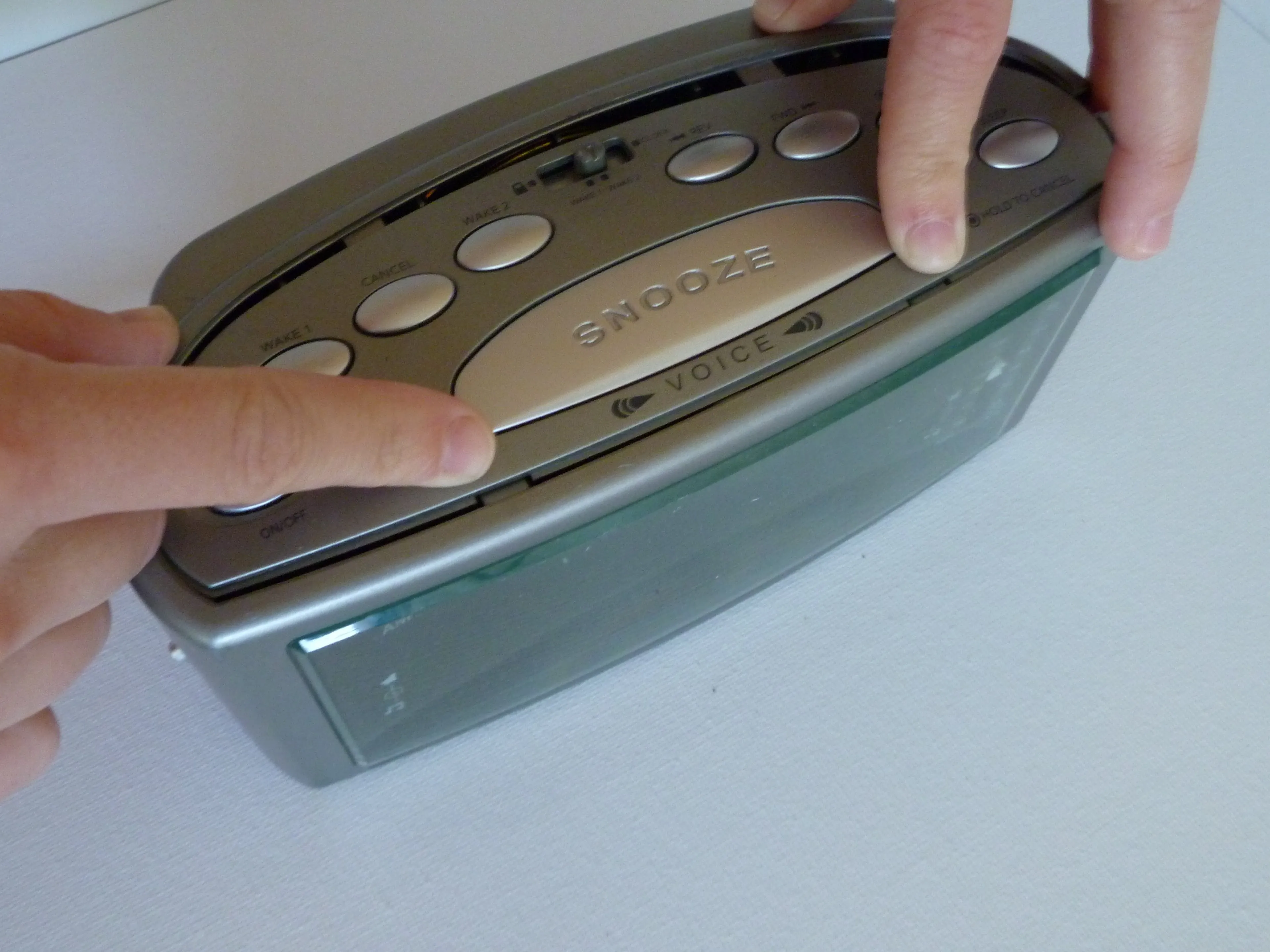

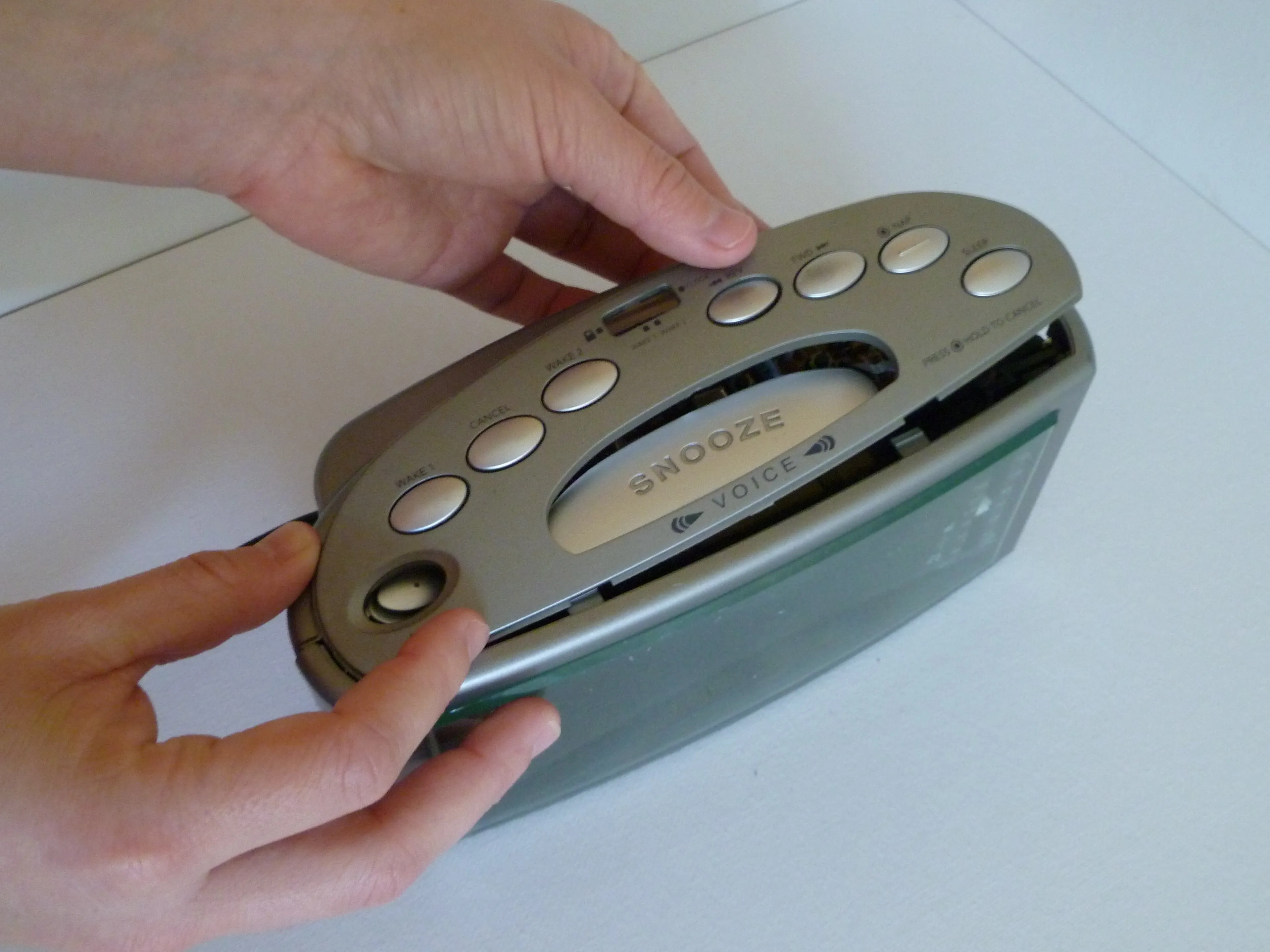

• Выдвиньте верхнюю панель из-под защелок и снимите ее с часов.

• Примечание: Кнопки SNOOZE и ON/OFF не соединены с верхней панелью и могут выпасть.

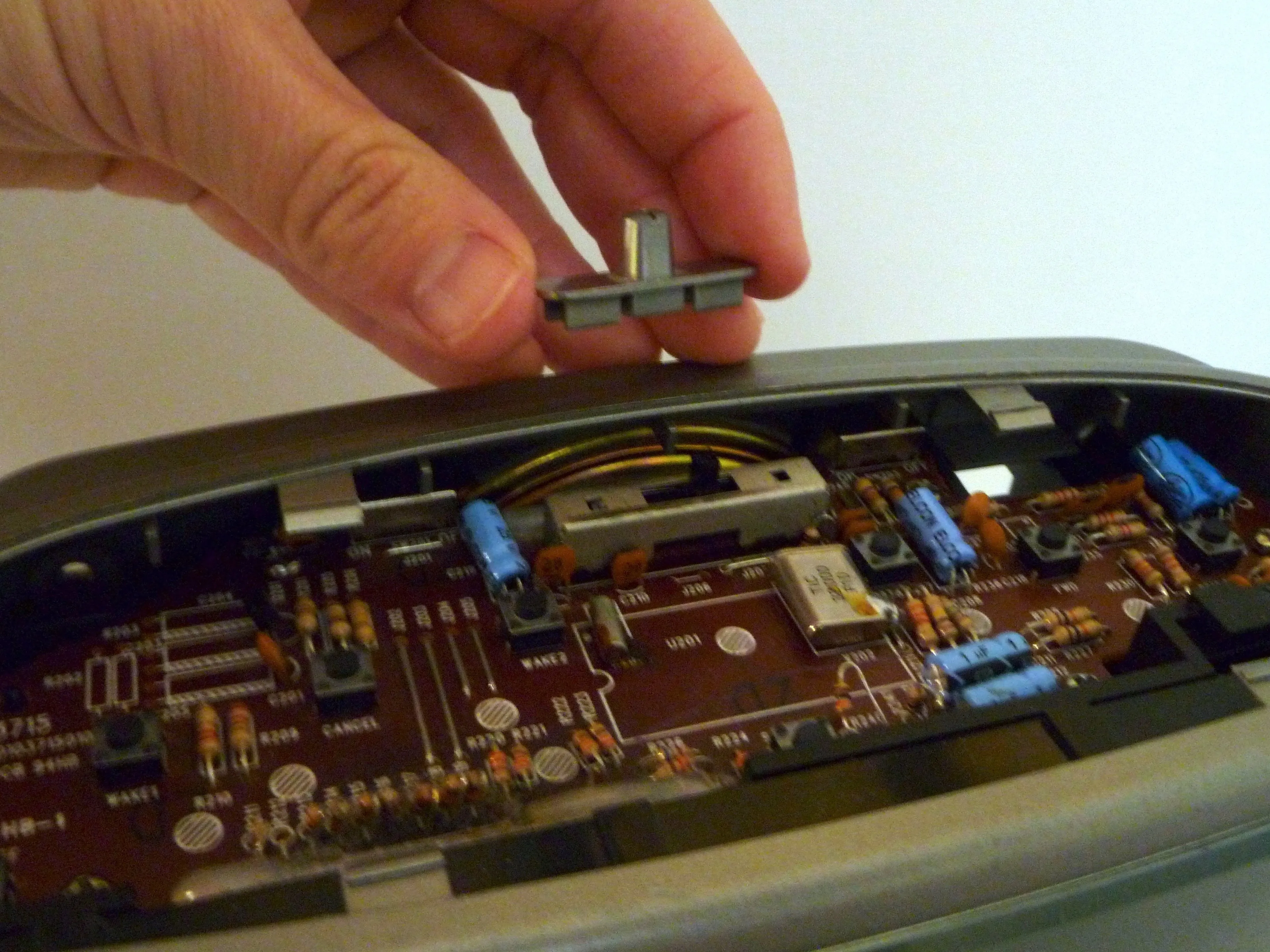

• Снимите серую пластиковую крышку с переключателя WAKE1/WAKE2 на верхней логической плате.

Шаг 7

• Отделите заднюю панель:

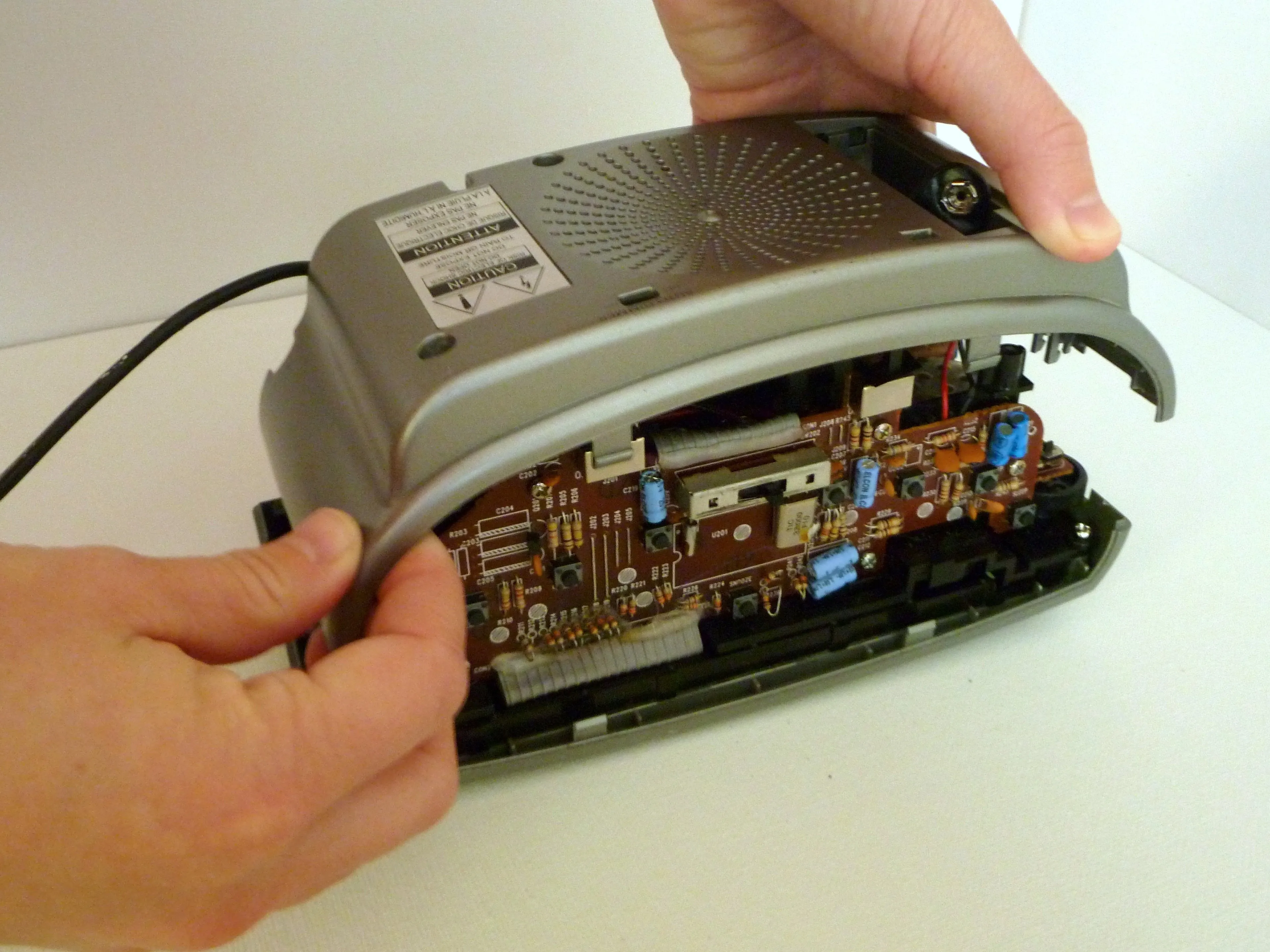

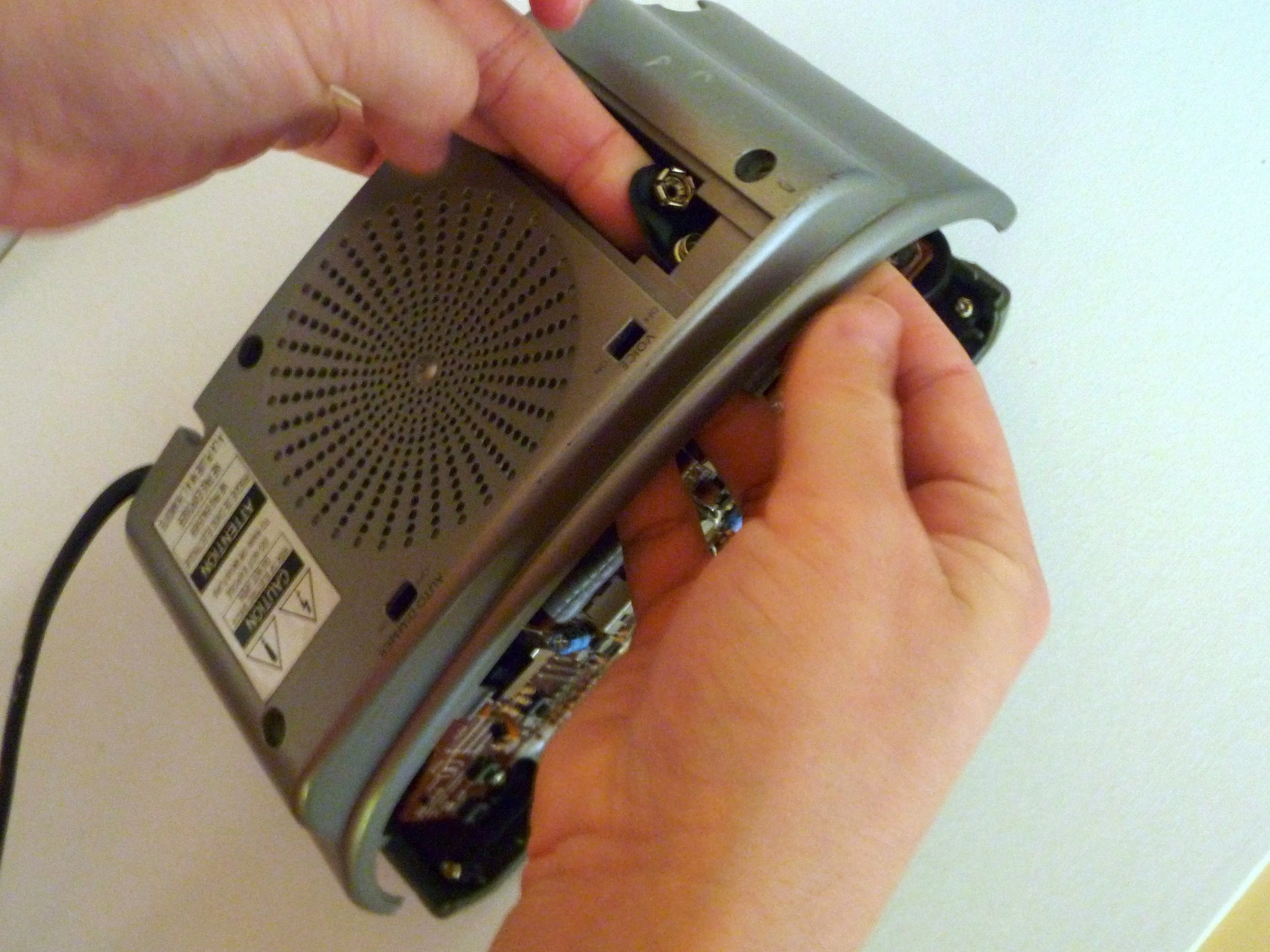

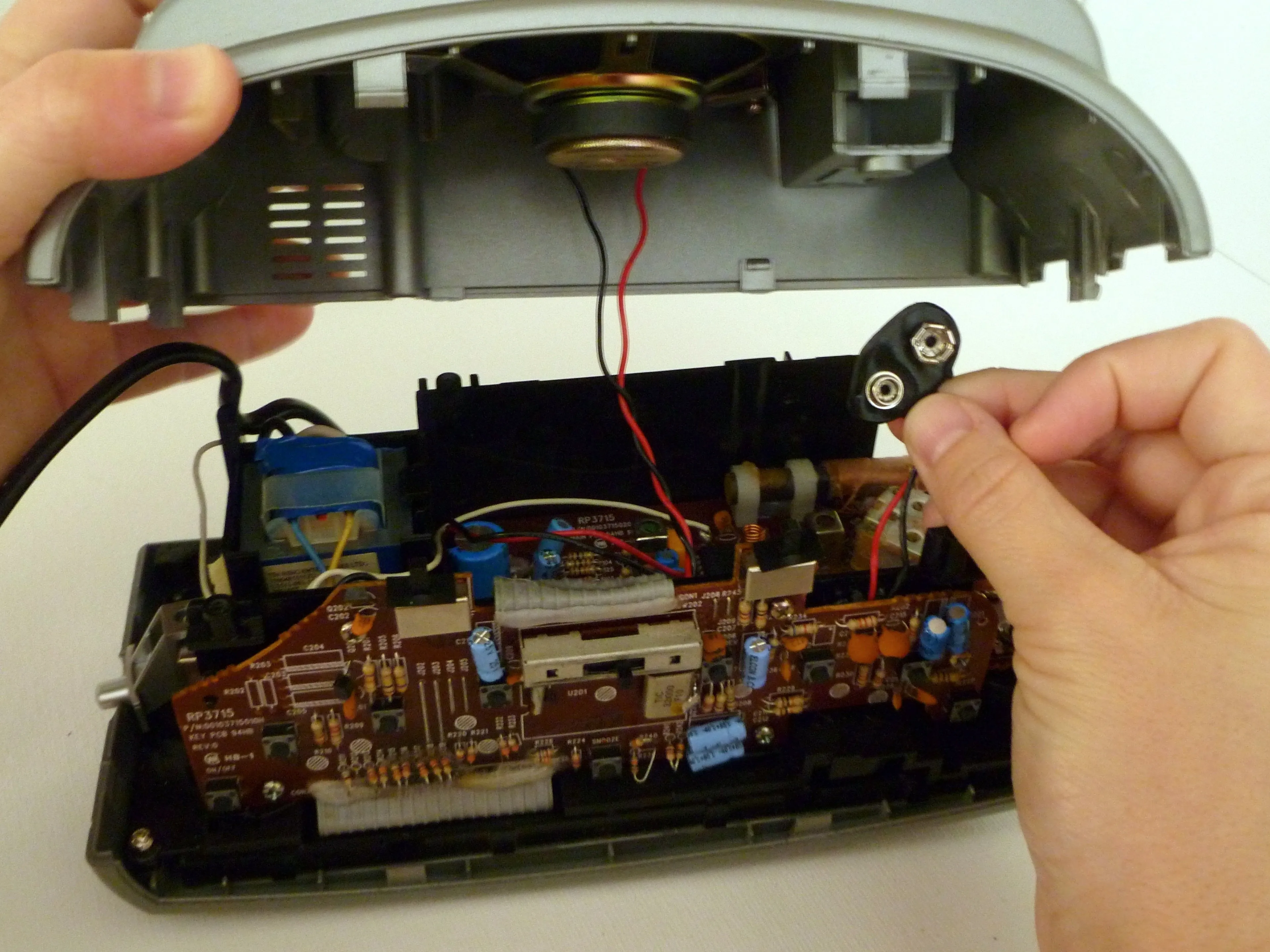

• Положите часы на лицевую сторону и осторожно поднимите заднюю панель.

• Протяните провода батарейки через отверстие в задней части батарейного отсека.

• Примечание: Будьте осторожны! Устройство не удастся разобрать до конца, поскольку динамик все еще крепит заднюю панель к главной логической плате часов.

Шаг 8

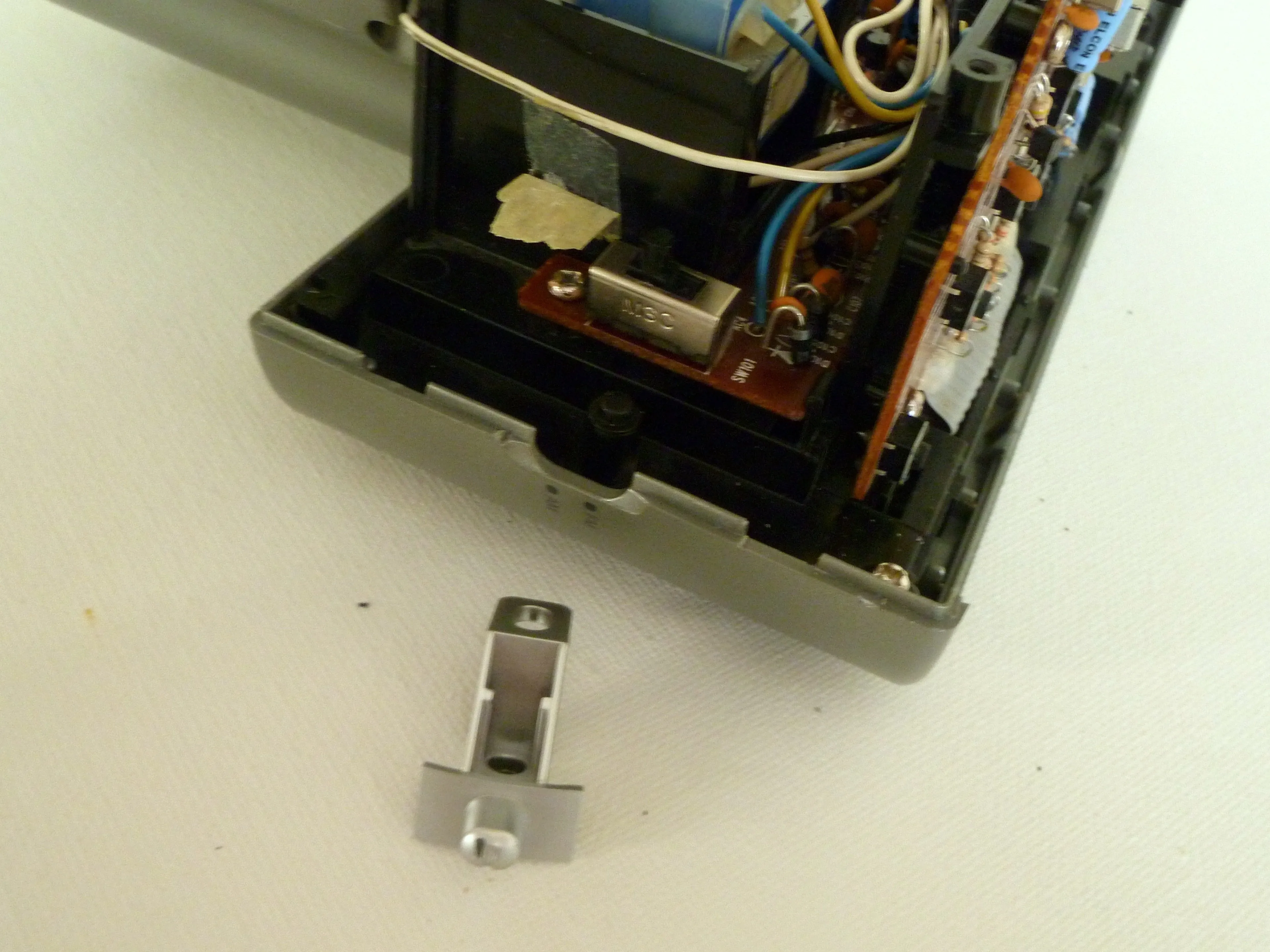

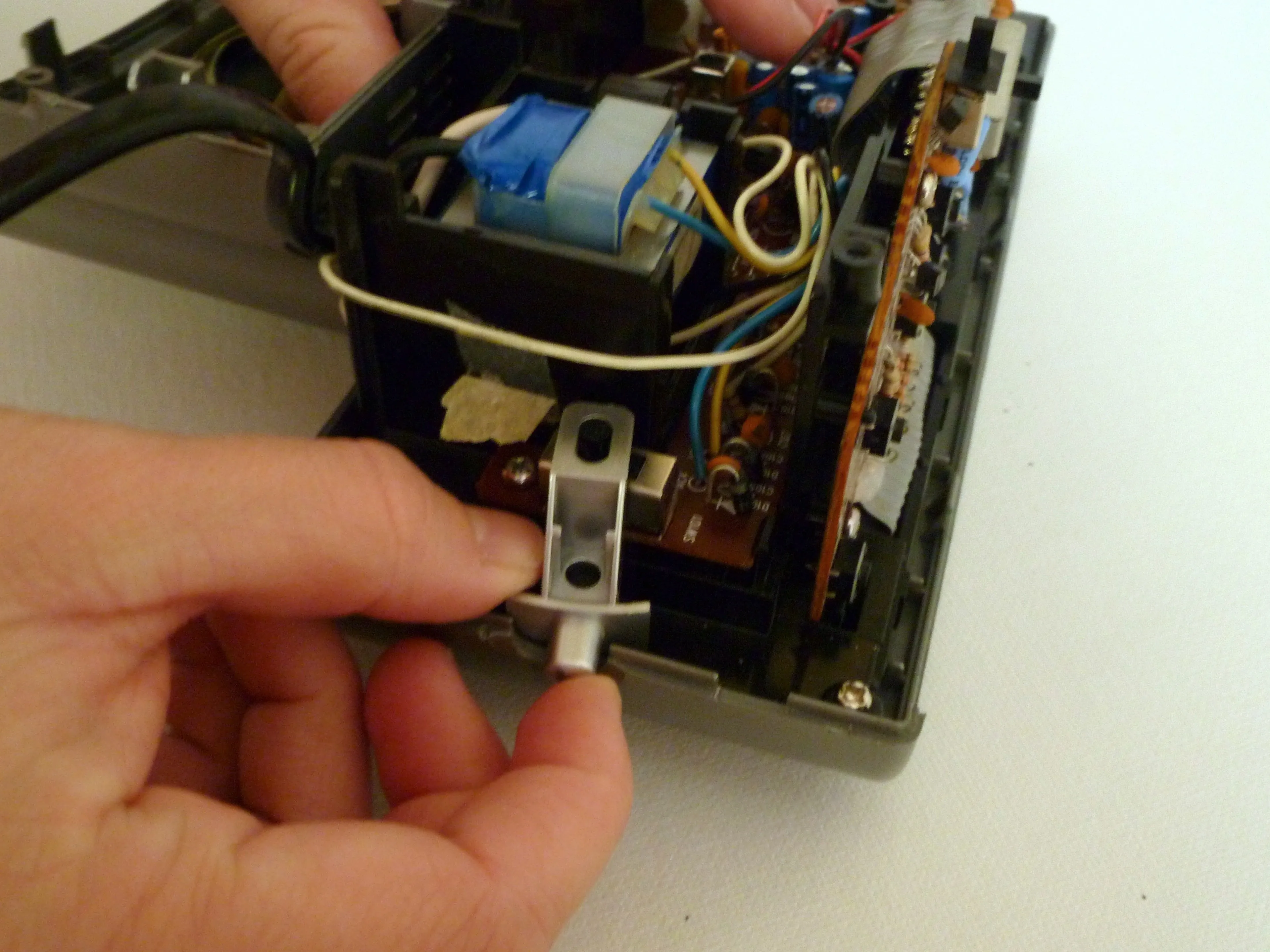

• Снимите кнопку переключателя AM/FM:

• Сдвиньте серую пластиковую кнопку переключения AM/FM на левой стороне часов. Она должна быть свободной и практически выпасть.

Шаг 9

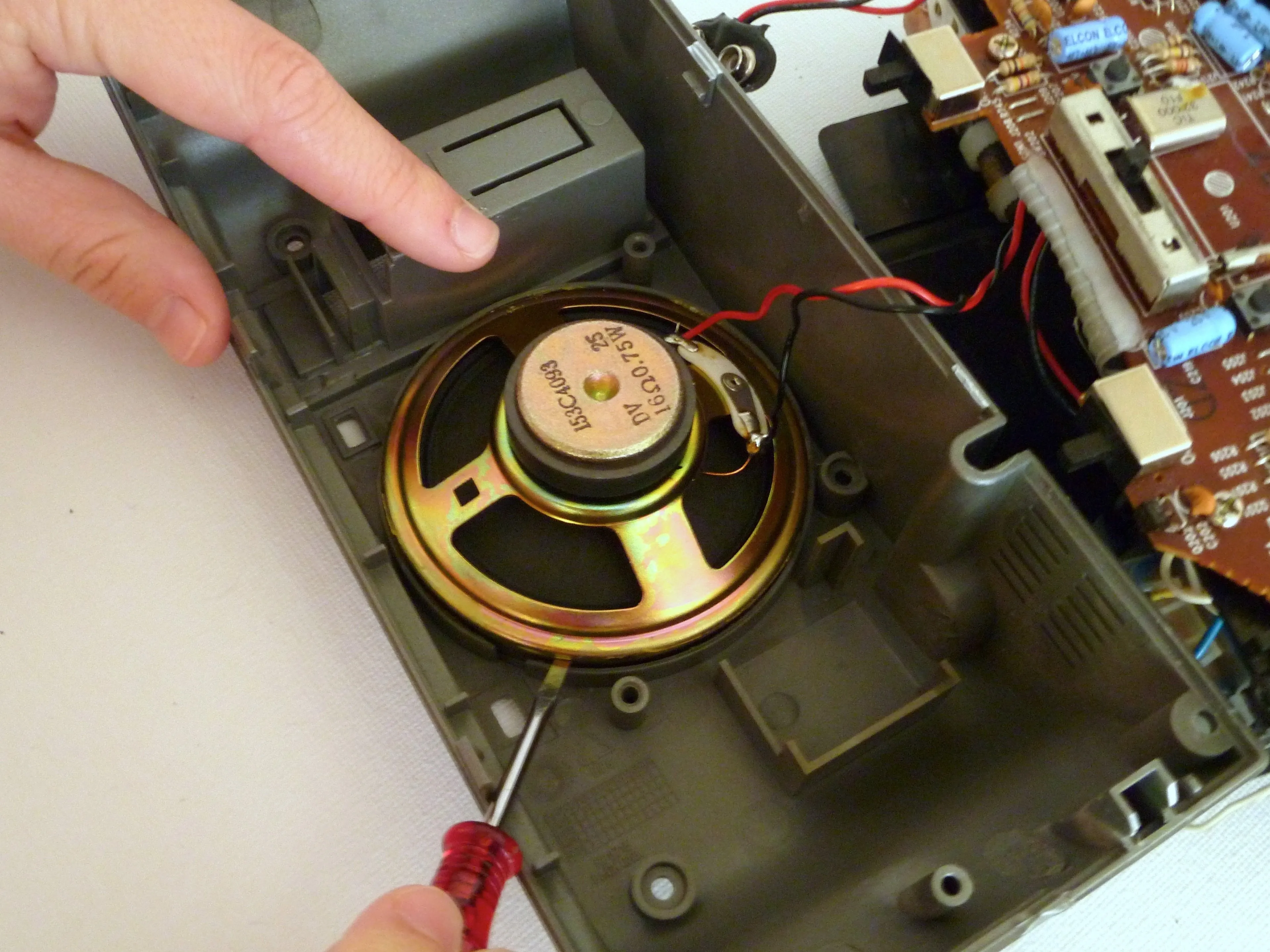

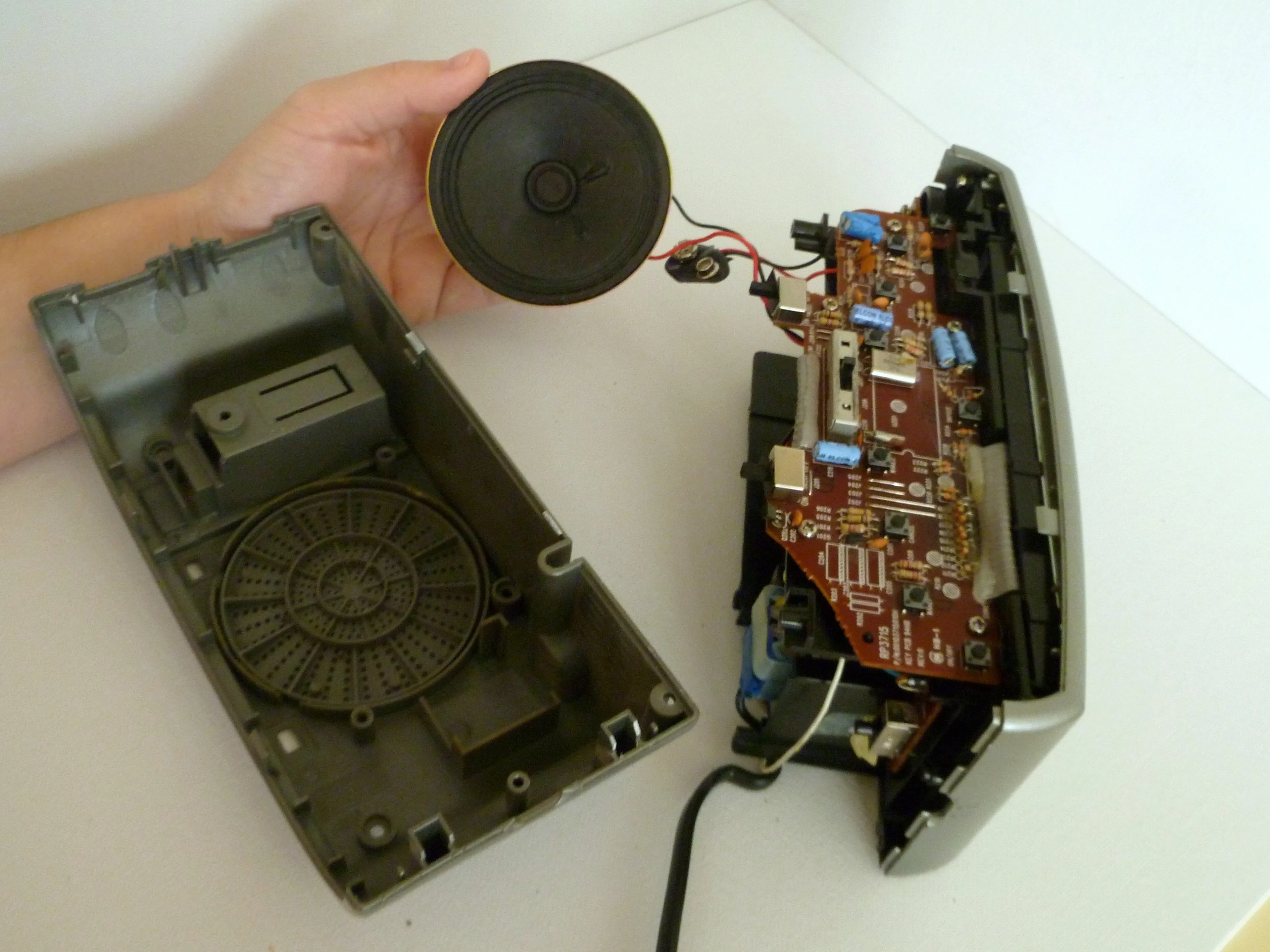

• Снимите динамик:

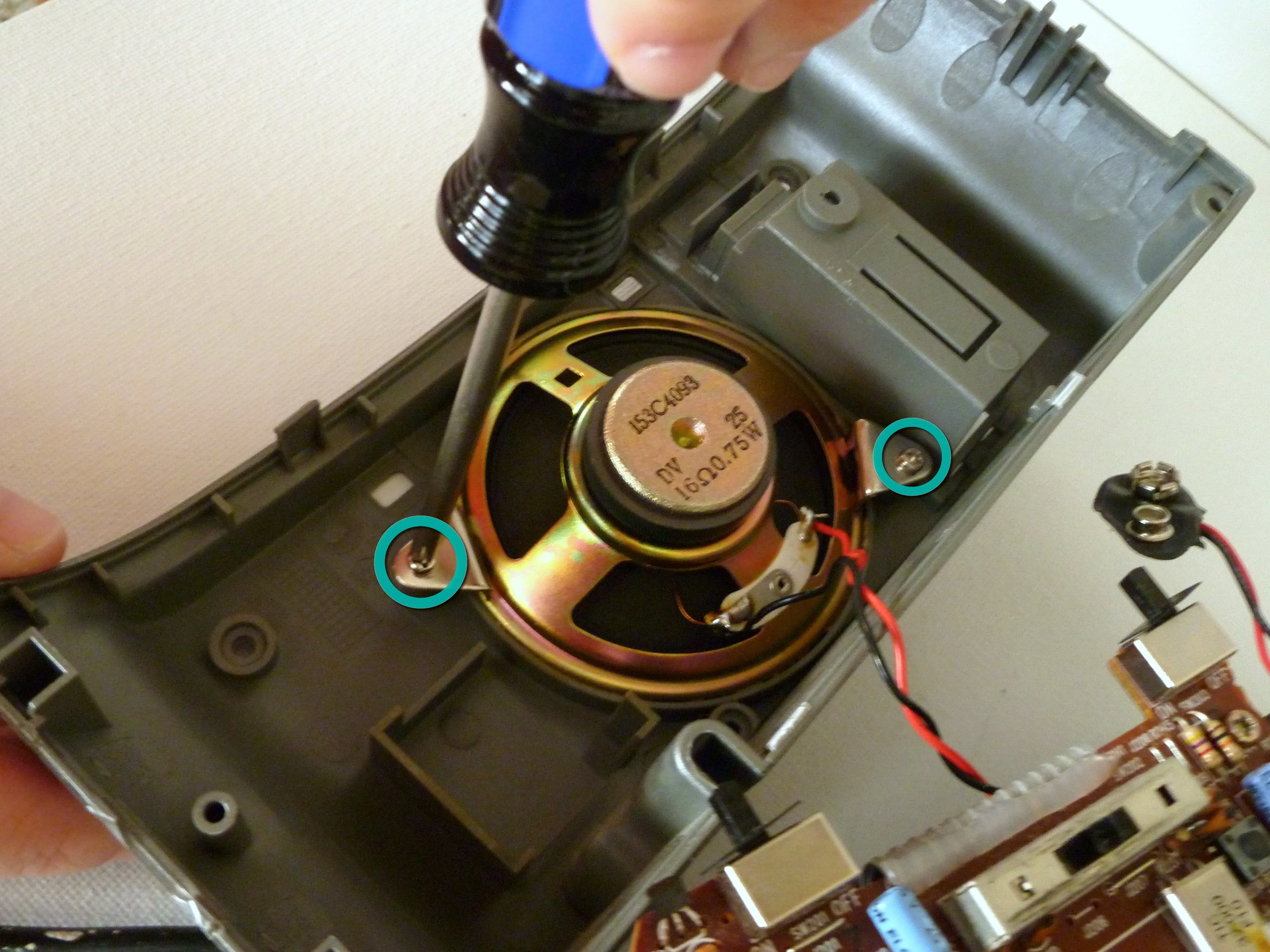

• Выкрутите два винта и снимите металлические скобы, крепящие динамик к задней панели.

• С помощью плоской отвертки аккуратно подденьте динамик и снимите его с задней панели.

• Примечание: Динамик слегка приклеен.

• Теперь задняя панель свободна.

Шаг 10

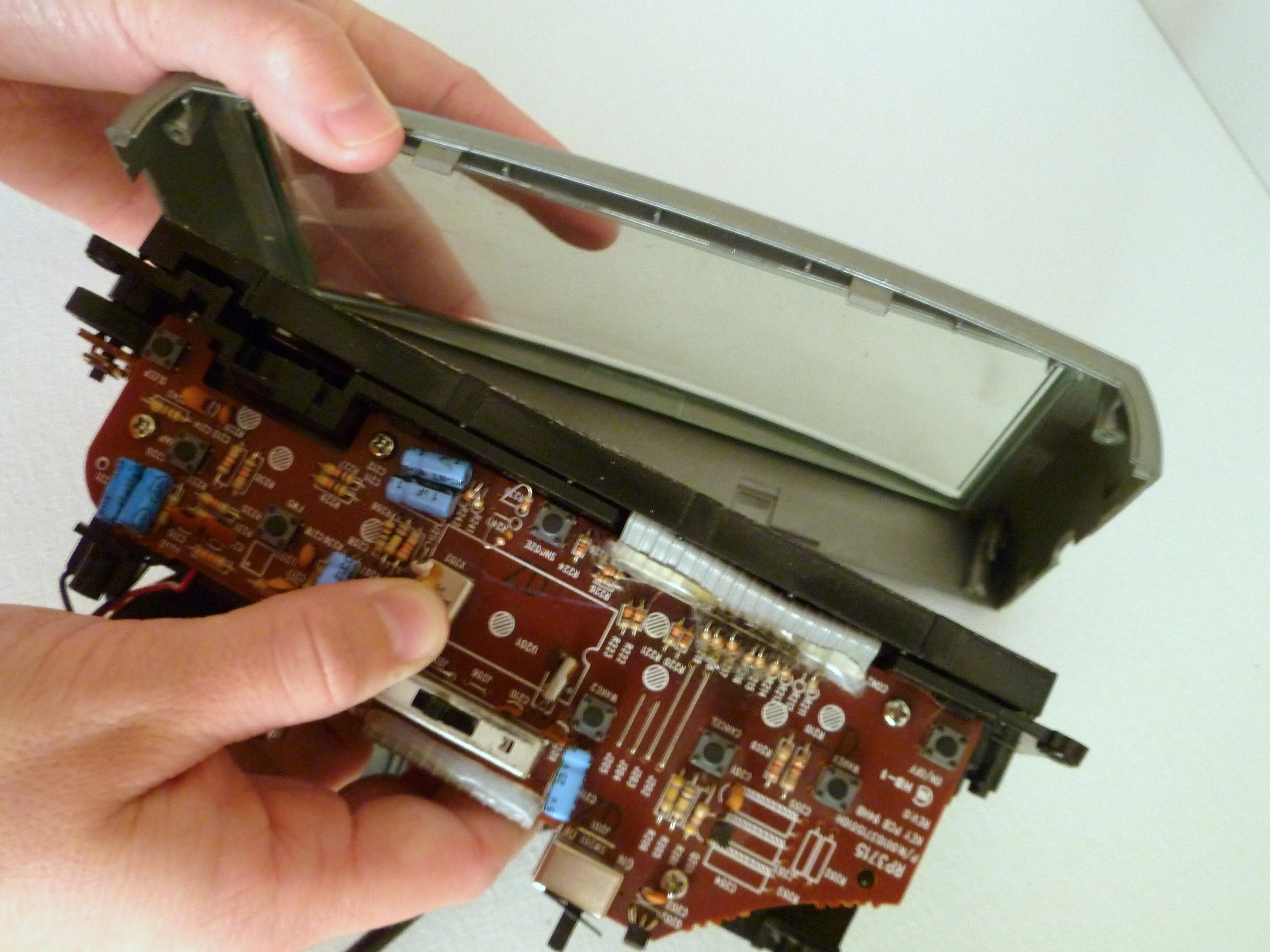

• Снимите панель ободка и окно дисплея:

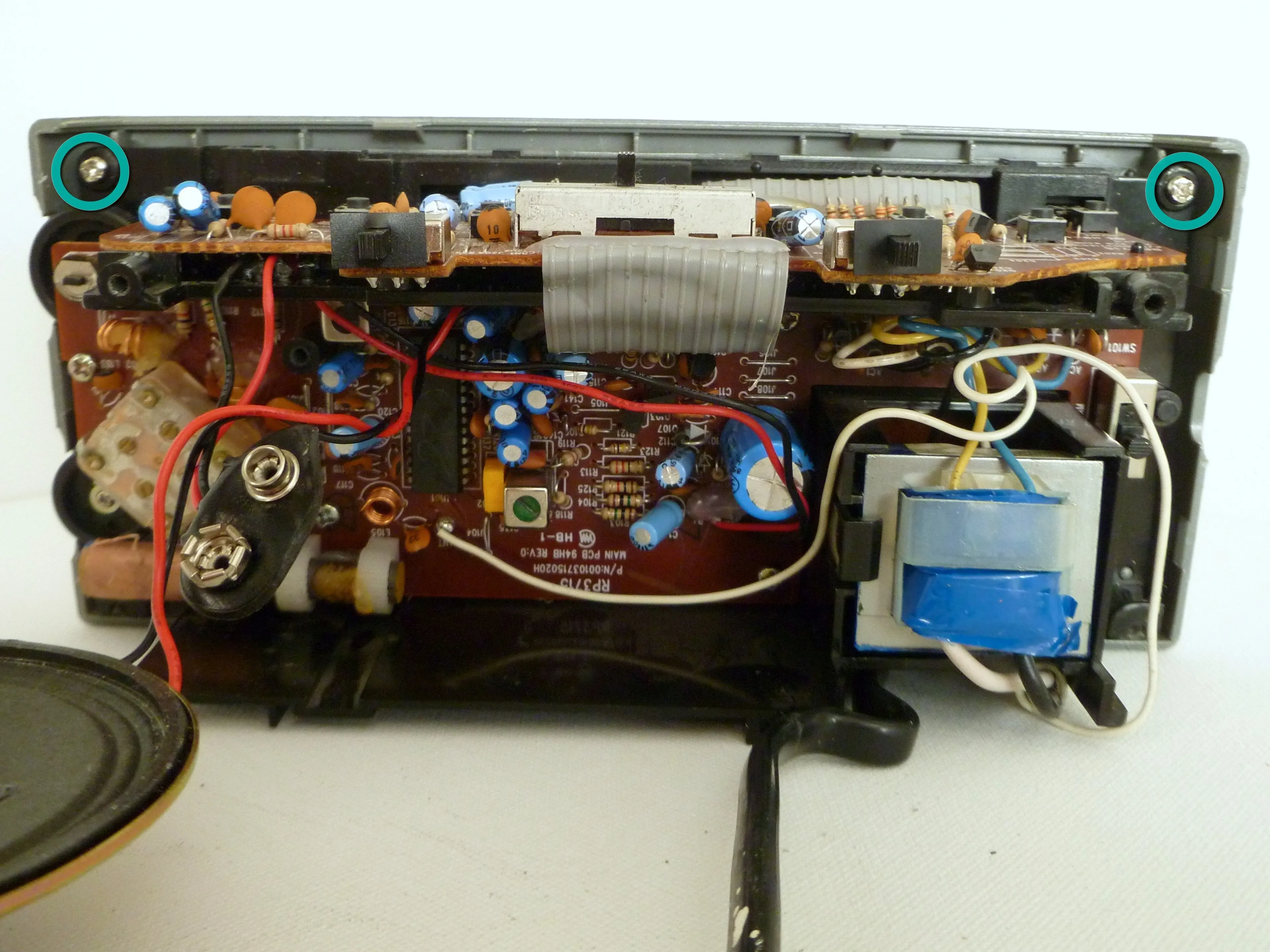

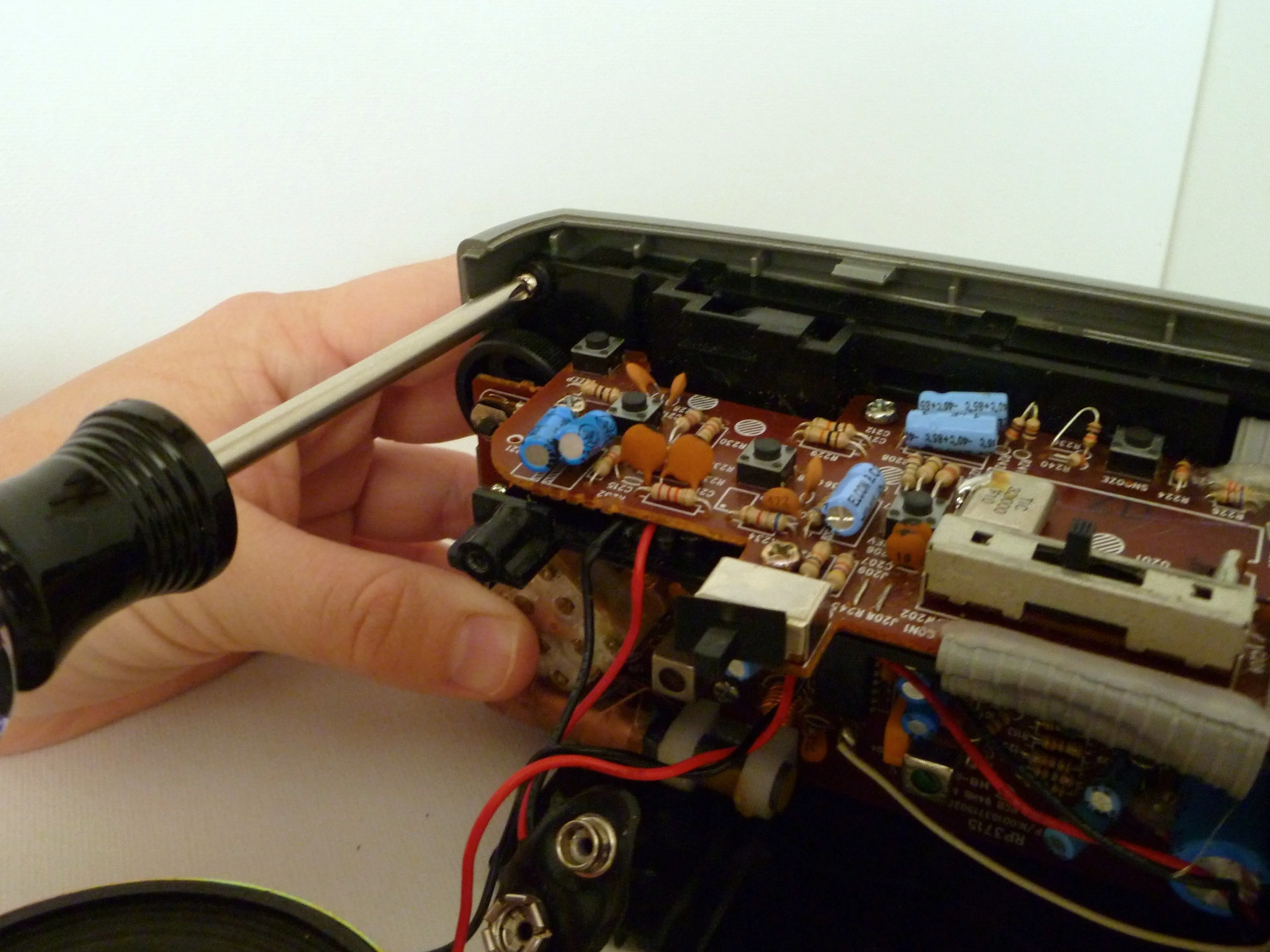

• Выкрутите два винта, крепящие переднюю панель.

• Примечание: Эти винты расположены на внутренних верхних углах передней серой панели.

• Аккуратно снимите переднюю серую панель и отделите прозрачное пластиковое окно дисплея.

Шаг 11

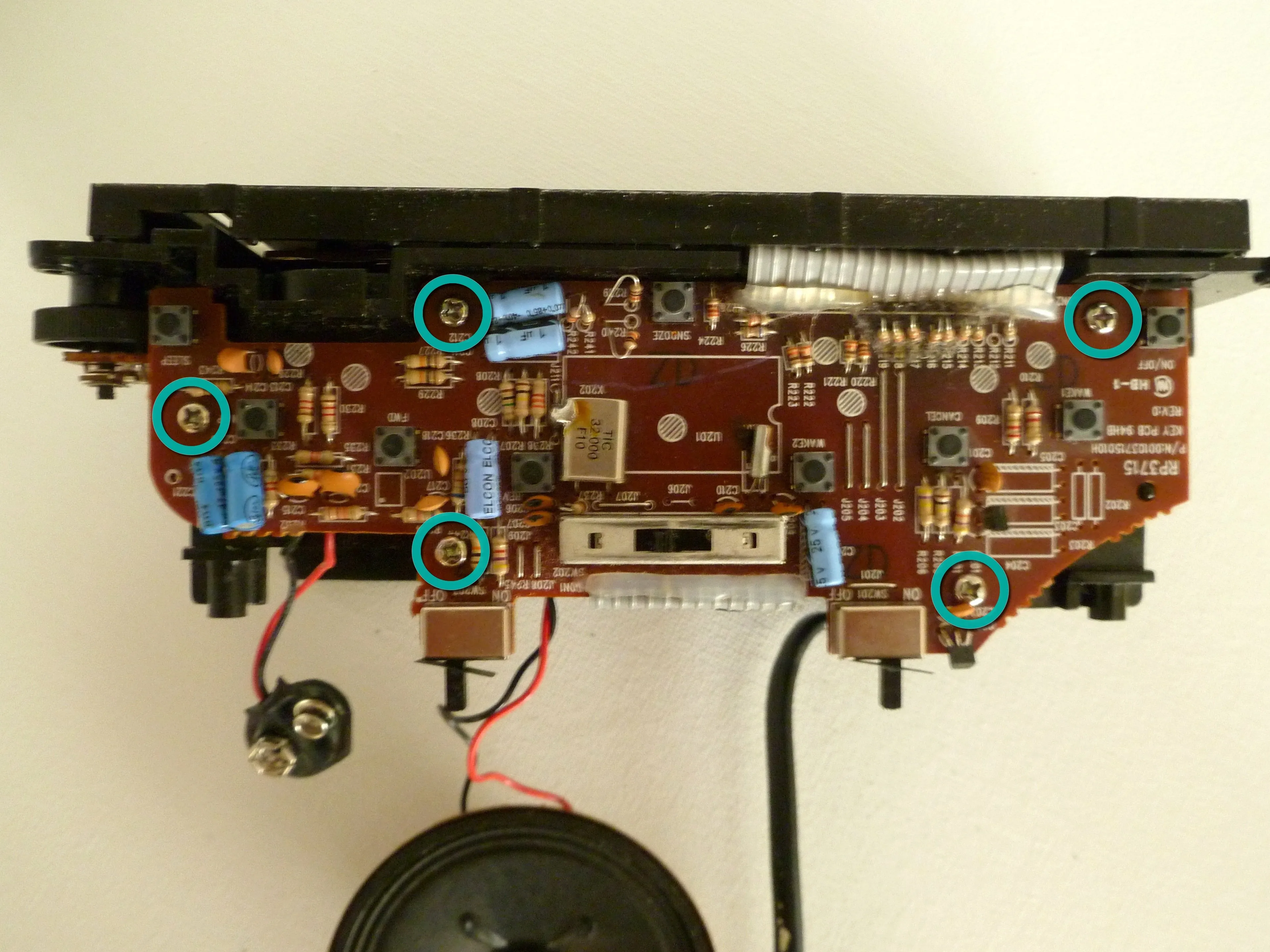

• Открутите десять винтов на логических платах:

• Положите часы на основание.

• Открутите пять винтов на верхней логической плате.

• Переверните часы на лицевую сторону.

• Открутите пять винтов на главной логической плате.

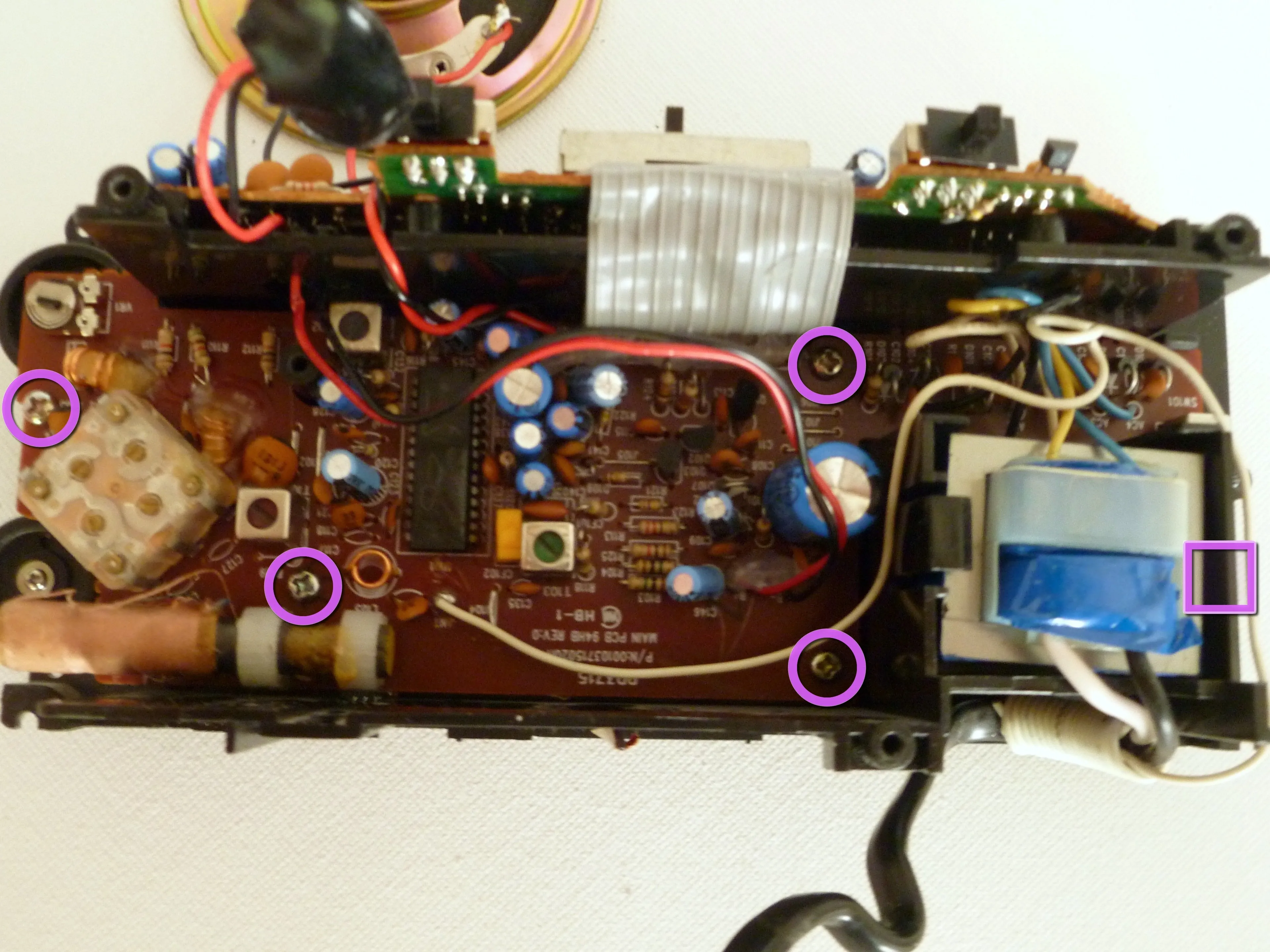

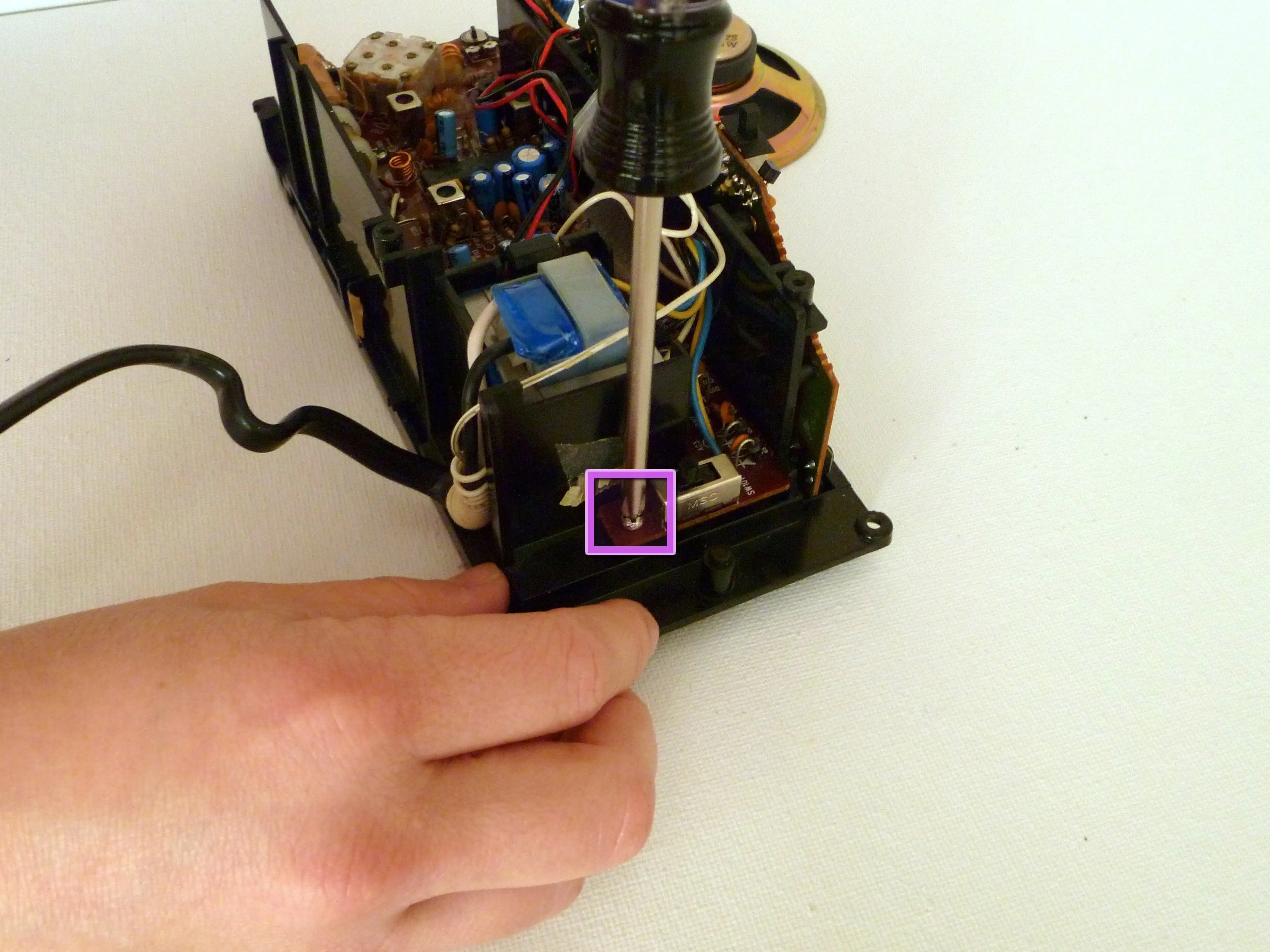

• Примечание: Один из винтов на главной логической плате скрыт на внешней стороне блока питания, как показано на рисунке фиолетовой рамкой.

Шаг 12

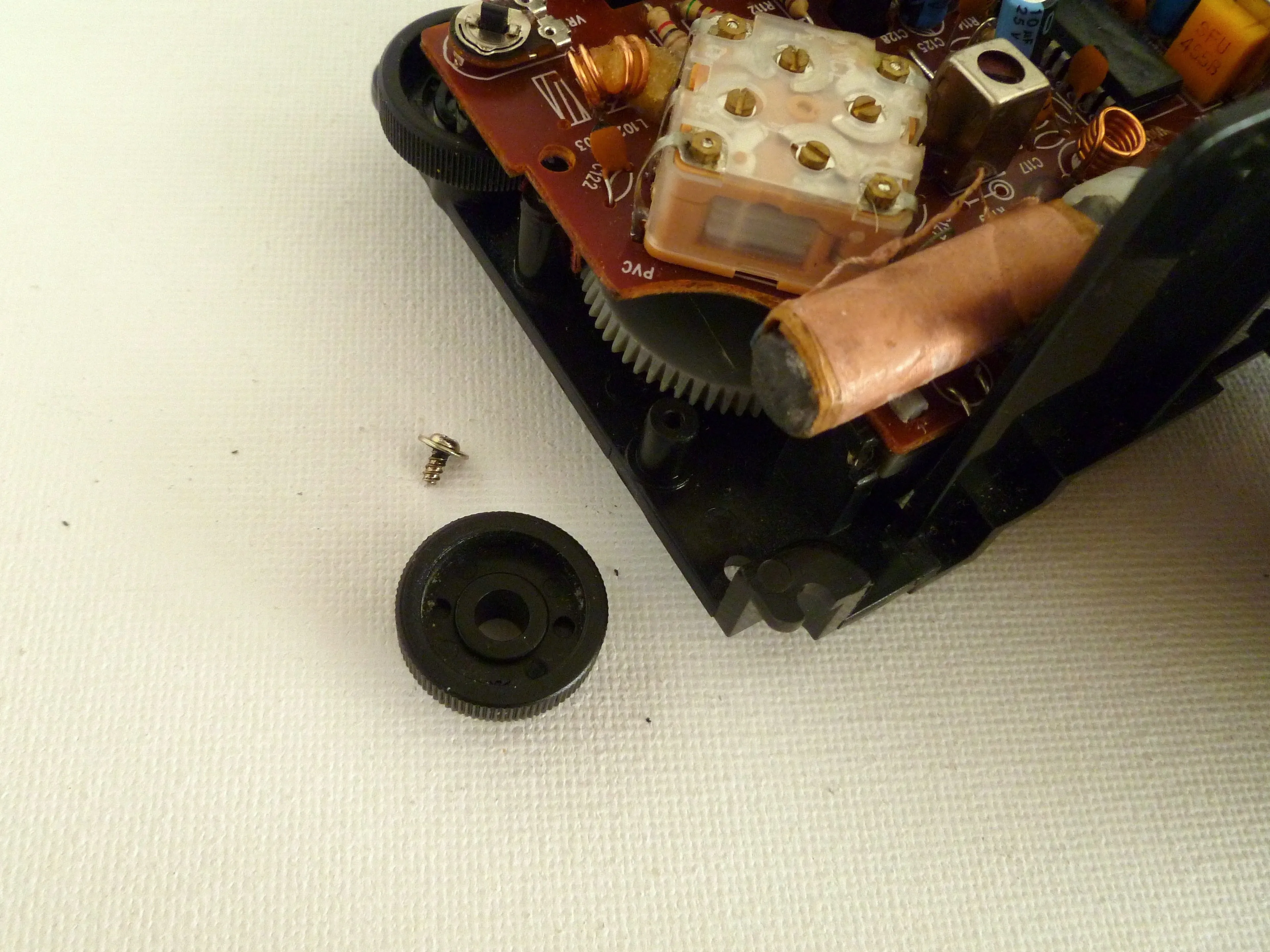

• Снимите диск настройки:

• Положите часы на лицевую сторону.

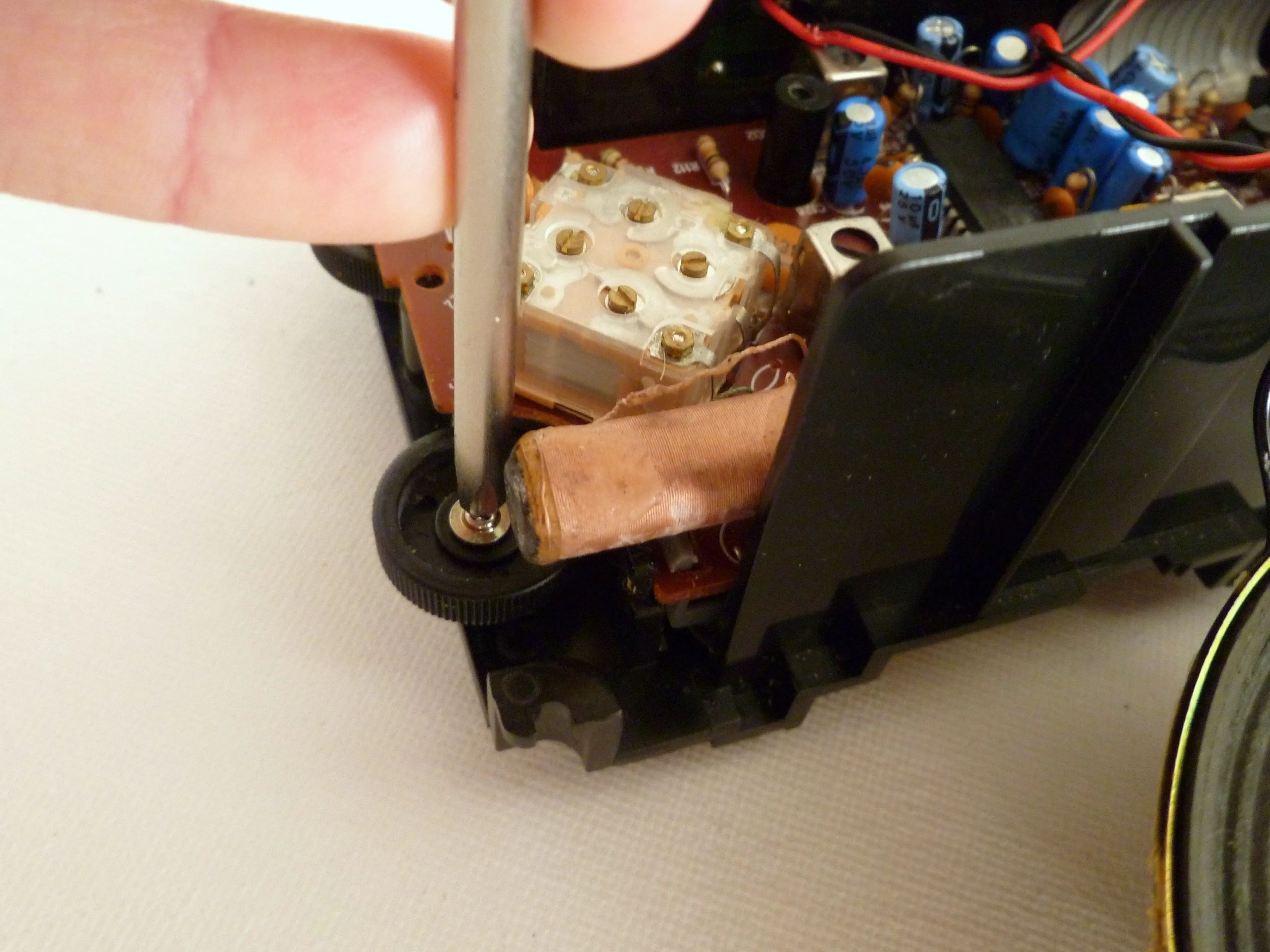

• Открутите черный диск настройки, расположенный чуть ниже главной логической платы, и снимите его.

• Примечание: Чтобы извлечь черный диск настройки, нужно аккуратно приподнять логическую плату рядом с ним.

• Это позволит освободить расположенное под ней серое колесико тюнера, чтобы можно было извлечь основную логическую плату.

Шаг 13

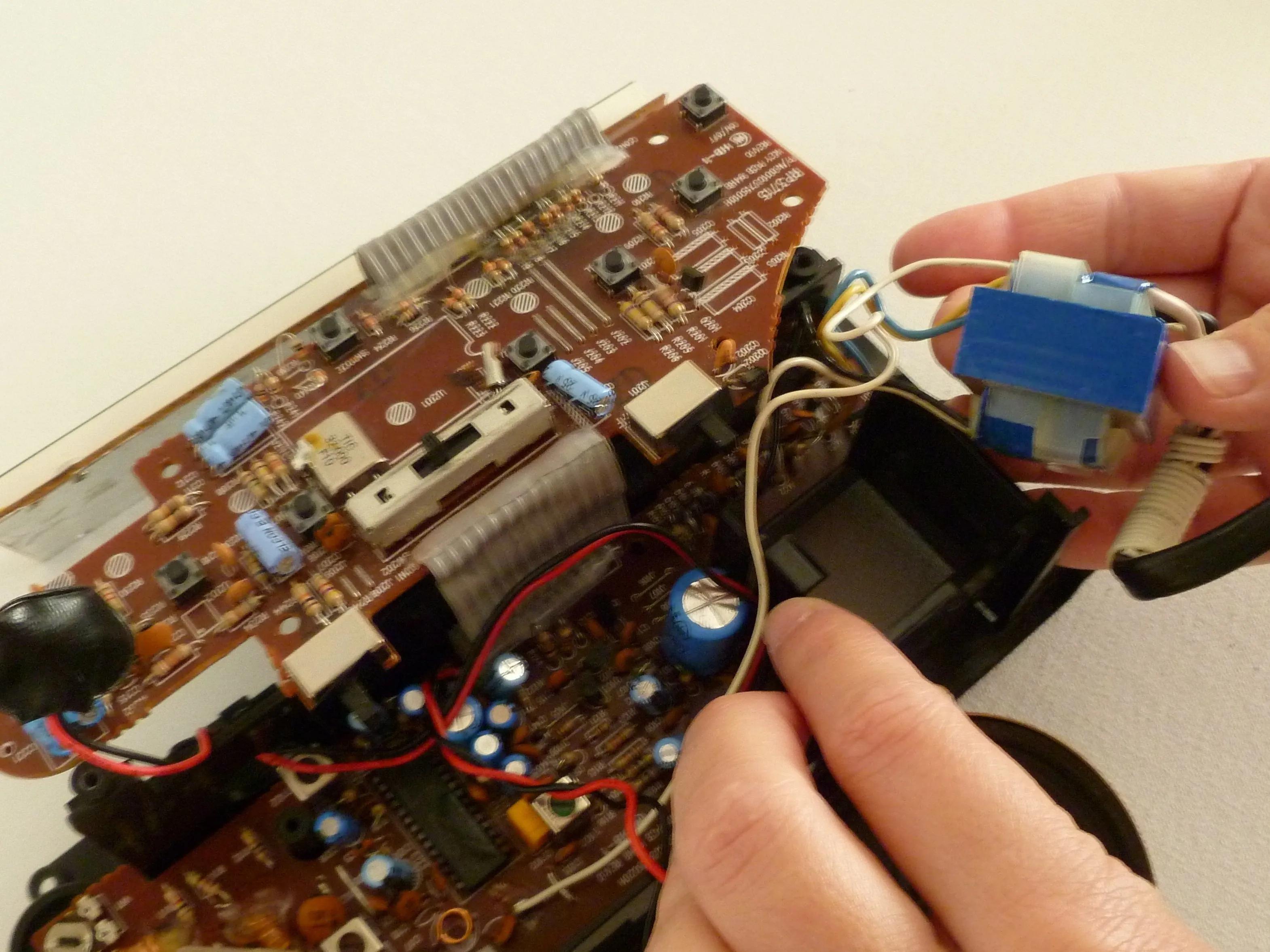

• Освободите блок питания/трансформатор:

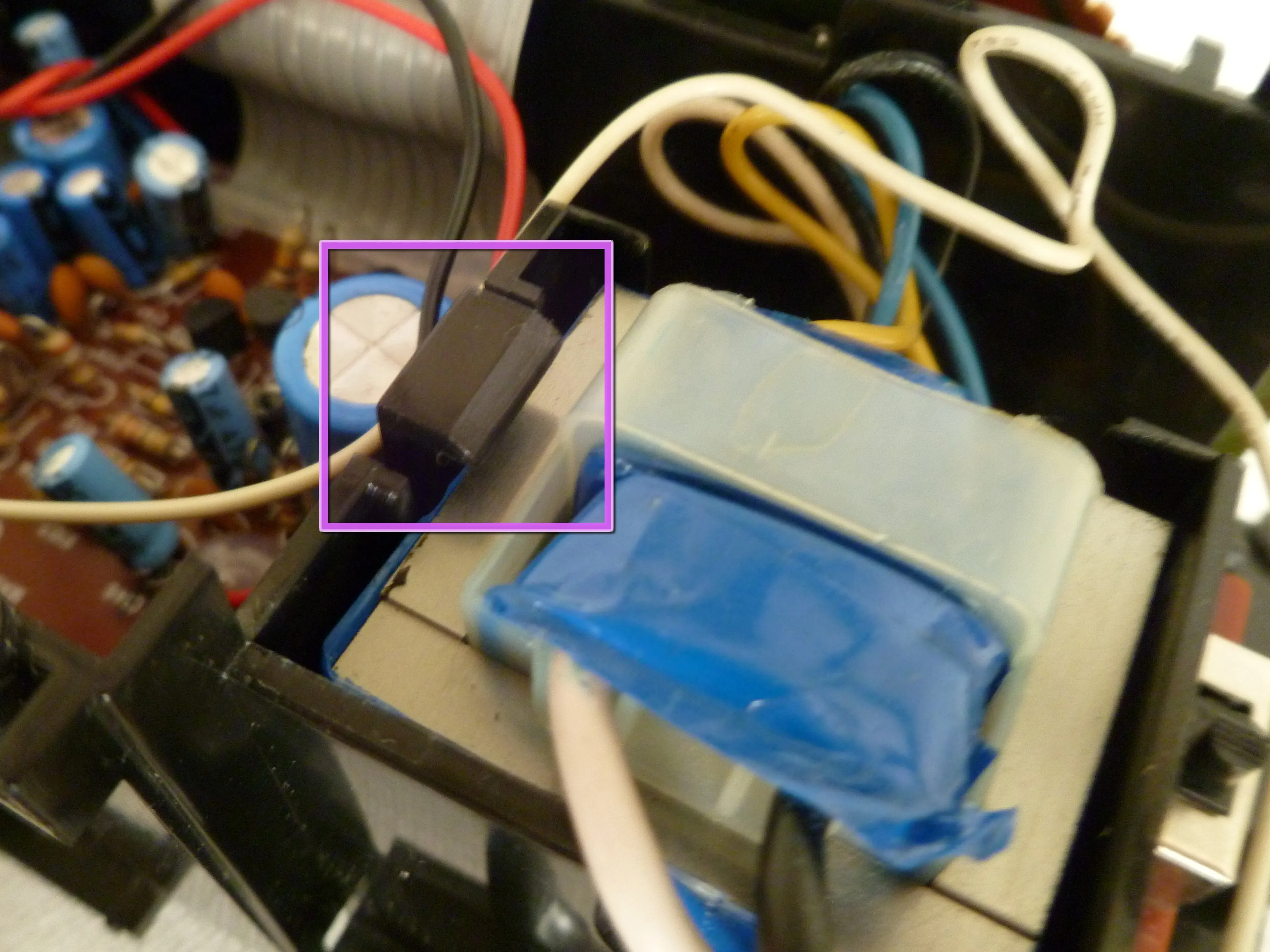

• Отпустите черный выступ слева от блока питания.

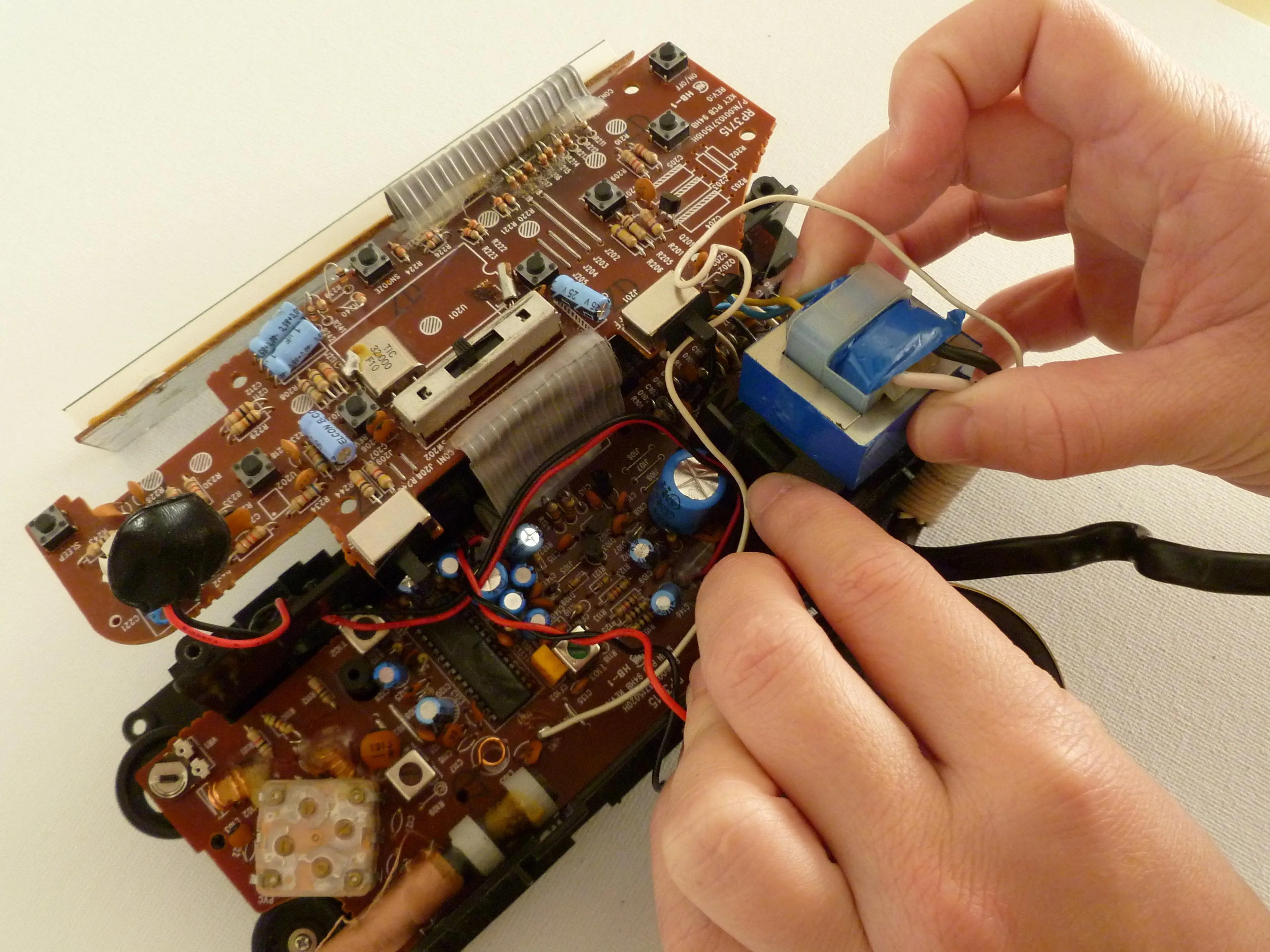

• Аккуратно поднимите блок питания и отсоедините его от черного корпуса.

• Положите блок питания, все еще прикрепленный, за пределы корпуса часов.

Шаг 14

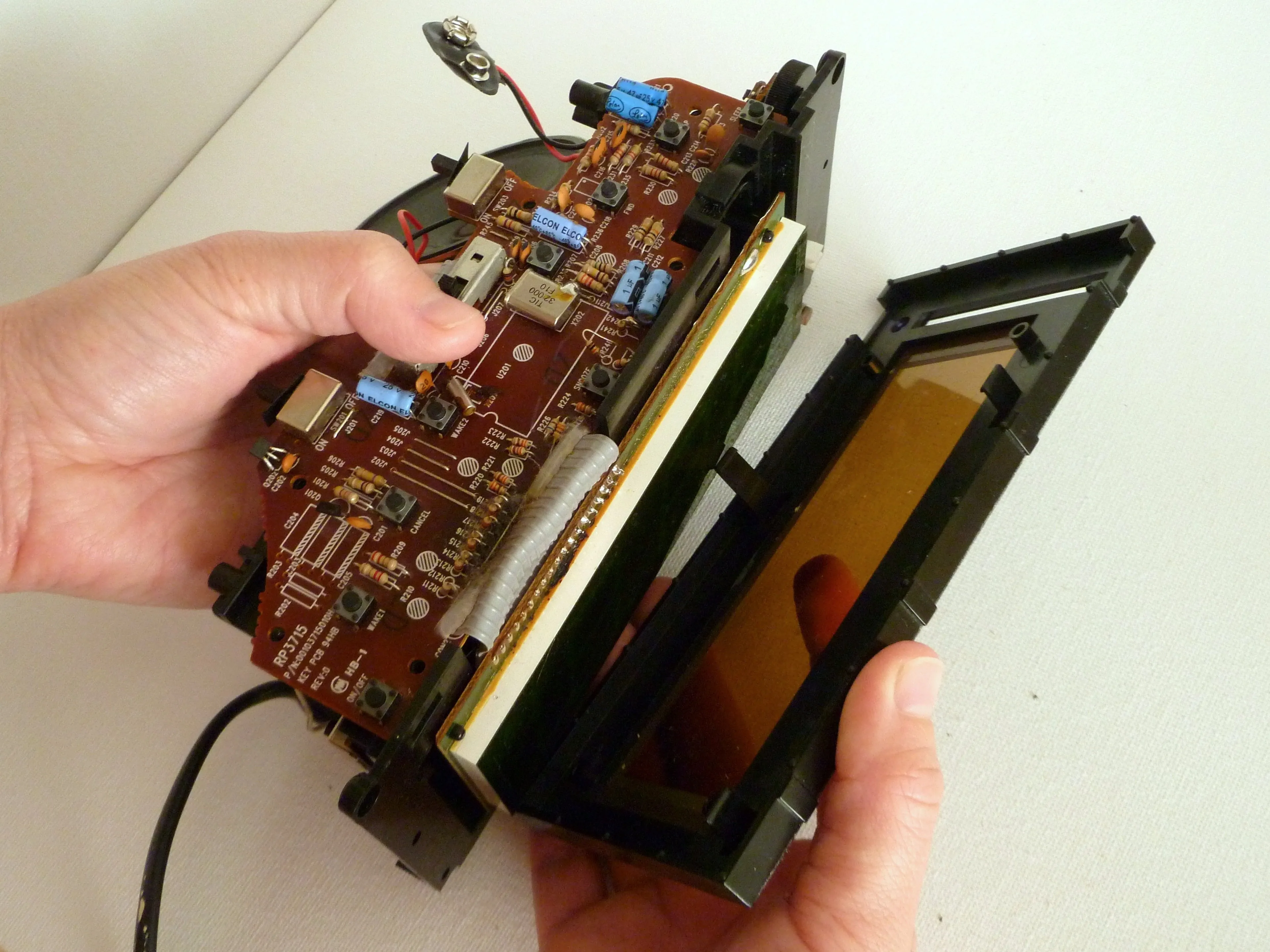

• Снимите тонированное окошко цифрового дисплея:

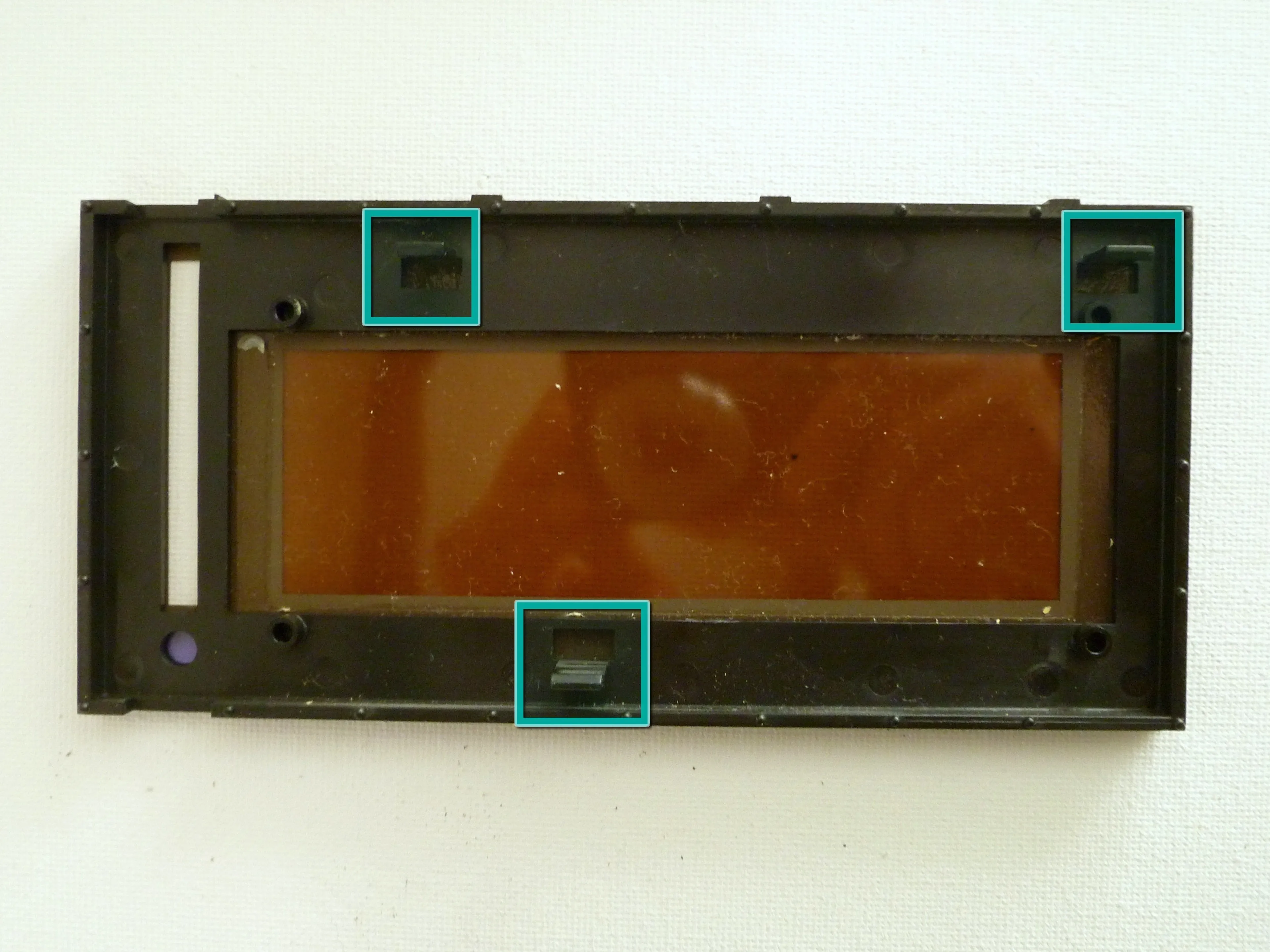

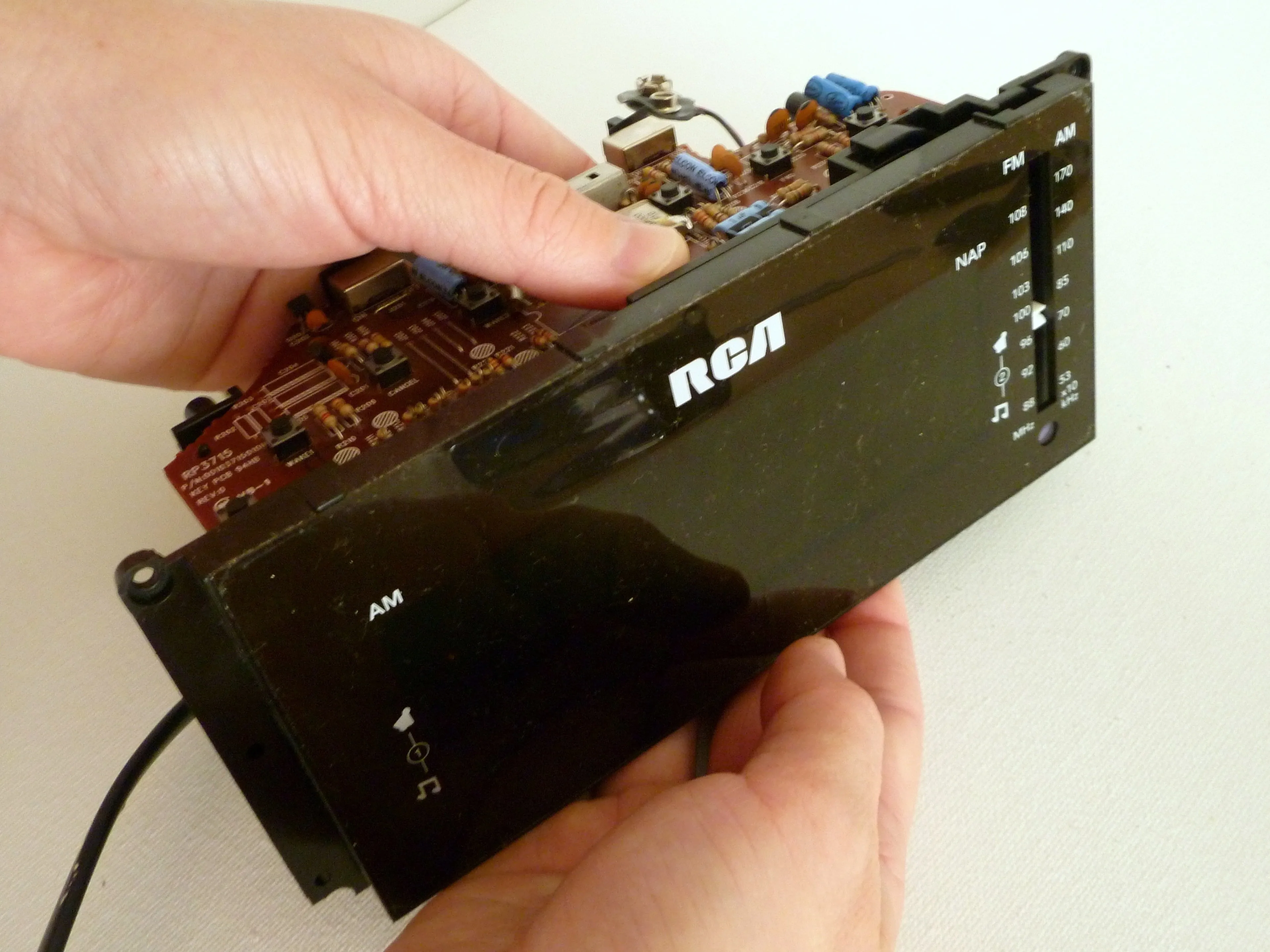

• Тонированное окно дисплея удерживается на месте с помощью выступов на задней стороне тонированного окна дисплея. Два выступа расположены сверху и один - снизу, как показано на рисунке.

• Освободите два верхних выступа и потяните тонированное окно дисплея в сторону от корпуса.

Шаг 15

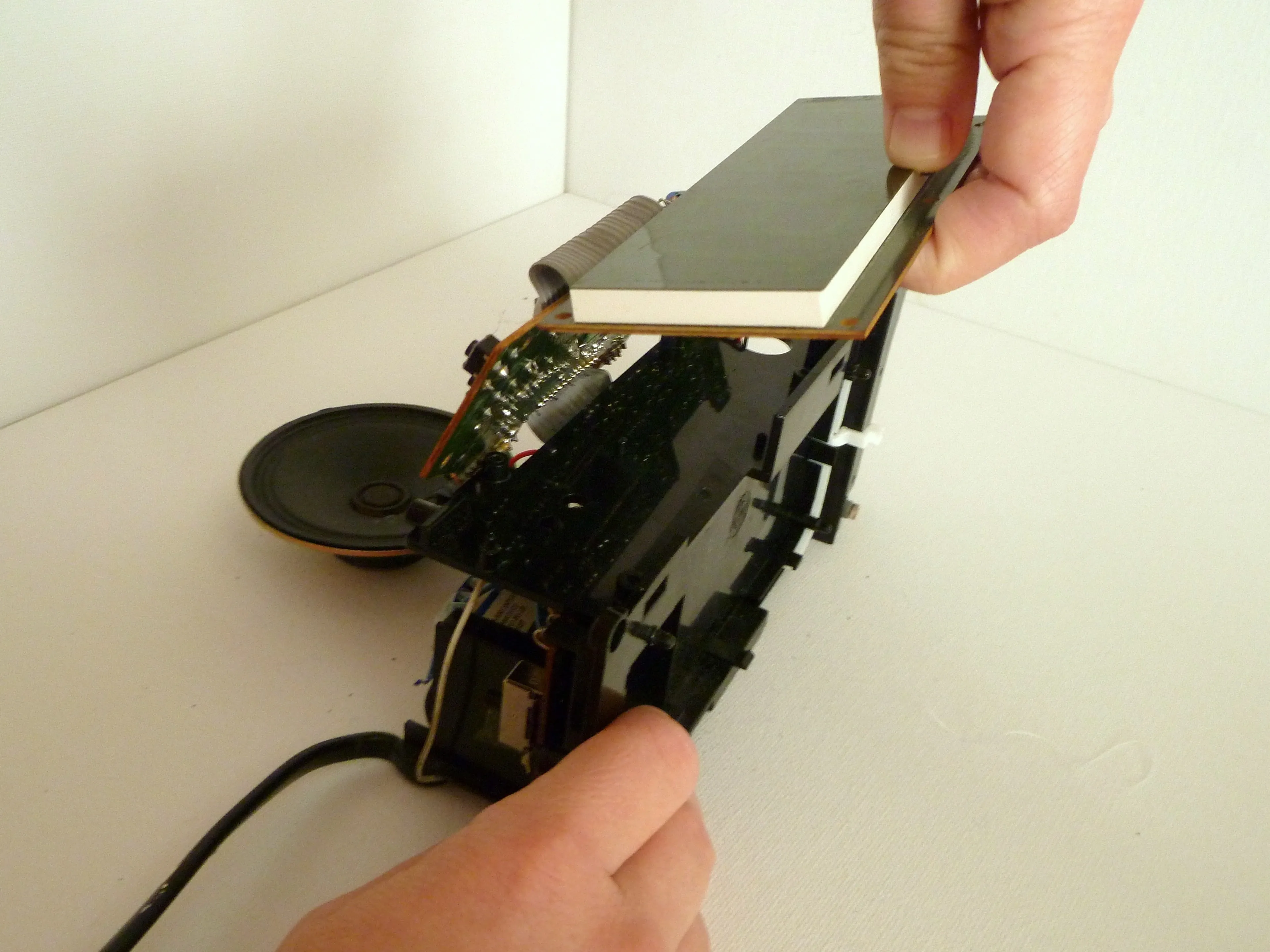

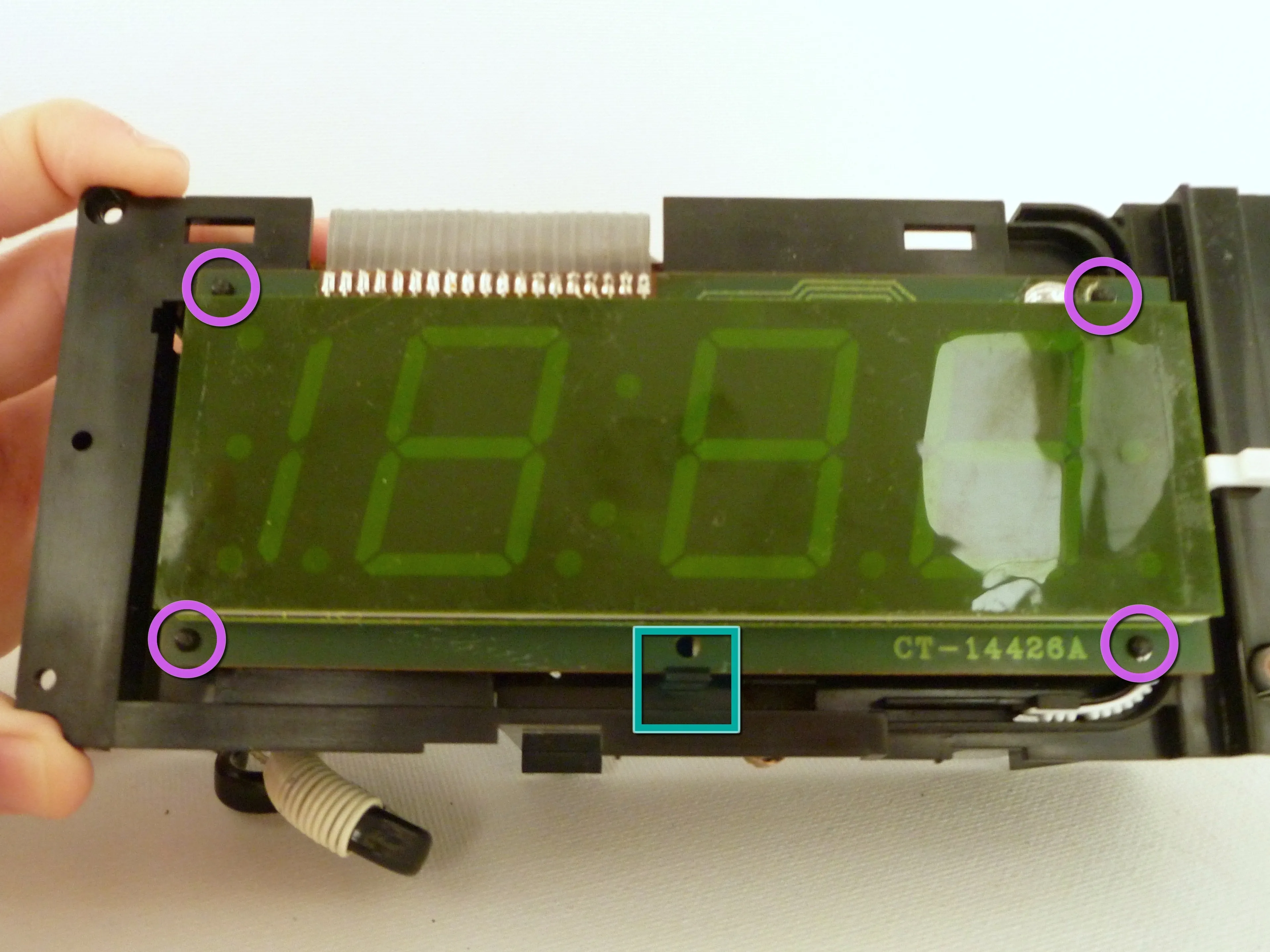

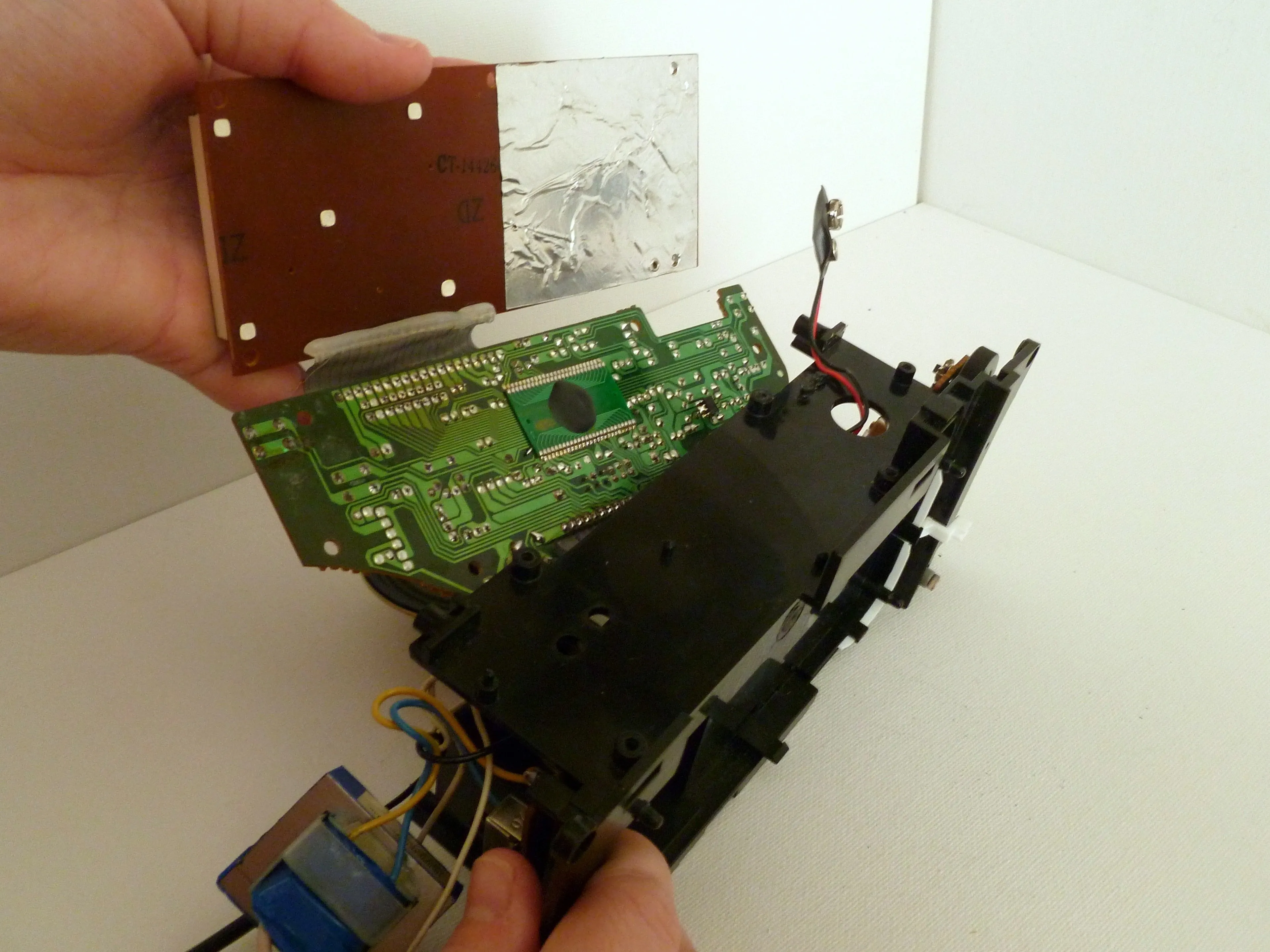

• Отделите цифровой дисплей и верхнюю логическую плату от корпуса:

• Отпустите нижний выступ на цифровом дисплее.

• Поднимите дисплей за четыре пластиковых штифта по углам.

• Отделите цифровой дисплей от корпуса.

• Продолжайте отсоединять верхнюю логическую плату от корпуса.

Шаг 16

• Отделите цифровой дисплей и логические платы от корпуса:

• Отсоединив цифровой дисплей и верхнюю логическую плату, положите корпус лицевой стороной вниз, а главную логическую плату - лицевой стороной вверх.

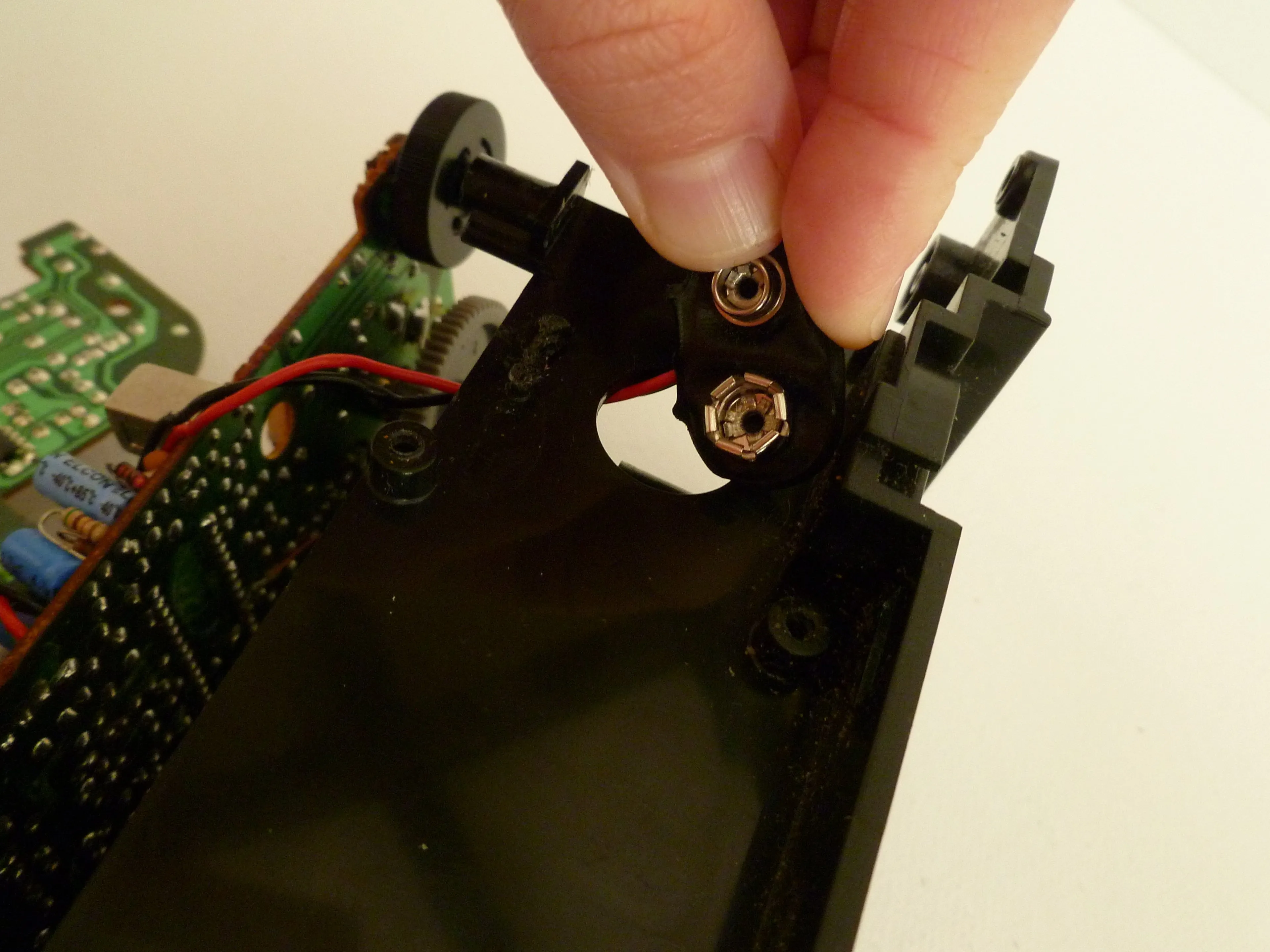

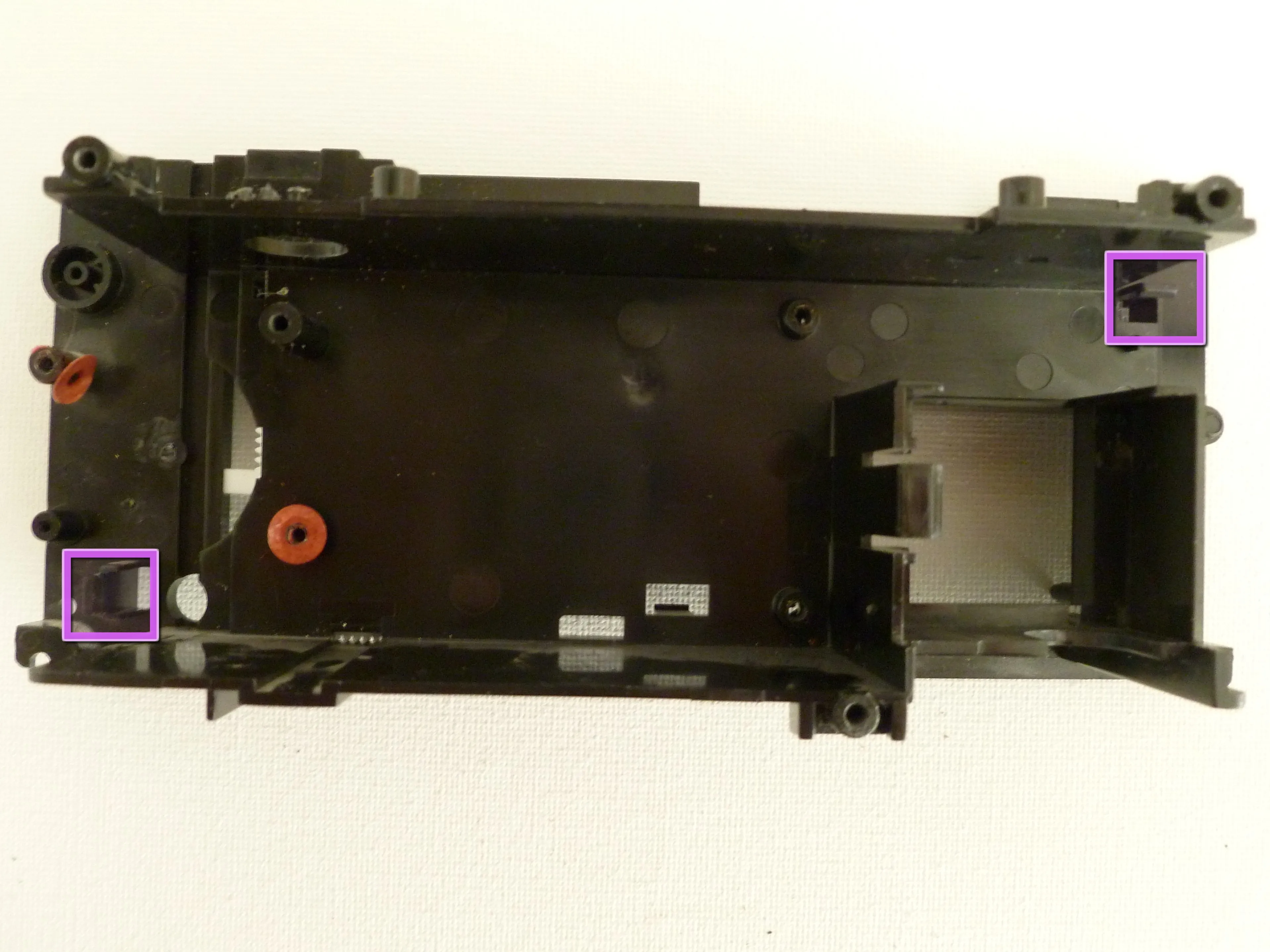

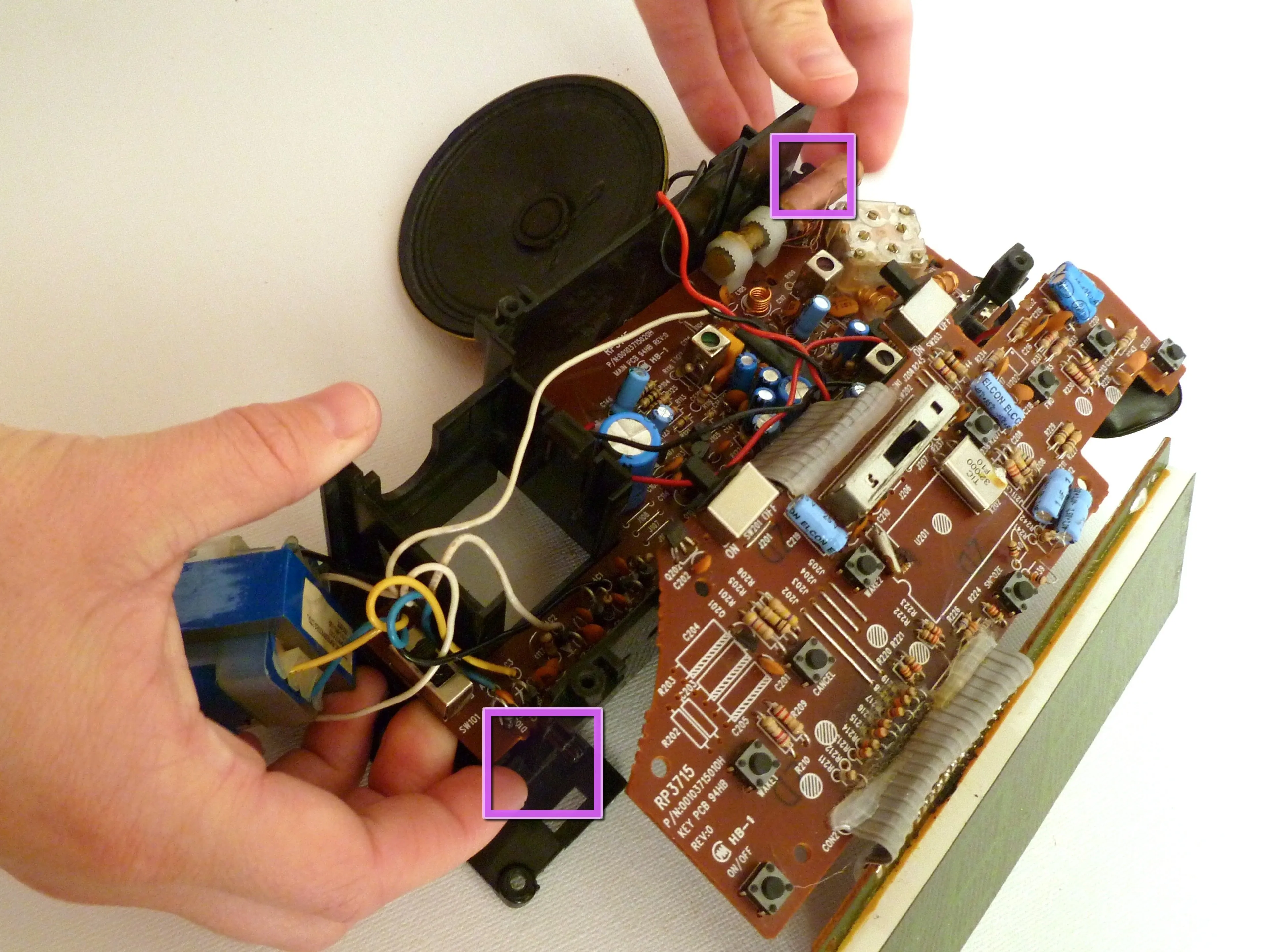

• Освободите два выступа, удерживающих главную логическую плату на задней панели корпуса. Эти выступы расположены в верхнем правом и нижнем левом углах корпуса.

• Аккуратно извлеките главную логическую плату из корпуса.

• Будьте осторожны! Провода батареи могут зацепиться за корпус. Вам нужно будет помочь просунуть их через круглое отверстие на корпусе.

Шаг 17

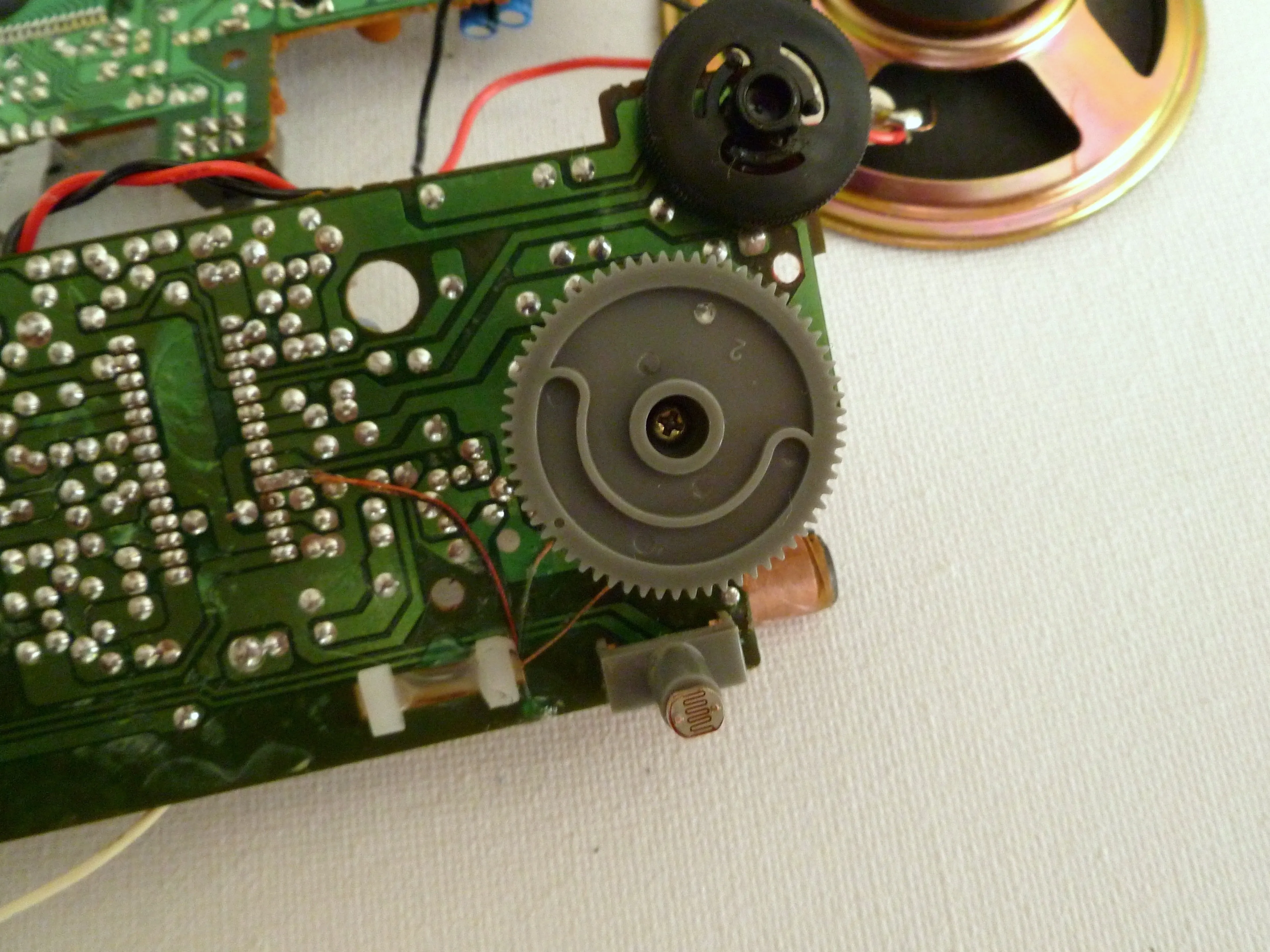

• Снимите колесо тюнера:

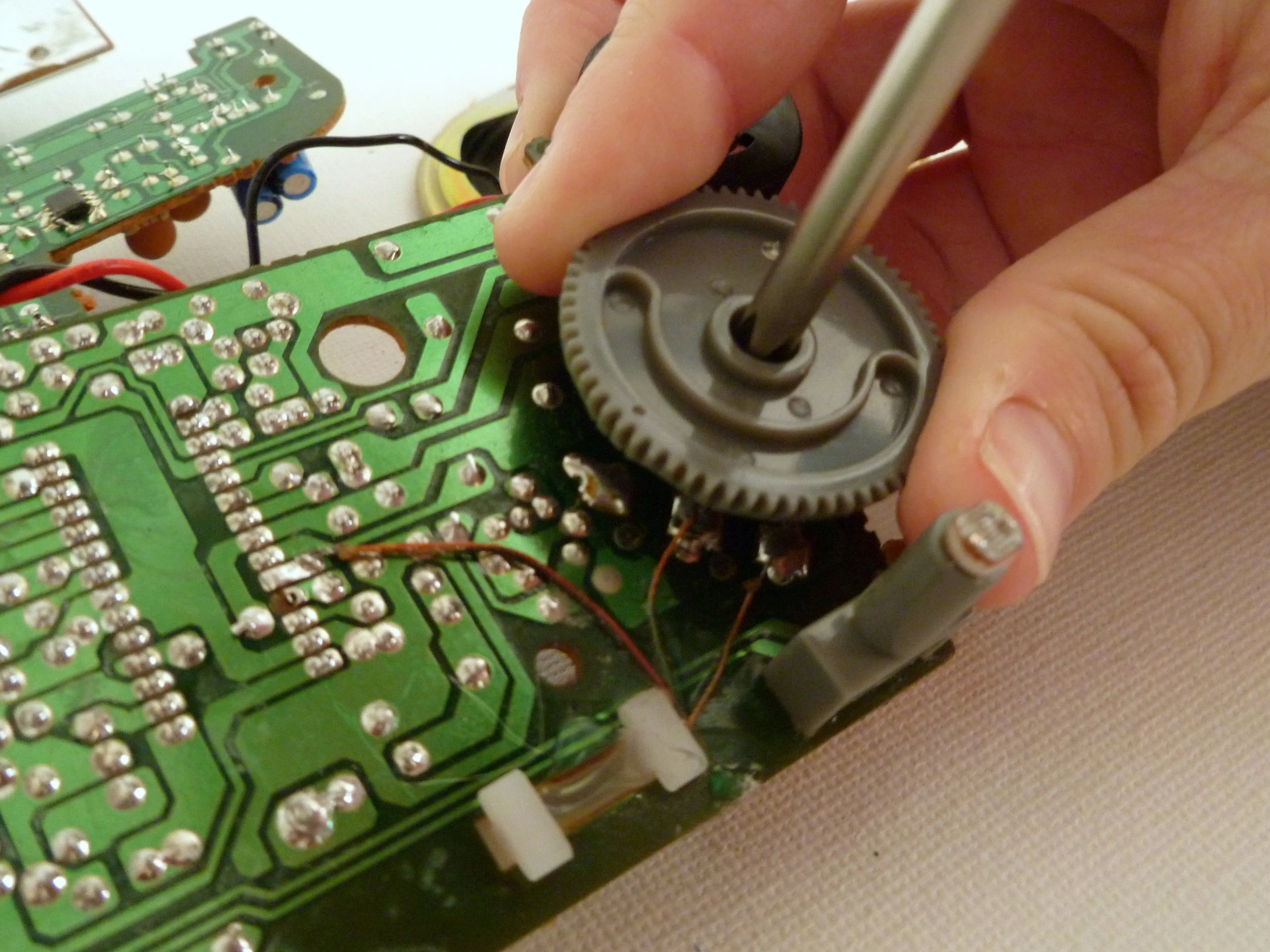

• Открутите и снимите серое колесо тюнера с задней стороны главной логической платы.

Шаг 18

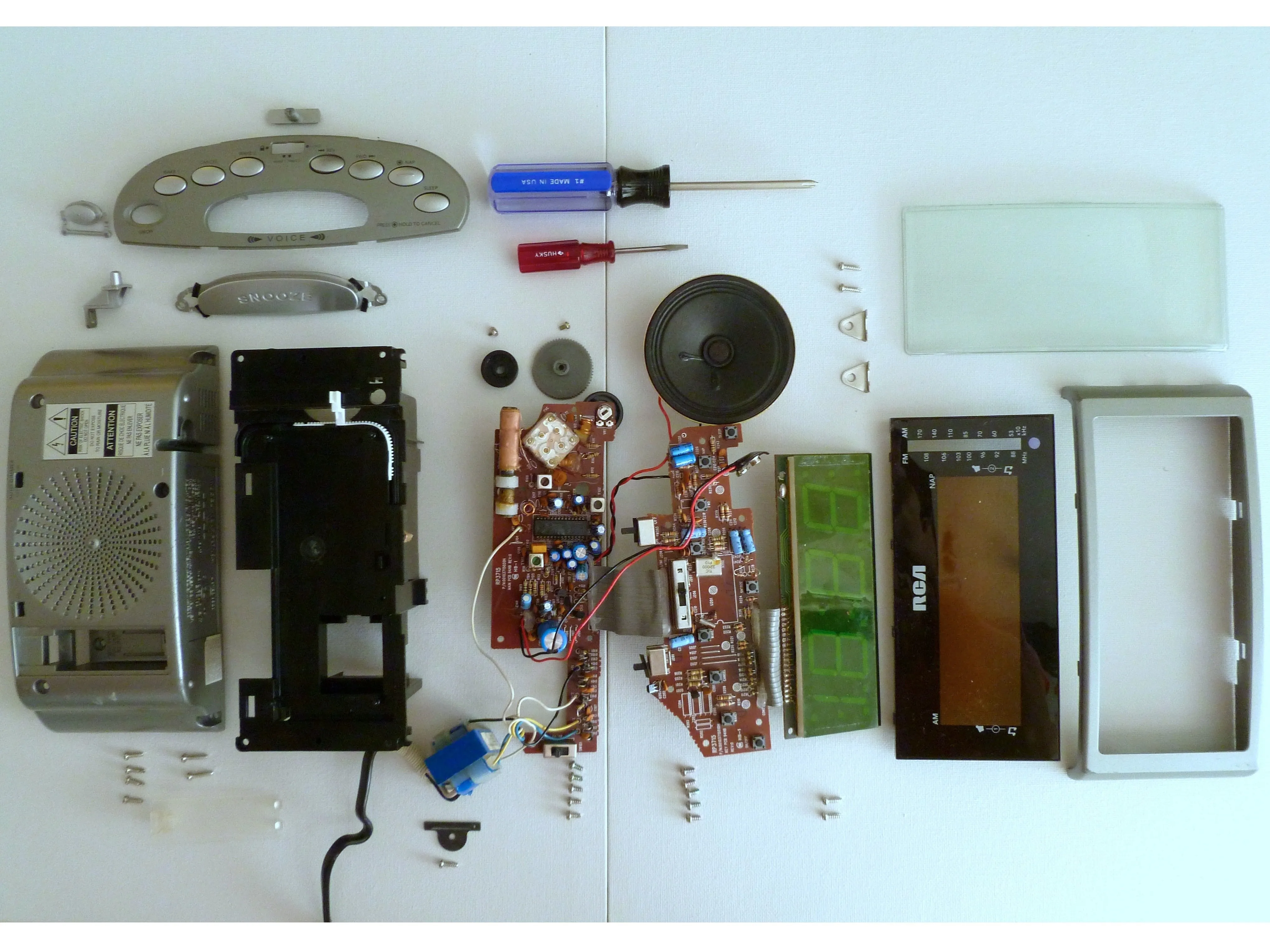

• Часы в разобранном виде

• Это тот предел, до которого можно разобрать часы, не перерезая провода и не прибегая к пайке для сборки.

• Здесь показаны все часы в разобранном виде.

Шаг 19

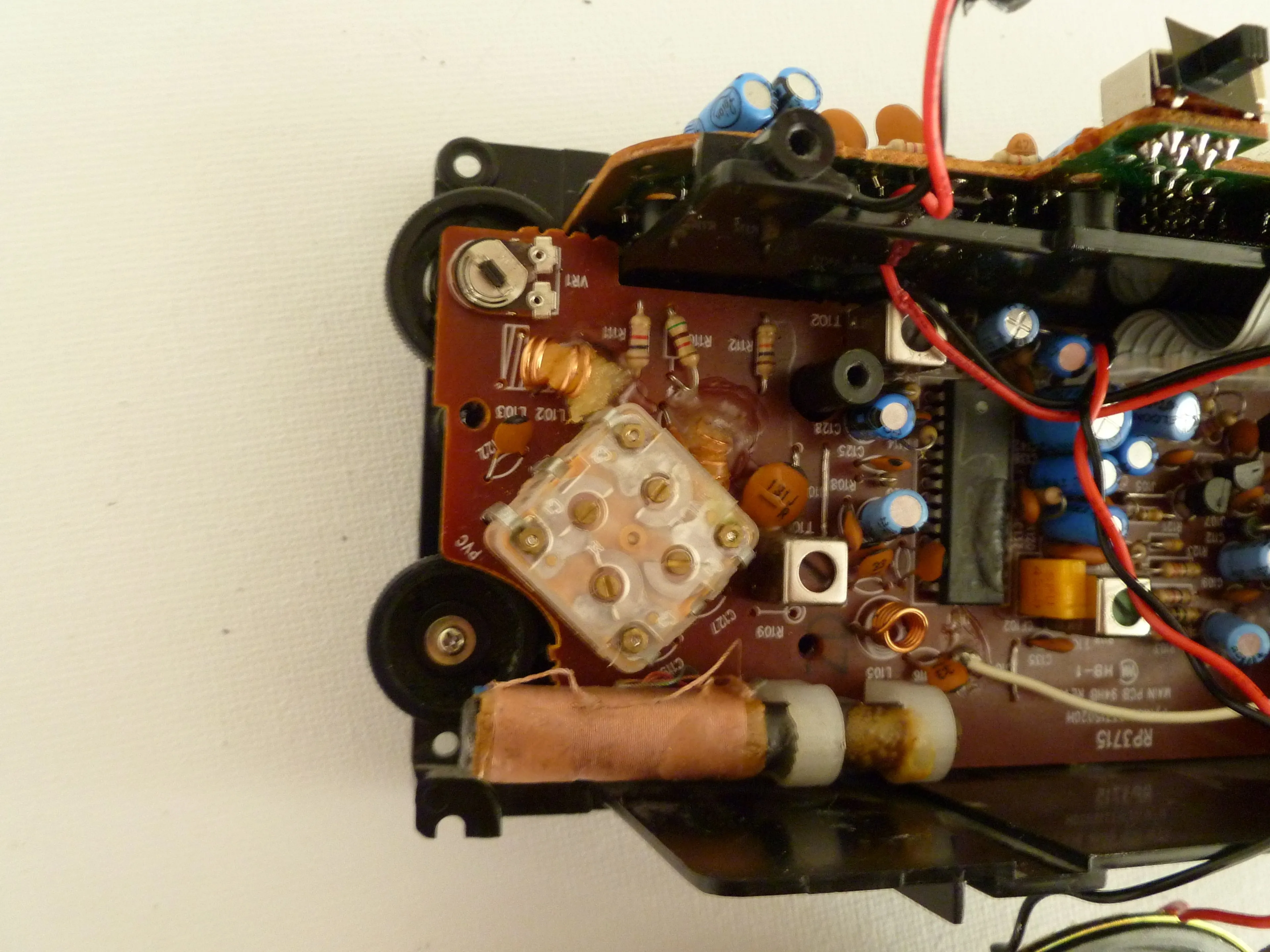

• Мини-тур по главной логической плате

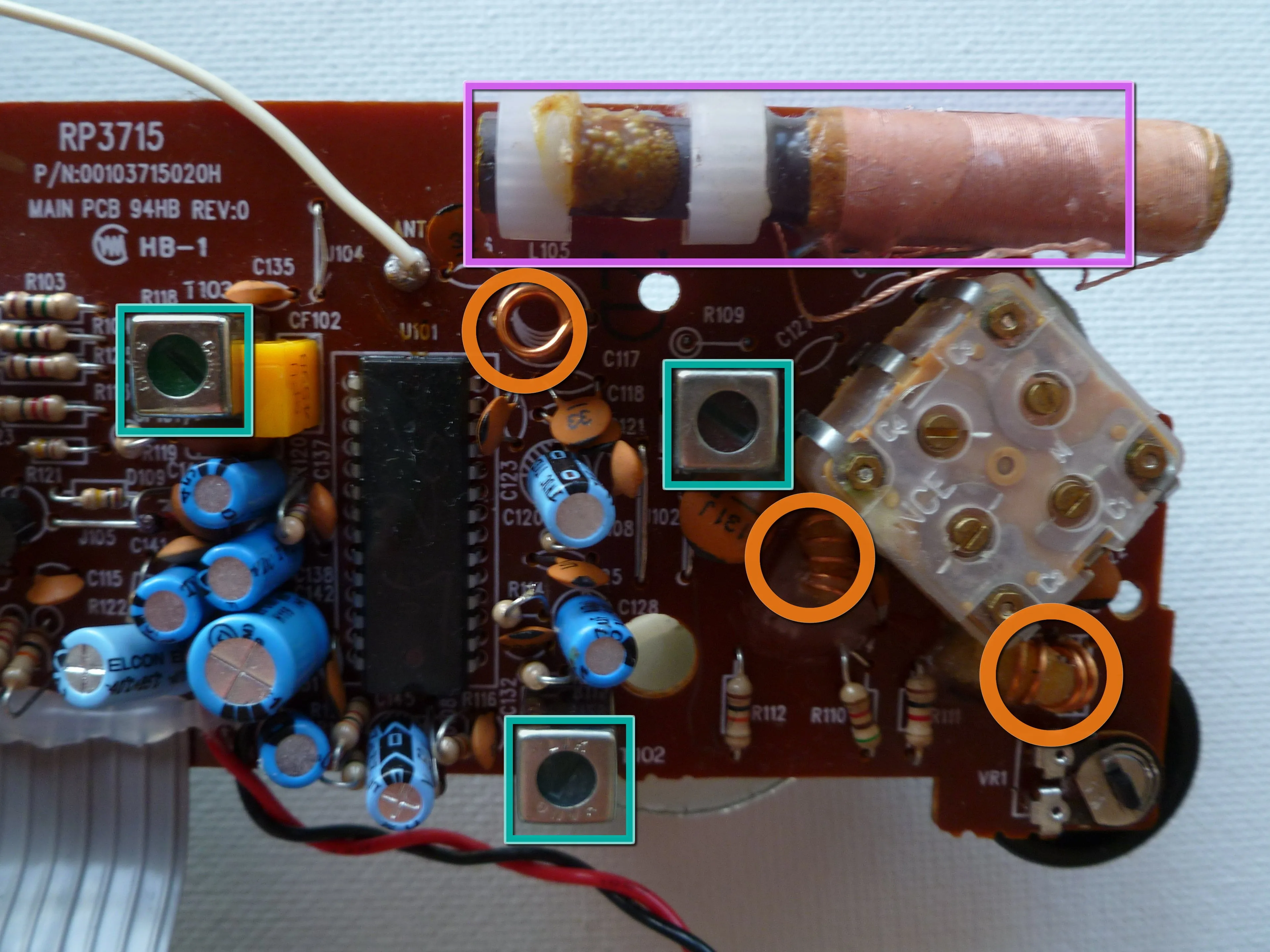

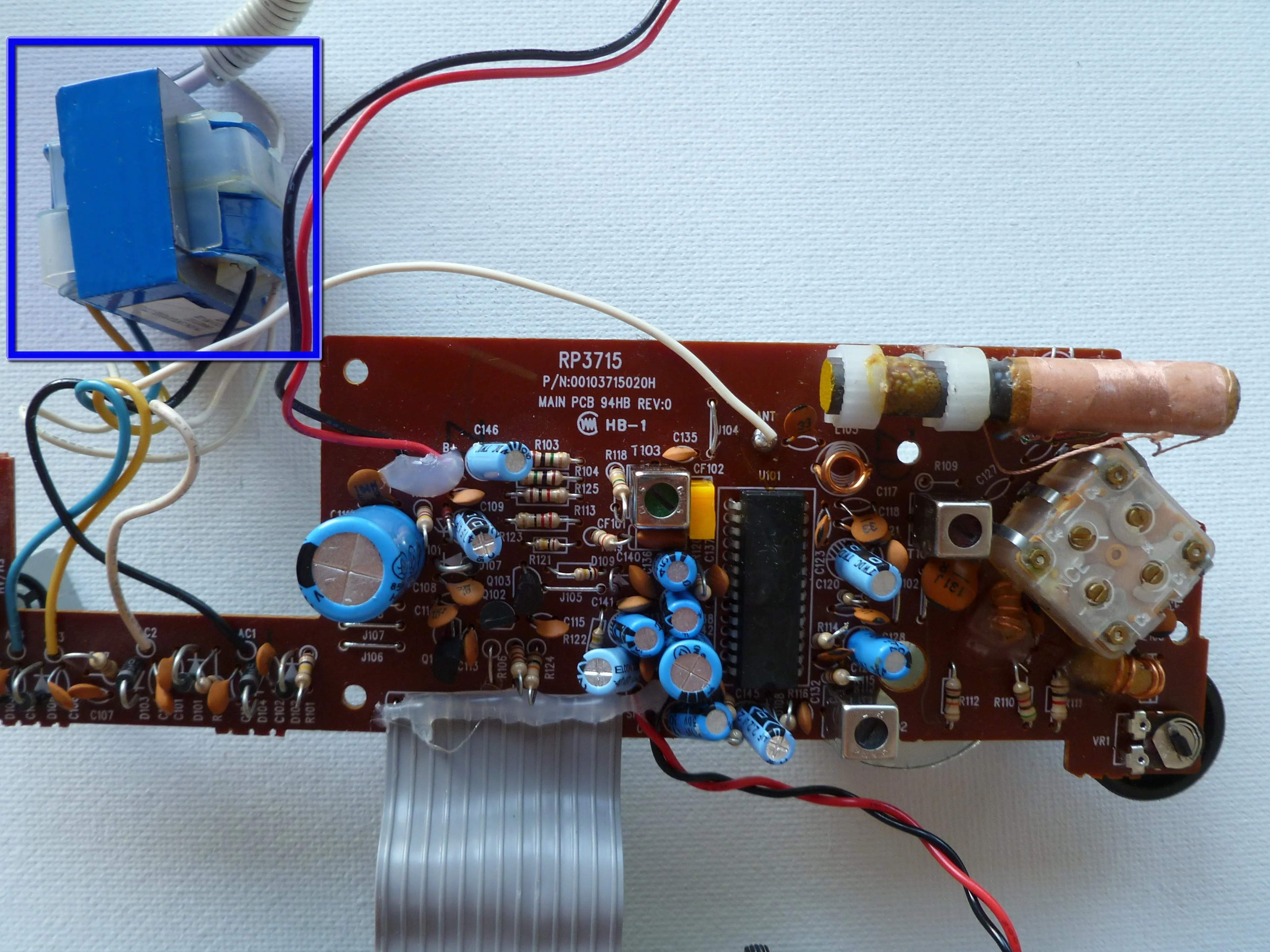

• На главной логической плате расположены радиокомпоненты часов.

• Внутренняя антенна

• Винты настройки

• Катушки индуктивности

• Блок питания/трансформатор

Шаг 20

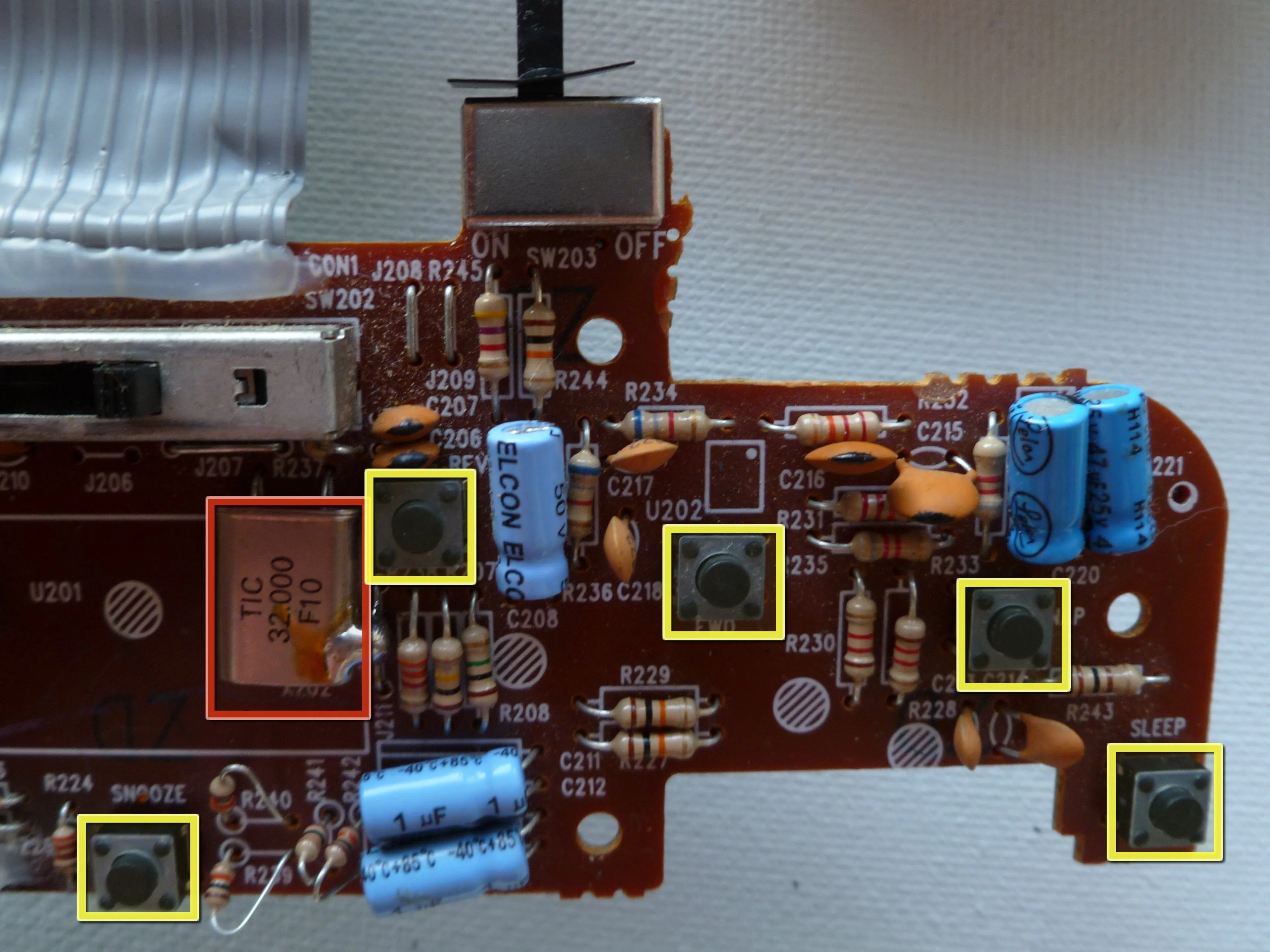

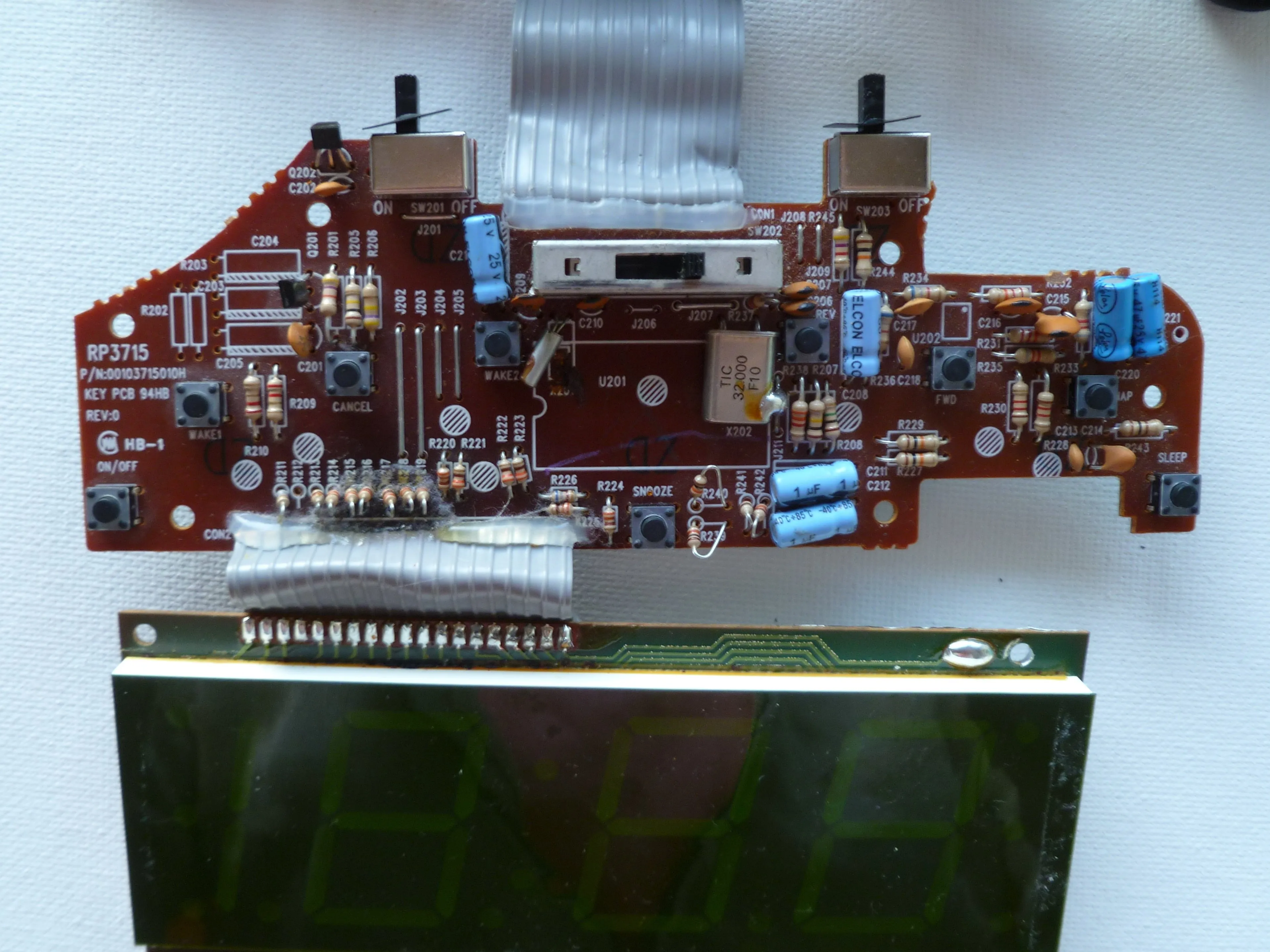

• Мини-тур по верхней логической плате

• На верхней логической плате расположены часы и компоненты управления.

• Часовой кристалл

• Кнопки управления
