Разборка радио-будильника RCA RC2012

Введение

RCA RC2012 - это базовый радиоприемник-будильник, для демонтажа которого потребуется отвертка и стандартные инструменты.

Что вам понадобится

Детали

Инструменты

•

  Посмотреть

•

Шаг 1 Радио-будильник RCA RC2012 Разборка

• Полностью собранный радио-будильник RC2012.

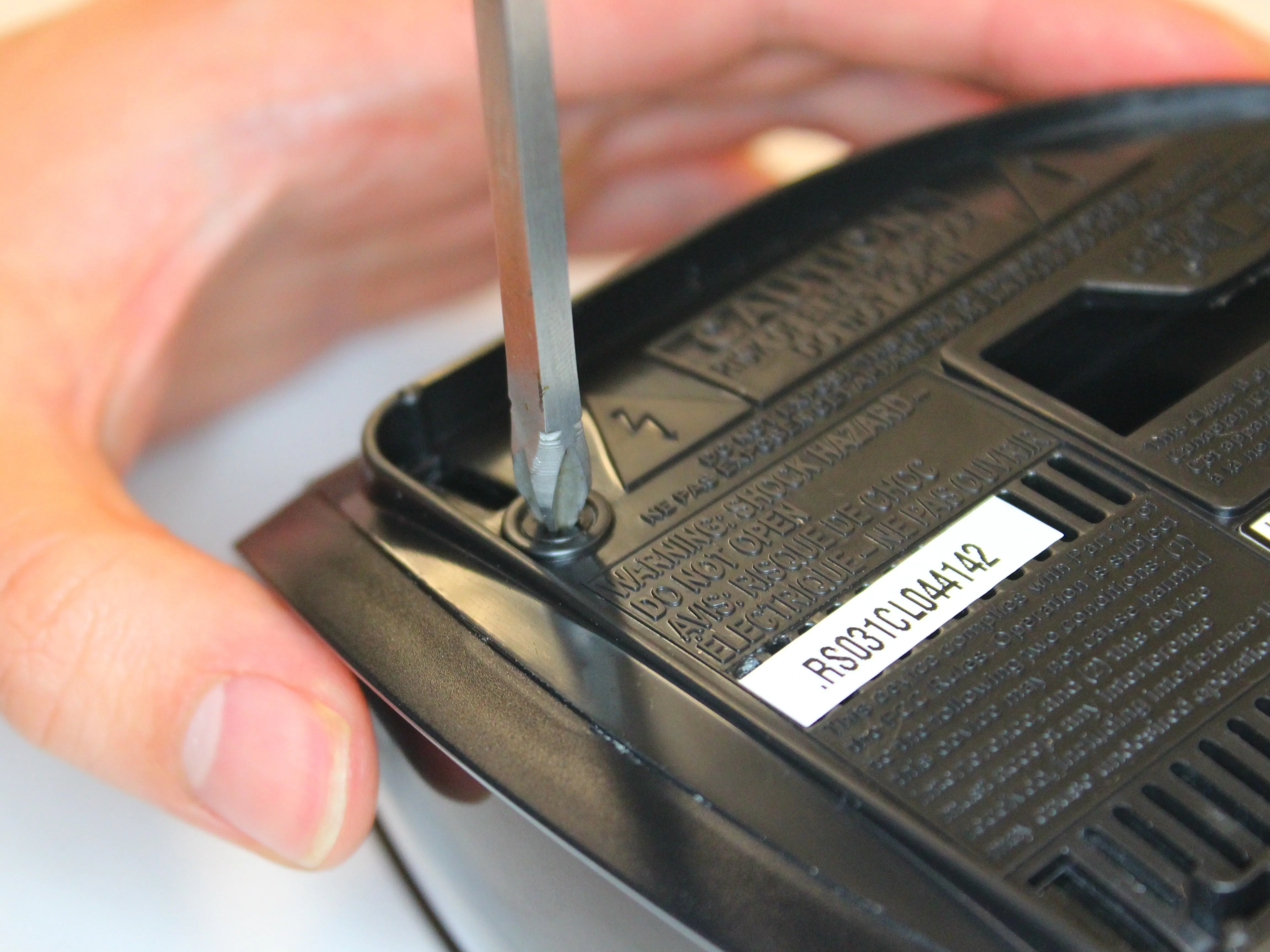

Шаг 2

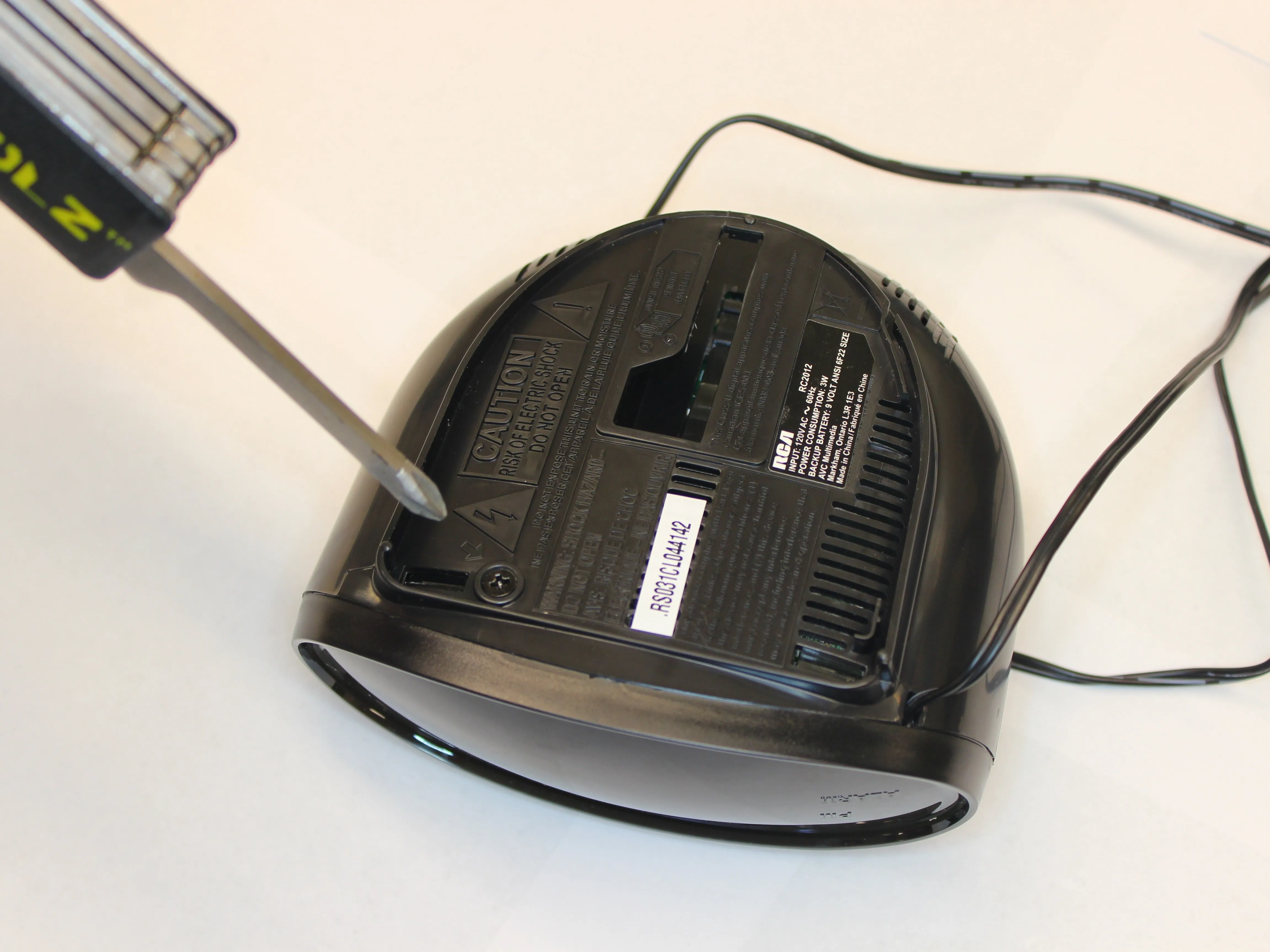

• С помощью крестообразной отвертки открутите единственный винт в нижней части радио-будильника.

Шаг 3

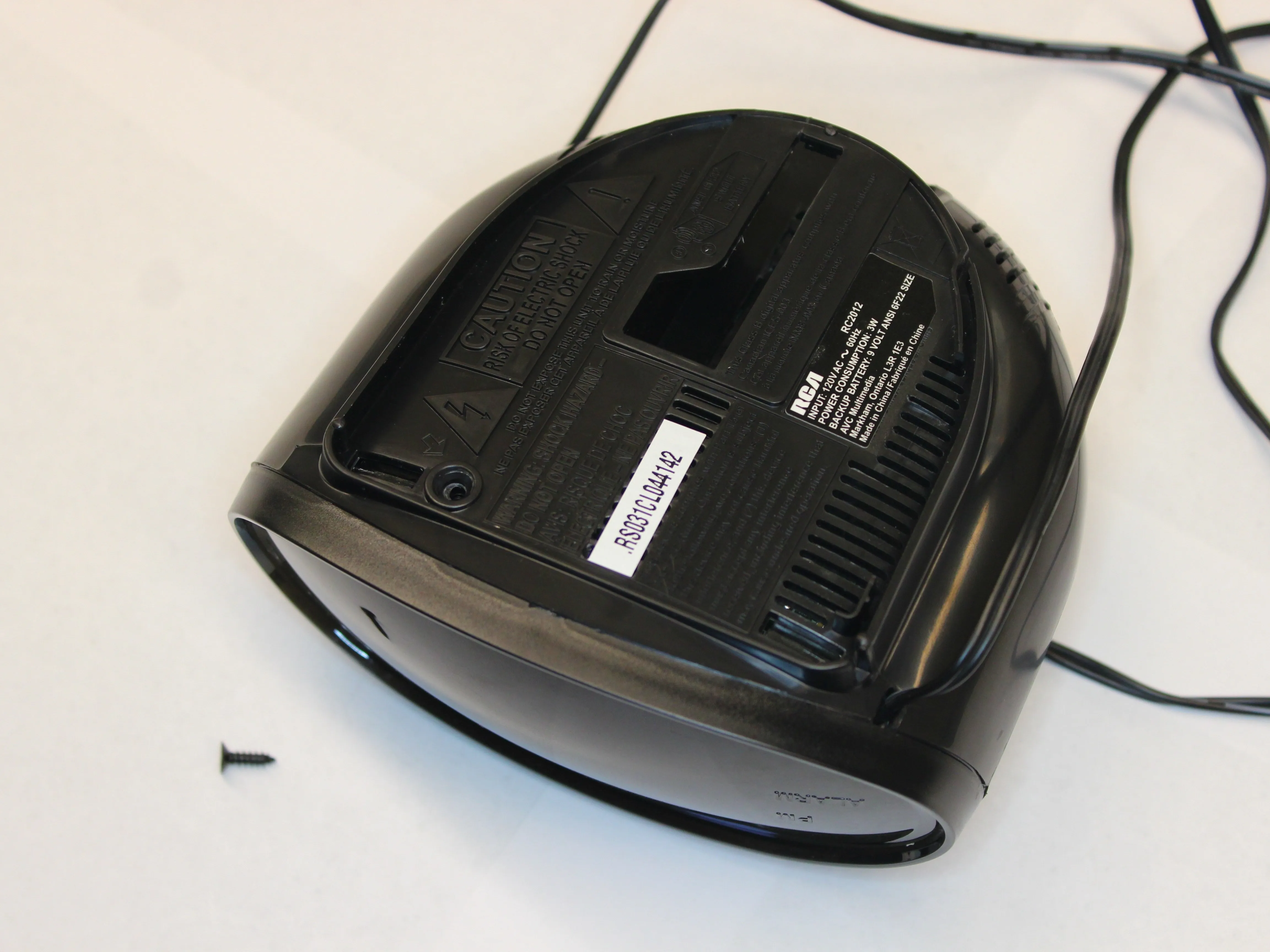

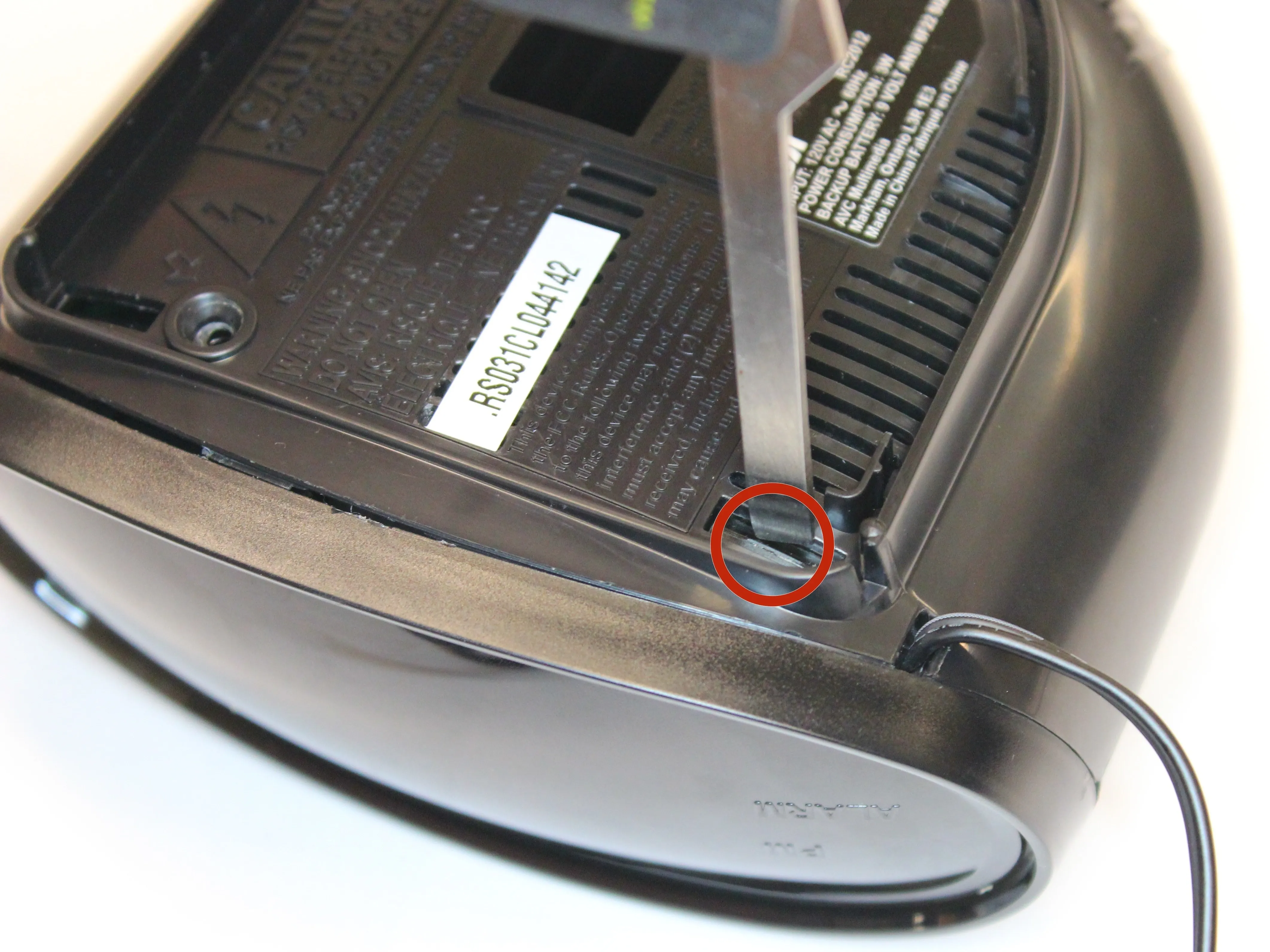

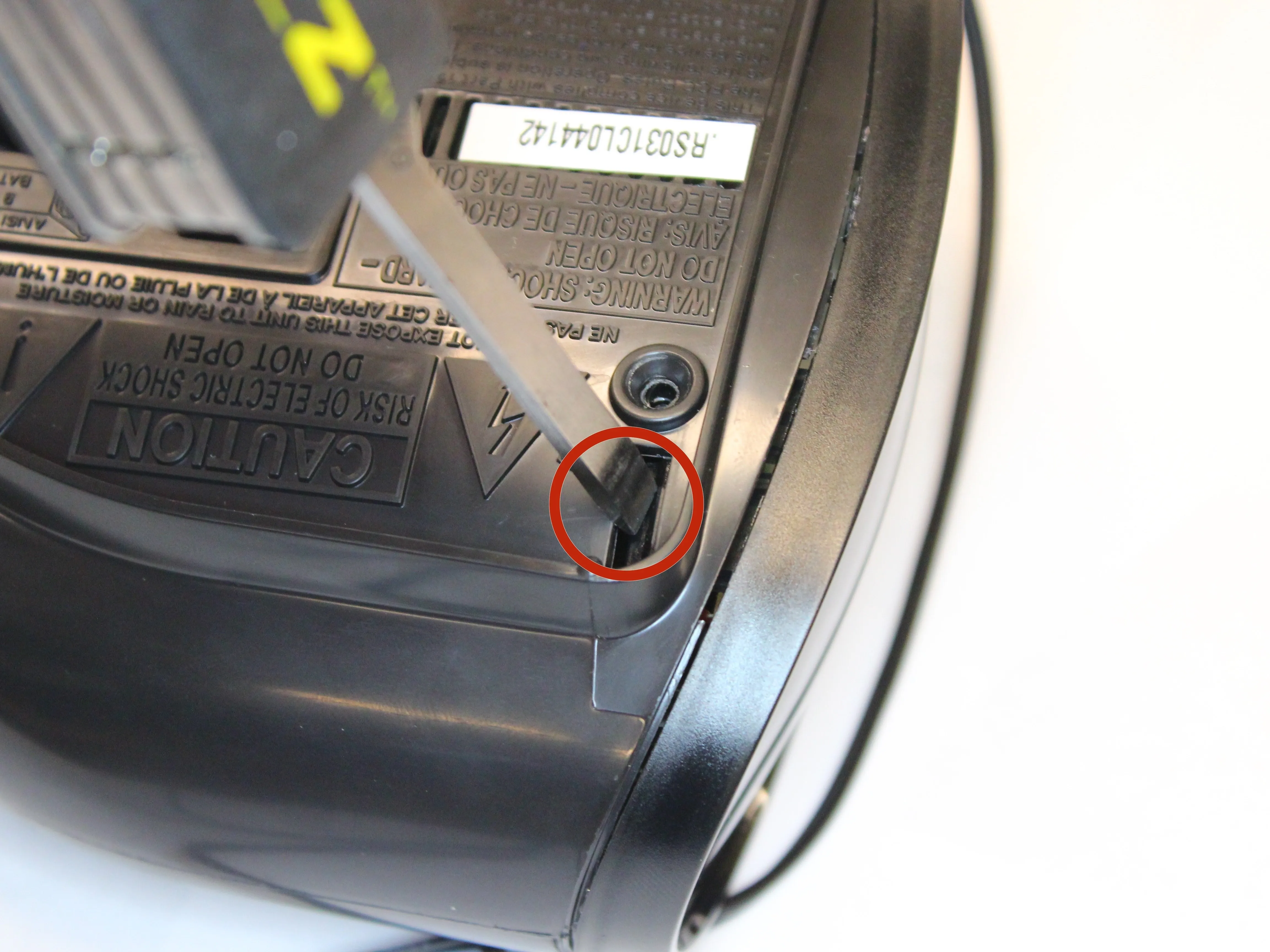

• Подденьте переднюю панель будильника, надавливая вниз и вперед на два выступа по краям будильника. Будьте осторожны и не давите слишком сильно, так как выступы очень хрупкие.

Шаг 4

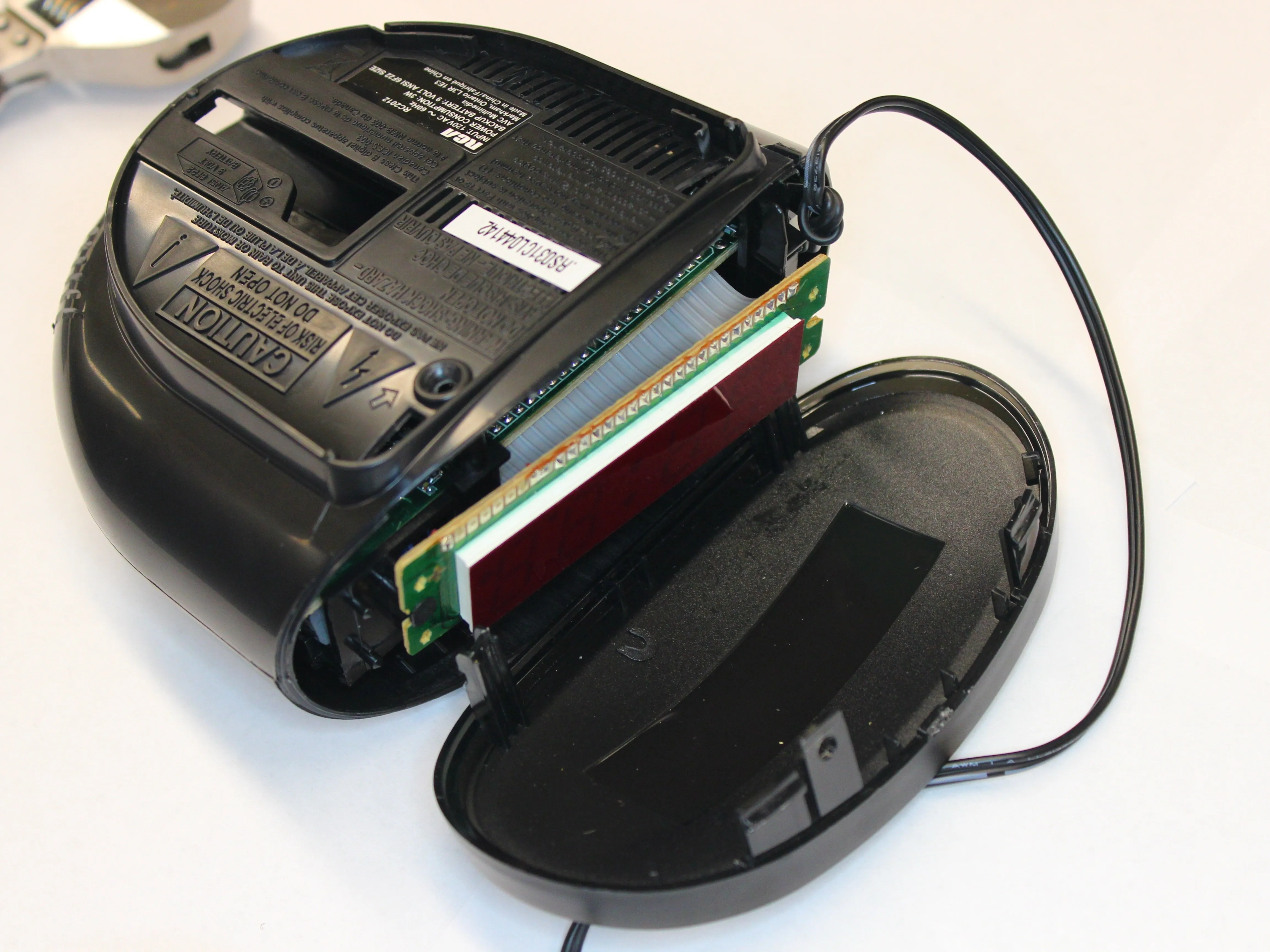

• Поддевая переднюю панель, следите за тем, чтобы не проткнуть серые экранированные разъемы для ЖК-модуля.

Шаг 5

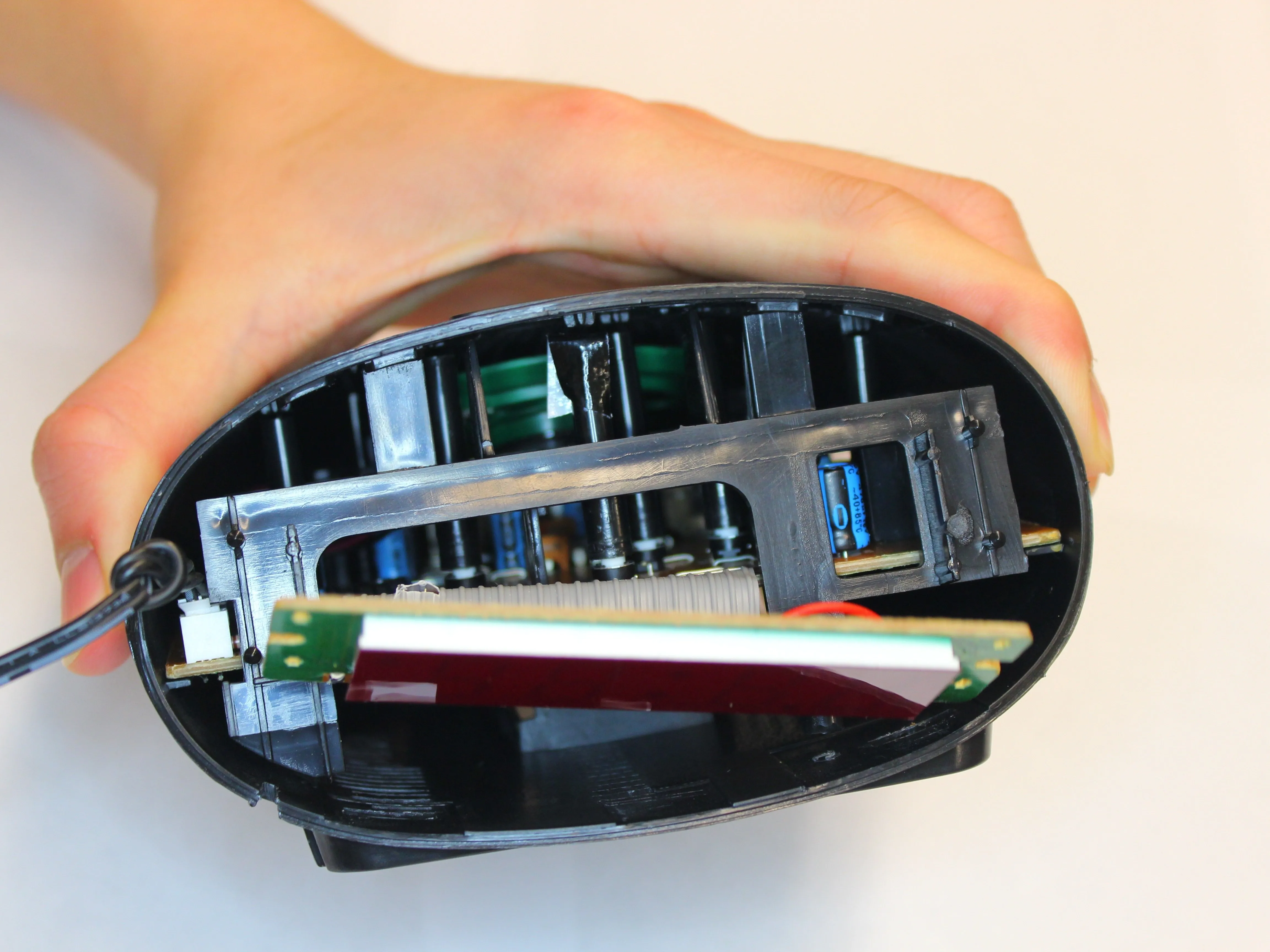

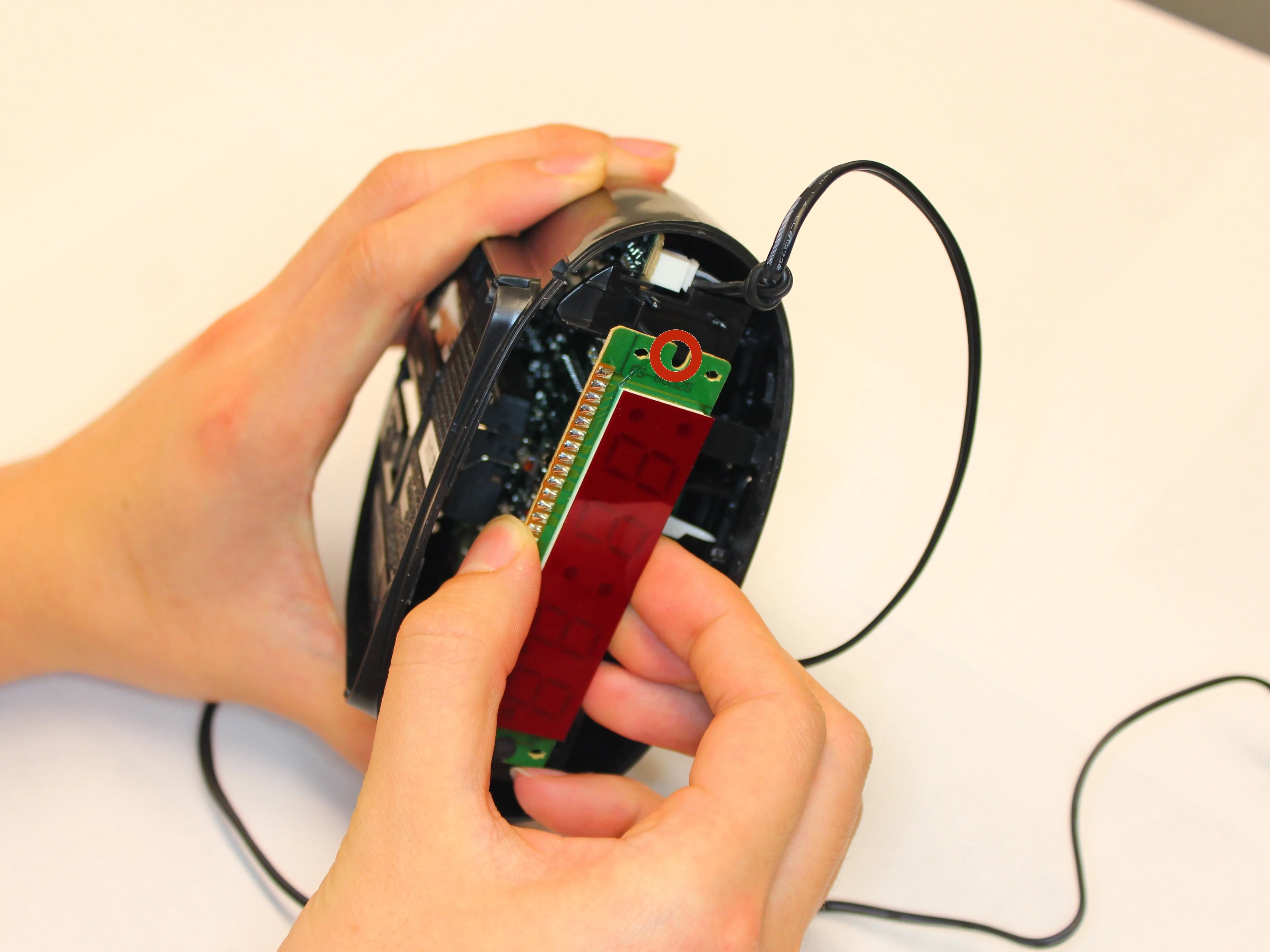

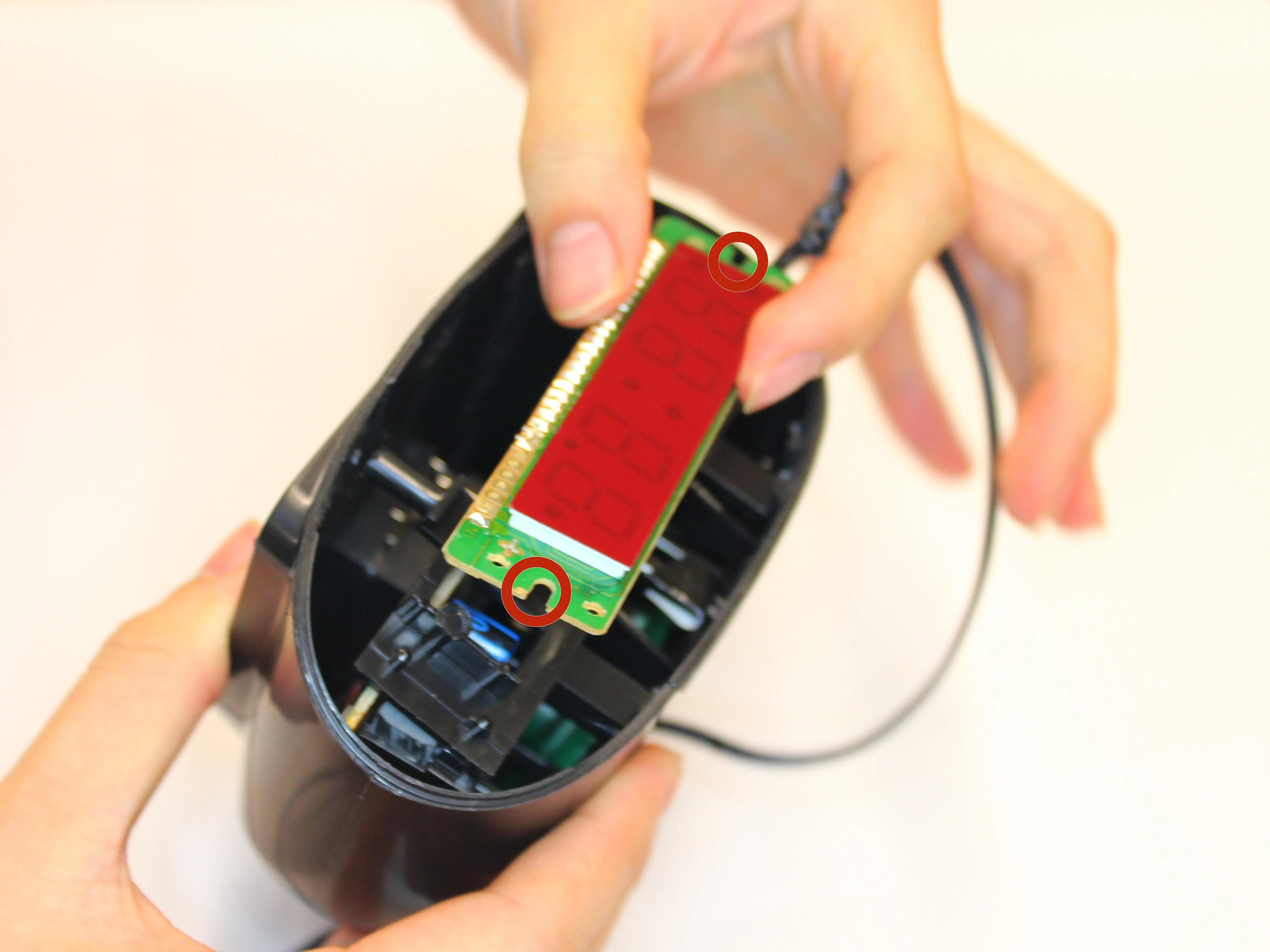

• Аккуратно отделите ЖК-модуль от будильника. На краю ЖК-модуля есть два выступа (отмечены красным), которые удерживают его на месте.

• Двумя пальцами проведите по модулю вперед-назад, пока он не отделится от пластиковых выступов. Будьте осторожны, чтобы не отщелкнуть пластиковый выступ, так как это помешает установить ЖК-модуль на место.

Шаг 6

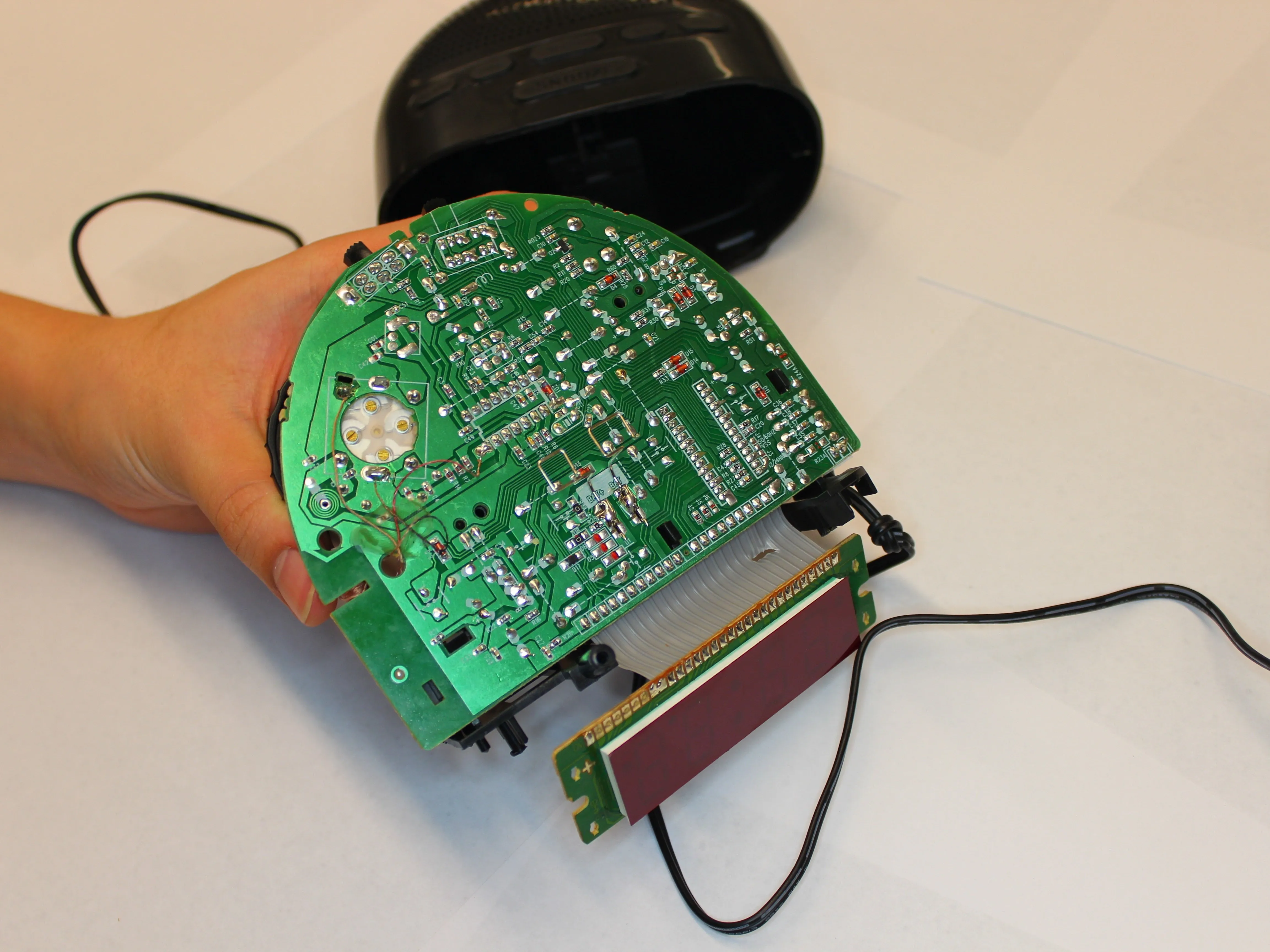

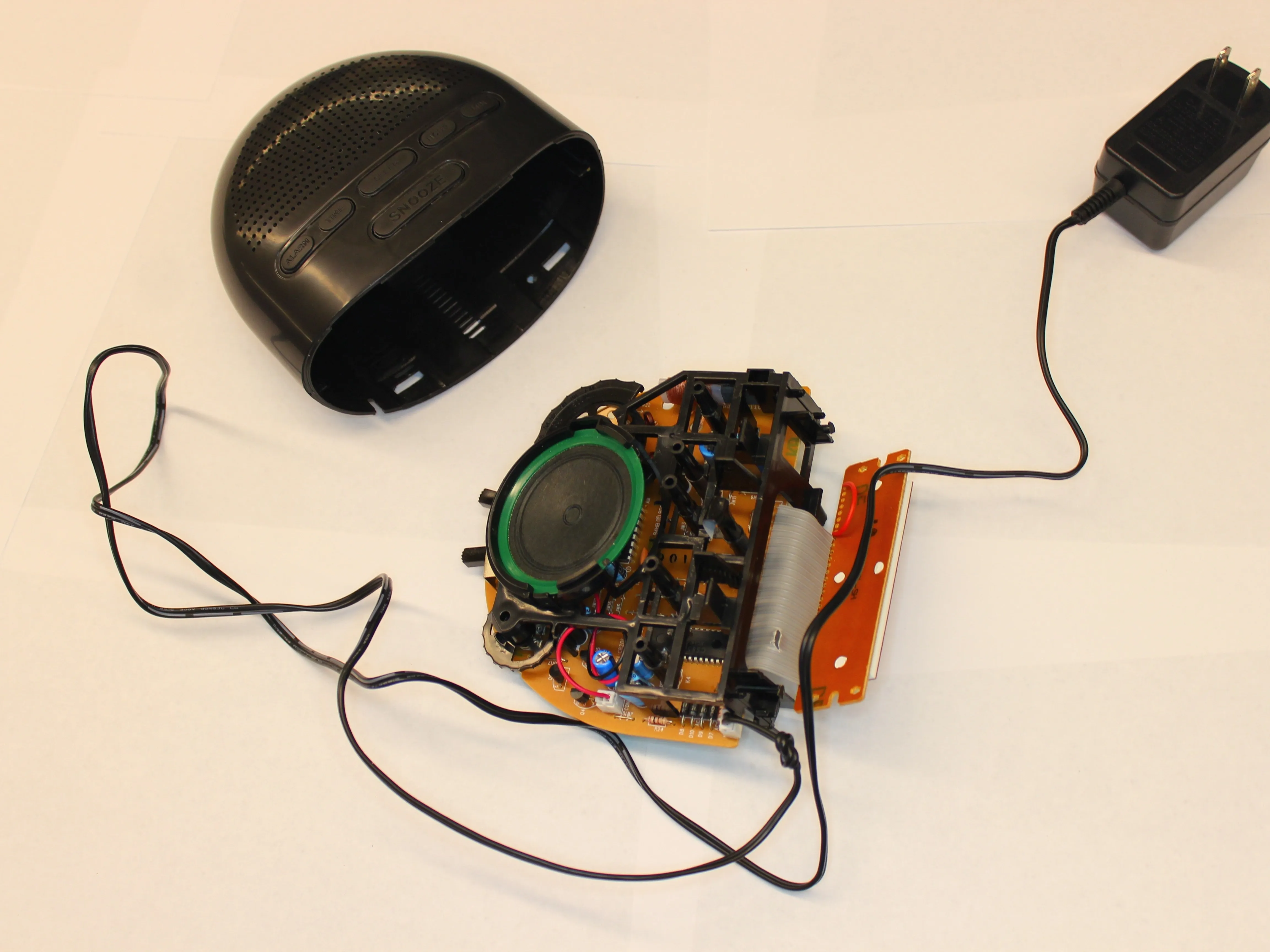

• Чтобы извлечь печатную плату принтера из пластикового корпуса, сильно надавите на обе стороны корпуса.

• Печатная плата поддерживается пластиковым шасси. Возьмитесь одной рукой за пластиковое шасси, а другой рукой надавите на обе стороны корпуса будильника.

• Вытащите печатную плату из пластикового корпуса.

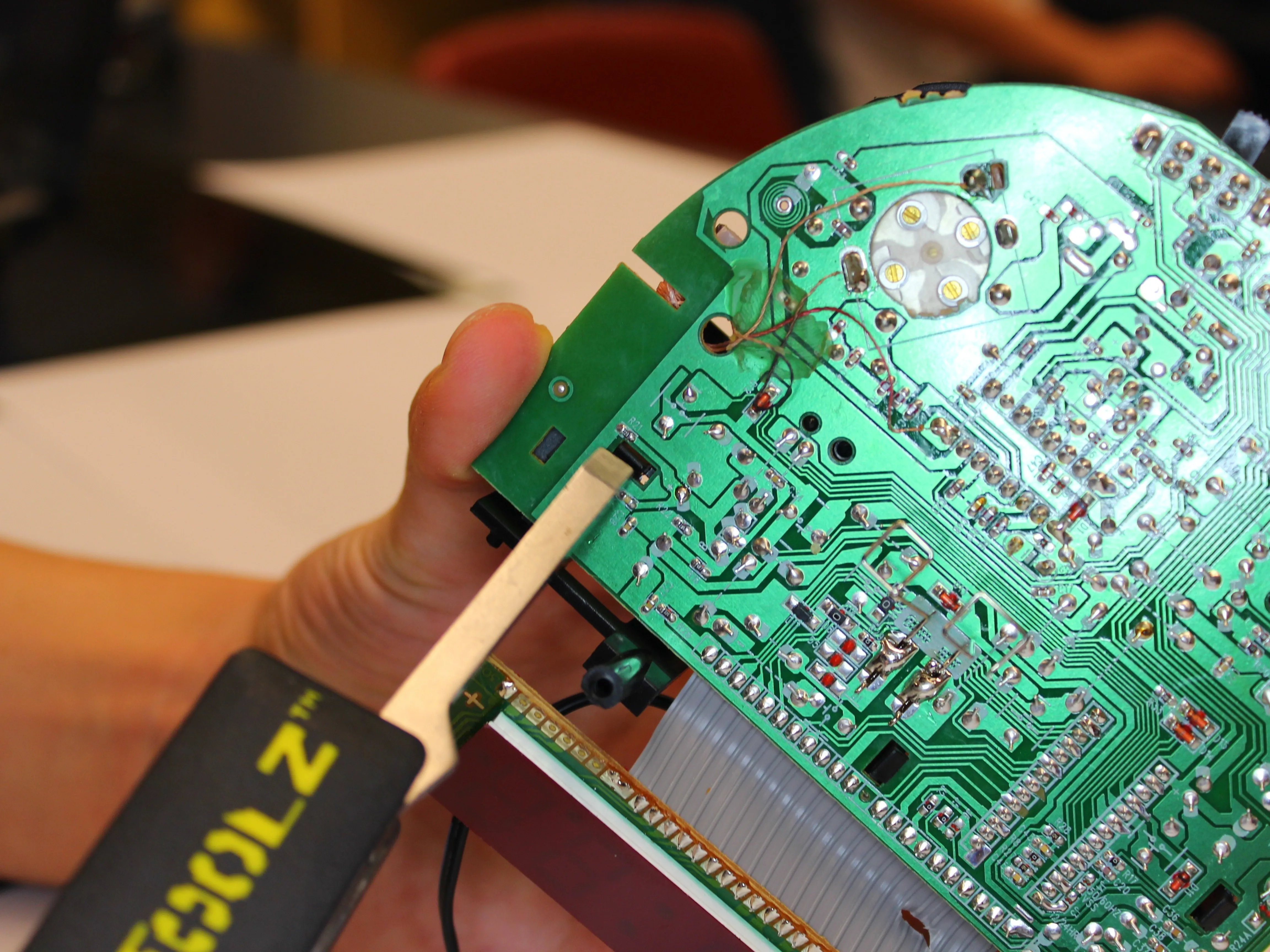

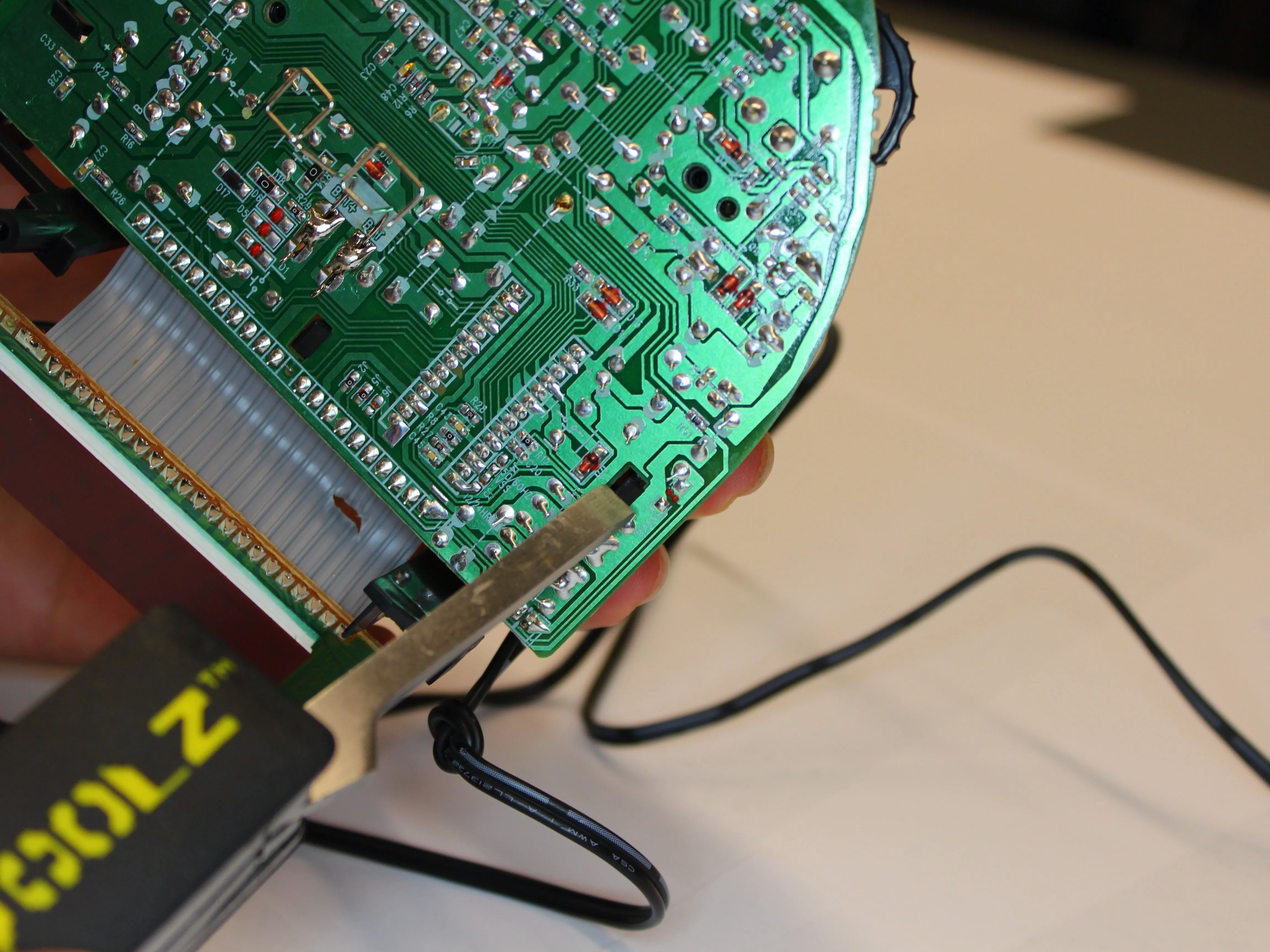

Шаг 7

• На нижней стороне печатной платы находятся три пластиковых выступа, которые удерживают печатную плату и пластиковое шасси вместе.

• С помощью выколотки аккуратно подденьте каждый из трех выступов.

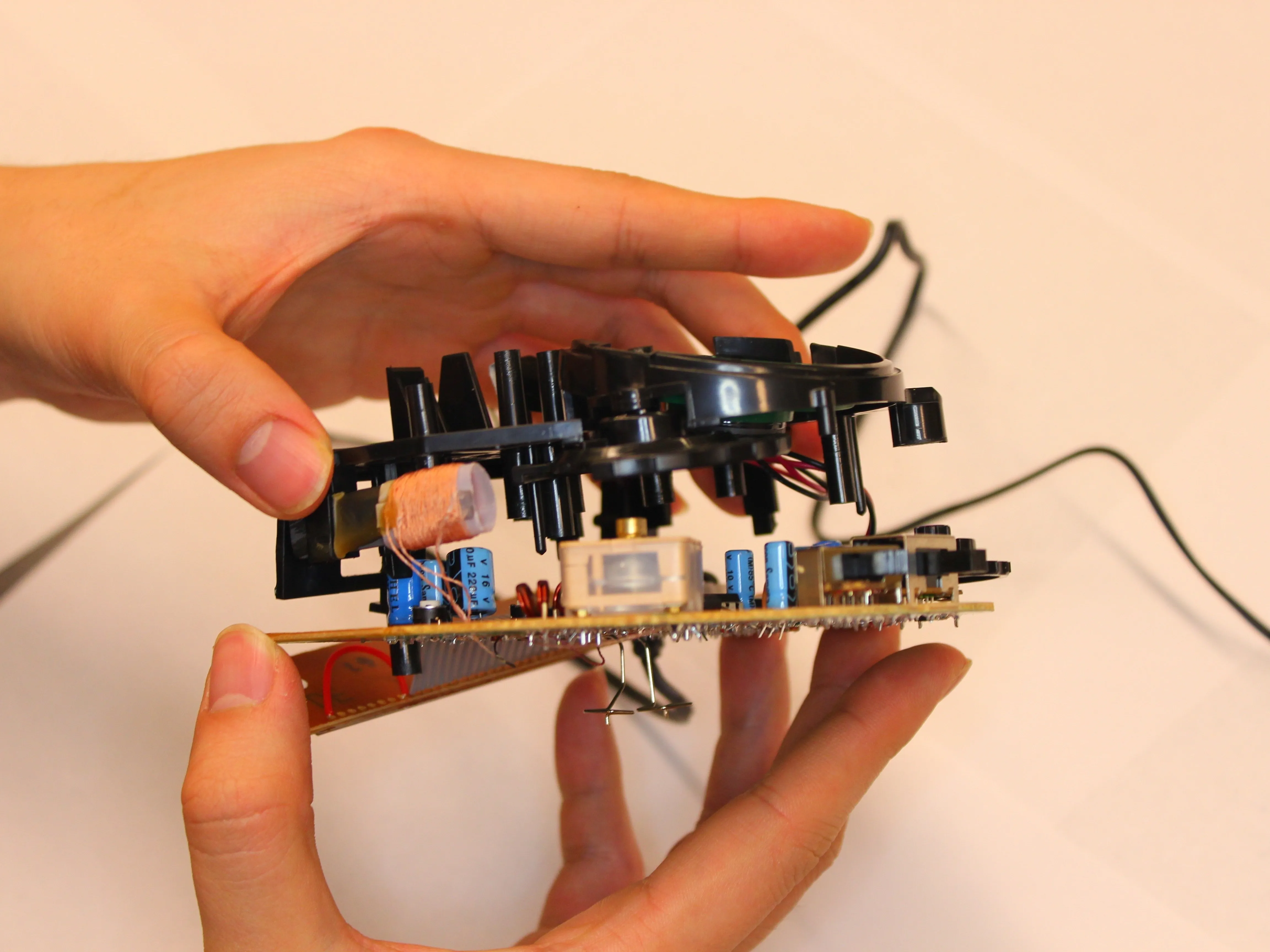

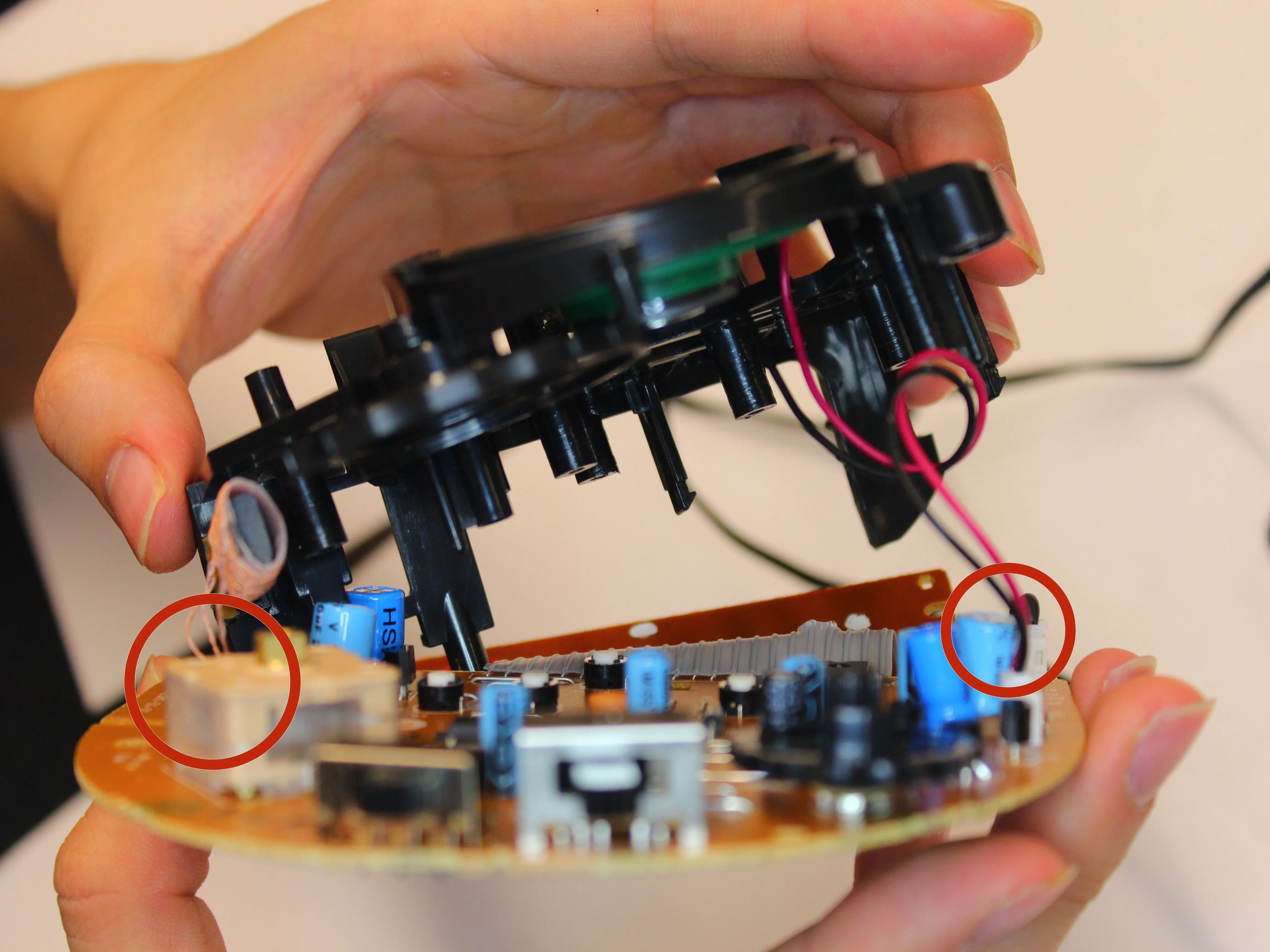

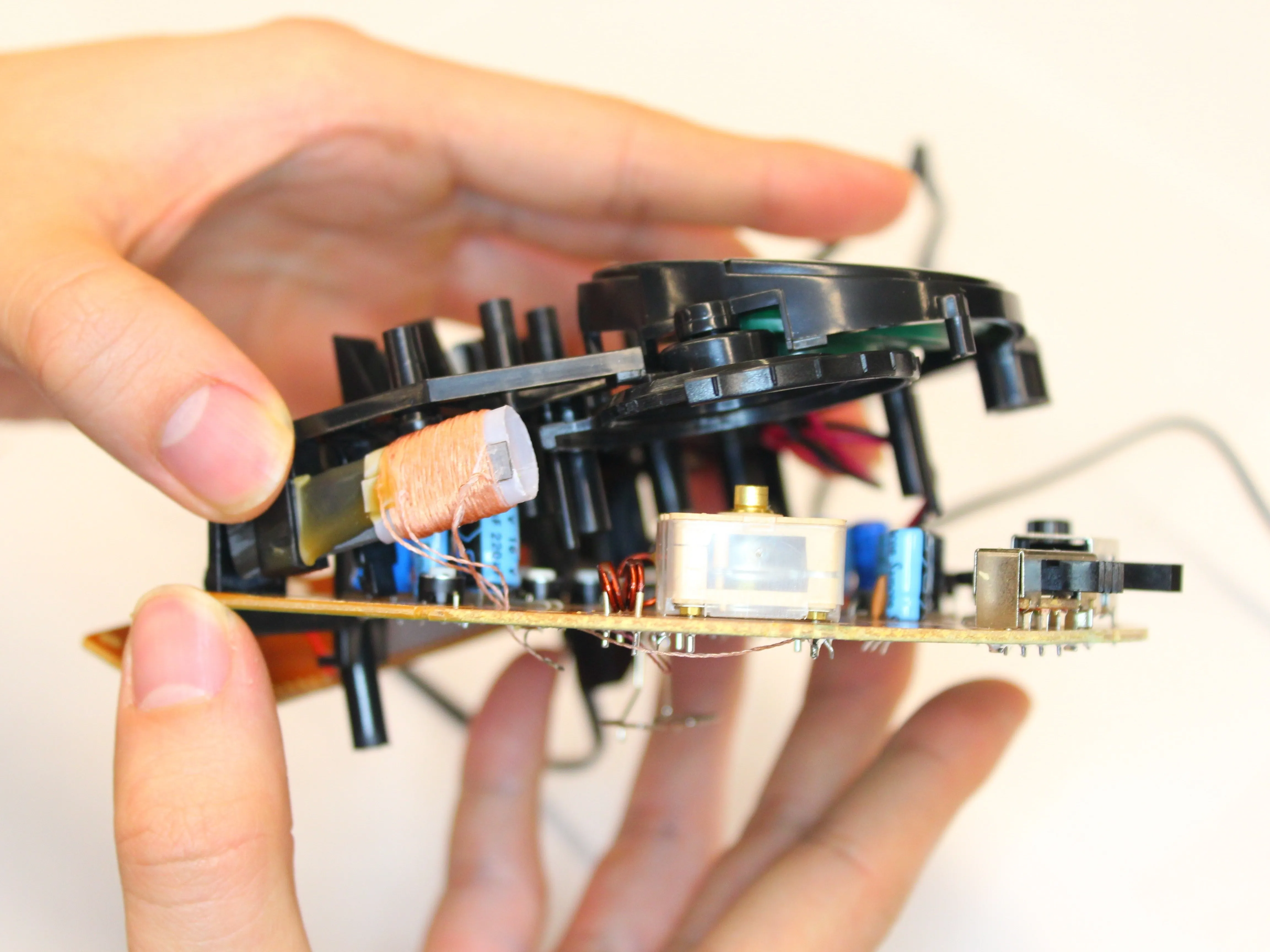

Шаг 8

• После удаления пластиковых защелок из-под печатной платы аккуратно поднимите пластиковый корпус от печатной платы.

• Не прилагайте слишком много усилий при отсоединении шасси от печатной платы, между шасси и печатной платой остаются два набора двухконтактных разъемов и один провод для антенны.

Шаг 9

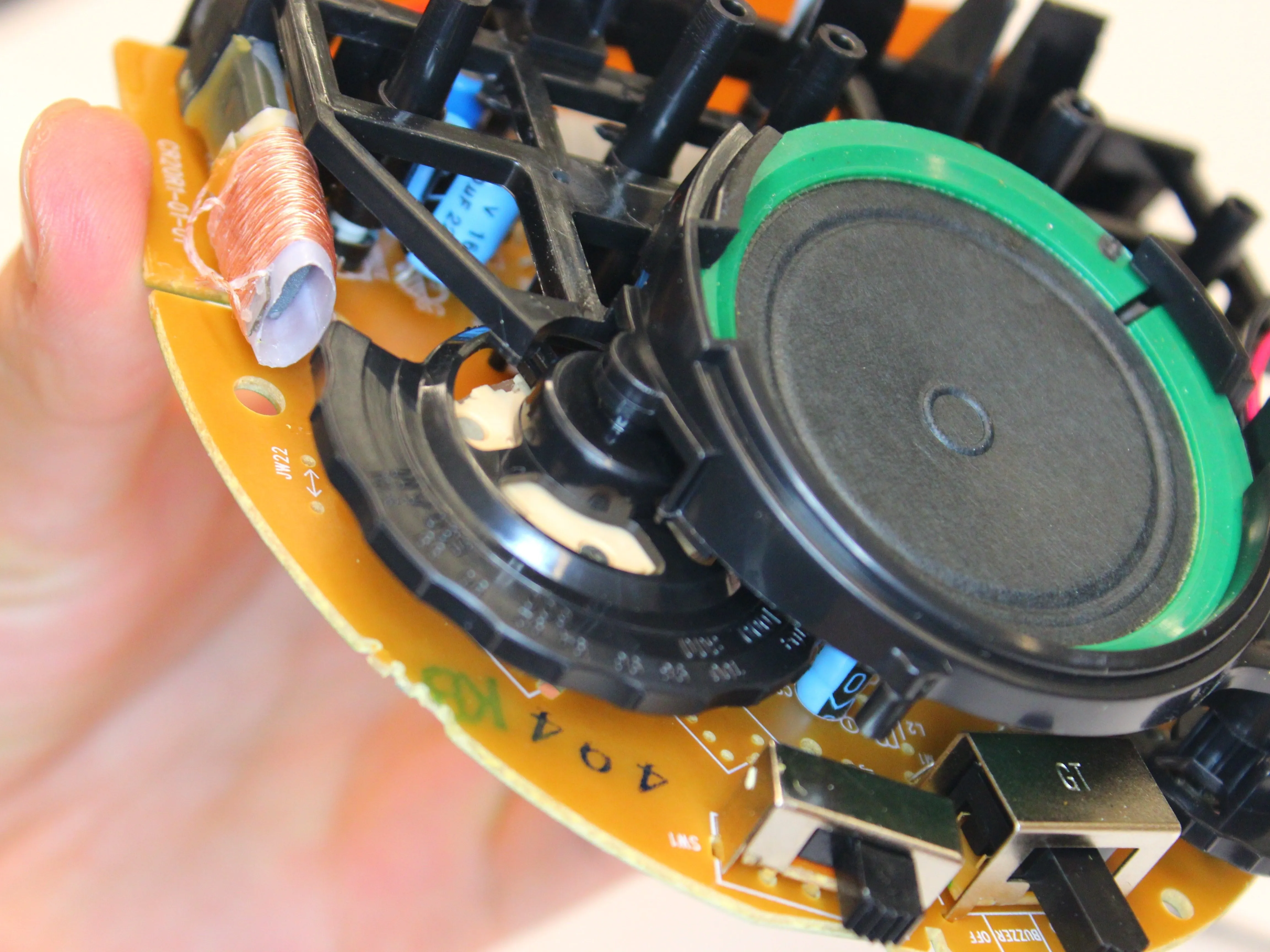

• Между корпусом и печатной платой находится пластиковый диск, который регулирует частоту радиоприемника.

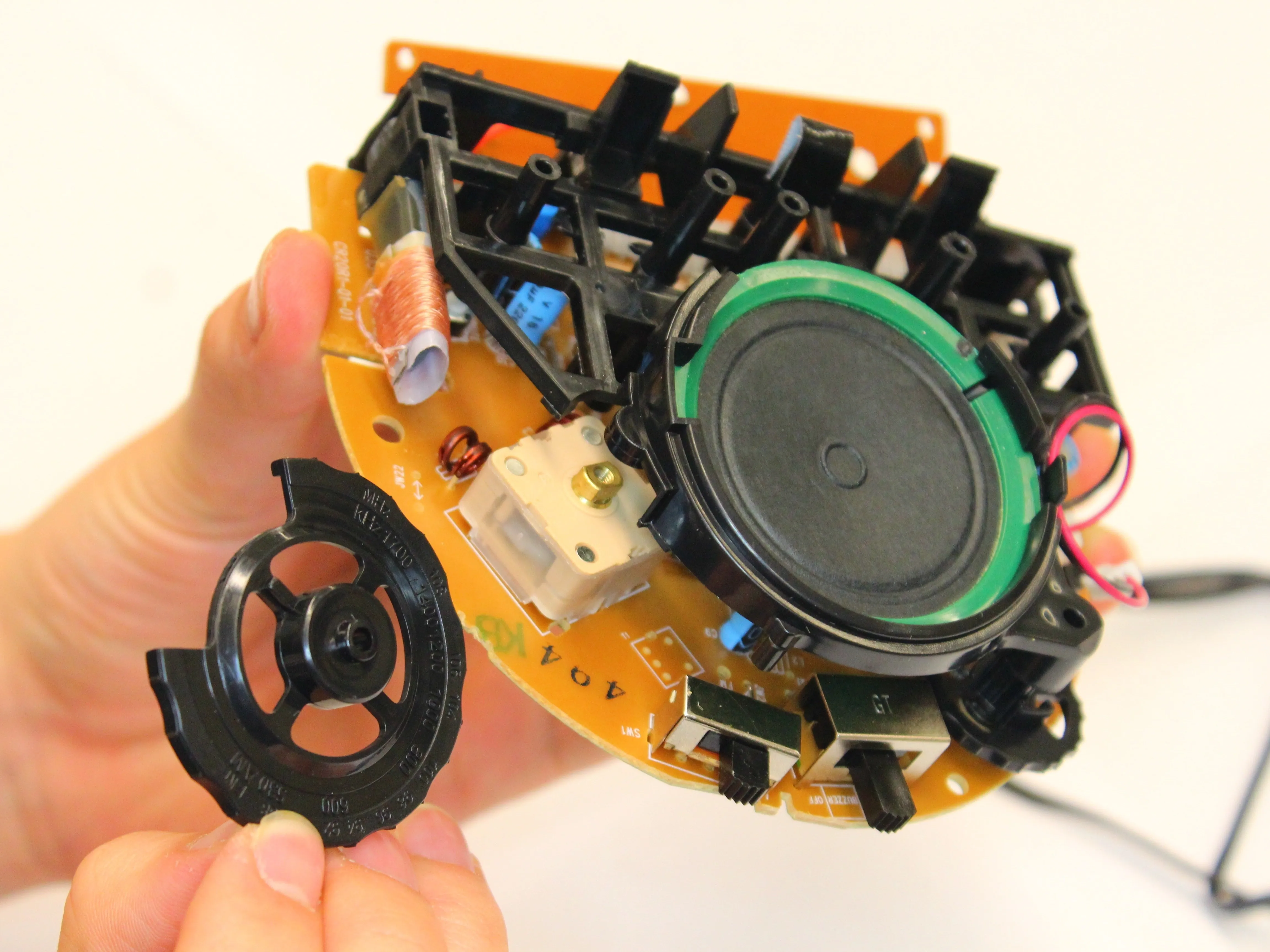

• Чтобы снять циферблат, слегка приподнимите шасси и просто надавите на него, чтобы извлечь циферблат из своего крепления.

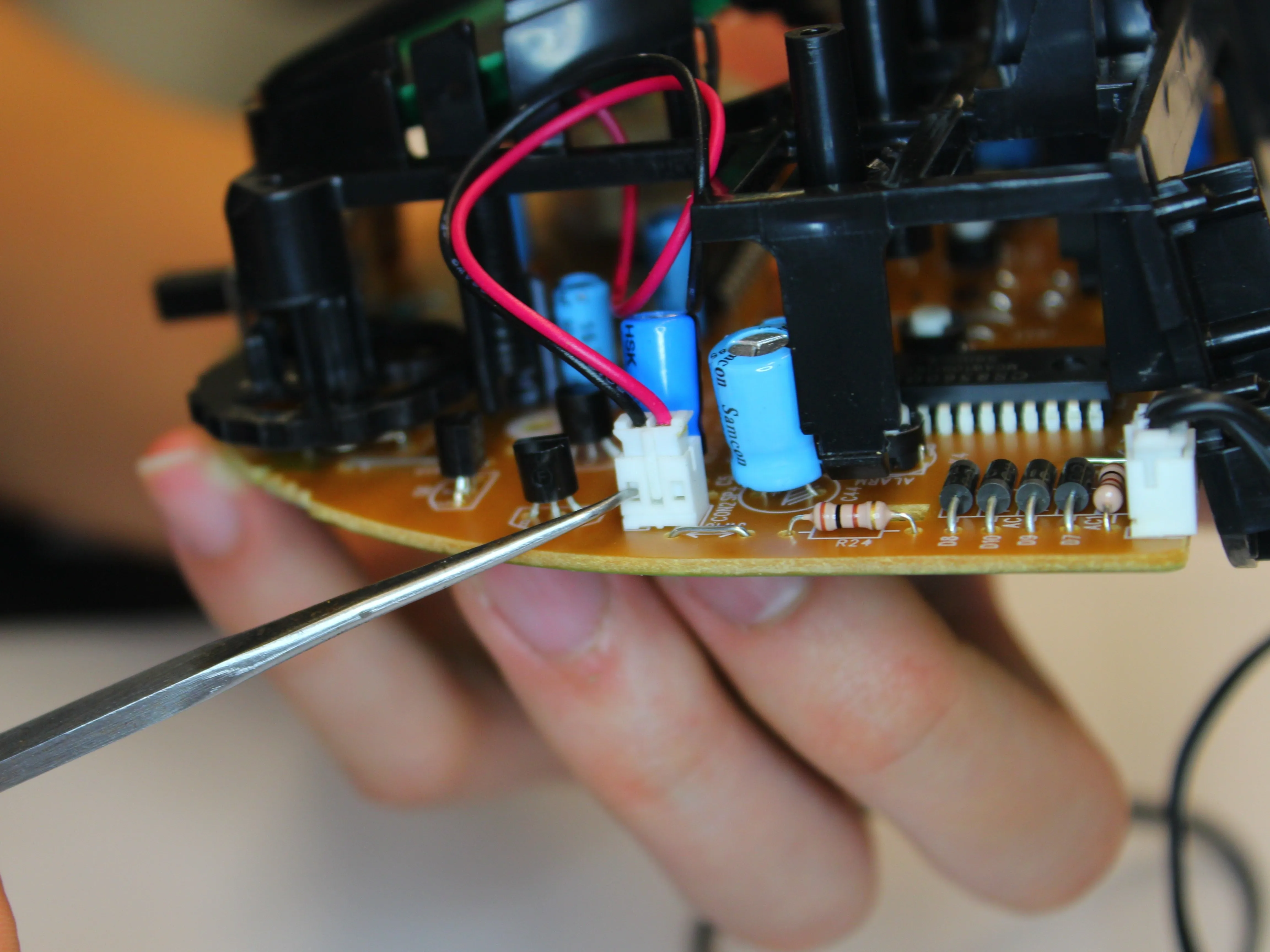

Шаг 10

• Есть двухконтактный разъем, который соединяет динамики на корпусе с печатной платой.

• С помощью небольшого остроконечного инструмента нажмите на два выступа на двухконтактном разъеме, удерживающих обжимки проводов на месте. Надавливая на два выступа, осторожно потяните за провода разъема, пока мужской разъем не отделится от женского.

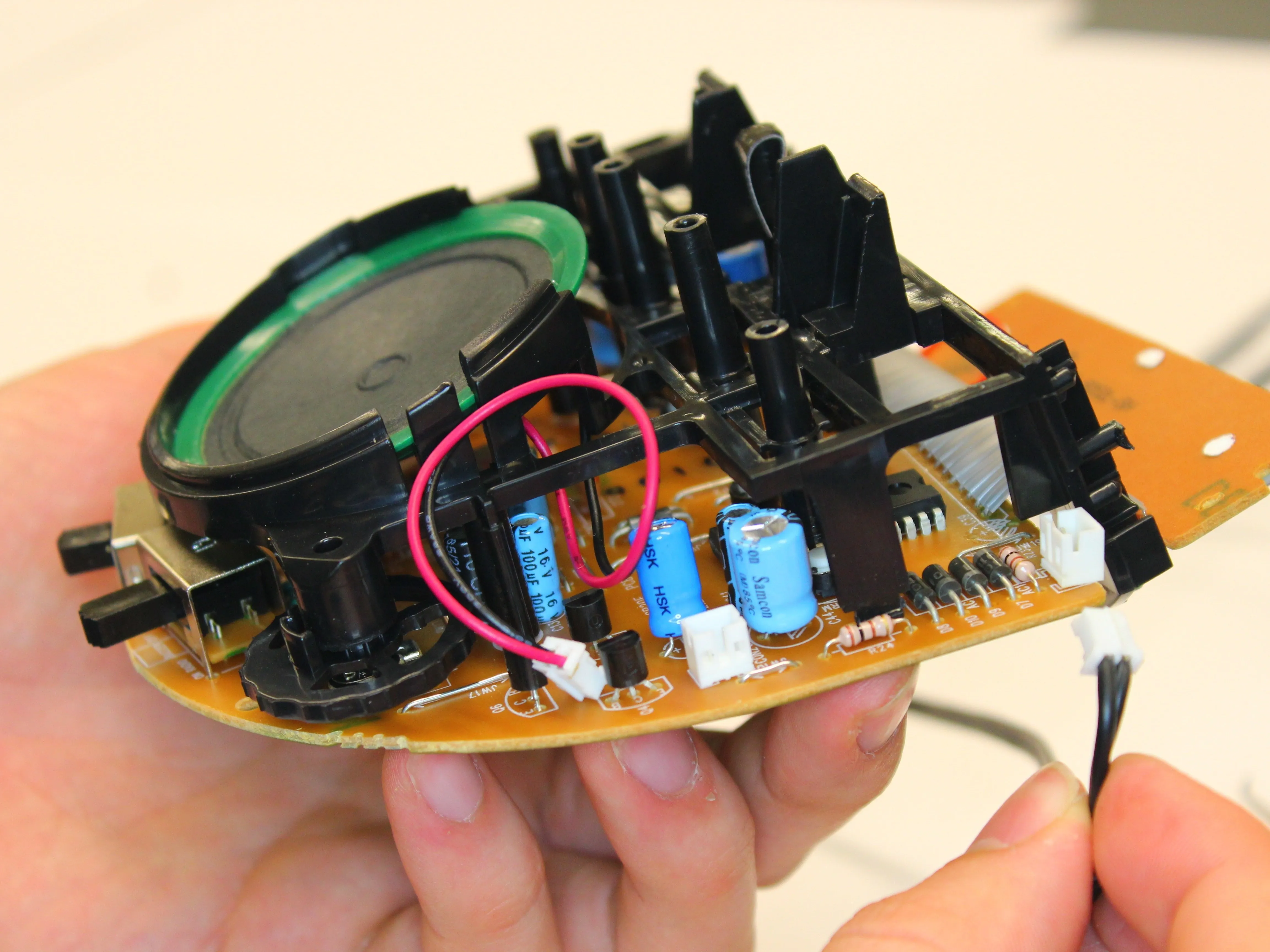

Шаг 11

• На шасси имеется двухконтактный разъем для подключения к печатной плате, которая обеспечивает питание от адаптера 120 В переменного тока.

• С помощью небольшого остроконечного инструмента нажмите на два выступа на двухконтактном разъеме, удерживающих обжимки проводов на месте. Надавливая на два выступа, осторожно потяните за провода разъема, пока мужской разъем не отделится от женского.

Шаг 12

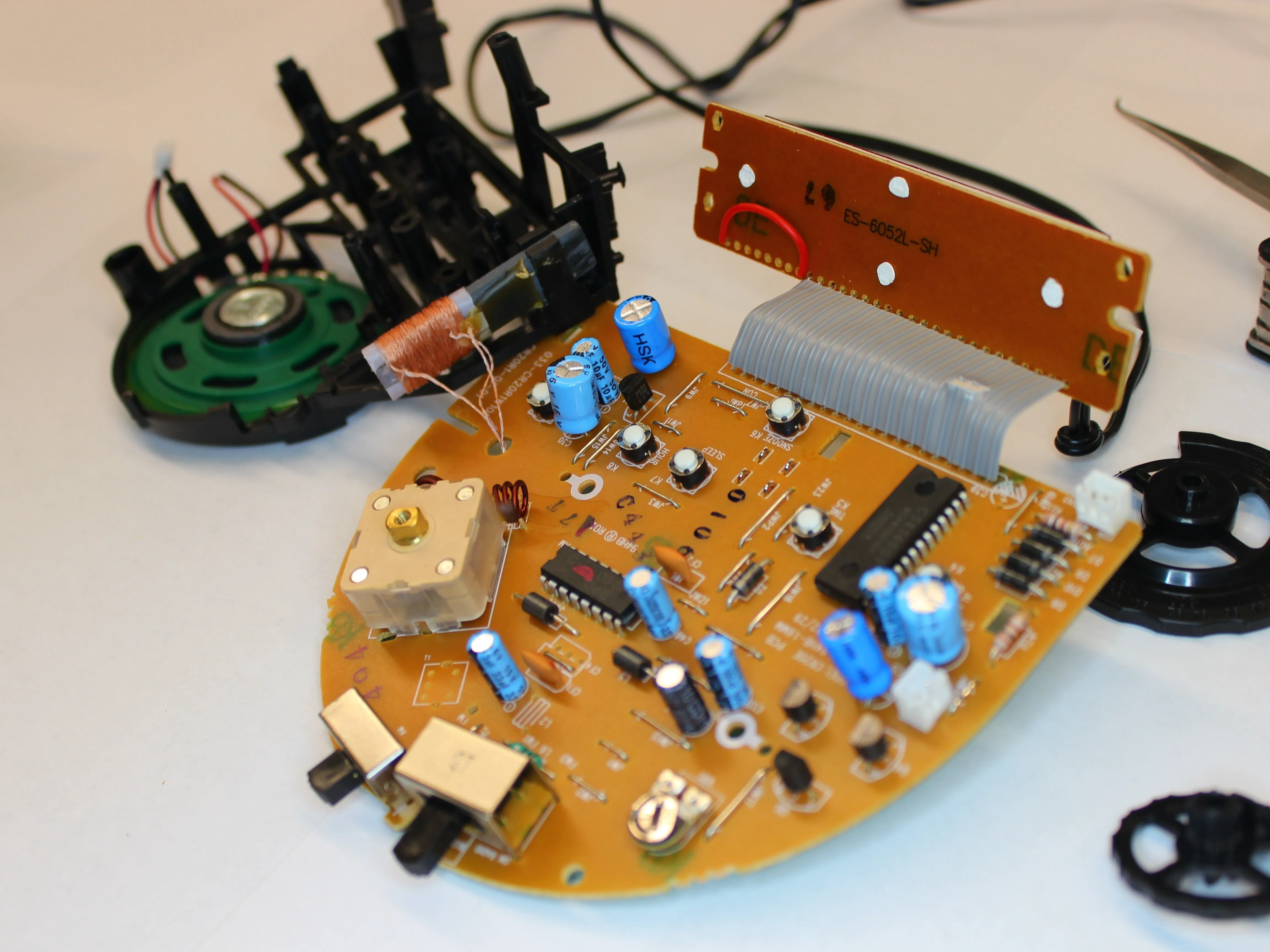

• Полный вид верхней стороны печатной платы, изолированной от пластикового шасси.

Шаг 13

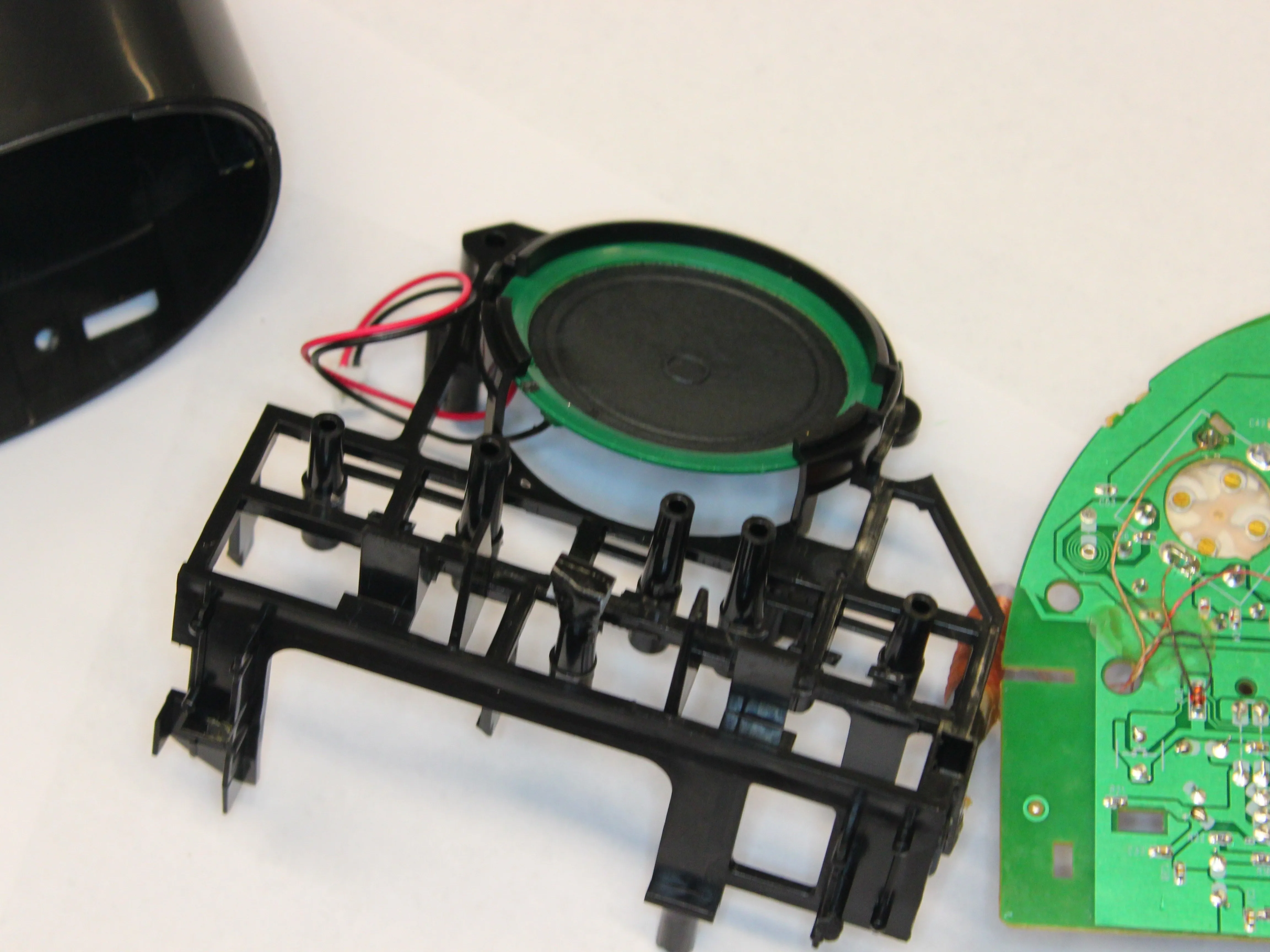

• Полный вид нижней стороны печатной платы и динамика.
