Введение

Винты могут быть с головкой torx или Philips в корпусе и в местах крепления шеи к корпусу.

Что вам понадобится

Инструменты

  • Отвертка TR10 Torx Security Screwdriver
    Отвертка TR10 Torx Security | Источник - ifixit.com
  • Отвертка Phillips #1
    Отвертка Phillips #1 | Источник - ifixit.com

Шаг 1 Кейс

Разборка RedOctane X-Plorer, корпус: шаг 1, изображение 1 из 1
RedOctane X-Plorer Teardown, корпус: шаг 1, изображение 1 из 1 | Источник - ifixit.com

  • Выкрутите все 16 винтов #10-torx с задней стороны корпуса.

  • Аккуратно отделите части корпуса.

  • Сильный магнит очень помогает при извлечении винтов.

  • Помните, что корпус пластиковый, поэтому не затягивайте винты слишком сильно.

Шаг 2 Шея

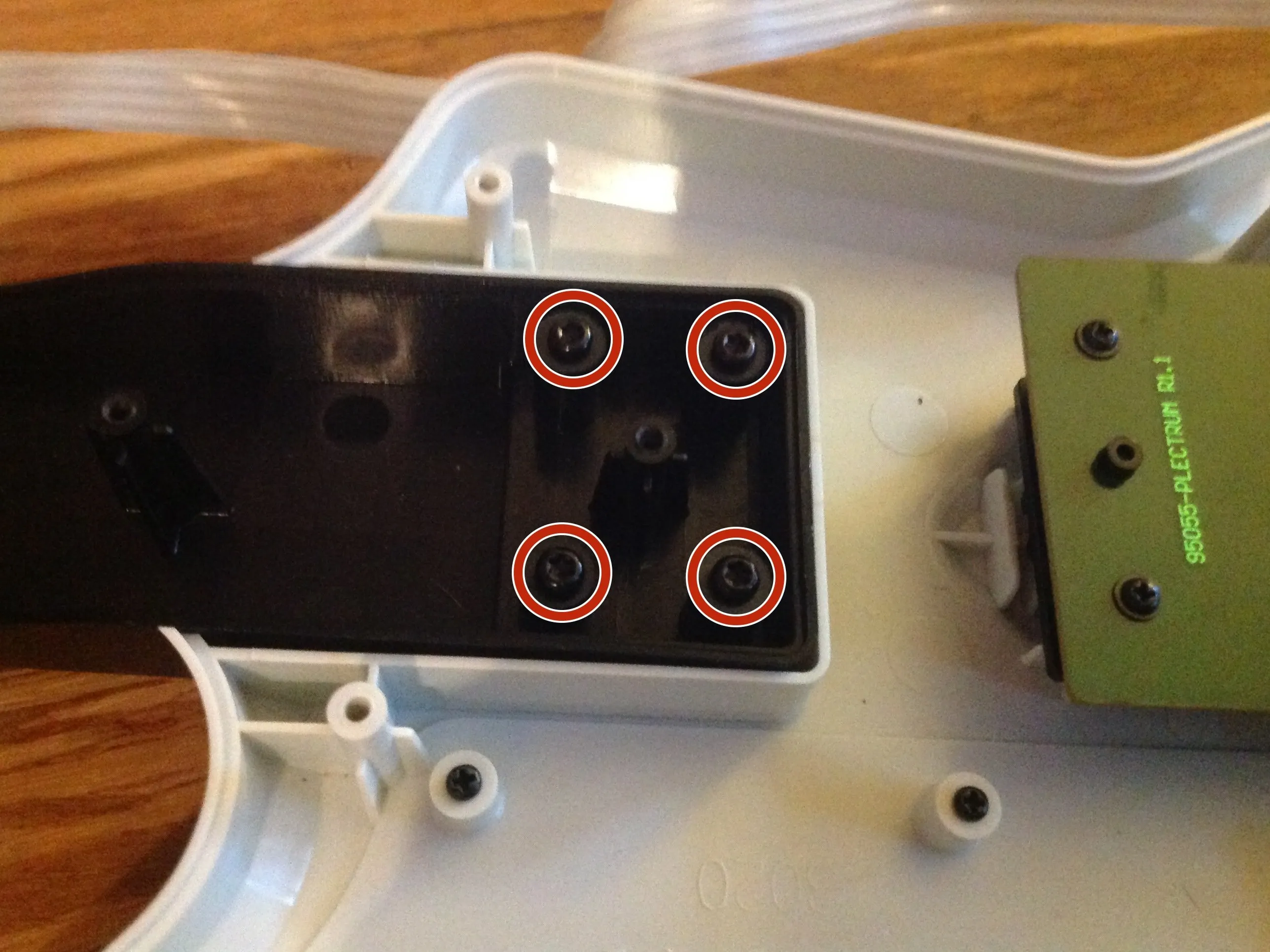

Разборка RedOctane X-Plorer, шея: шаг 2, изображение 1 из 1
RedOctane X-Plorer Teardown, шея: шаг 2, изображение 1 из 1 | Источник - ifixit.com

  • Открутите 4 винта #10-torx.

Шаг 3 Цветные клавиши

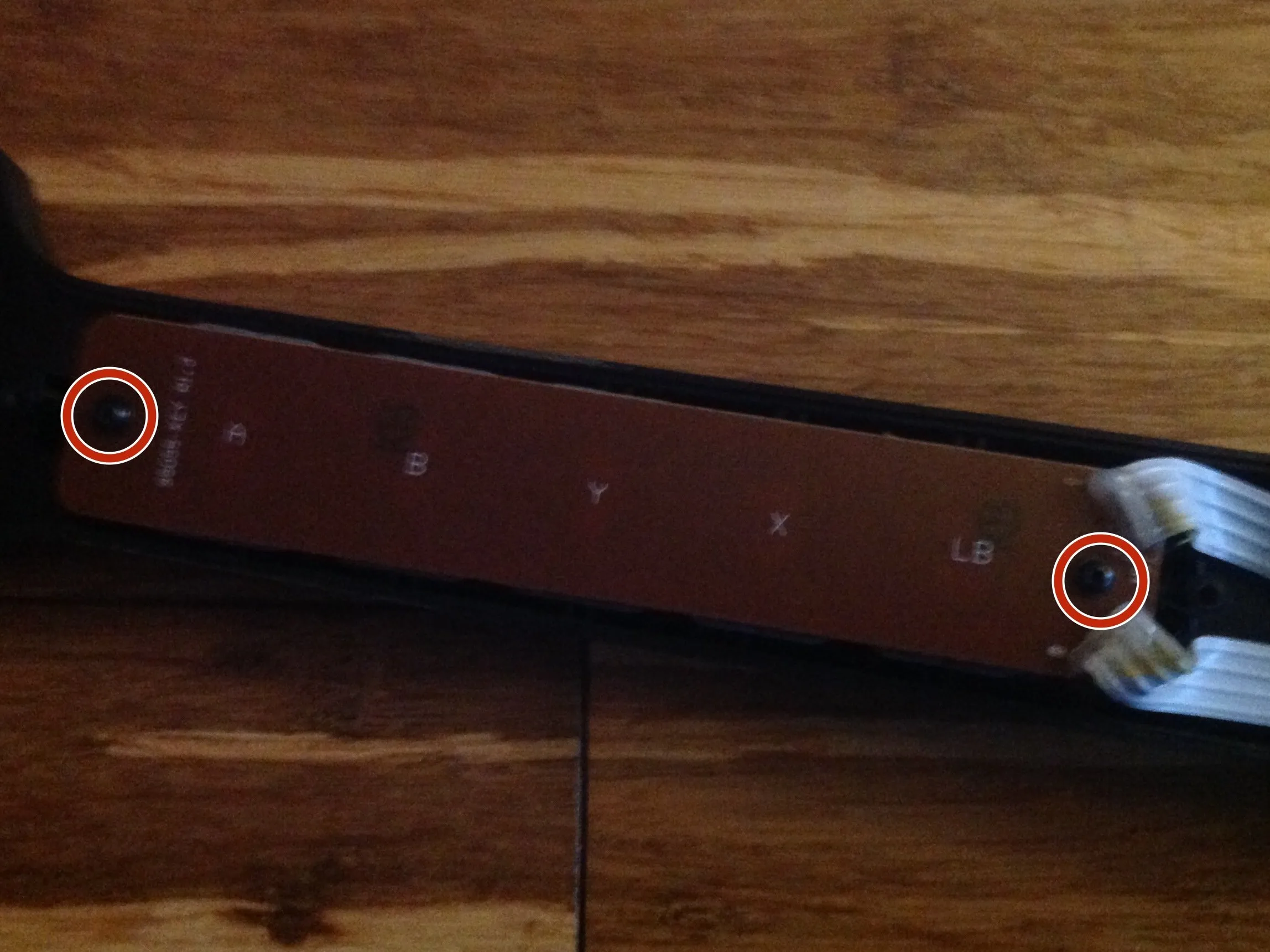

Разборка RedOctane X-Plorer, цветные клавиши: шаг 3, изображение 1 из 3
RedOctane X-Plorer Teardown, цветные клавиши: шаг 3, изображение 1 из 3 | Источник - ifixit.com

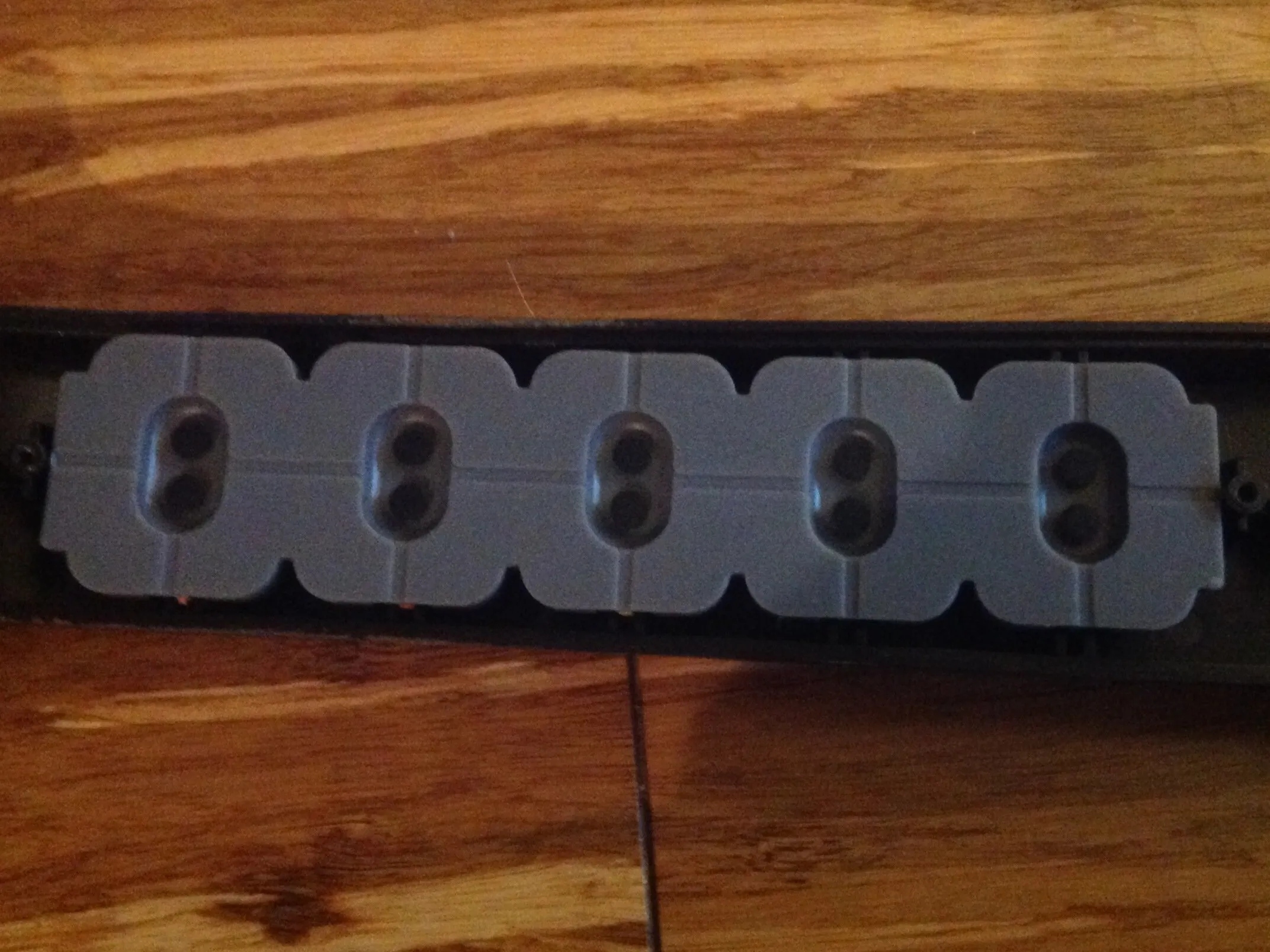

RedOctane X-Plorer Teardown, цветные клавиши: шаг 3, изображение 2 из 3
RedOctane X-Plorer Teardown, цветные клавиши: шаг 3, изображение 2 из 3 | Источник - ifixit.com

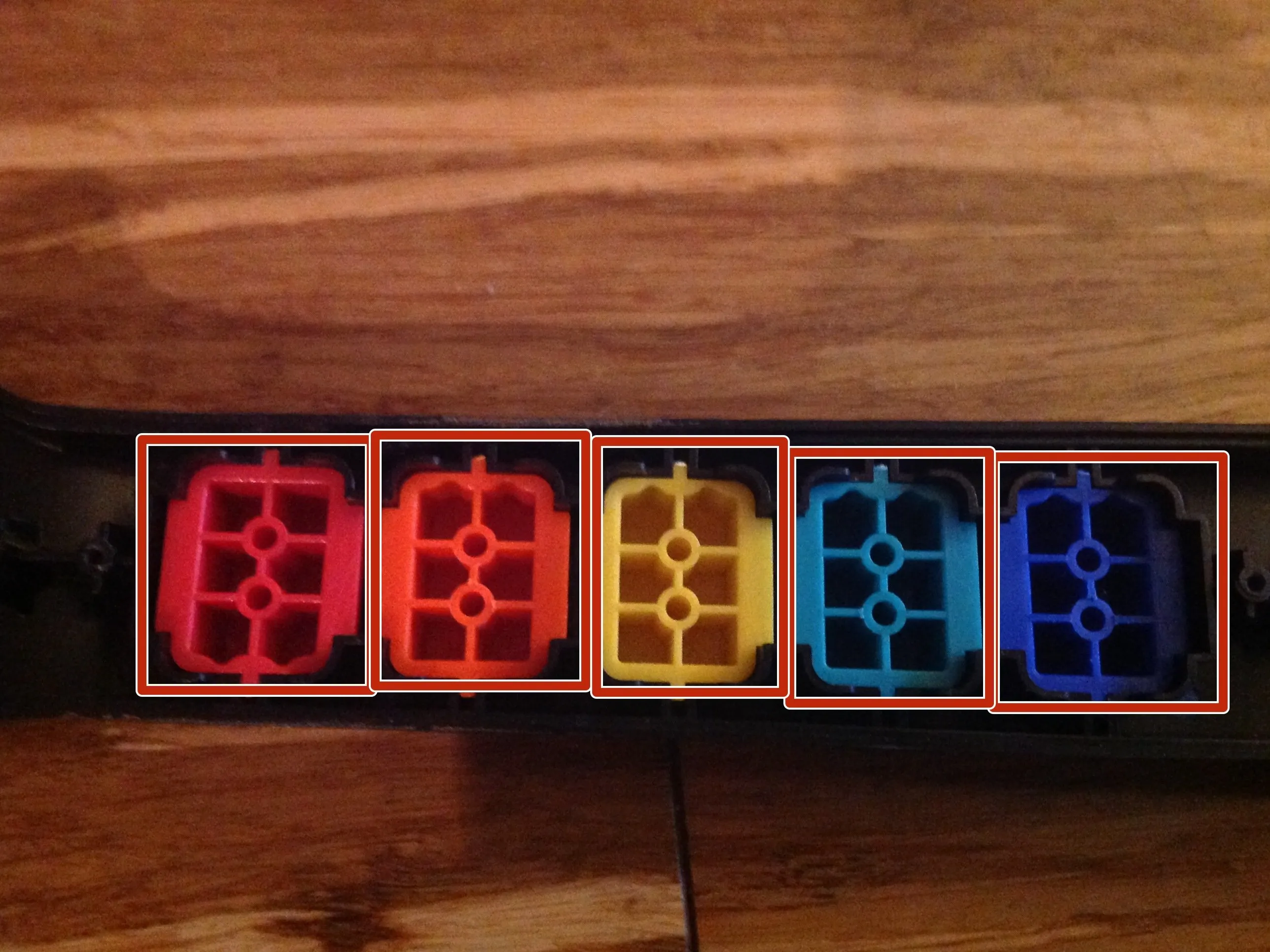

RedOctane X-Plorer Teardown, цветные клавиши: шаг 3, изображение 3 из 3
RedOctane X-Plorer Teardown, цветные клавиши: шаг 3, изображение 3 из 3 | Источник - ifixit.com

  • Открутите 2 винта с головкой Philips.

  • Отделите накладки.

  • Выдвиньте цветные клавиши с другой стороны.

Шаг 4 Струнная планка

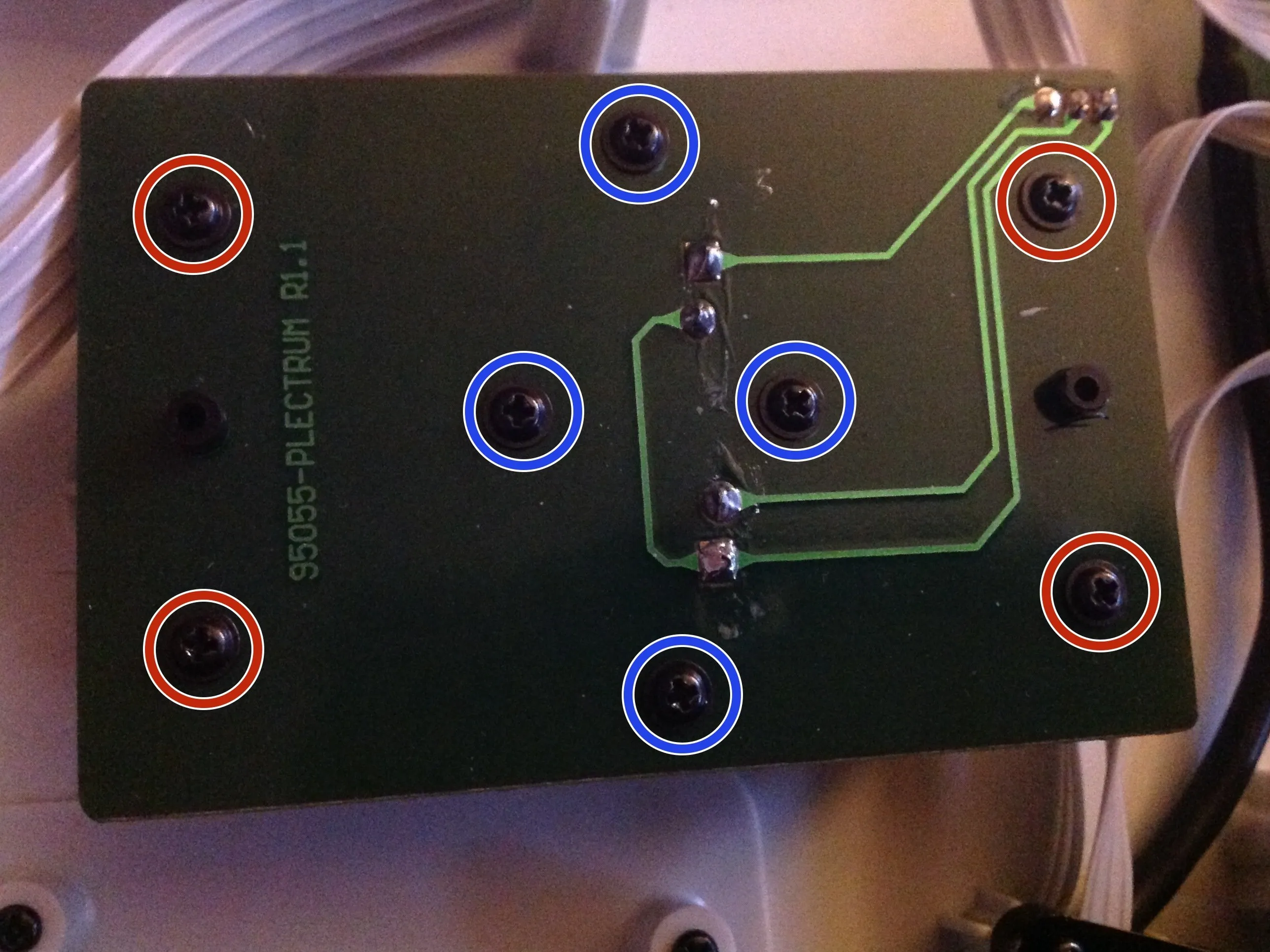

RedOctane X-Plorer Teardown, Strum Bar: шаг 4, изображение 1 из 3
RedOctane X-Plorer Teardown, Strum Bar: шаг 4, изображение 1 из 3 | Источник - ifixit.com

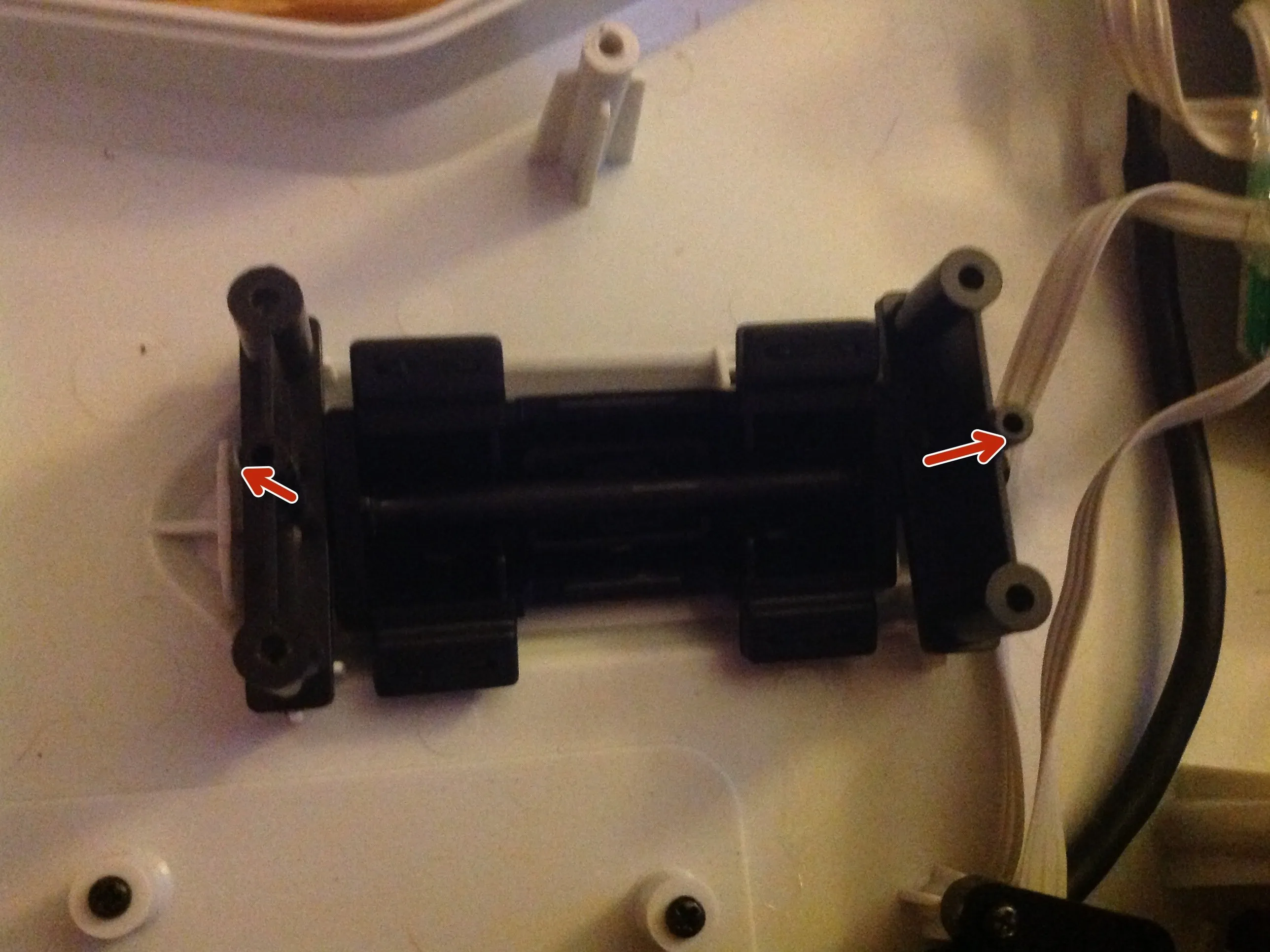

RedOctane X-Plorer Teardown, Strum Bar: шаг 4, изображение 2 из 3
RedOctane X-Plorer Teardown, Strum Bar: шаг 4, изображение 2 из 3 | Источник - ifixit.com

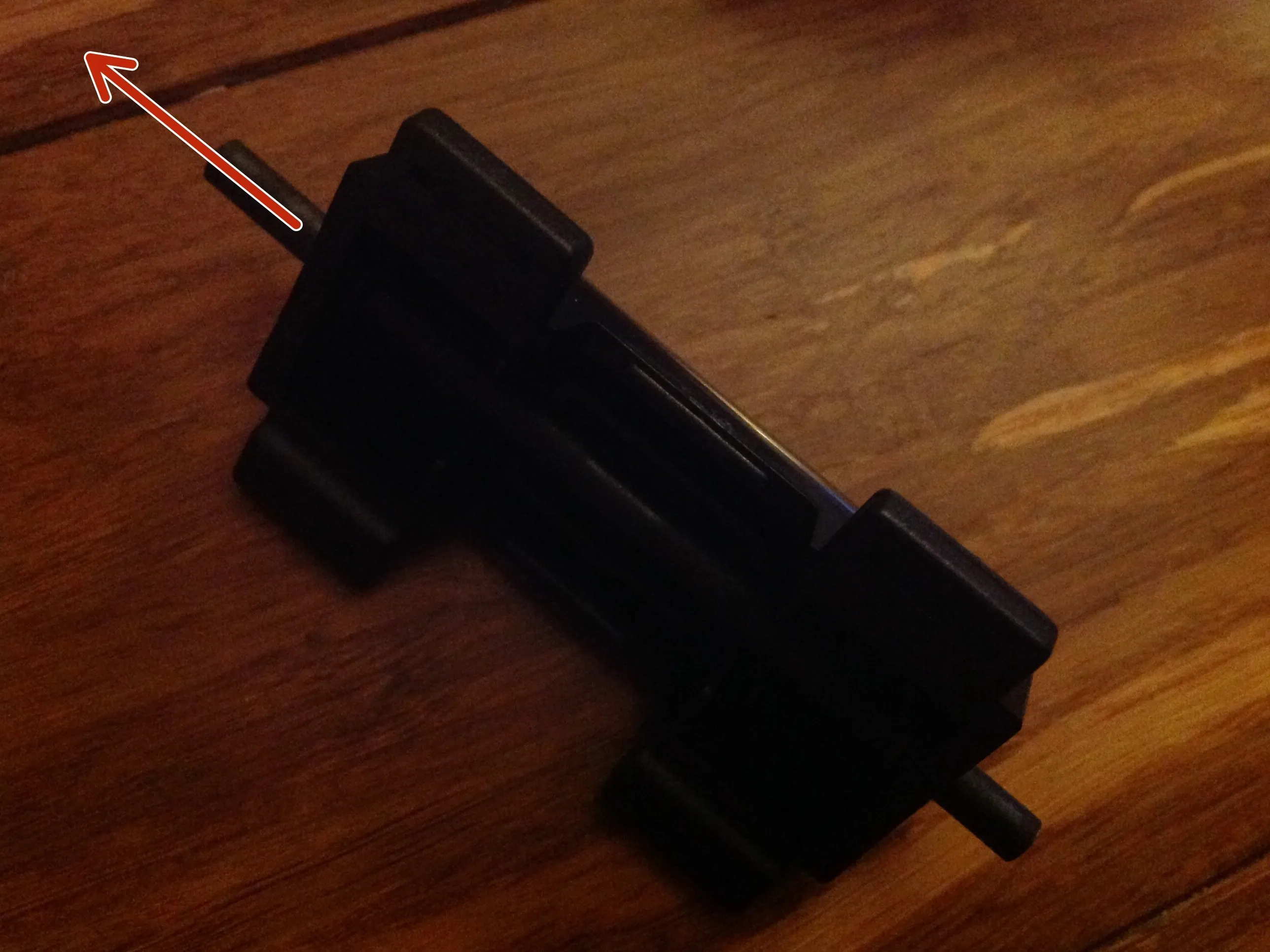

RedOctane X-Plorer Teardown, Strum Bar: шаг 4, изображение 3 из 3
RedOctane X-Plorer Teardown, Strum Bar: шаг 4, изображение 3 из 3 | Источник - ifixit.com

  • Открутите красные винты и вытащите плату.

  • Затем открутите синие винты.

  • Потяните за скобки.

  • Вытащите штырь.

Шаг 5 Неиспользуемый порт

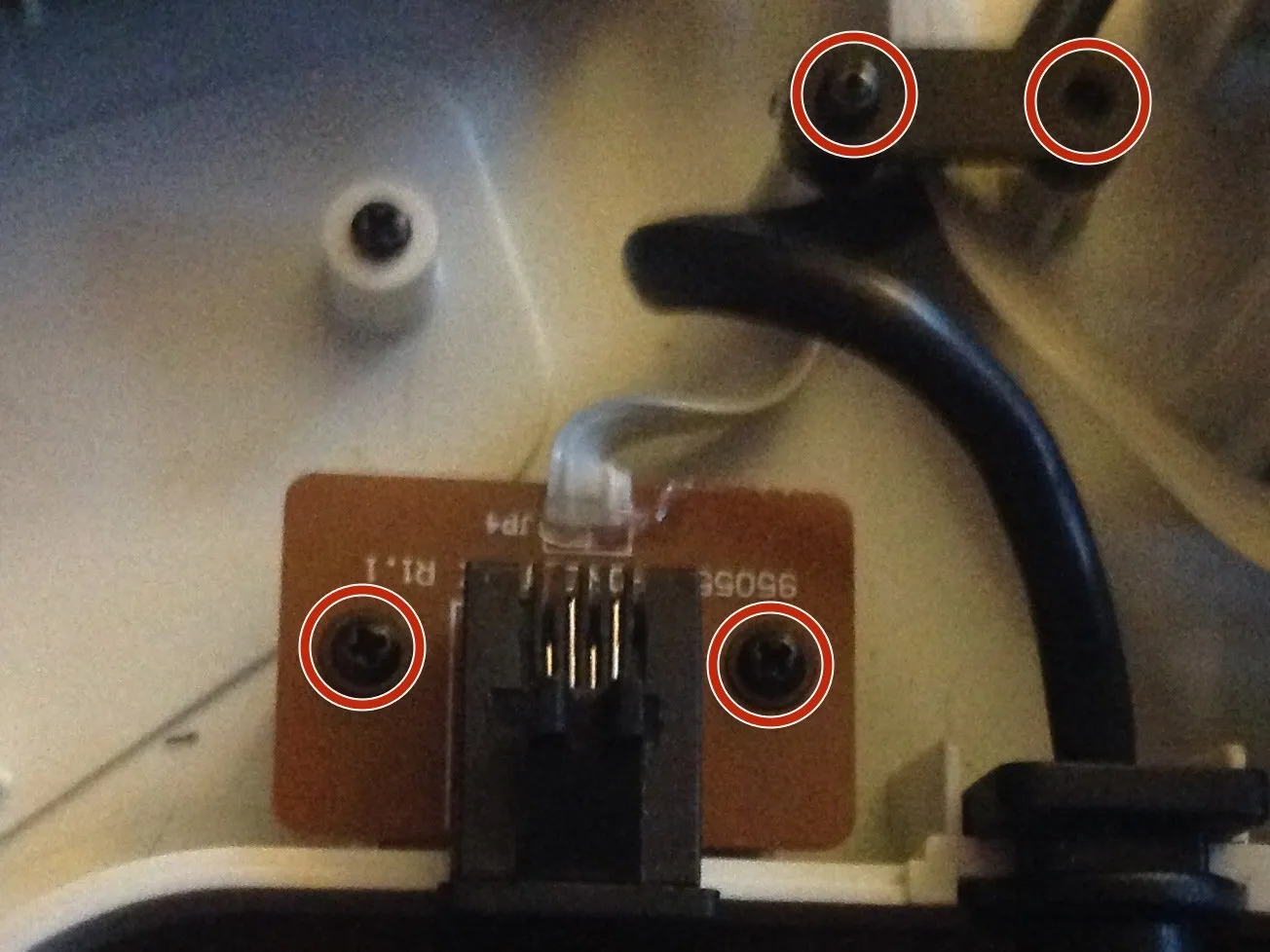

RedOctane X-Plorer Teardown, неиспользуемый порт: шаг 5, изображение 1 из 1
RedOctane X-Plorer Teardown, неиспользуемый порт: шаг 5, изображение 1 из 1 | Источник - ifixit.com

  • Открутите 4 винта с головкой Philips.

Шаг 6 Вспомогательный порт

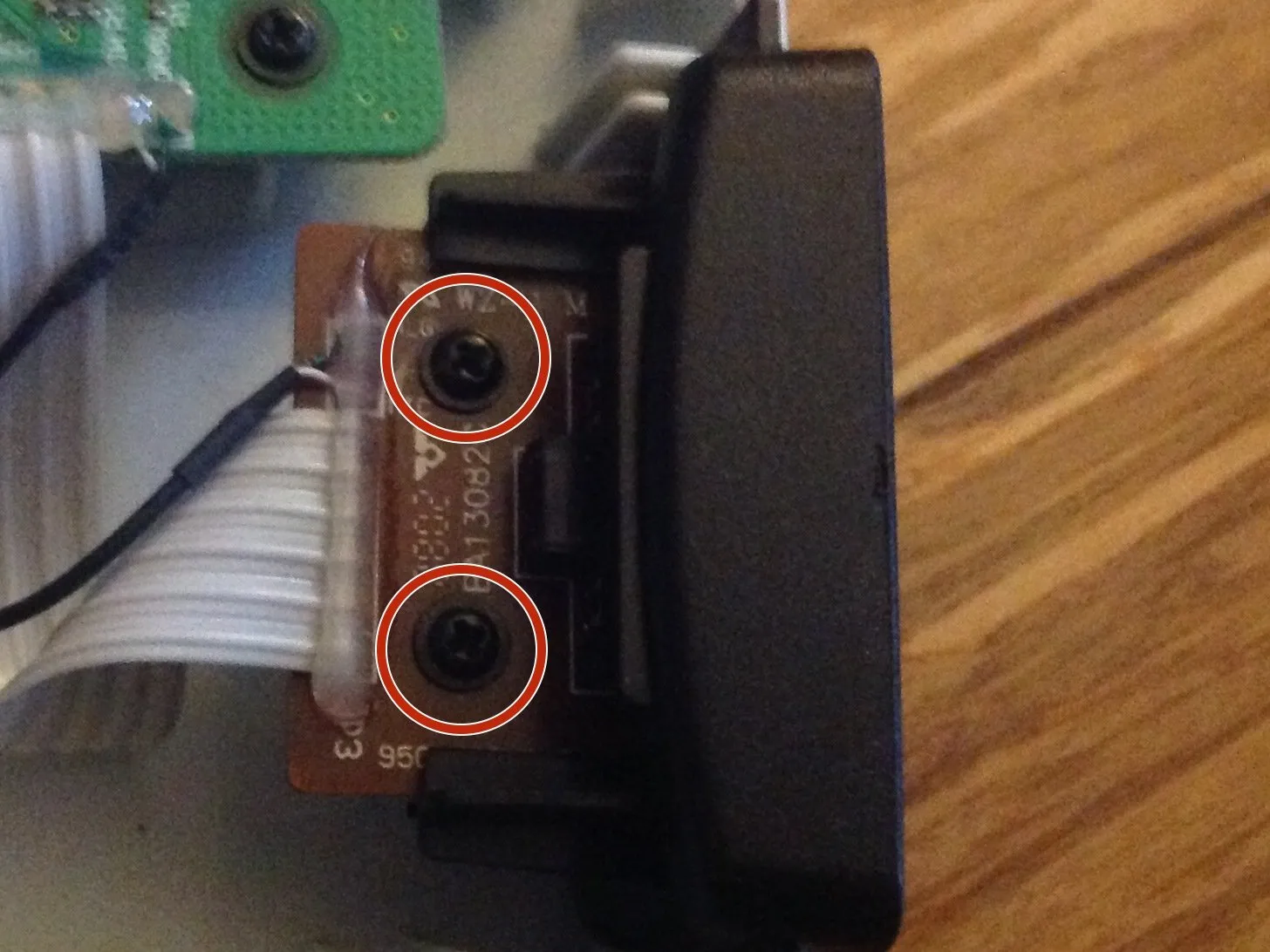

Разборка RedOctane X-Plorer, вспомогательный порт: шаг 6, изображение 1 из 1
RedOctane X-Plorer Teardown, Aux Port: шаг 6, изображение 1 из 1 | Источник - ifixit.com

  • Открутите эти 2 винта с головкой Philips.

Шаг 7 Бар Whammy

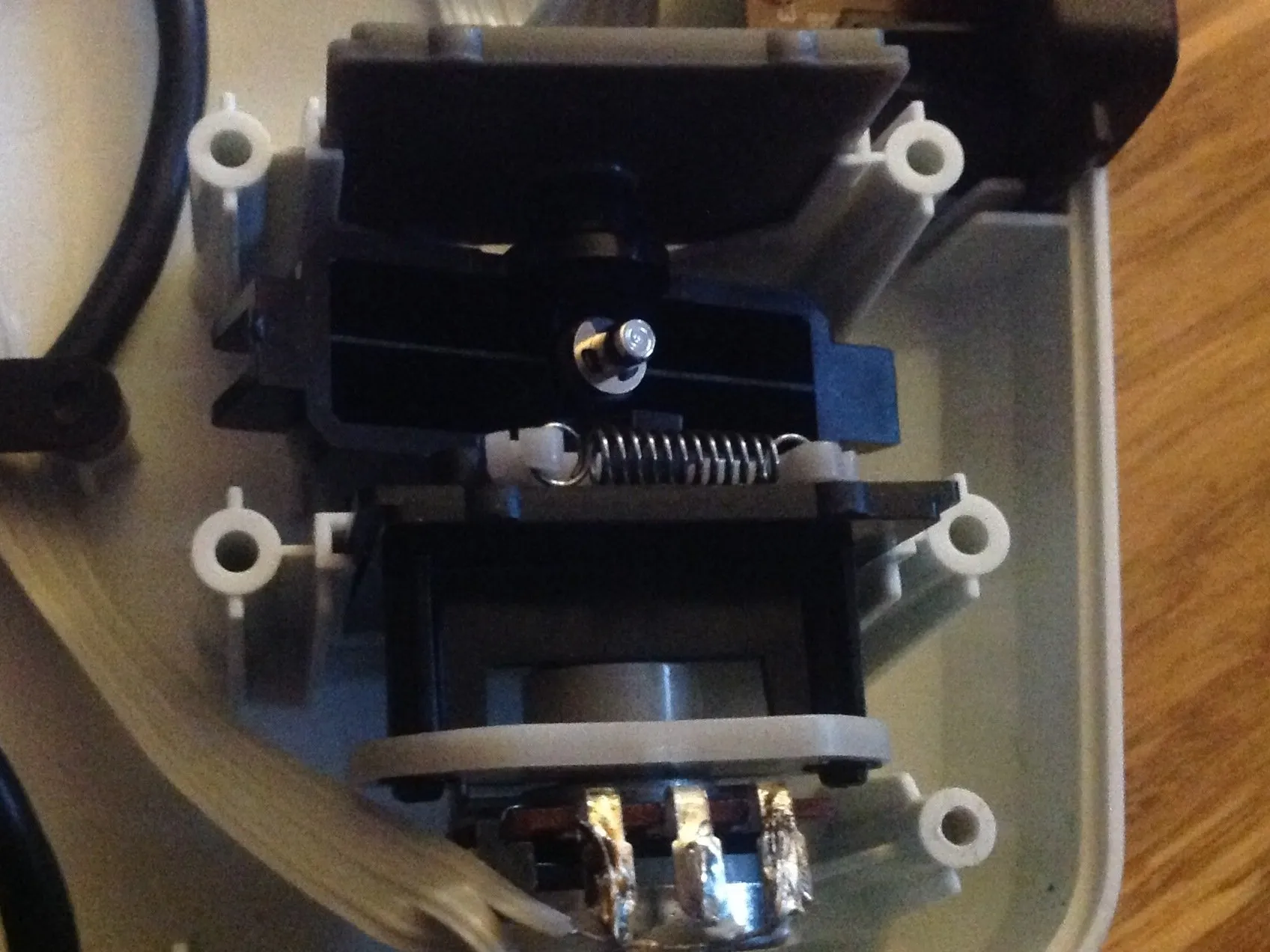

RedOctane X-Plorer Teardown, Whammy Bar: шаг 7, изображение 1 из 2
RedOctane X-Plorer Teardown, Whammy Bar: шаг 7, изображение 1 из 2 | Источник - ifixit.com

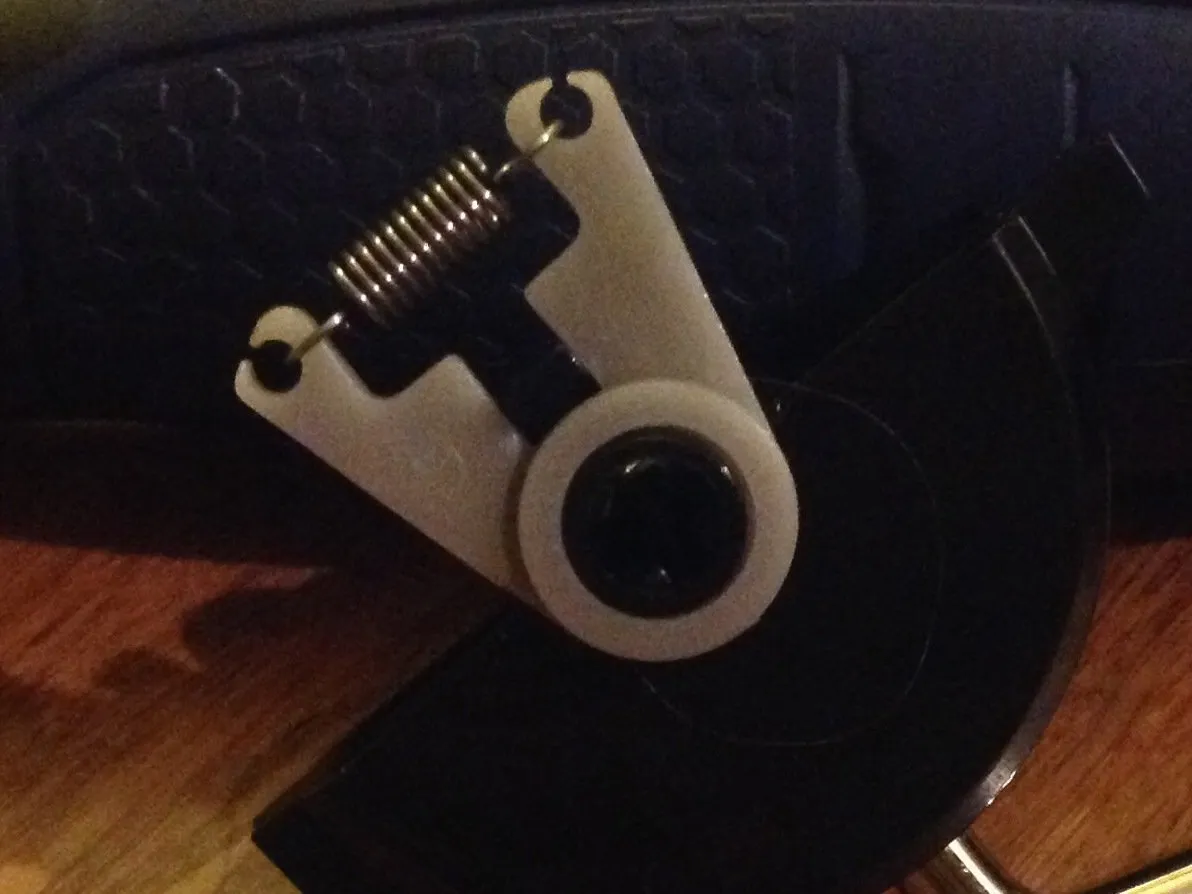

RedOctane X-Plorer Teardown, Whammy Bar: шаг 7, изображение 2 из 2
RedOctane X-Plorer Teardown, Whammy Bar: шаг 7, изображение 2 из 2 | Источник - ifixit.com

  • Надавите с другой стороны, пока она не выйдет.

  • Снимите пружину вместе с разъемом.

Шаг 8 Материнская плата

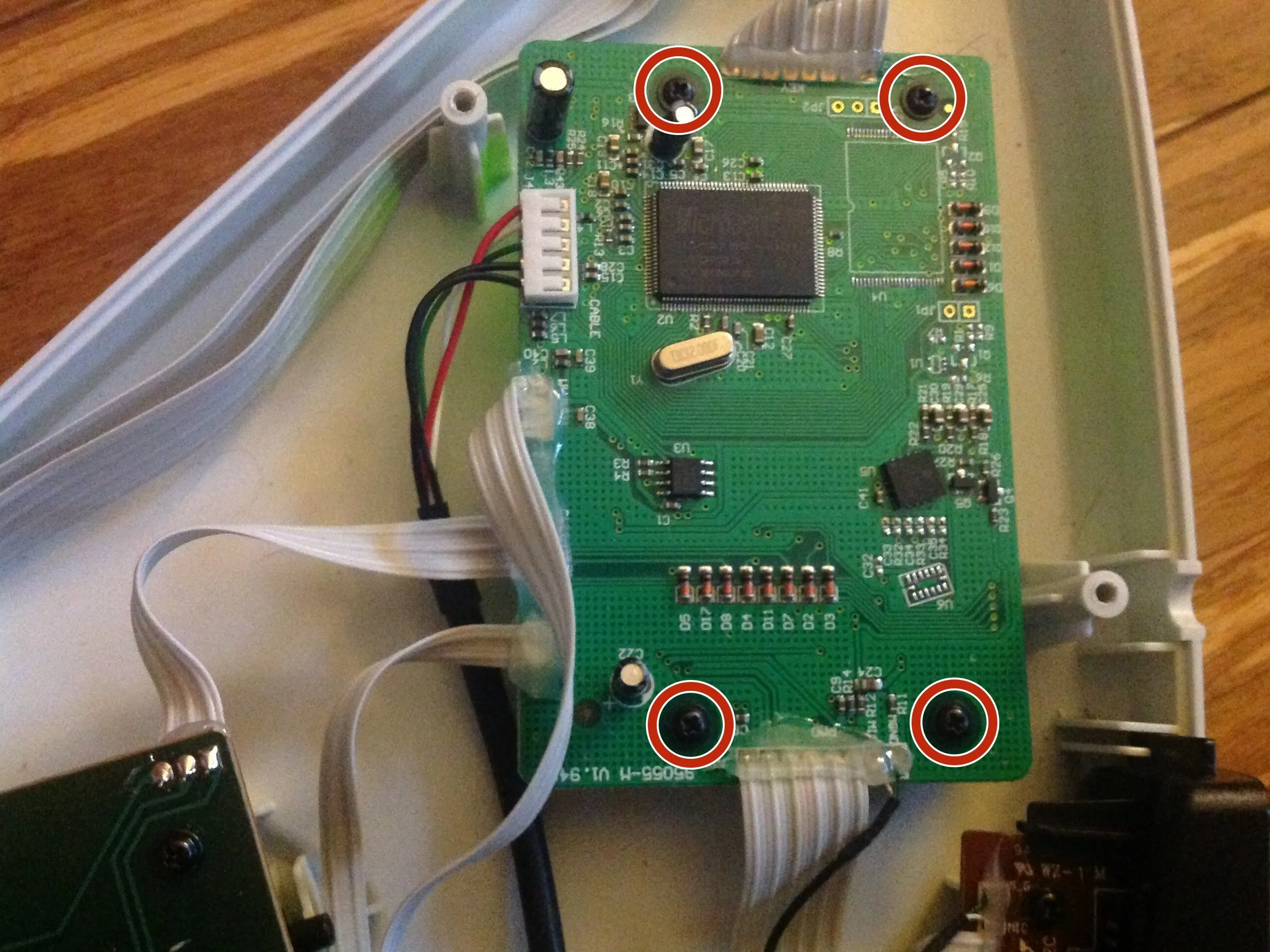

Разборка RedOctane X-Plorer, материнская плата: шаг 8, изображение 1 из 2
RedOctane X-Plorer Teardown, материнская плата: шаг 8, изображение 1 из 2 | Источник - ifixit.com

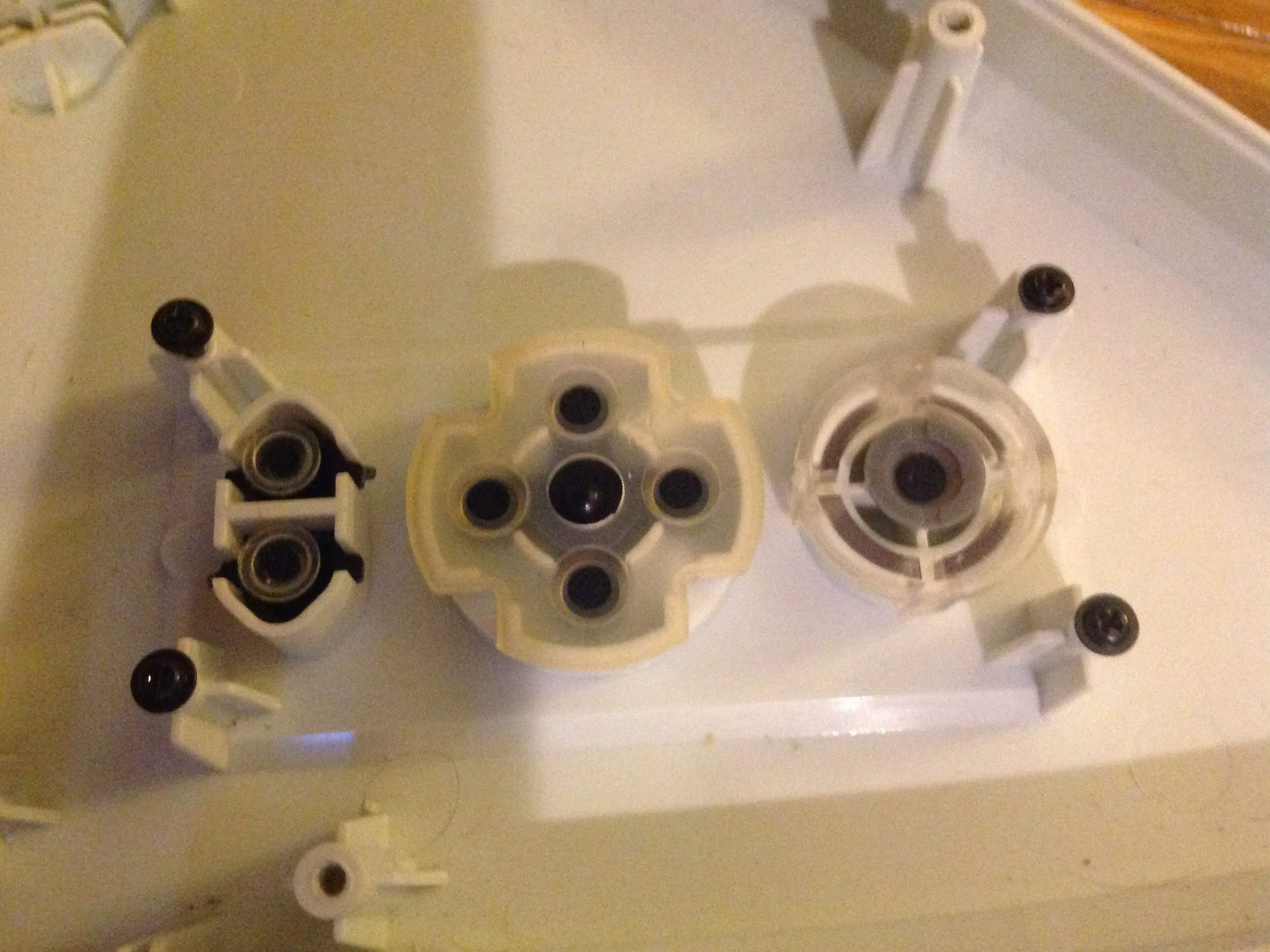

RedOctane X-Plorer Teardown, материнская плата: шаг 8, изображение 2 из 2
RedOctane X-Plorer Teardown, материнская плата: шаг 8, изображение 2 из 2 | Источник - ifixit.com

  • Открутите 4 винта с головкой Philips.

  • Отделите контактные площадки.
