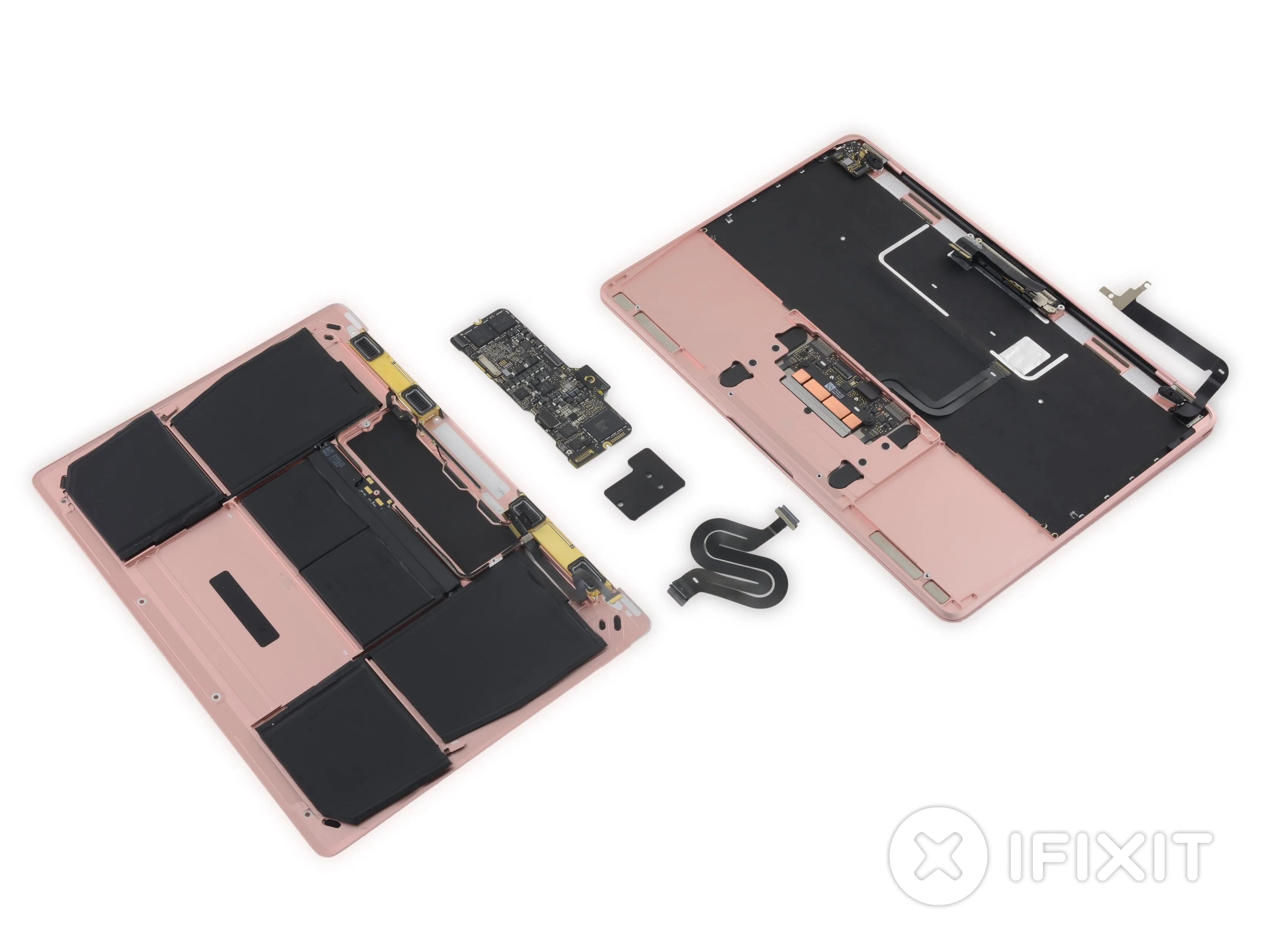

Разборка Retina MacBook 2016

Введение

Спустя год после выпуска Apple объявила о первом обновлении 12-дюймового MacBook с дисплеем Retina. Это вроде бы детское обновление, поэтому мы решили сопоставить его с детским разбором. Что изменилось, кроме более быстрого процессора и более быстрой флеш-памяти? Есть только один способ узнать это: вскрыть его и раскрыть его секреты. Присоединяйтесь к нам, чтобы посмотреть на мини-разборку Retina MacBook 2016.

Чтобы узнать, как разобрать первый Retina MacBook, ознакомьтесь с нашим Разборка Retina MacBook 2015.

Никогда не пропускайте ни одного удара! Следите за нами в Instagram, Twitter и Facebook!

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

Шаг 1 Разборка Retina MacBook 2016

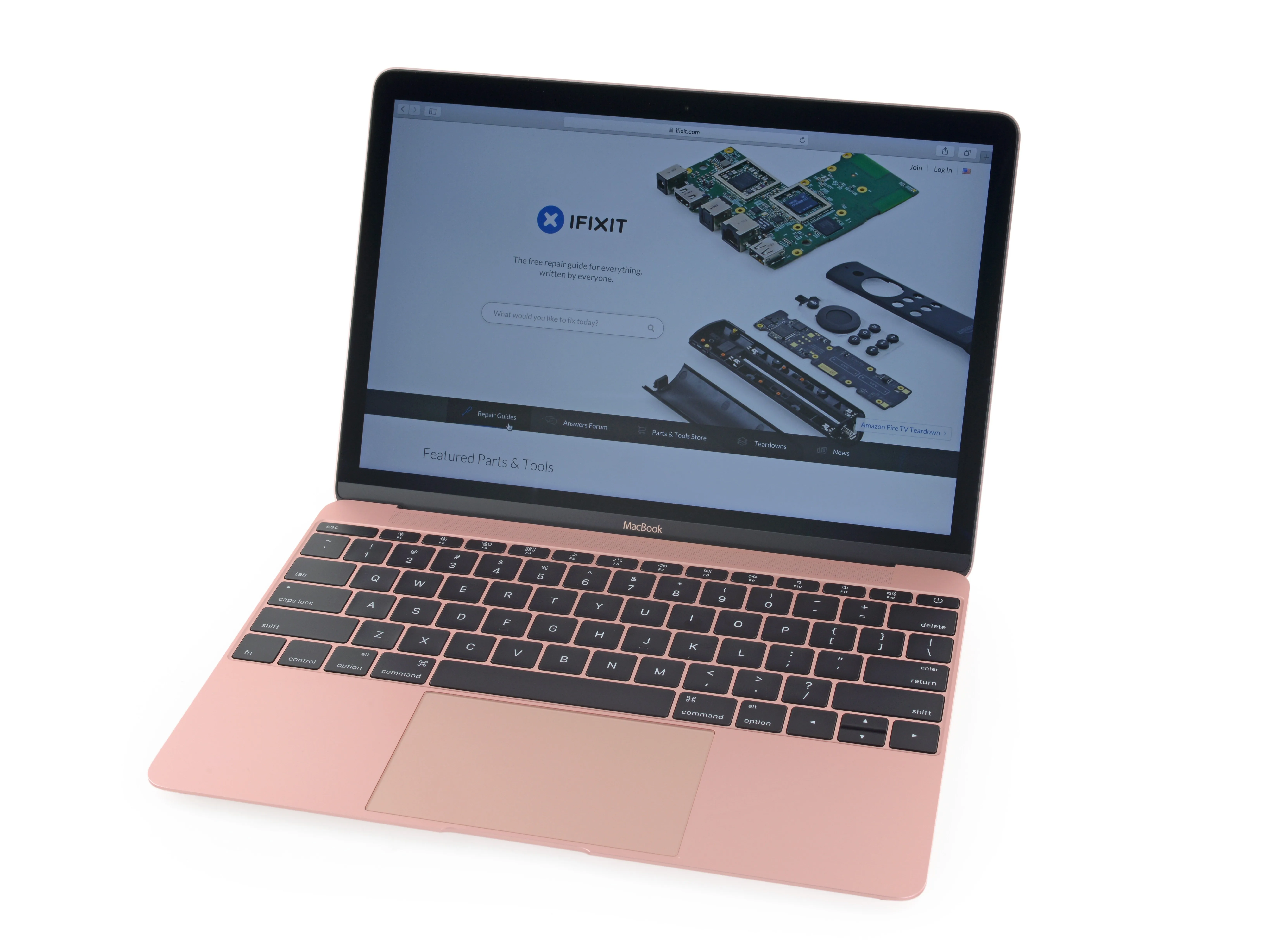

• MacBook переходит в категорию 'розовое золото', и кто знает, что скрывается внутри? Вот краткая информация на данный момент:

• 12-дюймовый IPS-дисплей Retina с разрешением 2304 × 1440 (226 ppi).

• Двухъядерный процессор Intel Core m3 с тактовой частотой 1,1 ГГц (с возможностью настройки до 1,3 ГГц двухъядерного Intel Core m7)

• 8 ГБ оперативной памяти LPDDR3 1866 МГц

• 256 или 512 ГБ флэш-памяти на базе PCIe

• Intel HD Graphics 515

• Беспроводные сети Wi-Fi 802.11a/b/g/n/ac и Bluetooth 4.0

• Один порт USB-C и 3,5-мм разъем для наушников

Шаг 2

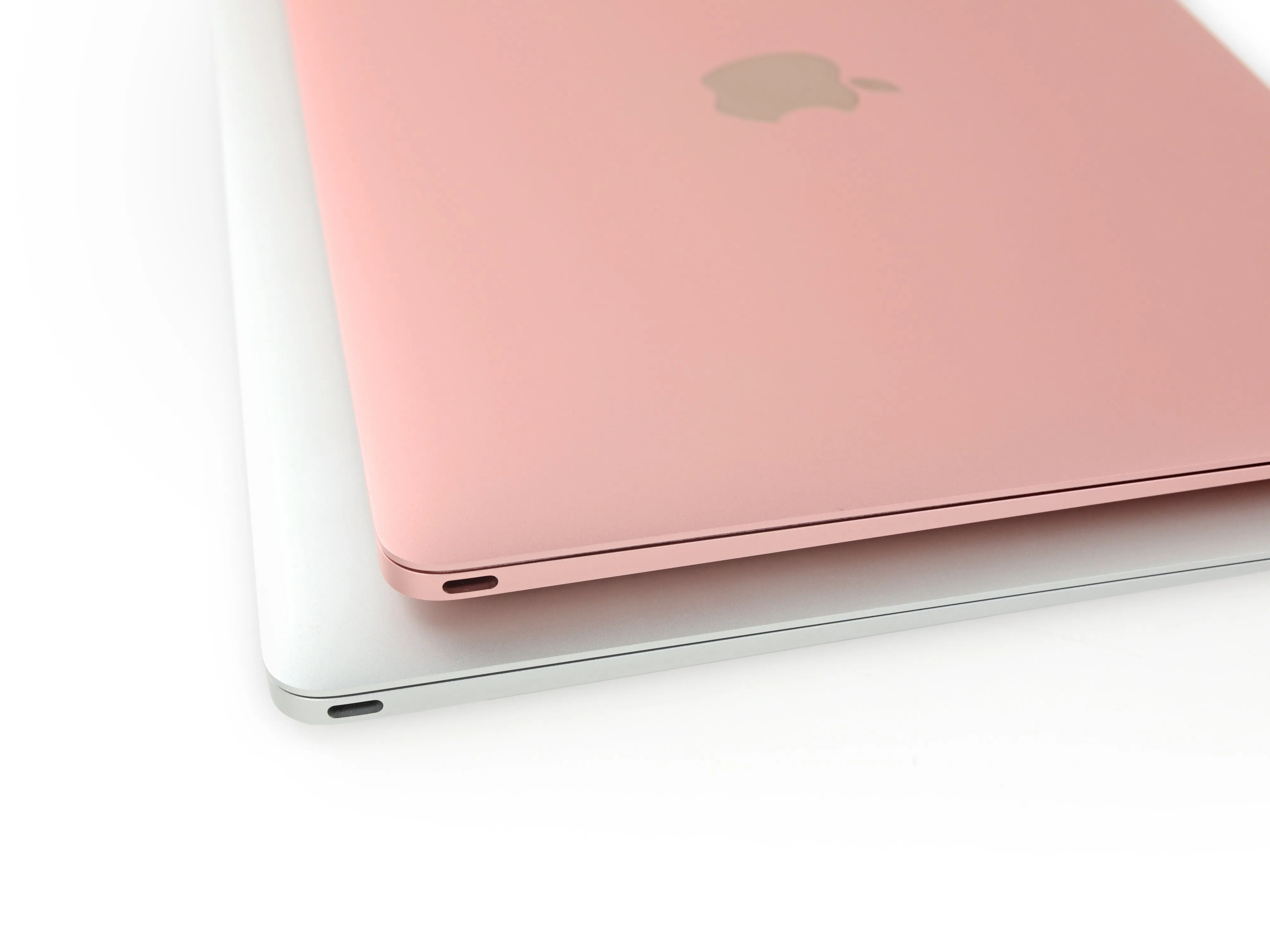

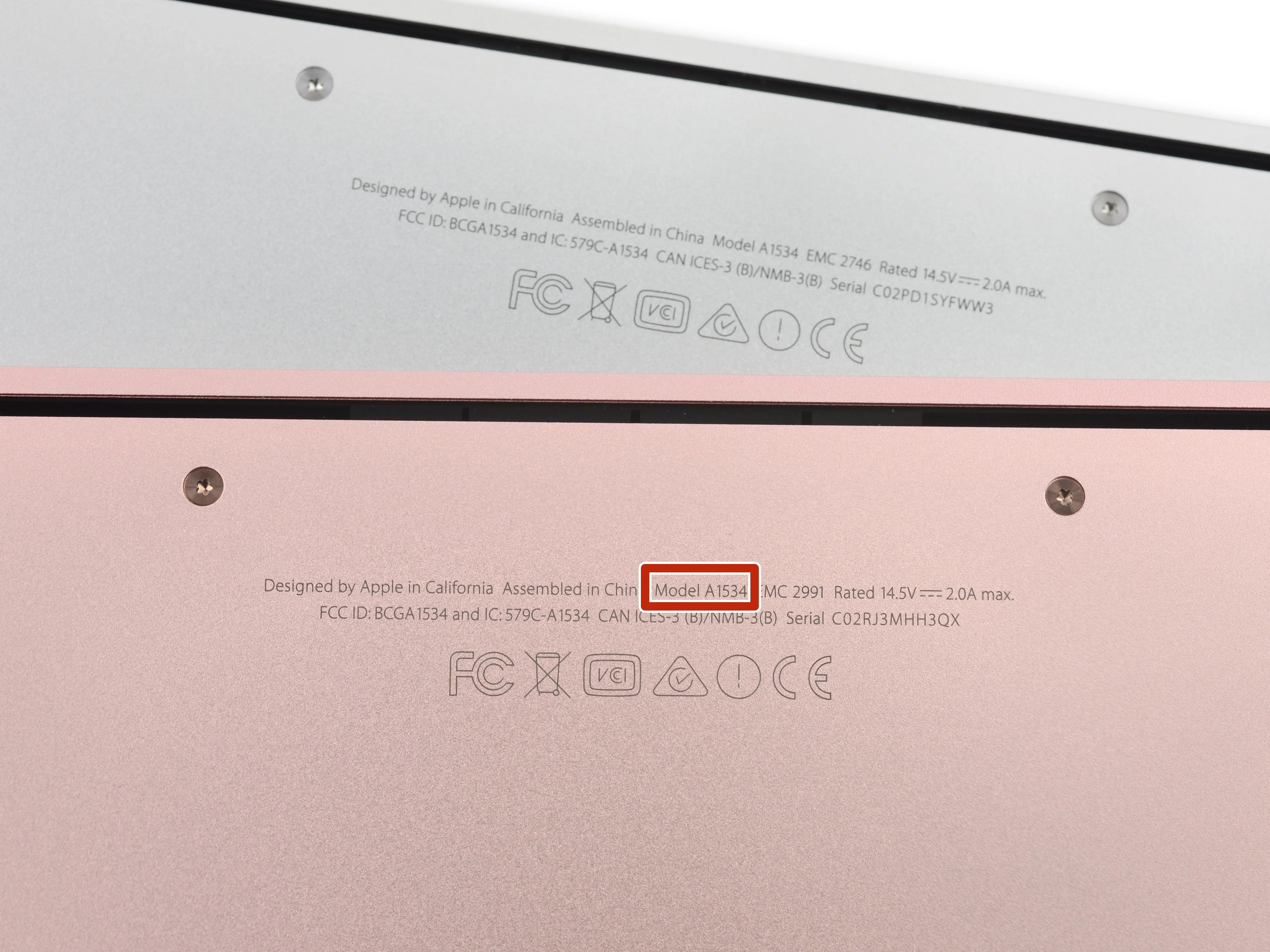

• Если бы не розовое золото, мы бы с трудом отличили Retina MacBook этого года от MacBook прошлых лет.

• Внешне они выглядят идентично, начиная с винтов Pentalobe в нижней части корпуса и заканчивая номером модели-A1534.

• Единственный признак того, что что-то изменилось, - обновленный номер EMC: 2991 по сравнению с прошлогодним 2746.

Шаг 3

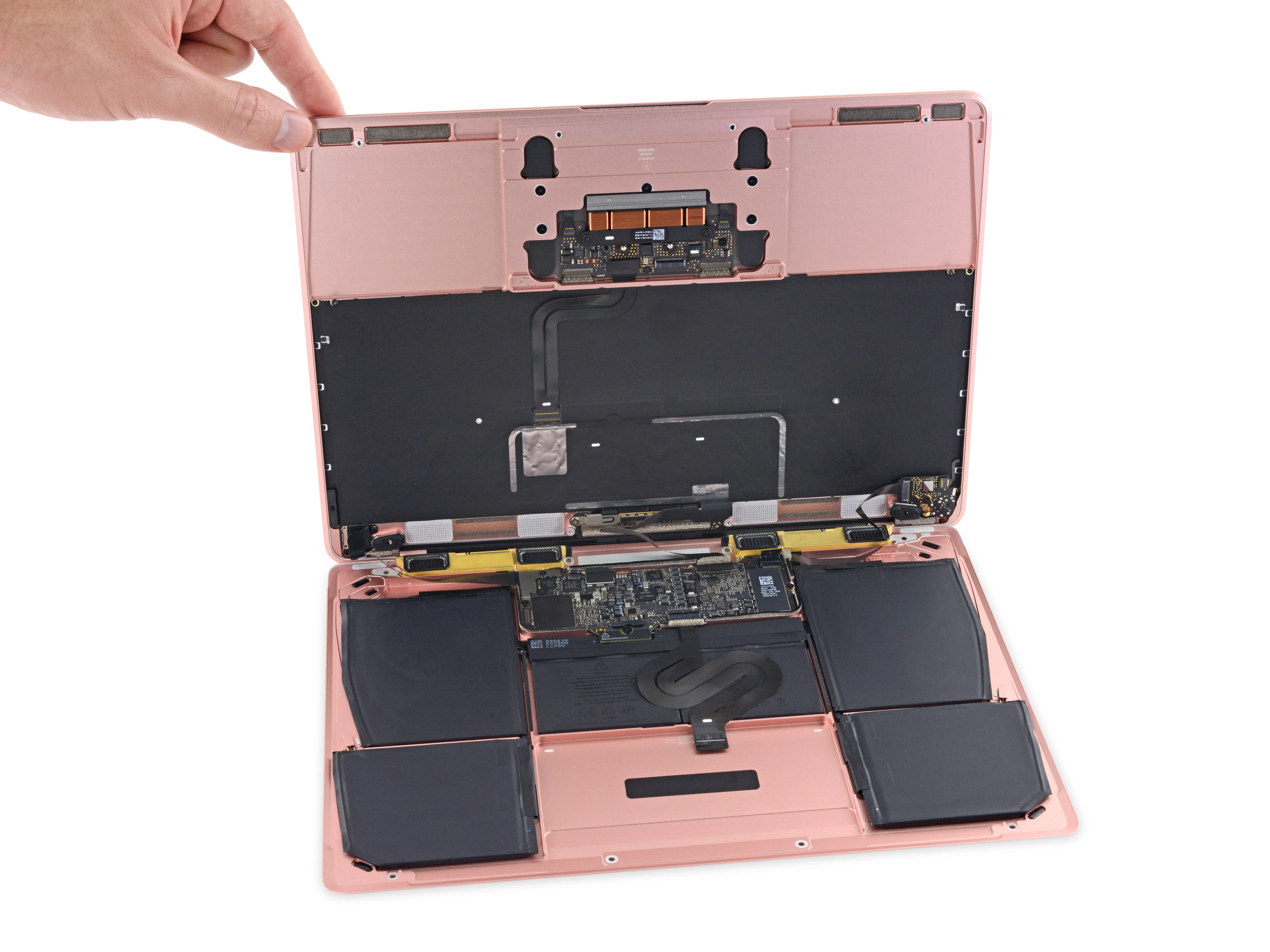

• Открыв крышку этого MacBook, мы узнаем, что розово-золотая красота - это не просто кожа.

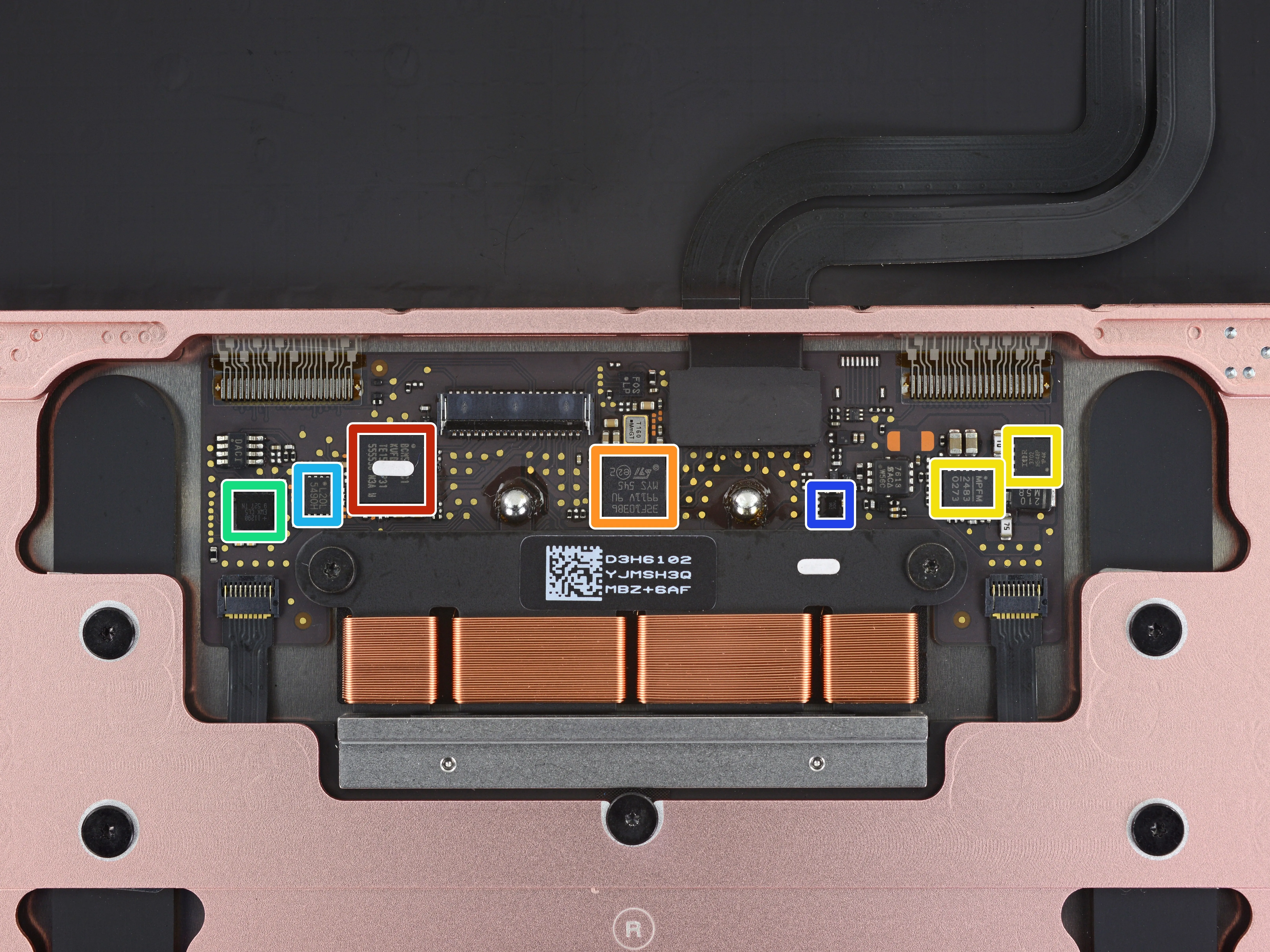

• Прежде чем углубиться в изучение этой красоты, мы бросим быстрый взгляд на чипы, питающие трекпад:

• Broadcom BCM5976 контроллер сенсорного экрана

• STMicroelectronics STM32F103 32-битный микроконтроллер ARM Cortex-M3

• Монолитные системы питания MP24830HL Драйвер белого светодиода и международный выпрямитель IRFH3702 силовой МОП-транзистор

• Аналого-цифровой преобразователь Maxim Integrated MAX11290 (вероятно)

• Macronix MX25L2006EZUI-12G Флэш-память Serial NOR объемом 2 Мб

• Maxim Integrated MAX9028 компаратор

Шаг 4

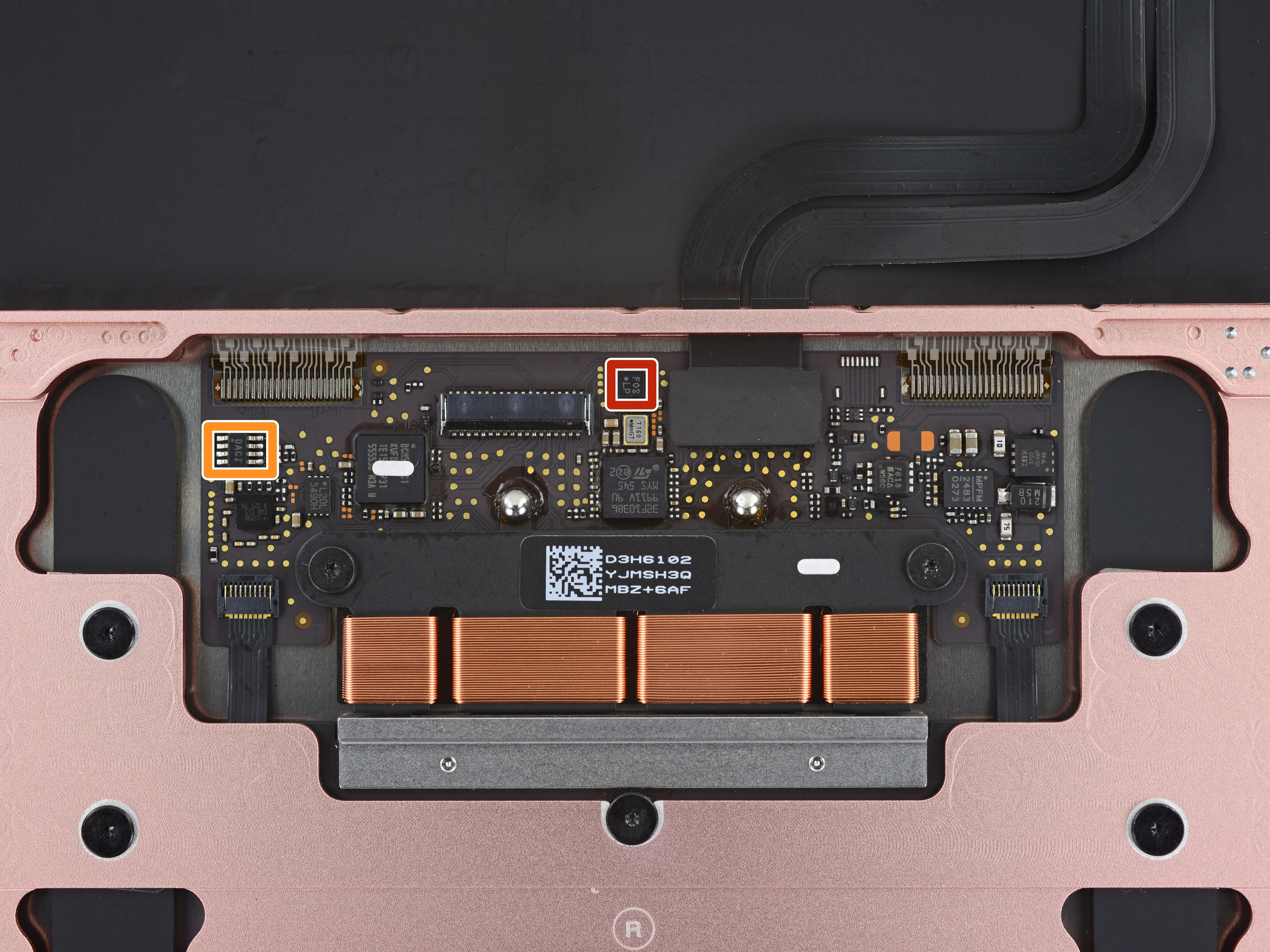

• Сенсоры тачпада:

• Акселерометр Bosch Sensortec BMA282

• Texas Instruments TMP421 датчик температуры

Шаг 5

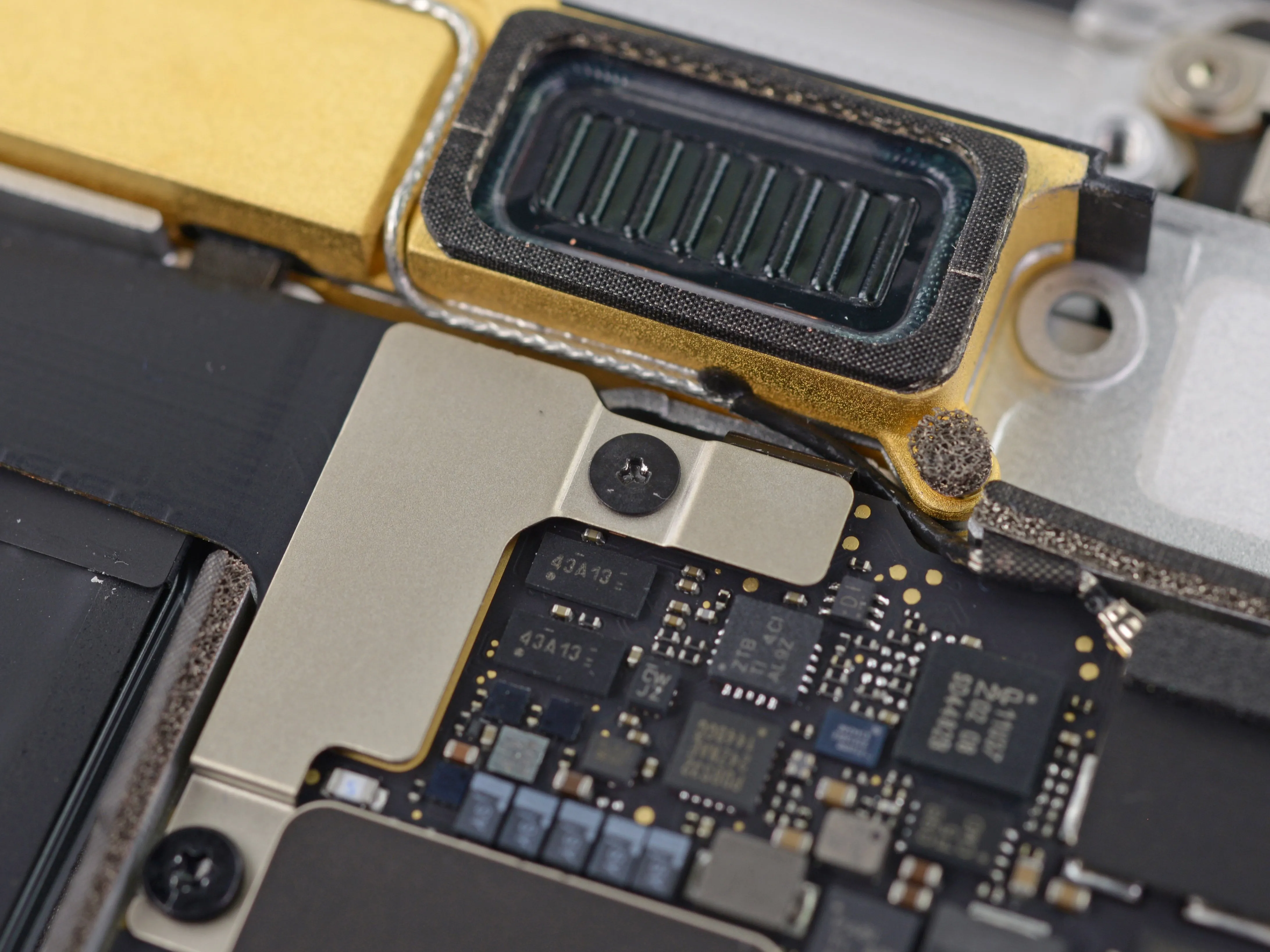

• Что это? Надоедливый трехстворчатый винт который мы видели в прошлом году. отрастил ещё одно крыло - теперь это обычный ремонтопригодный Phillips.

• Если вас не отпугнули пенталобы на нижнем корпусе, то трехстворчатые винты, скорее всего, не будут вас сильно тормозить - но мы возьмем то, что сможем получить!

• К счастью, все остальные внутренние винты остаются стандартными винтами Phillips и Torx.

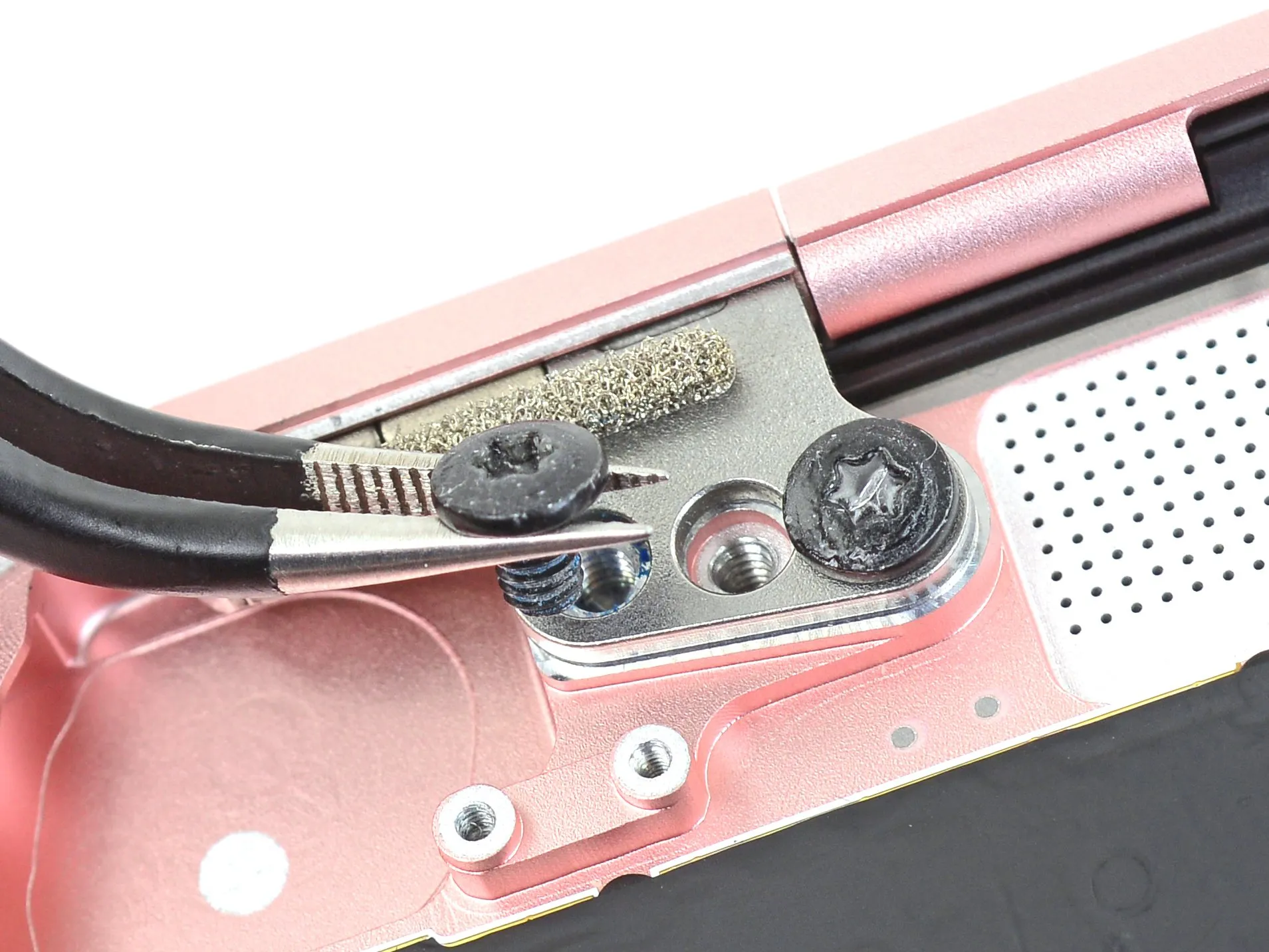

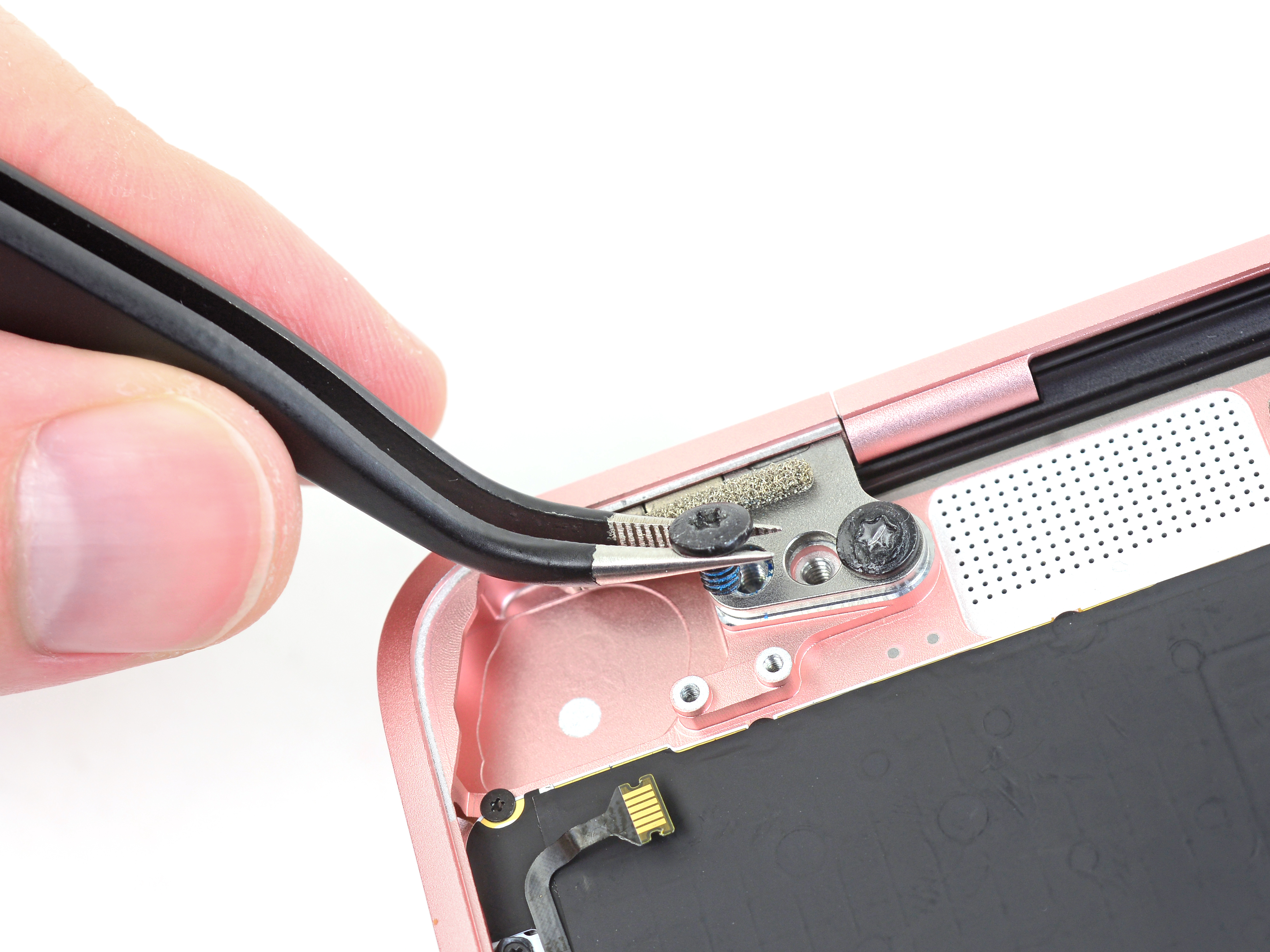

• Однако еще один сюрприз поджидает на винтах шарниров: головки Torx заполнены каким-то веществом, которое распадается, когда вы вставляете отвертку. Apple, ты запечатываешь наши MacBook винтами с защитой от несанкционированного доступа?

Комментарии к шагу

Синий' материал - это Loctite, и он не имеет ничего общего с 'анти-взломными' мерами.

Что вы за эксперты? ;)

Обещаю, мы говорим не о синей штуке. Мы знаем, что такое фиксатор резьбы. ;) Вещество, о котором мы говорим, заполняет головки винтов, а не резьбу. Почитайте еще раз и внимательно посмотрите на головку снятого винта по сравнению с установленным.

Как бывший техник, я сомневаюсь, что у них есть возможность следить за этим.

Скорее всего, Apple использует антикоррозийный герметик, и в этом случае герметик создал пузырь в углублении.

Шаг 6

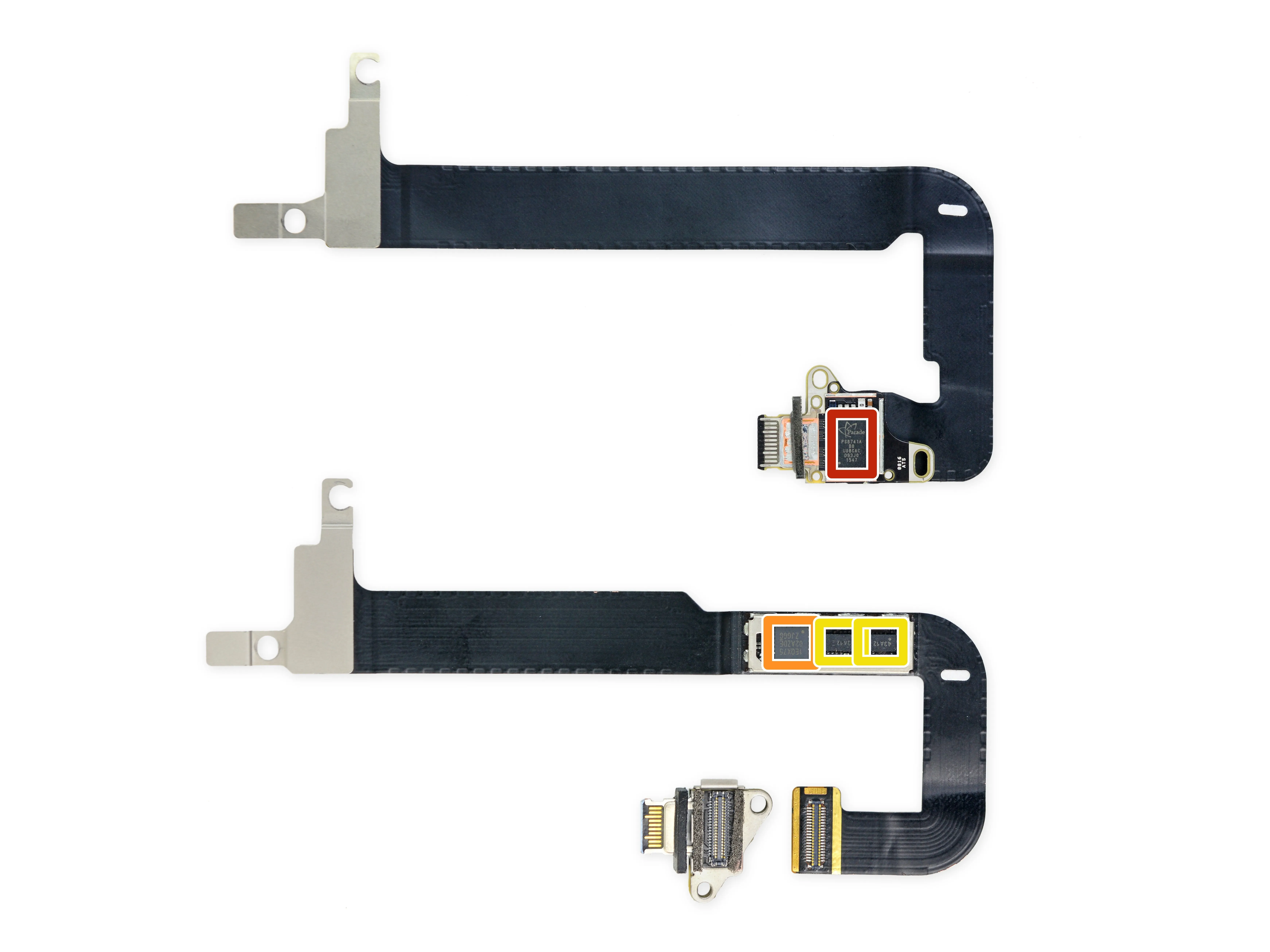

• На другом конце MacBook, похоже, тоже изменилось оборудование USB-C. Кабель теперь крепится к плате USB, объединяя эти два компонента в единое целое.

• ...Кроме того, силикон новый и перенесен с самого кабеля на плату USB. Вот сравнение нового оборудования USB-C (вверху) с оборудованием Retina MacBook 2015 года (внизу).

• Parade Technologies PS8741A (вероятно, итерация PS8740 переключатель USB-C)

• Diodes Incorporated PI1EQX7502 USB 3.0 redriver (вероятно)

• NXP Semiconductor CBTL04043A1 4-х канальный двунаправленный кросс-коммутатор.

• Новое расположение USB и кабелей несовместимо с предыдущими моделями Retina MacBook.

Комментарии к шагу

Есть ли какие-либо сведения о том, изменила ли Apple дизайн USB-разъема/кабеля таким образом, чтобы его можно было извлечь без необходимости снимать шарнир? (В прошлогодней модели 'модуль' USB удерживается фланцем шарнира).

Похоже, что переделка не облегчила извлечение платы USB.

Не устойчивость к вскрытию - очевидность вскрытия.

И это хороший аргумент - винты петель должны быть защищены от несанкционированного вмешательства, потому что ослабленные или шатающиеся петли прикладывают сильные усилия туда, куда они не должны прикладываться, и можно повредить корпус и внутренние платы, если они не затянуты правильно Петли экрана подвержены большим нагрузкам в результате использования и злоупотребления, и хотя они прочные, они приобретают эту прочность, когда правильно закреплены. Если сделать это неправильно, то нагрузки будут возникать там, где они не должны были возникать, что в лучшем случае может привести к трещине или изгибу корпуса, а в худшем - к изгибу или трещине печатных плат или экрана. Поэтому Apple устанавливает этот датчик, чтобы проверить, не возились ли вы с шарниром и не нанесли ли ущерб, не покрываемый гарантией.

Можно ли заменить порт USB-C, если он износился/вышел из строя?

Кто-нибудь знает, где я могу найти разъем USB C для MacBook retina 2016 года, даже бывший в употреблении, было бы неплохо.

Совместим ли разъем 2016 года с разъемом 2015 года? Часть логической платы, кажется, такая же. Кто-нибудь знает об этом?

Если кому-то интересно, то нет, вы не сможете установить гибкий кабель 2015 года в Macbook 2016 года, и наоборот. Хотя на фотографиях они выглядят очень похожими, соединение материнской платы на самом деле немного меньше на модели 2016 года.

Это очень плохо, так как гибкий кабель 2015 года можно купить в интернете за ~40 долларов, в то время как гибкий кабель 2016 года стоит около 100 долларов.

К сожалению, компьютер ужасно спроектирован во многих отношениях...

Шаг 7

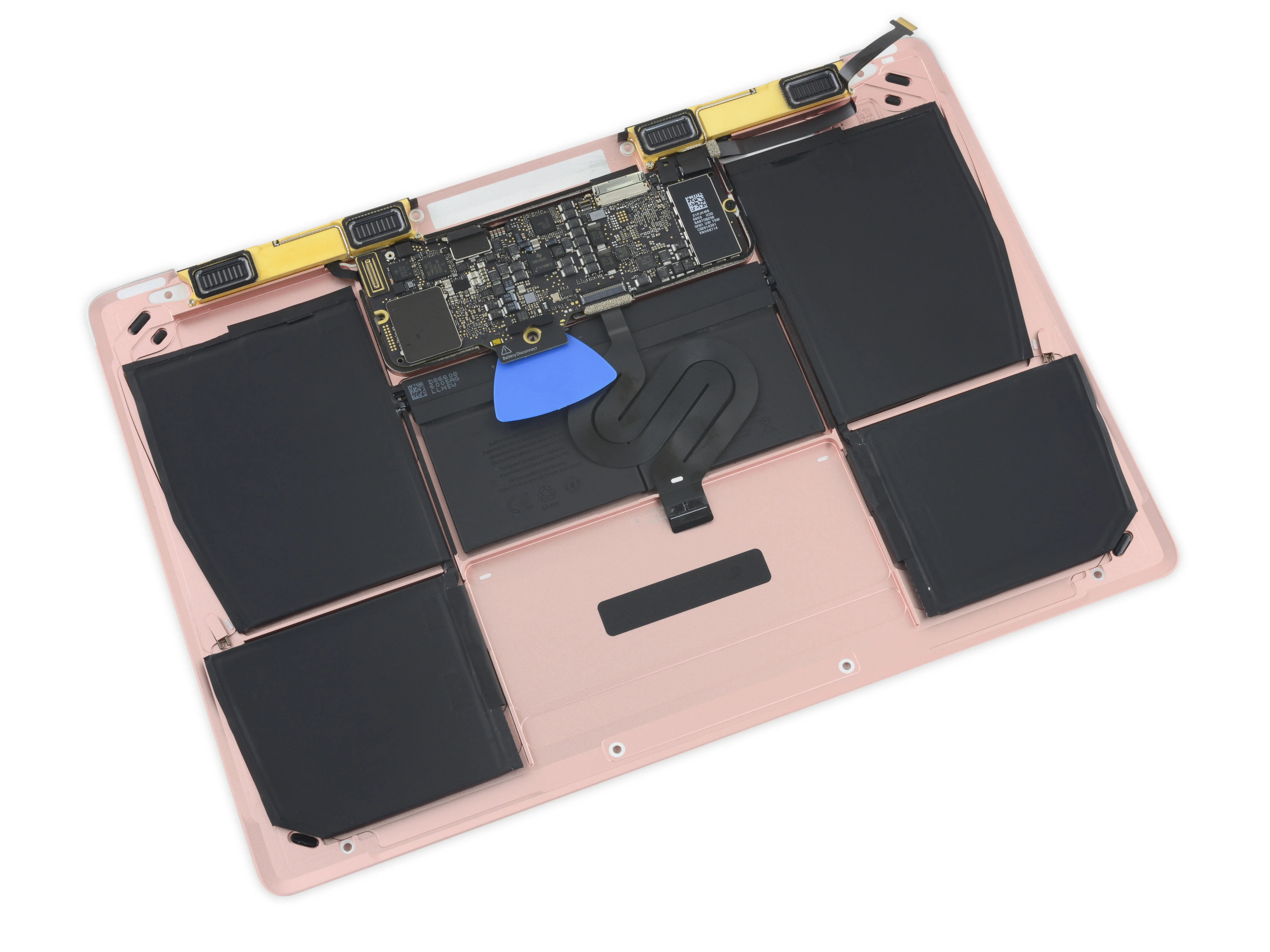

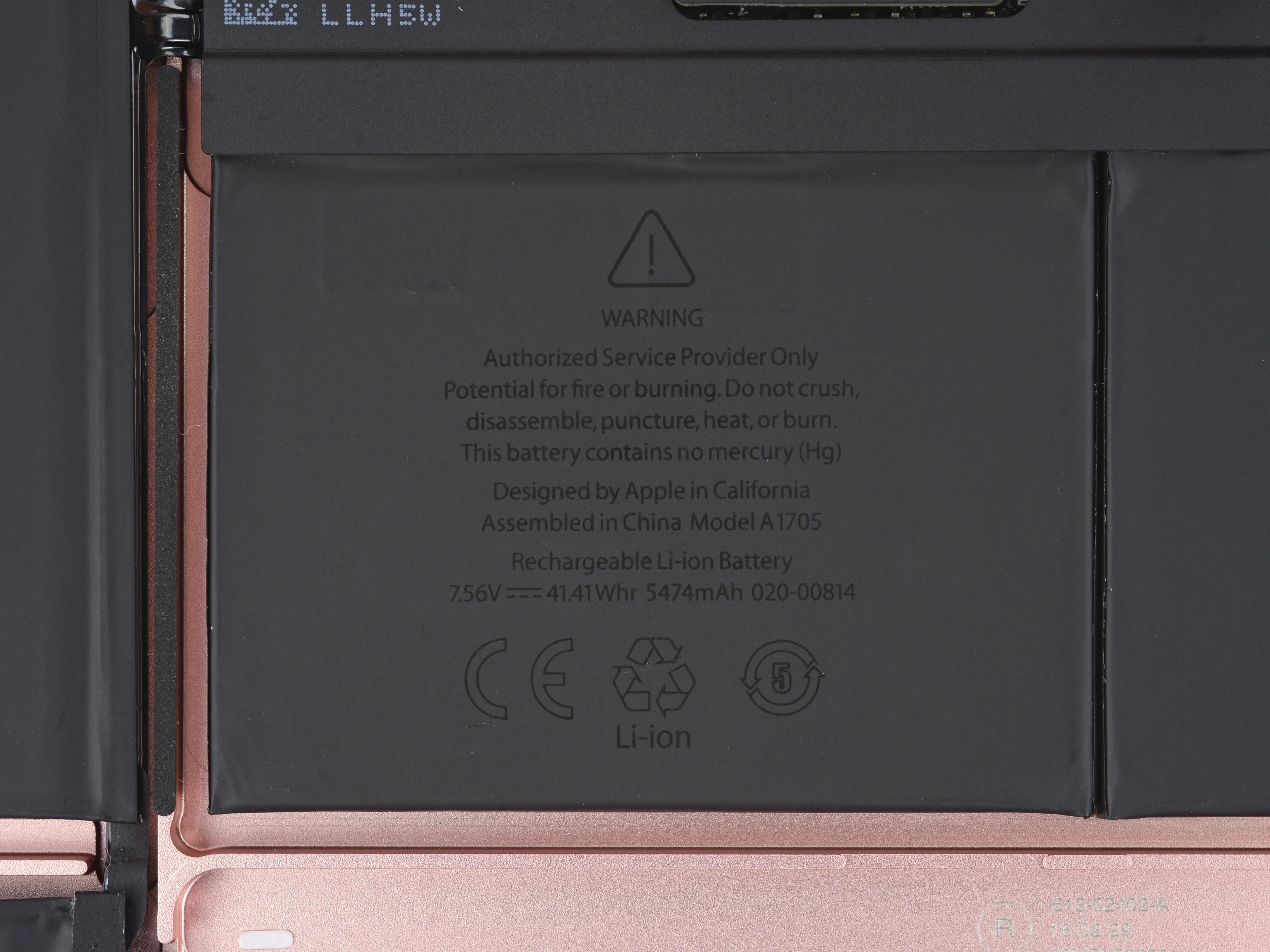

• Форм-фактор батареи кажется на 100% идентичным многослойному элементу, который мы обнаружили в Macbook 2015 года.

• И все же Apple каким-то образом удалось увеличить емкость на 4% по сравнению с батареей на 7,55 В, 39,71 Вт-ч, установленной в прошлогодней модели. прошлогодней модели. Apple утверждает, что новый литий-ионный источник питания 7,56 В, 41,41 Вт-ч должен обеспечивать до 11 часов воспроизведения фильмов в iTunes.

• Мы предполагаем, что такое увеличение емкости связано с улучшением химического состава батареи (хотя не исключено, что инженеры Apple убрали достаточно материала с нижней части корпуса, чтобы сделать батарею более толстой).

• К сожалению, они не добавили ни одной из тех удобных клейких защелок, которые мы видели в AppleiDevices ..

• Тем не менее, наши тесты показали, что эта более толстая батарея совместима с прошлогодними MacBook. Отлично!

Шаг 8

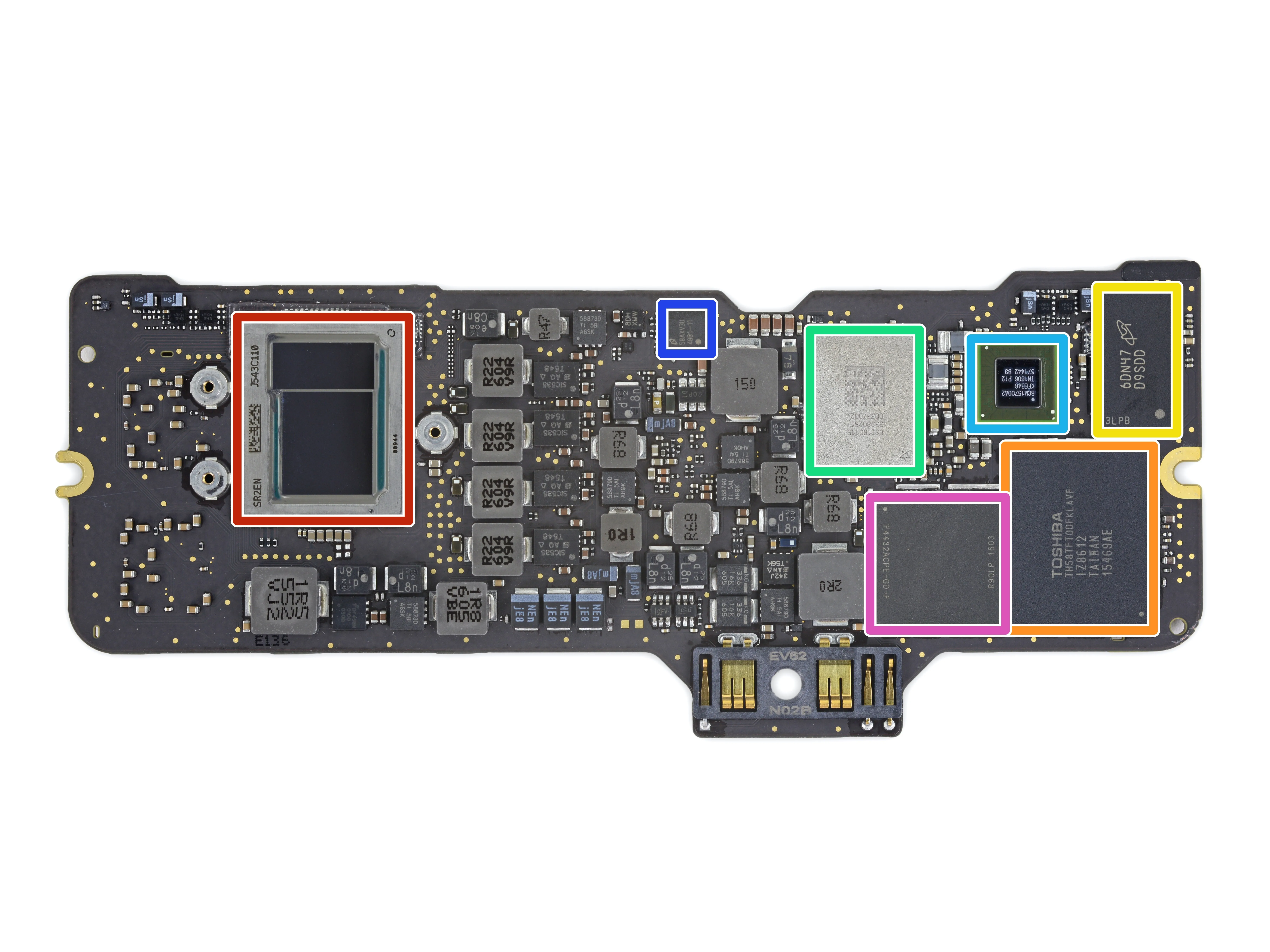

• Логическая плата! Какие микросхемы стоят в этом MacBook?

• Intel SR2EN Процессор Intel Core m3-6Y30 (4 М кэш-памяти, до 2,20 ГГц)

• Toshiba TH58TFT0DFKLAVF 128 ГБ MLC NAND Flash (+ 128 ГБ на обратной стороне для общего объема 256 ГБ)

• Micron MT41K256M16LY-107:N 512 Мб памяти DDR3L SDRAM

• Модуль Wi-Fi Universal Scientific Industrial 339S0250

• Контроллер веб-камеры Broadcom BCM15700A2 (как и в некоторых других моделях MacBook) (вероятно)

• National Semiconductor 48B1-11 (LP8548B1) драйвер подсветки

• Память Micron EDF4432ACPE-GD-F 4 ГБ LPDDR3 SDRAM (с предположительно установленным под ней контроллером SSD)

Комментарии к шагу

Разберите F4432ACPE-GD-F, чтобы проверить, есть ли под ним 'НОВЫЙ' SSD-контроллер? Судя по маркировке, память, скорее всего, LPDDR3 от Micron/Elpida. Возможно, у Apple есть новый контроллер NVMe SSD для Macbook 2016.

Пожалуйста, обратитесь к https://abtronics.kz/components/EDF4432AC...

Здесь находится 4 Гб LPDDR3 от Micron/Elpida. Номер детали - 'EDF4432ACPE-GD-F-R', который похож на 'F4432ACPE-GD-F' в Macbook 2016. Если это действительно LPDDR3, то, вероятно, контроллер NVMe SSD в Macbook 2016 отличается от того, который используется в Macbook 2015. Контроллер NVMe SSD памяти, используемый в Macbook 2015, - это 4 Гб LPDDR2.

Согласен с вами, для Macboo 2016 должен быть новый контроллер SSD. Может ли компания 'Делаете.ру' перепрошить память и контроллер для Macbook 2016, как это было сделано для Macbook 2015?

Будет ли логическая плата начала 2016 года совместима с MacBook 2015 года? Например, можно ли установить логическую плату 2016 года в старый 2015?

У retina MacBook антенны 2x2 или 3x3?

Шаг 9

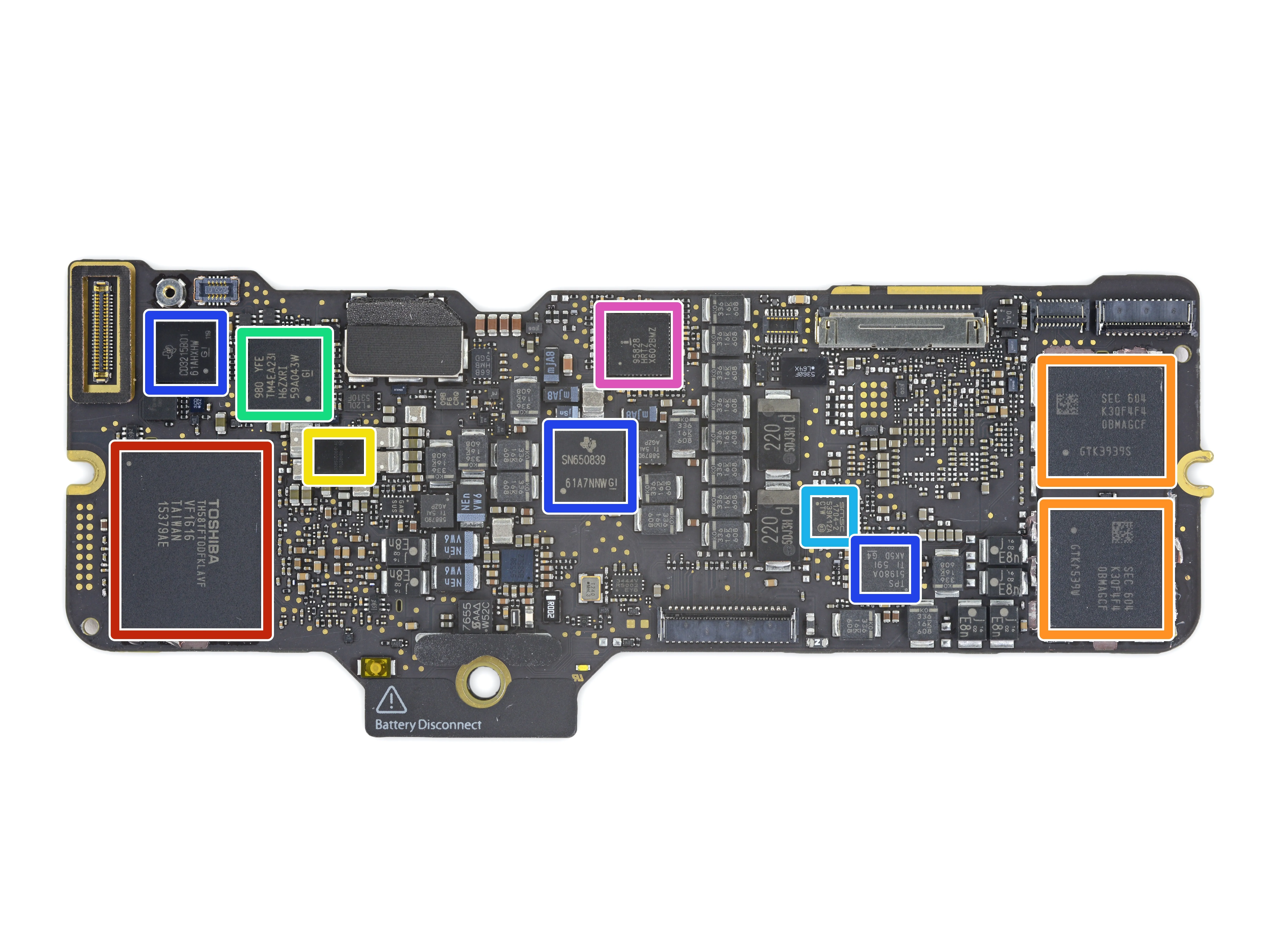

• Но подождите, на задней панели есть еще больше чипов:

• Toshiba TH58TFT0DFKLAVF 128 ГБ флэш-памяти MLC NAND

• Samsung K3QF4F40BM-AGCF 4 ГБ LPDDR3 SDRAM (x2, в общей сложности 8 ГБ)

• ИС управления питанием Apple 338S00066

• Texas Instruments/Stellaris LM4FS1EHSMC-контроллер (кодовое название для замены TM4EA231)

• Microchip (ранее SMSC) EMC1704-2 датчик температуры

• Понижающий DC-DC преобразователь Texas Instruments SN650839 (вероятно), PMIC TPS51980A и контроллер USB-C CD3215B01

• Intersil ISL95828 ШИМ-контроллер процессора Intel

Шаг 10

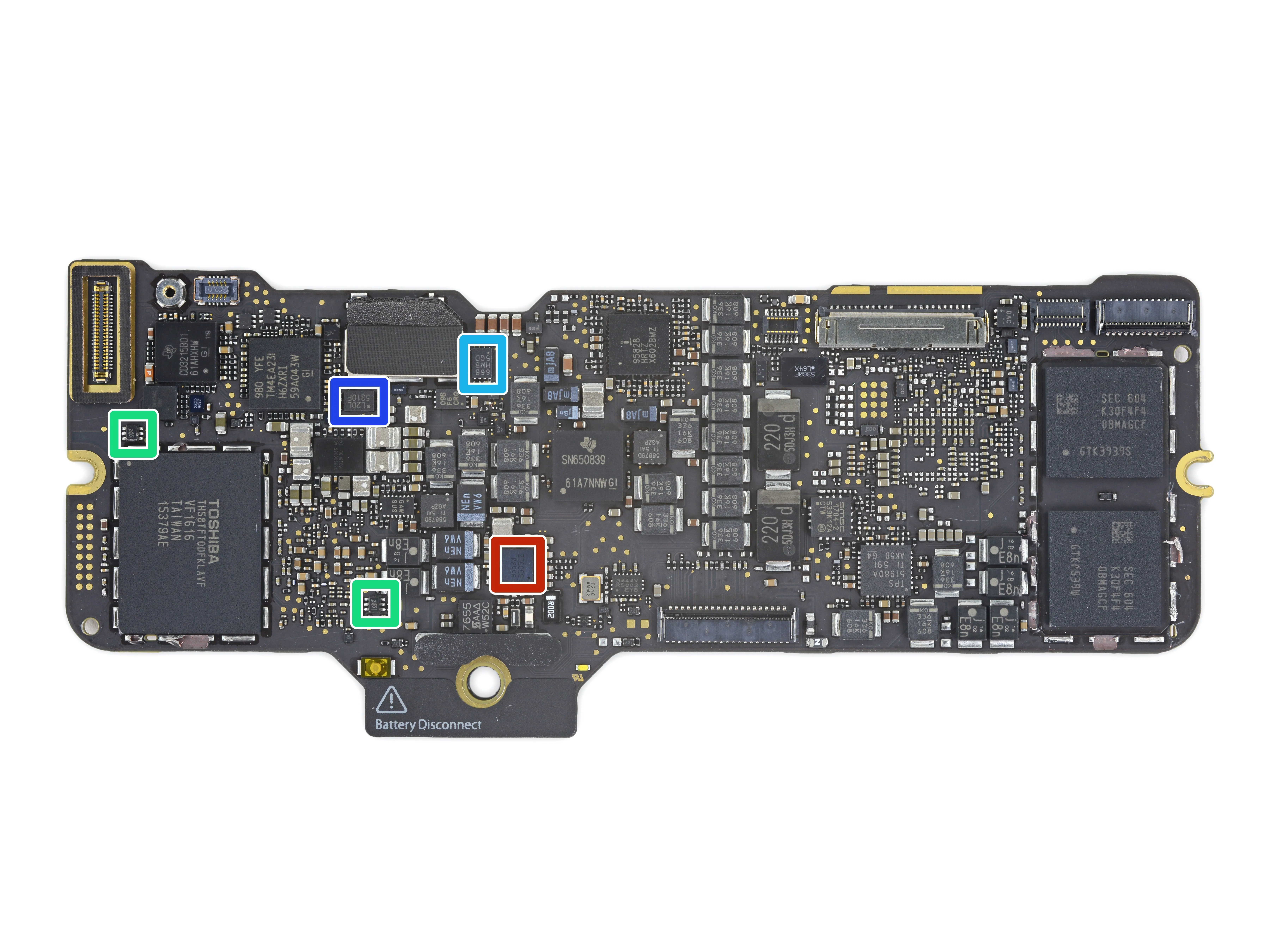

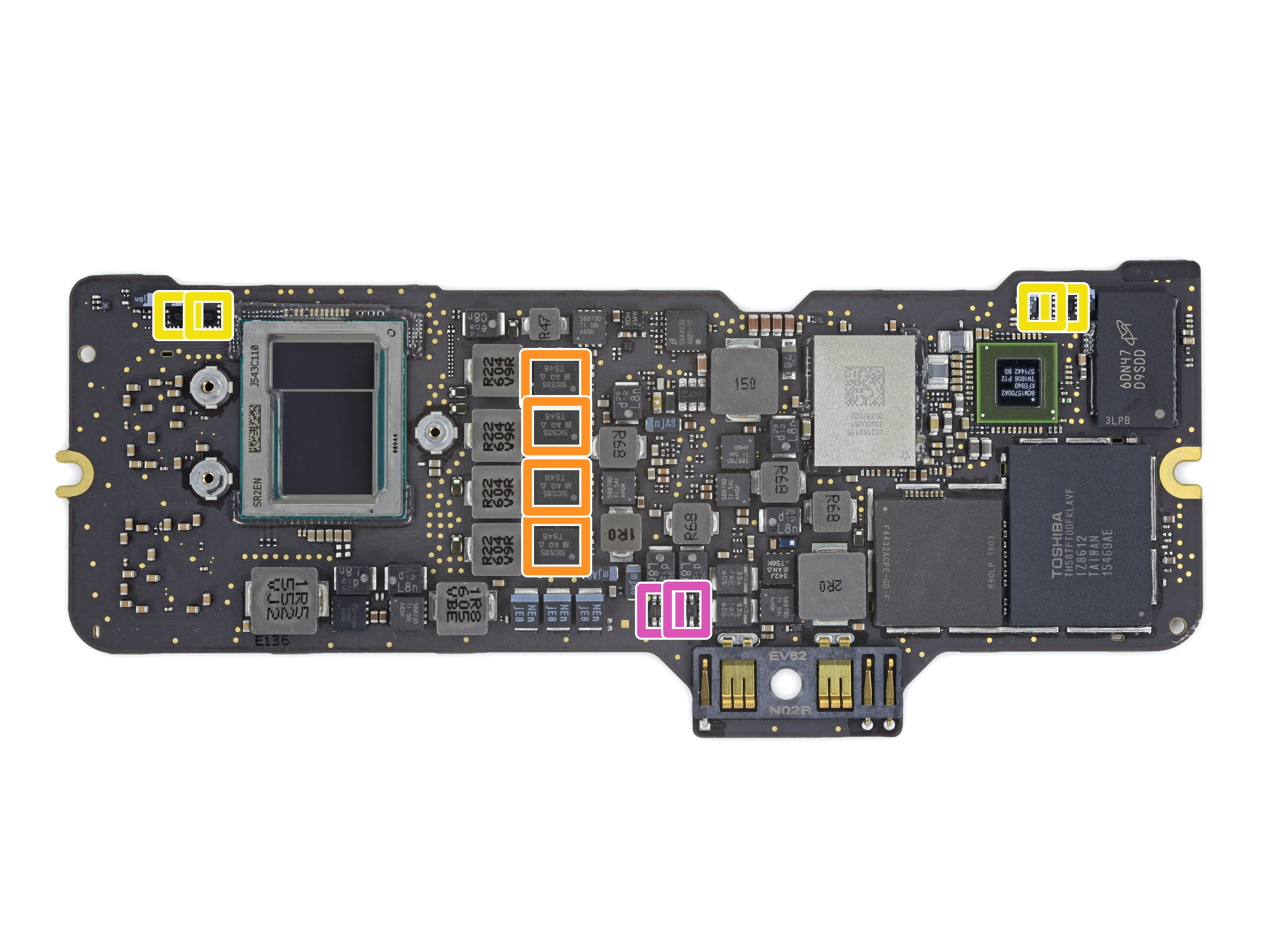

• Идентификация микросхем, продолжение:

• Зарядное устройство Renesas ISL95530

• Каскад питания Vishay SiC535

• Maxim Integrated MAX98357B аудиоусилитель

• Texas Instruments TMP102 датчик температуры

• Microchip (ранее Atmel) AT93C66B Последовательная память EEPROM объемом 4 К

• Macronix MX25L2006EZUI-12G Флэш-память 2 Мб

• Texas Instruments INA211 и INA214 усилитель чувствительности к току

Шаг 11

• Оценка ремонтопригодности Retina Macbook 2016: 1 из 10 (10 - самый простой ремонт)

• Надоедливые винты с тремя винтами исчезли, их заменили прекрасные стандартные винты Phillips, но винты с несанкционированным доступом к шарнирам заставят вас почувствовать себя хулиганом, ремонтирующим свой собственный аппарат.

• Процессор, оперативная память и флеш-память по-прежнему припаяны к логической плате.

• Аккумуляторная батарея по-прежнему полностью и очень прочно вклеена в нижний корпус.

• Дисплей Retina по-прежнему представляет собой плавкий блок без отдельного защитного стекла. Если потребуется замена дисплея, это обойдется в кругленькую сумму.

• Хотя он не более ремонтопригоден, чем прошлогодний, он выигрывает от того, что имеет много общих деталей и процедур ремонта.
