Разборка Retina MacBook 2017

Введение

Прошло чуть больше года с тех пор, как компания Apple представила свое первое обновление для Retina Macbook. Год спустя мы получили второе обновление. Мы разбираем Retina Macbook 2017 года и пытаемся определить, где именно Apple думает по-другому. думает по-другому.

Если вам по душе не радикальные обновления, обязательно ознакомьтесь с Разборка Macbook Pro Touch Bar 2017 года.

Если вам нравятся разборы всех форм и размеров, следите за ними в Instagram, Twitter и Facebook.

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

•

Шаг 1 Разборка Retina MacBook 2017

• Мы проверим спецификации Space Gray и узнаем, что предлагает MacBook этого года:

• 12-дюймовый IPS-дисплей Retina с разрешением 2304 × 1440 (226 ppi)

• Двухъядерный процессор Intel Core m3 с тактовой частотой 1,2 ГГц (Turbo Boost до 3,0 ГГц)

• 8 ГБ оперативной памяти LPDDR3 SDRAM 1866 МГц

• 256 ГБ твердотельный накопитель на базе PCIe

• Intel HD Graphics 615

• Wi-Fi 802.11ac и Bluetooth 4.2

• Один порт USB-C и 3,5-мм разъем для наушников

Шаг 2

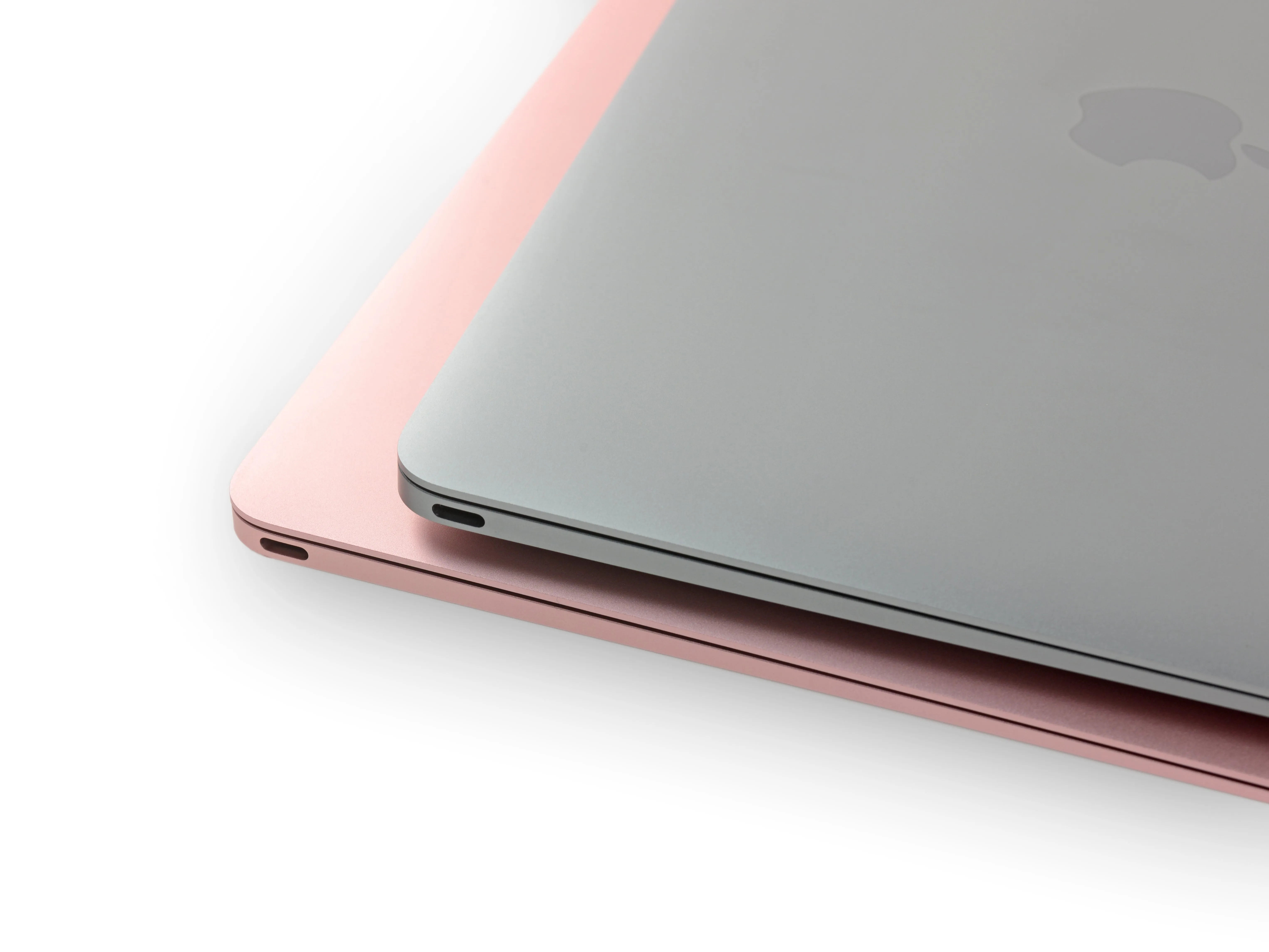

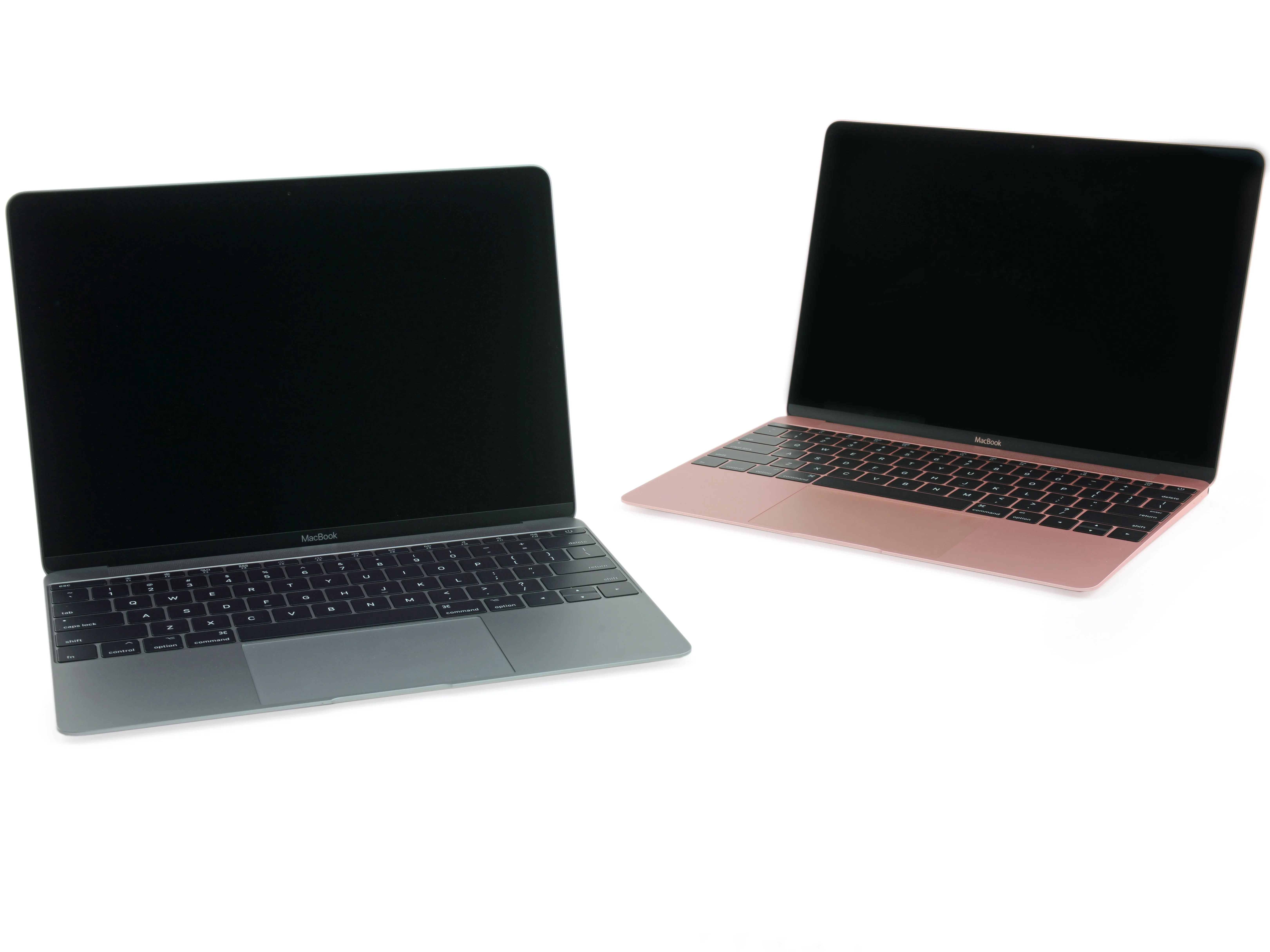

• Более крупный трекпад. Порт USB-C. Одинокий разъём для наушников. Почему почему всё это кажется таким знакомым.?

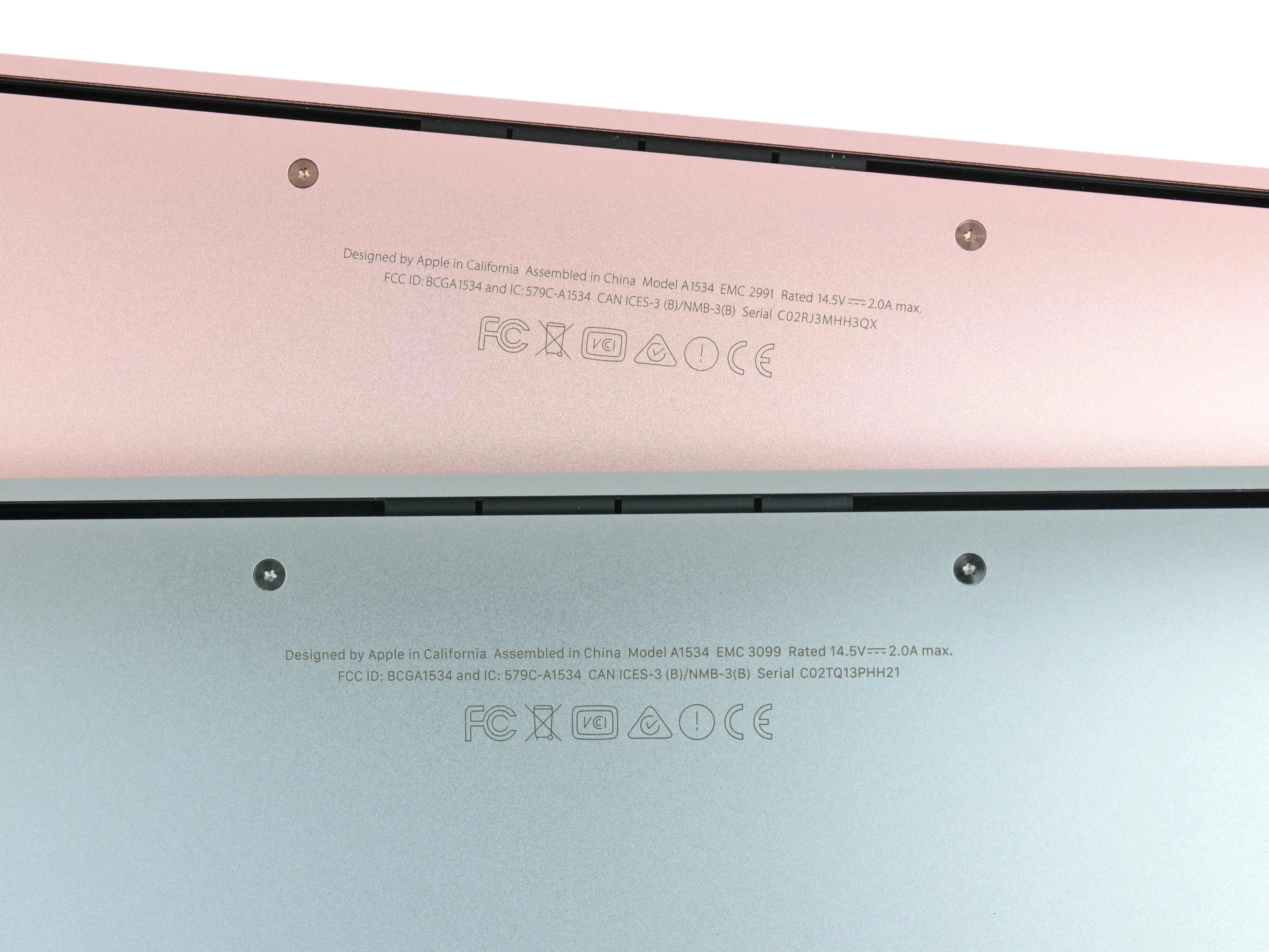

• Новый MacBook имеет номер модели A1534. Как и у Retina MacBook 2016 года. Не забудьте и про MacBook 2015 года. Они все одинаковые...

• Мы можем просто использовать прошлогодний разбор и на этом закончить?

• Итак, номер EMC - свежий 3099. Что-то должно быть другим. Расследование продолжается!

Шаг 3

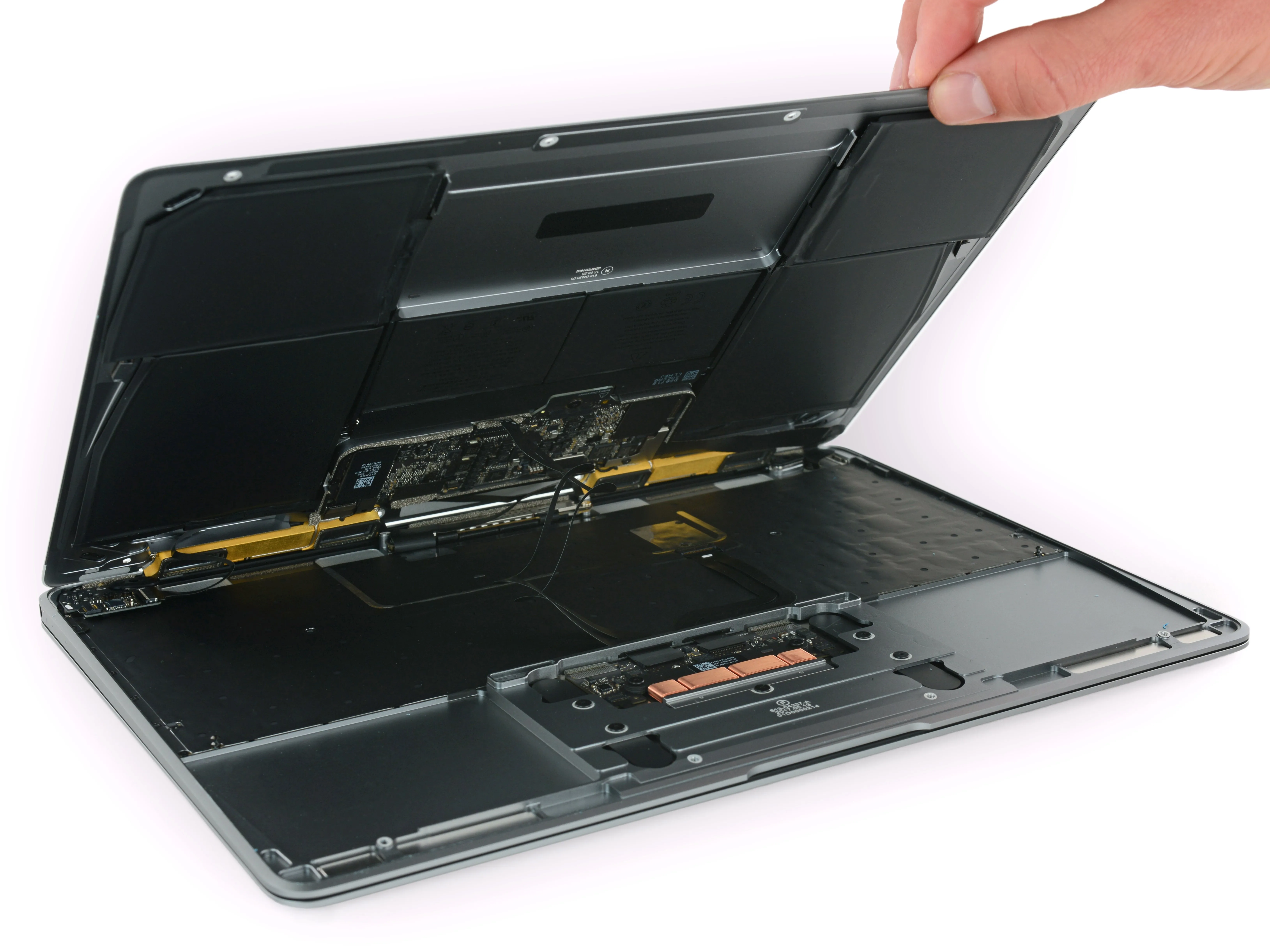

• Открутив несколько винтов Pentalobe, мы можем заглянуть во внутренности этого MacBook.

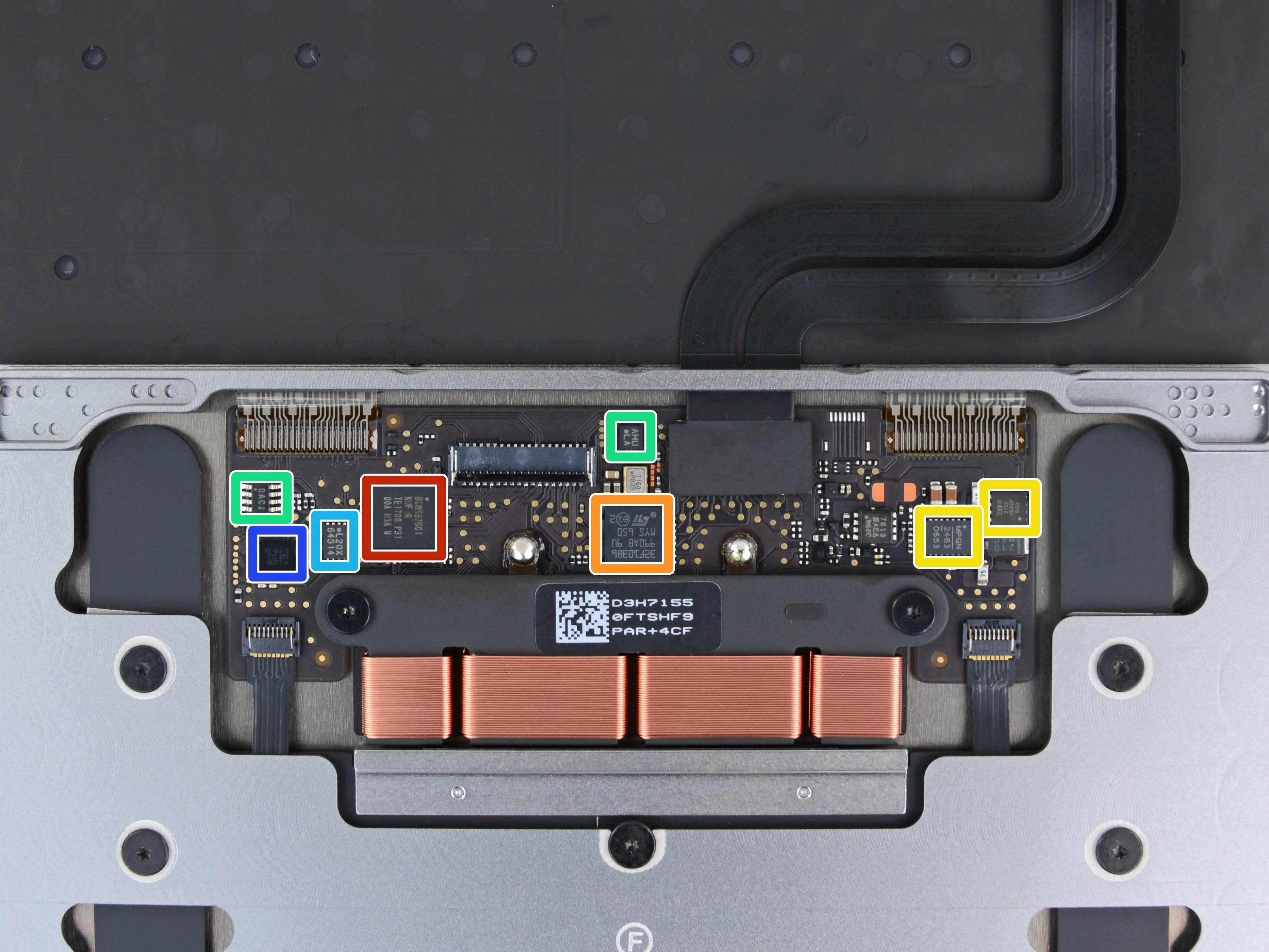

• Кремний, спрятанный под трекпадом, похоже, ничем не отличается от прошлогоднего MacBook. Мы находим несколько микросхем:

• Broadcom BCM5976 контроллер сенсорного экрана

• STMicroelectronics STM32F103 32-разрядный микроконтроллер ARM Cortex-M3

• Монолитные системы питания MP24830 драйвер подсветки белого светодиода и выпрямитель International Rectifier IRFH3702 одиночный N-канальный силовой МОП-транзистор HEXFET (вероятно, для управления светодиодами подсветки клавиатуры)

• Texas Instruments TMP421 датчик температуры и акселерометр Bosch Sensortec BMA282

• Macronix MX25L2006E 2 МБ последовательной NOR-флэш-памяти

• 24-битный дельта-сигма аналого-цифровой преобразователь Maxim Integrated MAX11290 (вероятно)

Шаг 4

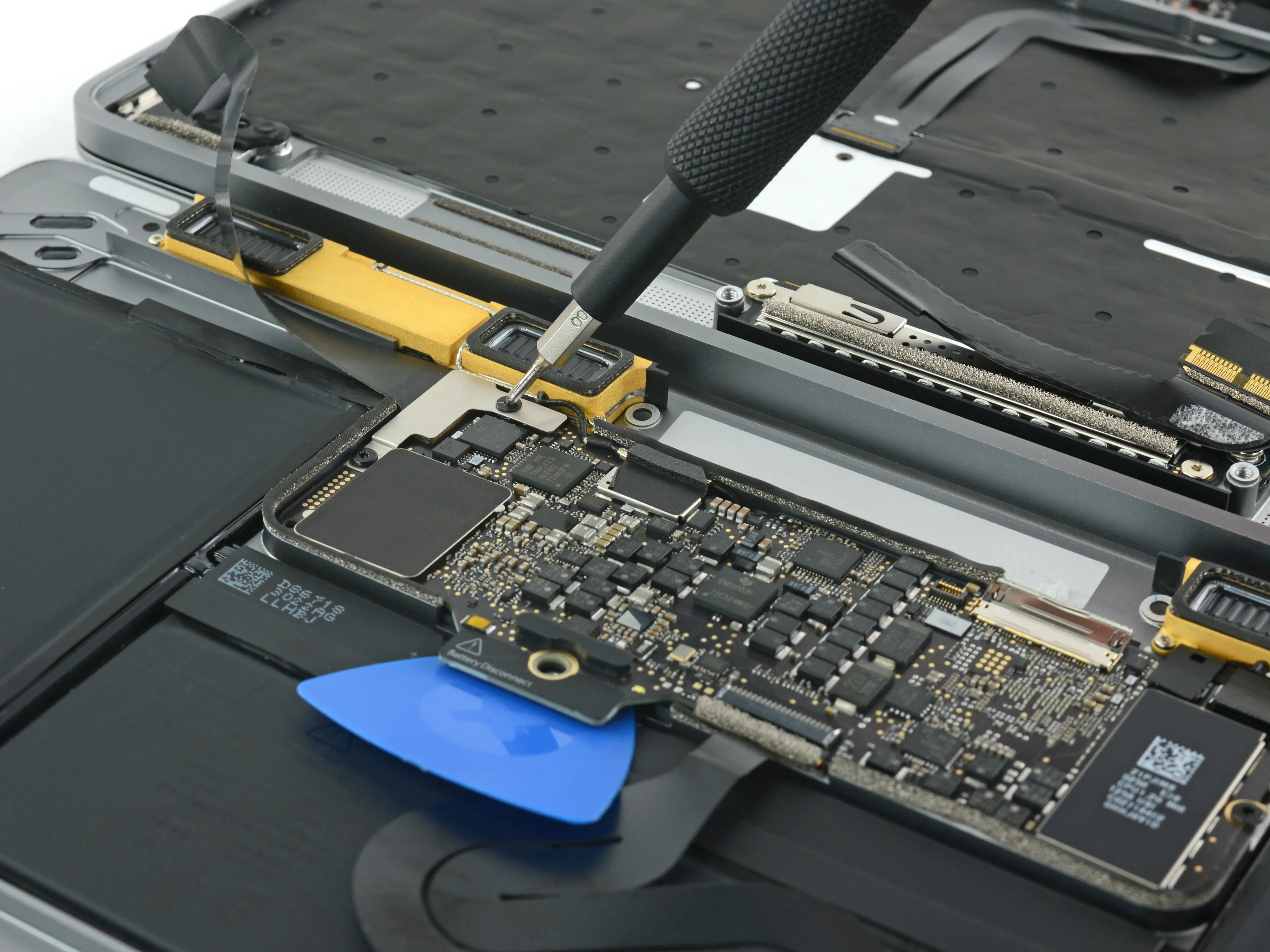

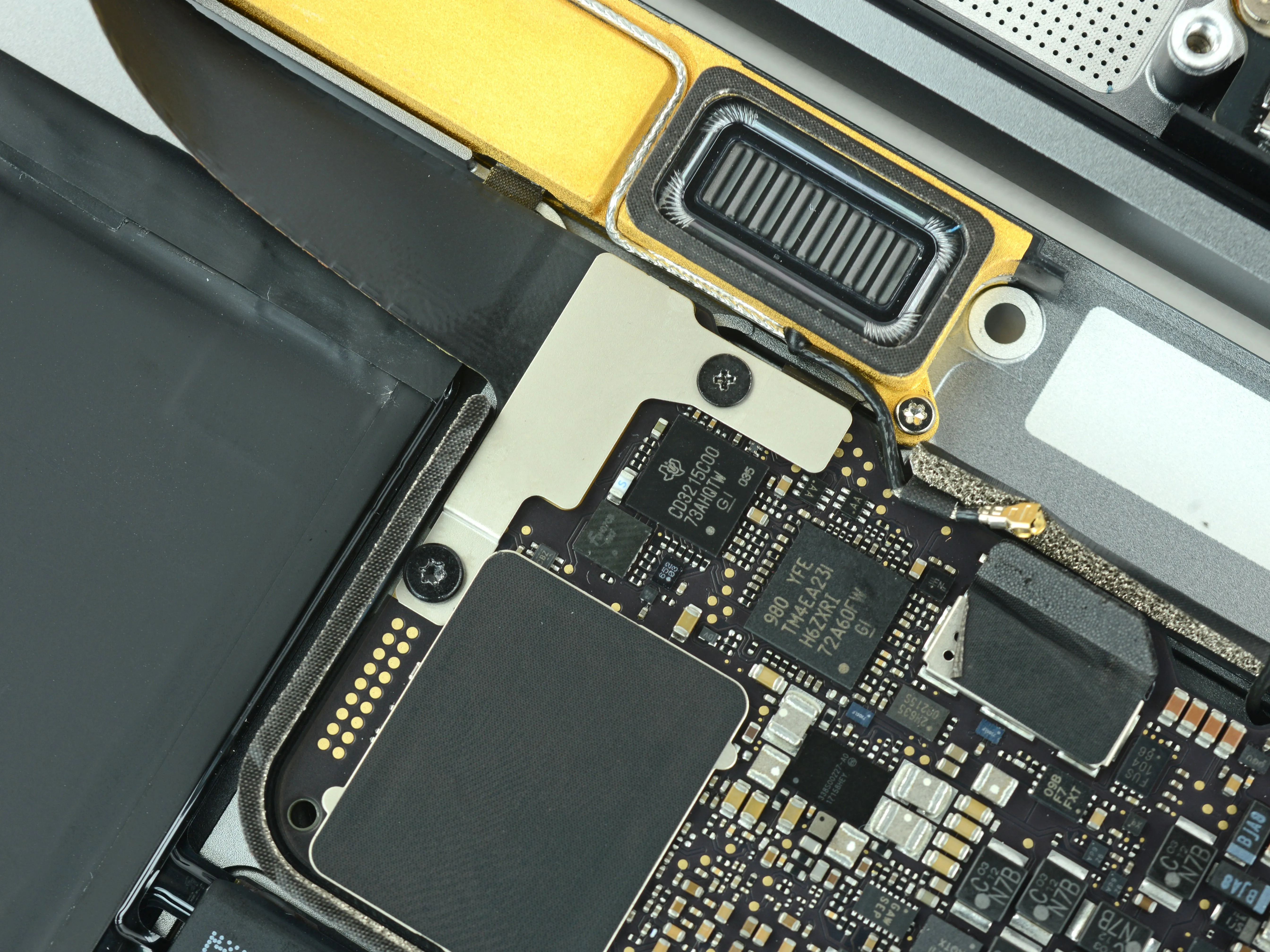

• В прошлом году мы отмечали, что Apple отказалась от использования в MacBook винтов с трёхгранной головкой и заменила их на крестообразные.

• Любители и ремонтники могут радоваться! Несмотря на то, что мы видели шквал трехконечных винтов в iPhone 7мы все еще видим, что винт Phillips стоит на своем месте.

• Хотя мы были вооружены нашим 64-битным набором драйверов и готовы к любым надоедливым винтам с трехгранной головкой, всегда приятно увидеть дружественный для ремонта винт Phillips.

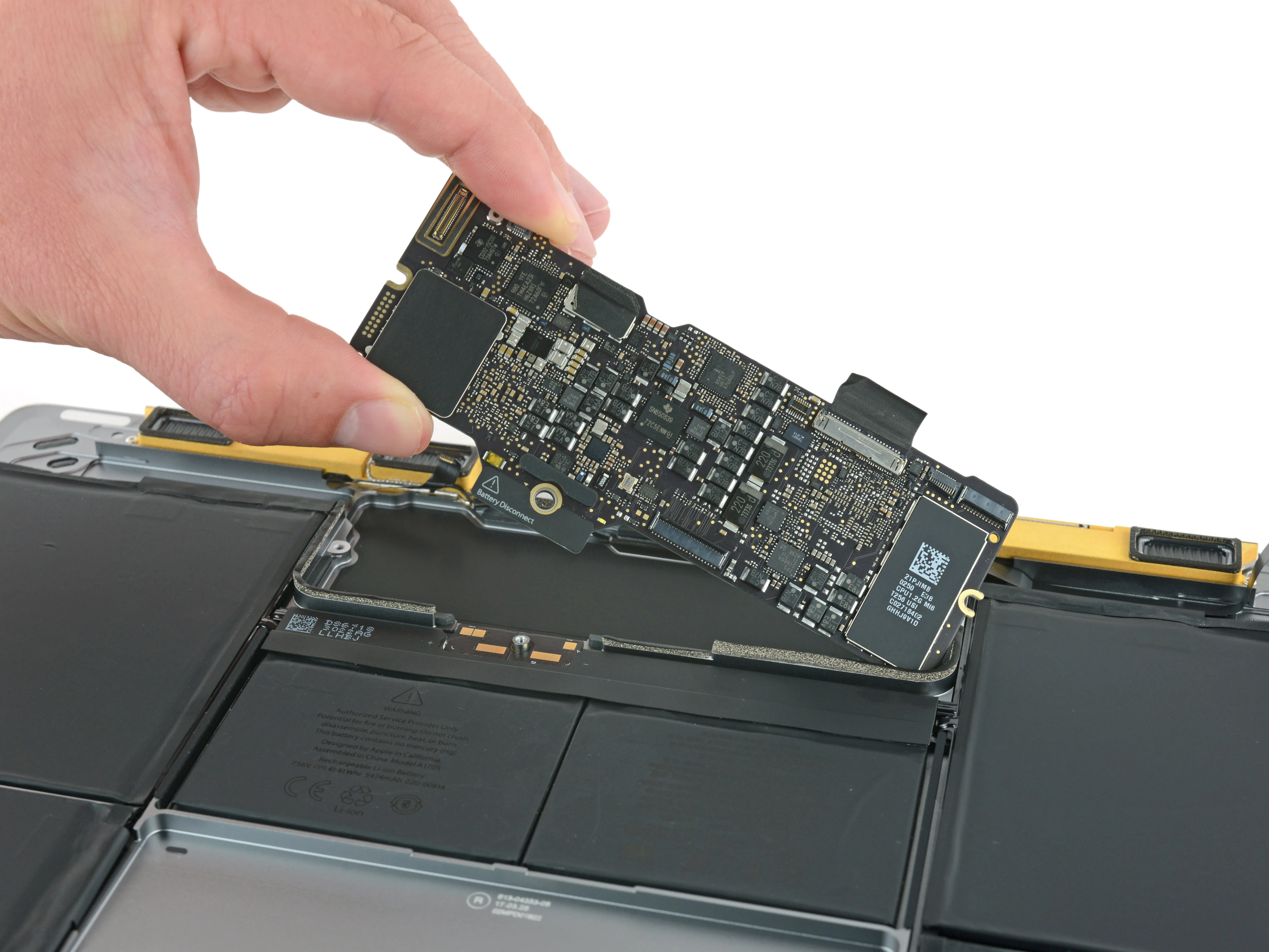

• Больше одинакового - это всегда хорошо, когда речь идет о ремонте. Но это не так хорошо, когда речь идет о постоянных, припаянных компонентах. К логической плате мы идем!

• ...Но не раньше, чем мы отсоединим батарею, чтобы безопасно разрядить систему. Кстати говоря, батарея этого года точно соответствует прошлогодней41,41 Вт-ч.

Шаг 5

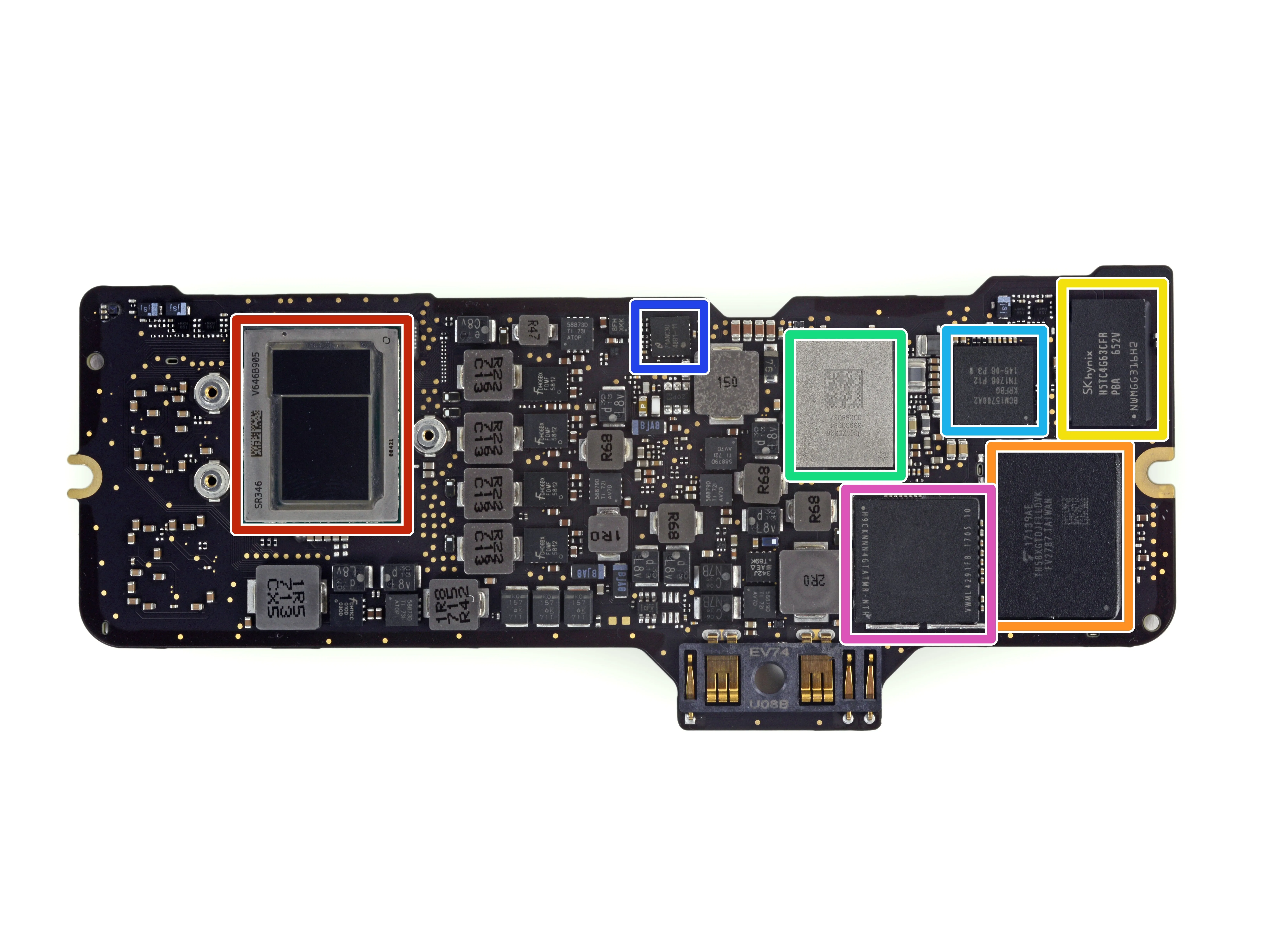

• Наконец-то мы наткнулись на тонкие различия в чипсете:

• Intel SR346 Процессор Intel Core m3-7Y32 (4M кэш, до 3,00 ГГц)

• Toshiba TH58XGT0JFLLDVK 128 ГБ NAND Flash (+ 128 ГБ на обратной стороне для общего объема 256 ГБ)

• SK Hynix H5TC4G63CFR 4 ГБ DDR3 SDRAM

• Модуль Wi-Fi Universal Scientific Industrial 339S0251

• Broadcom BCM15700A2 (как и в некоторых других моделях MacBook, но эта версия заметно отличается по форм-фактору)

• National Semiconductor 48B1-11 (LP8548B1) драйвер подсветки дисплея

• SK Hynix H9CKNNN4GTATMR-NTH (с контроллером SSD, предположительно расположенным под ним)

Комментарии к шагу

Это модуль Wi-Fi Universal Scientific Industrial '339S0250' или Universal Scientific Industrial '339S0251'?

И для чего еще полгигабайта оперативки?

Глупый вопрос: Я знаю, что отвод тепла здесь пассивный. Есть ли что-то, что термически связывает процессор с нижним корпусом? В последнее время я замечаю больше очагового нагрева и более высокую пиковую температуру. Поможет ли термопаста облегчить это? Или просто ОС стала более требовательной? Уверен, что стареющая батарея не способствует нагреву.

Шаг 6

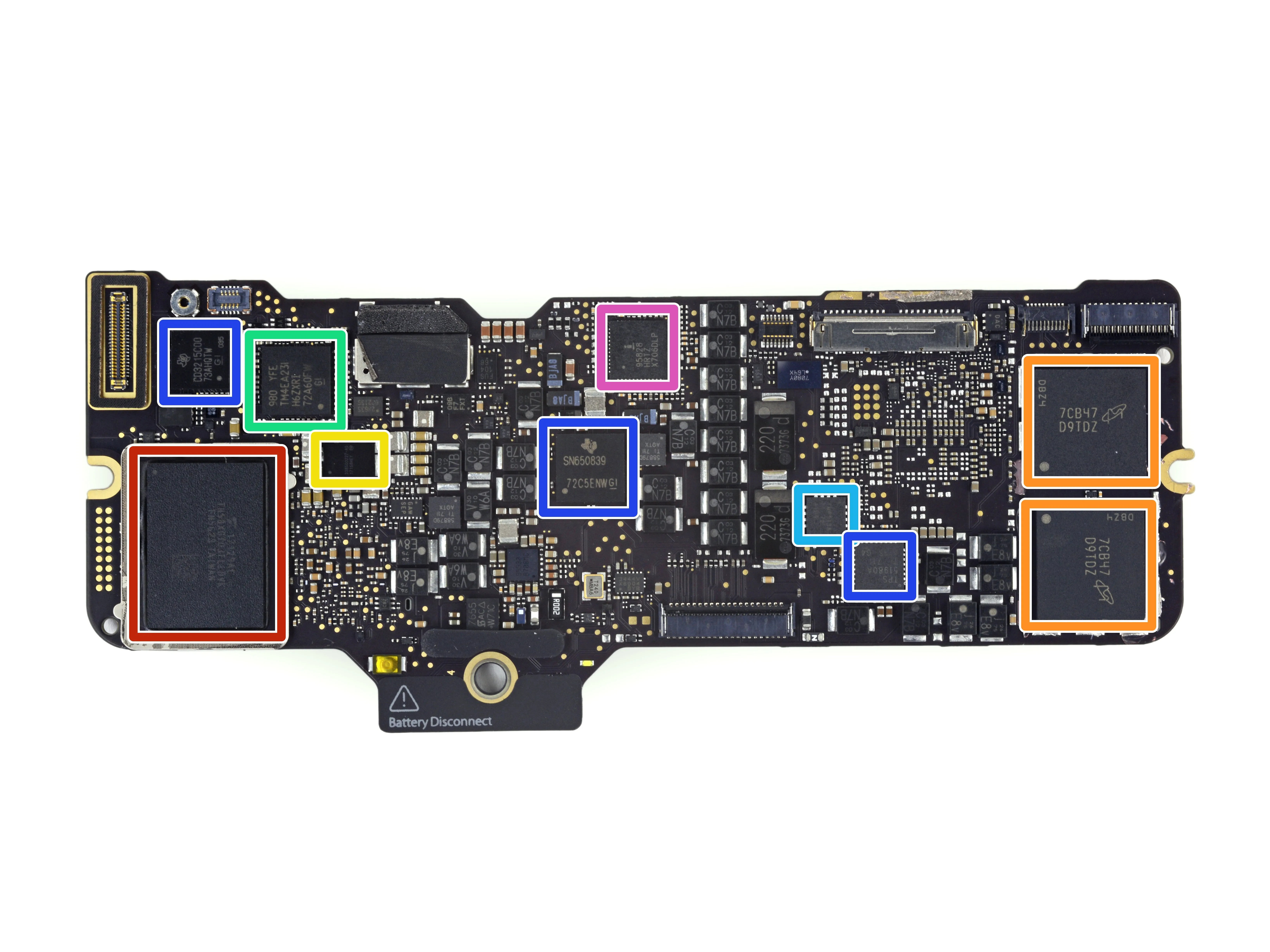

• И для противоположной стороны:

• Toshiba TH58XGT0JFLLDVK 128 ГБ NAND Flash (+ 128 ГБ на обратной стороне, итого 256 ГБ).

• Micron MT52L512M64D4PQ-107 WT:B 4 ГБ 1866 МГц оперативной памяти LPDDR3 (x2, всего 8 ГБ)

• ИС управления питанием Apple 338S00227-A0

• Texas Instruments/Stellaris LM4FS1EHКонтроллер SMC (кодовое название TM4EA231)

• Texas Instruments TMP513A терморегулятор/управление питанием с датчиком температуры и монитором токового шунта

• Программируемое управление питанием Texas Instruments SN650839, понижающий преобразователь TPS51980A (вероятно) и контроллер USB Type-C CD3215C00

• ШИМ-контроллер Intersil ISL95828 для процессоров Intel

Шаг 7

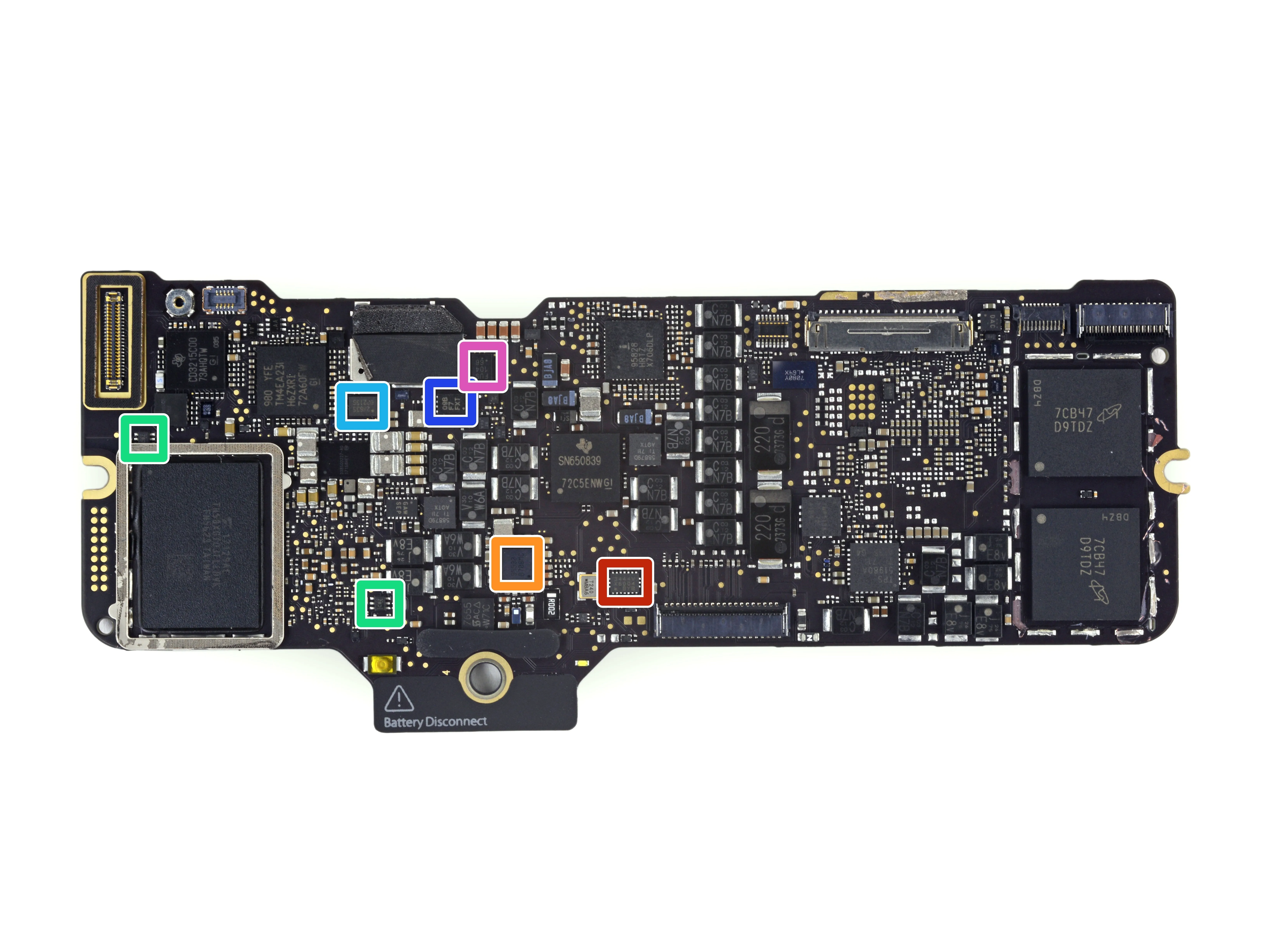

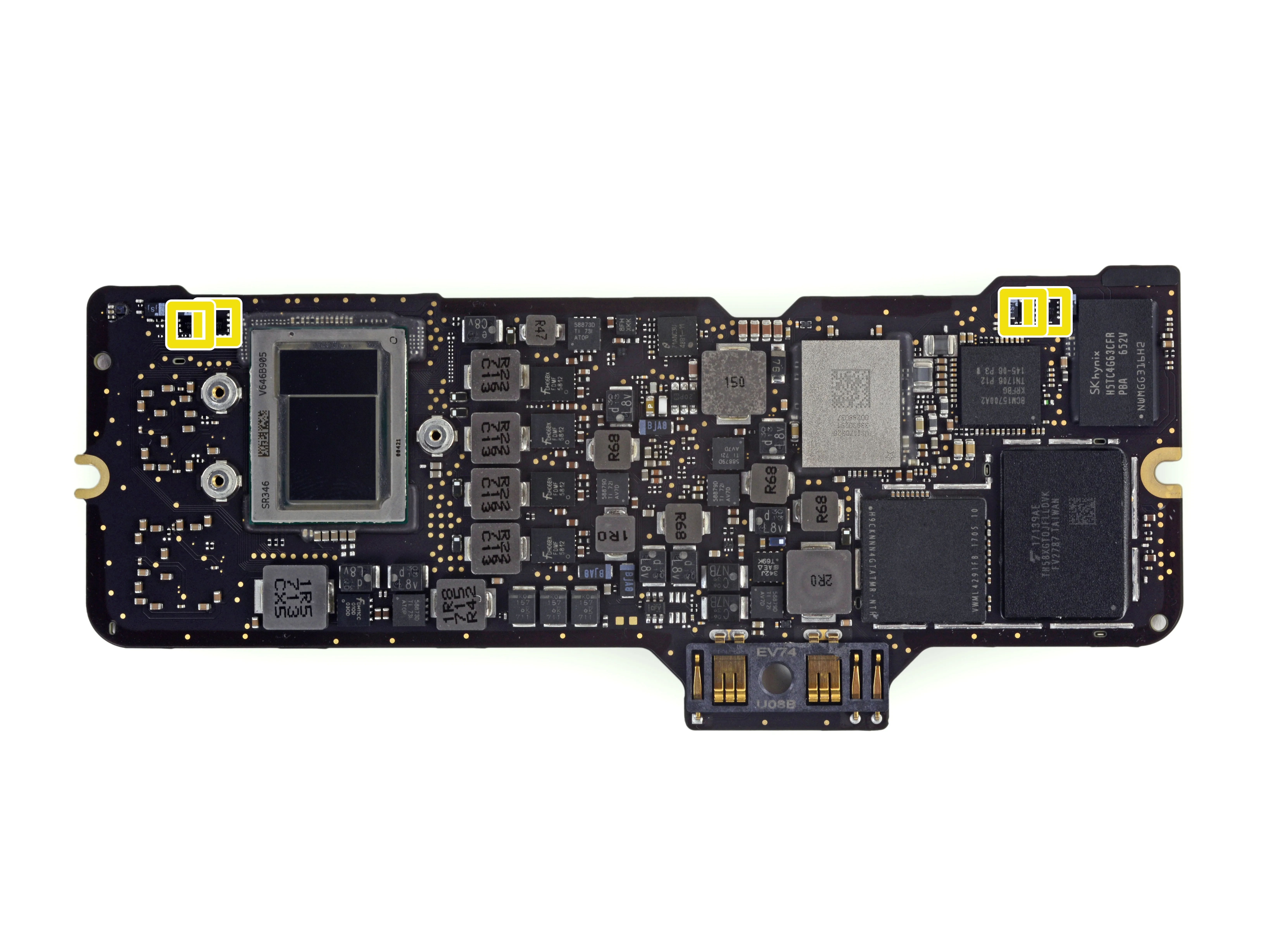

• И просто для дополнительного зачета:

• Тактовый генератор Dialog Semiconductor (ранее Silego) SLG3NB444V

• Зарядное устройство для литий-ионных аккумуляторов Renesas (ранее Intersil) ISL95530

• Maxim Integrated MAX98357B Аудиоусилитель класса D

• Texas Instruments TMP102 датчик температуры

• Winbond W25X20CL 2 МБ последовательной флэш-памяти NOR

• Синхронный регулятор ISL8009B компании Renesas (ранее Intersil)

• Память ON Semiconductor (вероятно)

Шаг 8

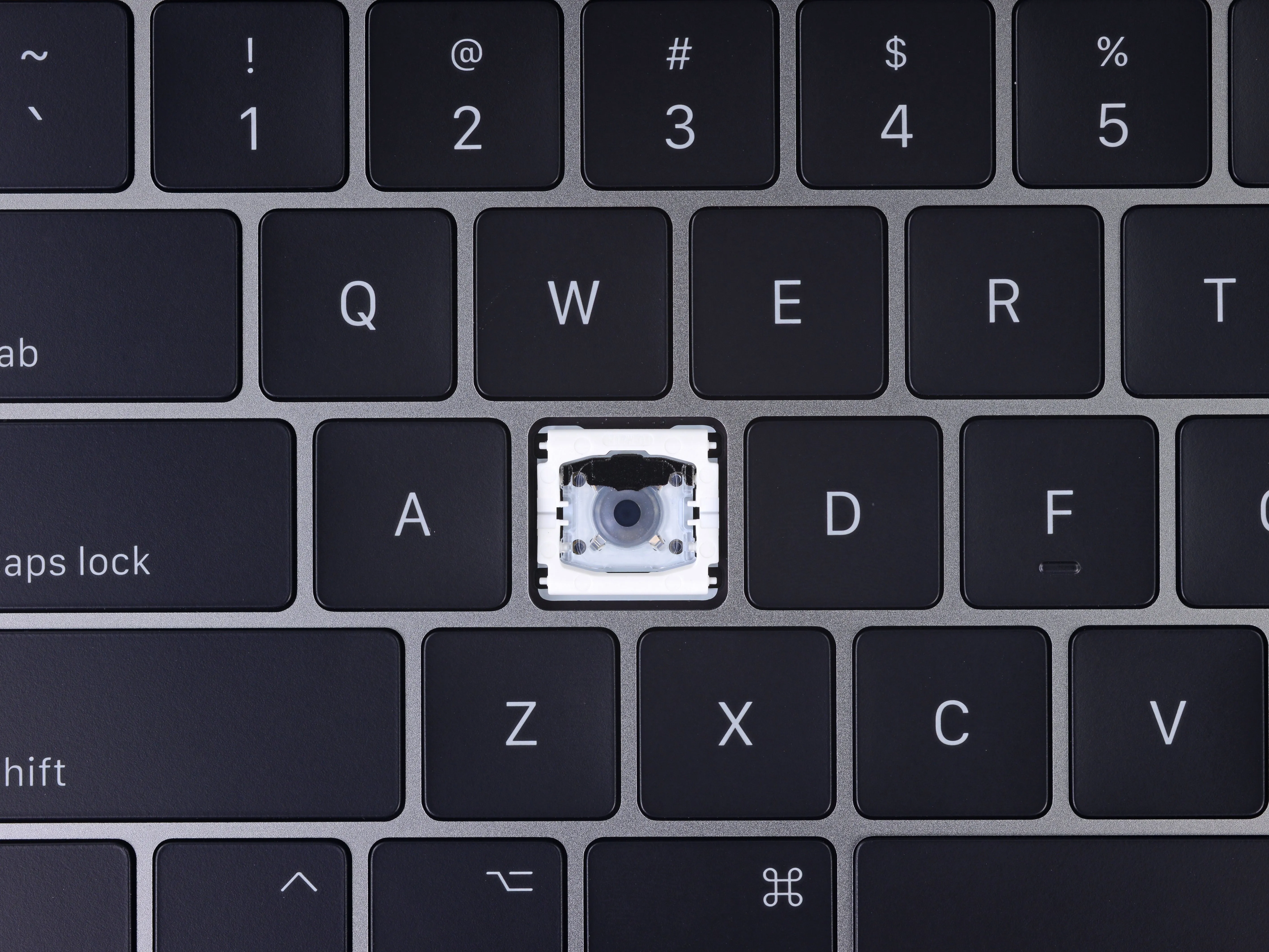

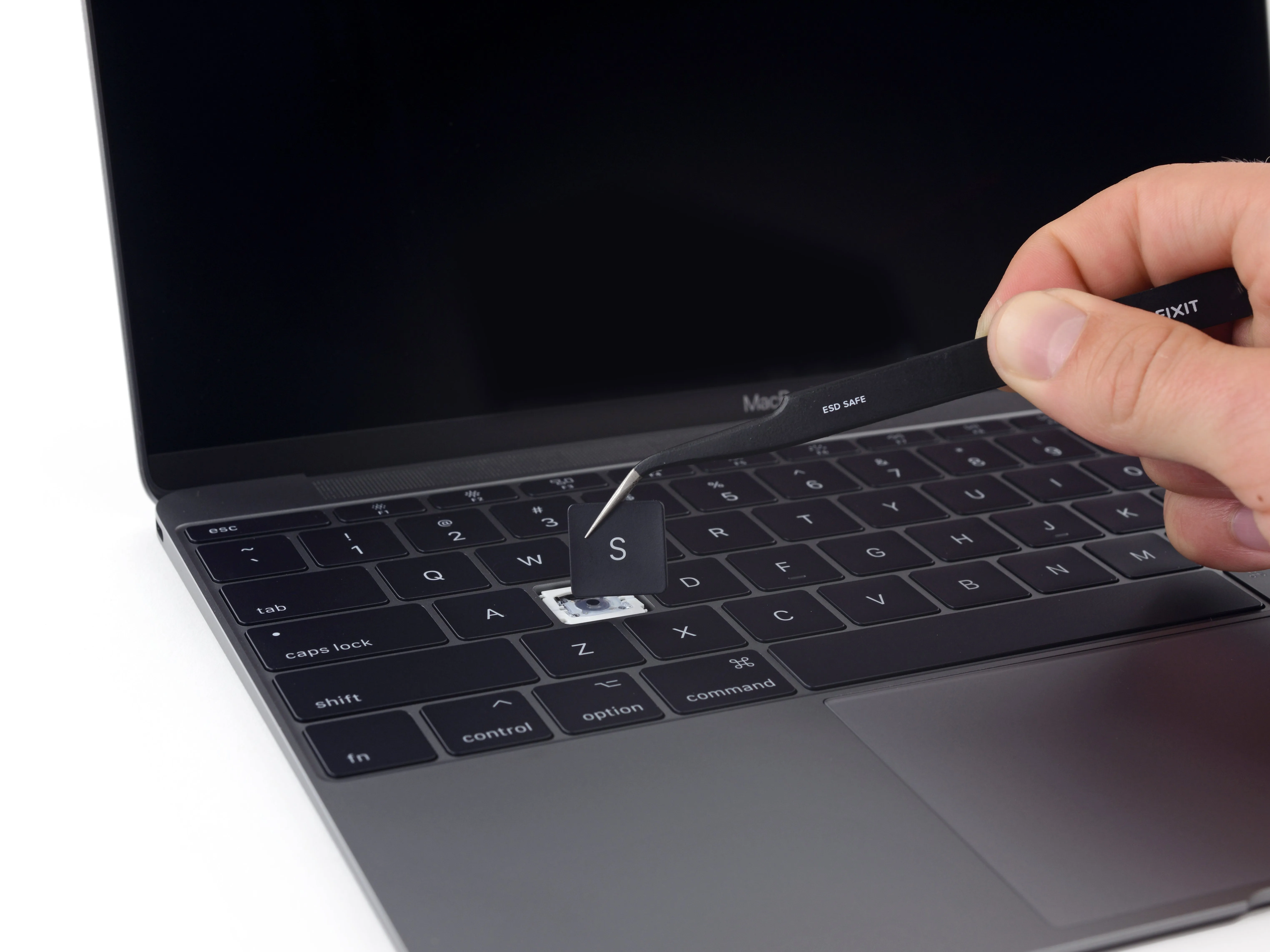

• По слухам что механизм 'бабочка' второго поколения, унаследованный от Pro, делает этот MacBook гораздо более удобным в использовании - так что же внутри?

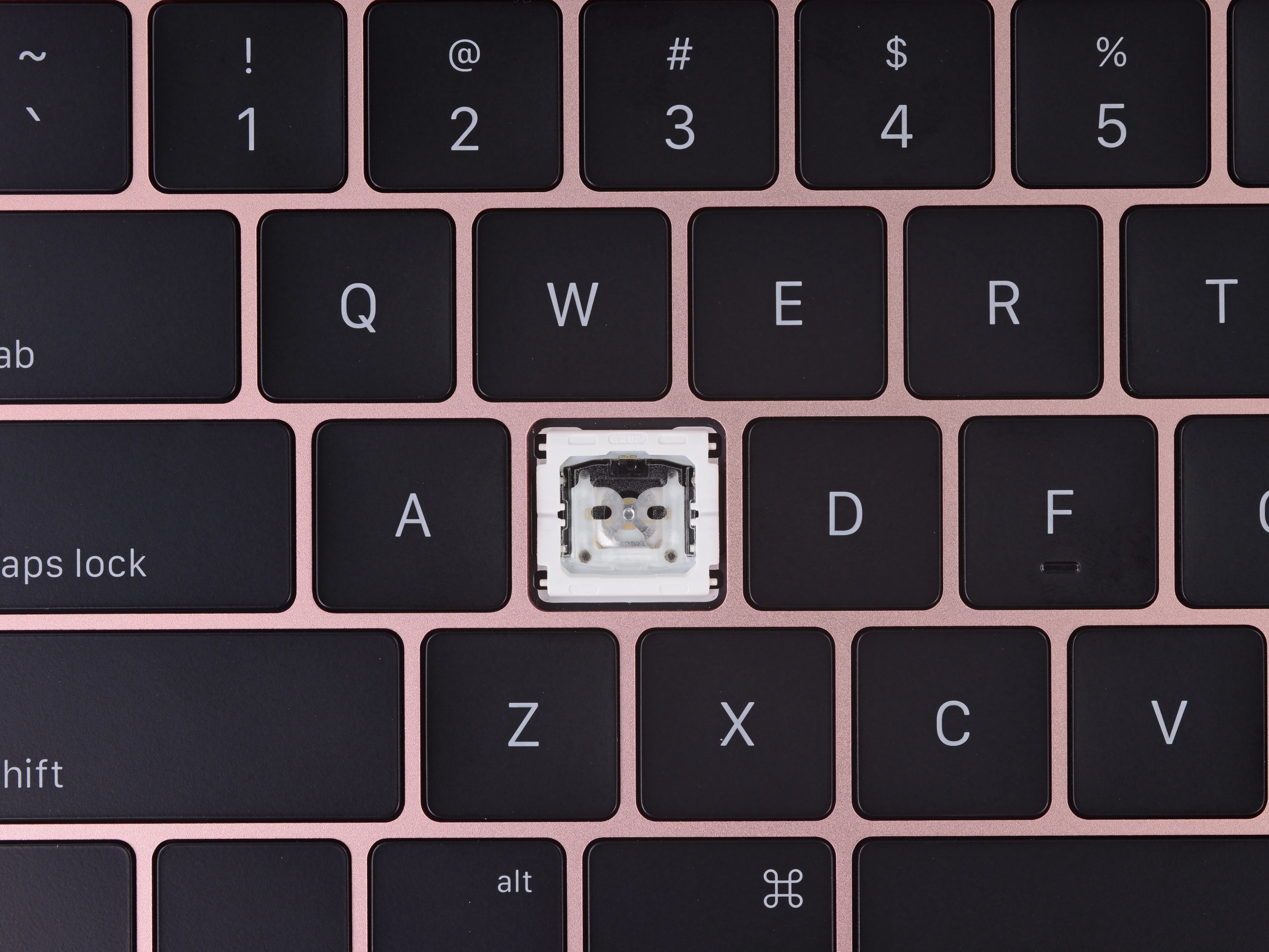

• Сравнивая 'новую' клавиатуру серого цвета с розово-золотым MacBook прошлых лет, мы видим следующее:

• Механический переключатель, распознающий нажатие клавиши, представляет собой более простой круглый купол, а не причудливую форму 'х', как раньше.

• Пластиковый механизм 'бабочки' также соответствует новому переключателю, переходя на новую, немного более тонкую рамку.

• Хотя это не совсем механическое изменение, клавиши управления и выбора получили новые чернила. Теперь они обозначают сочетания клавиш, а не переводятся для пользователей ПК.

Комментарии к шагу

Можем ли мы взять клавиатуру 2-го поколения и поменять ее местами со старой на Macbook 2015 или 2016 года, чтобы получить новую клавиатуру без покупки версии 2017 года?

Можно ли снять клавиатуру и вернуть ее на место без повреждений? Одна из клавиш моей старой версии MacBook не работает, я не могу нажать ее вниз.

@Albert Mao

К сожалению, купола переключателей довольно легко сгибаются под действием силы. Вы можете попытаться согнуть их обратно, но, возможно, вам придется использовать клей, чтобы вернуть полупрозрачную крышку на место.

Есть ли какой-нибудь источник для замены клавиатуры / полупрозрачной крышки?

Шаг 9

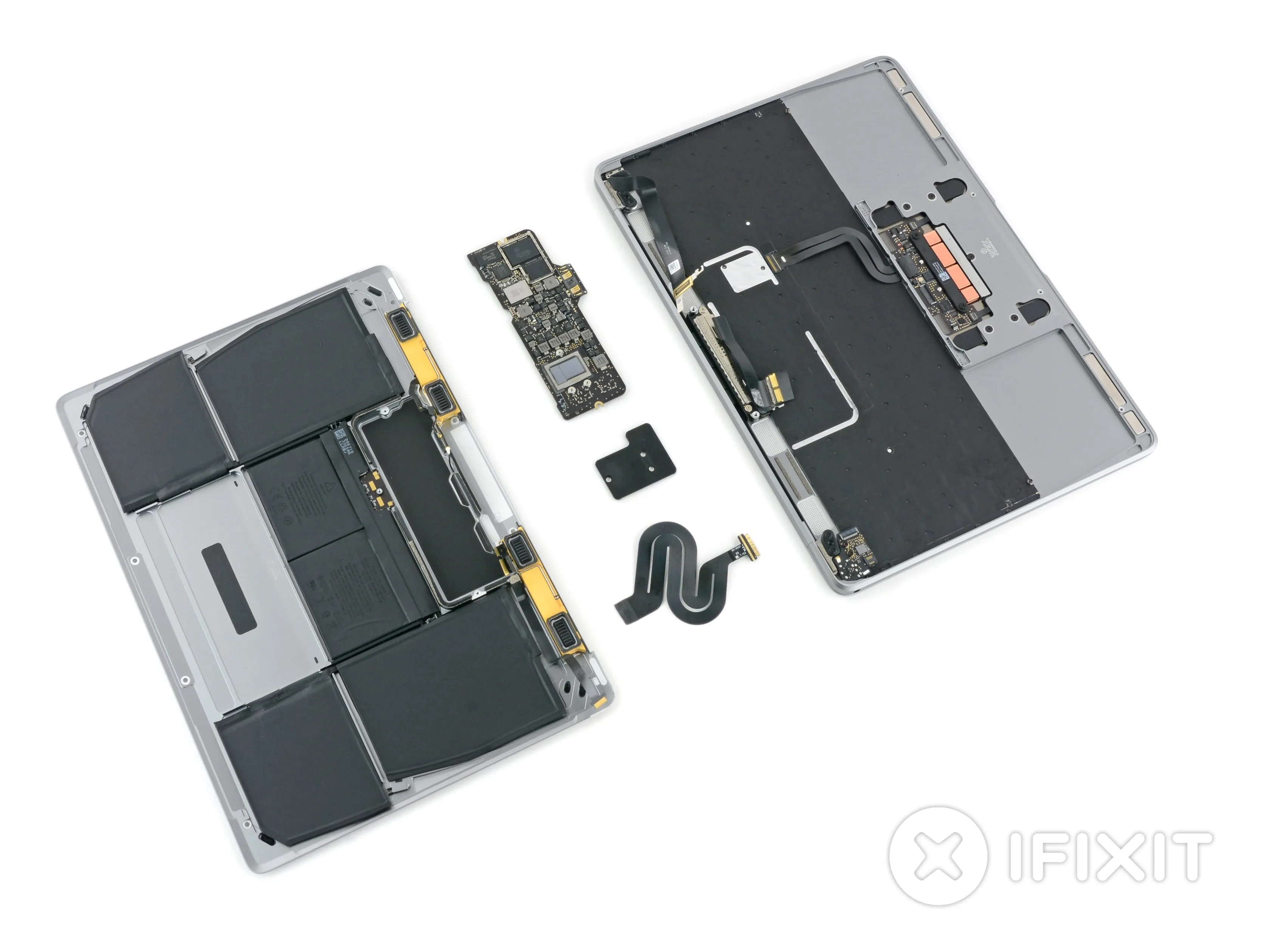

• Минимальные изменения в MacBook означают минимальные шаги в разборке! Обязательно посмотрите Retina MacBook 2016 и Retina MacBook 2015 чтобы увидеть больше деталей конструкции этих устройств.

• Если вы хотите получить еще больше максимальных изменений, ознакомьтесь с недавним обзор обновленного iMac 4K.

Вывод

• Apple не стала возвращаться к винтам с тремя точками, а вместо этого использует в компьютере только винты Torx и Phillips.
• Процессор, оперативная и флеш-память по-прежнему припаяны к логической плате.
• Большое количество сильного клея удерживает аккумуляторную батарею на нижнем корпусе.
• Дисплей Retina представляет собой плавкий блок без отдельного защитного стекла. Если дисплей будет поврежден, его ремонт будет сложным и дорогим.

Оценка ремонтопригодности

Ремонтопригодность 1 из 10 (10 - самый простой ремонт)
