Разборка Revlon Perfect Heat Jumbo 3 Barrel Waver
Что вам нужно
Инструменты
Набор драйверов Mako - 64 точные биты | Источник - ifixit.com

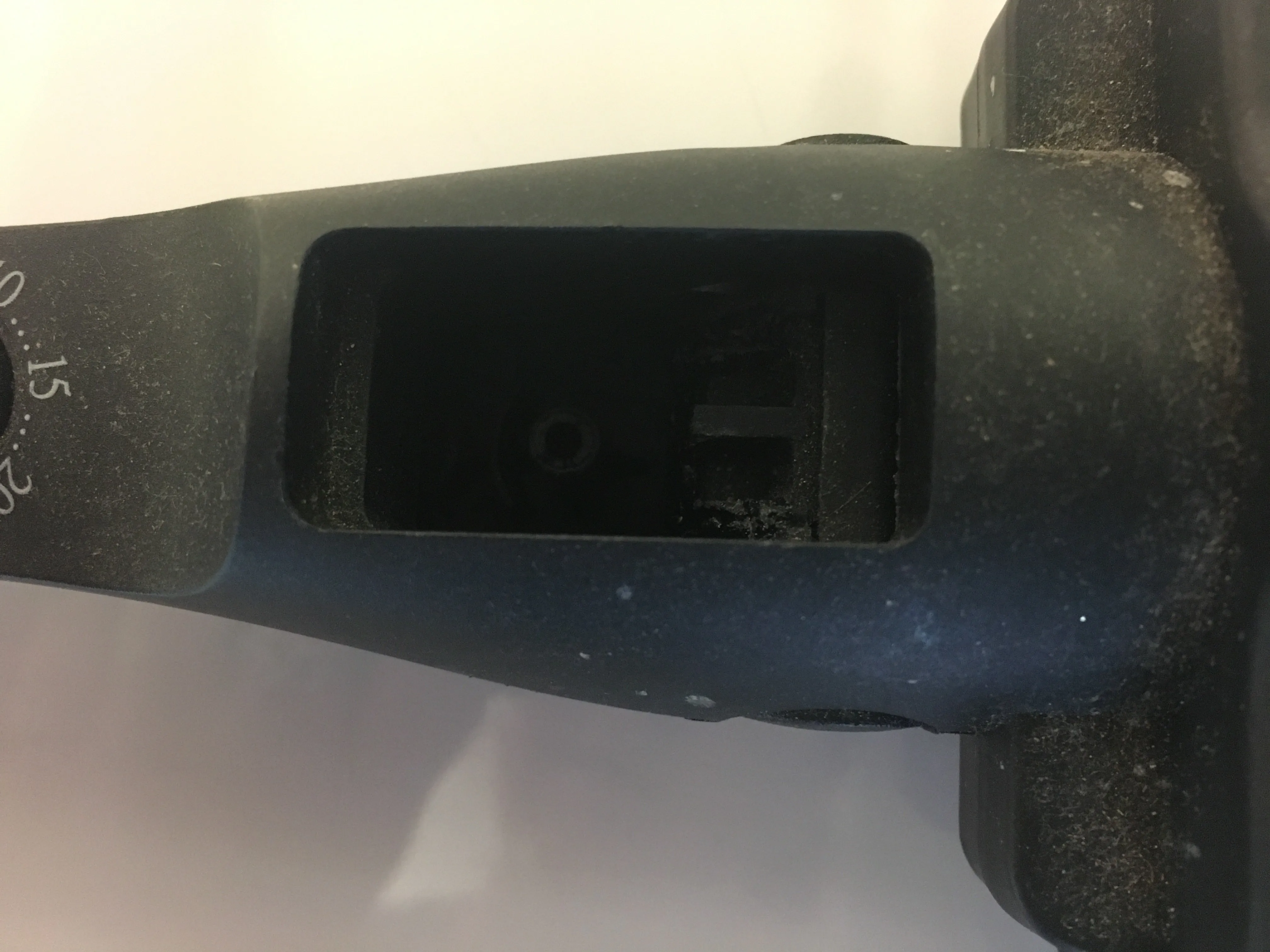

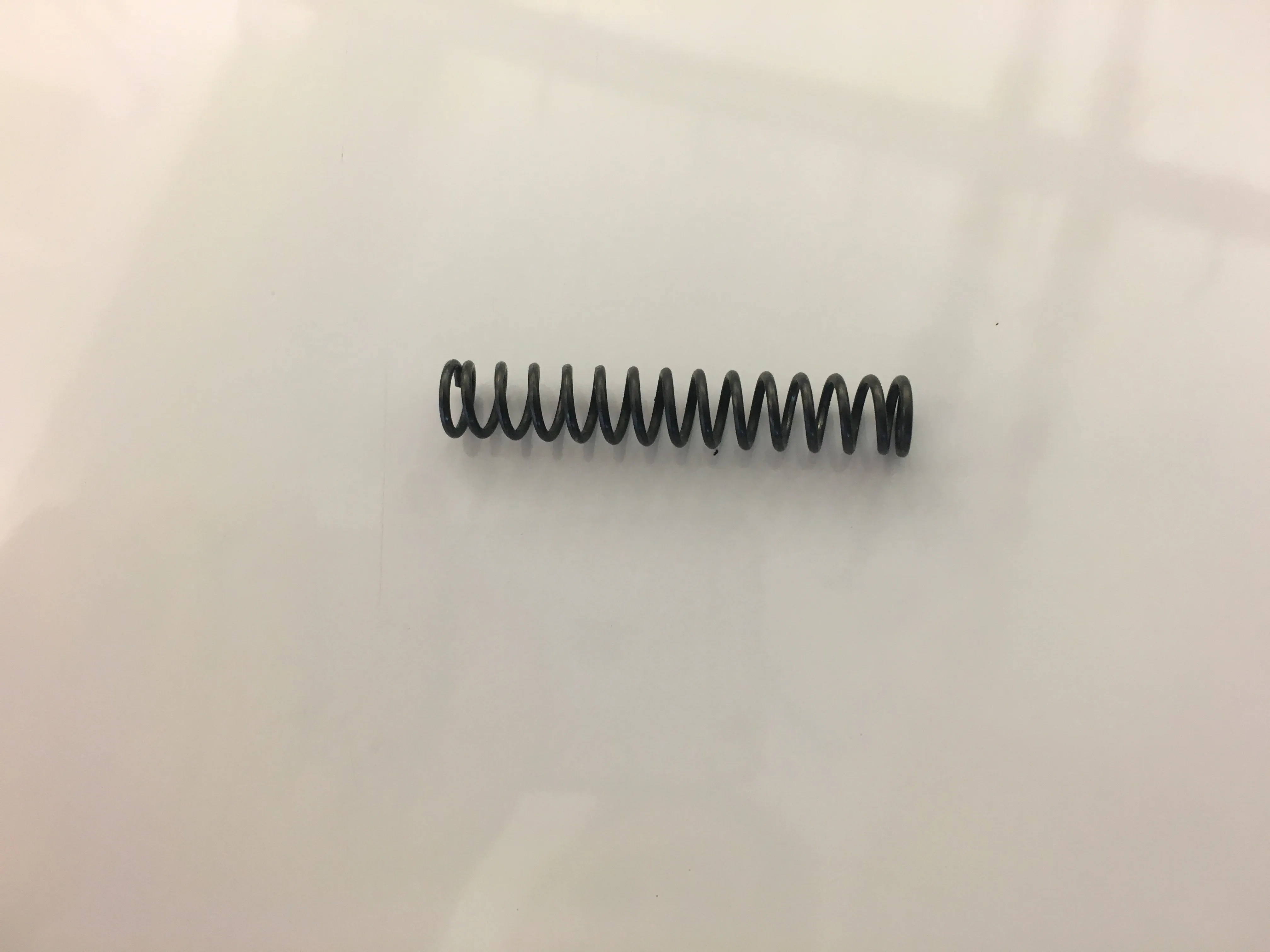

Шаг 1 Рычаг и пружина
Перед началом разборки убедитесь, что устройство отключено от сети.
В устройстве, используемом в этом разделе, отсутствуют рычаг и пружина.
Снимите их, приподняв рычаг, пока он не выскочит из гнезда. Пружина должна легко выйти.

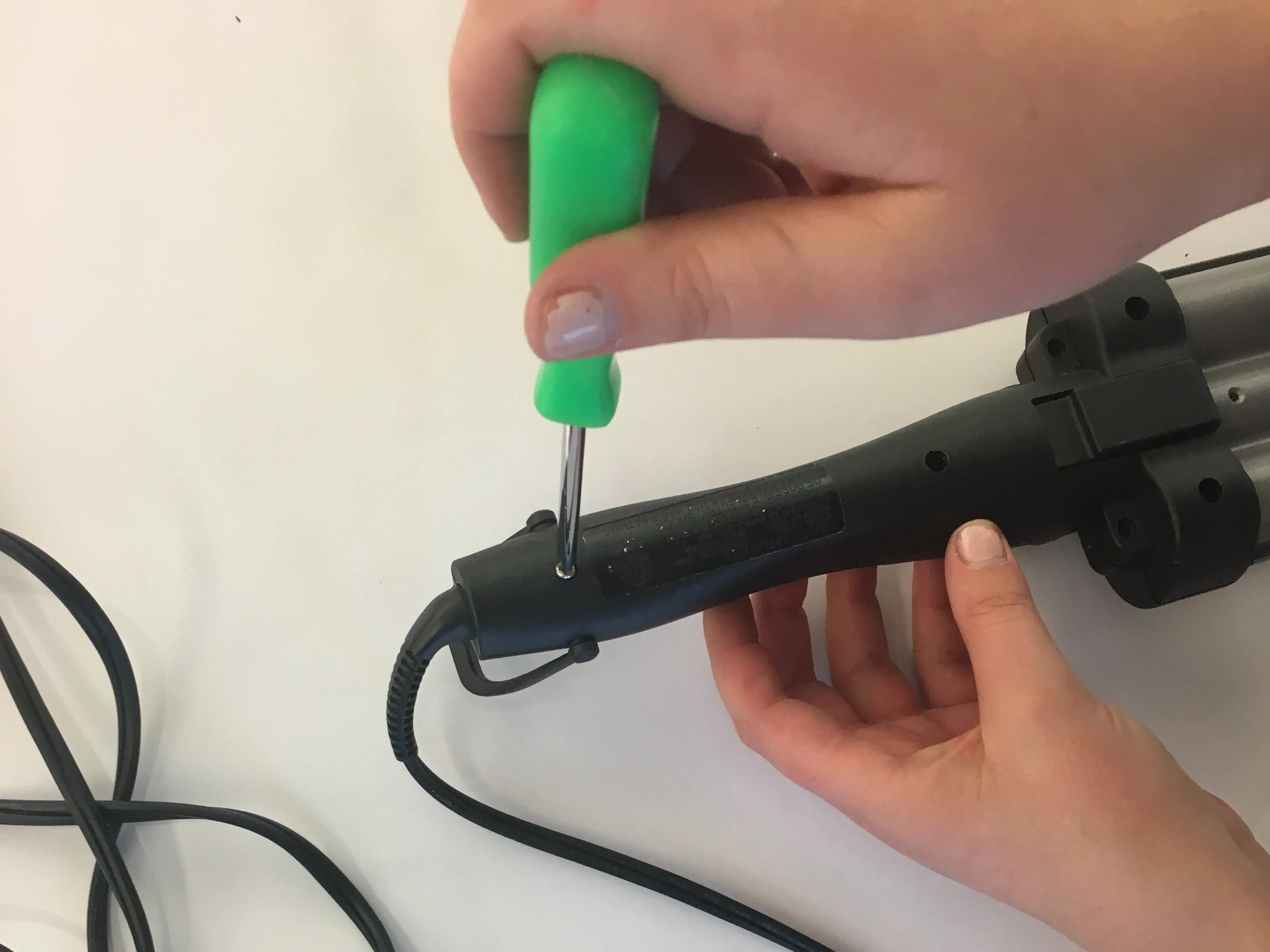

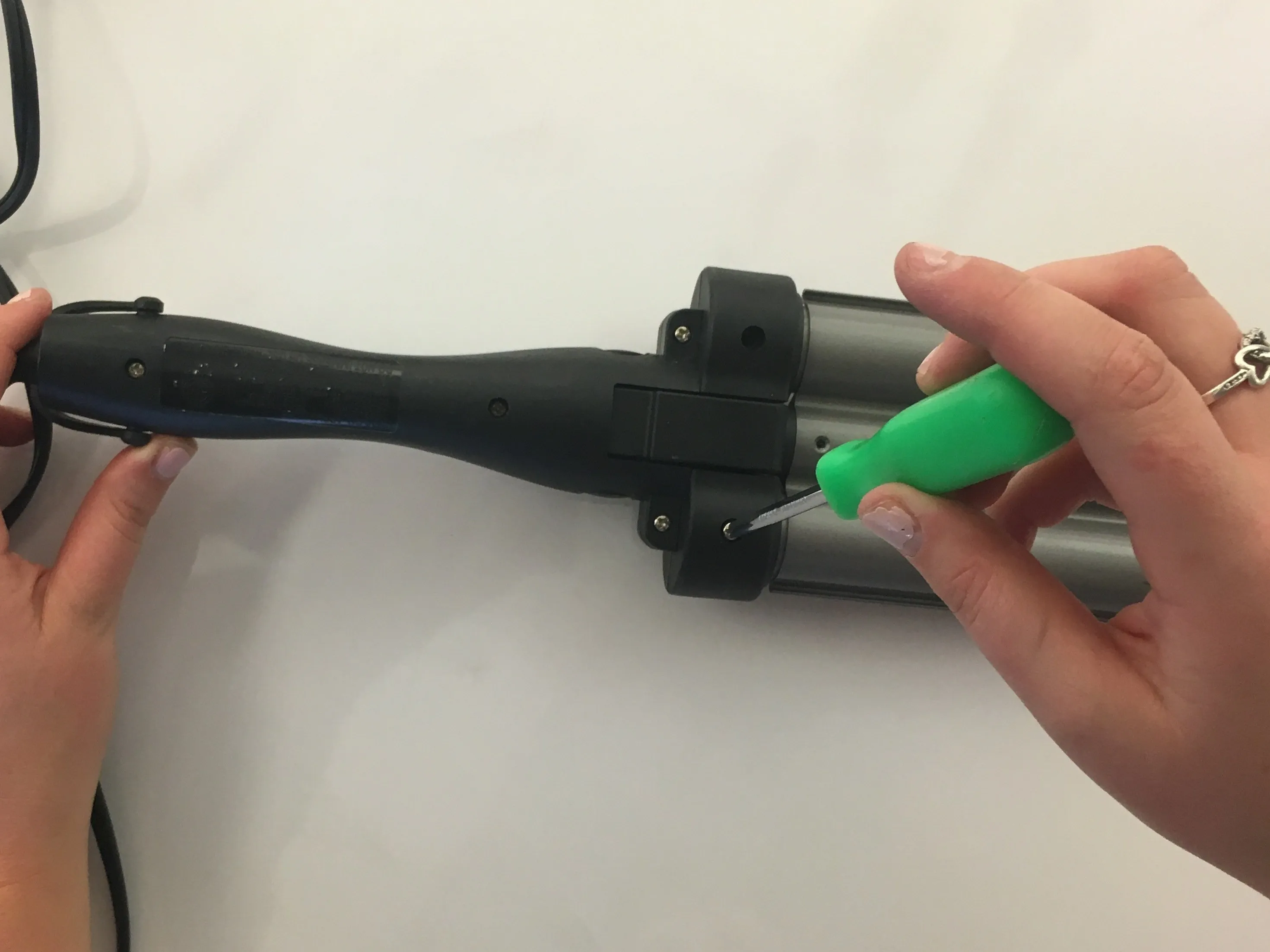

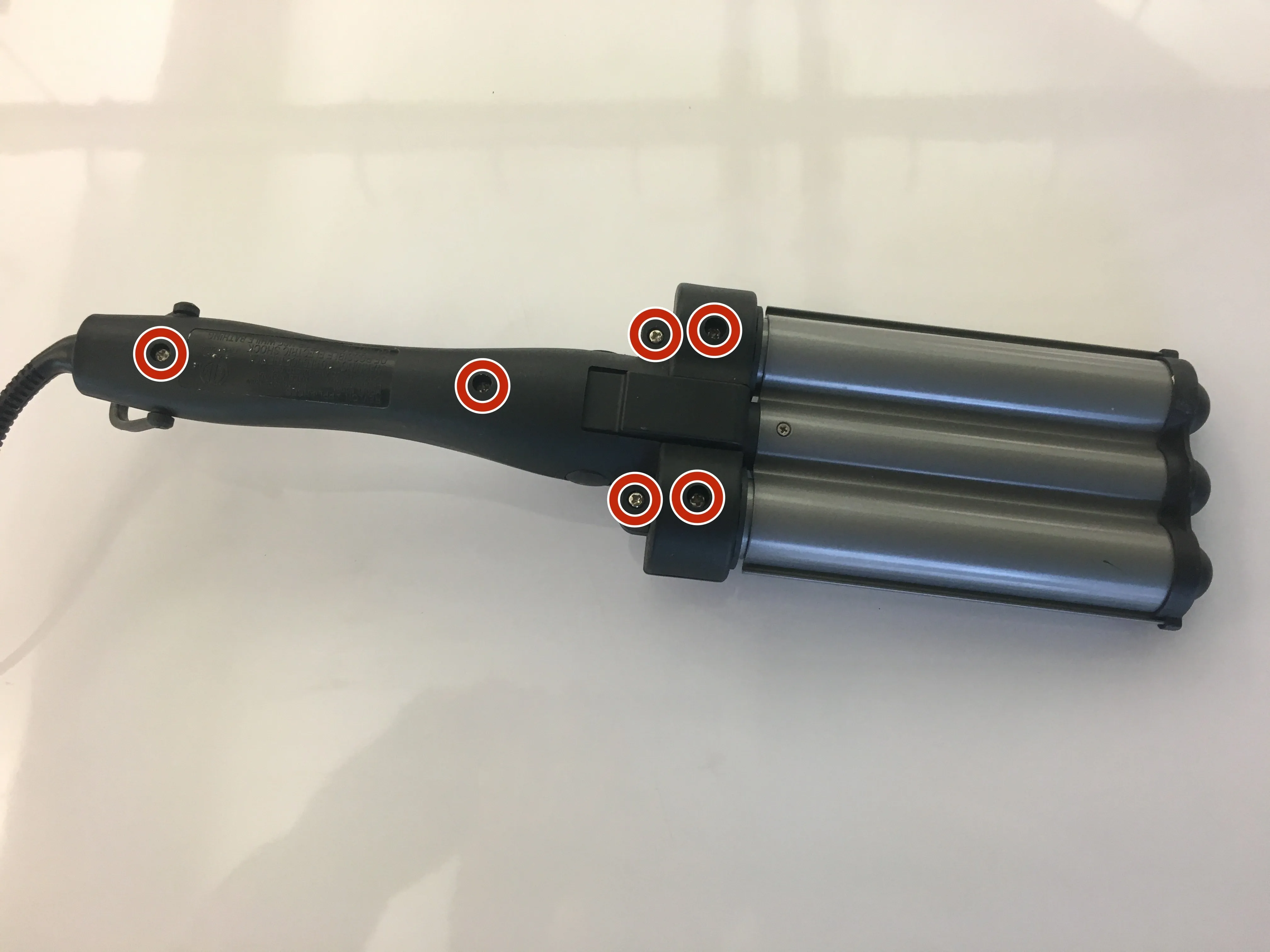

Шаг 2 Закрепление винтов
Выкрутите все винты на задней стороне пластиковой крышки.

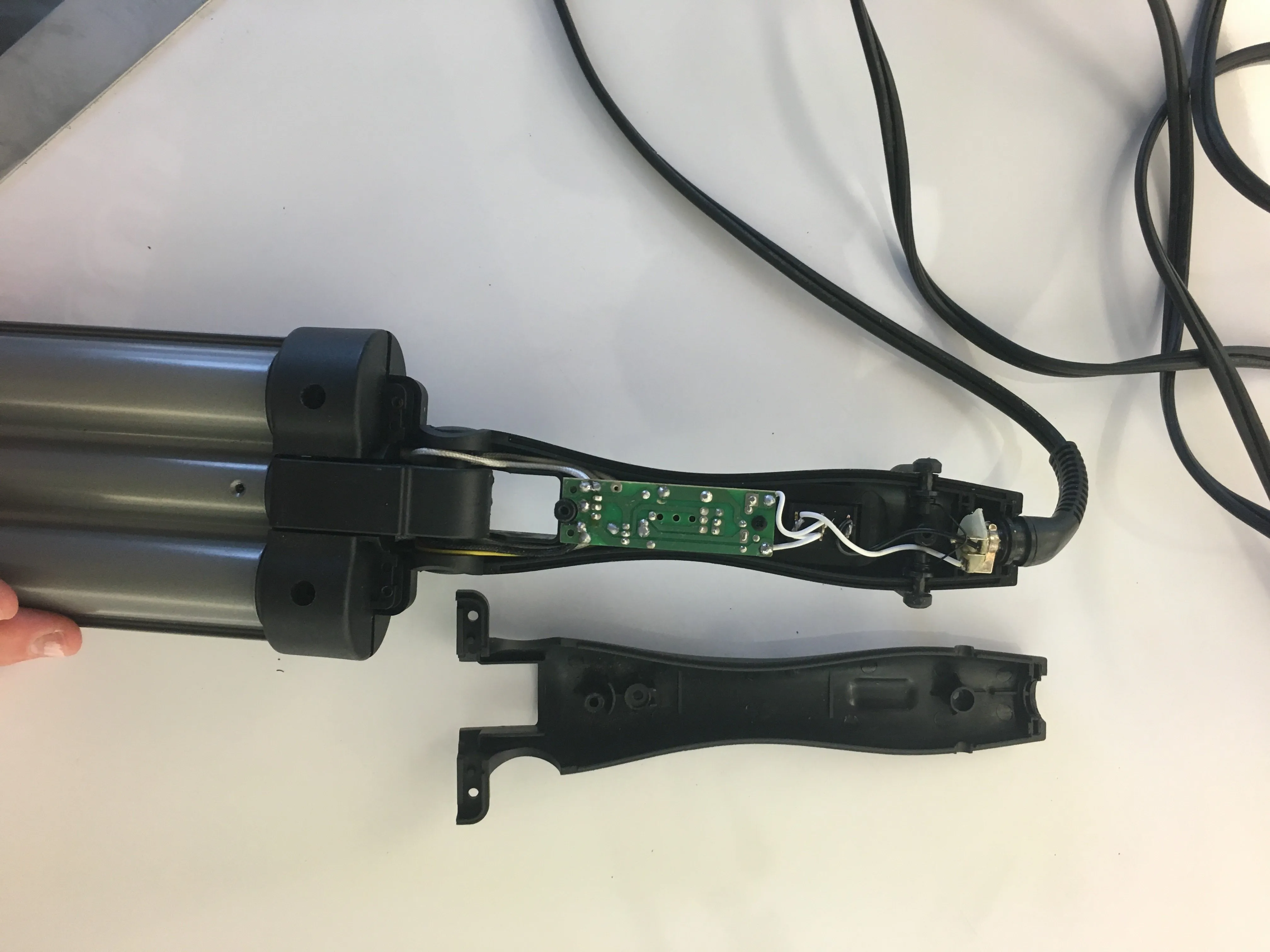

Шаг 3 Корпус ручки
Снимите пластиковую крышку ручки, подняв ее прямо вверх.

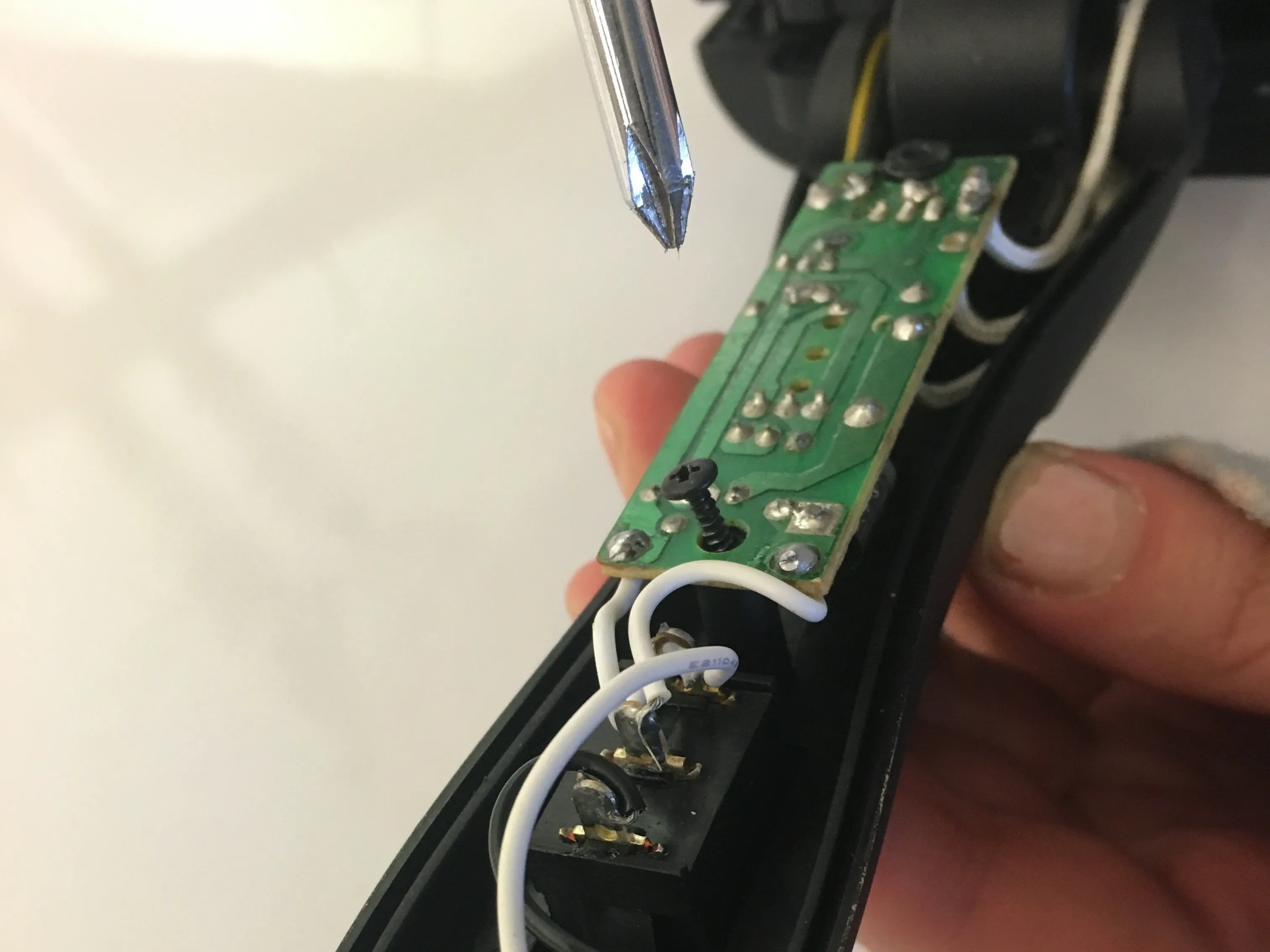

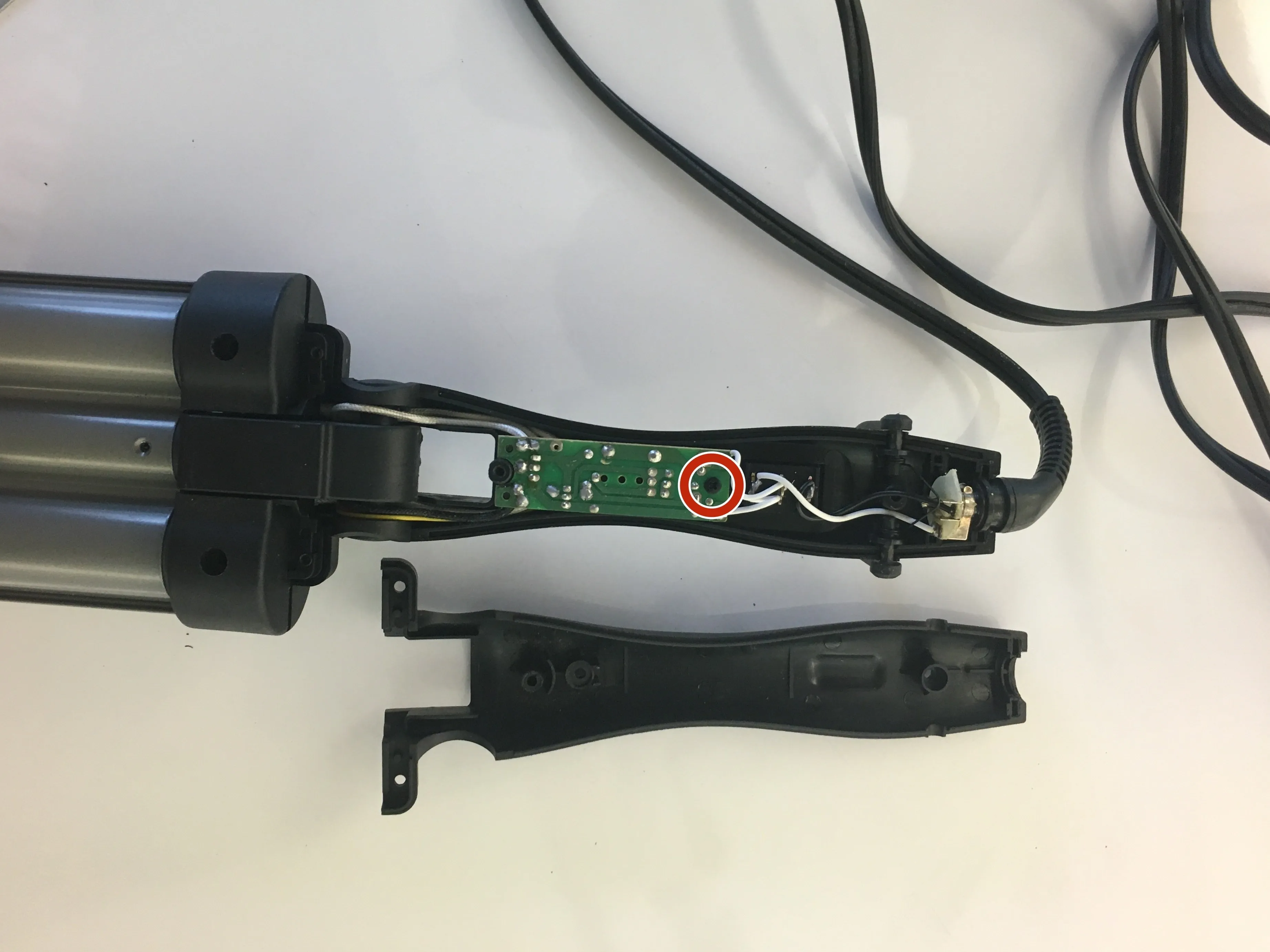

Шаг 4 Винт крепления цепи
Выкрутите маленький черный винт, который удерживает печатную плату на месте.

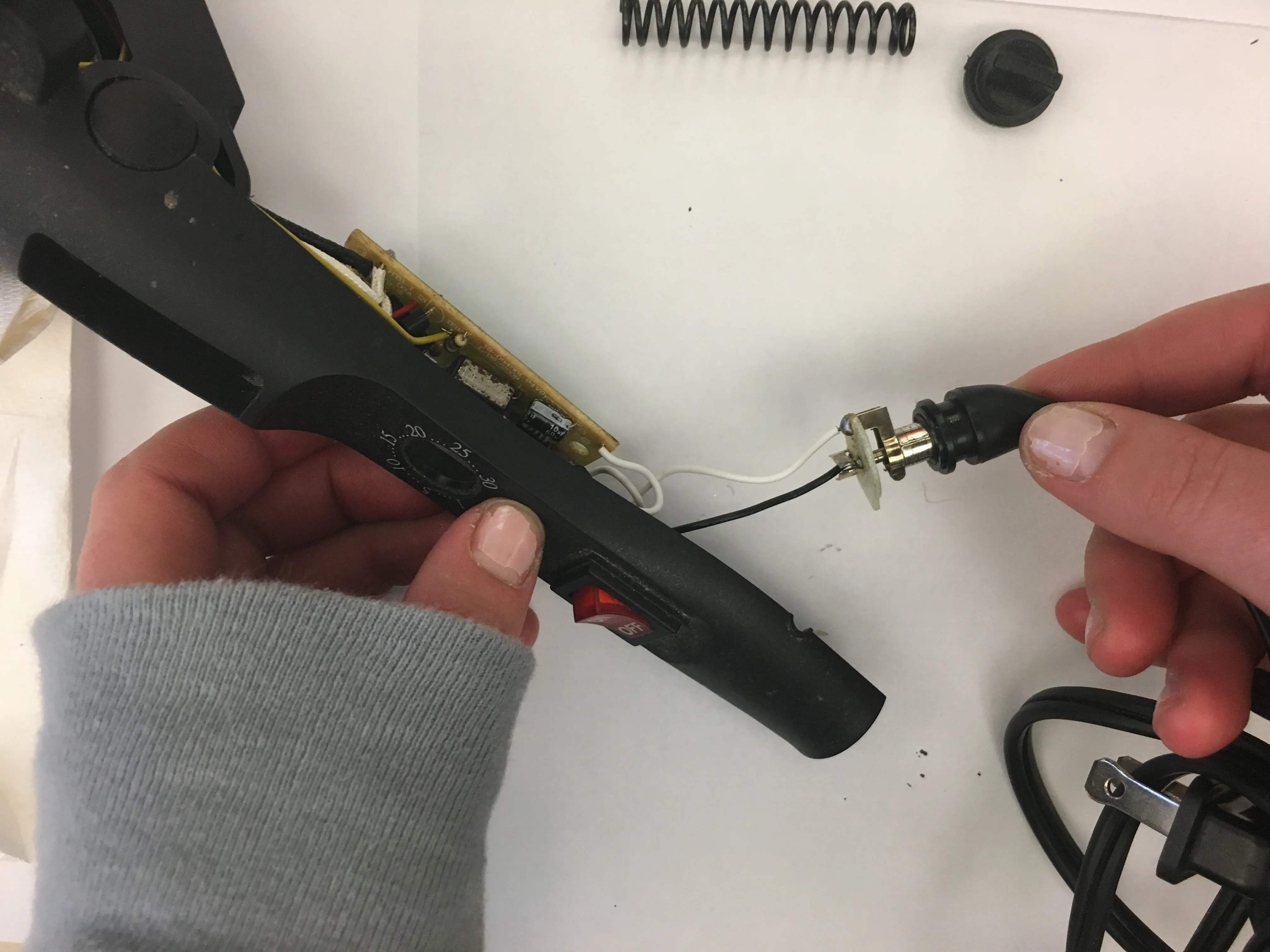

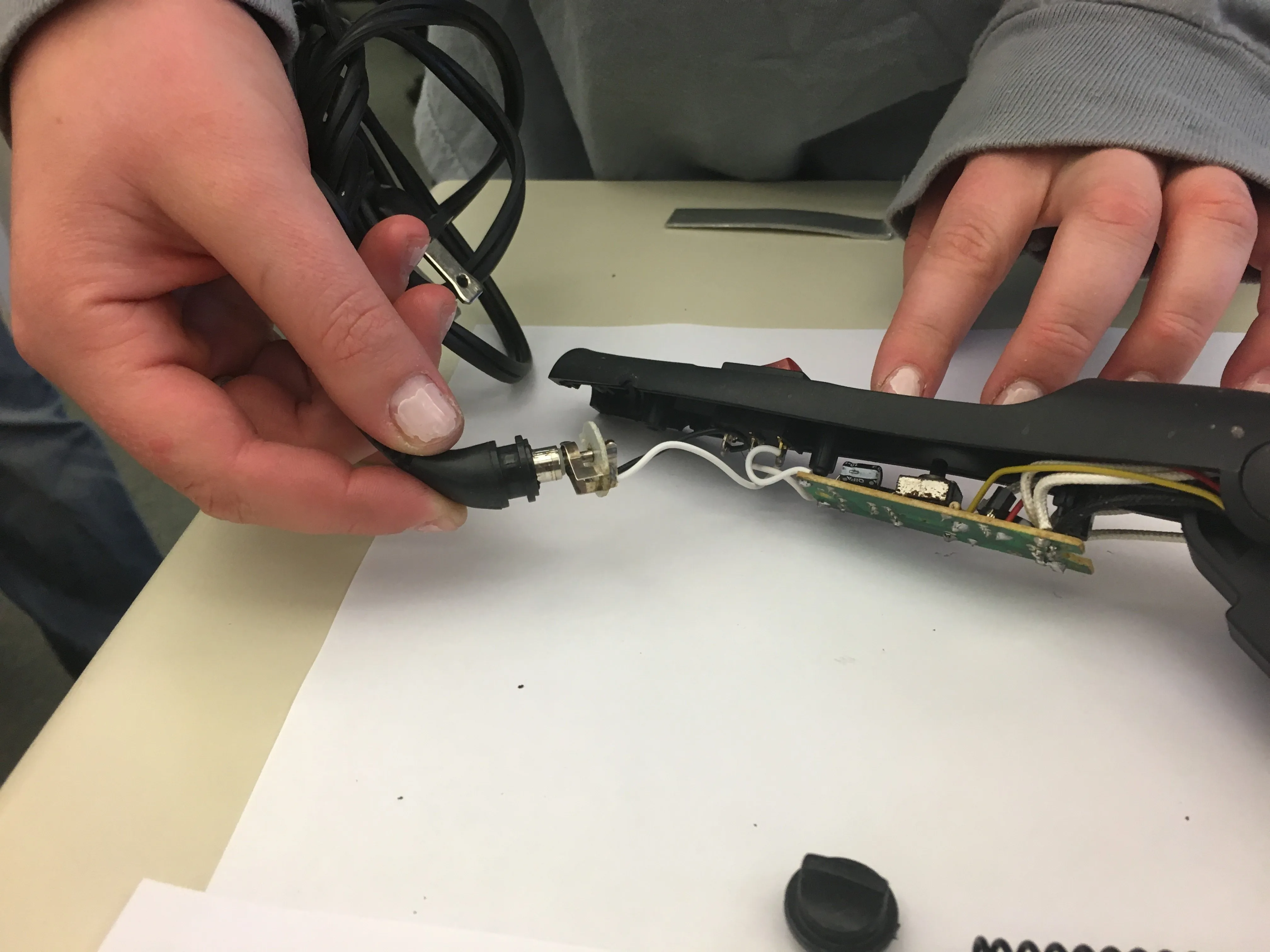

Шаг 5 Шнур питания
Извлеките шнур питания из порта питания Waver, удерживая порт одной рукой и потянув за шнур другой рукой.

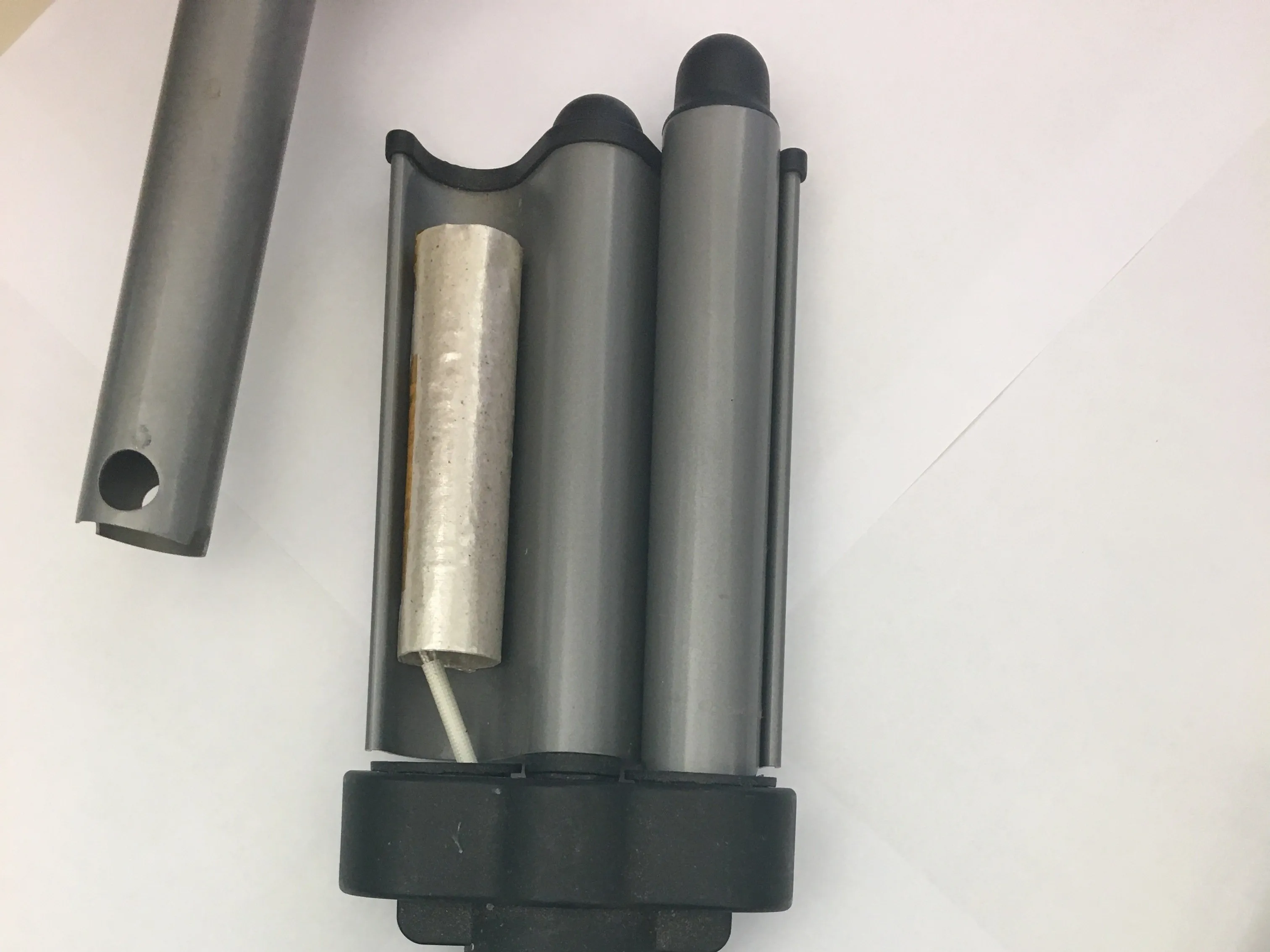

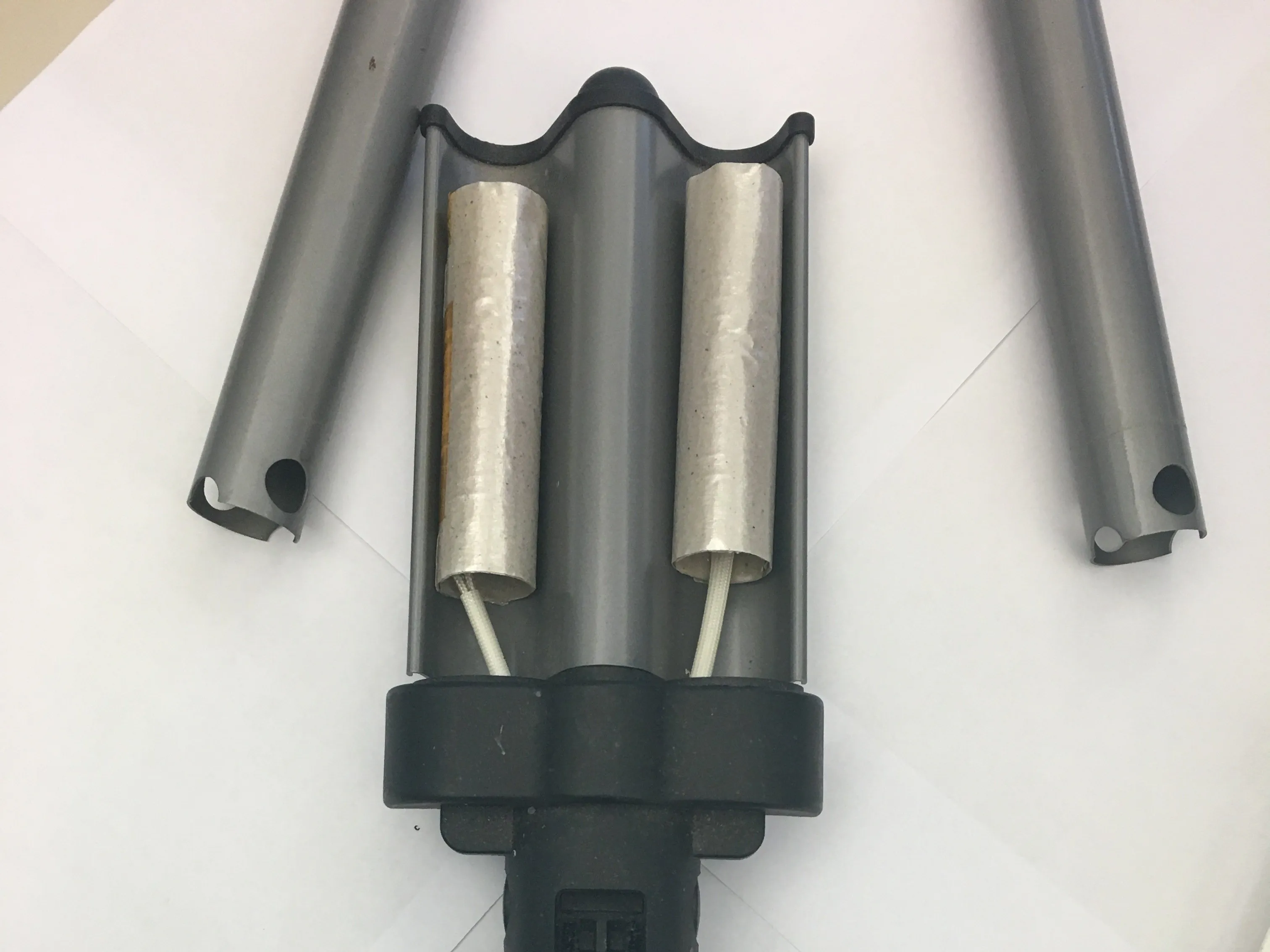

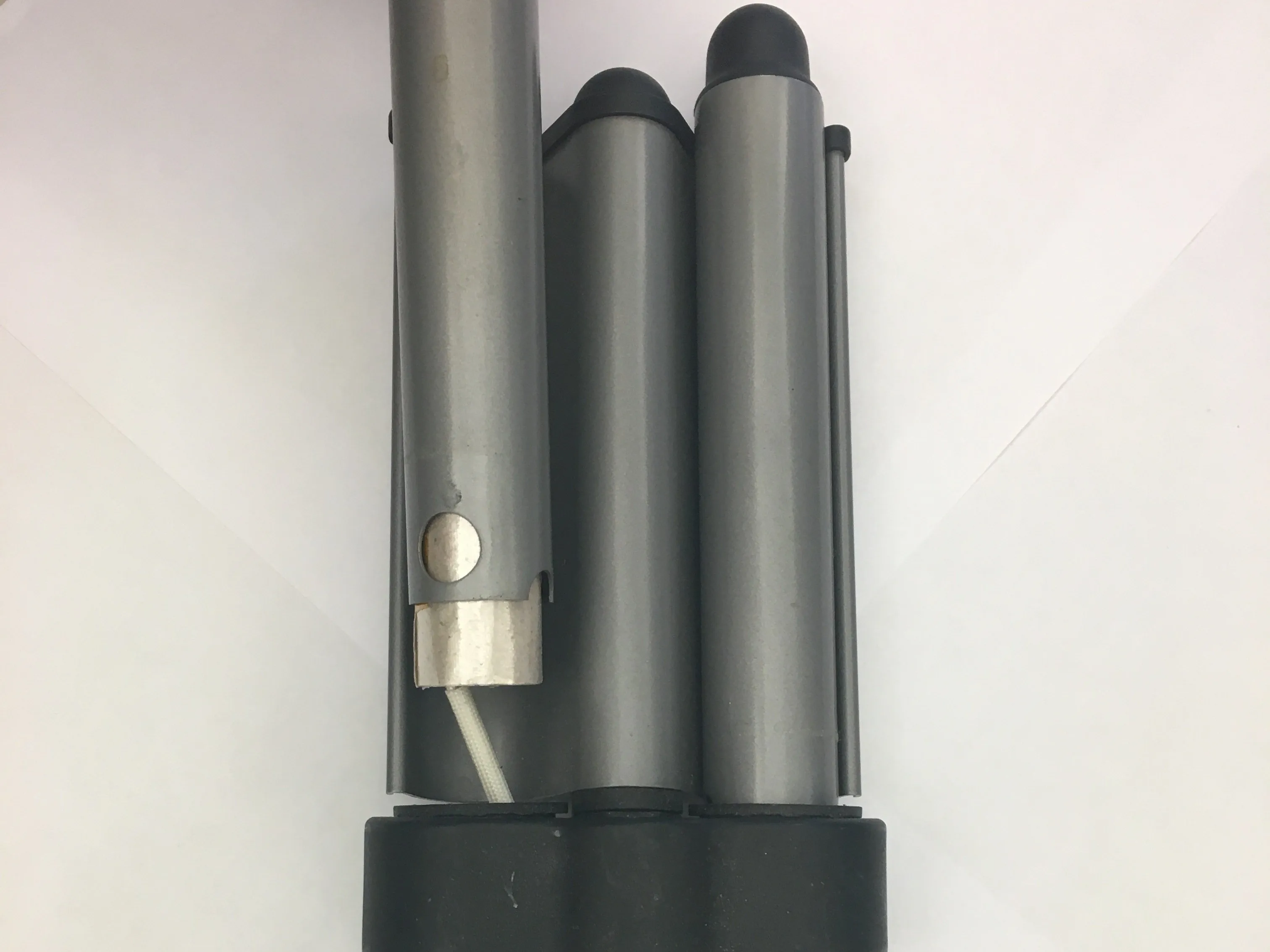

Шаг 6 Металлические нагревательные цилиндры
Извлеките два металлических цилиндра, сдвинув их вниз по длине внутренних мягких цилиндров.
Внутренние керамические цилиндры очень мягкие и легко рвутся. Будьте осторожны, чтобы не повредить их.

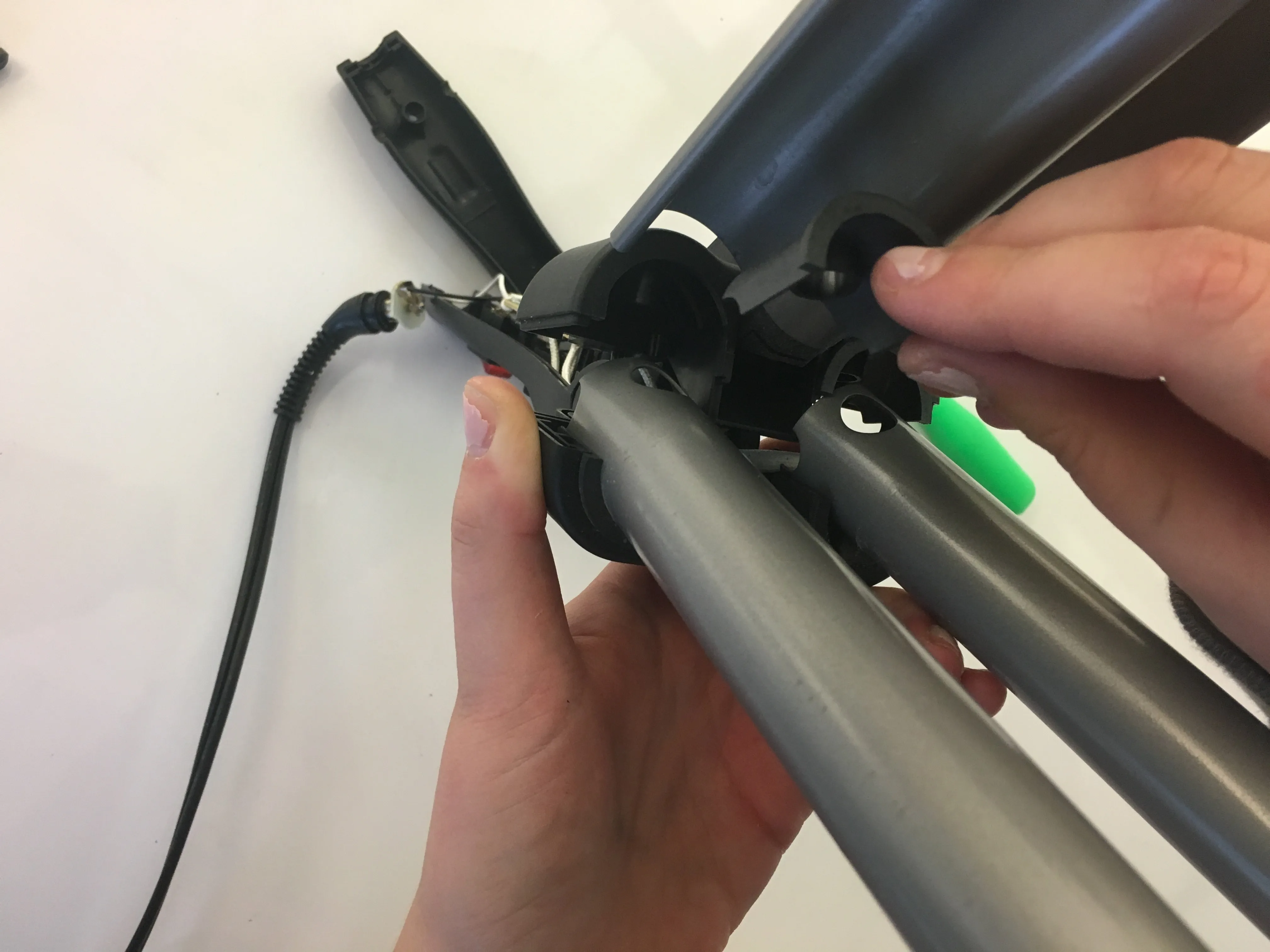

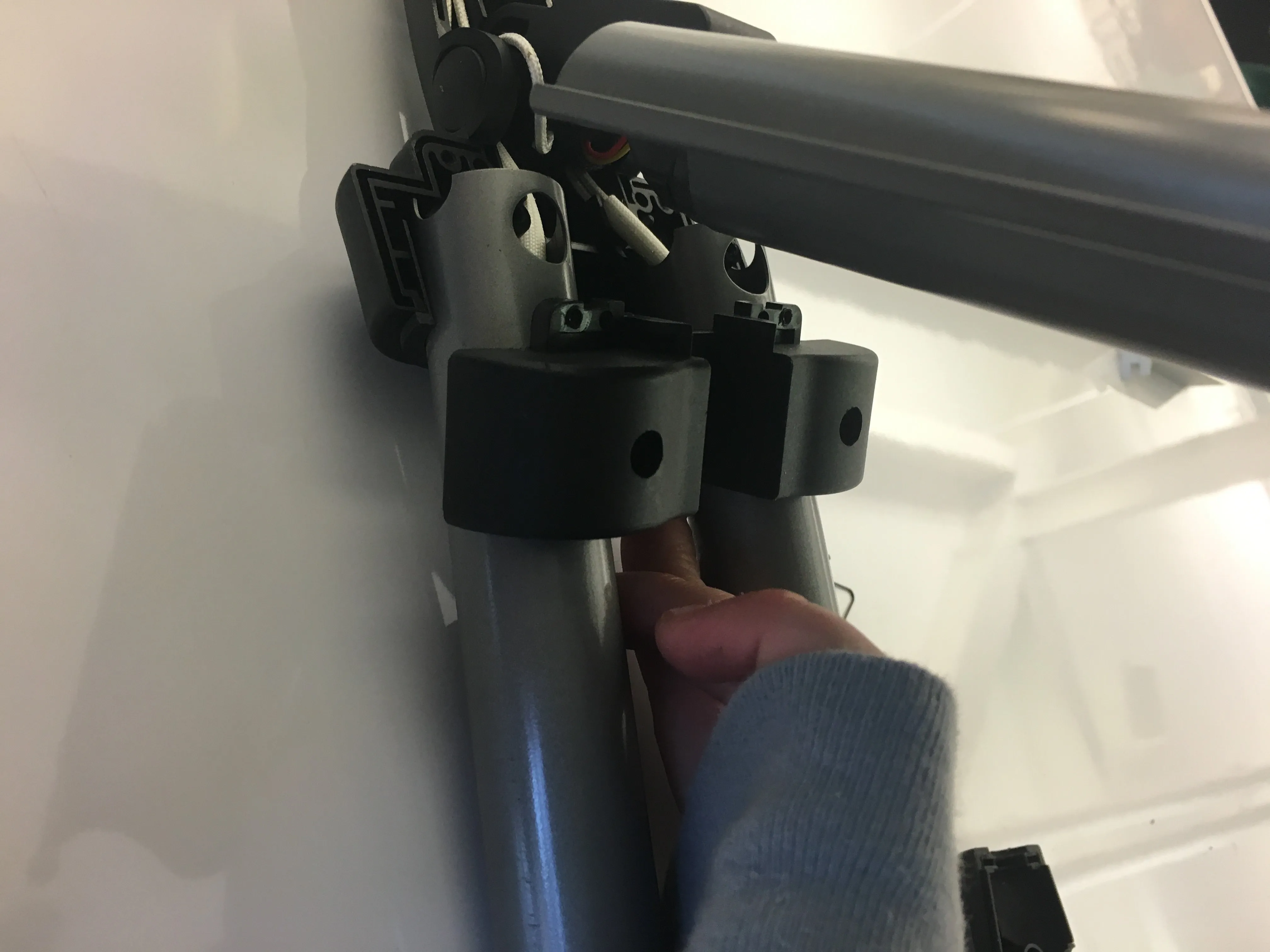

Шаг 7 Крепления для фиксации цилиндров
Снимите пластиковые держатели цилиндра, подняв их вверх и вдоль длины цилиндра.

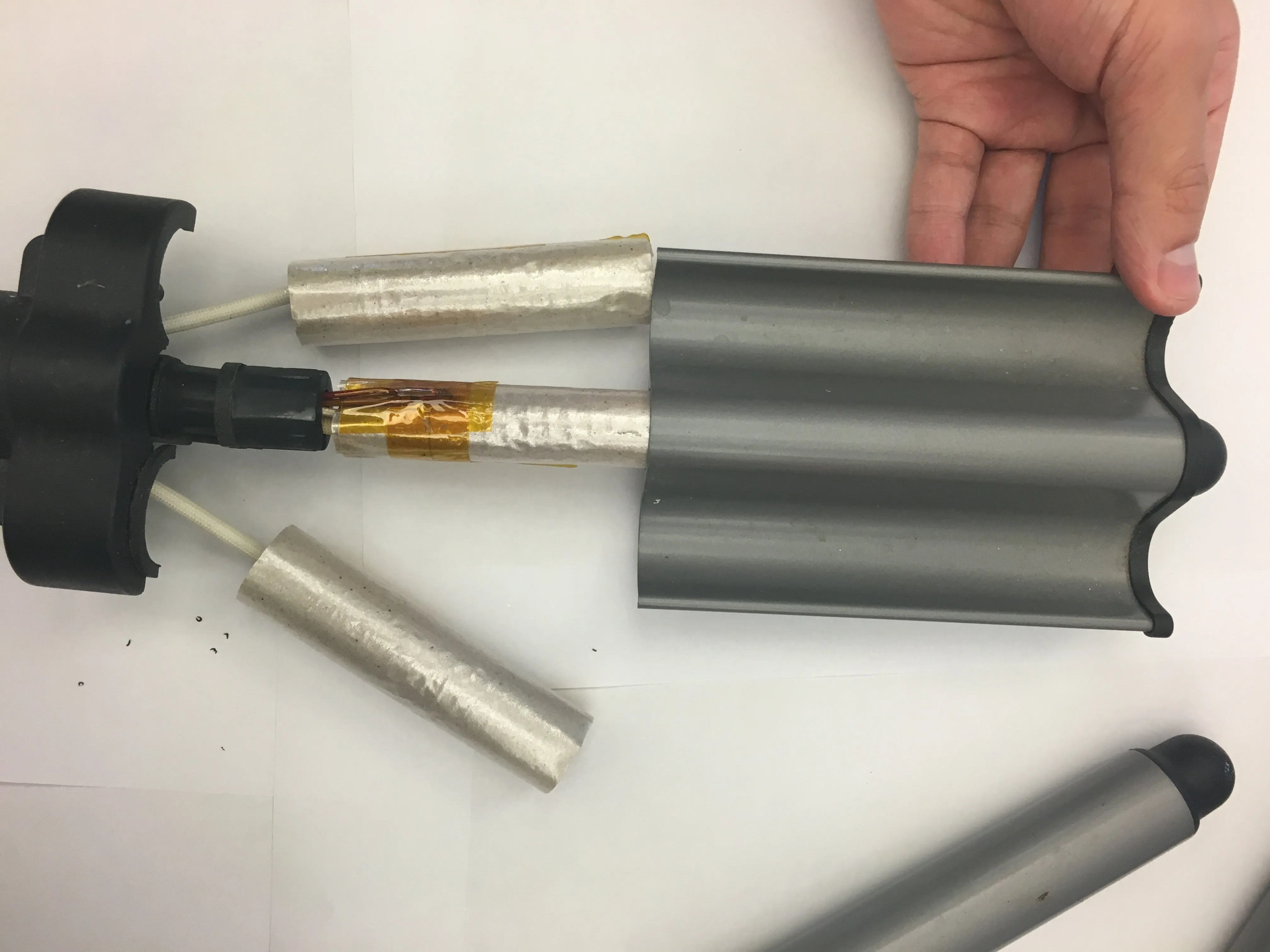

Шаг 8 Задняя металлическая пластина
Аналогично шагу 4, снимите заднюю металлическую пластину, сдвинув вниз по длине внутреннего цилиндра.
Внутренний цилиндр очень мягкий и легко рвется. Будьте осторожны, чтобы не повредить его.

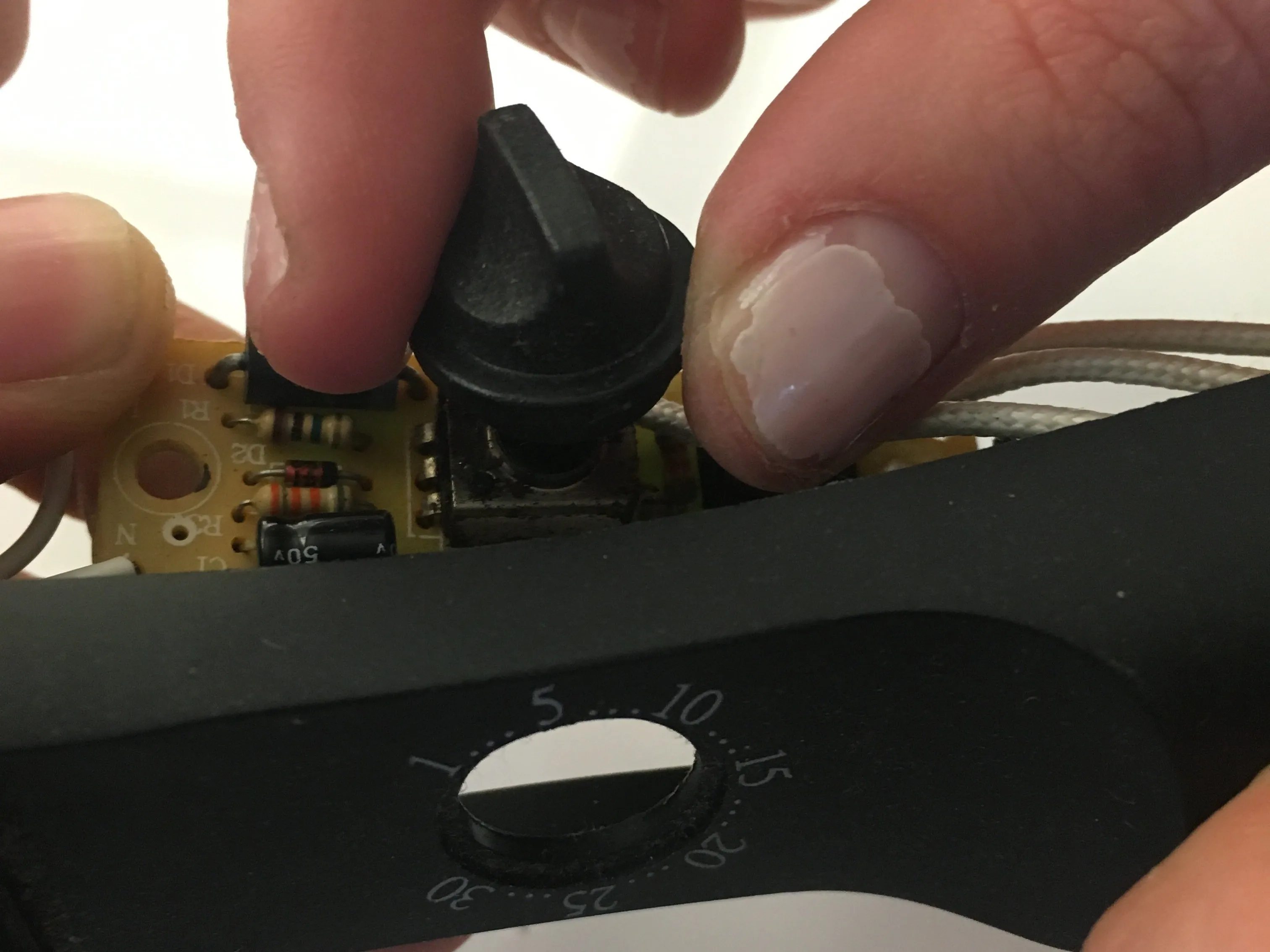

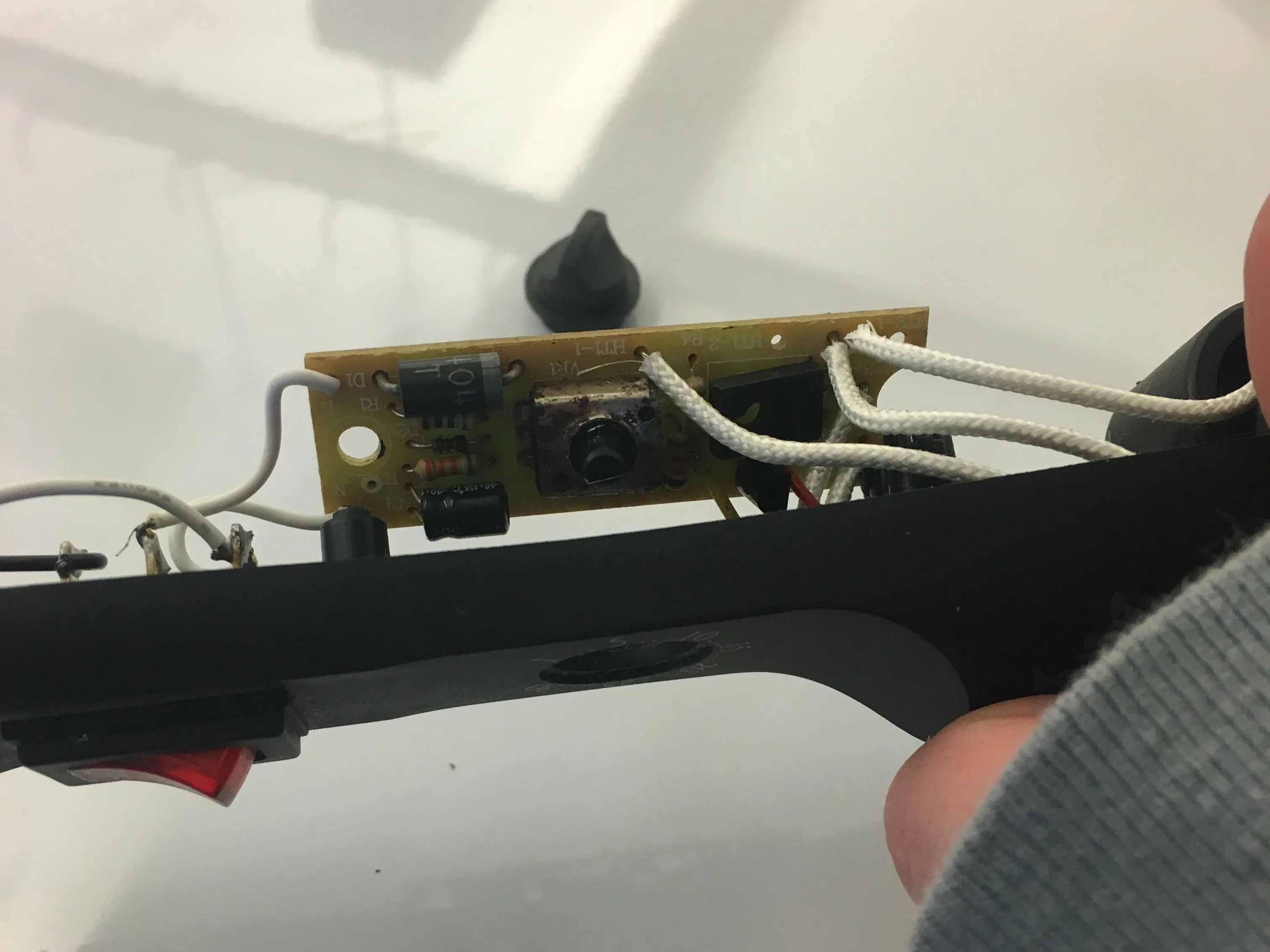

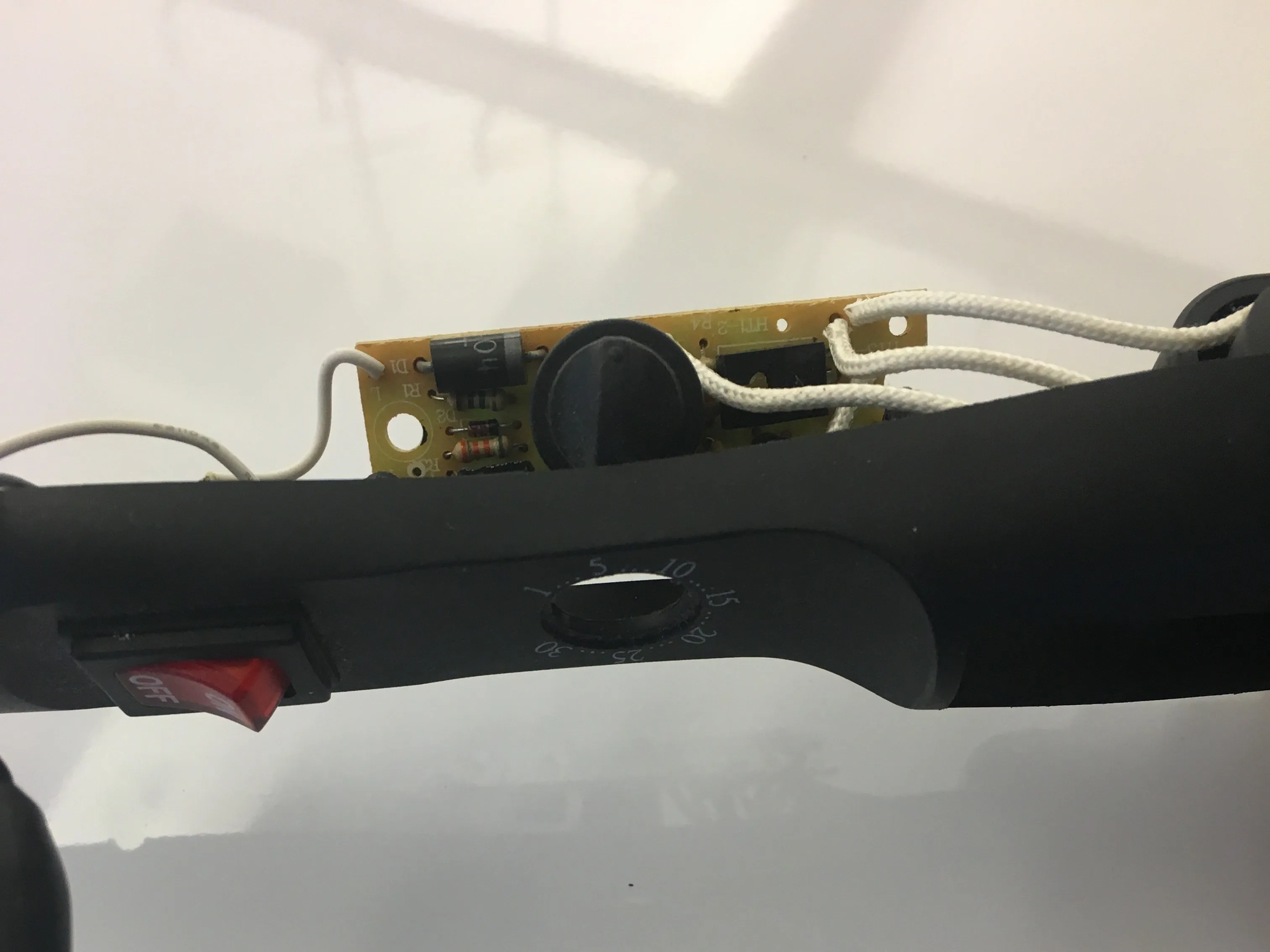

Шаг 9 Циферблат управления нагревом
Аккуратно поднимите плату и наклоните ее в сторону.
Поднимите циферблат прямо вверх с печатной платы. Он должен легко отсоединиться.

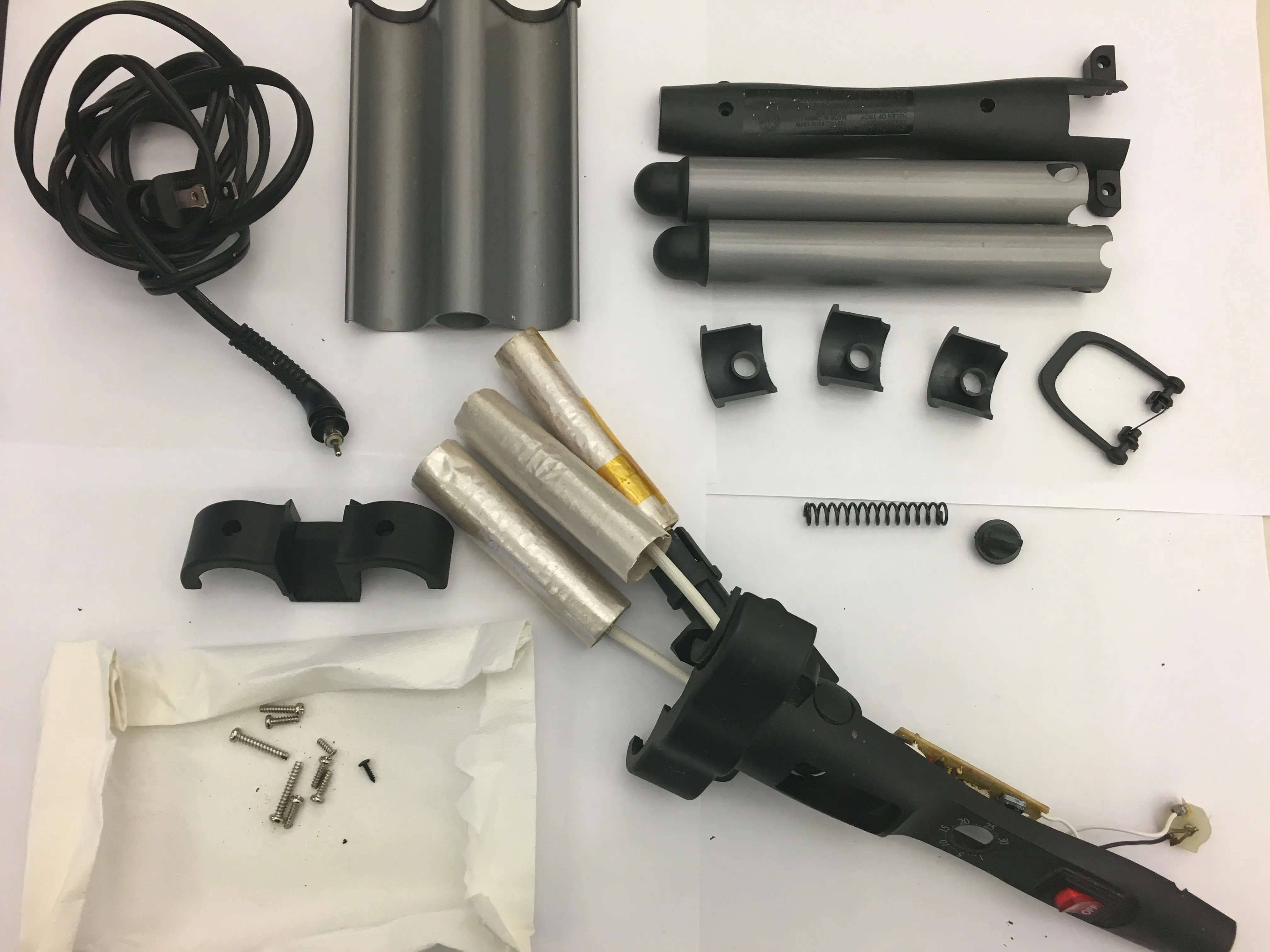

Шаг 10 Полная разборка
Вот все безопасно извлекаемые компоненты волнистого прибора
