Разборка RIM Blackberry 7290

Введение

Это разборка RIM Blackberry.

Что вам понадобится

Инструменты

•

•

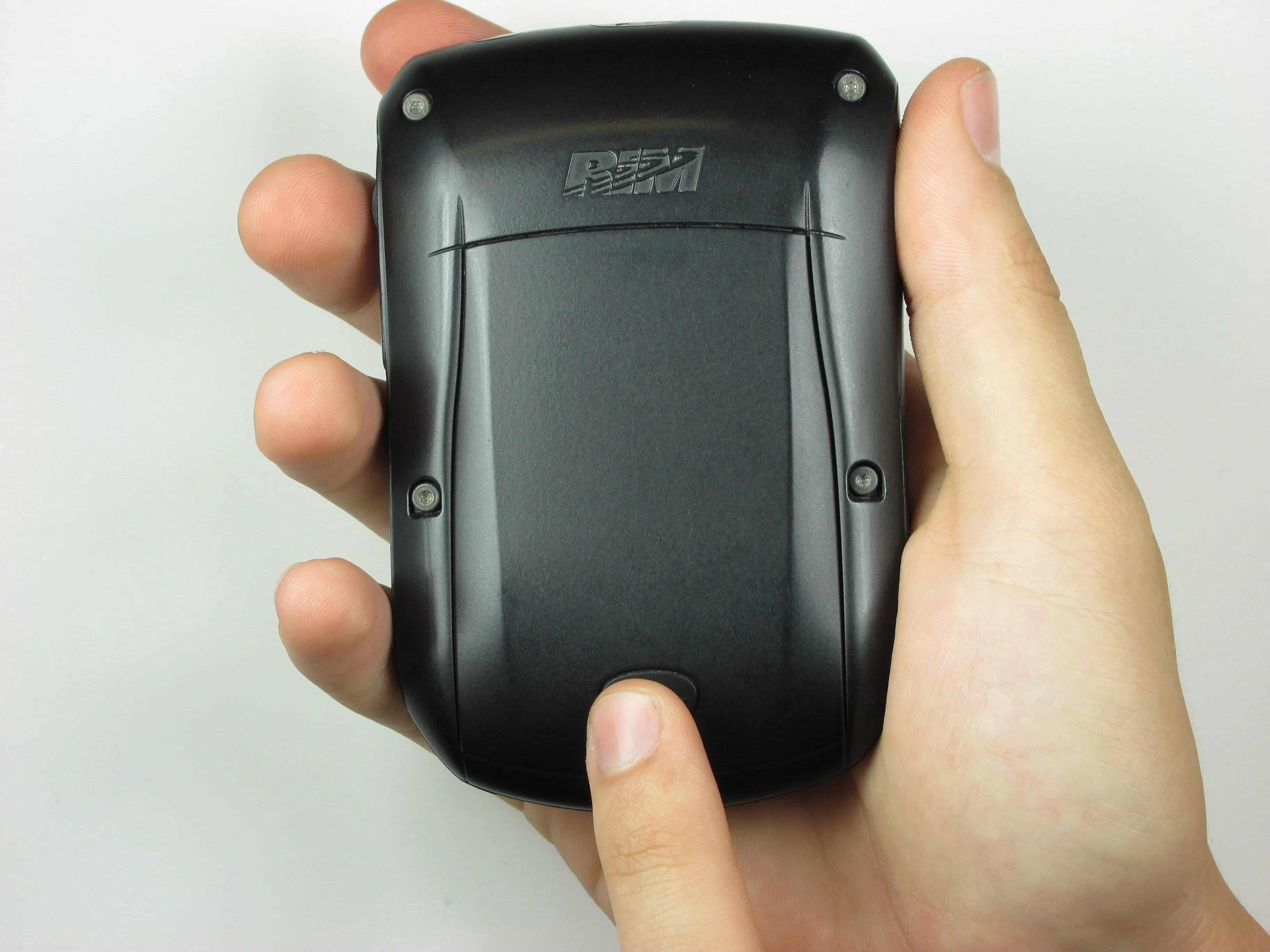

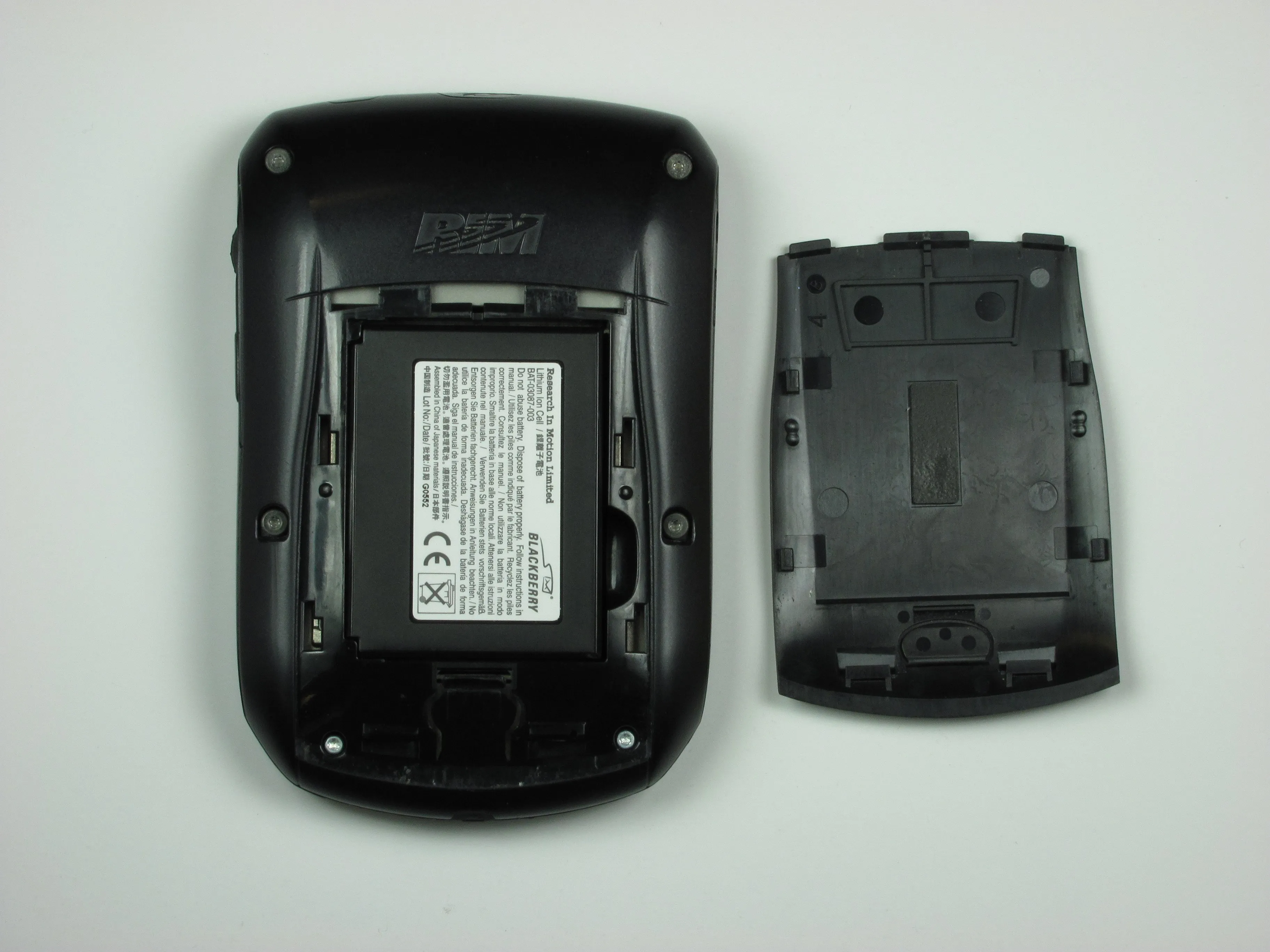

Шаг 1 Аккумулятор

• Нажмите на кнопку блокировки на задней панели устройства.

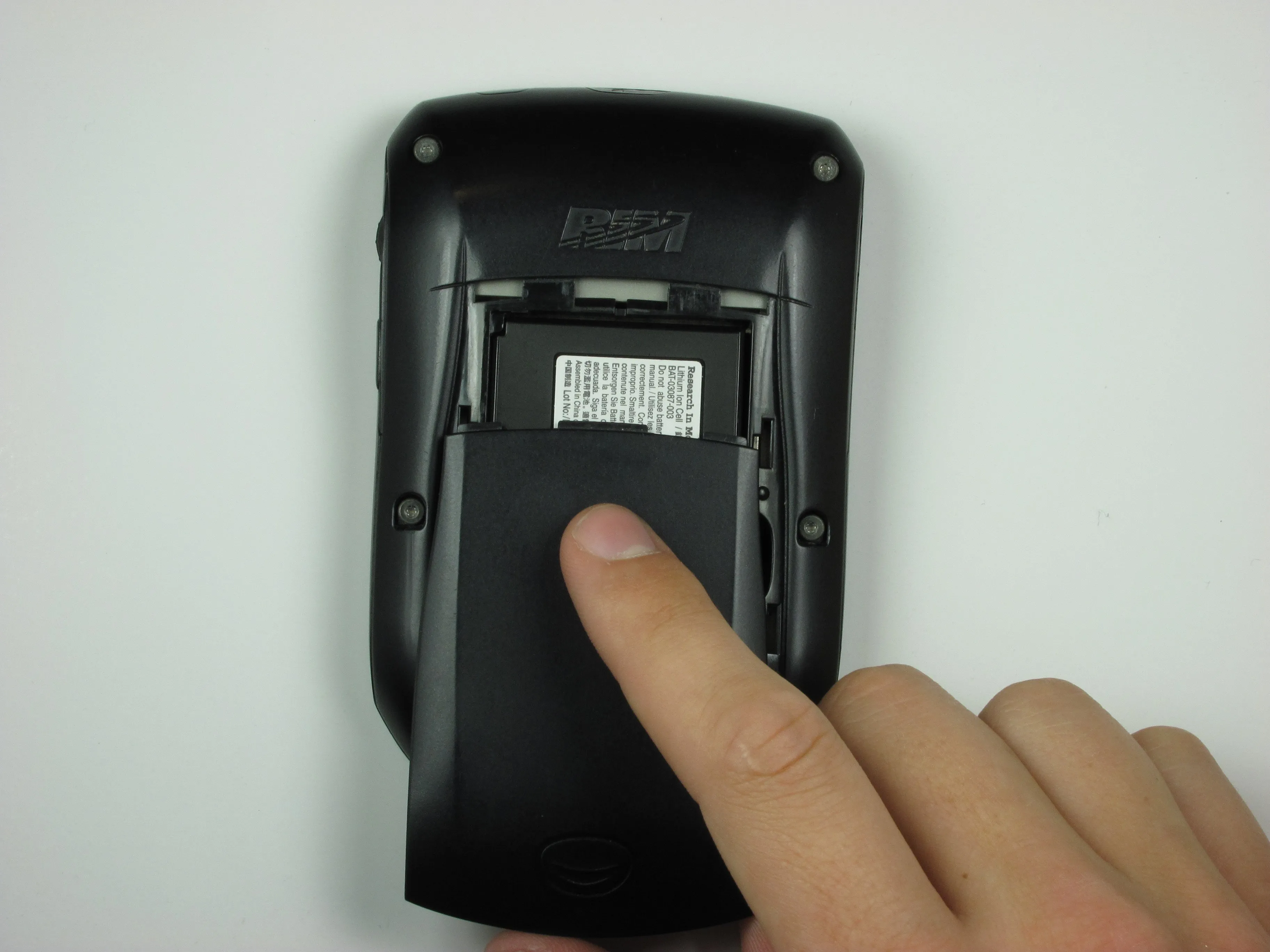

• Сдвиньте крышку аккумуляторного отсека вниз по направлению к нижней части устройства, открывая отсек для аккумулятора.

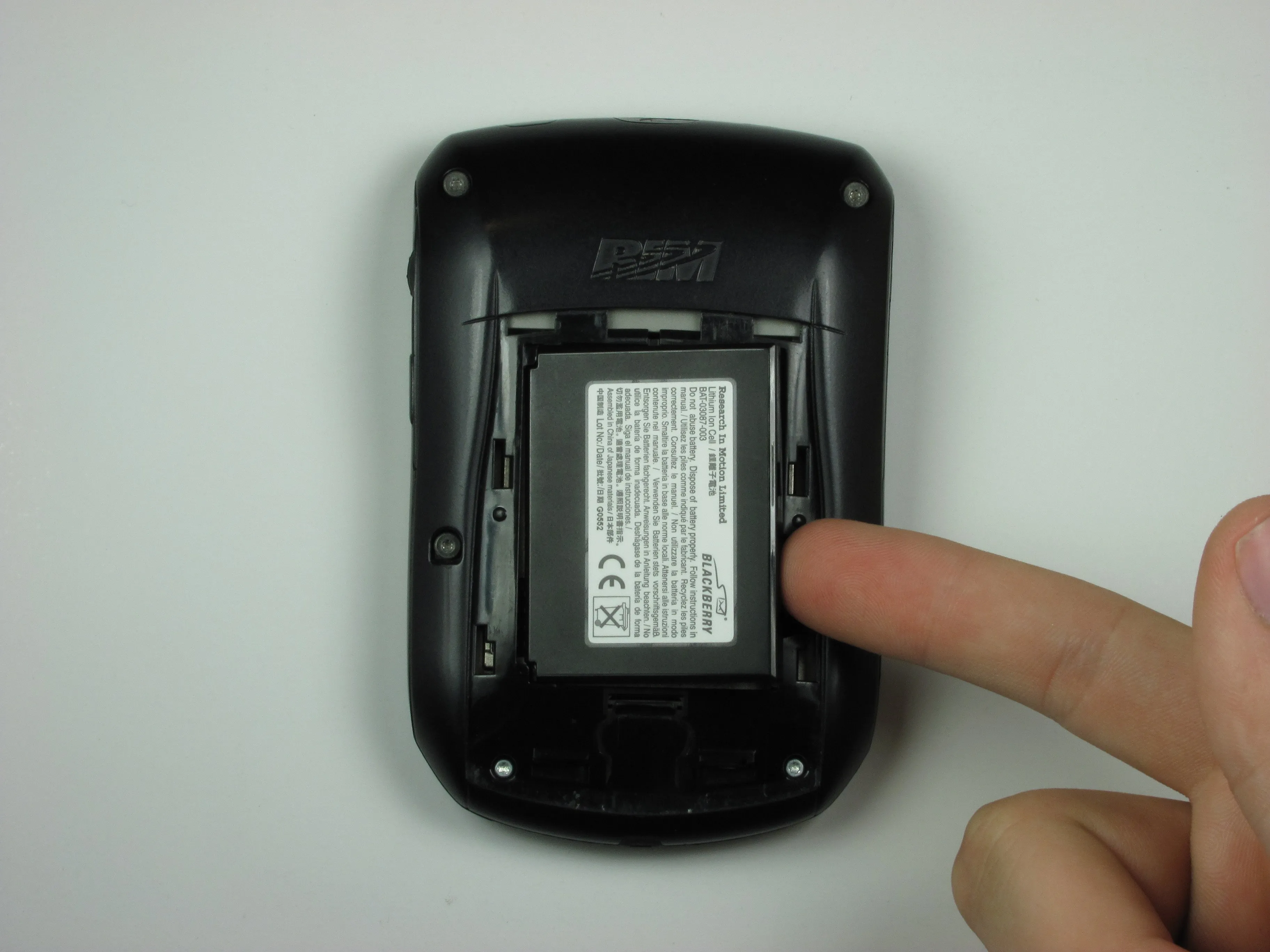

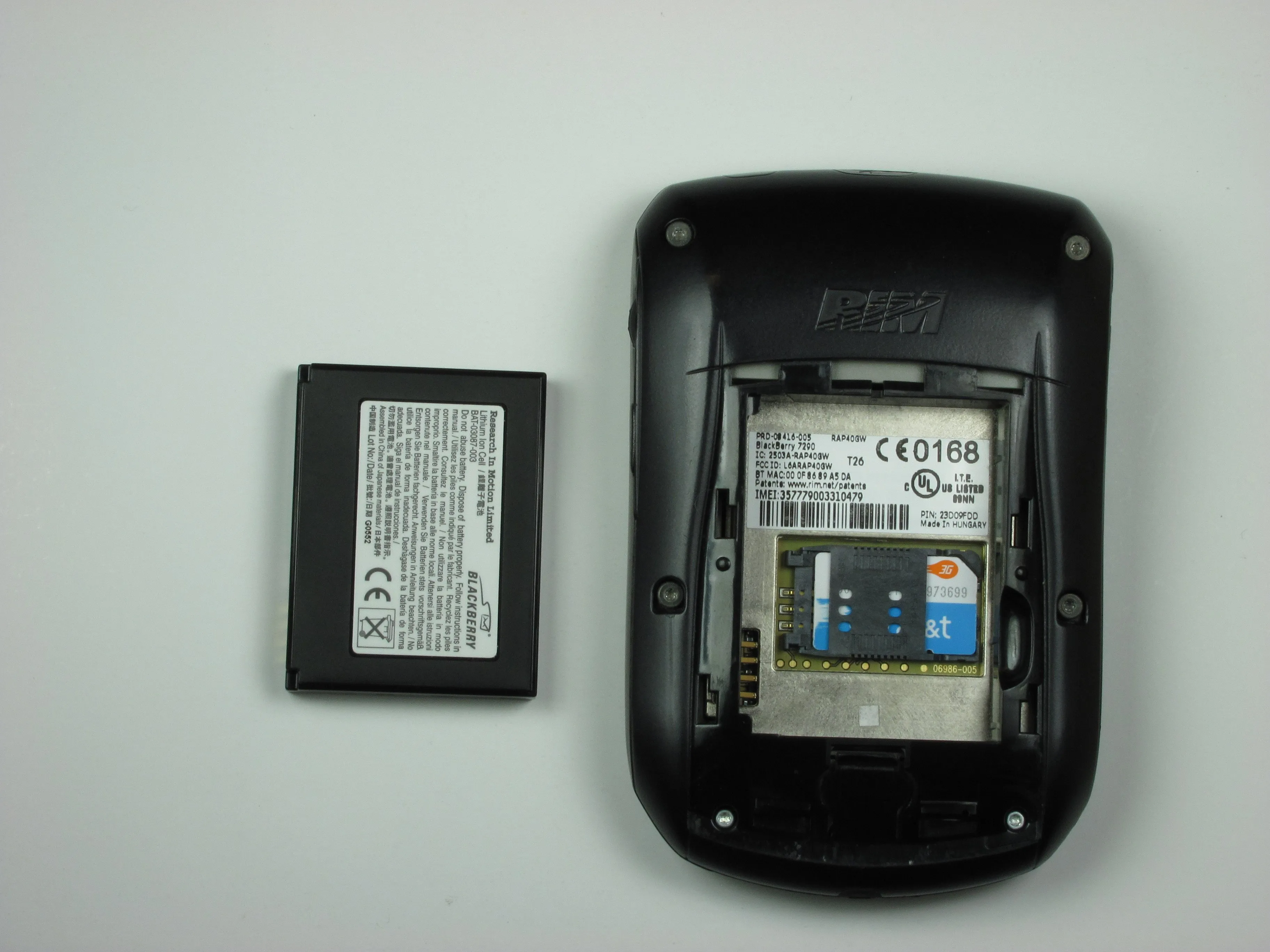

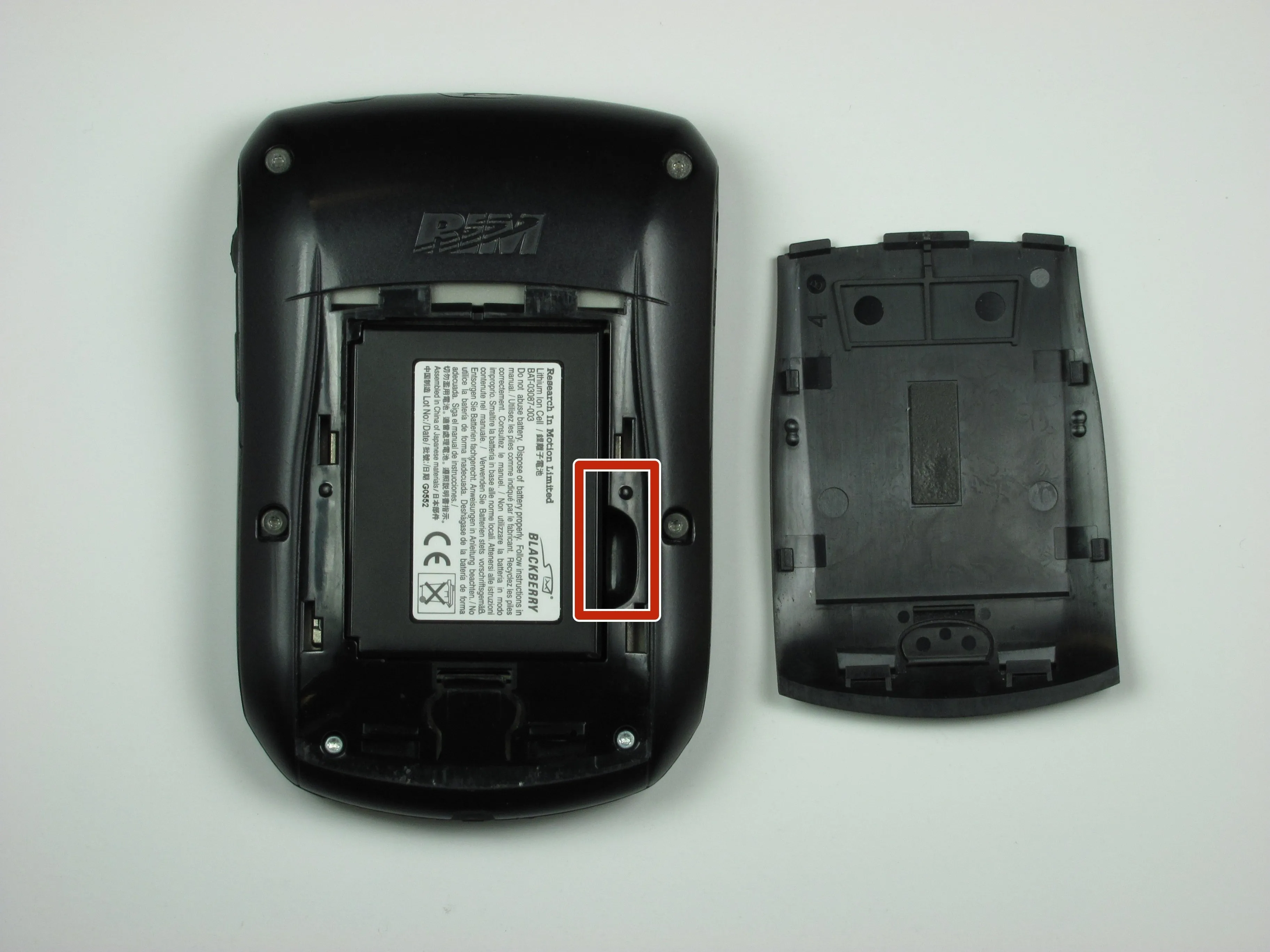

Шаг 2

• Найдите паз на правой стороне аккумуляторного отсека.

• Извлеките батарею, поддев ее между батареей и пазом.

Шаг 3 SIM-карта

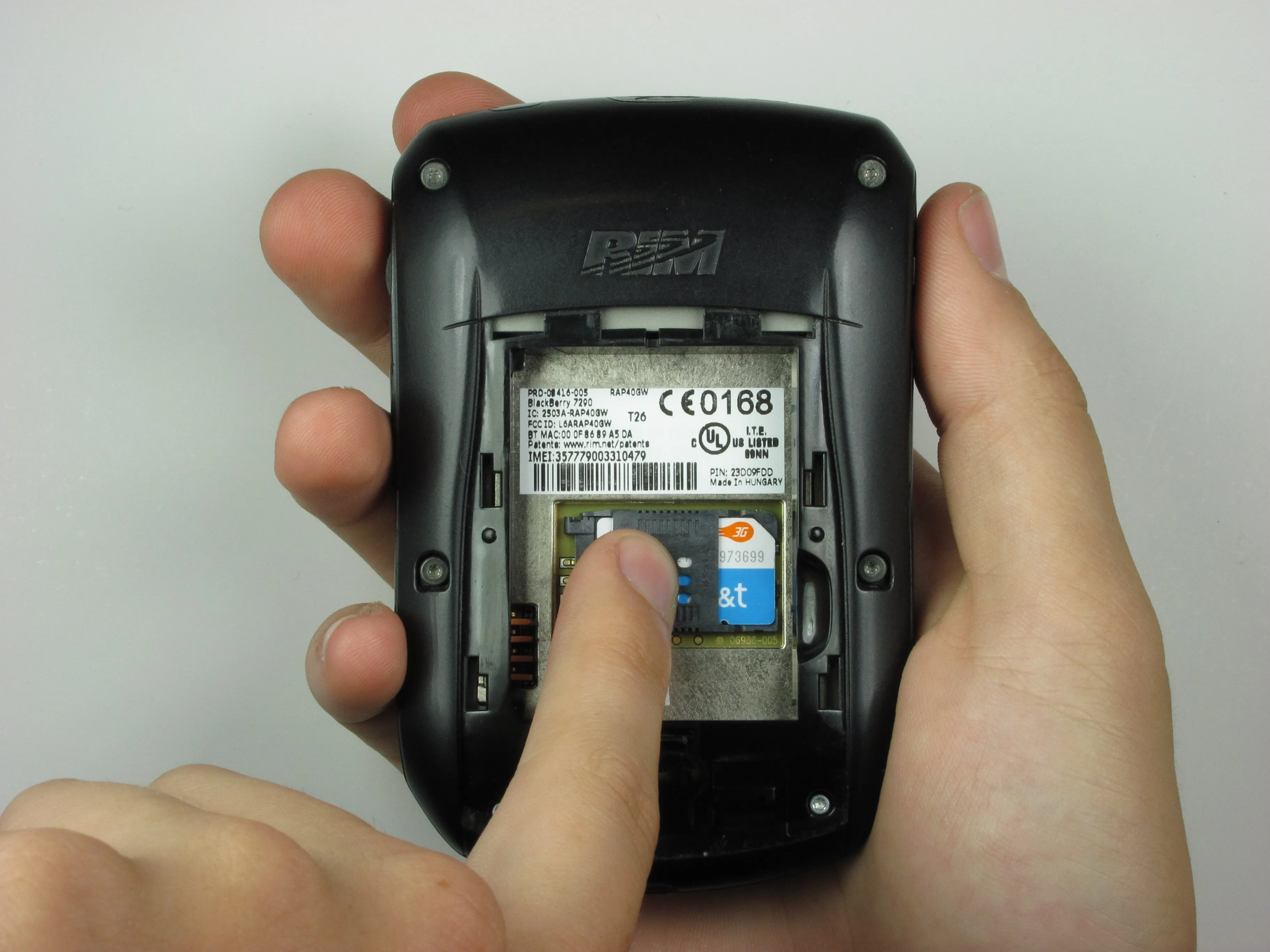

• Сдвиньте держатель SIM-карты влево, чтобы разблокировать SIM-карту.

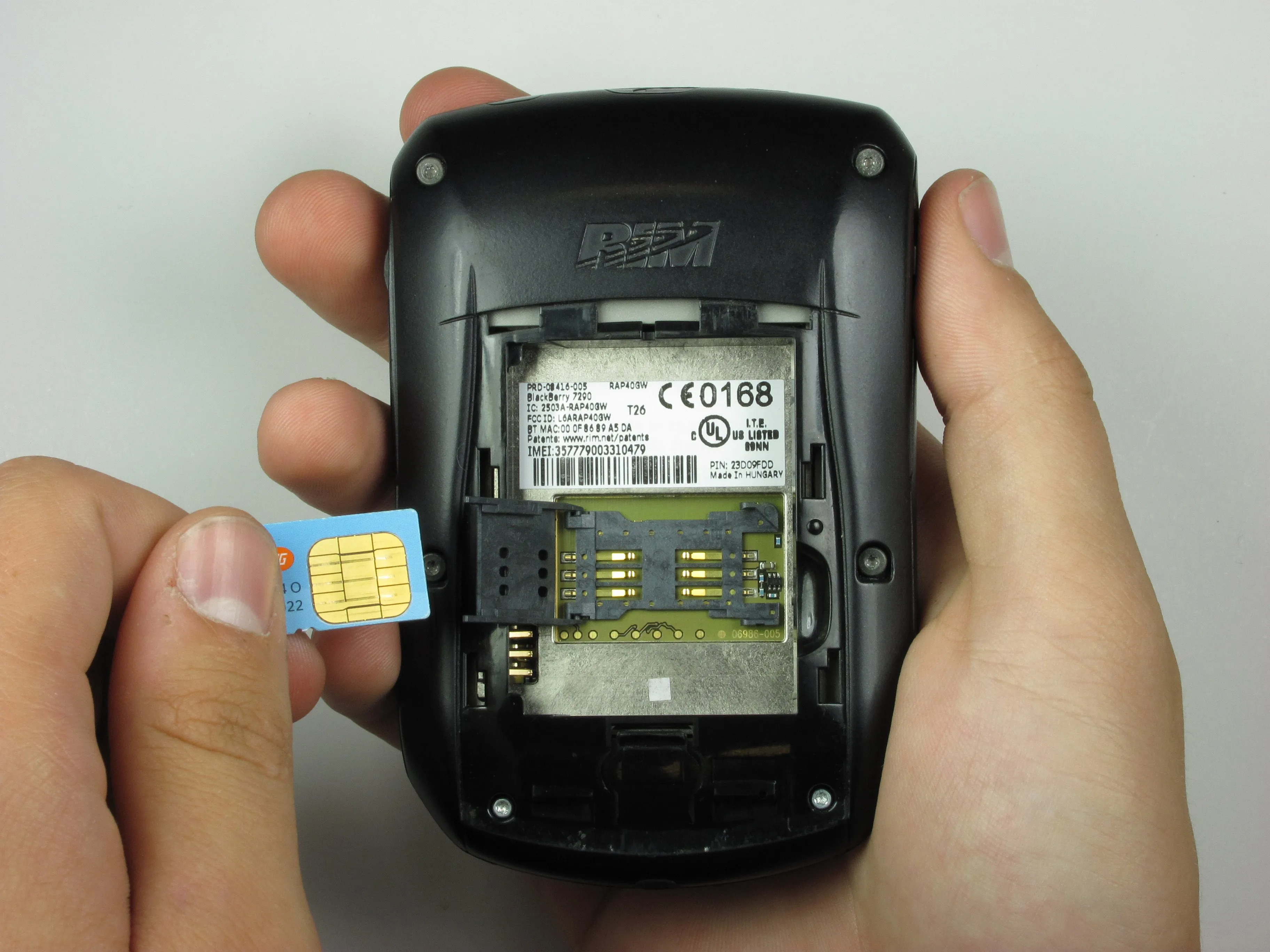

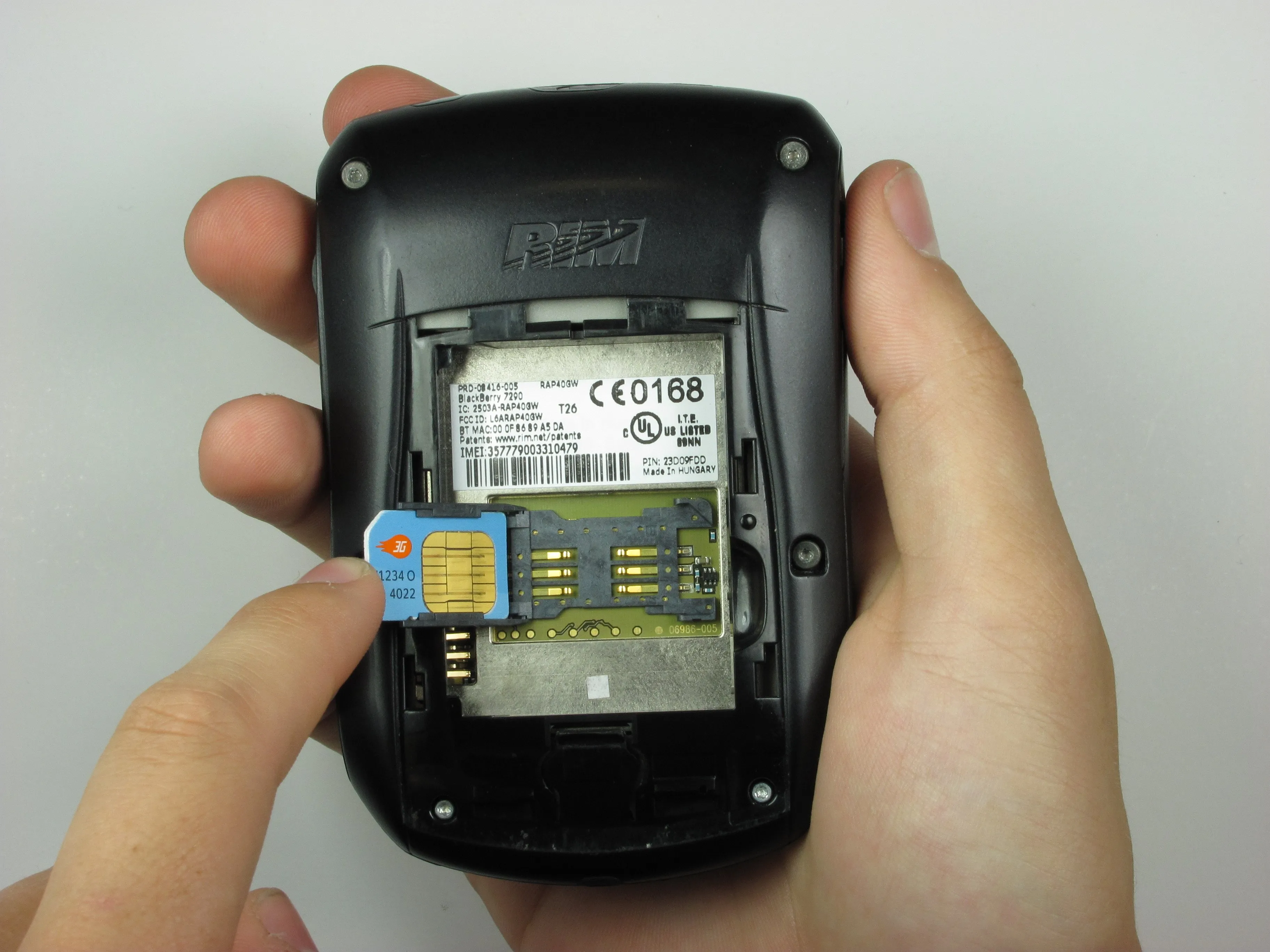

Шаг 4

• Поднимите держатель SIM-карты вверх.

• Аккуратно извлеките SIM-карту из держателя SIM-карты, сдвинув ее вдоль направляющих.

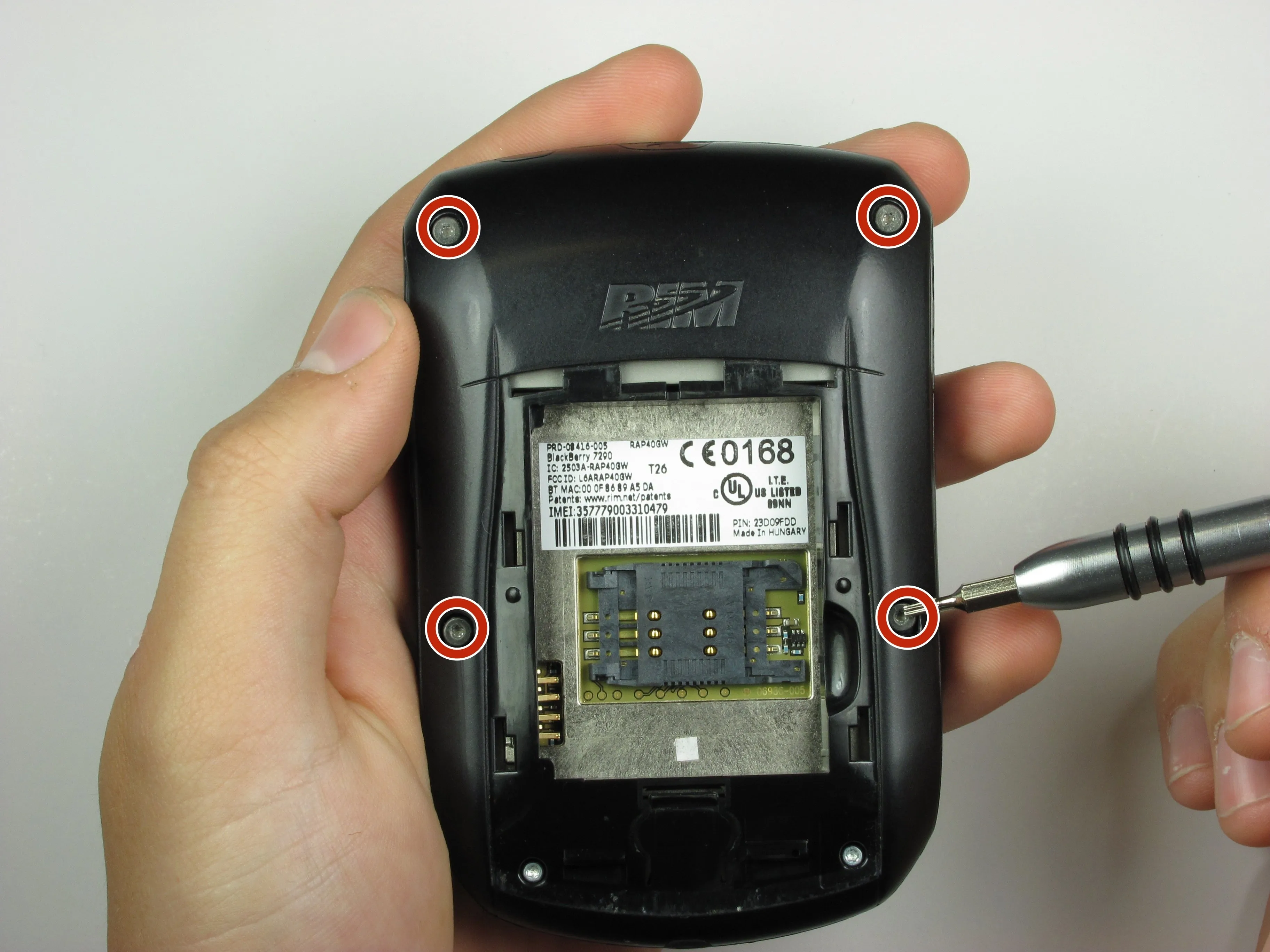

Шаг 5 Боковая кнопка

• Найдите четыре винта по периметру задней крышки.

• Выкрутите четыре верхних винта с помощью отвертки T-6 torx.

• Верхние четыре винта имеют размер .413 дюйма.

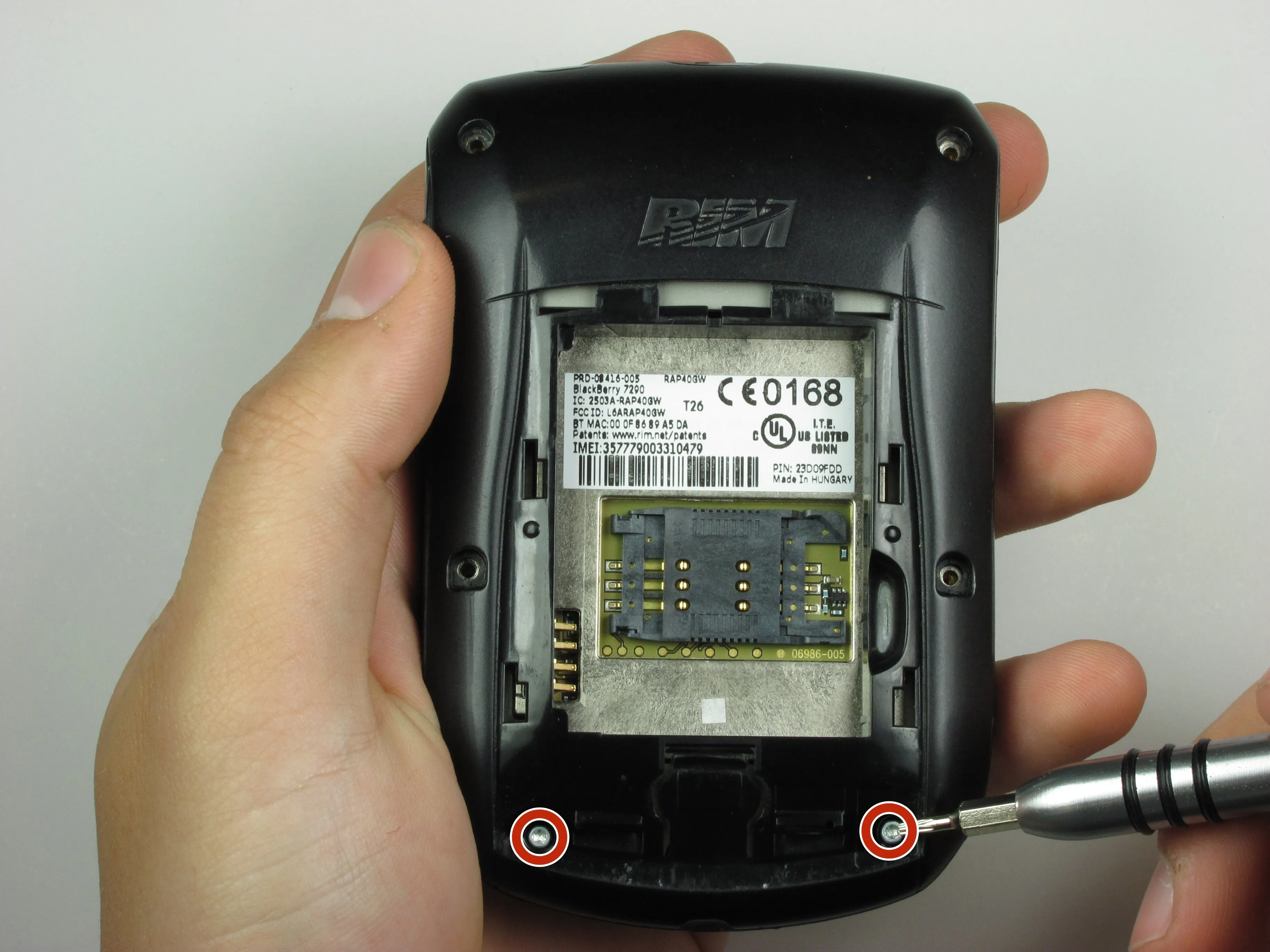

Шаг 6

• Найдите два винта в нижней части внутреннего отсека.

• Выкрутите два нижних винта с помощью отвертки T-6 torx.

• Длина двух нижних винтов составляет 0,2 дюйма.

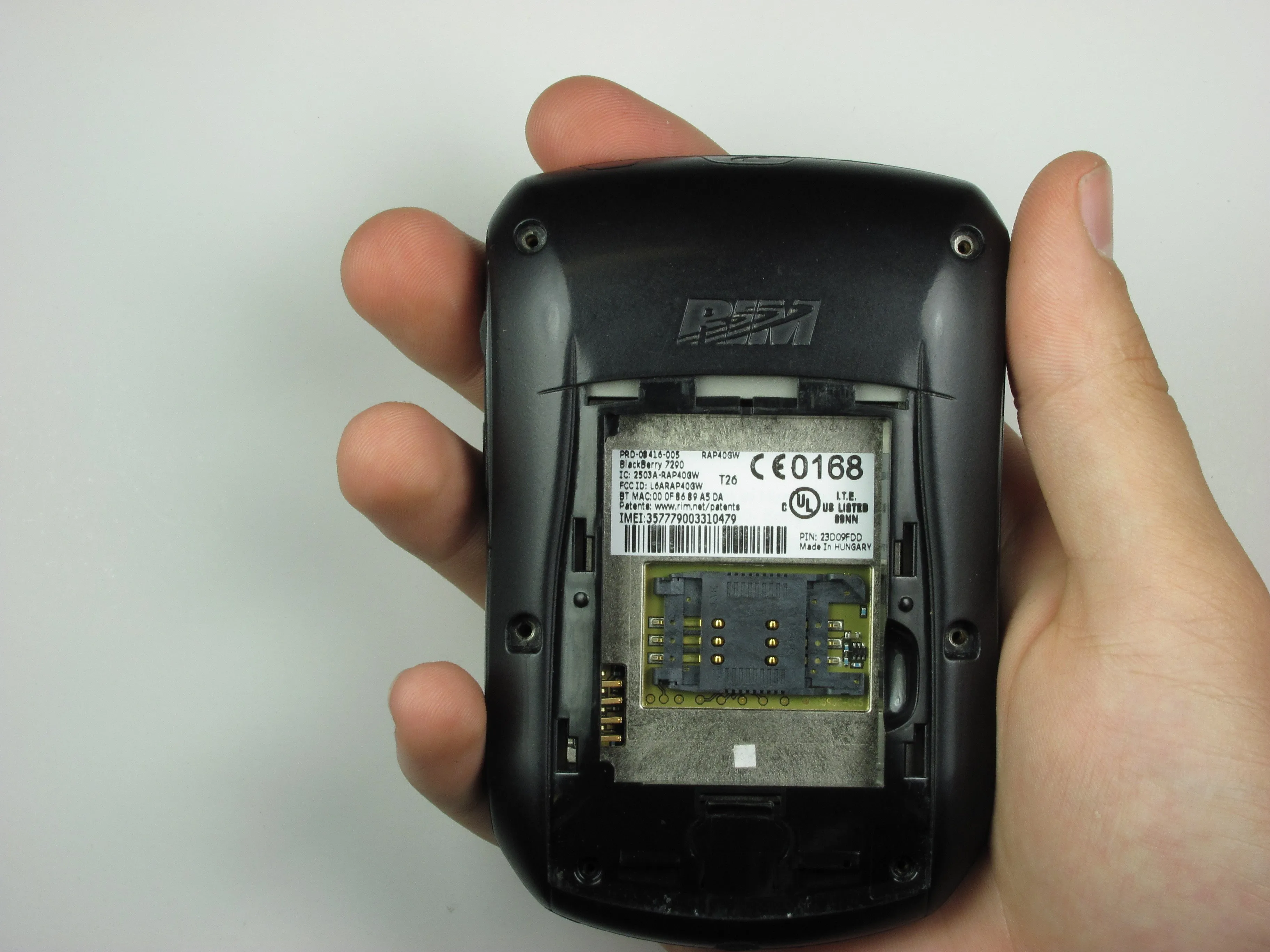

• На втором рисунке показано устройство после удаления шести винтов.

Шаг 7

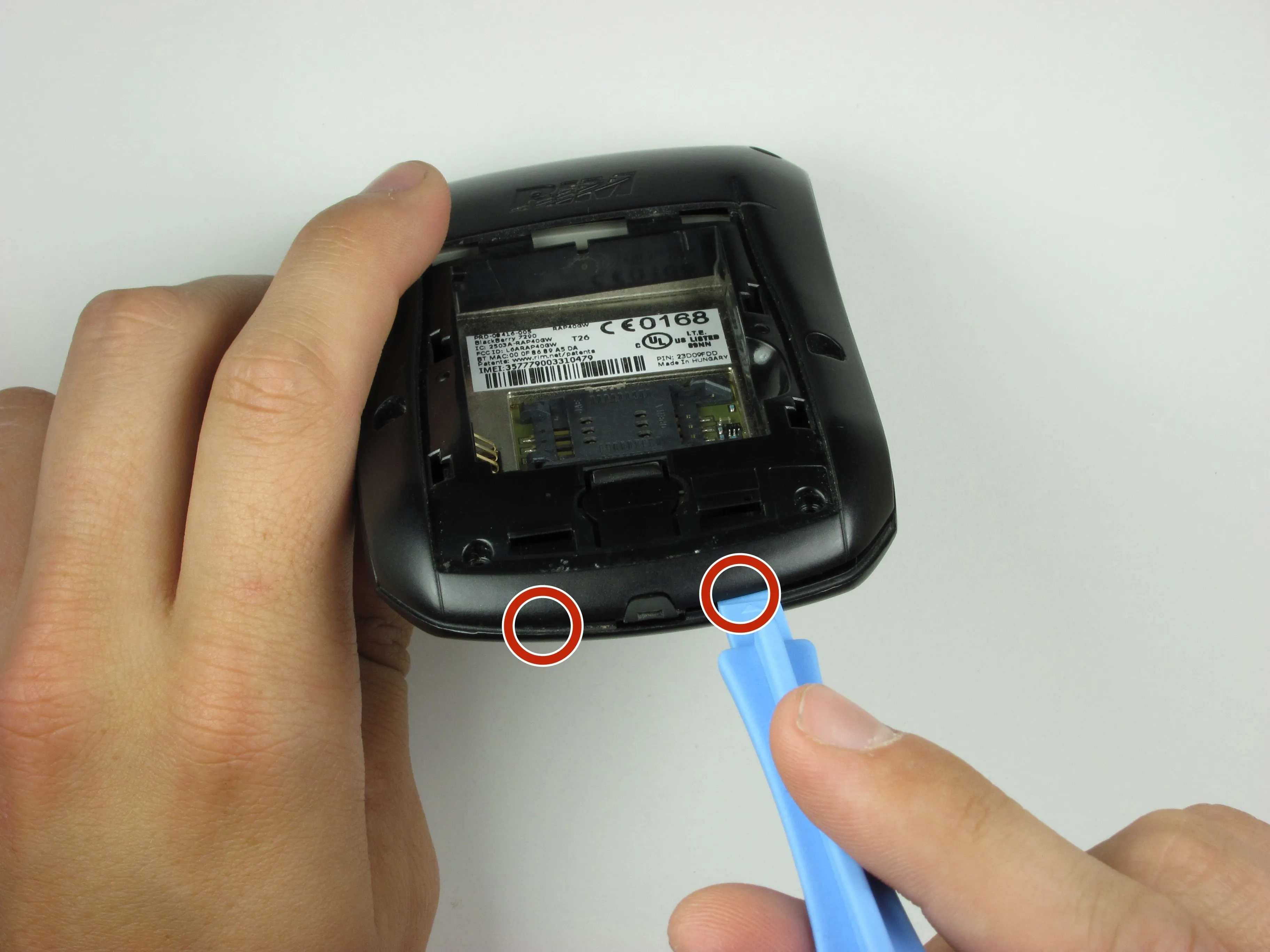

• С помощью пластикового инструмента для открывания надавите на два зажима, расположенных в нижней части телефона.

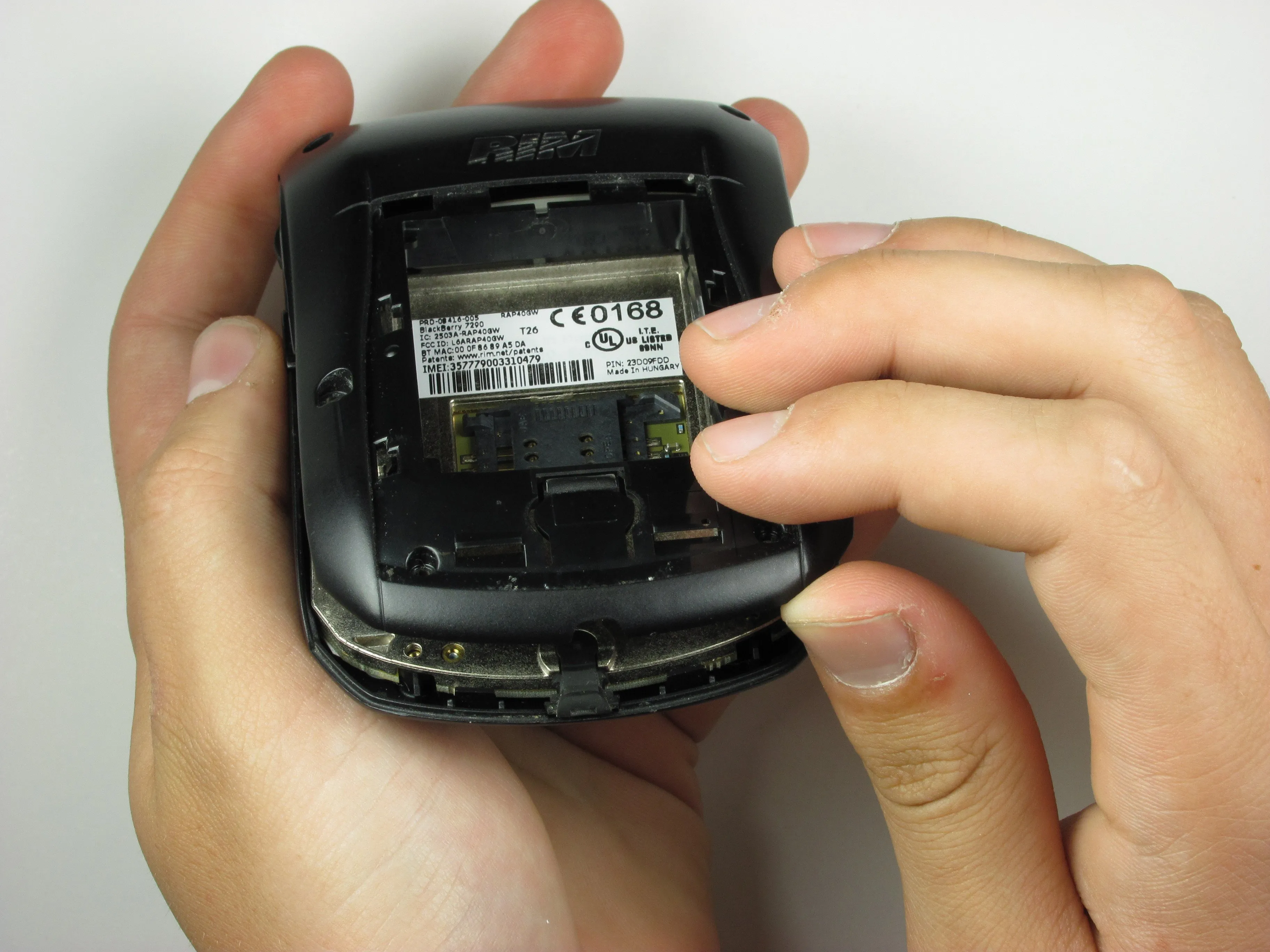

Шаг 8

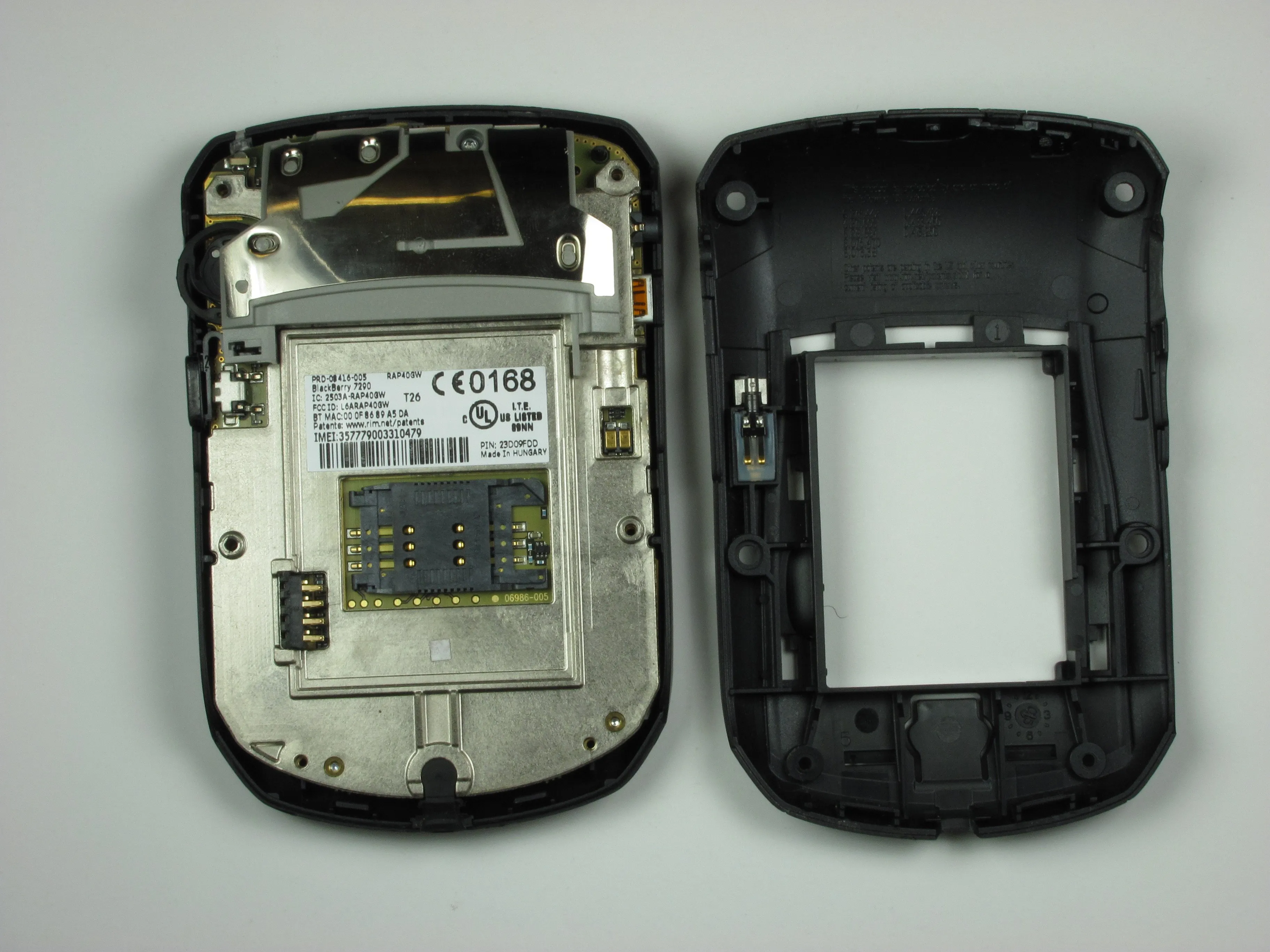

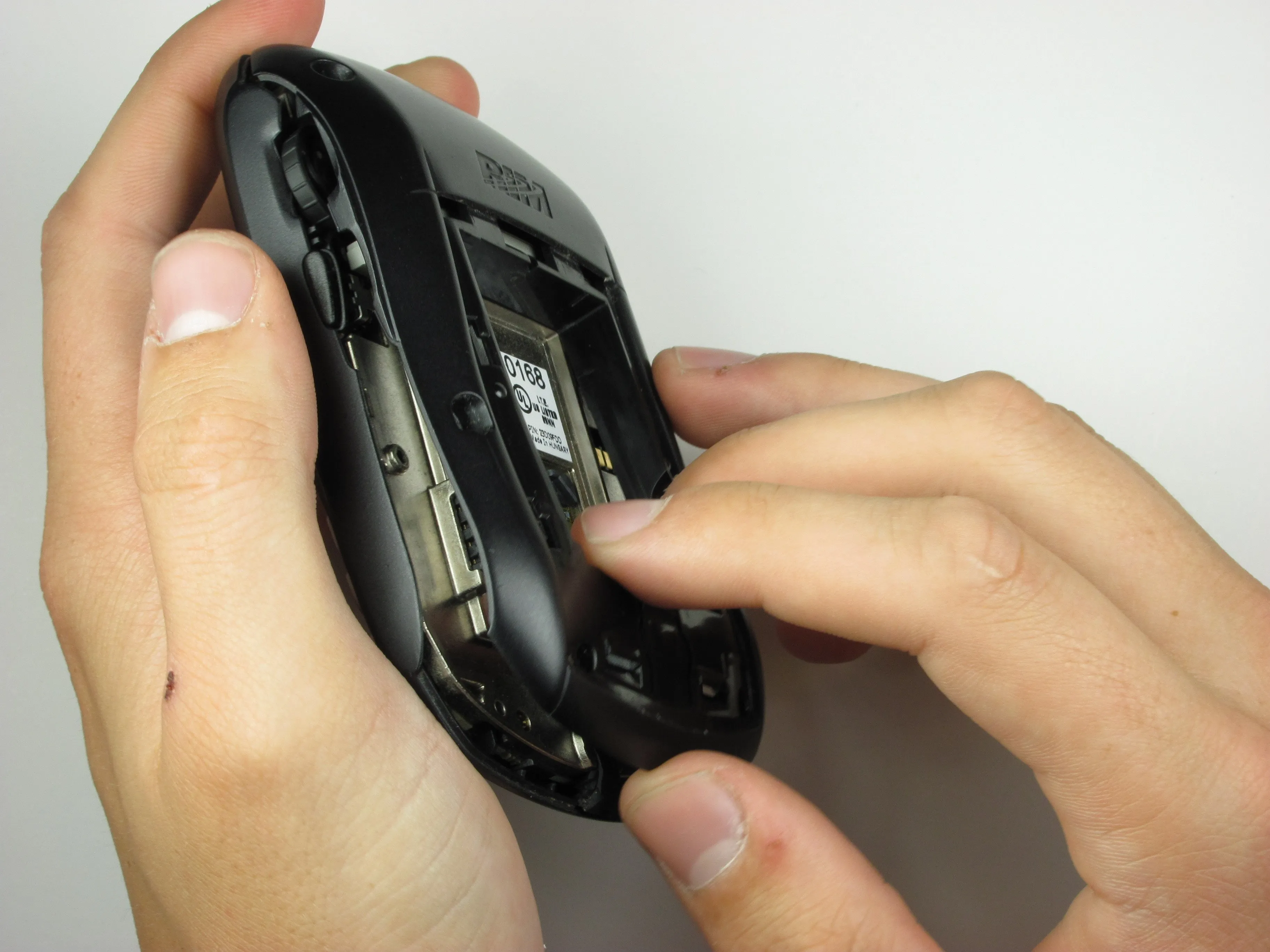

• Снимите задний корпус с телефона, приподняв отсоединенную часть, затем сдвиньте корпус в сторону верхней части устройства.

• Убедитесь, что все зажимы, удерживающие корпус, отсоединены, чтобы не повредить корпус.

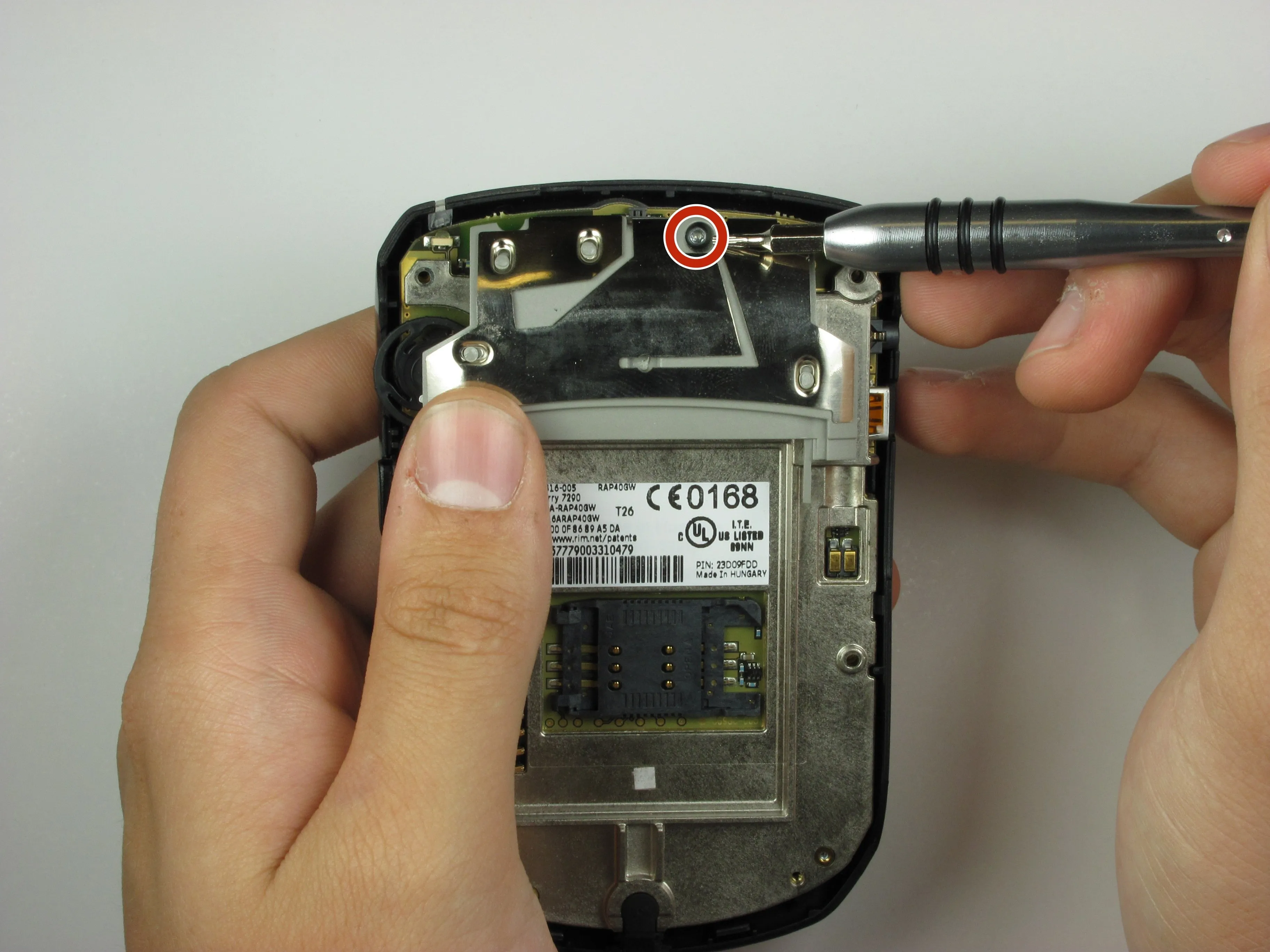

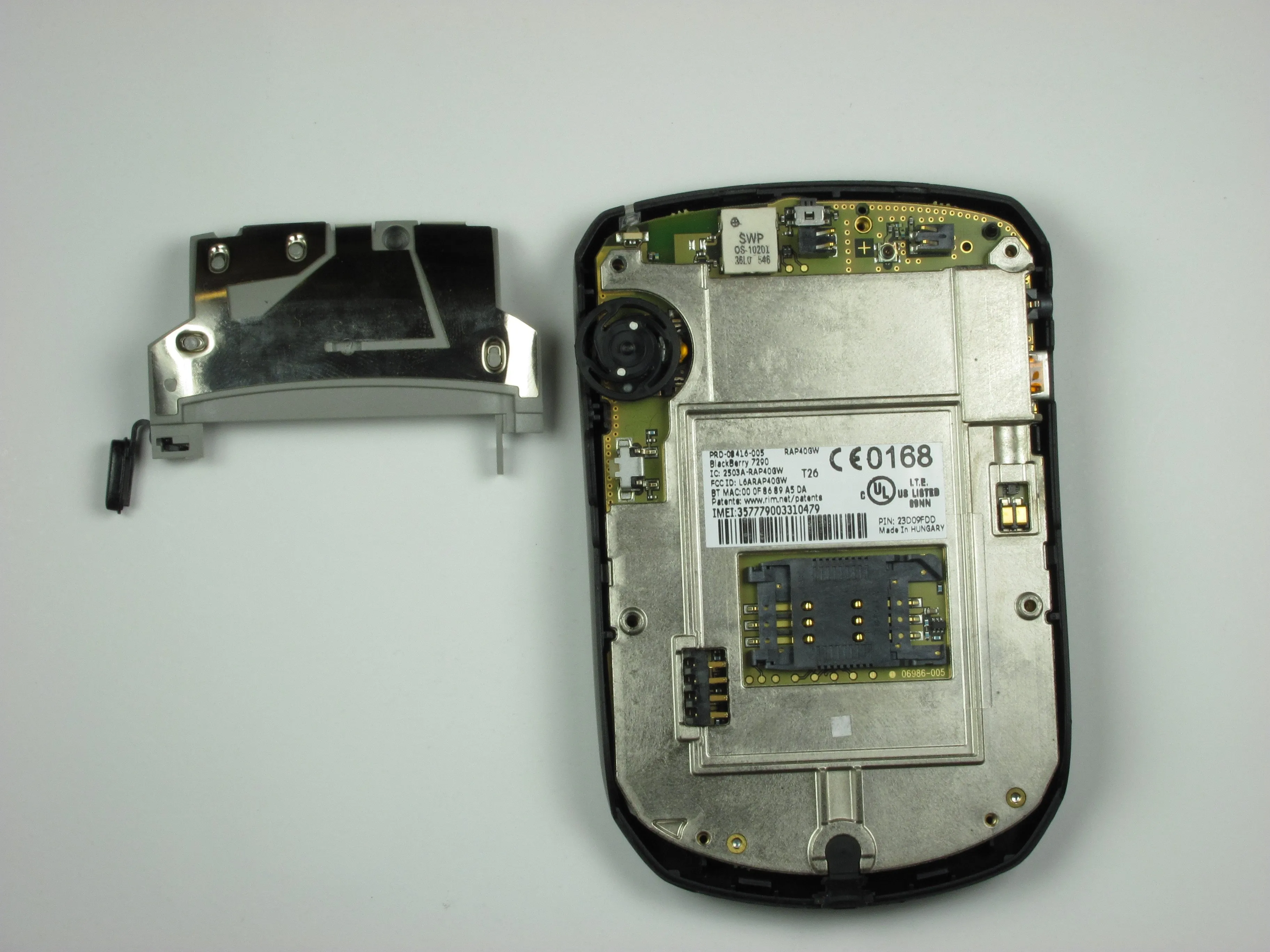

Шаг 9

• Найдите на задней стороне телефона винт, расположенный в верхней части устройства.

• С помощью отвертки T-6 выкрутите винт.

• После того как винт будет извлечен, осторожно поднимите скобу боковой кнопки, чтобы открыть боковую кнопку.

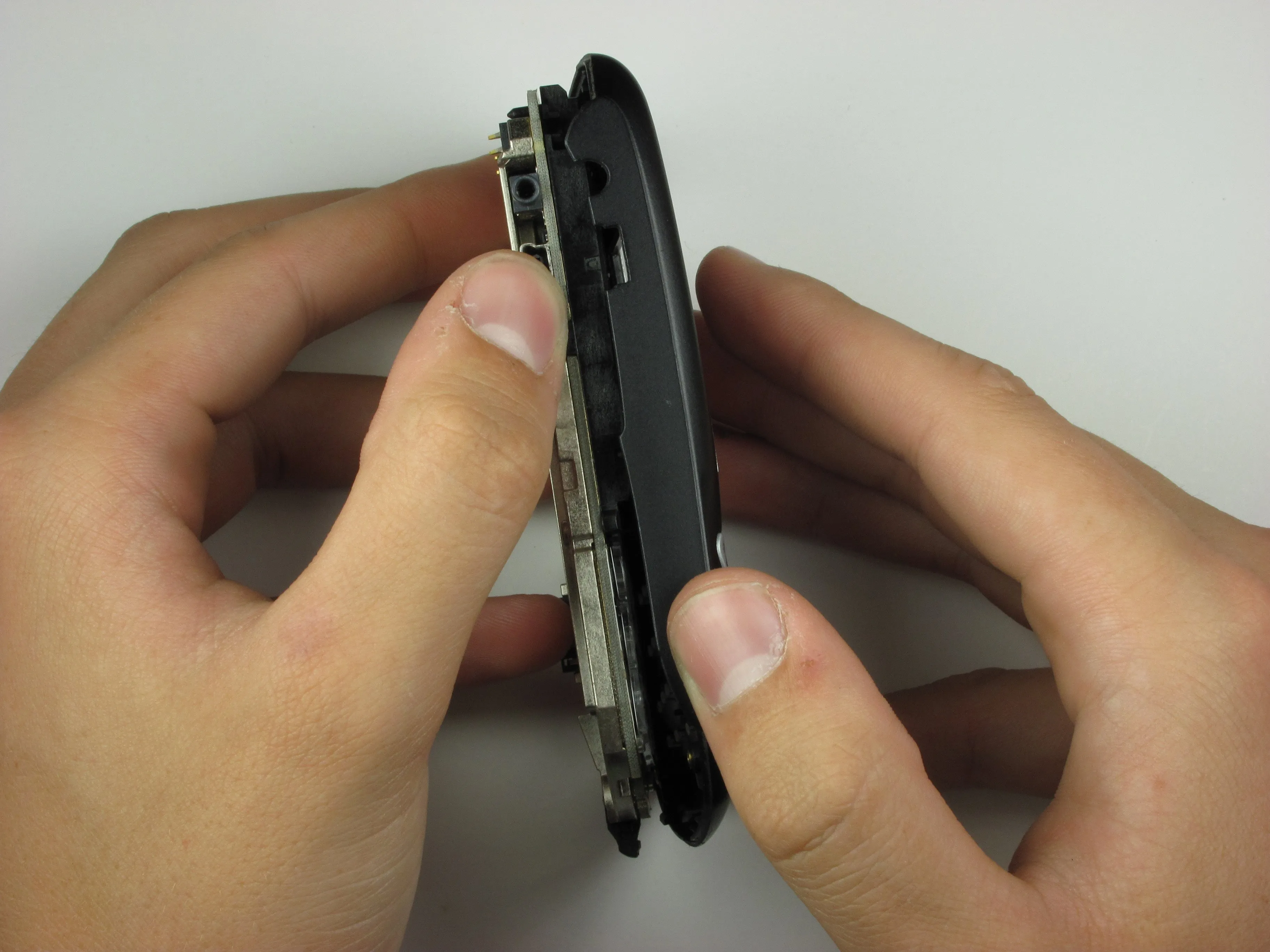

Шаг 10 Клавиатура

• Чтобы извлечь внутренности телефона, начните с ослабления одной стороны, аккуратно потянув за нее.

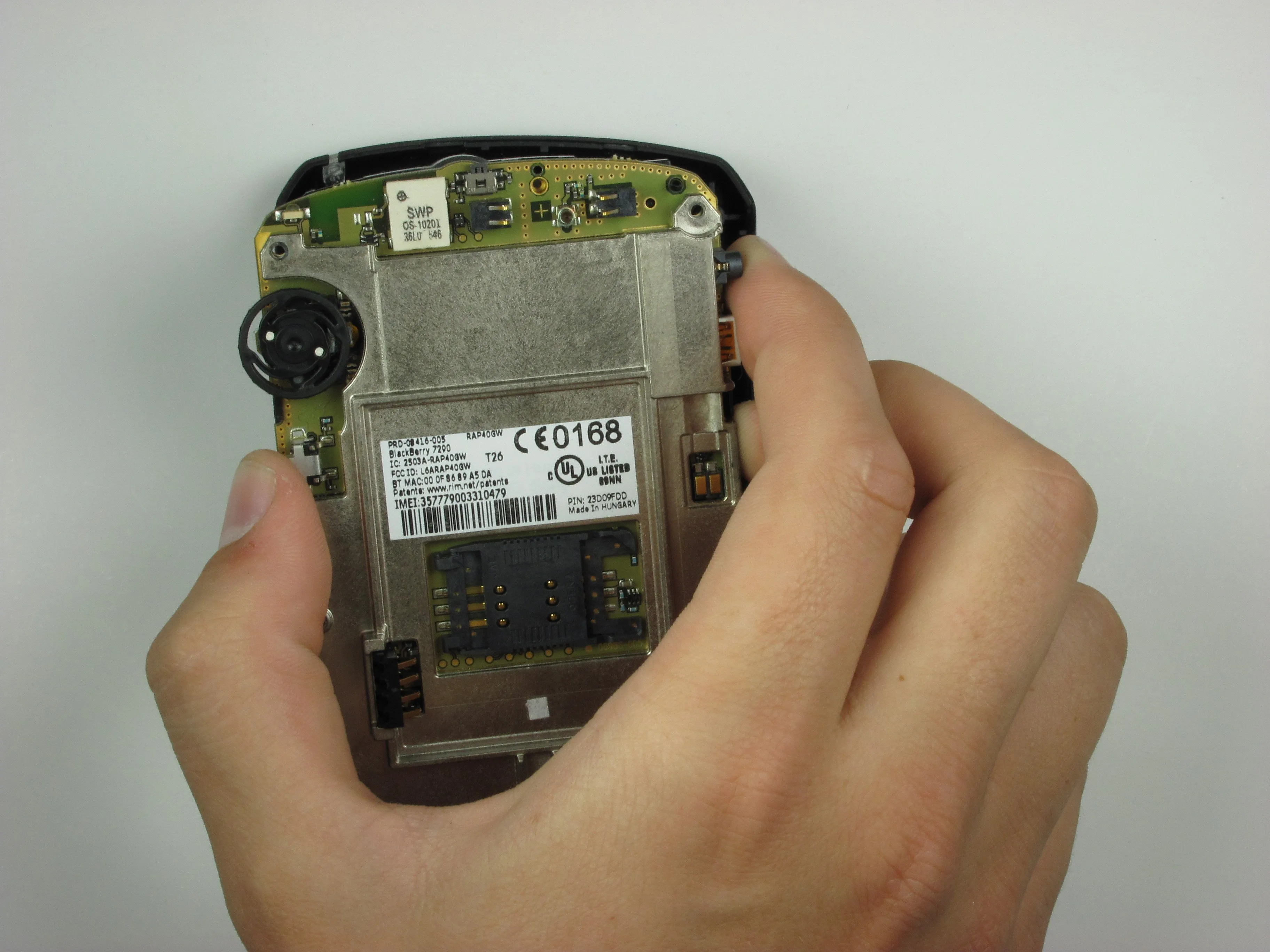

Шаг 11

• Ослабив одну сторону, просто поднимите внутренности телефона, чтобы отделить их от передней части корпуса.

Шаг 12

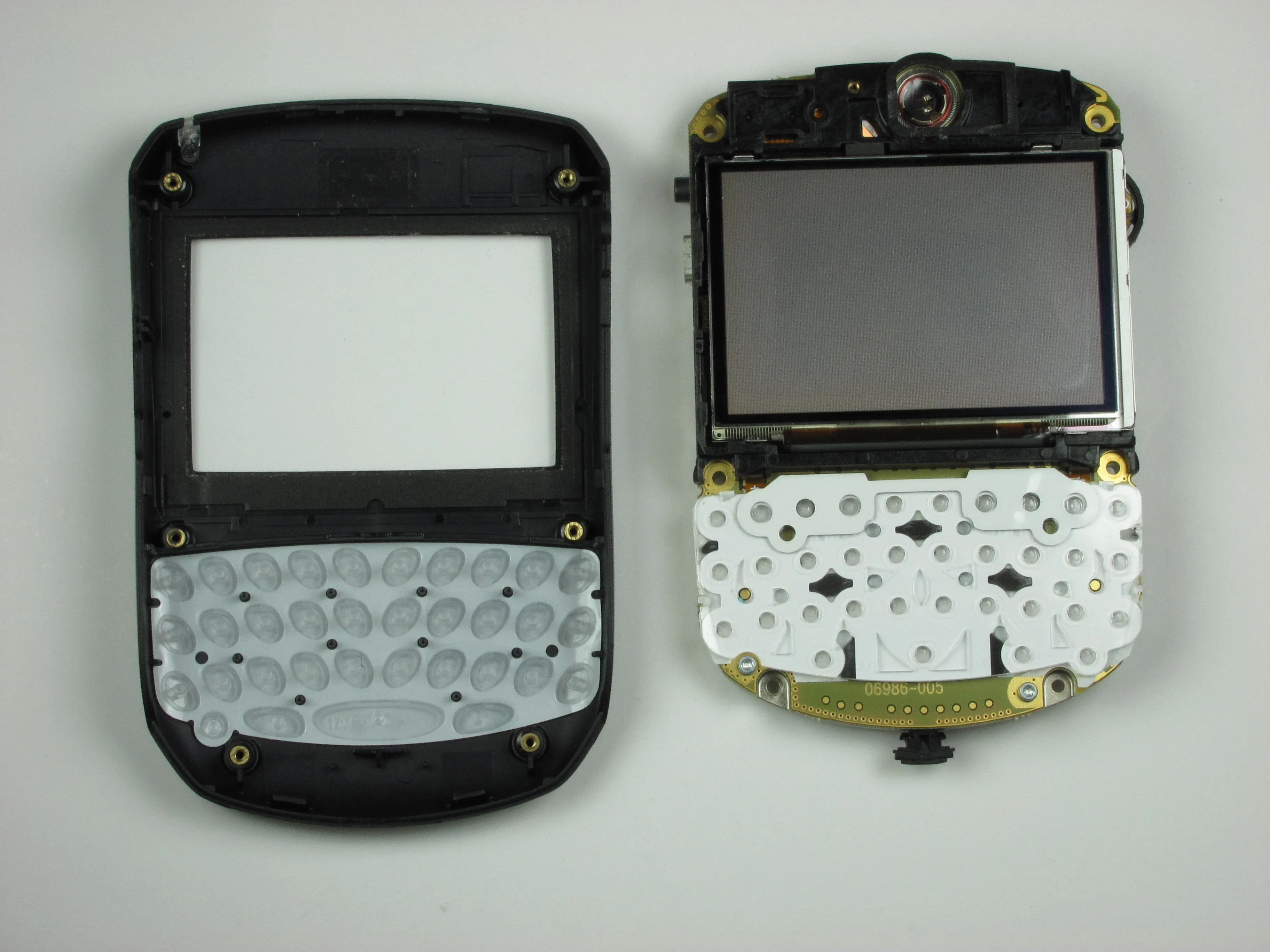

• Переверните внутренности, чтобы открыть ЖК-дисплей.

Шаг 13

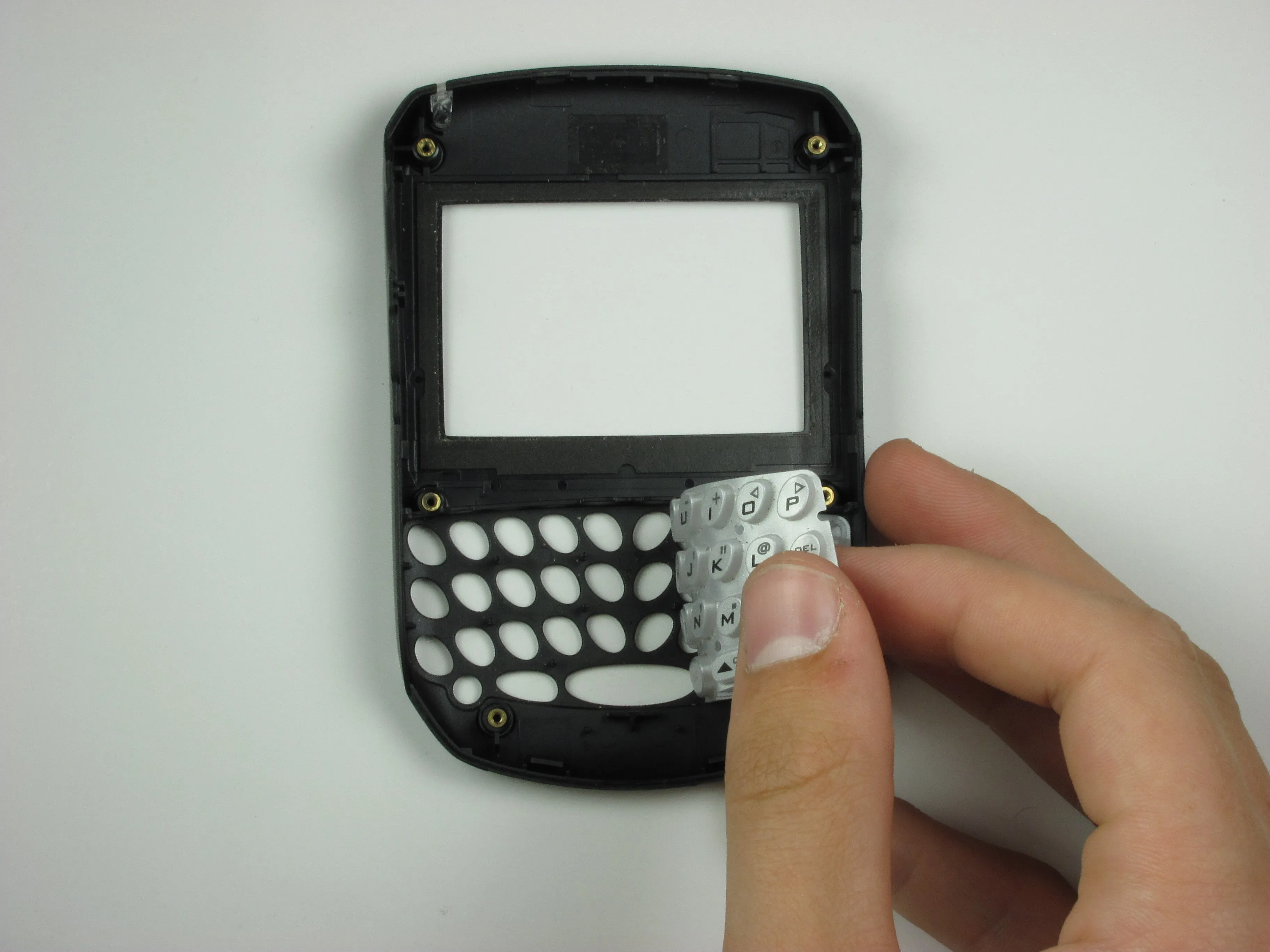

• Отделите резиновые кнопки клавиатуры от лицевой панели.

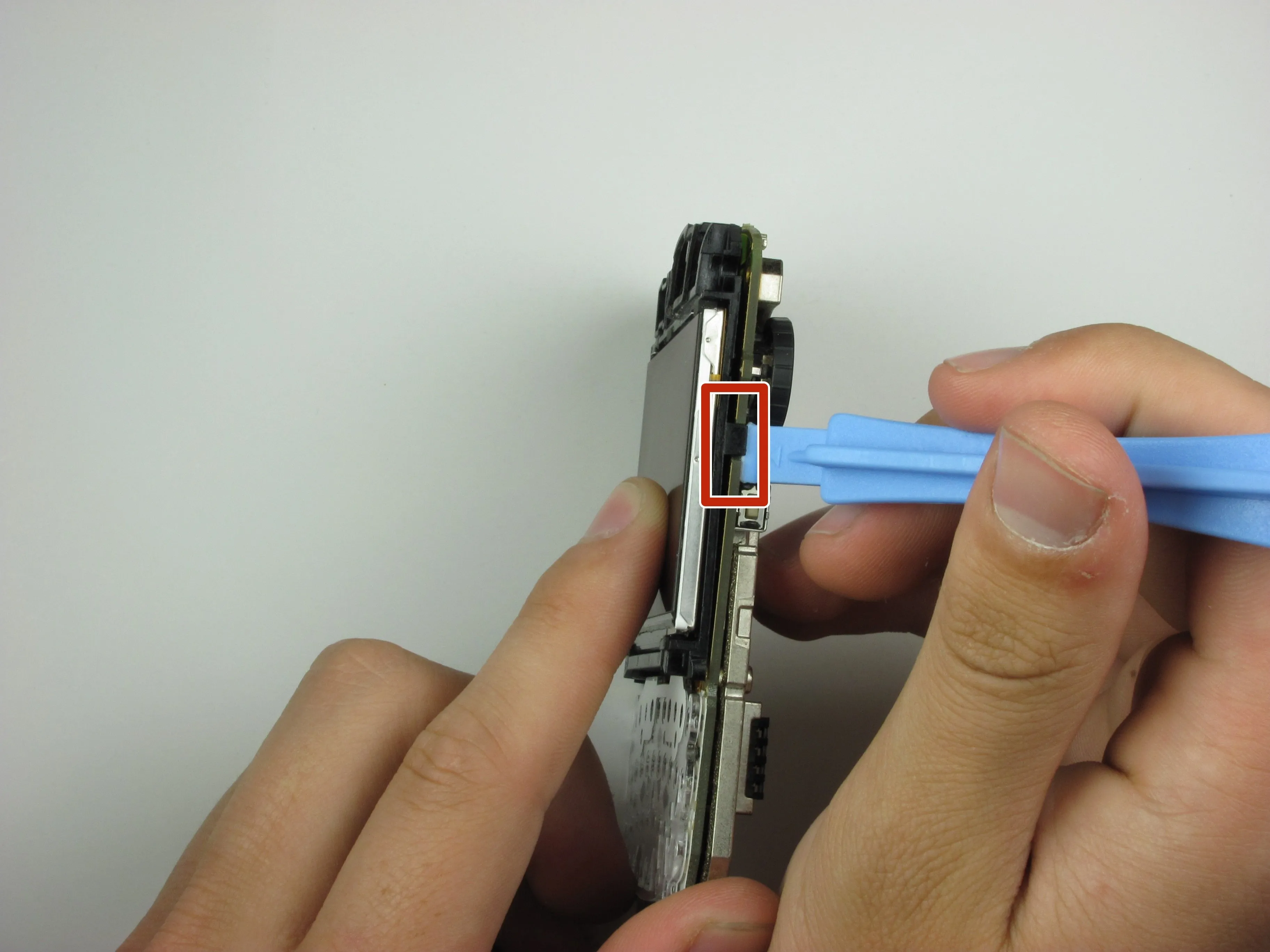

Шаг 14 ЖК-дисплей

• Найдите крючок на правой стороне внутренних компонентов под колесиком регулировки громкости.

• С помощью пластикового инструмента для открывания аккуратно подденьте крючок, отделив ЖК-дисплей от монтажной платы логической платы.

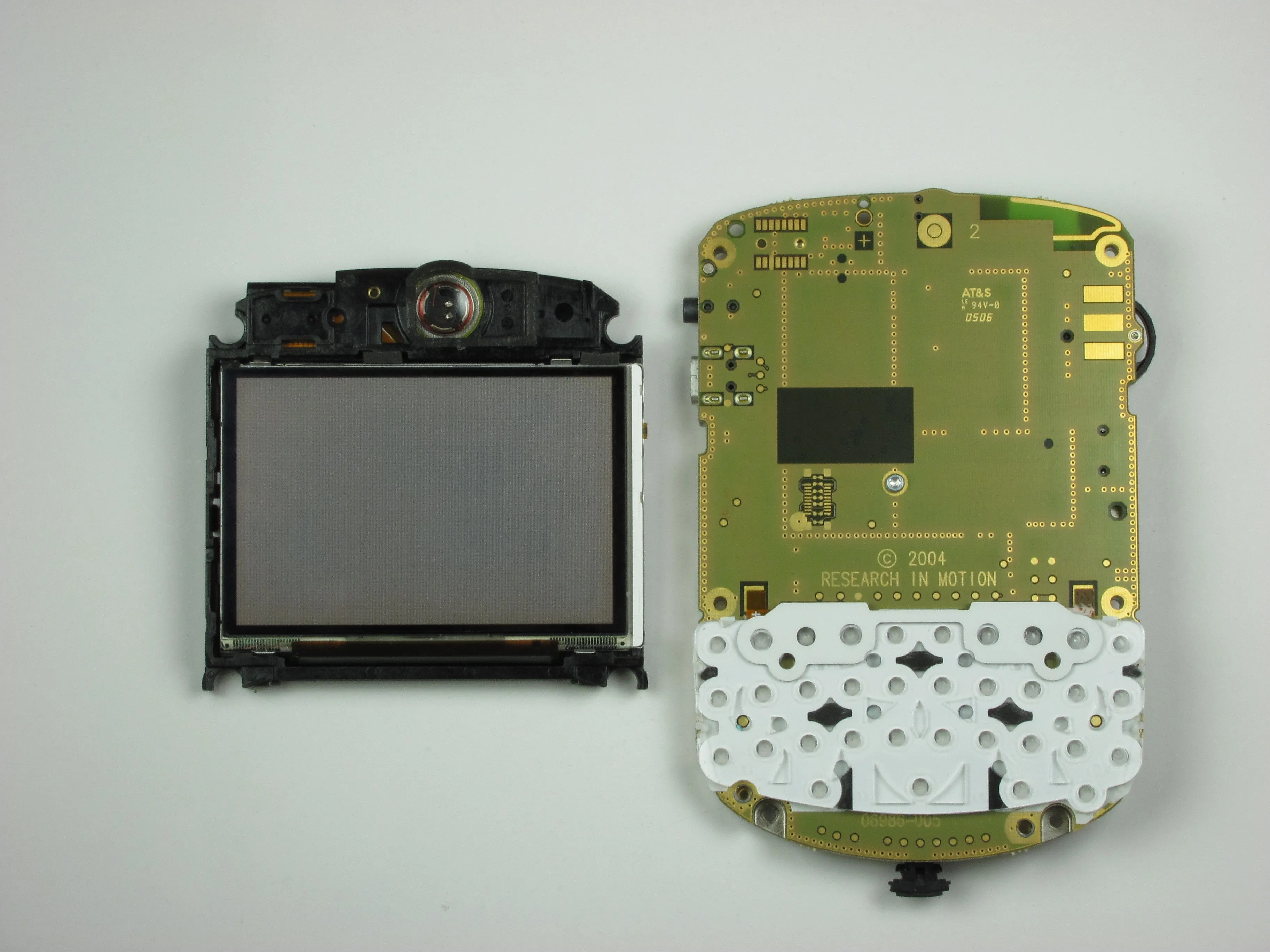

Шаг 15

• Отсоединив зажим, аккуратно отделите дисплей от внутренних компонентов телефона, потянув за него.

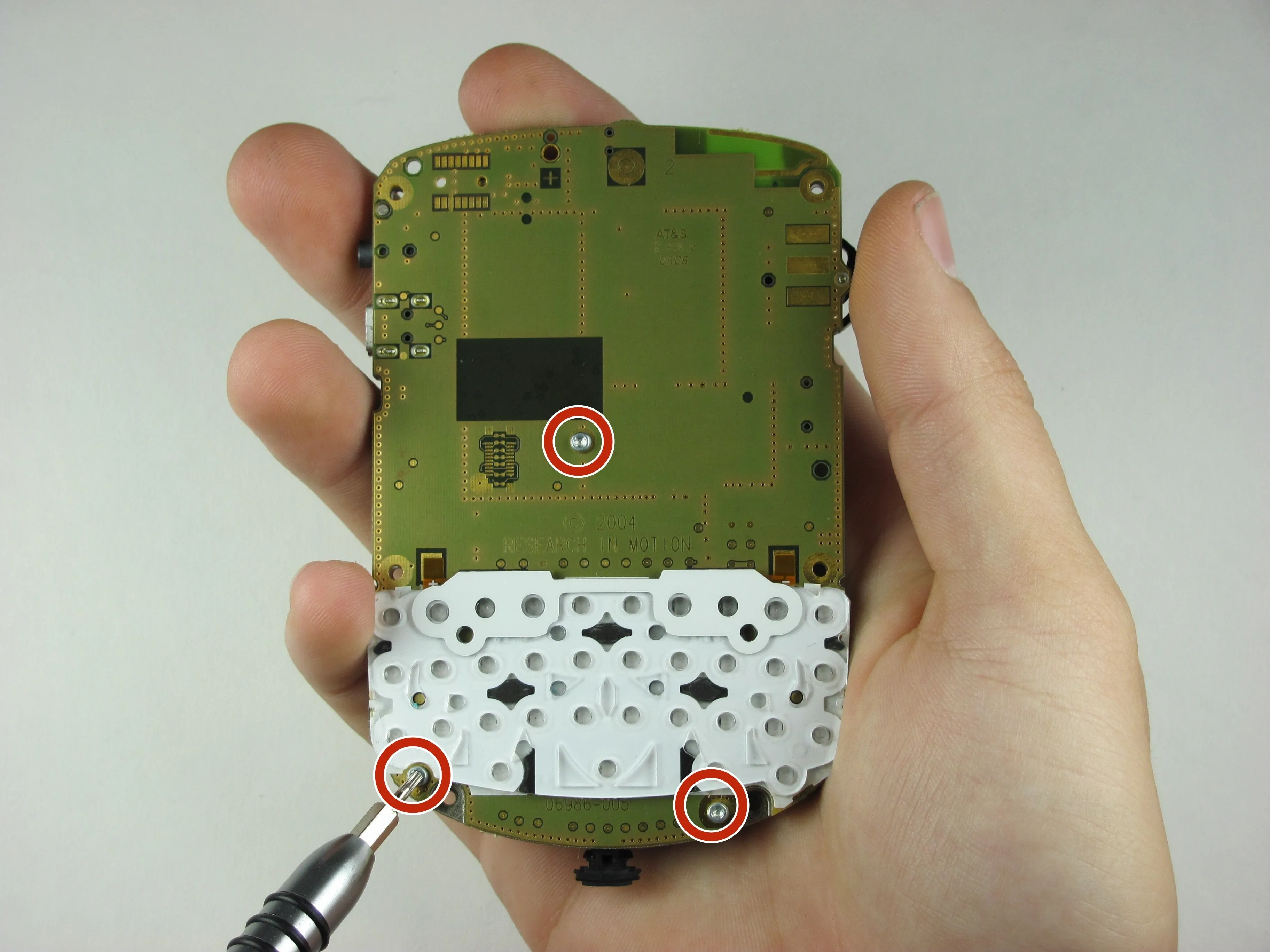

Шаг 16 Логическая плата

• На передней стороне внутренних компонентов найдите три винта, выделенные красным цветом.

• Осторожно извлеките винты из внутренних компонентов, используя отвертку T6 torx.

• Длина винта составляет 0,2 дюйма.

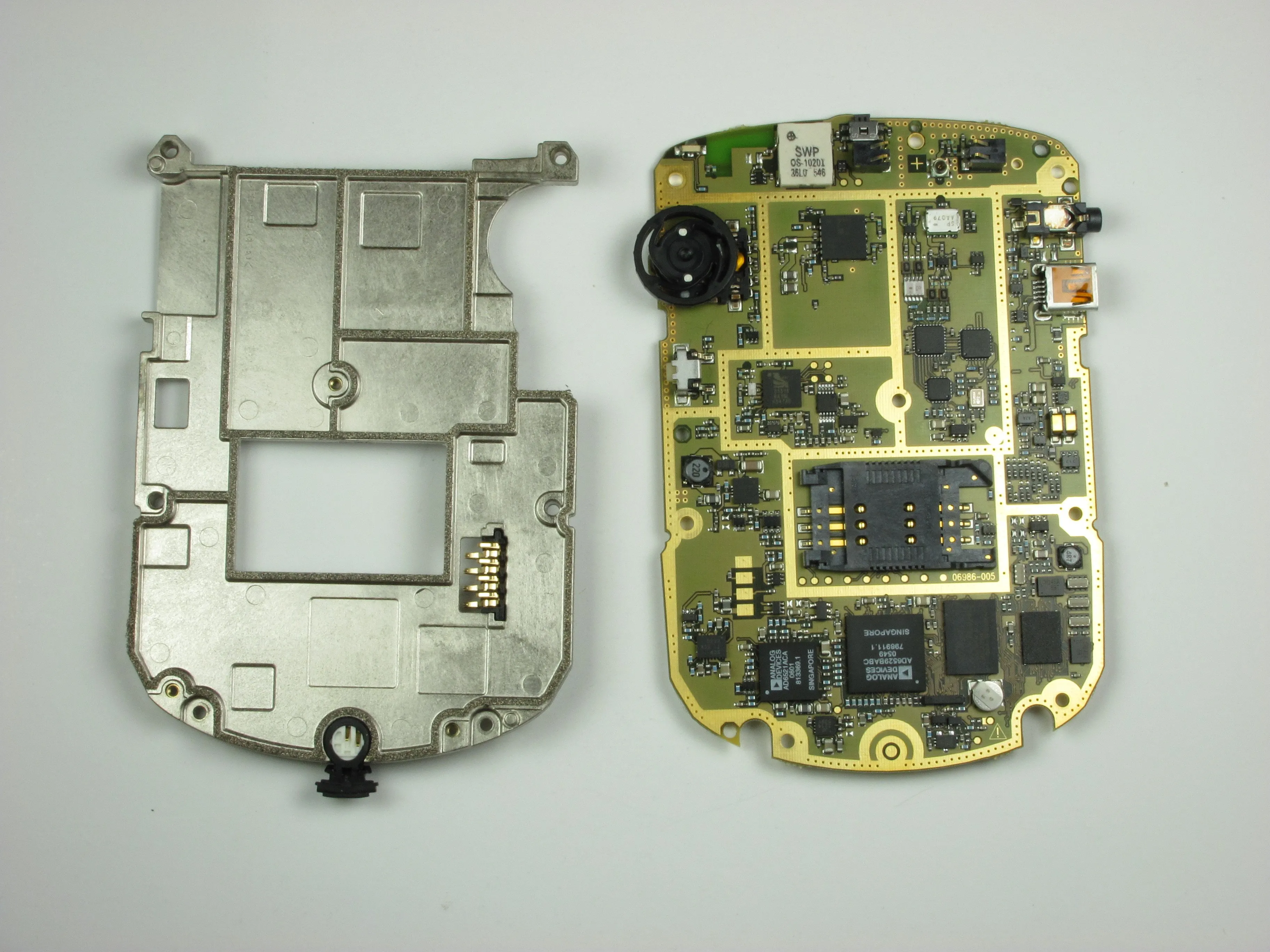

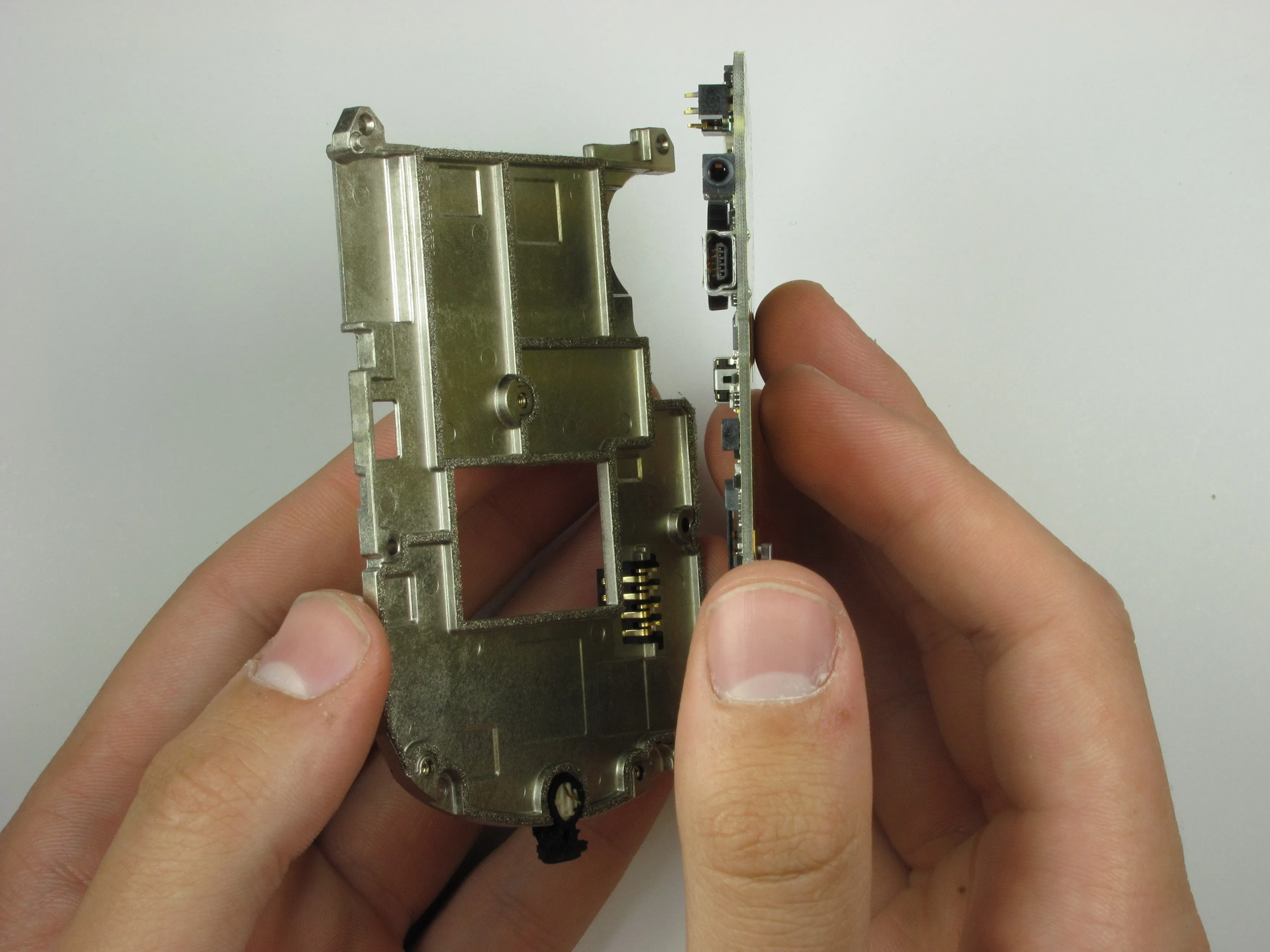

Шаг 17

• Отделите монтажную плату от логической платы, приподняв ее с минимальным усилием.

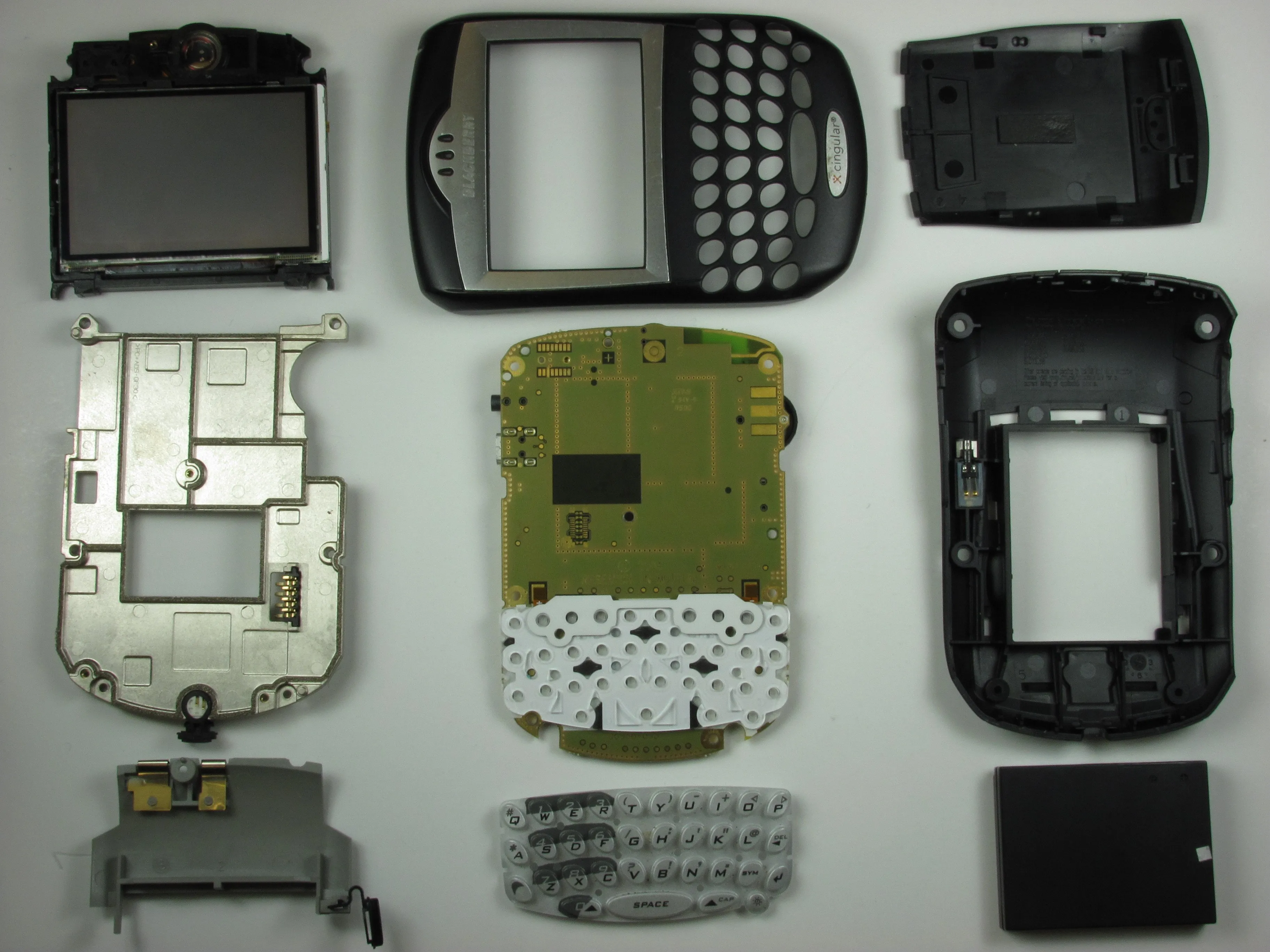

Шаг 18 RIM Blackberry 7290 Teardown

• Вот все компоненты телефона.
