Разборка RIM Blackberry Pearl 8130

Введение

Перед вами Blackberry Pearl 8130 для разборки. У него были проблемы с программным обеспечением, которые я впоследствии исправил.

Что вам понадобится

Инструменты

•

•

Шаг 1 Разборка RIM Blackberry Pearl 8130

• Динамик

• Светодиодный индикатор состояния

• Цветной ЖК-дисплей с высоким разрешением 240x260

• Красный трекбол

• Камера 1,3 Мп

• Вспышка

• Защелка задней крышки

Шаг 2

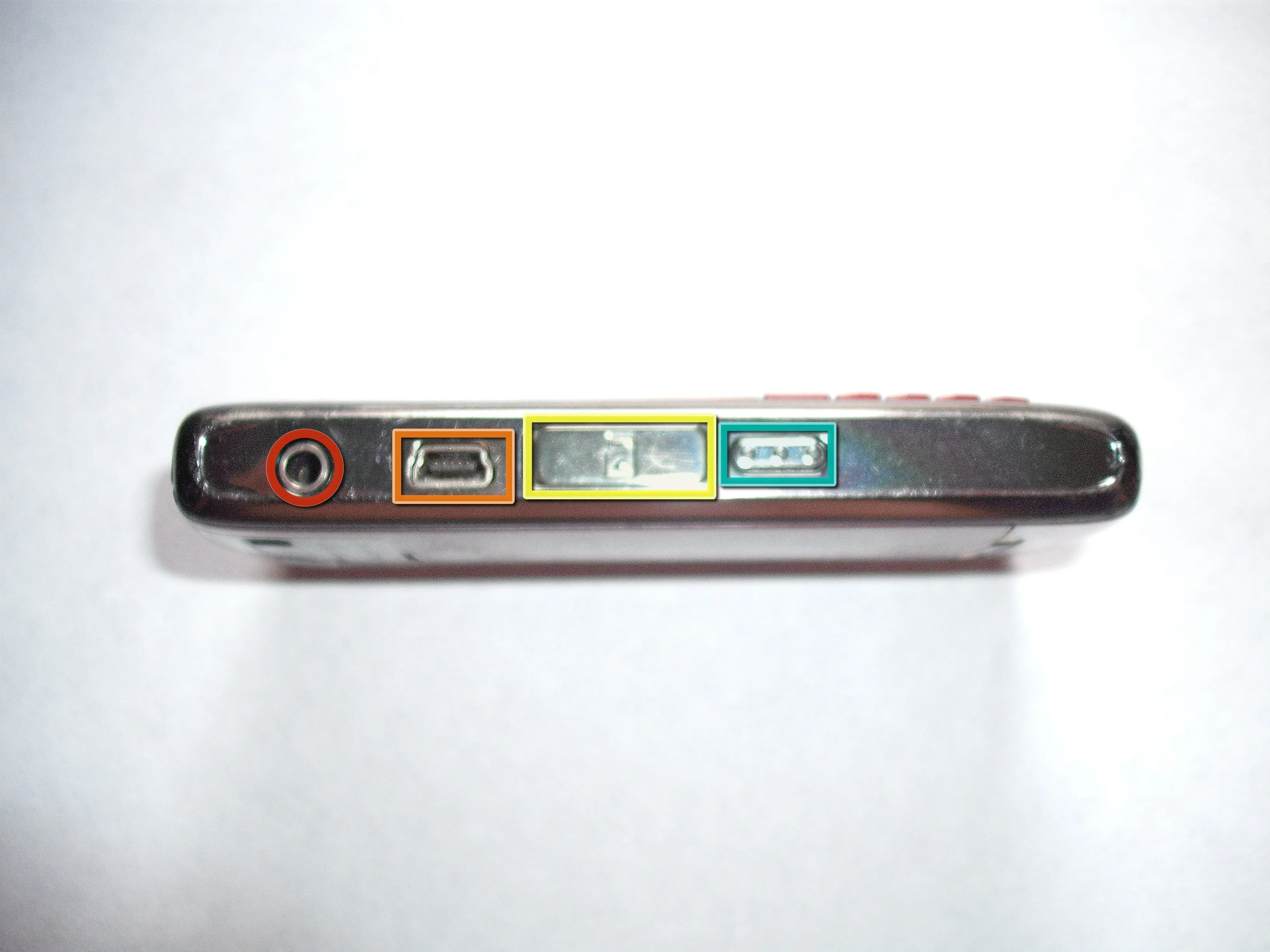

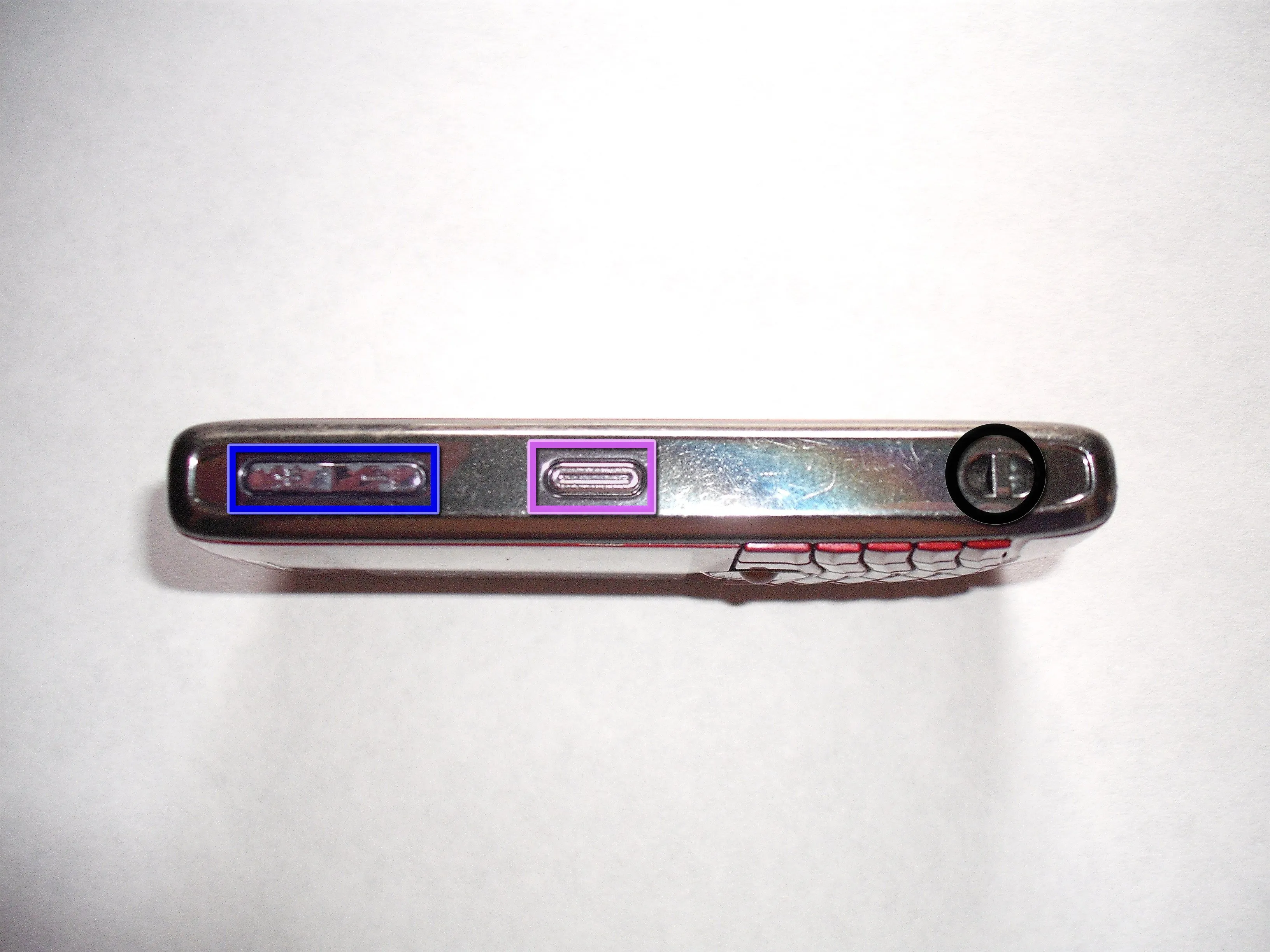

• Вид сбоку!

• 3,5-мм разъем для стереогарнитуры

• Порт USB 2.0 для передачи данных/зарядки

• Слот для карты памяти Micro SD

• Камера/кнопка быстрого доступа

• Кнопка увеличения/уменьшения громкости

• Кнопка быстрого доступа

• Шнурок/крепление для аксессуаров

Шаг 3

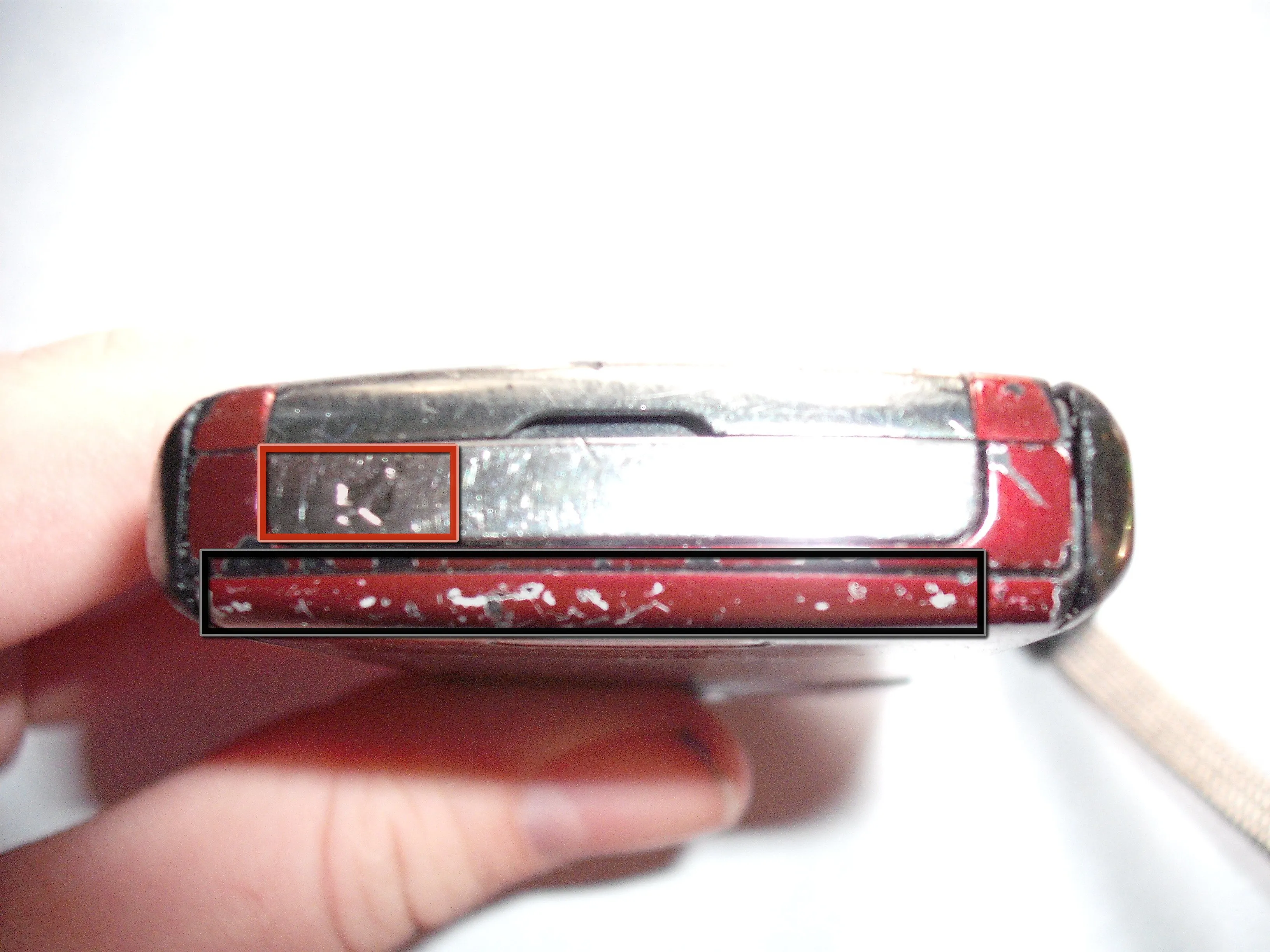

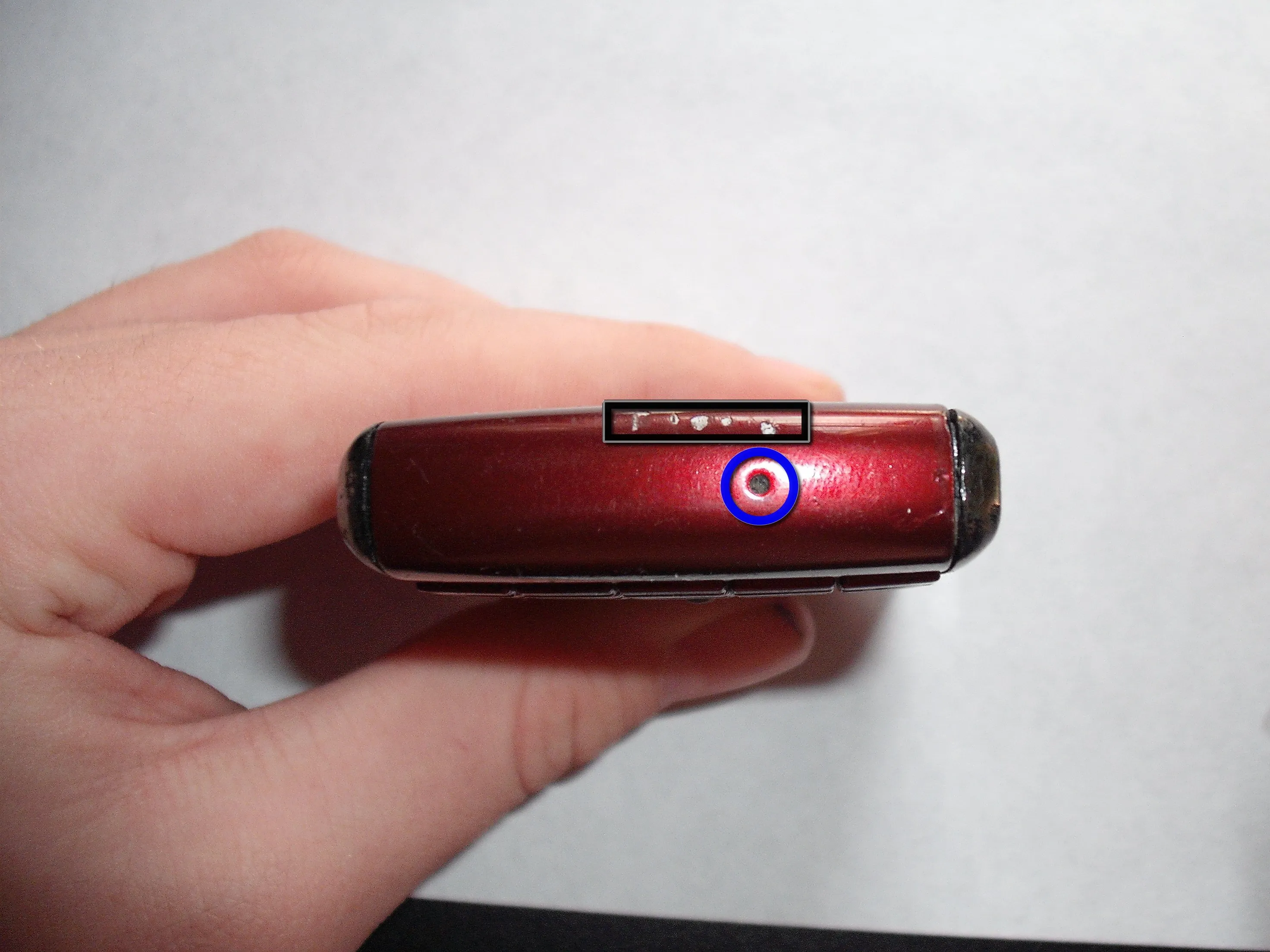

• Верх/низ!

• Этот телефон повидал немало царапин!

• Кнопка выключения звука/звонка

• Микрофон

Шаг 4

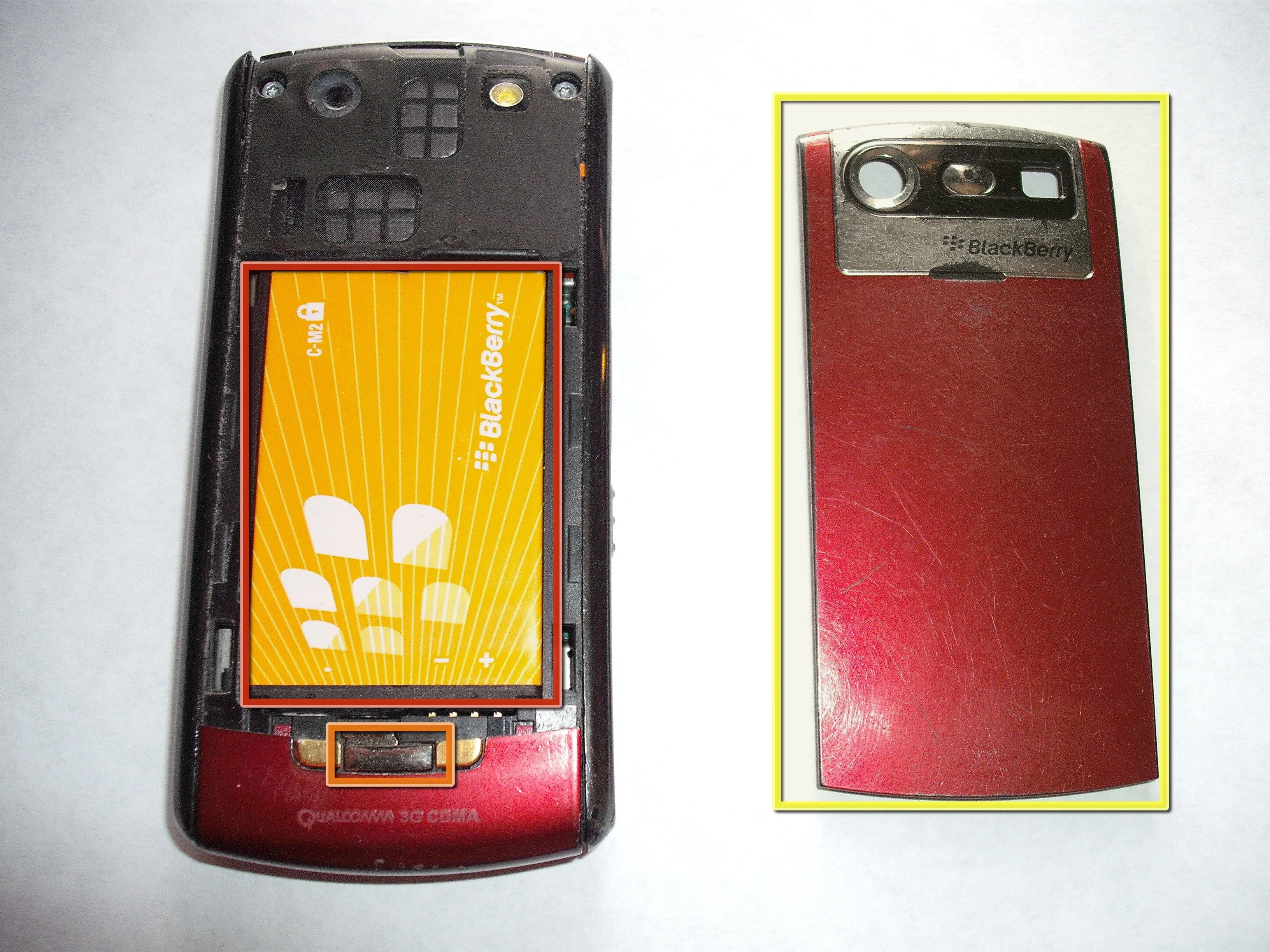

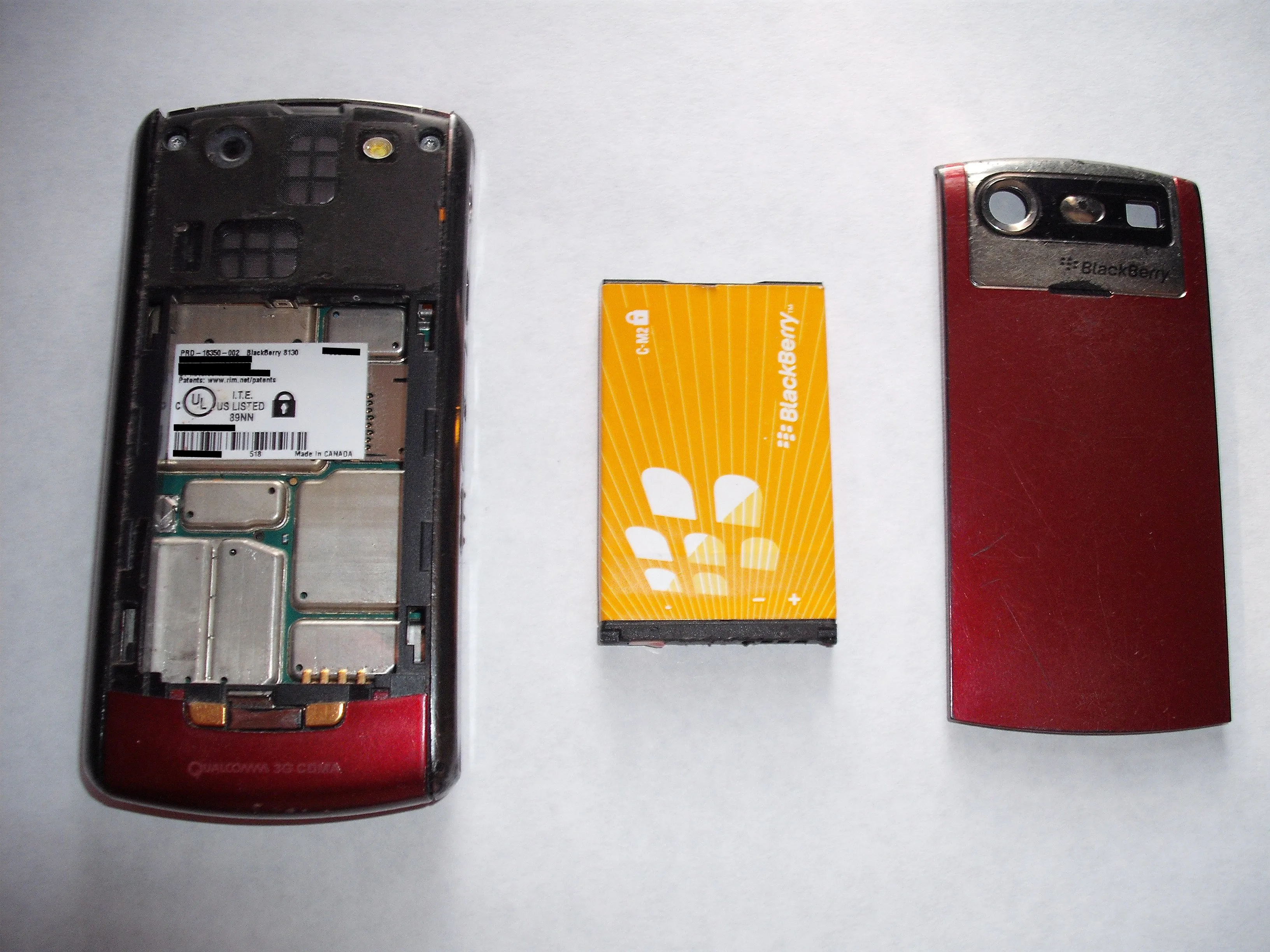

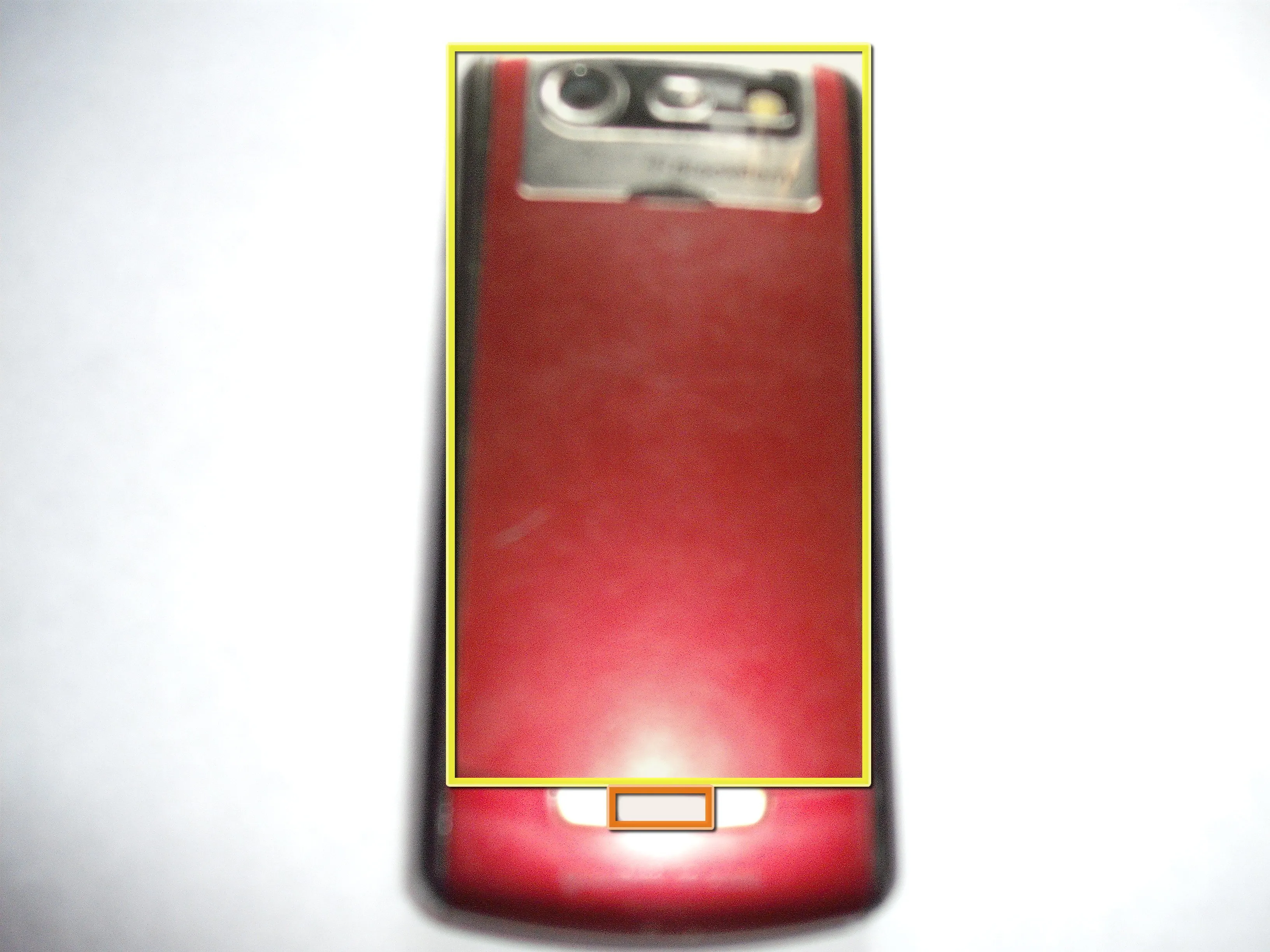

• Нажмите на зажим и снимите заднюю крышку.

• Подденьте аккумулятор сверху вниз и потяните вверх, чтобы снять его.

• Аккумулятор: время работы в режиме ожидания - 216 часов/время разговора - 4 часа

• Клипса

• Задняя крышка

Шаг 5

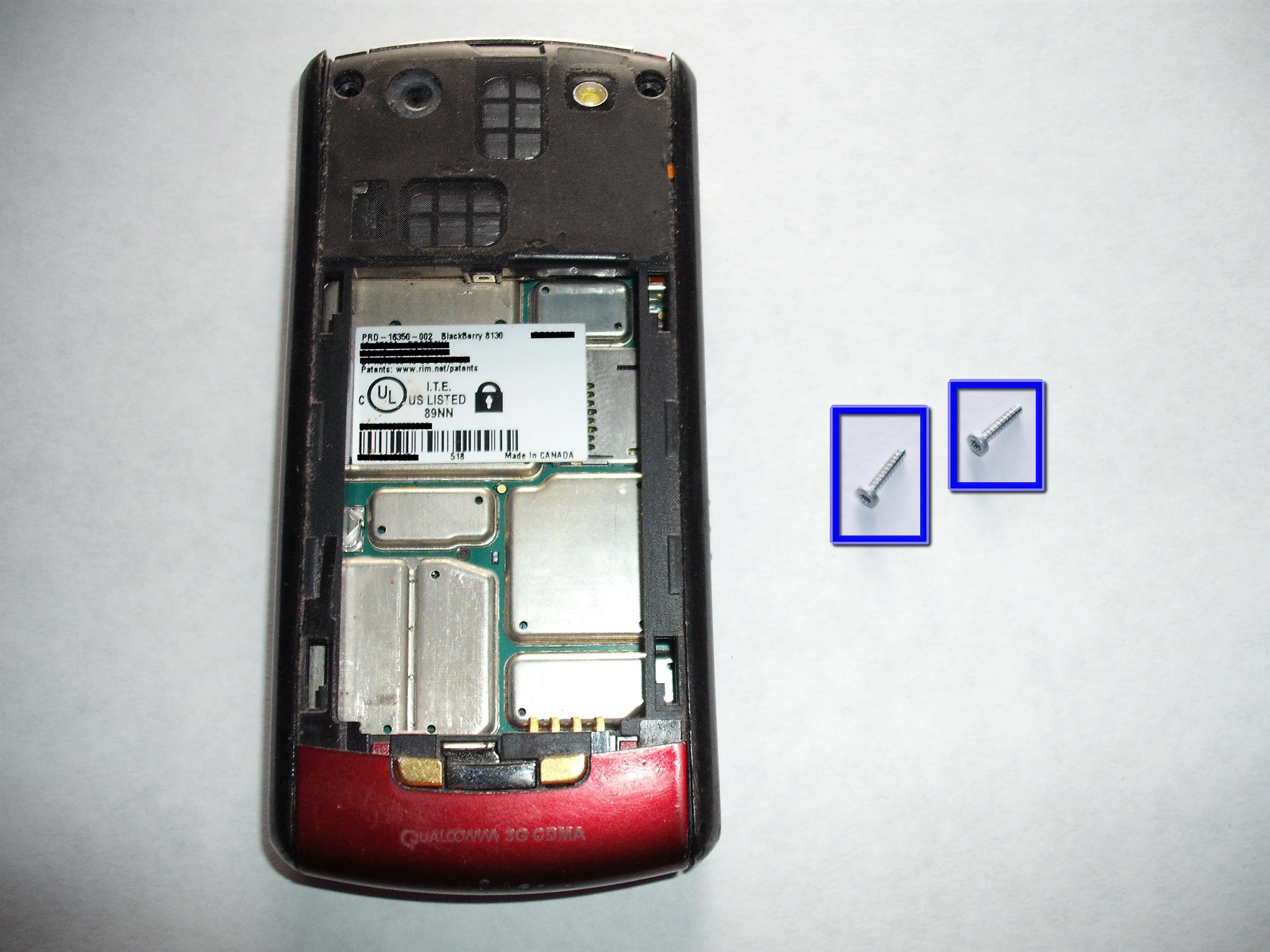

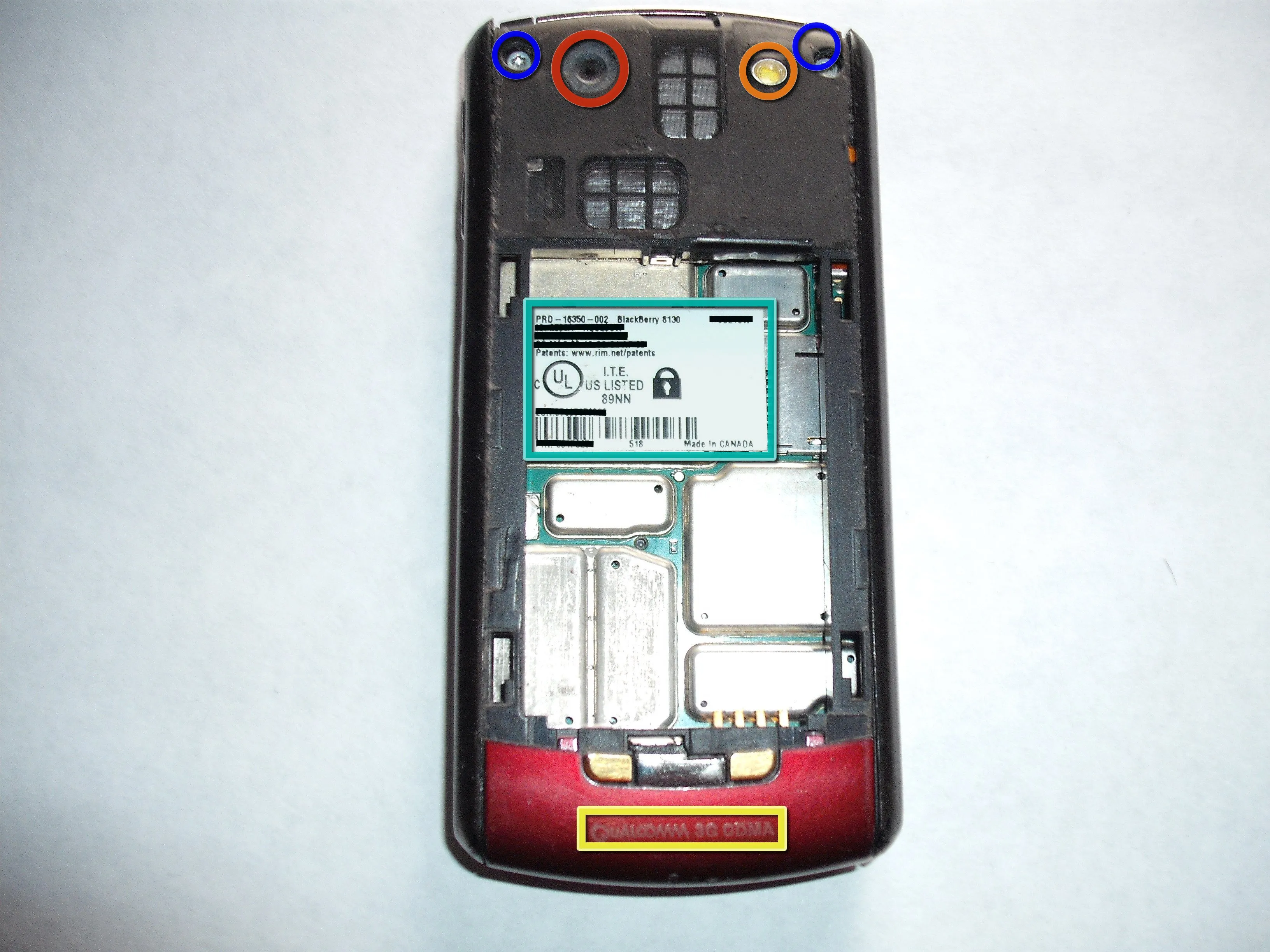

• Камера 1,3 Мп

• Вспышка

• QuALCOMM 3G CDMA

• Наклейка с информацией о телефоне

• Винты Torx T5

Шаг 6

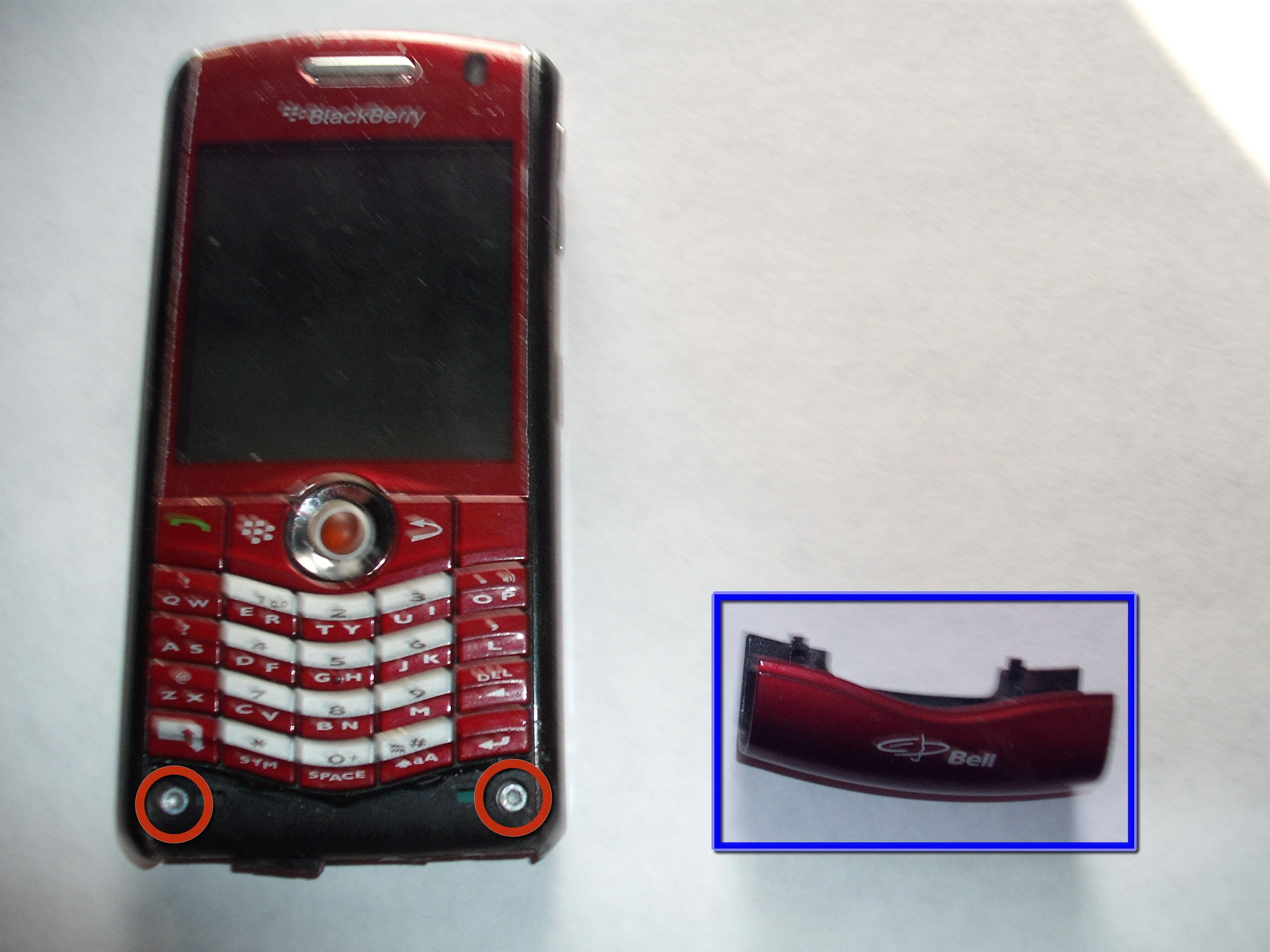

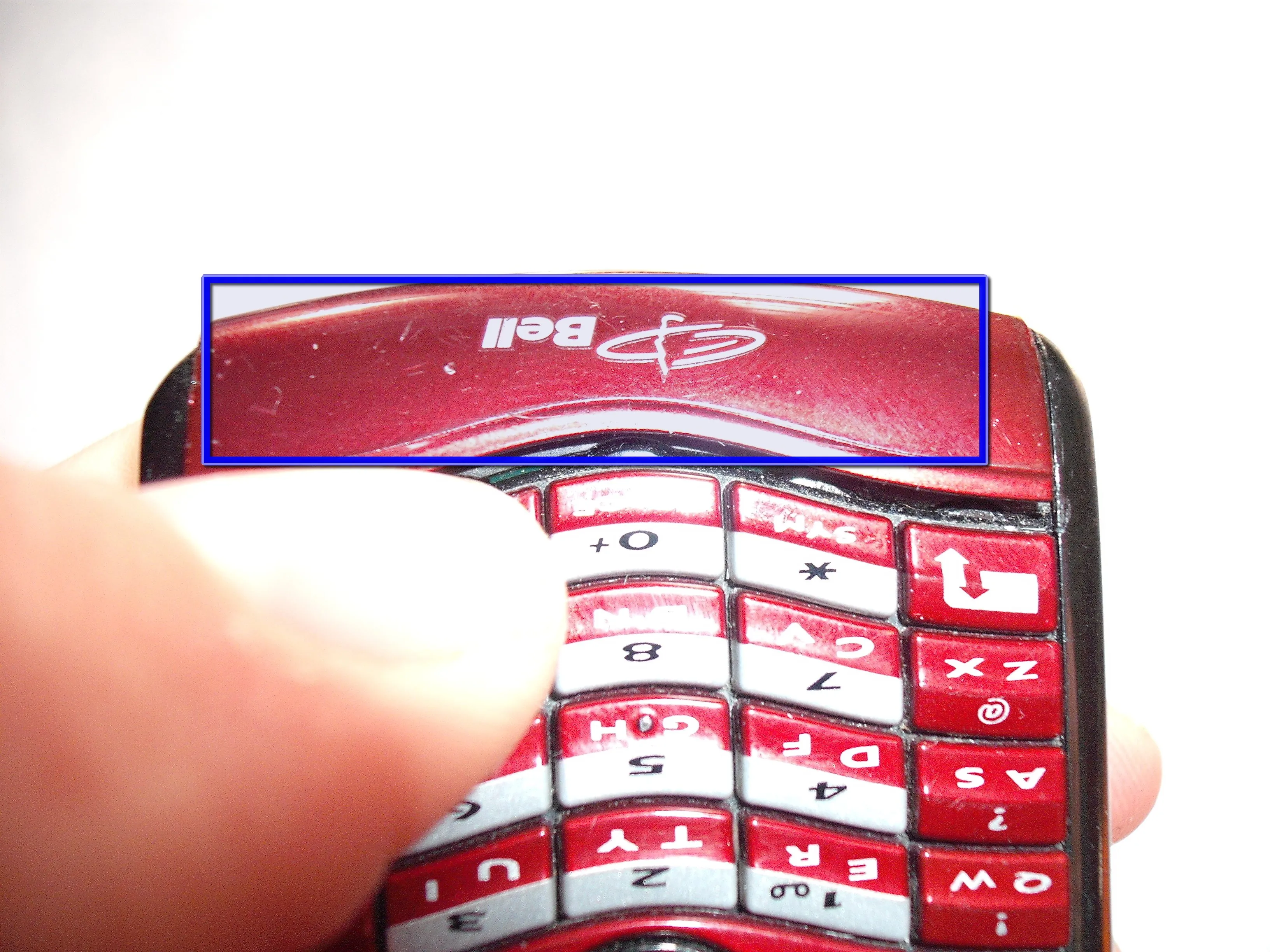

• Вставьте металлическую лопатку с изогнутым острием в щель между клавиатурой и крышкой нижнего ободка.

• Нижняя крышка ободка

• Потяните вверх и оттолкните, чтобы поднять ободок.

• Удерживая крышку большим пальцем, переверните телефон.

• Вставьте пробойник под ободок и подденьте его с обеих сторон.

• Надавите здесь

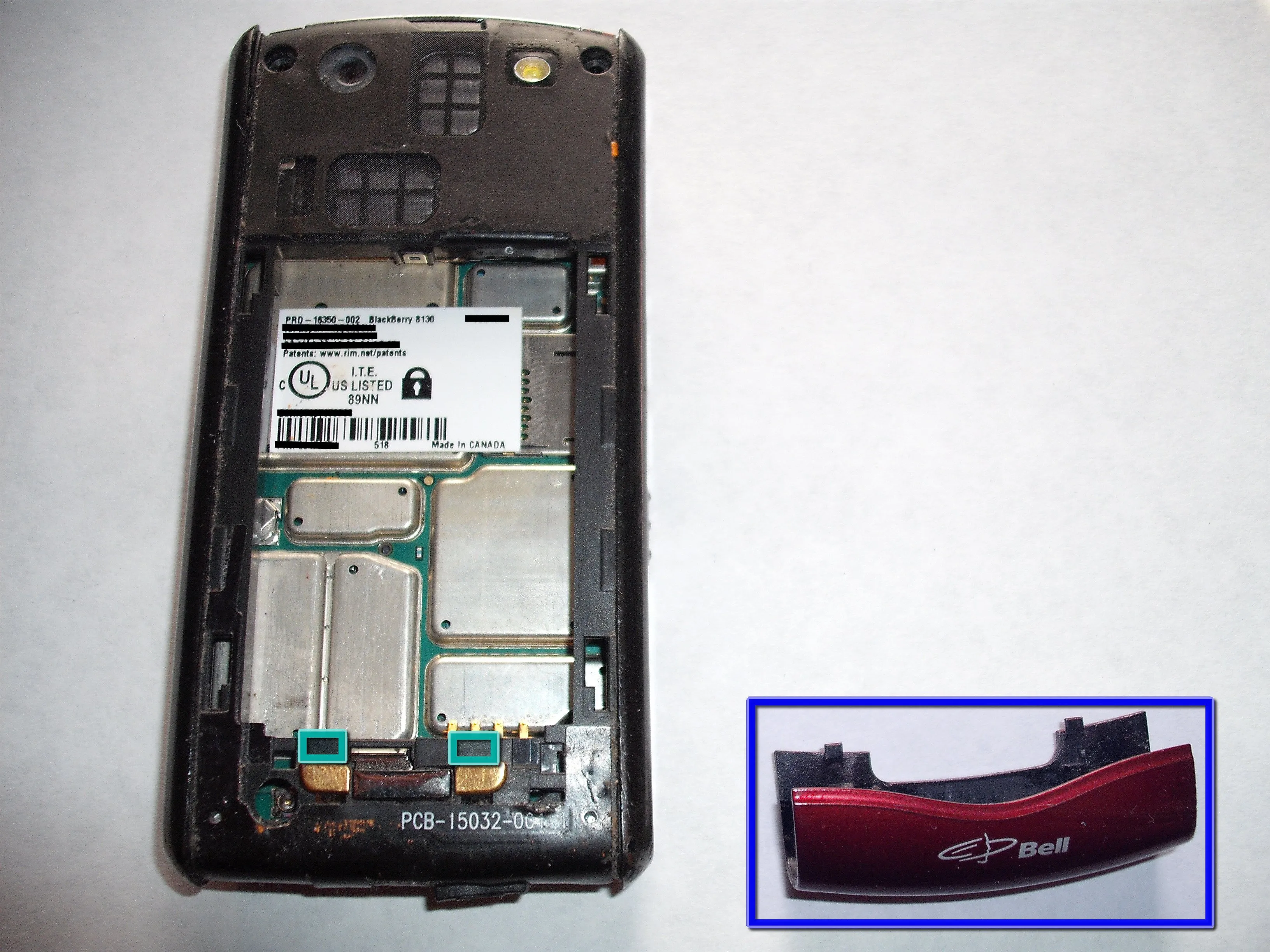

• В этот момент крышка безеля должна отскочить, обнажив еще два винта T5!

• Два винта T5

Шаг 7

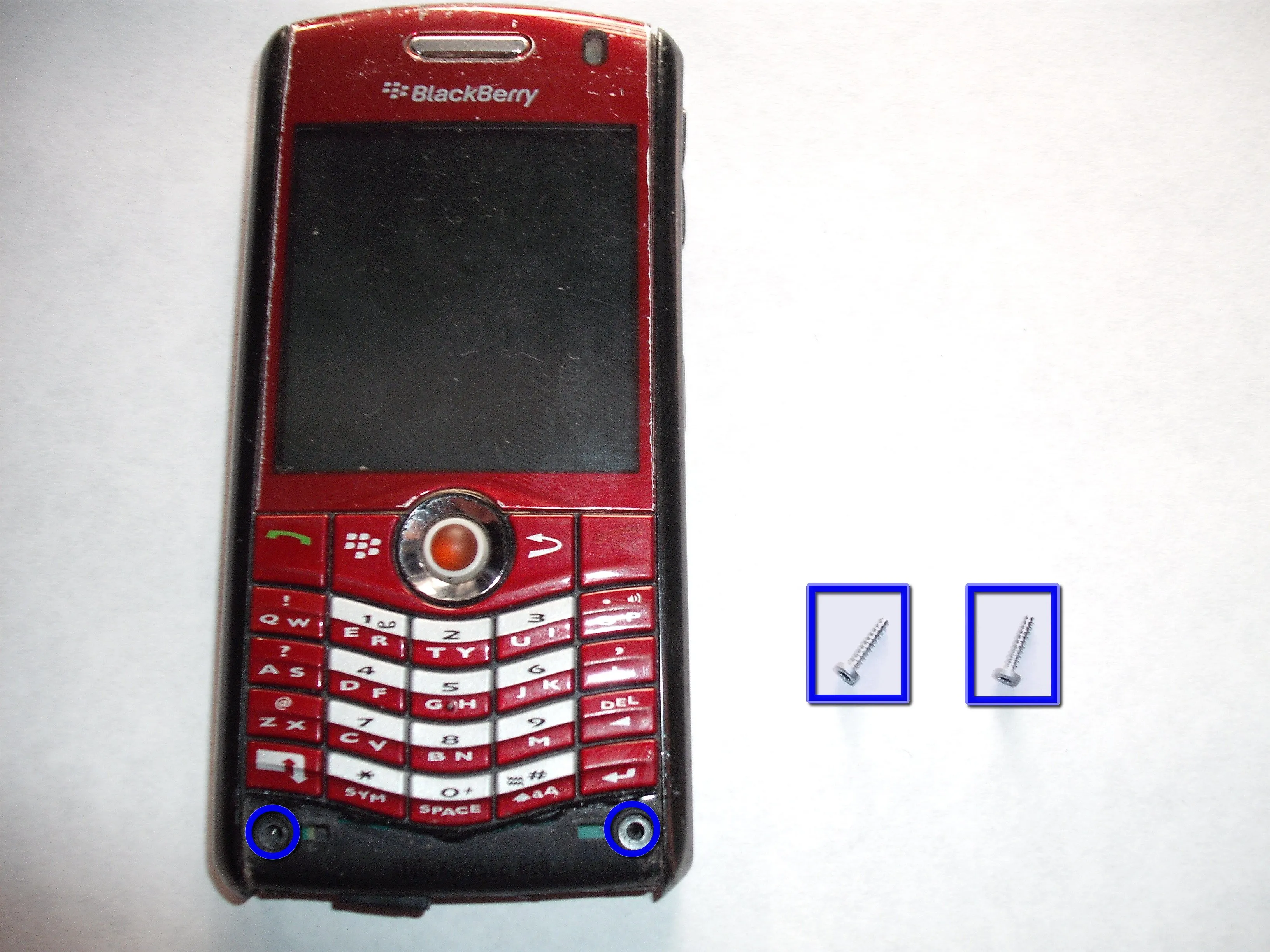

• Выкрутите два винта T5 и отложите их в сторону.

• Два винта T5 и их соответствующие отверстия

• Начните с верхней части одной из боковых сторон телефона и подденьте серебристые боковые стороны с помощью палочки или пальцев.

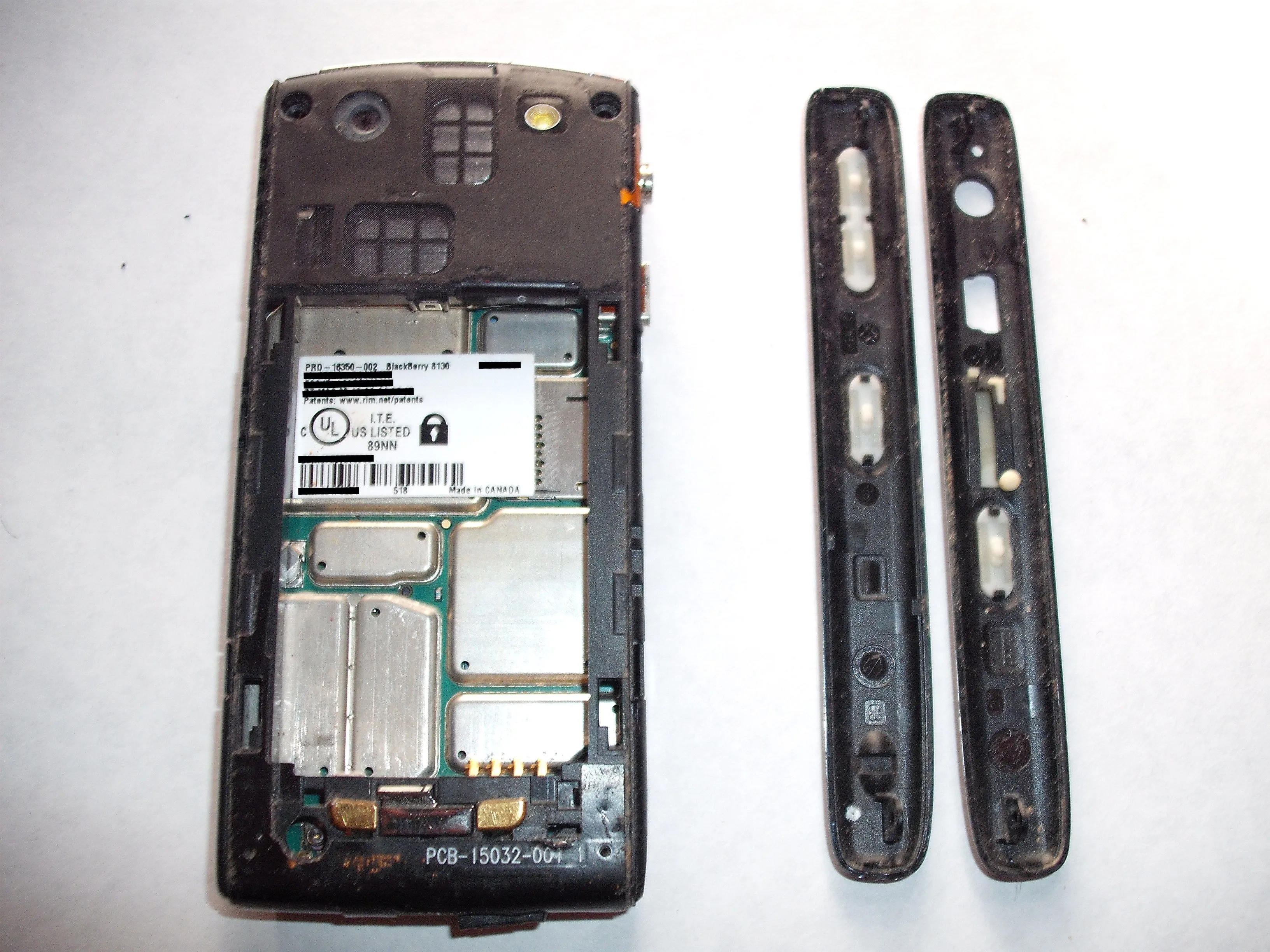

• После снятия обеих сторон отложите их в сторону.

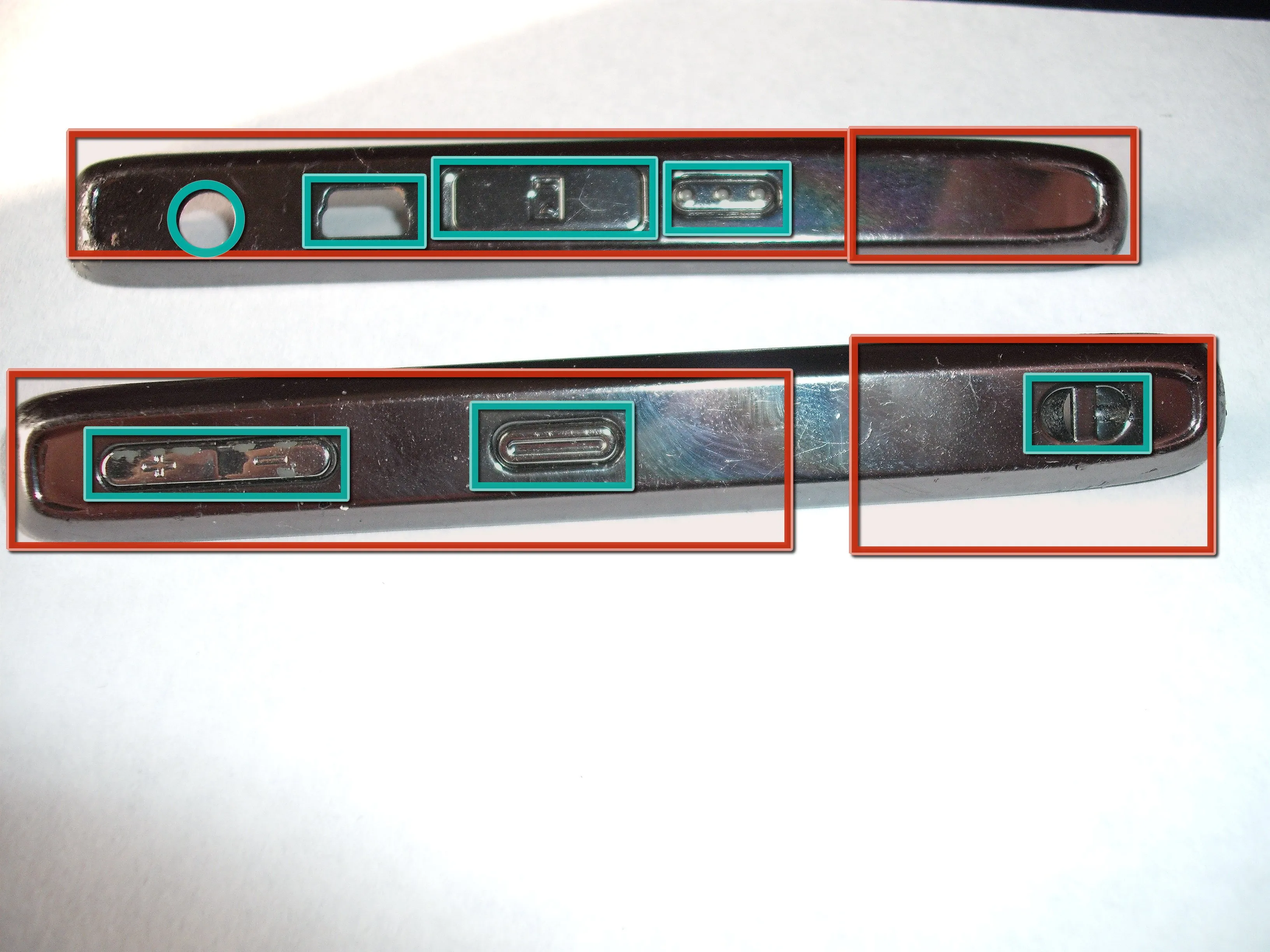

• Серебристые боковины

• Различные отверстия, кнопки и слоты

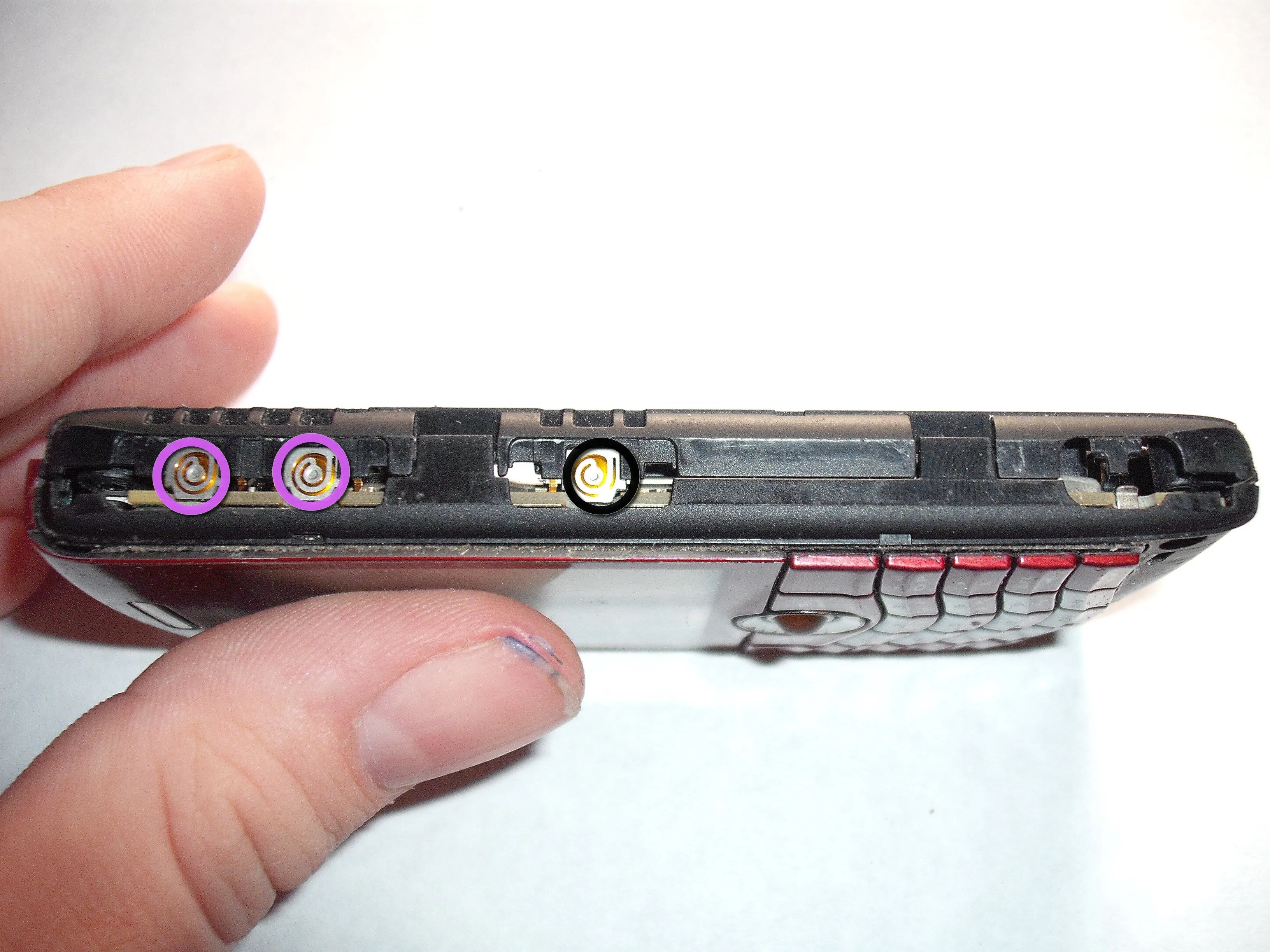

Шаг 8

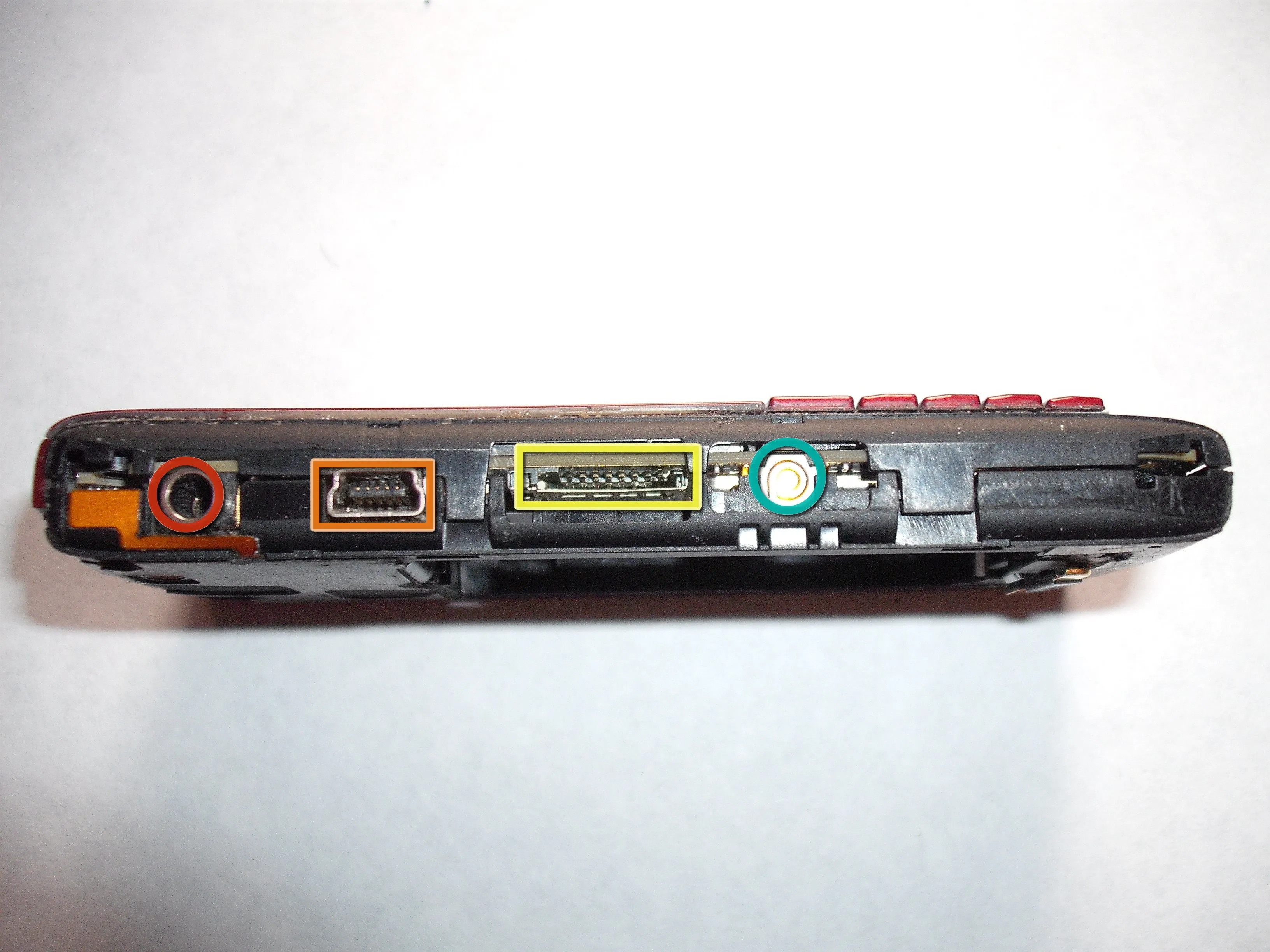

• Разъем для наушников

• Порт USB 2.0

• Слот для карты памяти Micro SD

• Кнопка камеры

• Кнопки вверх и вниз

• Кнопка быстрого доступа

Шаг 9

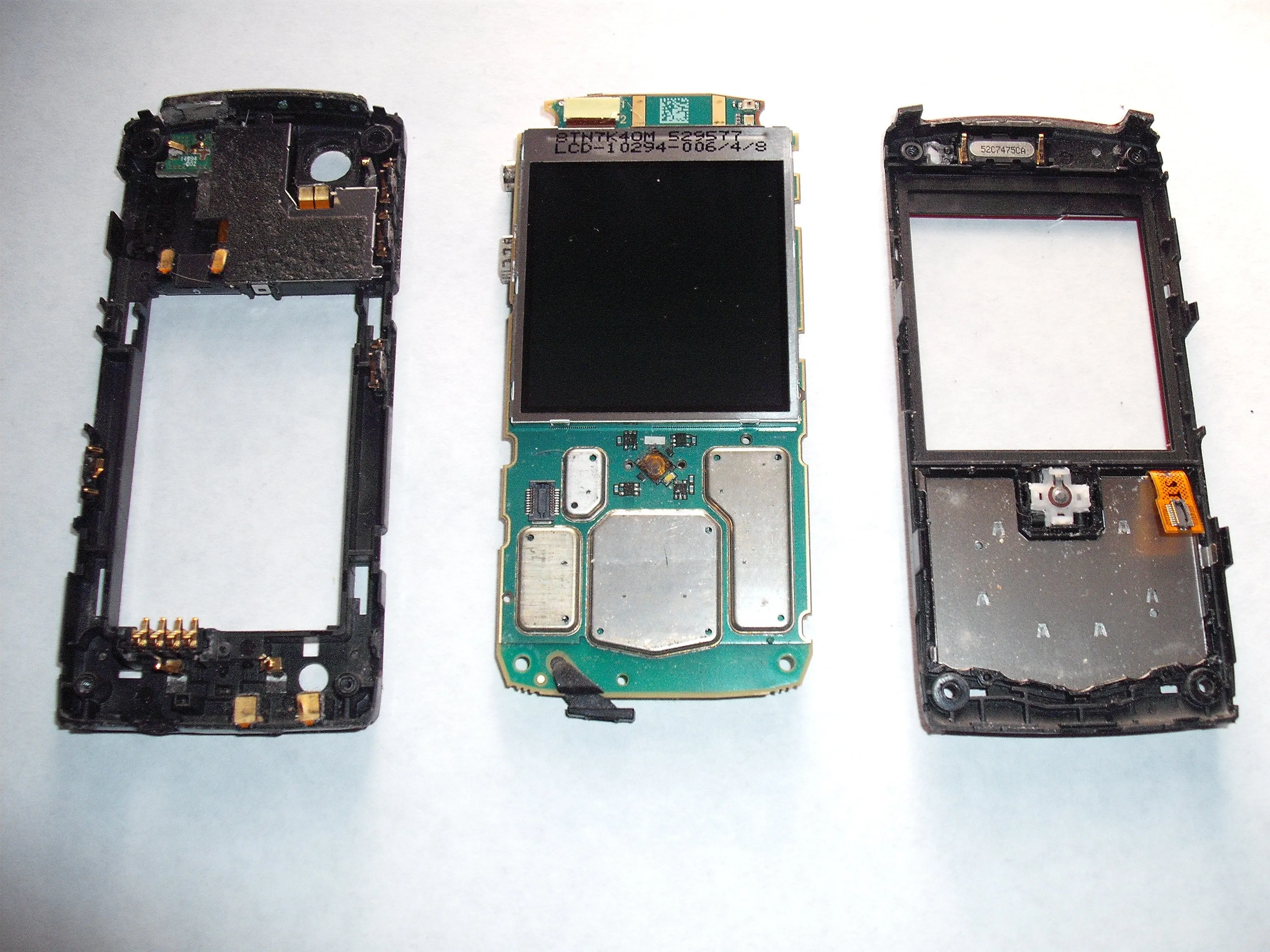

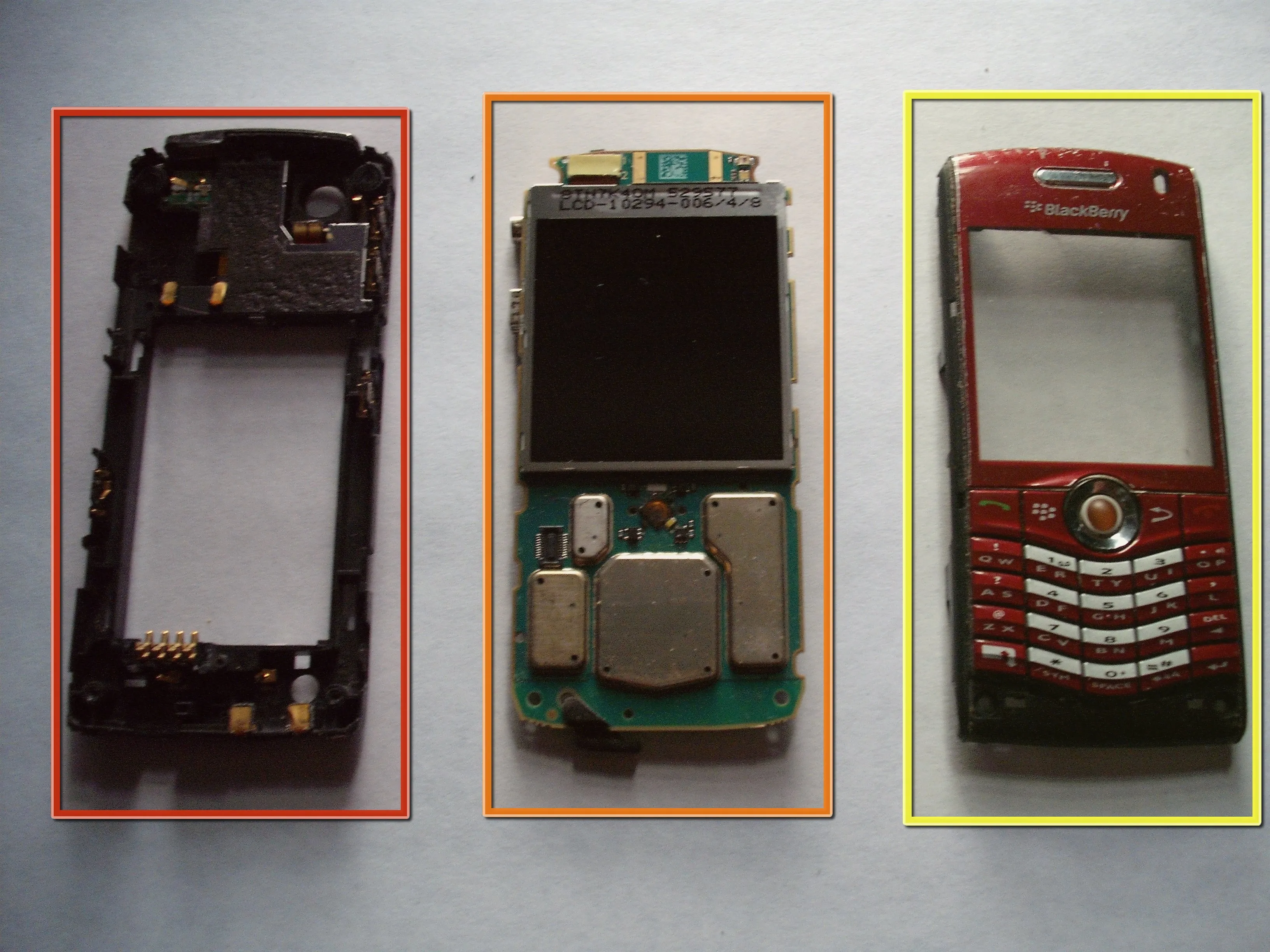

• Отделите переднюю и заднюю крышки от ЖК-дисплея и печатной платы.

• Отделите три части и положите их на пол.

• Задняя пластиковая сборка

• ЖК-дисплей и логическая плата

• Передняя пластиковая сборка и клавиатура+трекбол

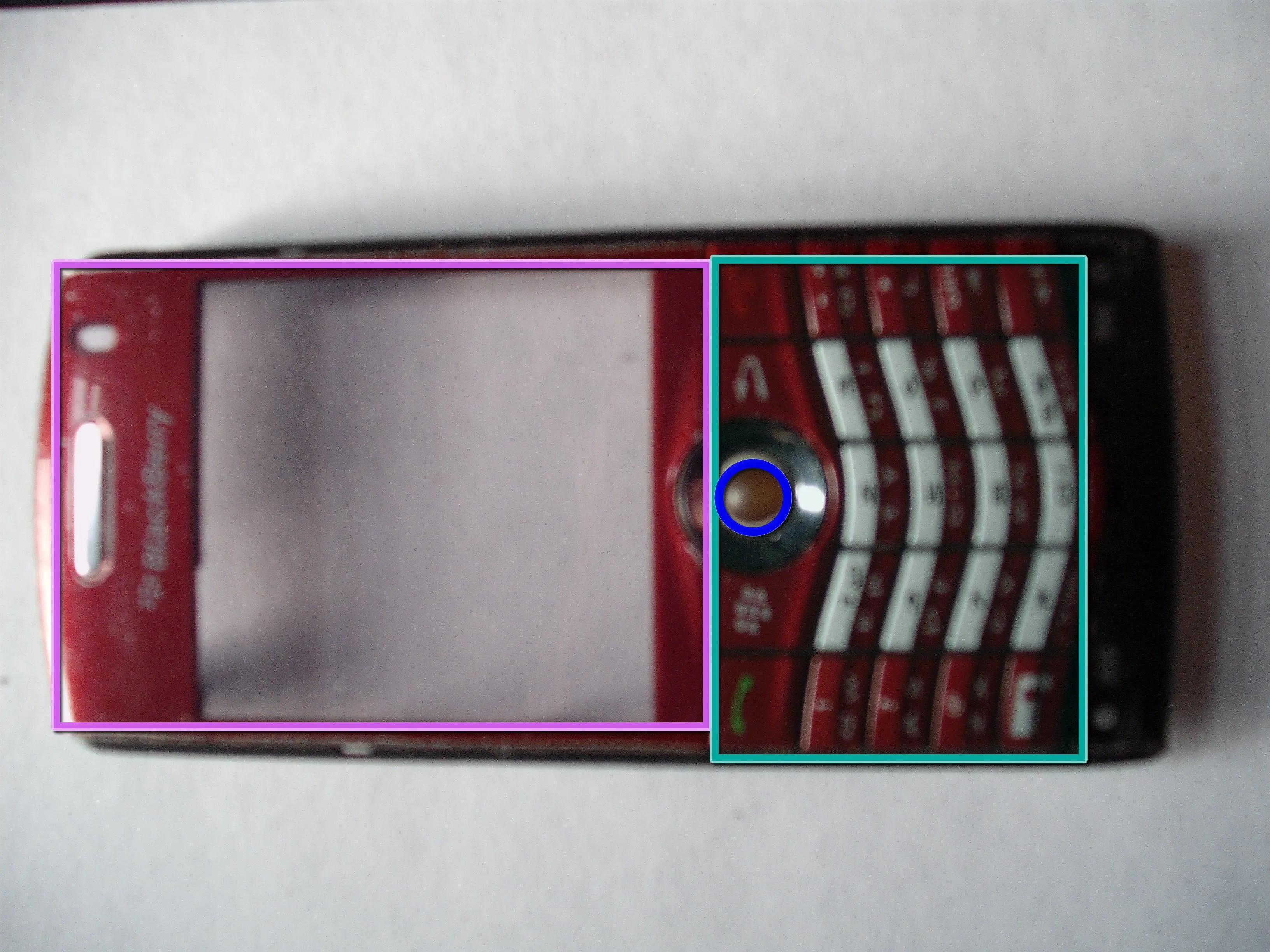

Шаг 10

• Трекбол (съемный). Вытащите его с задней стороны.

• Стекло дисплея (съемное). Подденьте сверху, чтобы нарушить клеевое соединение, остальные части подденьте пальцами.

• Клавиатура

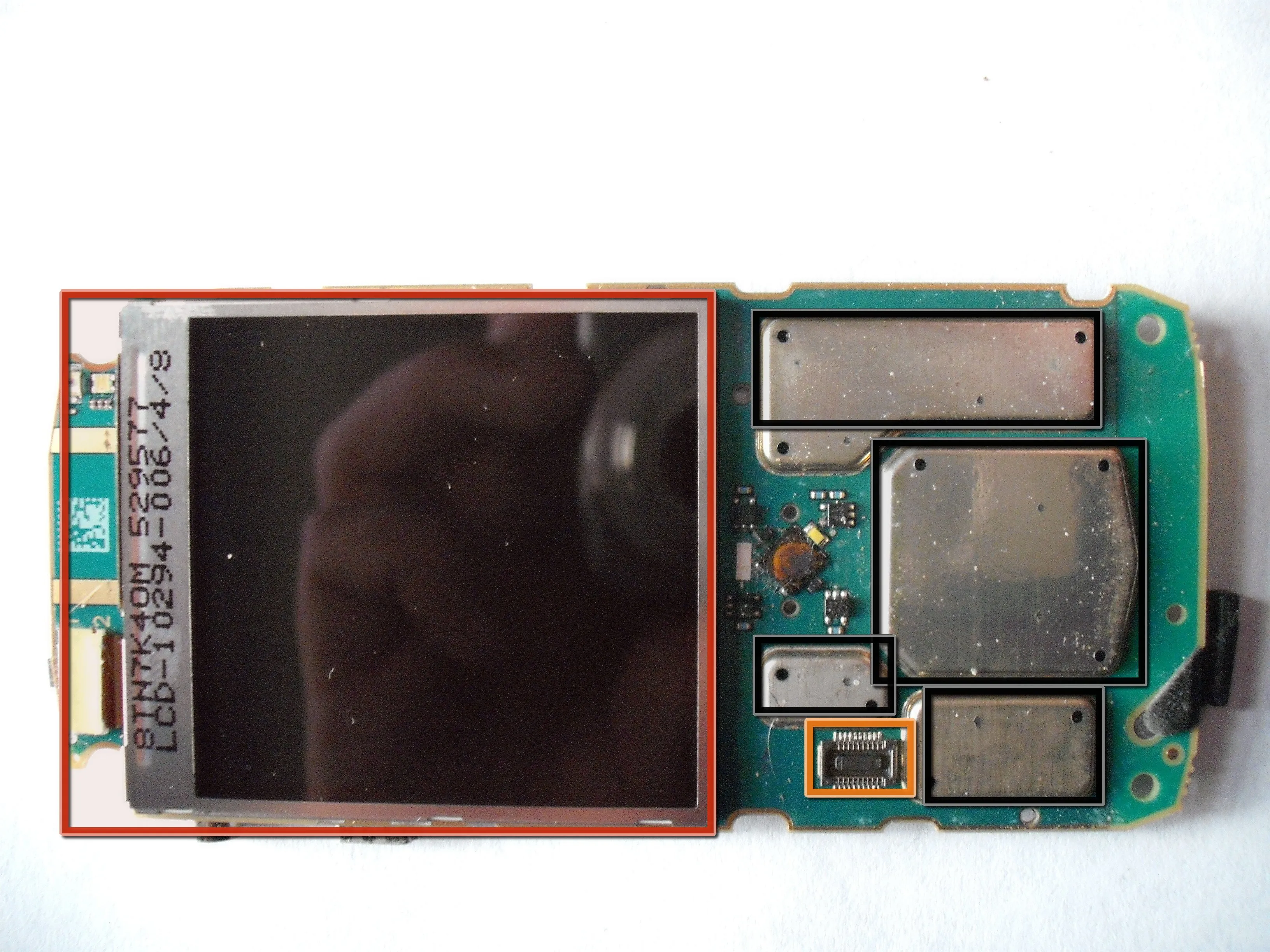

• ЖК-дисплей и разъем над ним слева (Съемный). Подденьте разъем с помощью пассатижей и освободите ЖК-дисплей от зажимов.

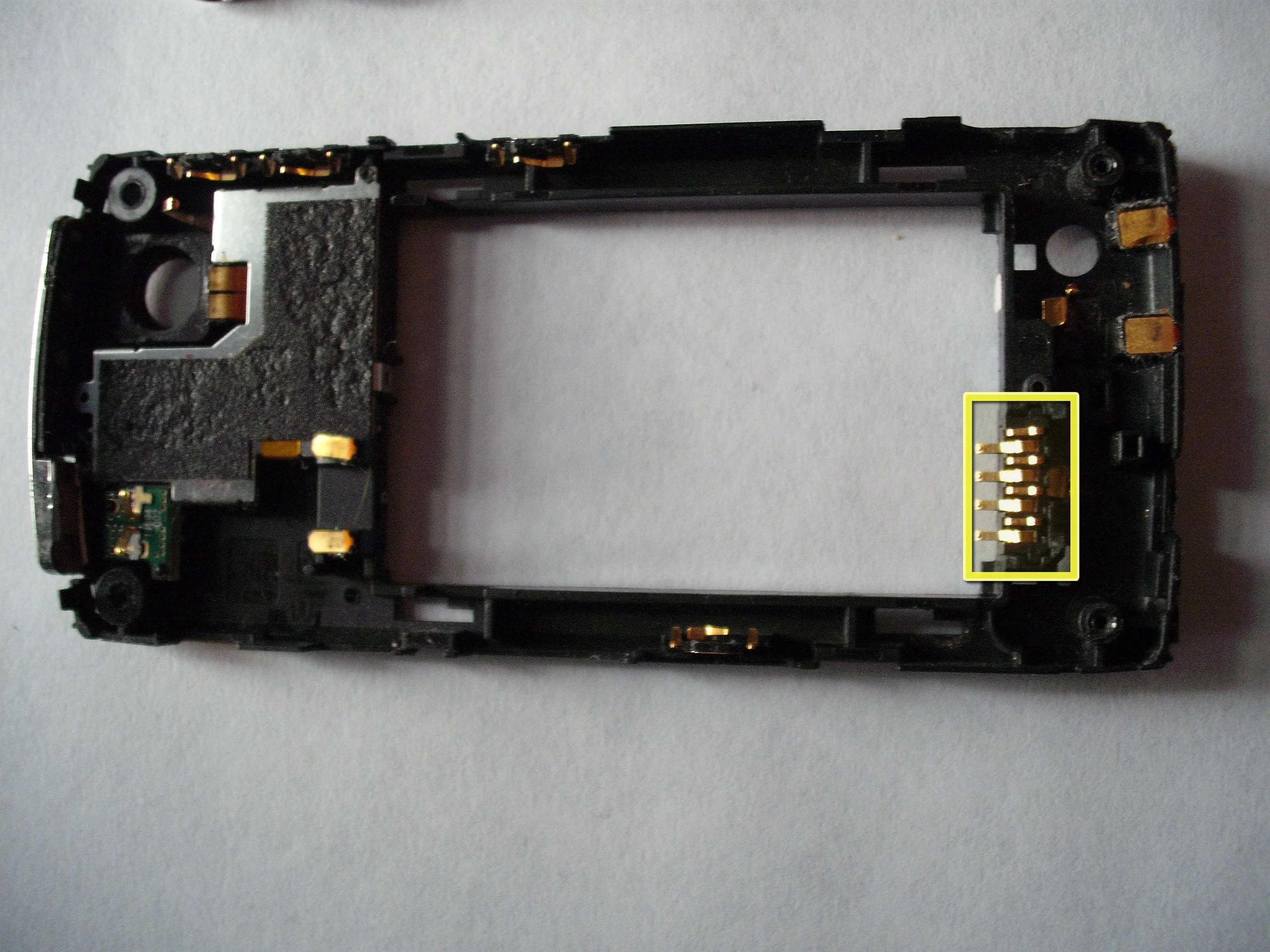

• Разъем клавиатуры (клавиатура была снята). Чтобы снять разъем, подденьте его и снимите с логической платы.

• Разъем аккумулятора

• Различные микросхемы под металлическими радиаторами. К сожалению, я не буду их удалять, так как телефон все еще хорош, и я не хочу рисковать его повредить :(

Шаг 11

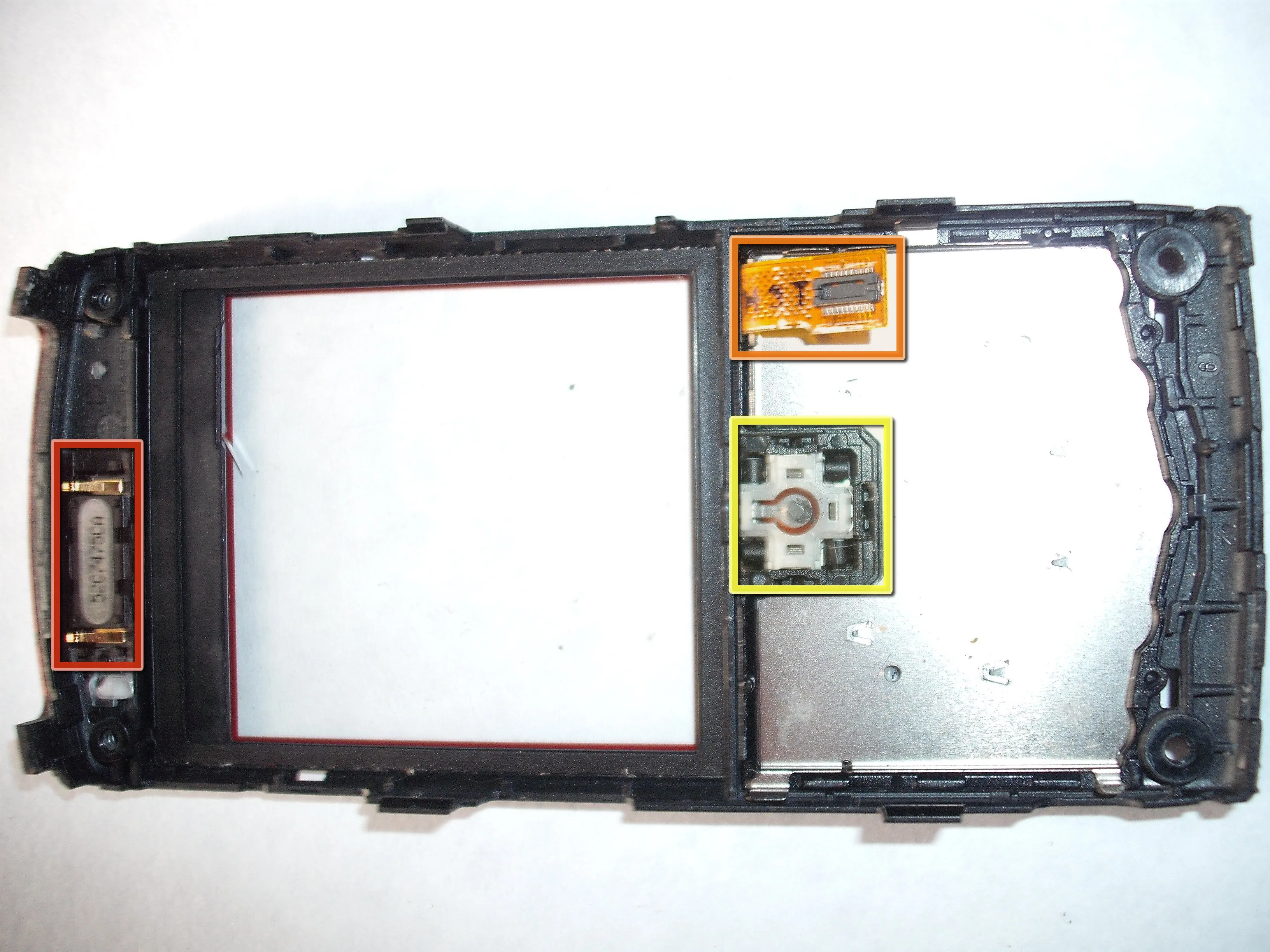

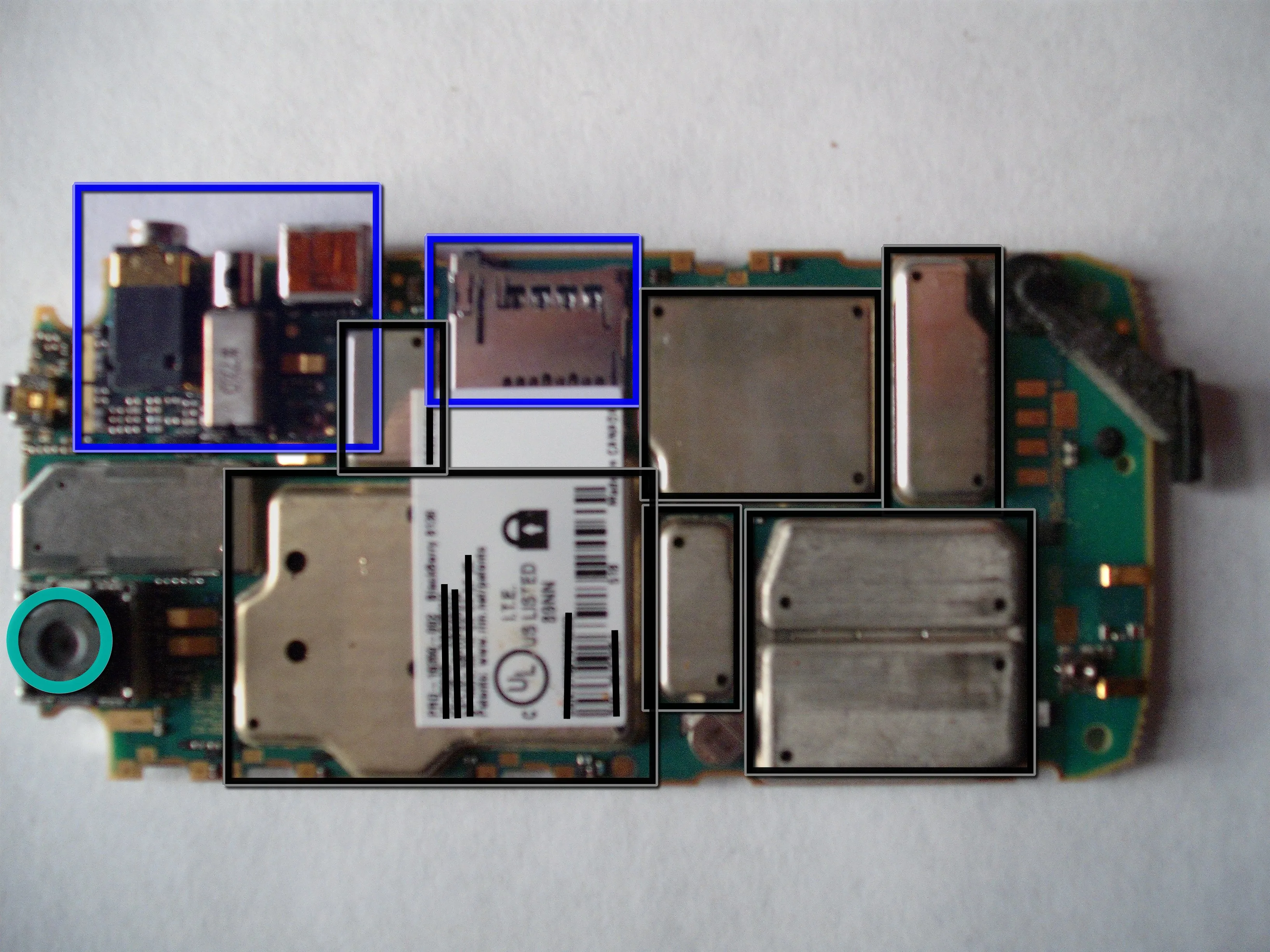

• Динамик (снимается с помощью пайки)

• Разъем клавиатуры

• Трекбол (извлекается путем выталкивания)

• 1,3-Мп камера (снимается пайкой)

• Слева направо: разъем для наушников, антенна, порт USB, слот для карт памяти Micro SD. Все вышеперечисленные элементы снимаются путем пайки.

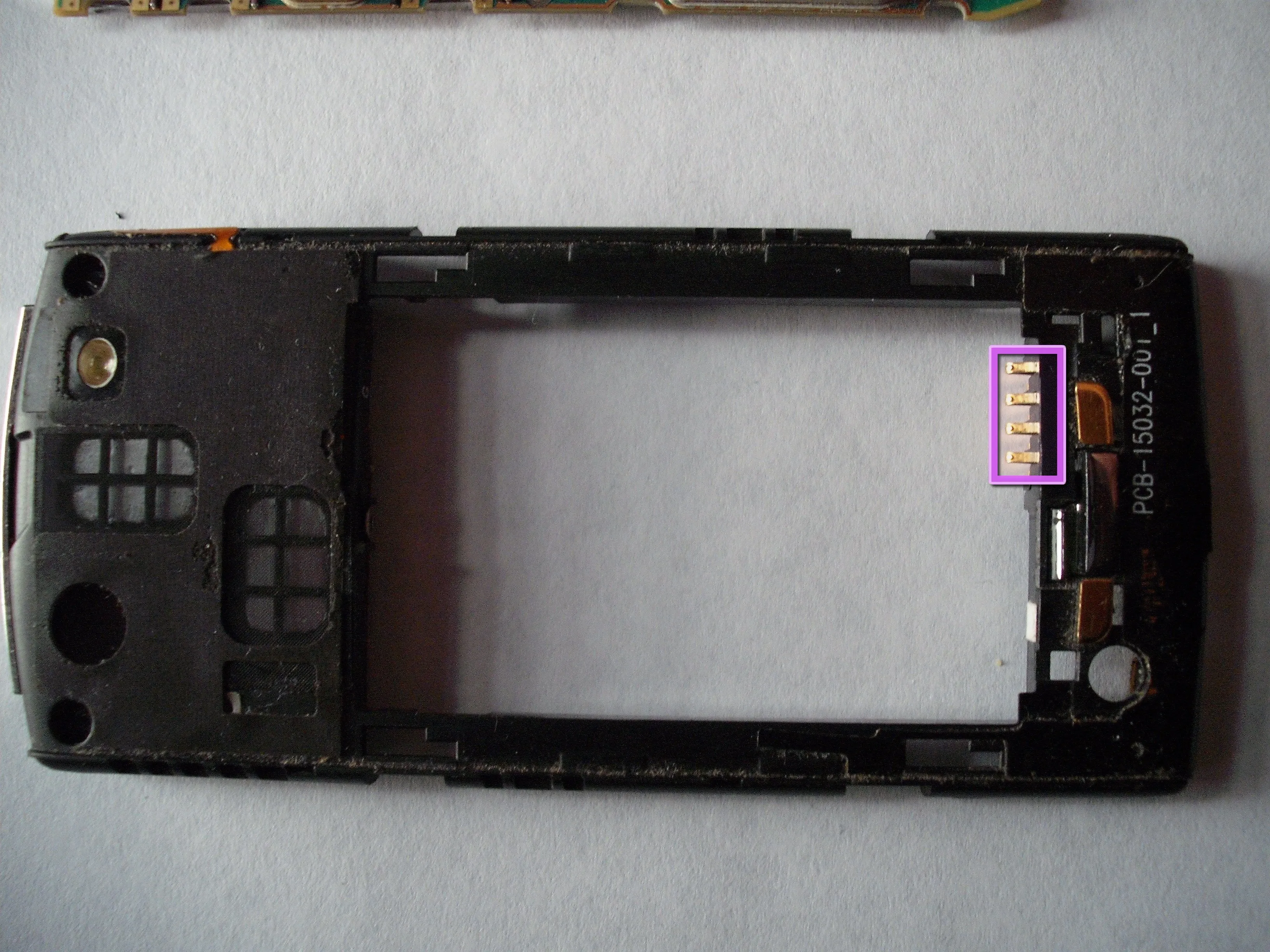

• Разъем аккумулятора (снимается путем вытягивания из гнезда)

• Различные микросхемы, закрытые радиаторами

Шаг 12

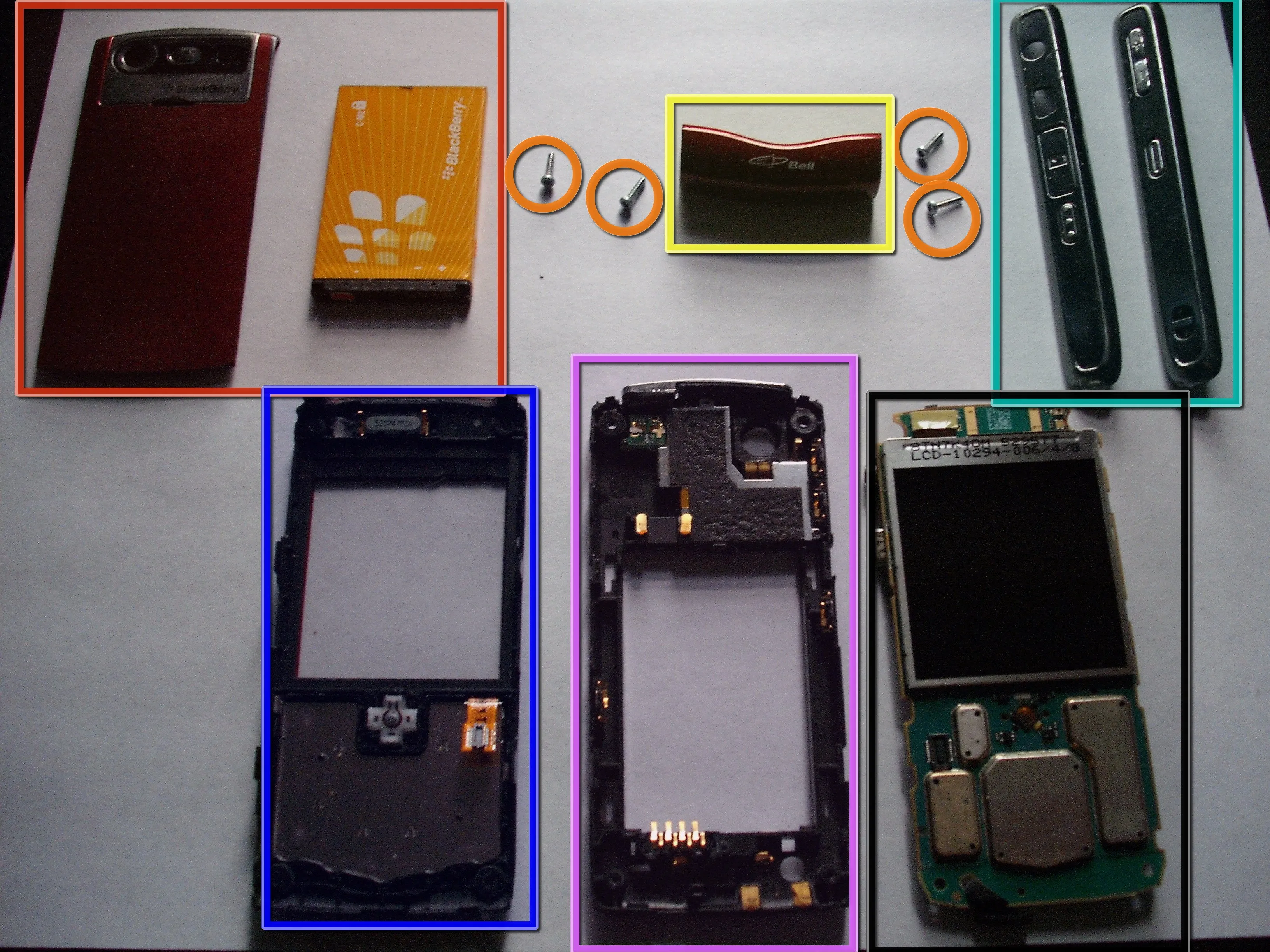

• Вот он, все разложено по полочкам.

• Задняя крышка и аккумулятор

• Винты T5

• Крышка ободка

• Блестящие боковые части

• Передняя пластиковая сборка

• Задняя пластиковая сборка

• ЖК-дисплей и логическая плата
