Разборка датчика разбития стекла Ring Glass Break Sensor

Введение

Взгляд изнутри на датчик разбития стекла Ring Glass.

Что вам понадобится

Инструменты

•

•

•

•

Шаг 1 Разборка датчика разбитого стекла кольца

• Характеристики:

• Детектор разбитого стекла

• Уведомления в режиме реального времени

• Простая настройка и простое подключение к приложению

• Использует три сменные батарейки AA

Шаг 2

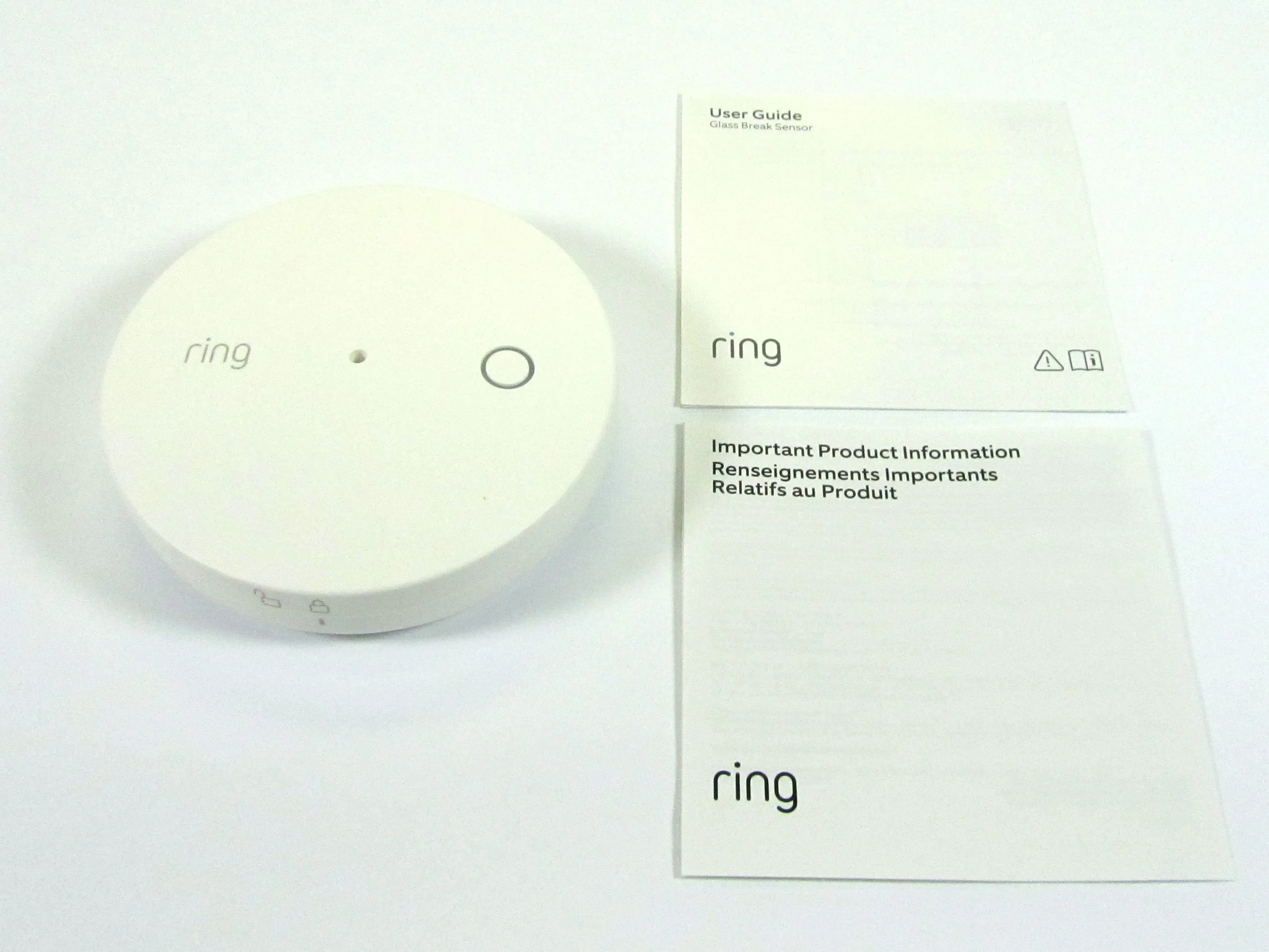

• В коробке

• Устройство обнаружения стекла, руководство пользователя и информационное руководство

Шаг 3

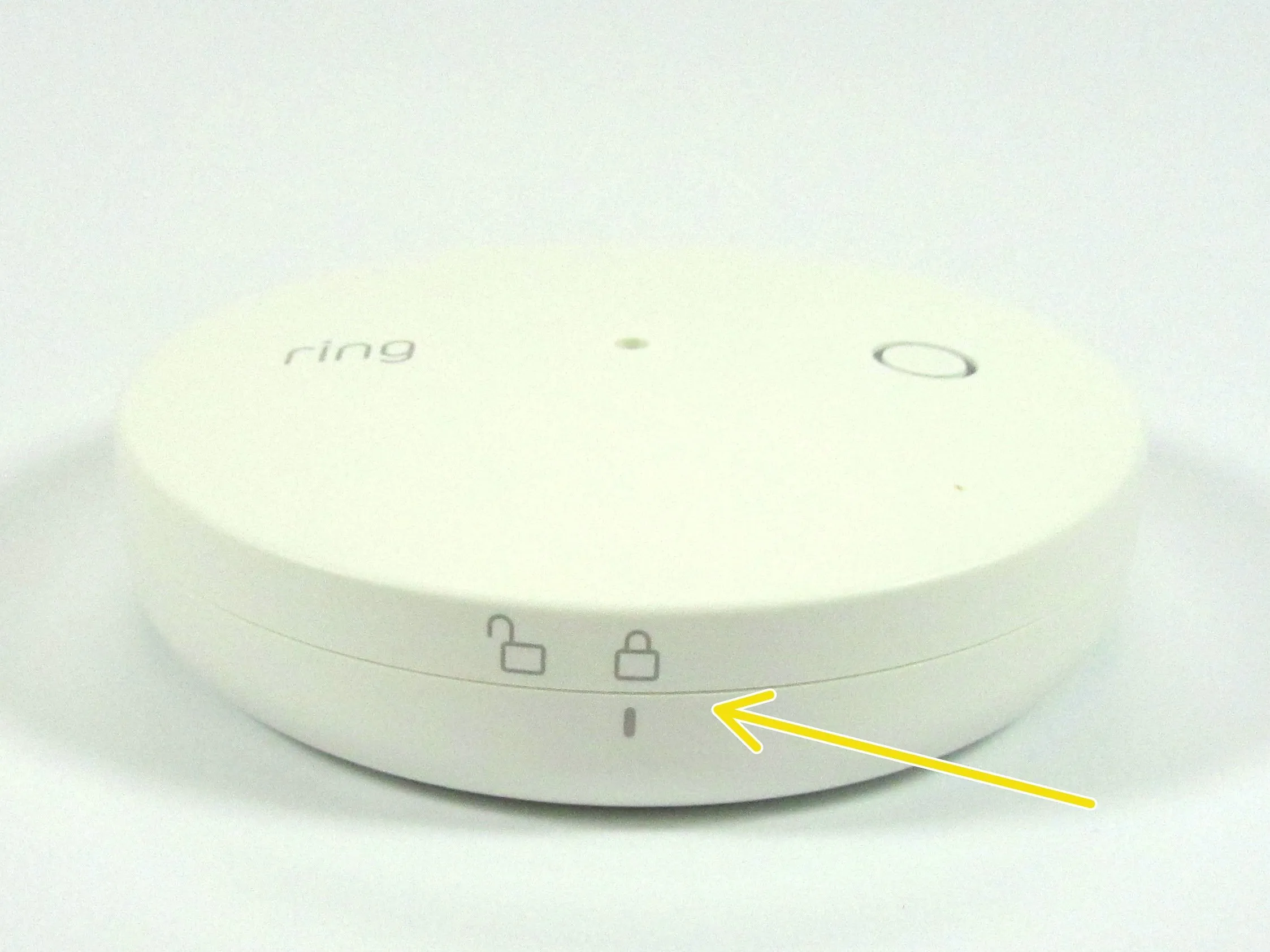

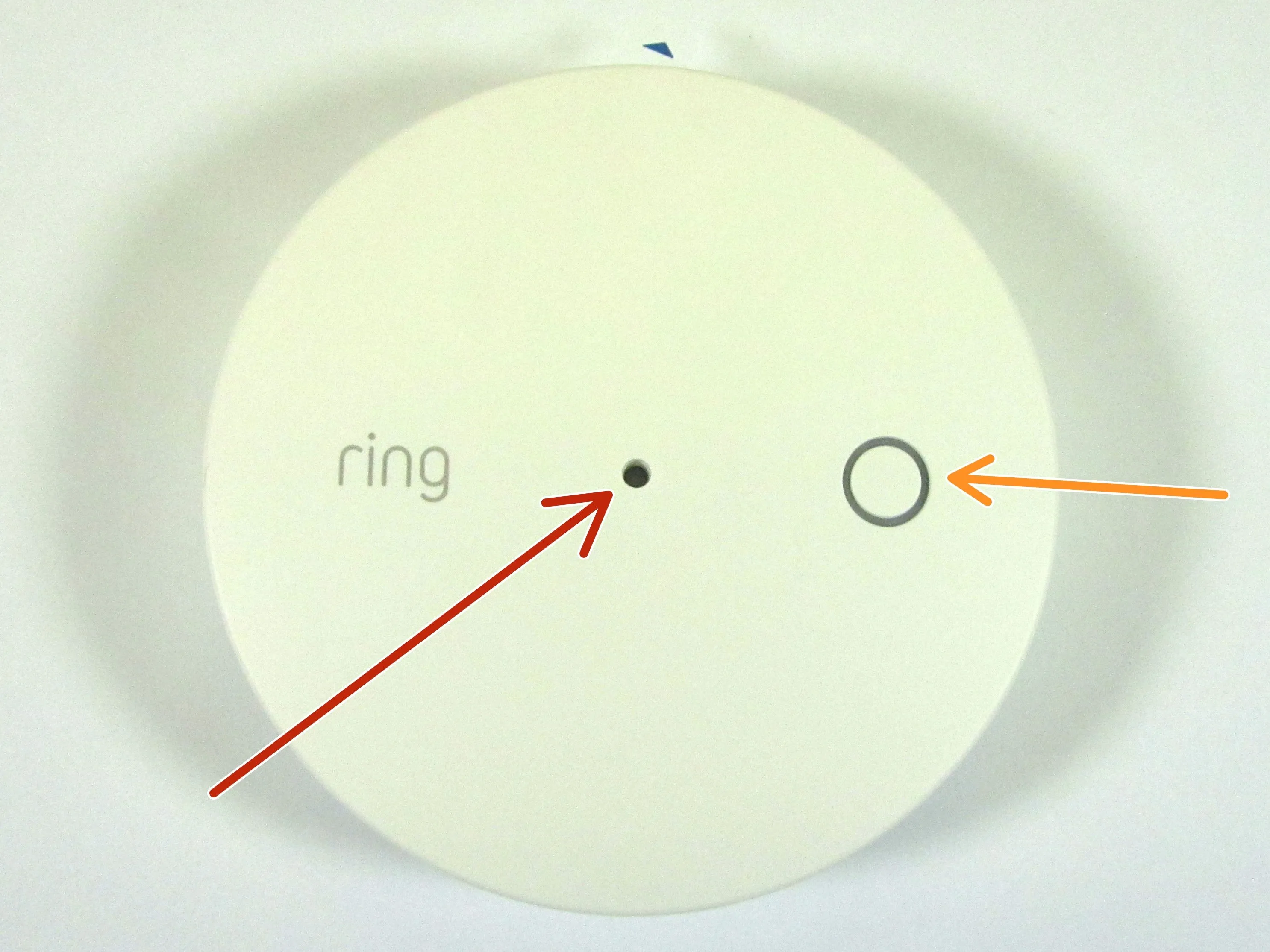

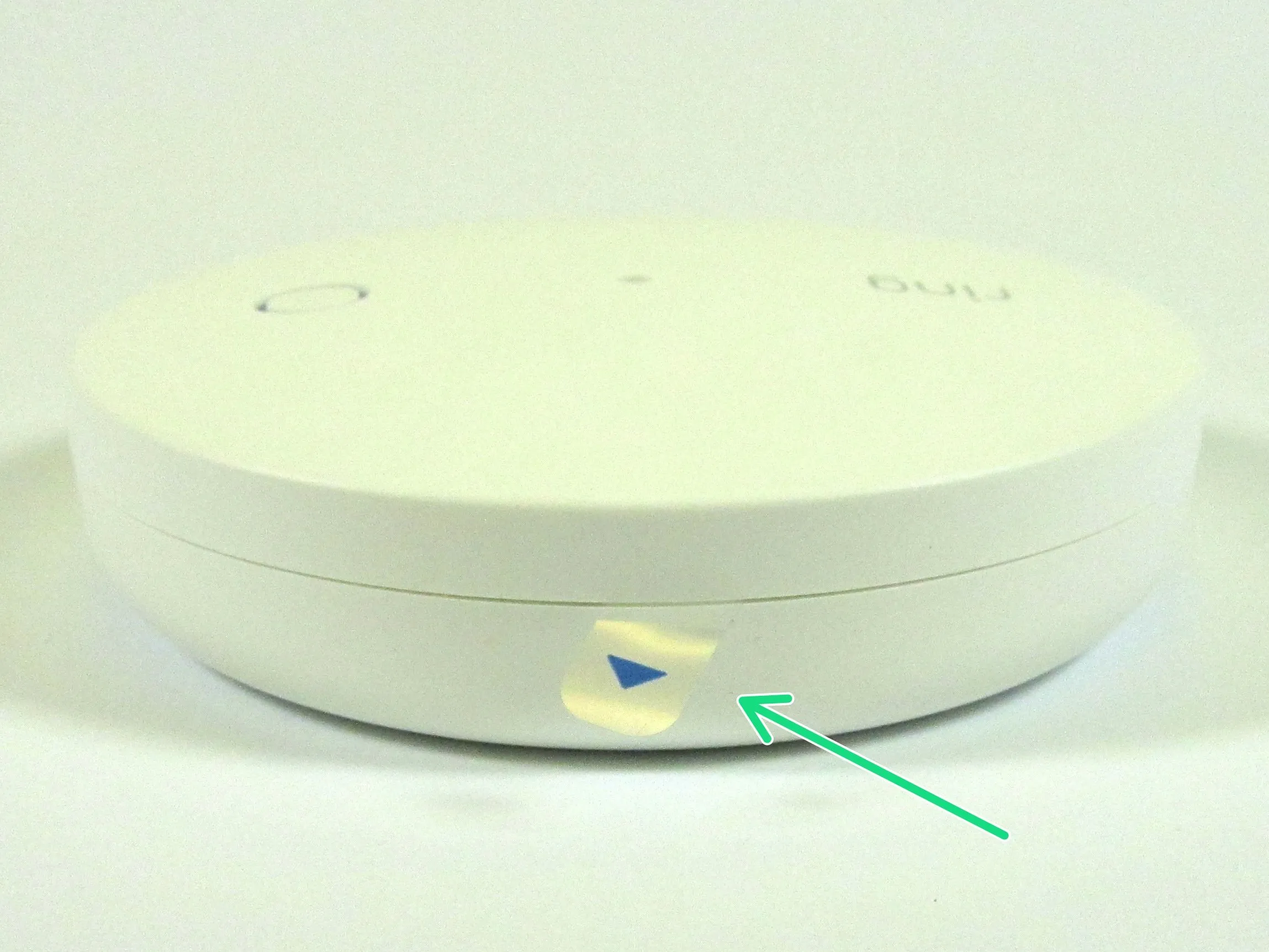

• Датчик разбития стекла крупным планом

• Микрофон датчика разбития стекла

• Кнопка настройки

• Открутите нижнюю часть для доступа к батареям AA

• Потяните за язычок, чтобы открыть доступ к батареям для питания датчика

Шаг 4

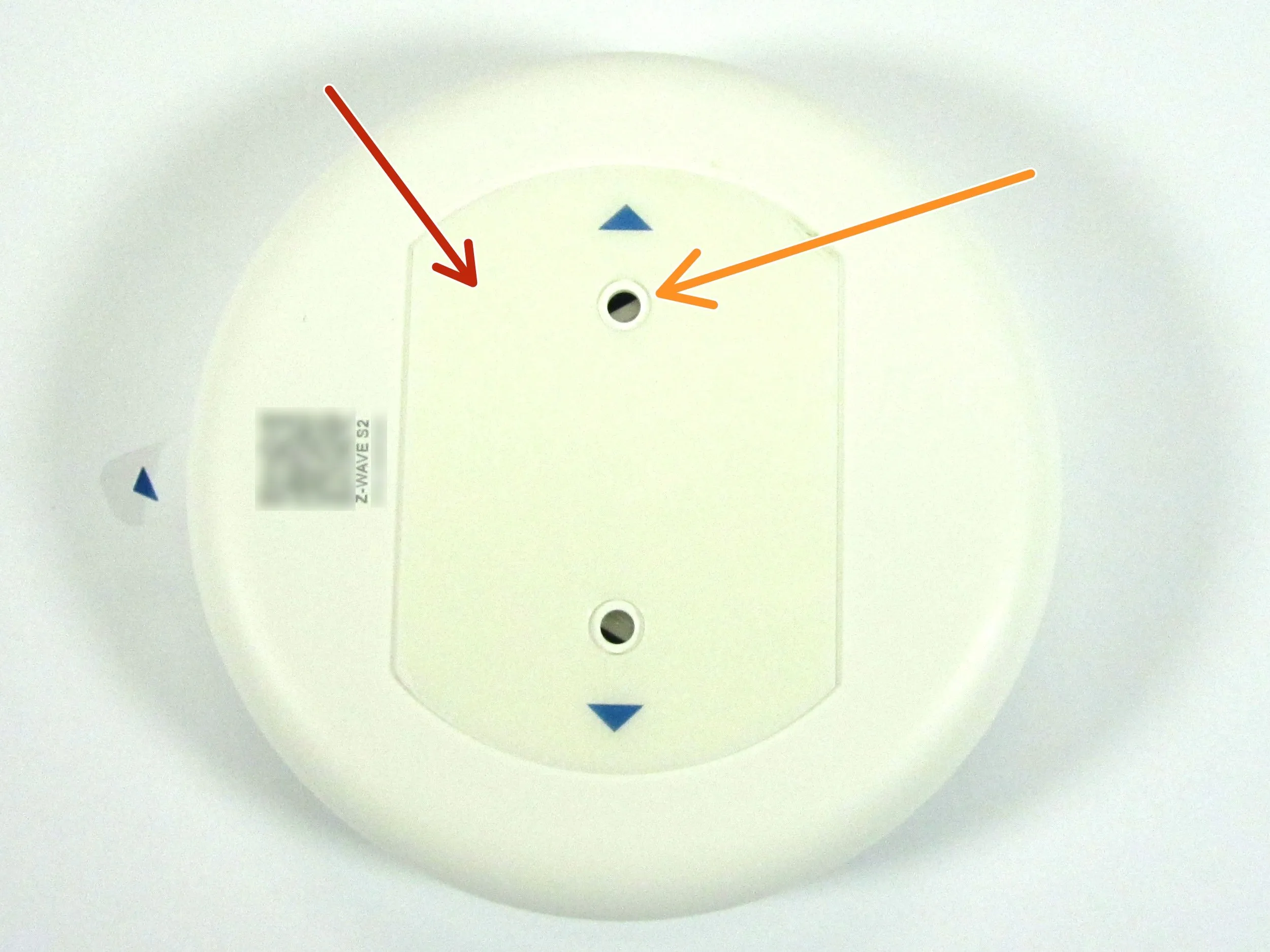

• Вид с обратной стороны корпуса кольцевого датчика разбития стекла

• Для установки датчика используется двухсторонний скотч

• Монтажные отверстия также имеются на обратной стороне/внизу датчика

Шаг 5

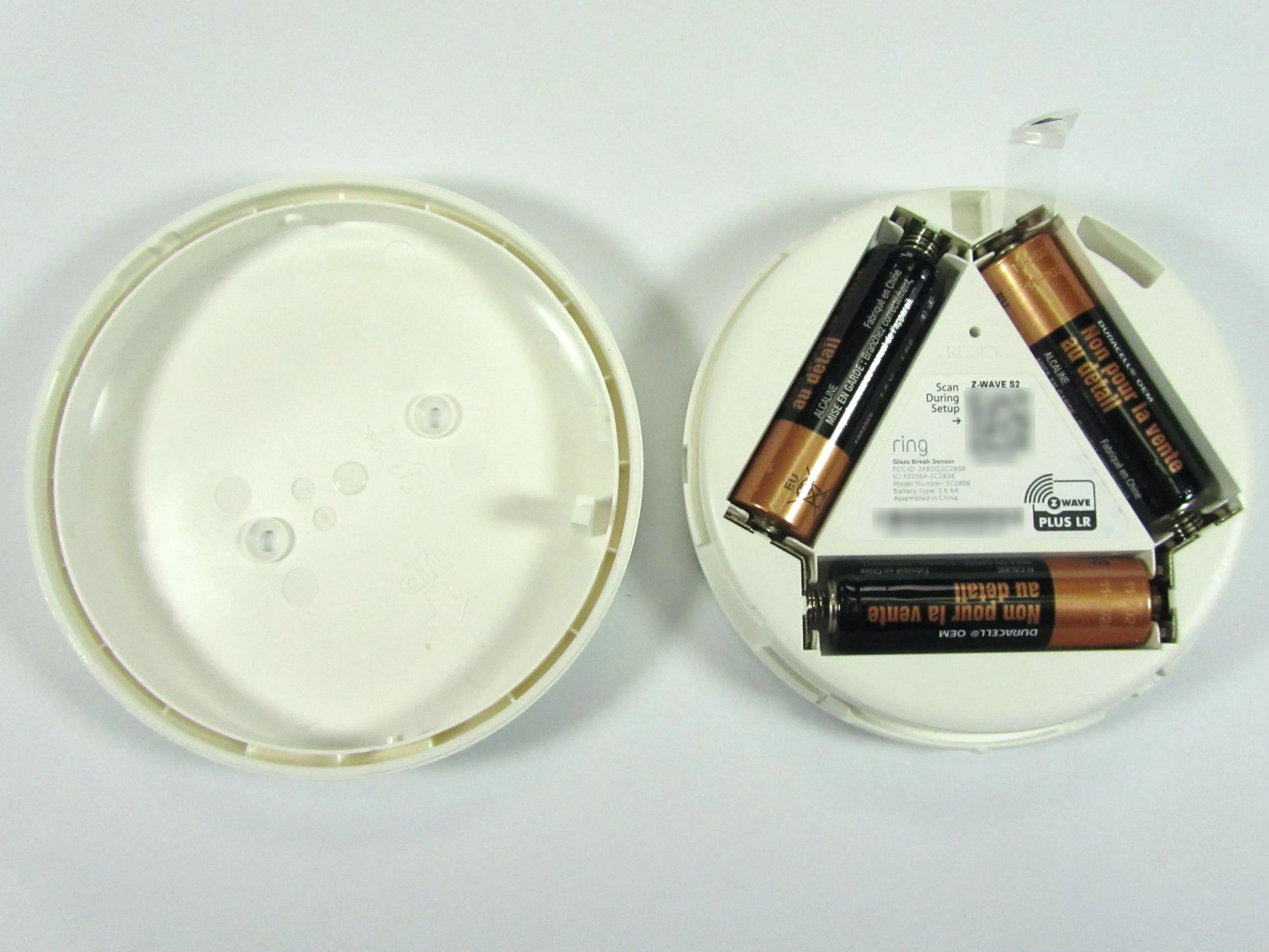

• Открутив нижнюю часть устройства, можно увидеть извлекаемые батарейки.

• Приятно видеть продукт безопасности с легкодоступными и заменяемыми батареями.

Шаг 6

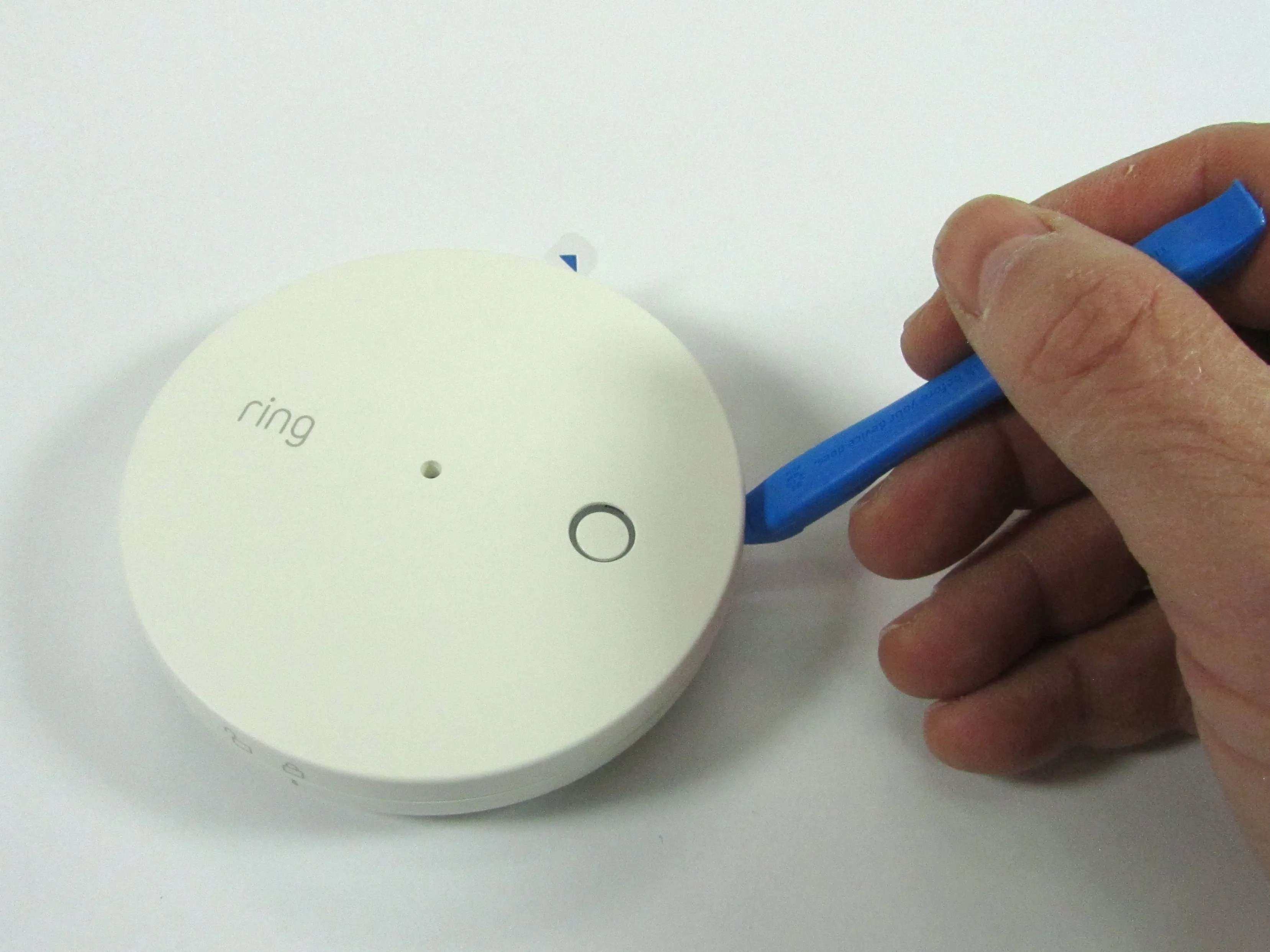

• Затем отделите верхнюю часть с помощью инструмента Делаете.ру для открывания, чтобы получить доступ к электронике внутри.

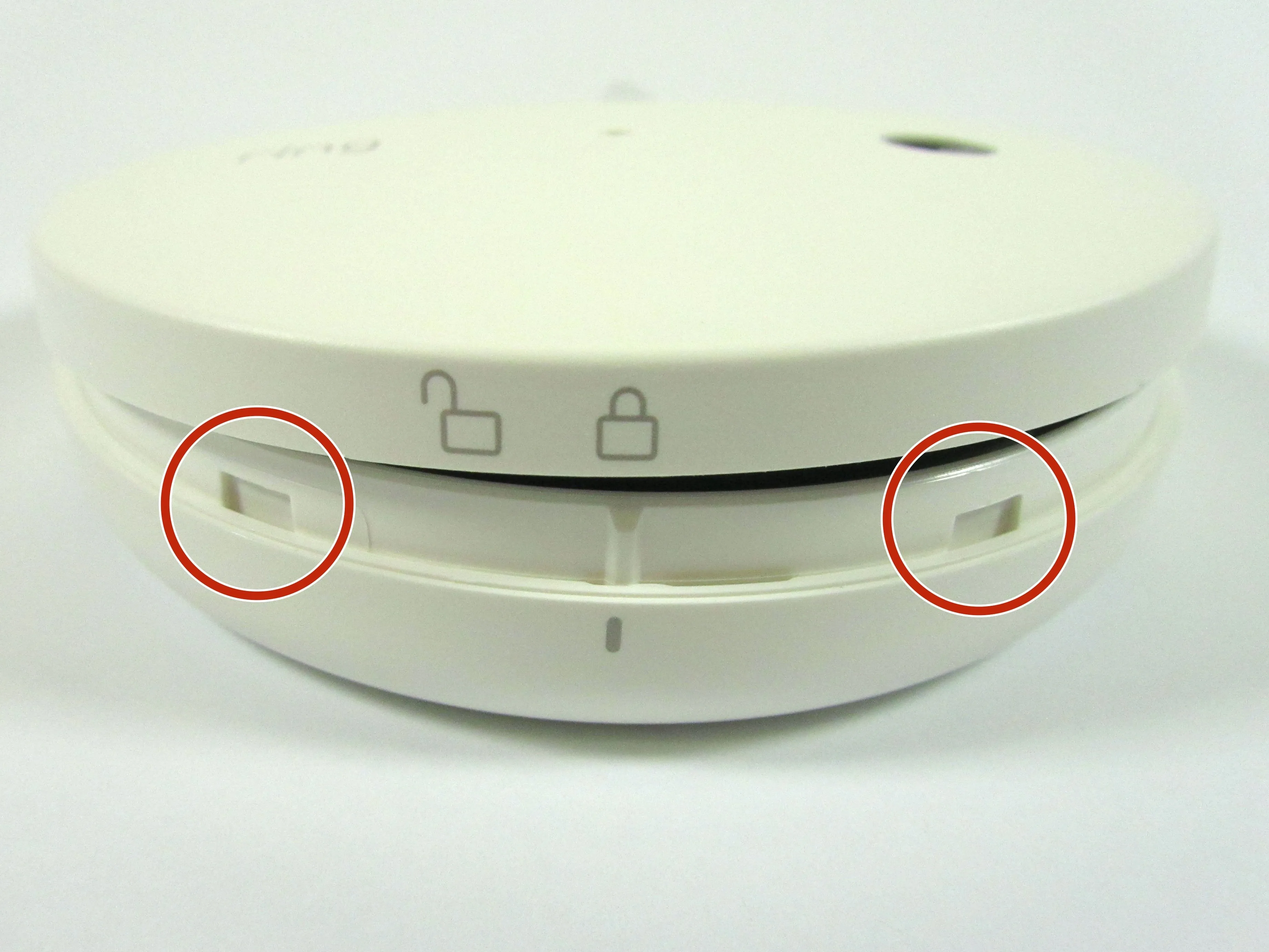

• На внешней стороне устройства есть несколько защелок. Эти защелки довольно легко отсоединяются с помощью инструмента Делаете.ру.

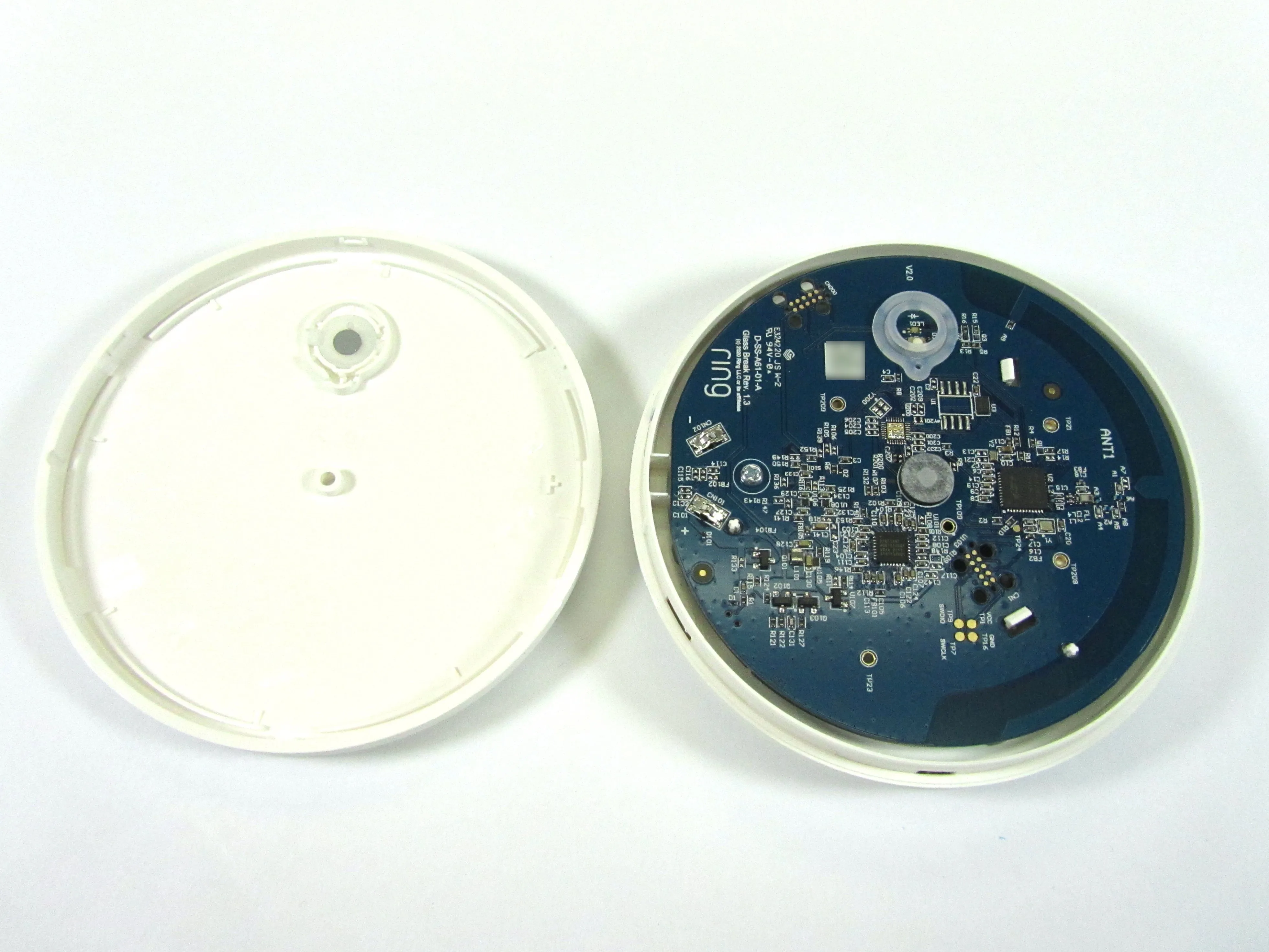

• После снятия верхней части мы получаем первый взгляд на внутреннюю печатную плату

Шаг 7

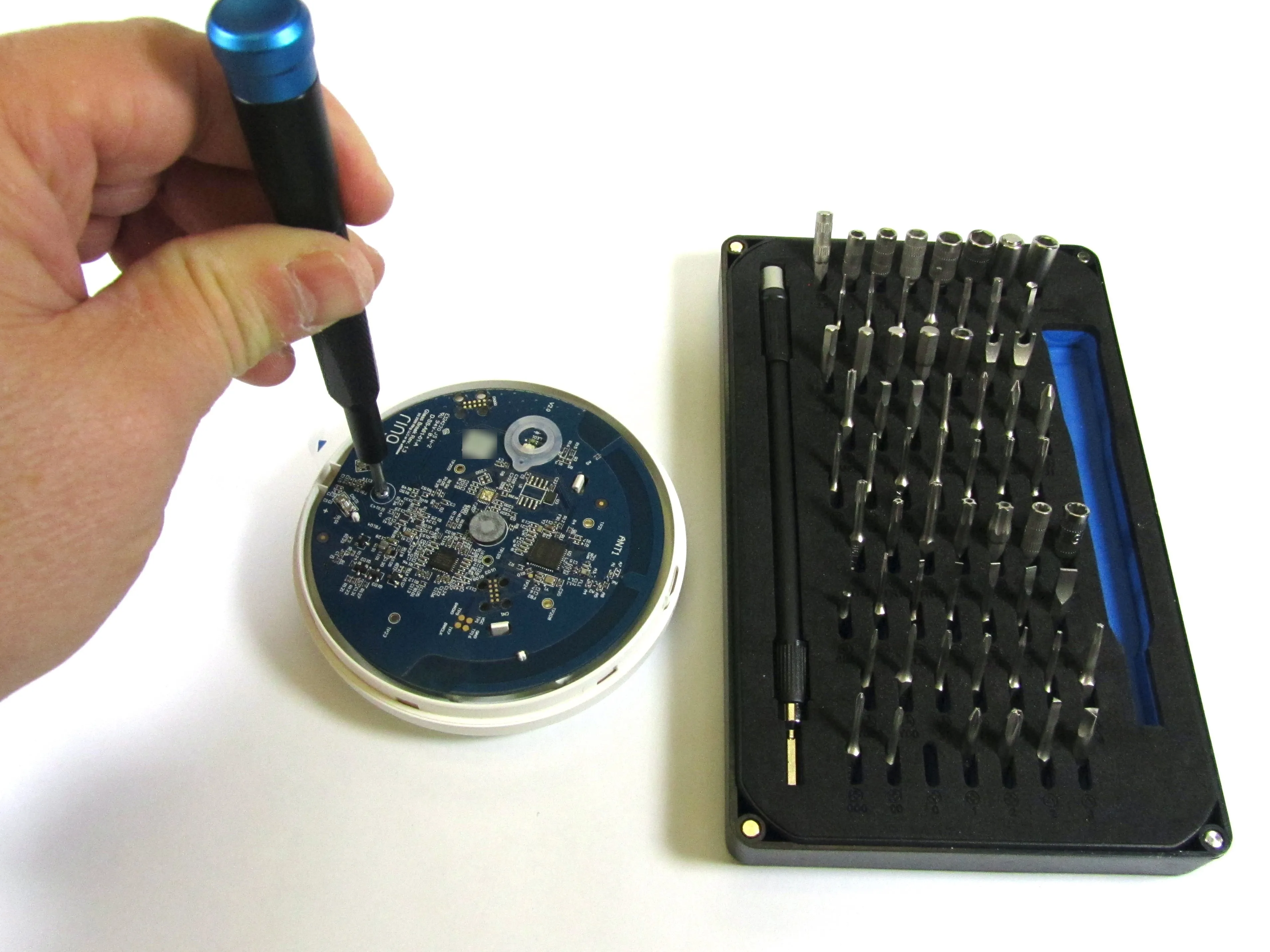

• Печатная плата прикреплена к корпусу одним винтом Philips #0.

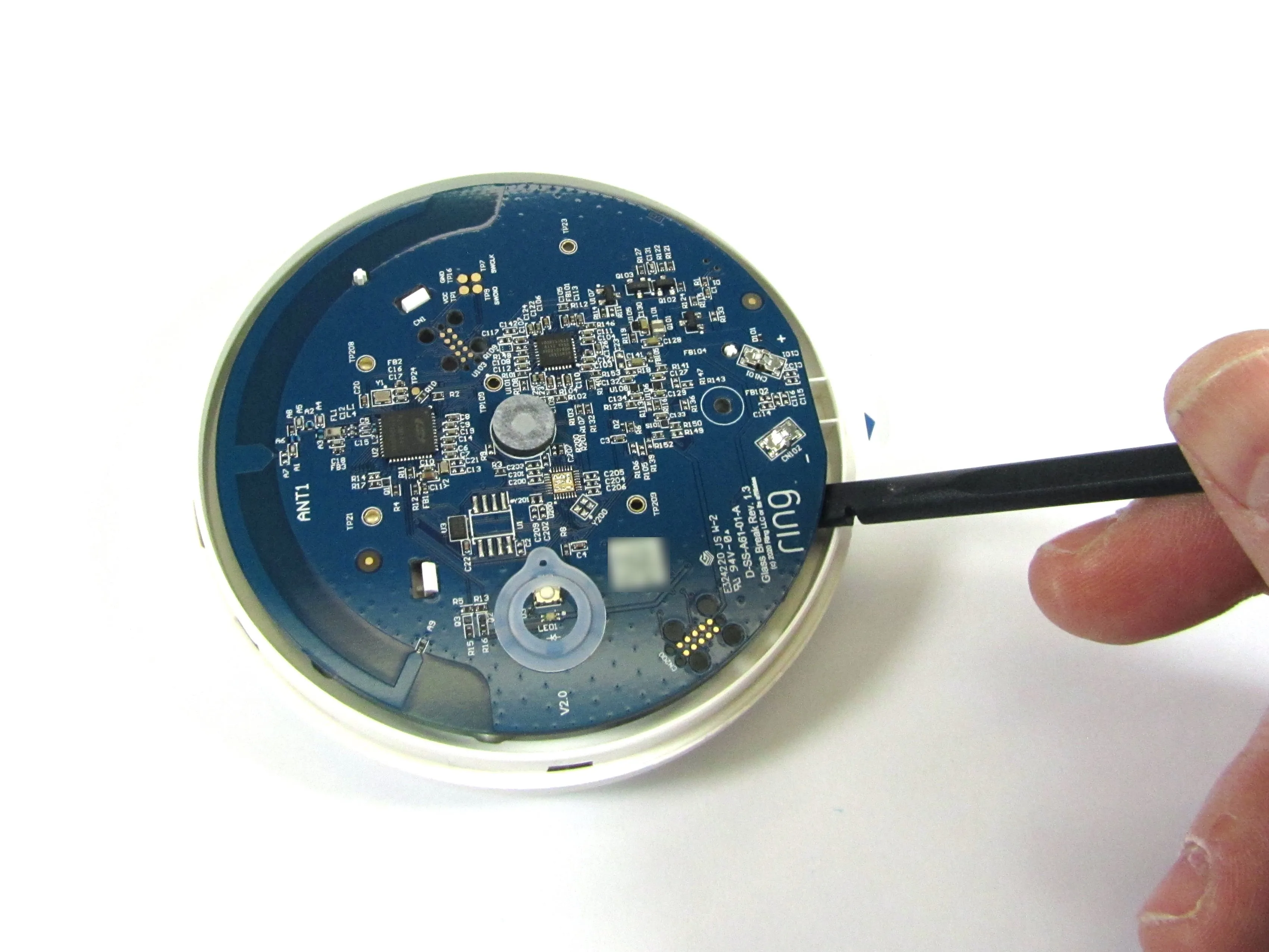

• Выкрутив один винт, можно вынуть внутреннюю печатную плату с помощью инструмента Spudger.

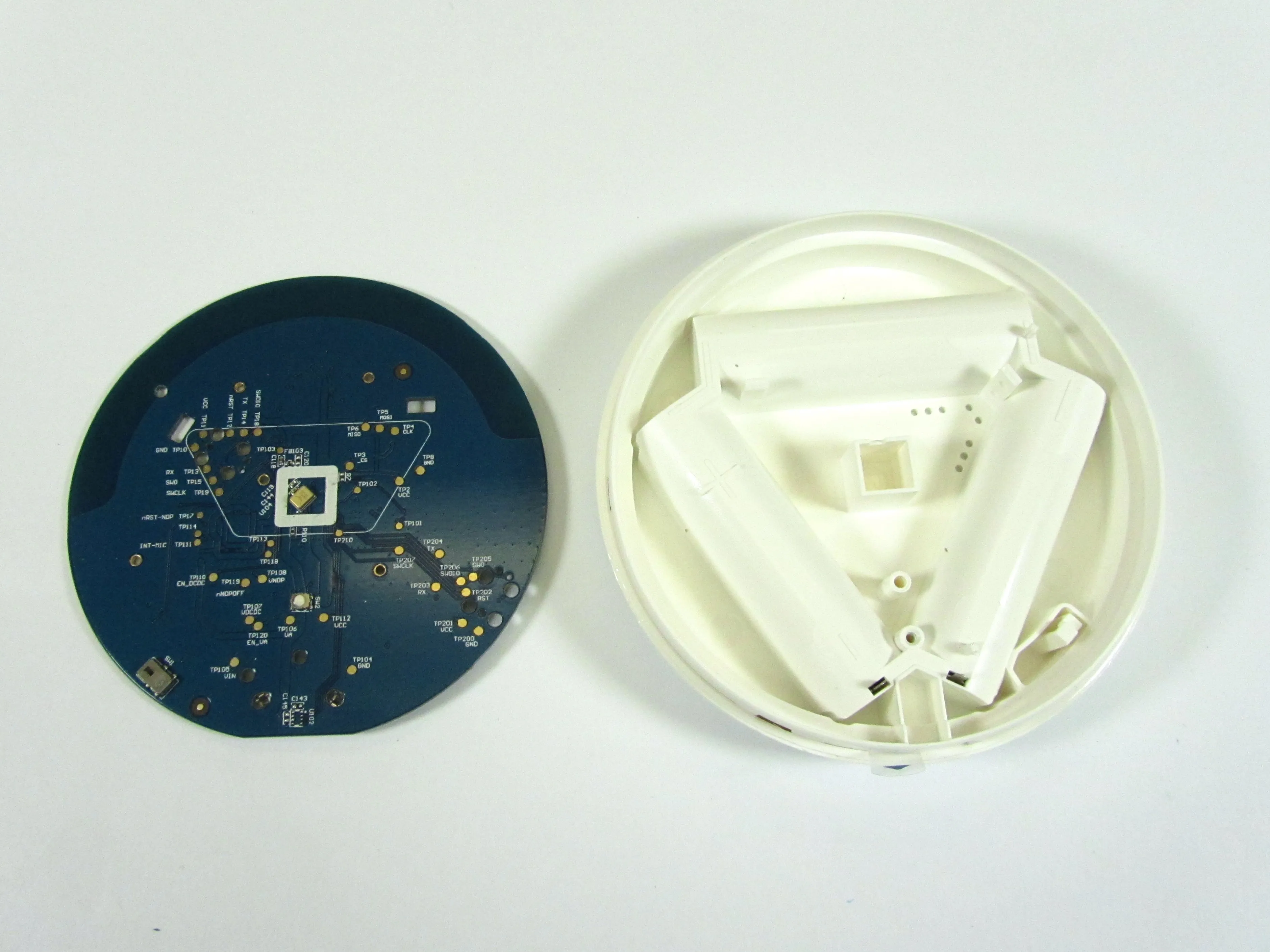

• Внутренняя печатная плата извлечена из корпуса

Шаг 8

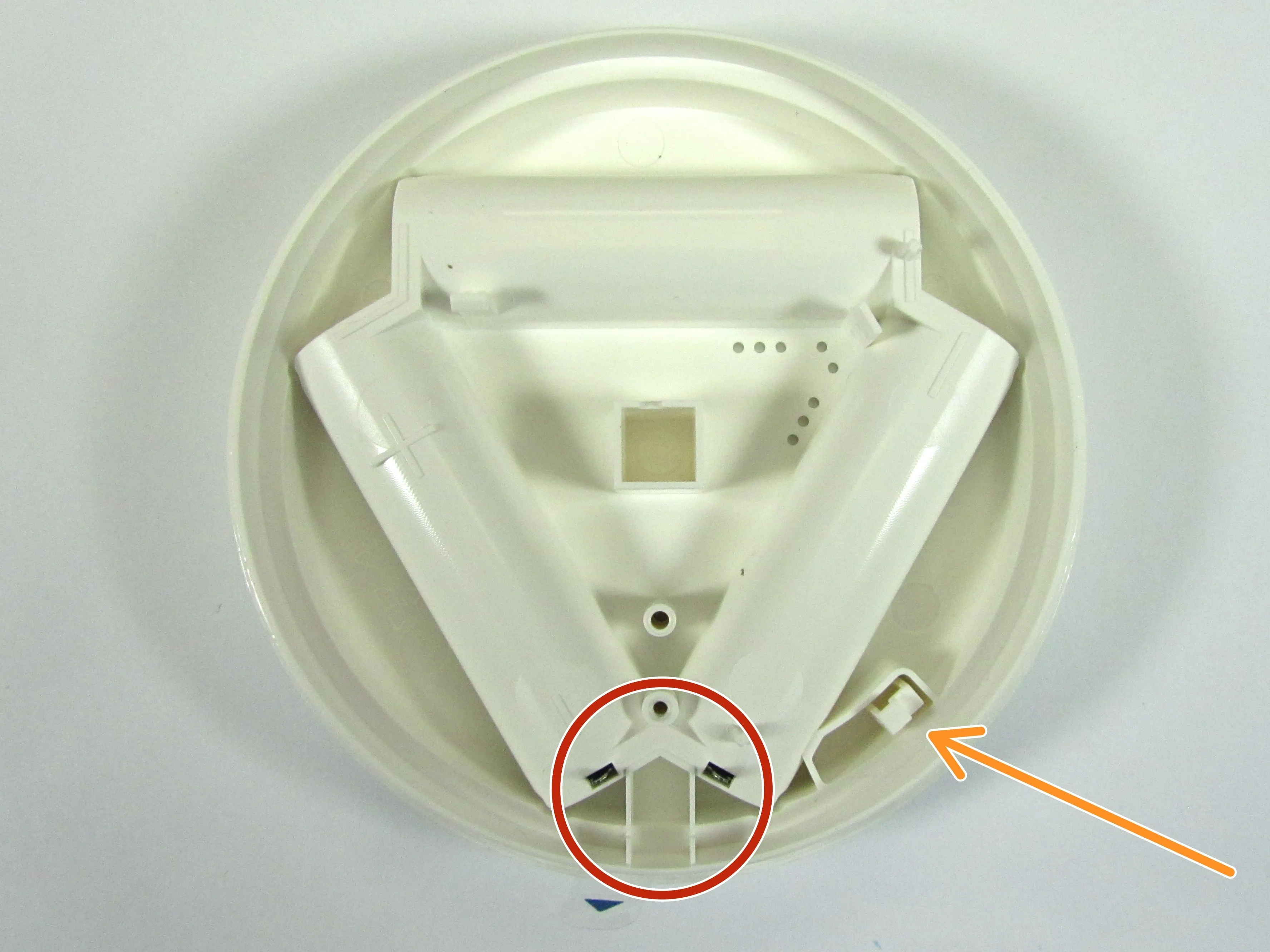

• Крупный план задней стороны батарейного отсека, который также поддерживает внутреннюю печатную плату

• Питание от батарей передается на печатную плату через металлические вкладки

• Накладка на корпусе соединяется с ползунковым переключателем на печатной плате для отключения питания при повороте нижней части корпуса для доступа к батареям

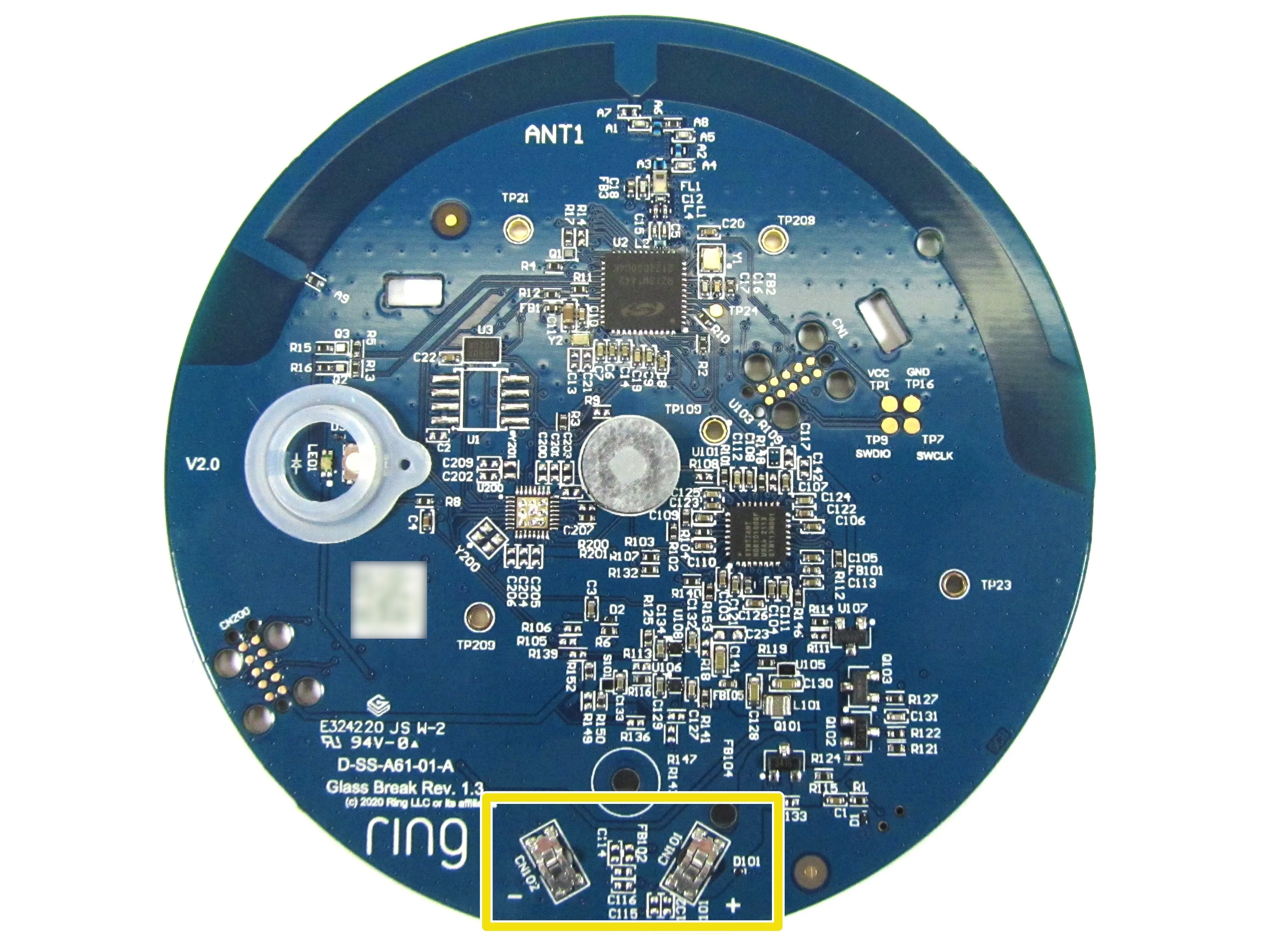

• Соединительные разъемы для металлических выступов батарейного отсека. Непринудительные разъемы позволяют легко извлечь печатную плату из корпуса

Шаг 9

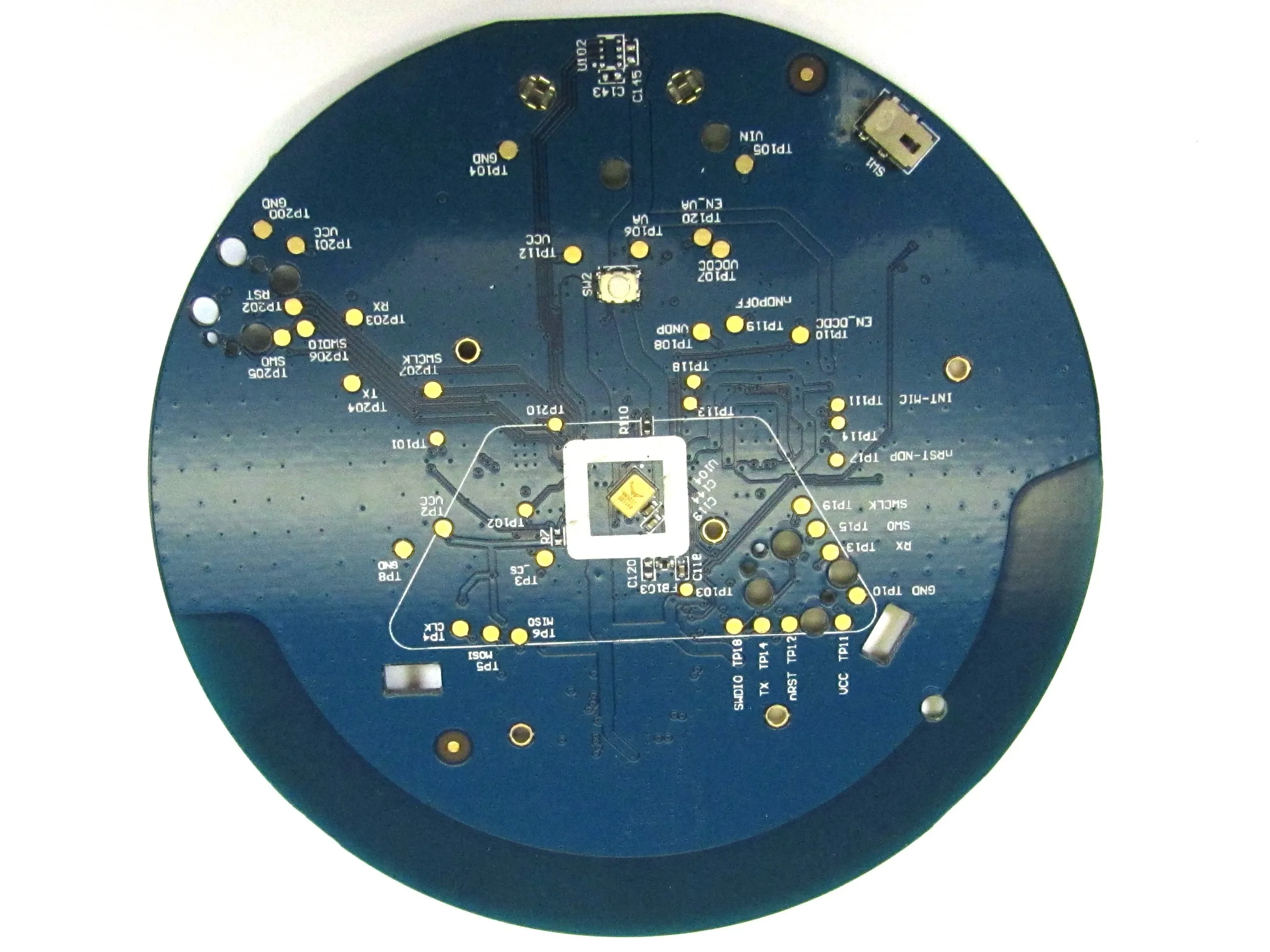

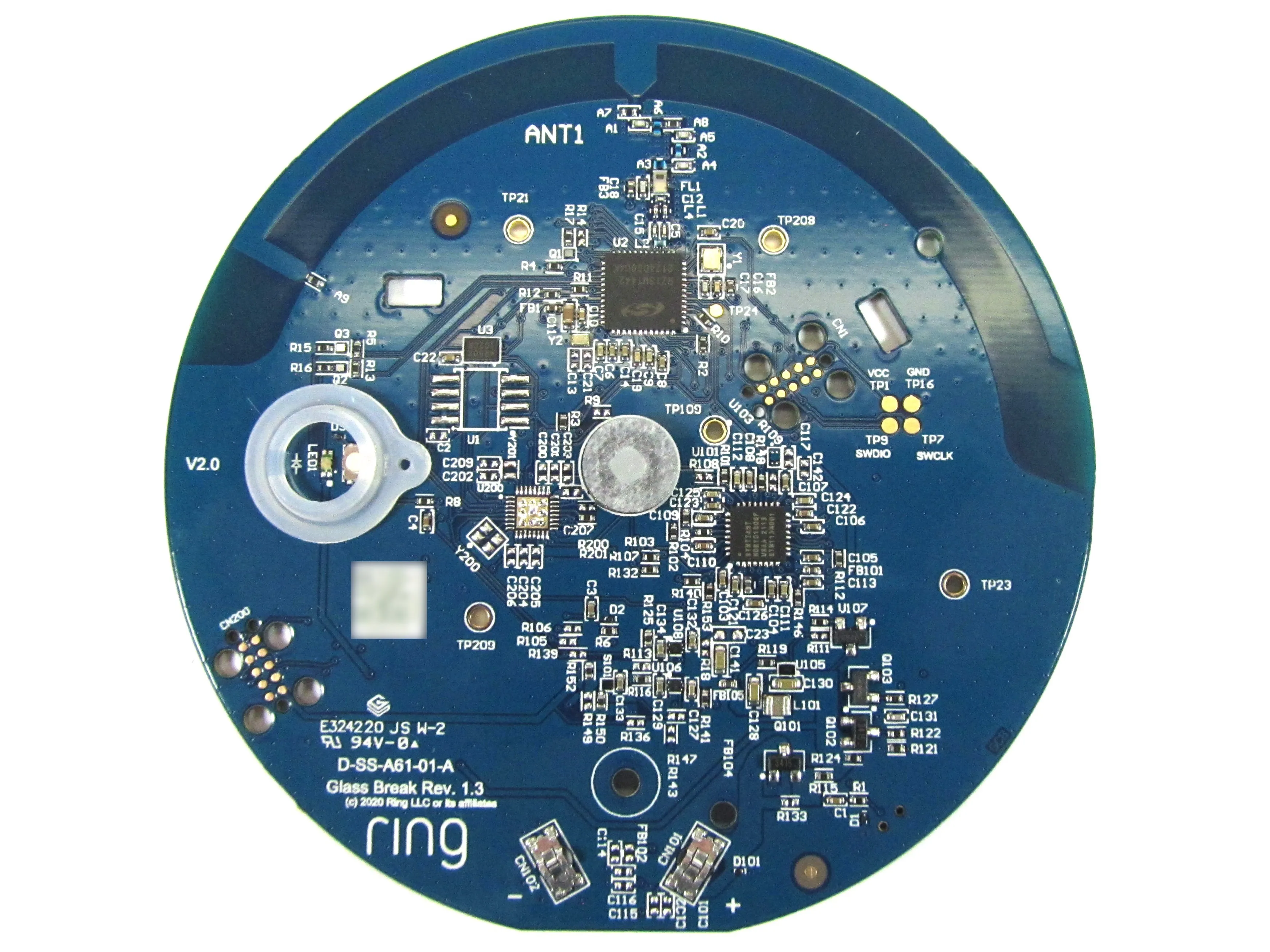

• Сняв внутреннюю печатную плату, мы впервые видим ее заднюю и переднюю стороны.

Шаг 10

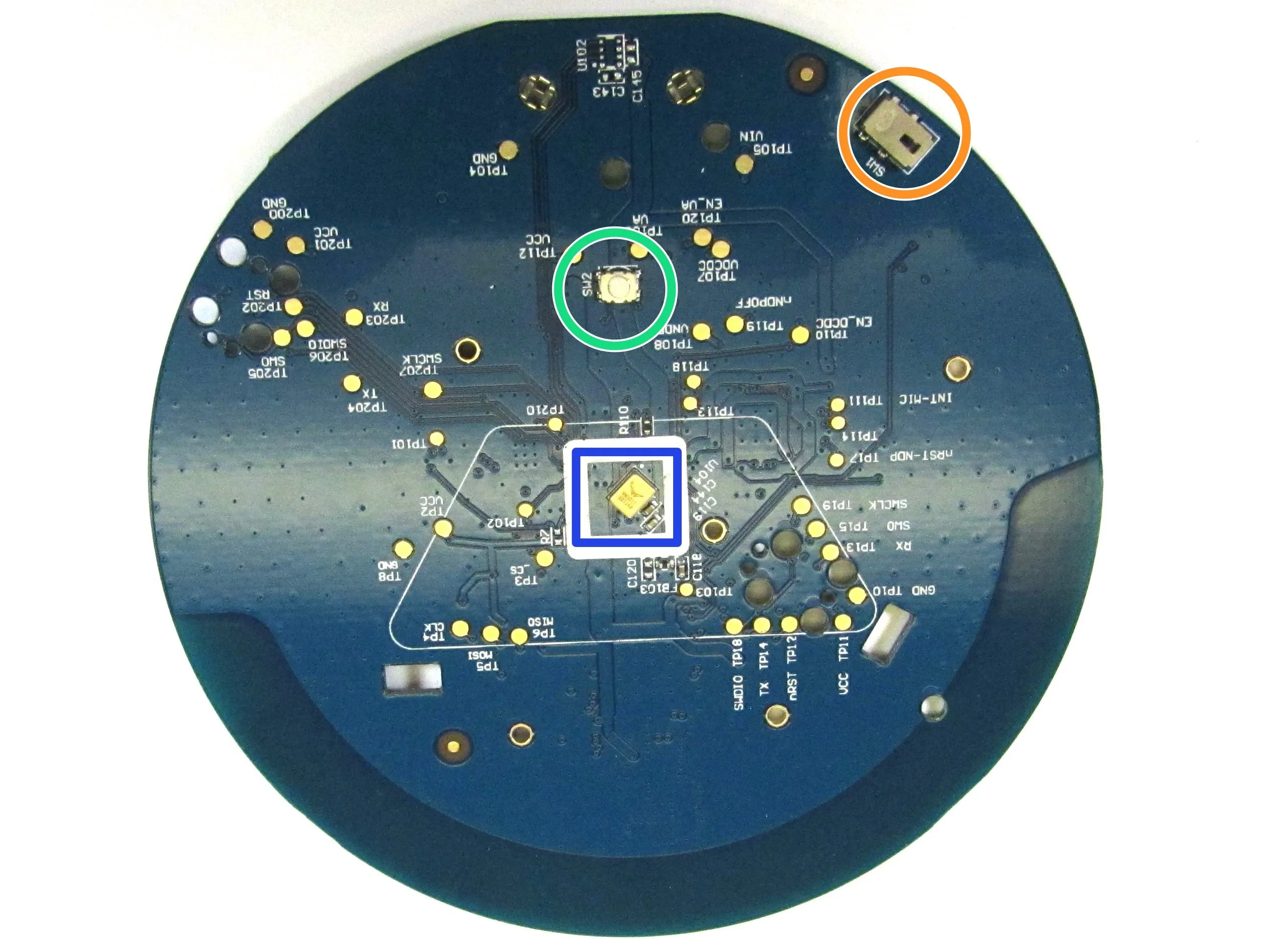

• Крупный план обратной стороны печатной платы

• МЭМС-микрофон, Vesper VM3011 - Первый в мире адаптивный цифровой пьезоэлектрический МЭМС-микрофон ZEROPOWER Listening™

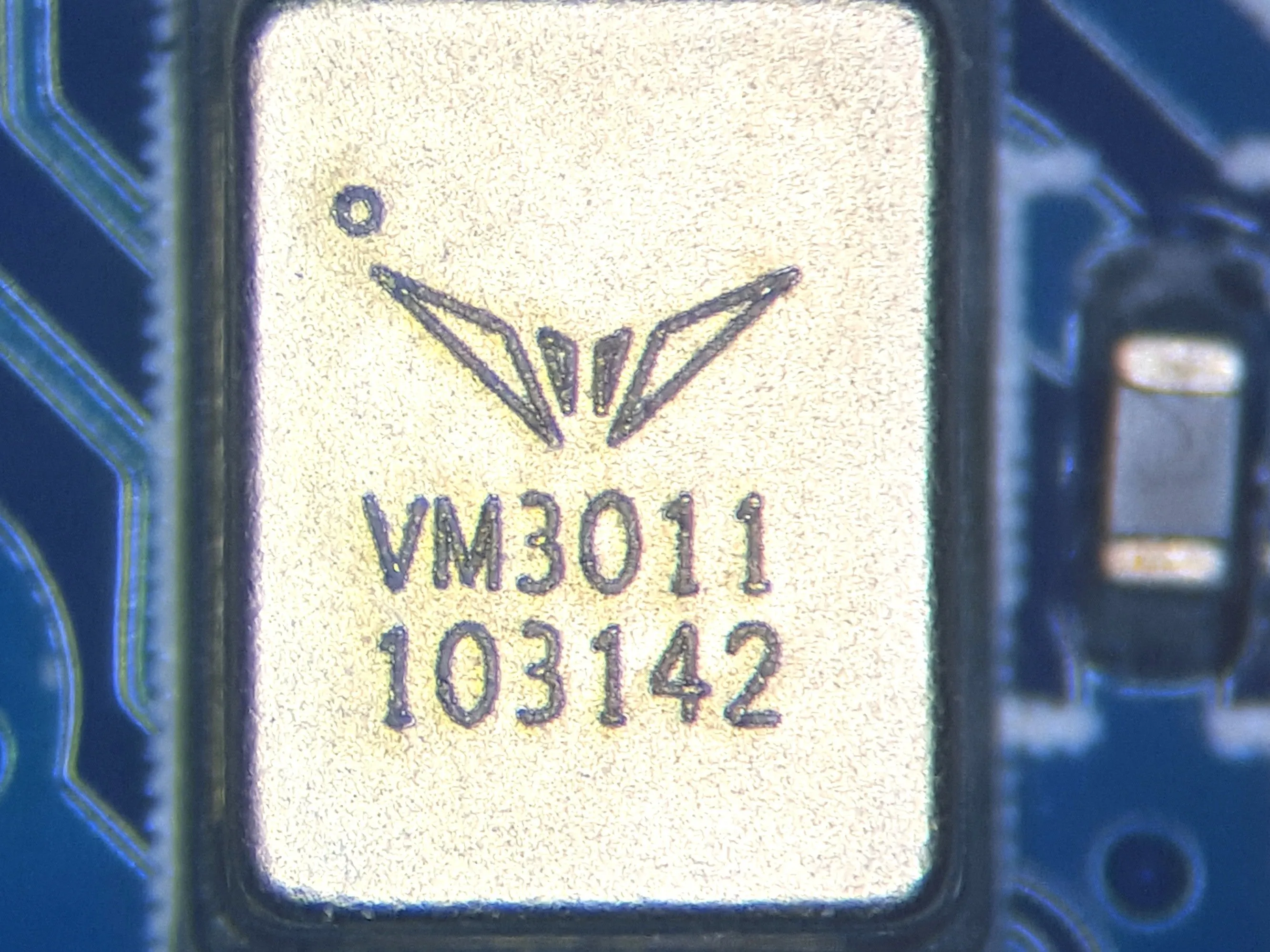

• Вид крупным планом на МЭМС-микрофон

• Работа переключателей/кнопок не документирована

• Выключатель питания. Когда дно поворачивается для доступа к батареям - этот переключатель сдвигается при повороте дна корпуса, чтобы отключить питание печатной платы от батарей.

Шаг 11

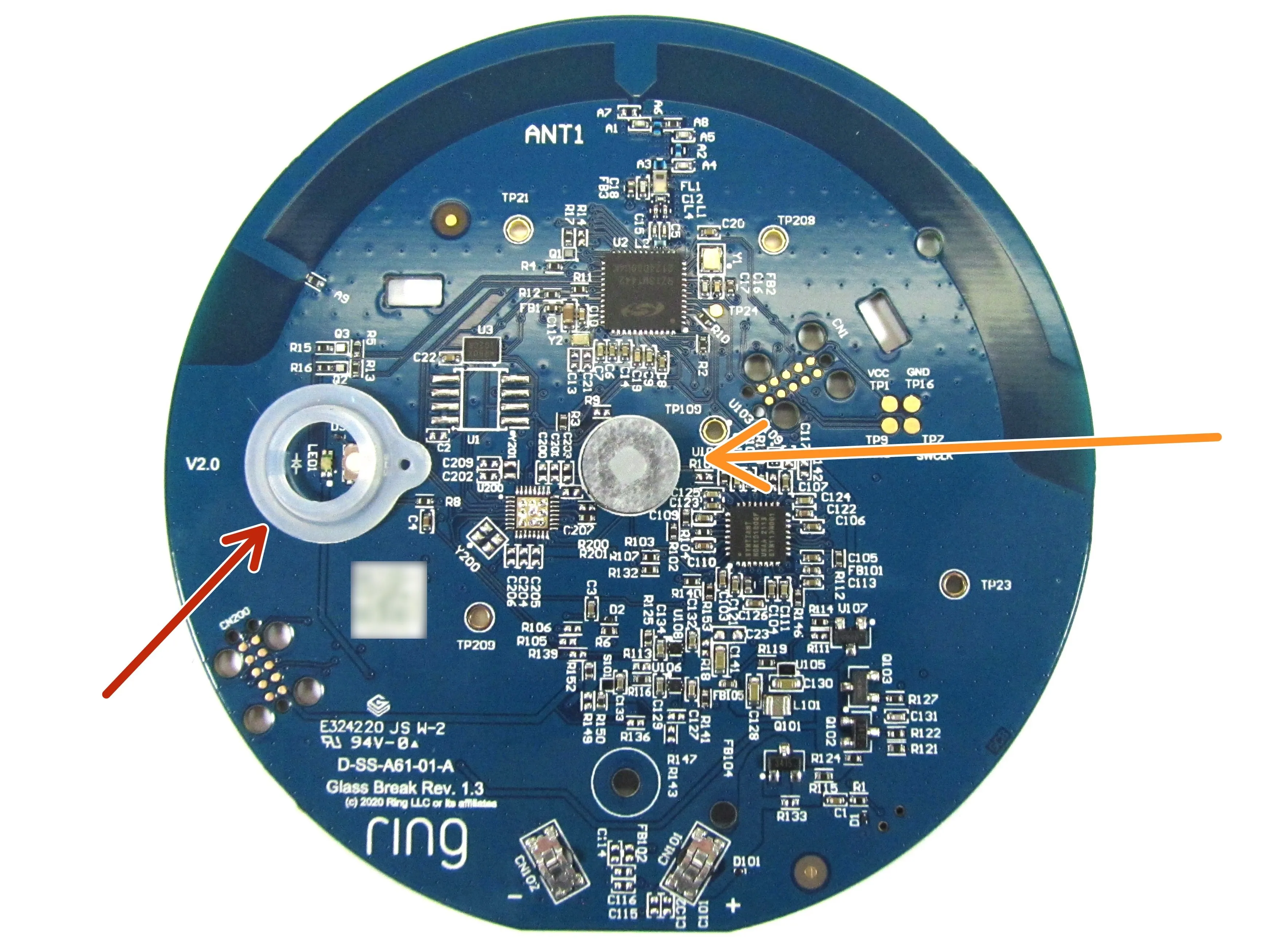

• Вид с близкого расстояния на лицевую сторону печатной платы

• Кнопка настройки и защитная прокладка

• Пылевой фильтр и защитная крышка для порта микрофона

Шаг 12

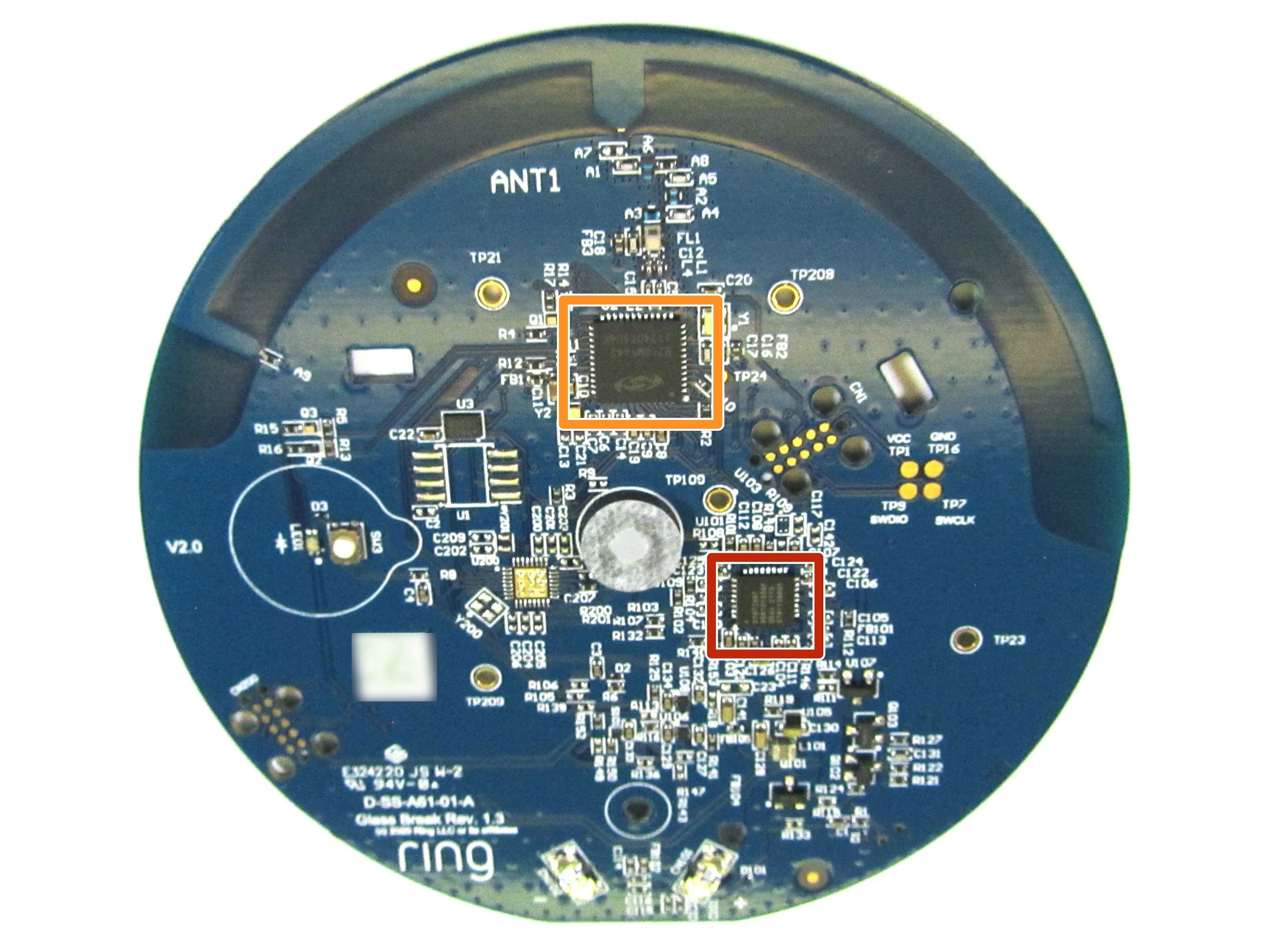

• Крупный план некоторых электрических компонентов на верхней стороне печатной платы. Кроме двух больших микросхем на верхней стороне печатной платы, остальные компоненты, похоже, связаны с управлением питанием и контролем

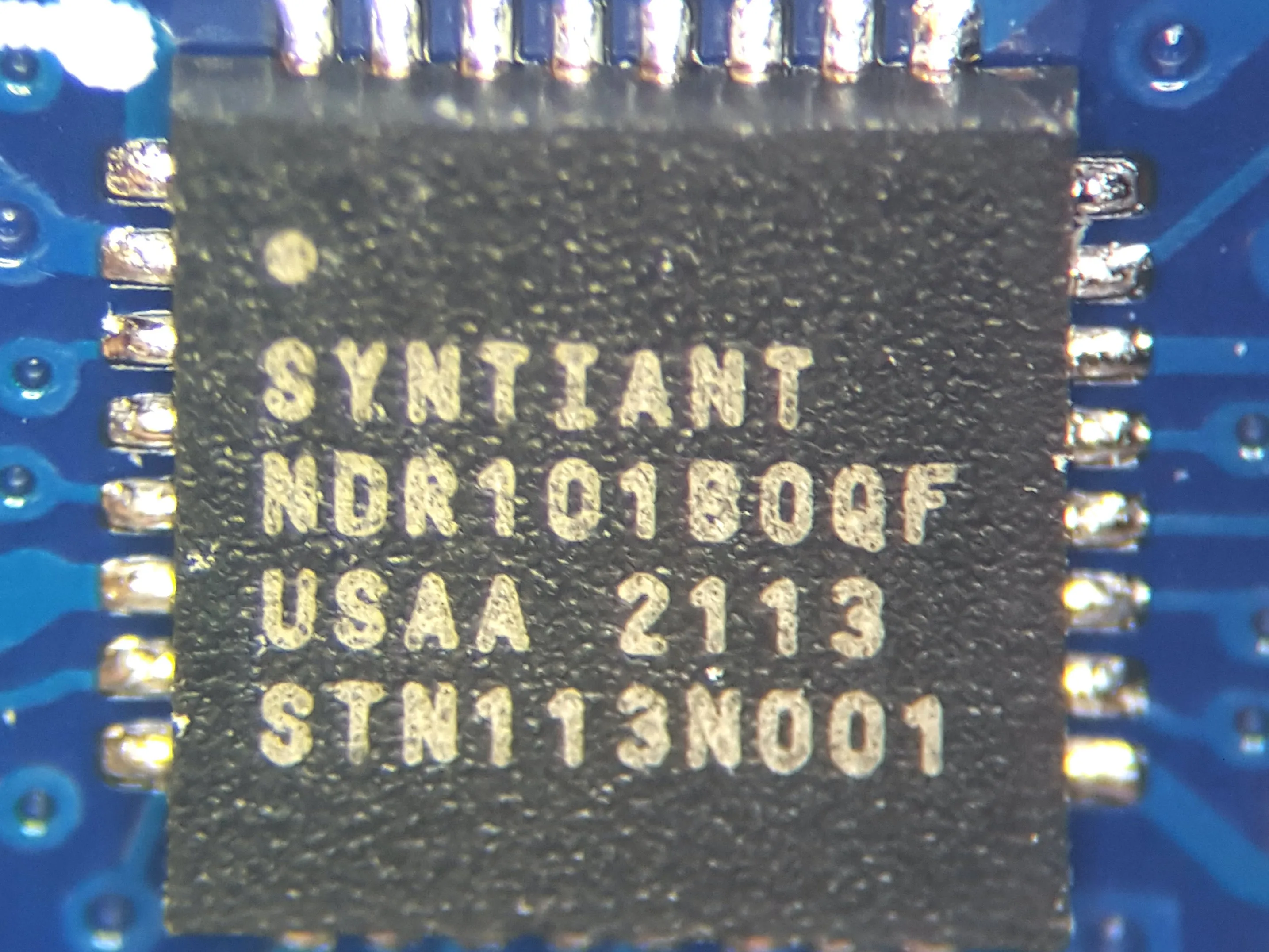

• Syntiant, NDR101BQQF. Постоянно включенный нейронный процессор. Используется для обнаружения разбивающегося стекла

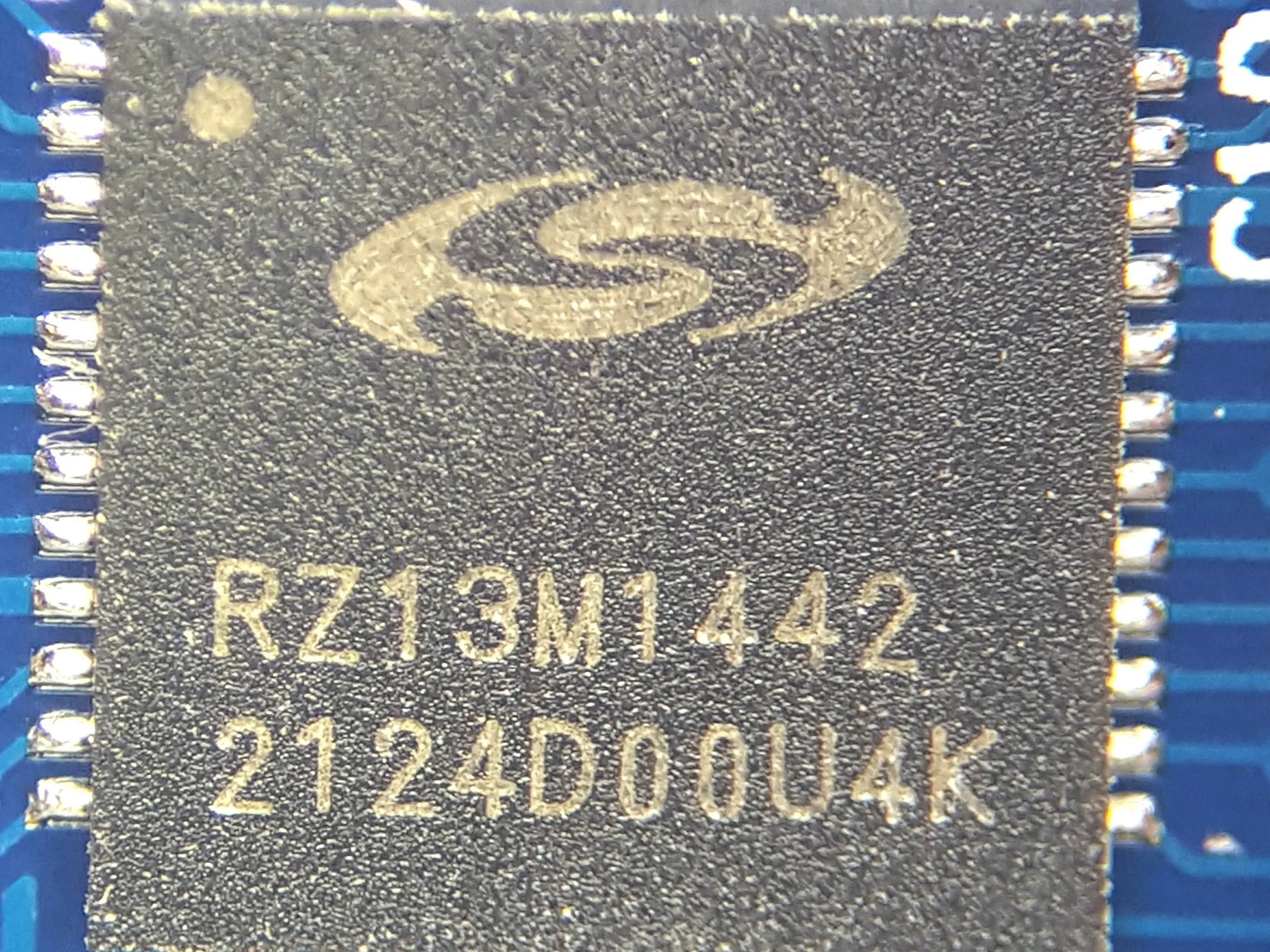

• Silicon Labs, RZ13M1442. Радиоприемник дальнего радиуса действия Z-Wave с ARM MCU

Шаг 13

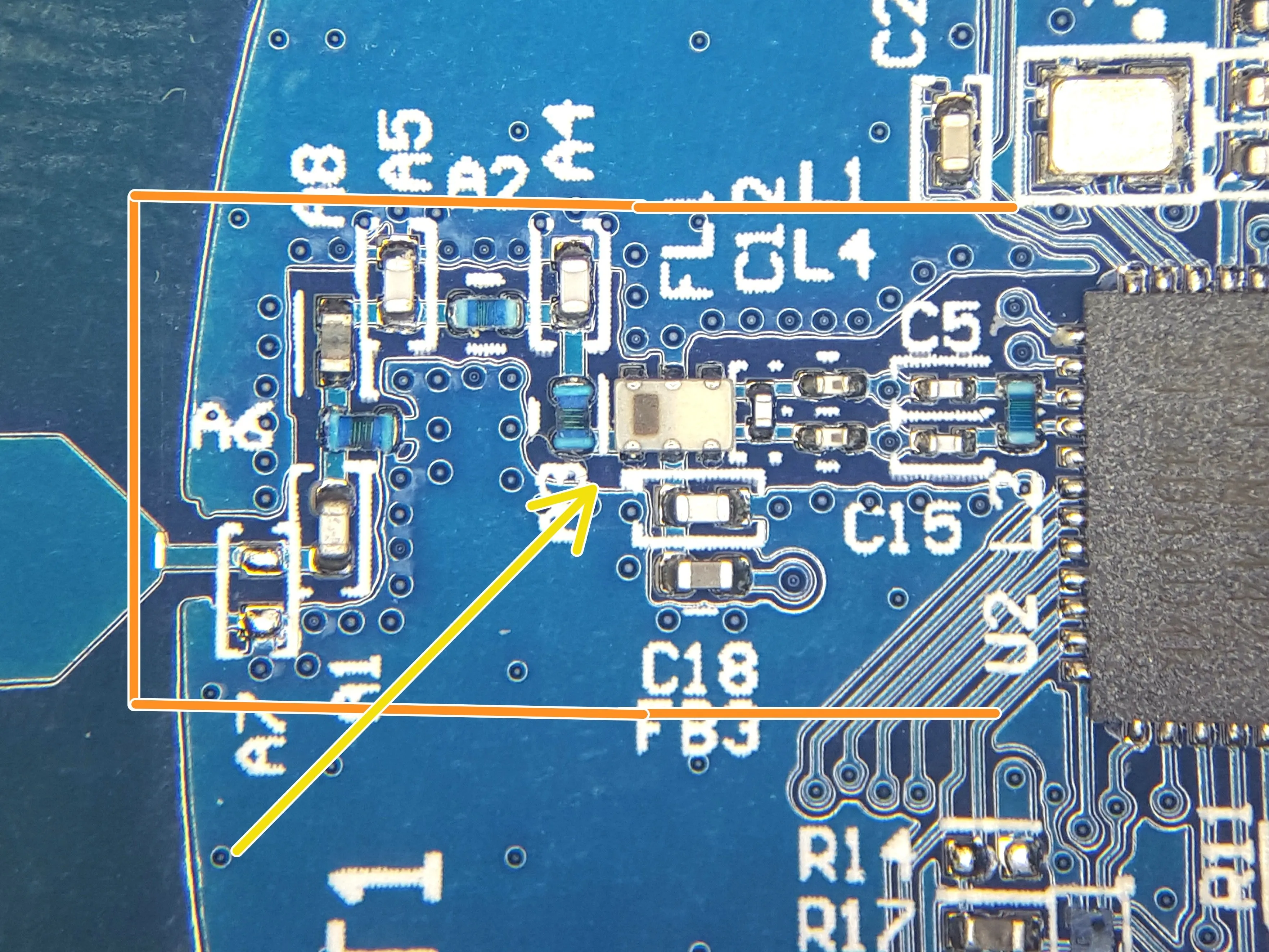

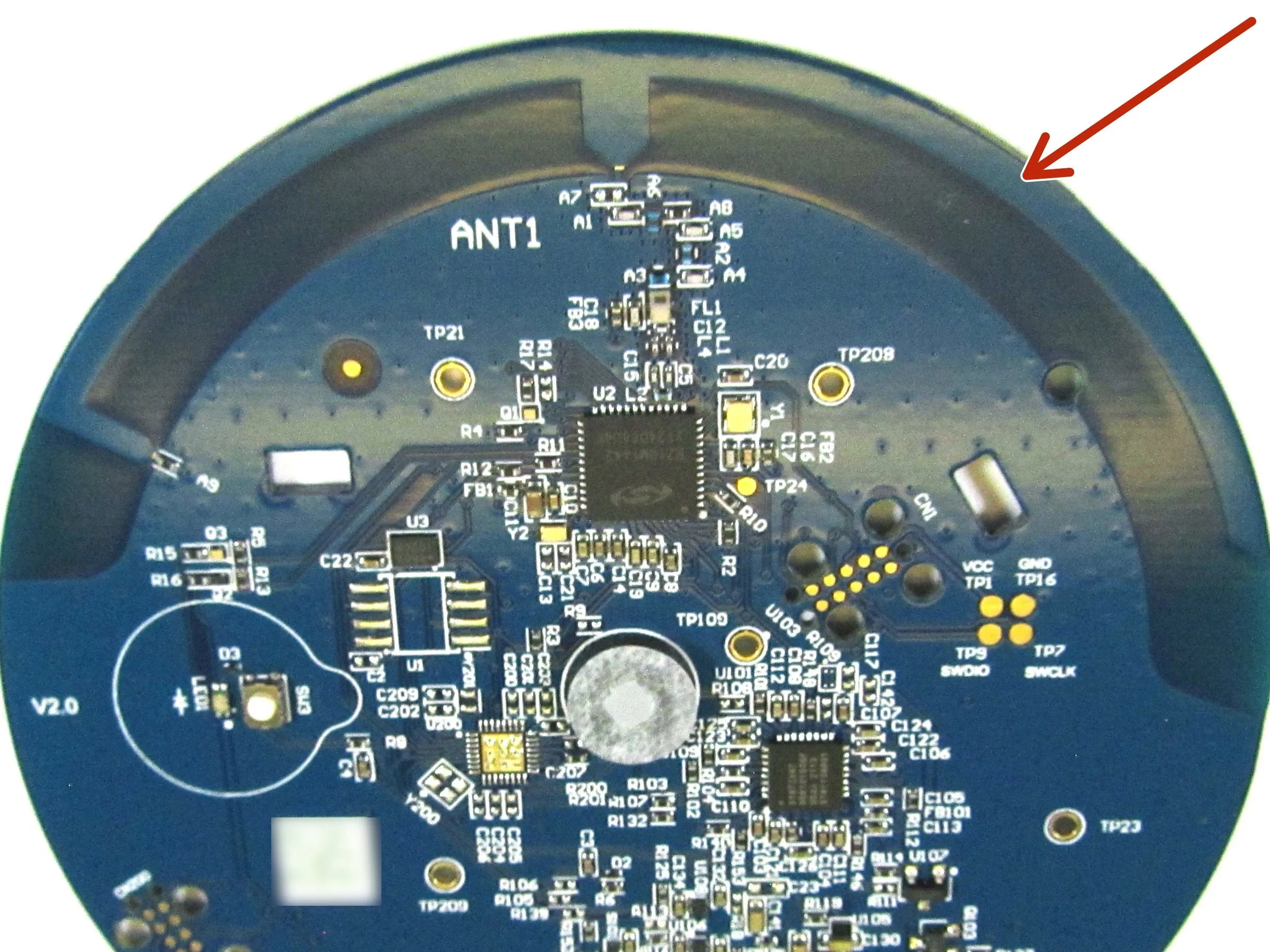

• Крупный план антенны датчика разбития стекла и сети согласования антенн

• Судя по конструкции антенны, радио, вероятно, работает в диапазоне субгигагерц.

• Сеть согласования антенн

• Полосовой SAW-фильтр

Шаг 14

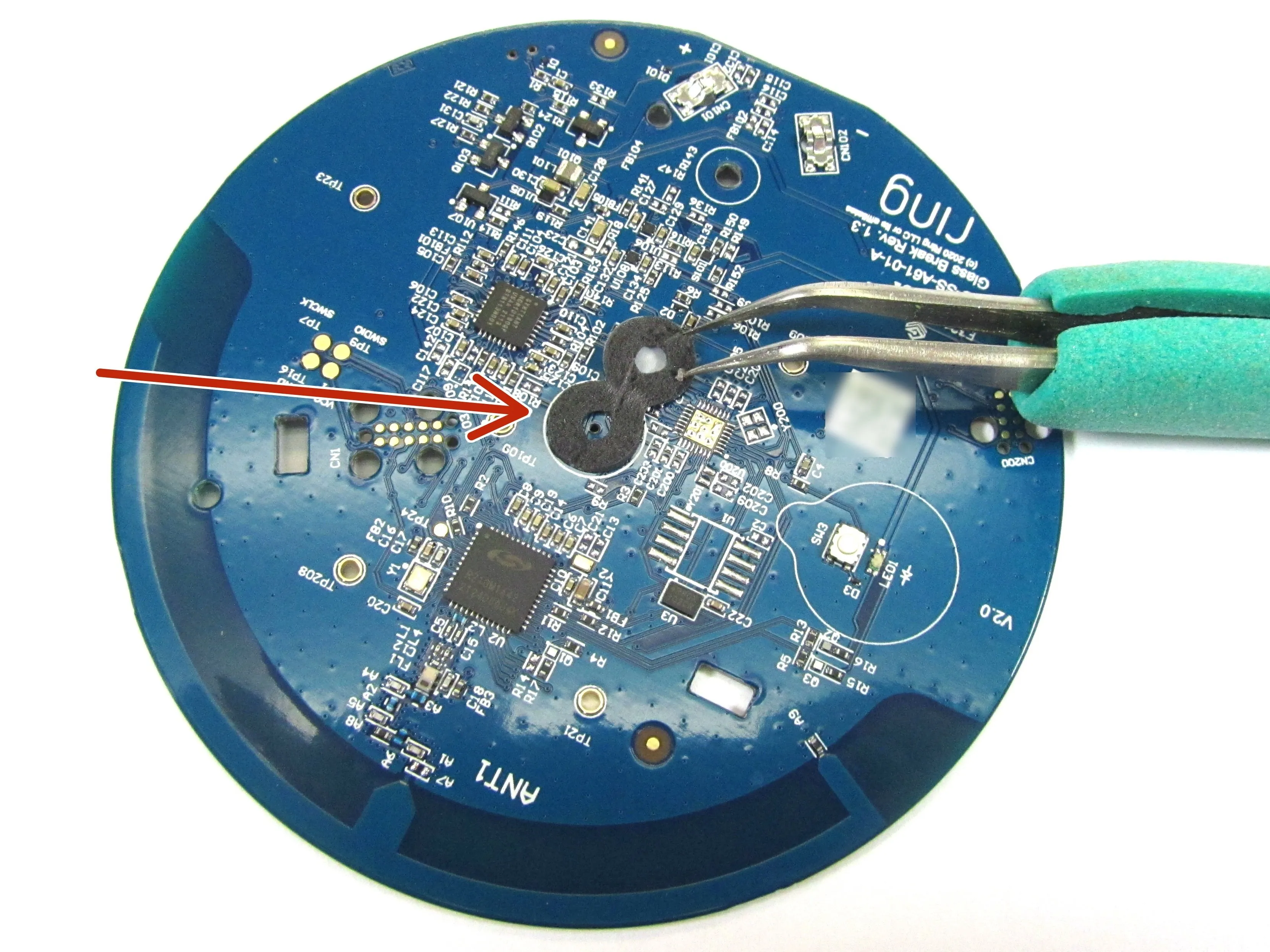

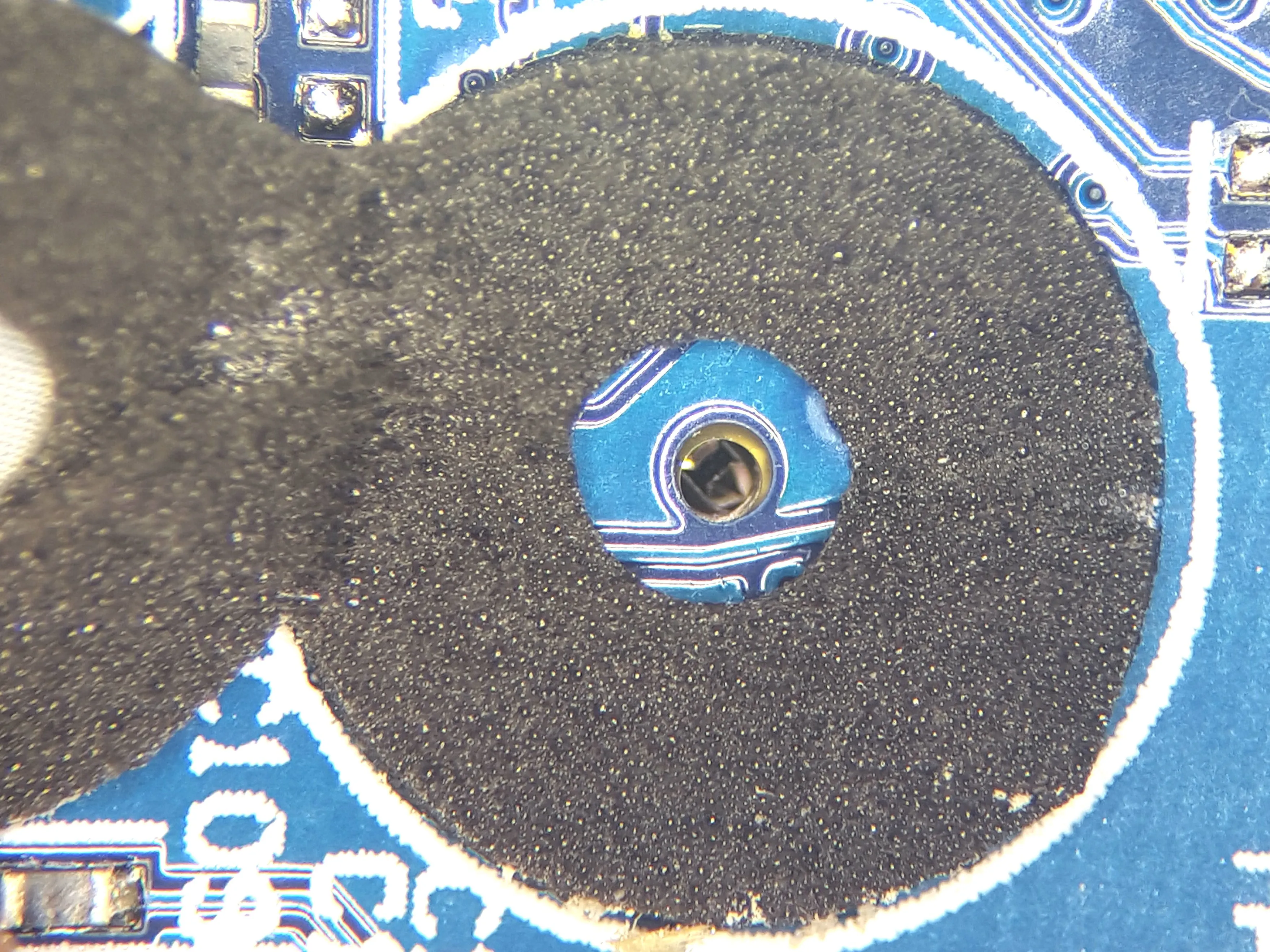

• Крупный план микрофонного порта MEMS

• Акустическая пена окружает порт микрофона, а акустическая пена закрыта пылезащитной крышкой

Шаг 15

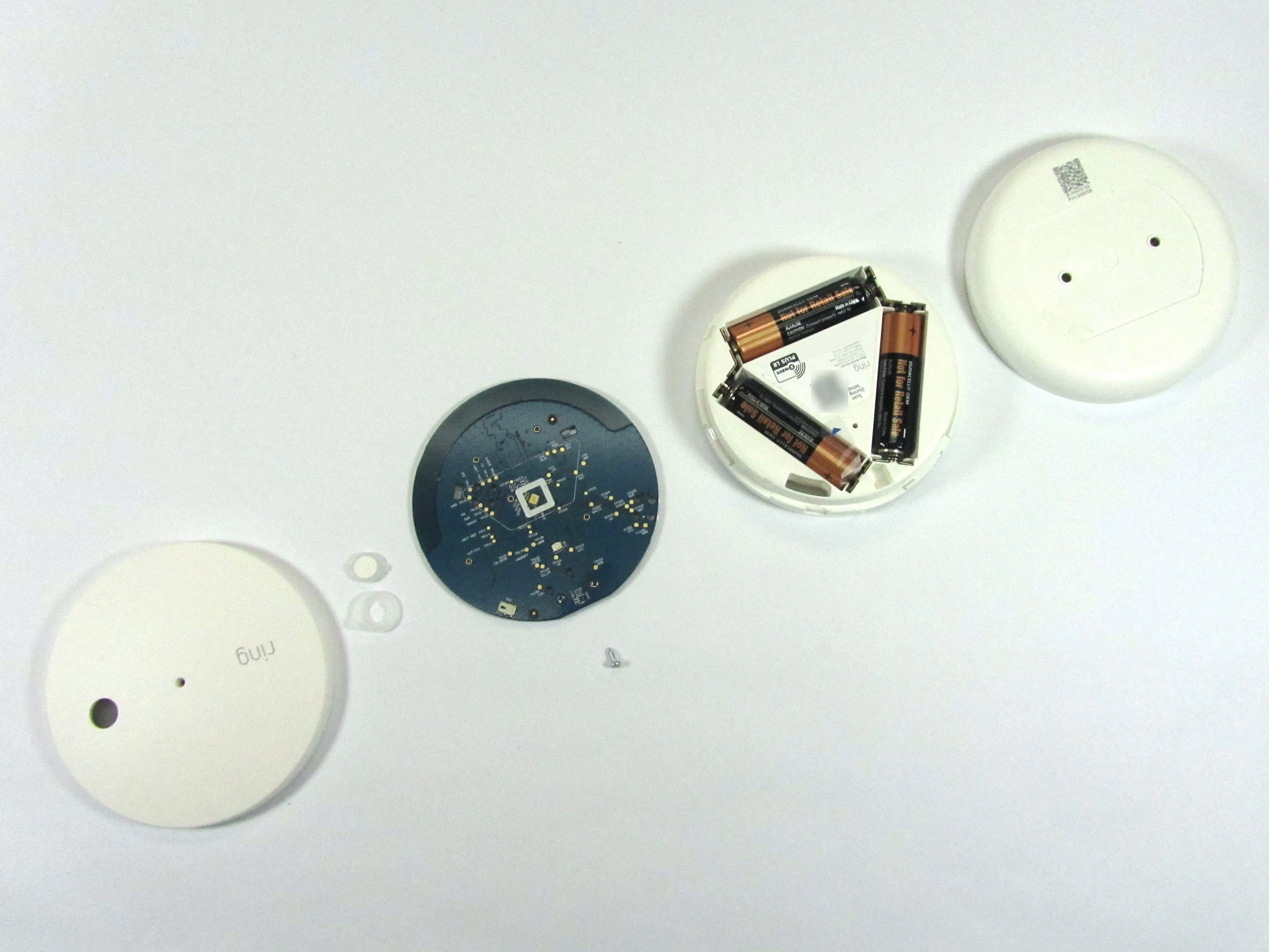

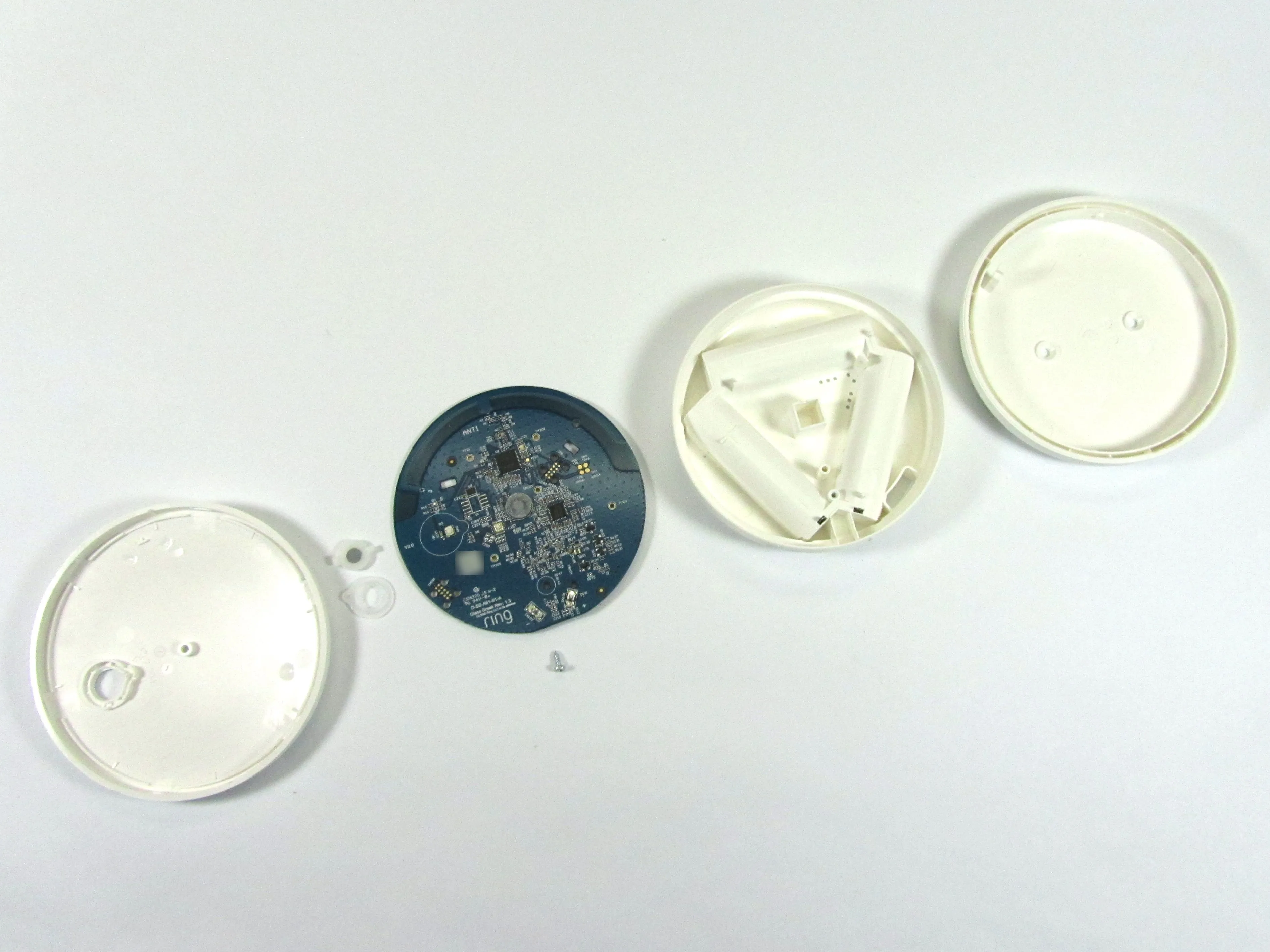

• Разборка в разобранном виде датчика разбития кольцевого стекла
