Разборка кольцевой камеры Stick Up Cam с быстросъемным аккумулятором

Введение

Взгляд изнутри на кольцо Stick Up Camera.

Что вам понадобится

Инструменты

•

•

•

•

•

•

  Посмотреть

Шаг 1. Разбор камеры ring Stick Up Cam с аккумулятором

• Особенности:

• Внутри / снаружи, потолочное / настенное крепление, быстросъемный аккумуляторный блок

• Ночное видение

• Двухсторонний разговор

• Регулируемые датчики движения

• 1080p HD видео

• 115 ° поле зрения

• Беспроводная связь 2,4 ГГц B/G/N WiFi

Шаг 2

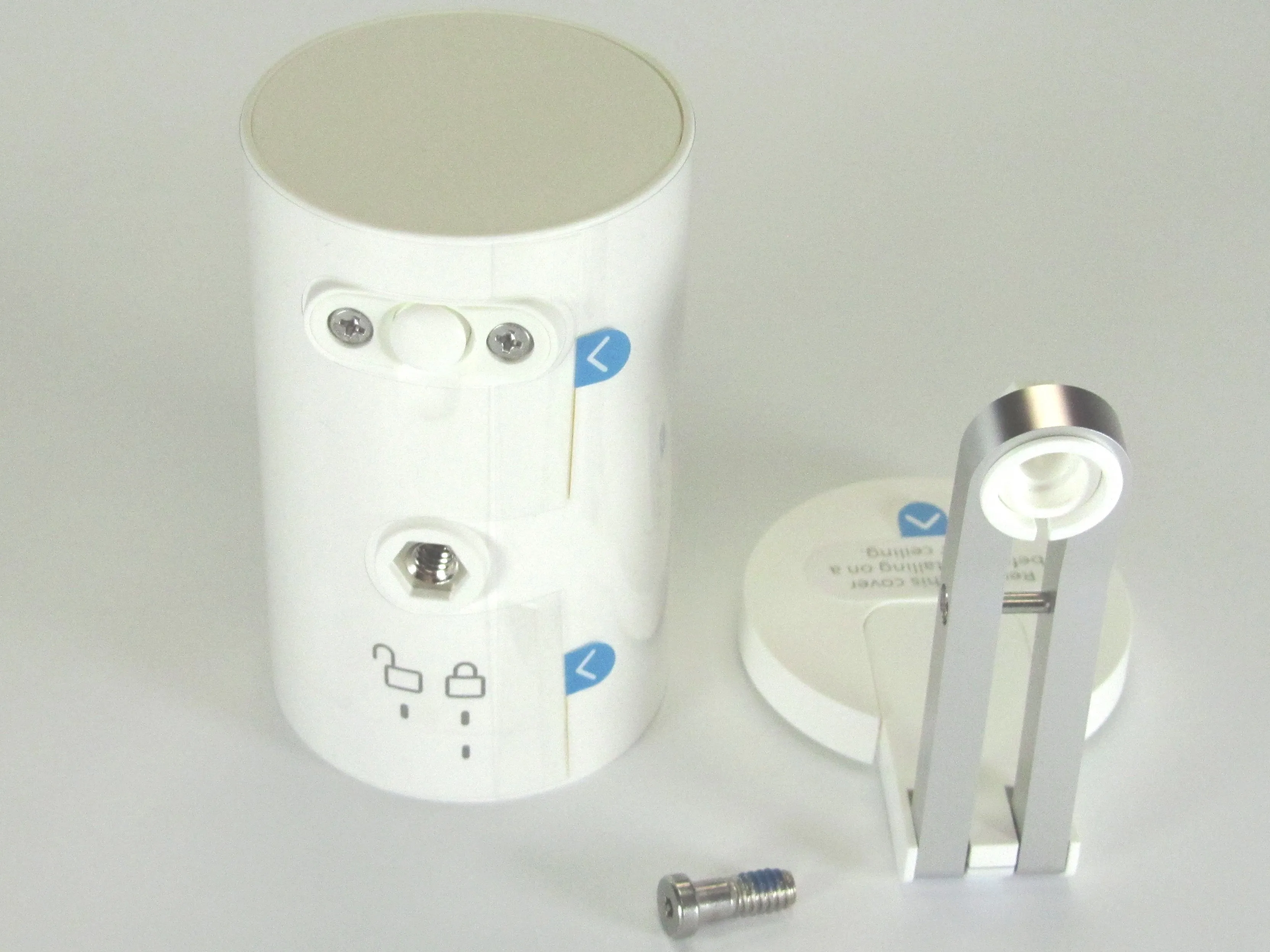

• Выкрутите винт, крепящий монтажный кронштейн к кольцевой камере, с помощью инструмента Torx T15.

Шаг 3

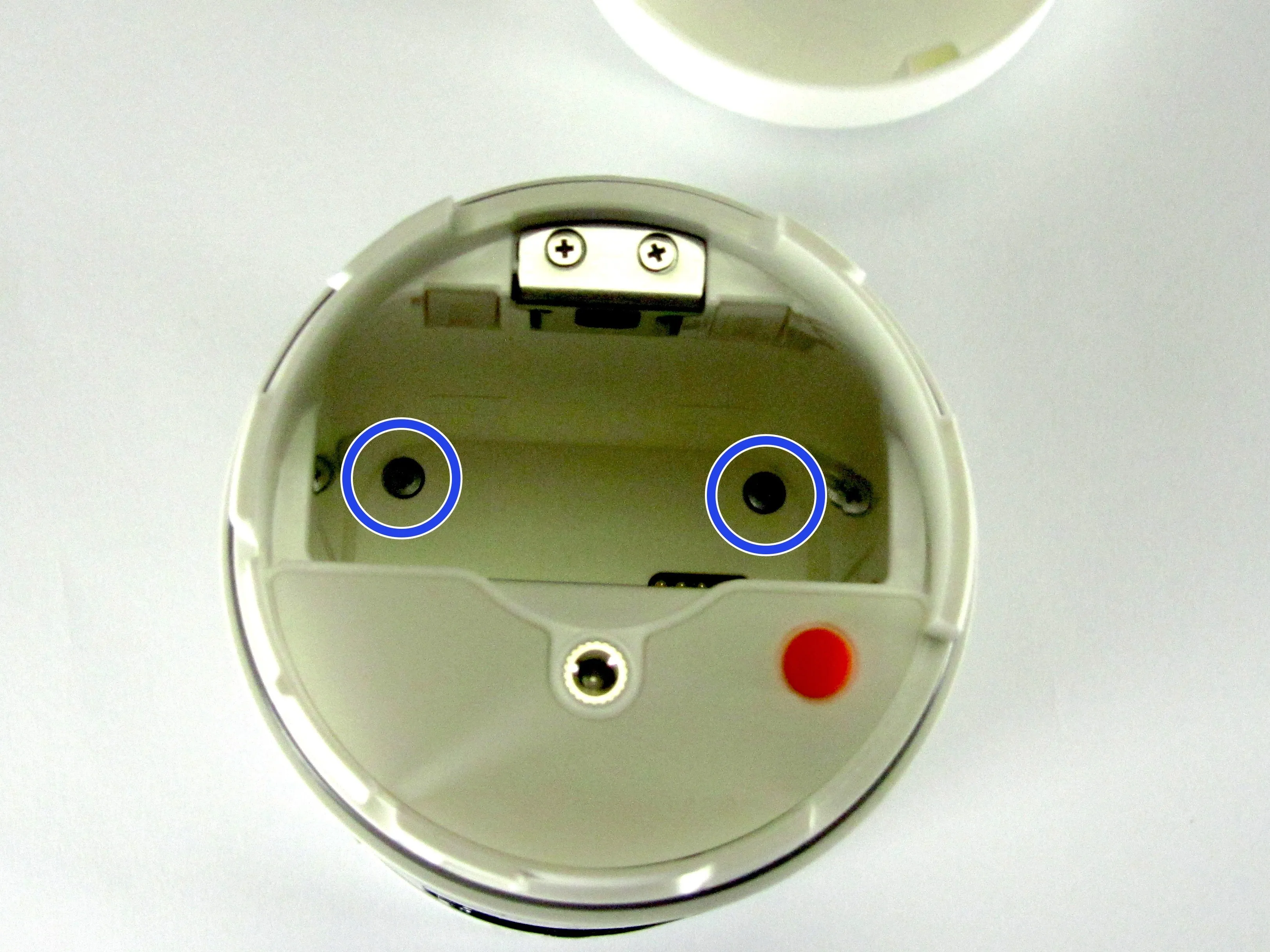

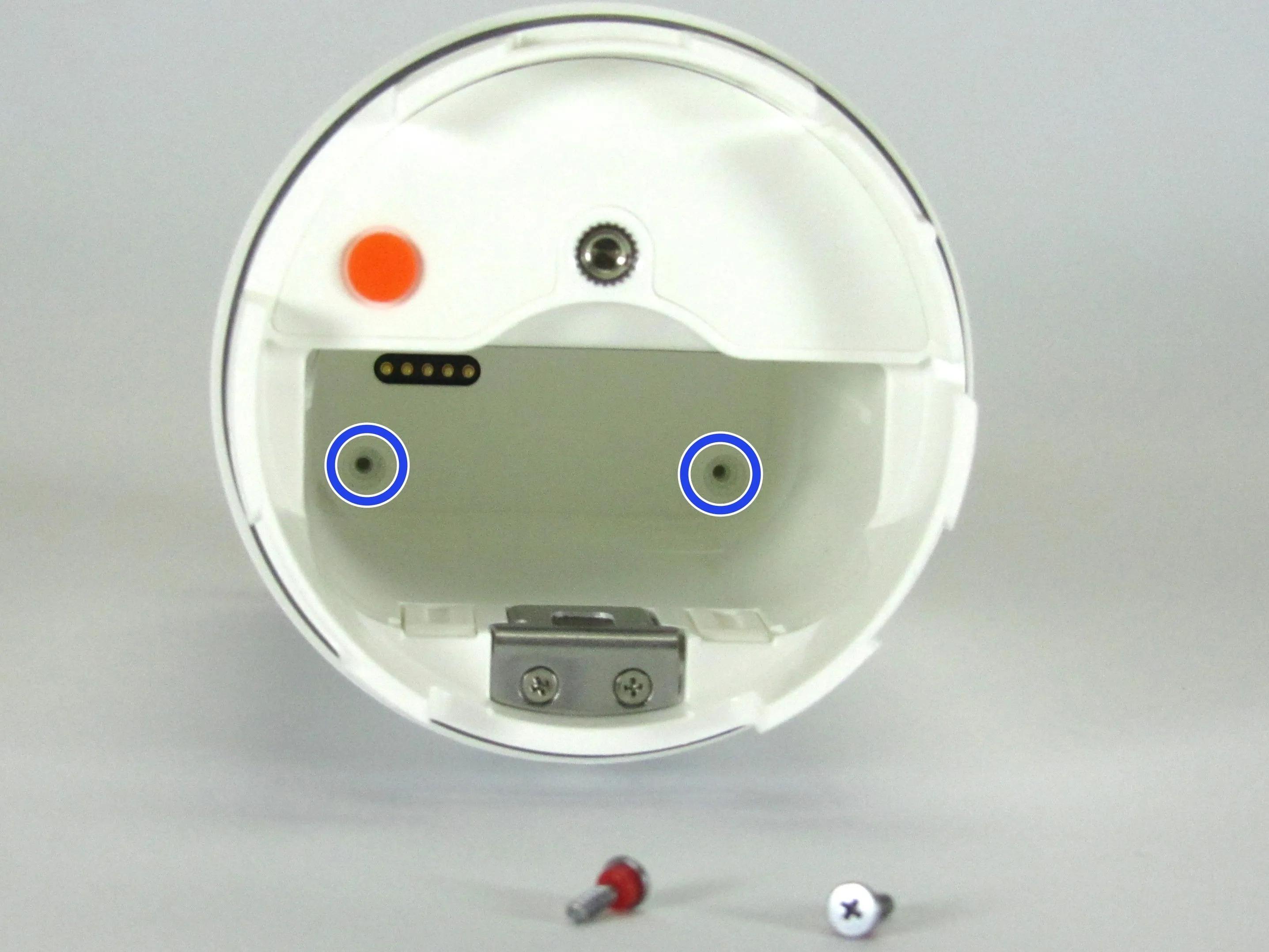

• Открутите нижнюю крышку, чтобы получить доступ к винтам PH00

• Выкрутите винты PH00 в верхней части батарейного отсека.

Шаг 4

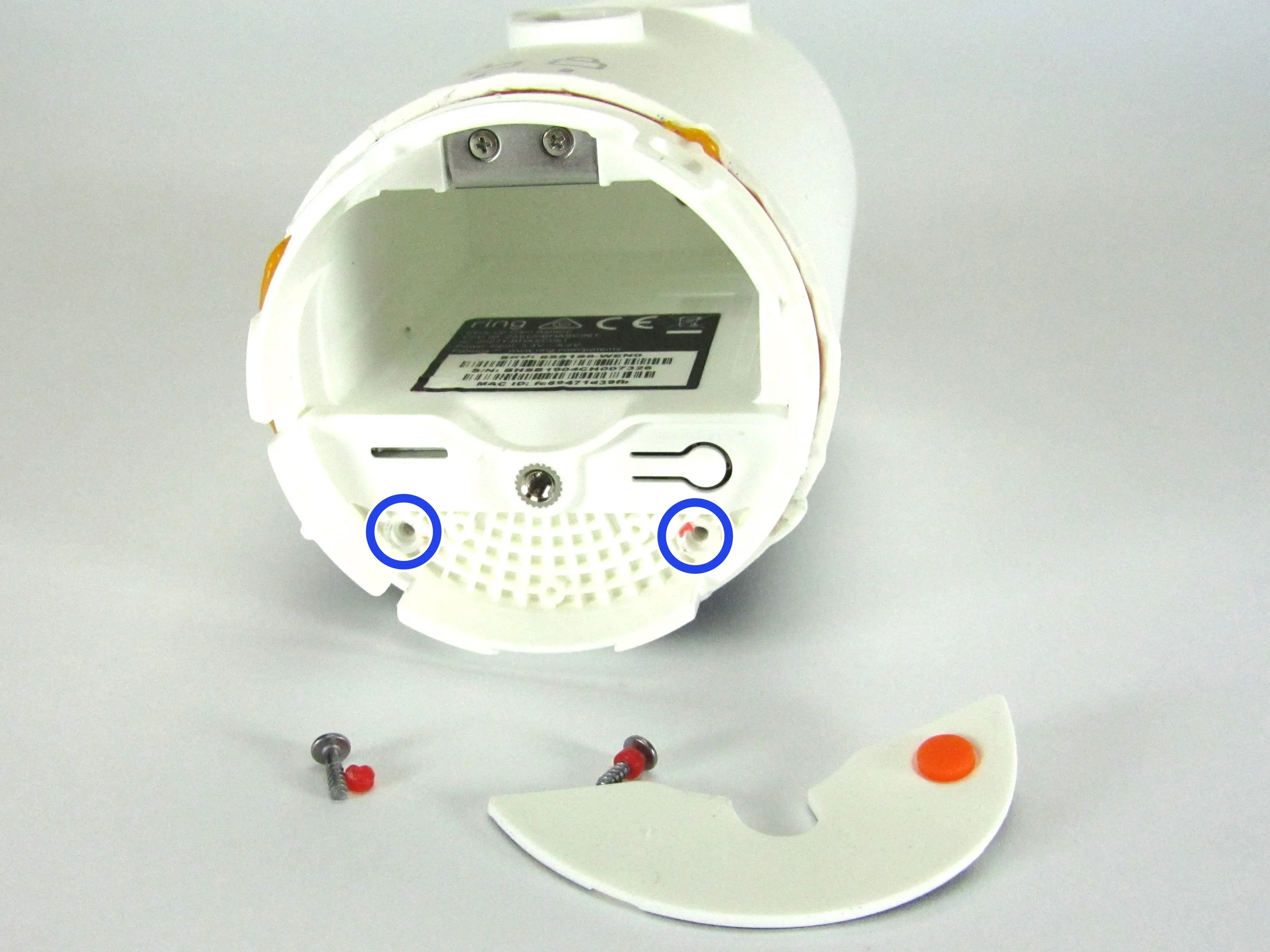

• С помощью инструмента Spudger Tool или плоской отвертки снимите резиновую накладку на крышке батарейного отсека, чтобы открыть винты PH00, которые крепят батарейный отсек к корпусу кольцевой камеры. Выкрутите винты PH00.

Шаг 5

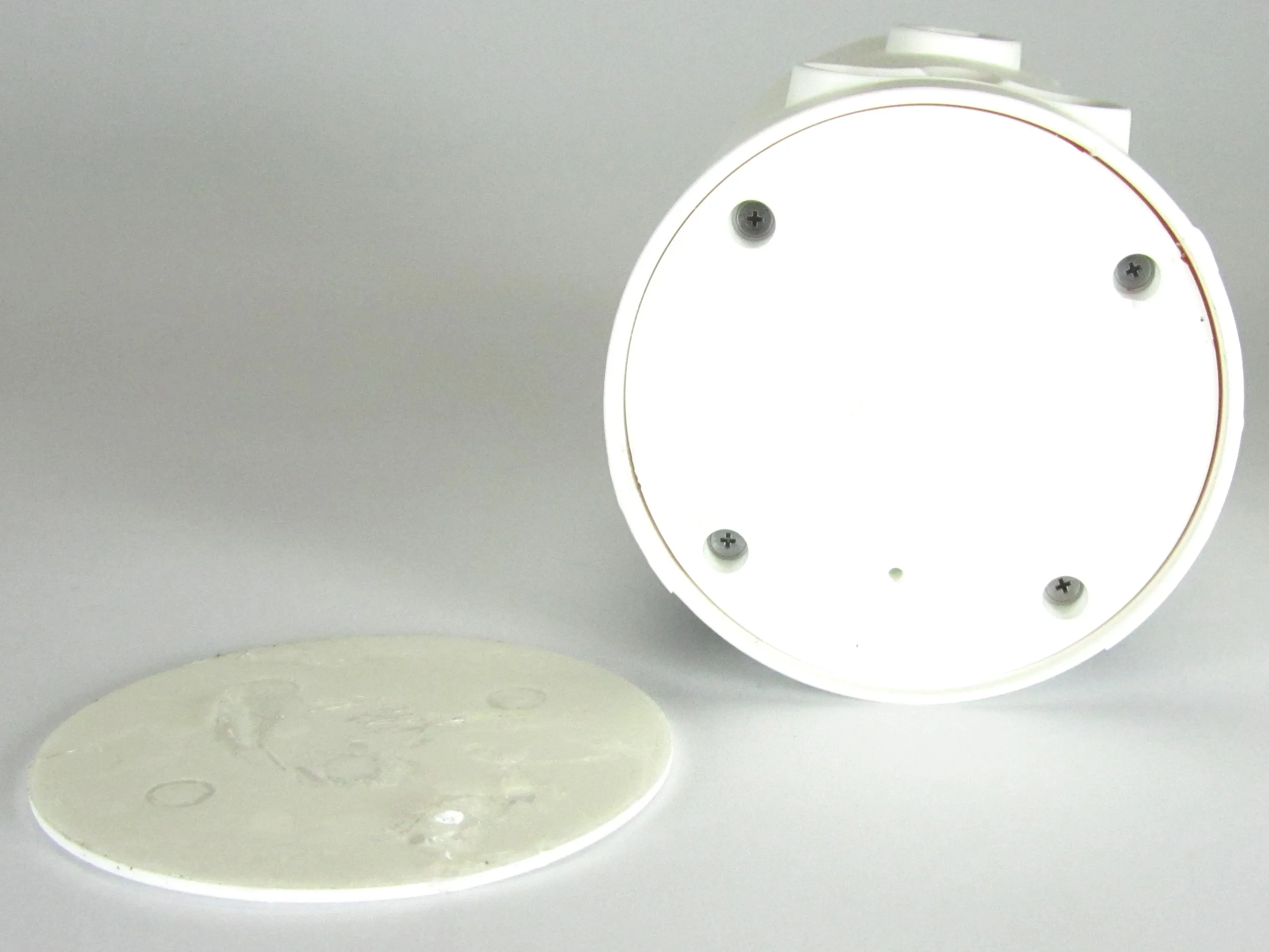

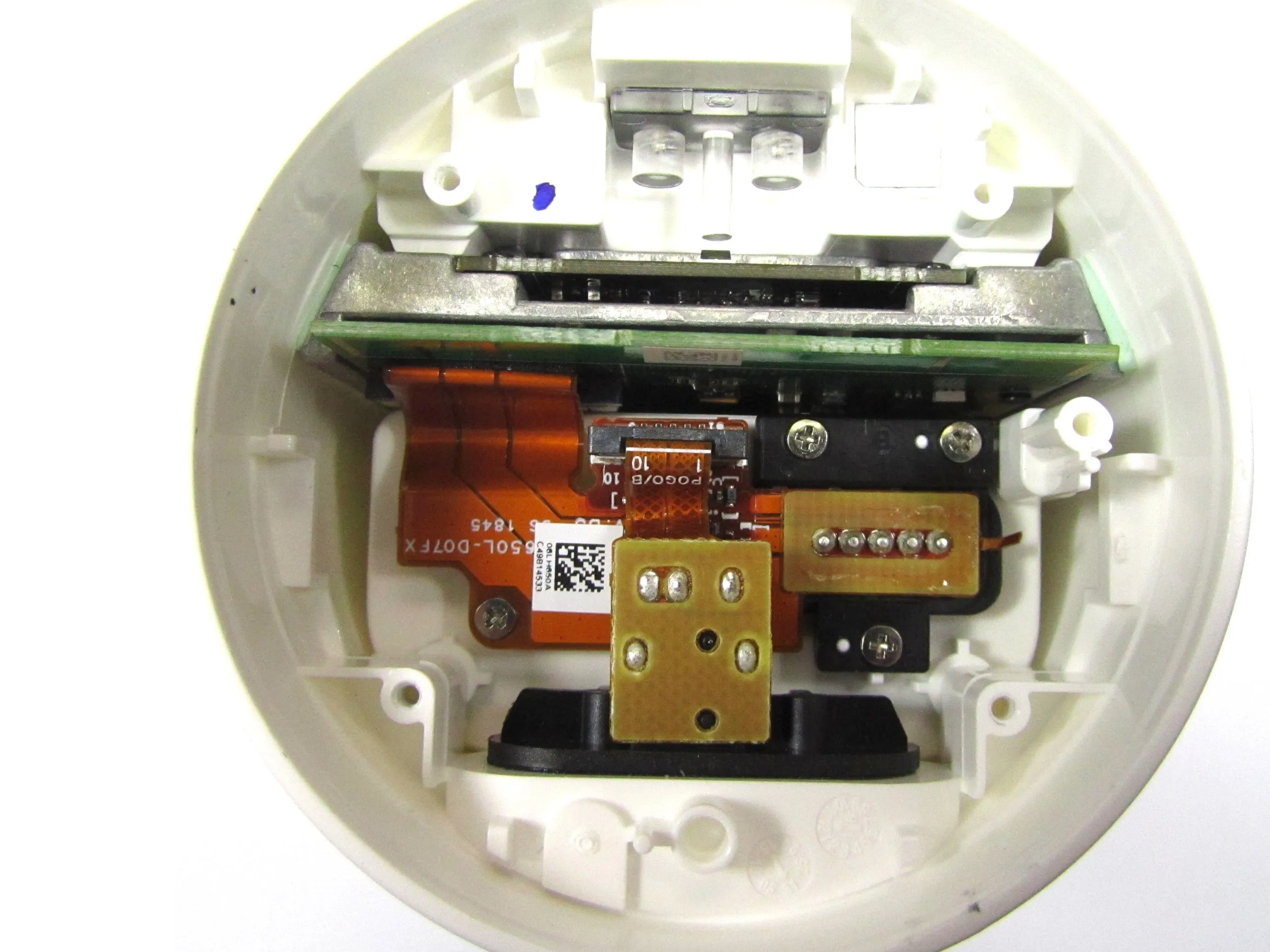

• Подденьте верхнюю крышку с помощью инструмента Spudger или плоской отвертки. Накладка верхней крышки приклеена, и ее может быть трудно отклеить. Верхняя крышка тонкая, поэтому не нужно углубляться, чтобы поддеть верхнюю крышку.

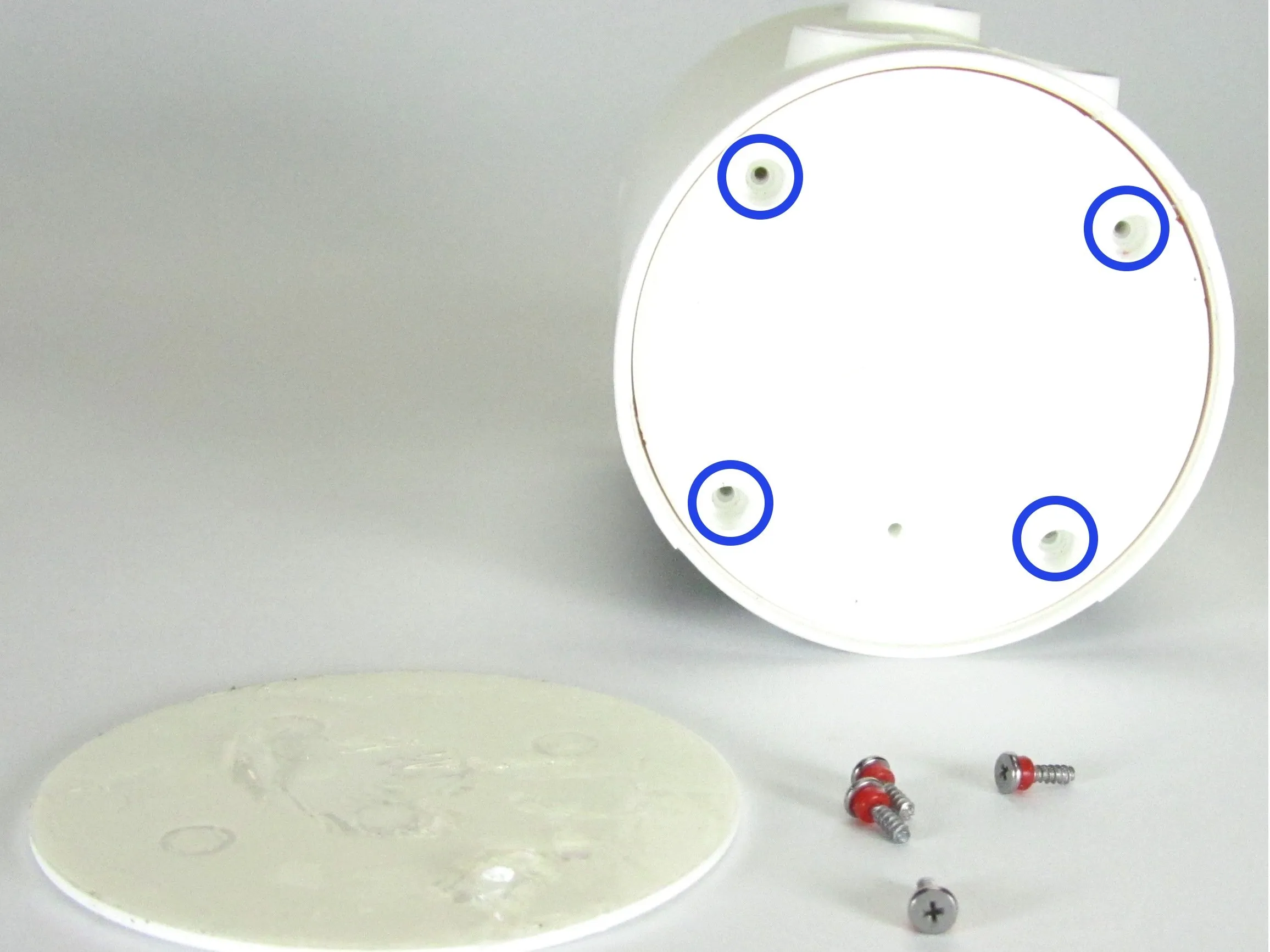

• Выкрутите винты PH00 верхней крышки.

• Подденьте верхнюю крышку, чтобы открыть внутренние электронные компоненты. Верхняя крышка удерживается на месте с помощью уплотнительного кольца.

Шаг 6

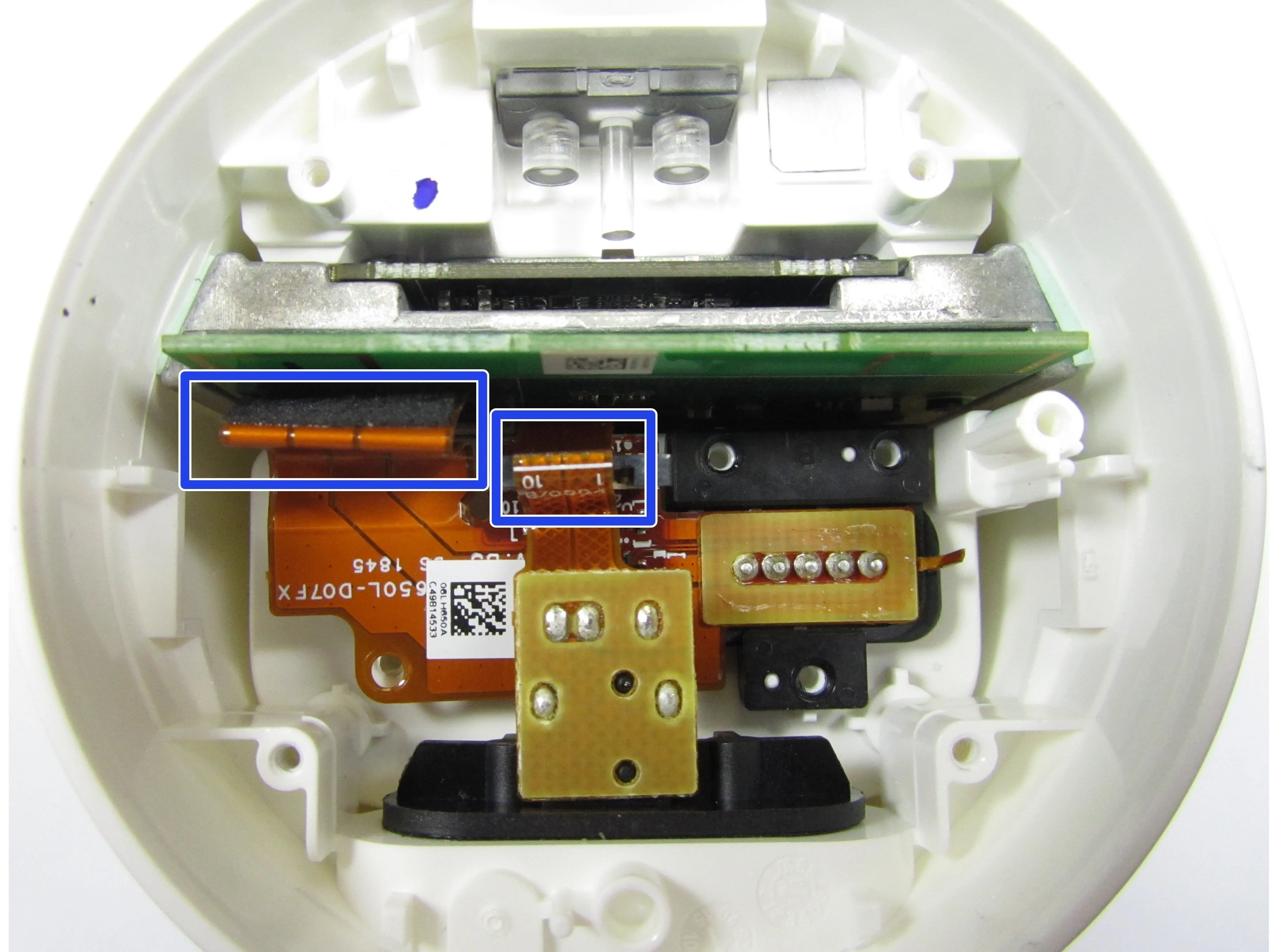

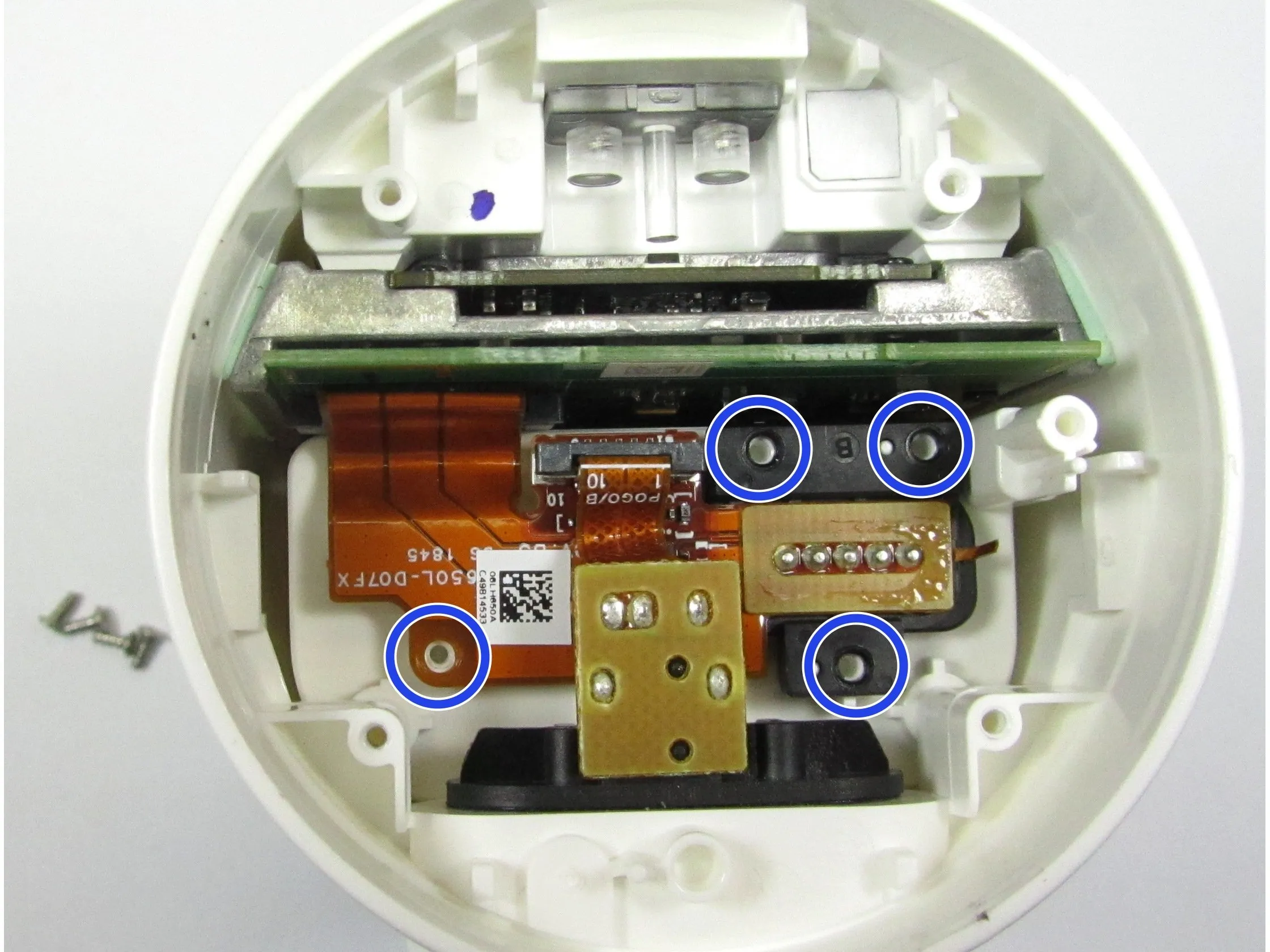

• Выкрутите четыре винта PH00, которые удерживают печатные платы разъемов питания и аккумулятора.

• Затем аккуратно отсоедините гибкие ленточные кабели от разъемов с помощью инструмента Spudger Tool и вытащите гибкие кабели из разъемов.

Шаг 7

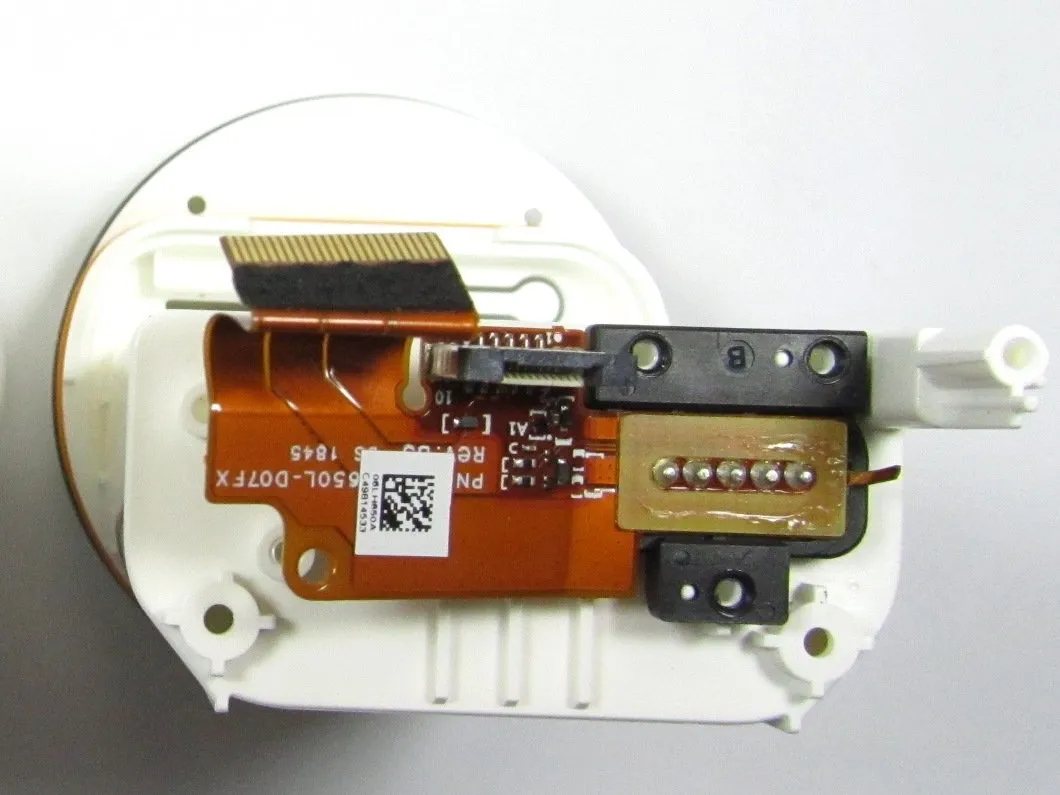

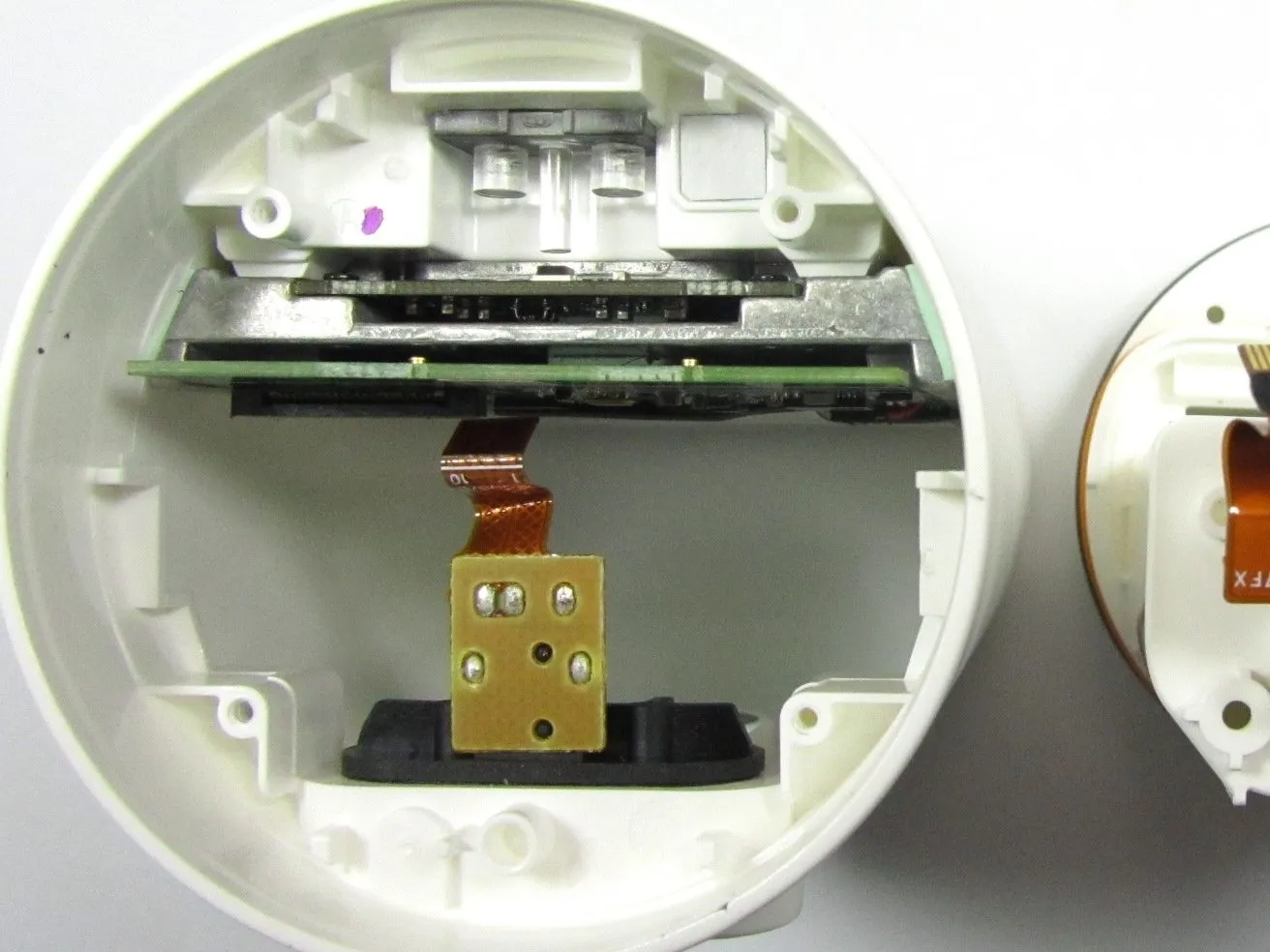

• С помощью инструмента Spudger аккуратно надавите на держатель батареи с верхней стороны, пока он не ослабнет. На этом этапе держатель батареи удерживается на месте с помощью уплотнительного кольца. Как только держатель батареи освободится, аккуратно вытащите его до конца через нижнюю часть кольцевого корпуса камеры.

Шаг 8

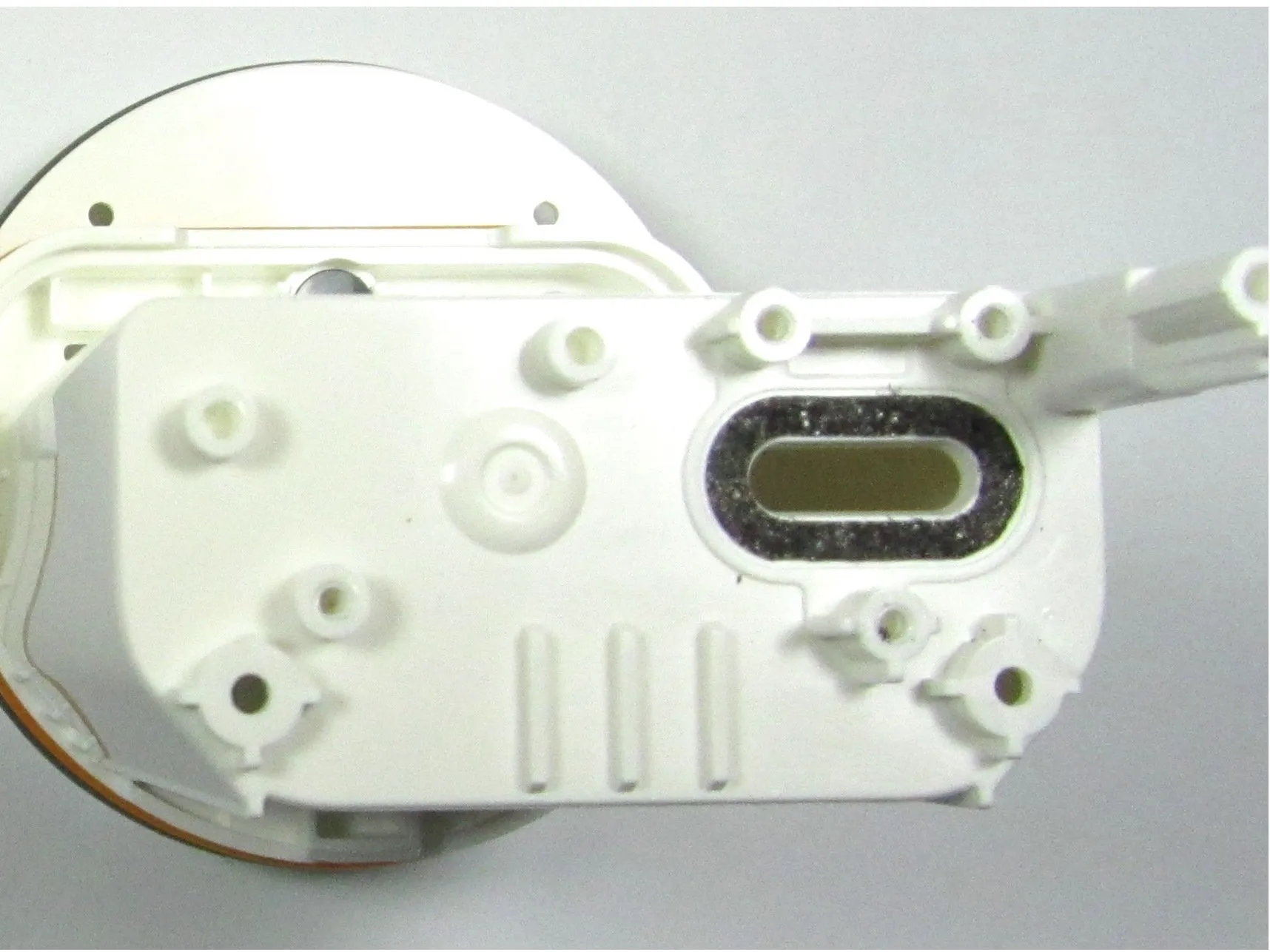

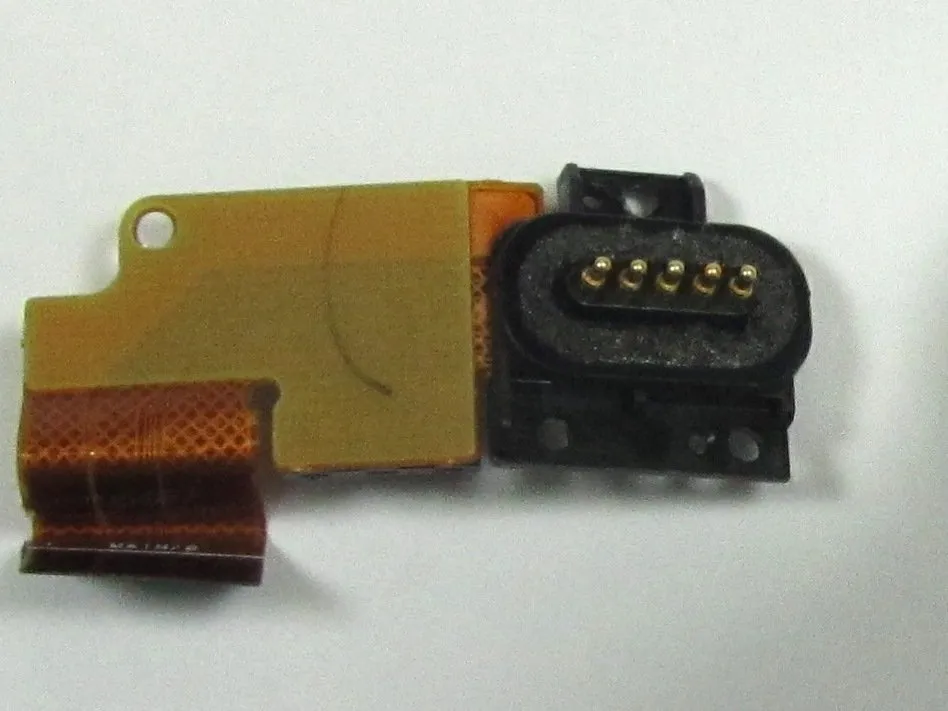

• После того как отсек держателя батареи отделен от корпуса кольцевой камеры, интерфейсную плату батареи можно отделить от отсека держателя батареи с помощью инструмента Spudger Tool.

Шаг 9

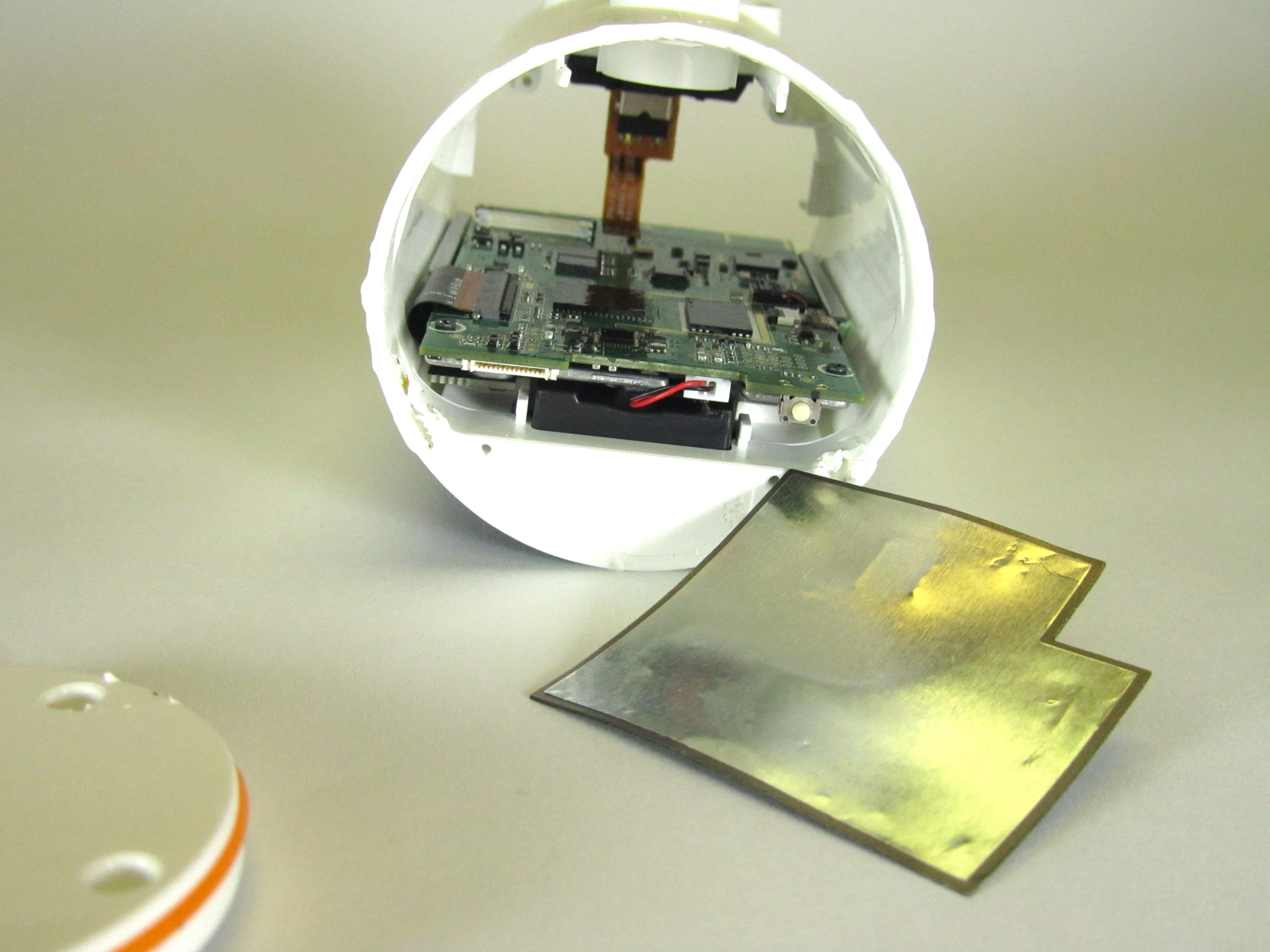

• Снимите радиочастотный экран с помощью инструмента Spudger. Его можно снять во время этого шага или после извлечения печатной платы из корпуса кольцевой камеры. Извлечение радиочастотного экрана сейчас поможет упростить дополнительные действия, которые могут потребоваться при демонтаже.

Шаг 10

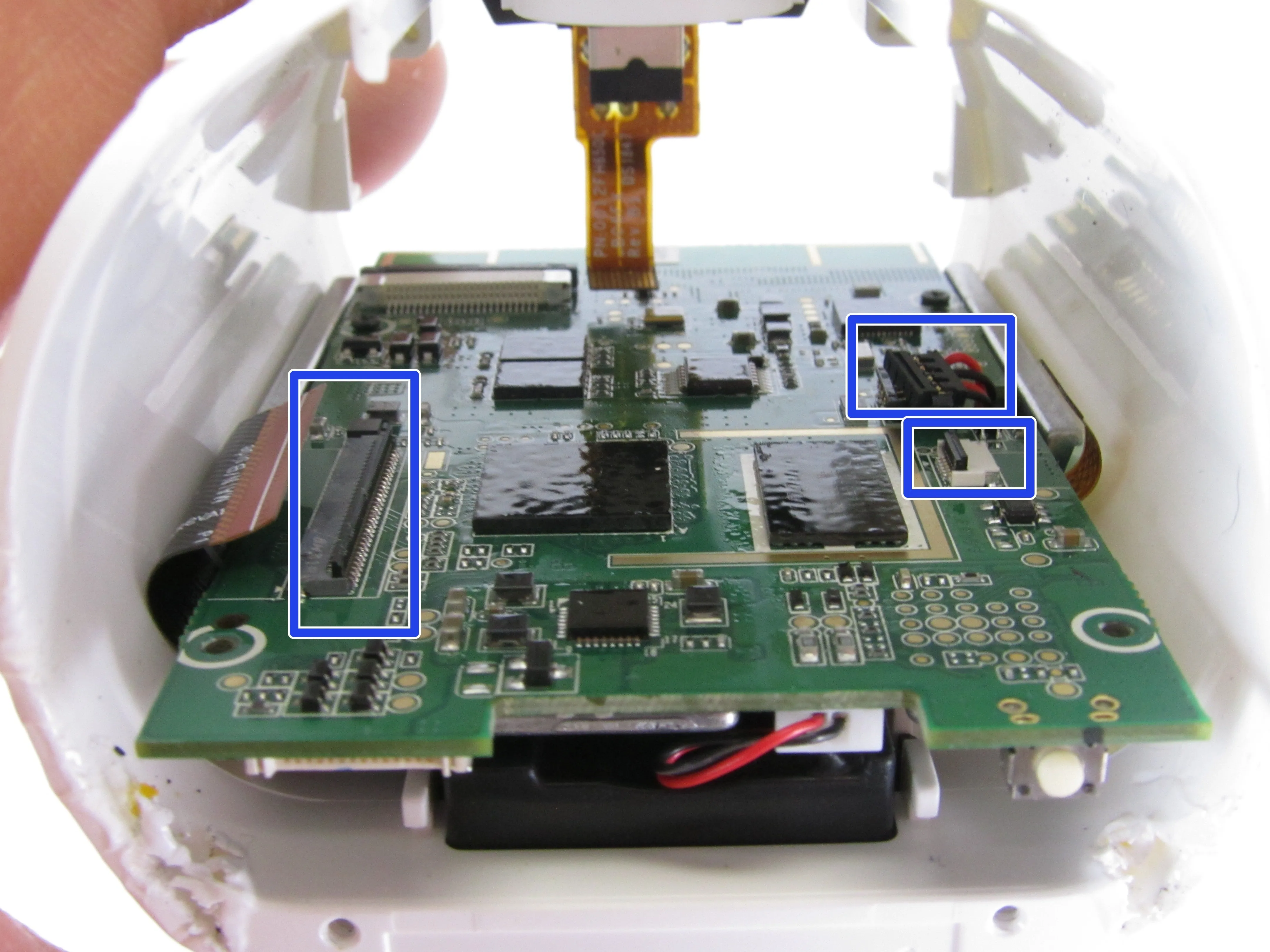

• Ослабьте два гибких кабеля, подцепив натяжную планку гибкого разъема с помощью инструмента Spudger Tool. Затем с помощью инструмента Spudger Tool подденьте четырехжильный кабель разъема. Этот кабель выскочит из разъема.

Шаг 11

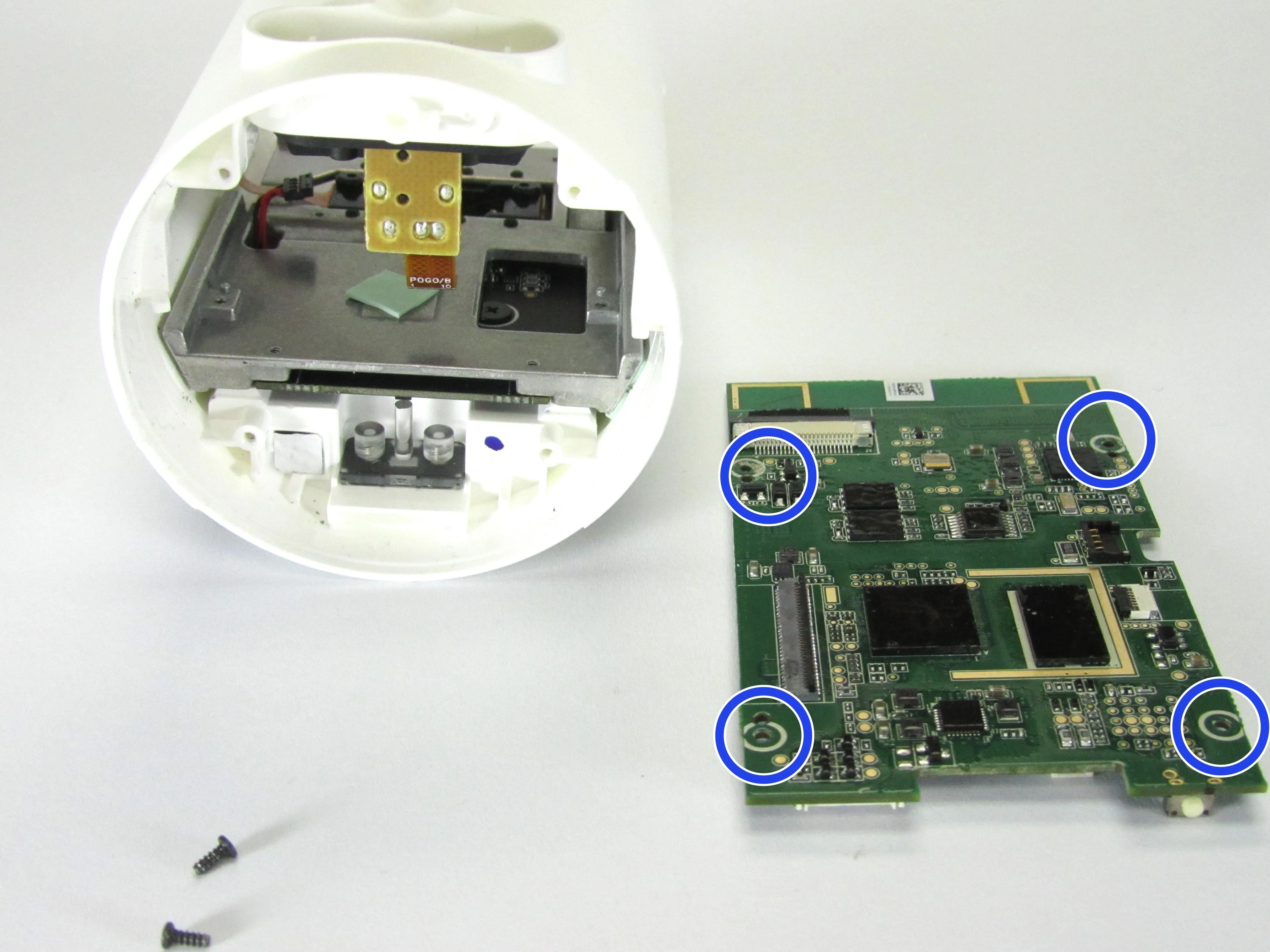

• Выкрутите четыре винта PH00, удерживающие печатную плату на месте. Затем с помощью инструмента Spudger Tool аккуратно отделите печатную плату от двойной липкой ленты, удерживающей ее.

Шаг 12

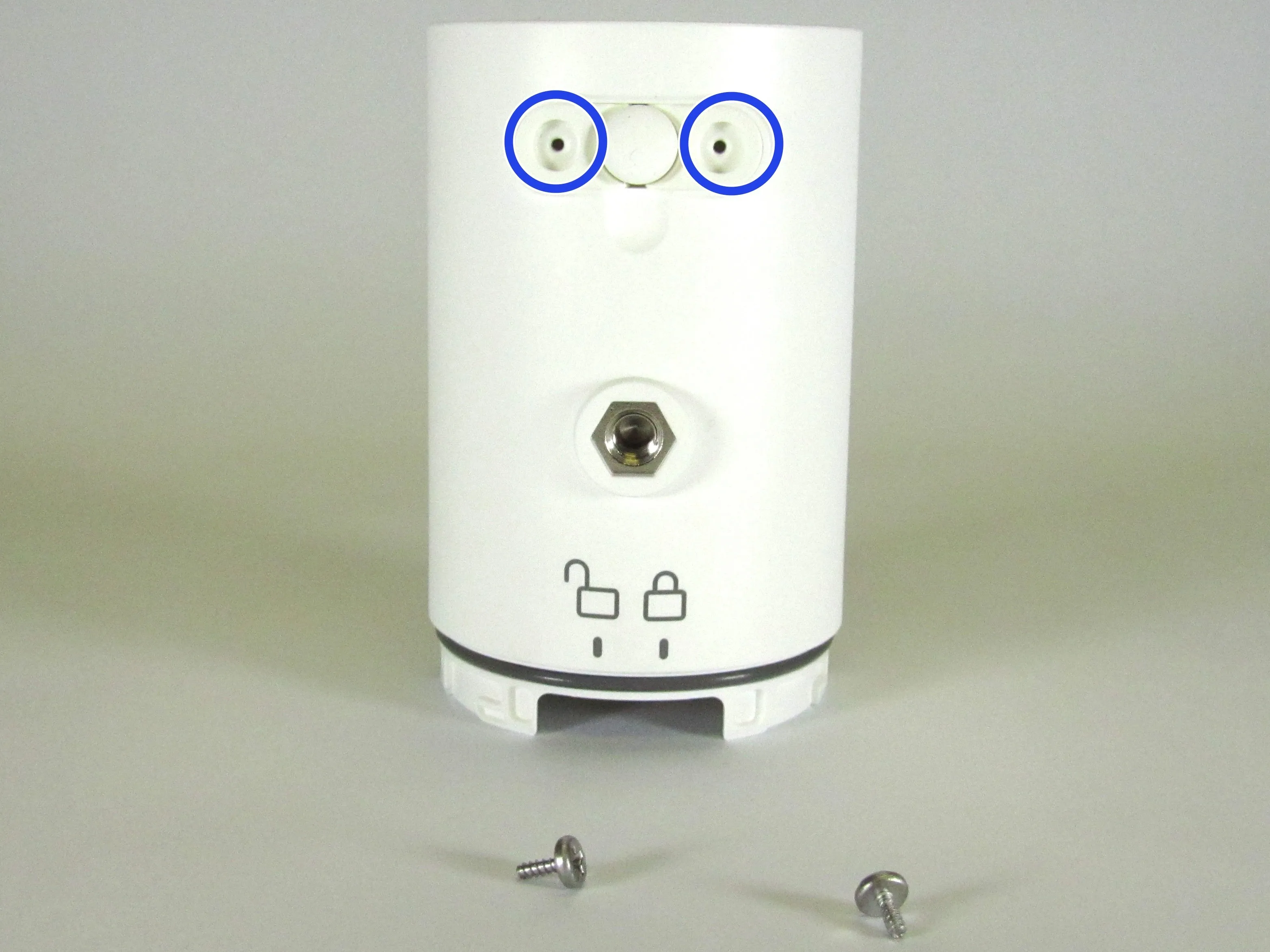

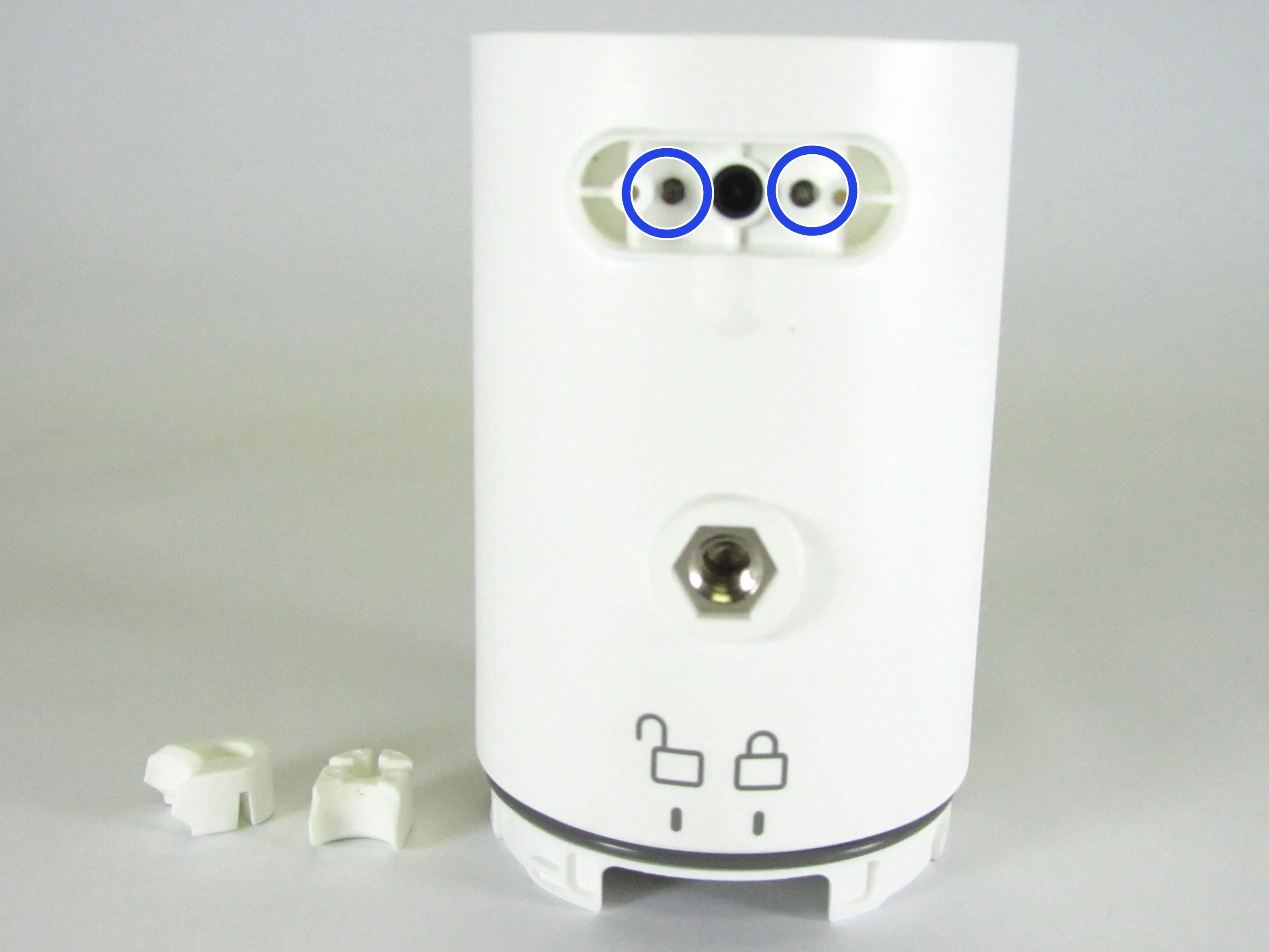

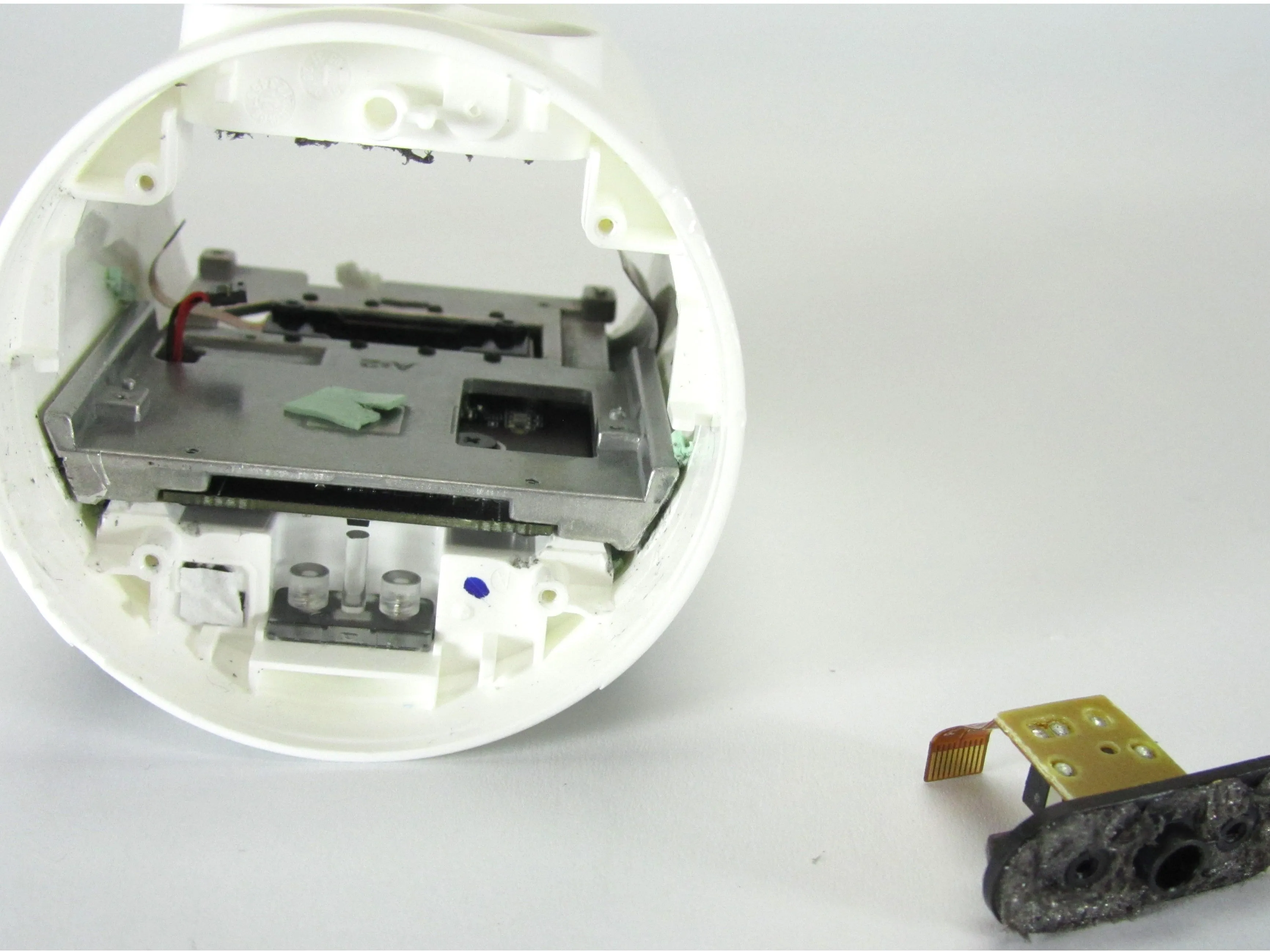

• С помощью инструмента PH2 открутите два винта с обеих сторон разъема питания, расположенного в верхней задней части корпуса кольцевой камеры.

• Затем с помощью инструмента Spudger Tool подденьте резиновые крышки по обе стороны от крышки разъема питания сзади и подденьте крышку разъема питания. При этом откроются два винта PH00, которыми внешний интерфейс питания крепится к корпусу кольцевой камеры.

• Выкрутите два винта PH00 с обеих сторон разъема внешнего питания. Затем аккуратно с помощью инструмента Spudger Tool подденьте разъем внешнего питания из корпуса кольцевой камеры.

Шаг 13

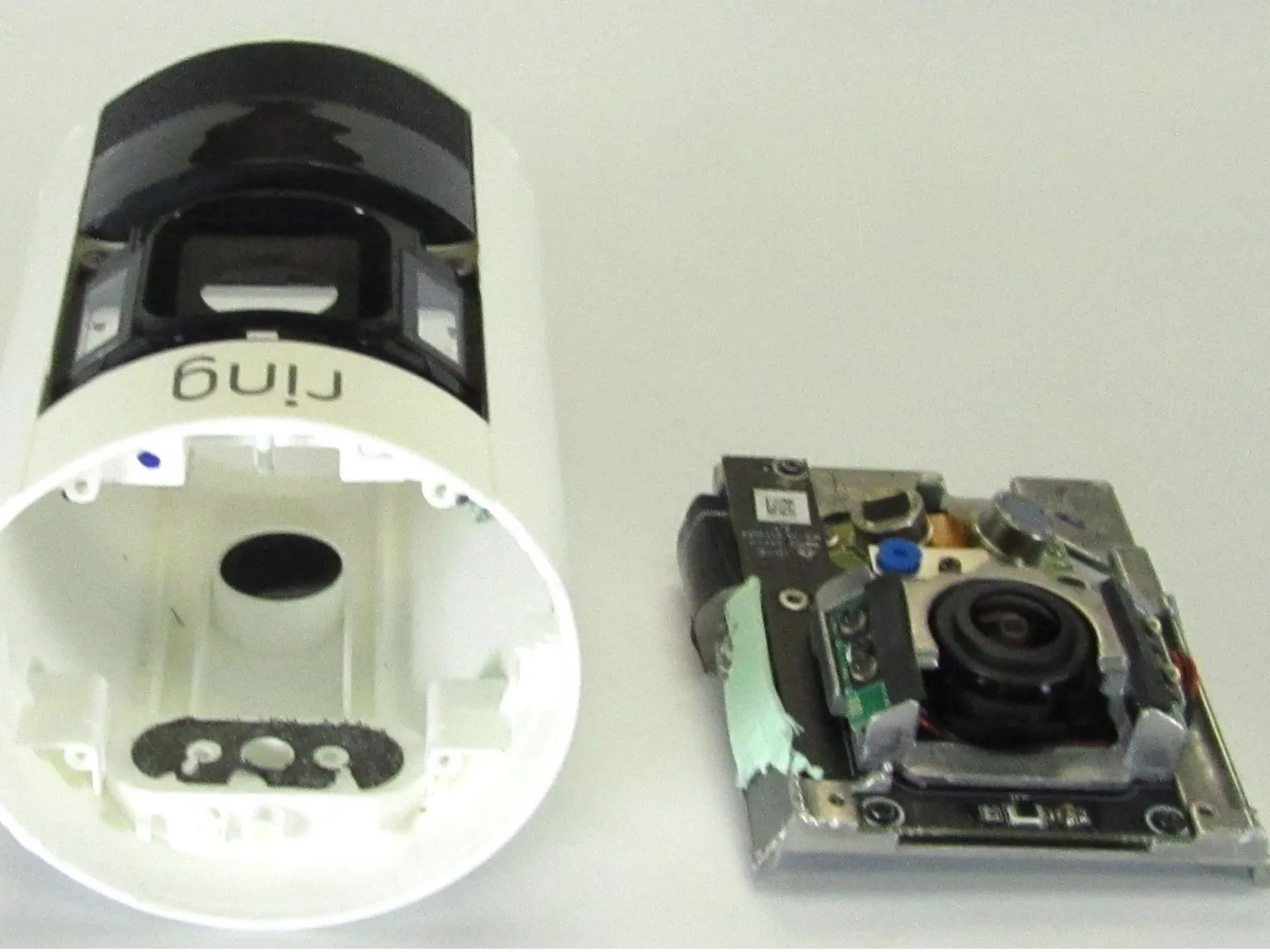

• С помощью инструмента Opening Pick Tool снимите лицевую часть с кольцевой камеры. Вставьте инструмент Opening Pick Tool между лицевой панелью камеры и корпусом кольцевой камеры и проведите им по краям, чтобы освободить фиксирующие зажимы лицевой панели камеры. Для поддевания лицевой панели камеры можно также использовать инструмент Spudger Tool.

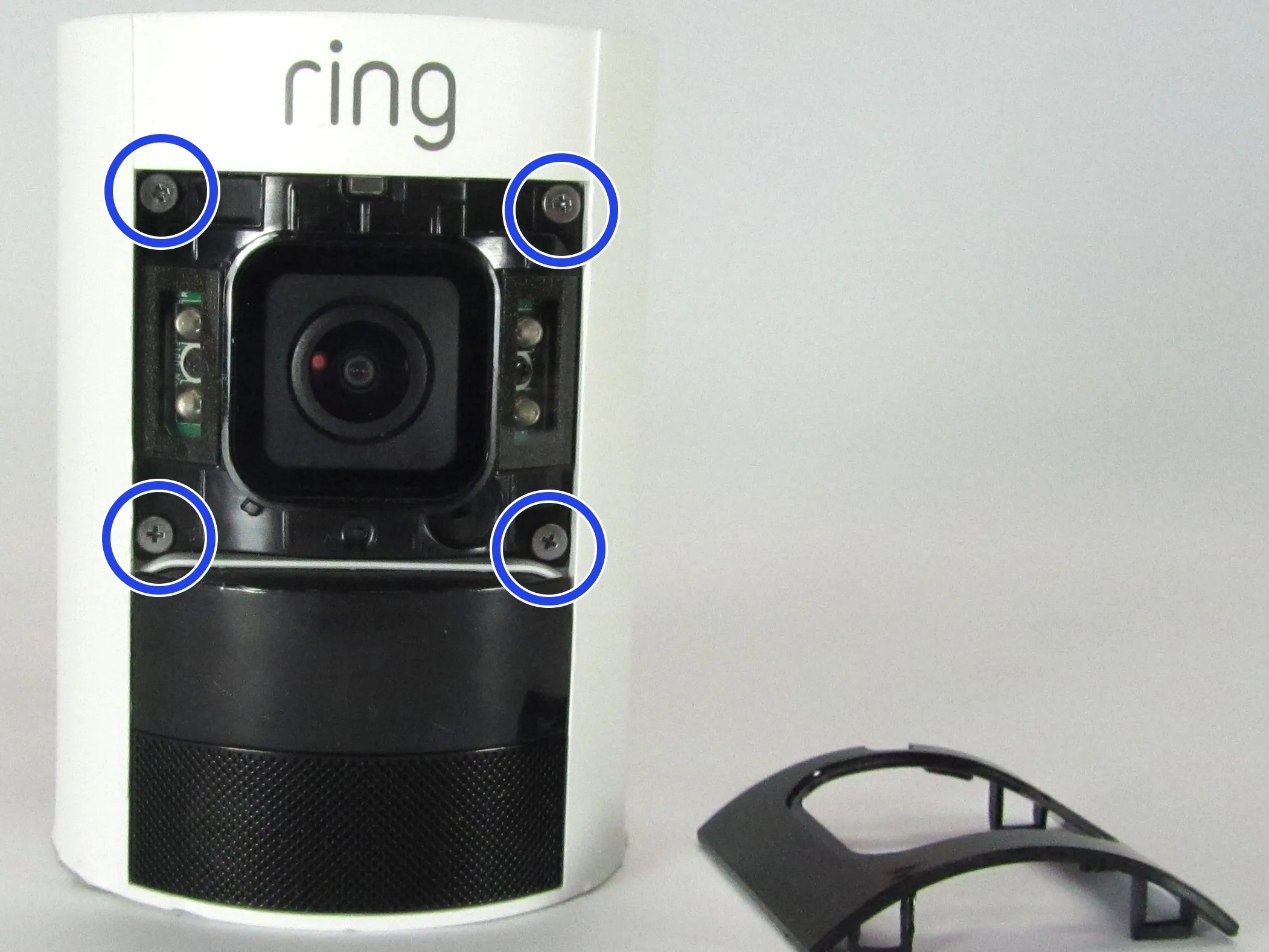

• Выкрутите четыре винта PH00, расположенные вокруг лицевой панели камеры. После того как четыре винта PH00 будут удалены. С помощью инструмента Spudger Tool вытолкните корпус камеры из корпуса кольцевой камеры. Затем извлеките корпус камеры из корпуса кольцевой камеры. Это позволит снять внутренние металлические узлы, удерживающие камеру и печатные платы.

Шаг 14

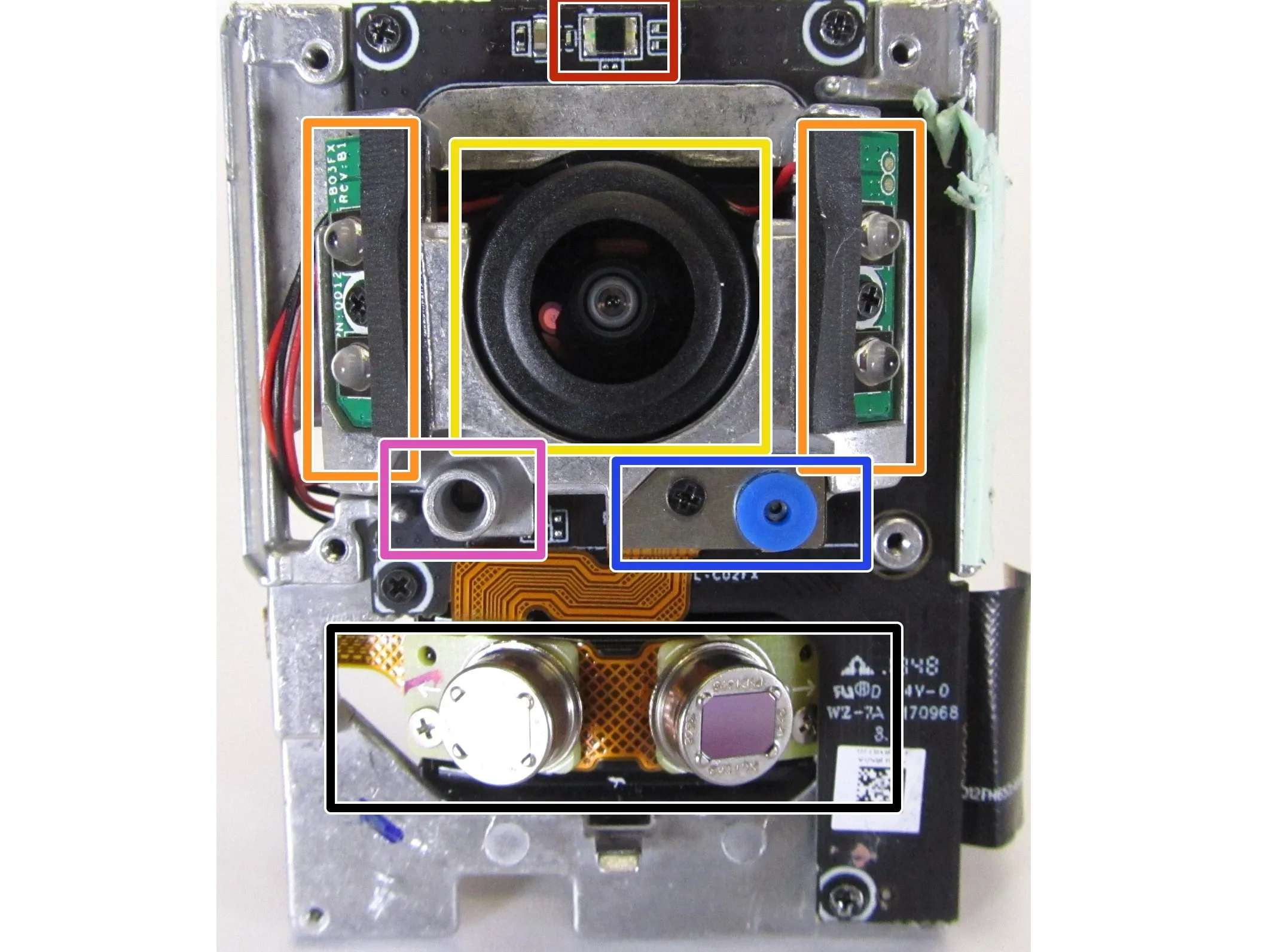

• Извлекая корпус камеры из кольцевого кожуха, мы можем рассмотреть компоненты, из которых состоит корпус камеры.

• Датчик света

• Камера / затвор камеры

• Многоцветный светодиод

• МЭМС-микрофон Vesper VM1010 Wake-On-Sound

• PYD1698 Excelites Tech маломощные PIR-датчики движения

• Инфракрасные светодиодные лампы

Шаг 15

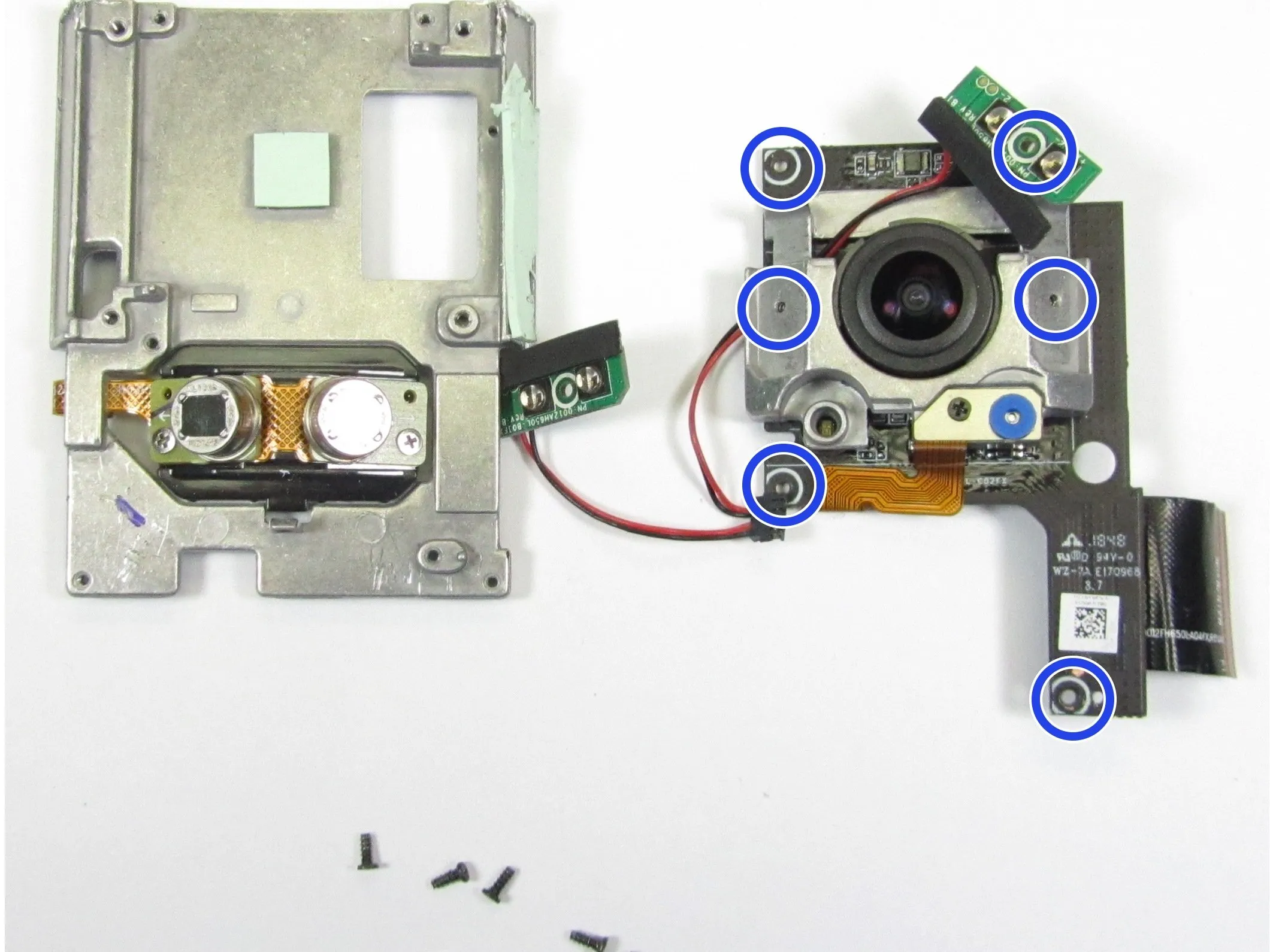

• Чтобы отделить камеру и светодиоды ИК-подсветки от корпуса камеры, выкрутите шесть винтов с головкой PH00.

Шаг 16

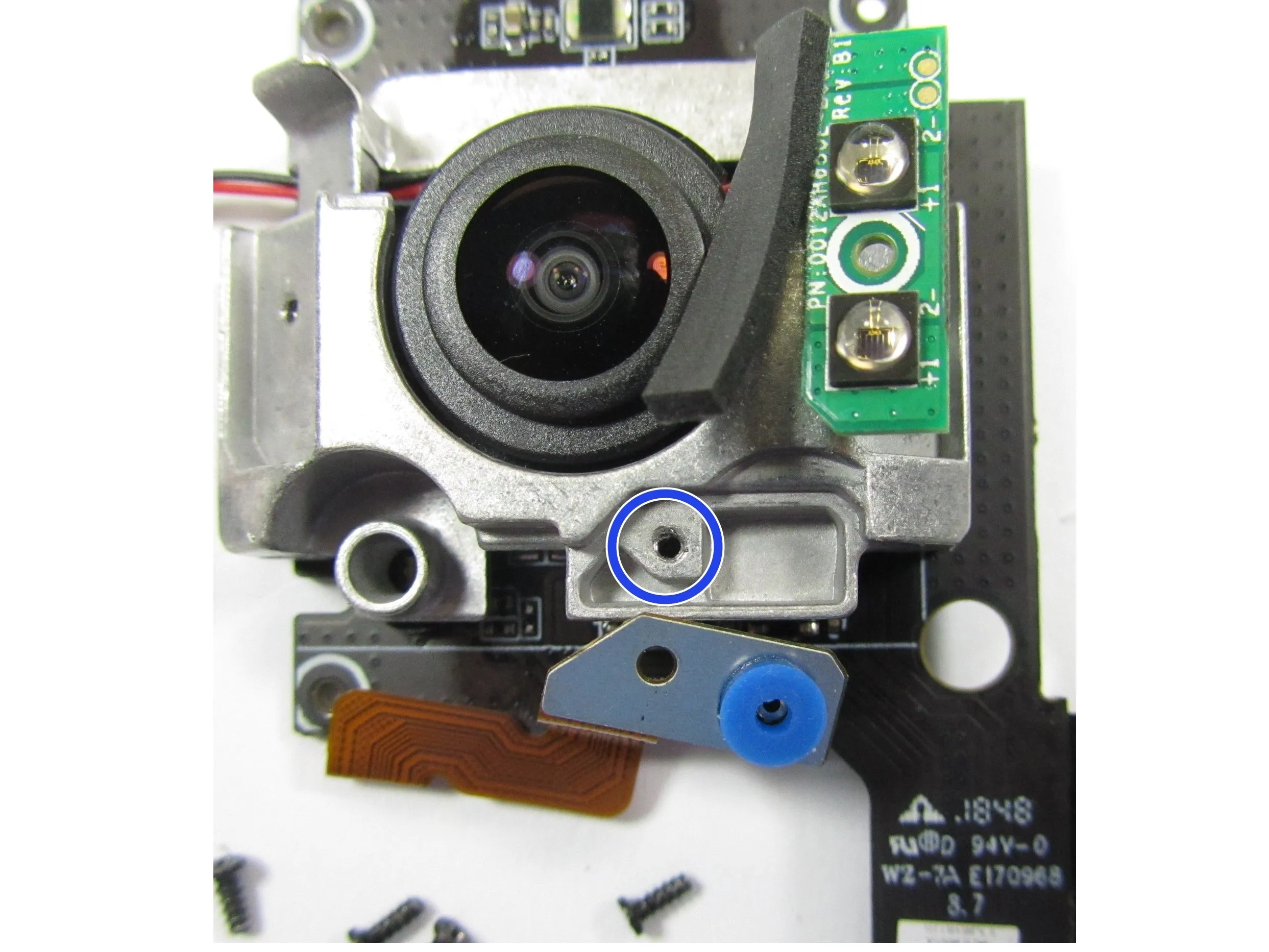

• Чтобы снять МЭМС-микрофон, выкрутите винт PH00.

Шаг 17

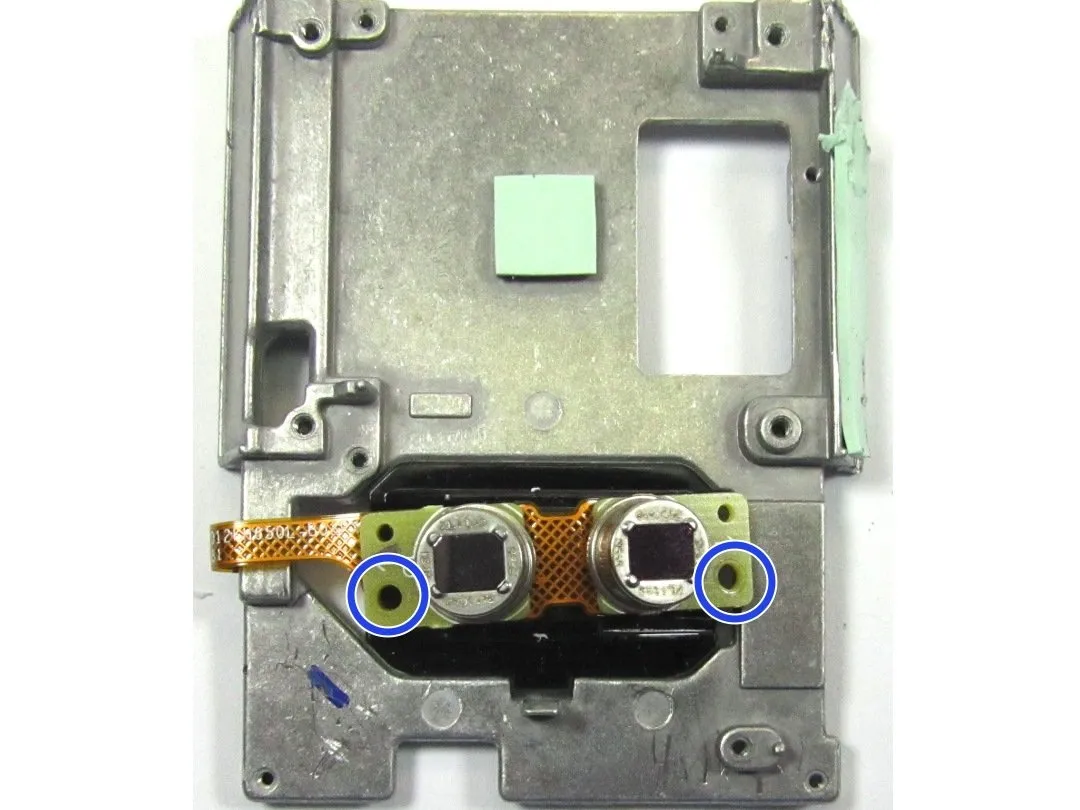

• Чтобы снять PIR-датчики, открутите два винта PH00, крепящих плату PIR-датчика к корпусу камеры.

Шаг 18

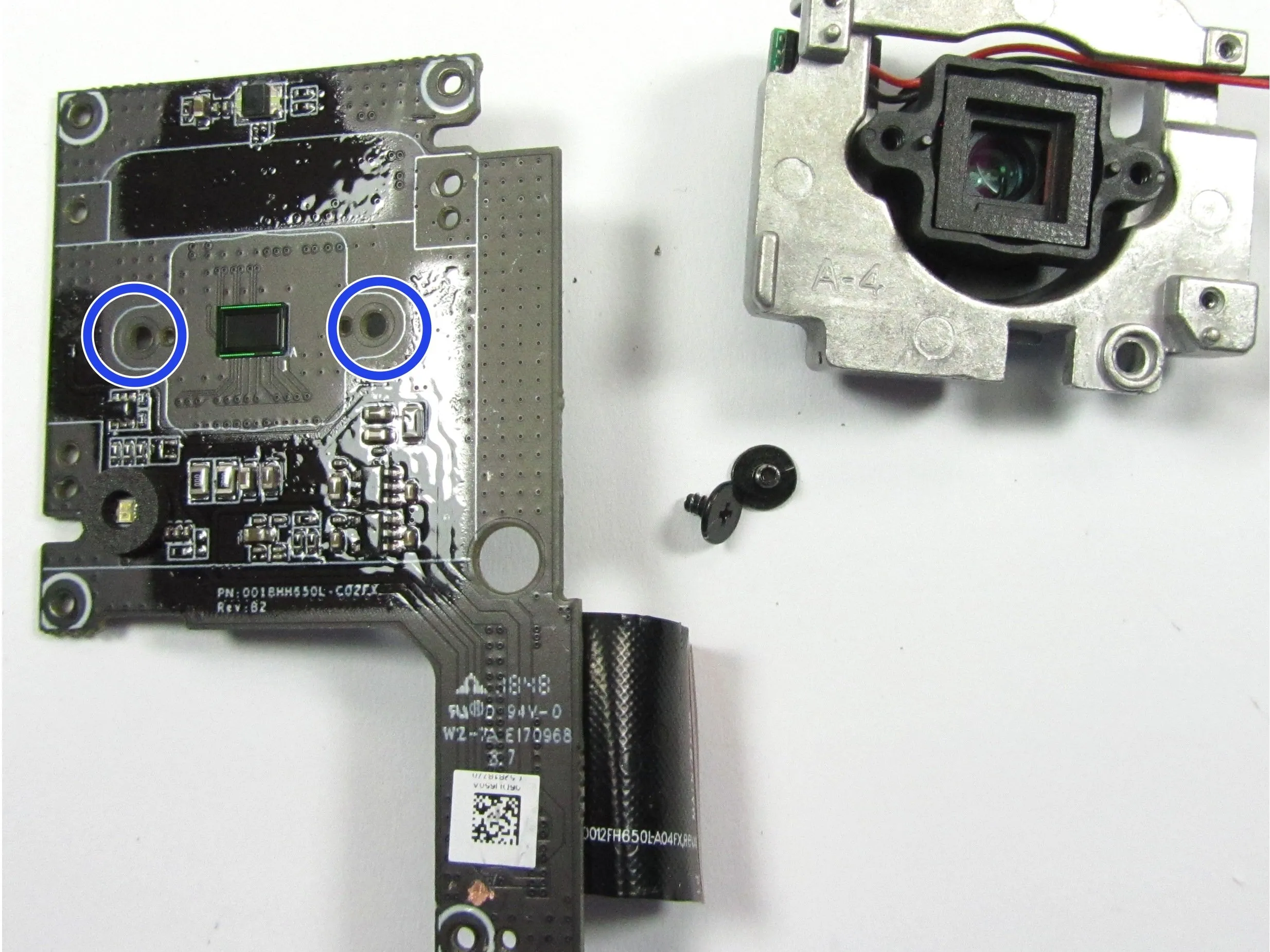

• Чтобы отделить объектив камеры от печатной платы датчика камеры, выкрутите два винта PH00 с задней стороны печатной платы.

Шаг 19

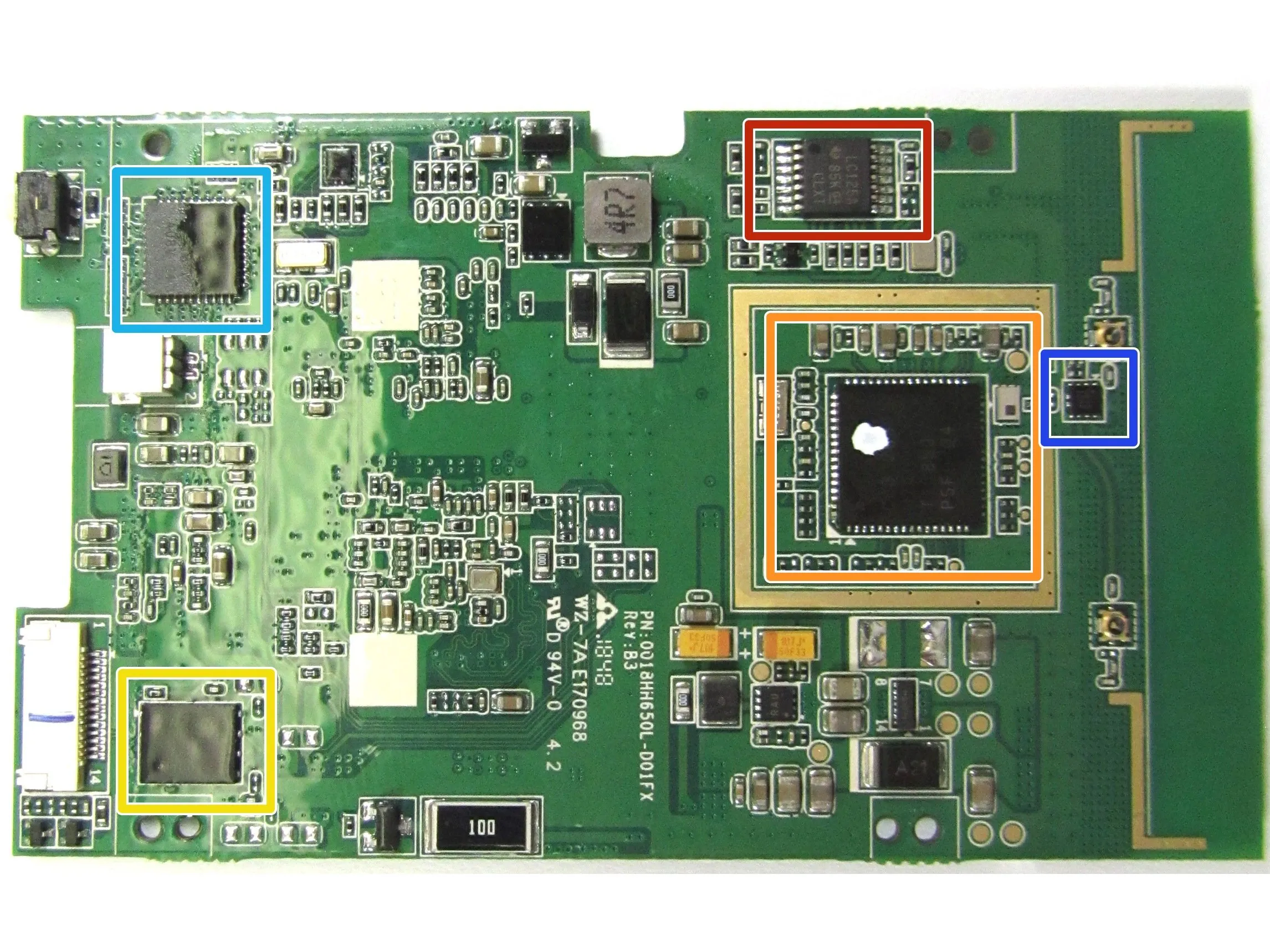

• Возвращаясь к главной системной плате, снятой на предыдущем этапе, мы видим следующие компоненты, расположенные на обратной стороне платы. На печатную плату нанесено частичное конформное покрытие.

• TI CC3220S WIFI Controller - одночиповый беспроводной MCU

• Skyworks SKY0100F

• TI LC125A - Quad Buss Buffer Gate с 3-мя выходами состояния

• МИКРОКОНТРОЛЛЕР TI MSP430FR5739

• WINBond 25Q64FWIG - 64 Мб флэш-памяти

Шаг 20

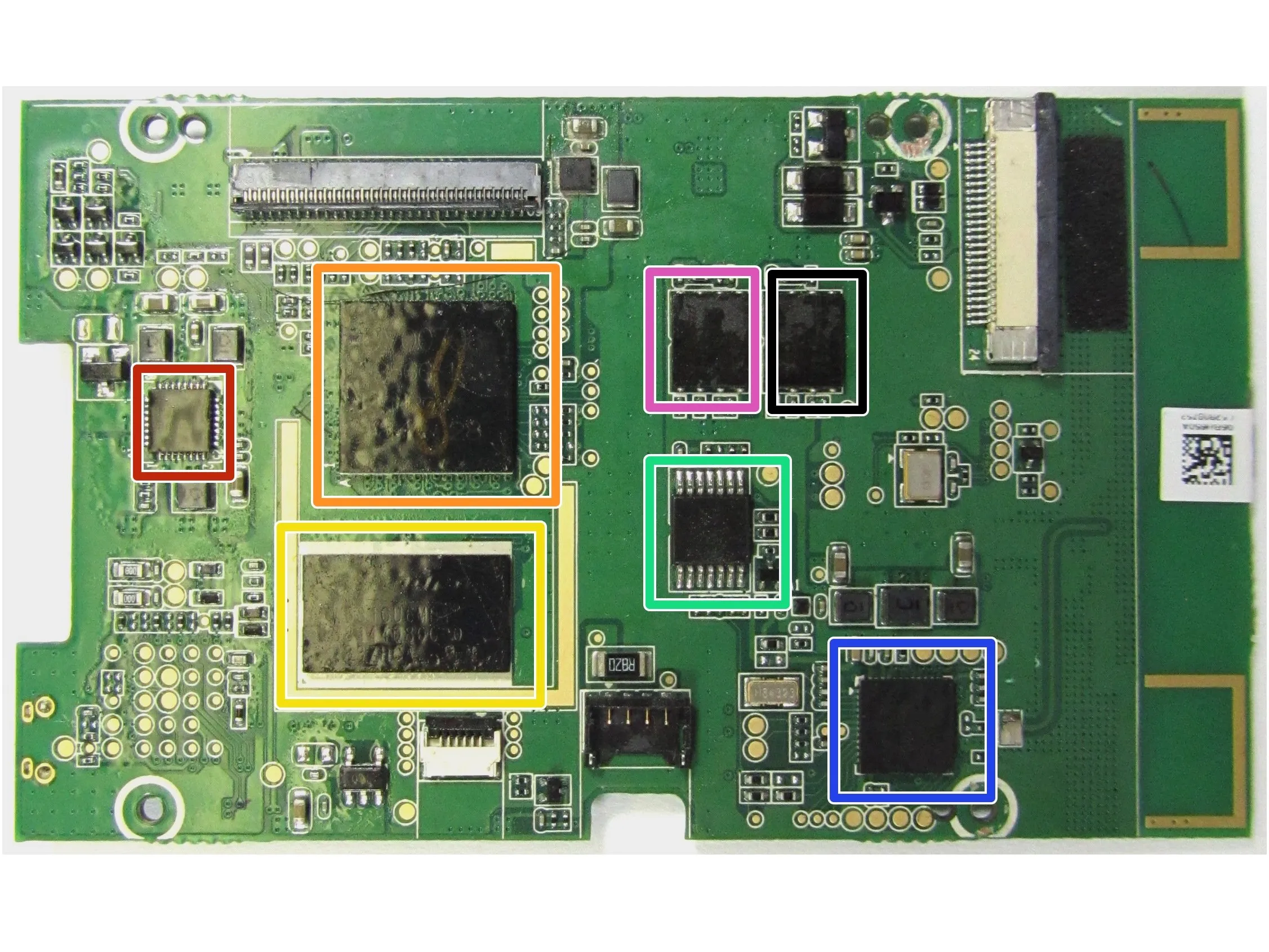

• Возвращаясь к главной системной плате, снятой на предыдущем этапе, мы видим следующие компоненты, расположенные на лицевой стороне платы. На печатную плату нанесено частичное конформное покрытие.

• Omni Vision OV00798-B56G-IC - видеопроцессор камеры

• WinBond W631GU6M3121 - 64M x 16 SDRAM

• WinBond 25Q32JV10 - 32Mb Flash

• WinBond 25Q64JV10 - 64Mb Flash

• TI LC125A - буферный затвор Quad Buss с трехпозиционными выходами

• ES 5J SEN

• Nordic N52832 Bluetooth 5/Bluetooth Mesh - не указано на упаковке / Технические характеристики продукта

Шаг 21

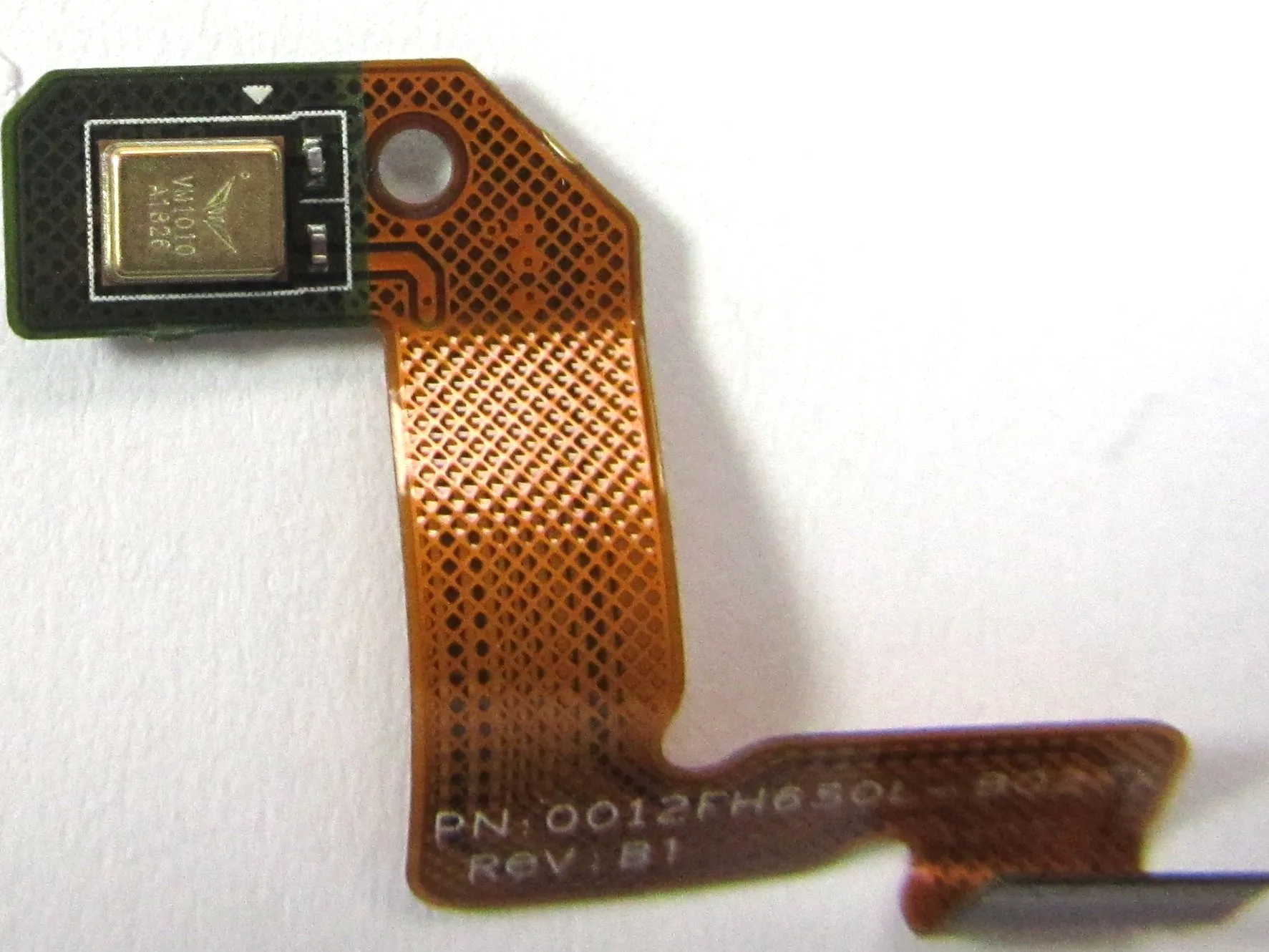

• Вид MEMS-микрофона спереди крупным планом.

• МЭМС-микрофон Vesper VM1010 Wake-On-Sound

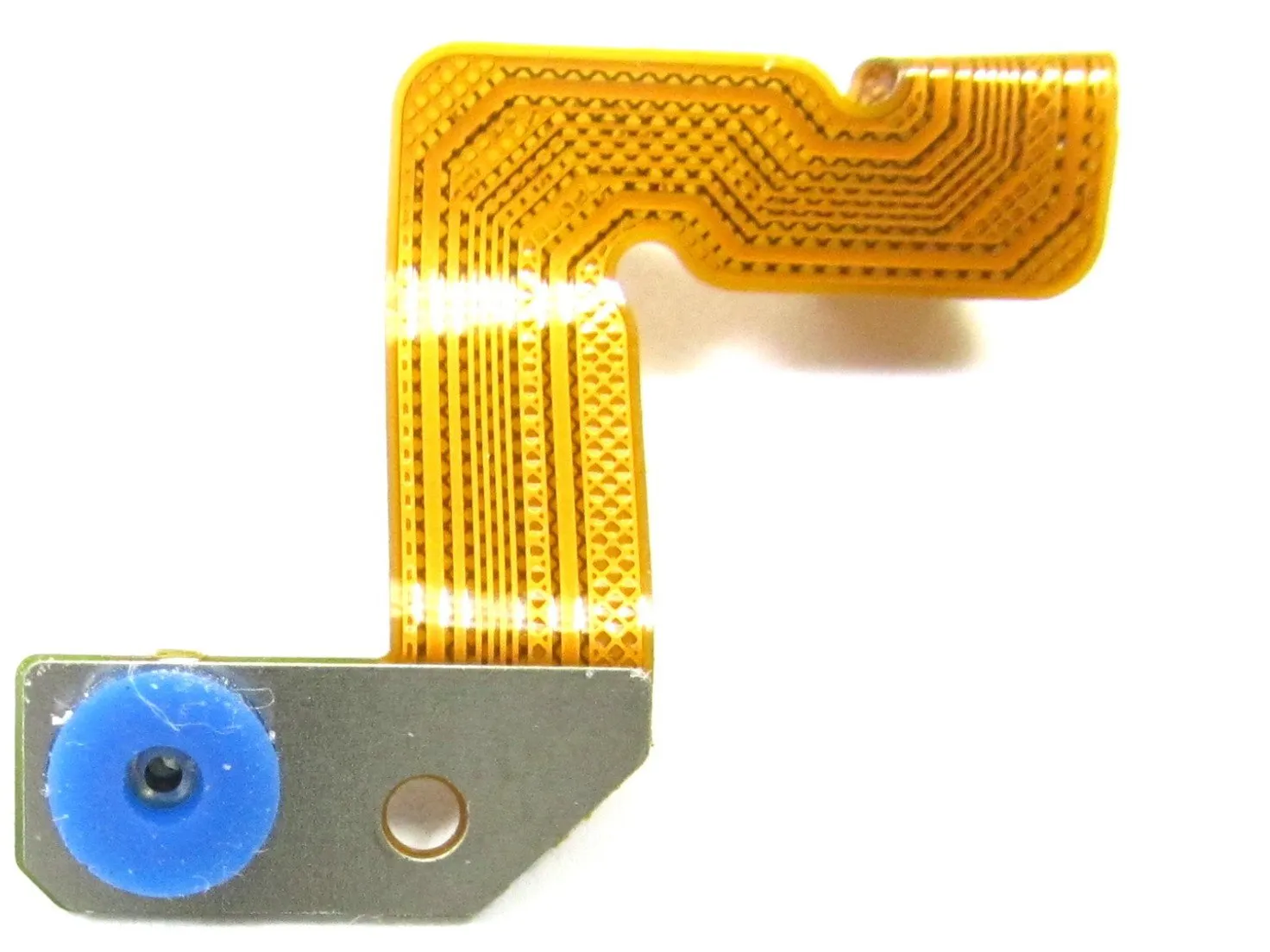

• Вид с тыльной стороны МЭМС-микрофона вблизи, где виден порт микрофона.

Шаг 22

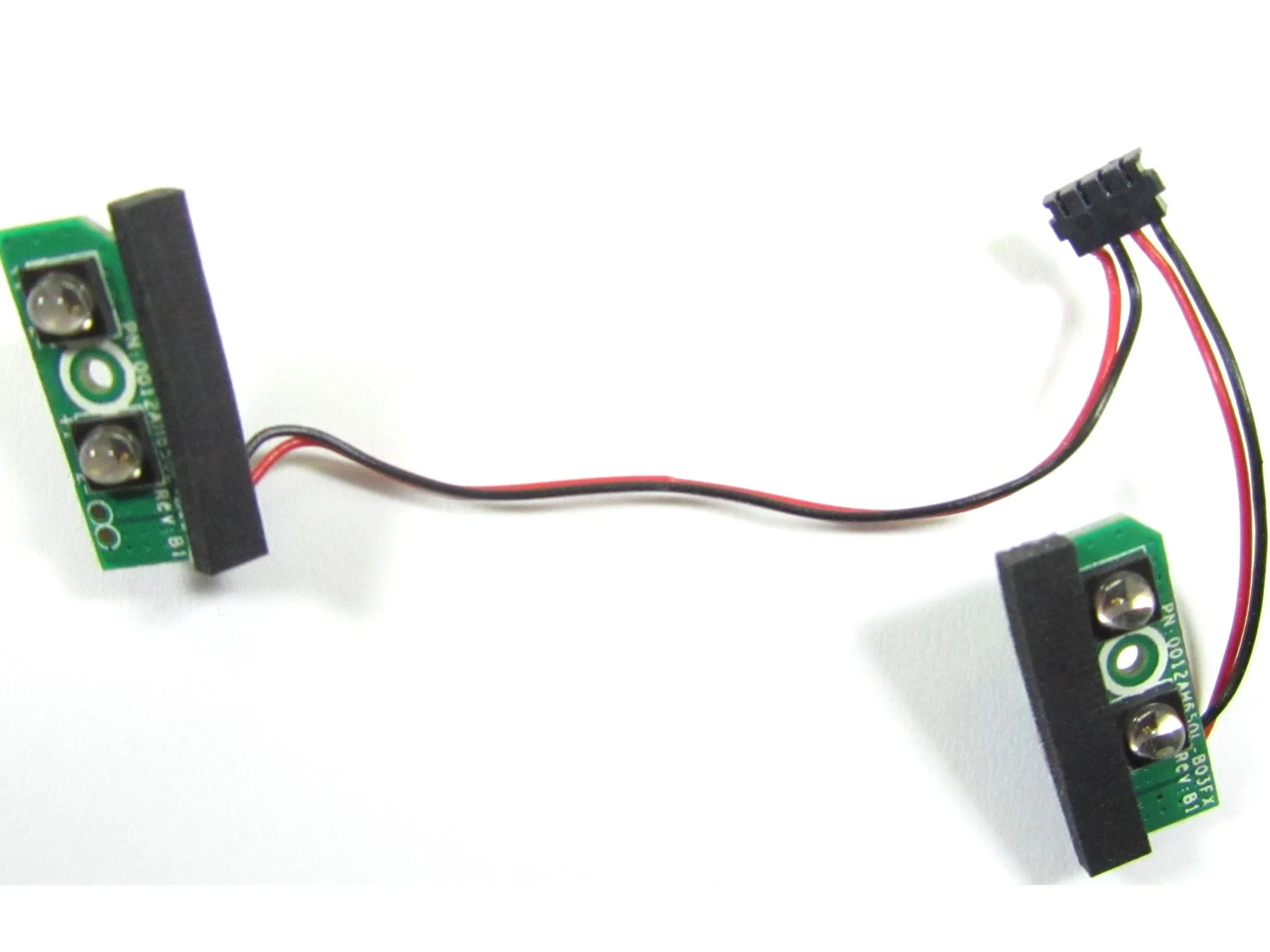

• Крупный план светодиодов ИК-подсветки

Шаг 23

• Крупный план PIR-датчиков

• PYD1698 Excelites Tech PIR-датчики движения с низким энергопотреблением

Шаг 24

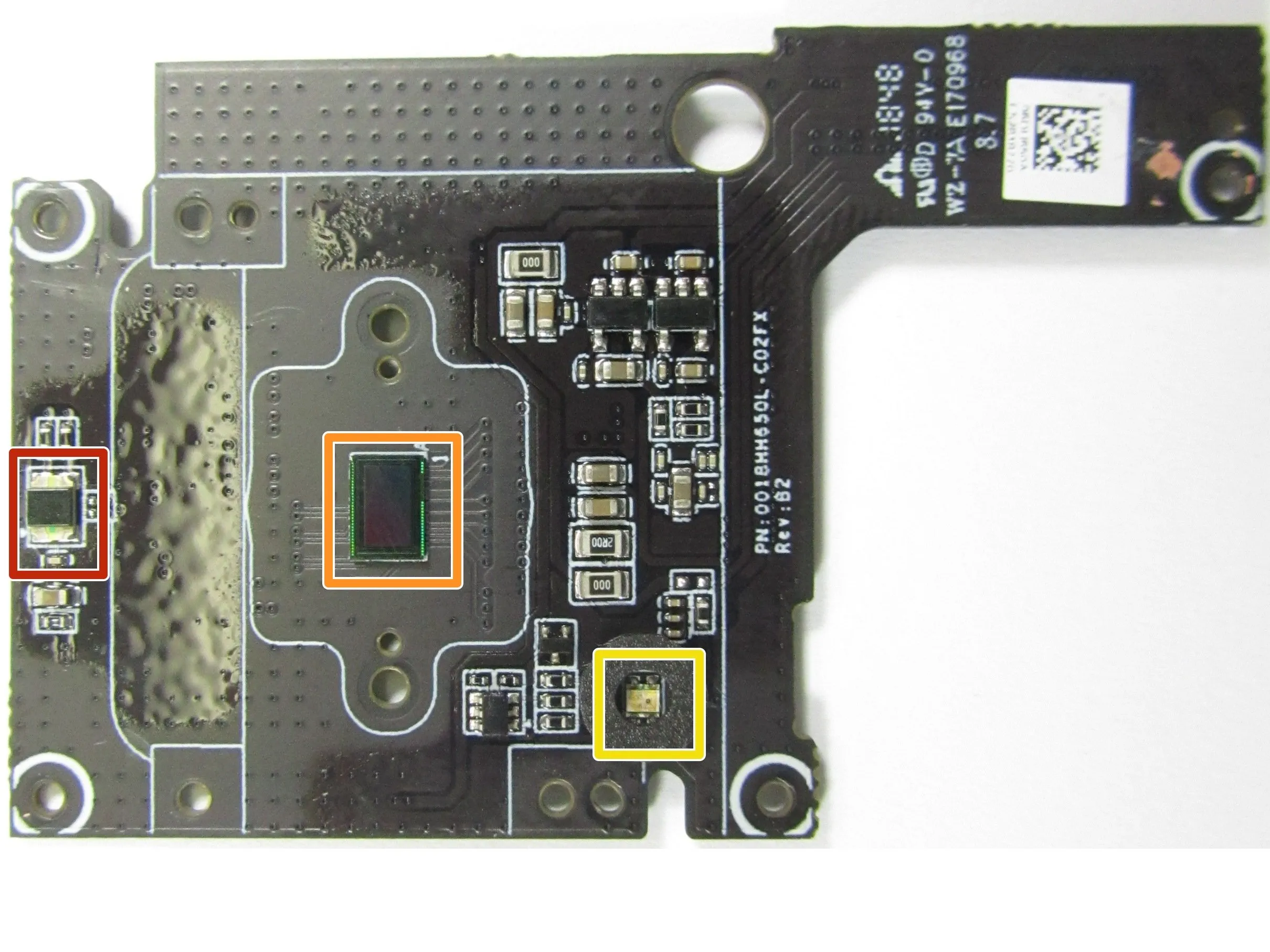

• Крупный план платы датчика камеры с лицевой стороны

• Датчик изображения - возможно, от Omni Vision. Поскольку Omni Vision Camera IC используется в кольцевой камере

• Датчик света

• Многоцветный светодиод

Шаг 25

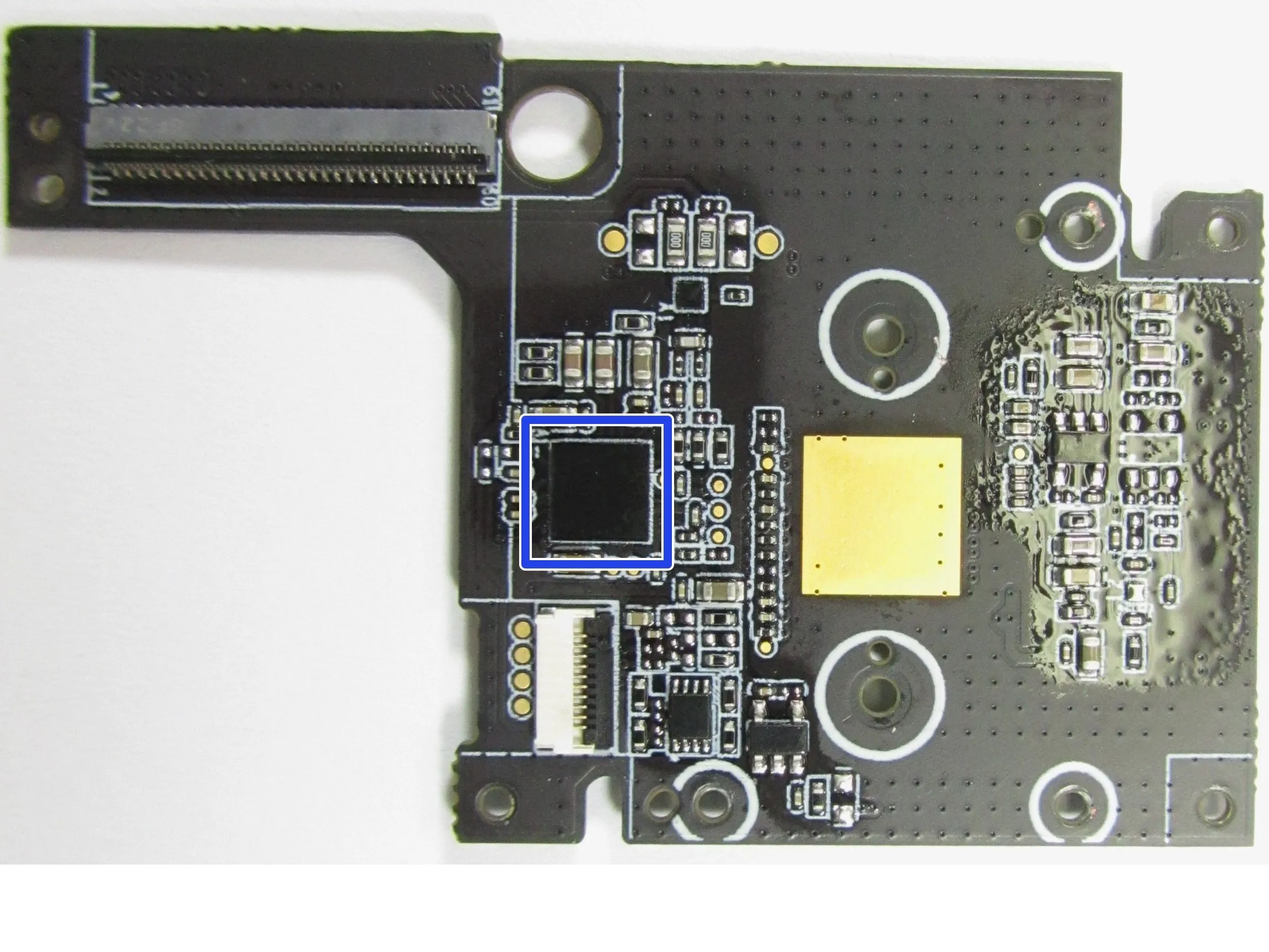

• Крупный план задней стороны платы датчика камеры

• TI 7BC098B1 A1C3021

Шаг 26

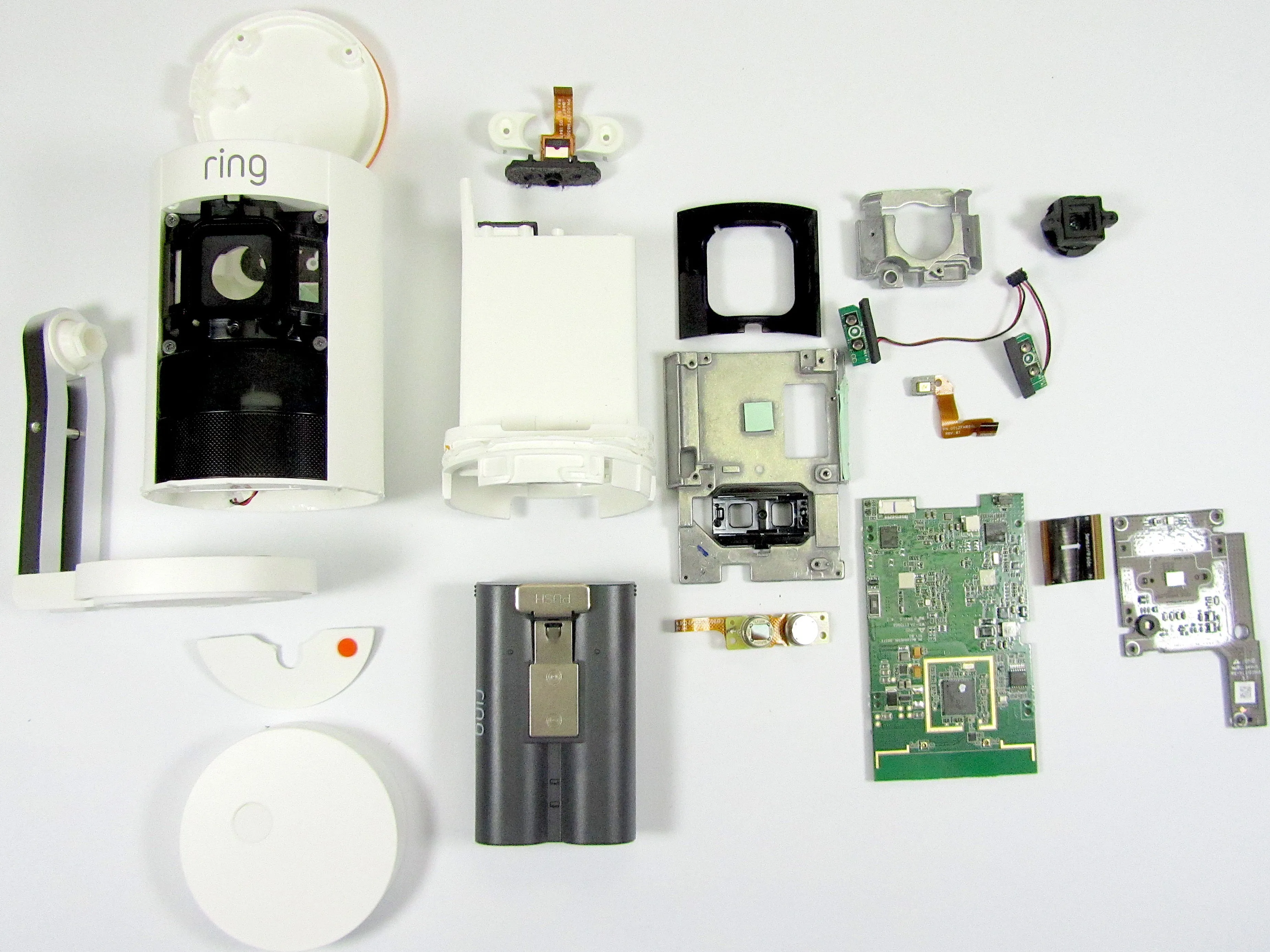

• Разборка в разобранном виде кольца Stick Up Camera
