Разборка Robie the Banker

Введение

Robie the Banker - это электронный банк для монет, который продавался в Radio Shack в 1980-х годах. Впервые он был создан японской компанией Tomy (и назывался Mr. Money). Radio Shack купила права на распространение в США и переименовала его в Роби.

Это был популярный рождественский подарок для детей, дающий им стимул начать копить мелочь, ведь Роби танцует и облизывает губы после того, как съест монетку.

Что вам понадобится

Инструменты

•

•

•

  Посмотреть

•

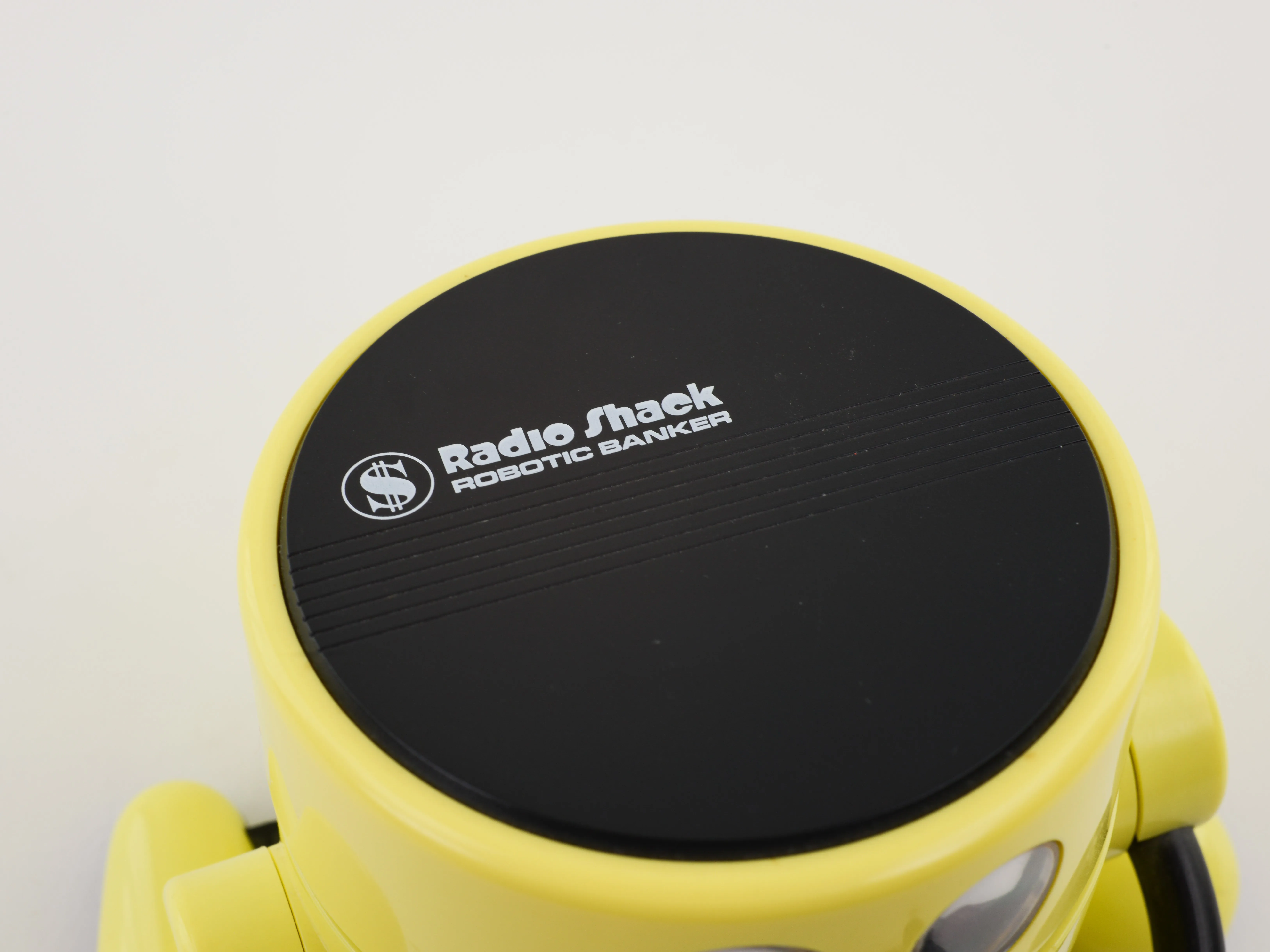

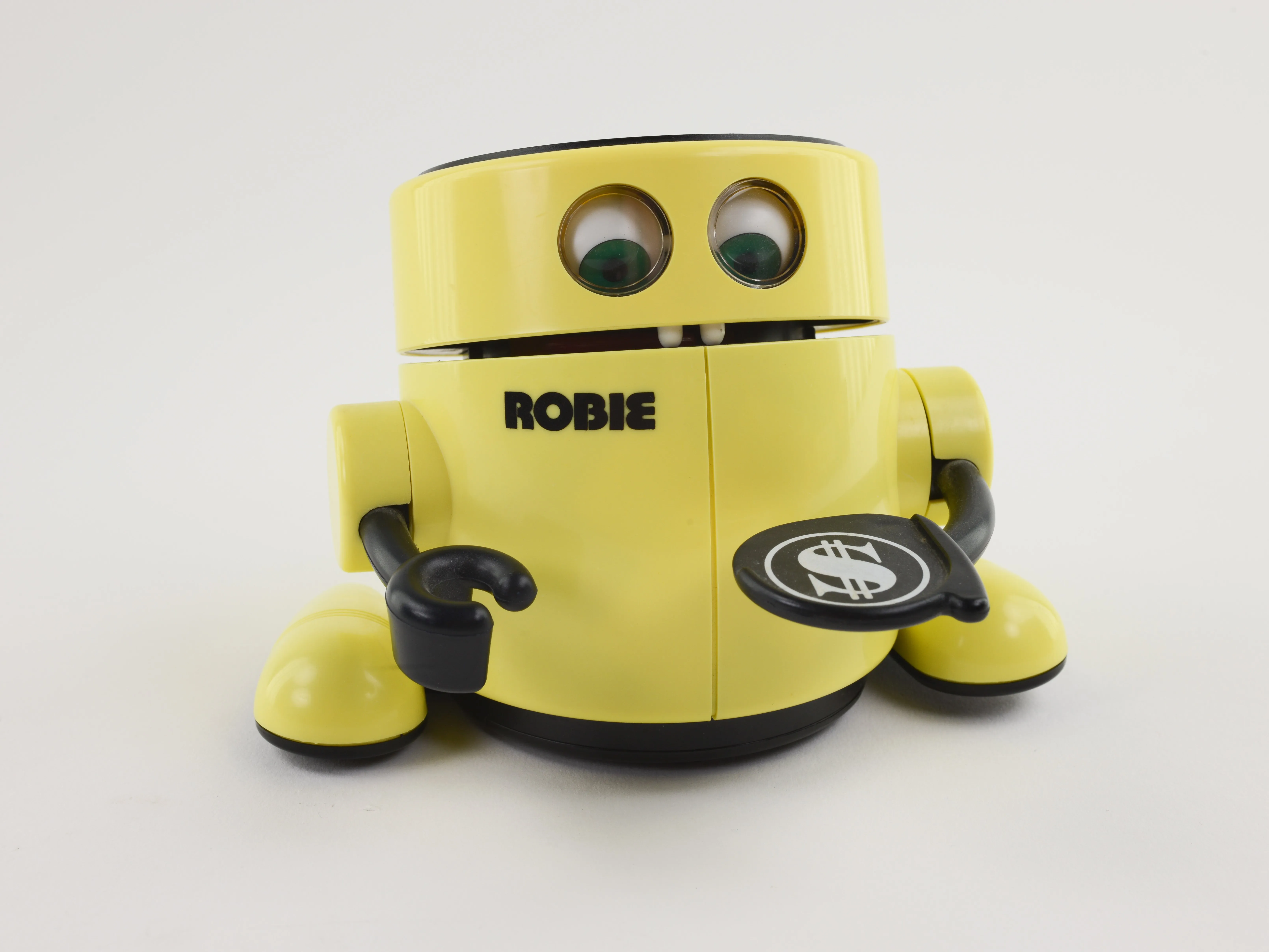

Шаг 1 Разборка Robie the Banker

• Это может выглядеть немного жутковато, но Роби научил меня разбираться в деньгах в самом раннем возрасте и побудил меня копить мелочь.

• Этот подарок моей бабушки, продававшийся в США компанией Radio Shack в 80-х и 90-х годах, стал хитом рождественских посиделок в нашей семье.

• Но хватит вспоминать! Давайте разберем эту штуку, чтобы понять, что заставляет Роби работать.

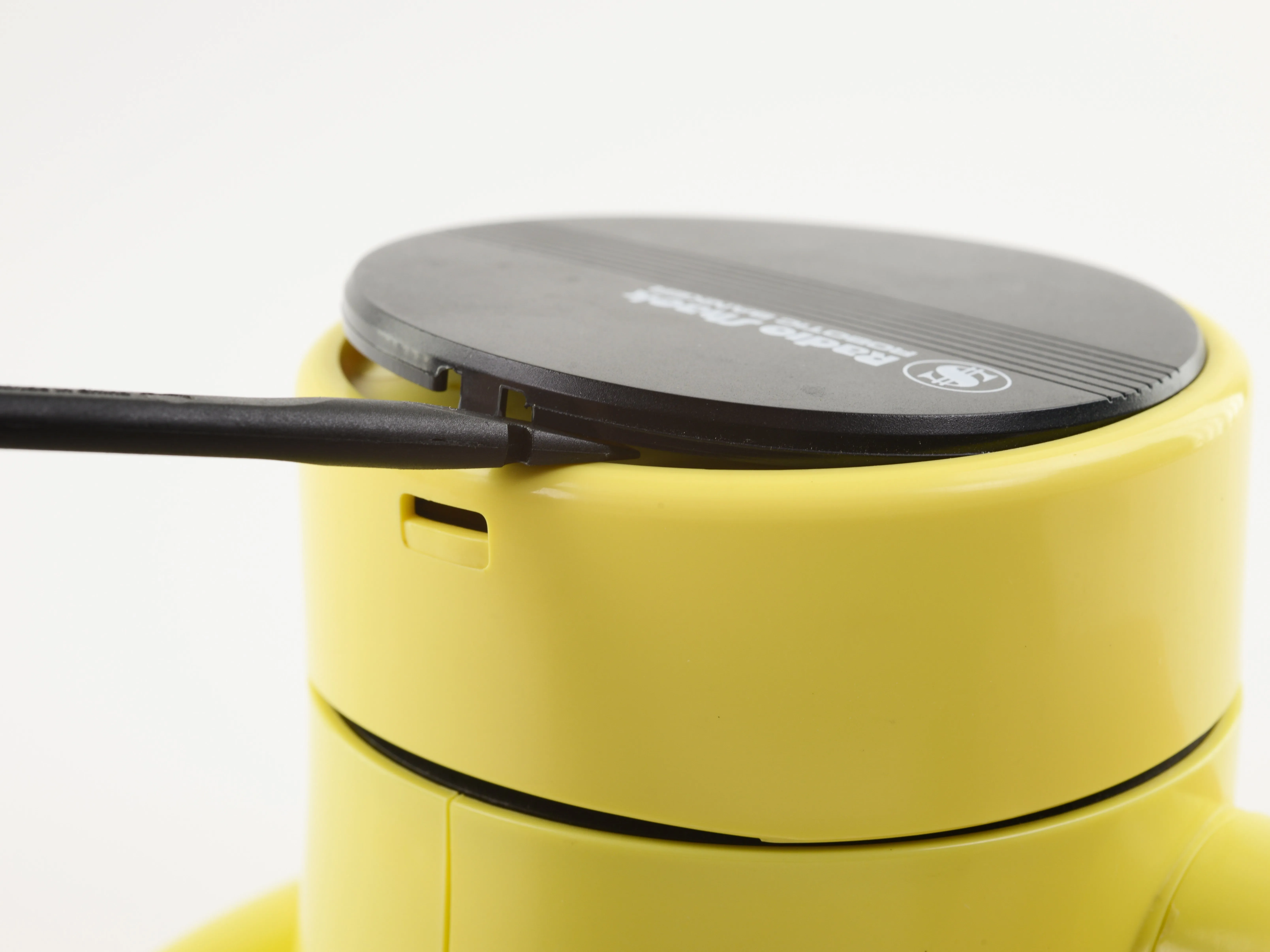

Шаг 2

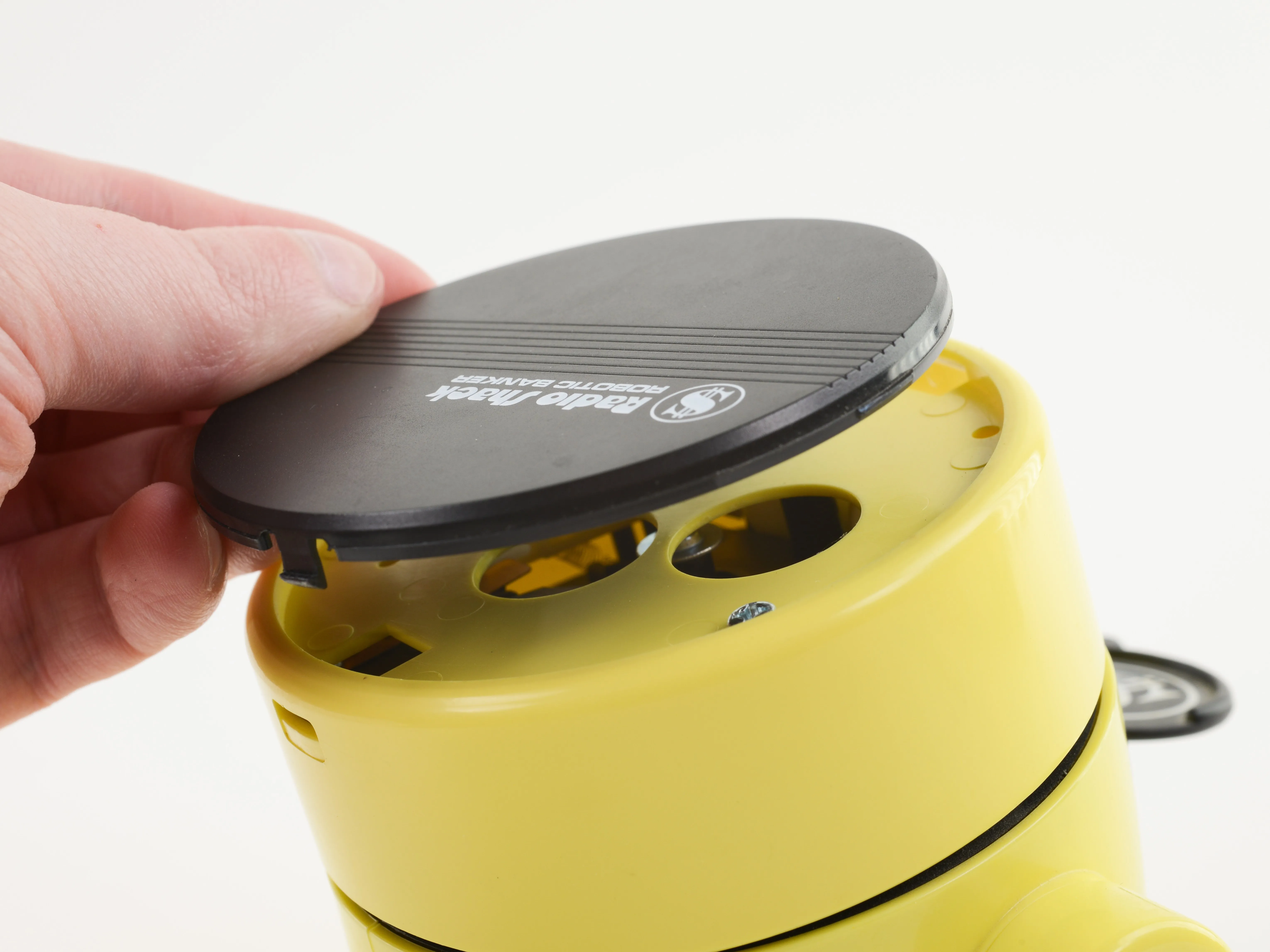

• С помощью удобного инструмента Spudger мы сделаем краниотомию Роби, аккуратно отжав верхнюю пластиковую крышку, чтобы добраться до винтов под ней.

Шаг 3

• К счастью для нас, Роби держится на стандартных винтах Phillips #2, и три из них удерживают крышку его головы на месте.

Шаг 4

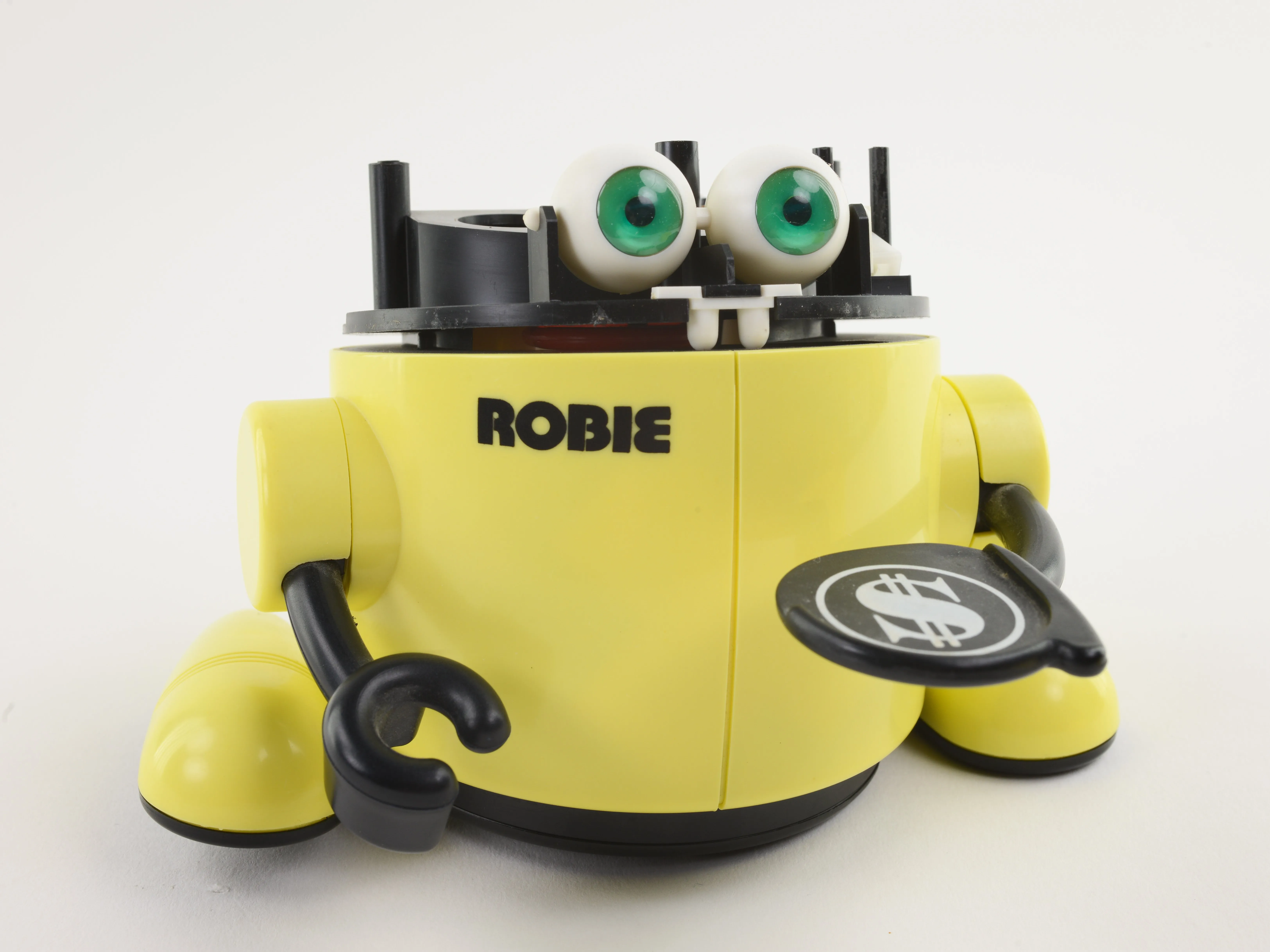

• Ну, это ужасно. Быстрее! Давайте перейдем к следующему шагу, пока нам не начали сниться кошмары!

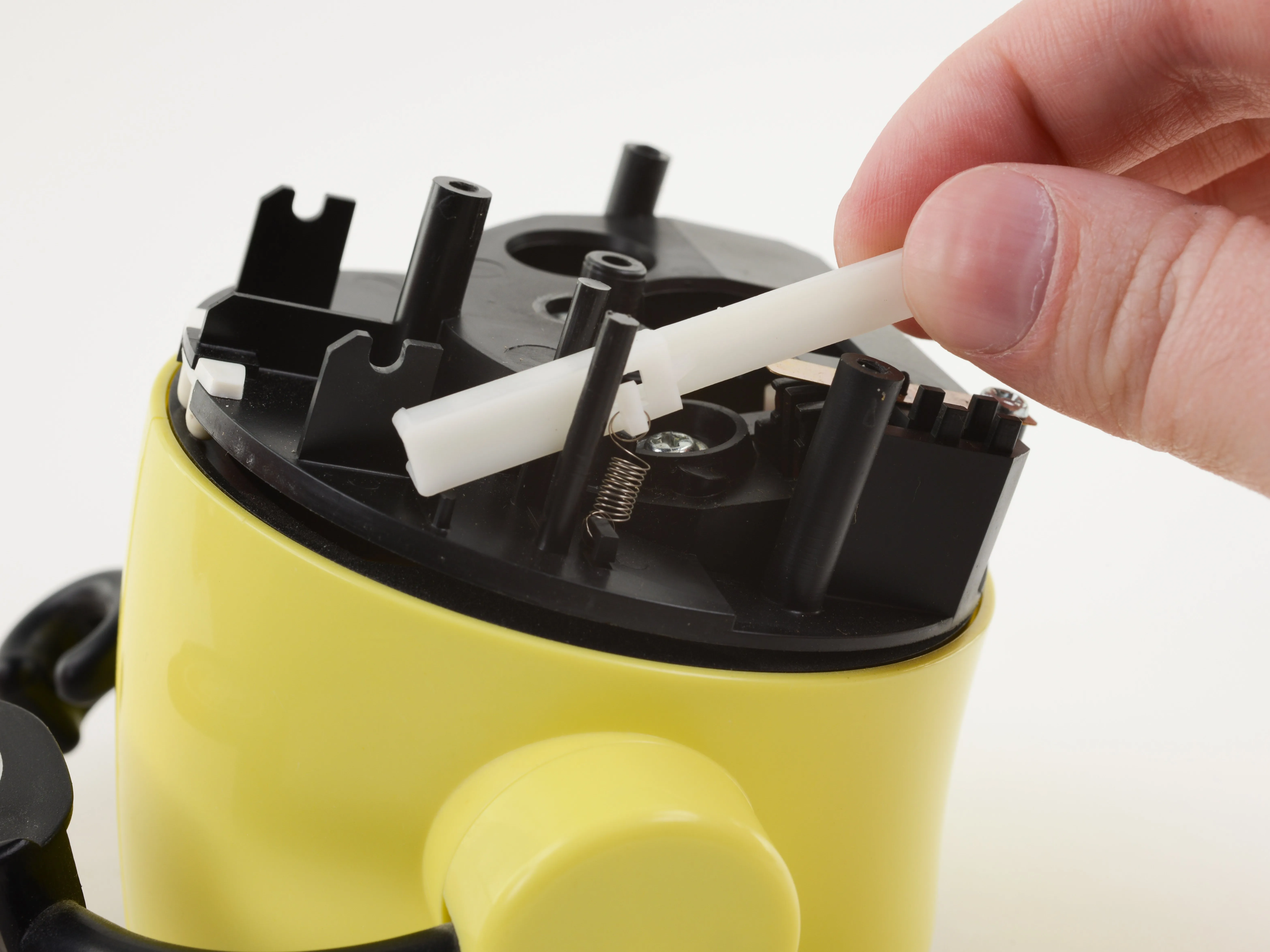

Шаг 5

• Глаза Роби слабо держатся на месте, так что давайте уберем их, пока они случайно не выпали и не закатились под стол.

Шаг 6

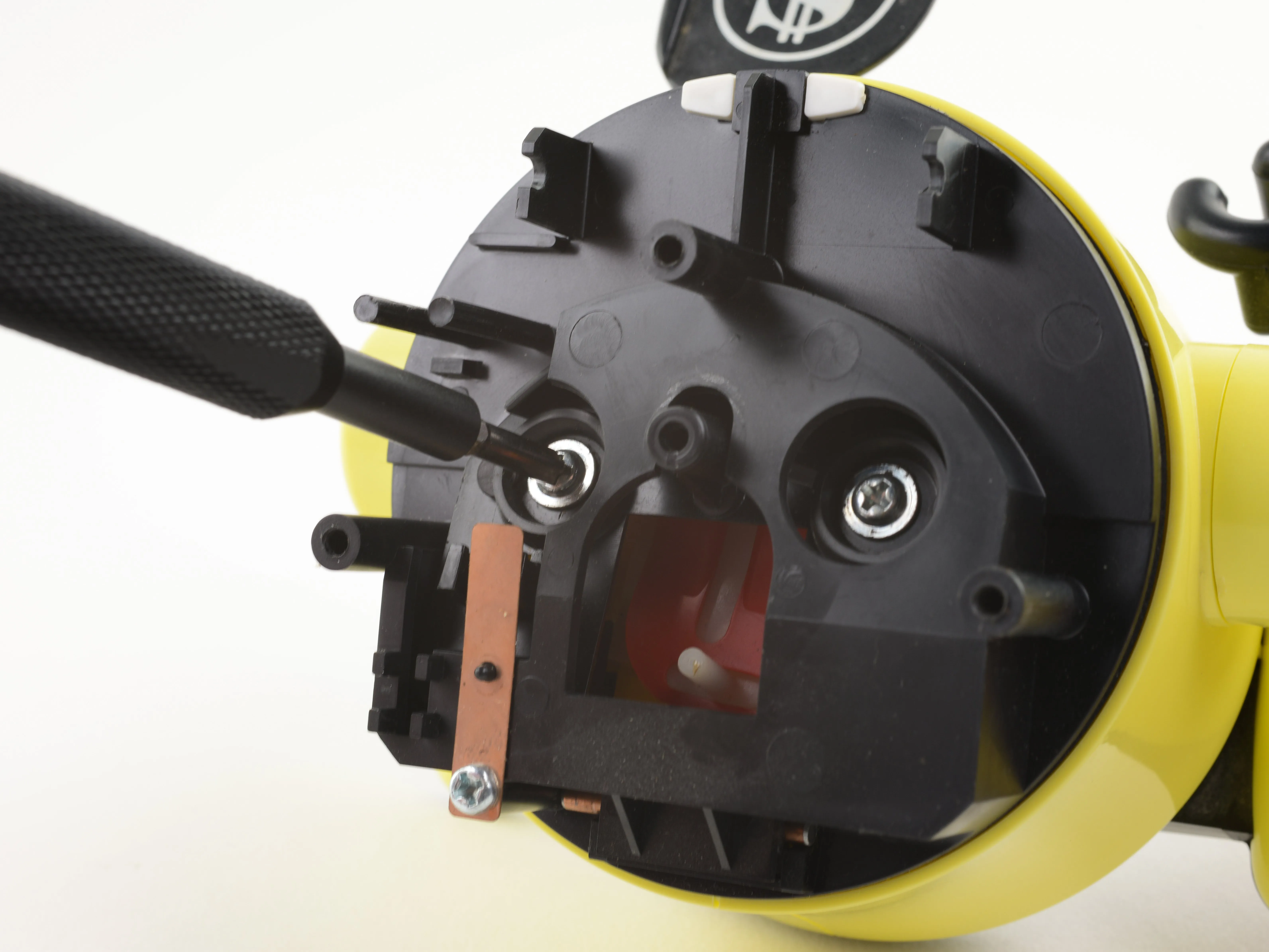

• Всего два винта крепят голову Роби к телу. Открутив их, мы сможем аккуратно приподнять голову и отложить её в сторону.

• Эти два винта по-прежнему доступны без снятия крышки головы и глаз Роби. Поэтому вы можете отсоединить всю голову целиком, если вам нужно быстрее попасть внутрь.

Шаг 7

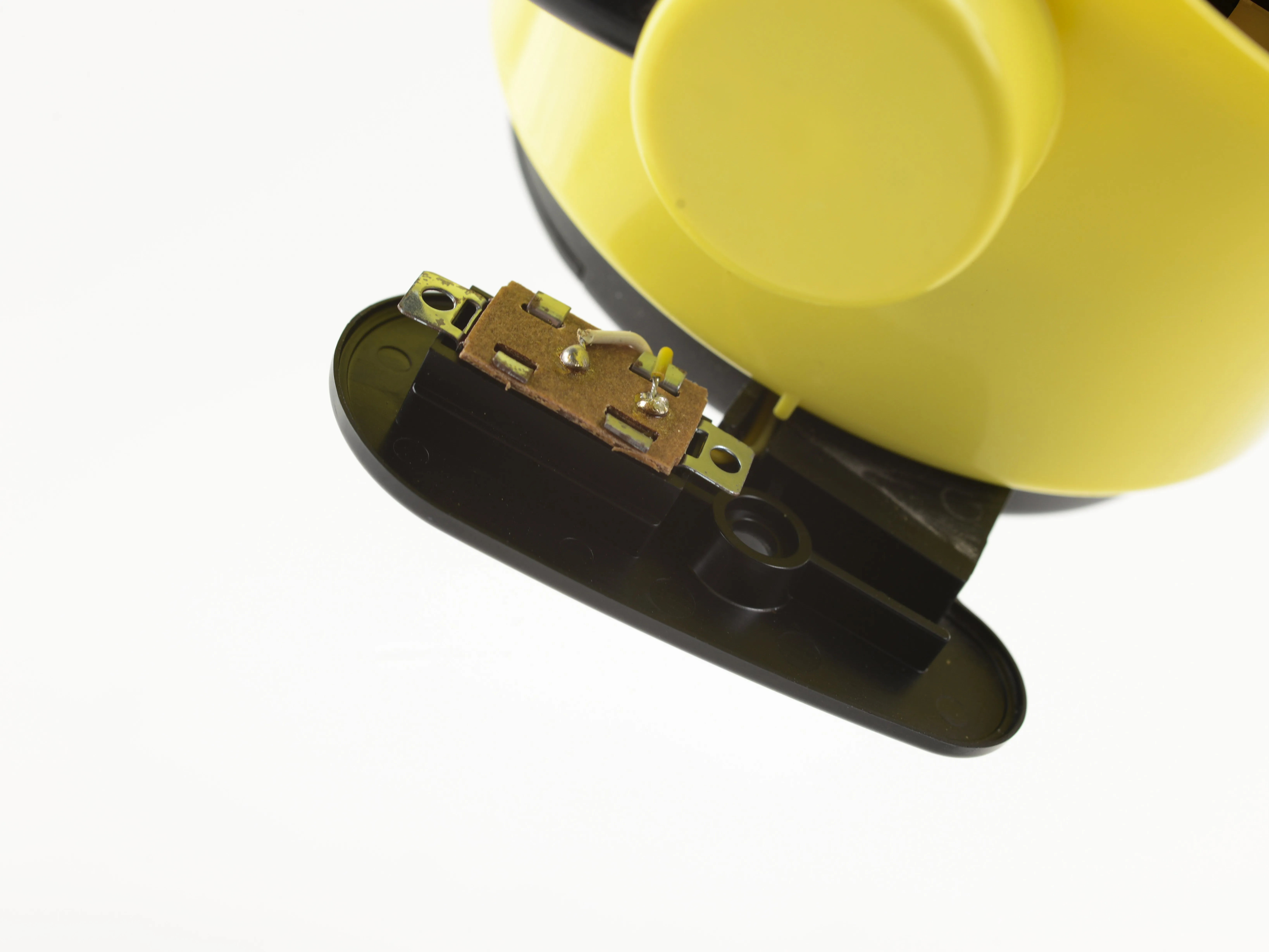

• Прежде чем приступить к дальнейшим действиям, нам нужно снять чехлы с ног Роби, чтобы при демонтаже его тела у нас было больше места.

• Выключатель питания находится на левой ноге - на правой ничего нет.

Шаг 8

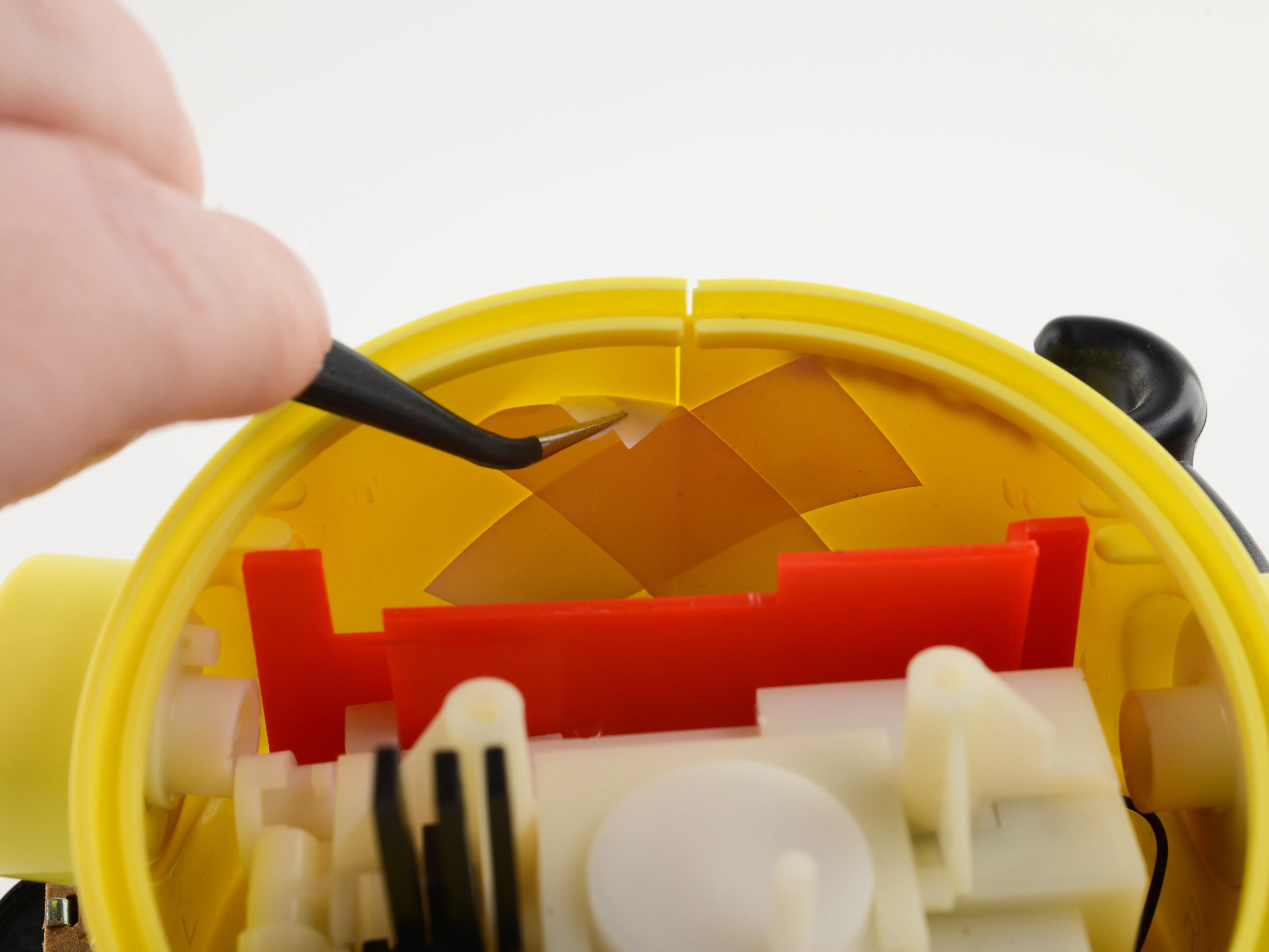

• Тело Роби разделено на две половины, которые удерживаются на месте с помощью зажимов и скотча.

• С помощью пинцета снять скотч - проще простого.

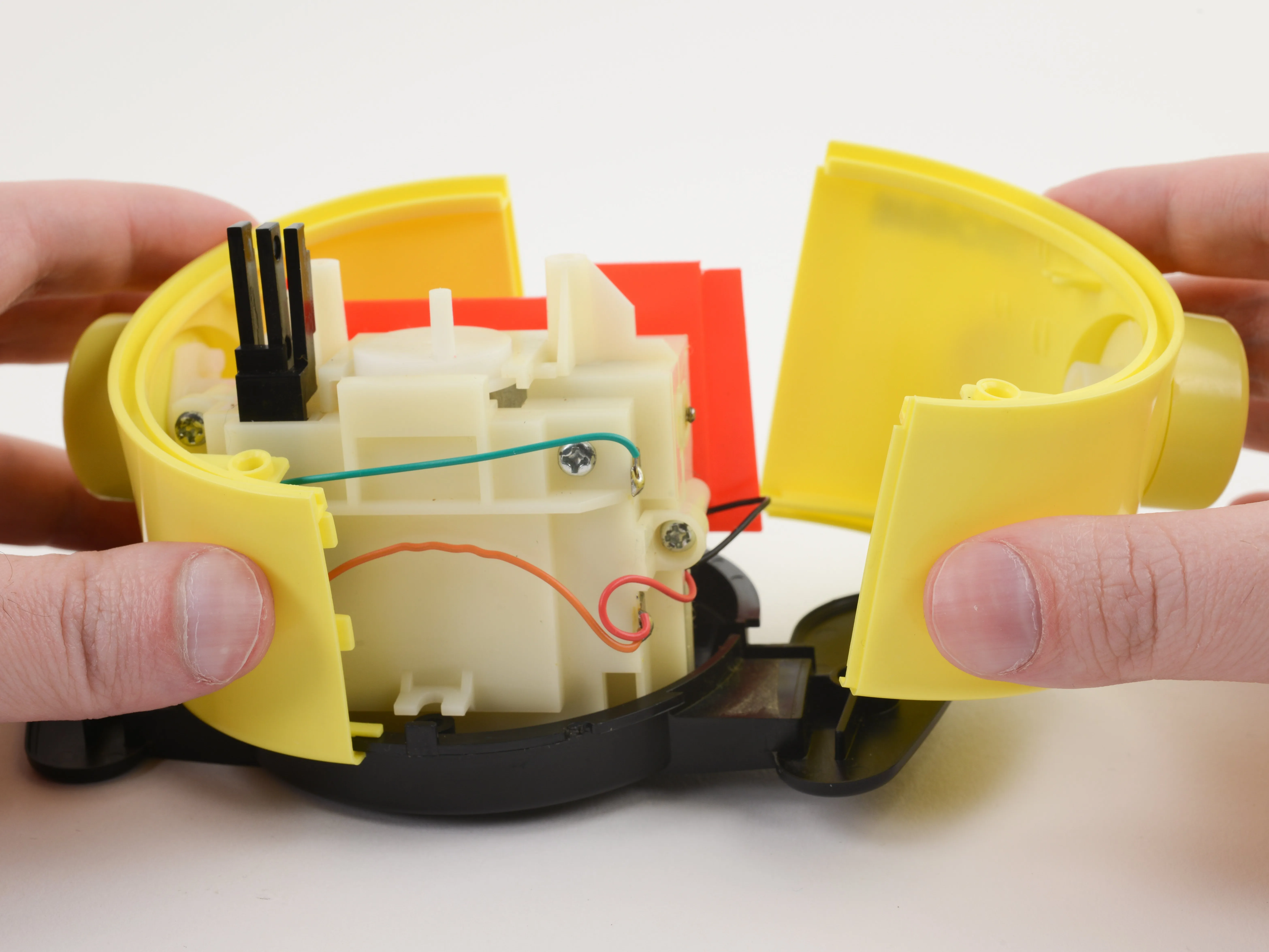

Шаг 9

• Зажимы довольно слабые (поэтому, скорее всего, и использовалась изолента), так что отделить корпус будет проще простого.

Шаг 10

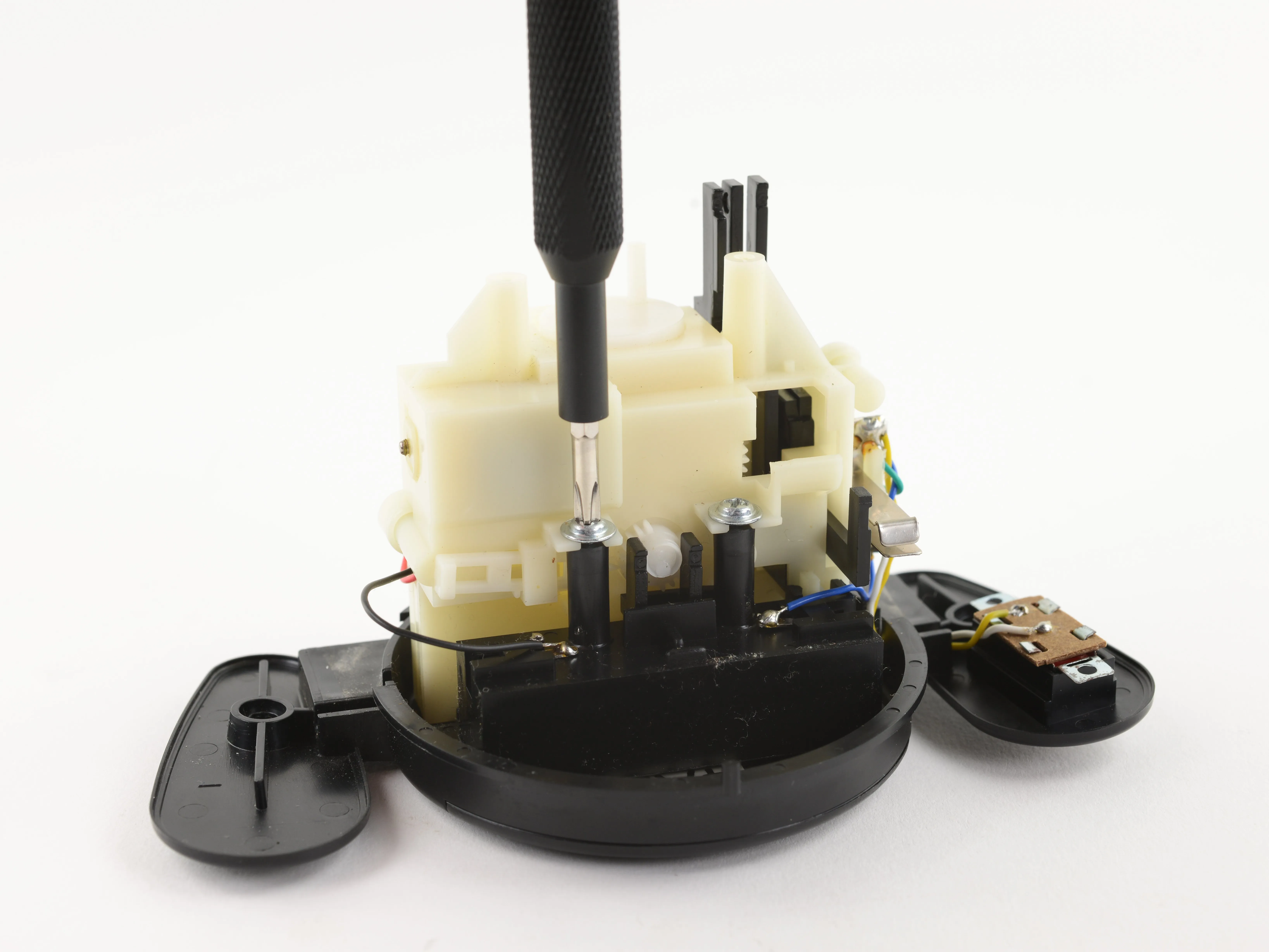

• Мотор в сборе крепится к основанию тремя винтами - двумя спереди и одним сзади.

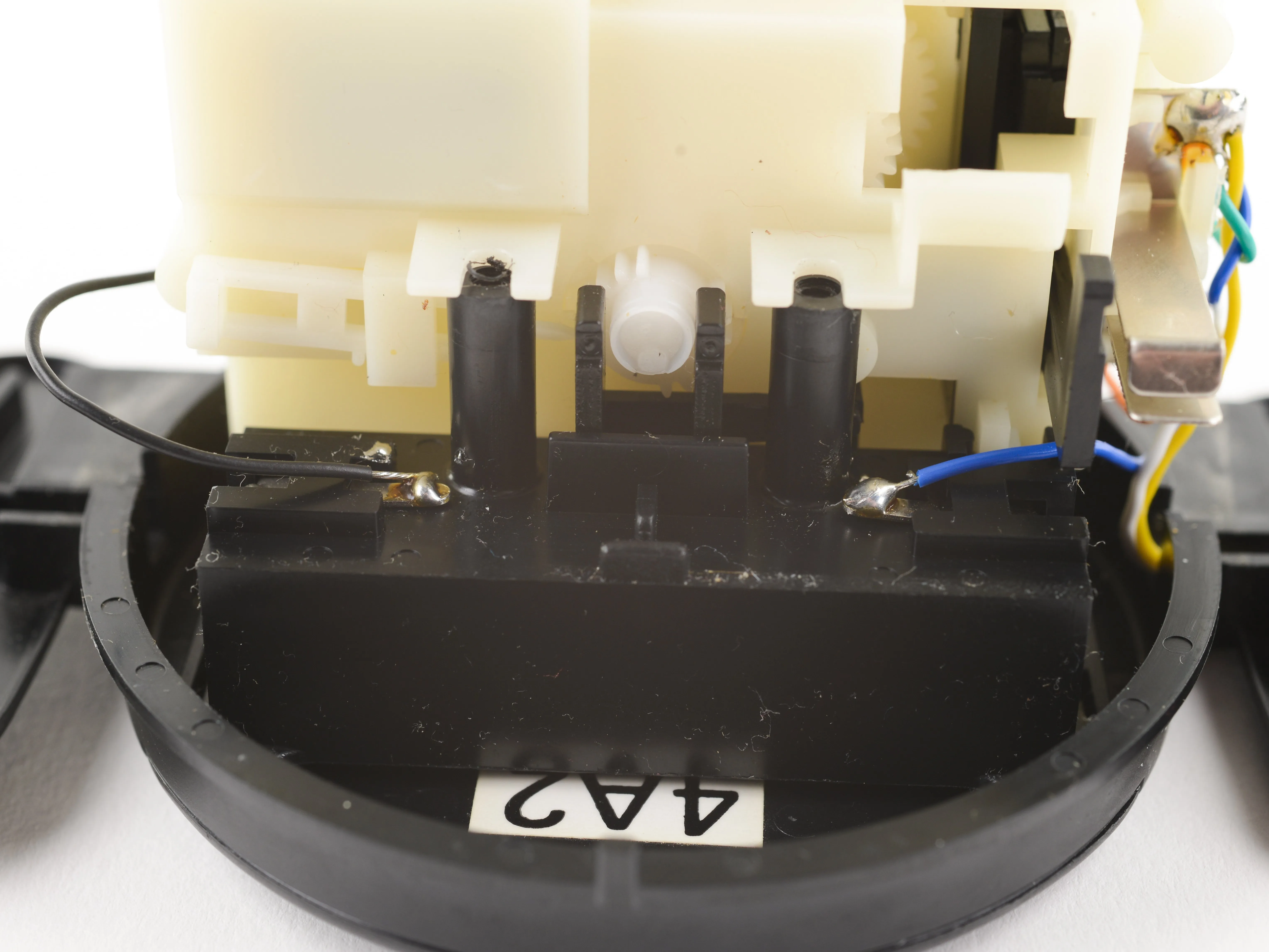

Шаг 11

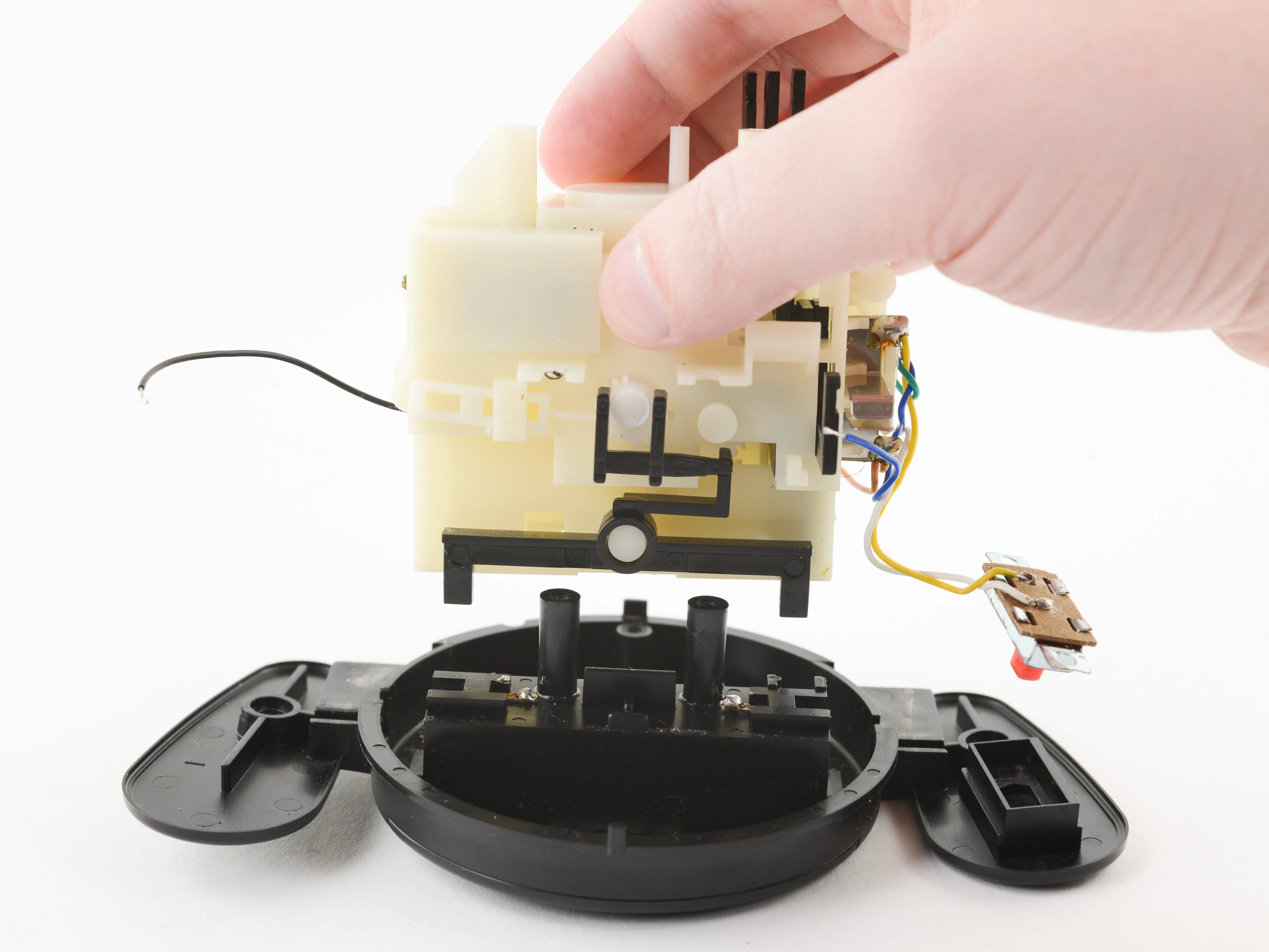

• К сожалению, контакты батареи припаяны к блоку мотора, поэтому для ремонта или замены мотора потребуется паяльник и базовые навыки пайки, чтобы удалить его полностью.

• Но как только эти два провода будут удалены, отделить мотор от основания будет проще простого.

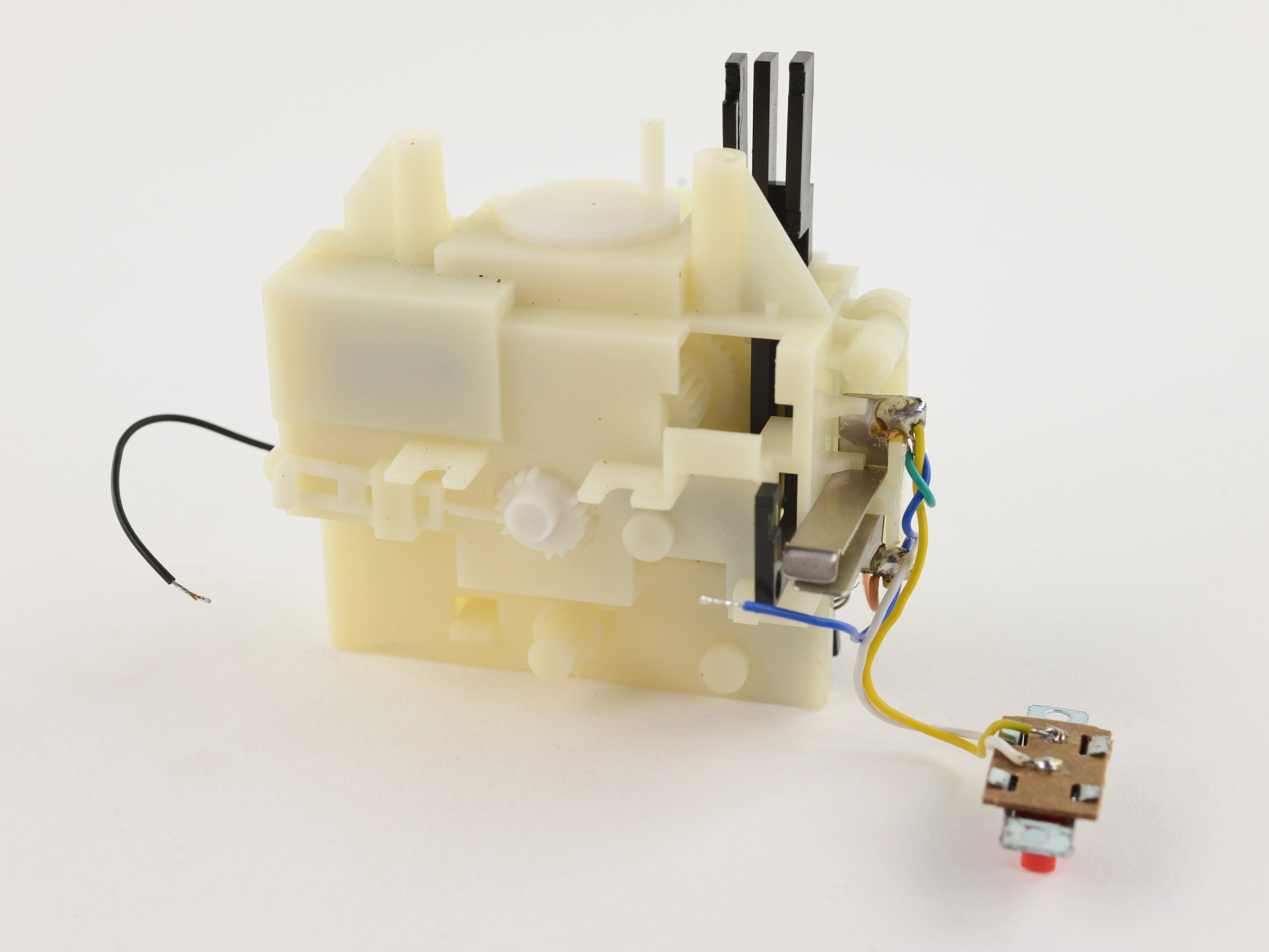

Шаг 12

• В моторном блоке находятся всевозможные шестерёнки и сервомоторы, которые заставляют Роби двигаться.

• При необходимости вы можете открыть корпус, чтобы получить доступ к этим компонентам, открутив четыре винта, но мы считаем, что на этом разборку можно прекратить.

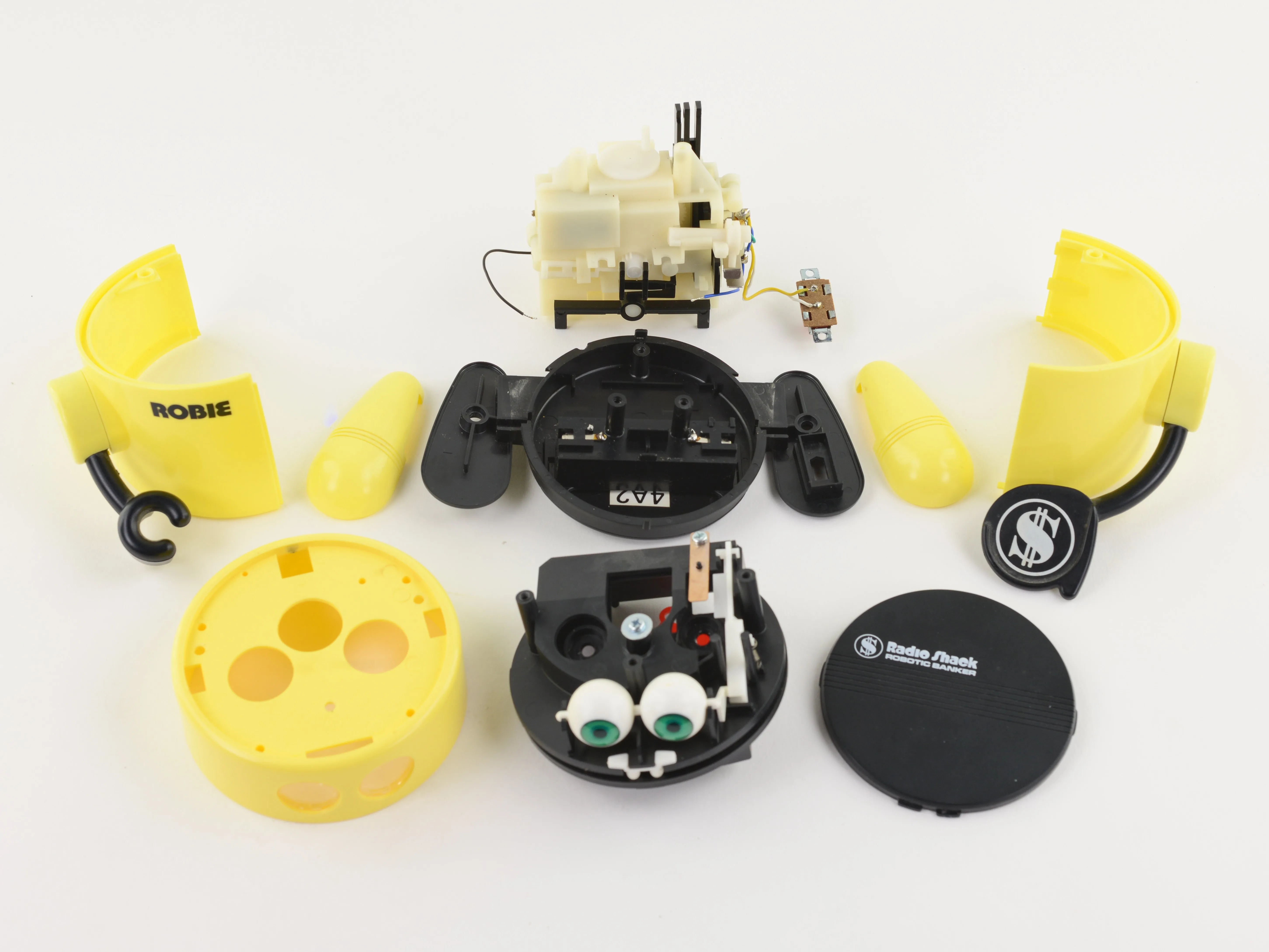

Шаг 13

• Роби справился с разборкой с блеском! Теперь его можно собрать обратно, чтобы он мог спокойно есть монеты.
