Разборка Rockford Fosgate P300-12

Что вам нужно

Инструменты

•

Шаг 1 Разбор Rockford Fosgate P300-12 Teardown

• Вид спереди

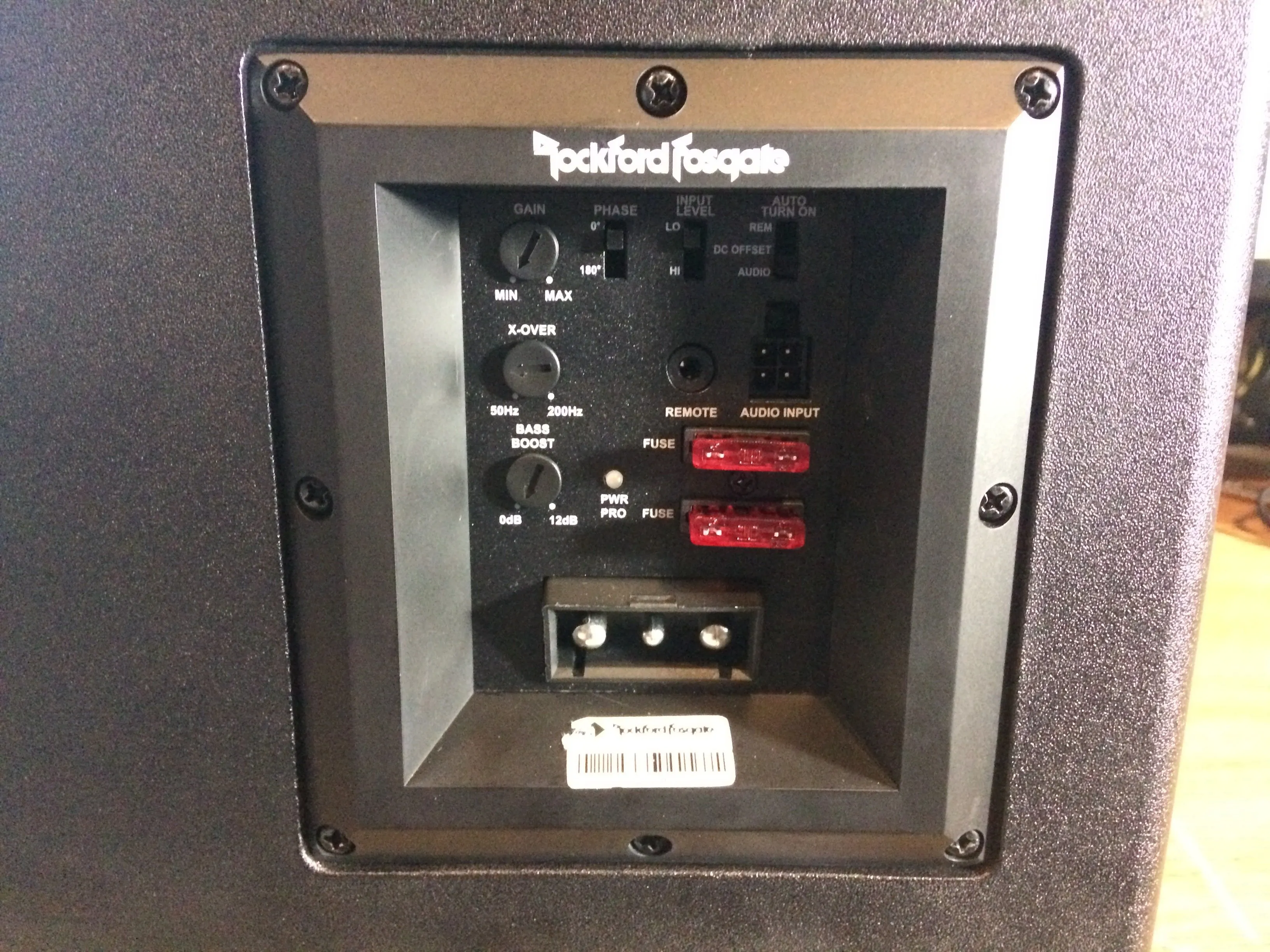

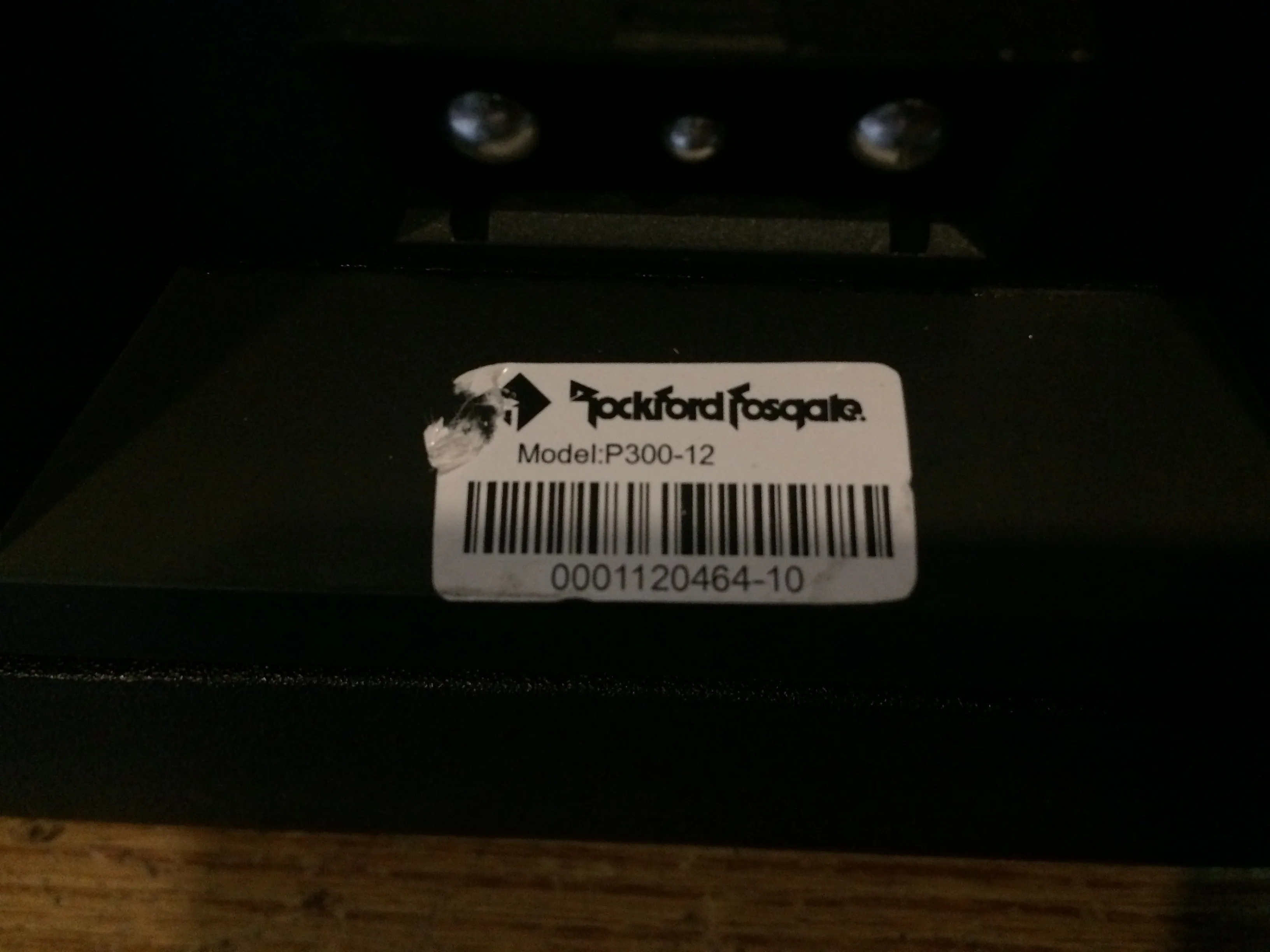

Шаг 2

• Выкрутите 8 деревянных винтов с крупной резьбой и аккуратно выньте пластину.

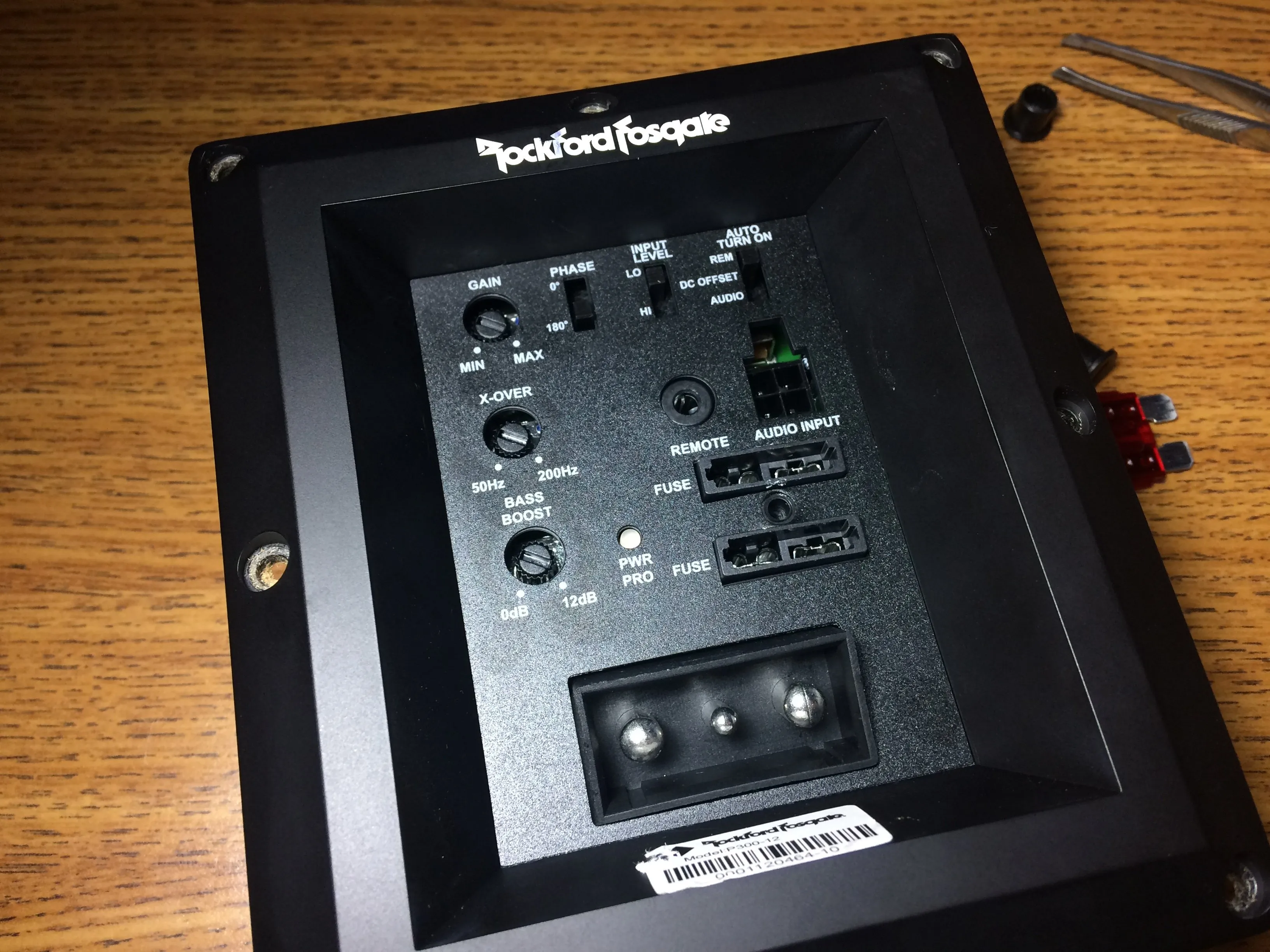

Шаг 3

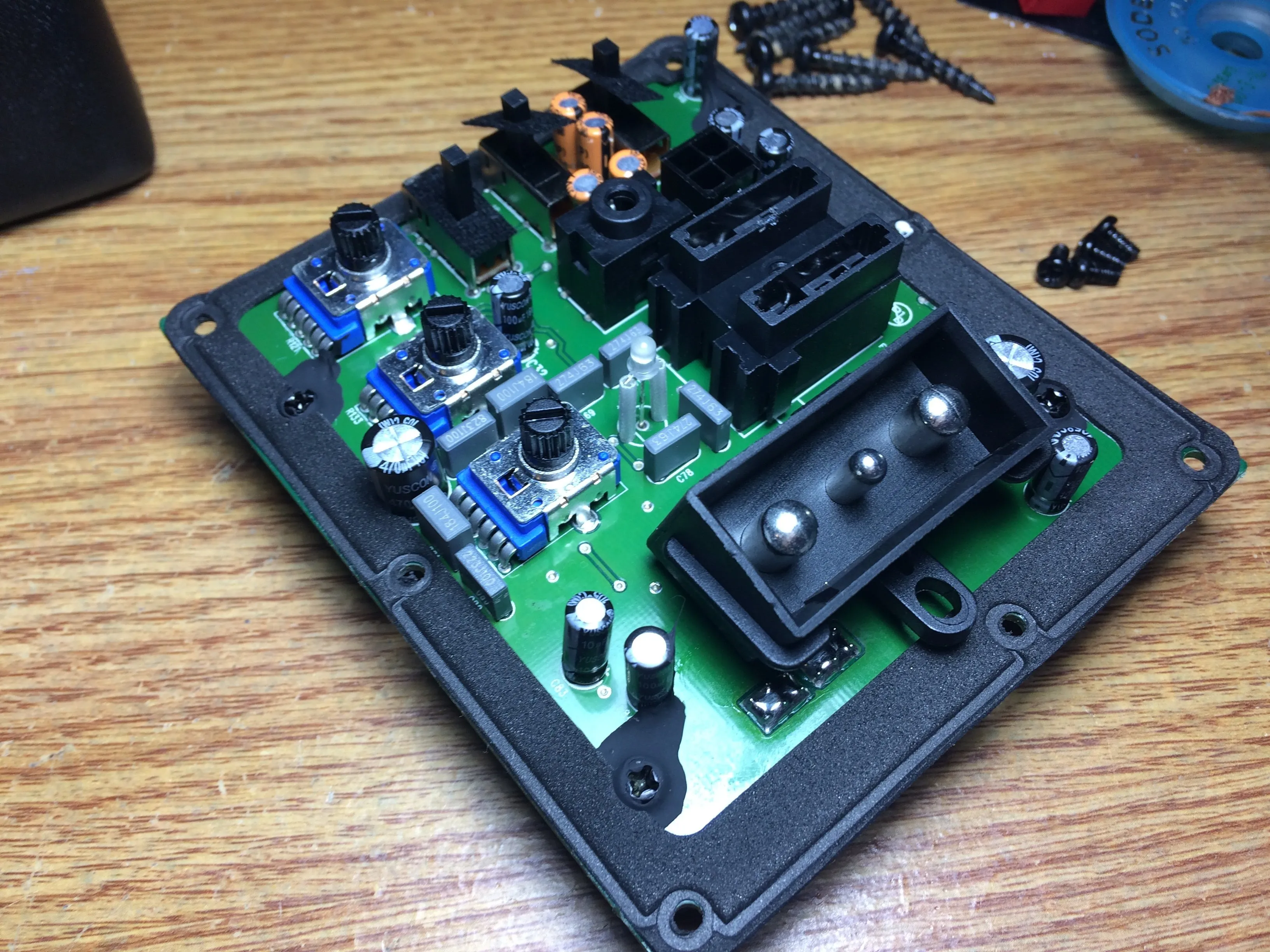

• Осторожно снимите 3 ручки и 1 винт между 2 предохранителями 10A. затем пластиковая панель должна отделиться.

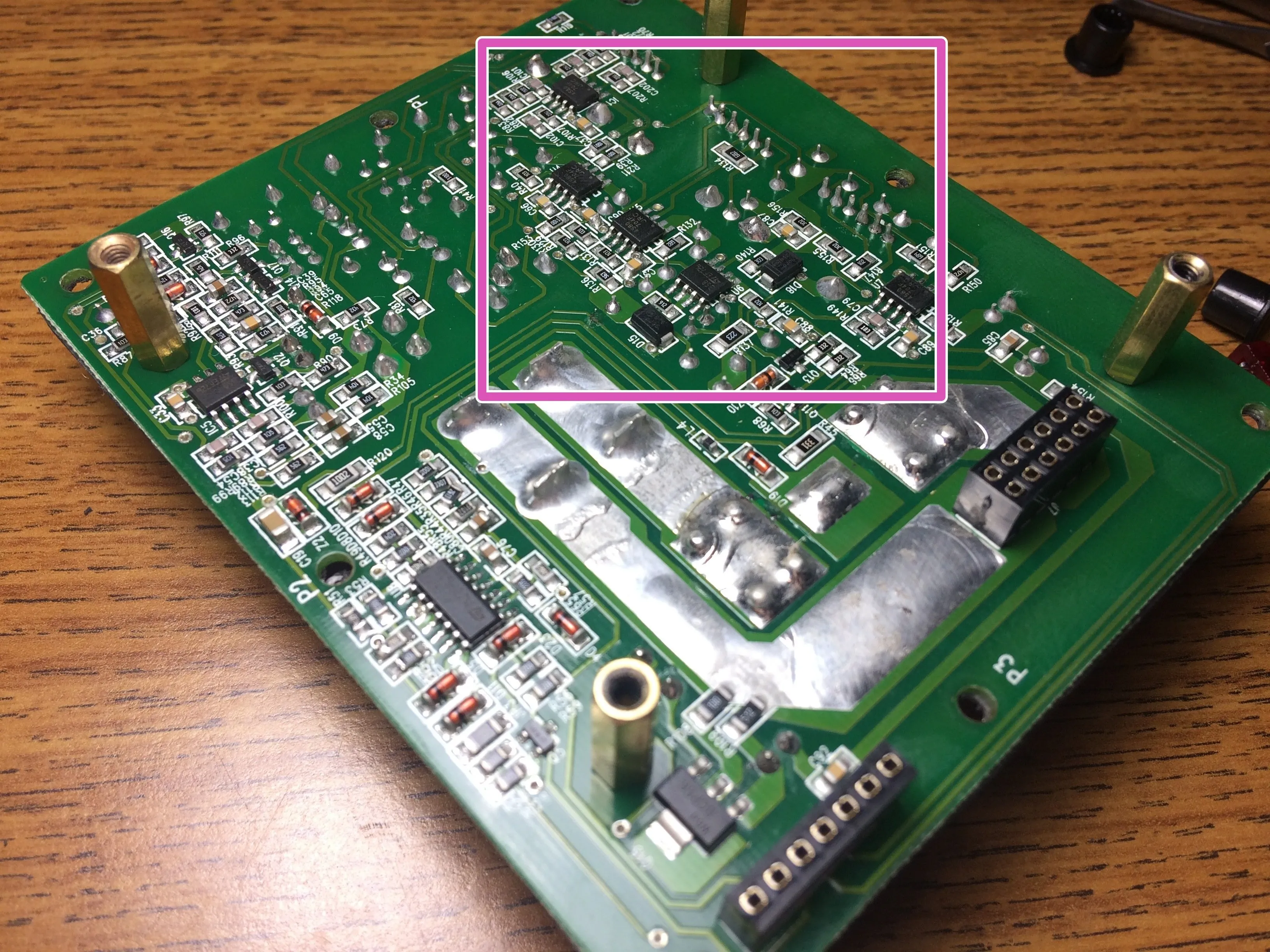

Шаг 4

• Кроссовер / усиление

• Блок питания и выходные транзисторы

• Трансформатор блока питания

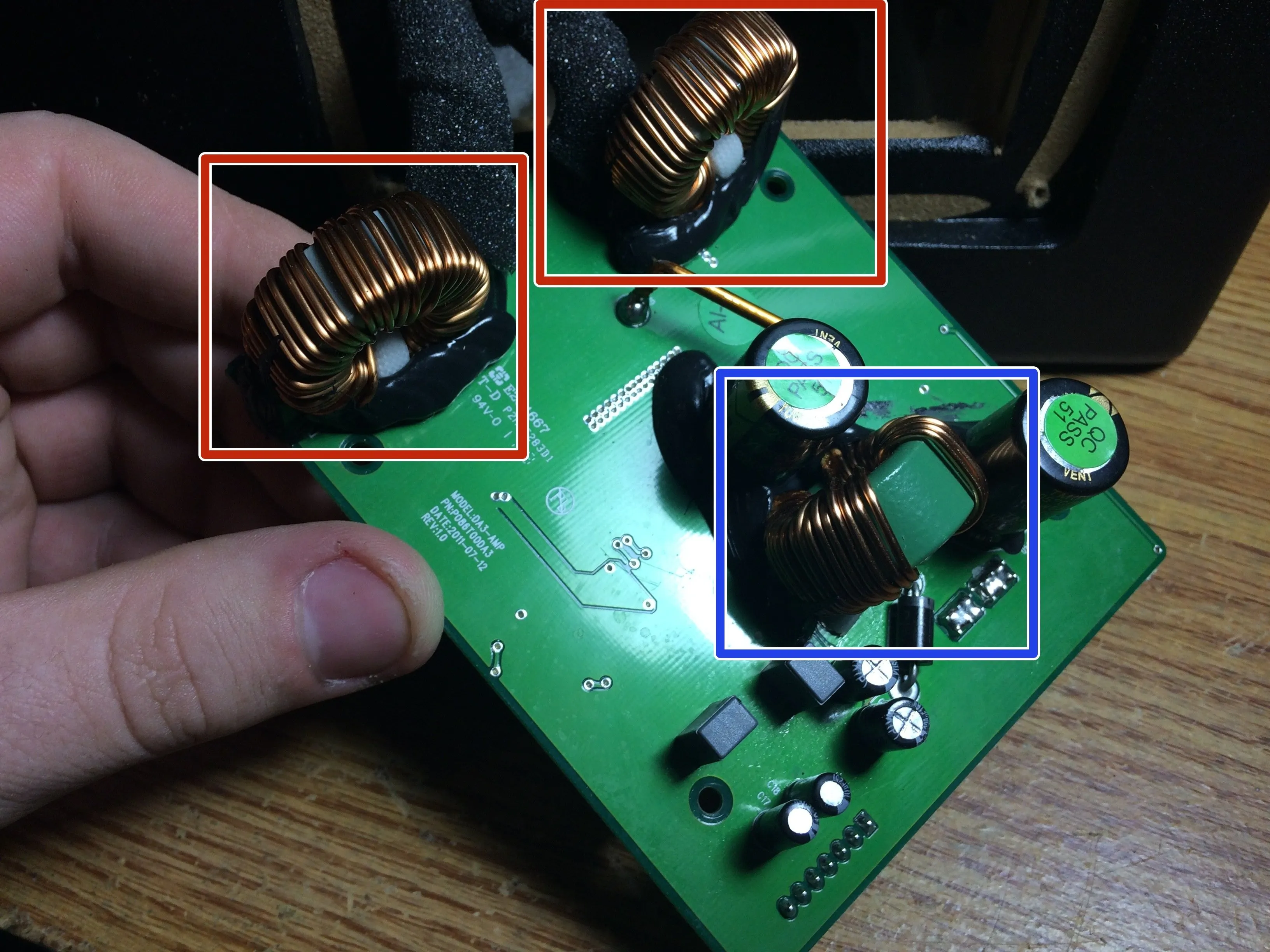

• Выходные фильтры

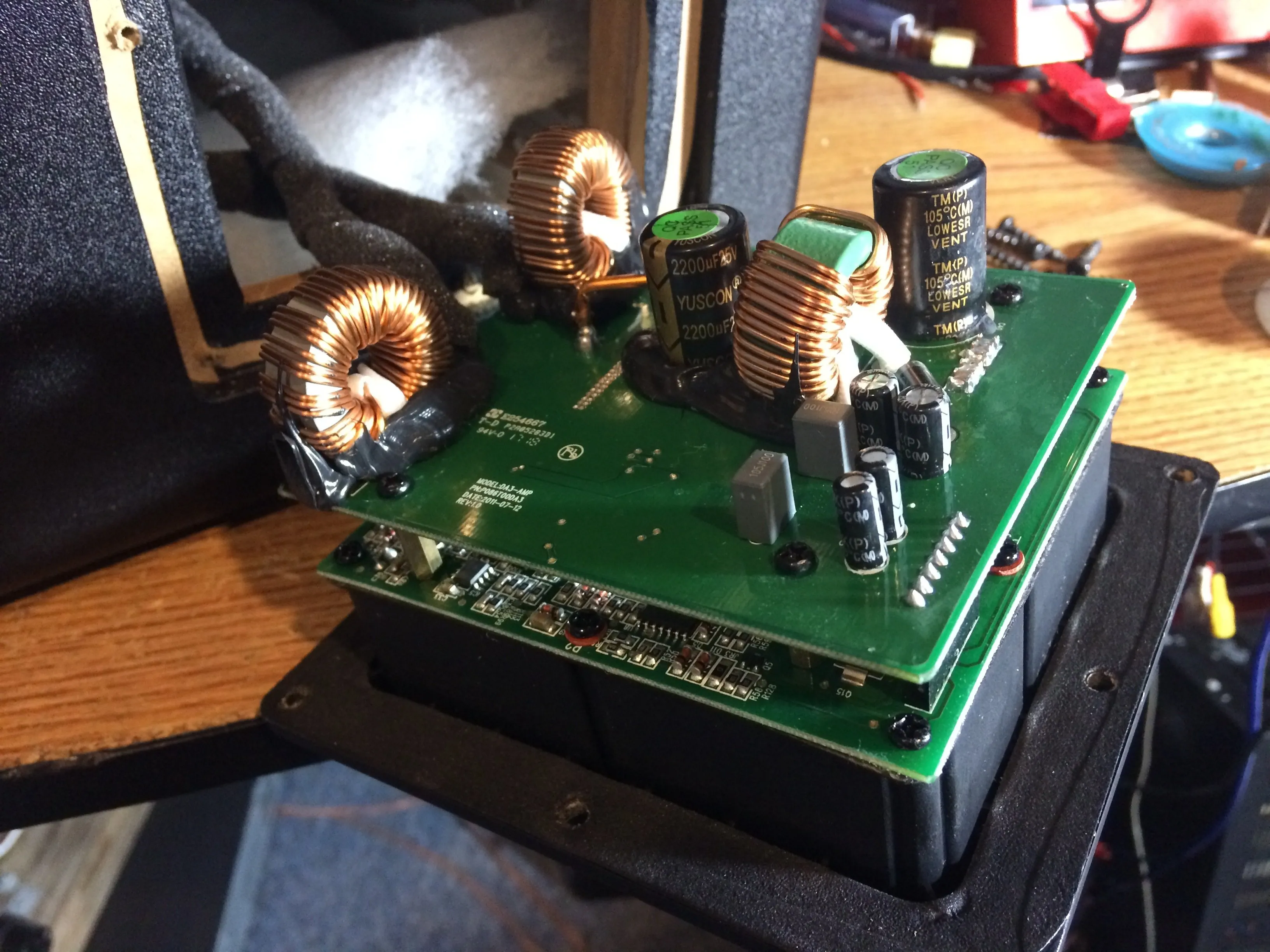

• Две платы скреплены 4 винтами по краям печатной платы, аккуратно потяните их в стороны, они будут держаться вместе только за счет штырьковых разъемов. Здесь вы можете увидеть 2 выходных фильтра и повышающий трансформатор блока питания

• Плата с FEMALE pin headers - это передняя плата с разъемами на ней. Кроссоверная сеть состоит из JRC 4850's

Шаг 5

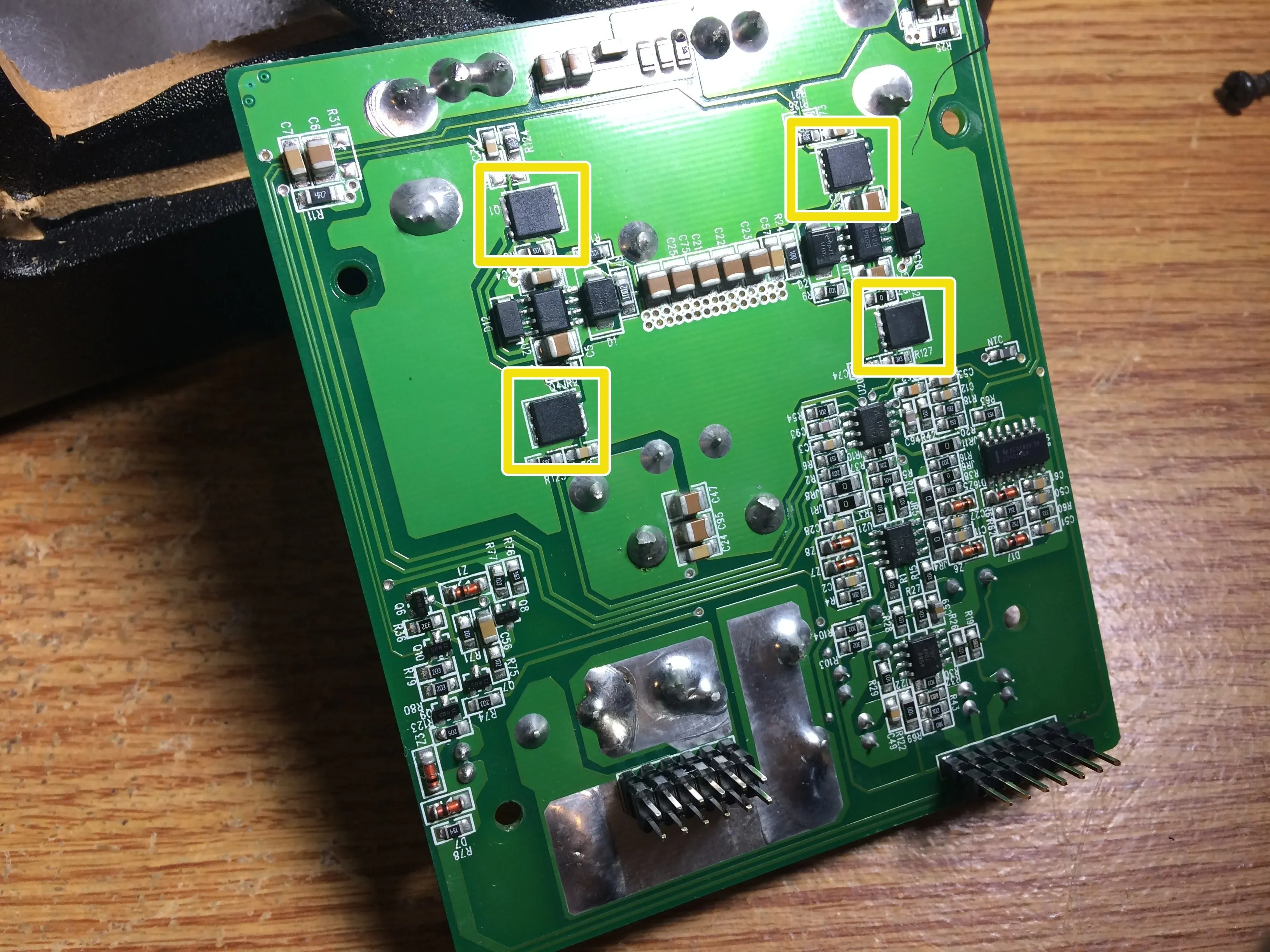

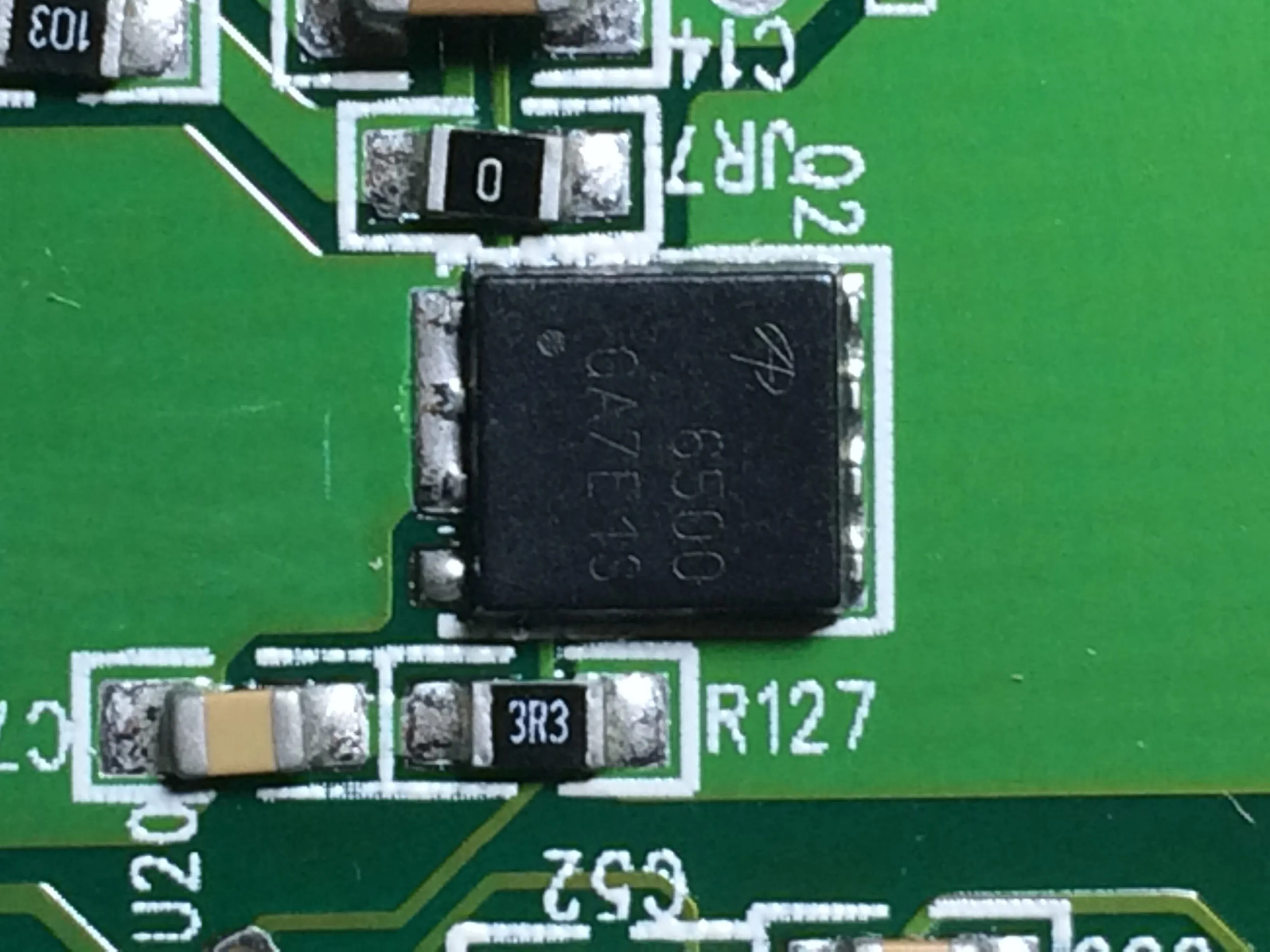

• Есть 4 из этих 'GA7E1S' FET's, что я не могу найти никакой информации о. Я бы предположил, глядя на платы, что 2 из них являются источником питания, а другие 2 - выходы

• В этом устройстве нет радиаторов, что удивительно. Но, скорее всего, FETS используют массивные медные плоскости на плате в качестве радиатора.

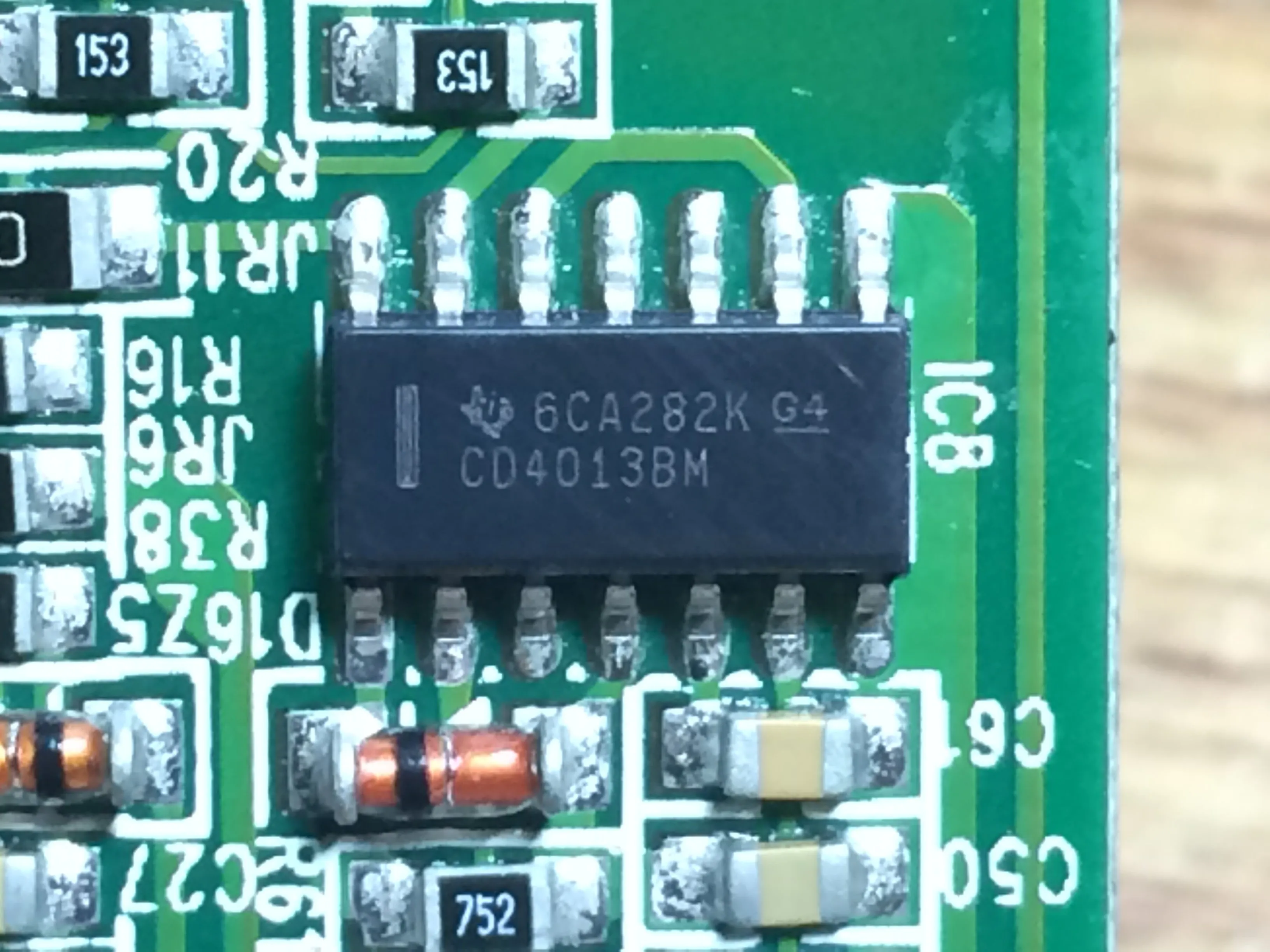

Шаг 6

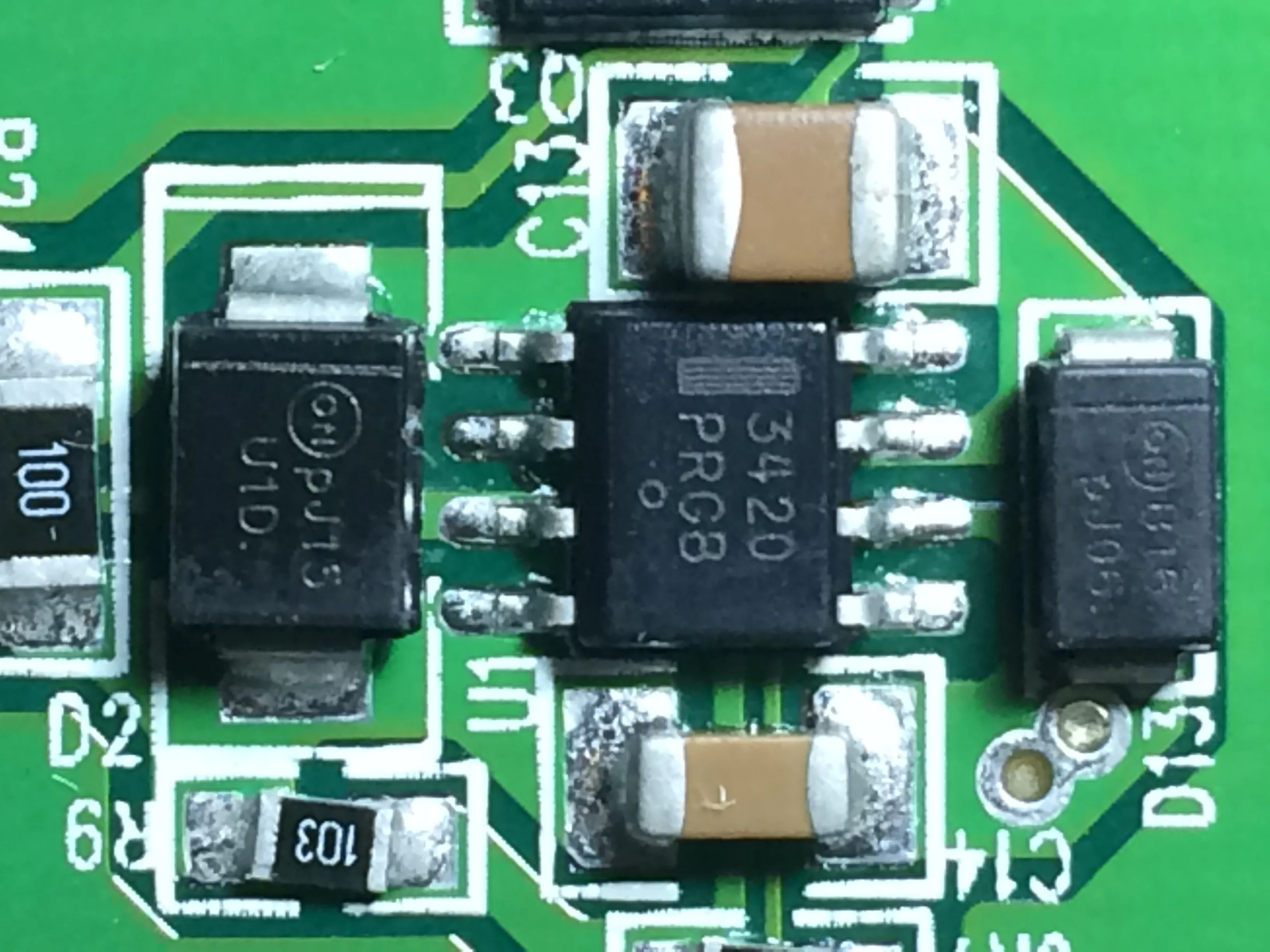

• Больше желейной логики вокруг платы

Шаг 7

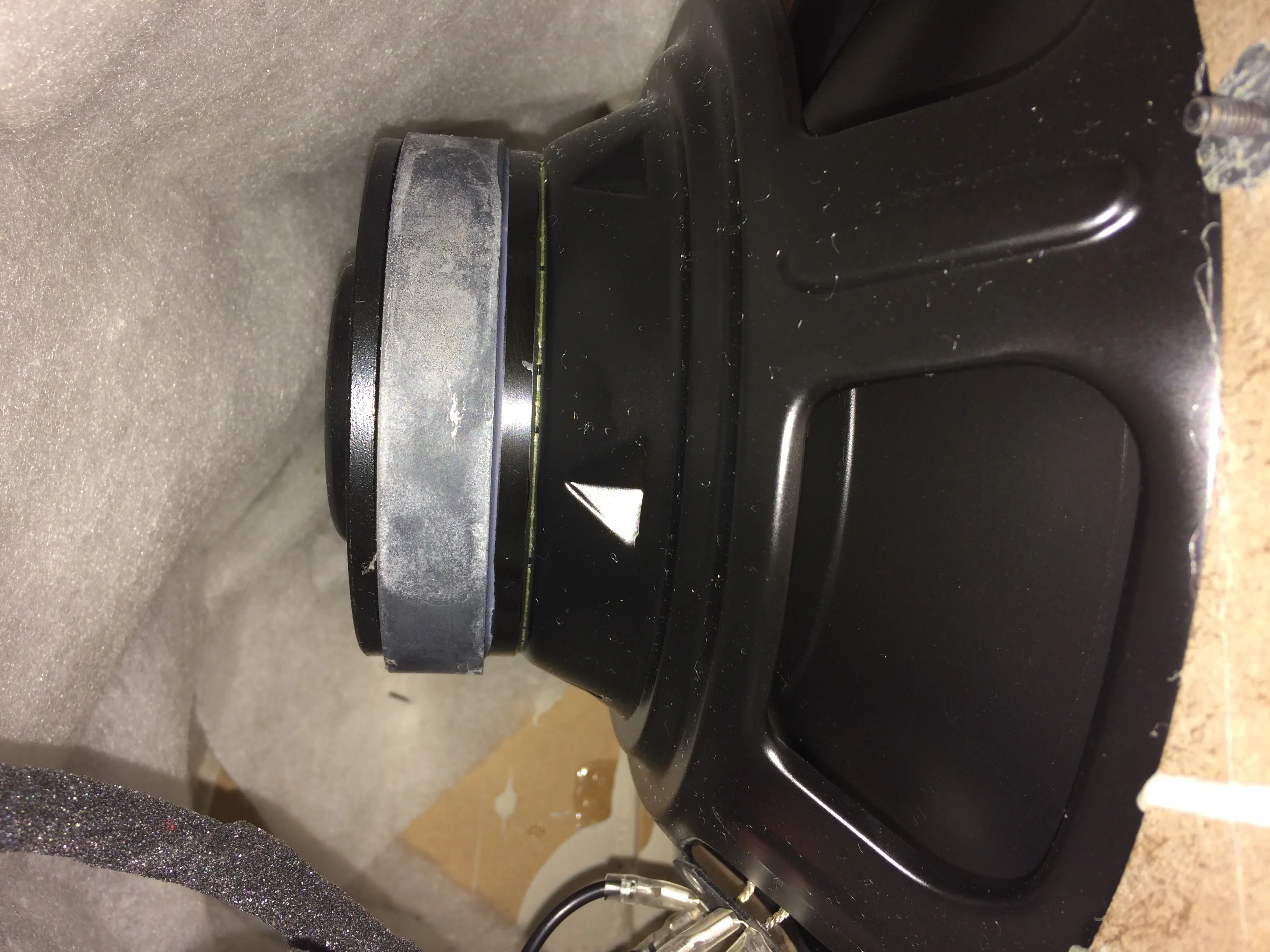

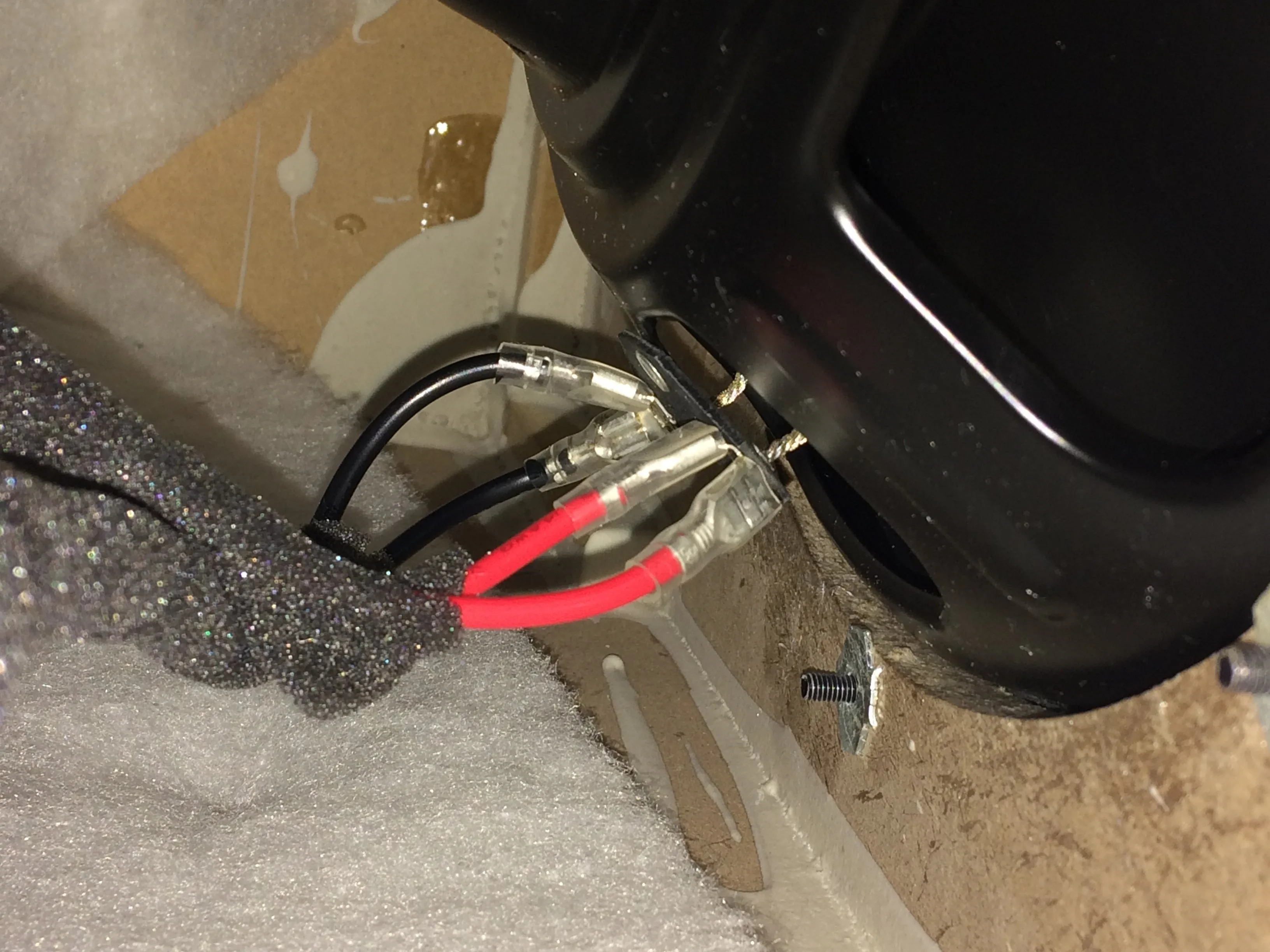

• Пользовательский 12-дюймовый динамик. Похоже, что это DVC-драйвер, но это просто SVC с 2 парами проводов, идущих к нему

Комментарии к шагу

Как мне найти замену сабвуферу. какой импеданс и мощность?

Не уверен, я никогда не тянул его. Я бы предположил, что 4, но это вполне может быть 2 Ом. Мощность не менее 300 Вт, так как это то, что усилитель

Комментарии к статье

У меня 10-дюймовая версия этого сабвуфера, но усилитель идентичен. Я хотел бы украсть усилитель из него, чтобы использовать в новом корпусе. Есть идеи, на сколько Ом он может работать?

Я не уверен, когда я делал эту разборку, я никогда не думал о том, чтобы сделать тест Ом на драйвере. Это может быть 2 Ом драйвер, но если у вас есть 10', выскочить усилитель пластины и придерживаться метр на драйвере lol

У меня есть p300-12, но форма корпуса не подходит для моего '07 FJ. Какие препятствия вы видите после разборки для пересадки усилителя и сабвуфера в индивидуальный ящик? Заранее спасибо!

Я не вижу никаких проблем с этой идеей. Просто, когда вы получите новый ящик получить один, который похож по объему на оригинальный и также запечатаны, как я понятия не имею, как драйвер будет работать в вентилируемом корпусе. просто сохранить оригинальный Rockford ящик, так что если вы решите продать его вниз линии вы можете переустановить его

Спасибо, я дам вам знать, как это происходит, чтобы вы могли использовать это в будущем.

Есть ли какие-нибудь новости по поводу индивидуальной коробки для вашего FJ? Я хочу сделать то же самое и хотел узнать, будет ли это работать.

Сабвуфер на моем P300-12 взорвался, и я пытаюсь найти замену сабвуферу. Проблема в том, что я не знаю, будет ли это 2-омный или 4-омный саб. Это единственное описание, которое я смог найти, и мне было интересно, есть ли у вас какие-нибудь соображения.

Я не знаю, так как никогда не думал о том, чтобы вытащить драйвер.

Если есть сомнения, всегда используйте более высокоомные.

Драйверы с меньшим ом, чем может обеспечить любой усилитель, сожгут выходы в усилителе.

Можете ли вы сделать учебник о том, как отремонтировать ручку баса или как перемыкать соединения на плате, спасибо.

Ручка баса - это просто потенциометр на печатной плате. Должно быть так же легко, как перепайка треснувших соединений на внутренней стороне или просто заменить его

Здравствуйте! У меня проблема с 2 транзисторами q6 и q7, какого они типа? Мой сгорел. Я не могу увидеть на них ничего. Заранее спасибо.

Вы получили ответ на свой вопрос? Вам все еще нужен ответ?

Отличные фотографии. Разобрал свой, чтобы выяснить, что драйвер был плохим. Конус не двигался плавно - сопротивление и затем прыжок, как будто он был проиндексирован. не мог найти точную замену, поэтому заказал RF R2D2. Буду подключать последовательно на 4 Ом.

Как все получилось с динамиком RF R2D2? Я тоже хочу заменить свой перегоревший динамик. Не могу найти никакой информации об этом.

На моем ps300-10 нет питания. Все предохранители в порядке, в чем может быть проблема?

Проверьте предохранители. Если предохранители в порядке, проблема будет связана с платой. Также убедитесь, что он получает дистанционный сигнал для включения
