Разборка Rogue G10

Введение

Перед вами относительно недорогой и небольшой гитарный усилитель. Этот конкретный нуждался в ремонте. Поэтому, пока я ждал запчасти, я решил, что могу сделать разборку.

Что вам понадобится

Инструменты

•

Шаг 1 Разборка Rogue G10

• Вот вид спереди усилителя Rogue G10.

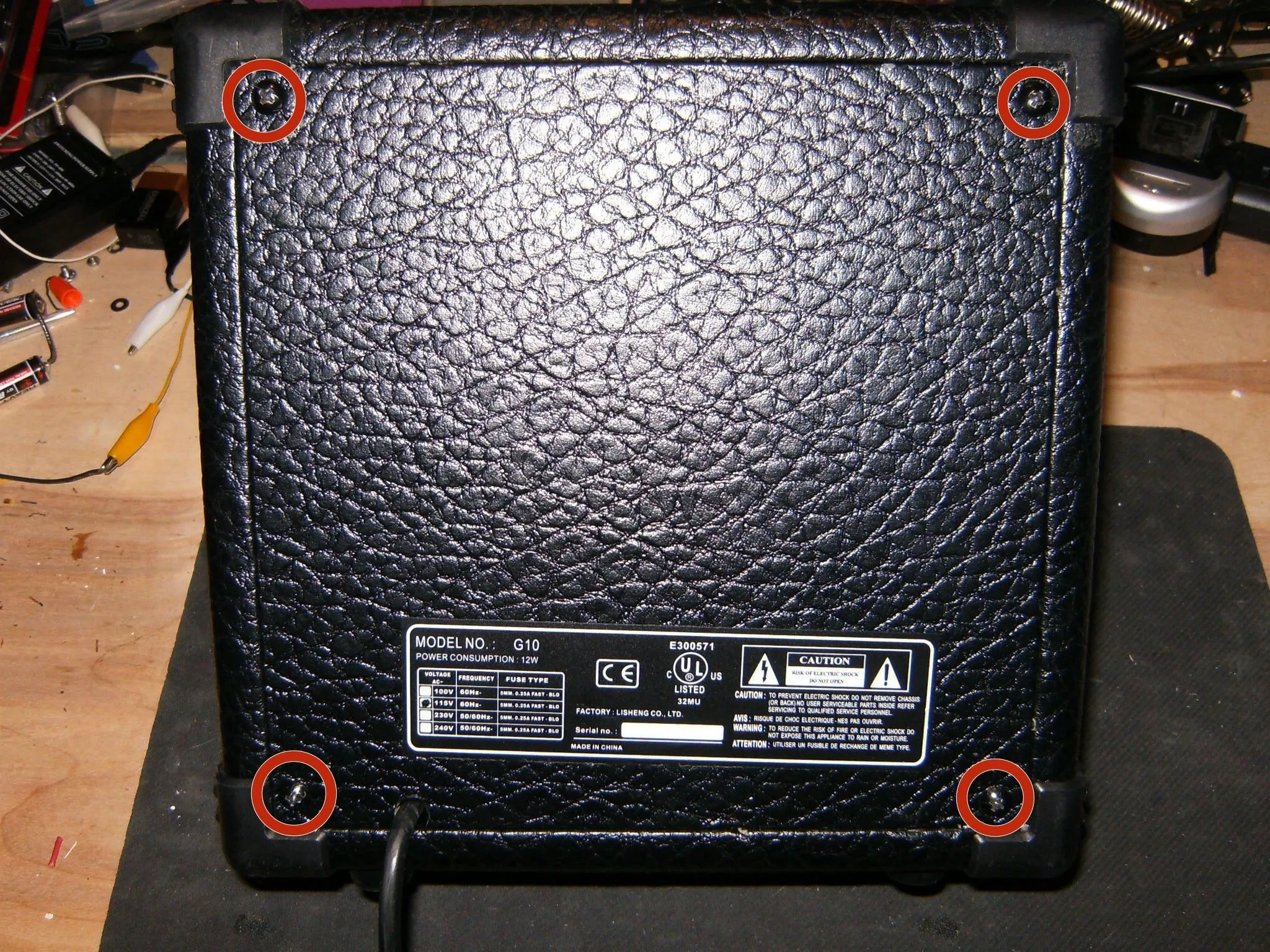

• С обратной стороны показаны 4 винта с крестообразными головками, которые необходимо открутить.

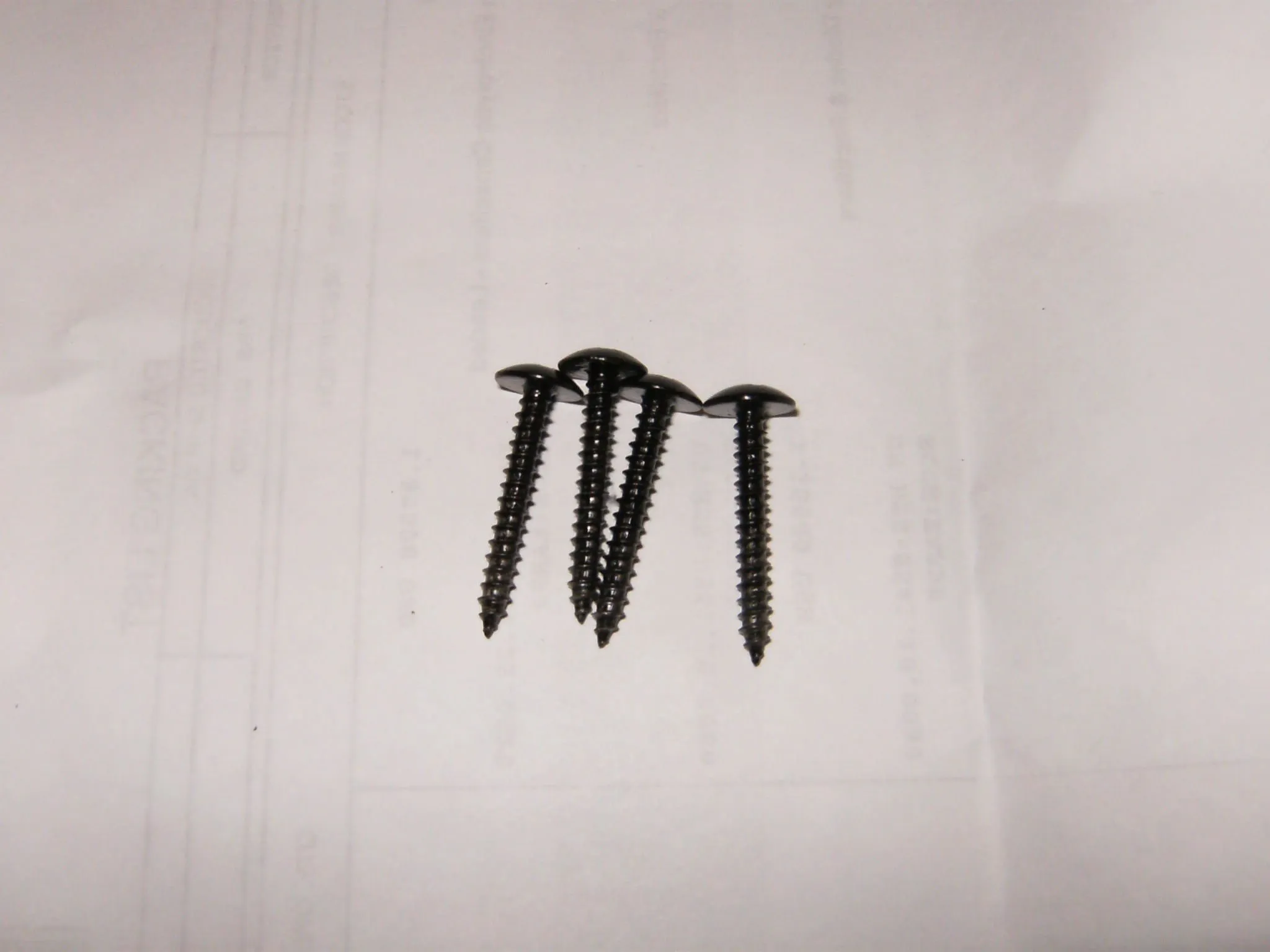

• Вот 4 винта #6x1'

Шаг 2

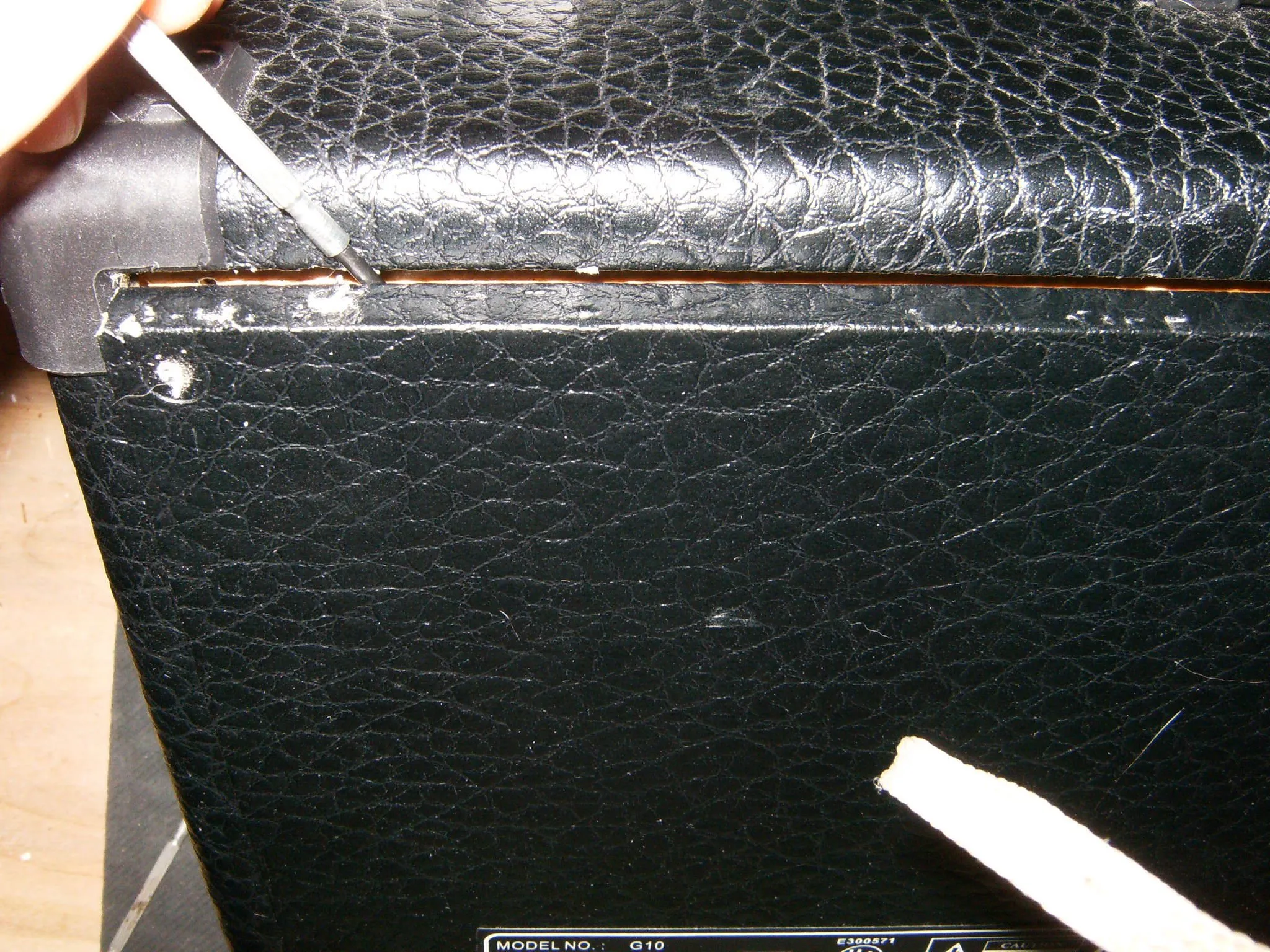

• С помощью маленькой отвертки или другого небольшого подходящего поддевающего инструмента снимите заднюю крышку.

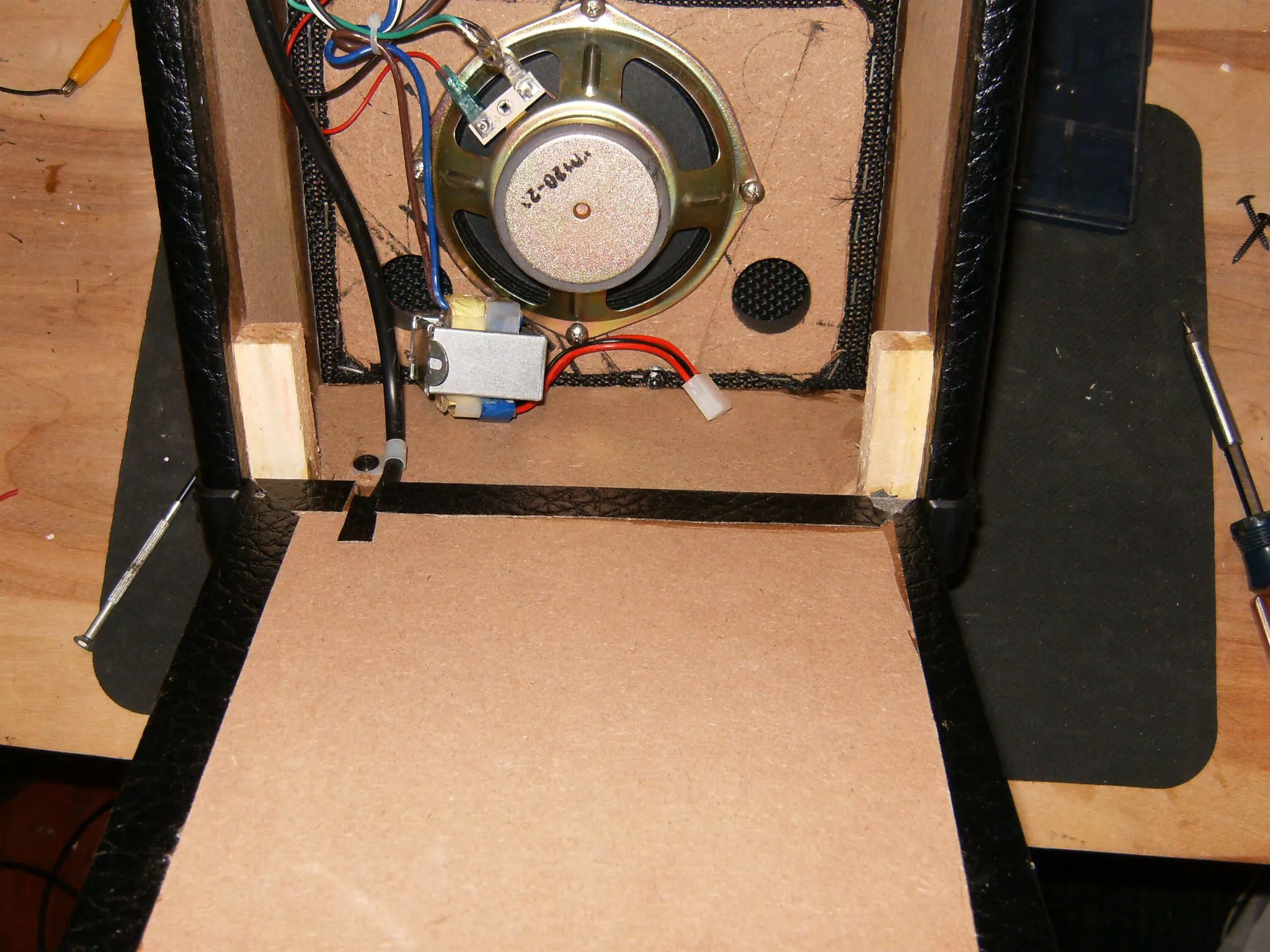

• После снятия задней крышки станут видны динамик и усилитель.

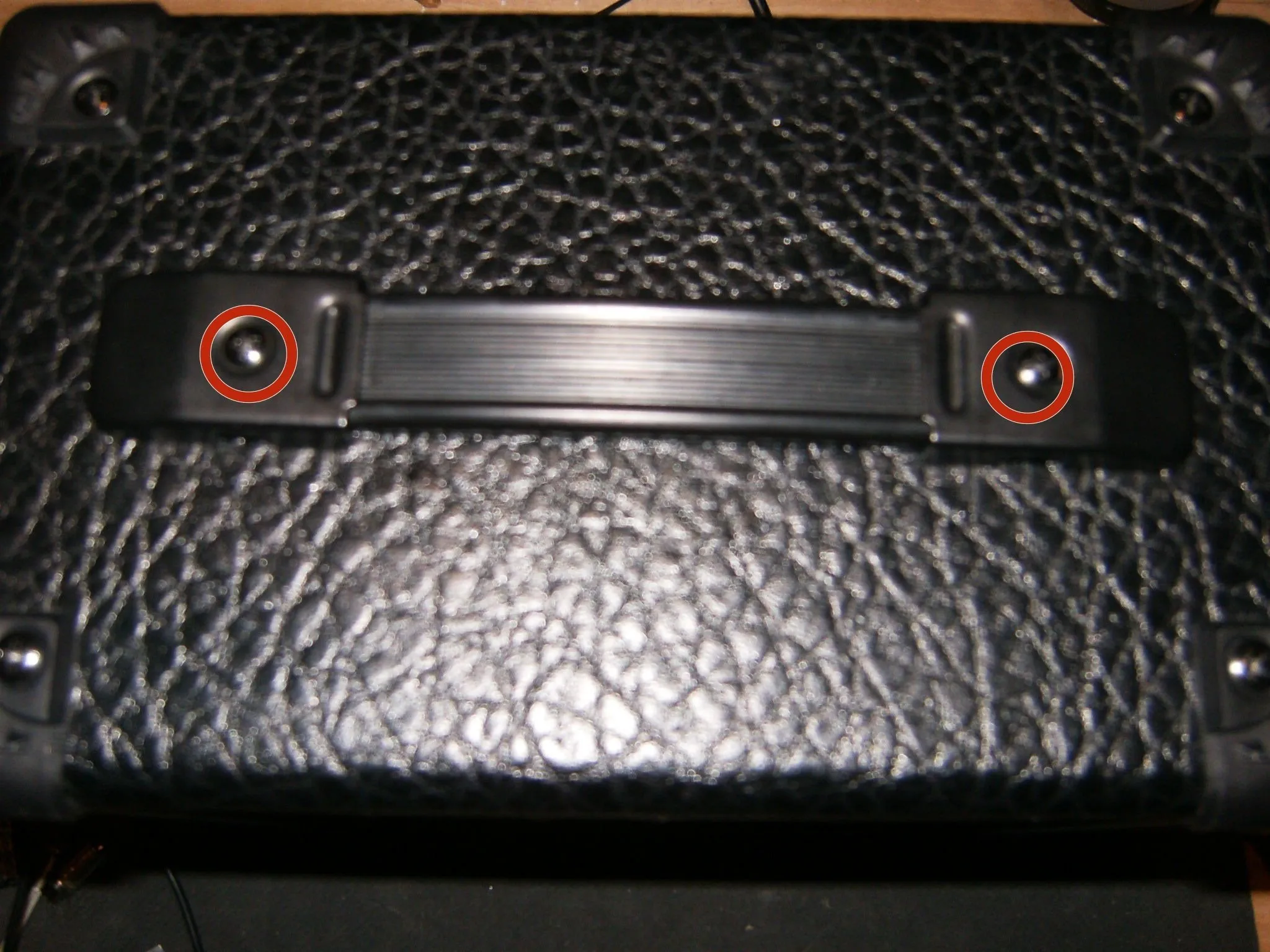

• Выкрутите 2 винта с крестообразной головкой из ручки для переноски. Эти два винта также крепят усилитель к боковой стенке корпуса.

Шаг 3

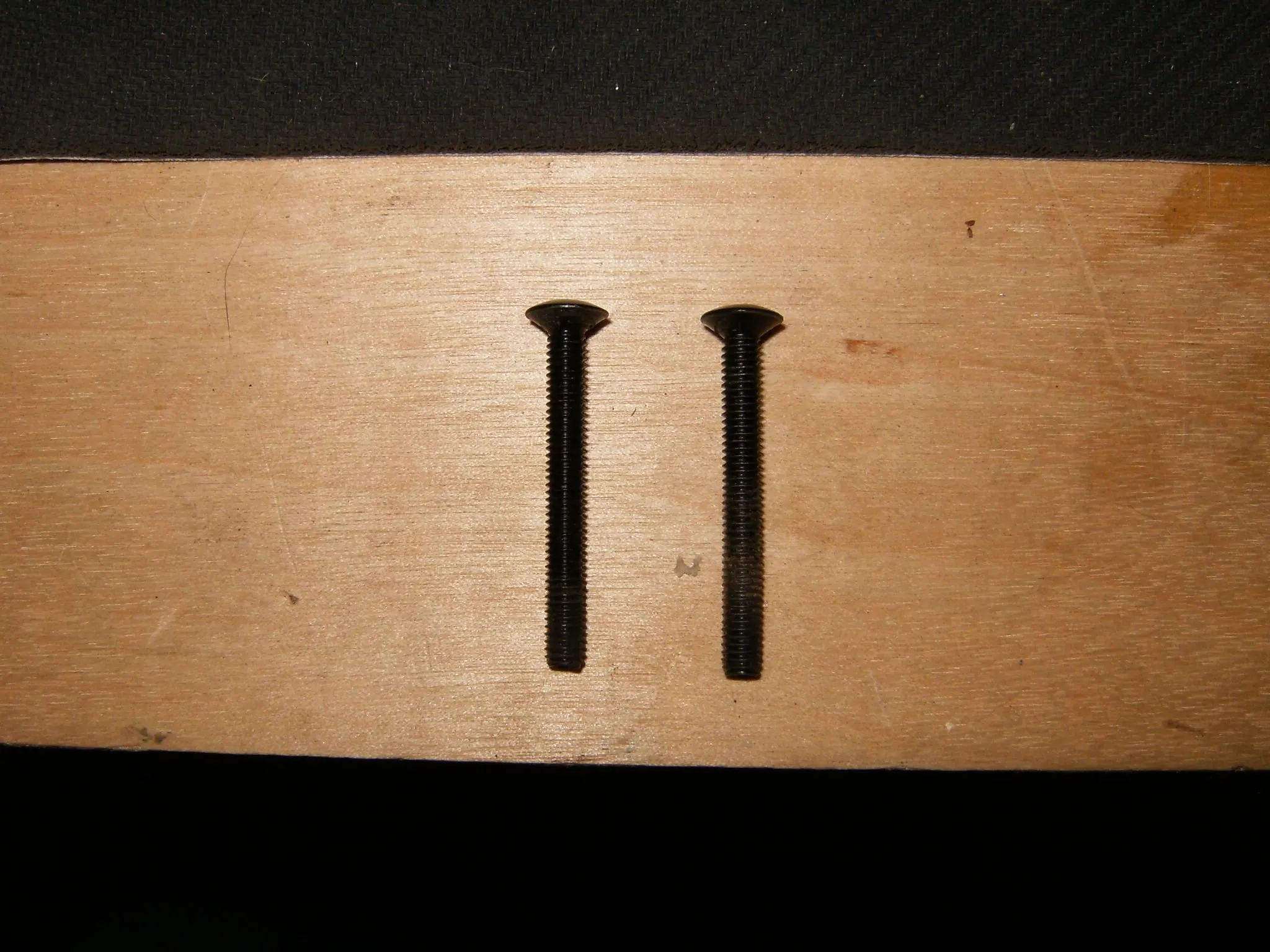

• Вот два винта из рукоятки. Они имеют размер 1/8 'x1 1/4'

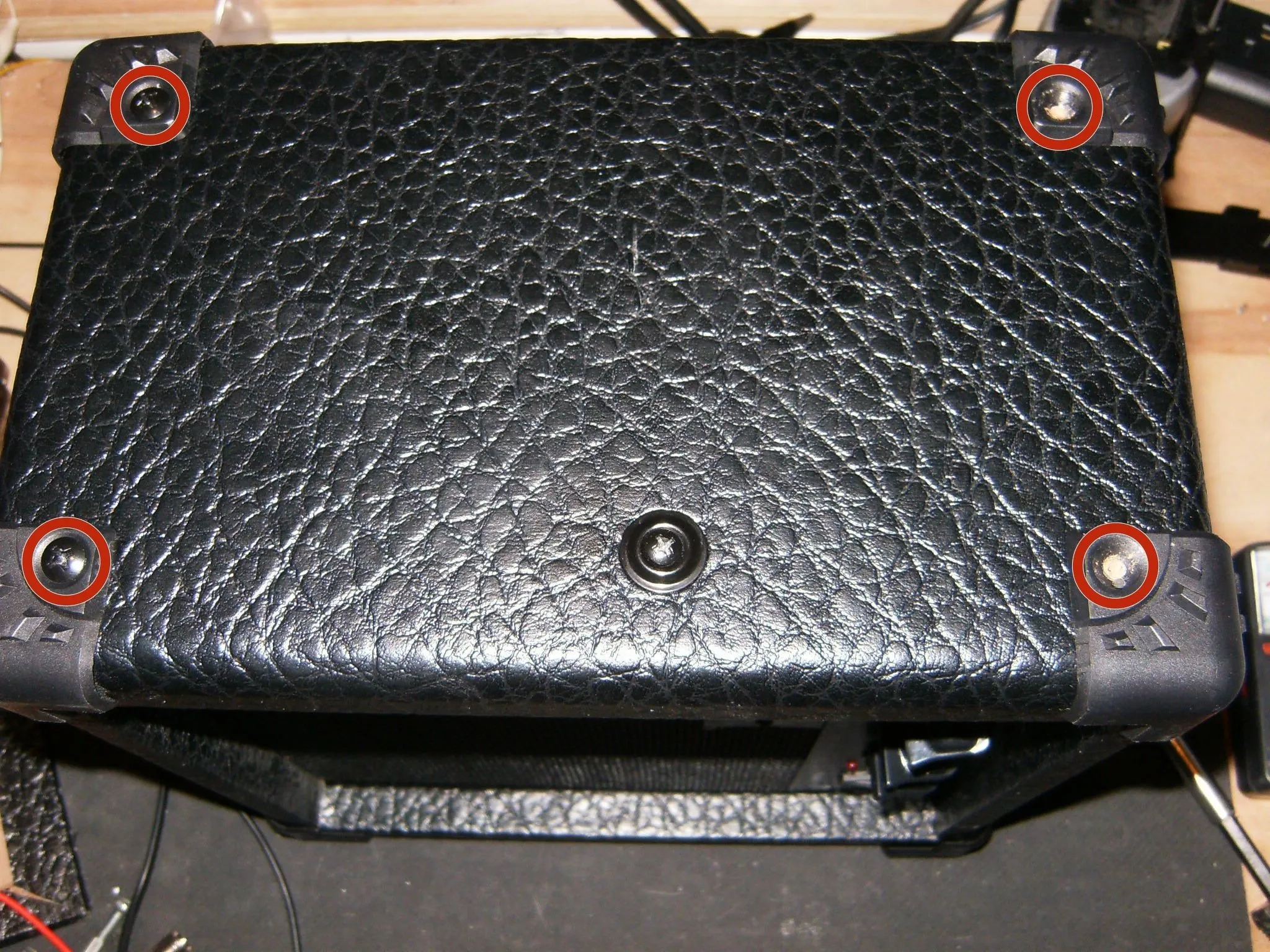

• Выкрутите 16 винтов из пластиковых уголков. Эти уголки не служат ни для чего, кроме украшения.

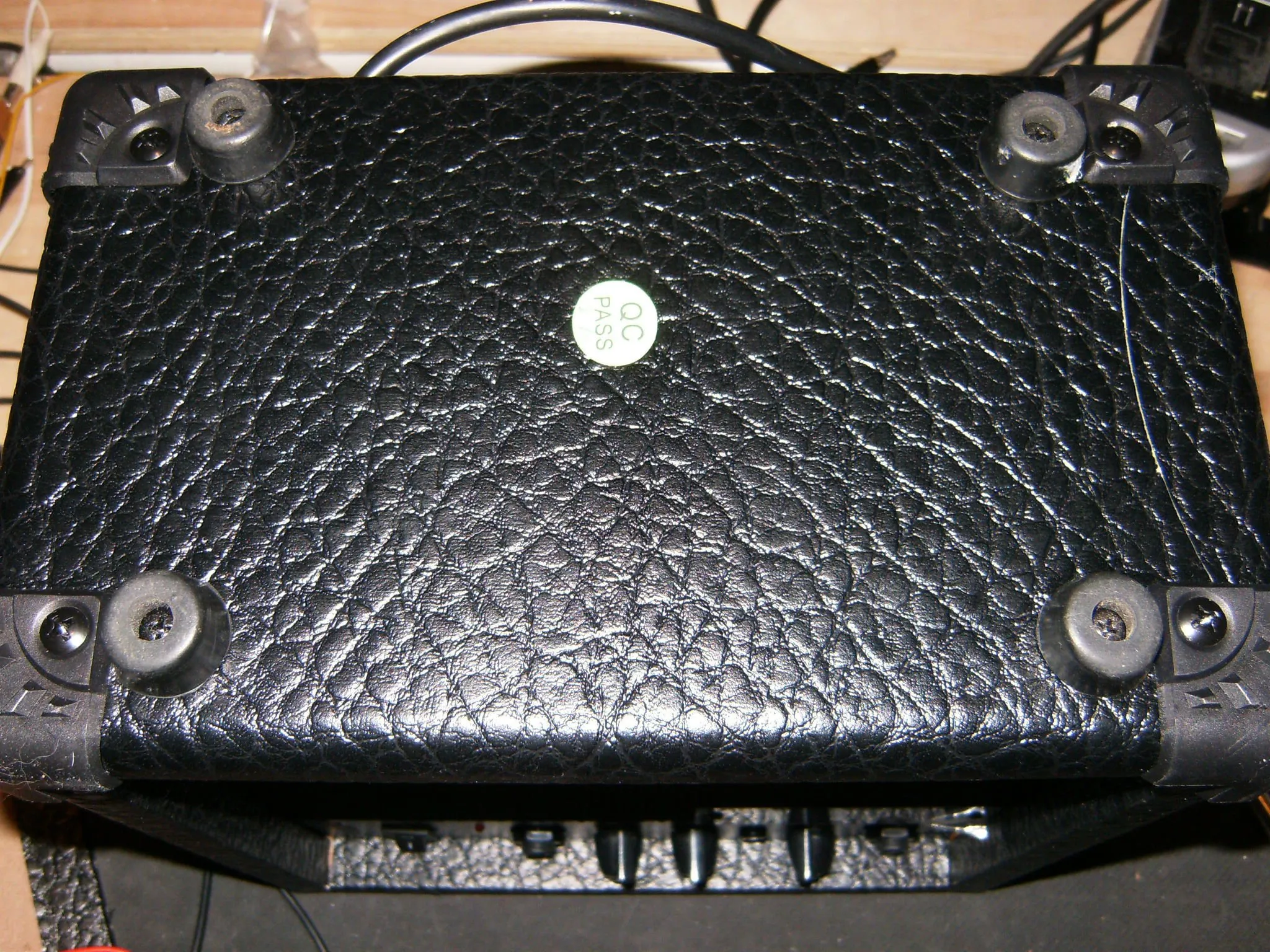

• На нижней части усилителя есть 4 резиновые ножки.

Шаг 4

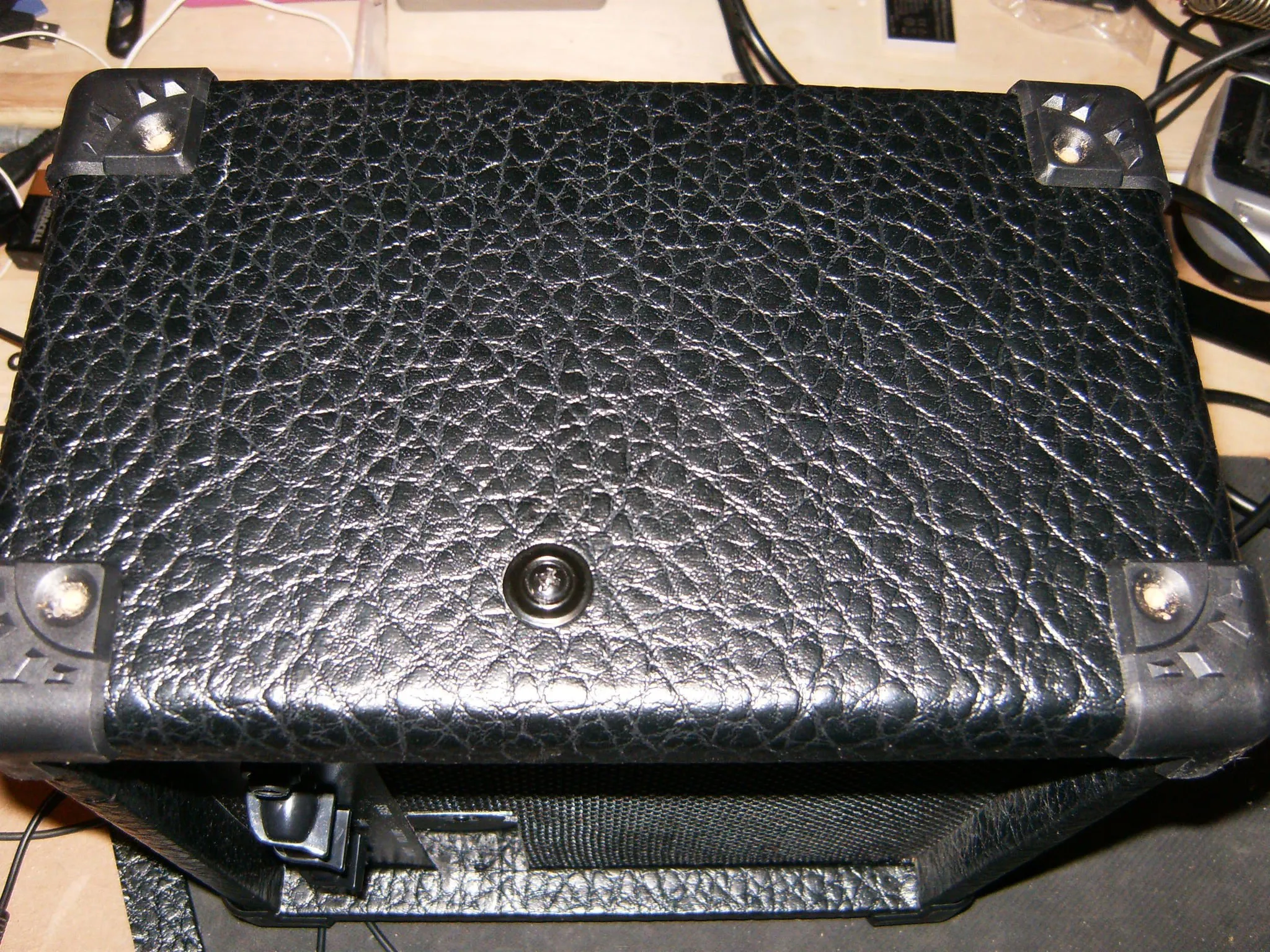

• Здесь показаны углы со снятыми винтами.

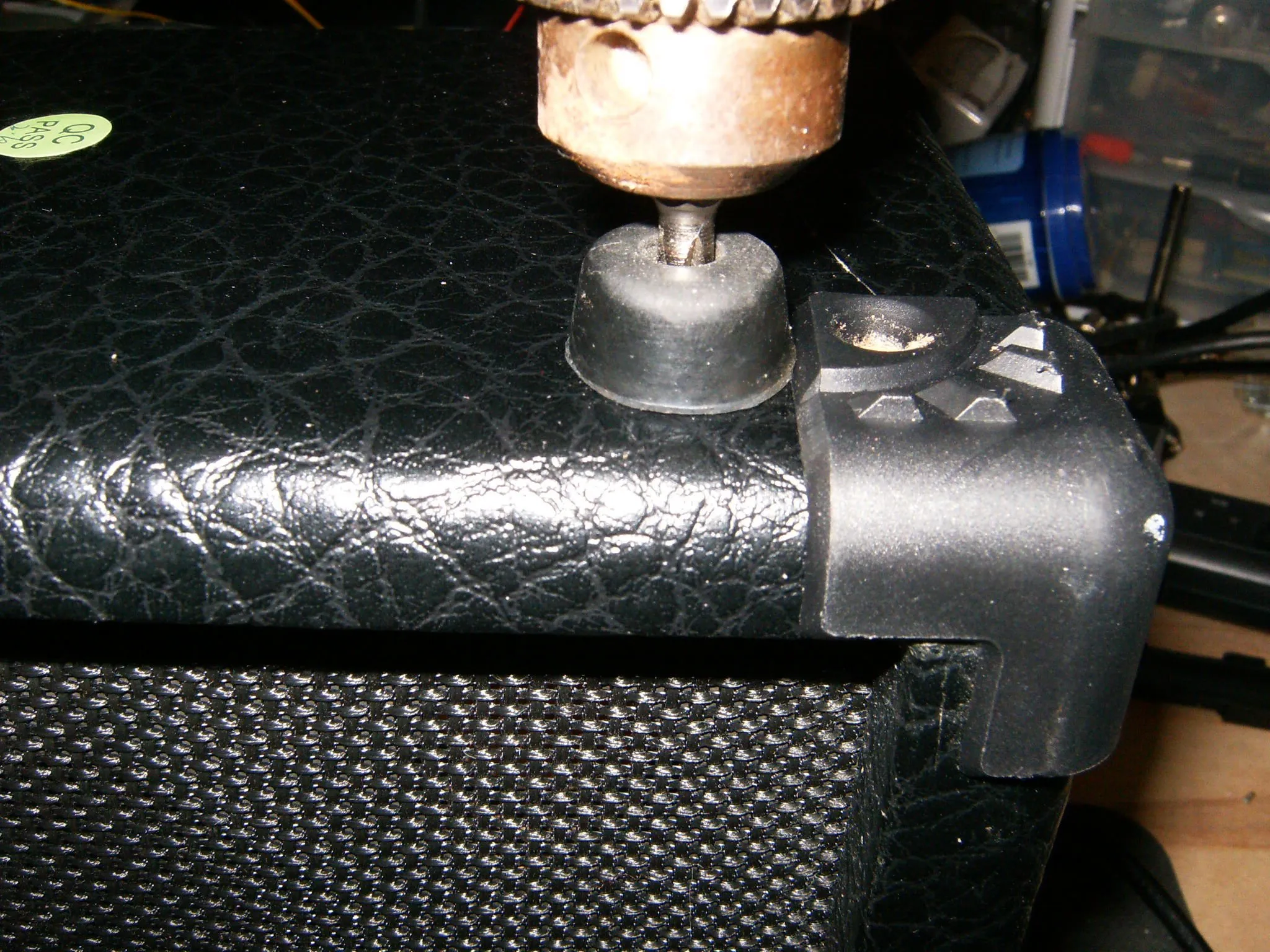

• Снимите резиновые ножки, открутив винты с головкой Phillips.

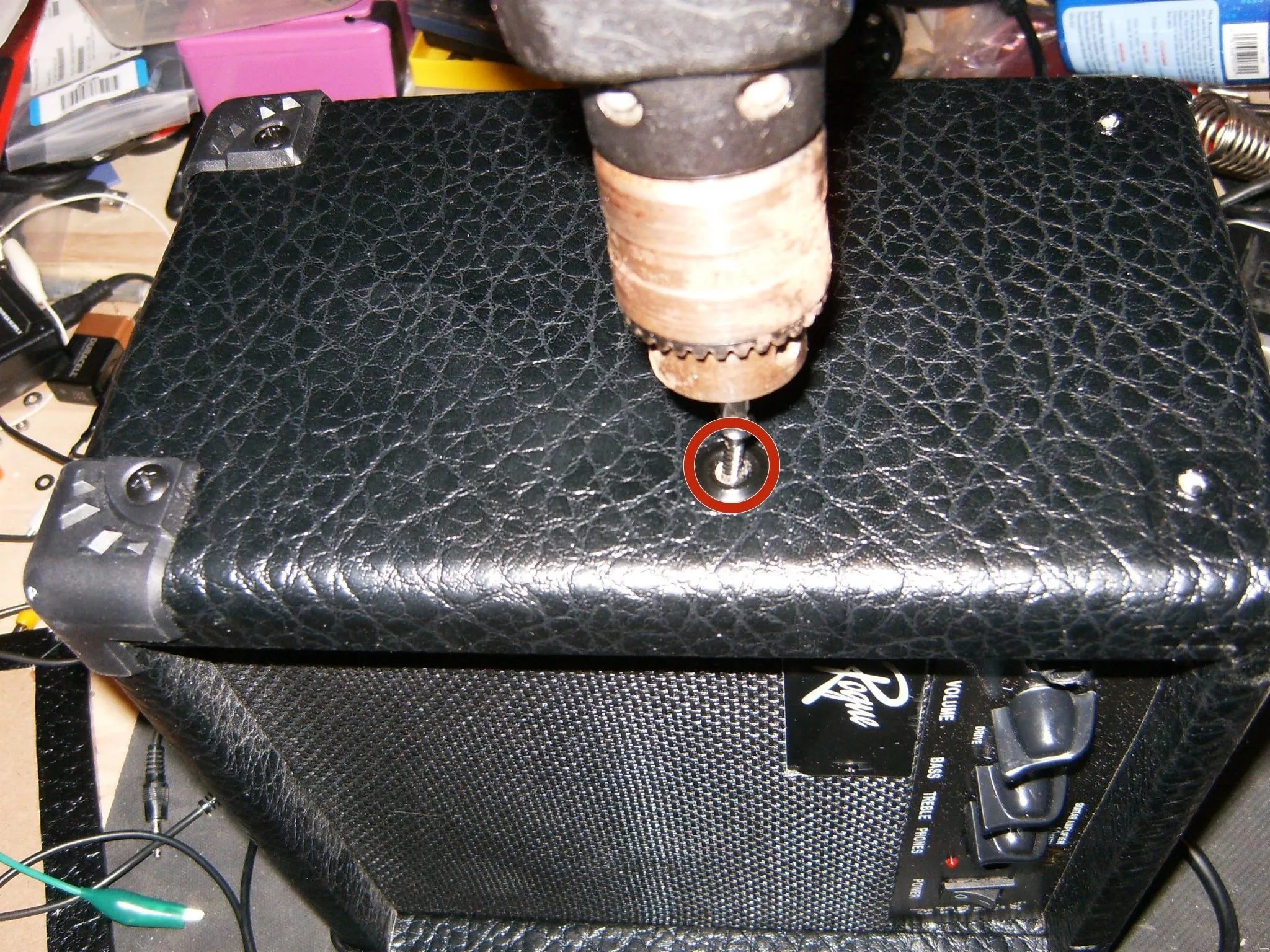

• На левой и правой стороне усилителя есть винты с головкой Phillips, расположенные на 1/3 вниз сверху и спереди. Эти два винта держат переднюю панель, к которой прикреплен динамик. Выкрутите их.

Шаг 5

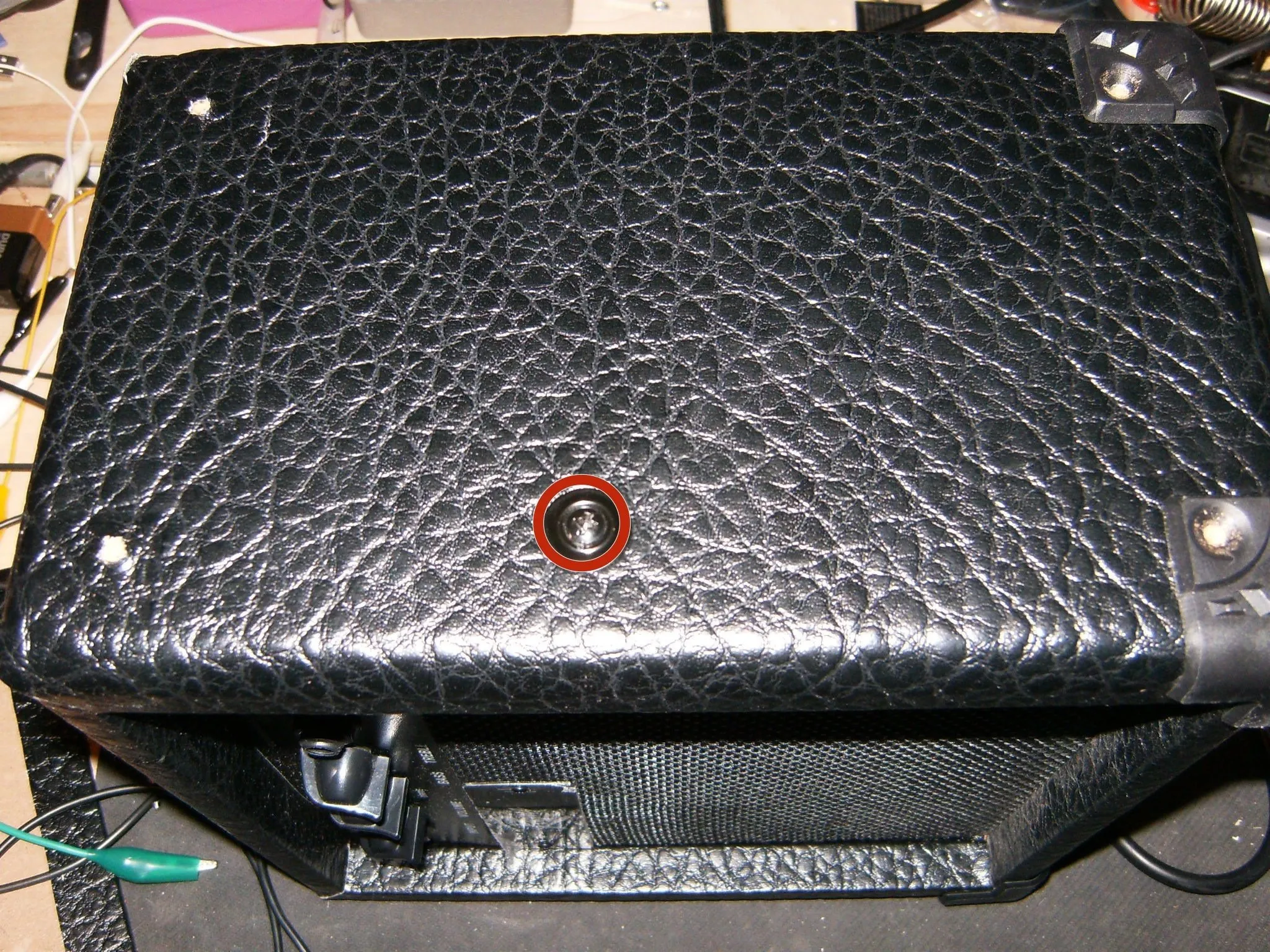

• Вот та, что с правой стороны, в том же месте.

• Выкрутите и его.

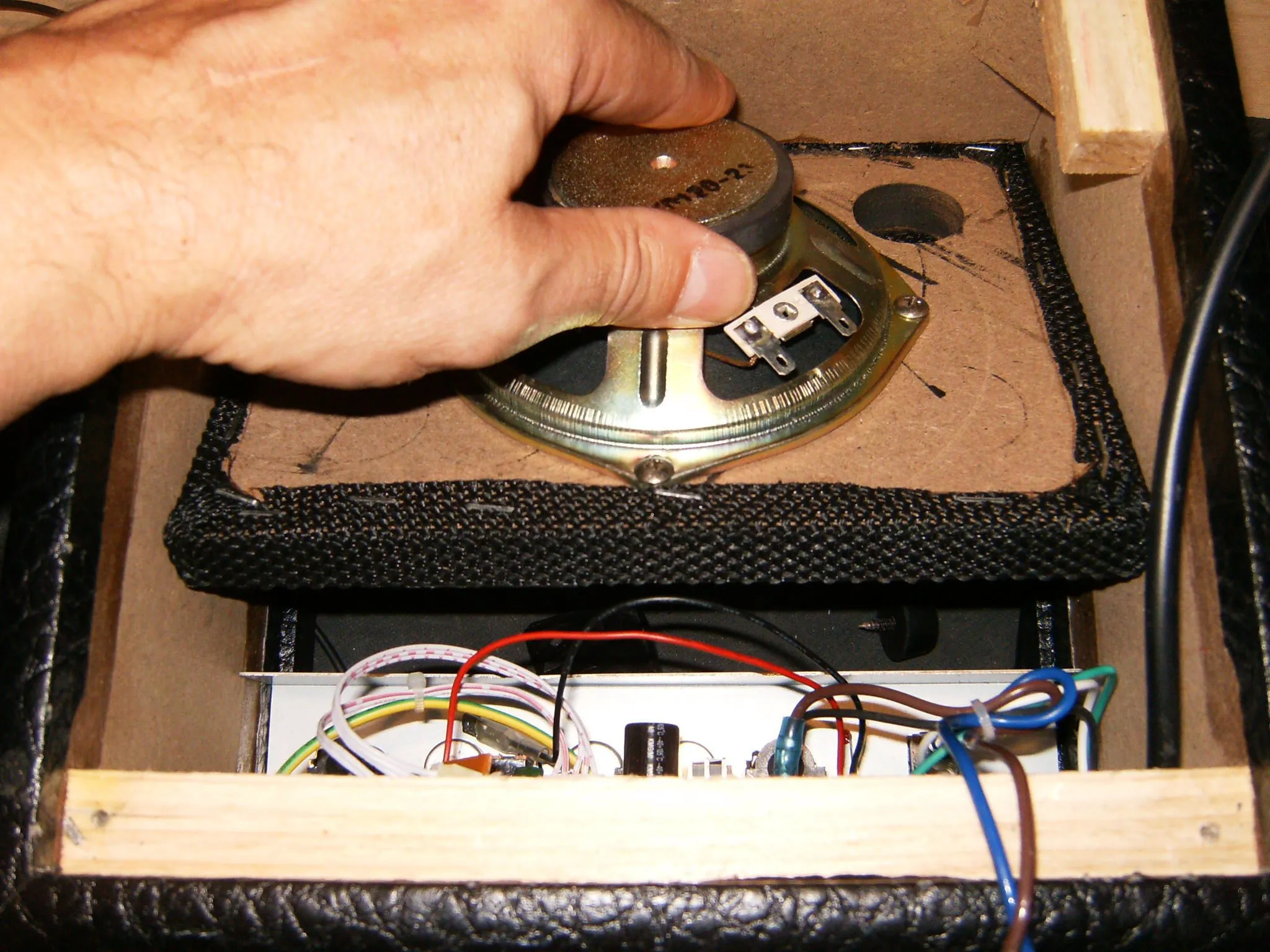

• Выкрутив эти два винта, можно просто снять переднюю панель, на которой расположен динамик.

Шаг 6

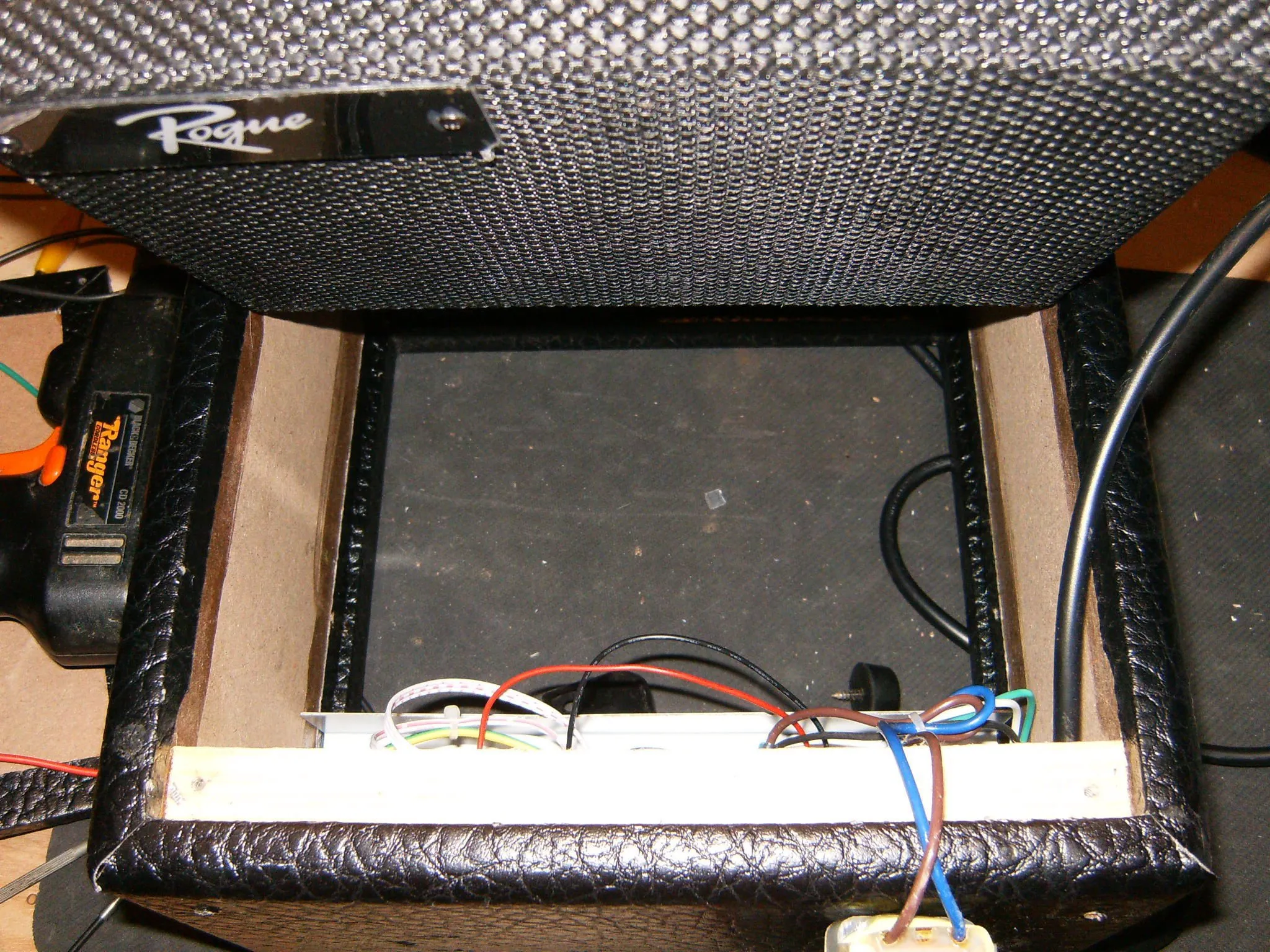

• Снимите переднюю панель и отложите в сторону.

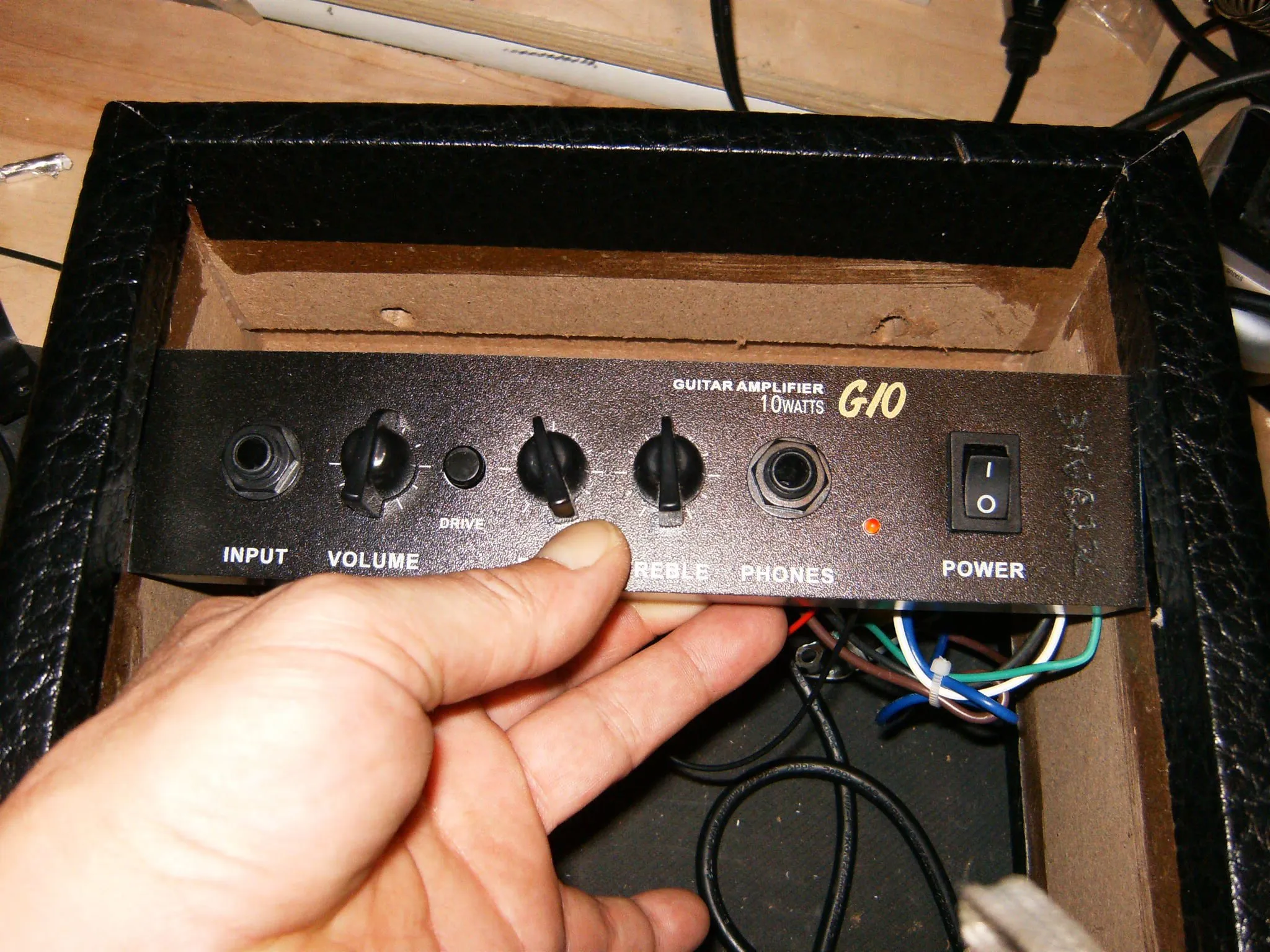

• После снятия передней панели усилитель также просто вынимается.

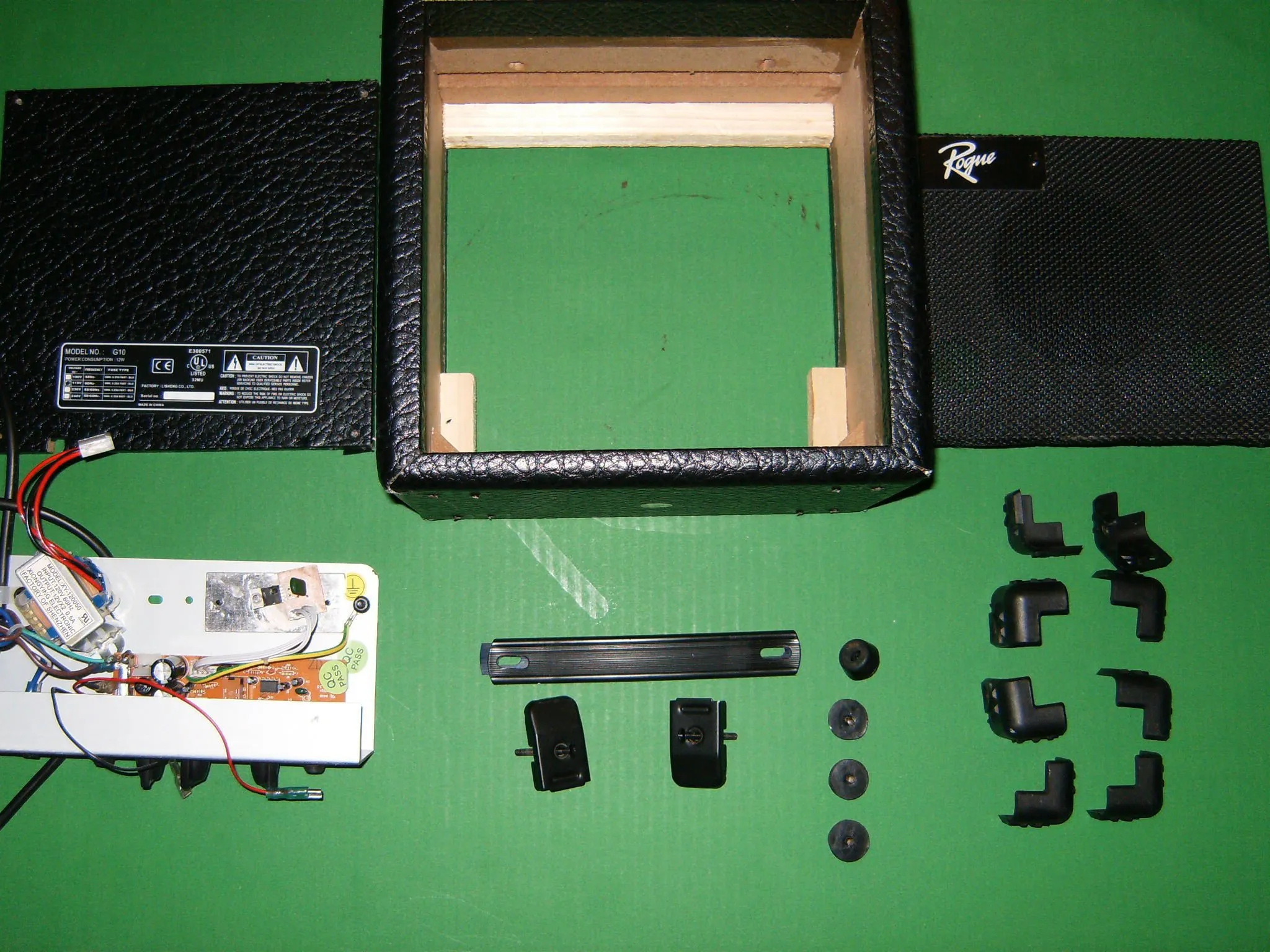

• Вот усилитель в полностью разобранном виде. Простая работа. Никакого клея, никаких скрытых винтов.

Комментарии к статье

Есть ли в этих моделях лампы?

Нет, не имеют. Строго твердотельные
