Введение

Кнопка уменьшения громкости перестала работать, поэтому мне пришлось погрузиться внутрь и проверить, в чем проблема.

Что вам понадобится

Инструменты

  • Джимми
    Джимми | Источник - ifixit.com
  • iFixit Щипцы для открывания (набор из 6)
    Отверстия iFixit (набор из 6) | Источник - ifixit.com

Шаг 1 Знакомство с RC-MC1

Разборка пульта Roku RC-MC1, Знакомство с RC-MC1: шаг 1, изображение 1 из 3
Roku RC-MC1 пульт Teardown, представляя RC-MC1: шаг 1, изображение 1 из 3 | Источник - ifixit.com
Roku RC-MC1 пульт Teardown, представляя RC-MC1: шаг 1, изображение 2 из 3
Roku RC-MC1 пульт Teardown, представляя RC-MC1: шаг 1, изображение 2 из 3 | Источник - ifixit.com
Roku RC-MC1 пульт Teardown, представляя RC-MC1: шаг 1, изображение 3 из 3
Roku RC-MC1 пульт Teardown, представляя RC-MC1: шаг 1, изображение 3 из 3 | Источник - ifixit.com

  • Отличный дизайн, простота и много функций!

Шаг 2 Нет винтов, нет проблем... Джимми введет нас в игру.

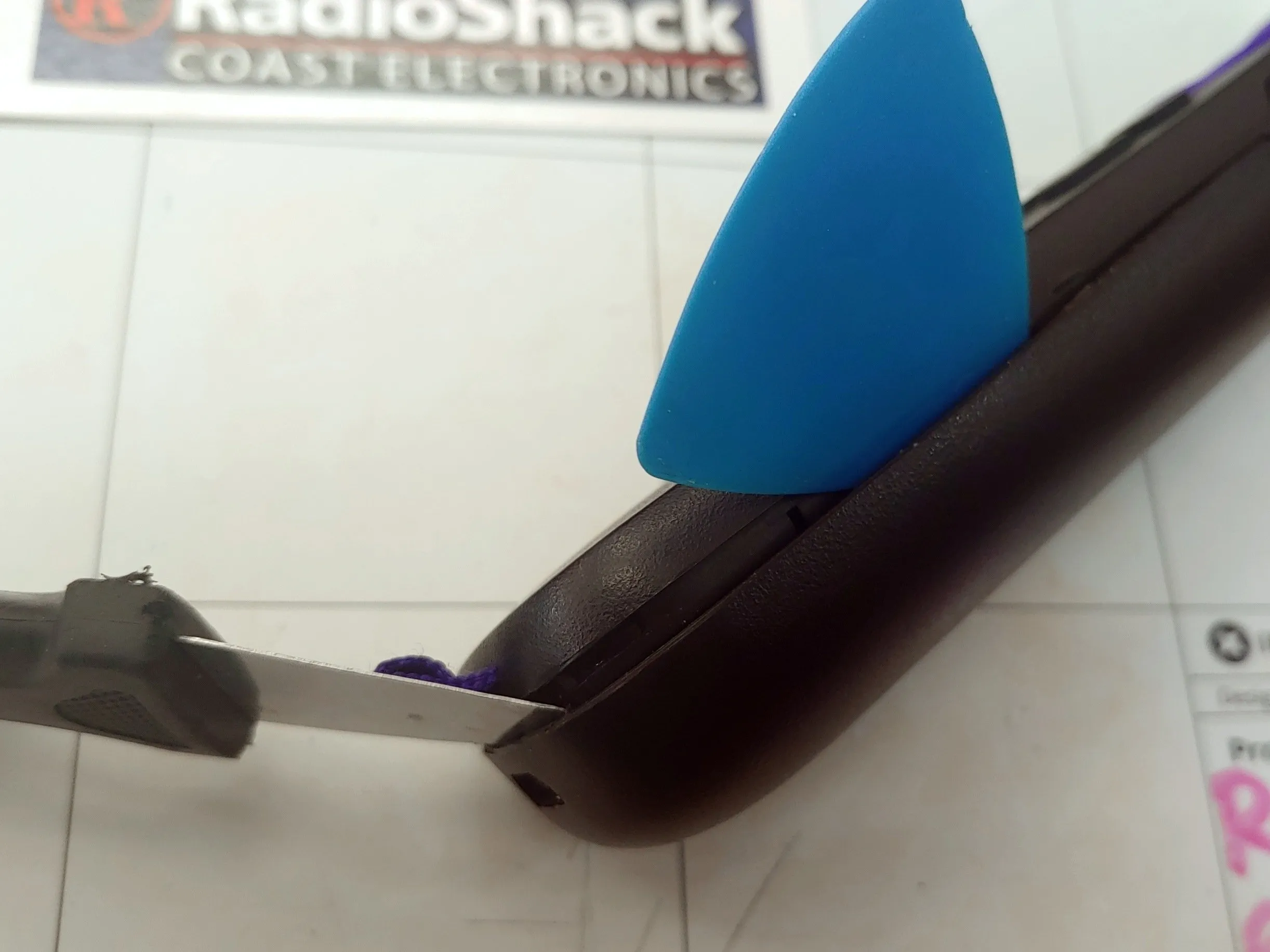

Пульт Roku RC-MC1 Разборка, без винтиков, без проблем... Джимми нас разберет.: шаг 2, изображение 1 из 2
Roku RC-MC1 remote Teardown, No screws, No problem... Джимми поможет нам.: шаг 2, изображение 1 из 2 | Источник - ifixit.com

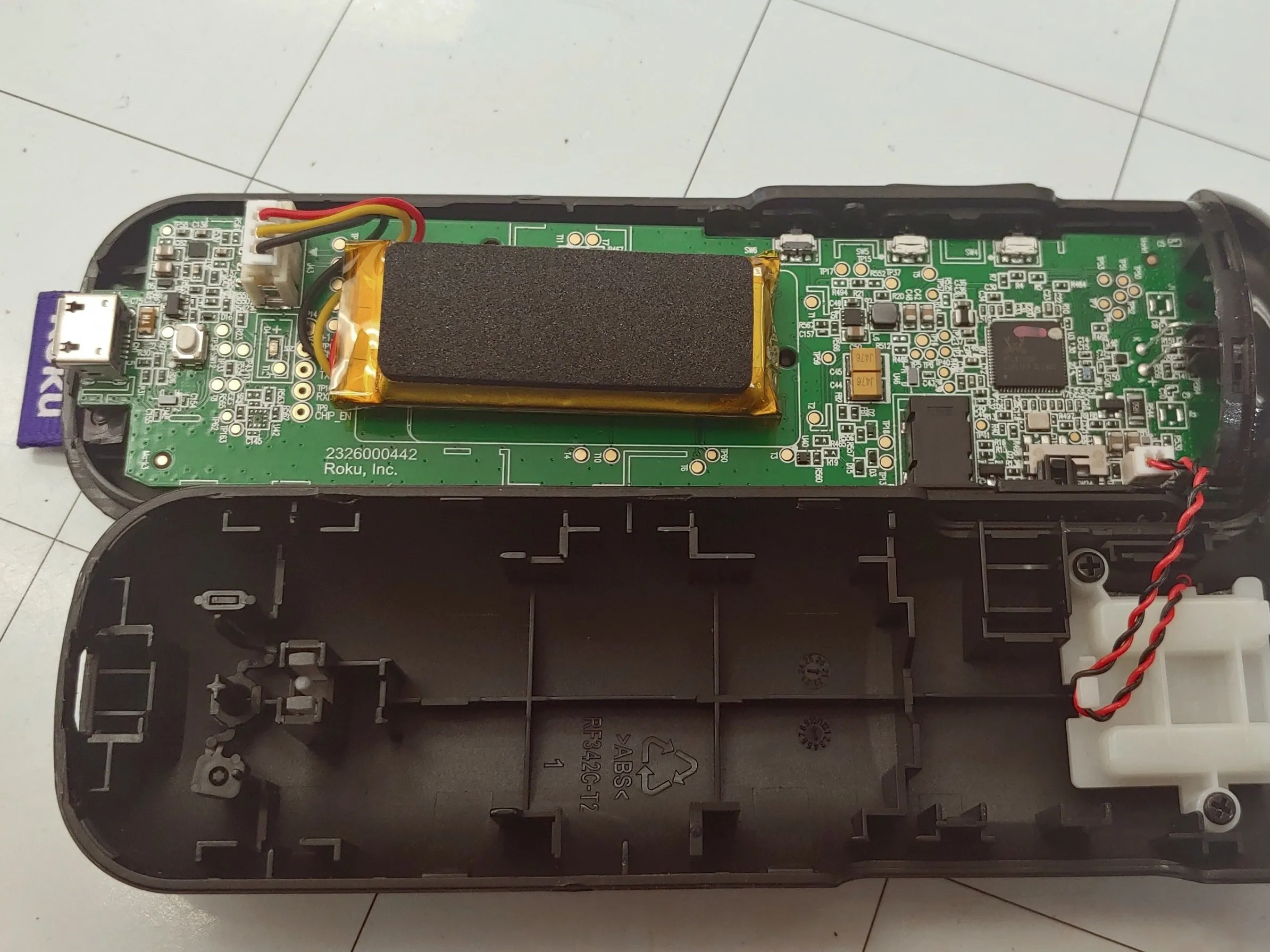

Пульт Roku RC-MC1 Разборка, без винтов, без проблем... Джимми нас проведет.: шаг 2, изображение 2 из 2
Пульт Roku RC-MC1 Разборка, без винтиков, без проблем... Джимми нас разберет.: шаг 2, изображение 2 из 2 | Источник - ifixit.com

  • Начиная с любой стороны от порта зарядки micro USB, вставьте кончик Jimmy, подденьте и подденьте первый фиксирующий зажим.

  • После этого, как и в большинстве других устройств с пластиковым корпусом, вы просто работаете по кругу, освобождая фиксаторы.

Шаг 3 Снятие аккумулятора и разъема микрофона.

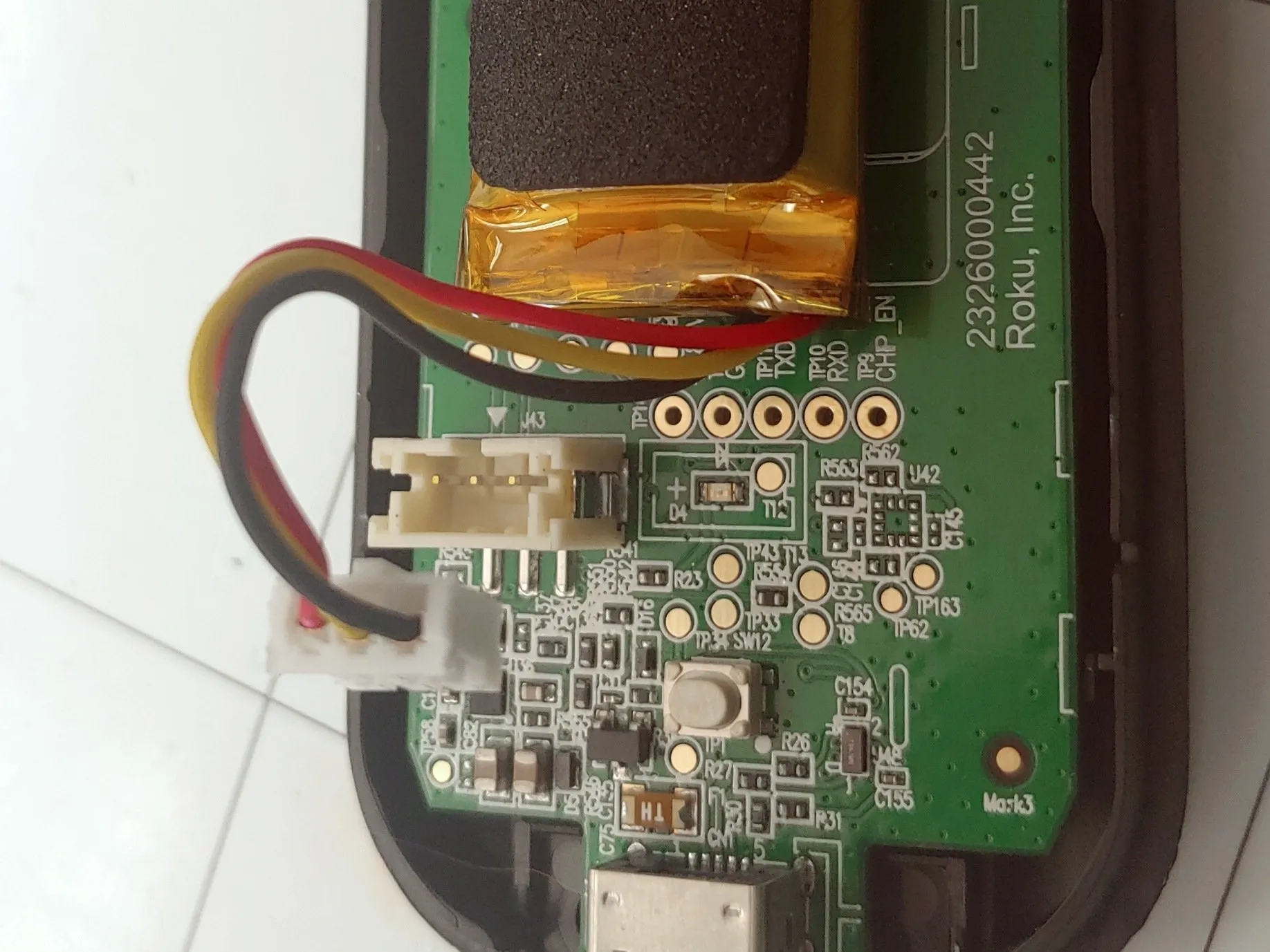

Разбор пульта Roku RC-MC1, извлечение аккумулятора и разъема микрофона.: шаг 3, изображение 1 из 2
Разборка пульта Roku RC-MC1, извлечение аккумулятора и разъема микрофона.: шаг 3, изображение 1 из 2 | Источник - ifixit.com

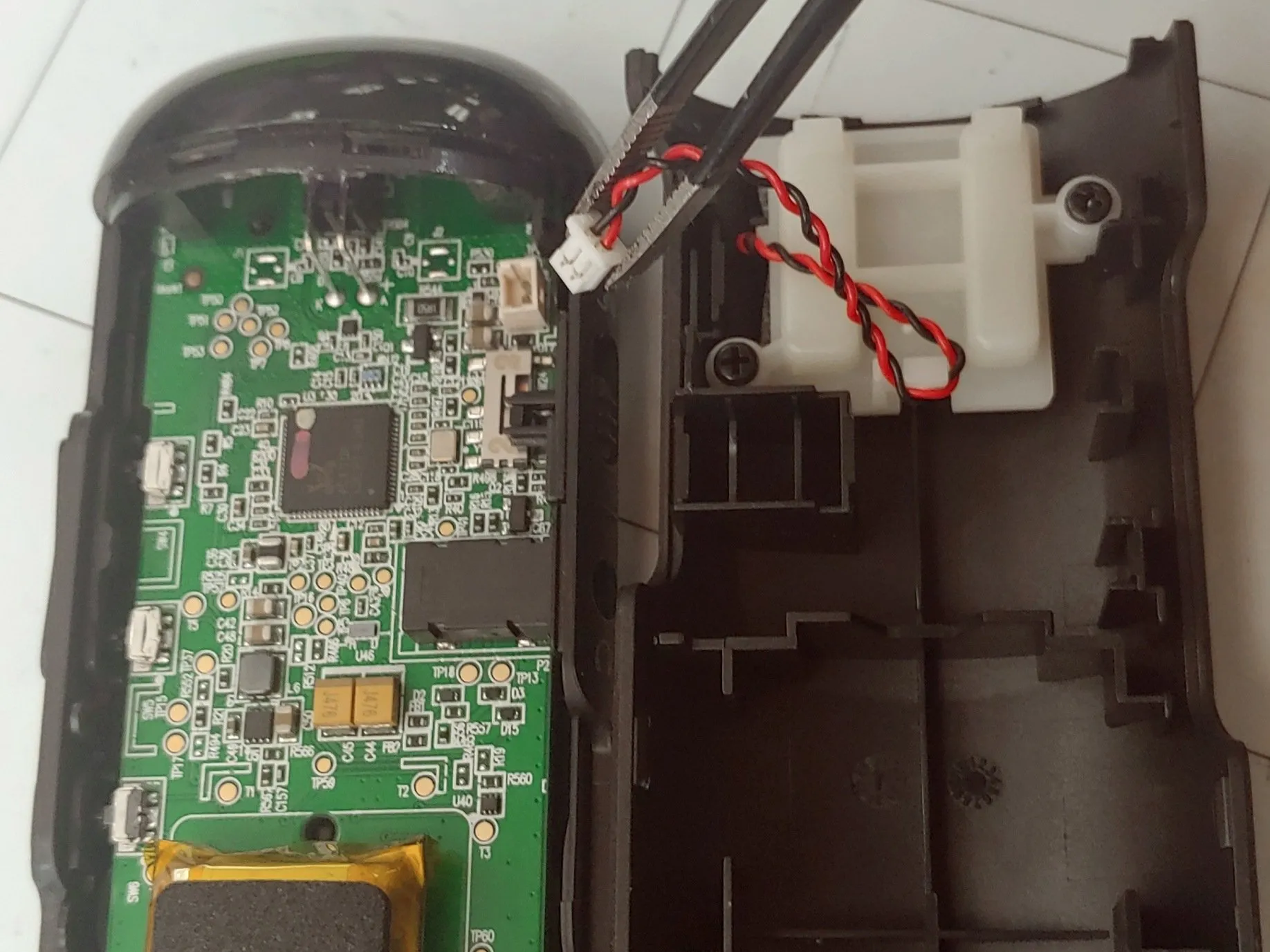

Пульт Roku RC-MC1 Разборка, извлечение аккумулятора и разъема микрофона.: шаг 3, изображение 2 из 2
Разборка пульта Roku RC-MC1, извлечение аккумулятора и разъема микрофона.: шаг 3, изображение 2 из 2 | Источник - ifixit.com

  • Отсоедините разъем аккумулятора от платы. Затем освободите заднюю крышку, чтобы снять разъем микрофона.

Шаг 4 Почти готово!

Roku RC-MC1 remote Teardown, почти готово!: шаг 4, изображение 1 из 2
Разборка пульта Roku RC-MC1, почти готово!: шаг 4, изображение 1 из 2 | Источник - ifixit.com

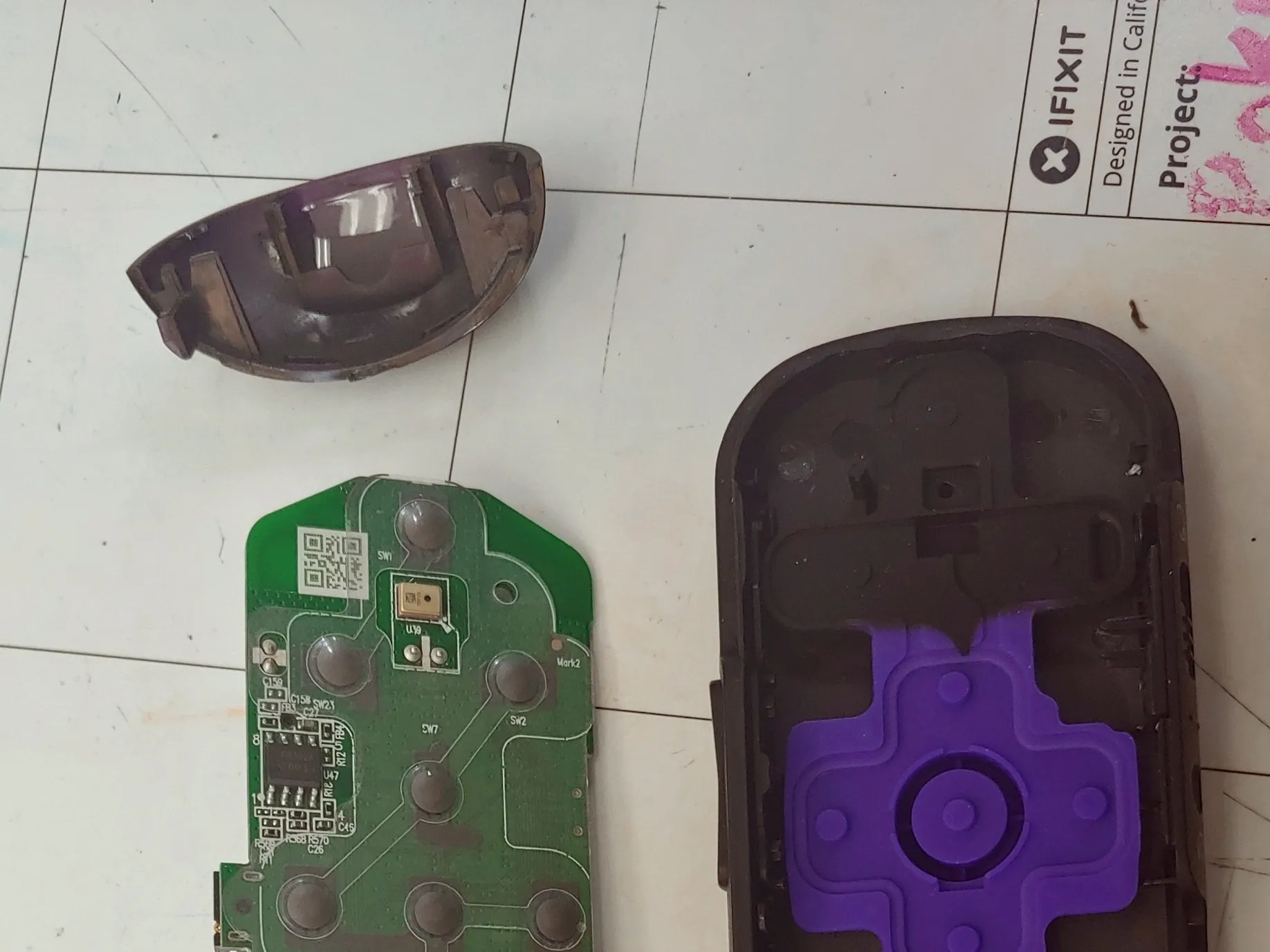

Roku RC-MC1 пульт Демонтаж, почти готово!: шаг 4, изображение 2 из 2
Разборка пульта Roku RC-MC1, почти готово!: шаг 4, изображение 2 из 2 | Источник - ifixit.com

  • Чтобы освободить печатную плату, нужно аккуратно поддеть окошко ИК-портфеля.

Шаг 5 Теперь похоже, что мои кнопки громкости треснули.

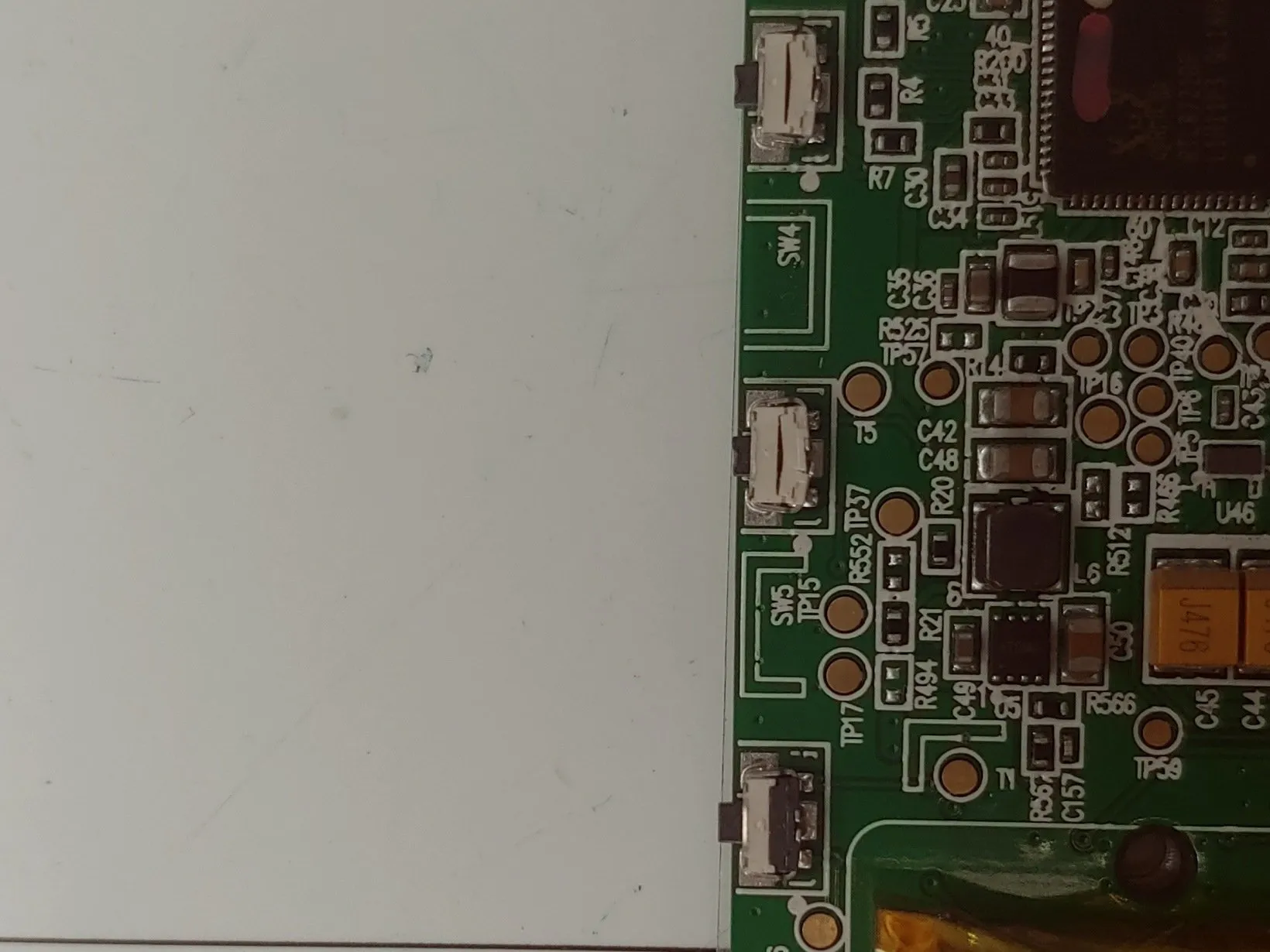

Roku RC-MC1 пульт Teardown, Теперь кажется, что мои кнопки громкости треснули.: шаг 5, изображение 1 из 1
Roku RC-MC1 пульт Teardown, Теперь похоже, что мои кнопки громкости треснули.: шаг 5, изображение 1 из 1 | Источник - ifixit.com

  • Теперь нужно найти несколько переключателей на замену!

  • Для замены этих маленьких жучков потребуется пайка поверхностного монтажа.

  • Их можно взять с другой печатной платы.
