Разборка тепловой пушки Ryobi

Разборка тепловой пушки Ryobi

Что вам нужно

Инструменты

  • Отвертка Phillips #2
    Отвертка Phillips #2 | Источник - ifixit.com
    Посмотреть
  • Вид

Шаг 1 Снятие кожуха

Разбор тепловой пушки Ryobi, снятие кожуха: шаг 1, изображение 1 из 2
Тепловая пушка Ryobi Разборка, снятие кожуха: шаг 1, изображение 1 из 2 | Источник - ifixit.com
Тепловая пушка Ryobi Разборка, снятие кожуха: шаг 1, изображение 2 из 2
Снятие тепловой пушки Ryobi, снятие кожуха: шаг 1, изображение 2 из 2 | Источник - ifixit.com

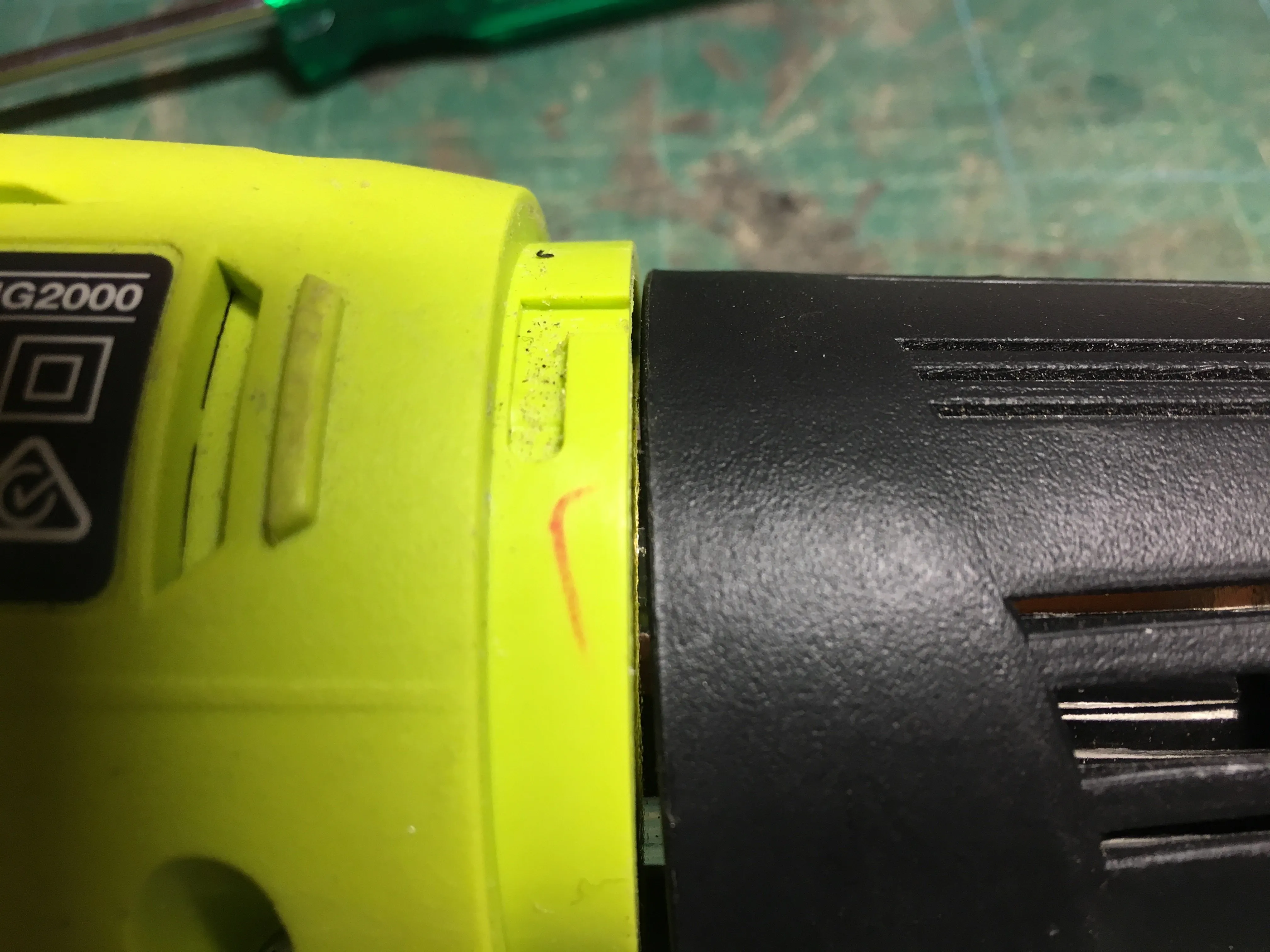

  • Снимите черный пластиковый носовой кожух, повернув его против часовой стрелки.

Шаг 2 Открутите винты и снимите зажим

Тепловая пушка Ryobi Разборка, удаление винтов и клипс: шаг 2, изображение 1 из 2
Тепловая пушка Ryobi Разборка, удаление винтов и клипс: шаг 2, изображение 1 из 2 | Источник - ifixit.com
Тепловая пушка Ryobi Разборка, извлечение винтов и клипс: шаг 2, изображение 2 из 2
Разбор тепловой пушки Ryobi, извлечение винтов и клипс: шаг 2, изображение 2 из 2 | Источник - ifixit.com

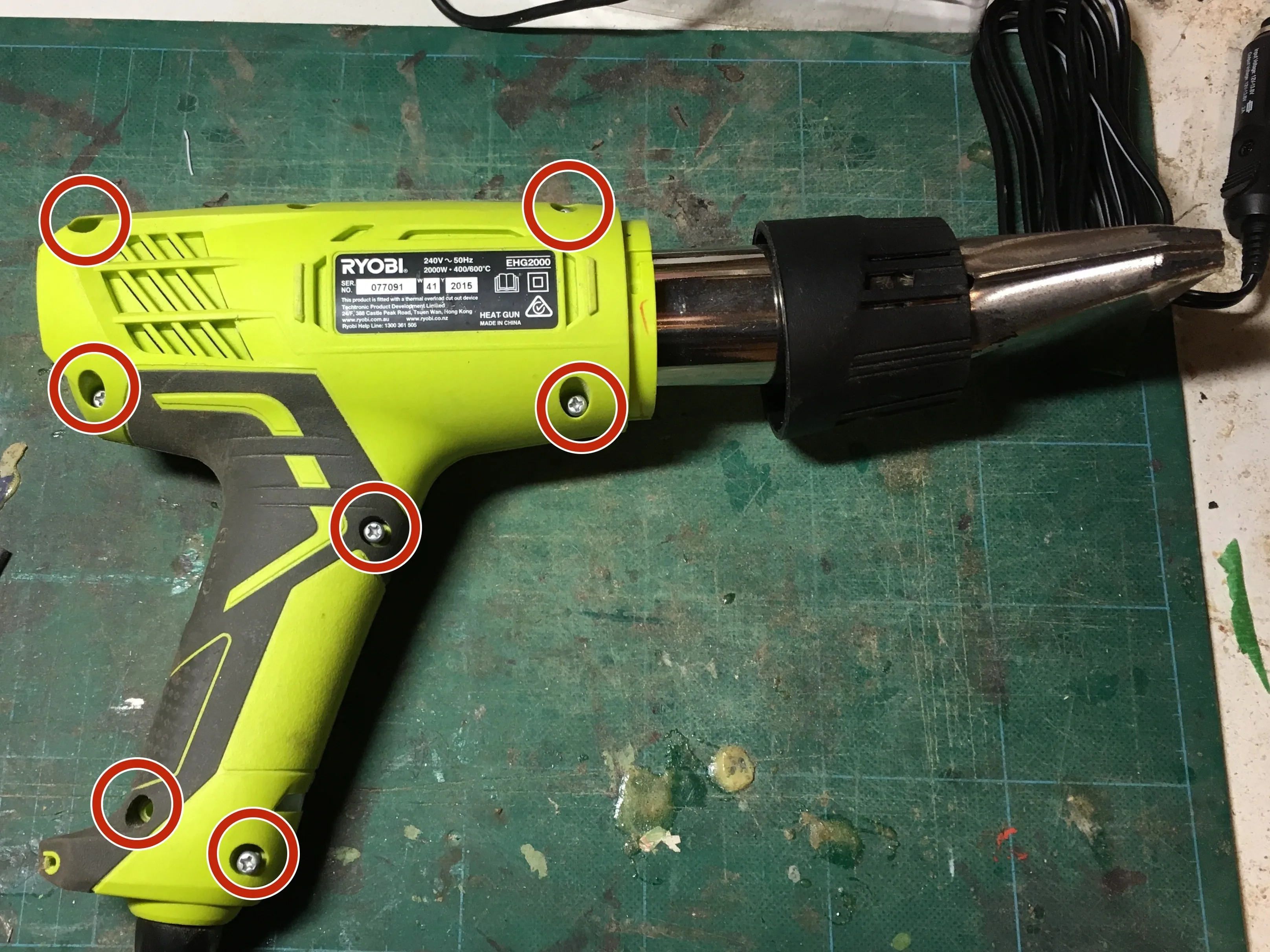

  • Выкрутите винты с головкой Philips - 7 мест

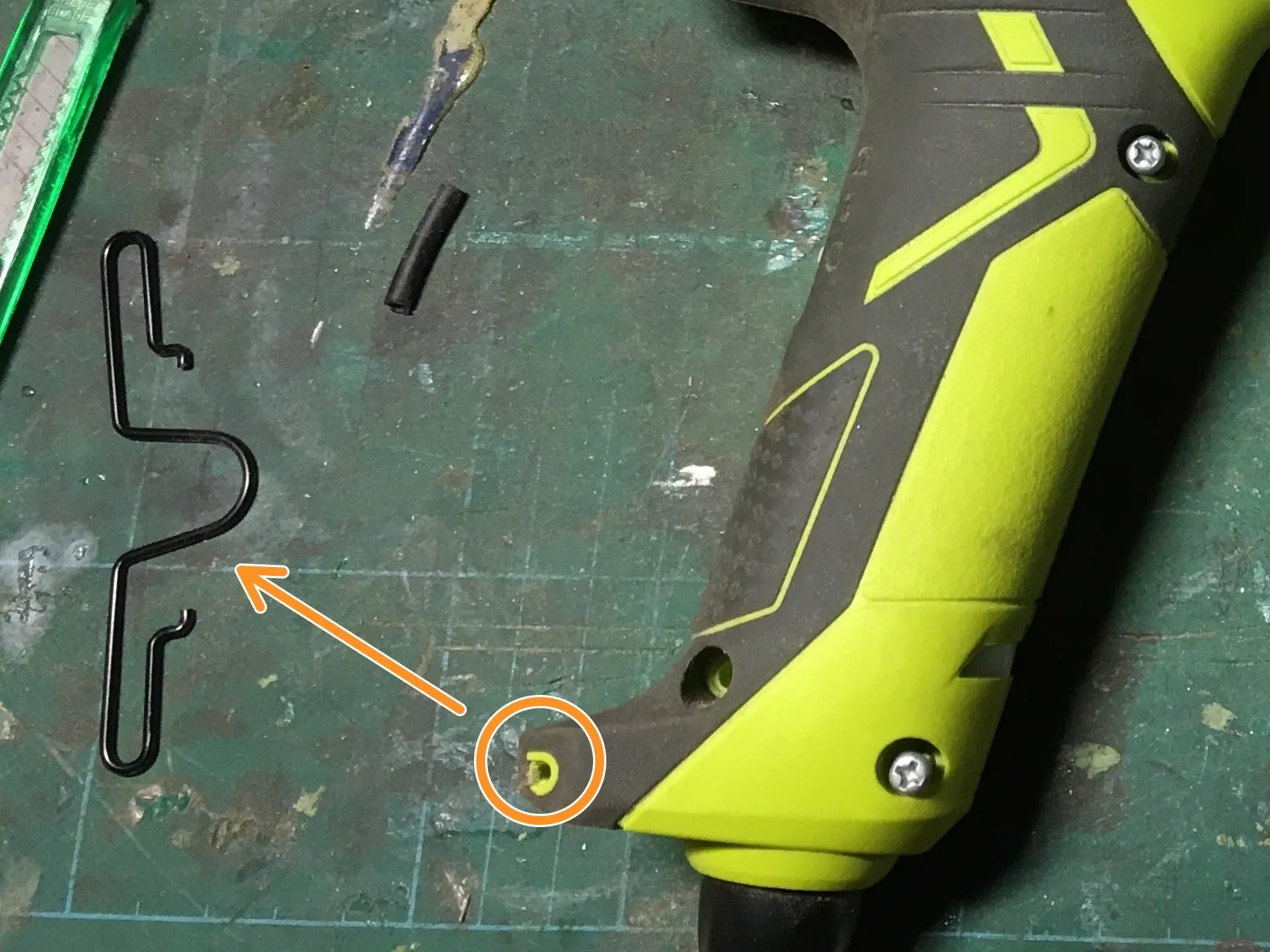

  • Снимите проволочный зажим

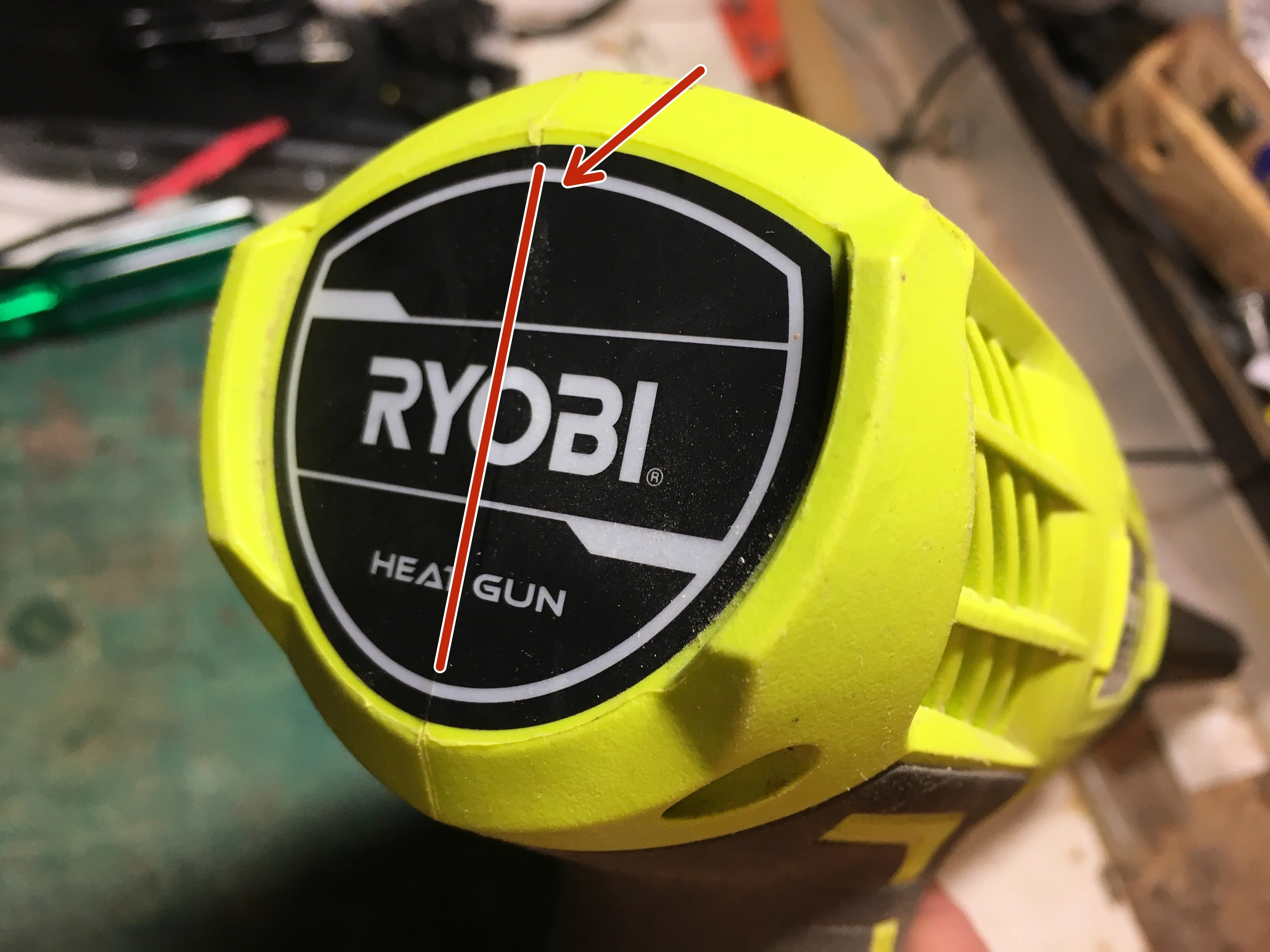

Шаг 3 Отклейте клейкую этикетку

Тепловая пушка Ryobi Разборка, Отделение клейкой этикетки: шаг 3, изображение 1 из 1
Снятие тепловой пушки Ryobi, отрезание клейкой этикетки: шаг 3, изображение 1 из 1 | Источник - ifixit.com

  • Острым лезвием разрежьте клейкую этикетку по линии соединения внешних корпусов.

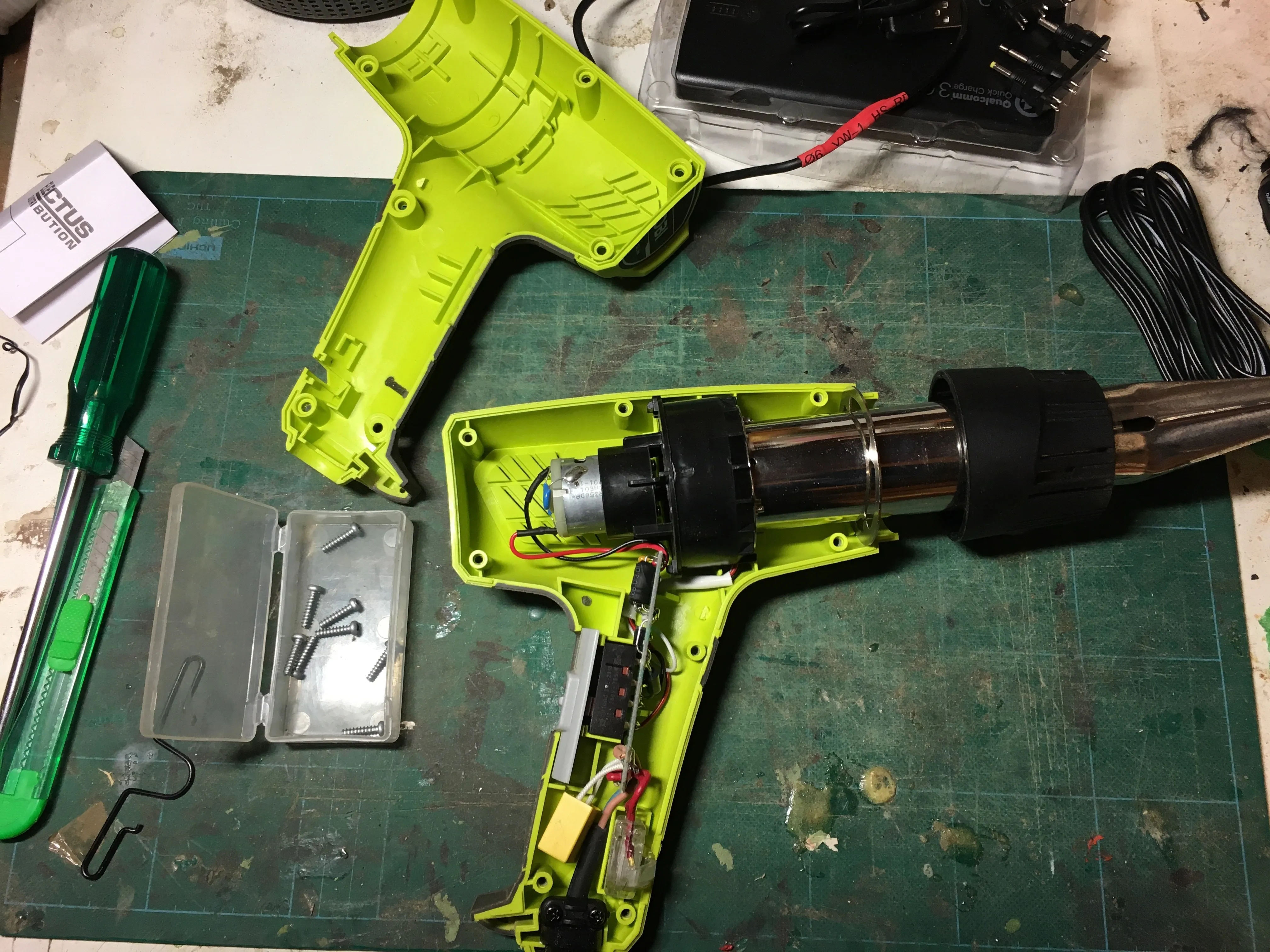

Шаг 4 Открываем

Разбор тепловой пушки Ryobi, открытие: шаг 4, изображение 1 из 1
Разборка тепловой пушки Ryobi, открытие: шаг 4, изображение 1 из 1 | Источник - ifixit.com

  • Снимите верхнюю половину корпуса, оставив узлы и детали в нижнем корпусе.

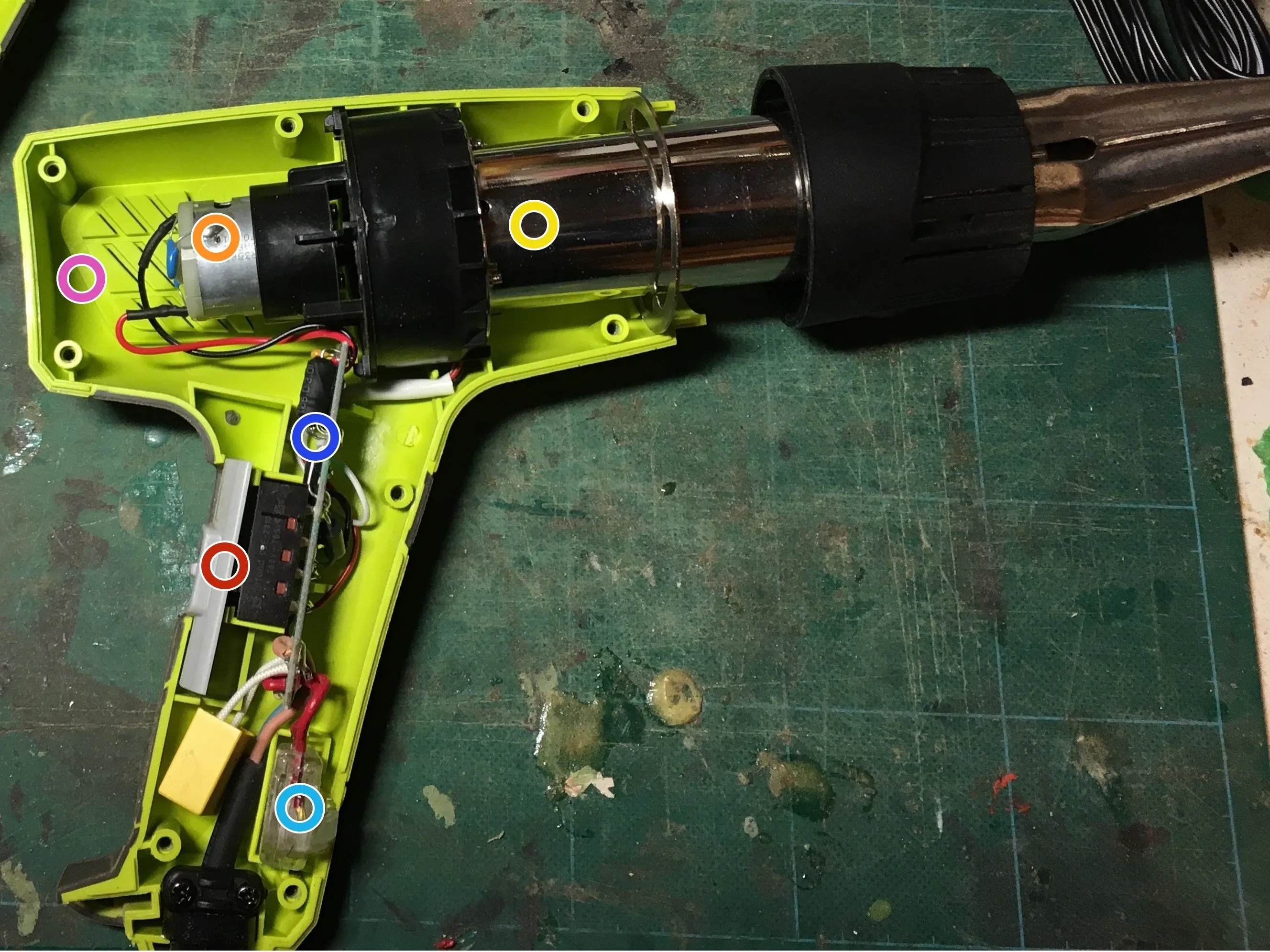

Шаг 5 Идентификация деталей

Тепловая пушка Ryobi Разборка, идентификация деталей: шаг 5, изображение 1 из 1
Разбор тепловой пушки Ryobi, идентификация деталей: шаг 5, изображение 1 из 1 | Источник - ifixit.com

  • Внутренние детали

  • Двигатель

  • Нагревательный элемент - нержавеющая сталь

  • PCB (печатная плата)

  • Светодиод и линза - акриловое литье под давлением

  • Переключатель в сборе - ABS литье под давлением

  • Корпус - PC-ABC литье под давлением
