Разборка S-993A Паяльный пистолет

Введение

Обратите внимание, что это не полный разбор устройства. Но этого должно быть достаточно, чтобы помочь вам починить устройство. В конце концов, если вы покупаете пистолет для выпаивания, я ожидаю, что вы достаточно умелы, чтобы работать с отверткой :)

Что вам понадобится

Инструменты

•

  Посмотреть

•

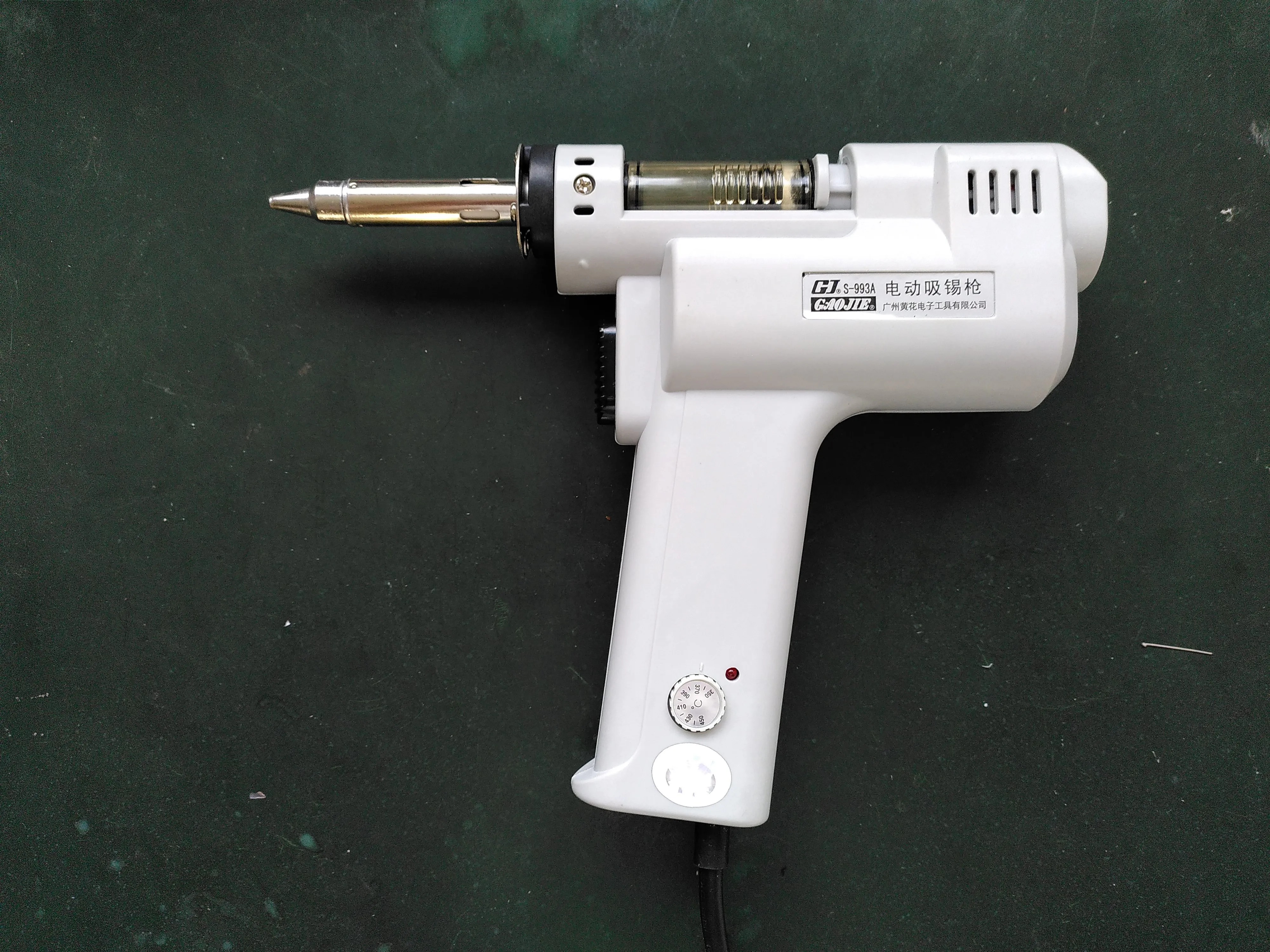

Шаг 1 Разборка пистолета для пайки S-993A

• Это частичная разборка пистолета для выпаивания S-993A, который можно дешево купить в Китае.

• Он не предназначен для полной разборки, но его должно быть достаточно, чтобы показать, куда идут все компоненты и где находятся все соединения. Этого должно быть достаточно для того, чтобы кто-то смог починить это устройство.

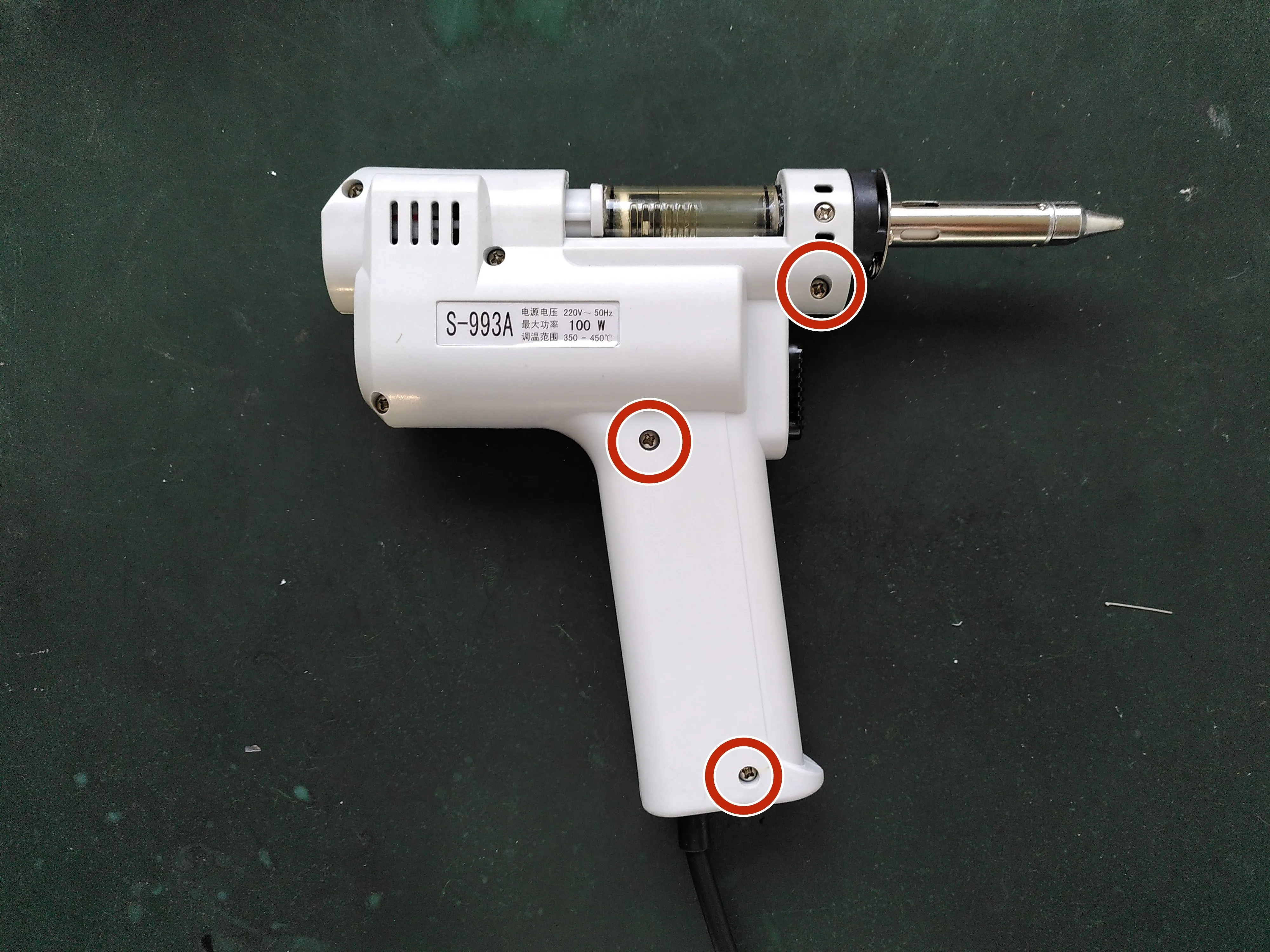

Шаг 2 Выкрутите три 18-миллиметровых винта из корпуса

• Есть три 18 мм винта, расположение отмечено на рисунке.

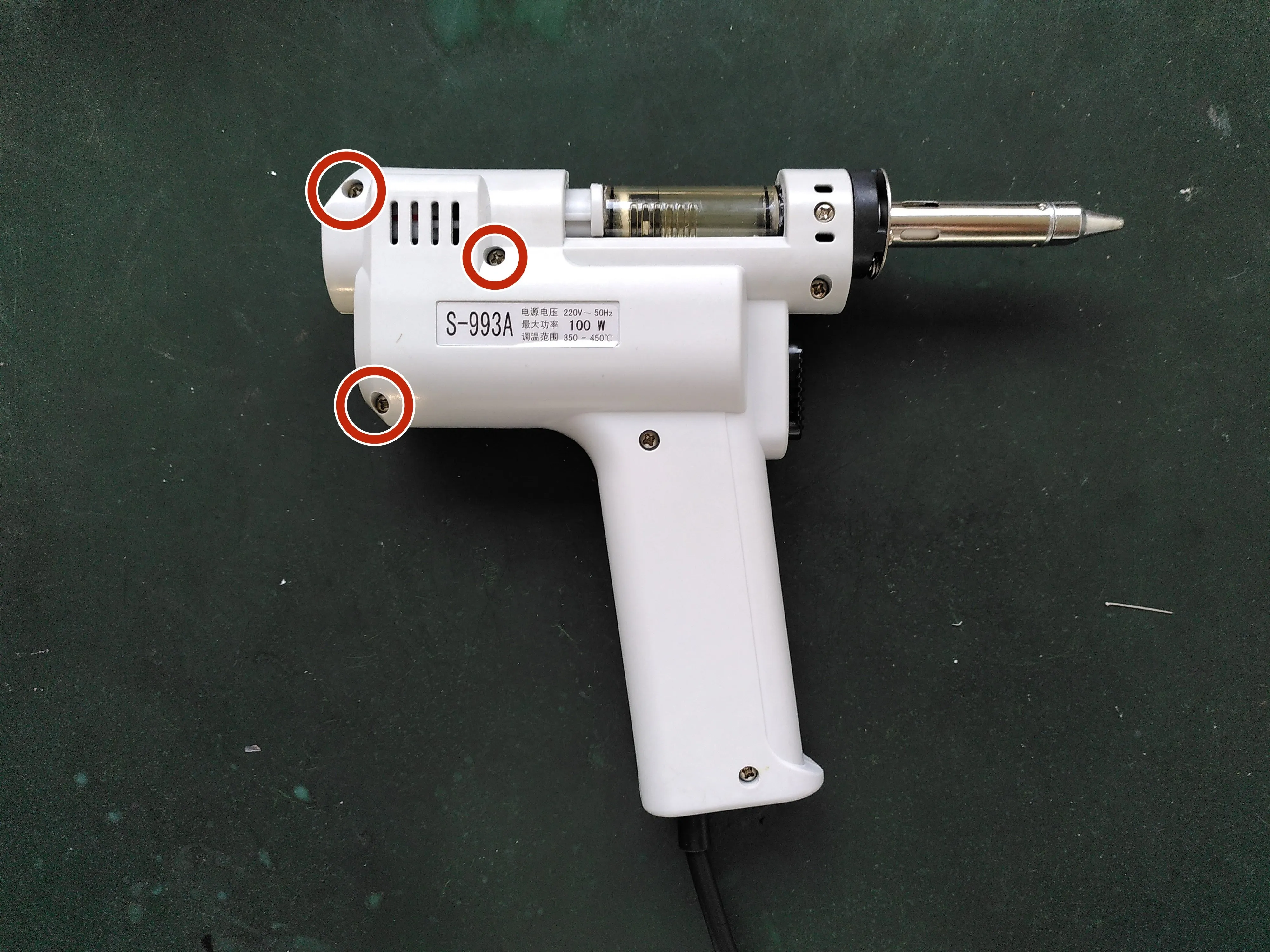

Шаг 3. Выкрутите три винта 14 мм из корпуса

• Есть три винта 14 мм, места их расположения отмечены на рисунке.

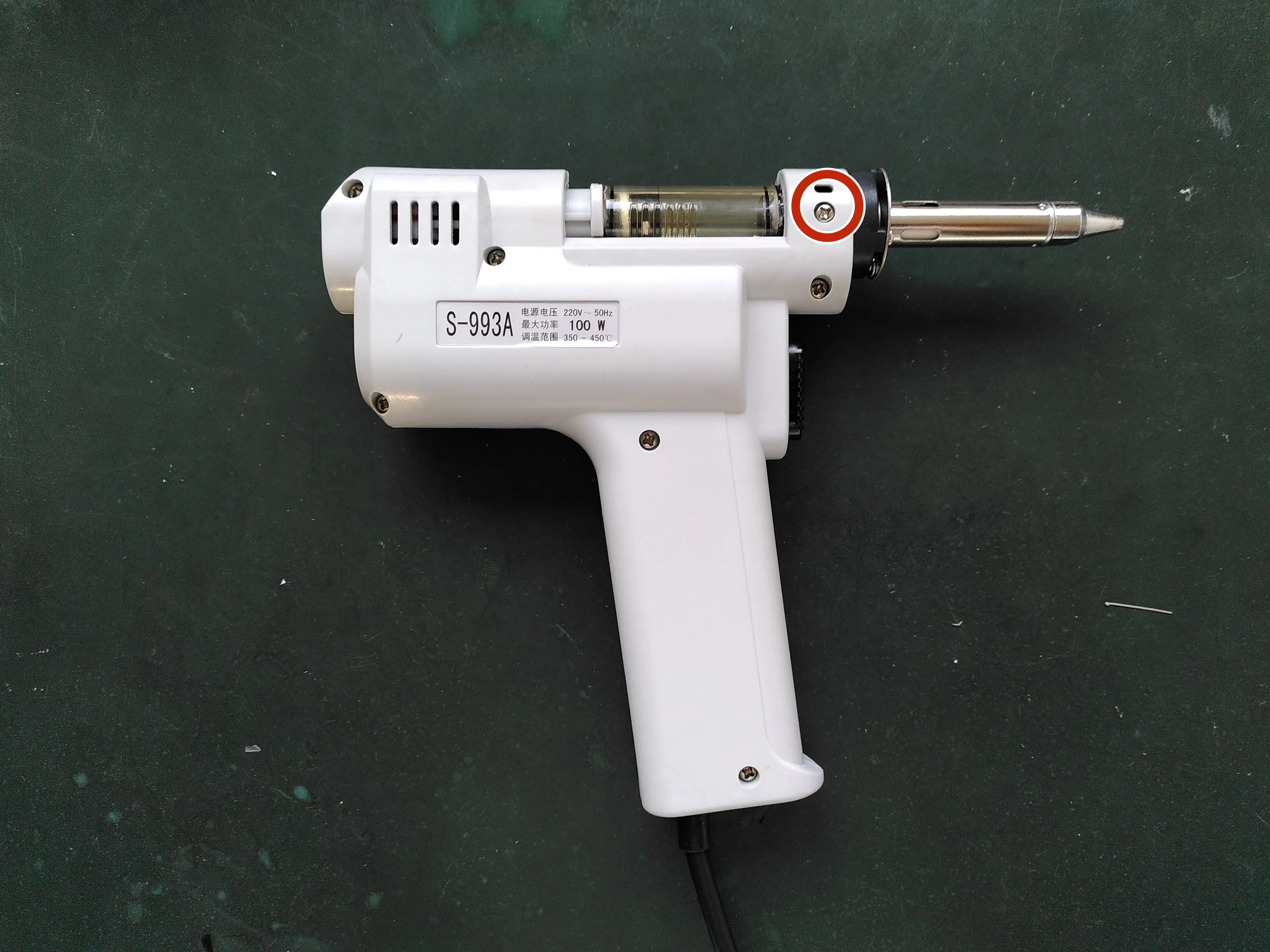

Шаг 4 Выкрутите один 7-миллиметровый винт из корпуса

• Есть один 7 мм винт, расположение отмечено на картинке.

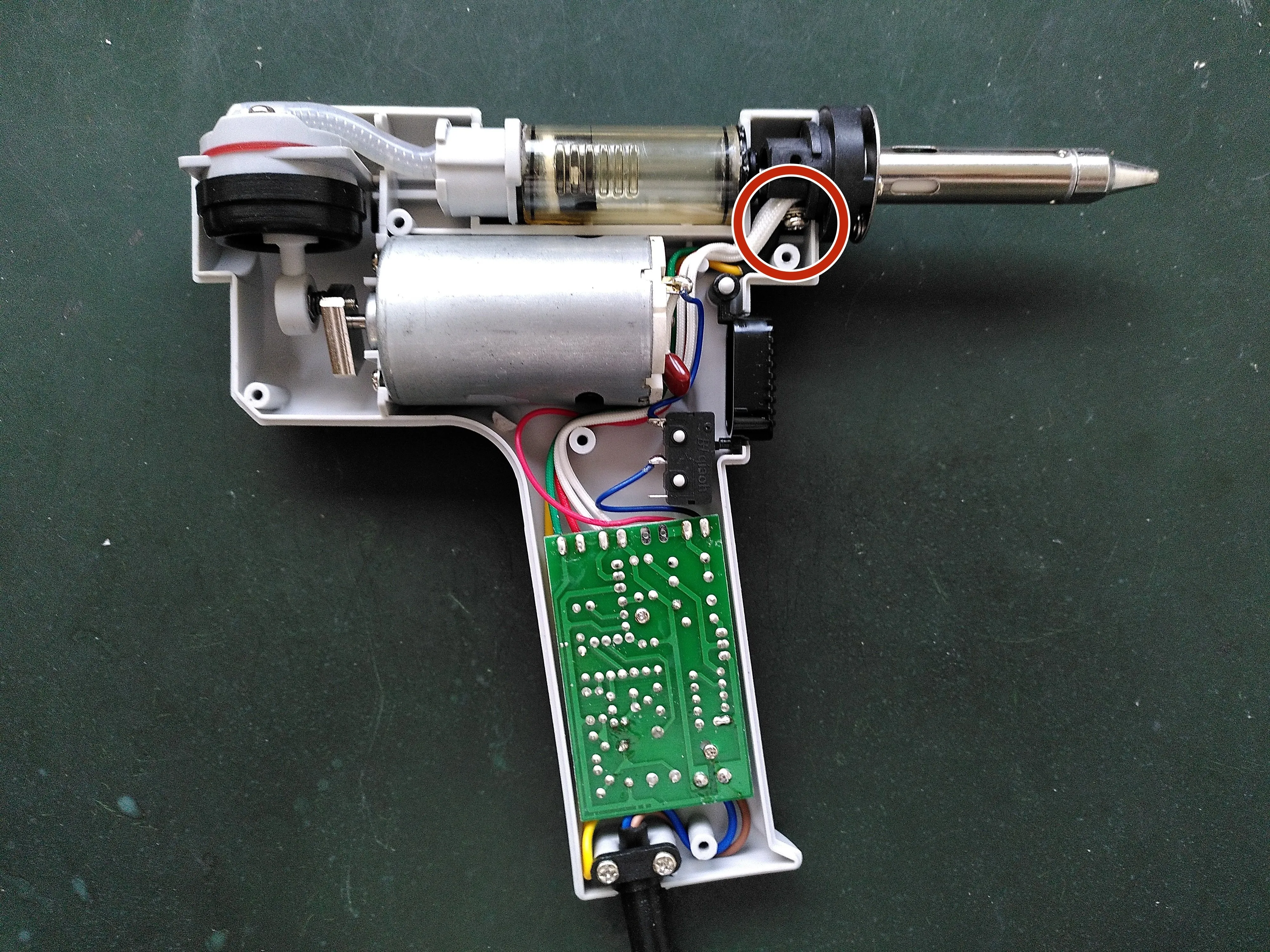

Шаг 5 Откройте корпус

• Теперь можно открыть корпус. Насос немного прилипает к корпусу, слегка надавите на него, чтобы он остался на месте.

• Провод заземления подключен к форсунке. Соединение отмечено на рисунке.

Шаг 6 Открутите винты крепления печатной платы

• Открутите два винта для разгрузки от натяжения.

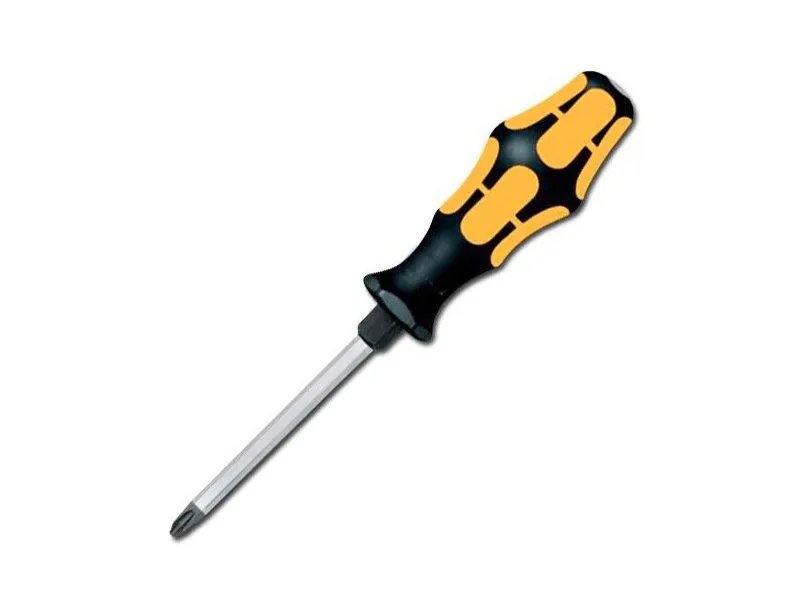

• Открутите два маленьких винта, которые удерживают печатную плату на месте. Для этого используйте отвертку PH2, чтобы не повредить винты.

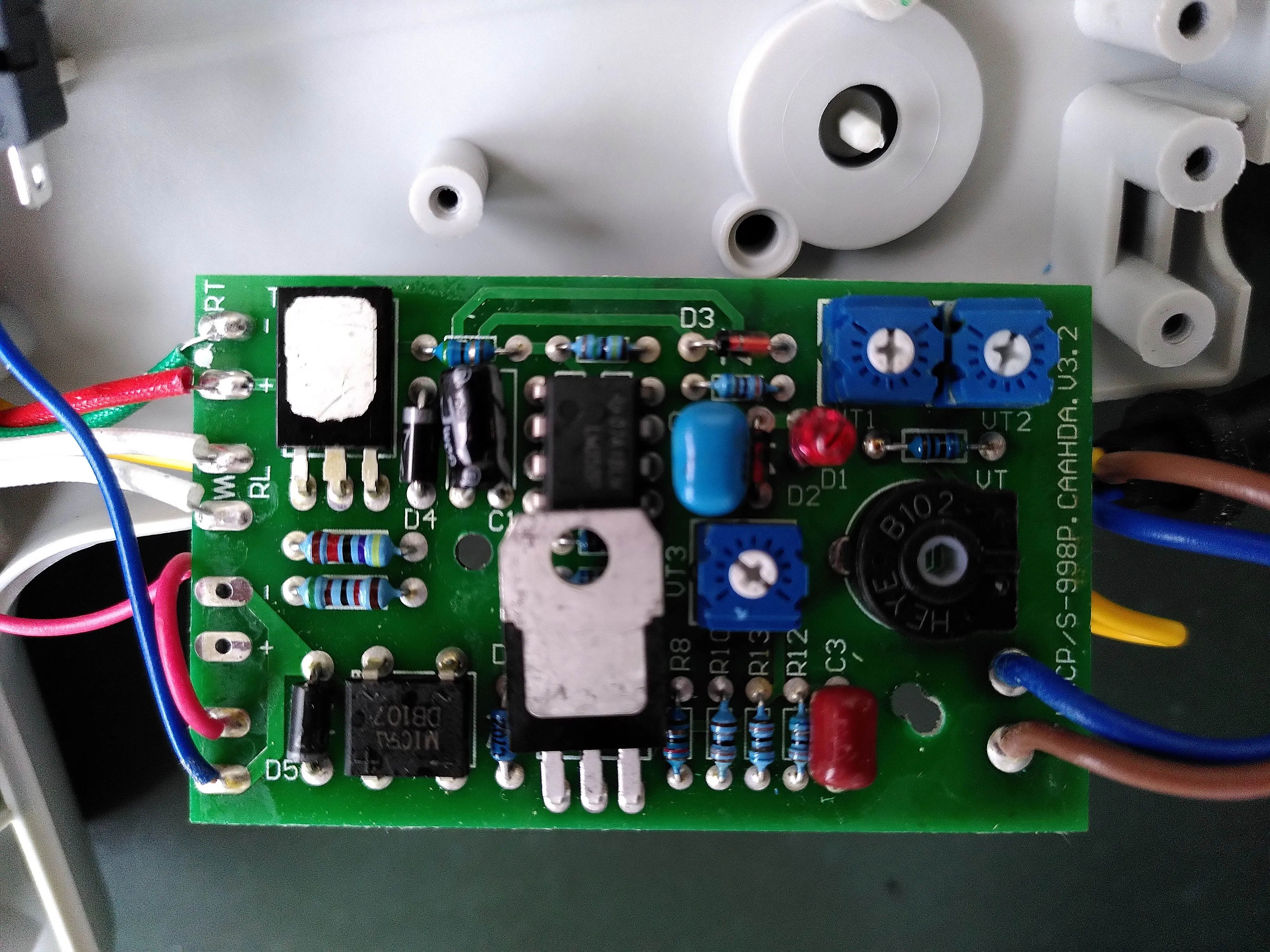

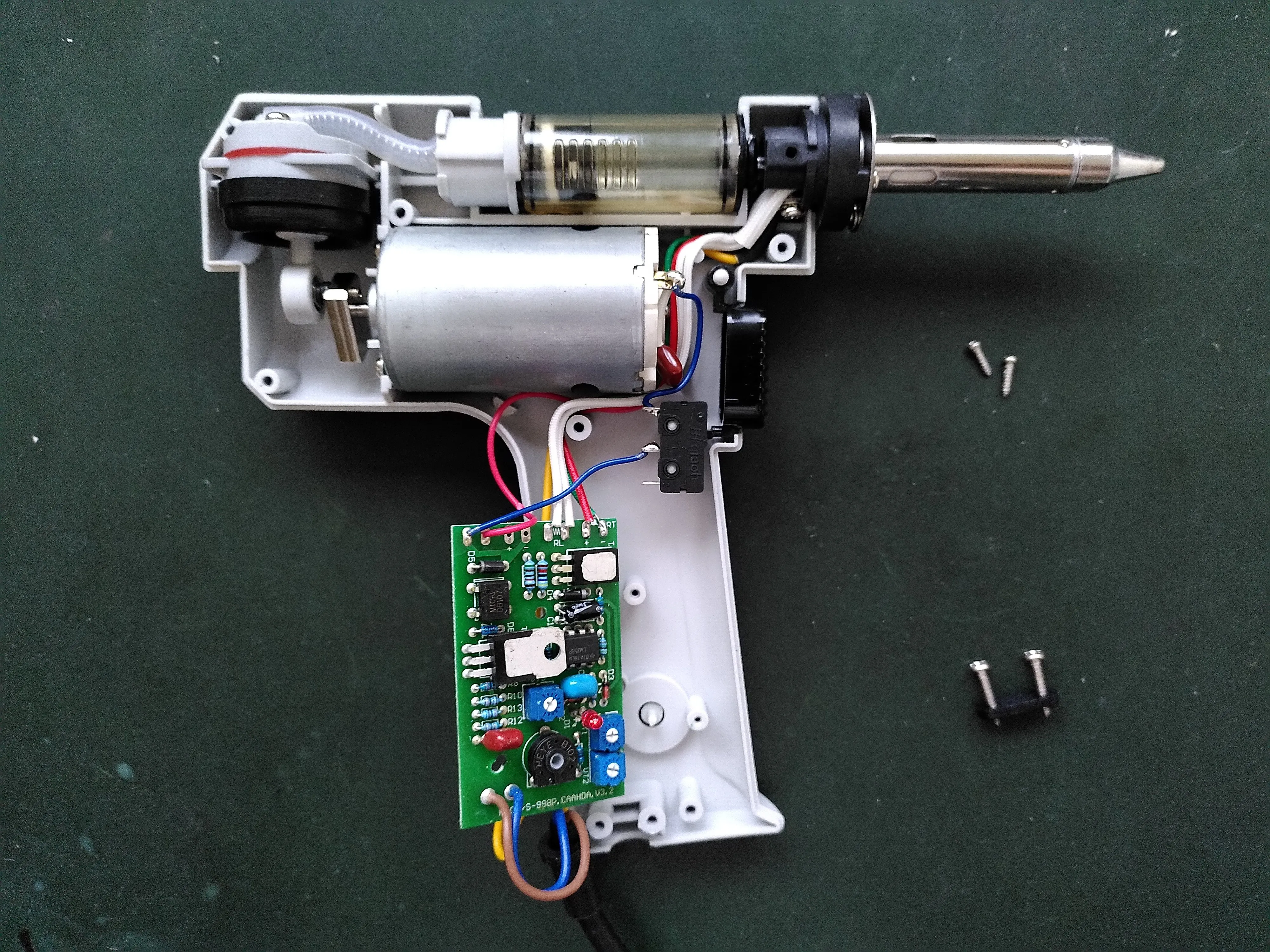

Шаг 7 Снимите печатную плату

• Аккуратно потяните печатную плату назад по прямой. Ее удерживает на месте колесико регулировки температуры в рукоятке. При прямом оттягивании колесико выскочит.
