Разборка Samsung Blu-Ray BD-JM57

Введение

Я нашел эту штуку в мусорном ведре. Все детали казались целыми, и первое, что пришло мне в голову, было: разобрать его на части. Я использовал свой надежный набор инструментов и свой собственный ум самоучки, чтобы разобрать эту штуку до основания, дойдя даже до удаления лазерного блока!

Искренне ваш,

Джессика П. Фоукс

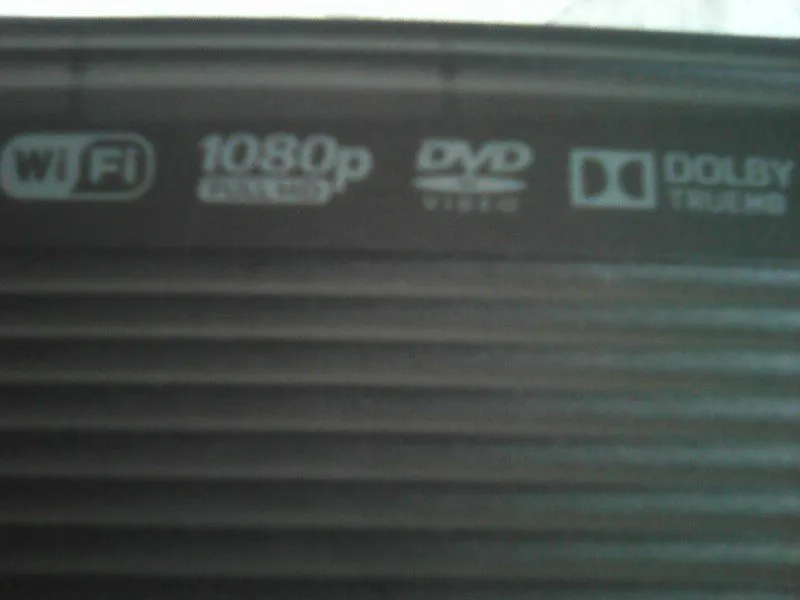

Шаг 1 Внешние характеристики

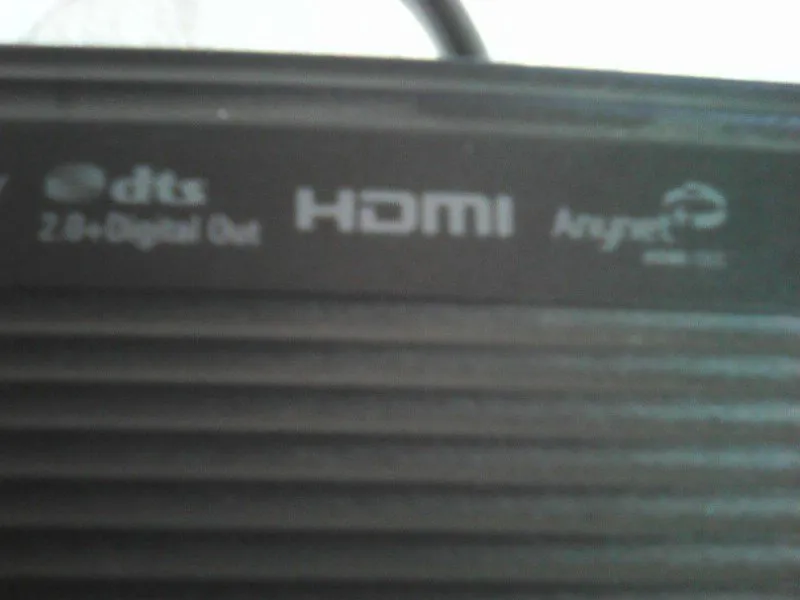

• Это, похоже, обычный Blu-Ray плеер Samsung, способный работать с 1080p с понижением разрешения для DVD, плюс несколько умных функций.

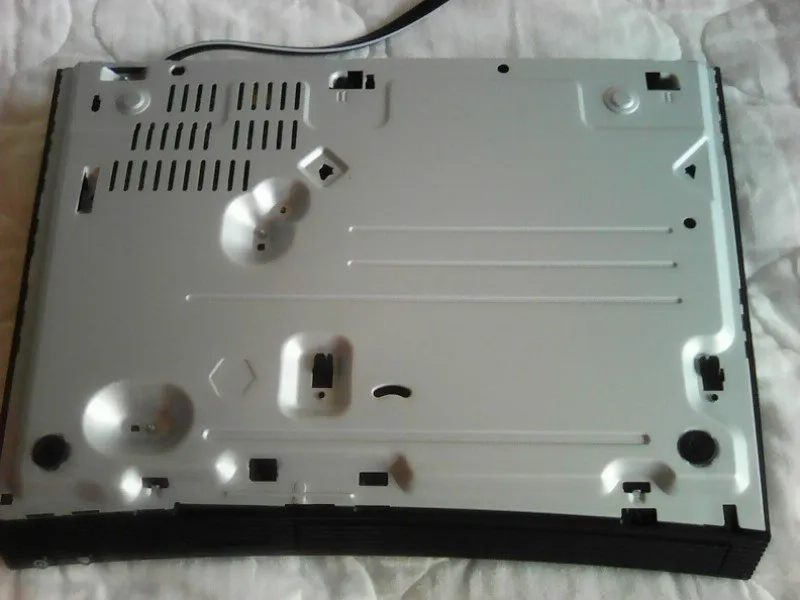

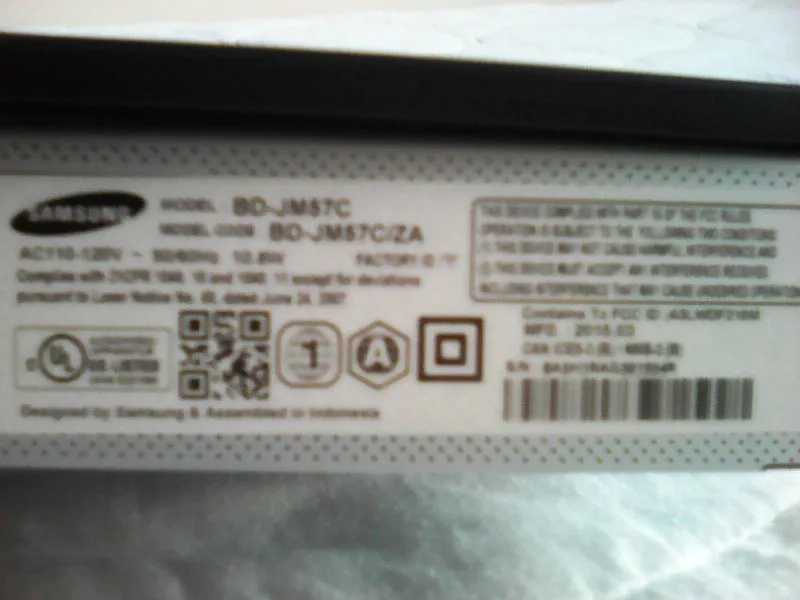

Шаг 2 Здесь ничего нет, сэр.

• Ни снизу, ни спереди нет ничего, что могло бы намекнуть на то, как вскрыть эту #!@$% штуку! (DIY cussing. Let the games begin)

Шаг 3 Задний вход/выход

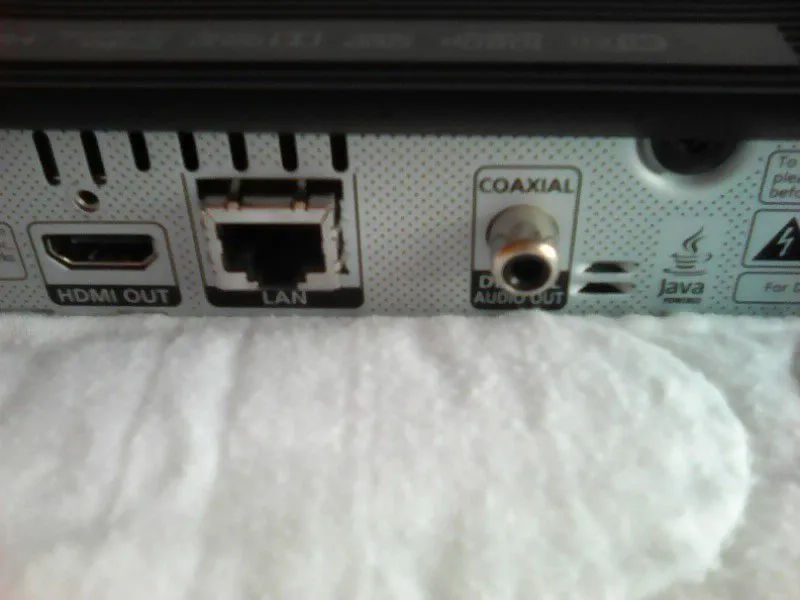

• Похоже, что у него есть HDMI, Ethernet и коаксиальный 'цифровой аудиовыход'. А еще он питается от кофе.

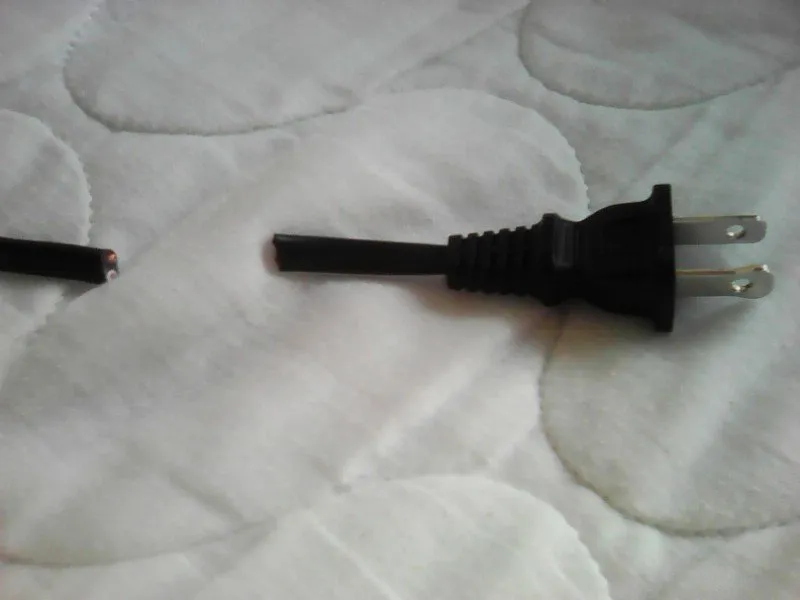

• Безопасность превыше всего, малыши!

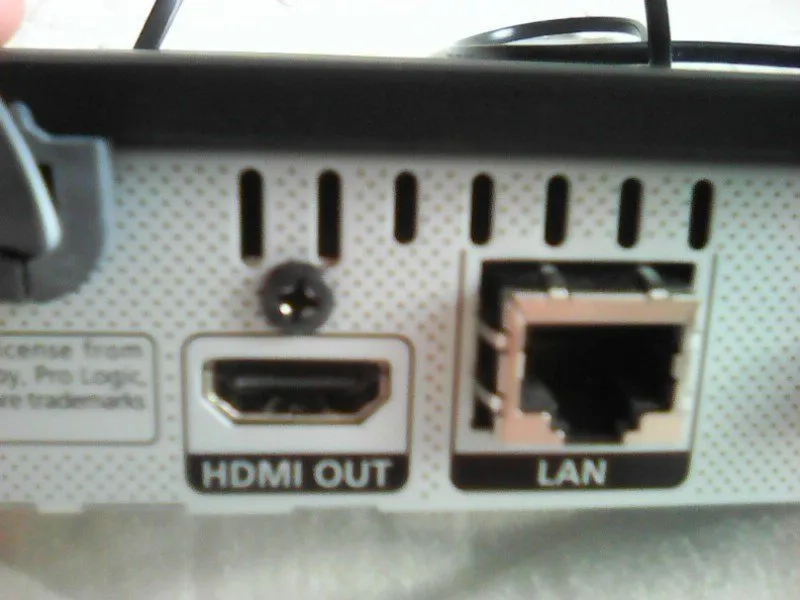

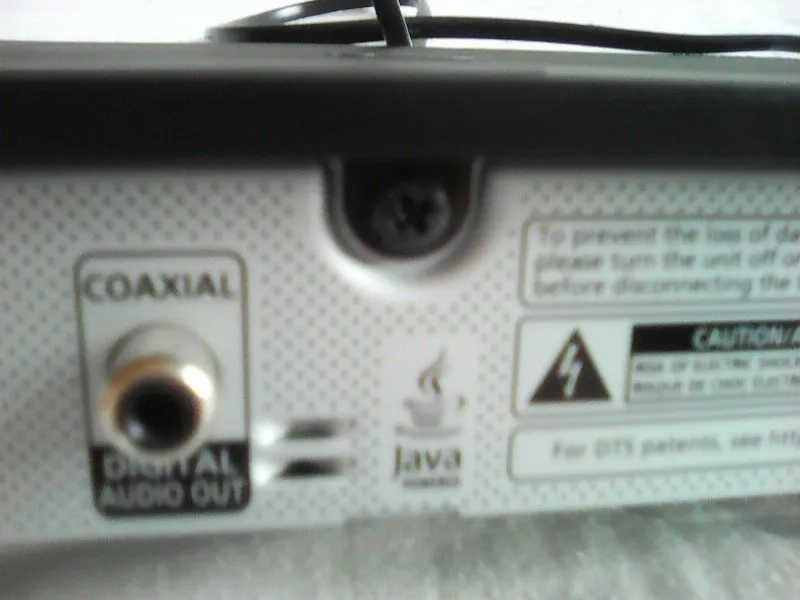

Шаг 4 Положение винтов

• Расположение винтов: Один в центре (над кофе), один над портом HDMI, и это все. Пожалуйста, скажите мне, если есть третий, я не могу вспомнить.

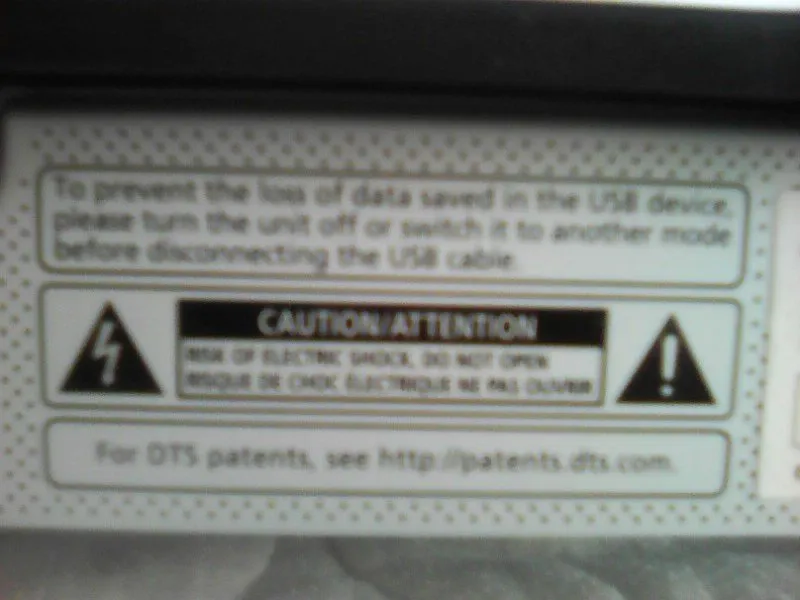

Шаг 5 Упс, забыл про это.

• Видимо, уже слишком поздно прислушиваться к этим предупреждениям.

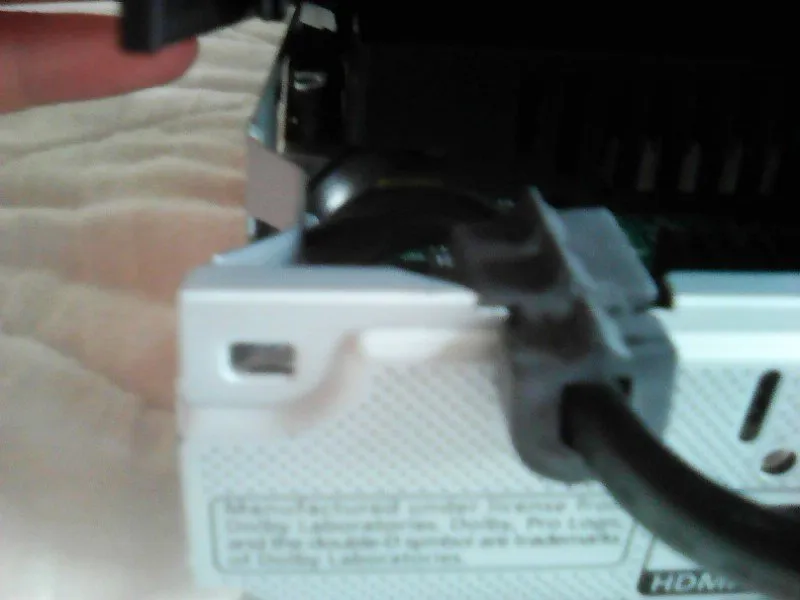

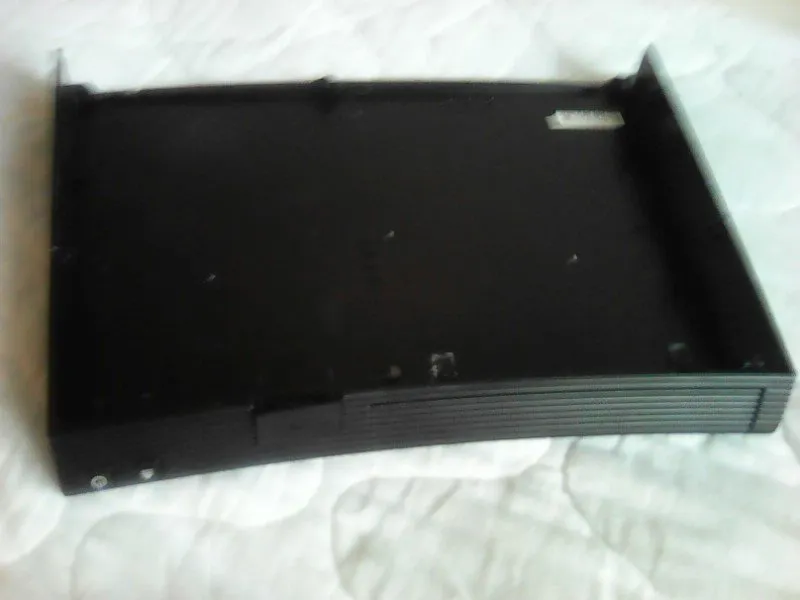

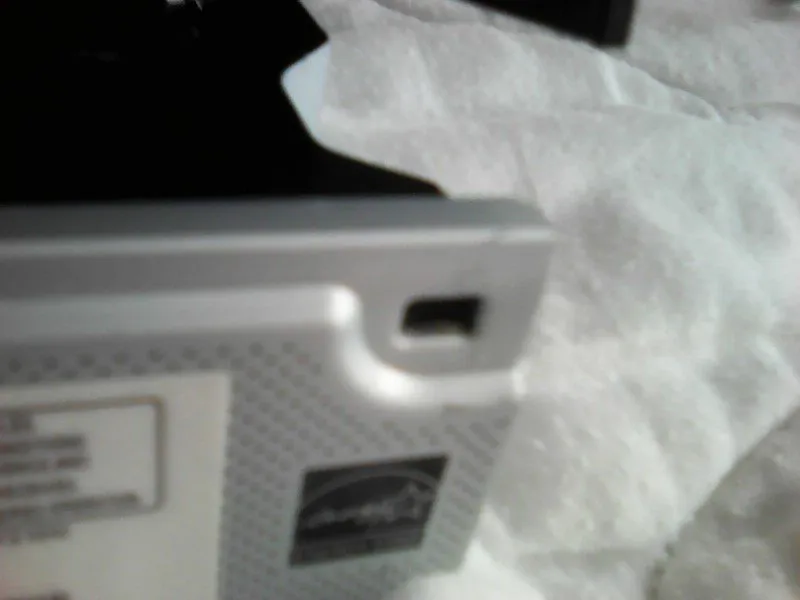

Шаг 6 Открываем зверя

• Подденьте два внешних края DVD-плеера. Смотрите фотографии для справки.

• Я снял верхний пластиковый кожух, чтобы облегчить доступ к нему. Вы можете оставить его на месте. (Если хотите)

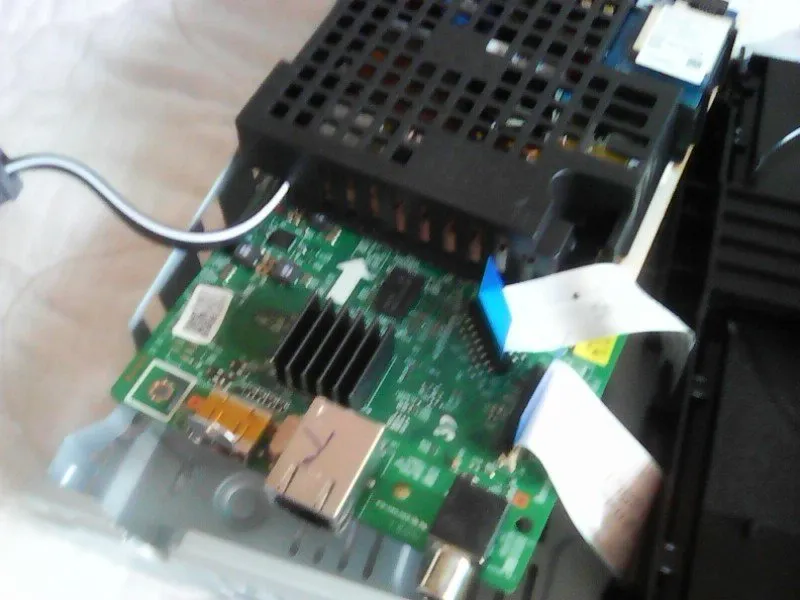

Шаг 7 Внутри зверя

• Вы только посмотрите на эту компактность! Это же 'потрясающе'! (Я видел ноутбуки и получше этого)

• Приглашаю вас отсканировать этот QR-код. Возможно, это ссылка на ремонт или что-то в этом роде.

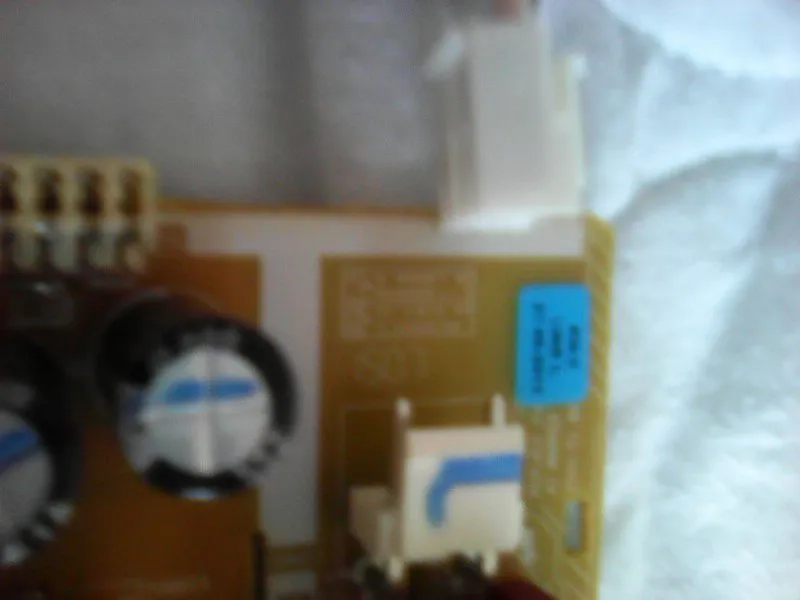

Шаг 8 Убийство!

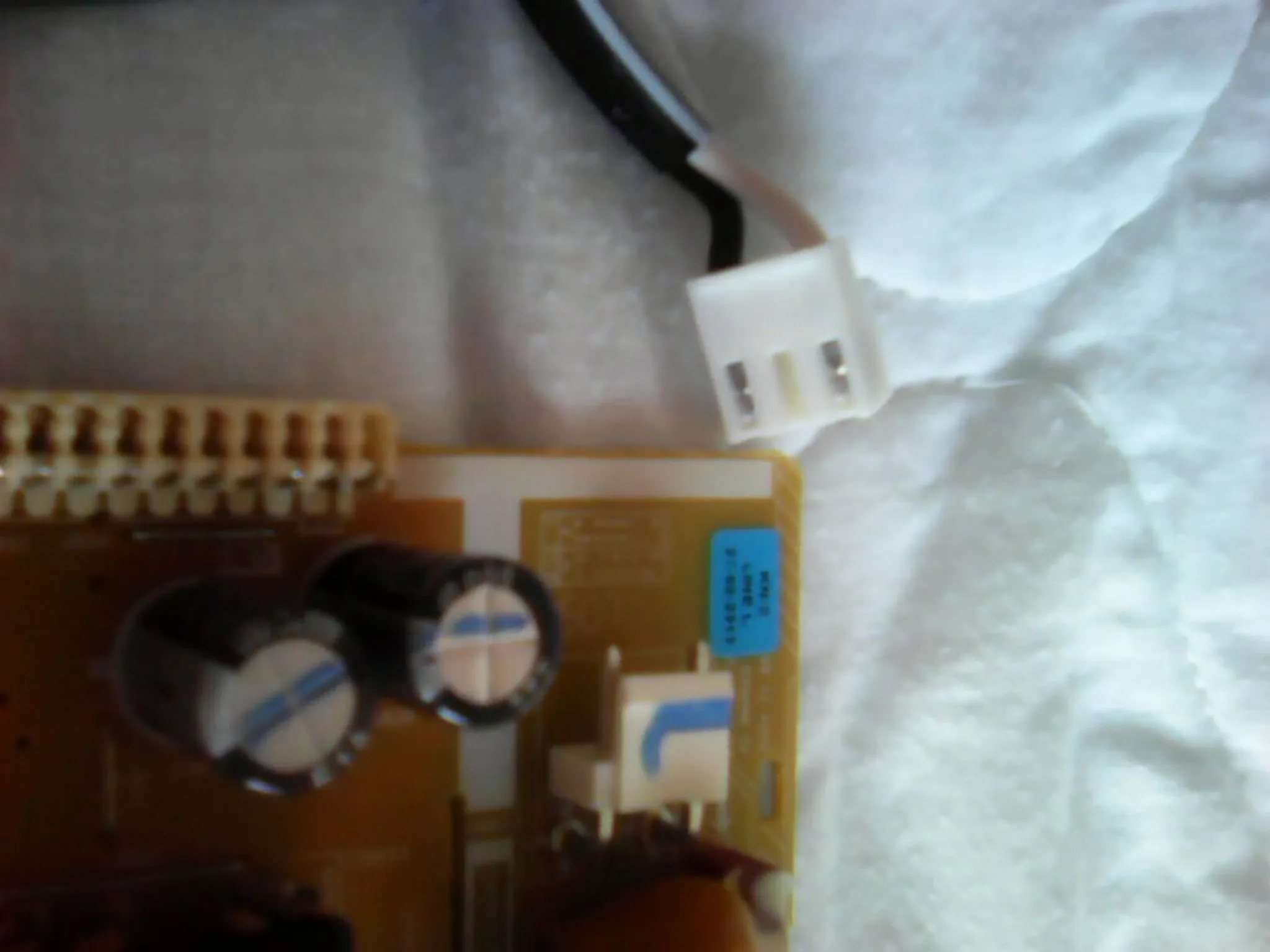

• Отсоединяем провод переменного тока. (Могу поклясться, что эта штука вздрогнула при отключении питания).

• Интересно... Они не использовали центральный штифт. По соображениям безопасности? (Или просто странно?)

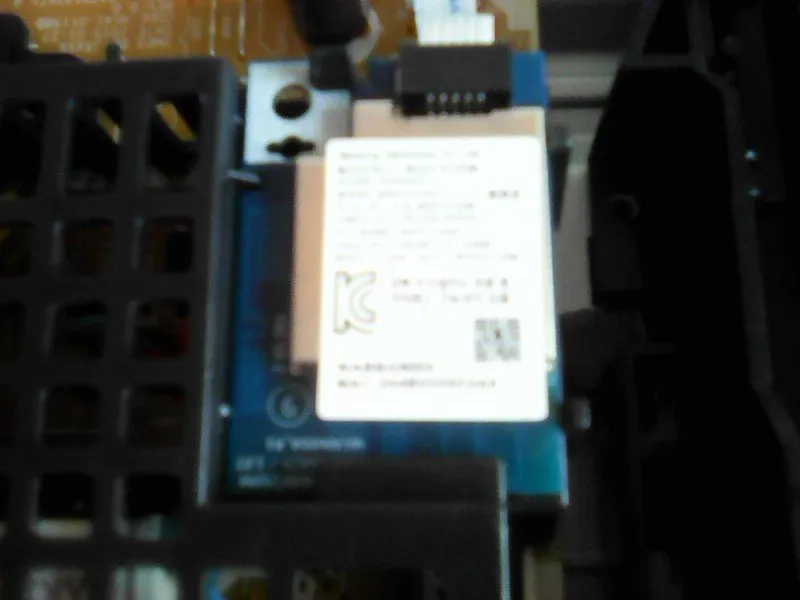

Шаг 9 Проверьте мой WiFi, чувак!

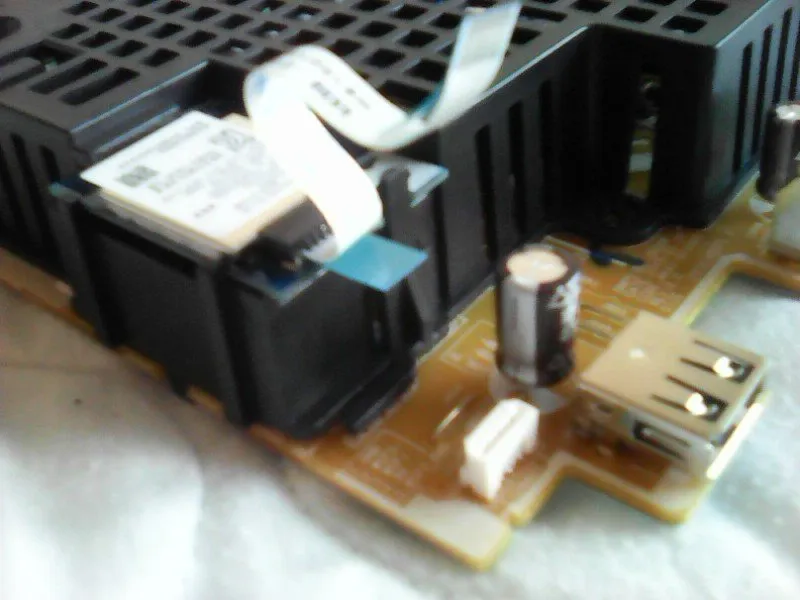

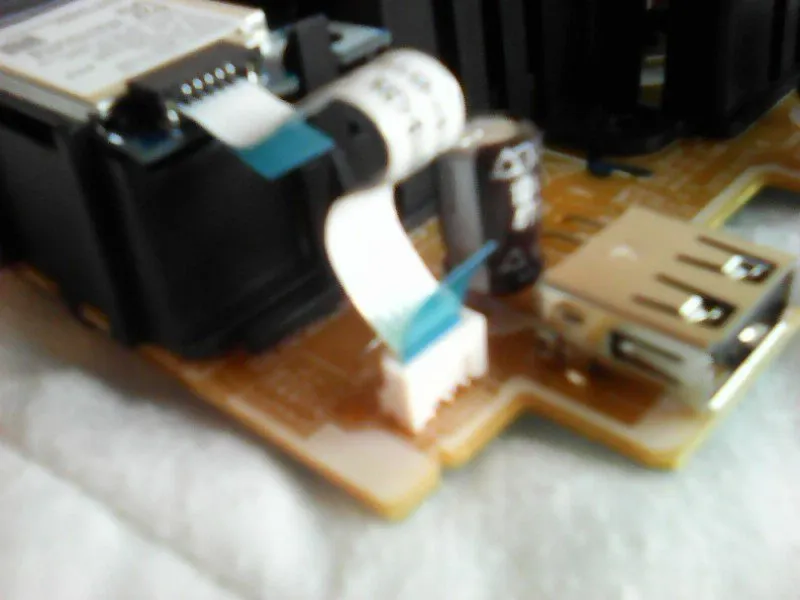

• Извлечение провода беспроводной передачи данных. (Почему здесь только 5 проводов? В нем спрятан USB-конвертер?)

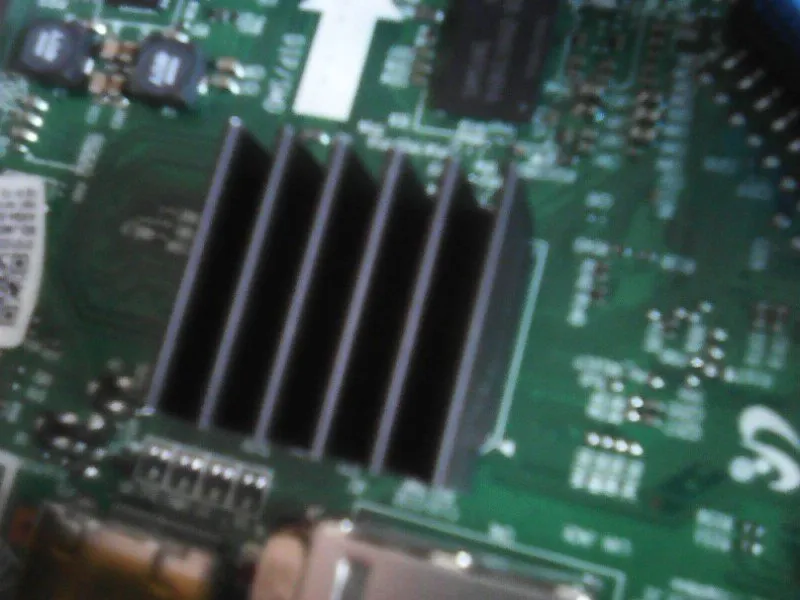

Шаг 10 Горячая тема

• Ну... этого я не ожидал. Радиатор внутри DVD-плеера? Ха.

• Забавно, но для этой машины они поставляют предустановленный радиатор, а для Raspberry Pi - нет.

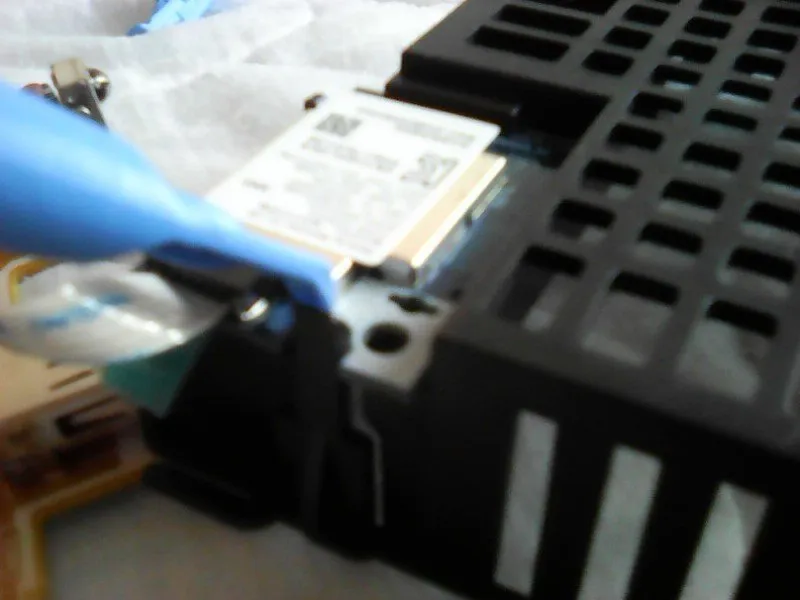

Шаг 11 Извлечение карты WiFi + щита

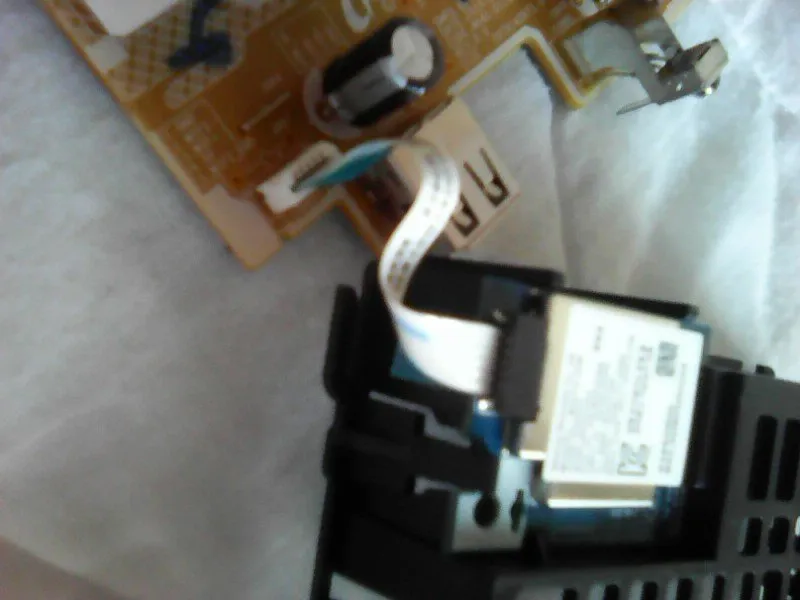

• Подденьте этот маленький выступ, чтобы извлечь беспроводную карту. Здесь нет проводной антенны (она находится на плате), поэтому вы можете буквально выдернуть ее.

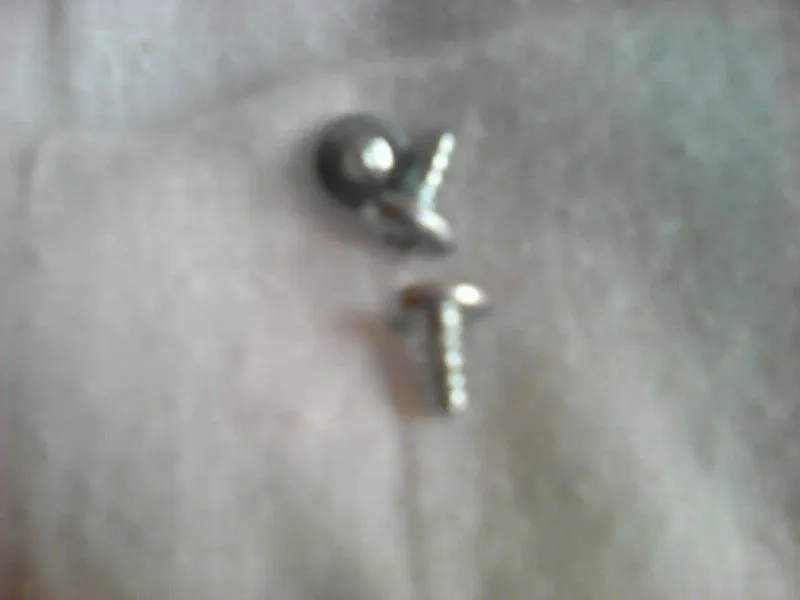

• Есть несколько серебристых винтов, удерживающих пластиковый экран. Открутите их, после чего вы сможете отсоединить щит. (Это должно быть довольно очевидно).

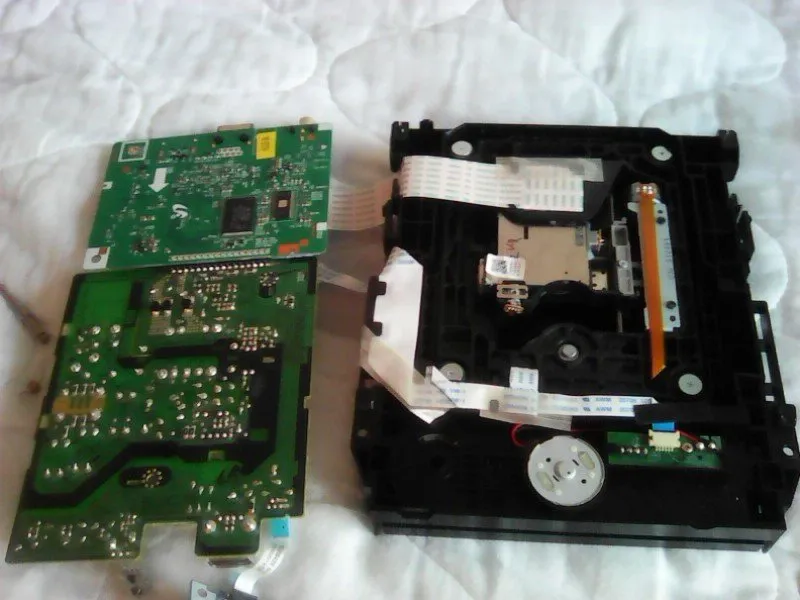

Шаг 12 Извлечение внутренностей...

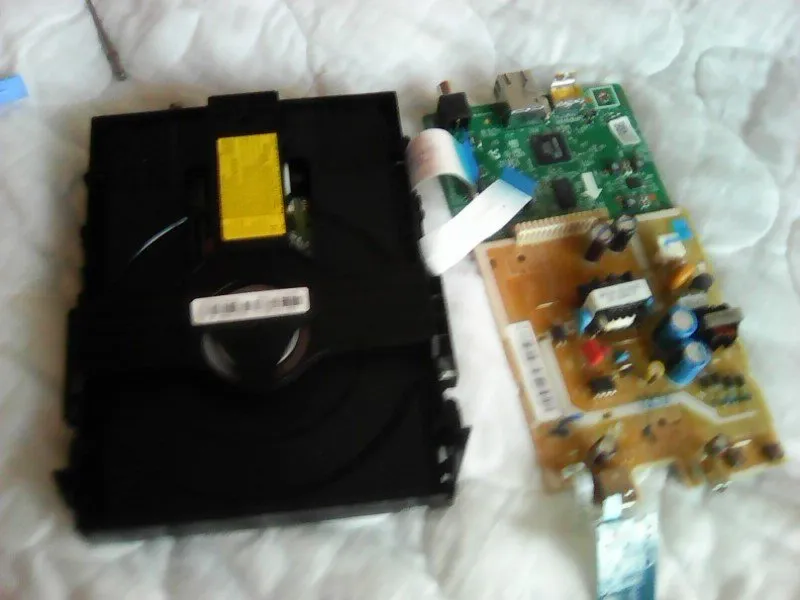

• Металлический корпус, прочь! Все буквально вытащено из заводской упаковки, и это выглядит странно. Например, почему платы двух разных цветов(?).

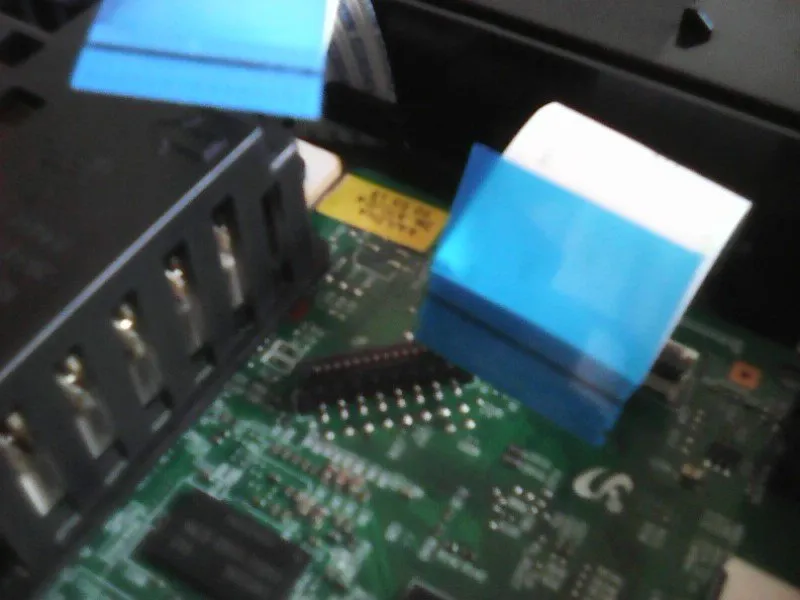

Шаг 13 ОШИБКА: НЕ ПОДКЛЮЧЕН КАБЕЛЬ

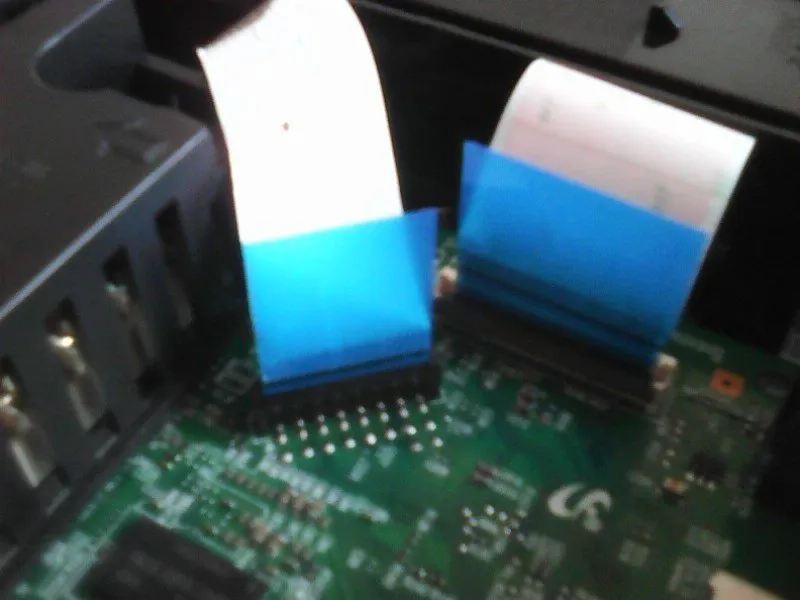

• Биксби: 'Сэр, мы обнаружили аномалии отсутствующего кабеля в устройстве чтения дисков с первичными данными. Пожалуйста, подтвердите подключение'.

• Кто-нибудь понял, к чему я клоню? (FRIDAY в Гражданской войне)

Шаг 14 'Съемный носитель' был удален.

• Это много кабелей? Как узнать, где что находится?

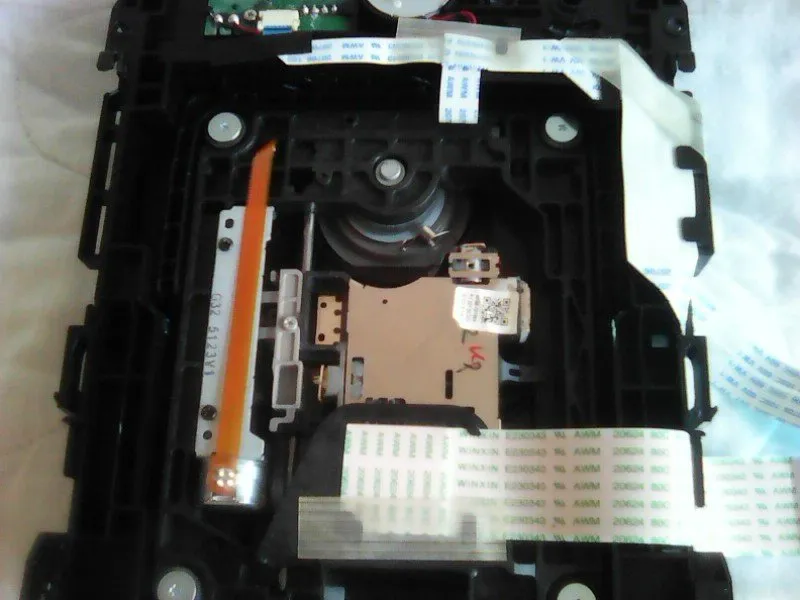

• Лазерная сборка выглядит подозрительно. Похоже, я буду его вскрывать!

• Было бы здорово, если бы я загрузил DVD, пока эта штука работает. Представьте себе турбулентность от диска...

• Эта серая круглая штука - слот для ручного извлечения. На случай, если ваш DVD застрял и вы не можете его извлечь. Хотя если снять верхнюю часть, то лоток легко вытащить. Когда-то это был привод для ПК?

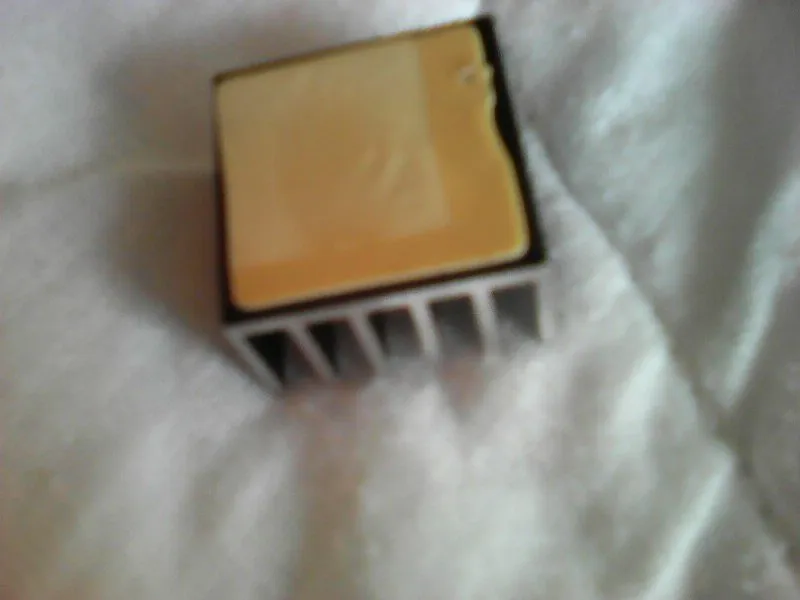

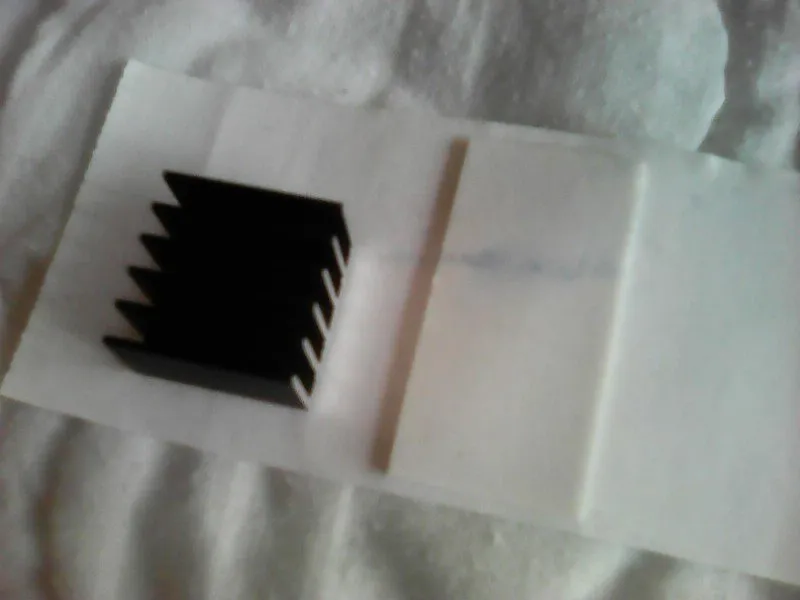

Шаг 15 Теперь он мой

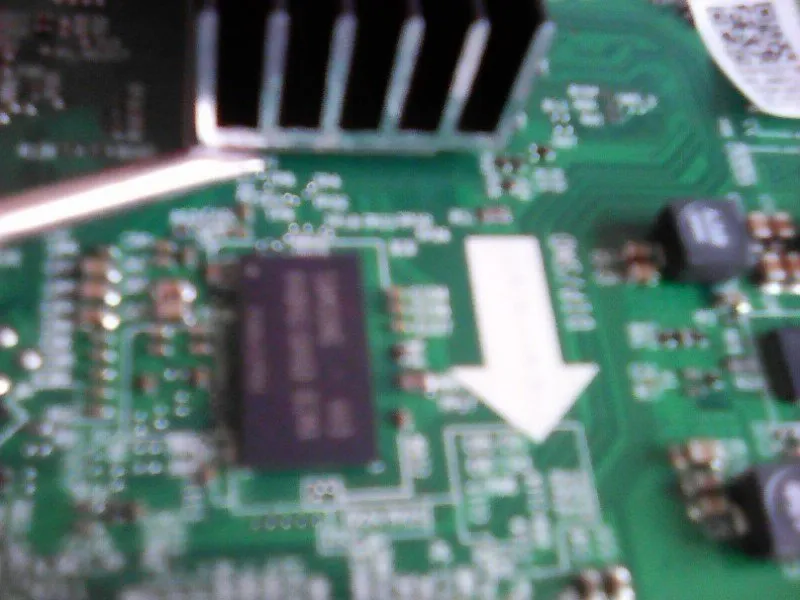

• Я решил отсоединить радиатор по двум причинам: 1) Я хочу посмотреть, что это за процессор. 2) Возможно, я смогу использовать его для своего RPi.

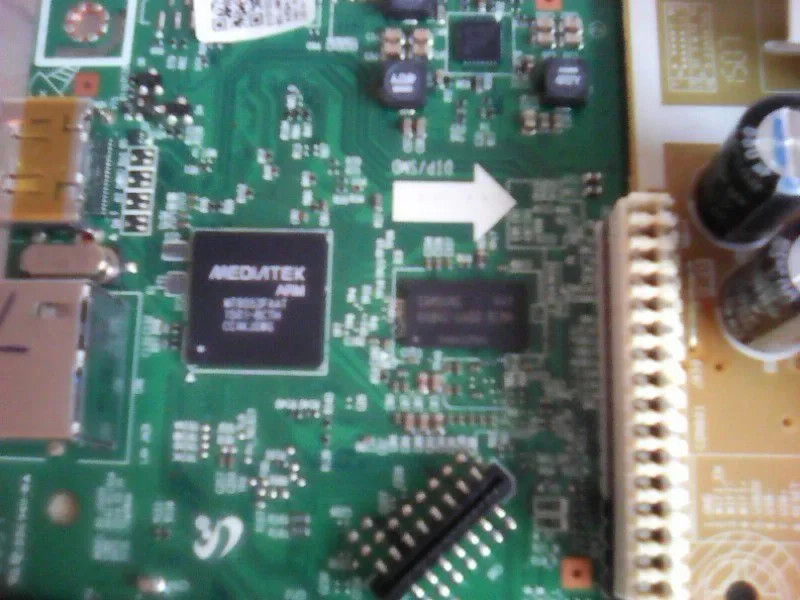

Шаг 16 'Другое' сердце этой машины

• Судя по всему, это не процессор Exynos. Я разочарован. По крайней мере, это MediaTek...

• ПРОЦЕССОР: MediaTek MT8553 ARM (32 бит, 800 МГц одноядерный)Есть также оперативная память DDR3, производства Samsung. (Объем не указан)

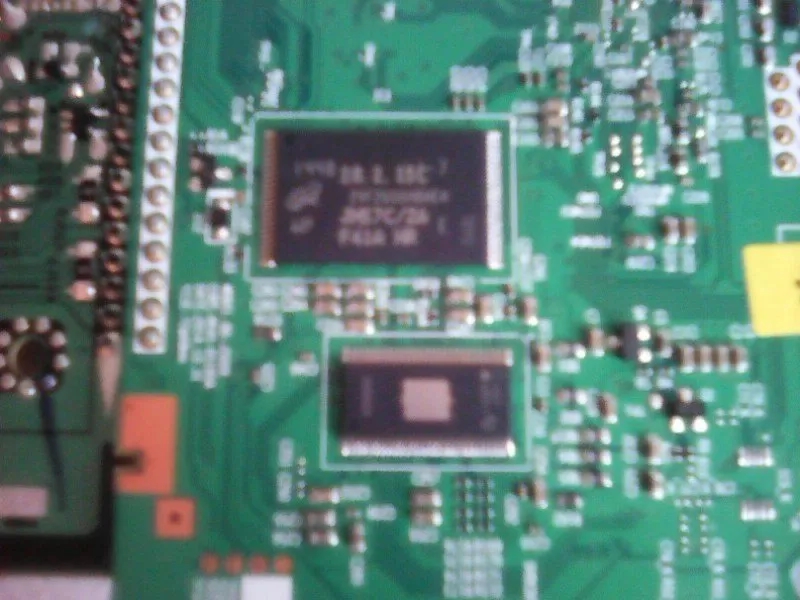

Шаг 17 Воспоминания автостопщика печатной платы...

• Флеш-память (объем не указан, вероятно, около 2 ГБ)

• Неизвестный чип TI.

Комментарии к шагу

Эта микросхема TI выглядит как драйвер двигателя, либо для двигателя шпинделя, либо для двигателя лазерного позиционирования (а возможно, и для обоих). Металлический квадрат в центре корпуса служит для отвода тепла.

Никакого радиатора/охладителя не было, он просто полностью оголен.

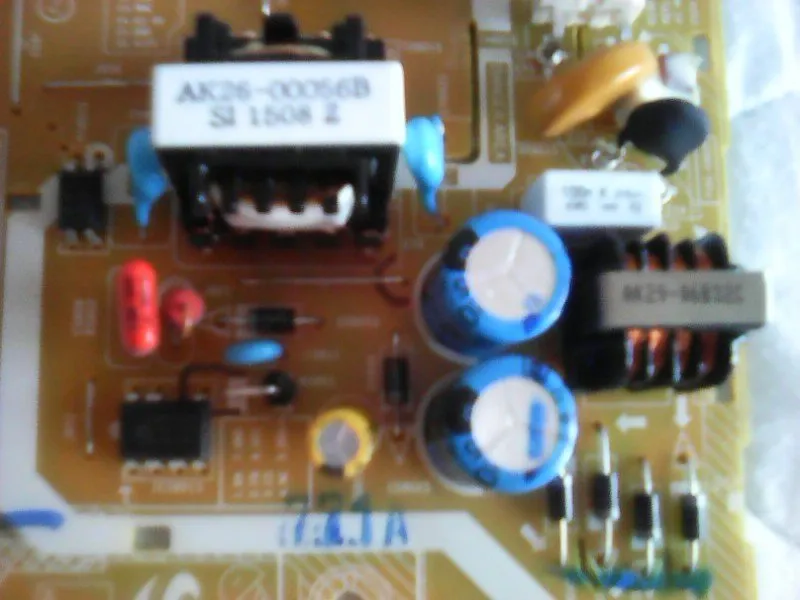

Шаг 18 Газ, газ, газ!

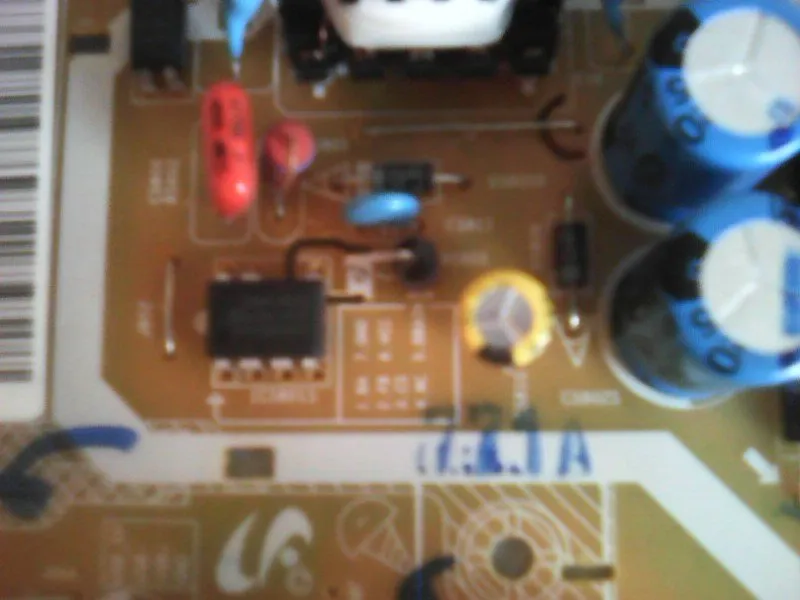

• Это один крошечный блок питания. Серьезно, я думаю, что он меньше, чем зарядное устройство для ноутбука!

• Да, он меньше, чем зарядное устройство моего Lenovo. Ух ты...

• Здесь есть распиновка для этой маленькой микросхемы. Ха.

Шаг 19 Что это за штука!?

• Этот странный белый клей откололся. Я предполагаю, что это какая-то эпоксидная смола, но почему?

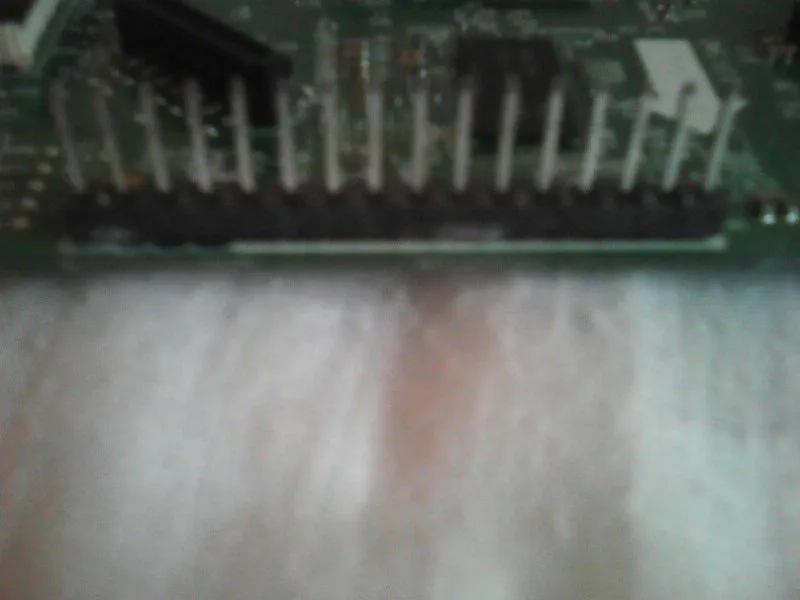

Шаг 20 Удаление фронтальных коммуникаций...

• Интересно... это похоже на заголовок RPi! Интересно, есть ли...

• Ага. Есть распиновка. Будь я проклят.

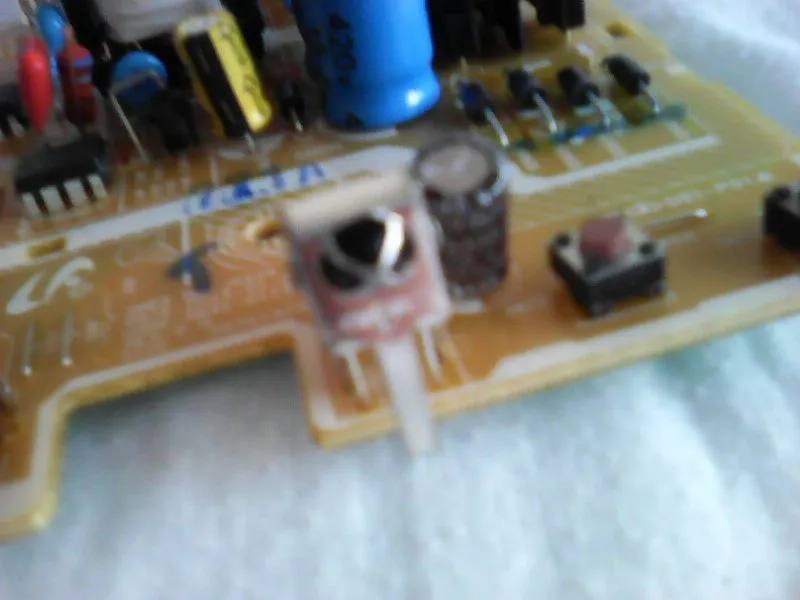

Шаг 21 ИК-бластер

• Вот часть входов/выходов на передней панели. Порт USB находится на другой стороне. (USB 2.0 тип A)

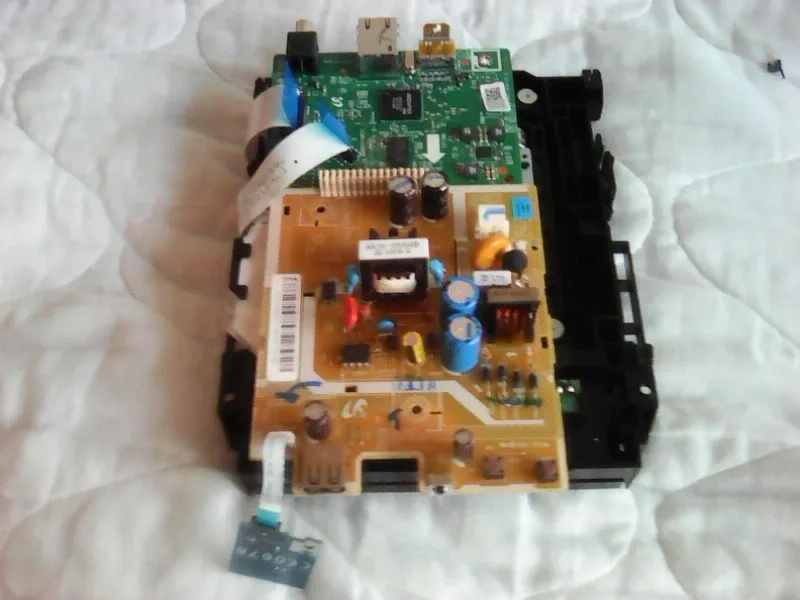

Шаг 22 Теория

• Почему они не разработали его таким образом? Я немного в тупике.

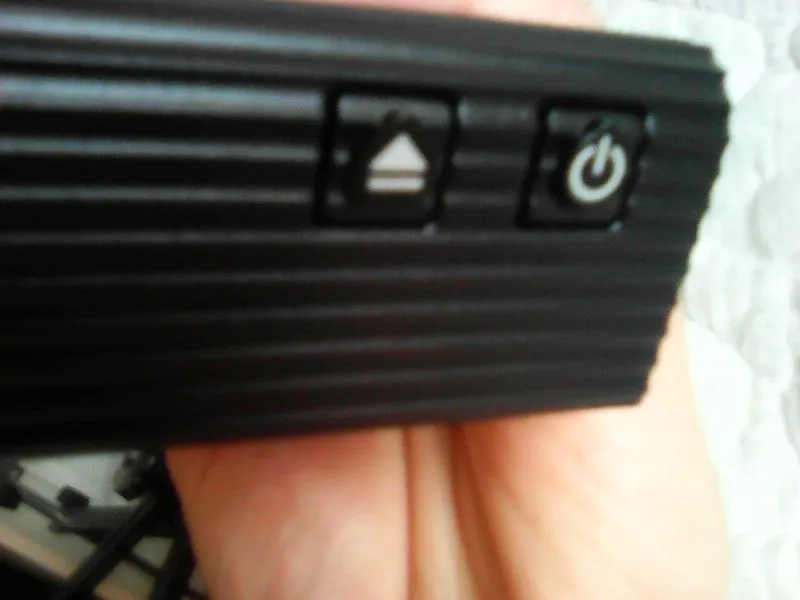

Шаг 23 Перестаньте 'давить на мои кнопки'!

• Все кнопки нажимаются спереди, но кнопки на печатной плате нажимаются сверху? Как это работает?

• Каждая кнопка на самом деле представляет собой небольшой рычаг, поэтому, когда вы нажимаете на нее в одну сторону, она слегка поворачивается, чтобы нажать на кнопку.

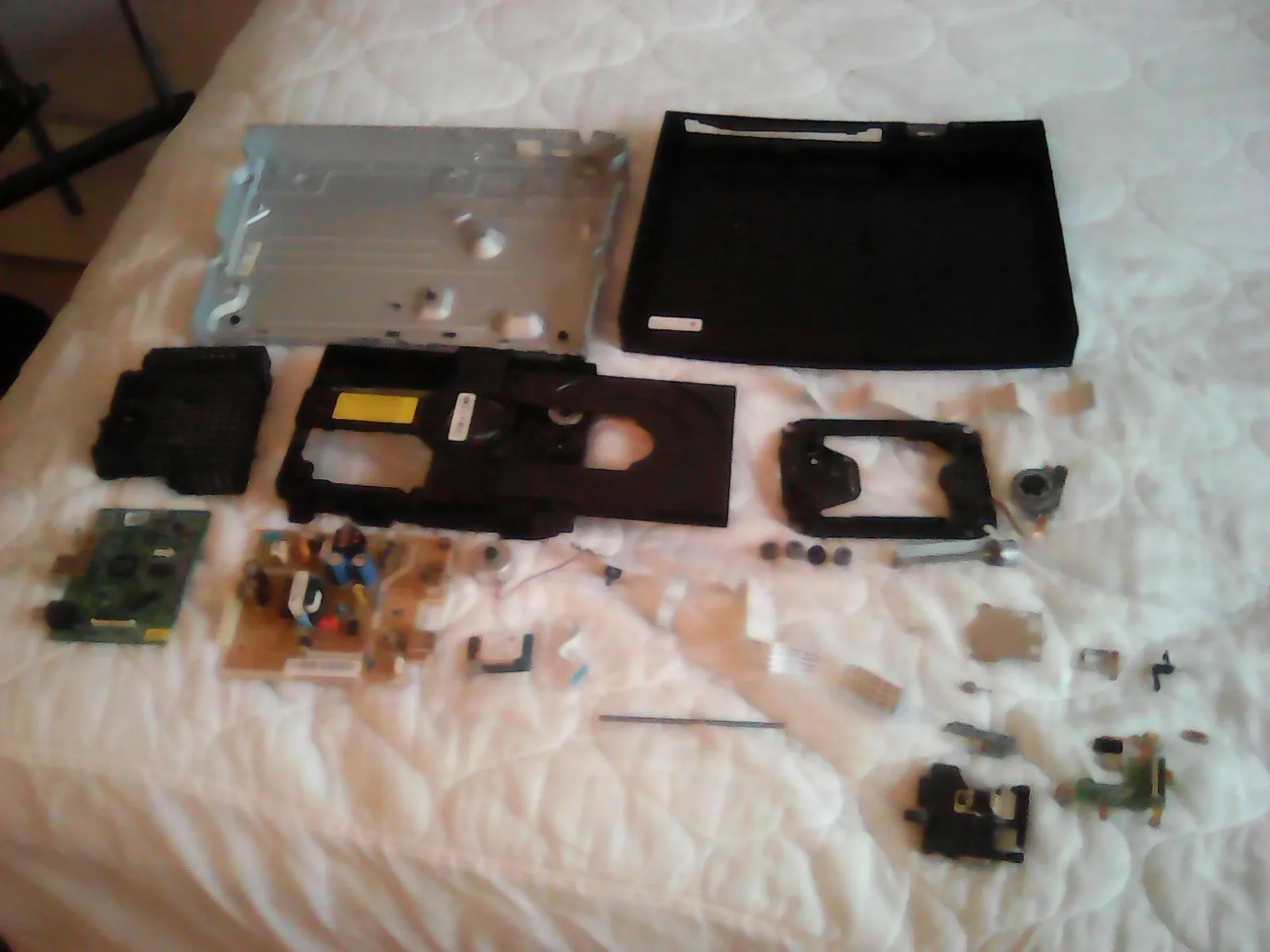

Шаг 24 Готово!

• И все, плеер Blu-Ray мертв, и больше никогда не будет воспроизводить фильмы. Вам не обязательно разбирать его до конца, как это сделал я.

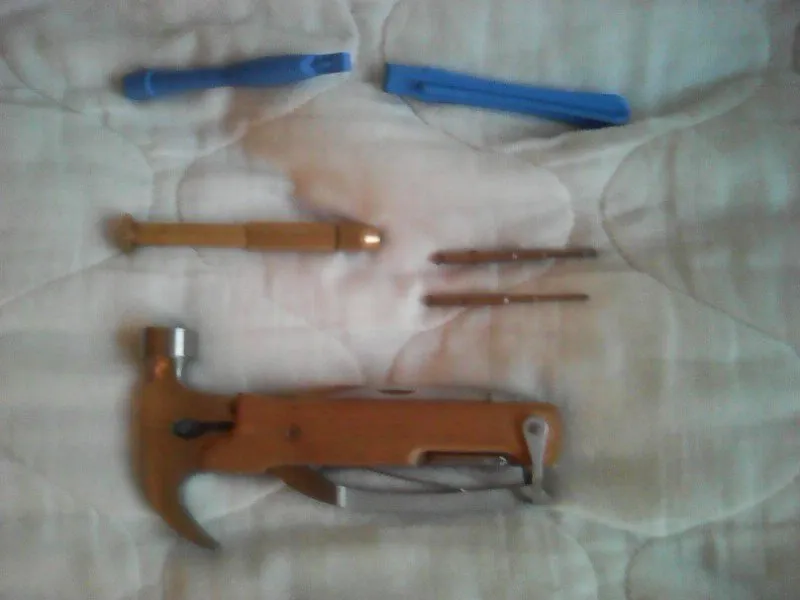

• Инструменты показаны в качестве примера того, что я использовал, вам не нужно быть столь же конкретным.

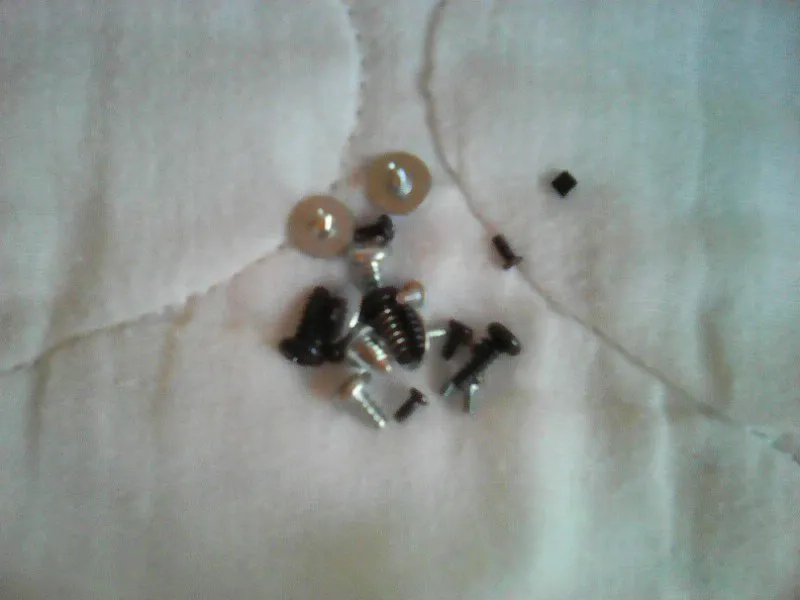

• Я выкрутил все винты. Будет непросто собрать все обратно без скотча...

Комментарии к статье

Я собираюсь разобрать свой из-за того, что samsung обновил вещь и убил его......no принимая его в ремонтную мастерскую, так что я собираюсь попытаться сделать его в PC blu ray player....... это должно работать, по крайней мере, в моей голове это должно работать....lol пожелайте мне удачи

Нет. Он использует проприетарные разъемы, так что это будет невозможно.
