Разборка Samsung Chromebook Xe303c12-a01 Series 3

Что вам нужно

Инструменты

•

•

•

•

•

Видео обзор

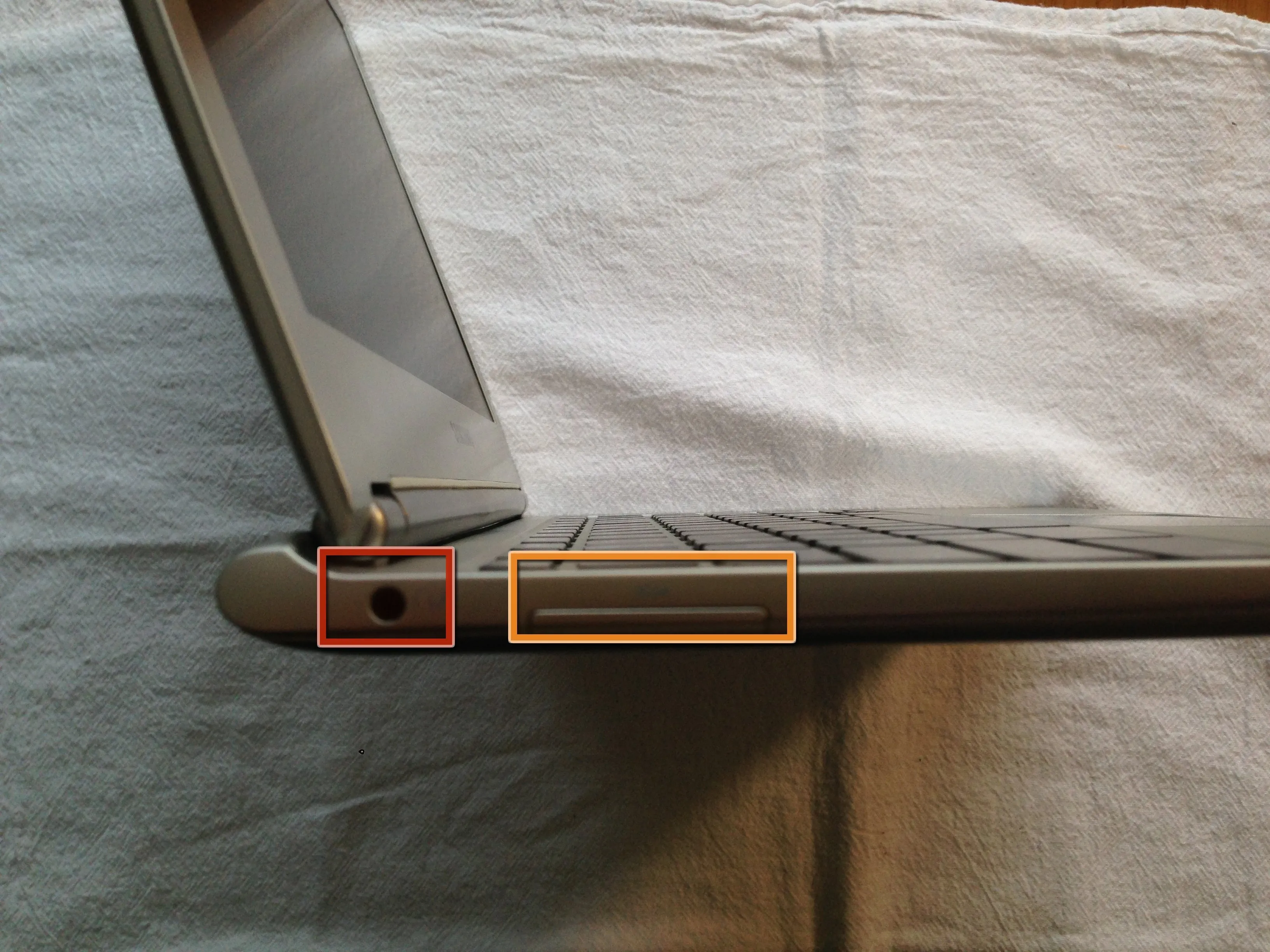

Шаг 1 Разборка Samsung Chromebook Xe303c12-a01 Series 3

• Порты сбоку:

• Разъем для наушников

• Слот для карт памяти SD/SDHC/SDXC

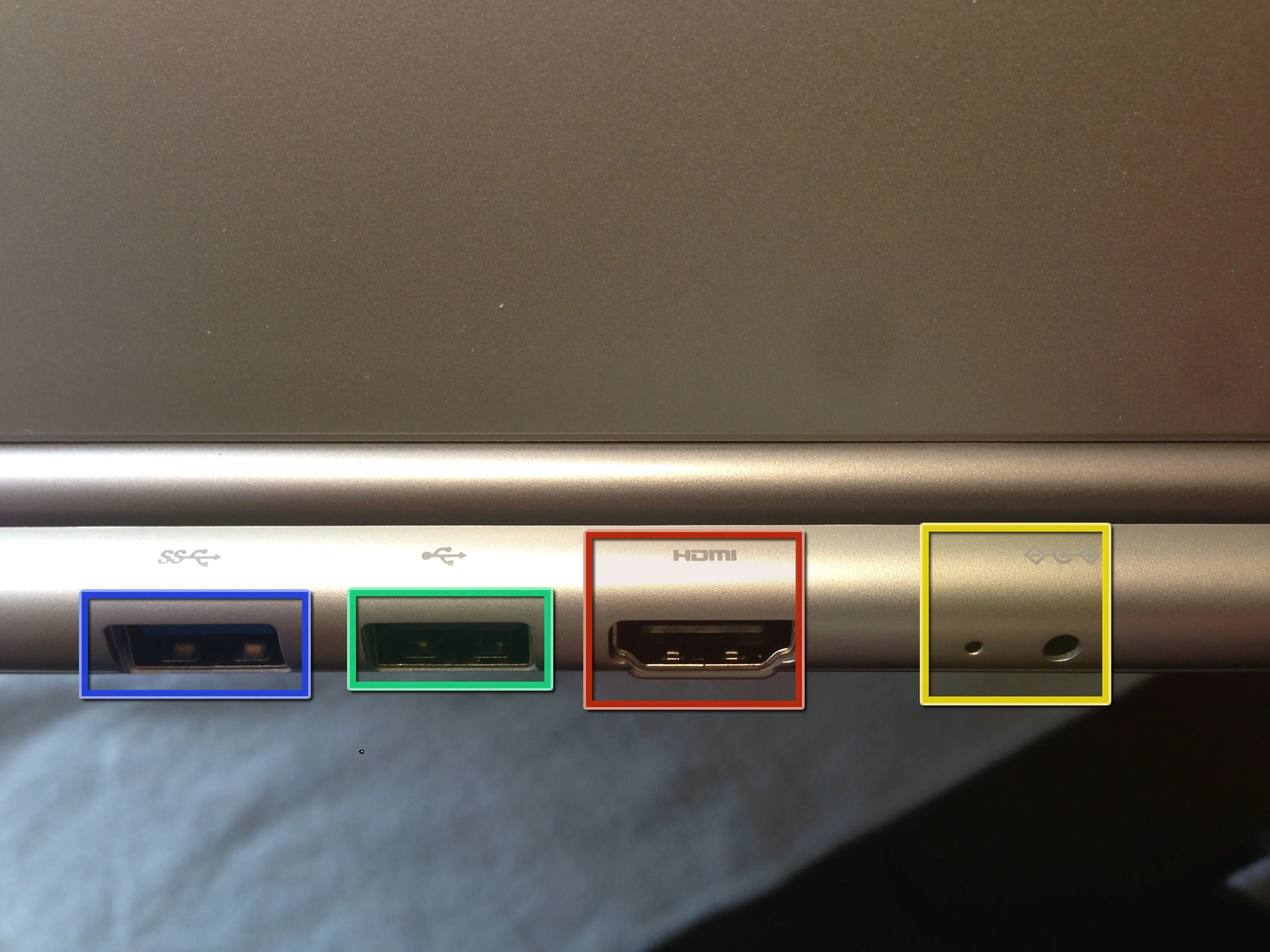

• Порты на задней панели:

• USB 3.0

• USB 2.0

• HDMI

• Порт для зарядки 40 Вт постоянного тока

Шаг 2

• Пришло время взять инструменты и открыть корпус. Здесь нет ничего сложного, только простая крестовая отвертка, нож и пассатижи.

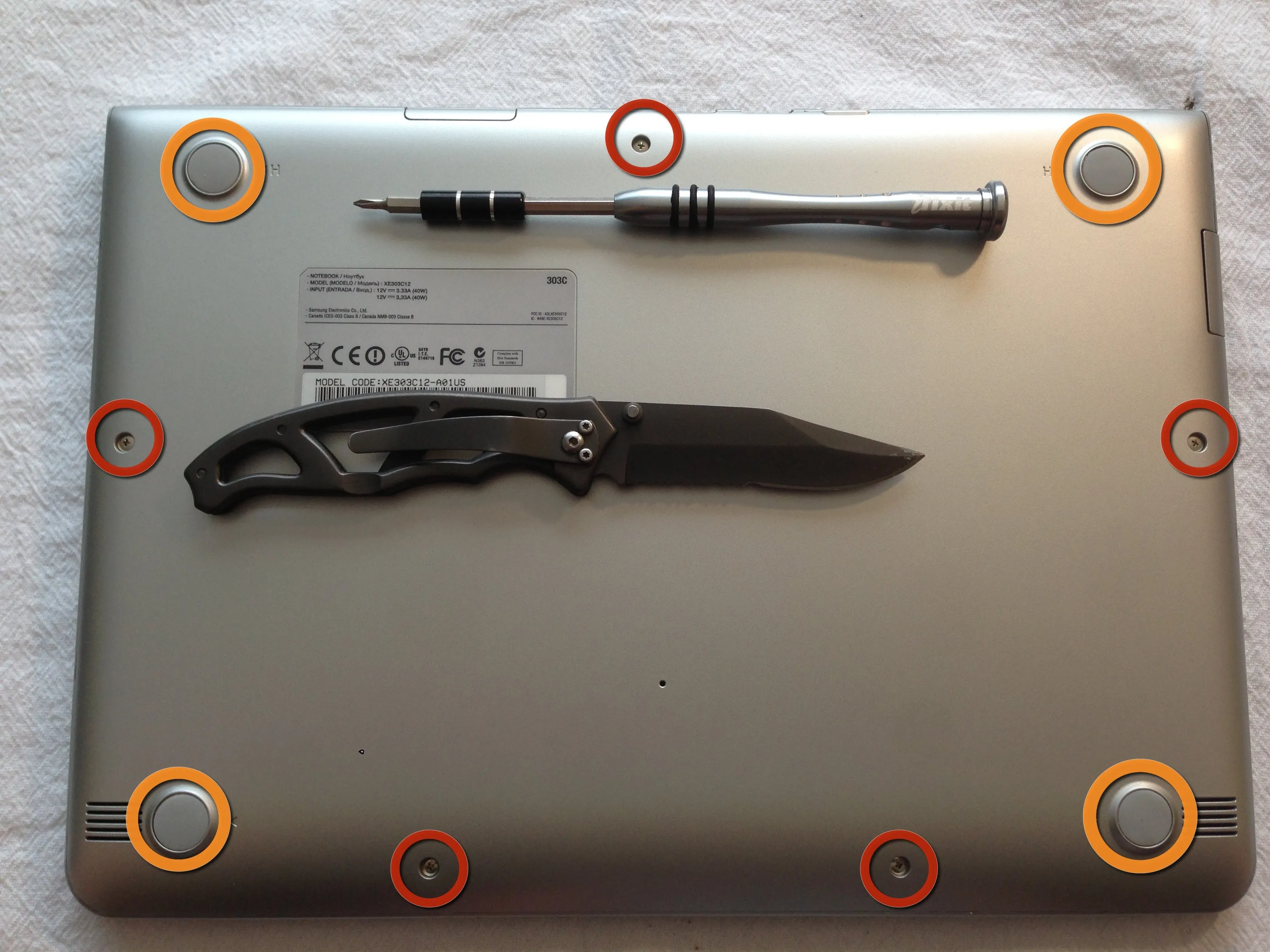

• Открутите 5 видимых винтов Phillips #0.

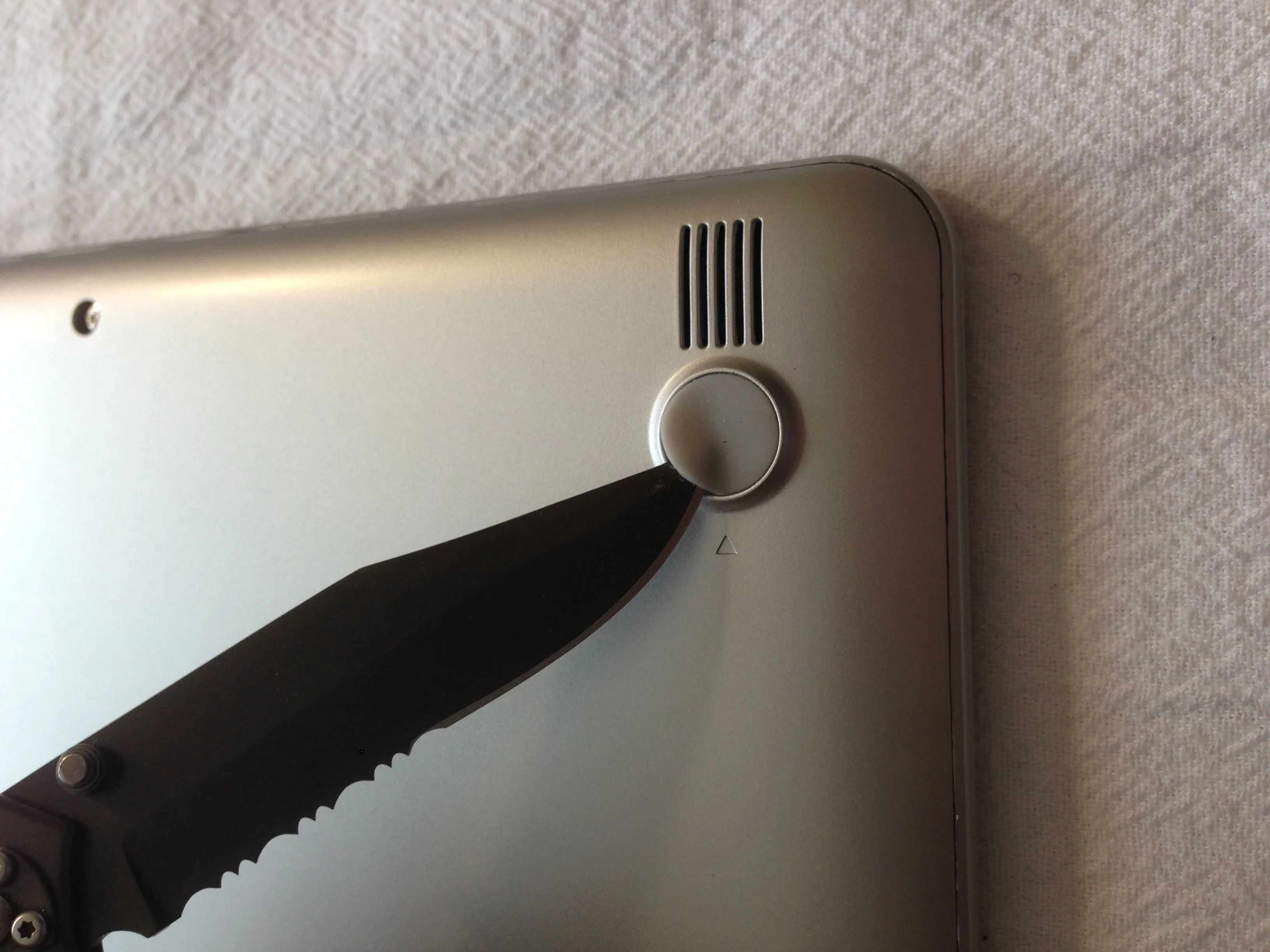

• Открутите 4 скрытых винта под резиновыми ножками (по одному под каждой резиновой ножкой). Если вы лишь частично подденете каждую ножку, чтобы добраться до винтов, вы сможете использовать ножки повторно, не приклеивая их заново.

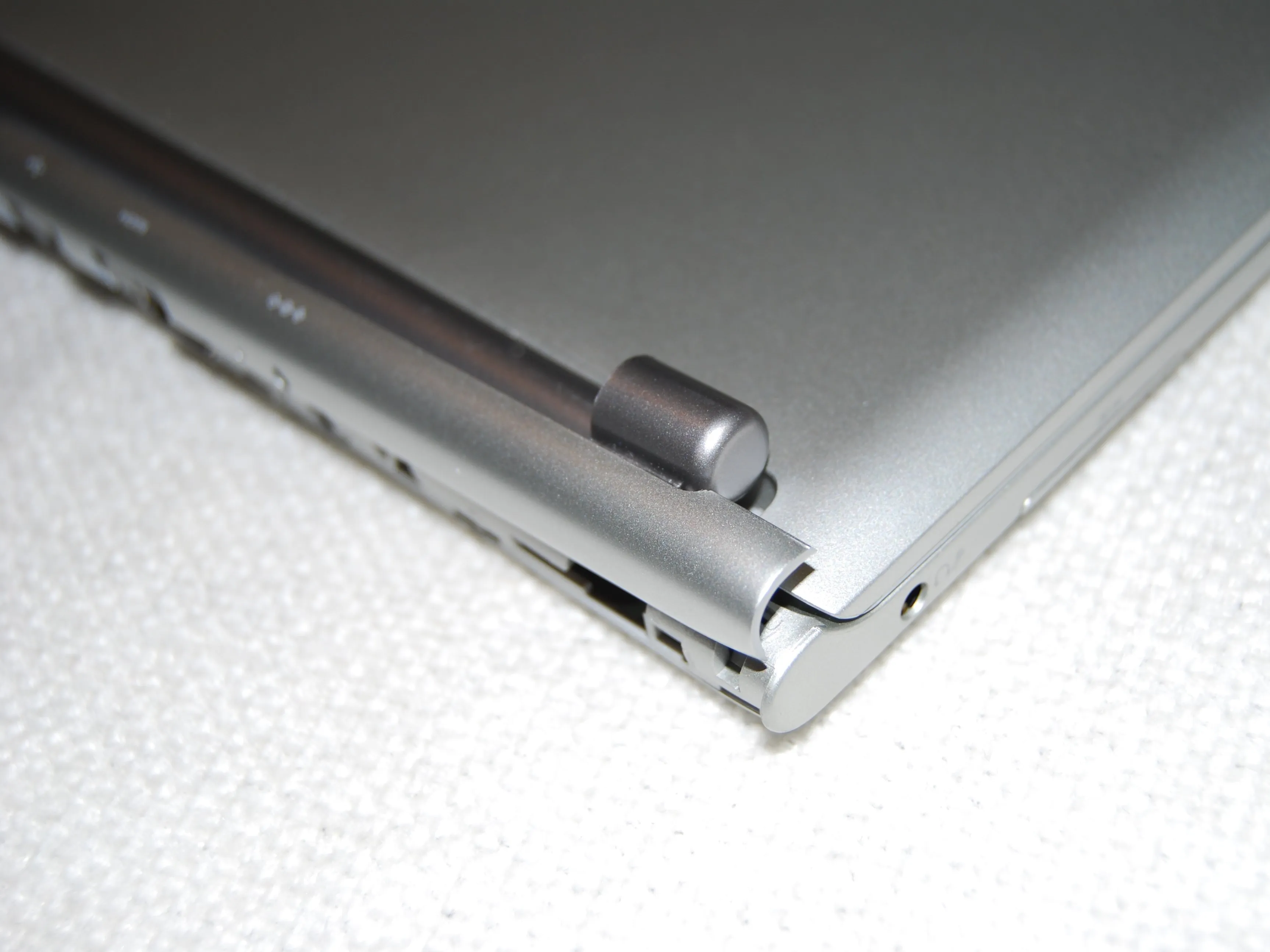

Шаг 3

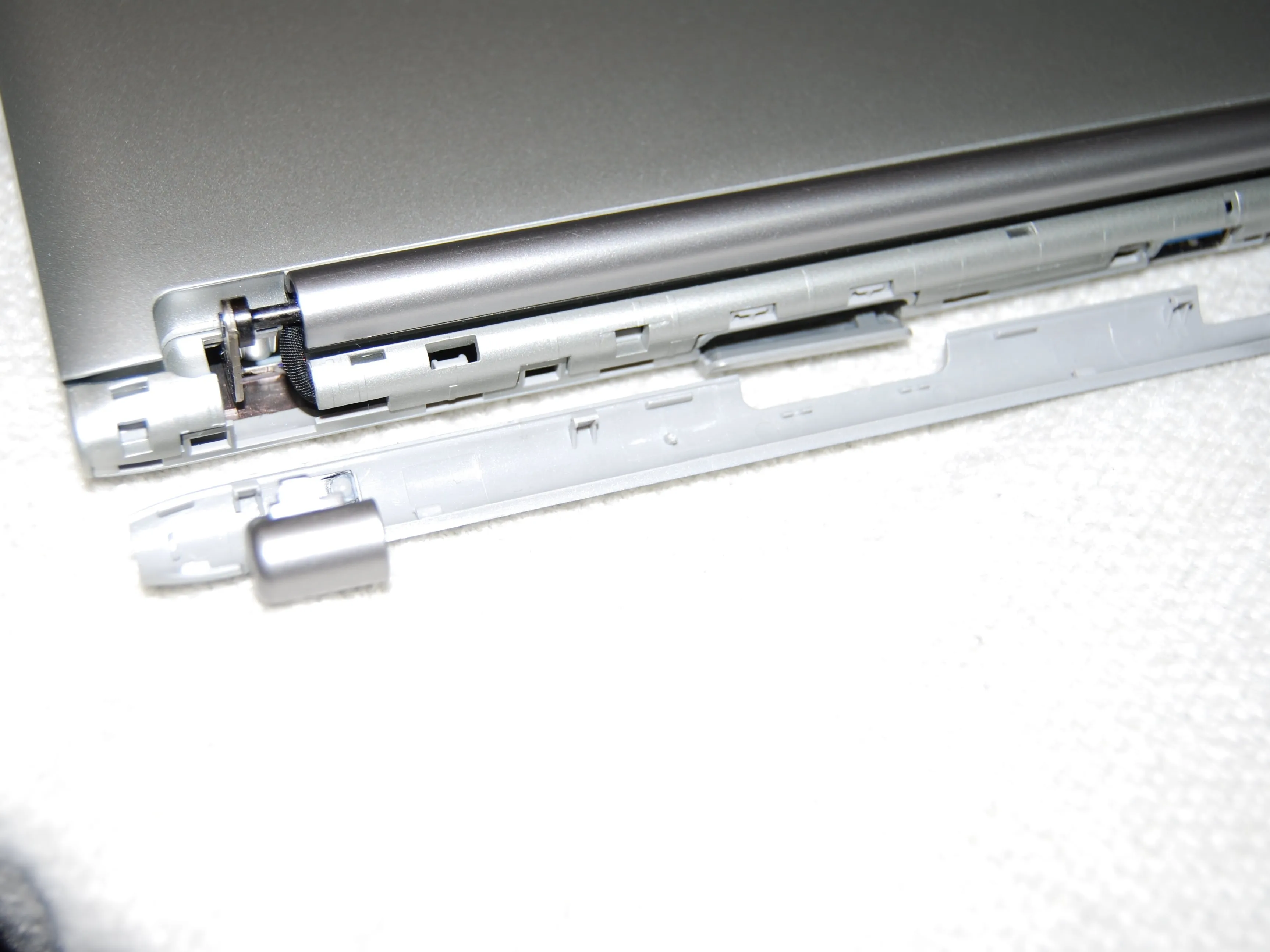

• Разберите заднюю часть, так как это значительно облегчит отсоединение нижней части.

• Это позволит вам избежать пары сломанных 'щелчков', особенно при разборе.

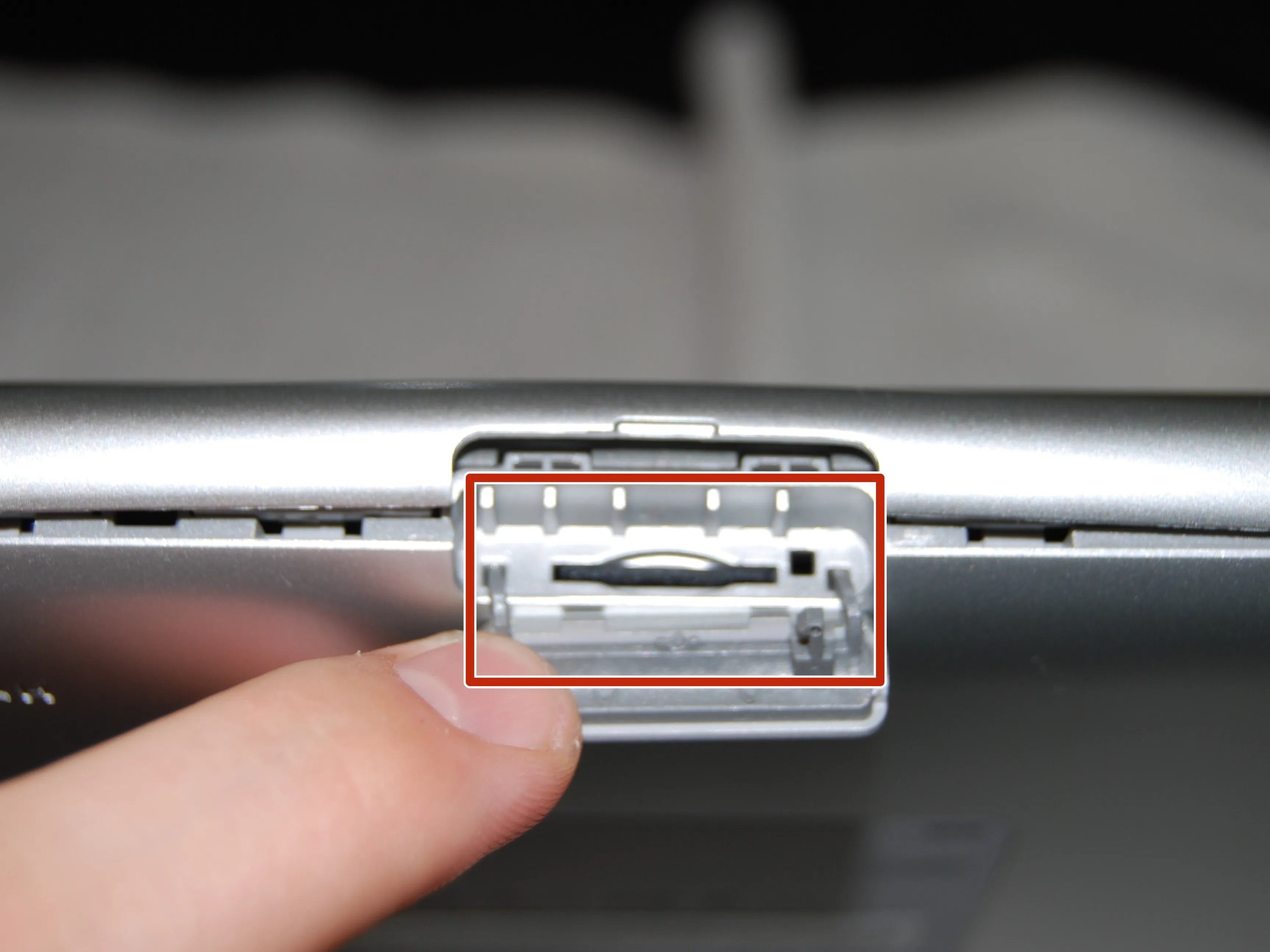

• Если у вас модель 3G, не забудьте извлечь SIM-карту из этого слота, прежде чем приступать к дальнейшим действиям.

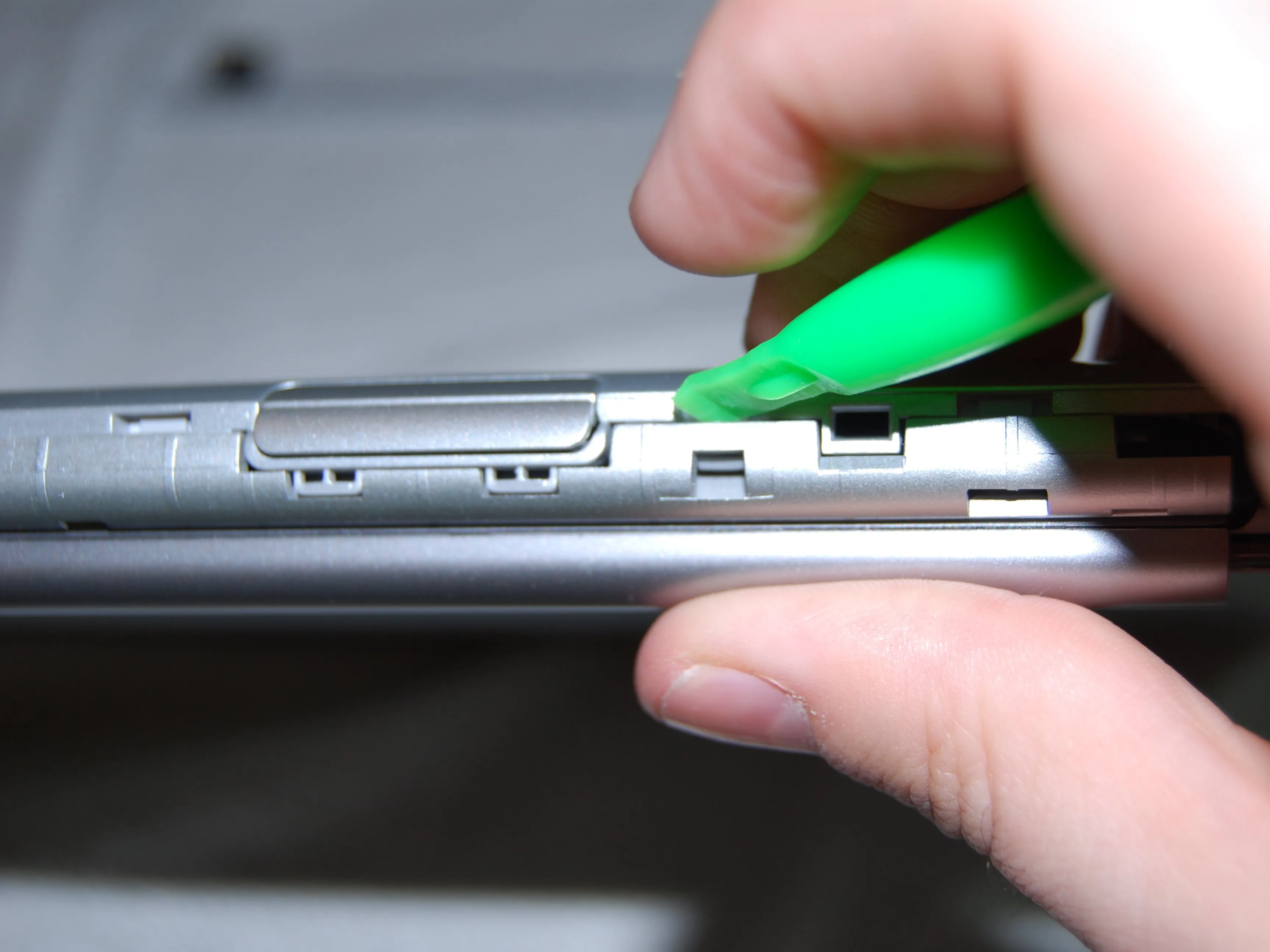

Шаг 4

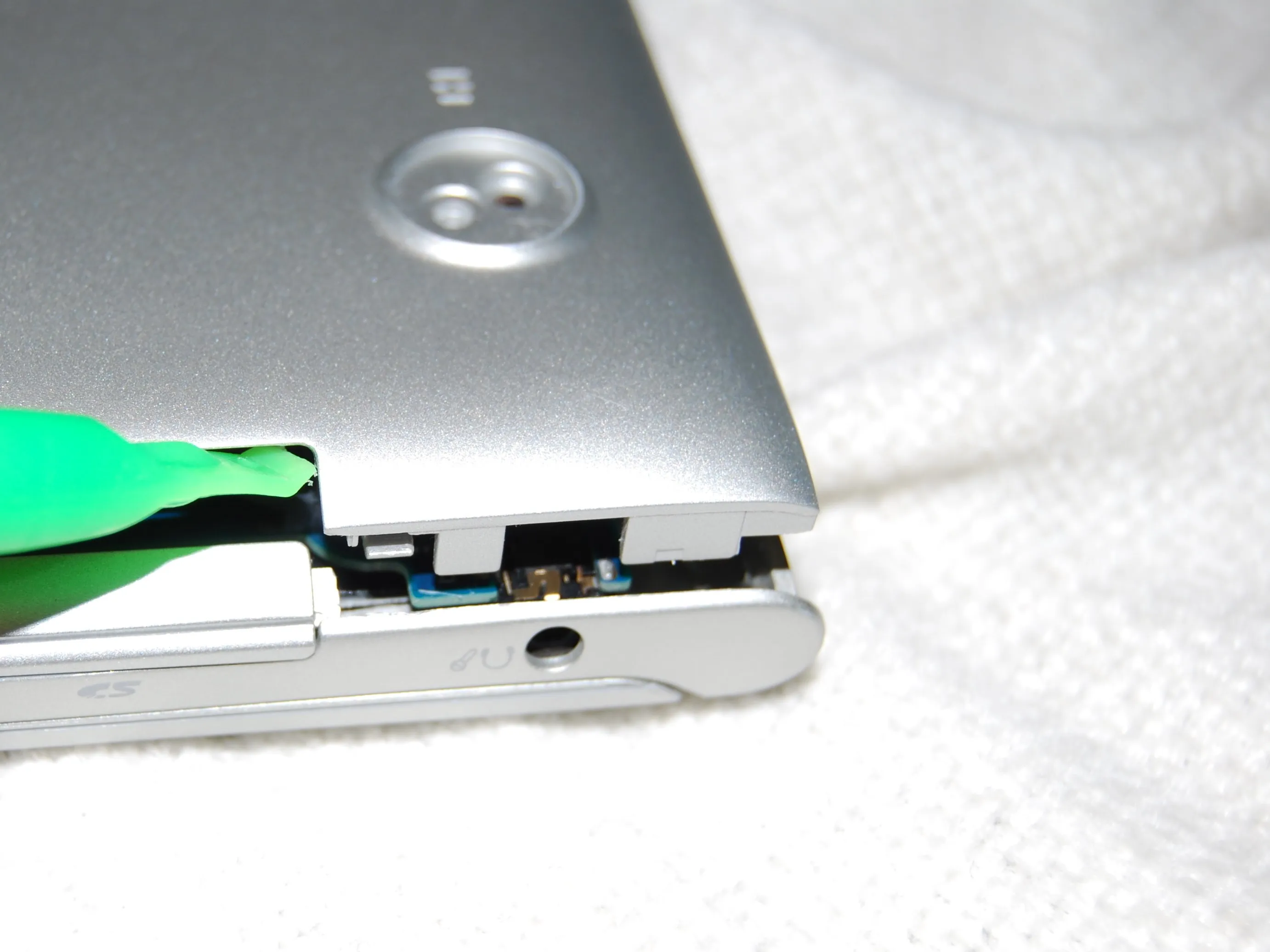

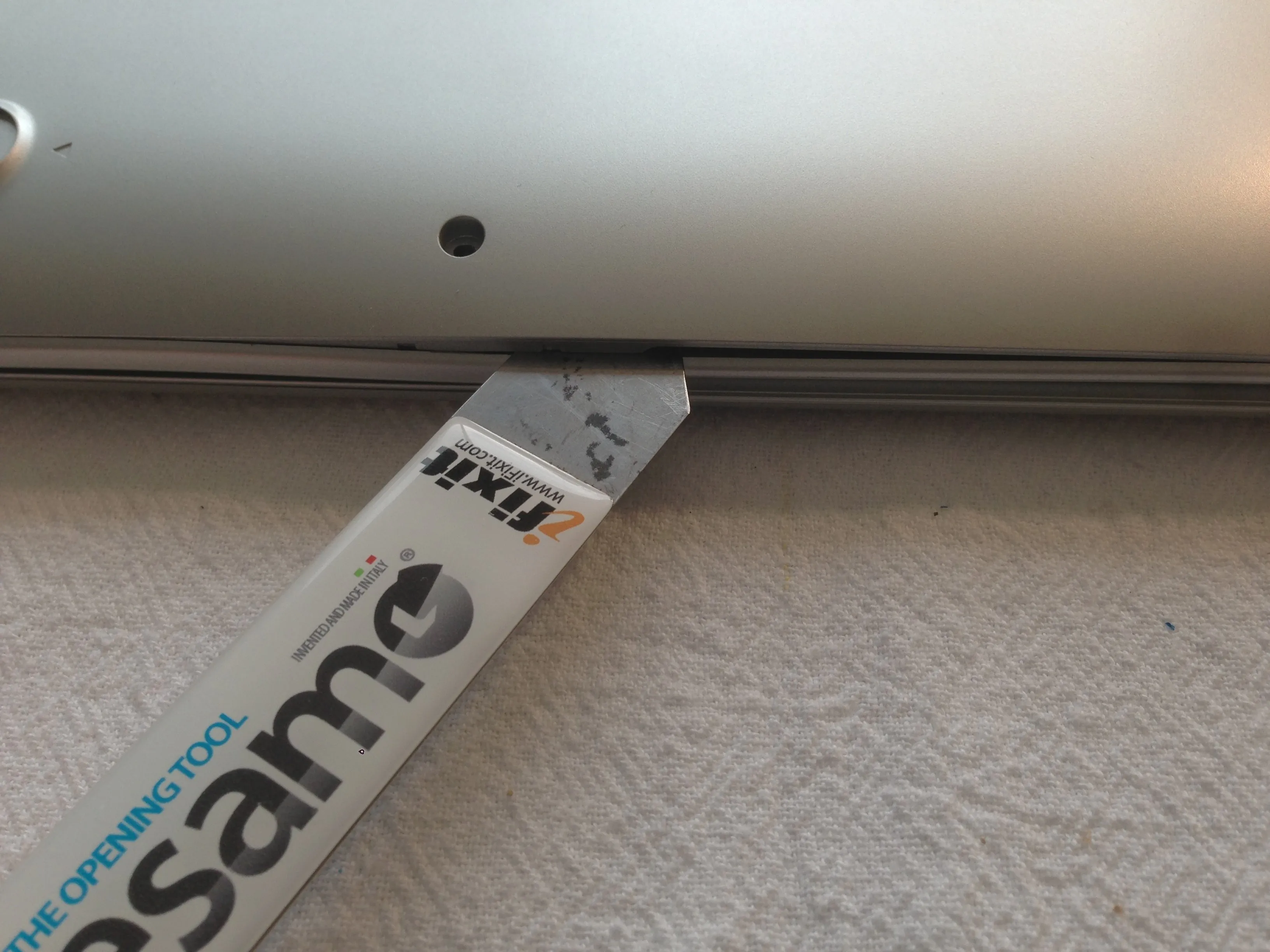

• Время для любви к палочке

• Начните со всех щелчков в задней части, остальные выйдут почти без усилия

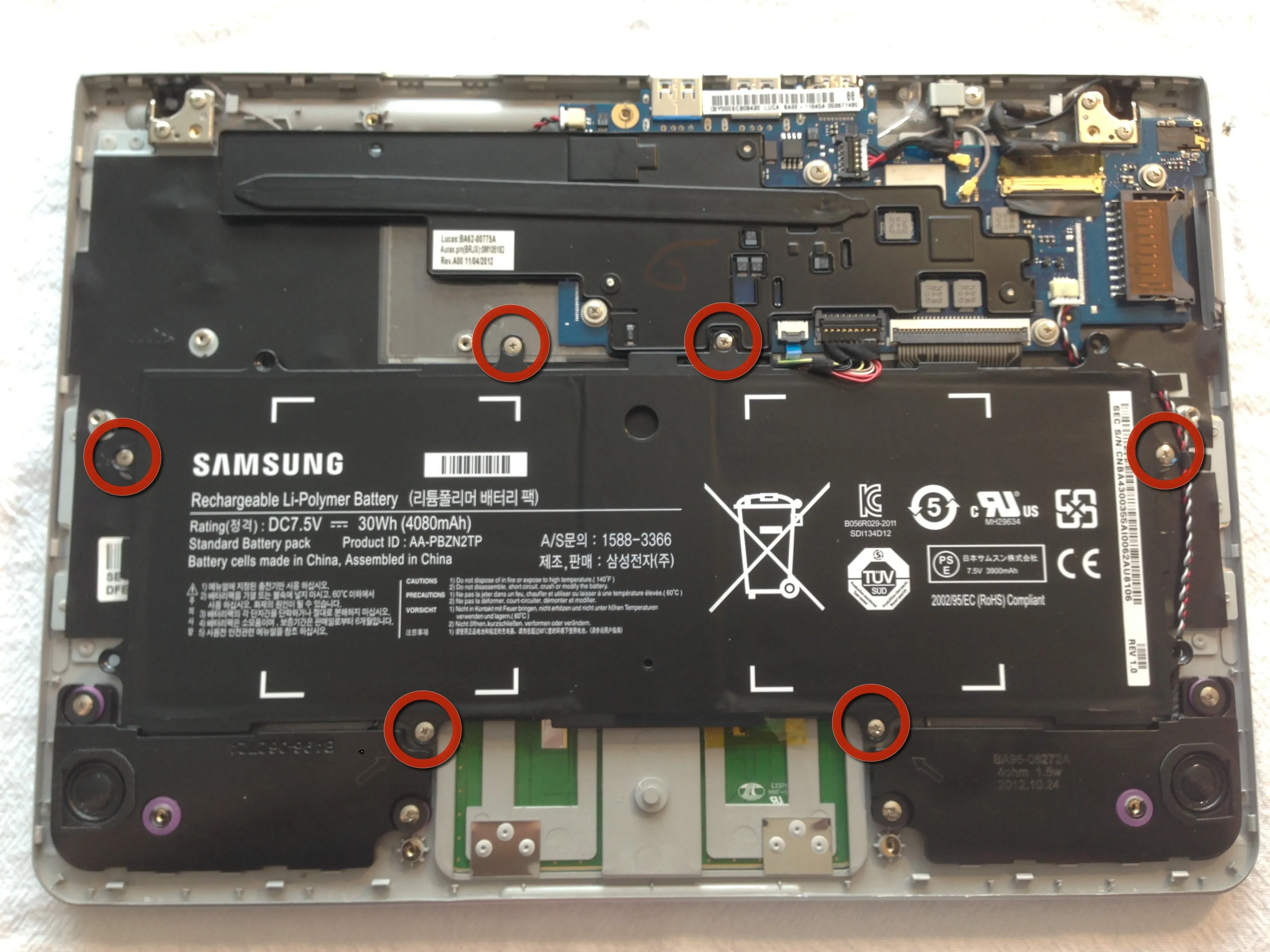

Шаг 5

• Отложив нижнюю часть корпуса в сторону, откройте корпус и посмотрите на предстоящие компоненты.

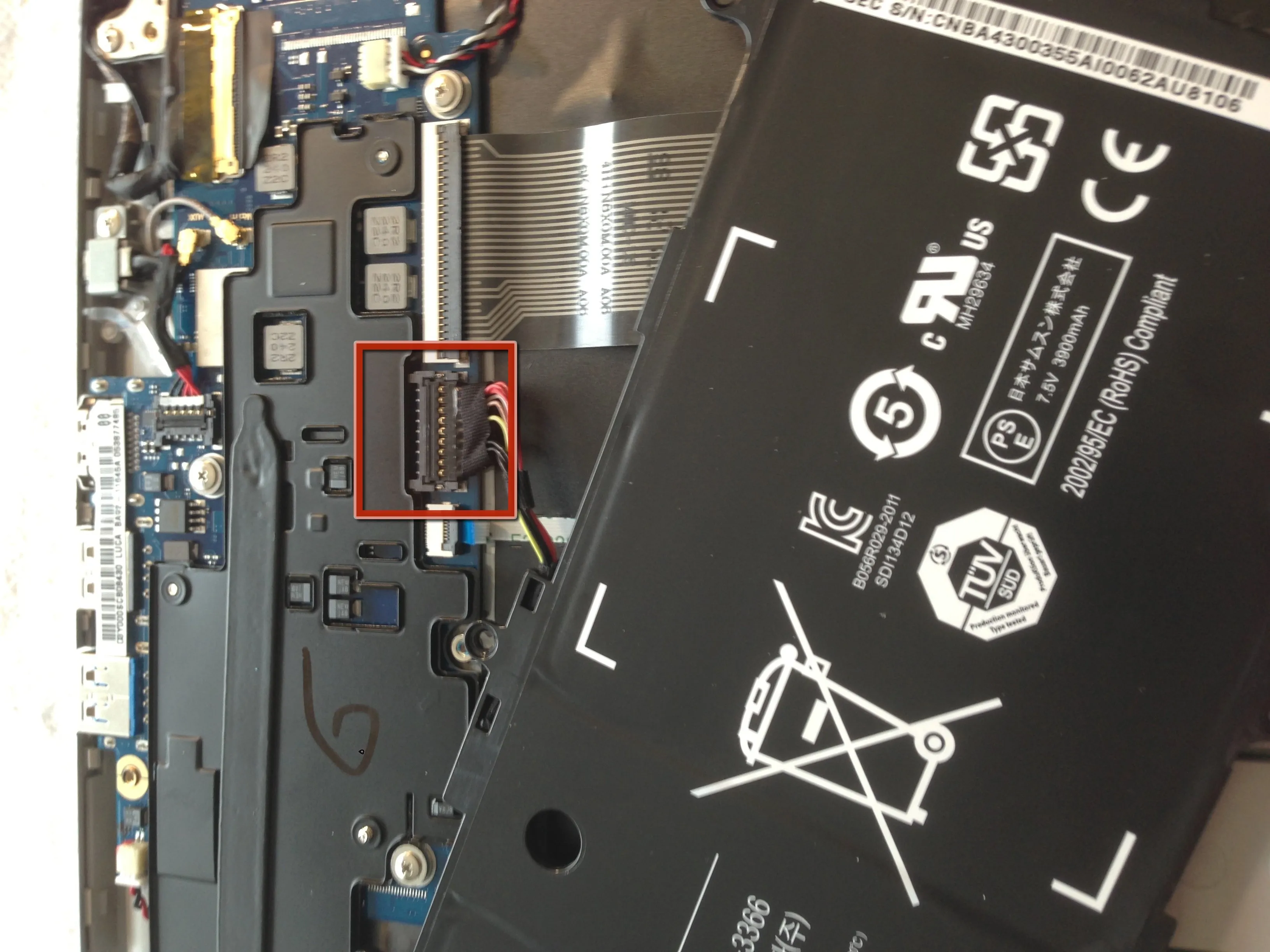

• Открутите 6 винтов крепления аккумулятора, затем аккуратно подденьте разъем аккумулятора, чтобы извлечь его.

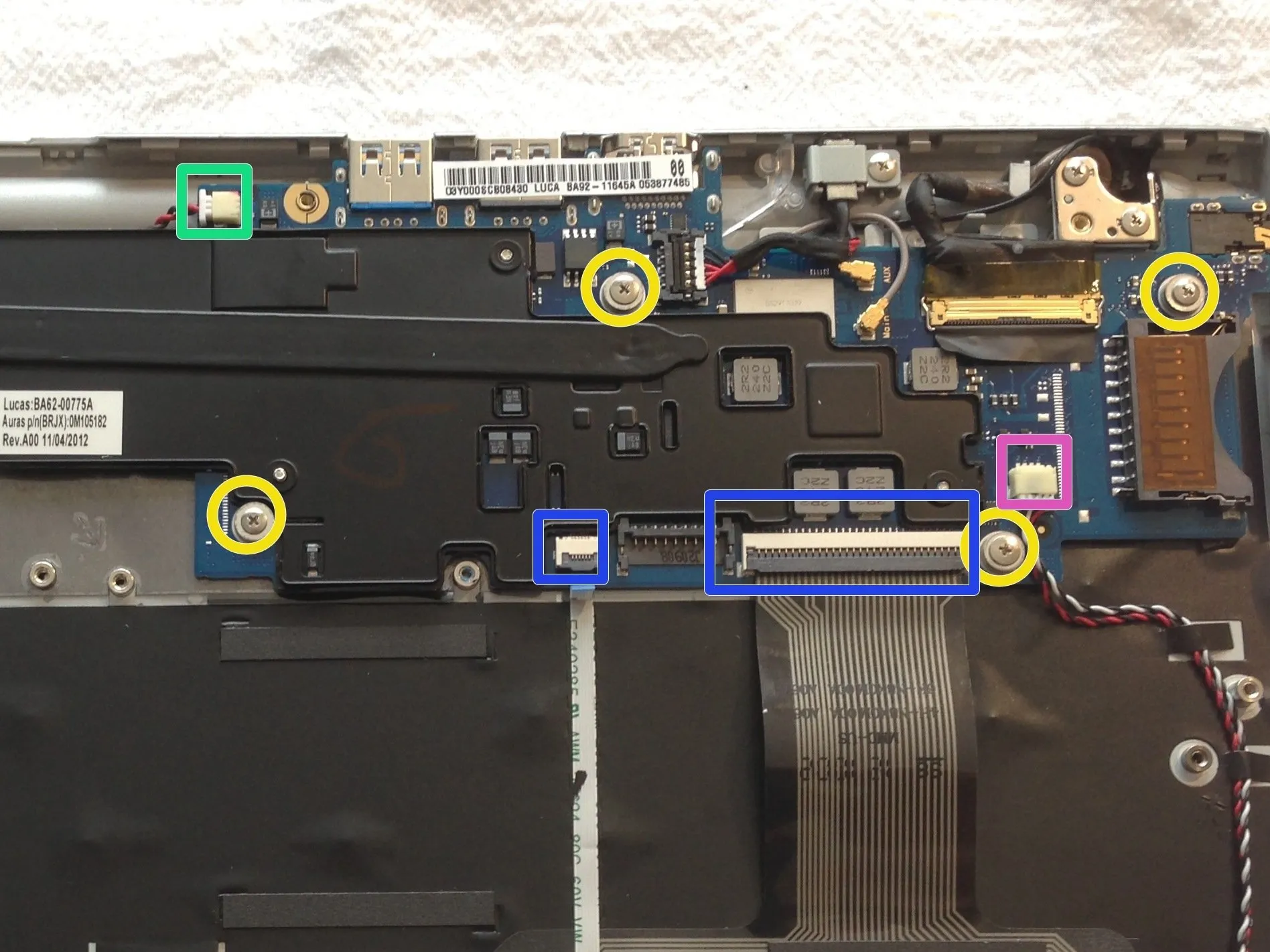

Шаг 6

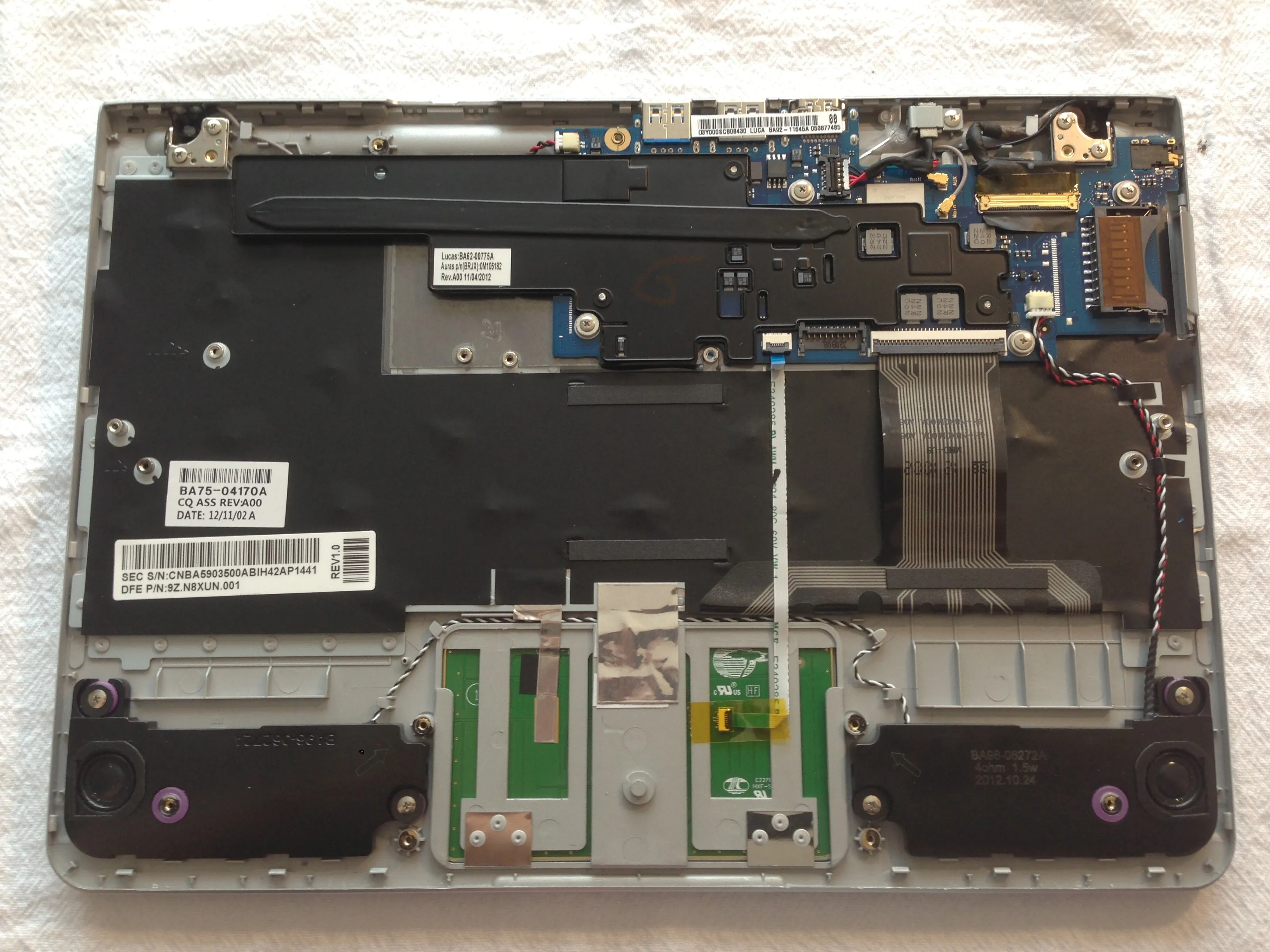

• Аккумулятор извлечен, теперь пришло время снять экран и вытащить основную плату.

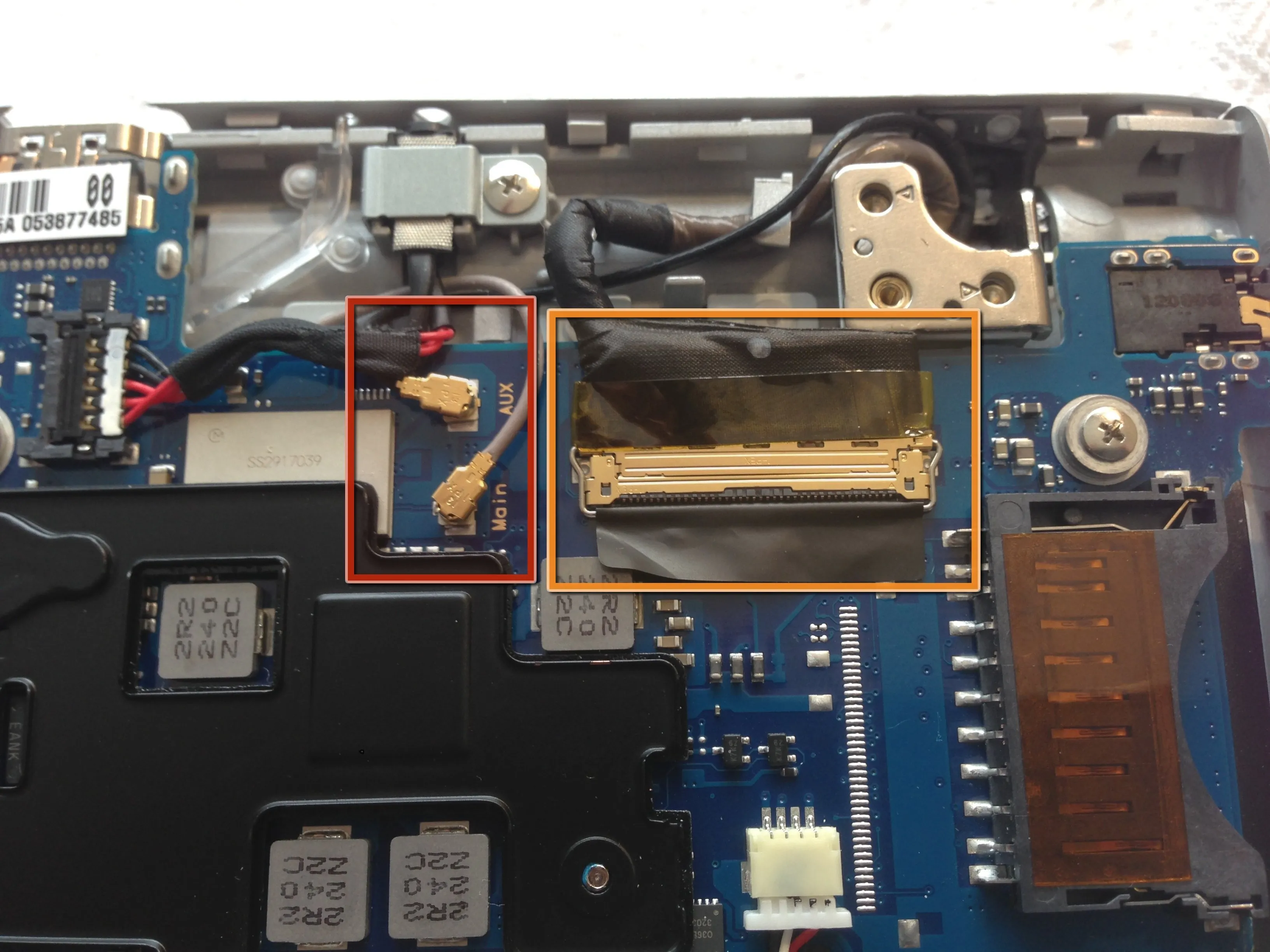

• Отсоедините 2 антенных шлейфа от основной платы

• Отсоедините кабель экрана

• Открутите 5 винтов, удерживающих главную плату

• Возможно, стоит отсоединить и оставшиеся 4 кабеля

• Клавиатура и трекпад ленточные кабели

• Аудио кабель

• Кабель батареи CMOS

Комментарии к шагу

разъем слева вверху на третьей картинке - это не аудиоразъем, а разъем CMOS-батареи.

Отличная находка... обновлено и спасибо

Вы говорите 'отсоедините разъем батареи'. Он поднимается прямо с платы или под углом, или что вы имеете в виду под словом 'поднять его'?

Батарейные разъемы поднимаются прямо вверх, они имеют гнезда, не тяните их в сторону. Кроме того, в некоторых версиях мобов не предусмотрены батарейки CMos и несколько чипов памяти на одной стороне.

Интересно, что у меня есть провод и батарея CMOS, но ее некуда подключить! См. здесь: https://i.imgur.com/02kVaRG.jpg

У меня проблема, когда чип TPM плохой, и я заметил разъем CMOS на этой фотографии и надеялся, что это моя проблема. Странно, что батарея и провод находятся там, но их некуда подключить. Заставляет задуматься, не была ли эта плата уже заменена, но оригинальный радиатор/батарея CMOS были сохранены?

Здравствуйте, подскажите, пожалуйста, где находится модуль wifi и bluetooth? У меня выключен wifi и нет возможности его включить, поэтому я предполагаю, что это аппаратная проблема.

Заранее спасибо.

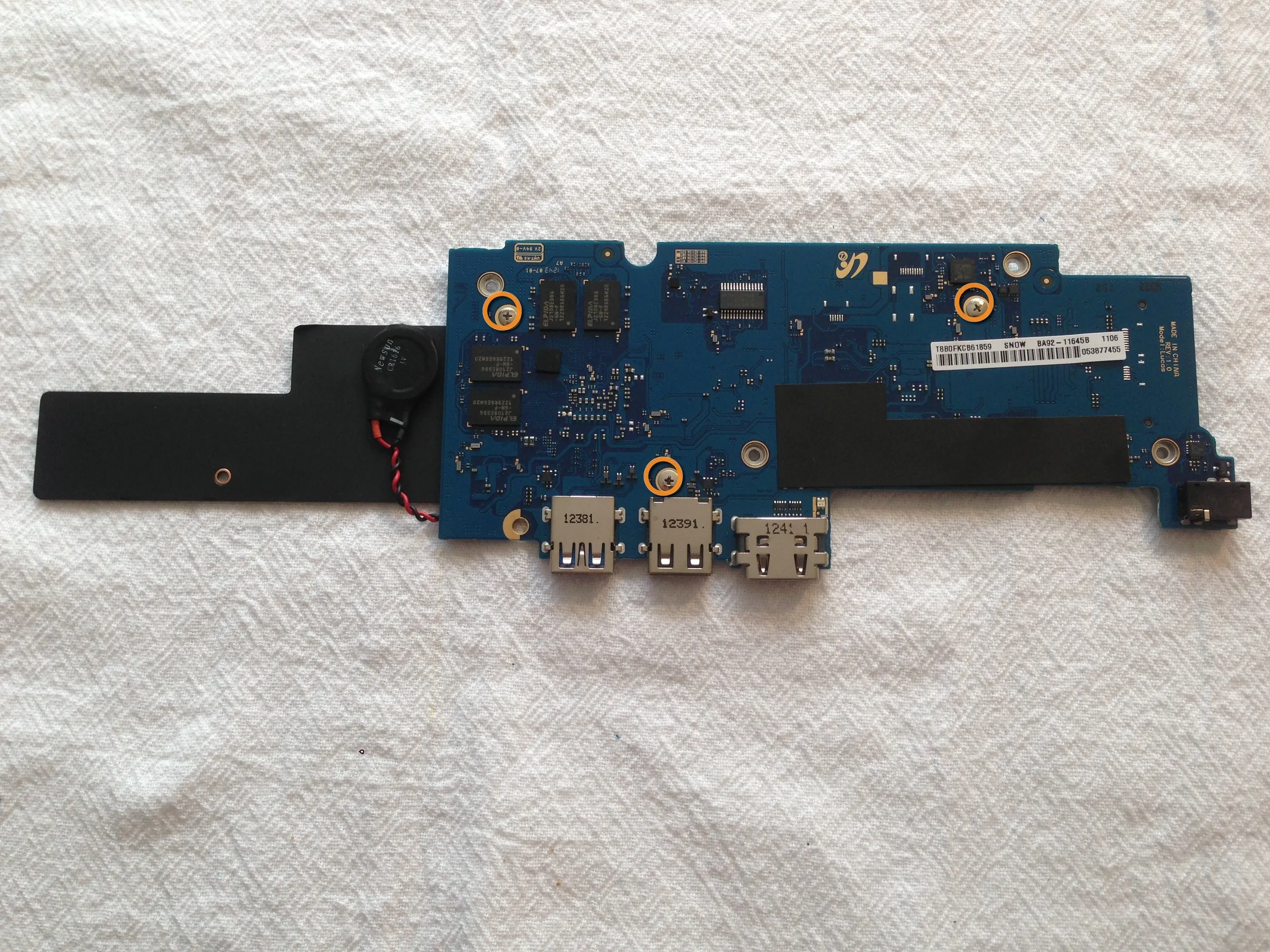

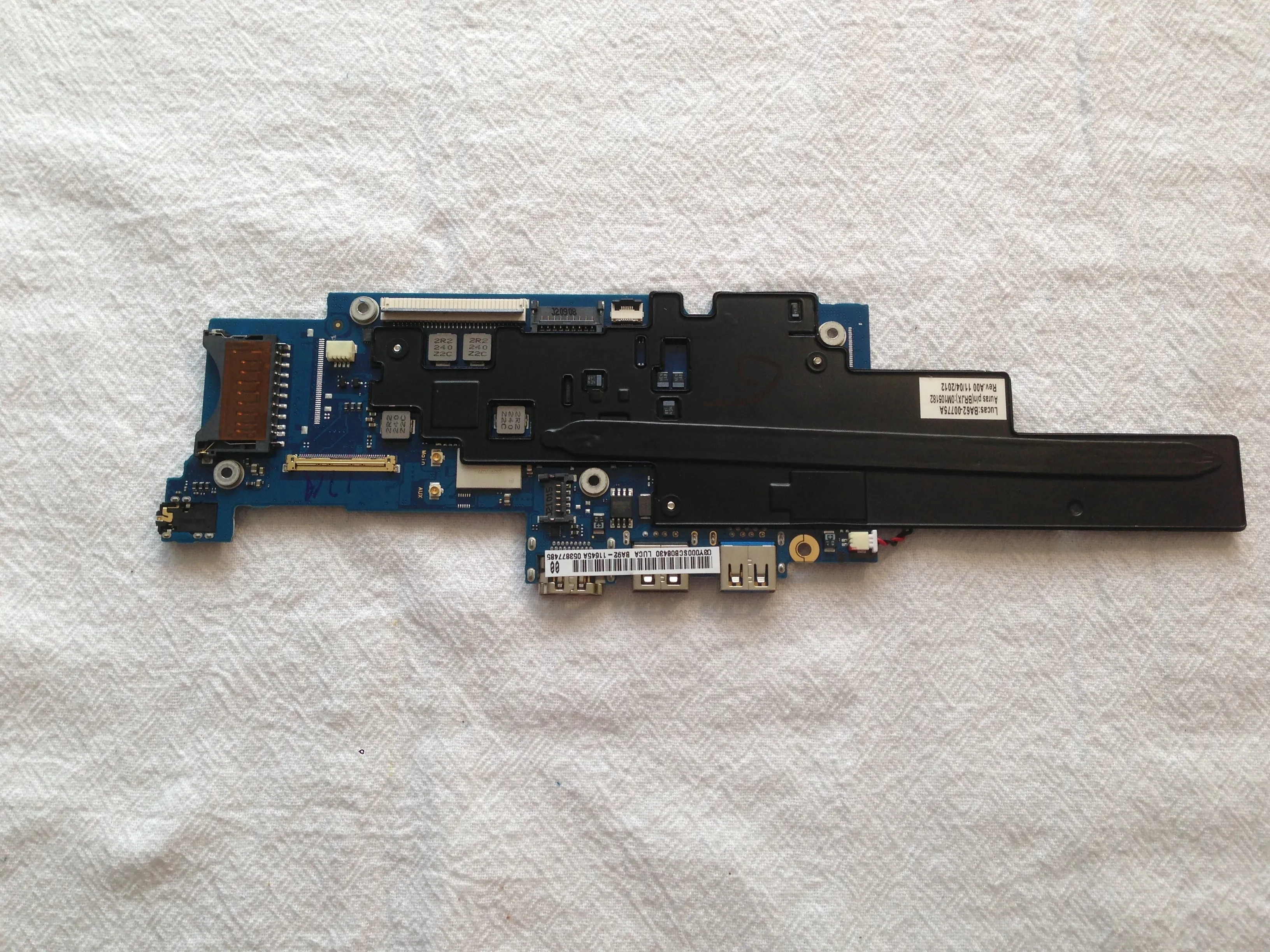

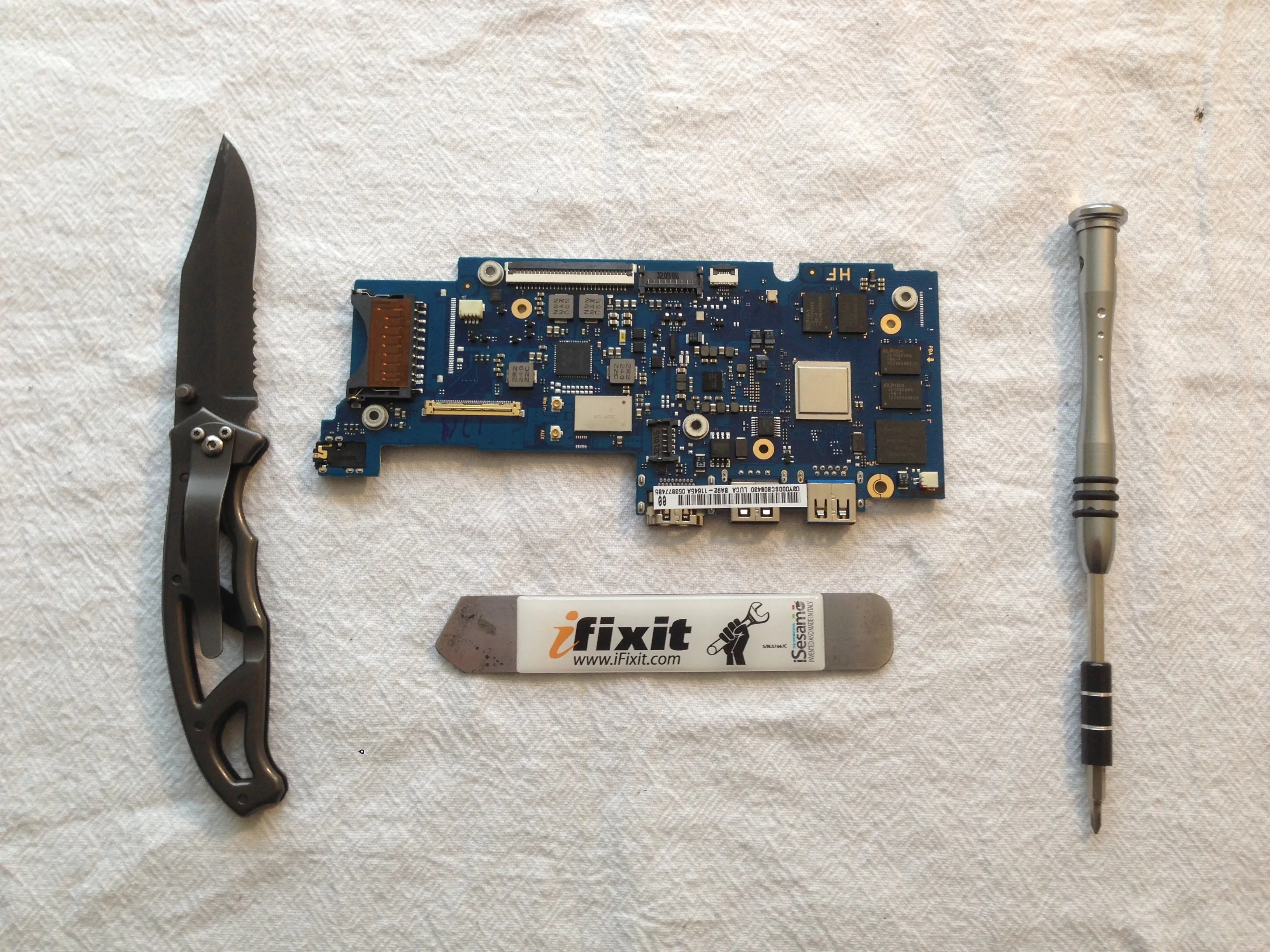

Шаг 7

• Теперь у нас есть основная плата с прикрепленным радиатором

• Открутите 3 винта и снимите изоленту

• Готово!

Шаг 8

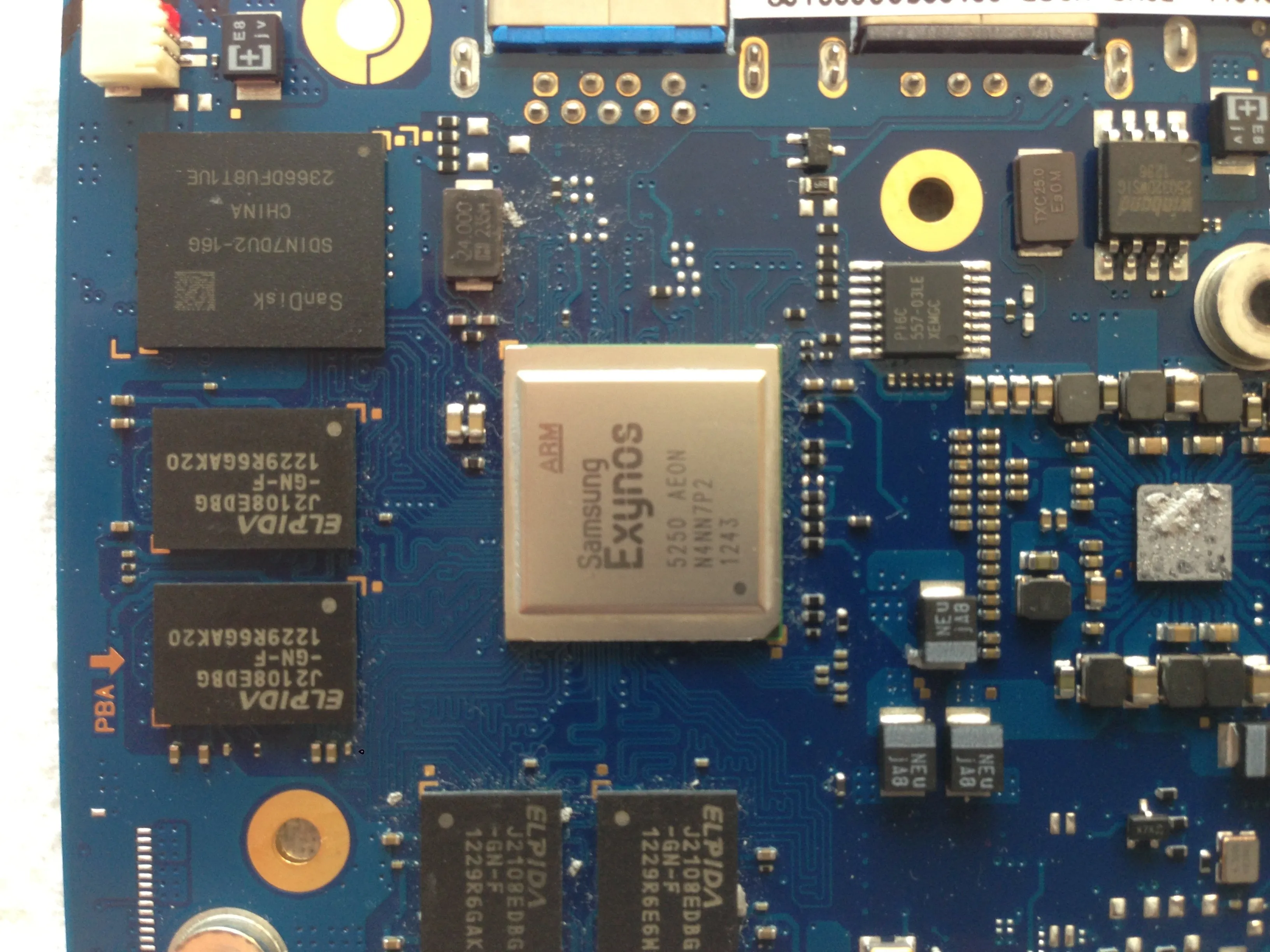

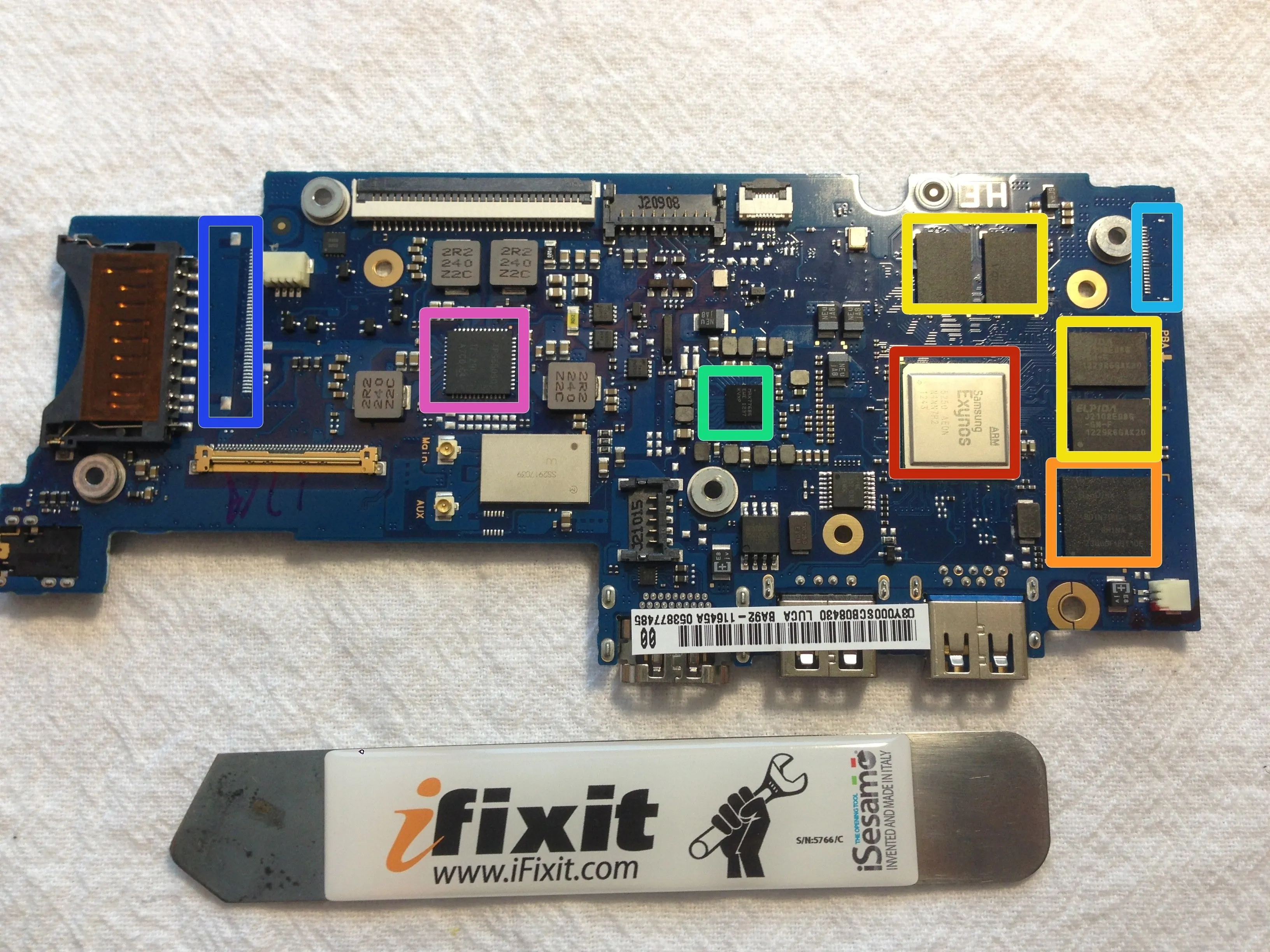

• Верхняя часть основной платы

• Samsung Exynos 5250 AEON главный процессор

• SanDisk SDIN7DU2-16G NAND Flash

• 4 x ELPIDA J2108EDBG-GN-F (еще 4 на задней панели)

• MAX 77686 EWE 1237

• TPS65090 TI 291

• Интерфейс отладки 'Servo'.

• Разъем для подключения дочерней платы 3G.

Шаг 9

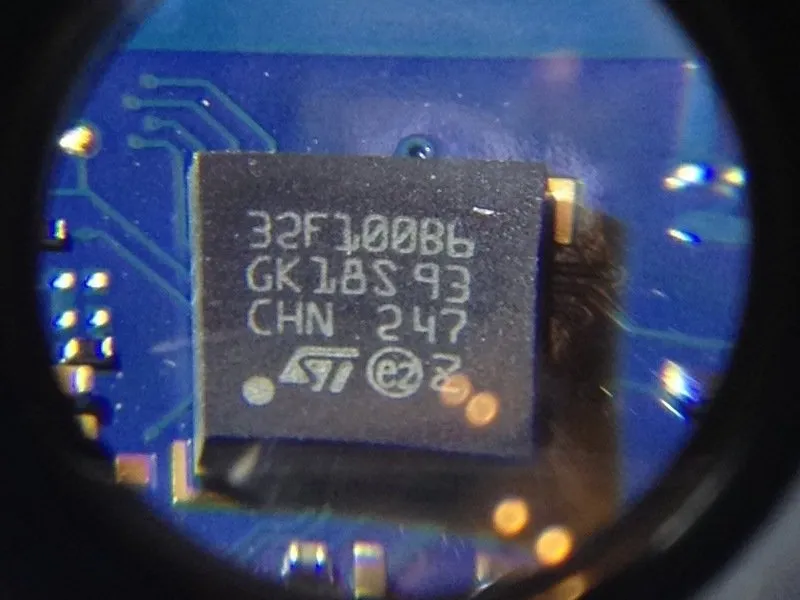

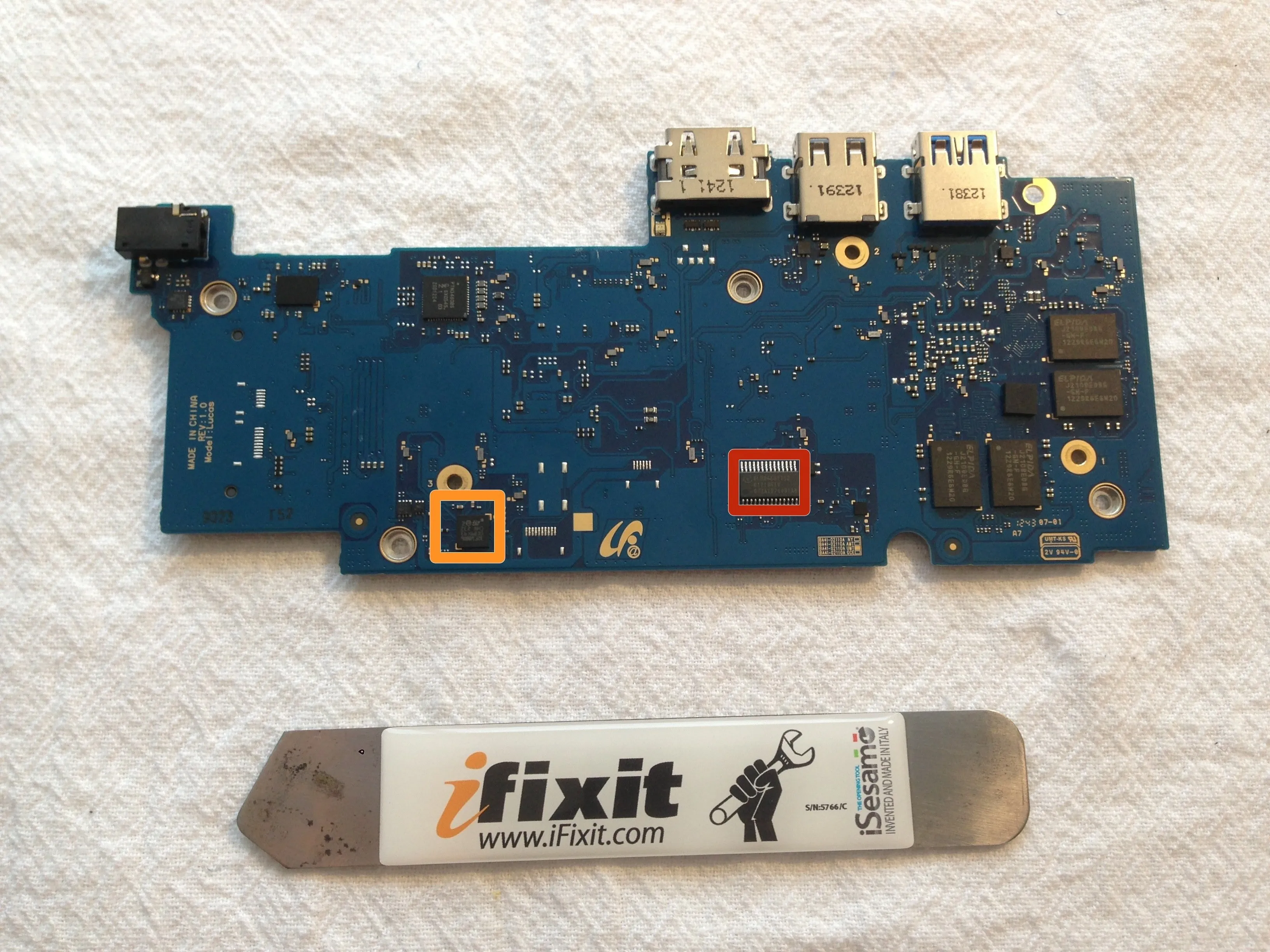

• Встроенный контроллер, согласно документации Google это STM32F100R8хотя он обозначен как '32F100B6'.

• Модуль доверенной платформы, Infineon SLB9635

• На задней панели больше ничего нет, только остатки оперативной памяти.

Шаг 10

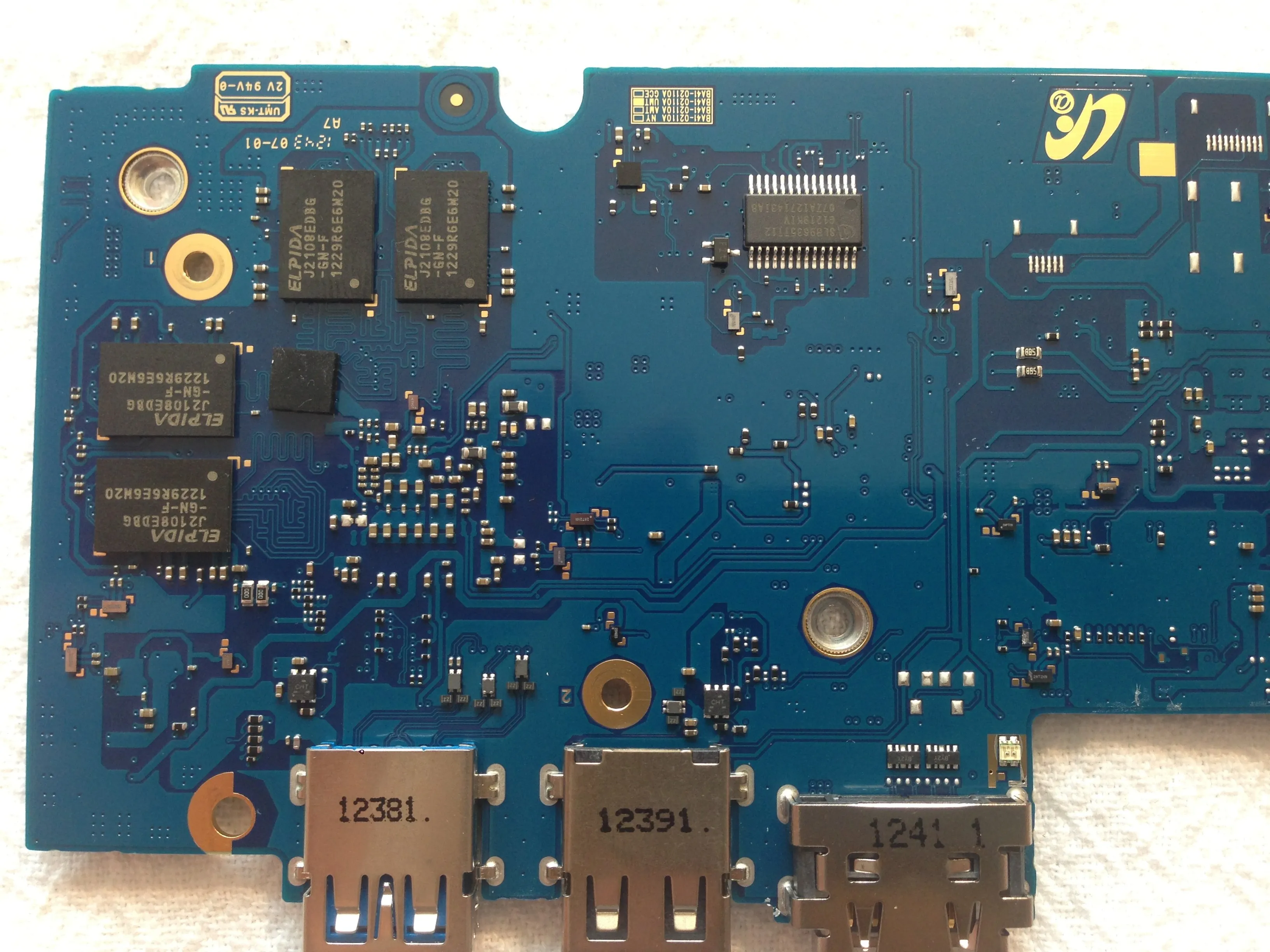

• Не относится к разборке как таковой, но это красивые следы

Шаг 11

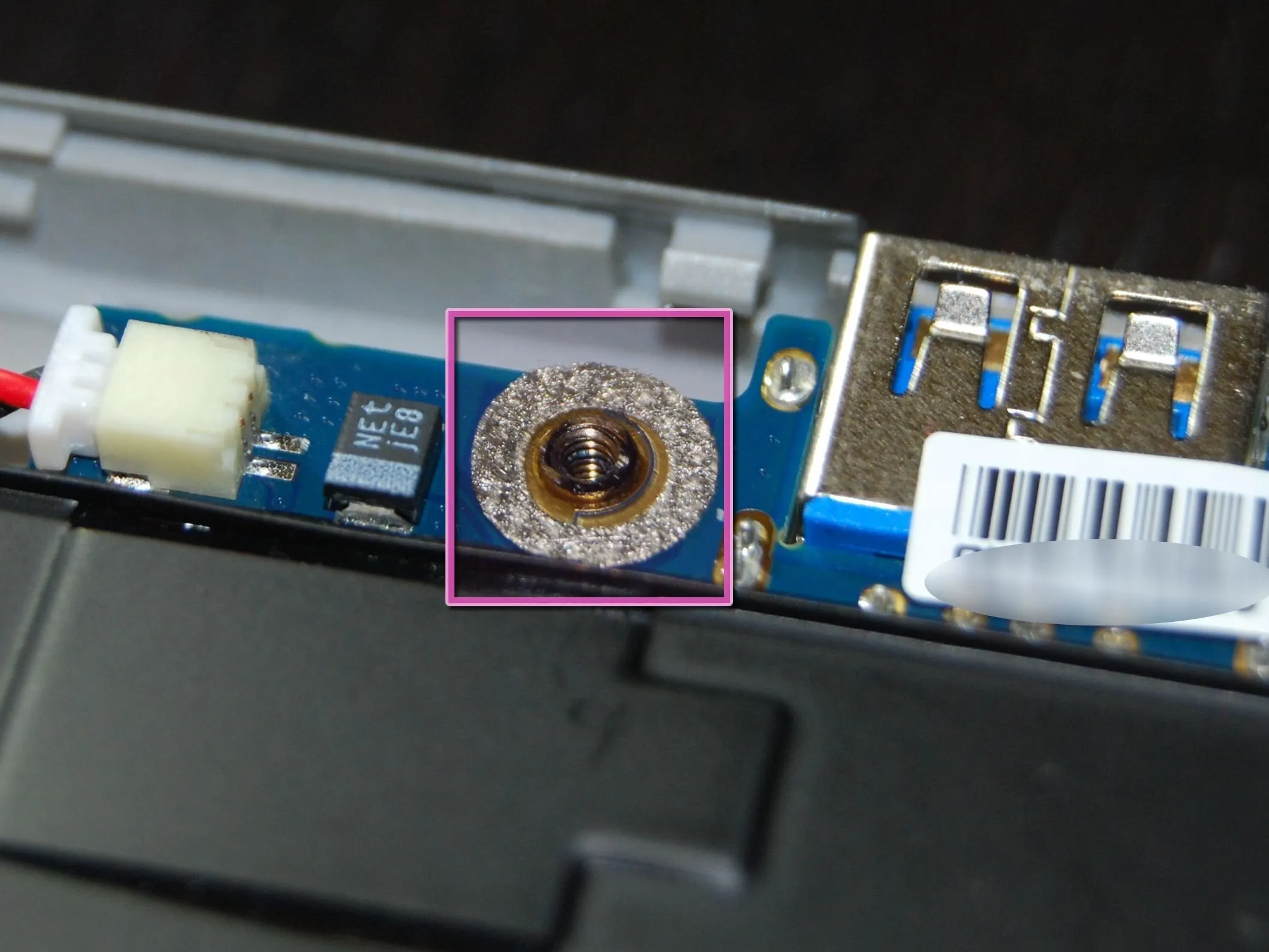

• Удалив эту гибкую наклейку с металлическим кольцом, вы отключите защиту от записи во флэш-память загрузчика.

• Это чревато тем, что устройство станет незагружаемым, а значит, его невозможно будет восстановить. Разумеется, никаких других изменений во внутреннем пространстве Samsung Chromeboook 3 в принципе быть не может.

Комментарии к шагу

Это слишком драматично, особенно сейчас, в 2018 году, когда новый Samsung Chromebook 3 с вдвое большей оперативной памятью продается в Walmart за 150 долларов. Тот, кто уже решил открыть один из них, зная, что ни оперативную память, ни дисковый накопитель нельзя обновить, рискует сломать устройство. Любой, кто хочет перепрофилировать один из этих компьютеров, который был распространен для использования в школе, будет разочарован. Осмелюсь заметить, что предупреждения красным шрифтом и даже крики большими буквами в адрес того, кто уже занимается 'разборкой', контрпродуктивны. Нет никакой дополнительной опасности физической травмы или опасности поражения электрическим током, для которой, как мне кажется, должны быть предназначены предупреждения, написанные красными буквами. Извините, Джош, я просто не согласен с вашим выбором. На самом деле, я могу изменить его.

Ну что ж, похоже, у этого компьютера есть самоуничтожение... как у Note 7'.

Комментарии к статье

Джош, я только что добавил инструкции и несколько фотографий. Не стесняйтесь удалять или изменять вставленные шаги, если считаете нужным, так как разборка - ваша собственность.

Всего наилучшего!

Jacobo

Потрясающе! Это не моя разборка, это для сообщества, так что любое дополнение - это хорошо :)

Спасибо!

Здравствуйте,

Есть ли способ снять тачпад с палмреста в сборе?

Спасибо!

Да, он приклеен толстым слоем клея. В двух квадратах вокруг открытых секций. Я использовал глазную пипетку, 70% изопропила и тонкий пластиковый спринцовка, чтобы медленно работать его вверх. Посмотрите на запасные части, и вы увидите, на что нужно обратить внимание. Все компоненты находятся внутри центрального квадрата, где находится микросхема, единственное, что выходит за пределы квадрата, - это разъем для кабеля и кнопка в самом низу, прямо на линии с микросхемой (круглый металлический кусочек - это пружинный контакт кнопки). Просто поднимите черную часть разъема вверх, чтобы освободить ленточный кабель. Работайте с клеем медленно и не перерезайте следы.

Кто-нибудь может сказать мне, что такое 'L Front' и что он делает. У меня сломался хромбук, и мне сказали, что L Front нужно заменить. Первоначальная проблема заключалась в том, что дисплей стал очень тусклым и не становился ярче. Спасибо, aharmon@oceanschools.org

Я предполагаю, что они имеют в виду левую переднюю панель. К чему относится левая передняя панель, я понятия не имею. Возможно, подсветка панели, предполагая, что ее край освещен?

У меня есть два сломанных хромбука Samsung.

1. Трекпад испорчен, но в остальном все в порядке.

2. ОС не отвечает, но трекпад в порядке.

Поэтому я подумал, что будет проще восстановить тот, у которого сломана ОС. Нужно ли мне просто взять рабочую материнскую плату с жестким диском, чтобы вставить ее в устройство с рабочим трекпадом?

Спасибо

Такая же точно модель?

У меня вопрос. мой samsung chromebook не имеет аппаратной части 3g sim, но я хотел бы добавить один любые идеи, если это возможно?

И еще одно замечание, можно ли обновить SSD в samsung chromebook? У меня такой же в просмотренной модели, если это возможно, не могли бы вы случайно написать мне и помочь с конкретикой.

Обновить SSD невозможно, так как он припаян. Теоретически возможно обновить Chromebook с 3G, но на практике это невозможно.

@Josh Thomas @Jacobo Pantoja

Я работаю над хромбуком samsung xe303c12, он принадлежит моей маме. Ей удалось сломать женский кабель зарядного устройства, который вставляется в мужской штырь питания на задней панели книги. Он почти заподлицо. Я не могу достать его пинцетом или плоскогубцами... есть идеи? Пожалуйста, и спасибо

Привет!

Я бы попробовал достать новое зарядное устройство и маленькую деталь (см. разборку), которая имеет внешний разъем и подключается к материнской плате. Вероятно, на eBay вы найдете и то, и другое.

Однако во время разборки вы можете найти способ извлечь 'женский' контакт из разъема, потому что он, вероятно, будет более открытым при снятии пластиковых крышек. И в этом случае вам придется покупать только новое зарядное устройство.

Удачи!

У меня проблема с этим samsung chromebook модель xe303c12-wz1my, проблема в том, что я не могу на и зарядный порт привел не включается, когда я подключить зарядное устройство, но я проверить с мультиметром на разъем я получил 12.30v, я проверить еще раз, где получил короткое замыкание или сжечь знак нет сжечь знак или что так когда-нибудь, то я собрать обратно и попробовать, по-прежнему не может на, действительно сделать меня стресс

Та же проблема, что вы придумали?

Если беспроводная карта выходит из строя, есть ли способ заменить ее или она встроена в материнскую плату?

Здравствуйте, Джефф.

Wifi ic integraed и трудно найти новый ic wifi для замены, также когда вы имеете достаточно опыта и оборудования для этих работ)))).

Привет, я пытаюсь сделать беспроводной USB-адаптер, но мне нужен набор беспроводных микросхем, и мне было любопытно, может ли кто-нибудь определить, где находится беспроводная микросхема на материнской плате Chromebook

Здравствуйте, Хадсон!

Вы решили проблему с микросхемой Wifi?

Пожалуйста, прочитайте мой ответ несколькими сообщениями ниже.

Какая модель микросхемы wifi на xe303c12?

Я нашел информацию, что на xe303c12 установлена микросхема Marvell wifi SD8797, это так?
