Разборка Samsung Connect Home

Введение

Connect Home от Samsung - это один умный маршрутизатор, который будет управлять всеми вашими SmartThings. Что за темная магия наделяет Connect Home такой мощью? Давайте разберем его на части и посмотрим!

Если вы хотите общаться с нами, заходите на Facebook, Instagram и Twitter. Если вы хотите, чтобы вам доставили разборку, подпишитесь на нашу рассылку.

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Разборка Samsung Connect Home

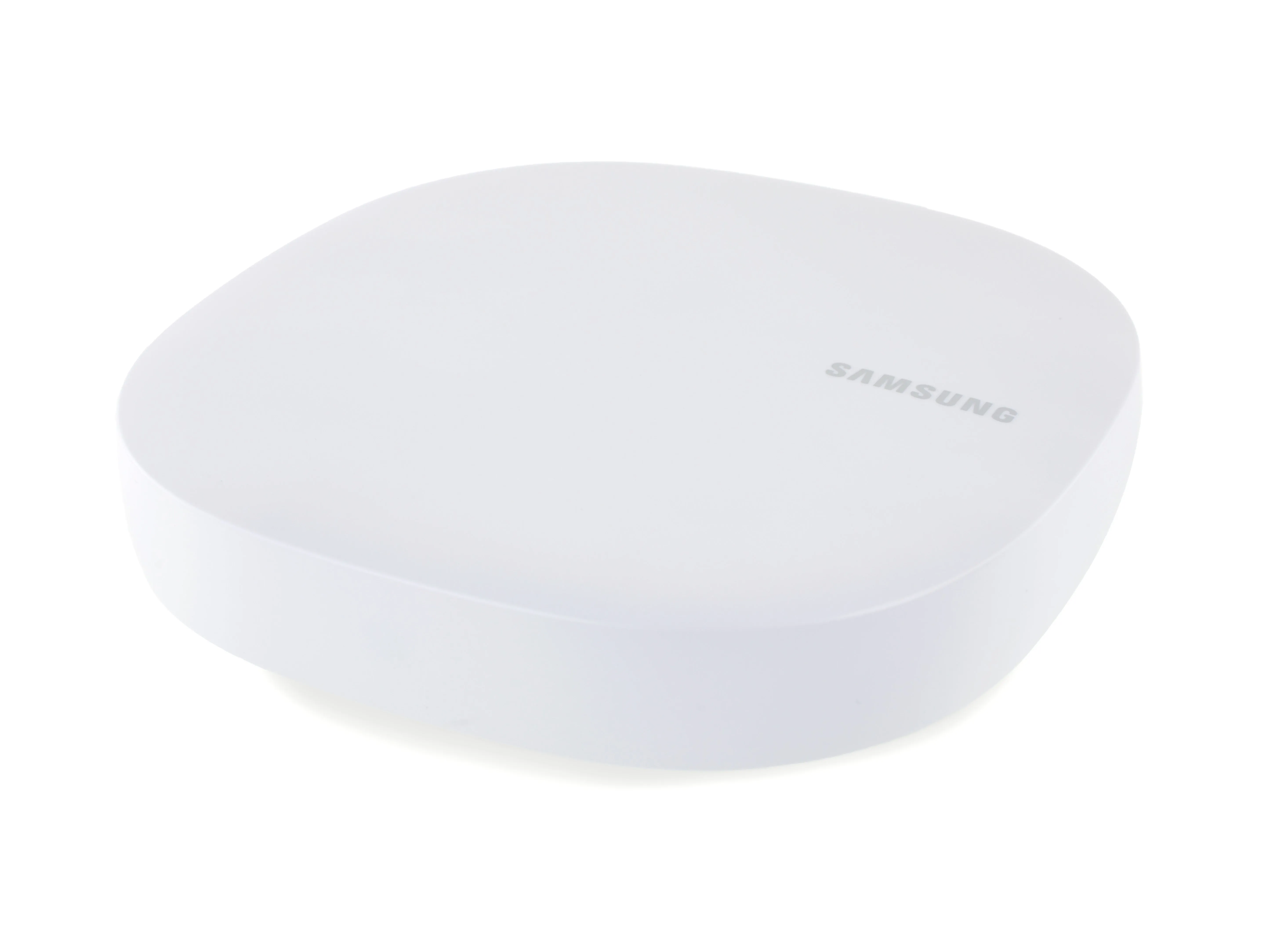

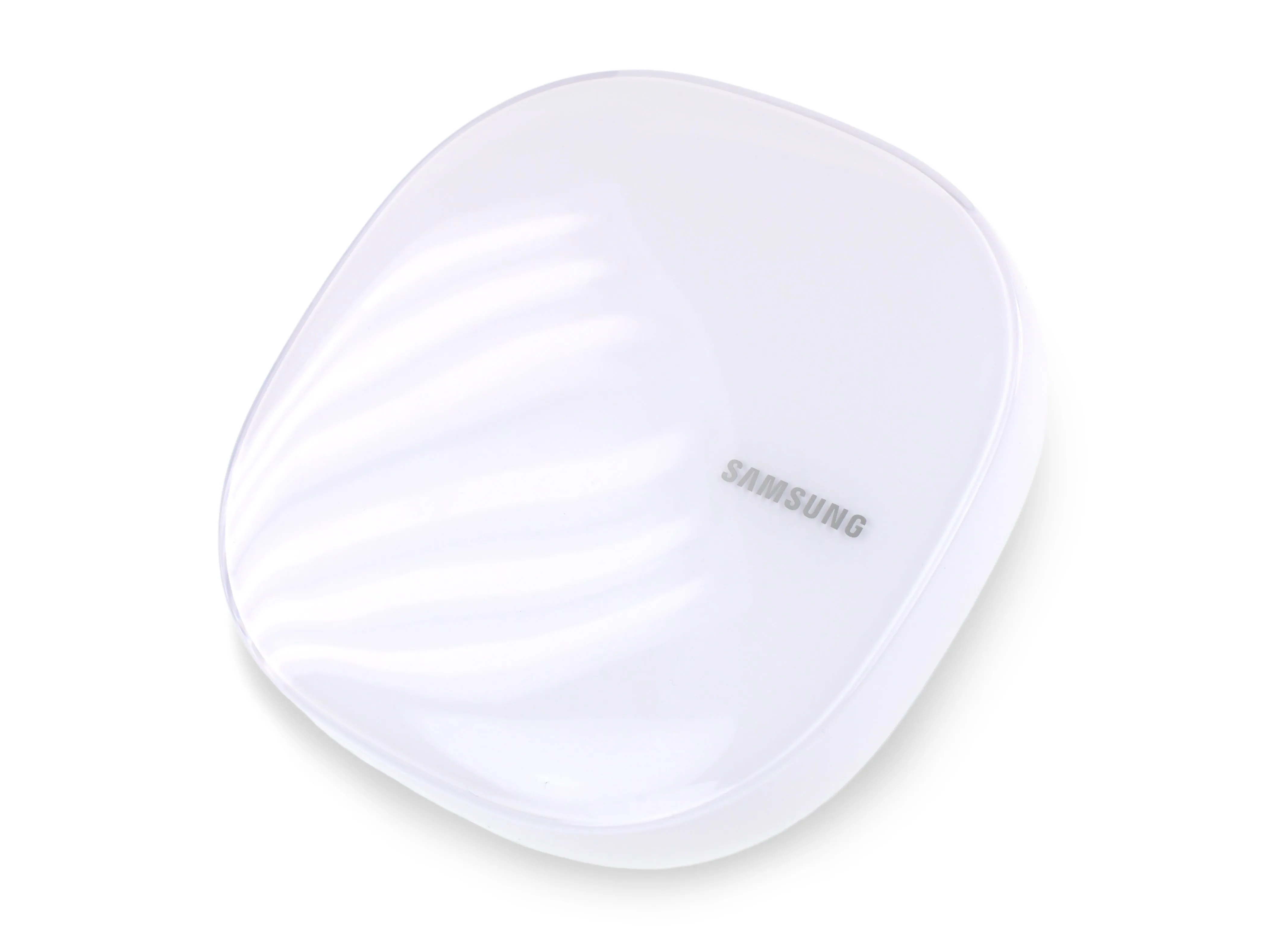

• Итак, на что способна эта шайба, заполненная микросхемами?

• Wi-Fi: 400 Мбит/с @ 2,4 ГГц, 866 Мбит/с @ 5 ГГц (AC1300).

• Площадь покрытия до 1500 квадратных футов.

• Подключение к SmartThings через Bluetooth, Zigbee и Z Wave.

• Если вы выбрали более яркую версию Connect Home Pro, то получите улучшенные возможности Wi-Fi:

• Wi-Fi: 800 Мбит/с @ 2,4 ГГц, 1 733 Мбит/с @ 5 ГГц (AC2600).

Шаг 2

• Нет, это не новый дроид-щуп-это просто задняя сторона Connect!

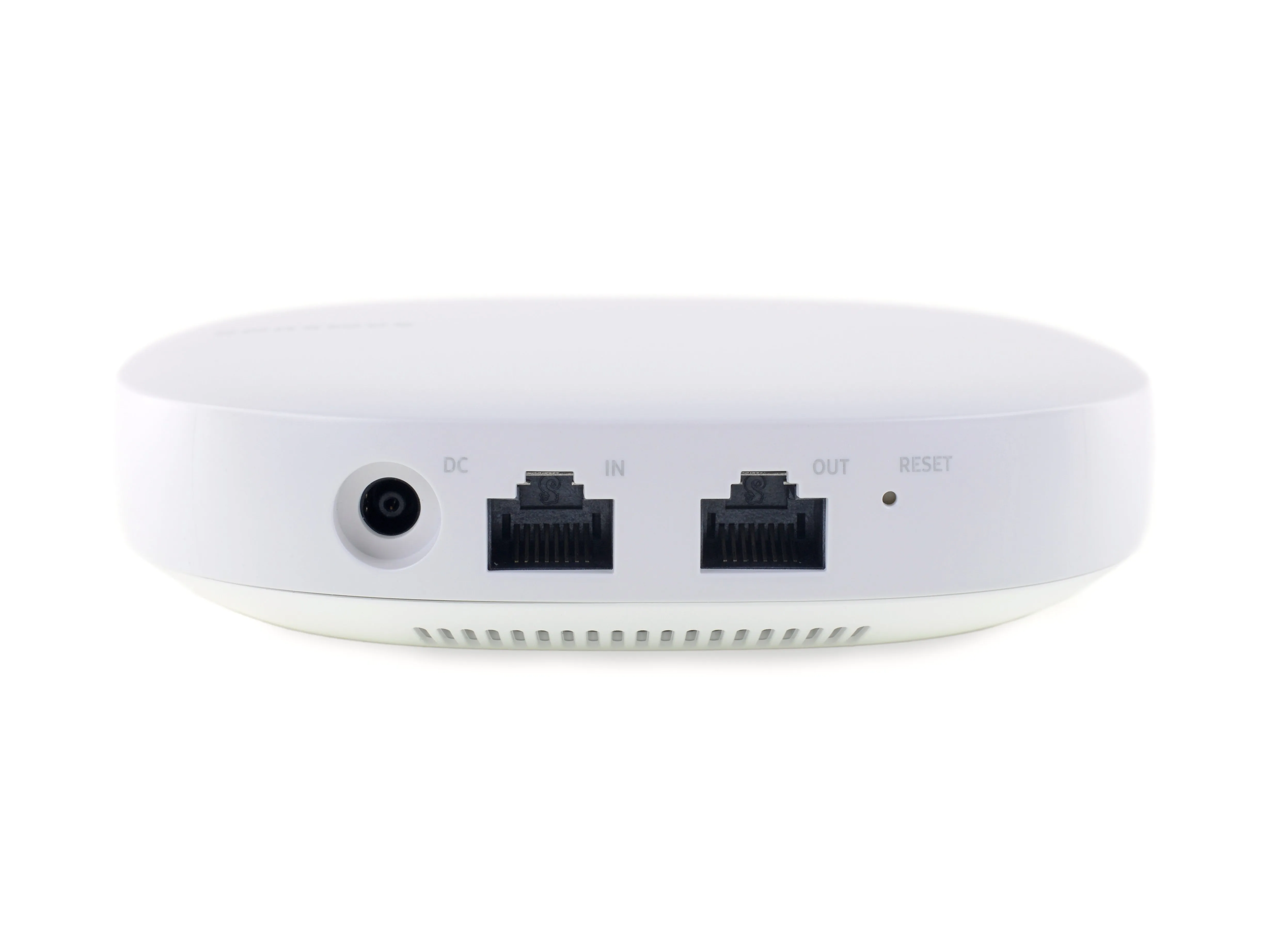

• Минималистский Connect Home имеет всего три порта для питания, WAN и LAN, а также отверстие для сброса настроек.

• Вентиляционные решетки расположены по всем четырем сторонам нижней панели, чтобы охлаждать Connect.

• Нижняя наклейка могла бы содержать интересную секретную информацию, но мы нашли только серийные номера и сертификаты беспроводной связи.

Шаг 3

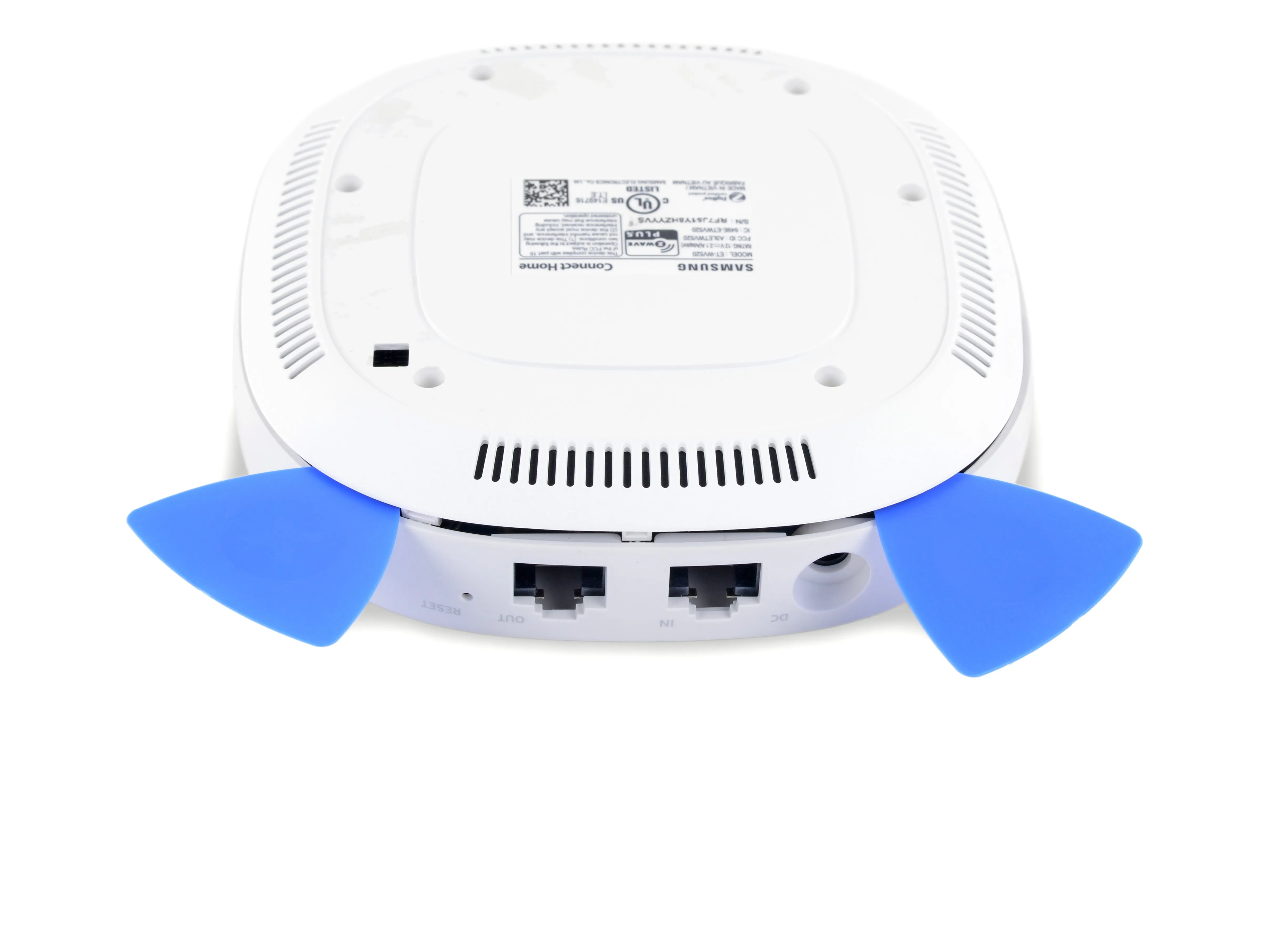

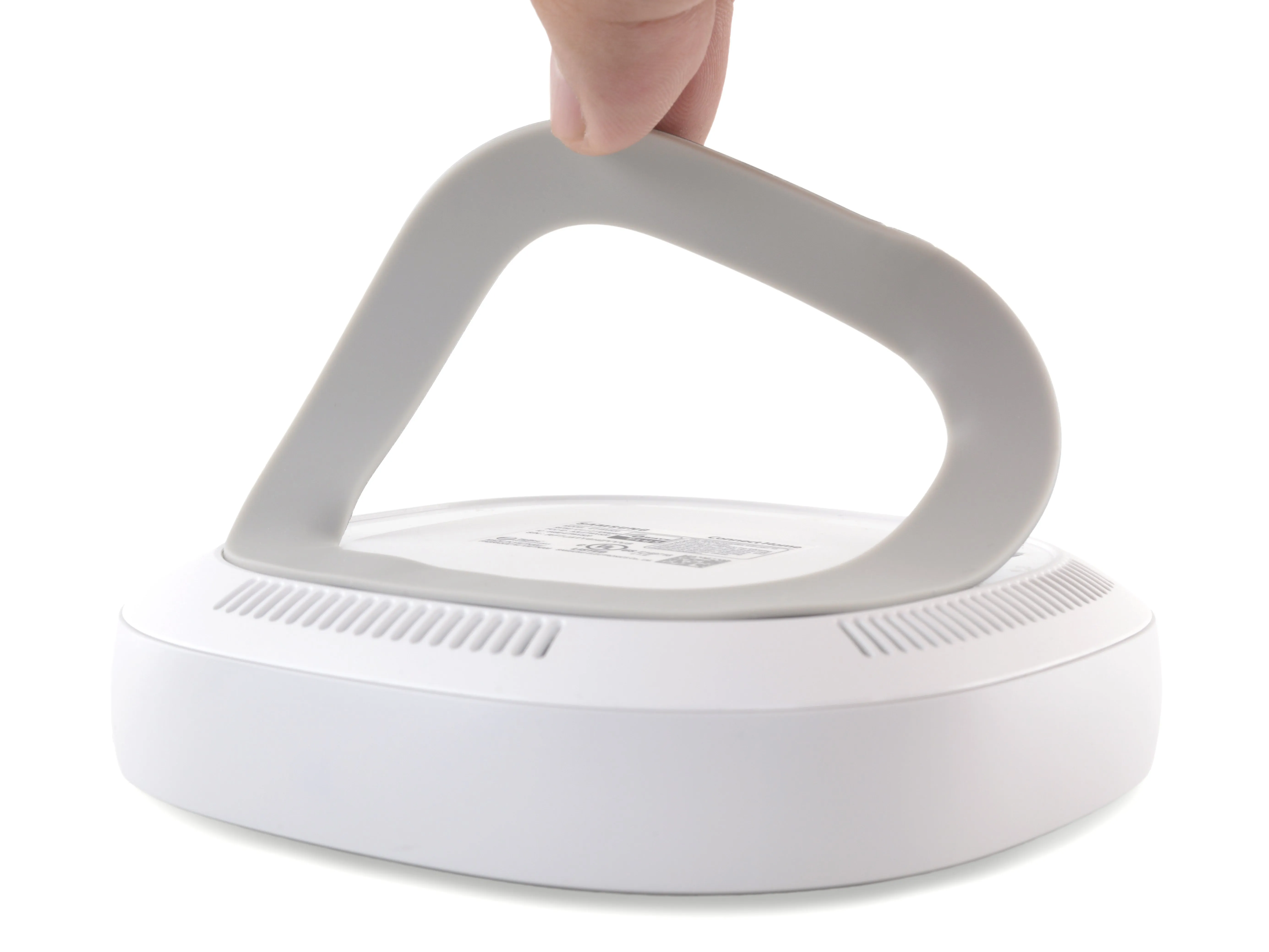

• Мы начинаем поиск винтов в одном из их излюбленных мест - под резиновой ножкой.

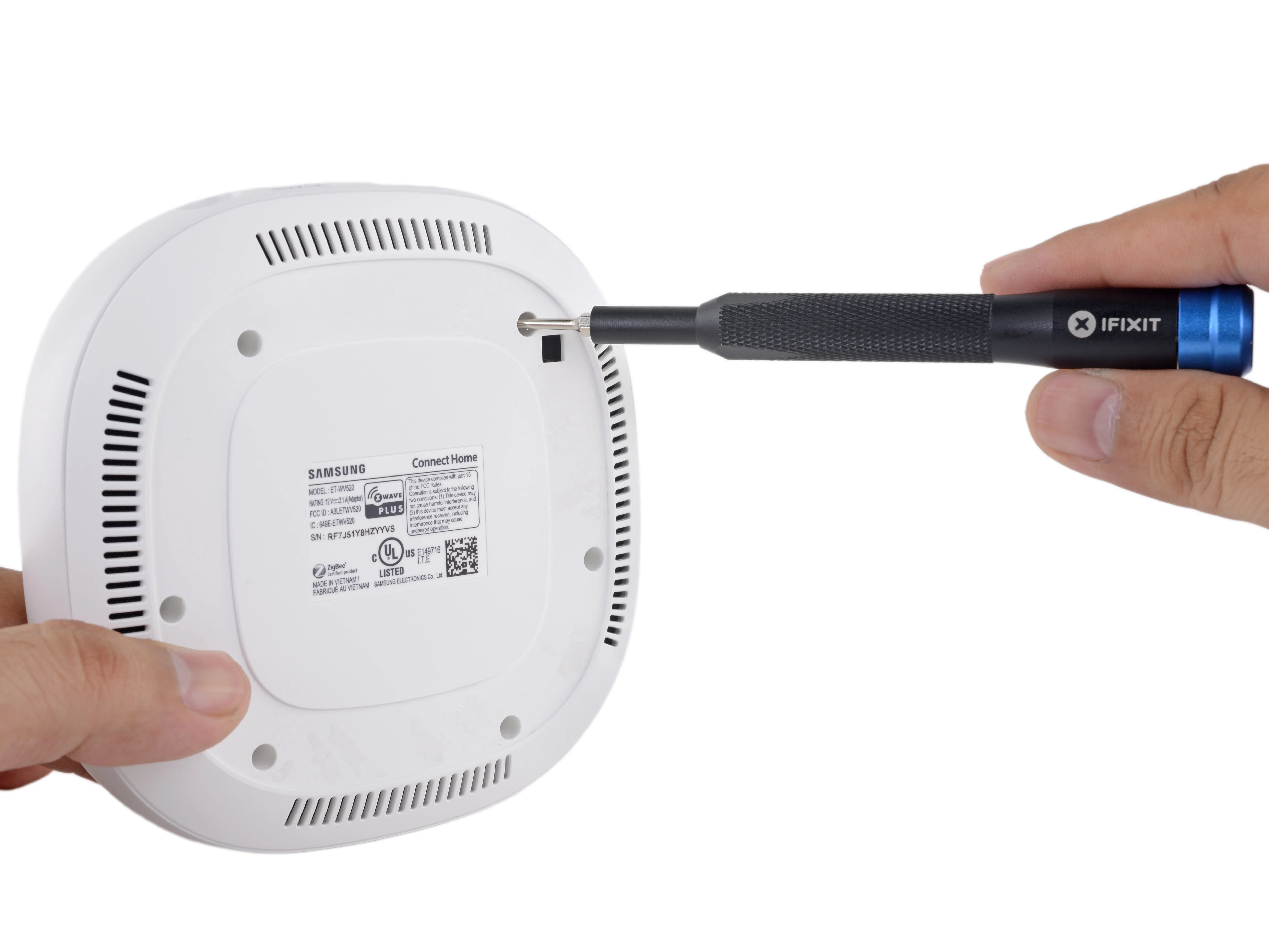

• Это не те отверстия для винтов, которые мы ищем. О, подождите, да, это они! Стандартные Phillips #00 - спасибо Samsung за использование обычных винтов.

• Эти открывашки не только позволяют нам проникнуть внутрь некоторых неподатливых корпусов, но и придают любому устройству симпатичные ласты.

• Тем не менее, не стоит позволять вашему Connect плавать.

Шаг 4

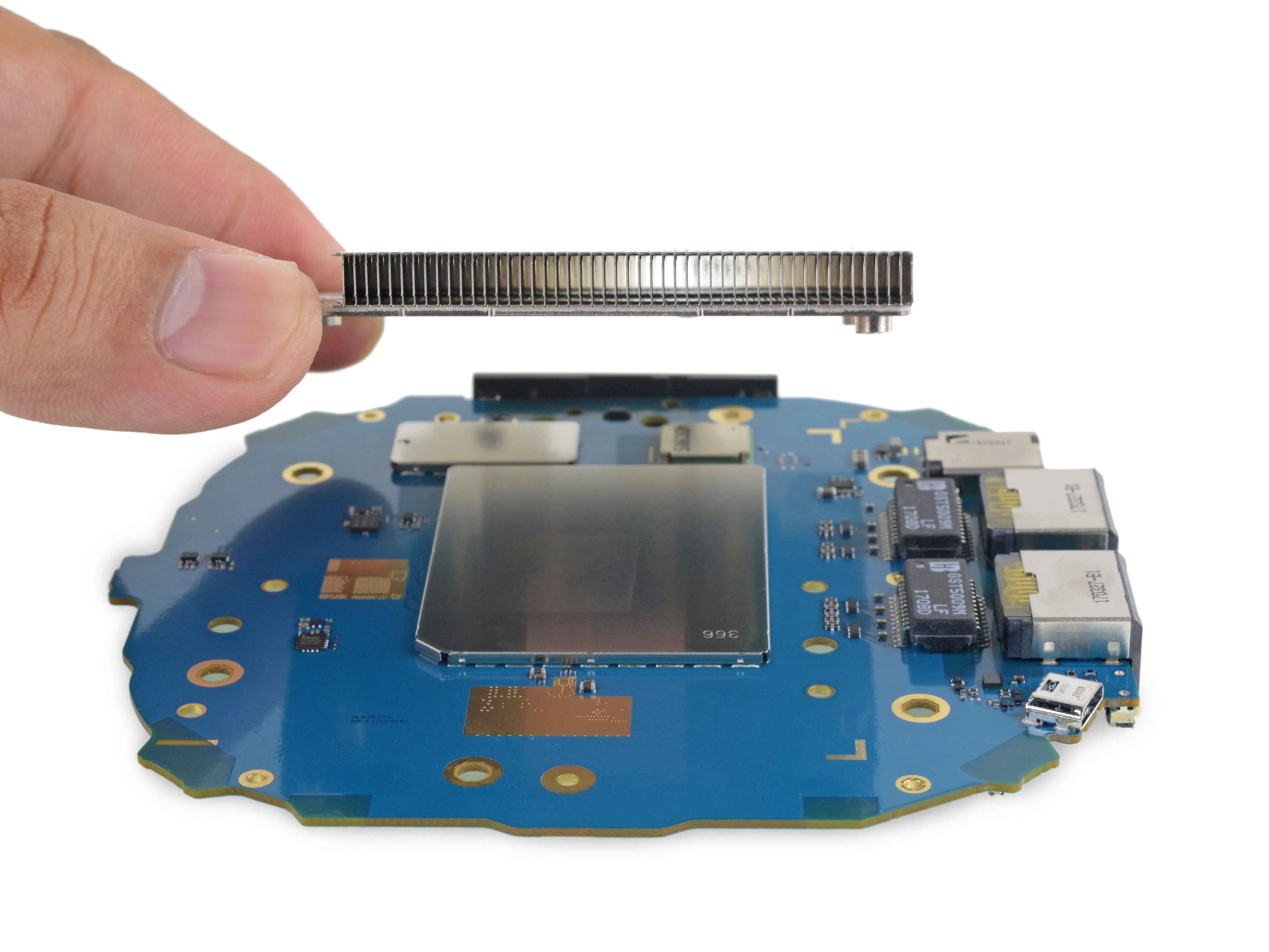

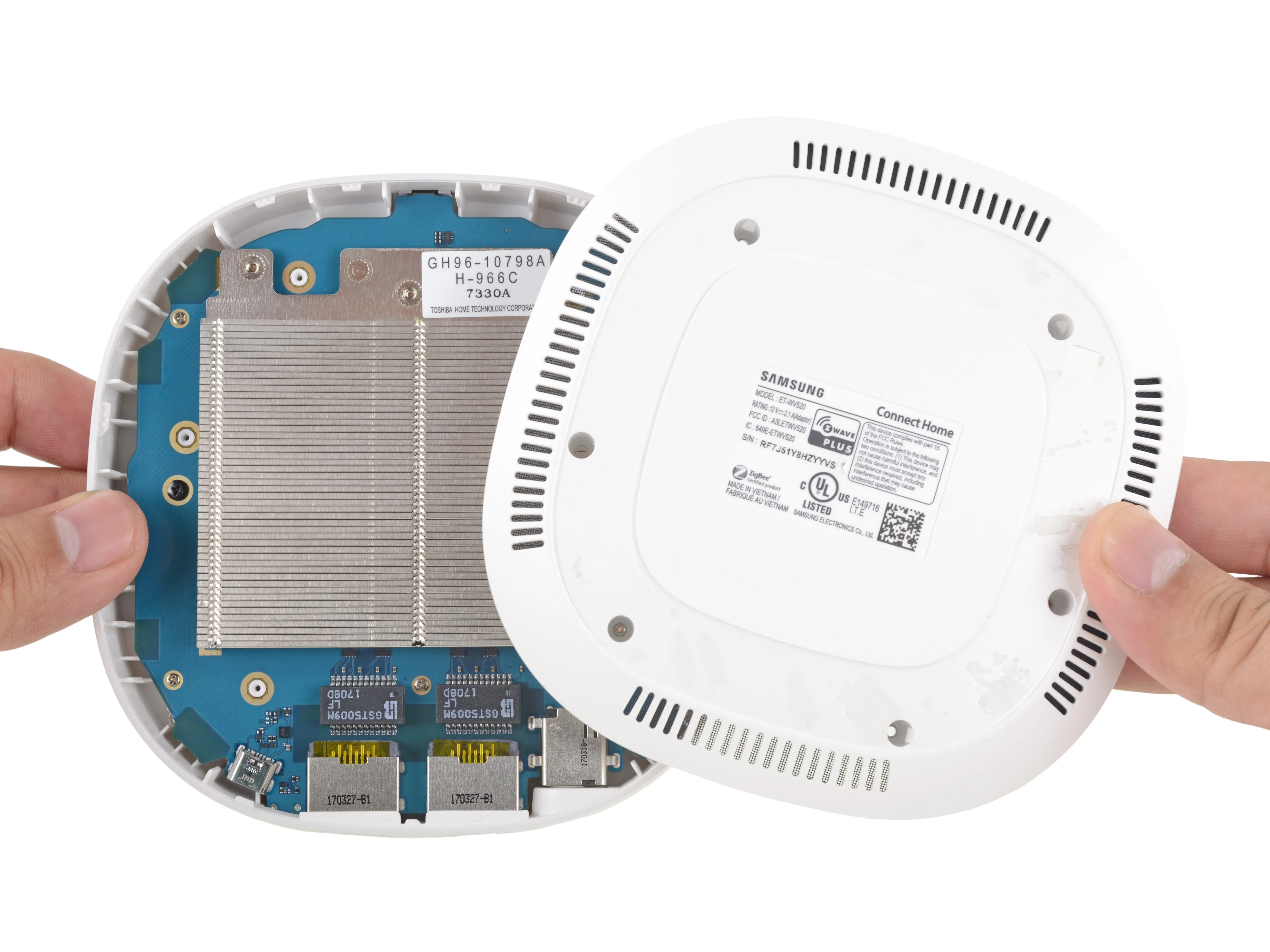

• Должно быть, здесь очень жарко - первое, что мы замечаем, это массивный радиатор с воздуховодом! Что он может охлаждать?

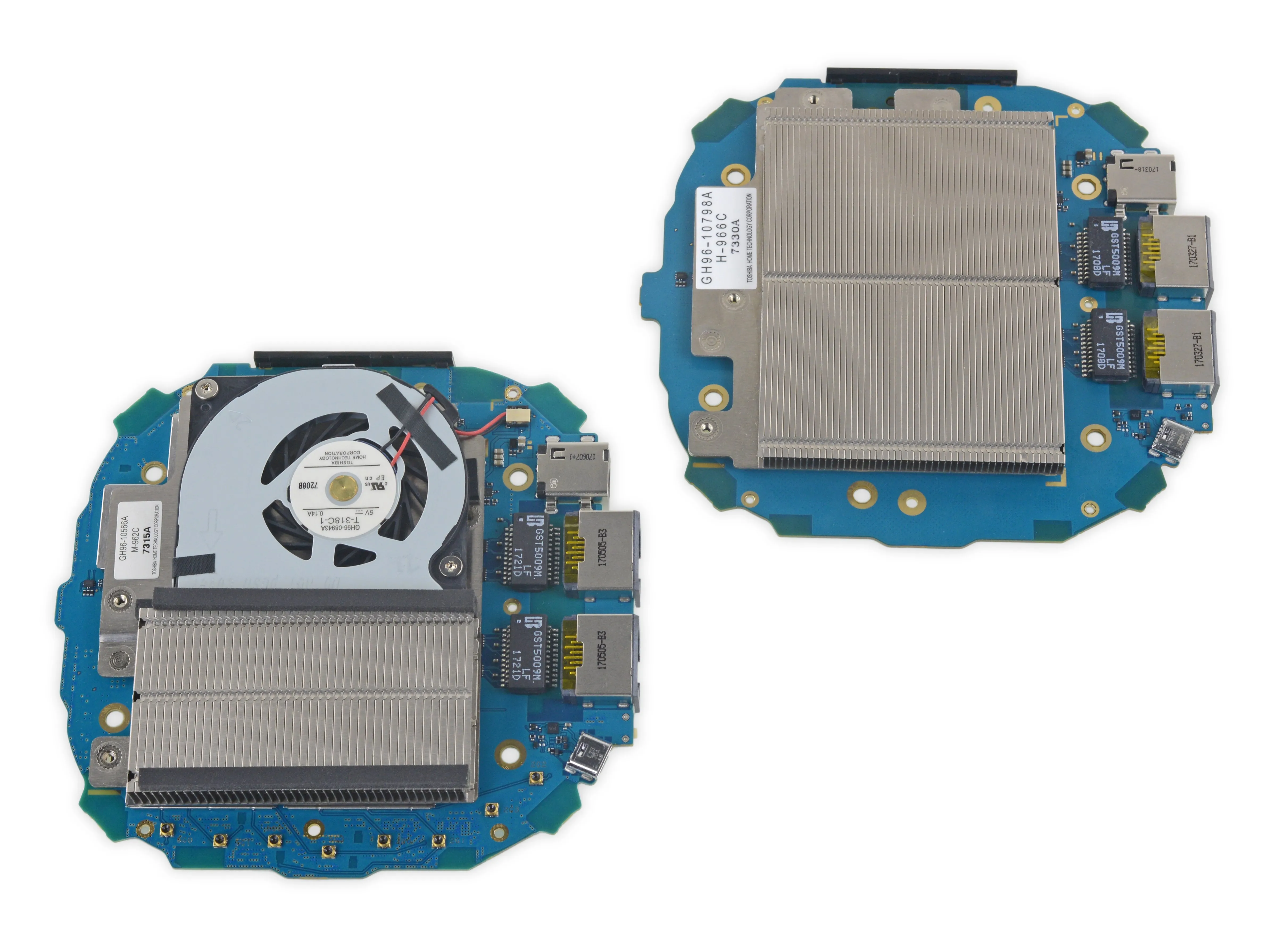

• И если мы думали, что у Home большой радиатор, то у Connect Pro тоже есть вентилятор!

• Это серьезное охлаждение для неприметного маршрутизатора.

• Заглянув под радиатор Connect, мы обнаруживаем большую экранированную область - еще один барьер на пути нашего любопытства к микросхемам.

Шаг 5

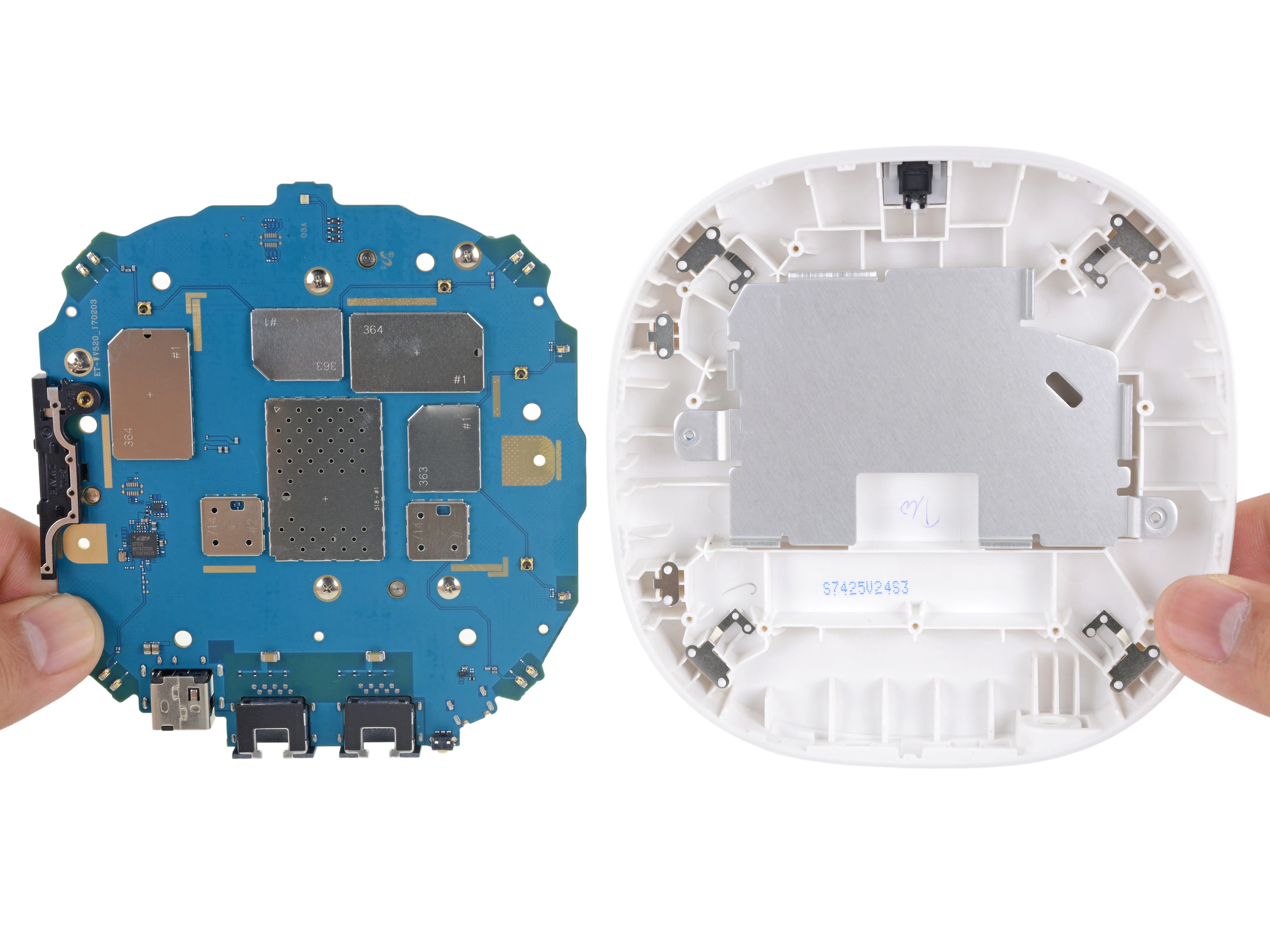

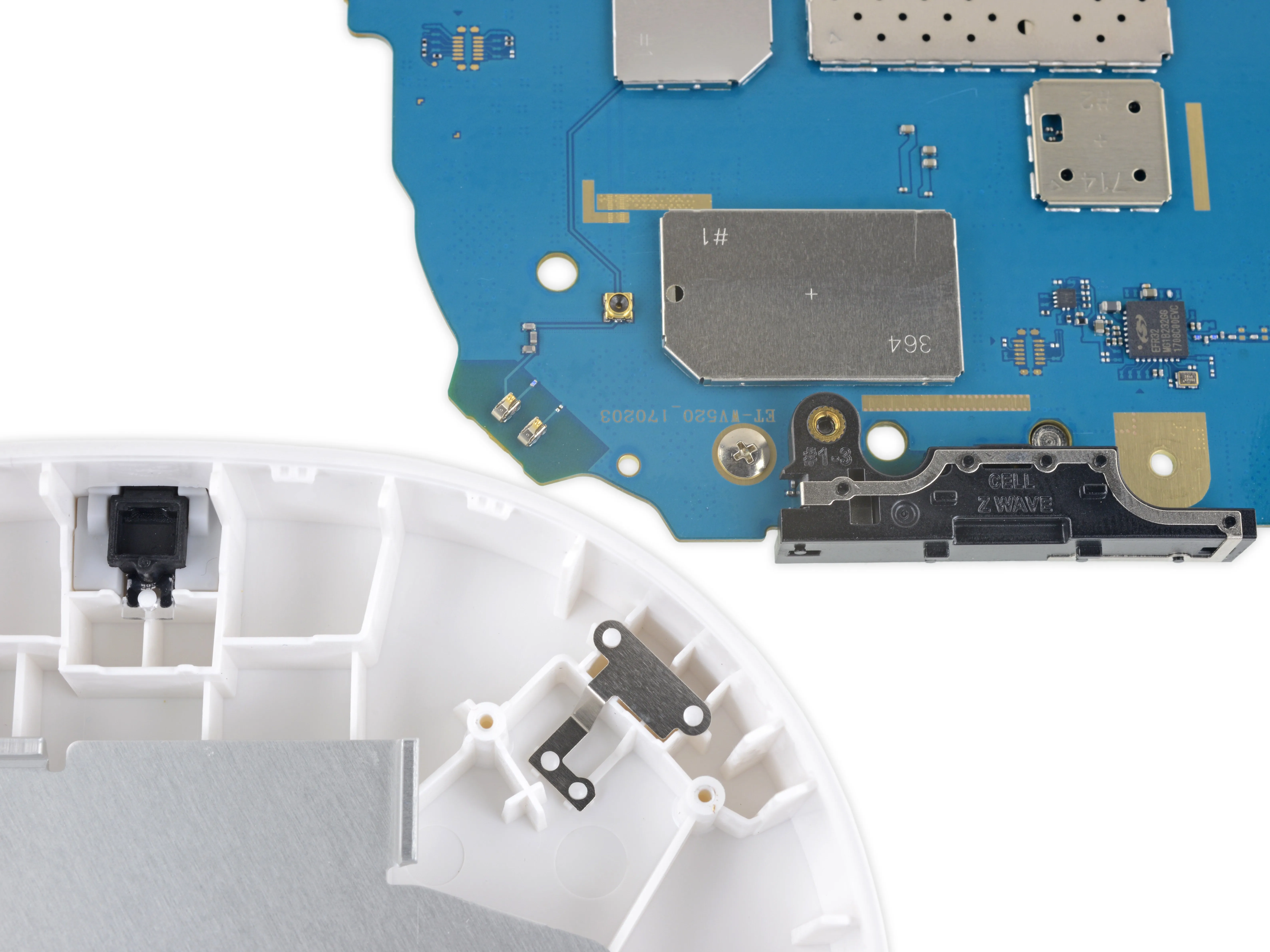

• На задней стороне платы мы видим антенну Z-wave (черный прямоугольник слева) и несколько металлических контактных зажимов, установленных в корпусе.

• На плате есть коаксиальные разъемы, но, похоже, вместо них используются пружинные контакты - хороший вариант подключения, удобный для ремонта и малоизнашивающийся.

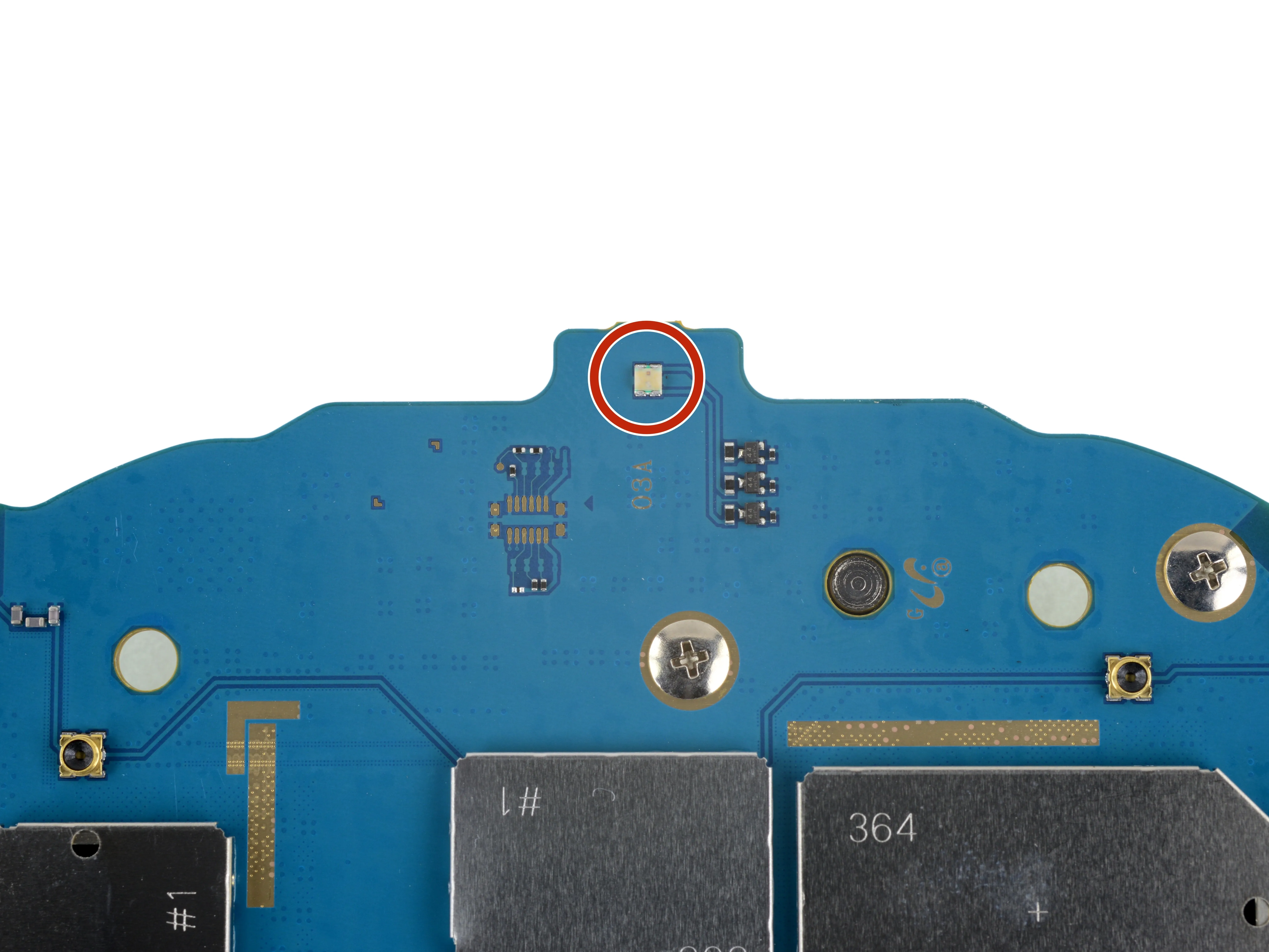

• И, наконец, одинокий светодиод выполняет задачу по информированию мира о состоянии коннекта. Будь сильным, малыш!

Шаг 6

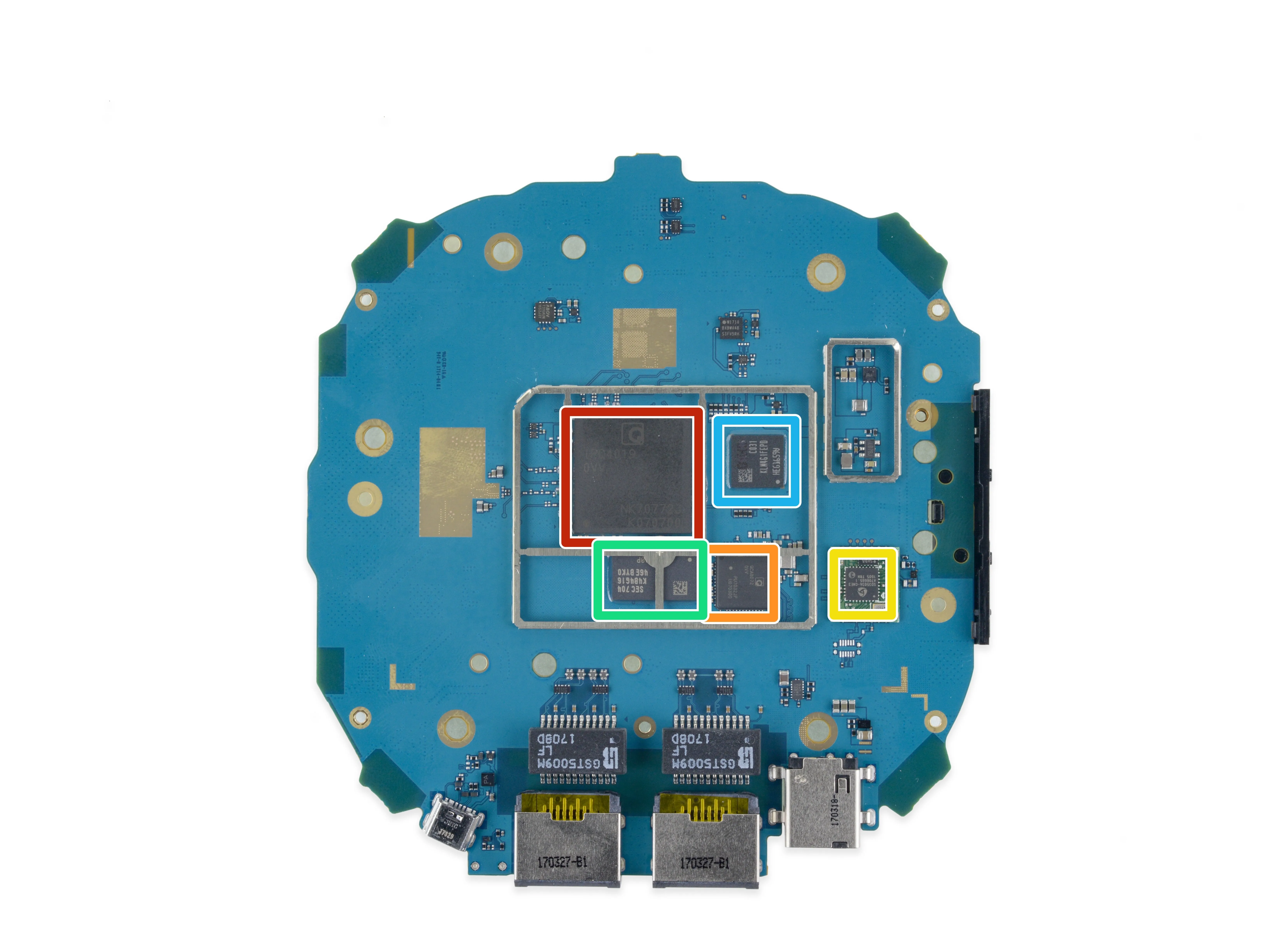

• После снятия защитных экранов EMI давайте посмотрим, какие сокровища скрываются за ними:

• Qualcomm IPQ4019 SoC - главный 'мозг' устройства и причина гигантского радиатора

• Qualcomm Atheros QCA8072 коммутатор Ethernet на чипе

• Sigma Designs SD3503 модем с последовательным интерфейсом SoC

• Samsung K4B4G1646E-BYK0 512 МБ DDR3L SDRAM

• Samsung KLM4G1FEPD-C031 4GB NAND Flash память

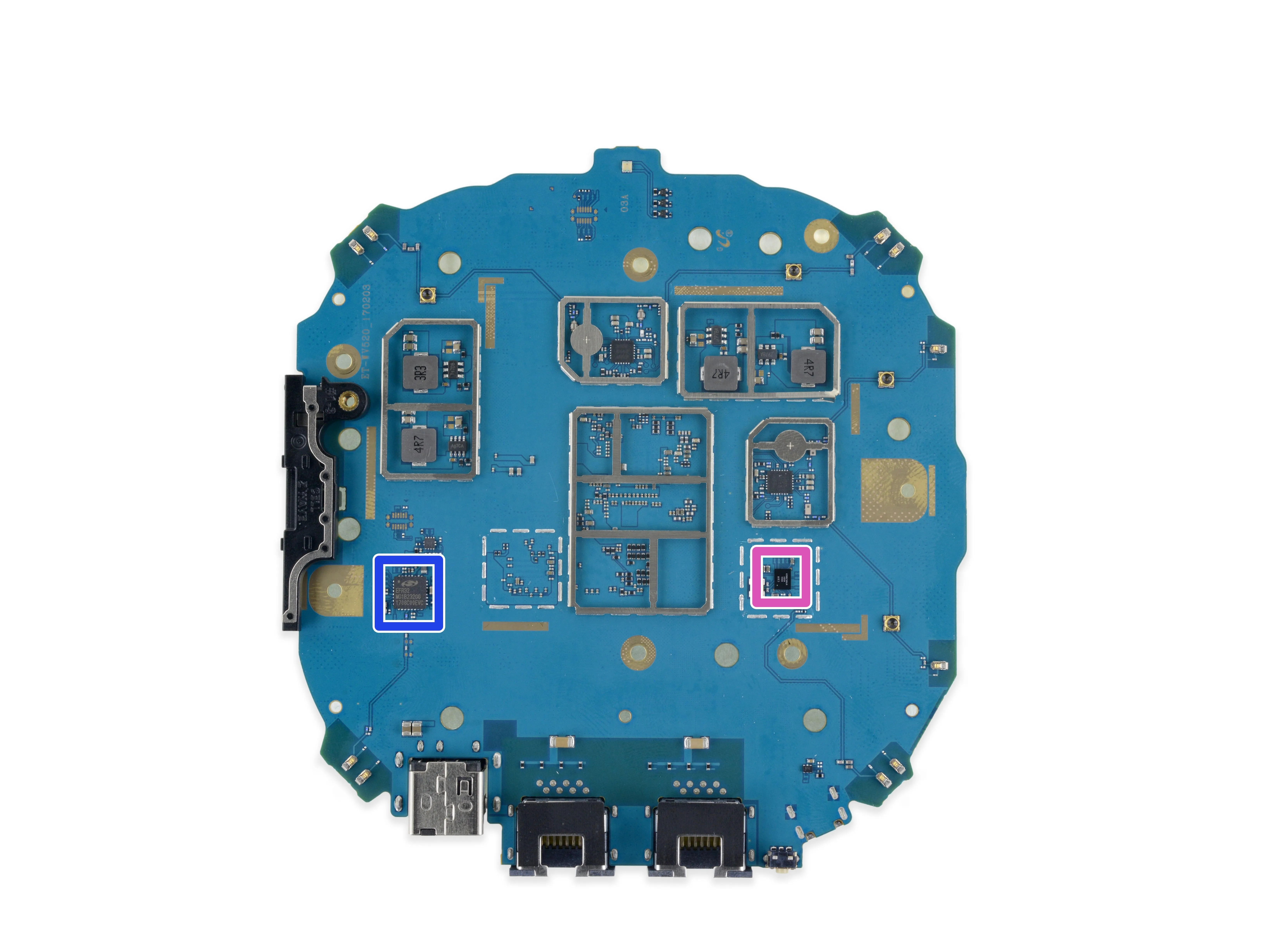

• Кремниевые лаборатории EFR32MG1B232F256GM48 Радиоконтроллер Zigbee

• Qualcomm (ранее Cambridge Silicon Radio) CSR8811 Радио Bluetooth 4.1

Шаг 7

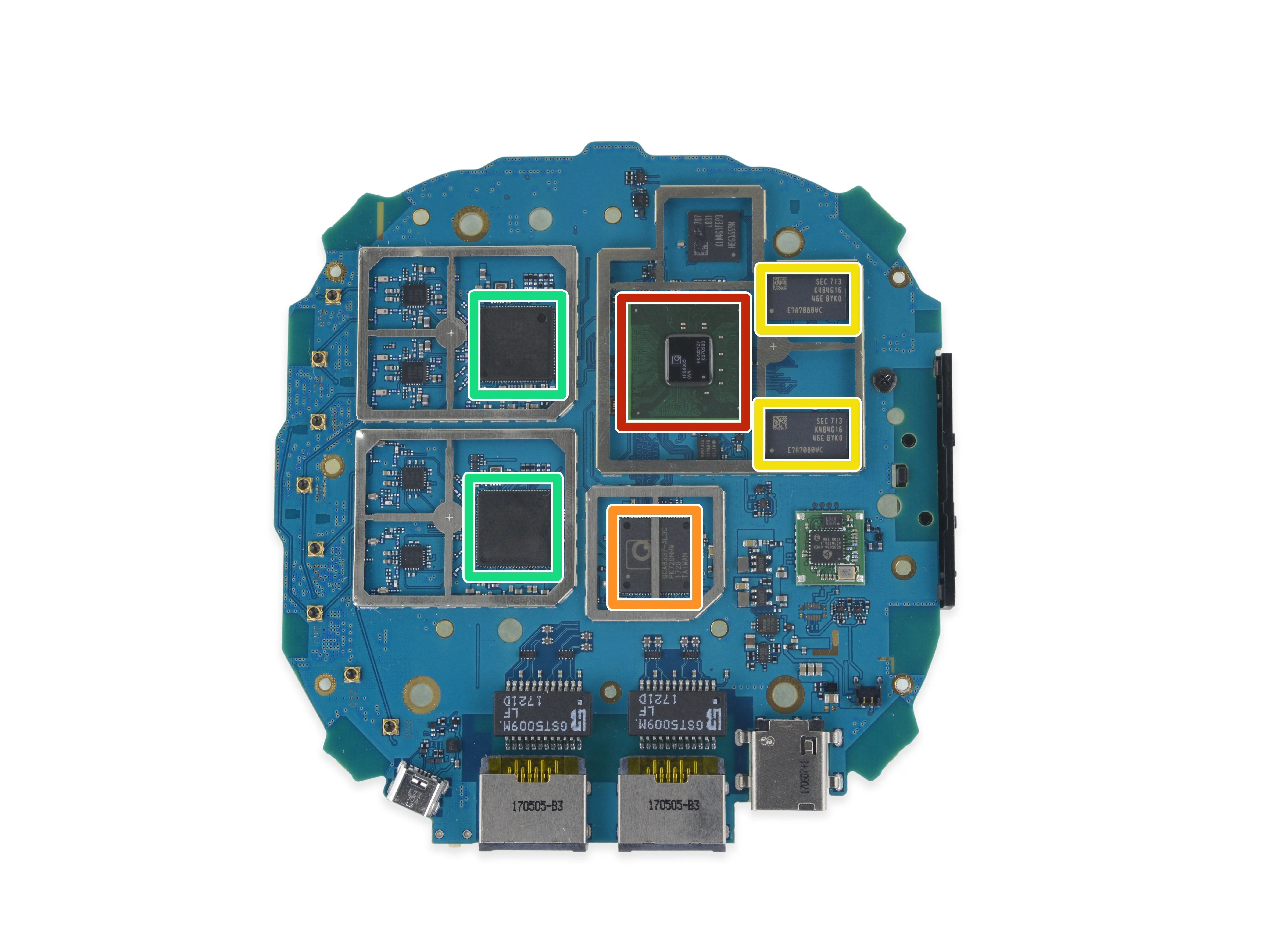

• Чем отличается версия Pro? Вот основные отличия:

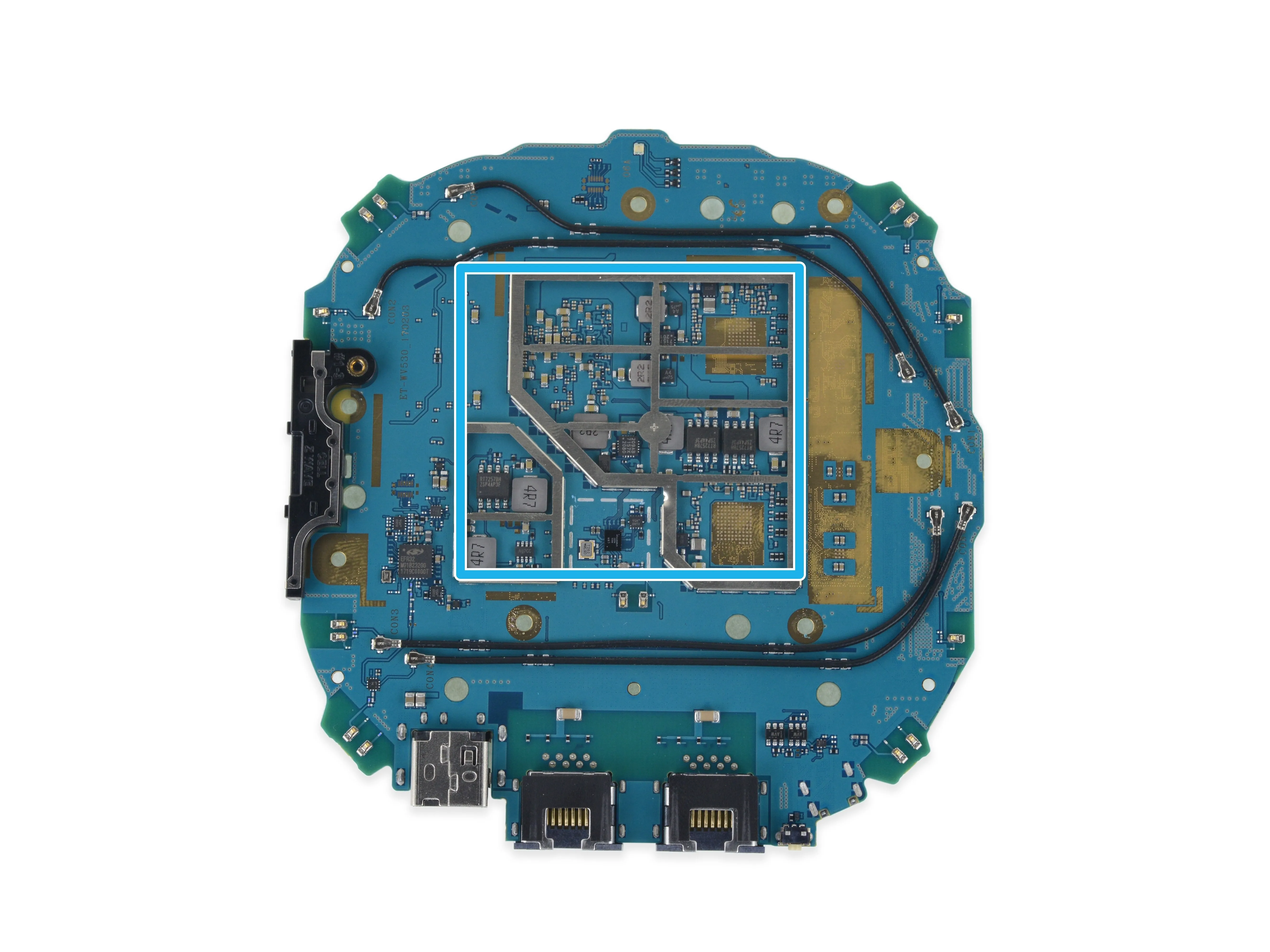

• Обновление процессора: Qualcomm IPQ8065 Четырехъядерный сетевой процессор SoC (по сравнению с IPQ4019)

• Обновление коммутатора Ethernet: Qualcomm QCA8337 (против QCA8072)

• Обновление оперативной памяти: два модуля Samsung K4B4G1646E-BYK0 512 МБ DDR3L SDRAM (вместо одной)

• Два Qualcomm QCA9984 SoC с поддержкой радио 802.11ac, что позволяет подключать больше устройств на более высоких скоростях.

• Больше источников питания и преобразователей, чтобы справиться с дополнительной нагрузкой.

Шаг 8

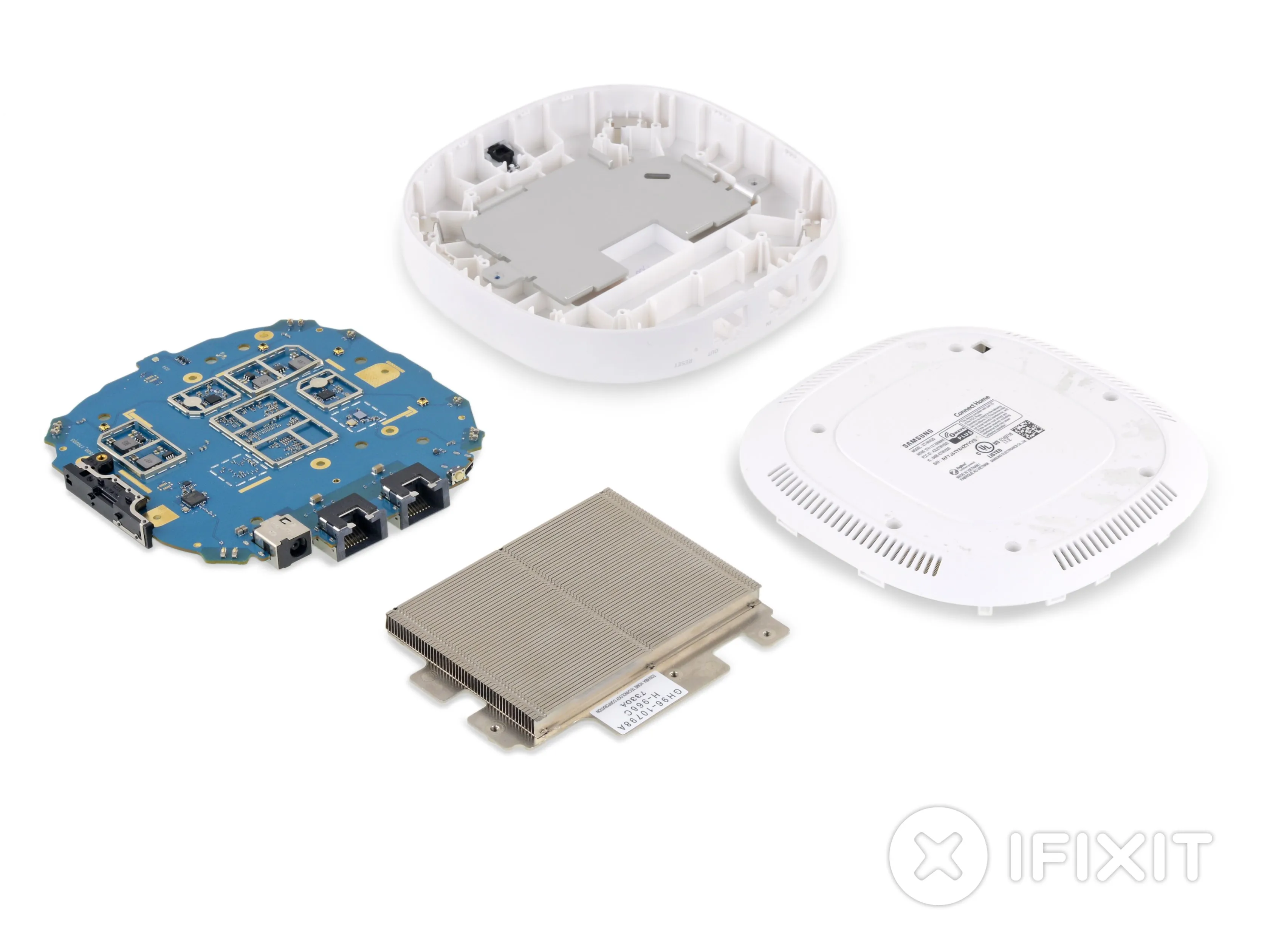

• Мы подошли к концу экскурсии. Спасибо, что выбрали сайт Делаете.ру в качестве сайта для руководства по ремонту и крутых разборов.

Вывод

• Корпус скреплен стандартными винтами и многоразовыми пластиковыми клипсами.
• Все антенны легко отсоединяются от основной платы благодаря пружинным контактам.
• Хотя они вряд ли потребуют замены, порты припаяны к основной плате, что усложняет ремонт.

Оценка ремонтопригодности

Ремонтопригодность 8 из 10 (10 - самый простой ремонт)

Комментарии к статье

Является ли это скрытым USB-портом в левом нижнем углу первых изображений на шаге 6 и 7? Если да, то работает ли он?

Да! Это скрытый порт micro-USB. Мы предполагаем, что он предназначен для отладки/программирования. Нет, мы еще не пробовали.
