Разборка DVD-плеера Samsung DVD-P231 Progressive Scan Digital Video

Введение

Разберите DVD-плеер Samsung DVD-P231 с прогрессивной разверткой цифрового видео.

Что вам понадобится

Инструменты

Шаг 1. Разборка DVD-плеера Samsung DVD-P231 с прогрессивной разверткой цифрового видео

• Сначала убедитесь, что DVD-плеер действительно может включиться, это разборка, но мы хотим убедиться, что нет никаких серьезных проблем

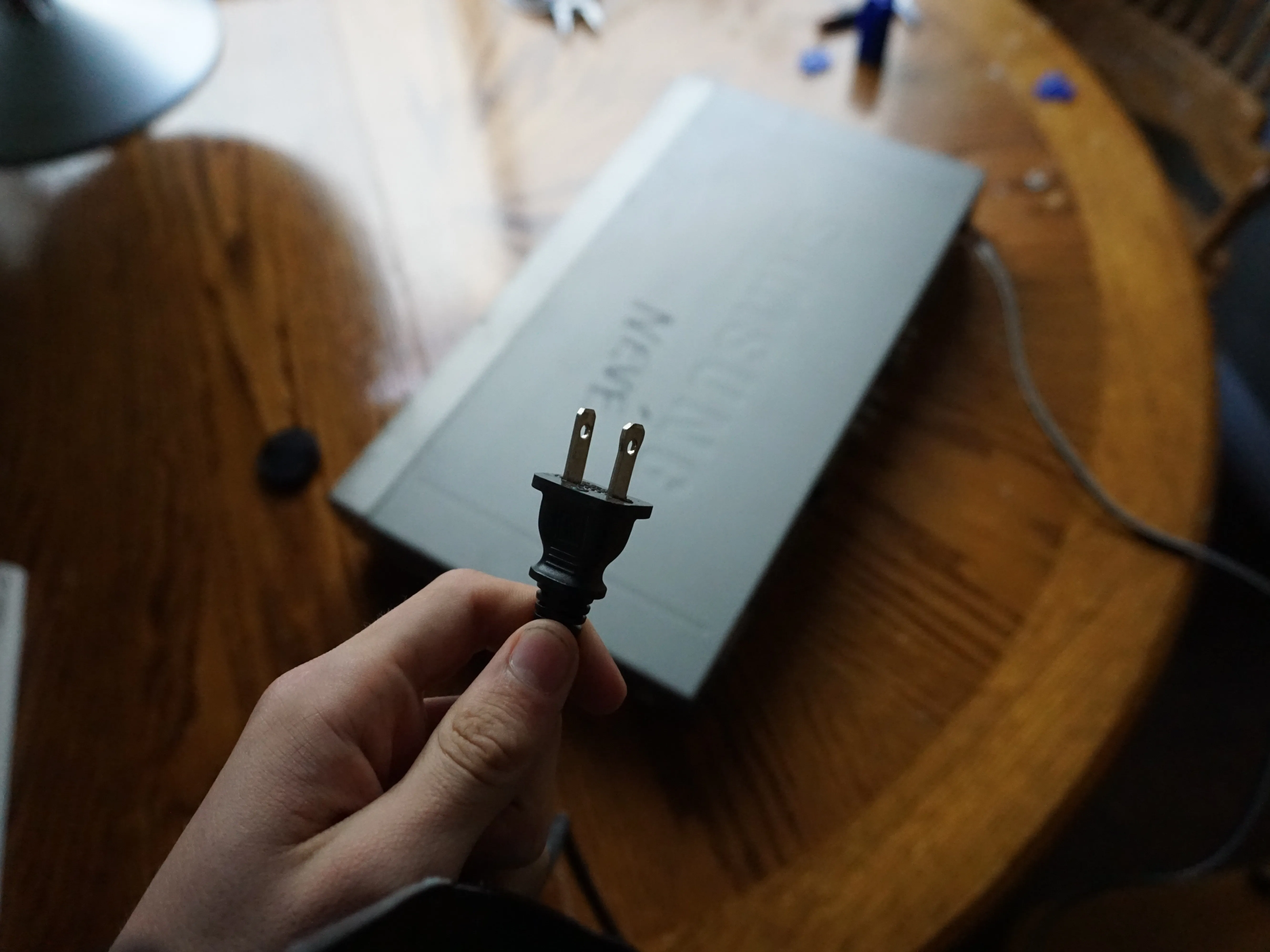

• ОБЕСПЕЧЬТЕ СВОЮ БЕЗОПАСНОСТЬ, ОТКЛЮЧИВ УСТРОЙСТВО ОТ СЕТИ ПЕРЕД НАЧАЛОМ РАБОТЫ

Шаг 2

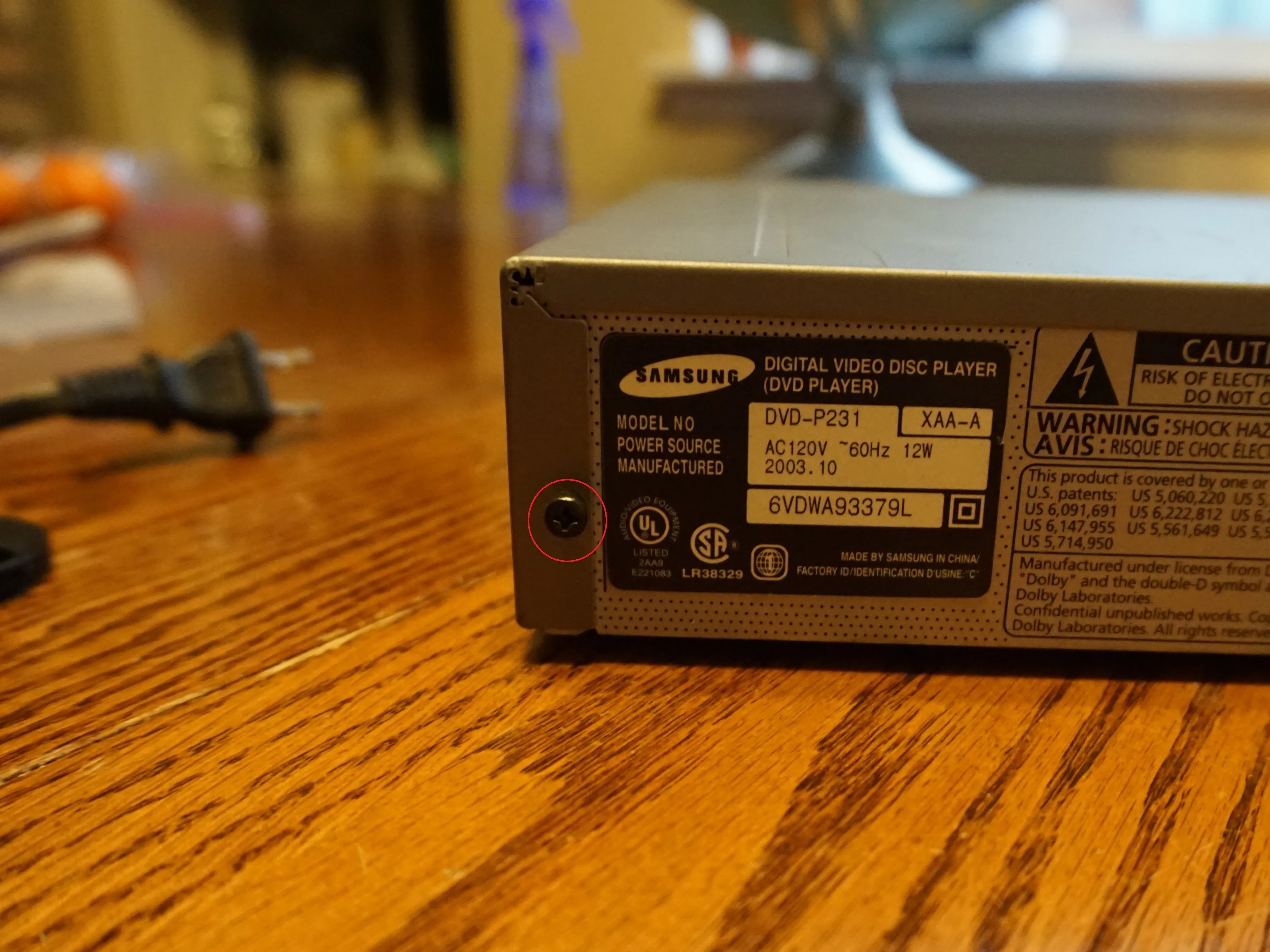

• Выкрутите винты на внешнем краю верхней крышки, расположенной нижней частью DVD-плеера вниз.

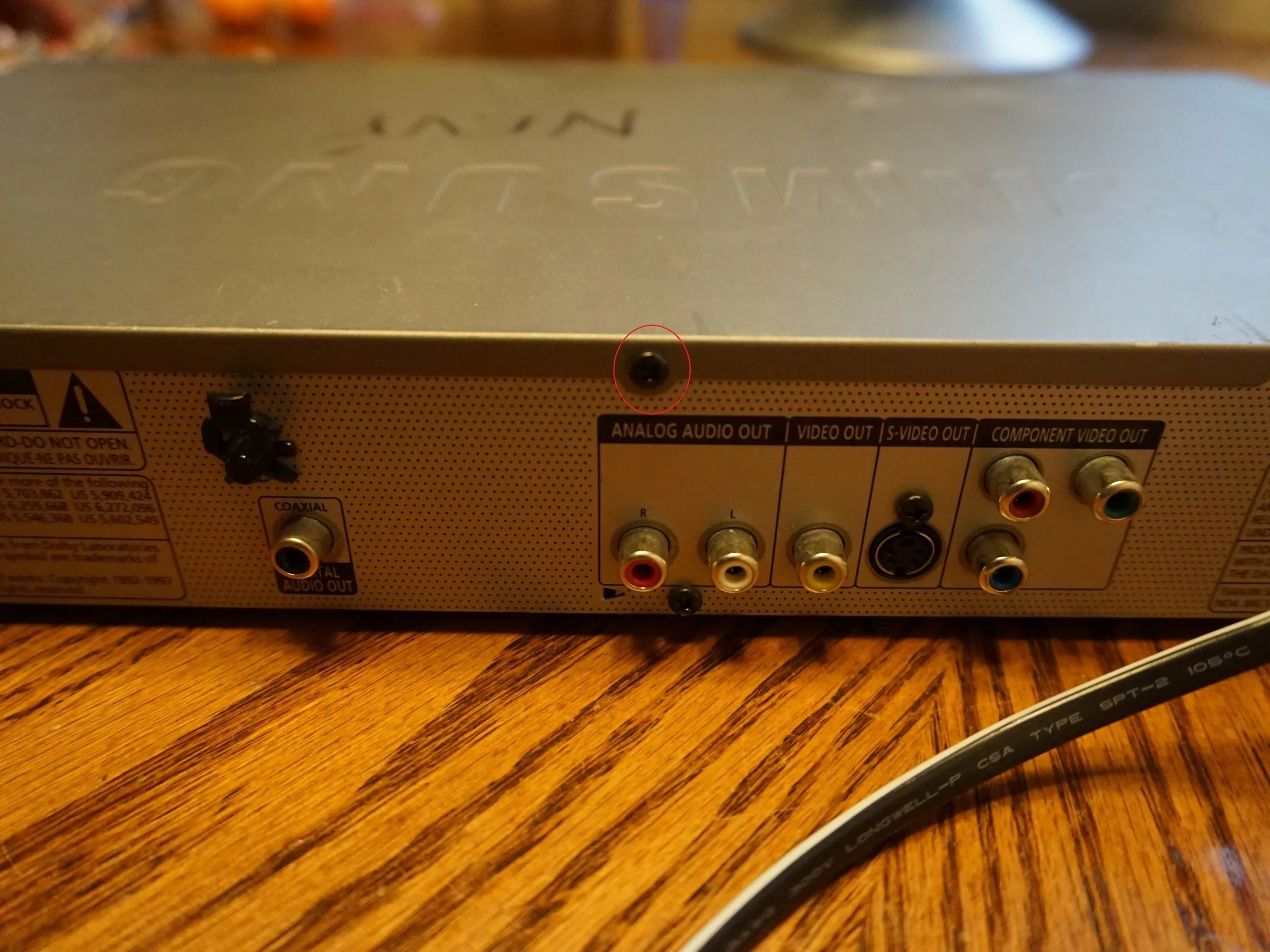

• Там будет 3 винта, два с каждой стороны и 1 в центре верхней части задней стороны DVD-плеер

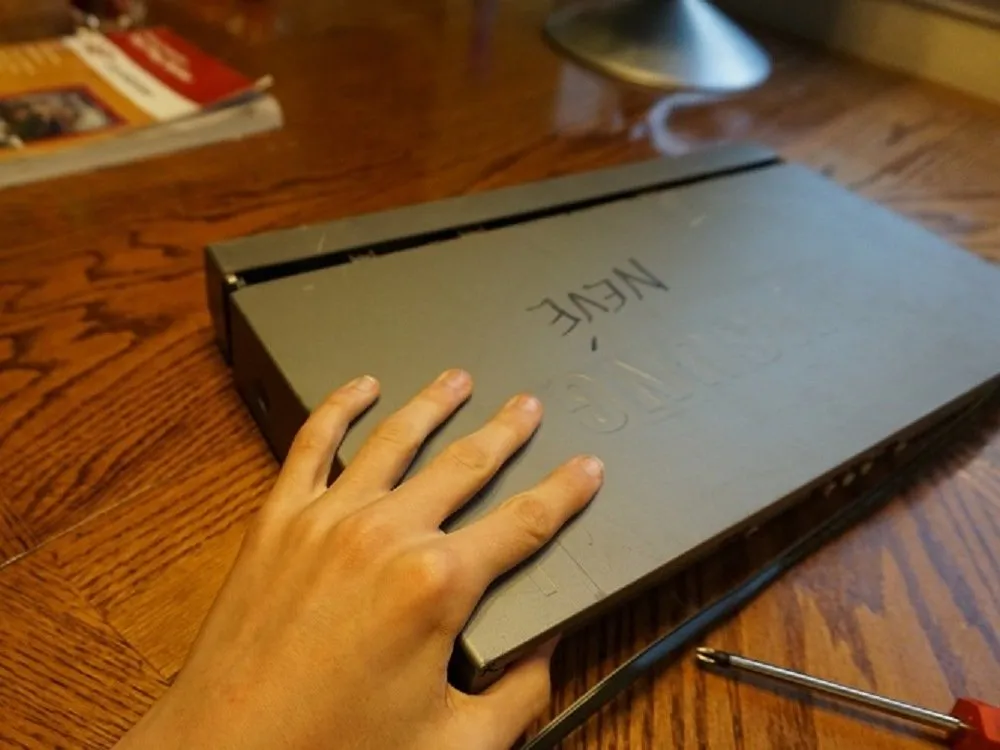

Шаг 3

• Аккуратно отделите верхний корпус от нижнего, используя руки.

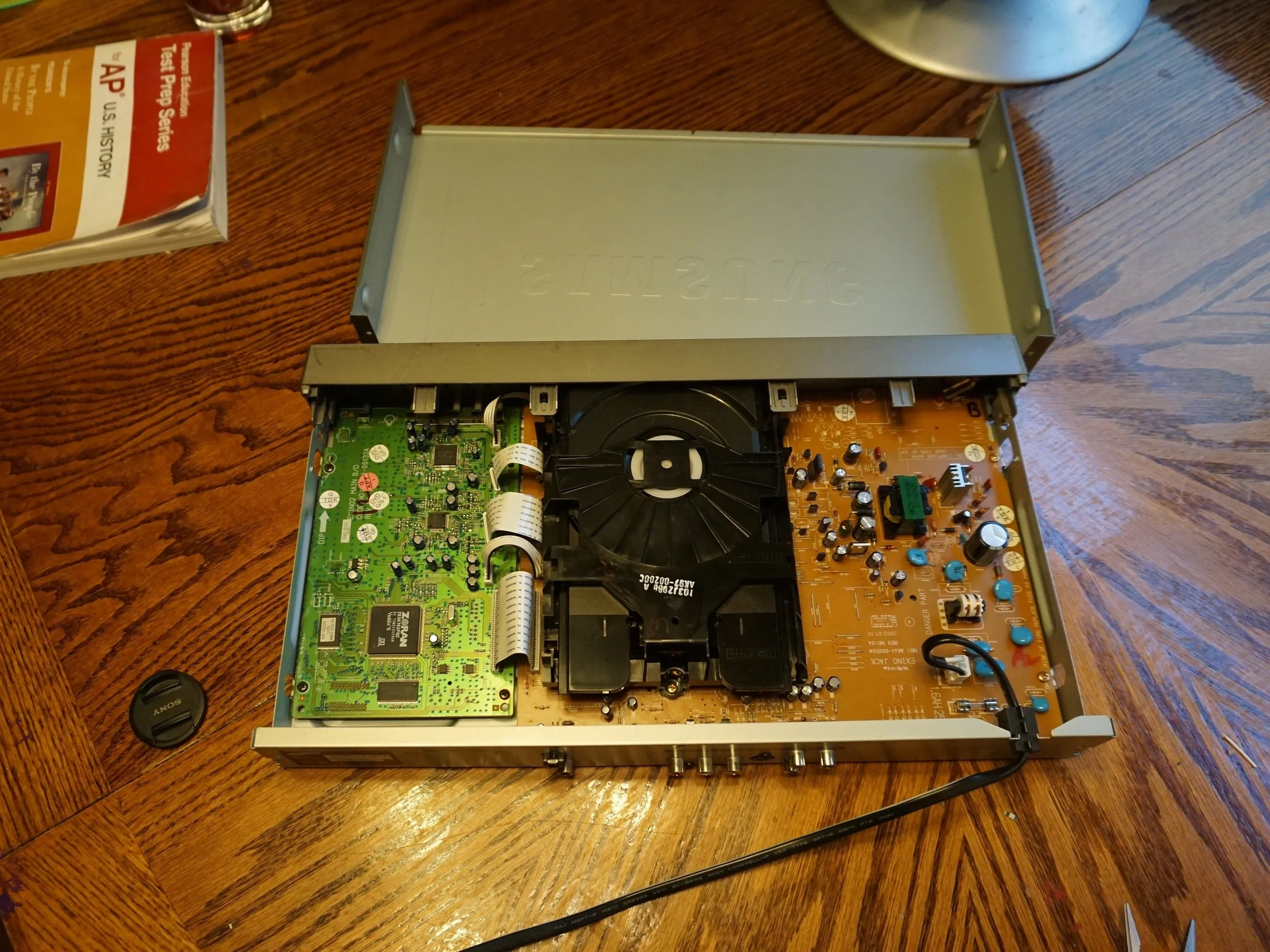

• Внутренняя часть должна выглядеть так, как показано на второй фотографии

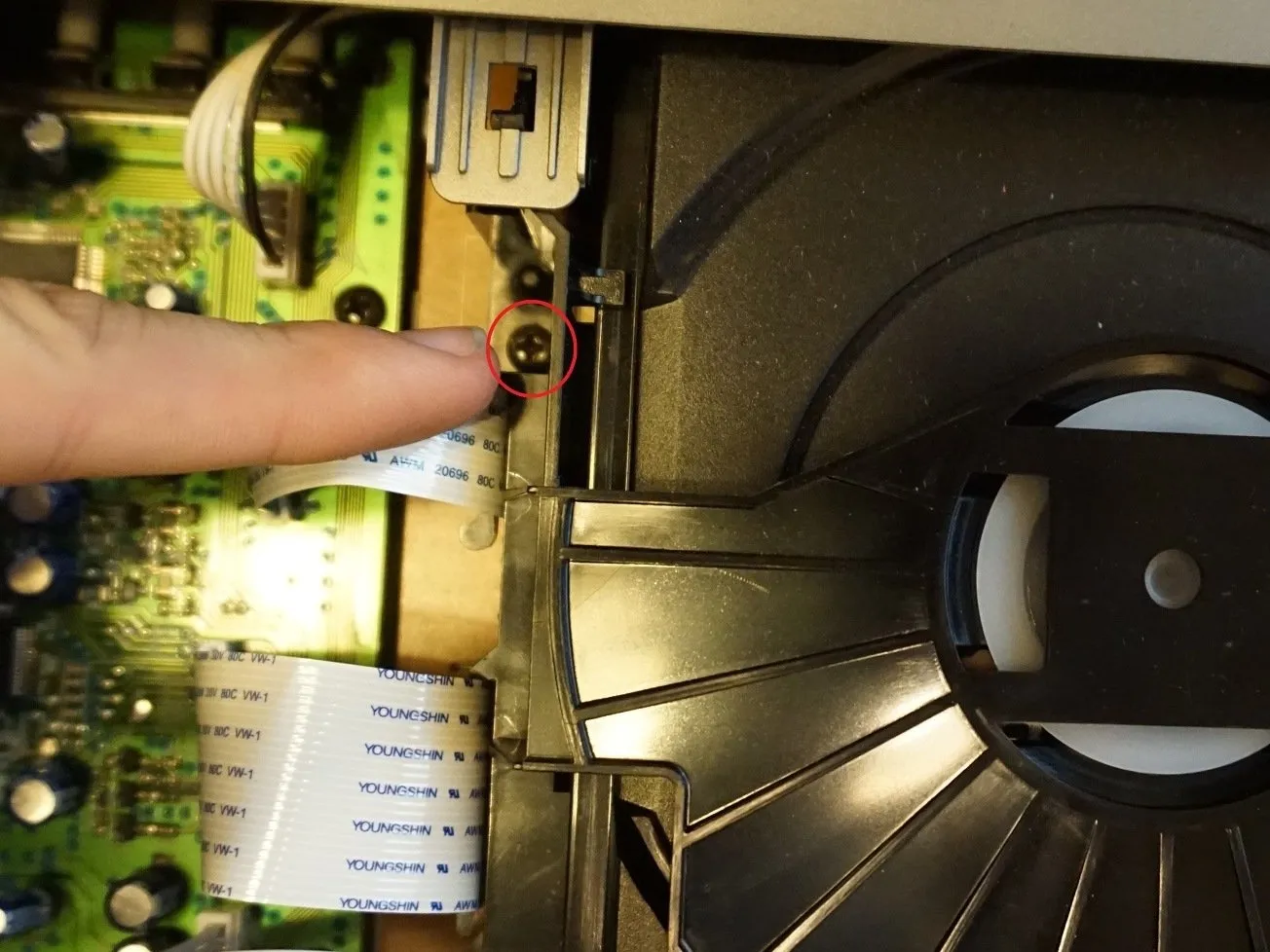

Шаг 4

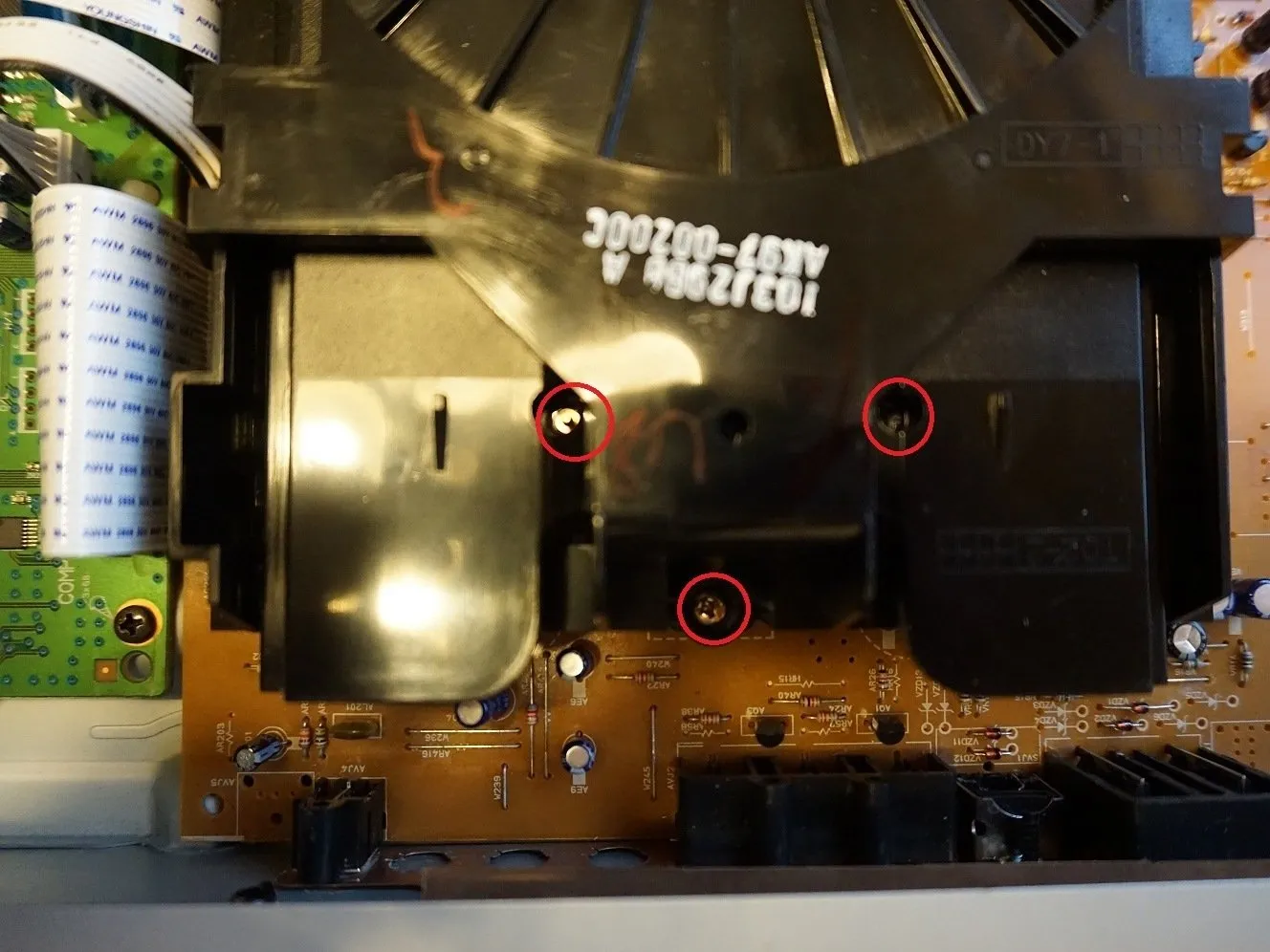

• Удалить 3 винта, два верхних винта будет требовать меньше отвертки

• Для двух винтов на втором изображении потребуется большая отвертка, убедитесь, что они не сорваны

Шаг 5

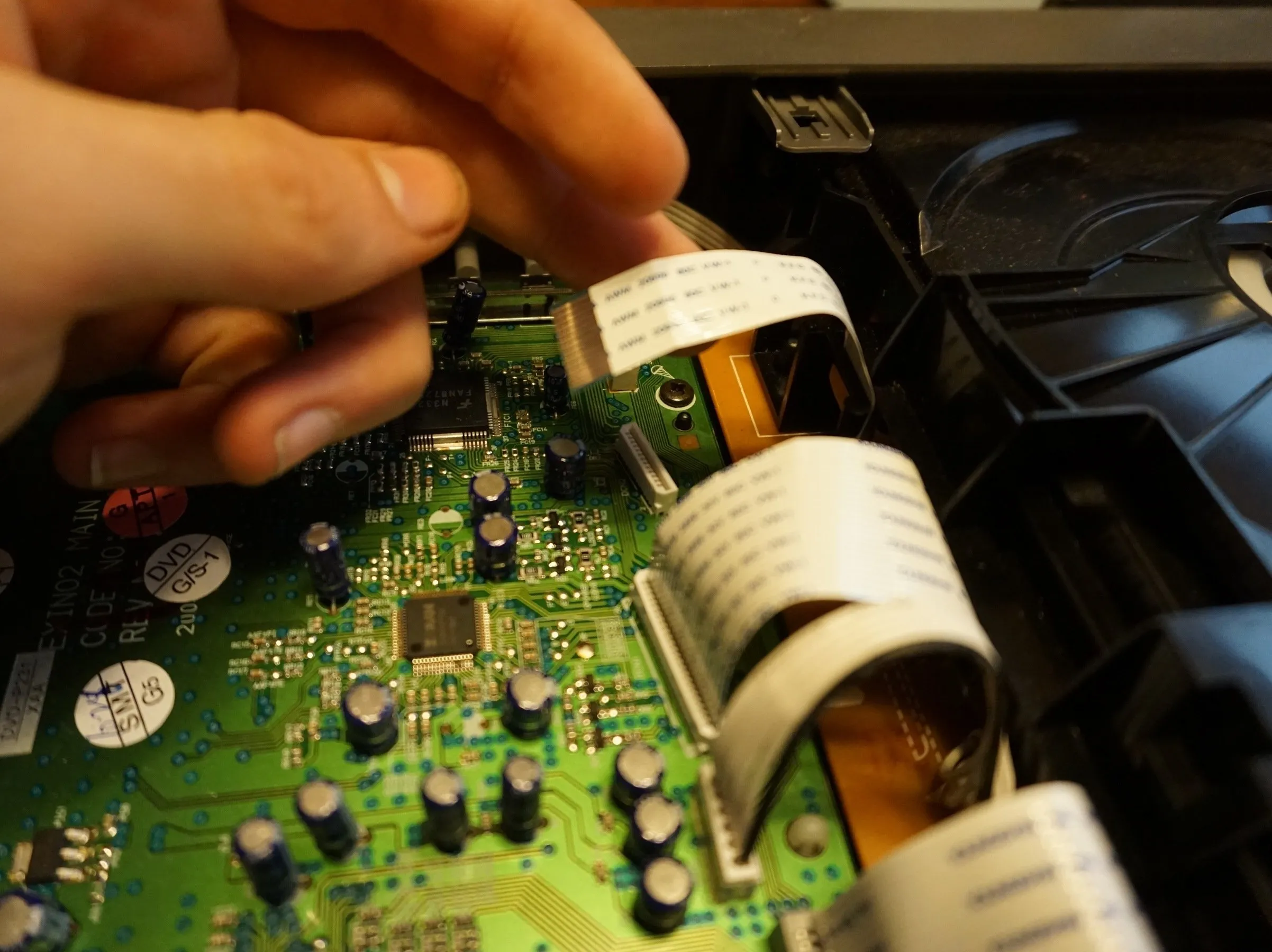

• Извлеките все ленты с большой осторожностью, осторожно покачивая из стороны в сторону, прикладывая усилие перпендикулярно печатной плате

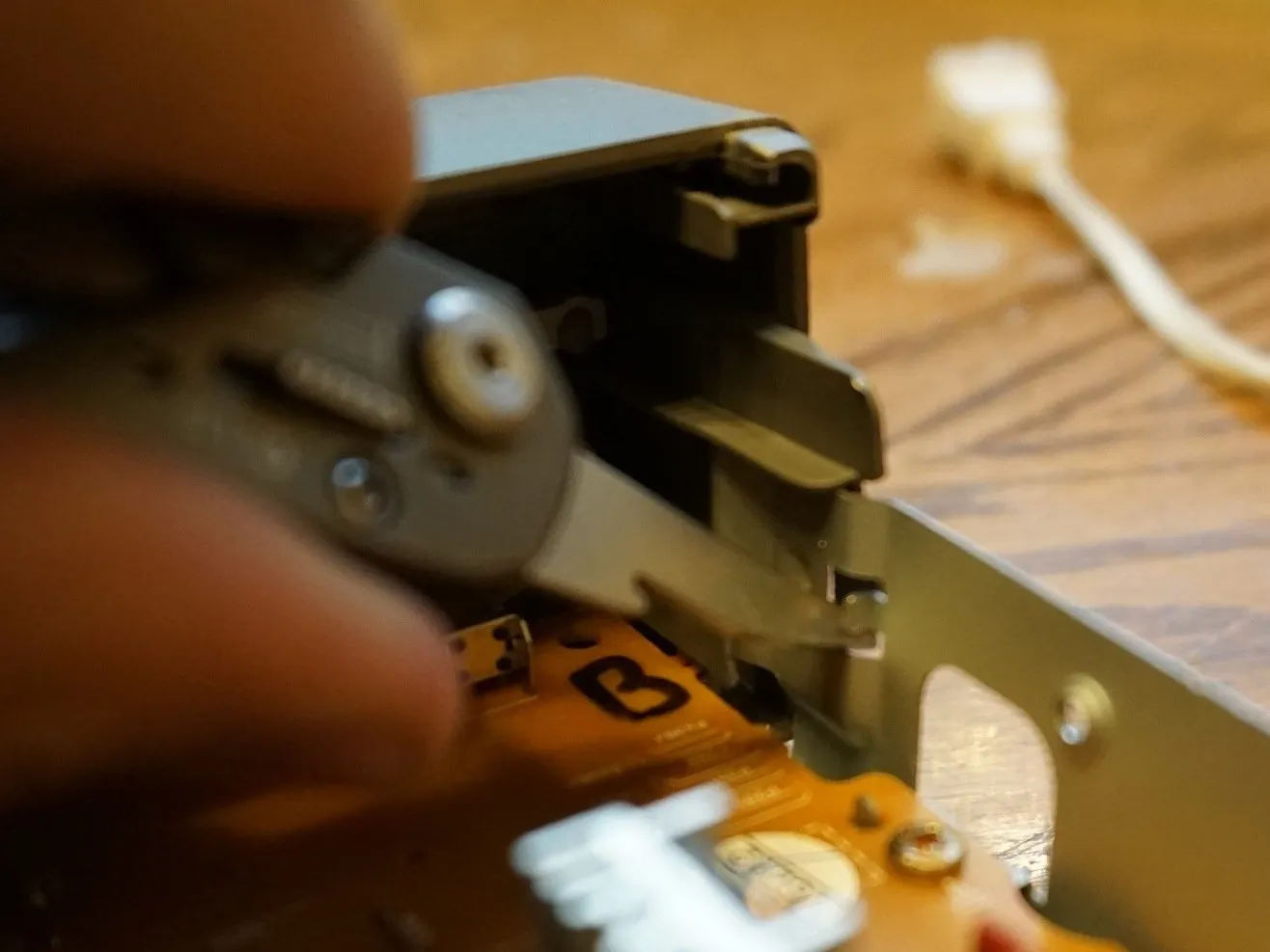

Шаг 6

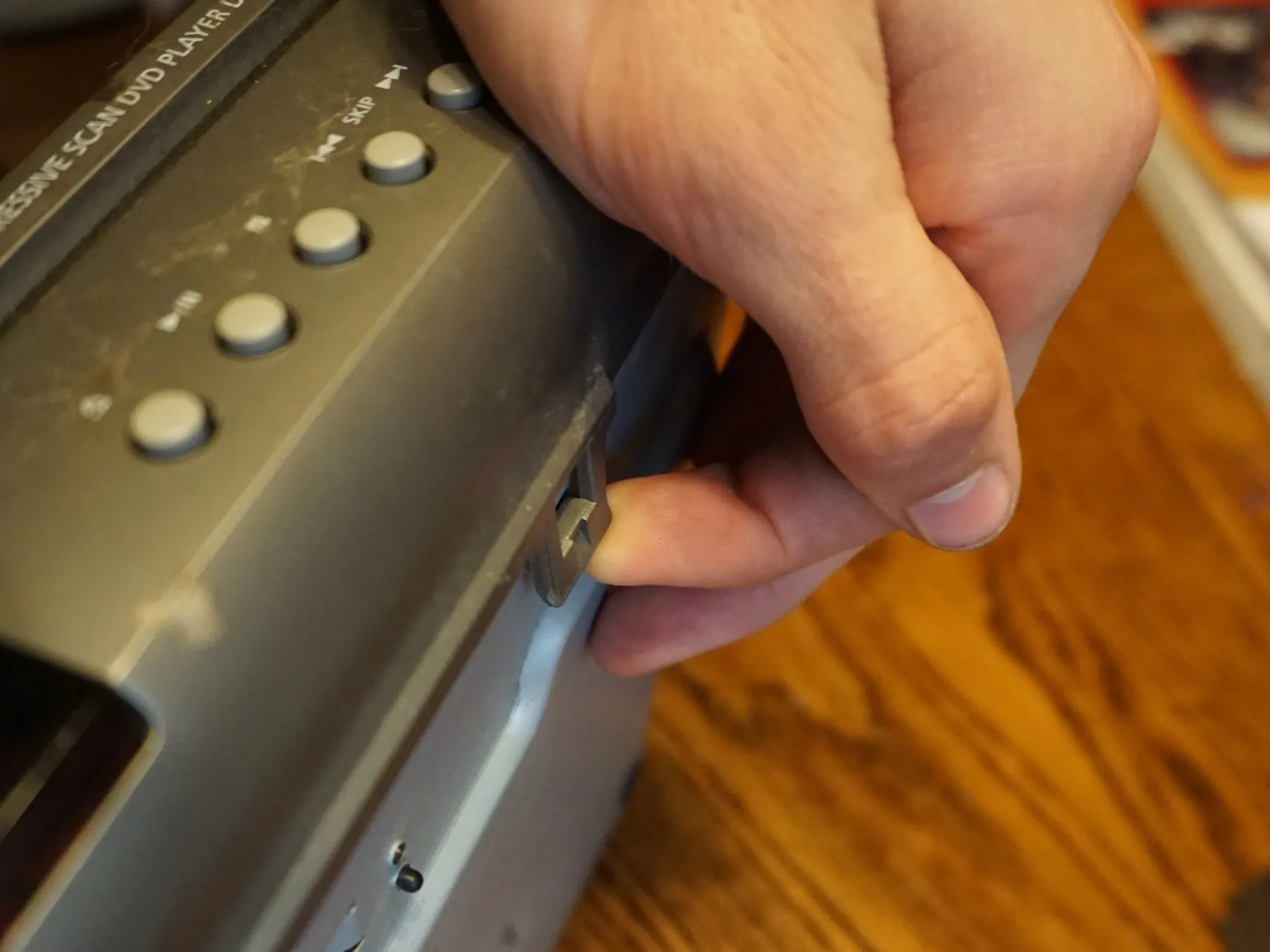

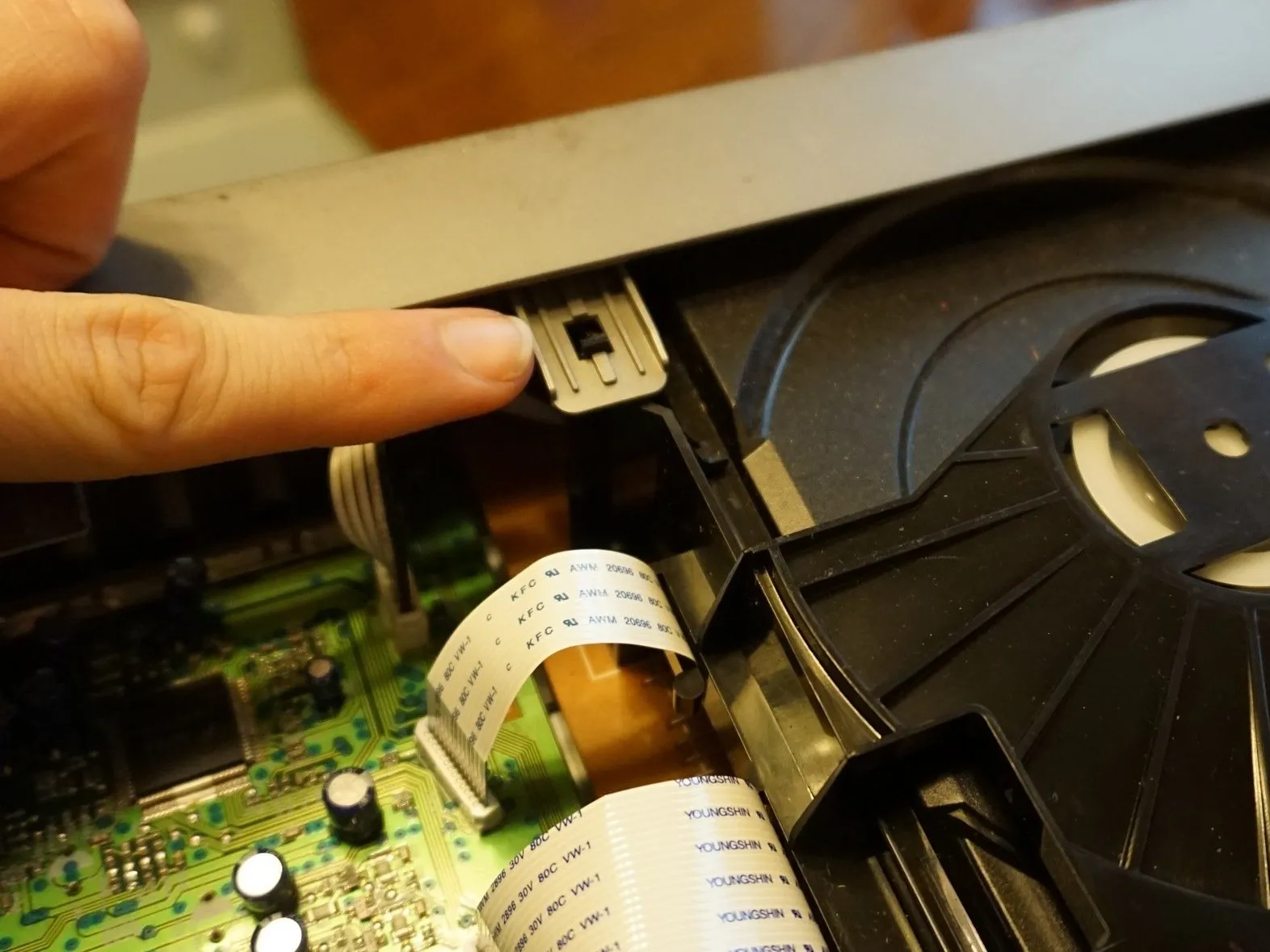

• Снимите клипсы по краям передней панели, их может быть больше, чем показано на этих фотографиях, но убедитесь в этом, прежде чем приступать к работе.

• В нижней части есть две защелки, которые нужно нажать, чтобы отсоединить устройство чтения DVD-дисков.

Шаг 7

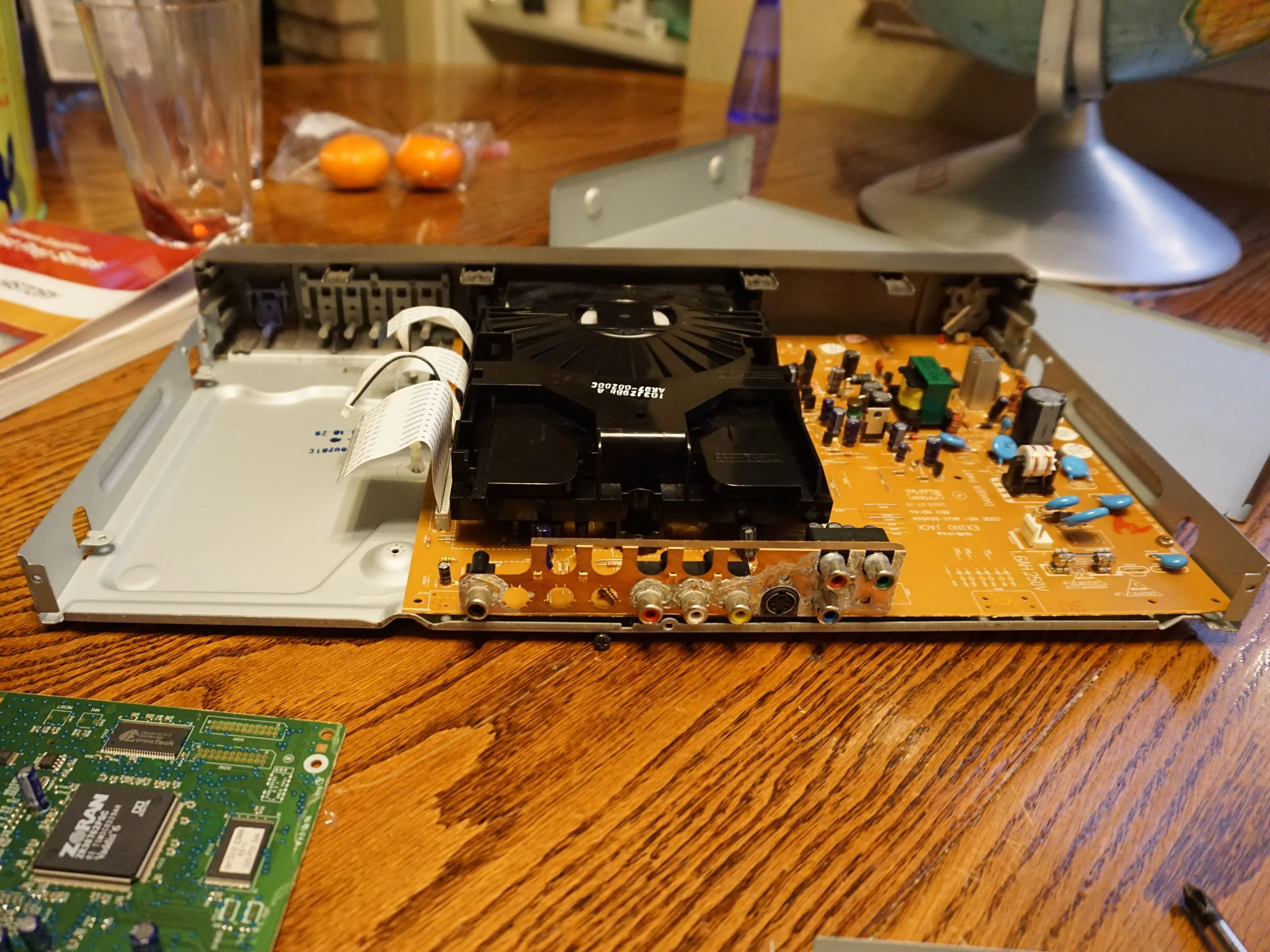

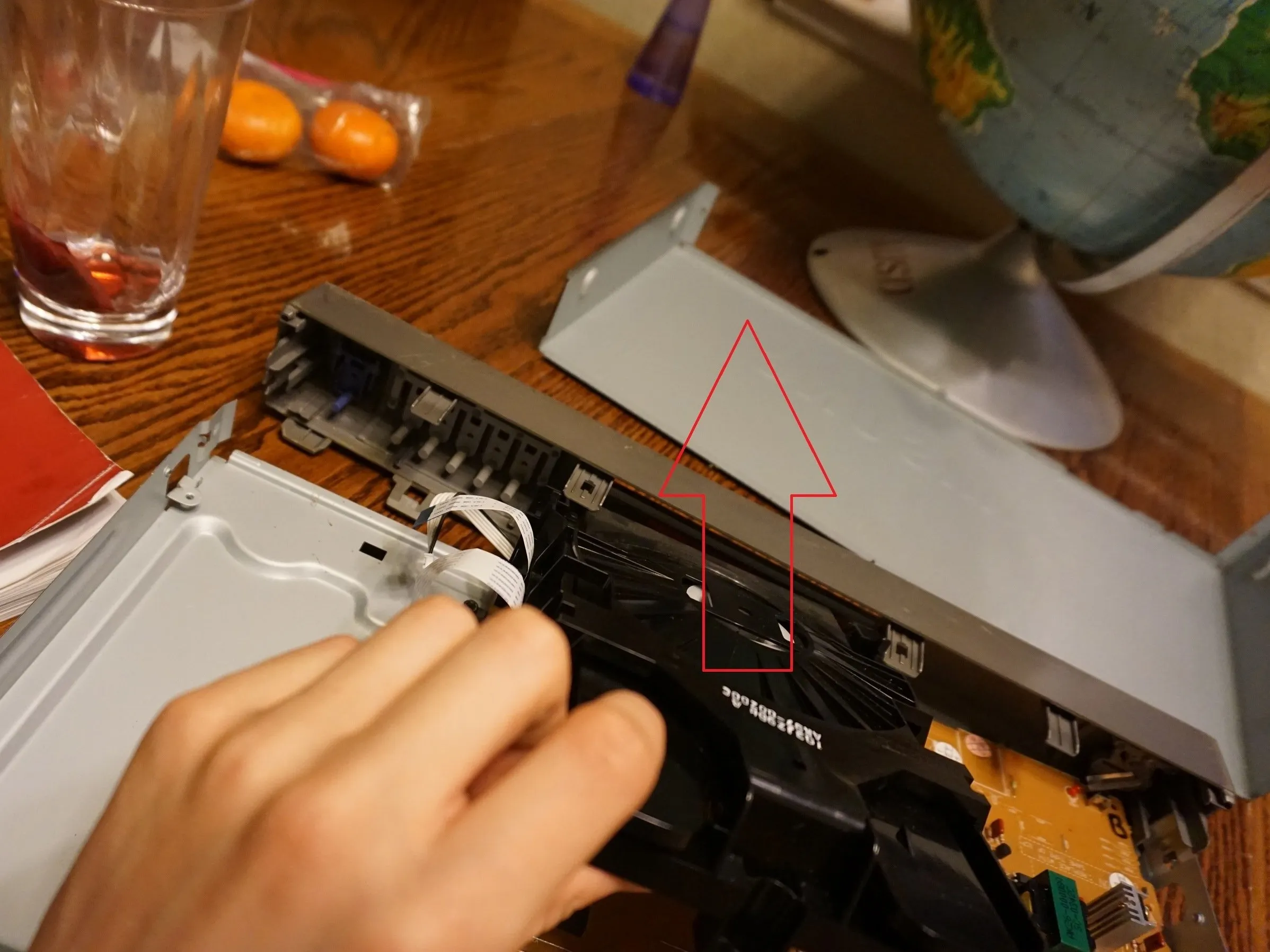

• Аккуратно потяните вверх, используя переднюю панель DVD-плеера в качестве шарнира, убедитесь, что никакие зажимы все еще не подключены.

• Если вам удалось это сделать, вы заметите, что крышка лотка DVD снята и может быть сдвинута вниз.

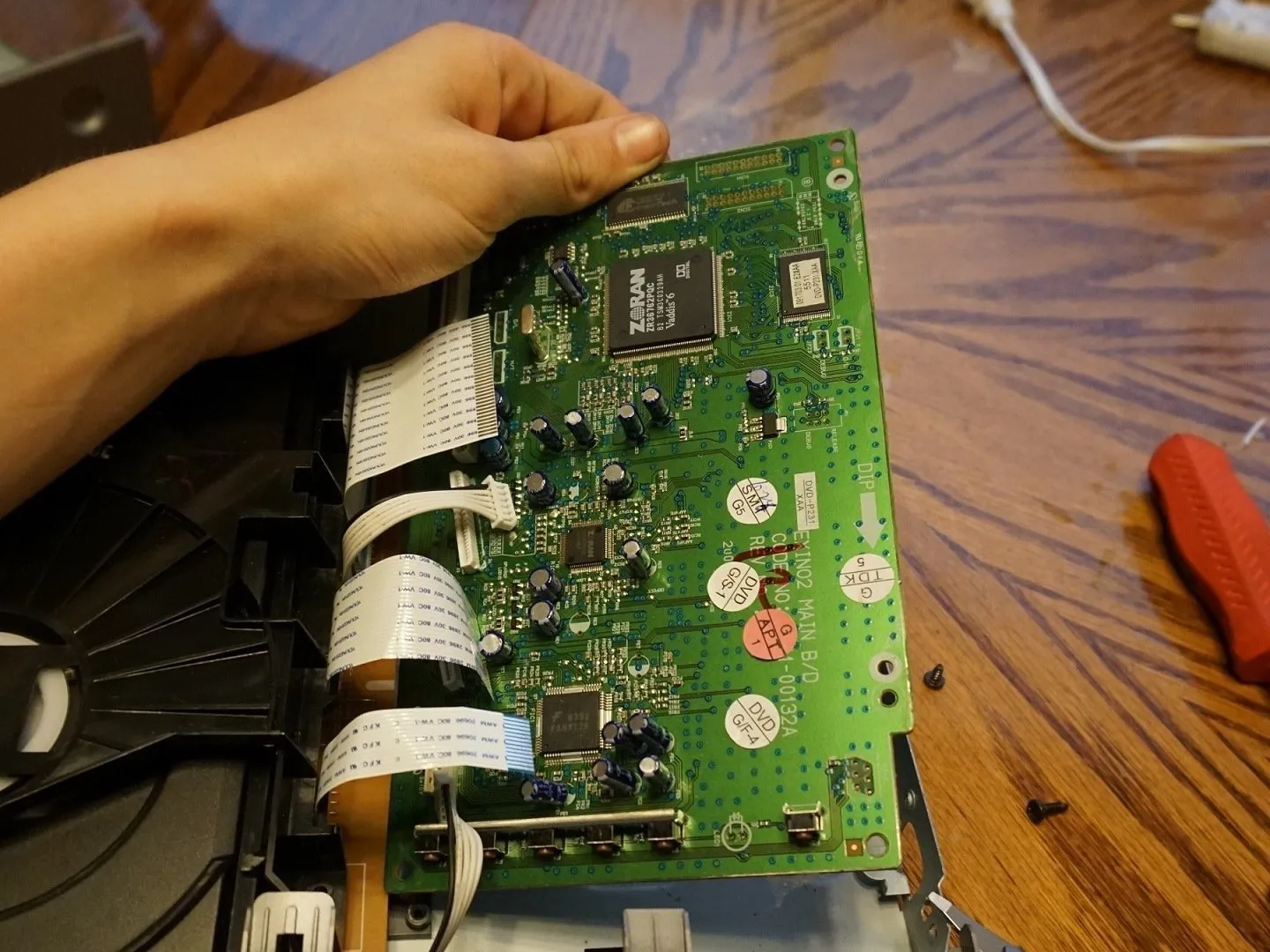

Шаг 8

• Аккуратно поднимите плату, дважды проверив ленточные соединения.

Шаг 9

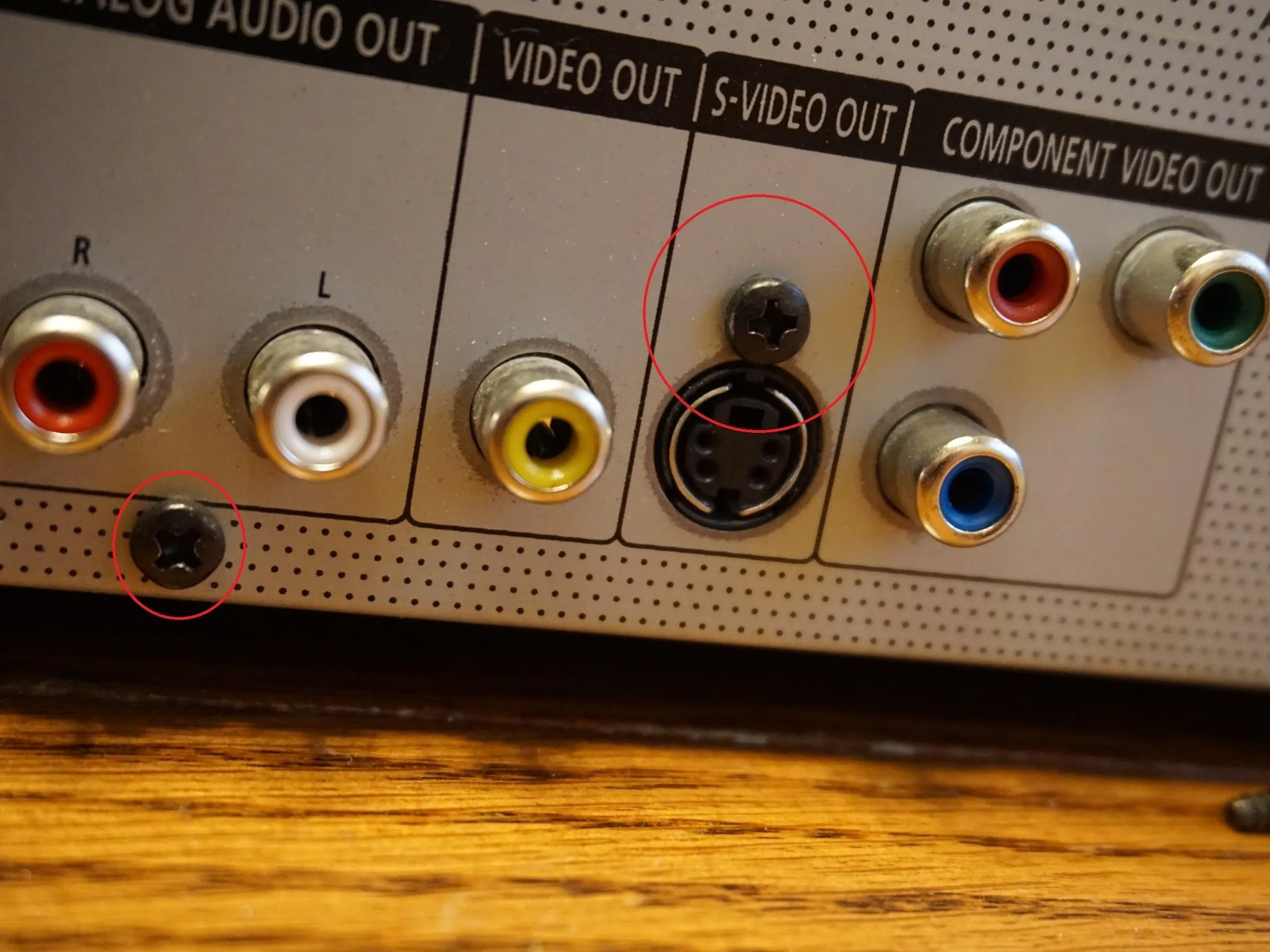

• Открутите винты на задней панели (сторона со всеми портами).

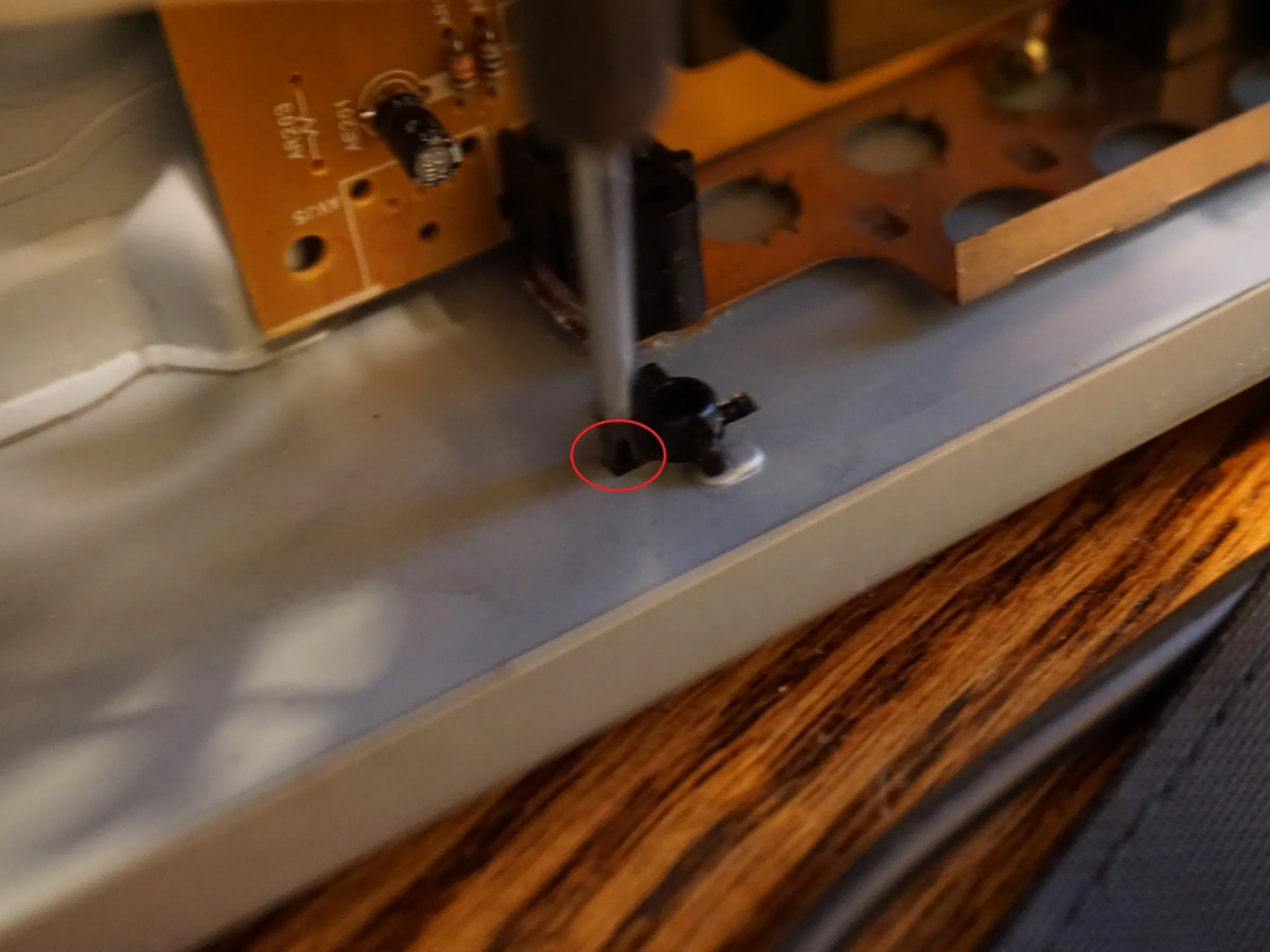

• Нажмите на очень маленькие и хрупкие вкладки (изображение 2) с помощью плоской головки, ногтя или других предметов с небольшим наконечником

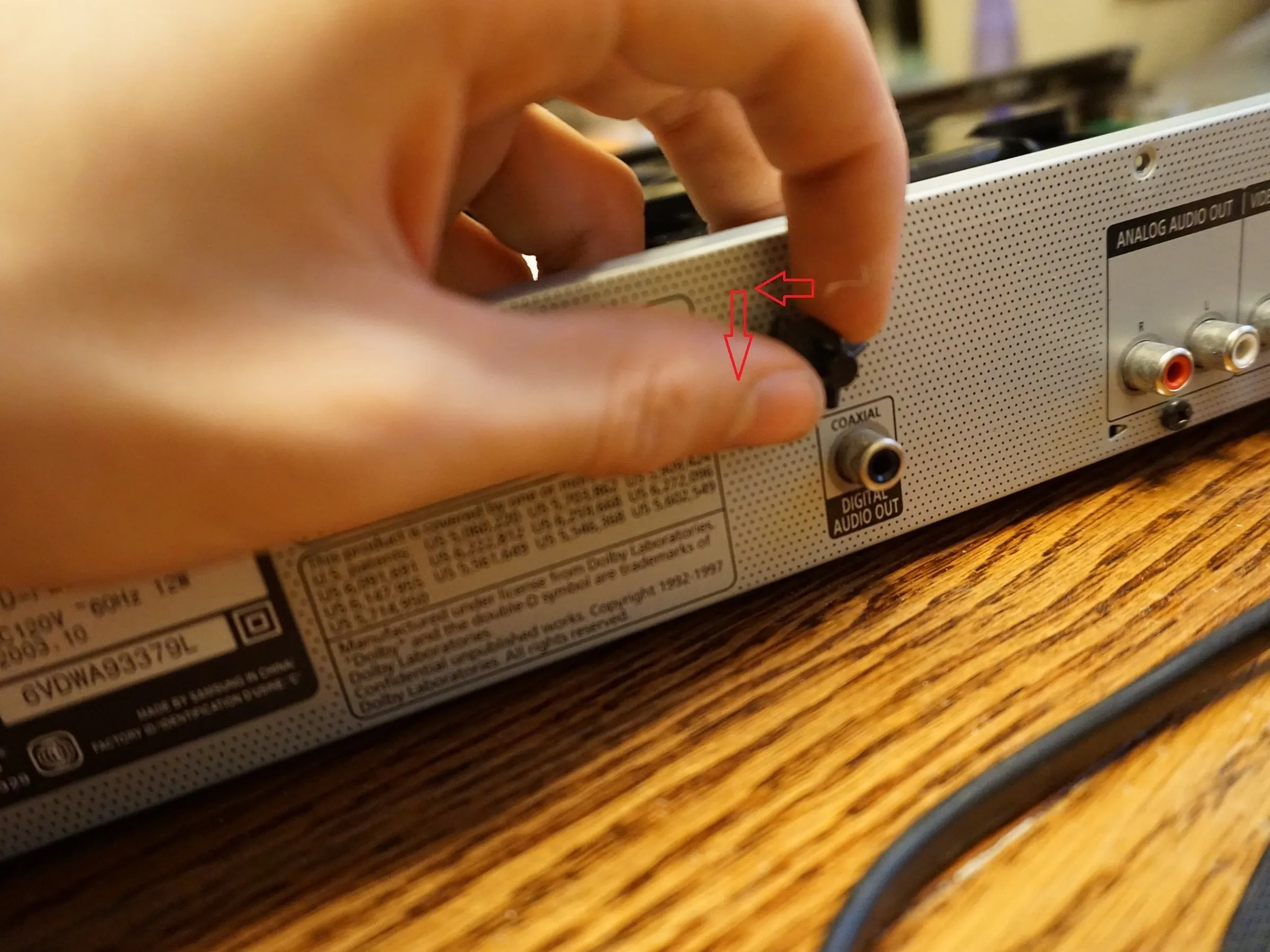

• Поверните ручку, как показано на третьем рисунке, чтобы совместить отверстие в корпусе с крыльями ручки.

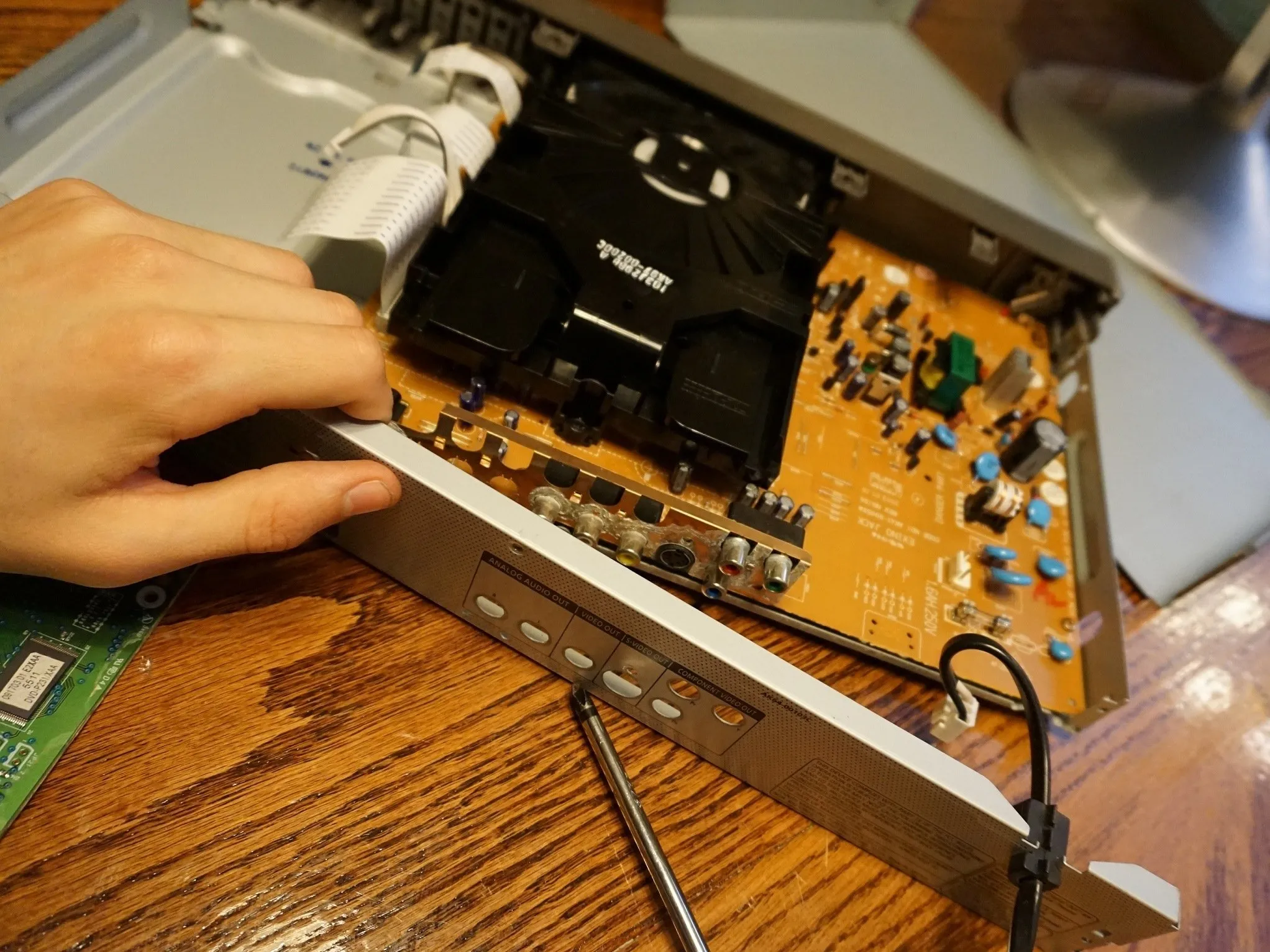

Шаг 10

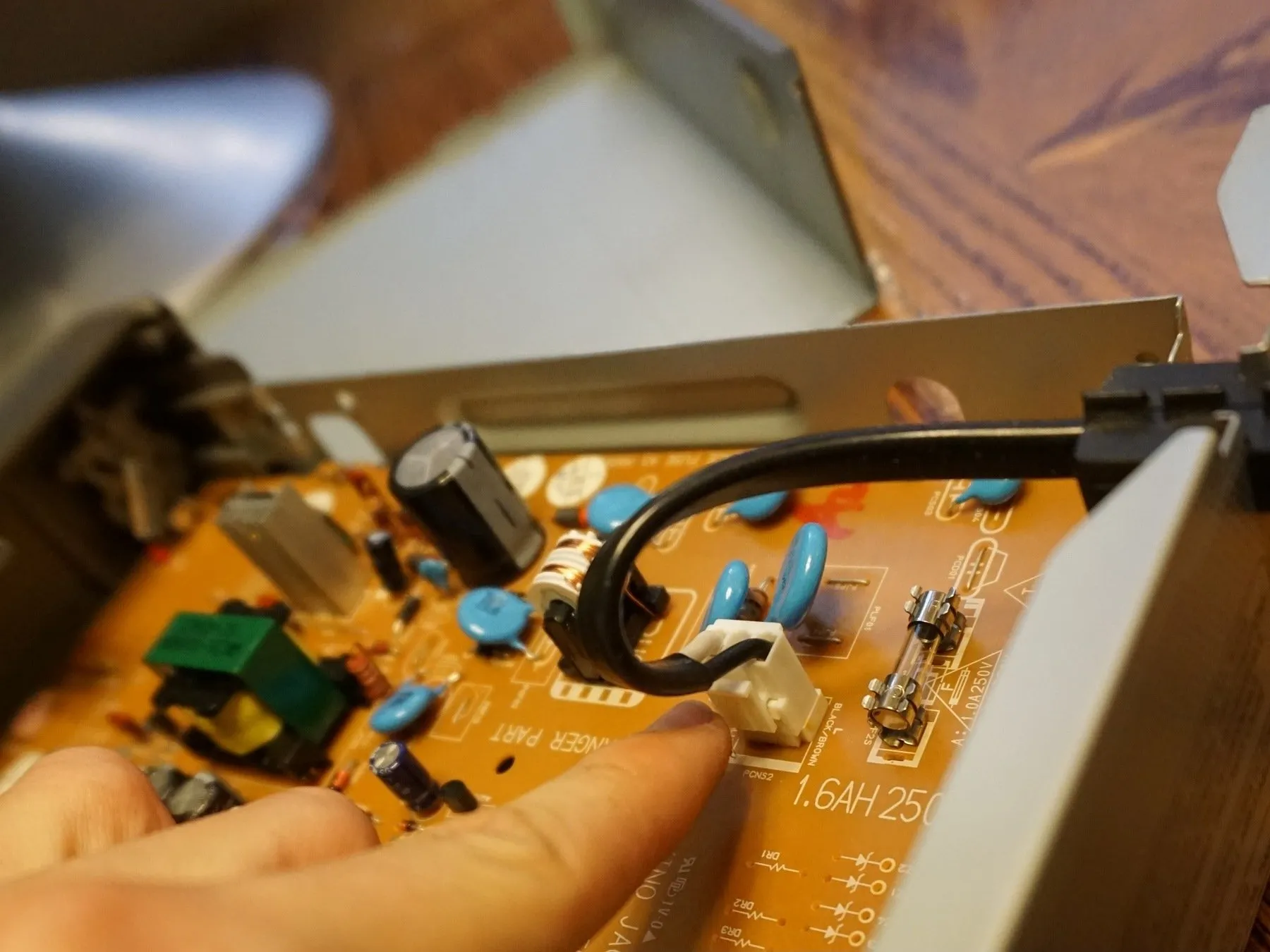

• Отсоедините кабель питания от печатной платы, обратите внимание на выступ сбоку, нажмите его вниз и потяните

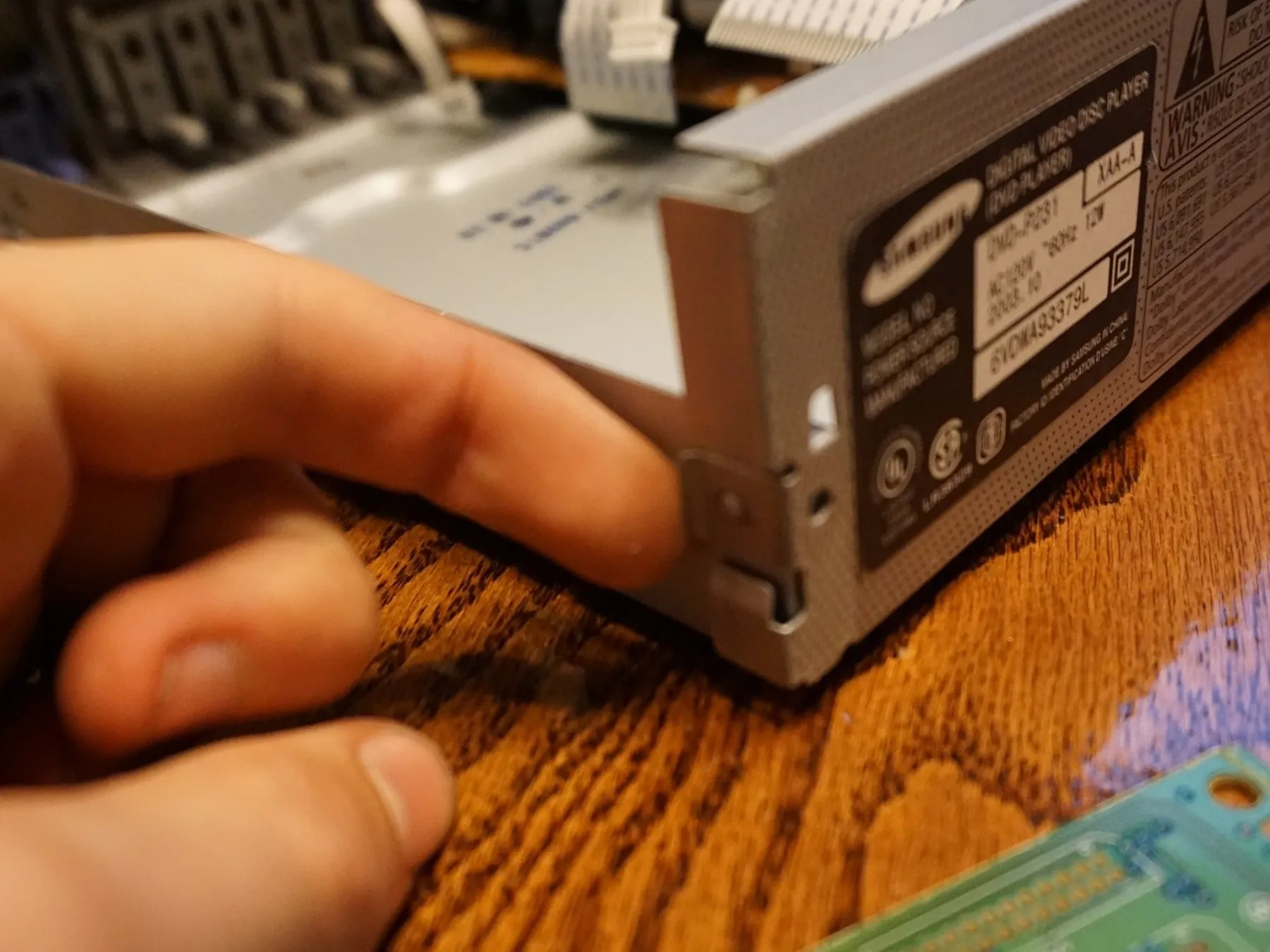

• Потяните назад два язычка с обеих сторон задней панели и потяните в сторону.

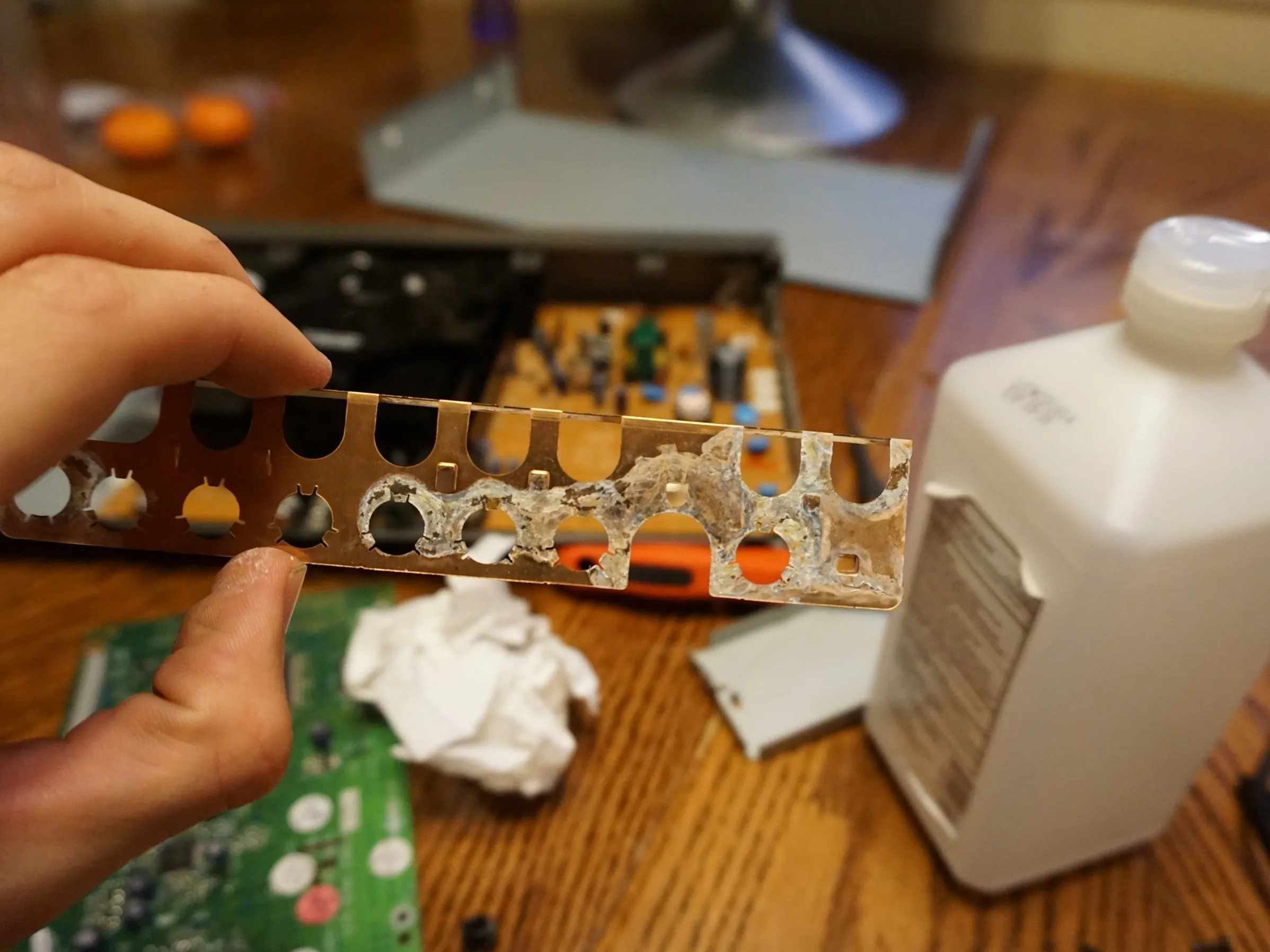

Шаг 11

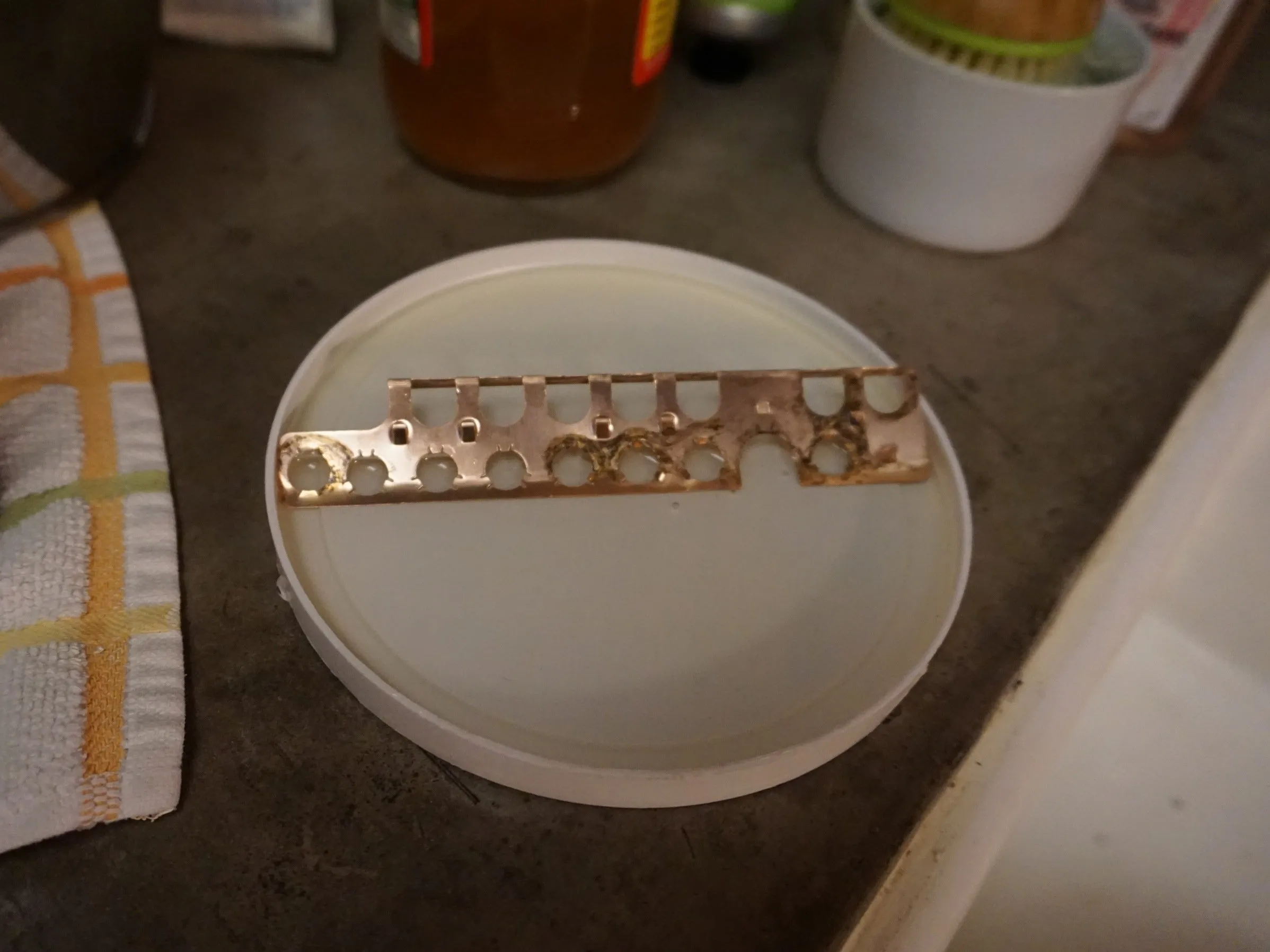

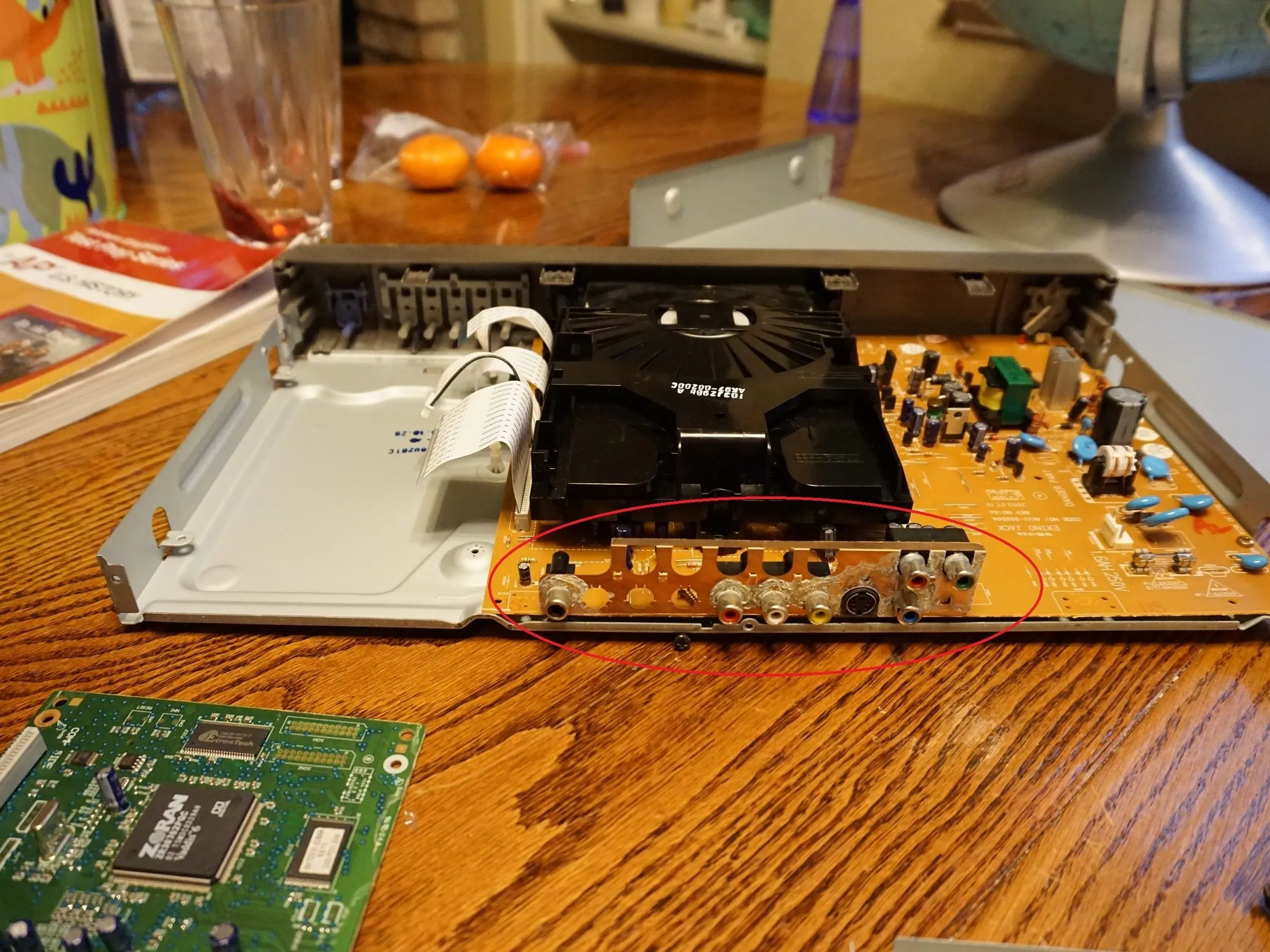

• Аккуратно снимите медную накладку вокруг портов, если есть признаки коррозии

• Поместите в уксус (предпочтительно яблочный сидр) на 30 минут - час, чтобы удалить коррозию с медной пластины.

Шаг 12

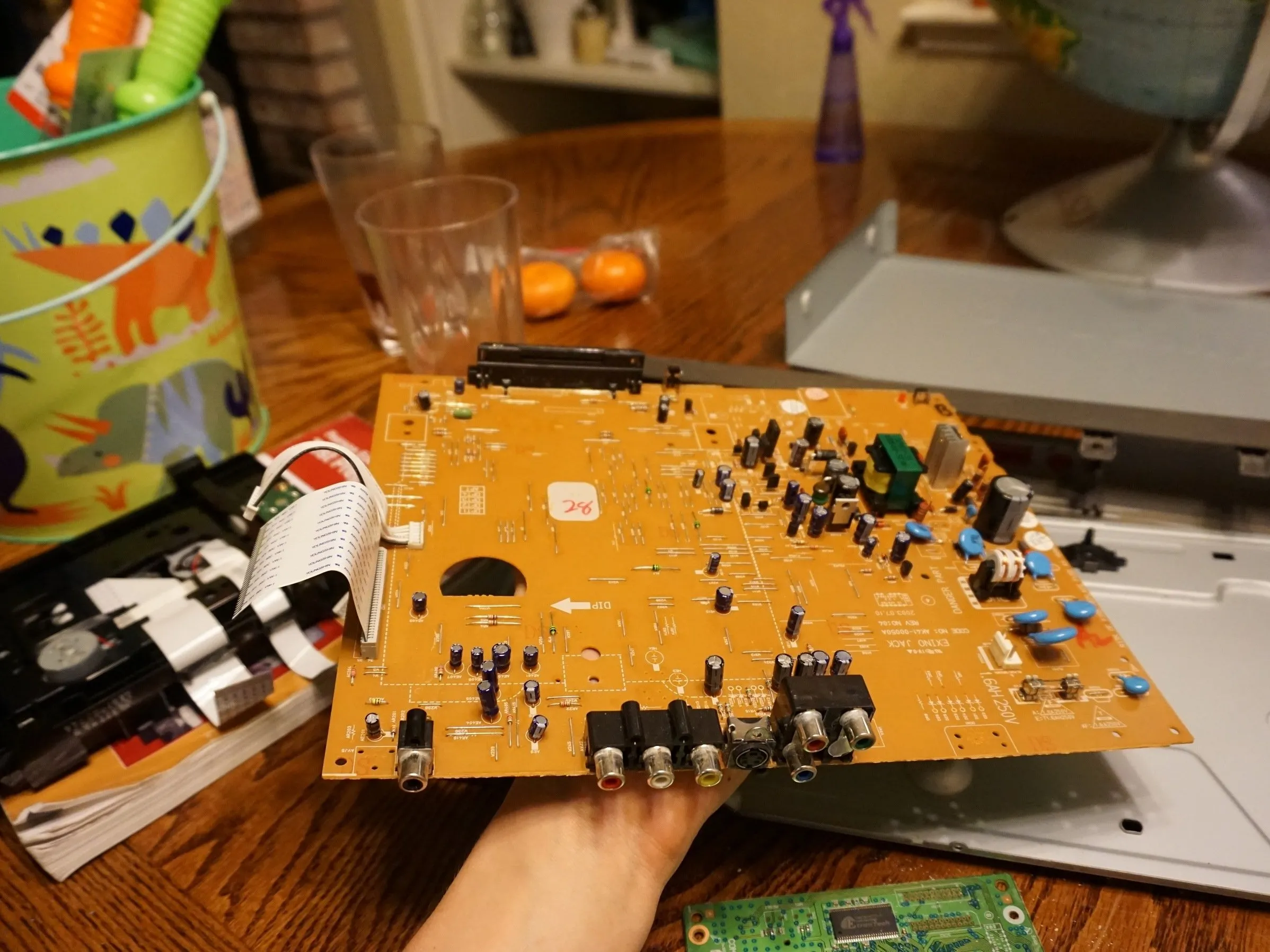

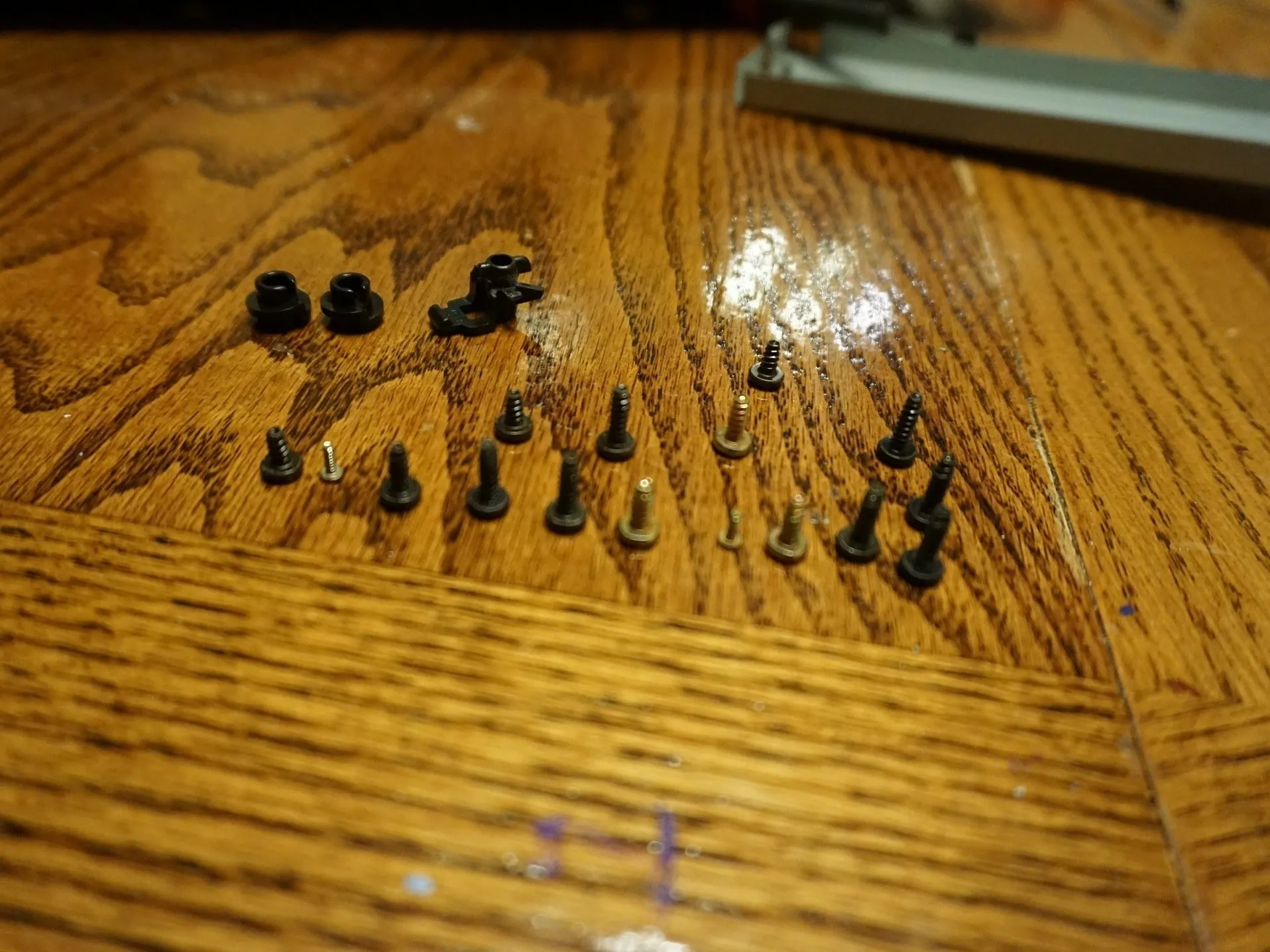

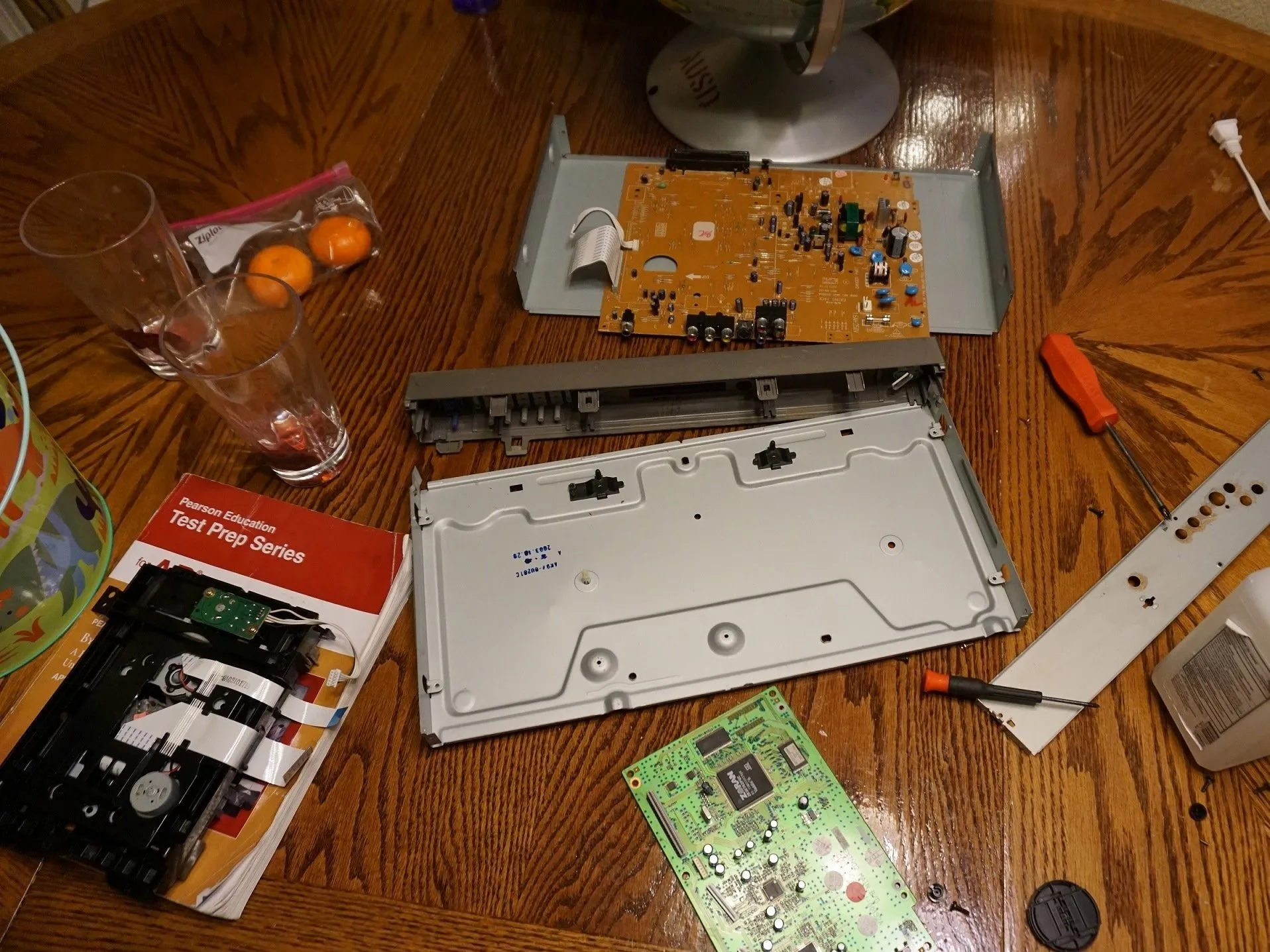

• Проверьте, все ли у вас есть, если вы планируете собирать этот проект.

• Вымойте руки перед любой работой после этого проекта
