Разборка Samsung E60 eReader

Введение

Мы разобрали электронную читалку Samsung E60 до основных компонентов!

Оснащенное процессором Cortex A8, 256 Мб оперативной памяти, 2 Гб флэш-памяти, USB OTG, Wifi, Bluetooth, слотом SDCard и 6-дюймовым дисплеем 600 x 800 e-Ink, это устройство относится к той же категории, что и Amazon Kindle или B&N Nook.

В Европе, в частности во Франции, его цена снизилась с начальных 329 евро до 99 евро плюс возврат 50 евро, что делает его самым дешевым из доступных электронных ридеров.

Большое спасибо SegmentationFault за предоставленное нам устройство!

Что вам нужно

Инструменты

•

•

•

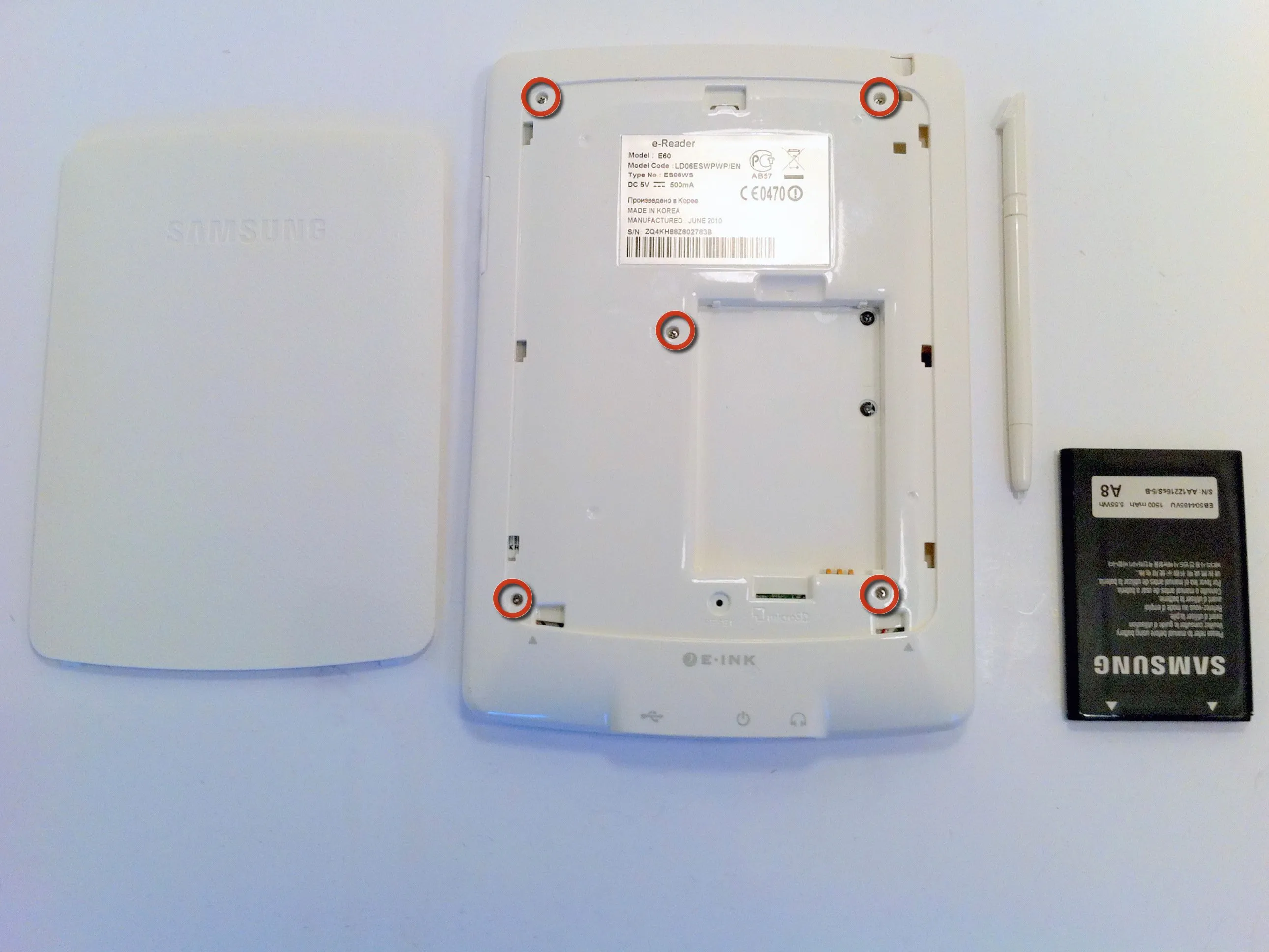

Шаг 1 Снятие задней панели

• Переверните устройство вверх дном и откройте заднюю панель.

• Извлеките все аксессуары, включая аккумулятор, стилус и дополнительную карту MicroSD.

• Открутите 5 винтов с помощью отвертки Philips #000.

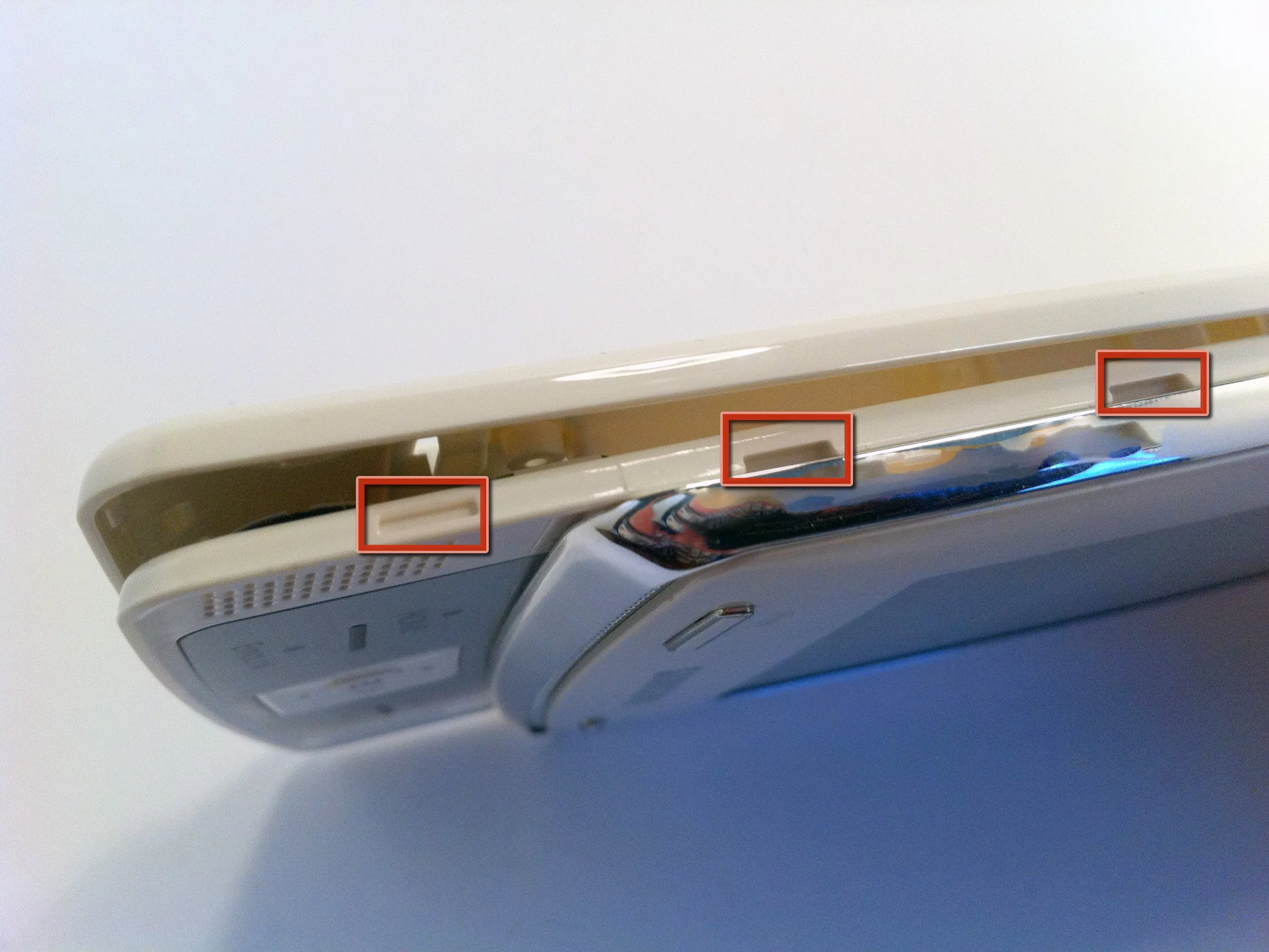

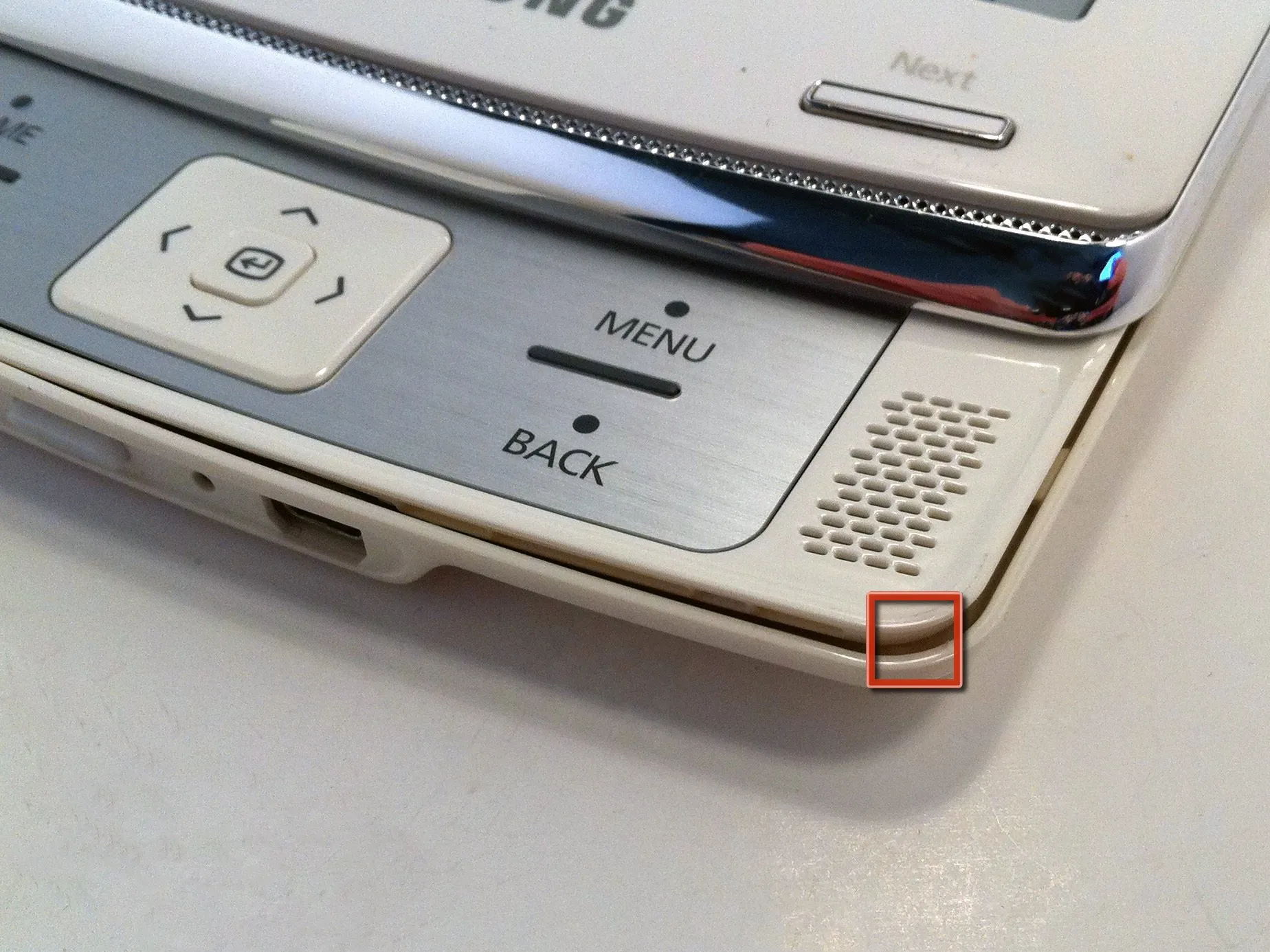

Шаг 2

• Поверните устройство экраном вверх и откройте клавиатуру

• Аккуратно поверните заднюю крышку в одном из углов клавиатуры, чтобы отделить ее от верхней части.

• Задняя крышка удерживается 3 или 4 невидимыми крючками с каждой стороны устройства

• После соединения аккуратно сожмите заднюю крышку, чтобы открыть ее.

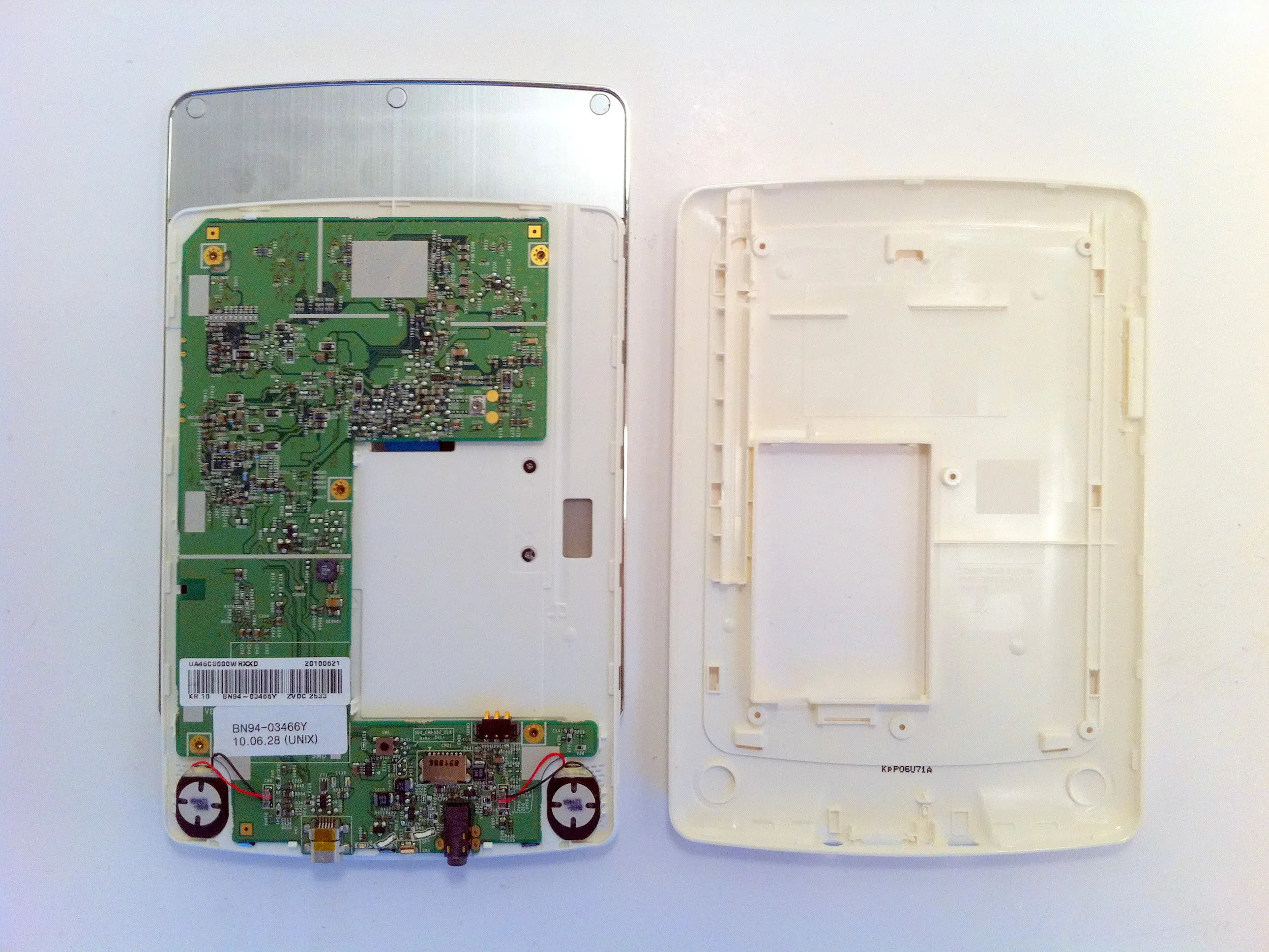

Шаг 3 Динамики

• Аккуратно потяните вверх 2 разъема динамиков

• Снимите 2 динамика, которые приклеены мягким клеем.

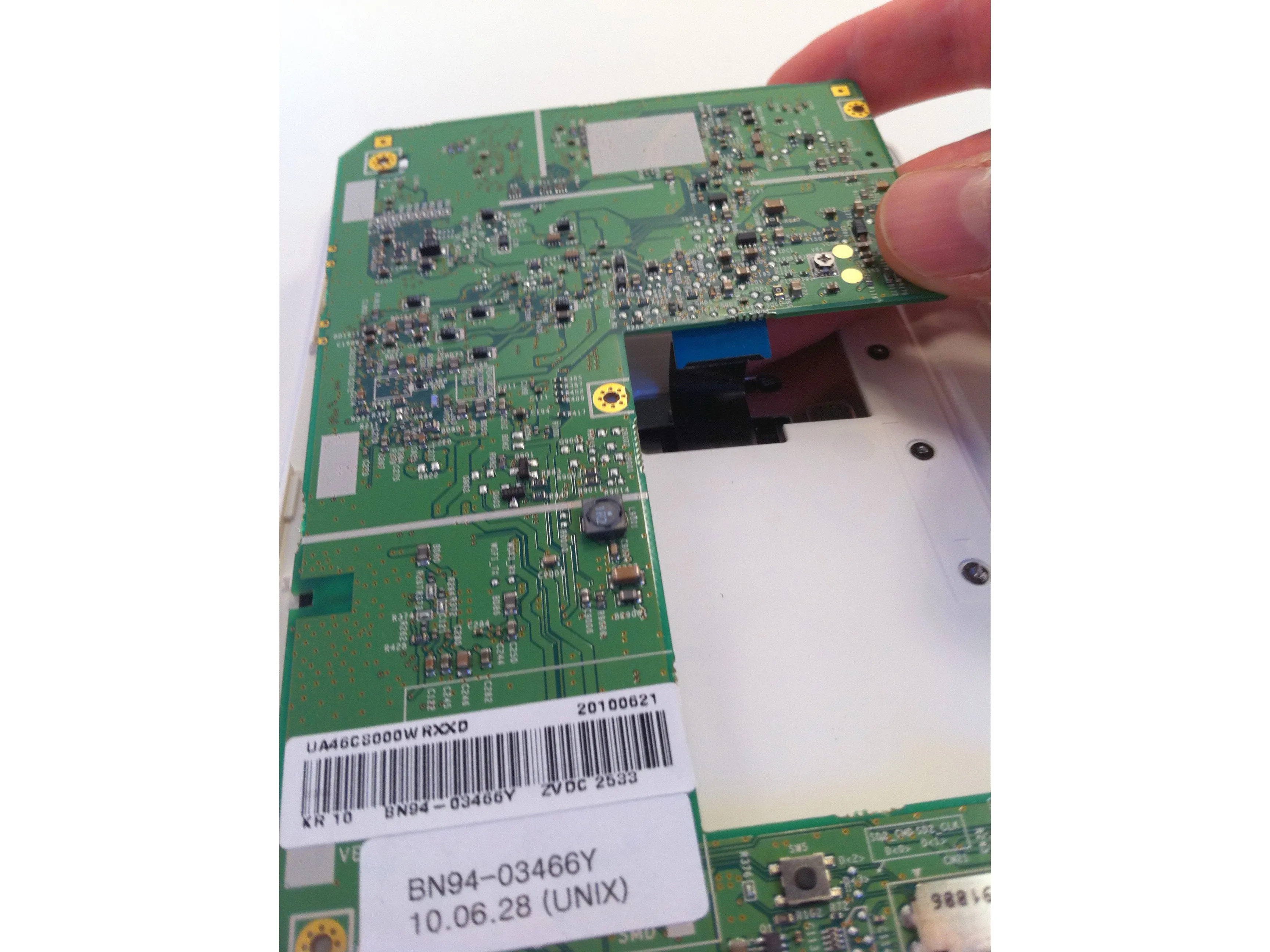

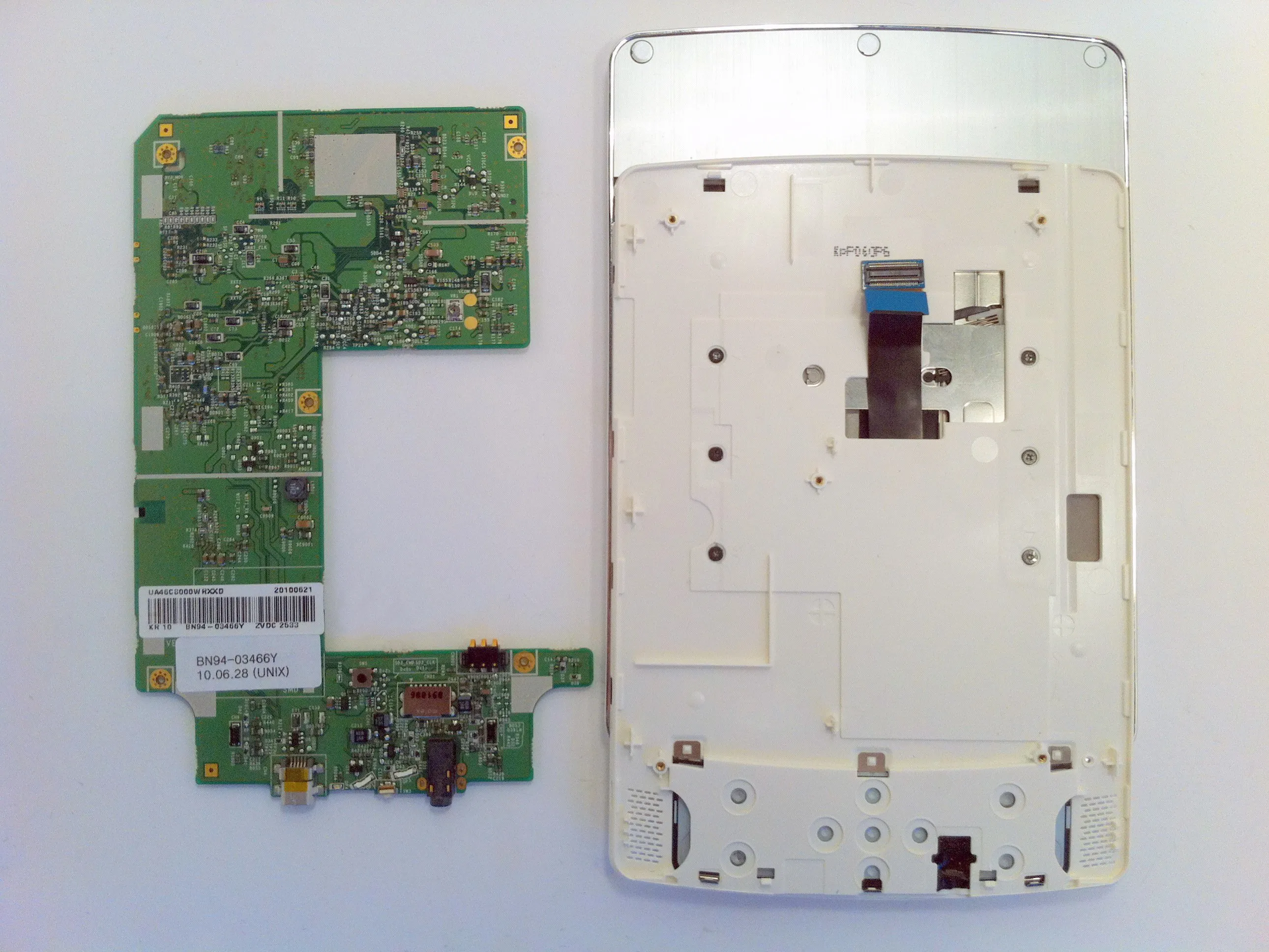

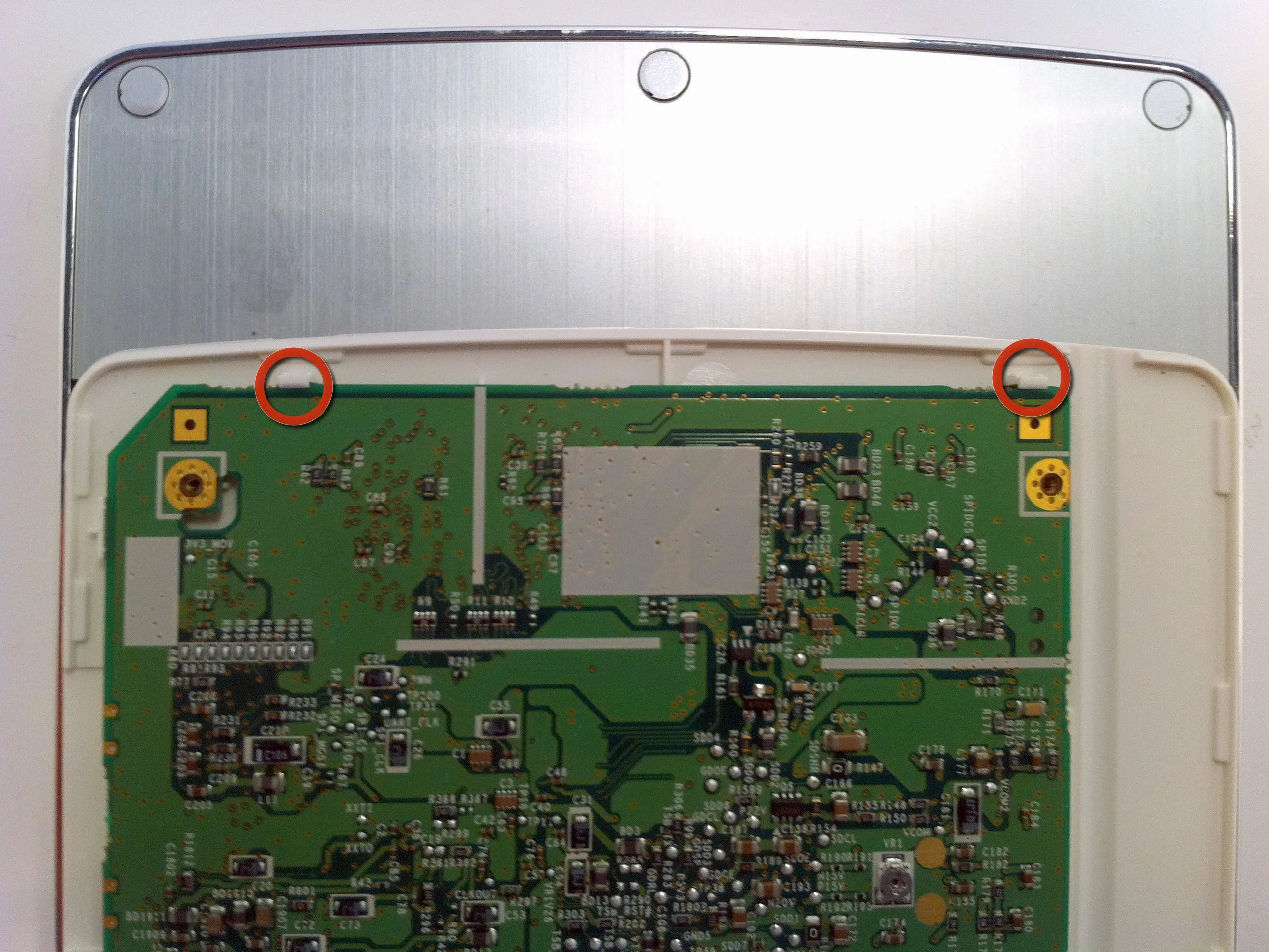

Шаг 4 Основная печатная плата

• Главная печатная плата держится за 2 крючка сверху и 2 снизу.

• Убедитесь, что клавиатура находится в открытом положении, чтобы получить максимальную длину плоского пластикового кабеля (FPC) экрана.

• Нажмите на 2 верхних крючка, чтобы освободить печатную плату.

• Рядом с 2 нижними крючками может быть наклейка: отклейте ее

• Поднимите печатную плату вверх и отсоедините кабель FPC экрана, затем полностью извлеките печатную плату из пластикового корпуса.

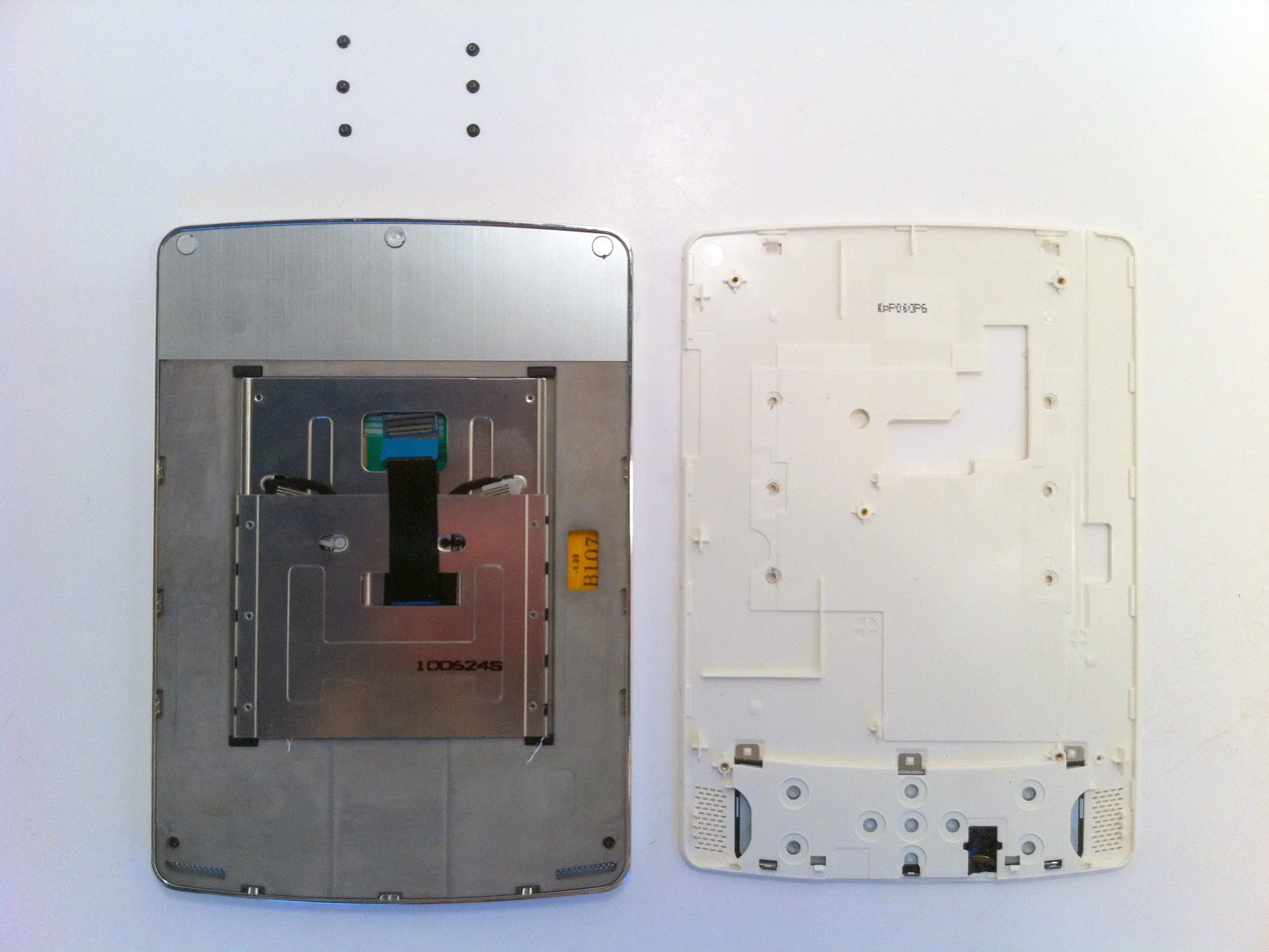

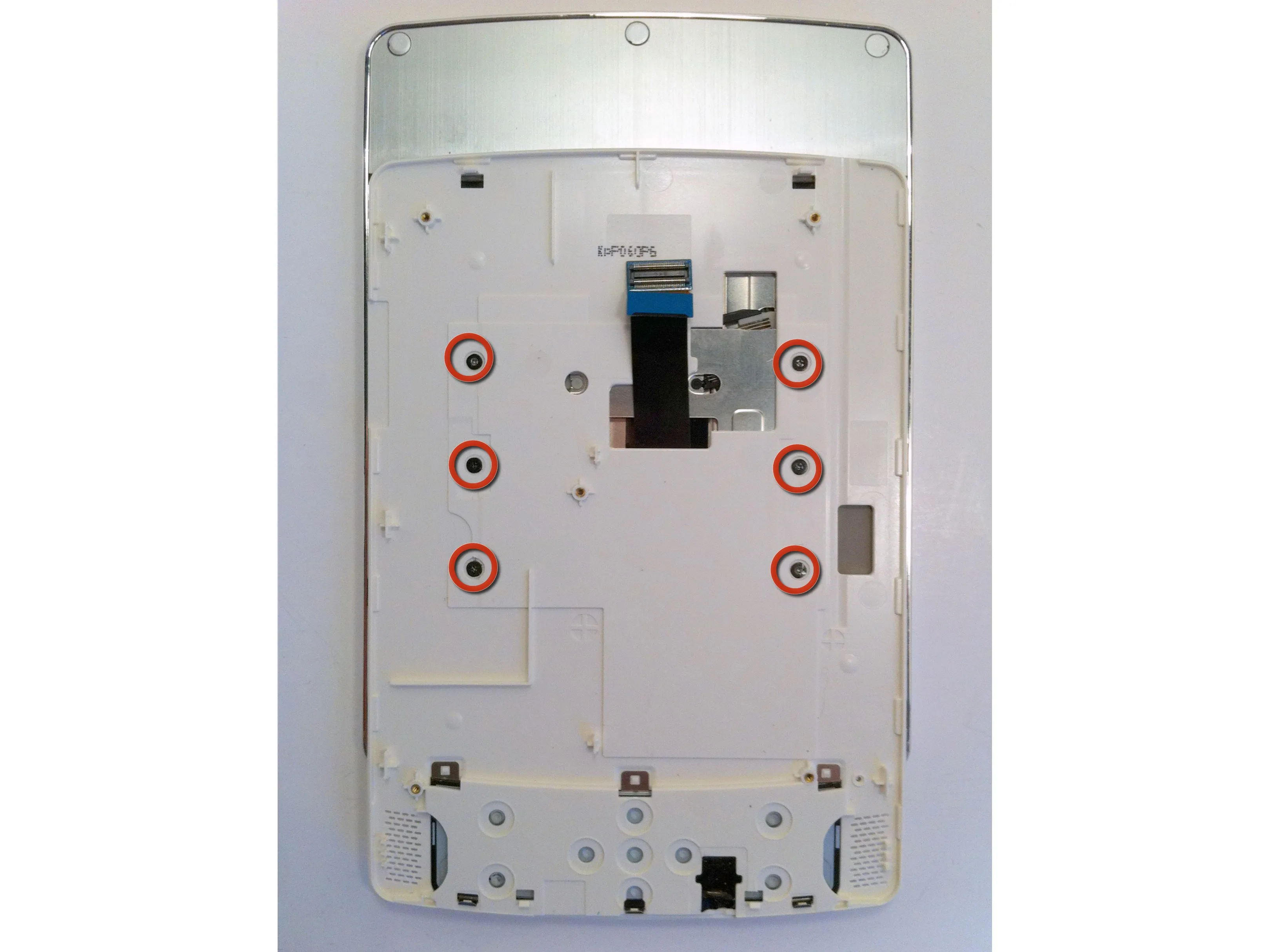

Шаг 5 Раздвижной механизм

• Открутите 6 коротких черных винтов с помощью отвертки Philips #00.

• Отделите пластиковую крышку клавиатуры от экрана.

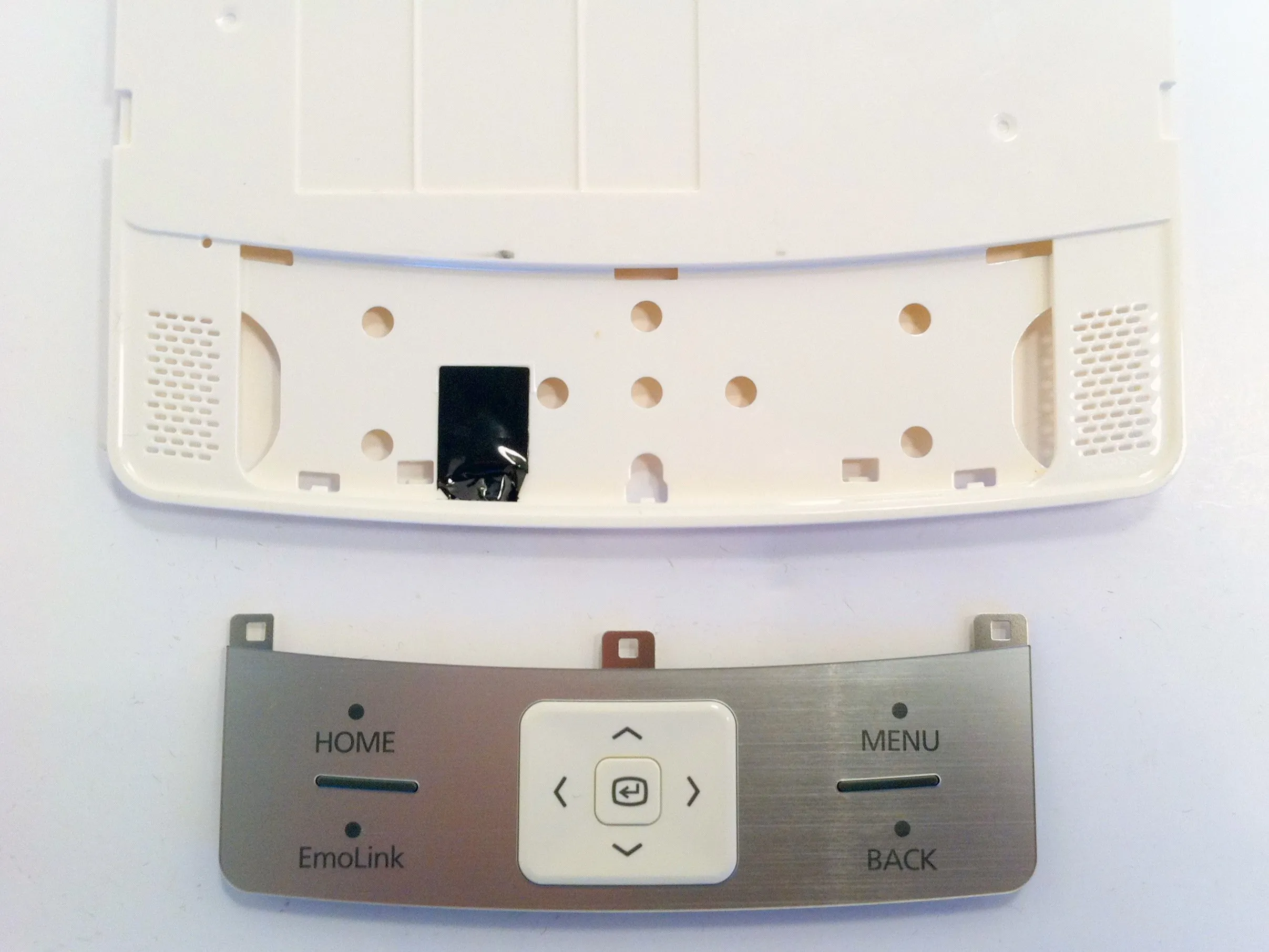

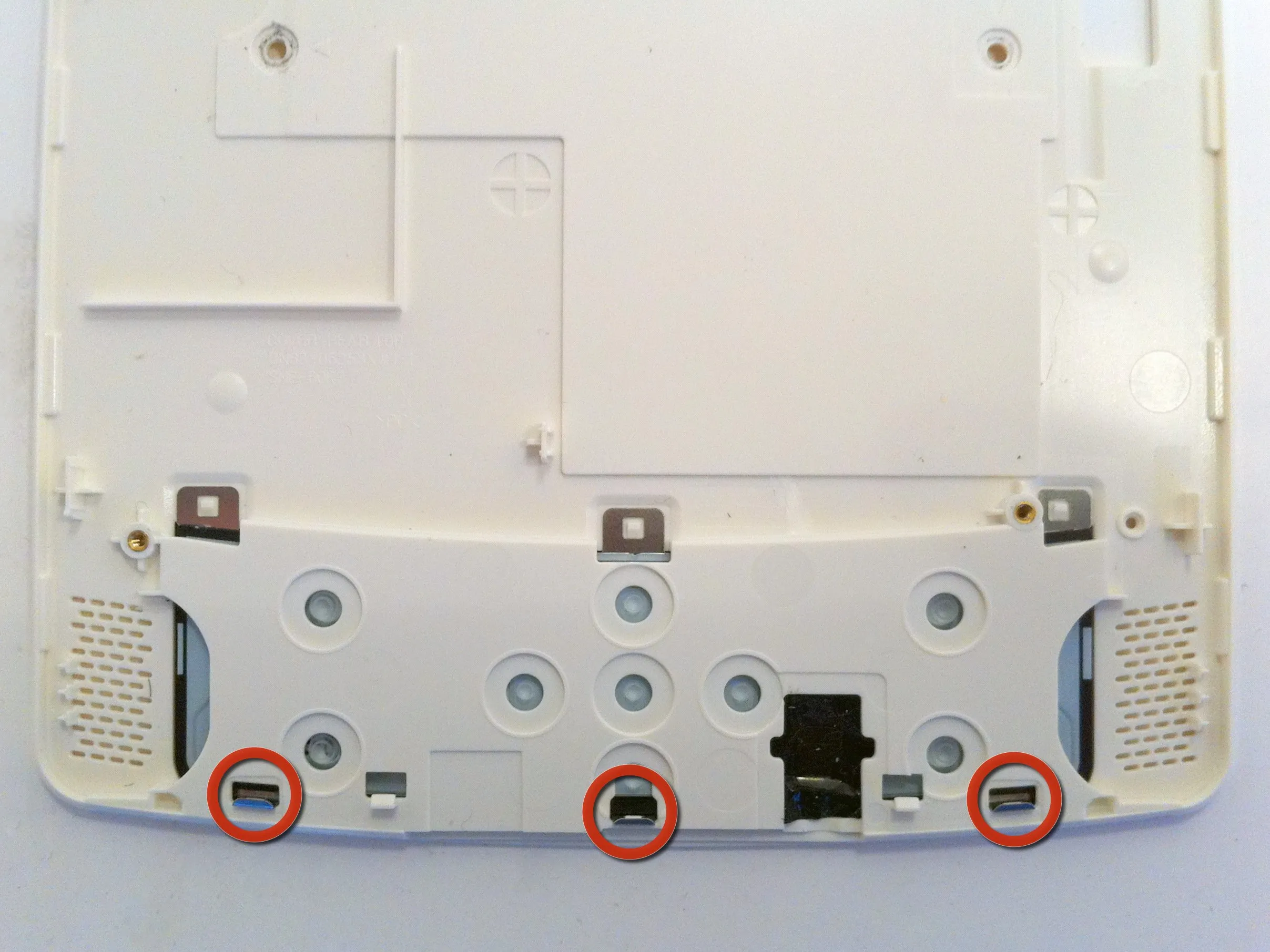

Шаг 6 Клавиатура

• Нажмите на 3 маленьких металлических крючка с задней стороны клавиатуры, чтобы освободить матовые алюминиевые клавиши

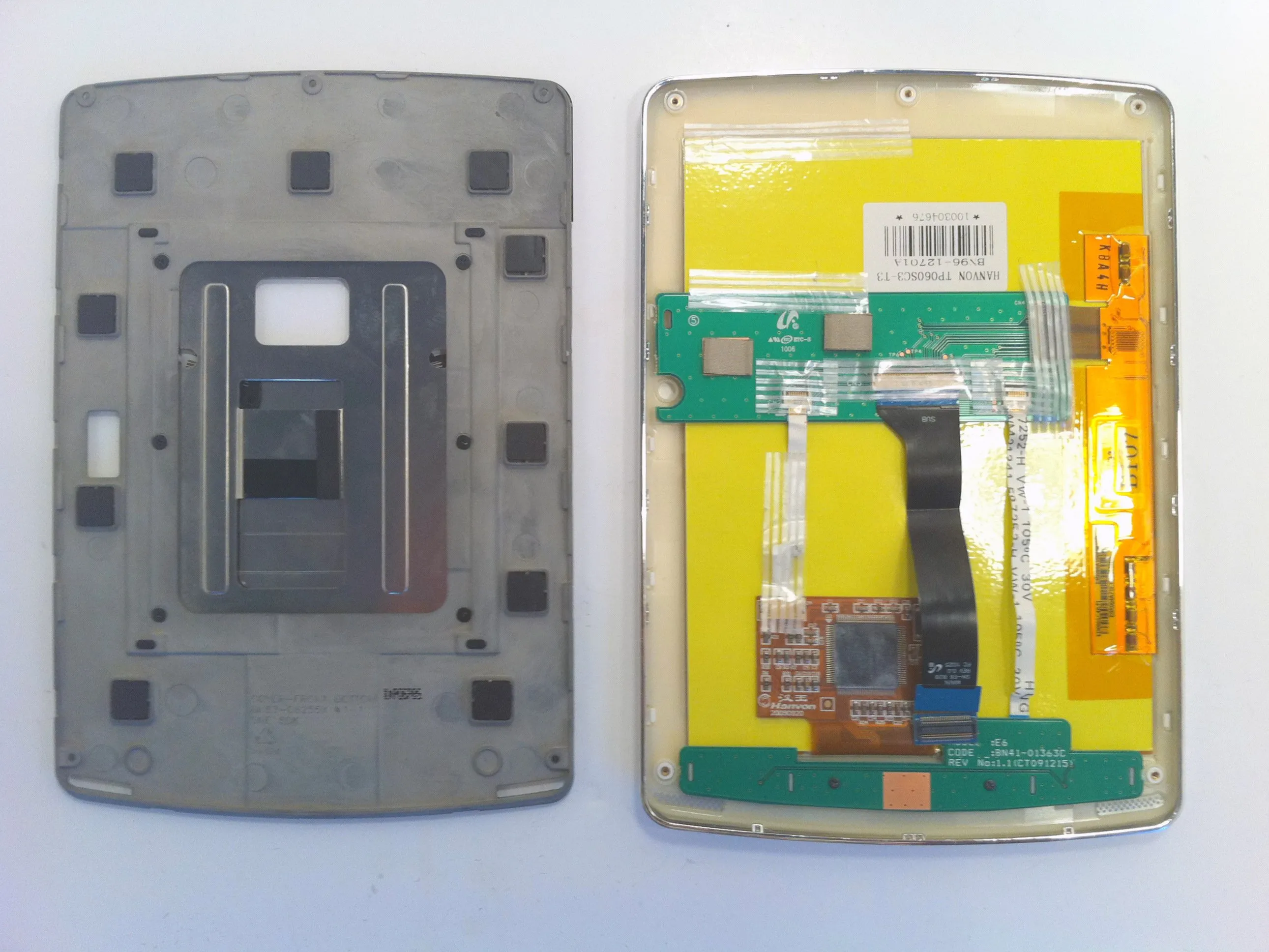

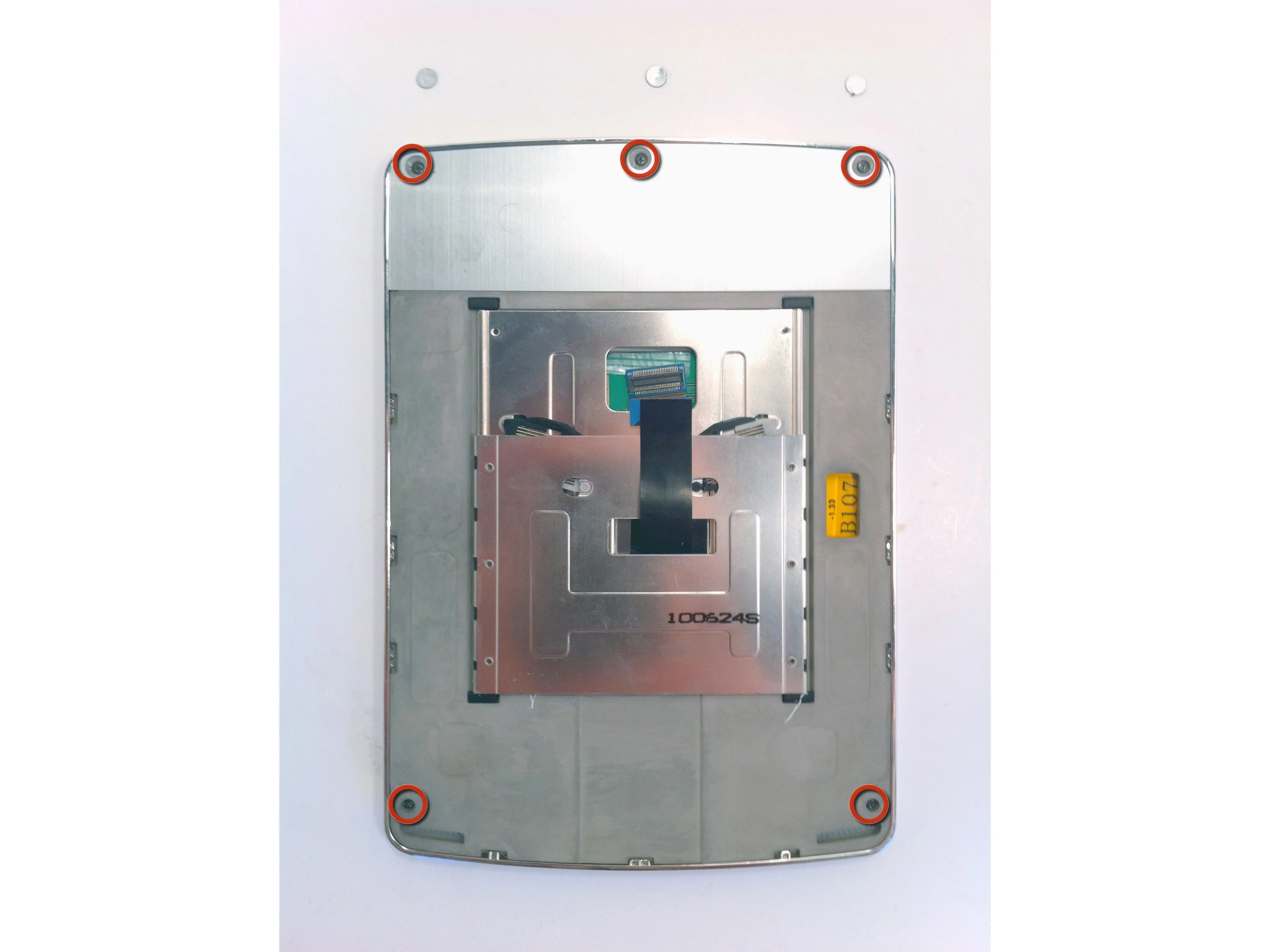

Шаг 7 Сборка экрана/тачскрина

• Снимите 3 верхние металлические наклейки, которые скрывают 3 винта

• Выкрутите 5 винтов с помощью отвертки Philips #000.

• Отделите подвижный узел от пластиковой верхней части

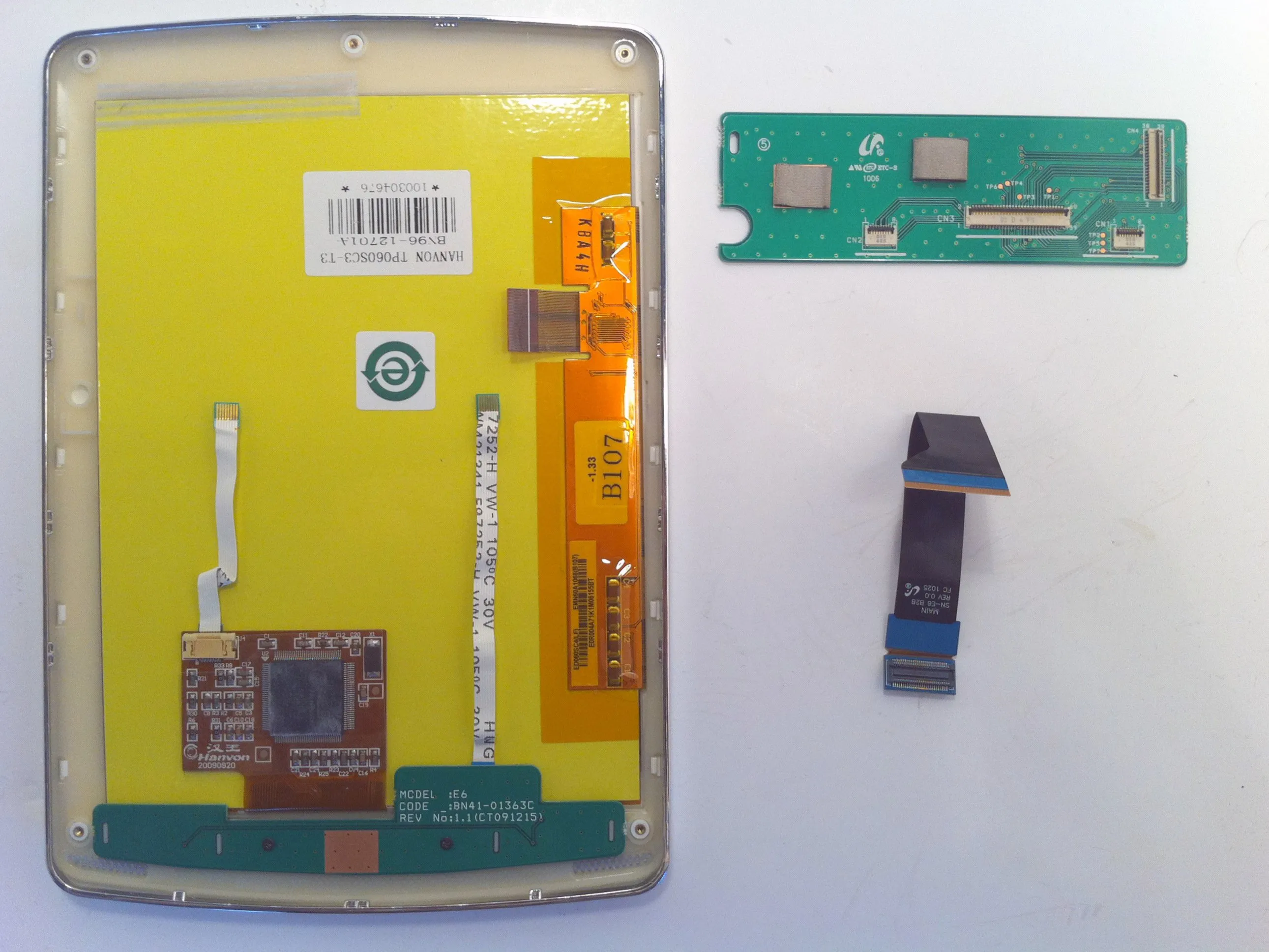

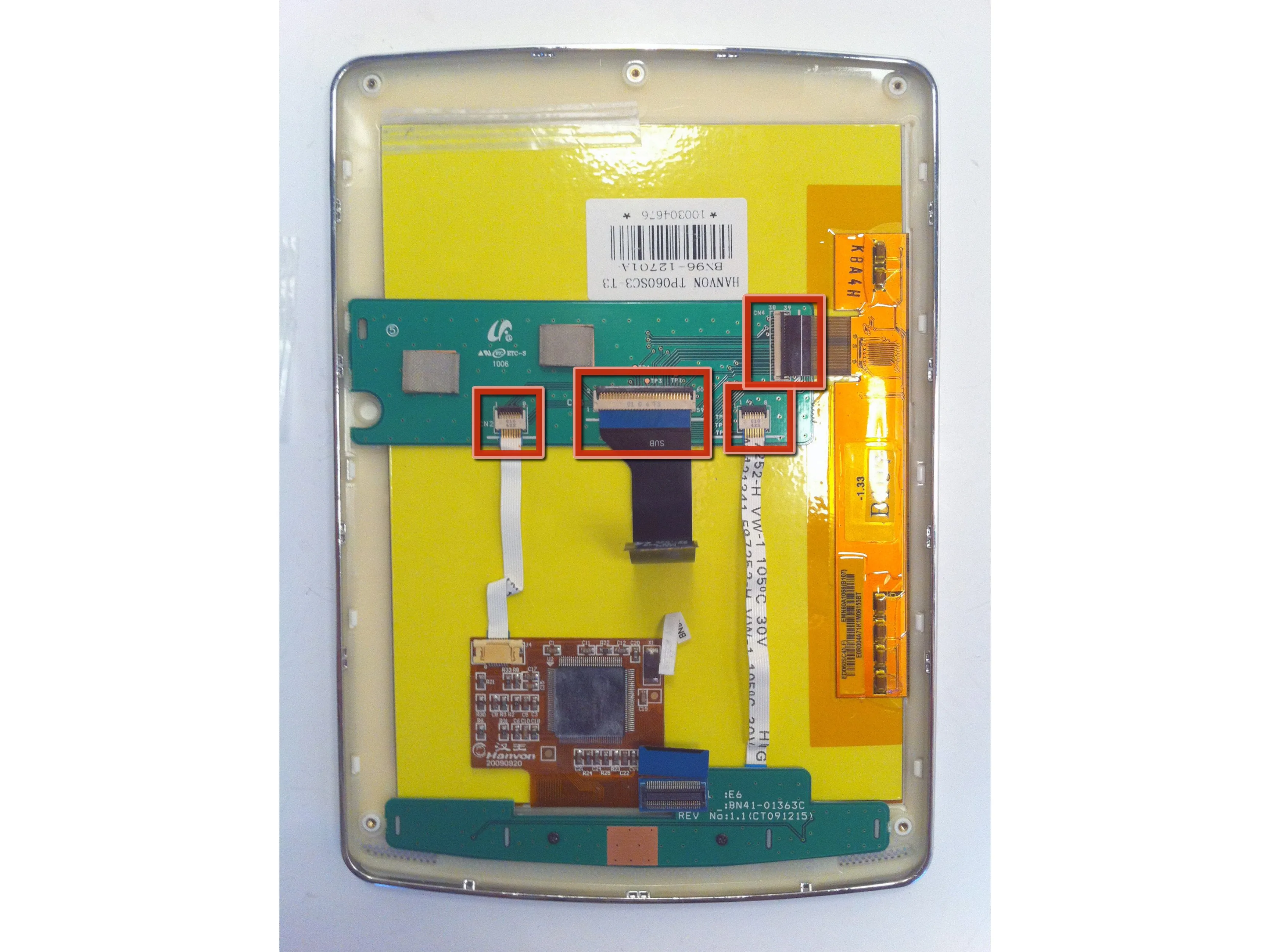

Шаг 8 Промежуточная печатная плата

• Снимите все прозрачные ленты на печатных платах и разъемах, сохранив верхнюю, удерживающую экран на пластиковом корпусе.

• Потяните вверх маленький черный рычажок на каждом разъеме (их 4) на промежуточной печатной плате, чтобы отсоединить соответствующий кабель

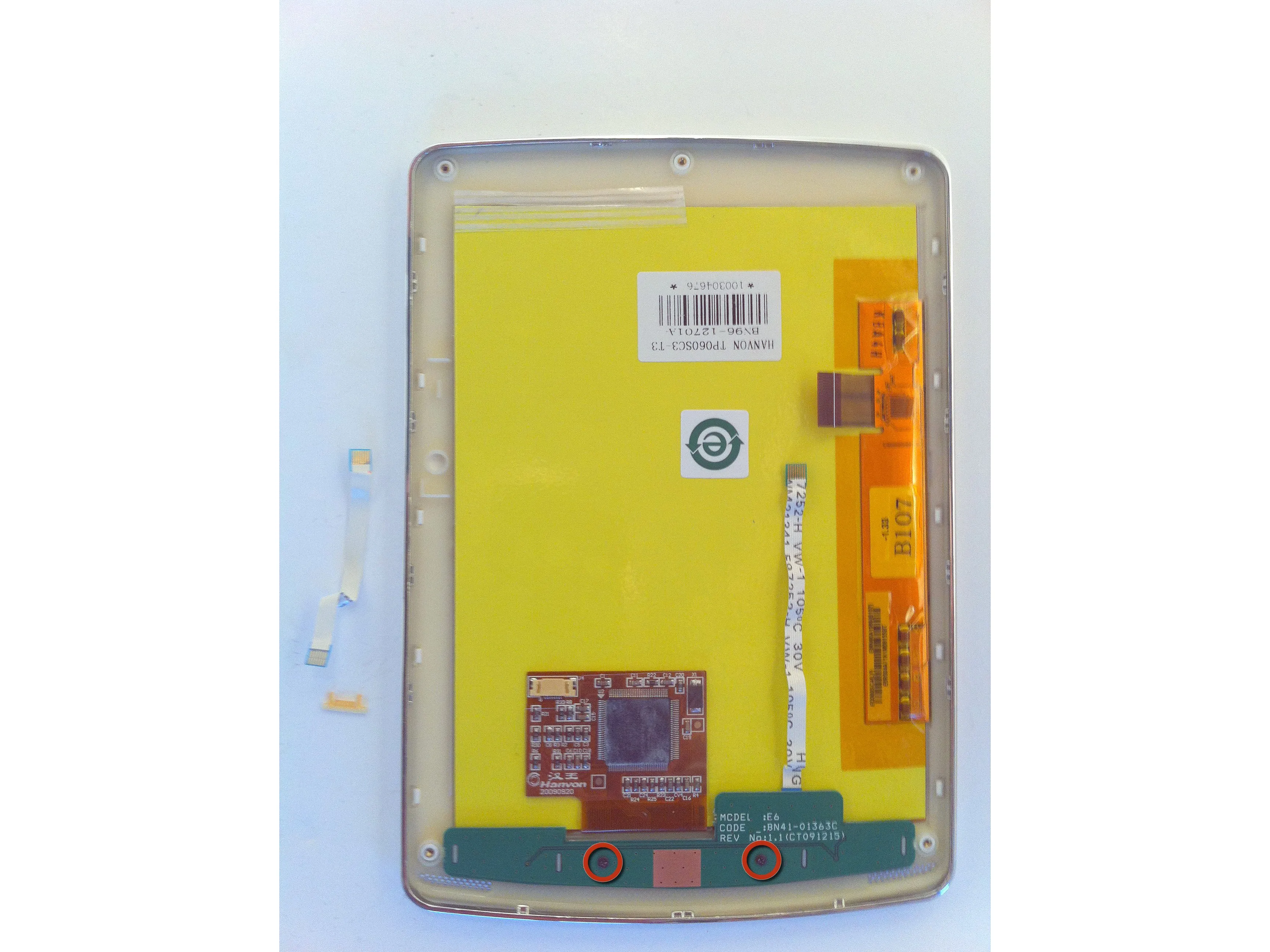

Шаг 9 Печатная плата с клавишами 'Prev/Next'

• Снимите левый FPC сенсорного экрана, нажав на 2 ушка на крошечной промежуточной пластиковой части, чтобы извлечь ее из разъема печатной платы сенсорного экрана, затем отсоедините сам кабель FPC.

• Выкрутите 2 винта, которые удерживают печатную плату клавиш 'Next/Prev' на месте, используя отвертку Philips #000.

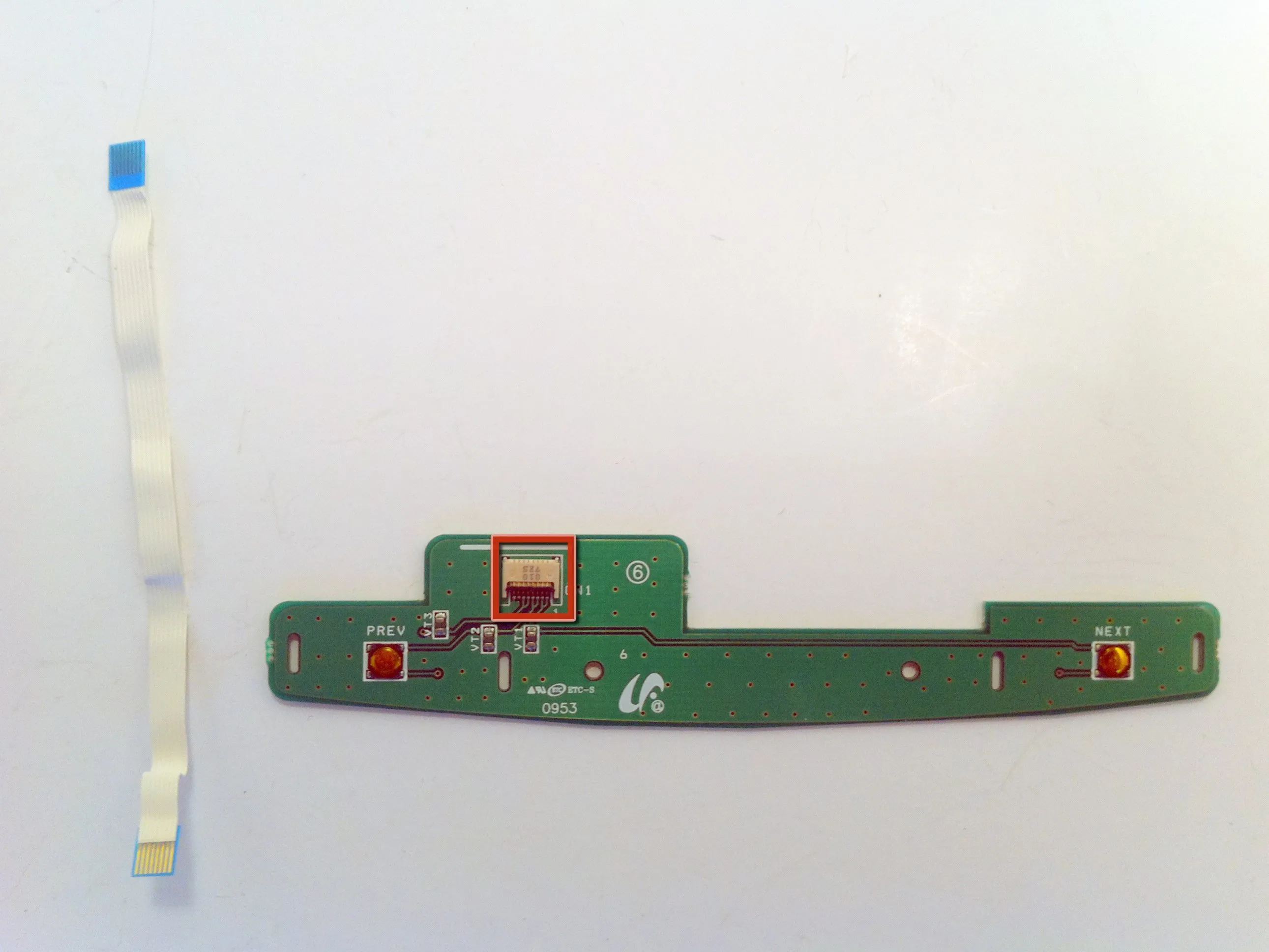

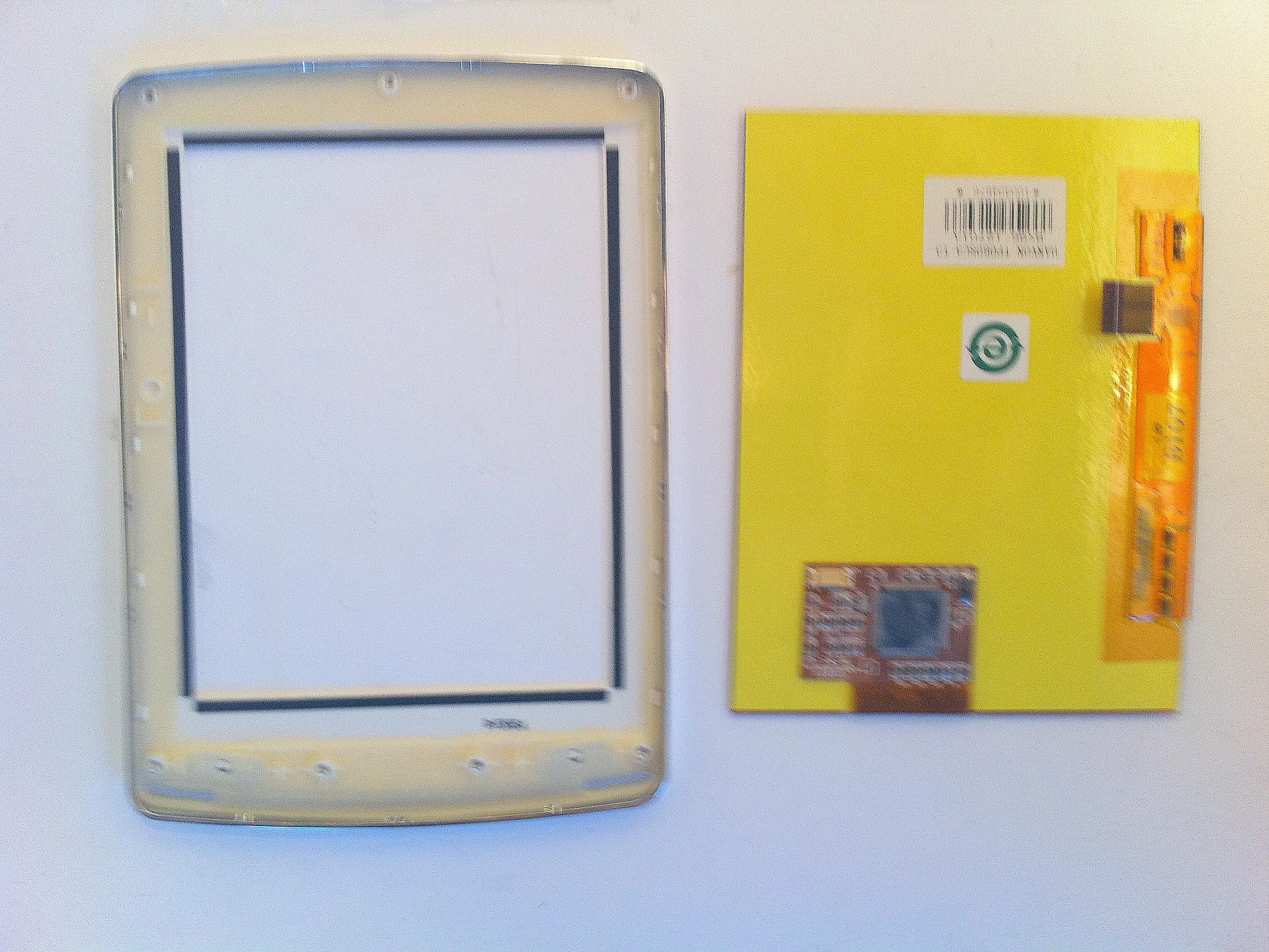

Шаг 10

• Поверните печатную плату с кнопками 'Prev/Next' вверх, снимите прозрачную ленту с разъема

• Поднимите маленький рычажок на верхней части коннектора, чтобы освободить кабель FPC 'Prev/Next'.

• Снимите прозрачную ленту, удерживающую экран на верхней панели.

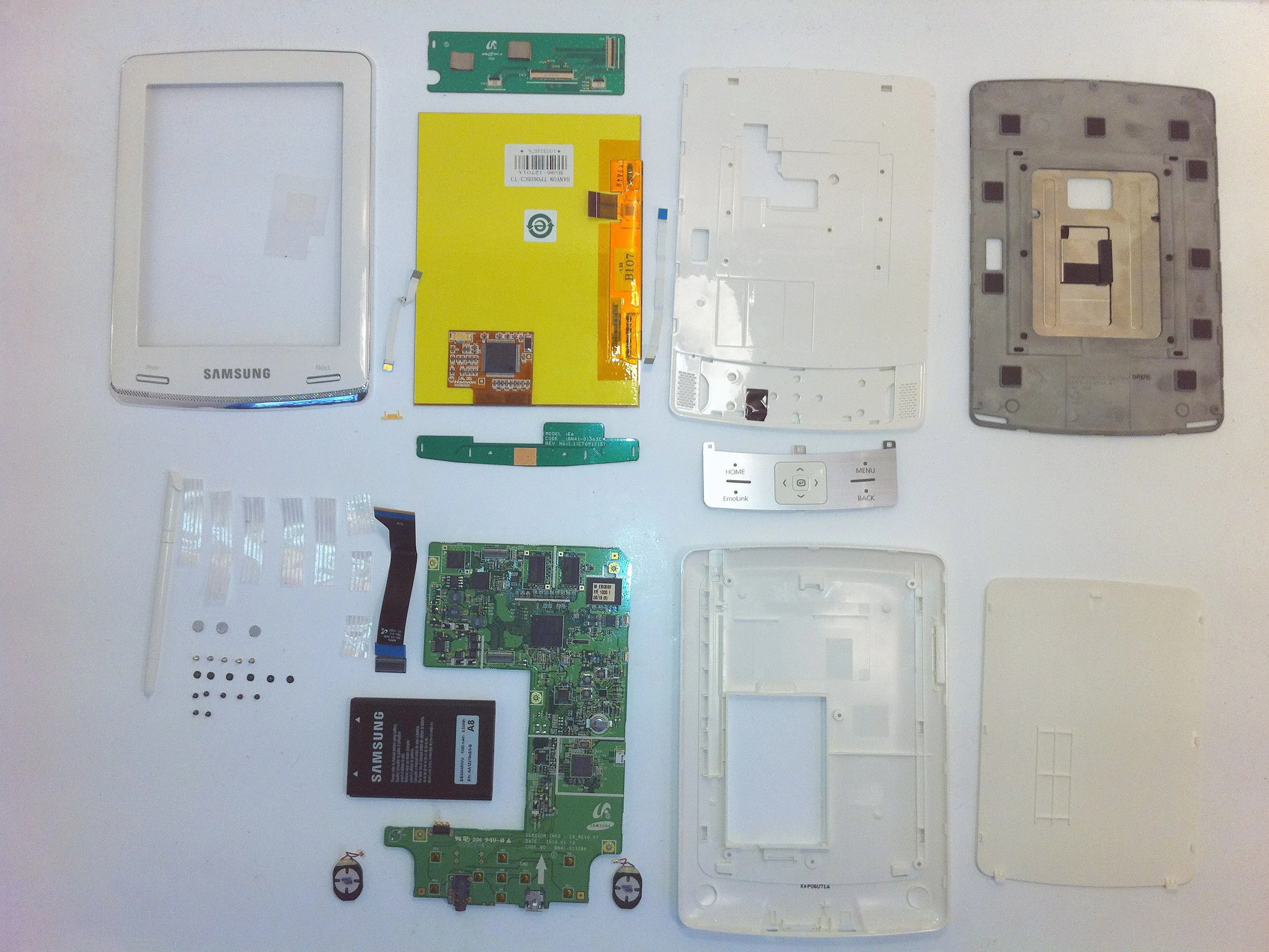

Шаг 11 Окончательная раскладка

• Как всегда, мы предоставляем каждому устройству подходящий снимок окончательной компоновки, которого оно так сильно заслуживает.

• Мы хотели бы поблагодарить вас за то, что вы присоединились к нам сегодня во время этой грандиозной работы.

• При сборке устройства обязательно медленно проведите по выдвижной клавиатуре перед закрытием, чтобы убедиться, что кабель FPC экрана правильно установлен на место и не будет перерезан выдвижной сборкой!

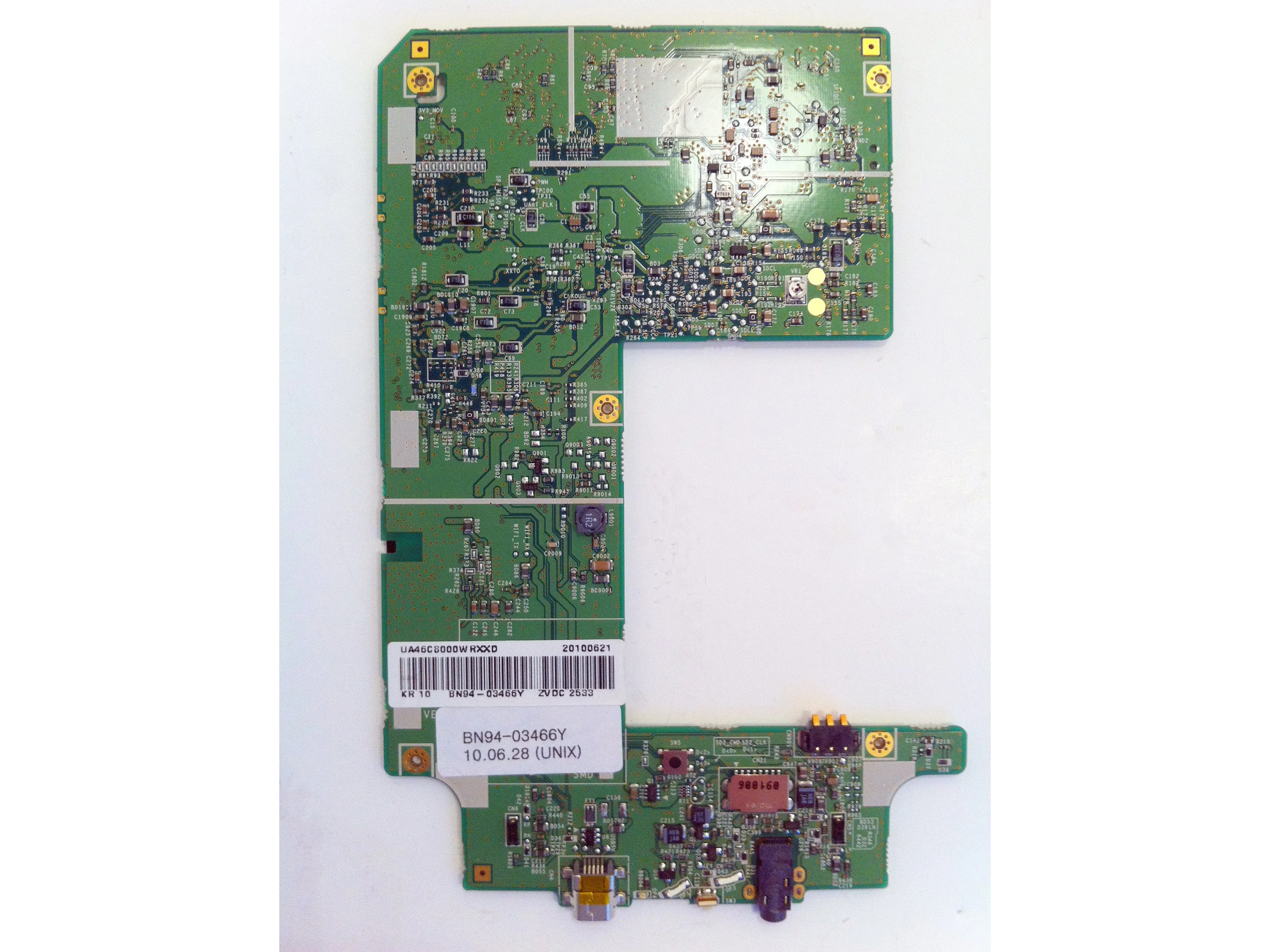

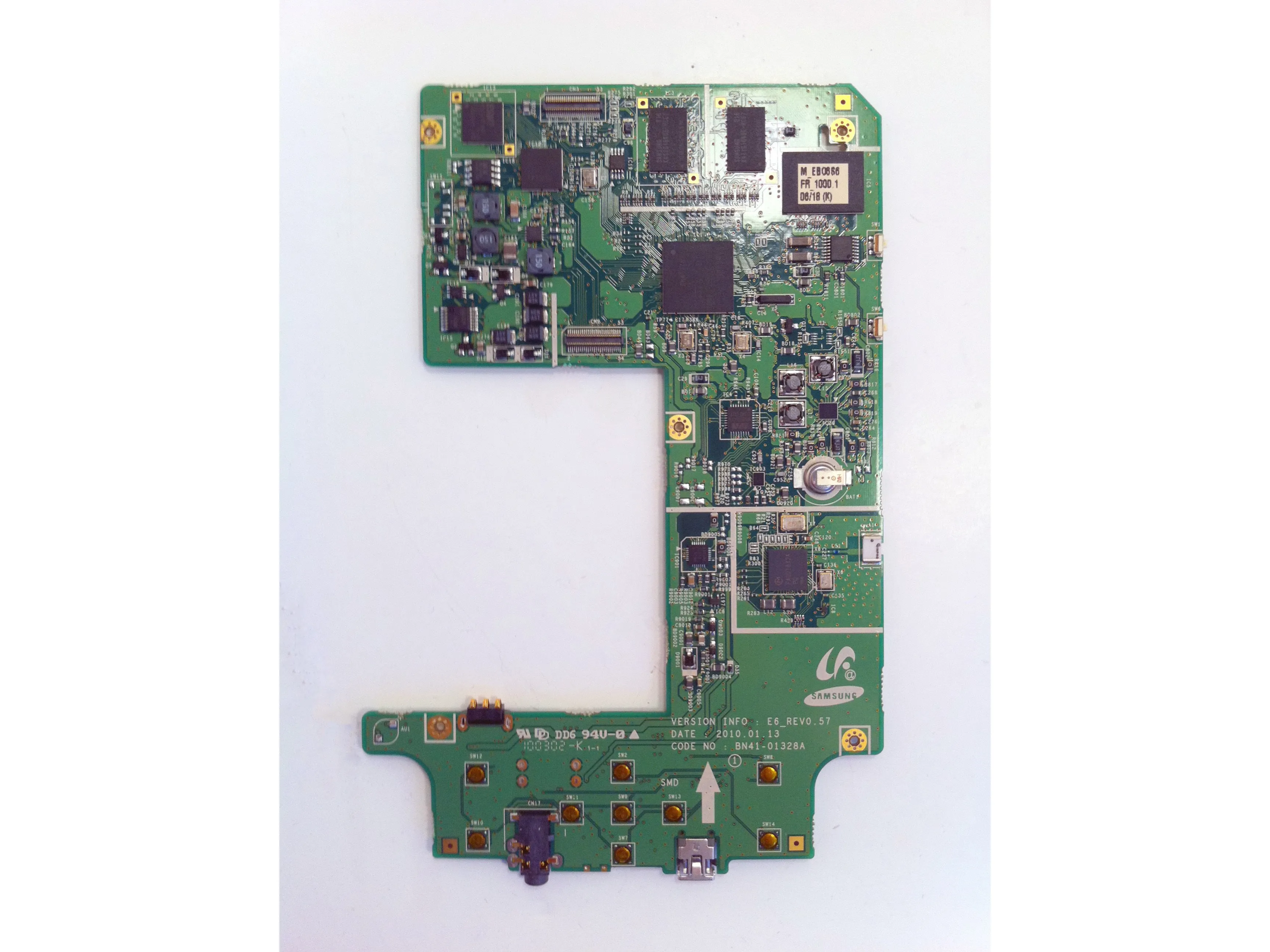

Шаг 12 Виды печатных плат

• В качестве справки, вот виды печатной платы сверху и снизу.
