Разборка Samsung Epic 4G Touch

Введение

Встречайте Samsung Epic 4G Touch, также известный как Samsung Galaxy S IIновейшее дополнение к линейке Galaxy от Samsung. Присоединяйтесь к нам, чтобы выяснить, действительно ли этот Galaxy принадлежит к другому миру.

Узнайте, насколько Epic 4G Touch отличается по дизайну от своего европейского брата, модели Galaxy S II.

Следите за нами на twitter чтобы получать все последние обновления.

Что вам понадобится

Инструменты

•

•

•

•

•

Шаг 1 Разборка Samsung Epic 4G Touch

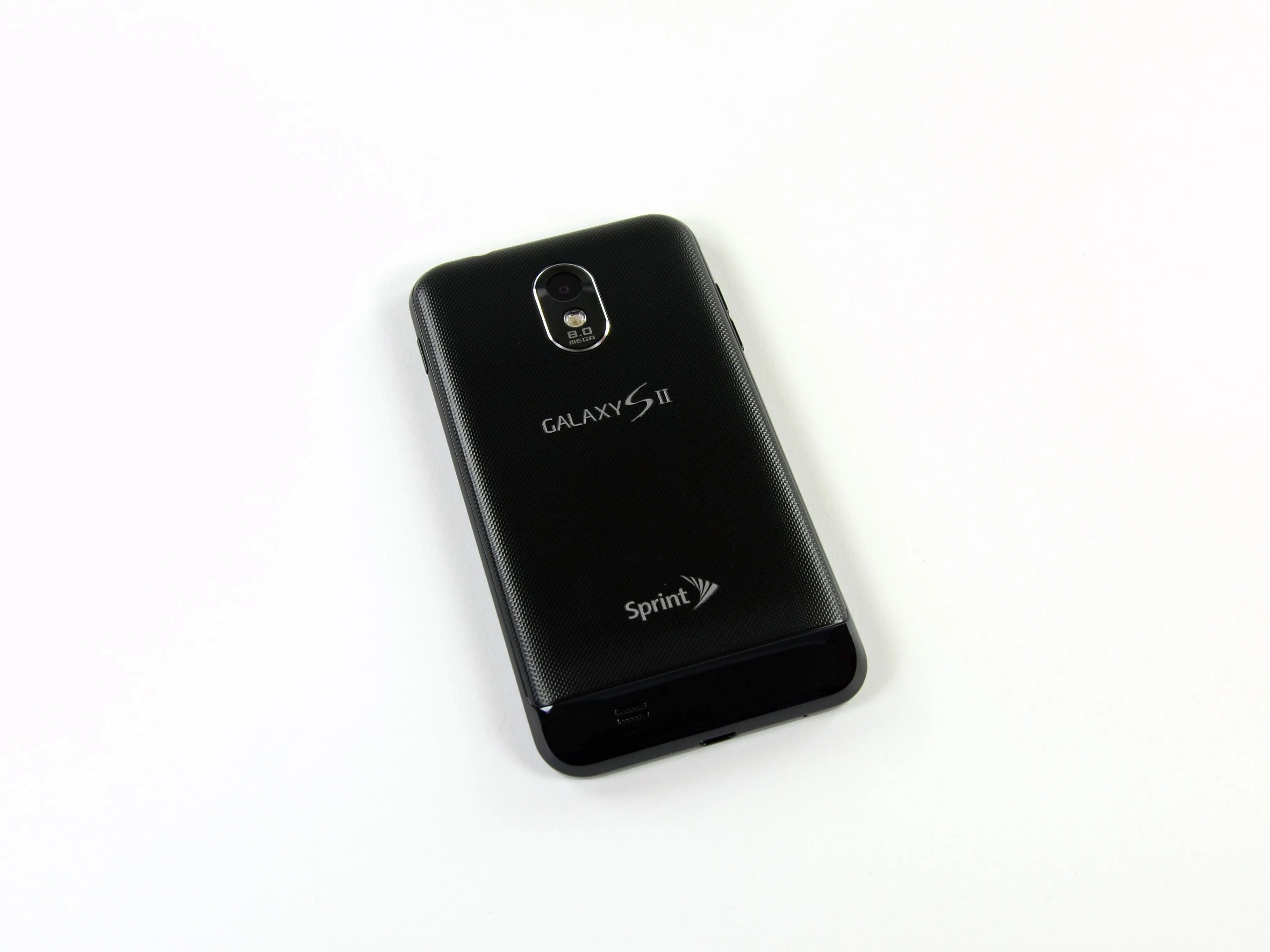

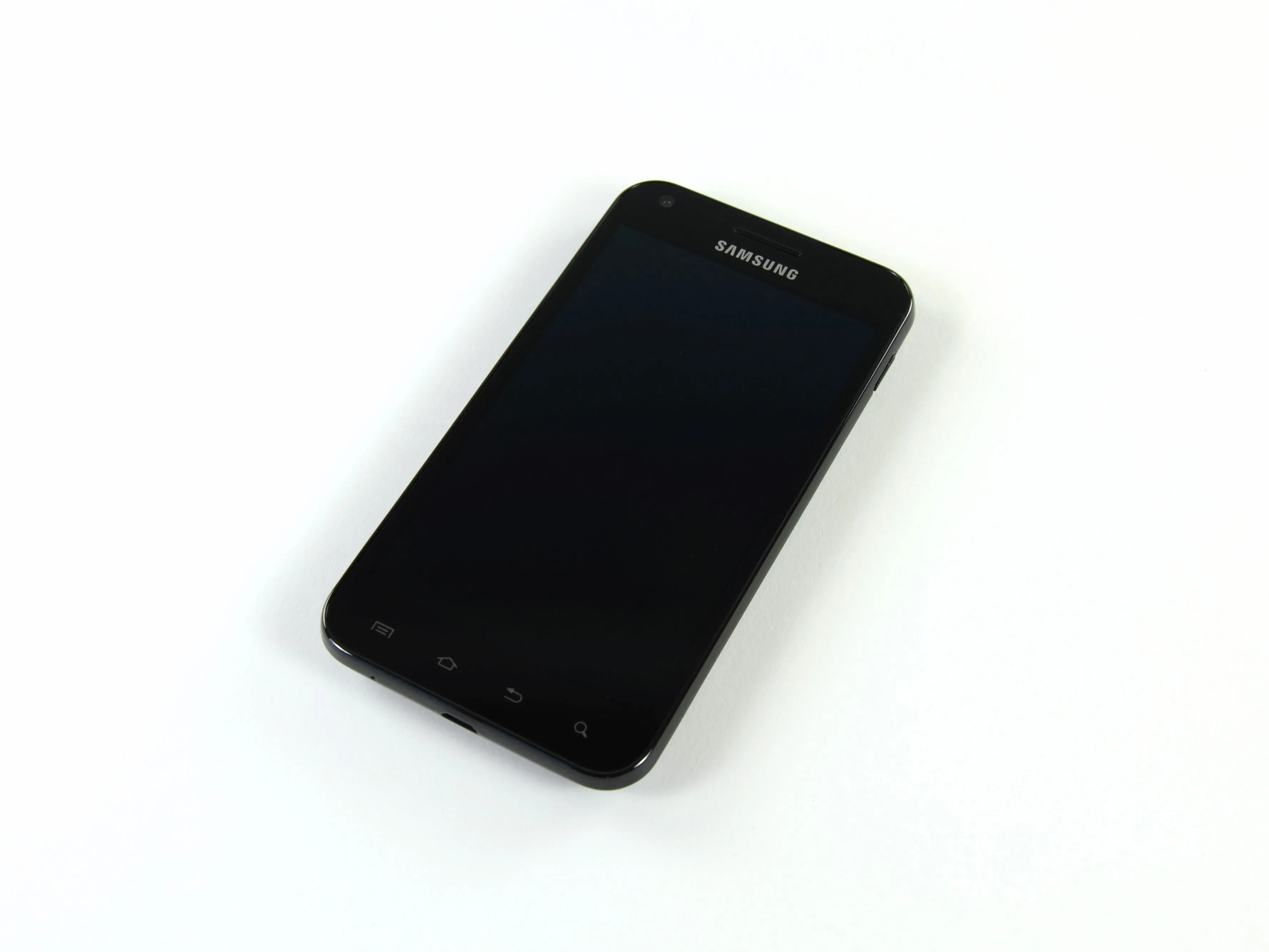

• Наконец-то долгожданный Samsung Galaxy S II под брендом Epic 4G Touch от Sprint попал в руки команды Делаете.ру!

• Некоторые ключевые особенности Epic 4G Touch включают:

• 1,2 ГГц двухъядерный процессор

• 4,52-дюймовый дисплей Super AMOLED Plus - на 0,22 дюйма больше, чем у Galaxy S II

• 1 ГБ ОПЕРАТИВНОЙ ПАМЯТИ

• Задняя камера 8 МП, способная снимать видео в разрешении 1080p, и фронтальная камера 2 МП.

• 16 ГБ встроенной памяти со слотом для карт памяти microSD общим объемом до 48 ГБ

• Android 2.3.4 Gingerbread.

Шаг 2

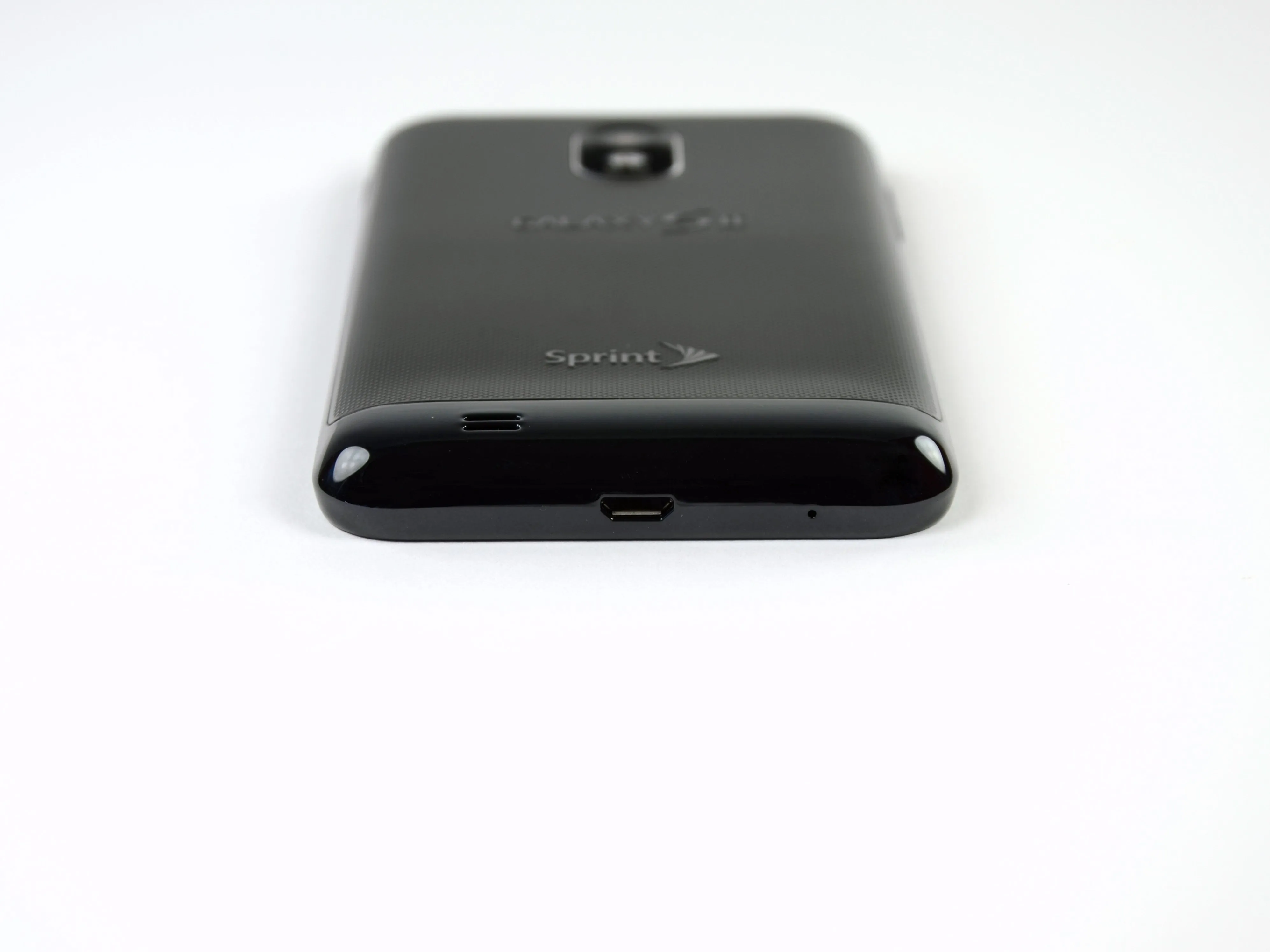

• Если сравнивать с T-Mobile Samsung Galaxy S 4Gпорт Micro USB был перенесен из верхней части Epic 4G Touch в нижнюю. К сожалению, они также убрали сдвижная дверца которая защищает его от ворса и микропыли.

• Epic 4G Touch немного больше в обхвате, чем его заокеанский собрат Galaxy S II. При толщине 9,65 мм и весе 4,55 унции Epic 4G Touch, похоже, прибавил миллиметр и пол-унции за время своего путешествия в США.

• Galaxy S II, доступный за рубежом, имеет только три кнопки на передней панели, включая физическую кнопку 'Домой'. Однако наша версия для янки оснащена четырьмя емкостными сенсорными кнопками, как и многие Android-устройства, продающиеся здесь.

• Если добавленная янки кнопка поиска мешает вам, вы всегда можете выбрать разблокированную версию оригинального Galaxy S II.

Шаг 3

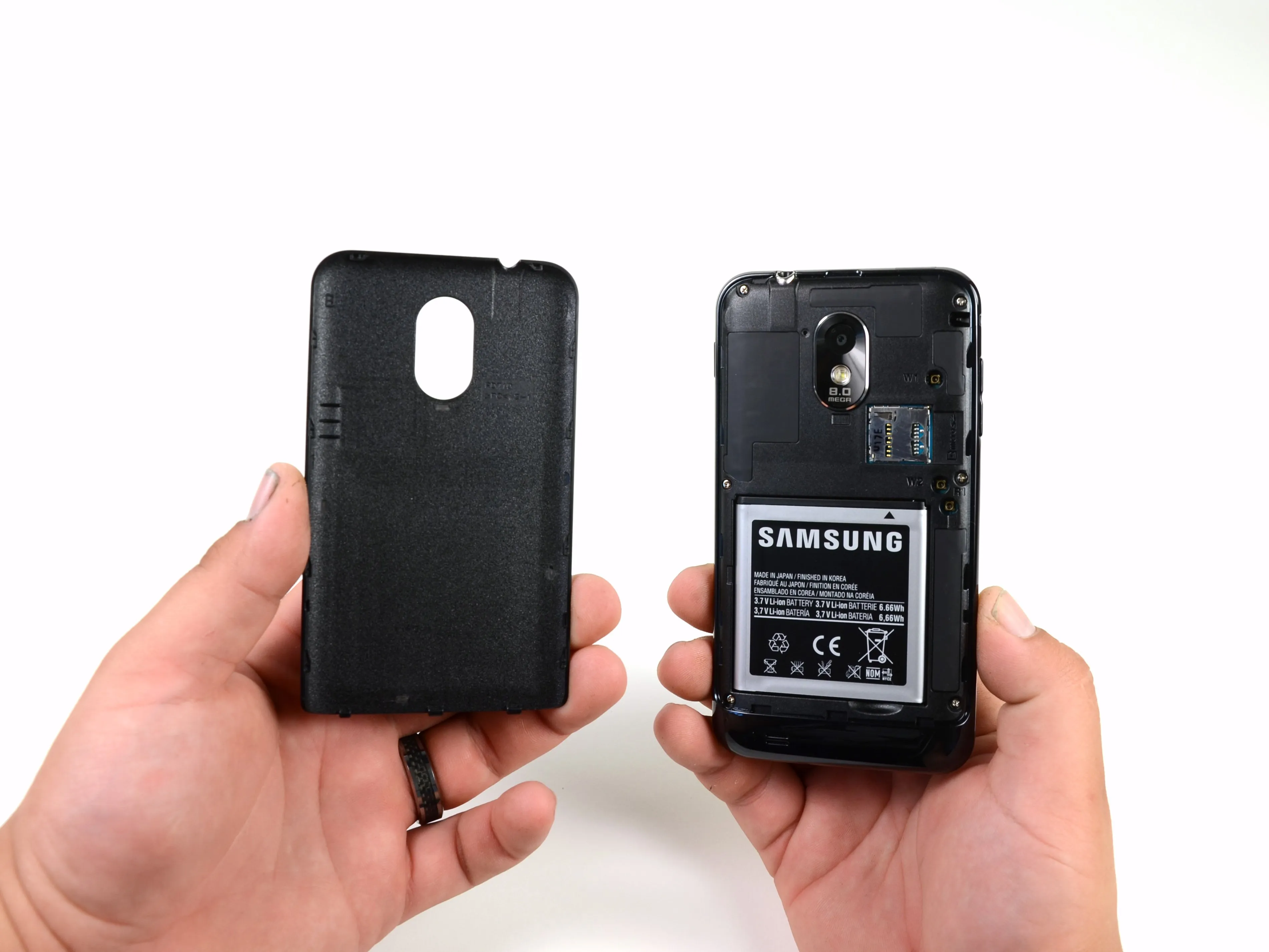

• Съемная задняя крышка снимается довольно легко, если немного поддеть ее.

• К сожалению, Samsung и Sprint решили не включать NFC в этот вариант Galaxy S II, что означает отсутствие поддержки NFC. Google Wallet поддержки Google Wallet тоже нет.

• Не знаете, как выглядит модуль NFC? Посмотрите на Nexus S teardown.

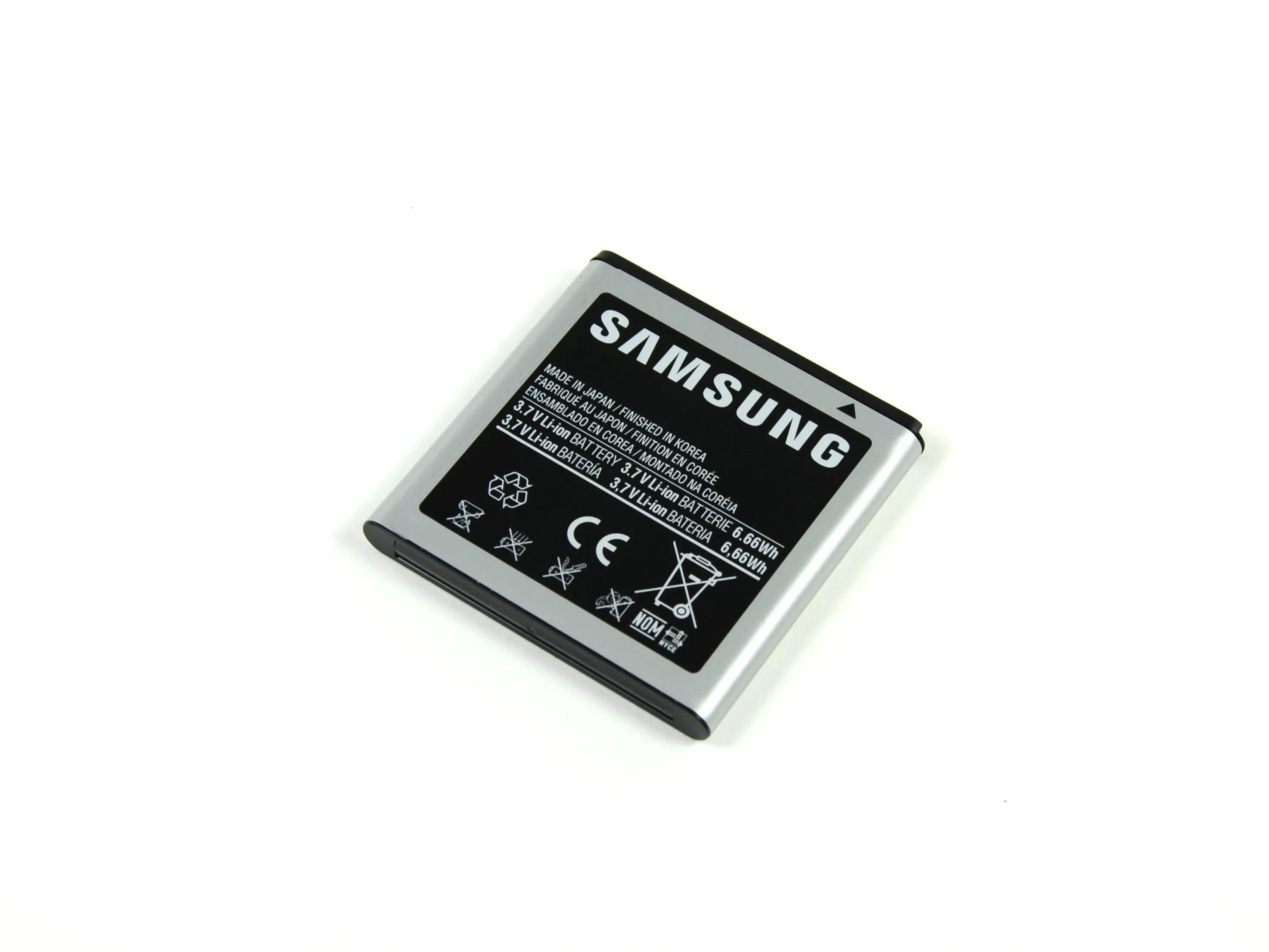

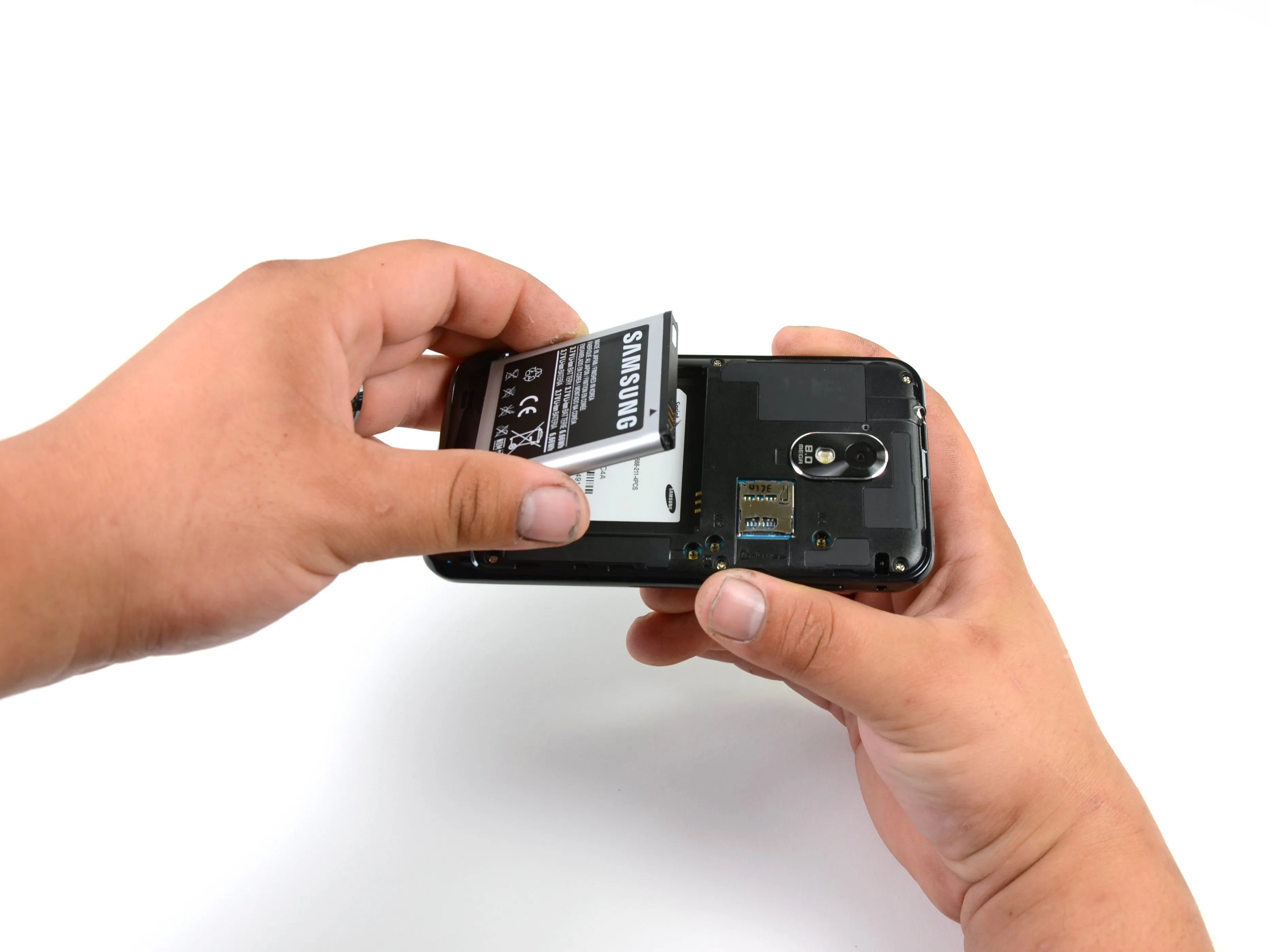

• Мы любим телефоны с легко заменяемыми батареями, и это устройство как нельзя лучше подходит для этой цели.

• Литий-ионный аккумулятор емкостью 1800 мАч в Samsung Epic 4G Touch имеет заявленное время автономной работы 8,7 часа в режиме разговора и 10,5 дня в режиме ожидания.

• Сравните это с Galaxy S II с батареей емкостью 1650 мАч.

• Для тех, кто предпочитает реальные тесты времени автономной работы, обозреватели Engadget легко справились с 12 часами умеренного использования без необходимости заряжать аккумулятор.

Шаг 4

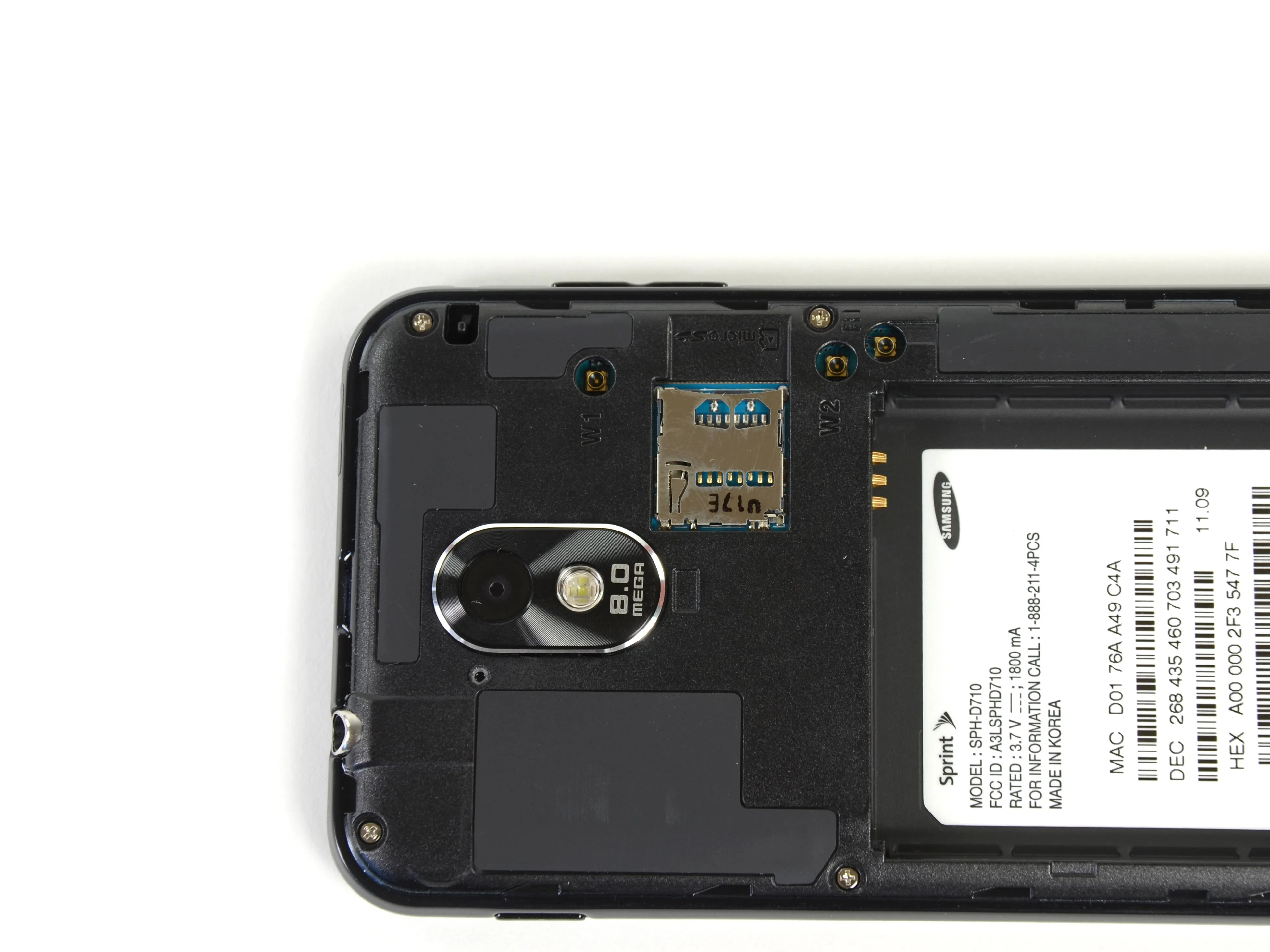

• Прежде чем погрузиться в детали, мы ненадолго полюбуемся 8,0-мегапиксельной камерой на задней панели и слотом microSD.

• Обратите внимание, что ориентация камеры и расположение слота microSD изменены по сравнению с моделью Galaxy S II.

• К сожалению, Samsung Epic 4G Touch не комплектуется картой microSD. Если 16 ГБ встроенной памяти вам недостаточно, придется покупать собственную карту.

Шаг 5

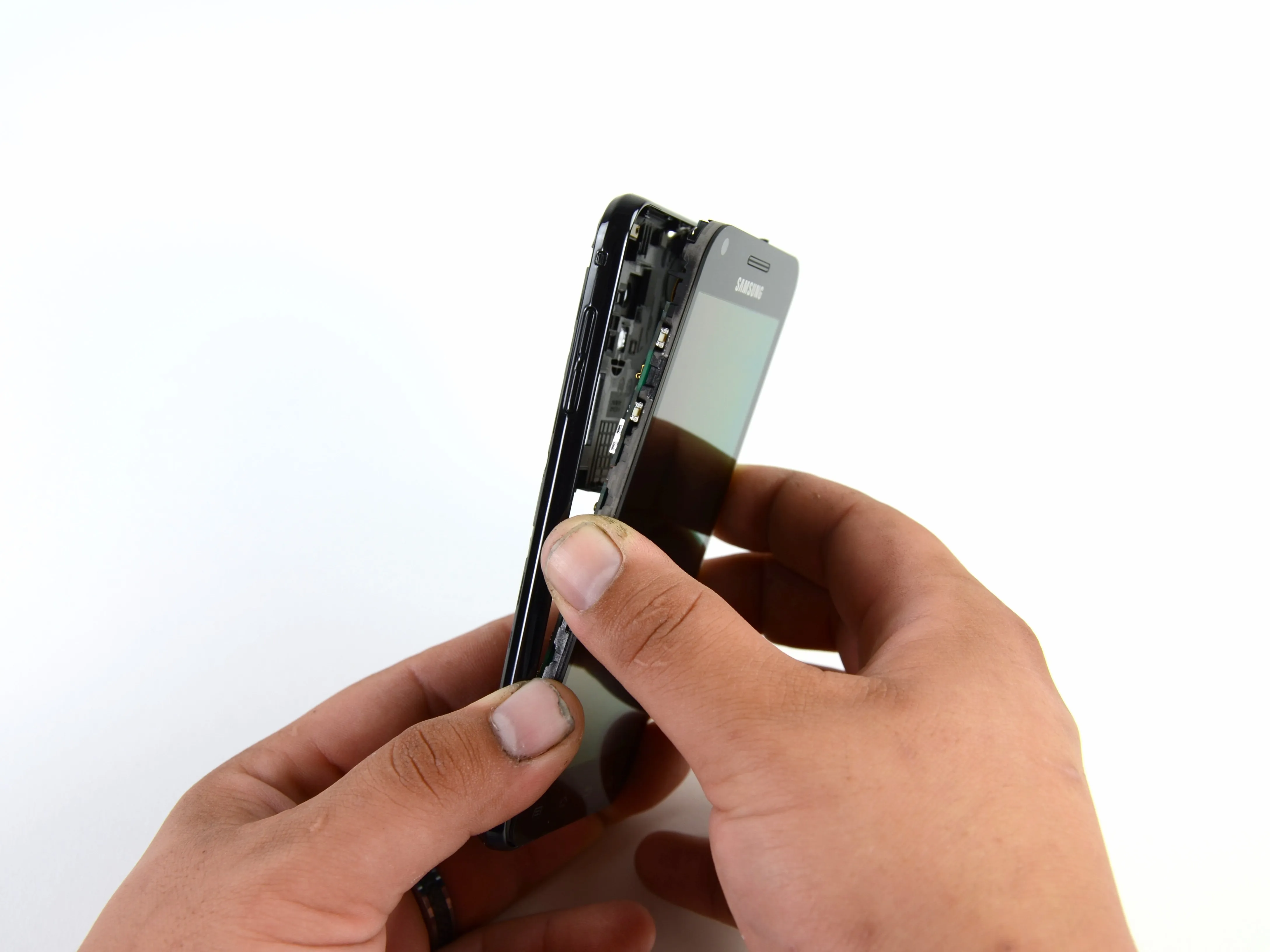

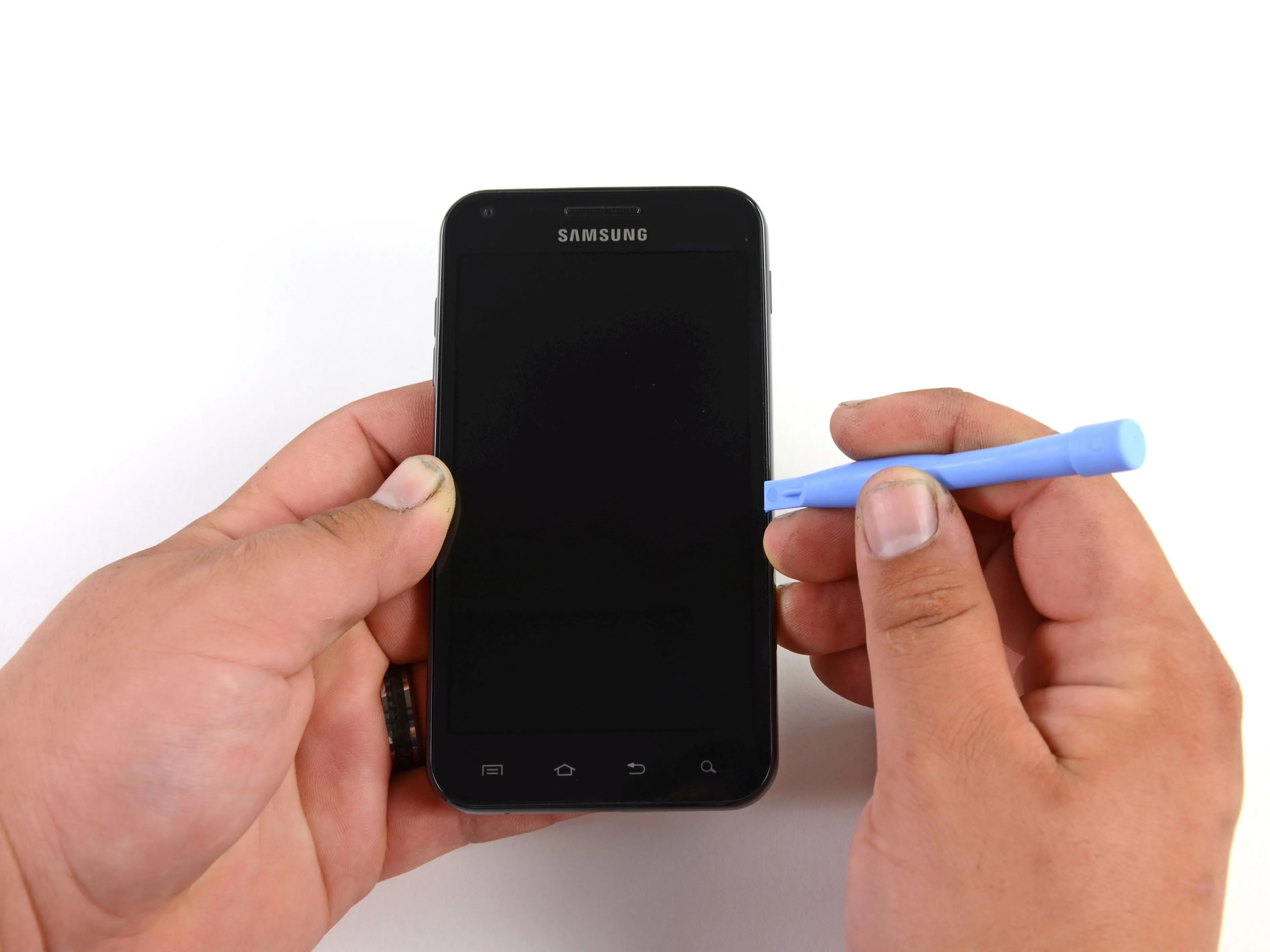

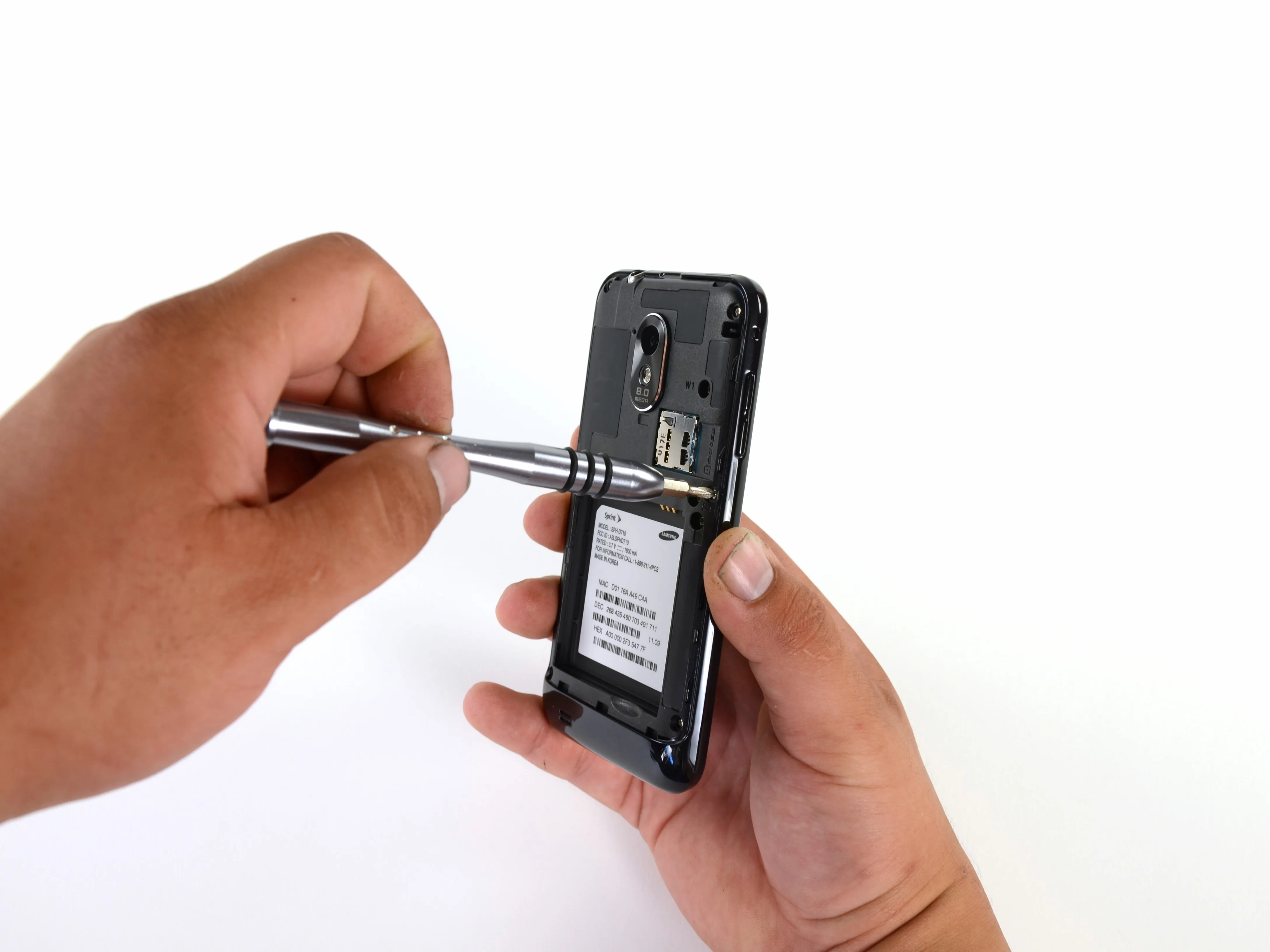

• Перерыв окончен! Отвертка Phillips #00 из нашего набора бит-драйверов из 54 предметов и несколько инструментов для открывания пластика позволяют отделить задний корпус от дисплея.

• Поддевать стекло дисплея следует аккуратно. Излишняя сила может привести к осколкам стекла.

Шаг 6

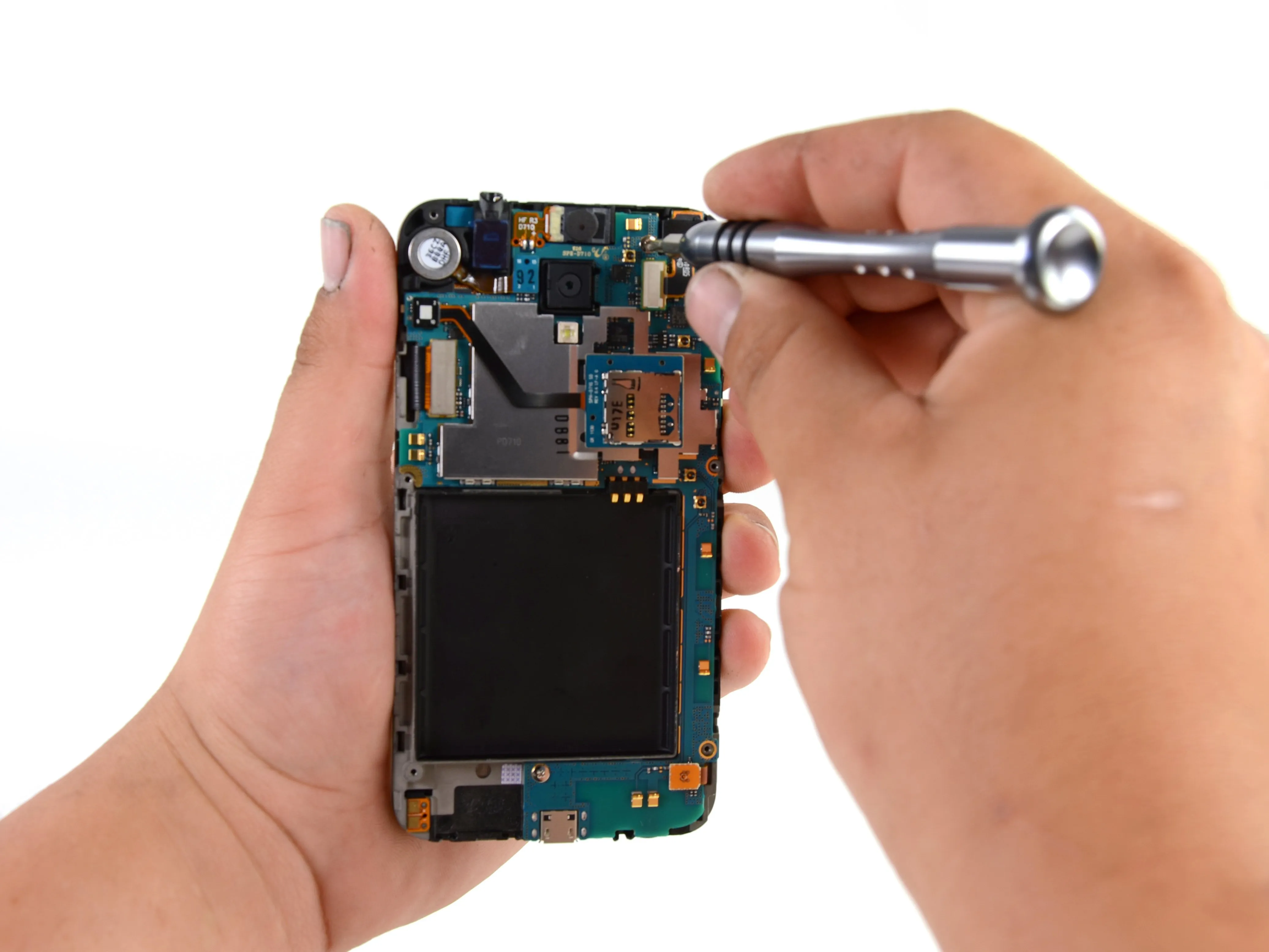

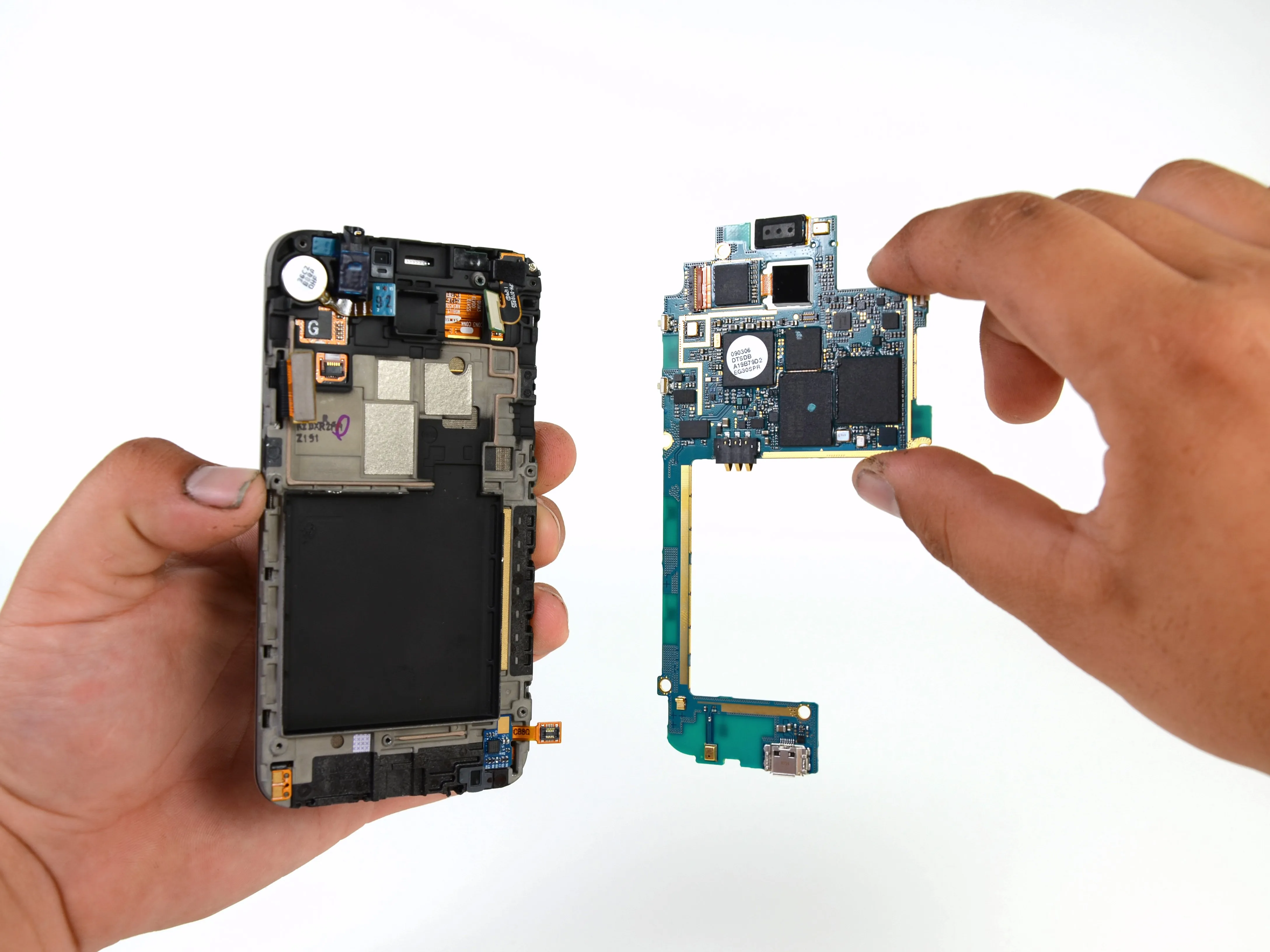

• Освободив еще несколько винтов Phillips #00, горстку разъемов и наклейку из крепких захватов Epic 4G Touch, мы снимаем материнскую плату.

• Охладите свои паяльные станции, мы рады сообщить, что устройство не содержит не содержит множество электромагнитных экранов и что его единственный экран EMI снимается всего несколькими легкими нажатиями.

Шаг 7

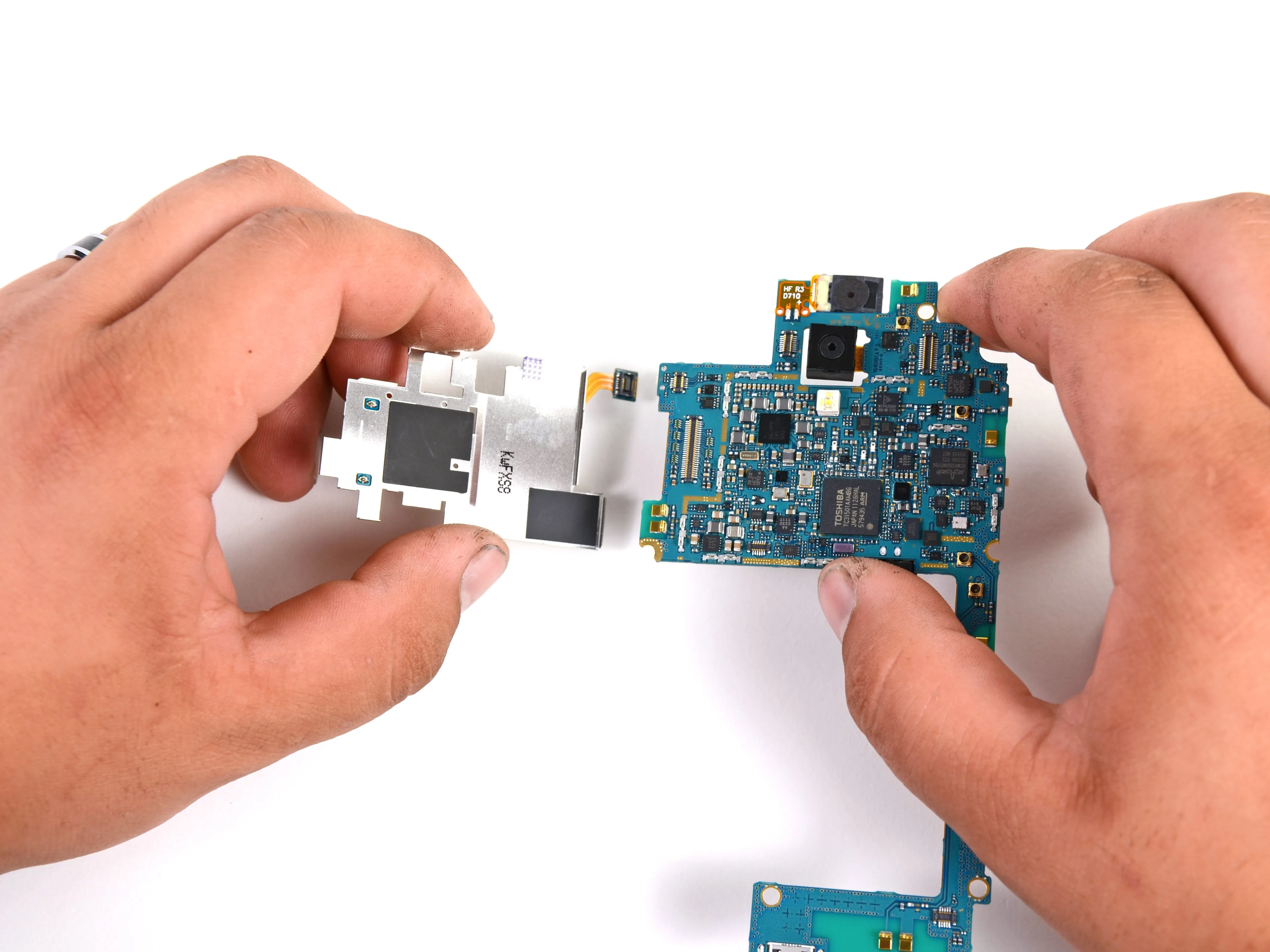

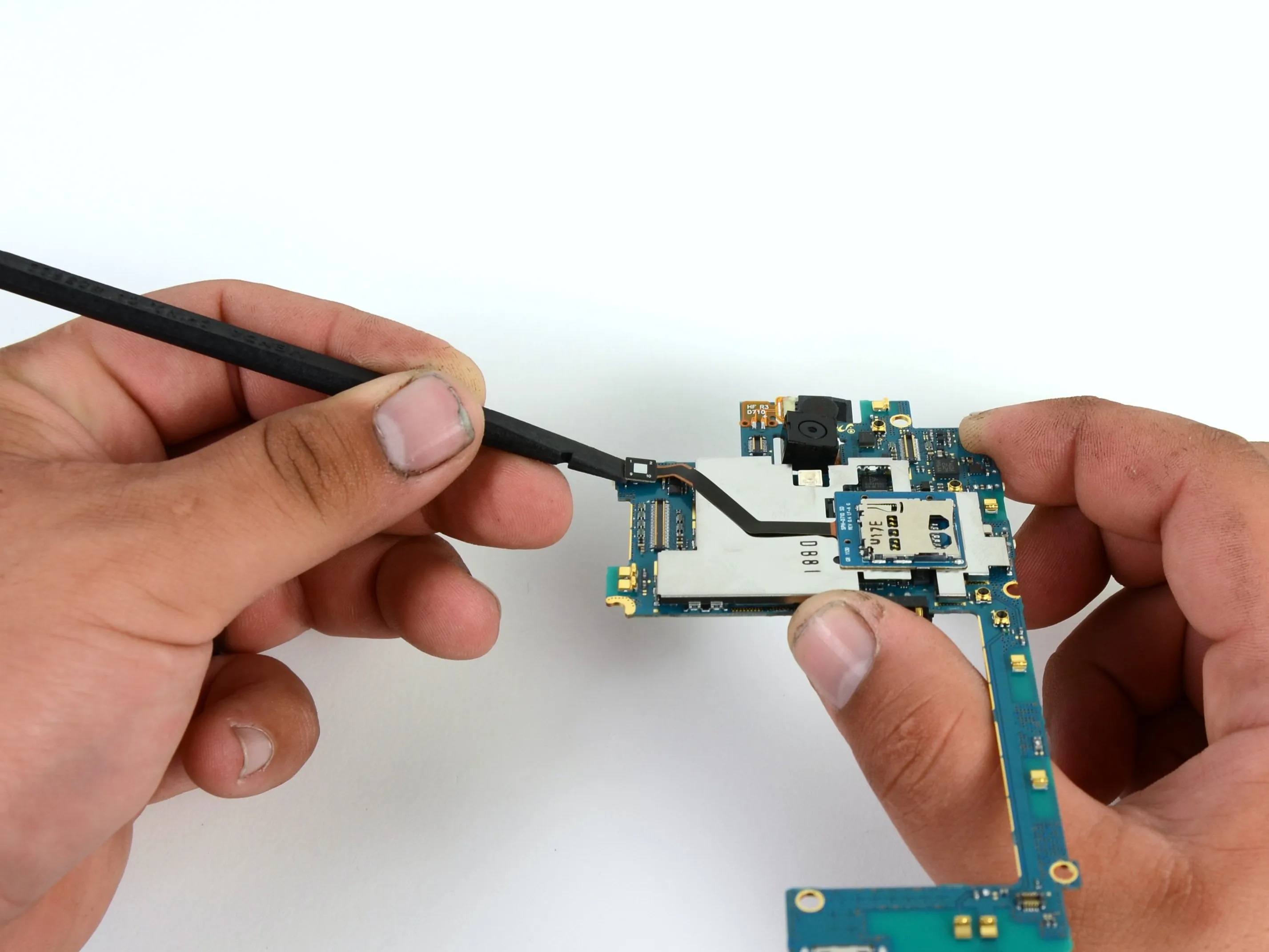

• С помощью пассатижей мы отсоединяем разъем, чтобы добраться до электромагнитного экрана.

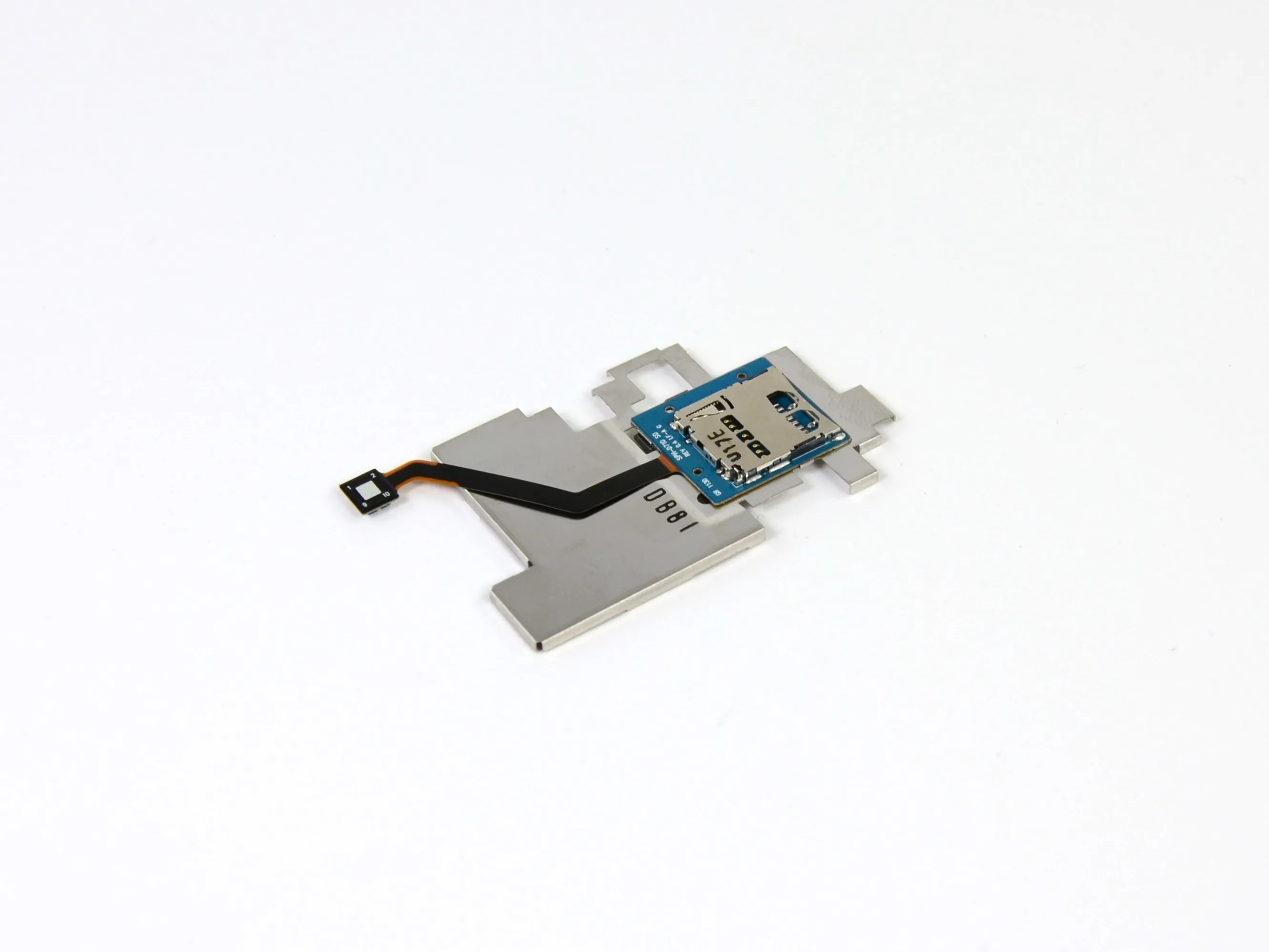

• Необычным образом устройство чтения SD-карт прикреплено к экрану EMI, для удаления которого не требуется пайка. Это облегчило нам работу в этот раз.

Шаг 8

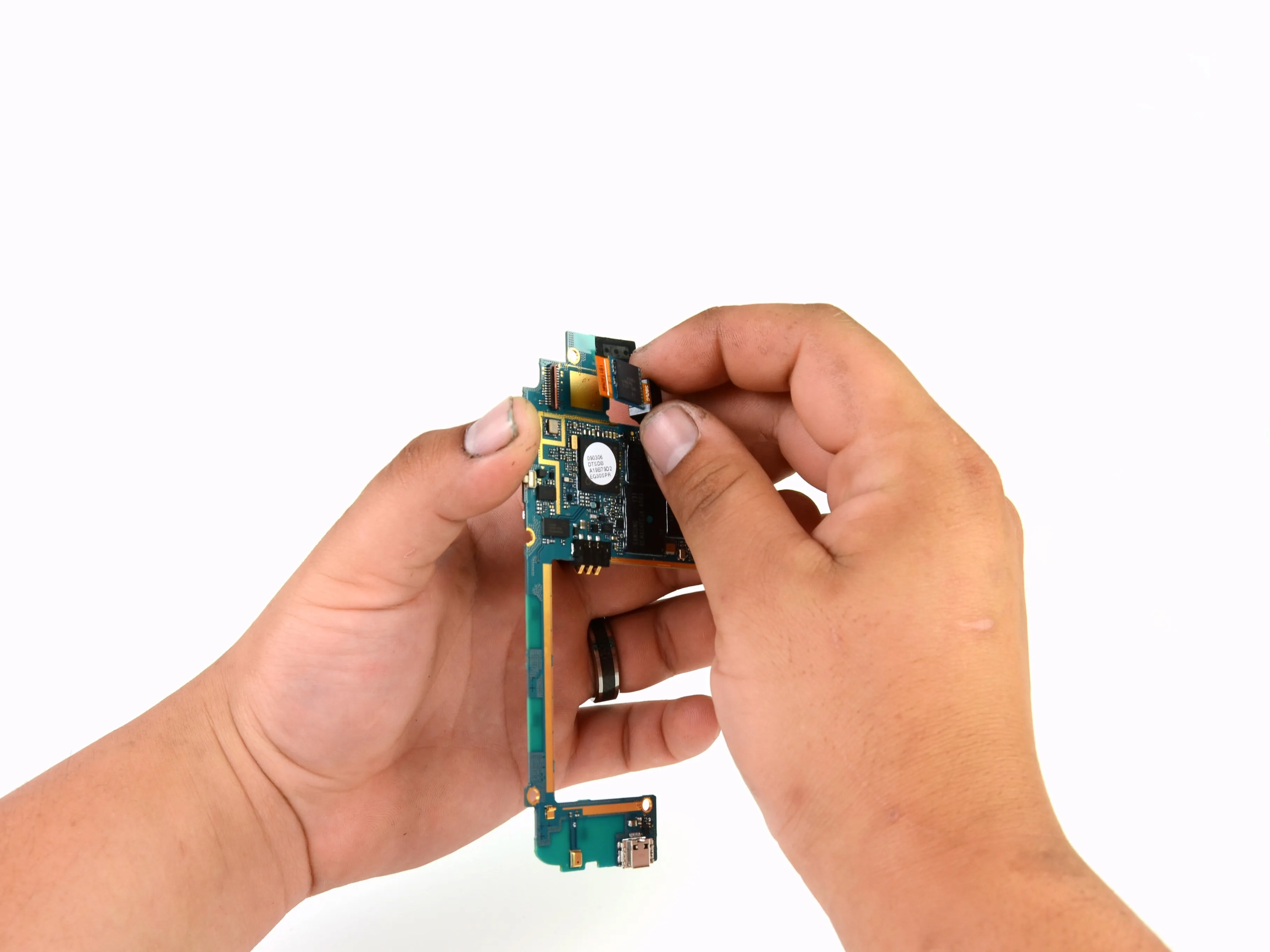

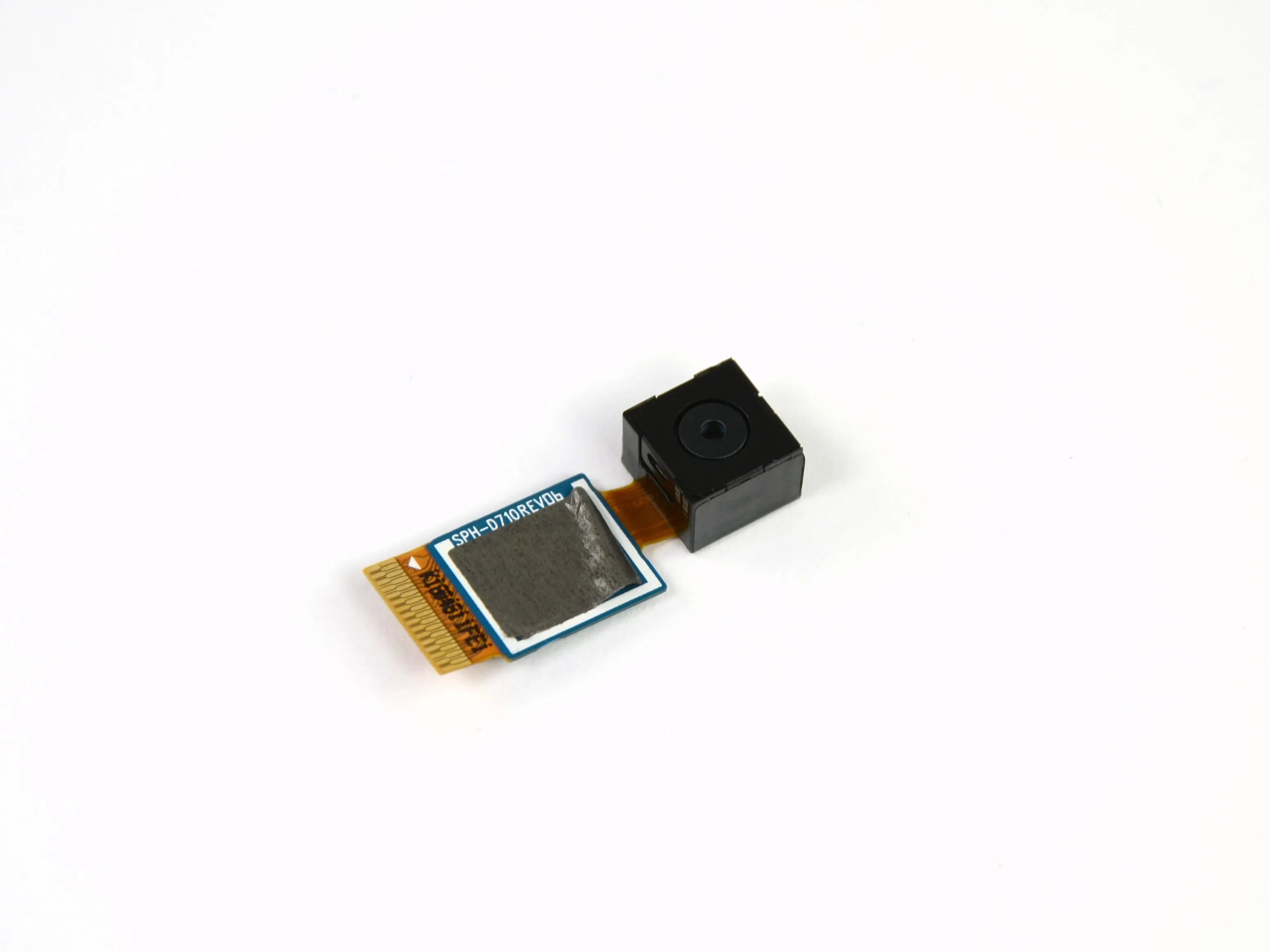

• Следующее, что находится на материнской плате, - это камера заднего вида.

• 8,0 мегапикселей и запись HD-видео, хотя и впечатляют, но довольно обыденны для новых телефонов на Android.

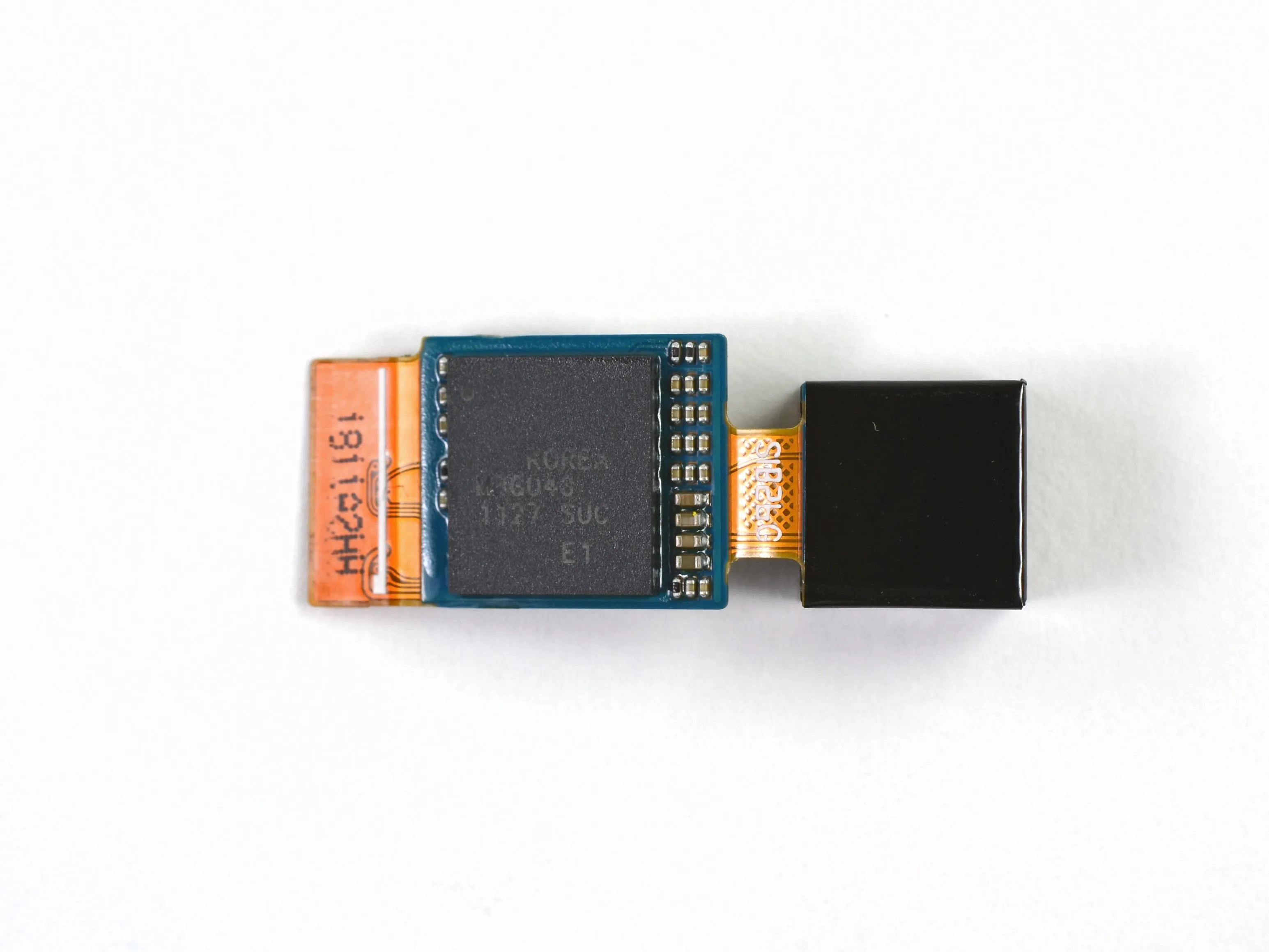

• К ленточному кабелю камеры прикреплен процессор обработки изображений с маркировкой MBG043.

Шаг 9

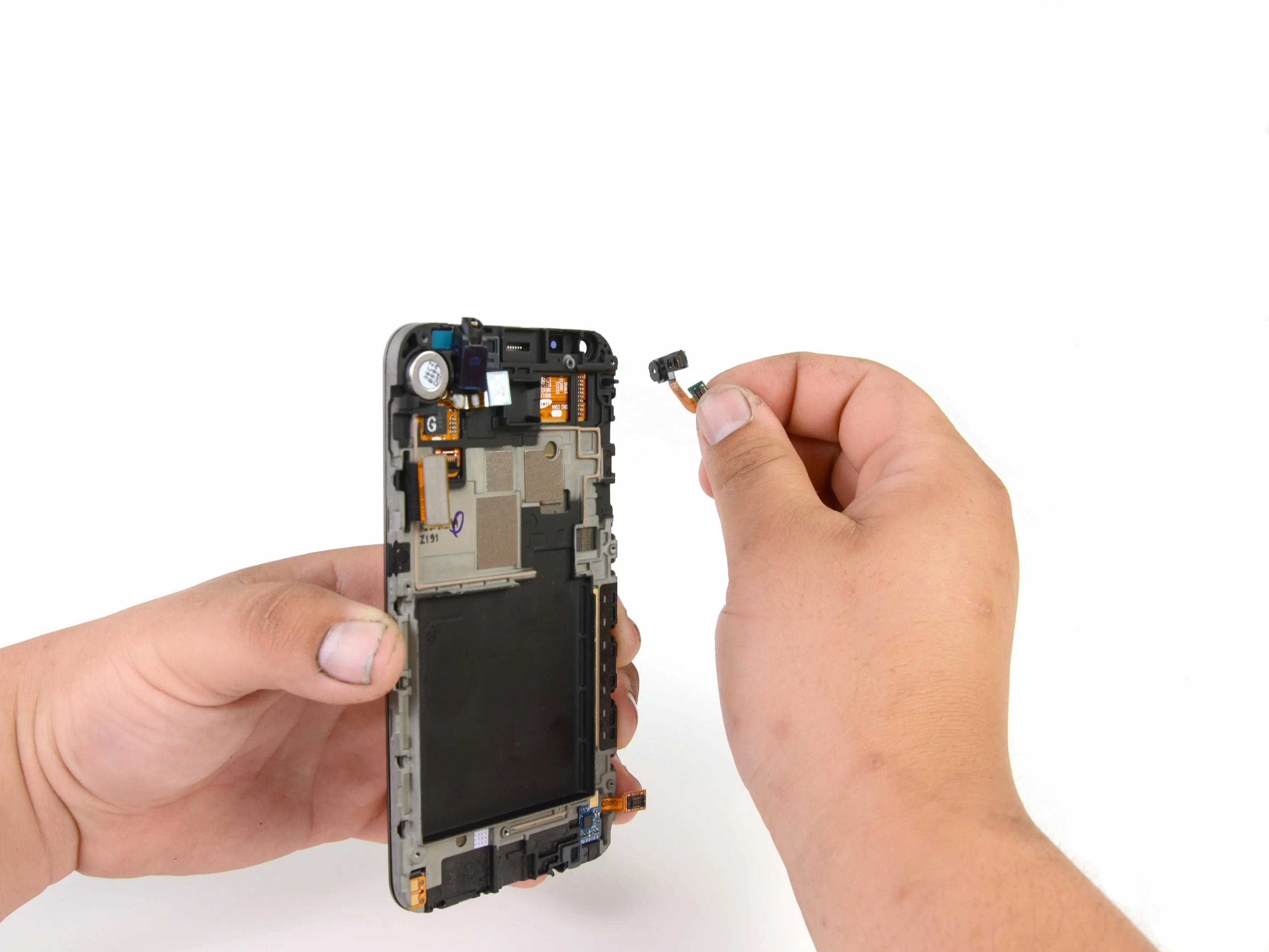

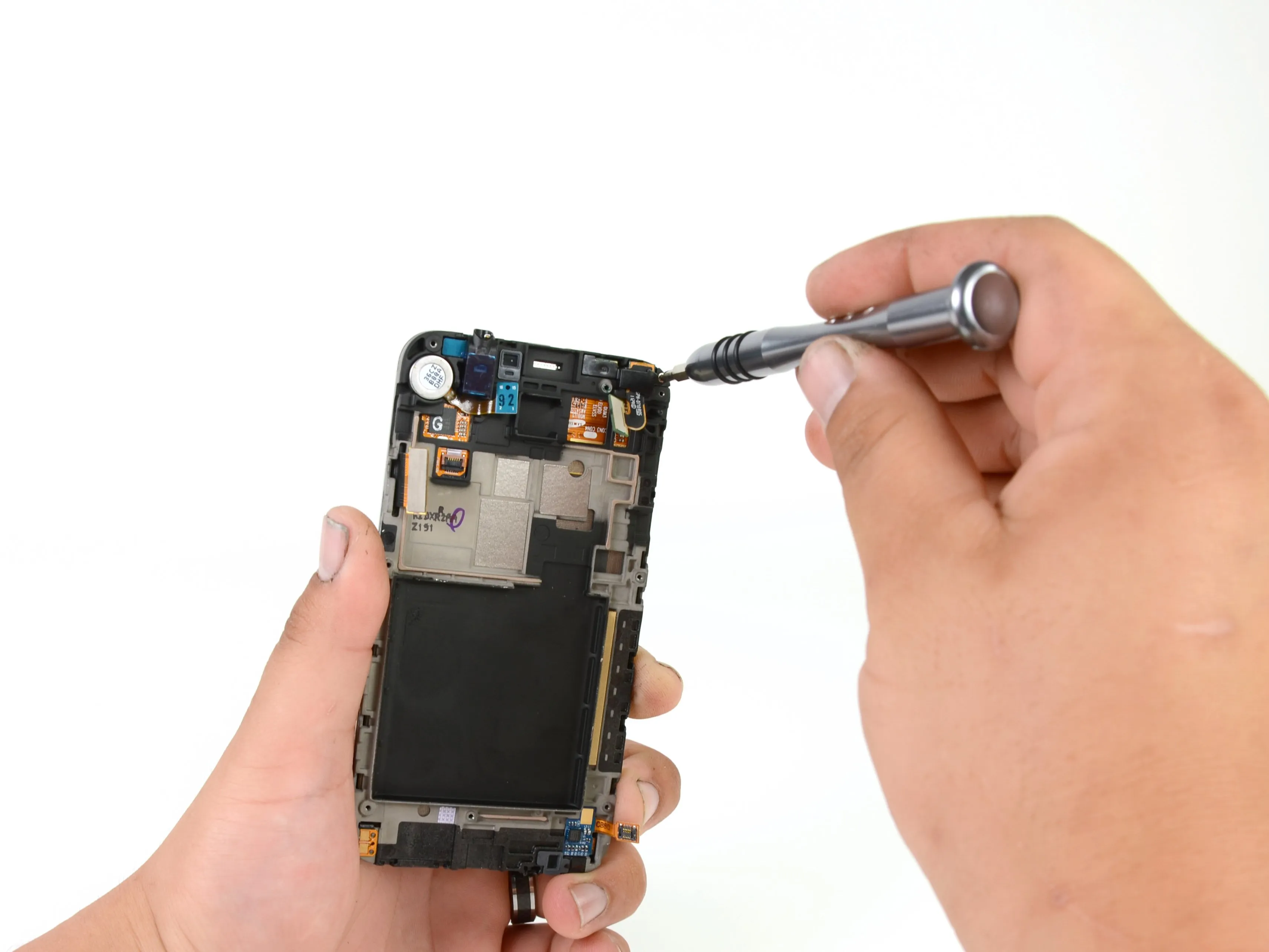

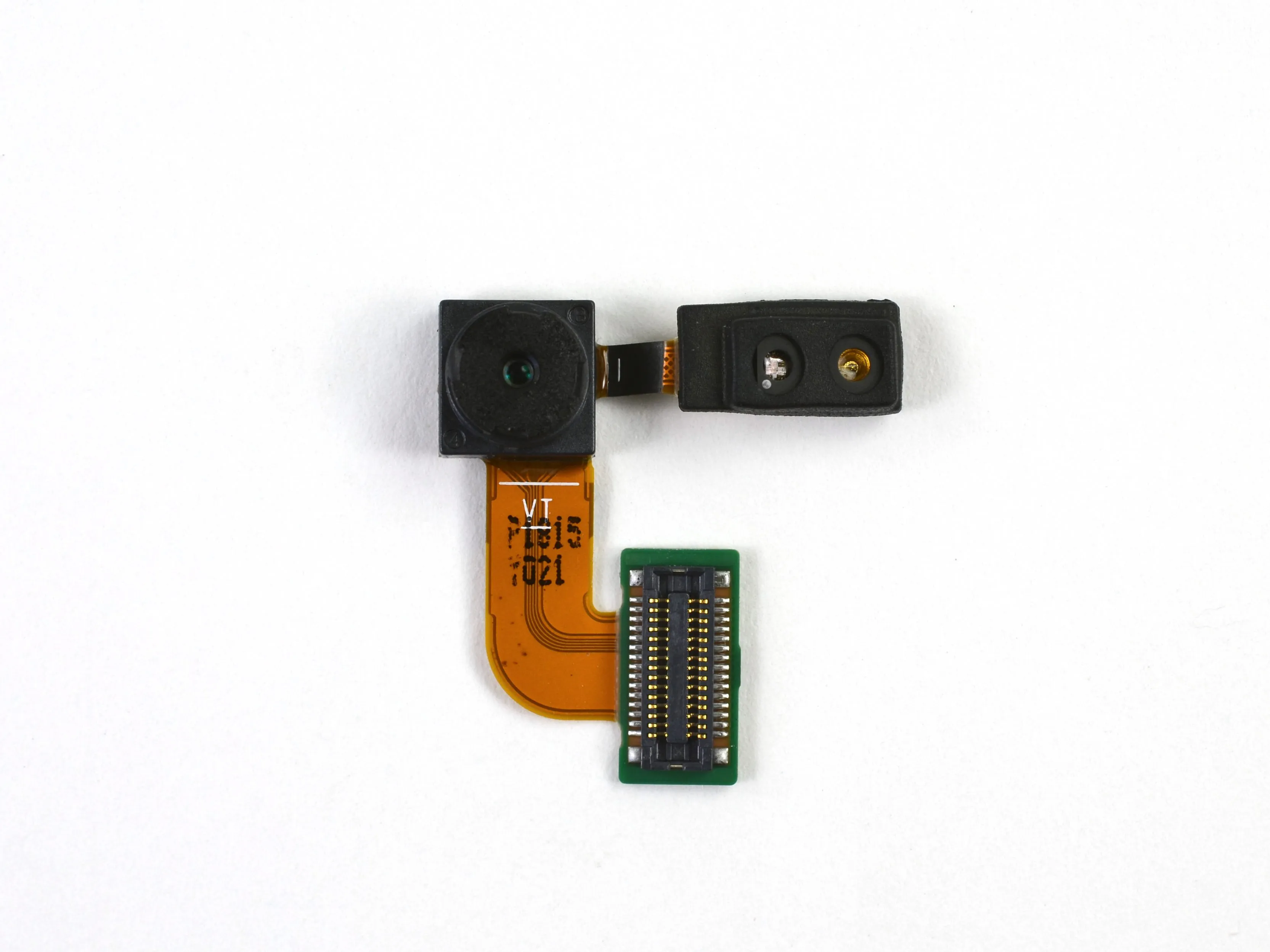

• Надоедливые винты! Как только вы все уберете, фронтальная камера будет освобождена.

• Ура! Увы, фронтальная камера обретает независимость от внутренностей Epic 4G Touch.

• Блок фронтальной камеры находится в паре с, похоже, светодиодным датчиком/датчиком освещенности.

Шаг 10

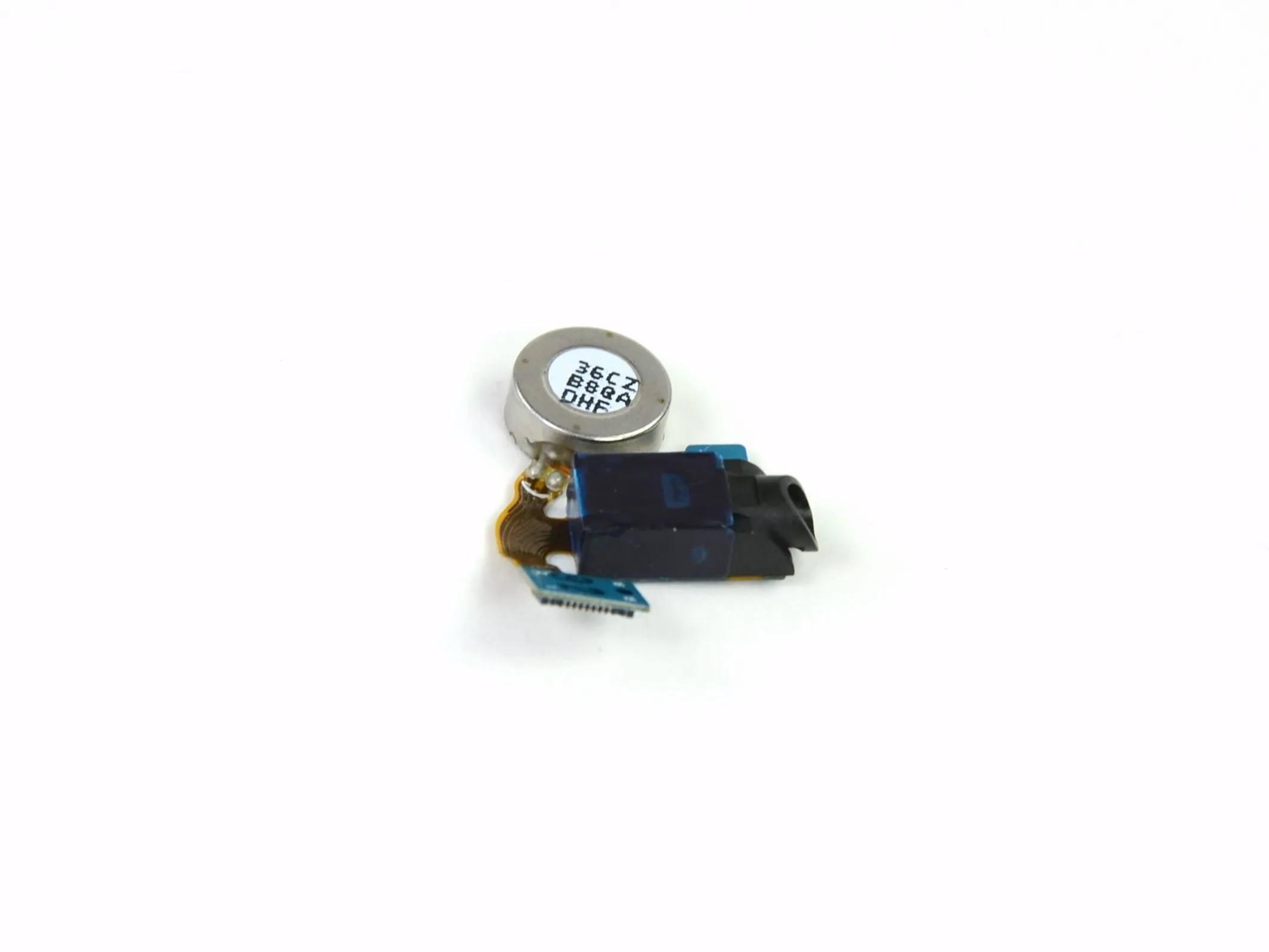

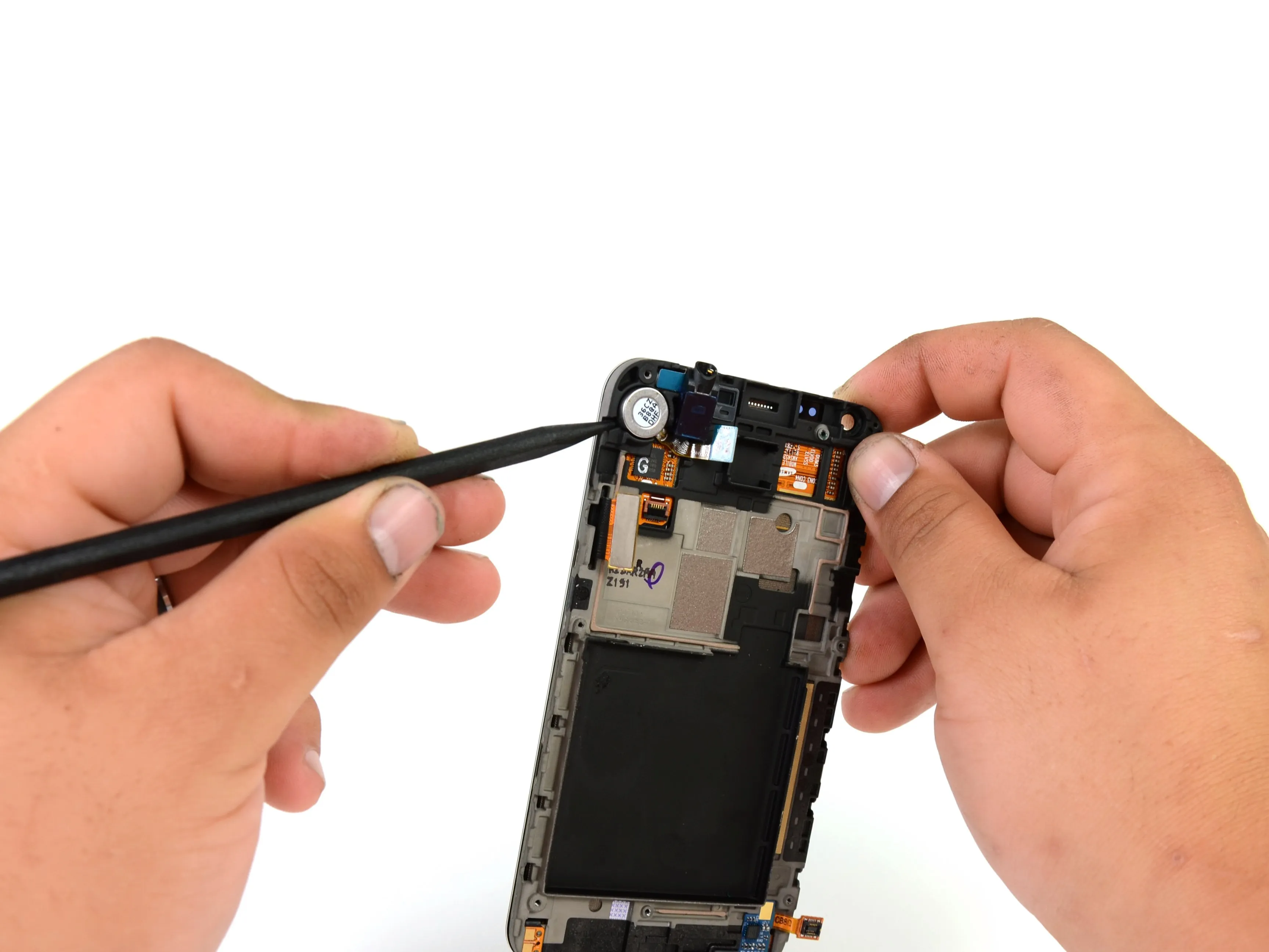

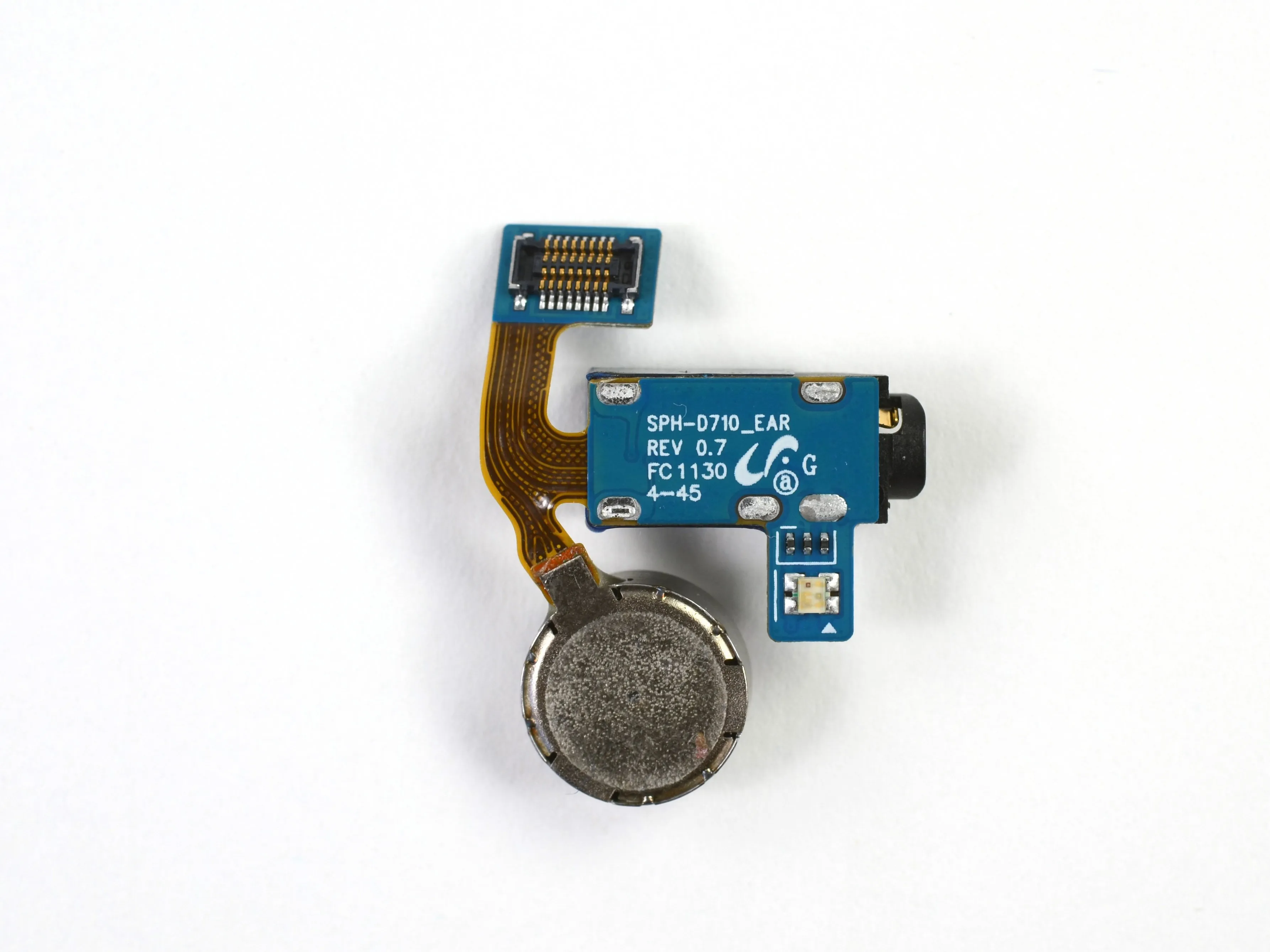

• Аккуратное надавливание позволило освободить разъем для наушников и вибромотор от задней внутренней рамки.

• Вибромотор имеет маркировку 36CZB8QADHF.

• Разъем для наушников/вибромотор в сборе произведен компанией Samsung и обозначен как SPH-D710_EAR.

Шаг 11

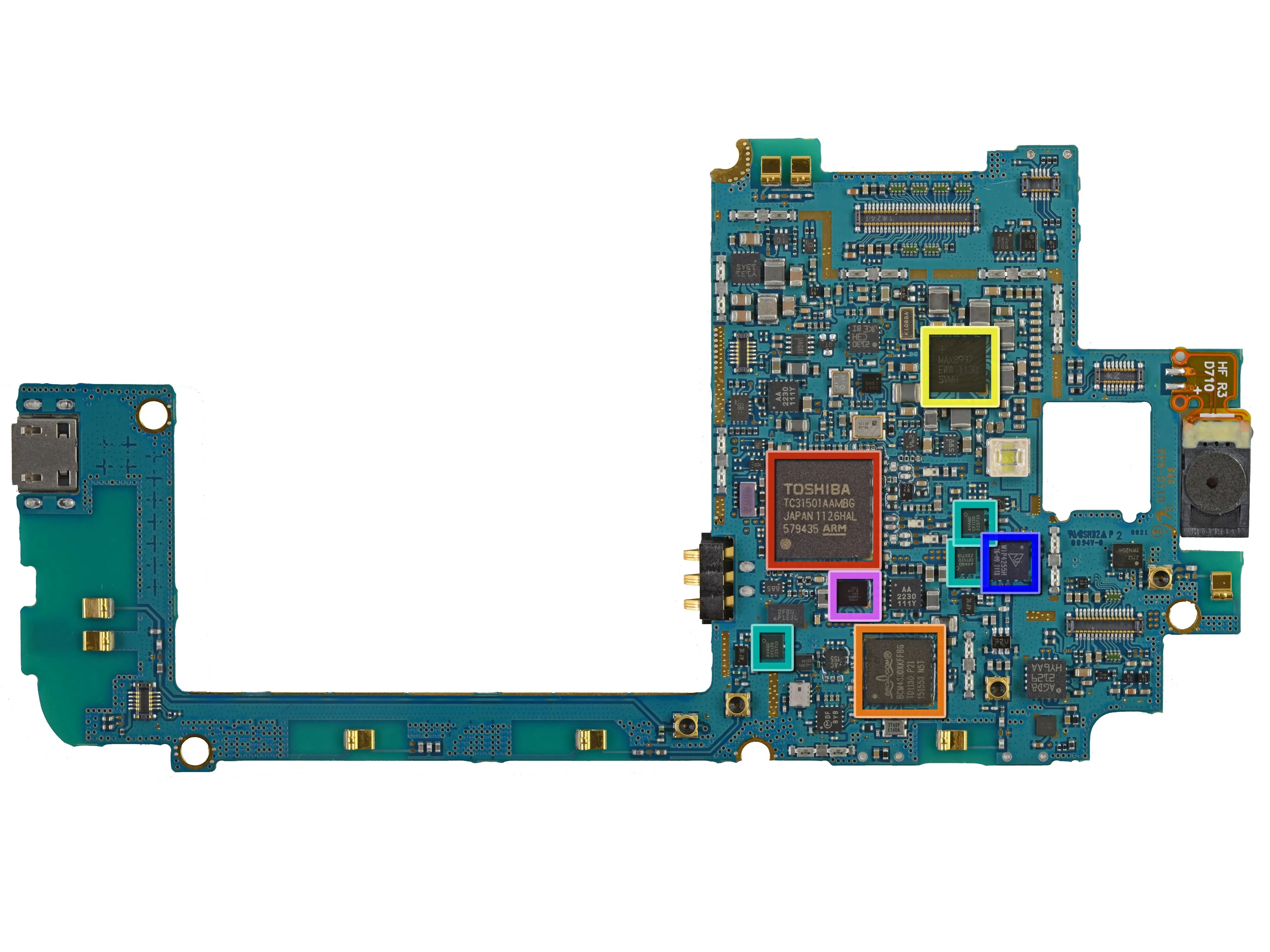

• На лицевой стороне материнской платы расположены следующие основные микросхемы:

• Комплект поставки Toshiba TC31501AAMBG WiMax. По данным Chipworks'Это устройство работает в частотном диапазоне 2,5 ГГц и обеспечивает высокоскоростное соединение в мобильной среде с низким энергопотреблением'. (Спасибо, ребята!)

• Broadcom BCM4330XKFFBG 802.11 a/b/g/n MAC/Baseband/Radio с интегрированным Bluetooth 4.0+HS и FM-приемопередатчиком/ресивером

• ИС управления питанием Maxim MAX8997

• WIP4255H

• Avago CFI120 223713

• Maxim MAX8893C ИС управления питанием

Шаг 12

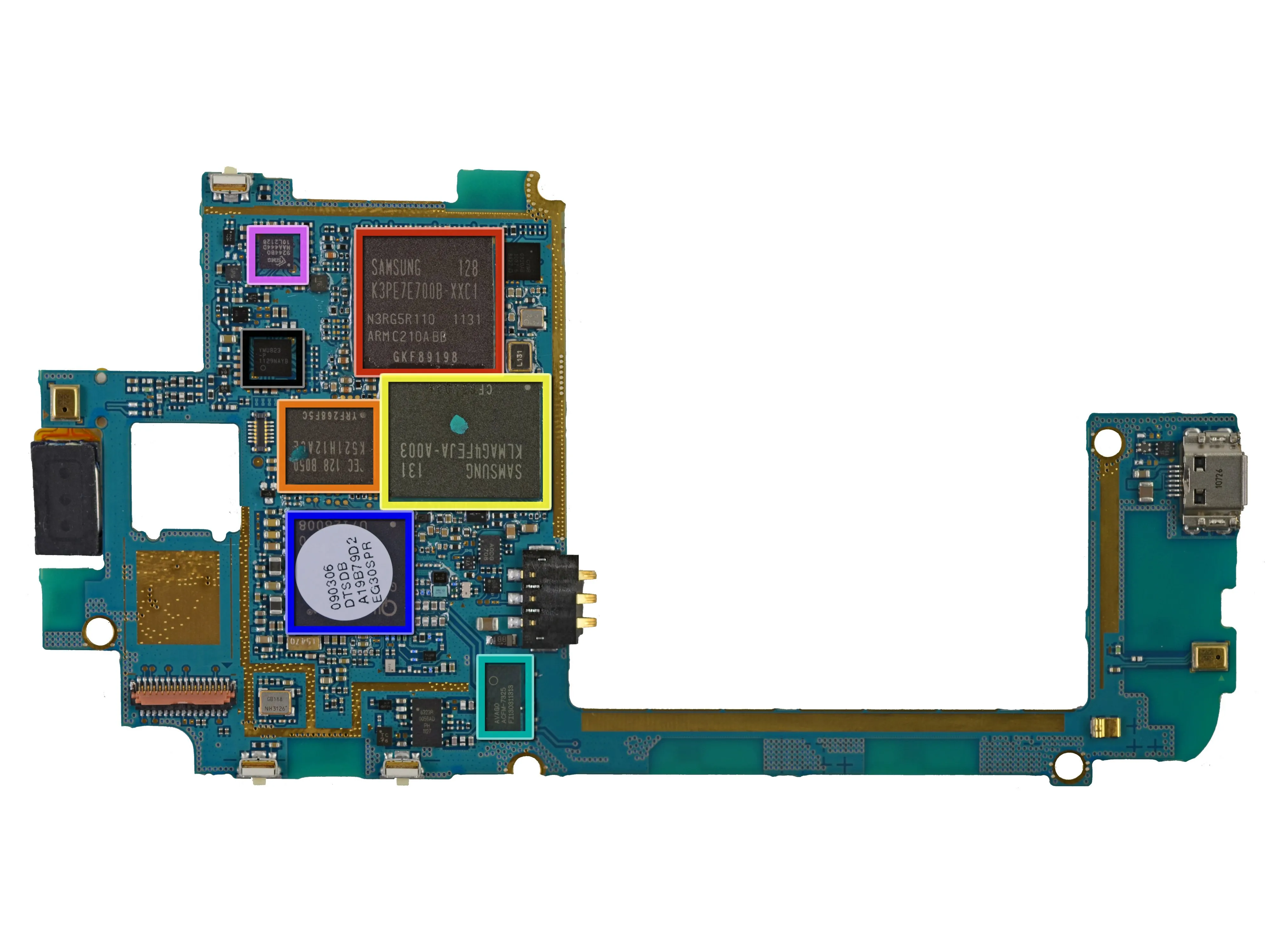

• Продолжаем идентифицировать микросхемы, расположенные на задней стороне материнской платы:

• Двухъядерный процессор Samsung K3PE7E700B-XXC1 с тактовой частотой 1,2 ГГц.

• Samsung Electronics Corporation (SEC) K521H12ACE

• Флеш-память Samsung KLMAG4FEJA-A003 16 ГБ

• Avago ACFM-7325 Квадплексор диапазонов класса 14 PCS/класса 10 сотовых диапазонов

• Процессор Qualcomm QSC6085 CDMA

• Silicon Image 924480

• Аудиокодек Yamaha YMU823

Шаг 13

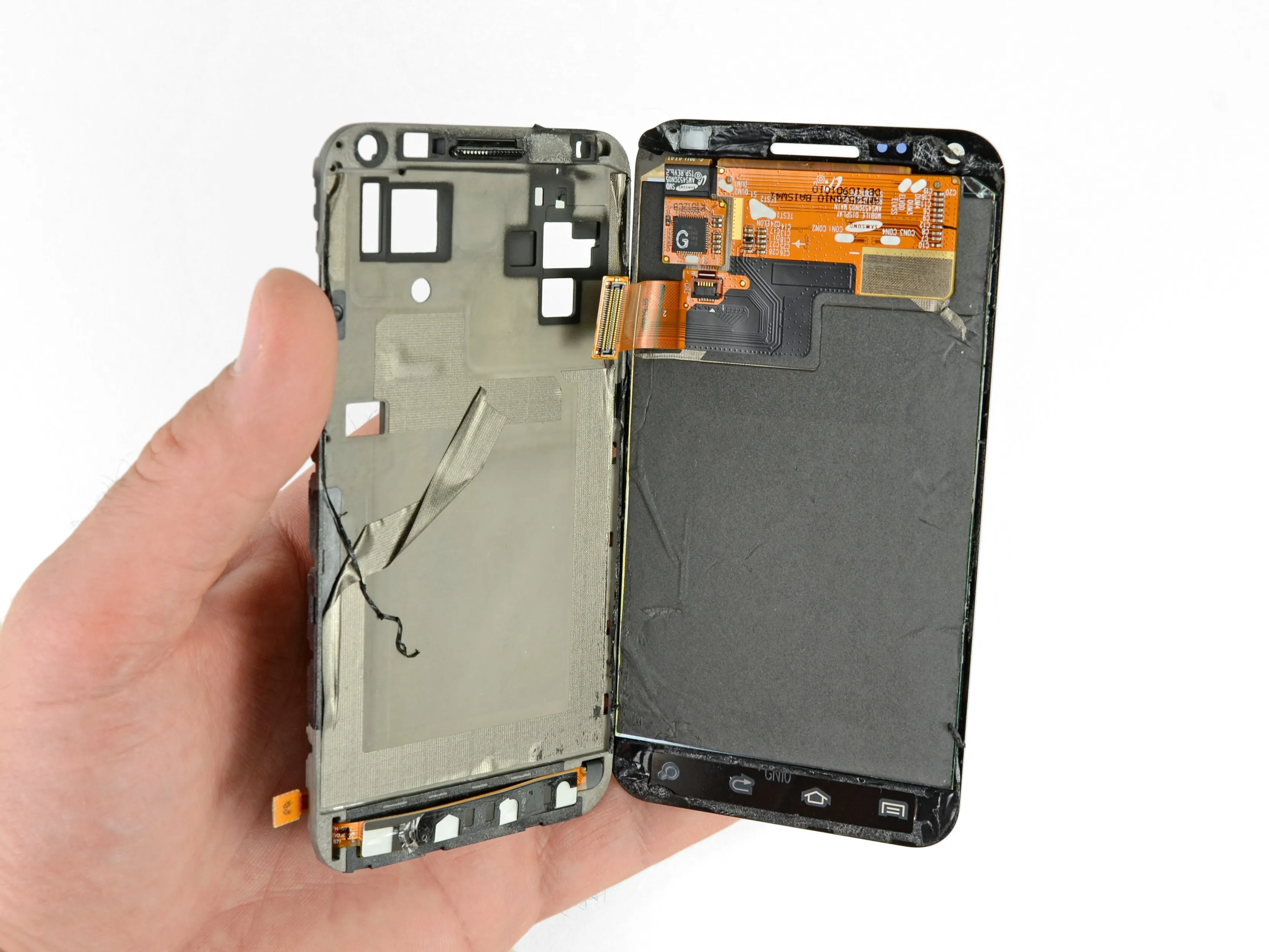

• Чтобы продолжить работу, нам пришлось прибегнуть к помощи тепловой пушки, так как стеклянная панель и ЖК-дисплей приклеены к средней плоскости.

• С помощью тепла и гитарных медиаторов мы разделили два компонента.

• Новость: дисплей этого телефона Samsung произведен компанией Samsung. Как вам это!

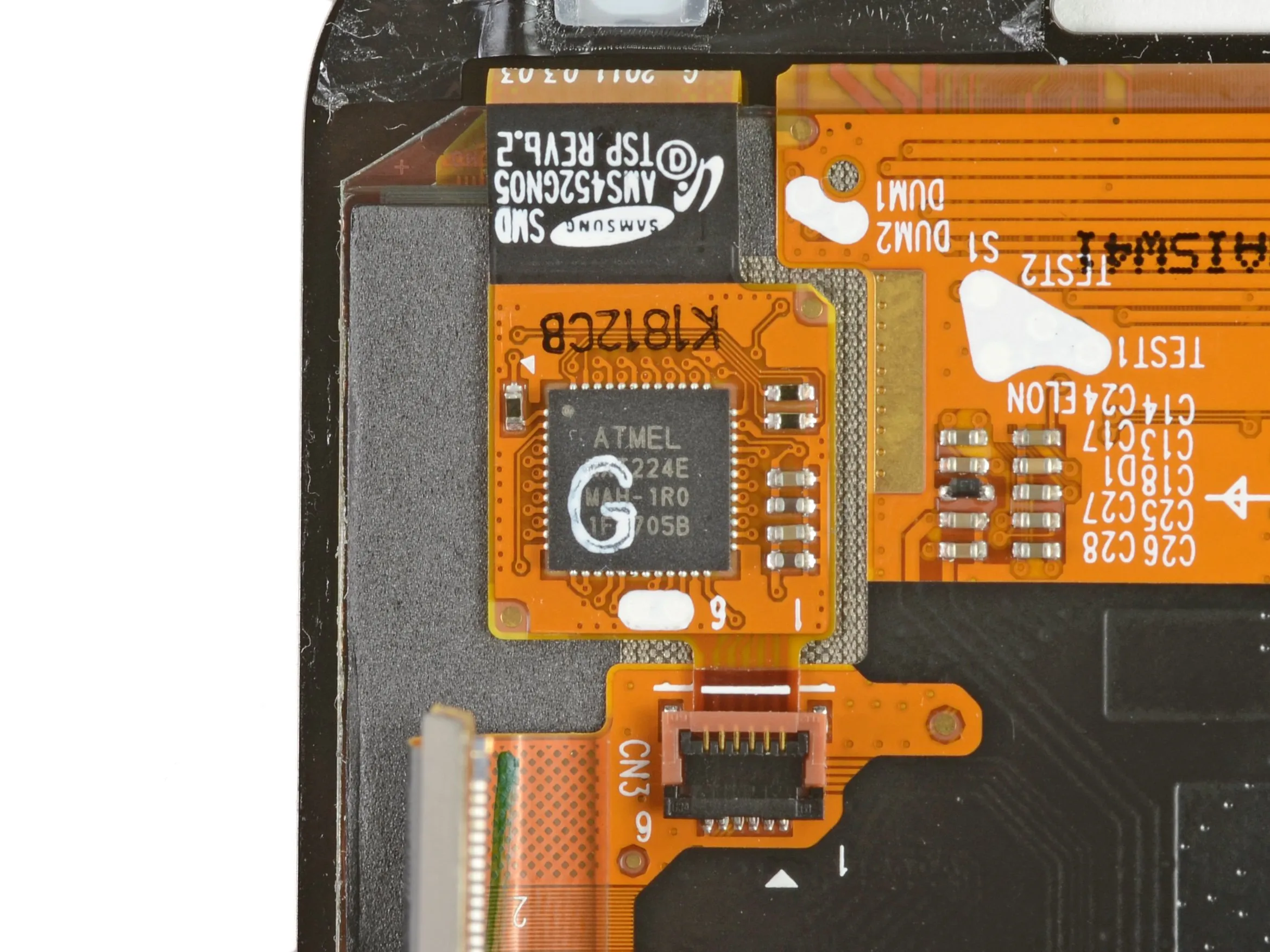

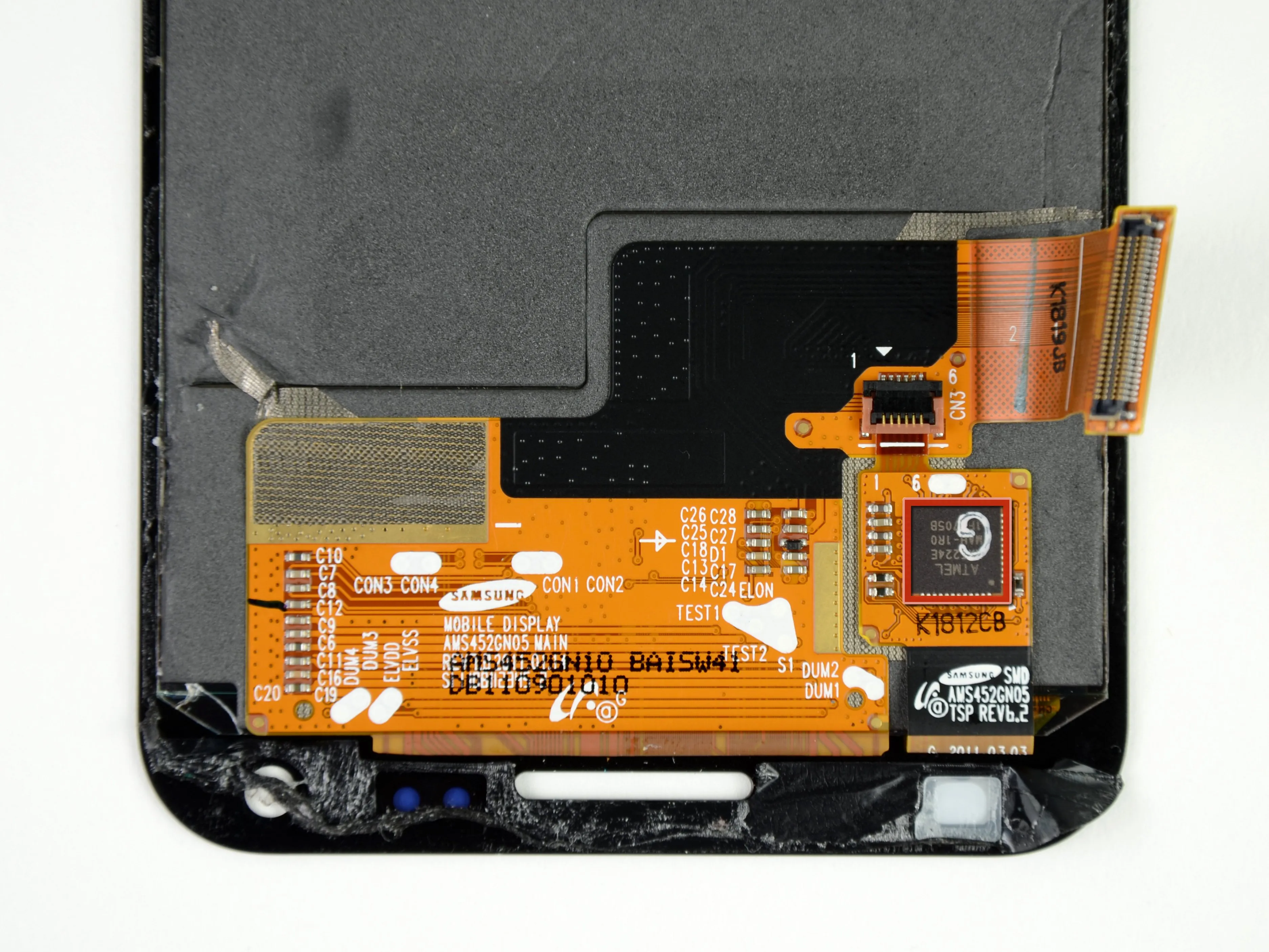

• AMS452GN05 - это официальное обозначение на ленточном кабеле, и, похоже, он был произведен примерно 11 января 2011 года.

• Мы обнаружили Atmel mXT224E контроллер сенсорного экрана взаимной емкости, расположенный на задней стороне дисплея в сборе.

Шаг 14

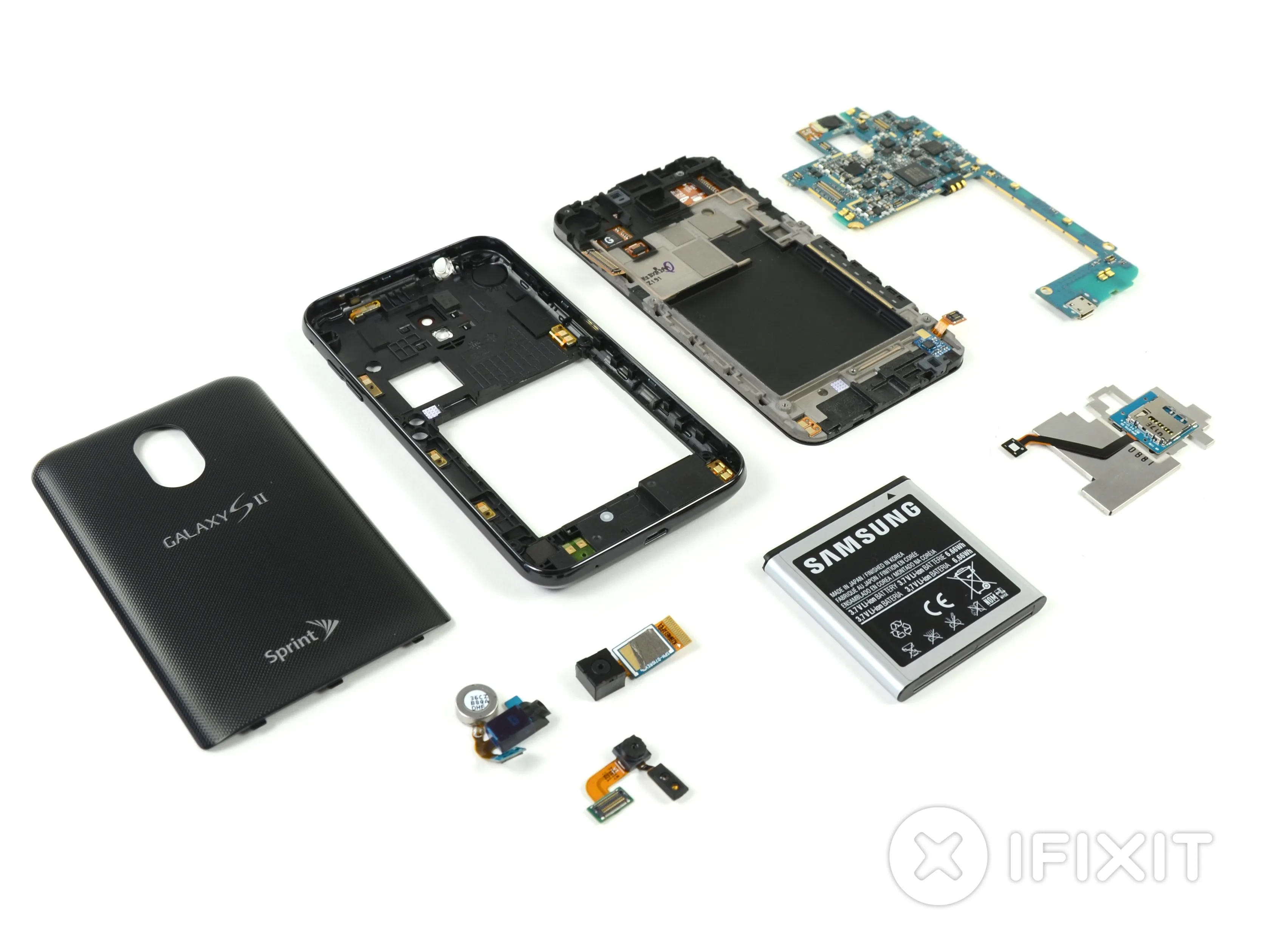

• Оценка ремонтопригодности Samsung Epic 4G Touch: 7 из 10 (10 - самый простой ремонт).

• Доступ к аккумулятору и карте microSD можно получить, просто сняв заднюю крышку.

• Всего нужно открутить 9 винтов Phillips #00, чтобы получить доступ к большей части устройства.

• Большая часть разборки была простой и легкой и выполнялась с помощью стандартных инструментов.

• Некоторые компоненты имеют один и тот же ленточный кабель (например, фронтальная камера и датчик освещенности), что повышает стоимость ремонта.

• Динамик припаян к материнской плате, что усложняет его замену.

• Стеклянная панель и дисплей Super AMOLED Plus сплавлены, что делает треснувший экран дорогостоящим ремонтом (и требует использования тепловой пушки).
