Разборка Samsung Freeform 4

Что вам нужно

Инструменты

•

•

•

Шаг 1 Разборка Samsung Freeform 4

• Перед вами Samsung Freeform 4. Этот телефон оснащен полноценной QWERTY-клавиатурой, 2-Мп камерой и даже встроенным веб-браузером!

• Вес этого телефона составляет всего 3,35 унции! Его высота составляет 4,35 дюйма, ширина - 2,39 дюйма, а толщина - 0,43 дюйма!

• В нем установлен одноядерный процессор ARM11 с частотой 480 МГц.

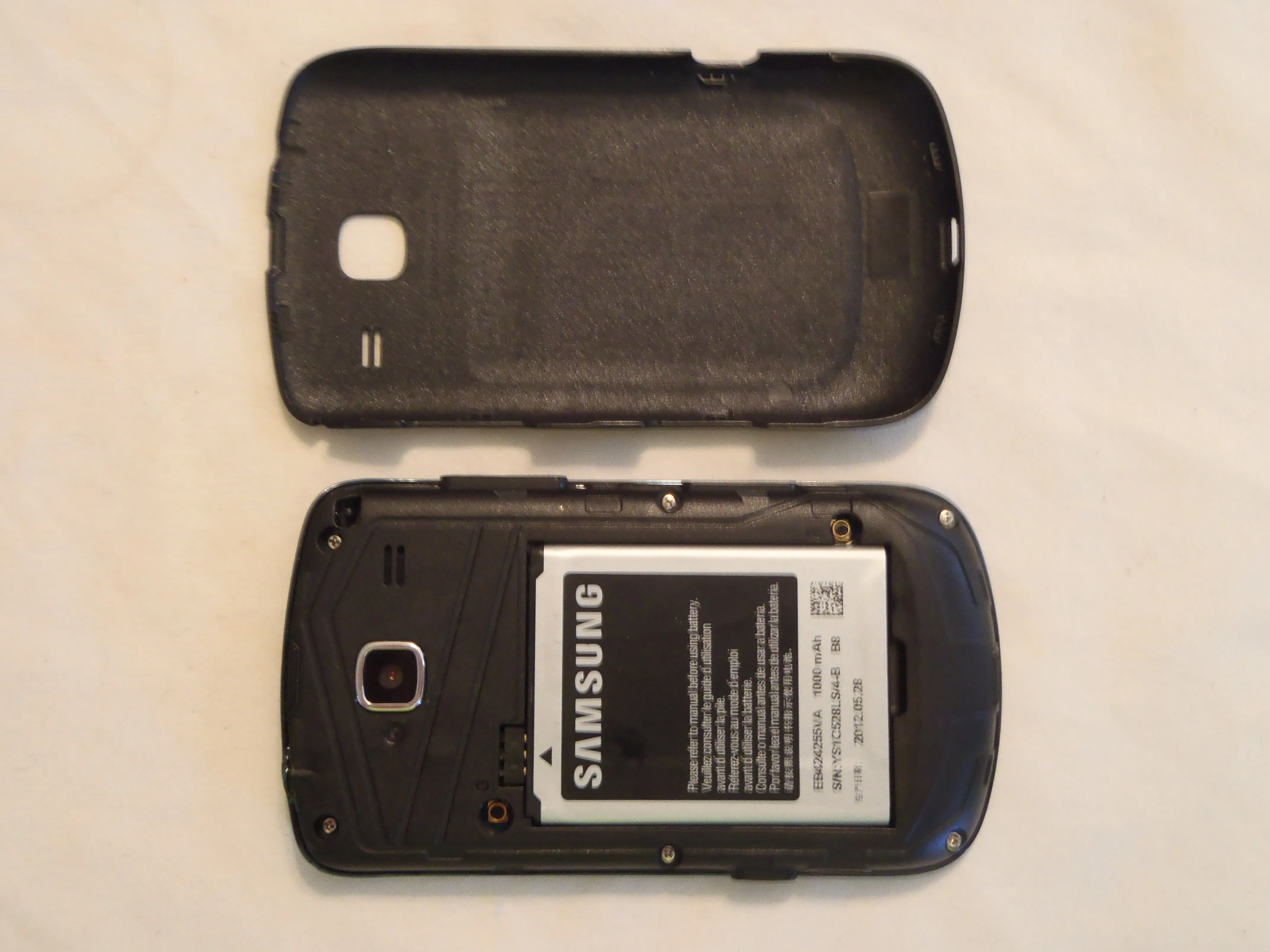

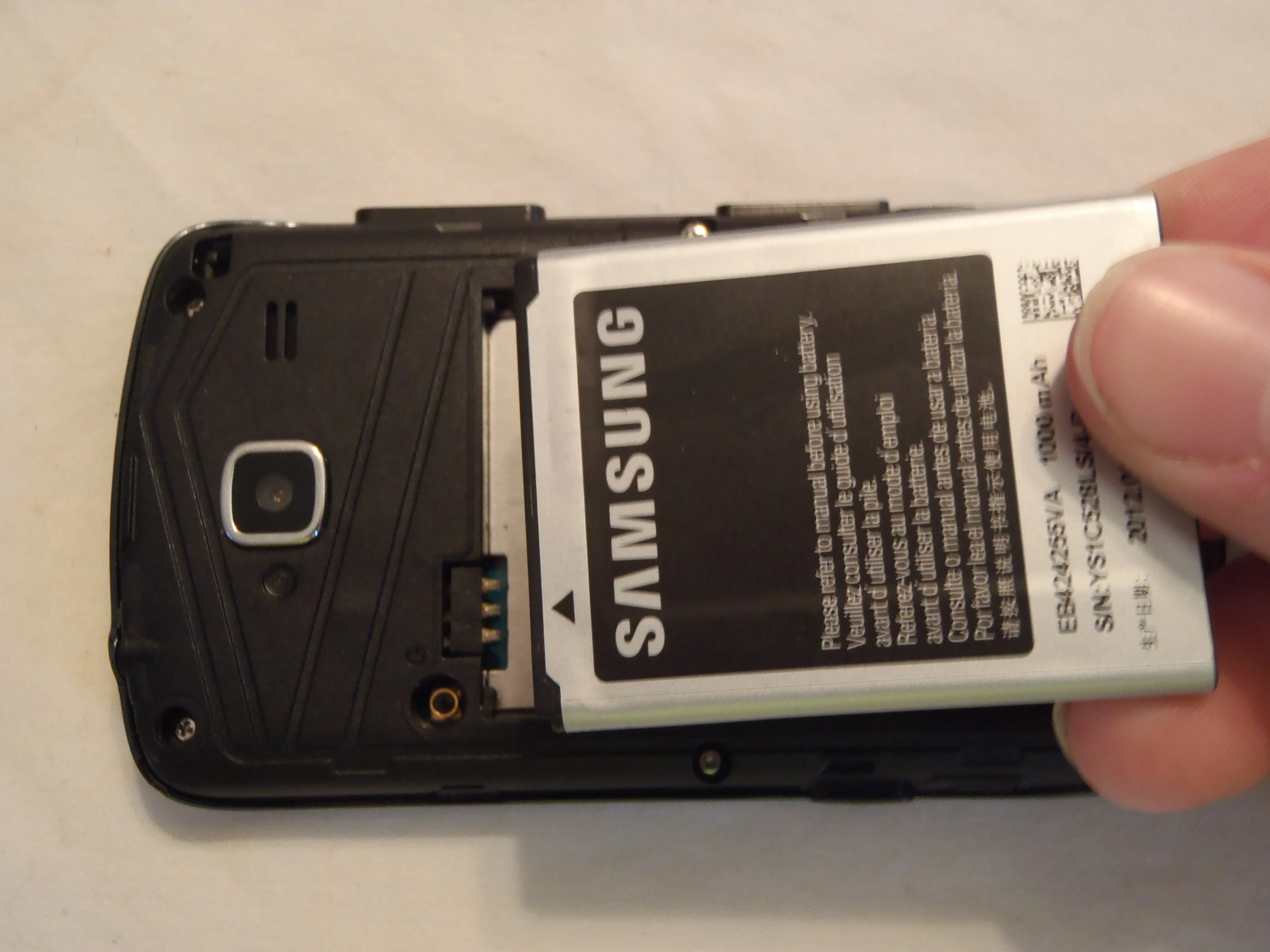

Шаг 2

• Этот телефон оснащен LiPo аккумулятором емкостью 1000 мАч 3,7 В, обеспечивающим 6,5 часов работы в режиме разговора и 288 часов в режиме ожидания.

• Это означает, что телефон может работать почти две недели без подзарядки!

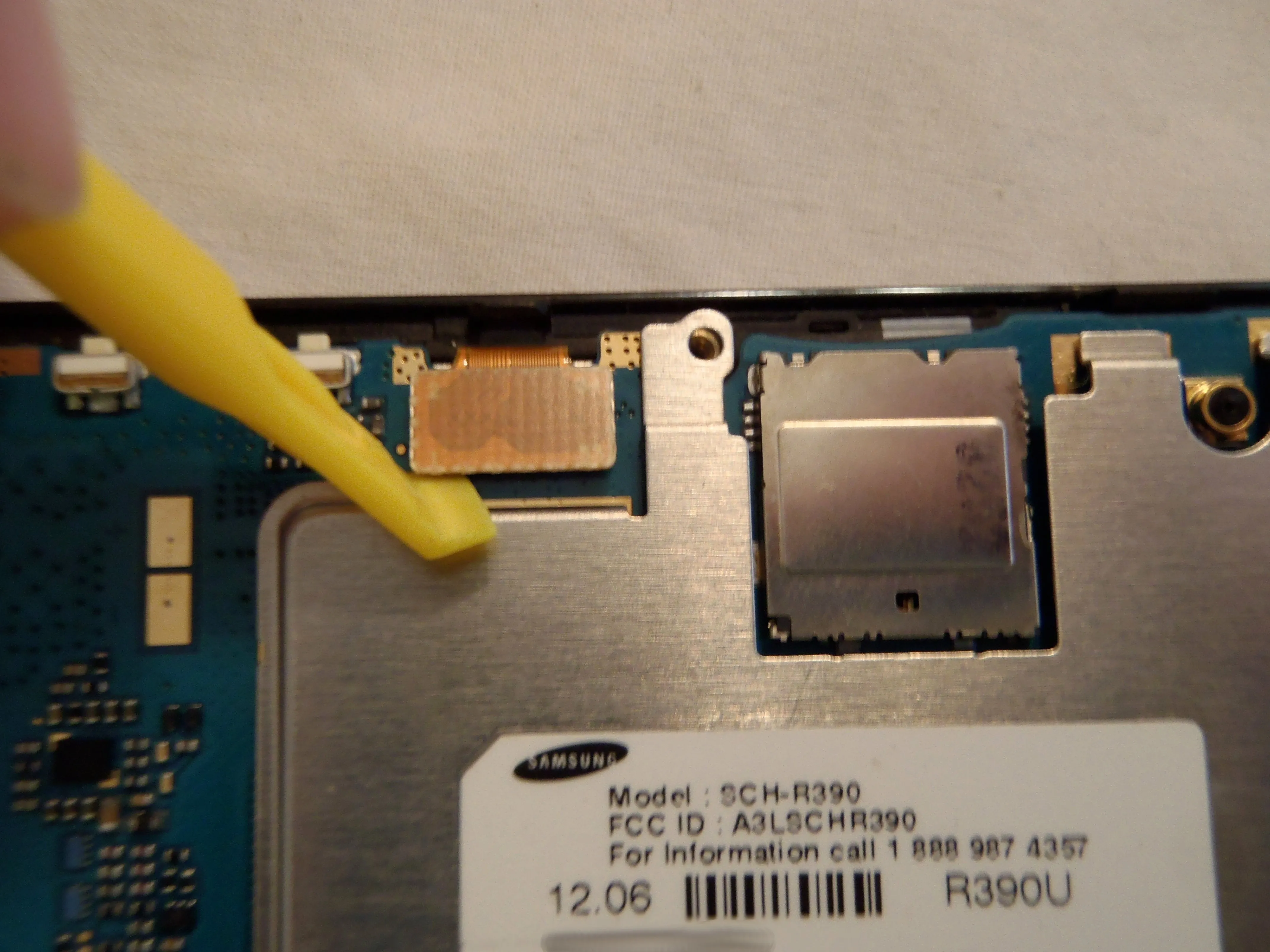

Шаг 3

• После дальнейшей разборки мы видим, что используются гибкие кабели. Это повышает ремонтопригодность, так как гибкие кабели легче заменить, чем паяные.

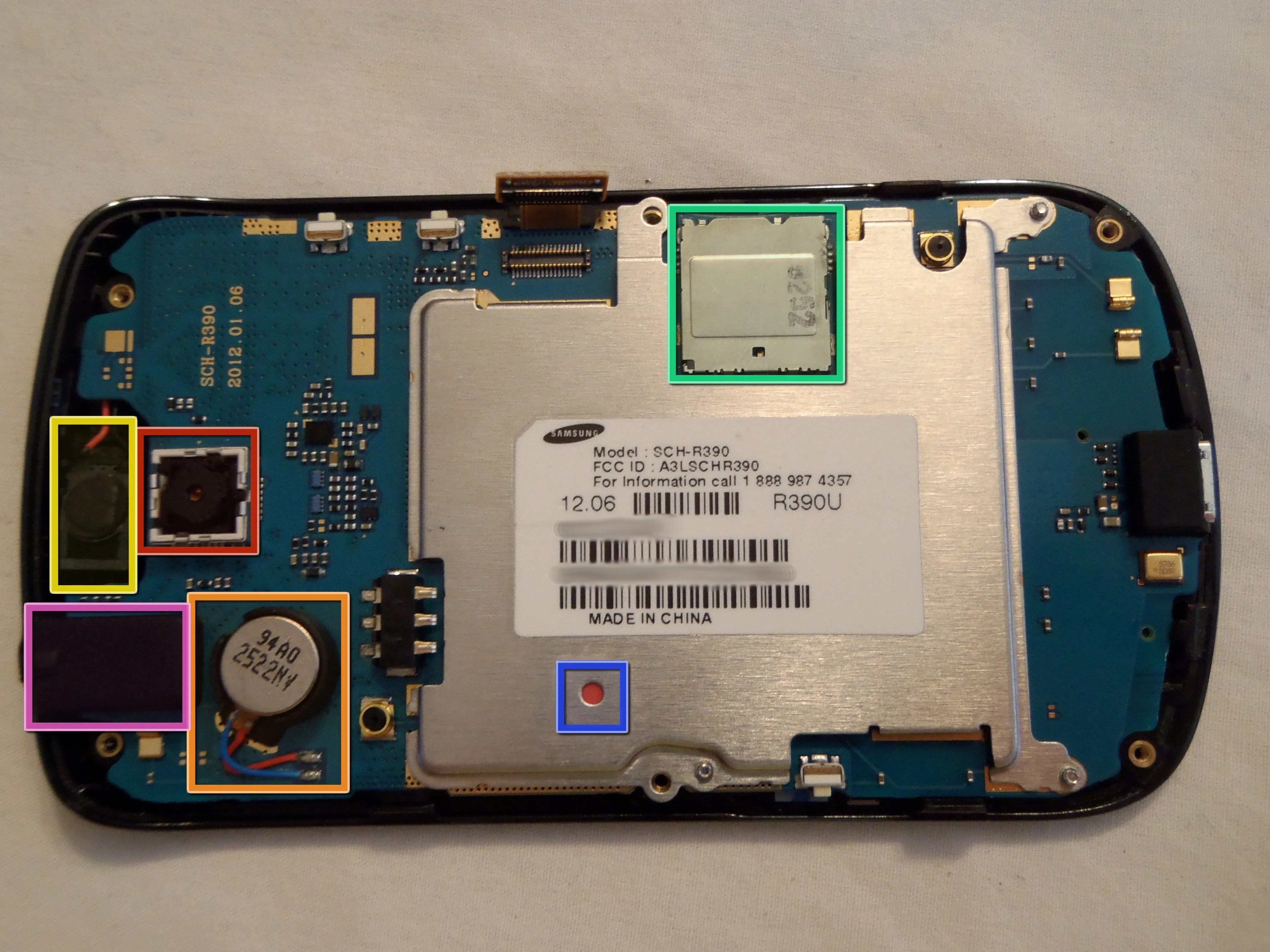

Шаг 4

• 2 Мп камера

• Вибромотор

• Динамик наушника

• Устройство для чтения карт памяти MicroSD

• Индикатор повреждения жидкостью (обычно белый, но краснеет при соприкосновении с жидкостью)

• Разъем для наушников

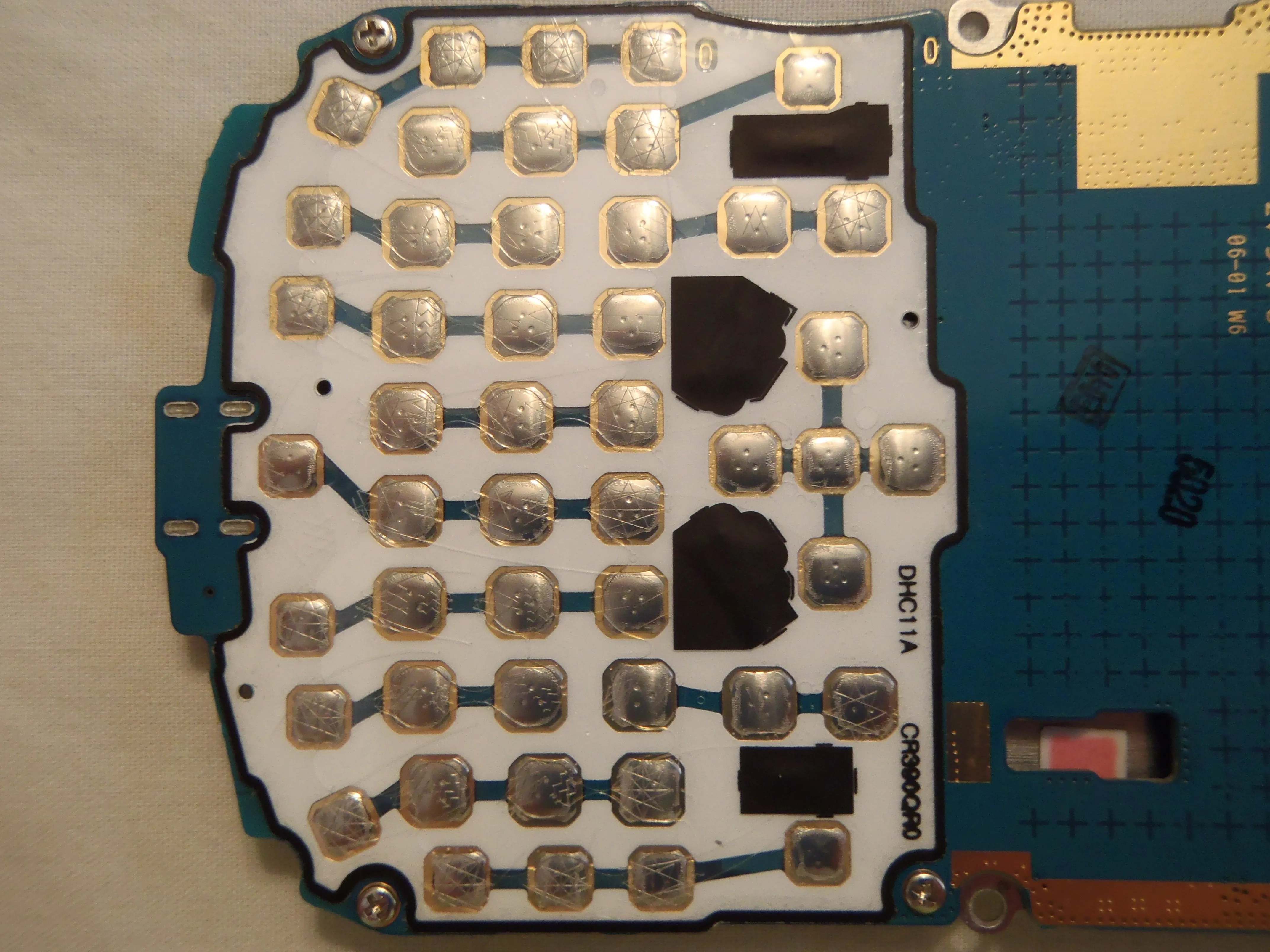

Шаг 5

• Это другая сторона материнской платы.

• На материнской плате есть контактные площадки под пленкой. Когда вы нажимаете на клавишу, она нажимает на эту контактную площадку, которая завершает цепь и регистрирует нажатие кнопки.

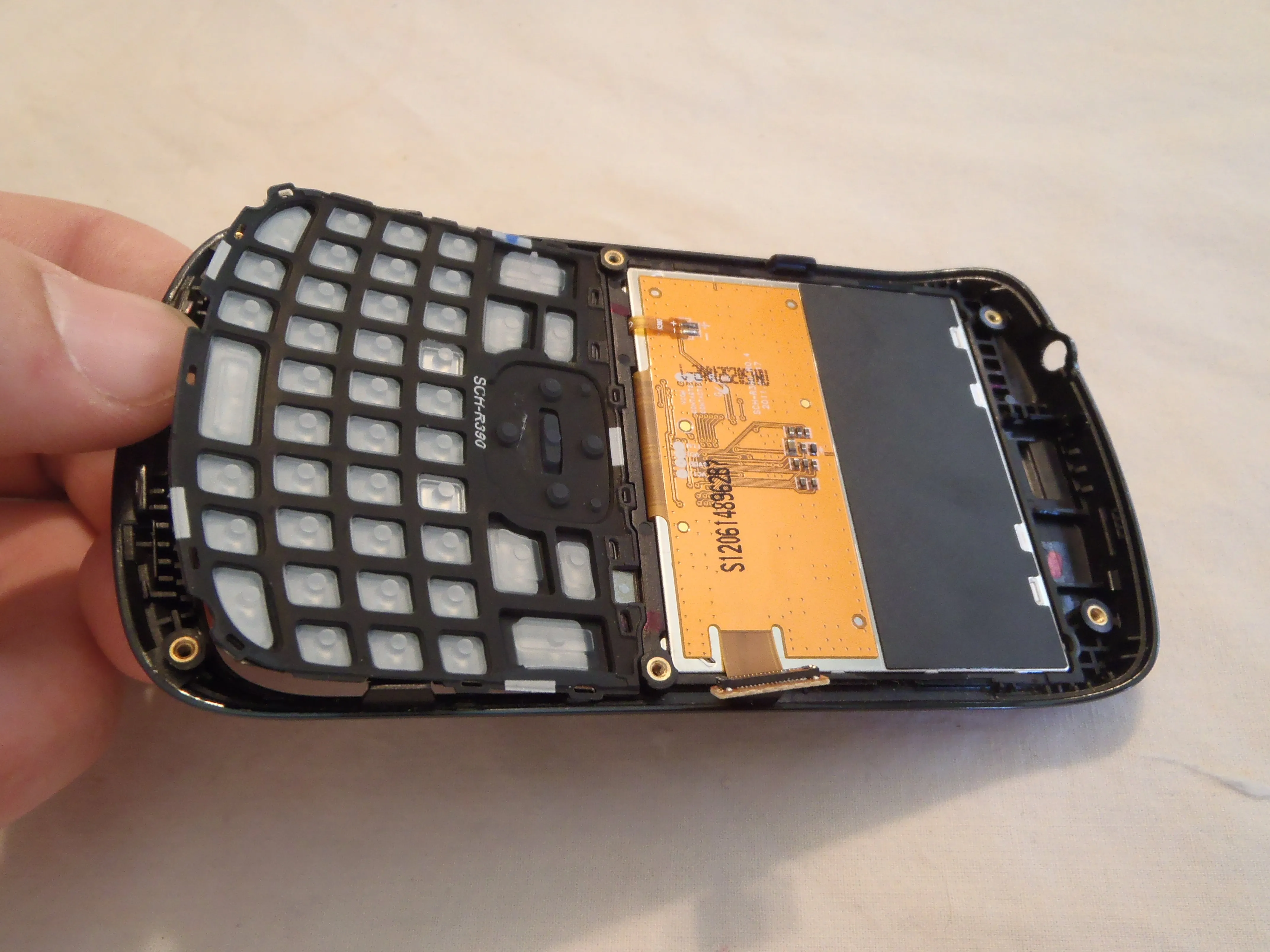

Шаг 6

• Вот другая часть, которую мы сняли. Клавиатура просто установлена под действием силы тяжести и легко снимается с рамки.

• Поскольку там нет ничего, что могло бы поржаветь или повредиться, сейчас самое время почистить клавиатуру!

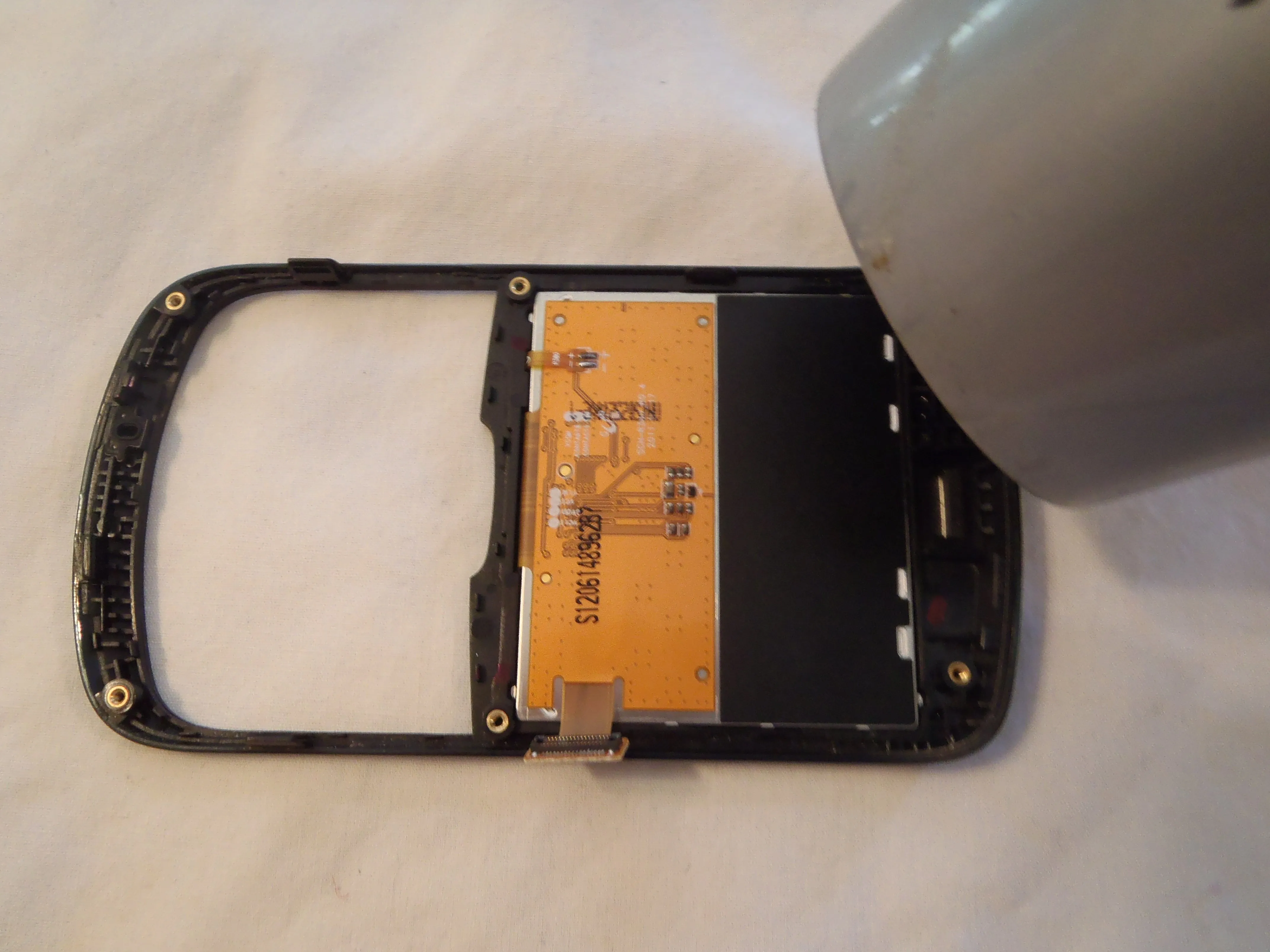

Шаг 7

• Дисплей имеет разрешение всего 360x240 пикселей, что составляет 167 PPI.

• Вокруг дисплея имеется клей, прикрепляющий его к рамке.

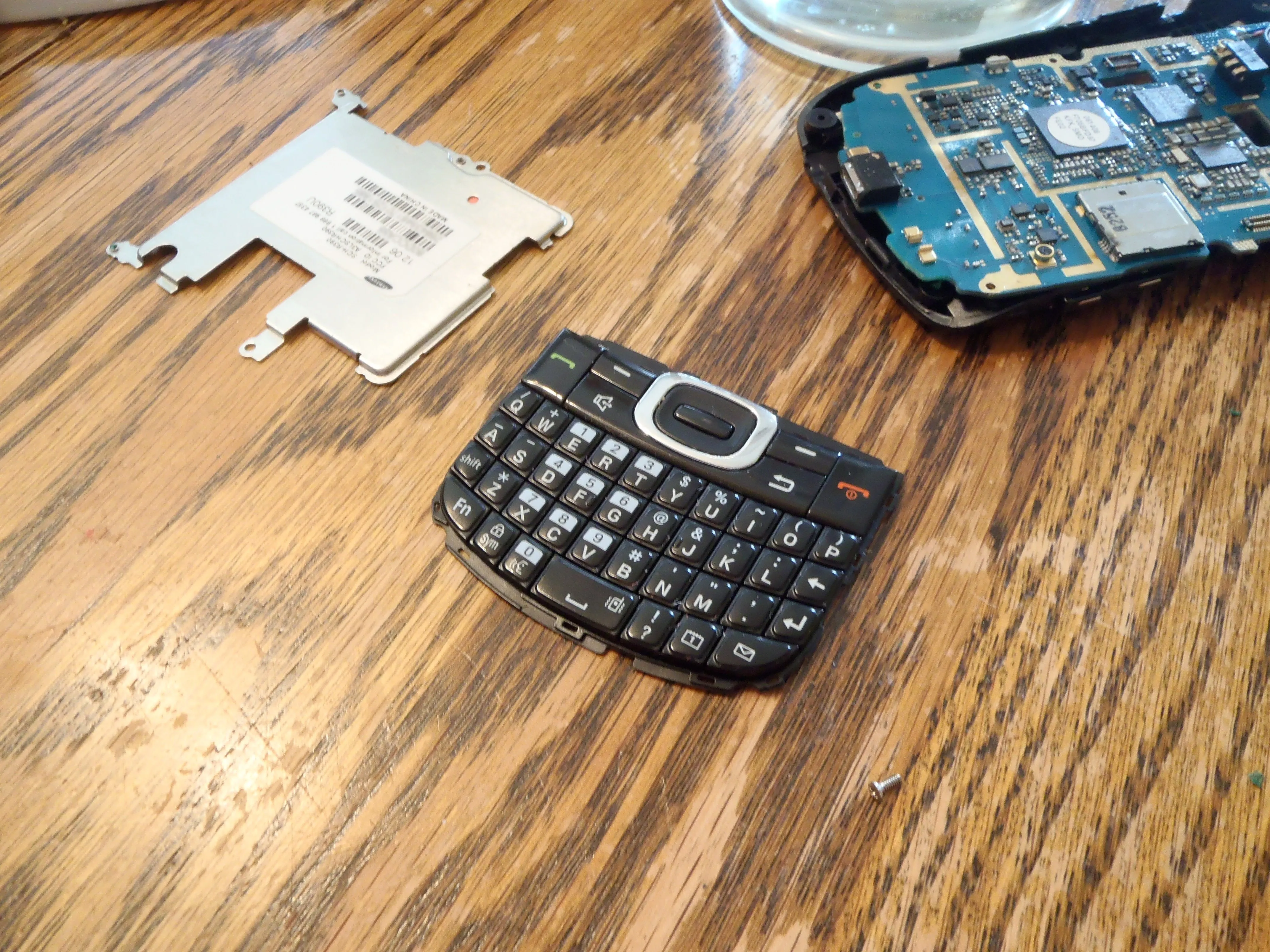

Шаг 8

• Я оцениваю этот телефон на 5 баллов по шкале от 1 до 10, где 10 - самый простой ремонт, а 1 - самый сложный.

• Гибкий кабель используется для ЖК-дисплея

• Задняя панель легко снимается, так же как и аккумулятор.

• Для извлечения динамика наушников требуется пайка.

• ЖК-дисплей вклеен в переднюю панель.

• Кнопки регулировки громкости и SD-кардридер припаяны к материнской плате.

• QWERTY-клавиатура не подлежит ремонту, внутрь легко попадает жидкость, что приводит к замыканиям и проблемам.

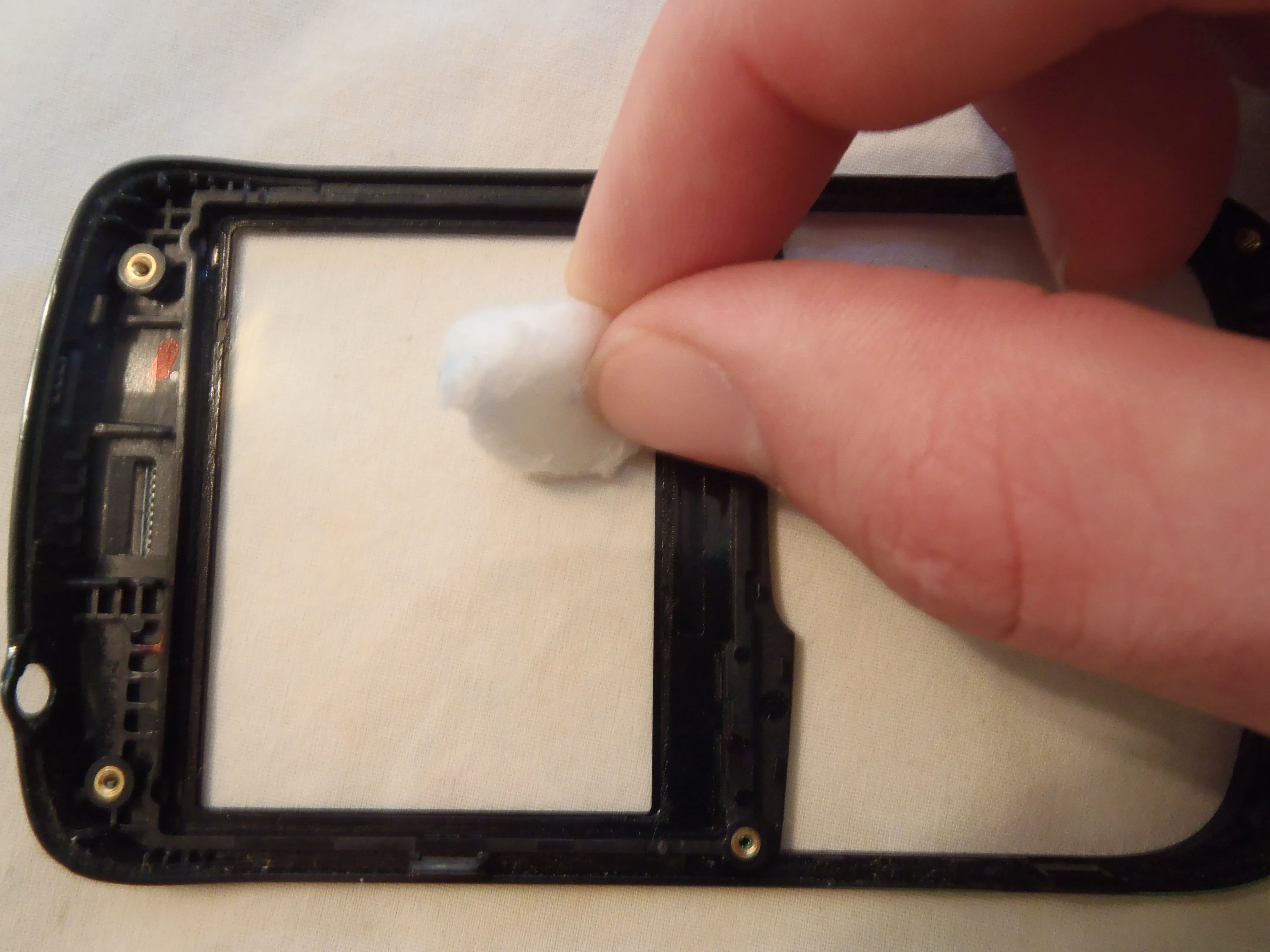

• Задняя панель с антеннами и внешним динамиком случайно не попала на этот снимок. Кроме того, ватный шарик был использован только для очистки пластика. Он не идет в комплекте с телефоном :-)
