Разборка Samsung Galaxy A51

Введение

Компания Samsung Electronics выпустила нового представителя семейства Galaxy A: Galaxy A51. На этот новый смартфон среднего класса возлагаются большие надежды, ведь его предшественник - Galaxy A50 - стал одним из самых успешных смартфонов, выпущенных Samsung в 2019 году. Сможет ли преемник идти в ногу со временем? Разборка может быть единственным способом узнать это!

Хотите получать все революционные обновления? Загляните на наш YouTube-каналследите за нами в Instagram, Twitter или Facebook, а также подписывайтесь на нашу рассылку, чтобы получать эксклюзивные материалы о разборке.

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

Шаг 1 Разборка Samsung Galaxy A51

• Технические характеристики могут не впечатлить с первого взгляда, но для своей цены здесь есть многое:

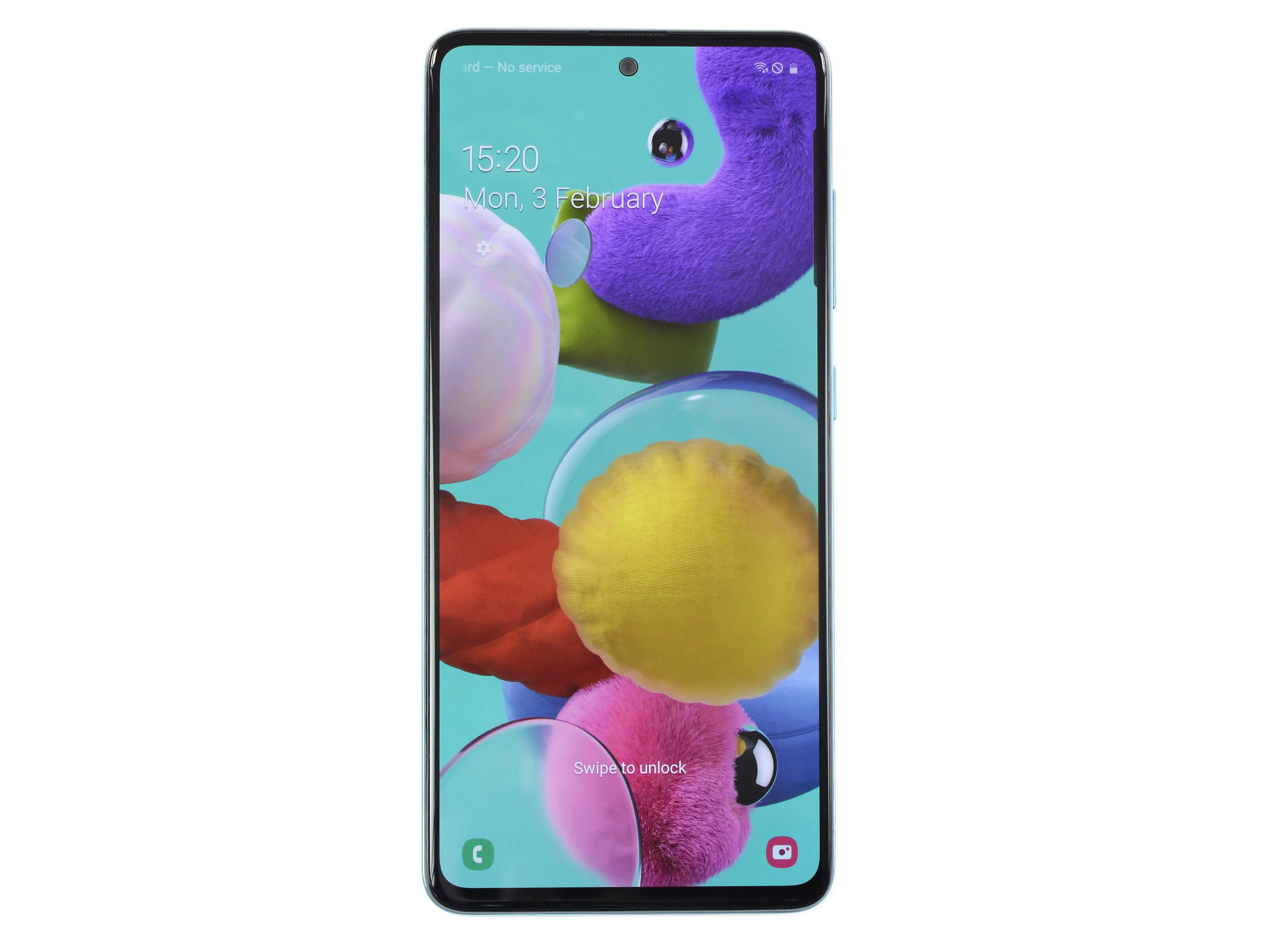

• 6,5-дюймовый емкостный сенсорный экран Super AMOLED (1080 × 2400px) и Infinity-O Display

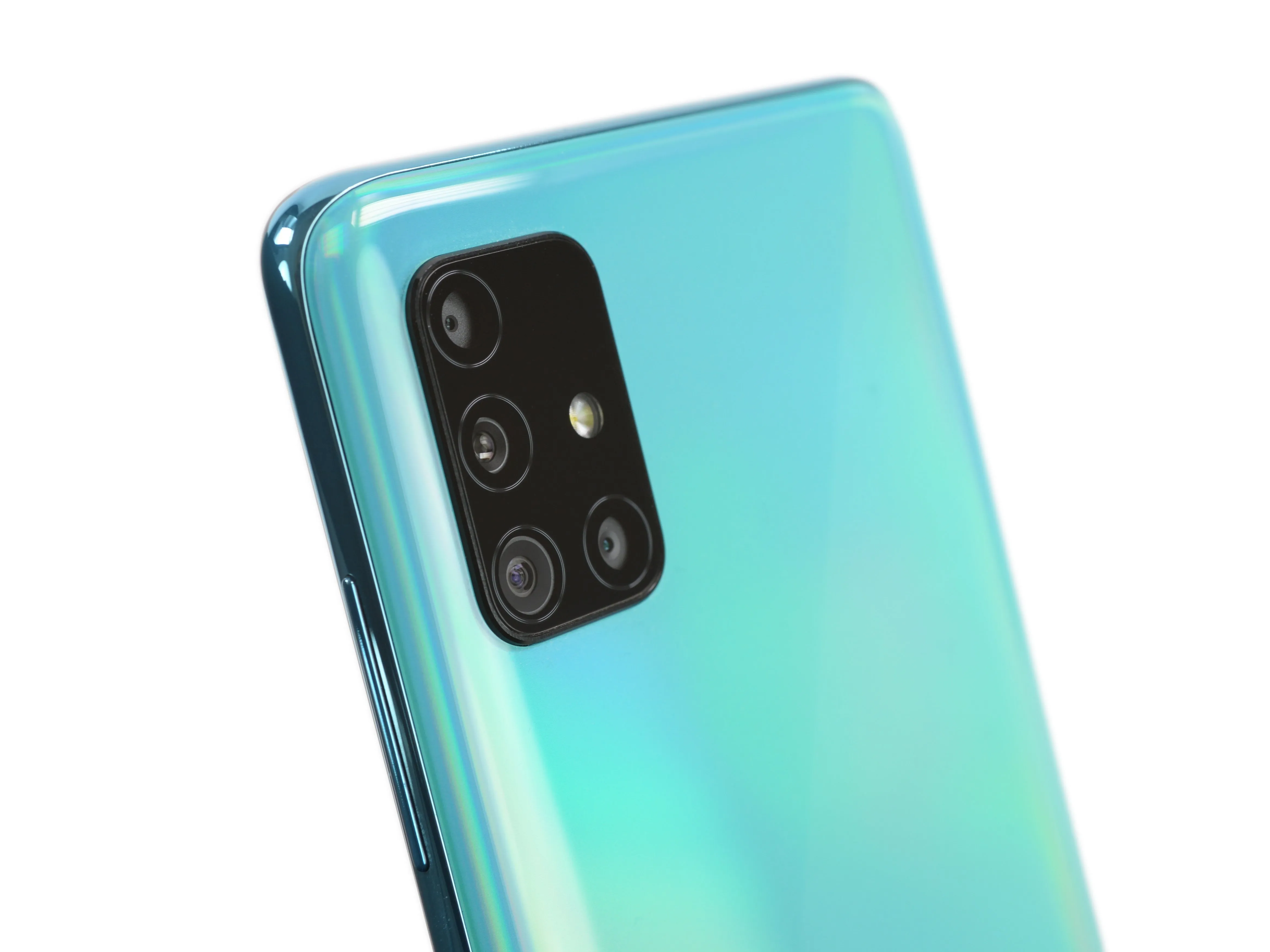

• Основная камера 48 МП ƒ2.0, ультраширокая камера 12 МП ƒ2.2, макрокамера 5 МП ƒ2.4 для съемки крупным планом и камера глубины 5 МП ƒ2.2 для создания множества эффектов живого фокуса; фронтальная камера 32 МП ƒ2.2

• Exynos 9611, восьмиядерный (4×2,3 ГГц Cortex-A73, 4×1,7 ГГц Cortex-A53)

• Встроенное хранилище: 64GB/4GB RAM, 128GB/4GB RAM, 128GB/6GB RAM

• Android 10.0

• Быстрая проводная зарядка мощностью 15 Вт

• USB-C и почти исчезнувший 3,5-мм разъем для наушников

Шаг 2

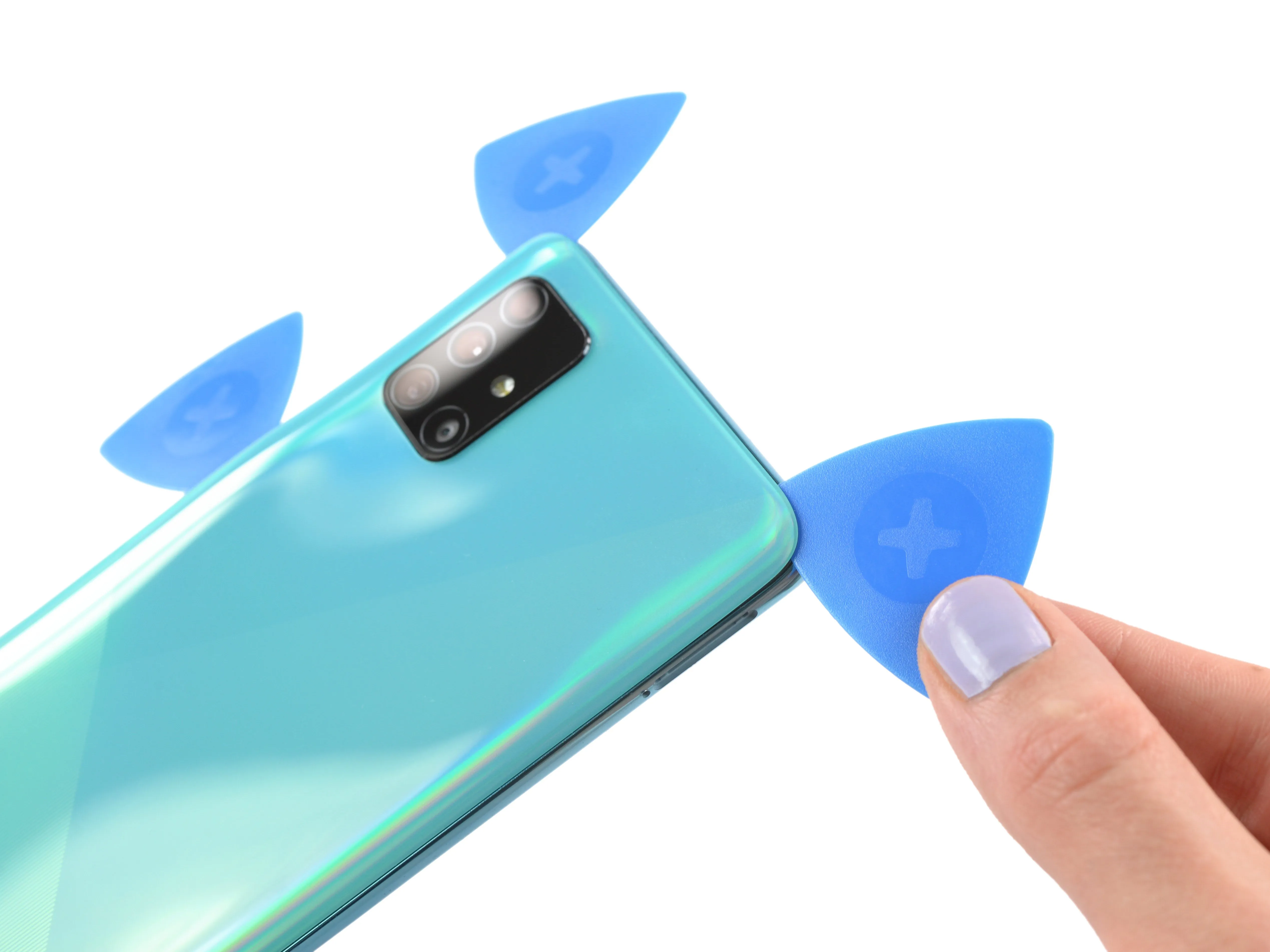

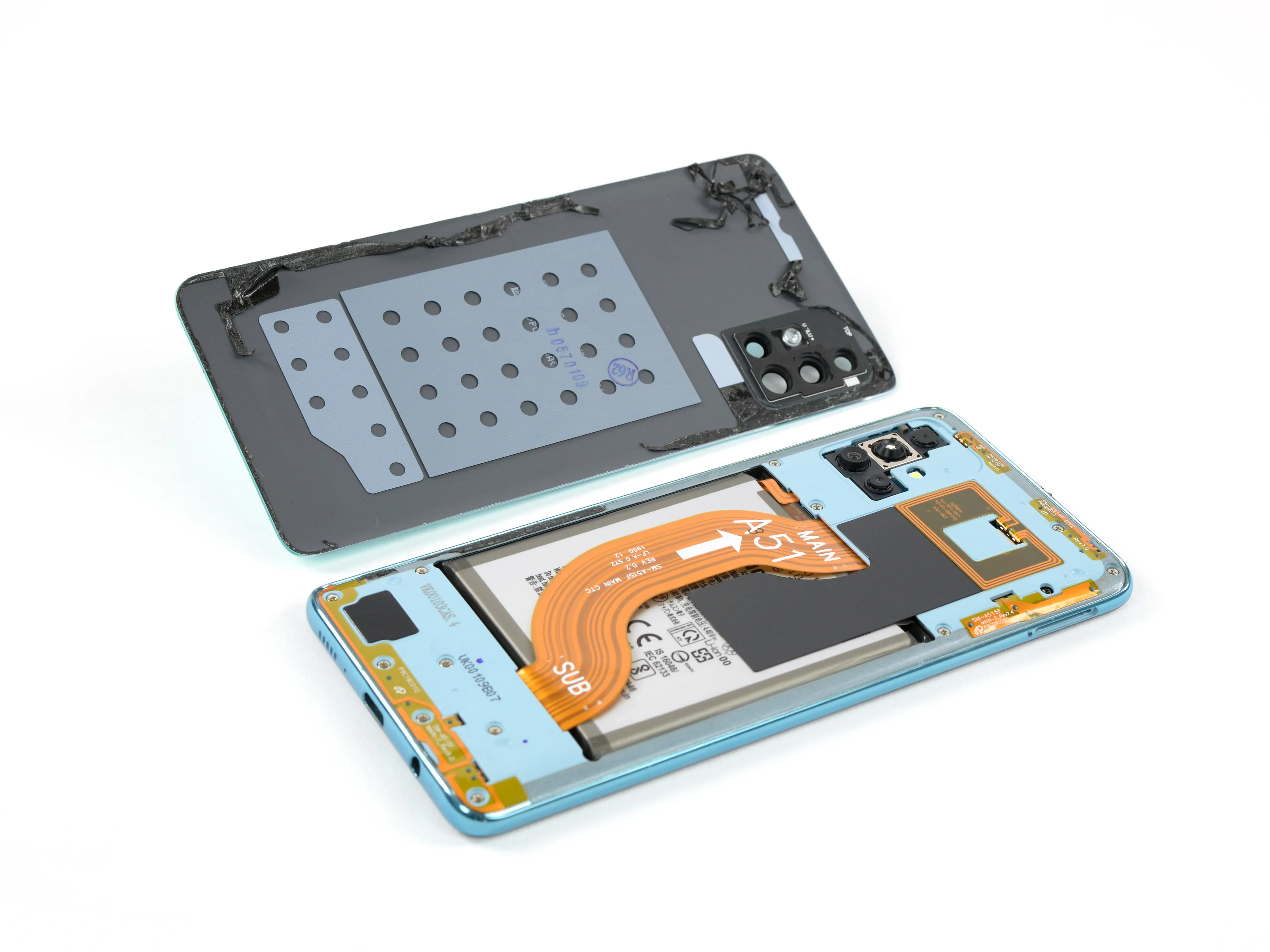

• Задняя крышка блестит как стекло, но это обман! Она пластиковая - возможно, в целях экономии? Какова бы ни была причина, мы рады ее видеть. Этот пластик делает A51 менее уязвимым к осколкам, чем телефоны Galaxy S со стеклянным корпусом..

• Сильное тепло от нашей iOpener размягчает клей, и мы можем начать пробиваться внутрь.

• И мы прошли через это невредимыми! Задняя сторона снимается без проблем (с небольшим усилием). Никаких кабелей-ловушек.

Шаг 3

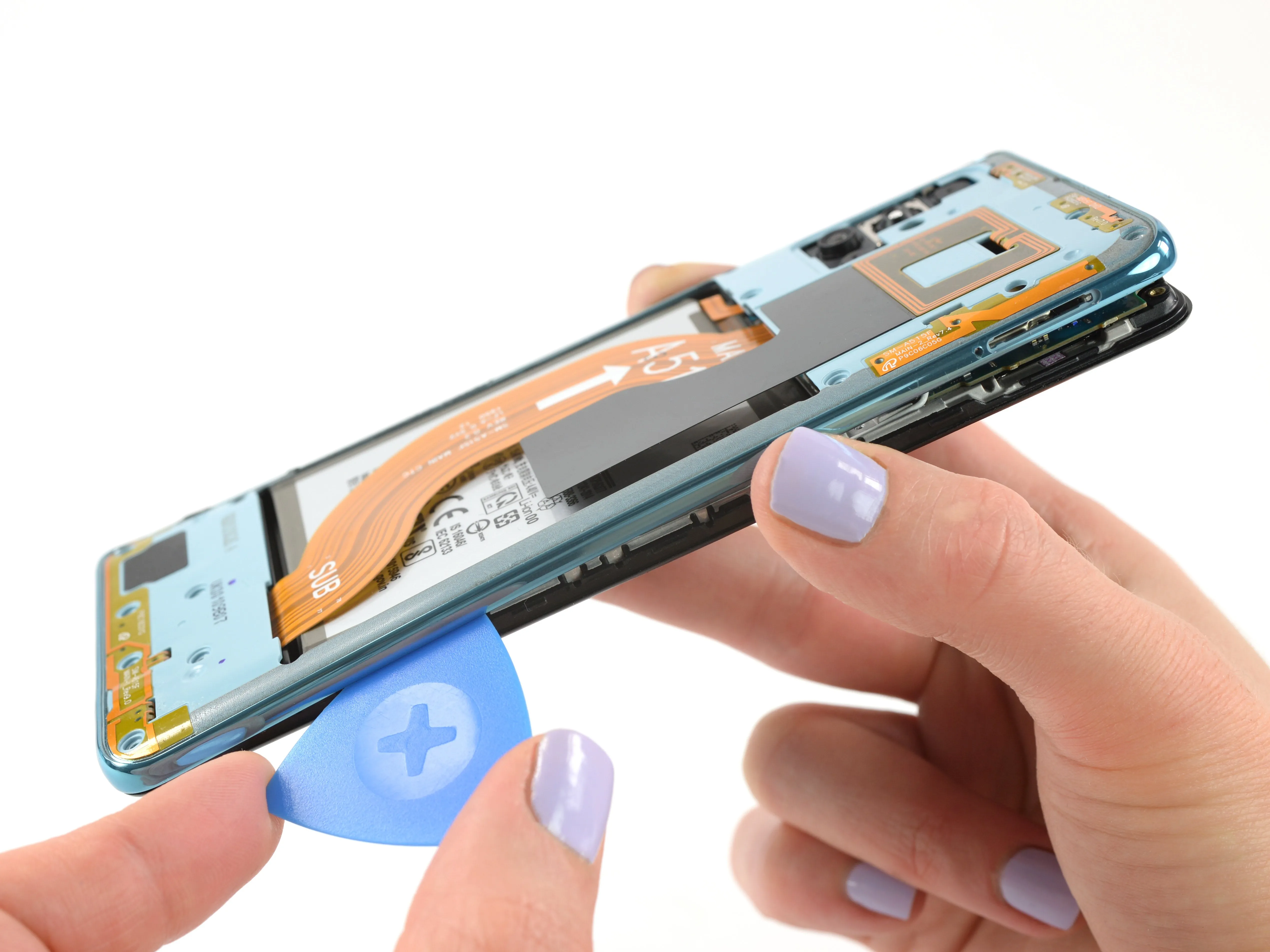

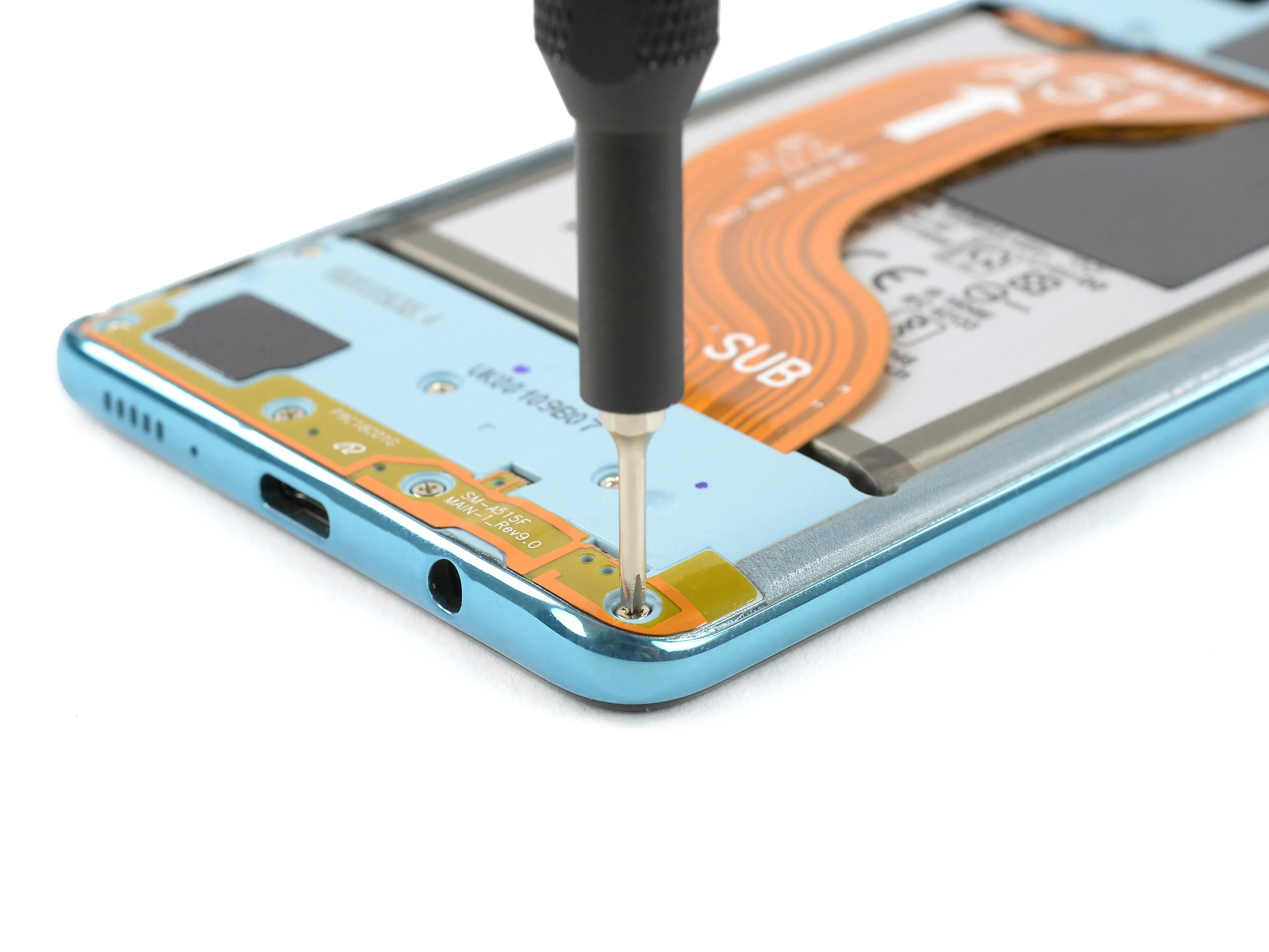

• Через 13 неудачных крестовых винтов мы можем освободить среднюю рамку из плена.

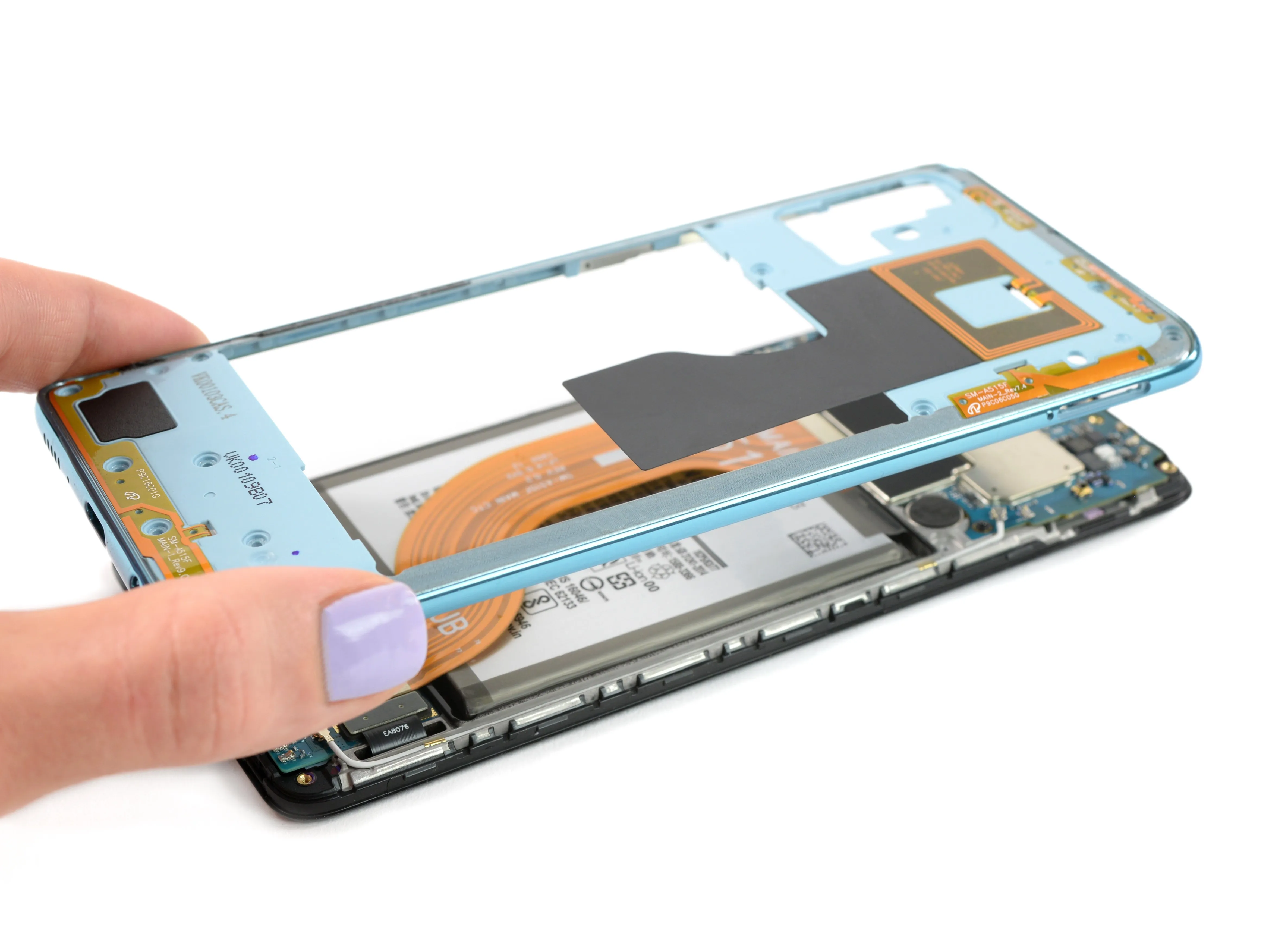

• На этой пластиковой средней рамке расположены антенна NFC (среди множества других антенн), кнопки громкости и питания, а также динамик в нижней части.

Комментарии к шагу

Где находится антенна Bluetooth? К сожалению, у A51 слабая антенна BT, из-за чего прием с некоторыми устройствами (особенно с AirPods) не работает/заглушается. Очень многие люди сталкиваются с этой проблемой. Если бы знать, где находится антенна, можно было бы хотя бы вырезать 'дырку' в корпусе/чехле... ;)

- - -

Где находится Bluetooth-антенна? Das A51 имеет более слабую BT-антенну, что приводит к тому, что на многих устройствах (например, AirPods) она не работает/задерживается. Очень многие пользователи сталкиваются с этой проблемой. Если человек хочет узнать, где находится антенна, то он может найти в ней 'лох'... ;)

(Проблема существует только в том случае, если мобильный телефон находится в чехле)

- - -

(Проблема существует только в том случае, если мобильный телефон находится в чехле)

Не уверены, что вырезание отверстия в корпусе может помочь. Есть несколько жалоб на мощность Bluetooth в A51 в целом. Для некоторых проблема решается получением последнего обновления Android.

https://eu.community.samsung.com/t5/Gala...

Антенна Bluetooth может быть одной из многих оранжевых 'схем', проходящих по передней и задней части пластиковой рамки, показанной в этом шаге (см. последнюю фотографию для другой стороны рамки).

После длительного тестирования моего Galaxy A51 я выяснил, что антенна Bluetooth находится прямо над камерами. Я прорезал отверстие в чехле в том месте, где находится антенна, и теперь мой bluetooth работает намного лучше.

Мой работает отлично с чехлом на у меня есть rinke fusion x подобрать один

Шаг 4

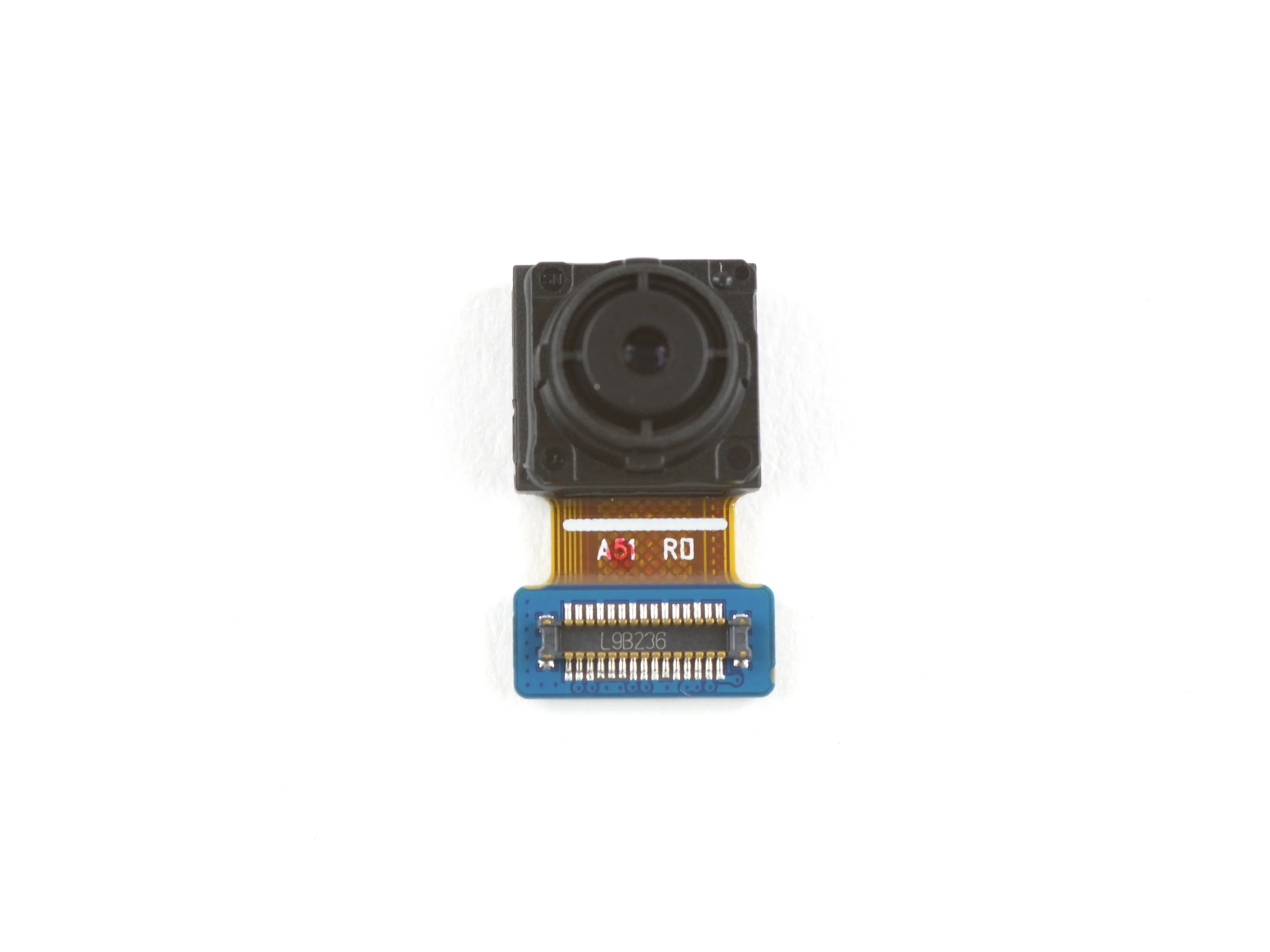

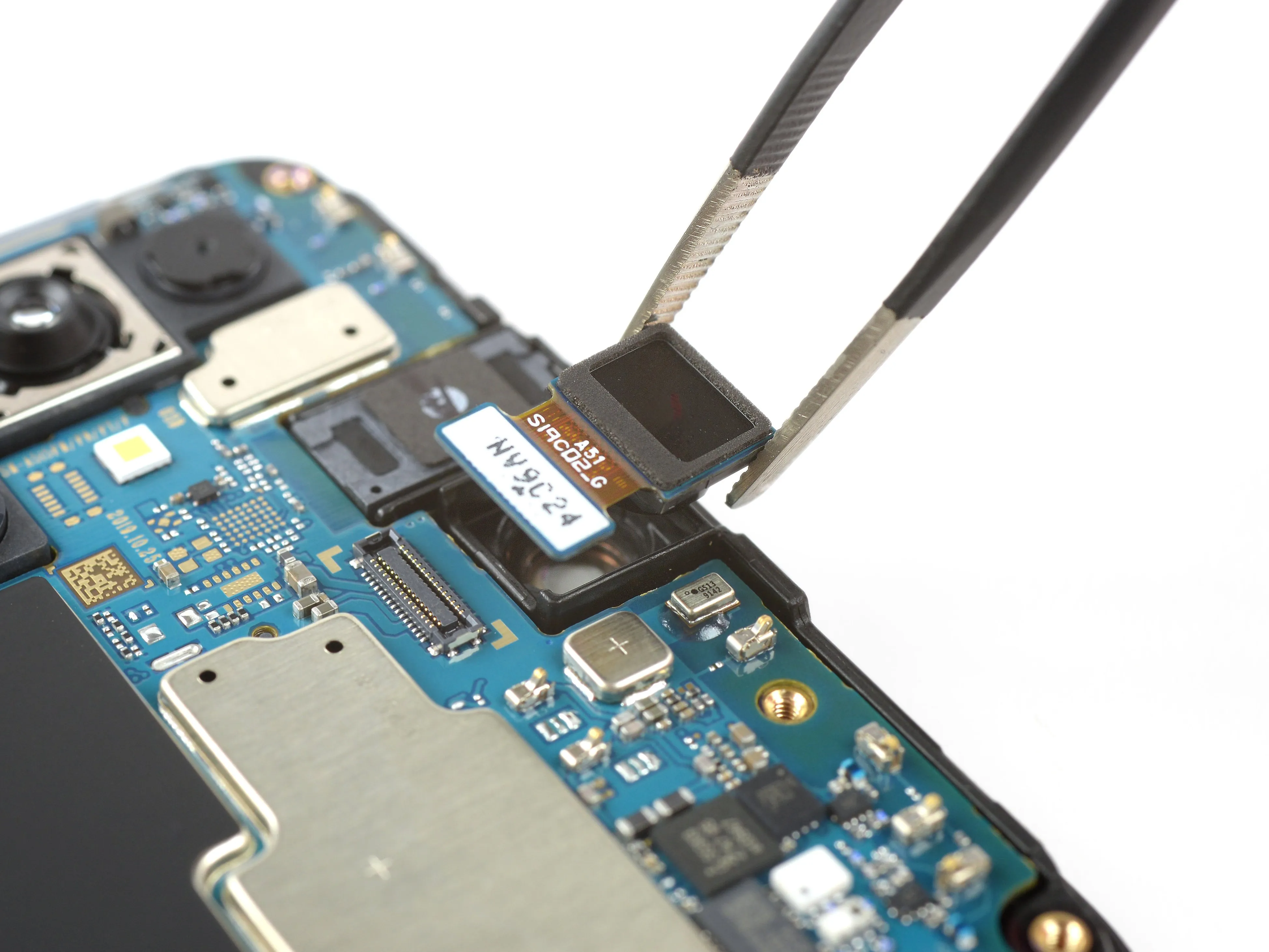

• Samsung отправляет A51 в гонку selfie с 32-Мп фронтальной камерой ƒ2.2. Это на 7 МП больше, чем у предшественника - вполне пригодно для инстаграма.

• Для сравнения: . iPhone 11 Pro Max задняя и selfie-камеры имеют по 12 МП, а у Samsung Galaxy Note 10+ предлагает 16 МП/12 МП для задних камер и 10 МП для фронтальных. Но больше - не всегда значит лучше.

Шаг 5

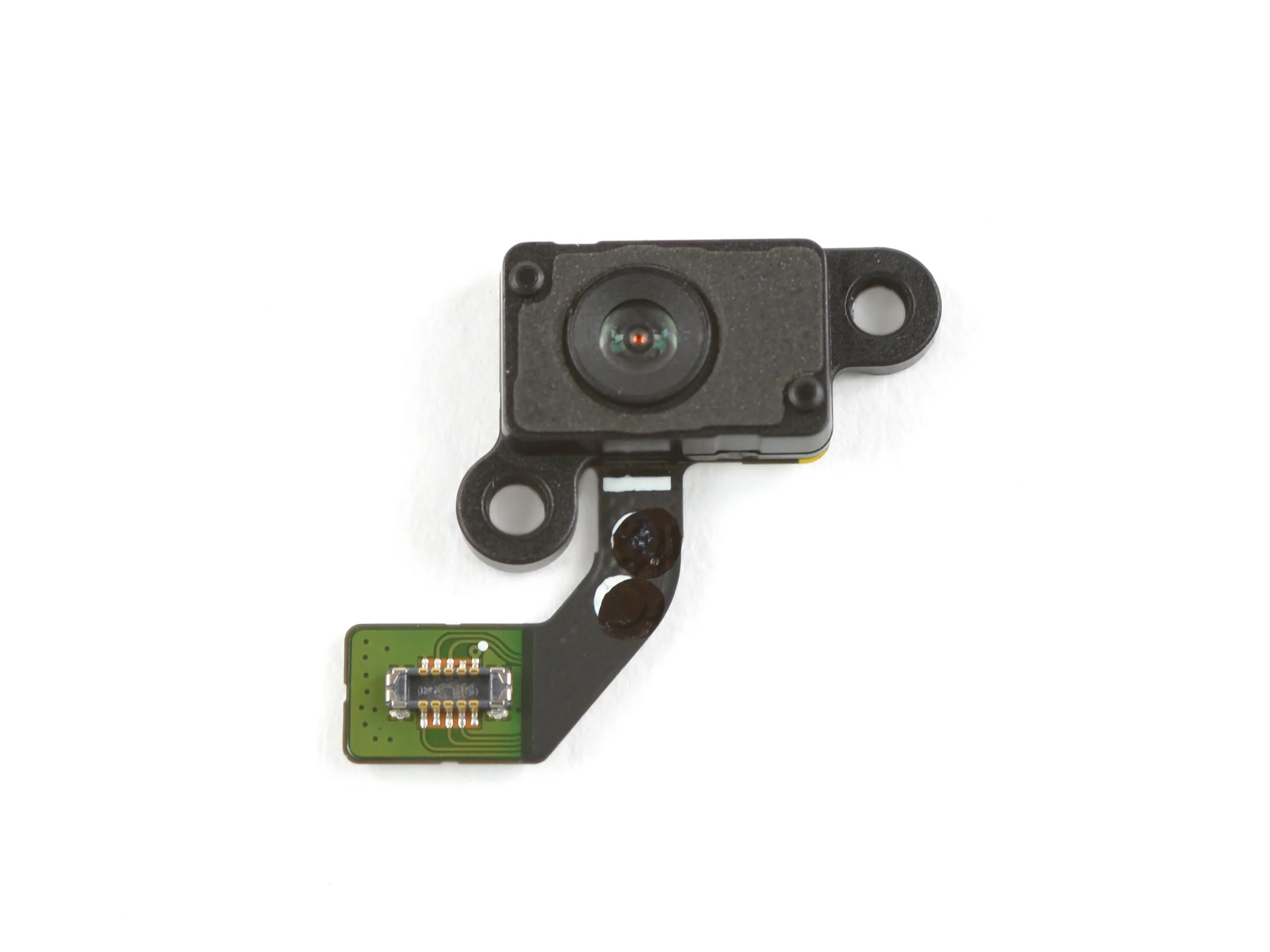

• Как и его предшественник, A51 также оснащен оптическим сканером отпечатков пальцев, расположенным рядом с дочерней панелью.

• Оптические датчики отпечатков пальцев работают, освещая палец и получая изображение светлых и темных участков, представляющих собой гребни и впадины отпечатка. (Подробнее о технологии датчиков отпечатков пальцев).

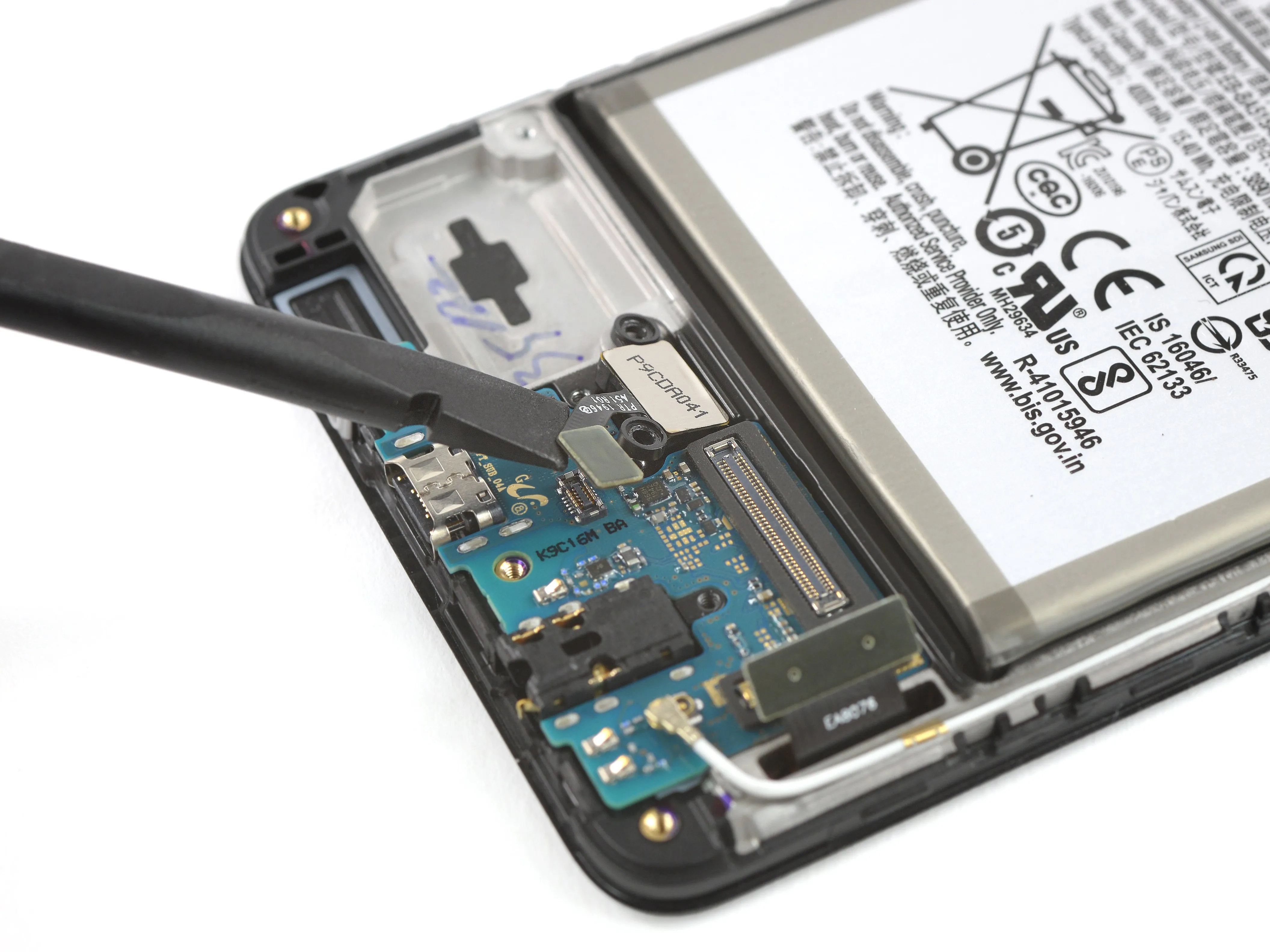

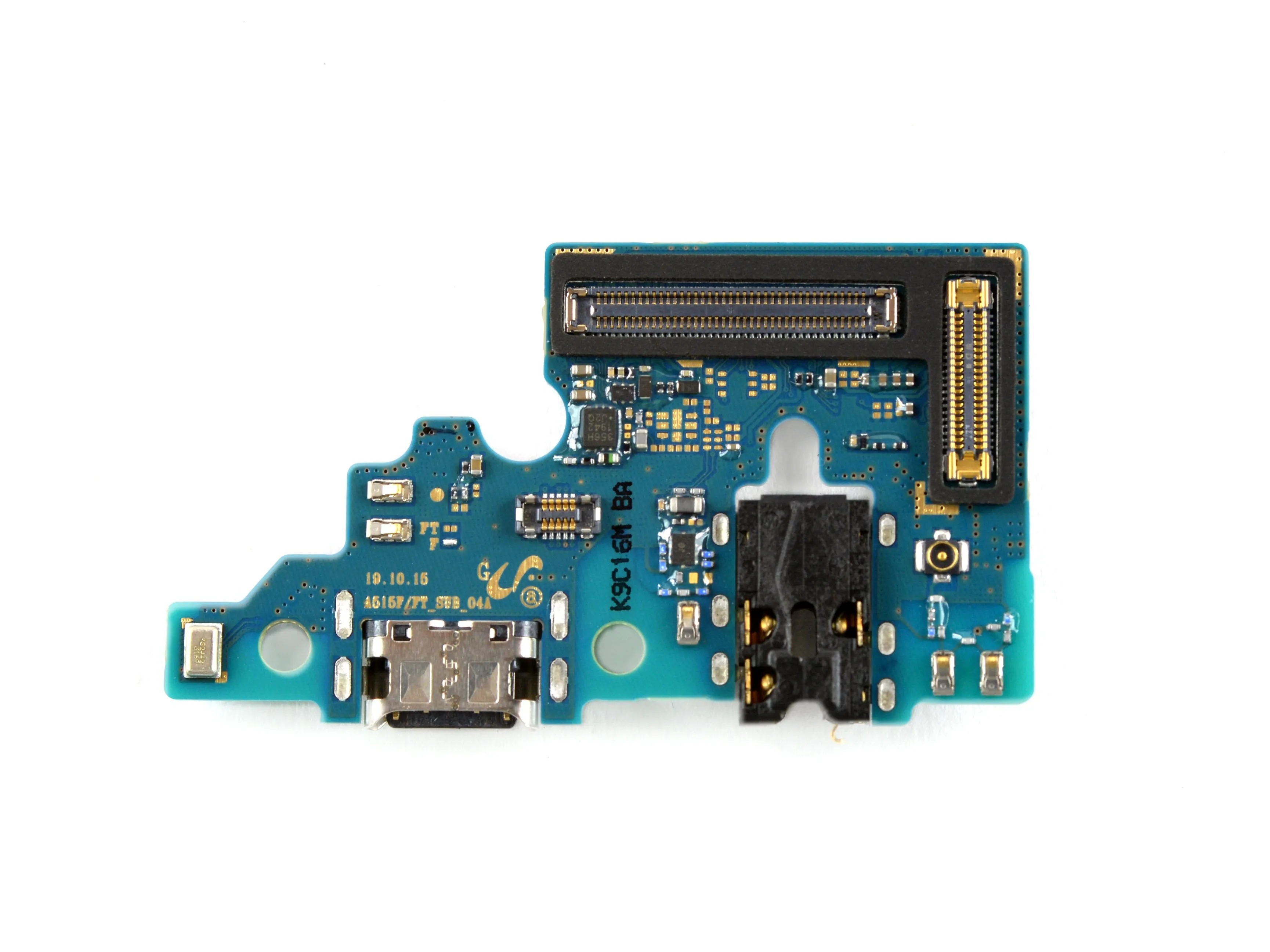

• Дочерняя плата вынимается без лишнего шума, и на свет появляется разъем USB-C и любимый 3,5-мм аудиоразъем.

• Выделенный аудиоразъем уменьшает износ порта USB-C, что очень приятно. Однако оба порта припаяны на место, поэтому замена одного из них по отдельности потребует навыков пайки.

• Тем не менее, такая конфигурация лучше, чем Galaxy S10 с одной платой! По крайней мере, эту крошечную дочернюю плату можно с относительной легкостью заменить, если один или оба порта выйдут из строя.

Шаг 6

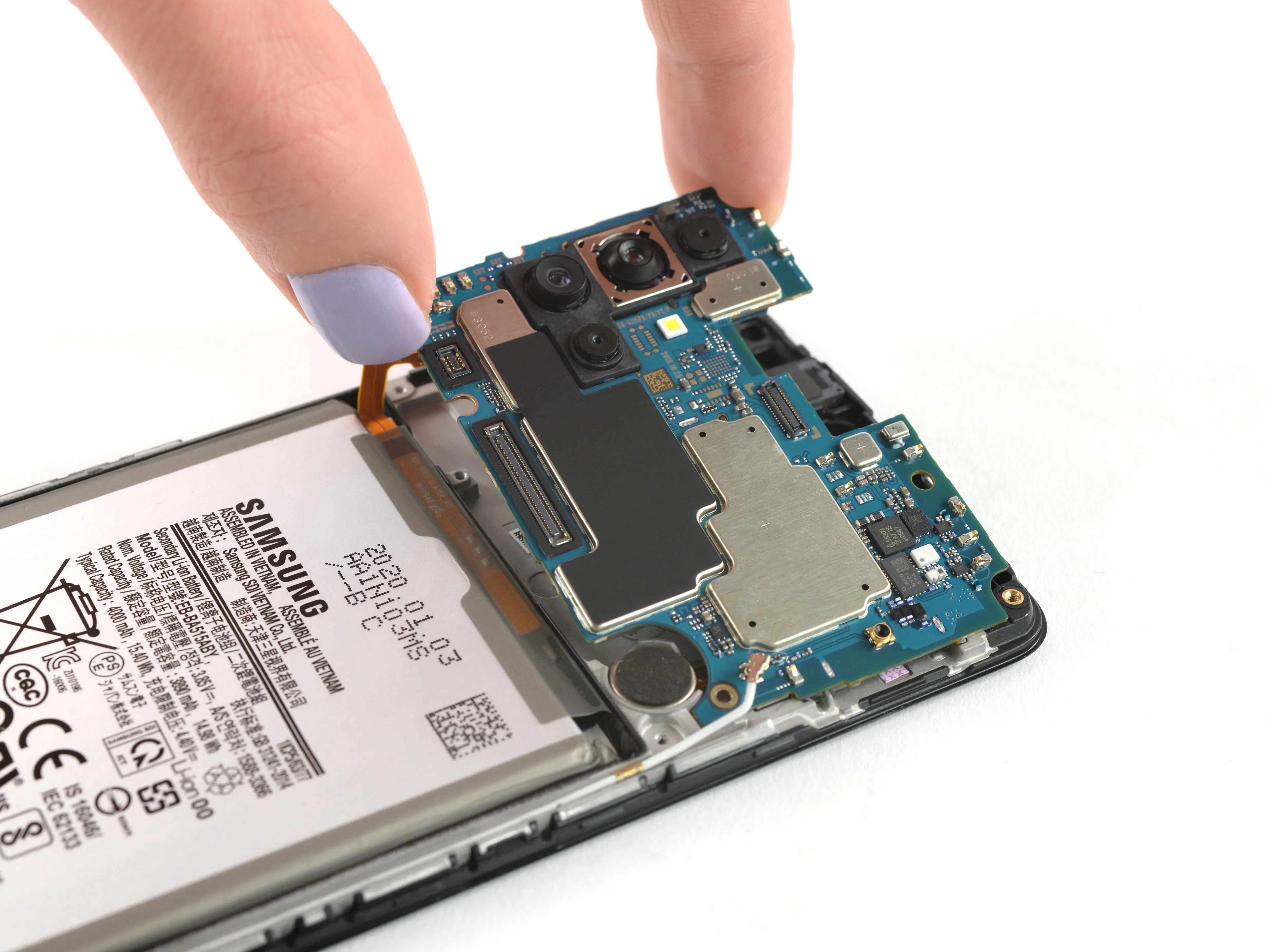

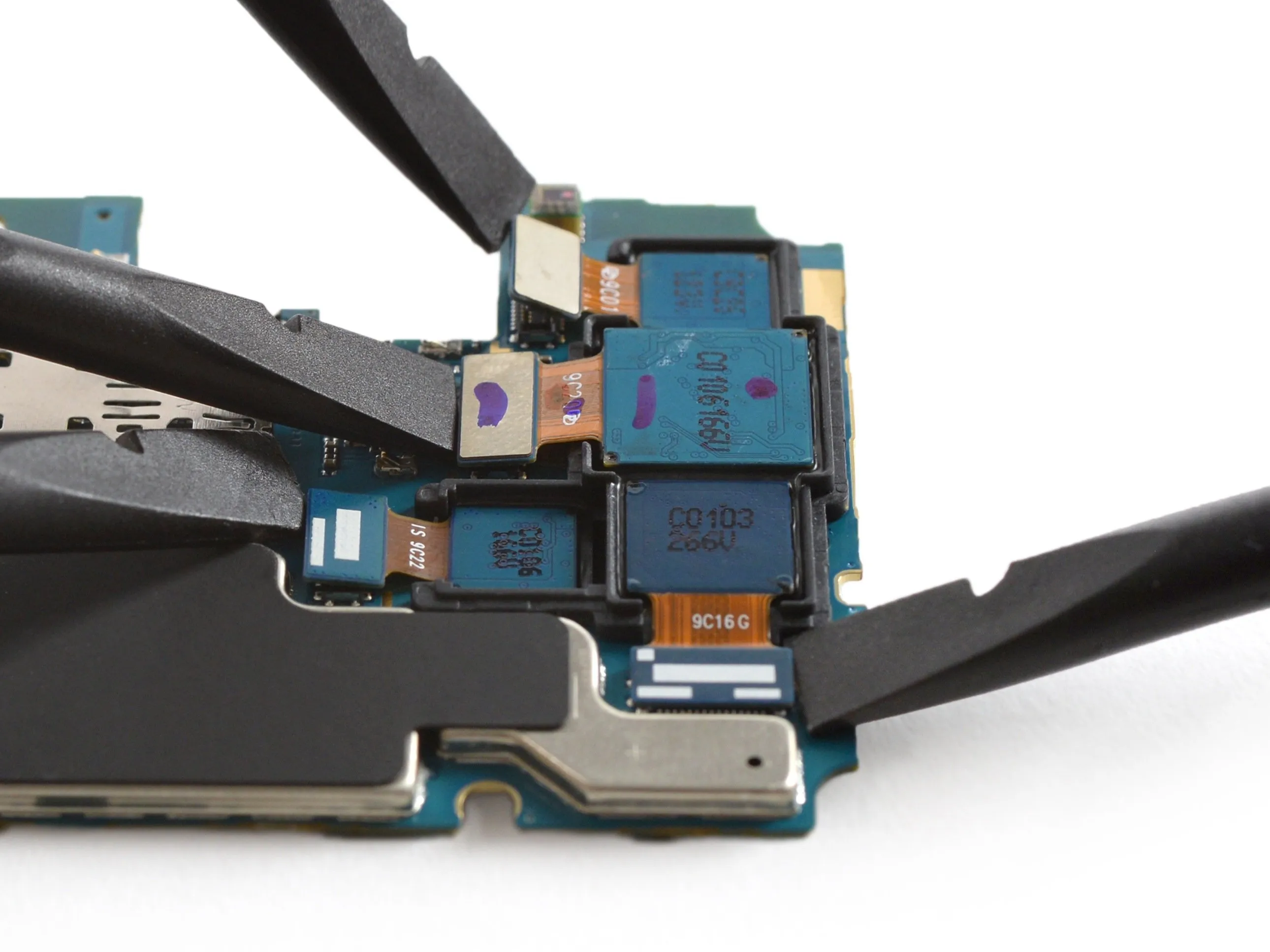

• Материнская плата держится всего на одном винте. Вынув его, мы сразу же приступаем к настройке камер.

• Несмотря на то, что A51 - смартфон среднего класса, его камеры якобы не уступают более дорогим моделям. Samsung утверждает, что четыре камеры обеспечивают идеальную повседневную съемку.

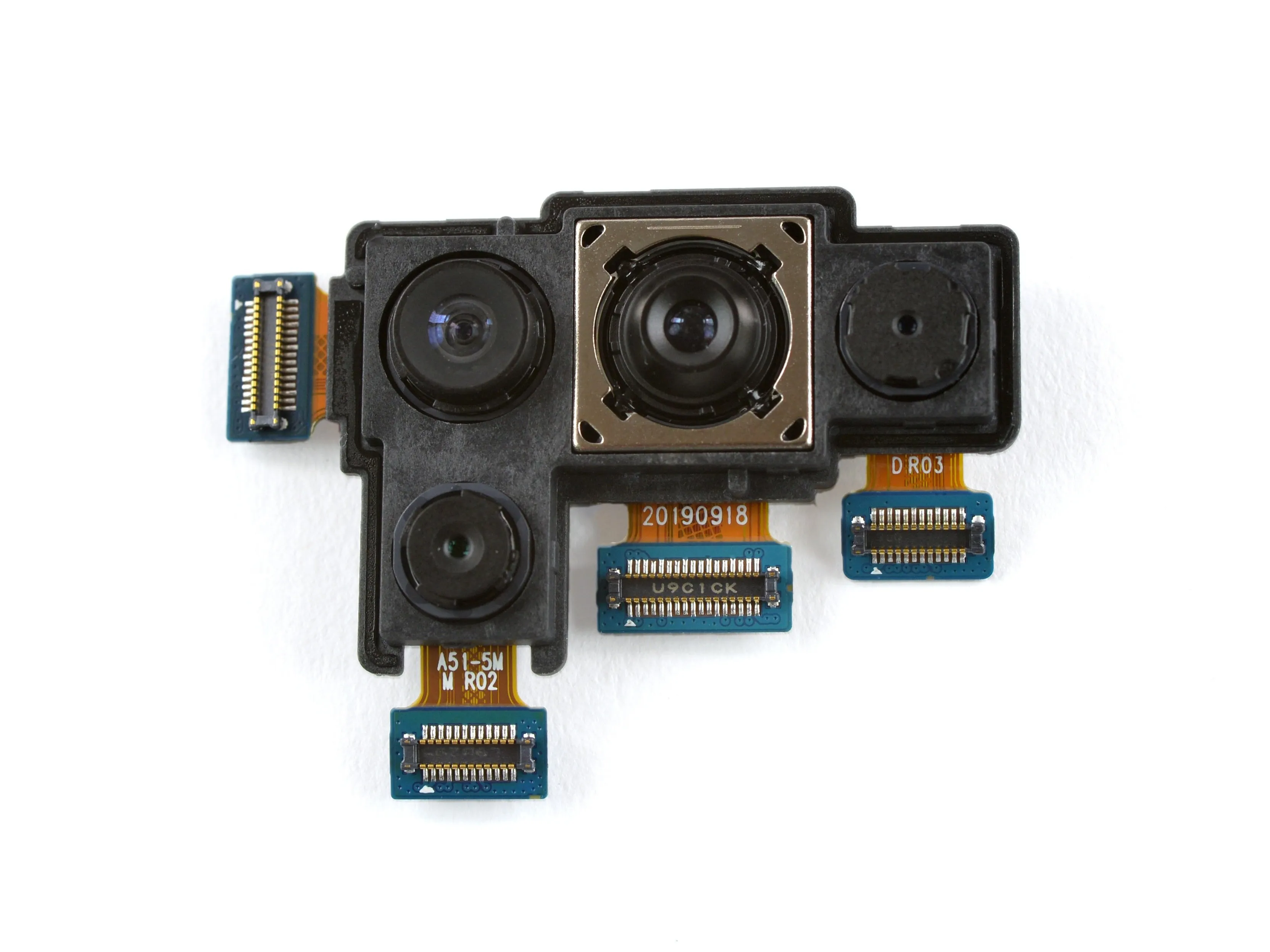

• Начиная с верхнего левого угла: ультраширокоугольная камера 12 МП, основная камера 48 МП, камера глубины 5 МП и, наконец, макрокамера 5 МП слева внизу.

Шаг 7

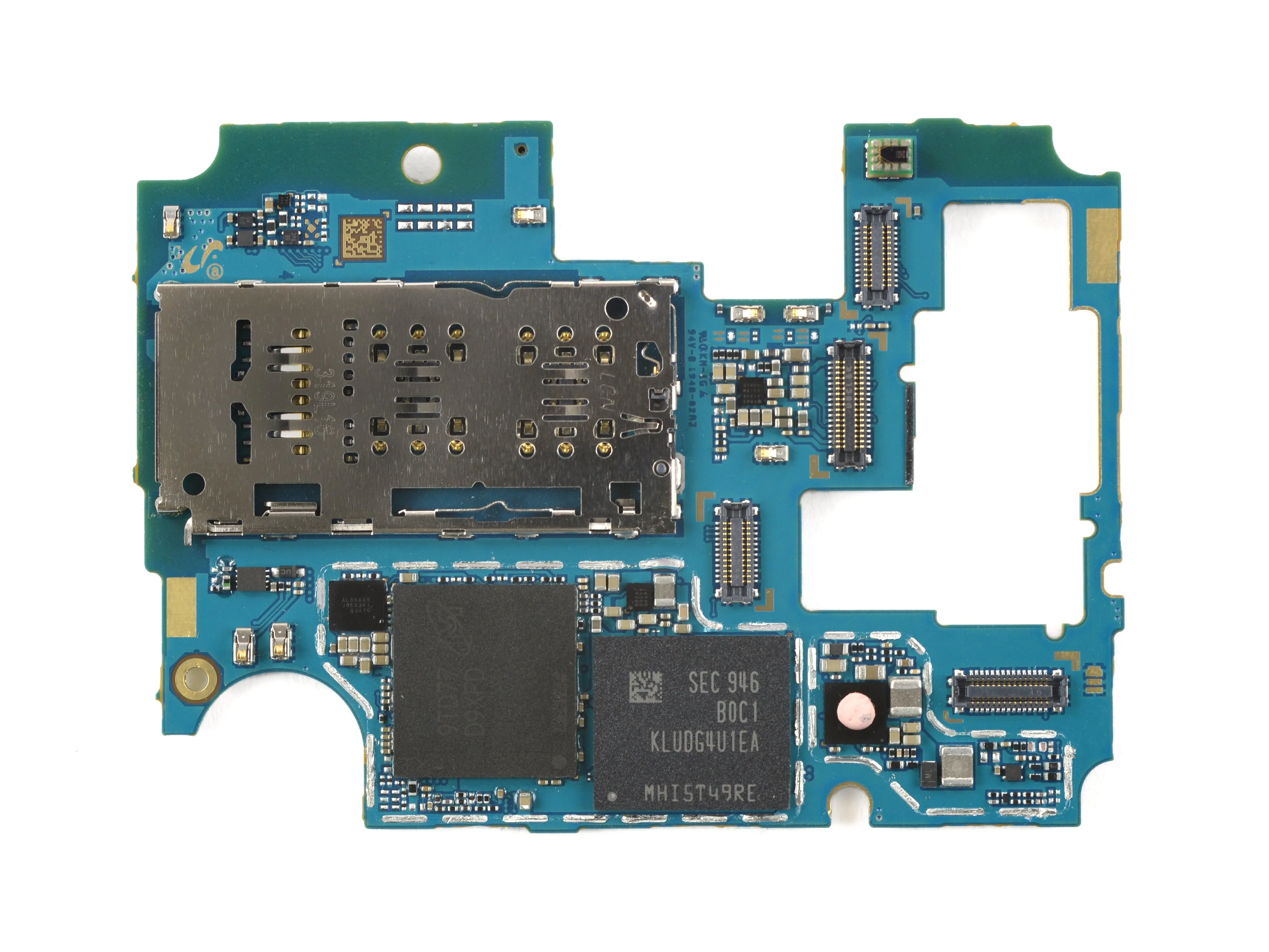

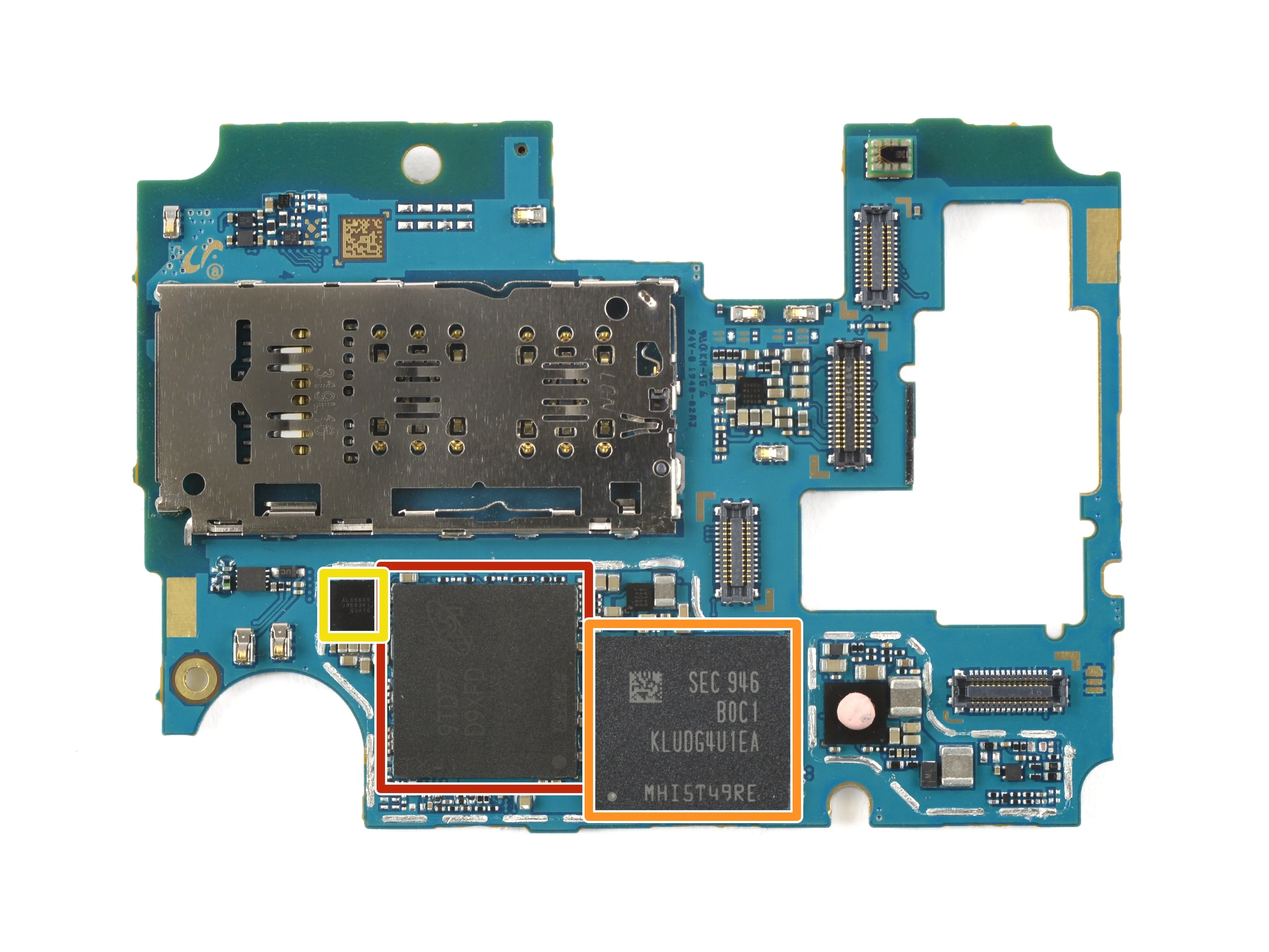

• Давайте посмотрим, что интересного мы можем найти на материнской плате:

• LPDDR4-память Micron MT53D1024M32D4BD-046, покрывающая Exynos 9611, восьмиядерный процессор с GPU Mali-G72 MP3

• KLUDG4U1EA-B0C1 128 ГБ флэш-памяти UFS 2.1

• Аудиокодек Realtek ALC5665

Шаг 8

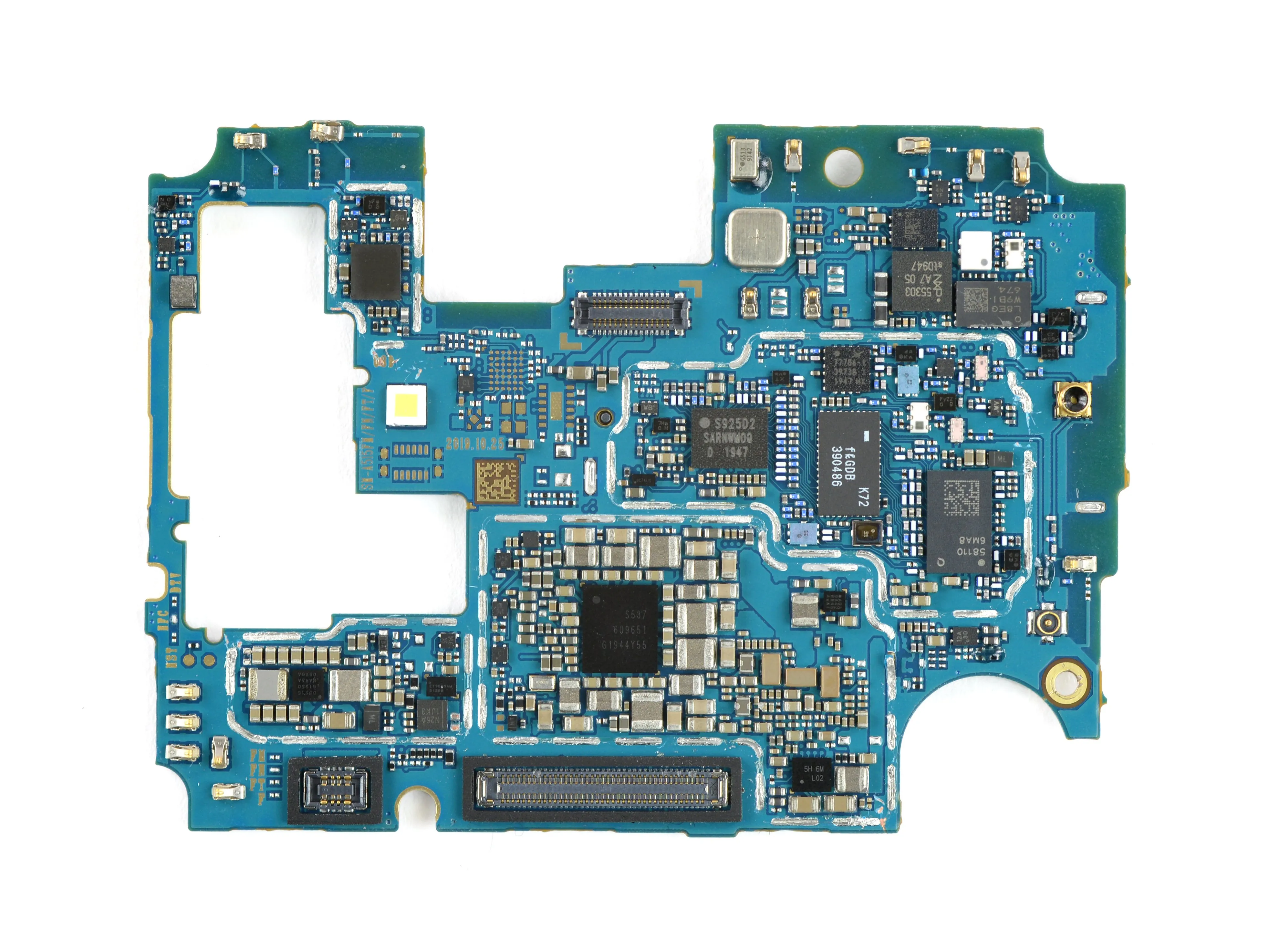

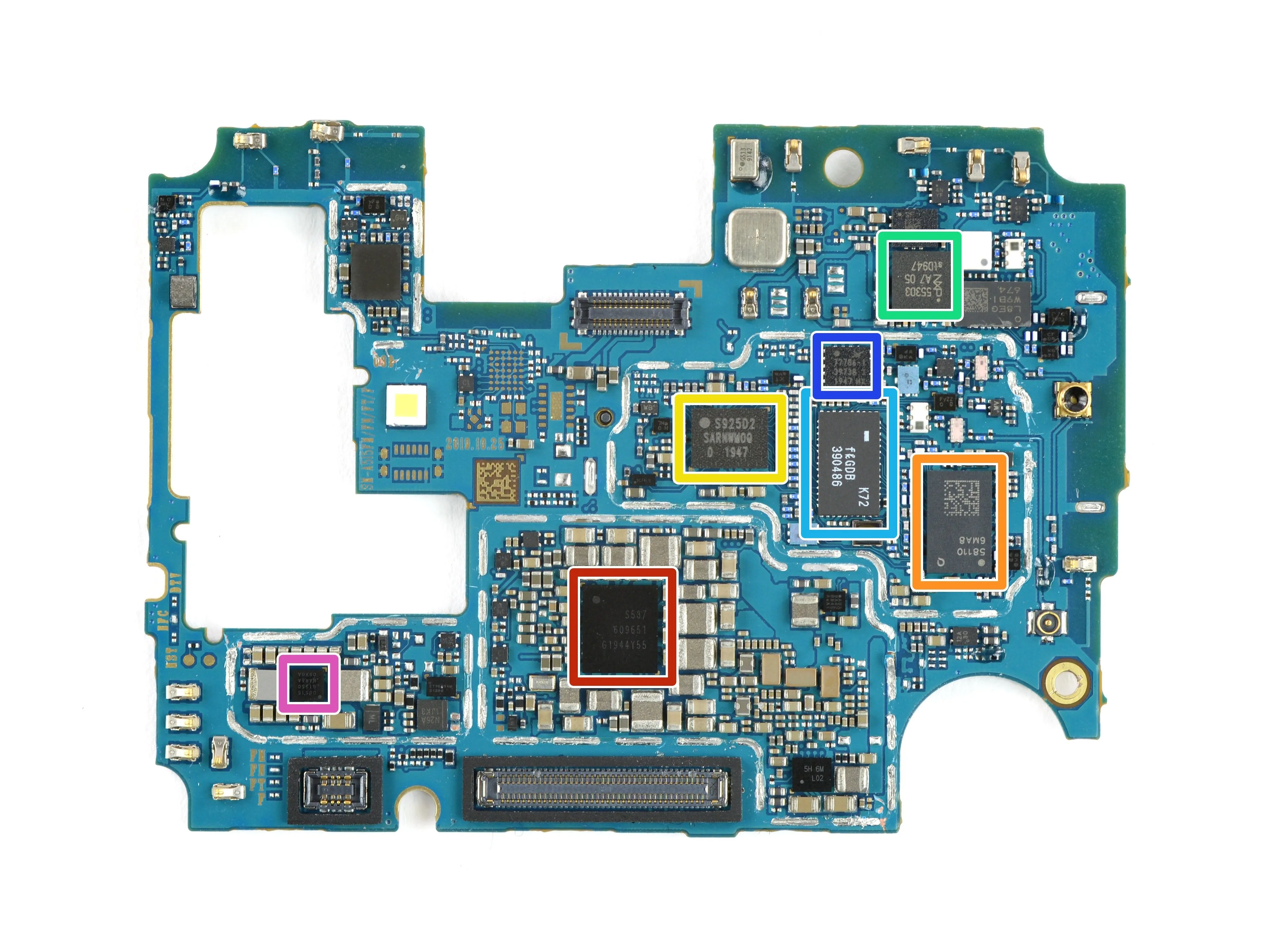

• Другая сторона показывает:

• S537 609651 G1944Y55 (вероятно, микросхема питания)

• Qorvo QM58110 отслеживание огибающей

• S925D2 Чип промежуточной частоты

• NXP PN553 контроллер NFC

• fkGDB 390486

• Skyworks SKY77786-11 Высокочастотный многомодовый многодиапазонный модуль усилителя мощности

• Samsung S2DOS15 Управление питанием дисплея

Шаг 9

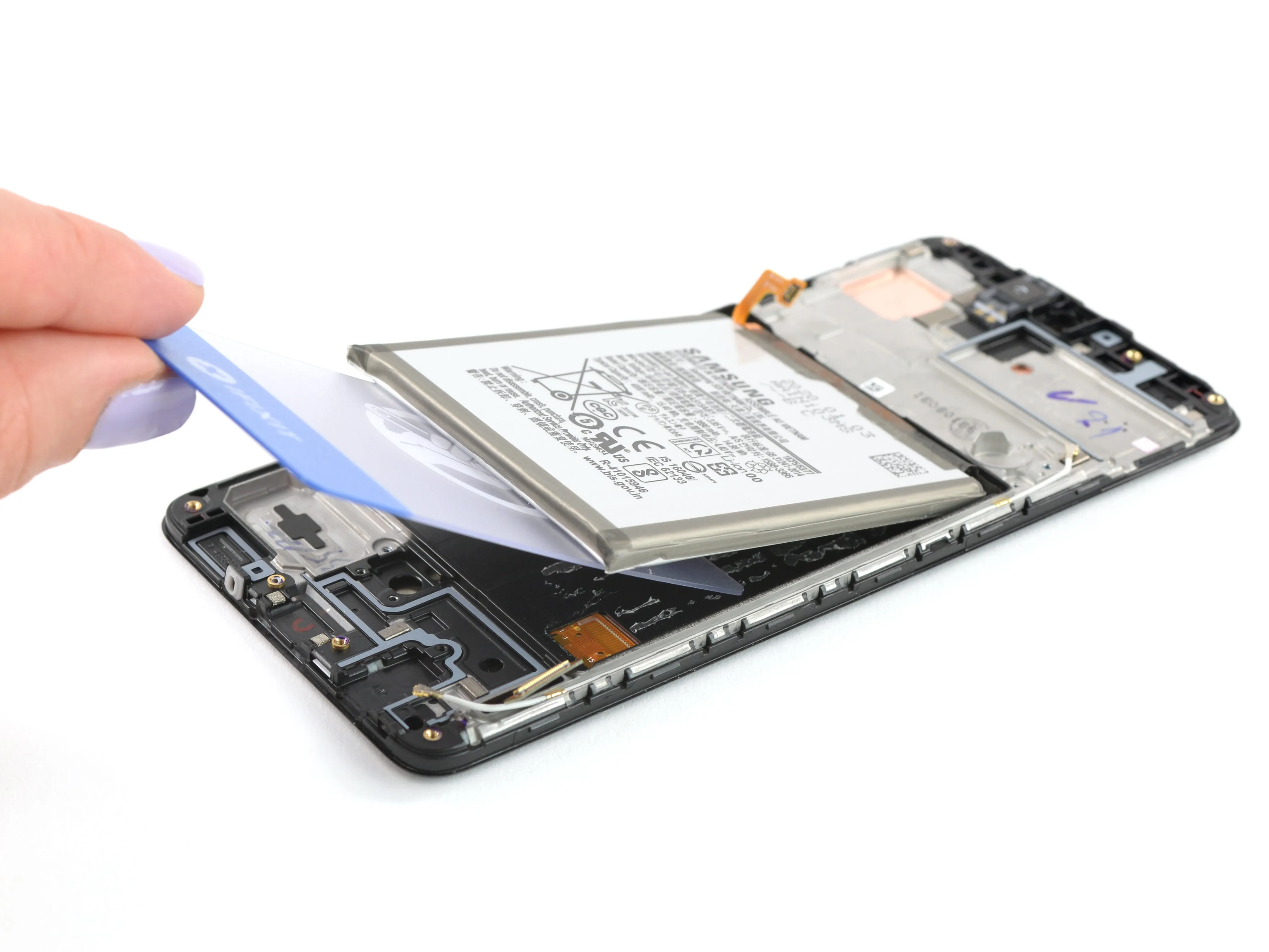

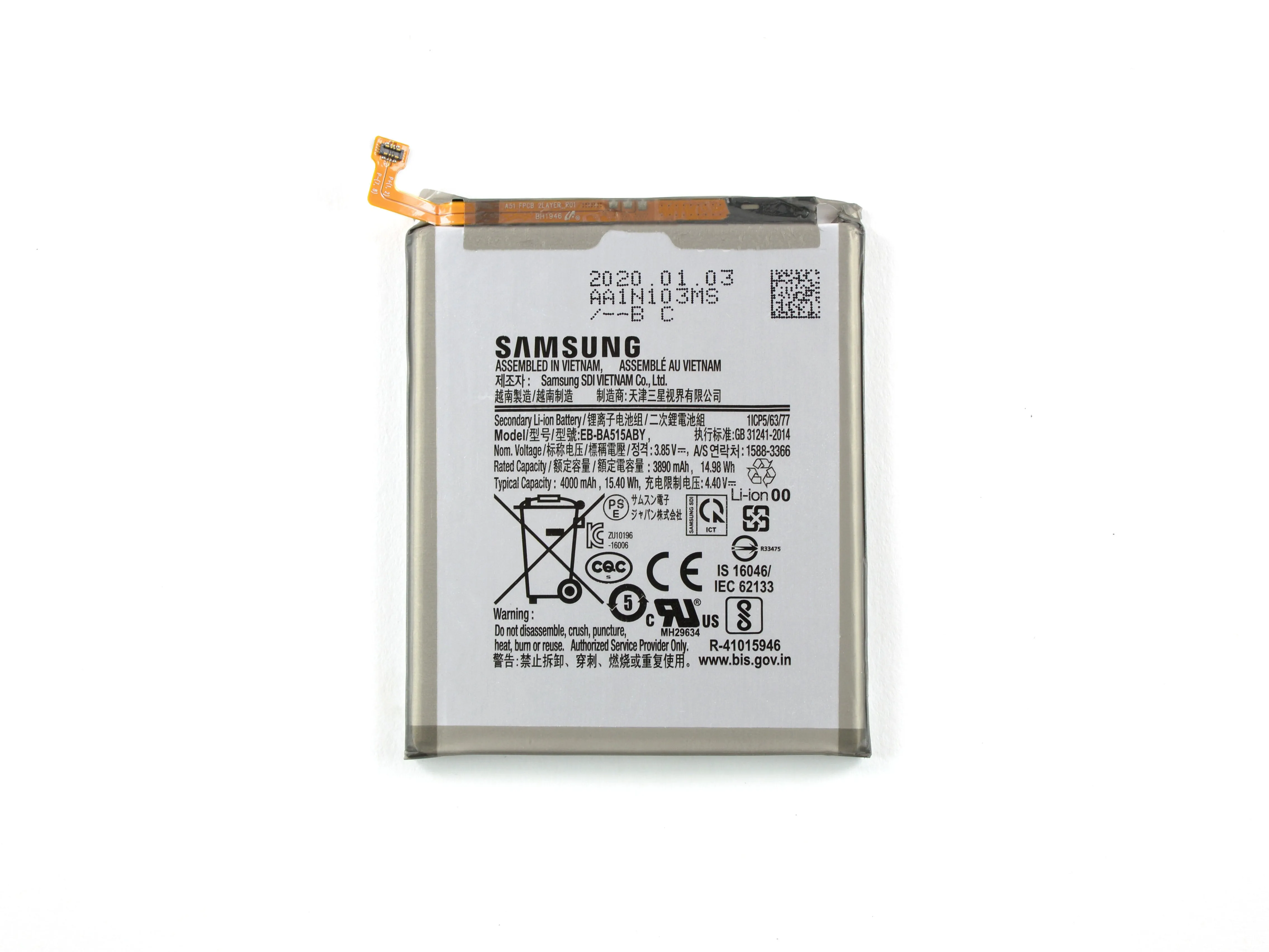

• Как и в других недавних телефонах Samsung, батарея находится в небольшой ямке, покрытой клеем, без выступов, но мы быстро приступили к работе, освободив ее с помощью тепла и пластиковой карты для рычага.

• В A51 установлен литий-ионный аккумулятор емкостью 4000 мАч, такой же, как и в A50!

• Теперь, когда батарея извлечена, мы можем сравнить ее с конкурентами! Полностью заряженный, этот элемент 3,85 В, 4000 мАч обеспечивает до 15,4 Вт-ч энергии. Это больше, чем у iPhone 11 Pro Max с 15,04 Втч и лишь немного меньше, чем батарея на 15,79 Втч в S10+.

Шаг 10

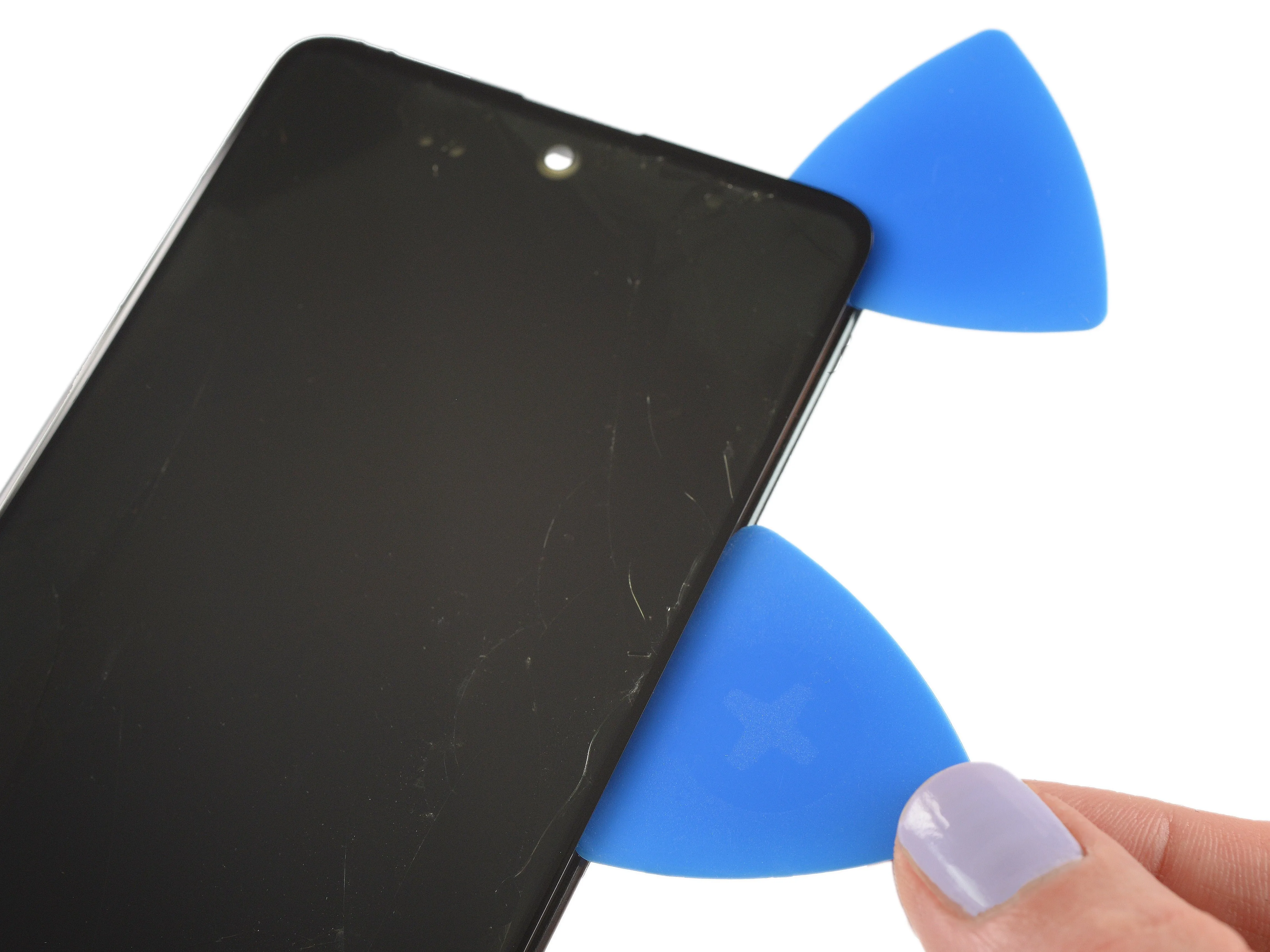

• Когда телефон разряжен, мы переходим к экрану... и он вступает в настоящую борьбу!

• После первого раунда нагрева мы не успели далеко продвинуться с нашим вскрытием, как услышали этот ужасный звук...

• Треск!

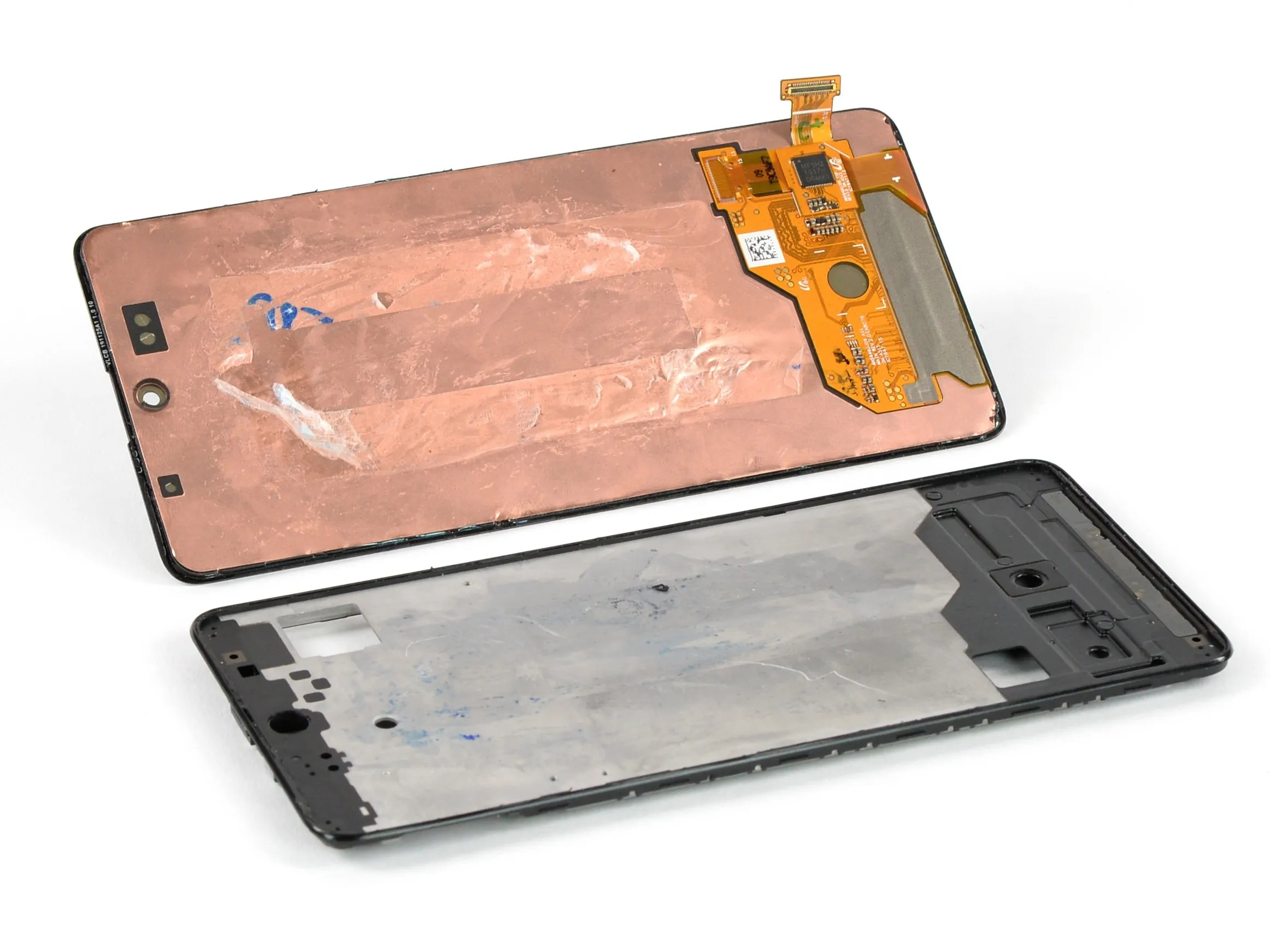

• Как и у всех телефонов Samsung, экран A51 прочно приклеен к рамке. Не зря Samsung продает запасные экраны, предварительно приклеенные к новым рамкам, и это именно так!

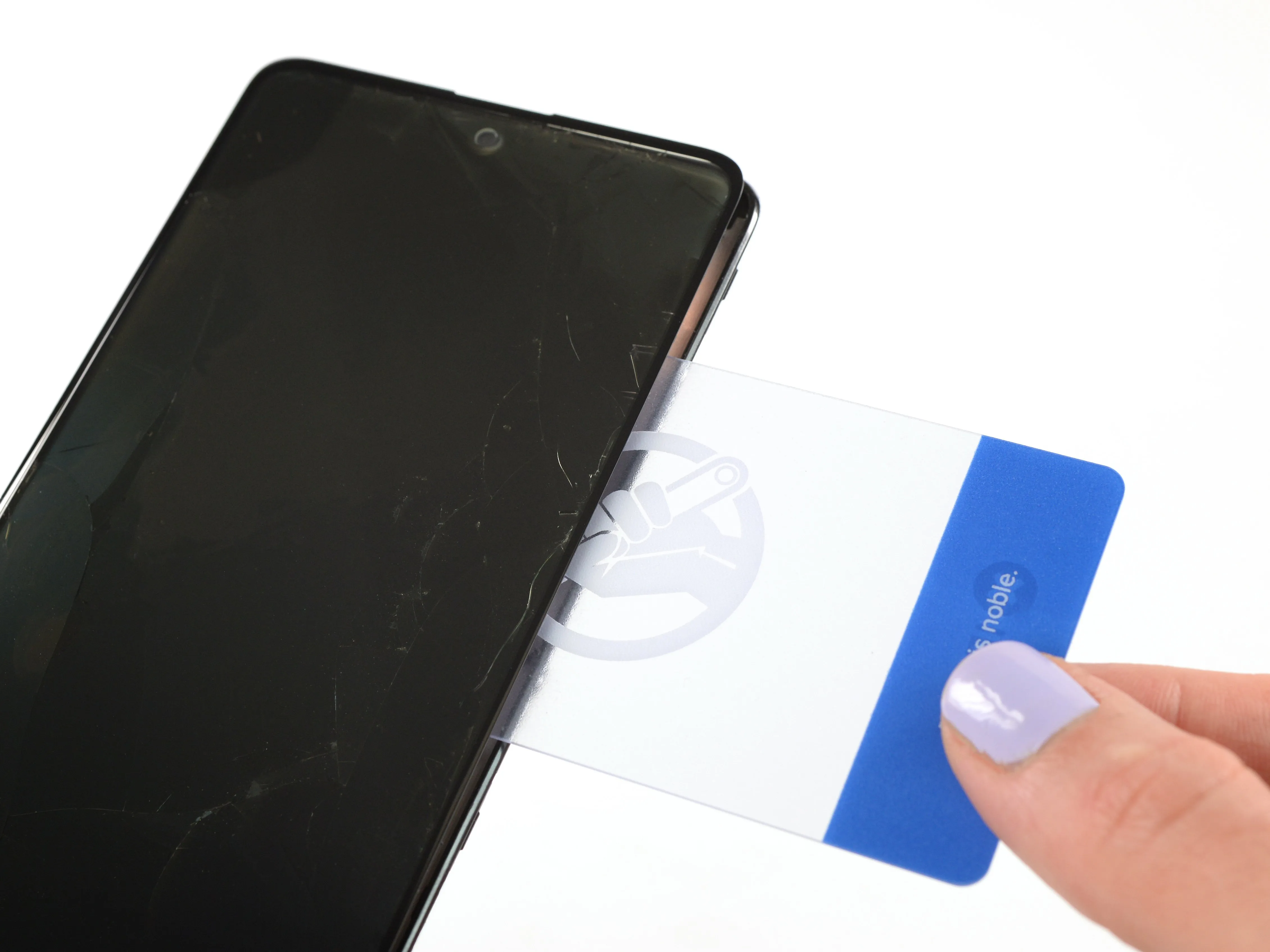

• Хорошая новость: как только вы сломаете его, вы уже не сможете вернуться назад! Остальная часть нашей процедуры удаления бесконечно менее стрессовая. Мы используем пластиковую карту, чтобы вырезать оставшуюся часть экрана.

• Когда мы наконец освободим его, то обнаружим виновников: две толстые клейкие полоски, покрывающие большую площадь экрана.

Шаг 11

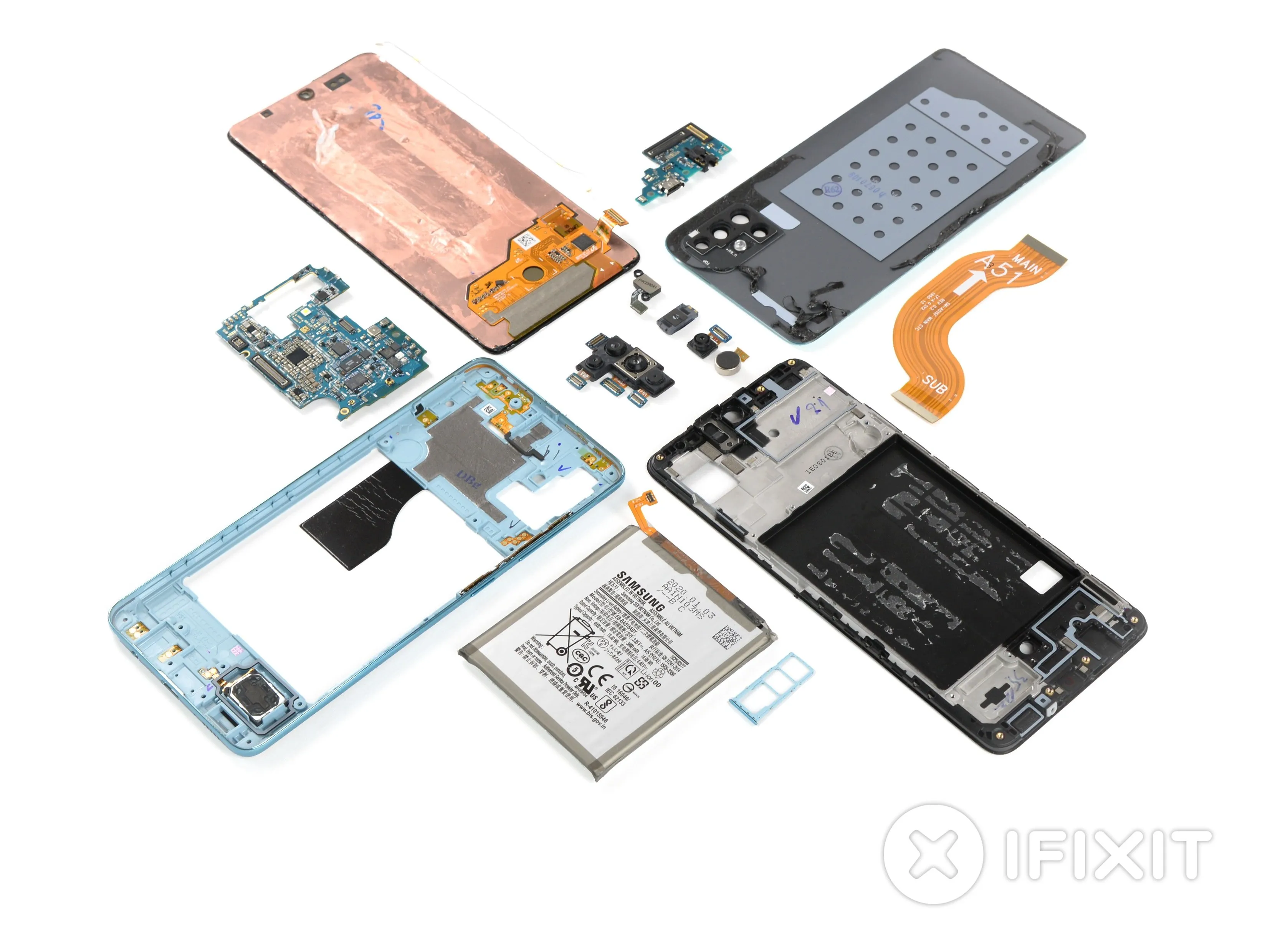

• Вот и все! Битва окончена, экран разбит, клей выбит. Мы отступаем в свой угол и готовимся к следующей битве.

• Но не стоит грустить. Мы приготовили для вас приятный сувенир. Здесь вы можете скачать обои с изображением разрыва экрана для вашего Galaxy A51.

• Любуйтесь всеми деталями и следите за оценкой.

Вывод

• Со всеми винтами справляется один крестовый ключ.
• Многие компоненты являются модульными и могут быть заменены независимо друг от друга.
• Пластиковая задняя крышка приклеена на место, но может быть удалена довольно легко при нагревании.
• Аккумулятор доступен, но сильно приклеен.
• Ремонт экрана требует значительной разборки при борьбе с сильным клеем.

Оценка ремонтопригодности

Ремонтопригодность 4 из 10 (10 - самый простой ремонт)
