Разборка Samsung Galaxy Alpha

Введение

После многих лет исследований, миллиардов долларов и бесчисленных часов разработки компания Samsung наконец-то нашла тот, кто изменит ситуацию в борьбе с Apple, - смартфон Galaxy с металлической рамкой.

Этот последний убийца iPhone, конечно, приятен на вид и обладает всеми необходимыми характеристиками, но нас больше интересует внутренняя красота. Смотрите, как Galaxy Alpha выглядит внутри.

Следите за нами на Facebook, Instagram или Twitter.

Что вам понадобится

Инструменты

•

•

•

•

•

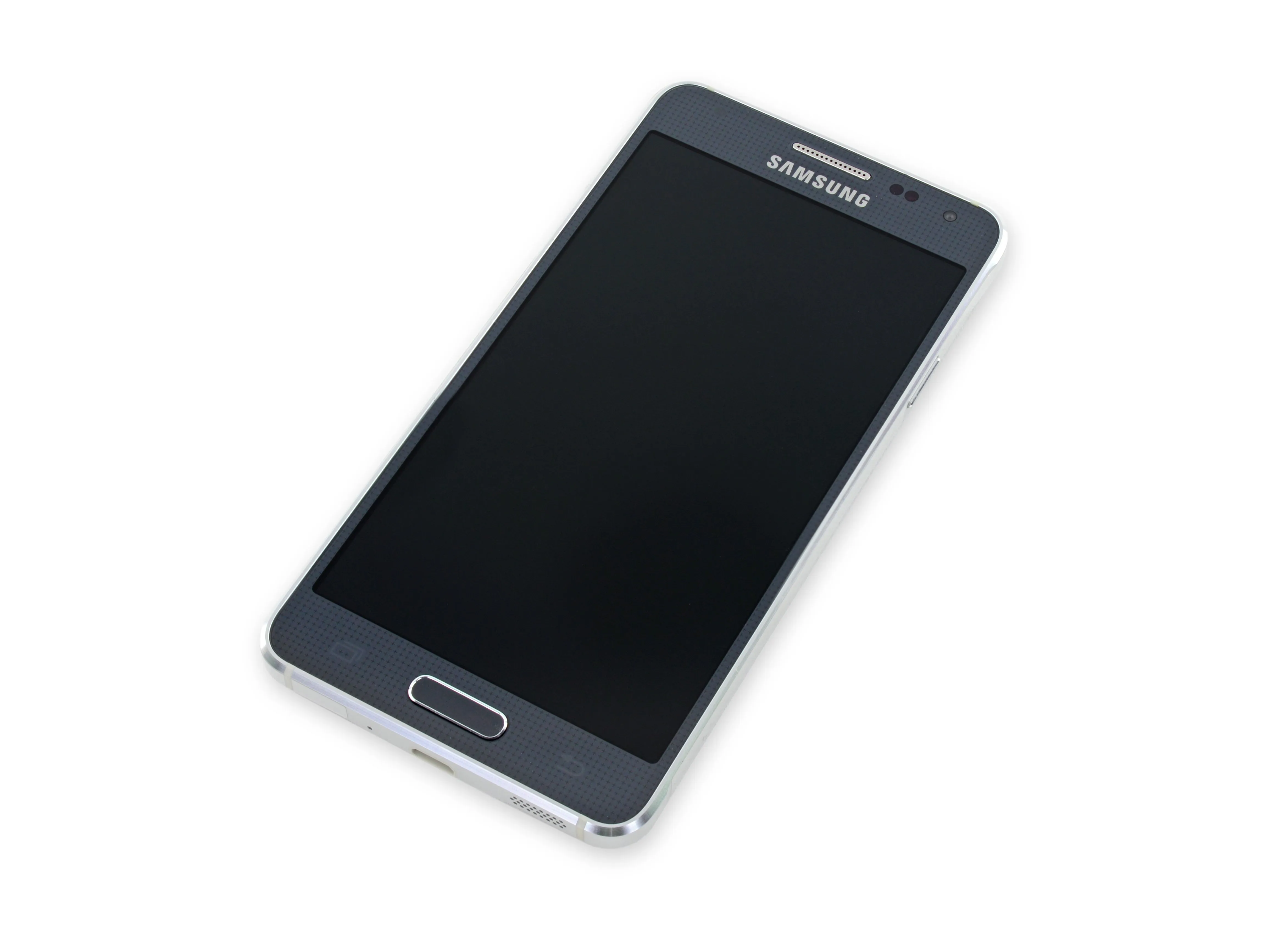

Шаг 1 Разборка Samsung Galaxy Alpha

• Технические характеристики Samsung Galaxy Alpha:

• 4,7-дюймовый Super AMOLED дисплей

• Система на чипе Exynos 5 Octa 5430 (четырехъядерный 1,8 ГГц Cortex-A15 и четырехъядерный 1,3 ГГц Cortex-A7)

• 2 ГБ оперативной памяти + 32 ГБ внутреннего хранилища

• 12 МП задняя камера + 2,1 МП фронтальная камера

• Датчик HR, датчик приближения, геомагнитный датчик, датчик отпечатков пальцев, датчик Холла, гироскоп, акселерометр, датчик освещенности

• Аккумулятор 1860 мАч

Шаг 2

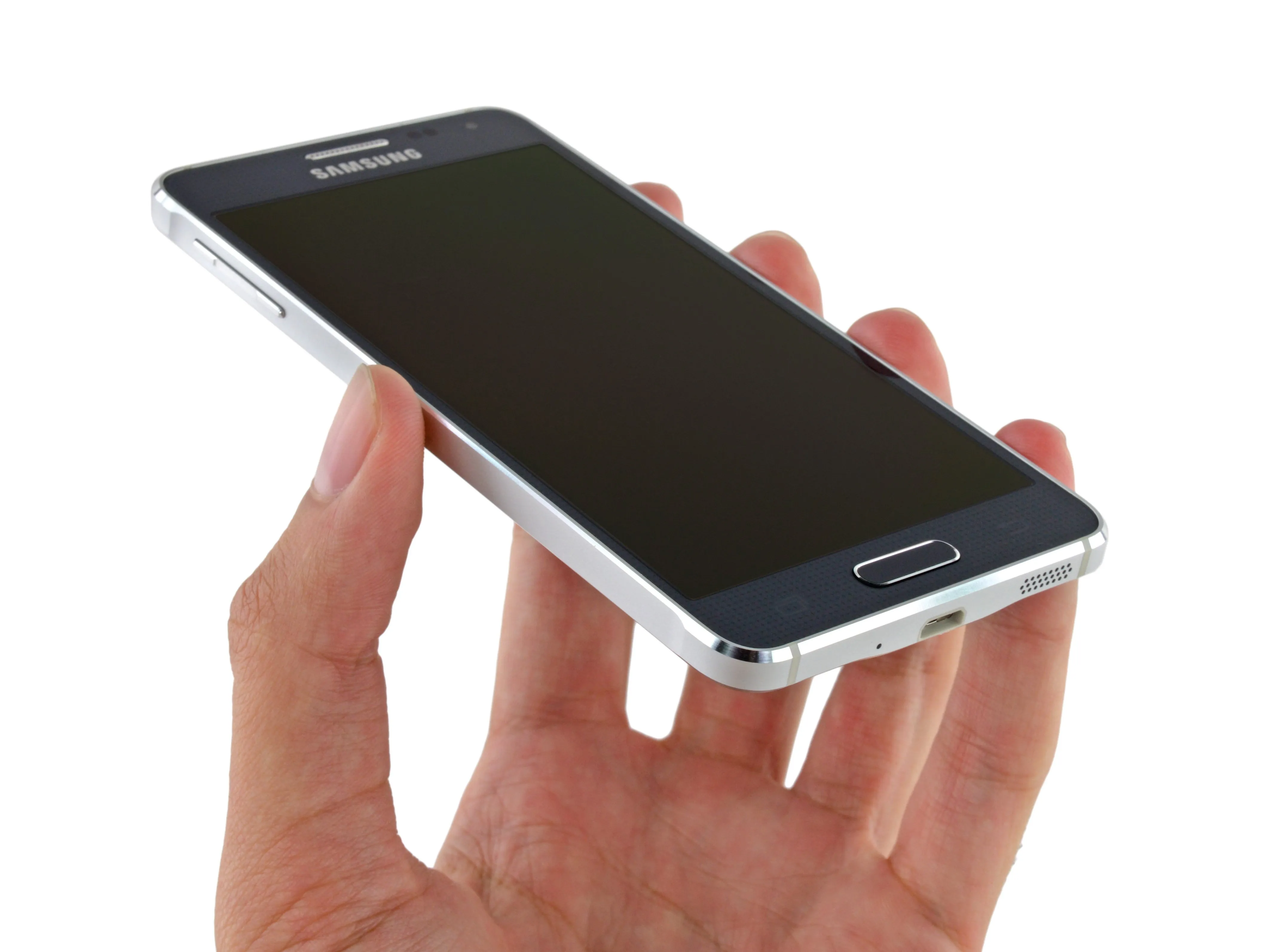

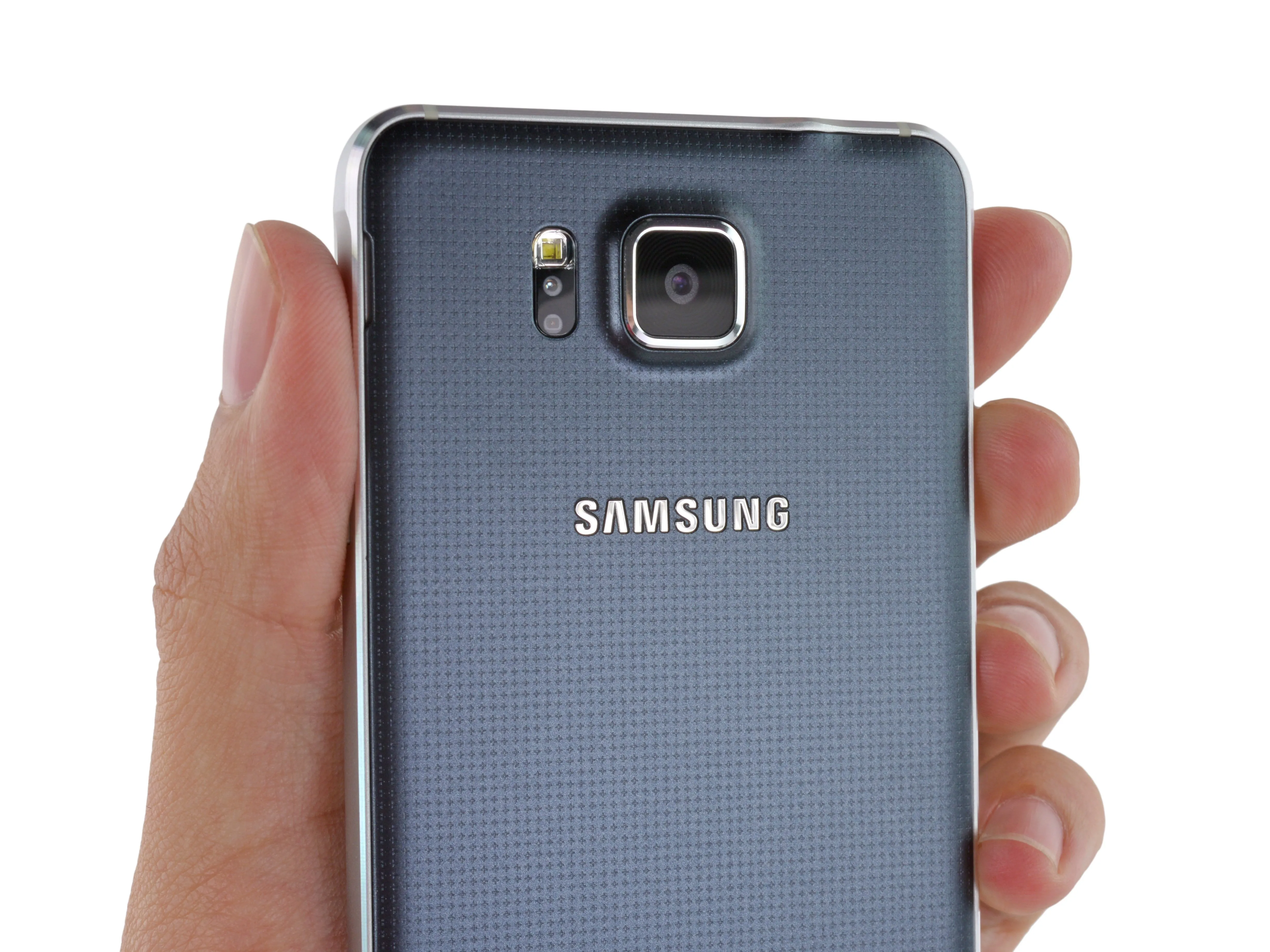

• Над задней камерой находится датчик сердечного ритма. Пригодится, если вам нужно следить за пульсом со смартфона.

• Что должно быть не так уж часто, если только Samsung не забыла о множестве своих смарт-часов.

• Как и у iPhone 4-го и 5-го поколений, у Galaxy Alpha прямой, гладкий металлический ободок со скошенным краем.

• К слову о металлических рамках, будем надеяться, что Samsung извлекла уроки из истории с Apple. Antennagate фиаско Apple.

• В отличие от iPhone, задняя часть телефона покрыта прорезиненной пластиковой панелью, которую мы будем отклеивать, как только сможем.

Шаг 3

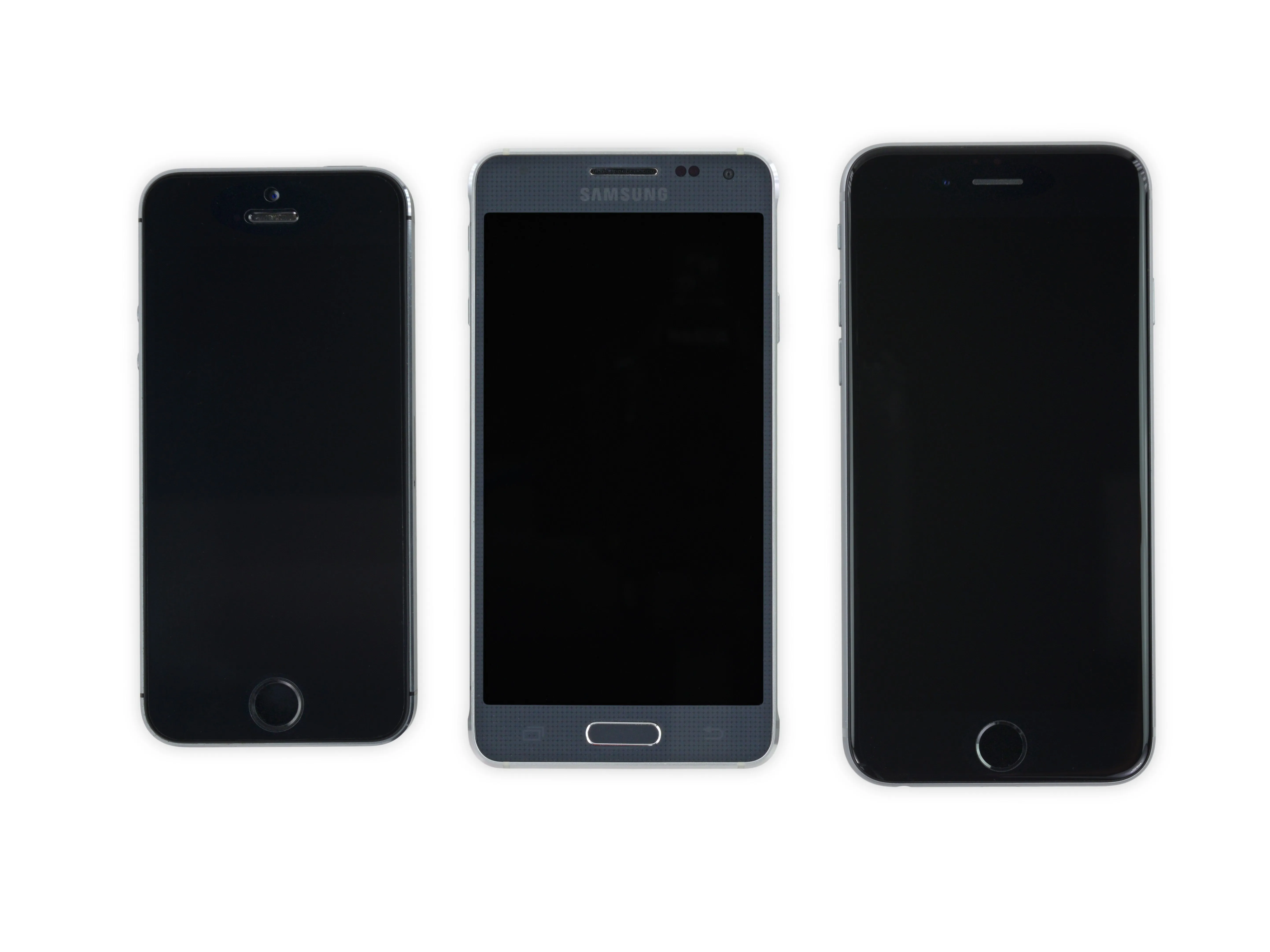

• Модельный ряд на века. Слева направо - iPhone 5s, Galaxy Alpha и iPhone 6.

• Многие называют Galaxy Alpha убийцей iPhone - так как же он сравнится с новым iPhone 6?

• По стилю Alpha с его прямыми боками больше напоминает iPhone 4-го или 5-го поколения, чем новейший и величайший iPhone 6 с изогнутыми боками.

• Galaxy Alpha и iPhone 6 имеют 4,7-дюймовые экраны; разница в размерах ободка объясняет разницу в размерах.

• Фирменная продолговатая домашняя кнопка Samsung также подчеркивает тонкие рамки и, возможно, напоминает пользователям, что это не совсем iPhone.

Шаг 4

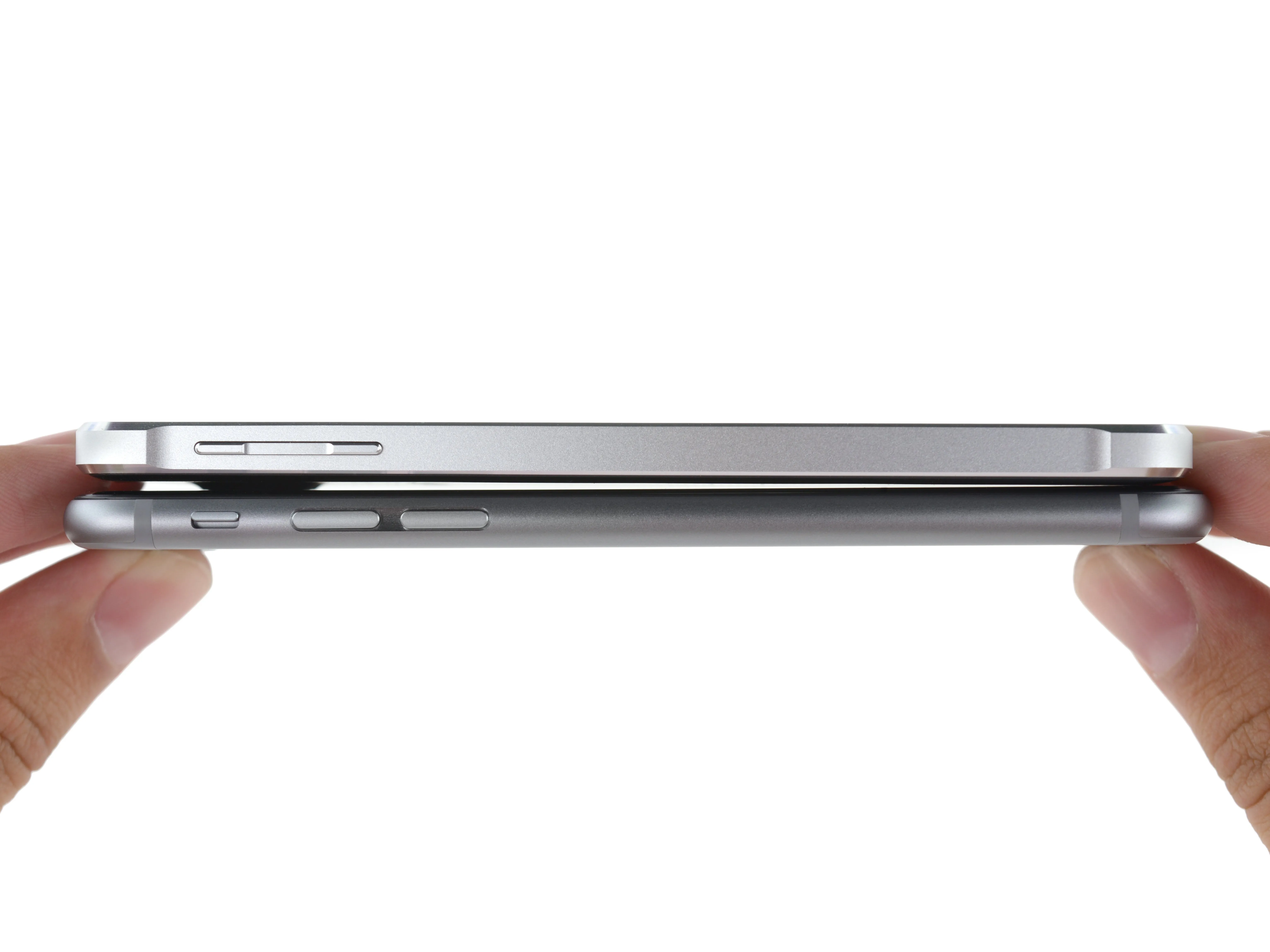

• Складываем претендентов: Alpha удалось втиснуть себя в чуть меньший форм-фактор, чем iPhone 6, и при толщине 6,7 мм он на целых 0,2 мм тоньше.

• Мы уверены, что вы заметите разницу.

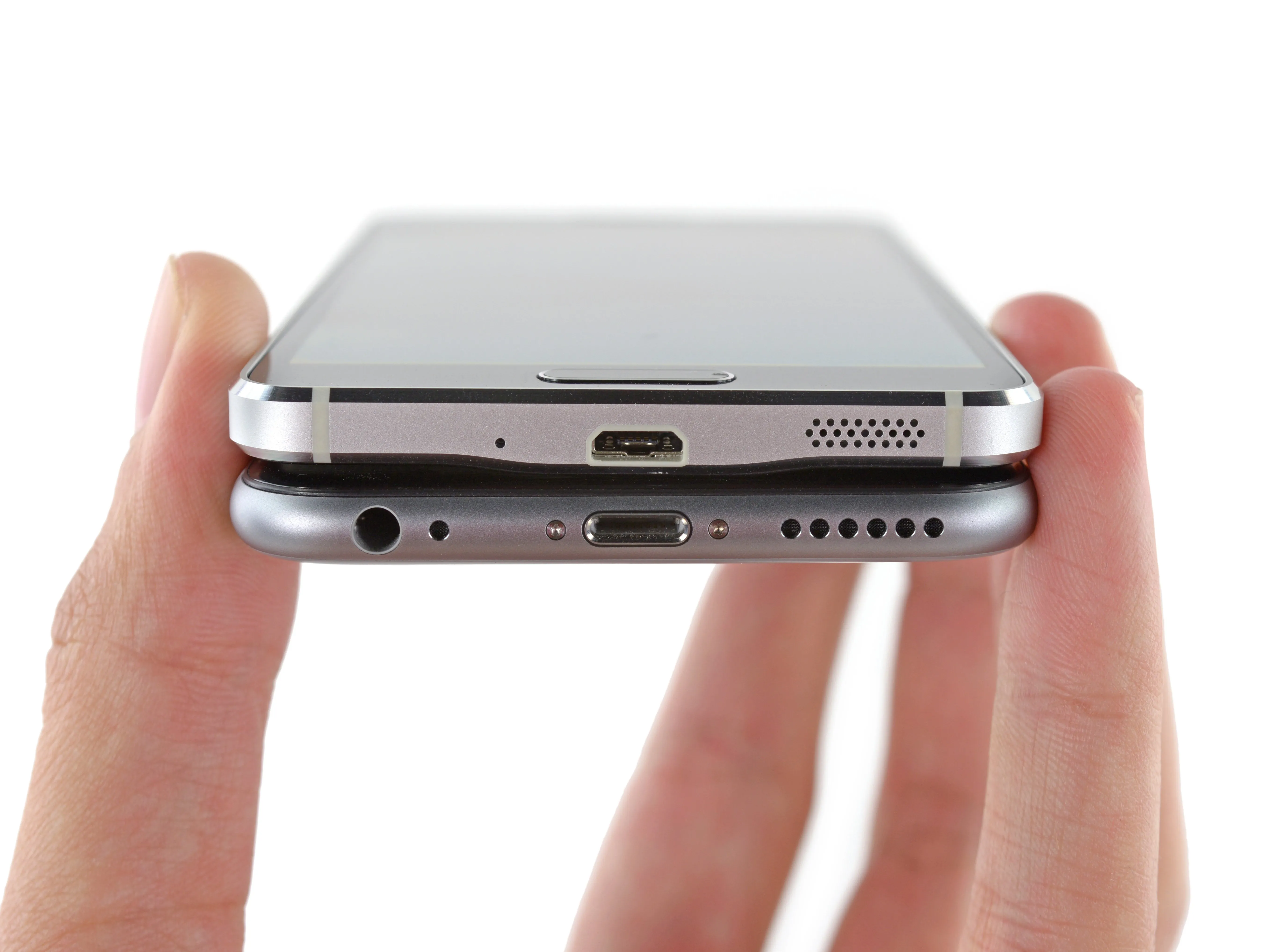

• Снизу Galaxy Alpha и iPhone 6 выглядят удивительно похоже.

• Решетка динамика, порт для передачи данных (стандартный Micro USB 2.0 у Alpha и фирменный Lightning у iPhone) и микрофон находятся примерно в одних и тех же местах.

• Найдите отличия!

• Разъем для наушников у iPhone находится внизу.

• На Alpha нет этих надоедливых винтов Pentalobe. Собственные винты раздражают, но любые винты лучше, чем обычная альтернатива - клей. Что это значит для ремонта?

Шаг 5

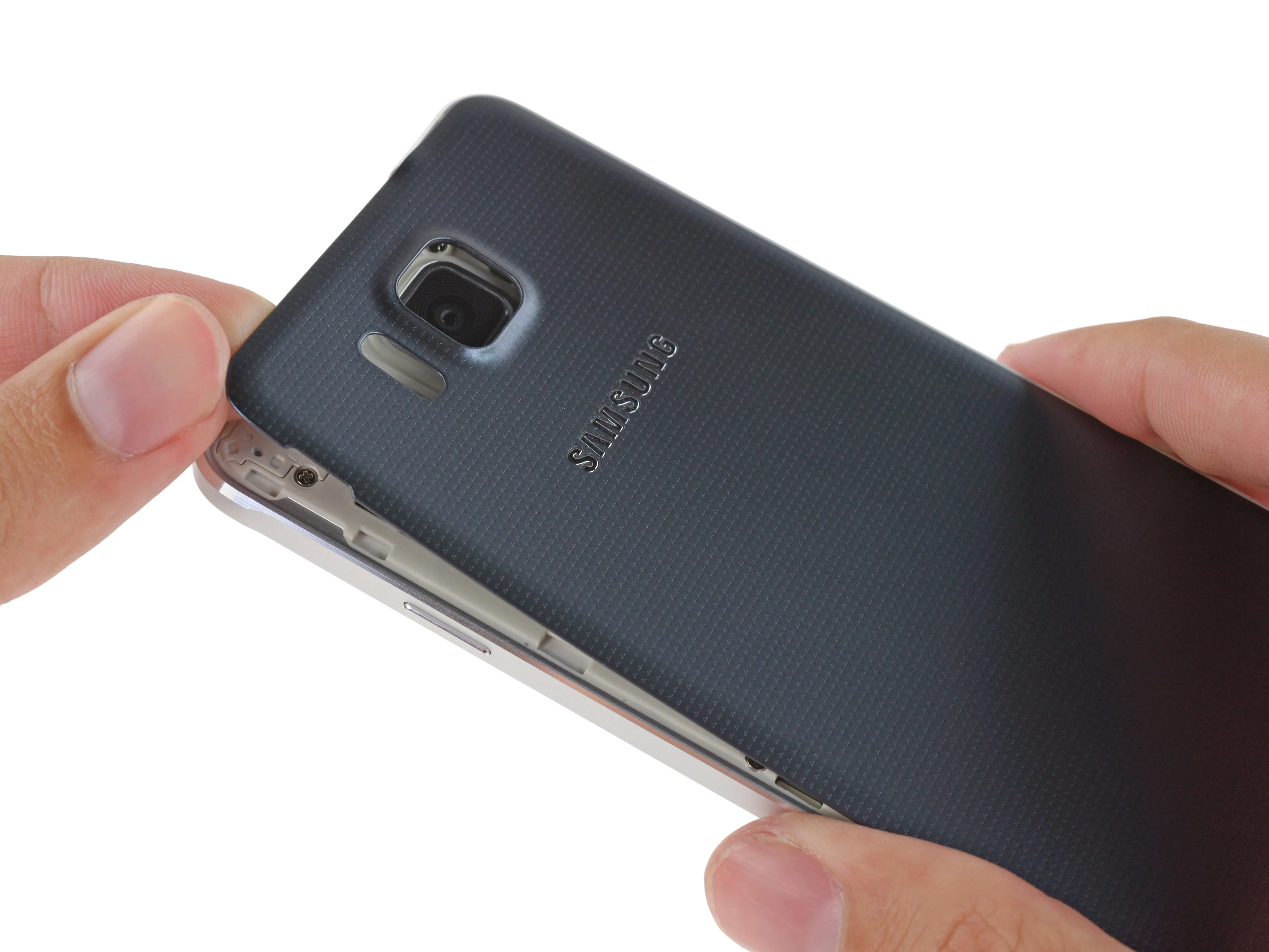

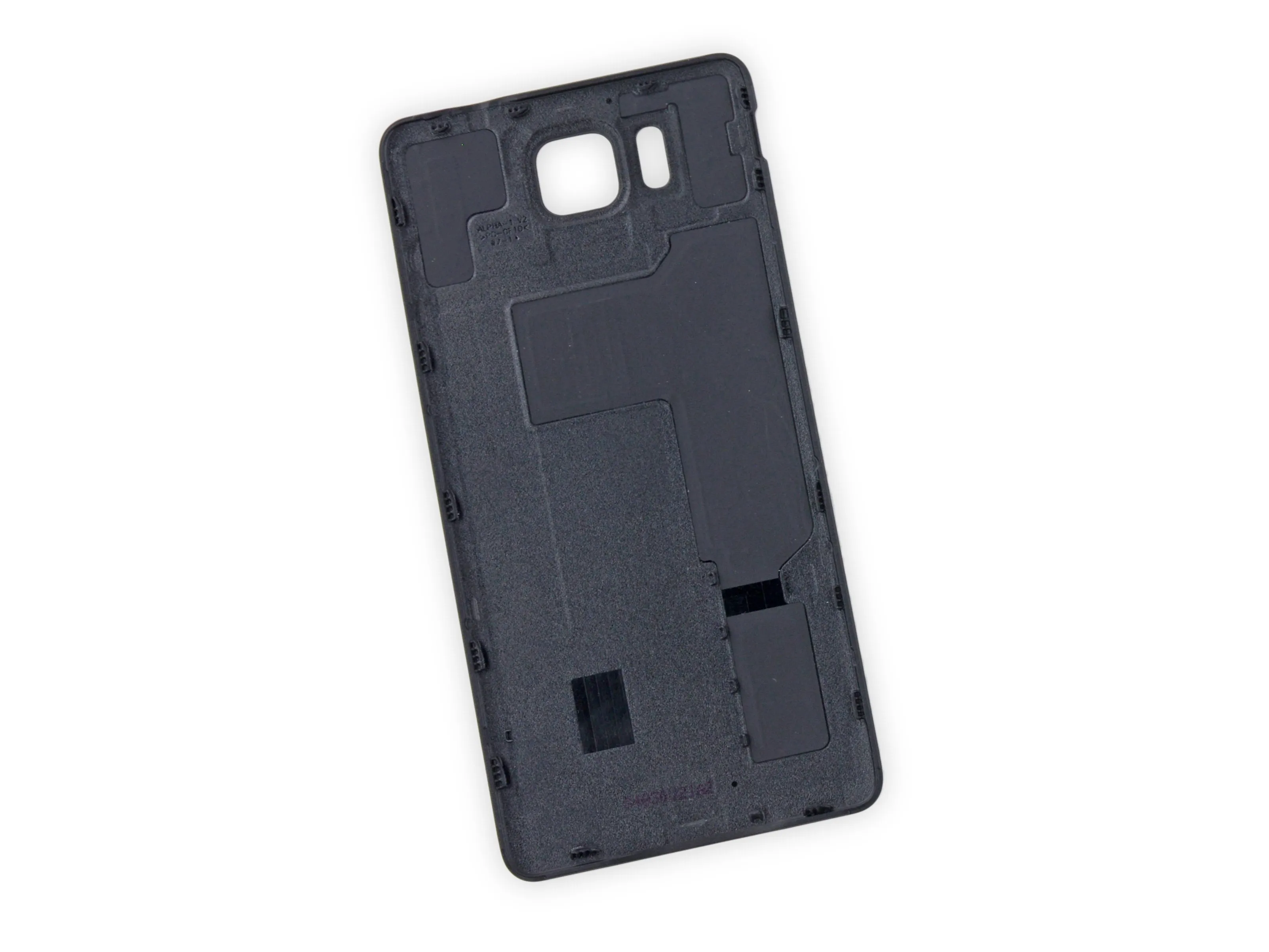

• Самый новый в длинной линейке смартфонов Samsung Galaxy, Galaxy Alpha по-прежнему гордится легко снимающейся задней крышкой и возможностью замены аккумулятора без инструментов.

• Материнский корабль Samsung, Galaxy S5, был упакован клеем и резиновыми прокладками, чтобы уберечь ваш хрупкий карманный компьютер от попадания в лужу.

• Первым доказательством водонепроницаемости Galaxy S5 стало резиновое уплотнительное кольцо, встроенное в заднюю крышку...

• ...которое явно отсутствует в Alpha. Так что же здесь произошло? Новое детище Samsung явно не унаследовало широко разрекламированный стандарт IP67.

Шаг 6

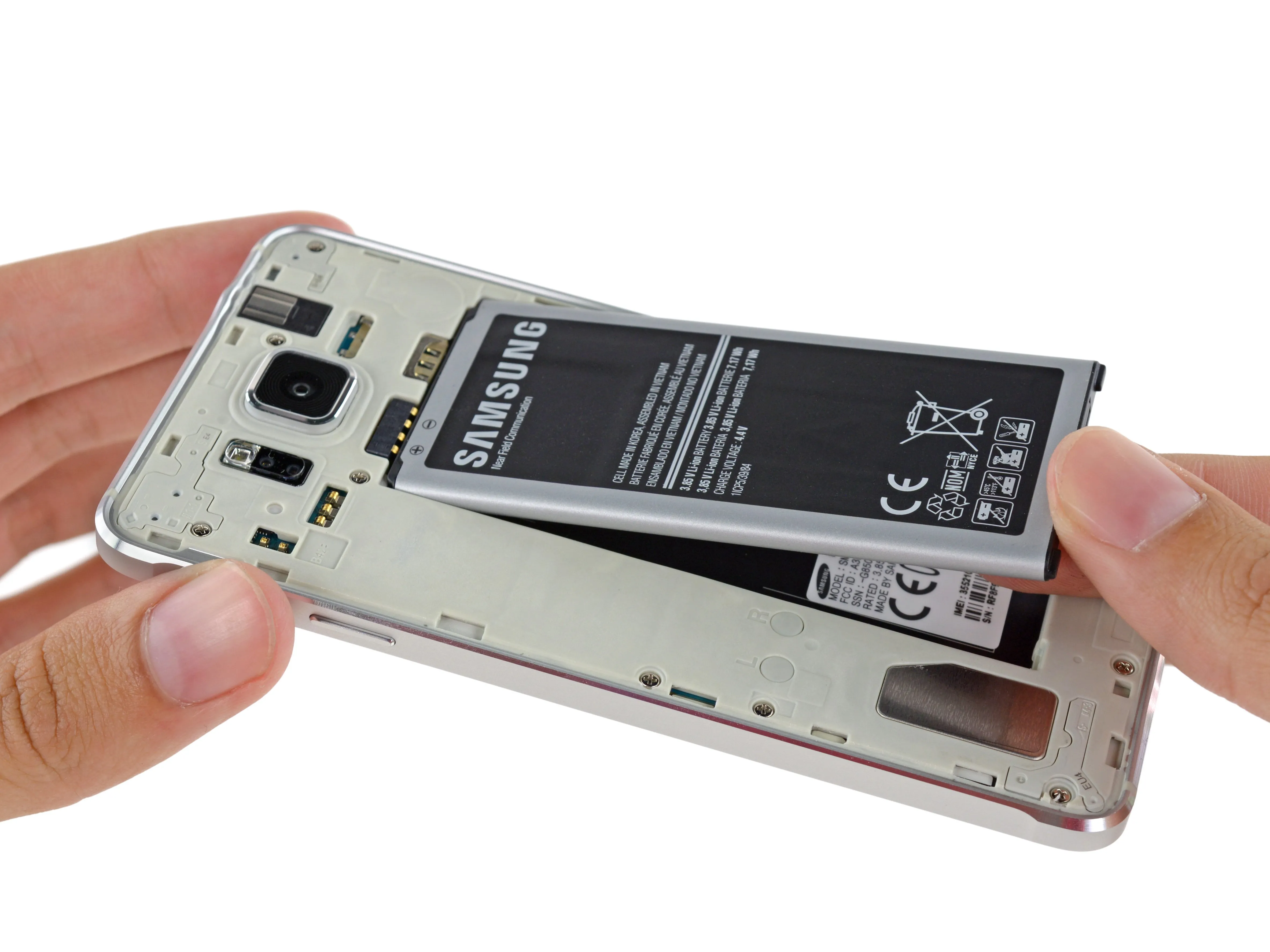

• Сняв крышку, мы с легкостью вынимаем аккумулятор.

• Смотрите, мама, никаких инструментов!

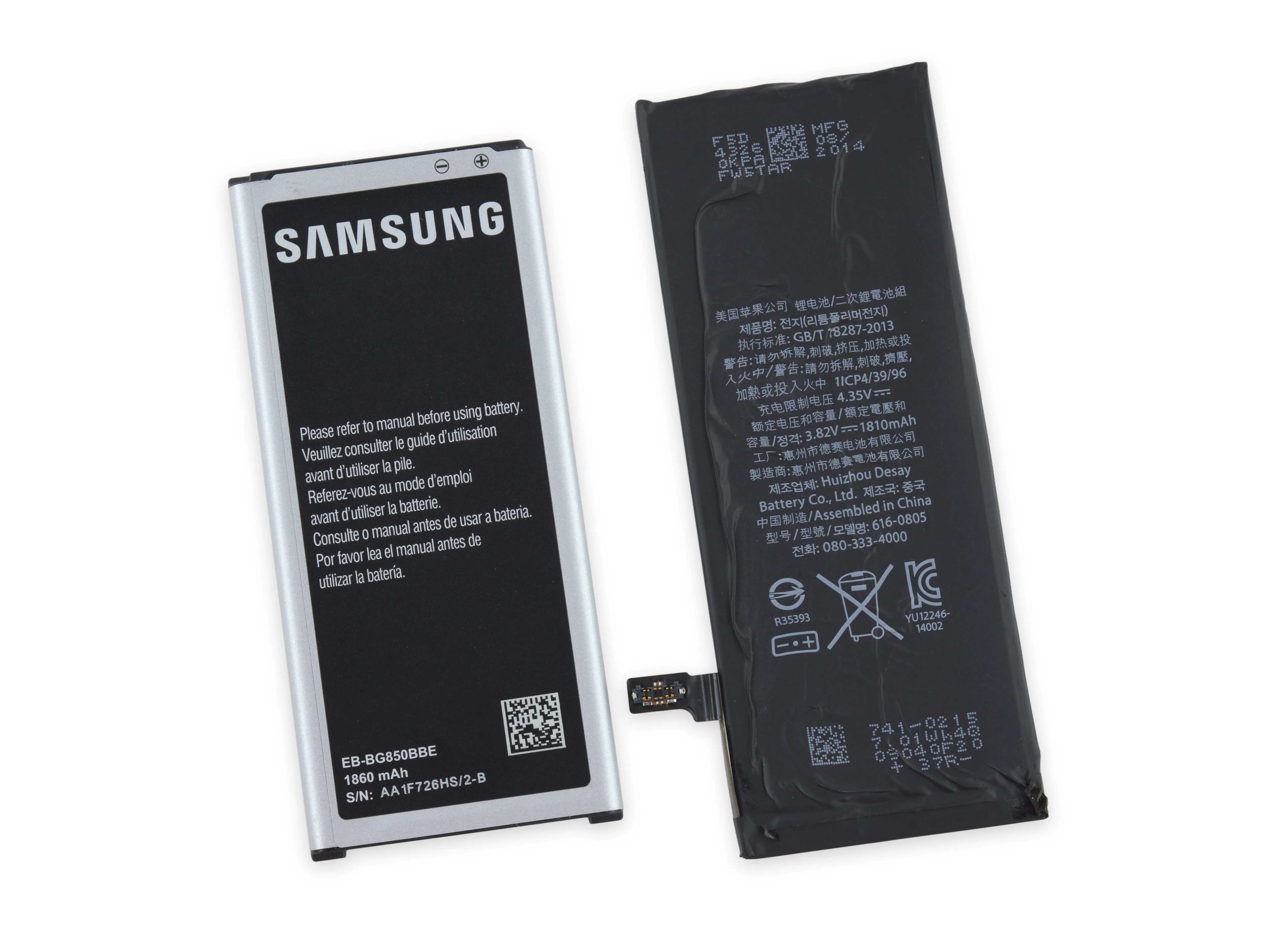

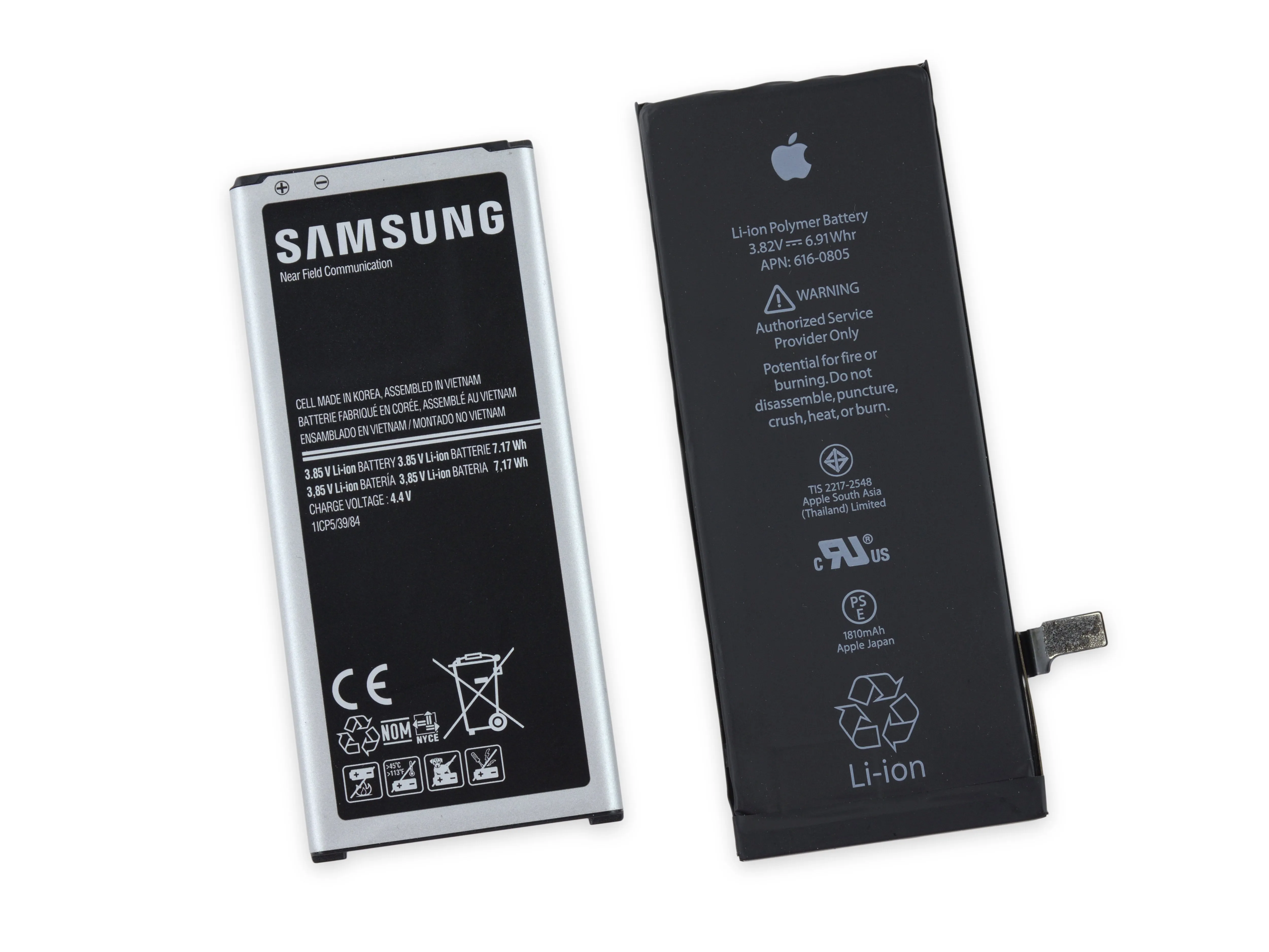

• Литий-ионный аккумулятор Galaxy Alpha имеет напряжение 3,85 В и емкость 1860 мАч, что дает ему 7,17 Вт-ч энергии.

• Это довольно значительное снижение по сравнению с батареей 10,7 Втч в Galaxy S5.

• Однако Alpha вплотную приблизился к iPhone 6который работает при напряжении 3,82 В и емкости 1810 мАч (6,91 Вт-ч).

Шаг 7

• Как попасть внутрь Galaxy Alpha (или Galaxy S5) в два простых шага:

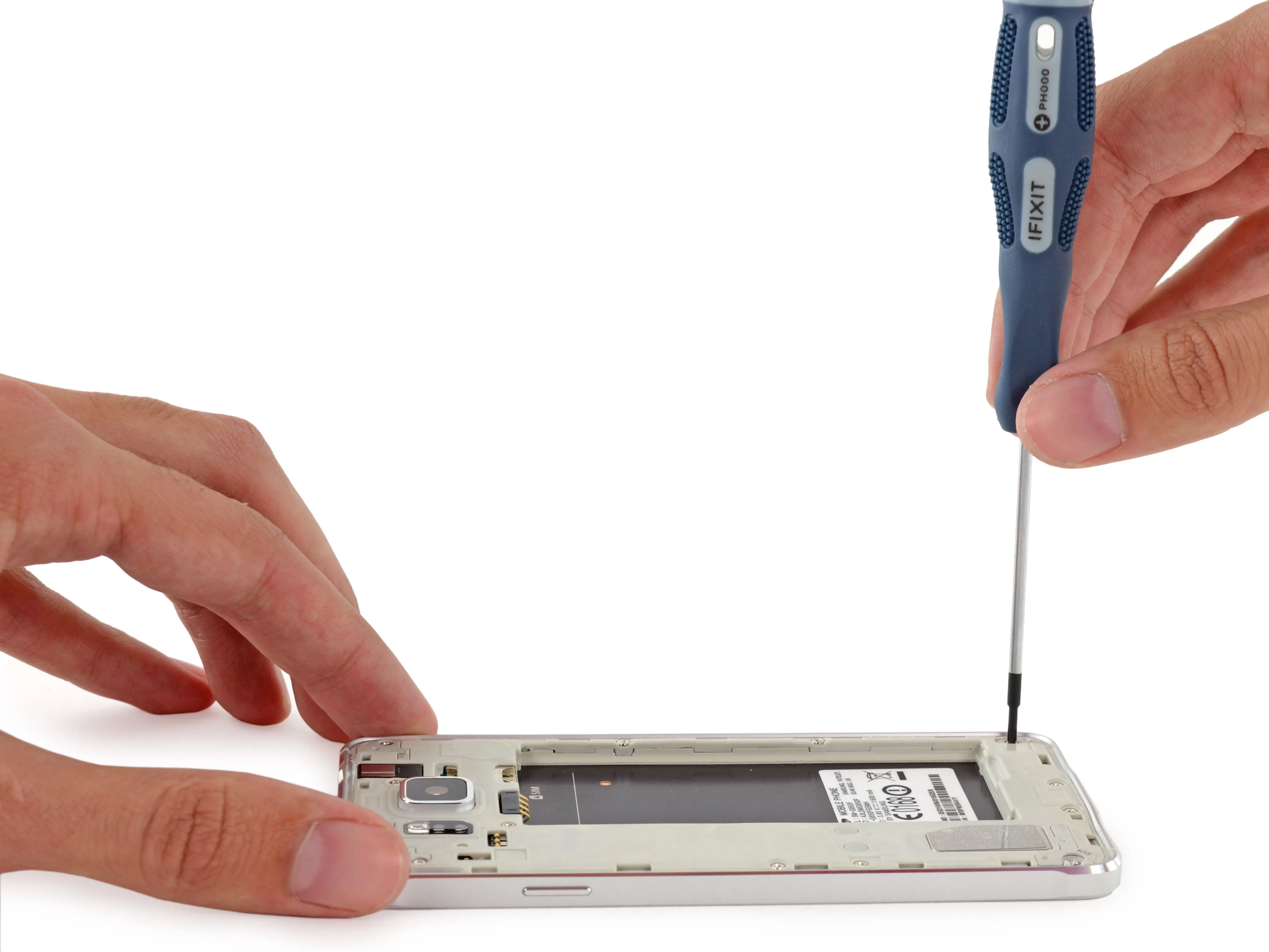

• Шаг 1: Открутите винты с задней стороны средней рамки.

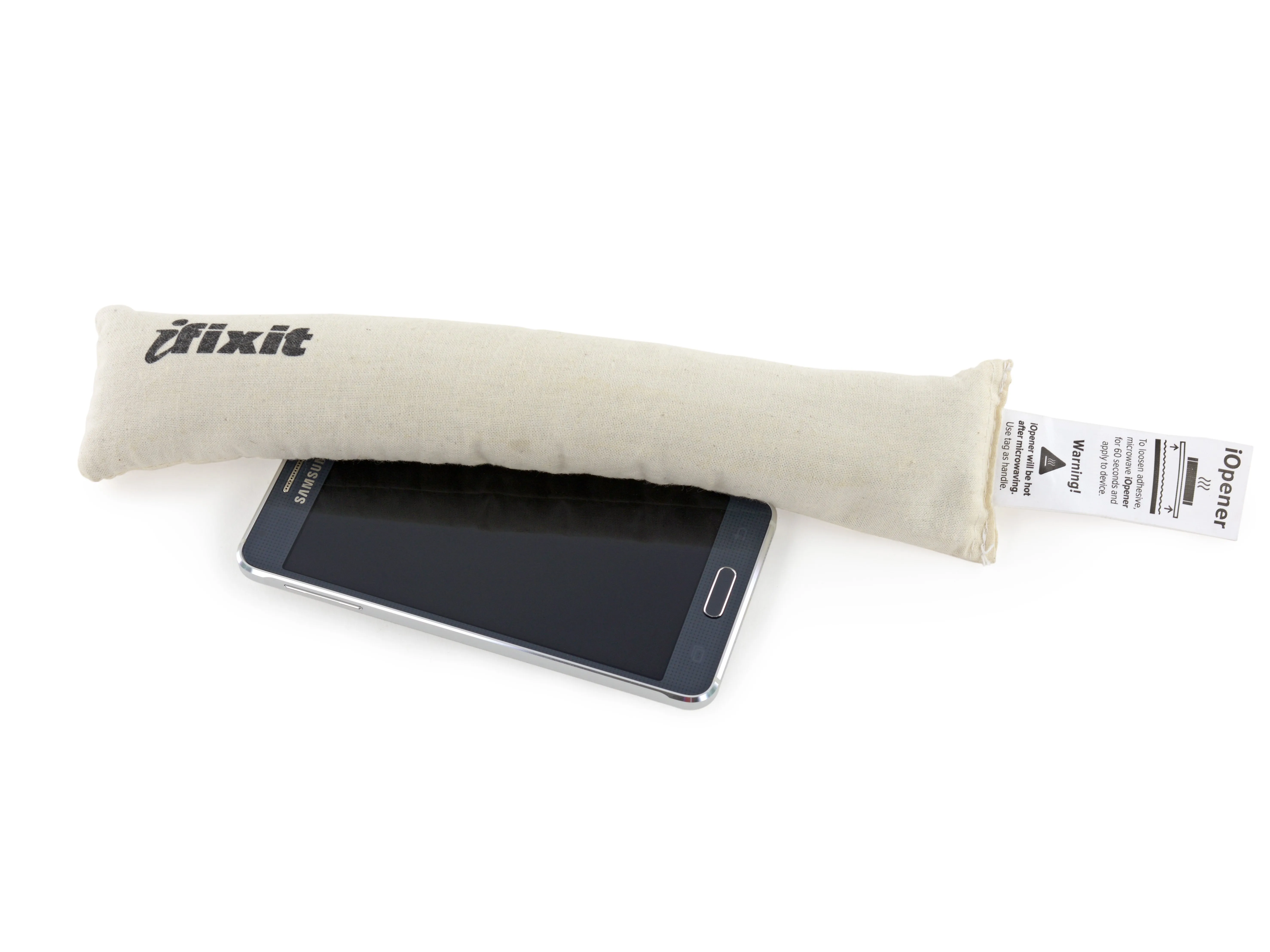

• Шаг 2: Поплачьте о том, что это абсолютно ничего не дало, и возьмите iOpener.

• В Galaxy S5 мы увидели, что Samsung перешла на сэндвич-дизайн средней рамки - две половины внутренней рамки окружают материнскую плату под крышкой панели дисплея.

• Этот сэндвич и дизайн с первым входом в дисплей остались. Несмотря на то, что винты средней рамки больше не скрыты под дисплеем, как в S5, процедура осталась прежней: сложной.

• Мы предполагали, что эта странная многослойная конструкция была необходима для водонепроницаемости S5, так почему же она перекочевала в гидрофобный Alpha?

Шаг 8

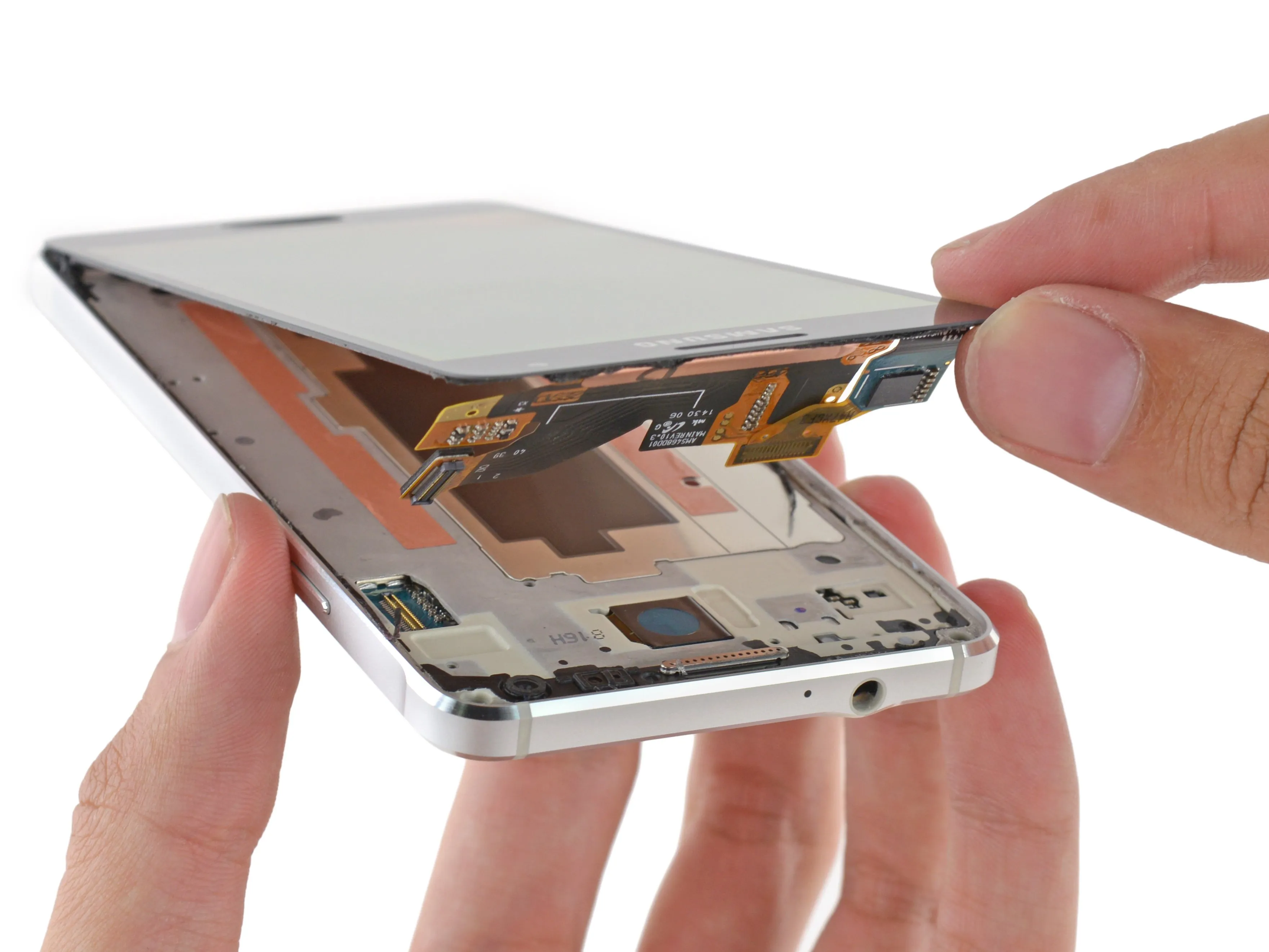

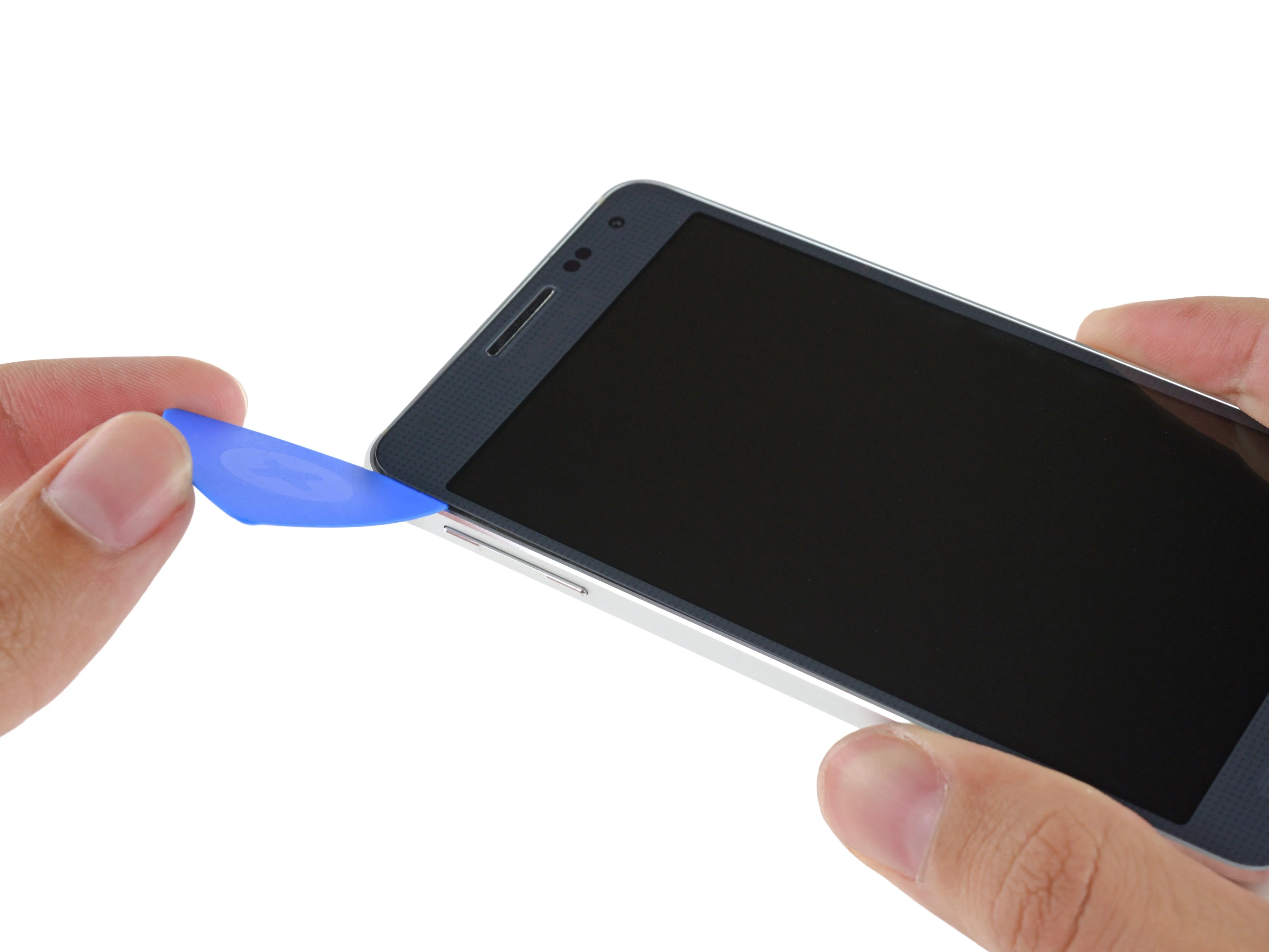

• После долгого нагревания и терпения мы наконец-то размягчили клей на передней панели настолько, что смогли просунуть в щель медиатор.

• На фотографиях все выглядит просто, но мы потратили около получаса на нагрев и поддевание края передней панели, пока не смогли поднять ее, ничего не разрушив.

• Мы хотели бы воспользоваться моментом, чтобы пожаловаться на то, что приходится пробираться через дисплей, чтобы добраться до материнской платы и других внутренних компонентов - камеры, вибратор, кнопки и динамики находятся на дальней стороне ремонтных испытаний, если им когда-нибудь понадобится обслуживание.

Шаг 9

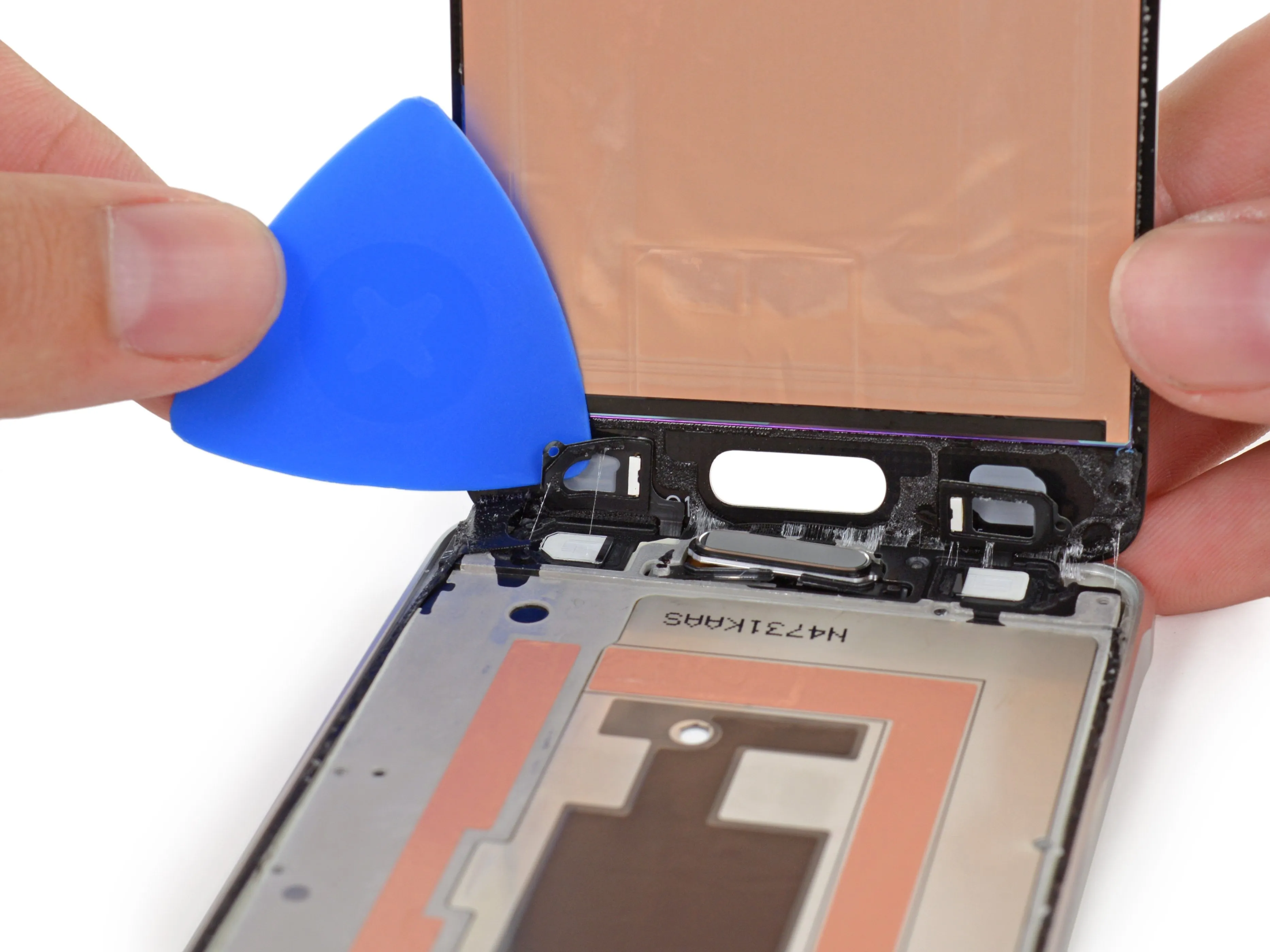

• И Samsung Galaxy S5, и iPhone 5s добавили сканер отпечатков пальцев на домашнюю кнопку. И оба сделали это довольно грубо, с хлипким кабелем на линии огня при открытии устройства.

• В iPhone 6 и 6 Plus компания Apple перенаправила этот кабель в блок дисплея, чтобы лучше защитить его.

• Samsung решила просто отсоединить кнопку 'Домой' от дисплея, так что ее кабель теперь проходит внутри.

• Это немного облегчает процедуру открытия, но кабели сенсорных кнопок по-прежнему очень хрупкие и требуют кропотливой аккуратности для освобождения.

Шаг 10

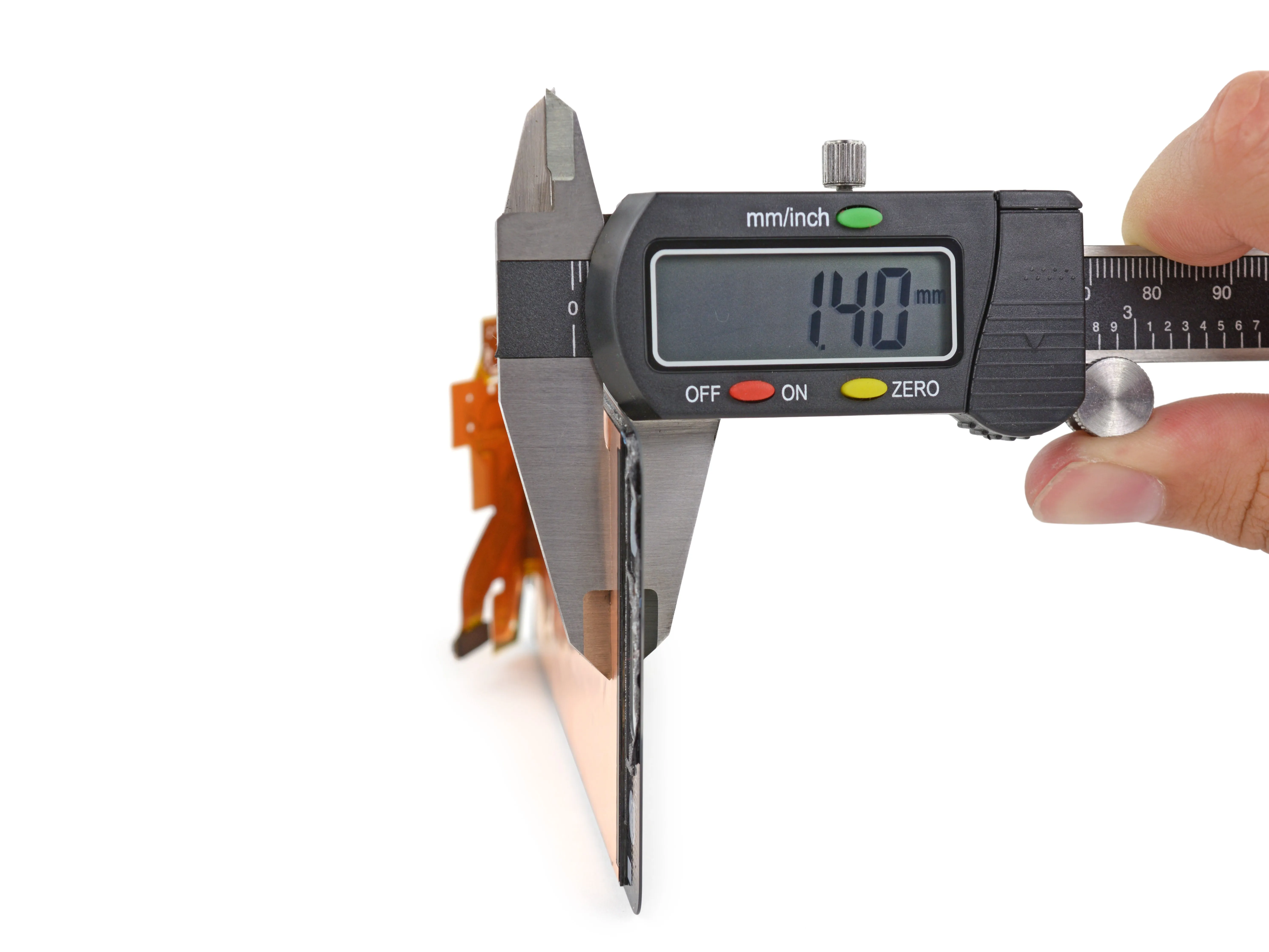

• Galaxy Alpha оснащен тонким, как бритва, дисплеем, ширина которого составляет менее половины ширины передней панели iPhone 6.

• Повлияет ли это на сгибаемость Galaxy Alpha? Нам интересно, как он будет противостоять скандалу с iPhone этого года, bendgate.

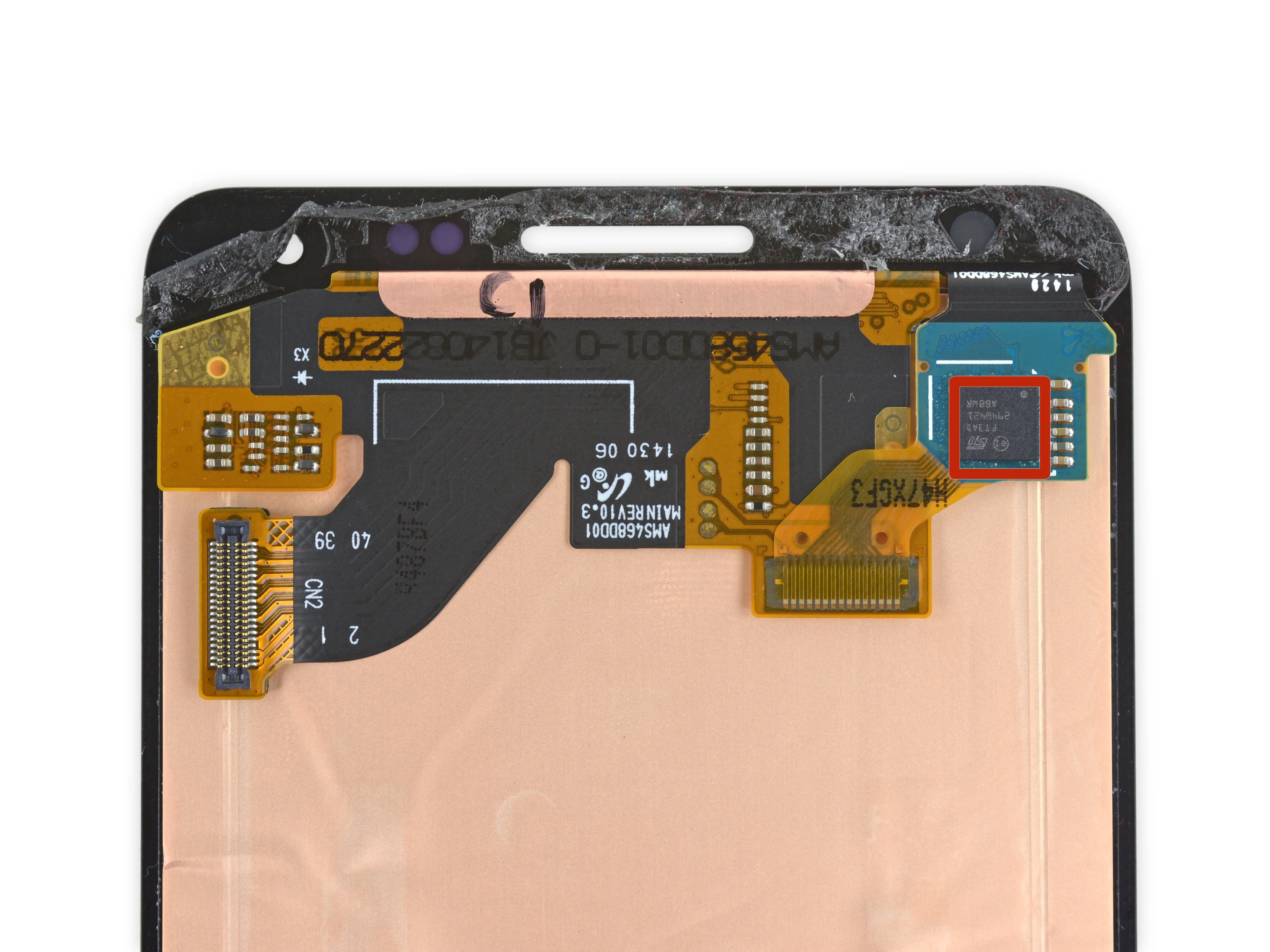

• На задней стороне дисплея находится контроллер сенсорного экрана, поставляемый компанией STMicroelectronics.

Шаг 11

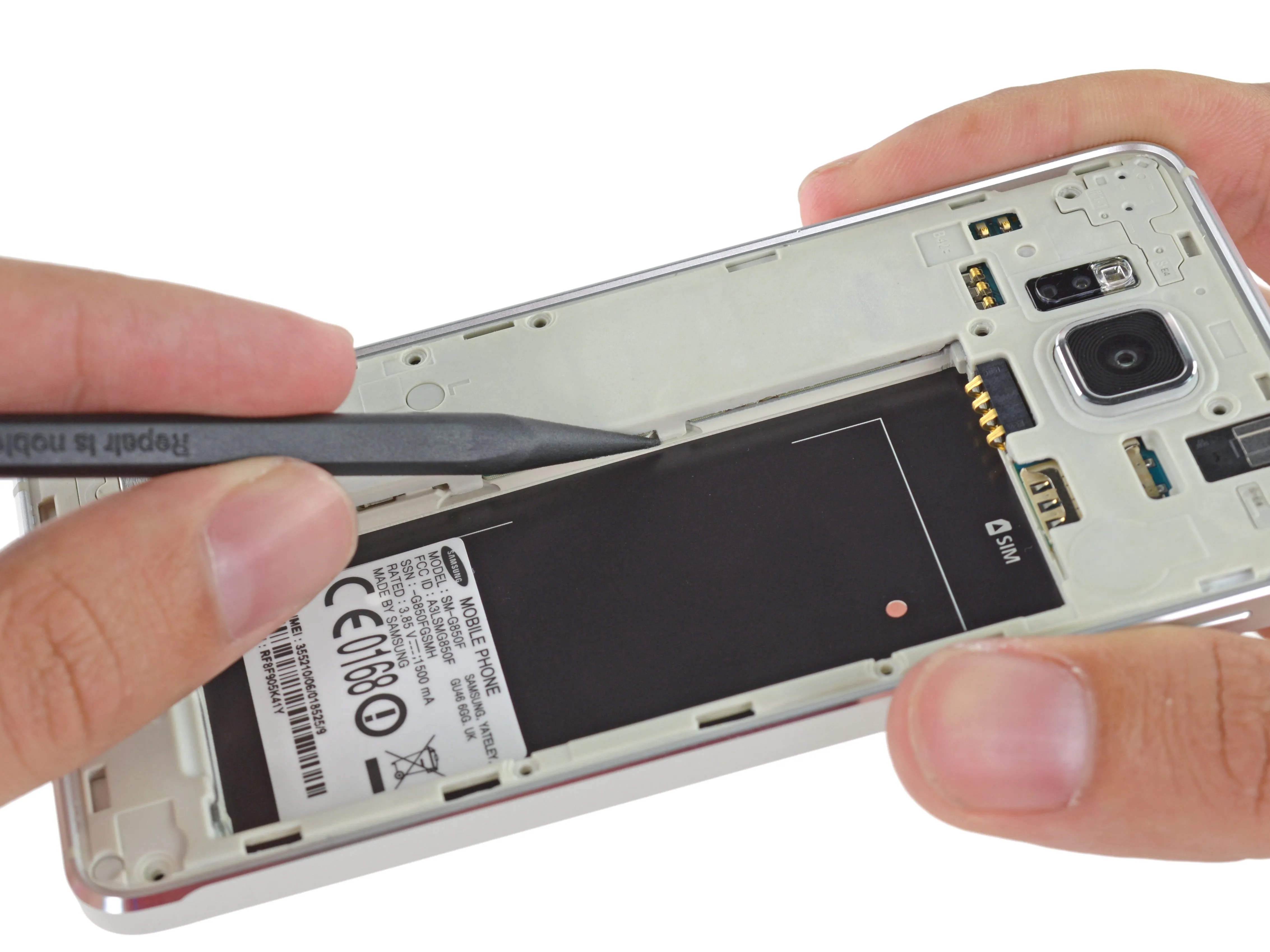

• Откручивание винтов с задней панели ничего не дало - но теперь, когда они выкручены, мы можем открыть средний сэндвич рамки и добраться до сути дела.

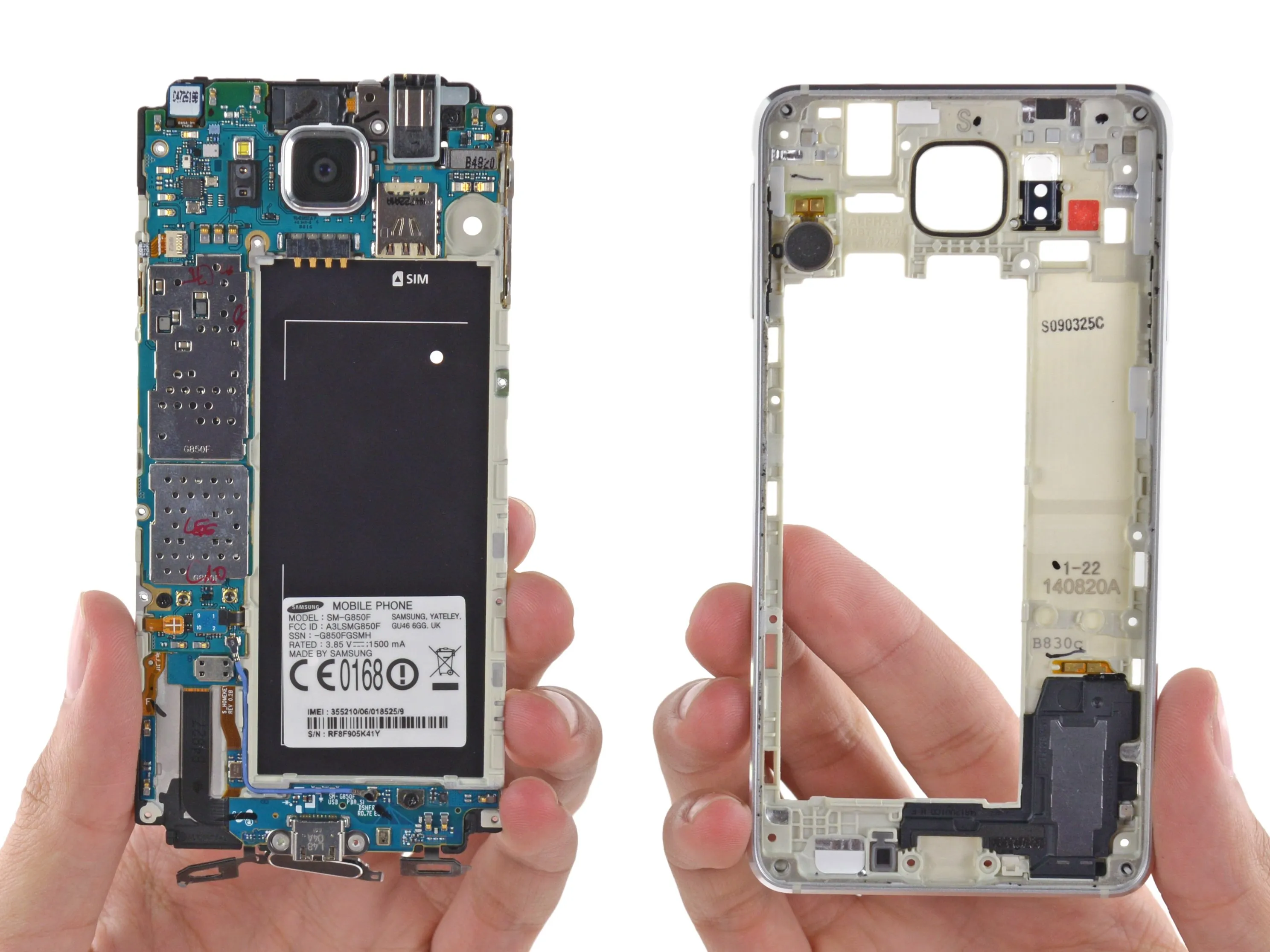

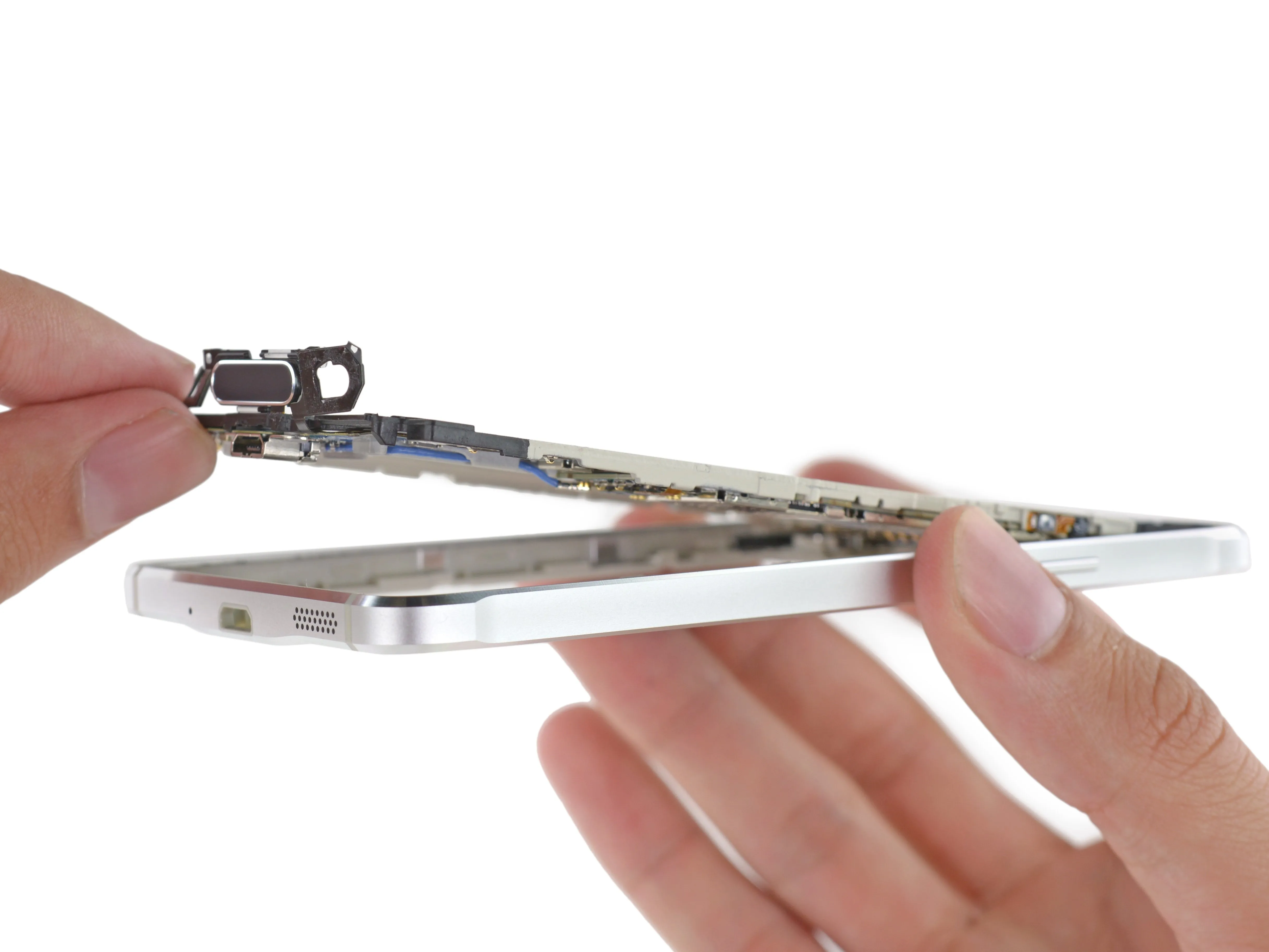

• Отпустив несколько пластиковых клипс, мы можем подтолкнуть внутреннюю среднюю рамку и материнскую плату вверх и выйти из внешней рамки (ранее запечатанной дисплеем).

• Динамик и вибратор остаются на внешнем каркасе, соединенные с материнской платой пружинными контактами.

Шаг 12

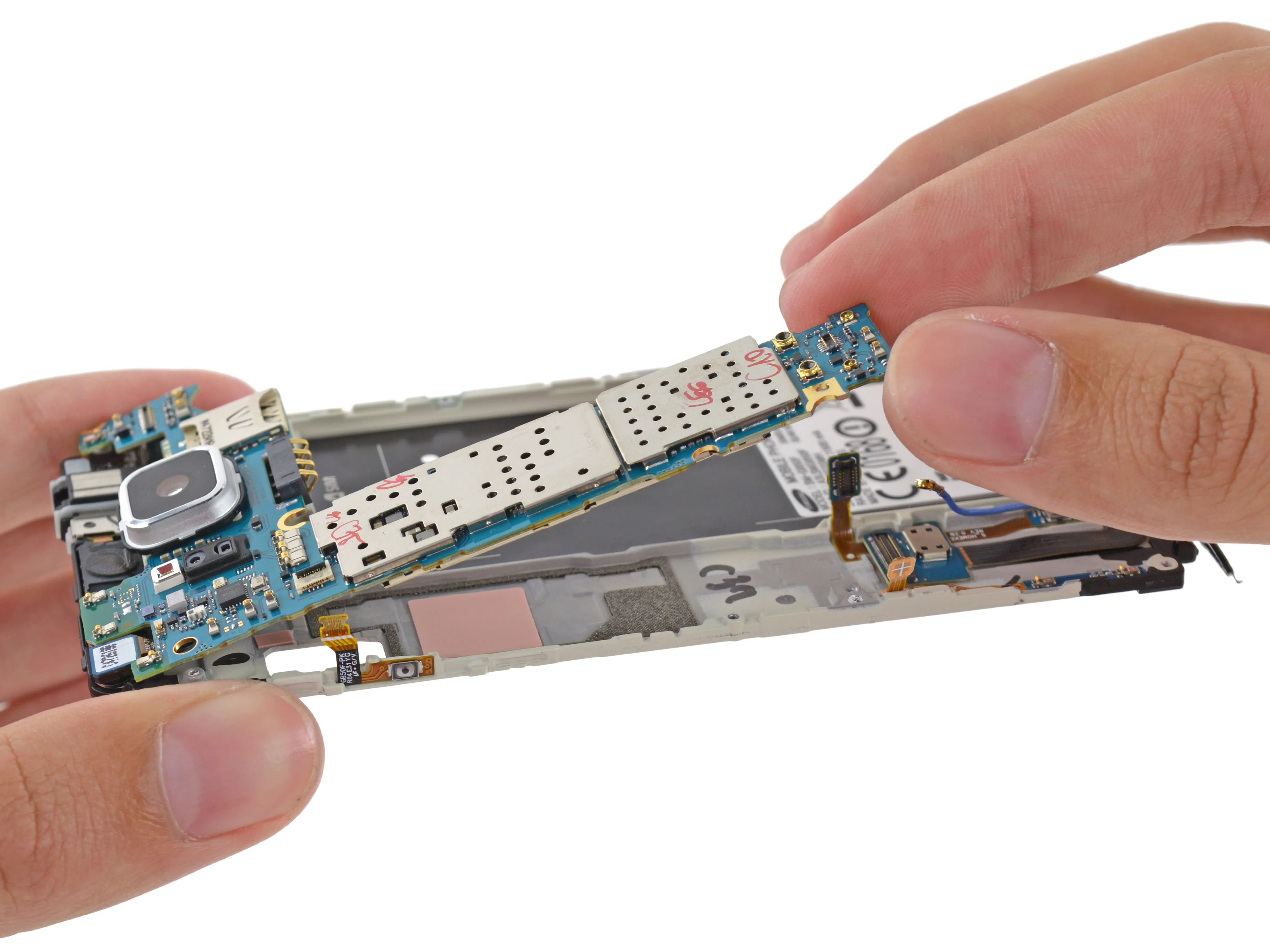

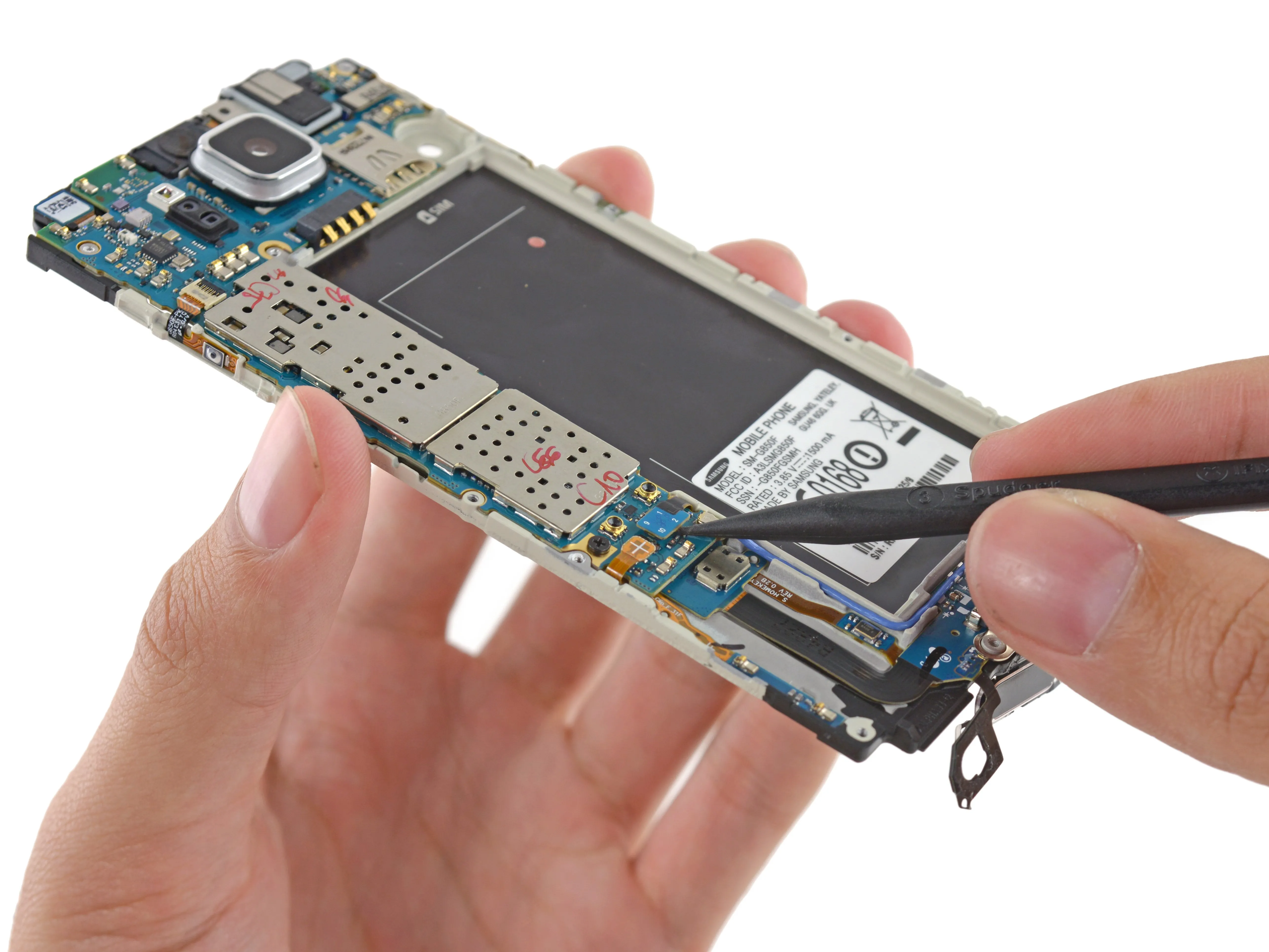

• Давайте перейдем прямо в брюхо зверя. Когда половинки средней рамки разделены, материнскую плату удерживают на месте только несколько разъемов и один винт.

Шаг 13

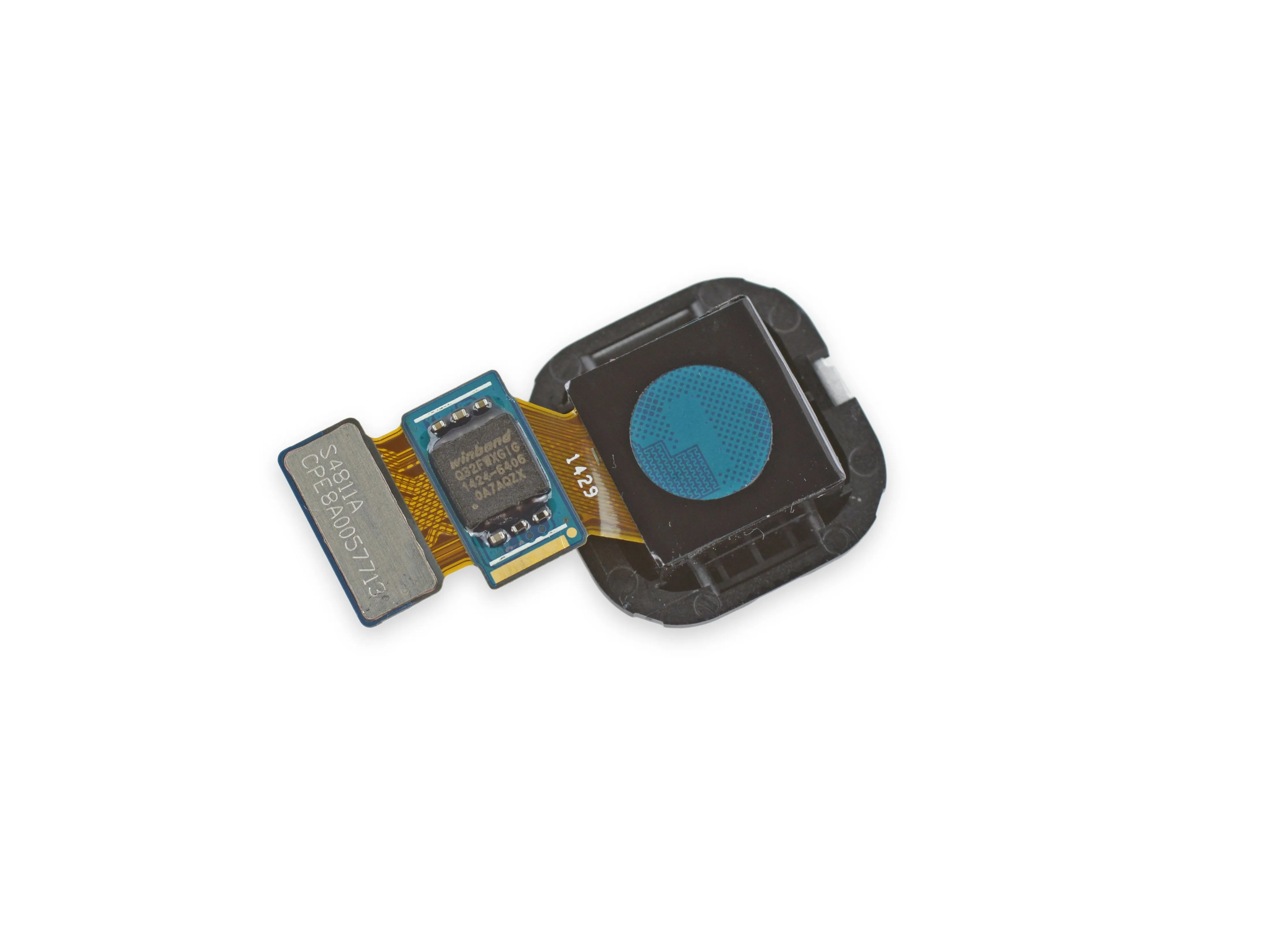

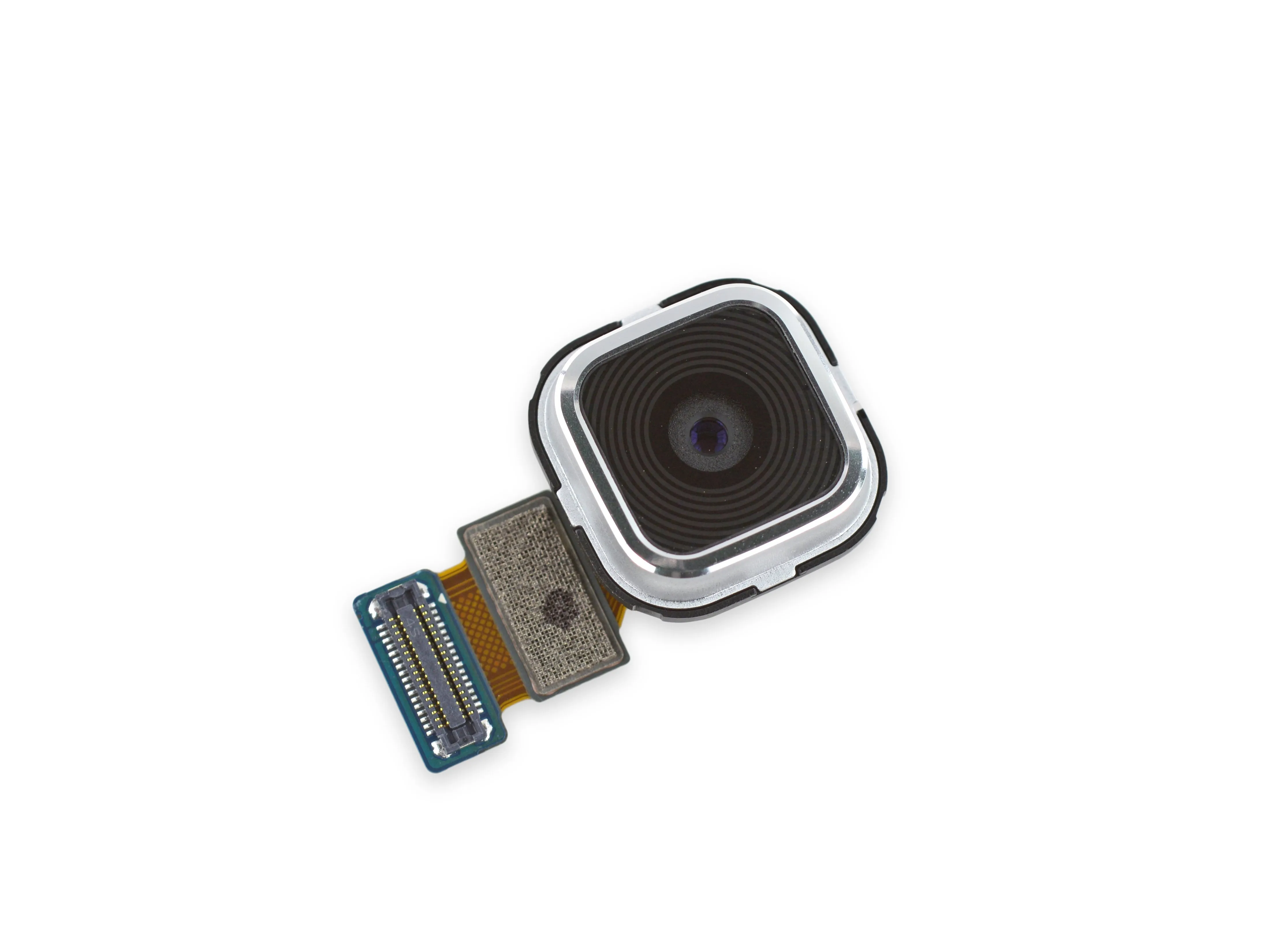

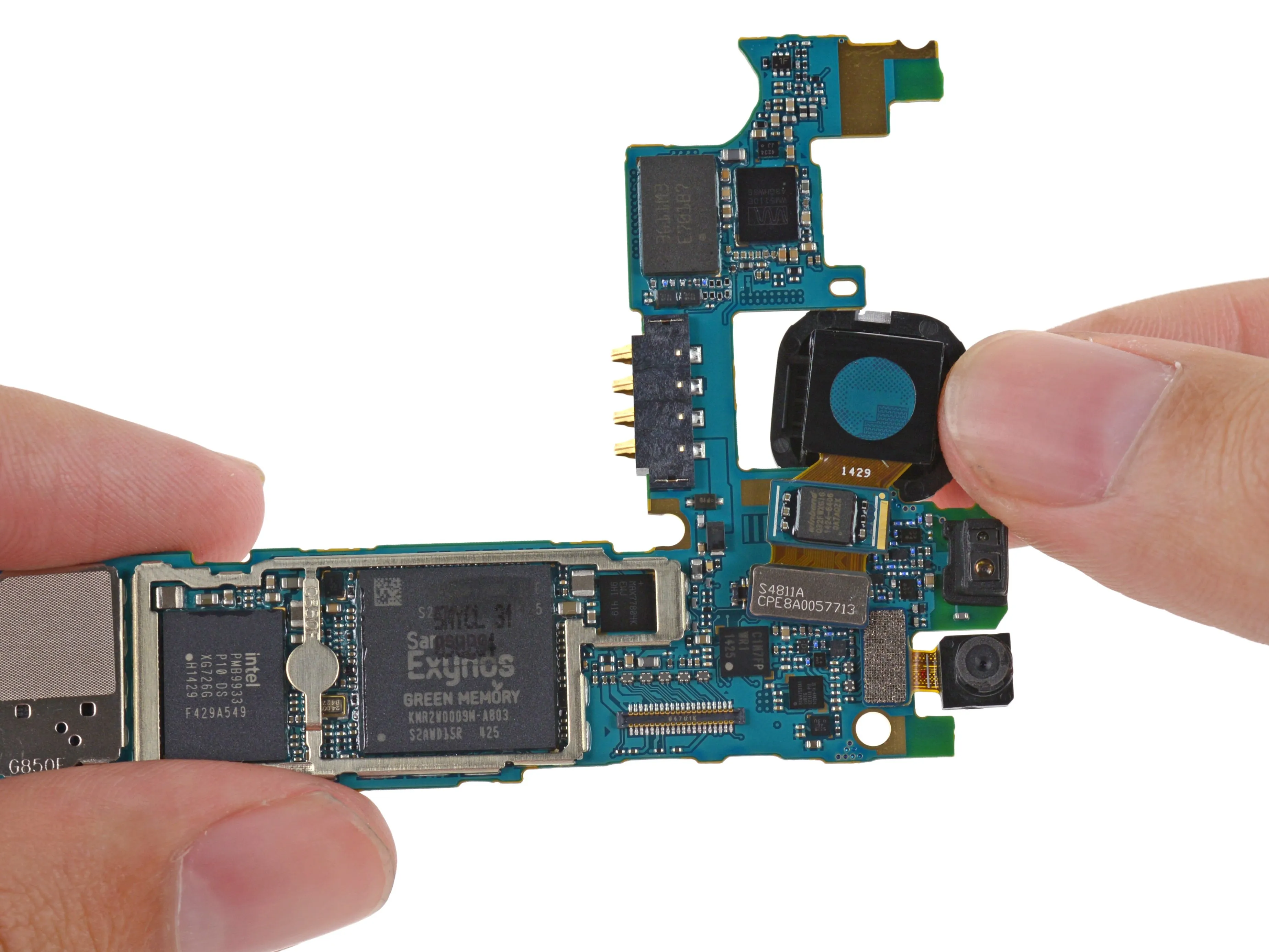

• Galaxy Alpha оснащен внушительной 12-Мп камерой на задней панели. Если судить исключительно по размеру сенсора, то это шаг вниз по сравнению с 16-Мп монстром Galaxy S5.

• Судя по шумихе в сети, эта камера сопоставима с камерой S5 по качеству, если не по количеству пикселей, и что обе они немного не дотягивают до камеры iPhone 6 с разрешением 8 МП. 8-Мп камеры iPhone 6которая лучше работает в условиях низкой освещенности и обеспечивает более точную цветопередачу.

Шаг 14

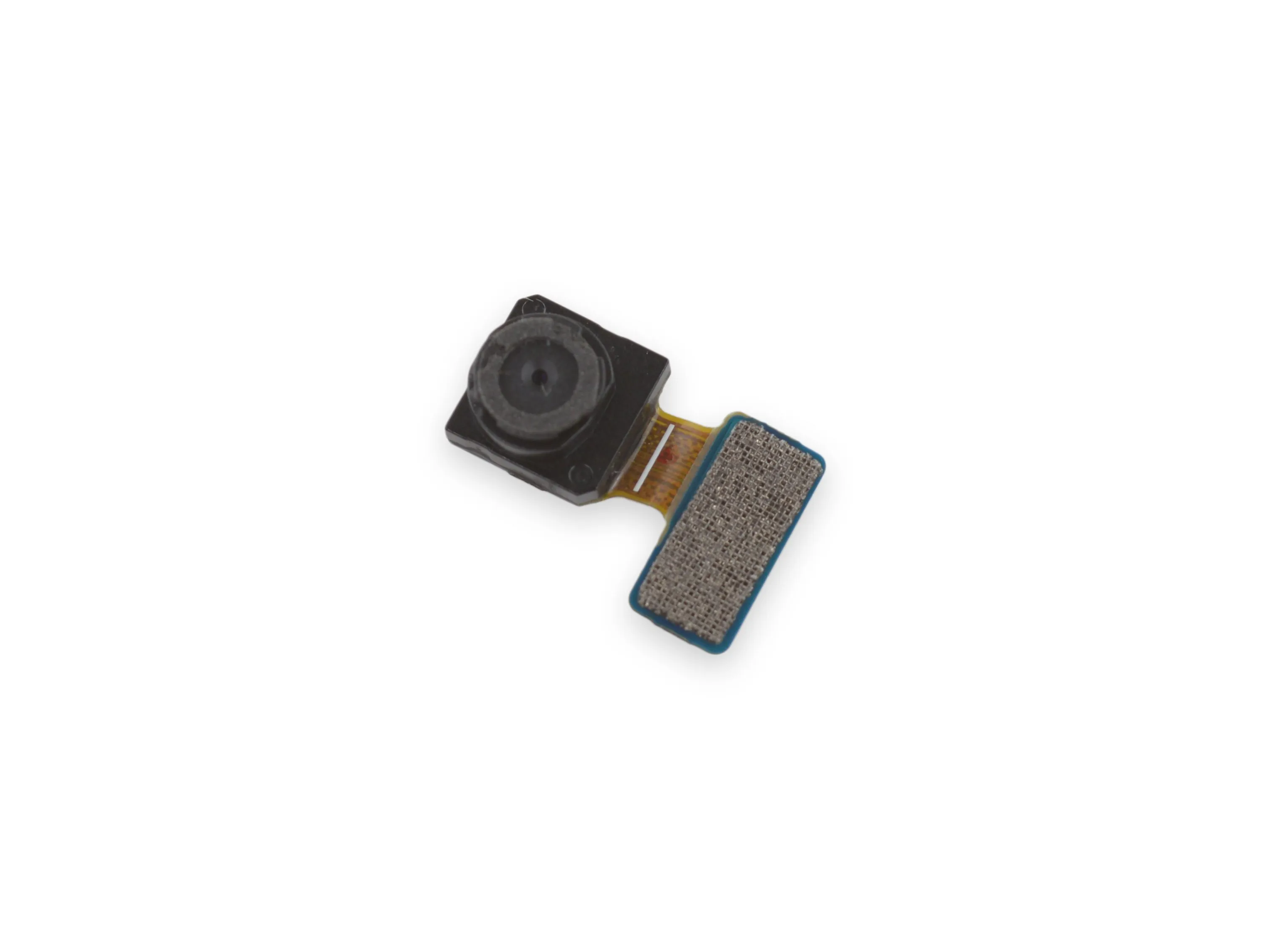

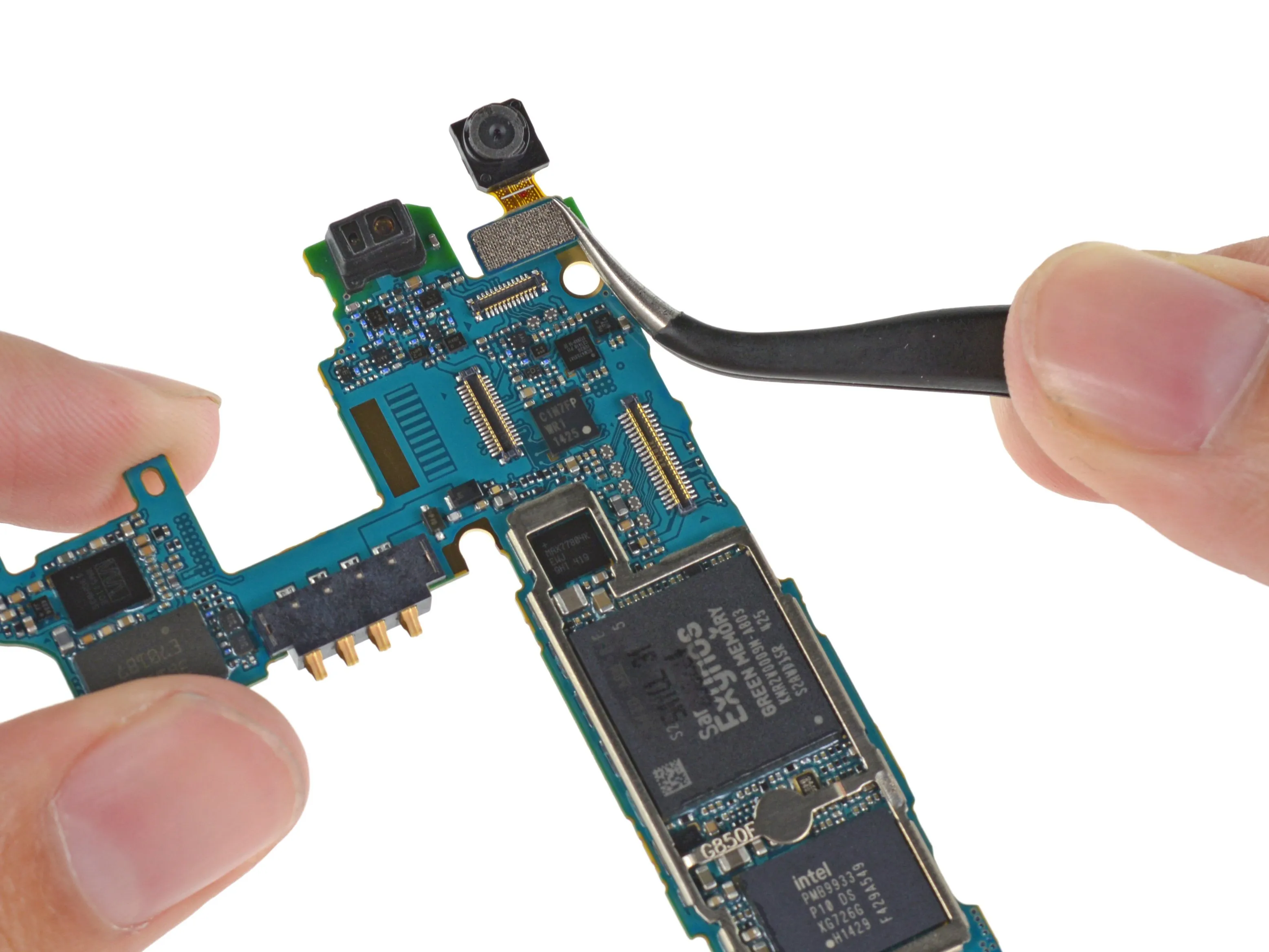

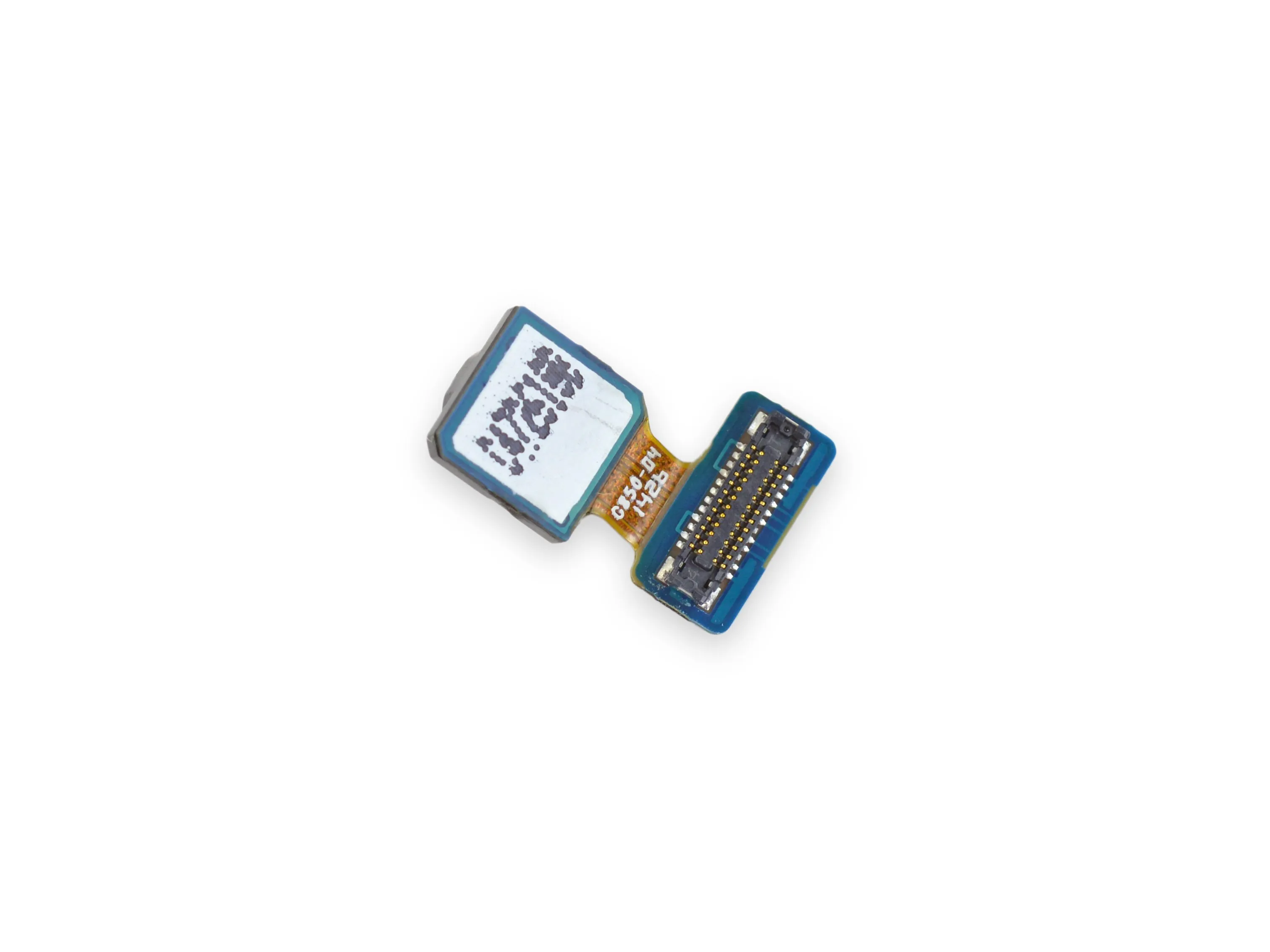

• Одинокая 2,1-Мп камера selfie без проблем отсоединяется от материнской платы.

• В отличие от стандартного для iPhone миниатюрного кластера кабель фронтальной камеры.

Шаг 15

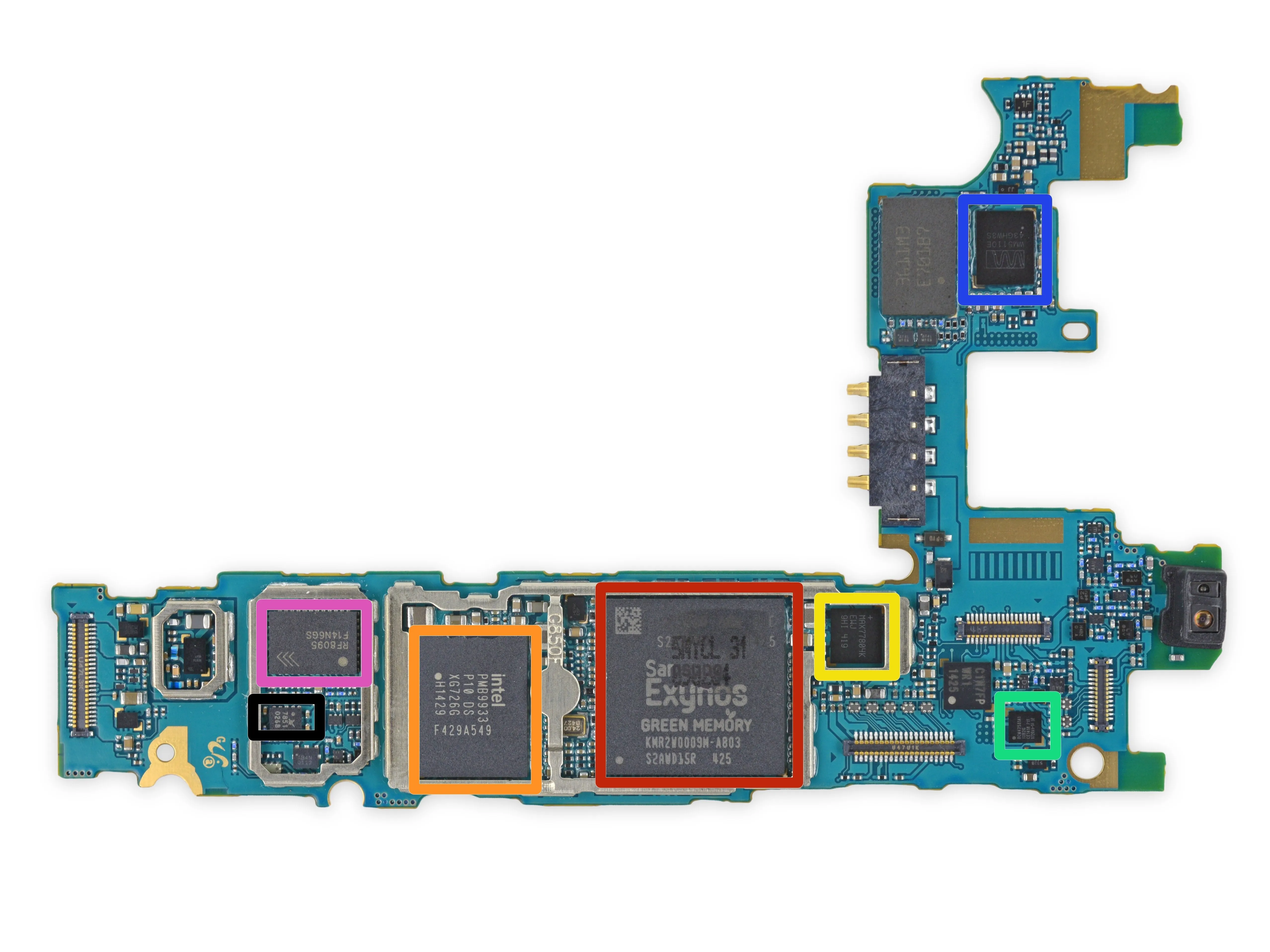

• Пристальный взгляд на микросхемы Alpha:

• Samsung Exynos 5430 SoC (обозначен как KMR2W0009M)

• Intel PMB9933 Baseband Processor

• Maxim Integrated MAX77804K (Системный PSoC), вновь появившийся в Galaxy S5

• Broadcom BCM4753IA1, вероятно, GPS-приемник

• Wolfson Microelectronics WM5110E Аудиосистема с низким энергопотреблением

• RF Micro Devices RF8095 Многомодовый - многодиапазонный усилитель мощности

• Антенный переключатель Skyworks 7851

Шаг 16

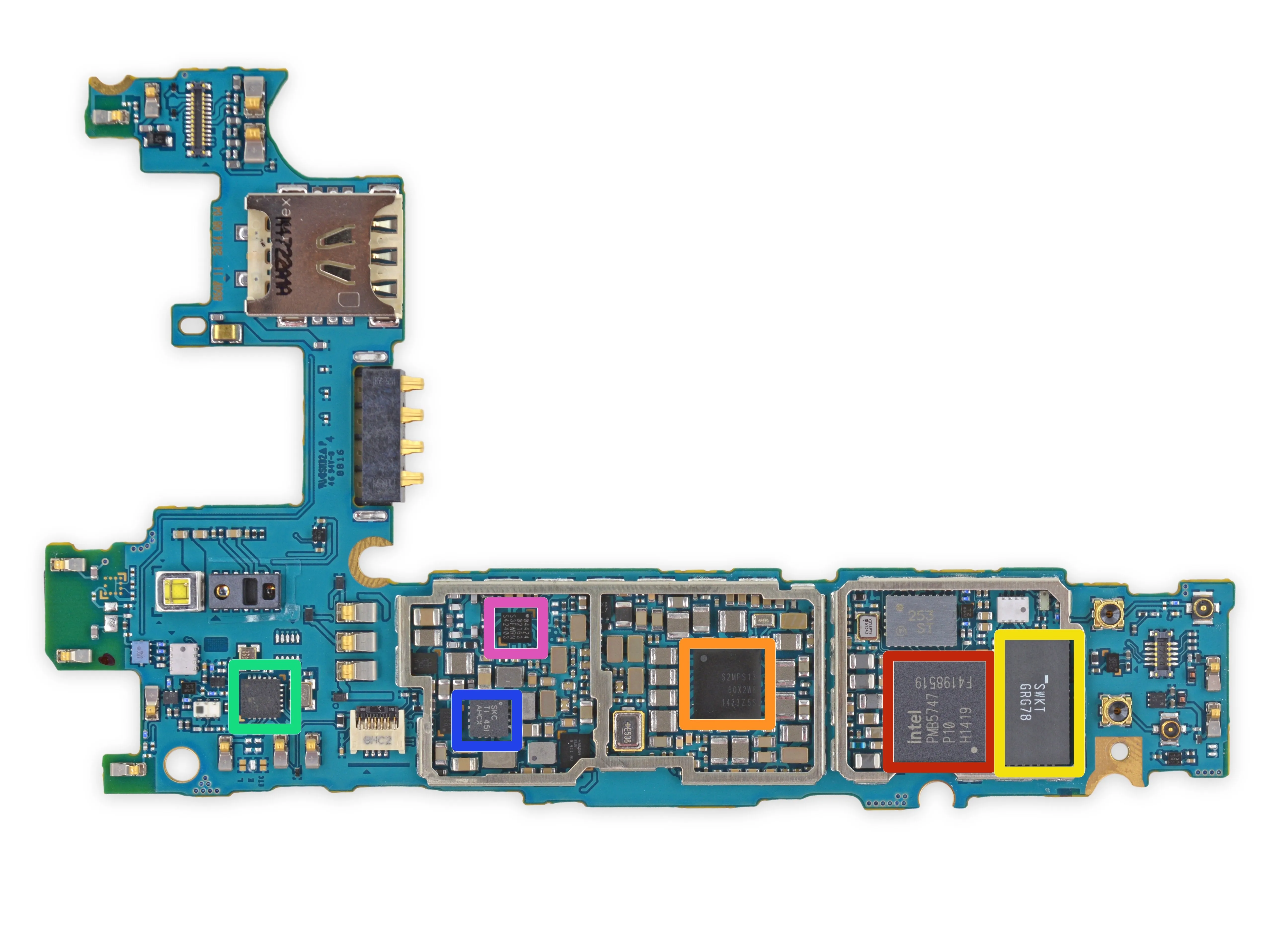

• Микросхемы на передней панели платы:

• Intel PMB5747 радиочастотный трансивер

• ИС управления питанием Samsung S2MPS13

• Модуль переключения антенн SWKT GRG78

• W906A1 L1411

• SKC TI 45I AHCX

• 04424 02163 S3FWRN S42403

Шаг 17

• Пришло время почистить и удалить последние несколько кусочков головоломки Alpha.

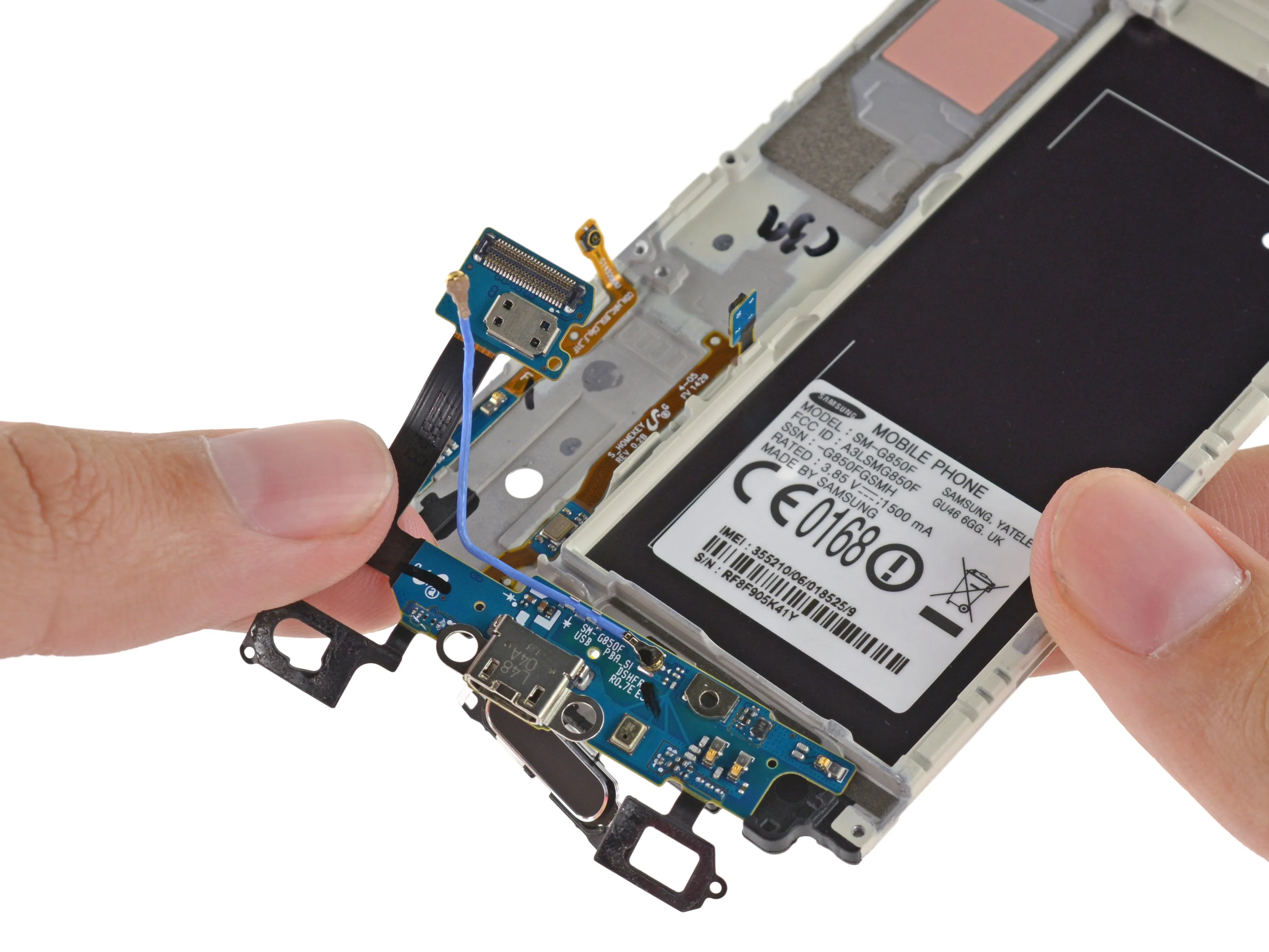

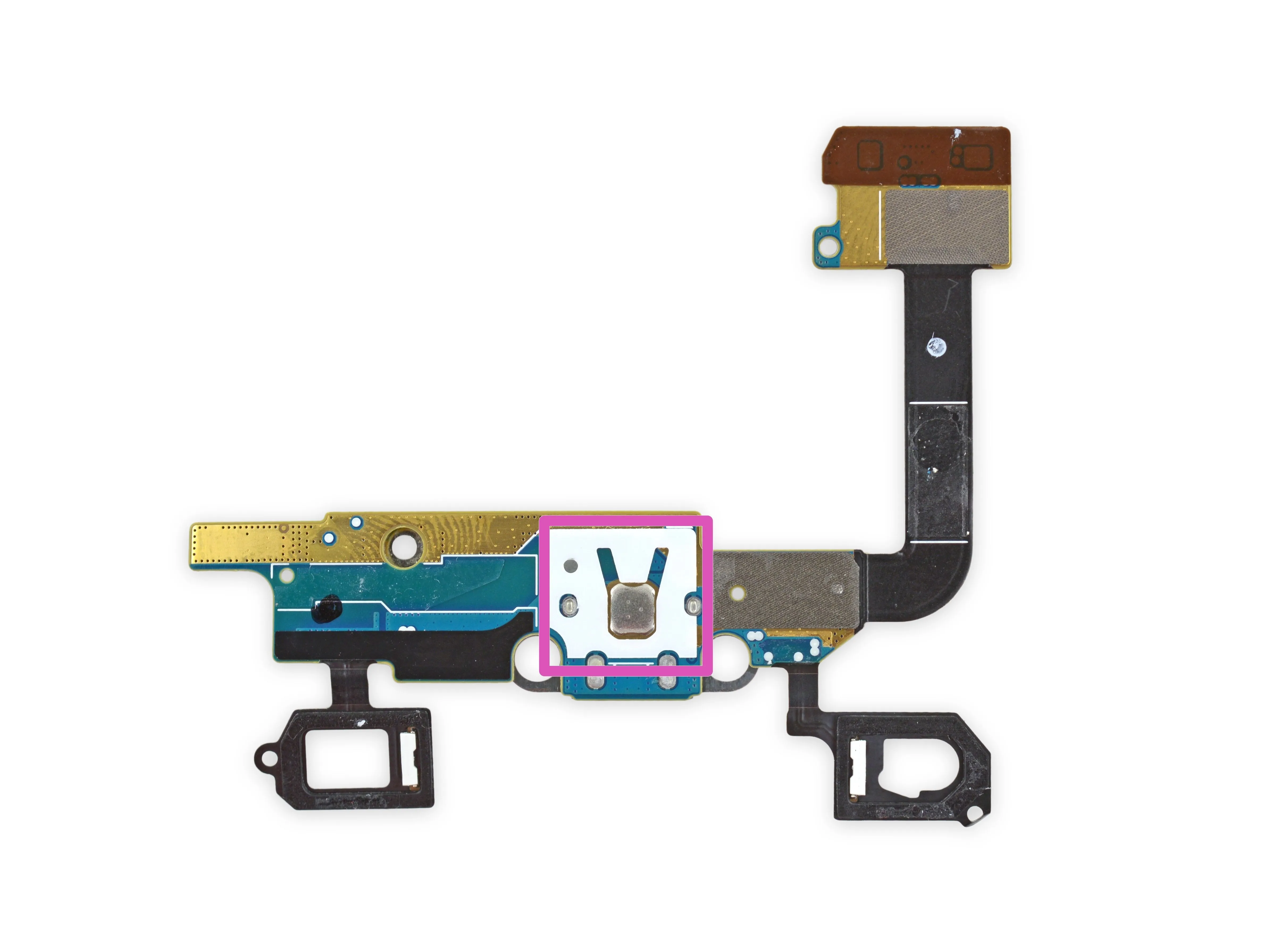

• На этой дочерней плате, расположенной в нижней части устройства, находится несколько компонентов:

• Порт Micro USB 2.0

• Емкостные сенсорные кнопки

• Микрофон

• Пружинные контакты антенны

• 0055 1407 7899 (мы подозреваем, что это еще один контроллер емкостного сенсорного ввода Cypress CapSense, как в Galaxy S5)

• Переключатель кнопки Home (на задней панели)

Шаг 18

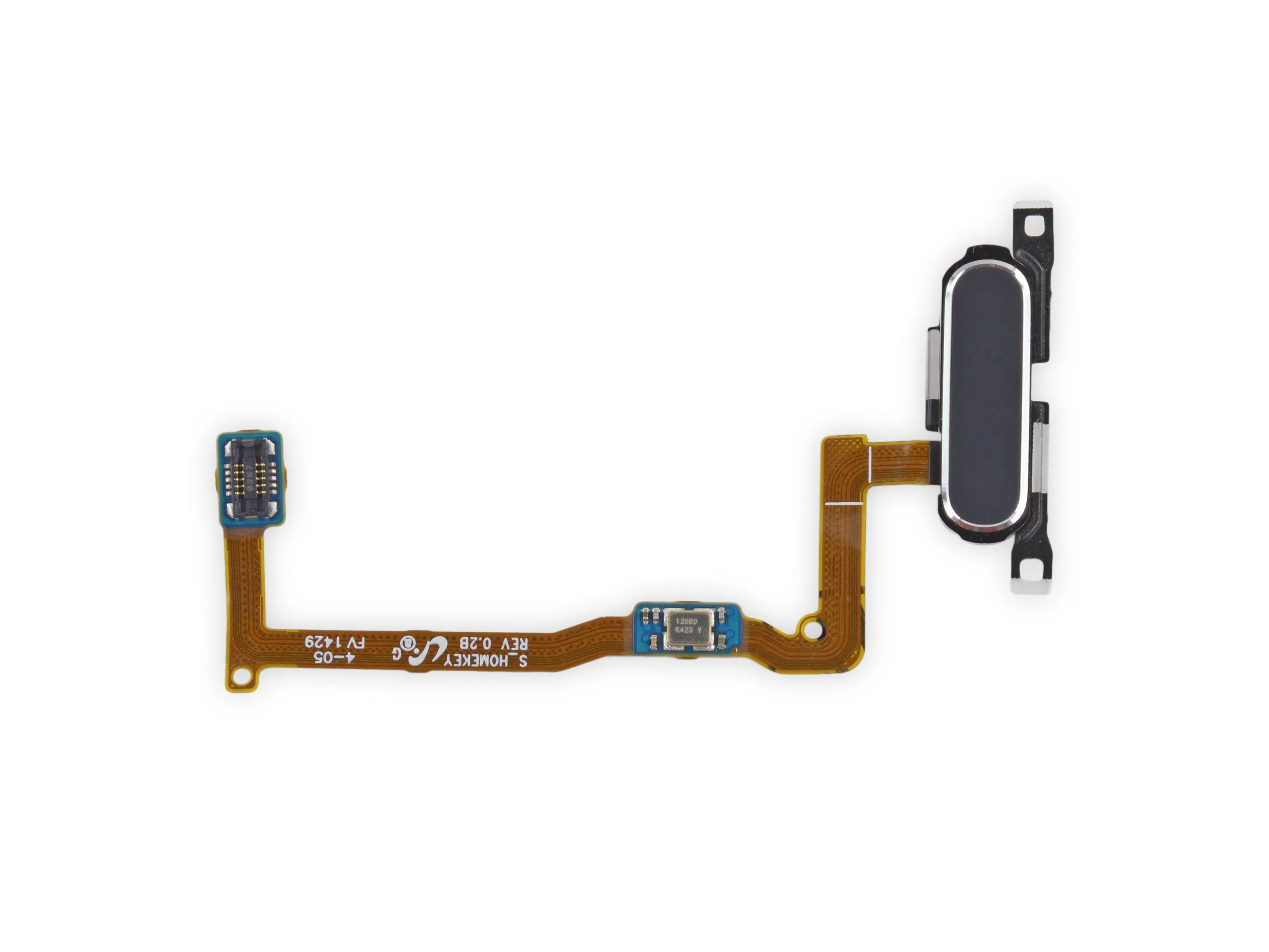

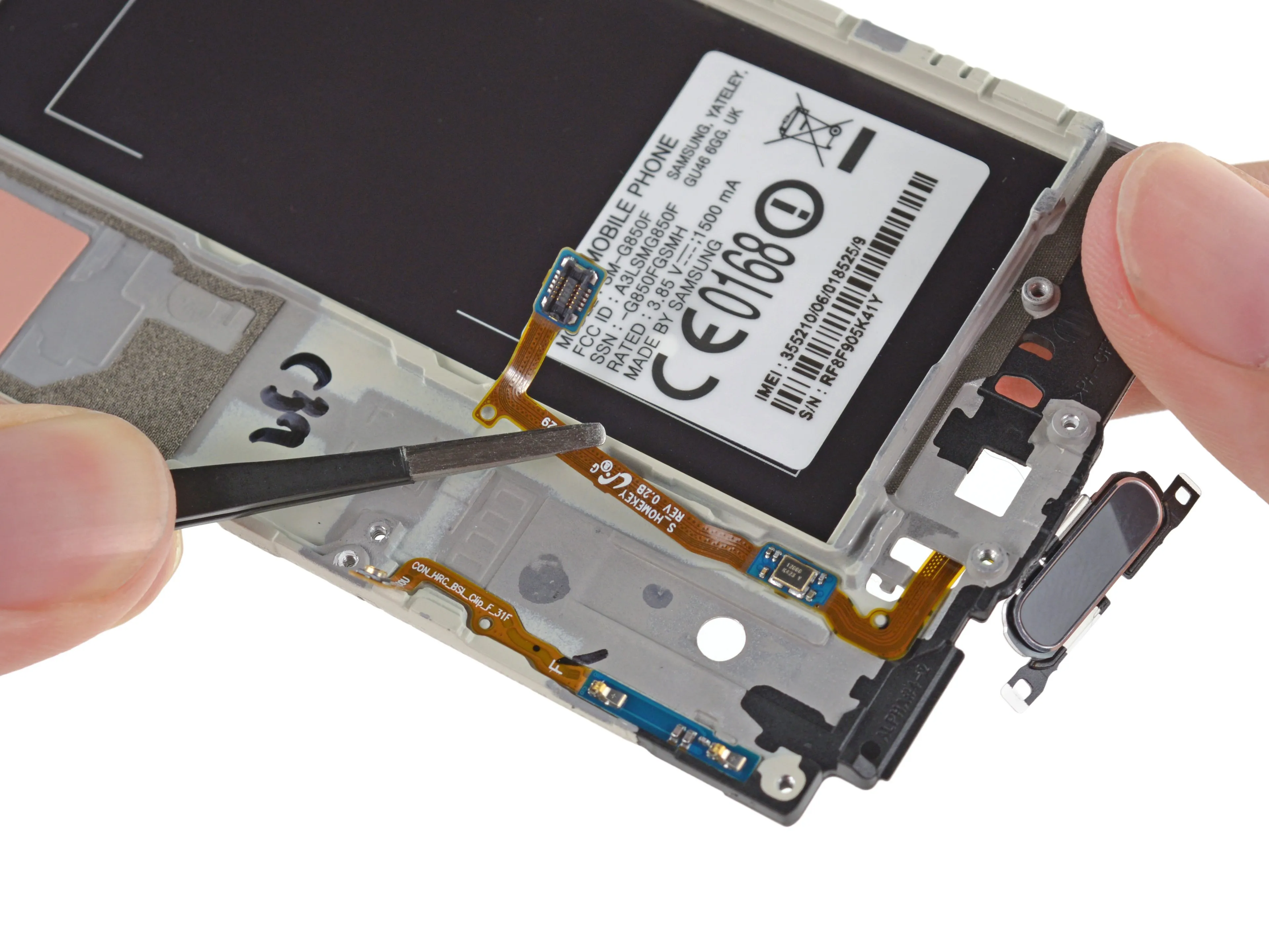

• Сняв дочернюю плату, мы можем отсоединить кабель кнопки Home.

• Это довольно сложная разборка для замены часто выходящей из строя детали.

Шаг 19

• Вот резиновая прокладка, герметизирующая область вокруг разъема для наушников - предположительно, для защиты от повреждения водой.

• Возможно, Alpha должен был получить такой же рейтинг водонепроницаемости, как и его старший брат, но что-то пошло не так?

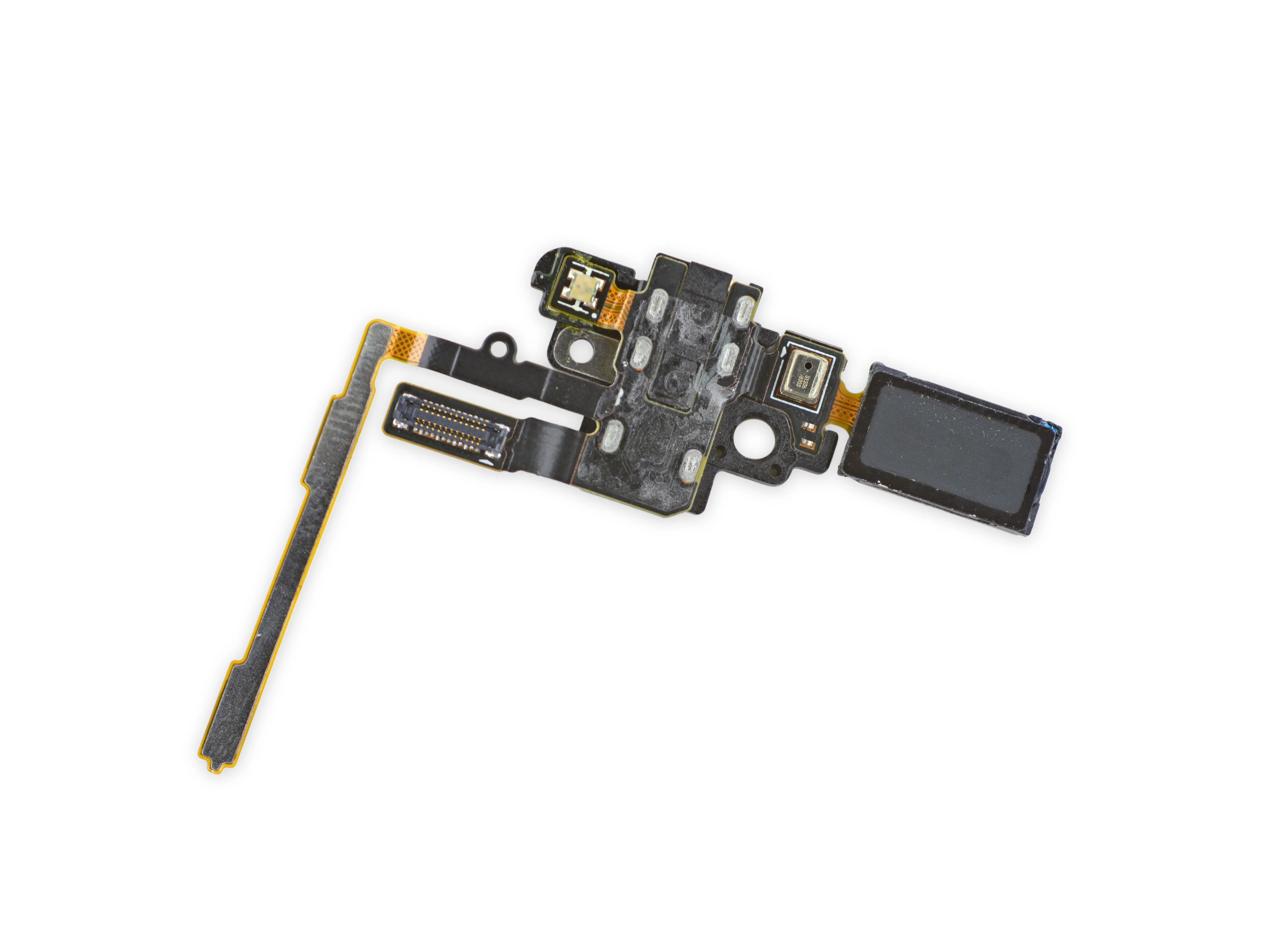

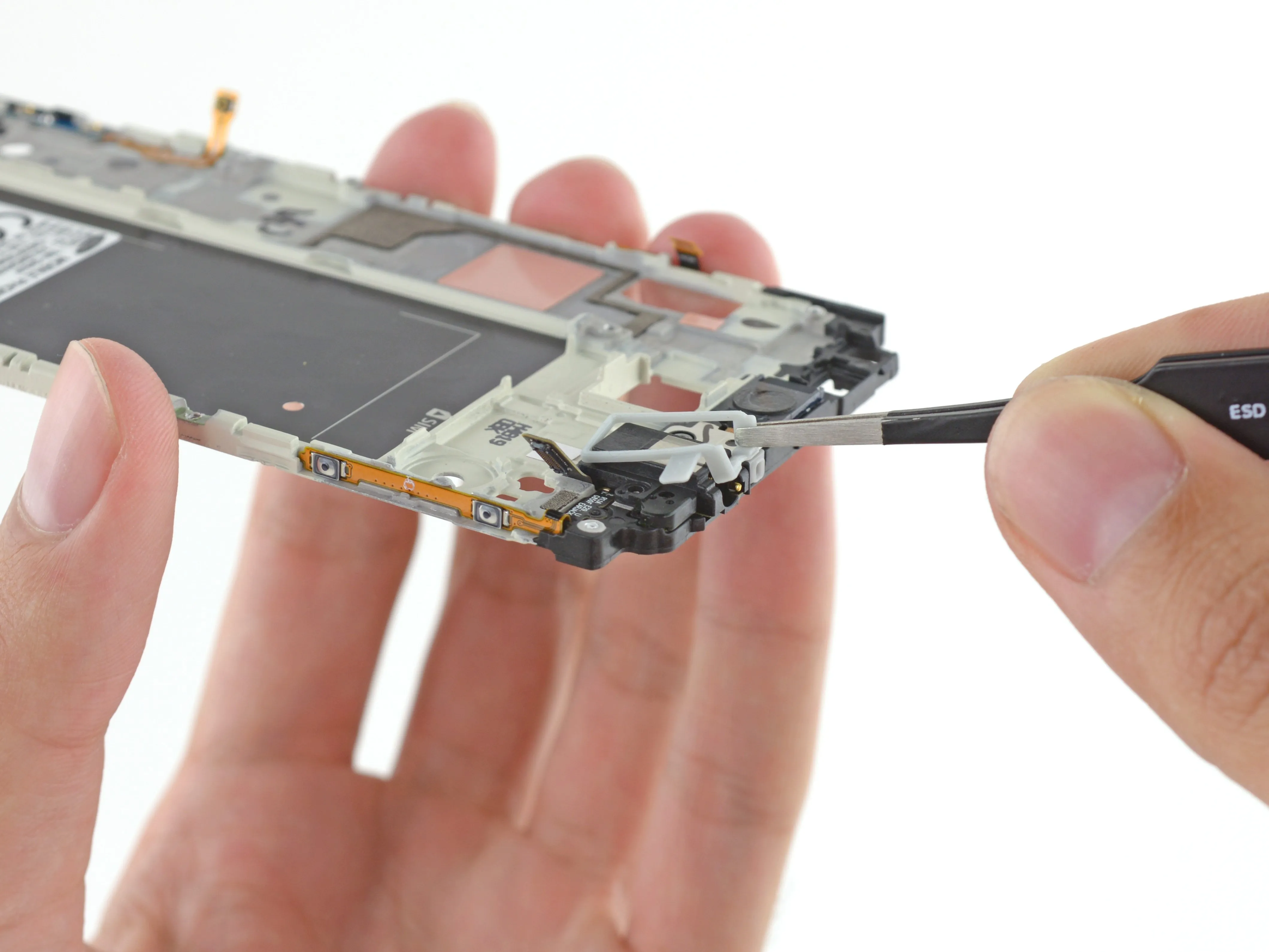

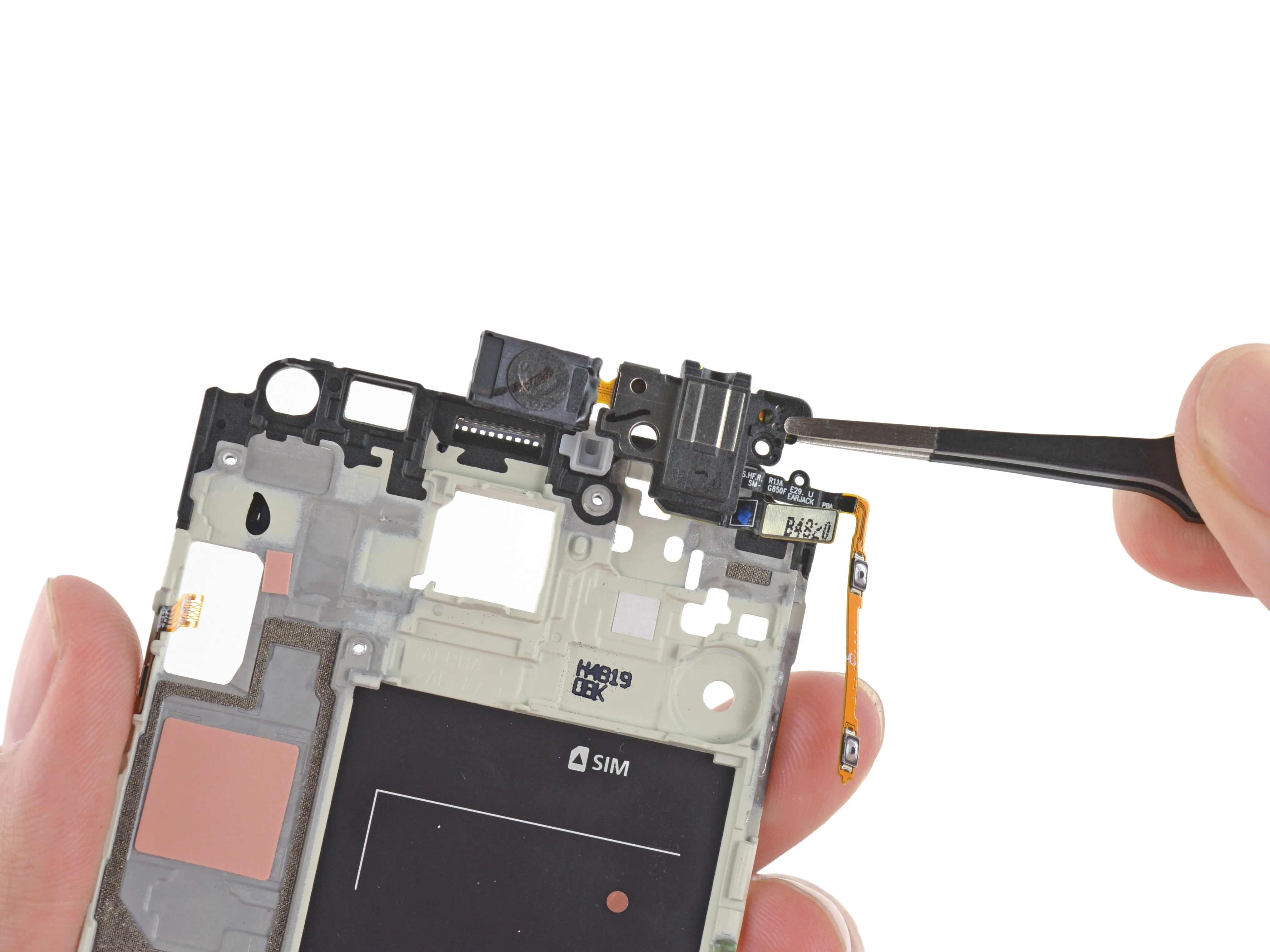

• Разъем для наушников представляет собой путаный кабель, похожий на кабель камеры и сенсора iPhone - за тем примечательным исключением, что фронтальная камера Alpha живет сама по себе.

• На кабеле Alpha находятся разъем для наушников, динамик наушников, микрофон, переключатели кнопок громкости и датчик освещенности.

Шаг 20

• Парад крошечных кабелей продолжается!

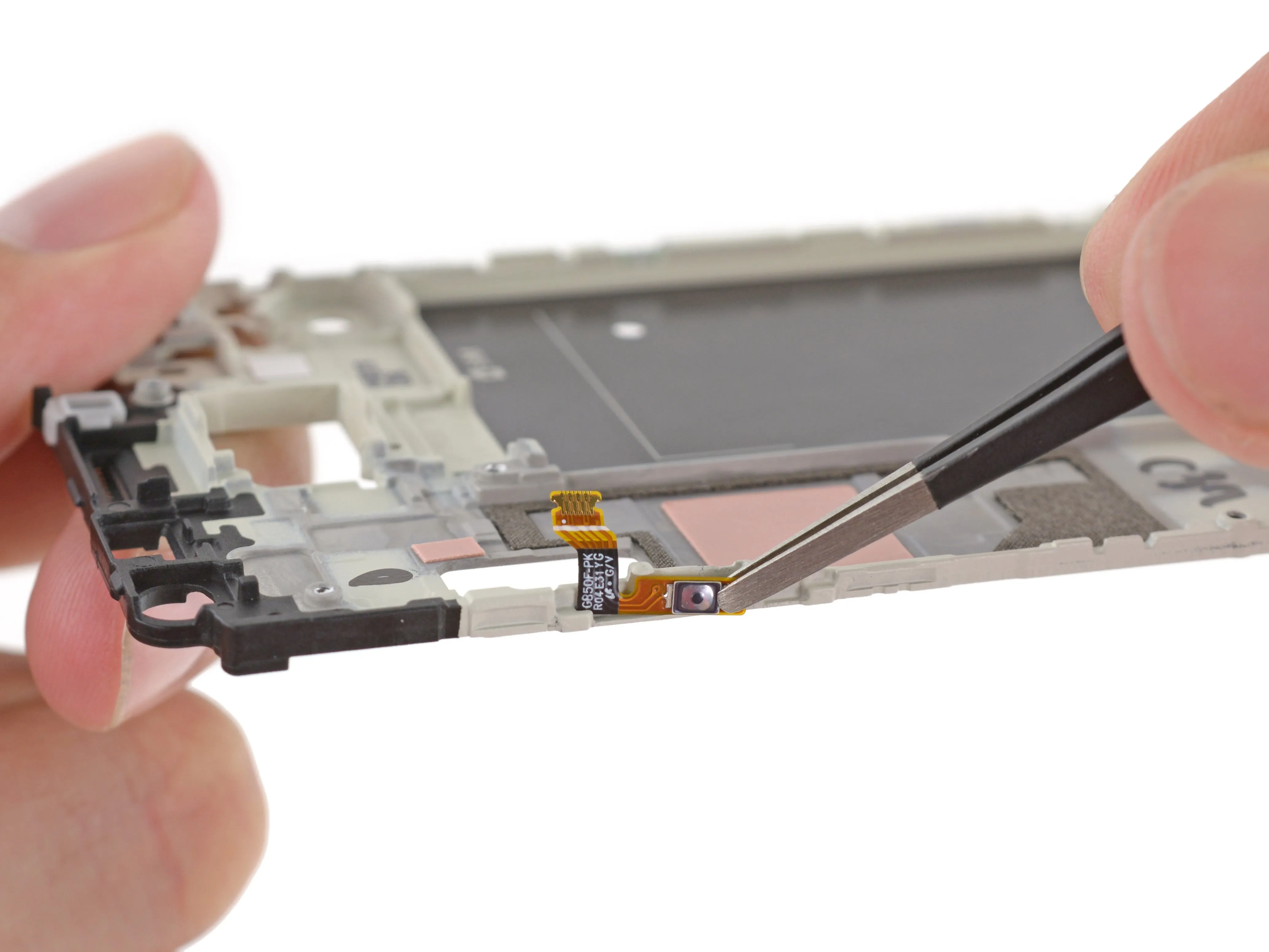

• Пинцет - самый подходящий инструмент для того, чтобы отделить эти слегка прилипшие к корпусу тоненькие детали.

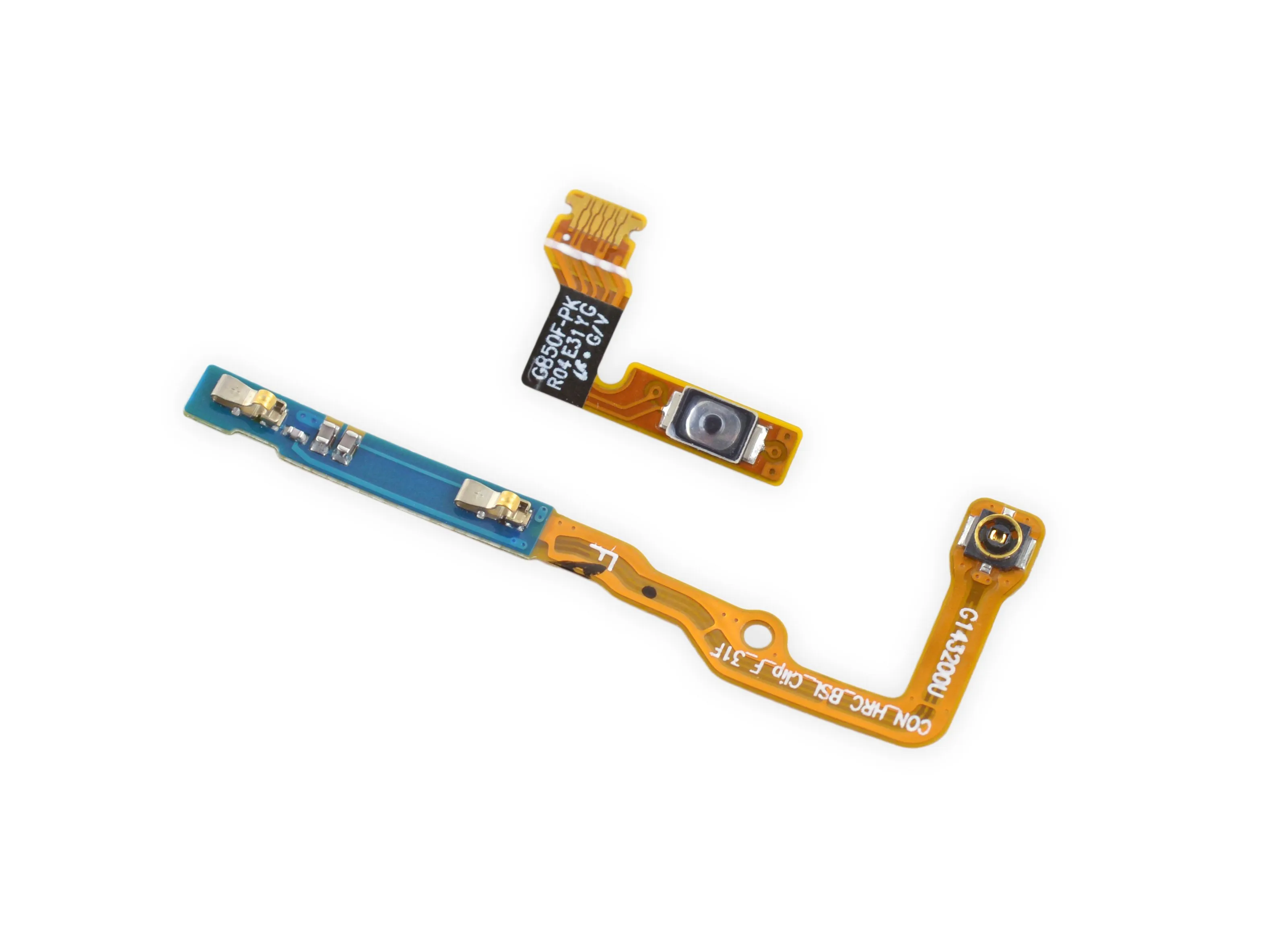

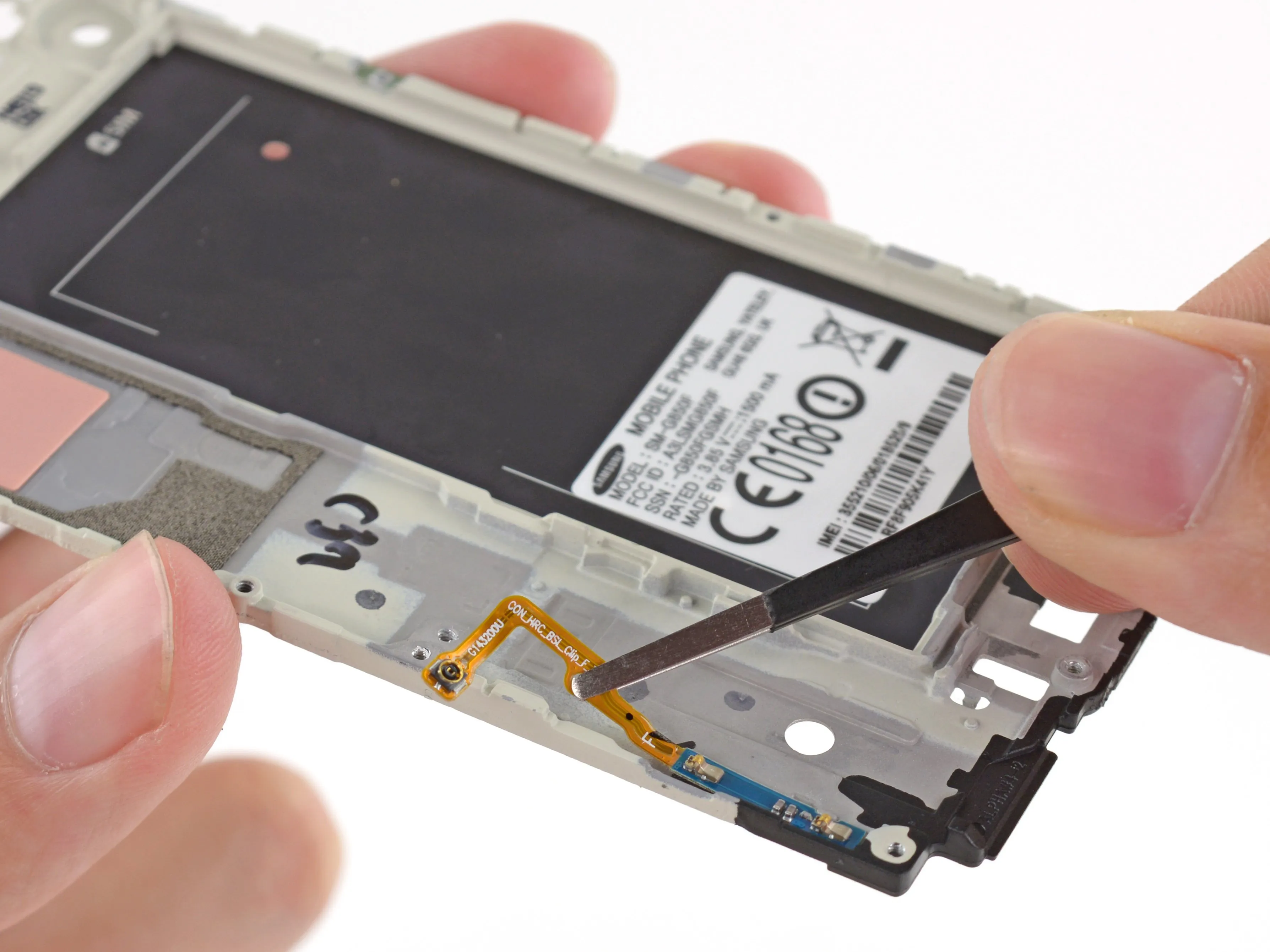

• Сначала отсоединяется антенный кабель, а затем переключатель кнопки питания.

• Хотя размер этих кабелей подвергает их риску разрыва, наличие такого количества не так уж и плохо. Разделение компонентов на модульные, индивидуально заменяемые компоненты делает ремонт проще и дешевле.

Шаг 21

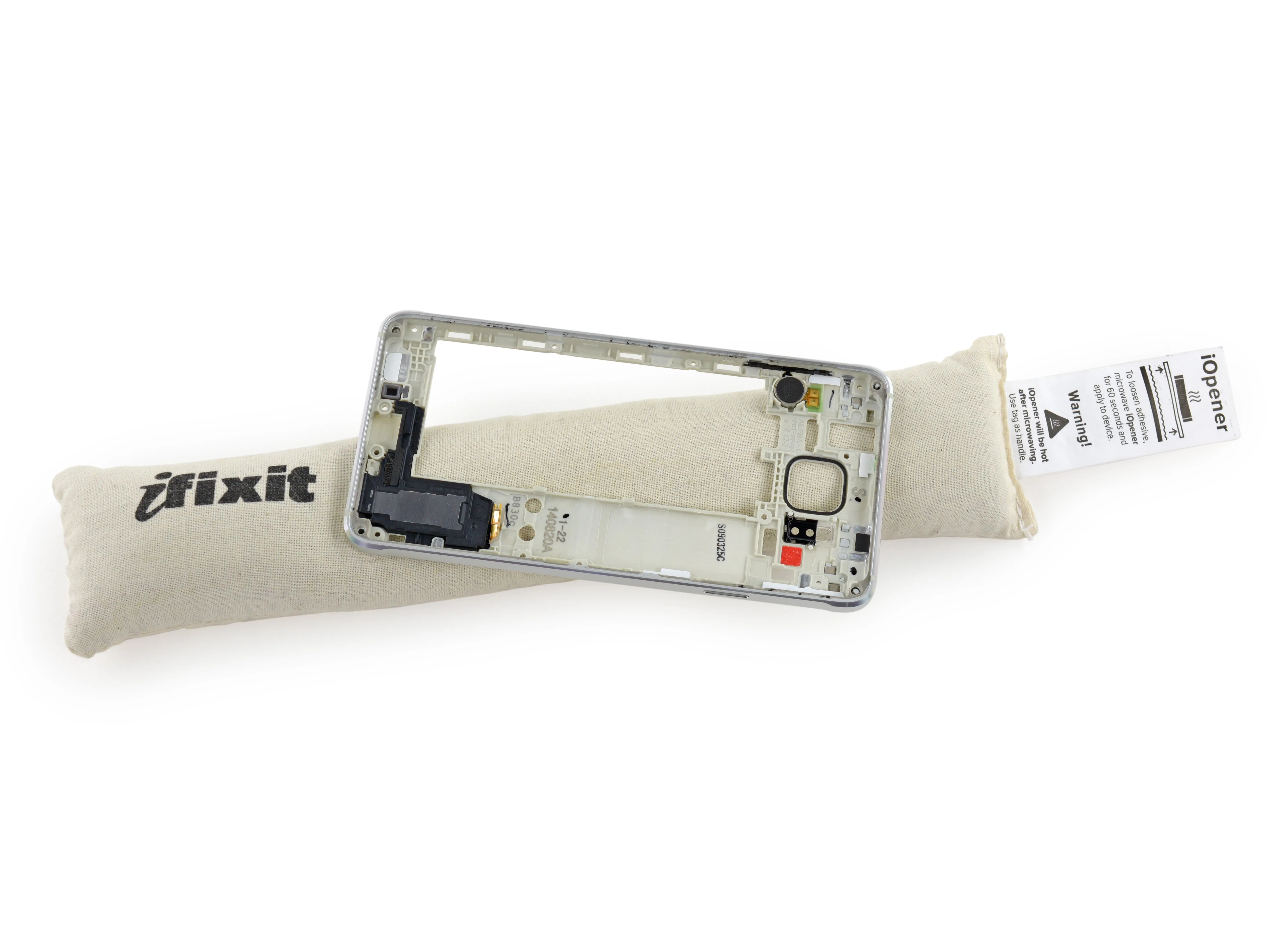

• После того, как внутренняя средняя рамка была разобрана, мы переходим к внешней рамке в надежде освободить ее динамик и вибратор для осмотра.

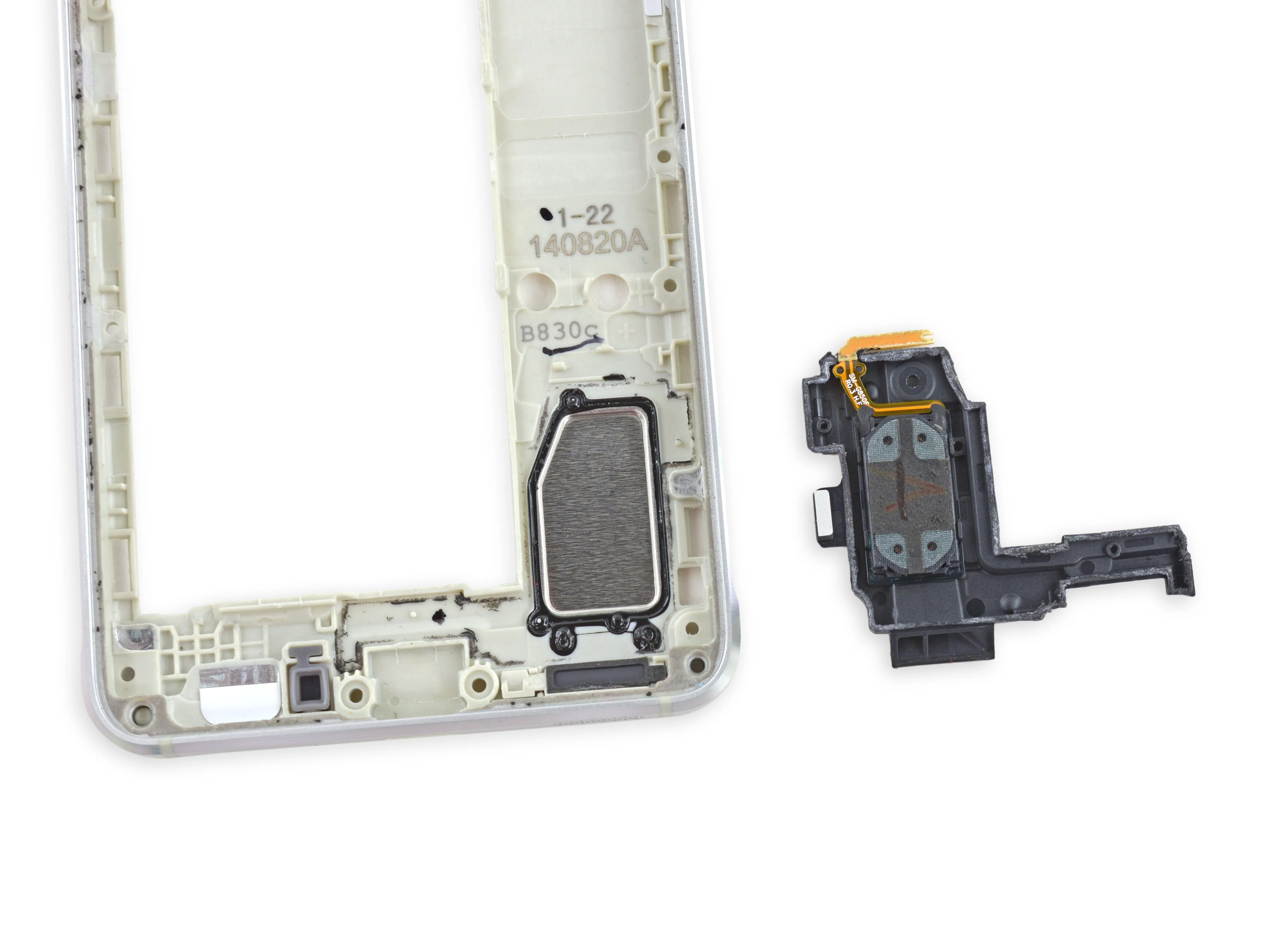

• При прощупывании и отжимании динамика выясняется, что он приклеен гораздо прочнее, чем мы ожидали - по сути, средняя рамка используется как половина корпуса динамика.

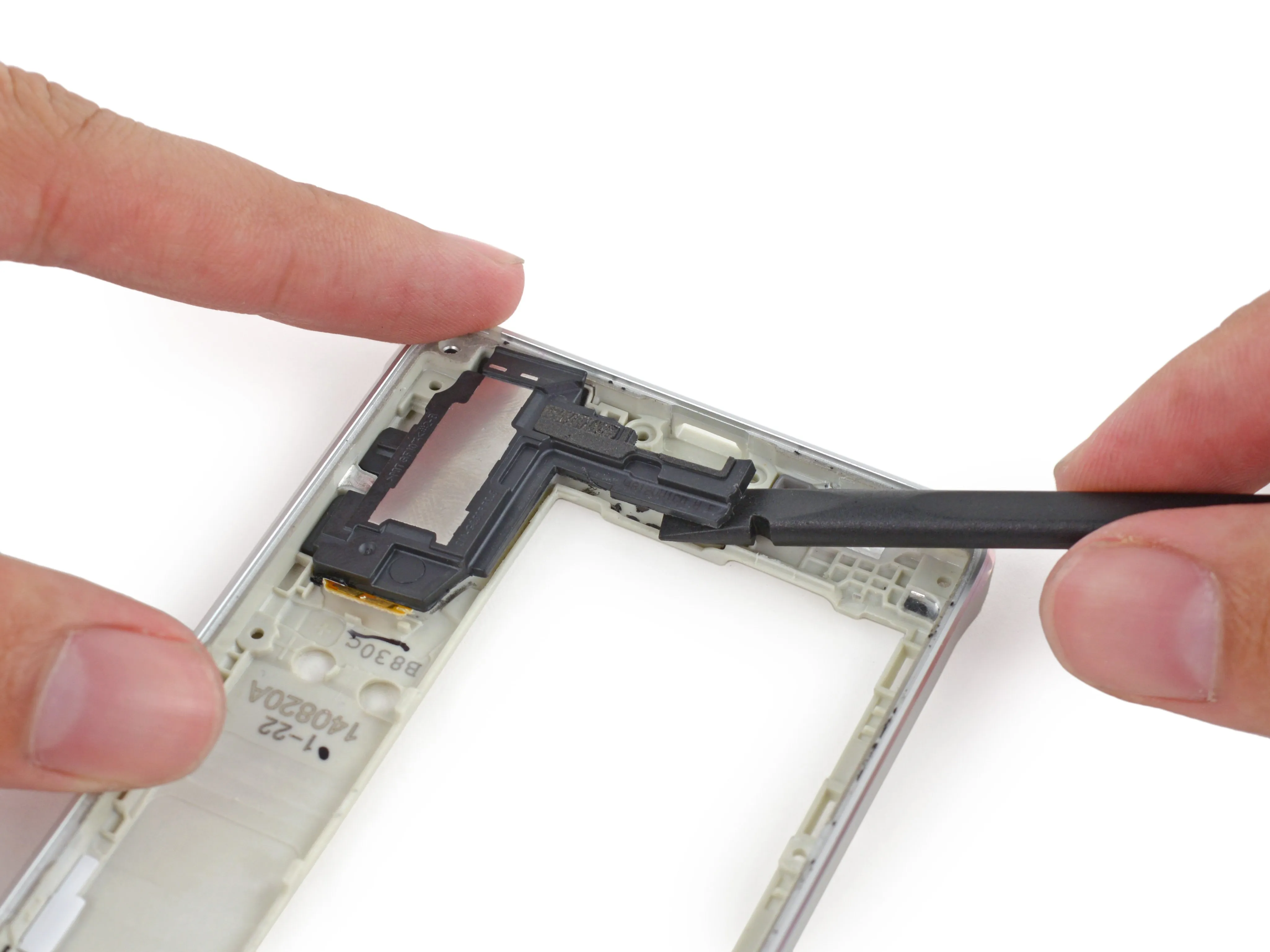

• И снова iOpener одерживает верх, размягчая клей, похожий на смолу, настолько, что мы можем поднять и вытащить шумоподавитель.

Шаг 22

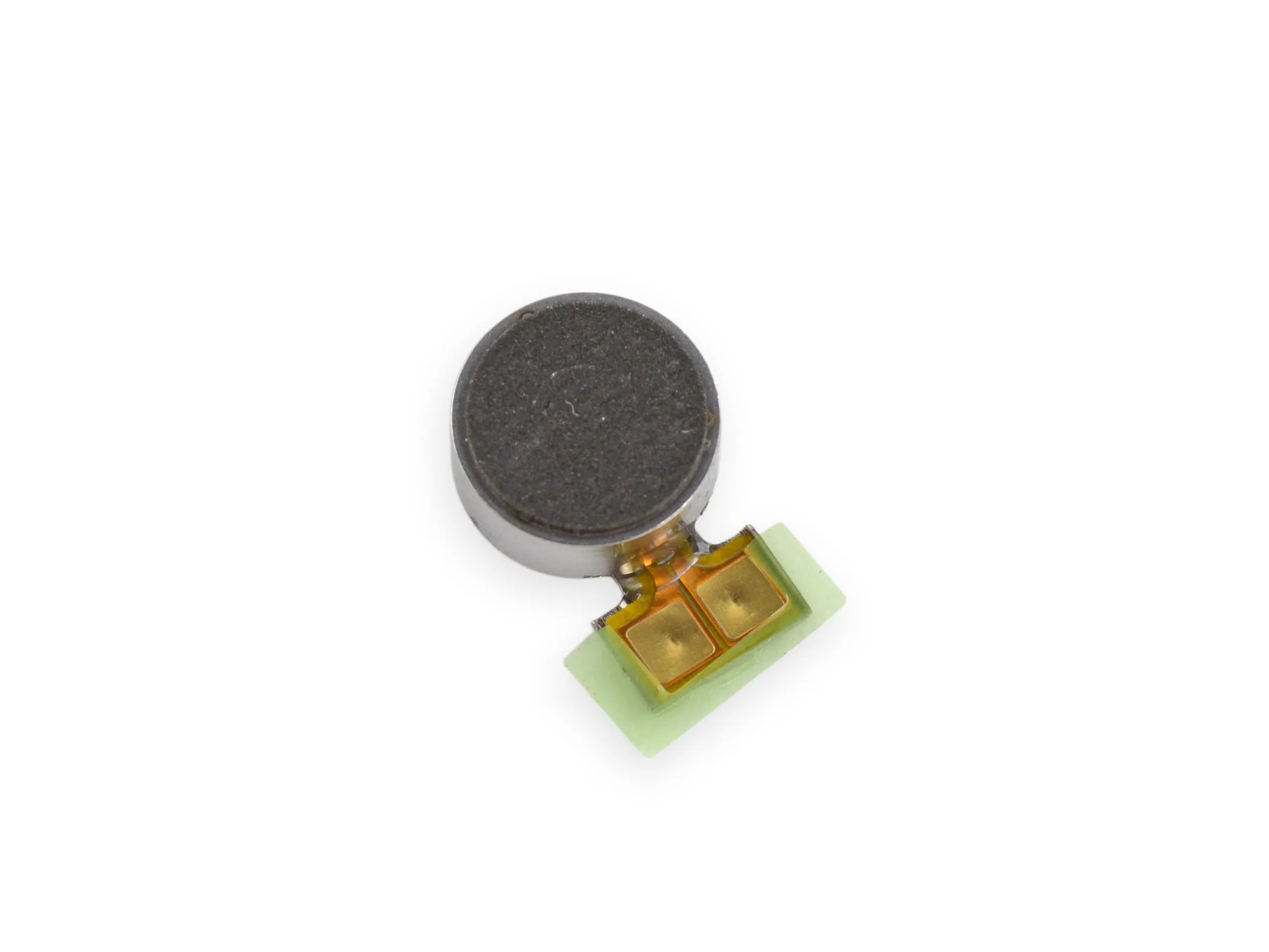

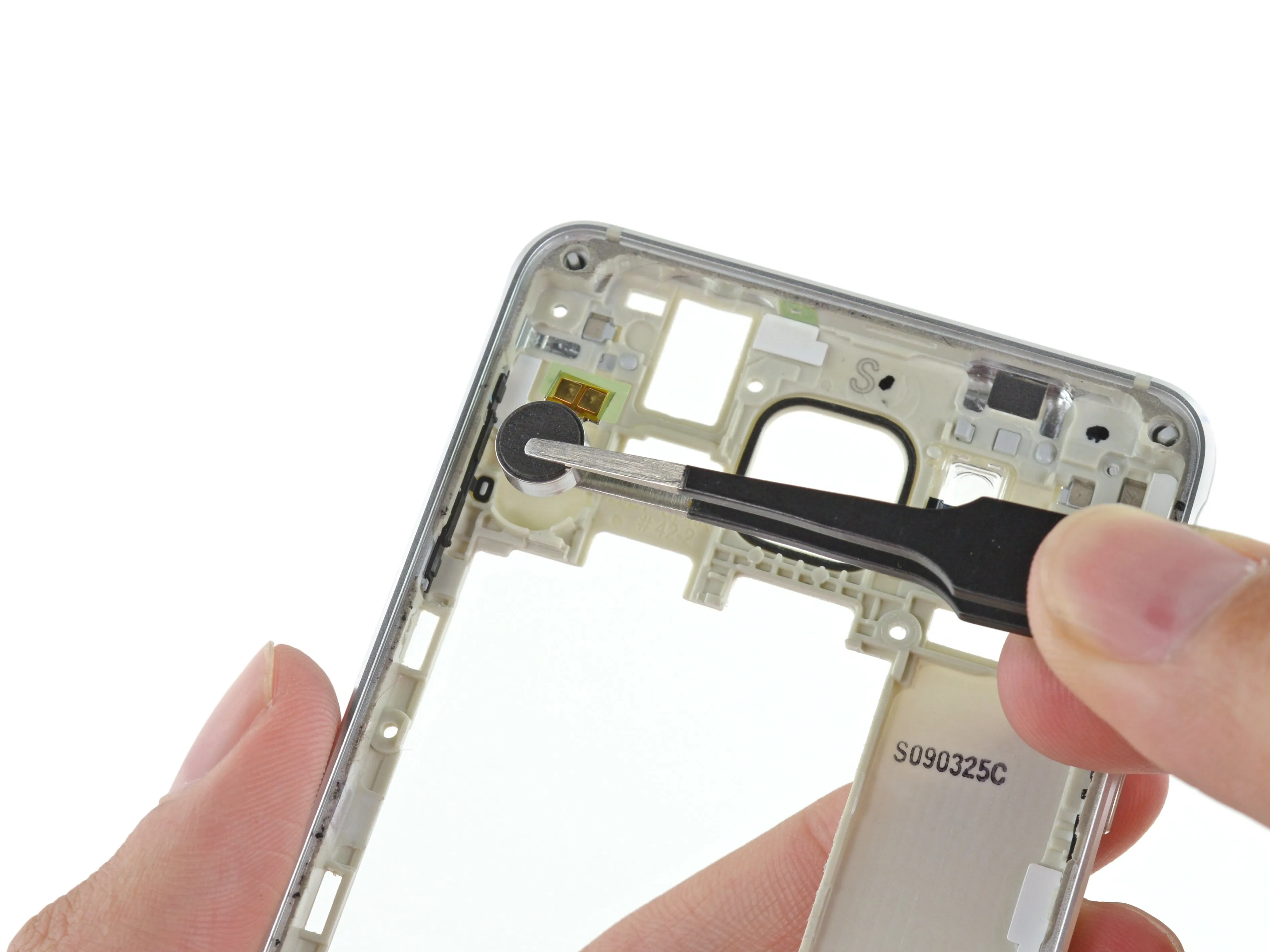

• И наконец, скучный вибратор.

• Похоже, у Samsung не дошли руки до новейшую систему бесшумного оповещения Appleили они посчитали это глупым вложением денег.

Шаг 23

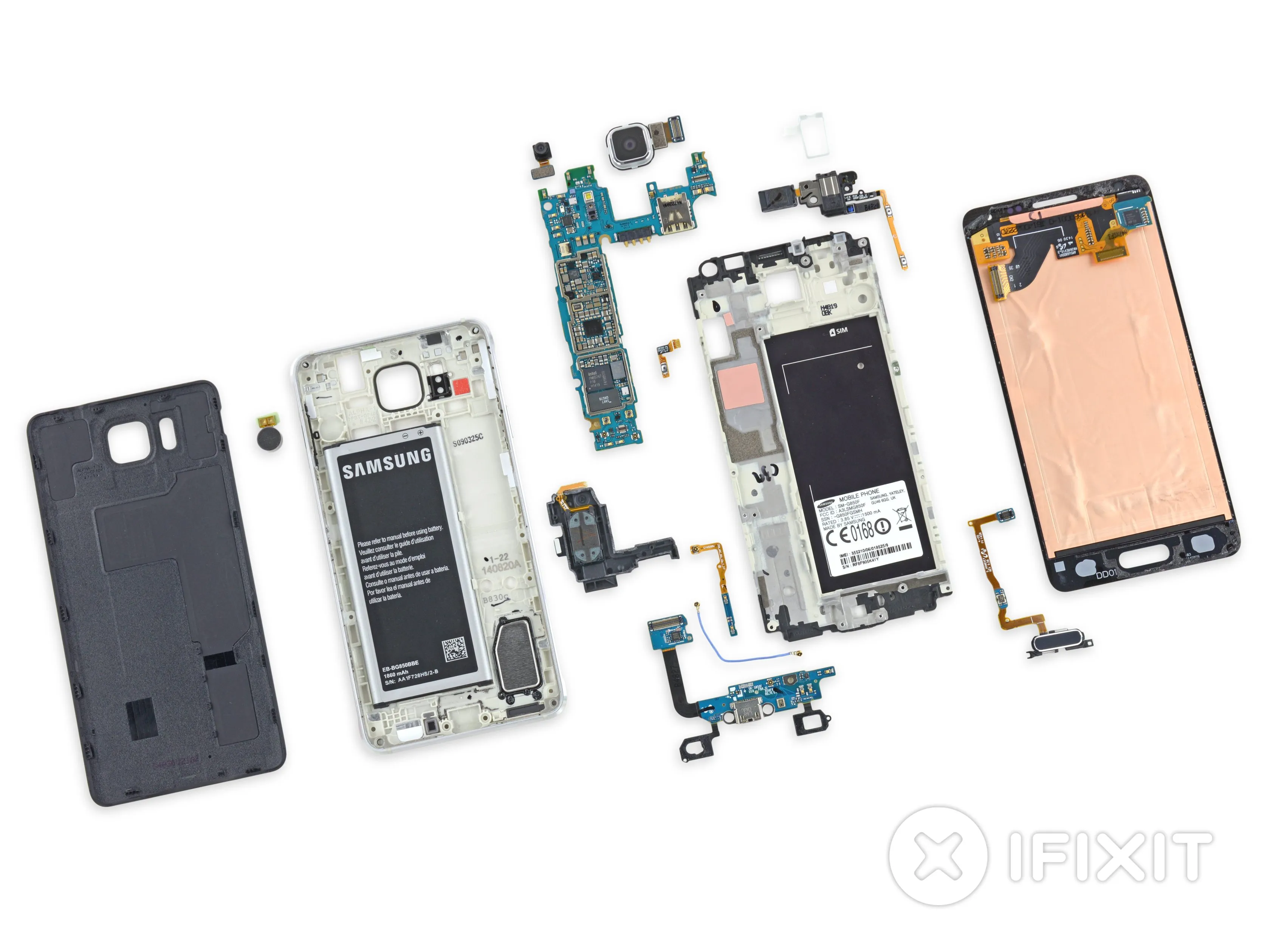

• Оценка ремонтопригодности Samsung Galaxy Alpha: 5 из 10 (10 - самый простой ремонт).

• Аккумулятор невероятно легко снять и заменить.

• Дисплей вынимается одним из первых, что делает его замену немного быстрее. Однако большое количество клея и ультратонкое стекло дисплея делают эту работу сложнее, чем когда-либо.

• После того как вы откроете устройство, несколько компонентов, такие как камеры, переключатель кнопки питания, вибромоторчик и динамики, станут модульными и довольно легко заменяемыми.

• Дисплей держится на значительном количестве клея и требует очень осторожного поддевания и значительного нагрева, чтобы снять его, не треснув тонкое стекло и не перерезав кабели.

• Замена чего-либо, кроме аккумулятора, требует предварительного снятия дисплея, что чревато дополнительными повреждениями по пути в ремонт.
