Введение

Разборка Samsung Galaxy Centura, эксклюзива Tracfone / Straight Talk.

Что вам понадобится

Инструменты

  • Основной набор инструментов для электроники
    Essential Electronics Toolkit | Источник - ifixit.com

Шаг 1 Разборка Samsung Galaxy Centura

Samsung Galaxy Centura Teardown, Samsung Galaxy Centura Teardown: шаг 1, изображение 1 из 2
Samsung Galaxy Centura Teardown, Samsung Galaxy Centura Teardown: шаг 1, изображение 1 из 2 | Источник - ifixit.com

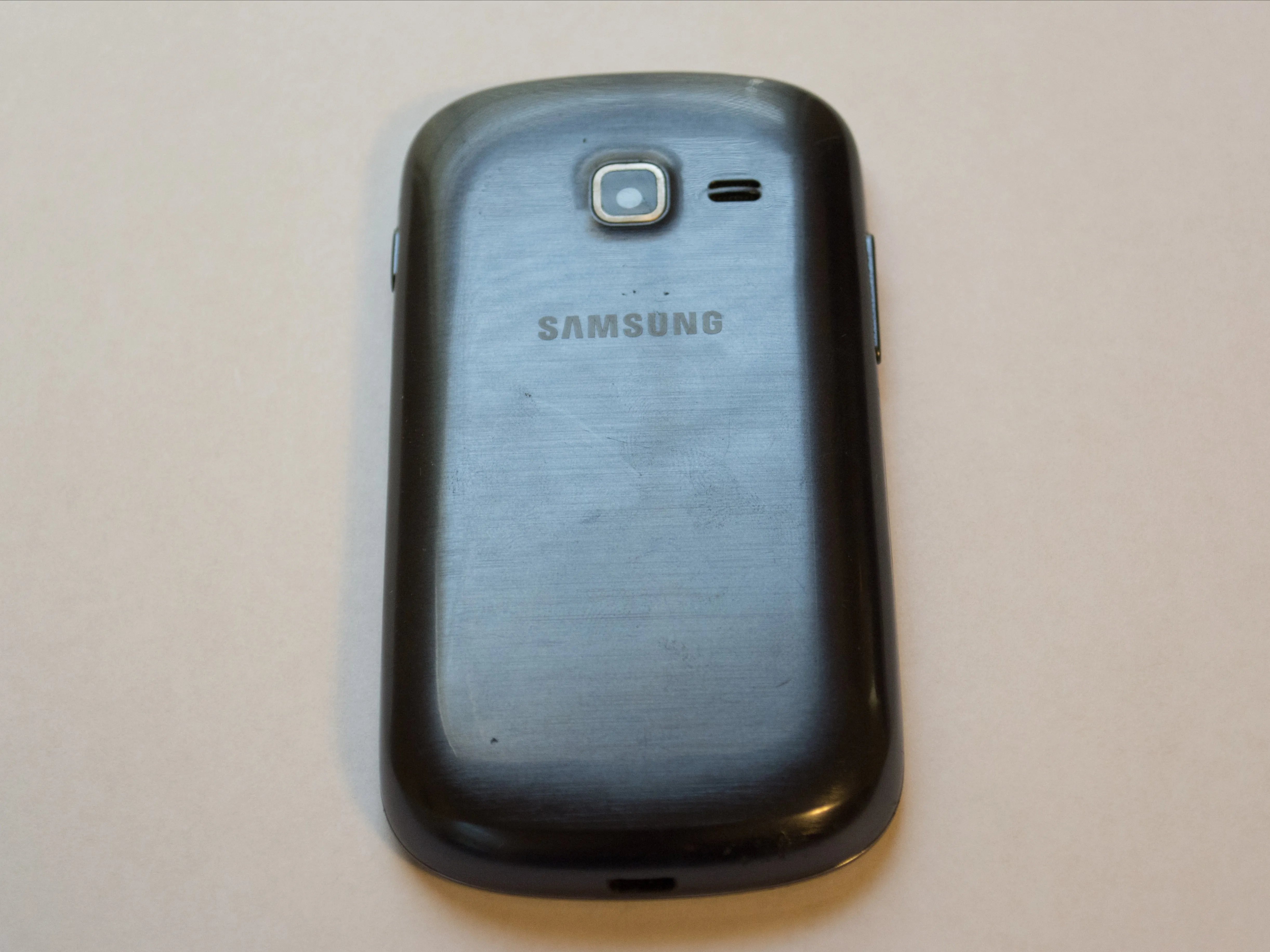

Samsung Galaxy Centura Teardown, Samsung Galaxy Centura Teardown: шаг 1, изображение 2 из 2
Samsung Galaxy Centura Teardown, Samsung Galaxy Centura Teardown: шаг 1, изображение 2 из 2 | Источник - ifixit.com

  • Это Samsung Galaxy Centura, смартфон низкого класса, созданный для сетей Tracfone/Straight Talk.

Шаг 2

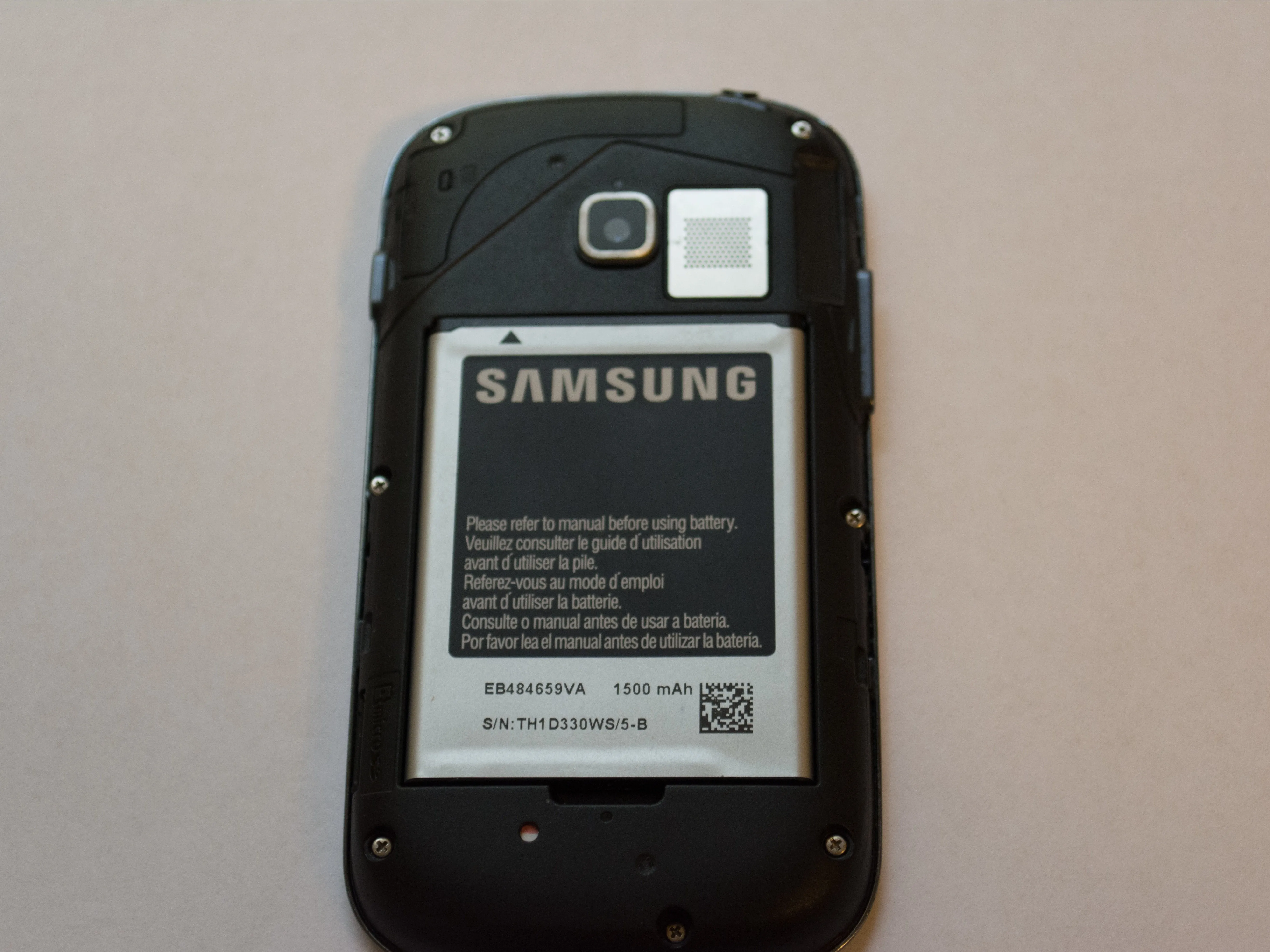

Разбор Samsung Galaxy Centura: шаг 2, изображение 1 из 2
Разборка Samsung Galaxy Centura: шаг 2, изображение 1 из 2 | Источник - ifixit.com
Samsung Galaxy Centura Teardown: шаг 2, изображение 2 из 2
Разборка Samsung Galaxy Centura: шаг 2, изображение 2 из 2 | Источник - ifixit.com

  • Извлеките аккумулятор, а затем открутите 7 крестообразных винтов вокруг внешнего корпуса.

Шаг 3

Разборка Samsung Galaxy Centura: шаг 3, изображение 1 из 3
Разборка Samsung Galaxy Centura: шаг 3, изображение 1 из 3 | Источник - ifixit.com
Samsung Galaxy Centura Teardown: шаг 3, изображение 2 из 3
Разборка Samsung Galaxy Centura: шаг 3, изображение 2 из 3 | Источник - ifixit.com

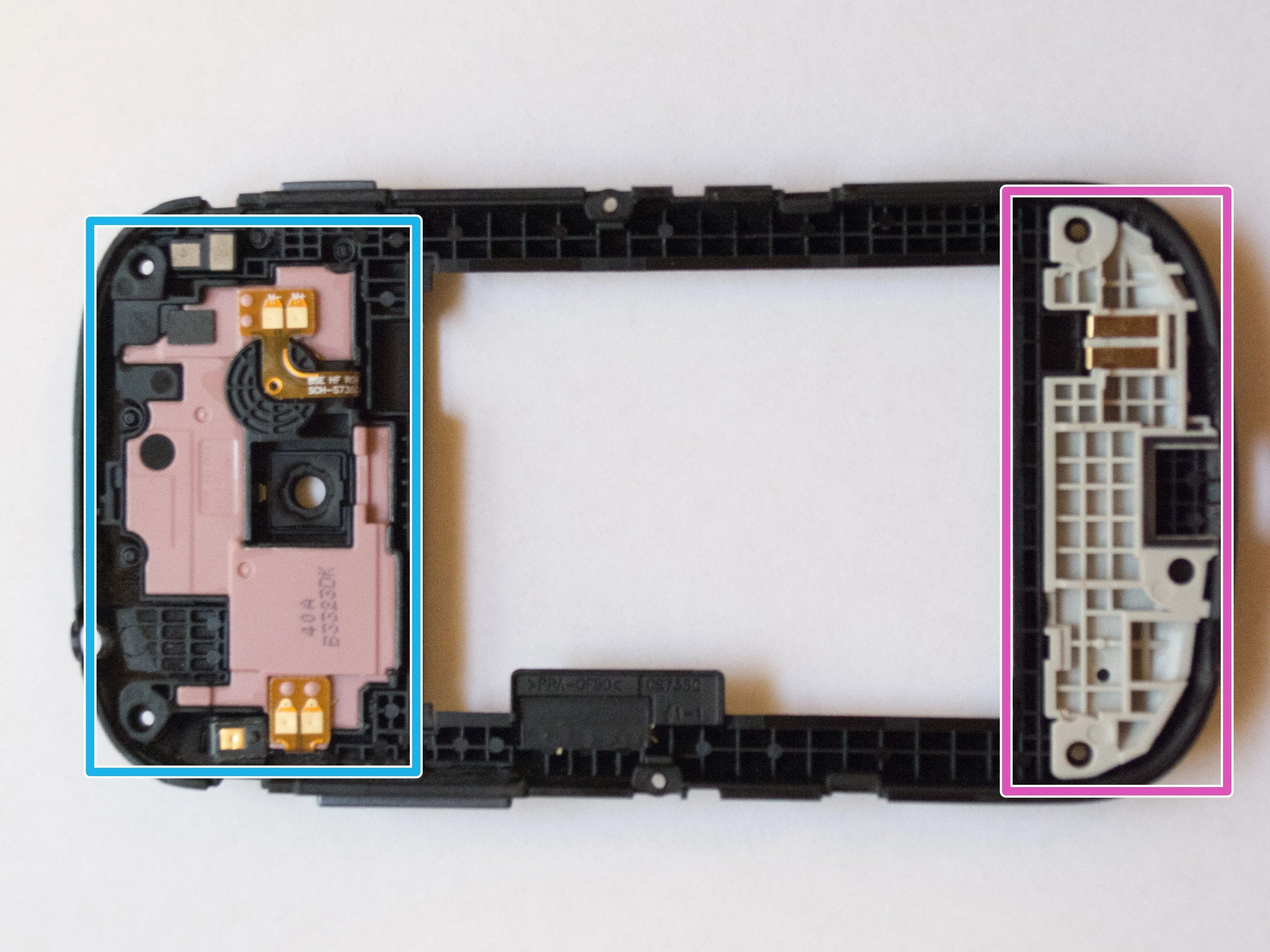

Разборка Samsung Galaxy Centura: шаг 3, изображение 3 из 3
Разборка Samsung Galaxy Centura: шаг 3, изображение 3 из 3 | Источник - ifixit.com

  • Отсоедините 4 зажима с левой и правой стороны телефона. Внешний корпус должен отделиться, если его потянуть.

  • Антенну можно снять с помощью палочки или отвертки.

  • Это динамик в сборе (с большим количеством антенн!)

Шаг 4

Разборка Samsung Galaxy Centura: шаг 4, изображение 1 из 3
Разборка Samsung Galaxy Centura: шаг 4, изображение 1 из 3 | Источник - ifixit.com
Разборка Samsung Galaxy Centura: шаг 4, изображение 2 из 3
Разборка Samsung Galaxy Centura: шаг 4, изображение 2 из 3 | Источник - ifixit.com

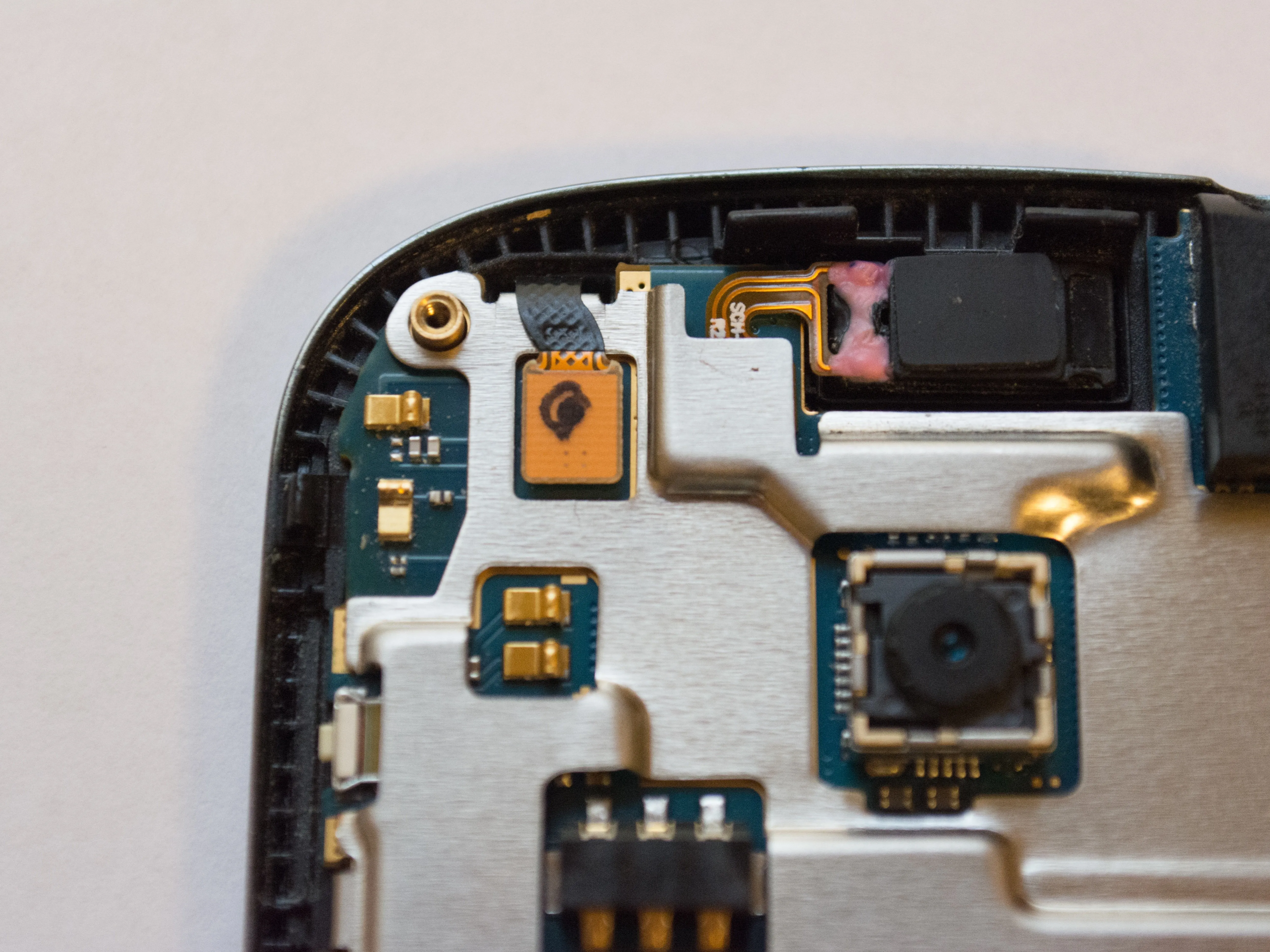

Samsung Galaxy Centura Разборка: шаг 4, изображение 3 из 3
Разборка Samsung Galaxy Centura: шаг 4, изображение 3 из 3 | Источник - ifixit.com

  • Отсоедините два гибких кабеля с помощью пассатижей или пластикового инструмента для открывания.

Шаг 5

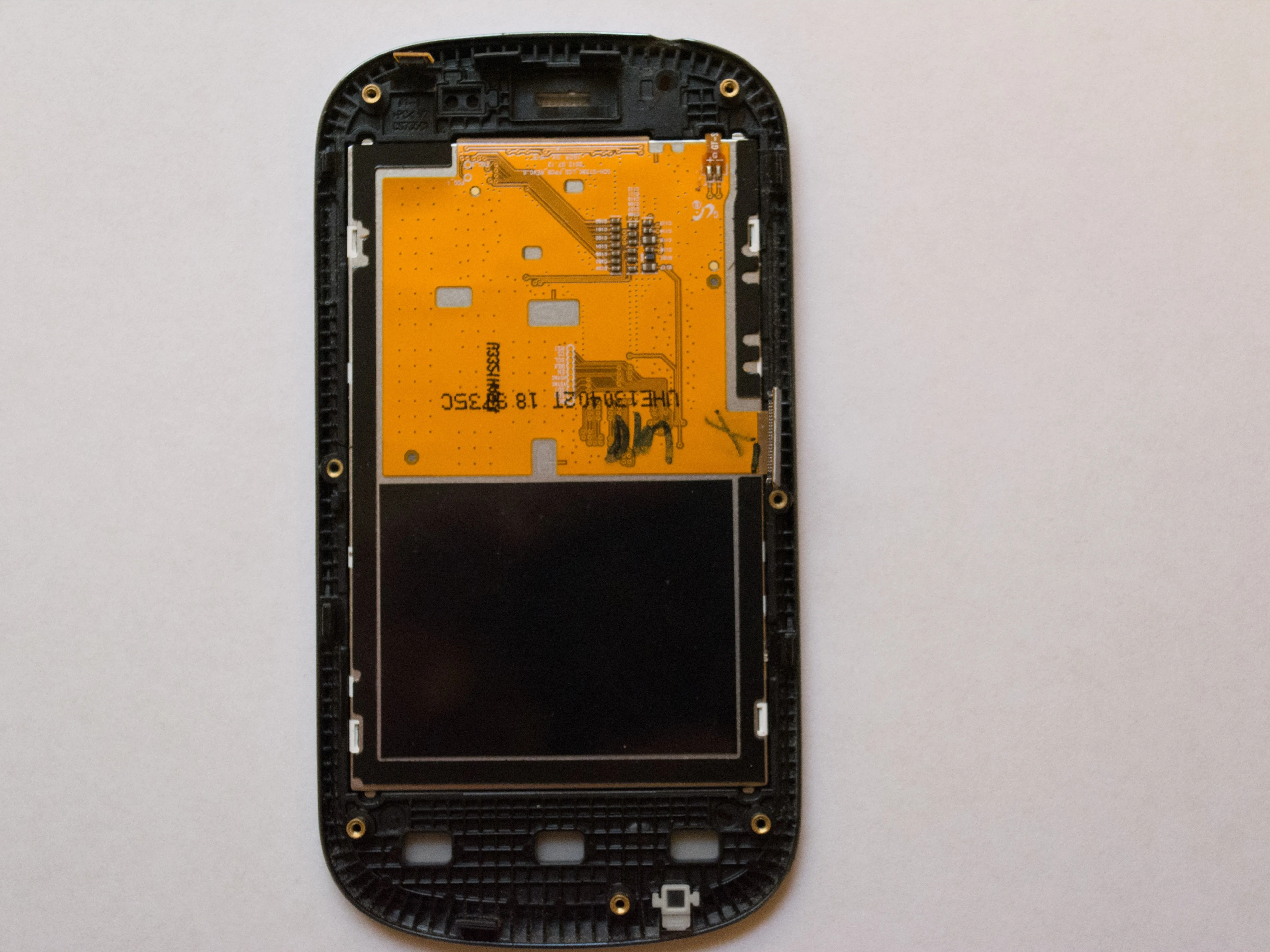

Разбор Samsung Galaxy Centura: шаг 5, изображение 1 из 1
Разборка Samsung Galaxy Centura: шаг 5, изображение 1 из 1 | Источник - ifixit.com

  • Теперь дисплей в сборе свободен.

Шаг 6

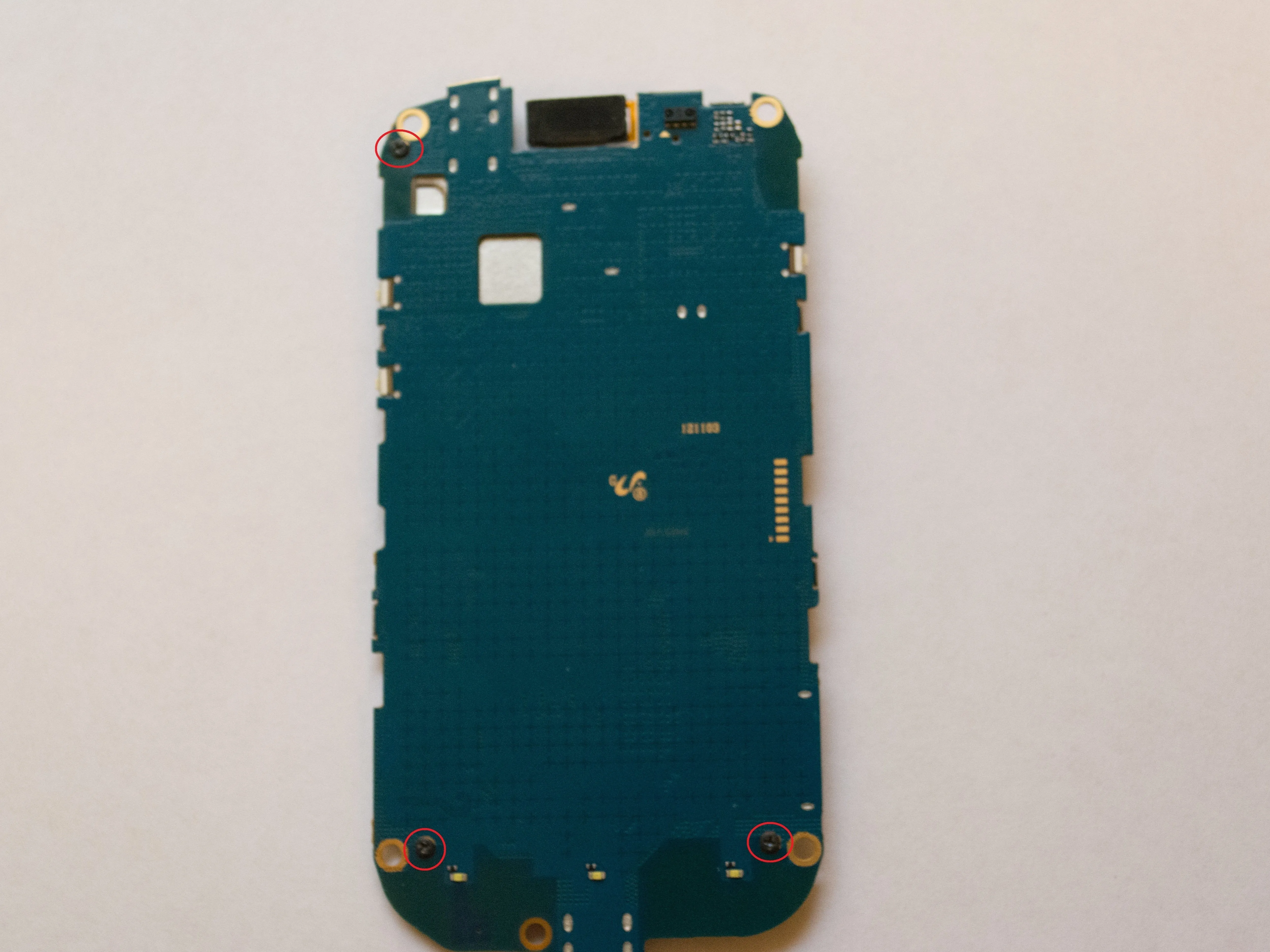

Разборка Samsung Galaxy Centura: шаг 6, изображение 1 из 1
Разборка Samsung Galaxy Centura: шаг 6, изображение 1 из 1 | Источник - ifixit.com

  • Открутите 3 крестообразных винта на задней панели материнской платы, чтобы снять защиту от электромагнитных помех.

Шаг 7

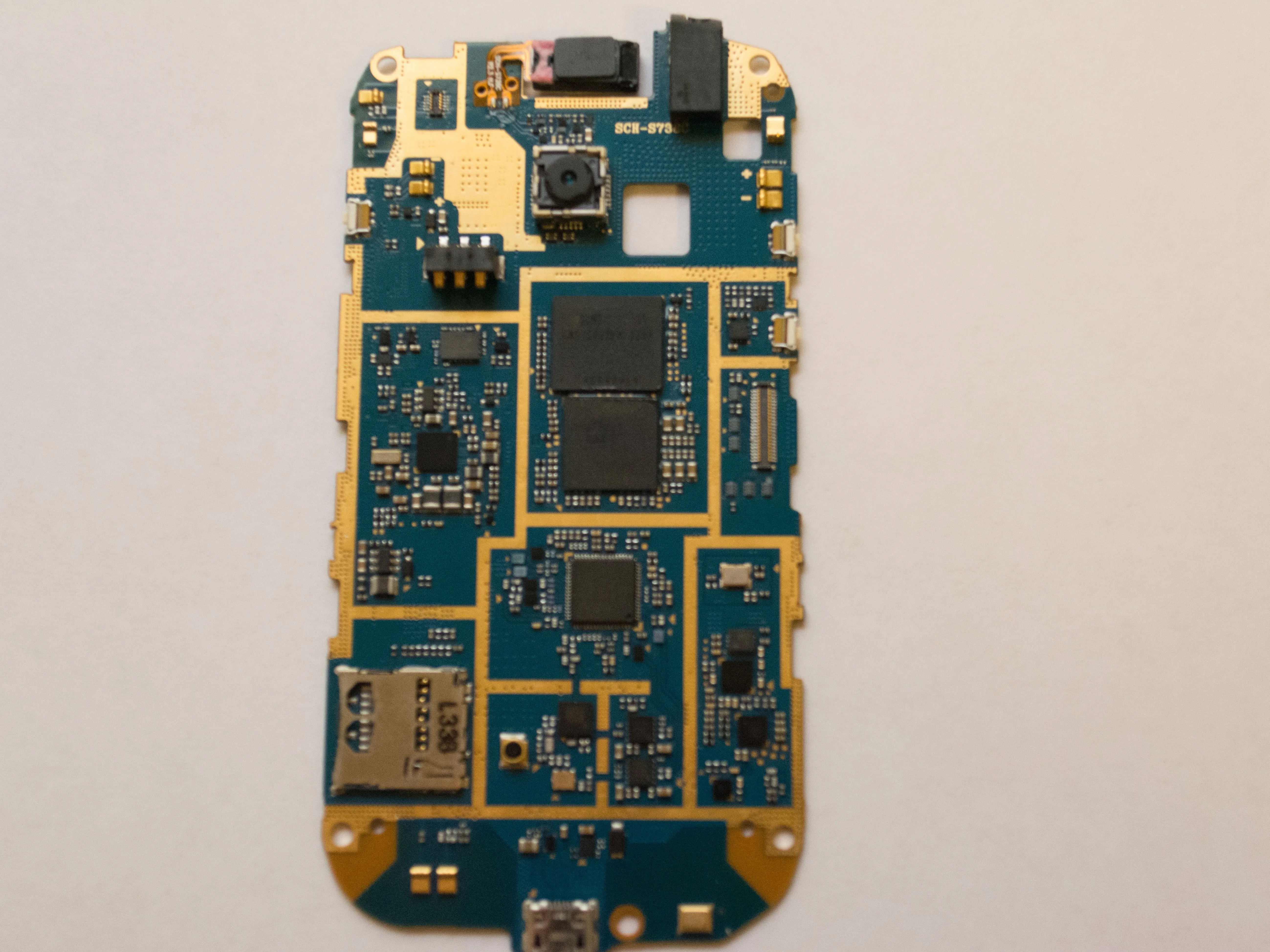

Разбор Samsung Galaxy Centura: шаг 7, изображение 1 из 1
Разборка Samsung Galaxy Centura: шаг 7, изображение 1 из 1 | Источник - ifixit.com

  • Поздравляем! Вы разобрали Samsung Galaxy Centura.
