Разборка Samsung Galaxy J6

Введение

Сегодня мы обратим свой взор на довольно неприметный телефон - один из самых новых представителей среднего уровня серии Galaxy J от Samsung, J6. Он дебютировал вместе с J4 и J8, так что же делает его особенным? Во-первых, он подвергся разбору.

Его предшественники, J3 и J5, похоже, пользуются особой популярностью среди наших латиноамериканских и испаноязычных друзей-ремонтников. Поскольку они просят вежливого 'por favor', мы рады ответить. Давайте дадим им то, что они хотят, и заглянем внутрь J6.

Чтобы быть в курсе всех наших подвигов по разборке, следите за нами на InstagramTwitter и Facebook.

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Разборка Samsung Galaxy J6

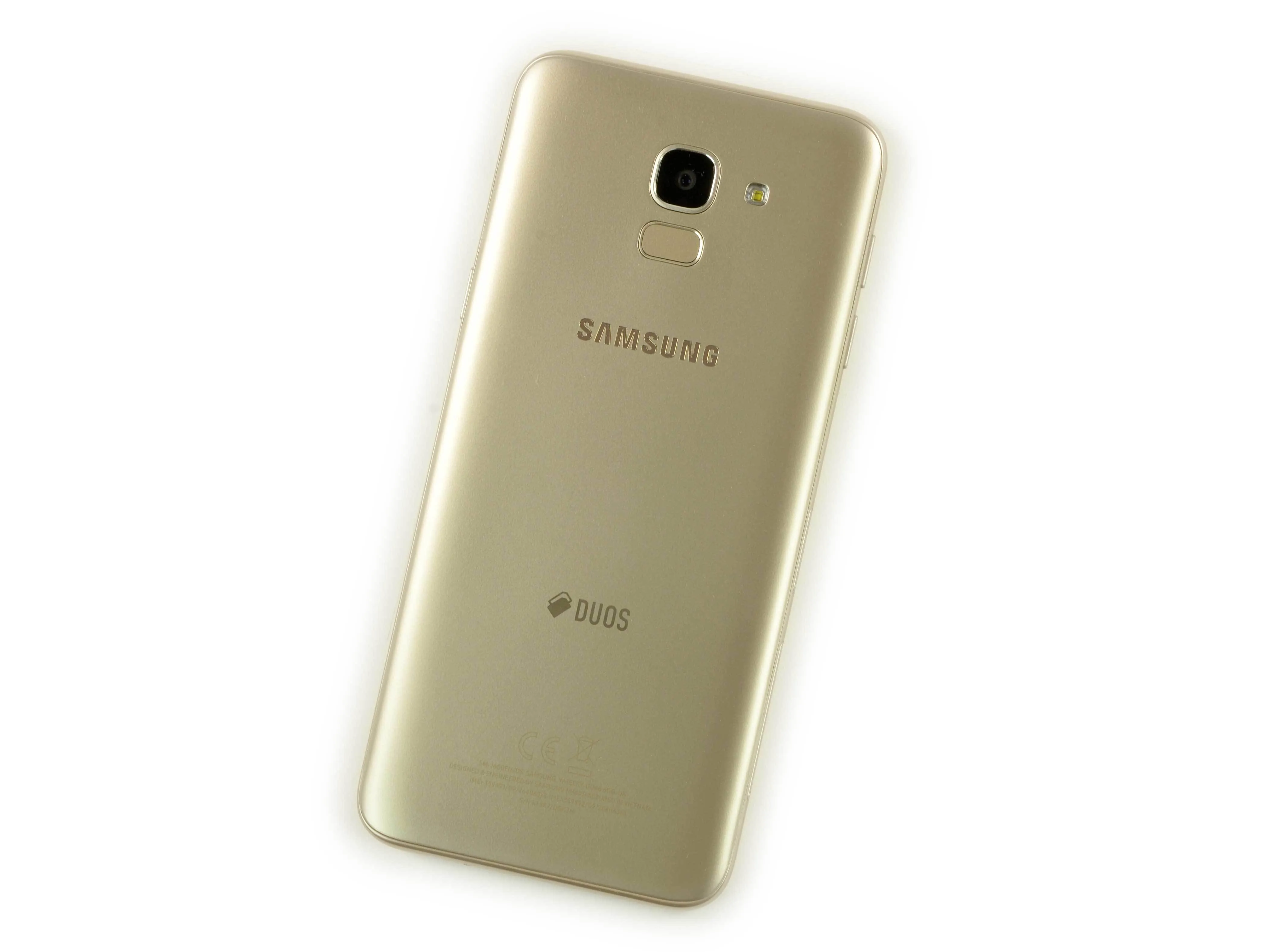

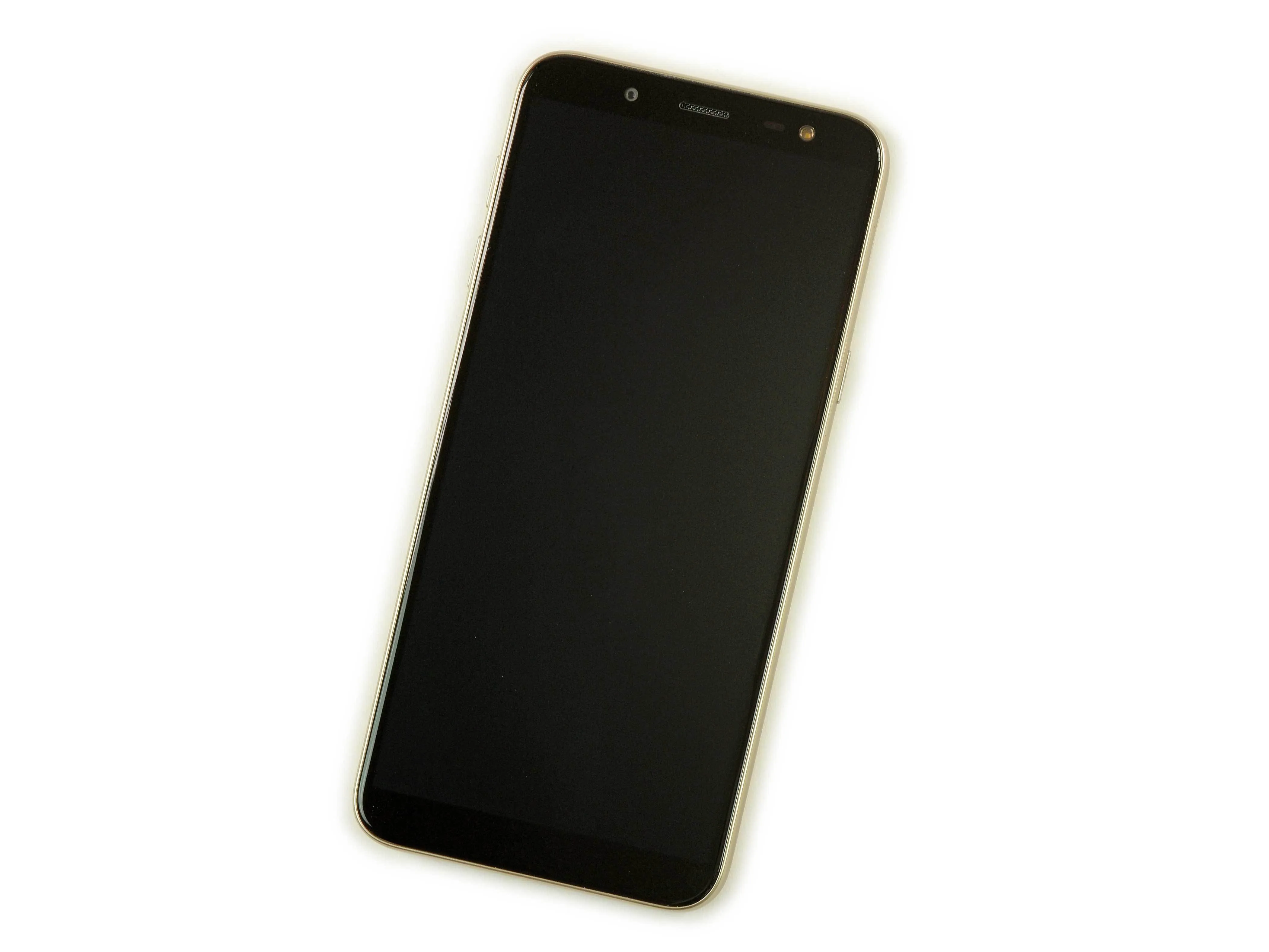

• После ежегодных обновлений телефонов J3, J5 и J7, J6 дебютирует в этом году.

• Краткие технические характеристики:

• 5,6-дюймовый Super AMOLED дисплей с разрешением 720 × 1480

• Окта-ядерный процессор Exynos 7870 с частотой 1,6 ГГц Cortex-A53 в паре с 3 ГБ оперативной памяти

• Встроенное хранилище на 32 ГБ (с возможностью расширения до 256 ГБ с помощью карт microSD)

• Основная задняя камера на 13 МП, а также камера selfie на 8 МП

• Размеры 149,3 × 70,2 × 8,2 мм, а вес 154 г.

• Android 8.0

Шаг 2

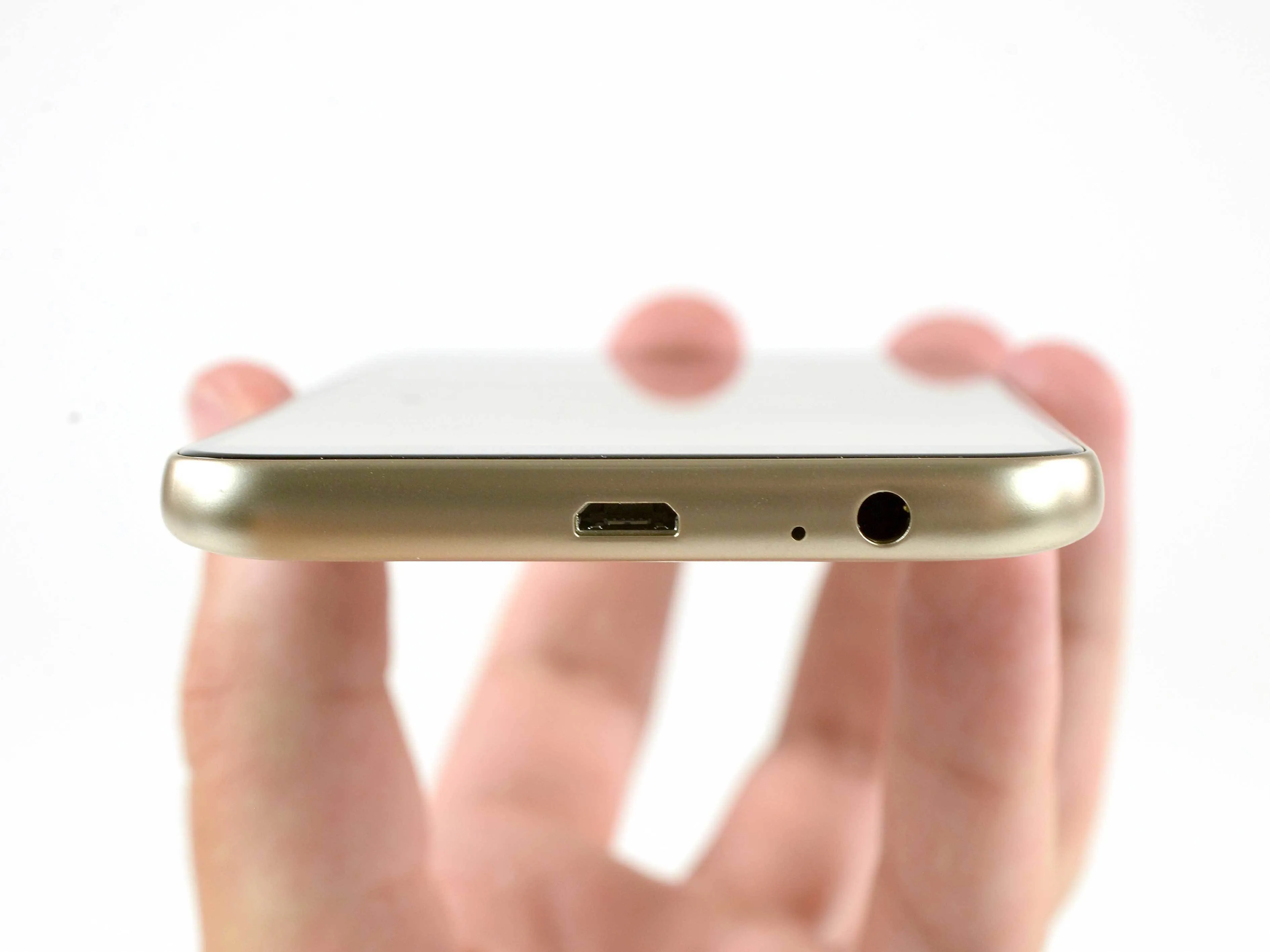

• Сканируя внешнюю сторону в поисках винтов, мы замечаем старый добрый порт Micro-USB. А рядом с ним - разъем для наушников.

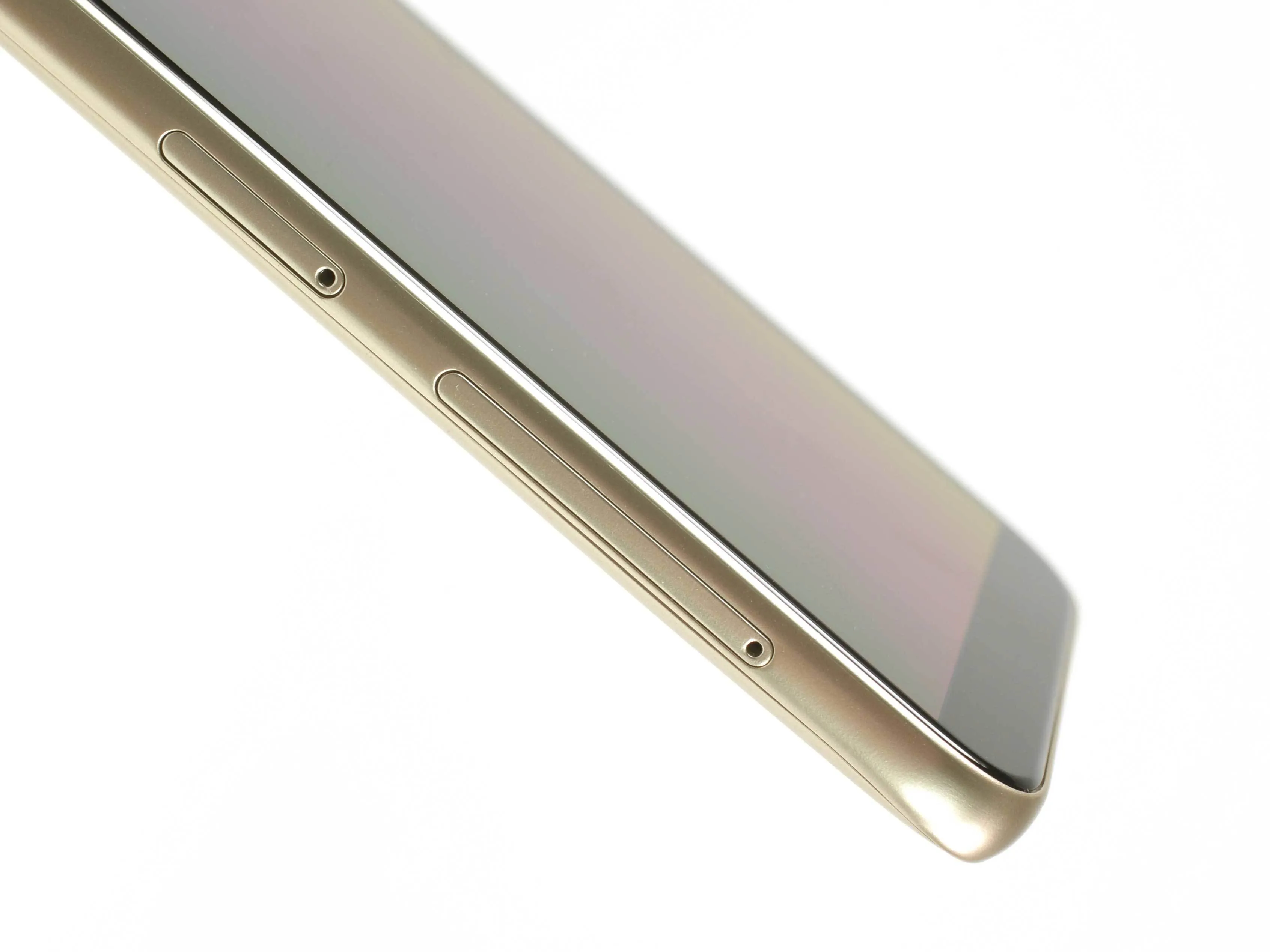

• Наш экземпляр J6 - это версия Duos, с дополнительным слотом для SIM-карты и SD-карты на боковой стороне.

Шаг 3

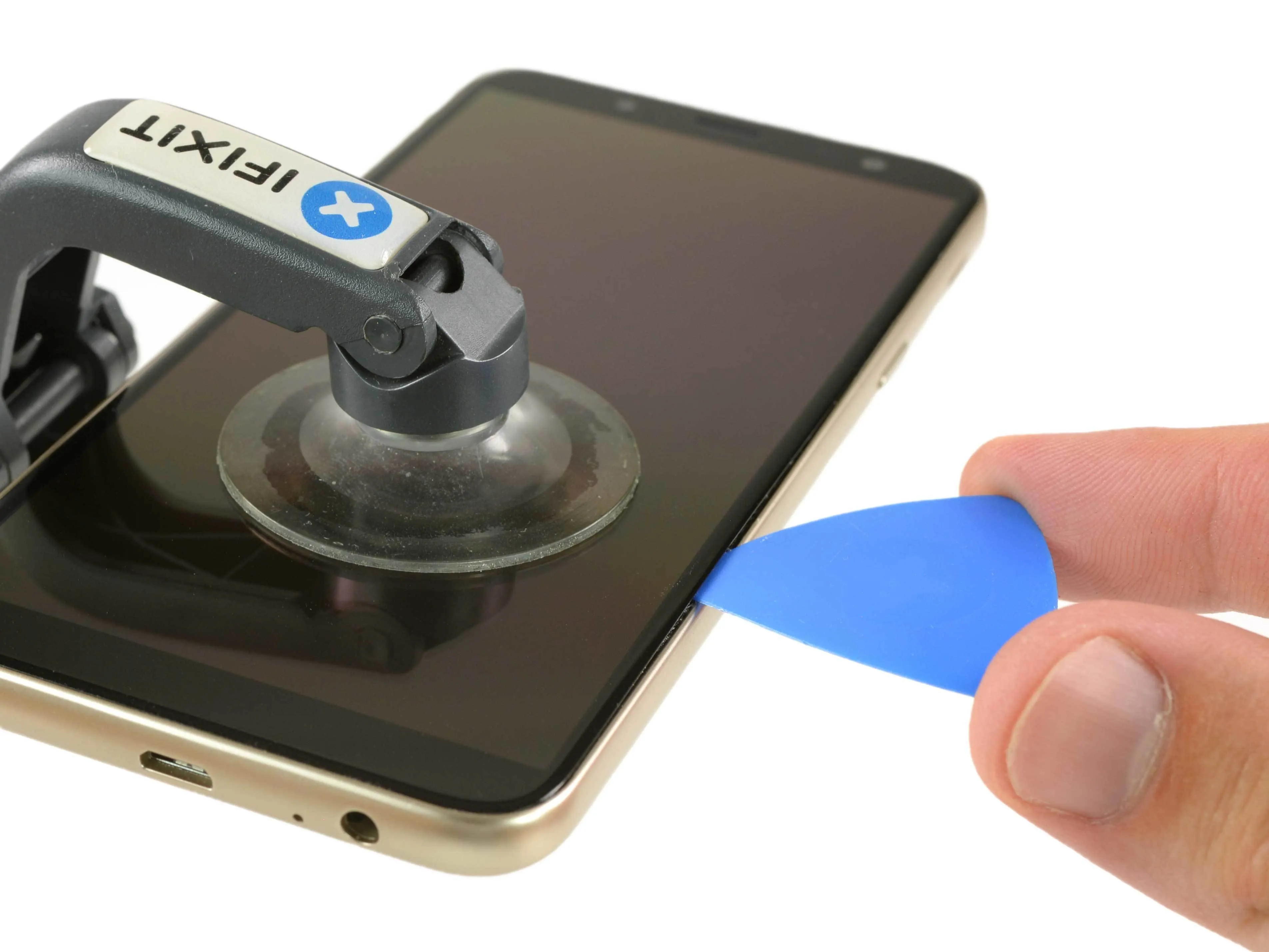

• Не имея внешних винтов, которые могли бы указать путь, мы атакуем заднюю крышку как возможную точку входа, но после нескольких безуспешных попыток нагрева и отжима мы сдаемся и пытаем счастья на дисплее.

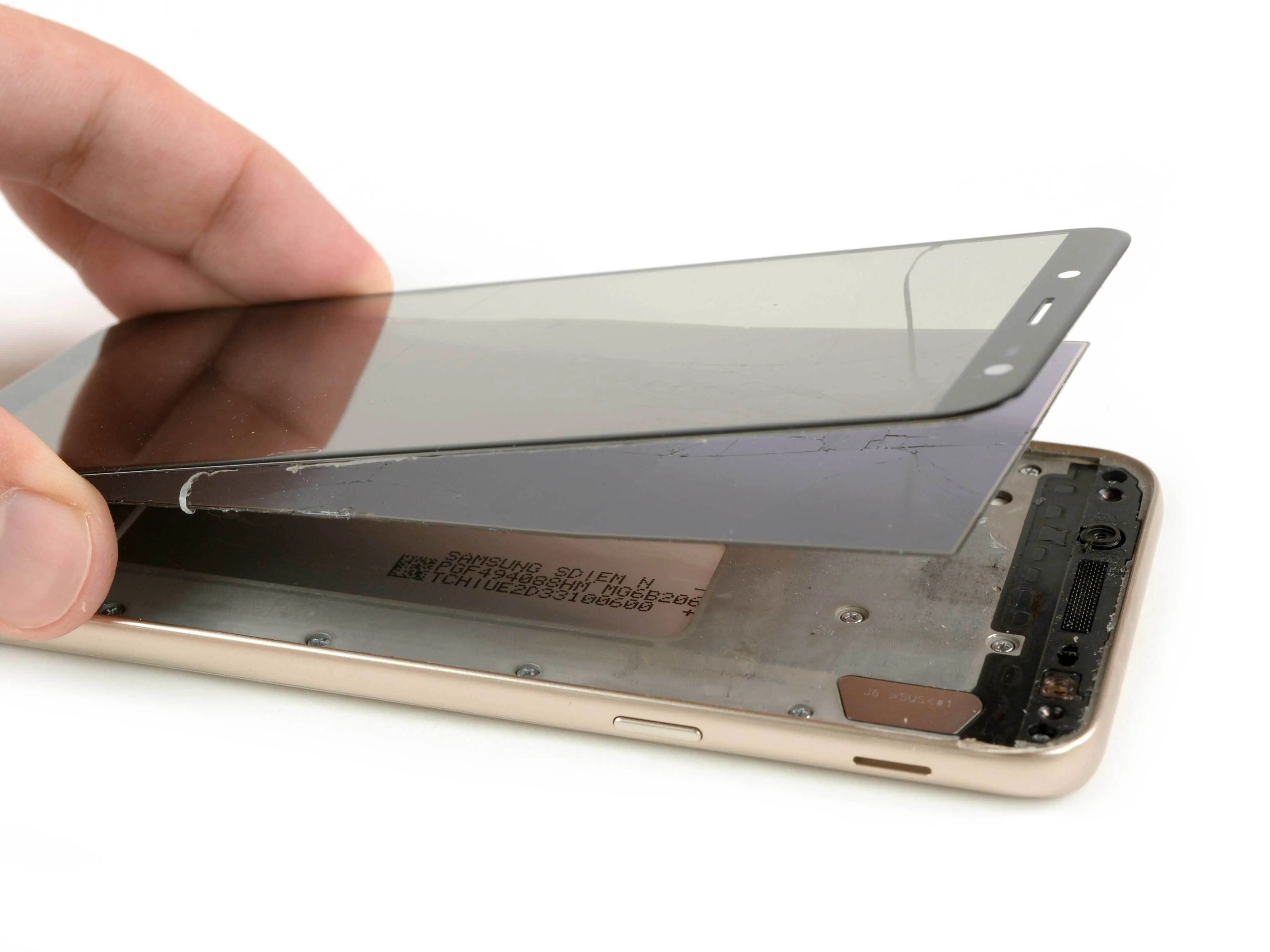

• После некоторых действий с iOpener и iSclack сенсорная панель, кажется, отделяется довольно чисто. Можно ли отремонтировать этот дисплей без клея, как в старые добрые времена?

• К сожалению, нет - похоже, нам помешал сверхпрочный клей под панелью sAMOLED, который держался, пока клей на сенсорной панели отклеивался. Итог: сломанный дисплей.

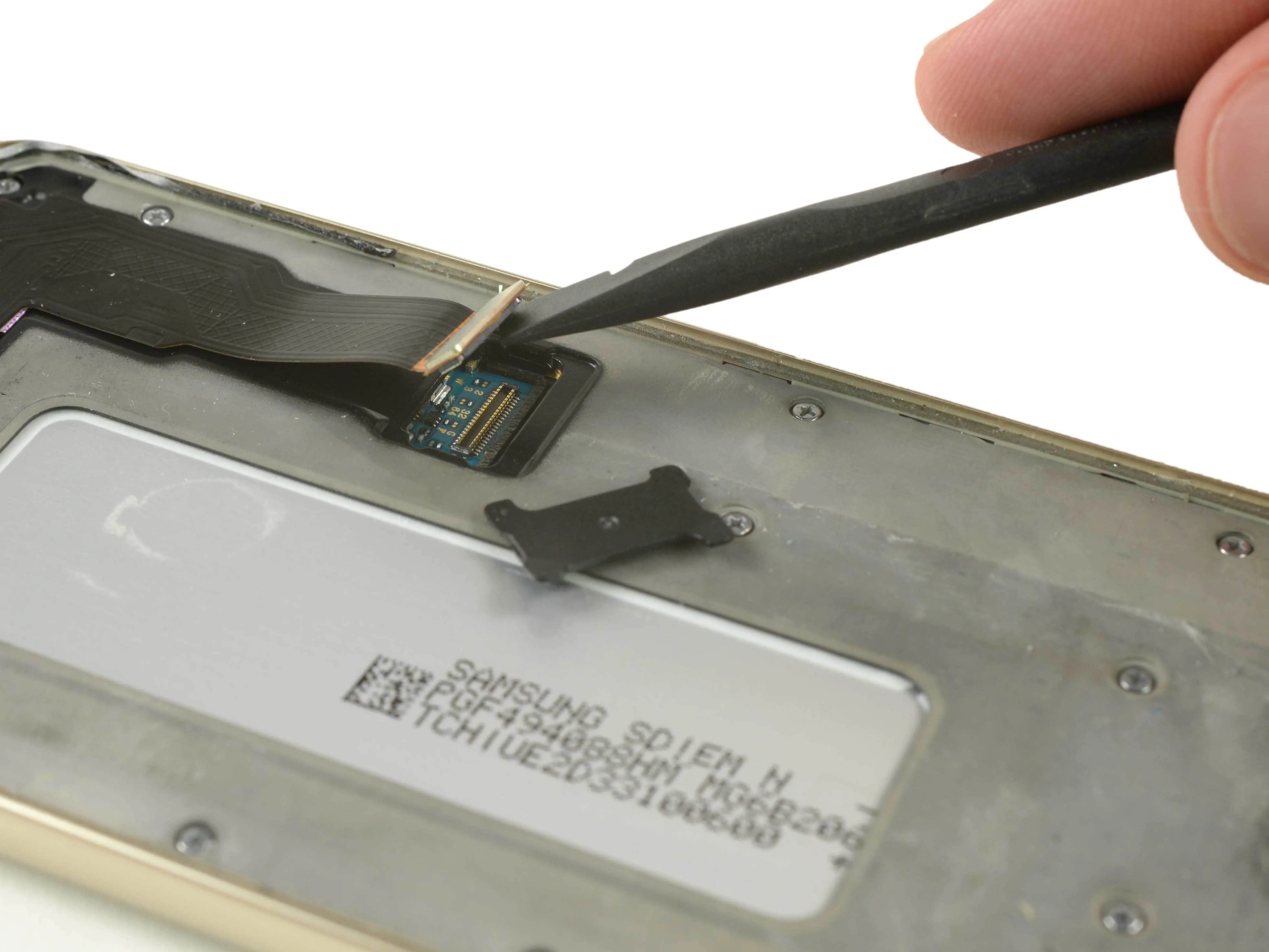

• Мы отсоединяем защищенный разъем и извлекаем новый неплавкий дисплей, чтобы продолжить наше путешествие.

Шаг 4

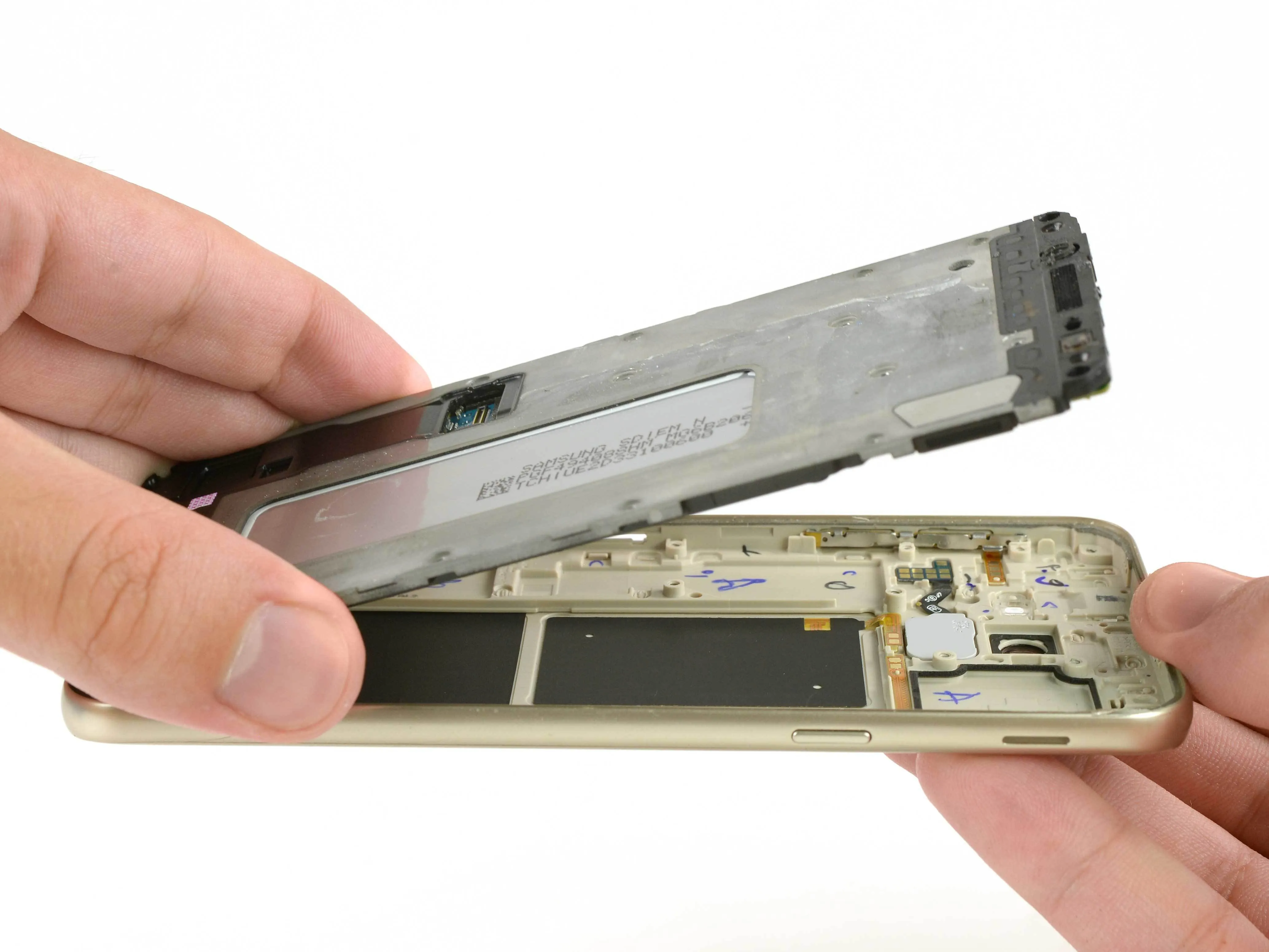

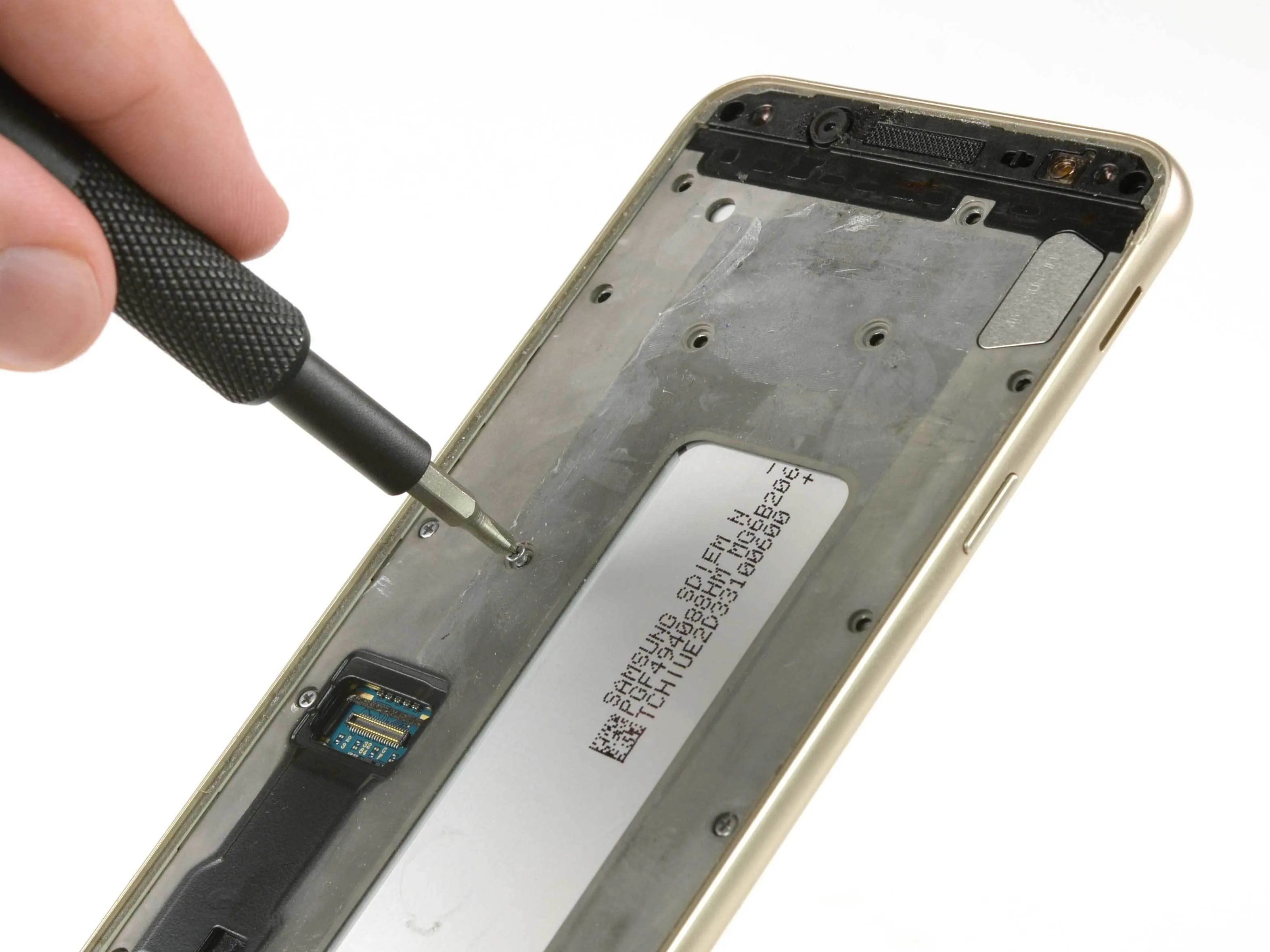

• Похоже, что винты, которые мы надеялись увидеть снаружи, уже были использованы на средней рамке.

• Поэтому мы достаем наш набор Mako Driver Kit, чтобы выкрутить кучу крестовых винтов...

• ...и, наконец, вынимаем среднюю рамку.

Шаг 5

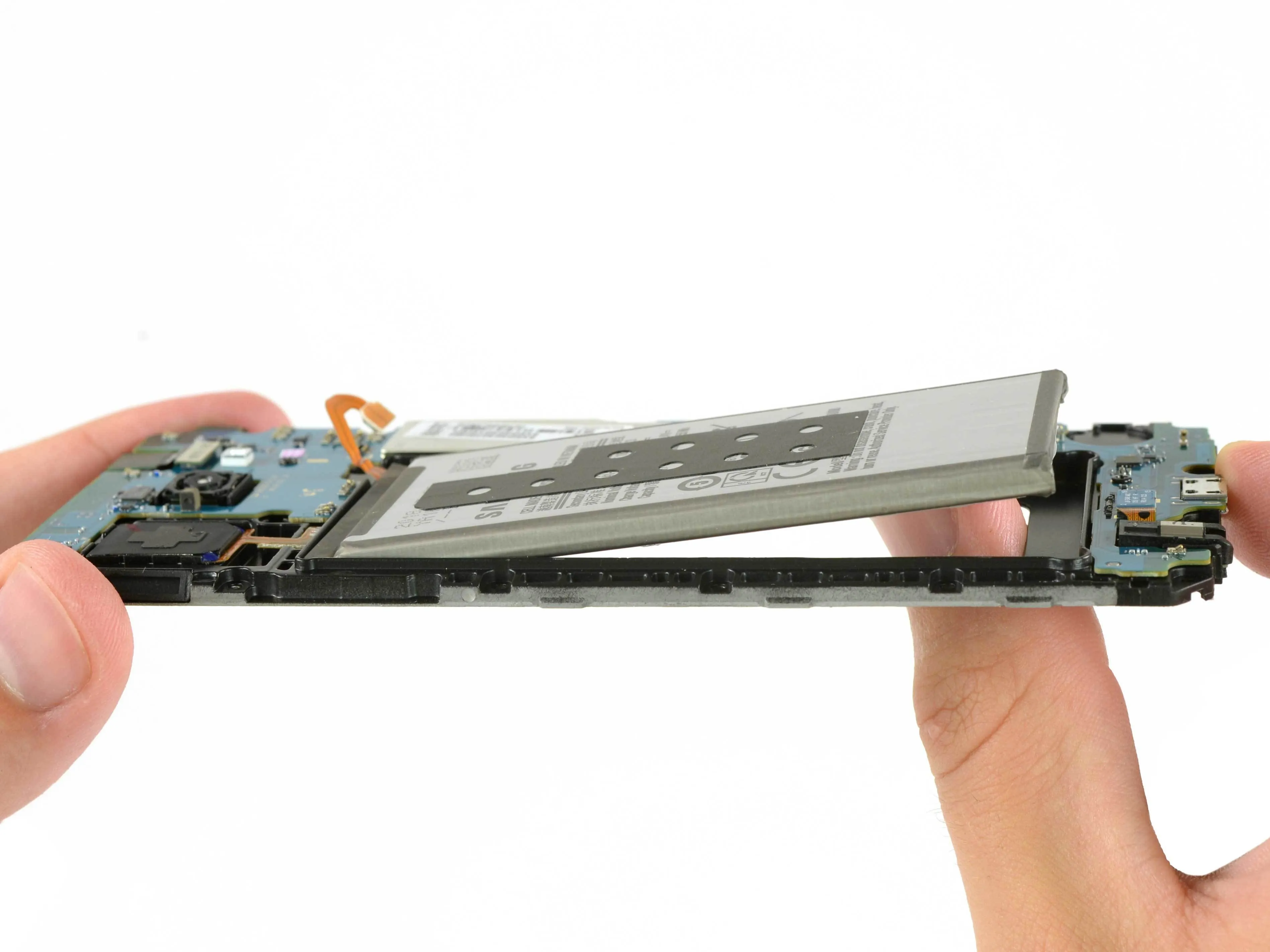

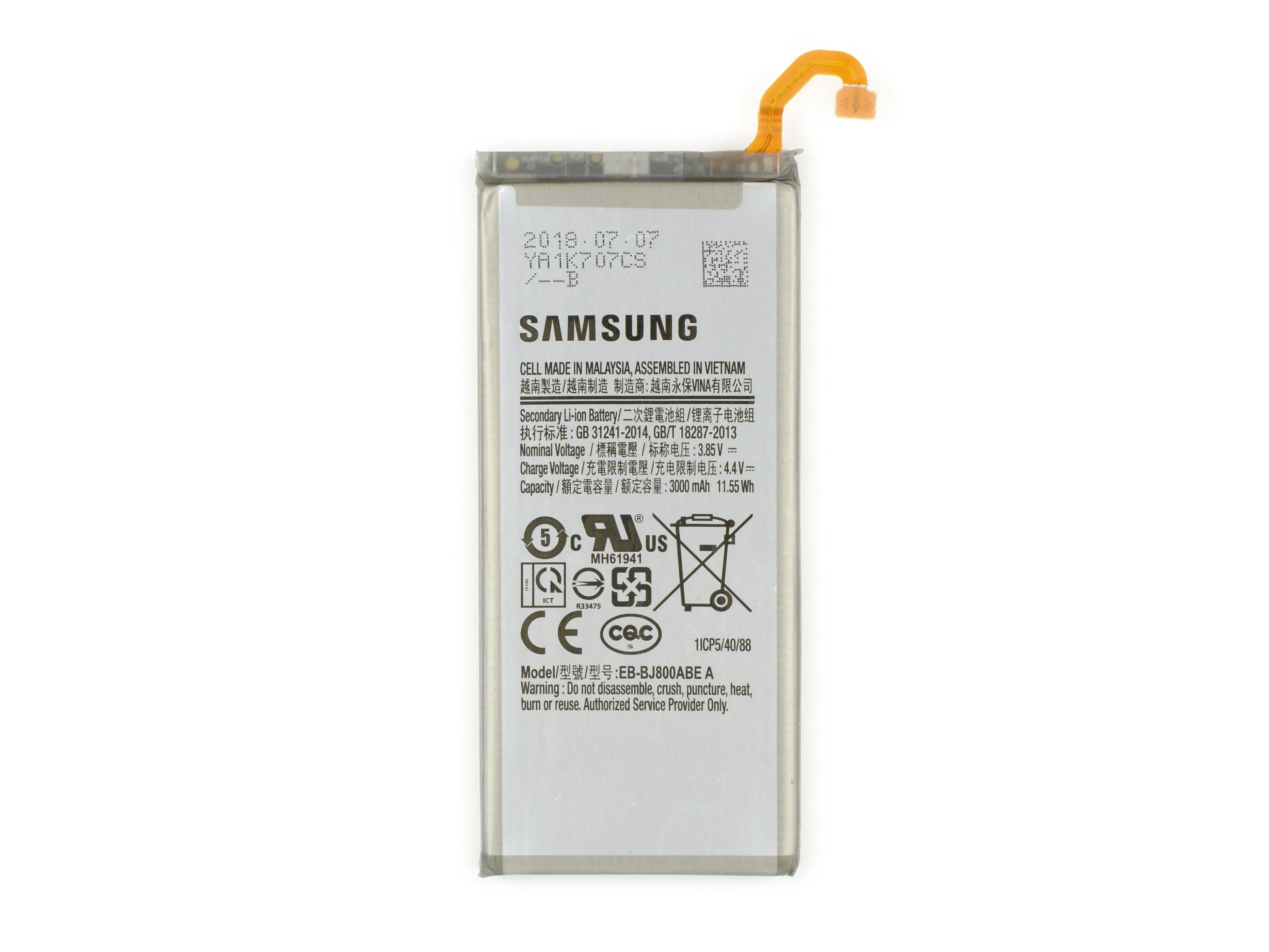

• На другой стороне средней рамки мы, наконец, находим аккумулятор, приклеенный на место.

• После небольшого нагрева и мягких уговоров мы можем вытащить блок питания для осмотра.

• Его емкость составляет 11,55 Вт-ч (3 000 мА-ч при напряжении 3,85 В), что соответствует прошлогоднему J5 и немного слабее, чем у J7 Pro 2017 года (3 600 мА-ч).

Шаг 6

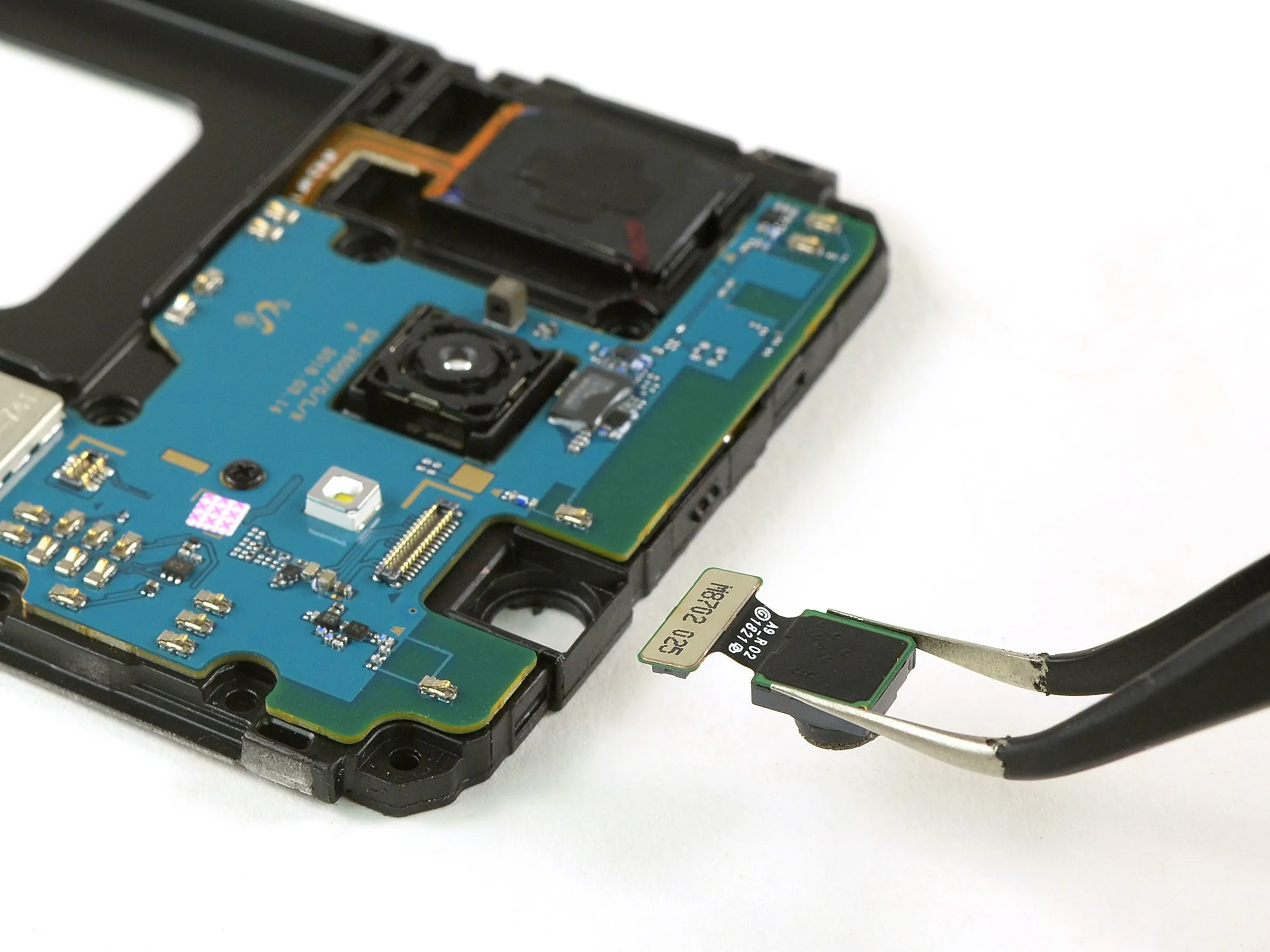

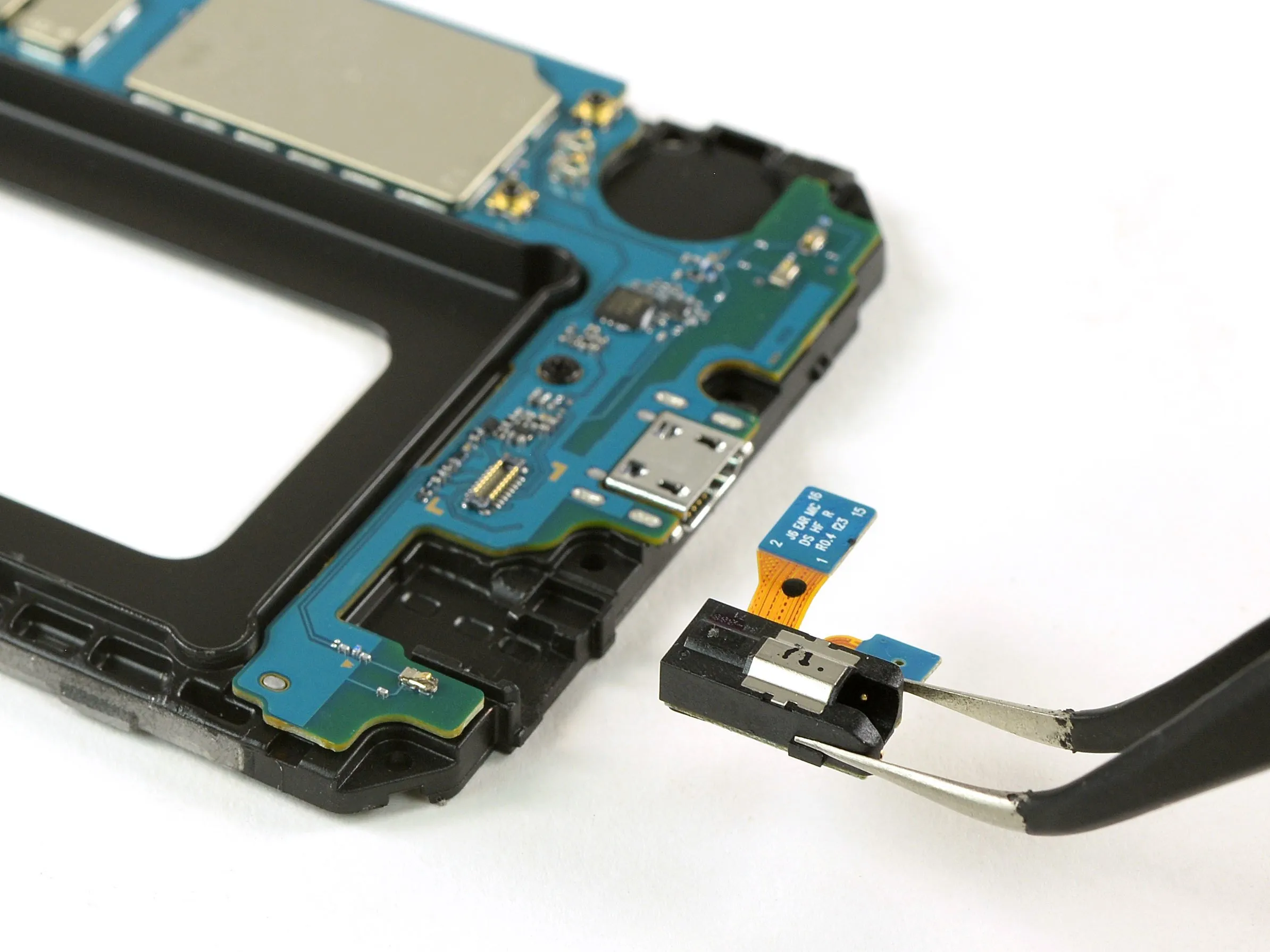

• Прежде чем взглянуть на материнскую плату, мы снимаем 8-Мп фронтальную камеру в верхней части и 3,5-мм разъем для наушников в нижней.

• К нашему огорчению, порт USB для зарядки припаян к материнской плате - здесь ничего не нужно вынимать (или легко ремонтировать).

• Это, к сожалению, уменьшает радость от того, что 'J' в J6 означает. Но мы еще не закончили.

Шаг 7

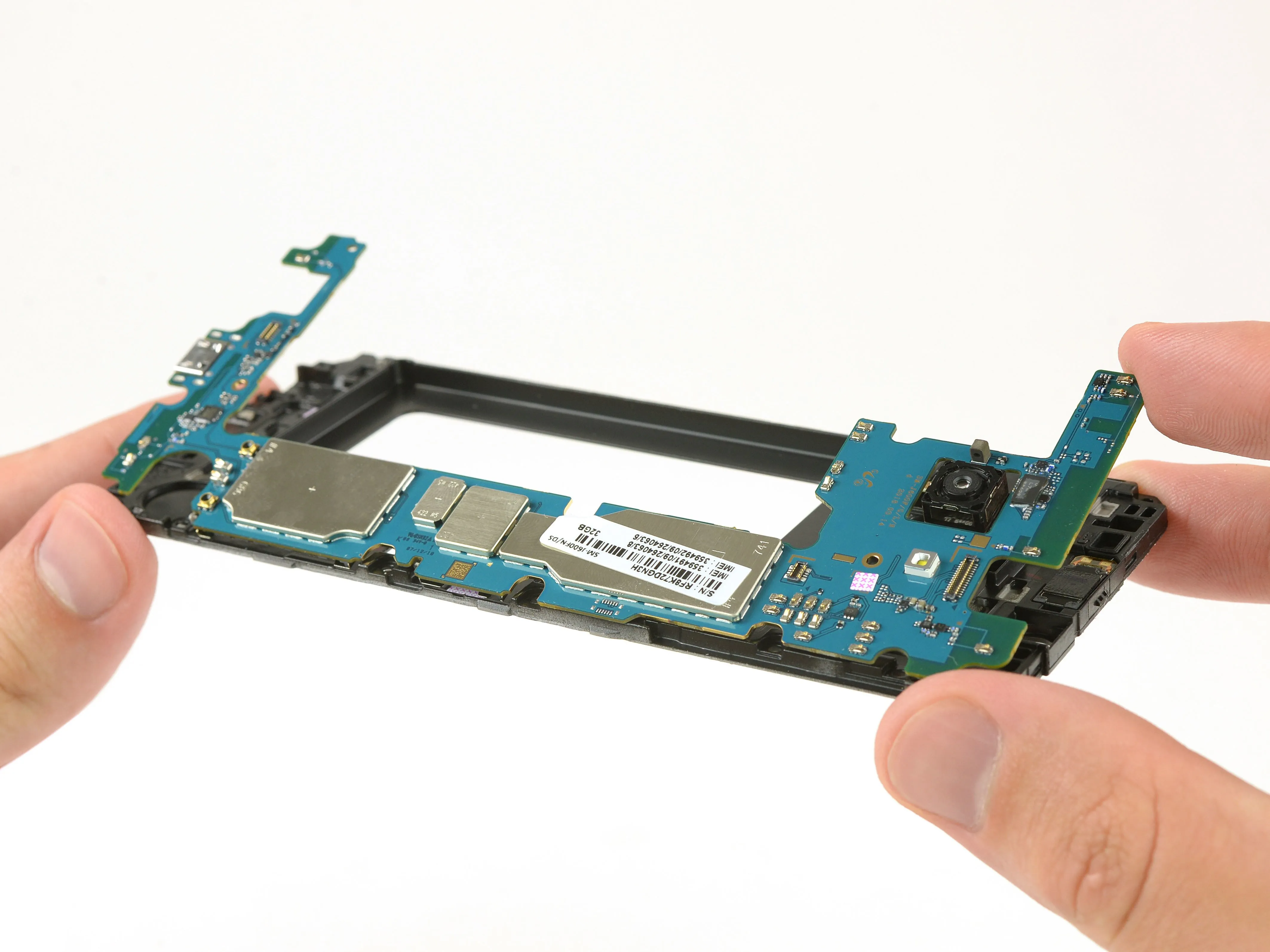

• Без лишних слов, мы вынимаем материнскую плату...

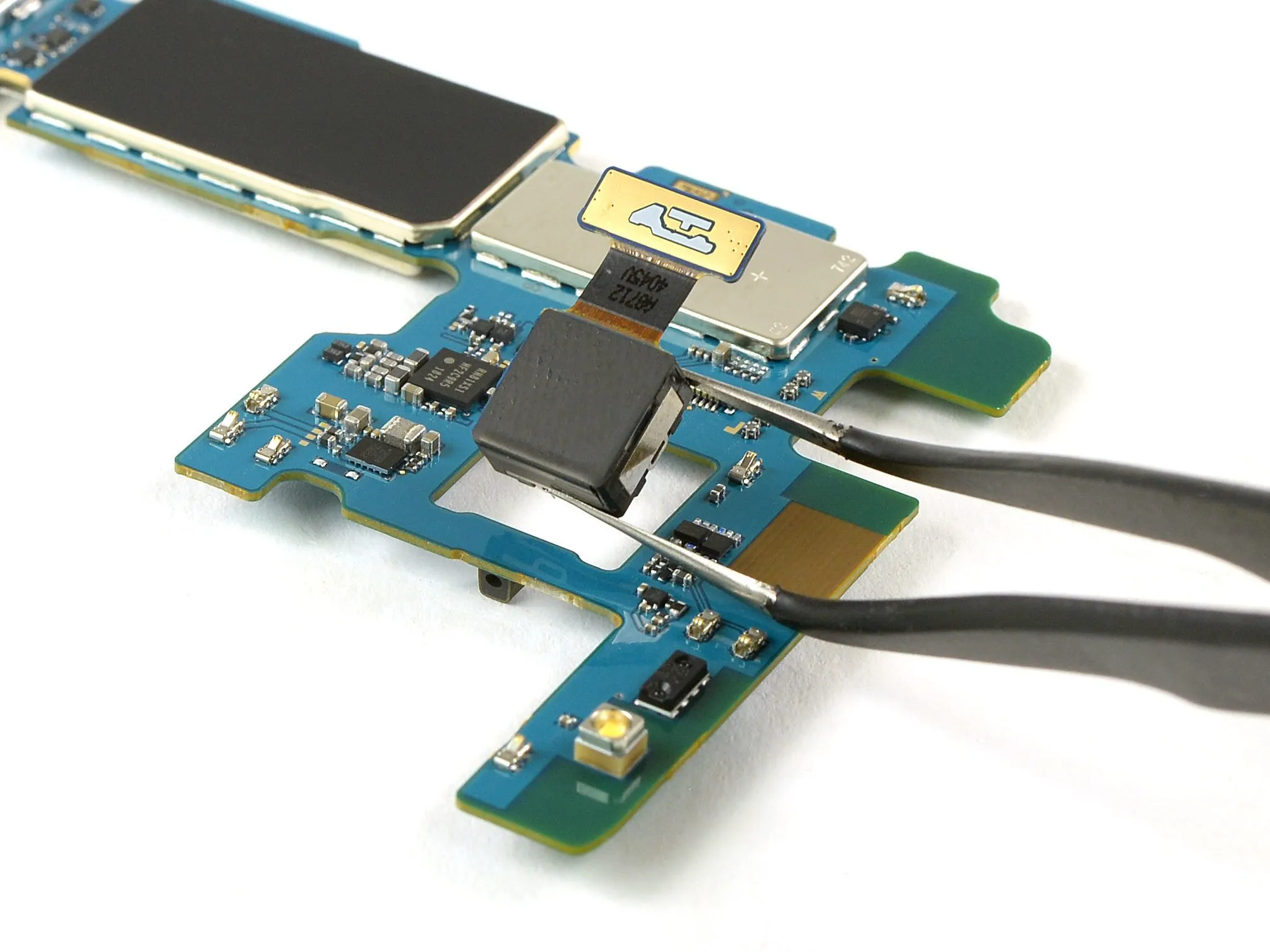

• ...и извлекаем 13-Мп заднюю камеру с диафрагмой ƒ/1,9.

Шаг 8

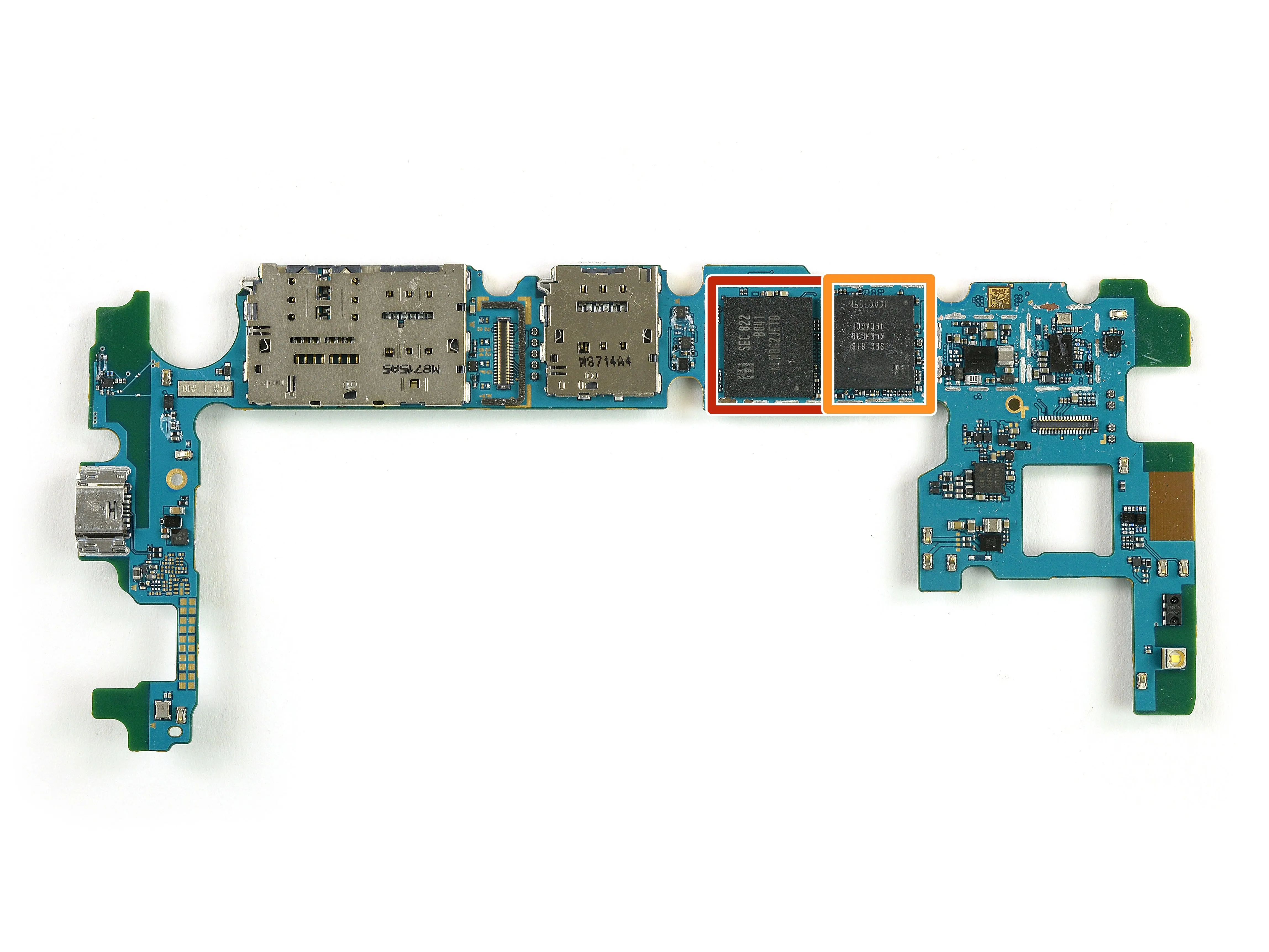

• На передней части материнской платы мы находим:

• Samsung KLMBG2JETD-B041 32 ГБ флэш-памяти NAND

• Samsung K4EHE304EC-AGCF ? 3 ГБ памяти, установленной поверх чипа Exynos 7870.

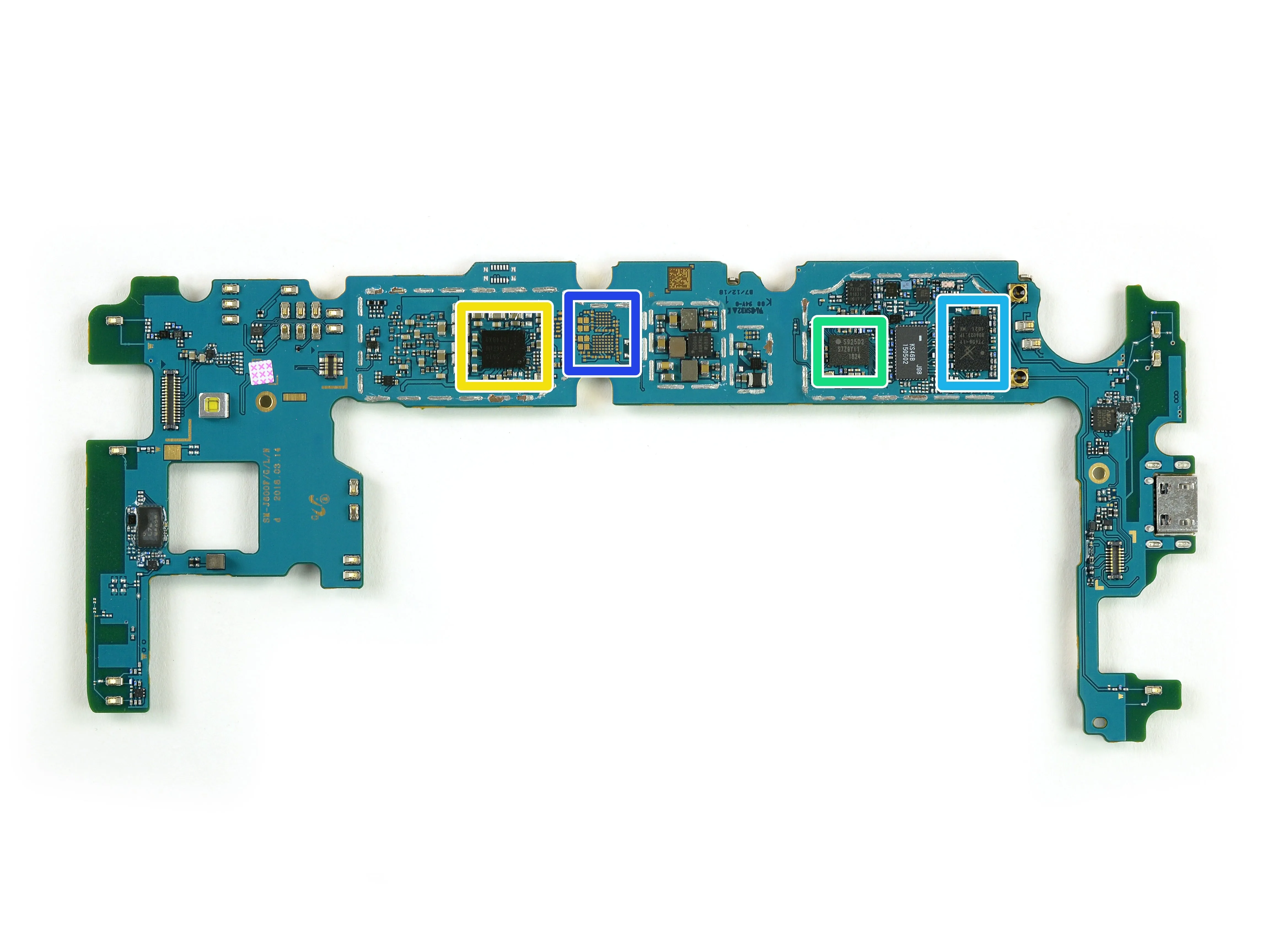

• А на задней панели мы имеем:

• ИС управления питанием Samsung Shannon 515

• Радиочастотный трансивер Samsung Shannon 925

• Многодиапазонный усилитель мощности Skyworks SKY77656-11

• Здесь также есть две пустые области. Возможно, одна и та же плата используется для разных версий J6, требующих разного набора микросхем?

Шаг 9

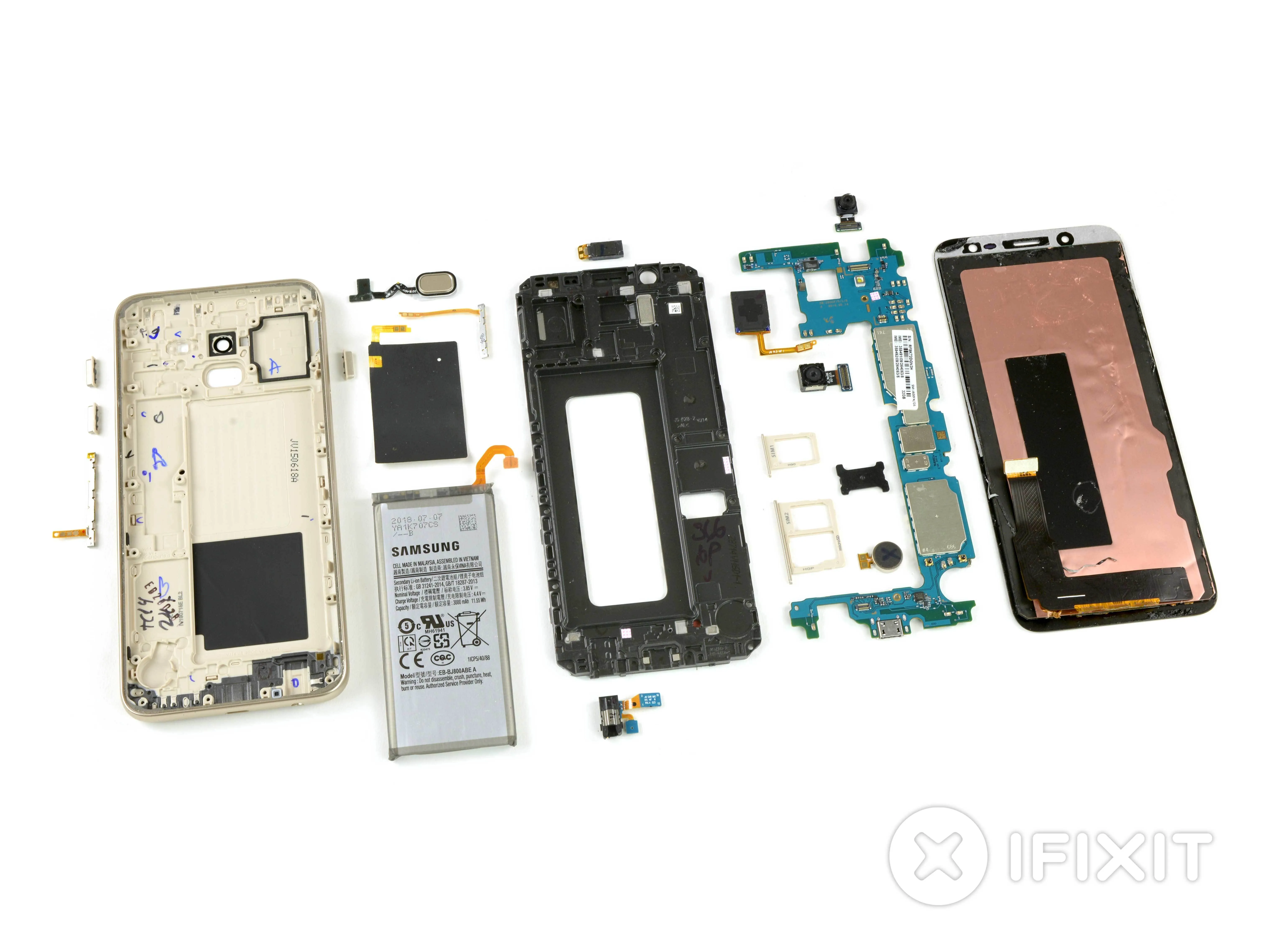

• На этом мы завершаем нашу сокращенную разборку: все компоненты выложены для осмотра. Мы надеялись, что в этом телефоне среднего класса будет больше модульности, но давайте подведем итоги и посмотрим, как показал себя J6.

Вывод

• Используются только стандартные винты Phillips (конечно, их почти слишком много).
• Приоритет отдается ремонту дисплея, так как он выходит из строя первым - но ценой того, что он может быть поврежден, что делает ремонт других компонентов рискованным.
• Батарея спрятана под материнской платой и приклеена к средней рамке, что затрудняет ее замену.
• Износостойкий USB-порт припаян к материнской плате, что требует высокого уровня квалификации и оборудования для этого слишком распространенного ремонта.

Оценка ремонтопригодности

Ремонтопригодность 4 из 10 (10 - самый простой ремонт)
