Разборка Samsung Galaxy Nexus
Введение
Это здесь, это здесь, это наконец-то здесь! Светит солнце, щебечут птицы, а по улице едет фургончик с мороженым и играет свою радостную мелодию. Мы приготовили свои доллары и ждем не дождемся, когда сможем взять себе несколько лакомств. Присоединяйтесь к нам, ведь мы разворачиваем наше любимое замороженное лакомство - Сэндвич с мороженым-наполненный Galaxy Nexus.
Хотите узнать подробности о последних разборах? Следите за нами на Twitter!
Что вам нужно
Инструменты
Шаг 1 Разборка Samsung Galaxy Nexus

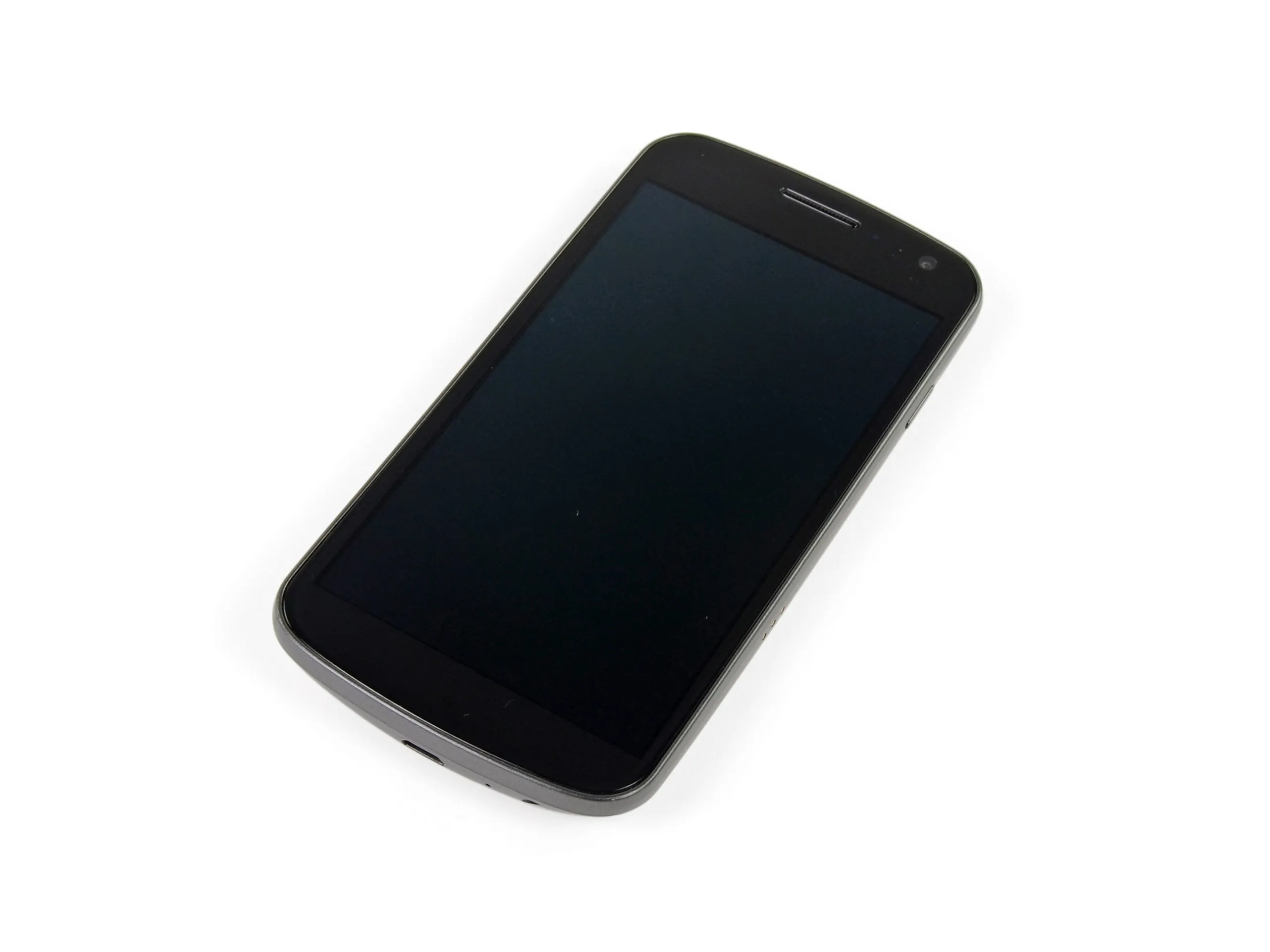

Galaxy Nexus оснащен серьезным аппаратным обеспечением. Основные характеристики включают:
Двухъядерный процессор 1,2 ГГц
1 ГБ ОПЕРАТИВНОЙ ПАМЯТИ
16 ГБ внутренней памяти
4,65-дюймовый Super AMOLED дисплей
Задняя камера 5 МП (1080P HD)
Коммуникация ближнего поля (NFC) и Wi-FI Direct
Android 4.0 Ice Cream Sandwich
Шаг 2
Как и в большинстве смартфонов Samsung, 5,0-мегапиксельная камера Galaxy Nexus расположена в центре задней панели телефона.

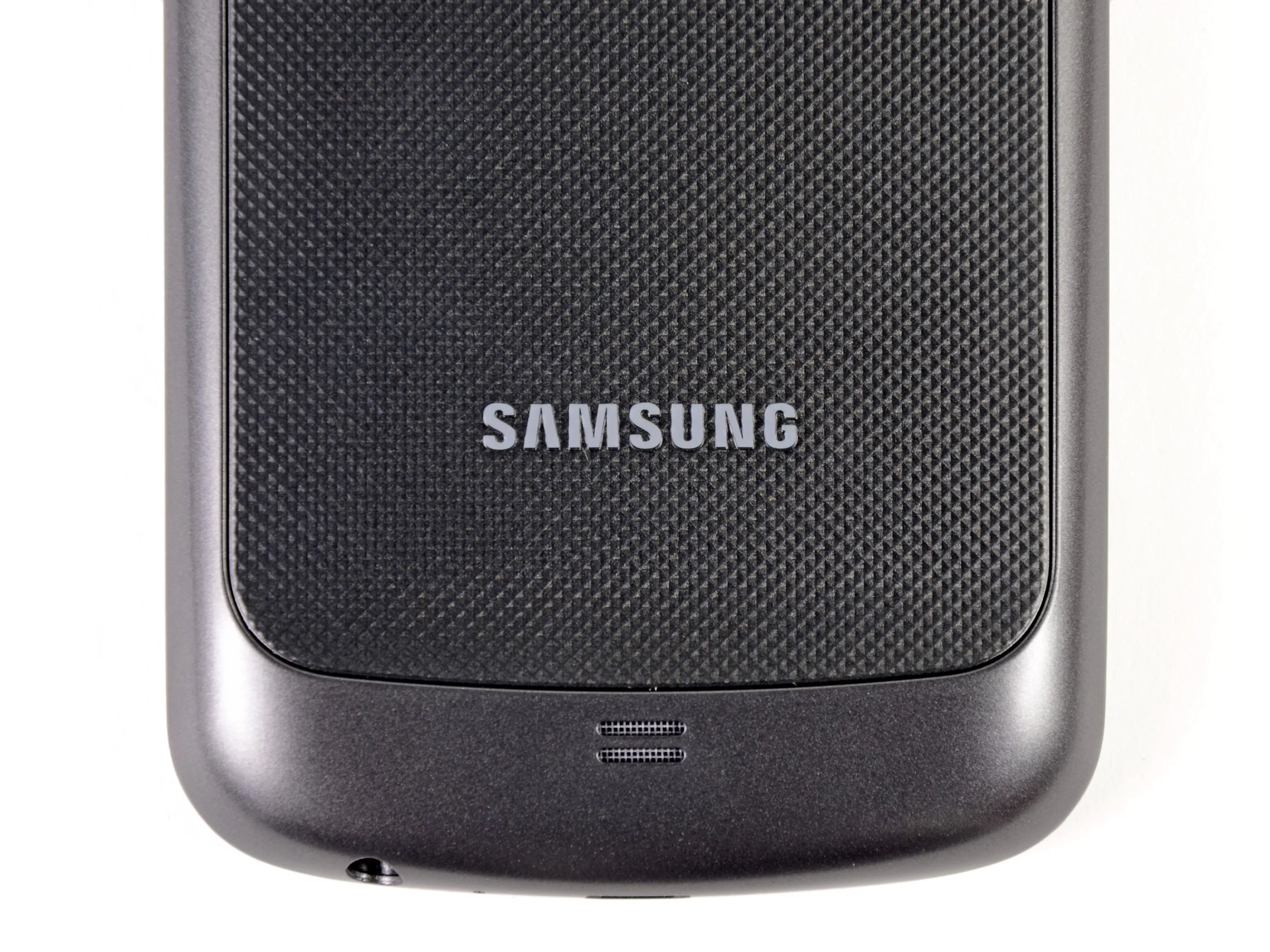

'Чистота' - вот слово, которое приходит на ум, когда мы смотрим на заднюю панель Galaxy Nexus. Вы не найдете здесь никаких надписей '1080p HD' или номеров моделей.
Как и Nexus S, Galaxy Nexus оснащен контурным дисплеем. Изогнутое стекло прилегает к лицу и делает разговор по телефону более комфортным.
Возможно, когда-нибудь в очень далеком будущем телефоны станут настолько совершенными, что будут идеально прилегают к уху и рту пользователя..
Кнопка питания и три золотых штырька для подключения мультимедийных устройств занимают правый борт флагманского смартфона Google и Samsung.
Шаг 3
Как Galaxy Nexus смотрится в сравнении с iPhone 4S?

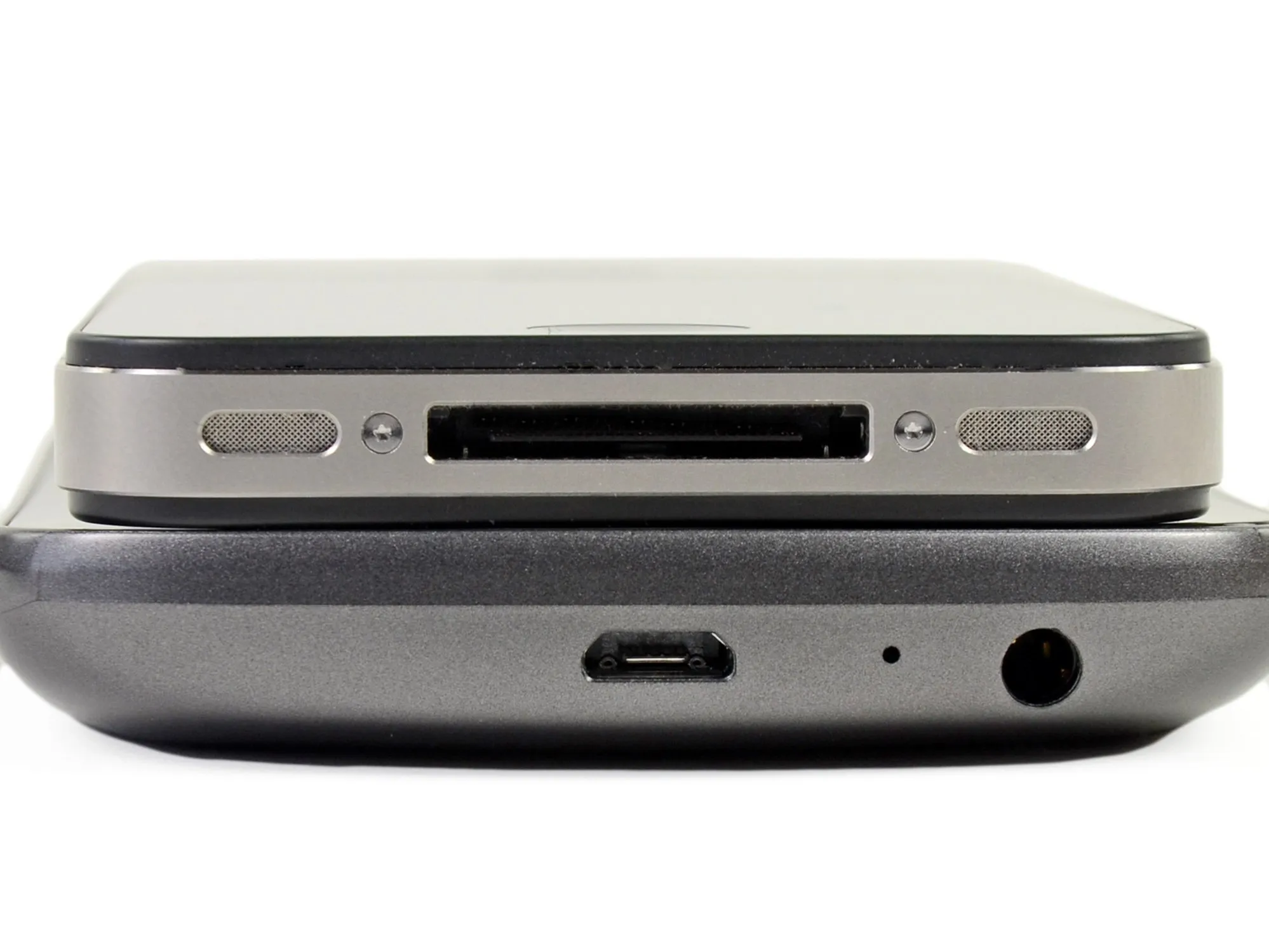

С точки зрения размеров, Galaxy Nexus достаточно велик (5,33 x 2,67 x 0,35 дюйма), чтобы поглотить 4S, так что, надеюсь, у вас большие карманы.
Несмотря на то, что Galaxy Nexus больше iPhone 4S, он на 5 граммов легче (135 против 140).
Шаг 4
Вставьте палец сюда, пошевелите им таким образом, и панель отвалится!

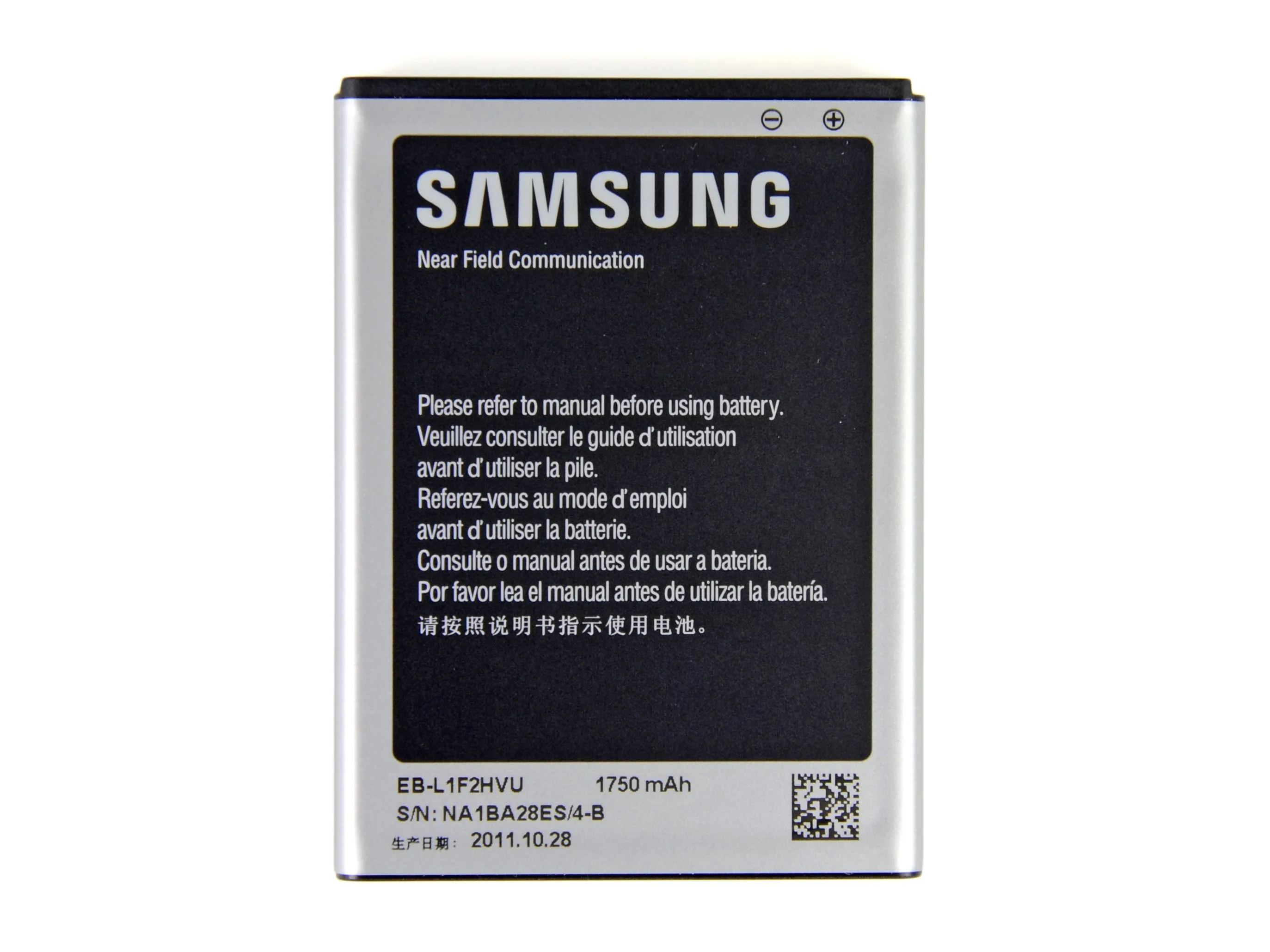

Ладно, признаемся честно: телефон поставляется со снятой батареей. Сначала нам пришлось установить батарею и заднюю крышку, а затем мы немного поработали пальцами. Это с уверенностью подтверждает одно: батарею можно обслуживать.
Шаг 5

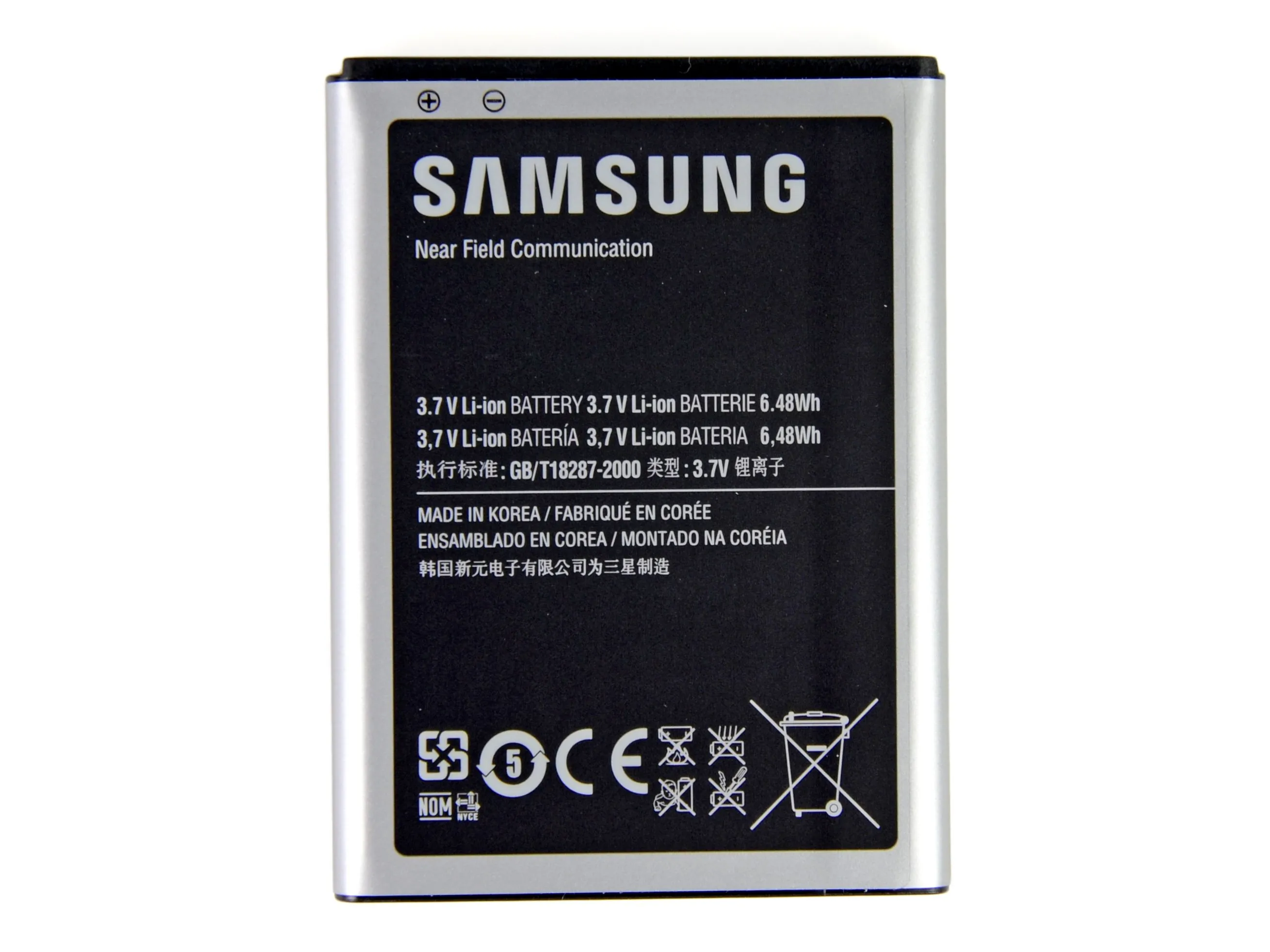

Мало того, что аккумулятор 3,7 В, 1750 мАч питает телефон, в руководстве пользователя говорится, что он также удваивается как антенна NFC.
ПРАВДА? Мы должны были увидеть это своими глазами.
Оказалось, что под блестящей оберткой батареи скрывается милая антенна. Так что если вы захотите купить сменную батарею (и сохранить работоспособность NFC), убедитесь, что она оснащена антенной.
На нашем аккумуляторе написано 'Near Field Communication', так что это может быть хорошим индикатором того, будет ли он работать как антенна NFC.
Комментарии к шагу
Как работает антенна на аккумуляторе, она подключена к цепи зарядки, а затем к чипу NFC? Или чип NFC совмещен с другим?
Есть 4 контакта для разъема батареи; я думаю, что 2 контакта для батареи, другие 2 контакта для NFC и индикатора сигнала батареи.
Galaxy nexus работает только как считыватель NFC или также передает информацию?
Шаг 6

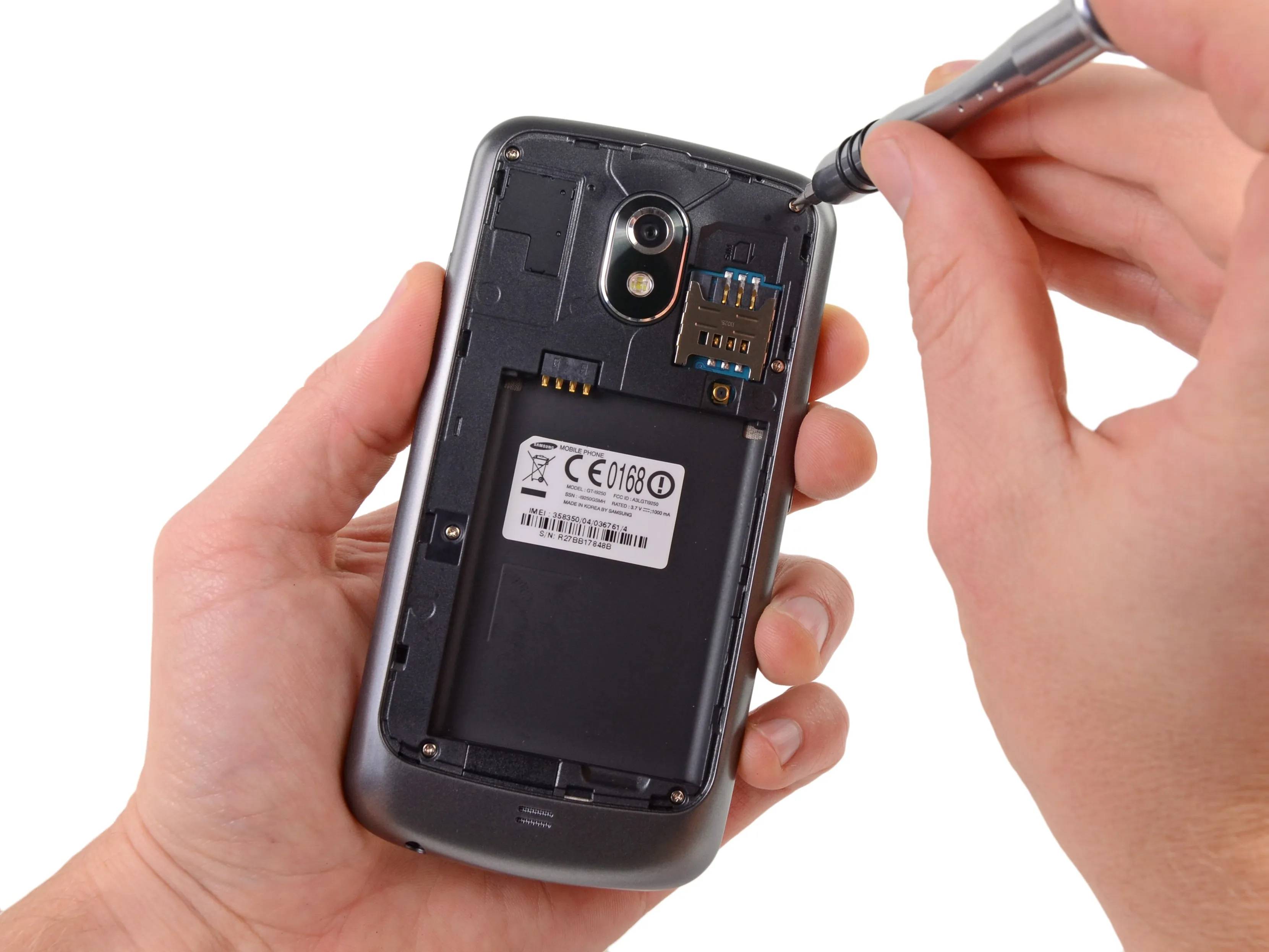

Вытащив наш удобный набор 54 Bit Driver Kit, мы достали биту Phillips #0 и приступили к работе по открытию телефона.

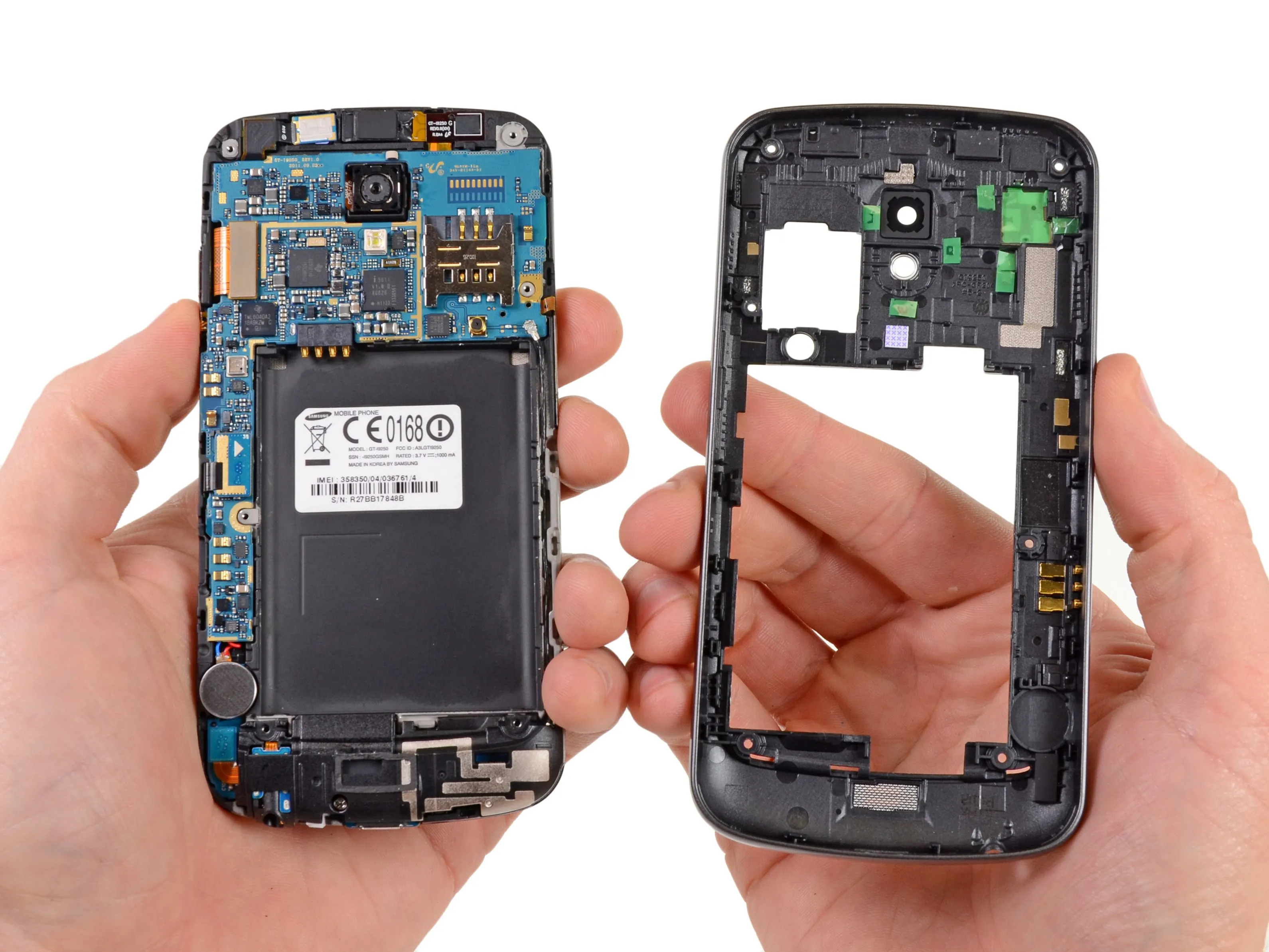

Мы крутили наш пластиковый инструмент до посинения и перебрали больше гитарных медиаторов, чем Джимми Пейдж, но нам удалось снять заднюю крышку. Ни одно устройство не может быть слишком сложным для ловких рук команды Делаете.ру!
Комментарии к шагу
Могу ли я дойти до шага 6 для очистки и собрать его без особых проблем?
Снятие заднего корпуса (как показано в Шаге 6) потребовало много терпения и аккуратности. Я бы не советовал делать это, если вы просто чистите, поскольку вы можете случайно поцарапать корпус или стекло. В любом случае, вы можете попробовать, но знайте, что наши разборы не являются руководством по ремонту. Удачи!
Что это за штука прямо под контейнером для SIM-карты и над контейнером для аккумулятора на первой фотографии?
Шаг 6 будет намного легче, если надавить снизу в прорези по краям плоской отверткой. Вышло относительно легко, и не потребовалось никаких поддеваний/подковываний.
будьте ОЧЕНЬ осторожны, проталкивая отверткой эти 'пазы'... я только что отломал несколько транзисторов... ^^ до сих пор единственный эффект, с которым я столкнулся, что моя вибра, кажется, мертва...
Шаг 7

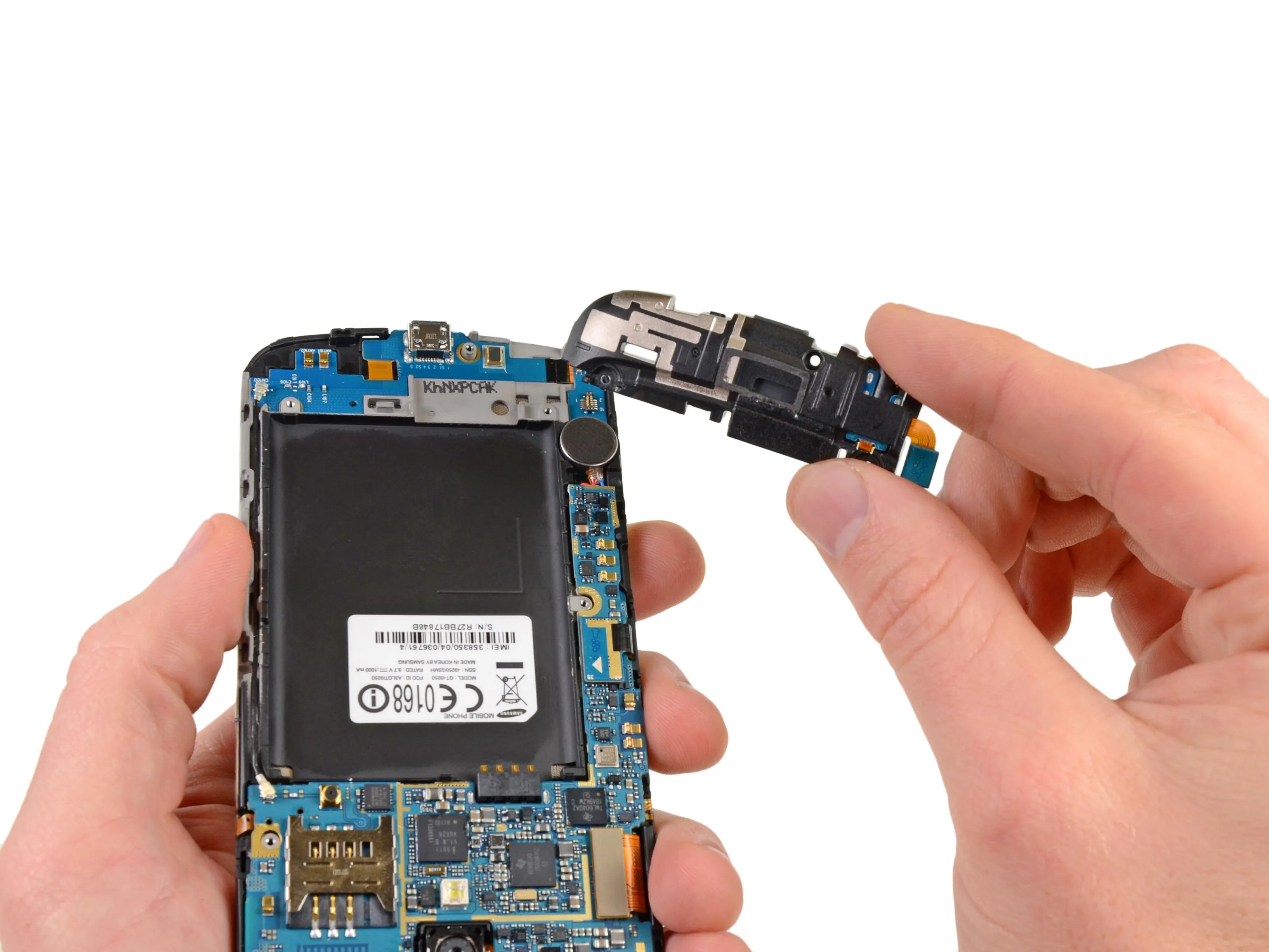

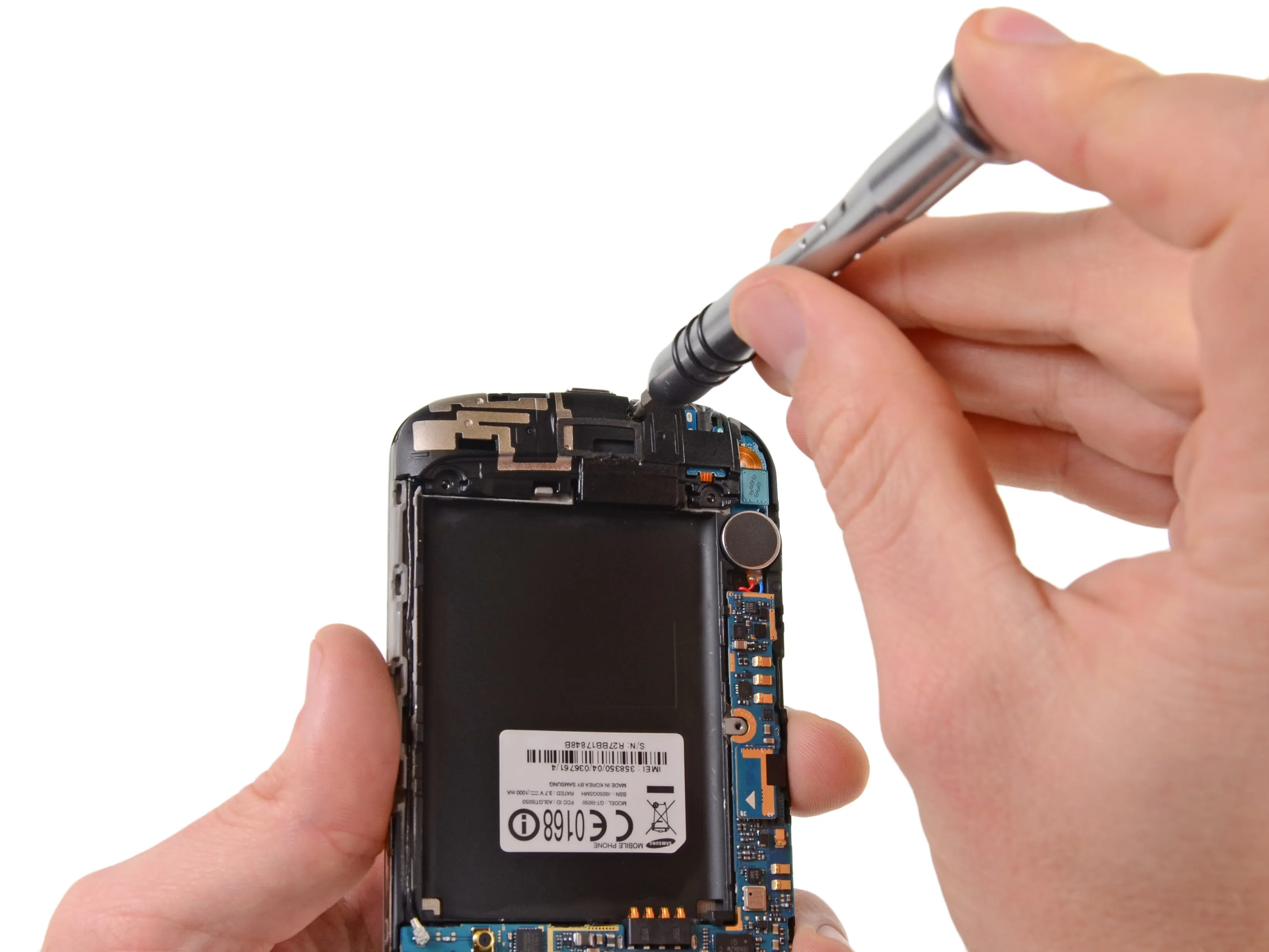

Один маленький винтик крепит динамик и гнездо для наушников к материнской плате.
Прощай, маленький винтик; здравствуй, динамик и гнездо для наушников в сборе.
Владельцы Galaxy Nexus, имеющие доступ к Google Music и фильмам в высоком разрешении, несомненно, захотят, чтобы их телефон издавал красивый звук. К сожалению, наш разобранный телефон не издал ни единого щебета.
Шаг 8

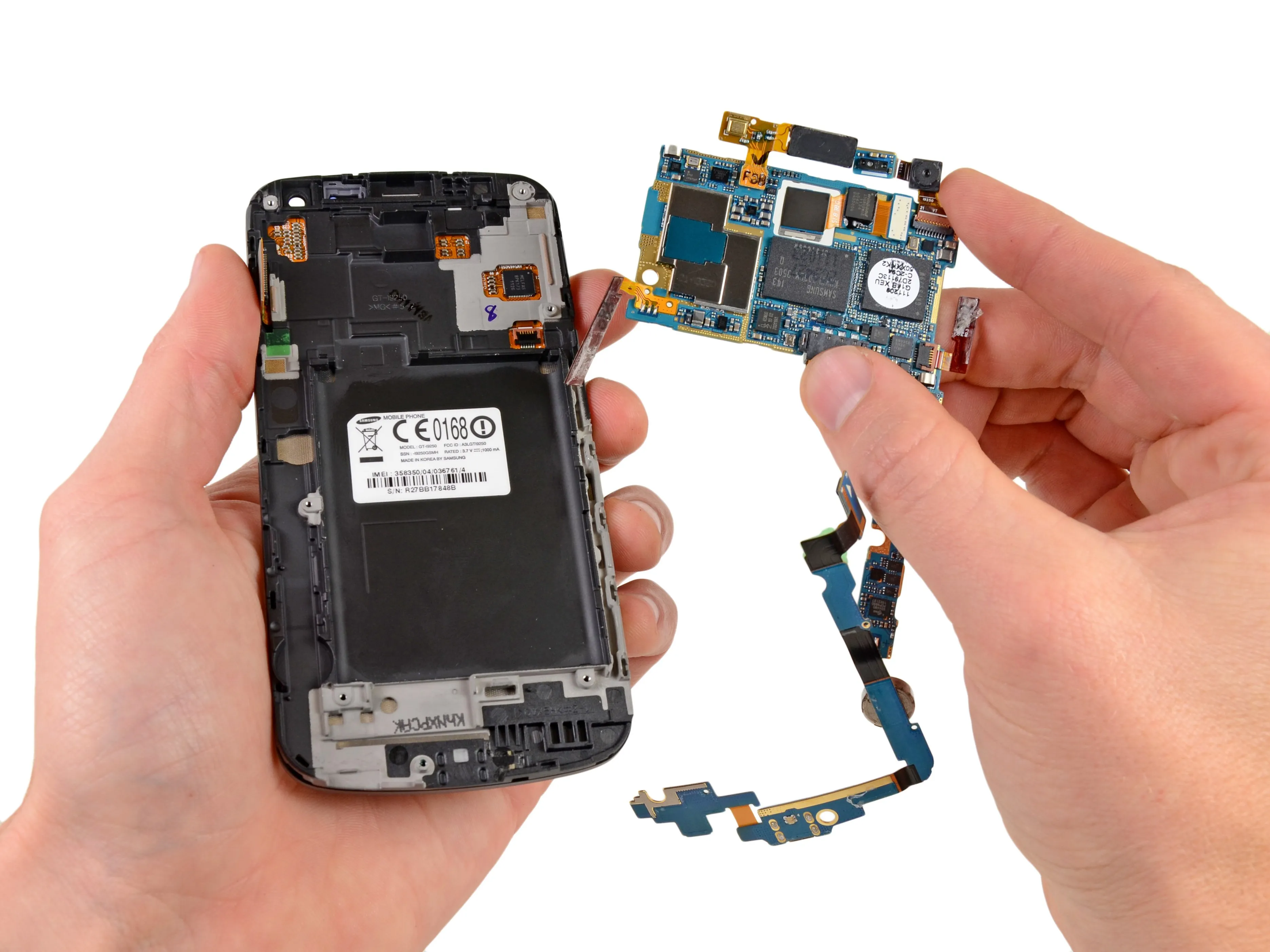

Несколько разъемов здесь, несколько винтов там, и немного клея повсюду... ничто не может противостоять нашему шпателю! Материнская плата вынимается из своего гнезда с умеренной силой, но ничего экстремального.
Шаг 9

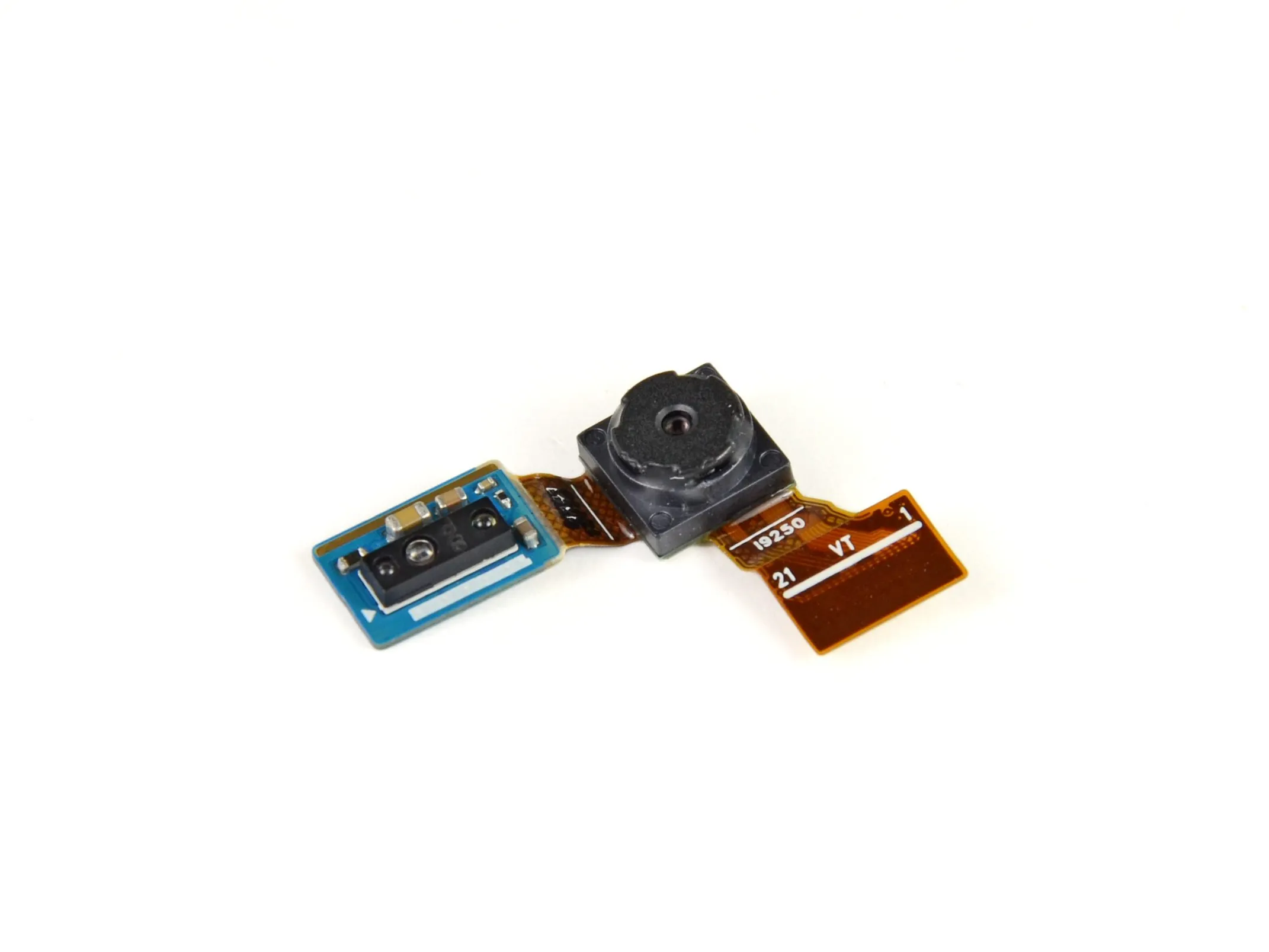

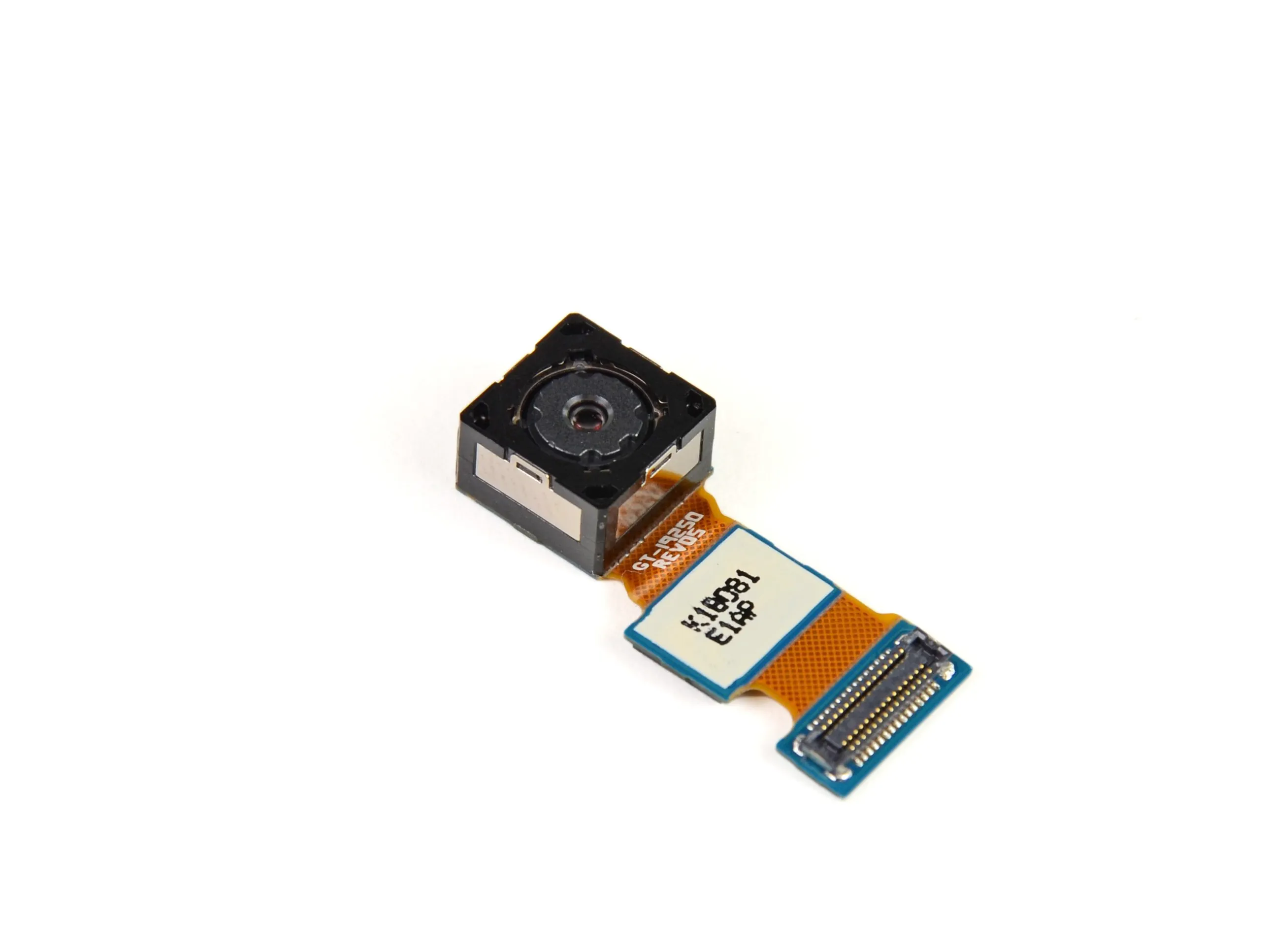

Щелкните пальцем, и вы увидите фронтальную и тыльную камеры.
5-мегапиксельная камера на задней панели оптимизирована для работы в условиях низкой освещенности и оснащена удобной функцией непрерывной автофокусировки, которая поможет сохранить четкость моментальных снимков. Если вы предпочитаете движущиеся картинки, эта камера может снимать 'болталки' в формате Full HD 1080p.
Фронтальная камера позволяет общаться в видеочате и делать снимки с разрешением 1,3 МП или видеоролики с разрешением 720p.
Задняя камера оснащена последовательной флеш-памятью Winbond 8 Мб, которая помогает ей буферизировать все собираемые данные.
Комментарии к шагу
Последовательная флэш-память объемом 8 Мб слишком медленная, чтобы быть буфером для изображения, скорее всего, она хранит какую-то информацию о конфигурации.
Мне нужно удалить заднюю камеру и использовать для другого приложения, может ли кто-нибудь получить распиновку разъема камеры, питания и видеосигнала?
спасибо,
FJ
Шаг 10

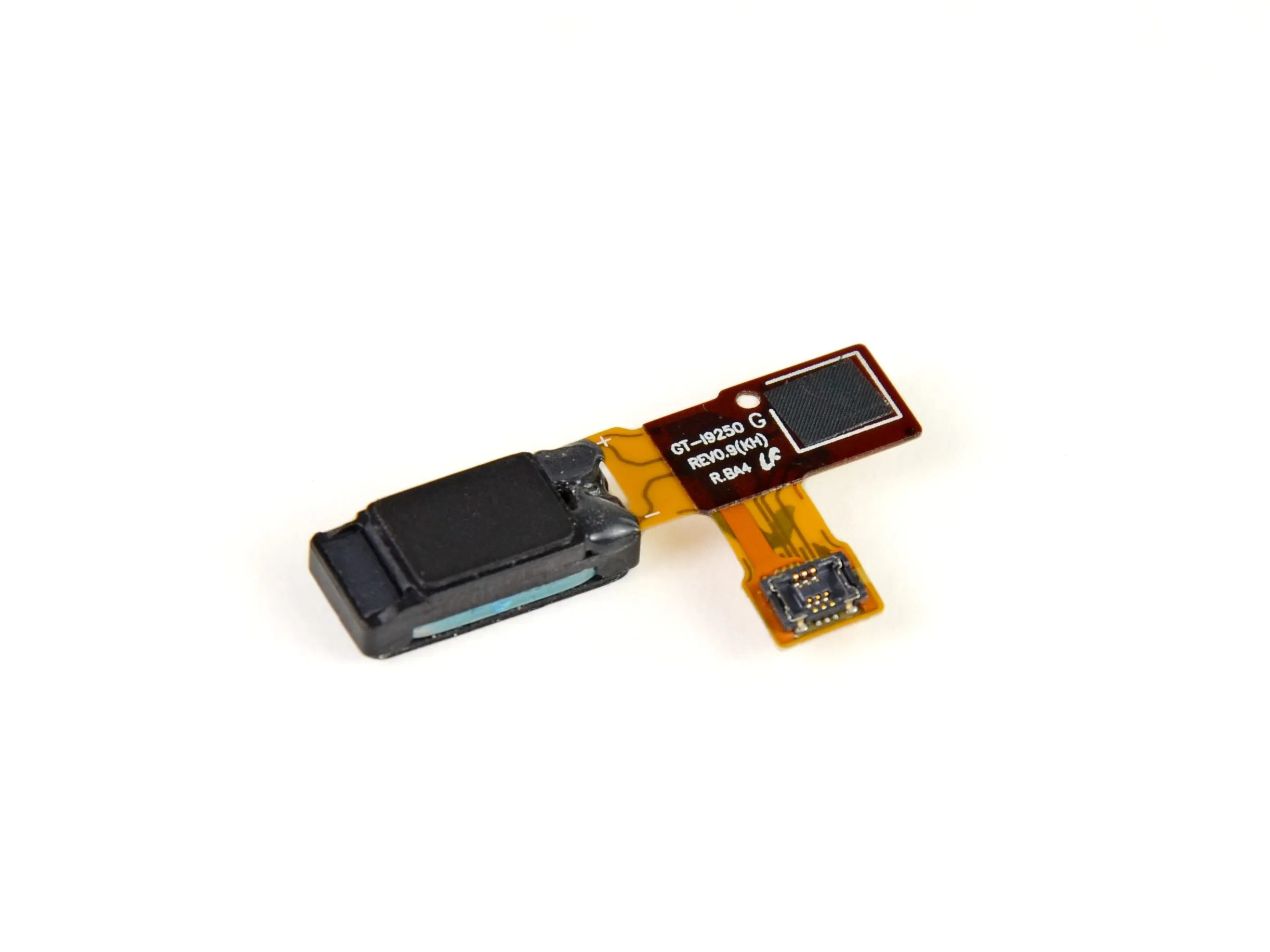

Ушной динамик отделяется от материнской платы без особых усилий.
Возможность замены отдельных компонентов внутри Galaxy Nexus нас впечатляет, так как это сделает ремонт менее затратным.
Шаг 11

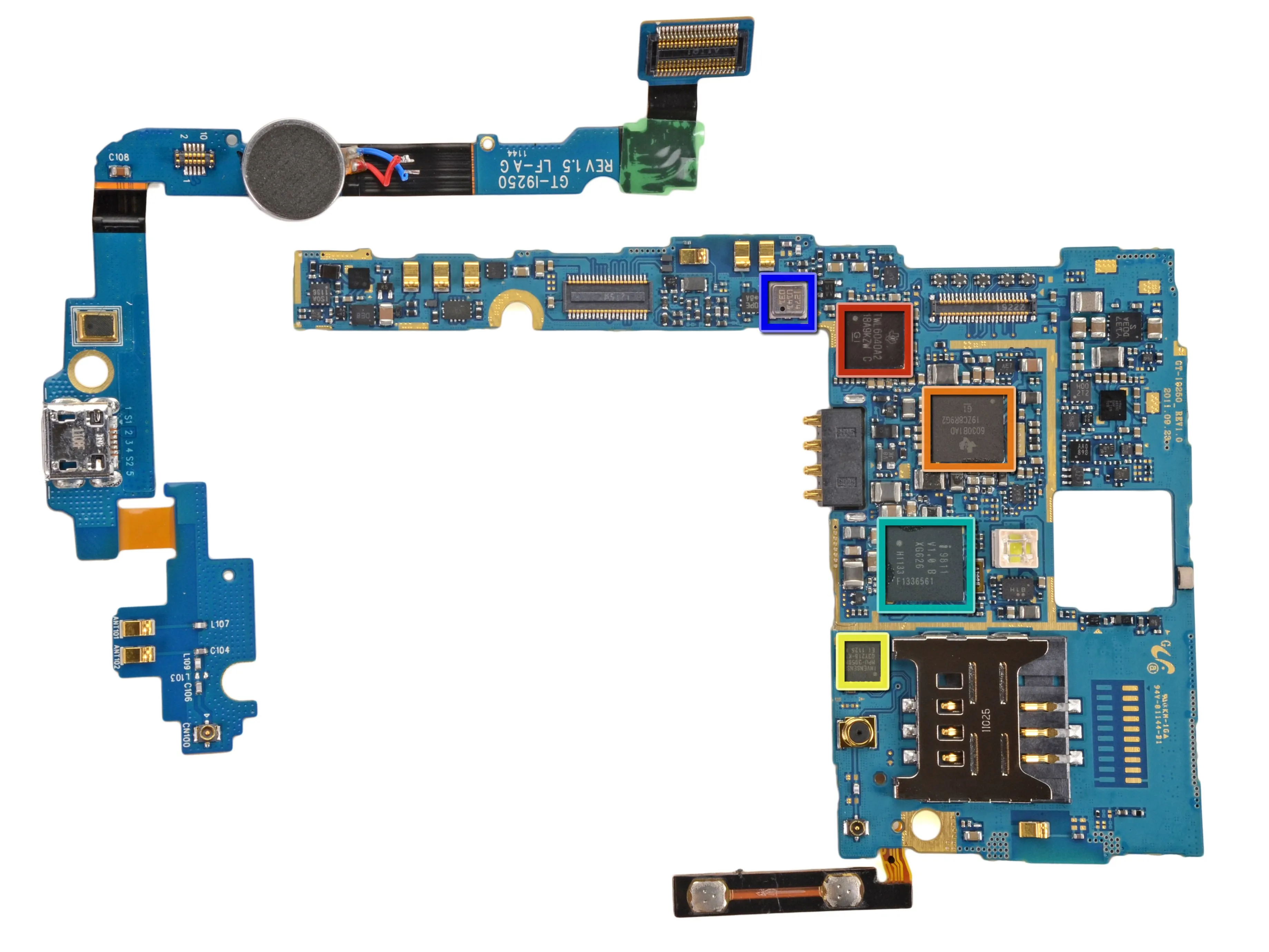

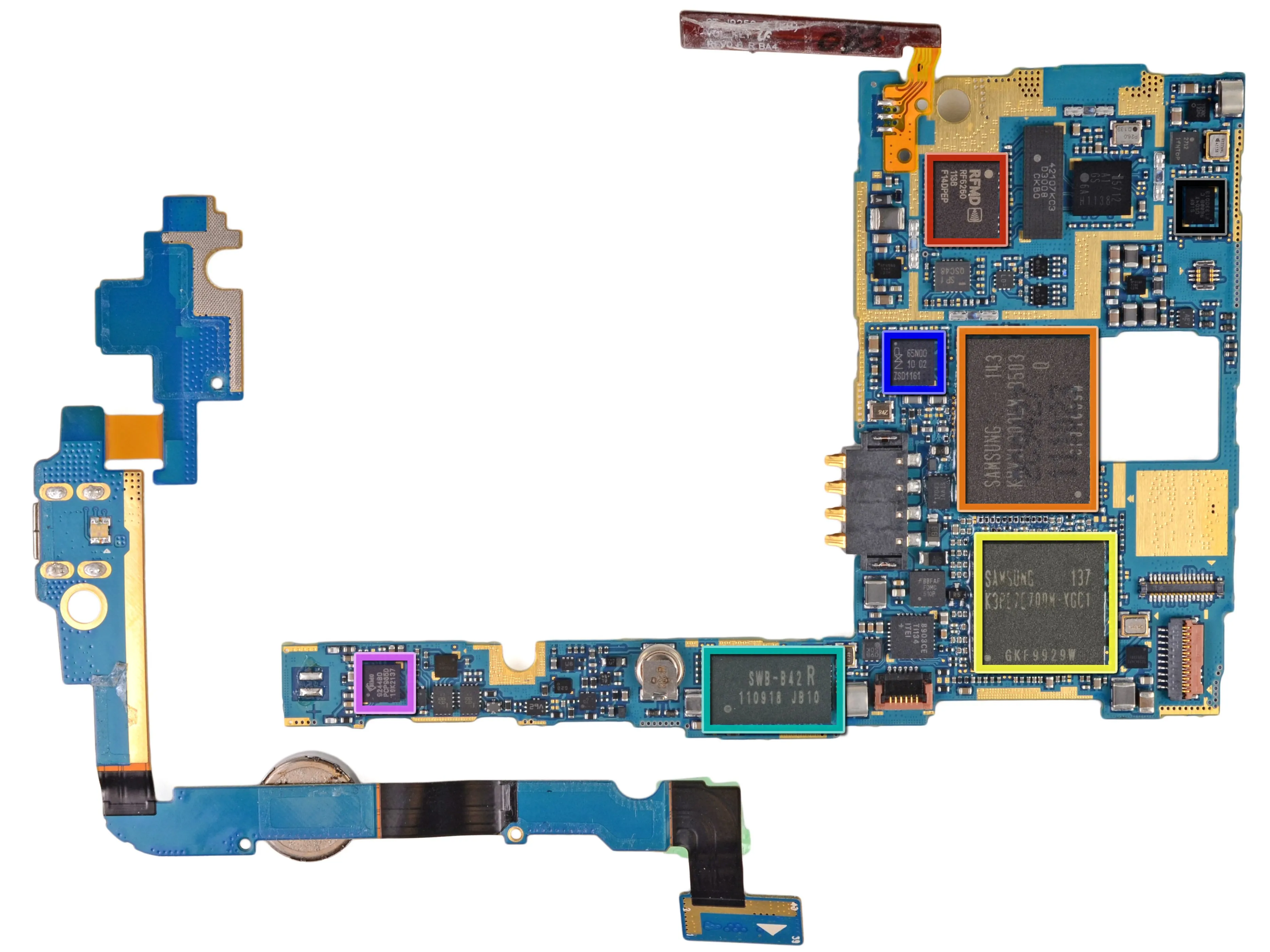

Основные внутренние компоненты Galaxy Nexus расположены на двух L-образных платах. На маленькой плате слева находится вибромотор и несколько разъемов. Большая плата справа - это материнская плата, на которой расположены кнопки регулировки громкости, слот SIM и следующие микросхемы:
Texas Instruments TWL6040 8-канальный высококачественный аудиокодек с низким энергопотреблением
Texas Instruments TWL6030 Полностью интегрированное управление питанием с зарядным устройством в режиме переключения
Invensense MPU-3050 Блок обработки движения
Intel XG626 Базовый модем
Bosch BMP180 МЭМС-датчик давления
Шаг 12
Перевернув обе платы, можно обнаружить, что на меньшей плате ничего нет, а на материнской - тонна микросхем, если хотите, 'smörgås-board':
RFMD RF6260 Четырехдиапазонный многомодовый модуль усилителя мощности
Samsung KMVYL000LM Multichip Memory Package, который, как мы полагаем, содержит 512 МБ оперативной памяти в дополнение к основному процессору.
Samsung K3PE7E700M 512 МБ DDR2 SDRAM
Samsung SWB-B42 BT 4.0 Dual Band Wlan FM Tx/Rx. Компания Chipworks утверждает, что на самом деле модуль произведен компанией Murata, а внутри него установлена матрица Broadcom BCM4330.
NXP 65N00 ИС для смарт-карт. По данным Chipworks, в этом корпусе из двух микросхем размещены MCU и контроллер NFC PN544.
Кремниевое изображение 9244 MHL-передатчик
SiRF SiRFstarIV GSD4t GPS-трекер
Комментарии к шагу
Пожалуйста, выложите немодифицированную фотографию. Мне нужны фотографии резисторов рядом с процессором.
Чтобы посмотреть немодифицированные фотографии, нажмите на ссылку 'Метаданные изображения' в левом верхнем углу изображения. Затем вы можете выбрать просмотр исходного изображения.
Я согласен с комментарием Алекса: 'OMAP4460 почти наверняка скрывается под K3PE7E700M-XGC1'.
Это также почти наверняка конфигурация POP - изучение боковых сторон обоих чипов должно прояснить, у какого из них процессор находится под пакетом памяти (было бы ОЧЕНЬ интересно узнать, интегрировано ли устройство OMAP полностью в пакет памяти...)
Привет, отличная работа с разбором. У меня проблема с wifi в моем I9250, wifi просто не включается. Рекомендуется ли мне купить деталь wlan, упомянутую в интернете, и могу ли я легко заменить ее, не повредив материнскую плату? Решит ли это мою проблему?
Шаг 13

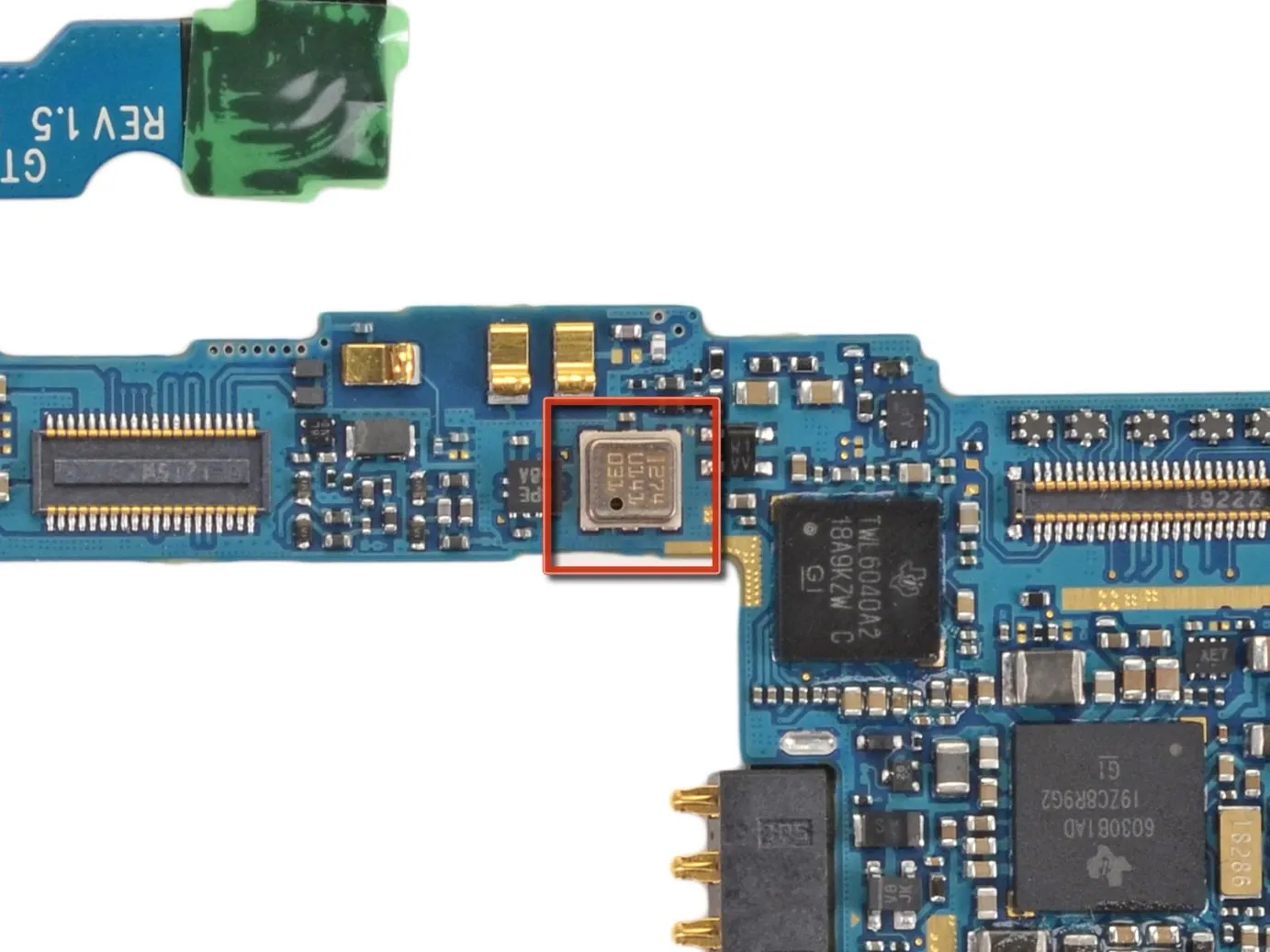

Чип, обозначенный как 274 U141 031, скрывает микросхему Bosch BMP180 MEMS Pressure Sensor, который должен отвечать за 'Барометр' внутри Nexus.
Bosch BMP180 идентифицируется по маркировке CMD 173 как отмечают наши друзья из Chipworks.

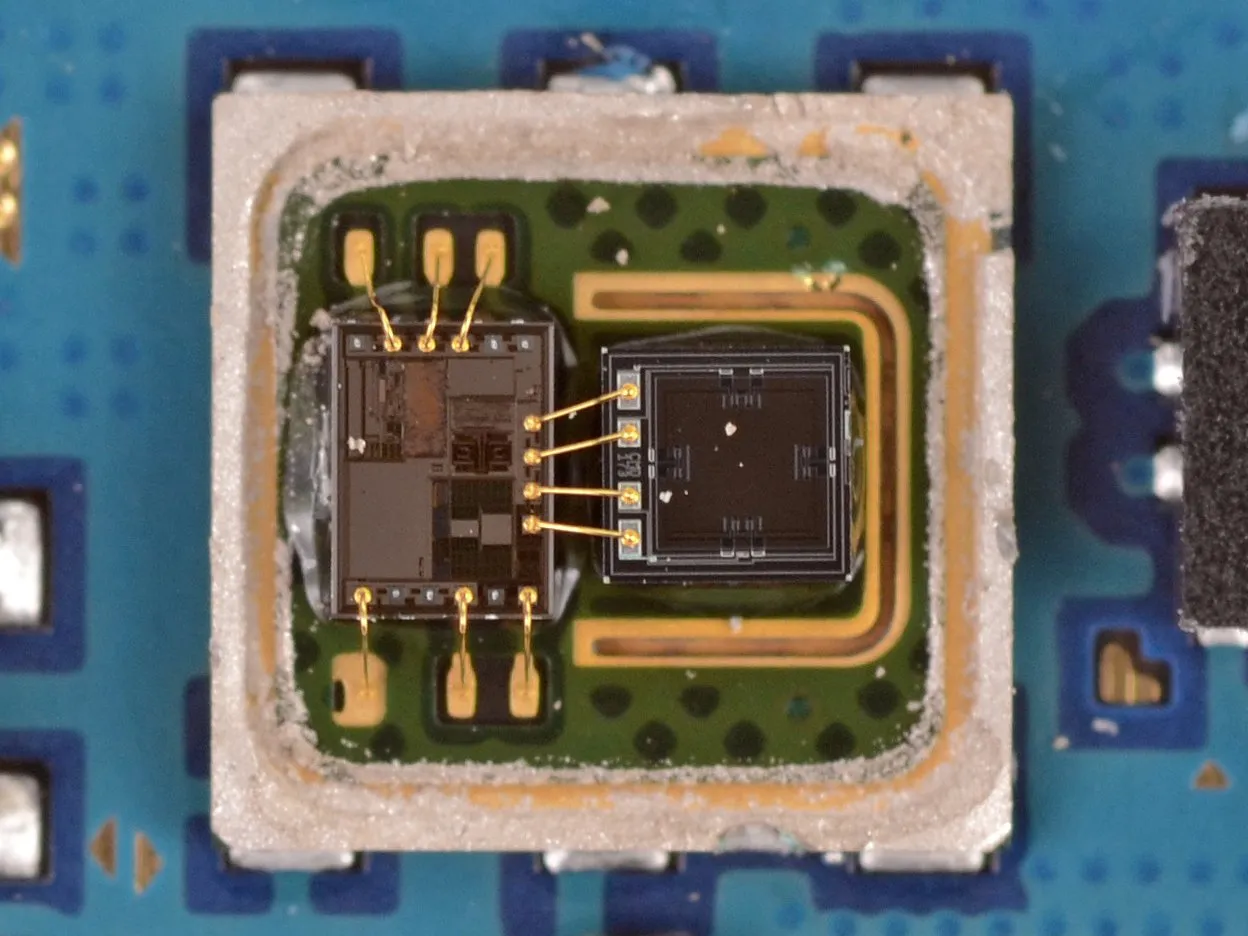

Обратите внимание на соединения проводов на третье изображение. Это очень, очень маленький чип.
Насколько он мал? Ну, вот как американский десятицентовик рядом с чипом (показано красной стрелкой).
Шаг 14

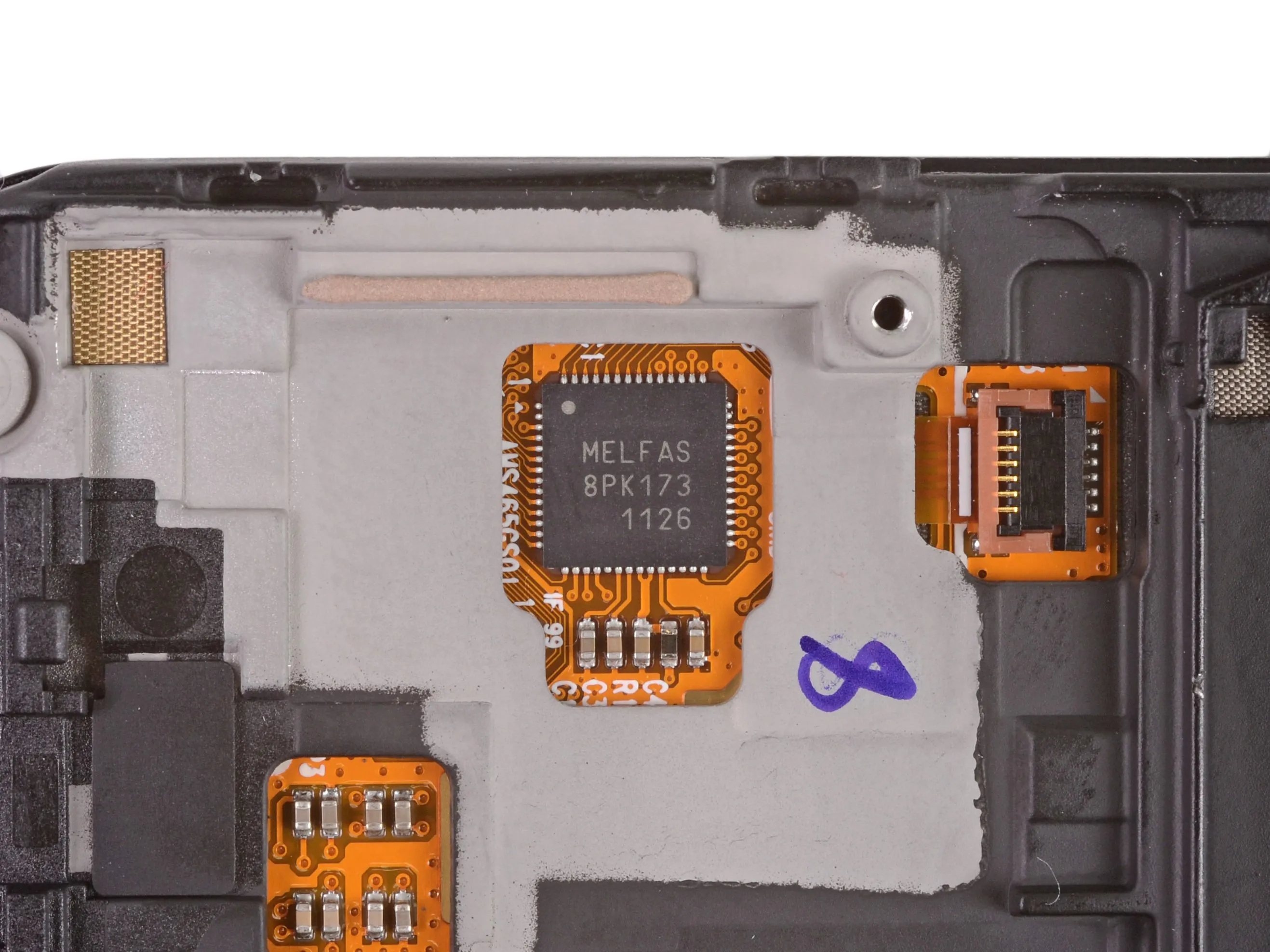

Контроллер сенсорного экрана Melfas 8PK173 1126 позволяет управлять Galaxy Nexus с помощью '...забавными, последовательными жестами."
Шаг 15

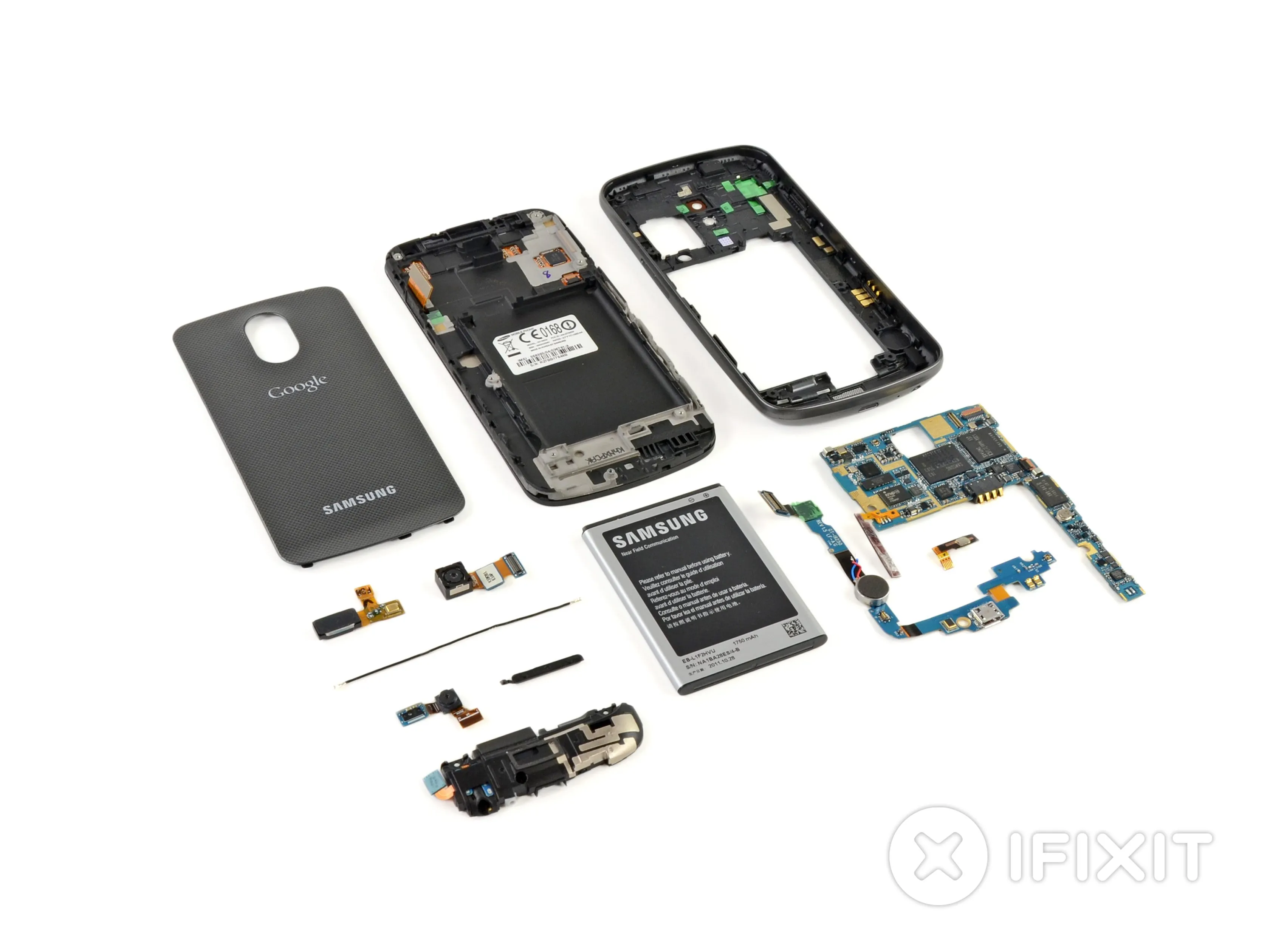

Оценка ремонтопригодности Samsung Galaxy Nexus: 6 из 10 (10 - самый простой ремонт).
Замена аккумулятора невероятно проста благодаря съемной задней панели.
Минимальное количество клея позволяет легко снять материнскую плату и другие компоненты.
Разъем для наушников и динамики не припаяны к материнской плате, поэтому их замена не представляет сложности.
Единственными припаянными компонентами являются переключатель громкости и вибромоторчик.
Снятие задней части корпуса для доступа к материнской плате и другим внутренним компонентам требует большой аккуратности при поддевании и ковырянии гитарой.
Стекло приклеено как к дисплею, так и к рамке дисплея. Поэтому не разбивайте стекло, если только вы не умеете пользоваться тепловой пушкой или не любите заменять стекло, дисплей и рамку вместе ($$$).
Комментарии к статье
512 МБ DDR2 SDRAM ? Мысль 1 Гб....
Мы почти уверены, что остальная память содержится в пакете Multichip Memory Package.
По данным Samsung: https://www.samsung.com/us/business/oem-s... K3PE7E700M-XGC1 - это пакет памяти LPDDR2 объемом 1 ГБ.
По данным ABIResearch: https://www.abiresearch.com/research/1008... KMVYL000LM MCP содержит 16 ГБ флэш-памяти NAND и только 64 МБ SDRAM.
OMAP4460 почти наверняка находится под K3PE7E700M-XGC1, а не под KMVYL000LM. Я попытался внести эти исправления, но они были отклонены. Прошу прощения, если это не разрешено здесь. Дайте мне знать, как я могу помочь получить правильную информацию.
Алекс,
Мы всегда ценим вклад пользователей! Вы указали на интересный конфликт между спецификацией детали Samsung (которая имеет небольшое несоответствие номера детали) и идентификацией ChipWorks. Samsung заявляет о 8 Гб, а ChipWorks - о 2 наборах по 2 Гб общим объемом 4 Гб. Исходя из того, что ChipWorks заявляет 4 Гб, у нас сложилось впечатление, что ABI допустила опечатку (они не являются для нас известным источником). Что касается расположения процессора, то мы можем только предполагать. Поскольку в этом раунде мы не отключали ни один из чипов, мы не можем сделать никаких уверенных заявлений о расположении процессора. Мы обязательно исследуем конфликт памяти и внесем изменения, если убедимся, что они необходимы. Мы всегда ценим мнение читателей, поэтому продолжайте читать!
На самом деле, в каталоге Samsung нет несоответствия номеров деталей. Samsung просто перепутала номер детали. В каталоге указан 'K3PE7E700M-XG(1)', но '(1)' на самом деле не является частью номера детали, это сноска под таблицей, в которой говорится, что '(1)' обозначает две буквы, обозначающие скорость. Поскольку данная деталь является LPDDR2, соответствующее обозначение - 'C1'. Таким образом, полный номер детали - 'K3PE7E700M-XGC1', то есть именно та деталь, которую мы ищем. Поскольку это точное совпадение, мы можем быть уверены, что это модуль на 8 Гб, а ChipWorks допустила ошибку в своем листинге.
Что касается расположения SoC, я просто исхожу из того, что ChipWorks говорил в прошлом, анализируя устройства, в которых также используется K3PE7E700M, но я понимаю, что вы не хотите строить догадки без дополнительной проверки. Планируете ли вы снять крышку с чипа в будущем? Многим из нас интересно, есть ли у OMAP4460 отличительные знаки по сравнению с 4430.
Отличная работа! Какие чипы baseband используются для 3G & HSPA+? Думаю, тот же вопрос для американской модели для LTE, но, полагаю, в настоящее время он недоступен.
Вероятно, X-Gold 626
Где находится чип GPS?
GPS-приемник - CSR SiRFstarIV GSD4t, расположенный справа от усилителя мощности RFMD. Пробовал редактировать, но нужно добавить изображение, а я не уверен, что смогу это сделать.
Это может быть глупый вопрос, но где расположены CPU и GPU?
Под Samsung K3PE7E700M, это PoP (Package on Package) чип.
Кто-нибудь пробовал заменить стекло на верхней части дисплея? Я случайно уронил свой и дисплей треснул. Хорошо, что все (видимость, касание) работает, но на дисплее огромные трещины. Я не могу найти здесь руководство, которое помогло бы заменить стекло экрана. Буду признателен за любую помощь.
Недавно я разбил и стекло, и дисплей, поэтому пришлось заменить оба. Ради интереса я попробовал посмотреть, что будет, если попытаться заменить только стекло.
Я напишу то, что я написал позже сегодня, если вы хотите придерживаться вокруг, но мораль истории заключается в том, что есть много клея, и вы должны быть ОЧЕНЬ осторожны.
