Разборка Samsung Galaxy Note 10.1

Введение

Присоединяйтесь к нам, когда мы будем разбирать новейший планшет Samsung и пытаться найти внутри что-нибудь примечательное.

Хотите быть в курсе всех наших последних разборов? Напишите себе в комментариях @Делаете.ру в Twitter!

Что вам понадобится

Инструменты

•

•

•

•

Шаг 1 Разборка Samsung Galaxy Note 10.1

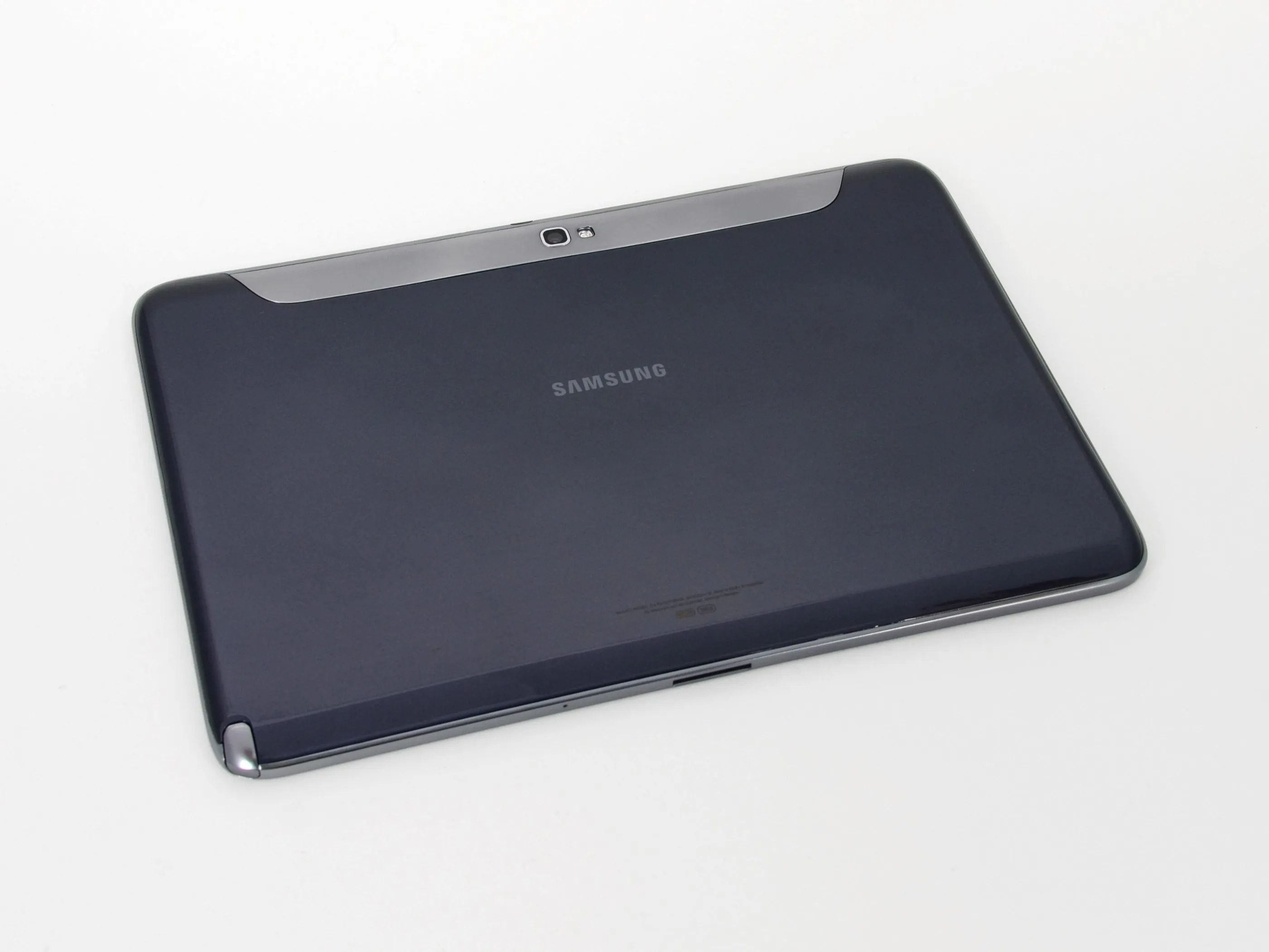

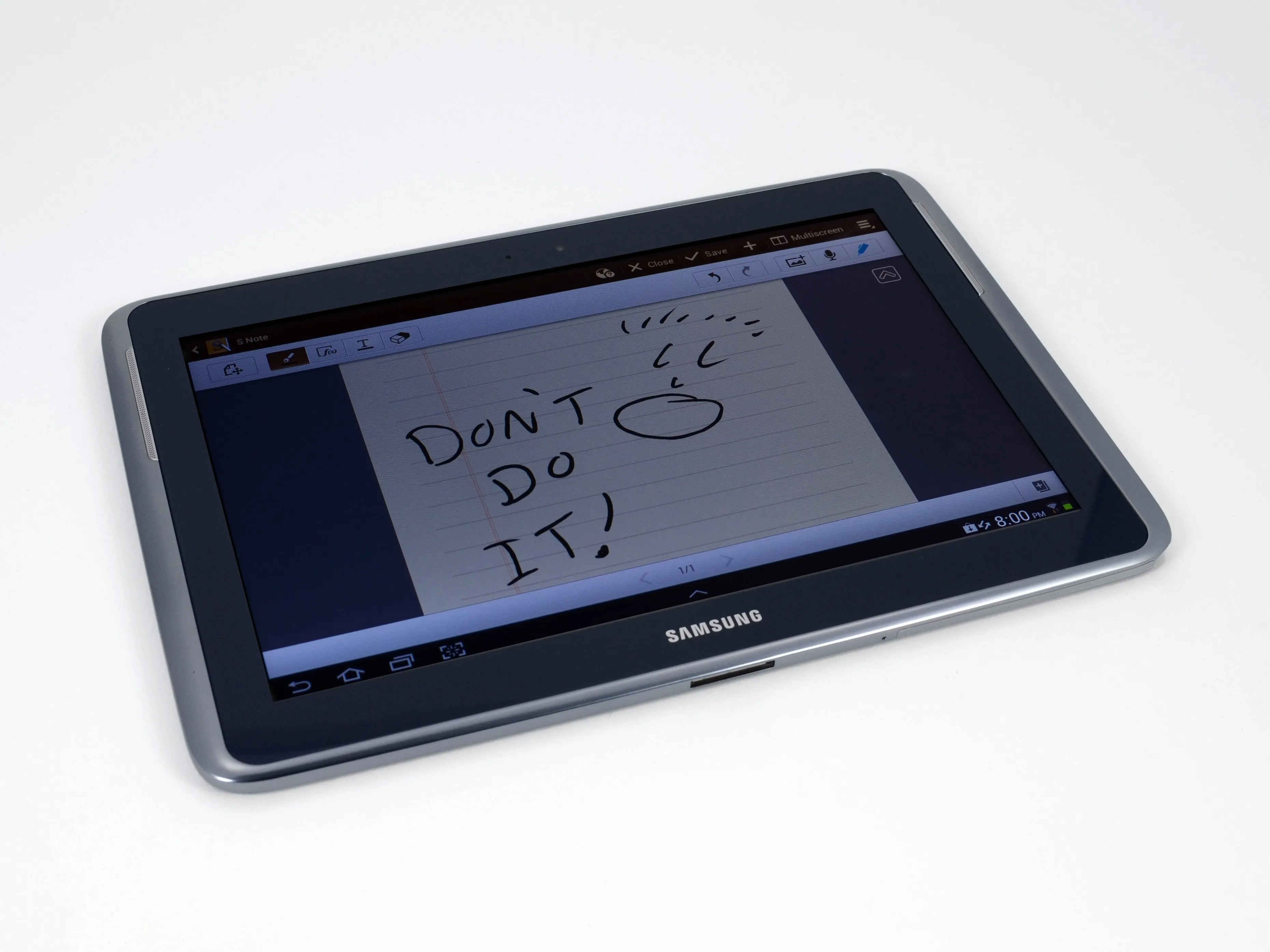

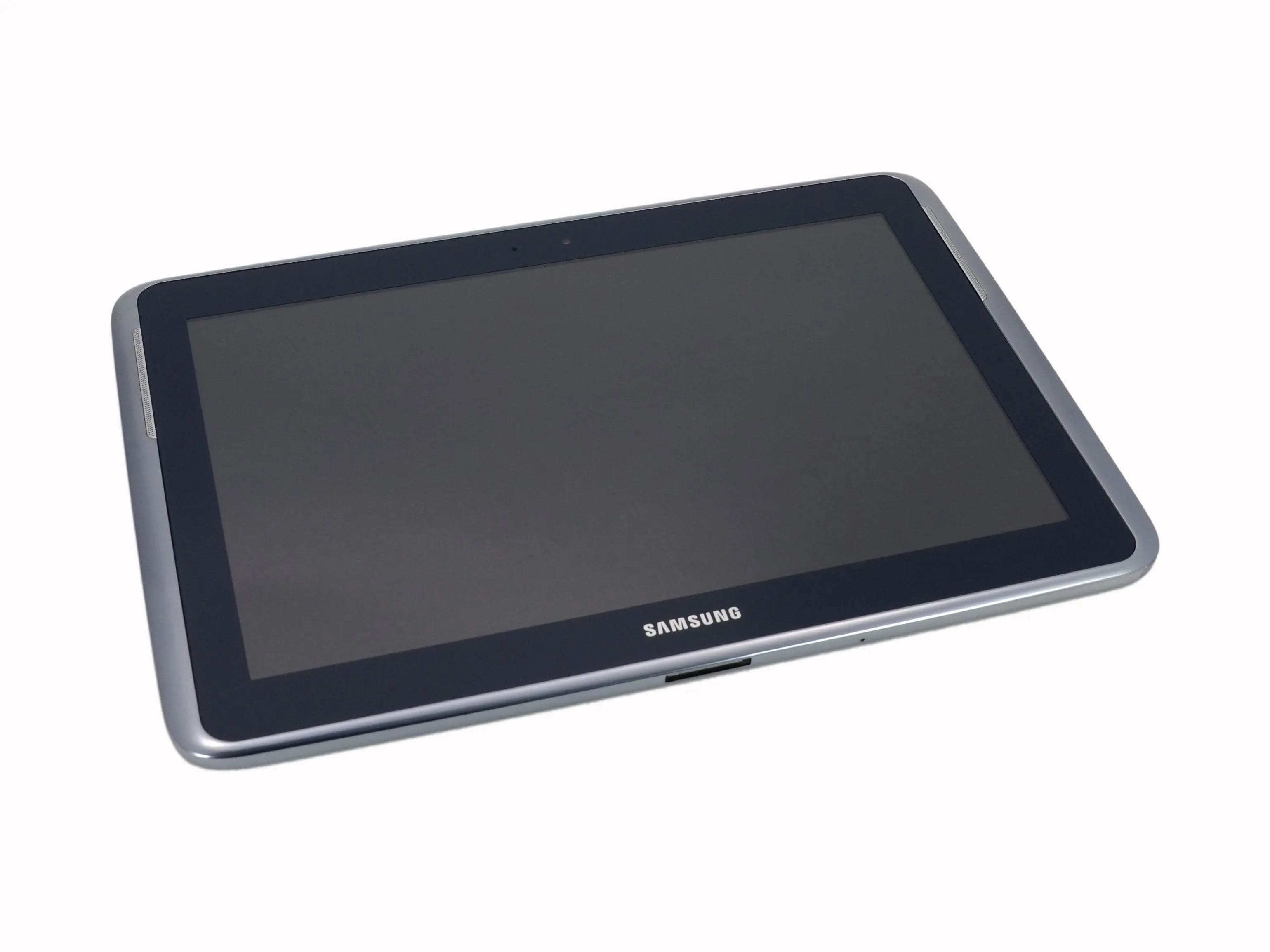

• В наши руки попал совершенно новый Samsung Galaxy Note 10.1. Прежде чем мы откроем его, чтобы раскрыть его секреты, давайте отметим некоторые из его примечательных характеристик:

• четырехъядерный процессор с частотой 1,4 ГГц

• Android 4.0

• Мультитач-дисплей с двойной матрицей и разрешением 1280 x 800 пикселей, 149 ppi

• 2 ГБ ОПЕРАТИВНОЙ ПАМЯТИ

• 16/32 ГБ внутренней и до 64 ГБ внешней памяти

• Задняя камера 5 МП и фронтальная камера 1,9 МП

Комментарии к шагу

Где 3ds ll teardown

Что делать, если я потерял винты, где я могу их найти?

Привет, ребята. Надеюсь, вы сможете помочь. У меня Samsung Galaxy Note GT-8010, и я ищу ему замену. Он поцарапан и вмят до чертиков, но остальная часть аппарата идеальна. Мне просто нужен пластик и серебристый бит вокруг задней камеры также будет бонусом, если это может быть источником тоже. Я не могу найти его нигде! Я не уверен, что мне разрешено добавлять свой адрес электронной почты в этот раздел комментариев, так что я буду играть безопасно и оставить его на данный момент. Любая помощь будет оценена по достоинству. Будьте здоровы! J

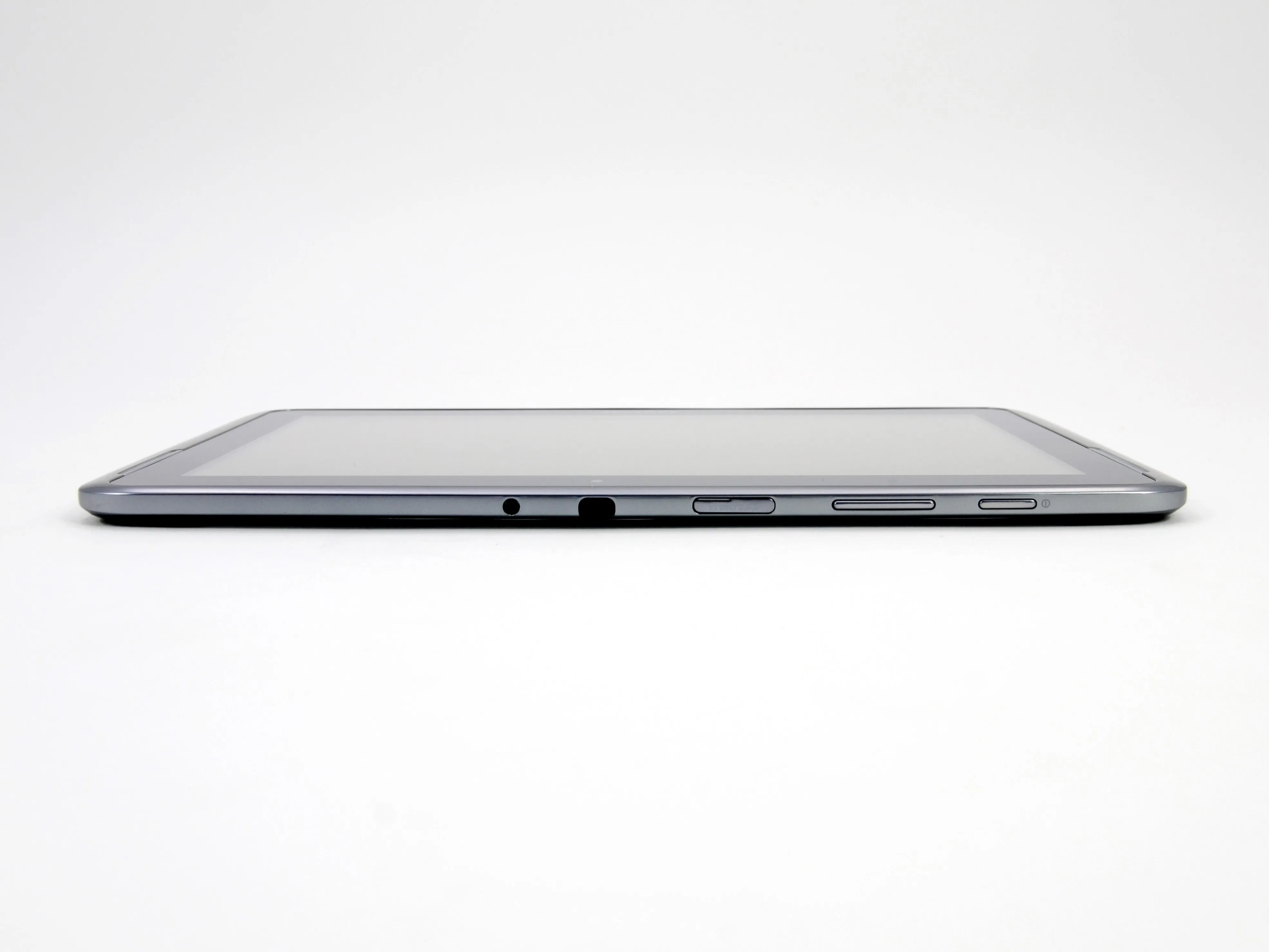

Шаг 2

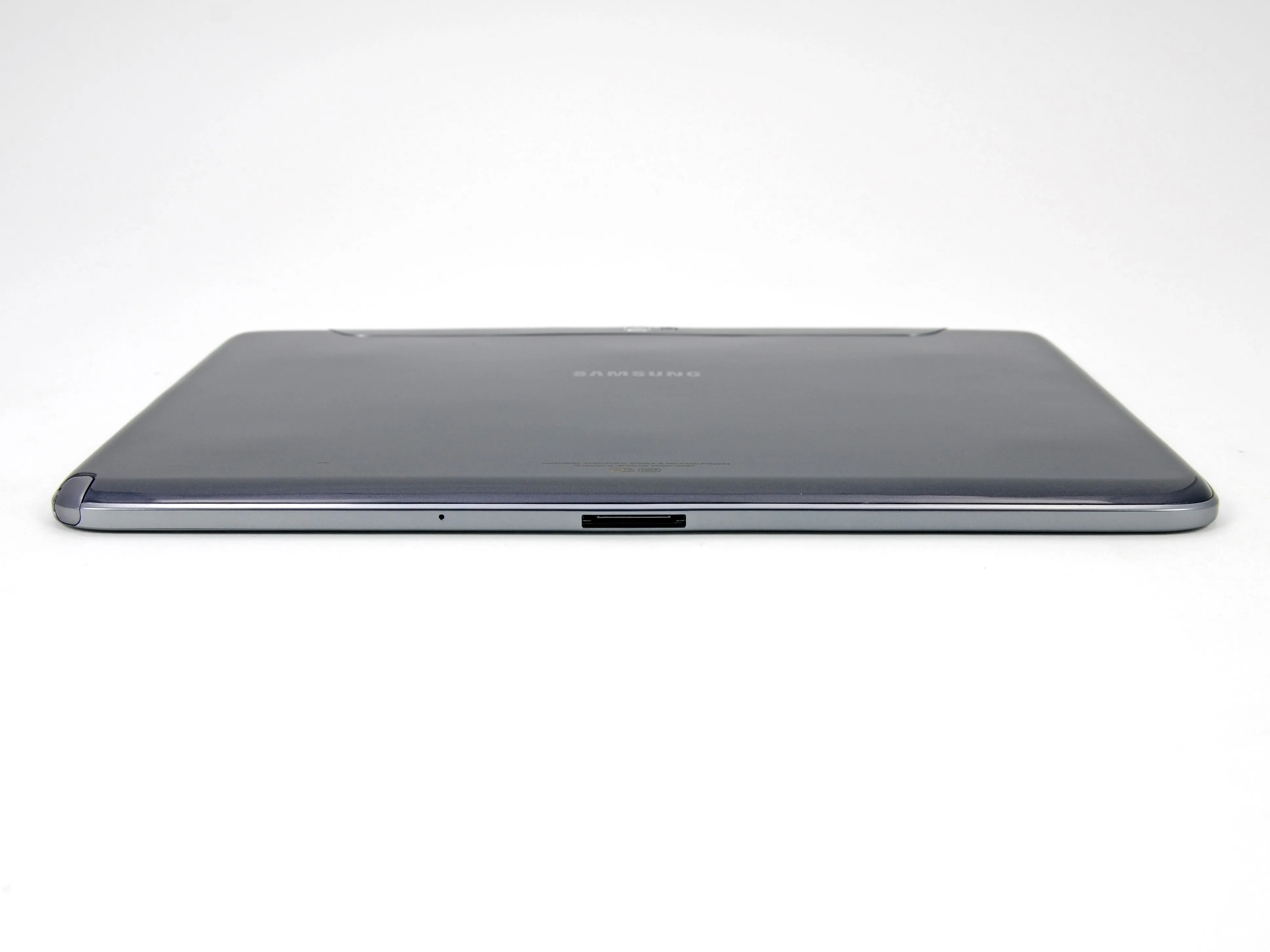

• На нижней грани Galaxy Note 10.1 находится только фирменный 30-контактный док-коннектор и микрофон.

• На верхней грани Note 10.1 расположено множество разъемов, включая кнопки питания и регулировки громкости, слот MicroSD, ИК-приемопередатчик и аудиоразъем.

Шаг 3

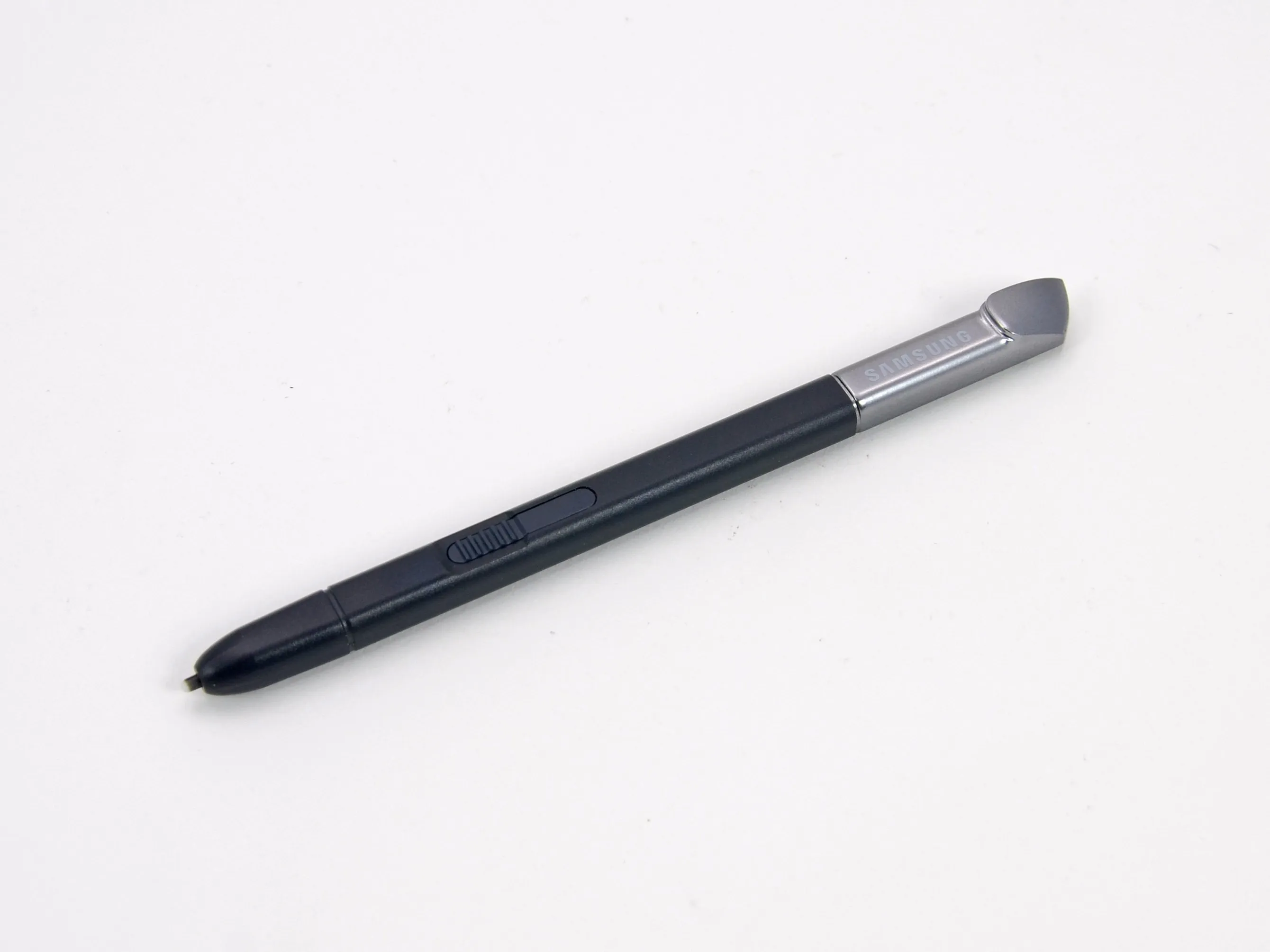

• На первый взгляд кажется, что стилус - это просто еще одна кнопка на внешней стороне пластикового ободка.

• Но нет! Как и карандаш, спрятанный в спиральном переплете блокнота, S Pen незаметно хранится внутри планшета.

• Разработанное совместно с Wacomлидером в производстве настольных планшетов, перо S Pen и дигитайзер созданы для оптимального написания заметок.

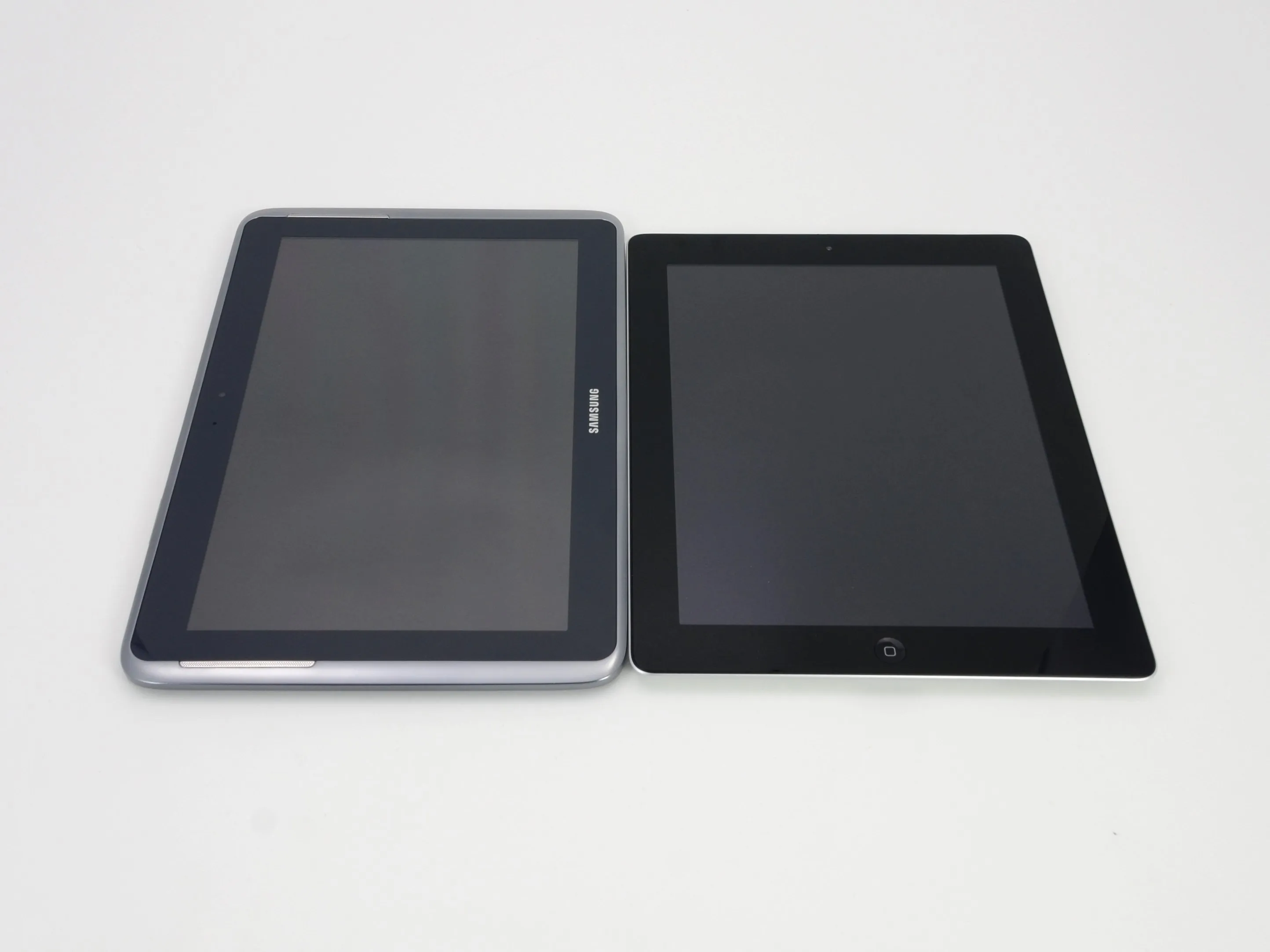

Шаг 4

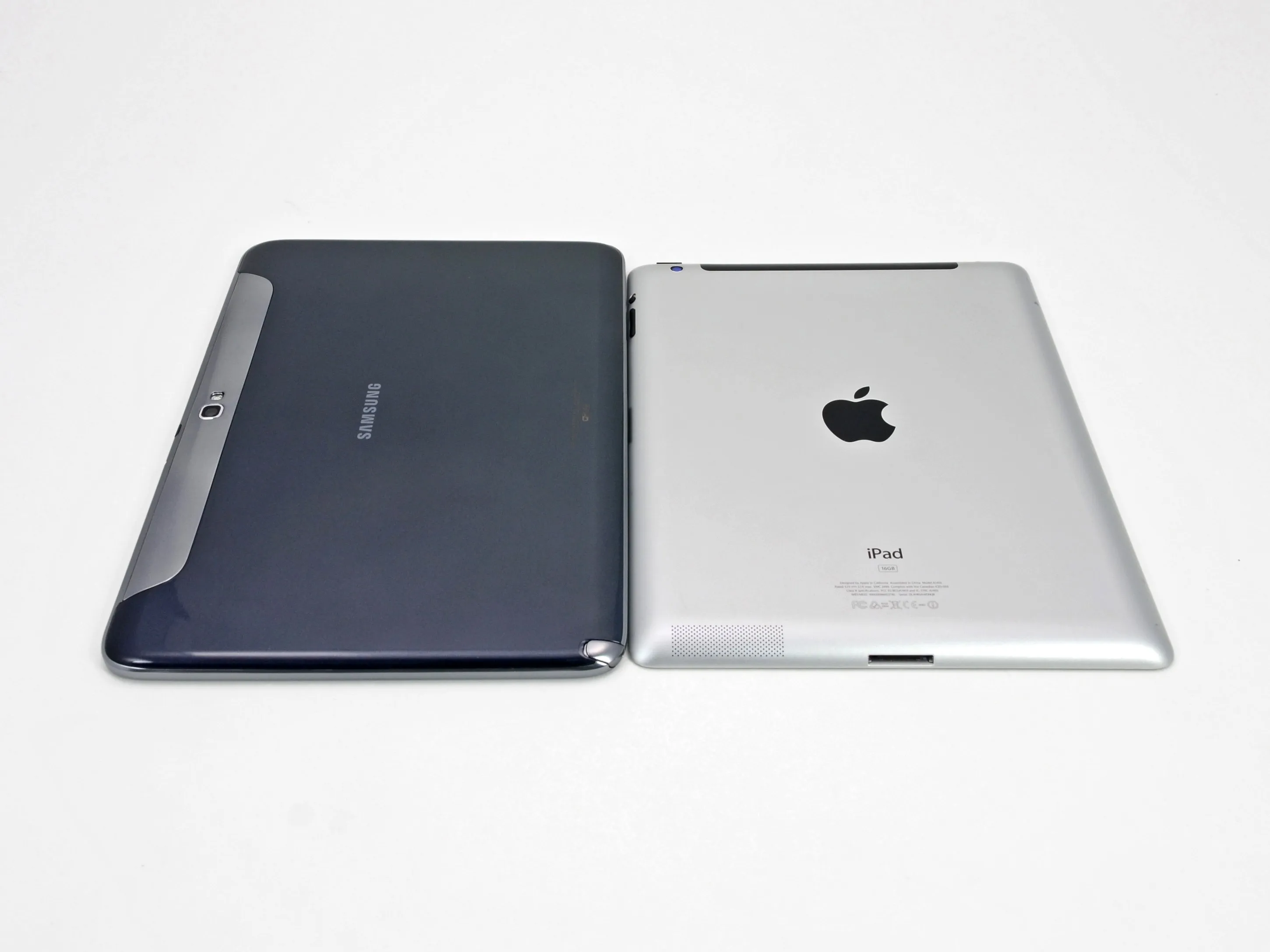

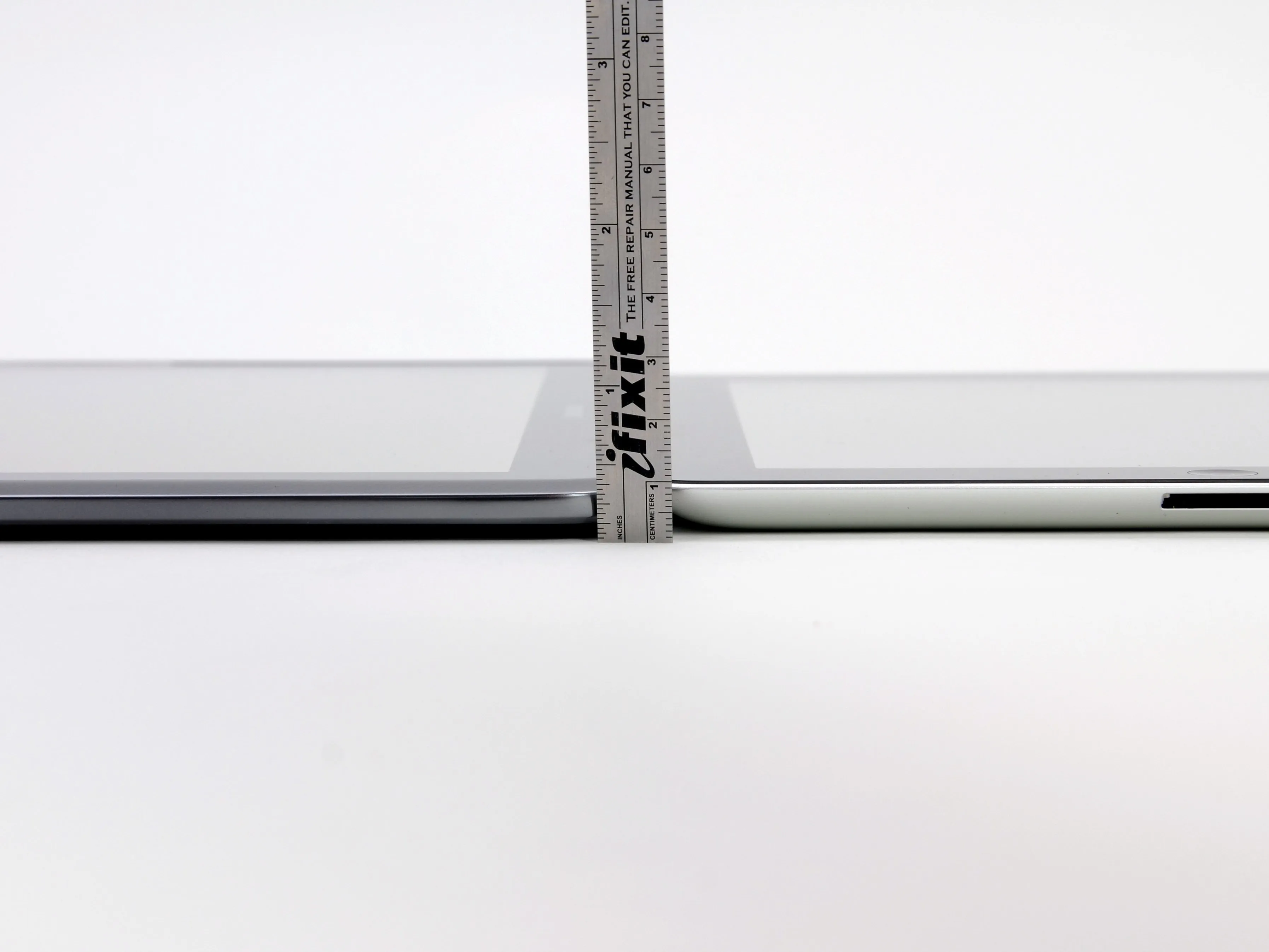

• Note 10.1 с толщиной 8,9 мм на самом деле тоньше, чем iPad третьего поколения, и почти такой же толщины, как iPad 2.

• Напомним, что толщина стандартного карандаша составляет 6,4 мм. Так что, если вы ищете максимальную тонкость в ведении заметок, бумага и карандаш по-прежнему остаются лучшим вариантом.

• 10,1-дюймовый экран Note 10.1 также больше, чем 9,7-дюймовый экран iPad.

• Но бумага и карандаш снова побеждают. Note 10.1 и iPad не дотягивают до 13,9 дюйма по диагонали стандартного листа бумаги.

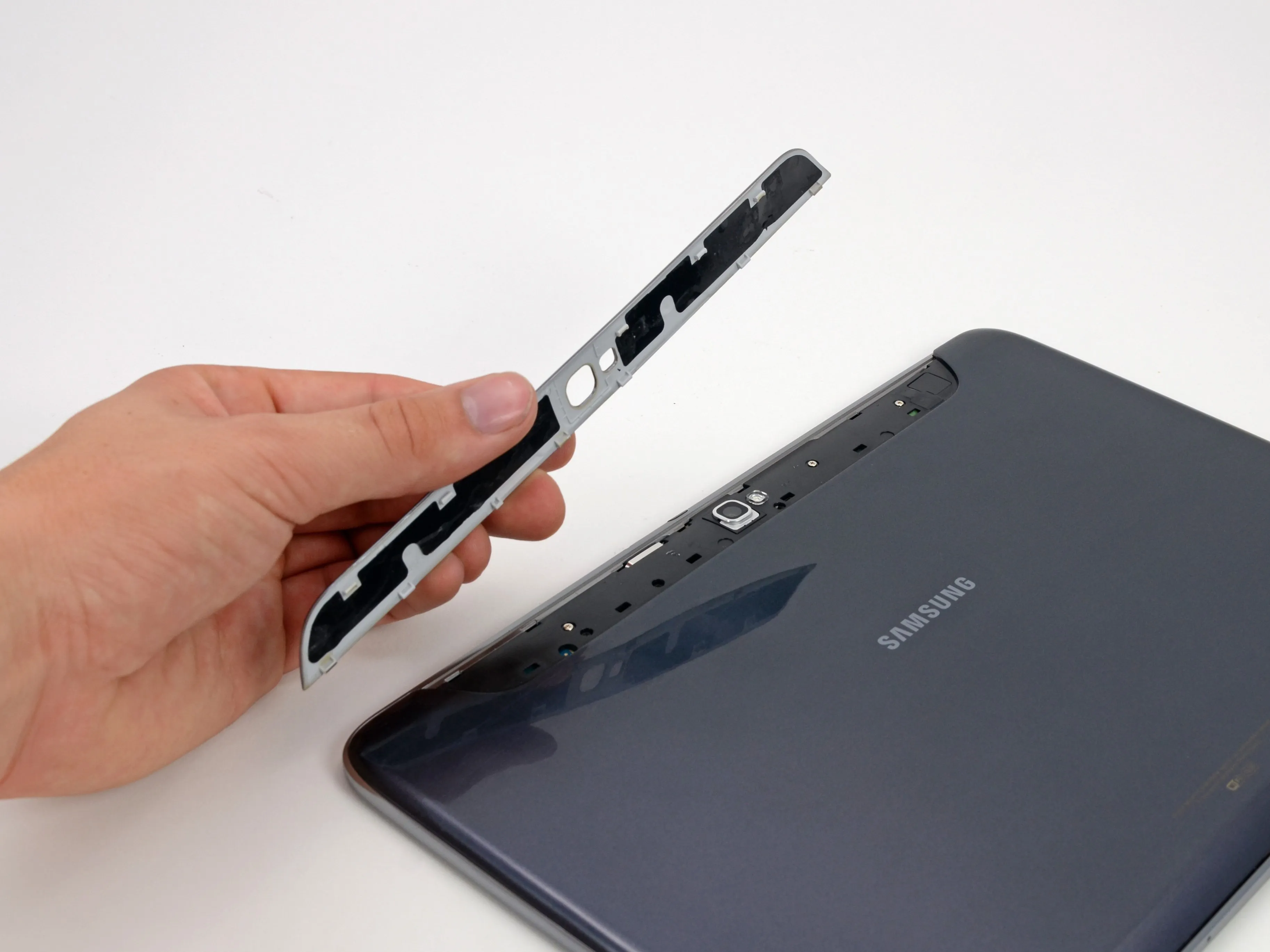

Шаг 5

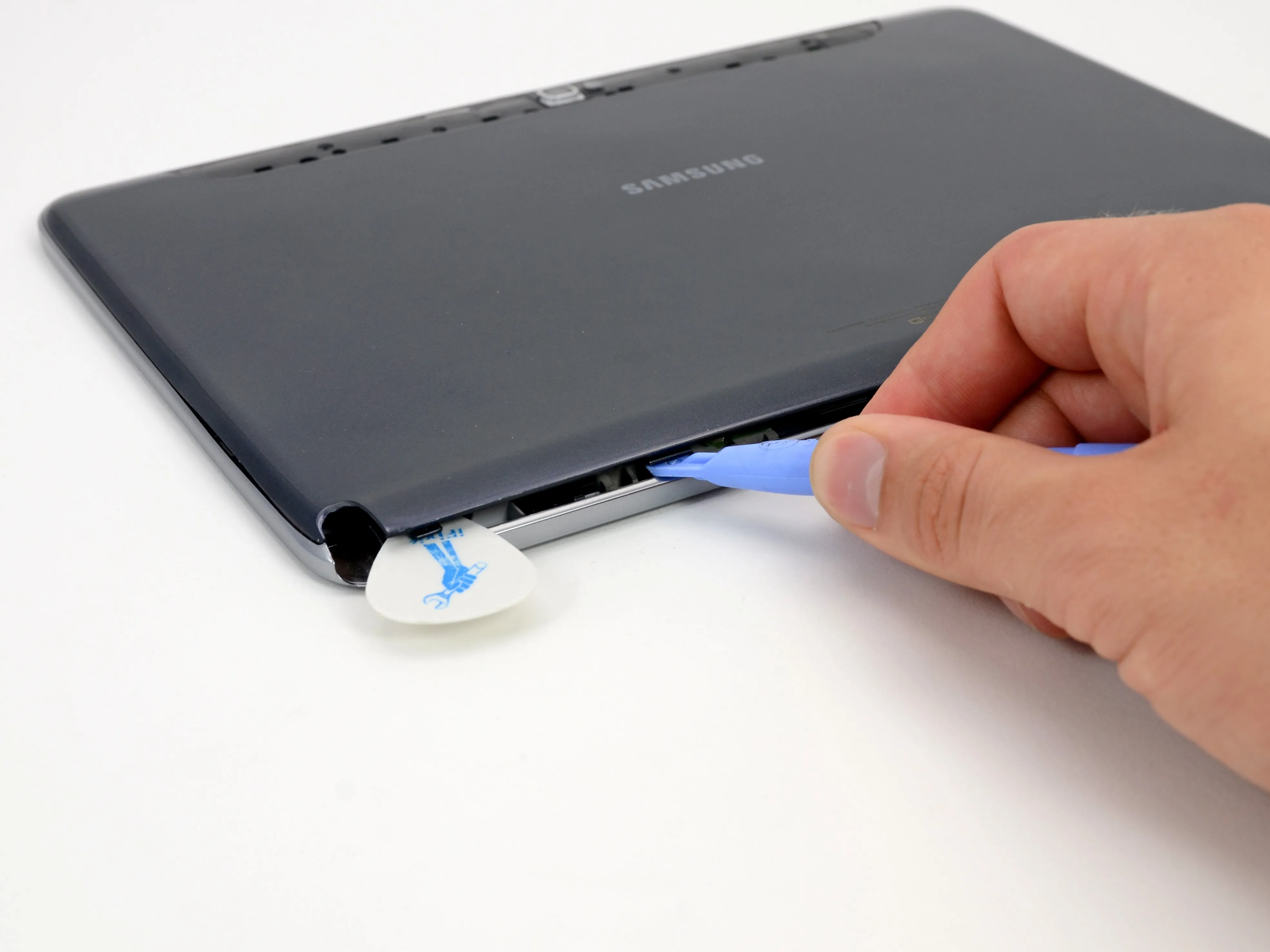

• Несколько винтов Phillips, несколько зажимов, и все готово!

• Нам нравится сочетание винтов и зажимов. Шурупы достаточно хлопотны, чтобы не допустить нежелательных детейно ни в коем случае не отпугнут тех, кому нужно что-то починить внутри.

Шаг 6

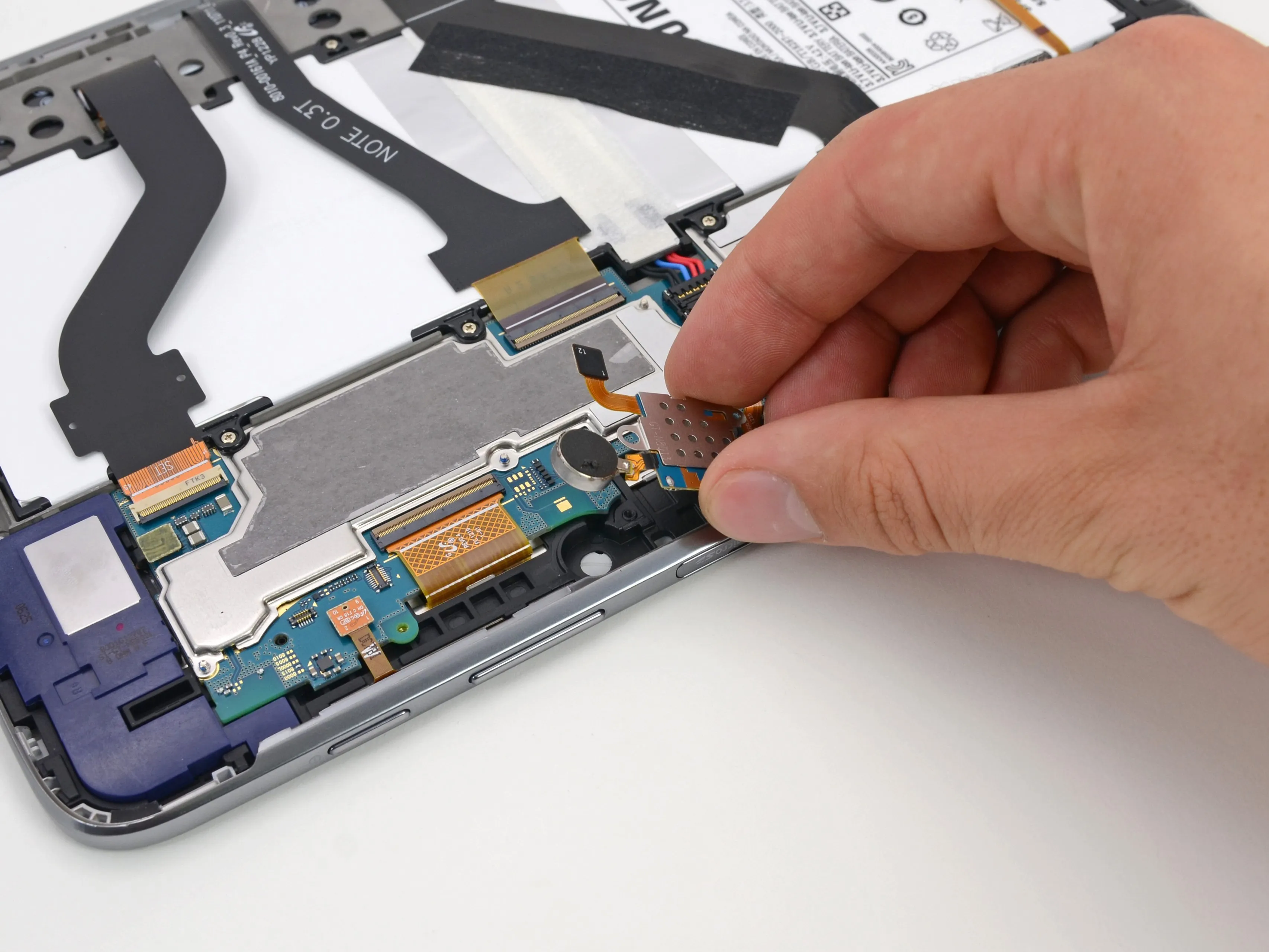

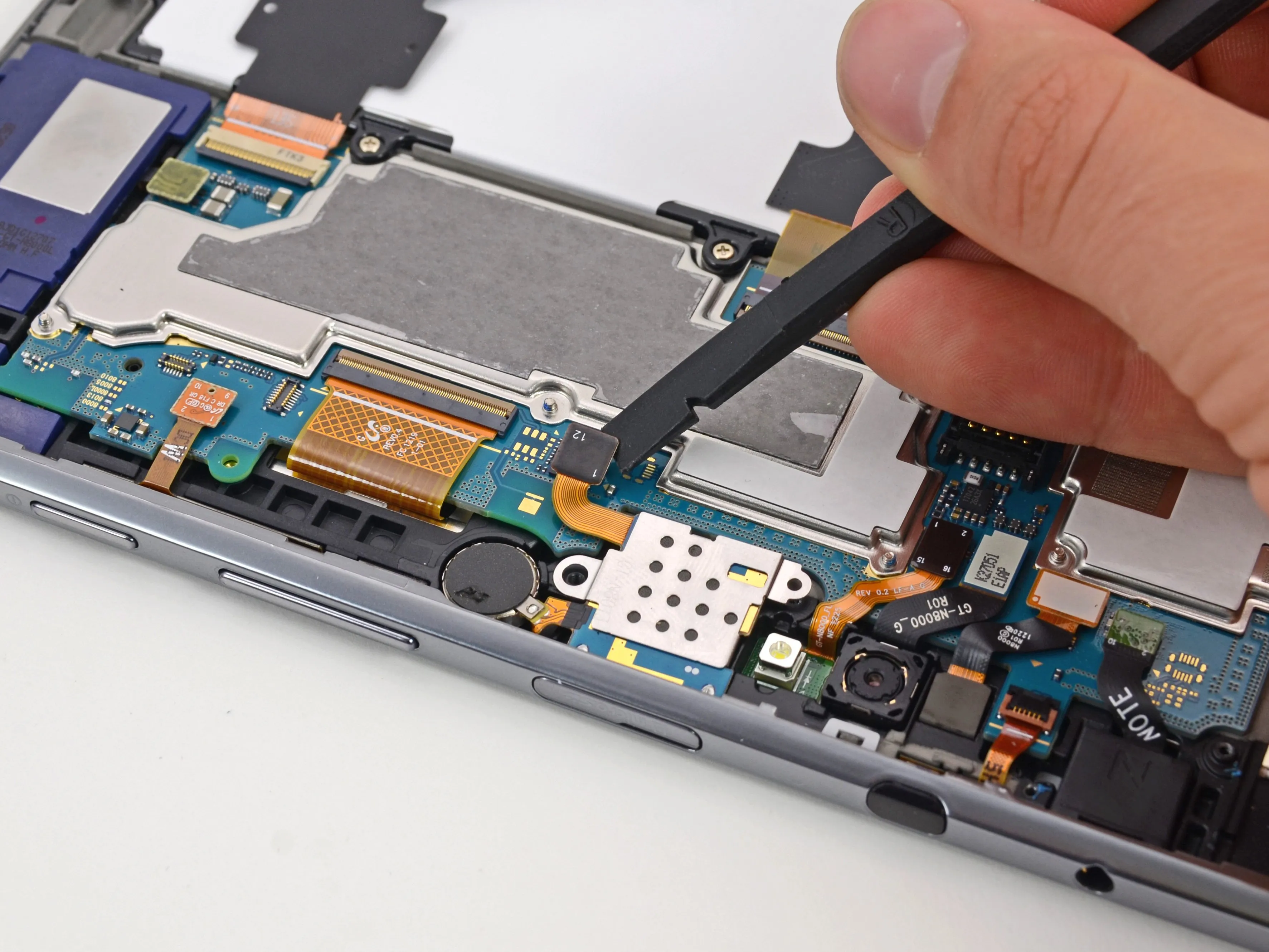

• Мы впервые заглянули внутрь Note 10.1, и нас встречает рог изобилия разъемов. По нашим подсчетам, их 16!

• Наличие большого количества разъемов - огромное благо для ремонтопригодности. Когда компоненты можно легко достать и извлечь, ремонт становится намного проще.

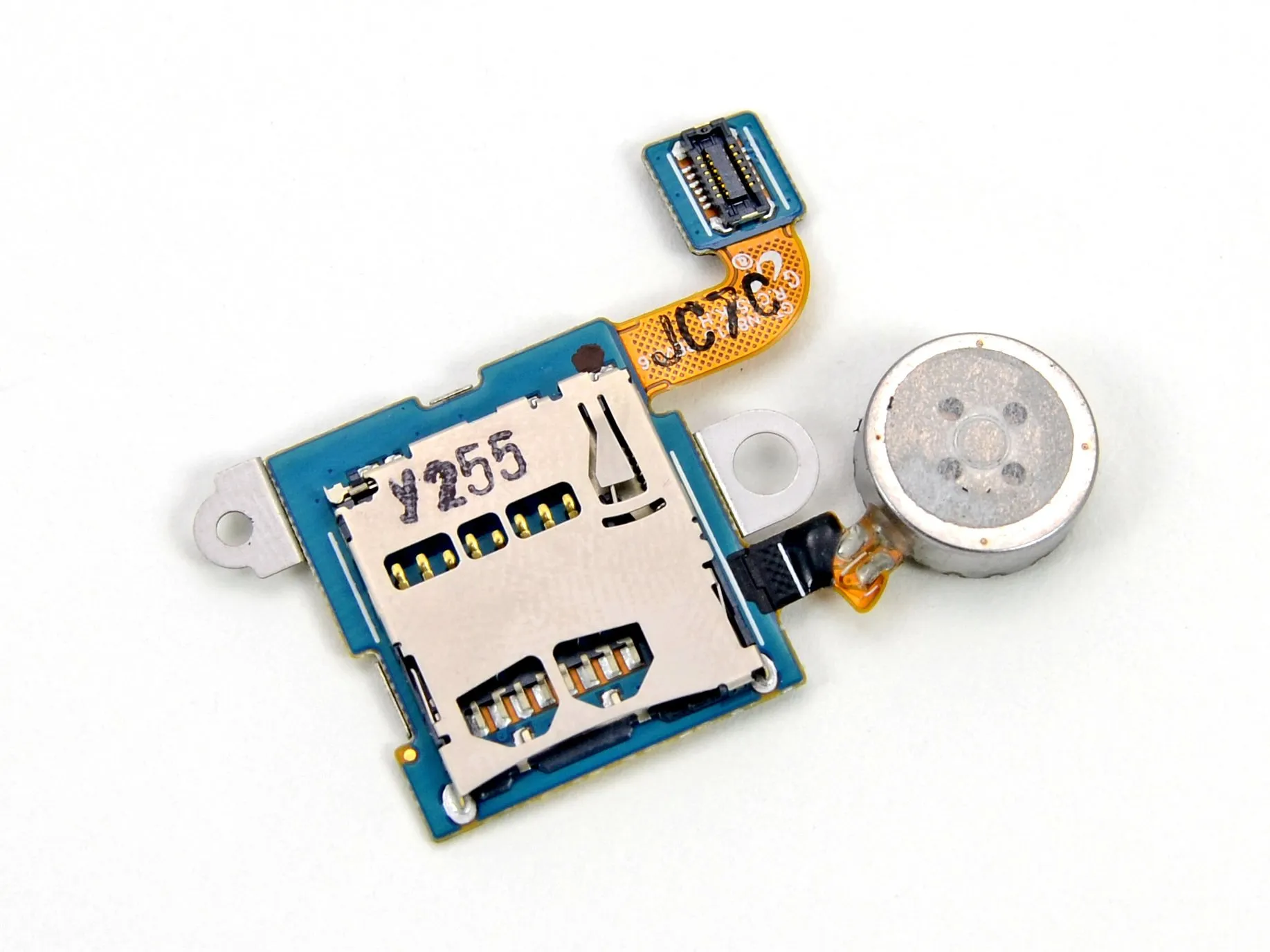

• Первый компонент из Note 10.1 - это карта памяти MicroSD и вибромоторчик.

• Несмотря на наличие встроенной памяти, Note 10.1 поддерживает карты MicroSD объемом до 64 ГБ.

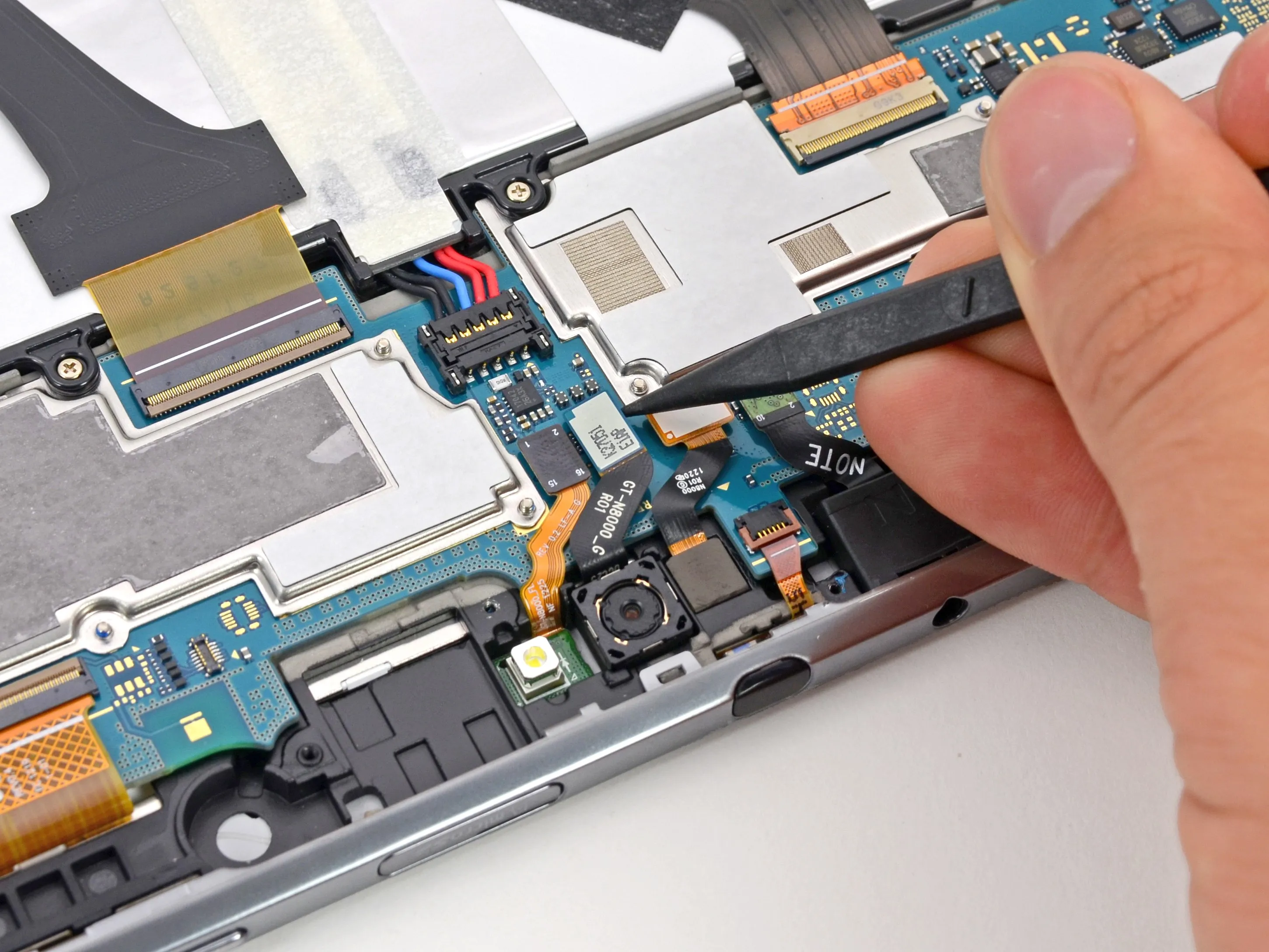

Шаг 7

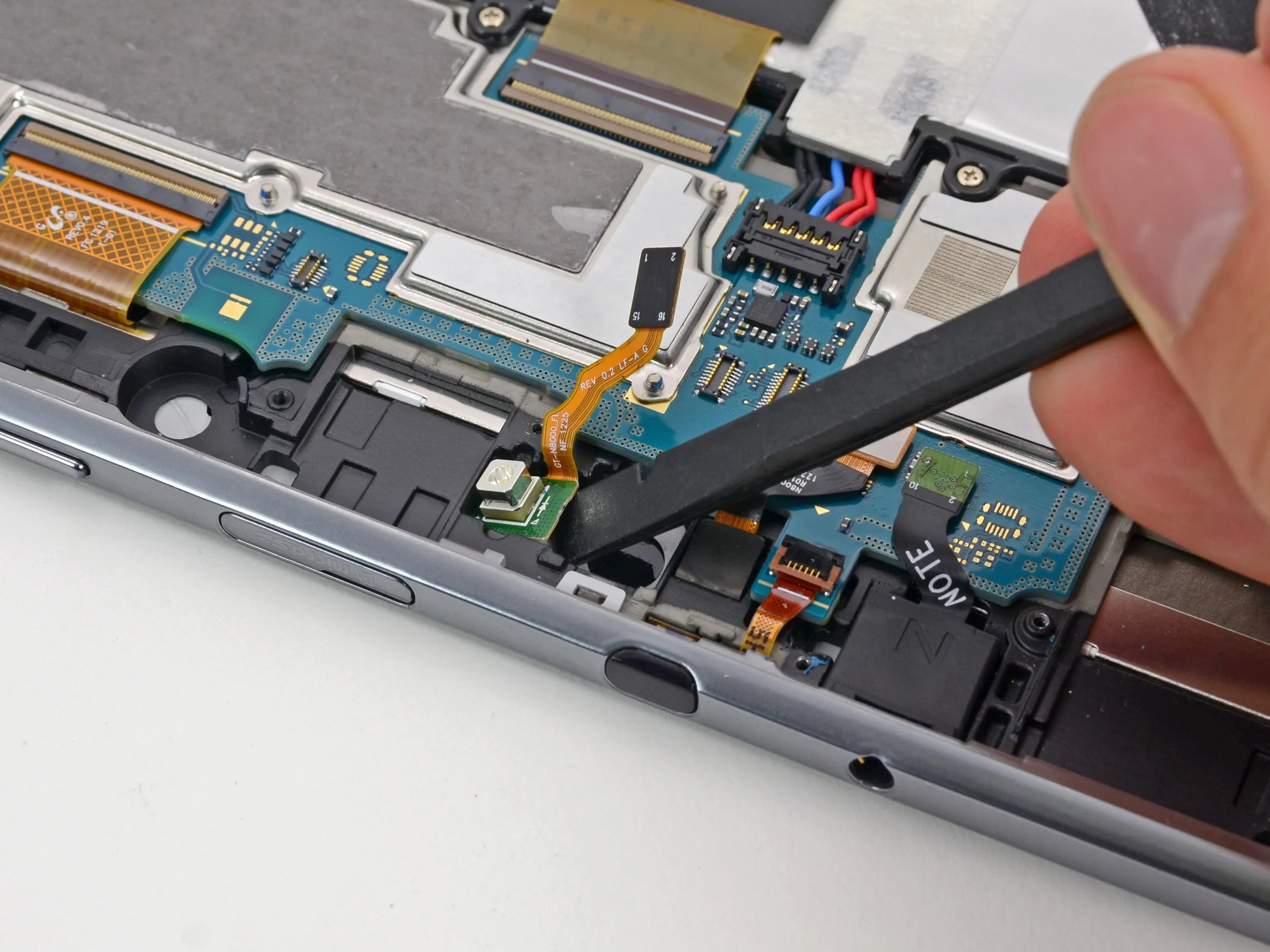

• Фронтальная камера, светодиодная вспышка и задняя камера выходят один за другим.

Шаг 8

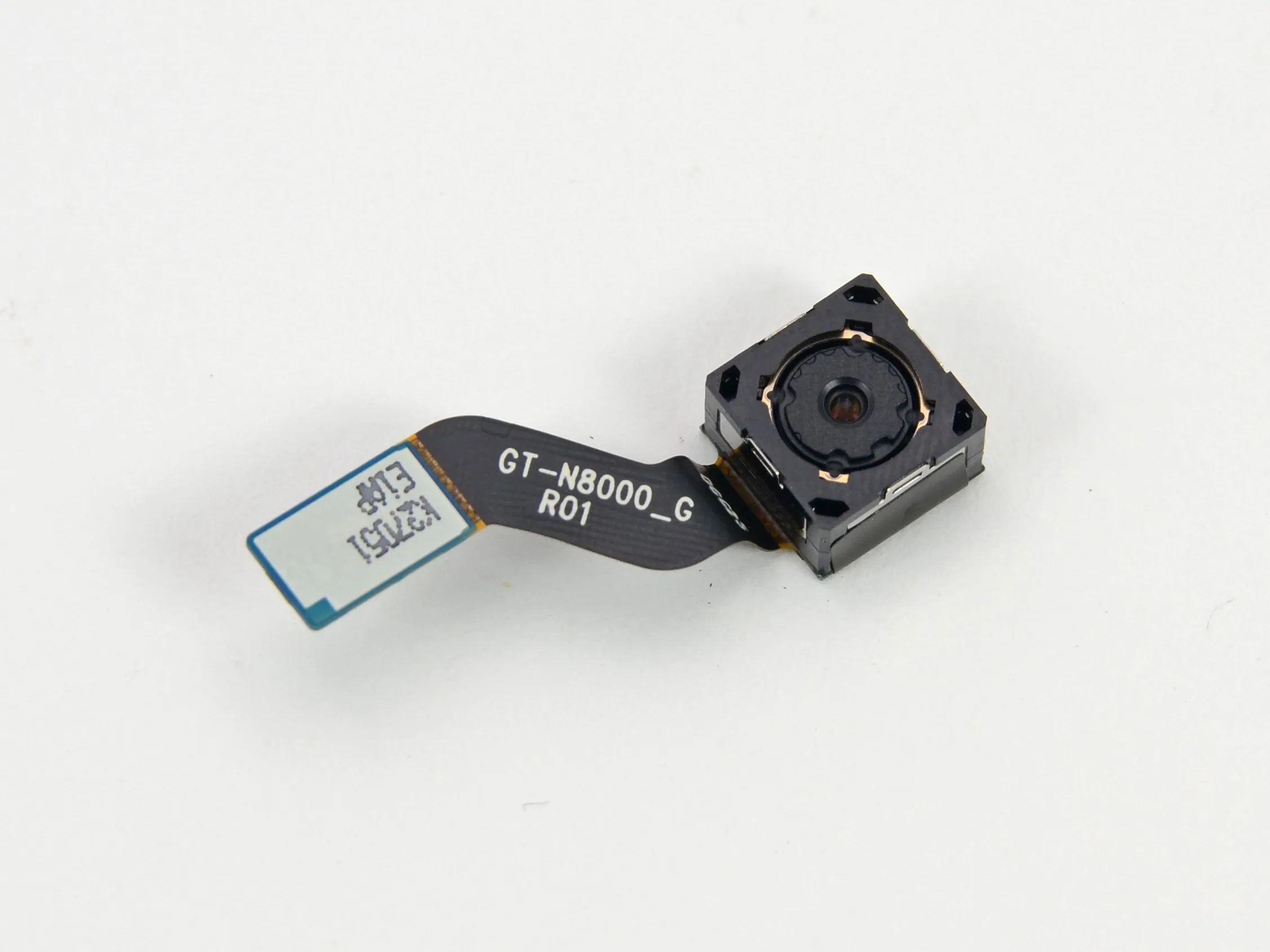

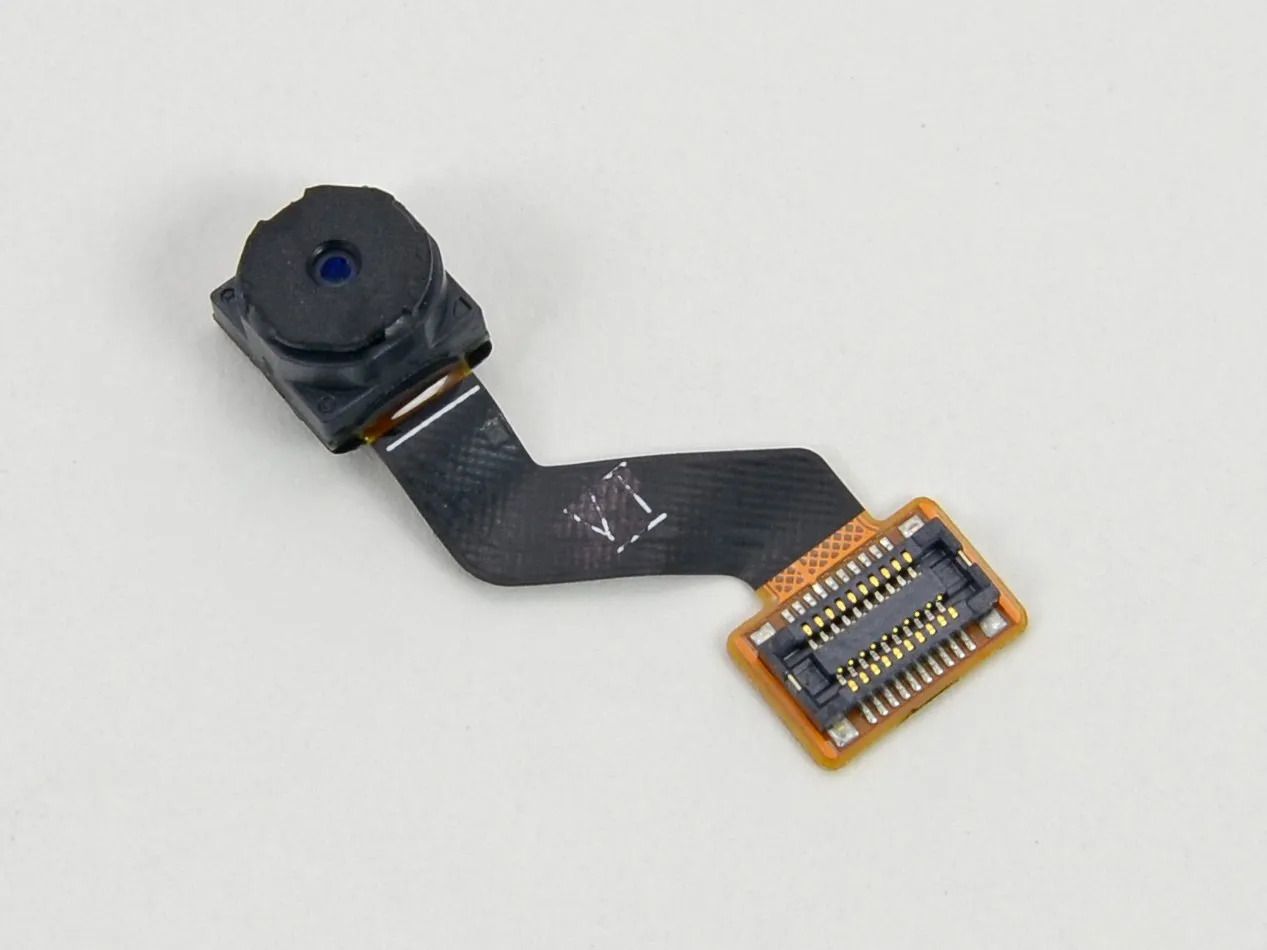

• Ни 5-Мп задняя камера, ни 2-Мп фронтальная камера сами по себе ничем не примечательны, но тот факт, что они являются независимыми компонентами, в отличие от одного кабеля, - это очень здорово.

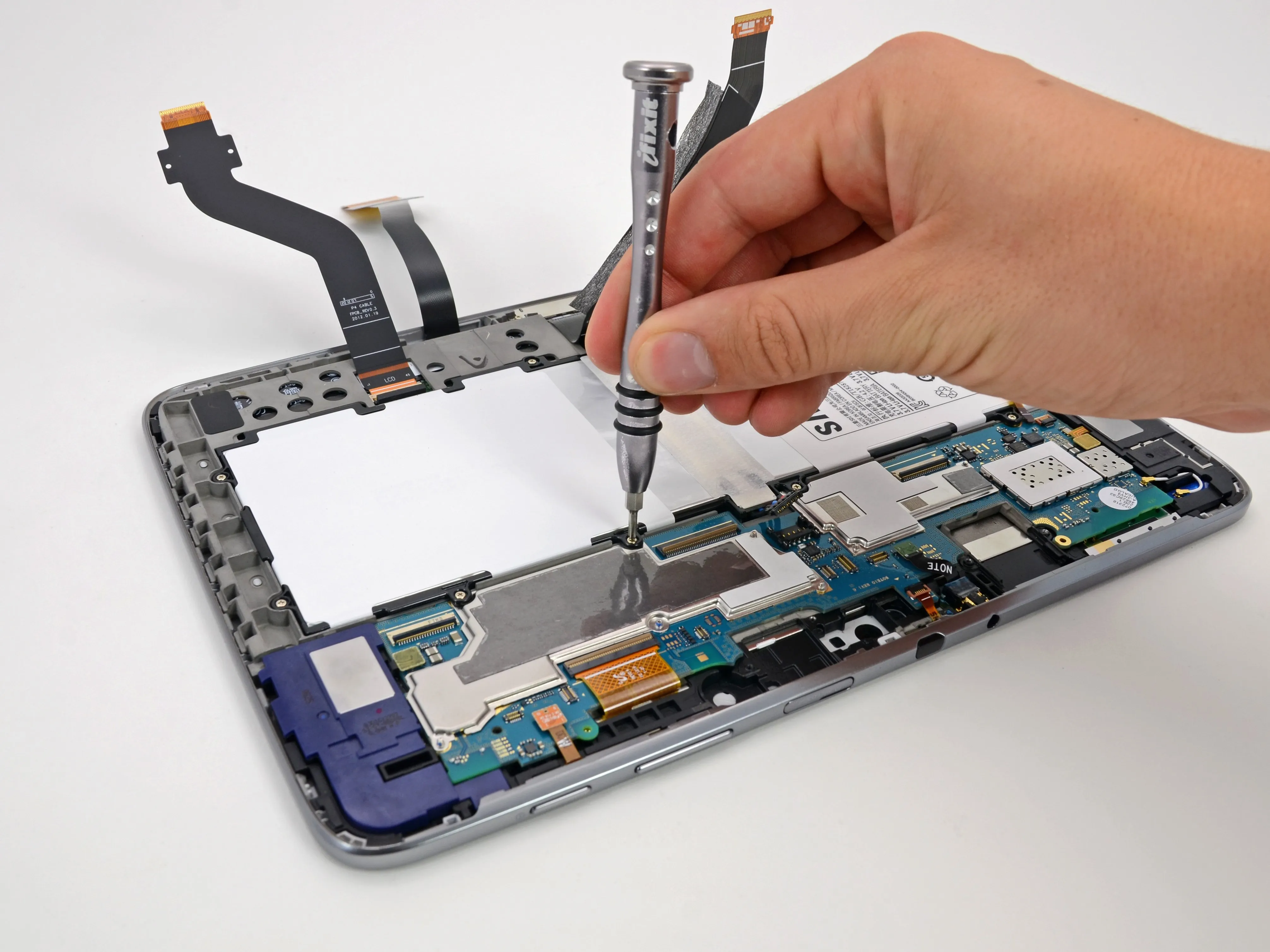

Шаг 9

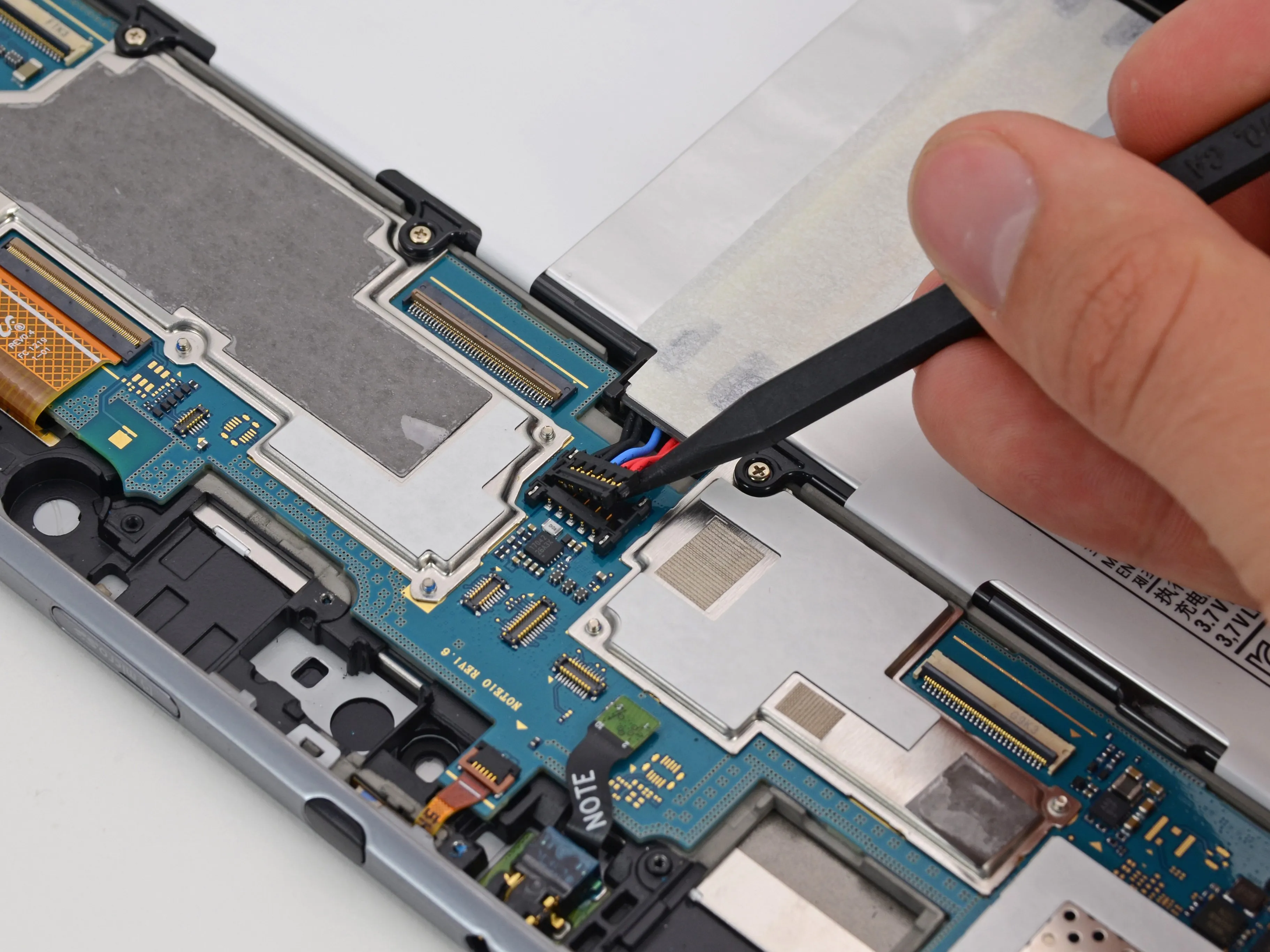

• Хотя может показаться, что батарея в Note 10.1 пристегнута а-ля Гулливерно ленточные кабели очень легко отсоединяются.

• На самом деле, батарея снимается очень легко, даже по сравнению с Nexus 7.

Шаг 10

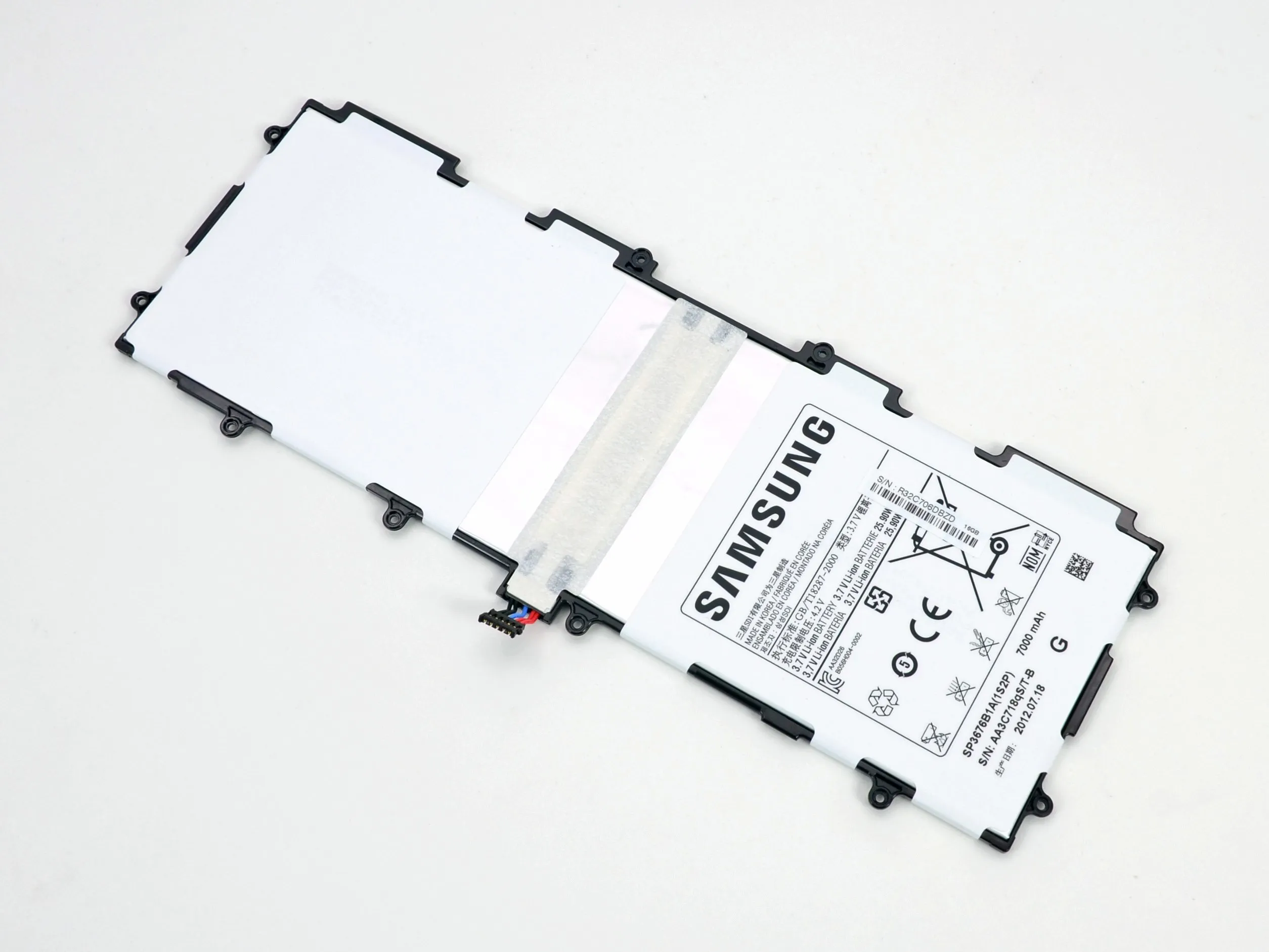

• Как и в новый iPadАккумулятор в Note составляет большую часть веса устройства. Она весит 136 граммов. Это 23 процента от веса устройства весом 594 грамма.

• Тем не менее, чтобы сделать устройство таким тонким, мы чувствуем, что емкость батареи должна была пострадать.

• Батарея рассчитана на 3,7 вольта, 7000 мАч и 25,90 ватт-часов.

• Батарея была уменьшена до 25,90 ватт-часов, что позволяет рассчитывать на 8 часов автономной работы. Как и ожидалось, батарея не дотягивает до 42,5 ватт-часов нового iPad и 10 часов автономной работы.

Шаг 11

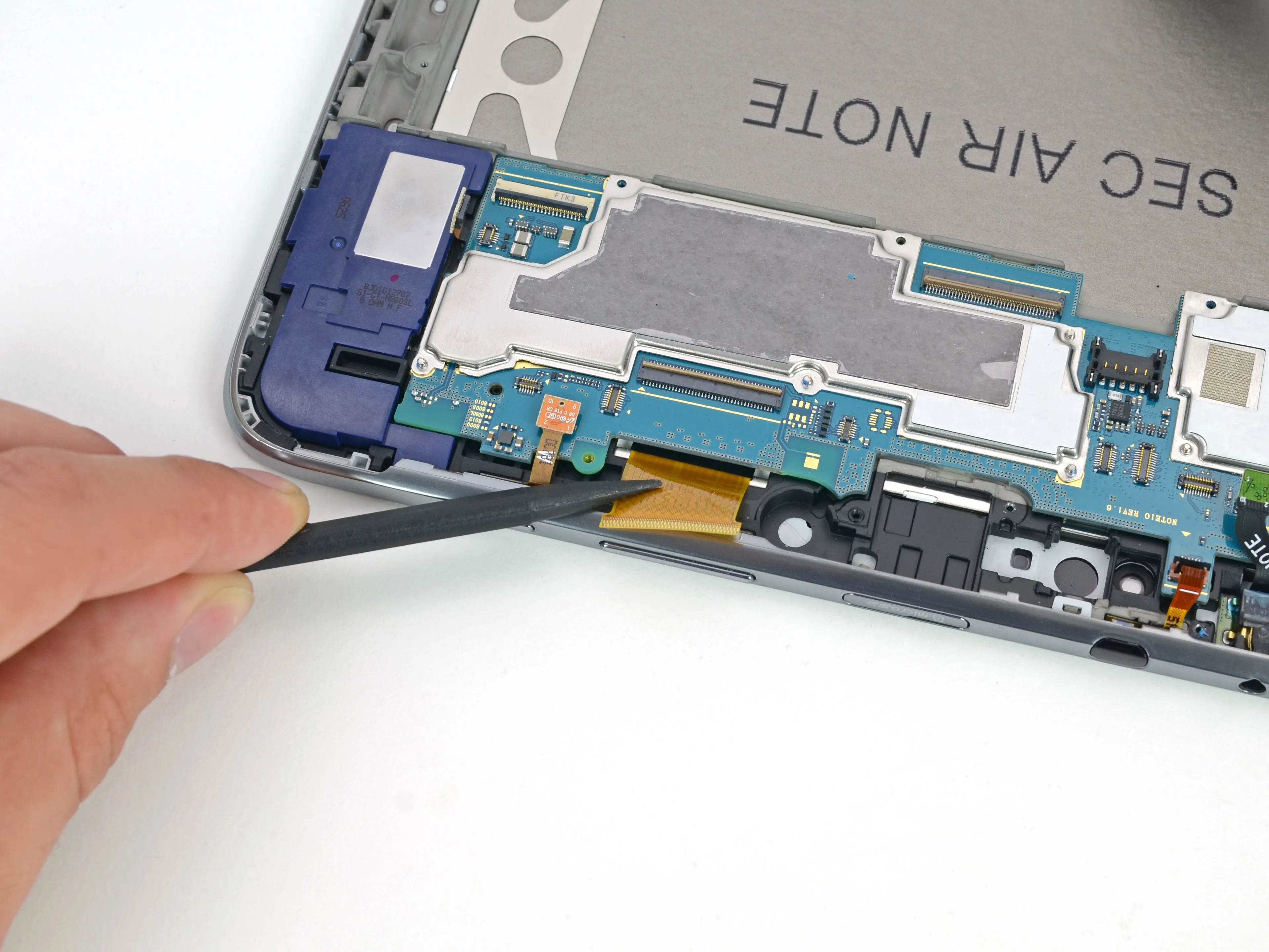

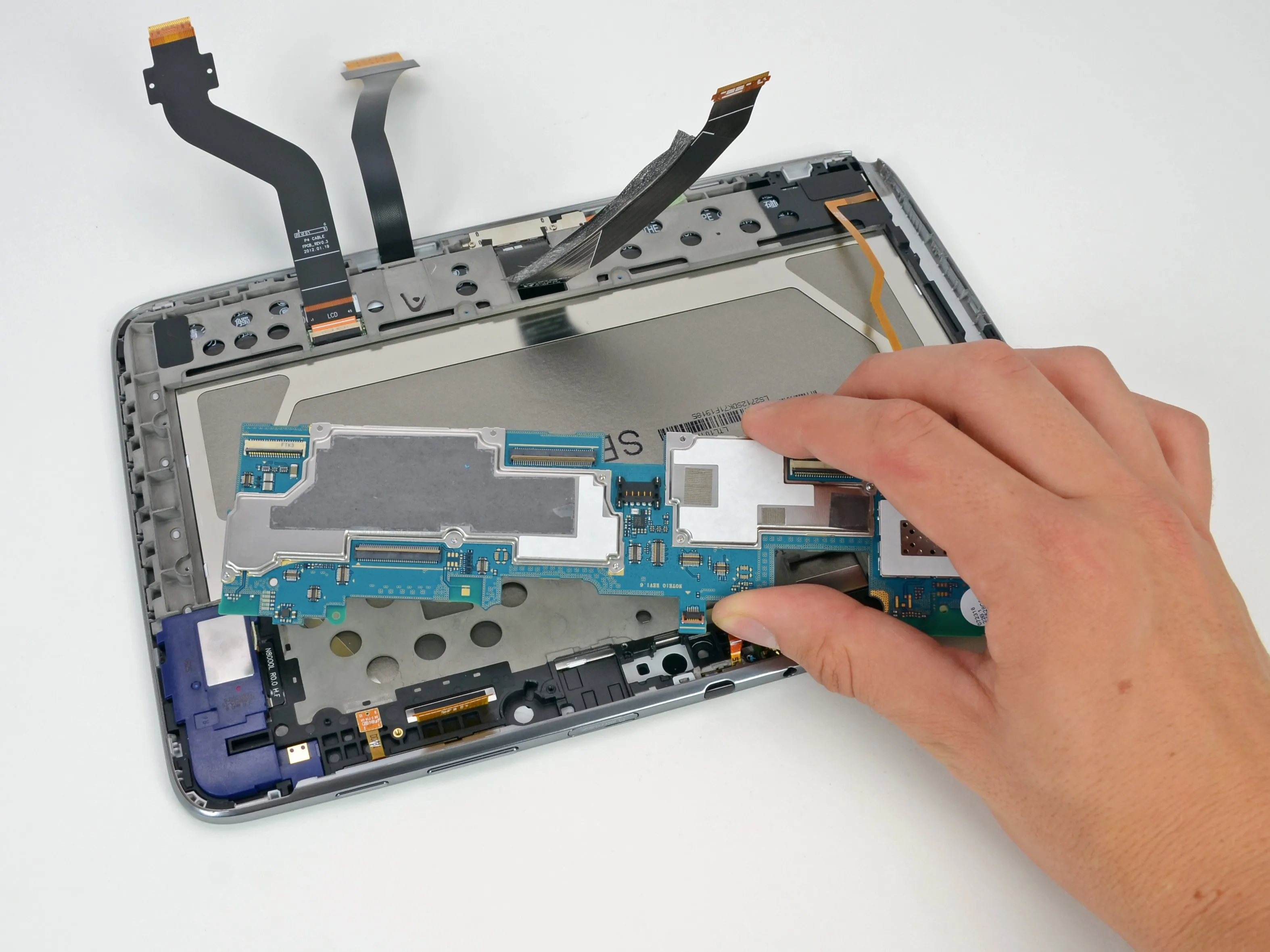

• Мы с радостью отсоединяем последний ленточный кабель, подключенный к материнской плате, и вытаскиваем ее из Note. Это было легко!

Шаг 12

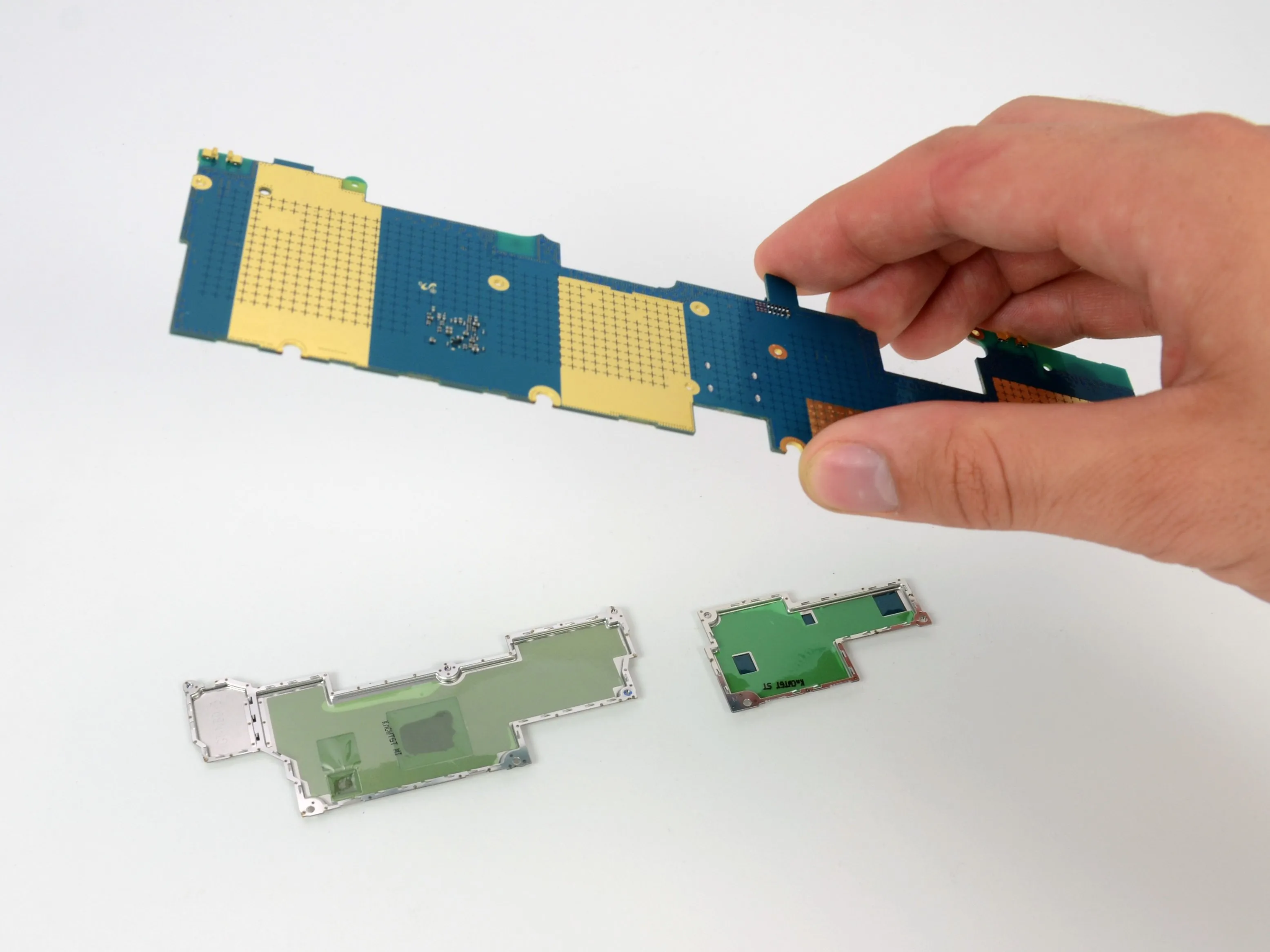

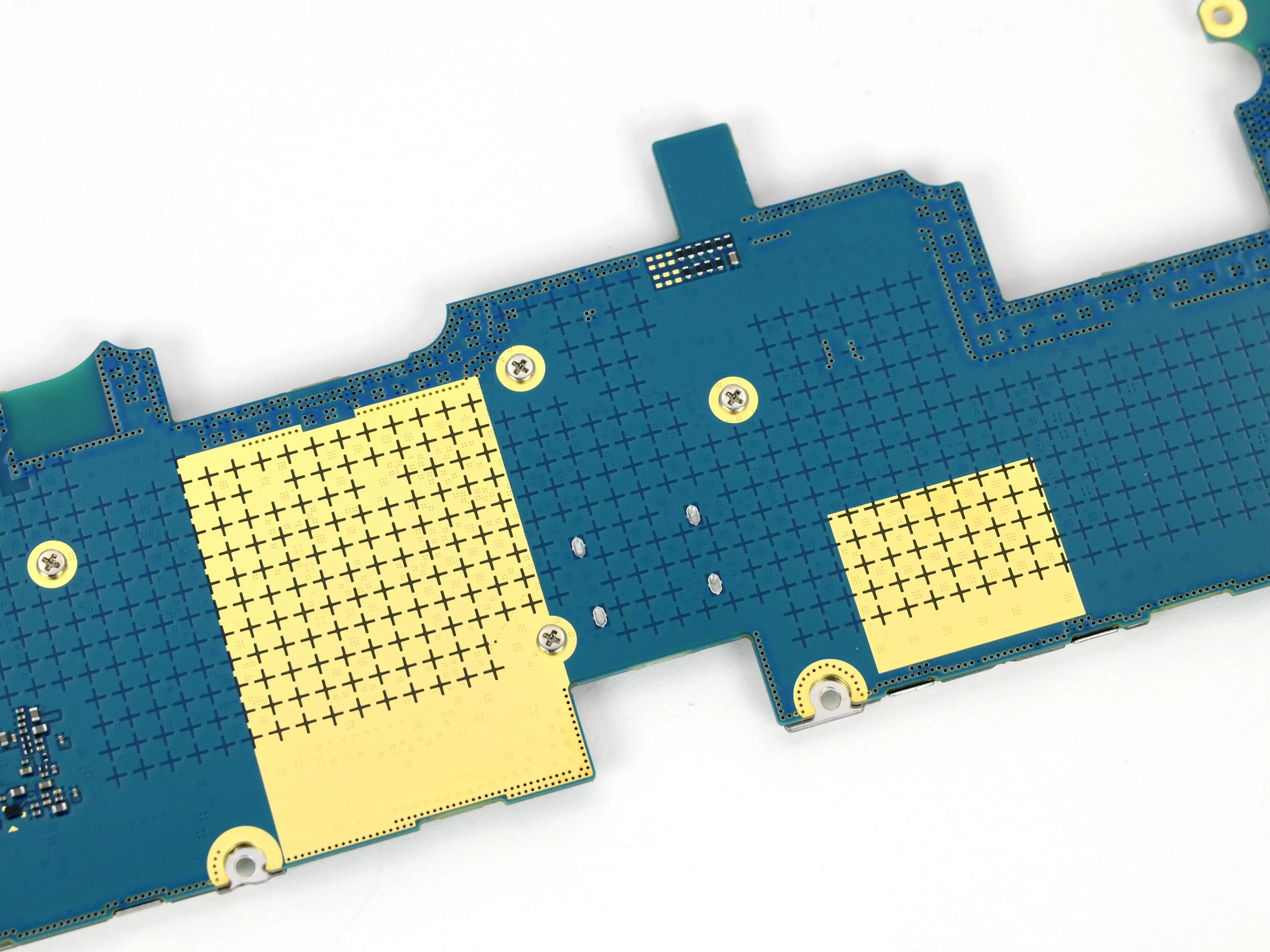

• Иногда экраны EMI могут быть страшными или сложными в удалении, в зависимости от того, какую процедуру использует производитель для их крепления к материнской плате. В некоторых случаях экраны припаяны непосредственно к материнской плате (худший вариант), в других - рамки экранов припаяны, но верхние крышки снимаются.

• ...Если только EMI-экраны не прикручены, как в данном случае. Мы любим винты, особенно когда они удерживают компоненты, которые обычно требуют пайки.

• Это первое устройство с привинчивающимися экранами EMI, которое мы видели. Спасибо вам, Samsung.

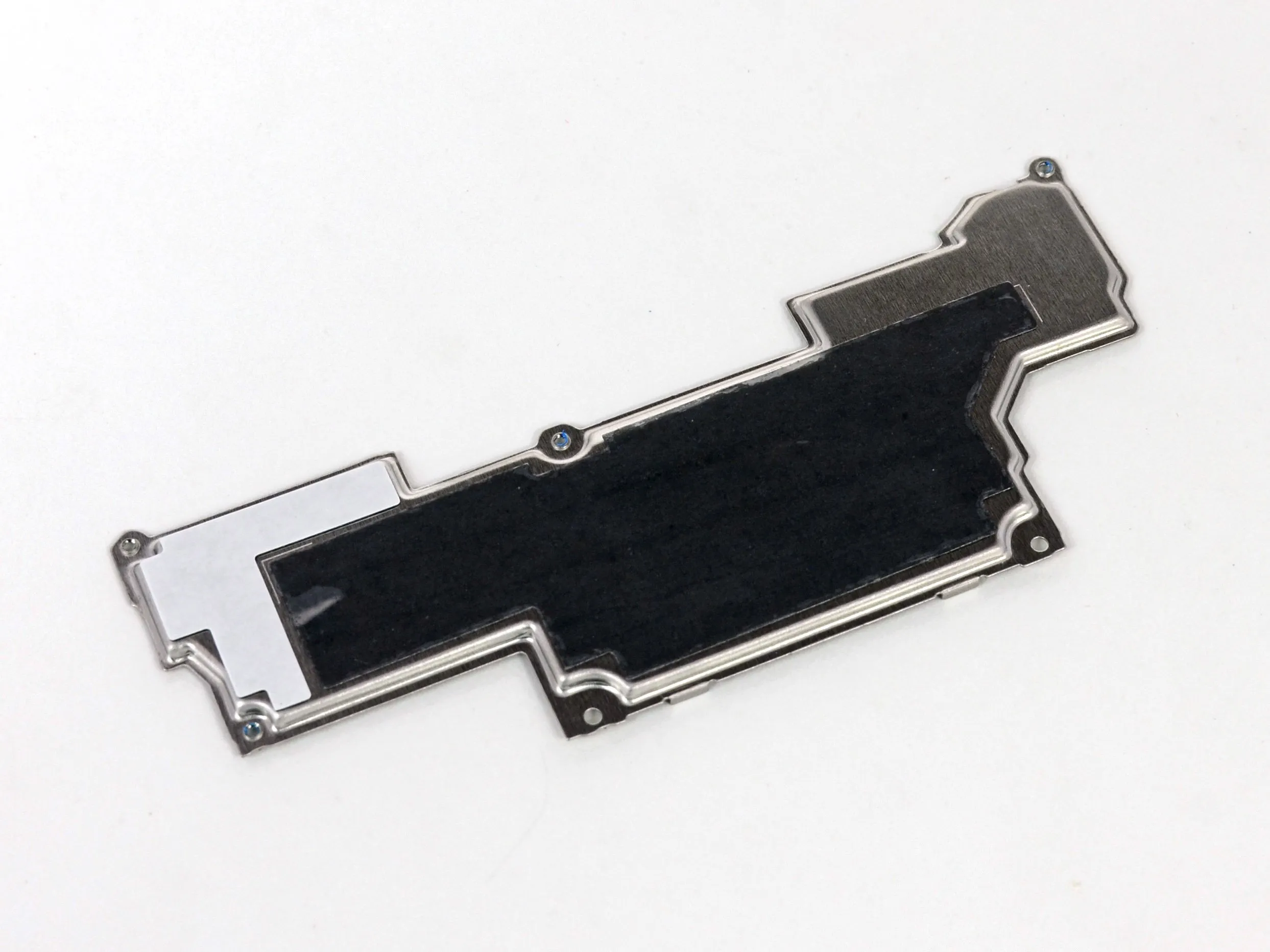

Шаг 13

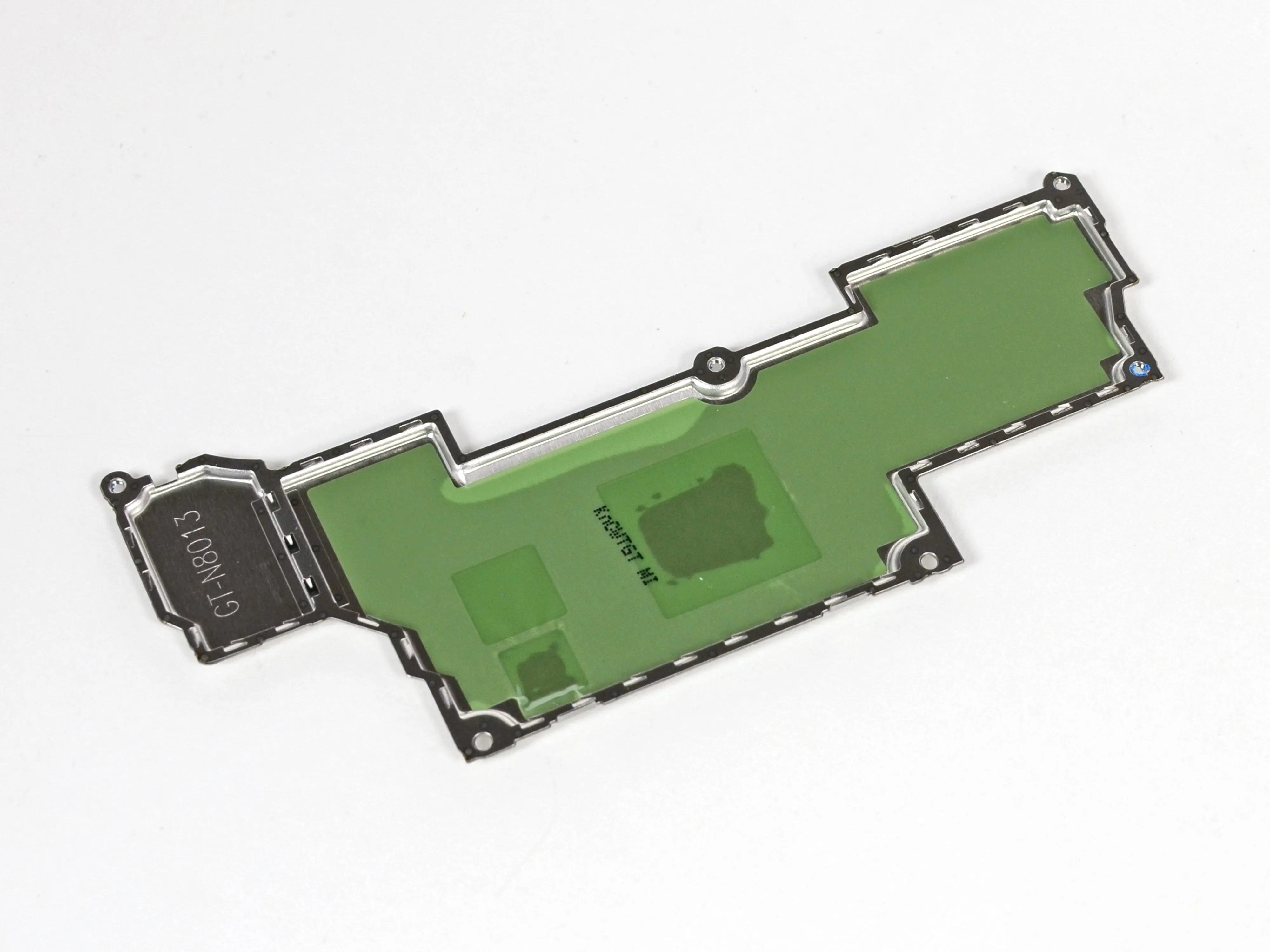

• Помимо защиты важных компонентов материнской платы от электромагнитных помех, эти EMI-экраны, похоже, также служат теплоотводами Note.

• Зеленая пленка на внутренней стороне EMI-экранов удерживает на месте термопасту и термопрокладки, которые помогают отводить тепло от материнской платы через небольшие отверстия в верхней части экранов.

Шаг 14

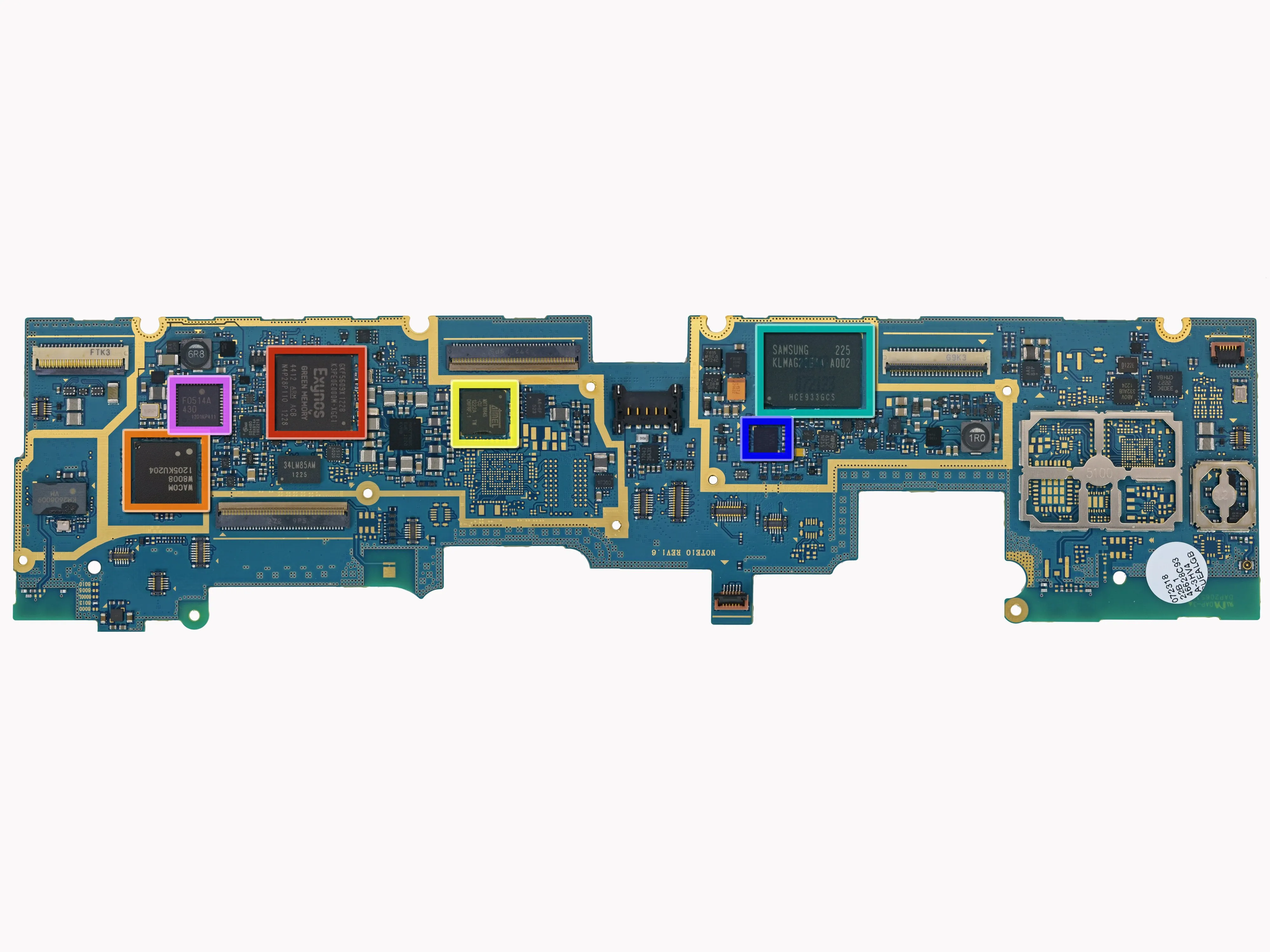

• На этой материнской плате есть несколько крупных игроков:

• Samsung Exynos 4 Quad процессор 1,4 ГГц с интегрированной 3D-графикой

• Wacom W8008 (возможно, используется для S Pen)

• Atmel mXT1664S контроллер сенсорного экрана

• Samsung KLMAG2GE4A Флэш-память NAND

• Wolfson Audio WM1811AE аудиокодек

• F0514A 430 1201KP411

• Плата слишком мала для просмотра? Не волнуйтесь, мы мы позаботимся о вас.

Комментарии к шагу

Можно ли заменить флеш-память NAND Samsung KLMAG2GE4A на новую, мой N8010 не загружается и застревает на логотипе Samsung Galaxy No 10.1. Я читал, что есть вероятность того, что моя внутренняя память вышла из строя.

Удалось ли вам ее заменить? Я в том же случае ...

где находится wifi ic

Я в той же лодке, что и первый комментатор. Я разобрал свой 10.1 и эта штука припаяна к материнской плате, и не уверен, что человеческие руки могут отпаять и припаять замену, но я читал где-то, что вы можете, и эти чипы стоят около 10 долларов. Кто-нибудь, кто заменил этот чип, а не только плату, пожалуйста, прокомментируйте. Спасибо.

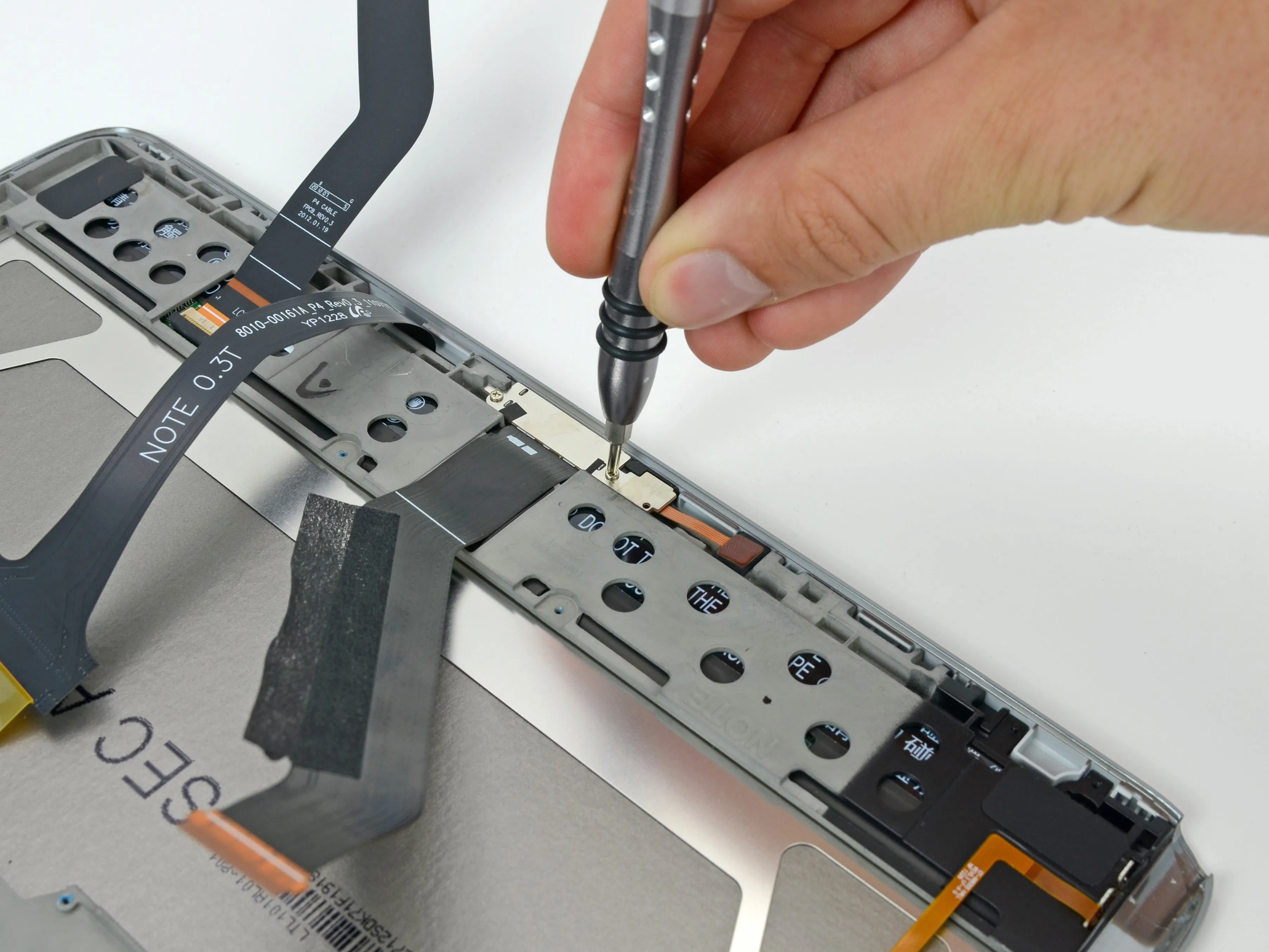

Шаг 15

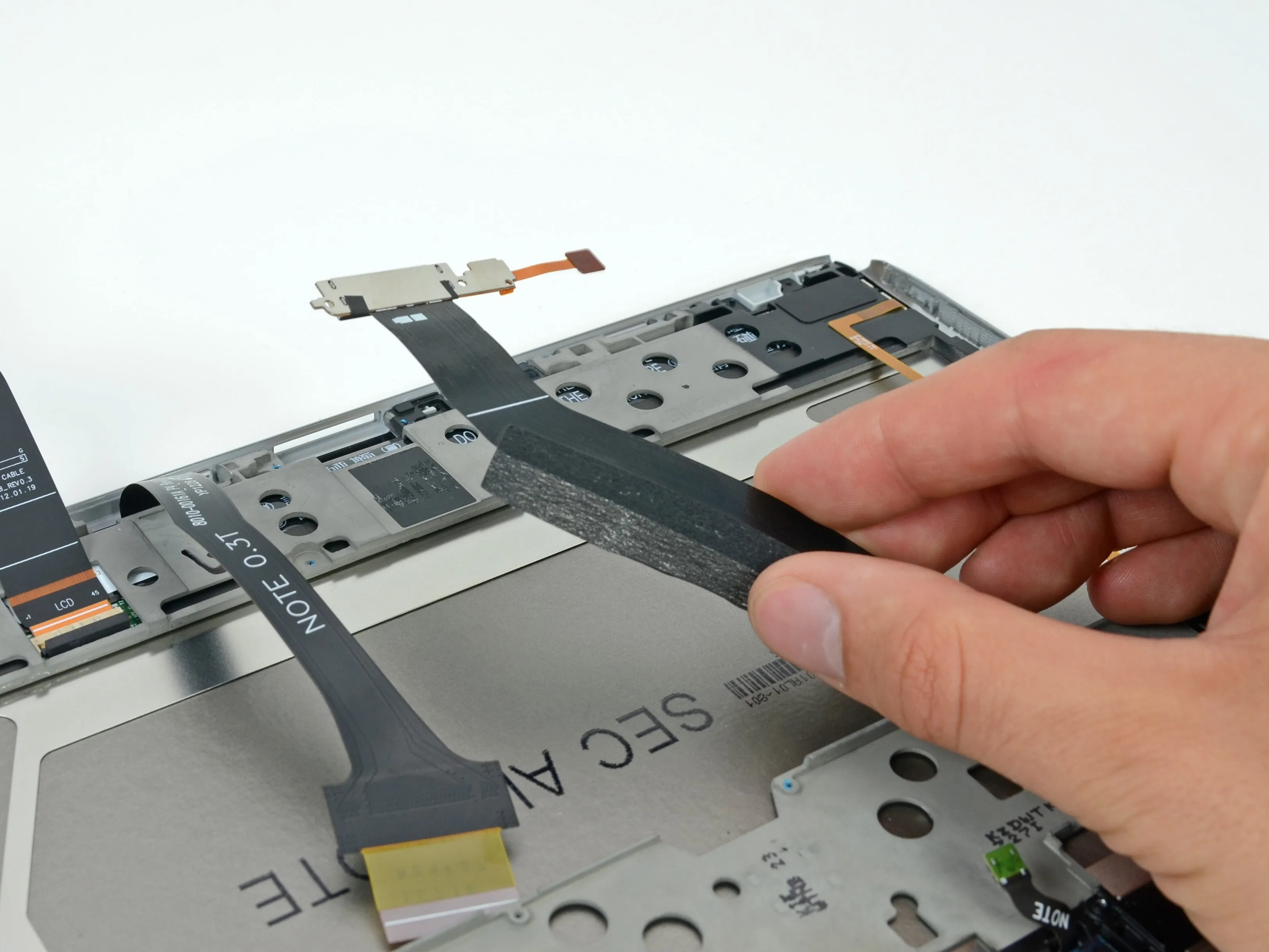

• Как и все компоненты, которые мы отсоединяли в первых шагах, док-разъем можно снять, просто отсоединив коннектор и открутив пару винтов. Больше очков за ремонтопригодность!

• Кабель док-разъема Samsung имеет немного меди с нижним микрофоном.

• Напоминаем, что док-разъем Samsung не такой же, как док-разъем Apple, как показано на это изображение.

Шаг 16

• На этом этапе, похоже, больше не осталось винтов, которые можно было бы открутить.

• Если вы ведете счет, то заметите, что здесь всего пять винтов разного размера. Это приятное изменение по сравнению с некоторыми устройствами, которые используют почти столько же винтов только для того, чтобы удержать нижний корпус на месте.

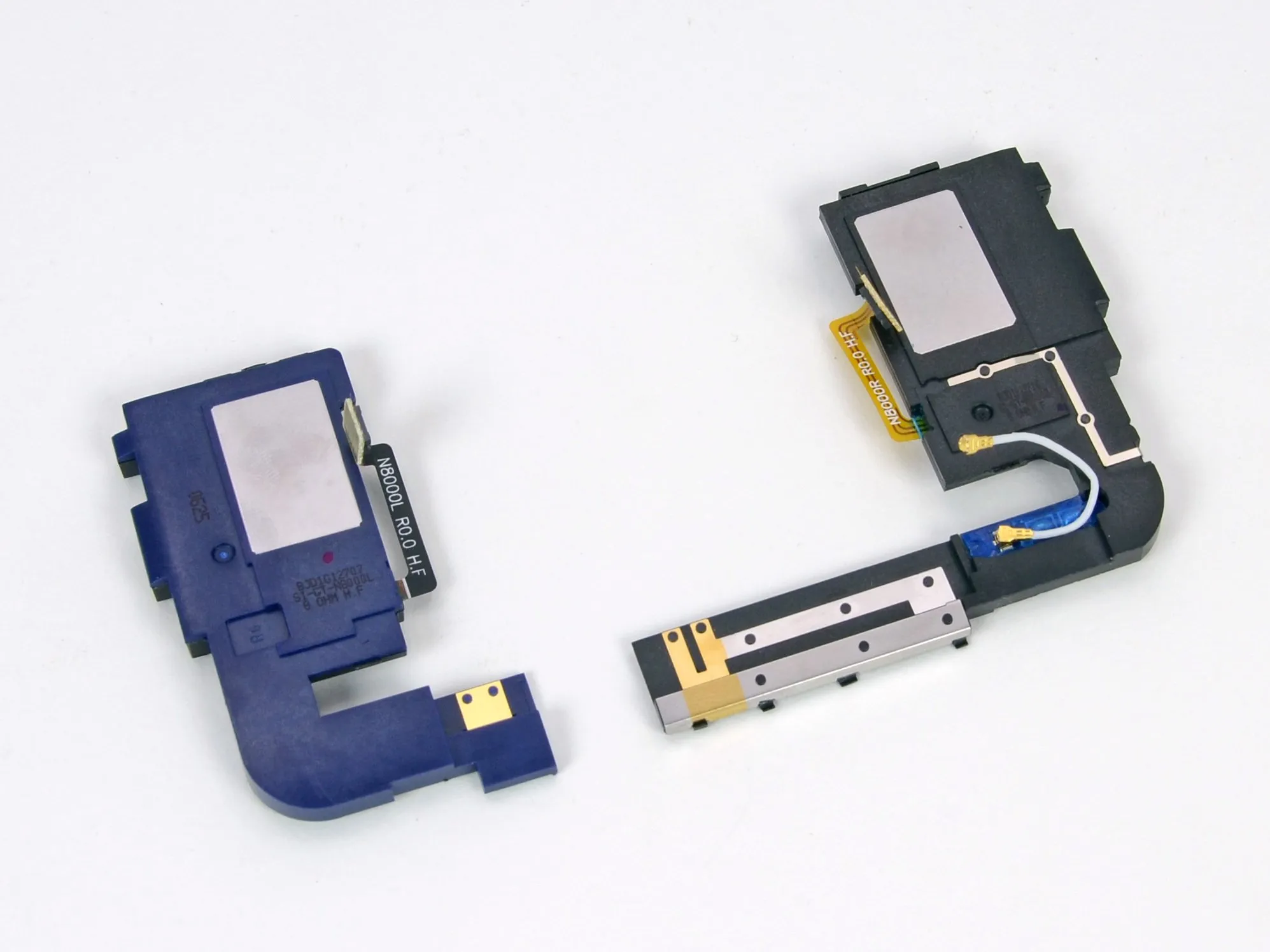

• Динамики держатся на месте с помощью легкого клея, который мы сразу же приклеили!

• Динамики Note 10.1, вероятно, не разобьют ни одного стекла, но они, безусловно, хорошо справляются с воспроизведением приятных звуков, когда вы перемещаетесь по интерфейсу Note.

Шаг 17

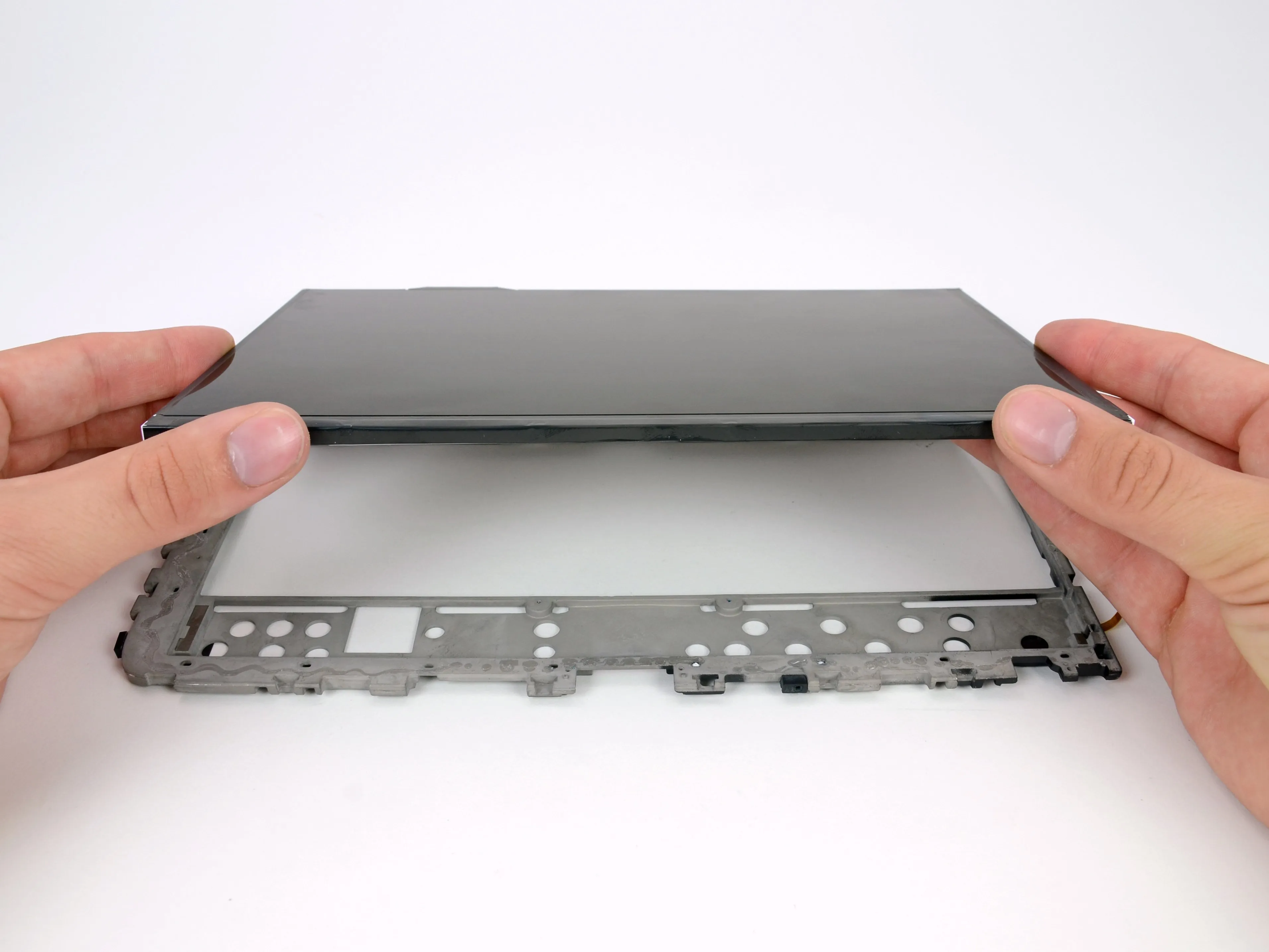

• Настало время момента истины - когда мы узнаем, можно ли отделить ЖК-дисплей от стекла и дигитайзера.

• Это, как правило, является важным фактором, определяющим ремонтопригодность устройства. Если стекло можно заменить отдельно от ЖК-дисплея, замена разбитого экрана обойдется гораздо дешевле.

• Успехов! Энтузиасты ремонта ликуют! Переднее стекло и ЖК-дисплей можно разделить и заменить по отдельности. Инженерам-разработчикам iPhone должны взять на заметку.

Шаг 18

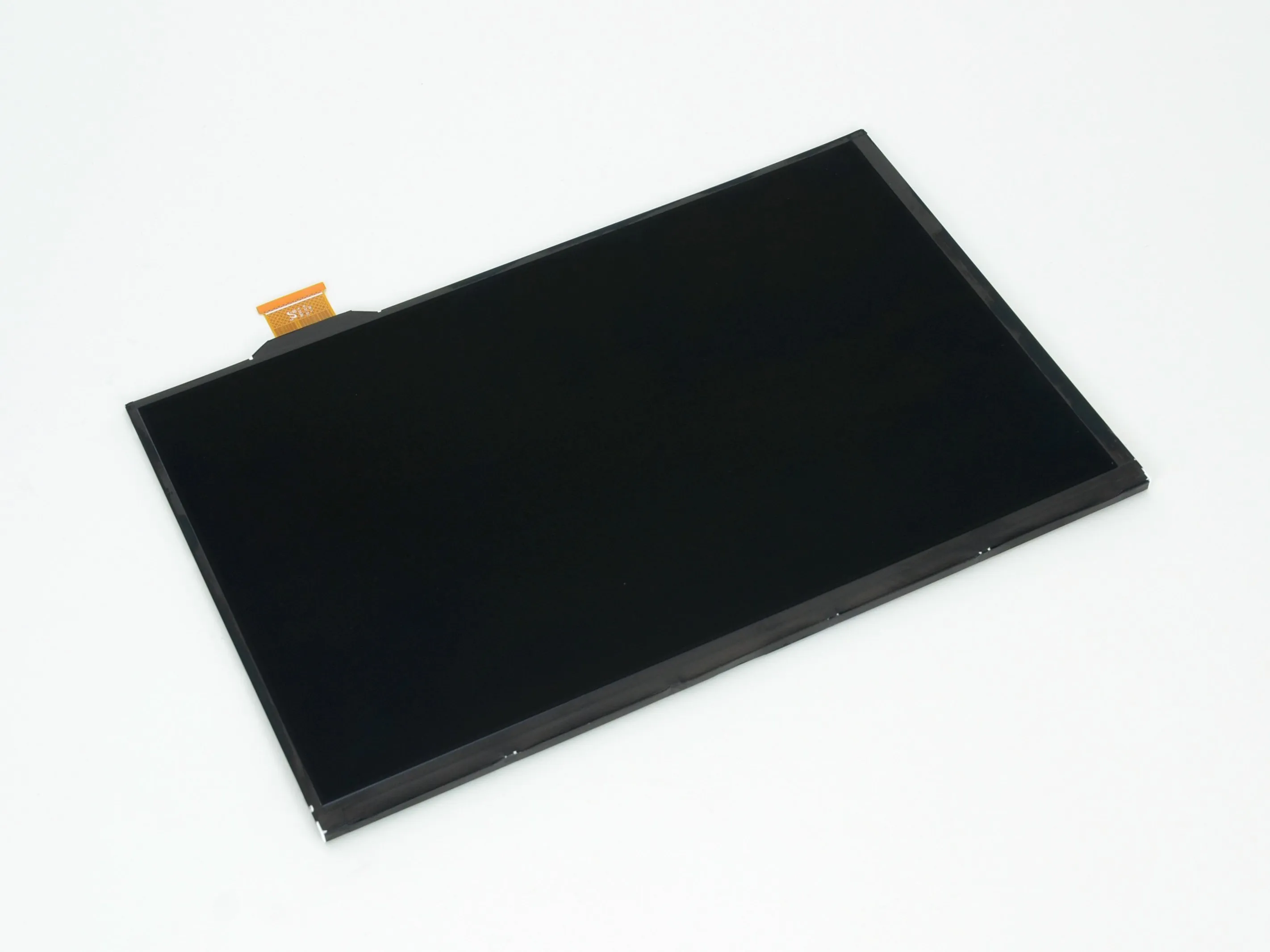

• ЖК-дисплей раскрыт, так что давайте посмотрим на некоторые характеристики:

• Диагональ 10,1 дюйма

• 1280 x 800 пикселей

• 149 ppi

• Двойной оцифровщик и мультитач

Шаг 19

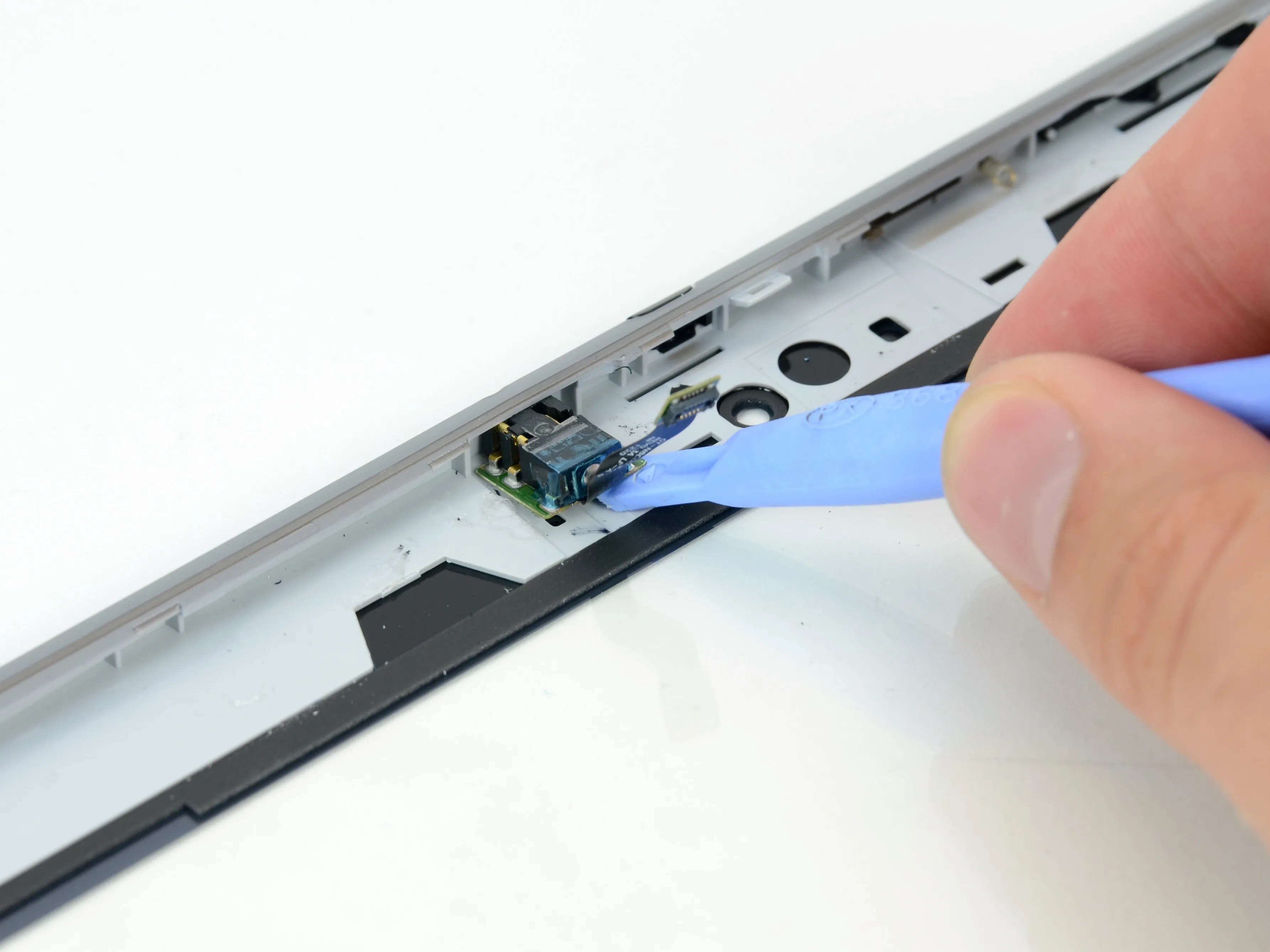

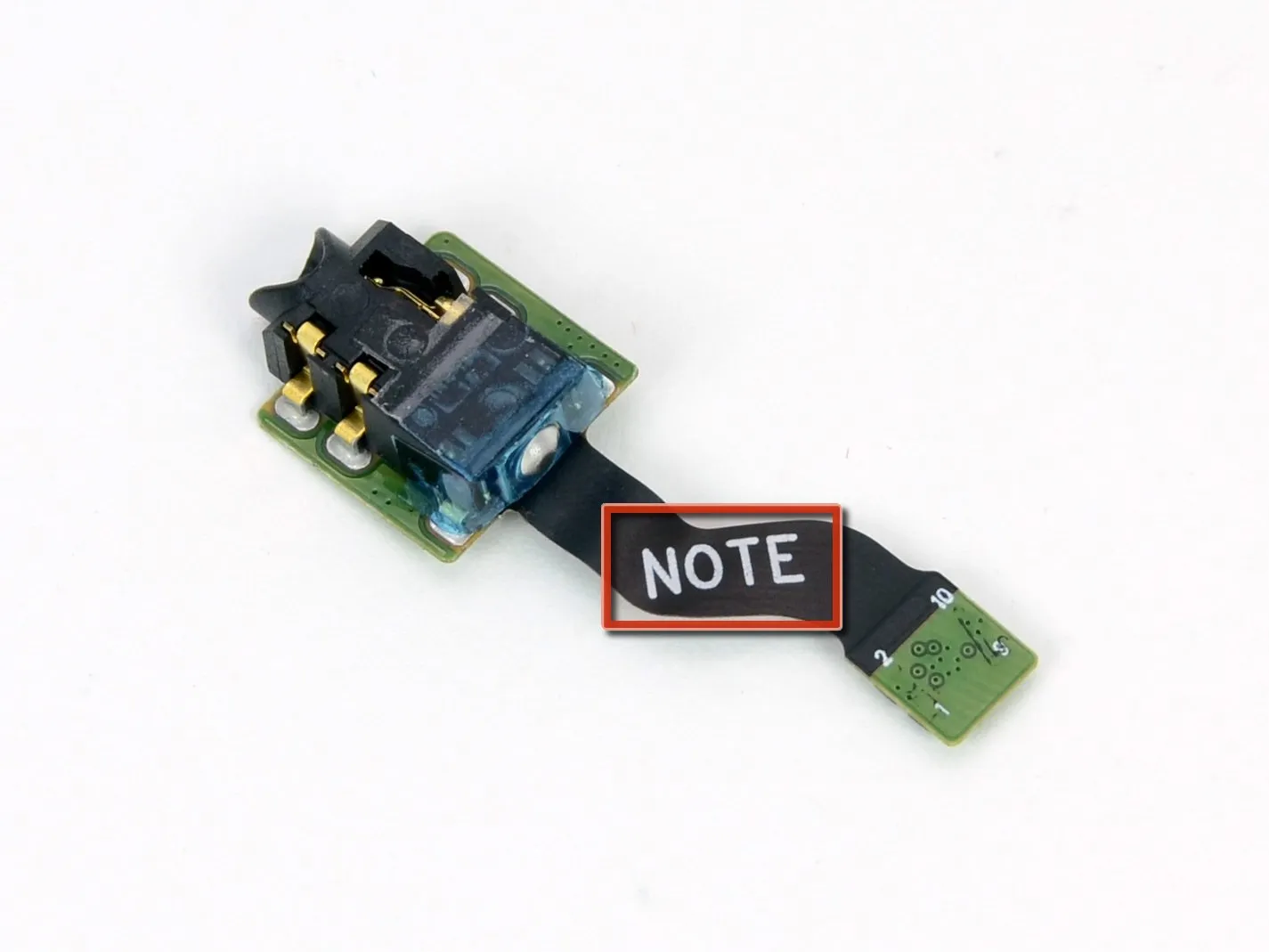

• Хотя многие мелкие компоненты этого устройства легко доступны без извлечения всех внутренностей, разъем для наушников все это время держался крепко.

• Клей, прикрепляющий разъем для наушников к рамке, не слишком прочный, но до сих пор нам не удавалось рассмотреть его под хорошим углом.

• Быстрое нажатие на пластиковый инструмент для открывания вынимает разъем для наушников.

• Обратите внимание - это разъем для наушников.

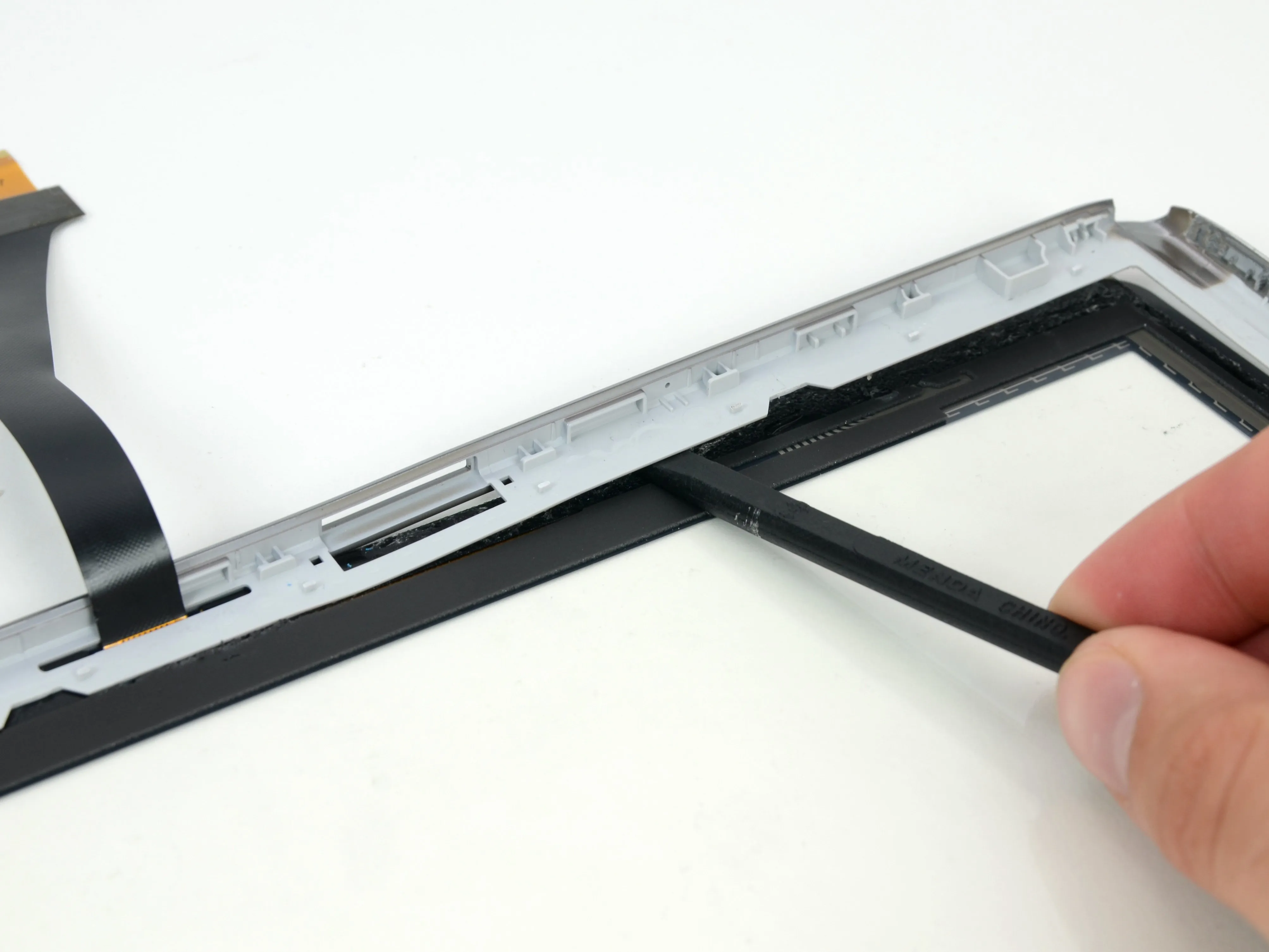

Шаг 20

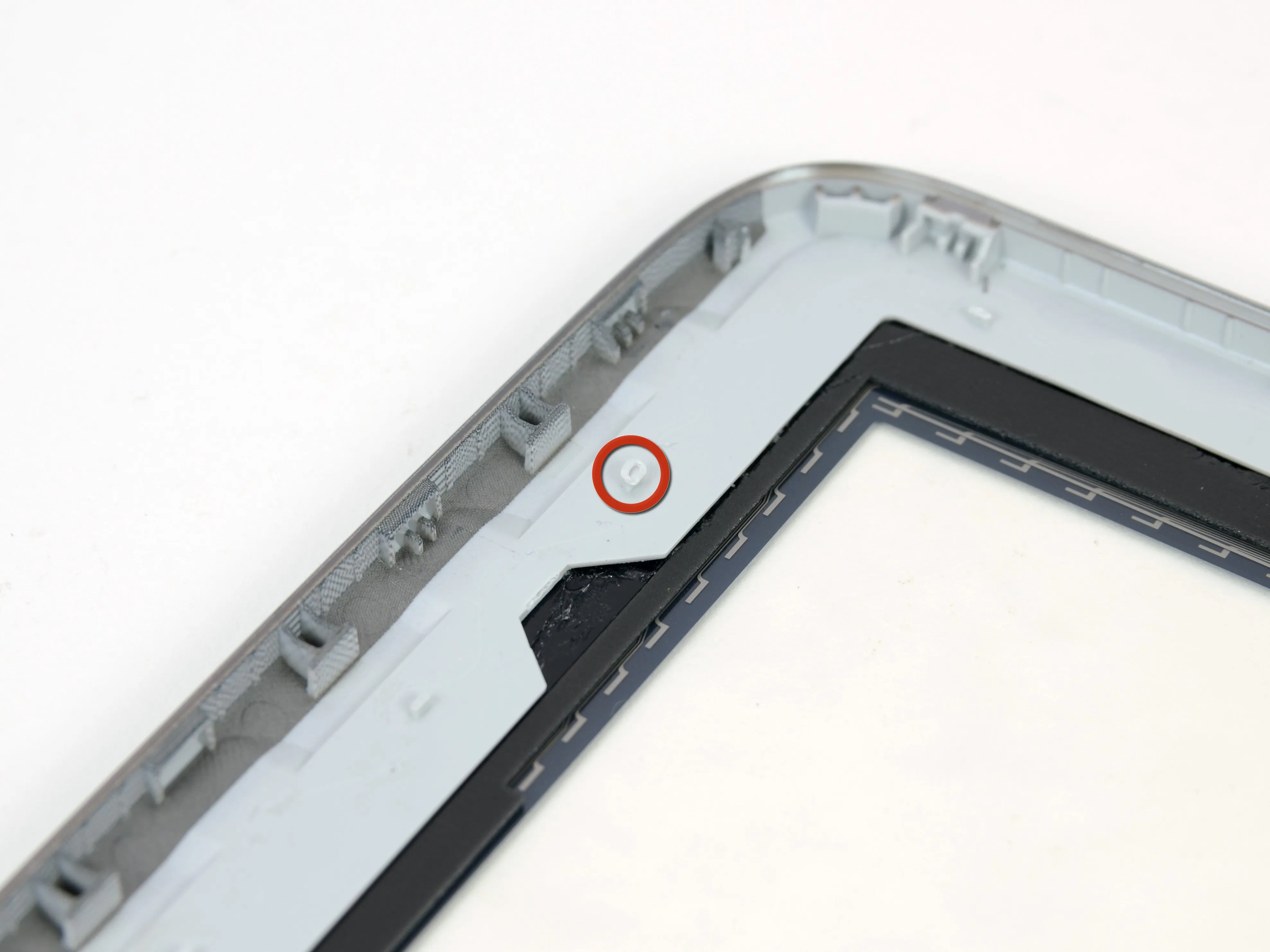

• При снятии рамки и ЖК-дисплея с передней панели возникла проблема. Рамка удерживалась маленькими пластиковыми крепежами, которые выступали через отверстия в рамке и были увенчаны маленькими пластиковыми кольцами. Кажется, что нет способа снять рамку, не отщелкнув маленькие кольца.

• Как отмечает в комментариях пользователь Марк Х., это производственная процедура, называемая термическая прошивка.

• К счастью, на рамке есть другие зажимы и клей, так что при сборке устройства все должно держаться хорошо.

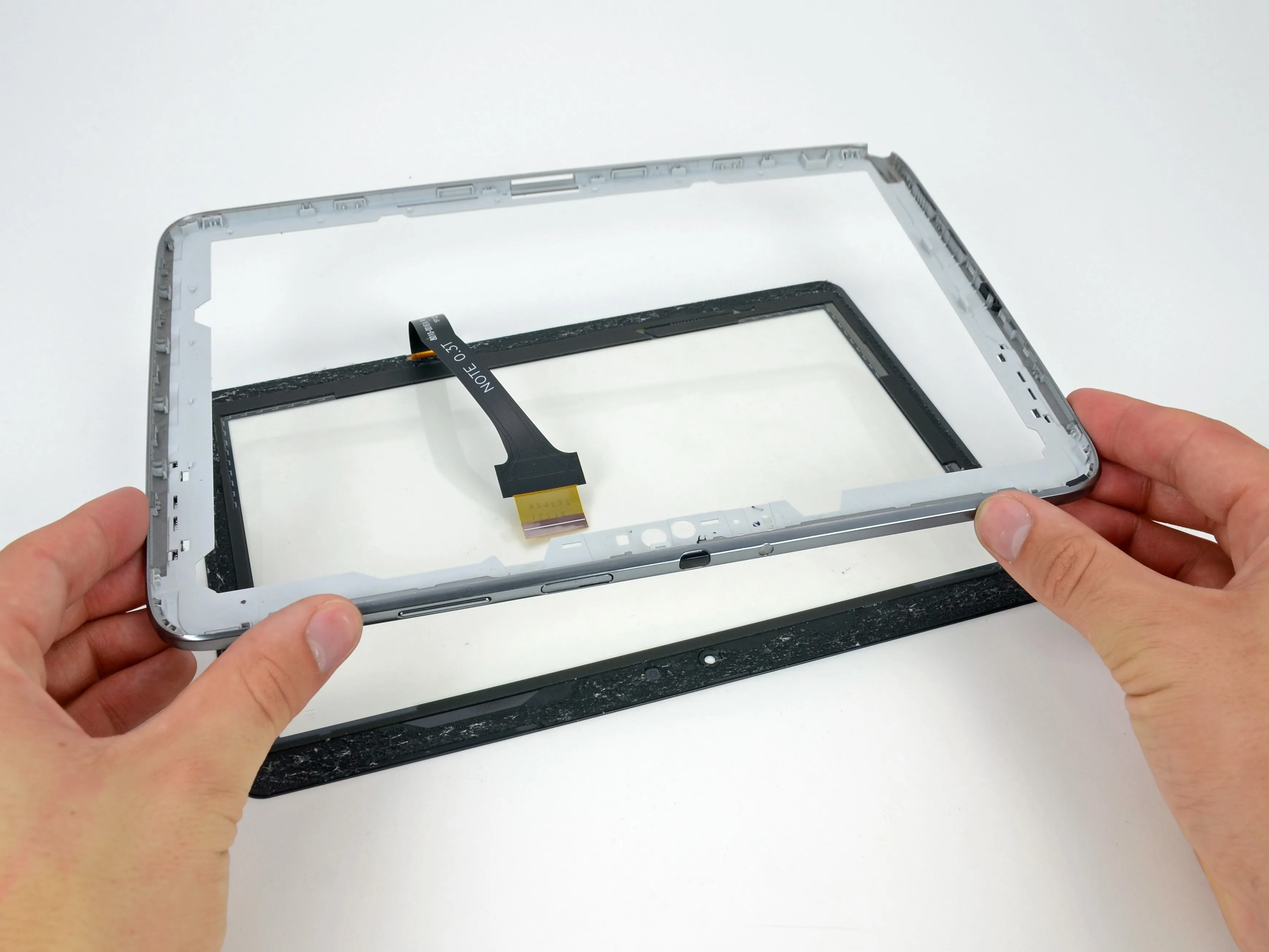

• Несколько сильных нажатий палочкой освобождают переднее стекло от ободка дисплея, подтверждая, что переднее стекло и дигитайзер можно заменить.

Шаг 21

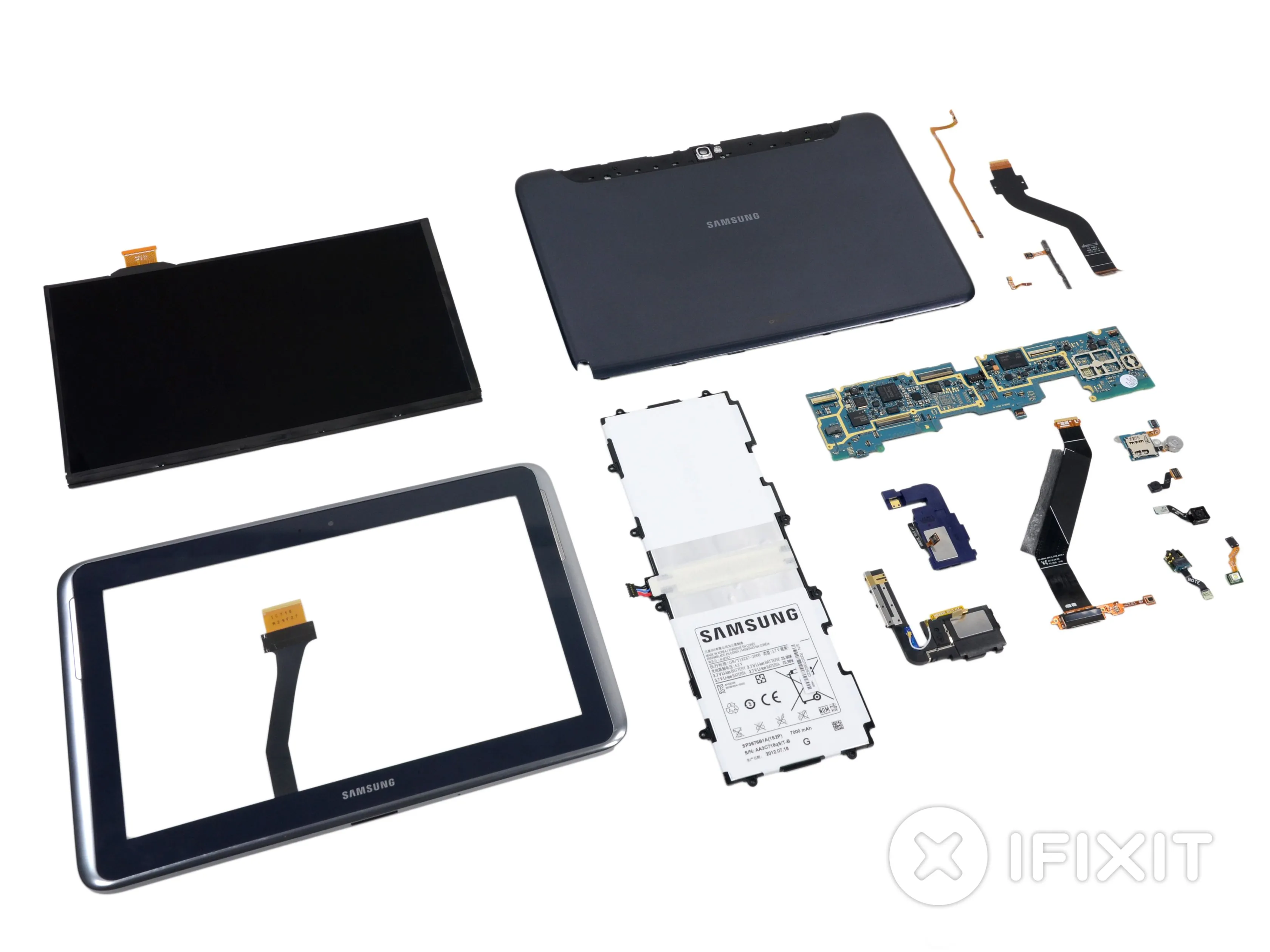

• Оценка ремонтопригодности Samsung Galaxy Note 10.1: 8 из 10 (10 - самый простой ремонт).

• После снятия задней крышки большинство компонентов можно заменить по отдельности, не снимая других деталей.

• Переднее стекло и ЖК-дисплей можно заменить отдельно, что снизит стоимость ремонта Note, если вы уроните его на бетон в самый подходящий момент.

• Все винты - Phillips #0, и всего пять винтов разной длины.

• Компоненты модульные. Отсутствие сложных ленточных кабелей упрощает замену отдельных компонентов.

• Задняя часть корпуса держится на множестве клипс и паре винтов. Клея нет, но клипсы сложно отсоединить должным образом.

• Чтобы снять батарею, сначала нужно отсоединить четыре кабеля и несколько лент.

• Внутренняя рамка и некоторые другие компоненты держатся с помощью большего количества клея, чем мы считаем необходимым.
