Разборка Samsung Galaxy Note 20 и Note 20 Ultra

Введение

Мы выполняем миссию по уничтожению всех Galaxy Things, которые Samsung выпустила на выставке Unpacked в этом месяце. Бобы? Все разжевано. Часы? Все намотаны. Следующие на столе для разбора: Galaxy Note 20 и 20 Ultra. Мы не будем повторяться, так что берите S-Pen и следите за тем, как мы пишем эти заметки.

Чтобы узнать больше обзоров, чем вы можете сделать с помощью стилуса, следите за нами в Twitter, Instagramи Facebook. Делаете.ру с доставкой, проверяйте нашу рассылку.

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

•

Видео обзор

Шаг 1 Разбор Samsung Galaxy Note 20 и Note 20 Ultra

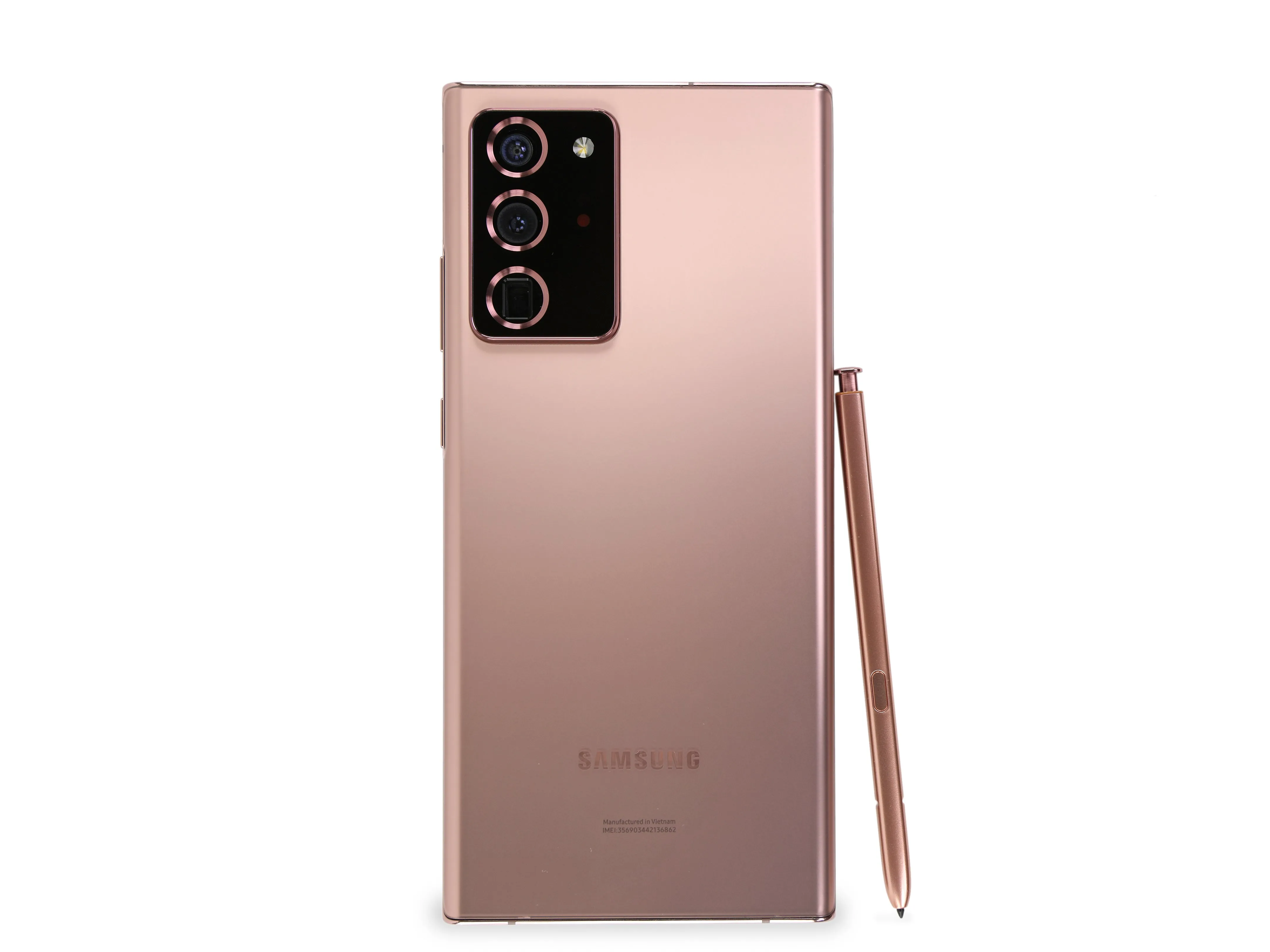

• Существует несколько версий этих телефонов, но мы выбрали американские модели с 5G mmWave, чтобы предоставить вам наиболее полный разбор за ваши деньги. Наши спецификации включают:

• Процессоры Snapdragon 865+ в паре с 8 ГБ (Note 20) или 12 ГБ (Ultra) оперативной памяти LPDDR5.

• AMOLED-дисплеи Infinity-O - 6,7' (2400 × 1080) у Note 20 и 6,9' (3088 × 1440) у Ultra с частотой обновления 120 Гц.

• 128 ГБ встроенной памяти, а в модели Ultra - до 1 ТБ через microSD.

• Четыре камеры, включая 10 МП для селфи и 12 МП для ультраширокого обзора. Ванильный Note 20 также получил 12-Мп широкоугольную и 64-Мп телеобъектив, а Ultra - 108-Мп широкоугольную и 12-Мп перископическую телеобъектив с 5-кратным оптическим зумом.

• Аккумуляторы: 4300 мАч в Note 20 и 4500 мАч в Ultra

• Возможности подключения 5G и Ultra Wide Band, а также 4x4 MIMO LTE, Wi-Fi 802.11ax и BT 5.0.

• Сразу после этого мы заглянем вглубь Ultra с помощью рентгеновских лучей (привет нашим изобретательным друзьям из Creative Electron за эти изображения).

Шаг 2

• Мы упустили одну важную деталь: цвет! Для Note 20 мы выбрали Mystic Green, а для Ultra - Mystic Bronze. Почему? Потому что не было вариантов Mystic Blue и Black.

• Теперь, когда оба телефона лежат бок о бок в рентгеновском кабинете, у нас появились вопросы.

• Например, почему катушки беспроводной зарядки - эти концентрические кольца в центре каждого телефона - такие разные? Samsung не намекает на существенные различия в характеристиках, но Ultra имеет интригующую конфигурацию с двойной катушкой.

• Если подумать, то нечто подобное мы видели в модели S20 Ultra.

• Поражает и то, сколько дополнительной площади Ultra отводит под модули камер. Камера с разрешением 108 МП в центре уже огромна, и это еще до того, как Samsung установит рядом с ней выдвижной модуль перископа.

Шаг 3

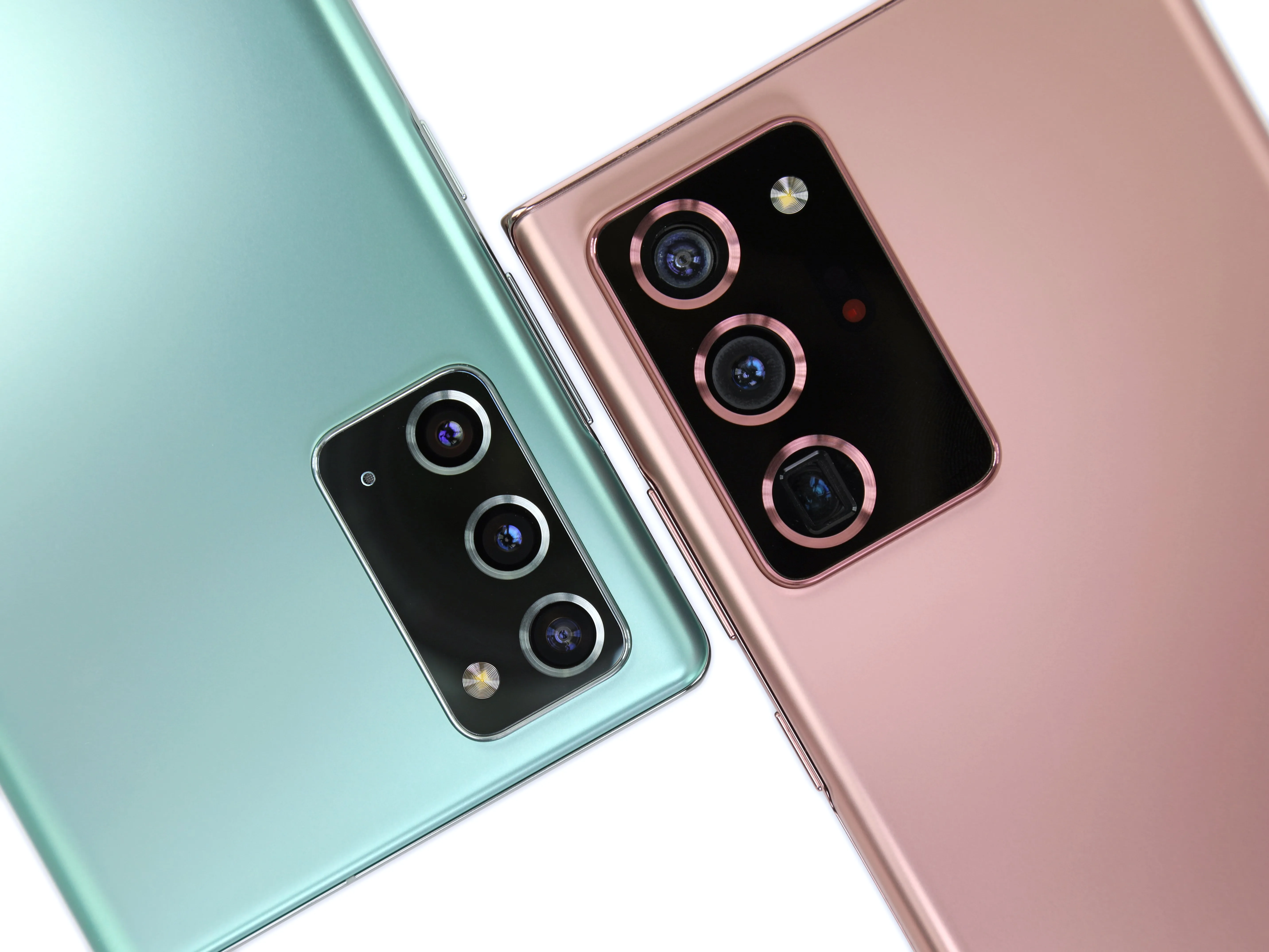

• Прежде всего, мы используем наши S Pens, чтобы записать несколько заметок о неровностях камеры. Если вы любите, чтобы из стекла торчало стекло, Galaxy Note 20 Ultra - телефон для вас.

• Этот разросшийся бугорок с тремя объективами в iPhone 11 Pro Max теперь кажется верхом сдержанности. Мы официально просим прощения за все наши жалобы.

• В то время как многие компоненты смартфонов продолжают совершенствоваться, уменьшаясь в размерах, камеры, как правило, делают обратное - отчасти из-за жестких ограничений в оптике, где для получения лучших изображений обычно требуются более крупные датчики и большее количество линз.

• Google, возможно, является тем производителем смартфонов, который наиболее убедительно опровергает эту тенденцию, делая больше с меньшими затратами - заменяя физическое оборудование передовым программным обеспечением. Подход Samsung здесь довольно крут, но мы будем держать глаза открытыми для Pixel 5.

Комментарии к шагу

подскажите пожалуйста на сколько выступает модуль камеры?

Добрый вечер у меня Note 20 ultra 5g и после падения даже не 50 сантиметров треснул экран, при том что я покупал его в запечатанной коробке

Шаг 4

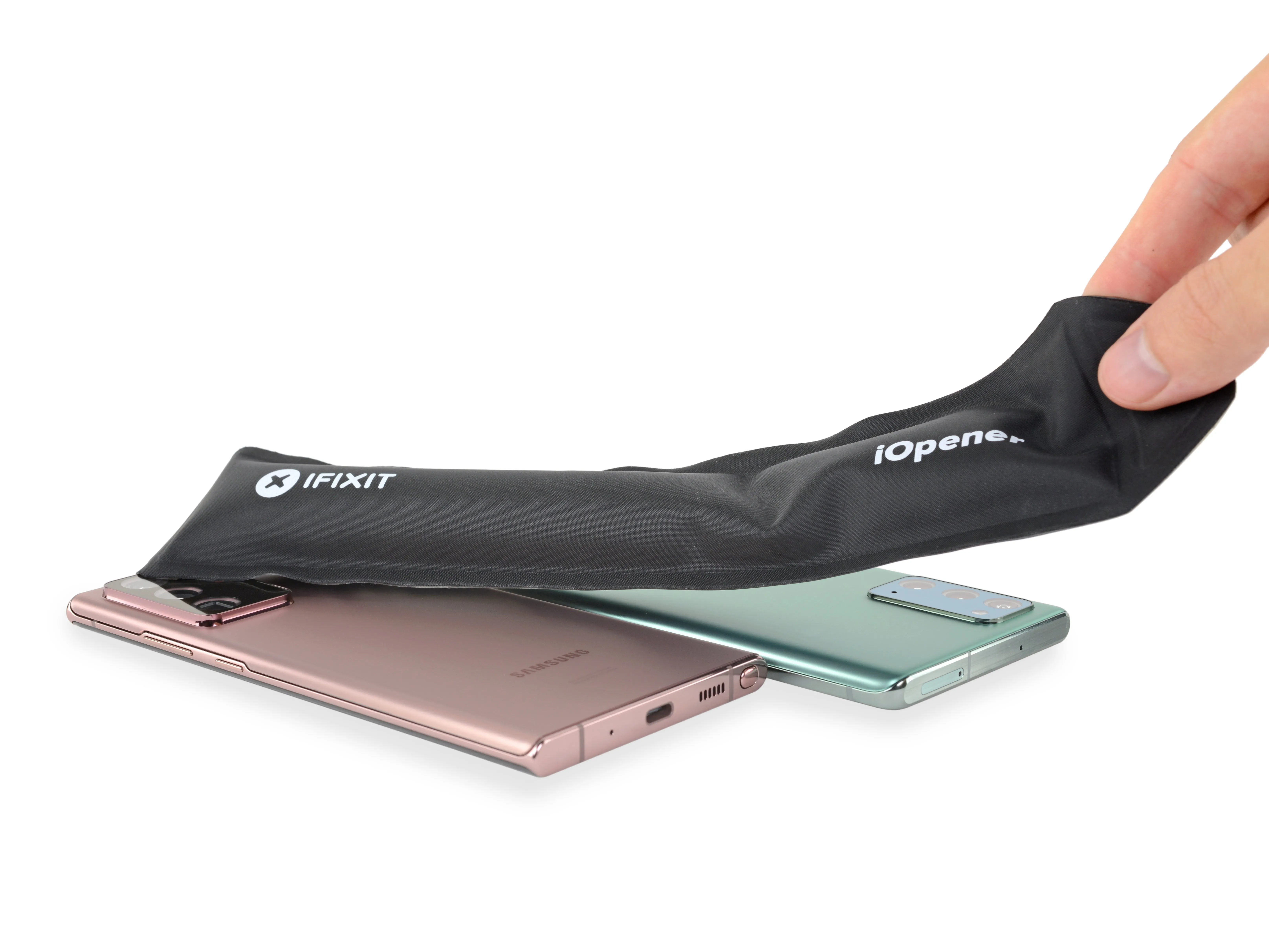

• С этим мы приступаем к работе. Наш iOpener почти утратил свою актуальность из-за жары на западном побережье - вероятно, мы могли бы просто оставить оба телефона на улице, чтобы клей размягчился.

• Хотя клей остается раздражающе жестким, ставки немного ниже с пластиковой задней панелью базового Note 20 - она кажется более податливой и менее склонной к случайным осколкам под нагрузкой.

• Вы можете поспорить в комментариях о том, должен ли телефон стоимостью 1000 долларов быть одет в пластик, но с точки зрения ремонтопригодности это, скорее всего, чистый выигрыш.

• Тем не менее, если вы предпочитаете использовать для ремонта тепловую пушку, тщательно проверяйте настройки. Стекло может выдержать много горячего, но этот пластик размягчится и деформируется, если вы не будете осторожны.

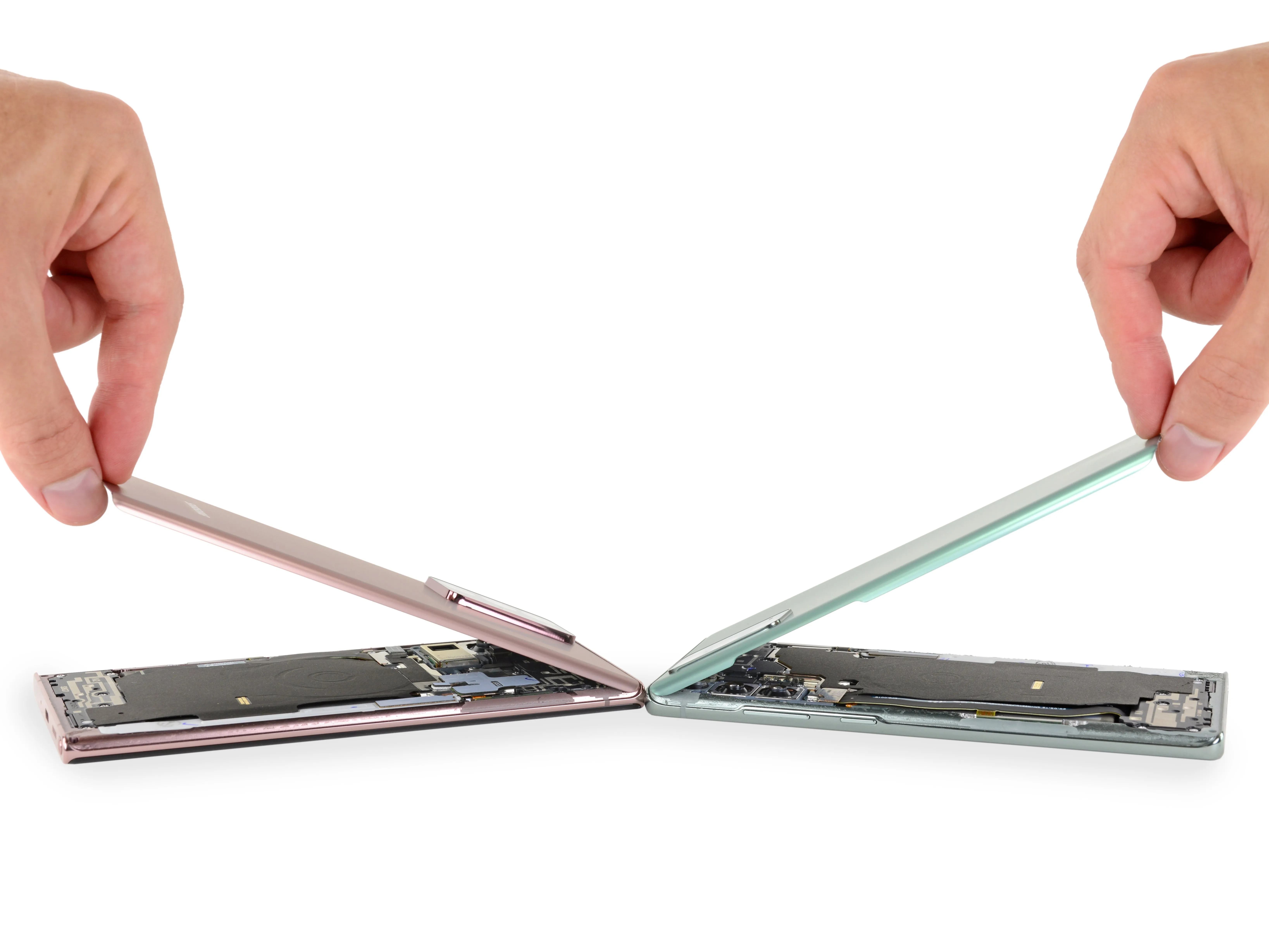

• Далее, несколько аккуратных действий с iSclack и открывающей киркой - и обе задние крышки поднимаются чисто, без зацепов. Разборка официально завершена.

Шаг 5

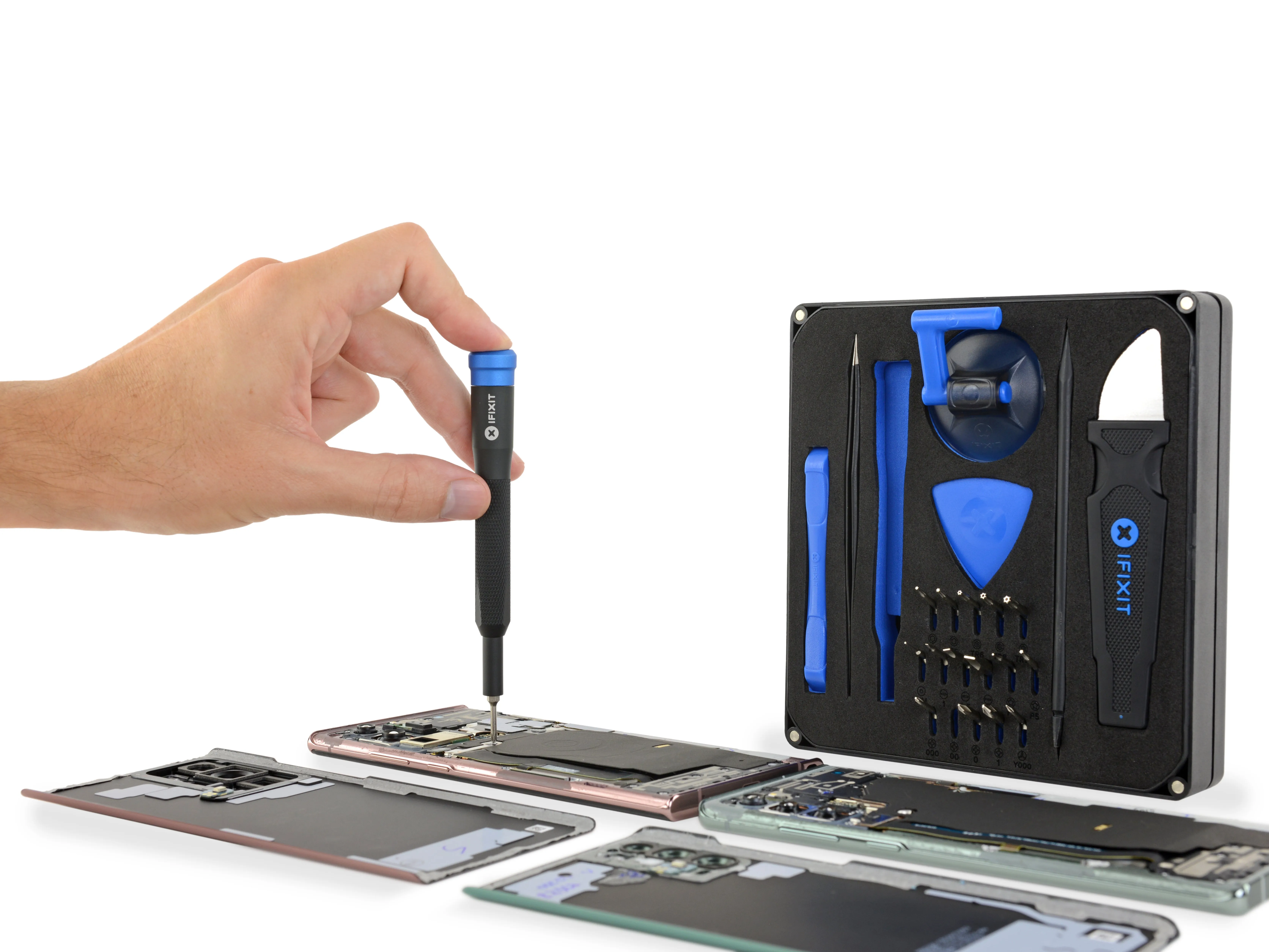

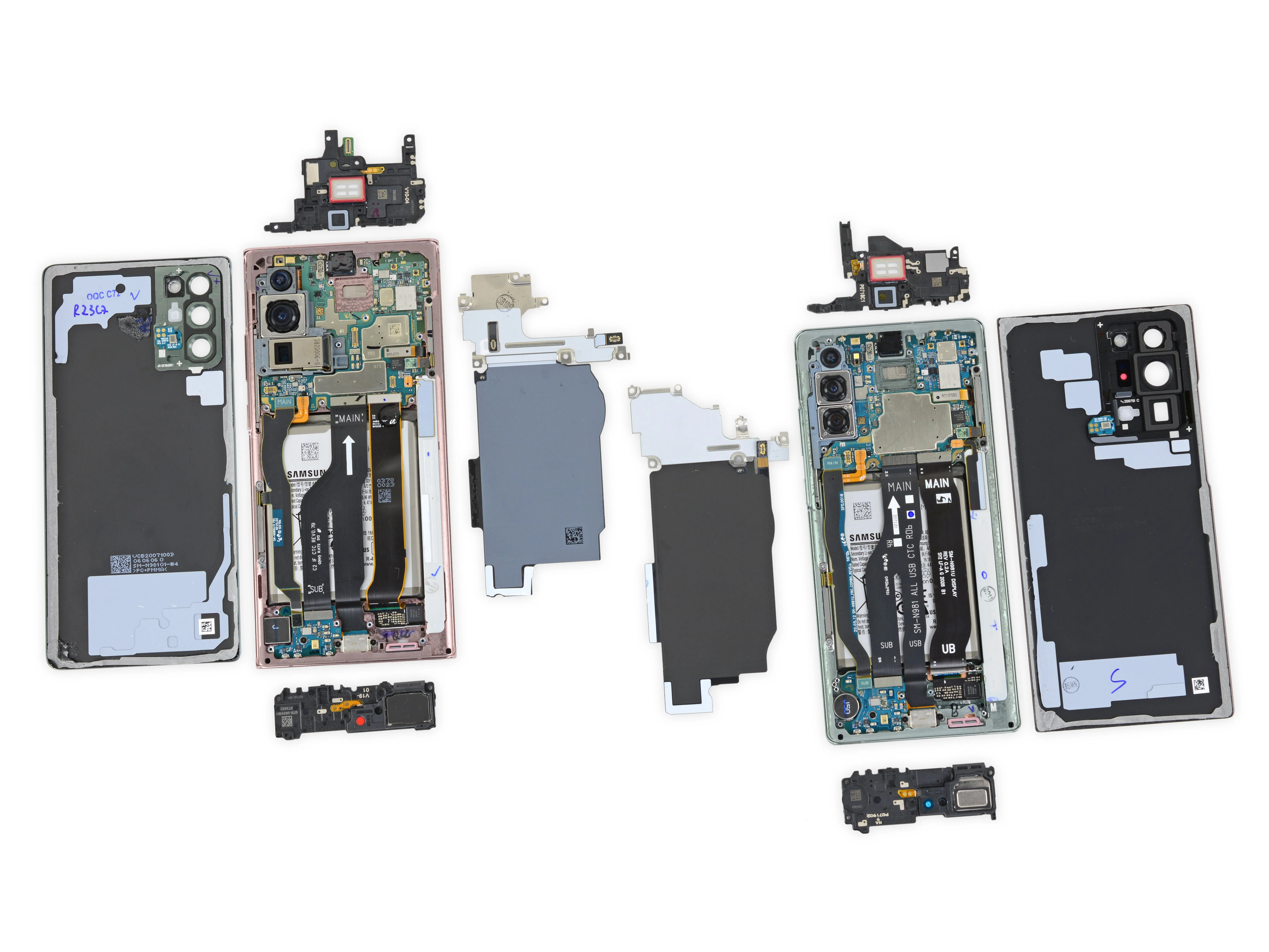

• Как и в большинстве телефонов, винты первыми попадают внутрь. И наш набор инструментов Essential Electronics Toolkit находится здесь, готовый и ожидающий, чтобы вытащить их.

• Несмотря на то, что телефоны Galaxy не отличаются ремонтопригодностью, одна вещь, за которую они всегда получают очки, - это стандартные винты Phillips #00.

• Несколько чрезвычайно тугих винтов в средней части корпуса - и вот наш первый хороший взгляд внутрь (во всяком случае, в спектре видимого света).

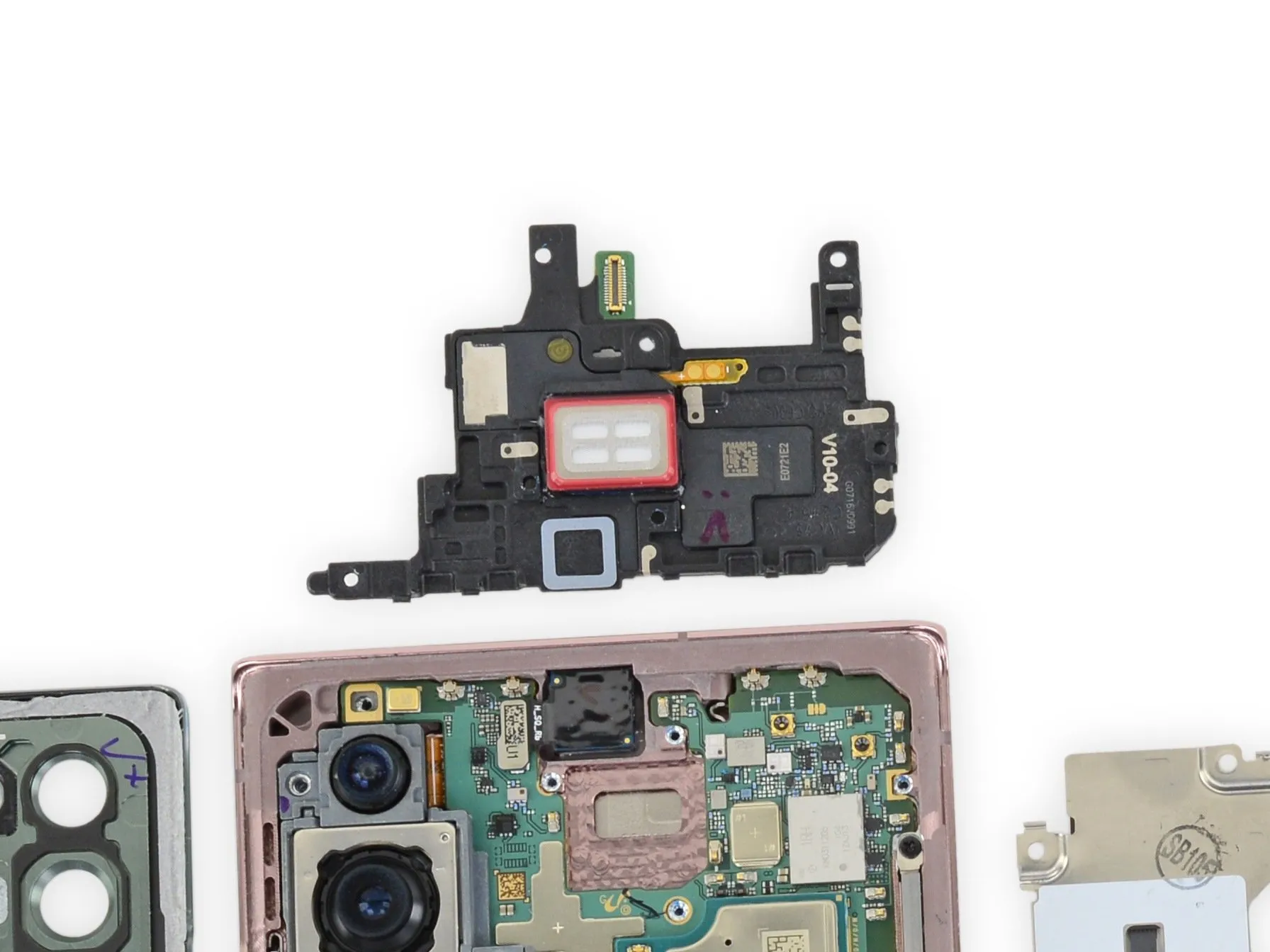

• В каждом телефоне динамик наушника закреплен на верхней антенной сборке, которая содержит специальный корпус для динамика - это впервые! Динамик представляет собой прямоугольник, обрамленный ярко-красной прокладкой. Он по-прежнему работает через канал в средней рамке, как и в модели Note10 и S20-но новые более крупные корпуса должны немного улучшить качество звука.

• Оба телефона также получили микрофон на задней панели, который крепится прямо на заднюю крышку. К счастью, они соединяются с помощью ремонтопригодных пружинных контактов, поэтому мы не столкнулись ни с какими минами-ловушками при открытии этих устройств.

Шаг 6

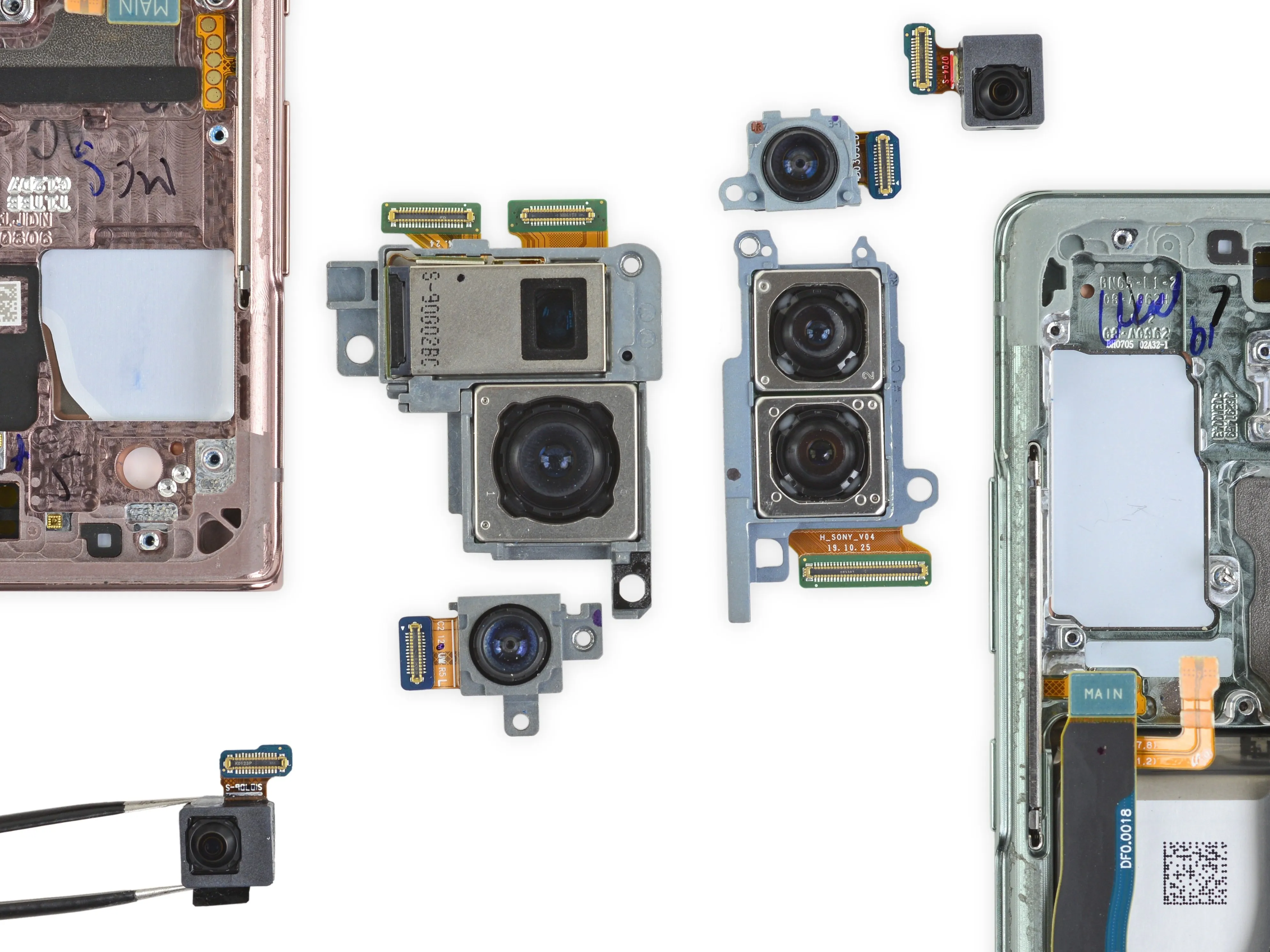

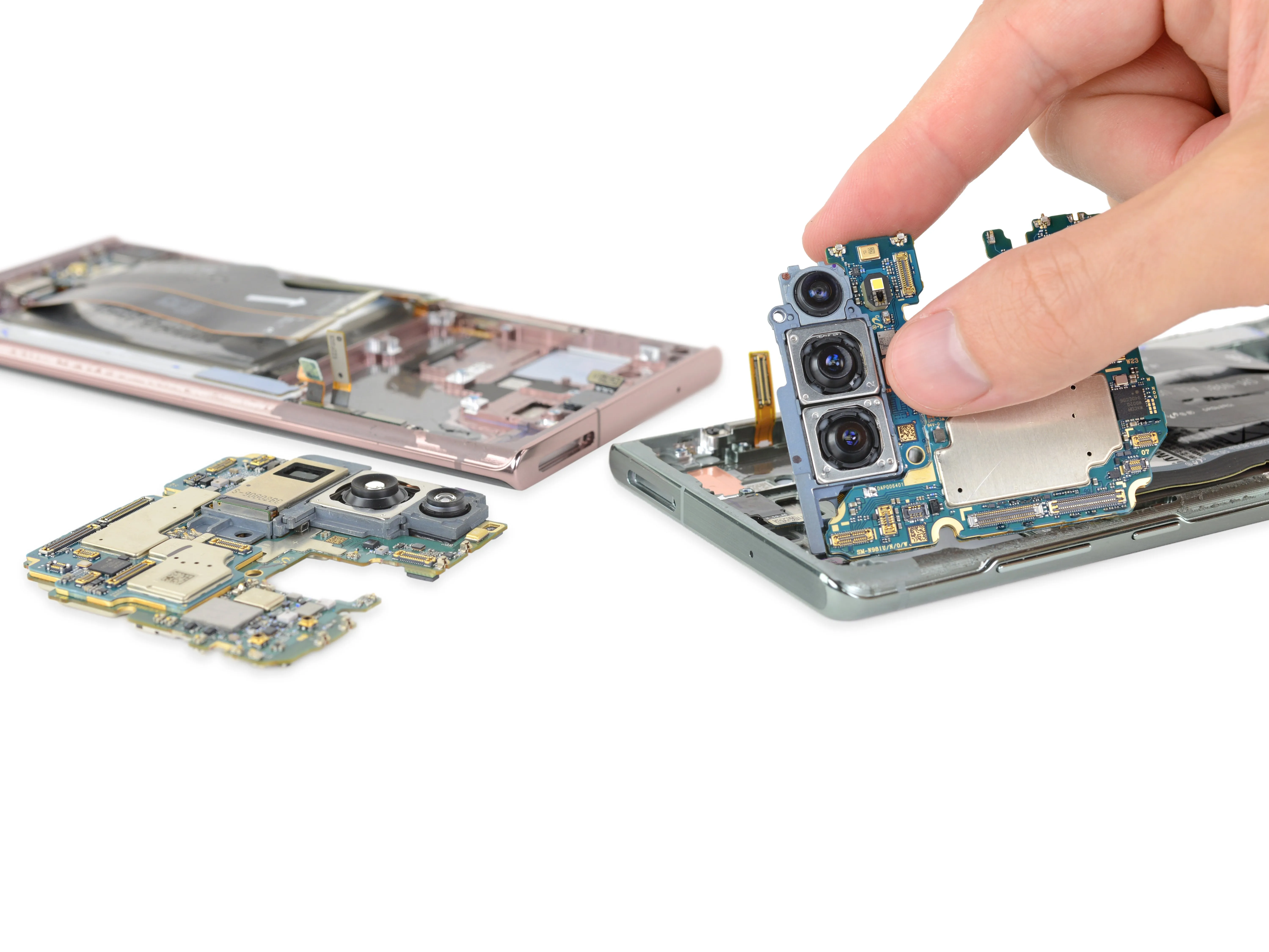

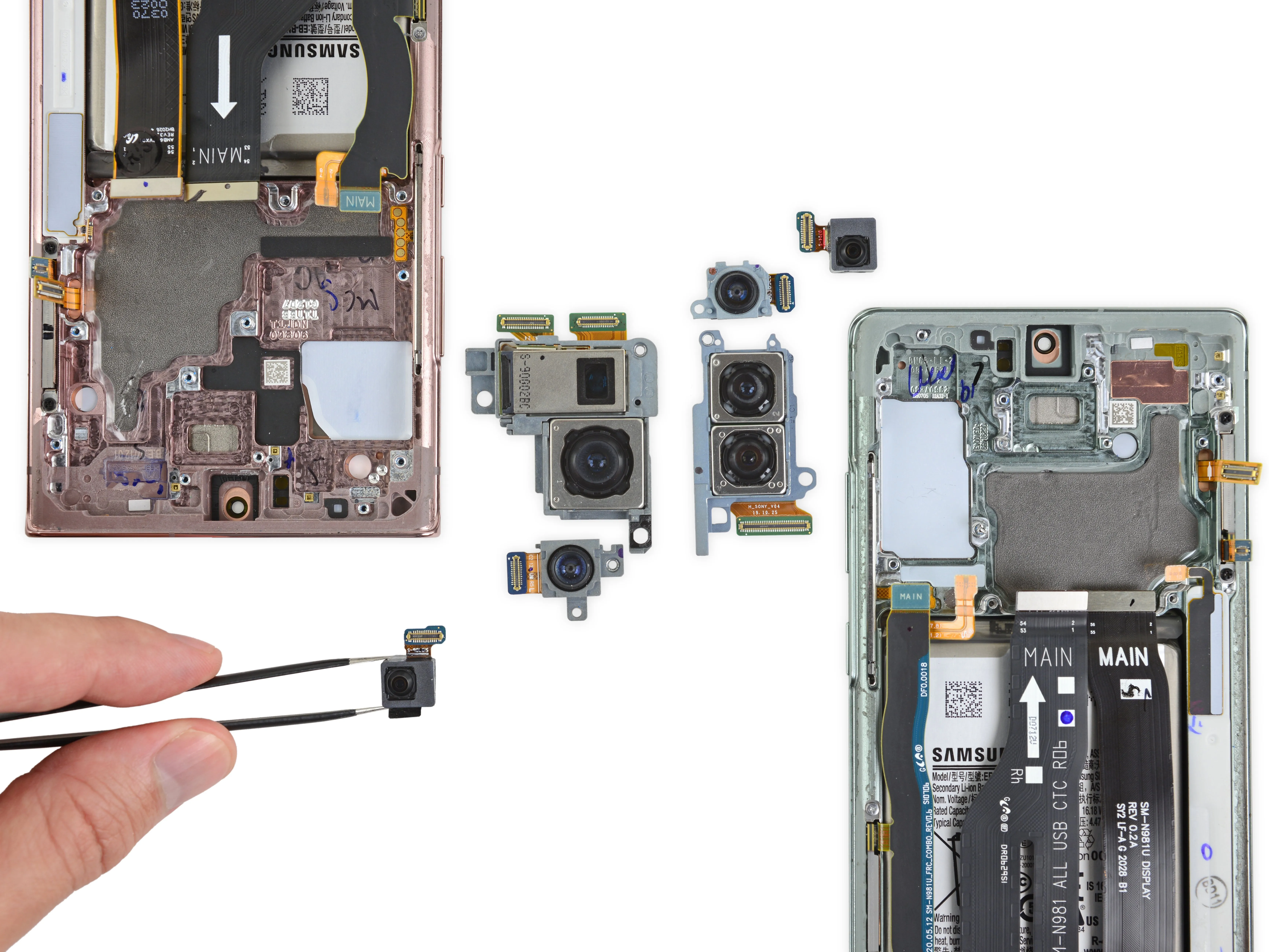

• Далее: камеры. Сначала должны быть извлечены обе материнские платы.

• Эти два набора камер отличаются друг от друга в основном способом масштабирования и количеством пикселей:

• Ultra унаследовала суперкрутой оптический модуль Space Zoom от S20 Ultraно с меньшим 12-Мп сенсором. (Обычный Note 20 не использует 'космический зум', а полагается на плотный 64-Мп сенсор и некоторую магию кадрирования.

• В случае с широкоугольным модулем ситуация меняется на противоположную: Ultra получает гигантский 108-Мп сенсор, который, как и в S20 Ultraобычно уменьшается до 12 МП. Между тем, обычный Note оснащен более скромным датчиком на 12 МП.

• Ни один из Note не получил 40-Мп фронтальную камеру S20 Ultra, вместо этого оба устройства оснащены 10-Мп сенсорами для selfie, которые, похоже, поставляются в комплекте с некоторыми неудачными эффектами сглаживания..

• Странно, но стандартный Note 20 освобождает свой модуль selfie при осторожном надавливании, а у Ultra он крепко приклеивается на место.

Шаг 7

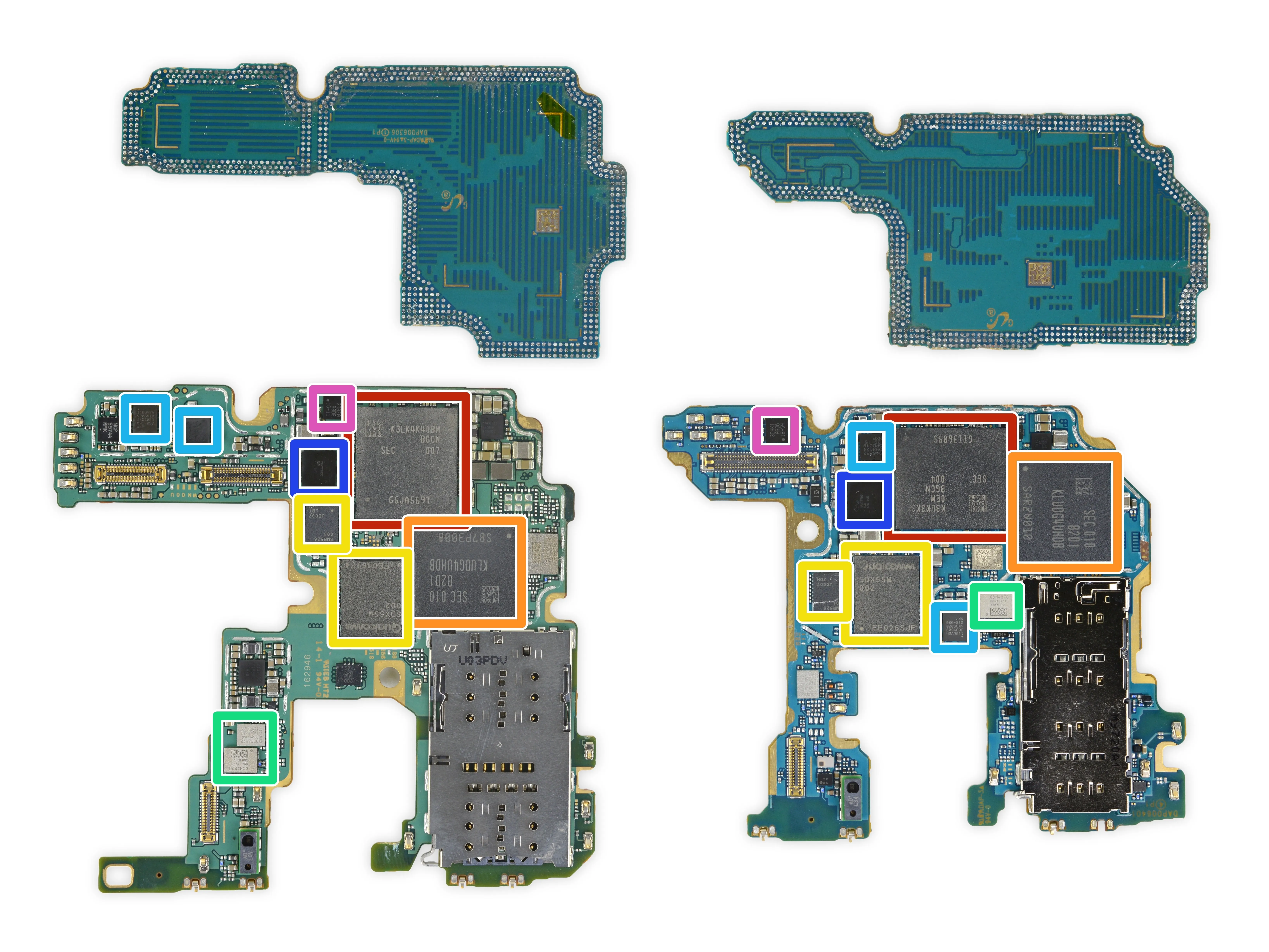

• Спасибо, Samsung, за то, что эти материнские платы выглядят как AT-ATs. Мы ожидаем, что с минуты на минуту на Хоте разразится битва! Вот что несут эти транспорты:

• Snapdragon 865+ под оперативной памятью Samsung LPDDR5

• Универсальный флеш-накопитель Samsung KLUDG4UHDB 128 ГБ

• Qualcomm SDX55M 5G модем-РЧ система и ИС промежуточной частоты SMR526

• Микросхемы Qualcomm QDM4820, QDM5872 и QDM4870

• NXP 11OUV2H и 9468B3, вероятно, являющиеся частью 'первого в отрасли решения, объединяющего UWB с тонким диапазоном, NFC, Secure Element и встроенную SIM-карту'."

• Maxim MAX77705C PMIC

• Вероятно, переключатель нагрузки ON Semiconductor FPF3788UCX OVP

Шаг 8

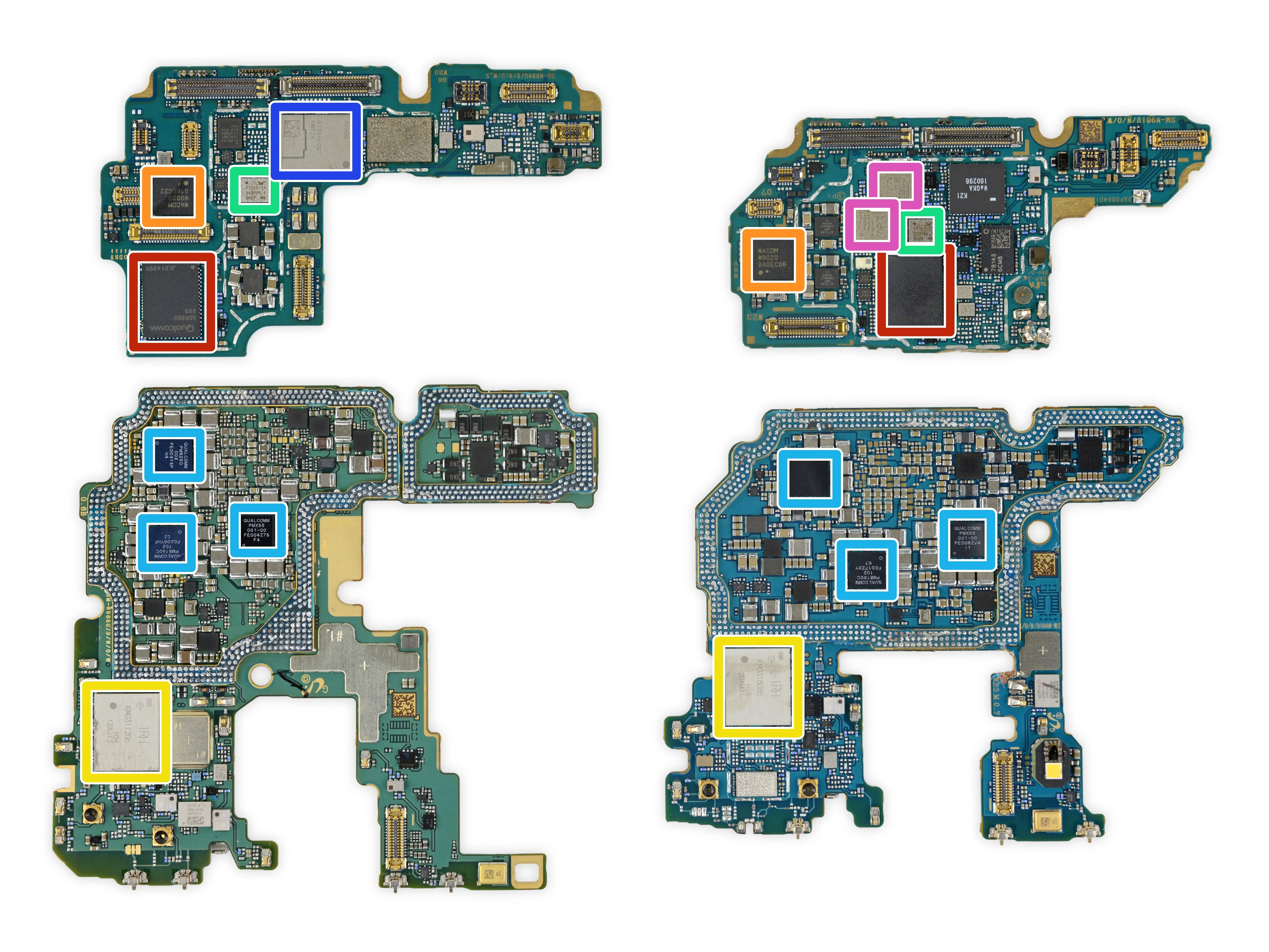

• Они развернулись и теперь сражаются за восстание!

• Qualcomm SDR865 Приемопередатчик 5G и LTE

• Контроллер дигитайзера Wacom W9020

• Модуль Murata 1RH WiFi + Bluetooth

• Skyworks SKY77365 модуль усилителя мощности

• ИС управления питанием Qualcomm PMX55, PM150C и PM8250

• Фронтальные модули AVAGO AFEM-9136

• Модуль усилителя мощности Qualcomm QPA5580

Шаг 9

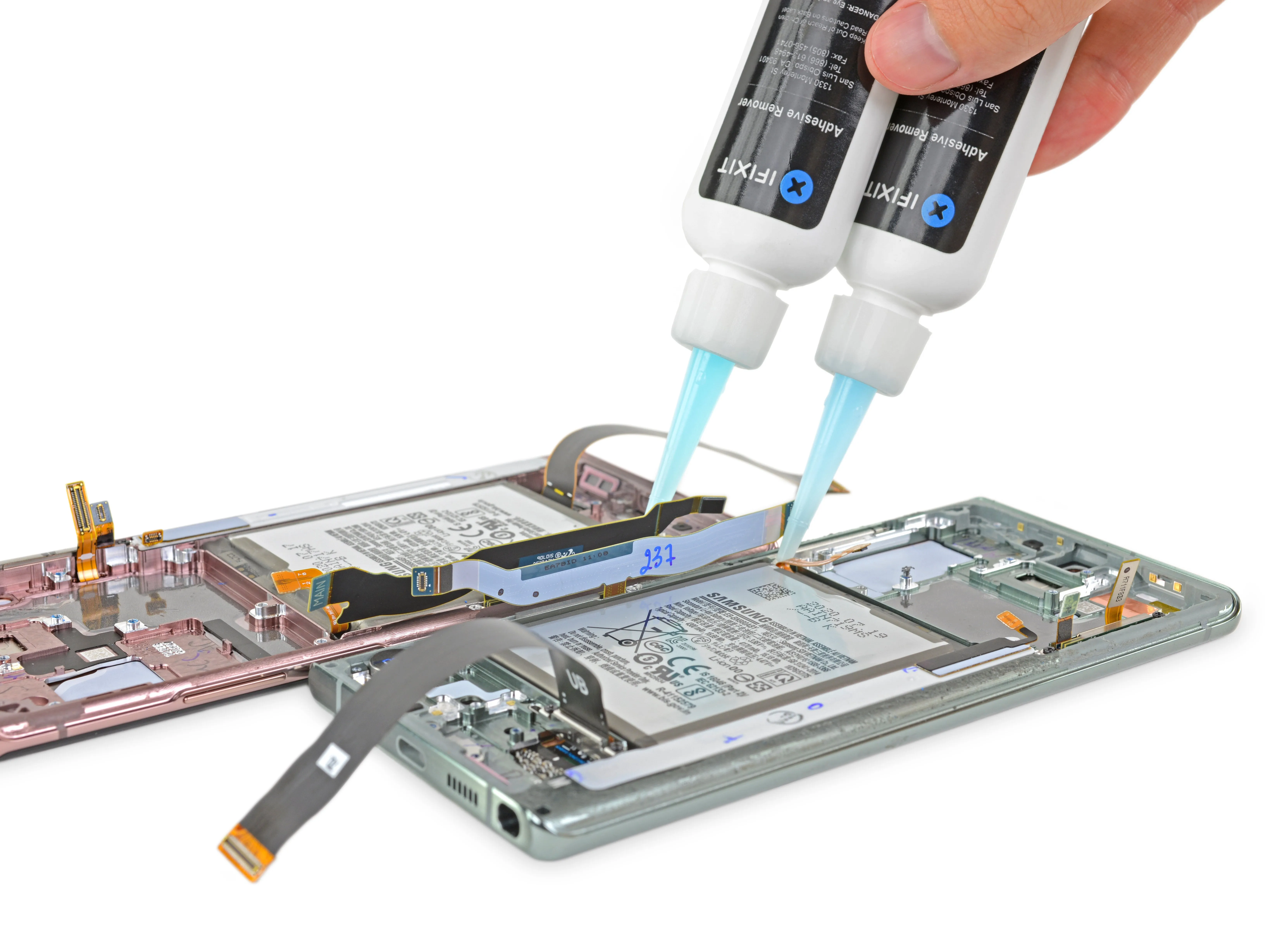

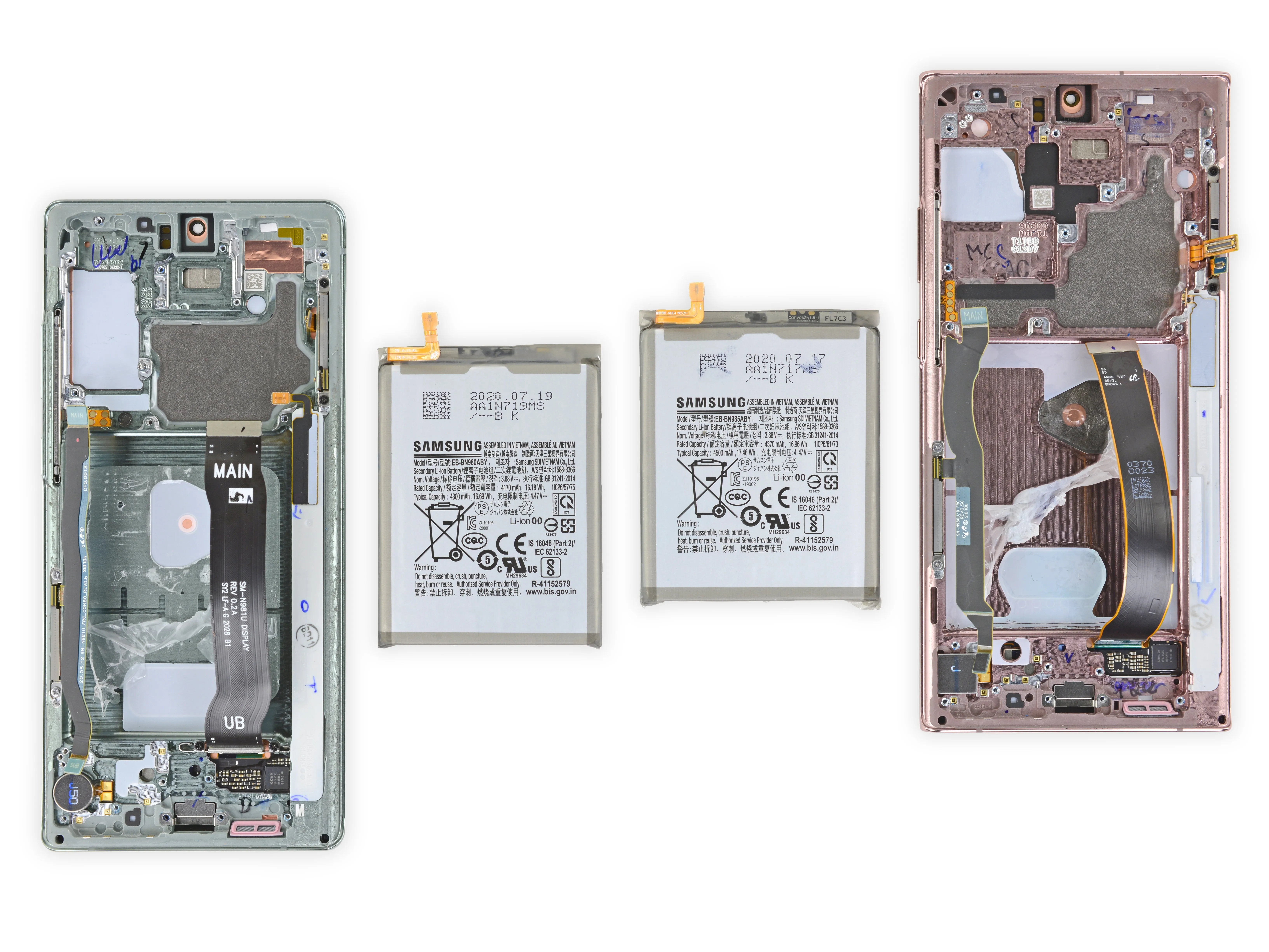

• Что может быть хуже, чем извлечение приклеенной батареи Note? Извлечение двух из них... одновременно.

• К счастью, у нас под рукой есть средство для удаления клея. Несколько капель, немного терпения и уговоры пары присосок помогли нам безопасно извлечь обе батареи без лишних хлопот.

• К этому моменту кажется неизбежным, что батареи Samsung всегда будут приклеиваться подобным образом, но мы пока не готовы терять надежду. Samsung, если вы слушаете, есть лучший способ. (А до этого был еще более лучший способ.)

• Вес этих пакетов сока Note 20 и Note 20 Ultra составляет 16,69 и 17,46 ватт-часов соответственно.

• Оба опережают 15,04 Вт-ч в iPhone 11 Pro Max, но отстают от 19,30 Вт-ч монстра в S20 Ultra, в котором не было места для стилуса, а значит, и аккумулятора.

Шаг 10

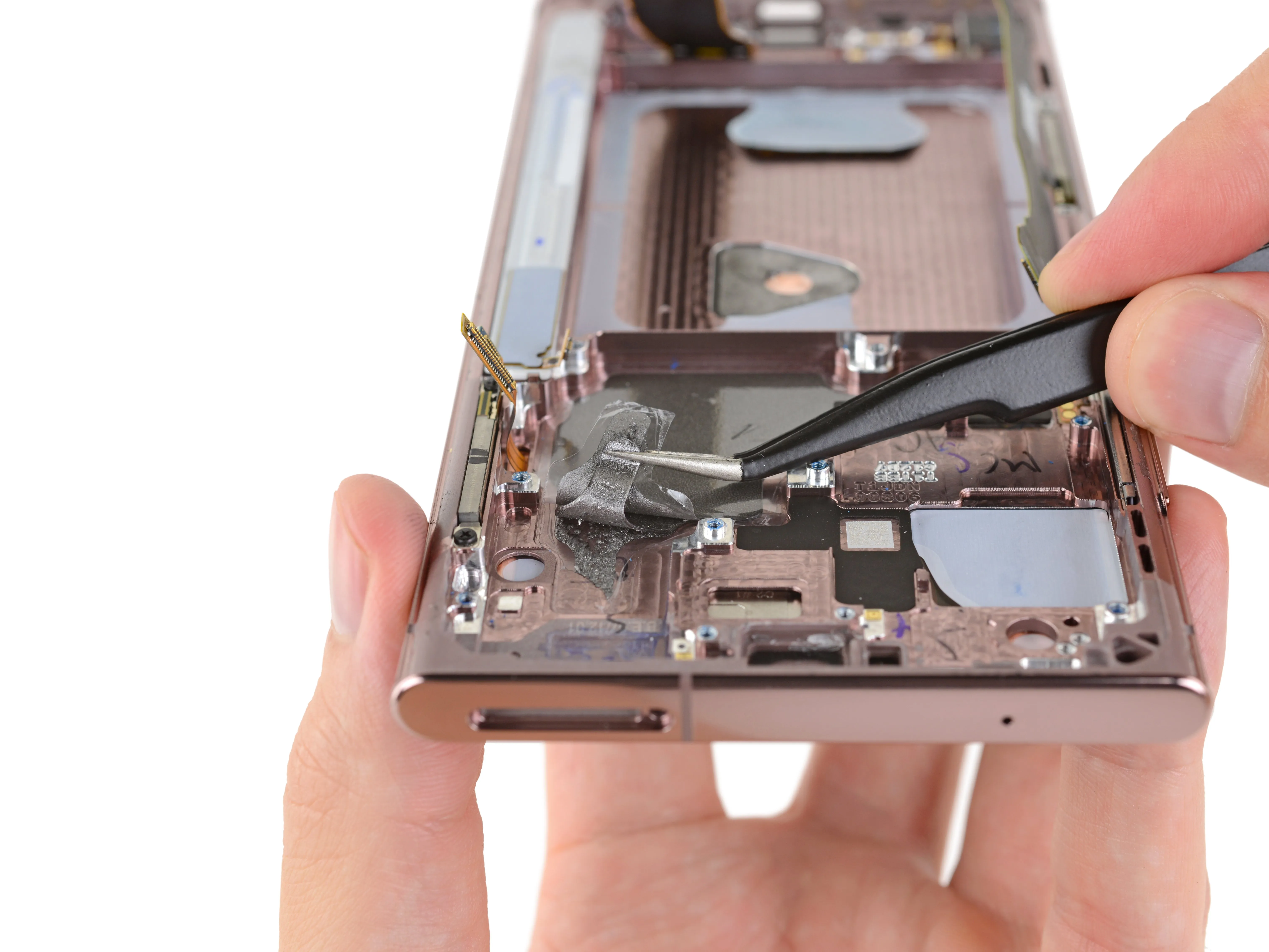

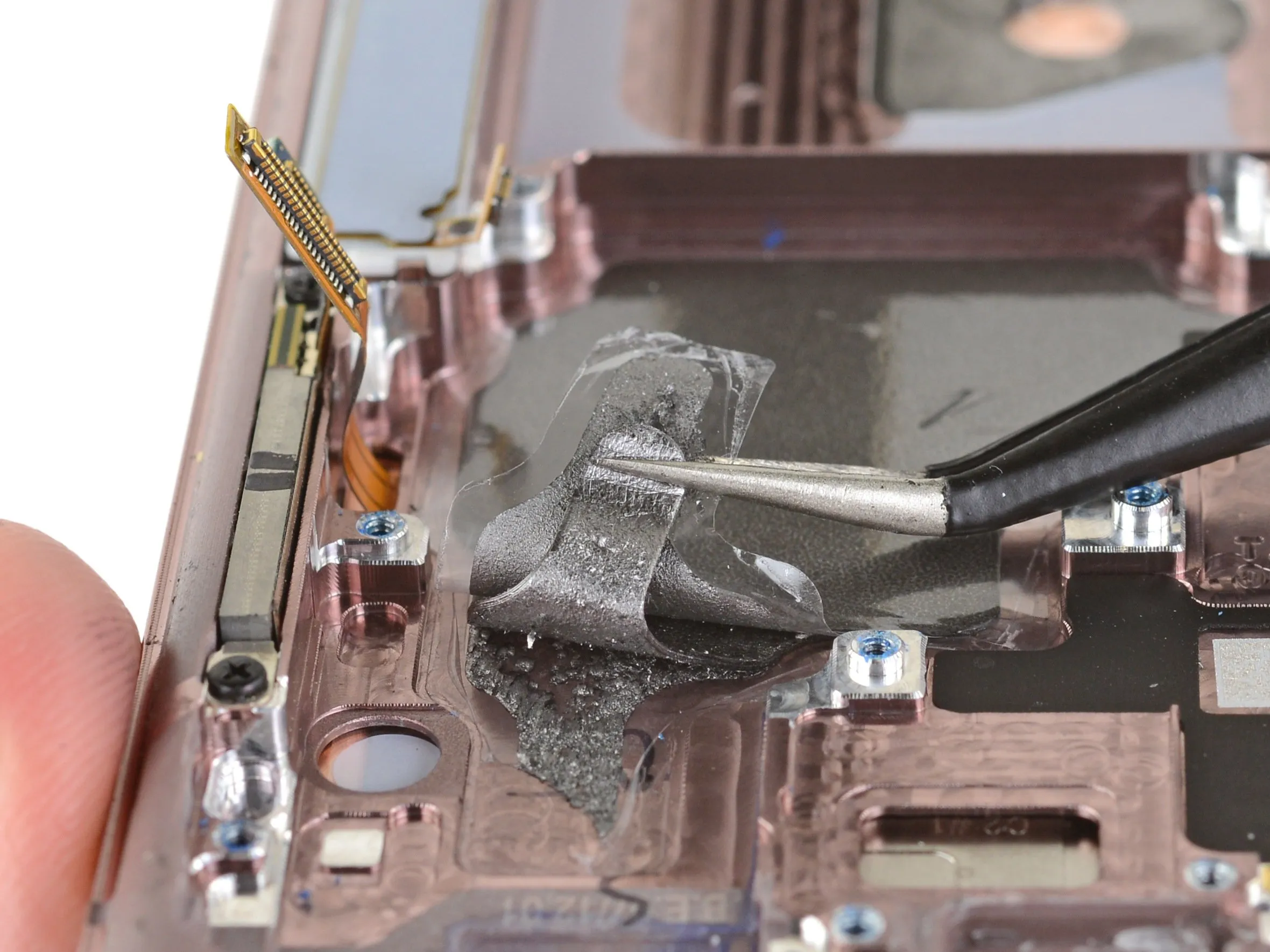

• Самое странное в этих телефонах - это то, что скрывается под материнскими платами.

• Чтобы впитывать тепло от восьмиядерного процессора каждого телефона, мы ожидаем найти здесь обширную медную испарительную камеру - такую, которой Samsung всегда хвасталась в предыдущихтелефонах Galaxy. Но вместо этого мы видим многослойную графитовую термопрокладку.

• Еще более странным кажется то, что некоторые другие телефоны Note 20действительно имеют медные тепловые трубки, но не в нашей американской модели. Неужели для процессора Exynos SoC в международных моделях требуется иное охлаждающее оборудование, чем в наших телефонах с процессорами Snapdragon?

• Наш друг Зак, известный как JerryRigEverything, рассказал нам, что что его южнокорейская модельтакже имеет графит. Оставайтесь с нами, чтобы узнать больше подробностей об этом.

• Следующей нашей мыслью было: может быть, это связано с тепловыделением оборудования 5G mmWave, которое есть не во всех Note, но и это не сходится. Может быть, это какой-то A/B-тест на новом охлаждающем оборудовании? Здесь должна быть какая-то логика, но мы не можем ее понять. Сообщите нам, если у вас есть идеи.

• Обновление: Мы собрали дополнительные сведения о различных системах охлаждения и немного внутренней информации о процессе разработки Samsung. Читайте обо всем этом!

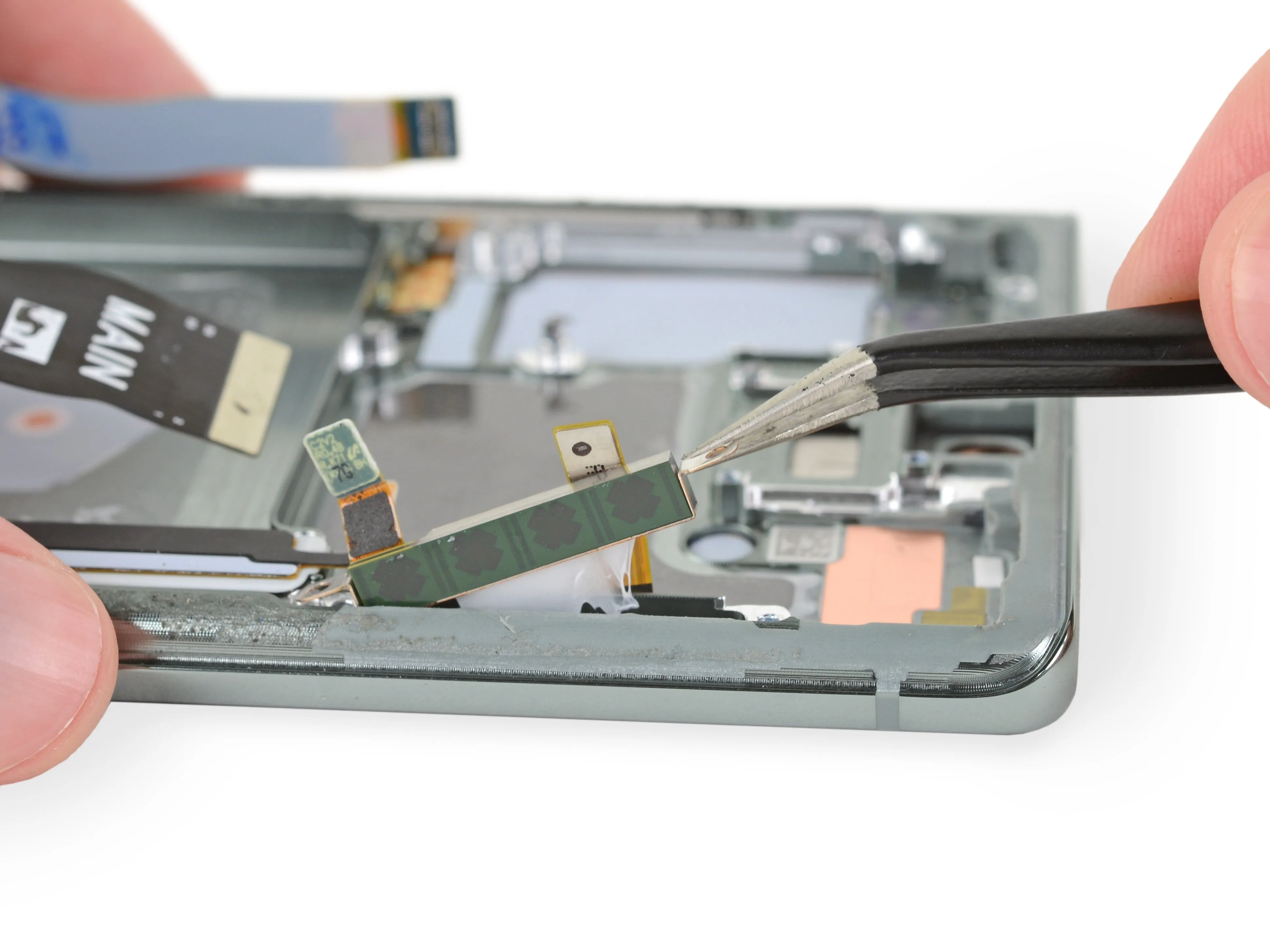

• Кстати, о модулях mmWave - в обоих наших телефонах они есть, но только по два. В отличие от них, в Note10+ 5G и S20 Ultra получили по три. Улучшилось ли аппаратное обеспечение настолько, что требуется только два, или происходит что-то другое?

Комментарии к шагу

В Galaxy Note 20 Ultra Exynos 990 SoC используется паровая камера

Note 20 Exynos 990，Note 20 865+，Note 20 Ultra 865+ не используют паровой камеры.

JerryRigEverything ' Galaxy Note 20 Ultra 5G это SM-N986N, устройство из Южной Кореи, использует чипсет Snapdragon.

Шаг 11

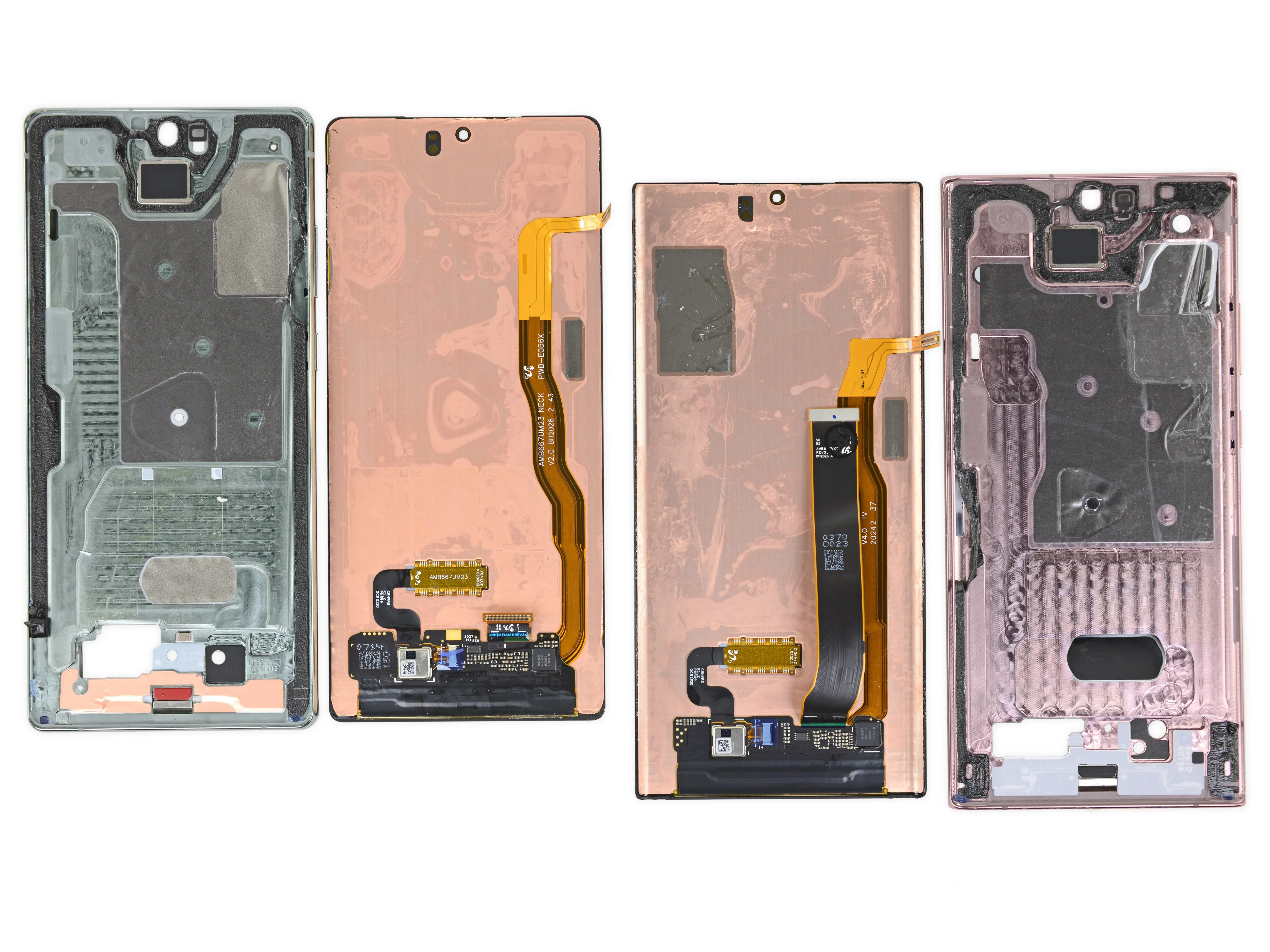

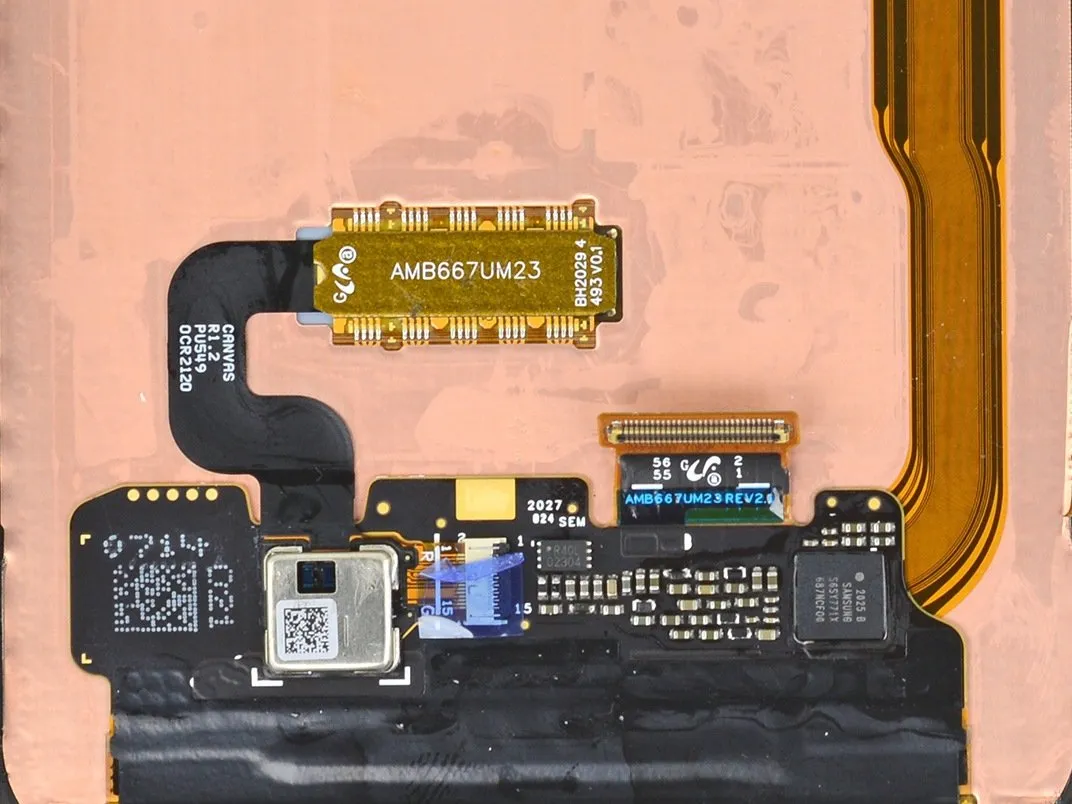

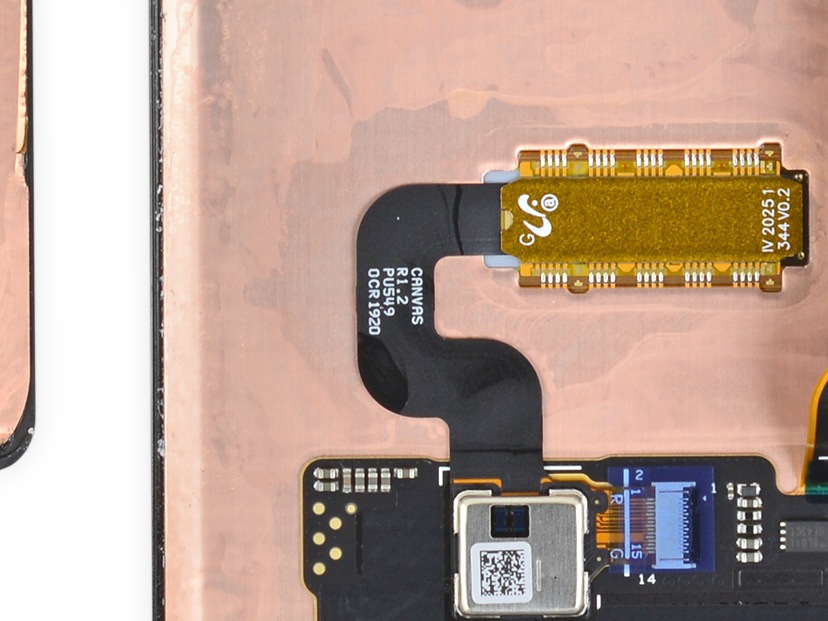

• Последними свой металлический дом покидают два AMOLED-дисплея. А за ними - немного меди, которую мы искали!

• Samsung уже давно покрывает свои дисплеи медью, чтобы помочь рассеять тепло, и это по-прежнему актуально, несмотря на переход на графит под материнской платой.

• Оба телефона имеют общее кодовое название Canvas. Не совсем такое умное, как прошлогоднее Davinciно, тем не менее, подходящее.

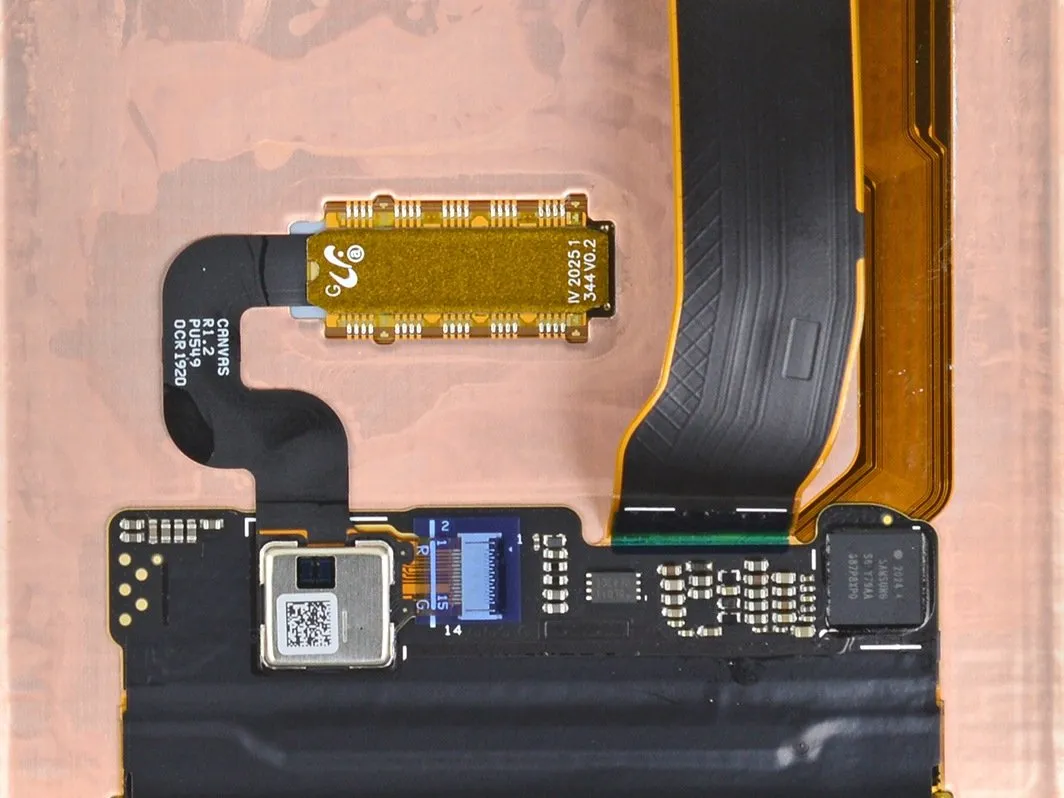

• На задней стороне каждого дисплея расположен встроенный ультразвуковой датчик отпечатков пальцев. Между тем, новое стекло Corning Gorilla Glass Victus защищает лицевую сторону, обещая 'значительное улучшение характеристик при падении и царапинах, впервые в семействе Gorilla Glass'.

• В последние годы стекло смартфонов становится все более ударопрочным, но, как правило, в ущерб устойчивости к царапинам. Будет ли эта новая формула устойчива к царапинам на уровне 6 с более глубокими бороздками на уровне 7?

Шаг 12

• Мы почти закончили, но если вам нужен последний взгляд, то вот Ultra, подвергшийся рентгеновскому облучению со всех сторон.

• Одна вещь, которую мы не смогли обнаружить при разборе: антенны Ultra Wide Band, которые мы обнаружили в iPhone 11. Мы как-то упустили это, или у Samsung совершенно другая реализация?

Шаг 13

• Вот и все, что касается Note!

• Прежде чем мы закончим, пришло время объявить победителя в нашей живом потоке Мы попросили вас назвать самую креативную причину, по которой Samsung перешла от Note 10 к Note 20, и вам было из чего выбрать.

• Пользователь Космическая сага опубликовал наш любимый вариант: Samsung не специально поставила цифру 20 на серию Note этого года - это была просто опечатка, но прежде чем кто-то заметил, утечки уже начались.

• Поздравляем! Вы выиграли пару супервосстанавливаемых Galaxy Beans. (Почему это название не прижилось?)

• Как всегда, мы оставляем вас с оценкой ремонтопригодности - подходящая нота для завершения, вы согласны?

Вывод

• Вам понадобится только одна отвертка - стандартная Phillips.
• Многие компоненты являются модульными и могут быть заменены независимо друг от друга, включая порт зарядки.
• Замена аккумулятора остается слишком сложной для расходного компонента.
• Ремонт экрана утомителен, плохо расставляет приоритеты и неоправданно дорог.
• Все ремонты требуют борьбы с жестким клеем, а затем кропотливой очистки и замены.

Оценка ремонтопригодности

Ремонтопригодность 3 из 10 (10 - самый простой ремонт)
