Разборка Samsung Galaxy Note 3

Введение

Вы также можете узнать, как отремонтировать сломанные части вашего Note 3.

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Разборка Samsung Galaxy Note 3

• Выключите устройство и с помощью пальца снимите заднюю крышку и аккумулятор. Аккумулятор Galaxy Note 3 съемный, поэтому его легко извлечь без каких-либо инструментов.

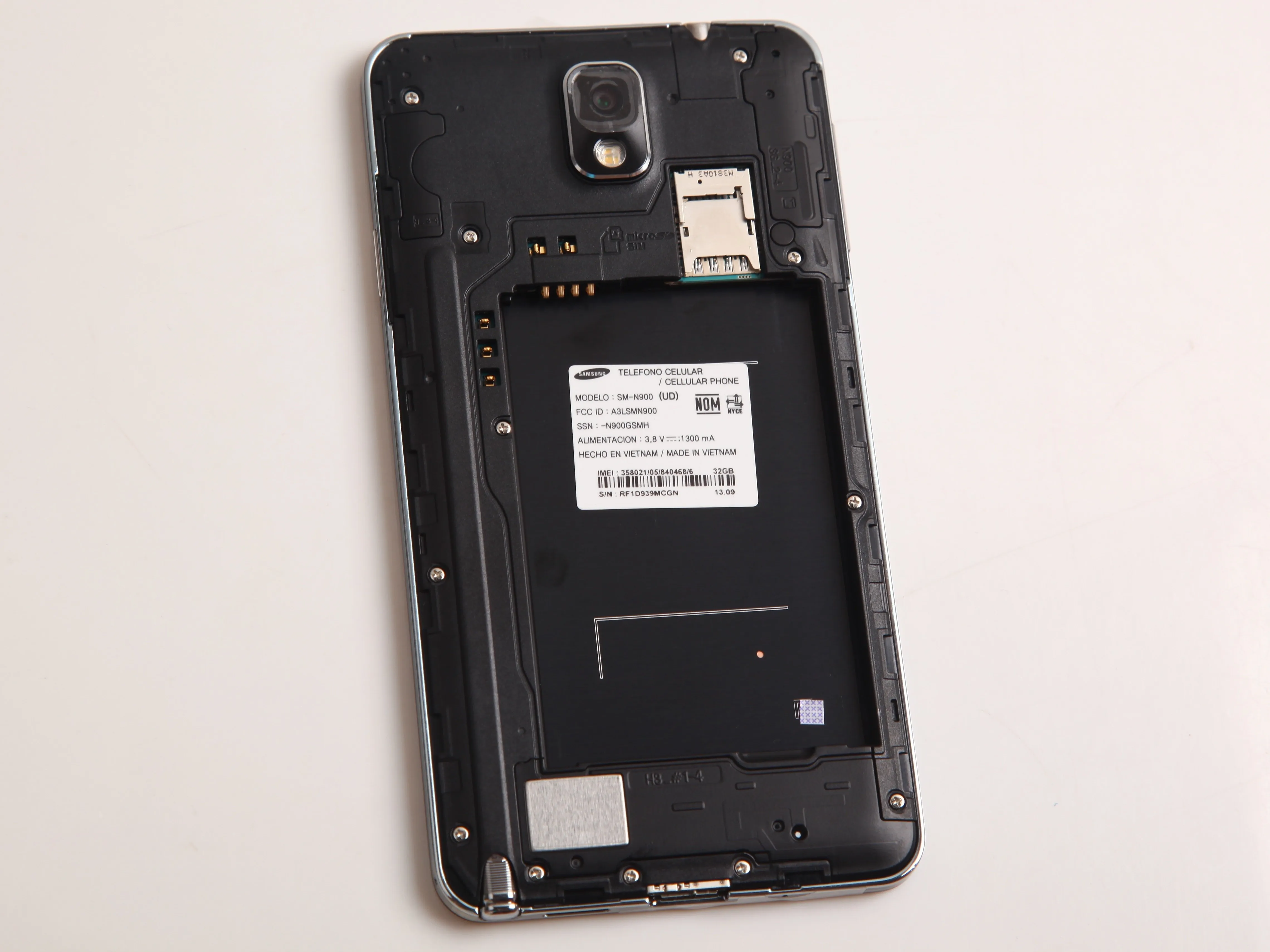

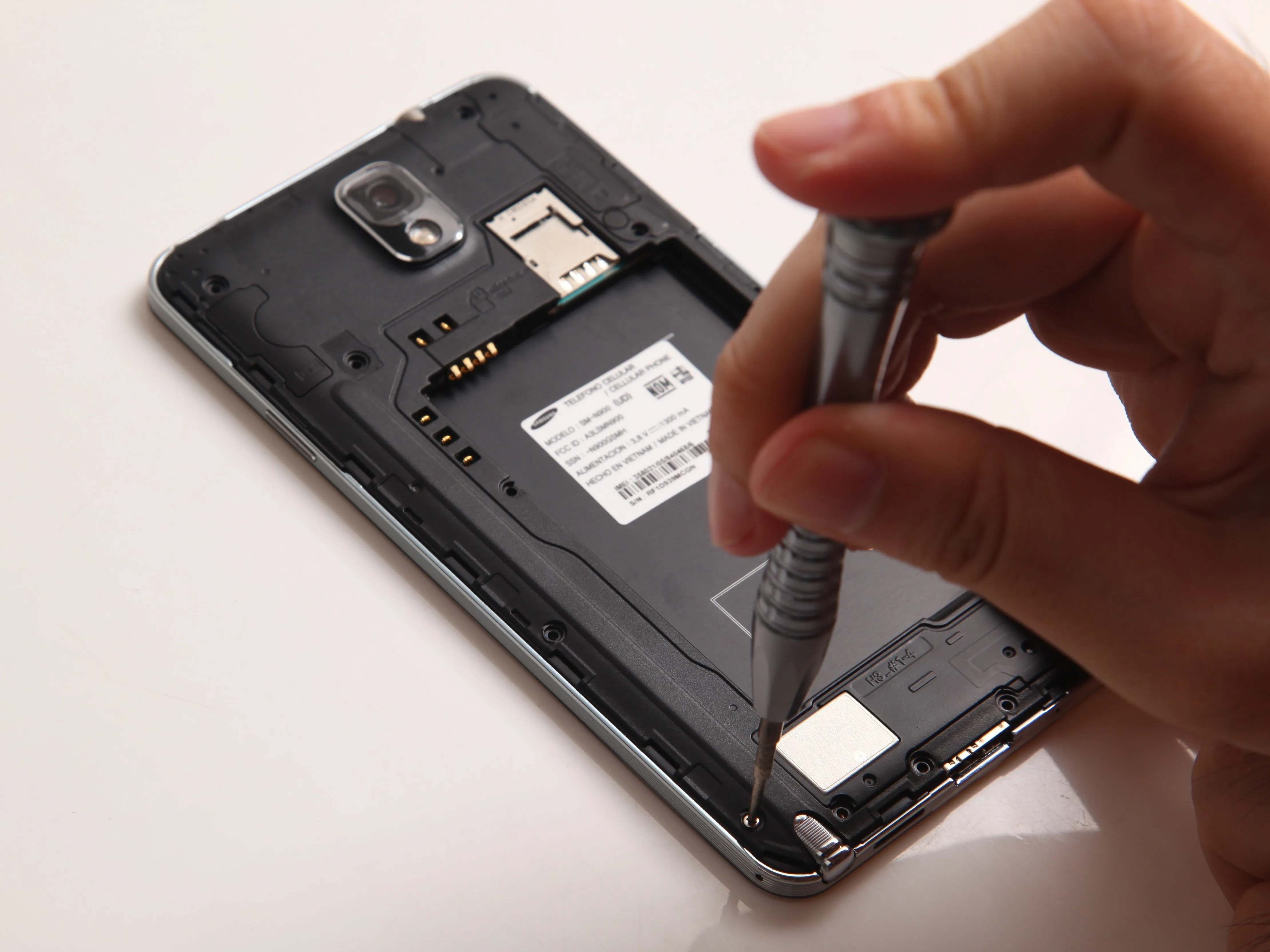

Шаг 2

• Задняя панель крепится двенадцатью винтами Philips, поэтому нам нужно открутить винты с помощью отверток Philips.

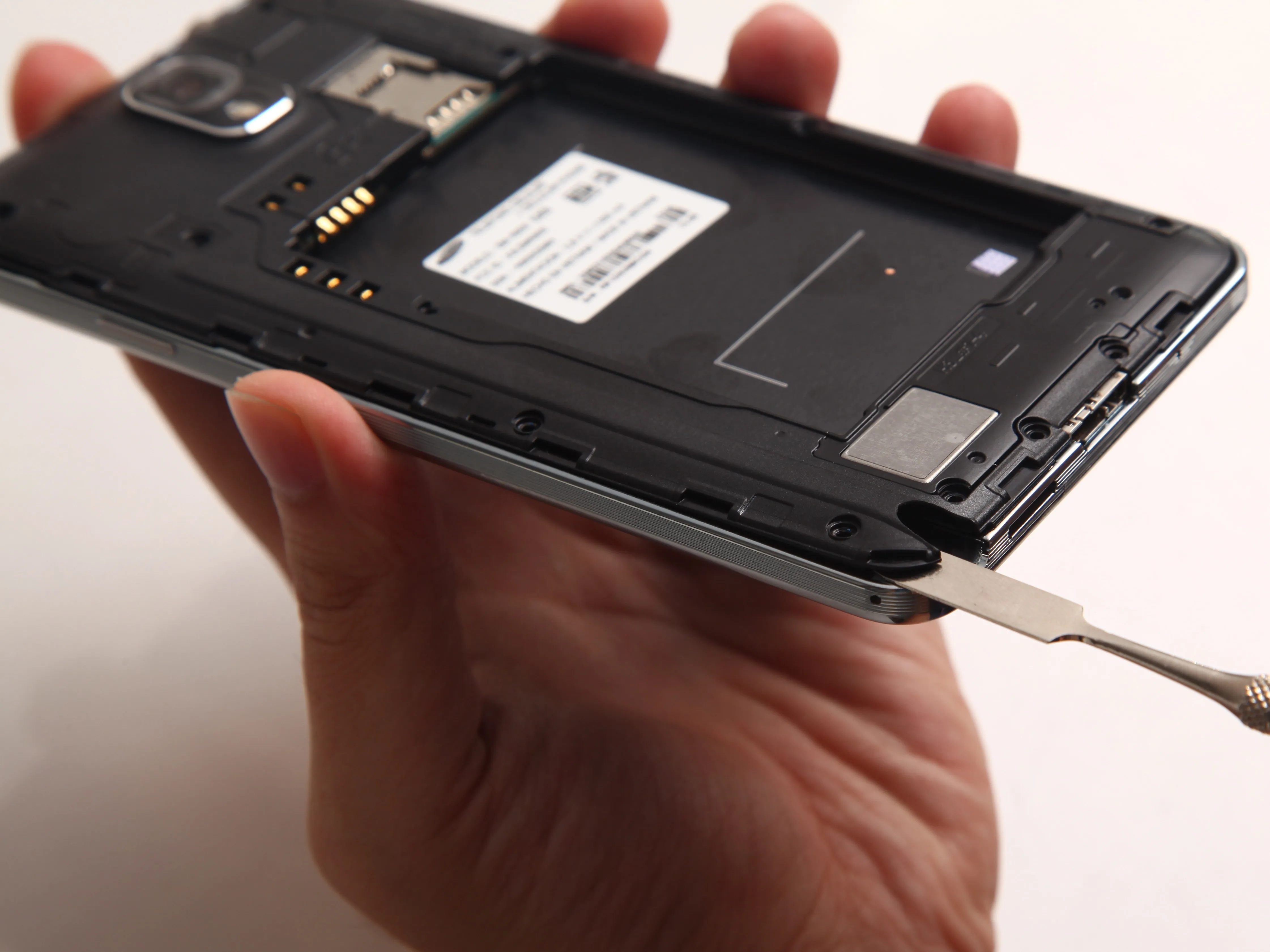

Шаг 3

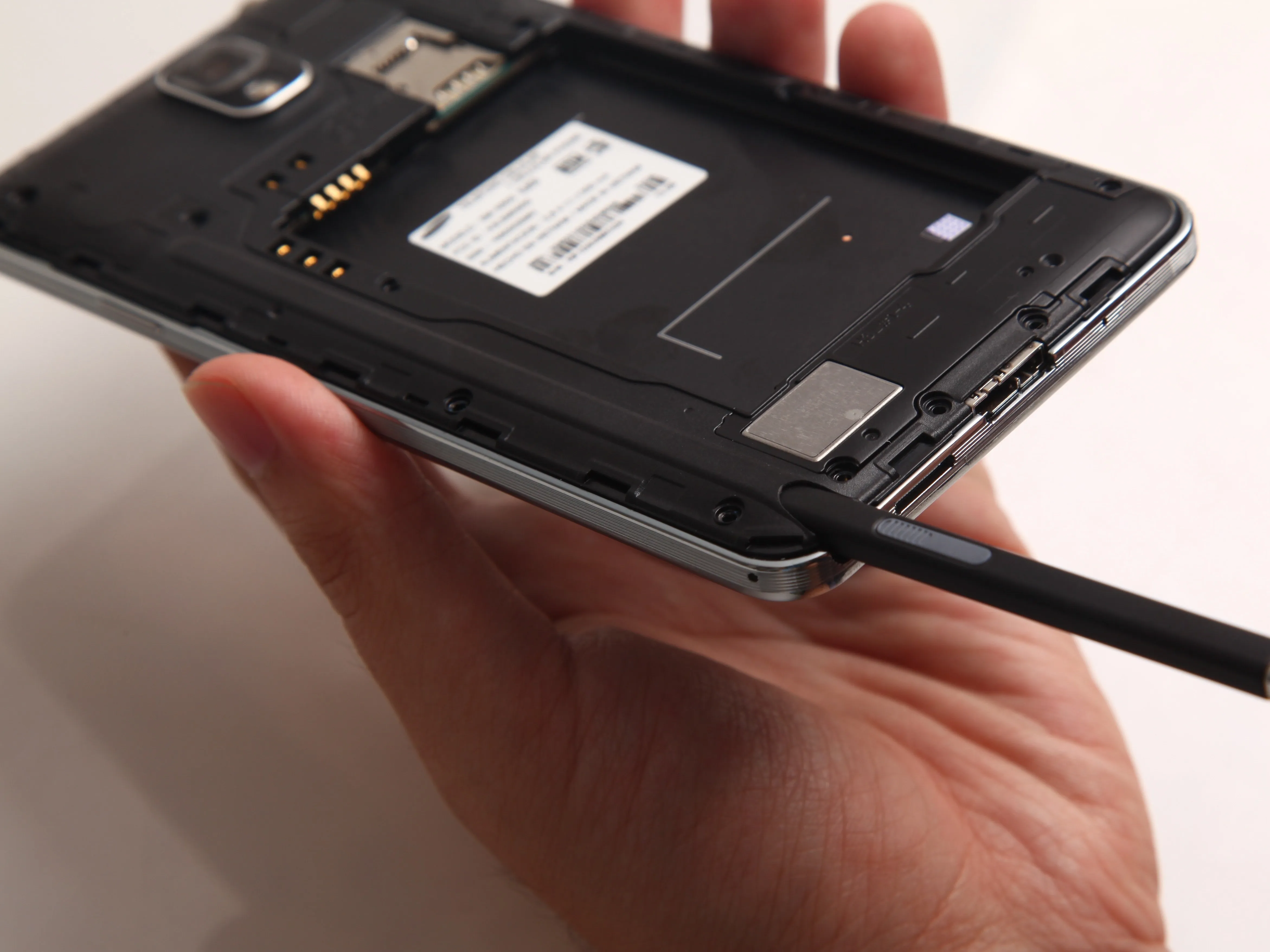

• Вытащите ручку S и с помощью пассатижей освободите заднее шасси. Затем шасси отделяется от остальной части устройства.

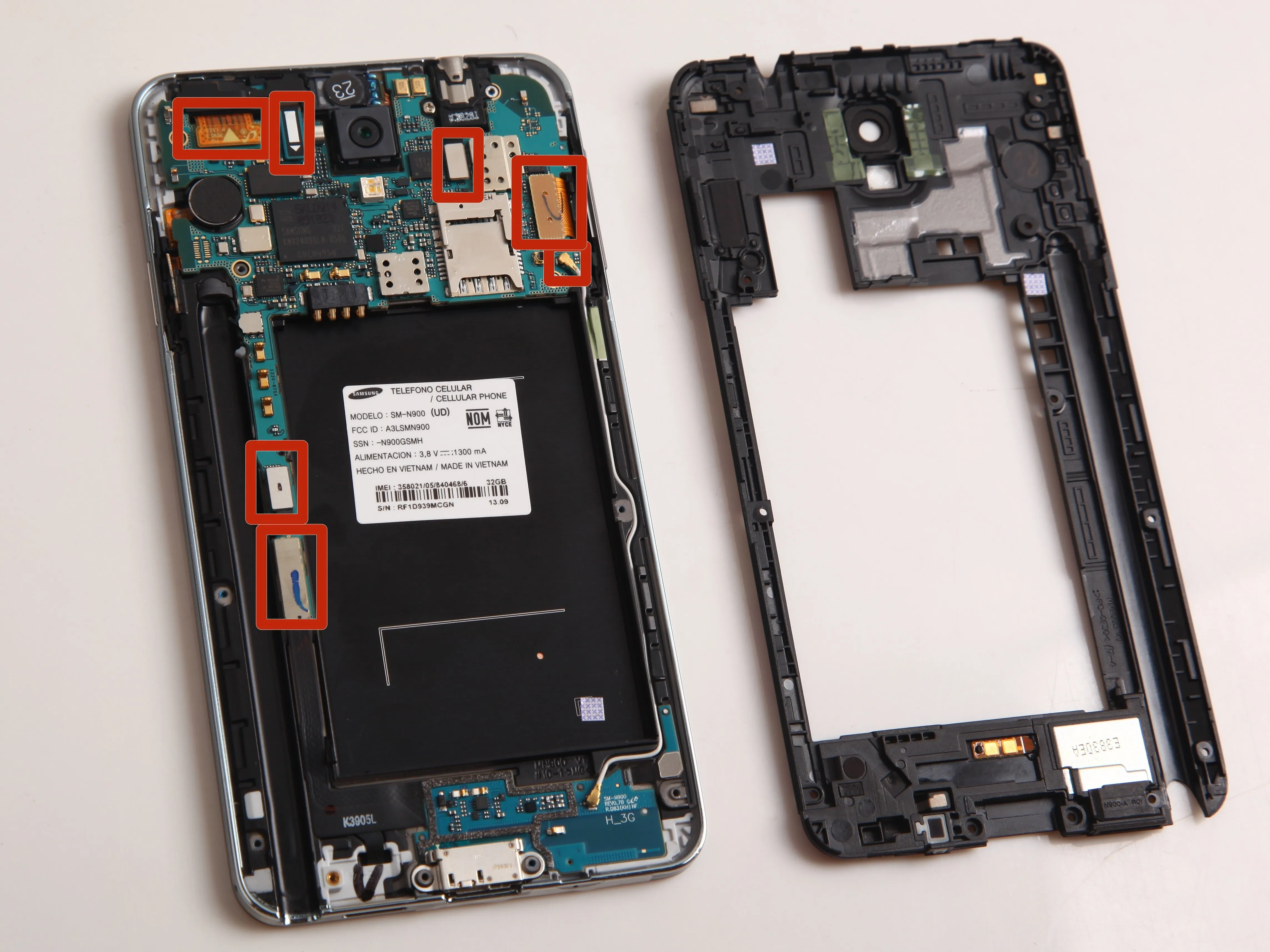

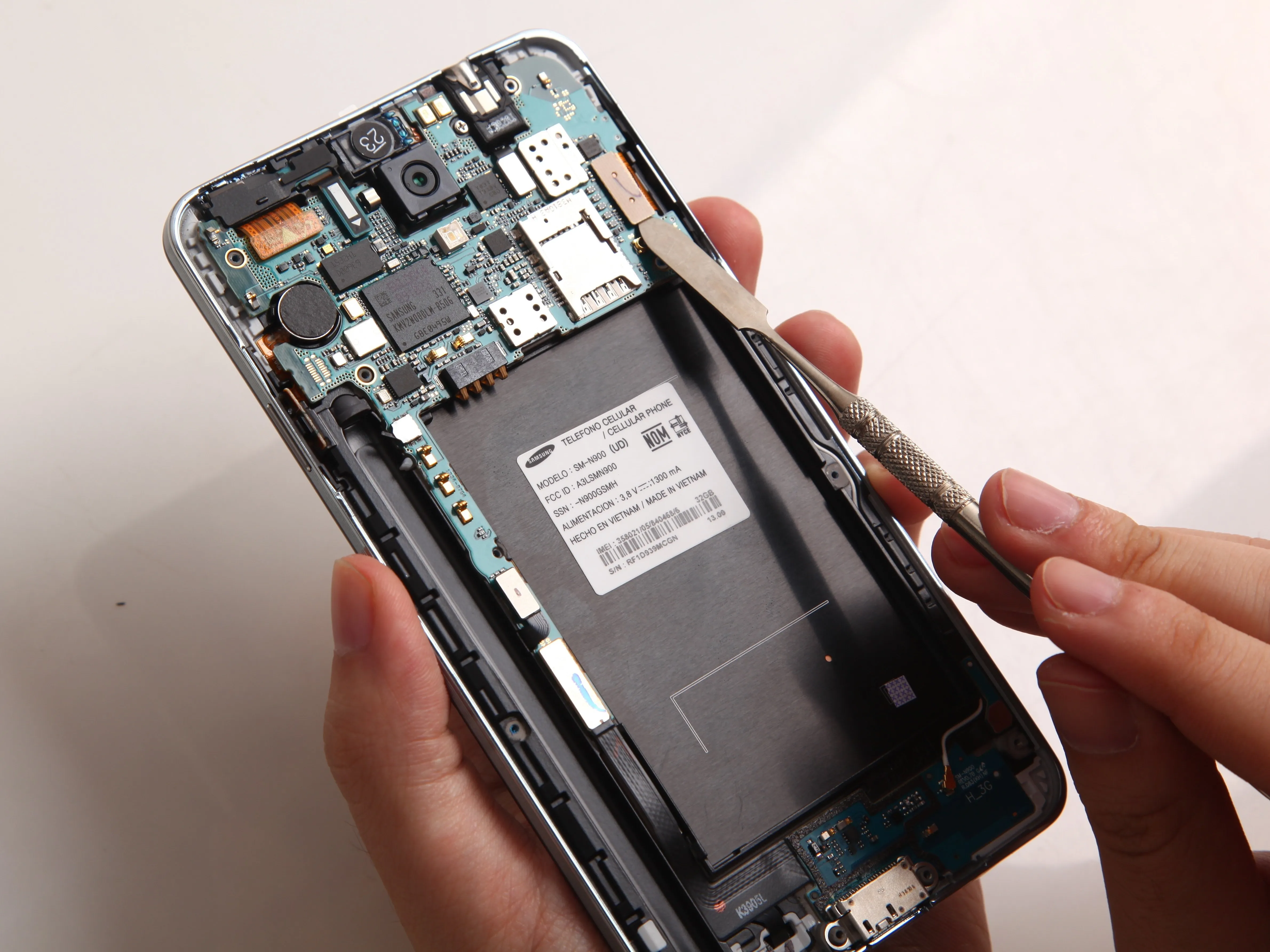

Шаг 4

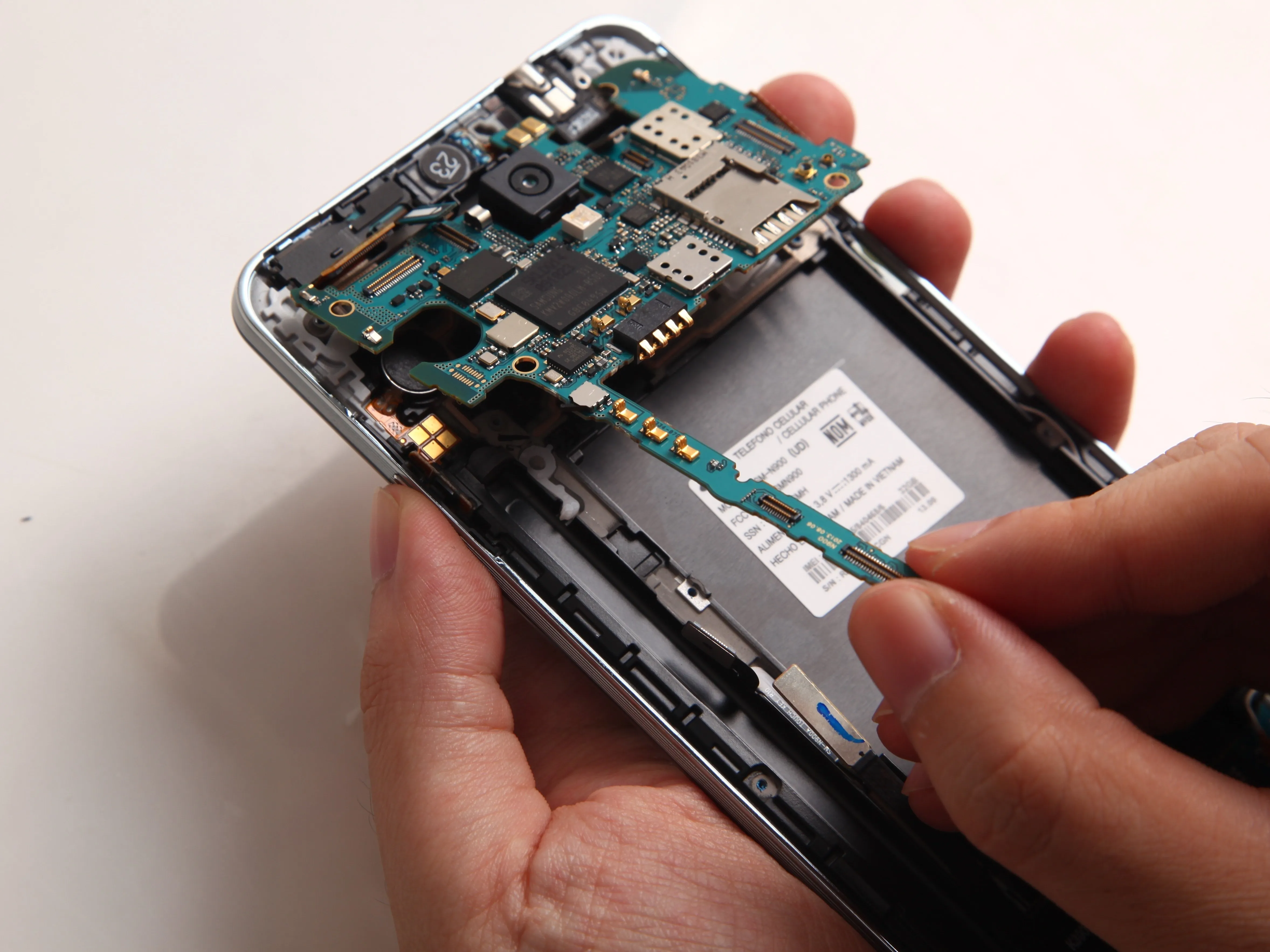

• Отсоедините семь кабельных разъемов, чтобы снять материнскую плату. После этого плата будет свободна.

Комментарии к шагу

На рисунке вы должны отметить, где находятся шесть разъемов, которые нужно отсоединить под номерами. 1,2,3 и т.д.

где находится gsm-антенна

Можете ли вы объяснить про два разъема ЖК-дисплея? Почему используется 2 разъема, несмотря на то, что с одним разъемом ЖК-дисплей и дигитайзер работают?

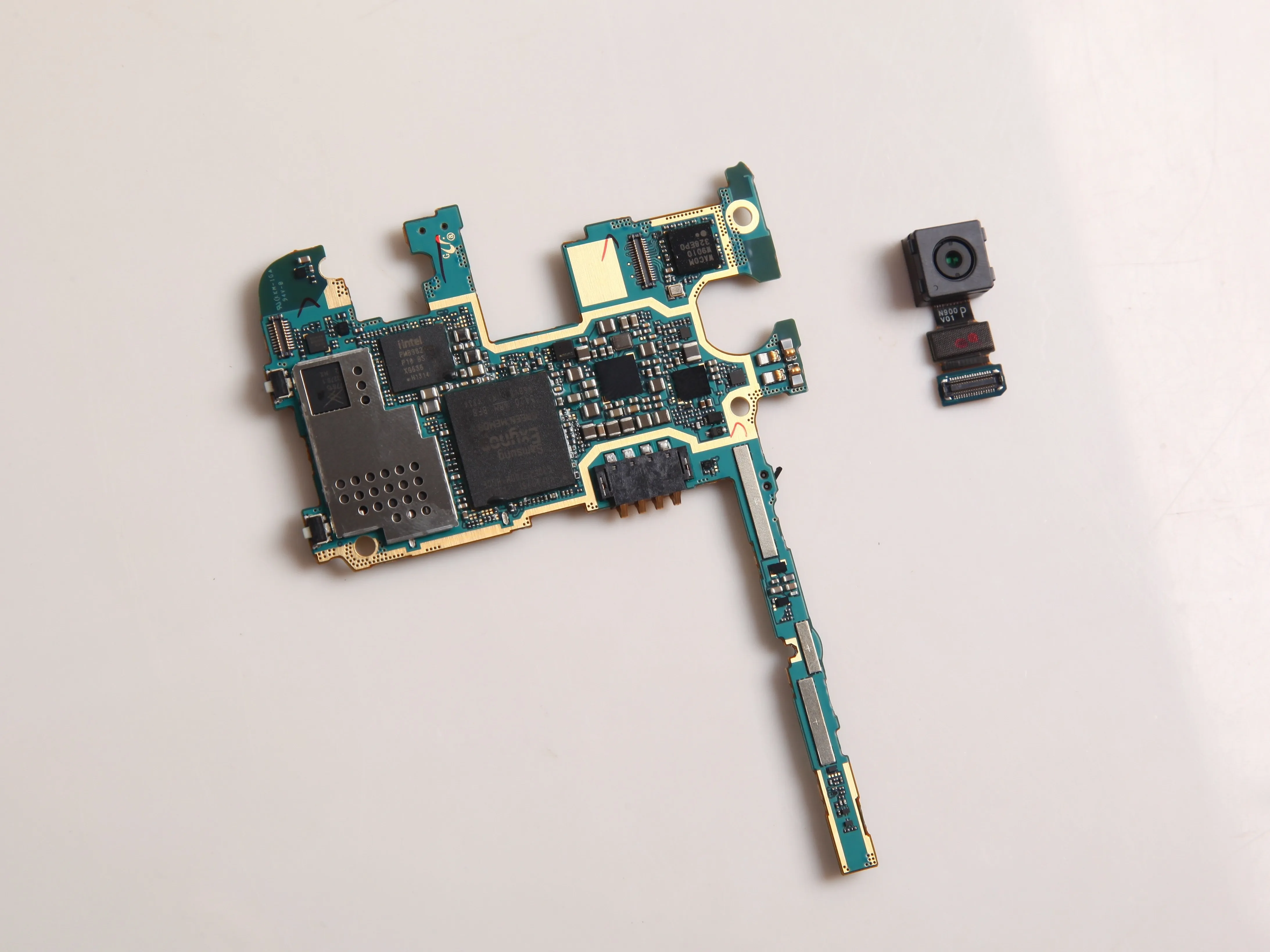

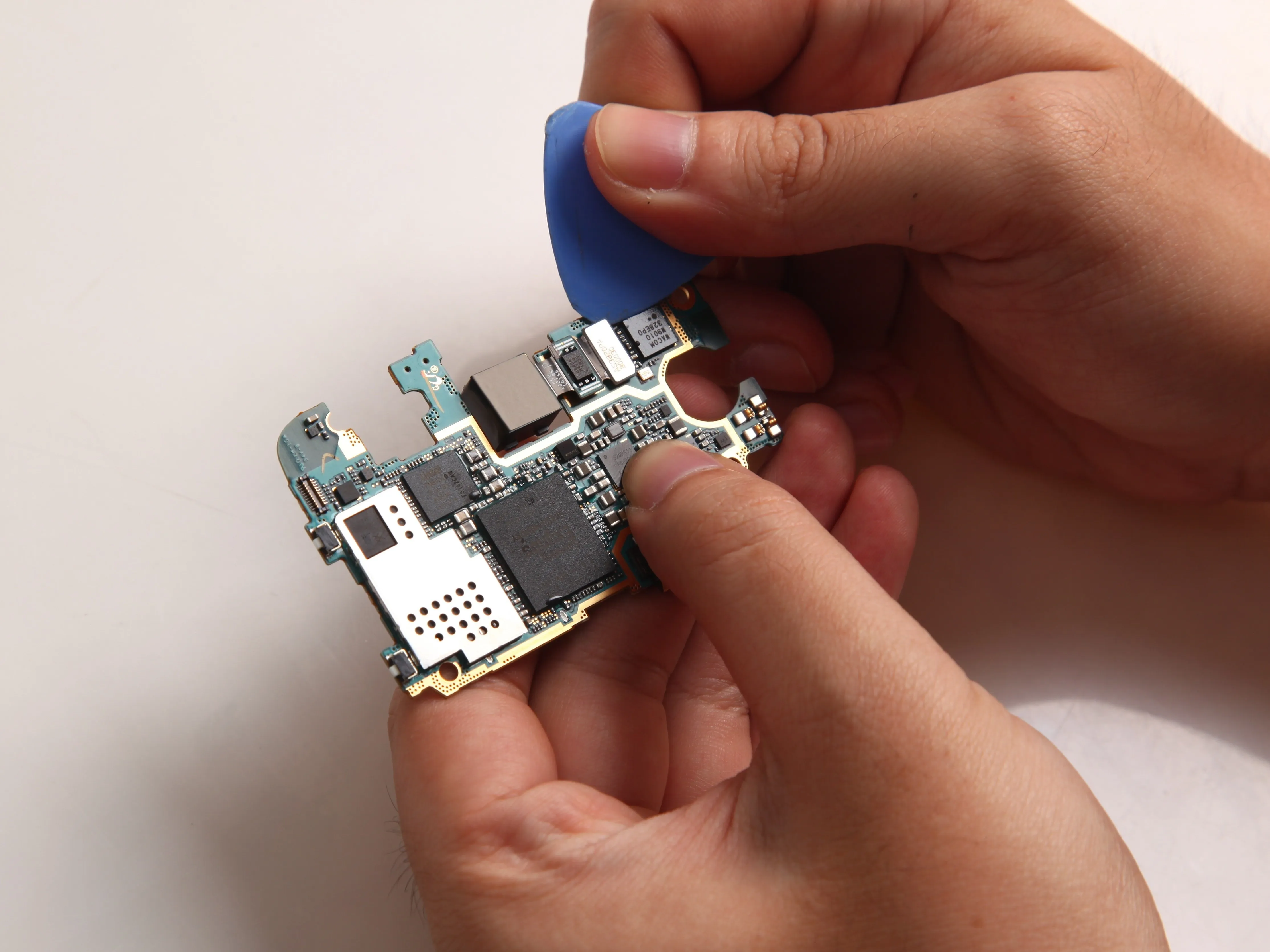

Шаг 5

• Извлеките заднюю камеру из платы.

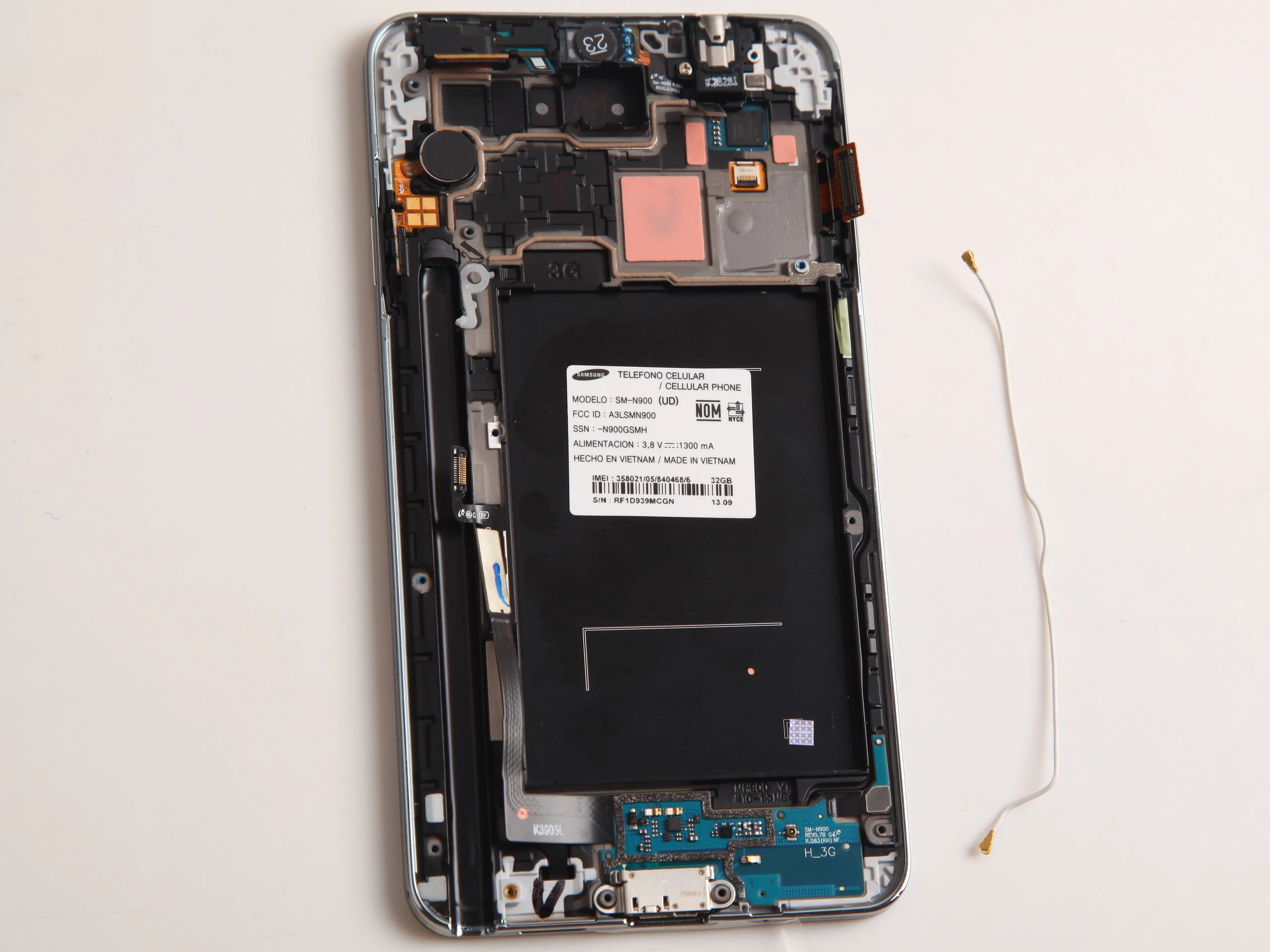

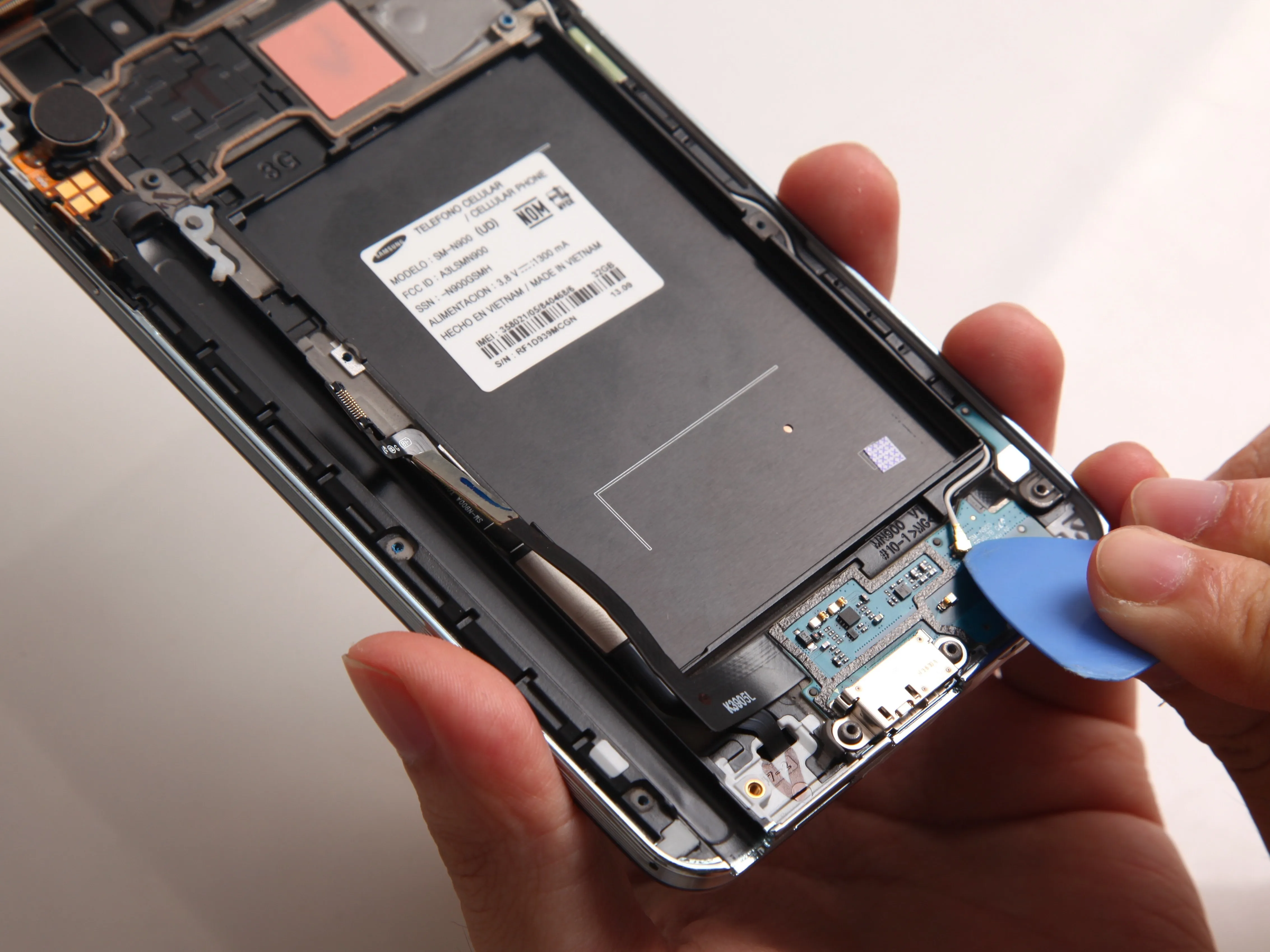

Шаг 6

• С помощью пластикового футляра освободите зажимы антенного кабеля и снимите антенный кабель.

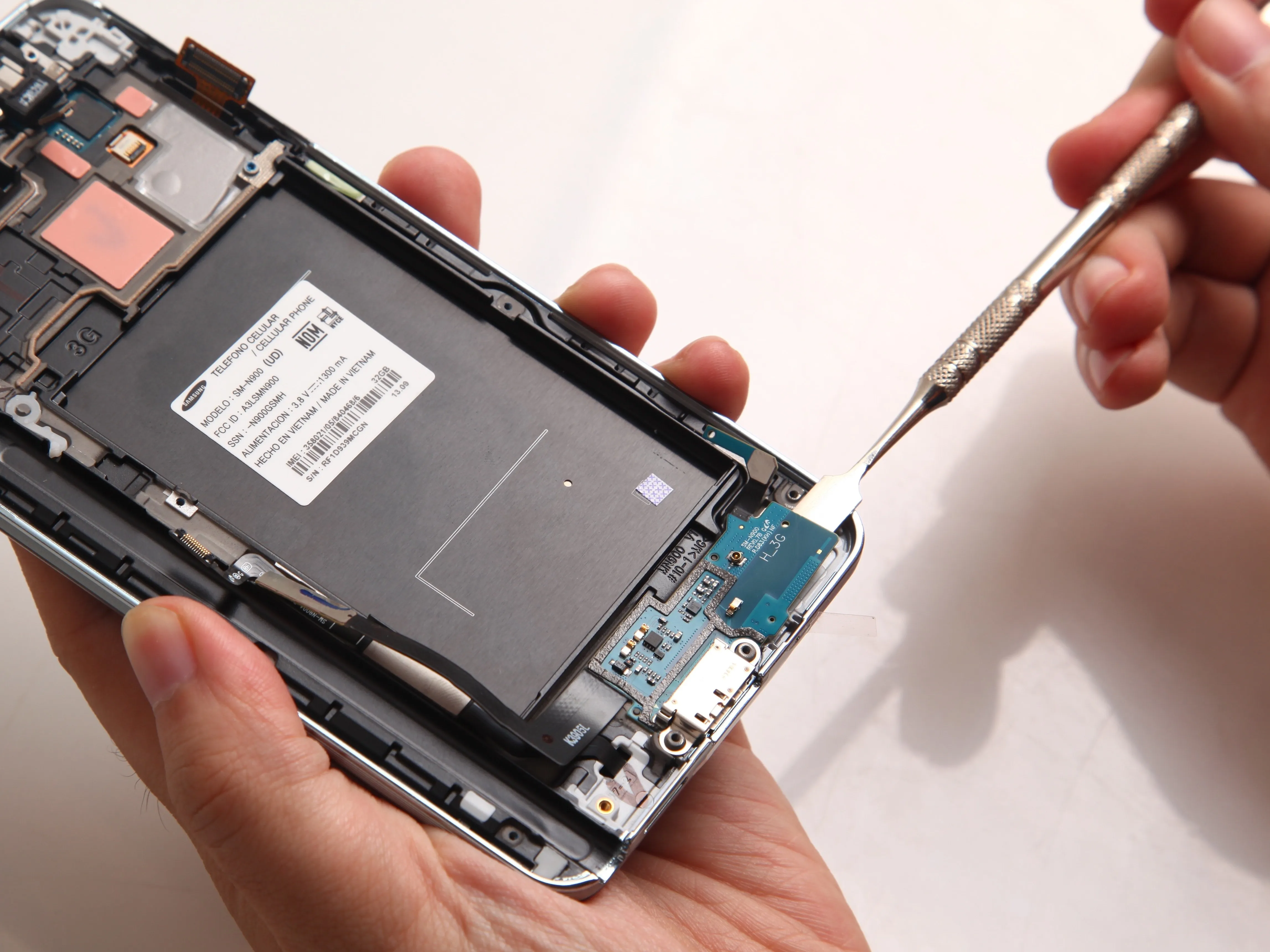

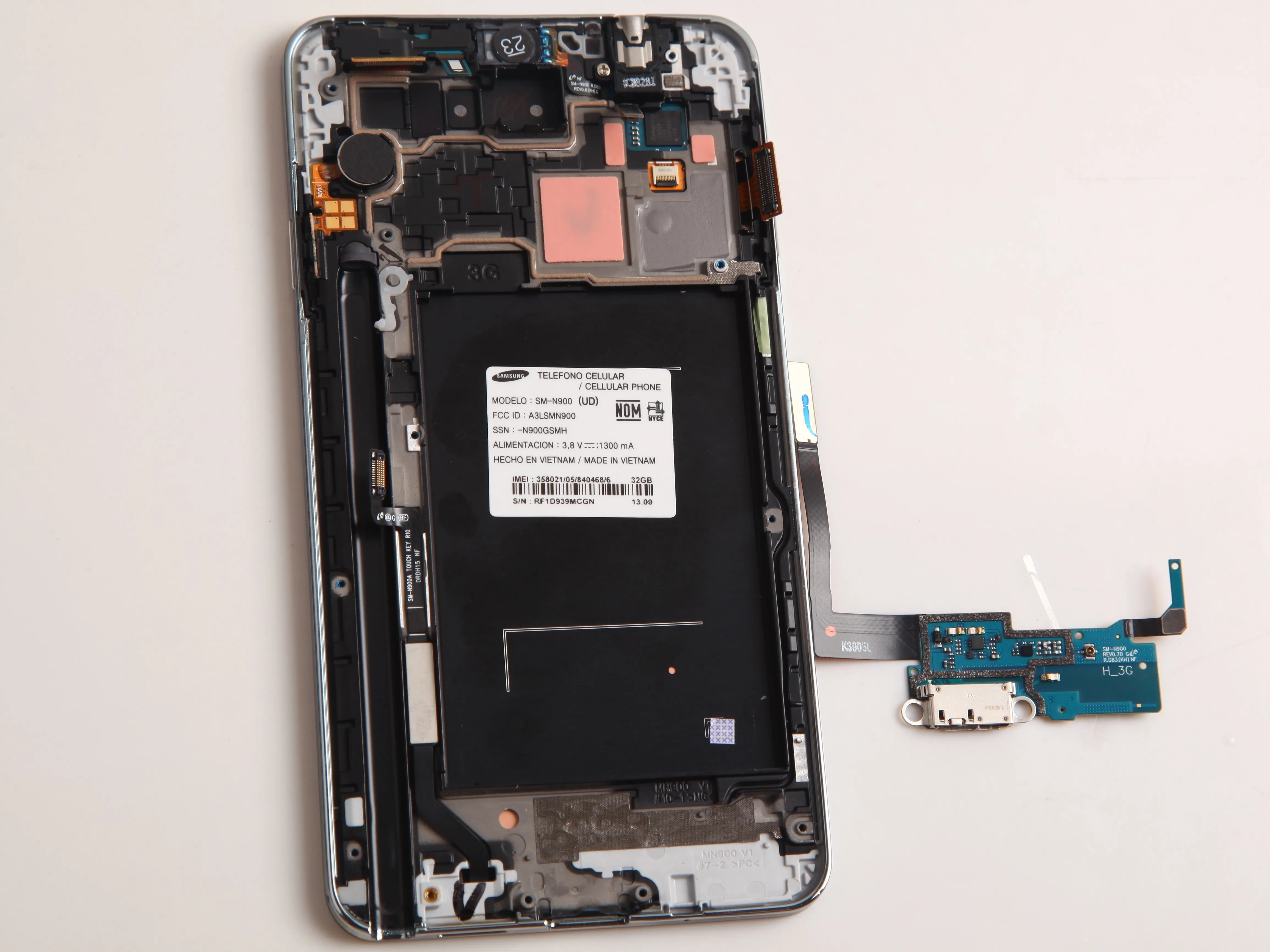

Шаг 7

• С помощью пассатижей извлеките плату USB с должной силой, так как плата USB приклеена клеем.

Комментарии к шагу

Сложно!!! дайте больше инструкций!

Если нужно, используйте тепловой пистолет или фен, чтобы ослабить клей. Я работал под разными углами, чтобы медленно поднять клей. Я также работаю в основном вокруг кронштейна порта зарядки, потому что это самая сильная точка. Я не хочу сломать плату или слишком сильно согнуть ее.

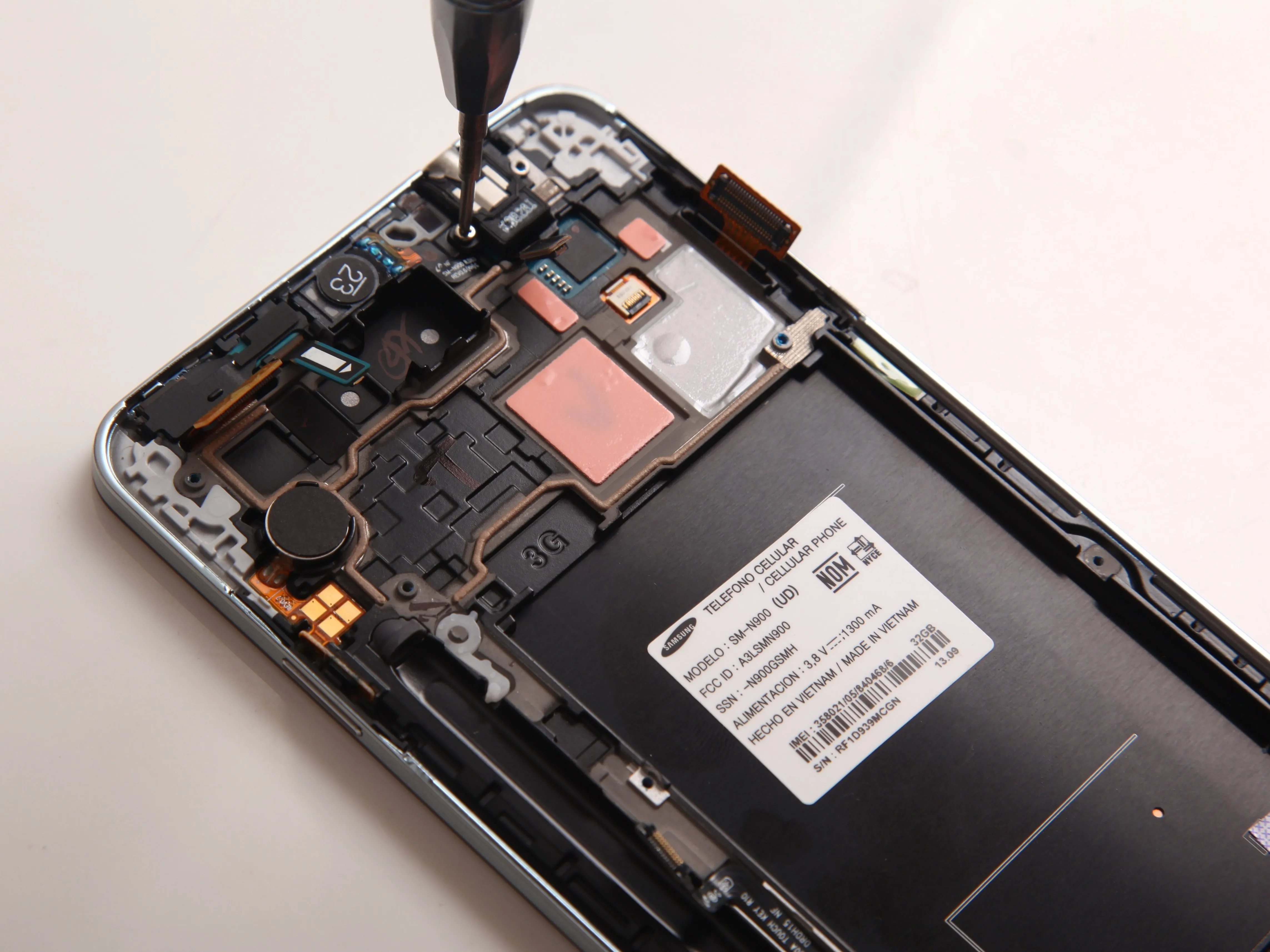

Шаг 8

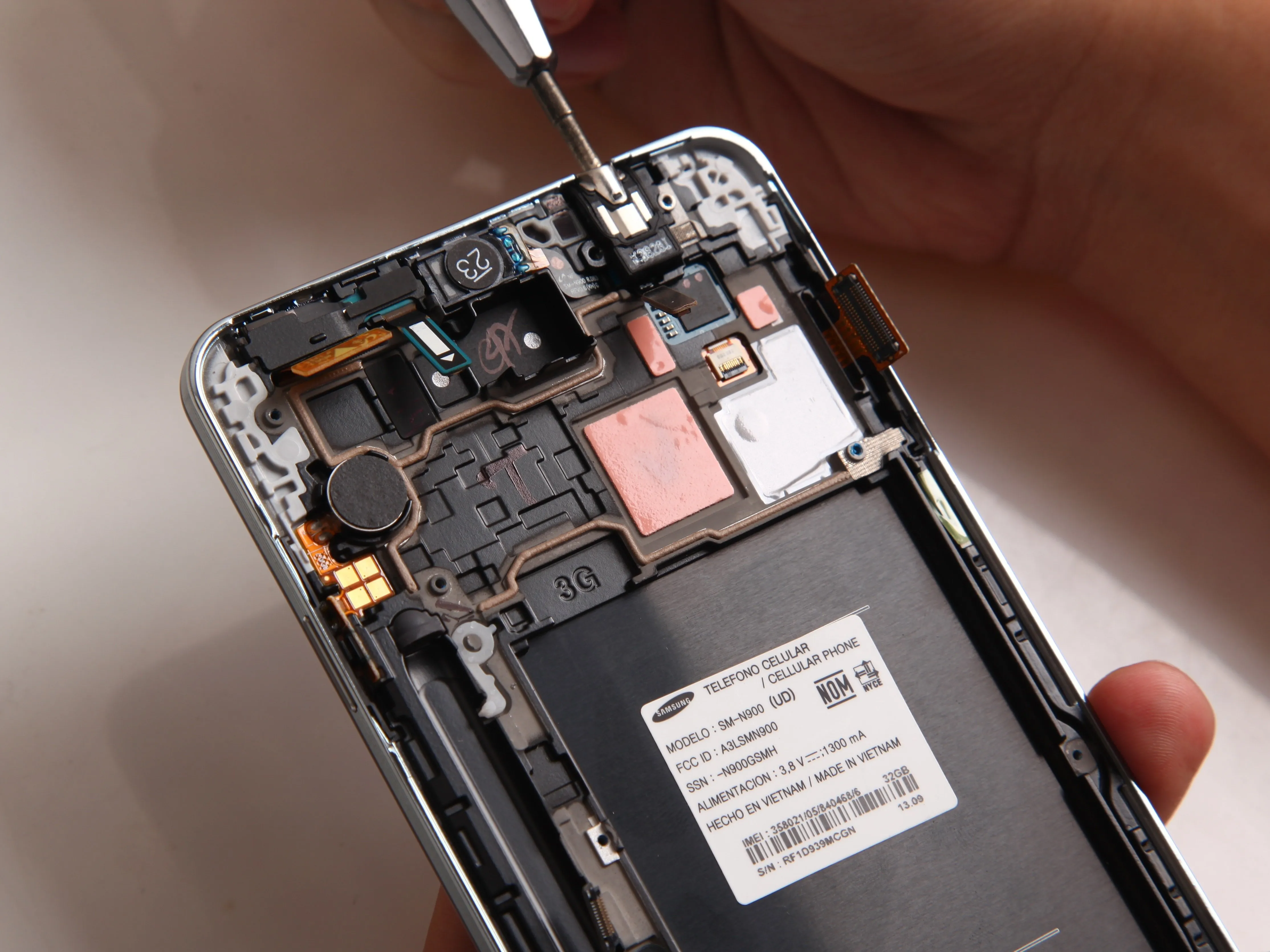

• Открутите винт, которым крепится гнездо для наушников и наушники, и снимите их.

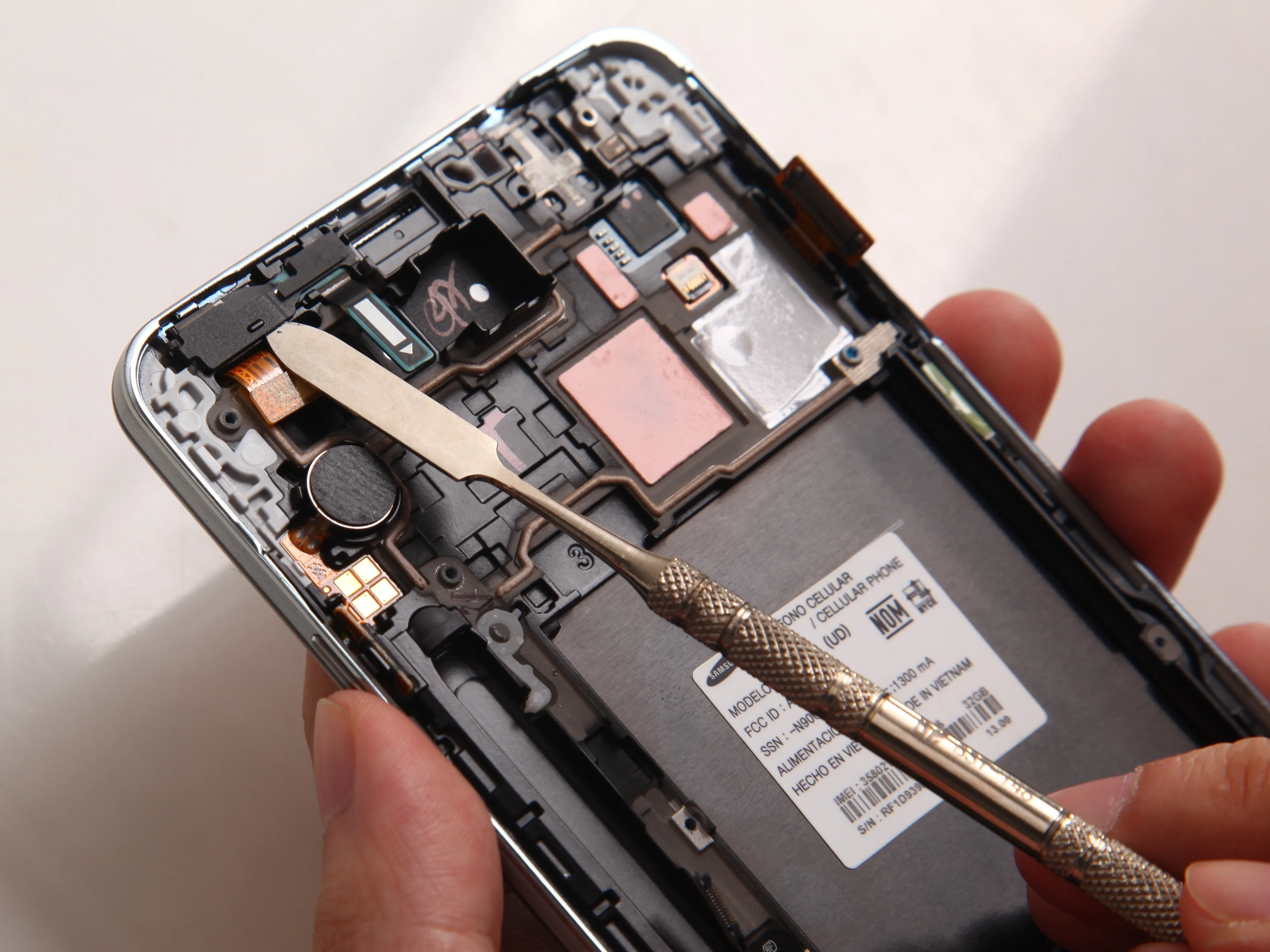

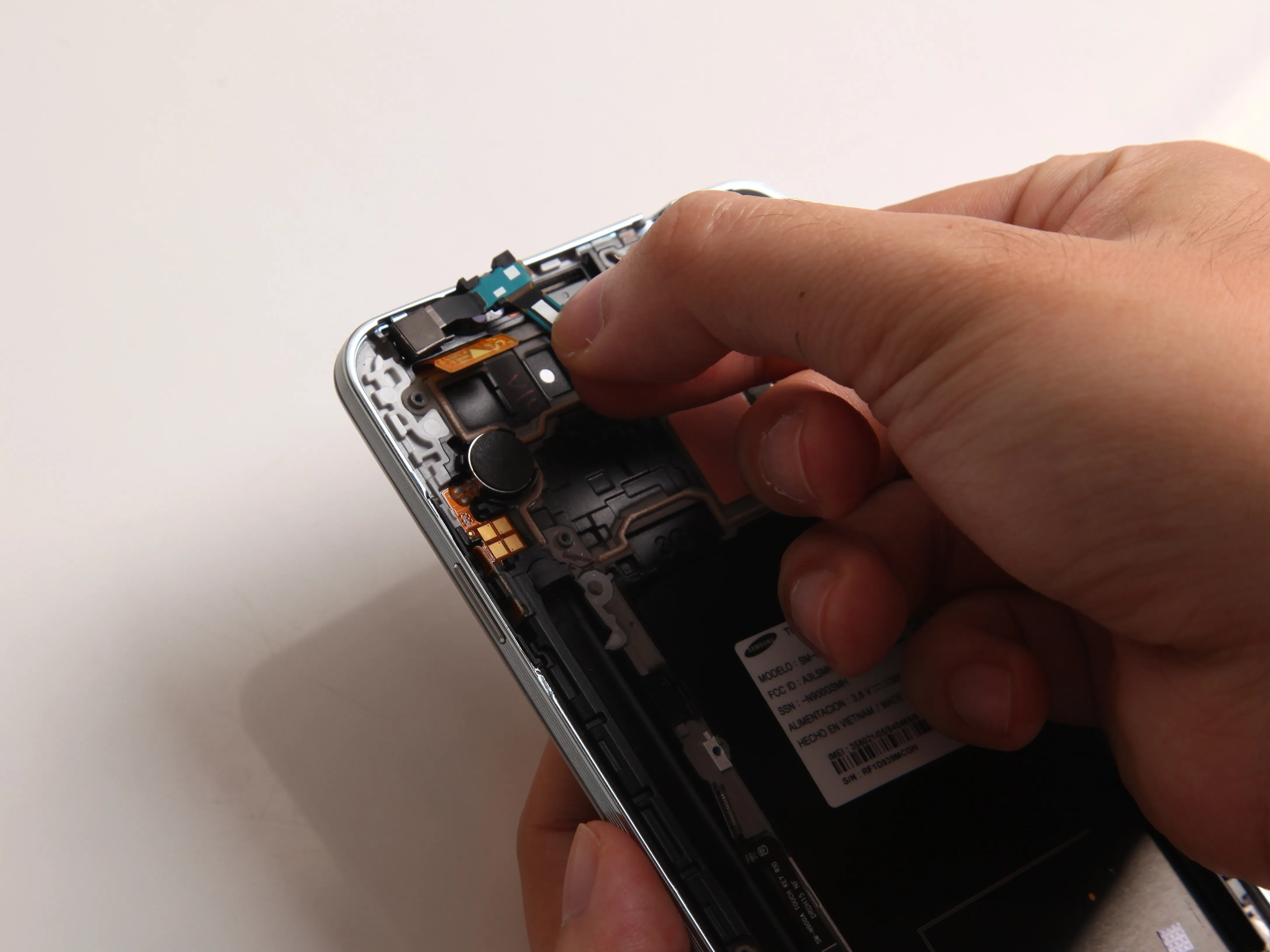

Шаг 9

• Снимите небольшой металлический кронштейн, закрывающий кабель передней камеры и датчика. Затем отсоедините кабель передней камеры и датчика.

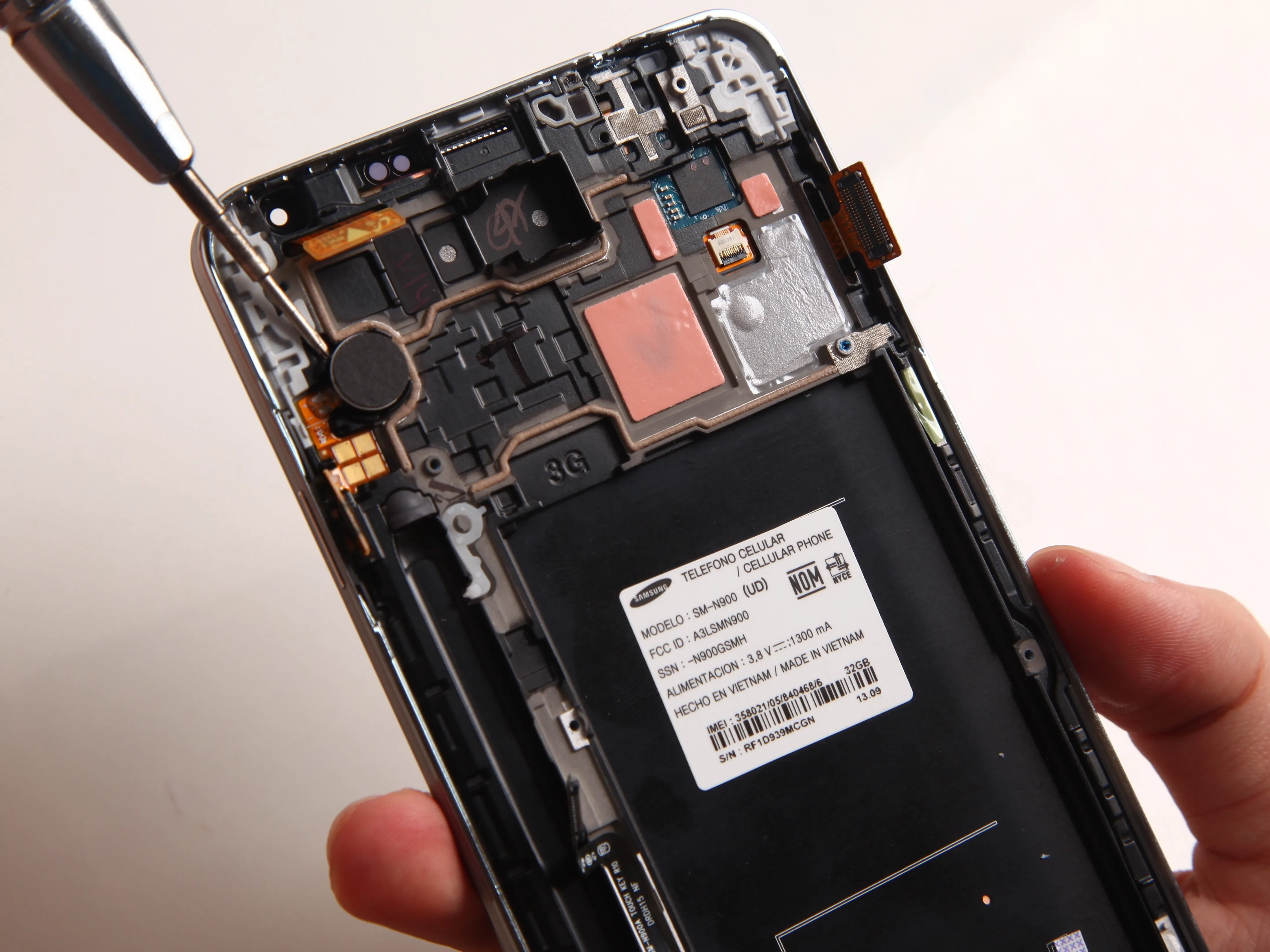

Шаг 10

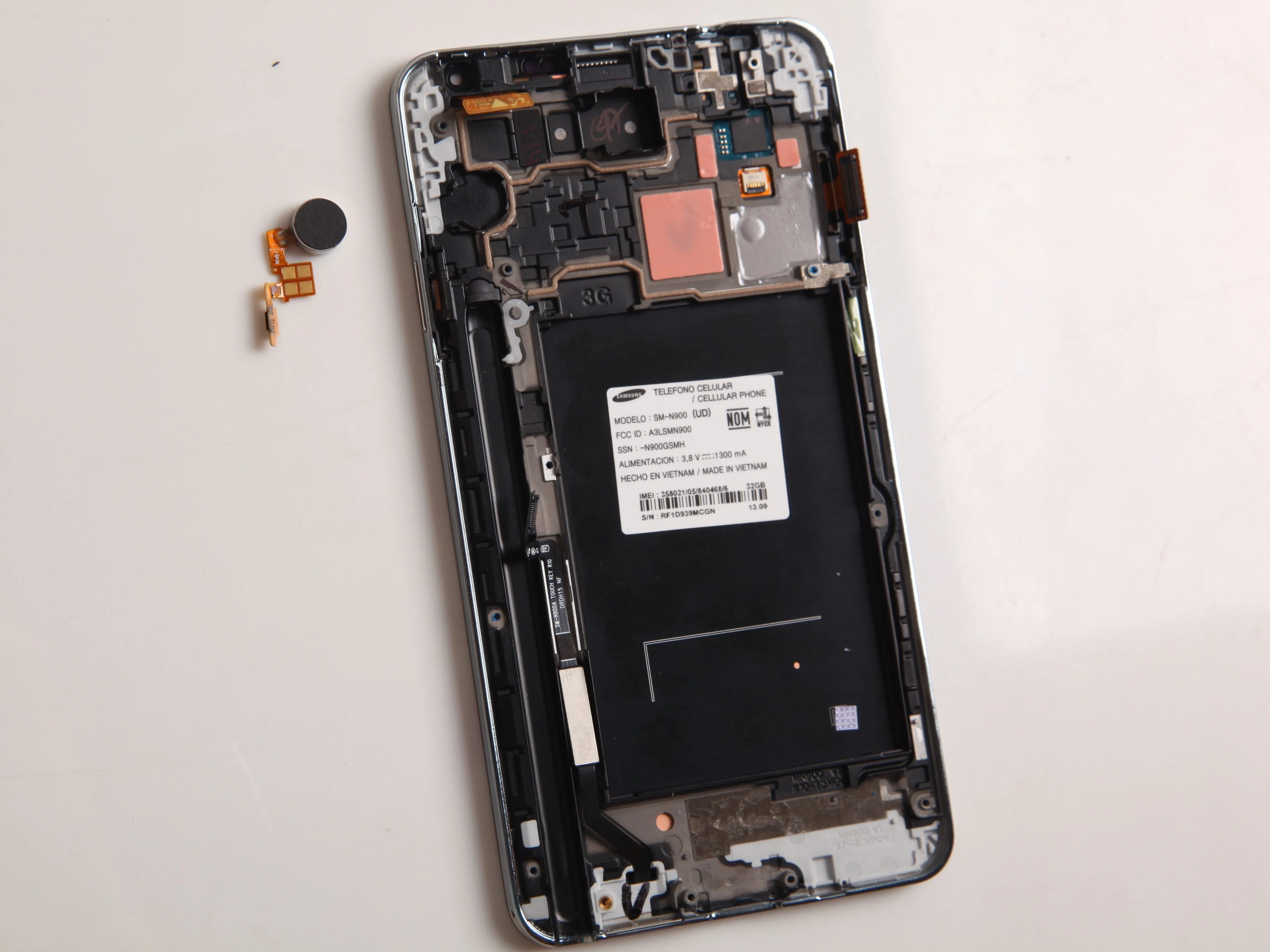

• С помощью отвертки подденьте вибромотор. Обратите внимание, что мотор приклеен к переднему корпусу и соединен с кнопкой питания. Осторожно поднимите его, чтобы не повредить кабель кнопки питания.

Комментарии к шагу

Трудно!!! очень трудно!

Очень, очень трудно. Рядом с 4 контактными площадками есть небольшой прямоугольник; используйте его, чтобы поддеть клейкую подложку с рамки, чтобы уменьшить вероятность повреждения. Что бы вы ни делали, НЕ пытайтесь отсоединить мотор или ножки кнопки питания. Они порвутся, и вам придется покупать новые. В противном случае сэкономьте время и купите новый, если вы делаете ремонт.

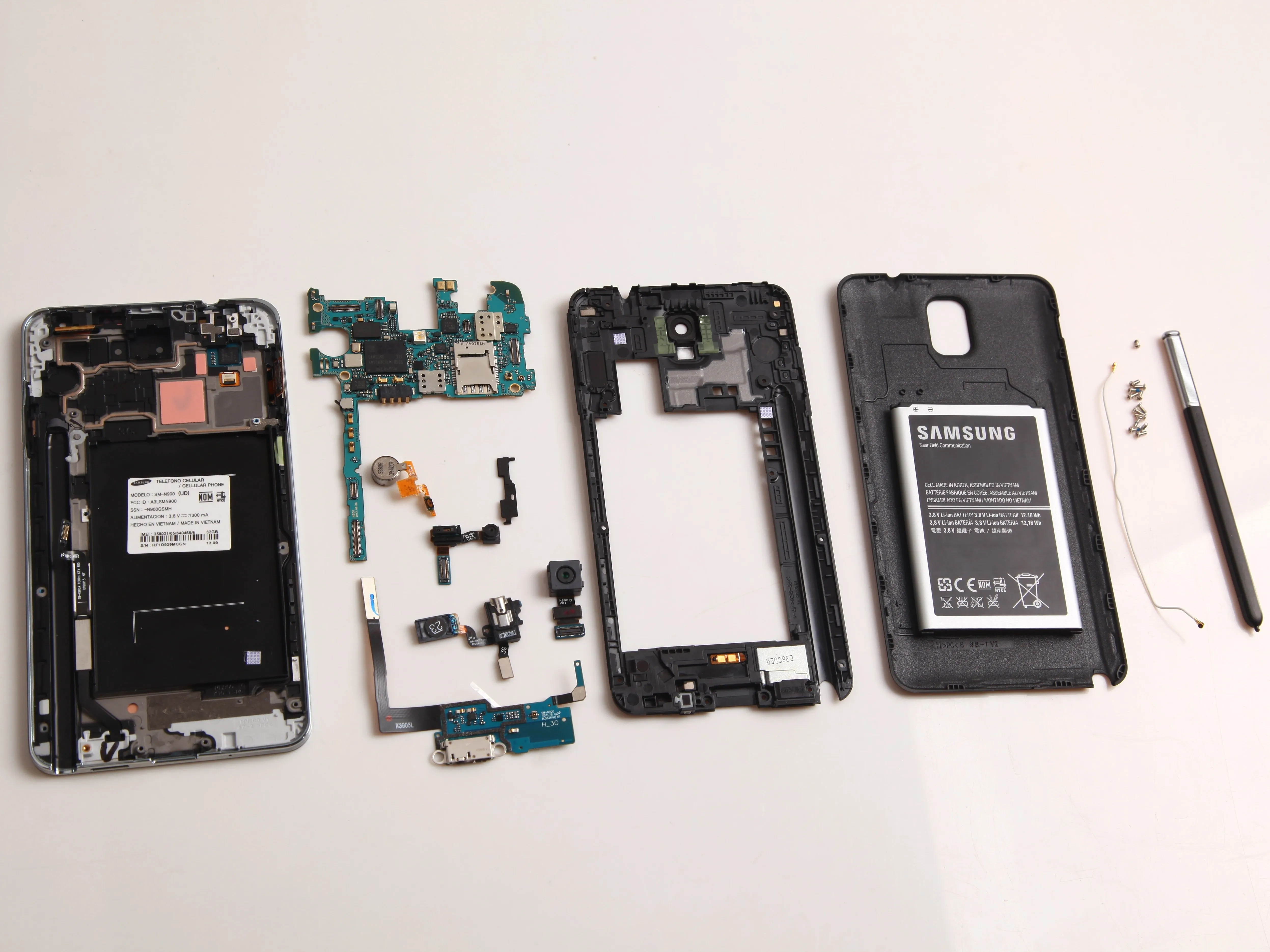

Шаг 11

• Разборка Samsung Galaxy Note 3 завершена.

Комментарии к шагу

Только что использовал это руководство для замены экрана, спасибо!

Если абоненты на другой стороне слышат эхо после замены экрана, убедитесь, что ушной динамик и нижний микрофон/плата зарядки хорошо приклеены. У меня была такая проблема, и я решил ее, купив новый динамик и плату зарядки (они поставляются с новым клеем).

Вы должны добавить шаг, на котором вы снимаете экран, чтобы заменить корпус, который включает в себя поддельные металлические ободки на стороне. Пожалуйста, добавьте его! Спасибо

Комментарии к статье

Можно ли использовать USB-порт Sprint Galaxy Note 3 на T-Mobile Galaxy Note 3?

Он подойдет, но антенны разные. Телефон не будет работать должным образом: беспроводной прием будет хуже.

Я сделал именно так и не заметил никакой разницы. Теперь мой телефон работает и заряжается идеально, и все, что для этого потребовалось, - 12 баксов и немного терпения. Удачи!

У меня T-Mobile Note 3, но могу ли я использовать корпус и ЖК-дисплей от Springint?

Если одна симка то же самое

Я получил Note 3 Live Demo Unit и хорошо я сделал некоторые исследования и я обнаружил, что единственное, что отличается, это то, что он не хватает антенны, вы знаете, если можно купить его и просто положить его в? будет ли телефон работать после этого? или мне нужно купить все новые mmotherboard с чистой IMEI?

Да... IMEI не зарегистрирован на демонстрационном аппарате. Плюс программное обеспечение на нем нужно будет менять

О, пожалуйста, помогите, прошло некоторое время Я использую Note 3 N9005, Теперь я понял, что мой объем оперативной памяти уменьшился ровно на 1 Гб, и он показывает мне 1,423 Гб Ram :( antutu benchmark подтверждает это тоже :(( есть ли способ заменить мой Ram?

Используете ли вы высокую или

Здравствуйте, у меня Galaxy Note 3, купленный за границей (Дубай). как мне найти деталь для заказа (USB/порт зарядки) для моего телефона, если он не был куплен в AT&T/T-Mobile/Sprint/Verizon. модель (SM-9005). будет ли деталь для Sprint/Verizon работать на моем телефоне? или мне придется специально заказывать деталь. Спасибо W56

То же самое, что и на Note 3 n9006

Что за L-образная линия находится под батареей в моем Galaxy Note 3 и может ли она быть повреждена? Я заметил небольшую вмятину на одной части большой L-образной линии.

Имеется в виду кабель зарядного устройства lex
