Разборка Samsung Galaxy Note 4

Введение

Это полный разбор Samsung Galaxy Note 4.

Что вам нужно

Инструменты

•

•

•

•

Видео обзор

Шаг 1 Разбор Samsung Galaxy Note 4

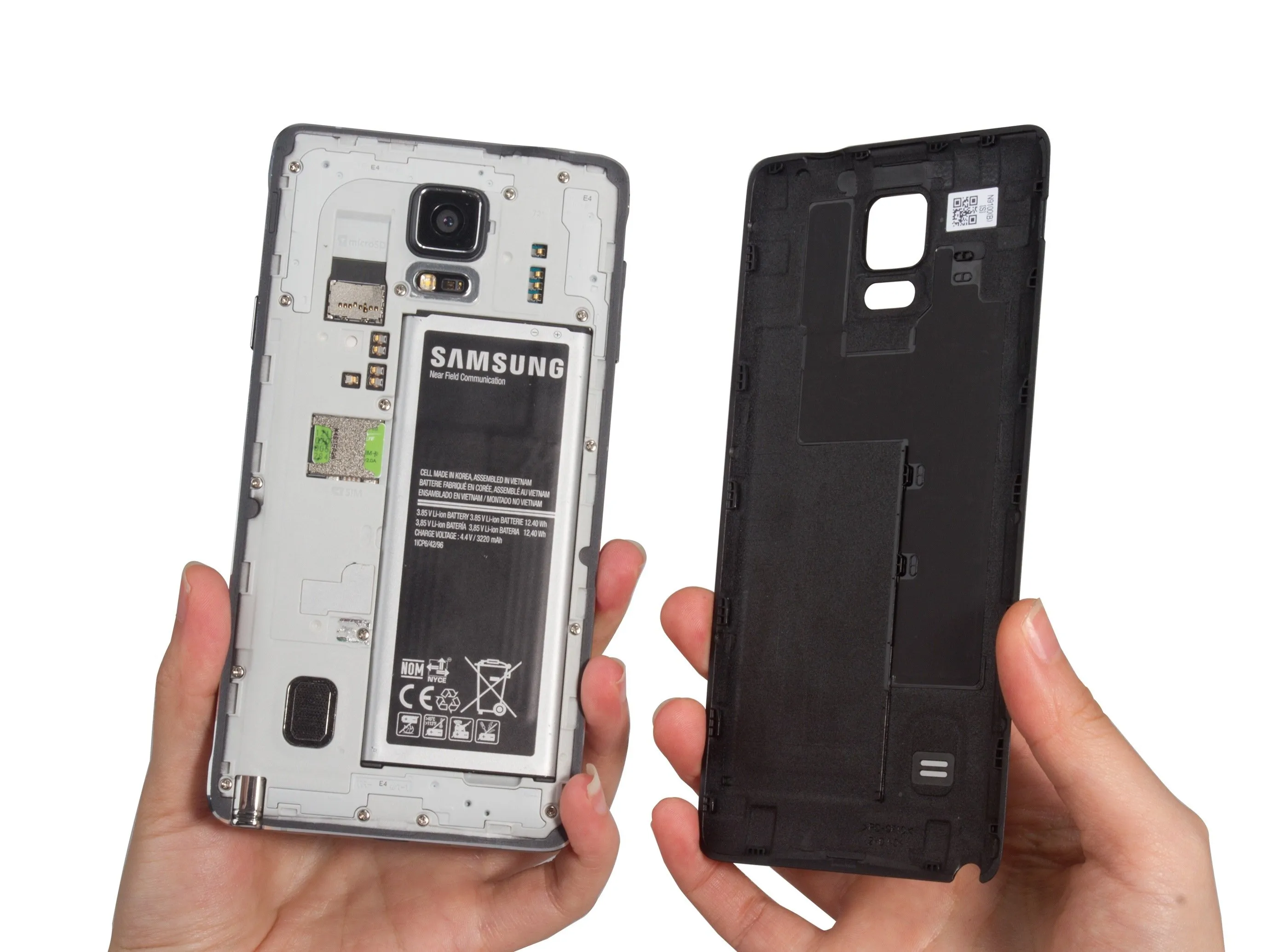

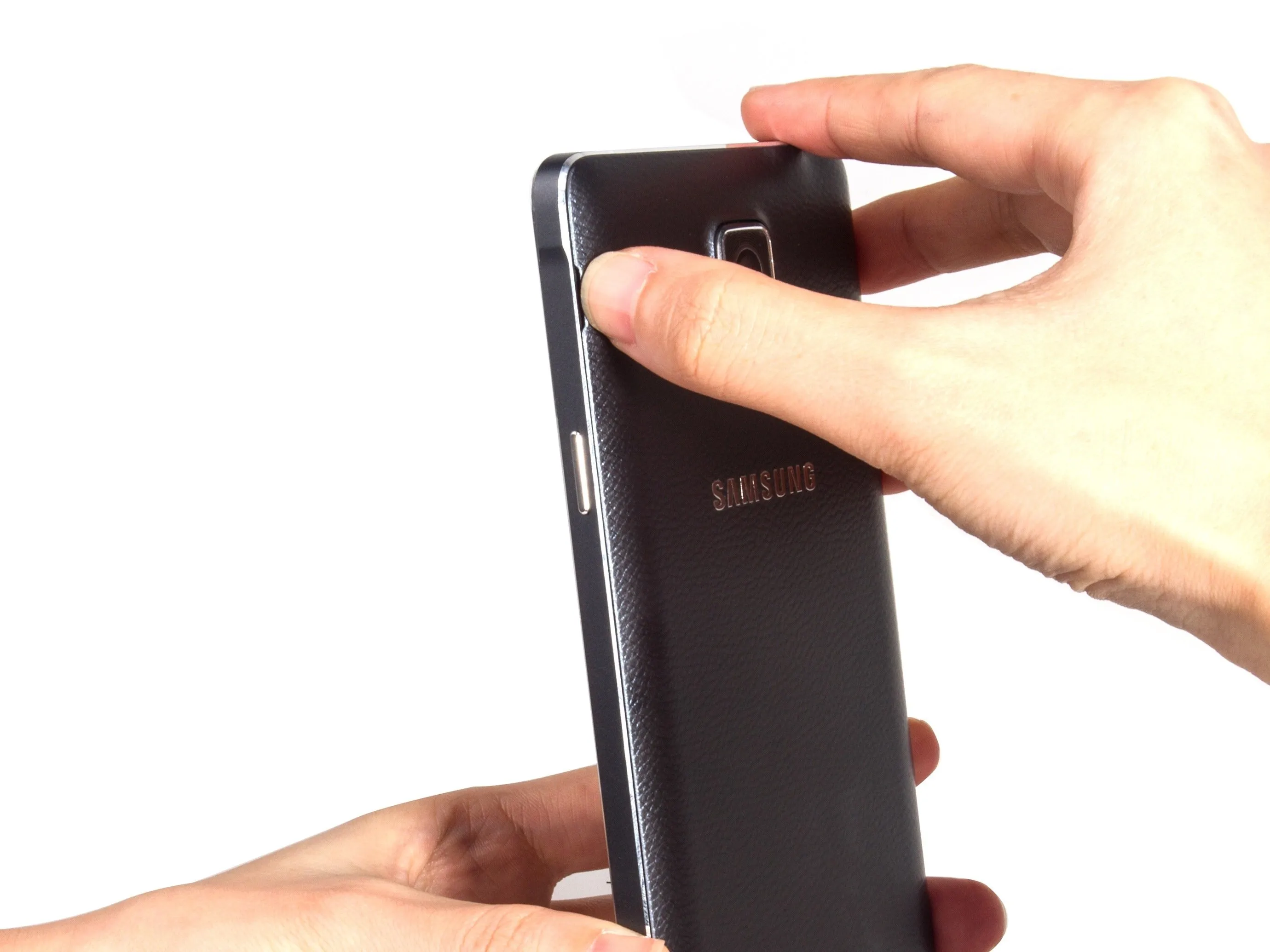

• Снимите заднюю крышку. Она легко снимается.

Шаг 2

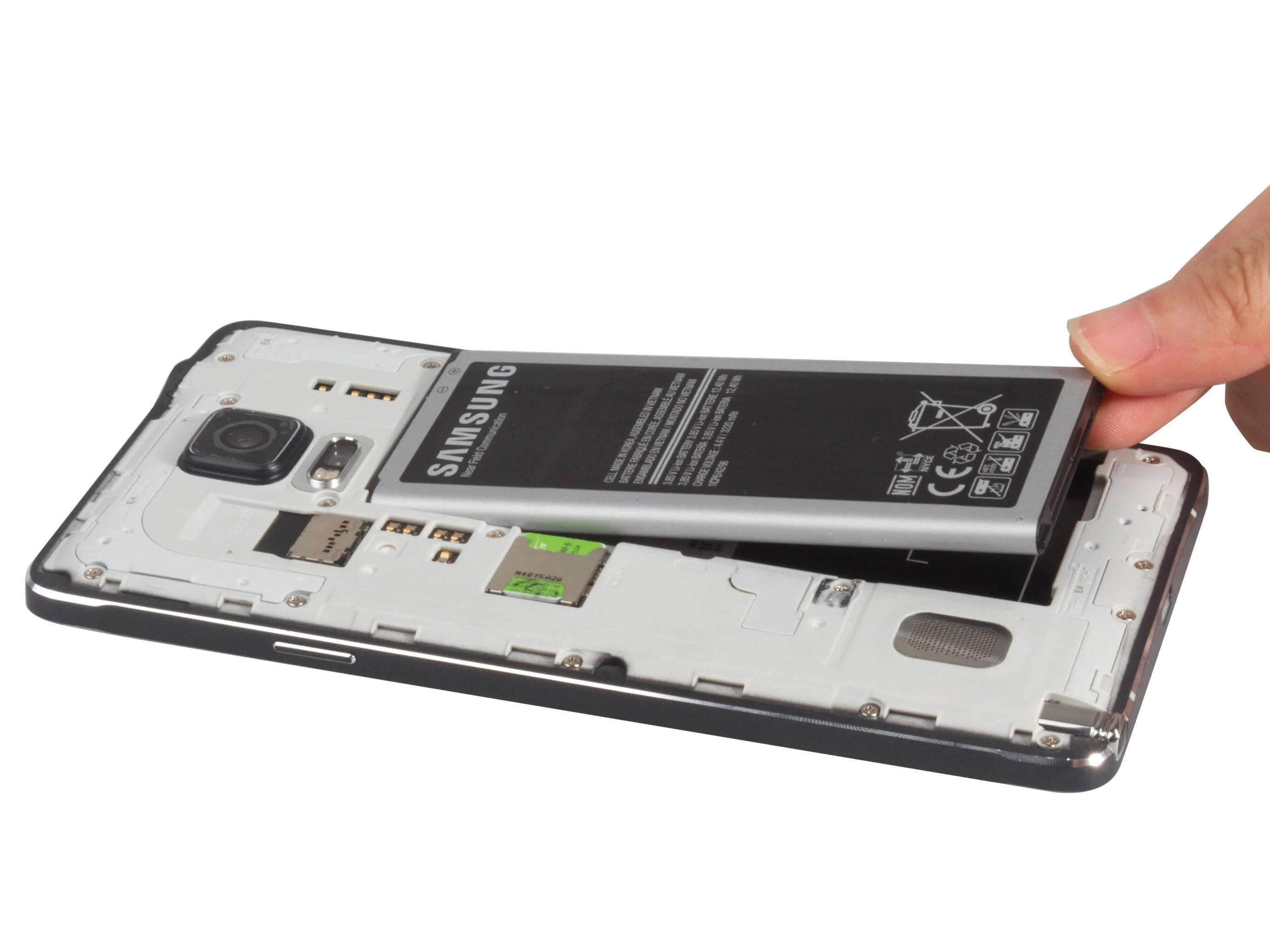

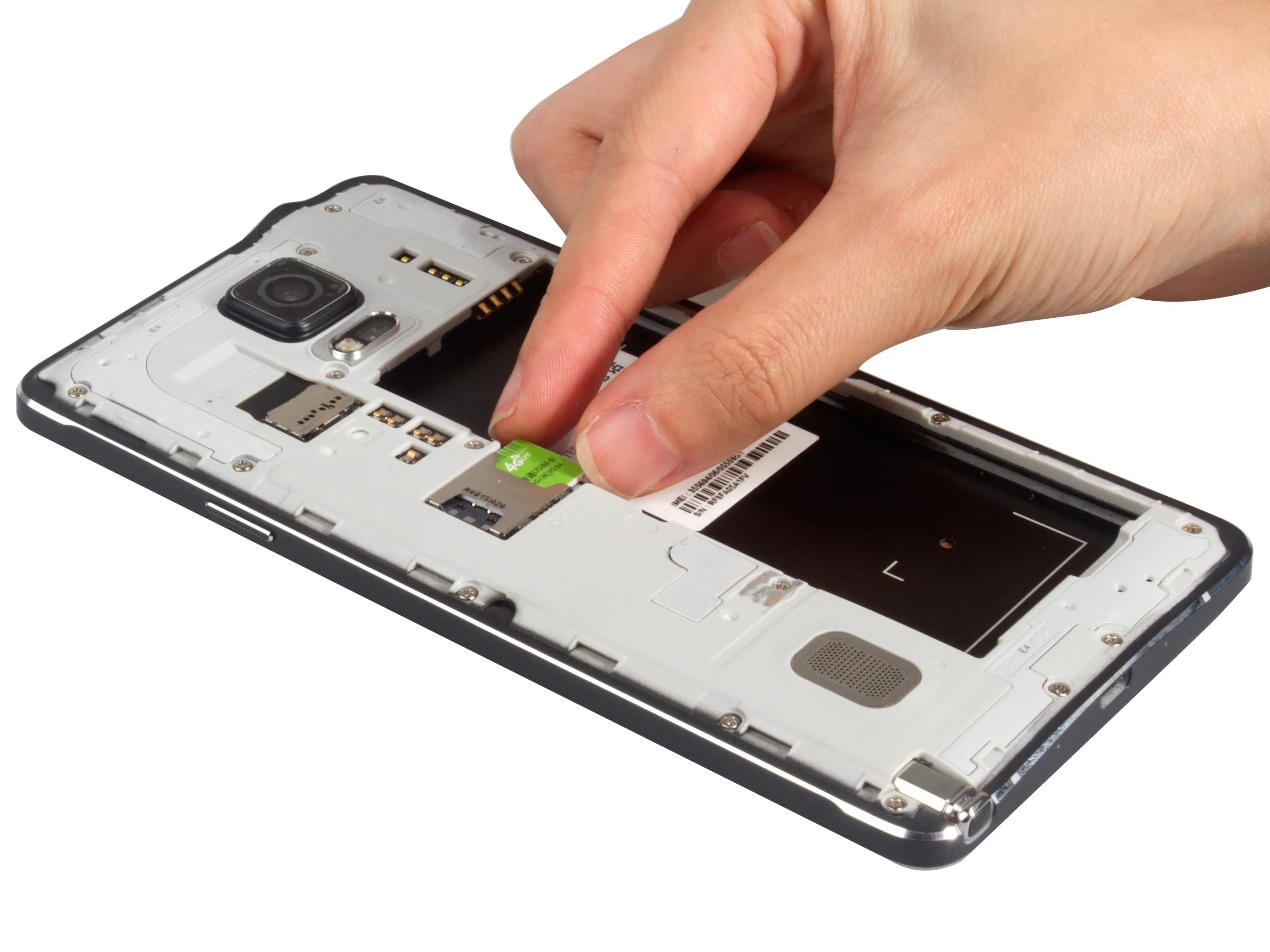

• Извлеките аккумулятор, SIM-карту.

• Не забудьте про перо S Pen.

Шаг 3

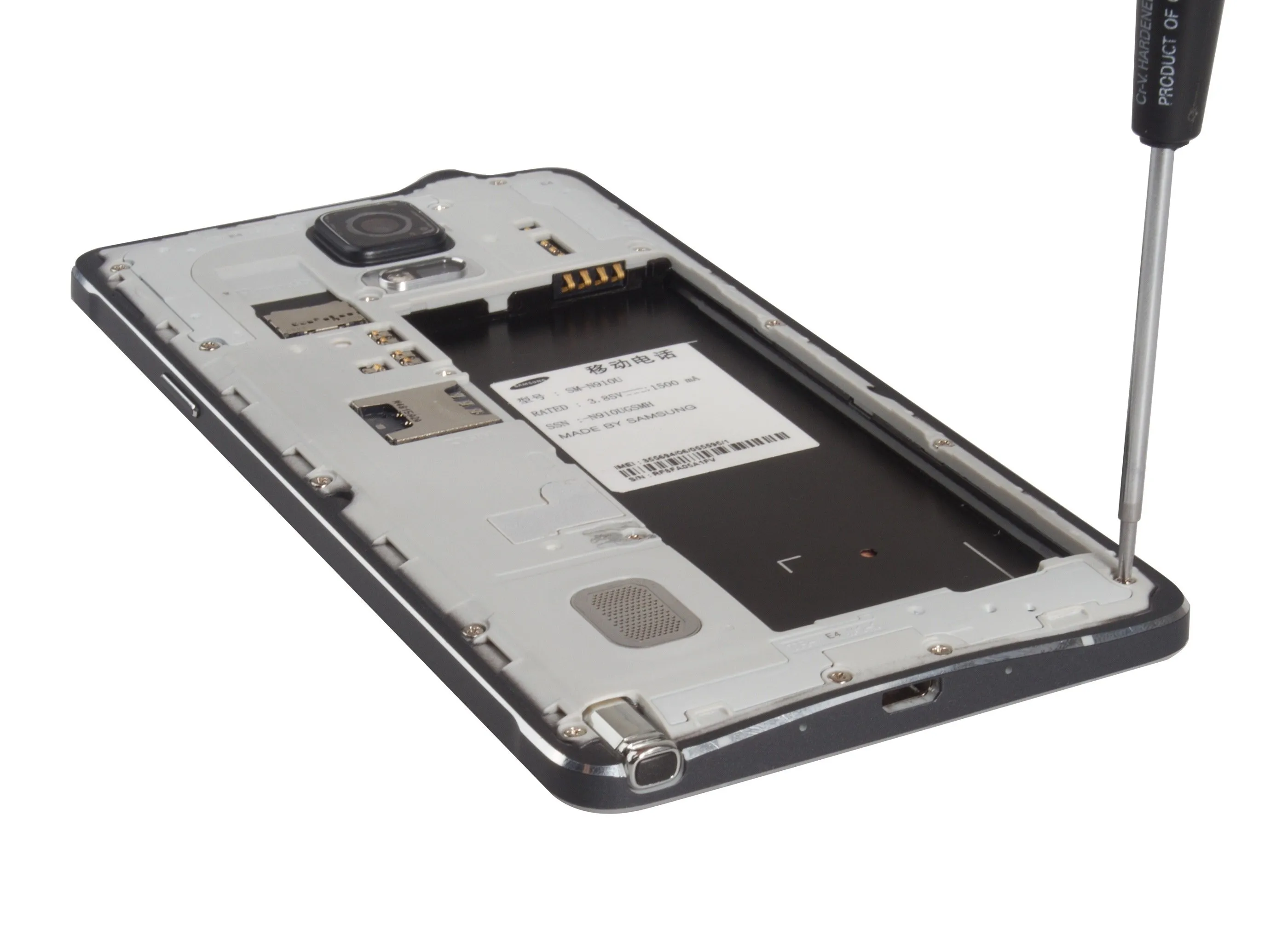

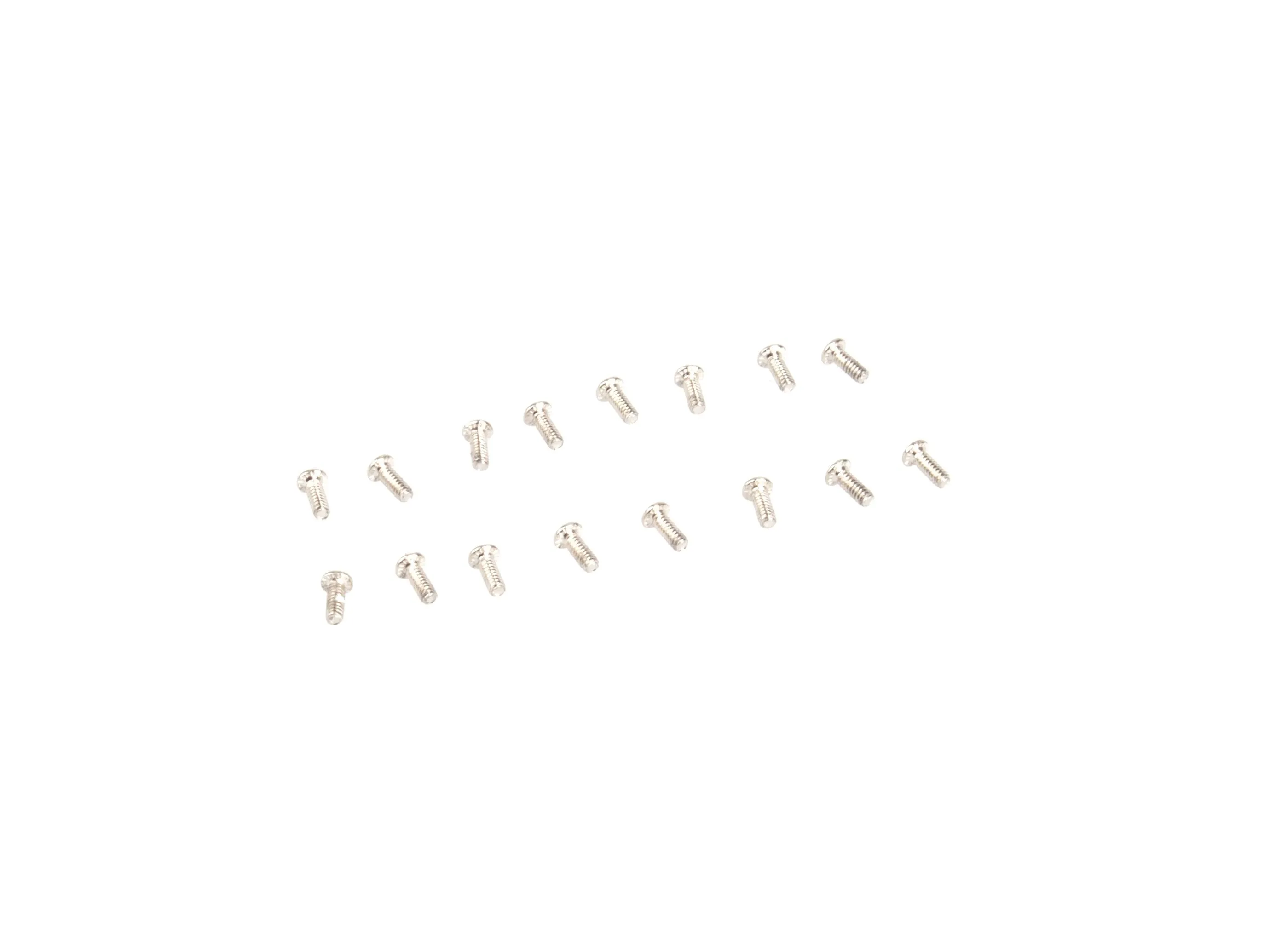

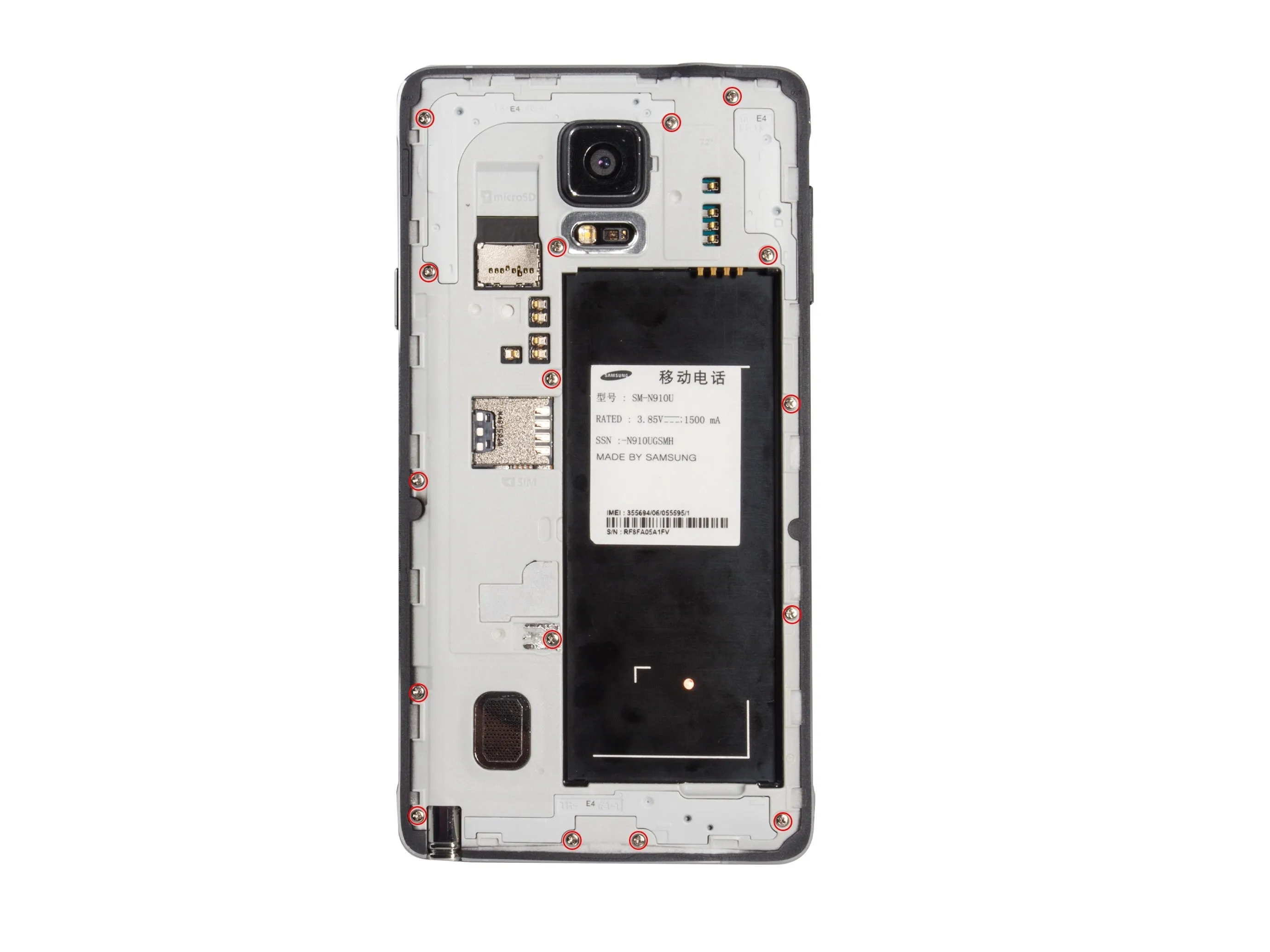

• Открутите 16 винтов на среднем корпусе. Это очень много винтов.

Шаг 4

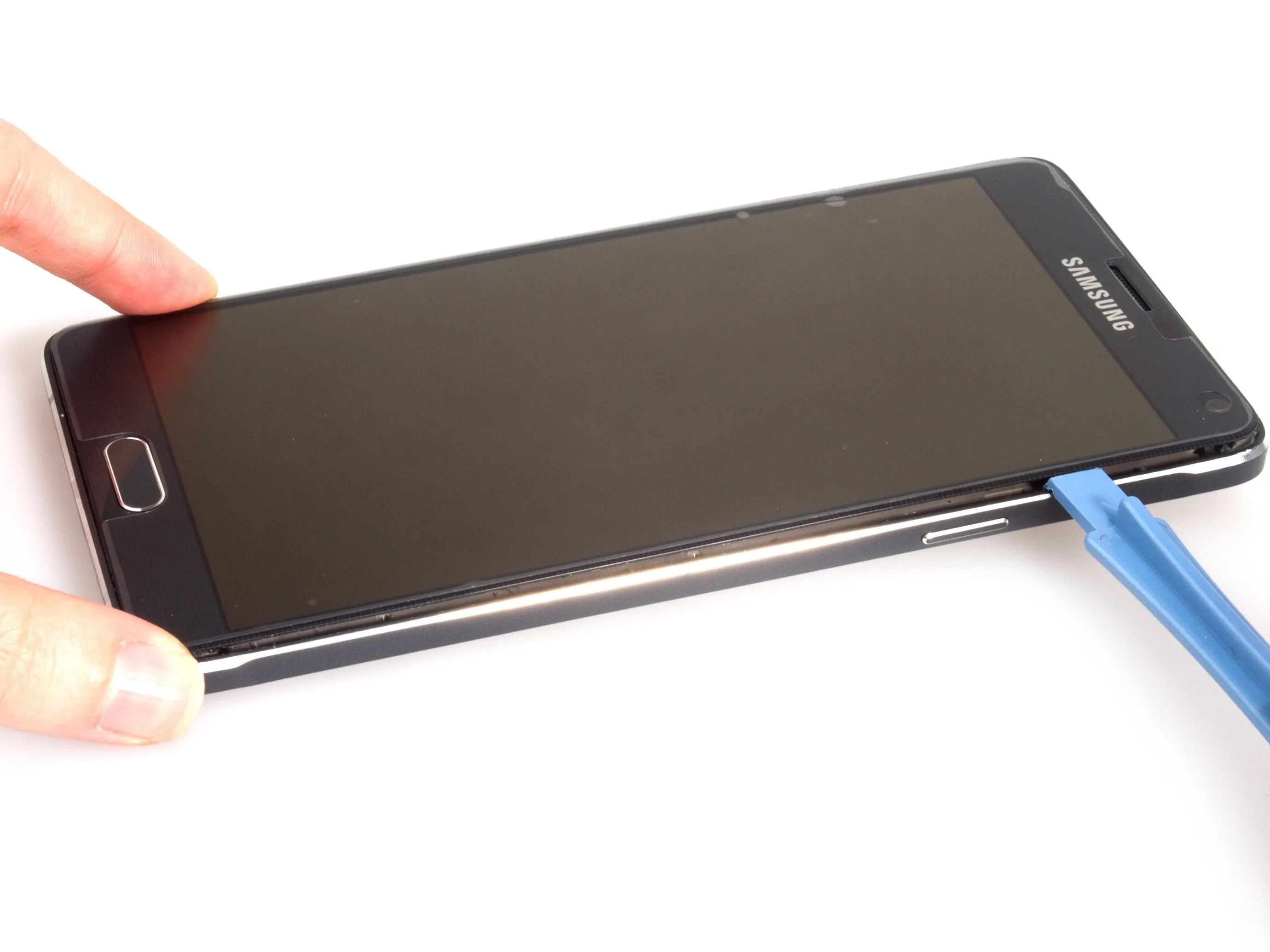

• Отрежьте клейкую наклейку между экраном и средней частью корпуса. Это будет проще, если вы примените низкую температуру, не превышающую 85℃. Будьте осторожны, чтобы не сломать сенсорную панель.

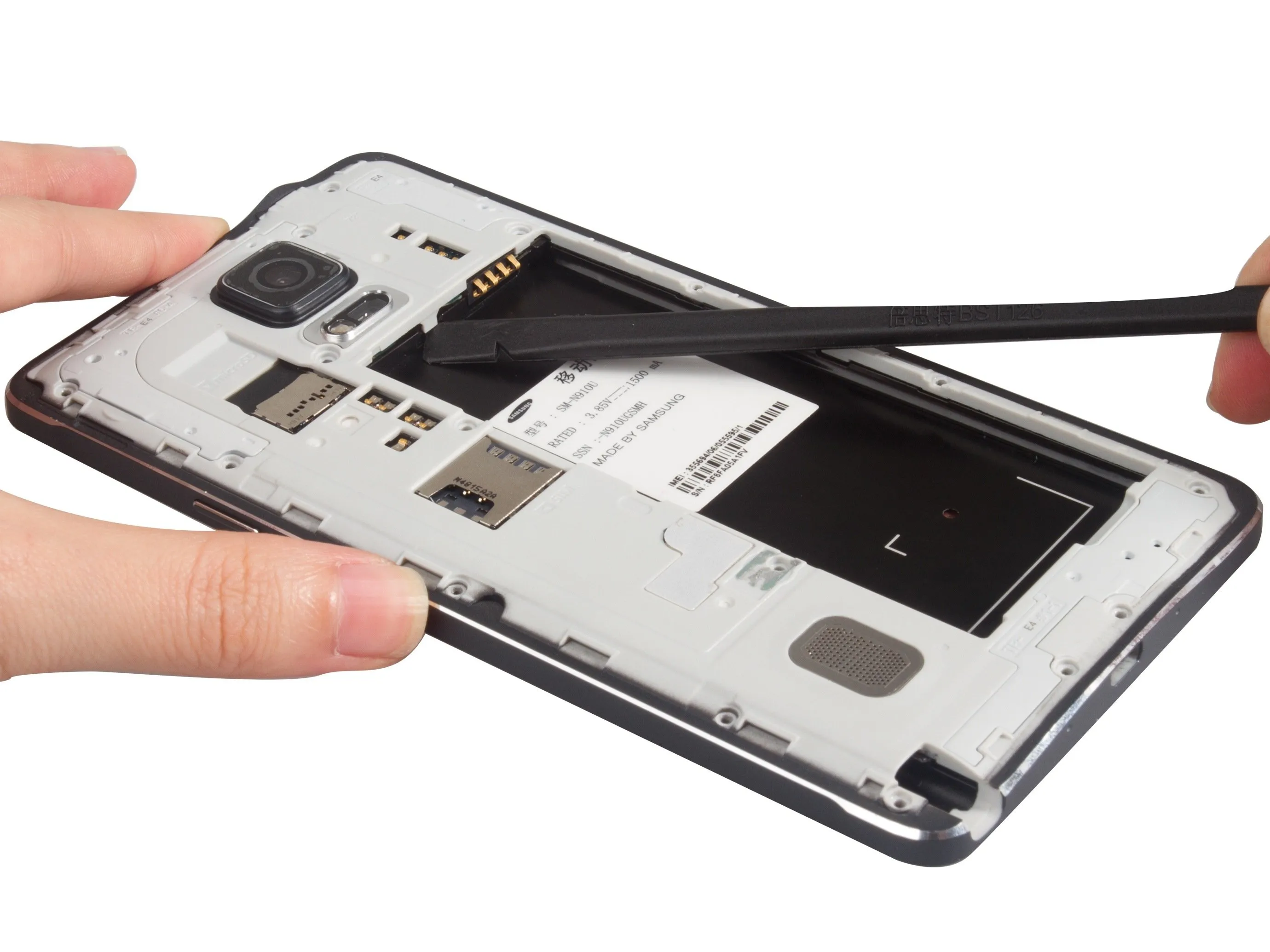

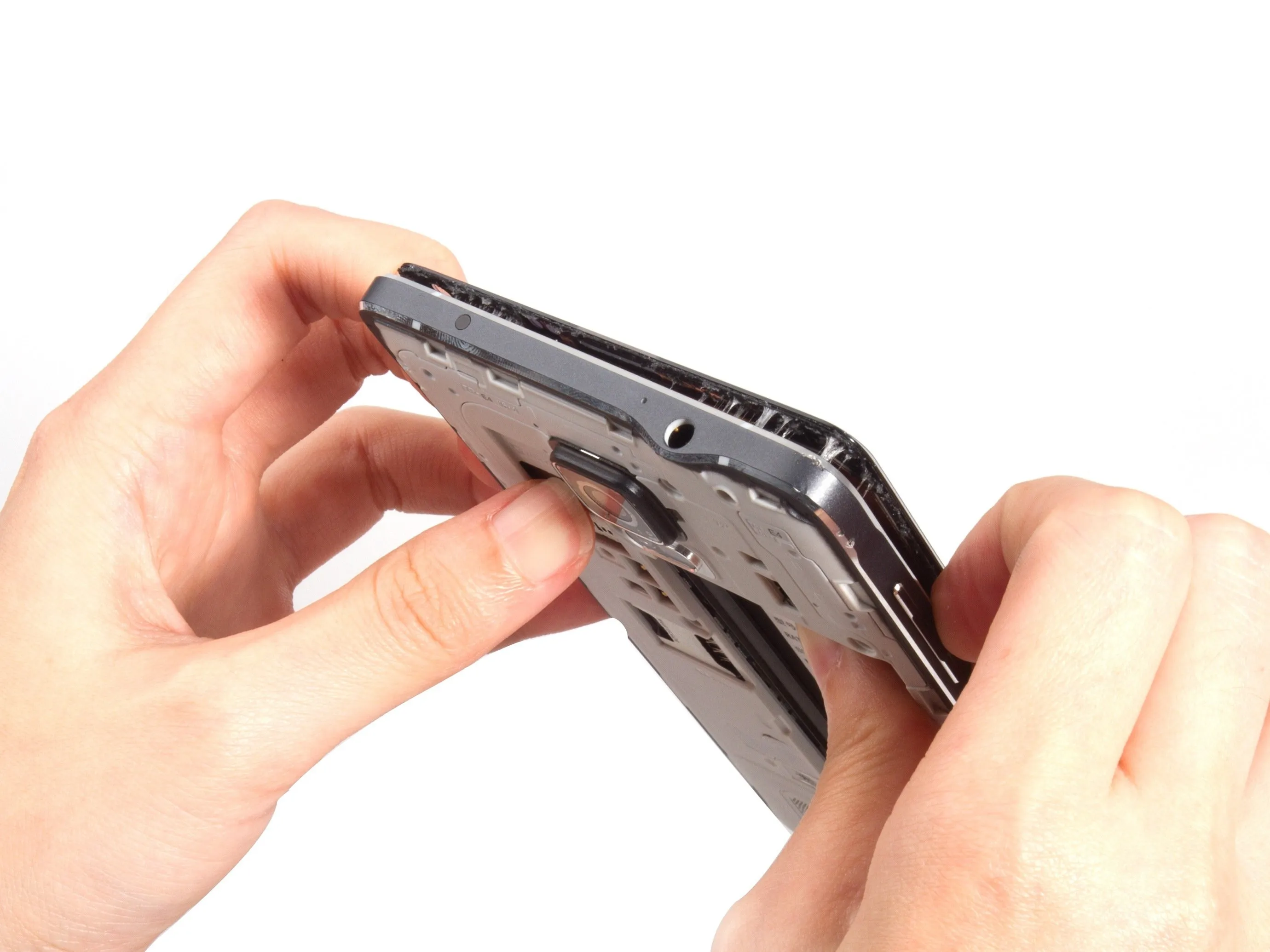

• Осторожно переверните корпус и ослабьте скрытые выступы вокруг гнезда для аккумулятора.

• Ослабьте средний корпус, а затем надавите на переднюю часть - для этого может потребоваться дополнительное усилие.

Шаг 5

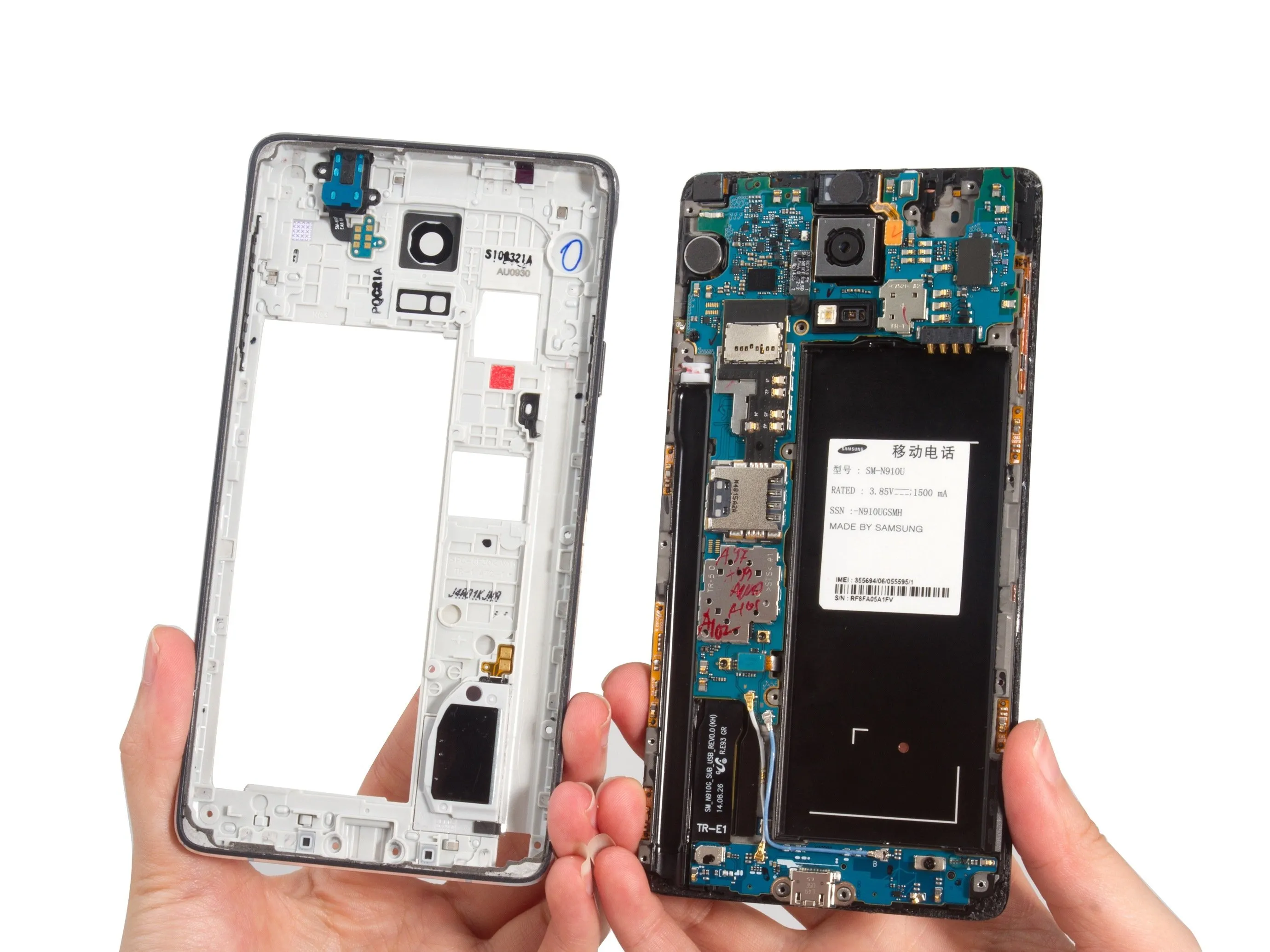

• Успешно отделите переднюю панель от среднего корпуса.

• На передней панели расположены материнская плата, USB-плата, камеры, ЖК-экран и некоторые другие мелкие компоненты.

• На задней панели находятся кнопки питания и регулировки громкости, разъем для наушников и динамик. Кроме динамика, остальные части легко снимаются.

Шаг 6

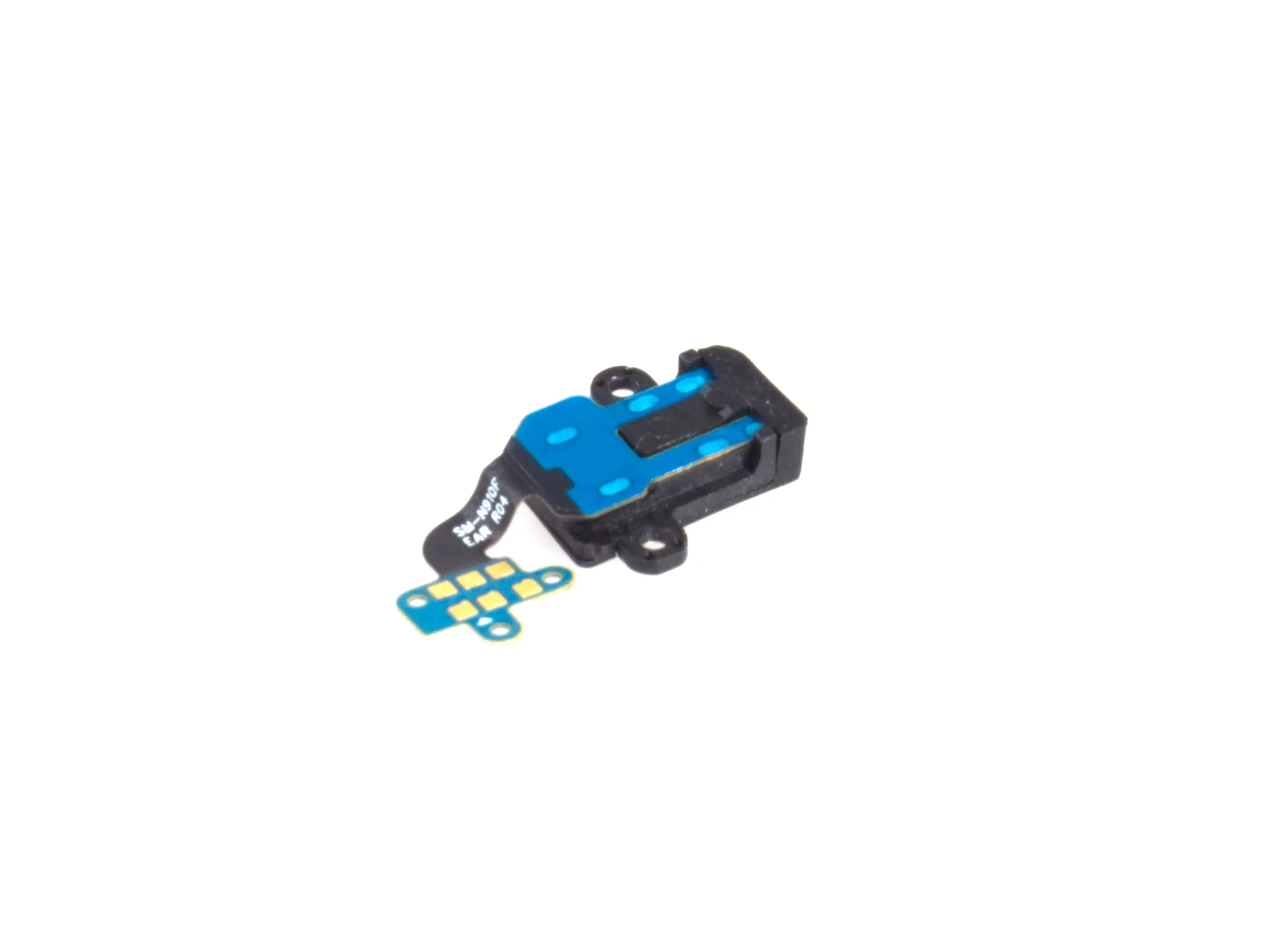

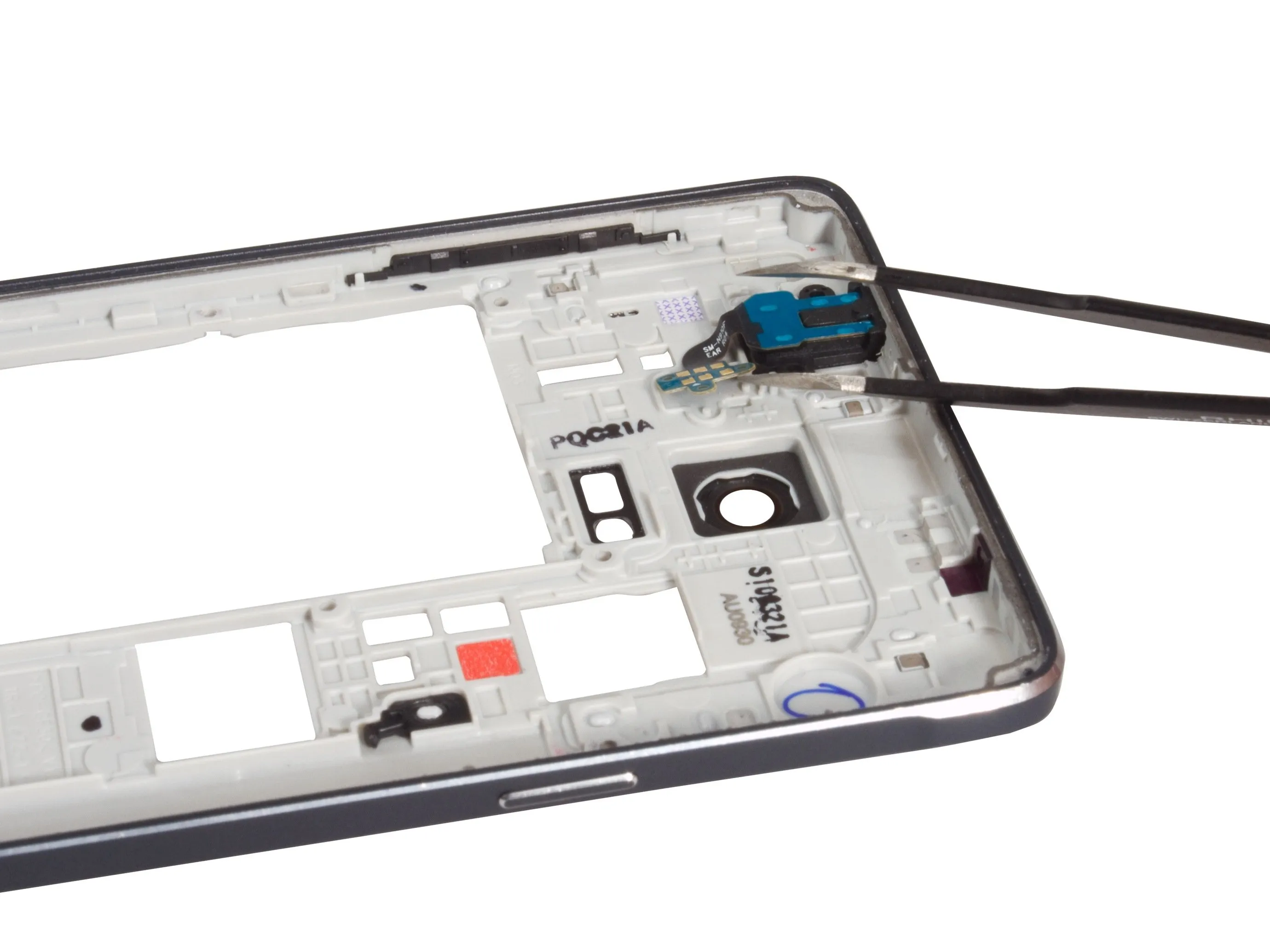

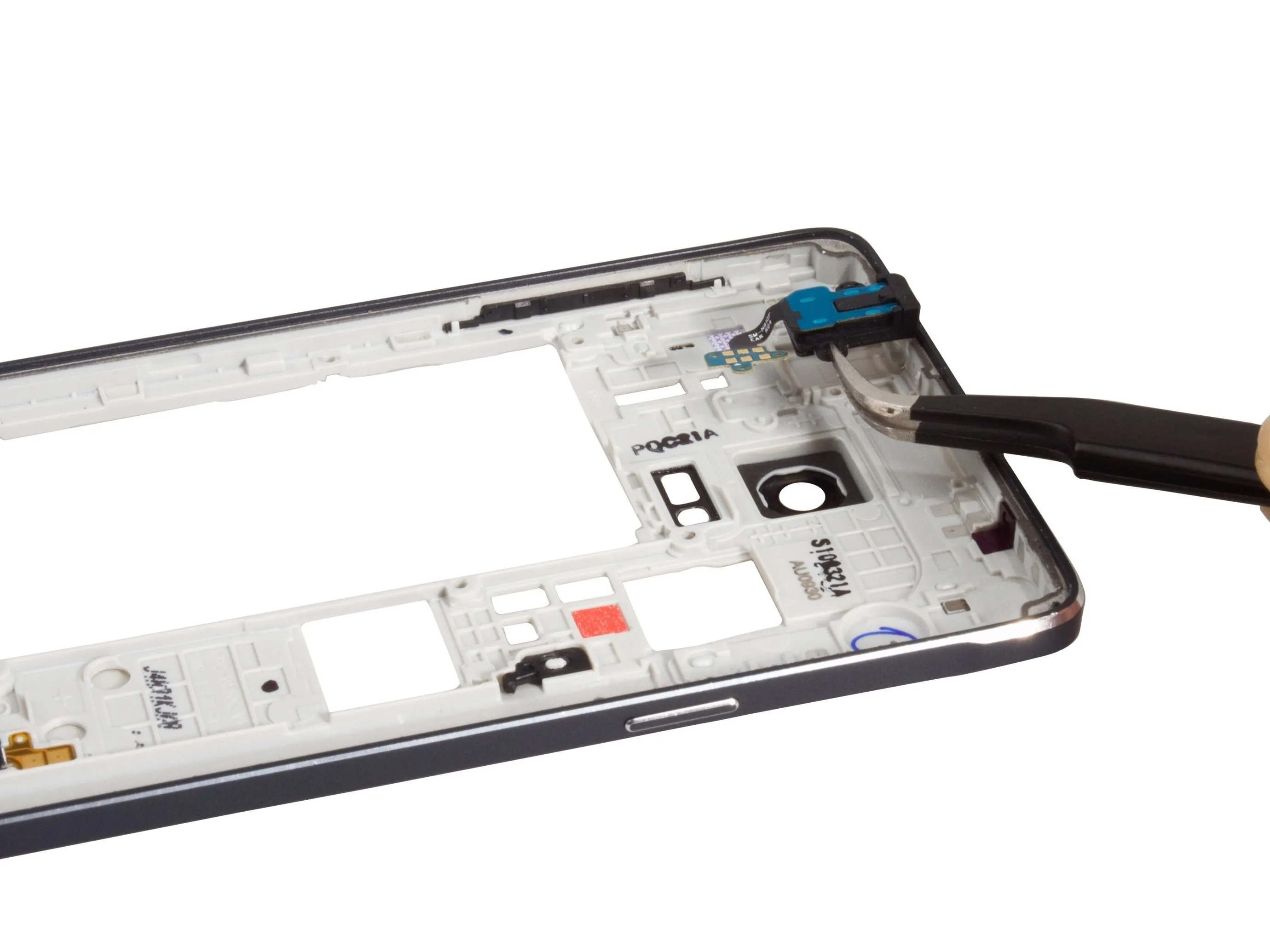

• Освободите флекс от клея под ним и снимите разъем для наушников естественным путем.

Шаг 7

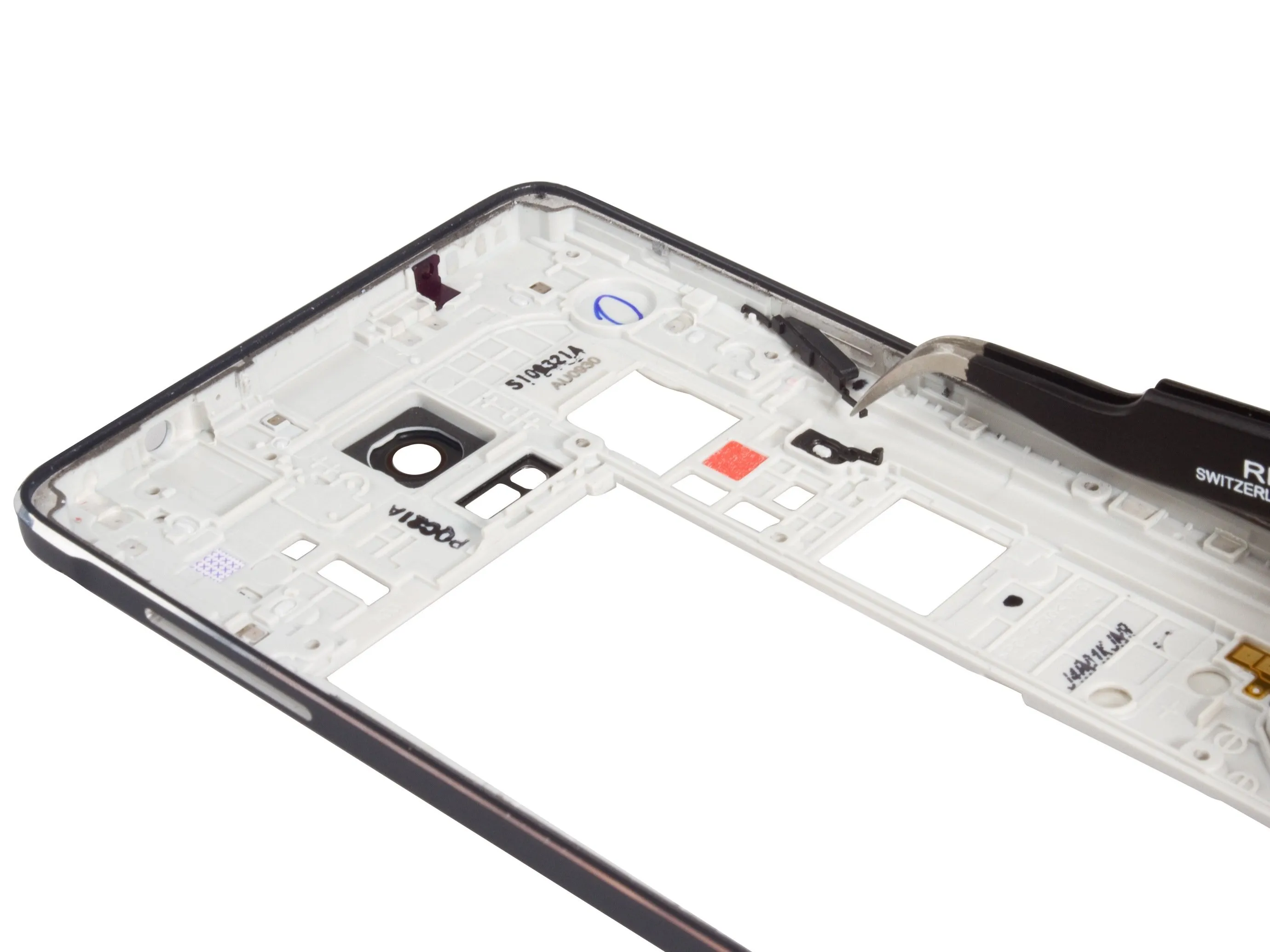

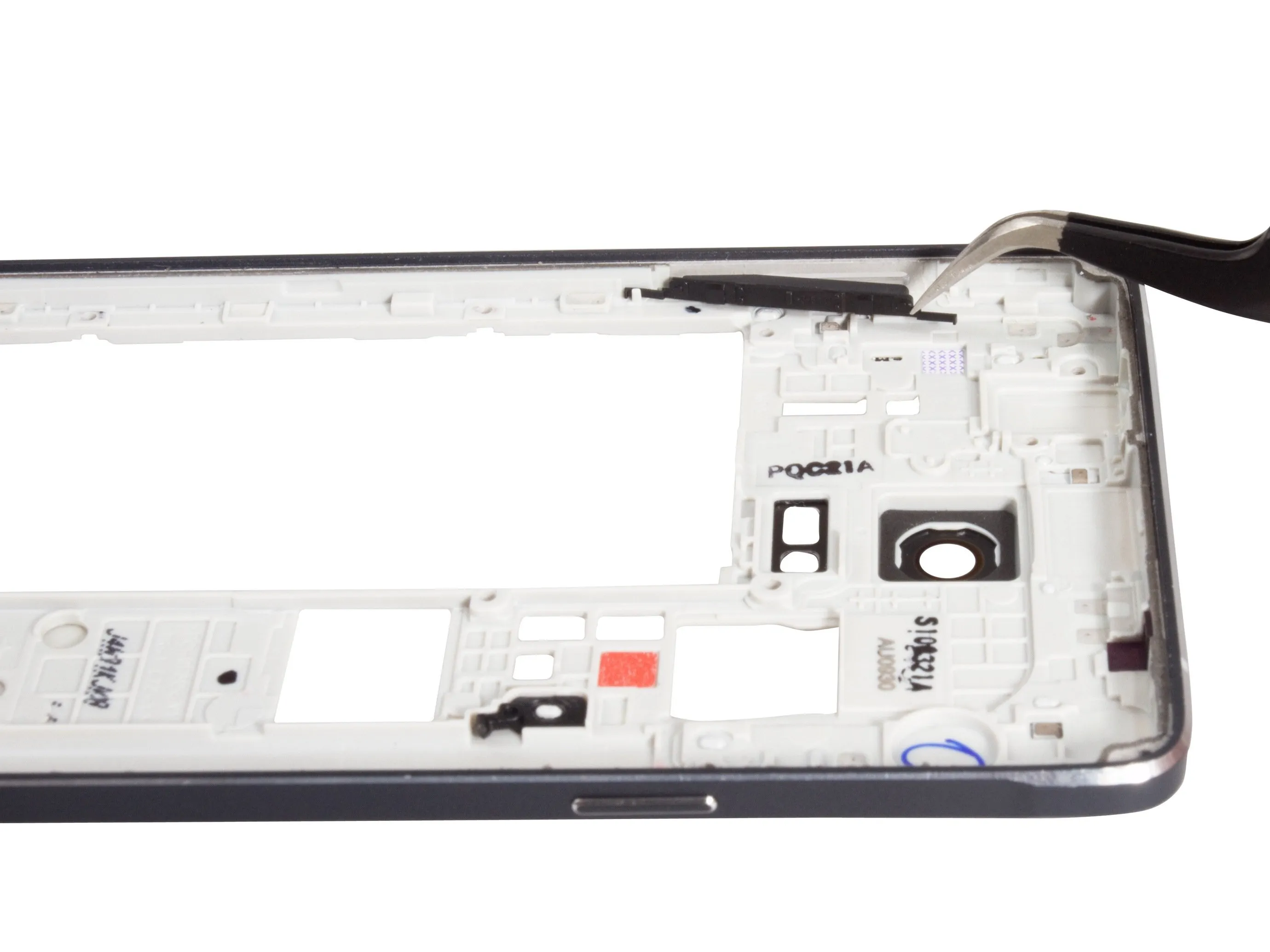

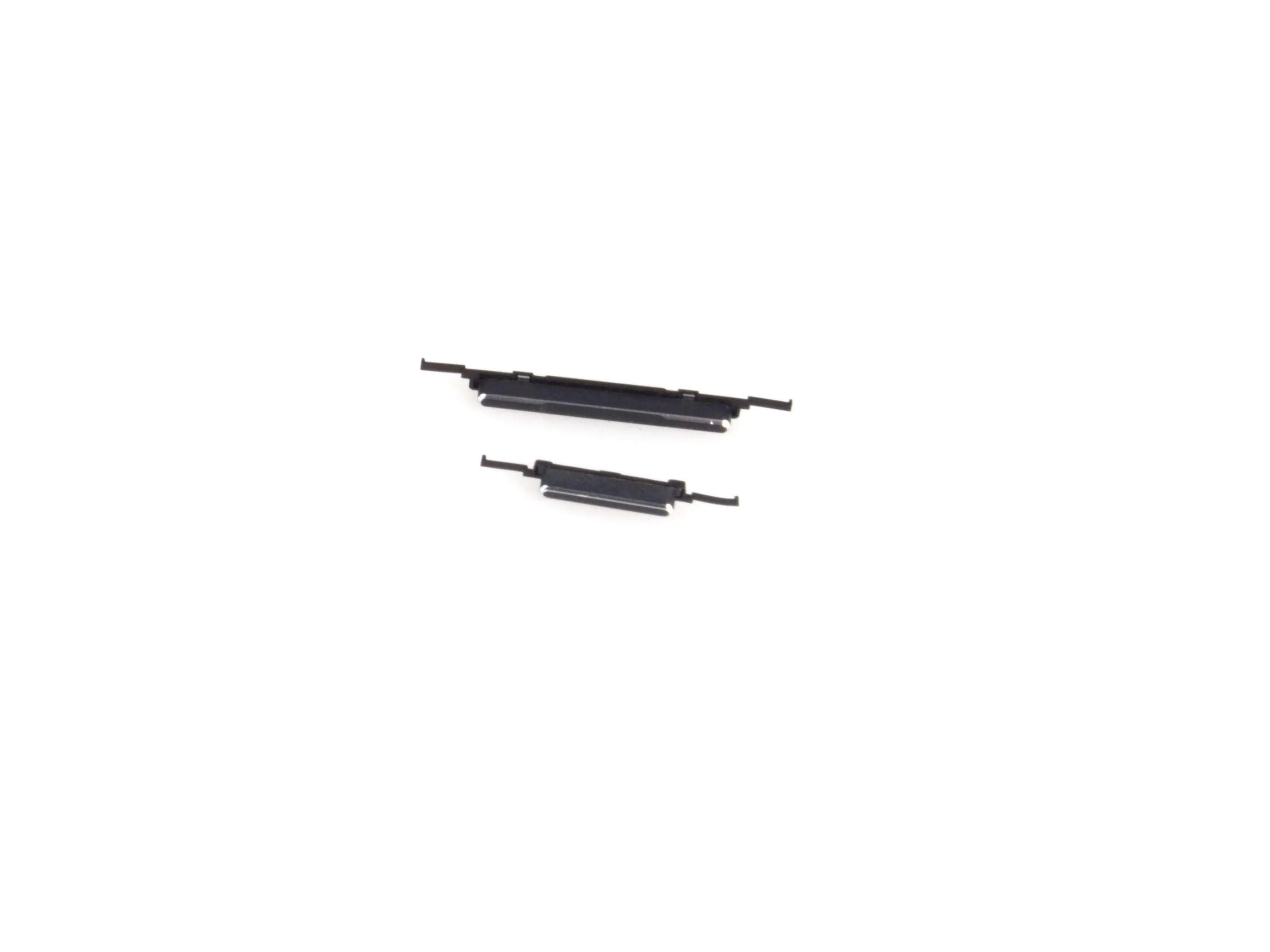

• В отличие от Galaxy S5, кнопки питания и регулировки громкости Note 4 легко снимаются.

Шаг 8

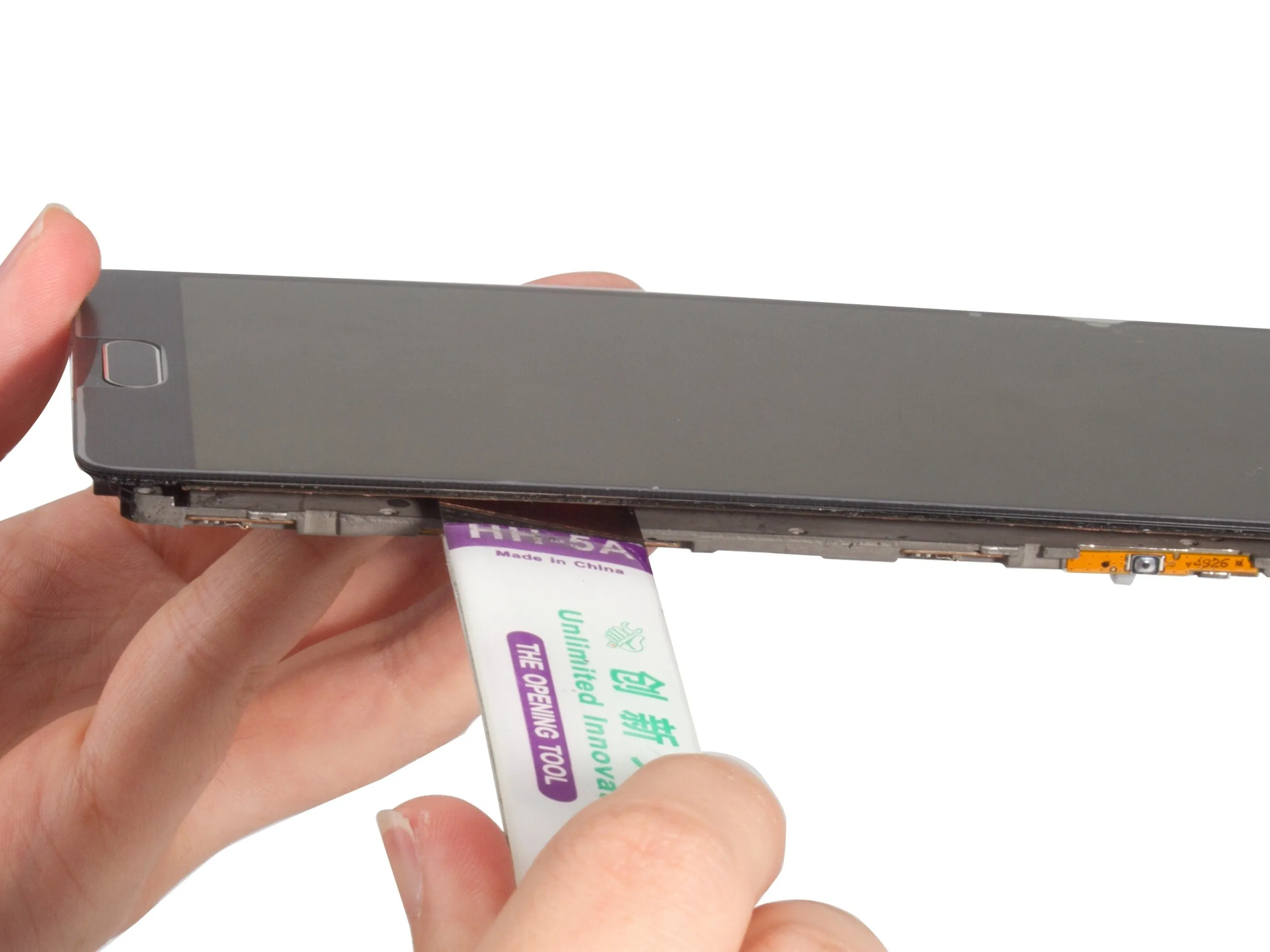

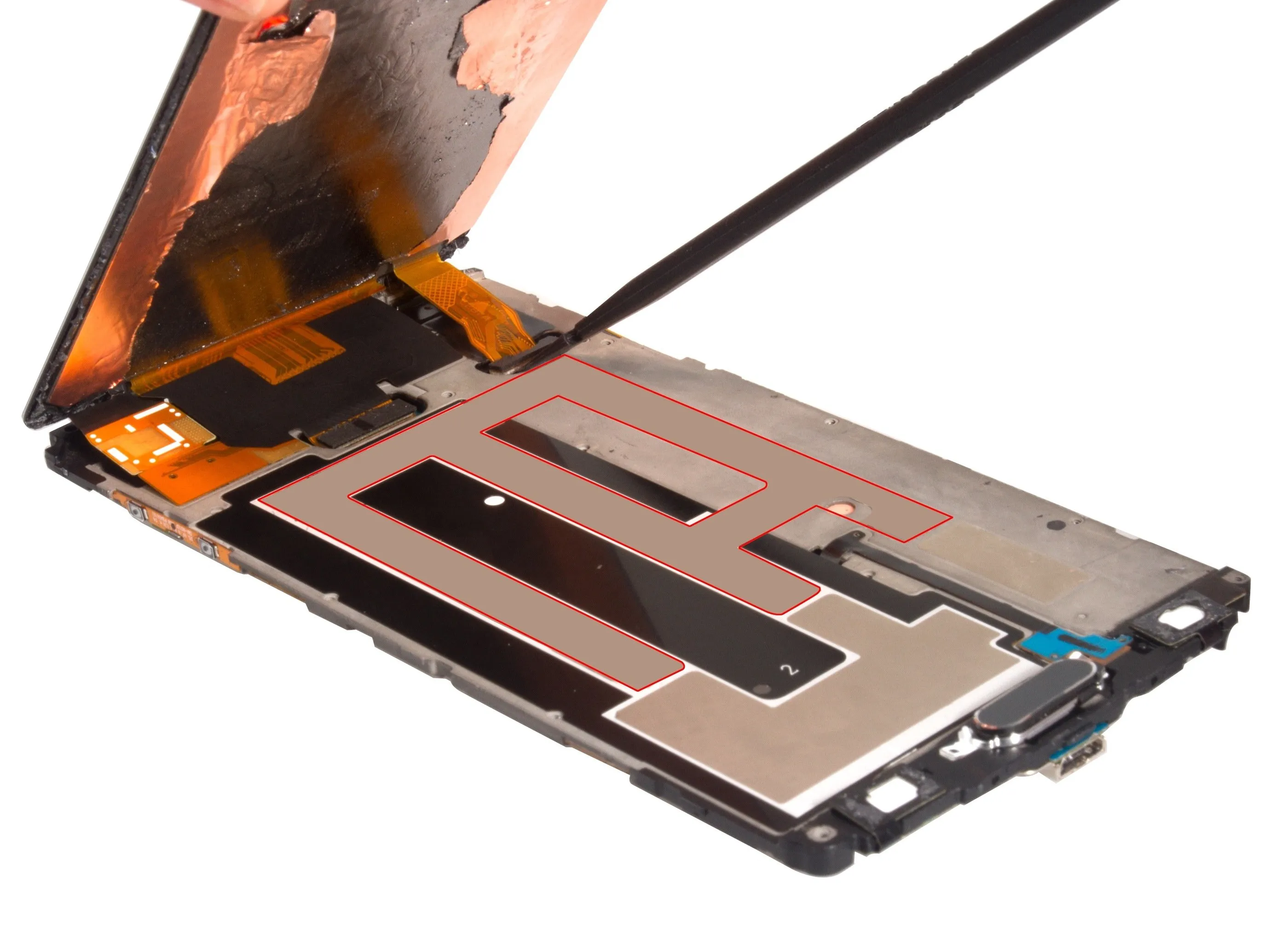

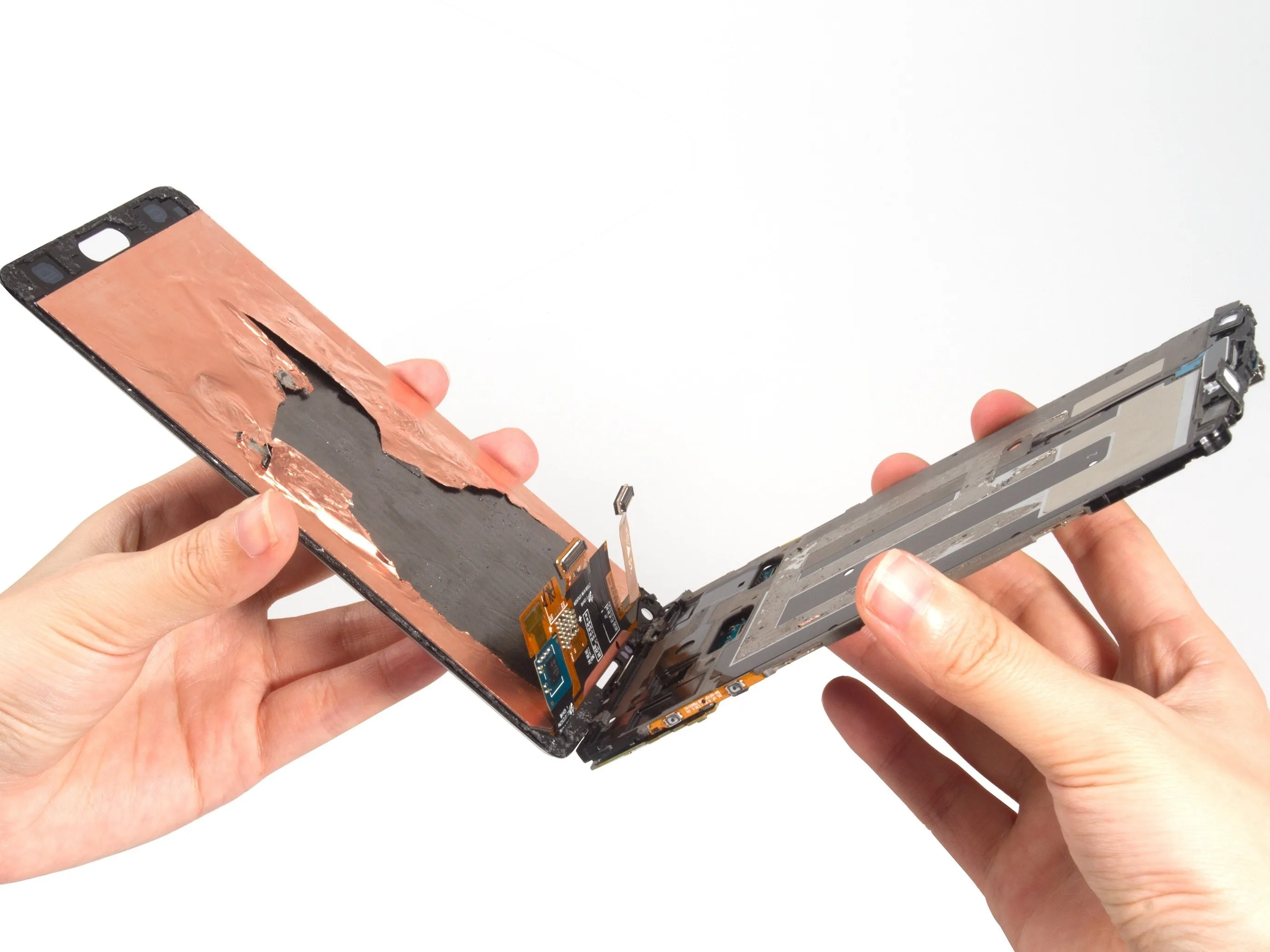

• Аккуратно срежьте клей между ЖК-экраном и средней пластиной. Особенно тщательно следите за положением сгиба.

• Клей имеет красную шкалу, он сильный, и при разрезании клея мы повредили фольгированную пленку на задней стороне экрана. Нагрев на слабом огне облегчит процесс.

• Отсоедините разъемы от материнской платы. Правый - это разъем для сенсорной пленки S Pen, а левый - разъем для ЖК-экрана.

• На нижней стороне также видны софт-клавиши. Поэтому будьте осторожны, срезая клей, не повредите эту часть.

• Наконец, аккуратно извлеките ЖК-экран.

Шаг 9

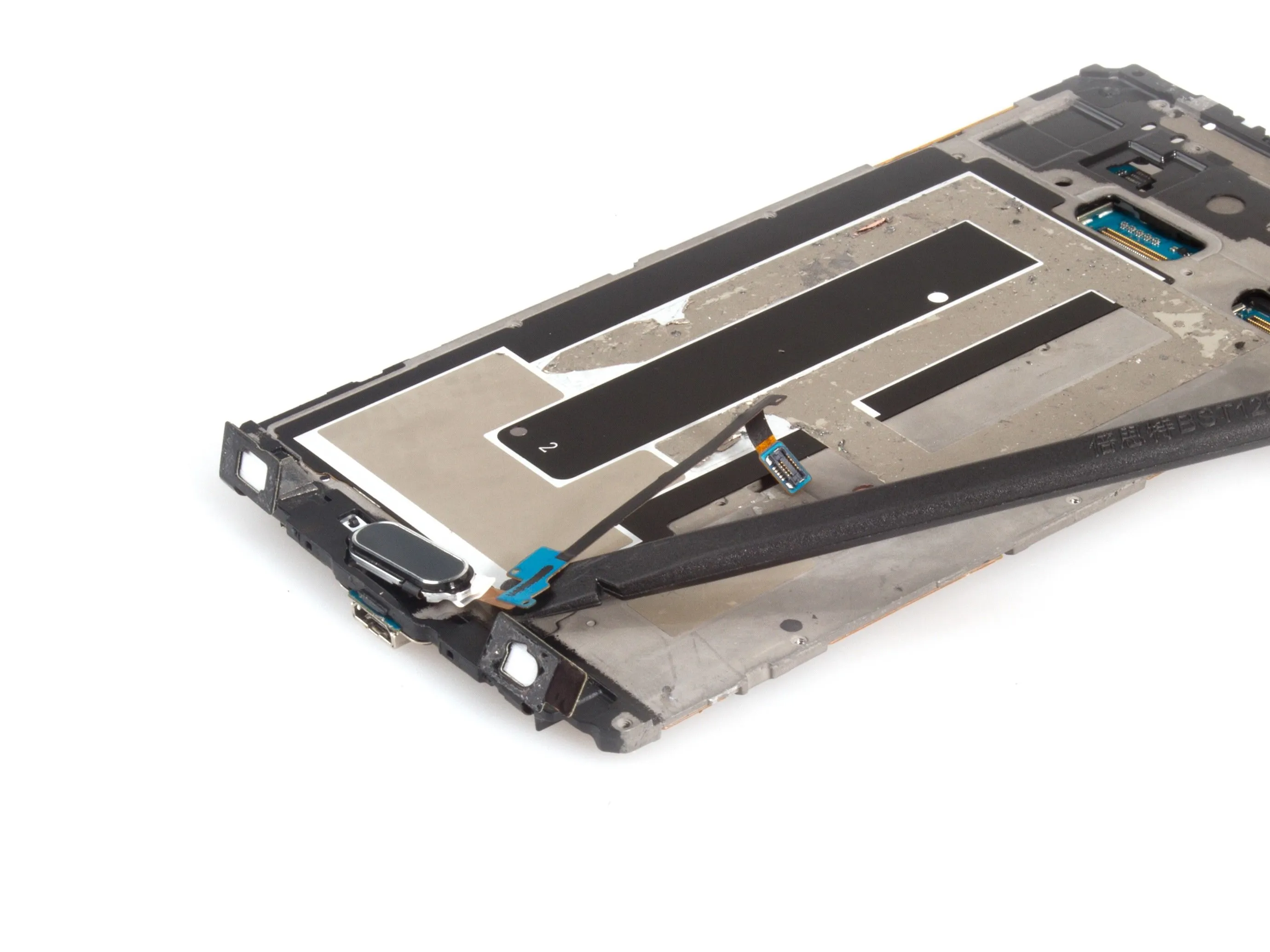

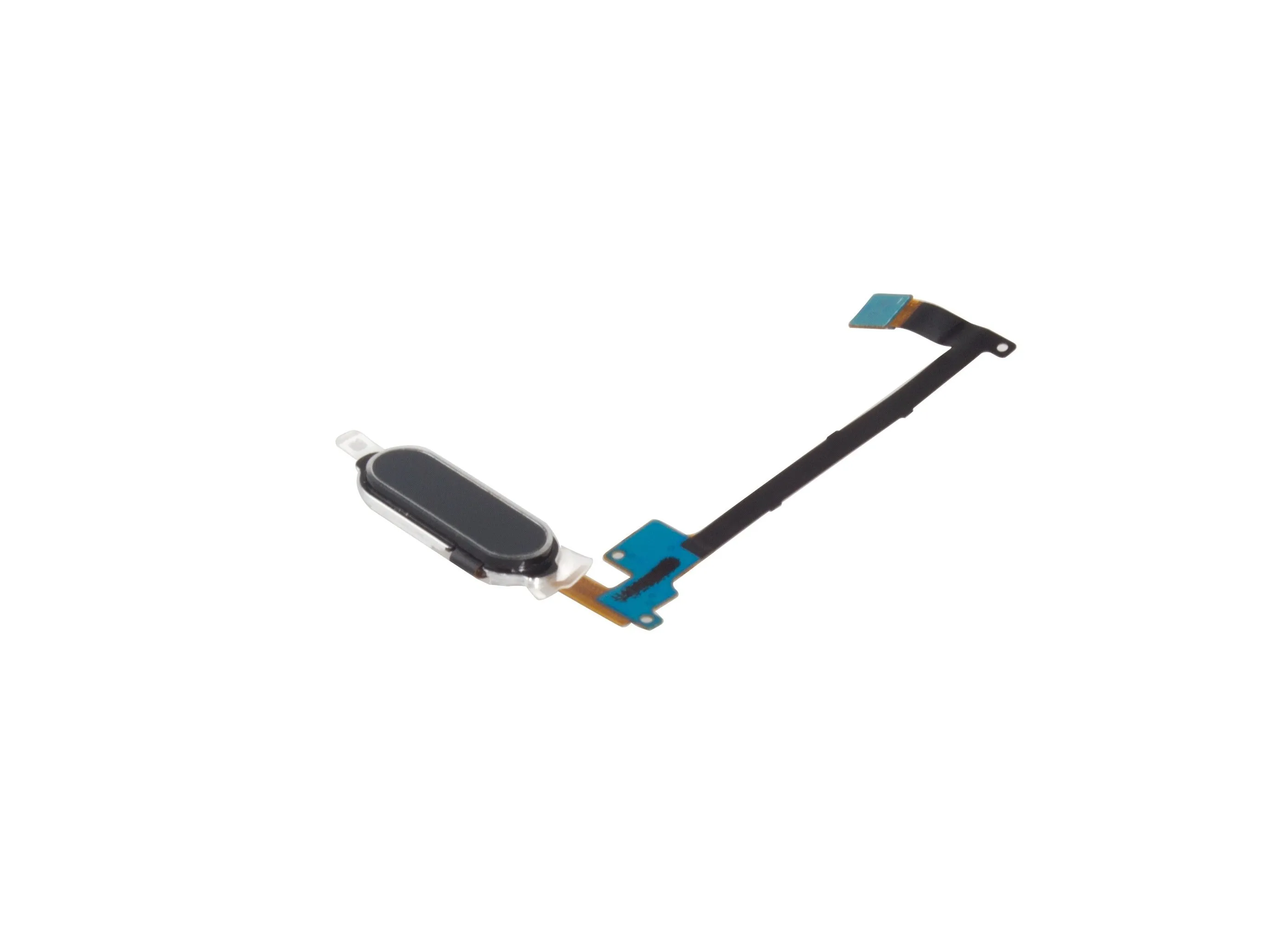

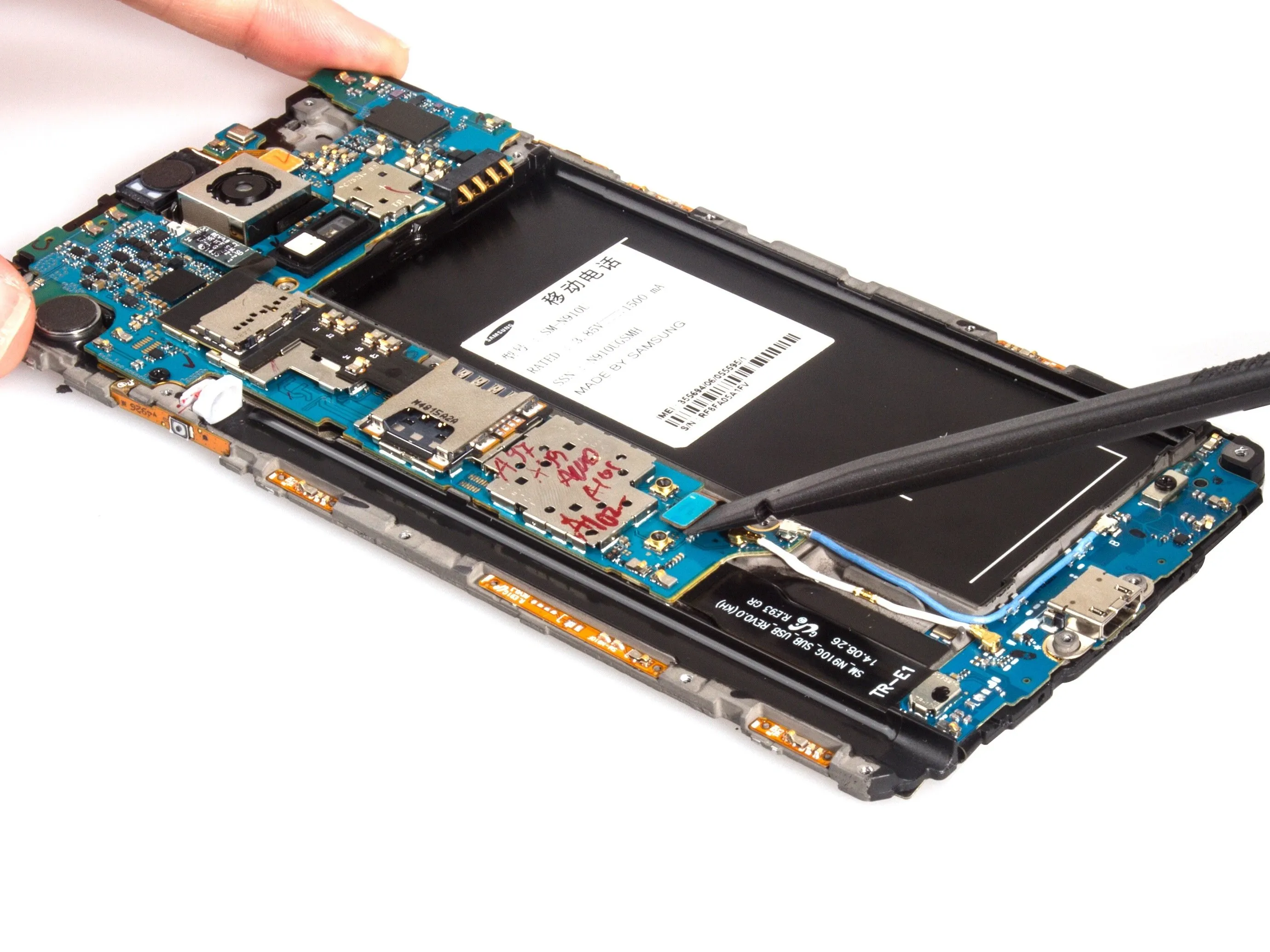

• Освободите гибкий разъем навигационной кнопки, освободите его от клея на средней пластине и снимите.

Шаг 10

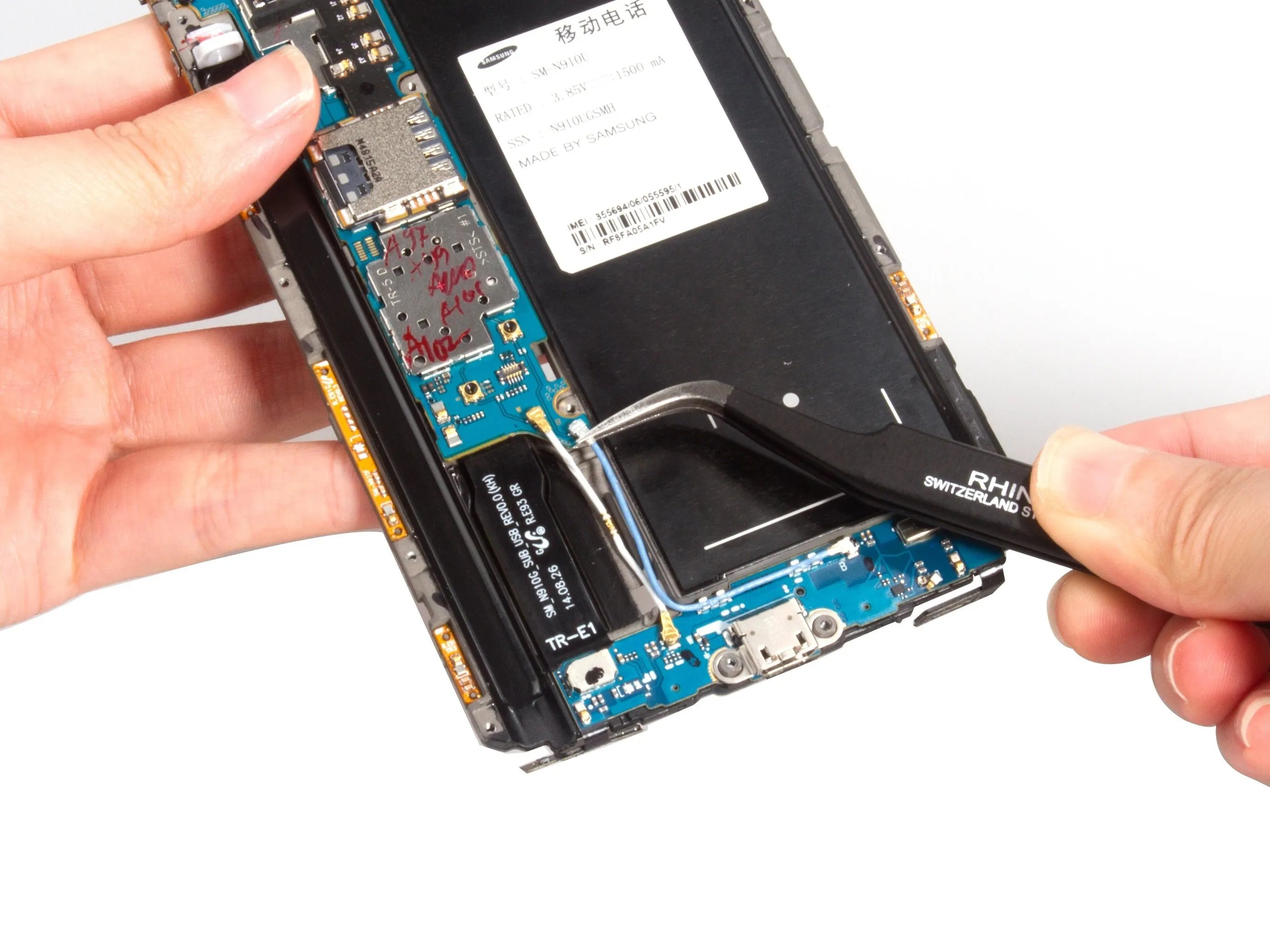

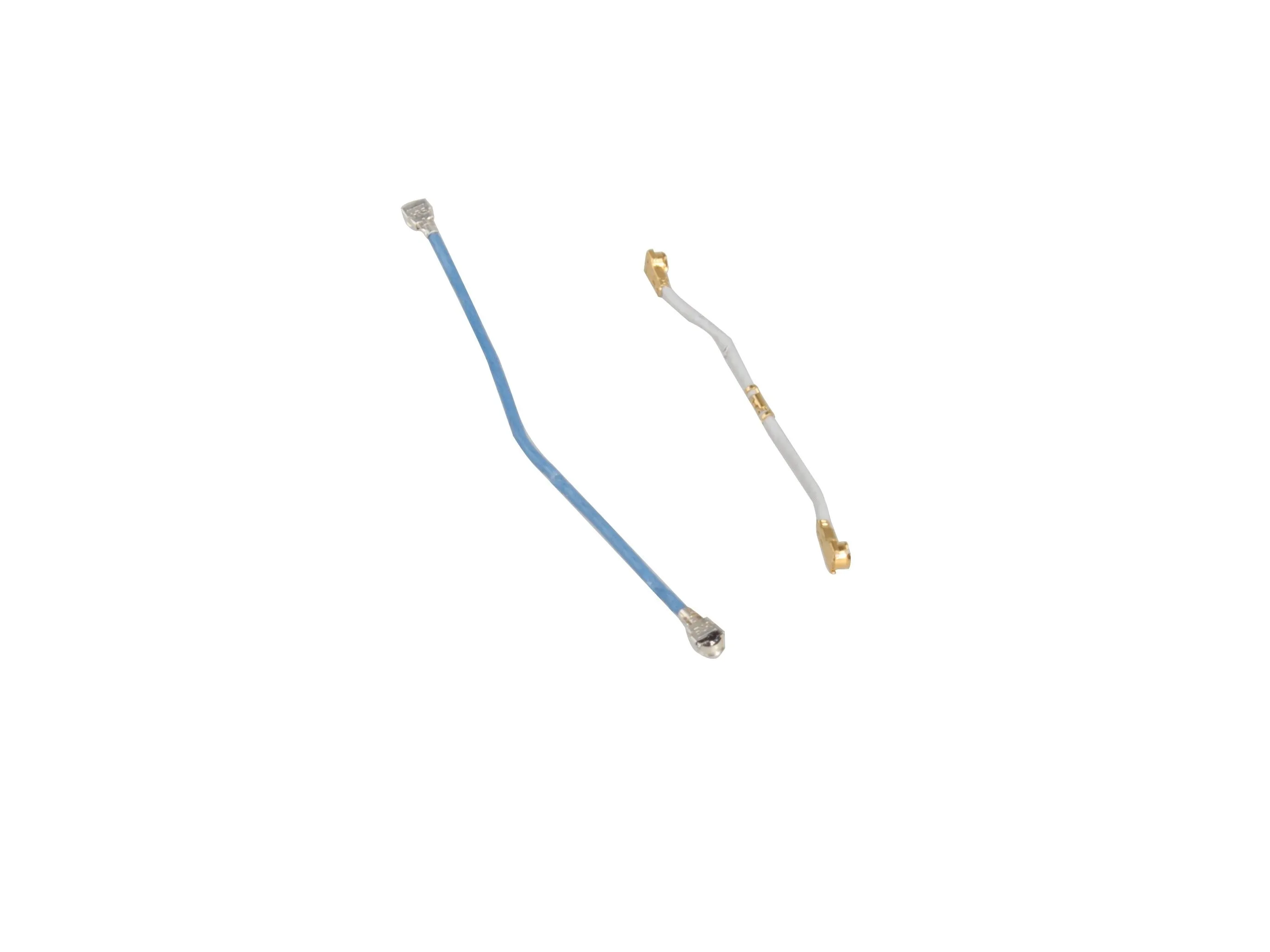

• Извлеките 2 шт сигнальных флексов. И, возможно, разные версии Galaxy Note 4 поставляются с разным количеством сигнальных флексов. Возможно, один или два.

Шаг 11

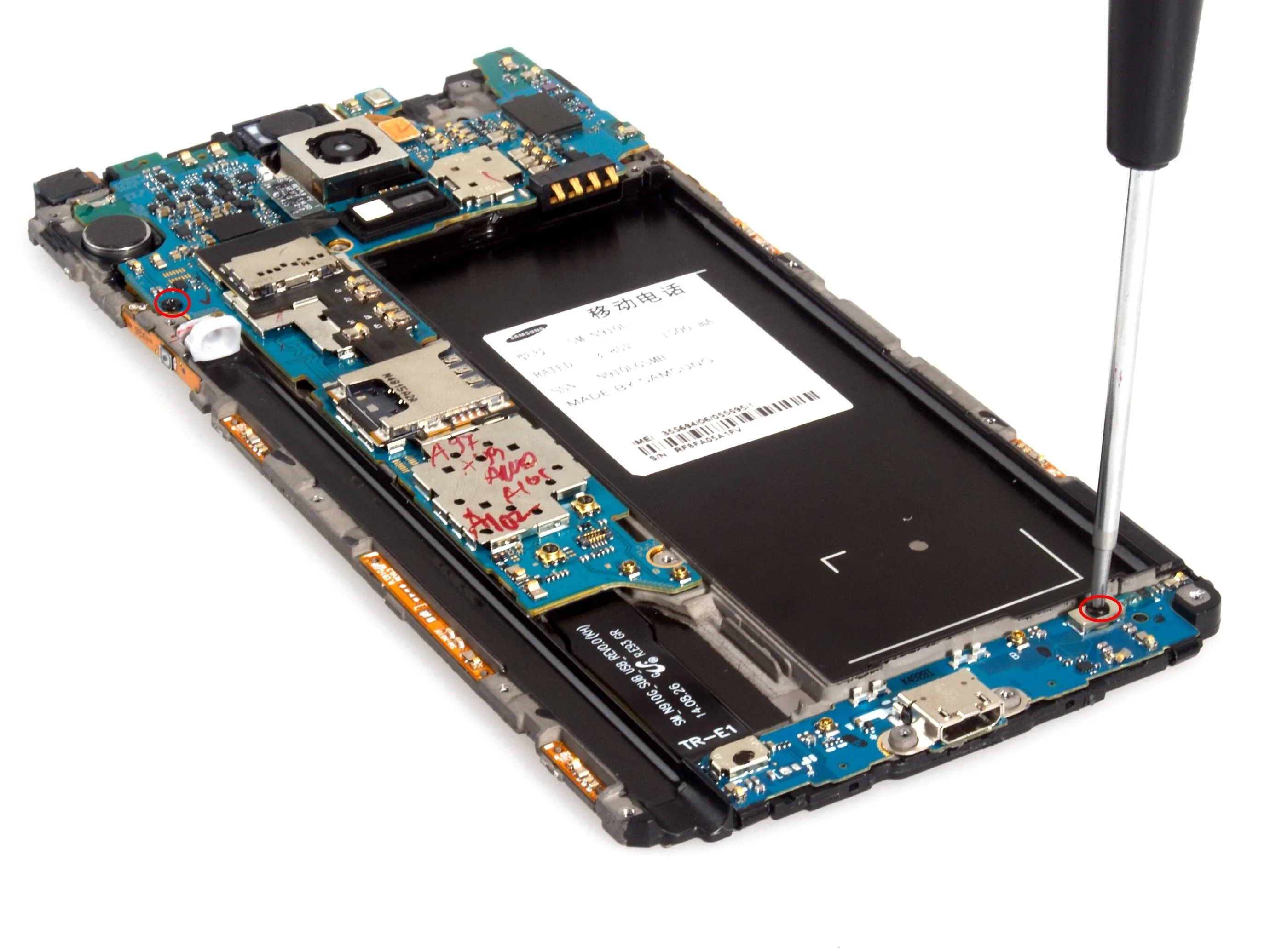

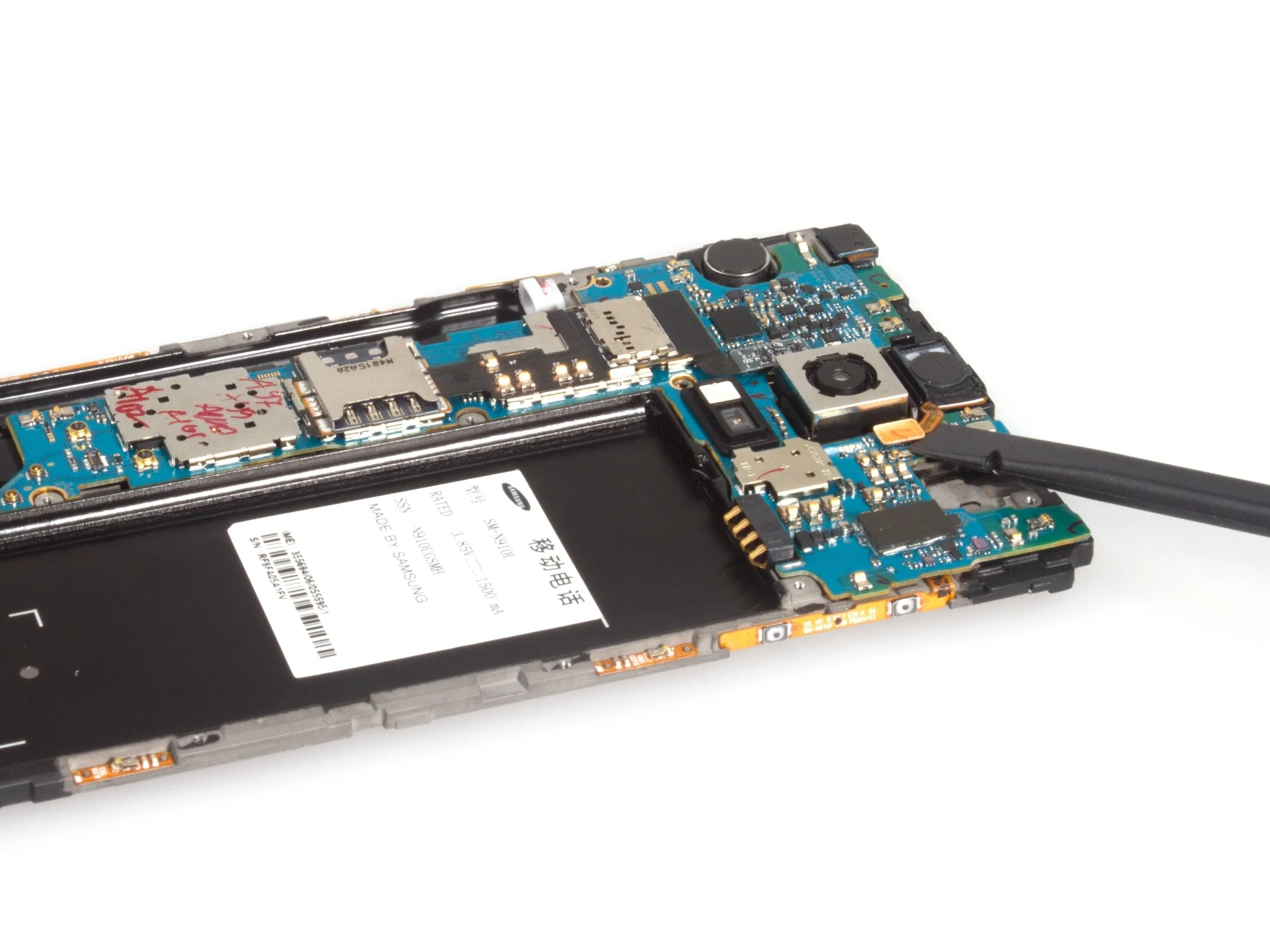

• Сначала выкрутите два винта, крепящие материнскую плату и плату USB.

• Не забудьте отсоединить разъем динамика наушников.

Шаг 12

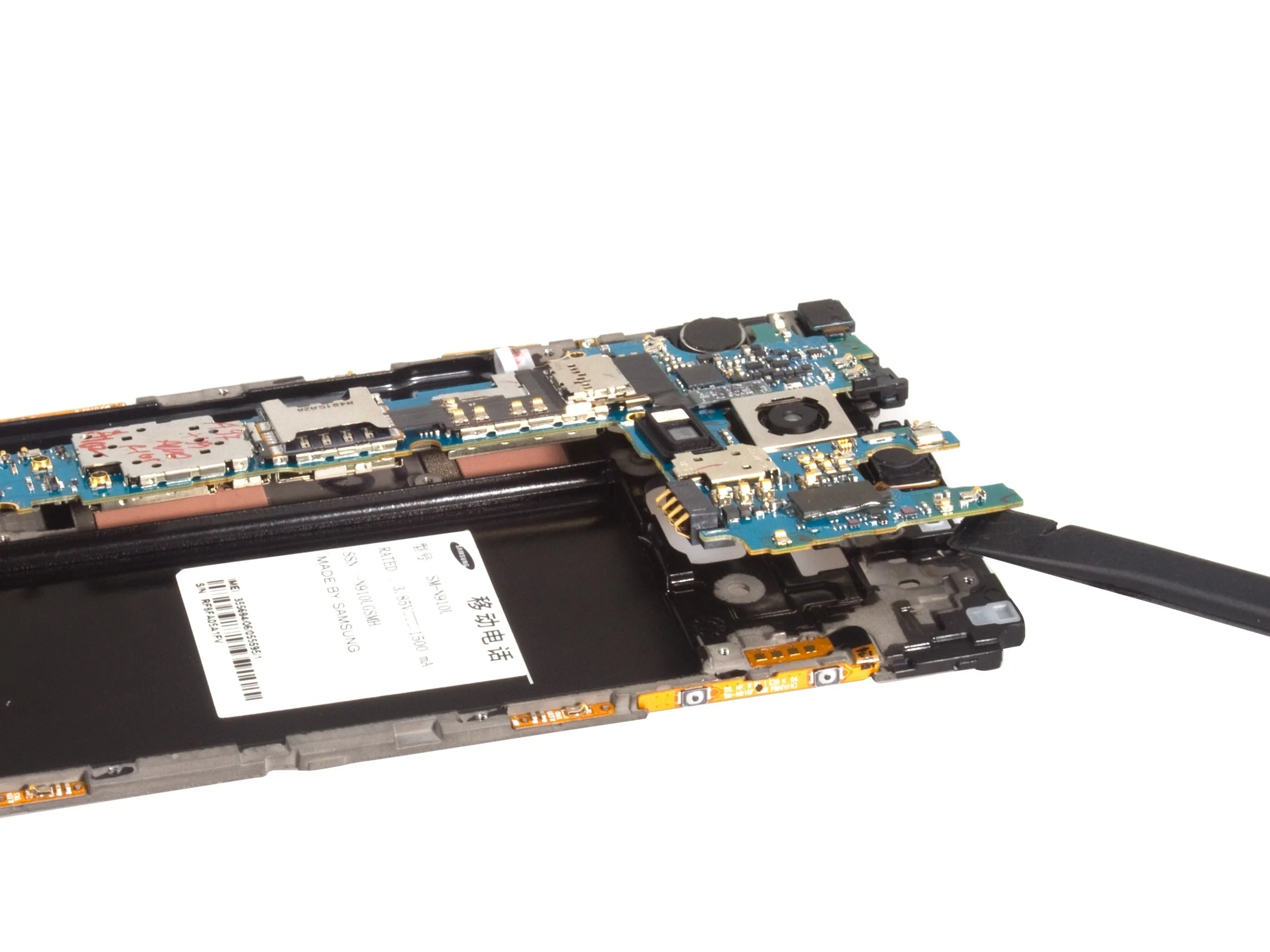

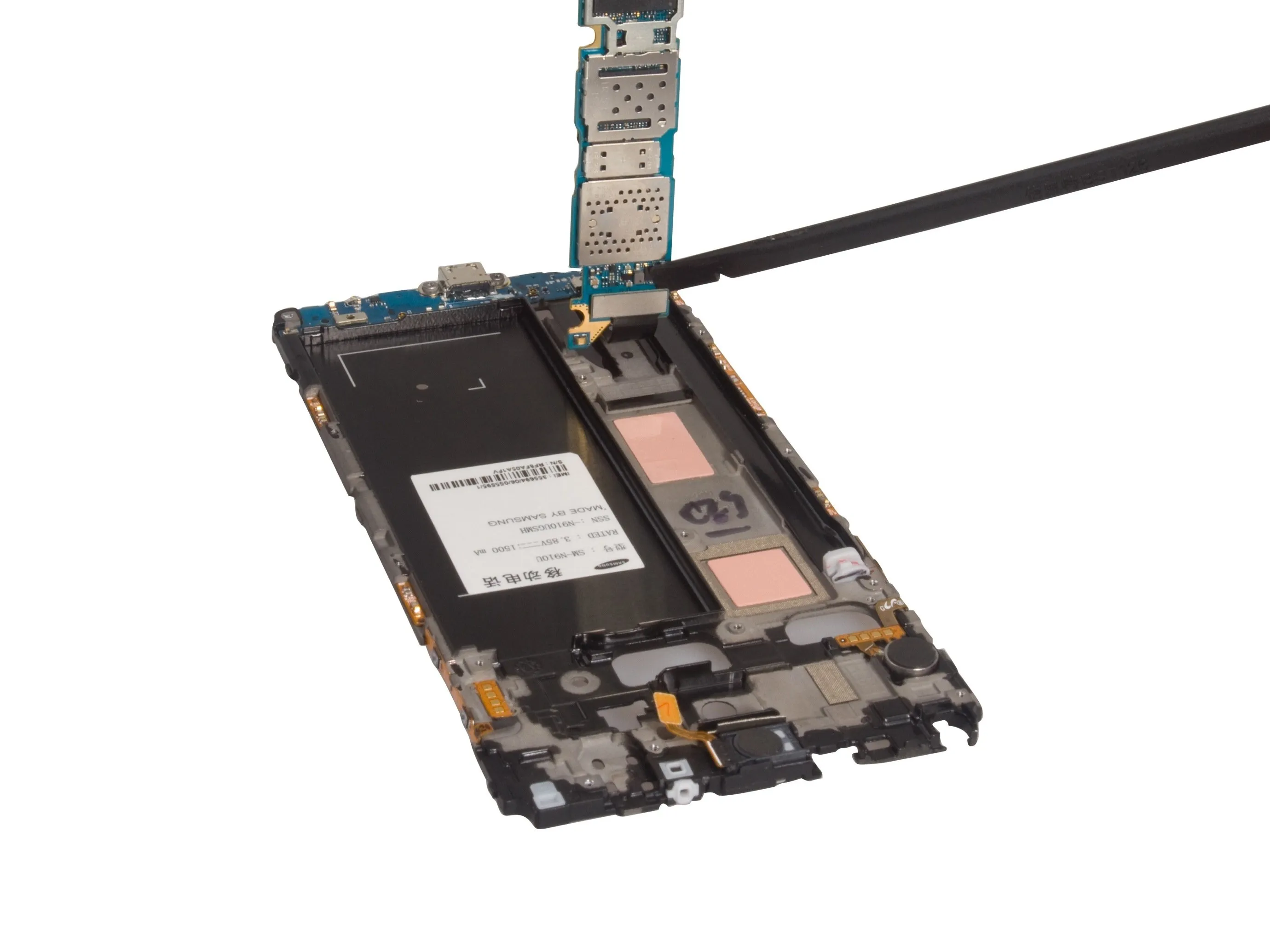

• Подденьте материнскую плату.

• Отсоедините плату USB-зарядки от материнской платы.

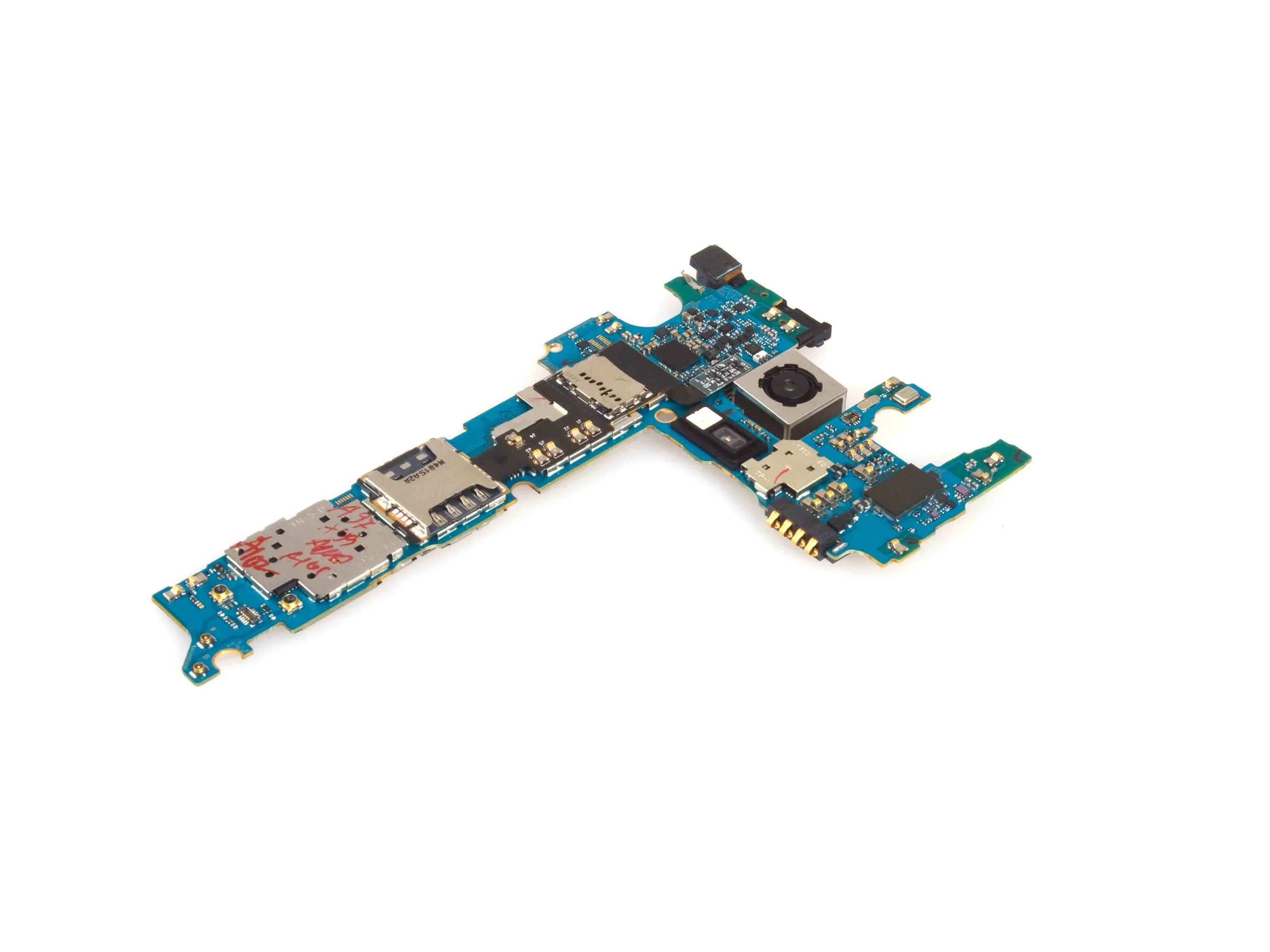

• Наконец, снимите материнскую плату Galaxy Note 4.

Комментарии к шагу

а как называются эти маленькие микросхемы, приклеенные к боковой стороне корпуса рядом с кнопкой регулировки громкости?

Где я могу купить материнскую плату для моего Note 4? Моя материнская плата неисправна и нуждается в замене. Я купил свой Note 4 в Сингапуре 2 года назад. Спасибо за помощь.

Шаг 13

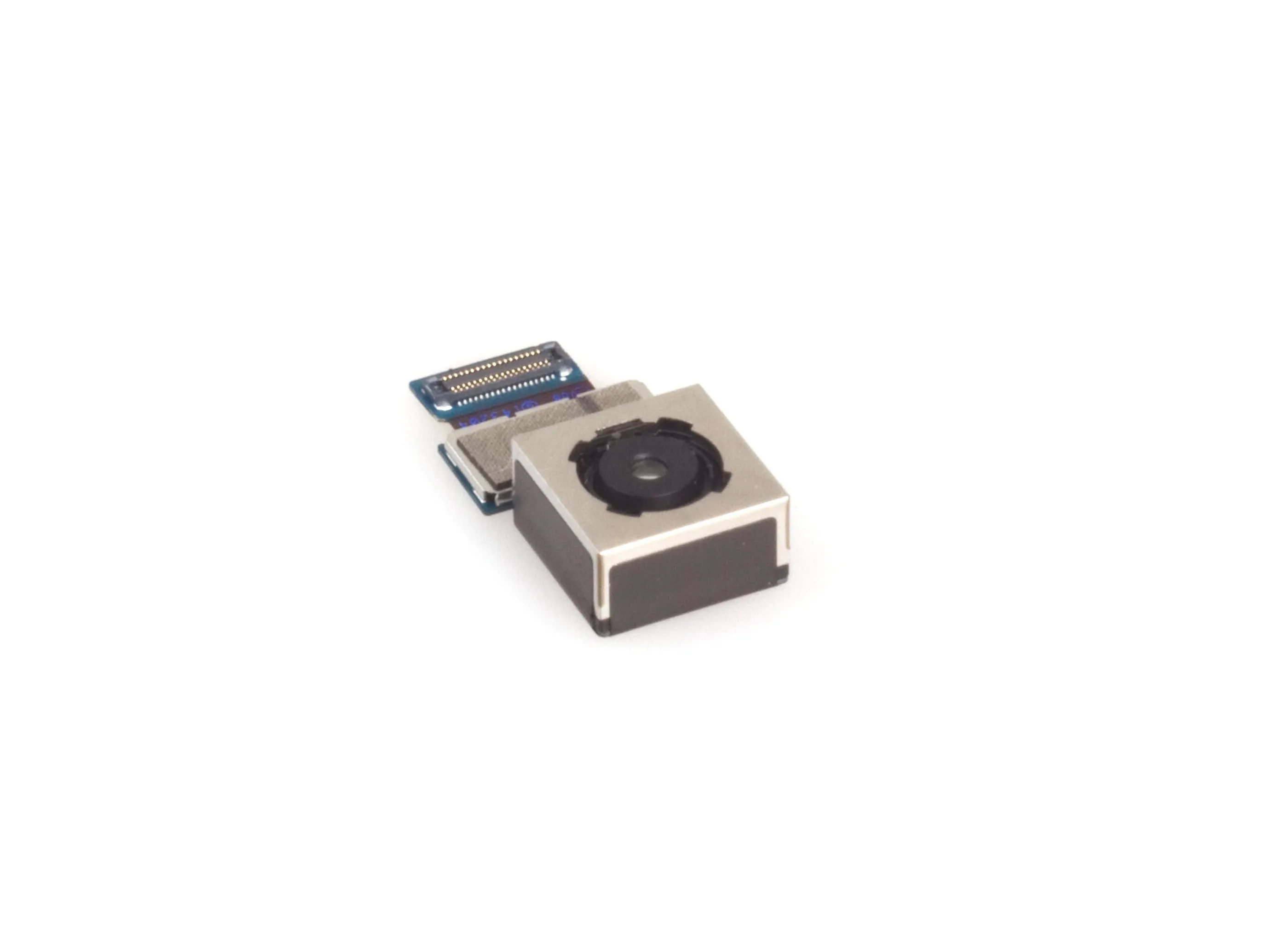

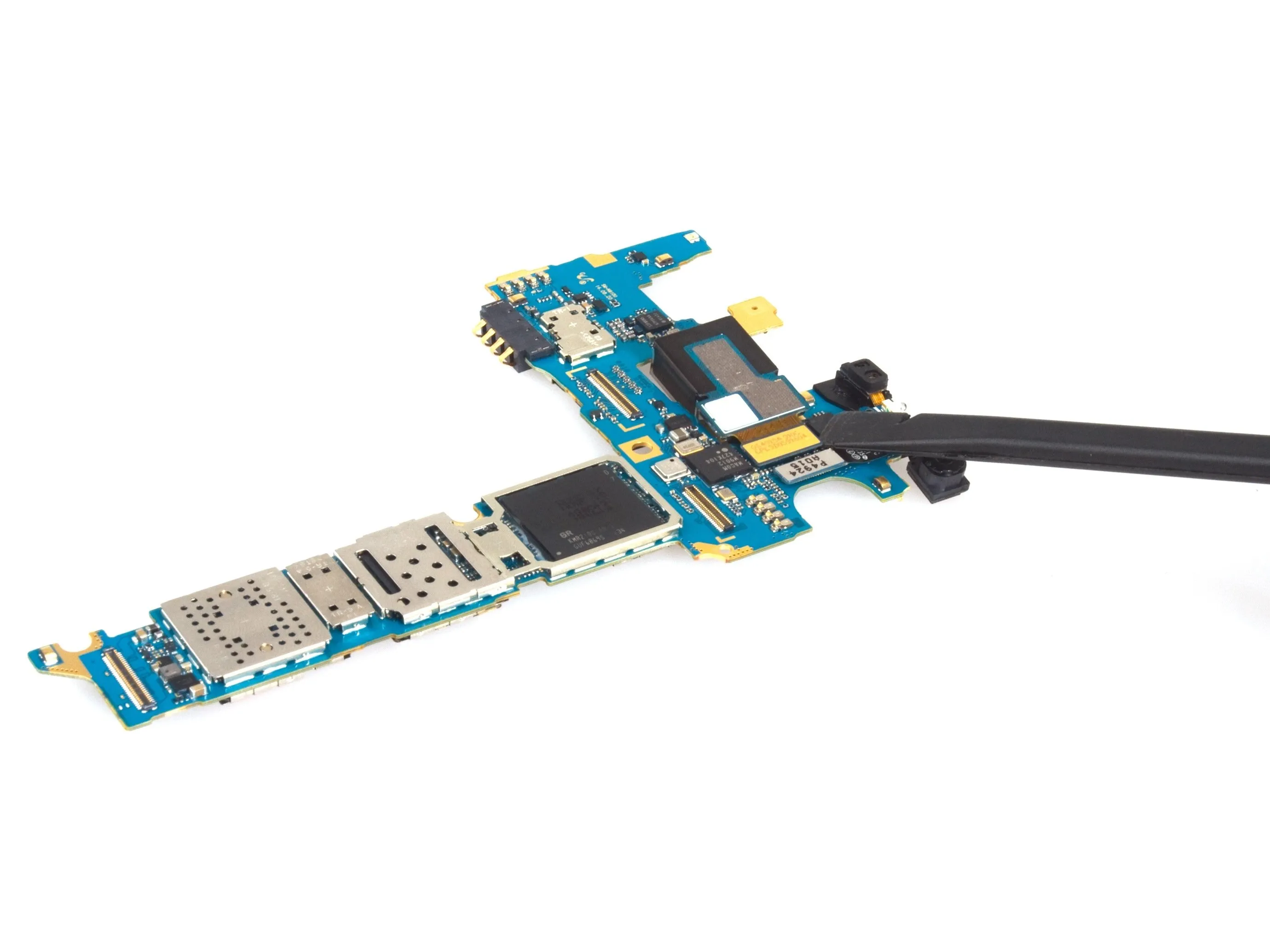

• Кстати, отсоедините заднюю камеру от материнской платы. Освободите разъем и сможете легко извлечь камеру.

Шаг 14

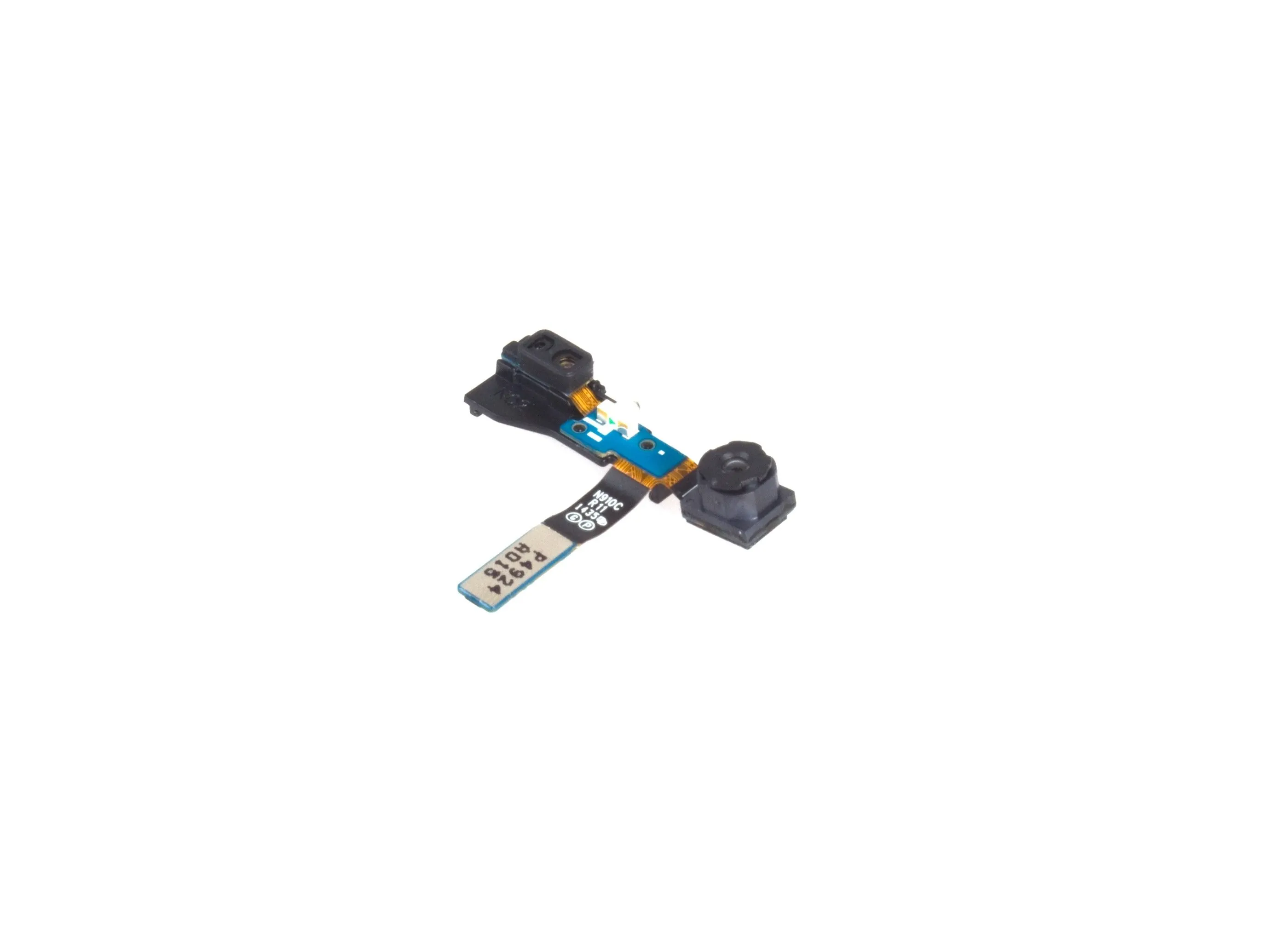

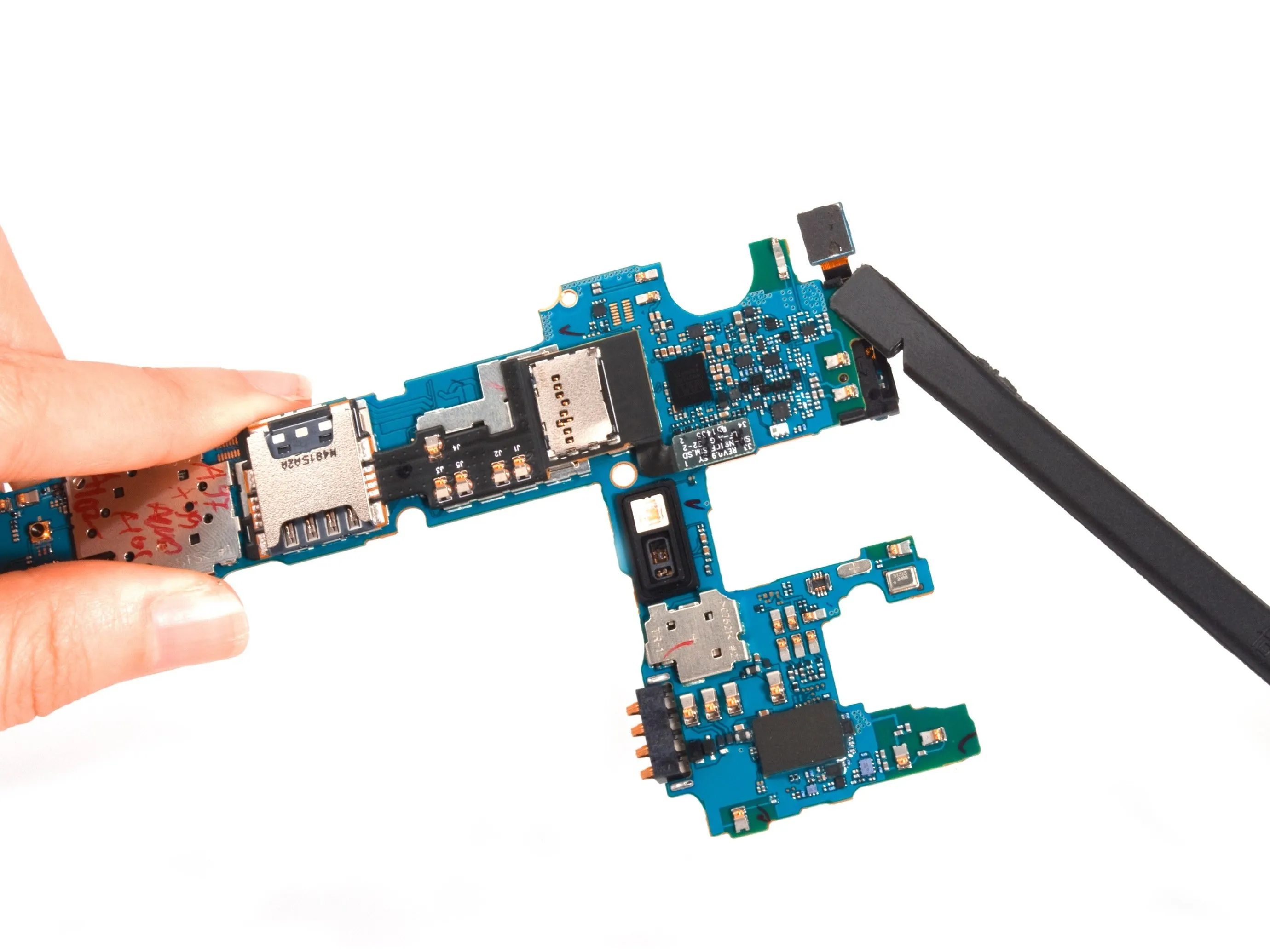

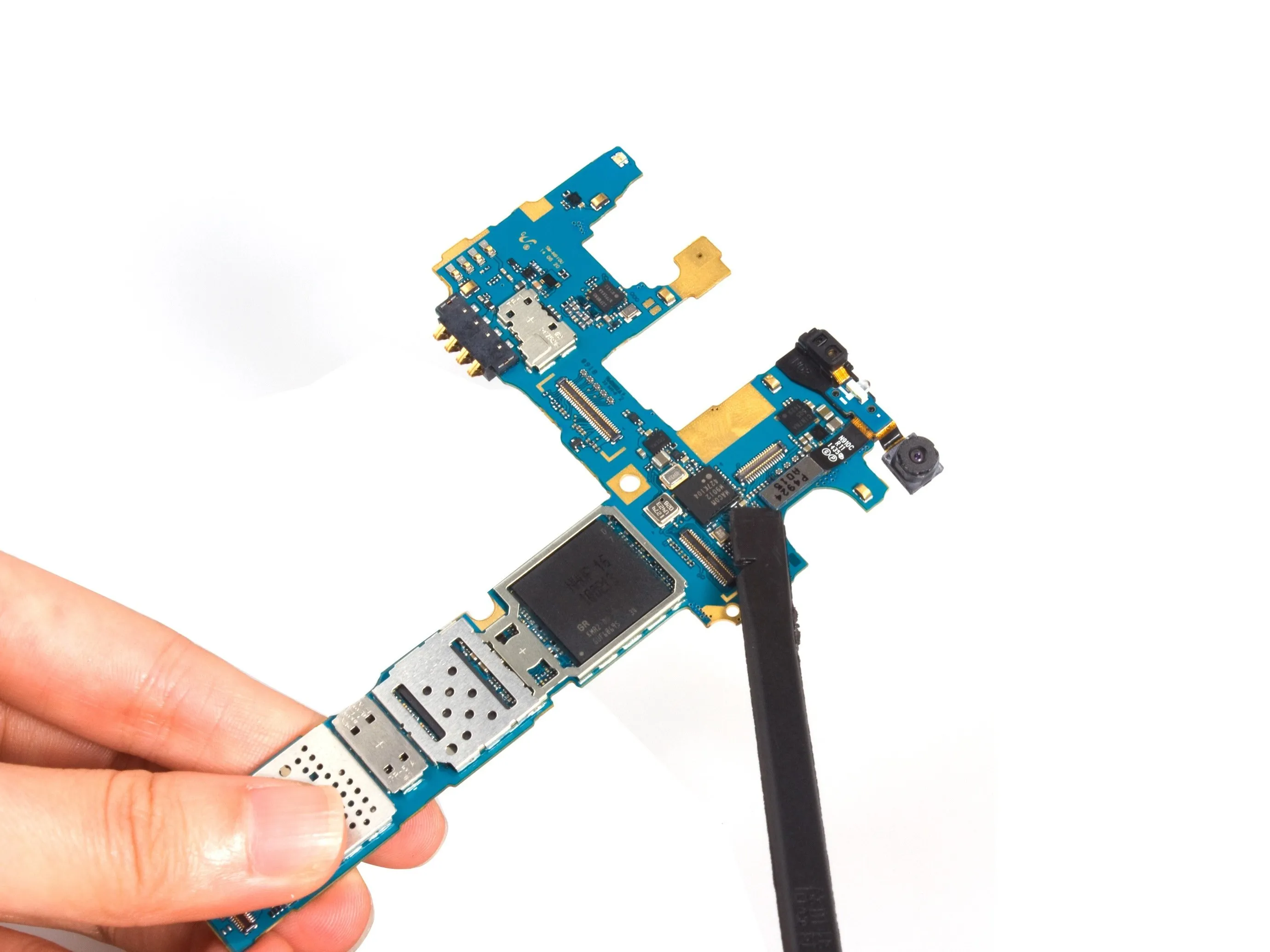

• Теперь настала очередь сборки фронтальной камеры.

• Сначала отсоедините разъем, затем освободите две застежки и снимите переднюю камеру вместе с датчиками.

Шаг 15

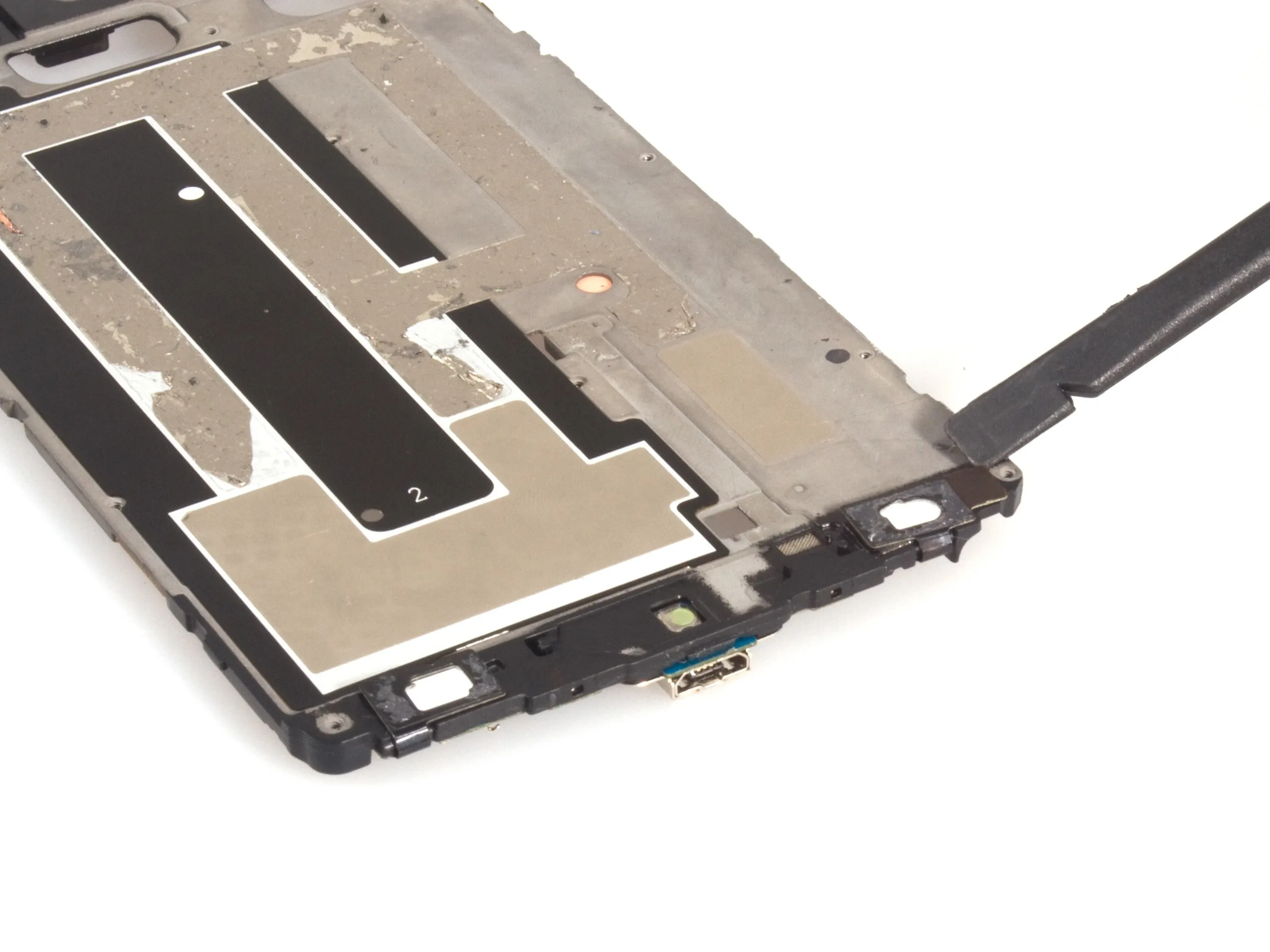

• Освободите кнопку недавних приложений и кнопку 'Назад' от клея на средней панели.

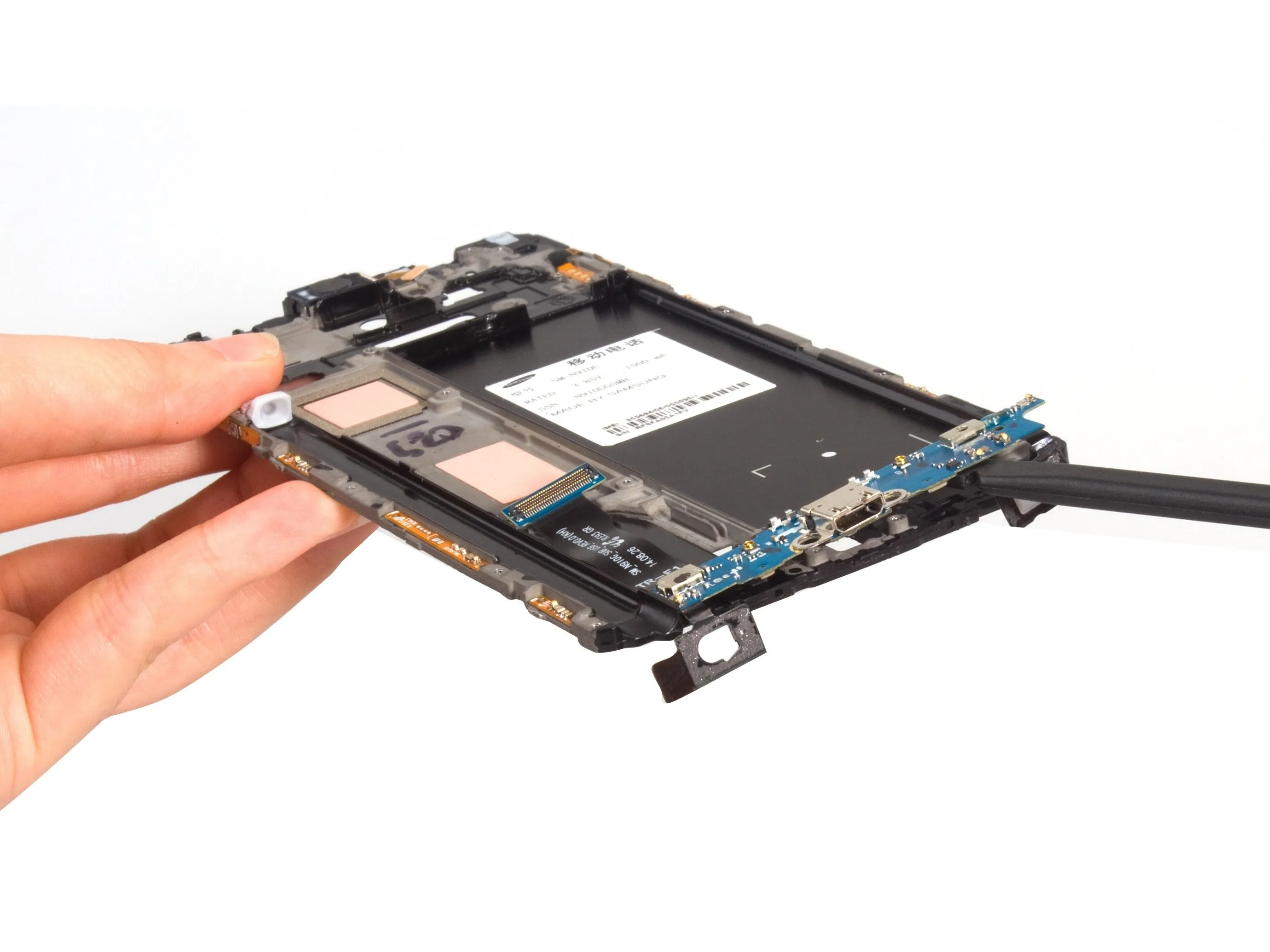

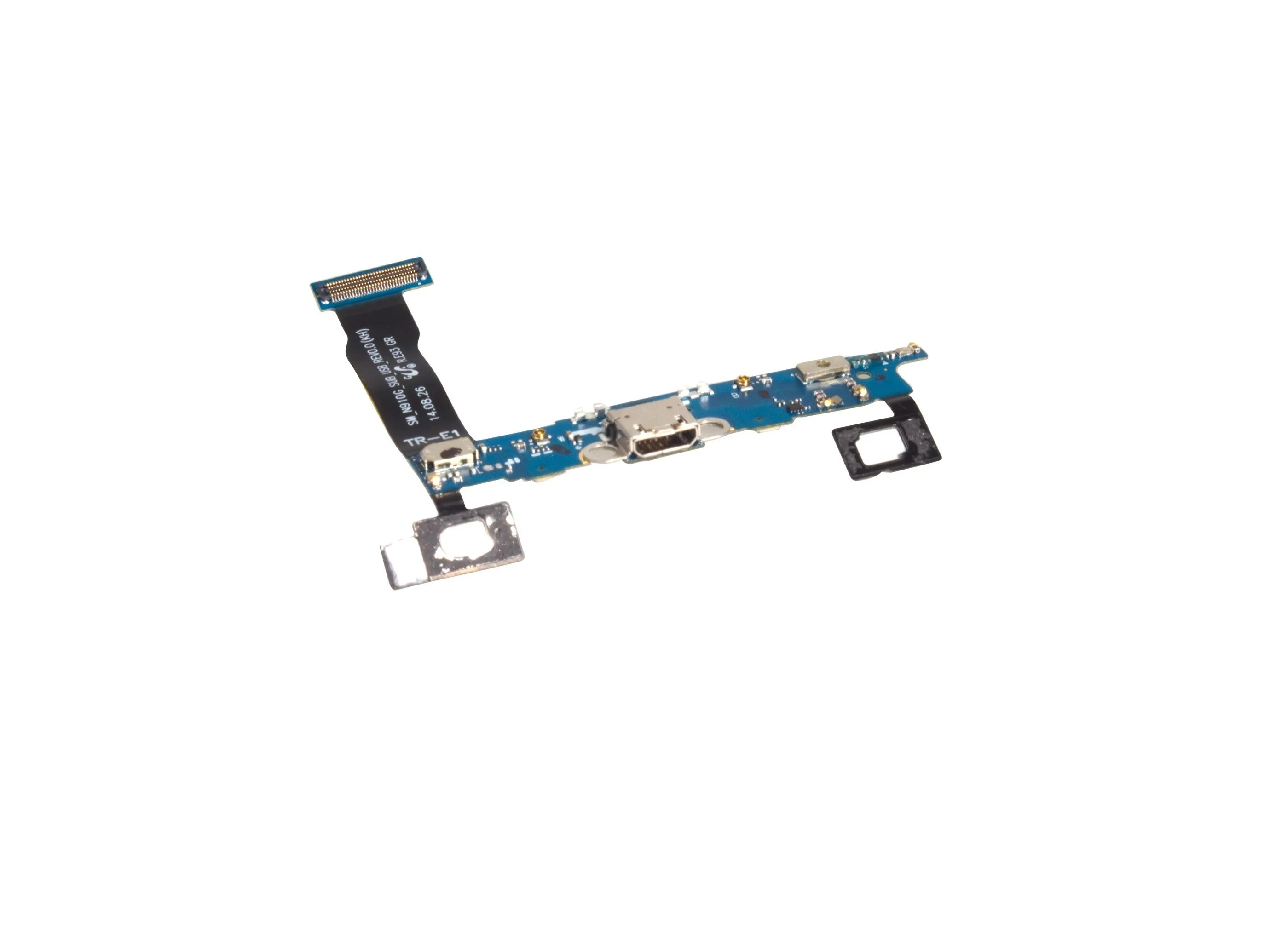

• Подденьте плату USB-зарядки и извлеките ее.

Шаг 16

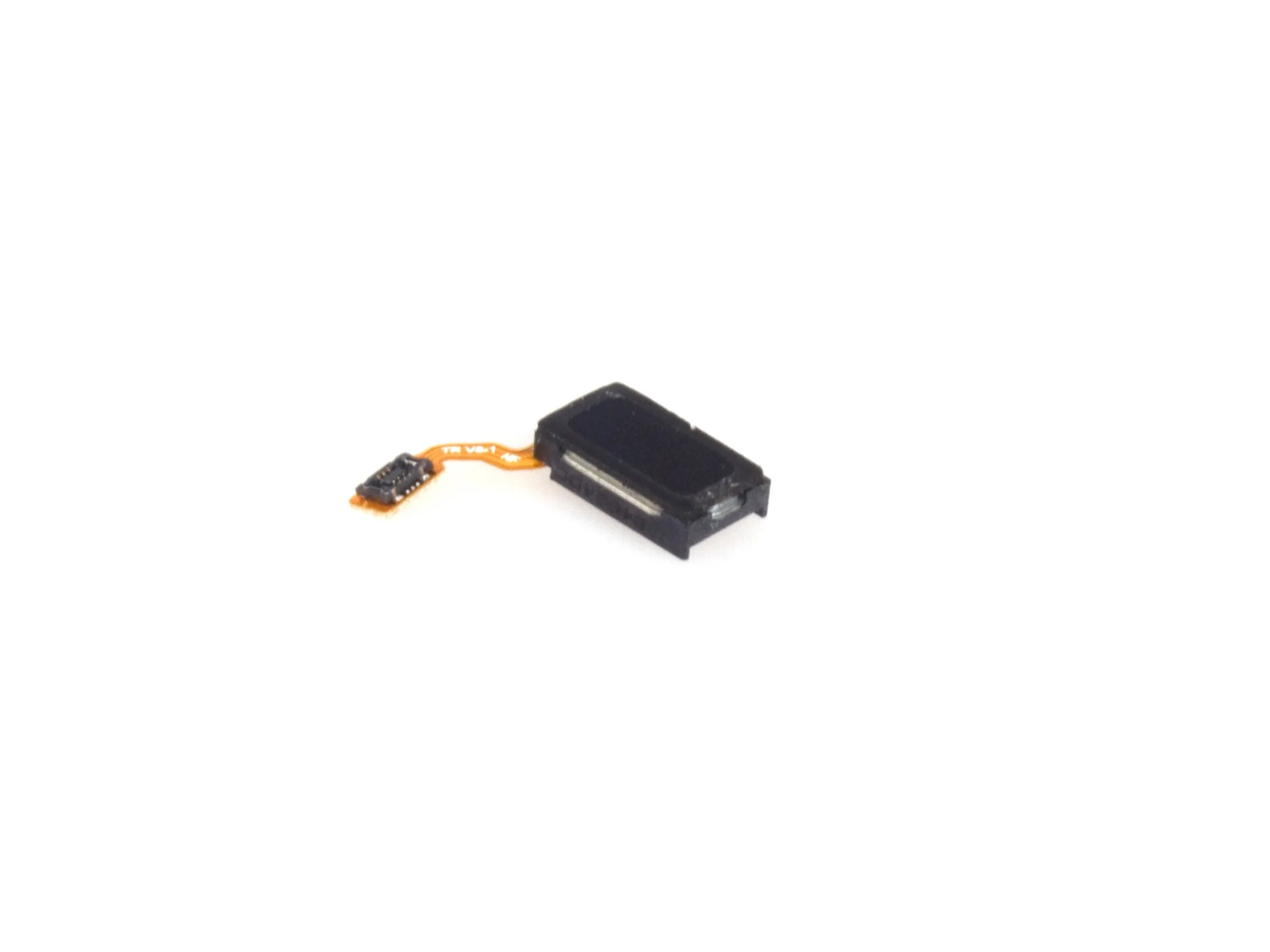

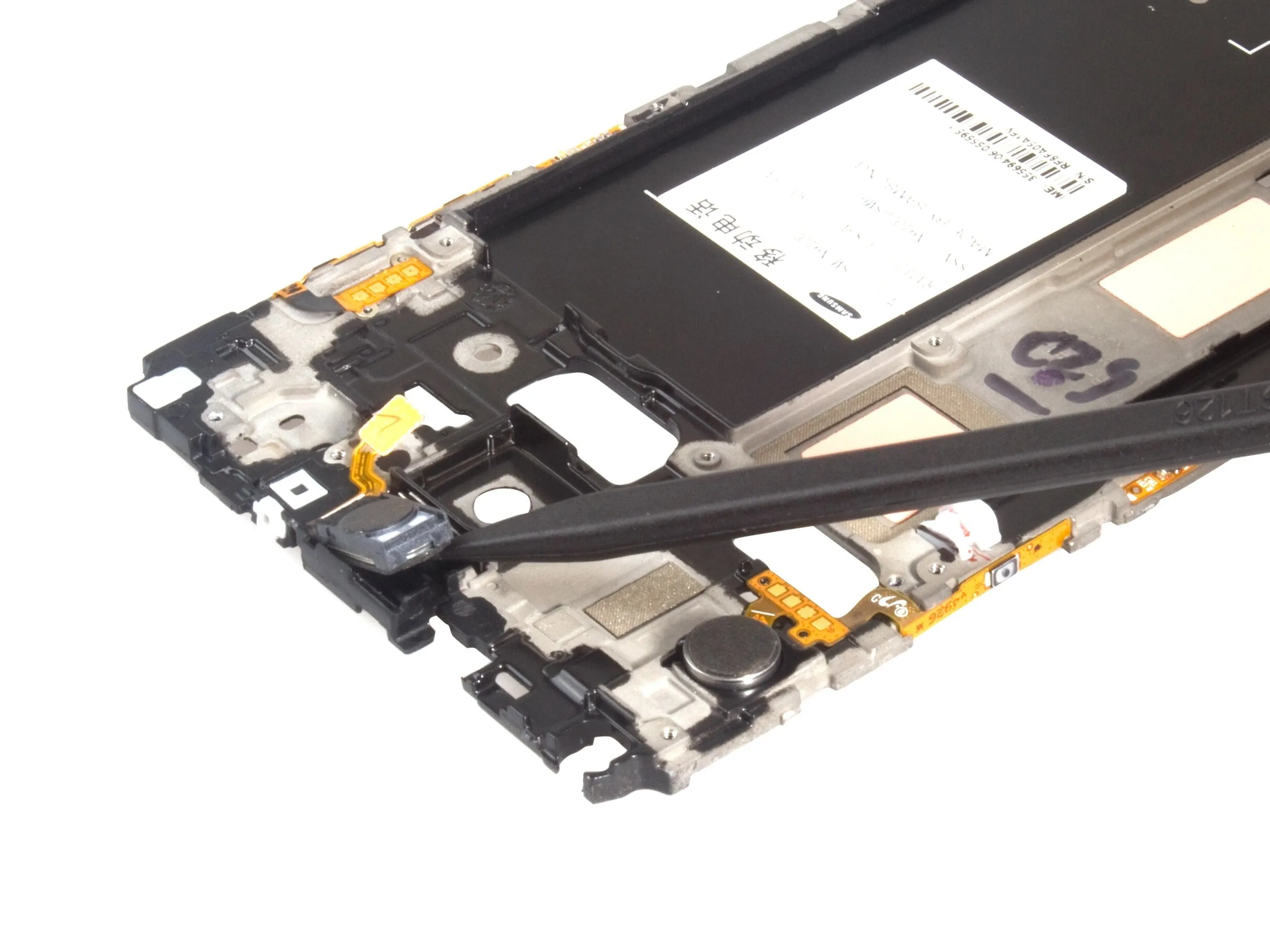

• Подденьте и извлеките динамик наушника.

Шаг 17

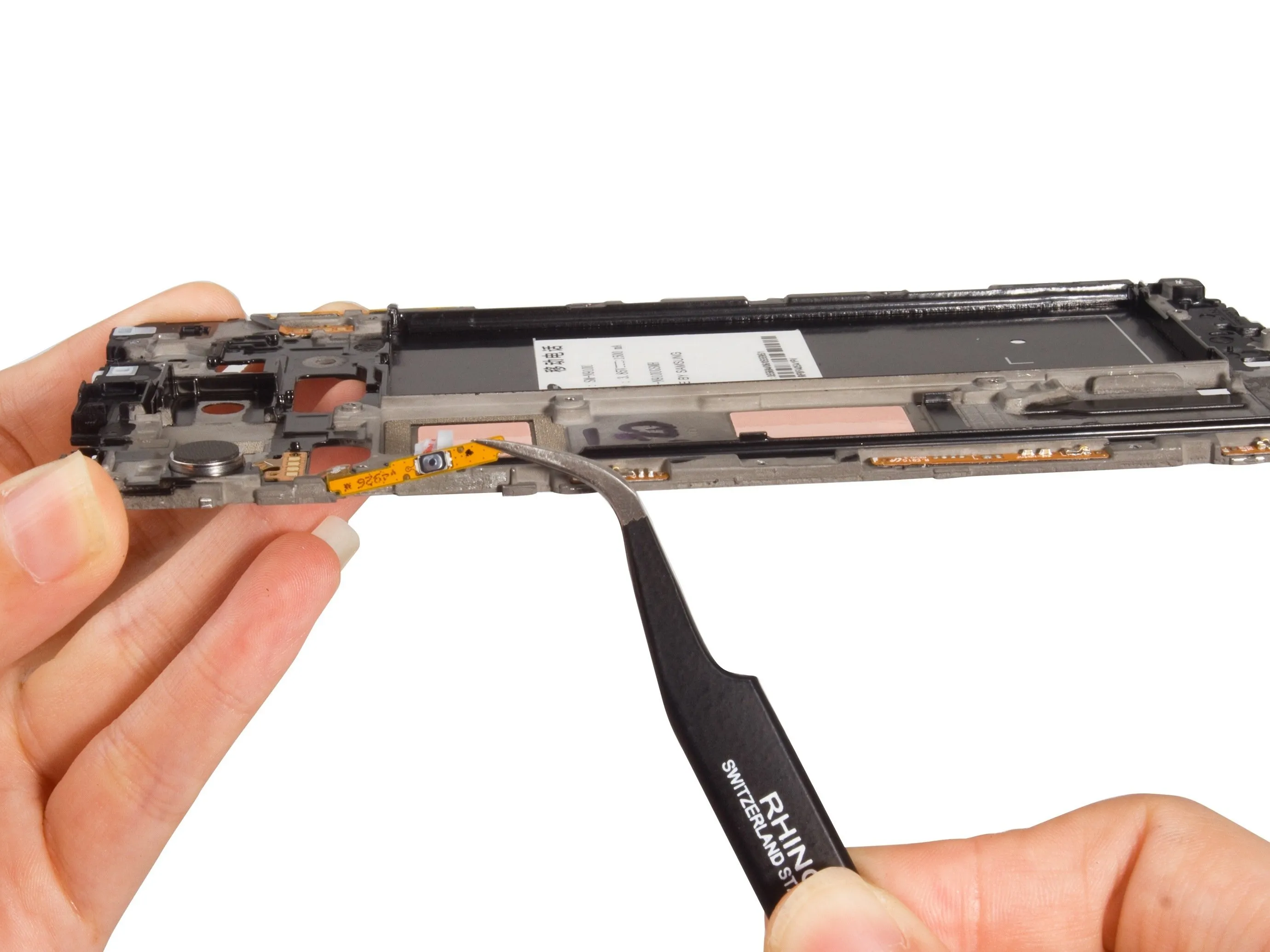

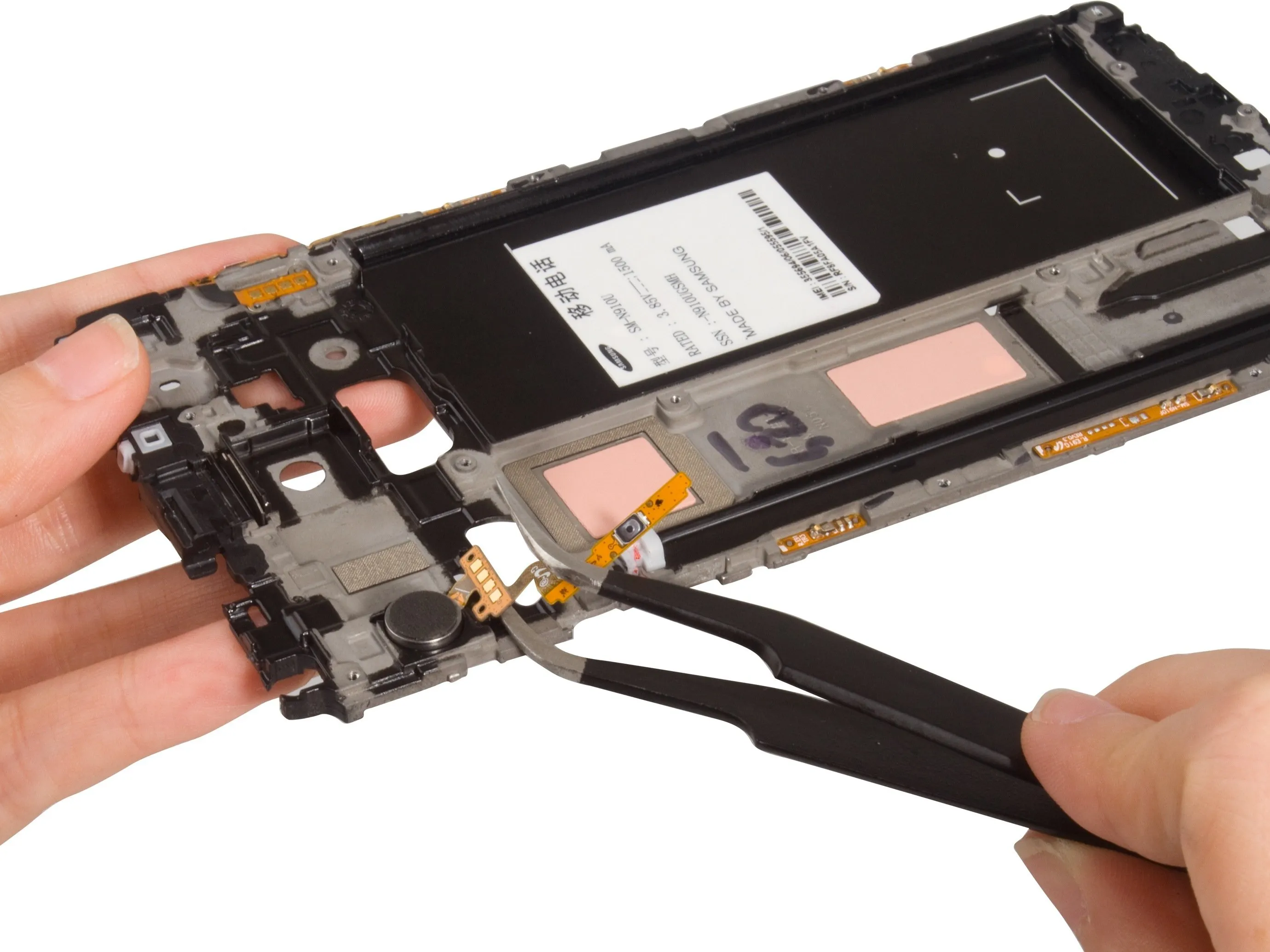

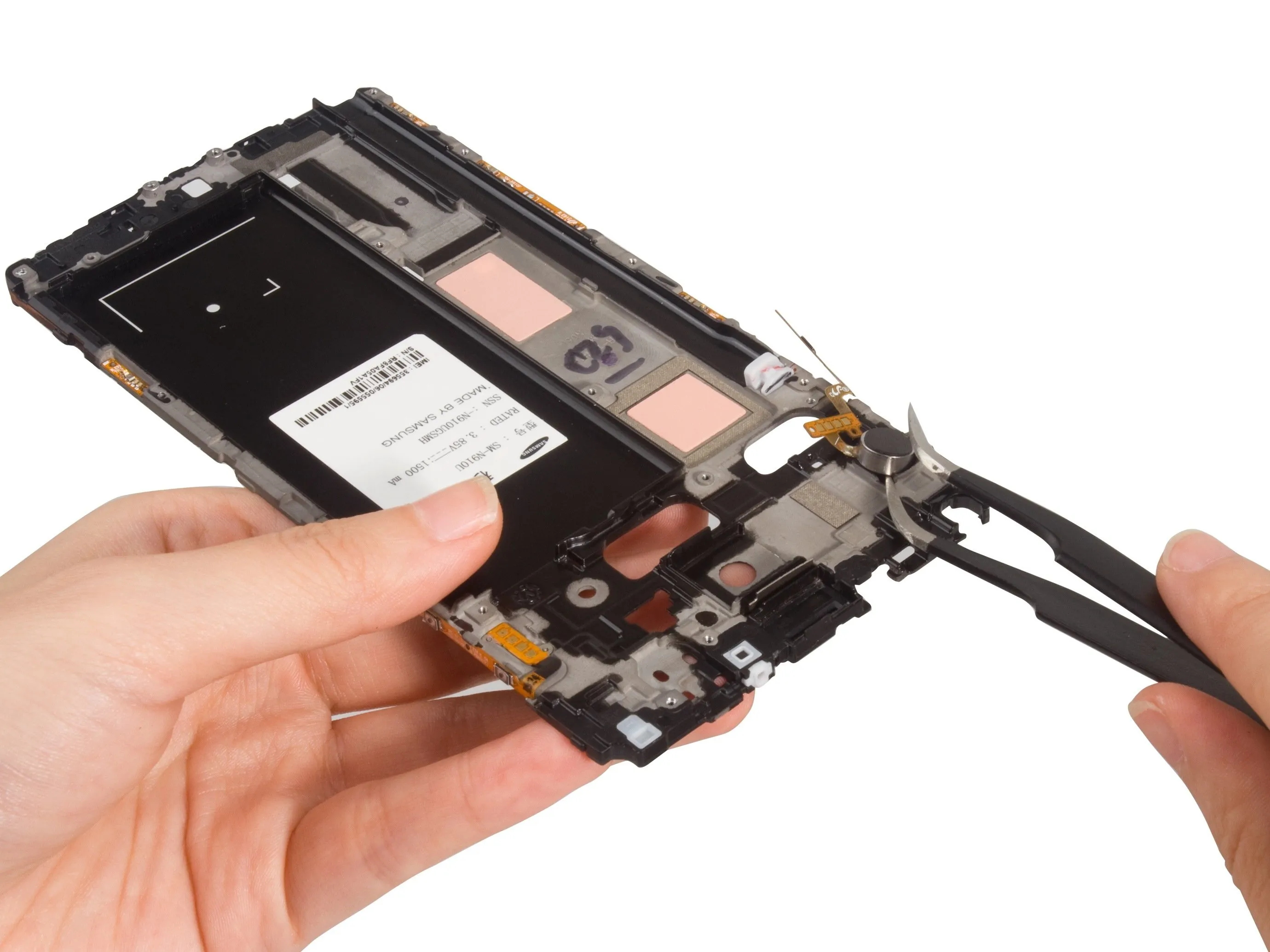

• Вибратор поставляется вместе с кнопкой питания.

Шаг 18

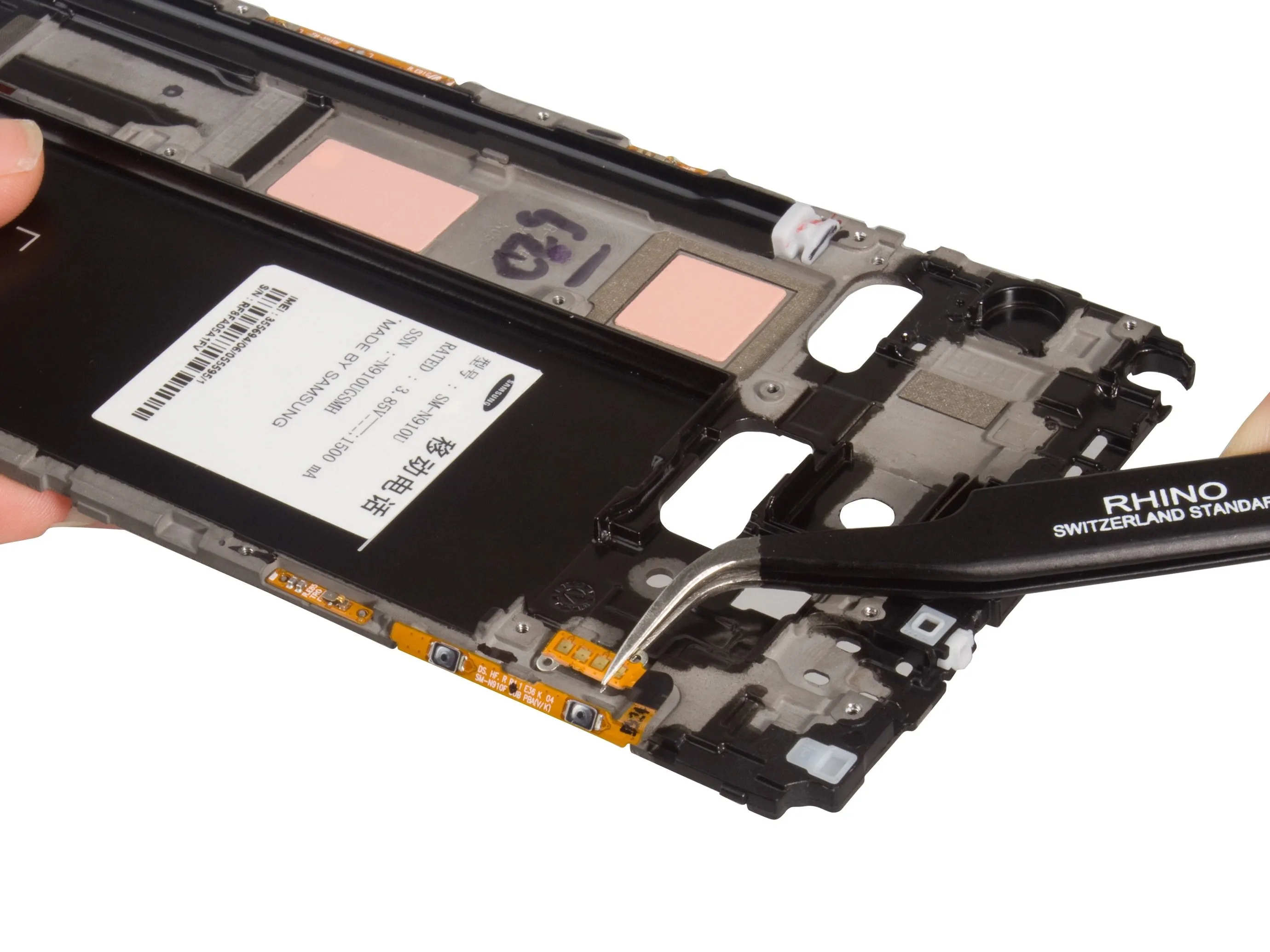

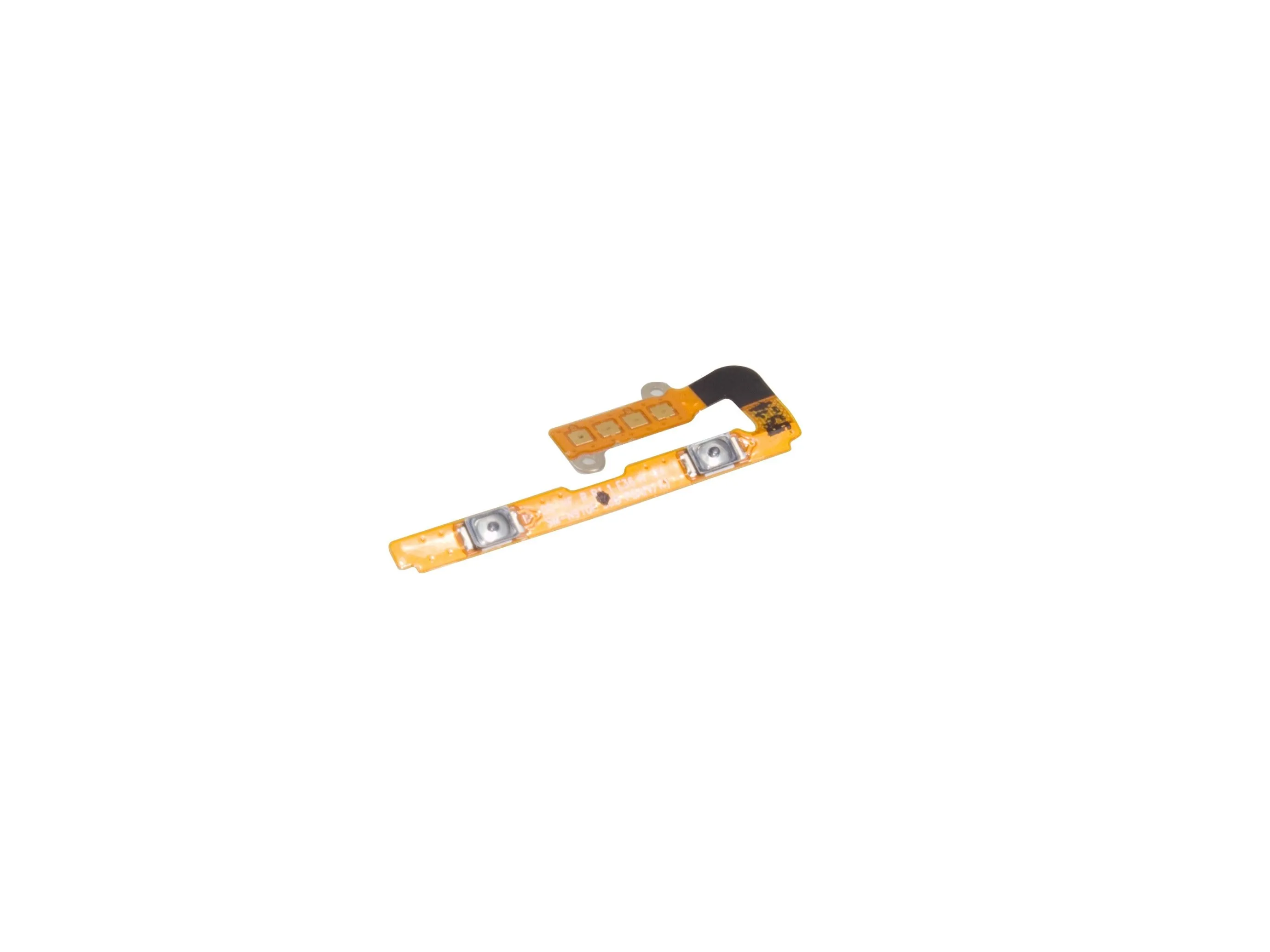

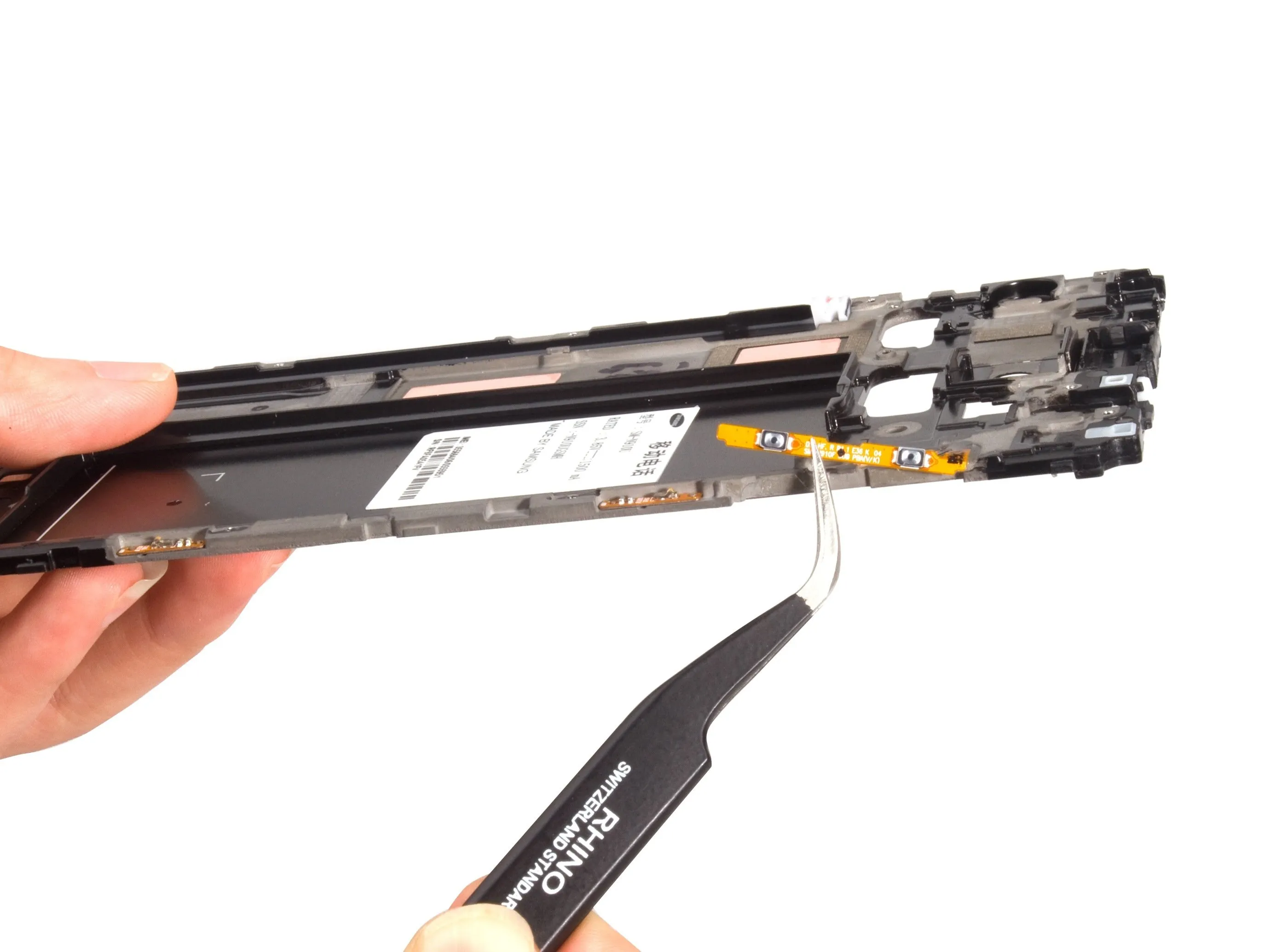

• Извлеките гибкий элемент кнопки громкости.

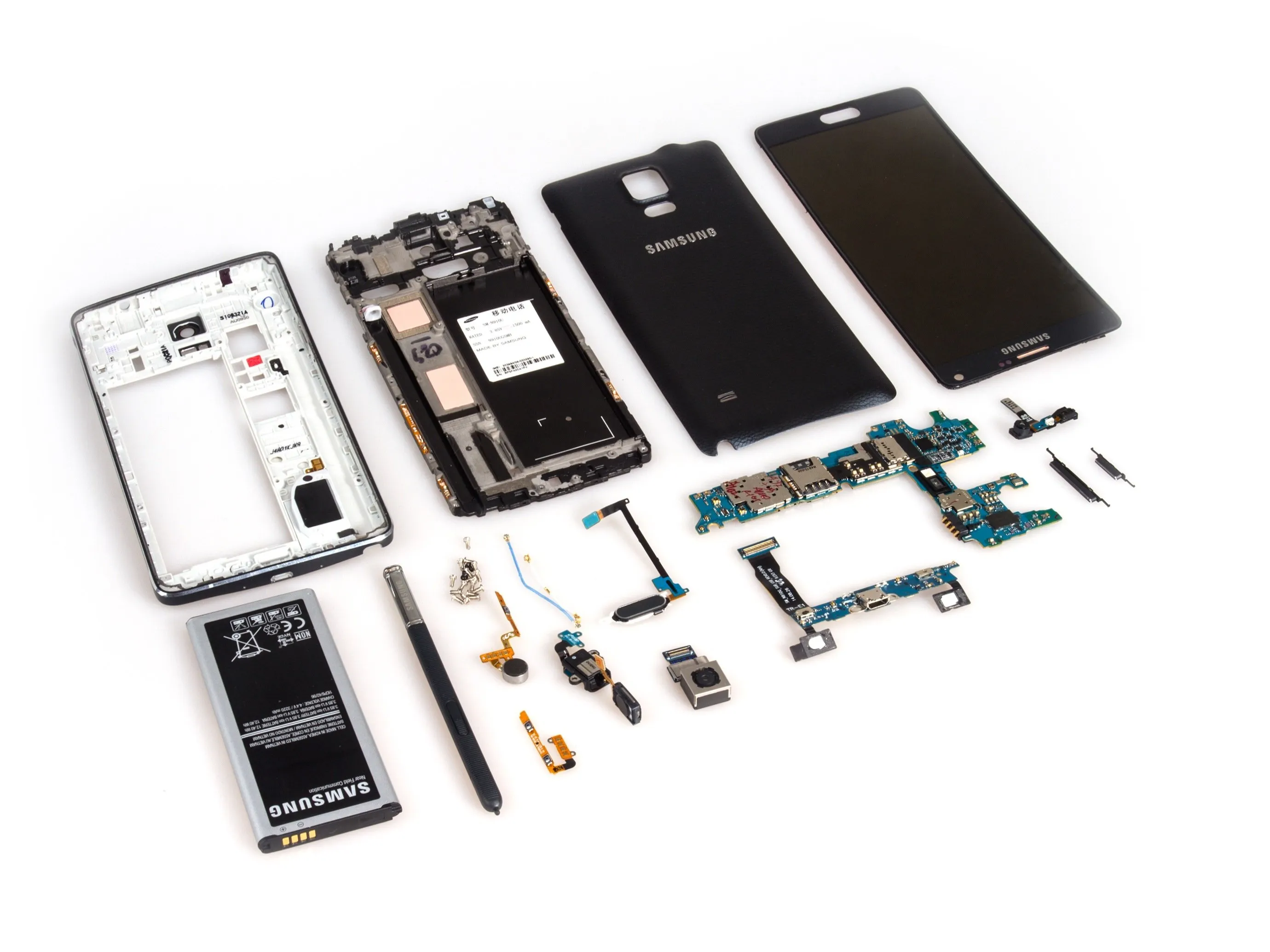

Шаг 19

• Готово.
