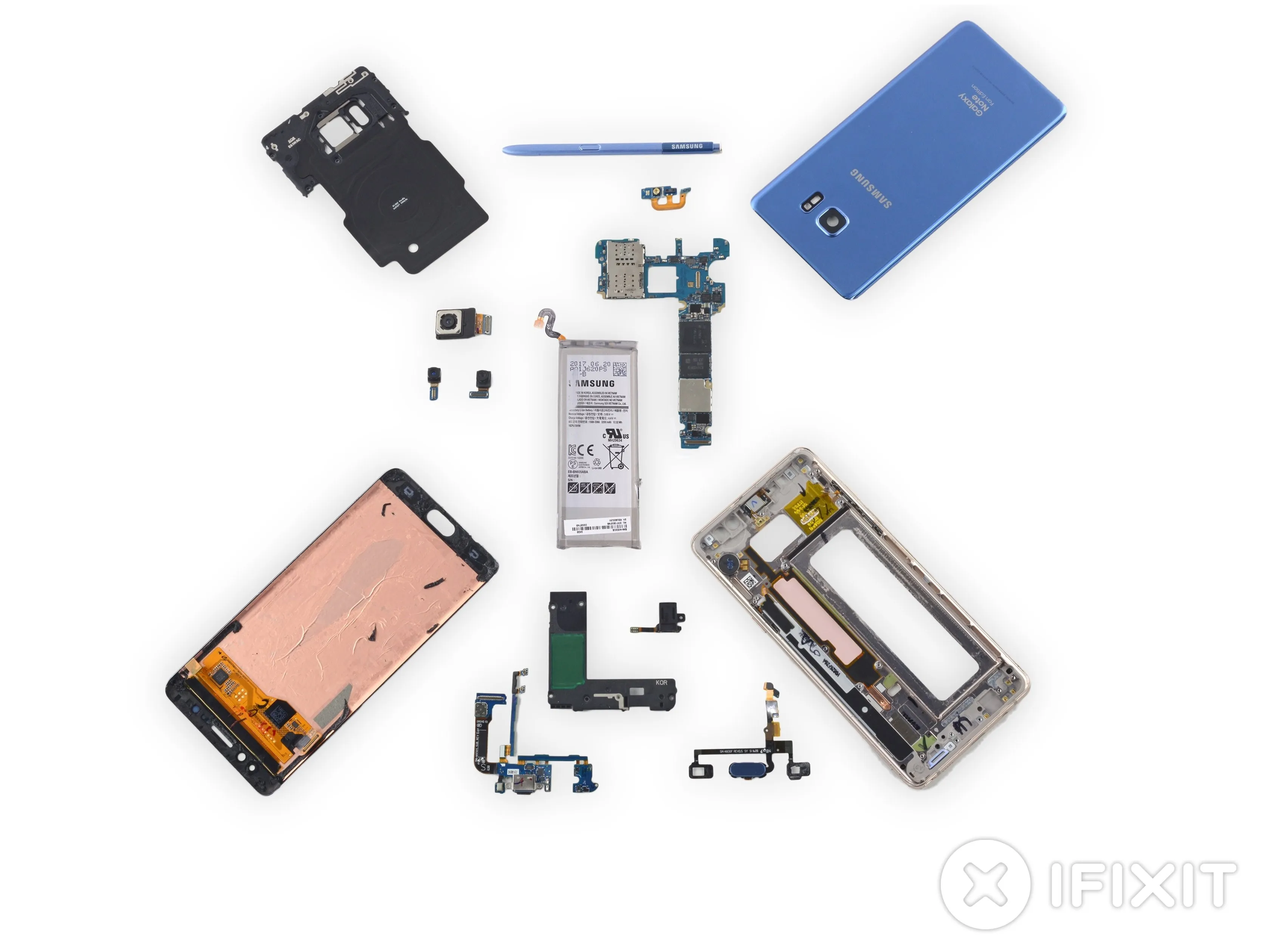

Разборка Samsung Galaxy Note Fan Edition

Введение

Прошлогодний Galaxy Note7 раздул пламя нашего недовольства смартфонами, но он также раздул пламя... ну, пламя. Теперь он вернулся, перевоплотившись в Galaxy Note Fan Edition. Давайте разберем его. Надеемся, на этот раз обойдется без пламени. Для более детального анализа ознакомьтесь с нашим статью в блоге Note Fan Edition.

Следите за последними новостями о ремонте: найдите нас в Twitter, присоединяйтесь к нашему кругу на Facebook и заглядывайте в наш Instagram.

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

Видео обзор

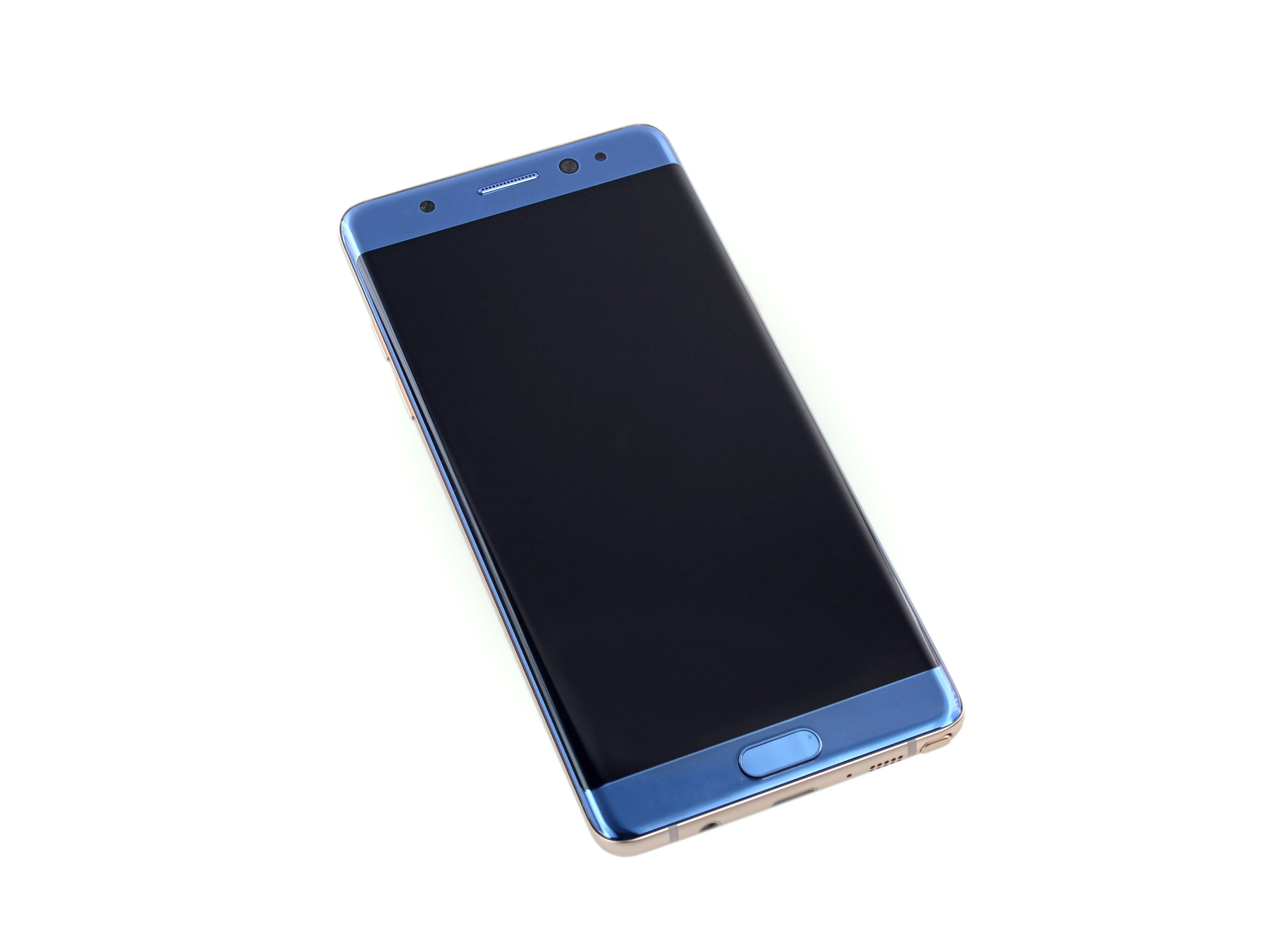

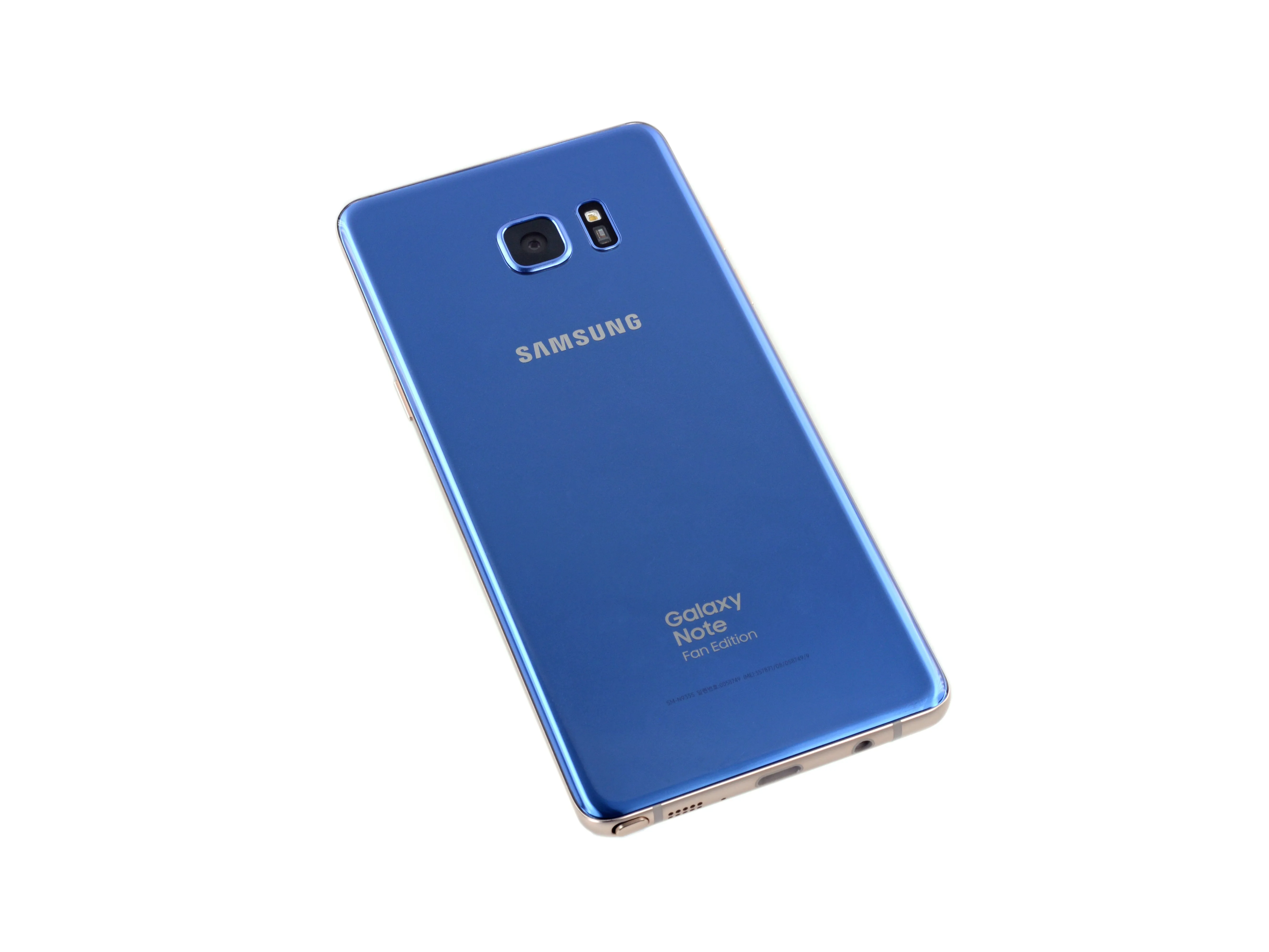

Шаг 1 Разборка Samsung Galaxy Note Fan Edition

• Остановите нас, если вы уже слышали эти характеристики до:

• Изогнутая панель 5,7-дюймового Super AMOLED-дисплея с разрешением 2560 × 1440 (518 ppi) и стеклом Gorilla Glass 5

• Окта-ядерный процессор Exynos 8890 с 4 ГБ оперативной памяти + графический процессор Mali-T880 MP12

• 12-мегапиксельная задняя камера с разрешением ƒ/1,7, OIS, двухпиксельным автофокусом и возможностью съемки 4K-видео; 5-мегапиксельная камера для selfie/1080p

• Внутренняя память 64 ГБ, дополнительные 256 ГБ доступны через расширение MicroSD

• Сканер радужной оболочки глаза, сканер отпечатков пальцев

• Стилус S Pen, USB-C и разъем для наушников

• Степень пыле- и влагозащиты IP68

Шаг 2

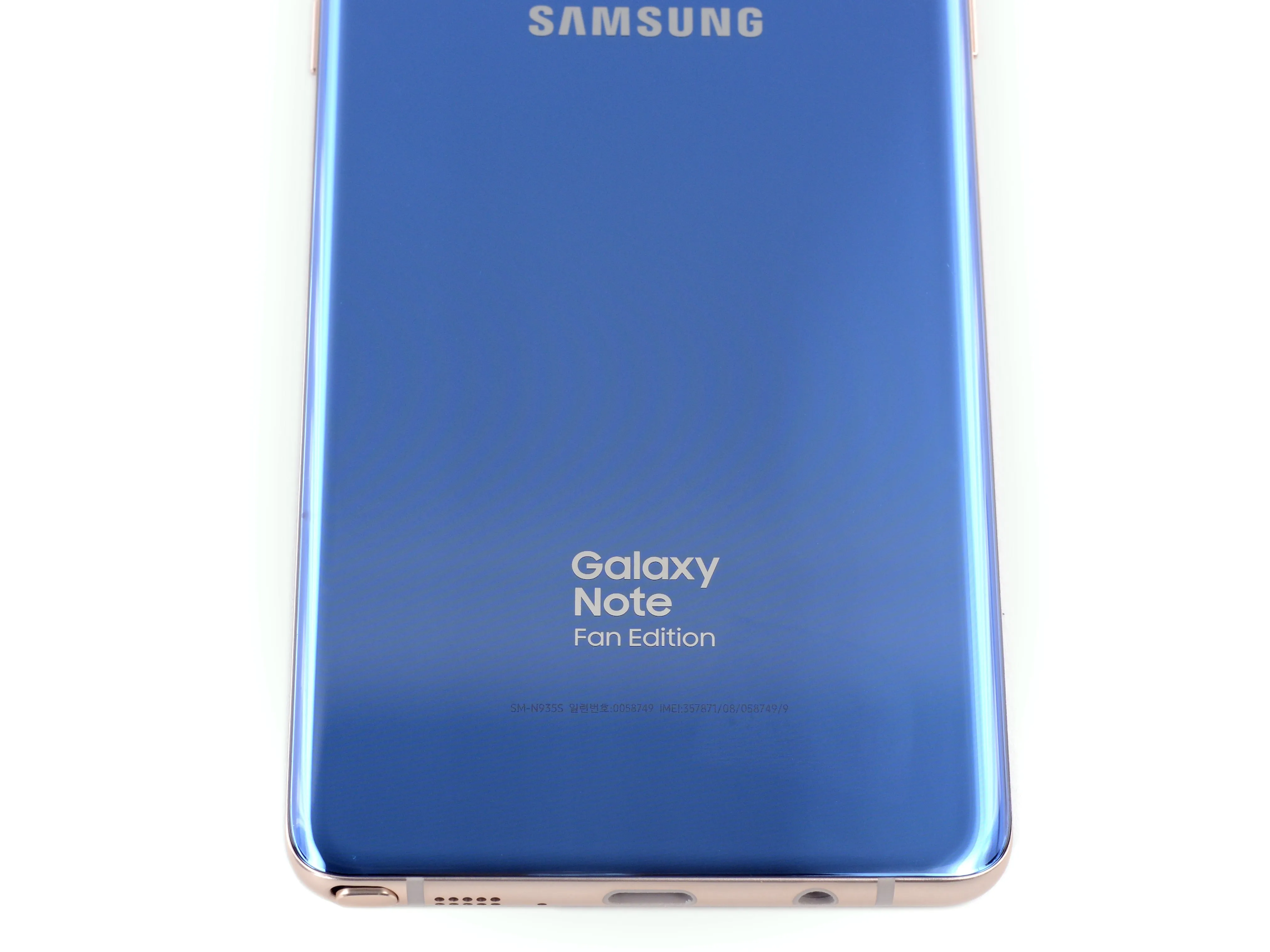

• Снимаю шляпу перед Samsung за то, что она дала новую жизнь хотя бы некоторым из этих злополучных Note7, а не отправила их все в корзину для электронных отходов.

• Сообщается, что выпущено всего 400 000 Fan Editions, что намного меньше, чем ~4 миллиона отозванных телефонов. Тем не менее, что-то есть. лучше, чем ничего.

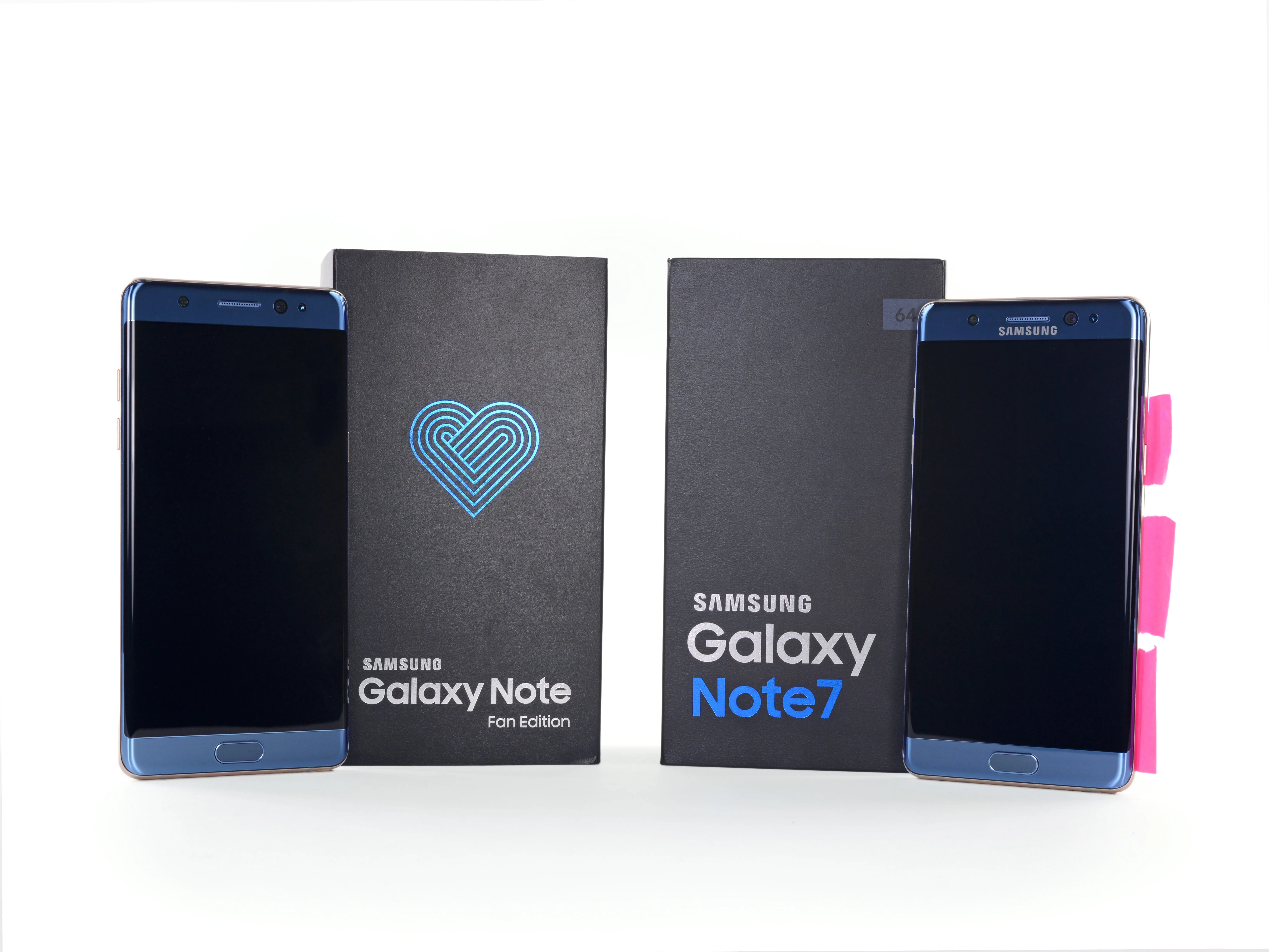

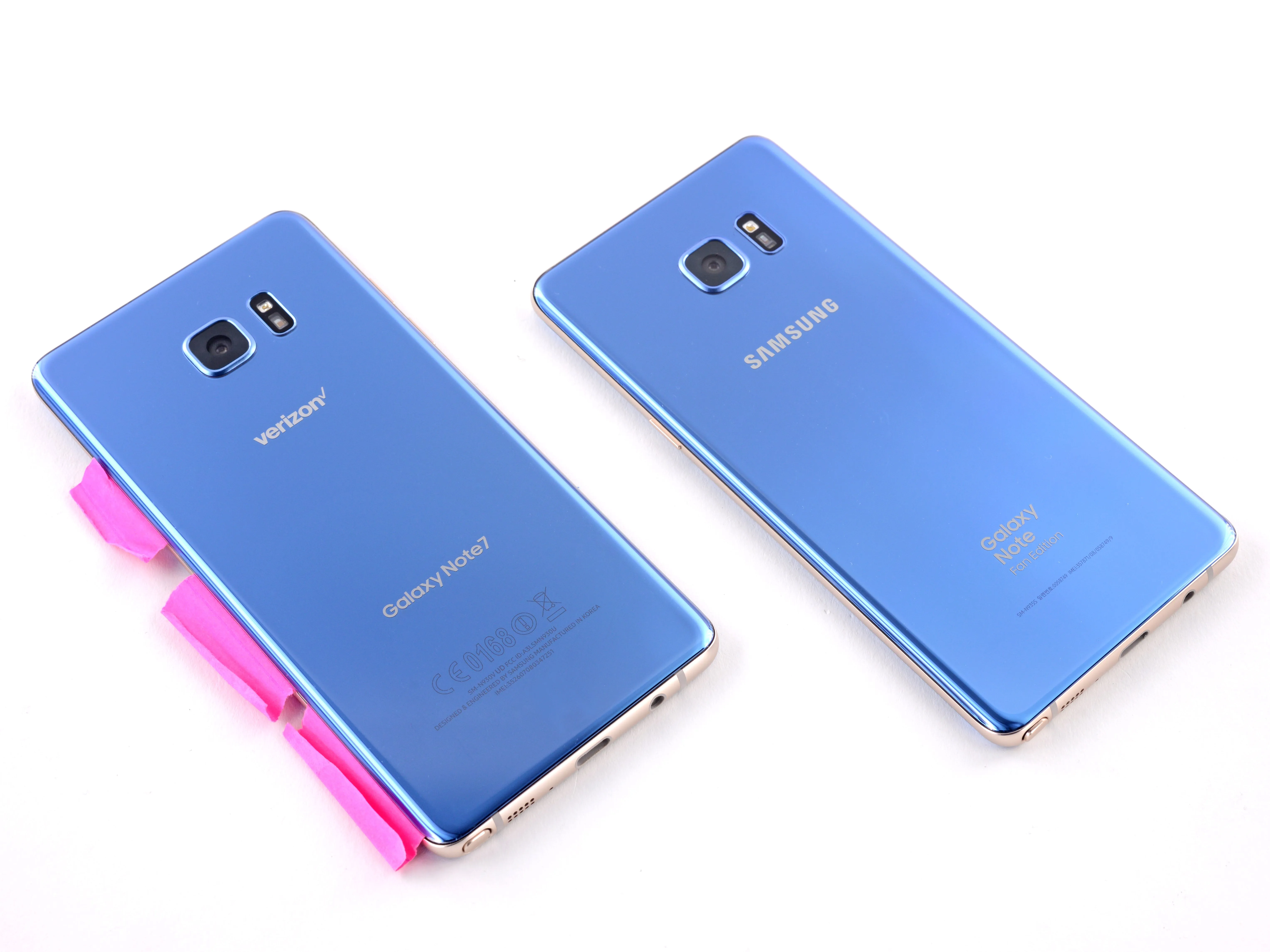

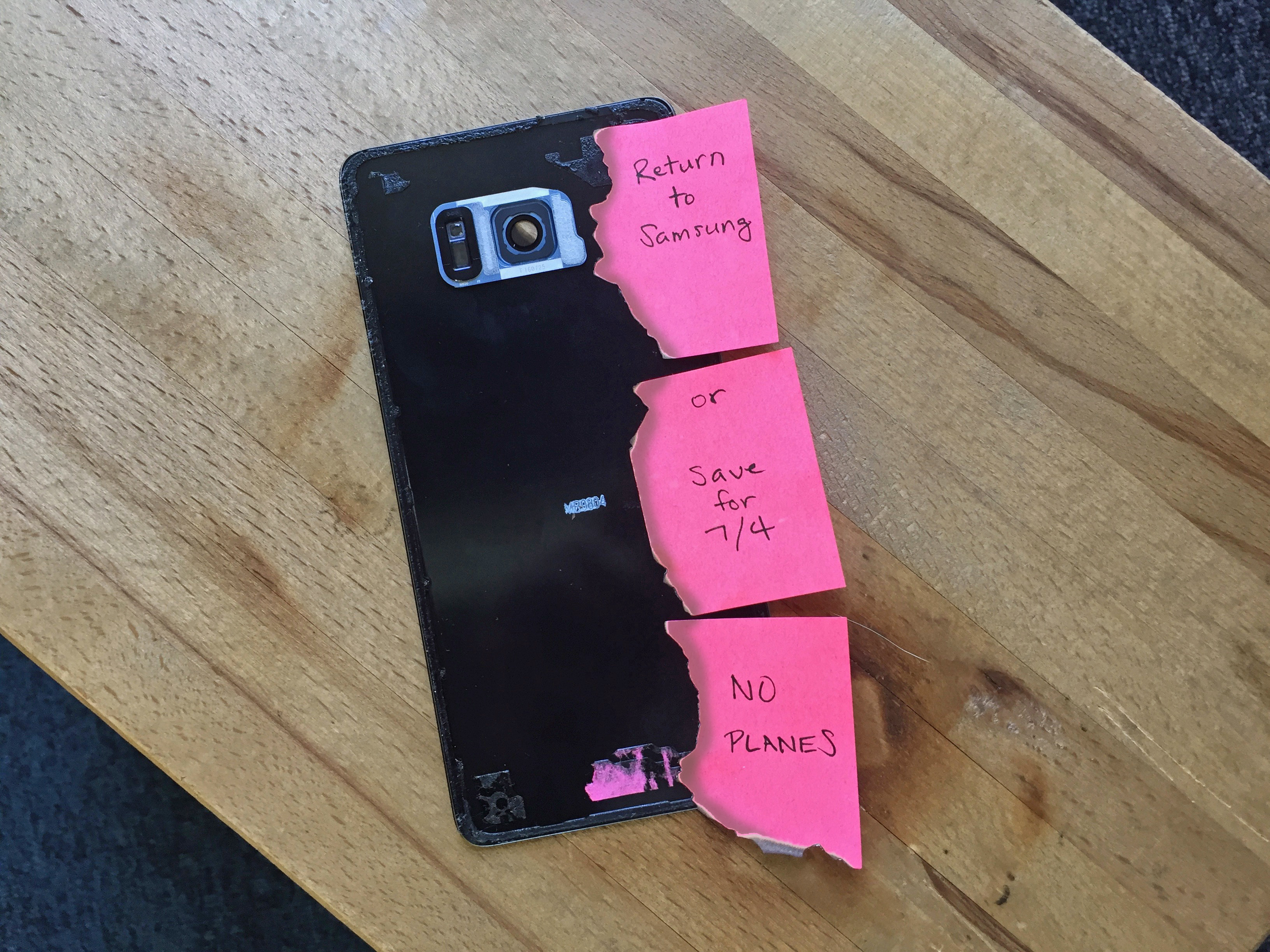

• Мы сняли пыль с нашего Note7 для быстрого визуального сравнения, липкие заметки и все такое.

• Подождите, липкие заметки?

• Да. В прошлый раз, когда мы разбирали его, мы оставили себе небольшую заметку или три..

Шаг 3

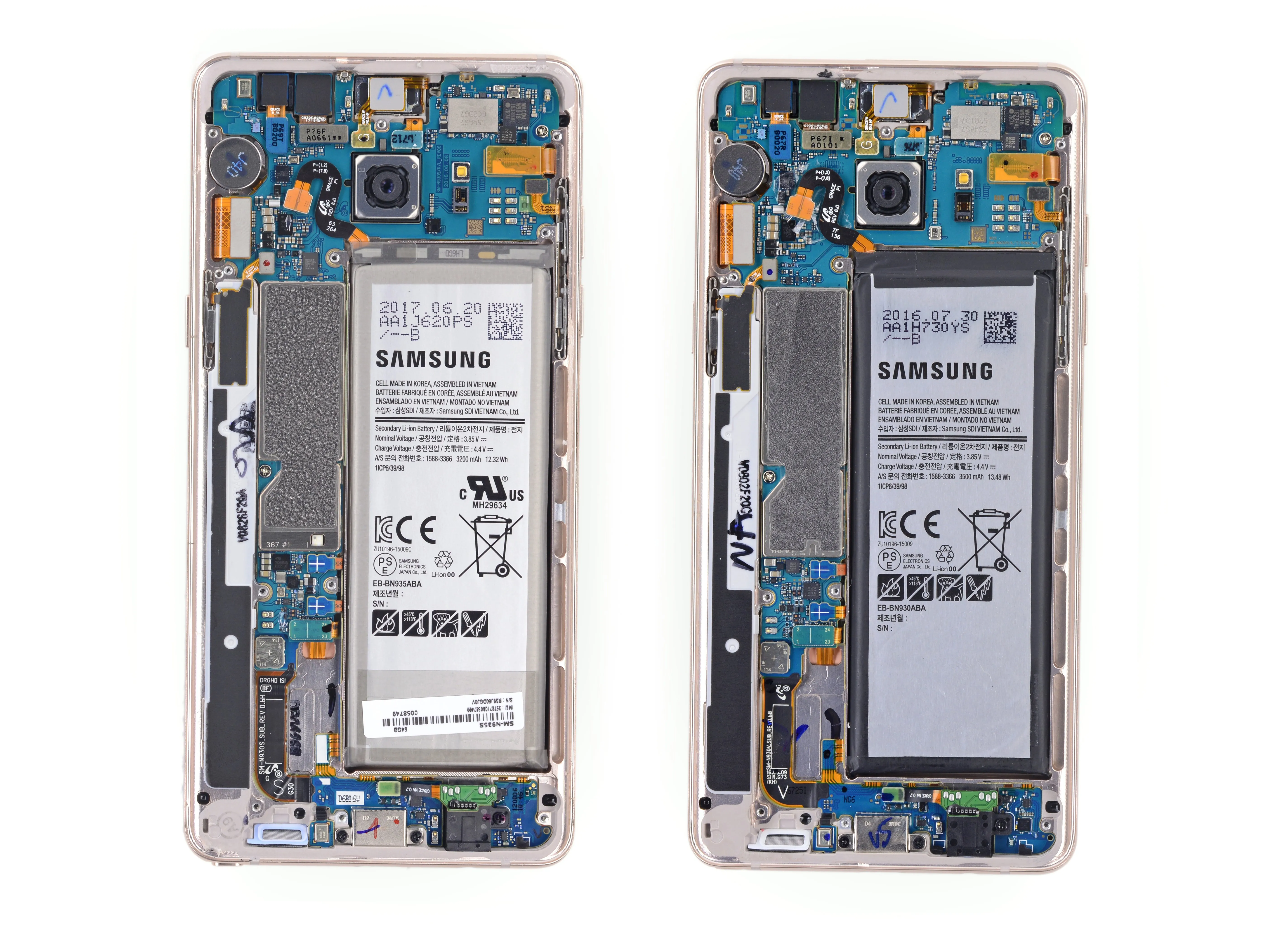

• После того, как мы наконец-то отодрали эту мерзкую стеклянную панель с задней панели новейшего Note (спойлер: она такая же плохая, как и в прошлый раз) в прошлый раз), мы получили возможность взглянуть на обновленное оборудование.

• На первый взгляд кажется, что ничего не изменилось. На второй взгляд, есть едва заметная разница в следах антенн.

• Судя по надписи 'KOR' на нашем телефоне корейского производства, мы можем предположить, что это сделано для совместимости с корейскими сотовыми сетями.

• Сняв антенный блок, мы наконец-то можем взглянуть на аккумулятор...

Шаг 4

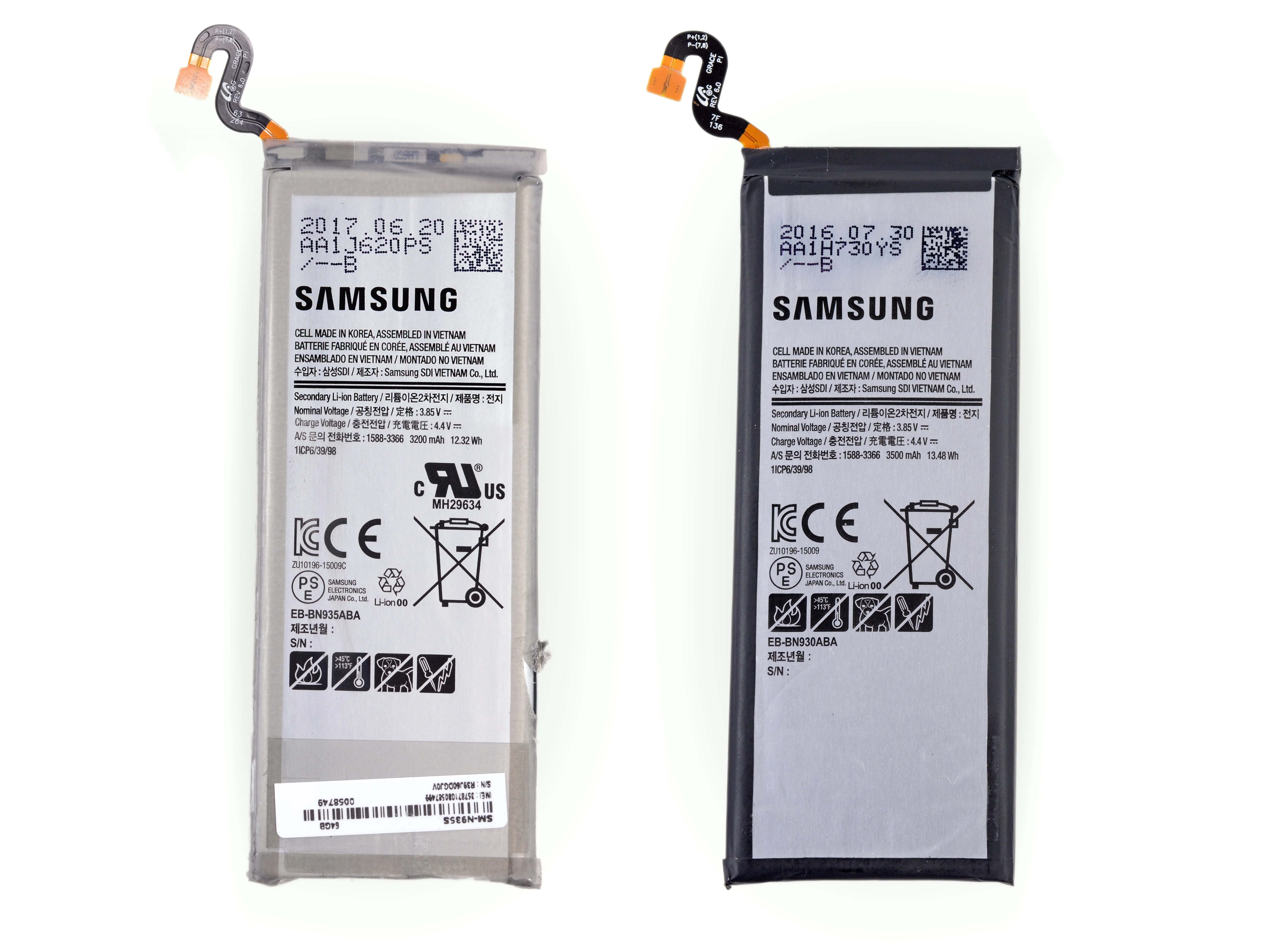

• У малыша совершенно новая батарея. Эта датирована 20 июня, так что она действительно новая.

• Емкость действительно меньше, она составляет 12,32 Втч по сравнению с OG Note7 13,48 Вт-ч.

• Это все равно больше, чем у сравнимого по размеру iPhone 7 Plus (с 11,1 Втч), но, видимо, этого снижения на ~9% достаточно, чтобы снова сделать Note безопасным.

• Для жаждущих данных: при весе 45,4 г новая батарея весит на 2,3 г меньше, а ее размеры составляют 37,4 мм x 97,2 мм x ~5,0 мм по сравнению с 37,9 мм x 97,8 мм x 4,9 мм у Note7. Так что, похоже, он действительно немного потерял в массе.

• Не будем упускать из виду, что фиаско с отзывом Samsung можно было бы избежать, если бы Note7 просто оснастили съемным аккумулятором. Ну, знаете, как это было раньше.?

Шаг 5

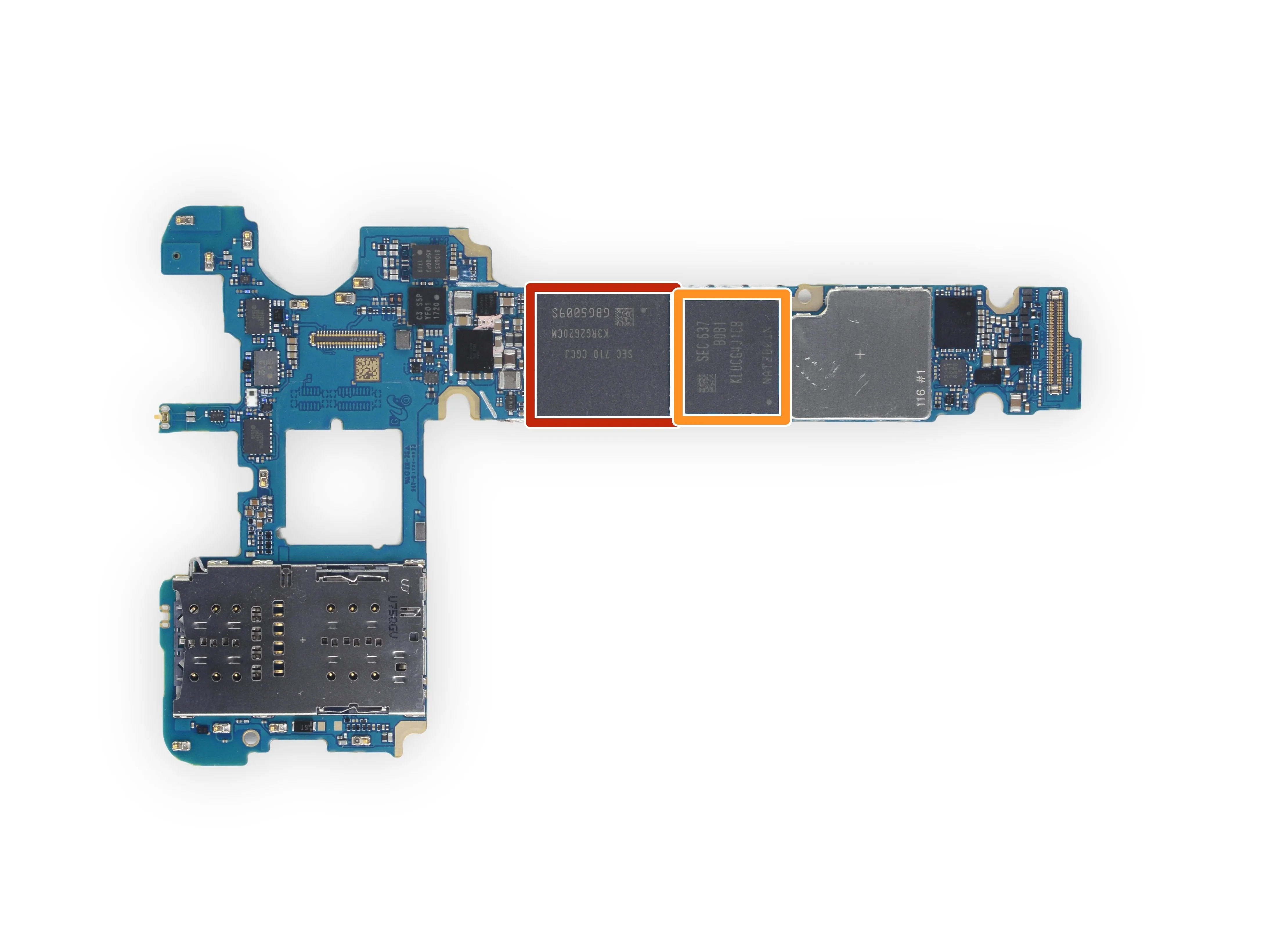

• Ходили некоторые слухи что этот обновленный аппарат будет поставляться с более новым процессором Snapdragon 821, а не с восьмиядерным Samsung Exynos, который используется в Note7. Поэтому мы сняли защитные экраны над процессором, чтобы рассмотреть его поближе:

• Samsung K3RG2G20CM-CGCJ 4 ГБ оперативной памяти LPDDR4, установленной поверх восьмиядерного процессора Exynos 8890.

• На оперативной памяти нет маркировки, позволяющей идентифицировать процессор, но на коробке написано Octa Core, в то время как Snapdragon 820/821 имеют 4 ядра. Мы считаем, что изменений нет.

• Samsung KLUCG4J1CB-B0B1 64 ГБ UFS 2.0

Шаг 6

• Fan Edition унаследовал от Note7 практически все остальное, включая оценку ремонтопригодности.

• Вот и все! Мы не раз укоряли Samsung за фиаско с Note7, но надо отдать должное: они признали свою вину и поступили ответственно.

• Будем надеяться, что остальные законсервированные телефоны увидят свет!

• Мы много писали о фиаско Note7, а также провели анализ этого обновленного издания в нашем Блог-пост Galaxy Note Fan Edition

Вывод

• Многие компоненты являются модульными и могут быть заменены независимо друг от друга.
• Благодаря улучшенной прокладке кабелей плату порта зарядки можно снять, не разбирая дисплей.
• Аккумулятор можно извлечь без предварительного демонтажа материнской платы, но жесткий клей и приклеенная задняя панель сильно затрудняют замену.
• Переднее и заднее стекло вдвойне уязвимы для трещин, а сильный клей на заднем стекле сильно затрудняет проникновение внутрь устройства.
• Из-за изогнутого экрана замена переднего стекла без разрушения дисплея, скорее всего, невозможна.

Оценка ремонтопригодности

Ремонтопригодность 4 из 10 (10 - легче всего отремонтировать)
