Разборка Samsung Galaxy Note10+ 5G

Введение

Samsung только что объявила о смерти разъема для наушников своим новейшим фаблетом - Galaxy Note10+ 5G, в котором есть все, кроме кухонной раковины. Что еще скрывается в этой монолитной плите? В этом приключении мы взломаем его водонепроницаемый корпус, покопаемся в его недрах в поисках неуловимых чипов 5G и встретим на своем пути несколько удивительных аппаратов.

Следите за новыми приключениями в Twitter, Instagram и Facebook. Делаете.ру, получайте нашу рассылку.

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

•

  Посмотреть

•

Шаг 1 Разборка Samsung Galaxy Note10+ 5G

• Прежде чем разбирать, мы рассмотрим характеристики Note10+ 5G:

• 6,8-дюймовый AMOLED-дисплей Infinity-O с разрешением 3040 × 1440 (498 ppi), сертифицированный HDR10+

• Qualcomm Snapdragon 855 в паре с 12 ГБ оперативной памяти и 256 ГБ встроенного хранилища

• Аккумулятор емкостью 4 300 мАч

• Четыре камеры на задней панели (16 МП ультраширокоугольная, 12 МП широкоугольная с OIS, 12 МП телефото с OIS, VGA DepthVision камера), а также 10 МП камера selfie

• Ультразвуковой датчик отпечатков пальцев в экране

• Стилус S Pen с поддержкой Bluetooth и 6-осевым датчиком

• Степень пыле- и влагозащищенности IP68

Шаг 2

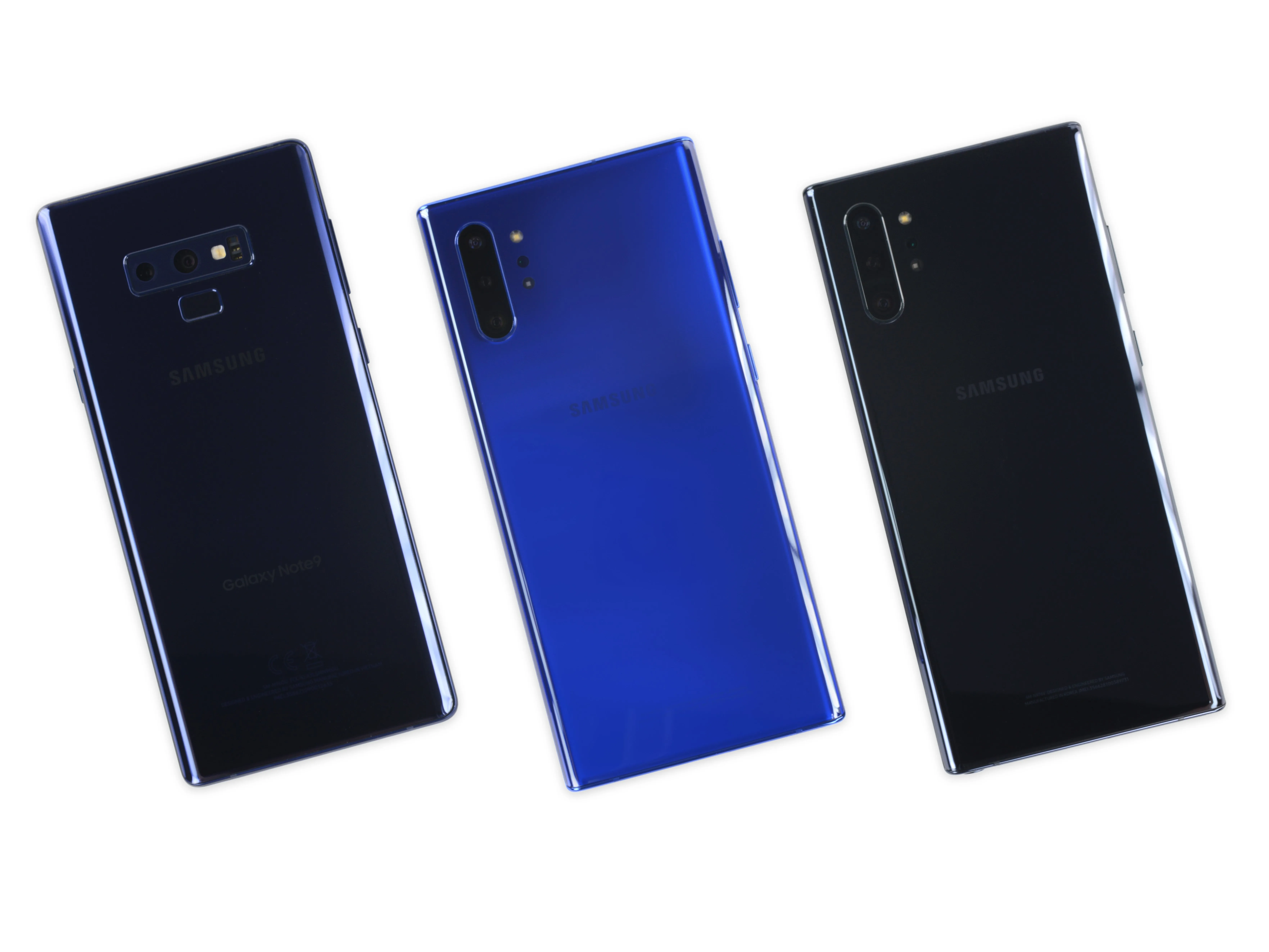

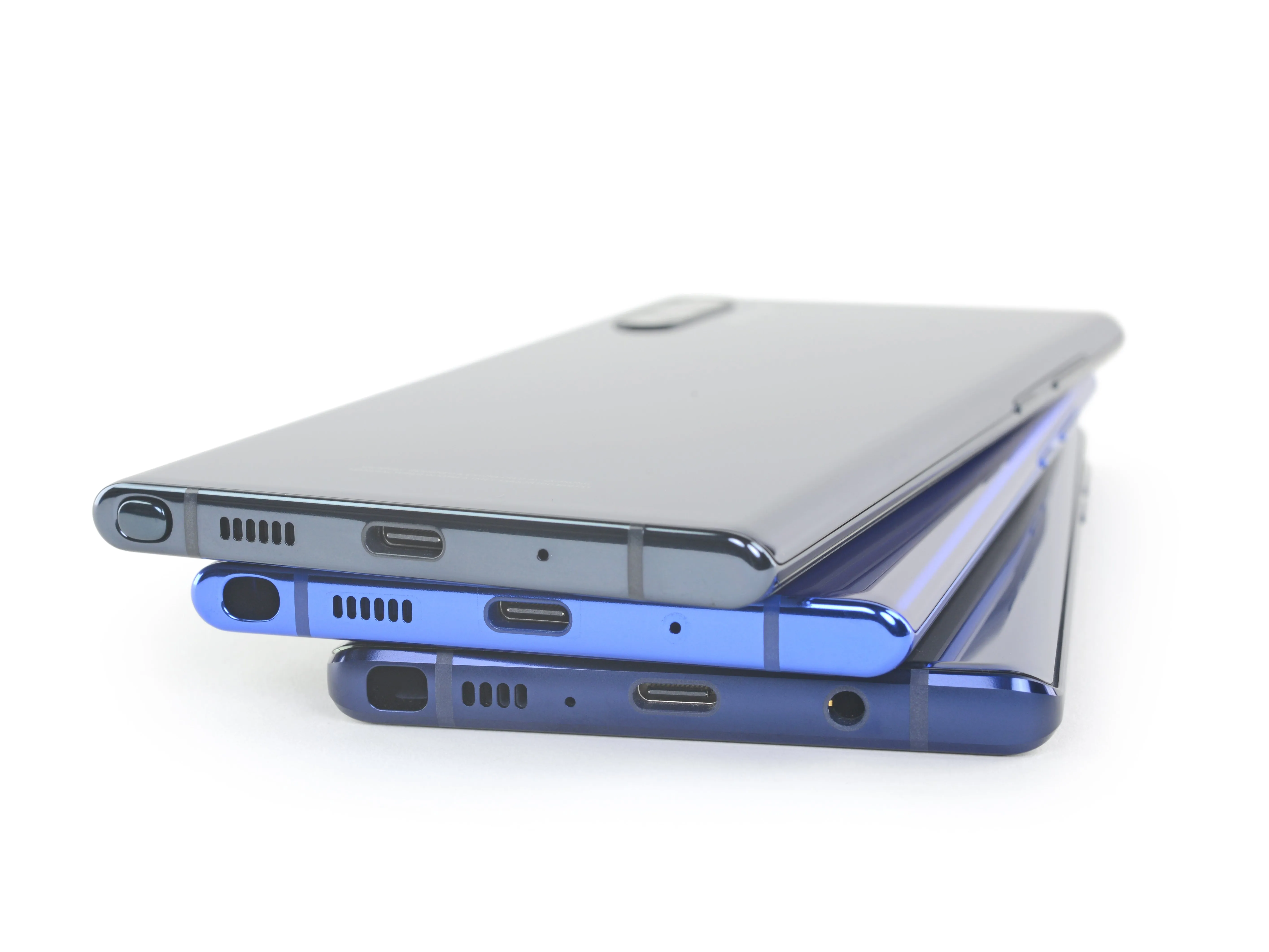

• Мы раскладываем (слева направо) прошлогодний Note9 рядом с новыми Note10+ и Note10+ 5G и пытаемся найти отличия.

• В этом году Samsung изменила вертикальное расположение камер Note. Они также избавились от заднего датчика отпечатков пальцев - он был перенесен под дисплей, как мы видели ранее ранее в этом году.

• Наконец, мы вынуждены оплакивать потерю разъема для наушников - якобы это необходимый компромисс ради более емкого аккумулятора и улучшенной тактильной отдачи.

• Похоже, что Samsung, один из последних оставшихся союзников Rebel, решил присоединиться к темной стороне.

• Пока мы не разобрались, что к чему, Креативный электрон дает нам возможность заглянуть в некоторые интересные внутренности - похоже, нам предстоит увлекательное исследование.

Шаг 3

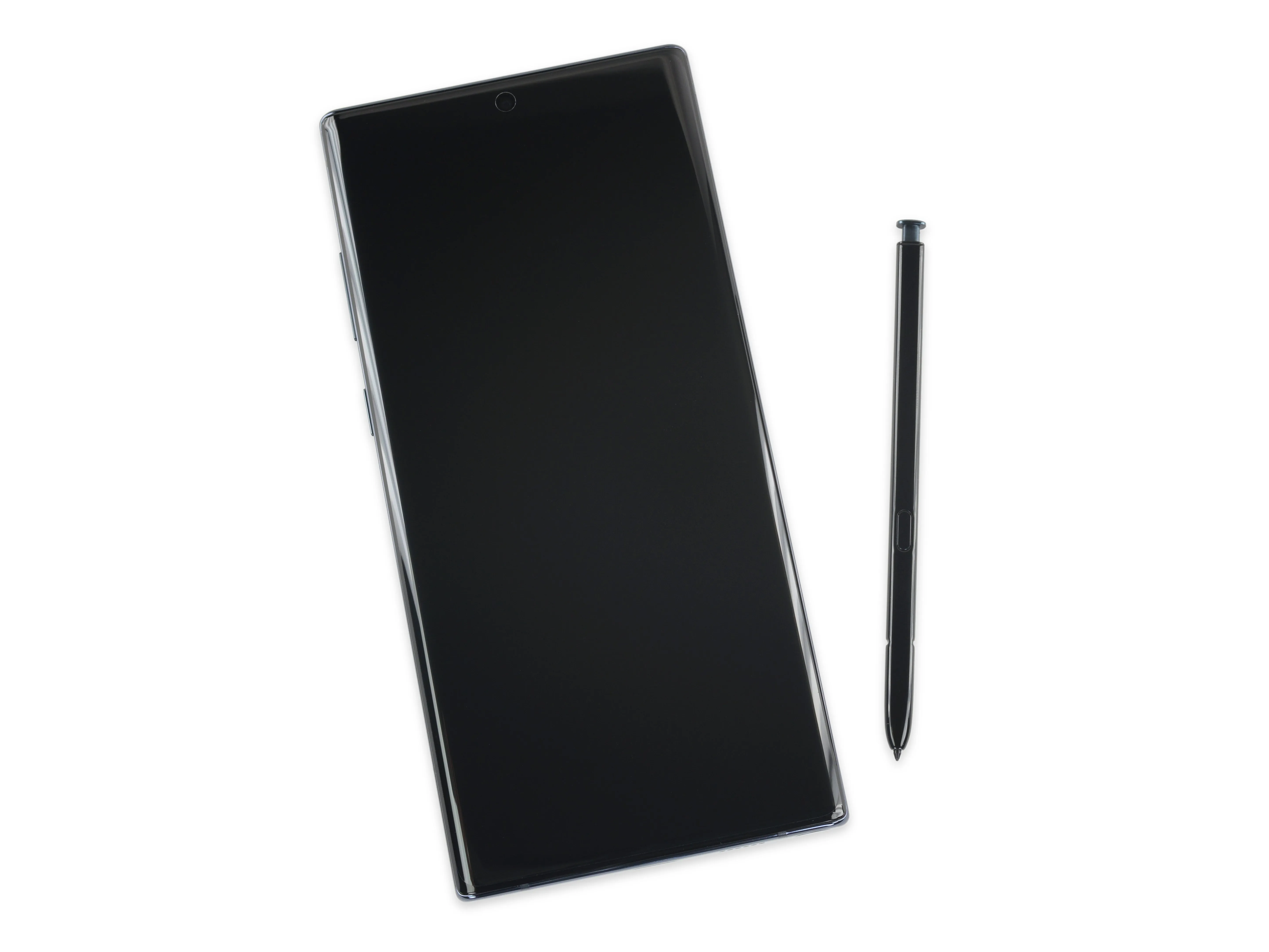

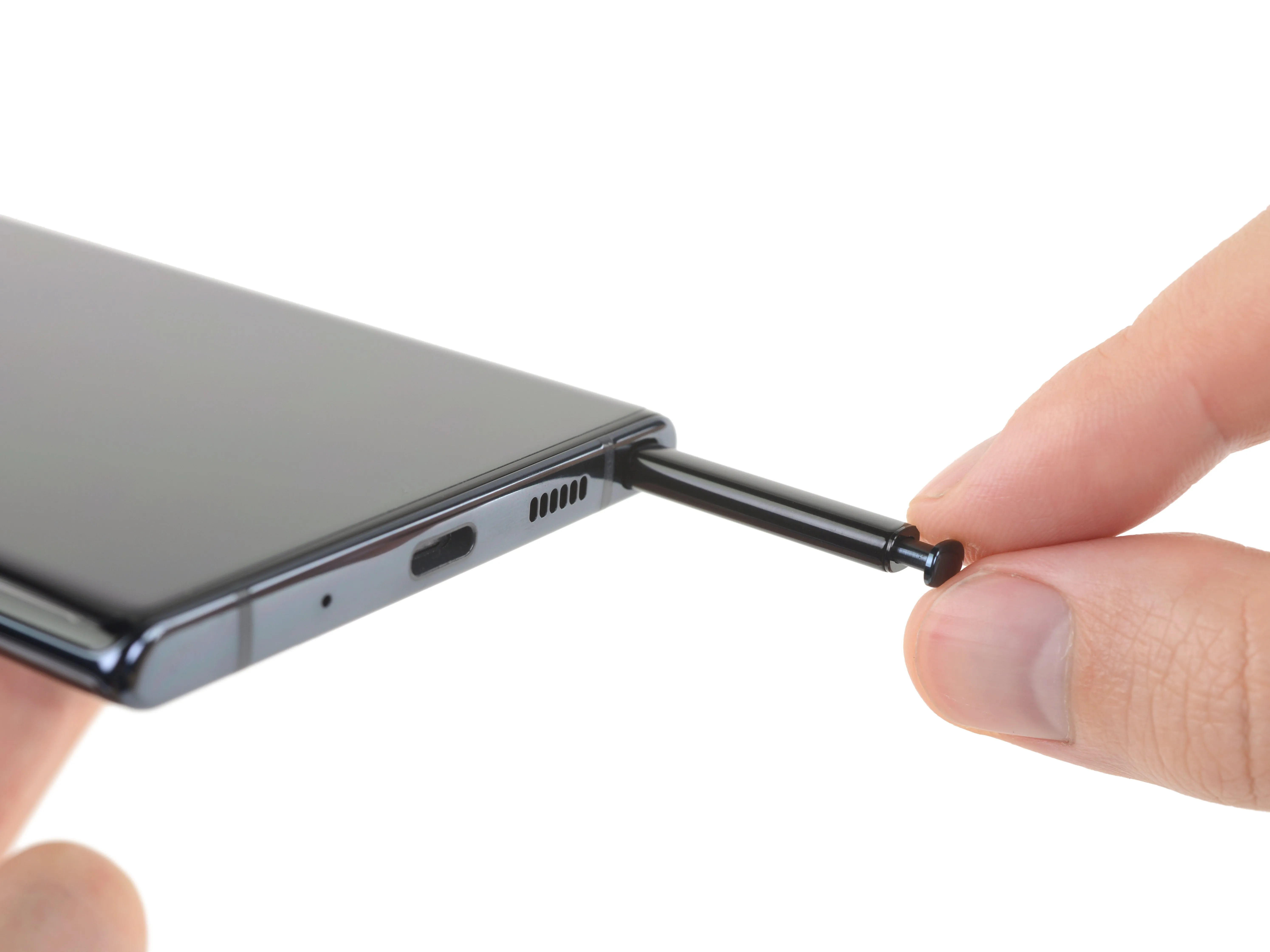

• Выходит звезда этого шоу: новое и улучшенное перо S Pen.

• Теперь оно управляется жестами и как у волшебника беспроводного управления вашим Note10.

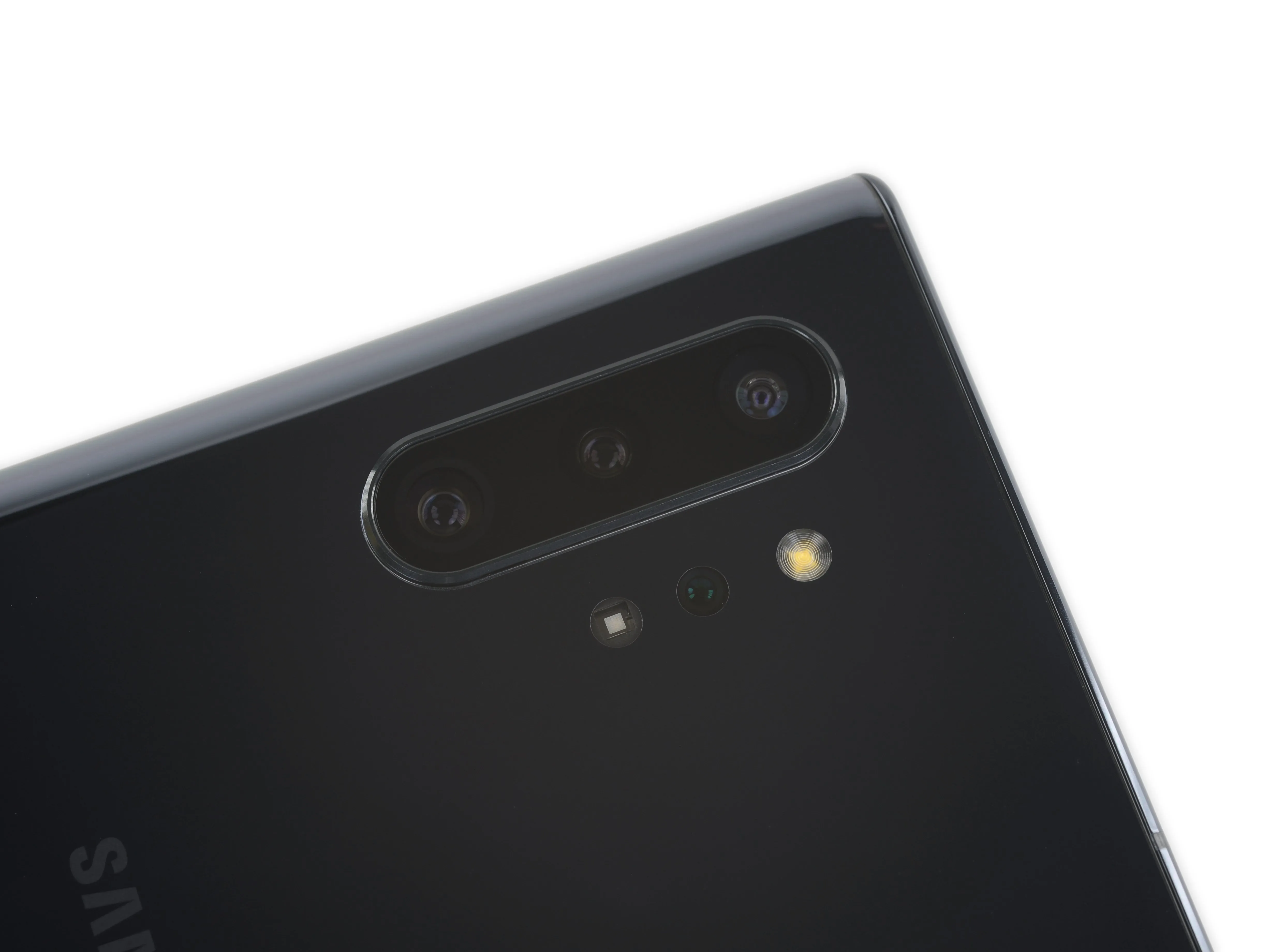

• Камеры во всех новых Note10 расположены вертикально, но в модели 10+ наряду со стопкой датчиков появилась новая причудливая функция.

• Датчик времени полета DepthVision от Samsung - эксклюзивный для самого большого Note10 - использует инфракрасный осветитель и VGA-камеру, чтобы быстрого и точного измерения расстояния. Этот датчик позволяет использовать или улучшать многие функции Note, включая Live focus, AR-эффекты и 3D-сканирование объектов.

Шаг 4

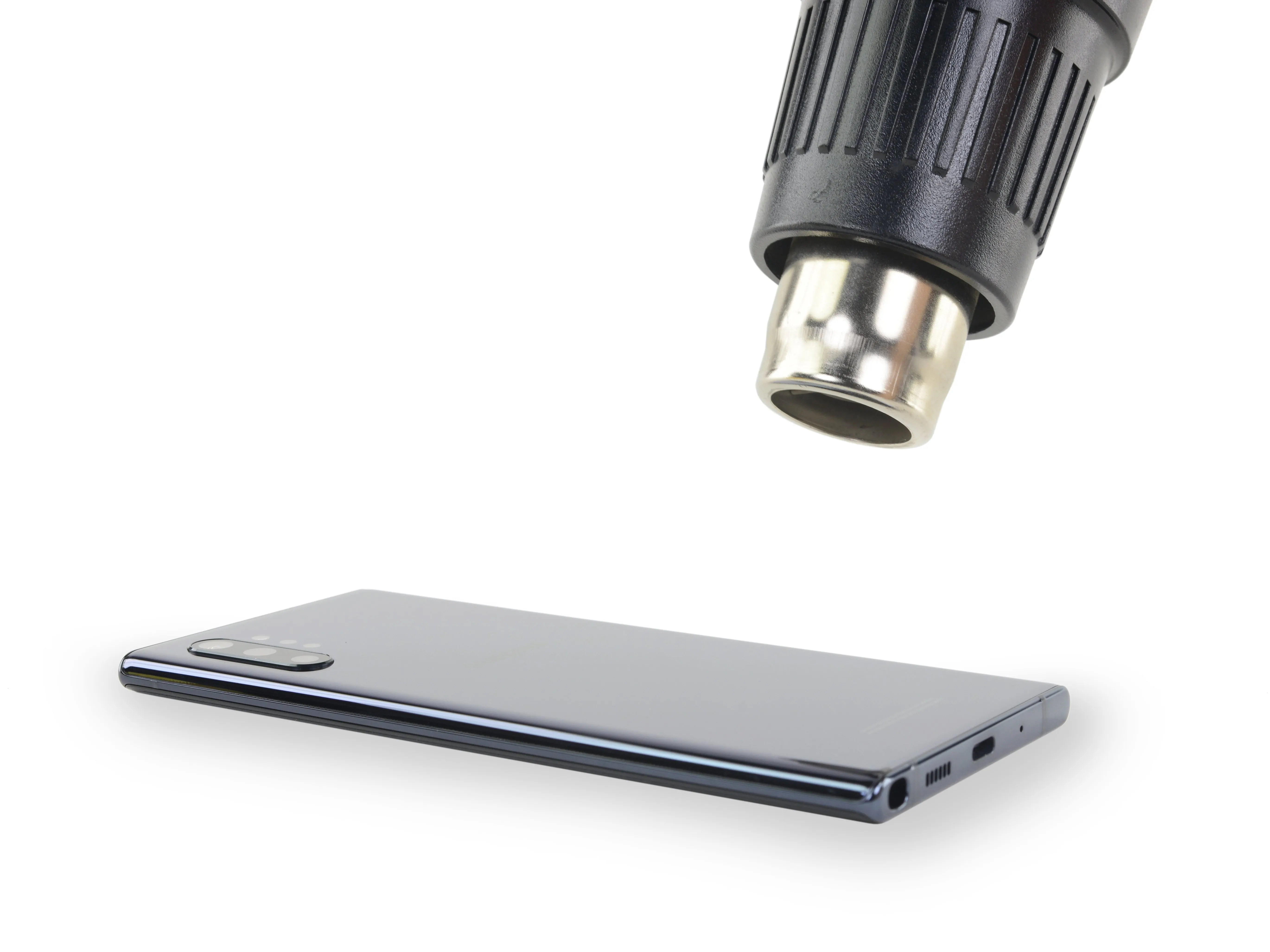

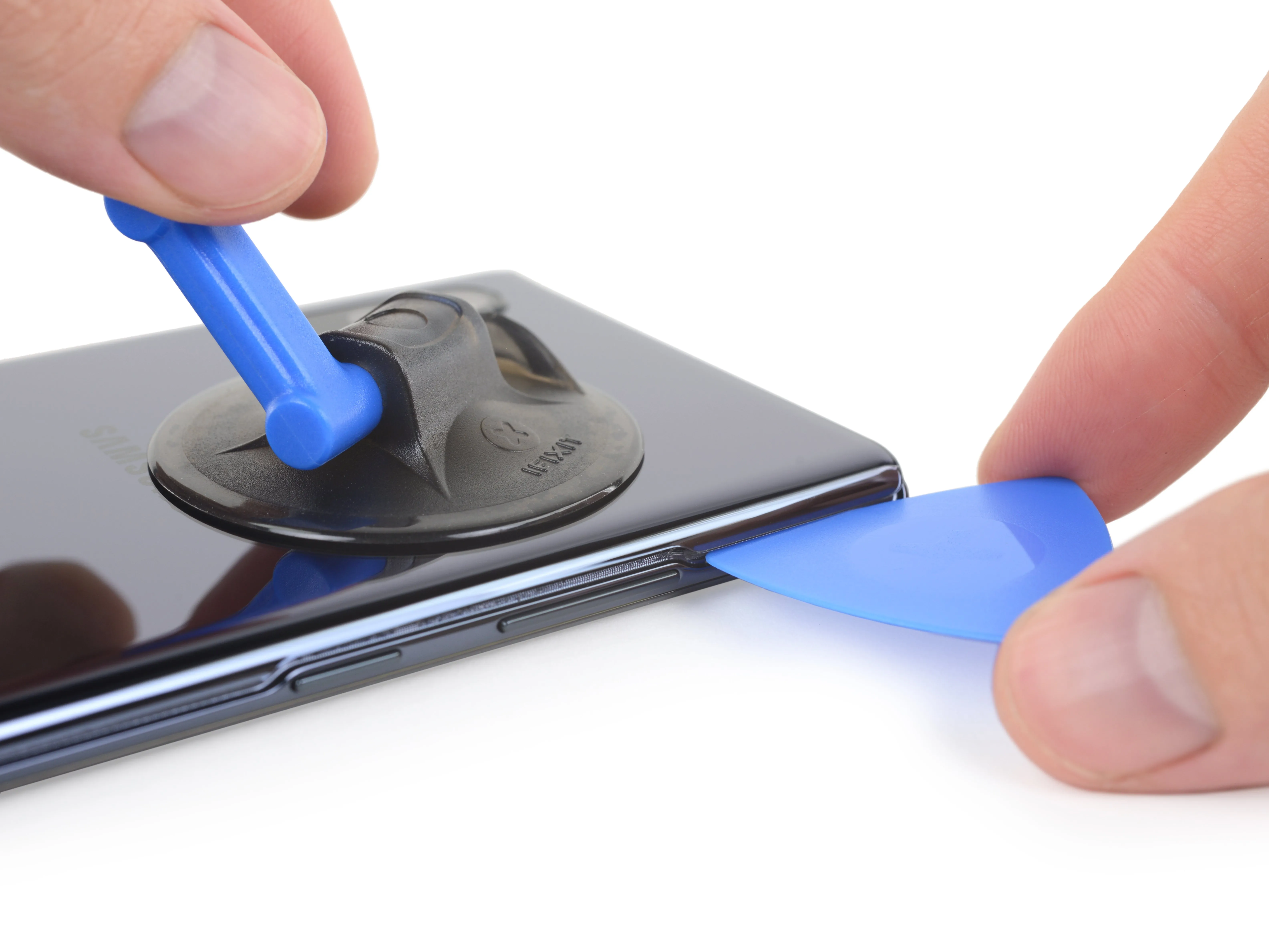

• И мы начинаем! Восхитительный дуэт Heat и Pick проникает под заднюю крышку, не покладая рук (хотя этого нельзя сказать об их владельцах). Такое впечатление, что они делают это каждый день.

• Это стандартная процедура для большинства современных, пропитанных клеемсмартфоновНо нам бы хотелось, чтобы это было не так.

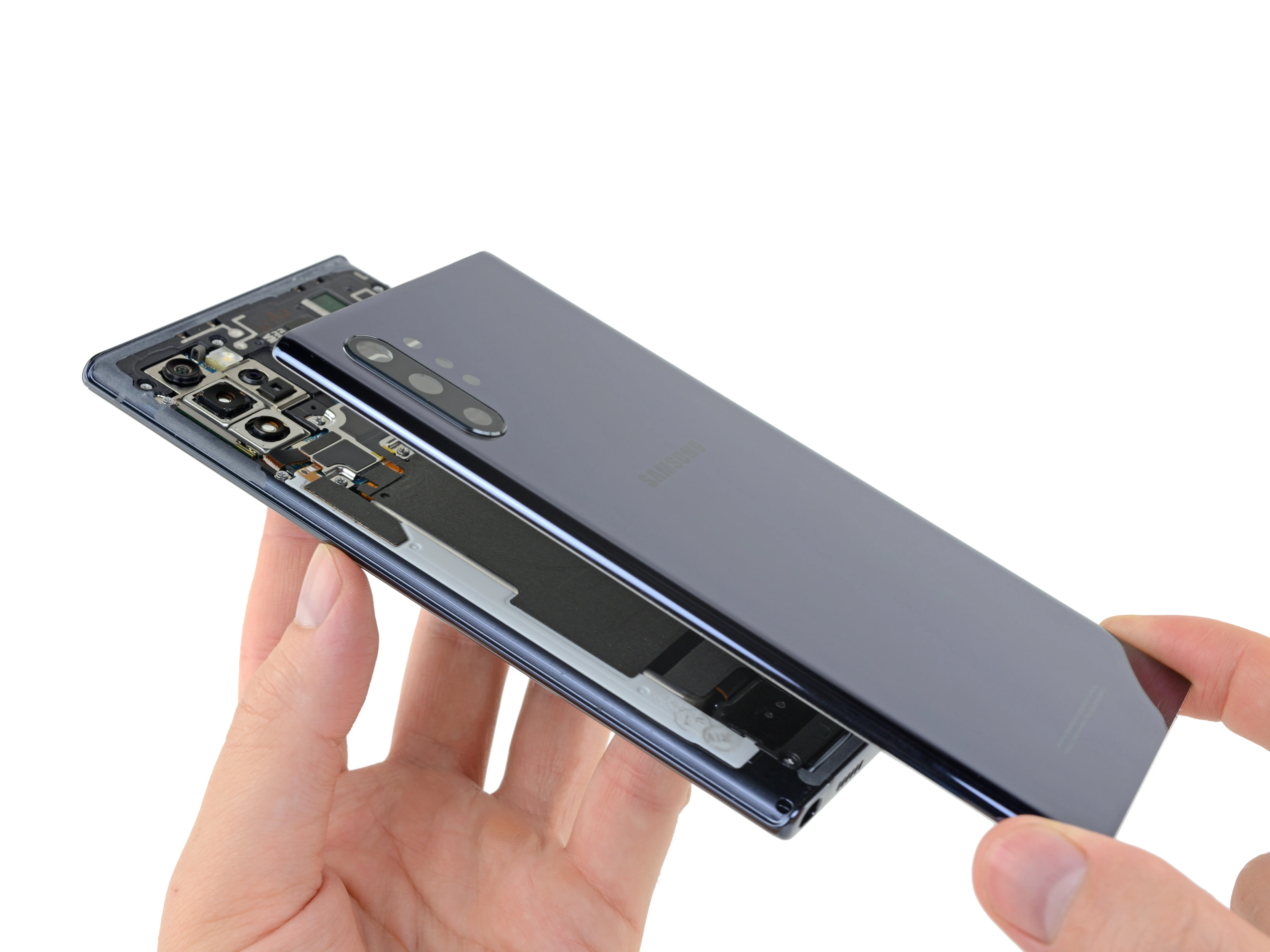

• Когда мы отдираем клей, то замечаем, что в этом году крышка имеет контур вокруг кнопок громкости и питания - не совсем то изменение процедуры открытия, на которое мы рассчитывали.

Шаг 5

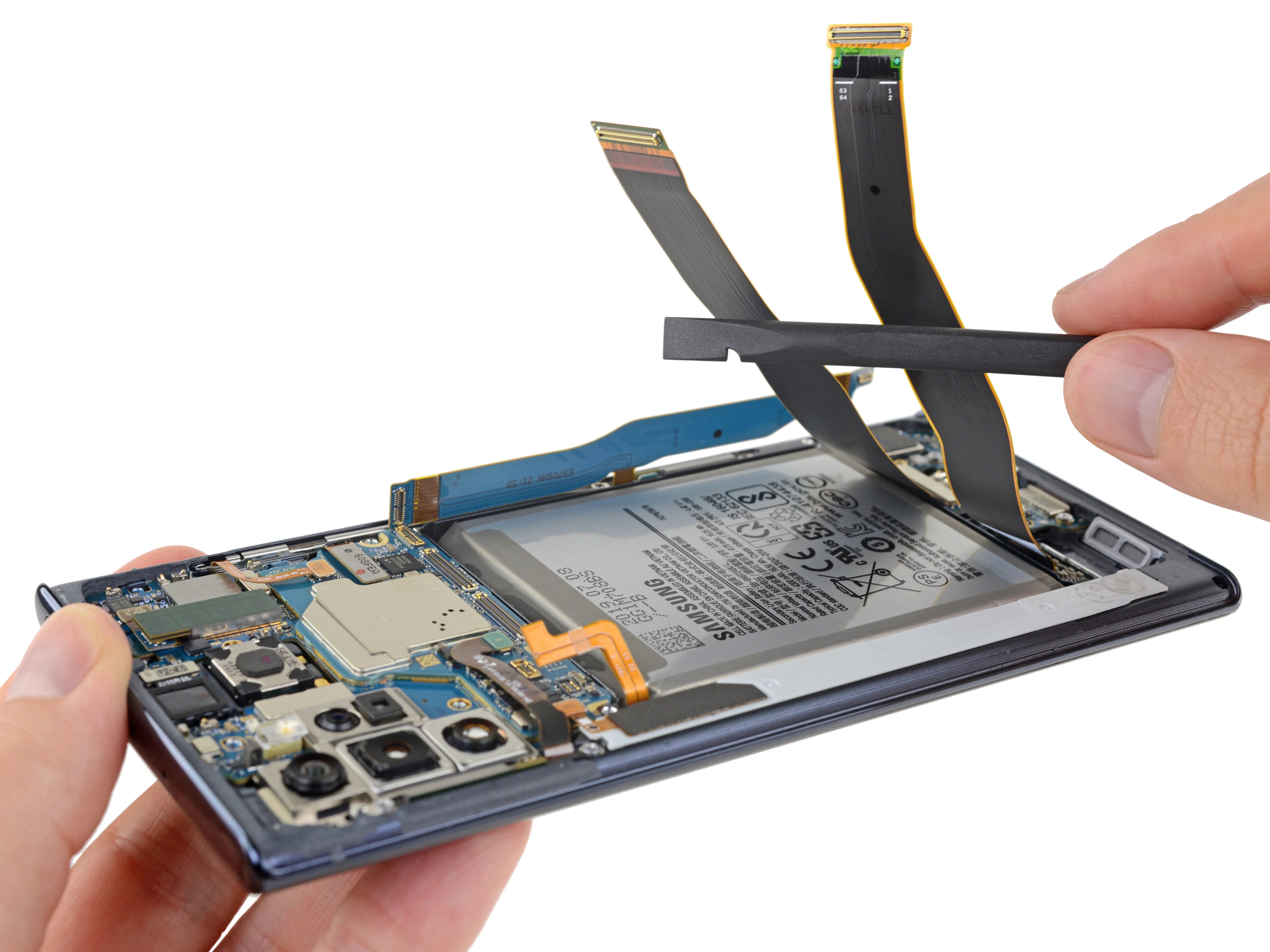

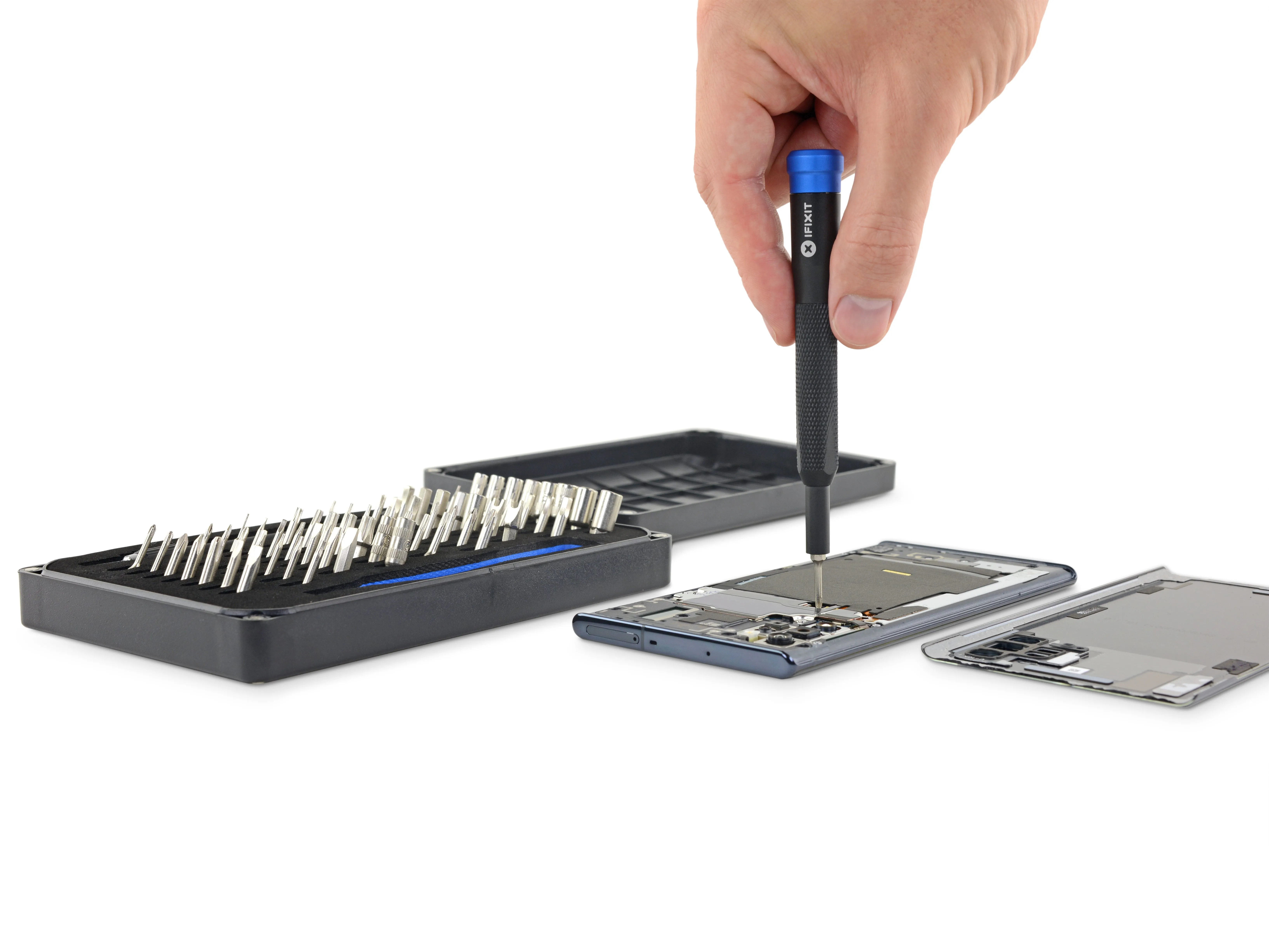

• Несколько винтов Phillips удерживают среднюю рамку в сборе - ничего такого, с чем не справился бы наш проверенный набор Mako 64 бит!

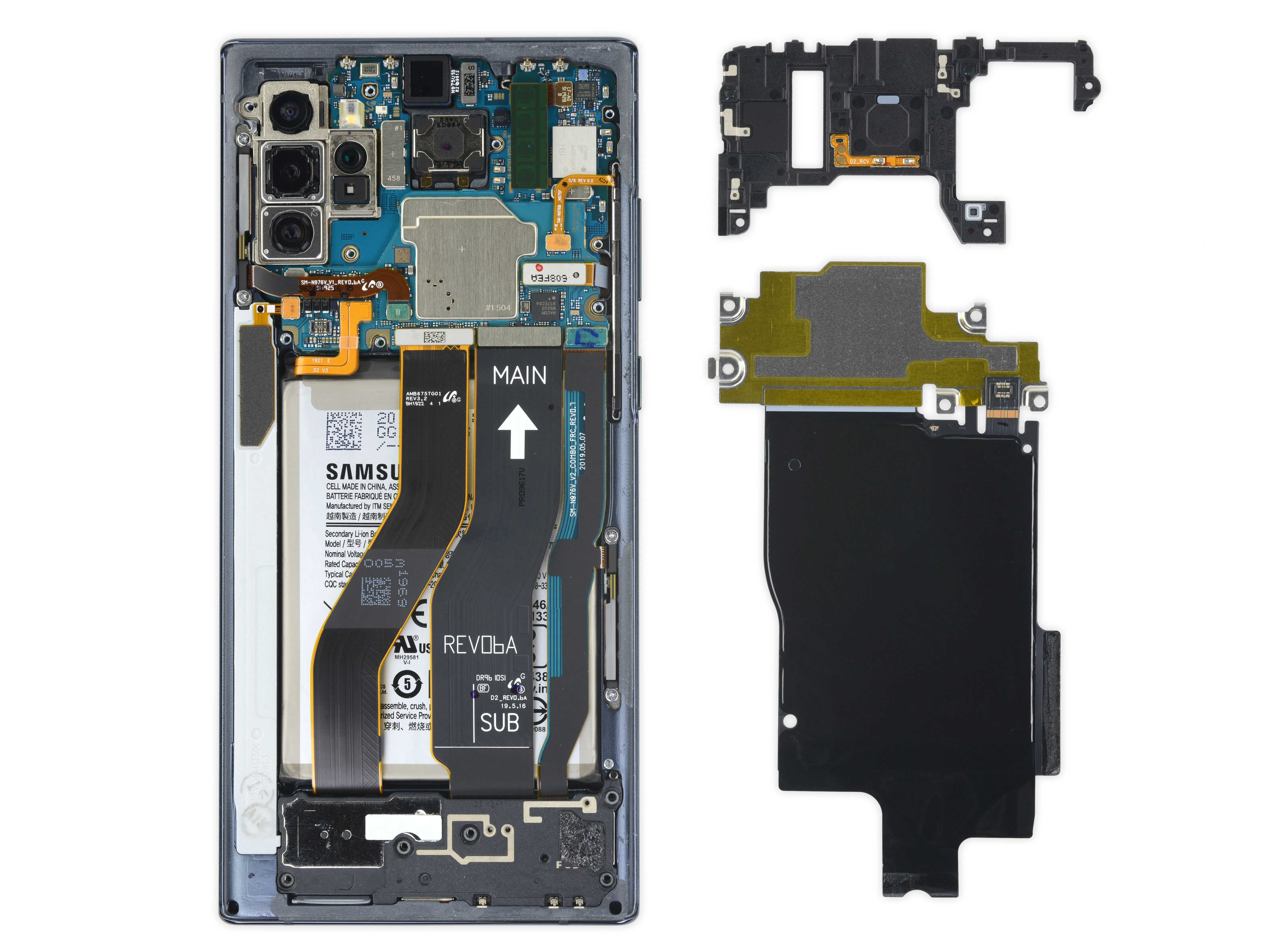

• Сняв среднюю рамку, мы сталкиваемся с несколько радикальным изменением: материнская плата находится исключительно в верхней части устройства, В стиле Pixel ..

• Хотя это позволяет установить более широкий аккумулятор, соединение между материнской и дочерней платами становится более сложным, что приводит к необходимости использования этих раздражающих соединительных кабелей, которые блокируют доступ к аккумулятору.

• По крайней мере, кабели находятся сверху, а не под батареей, где их можно вырвать. До сих пор перекрещивающиеся 'L' формы Apple кажутся лучшим использованием пространства, которое мы видели...

Шаг 6

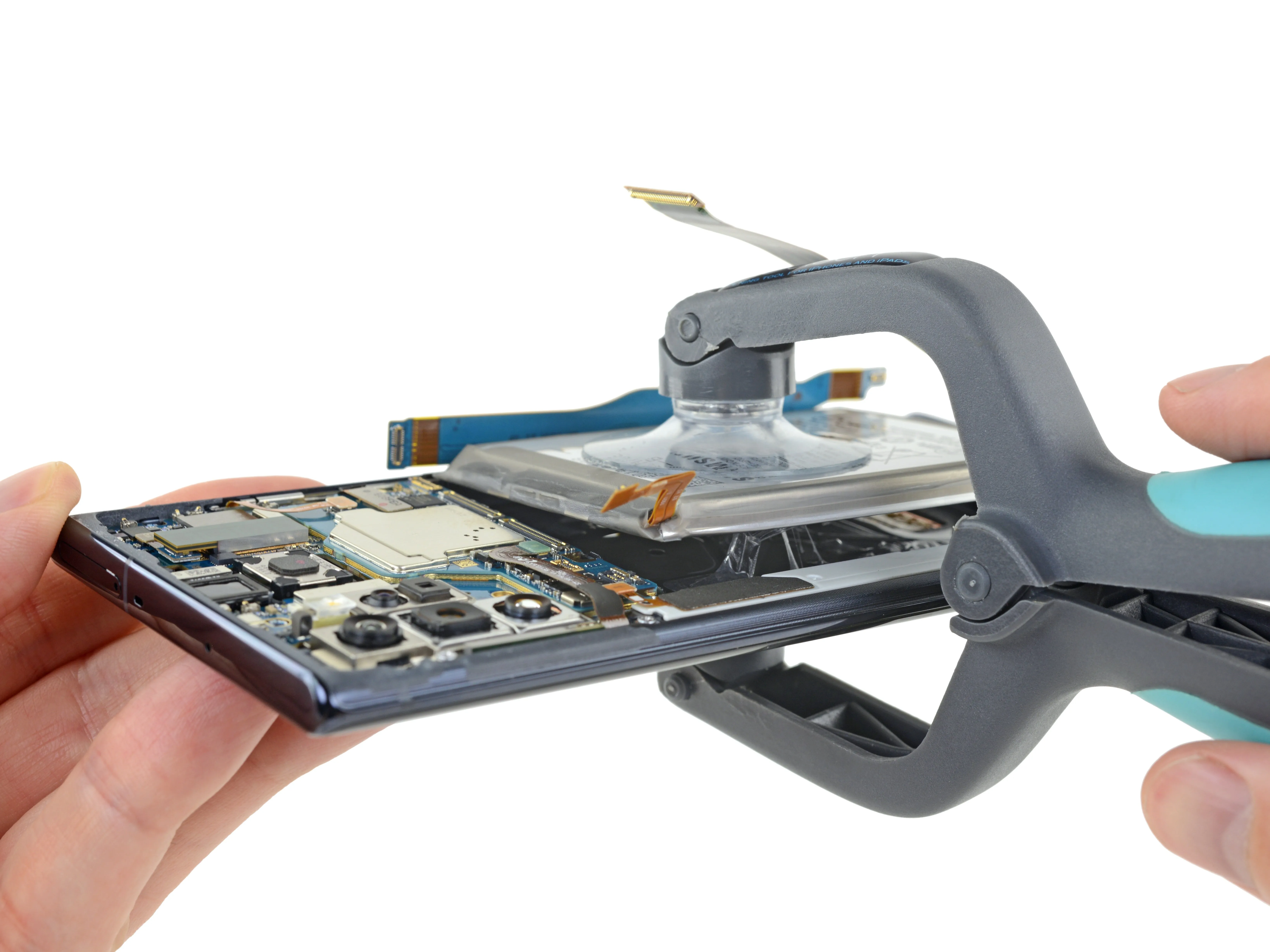

• Наш надежный iSclack так хорошо работает с сильно приклеенными дисплеями, что мы решили попробовать его на этой приклеенной батарее.

• С помощью iSclack мы получили надежный рычаг для воздействия на батарею, но нам все еще требуется много изопропилового спирта и еще больше терпения, прежде чем клей отступит от батареи (остерегайтесь этих кабелей дисплея!).

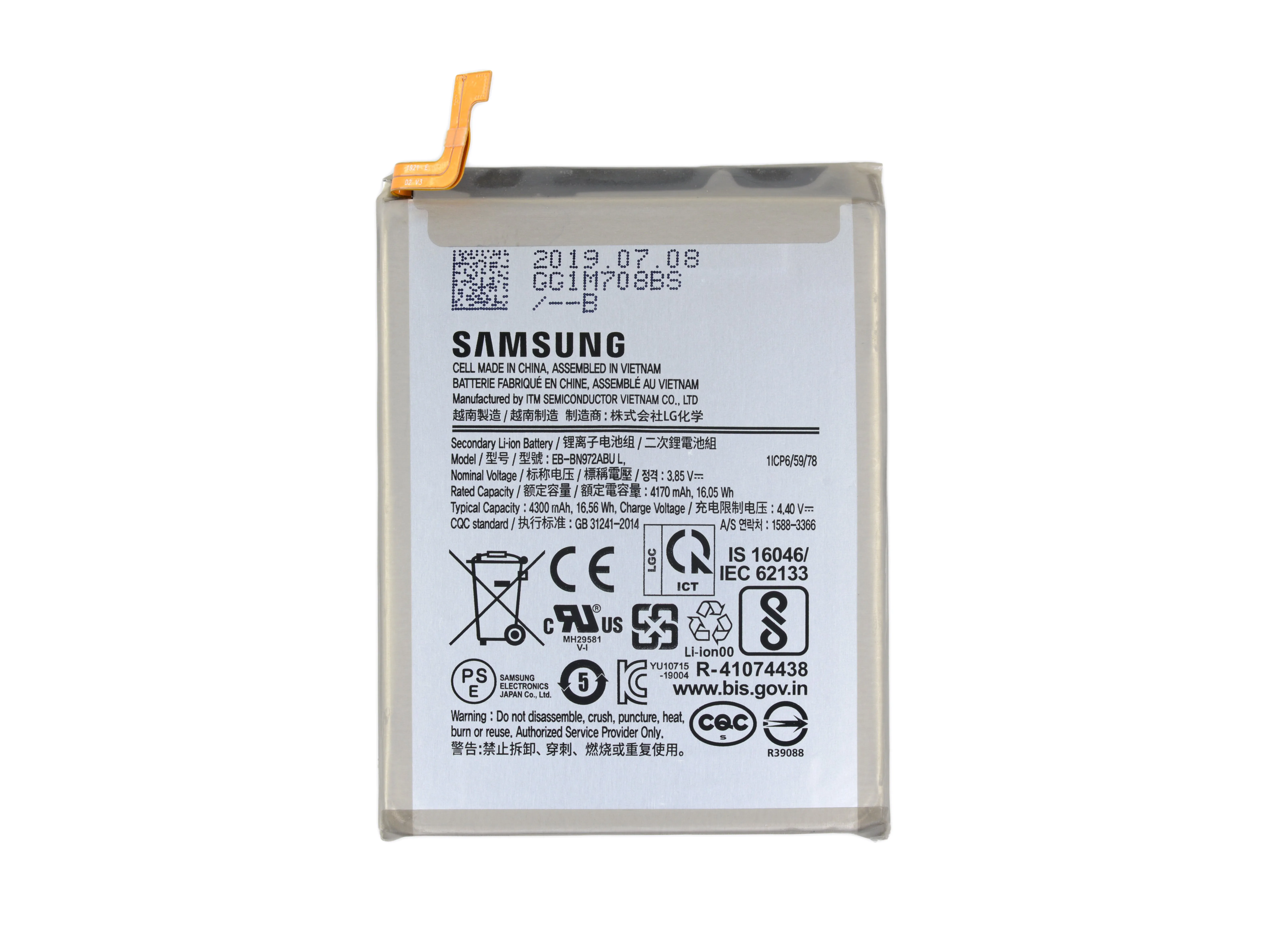

• Если бы мы назвали батарею Note9 емкостью 15,4 Втч 'смехотворной', то 16,56 Вт-ч батареи Note 10+ должны быть 'плед."

• Этот энергетический батончик весит 59,1 г и имеет размеры 77,3 мм x 58,4 мм x 5,5 мм. Это на 4,4 г тяжелее и на 3 см³ больше, чем батарея Note9.

Шаг 7

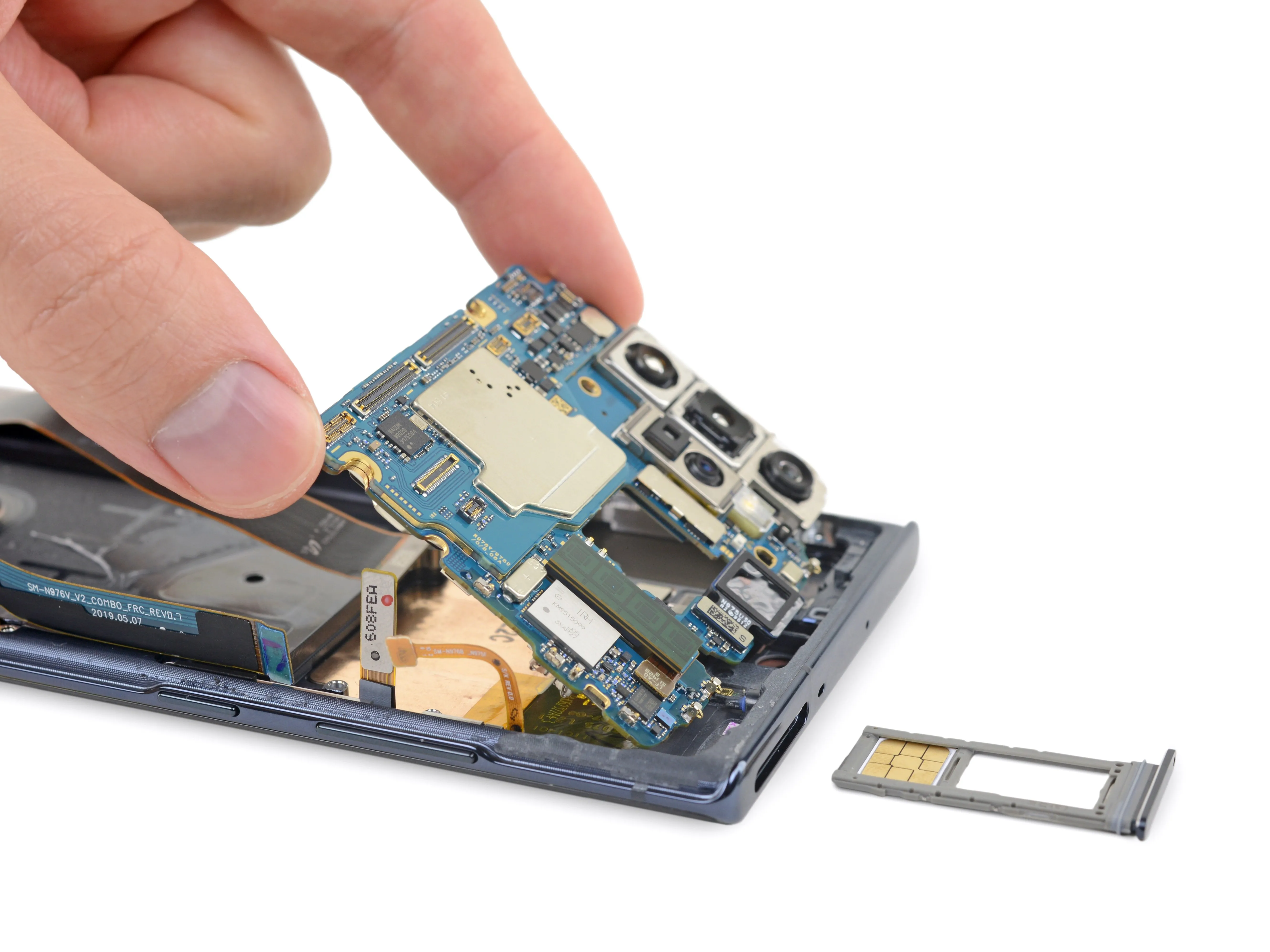

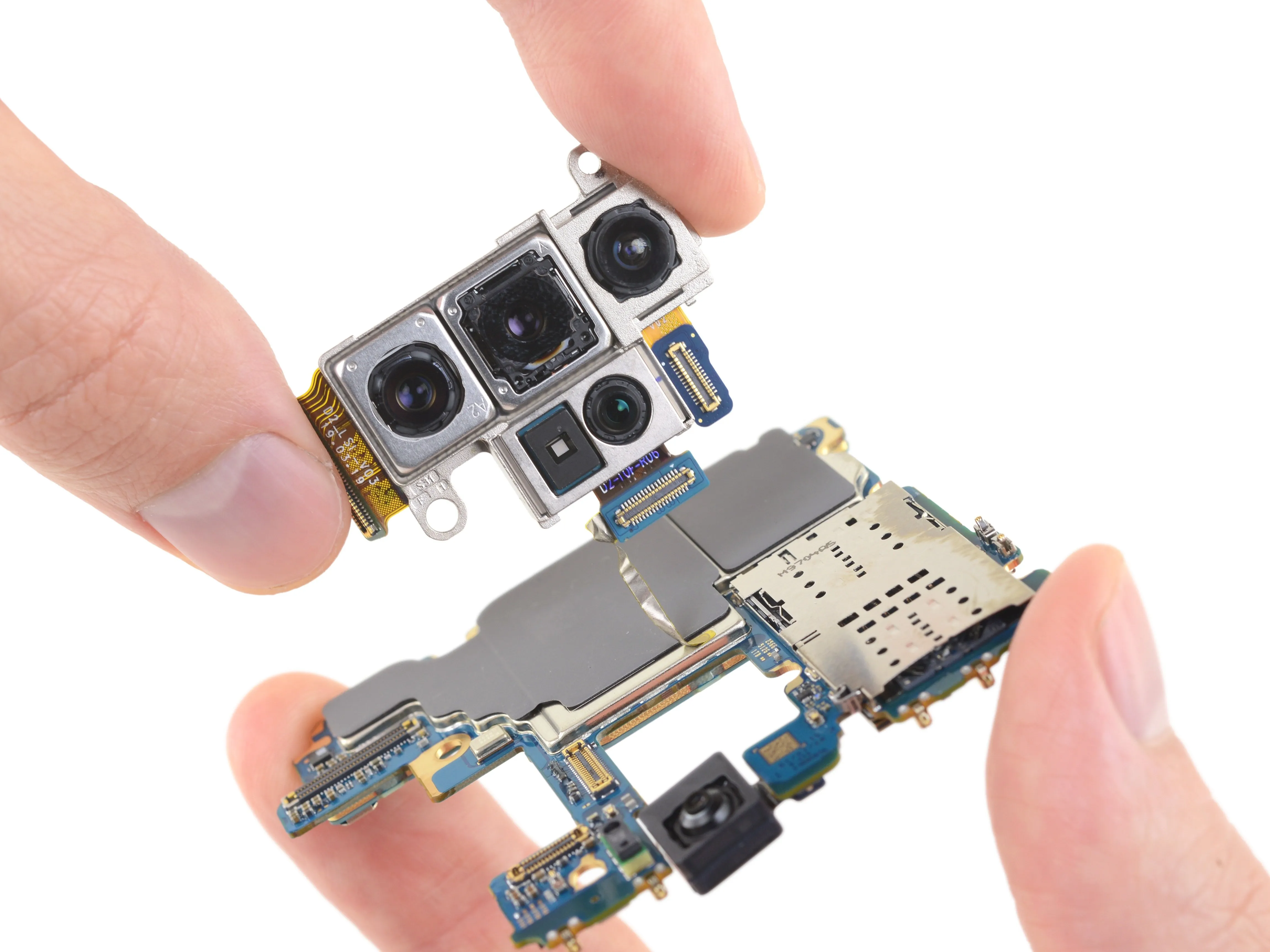

• Мы избавляемся от лотка для SIM + microSD - роскошь, от которой отказался более компактный 6,3-дюймовый Note10, - и освобождаем материнскую плату.

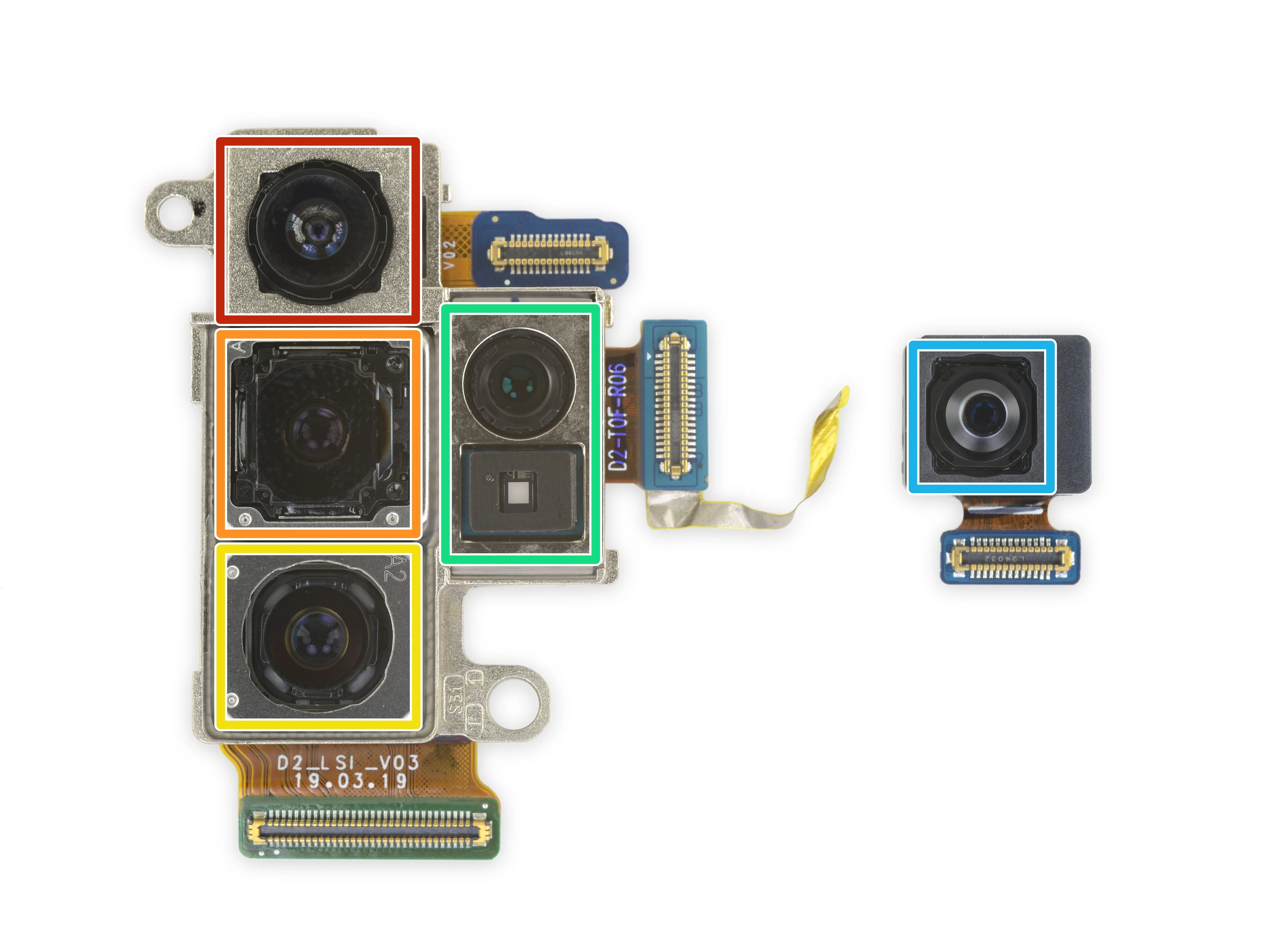

• На ней расположены пять камер этого Note:

• 16 МП ультраширокоугольная (123° FoV)

• 12 МП широкоугольная с двойной диафрагмой (ƒ/1.5-ƒ/2.4)

• 12 МП телеобъектив (2x оптический зум)

• Инфракрасный осветитель и датчик DepthVision с функцией определения времени полета

• 10 МП камера selfie

Шаг 8

• Хотя эта плата избавлена от множества камер, на ней все равно чувствуется лишний вес.

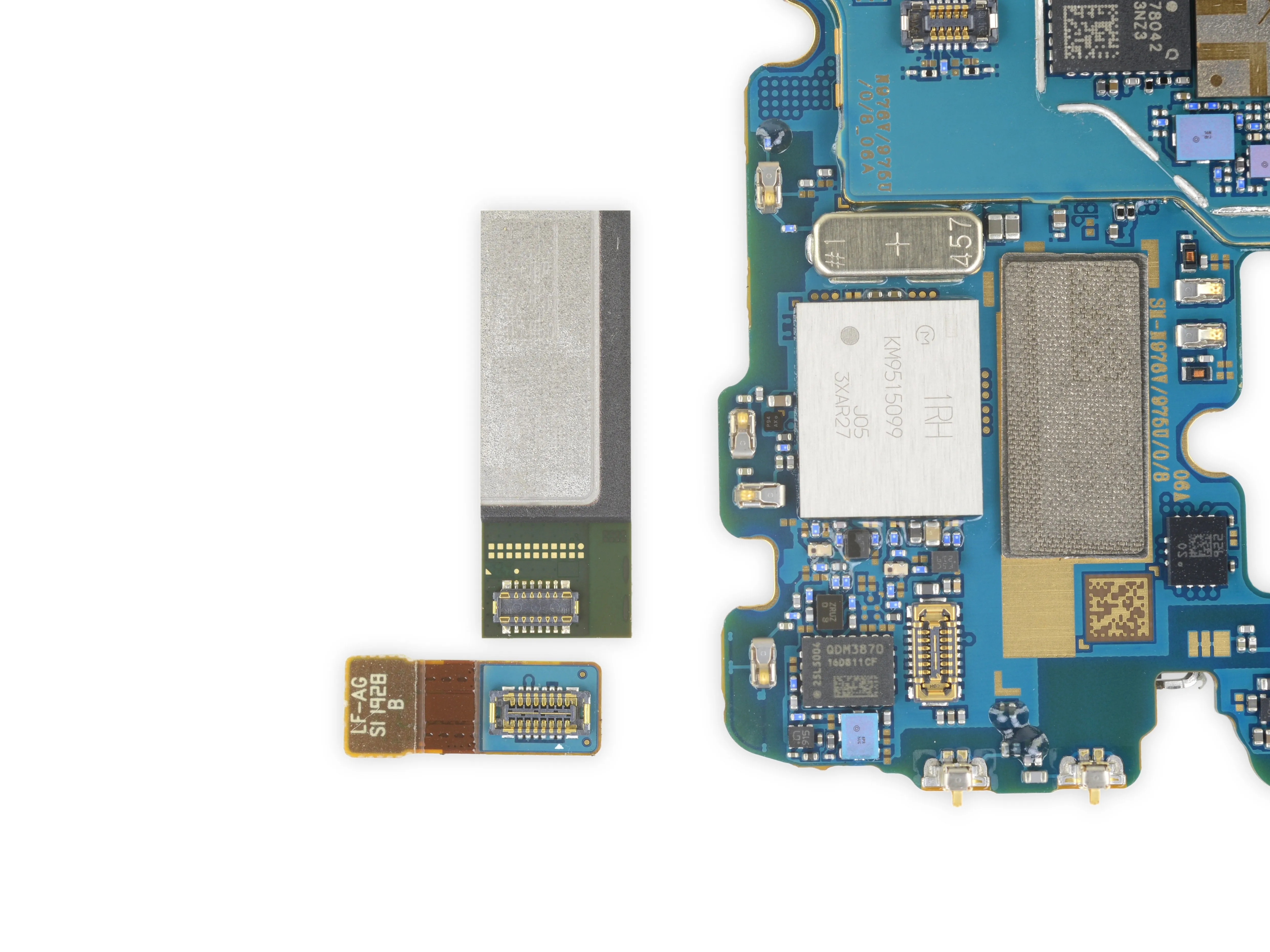

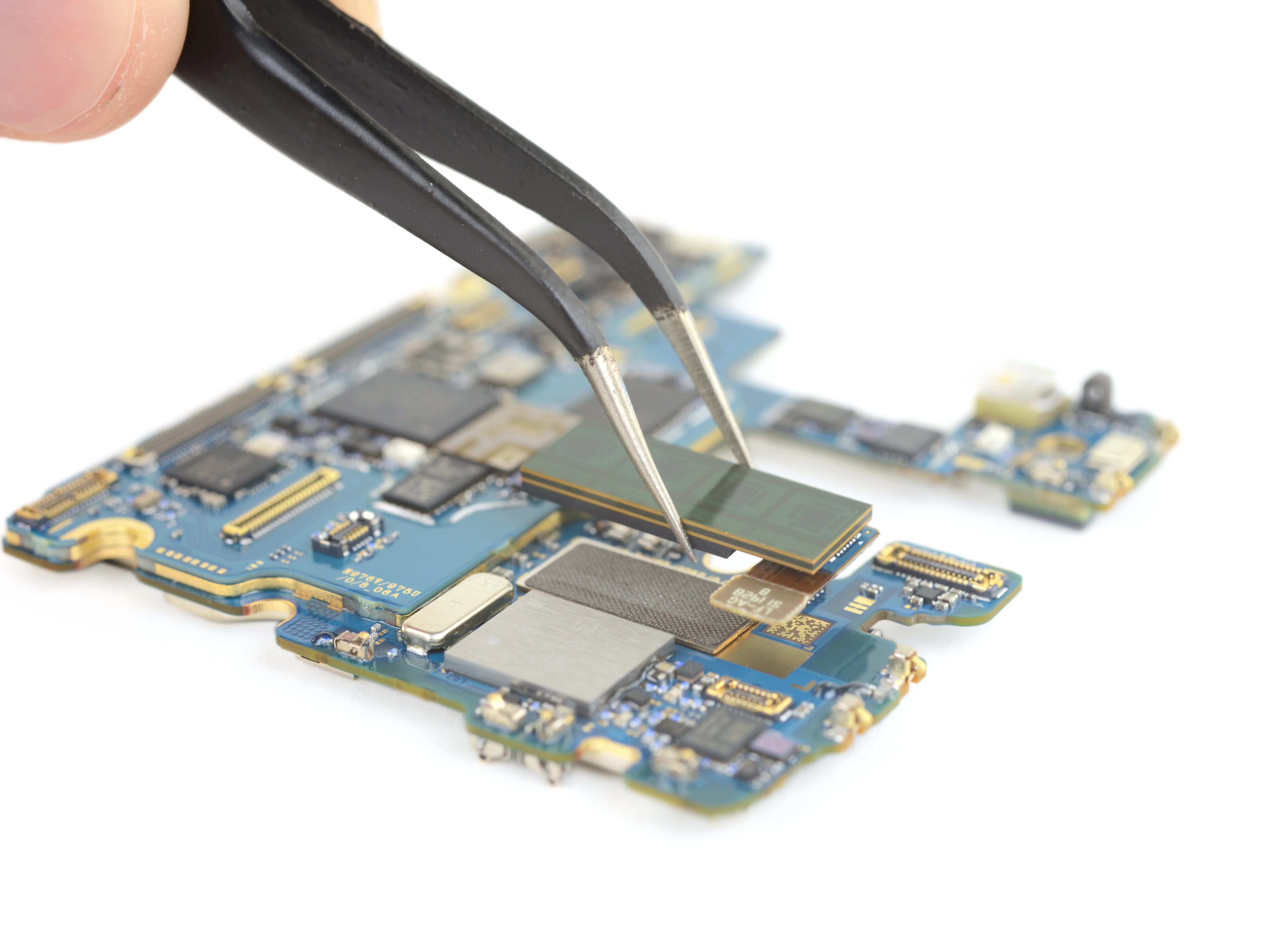

• Мы отрываем этот загадочный зеленый прямоугольник, который оказывается Qualcomm QTM052 модуль антенны mmWave.

• Под 'миллиметровыми волнами' понимаются радиочастотные сигналы с длиной волны, измеряемой в миллиметрах (от 24 ГГц до 100 ГГц). Они обеспечивают супер-пупер быструю скорость загрузки, но не могут преодолевать большие расстояния или хорошо проникать сквозь стены. TL;DR: YMMV.

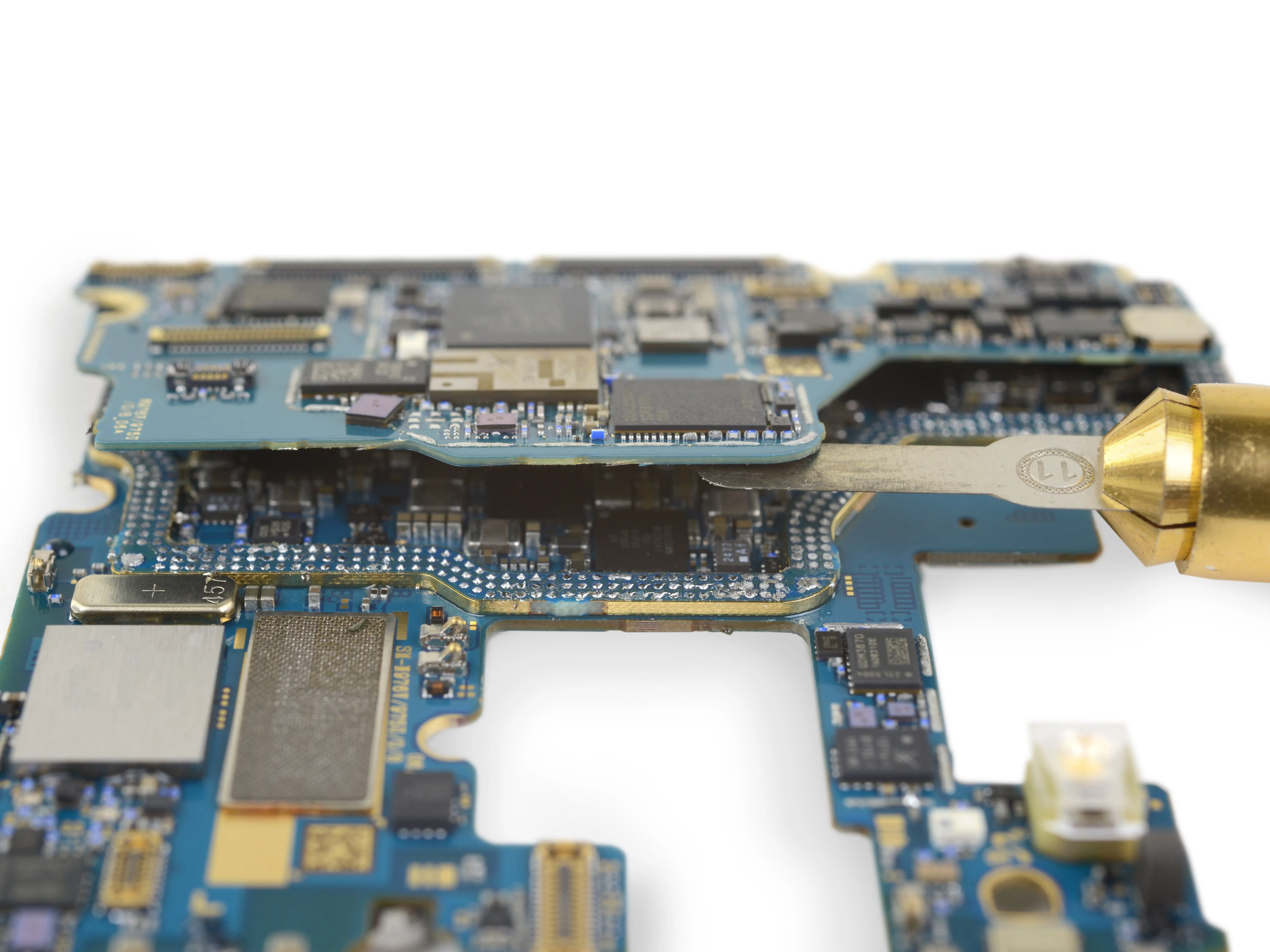

• И еще одно: больше платы! Похоже, Samsung взяла на заметку книгу Apple и уложила материнскую плату в стопку для максимальной экономии места.

• Мы уже проходили этот путь, и с небольшой помощью нашей станции горячего воздуха мы быстро прорезаем межслойные отверстия и разделяем платы.

Комментарии к шагу

Я не знал, что вы, ребята, фанбои. Стопка плат не нова, но, конечно, Apple изобрела ее. Разочарован.

Можно ли собрать материнскую плату после разделения двух слоев?

Шаг 9

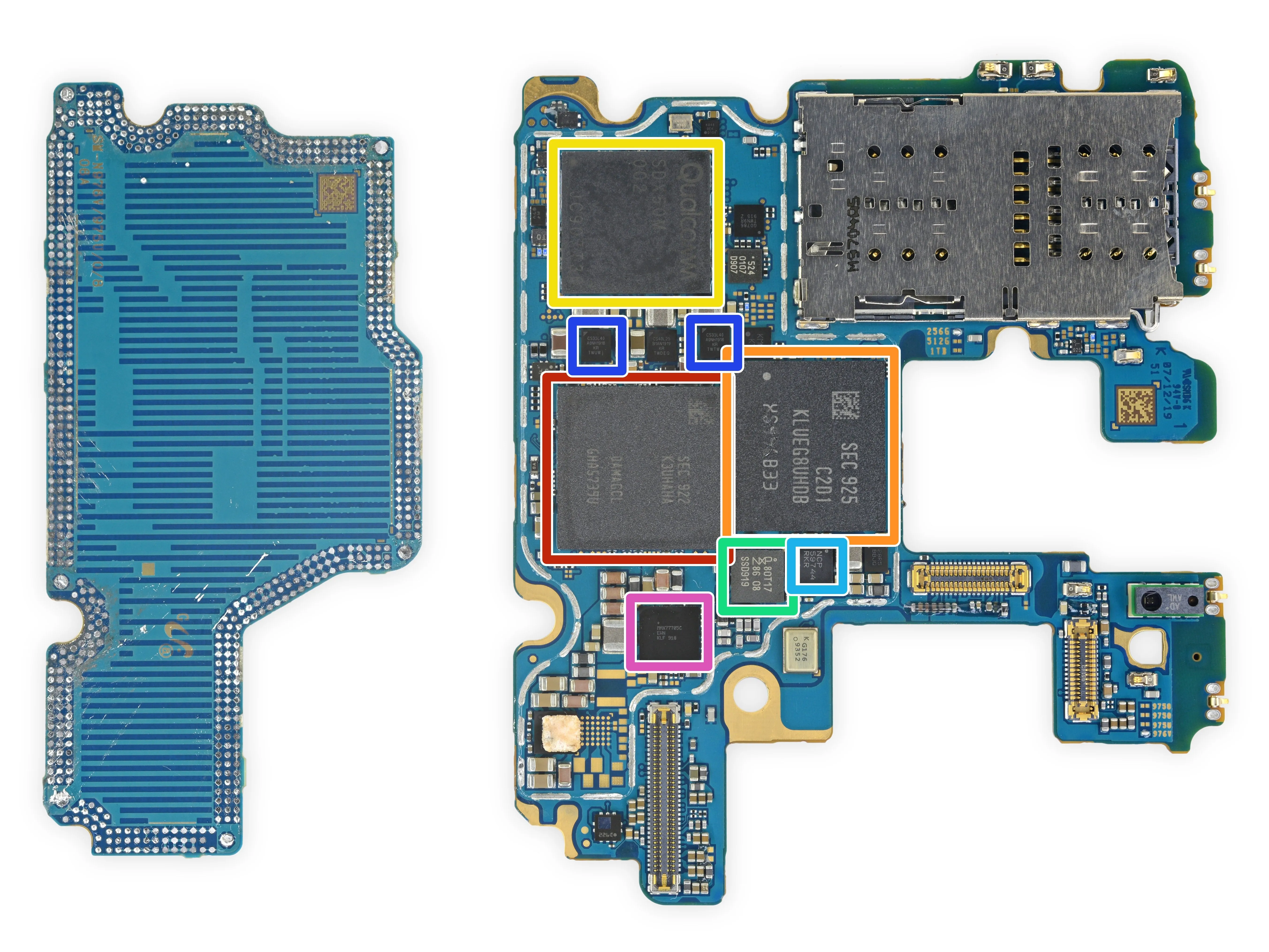

• Давайте откроем этот кремниевый сэндвич и посмотрим, что находится внутри:

• 12 ГБ оперативной памяти Samsung K3UHAHADAM-AGCL LPDDR4X, установленной поверх Qualcomm Snapdragon 855 SoC

• 256 ГБ флэш-памяти Samsung KLUEG8UHDB-C2D1 eUFS 3.0

• Qualcomm SDX50M 5G модем

• NXP PN80T Контроллер NFC с Secure Element

• Стабилизатор напряжения ON Semiconductor NCP59744

• Аудиоусилители Cirrus Logic CS35L40

• PMIC MAX77705C от Maxim

Шаг 10

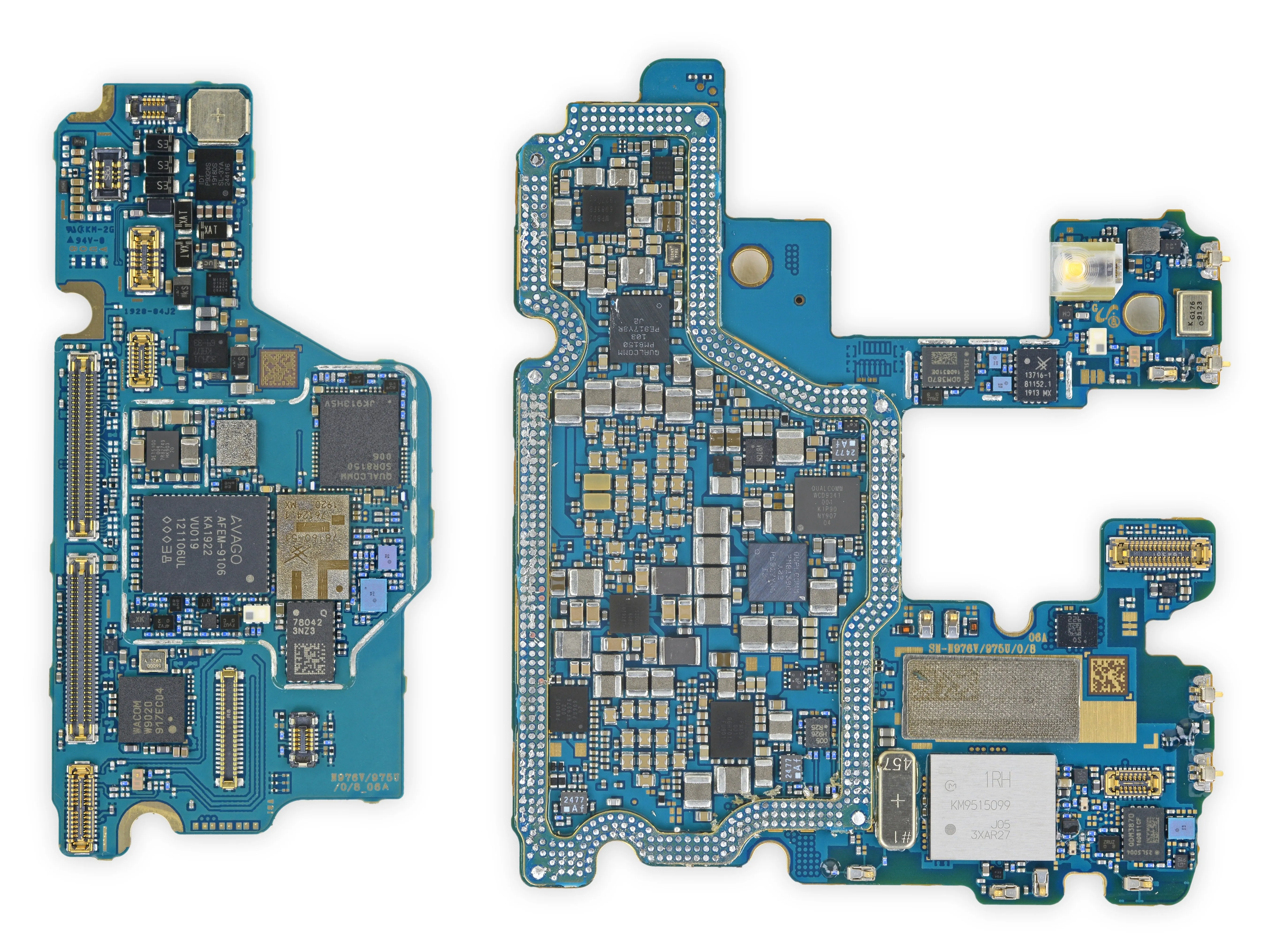

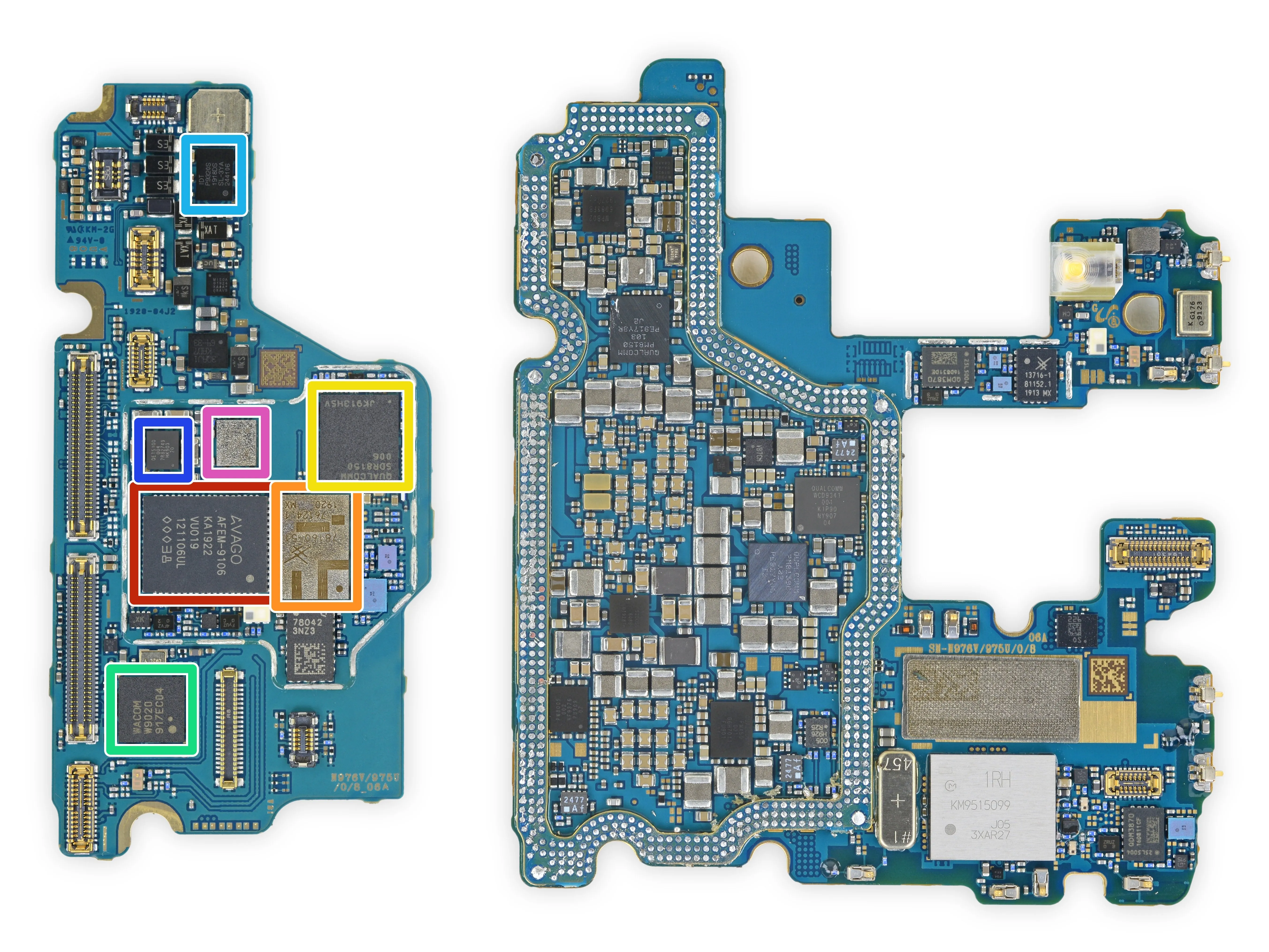

• Еще больше кремниевой начинки:

• фронтальный модуль Avago AFEM-9106

• Skyworks SKY78160-51 малошумящий усилитель

• Радиочастотный трансивер Qualcomm SDR8150 LTE

• Контроллер дигитайзера WACOM W9020 (скорее всего)

• Беспроводной приемник питания IDT P9320S

• Qualcomm QET5100 огибающая трекера

• Skyworks SKY77365-11 модуль усилителя мощности

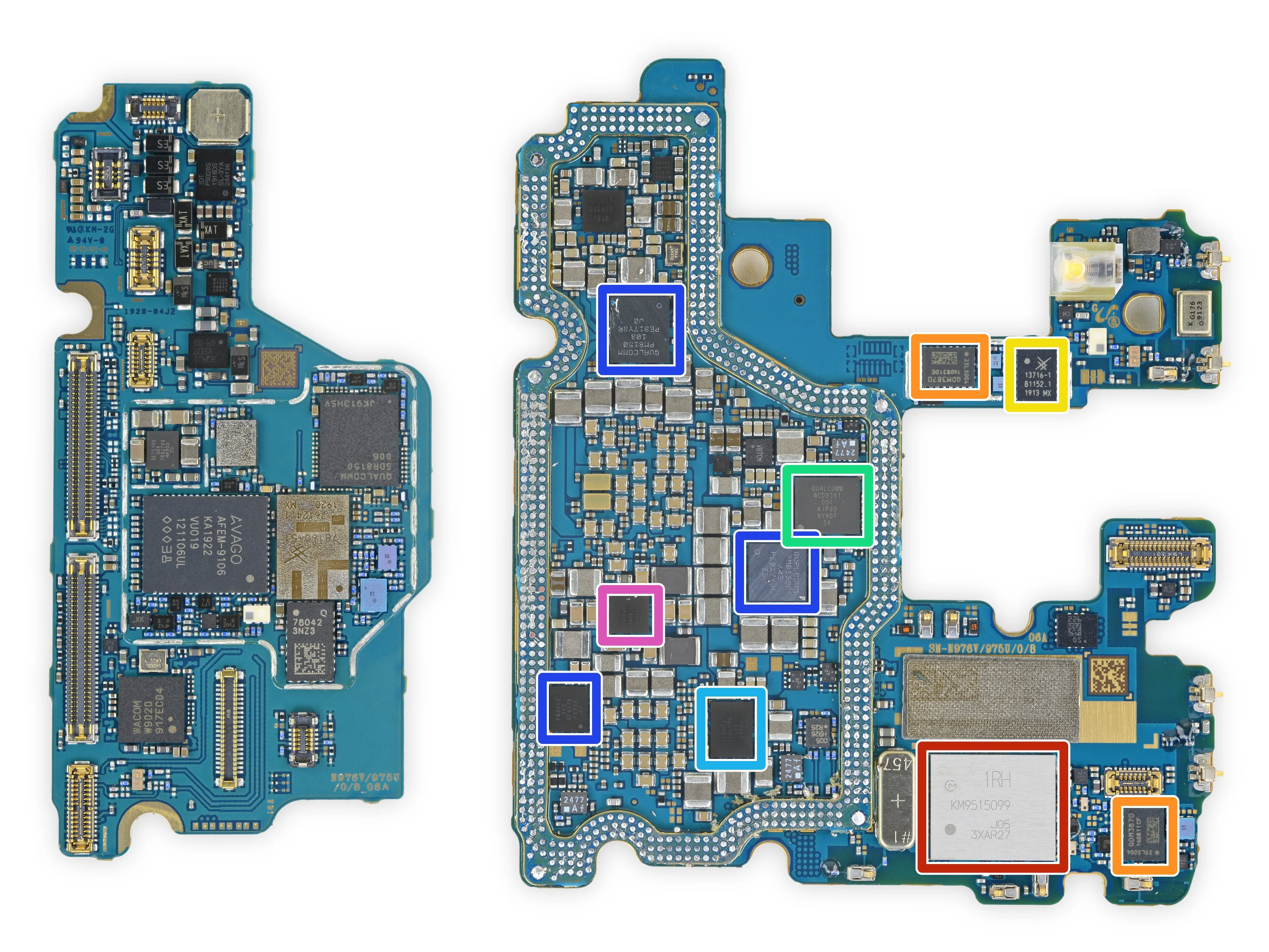

Шаг 11

• И еще немного:

• Модуль Wi-Fi/Bluetooth Murata KM9515099

• Фронтальный радиочастотный модуль Qualcomm QDM3870 LTE

• Skyworks SKY13716-11 фронтальный модуль

• Qualcomm WCD9341 Аудиокодек Aqstic

• Qualcomm PMX50 PMIC для модема X50

• Qualcomm PM8150, PM8150C и PM8005 (вероятные PMIC)

• Управление питанием дисплея Samsung S2DOS05

Шаг 12

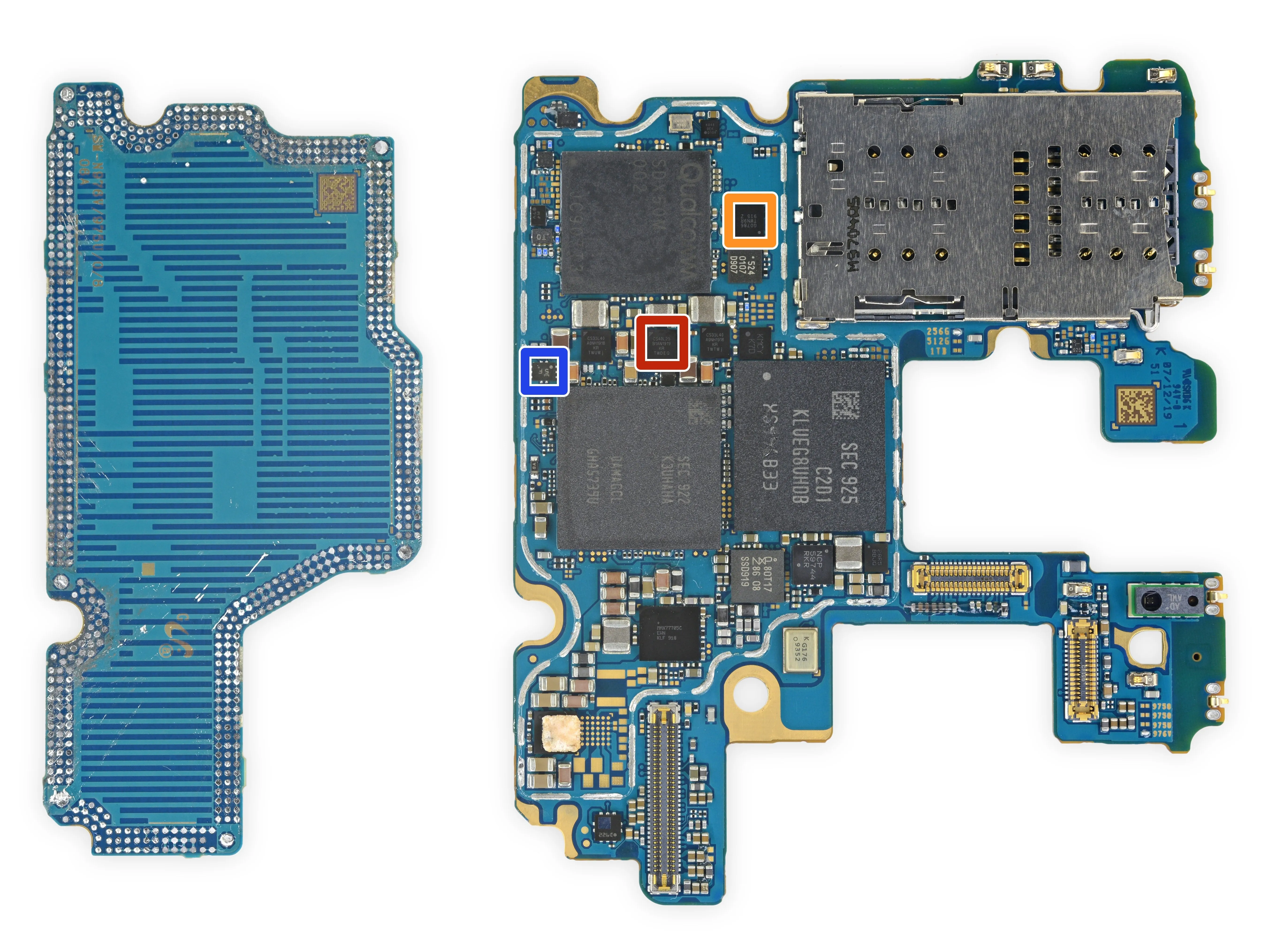

• Cirrus Logic CS40L25 тактильный драйвер

• STMicroelectronics STM32G071EB 32-разрядный микроконтроллер ARM Cortex-M0 с 128 Кб флэш-памяти

• Samsung S2MIS0A MST драйвер

• Модуль усилителя мощности Qorvo QM78042

• Управление питанием камеры Samsung S2MPB02

• Vishay DG2730 2-портовый аналоговый переключатель USB 2.0 DPDT

• NXP Semiconductor BGU8103 Малошумящий усилитель GPS/ГЛОНАСС/Галилео/Компасс

Шаг 13

• Идентификатор сенсора:

• STMicroelectronics LSM6DSO 3 DoF акселерометр/гироскоп

• STMicroelectronics LPS22HD датчик давления

• Электронный компас AKM Semiconductor AK0991x

• Датчик приближения AMS

Шаг 14

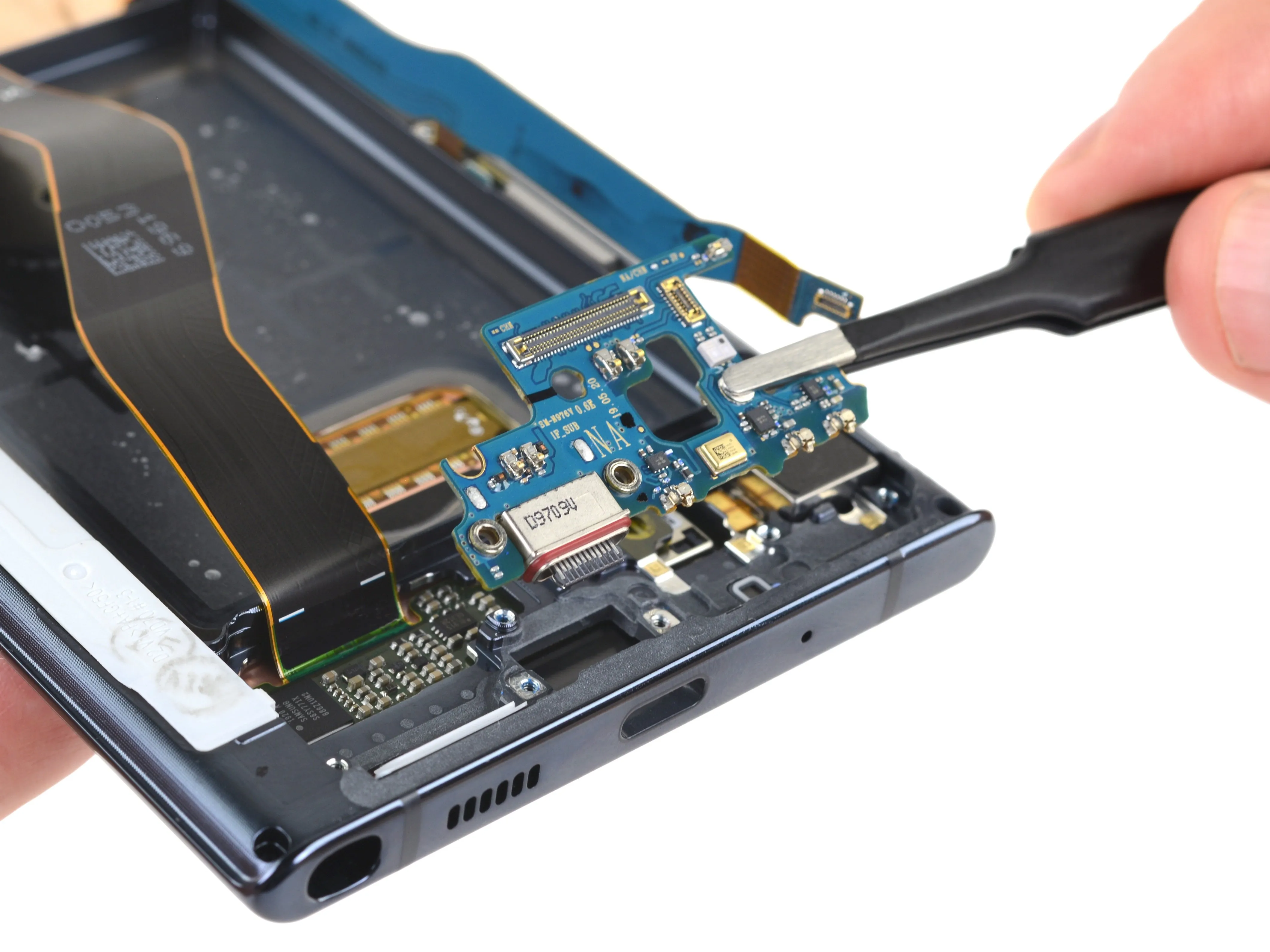

• Дочерняя плата вынимается без лишнего шума, принося с собой припаянный порт USB-C и нижний микрофон.

• Припаянный порт USB-C не является нашим любимым вариантом, но, по крайней мере, на этой плате их не так много, так что замена не должна быть слишком дорогой.

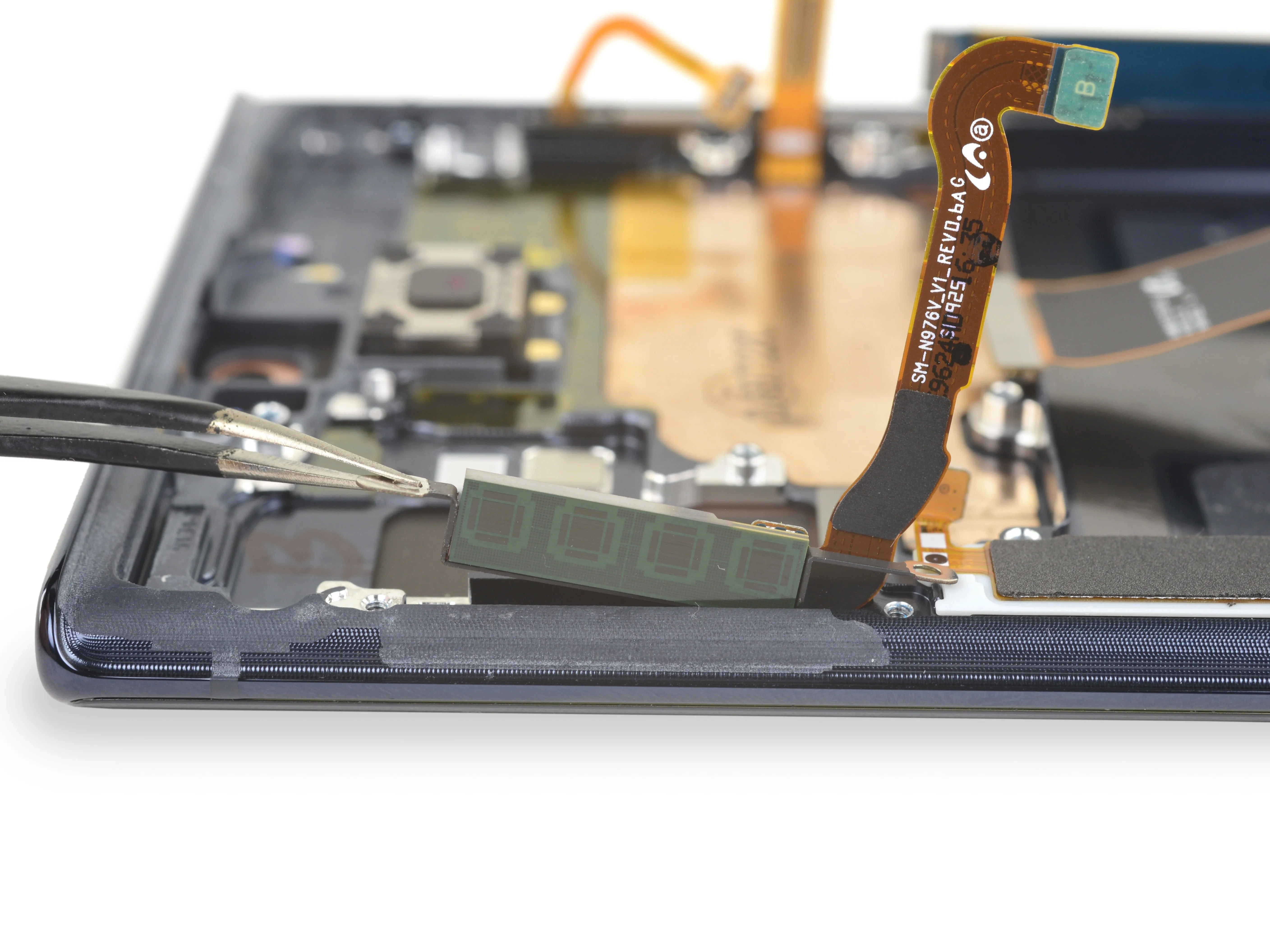

• Пошарив по краям телефона, мы обнаружили... еще два модуля антенн mmWave! Учитывая ограничения 5G mmWave, наличие этих направленных, формирующих луч антенн на каждой стороне (плюс третья, направленная на экран) помогает Note10+ достичь максимальных усилий.

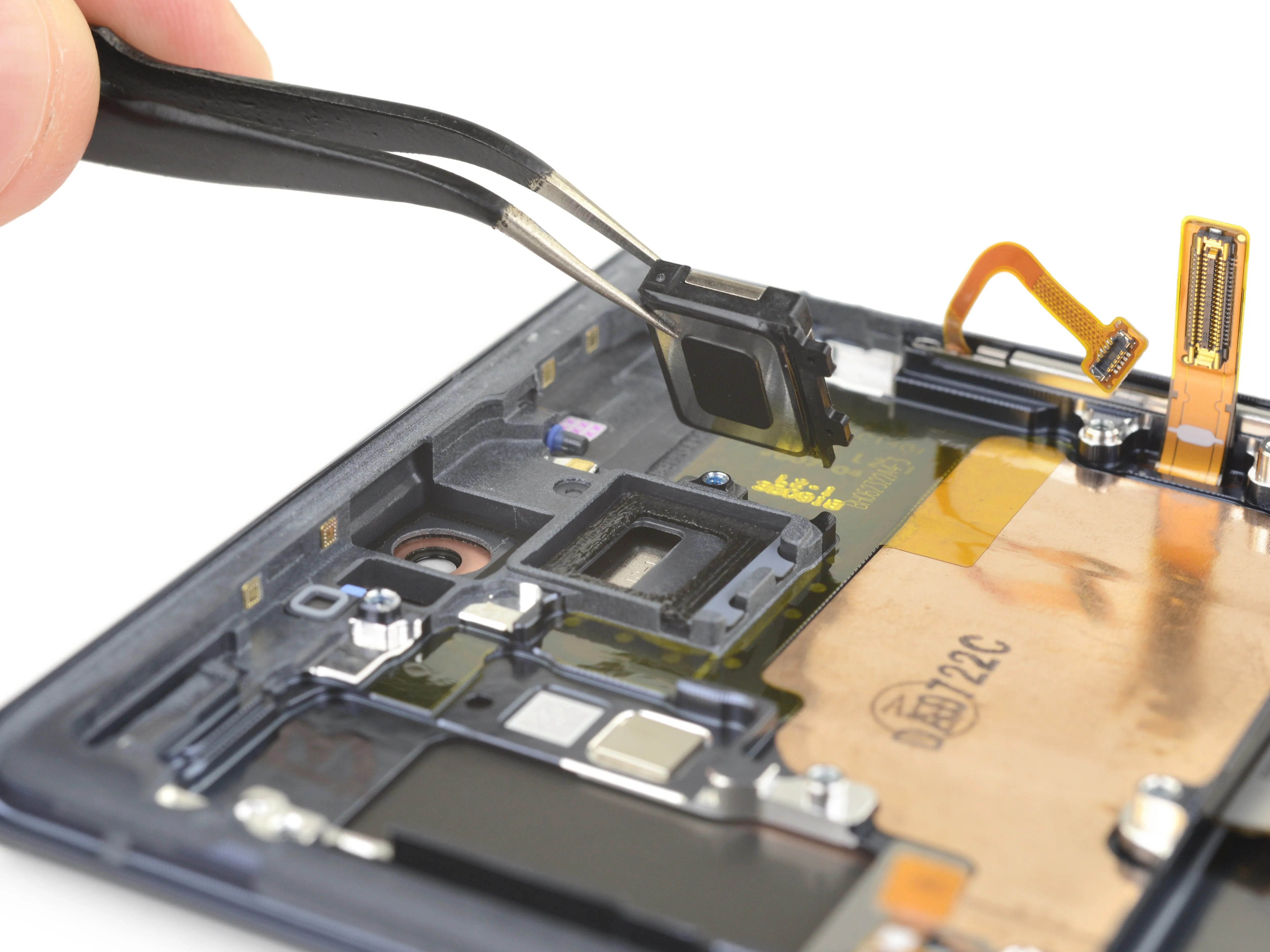

• Динамик наушников выглядит вполне обычно, за исключением того, что он полностью скрыт за экраном. Как же песни выходят наружу? Об этом подробнее позже...

Шаг 15

• Всего пара компонентов отделяет этот телефон от пустоты:

• Во-первых, квадратный вибромотор! Сколько мы себя помним, Samsung использовала один и тот же круглый LRA для всех своих телефонов.

• Этот новый, более крупный мотор может быть первым признаком того, что Samsung наконец-то серьезно относится к тактильной обратной связи..

• Или, послушайте нас, возможно, им просто нужно было занять немного больше места там, где когда-то находился разъем для наушников.

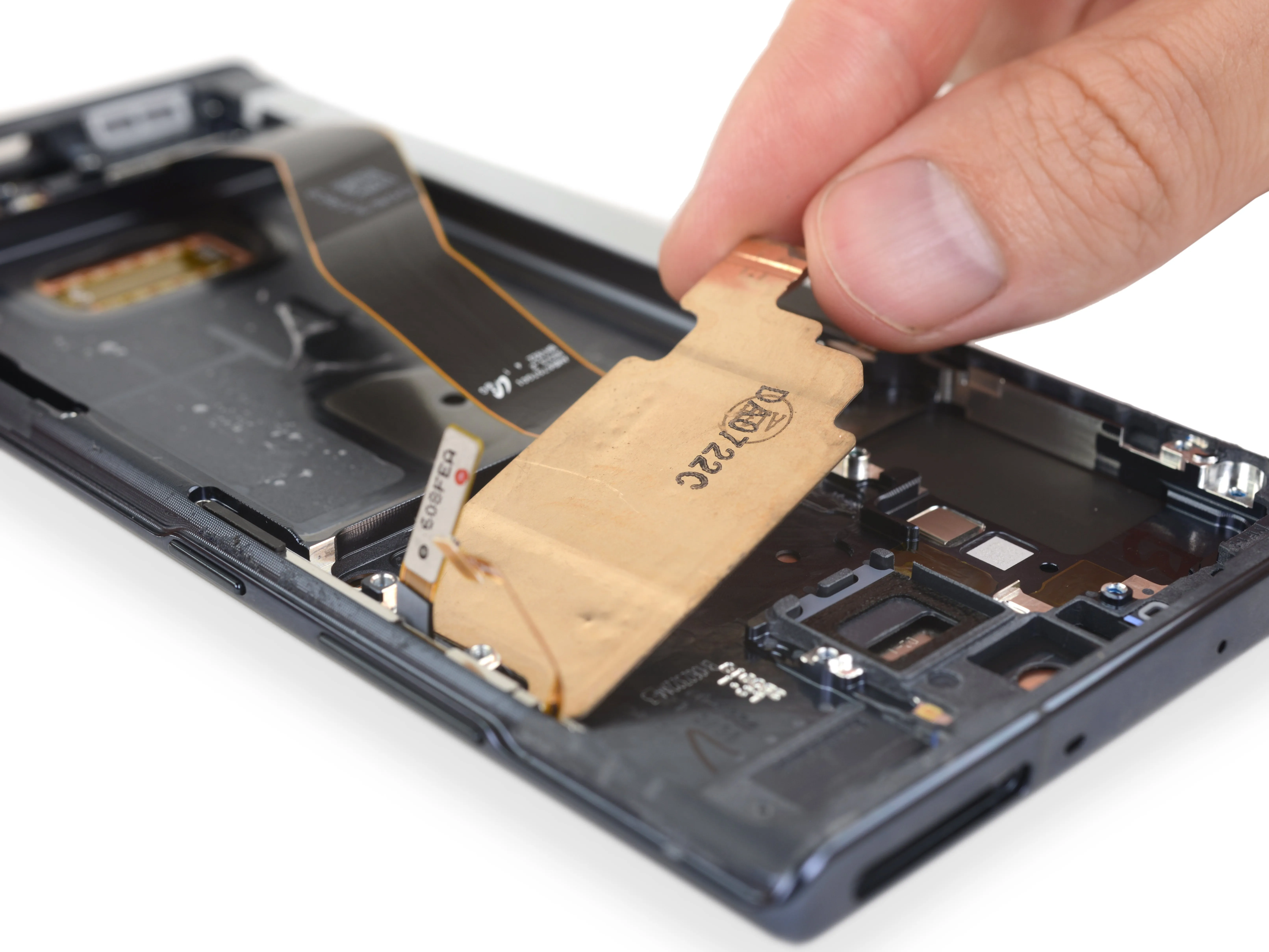

• Наконец, мы достаем новую паровую камеру - несомненно, продукт бесчисленных часов инженерной работы, ведь этот телефон - по сути, космический обогреватель с батареей. Технологии 5G и обратная беспроводная зарядка не так уж дешевы в отделе охлаждения.

Шаг 16

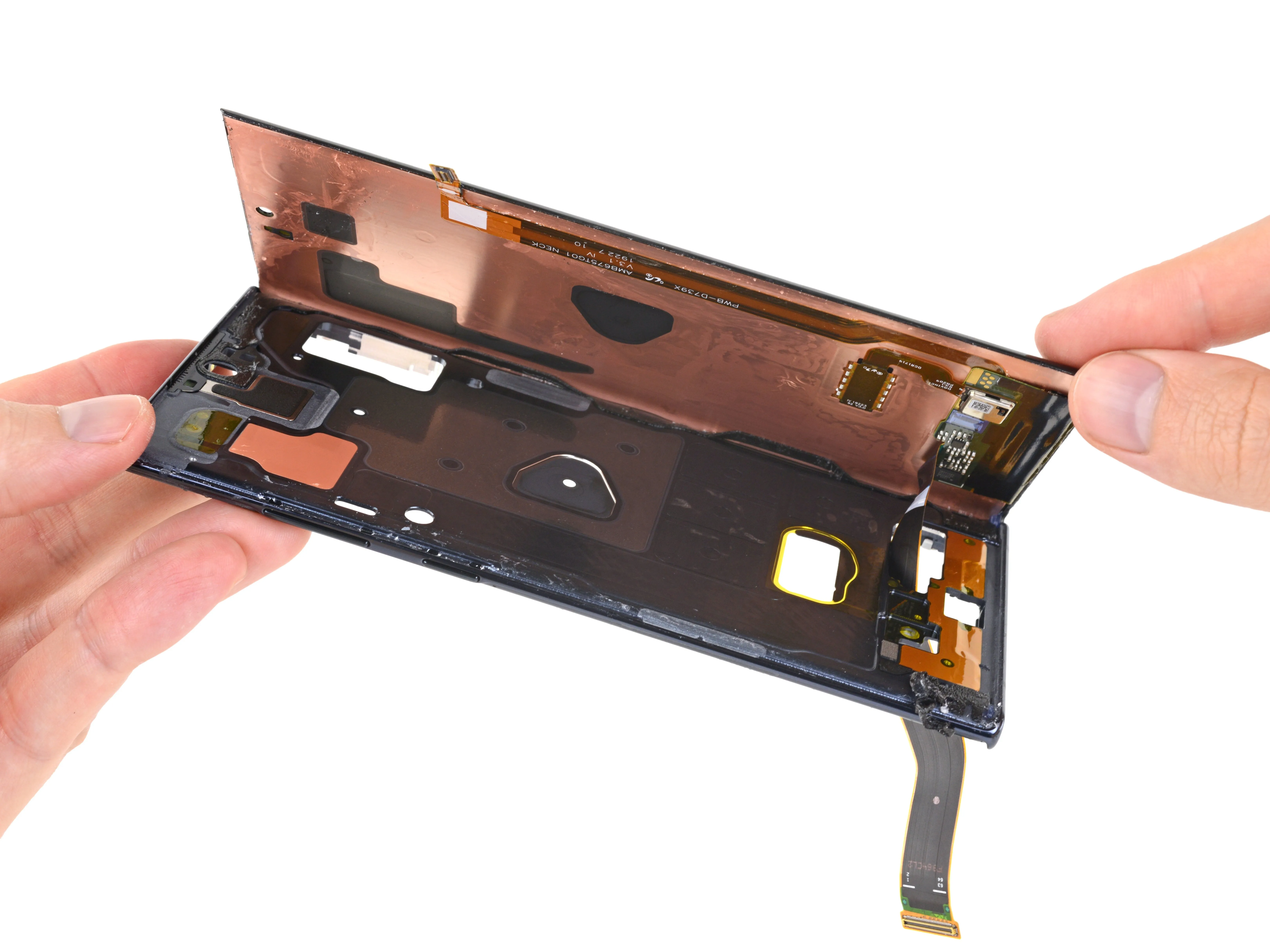

• После утомительного нагревания и вынимания мы получаем возможность взглянуть на заднюю сторону 6,8-дюймового динамического AMOLED-дисплея Infinity-O производства Samsung.

• Это самый большой, самый яркий, самый точный по цветопередаче дисплей но мы не можем не задаться вопросом, что мешает Samsung обновить частоту обновления до 90 Гц, как у конкурента-фаблета, OnePlus 7 Pro. OnePlus 7 Pro.

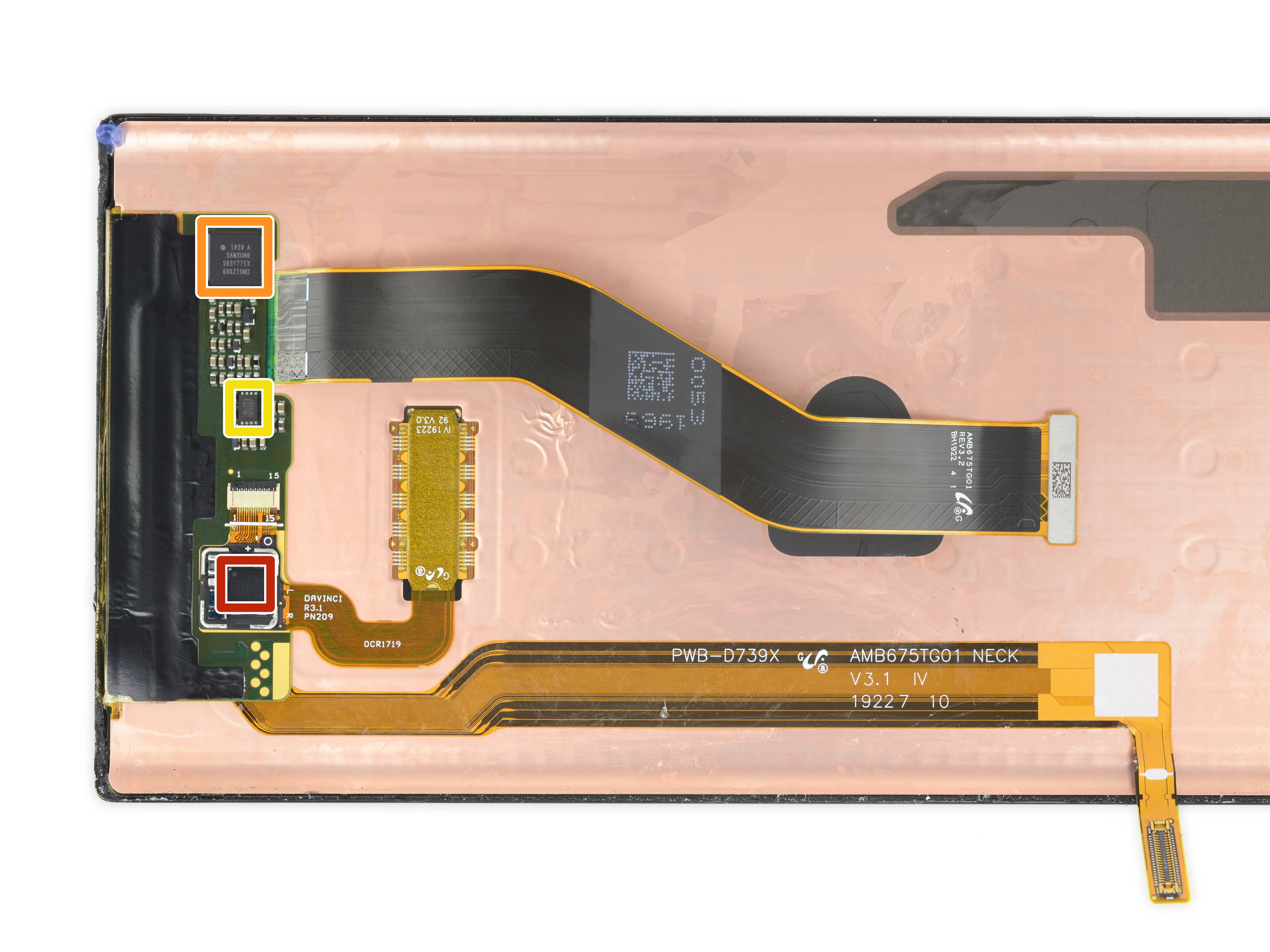

• Ультразвуковой датчик отпечатков пальцев прикреплен к задней панели этого гигантского дисплея, как и в модели S10 который мы не так давно разбирали. Вместе с ним есть еще несколько микросхем для идентификации:

• Qualcomm QBT2000 контроллер экранного датчика отпечатков пальцев

• Контроллер сенсорного экрана Samsung S6SY771X

• Winbond W25Q80EWUXIE 8 Мб последовательной флэш-памяти

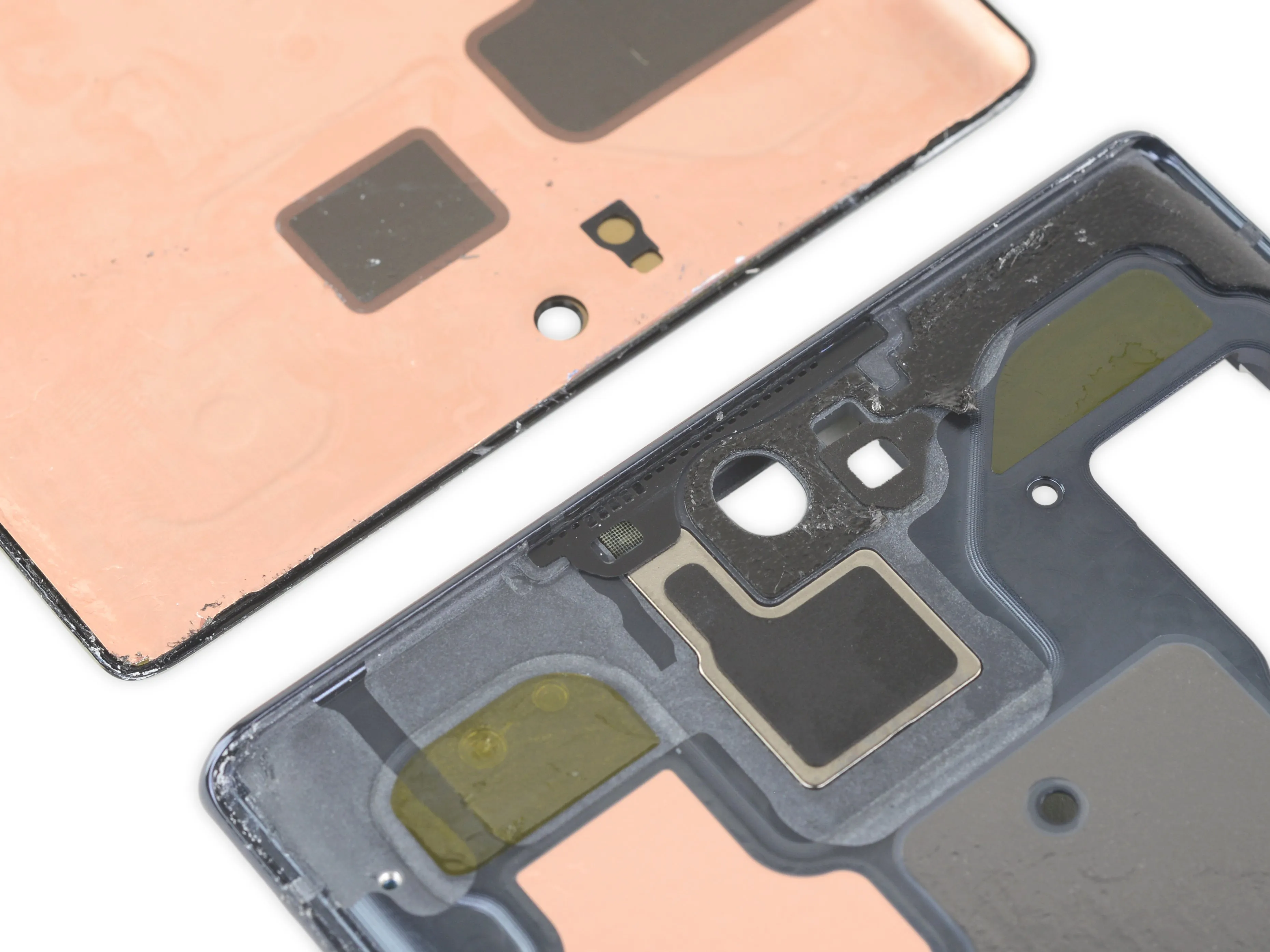

• Сняв экран, мы видим, что динамик наушника на самом деле выходит в неглубокую металлическую камеру, которая направляет звуковые волны в крошечную решетку вдоль верхней кромки рамки.

• Не можете разобрать? Мы тоже не смогли. Компьютер, увеличение и улучшение.

Шаг 17

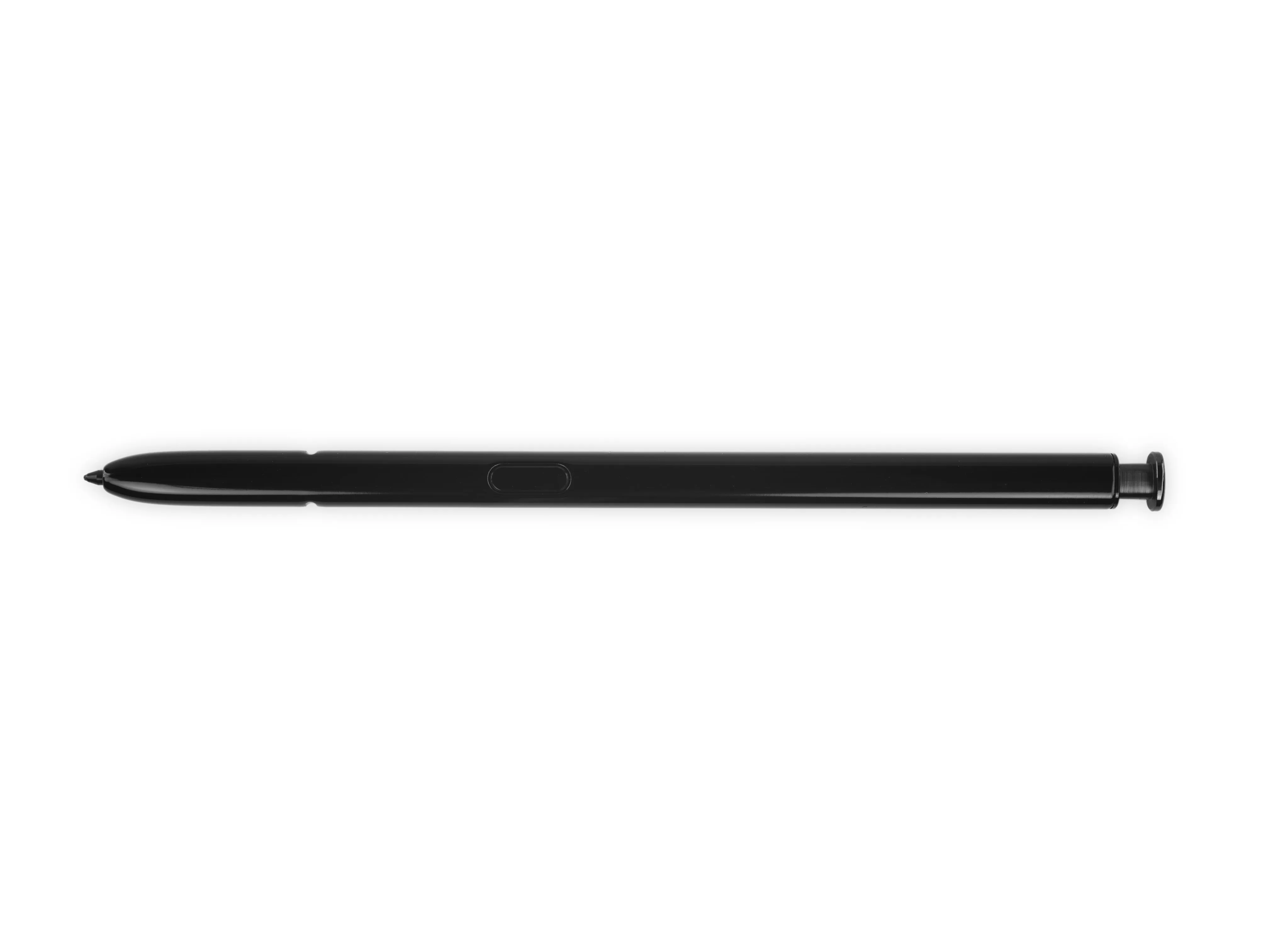

• Наш взгляд ( x)( x) смещается в сторону S Pen. Из-за бесшовной конструкции нам не хочется открывать его, поэтому мы используем несколько электронов, любезно предоставленных компанией Creative Electron. Creative Electron.

• Хотя, если подумать, у этого пера есть несколько новых функций... вероятно, оно полностью отличается от прошлогодней внутри... черт возьми, мы не смогли устоять. Ультразвуковой резак, встречайте S Pen.

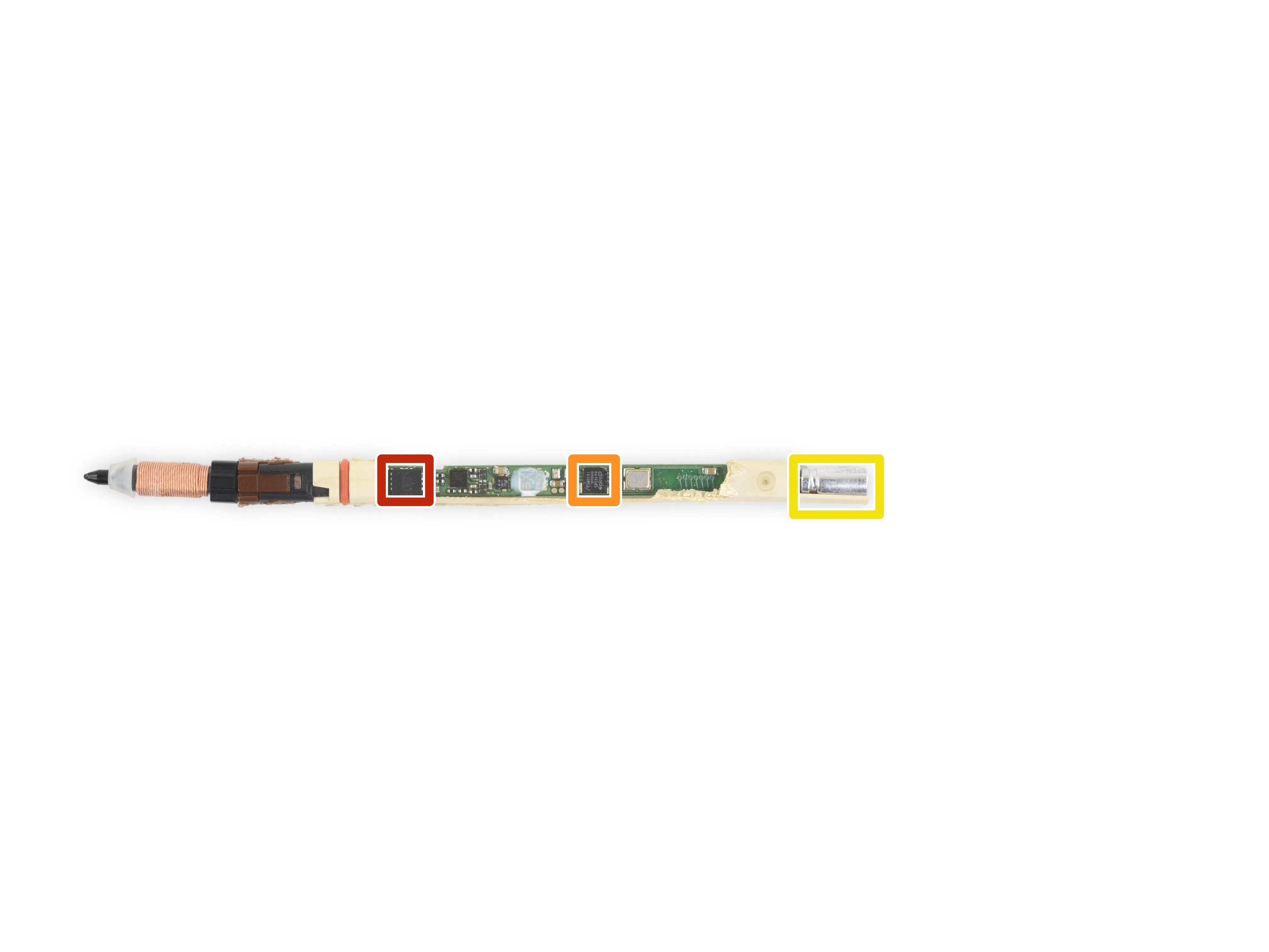

• Внутренности нового S Pen заключены в дополнительный слой твердого пластика и эпоксидной смолы. Отколов их, мы обнаружили:

• Загадочный чип с маркировкой SP912, вероятно, 6-осевой датчик, о котором Samsung упоминала на мероприятии Unpacked. Что-то должно улавливать эти палочные волны.

• Акселерометр STMicroelectronics

• Диалог DA14585 Bluetooth 5 SoC

• Литий-ионный аккумулятор Nichicon 2,4v SLB

Комментарии к шагу

Nichicon производит конденсаторы. Не батареи. Это конденсатор.

Он действительно выглядит как конденсатор, но Nichicon утверждает, что это литий-ионная батарея. Проверьте ссылку ;)

Шаг 18

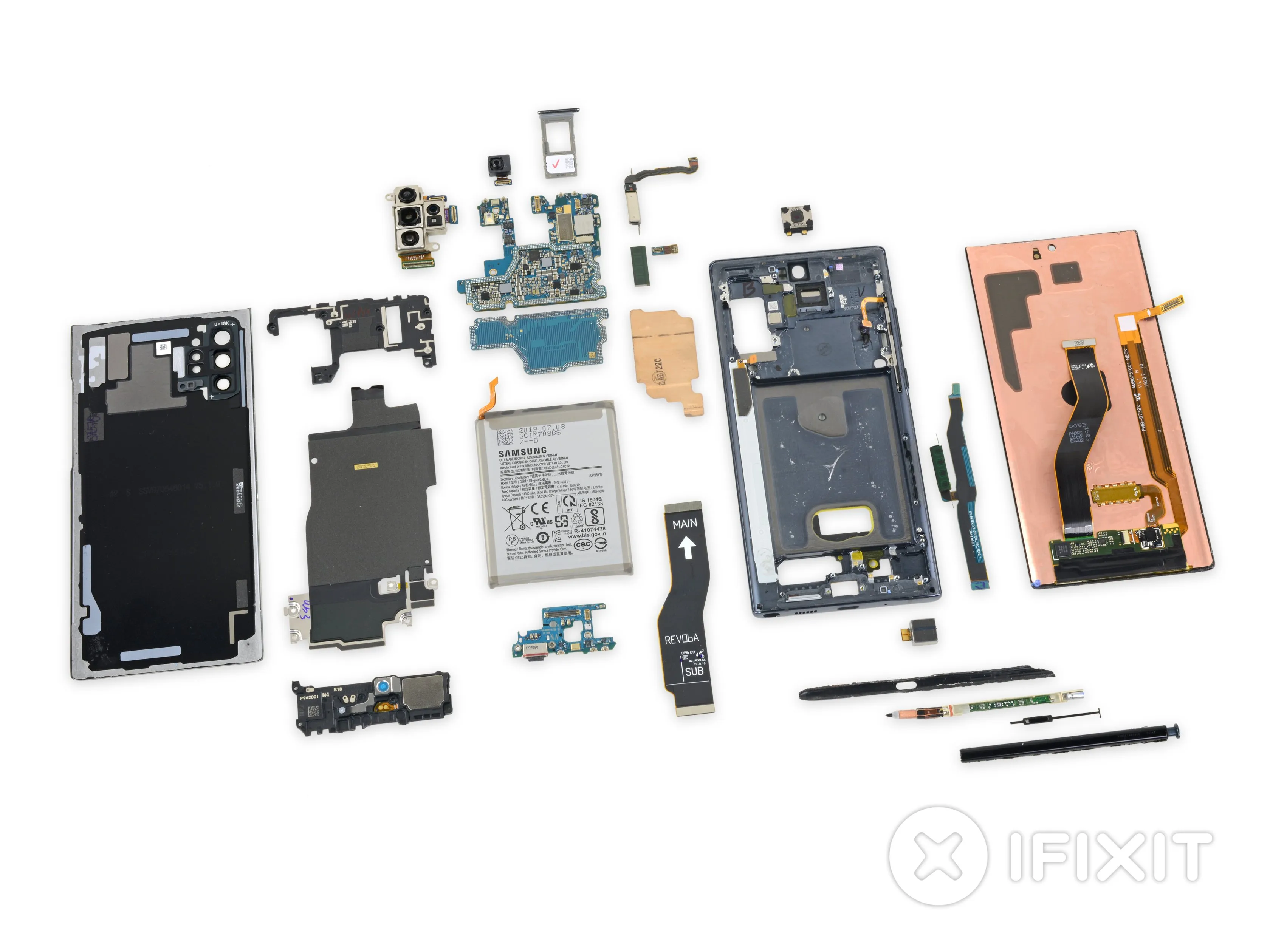

• Не знаем, как вы, но мы узнали чертовски много нового из этих кусочков - а вы делали заметки?

• Мы впервые увидели антенну 5G на миллиметровых волнах.

• Мы разобрали первую плату Samsung в стиле iPhone X.

• Мы разгадали тайну отсутствующей решетки динамика наушника.

• Мы даже извлекли неподатливую батарею, не сломав при этом дисплей.

• Мы называем этот разбор победой, но не можем сказать, что мы самые большие поклонники этого Note, и у нас есть ощущение, что оценка ремонтопригодности подтвердит это...

Комментарии к шагу

Продолжайте рассказывать о плате в стиле IPHONE X, которую Samsung скопировала!!!!.

Я не вижу, чтобы этот маленький тактильный мотор имел достаточную массу, чтобы быть эффективным. Кто-нибудь пробовал?

Отличный разбор! Спасибо от Джона.

Очень хорошо, я люблю тебя... OnliOnli продолжают вдалбливать о плате в стиле IPhoto X, которую скопировала Samsung...!!!!

Двойные платы не совсем похожи на Apple. Apple использует флекс для соединения плат. Samsung использует третичную плату и виасы, которые должны быть намного надежнее. Посмотрим, что будет в следующем году. Делаете.ру рентген платы, чтобы увидеть, сколько у них слоев?

Проверьте разбор iPhone X-это штабелированная конфигурация платы с третичной платой и множеством отверстий. Никаких гибких кабелей. То же самое в iPhone XS и XS Max.

Hola no me funciona la camara de este modelo , no me llega voltaje a dos de sus conectores despues de una caida.

Sm n975f/ds es mi modelo podría ayudarme o tener wl diagrama esquematico

Вывод

• Крепежные элементы Phillips одинакового размера позволяют брать с собой в ремонт только один драйвер.
• Многие компоненты являются модульными и заменяются независимо друг от друга, а отсутствие разъема для наушников означает двойную нагрузку на порт USB-C.
• Каждый ремонт начинается с кропотливого отклеивания хрупкой стеклянной задней крышки.
• Заменить приклеенную батарею сложнее, чем когда-либо, особенно при наличии соединительных кабелей, с которыми приходится работать.
• Слишком частый ремонт дисплея требует либо полного разбора, либо замены половины телефона.

Оценка ремонтопригодности

Ремонтопригодность 3 из 10 (10 - самый простой ремонт)
